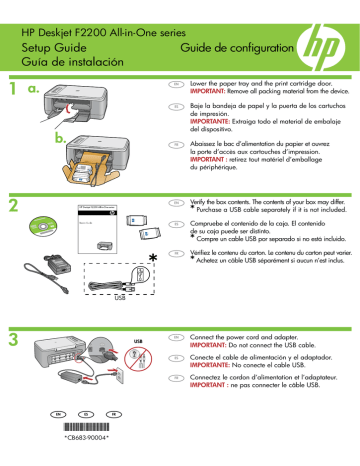

HP Deskjet F2200 All-in-One series
Setup Guide
Guía de instalación
1
Guide de configuration
a.
EN
ES
b.
FR
2
EN
ES
*
FR
Lower the paper tray and the print cartridge door.
IMPORTANT: Remove all packing material from the device.
Baje la bandeja de papel y la puerta de los cartuchos
de impresión.
IMPORTANTE: Extraiga todo el material de embalaje
del dispositivo.
Abaissez le bac d’alimentation du papier et ouvrez
la porte d’accès aux cartouches d’impression.
IMPORTANT : retirez tout matériel d’emballage
du périphérique.
Verify the box contents. The contents of your box may differ.
* Purchase a USB cable separately if it is not included.
Compruebe el contenido de la caja. El contenido
de su caja puede ser distinto.
* Compre un cable USB por separado si no está incluido.
Vérifiez le contenu du carton. Le contenu du carton peut varier.
* Achetez un câble USB séparément si aucun n’est inclus.
USB
3
USB
EN
ES
FR
EN
ES
*CB683-90004*
*CB683-90004*
*CB683-90004*
FR
Connect the power cord and adapter.
IMPORTANT: Do not connect the USB cable.
Conecte el cable de alimentación y el adaptador.
IMPORTANTE: No conecte el cable USB.
Connectez le cordon d’alimentation et l’adaptateur.
IMPORTANT : ne pas connecter le câble USB.
4
a.
EN
a. Close the print cartridge door.
ES
a. Cierre la puerta del cartucho de impresión.
FR
a. Fermez la porte d’accès aux cartouches
d’impression.
Print cartridge door
Puerta del cartucho de impresión
Porte d’accès aux cartouches
d’impression
b.
Paper tray
Bandeja de papel
Bac d’alimentation
c.
EN
b. Make sure the paper tray is open.
ES
b. Asegúrese de que la bandeja de papel esté abierta.
FR
b. Assurez-vous que le bac d’alimentation est ouvert.
EN
ES
FR
Tray extension
Ampliación de la bandeja
Extension du bac d’alimentation
EN
d.
c. Pull out the tray extension and make sure the
paper-width guide is in its outermost position.
c. Tire hacia afuera de la ampliación de la bandeja
y compruebe que la guía de anchura del papel se
encuentra en la posición de mayor anchura posible.
c. Tirez l’extension du bac d’alimentation et assurez-vous
que le guide de largeur du papier est tiré au maximum.
d. Load plain white paper.
CAUTION: Do not force paper too far into the tray.
ES
d. Cargue papel blanco liso.
PRECAUCIÓN: No fuerce el papel dentro de la bandeja.
FR
d. Chargez du papier blanc ordinaire.
ATTENTION : ne poussez pas le papier trop loin dans
le bac d’alimentation.
2 • HP Deskjet F2200 All-in-One series
5
EN
ES
FR
6
EN
Press (On button).
Note: For more information on the control panel buttons,
see the Basics Guide.
Presione (botón Encender).
Nota: Para obtener más información sobre los botones
del panel de control, consulte la Guía básica.
Appuyez sur (bouton Activer).
Remarque : pour plus d’informations sur les boutons
du panneau de configuration, reportez-vous au Guide
des fonctions de base.
Open the print cartridge door. Wait until the print
carriage moves to the center of the product.
Note: If the carriage does not move, unplug the product.
Remove all tape and packing material, see step 1.
Reconnect the power cord and turn on the product.
ES
Abra la puerta de los cartuchos de impresión. Espere
hasta que el carro de impresión se sitúe en el centro
del producto.
Nota: Si el carro de impresión no se mueve,
desenchufe el producto. Retire toda la cinta y el material
de embalaje (consulte el paso 1). Vuelva a conectar
el cable de alimentación y encienda el producto.
FR
Ouvrez la porte d’accès aux cartouches d’impression.
Attendez que le chariot d’impression se déplace vers
le centre de l’appareil.
Remarque : si le chariot d’impression ne se déplace pas
bien, débranchez l’appareil. Retirez tout ruban adhésif
et matériel d’emballage (voir étape 1). Connectez
de nouveau le cordon d’alimentation de l’appareil.
HP Deskjet F2200 All-in-One series • 3
7
a.
b.
EN
a. Remove the tape from both cartridges.
ES
a. Retire la cinta de ambos cartuchos.
FR
a. Retirez le ruban adhésif des deux cartouches.
EN
b. Hold the cartridges with the HP label on top.
ES
FR
c.
EN
ES
FR
4 • HP Deskjet F2200 All-in-One series
b. Coloque los cartuchos de forma que la etiqueta
de HP quede situada en la parte superior.
b. Tenez les cartouches de manière à ce que le logo
HP soit vers le haut.
c. Insert the print cartridge at a slight upward angle
into the carriage.
The tri-color cartridge goes in the left cartridge
slot and the black cartridge in the right cartridge
slot. Push the cartridges in firmly until they snap
into place.
c. Introduzca el cartucho de impresión en el carro
con un ángulo ligeramente ascendente.
El cartucho de tres colores debe colocarse
en la ranura para cartuchos de la izquierda
y el cartucho negro en la ranura de la derecha.
Empuje firmemente los cartuchos hacia dentro
hasta que encajen en su sitio.
c. Insérez la cartouche d’impression légèrement
inclinée vers le haut dans le chariot d’impression.
Insérez la cartouche d’impression couleur
dans l’emplacement de gauche et la cartouche
d’impression noire dans l’emplacement de droite.
Appuyez fermement sur les cartouches jusqu’à
ce qu’elles s’enclenchent dans leur emplacement.
8
EN
ES
FR
9
EN
ES
FR
10
EN
ES
FR
Close the print cartridge door. The product prints
an alignment page. Print cartridge alignment ensures
better print quality.
Cierre la puerta del cartucho de impresión. El producto
imprimirá una página de alineación. La alineación del
cartucho de impresión garantiza una mejor impresión.
Fermez la porte d’accès aux cartouches d’impression.
L’appareil imprime une page d’alignement. L’alignement
des cartouches d’impression assure une meilleure
qualité d’impression.
After the alignment page is printed, place it face down
on the glass as shown in the picture. Close the lid.
Una vez que se haya impreso la página de alineación,
colóquela boca abajo sobre el cristal como se muestra
en la imagen. Cierre la tapa.
Après l’impression de la page d’alignement, placez-la
sur la vitre, face vers le bas, comme illustré. Fermez
le capot.
Press
(Scan button).
Wait until the green (On button) light stops blinking.
Presione
(botón Escanear).
Espere hasta que la luz verde (botón Encendido)
deje de parpadear.
Appuyez sur
(bouton Numérisation).
Attendez que le voyant vert (bouton Activer)
ne clignote plus.
HP Deskjet F2200 All-in-One series • 5
11a
EN
Windows:
Mac:
Windows: Insert the product software CD into the computer
after it has been turned on and started up. Wait until the
startup screen displays on your computer. This can take several
seconds.
Note: If the startup screen does not appear, double-click
My Computer, double-click the CD-ROM icon with the
HP logo, and then double-click setup.
IMPORTANT: Do not connect the USB cable until prompted.
ES
Windows: Inserte el CD del software del producto en el equipo
una vez que éste se haya encendido y se haya iniciado. Espere
a que aparezca la pantalla de inicio en el equipo. Esto puede
llevar varios segundos.
Nota: Si no aparece la pantalla de inicio, haga doble clic
en Mi PC, haga doble clic en el icono del CD-ROM con
el logotipo de HP y, a continuación, haga doble clic en setup.
EN
Mac: Connect the USB cable to the port on the back of the
product, and then to any USB port on the computer.
IMPORTANTE: No conecte el cable USB hasta que se le indique.
ES
FR
Windows : insérez le CD d’installation de l’appareil dans
l’ordinateur après l’avoir allumé et démarré. Attendez que
l’écran de démarrage s’affiche sur votre ordinateur. Ceci peut
prendre quelques secondes.
Remarque : si l’écran de démarrage ne s’affiche pas,
double-cliquez sur l’icône Poste de travail, puis sur l’icône
du CD-ROM ayant le logo HP, puis sur setup.
IMPORTANT : ne pas connecter le câble USB à moins d’y être invité.
6 • HP Deskjet F2200 All-in-One series
FR
Mac: Conecte el cable USB al puerto ubicado en la parte
posterior del producto y, a continuación, a cualquier
puerto USB del equipo.
Mac : connectez le câble USB au port situé à l’arrière
de l’appareil, puis à n’importe quel port USB de l’ordinateur.
11b
Windows:
EN
Windows: Follow the onscreen instructions to complete the
software installation.
ES
Windows: Siga las instrucciones que aparecen en pantalla
para completar la instalación del software.
FR
Windows : suivez les instructions affichées à l’écran pour
installer le logiciel.
Mac:
EN
12
Windows:
ES
FR
EN
ES
FR
Windows: Once the USB prompt appears, connect the USB
cable to the port on the back of the product, and then to any
USB port on the computer.
Windows: Una vez que aparezca el indicador USB, conecte
el cable USB al puerto ubicado en la parte posterior del
producto y, a continuación, a cualquier puerto USB del equipo.
Windows : une fois l’invite USB affichée, connectez le câble
USB au port situé à l’arrière de l’appareil, puis à n’importe
quel port USB de l’ordinateur.
12
Mac: Insert the product software CD. Double-click the
HP All-in-One Installer icon. Follow the onscreen instructions.
Mac: Inserte el CD del software del producto.
Haga doble clic en el icono HP All-in-One Installer.
Siga las instrucciones que aparecen en pantalla.
Mac : insérez le CD d’installation de l’appareil.
Double-cliquez sur l’icône HP All-in-One Installer.
Suivez les instructions affichées à l’écran.
Mac:
EN
Mac: Complete the Setup Assistant screen.
ES
Mac: Complete la pantalla del Asistente de configuración.
FR
Mac : renseignez l’écran de l’assistant de configuration.
HP Deskjet F2200 All-in-One series • 7
Troubleshooting
Dépannage
Solución de problemas
www.hp.com/support
EN
ES
FR
EN
ES
FR
Problem: (Windows only) The Microsoft Add Hardware screens display.
Action: Cancel all screens. Unplug the USB cable, and then insert the software CD.
Refer to Steps 11 and 12.
Problema: (Sólo en Windows) Aparece la pantalla Agregar hardware de Microsoft.
Acción: Cierre todas las pantallas. Desenchufe el cable USB y, a continuación, inserte
el CD de software. Consulte los pasos 11 y 12.
Problème : (Windows uniquement) l’écran Microsoft Ajout de matériel s’affiche.
Action : cliquez sur Annuler sur tous les écrans affichés. Débranchez le câble USB,
puis insérez le CD d’installation. Reportez-vous aux étapes 11 et 12.
Problem: (Windows only) The Device Setup Has Failed To Complete screen displays.
Action: Unplug the product and plug it in again. Make sure that the printer is turned on. Check
all connections. Make sure the USB cable is plugged into the computer. Do not plug the USB
cable into a keyboard or a non-powered USB hub. Refer to Step 12.
Problema: (Sólo en Windows) Aparece la pantalla en la que se indica que se ha producido
un error en la instalación del dispositivo.
Acción: Desconecte el producto y vuelva a conectarlo. Compruebe que la impresora está encendida.
Compruebe todas las conexiones. Asegúrese de que el cable USB está conectado al equipo.
No conecte el cable USB a un teclado ni a un concentrador USB sin alimentación. Consulte
el paso 12.
Problème : (Windows uniquement) l’écran La configuration du périphérique ne s’est pas
achevée s’affiche.
Action : débranchez l’appareil et rebranchez-le. Assurez-vous que l’imprimante est en marche.
Vérifiez toutes les connexions. Assurez-vous que le câble USB est branché à l’ordinateur.
Ne branchez pas le câble USB sur un clavier ni sur un concentrateur USB non doté de sa propre
alimentation. Reportez-vous à l’étape 12.
Windows is a registered trademark of Microsoft Corporation.
2008 Hewlett-Packard Development Company, L.P.
Printed in <country>
Printed in <country>
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
