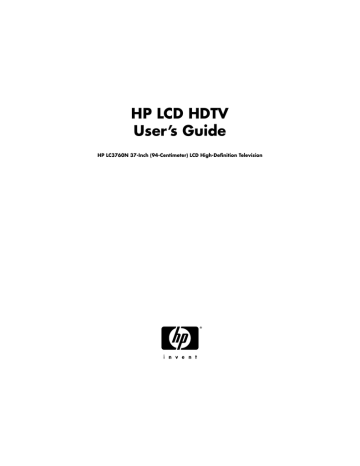

HP LCD HDTV
User’s Guide
HP LC3760N 37-Inch (94-Centimeter) LCD High-Definition Television
The only warranties for HP products and services are set forth in the
express warranty statements accompanying such products and
services. Nothing herein should be construed as constituting an
additional warranty. HP shall not be liable for technical or editorial
errors or omissions contained herein.
HP assumes no responsibility for the use or reliability of its software
on equipment that is not furnished by HP.
This document contains proprietary information that is protected by
copyright. No part of this document may be photocopied,
reproduced, or translated to another language without the prior
written consent of HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
USA
.
n
Text set off in this manner indicates
information you need.
!
Text set off in this manner indicates
important information you need.
Copyright © 2006 Hewlett-Packard Development Company, L.P.
May be licensed in the United States by one or both of U.S. Patents
Nos. 4,930,158 and 4,930,160 until August 28, 2008.
Manufactured under license from Dolby Laboratories. Dolby, and the
double-D symbol are trademarks of Dolby Laboratories.
HDMI, the HDMI logo and High-Definition Multimedia Interface are
trademarks or registered trademarks of HDMI Licensing LLC.
HP supports lawful use of technology and does not endorse or
encourage the use of our products for purposes other than those
permitted by copyright law.
c
CAUTION: Text set off in this manner
indicates that failure to follow directions
could result in damage to equipment or
loss of information.
The information in this document is subject to change without notice.
w
WARNING: This symbol is intended to alert
the user to the presence of important
operating and maintenance (servicing)
instructions in the literature accompanying
the appliance.
e
DANGEROUS VOLTAGE: Text set off in this
manner indicates the presence of
uninsulated voltages within the product
enclosure that may be of sufficient
magnitude to constitute a risk of electrical
shock to persons.
Important Safeguards
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRICAL SHOCK, DO NOT EXPOSE THIS APPLIANCE
TO RAIN OR MOISTURE.
e CAUTION: RISK OF ELECTRICAL SHOCK w
DO NOT OPEN
CAUTION:
e
w
TO REDUCE THE RISK OF ELECTRICAL SHOCK, DO NOT REMOVE COVER (OR BACK).
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
THIS SYMBOL IS INTENDED TO ALERT THE USER TO THE PRESENCE OF UNINSULATED
“DANGEROUS VOLTAGES” WITHIN THE PRODUCT’S ENCLOSURE THAT MAY BE OF
SUFFICIENT MAGNITUDE TO CONSTITUTE A RISK OF ELECTRICAL SHOCK TO PERSONS.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
THIS SYMBOL IS INTENDED TO ALERT THE USER TO THE PRESENCE OF IMPORTANT
OPERATING AND MAINTENANCE (SERVICING) INSTRUCTIONS IN THE LITERATURE
ACCOMPANYING THE APPLIANCE.
CAUTION:
TO PREVENT ELECTRICAL SHOCK, DO NOT USE THIS POLARIZED AC PLUG WITH AN
EXTENSION CORD, RECEPTACLE, OR OTHER OUTLET UNLESS THE BLADES CAN BE FULLY
INSERTED TO PREVENT BLADE EXPOSURE.
CAUTION:
TO PREVENT ELECTRICAL SHOCK, MATCH WIDE BLADE OR PLUG TO WIDE SLOT, AND
FULLY INSERT.
CAUTION:
DO NOT PLACE THIS PRODUCT ON AN UNSTABLE CART, STAND, TRIPOD,
BRACKET, OR TABLE. THE PRODUCT MAY FALL CAUSING SERIOUS
PERSONAL INJURY AND SERIOUS DAMAGE TO THE PRODUCT. USE ONLY
WITH A CART, STAND, TRIPOD, BRACKET, OR TABLE RECOMMENDED BY
THE MANUFACTURER OR SOLD WITH THE PRODUCT. FOLLOW THE
MANUFACTURER’S INSTRUCTIONS WHEN INSTALLING THE PRODUCT
AND USE MOUNTING ACCESSORIES RECOMMENDED BY THE
MANUFACTURER. A PRODUCT AND CART COMBINATION SHOULD BE
MOVED WITH CARE. QUICK STOPS, EXCESSIVE FORCE, AND UNEVEN
SURFACES MAY CAUSE THE PRODUCT AND CART COMBINATION TO
OVERTURN.
iii
INFORMATION:
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the following measures:
■
Reorient or relocate the receiving antenna.
■
Increase the separation between the equipment and receiver.
■
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
■
Consult the dealer or an experienced radio/TV technician for help.
Closed caption notice
This television receiver provides display of television closed captioning in accordance with § 15.119 of the FCC Rules.
FCC Radiation Exposure Statement
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment
should be installed and operated with a minimum distance of 20 cm between the radiator and your body.
Modifications
The FCC requires the user to be notified that any changes or modifications made to this device that are not expressly
approved by Hewlett-Packard Company may void the authority to operate the equipment.
Cables
Connections to this device must be made with shielded cables with metallic RFI/EMI connector hoods in order to
maintain compliance with FCC Rules and Regulations.
RESPONSIBLE PARTY:
Hewlett-Packard Company
Attn: Product Regulations Manager
10955 Tantau Avenue
Building 45NL
Cupertino, CA 95014 USA
iv
HP LCD HDTV User’s Guide
Important Safety Instructions
Electricity is used to perform many useful functions, but it can also cause personal injuries and property damage if
improperly handled. This product has been engineered and manufactured with the highest priority on safety. However,
improper use can result in electric shock and/or fire. In order to prevent potential danger, please observe the following
instructions when installing, operating, and cleaning the product. To ensure your safety and prolong the service life of
your television, please read the following precautions carefully before using the product.
1 Read these instructions.
2 Keep these instructions.
3 Heed all warnings.
4 Follow all instructions.
5 Do not use this apparatus near water.
6 Clean only with dry cloth.
7 Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
8 Do not install near any heat sources such as
radiators, heat registers, stoves, or other
apparatus (including amplifiers) that
produce heat.
9 Do not defeat the safety purpose of the polarized
or grounding-type plug. A polarized plug has two
blades with one wider than the other. A
grounding-type plug has two blades and a third
grounding prong. The wide blade or the third
prong are provided for your safety. If the provided
plug does not fit into your outlet, consult an
electrician for replacement of the obsolete outlet.
10 Protect the power cord from being walked on or
pinched particularly at plugs, convenience
receptacles, and the point where they exit from
the apparatus.
11 Only use attachments/accessories specified by
the manufacturer.
12 Use only with the cart, stand,
tripod, bracket, or table specified
by the manufacturer, or sold with
the apparatus. When a cart is
used, use caution when moving
the cart/apparatus combination
to avoid injury from tip-over.
13 Unplug this apparatus during lightning storms or
when unused for long periods of time.
14 Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has
been damaged in any way, the power-supply cord
or plug is damaged, liquid has been spilled or
objects have fallen into the apparatus, the
apparatus has been exposed to rain or moisture,
does not operate normally, or has been dropped.
15 Power sources — This product should be operated
only from the type of power source indicated on
the marking label. If you are not sure of the type of
power supply to your home, consult your product
dealer or local power company. For products
intended to operate from battery power, or other
sources, refer to the operating instructions.
16 Overloading — Do not overload wall outlets,
extension cords, or integral convenience
receptacles as this can result in a risk of fire or
electric shock.
17 Replacement parts — When replacement parts
are required, be sure the service technician has
used replacement parts specified by the
manufacturer or have the same characteristics as
the original part. Unauthorized substitutions may
result in fire, electric shock, or other hazards.
18 Safety check — Upon completion of any service
or repairs to this product, ask the service
technician to perform safety checks to determine
that the product is in proper operating condition.
19 The apparatus shall not be exposed to dripping or
splashing and that no objects filled with liquids,
such as vases, shall be placed on apparatus.
20 WARNING: Plug the power cord into a power
outlet where access to the power cord connector is
readily accessible in case power disconnection is
required.
v
21 Servicing: The user should not attempt to service
the appliance beyond that described in the
operating instructions. All other servicing should
be referred to qualified service personnel.
■
Water and moisture — Do not use this product near water; for example, near a bath tub, wash bowl, kitchen sink,
or laundry tub; in a wet basement; or near a swimming pool; and the like.
■
Stand — Do not place the product on an unstable cart, stand, tripod, or table. Placing the product on an unstable
base can cause the product to fall, resulting in serious personal injuries as well as damage to the product. Use
only a cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product.
■
Selecting the location — Select a place with no direct sunlight and good ventilation.
■
Ventilation — The vents and other openings in the cabinet are designed for ventilation. Do not cover or block
these vents and openings since insufficient ventilation can cause overheating and/or shorten the life of the
product. Do not place the product on a bed, sofa, rug, or other similar surface, since they can block ventilation
openings. This product is not designed for built-in installation; do not place the product in an enclosed place such
as a bookcase or rack, unless proper ventilation is provided or the manufacturer’s instructions are followed.
■
The display panel used in this product is made of glass. Therefore, it can break when the product is dropped or
applied with impact. Be careful not to be injured by broken glass pieces in case the panel breaks.
■
Heat — The product should be situated away from heat sources such as fireplaces, chimneys, radiators, heat
registers, stoves, or other products (including amplifiers) that produce heat.
■
Occasionally, a few non-active pixels may appear on the screen as a fixed point of blue, green, or red. Please
note that this does not affect the performance of your product.
■
Cautions regarding use in high- and low-temperature environments:
When the unit is used in low-temperature space (e.g., room, office), the picture may leave trails or appear slightly
delayed. This is not a malfunction, and the unit will recover when the temperature returns to normal.
Do not leave the unit in a hot or cold location. Also, do not leave the unit in a location exposed to direct sunlight
or near a heater, as this may cause the cabinet to deform and the display panel to malfunction. Storage
temperature: –4o F to +140o F (–20o C to +60o C).
■
Precautions when transporting the TV — When transporting the TV, be sure to always carry the TV by two people
holding it with two hands — one hand on each side of the Display.
■
Lightning — For added protection for this television equipment during a lightning storm, or when it is left
unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna. This
will prevent damage to the equipment due to lightning and power-line surges.
■
Power lines — An outside antenna system should not be located in the vicinity of overhead power lines or other
electric light or power circuits, or where it can fall into such power lines or circuits. When installing an outside
antenna system, extreme care should be taken to keep from touching such power lines or circuits as contact with
them might be fatal.
vi
HP LCD HDTV User’s Guide
■
Outdoor antenna grounding — If an outside
antenna is connected to the television equipment,
be sure the antenna system is grounded so as to
provide some protection against voltage surges
and built-up static charges. Article 810 of the
National Electrical Code, ANSI/NFPA 70,
provides information with regard to proper
grounding of the mast and supporting structure,
grounding of the lead-in wire to an antenna
discharge unit, size of grounding conductors,
location of antenna-discharge unit, connection to
grounding electrodes, and requirements for the
grounding electrode.
7
6
5
4
1
3
2
Antenna Grounding
Antenna Grounding
Reference
Grounding Component
1
Electric Service Equipment
2
Power Service Grounding Electrode System
(NEC Art 250, Part H)
3
Ground Clamps
4
Grounding Conductors (NEC Section 810-21)
5
Antenna Discharge Unit (NEC Section 810-20)
6
Ground Clamp
7
Antenna Lead in Wire
■
To prevent fire, never place any type of candle or flames on the top or near the TV set.
■
To prevent fire or shock hazard, do not expose this product to dripping or splashing. No objects filled with liquids,
such as vases, should be placed on the product.
■
To prevent fire or shock hazard, do not place the AC power cord under the TV set or other heavy items.
■
Turn off the main power and unplug the AC cord from the wall outlet before handling.
■
Use a soft cloth and gently wipe the surface of the TV panel. Using a hard cloth may scratch the panel surface.
■
Use a soft damp cloth to gently wipe the panel when it is really dirty. (It may scratch the panel surface when
wiped strongly.)
■
If the panel is dusty, use an anti-static brush, which is commercially available, to clean it.
■
To protect the panel, do not use a dirty cloth, liquid cleaners, or chemical cloth to clean it; such materials may
damage the panel surface.
vii
Important Information
The TV must be serviced by an authorized service
technician. The TV is not user serviceable.
Changes can damage your TV and void your
warranty. Changes or modifications not expressly
approved by the manufacturer could void the user’s
authority to operate the equipment.
Recycling Information
For information about how to recycle this product
through HP, see:
http://www.hp.com/recycle
Other recycling options may also be available in your
area. If located within the U.S. and Canada, you may
also call (1) (888) 485-1849.
Cleaning precautions
Unplug the TV before cleaning the screen.
Using solvents, such as alcohol, or abrasive material,
such as a premoistened or chemically treated towel,
may affect the TV or bezel paint.
Do not expose the product to volatile gas or fluid such
as a pesticide.
Do not put the TV in contact with vinyl or rubber
products for a long period of time. Extended contact
may result in the removal of or degradation of the
surface.
Lifting precautions
Materials disposal
The TV is heavy; be sure to use ergonomically correct
lifting procedures when moving the TV.
This HP product contains the following materials that
might require special handling at end-of-life:
Due to the size and weight of the TV, it is
recommended that a minimum of two people move it.
Mercury in the fluorescent lamp in the LCD.
For transport, grasp the display in the area under and
above the screen.
■
Disposal of mercury may be regulated because of
environmental considerations. For disposal or
recycling information, please contact your local
authorities or the Electronic Industries Alliance (EIA)
(http://www.eia.org).
viii
HP LCD HDTV User’s Guide
Never place the display with the glass screen facing
downward, unless it is protected with pads.
Table of Contents
Getting to Know Your TV................. 1
Identifying Items in the Box .................................... 2
Locating TV Buttons and Connectors........................ 2
Cleaning ............................................................. 6
Cleaning precautions ...................................... 6
Cleaning the TV.............................................. 6
Setting Up....................................... 7
Selecting a Good Location..................................... 7
Unpacking ..................................................... 8
Lifting the TV .................................................. 8
Attaching or removing the stand ....................... 8
Setting Up the TV.................................................. 9
Connecting the TV signal source ....................... 9
Connecting the cable TV or the
air antenna .................................................. 10
Connecting cable or satellite with a
set-top box ................................................... 10
Connecting a DVD player, VCR, DVR,
game console, or camcorder.......................... 11
Connecting a VCR for recording..................... 15
Connecting an external sound system.............. 15
Connecting power to the TV........................... 16
Turning On the TV..........................17
Turning the TV On and Off (Standby) ....................17
Using the First-Time Setup
Wizard ..........................................19
Initial Setup ........................................................19
Using the Remote Control ..............21
Operating the TV ................................................21
Using universal remote controls.......................21
Installing or replacing remote control
batteries.......................................................21
Identifying the remote control buttons...............22
Adjusting the Volume ..........................................24
Muting the sound ..........................................24
Changing the Picture Mode..................................24
Changing Channels ............................................24
Selecting the last channel ...............................24
Displaying program information......................25
Selecting the Input Source ....................................25
Changing the View with the Aspect Button .............25
Turning On Captions...........................................25
Setting SAP/MTS stereo mode..............................26
Changing Audio Mode........................................26
Setting the Sleep Timer ........................................26
Adjusting TV Settings...........................................26
Opening and exiting the OSD ........................26
Table of Contents
ix
Table of Contents
Important Safeguards ..................................... iii
Modifications .................................................iv
Cables ..........................................................iv
Important Safety Instructions ..............................v
Important Information .................................... viii
Changing the TV Settings ...............27
Finding Answers to Questions ....... 41
Using the OSD Menus......................................... 27
Using the Picture Menu........................................ 28
Adjusting the picture settings .......................... 28
Using the Audio Menu ........................................ 29
Adjusting the audio....................................... 29
Using the Power Control Menu............................. 29
Using the Setup Menu ......................................... 30
Starting EZ Setup.......................................... 30
Using CH Setup............................................ 30
Using Antenna Setup — Digital ...................... 31
Using Parental CTRL ...................................... 31
Setting Input Skip.......................................... 31
Setting Position............................................. 31
Setting Input Label ........................................ 31
Setting Picture Flip ........................................ 31
Setting Standby Mode................................... 32
Setting Language.......................................... 32
Using Reset .................................................. 32
Using the Option Menu ....................................... 32
Using the Digital Setup Menu............................... 33
Using Audio Setup........................................ 33
Selecting the view aspect .................................... 33
Using Closed Caption ......................................... 34
Selecting closed caption options..................... 35
Using Parental Controls ....................................... 35
Secret number setting for parental control ........ 35
Setting the parental control
V-Chip level ................................................. 36
How to temporarily release a blocked
program ...................................................... 40
Reactivating parental controls after a
temporary release......................................... 40
Understanding TV Terms ......................................41
What are analog TV, digital TV, and
high-definition (HDTV)? ..................................41
What is the difference between progressive
and interlaced signal formats for digital TVs? ...41
What is variable aspect ratio?........................41
What is HDMI?.............................................42
Identifying Cable Usage ......................................42
x
HP LCD HDTV User’s Guide
Specifications ................................ 45
Troubleshooting ............................ 49
Thank you for purchasing an HP LCD High-Definition
Television. HP’s array of high-definition televisions
delivers a world-class picture in a design that is sleek
and stylish.
■
A classic black-finish panel that blends with any
décor. The tabletop stand is sleek, stylish, and
detachable.
■
3D color enrichment system that reproduces
vibrant colors and natural skin tones.
Premium LCD panel technology that delivers a
contrast ratio of up to 1,200:1 for rich detail, and
as fast as 6 ms response time for no-smear motion
video and ultra wide viewing angles with a
minimum of color shift. HP LCD TVs deliver the
detail and color that HP is known for.
■
Photorealistic sharpness enhancement that yields
crystal-clear and sharp pictures.
■
HP Visual Fidelity technologies combine scene-byscene contrast adaptation with information about
your room’s ambient lighting to deliver an
optimum picture.
Fantastic sound that emanates from the integrated
speaker design, which provides 20 watts of
power. HP’s high-fidelity speaker system is
complemented by 3D surround sound audio
technology, which emulates a 5.1-channel
surround sound system for an enhanced home
theater experience.
■
Motion adaptive noise reduction, which greatly
reduces visual noise without reducing detail.
■
Advanced scaling and film-processing technology,
which enables enjoyment of DVDs and standarddefinition TV on a big screen.
■
Integrated digital HDTV/analog tuner — for HD
shows from cable or off-the-air sources.
■
Two HDMI ports that provide digital video and
audio through a single cable.
■
Ultra-long-life panel that provides up to
60,000 hours of operation.
Features:
■
■
■
■
A comprehensive array of digital and analog
inputs, including an integrated HDTV tuner, two
HDMI, and two component video ports. Analog
and digital audio output connectors enable
seamless connectivity to external audio speakers
or an audio receiver.
Dolby Digital 5.1 channel digital audio output that
enables a full home theater sound experience
when attached to an external Dolby Digital
decoder and a multi-channel amplifier.
All specifications represent the typical specifications provided by
HP’s component manufacturers; actual performance may vary either
higher or lower.
The panel life is determined as the time at which luminance is 50%
compared to that of initial value at the typical lamp current on
condition of continuous operation at 25 +/–° C. 60,000 hours
equates to more than twenty-three years at seven hours a day
viewing.
Getting to Know Your TV
1
Getting to Know Your TV
Getting to Know Your TV
Identifying Items
in the Box
Locating TV Buttons and
Connectors
The TV contains controls, indicators, and connectors.
Television (with stand
detached)
The TV indicators are located on the front of the TV,
and the controls are located on the top.
TV Front
TV stand (two pieces)
with mounting
hardware and tool
SAP
MTS
Sound
A
B
Remote control unit
Menu
Aspect
Source
OK
back
D
C
Info
Last
Ch+
Ch-
CC
Sleep
1
2
4
7
5
Ant
3
6
8
9
0
Enter
AC cord
Cable clamp
Cable tie
TV front
Description
A: Remote
control sensor
Remote control sensor is
the location where to point the
remote control unit.
B: OPC
sensor
Optical picture control
(OPC) sensor senses the
surrounding light and
automatically adjusts the
backlight brightness. Make sure
no object obstructs the OPC
sensor, which could affect its
ability to sense surrounding
light.
C: Power
indicator
Power indicator light is
green when TV is on and is off
when TV is in off/standby
mode.
D: OPC
indicator
OPC indicator indicates
status when the OPC is on. For
information on the OPC, refer
to “Turning On the TV” on
page 17.
Documentation
Ba
sic
Con
Your nec
conn t you
ecto r syst
r loca
Se
tup
em
tions
to
and
the
syste back
m com pan
pone el.
nts
may
2
vary
.
HP LCD HDTV User’s Guide
TV top control
Description
Vol
Volume lowers or raises the sound level.
CH
Channel selects the next lower or higher channel.
Input
Input selects the TV input source.
Power
Power turns on the TV or places it in standby mode.
Getting to Know Your TV
Top TV controls
Getting to Know Your TV
3
Rear TV connectors
The connectors are located on the rear of the TV.
4
HP LCD HDTV User’s Guide
■
HDMI
■
HDMI
Item name
Description
■
Input 5
HDMI
Input 5 or Input 4, HDMI in: Connect an HDMI cable from optional
digital, high-definition equipment.
■
Input 4
HDMI
Use Input 4 audio R and L only when using an DVI-to-HDMI converter at
HDMI Input 4.
Digital Audio
Output
■
Optical
digital
audio
output
Digital audio output, optical: Connect an optical cable for digital
sound out to an optional external digital audio system.
Ant/Cable
■
TV signal
input
Antenna or cable in: Connect a coaxial cable from an air antenna or
a cable signal source.
Input 4 (audio)
■
Input 4
audio
Input 4 audio in: Connect left and right audio cables only when using
a DVI-to-HDMI converter at HDMI Input 4.
Input 3:
■
Input 3
Input 3 audiovisual in:
■
S-video
■
Video
■
Audio L/R
■
Connect an S-video cable and left and right audio cables from
optional equipment.
Or
■
Getting to Know Your TV
TV (rear)
connector
Connect a composite video cable and left and right audio cables from
optional equipment.
(Audio connectors are shared.)
Input 1:
■
Component
■
Video
■
Audio L/R
■
Input 1
Input 1 or Input 2 in:
■
Input 2
■
Or
Connect a component video cable and left and right audio cables
from optional equipment. Supports standard inputs 480i, 480p,
720p, and 1080i. Some set-top boxes must be set for a specific
resolution.
Or
Input 2:
■
Component
■
Video
■
Audio L/R
■
Connect a composite video cable and left and right audio cables from
optional equipment.
(Audio connectors are shared.)
Audio Output
■
Audio
output,
analog
Audio output, analog: Connect left and right audio cables for analog
stereo sound out to an optional external audio system. Use the left (white)
connector for mono sound (single cable).
AC In
■
AC power
AC power: Connect the included power cord. NOTE: Use only the
provided power cord.
Getting to Know Your TV
5
Cleaning
Cleaning precautions
Cleaning the TV
Unplug the TV before cleaning the screen.
Clean the screen by spraying a soft lint-free cloth with
water to lightly moisten it. Gently wipe the screen, and
avoid pressing on the screen.
A special antiglare coating is applied to the screen of
your TV. Using solvents, such as alcohol, or abrasive
material, such as a premoistened or chemically treated
towel, may affect the screen coating or bezel paint.
Do not expose the product to volatile gas or fluid such
as a pesticide.
Do not put the TV in contact with vinyl or rubber
products for a long period of time. Extended contact
may result in the removal of the coating or degradation
of the surface.
6
HP LCD HDTV User’s Guide
To clean the outer cabinet, use the same method.
Do not use liquid or aerosol cleaners.
8
Setting Up
HP recommends professional installation from an
authorized installer to ensure maximum enjoyment of
your HP LCD HDTV. Be sure to read all the safety
information and precautions before starting installation.
See these topics:
■
“Important Safeguards” on page iii.
■
“Important Safety Instructions” on page v.
■
“Important Information” on page viii.
Selecting a Good Location
Select the location for your HP LCD HDTV. Consider the
following situations when positioning the TV:
Power cord length: Choose a location with easy
access to an AC power outlet.
■
Cable lengths and distances to attached units:
Check that cables can reach the TV.
■
Do not install the TV on an unstable cart or stand;
the unit may fall over and cause injury.
■
Do not install the TV where it has a protruding
edge, such as on a small table where the display
overhangs the table surface.
■
Do not hang the TV from the ceiling; the unit may
fall and cause injury.
■
Avoid direct sunlight that may damage the display
or interfere with the operation of the remote
control.
■
Avoid areas of high humidity or damp conditions
that may cause fire or electrical shock.
■
Do not install TV near appliances, such as a
microwave, or near a heat source, such as a
fireplace or radiator.
■
Provide adequate ventilation clearance around
the TV.
B
B
C
Setting Up
■
A
A
1.4 in. (3.5 cm) minimum above TV
B
1.4 in. (3.5 cm) minimum at sides
C
1.4 in. (3.5 cm) minimum behind TV
Setting Up
7
Unpacking
Attaching or removing the stand
Be sure to read through “Lifting the TV” for important
information.
Your TV comes with a stand that must be attached to
the display. Reverse these steps to remove the stand.
Unpack the TV and put it on a stable surface:
1 Use the cardboard holders on either side of the TV
to remove it from the box.
2 Remove the cardboard; however, keep the
wrapping on the TV to protect it while moving.
3 Lift the TV onto the installation location.
Lifting the TV
The TV is heavy; be sure to use ergonomically correct
lifting procedures when moving the TV.
c
CAUTION: Use two people to assemble
the TV.
Before attaching the stand, unplug the AC cord from
the AC input.
1 Locate the TV stand (two pieces), eight screws of
mounting hardware, and tool from the box.
Due to the size and weight of the TV, it is
recommended that a minimum of two people move it.
To transport the TV, grasp the display in the area under
and above the screen.
2 Place the base onto the pedestal, insert four short
screws, and tighten using the provided tool.
Move the product gently. Never place the TV with the
glass screen facing downward, unless it is protected
with pads.
3 Carefully place the TV panel with the glass screen
facing downward on a padded, stable table.
Position the bottom of the TV near the edge of the
table.
w
WARNING: Do not drop the stand onto
the TV.
8
HP LCD HDTV User’s Guide
4 Insert the assembled stand into the opening on the
bottom of the TV.
Connecting the TV signal source
w
WARNING: Before connecting the TV to any
other electronic device, unplug the TV and
electronic device AC cords from the AC
input.
The following is an explanation of the types of
connections that are used for a coaxial cable. If your
outdoor antenna uses a 75-ohm coaxial cable with an
F-type connector, plug it into the antenna/cable
terminal at the rear of the TV set.
5 Insert four long screws into the holes on the back
of the TV and tighten using the provided tool.
■
A 75-ohm system is generally a round cable with
an F-type connector that can easily be attached to
a terminal without tools (sold separately).
■
A 300-ohm system is a flat, twin-lead cable that
can be attached to a 75-ohm terminal through a
300/75-ohm adapter (sold separately).
n
An F-type connector should be fingertightened only. When connecting the RF
cable to the TV set, do not use tools to
tighten the F-type connector, as it may
cause damage to your TV set.
C
A
Setting Up the TV
Set up the TV by connecting cables and connecting the
power cord.
B
Setting Up
6 Carefully lift the TV and set it upright.
A: 75-ohm coaxial cable, round
B: 300-ohm twin-lead cable, flat
C: F-type connector
Setting Up
9
Connect the input source to the TV according to the
type of connection:
■
Antenna or basic cable (TV cable or satellite)
without using a set-top box; see “Connecting the
cable TV or the air antenna” on page 10.
■
Cable or satellite with a separate set-top box; see
“Connecting cable or satellite with a set-top box”
on page 10.
■
■
Connecting the cable TV or the
air antenna
Use standard 75-ohm coaxial cable to connect a
ground antenna or cable TV input source to the TV. Use
shielded coaxial cable to reduce radio frequency (RF)
interference.
Optional equipment, cable TV service, and all cables
are sold separately.
n
To connect an external sound system, see
“Connecting an external sound system”
on page 15.
To connect a device that records TV, see
“Connecting a VCR for recording” on
page 15.
c
CAUTION: Unplug power for the TV and all
connected components before connecting
the antenna or cable.
1 Connect the input source coaxial cable to the
Ant/Cable connector on the back of the TV.
About the Emergency Alert System (EAS)
■
■
■
■
10
In the case of a national emergency, natural
disaster, or other emergency situation, an EAS
message broadcasts. When this unit receives an
EAS message, if the level of emergency is
comparatively low, an alert text message displays
on screen. If the level of emergency is high, the
receiver is forced-tuned to a details channel.
Alert text messages display, and forced tuning
occurs, even during paid programming. Even
when forced tuning is active, the user can still
change the channel.
If the unit is forced-tuned to a channel that has
been blocked by Parental Control, the Parental
Control setting is given priority, and the EAS
message is not broadcast.
EAS messages may be broadcast not only through
digital cable, but also through analog cable or
over-the-air analog transmission. EAS alert
messages broadcasted through cable are not
received on this TV.
HP LCD HDTV User’s Guide
2 Connect power to the TV; see “Connecting power
to the TV” on page 16.
3 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
Connecting cable or satellite
with a set-top box
Connecting your TV directly to the audio and video
output of your set-top box assures a more vivid picture
and enhances your viewing enjoyment.
Optional equipment and all cables are sold separately.
You can connect a digital TV set-top box (air or cable)
and other audiovisual equipment by using:
■
Component video and audio cables connected to
Input 1 or Input 2 connectors on the TV.
■
S-video and audio cables connected to Input 3
connectors on the TV.
■
Video (composite) and audio cables connected to
Input 1, 2, or 3 connectors on the TV.
■
HDMI cable connected to Input 4 or 5
connectors on the TV.
■
HDMI cable connected to Input 4 or 5 connectors
on the TV.
■
■
DVI video cable with a DVI-to-HDMI converter and
audio cables connected to the Input 4 (HDMI) and
audio connectors on the TV.
DVI video cable with a DVI-to-HDMI converter
and audio cables connected to the Input 4
(HDMI) and audio connectors on the TV.
c
CAUTION: Unplug power for the TV and all
connected components before connecting
the set-top box.
1 Connect the set-top box input source cable(s) to
n
The Video (composite) connector in each of
the Inputs 1, 2, and 3 connector sets shares
audio connectors with the Component or
the S-video connector in the set. If cables
are connected to both video connectors in a
set, the Component or S-video connector
has priority over the Video connector.
the back of the TV using one of the connector sets.
2 Connect the cables to the set-top box.
3 Turn on the set-top box.
4 Connect power to the TV; see “Connecting power
to the TV” on page 16.
5 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
6 Open the OSD and specify settings as needed;
see “Changing the TV Settings” on page 27.
Connecting a DVD player, VCR,
DVR, game console, or
camcorder
You can connect optional equipment (sold separately),
such as a DVD player, VCR, DVR, and so on to the TV
by using the AV input connectors.
■
Component video and audio cables
connected to Input 1 or Input 2 connectors on
the TV.
■
S-video and audio cables connected to Input 3
connectors on the TV.
■
Video (composite) and audio cables
connected to Input 1, 2, or 3 connectors on
the TV.
You can connect a DVD by using:
■
Component video and audio cables connected to
Input 1 or Input 2 connectors on the TV.
■
S-video and audio cables connected to Input 3
connectors on the TV.
■
Video (composite) and audio cables connected to
Input 1, 2, or 3 connectors on the TV.
Setting Up
11
Setting Up
Optional equipment, including an external sound
system, and all cables are sold separately.
■
HDMI cable connected to Input 4 or 5 connectors
on the TV.
■
DVI video cable with a DVI-to-HDMI converter and
audio cables connected to the Input 4 (HDMI) and
audio connectors on the TV.
You can connect a VCR by using Input 3 terminals with
either S-video or composite video connections for
playback. To connect a VCR for recording, see
“Connecting a VCR for recording” on page 15.
You can connect a game console, camcorder, and
some other AV equipment by using Input 3 terminals
with either S-video or composite video connections.
You can connect HDMI equipment by using Input 4 or
Input 5 terminal with an HDMI connection.
You can connect DVI equipment by using a DVI video
cable with a DVI-to-HDMI converter and audio cables
connected to the Input 4 (HDMI) and audio connectors
on the TV.
Choosing the AV connection to use
When connecting optional equipment as signal
sources, the connectors on the equipment may limit the
type of connection you can use.
When your optional equipment has more than one
type of output connector, choose the connection that
provides the best-quality playback image.
For best results, choose the best-quality connection type
that is supported by your optional equipment.
AV connection to use, listed from best to good video playback
Connection description
HDMI transmits an all-digital signal and is the
recommended choice for playback from a digital DVD
or DVR.
DVI transmits an all-digital video signal for playback from
a digital DVD or DVR.
(At the TV, use a DVI video cable with a DVI-to-HDMI
converter and audio cables connected to the Input 4
HDMI and audio connectors.)
Component (Y, Pb, Pr) transmits video as separate
red, green, and blue signals. Use this connection for
high-definition video signals in 480i, 480p, 720p, or
1080i format from a progressive scan DVD or other
equipment.
S-video transmits video in separate color and black-andwhite image signals and delivers a sharper image than a
composite video connection.
Composite video transmits video as a single signal.
12
HP LCD HDTV User’s Guide
Connector types on
optional equipment
Cable plug
The procedures that follow, presented in the order
listed in the table, describe connecting optional
equipment, including the audio connections when
applicable.
Connecting a DVI device
The DVI cable, DVI-to-HDMI converter, and audio
cables are sold separately.
1 Connect the DVI video cable with a DVI-to-HDMI
c
CAUTION: Unplug power for the TV and all
connected components before connecting
optional equipment. Ensure that the
optional equipment is powered off.
converter and the audio cables to the DVI
equipment.
2 Connect the HDMI end of the converter to Input 4
on the TV. Connect the audio cables to the audio
connectors for Input 4 on the TV.
Connecting an HDMI device
This is the recommended connection for video and
audio. The HDMI cable is sold separately.
1 Connect the HDMI cable to Input 4 or Input 5.
(There are no separate audio inputs for HDMI.)
3 Turn on the DVI device, and start play.
2 Connect the cable to the HDMI device.
3 Turn on the device, and start play.
4 Connect power to the TV; see “Connecting power
to the TV” on page 16.
5 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
4 Connect power to the TV; see “Connecting power
to the TV” on page 16.
5 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
6 Define the HDMI Setup items in the Option menu;
refer to “Using the Option Menu” on page 32.
Setting Up
6 Define the HDMI Setup items in the Option menu;
refer to “Using the Option Menu” on page 32.
Setting Up
13
Connecting a component device
Cables are sold separately.
6 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
7 Define the Input Select for the connector in the
!
Input 1 and 2 each have both Component
and Video connectors, which share L/R
audio connectors. Connect only one video
input for each input set.
Option menu; refer to “Using the Option Menu”
on page 32.
Connecting an S-video or video device
A VCR, game console, camcorder, or some other
audiovisual equipment can be connected using Input 3
terminals.
1 Connect the component cable to the Component
(Y, Pb, Pr) connectors. There are two sets of
Component connectors you can use: Input 1 or
Input 2.
!
Input 3 has both S-video and Video
connectors, which share L/R audio
connectors. Connect only one video input
for Input 3.
Cables are sold separately.
1 Connect the video equipment to the Input 3
connectors:
■
For a VCR, DVR, or other device that has an
S-video connector, use an S-video cable and
the S-video connector.
Or
■
2 Connect the component audio cable to the L/R
audio connectors for Input 1 or Input 2.
3 Connect the cables to the component device.
4 Turn on the device, and start play.
5 Connect power to the TV; see “Connecting power
to the TV” on page 16.
14
HP LCD HDTV User’s Guide
For a VCR, DVR, or other device that has a
composite video connector, use a composite
video cable and the Video connector.
2 Connect the audio cable connectors to the left and
right audio connectors for Input 3.
3 Connect the cables to the device.
1 Connect the external sound system to the TV:
■
4 Turn on the device, and start play.
For a digital audio connection, connect an
optical cable to the Digital Audio Out
connector on the back of the TV and to an
external sound system.
5 Connect power to the TV; see “Connecting power
to the TV” on page 16.
6 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
Connecting a VCR for recording
The TV does not output a signal for recording.
Connect a VCR or other device for recording to the
signal source (antenna or cable), and then connect the
device to the Ant/Cable connector on the TV. See
“Connecting the cable TV or the air antenna” on
page 10. Use the recording device to tune to the
channel you want to record.
Or
■
For an analog connection, connect audio
cables to the Audio Out left and right
connectors on the back of the TV and to an
external sound system.
Connecting an external sound
system
You can connect an external sound system to the TV
using a digital audio or an analog audio signal:
■
■
Use the Digital Audio Out connector on the back
of the TV to provide a digital audio signal to an
optional external sound system, such as a digital
receiver or a surround sound system.
Use the Audio Out left and right connectors on the
back of the TV to provide an analog audio signal
to an optional external sound system, such as an
analog amplifier or stereo system.
Cables are sold separately.
2 Connect power to the TV; see “Connecting power
to the TV” on page 16.
3 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
4 Connect power and turn on the external sound
system.
5 Define the digital audio format in the Option
Setting Up
c
menu; refer to “Using the Option Menu” on
page 32.
CAUTION: Unplug power for the TV and all
connected components before connecting
an external sound system. Ensure that the
external sound system is powered off.
Setting Up
15
Connecting power to the TV
Use these steps to attach the cable clamp, bundle cords
with the cable clamp and the cable tie, and connect the
AC power cord.
1 Connect the power cord to the connector on the back
of the TV, and secure it in the clamp.
2 Insert the cable clamp from the box into the hole on
the back of the TV.
3 Route the cords through the cable clamp, and bundle
the cords in the cable tie from the box.
4 Connect the power cord to the AC power outlet.
16
HP LCD HDTV User’s Guide
Turning On the TV
The TV has a Power button on the top of the display.
You can also use the remote control Power button to
turn on the TV.
If the TV is not used for an extended period of time,
press the Power button to place the TV into standby,
and then unplug the power cord.
Pressing the Power button either turns the TV on or
places it into standby, which is a reduced power state.
The optical picture control (OPC) indicator on the front
of the display shows the TV OPC status for backlight
brightness control.
The Power indicator light on the front of the TV shows
the power status of the TV.
OPC
indicator
TV OPC status
Off
OPC disabled (Off)
Lights green
OPC enabled (On or On:Display)
When enabled, the OPC sensor on the front of the TV
senses the surrounding light and automatically adjusts
the backlight brightness. For more information, see
“Choosing OPC” on page 28.
Using the TV buttons
A
B
D
C
1 Press the Power button on the top of the TV.
The TV is on or in standby.
2 Press the Input button as needed to select the TV
input source to view.
A: Remote control sensor
B: OPC sensor
C: Power indicator
D: OPC indicator
Power indicator
Power status
Off
Standby (off)
Lights green
Ready (on)
Turning On the TV
17
Turning On the TV
Turning the TV On and Off (Standby)
Using the remote control buttons
1 Point the remote control at the remote control
sensor on the display, and press the remote
control Power button.
The TV is on or in standby.
2 Press the Source button as needed to select the TV
input source to view.
Source
n
The initial setup starts when the TV powers
on for the first time. If the TV has been
turned on before, the EZ setup does not
start. See “Using the First-Time Setup
Wizard” on page 19.
18
HP LCD HDTV User’s Guide
Using the First-Time Setup Wizard
Initial Setup
When turning on the TV for the first time, it
automatically memorizes the channels where you live.
Perform the following steps before you press TV Power
on the remote control unit:
1 Insert the batteries into the remote control unit.
2 Connect the antenna cable to the TV.
Standby mode setting
1 Select the standby mode setting.The default setting
is Mode 2.
■
Mode 1: Starting TV is quick from standby.
■
Mode 2: Power consumption is low when in
standby.
3 Plug in the AC cord to the AC outlet.
Select from among three languages: English, French,
or Spanish:
Language
Standby Mode
Air/Cable
Mode 1
CH Search
Mode 2
1 Press the up arrow and down arrow buttons on the
remote control to select the desired language
listed on the screen.
2 Press OK.
2 Press OK.
Antenna setting
1 Press the left arrow and right arrow buttons on the
remote control to select Air or Cable.
2 Press OK.
Using the First-Time Setup Wizard
19
Using the First-Time Setup Wizard
Language setting
Channel search
Channel search automatically searches for a signal
from all available channels:
Example
MENU
ANALOG
[Setup ... CH Setup ... CH Search]
Air [ 25 ]
Found [ 20 ]
1 Press the left arrow and right arrow buttons on the
remote control to select Yes or No for Air Analog
& Digital, and then press the down button to move
down.
2 Press the left arrow and right arrow buttons on the
MENU
DIGITAL
[Setup ... CH Setup ... CH Search]
Air [ 25 ]
Found [ 20 ]
remote control to select Yes or No for Cable
Analog, and then press the down button to move
down.
3 Press the left arrow and right arrow buttons on the
remote control to select Yes or No for Cable
Analog & Digital, and then press the down button
to move down.
MENU
DIGITAL
[Setup ... CH Setup ... CH Search]
Cable [ 25 ]
Found [ 25 ]
4 Select Search Start, and then press OK.
Air
ANALOG
2
Audio
:
MONO
n
If no channel is found, check the input
connection to your TV, and run the EZ setup
again using the Setup menu; see “Starting
EZ Setup” on page 30.
20
HP LCD HDTV User’s Guide
Using the Remote Control
Operating the TV
1 Press and open the cover on the back of the
The remote control operates the
TV. To use the remote control,
point the remote control at the
remote control sensor on the
display.
2 Insert the batteries into the remote control, and
remote control.
make sure that you match polarities.
3 Close the cover.
MUTE
TV
HIC
R
GRAP
POWE
CH
3
COMP
P
6
2
SETU
VOL
9
5
1
N
WIDE
CHRT
8
4
SWAP
R
MTS
ENTE
7
100
P
B
PIPI/
0
ADJ
A
PIP
C
ITLE
AY
SUBT
Y
DISPL
HOLD
R
EXIT
R
INDE
X
TT
G
CCD
MIXE
V-CHI
P
ADJ
FREE
ZE
REVE
AL
SLEE
P
MENU
5m
30º
n
Using universal remote controls
When you want to program a universal remote control
to operate your HP TV, if HP is not listed in the
supported brand codes, use a Philips TV code. The
HP remote control transmits Philips-licensed remote
control codes.
After programming your universal remote control with
a Philips TV code, it can operate your HP TV functions
for volume, mute, power, and input source.
Installing or replacing remote
control batteries
Insert two AAA non-rechargeable batteries into the
remote control, ensuring that you place them with the
proper polarity.
Do not mix different types of batteries together (for
example, alkaline and carbon-zinc) or old batteries
with fresh ones.
Be sure to follow the correct polarity when installing
the batteries as indicated in the battery compartment.
Reversed batteries may cause damage to the device.
When not using the remote for a long period of time,
remove the batteries to prevent damage or injury from
possible battery leakage.
Do not try to recharge batteries that are not intended to
be recharged; they can overheat and rupture. Follow
the battery manufacturer’s directions for the batteries
you are using.
Always remove batteries as soon as they become
weak. Weak batteries can leak and severely damage
the unit. The battery life depends on how much the
remote control is used. Replace batteries when remote
control operation becomes erratic.
Do not take apart the batteries, heat them, or throw
them into a fire.
Using the Remote Control
21
Using the Remote Control
Use the remote control within a distance of
16.4 feet (5 meters) from the front of the TV
remote control sensor window and at the
maximum horizontal and vertical angles of
30 degrees.
Identifying the remote control buttons
Name
A
B
SAP
MTS
A
Power
Press Power to turn
the TV on or off.
B
SAP/MTS
Press SAP/MTS to
select an available
secondary audio
program.
C
Sound
Press Sound to select
an audio mode.
D
Source
Press Source to open
the input source list.
Press Source again as
needed to select the
desired input source.
E
Menu
Ch-
Press Menu to open
the onscreen display
(OSD).
Ant
Press Menu again to
exit the menu and
return to your TV
display.
Sound
N
C
D
Source
Aspect
Menu
O
E
OK
P
F
G
back
Q
Info
R
Last
H
Ch+
S
I
J
CC
Sleep
T
F
K
1
L
M
22
2
Description
G
3
4
5
6
7
8
9
0
Enter
HP LCD HDTV User’s Guide
OK
Back
SAP
MTS
Sound
Source
Menu
Press OK to choose
the current menu
option.
OK
Press Back to go back
one level within a
menu.
back
H
Vol
Press a Volume button
to raise (or lower) the
sound.
I
Mute
Press Mute to turn
sound off or on.
U
Icon
Description
(Continued)
J
CC
Press CC to select a
closed caption mode.
K
Sleep
Press Sleep to open
the timer; press Sleep
again as needed to
set the time: Off, 30,
60, 90, or 120
minutes.
L
Number
Press number buttons
(0–9) to directly select
the channel, and then
press Enter.
M
– (Dash)
Press – (dash) to enter
a dash for a
subchannel number of
a digital channel. For
example, channel
14–2.
N
O
Up/
down/
left/right
arrows
Press Picture as
needed to select the
AV mode: Standard,
Movie, Game, User,
Dynamic (fixed) or
Dynamic.
Press the arrow keys
to move the cursor in
the menu screens.
Icon
CC
Name
Description
(Continued)
P
Aspect
Press Aspect to
change the
dimensions of your
picture image. The
options depend on
the current input
source.
Q
Info
Press Info to view a
channel banner
containing
information on your
current program.
Press Info again to
see more information.
R
Last
Press Last to recall the
previous channel you
were viewing.
S
Ch+
Ch–
Press Ch+ (or Ch–) to
select the next higher
(or lower) channel.
Sleep
1
Icon
Aspect
Info
Last
Ch+
Ch-
T
Ant
Press Ant to view TV if
currently viewing
DVD or other input
source.
U
Enter
Press Enter after
entering a channel
number.
Ant
Enter
Using the Remote Control
Name
Using the Remote Control
23
Adjusting the Volume
Changing Channels
Press the volume buttons on the remote control to
increase or decrease the sound. The indicator bar on
the TV shows the increase or decrease.
Press the Ch+ or Ch– buttons on the remote control to
change the channel up or down. The TV allows you to
select up to 135 channels (1 to 135). To select a
channel, enter a one-digit, two-digit, or three-digit
number, or use the channel up or down buttons.
Muting the sound
To select a channel number (for example, channel 25):
1 Press the Mute button to temporarily turn off the
sound.
2 Press the Mute button again to restore the sound
back to the previous level.
Changing the Picture
Mode
Pressing the Picture button displays the AV Mode
currently selected. Keep pressing the Picture button to
change the video mode until you reach a desired
picture.
■
Standard: Good for normal viewing conditions
with normal room lighting.
■
Movie: Good for watching movies in a
darkened room.
■
Game: Good for playing games: Lowers image
brightness for easier viewing.
■
User: Displays the custom settings you configure
in the OSD. For more information on defining the
picture settings, see “Using the Picture Menu” on
page 28.
■
Dynamic (fixed): Uses factory preset values for
image and sound settings. Allows no adjustments.
■
Dynamic: Enhances contrast and sharpness for a
clear image in a well-lit room, useful for viewing
sports.
24
HP LCD HDTV User’s Guide
Complete the following procedure within 4 seconds.
1 Press the 2 button on the remote control.
2 Press the 5 button.
3 Press Enter.
To select a subchannel number, such as 14–2,
complete the following procedure within 4 seconds:
1 Press the 1 button on the remote control.
2 Press the 4 button.
3 Press the – (dash) button.
4 Press the 2 button.
5 Press Enter.
Selecting the last channel
Press the Last button on your remote control to view the
previous channel you were viewing.
Displaying program information
■
Smart Stretch (S.Stretch): Horizontally
stretches the TV picture, if necessary, to fill the
screen; the center of the screen has aspect
correction. Suitable for stretching normal 4:3
programs to fill the screen.
■
Zoom: Proportionally stretches the TV picture, but
clips the top and bottom of the image to fit the
screen. Eliminates black bars.
■
Stretch: Shows high-definition TV in its normal
format, and standard-definition TV at full-screen
without aspect correction applied to the center of
the screen. Recommended for anamorphic
pictures.
Pressing the Info button displays a banner with
information about the current program you are
viewing.
n
Sometimes the name of the program is not
included in the broadcast. In that case, the
program name is not displayed.
Selecting the Input
Source
1 Pressing the Source button displays the input
source.
2 Press the Source button as needed to select the
desired input source.
Pressing the Aspect button scrolls through the Aspect
modes. The options depend on the current input
source.
■
Side Bar: Shows the standard 4:3 ratio picture
image in the center of the TV with dark bars on the
left and right.
Turning On Captions
Pressing the CC button scrolls through the closed
caption modes. With the desired option selected, press
Menu to close the menu.
To assign your preferences for captions, see “Selecting
closed caption options” on page 35.
Using the Remote Control
Changing the View with
the Aspect Button
Using the Remote Control
25
Setting SAP/MTS stereo
mode
Pressing the SAP/MTS button scrolls through the
available Secondary Audio Programs (SAP)/Multichannel Television Sound (MTS) features: STR (stereo),
SAP, or Mono.
SAP receives mono sound, stereo sound, and
Secondary Audio Programs. The MTS feature allows a
TV station to broadcast other information, such as
another language or weather information.
You can enjoy hi-fi stereo sound or SAP broadcasts
where available.
■
■
Pressing the Sound button displays the Audio menu.
Select Surround to enjoy surround sound. For more
information, see “Adjusting the audio” on page 29.
Setting the Sleep Timer
Press the Sleep button to start a timer for the TV to
automatically turn off. Press Sleep again as needed to
set the time before sleep: 30, 60, 90, or 120 minutes.
Setting the Sleep Timer to 30 means your TV
automatically turns off in 30 minutes.
To clear the timer, set the time to Off.
Stereo broadcasts
Hear programs such as live sporting events,
shows, and concerts in dynamic stereo sound.
Adjusting TV Settings
SAP broadcasts
Select to hear either Main or SAP sound.
Use the onscreen display to adjust your picture, audio,
and other settings. For more information, see “Using
the OSD Menus” on page 27.
Main sound: The normal program soundtrack
(either in mono or stereo).
Opening and exiting the OSD
SAP sound: Listen to second language,
supplementary commentary, and other
information. (SAP is mono sound.)
If stereo sound is difficult to hear, obtain a clearer
sound by manually switching to fixed mono-sound
mode.
n
MTS operates only while in TV mode.
26
Changing Audio Mode
HP LCD HDTV User’s Guide
Pressing Menu displays the OSD menu. Pressing the
Menu button again leaves the current menu and returns
you to the TV display. Pressing Back within a submenu
takes you back one menu level.
Changing the TV Settings
Changing the TV Settings
Change the TV settings by using the onscreen display
(OSD) menus.
Using the OSD Menus
Operate the OSD menus using the buttons on the
remote control to highlight, adjust, and enter items as
described here.
+
Remote
control
Aspect
Menu
Source
OK
back
Info
Last
Ch+
Description
Menu
Menu (Exit) displays (or closes)
the OSD.
OK
OK selects highlighted item in the
OSD.
Arrow
buttons
The Direction buttons move right,
left, up, or down in the menu or
adjusts an item.
Source
Source selects the input source.
Choose the input source before
displaying the OSD.
Back
Back moves up (back) one item or
menu level.
Ch-
1 Press the Source button as needed to select the
input signal source for the TV. The OSD menus
and options you see depend on the type of input
selected.
2 Open the OSD by pressing the Menu button. The
available menus appear as a list.
3 Press the direction buttons to highlight the menu
you want, and then press the OK button to
move to it.
4 Press the direction buttons to move within the
menu and highlight an option, and then press the
OK button to move into the option.
5 Continue using the direction buttons to highlight
and adjust an item and the OK button to enter the
change. You can press the Back button to move
out of an option or to move up one menu level.
6 When you are finished, press the Menu button to
close the menu.
Changing the TV Settings
27
The OSD menus are:
n
■
■
Audio
■
Power Control
■
Setup (includes EZ Setup, channel setup, and
parental controls setup)
■
Option
■
Digital Setup
Make sure no object obstructs the OPC
sensor, which could affect its ability to
sense surrounding light.
Adjusting the picture settings
In the following section, a table lists each menu and
the available options.
Using the Picture Menu
The Picture menu controls the look of the image on the
screen for the selected picture mode. For example,
when you adjust Brightness, the screen image changes
as you adjust the scale.
Because the Picture menu maintains settings for each
input, select (view) the input source, and then make
Picture menu changes. The following table shows the
Picture menu.
Picture menu
Options
OPC (optical picture
control)
Off/On/On:Display
Backlight
[scale]
Contrast
Choosing OPC
The optical picture control (OPC) adjusts the overall
brightness of the screen.
With OPC set to Off, the brightness is fixed at the
value set in Backlight. With OPC set to On or
On:Display, the OPC sensor on the front of the TV
senses the surrounding light and automatically adjusts
the backlight brightness. On:Display also causes a
label to appear on the screen while the OPC is
adjusting the screen brightness.
Adjusting the image
These settings adjust the image you are watching, so
select the correct input source before adjusting values.
■
Backlight sets the overall screen brightness
when OPC is off.
■
Contrast sets the image contrast.
■
Brightness sets the image brightness.
[scale]
■
Color sets the image color intensity.
Brightness
[scale]
■
Color
[scale]
Tint sets tones; decrease to make skin tones more
purple, or increase to make skin tones more
green.
Tint
[scale]
■
Sharpness sets the image sharpness.
Sharpness
[scale]
■
Advanced are individual settings; see the
following section.
Advanced
Color Temp
Black
3D-Y/C
Monochrome
Film Mode
Range of OPC
Reset
28
No/Yes
HP LCD HDTV User’s Guide
Adjusting Advanced settings
Adjusting the audio
The Advanced options depend on the input source.
In the Audio menu, select an item and adjust the scale
for Treble, Bass, or Balance. These options are not
selectable when Surround is set to On.
Color Temp sets the white balance in increments
from High to Low; choose High for white with blue
tones and Low for white with red tones.
■
Black sets the viewing depth automatically by
adjusting the dark portion of an image; set to On
for high detail in black portions of the image.
■
3D-Y/C sets the response for minimal dot crawl
and cross-color noise for video input signals from
Composite Video or Analog In. Choose Standard
for normal adjustment, Fast for a movie image, or
Slow for a still image.
■
Monochrome sets color to monochrome for
viewing video without color. Set to On for
monochrome.
■
Film mode automatically detects a film-based
source (originally encoded at 24 frames per
second), analyzes, and then recreates each still
film frame for high-definition picture quality. Set to
On for automatic conversion of a film source.
■
Range of OPC selects the image brightness
minimum and maximum range for the OPC sensor
automatic adjustments. OPC must be set to On.
Set Surround to On to enjoy surround sound.
To control the audio output, including muting the
speakers, refer to the Output Select option in “Using
the Option Menu” on page 32.
Using Reset
To return all adjustment options to the factory preset
values, highlight Reset and press OK, and then
highlight Yes and press OK.
Using the
Power Control Menu
The Power Control menu sets options to allow you to
save energy by choosing to turn off the TV:
■
When there is no signal for 15 minutes.
■
When there is no operation for 3 hours.
Power control menu
Using Reset
To return all adjustment options to the factory preset
values, highlight Reset and press OK, and then
highlight Yes and press OK.
Options
No Signal Off
Disable/Enable
No Operation Off
Disable/Enable
Using the Audio Menu
The Audio menu sets the sound levels and the option
for the Surround Sound setting.
The Audio menu is not selectable when the Output
Select option in the Option menu is set to Variable.
Audio menu
Options
Treble
[scale]
Bass
[scale]
Balance
[scale]
Surround
Off/On
Reset
Yes/No
Changing the TV Settings
29
Changing the TV Settings
■
Using the Setup Menu
Starting EZ Setup
The Setup menu options depend on the current input
source; items appear that apply for the selected input.
Select EZ Setup to start the first-time setup wizard.
For example, Parental CTRL (used to select a secret
number and set the values for parental controls by TV
rating, TV content, and movie ratings) does not appear
when the selected input is Input 4 or 5 (HDMI).
Setup menu
Description
EZ Setup
Starts guided setup.
CH Setup
Scans for channels.
Antenna
Setup — Digital
Displays air-broadcasted
digital TV signal and channel
strength.
Parental CTRL
Enables and defines parental
controls for TV and movies.
Input Skip
Sets the TV to skip the HDMI
connectors (Input 4 or Input 5)
when selecting the input
source.
Position
Adjusts image position on the
screen.
Input Label
Selects a name (from a list)
for the input source.
Picture Flip
Sets the orientation of the
picture.
Standby Mode
Sets the TV mode for standby.
Language
Sets the OSD language.
Reset
Sets Setup options to the
factory preset values. Does
not change the Channel
Setup, Parental CTRL
password, or Language
settings.
To start EZ Setup:
1 Press Menu on the remote control.
2 Press the up or down arrow buttons to highlight
Setup. Press OK.
3 Highlight EZ Setup, and then press OK.
4 If you set the Secret No., enter your 4-digit secret
number. See “Secret number setting for parental
control” on page 35.
5 Follow the setup wizard instructions. For more
information, refer to “Using the First-Time Setup
Wizard” on page 19.
Using CH Setup
If the initial setup does not find all the channels, use
CH Setup to manually select the antenna and search
for each missing channel.
Setting the antenna using the Air/Cable
option
The Air/Cable option defines what type of antenna or
cable is connected to the TV input.
If channels are missing, or no channels are found after
running CH Search, check your antenna connection,
and then perform CH Setup again.
Scanning for channels using the
CH Search option
The CH Search option makes the TV look for all
channels viewable from the signal cable connected to
the TV input.
1 In the CH Search menu, highlight Yes for Air
Analog & Digital, Cable Analog, or Cable
Analog & Digital.
2 Highlight Search Start, and press OK.
The scan automatically searches the selected
inputs for channels.
30
HP LCD HDTV User’s Guide
Use the CH Memory option to remove channels from
the list of found channels. The removed channel does
not appear when using the Channel buttons.
1 Highlight CH Memory, and press OK.
2 Highlight Analog (Air), Analog (Cable),
Digital (Air), or Digital (Cable), and then
press OK.
3 Highlight the channel, and press OK.
Setting Input Skip
This option sets the TV to skip the HDMI connectors
(Input 4 or Input 5) when selecting the input source.
Setting Position
Use this Setup menu option to position the image on
the screen by setting horizontal and vertical values.
Settings depend on the input source; this option is for
AV inputs only.
Select (view) the input source before selecting the menu
option and adjusting the image position.
4 Select Skip, highlight On, and press OK.
■
On skips the channel.
■
Off does not skip the channel.
Using Antenna Setup — Digital
To receive air-broadcasted digital television signals,
you need a digital antenna. You can set the antenna
configuration through the Antenna Setting screen.
Adjust for digital TV signal and channel strength using
the Antenna Setup — Digital option.
■
Signal Strength shows the current and
maximum signal strength.
■
Channel Strength, available for Digital (Air)
channels only, helps you adjust the direction of the
digital antenna.
Using the Channel Strength option
Setting Input Label
This option selects a name (from a list) for the input
source. You cannot change the TV label.
Setting Picture Flip
This Setup option sets the orientation of the picture.
Select (view) the input prior to setting the Picture
Flip mode.
Picture Flip mode
Example
Standard (normal image)
ABC
Mirror (mirror image)
CBA
1 With the Antenna set (refer to “Setting the antenna
using the Air/Cable option” in the previous topic),
view the digital channel on the TV.
2 Press Menu on the remote control, and select
Upside Down (upside down
image)
ABC
Channel Strength in the Setup/Antenna Setup
— Digital menu. Press OK.
until you obtain the maximum signal strength.
Press OK.
Rotate (rotated image)
ABC
3 Move or adjust the direction of the digital antenna
Using Parental CTRL
This option defines settings for Parental Control,
including setting the Secret Number (Secret No.); refer
to “Using Parental Controls” on page 35.
Changing the TV Settings
31
Changing the TV Settings
Removing channels using the
CH Memory option
Setting Standby Mode
■
Standby Mode may be set to Mode 1, which starts the
TV quickly from standby, or to Mode 2, which
conserves energy while on standby.
Audio Only, when set to On, turns off the video
to the display and only audio is output. Use this
setting to hear audio only when listening to music
from a music program.
■
Digital Noise Reduction, when set to High or
Low, minimizes analog noise or interference on an
analog channel.
Setting Language
■
Input Select sets the default type of signal or
connectors for the device connected to Input 1 or
Input 2.
This option sets the TV mode for standby.
This option sets the OSD language; choose English,
French, or Spanish.
Using Reset
To return Setup options to the factory preset values,
highlight Reset and press OK, and then highlight Yes
and press OK.
For Input 1 and Input 2, you can select Auto,
Component, or Video.
■
Fixed, the default setting, provides a constant
volume level to the Audio Out terminals, and the
speakers adjust using the Volume buttons.
Using Reset does not change the Channel Setup, the
Parental CTRL password, or the Language settings.
Variable provides a volume level to the Audio
Out terminals controlled by the TV volume; as you
adjust the TV volume, the volume level to the
external system also adjusts. Speakers are muted.
Using the Option Menu
The Option menu items shown depend on the current
input source:
■
HDMI Setup sets options for the device
connected to Input 4 and Input 5: Signal Type,
Audio Select, and Auto View.
HDMI
Setup
Selectable items
Signal
Type
RGB/YCbCr 4:4:4/
YCbCr 4:2:2
Select the signal type from an
HDMI terminal.
Auto
View
Enable/Disable
Audio
Select
Digital (HDMI)/Analog (R and L
audio)
Set whether or not to use Aspect
based on signal recognition,
including an HDMI signal.
This setting applies to Input 4
only.
32
HP LCD HDTV User’s Guide
Output Select selects what controls the audio
output:
■
Quick Shoot, when set to On, provides a
clearer image for fast-action video. If video noise
occurs, set the function to Off.
■
Caption Setup selects options for Closed
Caption; refer to “Using Closed Caption” on
page 34.
■
Color System, selects the optimum color system:
Auto, NTSC, PAL-M, or PAL-N. Choose the video
signal system compatible with your equipment.
■
Title Display Type, when set to No, does not
show program information when you change the
channel.
This menu allows you to set the Audio Setup for the
Digital Audio Output connector.
Digital Setup menu
Description
Audio Setup
Sets the Digital Audio
Output mode.
Selecting the view aspect
For non-tuner input sources, select how the picture
appears by choosing the Aspect option. You use this
menu by pressing the Aspect button on the remote
control to change the dimensions of the picture image.
The options depend on the current input source.
■
Side Bar — shows the standard 4:3 ratio picture
image in the center of the TV with dark bars on the
left and right.
■
Smart Stretch (S.Stretch) — horizontally
stretches the TV picture, if necessary, to fill the
screen; the center of the screen has aspect
correction. Suitable for stretching normal 4:3
programs to fill the screen.
■
Zoom — proportionally stretches the TV picture,
but clips the top and bottom of the image to fit the
screen. Eliminates black bars.
■
Stretch — shows high-definition TV in its normal
format, and standard-definition TV at full-screen
without aspect correction applied to the center of
the screen. Recommended for anamorphic
pictures.
Using Audio Setup
The TV provides digital audio output for an AV
amplifier or similar device connected to the Digital
Audio Output terminal on the TV. Select an audio
output format compatible with the audio format of the
program you are watching and the connected
equipment.
Audio
Setup menu
Description
PCM
The optical output terminal
outputs audio signal in PCM
form. Choose this option when
your digital audio system does
not support Dolby Digital, or
when the source is analog, such
as from an analog channel.
Dolby
Digital
The optical output terminal
outputs audio signal in Dolby
Digital form from digital
programming.
Changing the TV Settings
33
Changing the TV Settings
Using the
Digital Setup Menu
Using Closed Caption
Your TV is equipped with an internal closed caption
decoder. It allows you to view conversations,
narration, and sound effects as subtitles on your TV.
Closed captions are available on some TV programs
and on some VHS home videotapes, at the election of
the program provider.
Digital Closed Caption service is a caption service
available only on digital TV programs (also at the
election of the service provider). It is a more flexible
system than the original closed caption system,
because it allows a variety of caption sizes and font
styles. When the Digital Closed Caption service is in
use, it is indicated by a three-letter abbreviation that
also indicates the language of the Digital Closed
Captions: ENG (English), SPA (Spanish), FRA (French),
and so on.
Not all programs and VHS videotapes offer closed
captioning. Look for the symbol to ensure that captions
appear.
n
When you have the signal source
equipment connected using an HDMI or a
component video connection, closed
caption information may not always be
available because the source equipment
may not pass the information to the TV
across these connectors.
In the closed caption system, there can be more than
one caption service provided. Each is identified by its
own number. CC1 and CC2 services display subtitles
of TV programs superimposed over the program
picture.
In the closed caption system, the Text1 or Text2
services display text that is unrelated to the program
being viewed, such as weather or news. These
services are also superimposed over the program
currently being viewed.
■
Depending on the number of caption services
in the signal being received, you see
information such as 1/2 or 1/4 displayed.
1/2 means “the first of two services.”
■
Example: If a program has three services
(Digital CC (ENG), CC1, and Text1), the
closed caption display toggles in sequence.
■
The CC button keeps a record of the last
service selected in its memory. If the last
closed caption mode you selected is not
available for the next program, or on another
channel, the closed caption service that is
available is automatically selected, and this
service appears in parentheses. Closed
caption services that appear in parentheses
are not retained in the CC button memory as
your last selected service. Only services that
you have selected with the CC button are
retained.
n
When the program contains no closed
caption, “--” displays in the closed caption
information.
If the language code, such as ENG, is not
found on digital TV programs, “--” is
shown.
All types of closed caption service (CC1,
Text1, and so on) are potentially available,
but a broadcast may contain none or only
some of these services, at the election of
the program provider.
The defaults for CC may be specified by the
broadcasting station.
34
HP LCD HDTV User’s Guide
In the Option menu, select Caption Setup and press
OK. Select an option to adjust:
■
Caption Size selects a caption size.
■
Font Style selects a font style.
Font style
Description
Default
The font specified by the
broadcasting station or
default font.
Type 0
Proportional font used in the
Menu screen.
Using Parental Controls
Secret number setting for
parental control
Allows you to use a secret number to protect certain
settings from being accidentally changed.
!
IMPORTANT: Three conditions must be met
to enable V-Chip parental controls:
■
Secret number is entered.
■
V-Chip settings have been made.
■
Parental Control Status is set to On.
Type 1
Monospaced with serifs.
Type 2
Proportionally spaced with
serifs.
Type 3
Monospaced without serifs.
Setting a secret number
Type 4
Proportionally spaced
without serifs.
Type 5
Casual font type.
In the Setup menu, select Parental CTRL, Secret
No., and then enter the new 4-digit secret number by
using the 0–9 buttons on the remote control. Enter the
same digits for Reconfirm, and then press OK.
Type 6
Cursive font type.
Type 7
Small capitals.
■
Foreground Color selects a character
foreground color.
■
Foreground Opacity selects a foreground
opacity value.
■
Background Color selects a character
background color.
■
Background Opacity selects a background
opacity value.
■
Character Edge selects a character edge.
!
IMPORTANT: As a precautionary measure,
write down your secret number.
Setting parental control status
Status is used to enable or disable the parental control
function. Select On to enable and Off to disable
parental control.
!
IMPORTANT: If the TV is forced-tuned to a
channel that has been blocked by Parental
Control, the Parental Control setting is
given priority, and the EAS message is not
broadcast.
Changing the TV Settings
35
Changing the TV Settings
Selecting closed caption options
Changing the secret number
New Secret No. in the Secret No. menu allows you to
change your current secret number.
Clearing the secret number
Secret No. Clear in the Secret No. menu allows you to
clear your secret number.
n
As a precautionary measure, make a note
of your secret number and keep it in a
familiar place.
Setting the parental control
V-Chip level
V-Chip is an electronic filtering device built into your
TV. This tool gives parents a great degree of control
over broadcasts accessed by their children. It allows
parents to select programs judged suitable for child
viewing while blocking ones judged not suitable. It
does so automatically once you activate the V-Chip
feature in your television.
V-Chip and Status are not selectable from the menu if
you do not first configure your secret number.
The U.S. has two rating systems for viewing content:
TV Parental Guidelines and movie ratings.
■
TV Parental Guidelines work in conjunction
with the V-Chip to help parents screen out
inappropriate television shows from their children.
■
Movie ratings are used for original movies
rated by the Motion Picture Association of
America (MPAA) as watched on cable TV and not
edited for television. The V-Chip can also be set to
block MPAA-rated movies.
■
The “V-Chip (DTV only)” will only be selectable
when a new rating system can be downloaded
via digital broadcasting in the U.S.
If you lose or forget your secret number, do
these steps to clear the secret number:
a) Press Menu on the remote control to
open the OSD.
b) Press the up or down arrow buttons to
highlight Setup. Press OK.
c) Press the up or down arrow buttons to
highlight Parental CTRL, and then press
OK. (You can select EZ Setup, CH Setup,
or Reset instead of Parental CTRL.) The
Secret No. window displays.
d) On the top of the TV, press and hold at
the same time both the CH^ (Channel Up)
and VOL+ (Volume Up) buttons until a
message appears on the screen.
If the secret number is cleared, the Status
setting automatically sets to Off. V-Chip
and Status are not selectable from
the menu.
36
HP LCD HDTV User’s Guide
Voluntary movie rating system (MPAA)
To select MPAA ratings:
Select V-Chip in the Parental CTRL menu, and press
OK. Then highlight MPAA, and press OK. Adjust
the item.
Changing the TV Settings
The setting automatically enters Block for any ratings
below your selection.
Example: If you select PG-13, this automatically blocks
the higher ratings R, NC-17, and X.
Voluntary movie rating system (MPAA)
MPAA rating
Age
Description
G
General audiences. All ages admitted.
PG
Parental guidance suggested. Some material may not be suitable for children.
PG-13
Parents strongly cautioned. Some material may be inappropriate for children under 13.
R
Restricted. Under 17 requires accompanying parent or adult guardian (age varies in some
jurisdictions).
NC-17
No one 17 and under admitted.
X
X is an older rating that is unified with NC-17 but may be encoded in the data of older
movies.
n
Voluntary movie rating system only uses
an age-based rating.
Changing the TV Settings
37
TV Parental Guidelines (TV Guidelines)
To select TV Guidelines:
Select V-Chip in the Parental CTRL menu, press OK,
highlight TV Guidelines, and then press OK. Adjust
the item.
The setting automatically enters Block for any ratings
below your selection.
You can set an individual content-based rating item.
TV Parental Guidelines
Content
D
S
L
V
(Violence)
(Sexual
situation)
(Adult
language)
(Sexually
suggestive
dialog)
TV-PG
(Parental
Guidance
suggested)
Rating can
be set
Rating can
be set
Rating can
be set
Rating can
be set
TV-14 (Parents
strongly
cautioned)
Rating can
be set
Rating can
be set
Rating can
be set
Rating can
be set
TV-MA (Mature
audience only)
Rating can
be set
Rating can
be set
Rating can
be set
TV Guidelines rating
FV
(Fantasy
violence)
TV-Y (All
Children)
TV-Y7
(Directed to
older children)
Rating can
be set
TV-G (General
Audience)
Suggested
Age
38
HP LCD HDTV User’s Guide
Canadian rating systems
The TV rating systems in Canada are based on the
Canadian Radio-Television and Telecommunications
Commission (CRTC) policy on violence in television
programming.
Changing the TV Settings
While violence is the most important content element to
be rated, the structure developed takes into
consideration other program content like language,
nudity, sexuality, and mature themes.
When setting the V-Chip on the Canadian system, you
can choose either the Canadian English ratings or the
Canadian French ratings.
Canadian English ratings
CE rating
Description
E
Exempt: Includes news, sports, documentaries and other information programming, talk shows,
music videos, and variety programming.
C
Children: Intended for younger children under the age of 8 years. Pays careful attention to
themes that could threaten their sense of security and well-being.
C8+
Children over 8 years old: Contains no portrayal of violence as the preferred, acceptable, or
only way to resolve conflict; nor encourages children to imitate dangerous acts which they may
see on the screen.
G
General: Considered acceptable for all age groups. Appropriate viewing for the entire family;
contains very little violence — physical, verbal, or emotional.
PG
Parental Guidance: Intended for a general audience, but may not be suitable for younger
children (under the age of 8) because it could contain controversial themes or issues.
14+
Over 14 Years: Could contain themes where violence is one of the dominant elements of the
storyline, but it must be integral to the development of plot or character. Language usage could
be profane and nudity present within the context of the theme.
18+
Adults: Intended for viewers 18 years and older and might contain depictions of violence, which
while related to the development of plot, character, or themes, are intended for adult viewing.
Could contain graphic language and portrayals of sex and nudity.
Age
Changing the TV Settings
39
Canadian French ratings
CF rating
Description
E
Exempt programming.
G
General: All ages and children; contains minimal direct violence, but may be integrated
into the plot in a humorous or unrealistic manner.
8ans +
General but inadvisable for young children: May be viewed by a wide public audience,
but could contain scenes disturbing to children under 8 who cannot distinguish between
imaginary and real situations. Recommended for viewing with parent.
13ans +
Over 13 years: Could contain frequent violent scenes and therefore recommended for
viewing with parent.
16ans +
Over 16 years: Could contain frequent violent scenes and intense violence.
18ans +
Over 18 years: Only for adult viewing. Could contain frequent violent scenes and
extreme violence.
Age
How to temporarily release a
blocked program
Reactivating parental controls
after a temporary release
When the parental controls rating censors a
broadcast, a message displays.
You can reactivate parental controls for a temporarily
released program.
1 Press OK, and then the secret number setting
menu displays.
■
Select a status setting from the Parental CTRL
menu.
■
Select a V-Chip setting (MPAA, TV Guidelines,
Can. English Ratings, or Can. French Ratings)
from the Parental CTRL menu.
■
Switch off the TV power.
2 Enter your 4-digit secret number to temporarily
release the program block.
40
HP LCD HDTV User’s Guide
Finding Answers to Questions
What are analog TV, digital TV,
and high-definition (HDTV)?
Devices such as monitors, tuners, and integrated
monitor/tuner combinations are designed to handle
any of the 18 formats officially sanctioned by the
industry-led standard setting, Advanced Television
Systems Committee (ATSC), for the digital transmission
of video signals. There are three subgroups of digital
televisions depending on their capabilities:
High-definition (HDTV), enhanced-definition (EDTV),
and standard-definition (SDTV).
In contrast, U.S. analog television has been available
for over 50 years in the single National Television
Standards Committee (NTSC) format. This is the signal
that has been broadcast over the air and through
cable systems. NTSC television offers slightly more
than 480 interlaced lines of resolution.
What is the difference between
progressive and interlaced
signal formats for digital TVs?
There are 18 standard digital TV signal formats. Each
one provides a different picture quality. Digital TV
formats are named using a number followed by either
progressive (p) or interlaced (i). The letter refers to the
way the TV uses the signals to create the picture:
■
Progressive (p) scanning presents all the
horizontal lines of the picture in one frame. This
provides a sharper picture to the eye and looks
much better than an interlaced image of the same
resolution.
■
Interlaced (i) means that the picture appears in
two segments: every other horizontal line of the
picture is displayed in one frame, and the other
half of the horizontal lines are drawn in the next
frame of the picture. This works because it
happens so fast that the eye is deceived into
believing that only one picture is being shown.
The number refers to the number of lines of resolution,
and generally the higher the number, the better the
picture. For example, with digital TV (DTV) there are
two progressive formats for broadcasters to choose
from: 480p and 720p. A 480p image is much sharper
than a regular TV broadcast, although it is only
considered a DTV signal and not a true high-definition
signal. 720p has 720 horizontal scan lines and is
considered to be true HDTV. 720p can rival a 1080i
picture, which is 1,080 horizontal scan lines displayed
as an interlaced image. This is because of the sharper
and more accurate (progressive) 720p picture, even
though a 1080i picture has many more scan lines and
a much higher resolution.
What is variable aspect ratio?
The aspect ratio describes the relationship of screen
width to screen height. Standard TV signals are based
on the aspect ratio of 4:3 (four units wide by three
units high). HDTV signals are based on the aspect ratio
of 16:9, making the image 33 percent wider than a
normal TV and allowing viewing TV and movies as if
you were watching them in a theater.
In addition, many DVDs look better on the widescreen
display because most movies made in the last 50 years
were filmed in an aspect ratio of either 1.85:1
(very close to 16:9, which is equal to 1.78:1) or
2.35:1 (even wider than 16:9).
Variable aspect ratio support enables scaling of 4:3
and anamorphic video to fill the screen.
Finding Answers to Questions
41
Finding Answers to Questions
Understanding TV Terms
What is HDMI?
High-Definition Multimedia Interface (HDMI) is the first
industry-supported, uncompressed, all-digital audio/
video interface. HDMI components can transmit both
digital audio and video over a single cable with
improved quality over traditional analog connections
due to an all-digital transmission. Transferring digital
sources to display, such as DVDs and HDTV
programming, can now be done without analog
conversions that can degrade the original signal.
Identifying Cable Usage
The following section lists all of the cable types
available for the TV. It shows a side view of each with
its respective connector.
Cable type/
connection
42
Description
RCA
Red and white audio connectors connect to the red and white (L and R) audio inputs.
HDMI
HDMI is capable of transmitting both uncompressed digital audio and digital video
signals because it has video, audio, and control signals.
Coaxial antenna
RF used mainly for antennas. Often used with cable TV, or a cable or satellite
decoder set-top box. May be used with set-top boxes if no other choice is available.
HP LCD HDTV User’s Guide
S-video
Description (Continued)
Used with equipment such as DVD players, VCRs, cable or satellite tuners or
decoders, camcorders, and digital cable boxes.
Power cord
Connects the TV to the power outlet.
Composite
Used with equipment such as a VCR or DVD. Cable plugs into AV input or output.
Component
Three- or five-headed cable: One red for Pr signal, one green for Y signal, and one
blue for Pb signal. Some component cables also come with red and white audio
cables attached. Used for HDTV receivers, DVD players, and other devices
equipped with a YPbPr component output connector.
Finding Answers to Questions
43
Finding Answers to Questions
Cable type/
connection
44
HP LCD HDTV User’s Guide
Specifications
HP LC3760N 37-Inch (94-Centimeter) LCD High-Definition Television
Display
LCD panel
37 in. Advanced Super View and Black TFT LCD
Dimensions with stand
(h x w x d)
28.6 in. (72.6 cm) x 37.3 in. (94.7 cm) x 12.0 in. (30.4 cm)
Dimensions without stand
(h x w x d)
26.3 in. (66.7 cm) x 37.3 in. (94.7 cm) x 4.7 in. (12.0 cm)
Number of pixels
Up to 1,049,088 color pixels
Picture resolution
1366 x 768
Brightness
Up to 450 cd/m2
Backlight life
Up to 60,000 hours (at backlight standard position)
Viewing angles
H: 176o V: 176o
Audio out
20 W
OSD language
English/French/Spanish
Power requirement
AC 120 V
Power consumption
186 W
Ventilation clearance requirements
1.4 in. (3.5 cm)
Specifications
, 60 Hz
Specifications
45
TV function
TV standard (CCIR)
American TV Standard ATSC/NTSC system
Receiving channel
VHF: 2–13
UHF: 14–69
CATV: 1–135
Digital Terrestrial Broadcast (8VSB): 2–69
Digital cable (64/256 Clear-QAM): 1–135
Audio multiplex
BTSC system
Rear connectors
Input 1
Component and Video input with share left and right audio
Input 2
Component and Video input with share left and right audio
Input 3
S-video and Video input with share left and right audio
Input 4
HDMI input (Type A) with HDCP, and left and right audio for
DVI-to-HDMI converter use
Input 5
HDMI input (Type A) with HDCP
Audio Out
Analog left and right audio output
Digital Audio Output (optical)
Digital audio optical output (PCM/Dolby Digital)
ANT (Ant/Cable)
75-ohm unbalance, F-type for antenna or cable VHF/UHF/CATV input
signals
Weight
TV (no stand)
47.18 lb. (21.4 kg)
TV with stand
52.91 lb. (24.0 kg)
46
HP LCD User’s Guide
Accessories
In the box
Documentation, remote control unit, AC cord, cable clamp, cable tie
Recommended solution additions
HP Digital Entertainment Center
HP Media Center PC
HP Media Center Extender
Certification and compliance
UL, C-UL, FCC, BETS-7
Warranty
1 year, parts and labor
The panel life is determined as the time at which luminance is 50%
compared to that of initial value at the typical lamp current on
condition of continuous operation at 25 +/–° C. 60,000 hours
equates to more than twenty-three years at seven hours a day
viewing.
Specifications
All specifications represent the typical specifications provided by
HP’s component manufacturers; actual performance may vary either
higher or lower.
Specifications
47
48
HP LCD User’s Guide
Troubleshooting
Startup questions
Symptom
Remedy
I do not hear sound at power-on
even though there is an image.
■
Is the volume too low? Press the Volume button.
■
Is mute turned on? Press the Mute button or the Volume button.
■
Is an external sound system connected and turned on? Are the
speakers turned off in the OSD Option menu? (See the Output Select
option in “Using the Option Menu” on page 32.)
■
Are the connections to the input signal source component correct?
Double-check that the cables are properly inserted in the color-coded
connectors.
■
Is the input source powered on? Turn on the set-top box, DVD player,
or other component you are trying to view.
■
Is the correct input signal source selected? Press the Source button on
the remote control and confirm the source is selected.
■
Press the Menu button on the remote control:
I do not see an image at power-on.
There is no power.
■
If the OSD appears, check the cables to the input source, and
press the Source button on the remote control to choose the input
source.
■
If the OSD does not display, see the next symptom, “There is no
power.”
■
Press the Power button on the remote control unit.
■
If the indicator on the TV is off, press the Power button on the TV.
■
Is the AC cord disconnected? Make sure both ends of the power cord
are plugged in.
■
Is there power coming from the outlet? Plug in a functional lamp or
other electrical device into the same outlet as the TV to make sure
there is power coming from the outlet.
■
If using a power strip, make sure it is turned on.
Troubleshooting
49
Troubleshooting
Refer to this section if you have viewing, picture, sound, remote, or startup problems with your TV.
Symptom (Continued)
Remedy
The unit cannot be operated.
■
External influences such as lightning and static electricity may cause
improper operation. In this case, operate the unit after first turning on
the power of the TV or unplugging the AC cord and replugging it in
after 1 or 2 minutes.
The color is strange, faded, or
misaligned.
■
Adjust the picture tone.
■
Is the room too bright? The picture may look dark in a room that is
too bright.
■
Check the input signal setting.
■
If watching a component device, make sure the red, blue, and green
cables are fully inserted into the proper connectors on both ends.
■
Is the sleep timer set?
■
Check the power control settings.
■
The unit’s internal temperature has increased. Remove any objects
blocking the vent, or clean the vent.
The power suddenly turned off.
Viewing questions
Symptom
Remedy
I get a poor picture with video signal
input.
Check the following: Improper control setting. Local interference. Cable
interconnections. Adjust picture control as needed. Try another location
for the TV. Be sure that all connections are secure.
There is no picture or a black screen,
and I have an external device
controlling the TV.
■
Press the Source button on the remote control, and confirm the source
is selected.
■
Verify that the external device power is turned on.
■
Check to see whether the source component is connected.
■
Check the power management function. Is it in standby mode?
■
Connect the source to the TV. Operate the external device.
■
Check to make sure each cable is plugged into the correct colorcoded connector on the TV conncectors and input source connectors.
■
Make sure the cables are plugged in all the way.
The picture, with a component input
source connected, is too red, blue,
or green.
50
HP LCD HDTV User’s Guide
Symptom
Remedy
Part of my picture is cut off, or the
picture is not centered.
Check the position adjustment settings, and adjust the screen settings
accordingly.
My picture image is too large or
too small.
Press the Aspect button on the remote control, and adjust properly.
My picture is unstable.
Verify that the external device resolution setting is correct. Adjust to the
appropriate resolution.
There are bright spots on my screen.
In some cases, an LCD panel may have pixels that do not operate
properly. This is common to all LCD displays used in products supplied
by all vendors and is not specific to this product.
Troubleshooting
Picture quality questions
Remote control questions
Symptom
Remedy
The remote control does not work.
Check the following, and try the proposed solution:
■
Batteries are inserted with polarity aligned.
■
Make sure the remote control batteries are fresh. If they are worn out,
replace the batteries with new batteries.
■
Make sure the remote control is within correct operating range.
■
Make sure the remote sensor window is not under too much light,
direct sunlight, or strong artificial light.
■
Make sure there are no obstacles; check that there is nothing between
the remote control and the sensor window on the display.
■
Make sure the remote control is aimed at your TV and is not farther
than 16.4 feet (5 meters) away.
The remote control does not control
other home entertainment equipment.
This is not a universal remote control. It only works with your HP
television.
My universal remote control does not
find an HP TV code.
When you want to program a universal remote control to operate your
HP TV, if HP is not listed in the supported brand codes, use a Philips TV
code. The HP remote control transmits Philips-licensed remote control
codes.
After you program your universal remote control with a Philips TV code,
it can operate your HP TV functions for volume, mute, power, and input
source.
Troubleshooting
51
Téléviseur HDTV LCD HP
Manuel de l’utilisateur
Téléviseur haute définition LCD 37 pouces (94 centimètres) HP LC3760N
Les garanties des produits et services HP sont exclusivement
présentées dans les déclarations expresses de garantie
accompagnant ces produits et services. Aucun élément de ce
document ne peut être considéré comme une garantie
supplémentaire. La société HP ne saurait être tenue responsable des
erreurs ou omissions de nature technique ou rédactionnelle qui
pourraient subsister dans ce document.
.
n
Cet encadré apporte les informations qui
vous sont nécessaires.
La société HP n’assume aucune responsabilité quant à l’utilisation ou
la fiabilité de ses logiciels sur un matériel qui n’est pas fourni par HP.
Ce document contient des informations en propriété exclusive
protégées par copyright. Aucune partie de ce document ne peut être
photocopiée, reproduite ou traduite dans une autre langue sans
l’autorisation écrite préalable de HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
États-Unis
!
Cet encadré apporte des informations
importantes qui vous sont nécessaires.
Copyright © 2006 Hewlett-Packard Development Company, L.P.
Le produit peut faire l’objet d’une licence aux États-Unis en vertu d’un
ou de plusieurs des brevets américains numéros 4 930 158 et
4 930 160 jusqu’au 28 août 2008.
Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole du
double-D sont des marques de commerce de Dolby Laboratories.
HDMI, le logo HDMI et High-Definition Multimedia Interface sont des
marques de commerce ou des marques déposées de HDMI Licensing
LLC.
HP est en faveur d’une utilisation licite des technologies et n’appuie
pas ni n’encourage l’utilisation de produits pour d’autres fins que
celles autorisées par la loi sur les droits d’auteur.
Les informations contenues dans ce document peuvent être modifiées
sans préavis.
c
ATTENTION : cet encadré indique que le
non-respect de ces instructions présente
des risques pour le matériel et les
informations qu'il contient.
w
AVERTISSEMENT : ce symbole avertit
l’utilisateur de la présence d’instructions
d’utilisation et d’entretien (dépannage)
importantes dans la documentation
accompagnant l’appareil.
e
TENSION DANGEREUSE : cet encadré
indique la présence, dans le boîtier de
l’appareil, de tensions non isolées
suffisamment élevées pour constituer un
risque d’électrocution des personnes.
Mesures de protection importantes
AVERTISSEMENT : POUR LIMITER LES RISQUES D’INCENDIE OU DE CHOC ÉLECTRIQUE, MAINTENEZ
CET APPAREIL À L’ABRI DE LA PLUIE ET DE L’HUMIDITÉ.
e ATTENTION : RISQUE DE CHOC ÉLECTRIQUE w
NE PAS OUVRIR
ATTENTION : POUR LIMITER LES RISQUES DE CHOC ÉLECTRIQUE, N’ENLEVEZ PAS LE CAPOT (NI LE
PANNEAU ARRIÈRE).
CE TÉLÉVISEUR NE CONTIENT AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR.
CONTACTEZ UN PERSONNEL TECHNIQUE QUALIFIÉ POUR TOUTE RÉPARATION.
e
w
CE SYMBOLE AVERTIT L’UTILISATEUR DE LA PRÉSENCE DANS LE BOÎTIER DE L’APPAREIL DE
« TENSIONS NON ISOLÉES » SUFFISAMMENT ÉLEVÉES POUR CONSTITUER UN RISQUE DE
CHOC ÉLECTRIQUE POUR LES PERSONNES.
CONTACTEZ UN PERSONNEL TECHNIQUE QUALIFIÉ POUR TOUTE RÉPARATION.
CE SYMBOLE AVERTIT L’UTILISATEUR DE LA PRÉSENCE D’INSTRUCTIONS D’UTILISATION ET
D’ENTRETIEN (DÉPANNAGE) IMPORTANTES DANS LA DOCUMENTATION
ACCOMPAGNANT L’APPAREIL.
ATTENTION : POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, N’UTILISEZ CETTE PRISE
D’ALIMENTATION POLARISÉE AVEC UNE RALLONGE, UNE PRISE MURALE OU TOUTE PRISE
DE COURANT QUE SI SES LAMES PEUVENT ÊTRE ENFONCÉES ENTIÈREMENT SANS ÊTRE
EXPOSÉES À NU.
ATTENTION : POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, FAITES CORRESPONDRE LA LAME OU
LA BROCHE LA PLUS LARGE AVEC LA FENTE LA PLUS LARGE, PUIS ENFONCEZ
INTÉGRALEMENT.
ATTENTION : NE PLACEZ PAS CE PRODUIT SUR UN CHARIOT, UN SUPPORT, UN
TRÉPIED, UNE BRIDE OU UNE TABLE INSTABLE. IL POURRAIT TOMBER,
PROVOQUER DES BLESSURES GRAVES ET SUBIR DES DOMMAGES
IMPORTANTS. UTILISEZ-LE UNIQUEMENT AVEC UN CHARIOT, UN
SUPPORT, UN TRÉPIED, UNE BRIDE OU UNE TABLE RECOMMANDÉS PAR
LE FABRICANT OU VENDUS AVEC L’APPAREIL. SUIVEZ LES INSTRUCTIONS
DU FABRICANT POUR INSTALLER L’APPAREIL ET MONTER LES
ACCESSOIRES RECOMMANDÉS. L’ENSEMBLE APPAREIL/SUPPORT DOIT
ÊTRE DÉPLACÉ AVEC SOIN. LES ARRÊTS INTEMPESTIFS, UNE TROP FORTE
PRESSION ET LES SURFACES INÉGALES PEUVENT FAIRE BASCULER
L’ENSEMBLE.
iii
INFORMATIONS :
Cet équipement a été testé et trouvé conforme aux limites concernant les appareils numériques de classe B, selon les
dispositions de la partie 15 des règles FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les
interférences dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l’énergie sous forme
de radiofréquences. S’il n’est pas utilisé conformément aux instructions, il peut produire des interférences nuisibles aux
communications radio. Cependant, il n’existe aucune garantie assurant qu’il n’y aura pas d’interférence dans une
installation particulière. Si l’utilisateur constate des interférences lors de la réception d’émissions de radio ou de
télévision (il suffit pour le vérifier d’allumer et d’éteindre successivement l’appareil), il devra prendre l’une ou plusieurs
des mesures suivantes pour les éliminer. À cette fin, il devra :
■
Réorienter ou déplacer l’antenne de réception.
■
Augmenter la distance entre l’équipement et le récepteur.
■
Brancher le matériel sur un circuit autre que celui du récepteur.
■
Consulter le distributeur ou demander l’aide d’un technicien de radiotélévision expérimenté.
Avis concernant le sous-titrage codé
Ce récepteur de télévision affiche le sous-titrage codé conformément aux dispositions de l’alinéa 15.119 de la
réglementation FCC.
Déclaration FCC relative à l’Exposition aux Radiations
Cet équipement est conforme aux limitations FCC relatives à l’exposition aux radiations dans un environnement non
contrôlé. Cet équipement doit être installé et utilisé en observant une distance minimum de 20 cm entre l’élément
rayonnant et l’utilisateur.
Modifications
La FCC requiert que l’utilisateur soit averti que toute modification de cet équipement non approuvée expressément pas
la société Hewlett-Packard pourrait annuler le droit d’utilisation de l’équipement.
Câbles
Les câbles branchés à cet équipement doivent être blindés et comporter des capots de connecteur métalliques de type
RFI/EMI pour être conformes aux règles et réglementations FCC.
PARTIE RESPONSABLE :
Hewlett-Packard Company
Attn : Product Regulations Manager
10955 Tantau Avenue
Building 45NL
Cupertino, CA 95014 – États-Unis
iv
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Consignes de sécurité importantes
L’électricité remplit de nombreuses fonctions utiles, mais si on l’utilise mal, elle peut occasionner des blessures et des
dégâts matériels. La conception et la fabrication de ce produit ont été prioritairement axées sur une sécurité optimale.
Toutefois, une mauvaise utilisation de l’appareil peut entraîner des risques de choc électrique ou d’incendie. Pour ne
pas courir de tels dangers, respectez les consignes ci-dessous lors de l’installation, de l’utilisation ou du nettoyage du
téléviseur. Par mesure de sécurité et pour prolonger la durée de vie de votre téléviseur, veuillez, avant de l’utiliser, lire
attentivement les consignes de sécurité suivantes :
1
2
3
4
5
6
7
Lisez ces instructions.
13 Débranchez le téléviseur pendant les orages
Conservez ces instructions.
Tenez compte de tous les avertissements.
Suivez toutes les consignes.
14
N’utilisez pas ce téléviseur à proximité de l’eau.
Nettoyez uniquement avec un chiffon sec.
N’obstruez pas les ouvertures d’aération. Installez
cet appareil conformément aux instructions du
fabricant.
8 N’effectuez pas d’installation près de sources de
15
chaleur telles que radiateurs, grilles de chauffage,
poêles ou autres appareils (y compris les
amplificateurs) dégageant de la chaleur.
9 N’ignorez pas la consigne de sécurité relative à
la prise polarisée ou avec mise à la terre. Une
prise polarisée comporte deux lames dont l’une
est plus large. Une prise avec mise à la terre
comporte deux lames et une broche pour la mise
à la terre. La prise comporte une lame plus large
ou une broche de mise à la terre pour votre
sécurité. Si la prise fournie ne peut pas être
branchée sur prise de courant, consultez un
électricien afin qu’il remplace la prise inadaptée.
16
17
10 Veillez à ce que l’on ne marche pas sur le cordon
d’alimentation ou qu’on ne l’écrase pas, plus
particulièrement aux alentours des raccordements
électriques et des prises de courant et à sa sortie
de l’appareil.
11 Utilisez uniquement les fixations ou accessoires
18
spécifiés par le fabricant.
12 Utilisez uniquement avec le
chariot, support, trépied, bride ou
table spécifiés par le fabricant ou
vendus avec l'appareil. Avec un
chariot, prenez toutes les
précautions nécessaires lors du
déplacement de l'ensemble
chariot/téléviseur afin d'éviter
qu'il ne bascule et que vous
subissiez des blessures.
19
20
électriques ou s’il risque de ne pas être utilisé
pendant une longue période.
Contactez un personnel technique qualifié pour
toute réparation. Une réparation est nécessaire si
le téléviseur a subi des dommages, si le cordon
d’alimentation ou la prise ont été endommagés, si
du liquide a été renversé sur le téléviseur, si des
objets sont tombés dans le téléviseur, si le
téléviseur a été exposé à la pluie ou l’humidité, s’il
ne fonctionne pas normalement ou s’il est tombé.
Sources d’énergie — l’alimentation en courant
électrique de cet appareil doit être du type spécifié
sur l’étiquette signalétique. Si vous n’êtes pas sûr
du type d’alimentation en courant électrique de
votre domicile, consultez le distributeur de votre
produit ou l’entreprise locale de distribution du
courant électrique. Pour les appareils alimentés par
des piles ou par d’autres sources d’alimentation,
consultez le mode d’emploi.
Surcharge électrique — ne surchargez pas la
capacité électrique des prises murales, des rallonges
ou des prises multiples intégrées pour ne pas générer
de risques d’incendie ou de choc électrique.
Pièces de rechange — si des pièces doivent être
remplacées, assurez-vous que le technicien utilise bien
les pièces de rechange prescrites par le fabricant ou
ayant les mêmes caractéristiques que les pièces
d’origine. L’utilisation de pièces non autorisées peut
occasionner des risques d’incendie, de choc
électrique et d’autres dangers.
Vérification de sécurité — après une opération de
maintenance ou de réparation du téléviseur,
demandez au technicien d’effectuer les vérifications
de sécurité nécessaires pour vous assurer que
l’appareil est en bon état de fonctionnement.
L’appareil ne doit pas être exposé à des fuites ou
à des projections de liquide, et aucun objet
contenant un liquide, tel que des vases, ne doit
être placé sur le téléviseur.
AVERTISSEMENT : branchez le cordon
d’alimentation à une prise de courant électrique
dans un endroit où le connecteur du cordon
d’alimentation est accessible facilement, dans le
cas où l’alimentation devrait être débranchée.
v
21 Entretien et réparation : l’utilisateur ne doit
pas tenter d’entretenir ou réparer l’appareil en
dehors des consignes du mode d’emploi.
Contactez un personnel technique qualifié pour
toute autre opération d’entretien ou de réparation.
■
Eau et humidité — ne pas utiliser cet appareil près de l’eau, comme par exemple une baignoire, une bassine, un
évier de cuisine, un bac de buanderie, dans une cave humide, près d’une piscine, ou dans tout autre endroit de
ce type.
■
Support — ne placez pas ce produit sur un chariot, un support, un trépied, une bride ou une table instable. S’il est
placé sur une base instable, l’appareil peut tomber et provoquer des blessures graves ou être endommagé.
Utilisez uniquement un meuble roulant, un support, un trépied, une fixation ou une table recommandés par le
fabricant ou vendus avec l’appareil.
■
Sélection de l’emplacement — sélectionnez un emplacement à l’abri de la lumière directe du soleil et bien ventilé.
■
Aération — les évents et autres ouvertures d’aération du cadre sont destinés à l’aération uniquement. Ne les
recouvrez pas et ne les obstruez pas car une aération insuffisante risquerait de provoquer une surchauffe ou
réduire la durée de vie de l’appareil. Ne placez pas l’appareil sur un lit, un canapé, un tapis ou toute autre
surface similaire qui risque d’obstruer les ouvertures d’aération. Ce produit n’est pas prévu pour être encastré. Il
ne doit pas être placé dans un endroit fermé tel qu’une bibliothèque ou un rack, sauf avec une ventilation
adéquate ou en cas d’instructions spécifiques du fabricant.
■
Le panneau d’affichage de cet appareil est en verre. Il risque donc de se briser s’il tombe ou s’il subit un choc.
Faites attention à ne pas vous blesser sur les éclats de verre en cas de casse du panneau d’affichage.
■
Chaleur — cet appareil doit être placé loin de sources de chaleur telles que cheminées, radiateurs, grilles de
chauffage, poêles ou autres appareils (y compris les amplificateurs) dégageant de la chaleur.
■
Un petit nombre de pixels non actifs peut occasionnellement apparaître à l’écran sous forme de points fixes bleu,
vert ou rouge. Notez que cela n’affecte en rien les performances de l’appareil.
■
Précautions d’utilisation dans des environnements de température élevée ou basse :
Lorsque l’appareil est utilisé dans un espace à température ambiante basse (par ex. une pièce, un bureau),
l’image peut laisser des traces ou apparaître légèrement différée. Il ne s’agit pas d’un fonctionnement
défectueux ; l’appareil fonctionnera de nouveau normalement dès que la température redeviendra normale.
Ne laissez pas l’appareil dans un endroit chaud ou froid. De la même manière, n’exposez pas l’appareil à la
lumière directe du soleil et ne le laissez pas à proximité d’un appareil de chauffage, leur rayonnement pouvant
entraîner la déformation du cadre et un dysfonctionnement du panneau d’affichage. Température de stockage :
–4o F à +140o F (–20o C à +60o C).
■
Précautions lors du transport du téléviseur — ne transportez le téléviseur qu’avec l’aide d’une seconde personne
et placez les deux mains de chaque côté de l’écran.
■
Foudre — pour mieux protéger ce téléviseur pendant un orage électrique ou lorsqu’il doit rester longtemps sans
surveillance ou inutilisé, débranchez-le de la prise murale et déconnectez l’antenne. Cela protègera votre
équipement contre les dommages dus aux orages et aux pics de tension.
■
Lignes électriques — aucun système d’antenne extérieure ne doit être installé à proximité de lignes électriques
aériennes ou d’autres appareils électriques installés en hauteur, ni dans un endroit où l’antenne pourrait tomber
sur de telles installations électriques. Lors de la pose d’une antenne extérieure, prendre toutes les précautions
nécessaires afin d’éviter tout contact avec les lignes à haute-tension ou divers circuits électriques, un tel contact
pourrant s’avérer fatal.
vi
Manuel de l’utilisateur du téléviseur HDTV LCD HP
■
Mise à la terre de l’antenne extérieure — si une
antenne extérieure est connectée à cet appareil,
assurez-vous qu’elle est mise à la terre, de façon à
protéger contre les surtensions et l’accumulation
de charges d’électricité statique. L’article 810 du
code national de l’électricité (National Electrical
Code) des États-Unis, ANSI/NFPA 70, fournit des
informations sur la mise à la terre correcte du mât
d’antenne et de sa structure de base, sur la mise à
la terre de la descente d’antenne à une unité de
décharge d’antenne, sur la section des
conducteurs de mise à la terre, sur l’emplacement
de l’unité de décharge d’antenne, sur le
raccordement des électrodes de mise à la terre et
sur les spécifications requises de l’électrode de
mise à la terre.
7
6
5
4
1
3
2
Mise à la terre de l’antenne
Mise à la terre de l’antenne
Référence
Matériel de mise à la terre
1
Boîtier de distribution électrique
2
Systèmes d’électrodes de mise à la terre du
réseau électrique (art. 250 du NEC, Partie H)
3
Pince de mise à la terre
4
Conducteurs de mise à la masse (Section 810-21 du NEC)
5
Unité de décharge d’antenne (Section 810-20 du NEC)
6
Pince de mise à la terre
7
Fil conducteur de l’antenne
■
Afin d’éviter tout incendie, ne placez jamais une bougie ou tout autre type de flamme au-dessus ou à proximité du
téléviseur.
■
Pour éviter les risques d’incendie ou de choc électrique, veillez à ne pas exposer cet appareil à des fuites ou à
des projections de liquide. Aucun objet contenant du liquide, tel qu’un vase, ne doit être placé sur cet appareil.
■
Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas placer le cordon d’alimentation sous le téléviseur
ou tout autre objet lourd.
■
Mettez l’alimentation principale hors tension et débranchez le cordon secteur de la prise murale avant toute
manipulation.
■
Utilisez un chiffon doux et essuyez délicatement la surface de l’écran du téléviseur. Un chiffon abrasif risquerait de
rayer l’écran.
■
Utilisez un chiffon doux et mouillé pour essuyer délicatement l’écran s’il est vraiment sale. (Si vous frottez fort,
vous risquez de rayer la surface de l’écran.)
■
Si l’écran est poussiéreux, nettoyez-le en utilisant une brosse antistatique en vente dans le commerce.
■
Pour préserver l’écran, n’utilisez pas de chiffon sale, de détergents liquides ou de chiffons abrasifs pour le
nettoyer, car de telles substances risqueraient d’endommager sa surface.
vii
Informations importantes
Ce téléviseur ne peut être entretenu et réparé que par
un technicien de maintenance autorisé. Le téléviseur ne
peut pas être entretenu ou réparé par l’utilisateur.
Toute modification apportée à votre téléviseur est
susceptible d’annuler votre garantie. Tout changement
ou modification effectué sans l’autorisation expresse
du fabricant est susceptible d’annuler le droit reconnu
à l’utilisateur d’utiliser l’équipement.
Informations sur le recyclage
Pour obtenir des informations sur les conditions de
recyclage de votre téléviseur par HP, reportez-vous à la
page :
http://www.hp.com/recycle
D’autres possibilités de recyclage sont peut-être
disponibles dans votre région. Si vous êtes basé aux
États-Unis ou au Canada, vous pouvez également
appeler gratuitement le (1) (888) 485-1849.
Élimination et traitement de certains
matériaux
Ce téléviseur HP contient des matériaux qui requièrent
un traitement spécial à la fin de leur cycle de vie :
■
Au sujet du mercure contenu dans la lampe
fluorescente de l’écran LCD.
Il se peut que l’élimination et le traitement de cette
substance soient réglementés en raison de
considérations environnementales. Pour obtenir des
informations sur l’élimination et le traitement de cette
substance, veuillez contacter les autorités locales
concernées ou l’Electronic Industries Alliance (EIA)
(http://www.eia.org).
viii
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Précautions de nettoyage
Débranchez le téléviseur avant de nettoyer l’écran.
L’utilisation de solvants, comme l’alcool, ou de
matières abrasives comme les lingettes humidifiées ou
traitées chimiquement, peut altérer le téléviseur ou la
peinture du cache.
N’exposez pas le produit à un gaz volatil ou à des
fluides comme les pesticides.
Le téléviseur ne doit pas être mis en contact avec des
produits en vinyle ou en caoutchouc pendant une
longue période de temps. Un contact prolongé peut
entraîner le retrait ou la dégradation de la surface.
Précautions de manipulation
Le téléviseur est très lourd ; assurez-vous d’adopter une
position ergonomique lors de sa manipulation.
En raison de sa taille et de son poids, un minimum de
deux personnes est recommandé pour déplacer le
téléviseur.
Pour le transporter, tenez l’écran par ses parties
inférieures et supérieures.
Ne jamais poser l’écran sur sa surface vitrée, à moins
d’utiliser des tampons pour le protéger.
Table des matières
Découvrir votre téléviseur ............... 1
Identification des éléments compris
dans la livraison ................................................... 2
Emplacements des boutons et des connecteurs
du téléviseur ........................................................ 2
Nettoyage ........................................................... 6
Précautions de nettoyage................................. 6
Nettoyage du téléviseur................................... 6
Installation ..................................... 7
Choix d’un bon emplacement ................................ 7
Déballage...................................................... 8
Manipulation du téléviseur ............................... 8
Fixation ou démontage du socle ....................... 8
Installation du téléviseur ........................................ 9
Raccordement des sources de signal du
téléviseur ....................................................... 9
Raccordement du câble TV ou de l’antenne
hertzienne.................................................... 10
Connexion du câble ou du satellite à l’aide
d’un boîtier décodeur.................................... 10
Raccordement d’un lecteur de DVD, d’un
magnétoscope, d’un DVR, d’une console de jeu
ou d’un caméscope....................................... 11
Raccordement d’un magnétoscope pour
l’enregistrement ............................................ 15
Raccordement d’un système de son externe...... 15
Mise sous tension du téléviseur ....................... 16
Mise en marche du téléviseur ........17
Mise du téléviseur sur marche ou sur arrêt
(veille) .........................................................17
Utilisation de l’assistant de
première installation .....................19
Installation initiale ...............................................19
Utilisation de la télécommande ......21
Contrôle du téléviseur..........................................21
Utilisation d’une télécommande
universelle....................................................21
Installation ou remplacement des piles de la
télécommande ..............................................21
Identification des touches de la
télécommande ..............................................22
Réglage du volume .............................................24
Mise en sourdine ..........................................24
Modification du mode Image ...............................24
Changement de canal .........................................24
Sélection du dernier canal..............................24
Affichage des informations sur les
programmes .................................................25
Sélection de la source d’entrée .............................25
Modification de l’affichage avec la touche
Aspect...............................................................25
Activation des sous-titres ......................................25
Réglage du mode stéréo SAP/MTS .......................26
Changement de mode Audio ...............................26
Réglage de la minuterie d’extinction (SLEEP)...........26
Ajustement des paramètres du téléviseur ................26
Activation et désactivation de l’affichage à
l’écran (OSD) ...............................................26
Table des matières
ix
Table des matières
Mesures de protection importantes................... iii
Modifications .................................................iv
Câbles ..........................................................iv
Consignes de sécurité importantes .....................v
Informations importantes................................ viii
Modification des paramètres du
téléviseur ......................................27
Utilisation des menus OSD................................... 27
Utilisation du menu Image ................................... 28
Réglage des paramètres de l’image ................ 28
Utilisation du Menu Audio ................................... 29
Ajustement audio.......................................... 29
Utilisation du menu Commande d’alimentation....... 29
Utilisation du menu de configuration ..................... 30
Démarrage de l’autoinstallation...................... 30
Utilisation de l’option Ajus. Canal................... 30
Utilisation de l’option Rég.
antenne — Numérique .................................. 31
Utilisation de l’option Bloquer ........................ 31
Réglage de l’entrée Omission......................... 31
Réglage de la position .................................. 31
Réglage de l’étiquette Entrée .......................... 31
Réglage de l’Image Tournante........................ 31
Réglage du mode veille ................................. 32
Réglage de la langue .................................... 32
Fonction Réinitialisation ................................. 32
Utilisation du menu Options ................................. 32
Utilisation du menu Ajustement numérique ............ 33
Utilisation du réglage audio ........................... 33
Sélection de l’affichage ....................................... 33
Utilisation du
sous-titrage codé ................................................ 34
Sélection des options de
sous-titrage codé .......................................... 35
Utilisation de la fonction Contrôle parental ............ 35
Définition du numéro secret du contrôle
parental ...................................................... 35
Réglage de la fonction Contrôle parental
Niveau V-Chip ............................................. 36
Désactivation provisoire du blocage d’un
programme.................................................. 40
Réactivation du contrôle parental après une
désactivation temporaire ............................... 40
x
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Réponses aux questions................ 41
Compréhension de la terminologie de la
télévision ...........................................................41
Qu’est-ce que la télévision analogique,
la télévision numérique et la télévision haute
définition (HDTV) ? ........................................41
Quelle est la différence, pour la télévision
numérique, entre le format de signaux entrelacés
et le format des signaux progressifs ? ..............41
Qu’est-ce qu’un rapport d’affichage
variable ? ....................................................41
Qu’est-ce que la technologie HDMI ? ..............42
Identification de l’utilisation du câble.....................42
Caractéristiques techniques ........... 45
Dépannage ................................... 49
Nous vous remercions d’avoir acheté un téléviseur
haute définition LCD HP. La gamme de téléviseurs
haute définition HP vous offre une qualité d’image
exceptionnelle dans un design élégant et stylisé.
■
Panneau de finition noire classique qui
s’harmonise à n’importe quel décor. Support de
plateau élégant, stylisé et amovible.
■
Système d’optimisation des couleurs riches et
profondes, ainsi qu’un rendu naturel des tons de
chair.
■
Amélioration de la netteté photoréaliste
produisant des images nettes et claires.
■
La technologie Visual Fidelity HP associe une
adaptation du contraste scène par scène à des
informations sur l’éclairage ambiant de la pièce,
pour fournir une image de qualité optimale.
■
Réduction bruit selon mouvement, atténuant
considérablement le bruit visuel sans perte de
détails.
■
Technologie avancée de redimensionnement et de
traitement de film permettant de regarder des DVD
et des programmes TV de définition standard sur
un grand écran.
■
Syntoniseur analogique/HDTV numérique intégré,
pour des programmes haute définition à partir de
sources par câble ou par voie hertzienne.
■
Deux ports HDMI permettant l’entrée de contenus
vidéo et audio numériques par un seul câble.
■
Panneau ultra-longue durée assurant jusqu’à
60 000 heures de fonctionnement.
Caractéristiques :
■
■
■
■
La technologie avancée du panneau LCD vous
offre un rapport de contraste pouvant atteindre
jusqu’à 1 200:1 et une finition au niveau des
détails, ainsi que des temps de réponse très
rapides (6 ms), vous garantissant une grande
netteté à l’affichage des films vidéo, des angles
de vue ultra-larges et un décalage minimal des
couleurs. Les téléviseurs LCD HP vous offrent une
finition au niveau des détails et une qualité de
couleur qui font la réputation d’HP.
Les haut-parleurs intégrés, fournissant une
puissance de 20 watts, se distinguent par la
diffusion d’un son de qualité supérieure. Le
système de haut-parleurs haute fidélité HP est
optimisé par une technologie audio de son
d’ambiance 3D, qui crée un système de son
d’ambiance 5.1 canaux, pour améliorer votre
expérience home cinéma.
Une gamme étendue d’entrées numériques et
analogiques, comprenant un syntoniseur HDTV
intégré, deux ports HDMI et deux composants
ports vidéo. Des connecteurs de sortie audio
analogiques et numériques permettent une
connectivité transparente à des haut-parleurs
audio externes ou à un récepteur audio.
Toutes les indications de performance représentent le niveau type
atteint par les fabricants de composants pour HP ; les performances
constatées peuvent varier par rapport à ce niveau.
Sortie audio numérique Dolby Digital 5.1 canaux
garantissant une expérience audio optimale, de
qualité home cinéma, lorsqu’elle est associée à un
décodeur Dolby Digital externe et à un
amplificateur multicanaux.
La durée de vie du panneau est définie comme la période écoulée
jusqu’à ce que la luminosité soit descendue à 50 % de la valeur de
luminosité initiale, pour une alimentation électrique de la lampe à
intensité nominale et un fonctionnement en continu à 25 +/–° C.
60 000 heures correspondent à plus de vingt-trois années de
fonctionnement à raison de sept heures par jour.
Découvrir votre téléviseur
1
Découvrir votre téléviseur
Découvrir votre téléviseur
Identification des
éléments compris
dans la livraison
Téléviseur (socle
détaché)
Emplacements des
boutons et des
connecteurs du téléviseur
Le téléviseur est équipé de commandes, de voyants et
de connecteurs.
Les voyants se trouvent sur la face avant du téléviseur
et les commandes sur la partie supérieure.
Face avant du téléviseur
Socle (deux éléments)
avec matériel et outil
de montage
SAP
MTS
Sound
A
B
Télécommande
Menu
Aspect
Source
OK
back
D
C
Info
Last
Ch+
Ch-
CC
Sleep
1
2
4
7
5
Ant
3
6
8
9
0
Enter
Cordon secteur
Face avant
du téléviseur
A : télécapteur
Le télécapteur est le point
vers lequel la télécommande
doit être dirigée.
B : capteur
OPC
La commande d’image
optique OPC (Optical
Picture Control) capte la
lumière ambiante et règle
automatiquement la luminosité du
rétroéclairage. Assurez-vous
qu’aucun objet ne fait obstruction
au capteur OPC, ce qui pourrait
affecter sa capacité de détection
de la lumière ambiante.
C : indicateur
d’alimentation
Le voyant d’alimentation
est vert lorsque le téléviseur est
en marche et éteint lorsque
celui-ci est éteint ou en veille.
D : indicateur
OPC
L’indicateur OPC informe sur
l’état d’activité de la commande
d’image optique (OPC). Pour
obtenir des informations sur la
commande d’image optique
(OPC), reportez-vous à la
rubrique Mise en marche du
téléviseur à la page 17.
Serre-câbles
Collier de serrage
Documentation
Ba
sic
Con
Your nec
conn t you
ecto
Se
tup
r syst
r loca
em
tions
to
and the bac
syste
k pan
m com
pone el.
nts
may
2
vary
.
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Description
Commande de la
partie
supérieure du
téléviseur
Description
Vol
Volume diminue ou augmente le niveau sonore.
CH
Canal sélectionne le canal inférieur ou supérieur suivant.
Input
Entrée sélectionne la source d’entrée TV.
Power
Power met le téléviseur en marche ou en mode Veille.
Découvrir votre téléviseur
Commandes de la partie supérieure du téléviseur
Découvrir votre téléviseur
3
Connecteurs à l’arrière du téléviseur
Les connecteurs sont placés à l’arrière du téléviseur.
4
Manuel de l’utilisateur du téléviseur HDTV LCD HP
■
HDMI
■
HDMI
Nom
Description
■
Entrée 5
HDMI
Entrée 5 ou Entrée 4, entrée HDMI : pour connecter un câble
HDMI à un équipement numérique haute définition en option.
■
Entrée 4
HDMI
Choisissez Entrée 4 audio R et L (droite et gauche) uniquement lorsque
vous utilisez un adaptateur DVI-HDMI branché à Entrée 4 HDMI.
Digital Audio
Output
■
Sortie
audio
numérique
optique
Sortie audio numérique, optique : pour connecter la sortie audio
numérique à un système audio numérique externe en option via un câble
optique.
Ant/Cable
■
Entrée de
signal du
téléviseur
Entrée d’antenne ou de câble : pour connecter le câble coaxial
d’une antenne hertzienne ou d’une source de signal par câble.
Input 4 (audio)
■
Entrée 4
audio
Entrée 4 audio : choisissez les câbles audio gauche et droite
uniquement lorsque vous utilisez un adaptateur DVI-HDMI branché à
l’entrée 4 HDMI.
Entrée 3 :
■
Entrée 3
Entrée 3 audiovisuel :
■
S-video
■
Video
■
Audio L/R
■
Découvrir votre téléviseur
Connecteur du
téléviseur
(face arrière)
Branchez un câble S-vidéo et les câbles audio droite et gauche de
l’équipement en option.
Ou
■
Branchez un câble vidéo composite et les câbles audio droite et
gauche de l’équipement en option.
Les connecteurs audio sont partagés.
Entrée 1 :
■
Component
■
Video
■
Audio L/R
■
Entrée 1
Entrée 1 ou Entrée 2 :
■
Entrée 2
■
Ou
Ou
Entrée 2 :
■
Component
■
Video
■
Audio L/R
Branchez un câble vidéo composite et les câbles audio droite et
gauche de l’équipement en option. Prend en charge les entrées
standard au format 480i, 480p, 720p et 1080i. Certains boîtiers
décodeurs doivent être réglés pour une sortie d’une résolution
spécifique.
■
Branchez un câble vidéo composite et les câbles audio droite et
gauche de l’équipement en option.
Les connecteurs audio sont partagés.
Audio Output
■
Sortie
audio,
analogique
Sortie audio, analogique : pour connecter les câbles gauche et
droit de la sortie stéréo analogique à un système audio externe en
option. Utilisez le connecteur gauche (blanc) pour un son mono (câble
unique).
AC In
■
Alimentation
CA
Alimentation CA : branchez le cordon d’alimentation fourni.
REMARQUE : n’utilisez que le cordon d’alimentation fourni.
Découvrir votre téléviseur
5
Nettoyage
Précautions de nettoyage
Nettoyage du téléviseur
Débranchez le téléviseur avant de nettoyer l’écran.
Nettoyez l’écran en passant un chiffon doux non
pelucheux, légèrement humidifié avec de l’eau.
Nettoyez l’écran avec précaution, sans appuyer.
L’écran de votre téléviseur est traité avec un revêtement
antireflet spécial. L’utilisation de solvants, comme
l’alcool, ou de matières abrasives comme les lingettes
humidifiées ou traitées chimiquement, peut altérer le
revêtement de l’écran ou la peinture du cache.
N’exposez pas le produit à un gaz volatil ou à des
fluides comme les pesticides.
Le téléviseur ne doit pas être mis en contact avec des
produits en vinyle ou en caoutchouc pendant une
longue période de temps. Un contact prolongé peut
entraîner la détérioration du revêtement ou la
dégradation de la surface.
6
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Employez la même méthode pour nettoyer le cadre
extérieur.
N’utilisez pas de nettoyants liquides ou en aérosol.
8
Installation
HP recommande une installation professionnelle par un
installateur autorisé afin d’optimiser l’utilisation de votre
téléviseur HDTV LCD HP. Veillez à bien lire toutes les
informations de sécurité et les précautions d’usage
avant de commencer l’installation. Consultez les
rubriques suivantes :
Mesures de protection importantes à la page iii.
■ Consignes de sécurité importantes à la page v.
■
■
Informations importantes à la page viii.
Choix d’un bon emplacement
Choisissez l’emplacement de votre téléviseur HDTV
LCD HP. Tenez compte des éléments suivants au
moment de placer le téléviseur :
■
■
■
■
■
■
■
■
Longueur du cordon d’alimentation : choisissez un
emplacement avec un accès facile à la prise de
courant électrique.
Longueur du cordon et l’éloignement des
périphériques : vérifiez que les câbles accèdent
au téléviseur.
N’installez pas votre téléviseur sur un chariot ou
un support instable ; l’appareil pourrait tomber et
entraîner des risques de blessure.
N’installez pas votre téléviseur sur un support trop
petit, comme une petite table où l’écran
déborderait de la surface de la table.
N’accrochez pas le téléviseur au plafond,
l’appareil pourrait tomber et provoquer des
dommages corporels.
Évitez l’exposition directe aux rayons du soleil, ce
qui pourrait endommager l’appareil ou gêner le
fonctionnement de la télécommande.
Évitez les zones très humides ou dégageant de la
vapeur d’eau qui pourraient occasionner des
risques d’incendie ou de choc électrique.
N’installez pas le téléviseur près d’autres
appareils électriques, comme un four à microondes, ni près d’une source de chaleur, comme
une cheminée ou un radiateur.
Prévoyez un espace d’aération suffisant autour du
téléviseur.
B
B
C
Installation
■
A
A
B
C
3,5 cm (1,4 po) au minimum au-dessus
du téléviseur
3,5 cm (1,4 po) au minimum sur les côtés
3,5 cm (1,4 po) au minimum derrière le
téléviseur
Installation
7
Déballage
Fixation ou démontage du socle
Lisez attentivement les informations importantes de la
rubrique « Manipulation du téléviseur ».
Votre téléviseur est équipé d’un socle qui doit être fixé
à l’écran. Effectuez ces étapes dans l’ordre inverse
pour démonter le socle.
Déballez le téléviseur et installez-le sur une surface
stable :
1 Utilisez les poignées de l’emballage situées de
chaque côté du téléviseur afin de le retirer de sa
boîte.
2 Retirez l’emballage ; conservez toutefois
l’emballage de protection autour du téléviseur afin
de le préserver lors de sa manipulation.
3 Soulevez le téléviseur et placez-le à l’emplacement
choisi.
Manipulation du téléviseur
c
ATTENTION : L’assemblage du téléviseur
nécessite deux personnes.
Avant de fixer le socle, débranchez le cordon
d’alimentation de la prise de courant électrique.
1 Sortez le socle du téléviseur (deux éléments), les
huit vis de montage et l’outil qui convient du
carton de livraison.
Le téléviseur est très lourd ; assurez-vous d’adopter une
position ergonomique lors de sa manipulation.
En raison de sa taille et de son poids, un minimum de
deux personnes est recommandé pour déplacer le
téléviseur.
Pour transporter le téléviseur, soulevez le poste en le
maintenant par les parties inférieure et supérieure de
l’écran.
2 Placez le support sur la base, engagez les quatre
vis courtes et serrez-les à l’aide de l’outil fourni.
3 Avec précaution, posez l’écran du téléviseur sur
Déplacez l’appareil délicatement. Ne jamais poser
l’écran sur sa surface vitrée, à moins d’utiliser des
tampons pour le protéger.
une table stable, face vitrée vers le bas et en
interposant un rembourrage. Placez le bas du
téléviseur près du bord de la table.
w
AVERTISSEMENT : Ne laissez pas tomber le
support sur le téléviseur.
8
Manuel de l’utilisateur du téléviseur HDTV LCD HP
4 Engagez le socle assemblé dans l’ouverture
pratiquée dans la partie inférieure du téléviseur.
Raccordement des sources de
signal du téléviseur
w
AVERTISSEMENT : avant de raccorder le
téléviseur à tout autre appareil
électronique, débranchez les cordons
d’alimentation de ces appareils.
Les points suivants donnent une explication des
différents types de connexions utilisées avec un câble
coaxial. Si votre antenne extérieure nécessite un câble
coaxial de 75 ohms et un connecteur de type F,
raccordez ce câble à la prise d’antenne/de câble
située à l'arrière de votre téléviseur.
5 Engagez les quatre vis longues dans les perçages
■
Le câble de 75 ohms est généralement un câble
rond accompagné d’un connecteur de type F qui
peut être facilement raccordé à une prise sans
recours à un outil particulier (vendu séparément).
■
Le câble de 300 ohms est un câble plat, bifilaire
qui peut être raccordé à une prise de 75 ohms via
un adaptateur de 300/75 ohms (vendu
séparément).
à l’arrière du téléviseur et serrez-les à l’aide de
l’outil qui vous est fourni.
n
Un connecteur de type F doit être serré à la
main. Lorsque vous raccorderez le câble RF
au téléviseur, n’utilisez pas d’outil pour
serrer le connecteur de type F ; cela
pourrait endommager votre téléviseur.
Installation
C
A
6 Relevez le téléviseur avec précaution et posez-le
en position verticale.
Installation du téléviseur
Installez le téléviseur en connectant les câbles et le
cordon d’alimentation.
B
A : Câble coaxial de 75 ohms, rond
B : Câble bifilaire de 300 ohms, plat
C : Connecteur de type F
Installation
9
Branchez la source d’entrée au téléviseur selon le type
de connexion :
Antenne ou câble de base (câble ou satellite) sans
boîtier décodeur ; consultez Raccordement du câble
TV ou de l’antenne hertzienne à la page 10.
■ Câble ou satellite nécessitant l’utilisation d’un
boîtier décodeur ; consultez Connexion du câble
ou du satellite à l’aide d’un boîtier décodeur à la
page 10.
■
■
■
Raccordement du câble TV ou de
l’antenne hertzienne
Utilisez un câble coaxial standard de 75 ohms pour
raccorder la source d’entrée d’une antenne au sol ou
la télévision par câble, au téléviseur. Utilisez des
câbles coaxiaux blindés afin de réduire le brouillage
radioélectrique.
L’équipement optionnel, le service de télévision par
câble, ainsi que tous les câbles sont vendus
séparément.
n
Pour raccorder un équipement audio
externe, consultez la rubrique
Raccordement d’un système de son
externe à la page 15.
Pour connecter un équipement
d’enregistrement d’émissions TV,
reportez-vous à la section Raccordement
d’un magnétoscope pour
l’enregistrement à la page 15.
c
ATTENTION : mettez hors tension le
téléviseur et tous les autres composants
raccordés avant de fixer ou raccorder
l’antenne ou le câble.
1 Connectez le câble coaxial de la source d’entrée
au
Connecteur Ant/Câble situé à l’arrière du téléviseur.
À propos du système EAS (Système
d’alerte d’urgence)
En cas d’état d’urgence nationale, de catastrophe
naturelle, ou de toute autre situation de crise, un
message EAS est diffusé. Lorsque cet appareil
reçoit un message EAS, si le niveau d’urgence est
relativement bas, seul un message texte d’alerte
s’affiche à l’écran. Si le niveau d’urgence est
élevé, le récepteur sera syntonisé de force sur un
canal affichant les détails.
■ Les messages texte d’alerte seront affichés et une
syntonisation forcée aura lieu, même pendant un
programme payant. Même si la syntonisation
forcée est active, l’utilisateur peut toujours
changer de canal.
■ Si l’appareil est syntonisé de force sur un canal
qui a été verrouillé par le contrôle parental, le
réglage du contrôle parental primera et le
message EAS ne sera pas diffusé.
■ Les messages EAS peuvent être diffusés non
seulement via le câble numérique, mais également
via le câble analogique ou la transmission
analogique OTA. Les messages d'alerte EAS
diffusés via le câble ne peuvent être reçus sur ce
téléviseur.
■
10
Manuel de l’utilisateur du téléviseur HDTV LCD HP
2 Raccordez le cordon d’alimentation au téléviseur ;
3
consultez la rubrique Mise sous tension du
téléviseur à la page 16.
Mettez le téléviseur en marche ; consultez la
rubrique Mise du téléviseur sur marche ou sur
arrêt (veille) à la page 17.
Connexion du câble ou du
satellite à l’aide d’un boîtier
décodeur
La connexion directe du téléviseur à la sortie audio et
vidéo du boîtier décodeur vous offre une image plus
vive et améliore la qualité d’affichage.
L’équipement optionnel ainsi que tous les câbles sont
vendus séparément.
Vous pouvez connecter un boîtier décodeur TV
numérique (par câble ou voie hertzienne) ainsi que
d’autres appareils audiovisuels en utilisant :
■ Câbles vidéo et audio raccordés aux connecteurs
Entrée 1 ou Entrée 2 sur le téléviseur.
■ Câbles S-vidéo et audio raccordés aux
connecteurs Entrée 3 sur le téléviseur.
■
Câbles vidéo (composite) et audio raccordés aux
connecteurs Entrée 1, 2 ou 3 sur le téléviseur.
■
Câble HDMI raccordé aux connecteurs Entrée 4
ou 5 sur le téléviseur.
■
Un câble vidéo DVI avec un adaptateur DVI-HDMI
et des câbles audio raccordés au connecteurs
Entrée 4 (HDMI) et audio sur le téléviseur.
c
ATTENTION : mettez hors tension le
téléviseur et tous les autres composants
raccordés avant de connecter le boîtier
décodeur.
1 Raccordez le(s) câble(s) de source d’entrée du
boîtier décodeur à l’arrière du téléviseur en
utilisant l’un des jeux de connecteurs suivants.
Câble HDMI raccordé aux connecteurs Entrée
4 ou 5 sur le téléviseur.
■ Un câble vidéo DVI avec un adaptateur DVIHDMI et des câbles audio raccordés au
connecteurs Entrée 4 (HDMI) et audio sur le
téléviseur.
■
n
Le connecteur vidéo (composite) dans
chacun des jeux de connecteurs des Entrées
1, 2 et 3 partage des connecteurs audio
avec les connecteurs Component ou S-vidéo
du jeu. Si des câbles sont raccordés aux
deux connecteurs vidéo d’un jeu, le
connecteur Component ou S-Vidéo est
prioritaire par rapport au connecteur Video.
2 Raccordez les câbles du boîtier décodeur.
3 Mettez le boîtier décodeur en marche.
4 Raccordez le cordon d’alimentation au téléviseur ;
5
6
consultez la rubrique Mise sous tension du
téléviseur à la page 16.
Mettez le téléviseur en marche ; consultez la
rubrique Mise du téléviseur sur marche ou sur
arrêt (veille) à la page 17.
Ouvrez les menus à l’écran (OSD) et spécifiez les
paramètres de votre choix ; consultez Modification
des paramètres du téléviseur à la page 27.
Raccordement d’un lecteur de
DVD, d’un magnétoscope, d’un
DVR, d’une console de jeu ou
d’un caméscope
L’équipement optionnel, y compris le système de son
externe, ainsi que tous les câbles sont vendus séparément.
■
Câbles vidéo et audio raccordés aux
connecteurs Entrée 1 ou Entrée 2 sur le
téléviseur.
■
Câbles S-vidéo et audio raccordés aux
connecteurs Entrée 3 sur le téléviseur.
■
Câbles vidéo (composite) et audio raccordés
aux connecteurs Entrée 1, 2 ou 3 sur le
téléviseur.
Vous pouvez raccorder le lecteur DVD au moyen des :
Câbles vidéo et audio raccordés aux connecteurs
Entrée 1 ou Entrée 2 sur le téléviseur.
■ Câbles S-vidéo et audio raccordés aux
connecteurs Entrée 3 sur le téléviseur.
■ Câbles vidéo (composite) et audio raccordés aux
connecteurs Entrée 1, 2 ou 3 sur le téléviseur.
■
Installation
11
Installation
Vous pouvez raccorder un équipement optionnel
(vendu séparément), de type lecteur DVD,
magnétoscope, DVR, etc. au téléviseur à l’aide des
connecteurs d’entrée AV.
Câble HDMI raccordé aux connecteurs Entrée 4
ou 5 sur le téléviseur.
■ Un câble vidéo DVI avec un adaptateur DVI-HDMI
et des câbles audio raccordés au connecteurs
Entrée 4 (HDMI) et audio sur le téléviseur.
Vous pouvez connecter un magnétoscope en utilisant
les prises Entrée 3 avec soit une connexion S-vidéo,
soit une connexion vidéo composite pour la lecture.
Pour raccorder un magnétoscope pour
l’enregistrement, consultez Raccordement d’un
magnétoscope pour l’enregistrement à la page 15.
■
Vous pouvez raccorder une console de jeux, une
caméra vidéo et d’autres appareils AV en utilisant des
prises Entrée 3 avec des connexions S-vidéo ou vidéo
composite.
Vous pouvez raccorder l'équipement HDMI en utilisant
une prise Entrée 4 ou Entrée 5 avec une connexion
HDMI.
Vous pouvez raccorder un équipement DVI à l’aide
d’un câble vidéo DVI muni d’un adaptateur DVI-HDMI
et de câbles audio, raccordés aux connecteurs Entrée
4 (HDMI) et audio sur le téléviseur.
Choix de la connexion AV à utiliser
En raccordant un équipement optionnel comme source
de signal, les connecteurs de l’équipement peuvent
limiter le type de connexion utilisée.
Lorsque votre équipement comporte plusieurs types de
connecteurs de sortie, choisissez la connexion qui offre
la meilleure qualité d’image en mode lecture.
Pour de meilleurs résultats, choisissez la meilleure
qualité de connexion que votre équipement optionnel
puisse prendre en charge.
Connexions audio/vidéo disponibles, classées par ordre décroissant de qualité de lecture
Description de la connexion
HDMI : cette interface transmet un signal tout numérique
et représente un choix fortement recommandé pour la
lecture de DVD numérique ou de DVR.
DVI : cette interface transmet un signal tout numérique
vidéo pour la lecture de DVD numériques ou de DVR.
Utilisez un câble vidéo DVI avec un adaptateur DVI-HDMI
et des câbles audio raccordés au connecteurs Entrée 4
HDMI et audio sur le téléviseur.
Composant : (Y, Pb, Pr) transmet la vidéo en différents
signaux séparés rouge, vert et bleu. Utilisez cette
connexion pour les signaux vidéo haute définition au
format 480i, 480p, 720p ou 1080i émis depuis un DVD
à balayage progressif ou d’autres appareils.
S-vidéo : fournit des signaux d’image couleur et noir et
blanc séparés et produit une image plus nette qu’une
connexion vidéo composite.
Vidéo composite : transmet la vidéo en signal simple.
12
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Types de
connecteurs des
équipements en
option
Prise de câble
Les procédures qui suivent, présentées dans l’ordre du
tableau, vous présentent les connexions d’équipements
optionnels, y compris certaines connexions audio, le
cas échéant.
Raccordement d’un périphérique DVI
Le câble DVI, l’adaptateur DVI-HDMI et les câbles
audio sont vendus séparément.
1 Raccordez le câble vidéo DVI, l’adaptateur
c
ATTENTION : débranchez le cordon
d’alimentation du téléviseur ainsi que tous
autres composants raccordés avant de
raccorder l’équipement optionnel. Veillez à
ce que l’équipement optionnel soit mis hors
tension.
DVI-HDMI et les câbles audio à l’équipement DVI.
2 Branchez l’extrémité HDMI de l’adaptateur à
Entrée 4 sur le téléviseur. Raccordez les câbles
audio aux connecteurs audio pour Entrée 4 sur le
téléviseur.
Raccordement d’un périphérique HDMI
C’est la connexion recommandée pour toute
connexion vidéo ou audio. Le câble HDMI est vendu
séparément.
1 Raccordez le câble HDMI à Entrée 4 ou Entrée 5.
Il n’existe pas d’entrée audio séparée pour le
HDMI.
3 Mettez l’équipement DVI en marche et
commencez la lecture.
4 Raccordez le cordon d’alimentation au téléviseur ;
3 Mettez le périphérique en marche et commencez
la lecture.
4 Raccordez le cordon d’alimentation au téléviseur ;
consultez la rubrique Mise sous tension du
téléviseur à la page 16.
5 Mettez le téléviseur en marche ; consultez la
rubrique Mise du téléviseur sur marche ou sur
arrêt (veille) à la page 17.
6 Définissez les éléments de réglage HDMI dans le
menu Options ; consultez la rubrique Utilisation
du menu Options à la page 32.
5 Mettez le téléviseur en marche ; consultez la
rubrique Mise du téléviseur sur marche ou sur
arrêt (veille) à la page 17.
6 Définissez les éléments de réglage HDMI dans le
menu Options ; consultez la rubrique Utilisation
du menu Options à la page 32.
Installation
13
Installation
2 Raccordez le câble au périphérique HDMI.
consultez la rubrique Mise sous tension du
téléviseur à la page 16.
Raccordement d’un périphérique
composant
Les câbles sont vendus séparément.
!
Entrée 1 et Entrée 2 disposent chacune de
connecteurs vidéo et de composant qui
partagent les connecteurs audio gauche et
droit. Ne raccordez qu’une seule entrée de
vidéo sur chaque jeu d’entrées.
6 Mettez le téléviseur en marche ; consultez la
rubrique Mise du téléviseur sur marche ou sur
arrêt (veille) à la page 17.
7 Définissez la sélection d’entrée pour le connecteur
dans le menu Options ; consultez la rubrique
Utilisation du menu Options à la page 32.
Raccordement d’un équipement S-vidéo
ou vidéo
Un magnétoscope, une console de jeu, un caméscope
et quelques autres équipements audiovisuels peuvent
être raccordés en utilisant des prises Entrée 3.
1 Raccordez le câble du composant aux
connecteurs d’entrée du composant (Y, Pb, Pr).
Vous pouvez utiliser deux jeux de connecteurs de
composant : Entrée 1 ou Entrée 2.
!
La prise Entrée 3 dispose de connecteurs
S-vidéo et vidéo qui partagent les connecteurs
audio gauche et droit. Ne raccordez qu’une
seule entrée de vidéo sur Entrée 3.
Les câbles sont vendus séparément.
1 Raccordez l’équipement vidéo aux connecteurs
Entrée 3 :
■
Pour un magnétoscope, un DVR ou tout autre
périphérique doté d’un connecteur S-vidéo,
utilisez un câble S-vidéo et le connecteur
S-vidéo.
Ou
■
2 Raccordez le câble audio du composant aux
connecteurs audio gauche et droit pour Entrée 1
ou Entrée 2.
3 Raccordez les câbles au périphérique composant.
4 Mettez le périphérique en marche et commencez
la lecture.
5 Raccordez le cordon d’alimentation au téléviseur ;
consultez la rubrique Mise sous tension du
téléviseur à la page 16.
14
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Pour un magnétoscope, un DVR ou tout autre
périphérique doté d’un connecteur vidéo
composite, utilisez un câble vidéo composite
et le connecteur vidéo.
2 Raccordez les connecteurs du câble audio aux
3
4
5
6
connecteurs audio gauche et droit pour Entrée 3.
Raccordez les câbles au périphérique.
Mettez le périphérique en marche et commencez
la lecture.
Raccordez le cordon d’alimentation au téléviseur ;
consultez la rubrique Mise sous tension du
téléviseur à la page 16.
Mettez le téléviseur en marche ; consultez la
rubrique Mise du téléviseur sur marche ou sur
arrêt (veille) à la page 17.
1 Raccordez le système de son externe au
téléviseur :
■
Pour réaliser une connexion audio numérique,
raccordez un câble optique d’une part au
connecteur de sortie audio numérique situé à
l’arrière du téléviseur et d’autre part à un
système audio externe.
Raccordement d’un magnétoscope
pour l’enregistrement
Le téléviseur ne fournit pas de signal de sortie pour
l’enregistrement.
Raccordez un magnétoscope ou un autre équipement
d’enregistrement à la source du signal (antenne ou
câble), puis raccordez l’équipement au connecteur Ant/
Câble du téléviseur. Consultez la rubrique
Raccordement du câble TV ou de l’antenne hertzienne à
la page 10. Utilisez l’équipement d’enregistrement pour
sélectionner la chaîne que vous souhaitez enregistrer.
Ou
■
Pour réaliser une connexion analogique,
raccordez des câbles audio d’une part aux
connecteurs Audio Out gauche et droit situés à
l’arrière du téléviseur et d’autre part à un
système audio externe.
Raccordement d’un système de
son externe
2 Raccordez le cordon d’alimentation au téléviseur ;
consultez la rubrique Mise sous tension du
téléviseur à la page 16.
3 Mettez le téléviseur en marche ; consultez la
rubrique Mise du téléviseur sur marche ou sur
arrêt (veille) à la page 17.
4 Mettez sous tension et mettez en marche le
c
ATTENTION : mettez le téléviseur et tous les
autres composants raccordés hors tension
avant de raccorder un système de son
externe. Veillez à ce que le système de son
externe soit mis hors tension.
système de son externe.
5 Définissez le format audio numérique dans le
menu Options ; consultez la rubrique Utilisation
du menu Options à la page 32.
Installation
15
Installation
Vous pouvez connecter un système audio externe au
téléviseur à l’aide d’un signal audio numérique ou
analogique.
■ Utilisez le connecteur Sortie Audio Numérique à
l’arrière du téléviseur pour fournir un signal audio
numérique à un système audio externe en option,
par exemple un récepteur numérique ou un
système de son d’ambiance.
■ Utilisez les connecteurs de sortie audio gauche et
droit situés à l’arrière du téléviseur pour fournir un
signal audio analogique à un système audio
externe en option, par exemple un amplificateur
analogique ou un système stéréo.
Les câbles sont vendus séparément.
Mise sous tension du téléviseur
Procédez comme suit pour fixer le serre-câbles,
regrouper les câbles avec le serre-câbles et le collier de
serrage et pour brancher le cordon d’alimentation.
1 Branchez le cordon d’alimentation au connecteur
situé à l’arrière du téléviseur et fixez-le dans le
serre-câbles.
2 Prenez le serre-câbles dans le carton de livraison et
insérez-le dans le perçage à l’arrière du téléviseur.
3 Menez les câbles au travers du serre-câbles et
regroupez les câbles dans le collier de serrage du
carton.
4 Raccordez le cordon d’alimentation à la prise de
courant électrique.
16
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Mise du téléviseur sur marche ou sur arrêt (veille)
Le téléviseur est doté d’un bouton marche/arrêt situé
sur le dessus de l’écran. Vous pouvez également
utiliser le bouton Marche/Arrêt de la télécommande
pour mettre en marche le téléviseur.
Si le téléviseur reste inutilisé pendant une période
prolongée, appuyez sur le bouton Marche/Arrêt pour
mettre le téléviseur en veille, puis débranchez le
cordon d’alimentation.
Si vous appuyez sur ce bouton, vous mettez le
téléviseur en marche ou en veille, mode qui
correspond à un état de consommation réduite.
L’indicateur de la commande d’image optique (OPC)
placé sur l’avant de l’écran indique l’état OPC du
téléviseur pour le contrôle de la luminosité du
rétroéclairage.
Le voyant d’alimentation situé sur la face avant du
téléviseur indique l’état de l’alimentation.
Indicateur
OPC
État OPC du téléviseur
Désactivé
OPC désactivé (Off)
Voyant vert
OPC activé (Marche ou
Marche:Aff.)
S’il est activé, le capteur OPC situé sur la face avant
du téléviseur capte la lumière ambiante et ajuste
automatiquement la luminosité du rétroéclairage. Pour
plus d’informations, reportez-vous à la section Choix
OPC à la page 28.
A
B
D
C
Utilisation des touches du téléviseur
1 Appuyez sur le bouton marche/arrêt situé sur le
dessus du téléviseur.
Le téléviseur est en marche ou en veille.
A : Télécapteur
2 Appuyez sur la touche Entrée autant de fois que
B : Capteur OPC
C : Indicateur d’alimentation
nécessaire pour sélectionner la source d’entrée TV
à afficher.
D : Indicateur OPC
Indicateur
d’alimentation
État de l’alimentation
Désactivé
En veille (off)
Voyant vert
Prêt (on)
Mise en marche du téléviseur
17
Mise en marche du téléviseur
Mise en marche du téléviseur
Utilisation des touches de la
télécommande
1 Dirigez la télécommande vers le télécapteur de
l’écran et appuyez sur le bouton marche/arrêt de
la télécommande.
Le téléviseur est en marche ou en veille.
2 Appuyez sur la touche Source autant de fois que
nécessaire pour sélectionner la source d’entrée TV
à afficher.
Source
n
La configuration initiale commence lorsque
le téléviseur est mis en marche la première
fois. Si le téléviseur a déjà été mis en
marche avant cette opération,
l’autoinstallation ne démarre pas.
Consultez la rubrique Utilisation de
l’assistant de première installation à la
page 19.
18
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Utilisation de l’assistant de première
installation
Installation initiale
Lorsque le téléviseur est mis sous tension pour la
première fois, il mémorise automatiquement les canaux
de la région où vous habitez. Procédez de la façon
suivante avant d’appuyer sur la touche Power de la
télécommande :
Réglage du mode Veille
1 Sélectionnez le mode Veille. Le réglage par défaut
est Mode 2.
■
Mode 1 : la mise en route du téléviseur à
partir du mode Veille est rapide.
■
Mode 2 : la consommation électrique est
faible en mode Veille.
1 Introduisez les piles dans la télécommande.
2 Branchez le câble d’antenne au téléviseur.
3 Branchez le cordon secteur dans la prise secteur.
Sélectionnez l’une de ces trois langues : anglais,
français ou espagnol :
Language
Standby Mode
Air/Cable
Mode 1
CH Search
Mode 2
1 Appuyez sur les touches fléchées Haut et Bas de
la télécommande pour sélectionner la langue
souhaitée dans la liste à l’écran.
2 Appuyez sur OK.
2 Appuyez sur OK.
Réglage de l’antenne
1 Appuyez sur les touches fléchées gauche et droite
de la télécommande pour sélectionner Ant ou
Câble.
2 Appuyez sur OK.
Utilisation de l’assistant de première installation
19
Utilisation de l’assistant de première
installation
Réglage de la langue
Recherche des canaux
La recherche automatique des canaux permet de
rechercher le signal de tous les canaux disponibles :
Exemple
MENU
ANALOG
[Setup ... CH Setup ... CH Search]
Air [ 25 ]
Found [ 20 ]
1 Appuyez sur les touches fléchées gauche et droite
de la télécommande pour sélectionner Oui ou
Non pour Ant analogique et numérique, puis
appuyez sur la touche fléchée Bas pour
descendre.
MENU
DIGITAL
[Setup ... CH Setup ... CH Search]
Air [ 25 ]
Found [ 20 ]
2 Appuyez sur les touches fléchées gauche et droite
de la télécommande pour sélectionner Oui ou
Non pour Câble analogique, puis appuyez sur la
touche fléchée Bas pour descendre.
3 Appuyez sur les touches fléchées gauche et droite
de la télécommande pour sélectionner Oui ou
Non pour Câble analogique et numérique, puis
appuyez sur la touche fléchée Bas pour
descendre.
4 Sélectionnez Démarrer la recherche, puis
appuyez sur OK.
MENU
DIGITAL
[Setup ... CH Setup ... CH Search]
Cable [ 25 ]
Air
Found [ 25 ]
ANALOG
2
Audio
:
MONO
n
Si aucun canal n’est trouvé, vérifiez le
raccordement d’entrée de votre téléviseur
et exécutez de nouveau l’autoinstallation à
l’aide du menu Configuration ; voir
Démarrage de l’autoinstallation à la
page 30.
20
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Utilisation de la télécommande
Contrôle du téléviseur
1 Appuyez sur le capot du compartiment à piles à
La télécommande contrôle le
téléviseur. Pour utiliser la
télécommande, pointez-la vers le
télécapteur du téléviseur.
2 Insérez les piles dans la télécommande et
l’arrière de la télécommande pour l’ouvrir.
assurez-vous que la polarité est correcte.
3 Refermez le capot.
MUTE
TV
HIC
R
GRAP
POWE
CH
3
COMP
P
6
2
SETU
VOL
9
5
1
N
WIDE
CHRT
8
4
SWAP
R
MTS
ENTE
7
100
P
B
PIPI/
0
ADJ
A
PIP
C
ITLE
AY
SUBT
Y
DISPL
HOLD
R
EXIT
R
INDE
X
TT
G
CCD
MIXE
V-CHI
P
ADJ
FREE
ZE
REVE
AL
SLEE
P
MENU
5m
30º
n
Utilisation d’une télécommande
universelle
Si vous souhaitez utiliser une télécommande universelle
pour contrôler votre téléviseur HP et que HP n’apparaît
pas dans les codes de fabricants pris en charge,
utilisez un code de téléviseur Philips. La
télécommande HP transmet les codes de
télécommande Philips.
Après avoir été programmée avec un code de TV
Philips, votre télécommande universelle peut contrôler
les fonctions du téléviseur HP suivantes : volume, mise
en sourdine, alimentation et source d’entrée.
Installation ou remplacement
des piles de la télécommande
Insérez deux piles AAA non rechargeables dans la
télécommande en veillant à les placer selon la polarité
correcte.
Ne mélangez pas différents types de piles (alcalines et
carbone-zinc par exemple) ou de vieilles piles avec
des piles neuves.
Assurez-vous que la polarité est correcte lorsque vous
placez les piles dans leur compartiment, comme
indiqué. Une inversion de la polarité risque
d’endommager la télécommande.
Lorsque vous n’utilisez pas la télécommande pendant
une période prolongée, enlevez les piles afin d’éviter
tout dommage ou blessure provenant d’une fuite
potentielle des piles.
N’essayez pas de recharger des piles non
rechargeables, cela peut entraîner un risque de
surchauffe et de rupture. Suivez les instructions du
fabricant des piles.
Ôtez toujours les piles qui sont devenues trop faibles.
Des piles faibles peuvent couler et endommager
gravement la télécommande. La durée de vie des piles
dépend de la fréquence d’utilisation de la
télécommande. Remplacez les piles dès que le
fonctionnement de la télécommande devient anormal.
Ne démontez pas les piles, ne les chauffez pas et ne
les jetez pas au feu.
Utilisation de la télécommande
21
Utilisation de la télécommande
Utilisez la télécommande à une distance de
5 mètres, au plus, de la fenêtre du
télécapteur placé à l’avant du téléviseur et
dans des angles horizontal et vertical de
30 degrés maximum.
Identification des touches de la télécommande
Nom
A
B
SAP
MTS
Sound
C
D
Aspect
Menu
OK
Utilisez la touche
Power pour allumer
ou éteindre le
téléviseur.
B
SAP/MTS
Utilisez la touche SAP/
MTS pour sélectionner
un programme audio
secondaire.
C
Sound
Utilisez la touche
Sound pour
sélectionner un mode
audio.
D
Source
Appuyez sur Source
pour ouvrir la liste des
sources d’entrée.
Appuyez de nouveau
sur Source, et cela
autant de fois que
nécessaire, pour
sélectionner la source
d’entrée désirée.
E
Menu
Utilisez la touche Menu
pour ouvrir le menu
d’affichage à l’écran
(OSD).
P
F
G
Power
Source
O
E
A
N
back
Q
Info
R
Last
H
Ch+
S
Ch-
I
J
CC
Sleep
Ant
T
K
L
1
2
3
4
5
6
7
8
9
0
Enter
22
Icône
SAP
MTS
Sound
Source
Menu
Appuyez une nouvelle
fois sur la touche Menu
pour quitter le menu et
retourner à l’écran du
téléviseur.
F
G
M
Description
OK
Back
U
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Utilisez la touche OK
pour choisir l’option du
menu.
OK
Appuyez sur Back pour
revenir à l’affichage
précédent d’un menu.
back
H
Vol
Utilisez la touche
Volume pour
augmenter ou diminuer
le son.
I
Mute
Utilisez la touche Mute
pour couper le son ou
le remettre en marche.
Description (suite)
J
CC
Utilisez la touche CC
pour sélectionner un
mode de sous-titrage
codé.
K
Sleep
Appuyez sur Sleep
pour accéder à la
minuterie ; appuyez de
nouveau sur Sleep
autant de fois que
nécessaire pour régler
la période de
temporisation : arrêt,
30, 60, 90 ou 120
minutes.
L
M
N
O
Touches
Utilisez les touches
numériques numériques (0 à 9)
pour sélectionner
directement un numéro
de canal, puis
appuyez sur Enter.
– (tiret)
Flèches
Haut/Bas/
Gauche/
Droite
Icône
CC
Description (suite)
P
Aspect
Utilisez la touche
Aspect pour changer
les dimensions de
l’image affichée à
l’écran. Les options
disponibles varient en
fonction de la source
d’entrée active.
Q
Info
Utilisez la touche Info
pour afficher la
banderole contenant
les informations sur le
programme en cours.
Appuyez une
nouvelle fois sur Info
pour consulter
d’autres informations.
R
Last
Utilisez la touche Last
pour revenir au canal
que vous regardiez
précédemment.
S
Ch+
Ch–
Utilisez la touche
Ch+ (ou Ch–) pour
sélectionner le canal
supérieur (ou
inférieur) suivant.
Sleep
1
Utilisez la touche –
(tiret) pour entrer un
tiret dans un numéro
de sous-canal d’un
canal numérique. Par
exemple, vous pourriez
taper ainsi le numéro
de canal 14–2.
Appuyez sur Picture
autant de fois que
nécessaire pour
sélectionner le mode
audio-vidéo :
standard, film, jeu,
utilisateur, dynamique
ou dynamique (rétabli).
Nom
T
Ant
Si vous regardez un
DVD ou une autre
source, appuyez une
nouvelle fois sur Ant
pour revenir à
l’affichage TV.
U
Enter
Utilisez la touche
Enter après avoir
saisi un numéro de
canal.
Icône
Aspect
Info
Last
Ch+
Ch-
Ant
Utilisation de la télécommande
Nom
Enter
Utilisez les touches
fléchées pour
déplacer le curseur
sur les écrans de
menu.
Utilisation de la télécommande
23
Réglage du volume
Changement de canal
Utilisez les touches de volume de la télécommande
pour augmenter ou baisser le son. La barre d’état sur
le téléviseur indique l’augmentation ou la réduction du
volume.
Utilisez les touches Ch+ ou Ch– de la télécommande
pour faire défiler les canaux dans l’ordre croissant ou
décroissant. Le téléviseur vous permet de sélectionner
jusqu’à 135 canaux (1 à 135). Pour sélectionner une
chaîne, entrez un nombre à un, deux ou trois chiffres
ou bien utilisez les touches de défilement des canaux
Haut ou Bas.
Mise en sourdine
1 Utilisez la touche Mute pour désactiver
temporairement le son.
2 Appuyez une nouvelle fois sur la touche Mute
pour rétablir le son à son niveau de volume
précédent.
Pour sélectionner un numéro de canal (par exemple,
canal 25) :
Procédez comme suit dans les 4 secondes.
1 Appuyez sur la touche 2 de la télécommande.
2 Appuyez sur la touche 5.
Modification du mode
Utilisez la touche Picture pour afficher le mode audiovidéo sélectionné. Maintenez la touche Picture
enfoncée pour sélectionner le mode Vidéo et la qualité
d’image de votre choix.
■
Standard : recommandé dans des conditions de
visualisation normales avec un éclairage normal.
■
Film : recommandé pour regarder des films dans
une pièce sombre.
■
Jeu : recommandé pour les jeux vidéo. Diminue
la luminosité de l’image pour une meilleure
visibilité.
■
Utilisateur : utilise les paramètres personnalisés
que vous avez configurés dans le menu OSD.
Pour plus d’informations sur la définition des
paramètres Image, reportez-vous à la section
Utilisation du menu Image à la page 28.
■
Dynamique (rétabli) : utilise les valeurs
prédéfinies en usine pour les paramètres son et
image. Ne permet aucun réglage.
■
Dynamique : augmente le contraste et la netteté
pour obtenir des images nettes dans une pièce
éclairée, comme c’est souvent le cas lorsqu’on
regarde des événements sportifs.
24
Manuel de l’utilisateur du téléviseur HDTV LCD HP
3 Appuyez sur Enter.
Pour sélectionner un numéro de sous-canal, par
exemple 14–2, procédez comme suit dans les 4
secondes :
1 Appuyez sur la touche 1 de la télécommande.
2 Appuyez sur la touche 4.
3 Appuyez sur la touche – (tiret).
4 Appuyez sur la touche 2.
5 Appuyez sur Enter.
Sélection du dernier canal
Utilisez la touche Last de votre télécommande pour
visualiser le canal que vous regardiez précédemment.
Affichage des informations sur
les programmes
■
Allonge Smart (S. Stretch) : allonge l’image,
si nécessaire, pour l’afficher en pleine largeur, la
correction d’aspect étant appliquée au centre de
l’écran. Convient pour allonger les images des
programmes 4:3 en pleine largeur.
■
Zoom : allonge proportionnellement l’image du
téléviseur, mais fixe le haut et le bas de l’image
pour l’adapter à l’écran. Élimine les barres noires.
■
Allonge : permet d’obtenir une télévision haute
définition dans son format normal et une télévision
à définition standard en mode plein écran sans
correction d’aspect appliquée au centre de
l’écran. Recommandée pour une image
anamorphose.
Si vous appuyez sur la touche Info, une banderole
présentant les informations sur le programme que vous
êtes en train de regarder s’affiche.
n
Parfois le nom du programme n’est pas
indiqué lors de la diffusion. Dans ce cas, le
nom du programme n’est pas affiché.
Sélection de la source
d’entrée
1 La source d’entrée s’affiche lorsque vous appuyez
sur la touche Source.
2 Appuyez sur la touche Source autant de fois que
nécessaire pour sélectionner la source d’entrée
voulue.
La touche Aspect permet de faire défiler les modes
Aspect. Les options disponibles varient en fonction de
la source d’entrée active.
■
Barre latérale : affiche l’image au format
standard du rapport d’affichage 4/3, au centre
de l’écran et en ajoutant des barres sombres à
gauche et à droite.
Activation des sous-titres
La touche CC permet de faire défiler les modes de
sous-titrage codé. Sélectionnez l’option désirée,
appuyez sur Menu pour fermer le menu.
Pour configurer vos préférences de sous-titres, voir
Sélection des options de sous-titrage codé à la
page 35.
Utilisation de la télécommande
Utilisation de la télécommande
Modification de
l’affichage avec la
touche Aspect
25
Réglage du mode stéréo
SAP/MTS
Changement de mode
Audio
Lorsque vous appuyez sur la touche SAP/MTS, vous
pouvez faire défiler les programmes audio secondaires
(SAP)/sons télévision multi-canaux (MTS) disponibles :
STR (stéréo), SAP ou Mono.
Appuyez sur la touche Sound pour afficher le menu
Audio. Sélectionnez Son d’ambiance pour
bénéficier d’un son d’ambiance. Pour plus
d’informations, reportez-vous à la section Ajustement
audio à la page 29.
SAP reçoit un son mono, un son stéréo et les
programmes audio secondaires. La fonction MTS
permet à une station de télévision de diffuser d’autres
informations, telles que des informations dans d’autres
langues ou des informations sur la météo.
Vous pouvez profiter le cas échéant du son stéréo
haute fidélité ou des émissions SAP.
■
Émissions SAP
Appuyez sur la touche SLEEP pour démarrer un compte
à rebours à la fin duquel le téléviseur s’éteindra
automatiquement. Appuyez de nouveau sur Sleep
autant de fois que nécessaire pour sélectionner la
période de temporisation : 30, 60, 90 ou 120
minutes. Si vous réglez la minuterie d’extinction
(SLEEP) sur 30, votre téléviseur s’éteindra
automatiquement 30 minutes plus tard
Choisissez entre son Main et son SAP.
Pour supprimer la minuterie, réglez la durée sur Arrêt.
Émissions en stéréo
Vous pouvez écouter, en direct et avec un son
stéréo dynamique, des évènements sportifs, des
spectacles et des concerts.
■
Son Main : bande sonore normale de l’émission
(en mono ou en stéréo).
Son SAP : pour suivre le programme dans une
autre langue, écouter des commentaires et
entendre d’autres informations. (Le son SAP est
mono.)
Si le son stéréo est de mauvaise qualité, vous pouvez
obtenir un son plus clair en basculant manuellement sur
le mode mono fixe.
n
MTS ne fonctionne qu’en mode TV.
26
Réglage de la minuterie
d’extinction (SLEEP)
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Ajustement des
paramètres du téléviseur
Utilisez l’affichage à l’écran pour ajuster notamment
les paramètres Image et Audio. Pour plus
d’informations, reportez-vous à la section Utilisation
des menus OSD à la page 27.
Activation et désactivation de
l’affichage à l’écran (OSD)
Si vous appuyez sur la touche Menu, le menu
d’affichage à l’écran (OSD) s’affiche. Si vous appuyez
à nouveau sur la touche MENU, vous quittez le menu
affiché et vous retournez à l’écran du téléviseur. Si
vous appuyez sur Back alors qu’un sous-menu est
affiché, vous revenez au menu supérieur.
Modification des paramètres du
téléviseur
Modification des paramètres du téléviseur
Vous pouvez modifier les paramètres du téléviseur
grâce aux menus de l’affichage à l’écran (OSD).
Utilisation des menus OSD
Vous pouvez accéder aux menus OSD en utilisant les
touches de la télécommande pour sélectionner, ajuster
et entrer les éléments spécifiés dans ce manuel.
+
OK
back
Télécommande
Description
Menu
Menu (Fin) affiche (ou ferme)
l’affichage à l’écran.
OK
OK sélectionne l’élément mis en
surbrillance sur l’affichage à
l’écran.
Touches
fléchées
Les touches fléchées
permettent les déplacements vers
la droite, la gauche, le haut et le
bas dans le menu, ou de régler
un élément.
Source
Source sélectionne la source
d’entrée. Choisissez la source
d’entrée avant d’afficher les
réglages à l’écran (OSD).
Back
Back passe à l’élément
précédent ou au niveau de menu
supérieur.
Aspect
Menu
Source
Info
Last
Ch+
Ch-
1 Appuyez sur la touche Source si nécessaire pour
sélectionner la source du signal d’entrée du
téléviseur. Les menus OSD et les options affichées
dépendent du type d’entrée sélectionné.
2 Utilisez la touche Menu pour afficher le menu
OSD. Les menus disponibles s’affichent sous forme
de liste.
3 Utilisez les touches directionnelles pour
sélectionner le menu désiré, puis appuyez sur la
touche OK pour y accéder.
4 Utilisez les touches directionnelles pour naviguer
dans le menu et sélectionner une option, puis
appuyez sur la touche OK pour aller dans
l’option.
5 Continuez à utiliser les touches directionnelles
pour sélectionner et ajuster un élément, et la
touche OK pour entrer la modification. Vous
pouvez appuyer sur la touche Back pour sortir
d’une option ou d’un niveau de menu.
6 Lorsque vous avez terminé, utilisez la touche
Menu pour fermer le menu.
Modification des paramètres du téléviseur
27
Les menus OSD disponibles sont :
n
■
■
Audio
■
Commande d’alimentation
■
Configuration (inclut l’autoinstallation, la
configuration des canaux et le réglage du contrôle
parental)
■
Options
■
Ajustement numérique
Dans la rubrique suivante, un tableau répertorie le
menu et les options disponibles.
Assurez-vous qu’aucun objet ne fait
obstruction au capteur OPC, ce qui pourrait
affecter sa capacité de détection de la
lumière ambiante.
Réglage des paramètres de
l’image
Choix OPC
Utilisation du menu
Le menu Image contrôle l’apparence à l’écran de
l’image du mode Image sélectionné. Par exemple,
lorsque vous ajustez la luminosité, l’image à l’écran
change en fonction du réglage de l’échelle.
Le menu Image comportant les paramètres de chaque
entrée, sélectionnez (vue) de la source d’entrée, puis
effectuez les changements dans le menu Image. Le
tableau suivant présente les options du menu Image.
Menu Image
Options
OPC (commande
d’image optique)
Arrêt/Marche/
Marche:Aff.
Rétro-écl
[échelle]
Contraste
[échelle]
Luminosité
[échelle]
Couleur
[échelle]
Teinte
[échelle]
Netteté
[échelle]
Avancé
Temp. Couleur
La commande d’image optique (OPC) ajuste la
luminosité globale de l’écran.
Si OPC est paramétré sur Arrêt, la luminosité est réglée
à la valeur fixée dans Rétro-écl. Si OPC est paramétré
sur Marche ou Marche:Aff, le capteur OPC situé sur la
face avant du téléviseur capte la lumière ambiante et
ajuste automatiquement la luminosité du
rétroéclairage. Marche:Aff permet également
d’afficher une étiquette à l’écran pendant que la
commande OPC ajuste la luminosité de l’écran.
Réglage de l’image
Ces réglages permettent d’ajuster l’image que vous
regardez, c’est pourquoi vous devez sélectionner une
source d’entrée correcte avant d’ajuster les valeurs.
■
Rétro-écl : cette option permet de régler la
luminosité globale de l’écran lorsque la
commande OPC est paramétrée sur Arrêt.
■
Contraste : cette option permet de régler le
contraste de l’image.
■
Luminosité : cette option permet de régler la
luminosité de l’image.
■
Couleur : cette option permet de régler l’intensité
de la couleur de l’image.
■
Teinte : cette option permet de régler le teint ; si
on réduit, le ton de chair devient plus pourpre, si
on augmente, le ton de chair devient plus vert.
■
Netteté : cette option permet de régler la netteté
de l’image.
■
Avancé : cette option correspond aux
paramètres personnalisés ; voir la rubrique
suivante.
Noir
3D-Y/C
Noir et blanc
Mode film
Plage OPC
Réinitial.
28
Non/Oui
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Les options avancées dépendent de la source d’entrée.
■ Temp. couleur : cette option permet de régler la
balance des blancs par incréments de
température allant d’un niveau Élevé à un niveau
Bas ; sélectionnez Élevé pour obtenir des tons bleu
et Bas pour des tons rouge.
■ Noir : cette option permet de régler automatiquement
la profondeur de la vue en ajustant la partie foncée
d’une image ; elle est réglée sur Marche pour un haut
niveau de détail des parties noires de l’image.
■ 3D-Y/C : cette option permet un réglage pour un
minimum de traînées ponctuelles et de bruit des
mélanges de couleurs pour des signaux d’entrée
vidéo composite ou analogique. Sélectionnez
Standard pour un réglage normal, Rapide pour
des images de film et Lent pour une image fixe.
■ Noir et blanc : cette option règle la couleur sur
Noir et blanc pour visionner des images vidéo
sans couleurs. Elle est paramétrée sur Marche
pour le Noir et blanc.
■ Mode film : cette option détecte automatiquement
une source de film (initialement encodée à 24
images par seconde), analyse et recrée chaque
image-film fixe avec une qualité haute définition.
Elle est paramétrée sur Marche pour une
conversion automatique de la source de film.
■ Plage OPC : cette option sélectionne la limite
minimale et maximale de la luminosité de l’image
pour les ajustements automatiques du capteur
OPC. OPC doit être activé.
Fonction Réinitialisation
Pour annuler toutes les options de réglage et rétablir
les valeurs préréglées en usine, sélectionnez
Réinitial. et appuyez sur OK, sélectionnez ensuite
Oui et appuyez sur OK.
Utilisation du Menu Audio
Ajustement audio
Dans le menu Audio, sélectionnez un élément et
ajustez l’échelle des Aigus, des Basses et de la
Balance. Ces options ne peuvent pas être
sélectionnées lorsque le son d’ambiance est activé.
Paramétrez Son d’ambiance sur Marche pour
bénéficier d’un son d’ambiance.
Pour contrôler la sortie audio et couper le son des hautparleurs, consultez l’option Select. Sortie sous la
rubrique Utilisation du menu Options à la page 32.
Fonction Réinitialisation
Pour annuler toutes les options de réglage et rétablir
les valeurs préréglées en usine, sélectionnez
Réinitial. et appuyez sur OK, puis sélectionnez Oui
et appuyez sur OK.
Utilisation du menu
Commande d’alimentation
Le menu Commande d’alimentation paramètre des
options dont le but est de faire des économies
d’énergie en choisissant d’éteindre le téléviseur :
■
en l’absence de signal pendant 15 minutes.
■
en l’absence d’opération pendant 3 heures.
Menu Commande
d’alimentation
Options
Aucun sgn arrêt
Désactiver/Activer
Pas d’opé. arrêt
Désactiver/Activer
Le menu Audio règle les niveaux sonores et l’option de
paramétrage du son d’ambiance.
Le menu Audio ne peut pas être sélectionné lorsque
l’option Select. sortie dans le menu Options est
paramétrée sur Variable.
Menu audio
Options
Aigus
[échelle]
Graves
[échelle]
Équilibre
[échelle]
Son d’ambiance
Arrêt/Marche
Réinitial.
Oui/Non
Modification des paramètres du téléviseur
29
Modification des paramètres du
téléviseur
Ajustement des réglages avancés
Utilisation du menu de
configuration
Démarrage de l’autoinstallation
Les options du menu de configuration dépendent de la
source d’entrée actuelle ; des éléments correspondant
à l’entrée sélectionnée s’affichent.
Pour démarrer l’autoinstallation :
Par exemple, l’option Bloquer (utilisée pour choisir un
numéro secret et définir les paramètres du contrôle
parental en fonction de la classification TV, du contenu
TV et de la notation des films) ne s’affiche pas lorsque
l’entrée sélectionnée est Entrée 4 ou 5 (HDMI).
Menu
Configuration
Description
Autoinstallation
Lance la configuration guidée.
Ajus. Canal
Lance la procédure de
balayage des canaux.
Rég. antenne —
Numérique
Affiche le signal de télévision
numérique hertzien et la force
du canal.
Bloquer
Active et définit le contrôle
parental pour la télévision et
les films.
Entrée Omission
Configure le téléviseur de
manière à omettre les
connecteurs HDMI (Entrée 4 ou
Entrée 5) lors de la sélection de
la source d’entrée.
Position
Règle le positionnement de
l’image à l’écran.
Étiquette entrée
Sélectionne à partir d’une
liste un nom de source
d’entrée.
Image Tournante
Règle l’orientation de l’image.
Mode veille
Définit le mode du téléviseur
en mode veille.
Langue
Définit la langue de
l’affichage à l’écran (OSD).
Réinitial.
Configure les options
d'installation des valeurs
préréglées en usine. Ne
modifie pas la configuration
des canaux, le mot de passe
du contrôle parental ni les
réglages de la langue.
30
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Sélectionnez Autoinstallation pour lancer l’assistant de
première installation.
1 Appuyez sur la touche Menu de la télécommande.
2 Utilisez les touches fléchées Haut et Bas pour
sélectionner Installation. Appuyez sur OK.
3 Sélectionnez Autoinstallation, puis appuyez
sur OK.
4 Si vous décidez de configurer le No Secret,
saisissez votre numéro secret à 4 chiffres.
Consultez la rubrique Définition du numéro secret
du contrôle parental à la page 35.
5 Suivez les instructions de l’assistant d’installation.
Pour plus d’informations, reportez-vous à la
section Utilisation de l’assistant de première
installation à la page 19.
Utilisation de l’option Ajus. Canal
Si l’installation initiale ne parvient pas à trouver tous
les canaux, utilisez l’option Ajus. Canal pour
sélectionner manuellement l’antenne et rechercher tous
les canaux manquants.
Réglage de l’antenne à l’aide de l’option
Ant/Câble
L’option Ant/Câble définit le type de l’antenne et du
câble raccordés à l’entrée du téléviseur.
Si des canaux manquent ou si aucun canal n’est trouvé
après la fin de l’opération de recherche des canaux,
vérifiez le raccordement de votre antenne et relancez
la recherche.
Balayage des canaux en utilisant
l’option Rech. Canal
L’option Rech. Canal lance la recherche de tous les
canaux qui peuvent être regardés depuis le câble du
signal connecté à l’entrée du téléviseur.
1 Dans le menu Rech. Canal, sélectionnez Oui pour
Analogique et numérique (Ant), Analogique
(Câble) ou Analogique et numérique (Câble).
2 Sélectionnez Démarrer la recherche, puis
appuyez sur OK.
Le balayage recherche automatiquement les
entrées sélectionnées des canaux.
Utilisez l’option Mem. Canal pour supprimer des
canaux de la liste des canaux trouvés. Le canal
supprimé n’apparaît pas lors de l’utilisation des
touches Canal.
1 Sélectionnez Mem. Canal, puis appuyez sur OK.
2 Sélectionnez Analogique (Ant), Analogique
(Câble), Numérique (Ant) ou Numérique
(Câble), puis appuyez sur OK.
3 Sélectionnez le canal puis appuyez sur OK.
4 Sélectionnez Omission, sélectionnez On et
appuyez sur OK.
On omet le canal.
■ Off n’omet pas le canal.
■
Utilisation de l’option Rég.
antenne — Numérique
Une antenne de télévision numérique vous est
nécessaire pour recevoir des signaux de télévision
numérique par voie hertzienne. Vous pouvez
paramétrer la configuration de l’antenne via l’écran
Réglage de l’antenne. Ajustez le signal de télévision
numérique et la force du canal en utilisant l’option
Rég. antenne – Numérique.
Force du signal : cette option indique la force
maximale actuelle du signal.
■ Force du canal : cette option est disponible
pour les canaux numériques (Ant) uniquement et
vous permet d’ajuster l’orientation de l’antenne de
télévision numérique.
■
Réglage de l’entrée Omission
Cette option configure le téléviseur de manière à
omettre les connecteurs HDMI (Entrée 4 ou Entrée 5)
lors de la sélection de la source d’entrée.
Réglage de la position
Utilisez cette option du menu Configuration pour
positionner l’image à l’écran en définissant les valeurs
horizontale et verticale. Les paramètres sont fonction
de la source de l’entrée ; cette option n’est disponible
que pour les entrées AV.
Sélectionnez (visualisez) la source d’entrée avant de
sélectionner l’option Menu et d’ajuster la position de
l’image.
Réglage de l’étiquette Entrée
Cette option sélectionne à partir d’une liste un nom de
source d’entrée. Vous ne pouvez pas modifier le nom
du téléviseur.
Réglage de l’Image Tournante
Cette option règle l’orientation de l’image.
Sélectionnez (visualisez) l’entrée avant de définir le
mode Image Tournante.
Mode Image Tournante
Exemple
Standard (image normale)
ABC
Utilisation de l’option Force du canal
1 Lorsque l’antenne est réglée (consultez la rubrique
« Réglage de l’antenne en utilisant l’option Ant/
Câble » dans le sujet précédent), affichez
l’antenne de télévision numérique à l’écran.
Miroir (image miroir)
CBA
2 Appuyez sur Menu sur la télécommande et
sélectionnez Force du canal dans le menu
Installation/Rég. Antenne – Digital. Appuyez sur OK.
Inversé (image inversée)
3 Déplacez l’antenne de télévision numérique ou
ABC
ajustez son orientation jusqu’à l’obtention de la
force maximale de signal. Appuyez sur OK.
Cette option définit les paramètres du contrôle
parental, notamment le paramétrage du numéro secret
(No Secret) ; consultez la rubrique Utilisation de la
fonction Contrôle parental à la page 35.
Rotation (image en rotation)
ABC
Utilisation de l’option Bloquer
Modification des paramètres du téléviseur
31
Modification des paramètres du
téléviseur
Suppression des canaux à l’aide de
l’option Mem. Canal
Réglage du mode veille
■
Audio seul : lorsqu’elle est définie sur Marche,
cette option désactive la vidéo à l’écran et active
l’audio seul. Utilisez ce paramètre pour écouter le
son seul lorsque vous écoutez la musique d’une
émission musicale.
■
Réduction bruit : lorsqu’elle est définie sur Haut
ou Bas, cette option minimise le bruit ou
l’interférence analogique d’un canal analogique.
■
Sélect. d’entrée : cette option définit le type de
signal par défaut ou les connecteurs pour le
périphérique connecté à l’Entrée 1 ou l’Entrée 2.
Cette option définit le mode du téléviseur en mode veille.
Le mode veille peut être défini en Mode 1, pour
démarrer le téléviseur rapidement à partir du mode
veille, ou défini en Mode 2, pour économiser de
l’énergie en mode veille.
Réglage de la langue
Cette option permet de régler la langue d’affichage à
l’écran (OSD) ; choisissez anglais, français ou espagnol.
Pour l’Entrée 1 et l’Entrée 2, vous pouvez
sélectionner Auto, Composant ou Vidéo.
Fonction Réinitialisation
Pour régler de nouveau les options d'installation sur les
valeurs préréglées en usine, sélectionnez Réinitial. et
appuyez sur OK, puis sélectionnez Oui et appuyez sur
OK.
■
Fixe, paramètre par défaut, définit un niveau de
volume constant aux prises de sortie audio. Les
haut-parleurs se règlent à l’aide des touches
Volume.
La fonction Réinitialisation ne modifie pas la
configuration des canaux, le mot de passe du contrôle
parental ni les réglages de la langue.
Utilisation du menu
Options
Variable définit un niveau de volume aux prises
de sortie audio contrôlé par le volume du
téléviseur ; lorsque vous réglez le volume du
téléviseur, le niveau de volume du système externe
se règle également. Les haut-parleurs sont
désactivés.
Les éléments du Menu Options dépendent de la source
d’entrée actuelle.
■
Réglage HDMI : cette option définit les options du
périphérique connecté à l’Entrée 4 et l’Entrée 5.
Type de signal, sélection audio et visionnement auto.
Réglage
HDMI
Éléments susceptibles
d’être sélectionnés
Type de
signal
RVB/YCbCr 4:4:4/
YCbCr 4:2:2
Sélectionnez la réception du type
de signal d'une borne HDMI.
Visionnement
auto
Activer/Désactiver
Sélection
audio
Numérique (HDMI)/Analogique
(audio R et L)
Règle l'utilisation facultative
d’Affichage d'après la
reconnaissance du signal, y
compris un signal HDMI.
Ce paramètre s’applique à
l’Entrée 4 uniquement.
32
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Sélect. sortie : cette option permet de
sélectionner les commandes qui contrôlent la
sortie audio :
■
Réponse rapide : lorsqu’elle est définie sur
Marche, cette option procure une image plus nette
pour des vidéo rapides. En cas de bruit vidéo,
réglez la fonction sur Arrêt.
■
La fonction Réglage sous-titre permet de
sélectionner les options de sous-titrage codé ;
consultez la rubrique Utilisation du sous-titrage
codé à la page 34.
■
Système coul. : cette option permet de
sélectionner le système de couleur optimal : Auto,
NTSC, PAL-M ou PAL-N. Choisissez le système de
signal vidéo compatible avec votre équipement.
■
Type d’affichage du titre : lorsqu’elle est
définie sur Non, cette option n’affiche pas les
informations sur les programmes lorsque vous
changez de canal.
Ce menu permet de définir la configuration audio pour
le connecteur de sortie audio numérique.
Menu Ajustement
numérique
Réglage audio
Description
Sélection de l’affichage
Pour les sources d’entrée sans syntonisation, choisissez
l’apparence de l’image en sélectionnant l’option
Affichage. Pour utiliser ce menu, appuyez sur la touche
Aspect de la télécommande pour modifier les
dimensions de l’image. Les options disponibles varient
en fonction de la source d’entrée active.
■
Barre latérale — cette option affiche l’image
au standard du rapport d’affichage 4:3 au centre
du téléviseur avec des barres sombres à gauche et
à droite.
■
Allonge Smart (S.Stretch) — cette option
allonge l’image si nécessaire, pour l’afficher en
pleine largeur, la correction d’aspect étant
appliquée au centre de l’écran. Convient pour
allonger les images des programmes 4:3 en
pleine largeur.
■
Zoom — cette option allonge
proportionnellement l’image du téléviseur, mais
fixe le haut et bas de l’image pour l’adapter à
l’écran. Élimine les barres noires.
■
Allonge — propose une télévision haute
définition dans son format normal et une télévision
à définition standard en mode plein écran sans
correction d’aspect appliquée au centre de
l’écran. Recommandée pour une image
anamorphose.
Définit le mode de
sortie audio
numérique.
Utilisation du réglage audio
Le téléviseur est doté d’une sortie audio numérique vers
un ampli AV ou un périphérique similaire raccordé à la
prise de sortie audio numérique (Digital Audio Output)
du téléviseur. Sélectionnez un format de sortie audio
compatible avec le format audio du programme que
vous regardez et avec l’équipement raccordé.
Menu
Réglage
audio
Description
PCM
La prise de sortie optique émet
un signal audio sous une forme
PCM. Si votre système audio
numérique ne prend pas en
charge le son Dolby Digital ou
si la source est analogique,
comme pour un canal
analogique, sélectionnez cette
option.
Dolby
Digital
La prise de sortie optique émet
un signal audio sous une forme
Dolby Digital d’une
programmation numérique.
Modification des paramètres du téléviseur
33
Modification des paramètres du
téléviseur
Utilisation du menu
Ajustement numérique
Utilisation du
sous-titrage codé
Votre téléviseur est équipé d’un décodeur interne du
sous-titrage codé. Il vous permet de regarder des
conversations, des narrations et des effets sonores sous
forme de sous-titres sur votre téléviseur. Le sous-titrage
codé est disponible sur certains programmes télévisés
et certaines cassettes vidéo VHS, au choix du
fournisseur de programme.
Le sous-titrage codé numérique est un nouveau service
de sous-titrage, disponible uniquement sur les
programmes de télévision numérique (également au
choix du fournisseur de ce service). Ce système est plus
convivial que le système de sous-titrage initial, car il
offre un large choix de formats de sous-titres et de
styles de police. Lorsque le sous-titrage codé
numérique est utilisé, il sera signalé par une
abréviation de trois lettres qui spécifiera également la
langue dans laquelle les sous-titres codés numériques
s’afficheront : ENG (anglais), SPA (espagnol), FRA
(français), etc.
Le sous-titrage codé n’est pas disponible sur tous les
programmes et les cassettes vidéo VHS. Recherchez le
symbole qui le signale pour vous assurer que les soustitres s’afficheront.
n
Lorsque votre équipement de source de
signal est connecté à l’aide d’un HDMI ou
d’une connexion du composant vidéo, les
informations sur le sous-titrage codé
risquent de ne pas être disponibles car
l’équipement source risque de ne pas
transmettre les informations au téléviseur
via ces connecteurs.
Dans le système de sous-titrage codé, il peut y avoir
plusieurs services de sous-titrage fournis. Chacun de
ces services est identifié par un numéro spécifique. Les
services CC1 et CC2 affichent les sous-titres des
programmes télévisés par superposition sur l’image
des programmes.
Les services Text1 ou Text2 du système de sous-titrage
codé affichent un texte sans rapport avec le
programme en cours (par exemple, la météo ou les
informations). Ces services peuvent également être
superposés sur les programmes pendant que vous les
regardez.
■
Selon le nombre de services de sous-titrage
proposés dans le signal reçu, vous voyez des
informations comme 1/2 ou 1/4 s’afficher.
1/2 signifie « le premier des deux services
proposés ».
■
Exemple : si le programme propose les trois
services Numérique CC (ENG), CC1 et Text1,
l’affichage des sous-titres sera présenté dans
cet ordre.
■
La touche CC garde en mémoire le dernier
service sélectionné. Si le dernier mode de soustitrage que vous avez sélectionné n’est pas
disponible sur le programme suivant ou sur un
autre canal, le service de sous-titrage disponible
est automatiquement sélectionné et il s’affiche
entre parenthèses. Les services de sous-titrage
qui apparaissent entre parenthèses ne seront pas
conservés dans la mémoire de la touche CC en
tant que dernier service sélectionné. Seuls les
services que vous avez sélectionnés avec cette
touche seront ainsi conservés.
n
Lorsque le programme ne vous propose
pas de sous-titrage codé, le signe « -- »
s’affiche dans la zone d’informations sur le
sous-titrage.
Si le code de langue (tel que ENG) n’est pas
disponible pour un programme télévisé
numérique donné, le signe « -- » s’affiche.
Tous les types de services de sous-titrage
(CC1, Text1, etc.) sont en principe
utilisables ; il se peut toutefois qu’une
émission ne propose aucun de ces services
ou seulement une partie d’entre eux, selon
le fournisseur des services.
Les paramètres par défaut du service CC peuvent être
indiqués par la chaîne de télévision.
34
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Dans le menu Options, sélectionnez Réglage soustitre et appuyez sur OK. Sélectionnez une option pour
ajuster le :
■
Format sous-titre : cette option permet de
choisir le format du sous-titre.
■
Style de police : cette option permet de choisir
un style de police.
Style de
police
■
Description
Défaut
La police spécifiée par la
chaîne de télévision ou la
police par défaut.
Type 0
Police proportionnelle utilisée
dans l’écran Menu.
Type 1
Chasse unique avec serifs.
Type 2
Proportionnellement espacé
avec serifs.
Type 3
Chasse unique sans serifs.
Type 4
Proportionnellement espacé
sans serifs.
Type 5
Type de police fantaisie.
Type 6
Type de police cursive.
Type 7
Petites majuscules.
Couleur avant-plan : cette option permet de
sélectionner une couleur d’avant-plan pour un
caractère.
■
Opacité avant-plan : cette option permet de
sélectionner une opacité d’avant-plan.
■
Coul. arrière-plan : cette option permet de
sélectionner une couleur d’arrière-plan pour un
caractère.
■
Opac. avant-plan : cette option permet de
sélectionner une opacité d’arrière-plan.
■
Bord du caractère : cette option permet de
sélectionner un bord du caractère.
Utilisation de la fonction
Contrôle parental
Définition du numéro secret du
contrôle parental
Cette fonction permet d’utiliser un numéro secret pour
préserver certains paramètres qui risquent d’être
modifiés par mégarde.
!
IMPORTANT : Trois conditions doivent être
remplies pour activer le contrôle parental
V-Chip :
■ Un numéro secret est saisi.
■ Les réglages V-Chip ont été effectués.
■ La fonction Contrôle parental est réglée
sur Marche.
Réglage d’un numéro secret
Dans le menu de réglage, sélectionnez Bloquer, No
Secret, puis entrez un numéro secret à 4 chiffres en utilisant
les touches 0 à 9 de la télécommande. Entrez une nouvelle
fois ces chiffres pour confirmer puis appuyez sur OK.
!
IMPORTANT : notez votre numéro secret de
manière à le retrouver en cas d’oubli.
Réglage de l’état du contrôle parental
L’état du contrôle parental permet d’activer ou de
désactiver la fonction de contrôle parental.
Sélectionnez Marche pour activer et Arrêt pour
désactiver le contrôle parental.
!
IMPORTANT : si un canal bloqué par le contrôle
parental est forcé, le contrôle parental prime et
le message EAS n’est pas diffusé.
Modification des paramètres du téléviseur
35
Modification des paramètres du
téléviseur
Sélection des options de
sous-titrage codé
Modification du numéro secret
L’option Nouveau No. Secret du menu No. Secret vous
permet de modifier votre numéro secret.
Annulation du numéro secret
L’option Annuler No. Secret du menu No. Secret vous
permet d’annuler votre numéro secret.
n
À titre de précaution, notez votre numéro
secret et conservez-le en lieu sûr.
Si vous oubliez ou perdez votre numéro
secret, suivez la procédure suivante pour
effacer le numéro secret :
a) Utilisez la touche Menu de la
télécommande pour ouvrir le menu
d'affichage à l'écran (OSD).
b) Utilisez les touches fléchées Haut et Bas
pour sélectionner Installation. Appuyez
sur OK.
c) Utilisez les touches fléchées Haut et Bas
pour sélectionner Contrôle parental puis
appuyez sur OK. (Vous pouvez
sélectionner Installation EZ, Ajus. Canal
ou Réinitialisation à la place du contrôle
parental.) La fenêtre Numéro secret
s'affiche.
d) Sur le dessus du téléviseur, maintenez
enfoncées simultanément les touches
CH^ (canal +) et VOL+ (augmentation du
volume) jusqu'à ce qu'un message
apparaisse à l'écran.
Si le numéro secret est annulé, le
paramétrage de l’état le règle
automatiquement sur Arrêt. Les options
V-Chip et État ne peuvent pas être
sélectionnées depuis le menu.
36
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Réglage de la fonction Contrôle
parental Niveau V-Chip
V-Chip est un dispositif de filtrage électronique intégré
dans votre téléviseur. Cet outil donne aux parents une
grande marge de contrôle sur les émissions auxquelles
leurs enfants sont susceptibles d’accéder. Il leur permet
de sélectionner des programmes jugés convenables
pour leurs enfants, tout en bloquant ceux qu’ils jugent
non convenables. Ce blocage se fait automatiquement
lorsque vous activez la fonction V-CHIP de votre
téléviseur.
Les options V-Chip et État ne peuvent pas être
sélectionnées depuis le menu si vous ne configurez pas
tout d’abord votre numéro secret.
Les États-Unis disposent de deux systèmes de codes
pour signaler le contenu des programmes : Les TV
Parental Guidelines (Recommandations parentales sur
les programmes télévisés) et la notation des films.
■
Les recommandations parentales sur les
programmes télévisés combinées au
dispositif V-CHIP permettent aux parents de filtrer
les programmes télévisés qu’ils jugent
inappropriés pour leurs enfants.
■
La notation des films est utilisée pour les films
inédits qui sont notés par l’association Motion
Picture Association of America (MPAA) comme
diffusés sur le câble, et non prévus pour la
télévision. Le dispositif V-CHIP peut également être
réglé pour bloquer les films en fonction de leur
notation par l’association MPAA.
■
Le « V-Chip » (pour télévision numérique
uniquement) n'est disponible que si le nouveau
système de notation des films peut être téléchargé
via le système de diffusion numérique aux ÉtatsUnis.
Systcme volontaire de notation des films
(MPAA)
Pour sélectionner les notations MPAA :
Modification des paramètres du
téléviseur
Sélectionnez V-Chip dans le menu Bloquer et appuyez
sur OK. Sélectionnez ensuite MPAA, puis appuyez sur
OK. Ajustez l’élément.
Le système active automatiquement l’option Blocage
pour toutes les notations inférieures à celles de votre
sélection.
Exemple : si vous sélectionnez PG-13, les programmes
avec les notations les plus strictes comme R, NC-17 et X
sont automatiquement bloqués.
Système volontaire de notation des films (MPAA)
Notation
MPAA
Description
G
Grand public Pour tous les âges.
PG
Surveillance parentale recommandée. Certaines diffusions ne sont pas recommandées aux
enfants.
PG-13
Surveillance parentale fortement recommandée. Certaines diffusions sont peu
recommandables pour les enfants âgés de moins de 13 ans.
R
Restreint. Les enfants âgés de moins de 17 ans ne sont admis qu’en présence de l’un de leurs
parents ou d’un adulte (l’âge varie selon les juridictions).
NC-17
Les enfants âgés de 17 ans ou moins ne sont pas admis.
X
La classe X est une notation ancienne qui a été fusionnée avec la classe NC-17, mais elle est
encore mentionnée dans les données de certains films anciens.
Âge
n
Le système volontaire de notation des films
utilise une classification par âge
uniquement.
Modification des paramètres du téléviseur
37
Recommandations parentales sur les programmes télévisés (Recommandations TV)
Pour sélectionner les recommandations TV :
Sélectionnez V-Chip dans le menu Bloquer, appuyez
sur OK, sélectionnez Recommandations TV puis
appuyez sur OK. Ajustez l’élément.
Le système active automatiquement l’option Blocage
pour toutes les notations inférieures à celles de votre
sélection.
Vous pouvez également effectuer un réglage des
notations en fonction de chaque contenu de
programme.
Recommandations parentales sur les programmes télévisés
Contenu
FV
(Fantastique
avec
violence)
D
S
L
(Violence)
(Scènes
sexuelles)
(Langage
adulte)
(Dialogues à
connotation
sexuelle)
TV-PG
(Surveillance
parentale
recommandée)
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
TV-14
(Surveillance
parentale
fortement
recommandée)
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
TV-MA (public
adulte
uniquement)
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
Notation TV Guidelines
V
TV-Y (tous les
enfants)
TV-Y7 (destiné à
des enfants plus
âgés)
La
classification
peut être
paramétrée
TV-G (grand
public)
Âge
recommandé
38
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Systèmes de notation canadiens
Les systèmes de notation du Canada sont basés sur la
politique de la Commission Canadienne de
Radio-Télévision et de Télécommunications (CRTC) sur
la violence dans les programmes télévisés.
Modification des paramètres du
téléviseur
Si la violence constitue le principal élément de la
notation, la structure développée tient également
compte d’autres parties du contenu, comme le langage,
la nudité, la sexualité et les thèmes pour adultes.
Lorsque vous réglez V-CHIP sur le système canadien,
vous pouvez sélectionner les notations canadiennes
anglaise (CE) ou française (CF).
Notations canadiennes anglaises
Notation CE
Âge
Description
E
Non classée : inclut les informations, les sports, les documentaires et les autres émissions
d'information, émission-débats, clips et variétés.
C
Enfants : destiné aux jeunes enfants de moins de 8 ans. Apporte une attention particulière aux
thèmes pouvant menacer leur sens de la sécurité et leur bien-être.
C8+
Enfants de plus de 8 ans : ne contient pas de scène qui pourrait inciter à résoudre un conflit par
la violence, ni n’encourage les enfants à imiter les actes dangereux qu’ils ont pu voir à l’écran.
G
Grand public : considéré comme acceptable pour tous les groupes d’âge. convient à toute la
famille, contient très peu de violence physique, verbale ou affective.
PG
Recommandation parentale : destiné au grand public mais ne convient pas aux jeunes enfants
(de moins de 8 ans) car peut contenir des thèmes ou des questions controversés.
14+
Plus de 14 ans : peut contenir des thèmes où la violence est l’un des éléments prédominants de
l’histoire, mais elle fait partie du développement de l’intrigue ou du personnage. Le langage
utilisé peut être cru et des scènes de nudité sont montrées dans le contexte du thème.
18+
Adultes : destiné aux spectateurs de 18 ans et plus et peut contenir des scènes de violence qui,
tout en étant en relation avec le développement de l’intrigue, du personnage ou des thèmes,
s’adressent exclusivement aux adultes. Peut contenir du langage obscène et des scènes de sexe
et de nudité.
Modification des paramètres du téléviseur
39
Notations canadiennes françaises
Notation CF
Description
E
Émission non classée.
G
Grand public : pour tous les âges et les enfants, contient un minimum de violence directe,
mais peut être intégrée à l’intrigue de manière humoristique ou fantaisiste.
8 ans +
Grand public mais déconseillé aux jeunes enfants : peut être regardé par un large public
mais peut contenir des scènes pouvant perturber les enfants de moins de 8 ans qui ne
peuvent pas faire la distinction entre les situations imaginaires et la réalité. Il est
recommandé de regarder ces programmes avec les parents.
13 ans +
Plus de 13 ans : peut contenir des scènes de violence fréquentes qu’il est préférable de
regarder avec les parents.
16 ans +
Plus de 16 ans : peut contenir de nombreuses scènes de violence et des scènes de
violence intense.
18 ans +
Plus de 18 ans : réservé aux adultes. peut contenir de nombreuses scènes de violence et
des scènes de violence extrême.
Âge
Désactivation provisoire du
blocage d’un programme
Lorsque le contrôle parental censure un programme
télédiffusé, un message s’affiche.
1 Appuyez sur OK. Le menu de réglage du numéro
secret s’affiche.
Réactivation du contrôle
parental après une
désactivation temporaire
Vous pouvez réactiver le contrôle parental pour un
programme donné après désactivation temporaire.
Pour cela, procédez comme suit.
■
Sélectionnez le réglage État depuis le menu
Bloquer.
■
Sélectionnez le réglage V-Chip (MPAA,
Recommandations TV, Notations canadiennes
anglaises ou Notations canadiennes françaises)
depuis le menu Bloquer.
■
Mettez le téléviseur hors tension.
2 Entrez votre numéro secret à 4 chiffres pour
désactiver temporairement le blocage du
programme.
40
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Réponses aux questions
Qu’est-ce que la télévision
analogique, la télévision
numérique et la télévision haute
définition (HDTV) ?
Les appareils comme les moniteurs, les syntoniseurs et
les combinés moniteur/syntoniseur sont conçus pour
prendre en charge l’un des 18 standards du signal de
diffusion vidéo en numérique officiellement homologués
par le comité de normalisation de l’industrie, Advanced
Television Systems Commmittee (ATSC). Il existe trois
sous-groupes de télévision numérique, classés selon
leurs capacités : la télévision haute-définition (HDTV), la
télévision à définition améliorée (EDTV) et la télévision à
définition standard (SDTV).
À titre de comparaison, pendant plus de 50 ans aux
États-Unis, la télévision analogique n’a été disponible
que dans le format NTSC (National Television
Standards Committee). C’est ce signal qui a été diffusé
par voie hertzienne et par câble. La télévision utilisant
le signal NTSC offre un peu plus de 480 lignes de
résolution, avec balayage entrelacé.
Quelle est la différence, pour la
télévision numérique, entre le
format de signaux entrelacés et le
format des signaux progressifs ?
Il existe 18 formats standard de signaux de télévision
numérique. Chacun fournit une qualité d’image
différente. Les formats de télévision numérique sont
identifiés par un chiffre suivi de la lettre p (progressif) ou
de la lettre i (entrelacé). La lettre se réfère à la façon
dont la télévision utilise les signaux pour créer l’image :
■ Le balayage progressif (p) présente toutes les
lignes horizontales de l’image dans un seule
cadre. Cette méthode donne plus de réalisme à
l’image et une meilleure qualité que l’image
entrelacée de même résolution.
Entrelacé (i) signifie que l’image s’affiche en deux
étapes : la moitié des lignes horizontales de
l’image est affichée dans un cadre, l’autre moitié
des lignes horizontales est entraînée dans le cadre
d’image suivant. Cette méthode fonctionne parce
que l’affichage est tellement rapide que l’œil est
trompé et croit qu’une seule image lui est montrée.
Le chiffre se réfère au nombre de lignes de résolution
et généralement plus ce nombre est élevé, meilleure est
la qualité de l’image. Par exemple, la télévision
numérique (DTV) propose aux diffuseurs de choisir
entre deux formats progressifs : 480p et 720p. Une
image 480p est bien plus réaliste que celle d’une
émission de télévision normale, bien qu’elle ne soit
considérée que comme un signal de télévision
numérique (DTV) et non comme un véritable signal de
télévision haute définition. L’image 720p affiche 720
lignes de balayage horizontal, elle est considérée
comme une véritable image de télévision haute
définition. L’image 720p peut rivaliser avec une image
1080i qui correspond à l’affichage de 1 080 lignes
de balayage horizontal en image entrelacée. Cela est
dû à l’image 720p (progressive) plus réaliste et mieux
définie, même si l’image 1080i a beaucoup plus de
lignes de balayage et une résolution bien plus élevée.
■
Qu’est-ce qu’un rapport
d’affichage variable ?
Le rapport d’affichage représente la relation entre la
largeur de l’écran et sa hauteur. Les signaux de la
télévision standard sont basés sur un rapport
d’affichage de 4:3 (quatre unités de largeur pour trois
unités de hauteur). Les signaux de la télévision haute
définition sont basés sur un rapport d’affichage de
16:9, donnant une image dont la largeur est 33 %
supérieure à celle d’une télévision normale et
permettant de regarder les émissions et les films
comme si vous les regardiez dans un cinéma.
De plus, de nombreux DVD ont une meilleure image
sur écran large car la plupart des films réalisés au
cours des 50 dernières années ont été tournés dans un
rapport d’affichage de 1.85:1 (rapport très proche du
16:9 qui correspond à 1.78:1) ou dans un rapport
d’affichage de 2.35:1 ( qui est un rapport encore plus
large que le 16:9).
La prise en charge du rapport d’affichage variable
permet la compression sur un écran 4:3 et l’affichage
anamorphique à pleine largeur.
Réponses aux questions
41
Réponses aux questions
Compréhension de la
terminologie de la
télévision
Qu’est-ce que la technologie
HDMI ?
L’interface HDMI (High Definition Multimedia Interface)
est la première interface décompressée A/V
entièrement numérique de l’industrie. Les composants
HDMI peuvent transmettre de l’audio numérique et de
la vidéo numérique sur un seul câble avec une qualité
améliorée par rapport aux connexions analogiques
traditionnelles, grâce à la transmission entièrement
numérique. Le transfert de sources numériques à l’écran
de programmes DVD ou HDTV peut maintenant être
effectué sans la conversion analogique qui pouvait
dégrader le signal d’origine.
Identification de l’utilisation du câble
La rubrique suivante répertorie tous les types de
services par câble auxquels le téléviseur peut accéder.
Elle présente une vue de profil de chacun des
connecteurs correspondants.
Type de câble/
connexion
RCA
42
Description
Les connecteurs audio rouge et blanc se connectent aux entrées audio rouge et
blanche (L et R).
HDMI
L’interface HDMI est capable de transmettre des signaux décompressés audio
numérique et vidéo numérique parce qu’elle est dotée des signaux audio, vidéo et
de contrôle.
Antenne coaxiale
RF est essentiellement utilisé avec des antennes. Souvent utilisés avec la télévision
par câble ou un décodeur câble ou satellite. Peuvent être utilisés avec les boîtiers
décodeurs si aucun autre choix n’est disponible.
Manuel de l’utilisateur du téléviseur HDTV LCD HP
S-vidéo
Cordon
d’alimentation
Description (suite)
Utilisés avec des équipements de type lecteur DVD, magnétoscope, syntoniseur ou
décodeur du câble et du satellite, caméscope et boîtier décodeur du câble
numérique.
Connecte le téléviseur à la prise de courant électrique.
Vidéo composite
Utilisée avec des équipements de type magnétoscopes ou lecteur DVD. Connexions
du câble à l’entrée ou à la sortie audio vidéo (AV).
Composants
Câble trois ou cinq fils : un rouge pour le signal Pr, un vert pour le signal Y et un
bleu pour le signal Pb. Certains câbles à composants sont également accompagnés
de câbles audio rouge et blanc. Utilisés pour les récepteurs HDTV, les lecteurs de
DVD et d’autres dispositifs équipés d’un connecteur de sortie à composants YpbPr.
Réponses aux questions
43
Réponses aux questions
Type de câble/
connexion
44
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Caractéristiques techniques
Téléviseur haute définition LCD 37 pouces (94 centimètres) HP LC3760N
Écran
Panneau LCD
LCD Super Vision avancée et TFT noir de 37 pouces
Dimensions avec socle
(Hauteur x Largeur x Diagonale)
72,6 cm (28,6 po) x 94,7 cm (37,3 po) x 30,4 cm (12 po)
Dimensions sans socle
(Hauteur x Largeur x Diagonale)
66,7 cm (26,3 po) x 94,7 cm (37,3 po) x 12,0 cm (4,7 po)
Nombre de pixels
Jusqu’à 1 049 088 pixels couleur
Résolution d’image
1366 x 768
Luminosité
Jusqu’à 450 cd/m2
Durée de vie du rétroéclairage
Jusqu’à 60 000 heures (rétro-éclairage standard)
Angles de vision
H : 176o V : 176o
Sortie audio
20 watts
Langue de l’affichage à l’écran
anglais, français, espagnol
Alimentation électrique
120 V CA
Consommation d’énergie
186 watts
Dégagement minimal pour
l’aération
3,5 cm (1.4 po)
Caractéristiques techniques
, 60 Hz
Caractéristiques techniques
45
Fonction TV
Standard TV (CCIR)
Standard de télévision américain Système ATSC/NTSC
Canal de réception
VHF : 2–13
UHF : 14–69
CATV : 1–135
Émission numérique terrestre (8VSB) : 2–69
Câble numérique (64/256 clear-QAM) : 1–135
Multiplex audio
Système BTSC
Connecteurs arrière
Entrée 1
Entrées Component et Video avec audio gauche et droite partagées
Entrée 2
Entrées Component et Video avec audio gauche et droite partagées
Entrée 3
Entrées S-video et Video avec audio gauche et droite partagées
Entrée 4
Entrée HDMI (type A) avec HDCP et audio gauche et droite pour
utilisation d’un adaptateur DVI-HDMI
Entrée 5
Entrée HDMI (type A) avec HDCP
Sortie audio
Sortie audio analogique gauche et droite
Sortie audio numérique (optique)
Sortie optique audio numérique (PCM/Dolby numérique)
ANT (Ant/Câble)
75 ohms non équilibrés, type F pour signaux d’entrée VHF/UHF/CATV
via antenne ou câble
Poids
Téléviseur (sans support)
21,4 kg (41,78 lb.)
Téléviseur et socle
24,0 kg (52,91 lb.)
46
Manuel de l’utilisateur du téléviseur LCD HP
Accessoires
Fournis avec la livraison
Documentation, télécommande, cordon d’alimentation, serre-câbles,
collier de serrage
Autres solutions recommandées
HP Digital Entertainment Center
Ordinateur Media Center HP
Extension Media Center HP
Certification et conformité
UL, C-UL, FCC, BETS-7
Garantie
Un an, pièces et main d’œuvre
La durée de vie du panneau est définie comme la période écoulée
jusqu’à ce que la luminosité soit descendue à 50 % de la valeur de
luminosité initiale, pour une alimentation électrique de la lampe à
intensité nominale et un fonctionnement en continu à 25 +/–° C.
60 000 heures correspondent à plus de vingt-trois années de
fonctionnement à raison de sept heures par jour.
Caractéristiques techniques
Toutes les indications de performance représentent le niveau type
atteint par les fabricants de composants pour HP ; les performances
constatées peuvent varier par rapport à ce niveau.
Caractéristiques techniques
47
48
Manuel de l’utilisateur du téléviseur LCD HP
Dépannage
Consultez ces rubriques si vous avez des problèmes d’affichage, d’image, de son, de télécommande ou de
démarrage avec votre téléviseur.
Dépannage
Questions sur le démarrage
Symptôme
Remède
Je n’entends pas le son lorsque je
mets l’appareil en marche, alors qu’il
y a l’image.
■
Le volume est-il bas ? Appuyez sur la touche Volume.
■
Le son est-il coupé ? Appuyez sur la touche Mute ou la touche
Volume.
■
Un système audio externe est-il raccordé et en marche ? Les hautparleurs sont-ils désactivés dans le menu Options OSD ? Voir l’option
Sélect. sortie dans Utilisation du menu Options à la page 32.
■
Les raccordements à la source du signal sont-ils correctement
effectués ? Vérifiez que les câbles sont insérés correctement dans les
connecteurs de couleur correspondante.
■
La source d’entrée est-elle sous tension ? Allumez le boîtier décodeur,
le lecteur de DVD ou toute autre source que vous essayez de
visualiser.
■
La source d’entrée sélectionnée est-elle correcte ? Appuyez sur la
touche Source de la télécommande, puis vérifiez que la source est
bien sélectionnée.
■
Appuyez sur la touche Menu de la télécommande :
Je ne vois pas d’image lorsque je
mets l’appareil en marche.
Il n’y a pas d’alimentation.
■
Si le menu OSD s’affiche, vérifiez les câbles de la source
d’entrée et appuyez sur le bouton Source de la télécommande
pour choisir la source d’entrée.
■
Si le menu OSD ne s’affiche pas, reportez-vous au symptôme
suivant, « Il n’y a pas d’alimentation ».
■
Appuyez sur la touche Power de la télécommande.
■
Si le témoin du téléviseur est désactivé, appuyez sur le bouton
marche/arrêt du téléviseur.
■
Le cordon d’alimentation est-il débranché ? Assurez-vous que les
deux extrémités du cordon d’alimentation sont raccordées.
■
La prise fournit-elle du courant ? Branchez une lampe ou tout autre
appareil électrique en état de marche sur la même prise que le
téléviseur et assurez-vous qu’elle fournit de l’électricité.
■
Si vous utilisez une prise multiple, assurez-vous qu’elle est allumée.
Dépannage
49
Symptôme (suite)
Remède
L’unité ne fonctionne pas.
■
Les influences externes comme la foudre et l’électricité statique
peuvent entraîner un mauvais fonctionnement. Dans ce genre de
situation, n’utilisez l’unité qu’après avoir mis le téléviseur en marche
ou débranché et rebranché le cordon d’alimentation, une à deux
minutes plus tard.
Les couleurs sont étranges, pâles ou
déformées.
■
Ajustez les nuances de l’image.
■
La pièce est-elle trop vivement éclairée ? L’image peut paraître
foncée dans une pièce trop vivement éclairée.
■
Vérifiez le réglage du signal d’entrée.
■
Si vous visualisez une source externe, assurez-vous que les deux
extrémités des câbles rouge, bleu et vert sont totalement insérées
dans les bons connecteurs.
■
La minuterie d’extinction a-t-elle été réglée ?
■
Vérifiez les paramètres de gestion de l’alimentation.
■
La température interne de l’unité a augmenté. Ôtez tous objets
susceptibles d’obstruer l’aération ou bien nettoyez les orifices
d’aération.
L’appareil s’est soudainement arrêté.
Questions sur l’affichage
Symptôme
Remède
J’ai une image de mauvaise qualité
avec l’entrée du signal vidéo.
Vérifiez les points suivants : Mauvais paramétrage des contrôles.
Interférence locale. Interconnexion des câbles Ajustez la commande
d’image, si nécessaire. Placez le téléviseur dans un autre endroit.
Assurez-vous que toutes les connexions sont bien fixées.
Il n’y a pas d’image/l’écran est noir
et un périphérique externe contrôle
le téléviseur.
■
Appuyez sur la touche Source de la télécommande, puis vérifiez que
la source est bien sélectionnée.
■
Vérifiez que l’équipement externe est sous tension.
■
Vérifiez si le composant source est connecté.
■
Vérifiez le fonctionnement de la gestion d’alimentation. Le
périphérique est-il en mode veille ?
■
Raccordez la source au téléviseur. Servez-vous des commandes de
l’équipement externe.
■
Vérifiez que tous les câbles sont raccordés aux connecteurs de
couleur correspondante, à la fois au niveau du téléviseur et de la
source d’entrée.
■
Assurez-vous que les deux extrémités de chaque câble sont
branchées.
Lorsqu’une source d’entrée est
connectée, l’image est trop rouge,
bleue ou verte.
50
Manuel de l’utilisateur du téléviseur HDTV LCD HP
Symptôme
Remède
Mon image est tronquée ou n’est pas
centrée.
Vérifiez les paramètres de réglage de la position, puis ajustez les
réglages de l’écran en conséquence.
Mon image est trop grande ou
trop petite.
Appuyez sur la touche Aspect de la télécommande, puis procédez au
réglage.
Mon image est instable.
Vérifiez que les paramètres de résolution de l’équipement externe sont
corrects. Ajustez-les jusqu’à obtention de la résolution appropriée.
Il y a des points brillants à
l’affichage sur l’écran.
Dans certains cas, un panneau LCD peut avoir des pixels qui ne
fonctionnent pas correctement. Cette situation est commune à tous les
écrans à cristaux liquides fournis par tous les constructeurs et n’est pas
spécifique à ce téléviseur.
Dépannage
Questions sur la qualité de l’image
Question sur la télécommande
Symptôme
Remède
La télécommande ne fonctionne pas.
Vérifiez les points suivants, puis essayez la solution proposée.
■
Les piles ont été insérées avec une polarité alignée.
■
Assurez-vous que les piles de la télécommande sont neuves. Si elles
sont usées, remplacez-les par de nouvelles.
■
Assurez-vous que la télécommande est à une distance correspondant à
sa portée.
■
Assurez-vous que la fenêtre du télécapteur n’est pas trop exposée à la
lumière, aux rayons du soleil ou à une forte lumière artificielle.
■
Assurez-vous qu’il n’y a aucun obstacle, qu’il n’y a rien entre la
télécommande et la fenêtre du capteur située sur l’écran.
■
Assurez-vous que la télécommande est bien pointée en direction du
téléviseur et ne se trouve pas à plus de 5 mètres.
La télécommande ne contrôle aucun
autre équipement de divertissement
domestique.
Il ne s’agit pas d’une télécommande universelle. Elle ne fonctionne
qu’avec votre téléviseur HP.
Ma télécommande universelle ne
détecte pas de code de fabricant HP.
Si vous souhaitez utiliser une télécommande universelle pour contrôler
votre téléviseur HP et que HP n’apparaît pas dans les codes de
fabricants pris en charge, utilisez un code de téléviseur Philips. La
télécommande HP transmet les codes de télécommande Philips.
Après l’avoir programmée avec un code de TV Philips, votre
télécommande universelle peut contrôler les fonctions du téléviseur HP
suivantes : volume, mise en sourdine, alimentation et source d’entrée.
Dépannage
51
Televisor LCD de alta definición HP
Guía del usuario
Televisor LCD de alta definición HP LC3760N de 37 pulgadas (94 cm)
Las únicas garantías de los productos y servicios de HP se estipulan
en las declaraciones de garantía específicas que acompañan a
dichos productos y servicios. Nada de lo mencionado aquí debe
interpretarse como garantía adicional. HP no será responsable de
los errores técnicos o editoriales ni de las omisiones que pueda
contener el presente documento.
HP no asumirá responsabilidad alguna por la utilización o fiabilidad
de su software en equipos no suministrados por HP.
Este documento contiene información propia protegida por
derechos de autor. Queda prohibido fotocopiar, reproducir o
traducir a otro idioma cualquier parte de este documento sin contar
con el consentimiento previo y escrito de HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
EE.UU.
.
n
El texto marcado de esta manera indica
información necesaria.
!
El texto marcado de esta manera indica
información necesaria importante.
Copyright © 2006 Hewlett-Packard Development Company, L.P.
En los Estados Unidos, puede suministrarse bajo licencia al amparo
de al menos una de las patentes de EE.UU. nº 4.930.158 y
4.930.160 hasta el 28 de agosto de 2008.
Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo
doble-D son marcas registradas de Dolby Laboratories.
HDMI, el logotipo HDMI y High-Definition Multimedia Interface son
marcas o marcas registradas de HDMI Licensing LLC.
c
PRECAUCIÓN: el texto resaltado de esta
manera indica que no seguir las
instrucciones, puede causar daños en el
equipo o la pérdida de información.
HP defiende el uso legal de la tecnología y no respalda ni fomenta
el uso de sus productos para fines distintos de los permitidos por las
leyes de propiedad intelectual.
La información de este documento está sujeta a cambios sin previo
aviso.
w
ADVERTENCIA: Este símbolo avisa al
usuario de la presencia de instrucciones de
manejo y mantenimiento (reparación)
importantes en la documentación adjunta.
e
VOLTAJE PELIGROSO: El texto resaltado de
esta manera indica la presencia de tensión
eléctrica no aislada dentro de la carcasa
del producto de una magnitud que puede
ser suficiente para constituir un riesgo de
descarga eléctrica a las personas.
Medidas de seguridad importantes
ADVERTENCIA:PARA REDUCIR EL RIESGO DE FUEGO O DE DESCARGA ELÉCTRICA, NO EXPONGA ESTE
APARATO A LA LLUVIA NI A LA HUMEDAD.
ePRECAUCIÓN: RIESGO DE DESCARGA ELÉCTRICA w
NO ABRIR
ADVERTENCIA:PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA (O PARTE
TRASERA).
ESTE PRODUCTO NO CONTIENE PIEZAS REPARABLES POR EL USUARIO.
ENCOMIENDE CUALQUIER TRABAJO DE REPARACIÓN A PERSONAL TÉCNICO
CUALIFICADO.
e
w
ESTE SÍMBOLO PRETENDE AVISAR AL USUARIO DE LA PRESENCIA DENTRO DE LA CARCASA
DEL PRODUCTO DE UN VOLTAJE PELIGROSO SIN AISLAMIENTO, QUE PUEDE SER LO
SUFICIENTEMENTE ELEVADO COMO PARA SUPONER UN RIESGO DE DESCARGA
ELÉCTRICA PARA LAS PERSONAS.
ENCOMIENDE CUALQUIER TRABAJO DE REPARACIÓN A PERSONAL TÉCNICO
CUALIFICADO.
ESTE SÍMBOLO AVISA AL USUARIO DE LA PRESENCIA DE INSTRUCCIONES DE MANEJO Y
MANTENIMIENTO (REPARACIÓN) IMPORTANTES EN LA DOCUMENTACIÓN ADJUNTA.
PRECAUCIÓN:PARA EVITAR DESCARGAS ELÉCTRICAS, NO UTILICE ESTA CLAVIJA POLARIZADA DE CA
(ca) CON UN CABLE ALARGADOR, RECEPTÁCULO U OTRO TIPO DE TOMA, SALVO QUE
LAS PATILLAS PUEDAN INSERTARSE POR COMPLETO PARA EVITAR QUE QUEDEN
EXPUESTAS.
PRECAUCIÓN:PARA EVITAR DESCARGAS ELÉCTRICAS, HAGA COINCIDIR LA PATILLA O CLAVIJA ANCHA
CON LA RANURA ANCHA E INSÉRTELA A TOPE.
PRECAUCIÓN:NO COLOQUE ESTE APARATO EN UN CARRO, SOPORTE, TRÍPODE,
ESTANTE O MESA INESTABLE. EL APARATO PODRÍA CAERSE Y CAUSAR
LESIONES GRAVES A PERSONAS Y DAÑARSE GRAVEMENTE. UTILÍCELO
SOLAMENTE CON UN CARRO, SOPORTE, TRÍPODE, ESTANTE O MESA
QUE HAYA SIDO RECOMENDADO POR EL FABRICANTE O VENDIDO
JUNTO CON EL APARATO. SIGA LAS INSTRUCCIONES DEL FABRICANTE
CUANDO INSTALE EL APARATO, Y UTILICE TAMBIÉN LOS ACCESORIOS
DE MONTAJE RECOMENDADOS POR EL FABRICANTE. EL CONJUNTO
DEL APARATO Y EL CARRO DEBERÁ MOVERSE CON MUCHO CUIDADO.
LAS PARADAS RÁPIDAS, UNA FUERZA EXCESIVA Y LAS SUPERFICIES
IRREGULARES PUEDEN SER LA CAUSA DE QUE EL CONJUNTO DEL
APARATO Y EL CARRO VUELQUE.
iii
INFORMACIÓN:
Este producto ha sido sometido a pruebas para certificar que cumple con los límites establecidos para los dispositivos
digitales de clase B en la Parte 15 de las normas de la FCC. Tales límites se han marcado para proporcionar una
protección razonable contra las interferencias perjudiciales emitidas en una vivienda. Este equipo genera, utiliza y
puede emitir energía de radiofrecuencia. De no instalarse y utilizarse según las instrucciones, este aparato puede
causar interferencias en las comunicaciones de radio. Sin embargo, no se puede garantizar que no se originen
interferencias en una instalación determinada. Si este equipo causa interferencias perjudiciales a la recepción de
radio o televisión, que pueden determinarse apagando y encendiendo el equipo, se recomienda corregir la
interferencia siguiendo uno o varios de los siguientes procedimientos:
■
Reorientar o cambiar de lugar la antena receptora.
■
Aumentar la distancia entre el equipo y el receptor.
■
Conectar el equipo a una toma de corriente de un circuito distinto del conectado al receptor.
■
Consultar al distribuidor o a un técnico de radio o TV experimentado para obtener ayuda.
Aviso sobre el subtitulado
Este receptor de televisión puede mostrar subtitulado de televisión según el apartado 15.119 de las normas de la
FCC.
Declaración de la FCC sobre exposición a radiaciones
Este equipo cumple los límites de exposición a radiaciones establecidos por la FCC para entornos no controlados.
Este equipo debe instalarse y utilizarse respetando la distancia mínima de 20 cm entre el radiador y su cuerpo.
Modificaciones
La FCC exige que se advierta al usuario que todo cambio o modificación que se realice en este dispositivo y no esté
expresamente aprobado por Hewlett Packard Company puede anular la autorización del usuario para manejar el
equipo.
Cables
Las conexiones de este dispositivo han de realizarse con cables apantallados con fundas de conectores RFI/EMI
metálicas para mantener el cumplimiento de las normas y reglamentos de la FCC.
ENTIDAD RESPONSABLE:
Hewlett-Packard Company
a la atención de: Product Regulations Manager
10955 Tantau Avenue
Building 45NL
Cupertino, CA 95014, EE.UU.
iv
Guía del usuario del televisor LCD de alta definición HP
Instrucciones de seguridad importantes
La electricidad se usa para realizar muchas funciones útiles, pero también puede causar lesiones a personas y daños
en la propiedad si se utiliza incorrectamente. Este producto ha sido diseñado y fabricado con la más alta prioridad
en la seguridad. Sin embargo, su uso incorrecto puede provocar descargas eléctricas y/o fuego. Para evitar peligros
potenciales, por favor tenga muy en cuenta las instrucciones siguientes al instalar, utilizar y limpiar el producto. Para
garantizar su seguridad y prolongar la vida útil de su televisor, lea cuidadosamente las precauciones siguientes antes
de utilizarlo.
1
2
3
4
5
6
7
Lea estas instrucciones.
13 Desenchufe este aparato durante tormentas
Guarde estas instrucciones.
Preste atención a todas las advertencias.
Siga todas las instrucciones.
14
No utilice este aparato cerca del agua.
Límpielo solamente con un paño seco.
No bloquee ninguna de las ranuras de
ventilación. Instale el aparato de acuerdo con las
instrucciones del fabricante.
8 No lo instale cerca de fuentes de calor como
15
radiadores, salidas de aire caliente, estufas u
otros aparatos (incluidos los amplificadores) que
generen calor.
9 No anule las funciones de seguridad del enchufe
polarizado o con toma de tierra. Un enchufe
polarizado tiene dos patillas planas, una más
ancha que la otra. Un enchufe con conexión a
tierra tiene dos patillas planas y una tercera
patilla de conexión a tierra. La patilla ancha o la
tercera patilla están previstas para su seguridad.
Si el enchufe suministrado no encaja en la toma
de corriente, consulte a un electricista para que
sustituya la toma.
16
17
10 Proteja el cable de alimentación de forma que no
pueda pisarse o quedarse pillado, especialmente
las clavijas o los enchufes de corriente y el punto
por donde salen del aparato.
11 Utilice únicamente las conexiones y los accesorios
especificados por el fabricante.
12 Utilice el producto únicamente
con el carrito, soporte, trípode,
plataforma o mesa especificada
por el fabricante o vendida con el
aparato. Cuando utilice un
carrito, extreme las precauciones
al mover conjuntamente el carrito
y el aparato para evitar lesiones
por vuelco.
18
19
20
eléctricas o cuando no lo utilice durante largos
períodos de tiempo.
Diríjase a personal técnico cualificado para todo
tipo de reparación. Se requiere asistencia técnica
cuando el aparato se haya dañado de algún
modo, como un cable o un enchufe estropeado, si
se ha derramado líquido o se ha dejado caer un
objeto en el interior del aparato, éste ha quedado
expuesto a la lluvia o la humedad, no funciona
normalmente o se ha caído.
Fuentes de alimentación — Este producto deberá
utilizarse solamente con el tipo de fuente de
alimentación indicado en la etiqueta de
especificaciones. Si no está seguro del tipo de
suministro eléctrico de su casa, consulte a su
distribuidor o a la compañía eléctrica que le
corresponda. Para los productos diseñados para
funcionar con pilas u otra fuente de alimentación,
consulte las instrucciones de uso.
Sobrecarga — No sobrecargue las tomas de
corriente, los cables alargadores ni los
receptáculos de cables integrados ya que se
puede correr el riesgo de causar un incendio o
recibir una descarga eléctrica.
Piezas de repuesto — Cuando se necesiten piezas de
recambio, asegúrese de que el técnico de servicio
utilice repuestos especificados por el fabricante u
otros componentes cuyas características sean
idénticas a las de las piezas originales. El uso de
piezas no autorizadas puede causar incendios,
descargas eléctricas u otros peligros.
Verificación de seguridad — Una vez completado
cualquier trabajo de mantenimiento o reparación
en este producto, pida al técnico de servicio que
realice verificaciones de seguridad para
determinar si el producto está en condiciones de
funcionamiento apropiadas.
No exponga el aparato a ningún tipo de goteo o
salpicadura de líquidos y no debe colocar sobre el
aparato ningún tipo de objeto relleno de líquido.
ADVERTENCIA: Enchufe el cable de
alimentación en una toma de corriente a la que
pueda acceder fácilmente la clavija del cable
cuando sea necesario desconectar la alimentación.
v
21 Reparación: El usuario no debe intentar realizar
reparaciones del aparato distintas de las descritas
en las instrucciones de uso. Diríjase a personal
técnico cualificado para todas las demás
reparaciones.
■
Agua y humedad — No utilice este producto cerca del agua, como cerca de bañeras, lavabos, fregaderos de
cocina o lavadoras, ni en sótanos húmedos, ni cerca de piscinas o lugares similares.
■
Soporte — No coloque el producto en un carro, soporte, trípode o mesa inestable. La colocación del producto en
una base inestable puede ser la causa de que el producto se caiga, lo que podrá causar lesiones graves a
personas y también daños al producto. Utilice solamente un carro, soporte, trípode, estante o mesa recomendado
por el fabricante o vendido junto con el producto.
■
Selección de la ubicación — Seleccione un lugar bien ventilado y no expuesto a la luz solar directa.
■
Ventilación — Los orificios de ventilación y otras aberturas de la carcasa han sido diseñados para ventilar el
producto. No cubra ni bloquee estos orificios de ventilación y aberturas porque la falta de ventilación puede
causar recalentamiento y/o reducir la duración del producto. No coloque el producto en una cama, sofá,
alfombra u otra superficie similar porque las aberturas de ventilación podrían quedar bloqueadas. Este producto
no ha sido diseñado para ser empotrado; no lo coloque en un lugar cerrado como, por ejemplo, un mueble
librería o estantería a menos que disponga de la ventilación apropiada o se sigan las instrucciones del
fabricante.
■
La pantalla utilizada en este aparato está hecha de cristal. Por lo tanto, podría romperse si el producto se cae o
recibe un golpe fuerte. En caso de rotura de la pantalla de cristal líquido, tenga cuidado para que sufrir heridas
por el cristal roto.
■
Calor — El producto debe colocarse alejado de fuentes de calor, como chimeneas, radiadores, salidas de aire
caliente, estufas u otros productos (incluidos los amplificadores), que generen calor.
■
De vez en cuando puede que aparezcan algunos píxeles no activos en la pantalla a modo de puntos fijos de
color azul, verde o rojo. Tenga en cuenta que esto no afecta para nada al funcionamiento de su producto.
■
Precauciones para la utilización en ambientes de alta o baja temperatura:
Cuando se utilice la unidad en un lugar (habitación u oficina) a baja temperatura, la imagen puede dejar estelas
o aparecer algo retardada. No se trata de una avería y la unidad se recuperará cuando la temperatura vuelva a
ser normal.
No deje la unidad en un lugar caliento o frío. Además, no deje la unidad en un lugar expuesto a la luz solar
directa ni cerca de un radiador, ya que la caja podría deformarse y la pantalla dejar de funcionar
correctamente. Temperatura de almacenamiento: –4o F a +140o F (–20o C a +60o C).
■
Precauciones al transportar el televisor — Siempre deben transportar el televisor dos personas, que lo agarren
con ambas manos, una a cada lado de la pantalla.
■
Tormentas eléctricas — Para una mayor protección del televisor durante las tormentas de rayos, siempre que
vaya a dejar el televisor desatendido o sin utilizar durante mucho tiempo, desenchúfelo de la toma de corriente y
desconecte la antena. Así evitará al televisor los daños debidos a rayos y subidas de voltaje.
■
Líneas de energía eléctrica — Un sistema de antena exterior no debe estar próximo a los cables de corriente u
otros cables o circuitos de energía eléctrica, ni donde pueda caer sobre dichos cables o circuitos. A la hora de
instalar un sistema de antena exterior, se deben extremar las precauciones para no tocar las líneas ni los circuitos
de conducción eléctrica, ya que el contacto podría ser letal.
vi
Guía del usuario del televisor LCD de alta definición HP
■
Conexión a tierra de la antena exterior — Si
conecta una antena exterior al televisor,
asegúrese de que el sistema de antena esté
conectado a tierra para obtener cierta protección
ante los picos de tensión y la acumulación de
cargas estáticas. El Artículo 810 del Código
Nacional Eléctrico, ANSI/NFPA 70, proporciona
información relativa a la instalación a tierra física
del mástil y de la estructura de soporte, así como
del cable de entrada a la unidad de descarga de
antena, al tamaño de los conductores a tierra, a
la ubicación de la unidad de descarga de antena,
a la conexión de electrodos a tierra y a los
requisitos que deben cumplir dichos electrodos.
7
6
5
4
1
3
2
Conexión a tierra de la antena
Conexión a tierra de la antena
Referencia
Componente de conexión a tierra
1
Equipo de suministro eléctrico
2
Electrodos de conexión a tierra de la alimentación
eléctrica (NEC Art 250, Parte H)
3
Toma de tierra
4
Conductores de conexión a tierra (NEC Sección 810-21)
5
Unidad de descarga de la antena (NEC Sección 810-20)
6
Toma de tierra
7
Cable de antena
■
Para evitar un incendio, no ponga nunca ningún tipo de vela o llama al descubierto encima o cerca del televisor.
■
Para impedir un incendio o una descarga eléctrica, no exponga este aparato a ningún tipo goteo ni salpicaduras
de líquidos. Tampoco deberán ponerse encima del producto objetos que contengan líquido, como floreros.
■
Para evitar incendios y descargas eléctricas, no ponga el cable de alimentación de CA bajo el televisor u otros
objetos pesados.
■
Apague el aparato y desconecte el cable de alimentación de CA (ca) de la toma de corriente antes de
manejarlo.
■
Utilice un paño blando y páselo suavemente por la superficie de la pantalla. No utilice un paño basto, porque
podría rayar la superficie de la pantalla.
■
Cuando la pantalla esté muy sucia utilice un paño blando humedecido para limpiarla. (Tenga cuidado al pasar el
paño porque si lo hace con fuerza puede dañar la pantalla.)
■
Si la pantalla tiene polvo, pase un cepillo contra la electricidad estática, de venta en el comercio, para limpiarla.
■
Para proteger la pantalla, no utilice un paño sucio, limpiadores químicos ni un paño químico para limpiarla.
Estos materiales pueden dañar la superficie de la pantalla.
vii
Información importante
El televisor debe ser reparado por un técnico
autorizado. El usuario no debe reparar el televisor.
Los cambios pueden dañar el televisor y anular la
garantía. Los cambios o modificaciones que no estén
expresamente aprobados por el fabricante podrían
anular la autorización para que el usuario utilice el
equipo.
Información sobre el reciclaje
Para obtener información sobre el reciclaje de este
producto a través de HP, consulte:
http://www.hp.com/recycle
Es posible que en su región existan otras opciones de
reciclaje. Si se encuentra en EE.UU. y Canadá,
también puede llamar al (1) (888) 485-1849.
Precauciones de limpieza
Desenchufe el televisor antes de limpiar la pantalla.
El uso de disolventes, como alcohol, o de productos
abrasivos, como toallitas humedecidas o tratadas
químicamente, puede dañar el televisor o la pintura
del marco.
No exponga el producto a gases ni líquidos volátiles,
como pesticidas.
No permita que el televisor entre en contacto con
productos de vinilo o caucho durante un tiempo
prolongado. Un contacto prolongado podría eliminar
o degradar la superficie.
Precauciones para el traslado
Desecho de materiales
El televisor es pesado; para trasladarlo a otro lugar,
no olvide seguir siempre los principios de ergonomía.
Este producto de HP contiene los siguientes materiales
que pueden requerir una manipulación especial al
final de su vida útil:
Debido al tamaño y al peso del televisor, se
recomienda que el traslado del televisor se realice
entre dos personas como mínimo.
El mercurio de la lámpara fluorescente de la
pantalla LCD.
Para el traslado, agarre el televisor por debajo y
encima de la pantalla.
■
La eliminación del mercurio puede estar regulada
debido a consideraciones medioambientales. Para
obtener información sobre el desecho o reciclaje,
póngase en contacto con las autoridades de su
localidad o con Electronic Industries Alliance (EIA)
(http://www.eia.org).
viii
Guía del usuario del televisor LCD de alta definición HP
Nunca coloque el televisor con el cristal de la pantalla
hacia abajo, a menos que esté protegido por
almohadillas.
Índice
Familiarización con el televisor ....... 1
Identificación de elementos incluidos
en el embalaje ..................................................... 2
Ubicación de botones y conectores del televisor....... 2
Limpieza ............................................................. 6
Precauciones de limpieza ................................ 6
Limpieza del televisor ...................................... 6
Instalación ...................................... 7
Selección de una ubicación adecuada.................... 7
Desembalaje .................................................. 8
Traslado del televisor ...................................... 8
Montaje o desmontaje de la base..................... 8
Instalación del televisor ......................................... 9
Conexión de las fuentes de señal del
televisor......................................................... 9
Conexión de la televisión por cable o
antena ........................................................ 10
Conexión de la señal por cable o por satélite con
un receptor externo....................................... 10
Conexión de un reproductor de DVD, VCR, DVR,
consola de videojuegos o videocámara .......... 11
Conexión de una videograbadora para
grabar ........................................................ 15
Conexión de un sistema de sonido externo ...... 15
Conexión de la alimentación del televisor........ 16
Encendido del televisor ..................17
Encendido y apagado (en espera) del televisor ......17
Uso del asistente de ajuste
inicial ............................................19
Ajuste inicial ......................................................19
Uso del mando a distancia ............21
Manejo del televisor............................................21
Uso de mandos a distancia universales............21
Instalación o sustitución de las pilas del mando
a distancia. ..................................................21
Identificación de los botones del mando a
distancia......................................................22
Ajuste del volumen ..............................................24
Silenciamiento del sonido ..............................24
Cambio del modo de imagen...............................24
Cambio de canales.............................................24
Selección del último canal..............................24
Visualización de información del programa .....25
Selección de la fuente de entrada .........................25
Cambio de visualización con el botón Aspecto ......25
Activación de los subtítulos ..................................25
Ajuste del modo SAP/MTS...................................26
Cambio del modo de audio .................................26
Activación del temporizador de apagado..............26
Ajustes del televisor.............................................26
Entrada y salida del menú en pantalla.............26
Índice
ix
Índice
Medidas de seguridad importantes .................. iii
Modificaciones...............................................iv
Cables ..........................................................iv
Instrucciones de seguridad importantes ..............v
Información importante.................................. viii
Cambio de los ajustes del
televisor ........................................27
Cómo obtener respuestas a
preguntas ..................................... 41
Uso de los menús en pantalla .............................. 27
Uso del menú Imagen ......................................... 28
Ajustes de imagen ........................................ 28
Uso del menú Audio ........................................... 29
Ajuste del sonido .......................................... 29
Uso del menú Control alimentación ...................... 29
Uso del menú Instalación..................................... 30
Autoinstalación ............................................ 30
Uso del Ajuste de Canal................................ 30
Instalación de la antena – Digital ................... 31
Uso del Control de los padres ........................ 31
Ajuste de Saltar entrada ................................ 31
Ajuste de la posición..................................... 31
Ajuste de Etiqueta entr. ................................. 31
Ajuste de Cambio Imágenes .......................... 31
Ajuste del Modo de espera............................ 32
Ajuste del Idioma.......................................... 32
Uso de Reiniciar ........................................... 32
Uso del menú Opción ......................................... 32
Uso del menú Ajuste digital ................................ 33
Uso del Ajuste de audio ................................ 33
Selección de la proporción de la pantalla ............. 33
Uso del Subtitulado............................................. 34
Selección de las opciones de subtitulado......... 35
Uso del Control de los padres .............................. 35
Configuración del número secreto para el control
paterno ....................................................... 35
Configuración del control paterno V-Chip ........ 36
Cómo desbloquear un programa
temporalmente ............................................. 40
Reactivación del control parental tras un desbloqueo temporal.............................................. 40
Términos comunes en el campo de la televisión ......41
¿Qué son la televisión analógica, la televisión
digital y la televisión de alta definición
(HDTV)? .......................................................41
¿Cuál es la diferencia entre los formatos de
señales progresivo y entrelazado en el caso de la
televisión digital? ..........................................41
¿Qué es el índice de aspecto variable? ...........41
¿Qué es HDMI? ............................................42
Identificación de los cables utilizados....................42
x
Guía del usuario del televisor LCD de alta definición HP
Especificaciones ............................ 45
Resolución de problemas .............. 49
Agradecemos su adquisición del televisor LCD de
alta definición HP. La gama de televisores de alta
definición de HP combina imágenes de primera
categoría con un diseño estilizado y elegante.
■
Pantalla de acabado negro clásico que encaja en
cualquier decoración. El soporte de sobremesa es
estilizado y elegante, además de desmontable.
■
El sistema de enriquecimiento de colores en 3D
reproduce colores vibrantes y tonos naturales de
la piel.
■
Mejora de nitidez fotográfica que produce
imágenes nítidas y cristalinas.
■
HP La tecnología Visual Fidelity combina la
adaptación de contraste de cada escena con
información sobre la iluminación de la estancia
para proporcionar la máxima calidad de imagen.
■
Reducción de interferencias adaptable al
movimiento, que reduce considerablemente las
interferencias de la imagen sin alterar el nivel de
los detalles.
■
Tecnología avanzada de escalado y
procesamiento de películas, que permite disfrutar
de los DVD y de programas de televisión de
definición estándar en una pantalla de gran
tamaño.
■
Sintonizador analógico o HDTV digital integrado:
para presentaciones de alta definición recibidas
por cable o por antena.
■
Puerto HDMI que permite transportar vídeo y
audio digitales a través de un solo cable.
■
Pantalla de duración ultralarga que brinda hasta
60.000 horas de funcionamiento.
Características:
■
■
■
■
Su tecnología de primera línea de pantalla LCD
ofrece una proporción de contraste de hasta
1.200:1 con una gran nitidez de detalles, un
reducido tiempo de respuesta de hasta 6 ms para
que las imágenes en movimiento no se vean con
estelas, y ángulos de visión ultra-anchos con un
mínimo de alteración del color. Los televisores
LCD de HP ofrecen el nivel de detalle y los colores
que han hecho famosa a esta empresa.
Su diseño de altavoces integrados ofrece un
sonido fantástico que brinda 20vatios de energía.
El sistema de altavoces de alta fidelidad de HP se
complementa con la tecnología de procesamiento
de audio 3D envolvente, que emula el sonido
envolvente de los canales 5.1 para proporcionar
una experiencia de sonido de cine en casa.
Una amplia variedad de entradas analógicas y
digitales, incluyendo un sintonizador de HDTV
integrado, dos entradas de HDMI y dos puertos
de vídeo de componentes. Los conectores de
salida de audio digital y analógico permiten
conectar sin problemas altavoces de audio
externos o un receptor de audio.
La salida de audio digital óptica Dolby Digital de
5.1 de canales ofrece un sonido pleno de cine en
casa cuando se conecta a un descodificador
Dolby Digital externo y a un amplificador
multicanal.
Todas las especificaciones representan las especificaciones típicas
proporcionadas por los fabricantes de componentes HP; el
rendimiento real puede ser mayor o menor.
La duración de la pantalla corresponde al tiempo en el cual la
luminosidad sea del 50% comparada con la del valor inicial, con la
corriente de bombilla típica en condiciones de funcionamiento
continuo a 25 +/–° C. 60.000 horas equivalen a más de veintitrés
años, estando encendido el aparato por siete horas diarias.
Familiarización con el televisor
1
Familiarización con el televisor
Familiarización con el televisor
Identificación de
elementos incluidos
en el embalaje
Televisor (con base
desmontada)
Ubicación de botones y
conectores del televisor
El televisor contiene controles, indicadores y
conectores.
Los indicadores del televisor se encuentran en la parte
frontal y los mandos en la parte superior.
Parte frontal del televisor
Base del televisor (dos
piezas) con herrajes
de montaje y
herramienta
SAP
MTS
Sound
A
B
D
C
Mando a distancia
Menu
Aspect
Source
OK
back
Info
Last
Ch+
Parte frontal
del televisor
Descripción
Cable de CA (ca)
A: Sensor del
mando a
distancia
El sensor del mando a
distancia es el punto al que hay
que apuntar el mando a distancia.
Abrazadera de cable
B: Sensor de
luz ambiente
El sistema OPC (Optical
Picture Control control óptico
de imagen) capta la luz ambiental
y ajusta automáticamente el brillo
de la luz de fondo. Asegúrese de
que ningún objeto tape el sensor
OPC, lo que podría afectar su
capacidad para detectar la luz
ambiente.
C: Indicador de
alimentación
La luz indicadora de
energía es verde cuando el
televisor está encendido, mientras
que cuando está apagado o se
encuentra en modo de espera,
está apagada.
D: Indicador
de OPC
Indicador de OPC muestra el
estado del sistema OPC cuando
está encendido. Para obtener
información sobre el sistema OPC,
consulte “Encendido del televisor”
en la página 17.
Ch-
CC
Sleep
Ant
1
2
3
4
5
6
7
8
9
0
Enter
brida de cable
Documentación
Ba
sic
Con
Your nec
conn t you
ecto
Se
tup
r syst
r loca
em
tions
to
and the bac
syste
k pan
m com
pone el.
nts
may
2
vary
.
Guía del usuario del televisor LCD de alta definición HP
Mandos de la
parte superior
del televisor
Descripción
Vol
Volumen reduce o aumenta el nivel del sonido.
CH
Canal selecciona el siguiente canal inferior o superior.
Entrada
Entrada permite seleccionar la fuente de señales.
Encendido
El botón de encendido permite encender el televisor o ponerlo en modo de espera.
Familiarización con el televisor
Familiarización con el televisor
Mandos de la parte superior del televisor
3
Conectores posteriores del televisor
Los conectores se encuentran en la parte trasera del
televisor.
4
Guía del usuario del televisor LCD de alta definición HP
■
HDMI
■
HDMI
Nombre del
elemento
Descripción
■
Entrada 5
HDMI
Entrada 5 o Entrada 4, HDMI en: Permite conectar un cable HDMI
desde equipo digital de alta definición opcional.
■
Entrada 4
HDMI
Utilice la Entrada 4 de audio I y D cuando use un convertidor DVI-HDMI
en la entrada 4 HDMI (exclusivamente).
Salida de audio
digital
■
Salida de
audio
digital
óptico
Salida de audio digital, óptico: Permite conectar un cable óptico
para enviar una enviar una señal digital de sonido estéreo a un sistema
de audio opcional digital externo.
Ant/Cable
■
Entrada
de señal
de TV
Entrada de antena o cable: Permite conectar un cable coaxial
procedente de una antena o fuente de señales por cable.
Entrada 4 (audio)
■
Entrada 4
audio
Entrada 4 audio en: Conecte los cables de audio izquierdo y derecho
cuando use un convertidor DVI-HDMI en la entrada 4 HDMI
(exclusivamente).
Entrada 3:
■
Entrada 3
Entrada 3 audiovisual en:
■
S-Vídeo
■
Vídeo
■
Audio I/D
■
Familiarización con el televisor
Conector
(parte trasera)
del televisor
Permite conectar un cable S-Vídeo y los cables de audio izquierdo y
derecho procedentes de un equipo opcional.
O bien,
■
Permite conectar un cable de vídeo compuesto y los cables de audio
izquierdo y derecho del equipo opcional.
(Los conectores de audio se comparten).
Entrada 1:
■
Componente
■
Vídeo
■
Audio I/D
■
Entrada 1
Entrada 1 o Entrada 2 en:
■
Entrada 2
■
O bien,
O bien,
Entrada 2:
■
Componente
■
Vídeo
■
Audio I/D
Permite conectar un cable de vídeo por componentes y los cables de
audio izquierdo y derecho del equipo opcional. Se admiten las
entradas estándar 480i, 480p, 720p y 1080i. Algunos receptores
debenconfigurarse para una resolución de salida específica.
■
Permite conectar un cable de vídeo compuesto y los cables de audio
izquierdo y derecho del equipo opcional.
(Los conectores de audio se comparten).
Salida de audio
■
Salida de
audio
analógica
Salida de audio analógica: Permite conectar los cables de audio
izquierdo y derecho para enviar una señal analógica de sonido estéreo a
un sistema de audio externo opcional. Utilice el conector izquierdo
(blanco) para el sonido mono (un solo cable).
Entrada de CA
■
Alimentación
de CA
Alimentación de CA: Permite conectar el cable de alimentación
suministrado. NOTA: Utilice sólo el cable de alimentación suministrado.
Familiarización con el televisor
5
Limpieza
Precauciones de limpieza
Limpieza del televisor
Desenchufe el televisor antes de limpiar la pantalla.
Limpie la pantalla con un paño sin pelusas ligeramente
humedecido en agua. Pase el paño con cuidado
evitando presionar la pantalla.
La pantalla del televisor tiene una capa especial
antirreflectante. El uso de disolventes, como alcohol, o
de productos abrasivos, como toallitas humedecidas o
tratadas químicamente, puede dañar la capa de la
pantalla o la pintura del marco.
No exponga el producto a gases ni líquidos volátiles,
como pesticidas.
No permita que el televisor entre en contacto con
productos de vinilo o caucho durante un tiempo
prolongado. Un contacto prolongado podría levantar
el recubrimiento o degradar la superficie.
6
Guía del usuario del televisor LCD de alta definición HP
Para limpiar la carcasa exterior, utilice el mismo
método.
No utilice productos de limpieza líquidos ni aerosoles.
8
Instalación
HP recomienda que un instalador autorizado realice la
instalación profesional del televisor LCD de alta
definición HP para garantizar su máximo disfrute.
Asegúrese de leer todas las precauciones e
información de seguridad antes de comenzar la
instalación. Consulte estos temas:
■ “Medidas de seguridad importantes” en la
página iii.
■ “Instrucciones de seguridad importantes” en la
página v.
■
“Información importante” en la página viii.
Selección de una ubicación adecuada
Seleccione la ubicación de su televisor LCD de alta
definición HP. Al colocar el televisor, tenga en cuenta
las siguientes situaciones:
■
La longitud del cable de alimentación: elija un
lugar con fácil acceso a una toma de CA (ca).
■
La longitud de los cables y la distancia a las
unidades conectadas: asegúrese de que los
cables llegan sin problema al televisor.
A
B
B
■
No instale el televisor sobre un carro o soporte
inestable, ya que podría caerse y causar lesiones.
■
No instale el televisor de forma que sobresalga
del soporte, por ejemplo, sobre una mesa más
pequeña que el televisor.
■
No cuelgue el televisor del techo; podría caerse y
causar lesiones.
■
Evite la exposición a la luz solar directa, que
puede dañar la pantalla o interferir con el uso del
mando a distancia.
■
Evite los lugares con un alto grado de humedad,
que puedan provocar una descarga eléctrica o un
incendio.
■
No instale el televisor cerca de otros aparatos
eléctricos, como un microondas, ni cerca de una
fuente de calor, como una chimenea o un
radiador.
A
■
Deje suficiente espacio para ventilación alrededor
del televisor.
B
Instalación
C
C
Mínimo de 3,5 cm (1,4 pulgadas) por
encima del televisor
Mínimo de 3,5 cm (1,4 pulgadas) a los
lados
Mínimo de 3,5 cm (1,4 pulgadas) por
detrás del televisor
Instalación
7
Desembalaje
No olvide leer la sección "Para levantar el televisor";
contiene información importante.
Desembale el televisor y colóquelo sobre una
superficie estable:
1 Utilice las dos asas de cartón situadas a ambos
lados del televisor para sacarlo de su caja.
2 Quite el cartón, pero mantenga la envoltura
puesta en el televisor para protegerlo mientras lo
traslada.
3 Levante el televisor para colocarlo en su sitio.
Traslado del televisor
El televisor es pesado; para trasladarlo a otro lugar,
no olvide seguir siempre los principios de ergonomía.
Montaje o desmontaje de la
base
El televisor incluye una base que debe acoplarse a la
pantalla. Siga estos pasos en el orden inverso para
quitar la base.
c
PRECAUCIÓN: Para montar el televisor se
requieren dos personas.
Antes de montar la base, desenchufe el cable de
alimentación de la entrada de CA.
1 Localice en la caja la base del televisor (dos
piezas), los ocho tornillos de los herrajes de
montaje y la herramienta.
Debido al tamaño y al peso del televisor, se
recomienda que el traslado del televisor se realice
entre dos personas como mínimo.
Para trasladar el televisor, sujete el monitor por debajo
y por encima de la pantalla.
2 Coloque la base en el pedestal, inserte los cuatro
Mueva el aparato con cuidado. Nunca coloque el
televisor con la pantalla de cristal hacia abajo, a
menos que esté protegida por almohadillas.
3 Coloque con cuidado el televisor con el cristal de
tornillos cortos y apriételos utilizando la
herramienta suministrada.
la pantalla hacia abajo sobre una mesa estable y
acolchada. Coloque la parte inferior del televisor
cerca del borde de la mesa.
w
ADVERTENCIA: No la deje caer sobre
el televisor.
8
Guía del usuario del televisor LCD de alta definición HP
4 Inserte la base montada en la abertura situada en
la parte inferior del televisor.
Conexión de las fuentes de
señal del televisor
w
ADVERTENCIA: Antes de conectar el
televisor a cualquier dispositivo
electrónico, desenchufe el televisor y los
cables de CA del dispositivo electrónico de
la entrada de CA.
A continuación se ofrece una explicación de los tipos
de conexiones que se utilizan para un cable coaxial.
Si su antena exterior utiliza un cable coaxial de 75
ohmios con un conector tipo F, enchúfela al terminal de
antena o cable de la parte posterior del televisor.
5 Inserte los cuatro tornillos largos en los orificios de
la parte posterior del televisor y apriételos
utilizando la herramienta proporcionada.
El sistema de 75 ohmios es generalmente un cable
redondo con un conector tipo F que se puede
conectar fácilmente a un terminal sin necesidad de
herramientas (se vende por separado).
■ El sistema de 300 ohmios es un cable bifilar
plano que se puede conectar a un terminal de 75
ohmios a través de un adaptador 300/75 ohmios
(se vende por separado).
■
n
El conector tipo F debe apretarse sólo con
los dedos. Al conectar el cable de RF al
televisor, no utilice herramientas para
apretar el conector tipo F, ya que podría
causar daños al televisor.
C
Instalación
A
6 Levante con cuidado el televisor y déjelo en
posición vertical.
Instalación del televisor
Configure el televisor conectando los cables de
accesorios y el de alimentación.
B
A: Cable coaxial de 75 ohmios (redondo)
B: Cable bifilar de 300 ohmios (plano)
C: Conector tipo F
Instalación
9
Conecte la fuente de entrada al televisor de acuerdo
con el tipo de conexión:
■
Antena o cable básico (TV por cable o satélite)
que no utilice un receptor externo; consulte
“Conexión de la televisión por cable o antena” en
la página 10.
■
Señal por cable o por satélite con un receptor
externo; consulte “Conexión de la señal por cable
o por satélite con un receptor externo” en la
página 10.
■
n
Para conectar un sistema de sonido
externo, consulte “Conexión de un
sistema de sonido externo” en la
página 15.
■
Para conectar un dispositivo que grabe,
consulte “Conexión de una
videograbadora para grabar” en la
página 15.
Acerca del sistema de alerta de
emergencia (EAS)
■
■
En caso de una emergencia nacional, un desastre
natural u otra situación de emergencia, se emite
un mensaje EAS. Cuando la unidad reciba un
mensaje EAS, si el nivel de la emergencia es
comparativamente bajo, la pantalla mostrará un
mensaje de texto de aviso. Si el nivel de
emergencia es alto, se obligará al receptor a
sintonizar un canal de información detallada.
Los mensajes de texto de alerta y la sintonización
forzada se producen incluso durante la
programación de pago. Aunque se active la
sintonización forzada, el usuario podrá cambiar
de canal.
■
Si la unidad se ve obligada a sintonizar un canal
bloqueado por el control paterno, se dará
prioridad al control paterno y no se emitirá el
mensaje EAS.
■
Los mensajes EAS podrán emitirse no sólo
mediante cable digital, sino también mediante
cable analógico o emisiones analógicas por
antena. Este televisor no recibe los mensajes de
avisos EAS emitidos por cable.
10
Guía del usuario del televisor LCD de alta definición HP
Conexión de la televisión por
cable o antena
Utilice un cable coaxial estándar de 75 ohmios para
conectar una antena o una fuente de entrada de
televisión por cable al televisor. Utilice cable coaxial
apantallado para reducir las interferencias por
radiofrecuencia (RF).
El equipo opcional, el servicio de TV por cable y todos
los cables se venden por separado.
c
PRECAUCIÓN: Desconecte la alimentación
del televisor y de todos los componentes
conectados antes de conectar la antena o el
cable.
1 Conecte el cable coaxial de origen al
conector Ant/Cable en la parte posterior del televisor.
2 Conecte la alimentación del televisor; consulte
“Conexión de la alimentación del televisor” en la
página 16.
3 Encienda el televisor; consulte “Encendido y apagado
(en espera) del televisor” en la página 17
Conexión de la señal por cable
o por satélite con un receptor
externo
Conectar su televisor directamente a la salida de vídeo
y audio de su receptor externo garantiza una imagen
más real y mejora la visualización.
El equipo opcional y todos los cables se venden por
separado.
Puede conectar un receptor externo de televisión (por
antena o por cable) y otros equipos audiovisuales
utilizando:
■ Cables de audio y vídeo de componentes
empalmados a los conectores de la Entrada 1 ó 2
del televisor.
■ Cables de S-Vídeo y de audio empalmados a los
conectores de la Entrada 3 del televisor.
■
Cables de audio y vídeo compuesto empalmados a
los conectores de la Entrada 1, 2 ó 3 del televisor.
■
Cable HDMI empalmado a los conectores de la
entrada 1, 4 ó 5 del televisor.
■
Cable de vídeo DVI con un convertidor DVI-HDMI y
cables de audio empalmados al conector de entrada
4 (HDMI) y a los conectores de audio del televisor.
c
PRECAUCIÓN: desconecte la alimentación
del televisor y de todos los componentes
conectados antes de conectar el receptor
externo.
1 Conecte los cables de fuente de entrada del
receptor externo a la parte posterior del televisor
mediante uno de estos conjuntos de conectores.
Cable HDMI empalmado a los conectores de
la entrada 1, 4 ó 5 del televisor.
■ Cable de vídeo DVI con un convertidor DVIHDMI y cables de audio empalmados al
conector de entrada 4 (HDMI) y a los
conectores de audio del televisor.
■
n
El conector Vídeo (compuesto) de los juegos
de conectores de las entradas 1, 2 y 3
comparten las tomas de audio con los
conectores de Componente o S-video del
conjunto. Si los cables están conectados a
ambos conectores de vídeo de un conjunto,
el conector de Componente o S-Vídeo
tendrá prioridad sobre el conector de
entrada de vídeo.
2 Conecte los cables al receptor externo.
3 Encienda el receptor externo.
4 Conecte la alimentación del televisor; consulte
“Conexión de la alimentación del televisor” en la
página 16.
5 Encienda el televisor; consulte “Encendido y apagado
(en espera) del televisor” en la página 17
6 Abra el OSD y especifique los ajustes; véase
“Cambio de los ajustes del televisor” en la
página 27.
Cables de audio y vídeo de componentes
empalmados a los conectores de la Entrada 1
ó 2 del televisor.
■ Cables de S-Vídeo y de audio empalmados a
los conectores de la Entrada 3 del televisor.
■ Cables de audio y vídeo compuesto
empalmados a los conectores de la Entrada 1,
2 ó 3 del televisor.
■
Puede conectar equipo opcional (que se vende por
separado), como un reproductor de DVD, VCR, DVR, etc.
al televisor, utilizando los conectores de entrada AV.
El equipo opcional, como un sistema de sonido
externo, y todos los cables, se venden por separado.
Para conectar un DVD, puede utilizar:
■ Cables de audio y vídeo de componentes
empalmados a los conectores de la Entrada 1 ó 2
del televisor.
■ Cables de S-Vídeo y de audio empalmados a los
conectores de la Entrada 3 del televisor.
■ Cables de audio y vídeo compuesto empalmados a
los conectores de la Entrada 1, 2 ó 3 del televisor.
Instalación
11
Instalación
Conexión de un reproductor de
DVD, VCR, DVR, consola de
videojuegos o videocámara
Cable HDMI empalmado a los conectores de la
entrada 1, 4 ó 5 del televisor.
■ Cable de vídeo DVI con un convertidor DVI-HDMI y
cables de audio empalmados al conector de entrada
4 (HDMI) y a los conectores de audio del televisor.
Puede conectar una VCR utilizando los terminales de
entrada 3 con conexiones de S-Vídeo o vídeo
compuesto para la reproducción. Para conectar una
VCR para grabar, consulte “Conexión de una
videograbadora para grabar” en la página 15.
■
Puede conectar una consola de videojuegos, una
videocámara y otros equipos AV utilizando los
terminales de entrada 3 con conexiones de S-Vídeo o
vídeo compuesto.
Puede conectar equipos HDMI utilizando el terminal
de entrada 4 ó 5 con una conexión HDMI.
Puede conectar el equipo DVI utilizando un cable de
vídeo DVI con un convertidor DVI-HDMI y cables de
audio empalmados al conector de entrada 4 HDMI y a
los conectores de entrada de audio del televisor.
Elección de la conexión AV
Al conectar equipo opcional como fuente de señal, los
conectores del equipo pueden limitar el tipo de
conexión que puede utilizar.
Si su equipo opcional tiene más de un tipo de conector
de salida, elija la conexión que proporcione la mejor
calidad de reproducción de imágenes.
Para obtener resultados óptimos, elija el tipo de conexión
de la mejor calidad que admita el equipo opcional.
Conexiones AV que debe utilizar, ordenadas de reproducción de vídeo mejor a aceptable
Descripción de la conexión
HDMI transmite una señal totalmente digital y es la
opción recomendada para la reproducción de un DVD o
DVR digital.
DVI transmite una señal de vídeo totalmente digital para
la reproducción desde un DVD o DVR digital.
(En el televisor, utilice un cable de vídeo DVI con un
convertidor DVI-HDMI y cables de audio empalmados al
conector de entrada 4 HDMI y a los conectores de audio
del televisor.)
Componentes (Y, Pb, Pr) transmite vídeo en forma de
señales rojas, verdes y azules separadas. Utilice esta
conexión para las señales de vídeo de alta definición en
formato 480i, 480p, 720p o 1080i procedentes de un
DVD de exploración progresiva u otros equipos.
S-Vídeo transmite vídeo separando las señales de
imagen en color y en blanco y negro, y proporciona una
imagen más nítida que una conexión de vídeo compuesto.
Vídeo compuesto transmite vídeo como una única
señal.
12
Guía del usuario del televisor LCD de alta definición HP
Tipos de conectores
del equipo opcional
Clavija del cable
Los procedimientos siguientes, presentados en el orden
en que aparecen en la tabla, describen la conexión de
equipo opcional, incluidas las conexiones de audio, si
procede.
Conexión de un dispositivo DVI
El cable DVI, el convertidor DVI-HDMI y los cables de
audio se venden por separado.
1 Conecte un cable de vídeo DVI con un convertidor
c
PRECAUCIÓN: Desconecte la alimentación
del televisor y de todos los componentes
conectados antes de conectar el equipo
opcional. Asegúrese de que el equipo
opcional esté apagado.
DVI-HDMI y cables de audio empalmados al
equipo DVI.
2 Conecte el extremo del convertidor HDMI a la
Entrada 4 del televisor. Conecte los cables de
audio a los conectores de audio de la Entrada 4
del televisor.
Conexión de un dispositivo HDMI
Ésta es la conexión recomendada para vídeo y audio.
El cable de HDMI se vende por separado.
1 Conecte el cable HDMI a la entrada 4 ó 5. (No
hay una entrada de audio especial para HDMI.)
3 Encienda el dispositivo DVI e inicie la
3 Encienda el dispositivo e inicie la reproducción.
4 Conecte la alimentación del televisor; consulte
“Conexión de la alimentación del televisor” en la
página 16.
5 Encienda el televisor; consulte “Encendido y
apagado (en espera) del televisor” en la
página 17
6 Defina los elementos de Ajuste HDMI en el menú
reproducción.
4 Conecte la alimentación del televisor; consulte
“Conexión de la alimentación del televisor” en la
página 16.
5 Encienda el televisor; consulte “Encendido y
apagado (en espera) del televisor” en la
página 17
6 Defina los elementos de Ajuste HDMI en el menú
Opción, consulte “Uso del menú Opción” en la
página 32.
Opción, consulte “Uso del menú Opción” en la
página 32.
Instalación
13
Instalación
2 Conecte el cable al dispositivo HDMI.
Conexión de un dispositivo de
componentes
6 Encienda el televisor; consulte “Encendido y apagado
Los cables se venden por separado.
7 Defina la Selección de entrada del conector en el
(en espera) del televisor” en la página 17
menú Opción; consulte “Uso del menú Opción”
en la página 32.
!
Las Entradas 1 y 2 disponen de conectores
de Componente y Vídeo, compartidos con
los conectores de audio I/D. Conecte sólo
una entrada de vídeo para cada juego de
entradas.
1 Conecte el cable de vídeo por componentes (B) a los
conectores de entrada de componentes (Y, Pb, Pr).
Hay dos conjuntos de conectores de componentes
que puede utilizar: Entrada 1 o Entrada 2.
Conexión de un dispositivo de S-Vídeo o
de vídeo
Se puede conectar una videograbadora, una consola
de videojuegos, una videocámara u otro equipo
audiovisual, utilizando los terminales de Entrada 3.
!
La Entrada 3 tiene conectores de S-Vídeo y
Vídeo, que comparten los conectores de
audio D/I. Conecte sólo una entrada de
vídeo para la Entrada 3.
Los cables se venden por separado.
1 Conecte el equipo de vídeo a los conectores de
Entrada 3:
■
Para una videograbadora, DVR y otro
dispositivo con conector de
S-Vídeo, utilice un cable de S-Vídeo y el
conector de S-Vídeo.
O bien,
■
2 Conecte el cable de audio por componentes a los
conectores de audio izquierda y derecha de
Entrada 1 o Entrada 2.
3 Conecte los cables al dispositivo de componentes.
4 Encienda el dispositivo e inicie la reproducción.
5 Conecte la alimentación del televisor; consulte
“Conexión de la alimentación del televisor” en la
página 16.
14
Guía del usuario del televisor LCD de alta definición HP
Para una videograbadora, DVR u otro
dispositivo que tenga un conector compuesto,
utilice un cable de vídeo compuesto y el
conector de vídeo.
2 Conecte los conectores de cable de audio a los
conectores de audio derecho e izquierdo de la
Entrada 3.
1 Conecte el sistema de sonido externo al televisor:
■
3 Conecte los cables al dispositivo.
4 Encienda el dispositivo e inicie la reproducción.
5 Conecte la alimentación del televisor; consulte
Para una conexión de audio digital, empalme
un cable óptico al conector de salida de
audio digital en la parte posterior del televisor
y a un sistema de sonido externo.
“Conexión de la alimentación del televisor” en la
página 16.
6 Encienda el televisor; consulte “Encendido y apagado
(en espera) del televisor” en la página 17
Conexión de una
videograbadora para grabar
El televisor no emite una señal de grabación.
Conecte un VCR u otro dispositivo para grabar a la
fuente de señal (antena o cable) y luego empalme el
dispositivo al conector de Ant/Cable en el televisor.
Consulte “Conexión de la televisión por cable o
antena” en la página 10. Utilice el dispositivo de
grabación para sintonizar el canal que desea grabar.
O bien,
■
Para una conexión analógica, empalme los
cables de audio a los conectores izquierdo y
derecho de la salida de audio en la parte
posterior del televisor y a un sistema de
sonido externo.
Conexión de un sistema de
sonido externo
Puede conectar un sistema de sonido externo al televisor
mediante una señal de audio digital o analógica:
■
■
Utilice el conector Salida de audio digital en la
parte posterior del televisor para transferir una
señal de audio digital al sistema de sonido
externo opcional, como un receptor digital o un
sistema de sonido ambiente.
Utilice los conectores izquierdo y derecho de salida
de audio analógico en la parte posterior del televisor
para transferir una señal de audio analógica a un
sistema de sonido externo opcional, como un
amplificador analógico o un sistema estéreo.
Los cables se venden por separado.
2 Conecte la alimentación del televisor; consulte
“Conexión de la alimentación del televisor” en la
página 16.
3 Encienda el televisor; consulte “Encendido y
apagado (en espera) del televisor” en la
página 17.
4 Conecte y encienda el sistema de sonido externo.
c
Opción; consulte “Uso del menú Opción” en la
página 32.
PRECAUCIÓN: Desconecte la alimentación
del televisor y de todos los componentes
conectados antes de conectar un sistema
de sonido externo. Asegúrese de que el
sistema de sonido externo esté apagado.
Instalación
15
Instalación
5 Defina el formato de audio digital en el menú
Conexión de la alimentación del televisor
Siga estos pasos para conectar la abrazadera del
cable, conectar el cable de alimentación y atar los
cables con la brida de cables y la abrazadera.
1 Conecte el cable de alimentación al conector de la
parte posterior del televisor y ajuste la abrazadera.
2 Inserte la abrazadera del cable desde la caja al
orificio en la parte posterior del televisor.
3 Dirija los cables a través de la abrazadera y átelos
con la brida.
4 Conecte el cable de alimentación a la salida de CA
(ca).
16
Guía del usuario del televisor LCD de alta definición HP
Encendido y apagado (en espera) del televisor
Si no va a utilizar el televisor durante algún tiempo,
pulse el botón de encendido para ponerlo en el modo
de espera y desenchufe el cable de alimentación.
El televisor tiene un botón de encendido en la parte
superior de la pantalla. Para encender el televisor
también se puede utilizar el botón de encendido del
mando a distancia.
El indicador de OPC (Optical Picture Control – control
óptico de imagen) del frente del televisor muestra el
estado del OPC de TV del control de brillo de la luz de
fondo.
Pulsando el botón POWER (encendido) o bien
enciende el televisor o lo pone en espera (un estado
de reducido consumo eléctrico).
El indicador de alimentación en la parte delantera del
televisor muestra el estado de alimentación de la
unidad.
Indicador
de OPC
Estado del OPC de TV
Apagado
OPC desactivado (Apagado)
Iluminado
en verde
OPC activado (Apagado o
Encendido:Visualiza)
Cuando OPC está activado, el sensor de OPC situado
en el frente del televisor detecta la luz ambiente y
ajusta automáticamente el brillo de la luz trasera. Para
obtener más información, consulte “Elección del OPC”
en la página 28.
Uso de los botones del televisor
A
B
1 Pulse el botón de encendido en la parte superior
del televisor.
D
C
A: Sensor del mando a distancia
B: Sensor de luz ambiente
C: Indicador de alimentación
El televisor se encenderá o pasará al modo de
espera.
2 Pulse el botón Input según sea necesario para
seleccionar la fuente de entrada del televisor que
desee ver.
D: Indicador de OPC
Indicador de
alimentación
Estado de
alimentación
Apagado
En espera (apagado)
Iluminado en verde
Listo (encendido)
Encendido del televisor
17
Encendido del televisor
Encendido del televisor
Uso de los botones del mando a
distancia
1 Apunte el mando a distancia hacia el sensor
correspondiente en la pantalla, y pulse el botón
de encendido en el mando.
El televisor se encenderá o pasará al modo de
espera.
2 Pulse el botón Fuente según sea necesario para
seleccionar la fuente de entrada del televisor que
desee ver.
Source
n
El ajuste inicial comienza al encender el
televisor por primera vez. Si el televisor ya
ha sido encendido con anterioridad, no se
activará la autoinstalación. Consulte “Uso
del asistente de ajuste inicial” en la
página 19.
18
Guía del usuario del televisor LCD de alta definición HP
Uso del asistente de ajuste inicial
Ajuste inicial
Cuando encienda el televisor por primera vez, éste
memorizará automáticamente los canales de la zona
donde usted vive. Ejecute los pasos siguientes antes de
pulsar TV POWER en el mando a distancia:
1 Inserte las pilas en el mando a distancia.
2 Conecte el cable de la antena al televisor.
3 Enchufe el cable de alimentación en la toma de
Ajuste del modo de espera
1 Seleccione el ajuste del modo de espera. El ajuste
predeterminado es Modo 2.
■
Modo 1: el televisor se enciende rápidamente
desde el modo de espera.
■
Modo 2: el consumo de energía es reducido
en el modo de espera.
CA (ca).
Seleccione uno de los 3 idiomas: español, francés o
inglés.
Language
Standby Mode
Air/Cable
Mode 1
CH Search
Mode 2
1 Pulse los botones de flecha arriba y flecha abajo
del mando a distancia para seleccionar el idioma
deseado entre los enumerados en pantalla.
2 Pulse OK.
2 Pulse OK.
Ajuste de antena
1 Pulse los botones de flecha izquierda y flecha
derecha del mando a distancia para seleccionar
Ant o Cable.
2 Pulse OK.
Uso del asistente de ajuste inicial
19
Uso del asistente de ajuste inicial
Ajuste del idioma
Búsqueda de canales
Se busca automáticamente la señal de cada uno de
los canales disponibles en la zona:
Ejemplo
MENU
ANALOG
[Setup ... CH Setup ... CH Search]
Air [ 25 ]
Found [ 20 ]
1 Pulse los botones de flecha izquierda y flecha
derecha del mando a distancia para seleccionar
Sí o No para la recepción analógica o digital
(antena) y luego pulse el botón de flecha abajo
para bajar.
MENU
DIGITAL
[Setup ... CH Setup ... CH Search]
Air [ 25 ]
Found [ 20 ]
2 Pulse los botones de flecha izquierda y flecha
derecha del mando a distancia para seleccionar
Sí o No para la recepción de cable analógico y
luego pulse el botón de flecha abajo para bajar.
3 Pulse los botones de flecha izquierda y flecha
derecha del mando a distancia para seleccionar
Sí o No para la recepción analógica o digital
(cable) y luego pulse el botón de flecha abajo
para bajar.
4 Seleccione Inicio búsqueda y luego pulse OK.
MENU
DIGITAL
[Setup ... CH Setup ... CH Search]
Cable [ 25 ]
Air
Found [ 25 ]
ANALOG
2
Audio
:
MONO
n
Si no se encuentra ningún canal,
compruebe la conexión de entrada del
televisor y ejecute de nuevo el asistente de
ajuste inicial; consulte “Autoinstalación” en
la página 30.
20
Guía del usuario del televisor LCD de alta definición HP
Uso del mando a distancia
Manejo del televisor
1 Pulse y abra la tapa de la parte posterior del
El mando a distancia permite
controlar el televisor. Para utilizar
el mando a distancia, apunte con
el mismo al sensor de la pantalla.
2 Inserte las pilas en el mando a distancia,
mando distancia.
asegurándose de colocarlas con las polaridades
correctas.
3 Cierre la tapa.
MUTE
TV
HIC
R
GRAP
POWE
CH
3
COMP
P
6
2
SETU
VOL
9
5
1
N
WIDE
CHRT
8
4
SWAP
R
MTS
ENTE
7
100
P
B
PIPI/
0
ADJ
A
PIP
C
ITLE
AY
SUBT
Y
DISPL
HOLD
R
EXIT
R
INDE
X
TT
G
CCD
MIXE
V-CHI
P
ADJ
FREE
ZE
REVE
AL
SLEE
P
MENU
5m
30º
n
Uso de mandos a distancia
universales
Cuando desee programar un mando a distancia
universal para que ejecute su televisor HP, si HP no se
encuentra en la lista de códigos de marca admitidos,
utilice el código de un televisor Phillips. El mando a
distancia HP transmite los códigos del mando a
distancia licenciado de Phillips.
Una vez programado su mando a distancia universal
con un código de televisor Phillips, puede ejecutar las
funciones de volumen, silencio, encendido y fuente de
entrada de su televisor HP.
Instalación o sustitución de las
pilas del mando a distancia.
Inserte dos pilas AAA no recargables en el mando a
distancia asegurándose de colocarlas en la posición
correcta.
No mezcle distintos tipos de pilas (por ejemplo,
alcalinas con pilas de carbono-zinc), ni pilas antiguas
con pilas nuevas.
Asegúrese de mantener la polaridad correcta al
instalar las pilas, según se indica en el compartimento
de las pilas. Las pilas colocadas con la polaridad
invertida pueden dañar el dispositivo.
Cuando no use el mando a distancia durante un largo
período de tiempo, extraiga las pilas para evitar
daños causados por fugas del ácido de las mismas.
No intente recargar pilas que no sean recargables ya
que pueden sobrecalentarse y agrietarse. Siga las
indicaciones del fabricante de las pilas.
Retire las pilas tan pronto como se agoten. Las pilas
agotadas pueden tener fugas y dañar gravemente la
unidad. La vida útil de las pilas dependerá de la
frecuencia con que se utilice el mando a distancia.
Reemplace las pilas cuando el funcionamiento del
mando a distancia empiece a ser errático.
No abra las pilas, ni las caliente, ni las tire al fuego.
Uso del mando a distancia
21
Uso del mando a distancia
Use el mando a distancia dentro de un
alcance de 5 metros (16,4 [16.4] pies)
desde la ventana del sensor del mando
distancia situado en el frente del televisor y
dentro de un ángulo máximo horizontal y
vertical de 30 grados.
Identificación de los botones del mando a distancia
Nombre
A
B
SAP
MTS
Sound
A
Encendido Pulse el botón de
encendido para
encender o apagar el
televisor.
B
SAP/MTS
Pulse SAP/MTS para
seleccionar un
programa de audio
secundario disponible.
C
Sonido
Pulse Sonido para
seleccionar un modo de
audio.
D
Fuente
Pulse Fuente para abrir
la lista de fuentes de
entrada. Pulse de nuevo
Fuente según sea
necesario para
seleccionar la fuente de
entrada que desee.
E
Menú
Pulse Menú para abrir
el menú en pantalla
(OSD).
N
C
D
Source
Aspect
Menu
O
E
OK
P
F
G
back
Q
Info
R
Last
H
Ch+
S
Ch-
I
J
CC
Sleep
Ant
1
2
3
4
5
6
7
8
9
0
Enter
T
F
M
22
G
OK
Atrás
U
Guía del usuario del televisor LCD de alta definición HP
Icono
SAP
MTS
Sound
Source
Menu
Pulse Menú de nuevo
para salir del menú y
volver a la pantalla del
televisor.
K
L
Descripción
Pulse OK para
seleccionar la opción
de menú actual.
Pulse Atrás para
regresar al nivel
anterior dentro de un
menú.
H
Vol
Pulse un botón de
volumen para subir
(o bajar) el sonido.
I
Silencio
Pulse el botón de
silencio para desactivar
o activar el sonido.
OK
back
Descripción
(continuación)
J
CC
K
Temporizar Pulse Temporizar para
abrir el temporizador,
pulse nuevamente
Temporizar según sea
necesario para fijar la
hora: Apagado, 30,
60, 90 o 120 minutos.
L
M
N
O
Número
– (Guión)
Imagen
Flechas
arriba/
abajo/
izquierda
/derecha
Pulse el botón CC para
seleccionar el modo de
subtítulos.
Pulse los botones
numéricos (0-9) para
seleccionar
directamente el canal y,
a continuación, pulse
Intro.
Icono
CC
Descripción
(continuación)
P
Aspecto
Pulse Aspecto para
cambiar las
dimensiones de su
imagen. Las opciones
dependen de la fuente
de imagen actual.
Q
Info
Pulse Info para ver un
titular del canal que
contenga información
sobre el programa
actual. Pulse Info
nuevamente para ver
más información.
R
Último
Pulse Último para
restablecer el canal
anterior que estaba
viendo.
S
+Canal
–Canal
Pulse +Canal (o –
Canal) para seleccionar
el siguiente canal (o el
anterior).
Sleep
1
Pulse – (guión) para
introducir un guión en
un número de canal
secundario de un canal
digital. Por ejemplo,
canal 14–2.
Pulse Imagen según sea
necesario para
seleccionar el modo AV:
estándar, película,
juego, usuario,
dinámico o dinámico
(fijo).
Nombre
T
Ant
Pulse Ant para ver la
televisión si en ese
momento está viendo
un DVD u otra fuente de
entrada.
U
Intro
Pulse Intro tras introducir
un número de canal.
Icono
Aspect
Info
Last
Ch+
Ch-
Ant
Enter
Pulse las teclas de
flecha para mover el
cursor por las pantallas
del menú.
Uso del mando a distancia
Nombre
Uso del mando a distancia
23
Ajuste del volumen
Cambio de canales
Pulse los botones de volumen del mando a distancia
para aumentar o disminuir el sonido. La barra
indicadora del televisor indica el grado de aumento o
disminución.
Pulse los botones +Canal o –Canal del mando a
distancia para cambiar al canal siguiente o anterior. El
televisor permite seleccionar hasta 135 canales (1 a
135). Para seleccionar un canal, introduzca un
número de un dígito, dos dígitos o tres dígitos, o bien
utilice los botones de subir o bajar de canal.
Silenciamiento del sonido
1 Pulse el botón Silencio para anular
provisionalmente el sonido.
2 Para restablecer el sonido al nivel anterior, vuelva
a pulsar el botón Silencio.
Cambio del modo de
imagen
Al pulsar el botón Imagen se visualiza el modo AV
seleccionado en ese momento. Mantenga presionado
el botón Imagen para cambiar el modo de vídeo hasta
alcanzar la imagen deseada.
Para seleccionar un número de canal (por ejemplo, el
canal 25):
Complete el siguiente procedimiento dentro de un
tiempo de cuatro segundos.
1 Pulse el botón 2 del mando a distancia.
2 Pulse el botón 5.
3 Pulse Intro.
Para seleccionar un número de subcanal, como por
ejemplo 14–2, complete el siguiente procedimiento en
menos de 4segundos:
1 Pulse el botón 1 del mando a distancia.
Estándar: recomendado para condiciones de
visión normal en habitaciones con iluminación
normal.
2 Pulse el botón 4.
■
Película: recomendado para ver películas en
una sala a oscuras.
4 Pulse el botón 2.
■
Juego: Perfecto para juegos: reduce el brillo de
las imágenes para una visualización más
cómoda.
■
■
Usuario: muestra los ajustes personalizados
configurados en el menú en pantalla. Para más
información sobre la definición de los ajustes de
imagen, consulte “Uso del menú Imagen” en la
página 28.
■
Dinámico (fijo): utiliza los valores
predeterminados de fábrica para imagen y
sonido. No permite hacer ajustes.
■
Dinámico: Mejora el contraste y la nitidez para
obtener una imagen clara en una habitación bien
iluminada; es muy útil para ver deportes.
24
Guía del usuario del televisor LCD de alta definición HP
3 Pulse el botón – (guión).
5 Pulse Intro.
Selección del último canal
Pulse el botón Último del mando a distancia para ver
el canal que estaba viendo antes.
Visualización de información
del programa
■
Alarga. S: Alarga horizontalmente la imagen
del televisor hasta llenar la pantalla y se aplica
una corrección de aspecto al centro de la
pantalla. Sirve para alargar programas de
formato 4:3 de forma que llenen la pantalla.
■
Zoom: alarga proporcionalmente la imagen del
televisor, aunque recorta la parte superior e
inferior de la imagen para ajustarla a la pantalla.
Elimina las barras negras.
■
Alarga.: Muestra la televisión de alta definición
en su formato normal y la definición estándar a
pantalla completa sin aplicar una corrección de
aspecto al centro de la pantalla. (Recomendado
para imágenes anamórficas.)
Al pulsar el botón Info se muestra una página con
información sobre el programa que está viendo.
n
Algunas veces no se incluye el nombre del
programa en la transmisión. En ese caso, el
nombre del programa no se visualizará.
Selección de la fuente de
entrada
1 Pulse el botón Source (fuente) para mostrar la
fuente de entrada.
2 Pulse el botón Fuente según sea necesario para
seleccionar la fuente de entrada.
Cambio de visualización
con el botón Aspecto
■
Barra lateral: Muestra la imagen de la relación
de aspecto estándar 4:3 en el centro del televisor
con barras negras a la izquierda y a la derecha.
Activación de los
subtítulos
Al pulsar el botón Aspecto se muestran los distintos
modos de subtítulos. Cuando tenga su opción
seleccionada, pulse Menú para cerrar el menú.
Para asignar sus preferencias en cuanto al subtitulado,
consulte “Selección de las opciones de subtitulado” en
la página 35.
Uso del mando a distancia
25
Uso del mando a distancia
Al pulsar el botón Aspecto se muestran los distintos
modos de aspecto. Las opciones dependen de la
fuente de imagen actual.
Ajuste del modo SAP/
MTS
Cambio del modo de
audio
Pulsando el botón SAP/MTS se recorren las funciones
disponibles de programas de audio secundario (SAP Secondary Audio Programs) y de sonido multicanal de
televisión (MTS - Multi-channel Television Sound): STR
(estéreo), SAP o Mono.
Al pulsar el botón Sonido aparece el menú Audio.
Seleccione Envolvente para disfrutar del sonido
ambiental. Para obtener más información, consulte
“Ajuste del sonido” en la página 29.
SAP recibe sonido mono, sonido estéreo y programas
secundarios de audio. La función MTS permite a una
emisora de televisión emitir otro tipo de información
como, por ejemplo, otro idioma o información
meteorológica.
Activación del
temporizador de
apagado
Podrá disfrutar de sonido estéreo de alta fidelidad o
de emisiones SAP donde se encuentren disponibles.
■
Emisiones en estéreo
Escuche programas como acontecimientos
deportivos, espectáculos y conciertos con un
sonido estéreo dinámico.
■
Emisiones SAP
Para borrar el temporizador, fije la hora en No.
Seleccione escuchar ya sea sonido Principal o
SAP.
Sonido principal: La banda sonora normal del
programa (mono o estéreo).
Sonido SAP: Escuche un segundo idioma,
comentarios suplementarios u otra información.
(SAP es sonido mono).
Si tiene dificultades para escuchar el sonido estéreo,
cambie al modo de sonido mono fijo para obtener un
sonido más claro.
n
MTS sólo funciona en el modo TV.
26
Pulse el botón Temporizar para activar un
temporizador y apagar el televisor automáticamente.
Pulse nuevamente Temporizador según sea necesario
para fijar el lapso antes de que se apague el televisor:
30, 60, 90 ó 120 minutos. Si ajusta el Temporizador
de apagado a 30, el televisor se apagará
automáticamente en 30 minutos.
Guía del usuario del televisor LCD de alta definición HP
Ajustes del televisor
Utilice el menú en pantalla para ajustar la imagen, el
sonido y realizar otros ajustes. Para obtener más
información, consulte “Uso de los menús en pantalla”
en la página 27.
Entrada y salida del menú en
pantalla
Si pulsa Menú, visualizará el menú en pantalla.
Pulsando Menú de nuevo se sale del menú actual y se
vuelve a la pantalla de televisión. Si pulsa Atrás
cuando esté en un submenú, volverá al menú anterior.
Cambio de los ajustes del televisor
Cambio de los ajustes del televisor
Para cambiar los ajustes del televisor, utilice los menús
en pantalla (OSD).
Uso de los menús en pantalla
Para utilizar los menús en pantalla, use los botones del
mando a distancia para resaltar, ajustar e introducir
elementos, tal como se describe aquí.
+
Mando a
distancia
Aspect
Menu
Source
OK
back
Descripción
Menú
Menú (Salir) visualiza (o cierra)
el OSD.
OK
OK selecciona el elemento
resaltado en el OSD.
Botones
de flecha
Los botones de Dirección
permiten moverse a la derecha,
izquierda, subir o bajar en el
menú o bien ajustar un elemento.
Fuente
Fuente permite seleccionar la
fuente de señales. Escoja la fuente
de entrada antes de mostrar el
OSD.
Atrás
Atrás sube (o regresa) al
elemento o nivel de menú anterior.
Info
Last
Ch+
Ch-
1 Pulse el botón Fuente las veces que sea necesario
hasta seleccionar la fuente de señales de
televisión. Dependiendo del tipo de entrada
seleccionada, en la pantalla aparecen unos
menús y opciones u otros.
2 Pulse el botón Menú para abrir el menú en
pantalla. Aparecerá una lista de los menús
disponibles.
3 Pulse los botones de dirección para resaltar el
menú que desee y, a continuación, pulse el botón
OK para abrirlo.
4 Pulse los botones de dirección para moverse en el
menú y resaltar una opción y, a continuación,
pulse el botón OK para acceder a esa opción.
5 Siga utilizando los botones de dirección para
resaltar y ajustar un elemento y el botón OK para
introducir el cambio. Puede pulsar el botón Back
(atrás) para salir de una opción o subir un nivel
en el menú.
6 Cuando termine, pulse el botón Menú para cerrar
el menú.
Cambio de los ajustes del televisor
27
Los menús en pantalla son:
■
■
■
■
■
■
Imagen
Audio
Control alimentación
Instalación (incluye Autoinstalación, Ajuste de
canal y la instalación del control de los padres)
Opción
Ajuste digital
En la sección siguiente, aparece una tabla para cada
menú con las opciones disponibles.
n
Asegúrese de que ningún objeto tape el
sensor OPC, lo que podría afectar su
capacidad para detectar la luz ambiente.
Ajustes de imagen
Elección del OPC
Uso del menú Imagen
El control óptico de imagen (OPC) ajusta el brillo
general de la pantalla.
El menú Imagen controla el aspecto de la imagen en la
pantalla en función del modo de imagen
seleccionado. Por ejemplo, al ajustar el Brillo, la
imagen de la pantalla cambia a medida que ajusta la
escala.
Cuando OPC está desactivado, el brillo se fija en el
valor establecido en Luz trasera. Cuando OPC está
activado o En:Visualiza, el sensor de OPC situado en
el frente del televisor detecta la luz ambiente y ajusta
automáticamente el brillo de la luz trasera.
En:Visualiza también hace que aparezca en la
pantalla una etiqueta mientras el OPC ajusta el brillo.
Debido a que el menú Imagen mantiene los ajustes de
cada entrada, seleccione (vea) la fuente de entrada y
después, realice los cambios en el menú Imagen. En la
siguiente tabla aparece el menú Imagen.
Ajuste de la imagen
Estos parámetros ajustan la imagen que aparece en la
pantalla, por lo que debe seleccionar la fuente de
entrada correcta antes de ajustar los valores.
Menú Imagen
Opciones
OPC (control óptico de
imagen)
Apagado/Encendido/
En:Visualiza
■
Luz trasera establece el brillo general de la
pantalla cuando OPC está desactivado.
Luz trasera
[escala]
■
Contraste establece el contraste de la imagen.
Contraste
[escala]
■
Brillo establece el brillo de la imagen.
Brillo
[escala]
■
Color establece la intensidad de color de la
imagen.
Color
[escala]
■
Tinte
[escala]
Matiz establece el tono; redúzcalo para que el
tono de la piel tienda más hacia el morado o
auméntelo para que tienda más hacia el verde.
Nitidez
[escala]
■
Nitidez establece la nitidez de la imagen.
Avanzado
Tempe. color
■
Avanzado son ajustes individuales; véase la
sección siguiente.
Negro
3D-Y/C
Blanco y negro
Modo cine
Gama de OPC
Restaurar
28
No/Sí
Guía del usuario del televisor LCD de alta definición HP
Los ajustes avanzados dependen de la fuente de
entrada.
■ Tempe. color establece el balance del blanco
en incrementos de Alto a Bajo; elija Alto para
obtener blanco con tonos azules y Bajo para
obtener blanco con tonos rojos.
■ Negro establece automáticamente la profundidad
de visualización, ajustando la parte oscura de una
imagen; active esta opción para obtener un mayor
detalle en las partes negras de la imagen.
■ 3D-Y/C establece la respuesta con un mínimo
arrastre de puntos y ruido de diafonía cromática
para las señales de entrada de vídeo compuesto
o analógica. Elija Estándar para un ajuste
normal, Rápido para imágenes de cine o Lento
para imágenes fijas.
■ Blanco y negro establece el color en
monocromo para ver el vídeo sin color.
Seleccione Encendido en Blanco y negro.
■ Modo cine detecta automáticamente una fuente de
película (codificada originalmente a 24 fotogramas/
segundo), la analiza y luego vuelve a crear cada
fotograma fijo para ofrecer una calidad de imagen
de alta definición. Active esta opción para la
conversión automática de una fuente de película.
■ Gama de OPC selecciona la gama máxima y
mínima de de brillo de imagen para los ajustes
automáticos del sensor OPC. OPC debe estar
activado.
Uso de Reiniciar
Ajuste del sonido
En el menú Audio, seleccione un elemento y ajuste la
escala de Agudos, Bajos o Balance. Estas opciones no
se pueden seleccionar cuando está activado el sonido
envolvente.
Active el sonido envolvente para disfrutar del sonido
ambiental.
Para controlar la salida de audio, incluida la
posibilidad de silenciar los altavoces, consulte la
opción Selección salida en “Uso del menú Opción” en
la página 32.
Uso de Reiniciar
Para restablecer los valores de fábrica de todas las
opciones de ajuste, resalte Reiniciar y pulse OK;
después, resalte Sí y pulse OK.
Uso del menú
Control alimentación
Los ajustes del menú Control alimentación permiten
definir opciones para ahorrar energía apagando el
televisor:
■
Si no hay señal durante 15 minutos.
■
Si no se utiliza durante 3 horas.
Menú Control
alimentación
Para restablecer los valores de fábrica de todas las
opciones de ajuste, resalte Reiniciar y pulse OK;
después, resalte Sí y pulse OK.
Apa. sin señal
Desactivado/Activar
Uso del menú Audio
Apa. sin opera.
Desactivado/Activar
Opciones
El menú Audio establece los niveles de sonido y el
ajuste de Sonido envolvente.
El menú Audio no se puede seleccionar cuando la
opción Selección salida del menú Opción está
establecida en Variable.
Menú Audio
Opciones
Altos
[escala]
Bajos
[escala]
Balance
[escala]
Envolvente
Apagado/Encendido
Restaurar
Sí/No
Cambio de los ajustes del televisor
29
Cambio de los ajustes del televisor
Ajustes avanzados
Uso del menú Instalación
Autoinstalación
Las opciones del menú Instalación dependen de la fuente
de entrada seleccionada; los elementos que aparecen
están relacionados con la entrada seleccionada.
Seleccione Autoinstalación para iniciar el asistente
para la primera instalación.
Por ejemplo, Control de los padres (que se utiliza para
seleccionar un número secreto y establecer los valores
de control por calificación del programa, contenido
del programa o calificación de la película) no aparece
cuando la entrada seleccionada es la Entrada 4 o la
Entrada 5 (HDMI).
Descripción
Autoinstalación
Inicia la instalación guiada.
Ajuste de Canal
Busca canales de TV.
Instalación de la
antena – Digital
Ajusta la señal de televisión
digital por antena y la
intensidad del canal.
Control de los
padres
Activa y define el control
paterno para los programas
de TV y las películas.
Ajusta el televisor para omitir
los conectores HDMI (Entrada
4 o Entrada 5) al seleccionar
la fuente de entrada.
Posición
Ajusta la posición de la
imagen en la pantalla.
Etiqueta entr
Selecciona un nombre de una
lista para la fuente de
entrada.
Cambio
Imágenes
Establece la orientación de la
imagen.
Modo de espera
Establece el modo del televisor
cuando está en espera.
Idioma
Establece el idioma de los
menús en pantalla.
Restaurar
Establece los valores de
fábrica de todas las opciones
de ajuste. No modifica el
ajuste de los canales, la
contraseña de control de los
padres ni el idioma.
30
1 Pulse Menu (menú) en el mando a distancia.
2 Pulse los botones de flecha arriba y abajo para
resaltar Instalación. Pulse OK.
3 Resalte Autoinstalación y, a continuación,
pulse OK.
Menú
Instalación
Saltar entrada
Para iniciar la Autoinstalación:
Guía del usuario del televisor LCD de alta definición HP
4 Si estableció un No. secreto, introduzca su
número secreto de 4 dígitos. Consulte
“Configuración del número secreto para el control
paterno” en la página 35.
5 Siga las instrucciones del asistente de instalación.
Para obtener más información, consulte “Uso del
asistente de ajuste inicial” en la página 19.
Uso del Ajuste de Canal
Si la instalación inicial no encuentra todos los canales,
utilice el Ajuste de Canal para seleccionar manualmente
la antena, explorar y encontrar los canales.
Ajuste de la antena con la opción Ant./
Cable
La opción Ant./Cable define el tipo de antena o de
cable conectados a las entradas del televisor.
Si faltan canales o no encuentra canales después de
ejecutar Busq. Canal, compruebe las conexiones de la
antena y vuelva a ejecutar Busq. Canal.
Búsqueda de canales con la opción Busq.
Canal CNL
La opción Busq. Canal hace que el televisor busque
todos los canales sintonizables en las señales de cable
conectadas a las entradas del televisor.
1 En el menú Busq. Canal, resalte Sí para Analog,
Digital (Antena) y Digital (Cable) o Analog, Cable
y Antena.
2 Resalte Inicio búsqueda y luego pulse OK.
Se buscarán automáticamente los canales de las
entradas seleccionadas.
Ajuste de Saltar entrada
Utilice la opción Mem. Canal para quitar canales de
la lista de canales encontrados. El canal quitado ya no
aparecerá cuando utilice los botones de canal.
Esta opción ajusta el televisor para omitir los
conectores HDMI (Entrada 4 o Entrada 5) al
seleccionar la fuente de entrada.
1 Resalte Mem. Canal y pulse OK.
2 Resalte Analog, (Antena), Analog, (Cable),
Digital (Antena) o Digital (Cable)y, a
continuación, pulse OK.
3 Resalte el canal y pulse OK.
4 Seleccione Omisión, resalte Encendido y pulse
OK.
■
■
Encendido omite el canal.
Apagado no omite el canal.
Instalación de la antena –
Digital
Para recibir las emisiones digitales por ondas se
necesita una antena para emisiones digitales. Puede
establecer la configuración de la antena mediante la
pantalla de ajuste de antena. Ajuste la señal de
televisión digital y la intensidad del canal con la
opción Aj. de antena-Digital.
■
Intensidad señal muestra la intensidad
máxima y actual de la señal.
■
Intensidad canal, disponible únicamente para
canales Digital (Antena); ayuda a ajustar la
orientación de la antena digital.
Uso de la opción Intensidad canal
Ajuste de la posición
Use la opción Posición del menú Instalación para
colocar la imagen en la pantalla, estableciendo
valores horizontales y verticales. Los ajustes dependen
de la fuente de entrada; esta opción es sólo para las
entradas AV.
Seleccione (vea) la fuente de entrada antes de
seleccionar la opción de menú y ajustar la posición de
imagen.
Ajuste de Etiqueta entr.
Esta opción selecciona un nombre de una lista para la
fuente de entrada. No es posible cambiar la etiqueta
de la antena de TV.
Ajuste de Cambio Imágenes
Esta opción de Instalación establece la orientación de
la imagen. Seleccione (vea) la entrada antes de
ajustar el modo de Cambio Imágenes.
Modo de Cambio Imágenes
Estándar (imagen normal)
ABC
1 Con la antena instalada (consulte "Ajuste de la
antena con la opción Ant./Cable", en el tema
anterior), vea el canal digital en el televisor.
Espejo (imagen en espejo)
CBA
2 Pulse Menú en el mando a distancia y seleccione
Intensidad canal en el menú Instalación/Aj. de
antena – Digital. Pulse OK.
3 Mueva o ajuste la dirección de la antena digital
Al revés (imagen invertida)
hasta obtener la intensidad máxima de la señal.
Pulse OK.
Esta opción define los ajustes del control del los
padres y permite configurar el número secreto (No.
secreto); consulte “Uso del Control de los padres” en
la página 35.
ABC
Girar (imagen girada)
ABC
Uso del Control de los padres
Ejemplo
Cambio de los ajustes del televisor
31
Cambio de los ajustes del televisor
Quitar canales con la opción Mem. Canal
Ajuste del Modo de espera
■
Audio solamente, cuando está activado,
apaga el vídeo en la pantalla y sólo se escucha el
sonido. Utilice este ajuste para escuchar
programas musicales.
■
Reducción ruido, cuando está establecida en
Alta o Baja, minimiza el ruido analógico o las
interferencias en un canal analógico.
■
Selec. entr. establece el tipo de señal
predeterminado o los conectores para el
dispositivo conectado a la Entrada 1 ó 2.
Esta opción establece el modo del televisor cuando
está en espera.
El modo de espera se puede establecer en Modo 1,
para que el televisor empiece a funcionar rápidamente
a partir del modo de espera, o en Modo 2, para que
ahorre energía mientras está en el modo de espera.
Ajuste del Idioma
Esta opción establece el idioma de la OSD; elija
Inglés, Francés o Español.
Uso de Reiniciar
Para las entradas 1 y 2, puede seleccionar Auto,
Componentes o Vídeo.
■
Para restablecer los valores de fábrica de todas las
opciones de ajuste, resalte Reiniciar y pulse OK;
después, resalte Sí y pulse OK.
Fijo, el ajuste predeterminado, que proporciona
un nivel de volumen constante a los terminales de
salida de audio; los altavoces se ajustan con los
botones de volumen.
Esta opción no modifica el ajuste de los canales, la
contraseña de control de los padres ni el idioma.
Variable proporciona a los terminales de salida
de audio un nivel de volumen controlado por el
volumen del televisor; a medida que se ajusta el
volumen del televisor, se ajusta también el nivel de
volumen al sistema externo. Los altavoces no
emiten sonido.
Uso del menú Opción
Los elementos del menú Opción que se muestran
dependen de la fuente de entrada seleccionada:
■
Ajuste de HDMI define las opciones del
dispositivo conectado en la Entrada 4 y la
Entrada 5: Tipo de señal, Selección de audio y
Vista automática.
Ajuste
HDM
Elementos seleccionables
Tipo de
señal
RGB/YCbCr 4:4:4/
YCbCr 4:2:2
■
Respuesta rápida, cuando está activada,
proporciona una imagen más clara en los vídeos
de acción. Desactive la función si se produce
ruido de vídeo.
■
Ajuste de subtítulos establece las opciones de
subtitulado; consulte “Uso del Subtitulado” en la
página 34.
■
Sistema de color, selecciona el mejor sistema
de color: Auto, NTSC, PAL-M o PAL-N. Elija el
sistema de señal de vídeo compatible con su
equipo.
■
Tipo visualización titulo, si está establecido
en No, no muestra la información del programa
al cambiar de canal.
Seleccione el tipo de señal desde
un terminal HDMI.
Vista
automática
Activar/Desactivado
Selección
de audio
Digital (HDMI)/Analógico (entrada
I y D de audio)
Establezca si desea utilizar o no el
aspecto basado en el
reconocimiento de la señal,
incluida la señal HDMI.
Este ajuste sirve únicamente para
la Entrada 4.
32
Guía del usuario del televisor LCD de alta definición HP
Selección salida selecciona el control de la
salida de audio:
En este menú puede definir el Ajuste de audio del
conector de salida de audio digital.
Menú Ajuste
digital
Descripción
Ajuste de audio
Establece el modo de
Salida óptica digital
audio.
Selección de la
proporción de la
pantalla
Para las fuentes de entrada no sintonizadas, elija una
opción de aspecto para determinar cómo desea que
aparezca la imagen. Para utilizar este menú, pulse el
botón Aspecto del mando a distancia para cambiar
las dimensiones de la imagen en la pantalla. Las
opciones dependen de la fuente de imagen actual.
■
Barra Lateral — muestra la imagen estándar
con una proporción 4:3 en el centro del televisor
y barras negras a la izquierda y a la derecha.
■
Alarga. S — alarga horizontalmente la imagen
del televisor hasta llenar la pantalla y se aplica
una corrección de aspecto al centro de la
pantalla. Sirve para alargar programas de
formato 4:3 de forma que llenen la pantalla.
■
Zoom — alarga proporcionalmente la imagen
de televisión pero recorta la parte superior e
inferior de la imagen para adaptarla a la
pantalla. Elimina las barras negras.
■
Alargar — muestra la televisión de alta
definición en su formato normal y la definición
estándar a pantalla completa sin aplicar una
corrección de aspecto al centro de la pantalla.
(Recomendado para imágenes anamórficas.)
Uso del Ajuste de audio
El televisor proporciona una salida de audio digital
para un amplificador AV o un dispositivo similar
conectado al terminal Digital Audio Output del
televisor. Seleccione un formato de salida de audio
compatible con el formato de audio del programa que
esté viendo y con el equipo conectado.
Menú
Ajuste de
audio
PCM
Dolby
Digital
Descripción
El terminal de salida óptica
transmite señales de audio en
formato PCM. Elija esta opción
si su sistema de audio digital no
es compatible con Dolby Digital
o si la fuente es analógica, por
ejemplo, si procede de un
canal analógico.
El terminal de salida óptica
emite las señales de audio de
la programación digital en
formato Dolby Digital.
Cambio de los ajustes del televisor
33
Cambio de los ajustes del televisor
Uso del menú Ajuste
digital
Uso del Subtitulado
Su televisor está equipado con un descodificador
interno de subtítulos. Esto le permite ver
conversaciones, narraciones y efectos de sonido como
subtítulos en el televisor. Los subtítulos ocultos se
encuentran disponibles en algunos programas de
televisión y en algunas cintas de vídeo VHS de uso
doméstico, a elección del proveedor de los
programas.
El servicio de subtítulos ocultos digitales es un nuevo
servicio de subtítulos disponible únicamente para los
programas de televisión digital (también a elección del
proveedor de servicios). Se trata de un sistema más
flexible que el sistema de subtítulos ocultos original, ya
que ofrece distintos tamaños de subtítulos y estilos de
letras. Cuando se utiliza el servicio de subtítulos
ocultos digitales, aparece una abreviatura de tres
letras que también indica el idioma de los subtítulos
ocultos digitales: ENG (inglés), SPA (español), FRA
(francés), etc.
No todos los programas y cintas VHS ofrecen
subtítulos. Busque el símbolo para asegurarse de que
aparecerán los subtítulos.
n
Si el equipo fuente de señales está
conectado mediante un HDMI o una
conexión de vídeo por componentes,
puede que la información de los subtítulos
ocultos no esté disponible, ya que el
equipo fuente no puede transmitir la
información al televisor a través de estos
conectores.
En el sistema de subtítulos ocultos puede haber más de
un servicio de subtitulado. Cada uno de ellos se
identifica mediante su propio número. Los servicios
CC1 y CC2 muestran subtítulos de programas de
televisión superpuestos sobre las imágenes de los
programas.
En el sistema de subtítulos ocultos, los servicios Text1 o
Text2 muestran texto que no está relacionado con el
programa que se está viendo (ej. la previsión del
tiempo o noticias). El texto de estos servicios también
se superpone al programa que se está viendo.
■
Dependiendo del número de servicios de
subtítulos disponible en la señal que está
recibiendo, pueden aparecer indicaciones
como 1/2 o 1/4. 1/2 significa “el primero
de dos servicios.”
■
Ejemplo: Si un programa tiene tres servicios
(Digital CC (ENG), CC1 y Text1), la
visualización de los subtítulos ocultos
cambiará siguiendo ese orden.
■
El botón CC mantiene en la memoria un
registro del último servicio seleccionado. Si el
último modo de subtítulos ocultos
seleccionado no está disponible para el
siguiente programa o en otro canal, el
servicio de subtítulos ocultos que se encuentre
disponible se seleccionará automáticamente y
aparecerá entre paréntesis. Los servicios de
subtítulos ocultos que aparezcan entre
paréntesis no se grabarán en la memoria del
botón CC como el último servicio
seleccionado. Sólo se guardarán los servicios
seleccionados con el botón CC.
n
Cuando el programa no tenga subtítulos
ocultos, aparecerá “--” en la información
de subtítulos ocultos.
Si no se encuentra el código de idioma (por
ejemplo, ENG) en los programas de TV
digital, aparecerá “--”.
Generalmente, todos los tipos de servicios
de subtítulos ocultos (CC1,Text1, etc.) están
disponibles, aunque dependiendo del
proveedor de programas, una emisión
puede contener sólo algunos de estos
servicios, o incluso ninguno.
Se pueden especificar los valores predeterminados de
CC por emisora.
34
Guía del usuario del televisor LCD de alta definición HP
En el menú Opción, seleccione Ajuste de subtítulos y
pulse OK. Seleccione una opción para ajustar:
■
Tamaño subtítulos selecciona el tamaño de los
subtítulos.
■
Estilo de fuente selecciona un tamaño de
fuente.
Estilo de fuente
■
■
■
■
■
Descripción
Uso del Control de los
padres
Configuración del número
secreto para el control paterno
Permite utilizar un número secreto para proteger ciertos
ajustes y evitar que se cambien accidentalmente.
!
IMPORTANTE: se deben cumplir tres
condiciones para activar el control de los
padres con V-Chip:
■ Hay que introducir el número secreto.
■ Se debe haber configurado V-Chip.
■ El Control de los padres debe estar
activado.
Predeterminado
La fuente especificada
por la emisora o la
fuente predeterminada.
Tipo 0
Fuente proporcional
utilizada en la pantalla
Menú.
Tipo 1
Monoespaciada con
remates.
Configuración de un número secreto
Tipo 2
Espaciada
proporcionalmente con
remates.
En el menú Instalación, seleccione Control de los
padres, No. secreto e introduzca un nuevo número
secreto de cuatro dígitos, utilizando los botones 0–9
del mando a distancia. Introduzca los mismos dígitos
en Volver a confirmar y pulse OK.
Tipo 3
Monoespaciada sin
remates.
Tipo 4
Espaciada
proporcionalmente sin
remates.
Tipo 5
Tipo de fuente informal.
Tipo 6
Tipo de fuente cursiva.
Tipo 7
Mayúsculas pequeñas.
Color de primer plano seleccione al color de
primer plano de un carácter.
Opacidad primer plano selecciona un valor
de opacidad para el primer plano.
Color de fondo seleccione al color del fondo
de un carácter.
Opacidad de fondo selecciona un valor de
opacidad para el fondo.
Borde de caracteres selecciona un borde para
el carácter.
!
IMPORTANTE: como medida de precaución,
anote su número secreto.
Configuración del estado de control de
los padres
El estado se utiliza para activar o desactivar la función de
control de los padres. Seleccione Encendí. para activar y
Apagado para desactivar el Control de los padres.
!
IMPORTANTE: si un mensaje del sistema de
alerta de emergencia (EAS - Emergency Alert
System) obliga al televisor a sintonizar un
canal bloqueado por el control de los padres,
se dará prioridad al control de los padres y
no se emitirá el mensaje.
Cambio de los ajustes del televisor
35
Cambio de los ajustes del televisor
Selección de las opciones de
subtitulado
Cambio del número secreto
La opción Nuevo No. secreto del menú No. secreto
permite cambiar el número secreto actual.
Cancelación del número secreto
La opción Cance. No. secreto del menú No. secreto
permite borrar el número secreto.
n
Como medida de precaución, anote su
número secreto y guárdelo en un lugar que
pueda recordar fácilmente.
Si pierde u olvida su número secreto, siga
estos pasos para borrarlo:
a) Pulse el botón Menú del mando a
distancia para abrir los menús en
pantalla (OSD).
b) Pulse los botones de flecha arriba y
abajo para resaltar Instalación. Pulse
OK.
c) Pulse los botones de flecha arriba y
abajo para resaltar Control de los
padres y, a continuación, pulse OK.
(Puede seleccionar Autoinstalación,
Ajuste de canal o Restaurar en vez de
Control de los padres.) Se muestra la
ventana del número secreto.
d) En la parte superior del televisor,
mantenga pulsados a la vez los botones
CH^ (Subir canal) y VOL+ (Subir
volumen) hasta que aparezca un
mensaje en la pantalla.
Si cancela el número secreto, el Estado
cambiará automáticamente a Apagado.
V-Chip y Estado no se pueden seleccionar
desde el menú.
36
Guía del usuario del televisor LCD de alta definición HP
Configuración del control
paterno V-Chip
V-Chip es un dispositivo electrónico de filtrado
incorporado en su televisor. Esta herramienta
proporciona a los padres un control considerable
sobre las emisiones a las que pueden acceder sus
hijos. Los padres pueden elegir programas que
consideren adecuados para sus hijos y bloquear
aquellos que no juzguen adecuados. Esto se hace
automáticamente una vez que se activa la función VChip en el televisor.
V-Chip y Estado no se pueden seleccionar desde el
menú si no configura primero su número secreto.
EE.UU. tiene dos sistemas de calificación para
visualizar el contenido: directrices de control paterno
de la televisión y calificaciones de películas.
■
Los consejos de TV para los padres
funcionan en combinación con el V-Chip para
ayudar a los padres a evitar que sus hijos vean
programas de televisión inapropiados.
■
Las calificaciones de películas se utilizan
para las películas originales calificadas por la
Asociación Cinematográfica de América (MPAA Motion Picture Association of America) para
transmitirse por televisión por cable y que no han
sido editadas para su emisión por televisión. El
V-Chip también se puede ajustar para que
bloquee las películas calificadas por la MPAA.
■
Sólo podrá seleccionar "V-Chip (DTV only)"
cuando pueda descargarse un nuevo sistema de
calificación a través de la emisión digital en
EE.UU.
Sistema de calificación voluntaria de
películas (MPAA)
Para seleccionar el sistema MPAA:
Cambio de los ajustes del televisor
Seleccione V-Chip en el menú Control de los padres y
pulse Select (seleccionar). Resalte MPAA y pulse OK.
Ajuste el elemento.
El ajuste entra automáticamente en Bloqueo para
cualquier calificación inferior a la elegida.
Ejemplo: si selecciona PG-13, esto bloqueará
automáticamente las calificaciones más altas: R,
NC-17 y X.
Sistema de calificación voluntaria de películas (MPAA)
Calificación de
la MPAA
Edad
Descripción
G
Público en general. Apto para todas las edades.
PG
Se recomienda el control paterno. Algún material puede no ser adecuado para los niños.
PG-13
Se recomienda encarecidamente precaución a los padres. Algún material puede no ser
adecuado para niños menores de 13 años.
R
Restringido. Los menores de 17 años deben estar acompañados por los padres o un adulto
encargado de ellos (la edad varía en algunas jurisdicciones).
NC-17
No autorizado a menores de 17 años.
X
La clasificación X es una categoría antigua que se encuentra unificada con NC-17, pero
todavía puede encontrarse codificada en los datos de películas antiguas.
n
El sistema de calificación voluntaria para
películas sólo utiliza una calificación
basada en la edad.
Cambio de los ajustes del televisor
37
Consejos para los padres acerca de la televisión (TV Guidelines)
Para seleccionar los consejos (TV Guidelines):
Seleccione V-Chip en el menú Control de los padres y
pulse OK, resalte TV Guidelines y, a continuación,
pulse OK. Ajuste el elemento.
El ajuste entra automáticamente en Bloqueo para
cualquier calificación inferior a la elegida.
Puede establecer elementos de calificación basados en
contenidos individuales.
Consejos para los padres acerca de la televisión
Contenido
Calificación de pautas
televisivas
FV
(Violencia
fantástica)
V
(Violencia)
S
(Contenido
sexual)
L
(Lenguaje
de
adultos)
D
(Diálogos con
insinuaciones
sexuales)
TV-Y (Niños de
cualquier edad)
TV-Y7 (Dirigida a
los niños mayores)
Se puede
establecer
la
calificación
TV-G (Público en
general)
Edad
recomendada
38
TV-PG (se
recomienda la
supervisión de los
padres)
Se puede
establecer
la
calificación
Se puede
establecer la
calificación
Se puede
establecer
la
calificación
Se puede
establecer la
calificación
TV-14 (Se
recomienda
encarecidamente
el control paterno)
Se puede
establecer
la
calificación
Se puede
establecer la
calificación
Se puede
establecer
la
calificación
Se puede
establecer la
calificación
TV-MA (Para
público adulto
solamente)
Se puede
establecer
la
calificación
Se puede
establecer la
calificación
Se puede
establecer
la
calificación
Guía del usuario del televisor LCD de alta definición HP
Sistemas de calificación canadienses
Cambio de los ajustes del televisor
Los sistemas de calificación de TV en Canadá se basan
en la política de la Comisión Canadiense de
Radiotelevisión y Telecomunicaciones (CRTC Canadian Radio-Television and Telecommunications
Commission) sobre la violencia en los programas de
televisión.
Aunque la violencia es el elemento más importante que
se califica, la estructura desarrollada tiene en
consideración otros contenidos de los programas
como, por ejemplo, el lenguaje, los desnudos, el
contenido sexual y los temas para adultos.
Al configurar V-Chip en el sistema canadiense, puede
elegir entre las calificaciones para inglés canadiense o
para francés canadiense.
Calificaciones para inglés canadiense
Calificación
para IC
Edad
Descripción
E
Exento: incluye programas de noticias, deportes, documentales y otros programas de
información; programas de entrevistas, vídeos musicales y programas de variedades.
C
Niños: programas dirigidos a niños menores de 8 años. Presta mucha atención a los temas
que pudieran afectar a su sentido de seguridad y bienestar.
C8+
Niños de más de 8 años: programas que no contienen violencia como forma preferida,
aceptable o única para resolver conflictos; tampoco incita a los niños a imitar actos
peligrosos que puedan ver en la pantalla.
G
General: considerado aceptable para todos los públicos. Apropiado para ver en familia;
contiene muy poca violencia física, verbal o emocional.
PG
Supervisión de los padres: destinado al público en general, pero podría no ser adecuado
para los niños más pequeños (menores de 8 años) porque puede contener temas
controvertidos.
14+
Más de 14 años: puede contener tramas en las que la violencia es uno de los elementos
dominantes de la historia, pero debe ser esencial para el desarrollo de la trama o el
personaje. El lenguaje puede ser vulgar y haber desnudos como parte del contexto de la
trama.
18+
Adultos: destinado a espectadores mayores de 18. Puede contener escenas violentas que,
aunque estén relacionadas con el desarrollo de la trama, los personajes o los temas, están
destinadas a un público adulto. Pueden tener un lenguaje soez, y escenas de sexo y
desnudos.
Cambio de los ajustes del televisor
39
Calificaciones para francés canadiense
Calificaciones
para FC
Descripción
E
Programación exenta.
G
General: Para todos los públicos, contiene una violencia directa mínima, que puede
estar integrada en la trama de forma cómica o poco realista.
8ans +
General, pero no recomendado para los niños pequeños. Lo puede ver la mayoría del
público, pero puede tener escenas que afecten a los menores de ocho años, incapaces
de distinguir entre las situaciones reales e imaginarias. Se recomienda que los niños
vean el programa en compañía de los padres.
13ans +
Más de 13 años: puede contener escenas violentas frecuentes y, por lo tanto, se
recomienda verlo en compañía de los padres.
16ans +
Más de 16 años: puede contener escenas violentas frecuentes e intensas.
18ans +
Más de 18 años: Sólo para adultos. Puede contener escenas muy violentas y
frecuentes.
Edad
Cómo desbloquear un
programa temporalmente
Cuando la calificación del control parental censura un
programa, aparece un mensaje.
1 Pulse OK y, a continuación, aparecerá el menú de
ajuste del número secreto.
2 Introduzca su número secreto de 4 dígitos para
cancelar temporalmente el bloqueo.
40
Guía del usuario del televisor LCD de alta definición HP
Reactivación del control
parental tras un desbloqueo
temporal
Puede volver a activar el control parental para un
programa desbloqueado temporalmente.
■
Seleccione un estado en el menú Control de los
padres.
■
Seleccione un ajuste V-Chip (MPAA, TV
Guidelines, lng. Canadá o Fra. Canadá) en
Control de los padres.
■
Apague el televisor.
Cómo obtener respuestas a preguntas
¿Qué son la televisión analógica,
la televisión digital y la televisión
de alta definición (HDTV)?
Algunos dispositivos, como los monitores, los
sintonizadores y las combinaciones integradas de
monitor y sintonizador, están diseñados para admitir
cualquiera de los 18 formatos oficialmente aprobados
por la reglamentación estándar de la industria,
Advanced Television Systems Commmittee (ATSC),
para la transmisión digital de señales de vídeo. Las
televisiones digitales se dividen en tres subgrupos,
dependiendo de su funcionalidad: Alta definición
(HDTV), definición realzada (EDTV) y definición
estándar (SDTV).
Por otra lado, la televisión analógica estadounidense
ha existido durante más de 50 años con el formato
National Television Standards Committee (NTSC). Ésta
es la señal que se emite por ondas y por sistemas de
cable. La televisión en formato NTSC se compone de
algo más de 480 líneas entrelazadas de resolución.
¿Cuál es la diferencia entre los
formatos de señales progresivo
y entrelazado en el caso de la
televisión digital?
Existen 18 formatos de señales de televisión digital.
Cada uno proporciona un nivel de calidad de imagen
diferente. Los formatos de televisión digital se
denominan mediante un número seguido de la letra
"p" (progresivo) o "i" (entrelazado). La letra indica
cómo el televisor utiliza las señales de televisión para
generar la imagen:
■
La exploración progresiva (p) presenta todas las
líneas horizontales de la imagen en un solo
fotograma. Con este sistema, la imagen parece más
nítida a la vista y presente un aspecto mucho mejor
que una imagen entrelazada de la misma resolución.
■
Entrelazada (i) significa que la imagen aparece en
dos segmentos: una de cada dos líneas horizontales
de la imagen se muestra en un fotograma y la otra
mitad de las líneas horizontales aparece en el
siguiente fotograma de la imagen. Esto funciona de
manera tan rápida que engaña a la vista, haciéndola
creer que sólo se está representando una única
imagen.
El número se refiere al número de líneas de resolución y,
en general, cuanto más alto sea el número, mejor será la
calidad de la imagen. Por ejemplo, con la televisión digital
(DTV) las emisoras pueden elegir entre dos formatos
progresivos: 480p y 720p. Una imagen 480p es mucho
más nítida que una emisión de televisión normal, aunque
no se la considere una señal DTV ni una señal de alta
definición verdadera. 720p tiene 720 líneas de
exploración horizontal y está considerada como televisión
de alta definición verdadera. 720p puede rivalizar con
una imagen 1080i, que consistiría en 1,080 líneas de
exploración horizontal mostradas como imagen
entrelazada. Esto se debe a que la imagen 720p es más
nítida y más precisa (progresiva), incluso aunque una
imagen 1080i tenga muchas más líneas de exploración y
mucha mayor resolución.
¿Qué es el índice de aspecto
variable?
El índice de aspecto describe la relación del ancho de
la pantalla con respecto a la altura. Las señales de
televisión estándar se basan en un índice de aspecto
de 4:3 (cuatro unidades de ancho por tres unidades
de altura). Las señales HDTV se basan en un índice de
aspecto de 16:9, haciendo que la imagen sea un 33%
más ancha que la de una televisión normal y
permitiendo ver televisión y películas tal y como se
proyectan en el cine.
Además, muchos DVD se ven mejor en una pantalla
panorámica porque la mayor parte de las películas
realizadas en los últimos cincuenta años se han
filmado con un índice de aspecto de o bien 1,85:1
(muy cercano a 16:9, que es igual a 1,78:1) o 2,35:1
(incluso más ancho que 16:9).
El índice de aspecto variable permite ampliar o
reducir el formato 4:3 y el vídeo anamórfico para
rellenar la pantalla.
Cómo obtener respuestas a preguntas
41
Cómo obtener respuestas a preguntas
Términos comunes en el
campo de la televisión
¿Qué es HDMI?
La interfaz multimedia de alta definición (HDMI, o
"High Definition Multimedia Interface") es la primera
interfaz de vídeo y audio totalmente digital, no
comprimida, aceptada por la industria. Los
componentes HDMI pueden transmitir tanto audio
como vídeo digital a través de un solo cable con mejor
calidad que las conexiones analógicas tradicionales,
ya que la transmisión es totalmente digital. Ahora, las
señales digitales, como de un DVD o de la
programación HDTV, se pueden transmitir a la pantalla
sin necesidad de conversiones analógicas que
degraden la señal original.
Identificación de los cables utilizados
El apartado siguiente enumera todos los tipos de
cables disponibles para el televisor. Muestra una vista
lateral de cada cable, con su correspondiente
conector.
Tipo/conexión de
cable
RCA
Conectores de audio rojo y blanco conectan las entradas de audio roja y blanca
(izquierda y derecha).
HDMI
HDMI puede transmitir señales digitales no comprimidas tanto de vídeo como de
audio, ya que dispone de señales de vídeo, audio y control.
Antena coaxial
42
Descripción
RF utilizado principalmente para antenas. Utilizado a menudo para la televisión por
cable o para el receptor de un descodificador de cable o satélite. Puede utilizarse
con receptores externos si no hay ninguna otra posibilidad.
Guía del usuario del televisor LCD de alta definición HP
S-Vídeo
Cable de
alimentación
Compuesto
Componente
Descripción (continuación)
Se utiliza con equipos como los reproductores DVD, VCR, sintonizadores o
descodificadores de cable o satélite, videocámaras y receptores de cable digital.
Conecta el televisor a la toma de corriente.
Se utiliza con equipos como los VCR y DVD. El cable se enchufa en la entrada o
salida de AV.
Cable de tres o cinco conectores: Uno rojo para la señal Pr, uno verde para señal Y,
y uno azul para señal Pb. Algunos cables de señal por componentes pueden
disponer también de cables de audio rojo y blanco. Utilizados para los receptores
HDTV, reproductores de DVD y otros dispositivos equipados con un conector de
salida por componentes YPbPr.
Cómo obtener respuestas a preguntas
43
Cómo obtener respuestas a preguntas
Tipo/conexión de
cable
44
Guía del usuario del televisor LCD de alta definición HP
Especificaciones
Televisor LCD de alta definición HP LC3760N de 37 pulgadas (94 cm)
Pantalla
Pantalla LCD
37 pulgadas Advanced Super View and Black TFT LCD
Dimensiones con base
(Alto x Ancho x Fondo)
28,6 pulg. (72,6 cm) x 37,3 pulg. (94,7 cm) x 12 pulg. (30,4 cm)
Dimensiones sin base
(Alto x Ancho x Fondo)
26,3 pulg. (66,7 cm) x 37,3 pulg. (94,7 cm) x 4,7 pulg. (12 cm)
Número de píxeles
Hasta 1.049.088 de píxeles de color
Resolución de imagen
1366 x 768
Brillo
Hasta 450 cd/m2
Vida útil de la retroiluminación
Hasta 60.000 horas (con la retroiluminación en posición estándar)
Ángulos de visión
H: 176o V: 176o
Salida de audio
20 W
Idiomas del menú en pantalla
Español/francés/inglés
Alimentación eléctrica
CA (ca) 120 V
Consumo
186 W
Distancias mínimas para la
correcta ventilación
1.4 in (3.5 cm)
Especificaciones
, 60 Hz
Especificaciones
45
Función de TV
TV estándar (CCIR)
Sistema de televisión norteamericano estándar ATSC/NTSC
Canales de recepción
VHF: 2–13
UHF: 14–69
CATV: 1–135
Emisiones digitales terrestres (8VSB): 2–69
Cable digital (64/256 QAM libre): 1–135
Multiplexación de audio
Sistema BTSC
Conectores traseros
Entrada 1
Entrada de Vídeo y componentes con audio izquierda y derecha
Entrada 2
Entrada de Vídeo y componentes con audio izquierda y derecha
Entrada 3
Entrada de S-vídeo y Vídeo con audio izquierda y derecha
Entrada 4
Entrada de HDMI (Tipo A) con HDCP y audio izquierdo y derecho para
uso de convertidor DVI a HDMI
Entrada 5
Entrada HDMI (tipo A) con HDCP
Salida de audio
Salida analógica izquierda y audio derecha
Salida de audio digital (óptica)
Salida de audio digital óptica (PCM/Dolby Digital)
ANT (Ant/Cable)
75 ohmios no equilibrado, tipo F para señales de entrada VHF/UHF/
CATV de antena o cable
Peso
Televisor (sin base)
47,18 lb. (21,4 kg)
TV con base
52,91 lb. (24,0 kg)
46
Guía del usuario del televisor LCD HP
Accesorios
En la caja
Documentación, unidad de mando a distancia, cable de CA y
abrazadera y brida del cable
Opciones recomendadas
HP Digital Entertainment Center
HP Media Center PC
HP Media Center Extender
Homologación y cumplimiento de
normas
UL, C-UL, FCC, BETS-7
Garantía
1 año para piezas y mano de obra
La duración de la pantalla corresponde al tiempo en el cual la
luminosidad sea del 50% comparada con la del valor inicial, con la
corriente de bombilla típica en condiciones de funcionamiento
continuo a 25 +/–° C. 60.000 horas equivalen a más de veintitrés
años, estando encendido el aparato por siete horas diarias.
Especificaciones
Todas las especificaciones representan las especificaciones típicas
proporcionadas por los fabricantes de componentes HP; el
rendimiento real puede ser mayor o menor.
Especificaciones
47
48
Guía del usuario del televisor LCD HP
Resolución de problemas
Preguntas sobre la puesta en marcha inicial
Síntoma
Solución
Al encender el televisor no se oye el
sonido, aunque sí se ve la imagen.
■
¿Está el volumen demasiado bajo? Pulse el botón Volumen.
■
¿Está activada la opción Silencio? Pulse el botón Silencio o el botón
Volumen.
■
¿Hay un sistema de sonido externo conectado y encendido? ¿Están
los altavoces apagados en el menú Opción del OSD? (Consulte la
opción Selección salida en “Uso del menú Opción” en la
página 32.)
■
¿Está correctamente conectado el componente del que proceden las
señales de entrada? Verifique que los cables están bien insertados
en los conectores de acuerdo con los colores.
■
¿Está la fuente de señales de entrada encendida? Encienda el
receptor externo, el reproductor DVD o cualquier otro componente
que desee visualizar.
■
¿Está seleccionada la fuente de señales de entrada correcta? Pulse el
botón Fuente del mando a distancia y confirme la fuente que está
seleccionada.
■
Presione el botón Menu del mando a distancia:
No se ve ninguna imagen al
encender el televisor.
La unidad no se enciende.
■
Si aparece el menú en pantalla, revise los cables que van a la
fuente de entrada y pulse el botón de fuente en el mando a
distancia para elegir la fuente de señales de entrada.
■
Si no aparece el menú en pantalla, consulte el siguiente síntoma,
"La unidad no se enciende".
■
Pulse el botón de encendido del mando a distancia.
■
Si el indicador del televisor está apagado, pulse el botón de
alimentación del televisor.
■
¿Está desconectado el cable de alimentación? Asegúrese de que los
dos extremos del cable de alimentación están conectados.
■
¿Sale corriente de la toma? Enchufe una lámpara u otro dispositivo
eléctrico que funcione correctamente en la misma toma de corriente
que el televisor para asegurarse de que sale corriente de la toma.
■
Si utiliza una toma de corriente múltiple (ladrón), asegúrese de que
está encendida.
Resolución de problemas
49
Resolución de problemas
Consulte esta sección si tiene problemas de visualización, imagen, sonido o puesta en marcha del televisor.
Síntoma (continuación)
Solución
La unidad no funciona.
■
Influencias externas como rayos o electricidad estática pueden
causar un funcionamiento incorrecto. En este caso, utilice la unidad
después de encender el televisor o desenchufe el cable de
alimentación y vuelva a enchufarlo después de transcurrir 1 ó 2
minutos.
Los colores resultan extraños,
desvanecidos o desalineados.
■
Ajuste el tono de la imagen.
■
¿Está demasiado iluminada la sala? La imagen puede aparecer
oscura en una sala que está demasiado iluminada.
■
Compruebe el ajuste de la señal de entrada.
■
Si utiliza un dispositivo de componentes, asegúrese de que los
cables rojo, azul y verde están completamente insertados en los
conectores correctos situados a ambos extremos.
■
¿Está activado el temporizador de apagado?
■
Compruebe los ajustes de control de la alimentación.
■
La temperatura interna de la unidad ha aumentado. Retire cualquier
objeto que bloquee la ventilación o limpie la rejilla de ventilación.
La unidad se apaga de repente.
Preguntas sobre la visualización
Síntoma
Solución
La calidad de la imagen procedente
del vídeo es muy mala.
Compruebe lo siguiente: Ajuste inadecuado de los mandos.
Interferencia local. Interconexiones de cables. Ajuste los mandos de la
imagen según corresponda. Pruebe ubicar el televisor en otro sitio.
Compruebe que las conexiones sean buenas.
No aparece ninguna imagen o la
pantalla está en negro y dispongo
de un dispositivo externo que
controla eltelevisor.
■
Pulse el botón Fuente del mando a distancia y confirme la fuente que
está seleccionada.
■
Verifique que esté encendido el dispositivo externo.
■
Compruebe si está conectado el componente fuente.
■
Compruebe la función de gestión de alimentación. ¿Se encuentra en
modo de espera?
■
Conecte la fuente al televisor. Opere el dispositivo externo.
■
Asegúrese de que cada cable está enchufado al conector de color
correcto de los conectores del televisor y de los conectores de la
fuente de entrada.
■
Asegúrese de que los cables están totalmente enchufados.
La imagen, con una fuente de
entrada de componentes conectada,
es demasiado roja, azul o verde.
50
Guía del usuario del televisor LCD de alta definición HP
Síntoma
Solución
Parte de la imagen está cortada o la
imagen no está centrada.
Compruebe los ajustes de posición y realice los cambios
correspondientes a los ajustes de pantalla.
Mi imagen es demasiado grande o
demasiado pequeña.
Pulse el botón Aspecto del mando a distancia y realice los ajustes
pertinentes.
La imagen es inestable.
Verifique que el ajuste de resolución del dispositivo externo sea el
correcto. Realice el ajuste de resolución apropiado.
Hay puntos brillantes en mi pantalla.
En algunos casos, la pantalla LCD tendrá píxeles que no funcionan
correctamente. Dichas imperfecciones están presentes en todas las
pantallas LCD utilizadas en productos suministrados por todos los
fabricantes y no se trata de un defecto específico del producto.
Resolución de problemas
Preguntas acerca de la calidad de la imagen
Preguntas acerca del mando a distancia
Síntoma
Solución
El mando a distancia no funciona.
Compruebe lo siguiente e intente realizar la solución propuesta:
■
Las pilas están insertadas con las polaridades bien alineadas.
■
Asegúrese de que las pilas del mando a distancia están cargadas. Si
se han gastado, cambie las pilas usadas por unas pilas nuevas.
■
Asegúrese de que el mando a distancia se encuentra dentro su
alcance operativo.
■
Asegúrese de que la ventana del sensor del mando a distancia no está
sometida a demasiada luz, luz solar directa o luz artificial intensa.
■
Compruebe que no haya obstáculos; compruebe que no haya nada
entre el mando a distancia y la ventana del sensor de la pantalla.
■
Asegúrese de apuntar el mando a distancia a su televisor y de que el
mando no se encuentre a una distancia de más de 5 metros (16,4
pies).
El mando a distancia no hace
funcionar otro equipo de
entretenimiento doméstico.
No se trata de un mando a distancia universal. Sólo funciona con su
televisión HP.
Mi mando a distancia universal no
encuentra un código de televisión
HP.
Cuando desee programar un mando a distancia universal para que
ejecute su televisor HP, si HP no se encuentra en la lista de códigos de
marca admitidos, utilice el código de un televisor Phillips. El mando a
distancia HP transmite los códigos del mando a distancia licenciado de
Phillips.
Una vez programado su mando a distancia universal con un código de
televisor Phillips, puede ejecutar las funciones de volumen, silencio,
encendido y fuente de entrada de su televisor HP.
Resolución de problemas
51
Referencia: 5991-5741
