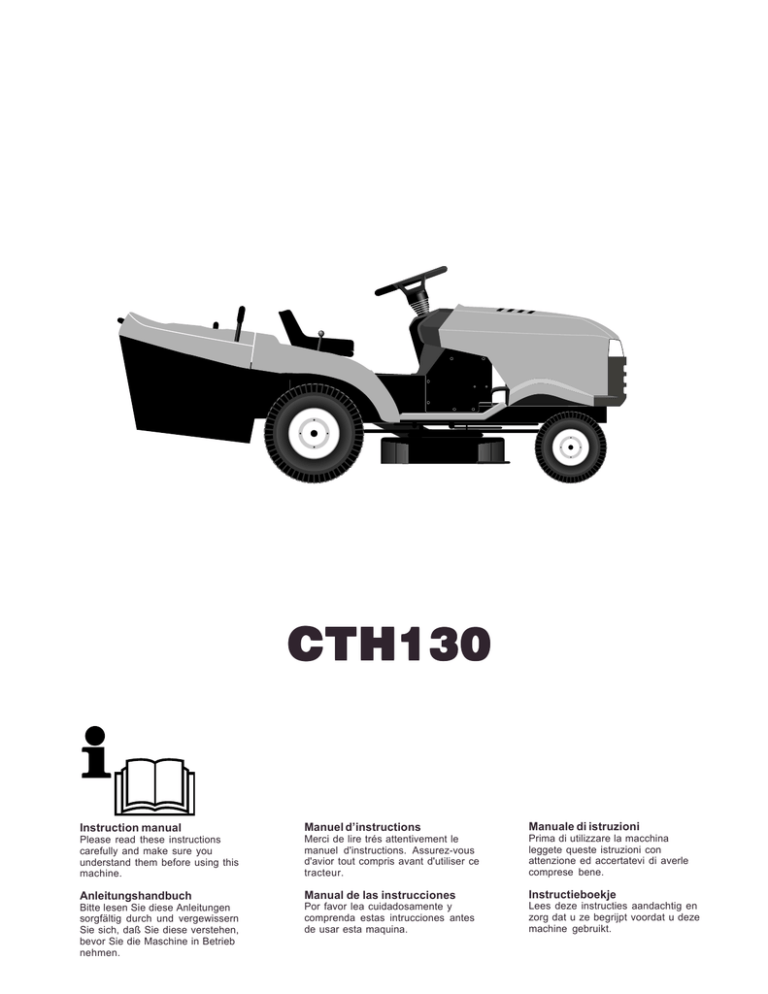

CTH130
Instruction manual
Manuel d’instructions
Manuale di istruzioni
Please read these instructions
carefully and make sure you
understand them before using this
machine.
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avior tout compris avant d'utiliser ce
tracteur.
Prima di utilizzare la macchina
leggete queste istruzioni con
attenzione ed accertatevi di averle
comprese bene.
Anleitungshandbuch
Manual de las instrucciones
Instructieboekje
Bitte lesen Sie diese Anleitungen
sorgfältig durch und vergewissern
Sie sich, daß Sie diese verstehen,
bevor Sie die Maschine in Betrieb
nehmen.
Por favor lea cuidadosamente y
comprenda estas intrucciones antes
de usar esta maquina.
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt.
1
Safety rules.
Sicherheitsvorschriften.
Règles de sécurité.
Reglas de seguridad.
Norme antinfortunistiche.
Veiligheidsregels.
2
Assembly.
Zusammenbau.
Montage.
Montaje.
Montaggio.
Montering.
18
3
Functional description.
Funktionsbeschreibung.
Description du fonctionnement.
Descripción del funcionamiento.
Funzionamento.
Beschrijving van functies.
37
4
Before starting.
Maßnahmen vor dem Anlassen.
Avant de démarrer.
Antes del arranque.
Prima dell’avviamento.
Maatregelen vóór het starten.
46
5
Driving.
Betrieb.
Conduite.
Conducción.
Guida.
Rijden.
49
6
Maintenance, adjustment.
Wartung (Instandhaltung), Einstellung.
Entretien, réglages.
Mantenimiento, ajuste.
Manutenzione.
Onderhound, afstelling.
62
Troubleshooting.
Störungssuche.
Recherche des pannes.
Búsqueda de averías.
Ricerca guasti.
Het localiseren van fouten.
83
Storage.
Aufbewahrung.
Rangement.
Conservación.
Rismessaggio.
Stallen.
86
7
8
3
We reserve the right to make changes without prior notice.
Ånderungen ohne vorherige Mitteilung sind vorbehalten.
Nous nous réservons le droit d'apporter des modifications sans avis préalable.
Nos reservamos el derecho a introducir modificaciones sin previo aviso.
Ci riserviamo il diritto di modifiche o cambiamenti senza preavviso.
Wij houden ons het recht voor om veranderingen aan te brengen zonder voorafgaande mededeling.
2
1. Safety Rules
Safe Operation Practices for Ride-On Mowers
IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS.
FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.
•
I. Training
Eng
•
Read the instructions carefully. Be familiar with the
controls and the proper use of the equipment.
• Never allow children or people unfamiliar with the instructions to use the lawnmower. Local regulations may
restrict the age of the operator.
• Never mow while people, especially children, or pets are
nearby.
• Keep in mind that the operator or user is responsible for
accidents or hazards occurring to other people or their
property.
• All drivers should seek and obtain professional and
practical instruction. Such instruction should emphasize:
- the need for care and concentration when working
with ride-on machines;
- control of a ride-on machine sliding on a slope will
not be regained by the application of the brake.
The main reasons for loss of control are:
a) insufficient wheel grip;
b) being driven too fast;
c) inadequate braking;
d) the type of machine is unsuitable for its task;
e) lack of awareness of the effect of ground
conditions,especially slopes;
f) incorrect hitching and load distribution.
•
•
•
•
•
•
II. Preparation
•
•
•
•
•
•
•
While mowing, always wear substantial footwear and
long trousers. Do not operate the equipment when
barefoot or wearing open sandals.
Thoroughly inspect the area where the equipment is to
be used and remove all objects which may be thrown by
the machine.
WARNING - Petrol is highly flammable.
- Store fuel in containers specifically designed for this
purpose.
- Refuel outdoors only and do not smoke while refueling.
- Add fuel before starting the engine. Never remove
the cap of the fuel tank or add petrol while the engine
is running or when the engine is hot.
- If petrol is spilled, do not attempt to start the engine
but move the machine away from the area of spillage
and avoid creating any source of ignition until petrol
vapors have dissipated.
- Replace all fuel tanks and container caps securely.
Replace faulty silencers.
Before using, always visually inspect to see that the
blades, blade bolts and cutter assembly are not worn or
damaged. Replace worn or damaged blades and bolts
in sets to preserve balance.
On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.
•
•
•
•
•
III. Operation
•
•
Do not operate the engine in a confined space where
dangerous carbon monoxide fumes can collect.
Mow only in daylight or in good artificial light.
•
3
Before attempting to start the engine, disengage all blade
attachment clutches and shift into neutral.
Do not use on slopes of more than 10°.
Remember there is no such thing as a “safe” slope. Travel
on grass slopes requires particular care. To guard
against overturning;
- do not stop or start suddenly when going up or
downhill;
- engage clutch slowly, always keep machine in gear,
especially when traveling downhill;
- machine speeds should be kept low on slopes and
during tight turns;
- stay alert for humps and hollows and other hidden
hazards;
- never mow across the face of the slope, unless the
lawnmower is designed for this purpose.
Use care when pulling loads or using heavy equipment.
- Use only approved drawbar hitch points.
- Limit loads to those you can safely control.
- Do not turn sharply. Use care when reversing.
- Use counterweight(s) or wheel weights when suggested in the instruction handbook.
Watch out for traffic when crossing or near roadways.
Stop the blades from rotating before crossing surfaces
other than grass.
When using any attachments, never direct discharge of
material toward bystanders nor allow anyone near the
machine while in operation.
Never operate the lawnmower with defective guards,
shields or without safety protective devices in place.
Do not change the engine governor settings or overspeed
the engine. Operating the engine at excessive speed
may increase the hazard of personal injury.
Before leaving the operator’s position:
- disengage the power take-off and lower the attachments;
- change into neutral and set the parking brake;
- stop the engine and remove the key.
Disengage drive to attachments, stop the engine, and
disconnect the spark plug wire(s) or remove the ignition
key
- before cleaning blockages or unclogging chute;
- before checking, cleaning or working on the
lawnmower;
- after striking a foreign object. Inspect the lawnmower
for damage and make repairs before restarting and
operating the equipment;
- if the machine starts to vibrate abnormally (check
immediately).
Disengage drive to attachments when transporting or not
in use.
Stop the engine and disengage drive to attachment
- before refueling;
- before removing the grass catcher;
- before making height adjustment unless adjustment can be made from the operator’s position.
Reduce the throttle setting during engine run-out and, if
the engine is provided with a shut-off valve, turn the fuel
off at the conclusion of mowing.
IV. Maintenance and Storage
•
•
•
•
•
•
•
•
•
Keep all nuts, bolts and screws tight to be sure the
equipment is in safe working condition.
Never store the equipment with petrol in the tank inside
a building where fumes may reach an open flame or
spark.
Allow the engine to cool before storing in any enclosure.
To reduce the fire hazard, keep the engine, silencer,
battery compartment and petrol storage area free of
grass, leaves, or excessive grease.
Check the grass catcher frequently for wear or deterioration.
Replace worn or damaged parts for safety.
If the fuel tank has to be drained, this should be done
outdoors.
On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.
When machine is to be parked, stored or left unattended,
lower the cutting means unless a positive mechanical
lock is used.
CAUTION: Always disconnect spark plug wire and
place wire where it cannot contact spark plug in
order to prevent accidental starting when setting up,
transporting, adjusting or making repairs.
4
Sicherheitsvorschriften
Regeln für die sichere Bedienung von Rasentraktoren
WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER
GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE
SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN.
III. BETRIEB
I. SCHULUNG
D
•
•
Die Anleitungen sorgfältig durchlesen. Mit den
Bedienungselementen und der vorschriftsmäßigen
Bedienung der Maschine vertraut machen.
• Auf keinen Fall Kindern oder Erwachsenen, die mit der
Bedienungsanleitung des Mähers nicht vertraut sind,
den Betrieb der Maschine gestatten.Das Mindestalter
von Fahrern ist womöglich gesetzlich geregelt.
• Auf keinen Fall mähen, solange sich andere, besonders
Kinder oder Haustiere, im Arbeitsbereich befinden.
• Bitte denken Sie daran, daß der Fahrer oder Benutzer für
jegliche Unfälle oder Gefahren, denen andere oder
deren Eigentum ausgesetzt werden, verantwortlich ist.
• Alle Fahrer sollten von einem Fachmann in Theorie und
Praxis unterrichtet werden. Dieser Unterricht sollte
folgende Punkte behandeln:
- die Notwendigkeit von Vorsicht und Konzentration
bei der Arbeit mit Rasentraktoren;
- daß es nicht möglich ist, die Beherrschung eines
Rasentraktors, der auf einem Abhang herabrutscht,
durch Betätigen der Bremse wieder zu erlangen.
Die Hauptgründe für den Verlust der Beherrschung über
dasFahrzeug sind:
a) ungenügende Bodenhaftung;
b) zu schnelles Fahren;
c) unzureichendes Abbremsen;
d) die Maschine ist nicht für die Aufgabe geeignet;
e) unzureichendes Bewußtsein über die Auswirkungen
von Bodenverhältnissen, besonders auf Abhängen;
f)verkehrtes Abschleppen und verkehrte Lastverteilung.
•
•
•
•
•
II. VORBEREITUNG
•
•
•
•
•
•
Während dem Mähen immer festes Schuhwerk und
lange Hosen tragen. Die Maschine nicht barfuß oder mit
offenen Sandalen in Betrieb nehmen.
Das Arbeitsgelände sorgfältig untersuchen und alle
Gegenstände, die von der Maschine aufgeschleudert
werden könnten, entfernen.
WARNUNG - Benzin ist äußerst leicht entzündlich.
- Kraftstoff in speziell dafür ausgelegten Behältern
lagern.
- Nur im Freien tanken und währenddessen nicht
rauchen.
- Kraftstoff nachfüllen, bevor der Motor angelassen
wird. Auf keinen Fall den Tankdeckel entfernen
oder Benzin nachfüllen, solange der Motor läuft
oder heiß ist.
- Falls Kraftstoff verschüttet wurde, nicht versuchen,
den Motor anzulassen, sondern die Maschine vom
verschütteten Benzin wegschieben und das
Verursachen jeglicher Zündquellen vermeiden, bis
die Benzindämpfe sich verflüchtigt haben.
- Alle Deckel wieder fest auf Kraftstofftanks und
Kraftstoffbehältern anbringen.
Schadhafte Schalldämpfer ersetzen.
Vor dem Gebrauch immer mit einer Sichtprüfung
sicherstellen, daß Mähmesser, Messerschrauben und
die Mäheinheit nicht abgenutzt oder beschädigt sind.
Abgenutzte oder beschädigte Messer und Schrauben
ersetzen, um Auswuchtung zu gewährleisten.
Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten, da beim Drehen eines Mähmessers die anderen
Mähmesser sich womöglich mit drehen.
•
•
•
•
•
•
•
5
Maschine nicht in einem geschlossenen Bereich
betreiben, in dem die gefährlichen Kohlenmoxydgase
sich sammeln können.
Nur bei Tageslicht oder guter künstlicher Beleuchtung
mähen.
Alle Messerbetätigungskupplungen auskuppeln und in
den Leerlauf schalten, bevor versucht wird, den Motor
anzulassen.
Auf keinen Abhängen mit einer Steigung von mehr als
10_ mähen.
Bitte daran denken, daß es keinen “sicheren” Abhang
gibt. Beim Fahren auf grasbewachsenen Abhängen ist
besondere Vorsicht geboten. Um das Umschlagen zu
vermeiden:
- Beim Bergauf- oder Bergabfahren auf keinen Fall
plötzlich anfahren oder anhalten;
- Kupplung langsam einlegen, immer einen Gang
eingelegt lassen, besonders beim Bergabfahren;
- Die Fahrgeschwindigkeit sollte auf Abhängen und
in engen Kurven niedrig gehalten werden.
- Auf Bodenwellen, Löcher und andere Gefahren
achten;
- Niemals quer zum Abhang mähen, es sei denn, der
Rasenmäher ist speziell dafür ausgelegt.
Beim Abschleppen von Lasten oder der Verwendung
von schwerem Gerät ist Vorsicht geboten.
- Nur zugelassene Zugstangen-Anhängepunkte
verwenden.
- Lasten klein genug halten, so daß sie sicher
beherrscht werden können.
- Kein scharfen Kurven fahren. Beim Rückwärtsfahren
vorsichtig sein.
- Gegengewichte oder Radgewichte verwenden, falls
diese in der Betriebsanleitung empfohlen werden.
Beim Überqueren von Straßen oder dem Arbeiten in
deren Nähe, auf den Verkehr achten.
Vor dem Überqueren von Oberflächen den
Mähmesserantrieb ausschalten, es sei denn, es handelt
sich um Gras.
Bei der Verwendung von Anbaugeräten, den
Materialauswurf auf keinen Fall auf Personen richten,
und niemanden während des Betriebs in der Nähe der
Maschine dulden.
Den Rasenmäher auf keinen Fall mit schadhaften
Schutzvorrichtungen, Schildern oder ohne
Sicherheitsausrüstung in Betrieb nehmen.
Die Einstellung des Drehzahlreglers nicht ändern, und
die Drehzahl des Motors nicht über die
Werkspezifikationen heraufsetzen. Der Betrieb des
Motors bei zu hohen Drehzahlen kann die Gefahr von
Körperverletzungen vergrößern.
Vor dem Verlassen der Bedienungsstation:
- Die Zapfwelle abstellen und alle Anbaugeräte
absenken.
- In Leerlauf schalten und die Feststellbremse
einlegen.
- Den Motor abstellen und den Zündschlüssel
abziehen.
Alle Anbaugeräte-Antriebe ausschalten, den Motor
abstellen und das (die) Zündkerzenkabel abziehen bzw.
den Zündschlüssel abziehen:
•
•
•
- vor dem Entfernen von Verstopfungen aus dem
Mähwerk oder dem Auswurf;
- vor dem Prüfen, Reinigen oder Reparieren des
Rasenmähers;
- nachdem auf ein Fremdkörper gestoßen wurde.
Den Rasenmäher auf Schäden untersuchen und
die Reparaturen durchführen, bevor die Maschine
wieder angelassen und in Betrieb genommen wird;
- falls die Maschine anfangen sollte, ungewöhnlich
zu vibrieren (sofort prüfen).
Alle Anbaugeräte-Antriebe ausschalten, wenn die
Maschine transportiert oder nicht gebraucht wird.
Den Motor abstellen und den Anbaugerät-Antrieb
ausstellen:
- vor dem Tanken;
- vor dem Entfernen der Grasfangvorrichtung;
- vor der Einstellung der Schnitthöhe, es sei denn
diese Einstellung kann von der Bedienungsstation
aus vorgenommen werden.
Die Drosselklappe während des Auslaufens des Motors
schließen und, falls der Motor mit einem Absperrventil
ausgestattet ist, dieses bei Beendigung der Mäharbeiten
schließen.
IV. WARTUNG UND LAGERUNG
•
•
•
•
•
•
•
•
•
Darauf achten, daß alle Muttern, Bolzen und Schrauben
fest angezogen sind, um zu gewährleisten, daß die
Maschine für den Betrieb sicher ist.
Die Maschine auf keinen Fall mit Benzin im Tank in einem
Gebäude lagern, in dem die Benzindämpfe ein offenes
Feuer oder einen Funken erreichen könnten.
Den Motor abkühlen lassen, bevor er in einem
geschlossenen Raum gelagert wird.
Um die Feuergefahr herabzusetzen, den Motor, den
Schalldämpfer, den Batteriekasten und das Kraftstofflager
von Gras, Laub und übermäßigem Schmierfett freihalten.
Den Grasfänger häufig auf Abnutzung oder Verschleiß
prüfen.
Abgenutzte oder beschädigte Teile zur Sicherheit immer
sofort ersetzen.
Falls der Kraftstofftank entleert werden muß, sollte dies
im Freien getan werden.
Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten, da beim Drehen eines Mähmessers die anderen
Mähmesser sich womöglich mit drehen.
Falls die Maschine geparkt, gelagert oder unbeaufsichtigt
zurückgelassen werden soll, das Mähwerk absenken,
es sei denn, es wird eine verläßliche, mechanische
Verriegelung verwendet.
VORSICHT: Bei der Vorbereitung, dem Transport,
der Einstellung und der Vornahme von Reparaturen
immer das Zündkerzenkabel abziehen und so
anbringen, daß es nicht mit der Zündkerze in Kontakt
kommen kann, um das unbeabsichtigte Anspringen
des Motors zu verhindern.
6
1. Règles de Sécurité
Conseils pour l’utilisation en toute sécurité des tondeuses autoportées
IMPORTANT: CETTE TONDEUSE EST CAPABLE D’AMPUTER LES MAINS, LES PIEDS ET DE PROJETER DES OBJETS.
L’INOBSERVATION DES RÈGLES DE SÉCURITÉ SUIVANTES PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES ET
ÉVENTUELLEMENT MORTELLES.
I. PRÉCAUTIONS D'UTILISATION
F
III. UTILISATION
•
Lisez toutes les instructions soigneusement. Familiarisezvous avec les commandes pour appprendre à utiliser
efficacement cette machine.
• N'autorisez jamais les enfants ou les personnes qui ne
connaissent pas le manuel d'instructions à utiliser cette
tondeuse. La règlementation locale peut de plus interdire
l'utilisation de la tondeuse à partir d'un certain âge.
• Ne tondez jamais à proximité de personnes, enfants ou
animaux.
• N'oubliez pas que tout utilisateur est responsable des
accidents ou dommages causés à une autre personne
ou aux objets de sa propriété.
• Tous les utilisateurs doivent rechercher et obtenir une
formation personnelle sérieuse et pratique qui devra
insister sur:
- la nécessité absolue d'être attentif et concentré
lorsqu'on utilise une autoportée,
- le fait qu'une autoportée glissant sur une pente ne
s'arrête pas lorsqu'on appuie sur la pédale de frein.
Les raison sprincipals d'une perte de contrôle sont:
a) l'adhérence insuffisante des pneus,
b) une conduite trop rapide,
c) un freinage insuffisant,
d) une tondeuse non adaptée aux conditions
d'utilisation,
e) une mauvaise appréciation des contraintes résultant
du type de terrain à entretenir et, tout particuliérement
de la présence de pentes sur ce terrain,
f) l'accrochage incorrect d'une remorque et la
mauvaise répartition du poids.
•
•
•
•
•
•
II. PRÉPARATION
•
•
•
•
•
•
Pendant que vous tondez, portez uniquement des
chaussures solides et des pantalons longs. Ne tondez
jamais pieds nus ou en sandales.
Contrôlez systématiquement et soigneusement l'état de
la surface à tondre et enlevez tous les objets susceptibles
de devenir des projectiles lors du passage de la machine.
ATTENTION - L’essence est très inflammable.
- Utilisez exclusivement les récipients approuvés.
- Remplissez toujours le réservoir à essence à l'air
libre et ne fumez pas pendant que vous le remplissez.
- Remplissez le réservoir d'essence avant de
démarrer le moteur. N'enlevez jamais le bouchon
du réservoir d'essence et ne rajoutez jamais
d'essence quand le moteur est en marche ou pendant qu'il est chaud.
- Si vous avez renversé de l'essence, poussez la
tondeuse hors du lieu oú l'essence a été renversée
avant de démarrer le moteur. Ne démarrez aucun
outil là où l'essence a été renversée avant qu'elle ne
n'évapore.
Remplacez les pots d'échappement défectueux.
Avant d'utiliser votre autoportée, vérifiez toujours que les
lames, les boulons de lame et l'unité de coupe ne soient
pas usés ou endommagés. Toujours remplacer les deux
lames ensemble de façon à éviter tout probléme
d'équilibrage.
Avant d'intervenir sur le carter de coupe, vérifiez toujours
que les lames sont toutes à l'arrêt.
•
•
•
•
•
•
7
Ne démarrez jamais le moteur à l'intérieur d'un bâtiment
où des vapeurs dangereuses de monoxyde de carbone
pourraient s'être accumulées.
Tondez uniquement à la lumiére du jour ou avec une
bonne lumière artificielle.
Avant de démarrer le moteur, assurez-vous que toutes
les commandes du tracteur sont bien au point mort,
notamment l'embrayage des lames et le levier de boîte
de vitesses.
N'utilisez pas votre tracteur sur des pentes de plus de 10
degrés.
Rappelez-vous qu’il n’existe pas de pente "sûre". Il faut
faire très attention quand vous conduisez votre tracteur
sur des pentes herbeuses. Pour éviter tout risque de
retournement du tracteur, suivez avec soin les consignes
suivantes:
- ne vous arrêtez pas ou ne démarrez pas brutalement
dans une pente,
- embrayez doucement et n'arrêtez jamais votre
tracteur dans une pente, spécialement quand vous
la descendez,
- conduisez toujours lentement dans les pentes, tout
comme dans les virages étroits,
- faites attention aux irrégularités du terrain,
- ne tondez jamais en travers d'une pente, à moins
que la tondeuse n'ait été spécialement conçue à cet
effet.
Faites attention quand vous tirez des charges ou lorsque
vous utilisez un équipement lourd.
- N'utilisez que les points de charnière de la barre
d'attelage approuvés.
- Limitez-vous aux charges que vous pouvez contrôler
avec sécurité.
- Ne tournez pas trop brutalement. Soyez très prudent quand vous conduisez en marche arrière.
- N'utilisez que les masses de roues ou contrepoids
qui vous sont conseillés dans le manuel
d'instructions.
Faitez attention à la circulation quand vous devez utiliser
le tracteur près d'une route ou quand vous devez traverser une route.
Arrêtez toujours les lames quand vous devez traverser
une surface autre que du gazon.
Quand vous montez des accessoires, ne les utilisez et
déposez jamais à proximité de quelqu'un.
N'utilisez jamais le tracteur avec un bac, déflecteur ou
insert broyeur défectueux ou encore sans bac ou
déflecteur. Pour tondre, même en fonction broyage, il faut
impérativement pour votre sécurité que, soit le bac, soit
le déflecteur (option),soient positionnés à l'arrière du
tracteur.
Ne modifiez pas la vitesse de rotation du moteur et ne le
faites pas fonctionner au dessus de son régime normal
car celà peut être dangereux.
Avant de quitter le siége :
- débrayez les lames et abaissez le carter de coupe,
- mettez le levier de vitesse au point mort et enclenchez
le frein de parking,
- arrêtez le moteur et enlevez les clés,
•
•
•
•
D´ebrayez les lames, arrêtez le moteur, et débranchez le
(s) fil (s) de la bougie d'allumage ou enlevez la clef de
contact:
- avant de retirer l'insert broyeur ou avant de retirer la
goulotte d'éjection pour la nettoyer,
- avant de contrôler, nettoyer ou travailler sur l'unité
de coupe,
- avant de retirer un objet coincé dans la tondeuse.
Dans ce cas inspectez aussitôt la machine pour
vous assurer qu'elle n'est pas endommagée et, si
nécessaire, faites ou faites faire impérativement les
réparations avant de la remettre en marche et de la
faire fonctionner.
- si la machine commence à vibrer anormalement.
Dans ce cas vérifiez immédiatement l'unitéde coupe.
Débrayez systématiquement les lames quand le tracteur
n'est pas utilisé ou quand vous devez le transporter.
Débrayez les lames puis arrêtez le moteur:
- avant de faire le plein d'essence,
- avant d'enlever le collecteur,
- avant de régler la hauteur de coupe à moins que ce
réglage ne puisse s'effectuer du poste de conduite.
Une fois le démarrage effectué, réduisez les gaz grâce
à la commande correspondante et positionnez cette
commande dans l'encoche correspondant à la position
de tonte. Quand vous avez fini de tondre, abaisser la
commande de gaz au minimum avant de couper le
moteur.
Si le moteur est fourni avec une vanne d'arrêt, fermez
l'arrivée d'essence quand vous avez fini de tondre.
IV. ENTRETIEN ET ENTREPOSAGE
•
•
•
•
•
•
•
•
•
Assurez-vous que tous les écrous, boulons et vis sont
bien serrés pour être certain que l'équipement est prêt à
refonctionner dans de bonnes conditions.
N'entreposez jamais le tracteur avec de l'essence dans
le réservoir, dans un bâtiment où les vapeurs pourraient
s'enflammer au contact d'une flamme ou d'une étincelle
d'allumage.
Attendez le refroidissement du moteur avant d'entreposer
le tracteur dans un espace clos.
Pour supprimer les risques d'incendie assurez-vous que
le moteur, le pot d'échappement, le logement de la
batterie et du réservoir d'essence ne sont pas encrassés
par l'herbe, les feuilles ou la graisse.
Vérifiez souvent le collecteur pour vous assurer qu'il est
propre et qu'il n'est pas détérioré.
Pour votre sécurité, remplacez systématiquement les
pièces usées ou détériorées.
Si le réservoir d'essence doit être vidangé, procédez à
cette opération à l'extérieur.
Sur les tondeuses multi-lames, n'oubliez pas que la
rotation d'une lame peut entraîner celle des autres.
Quand le tracteur est garé, entreposé ou tout simplement
non utilisé, réglez la hauteur de coupe dans la position
la plus basse.
ATTENTION: Débranchez toujours le fil de bougie
d’allumage et pour prévenir les démarrages
accidentels, posez-le de telle sorte qu'il ne puisse en
aucun cas entrer en contact avec la bougie
d'allumage lors du montage, du transport, des
réglages et des réparations.
8
1. Reglas De Seguridad
Prácticas de Operación Seguras para las Segadoras Conducibles
IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI
NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA
MUERTE.
I. I. INSTRUCCIÓN
Esp
III. OPERACIÓN
•
Lea todas las instrucciones cuidadosamente.
Familiarícese completamente con los controles y con el
uso adecuado el equipo
• Nunca permita que los niños o las personas sin los
conocimientos adecuados operen la segadora. Leyes
locales pueden restriñir la edad del operador.
• Asegúrese que el área esté despejada de personas
antes de segar, especialmente de niños o animales
domésticos.
• Todos los conductores deben tratar de obtener
instrucciones profesionales y practicas. Estas
instrucciones deberán acentuar:
- la necesidad de tener cuidado y de concentrase
cuando este operando las segadoras conduciables;
- el control de una maquina conducible cuando este
deslizando sobre una pendiente no será recobrado
con la aplicación del freno.
Las razones principales de la pérdida de control son:
a) apretón insuficiente del volante;
b) conducimiento demasiado rápido;
c) frenazo inadecuado;
d) este tipo de maquina es inadecuado para el trabajo;
e) falta de conciencia de las condiciones del terreno,
especialmente de las pendientes;
f) distribución incorrecta del enganchado y de la
carga.
•
•
•
•
•
•
II. PREPARACIÓN
•
•
•
•
•
•
Cuando este segando, siempre use zapatos adecuados
y pantalones largos. No opere el equipo sin zapatos o
usando sandalias.
Inspeccione cuidadosamente el área en donde se va a
utilizar el equipo y remueva los obstáculos que puedan
ser lanzados por la maquina.
ATENCIÓN - los combustibles son muy inflamables.
- Almacene el combustible en envases
especialmente diseñados para este propósito.
- Agregue combustible a la máquina afuera y no
fume cuando este agregando combustible.
- Agregue el combustible antes de arrancar el motor.
Nunca remueva la tapa del depósito de gasolina o
agregue combustible con el motor fusionando o
cuando el motor este caliente.
- Si derrama combustible, no intente arrancar el
motor pero mueva la maquina lejos del área de
derrame y no arranque el motor hasta que los
vapores se hallan evaporado.
- Vuelva a poner todas las tapas de los tanques y de
los envases con seguridad.
Reemplace los silenciadores defectuosos.
Antes de usarlo, siempre inspeccione visualmente para
ver que las cuchillas, los pernos de las cuchillas y el
conjunto cortador no estén gastados o dañados.
Reemplace las cuchillas y los pernos gastados o
dañados de dos en dos para mantener el equilibro.
En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.
•
•
•
•
•
•
•
9
Nunca haga funcionar la máquina dentro de un área
cerrada donde gases peligrosos de óxido de carbono
pueden acumularse.
Siegue solamente con luz de día o con una buena luz
artificial.
Antes de tratar de empezar el motor, desenganche todos
los embragues de accesorio de la cuchilla y mueva el
embrague en la posición de neutro.
Nunca utilice en pendientes de más de 10°.
Acuérdese que no hay pendiente segura. Hay que tener
mucho cuidado cuando se quiere desplazar sobre
pendientes de césped. Para protejerse contra vuelco;
- evite arrancar o parar cuando vaya cuesta arriba o
cuesta abajo;
- enganche el embrague lentamente, siempre guarde
la maquina en engranaje, especialmente cuanto se
este desplazando cuesta abajo;
- las velocidades de la maquina deben ser
mantenidas bajas cuando este sobre las pendientes
o cuando haga vueltas estrechas.
- fíjese si hay agujeros, surcos o otros peligros
escondidos;
- nunca siegue al través de la cara de la pendiente,
a menos que la segadora este diseñada para este
propósito.
Tenga mucho cuidado cuando este tirando cargas o
cuando este usando un equipo pesado.
- Use solamente puntos de enganche de la barra de
tracción.
- Limite carga a esos que pueda controlar con
seguridad.
- No haga vuelta rápidas. Tenga cuidado cuando
vaya marcha atrás.
- Use contrapesos o pesos de rueda cuando este
sugerido en su libro de instrucciones.
Tenga un cuidado extra cuando atraviese o se acerque
de carreteras .
Pare la rotación de las cuchillas cuando ataviase superficies otras que césped.
Cuando use cualquier accesorio, nunca directa la
descarga de materiales hacia personas que estén cerca
y no permita que nadie cerca de la maquina cuando esta
funcionando.
Nunca use la maquina sin la protección contra la descarga
en su sitio
Nunca cambie los ajustes del regulador o no haga que
el motor tenga una velocidad excesiva.
Antes de dejar la posición del operador:
- desenganche la fuerza motriz y baje los accesorios;
- cambie a neutro y enganche el freno de
estacionamiento;
- pare el motor y remueva la llave.
Desenganche la transmisión a los accesorios, pare el
motor, y desconecte el (los) cable (s) de la bujía o
remueva la llave de ignición
- antes de limpiar bloqueos o desatrancar del
conducto;
- antes de inspeccionar, limpiar o trabajar sobre la
segadora;
•
•
•
- después de golpear un objeto extraño. Inspeccione
la segadora cuidadosamente, para verificar si hay
daños y haga reparaciones antes de volver a
arrancar y a operar el equipo;
- si la maquina empieza a vibrar anormalmente
(verifíquela inmediatamente).
Desenganche la transmisión a los accesorios cuando
haga el transporte o cuando no este en uso.
Pare el motor y desenganche la transmisión a los
accesorios
- antes de agregar combustible;
- antes de quitar el recogedor del césped;
- antes de haces ajustes de altura a menos que los
ajustes pueden ser hechos de la posición del
operador.
Reduzca los ajustes de la aceleración durante el tiempo
que el motor se apague, si el motor viene diseñado con
una válvula de apagado, sierre el combustible cuando
halla terminado de segar.
IV. MANTENIMIENTO Y ALMACENAMIENTO
•
•
•
•
•
•
•
•
•
Guarde todos las tuercas, los pernos y los tornillos
apretados para asegurarse que el equipo esta en
condiciones de buena operación.
Nunca guarde la máquina con combustible en el
estanque de combustible dentro de un edificio en donde
hay fuentes de ignición presente.
Permita que ese enfríe el motor antes de guardarlo en
algún lugar cerrado.
Para reducir el riesgo de encendido, guarde el motor, el
silenciador, el comportamiento de la batería limpios de
césped, hojas, y de demasiado grasa.
Verifique frecuentemente el recogedor del césped para
ver si hay uso o deterioración.
Para la seguridad reemplace las partes que estén usadas
o dañadas.
Si el tanque del combustible debe ser vaciado hágalo
afuera.
En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.
Cuando la maquina debe ser estacionada, almacenada
o cuando debe ser dejada desatendida, baje el conjunto
cortador a menos que una serradora mecánica es usada.
PRECAUCIÓN: Siempre desconecte el alambre de
la bujía y póngalo donde no pueda entrar en contacto
con la bujía, para evitar el arranque por accidente,
durante la preparación, el transporte, el ajuste o
cuando se hacen reparaciones.
10
1. Norme Antinfortunistiche
Regole di sicurezza per trattorini da prato
IMPORTANTE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A
SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE
CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA.
I
I. ADDESTRAMENTO ALL’USO
III. FUNZIONAMENTO
•
Studiare attentamente le istruzioni. Acquisire
dimestichezza con i comandi e conoscere a fondo l’uso
corretto dell’equipaggiamento.
• Non consentire mai l’uso dei trattorini tosaerba ai bambini
né agli adulti che non abbiano dimestichezza con le
istruzioni sull’uso. Le normative locali possono stabilire
l’età minima per operare i trattorini tosaerba.
• Non operare mai con i tosaerba in caso vi siano persone,
specialmente bambini, o animaletti domestici nella zona
di lavoro.
• Tenere presente che in caso di incidenti, rischi o pericoli
provocati a persone o a beni, la responsabilità
dell’operato ricade sull’operatore, od utilizzatore.
• Ogni singolo conducente ha il dovere di procurarsi le
istruzioni pratiche della professione e del settore. Tali
istruzioni devono mettere in evidenza quanto segue:
- la necessità di prestare la massima attenzione e di
prendere le necessarie cautele durante l’uso dei
trattorini tosaerba;
- che se il trattorino scivola su un pendio, non se ne
può riottenere il controllo premendo i freni.
Cause principali della perdita del controllo:
a) insufficiente presa delle ruote;
b) velocità di guida troppo elevata;
c) freni inadeguati;
d) macchinario di tipo non idoneo al compito;
e) mancata comprensione degli effetti delle condizioni
del terreno, specialmente dei pendii;
f) traino o distribuzione del carico impropri
•
•
•
•
•
•
II. PREPARAZIONE
•
•
•
•
•
•
Indossare sempre scarpe robuste da lavoro e pantaloni
lunghi. Non usare i tosaerba a piedi nudi o indossando
soltanto sandali.
Controllare scrupolosamente l’area in cui verrà utilizzato
l’equipaggiamento e togliere tutti gli oggetti che
potrebbero venire scagliati dal macchinario.
ATTENZIONE - La benzina è infiammabilissima.
- Conservare il carburante in contenitori appositi.
- Fare rifornimento soltanto all’aperto. E’ vietato
fumare durante il rifornimento.
- Fare rifornimento prima di avviare il motore. Non
svitare mai il tappo del serbatoio, né fare rifornimento
con il motore acceso o caldo.
- In caso di fuoriuscita di benzina, non mettere in moto
il motore. Spostare l’equipaggiamento dall’aerea in
cui si è verificata la fuoriuscita del carburante ed
evitare di provocare qualsiasi tipo di accensione
fino a quando i vapori non si siano dissipati.
- Reinserire e serrare bene il tappo del serbatoio e
del contenitore.
Sostituire le marmitte che non funzionino bene.
Prima di iniziare il lavoro ispezionare visualmente le
lame, i bulloni delle lame e il gruppo falciante per
verificare che non vi siano tracce di usura o
danneggiamenti. In caso di lame e bulloni danneggiati
od usurati, installate un nuovo set completo in modo che
il macchinario rimanga bilanciato.
In caso di trattorini tosaerba a lame multiple prestare la
massima attenzione in quanto ruotando una lama si può
provocare la rotazione delle altre.
•
•
•
•
•
•
•
-
11
-
Non accendere il motore in spazi ristretti dove vi si possa
accumulare ossido di carbonio, un gas inodore ma
letale.
Usare i tosaerba soltanto con la luce del giorno oppure
in presenza di buona luce artificiale.
Prima di avviare il motore disinnestare la frizione degli
accessori da taglio e portare la leva del cambio sulla
posizione di folle.
Non impiegare questo macchinario su terreni con una
pendenza di oltre 10o.
Tenere presente che non esistono pendii “sicuri”. Prestare
particolare attenzione sui pendii erbosi. Suggerimenti
per evitare il ribaltamento del macchinario:
- evitare di fermarsi o mettersi in marcia
improvvisamente in salita o in discesa;
- innestare la frizione lentamente; tenere sempre le
marce innestate, specialmente in discesa;
- procedere a bassa velocità sui pendii e nelle curve
strette;
- fare attenzione a dossi, buche o ad altri pericoli
nascosti;
- non tagliare l’erba in diagonale sui pendii a meno
che non si disponga di un trattorino tosaerba
realizzato appositamente allo scopo.
Prestare particolare attenzione quando si trainano oggetti
pesanti o quando si utilizza dell’equipaggiamento
pesante.
- Usare soltanto i punti approvati di traino nelle barre
di trazione.
- Limitarsi ai carichi che si è in grado di controllare con
sicurezza.
- Non sterzare bruscamente. Prestare particolare
attenzione durante la retromarcia.
- Impiegare contrappesi o pesi per ruote
ogniqualvolta siano raccomandati nel manuale
d’uso.
Fare attenzione al traffico quando si lavora in prossimità
di strade e quando le si deve attraversare.
Attivare il dispositivo di bloccaggio delle lame per
interromperne la rotazione prima di attraversare superfici
non erbose.
Durante l’uso di qualsiasi accessorio non dirigere mai lo
scarico dei materiali verso i passanti e non consentire a
nessuno di avvicinarsi al macchinario in funzione.
Non usare mai i trattorini tosaerba con protezioni o
schermi difettosi oppure non installati.
Non modificare le impostazioni del regolatore del motore
né far operare il motore a velocità eccessive. Le velocità
eccessive possono aumentare il pericolo di infortuni.
Prima di lasciare il posto di guida, o dell’operatore:
- disinnestare la leva di comando della presa di forza
ed abbassare gli accessori;
- portare la leva sulla posizione di folle ed innestare
il freno di parcheggio;
- spegnere il motore e togliere le chiavi.
Disinnestare la trasmissione del moto agli accessori,
spegnere il motore e scollegare i fili delle candele oppure
togliere la chiavetta di accensione:
prima di pulire eventuali intasamenti e prima di stasare
lo scivolo;
prima di interventi o controlli sul tosaerba e prima delle
operazioni di pulizia;
•
•
•
- dopo aver colpito un oggetto estraneo. Controllare
che il tosaerba non sia stato danneggiato ed
effettuare le riparazioni del caso prima di riavviare
e mettere in funzione l’equipaggiamento;
- se il tosaerba, o trattorino, vibra in modo anomalo (in
qual caso eseguire immediatamente dei controlli).
Disinnestare la trasmissione del moto agli accessori
durante il trasporto del macchinario oppure quando non
è in uso.
Spegnere il motore e disinnestare la motorizzazione
degli accessori nei seguenti casi:
- prima di fare rifornimento;
- prima di smontare il contenitore dell’erba tagliata;
- prima di regolare l’altezza, a meno che le regolazioni
non possano essere eseguite dal posto
dell’operatore.
Ridurre la velocità, con la leva dell’acceleratore, per
rallentare il motore prima dello spegnimento. Se il motore
è provvisto di valvola di arresto, chiudere l’alimentazione
del carburante alla fine del lavoro.
IV. MANUTENZIONE E PERIODI DI INATTIVITA’
•
•
•
•
•
•
•
•
•
Verificare che tutti i dadi, i bulloni e le viti siano sempre
ben stretti per assicurare che l’equipaggiamento sia in
buone condizioni operative.
Non lasciare mai l’equipaggiamento, con benzina nel
serbatoio, in locali chiusi dove i vapori possano
raggiungere fiamme libere o scintille.
Lasciare raffreddare il motore prima di riporre i tosaerba,
o trattorini, in qualsiasi spazio stretto e chiuso.
Per ridurre i pericoli d’incendio assicurarsi che il motore,
la marmitta, il vano batteria e la zona di stoccaggio
benzina siano liberi da erba, foglie o quantità eccessive
di grasso.
Controllare spesso il raccoglitore dell’erba tagliata per
individuare eventuali segni di usura o di danneggiamento.
Per maggiore sicurezza, sostituire le parti usurate o
danneggiate.
Il serbatoio del carburante va vuotato all’aperto, qualora
necessario.
In caso di macchinario a lame multiple prestare la massima
attenzione quando si ruota una lama in quanto ciò può
provocare la rotazione delle altre.
Prima di parcheggiare, mettere in magazzino o lasciare
incustoditi i tosaerba, o i trattorini, abbassare l’apparato
falciante a meno che si utilizzi un dispositivo meccanico
per il bloccaggio in posizione della campana tosaerba.
ATTENZIONE: scollegare sempre i fili delle candele,
e collocarli dove non possano venire in contatto con
le candele per non provocare accensioni inavvertite,
durante l’allestimento, il trasporto, la regolazione o
la riparazione dei tosaerba o dei trattorini.
12
1. Veiligheidsregels
Veilige bedieningsmethoden voor zittrekkers
BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET
NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN.
NL
I. TRAINING
III. BEDIENING
•
Lees de instructies aandachtig. Zorg dat u vertrouwd
bent met de bedieningselementen en het juiste gebruik
van de machine.
• Laat kinderen of mensen die niet bekend zijn met de
instructies, de maaimachine niet gebruiken. Het is
mogelijk dat plaatselijke voorschriften een beperking
stellen aan de leeftijd van de bestuurder.
• Maai nooit terwijl mensen, vooral kinderen, of huisdieren
in de buurt zijn.
• Bedenk dat de bestuurder of gebruiker verantwoordelijk
is voor ongelukken of risico’s die andere mensen of hun
eigendommen kunnen overkomen.
• Alle bestuurders dienen vakkundige instructies te
ontvangen. Bij dergelijke instructies dient de nadruk te
worden gelegd op:
- de noodzaak voor aandacht en concentratie bij het
werken met zittrekkers;
- een zittrekker die op een helling wegglijdt, kan niet
onder controle worden gehouden door te remmen.
De hoofdredenen voor besturingsverlies zijn:
a) onvoldoende houvast;
b) te snel rijden;
c) ontoereikend remmen;
d) het soort machine is niet geschikt voor de taak;
e) gebrek aan kennis van het effect van bodemcondities,
vooral hellingen;
f) verkeerd vastkoppelen en verkeerde verdeling van
de lading.
•
•
•
•
•
•
II. VOORBEREIDING
•
•
•
•
•
•
Draag tijdens het maaien altijd stevige schoenen en een
lange broek. Gebruik de machine niet blootsvoets of
terwijl u open sandalen draagt.
Inspecteer de plek waar de machine zal worden gebruikt,
grondig en verwijder alle voorwerpen die door de machine kunnen worden weggeslingerd.
WAARSCHUWING - Benzine is licht ontvlambaar.
- Bewaar brandstof in blikken die speciaal voor dat
doel zijn bestemd.
- Tank alleen buiten en rook niet tijdens het tanken.
- Tank voordat u de motor start. Draai de dop nooit van
de benzinetank af of tank nooit terwijl de motor draait
of heet is.
- Als benzine is gemorst, probeer de motor dan niet
te starten maar haal de machine van de plaats
vandaan waar u benzine heeft gemorst en zorg dat
u geen ontstekingsbron teweeg brengt totdat de
benzinedampen zijn verdreven.
- Draai de dop van alle brandstoftanks en -blikken weer
goed vast.
Vervang defecte geluiddempers.
Inspecteer vóór het gebruik altijd of de messen,
mesbouten en maai-inrichting niet versleten of
beschadigd zijn. Vervang versleten of beschadigde
messen en bouten in sets om het evenwicht in stand te
houden.
Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen kan
doen draaien.
•
•
•
•
•
•
•
13
Laat de motor niet draaien in een besloten ruimte waar
gevaarlijke koolmonoxydedampen zich kunnen
verzamelen.
Maai alleen bij daglicht of goed kunstlicht.
Voordat u de motor gaat starten, moet u alle
meshulpstukkoppelingen uitschakelen en naar de
vrijloop schakelen.
Gebruik de trekker niet op hellingen van meer dan 10°.
Denk eraan dat er geen “veilige” hellingen bestaan. Bij
het rijden op hellingen met gras dient men extra
voorzichtig te zijn. Zo zorgt u ervoor dat de trekker niet
omslaat:
- stop en start niet plotseling bij het op- of afrijden van
een helling.
- schakel de koppeling langzaam in, houd de machine altijd in de versnelling, vooral bij het afrijden
van een heuvel;
- de snelheid van de machine dient op hellingen en
in scherpe bochten laag te worden gehouden;
- kijk uit voor bulten en kuilen en andere verborgen
gevaren;
- maai nooit dwars op de helling tenzij de maaier voor
dit doel is ontworpen.
Wees voorzichtig bij het trekken van ladingen of het
gebruik van zwaar materieel.
- Gebruik alleen goedgekeurde aanhaakpunten voor
een trekstang.
- Beperk de lading tot hetgeen u veilig kunt hanteren.
- Maak geen scherpe bochten. Wees voorzichtig bij
achteruit rijden.
- Gebruik contragewicht(en) of wielgewichten
wanneer dat in de handleiding wordt aangeraden.
Kijk uit voor het verkeer wanneer u de weg oversteekt of
zich nabij een weg bevindt.
Stop de messen voordat u andere oppervlakken dan
gras oversteekt.
Voer bij het gebruik van hulpstukken het materiaal nooit
af in de richting van omstanders en laat niemand in de
buurt van de machine komen terwijl deze in bedrijf is.
Gebruik de maaimachine nooit met defecte
beschermkappen en schermen of zonder
beveiligingsinrichtingen op hun plaats.
Verander de instelling van de motorregelaar niet en laat
de motor niet met te hoge toeren draaien. Als de motor
met te hoog toerental draait, kan het risico van lichamelijk
letsel groter worden.
Voordat u de bestuurdersstoel verlaat:
- de aftakas uitschakelen en de hulpstukken
neerlaten;
- naar de vrijloop schakelen en de parkeerrem
inschakelen;
- de motor stoppen en de sleutel verwijderen.
Schakel de aandrijving naar de hulpstukken uit, stop de
motor en maak de bougiekabel(s) los of verwijder het
contactsleuteltje,
- voordat u opgehoopt materiaal weghaalt of een
verstopte afvoer leeg maakt;
- voordat u de maaimachine controleert, schoonmaakt
of eraan werkt;
CTH130
•
•
•
- nadat u een ongewenst voorwerp heeft geraakt.
Inspecteer de maaimachine op schade en voer
reparaties uit voordat u de machine weer start en
gebruikt;
- als de machine abnormaal begint te trillen
(onmiddellijk controleren).
- vor dem Entfernen von Verstopfungen aus dem
Mähwerk oder dem Auswurf;
Schakel de aandrijving naar de hulpstukken uit tijdens
transport of als ze niet worden gebruikt.
Stop de motor en schakel de aandrijving naar het hulpstuk
uit,
- voordat u tankt;
- voordat u de opvangzak verwijdert;
- voordat u de hoogte verstelt tenzij de hoogte vanuit
de bestuurdersplaats kan worden ingesteld.
Minder gas tijdens het uitlopen van de motor, en als de
motor met een afsluitklep is uitgerust, moet u de
brandstoftoevoer aan het einde van het maaien afsluiten.
13,0/9,7
0-7,3
IV. ONDERHOUD EN OPSLAG
•
•
•
•
•
•
•
•
•
Houd alle moeren, bouten en schroeven goed
vastgedraaid zodat u er zeker van kunt zijn dat de
machine in een veilige bedrijfsstaat verkeert.
Sla de machine nooit in een gebouw op, waar dampen
een open vlam of vonk kunnen bereiken, terwijl zich
benzine in de tank bevindt.
Laat de motor afkoelen voordat u hem in een besloten
ruimte opbergt.
Beperk brandgevaar: houd de motor, geluiddemper,
accuruimte en benzine-opslagruimte vrij van gras,
bladeren of een overmaat aan smeervet.
Controleer de opvangzak vaak op slijtage of verwering.
Vervang versleten of beschadigde onderdelen om
veiligheidsredenen.
Als de brandstoftank afgetapt moet worden, moet dit
buiten worden gedaan.
Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen kan
doen draaien.
Wanneer de machine moet worden geparkeerd,
opgeslagen of alleen moet worden gelaten, moet de
maai-inrichting neergelaten worden tenzij een
mechanische vergrendeling wordt gebruikt.
92
25-89
275
100
Vibration
Vibration
Vibración
Vibrering
Vibrasjon
OPGELET: Maak de bougiekabel altijd los, plaats
hem waar hij de bougie niet kan raken teneinde
onverhoeds starten te voorkomen tijdens het
opstellen, vervoeren, afstellen of uitvoeren van
reparaties.
Lärmpegel
Vibratie
Vibrazioni
Vibration
Tärinä
m/s
14
4 to 8
Eng
These symbols may appear on your tractor or in the literature supplied with the product. Learn and understand their meaning.
D Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.
F Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification
de ces symboles.
Esp
Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.
I
Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il
significato.
NL Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.
REVERSE
RÜCKWÄRTSGANG
MARCHE ARRIÈRE
ACHTERUIT
REVÉS
RETROMARCIA
NEUTRAL
LEERLAUF
POINT MORT
VRIJLOOP
NEUTRO
FOLLE
HIGH
HOCH
HAUT
HOOG
ALTO
AUMENTARE
LOW
NIEDRIG
BAS
LAAG
BAJO
DIMINUIRE
FAST
SCHNELL
RAPIDE
SNEL
RÁPIDO
VELOCE
SLOW
LANGSAM
LENTE
LANGZAAM
LENTO
LENTO
LIGHTS ON
LICHT AN
PHARES ALLUMÉS
LICHTEN AAN
LUCES ENCENDIDAS
LUCI ACCESE
LIGHTS OFF
LICHT AUS
PHARES ÉTEINTS
LICHTEN UIT
LUCES APAGADAS
LUCI SPENTE
P
ENGINE ON
MOTOR LÄUFT
MOTEUR EN MARCHE
MOTOR AAN
MOTOR ENCENDIDO
MOTORE ACCESO
ENGINE OFF
MOTOR AUS
MOTEUR ARRÊTÉ
MOTOR UIT
MOTOR APAGADO
MOTORE SPENTO
CHOKE
CLUTCH
STARTKLAPPE
KUPPLUNG
STARTER
EMBRAYAGE
CHOKE
KOPPELING
EMBRAGUE ESTRANGULACIÓN
STARTER
FRIZIONE
IGNITION
ZÜNDUNG
ALLUMAGE
ONTSTEKING
IGNICIÓN
AVVIAMENTO
PARKING BRAKE LOCKED
FESTSTELLBREMSE VERRIEGELT
FREIN DE PARKING VERROUILLÉ
PARKEERREM GEBLOKKEERD
FRENO DE ESTACIONAMIENTO
CERRADO
FRENO DI PARCHEGGIO INNESTATO
FUEL
KRAFTSTOFF
CARBURANT
BRANDSTOF
COMBUSTIBLE
CARBURANTE
ATTACHMENT
CLUTCH ENGAGED
ANBAUGERÄTE-KUPPLUNG
EINGEKUPPELT
LAMES EMBRAYÉES
KOPPELING HULPSTUK
INGESCHAKELD
EMBRAGUE DEL ACCESORIO
ENGANCHADO
FRIZIONE ACCESSORIE
INNESTATA
UNLOCKED
ENTRIEGELT
DEVERROUILLÉ
GEDEBLOKKEERD
ABIERTO
DISINNESTATO
PARKING BRAKE
FESTSTELLBREMSE
FREIN DE PARKING
FRENO DE ESTACIONAMIENTO
FRENO DI PARCHEGGIO
OIL PRESSURE
DIFFERENTIAL LOCK
REVERSE
ÖLDRUCK
DIFFERENTIALSPERRE
RÜCKWÄRTSGANG
PRESSION D'HUILE
BLOCAGE DE DIFFERENTIEL
MARCHE ARRIÈRE
OLIEDRUK
DIFFERENTIEELBLOKKERING
ACHTERUIT
PRESIÓN DEL ACEITE CERRADURA DEL DIFERENCIAL MARCHA AL REVÉS
PRESSIONE DELL'OLIO BLOCCAGGIO DIFFERENZIALE
RETROMARCIA
BATTERY
BATTERIE
BATTERIE
ACCU
BATERÍA
BATTERIA
FORWARD
VORWÄRTSGANG
MARCHE AVANT
VOORUIT
MARCHA HACIA
DELANTE
MARCIA
ATTACHMENT
BEWARE OF
MOWER HEIGHT
CAUTION
CLUTCH DISENGAGED
THROWN OBJECTS
MÄHWERKHÖHE
VORSICHT
ANBAUGERÄTE-KUPPLUNG
VORSICHT, HOCHGESCHLEUDERT
HAUTEUR DE COUPE
DANGER
AUSGEKUPPELT
GEGENSTÄNDE
MAAIHOOGTE
OPGELET
LAMES DÉBRAYÉES
PRECAUCIÓN ALTURA DE LA SEGADORA ATTENTION AUX PROJECTILES
KOPPELING HULPSTUK
LET OP WEGGESLINGERDE
ALTEZZA APPARATO
ATTENZIONE
UITGESCHAKELD
VOORWERPEN
FALCIANTE
EMBRAGUE DEL ACCESORIO
CUIDADO CON
DESENGANCHDO
OBJETOS LANZADOS
FRIZIONE ACCESSORI
ATTENZIONE AGLI OGGETTI
DISINNESTATA
SCAGLIATI
15
Eng
These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.
D
Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich
mit deren Bedeutung vertraut.
F
Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification
de ces symboles.
Esp
Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.
I
Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il
significato.
NL
Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.
10
KEEP BYSTANDERS AWAY
READ OWNERS MANUAL
EUROPEAN MACHINERY
NO OPERATION
WARNING
ZUSCHAUER FERNHALTEN
BETRIEBSANLEITUNG LESEN
DIRECTIVE FOR SAFETY
WARNUNG
ON SLOPES MORE THAN 10
TENIR
LES
PASSANTS
À
DISTANCE
LIRE
LE
MANUEL
EUROPÄISCHE VERORDNUNG
NICHT AUF ABHÄNGEN MIT
DANGER
OMSTANDERS UIT DE
D'INSTRUCTIONS
FÜR MASCHINEN-SICHERHEIT WAARSCHUWING
MEHR ALS 10 STEIGUNG BETREIBEN
BUURT
HOUDEN
GEBRUIKERSHANDLEIDING
CONFORME AUX NORMES DE
ATENCIÓN
NE PAS UTILISER SUR DES
GUÁRDESE LEJOS DE GENTE
LEZEN
SÉCURITÉ EUROPÉENNES
AVVERTENZA
PENTES DE PLUS DE 10
TENERE
LONTANI
I
PASSANTI
LEA EL MANUAL DE
VEILIGHEIDSRICHTLIJN VOOR
NIET OP HELLINGEN VAN MEER DAN
INSTRUCCIONES
EUROPESE MACHINES
10 GEBRUIKEN
LEGGERE IL MANUALE
DIRECTIVO DE MAQUINARIA
NO OPERE SOBRE PENDIENTES
DELL'OPERATORE
EUROPEO PARA LA SEGURIDAD
DE MÁS DE 10
NORMATIVE ANTINFORTUNISTICHE
NON USARE SU PENDII CON
EUROPEE PER MACCHINARI
UN'INCLINAZIONE DI OLTRE 10
MOWER LIFT
MÄHWERKHUB
RELEVAGE DE L'UNITÉ DE COUPE
MAAIHOOGTEREGELING
LEVANTAMIENTO DE LA SEGADORA
SOLLEVAMENTO APPARATO FALCIANTE
DANGER, KEEP HANDS AND FEET AWAY
GEFAHR, HÄNDE UND FÜSSE FERNHALTEN
DANGER, GARDEZ LES MAINS ET LES PIEDS AU LOIN
GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN
PELIGRO, MANTENGA LAS MANOS Y LOS PIES LEJOS
PERICOLO. TENERE LONTANI MANI PIEDI
DO NOT OPERATE WITHOUT BAGGER OR DEFLECTOR
NICHT IN BETRIEB NEHMEN OHNE GRASFANGBOX ODER DEFLEKTOR
NE JAMAIS UTILISER SANS BAC OU DÉFLECTEUR.
NONAZIONARE LA MACCHINA SENZA IL CESTO O SENZO IL DEFLETTORE DI SCARICO
NO PONGA EN MARCHA SIN RECOGEDOR O DEFLECTOR
ZONDER STORTGOOT OF AFWIJKENDE SPATDOEK NIET OPEREREN
16
FREE WHEEL
FREILAUF
ROUE LIBRE
FREEWHEEL
RUEDA LIBRE
COMANDO DISINNESTO
D
GEFAHR
AUGEN SCHÜTZEN
EXPLOSIVE GASE
KÖNNEN ERBLINDUNG
UND
KÖRPERVERLETZUNGEN
VERURSAC-HEN.
ZU
•
•
•
NL
GEVAAR
OGEN BESCHERMEN
EXPLOSIEVE GASSEN
KUNNEN BLINDHEID
OF LETSEL
VEROORZAKEN.
GEEN
• VONKEN
• VUUR
• ROKEN
ZWAVELZUUR
KAN BLINDHEID OF ERNSTIGE BRANDWONDEN
VER-OORZAKEN.
OGEN ONMIDDELLIJK
MET WATER SPOELEN.
SNEL MEDISCHE HULP
INROE-PEN.
PELIGRO
PROTEJE SUS OJOS
GASES EXPLOSIVOS
PUEDEN CAUSAR
CEGUE-DAD O
LESIONES.
NO
• CHISPAS
• LLAMAS
• FUMAR
ÁCIDO SULFÚRICO
PUEDEN CAUSAR
CEGUE-DAD O
QUEMADURAS MUY
GRAVES.
LÍMPIESE LOS OJOS
CON UN CHORRO DE
AGUA.OBTENGA
AYUDAMÉDICA
RÁPIDAMENTE.
PERICOLO
RIPARARE GLI OCCHI
VAPORI ESPLOSIVI
PUO’ PROVOCARE
CECITA’ O LESIONI
DIVIETO
• SCINTILLE
• FIAMME
• SIGARETTE
ACIDO SOLFORICO
PUO’ PROVOCARE LA
CECITA’ OD USTIONI
GRAVI.
LAVARE
IMMEDIATAMENTE GLI
OCCHI CON ACQUA.
SOTTOPORRE AL PIU’
PRESTO ALLE CURE
DEL MEDICO.
Esp
I
VERMEIDEN:
FUNKEN
FEUER
RAUCHEN
SCHWEFELSÄURE
KANN ERBLINDUNG
ODER SCHWERE
VERÄTZUNGEN
VERURSACHEN.
17
AUGEN
UNVERZÜGLICH MIT
WASSER AUSSPÜLEN.
SOFORT ÄRZTLICHE
HILFE AUFSUCHEN.
2. Assembly
Assembly.. 2. Zusammenbau. 2. Montage. 2. Montaje
2. Montaggio. 2. Montage.
Eng
Before the tractor can be used certain parts must be assembled, which for transportation reasons are enclosed in
the packing. The picture shows which parts must be assembled.
D Vor der Anwendung des Aufsitzmähers müssen gewisse
Teile eingebaut werden, die aus Transportgründen in der
Verpack-ung lose beigefügt sind. Aus dem Bild geht hervor,
welche Teile einzubauen sind.
F
Avant d'utiliser le tracteur, certaines piéces livrées dans
l'emballage doivent être montées. L'illustration ci-contre
vous indique de quelles pièces il s'agit.
Esp
Antes de poder utilizar el tractor, hay que montar algunas
piezas que, por razones de transporte, van empaquetadas
en el embalaje. De la figura se desprende cuales son estas
piezas.
I
Prima di usare il trattore, montare alcune parti che per ragioni
di trasporto sono confezionate a parte. In figura sono indicati
i dettagli da montare.
NL Voordat de traktor gebruikt kan worden, moeten sommige
onderdelen worden gemonteerd, die vanwege het transport
apart verpakt zijn in de emballage. Uit de afbeelding blijkt
welke onderdelen dit zijn.
STEERING WHEEL
Eng
•
•
•
•
•
Mount extension shaft (1). Tighten securely.
Mount the main shaft cover. Make sure that the guide tabs
in the cover fit the cover in respective holes.
Remove steering wheel adapter from steering wheel and
slide adapter onto steering shaft . Check that the front
wheels are aligned forward and place the wheel on the
hub.
Assemble large flat washer, lockwasher and 3/8 hex bolt.
Tighten securely.
Snap insert into center of steering wheel.
1. EXTENSION SHAFT
LENKRAD
D
•
•
1
•
•
•
18
DieVerlängerungswelle (1). Gut festziehen.
Lenkwellengehäuse einbauen. Dafür sorgen, daß die
Führungsbolzen in die jeweils dafür vorgesehenen
Bohrungen ein- greifen.
Nehmen Sie den Lenkradadapter vom Lenkrad ab und
schieben Sie diesen auf die Lenksäulenverlängerung
auf. Prüfen, daß die Vorderräder gerade stehen, und das
Lenkrad auf der Nabe anbringen.
Die große Unterlegscheibe, den Federing und die 3/8
Zoll Sechskantschraube montieren. Sicher festziehen.
Den Einsatz in die Mitte des Lenkrades eindrücken
1. Verlängerungswelle
2
VOLANTE DE DIRECCIÓN
Esp
•
•
•
•
1
•
Introduzca el eje de extensión (1). Apriete en forma
segura.
Montar la cubierta del eje del volant. Assegurarse de que
las espigas de guía de la cubierta encajan en los orificios
respectivos.
Remueva el adaptador del volante y deslice el adaptador
sobre la extensión del eje de dirección. Controlar que las
ruedas delanteras están dirigidas hacia adelante y poner
el volante en el cubo.
Monte una arandela plana grande, arandela de seguridad
de 3/8, una perno hexagonal 3/8 y apriete en forma
segura
Presione la pieza inserta adentro del centro del volante
de dirección.
1. EJE DE EXTENCIÓN
VOLANTE
I
•
•
•
•
F
VOLANT DE DIRECTION
•
•
•
•
•
Monter la rallonge d'arbre de direction sur les orifices
souhaités puis installer la vis hexagonale et l'écrou frein,
bien serrer le tout,
Positionner le cache sur la colonne de direction. S'assurer
que les ergots du cache colonne de direction sont bien
clipsés dans les quatre orifices du tableau de bord,
Enlevez le manchon de direction du volant de direction
et glissez le manchon sur l’arbre de rallonge. Vérifier que
les roues avant sont bien alignées droit vers l’avant et
positionner le volant sur le moyeu.
Positionner la grande rondelle plate, la rondelle frein et
le boulon hexagonal 3/8ème. Visser fortement,
Encliqueter le cache volant dans le volant de direction.
•
Montare l'albero di estensione (1). Stringere saldamente.
Montare il coperchio del piantone. Controllare che tutti i
pemi di guida entrino nei rispettivi alloggi.
Rimuovere l’adattatore del volante dal volante e scorrerlo
sull’estensione dell’albero dello sterzo. Controllare che
le ruote anteriori siano ben dritte montare il volante sul
mozzo.
Assembiare la rondella piatta grande, la rondella di
sicurezza e il bullone esagoonale 3/8. Tringere in maniera
salda.
Scattare l'inserto al centro del volante.
1. ALBERO DI ESTENSIONE
HET STUUR
NL
•
•
•
1. ARBRE D’EXTENSION
•
•
Monteer de verlengas (1) en deze stevig vast
Monteer de stuuraskap. Let erop dat de stuurtaps in de
kap in de respectievelijke gaten vallen.
Haal de stuuradapter van het stuur af en schuif de
adapter op het verlengstuk van de stuuras. Controleer
of de voorwielen recht naar voren staan gericht en plaats
het stuur op de naaf.
Bevestig de grote platte sluitring, de borgring en de 3/8
zeskantbout. Zet ze stevig vast.
Klik het inzetstuk in het midden van het stuur.
1. VERLENGAS
19
2
F
1
Esp
I
Seat
Sedile
Rimuovere i dispositivi di fissaggio che fissano il sedile
sull’imballaggio di cartone e mettere da parte i dispositivi di
fissaggio per assemblare il sedile sul trattore.
Muovere il sedile verso l’alto e rimuoverlo dall’imballaggio
di cartone. Rimuovere ed eliminare l’imballaggio di cartone.
Posizionare il sedile sulla relativa scocca in modo tale che
il bullone nella parte superiore dello spallamento si posizioni
sopra il foro grande posto sul fondo. (1).
Premere sul sedile per inserire il bullone dello spallamento
nella fessura e tirare il sedile verso il retro del trattore.
Il sedile è regolabile. Regolare il sedile fino ad assumere la
posizione più comoda, spostandolo avanti o indietro.
Stringere la vite di regolanzione (2).
Remove the hardware securing seat to the cardboard packing and set the hardware aside for assembly of seat to tractor.
Pivot seat upward and remove from cardboard packing.
Remove the cardboard packing and discard.
Place seat on seat pan so head of shoulder bolt is positioned
over large slotted hole in pan (1).
Push down on seat to engage shoulder bolt in slot and pull
seat towards rear of tractor.
The seat is adjustable for individual setting in relation to the
clutch and brake pedal. Set the seat to the correct position by
moving it forwards or backwards. Tighten the adjustment bolt
securely (2).
D
Asiento
Remueva la manilla de ajuste y la arandela plana que
aseguran el asiento al empaque de cartón y póngalos de
lado para poder utilizarlos durante la instalación del asiento
sobre el tractor.
Gire el asiento hacia arriba y remuevalo del embalaje de
cartón . Remueva y desechese del embalaje de cartón.
Colocar el asiento y en el asiento del recipiente de manera
que la cabeza del bulón de la espalda esté posicionada en
el agujero ancho ranurado en el recipiente.
Empujar en el asiento para enganchar el bulón de la espalda
en la ranura y empujar el asiento hacia la parte trasera del
tractor.
El asiento es ajustable individualmente en relación a los
pedales del embrague y de freno. Ajustar el asiento en la
posición correcta desplazándolo hacia adelante o atrás.
Apretar el tornillo de ajuste (2).
2
Eng
Siège
Enlevez le bouton de réglage et la rondelle plate qui fixent
le siège à l’emballage de carton et mettez-les de côté pour
l’assemblage du siège au tracteur.
Pivotez le siège vers le haut et enlevez-le de l’emballage de
carton. Débarrassez-vous de l’emballage de carton.
Placez la siège sur sa cuvette pour positionner le boulon à
épaulement sur le gros orifice fendu placé dans la cuvette.
Poussez sur la siège pour accrocher le boulon à épaulement
dans le trou oblong et tirez la siège vers l’arrière du tracteur.
Le siège peut être ajusté individuellement par rapport à la
pédale de frein et d'embrayage. Ajuster le siège pour avoir
une position assise correcte en le déplaçant vers l'avant ou
vers l'arrière. Serrer à fond la vis de réglage (2).
Sitz
NL
Entnehmen Sie die Teile, mit denen der Sitz an der Kartonage
befestigt ist. Bewahren Sie diese Teile auf, da sie für die
Montage des Sitzes am Traktor noch benötigt werden.
Kippen Sie den Sitz nun nach oben, und nehmen Sie ihn aus
der Kartonage. Entfernen Sie die restlichen Verpackungsteile
und entsorgen Sie diese.
Der Sitz wird so auf die Sitzplatte plaziert, dass sich der
Hauptbolzen über dem Schlitz in der Platte befindet (1).
Sitz herunterdrücken, so dass der Bolzen in den Schlitz
einrastet und dann den Sitz nach hinten ziehen.
Der Sitz ist persönlich im Verhältnis zum Kupplungs- bzw.
Bremspedal einstellbar. Den Sitz vor- oder zurückschieben,
bis die richtige Sitz-stellung erhalten wird. Die
Einstellschraube anziehen (2).
Zitting
Verwijder de bevestigingselementen waarmee de zitting
aan de kartonnen verpakking bevestigd is en zet deze
bevestigingselementen opzij voor het monteren van de
zitting op de trekker.
Draai de zitting omhoog en haal hem uit de kartonnen
verpakking. Verwijder de kartonnen verpakking en werp die
weg.
Plaats de stoel op de zitpan zodat de kop van de borstbout
zich over het grote sleufgat in de pan bevindt (1).
Druk op de stoel totdat de borstbout in de sleuf past en trek
de stoel vervolgens naar de achterzijde van de tractor.
De zitting is verstelbaar voor de individuele instelling in
verhouding tot de koppelings- resp. rempedaal. Stel de
zizting in de juiste zitpositie door deze naar voor en naar
achter te schuiven. Haal de stelschroef aan.
20
2
F
ATTENTION!
Vérifier que le cordon est correctement branché à l’interrupteur
e sécurité (3) sur le support du siège.
Esp
3
Eng
NOTE!
I
Check that the flex is correctly connected to the safety switch
(3) on the seat holder.
D
NOTA!
Controlar que el cable está correctamente acoplado al
interruptor de seguridad (3) en el soporte del asiento.
OSSERVARE
Controllare che il cavo sia ben collegato all’interruttore
disicurezza (3) sul supporto del sedile.
HINWEIS!
NL
Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3)
auf dem Halter des Sitzes angeschlossen ist.
LET OP!
Controleer of de snoer correct is aangesloten op
deveiligheidsschakelaar (3), op de houder van de zitting.
2
1
4
5
6
7
3
Eng
1. Battery Cover
2. Screw
3. Cable Positive (+)
4. Cable Negative (-)
5. Fender
6. Battery terminal
7. Battery
Esp
1. Tapador del acumulador
2. Tornillo
3. Cable positivo (+)
4. Cable negativo (-)
5. Protección
6. Terminal de batería
7. Batería
Eng
D
D
1. Batterieabdeckung
2. Schraube
3. Positives Kabel (+)
4. Negatives Kabel (-)
5. Schutzblech
6. Batterieklemme
7. Batterie
F
1. Cache batterie
NL
2. Vis
3. Câble positif (+)
4. Câble négatif (-)
5. Capot
6. Polarités de la batterie
7. Batterie
I
EINBAU DER BATTERIE
HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber
angegebenen Datum (Monat und Jahr) in Betrieb genommen
wird, die Batterie mindestens eine Stunde lang mit 6 bis 10
Ampere aufladen.
WARNUNG: Vor dem Einbau der Batterie Metallarmbänder,
Uhrarmbänder, Ringe und dgl. ablegen. Wenn diese
Gegenstäande mit der Batterie in Berührung kommen, könnte
dies Brandverletzungen verursachen.
• Entfernen Sie die Batterieabdeckung
1. Coperchio dellí accumulatore
2. Vite
3. Cavo elettrico positivo (+)
4. Cavo elettrico negativo (-)
5. Paraurti
6. Polo della batteria
7. Batteria
1. Accudeksel
2. Schroef
3. Kabel positieve (+)
4. Kabel negatieve (-)
5. Stootwand
6. Accuklem
7. Accu
INSTALL BATTERY
NOTE: If battery is put into service after month and year
indicated on label, charge battery for minimum of one hour at
6-10 amps.
WARNING: Before installing battery remove metal bracelets,
wrist watch bands, rings, etc. from your person. Touching
these items to battery could result in burns.
• Remove Battery Cover
F
MISE EN PLACE DE LA BATTERIE
REMARQUE: Si la batterie est en service après le mois et
l'année indiqués sur l'étiquette, charger la batterie durant
une heure au moins à 6-10 ampéres.
DANGER: Avant d'installer la batterie,prenez la précaution
d'enlever gourmette, montre bracelet, bague, etc... Leur con
tact avec la batterie pourrait causer des brûlures.
•
Enlever le cache batterie
21
2
Esp
NL
Instalación de la batería
I
ACCU INSTALLEREN
N. B.: Als deze accu na de maand en het jaar, aangegeven
op het etiket, in bedrijf wordt genomen, laad de accu dan
minstens één uur op met 6-10 A.
WAARSCHUWING: Doe voor het intalleren van de accu alle
metalen voorwerpen: armbanden, ringen, horloges enz. Haf.
Anders kan het contact tussen deze voorwerpen en de accu
brandwonden veroorzaken.
• Verwyder het accudeksel.
NOTA: Si utiliza la bateria después del mes y año indicado
sobre la etiqueta, cargue la batería por un mínimo de una
hora a 6-10 amps.
ADVERTENCIA: Antes de instalar la batería, quitese los
brazaletes metálicos, correas de reloj, sortijas, etc. Si estos
objetos tocan la bateria pueden producirse quemaduras.
• Quite el tapador del acumulador
INSTALLAZIONE DELLA BATTERIA
N.B.: Se questa batteria viene messa in uso dopo il mese e
l’anno indicati sull’etichetta, caricarla per almeno un’ora a 610 Ampère.
PERICOLO: Prima di installare la batteria eliminare anelli,
collane,braccialetti e altri oggetti di metallo dalla persona. Il
contatto del metallo con la batteria può causare incendi,
• Portare giuí il coperchio dellíaccumulatore.
F
DANGER: La borne positive doit être connectée la première
pour éviter les étincelles dues à une mise à la masse
accidentelle.
Enlever les capuchons de protections des bornes et les
mettre de côté. Positionner la batterie dans son logement.
Les polarités de la batterie doivent être tournées vers
l'extérieur. Commencer par brancher le câble rouge au
pôle positif puis le câble noir de la masse au pôle négatif.
Fixer les deux câbles à l'aide des vis et des écrous.
Lubrifier les bornes de la batterie avec de la graisse
résistante à l'eau Remettre de nouveau le cache batterie.
Esp
ADVERTENCIA: A fin de evitar chispas por contacto
accidental a tierra hay que conectar primero el borne
positivo.
Remueva las tapas protectoras de los terminales y
póngalas de lado. Ponga la batería en su sitio debajo del
asiento. ‘Los bornes han de estar orientados hacia
adelante. Conecte primero el cable rojo al borne positivo
y después el negro de masa al borne negativo. Sujete los
cables. Lubrique los bornes con grasa que no contenga
agua (vaselina) a fin de evitar la corrosión. Reponga el
tapador del acumulador.
I
PERICOLO: Il polo positivo deve essere collegato per
primo onde evitare scintille.
Togliere i cappucci protettivi dai poli e scartarli.Montare la
batteria nel vano sotto il sedile, con i poli in avanti.
Collegare il cavo rosso al polo positivo (+) e quello nero
negativo (-) alla terra. Ingrassare i poli con grasso privo di
acqua (vasellina) per evitare corrosione. Rimetter il
coperchiodellíaccumulatore.
Eng
WARNING: Positive terminal must be connected first to
prevent sparks from accidental grounding.
Remove terminal caps and discard. Connect the red cable to
+ and then the black earth cable to -. Screw tight the
cables. Grease the battery poles with vaseline to prevent
corrosion. Replace battery cover.
NL
D
WARNUNG! Um einen Kurzschluß zu vermeiden, muß der
Pluspol zuerst angeschlossen werden.
Die Schutzkappen von den Anschlußklemmen entfernen
und entsorgen. Die Batterie in Position neben den
Fahrersitz bringen. Die Batterieklemmen müssen nach
vorn zeigen. Zuerst das rote Kabel an „+“ und dann das
schwarze Kabel an„-“ anschließen. Die kabel fest
anschrauben. Batterieklemmen mit wasserfreiem Fett
(Vaseline) einfetten, um Korrosion zu verhindern.
Batterieabdeckung wieder montieren.
WAARSCHUWING: De positieve klem moet eerst
aangesloten worden om vonken door per ongeluk aarden te
voorkomen.
22
Verwijder de beschermdoppen van de accupolen en gooi
ze weg. Zet de accu op zijn plaats onder de zitting. De
accupolen dienen naar voren te zijn gericht. Sluit eerst de
rode kabel aan op + en daarna de zwarte aard-kabel op -.
Schroef de kabels vast. Smeer de accupolen in met
watervrij vet (vaseline) om corrosie te voorkomen. Plaats het
accudeksel terug.
2
Eng
4
To install bagger components to tractor
1
1. Discharge Chute
2. 3/8 Nut
3. Flat Washer
•
•
1.
2.
3.
4.
5.
6.
2
3
Remove discharge chute from rear of tractor. Unhook the
two (2) straps and pull chute out and away from tractor.
Remove the two (2) 3/8 nuts and flat washers from the
bolts at the tractor back plate.
•
•
4
Rear Door
Support Bracket
2
3/8 Carriage Bolt
3/8 Lock Nut
3/8 x 63,5mm Hex Bolt
10,3mm (13/32") flat
washer
6
5
3
1
While holding the rear door open, install the two upper
support brackets through the back plate and to the
chassis, using the 3/8 x 19mm carriage bolts and locknuts
supplied. Tighten securely.
Assemble both support brackets to the outside of the
baggger support tube using two each 3/8 x 63,5mm hex
bolts13/32" I.D. flat washers and 3/8 locknuts from parts
bag. Tighten securely.
3
2
2
1
1
1. 3/8 Lock nut
2. Flat Washer
3. Support Tube
•
1. Hook
2. Discharge Chute
3. Back plate slot
Using the nuts and flat washers removed from tractor
back plate, install the bagger support tube to the back
plate as shown. Tighten securely.
3
•
Replace discharge chute into rear opening of tractor.
Secure the chute with the two hook straps.
NOTE: The strap hook must go through the discharge chute
only. Do not allow the hook to enter the slot in the tractor back
plate. This will allow the discharge chute to float with the
mower deck when moving on uneven terrain.
23
2
2
1
To Assemble Bagger
Eng
NOTE: For ease of assembly, you may wish to obtain the
assistance of another person when putting the bagger together.
• Assemble front and lower bagger tubes using four (4) 1/
4 x 50,8mm carriage bolts and lock nuts supplied. Tighten
securely.
4
1. Front bagger tube
2. Lower bagger tube
3. 1/4 x 50,8mm Carriage
Bolts
4. 1/4 Lock nut
3
•
Slide front and lower bagger tube assembly into the
bagger assemby.
• Assemble front and upper bagger tubes using four (4) 1/
4 x 50,8mm carraige bolts and lock nuts supplied. Tighten
securely.
• Slip all the vinyl bindings over the bagger tubes
• Slide the bagger dump handle through the hole in the
bagger top, install the clevis pin and secure with retainer
spring.
NOTE: For future use, the clevis pin may be removed in order
to use the handle to clear the chute in the event it has become
clogged.
5
3
2
6
1. Front bagger tube
2. 1/4 x 50,8mm Carriage
Bolts
3. 1/4 Lock nut
4. Vinyl Binding
5. Dump handle tube
6. Clevis pin
7. Retainer spring
7
Bagger adjustment
For proper bag function and appearance, it may be necessary to adjust the bagger assembly. There should be 6mm (1/
4")-9mm (3/8") gap between the bagger top and fender and
the bagger top surface should be even with the top surface
of the fender. To adjust bagger position:
1
4
6MM (1/4") - 9MM (3/8")
Horizontal adjustment
•
1
2
•
Slightly loosen the nuts securing the bagger RH and LH
horizontal adjustment brackets. Loosen only enough so
the brackets keep their position, but allow them to be
moved.
Move the brackets the amount forward or backward you
wish the bag assembly to move. Retighten the nuts
securely.
Vertical adjustment
3
•
1. Top Surfaces Even
2. Horizontal Adjustment Bracket
3. Vertical Adjustment Bracket
•
•
Slightly loosen the nuts securing the vertical adjustment
brackets. Loosen only enough so the brackets keep their
position, but allow them to be moved.
Move the brackets the amount up or down you wish the
bag assembly to move. Retighten the nuts securely.
Reinstall the bagger assembly and check the bagger to
fender fit. If necessary, repeat the procedure until proper
fit is attained.
1
To convert to bagging, mulching or discharge
See "Section 5" of this manual.
2
To assemble and install mulcher plug
A
•
•
3
Handle
Retainer Spring
Pin
Plug
A
1.
2.
3.
4.
•
4
24
Remove spring retainer and pin from handle.
Insert plug into handle. Make sure that the letter "A" on
both the plug and handle are on the same side and that
they can both be seen from the top when laying on the
ground.
Secure with pin and retainer spring provided. For installation see "To Convert Mower" in Section 5 of this manual.
2
4
Installation der Aufhängung der Grasfangbox
des Traktors
D
4
1.
2.
3.
4.
5.
Hintere Öffnung
Strebe
Tragbolzen 3/8
2
Kontermutter 3/8
Sechskantbolzen
3/8 x 63,5mm
6. Flache Unterlegscheibe
10,3mm (13/32)
1
1. Auswurfkanal
2. Kontermutter 3/8
3. Flache unterlegscheibe
2
6
5 3
1
3
•
•
•
Nehmen Sie den Auswurfkanal aus dem hinteren Teil
des Traktors. Lösen Sie beide (2) Klammern und ziehen
Sie den Kanal aus dem Traktor.
Entfernen Sie die zwei (2) 3/8-Zoll-Muttern und flachen
Unterlegscheiben von den Schrauben an der hinteren
Platte des Traktors.
•
Sorgen Sie darfür, daß die Auswurföffnung der Box frei
ist. Installieren Sie die Streben mit Hilfe der 3/8 x 19mm
Tragbolzen und Kontermuttern durch die hintere Platte
des Traktors an das Fahrgestell. Fest anziehen.
Montieren Sie nun die beiden Streben an die Außenkante
der Halterung der Grasfangbox mit Hilfe von 3/8 x 63,5mm-Sechskantschrauben, flachen Unterlegscheiben mit
einem Innendurchmesser von 13/32 Zoll (1,03 cm) und
3/8-Zoll-Kontermuttern (0,95 cm), wie gezeigt. Fest
anziehen.
2
1
3
2
1
1. Haken
2. Nut auf der hinteren platte
3. Auswurfkanal
1. Kontermutter
2. Flache Unterlegscheibe
3. Halterungder Grasfangbox
•
•
3
Schieben Sie nun den Auswurfkanal wieder in die hintere
Öffnung des Traktors. Sichern Sie den Auswurfkanal mit
den beiden Haken.
BEMERKUNG: Die Haken dürfen nur durch den Auswurfkanal
geführt werden. Der Haken darf nicht in die Nut auf der
hinteren Platte des Traktors gesteckt werden. Andernfalls
bewegt sich der Auswurfkanal beim Mähen von unebenem
Gelände mit dem Mäherdeck.
Bringen Sie die Halterung der Grasfangbox mit Hilfe der
von der hinteren Platte abgenommenen Muttern und
flachen Unterlegscheiben an der hinteren Platte an
(siehe Abbildung). Fest anziehen.
25
2
1. Vorderer Rahmen
der Grasfangbox
2. Unterer Rahmen
der Grasfangbox
3. Tragbolzen
1/4 x 50,8mm
4. Kontermutter 1/4
1. Vorderer Rahmen
der Grasfangbox
2. Bolzen
3. Kontermutter 1/4
4. Vinylverkleidung
5. Rohr des Handgriffs
zum Entleeren der
Grasfangbox
6. Fixierfeder
7. Splintstift
2
Montage der Grasfangbox
D
2
1
HINWEIS: Zum leichteren Zusammenbau der Grasfangbox
ist es u.U. sinnvoll, die Hilfe einer zweiten Person
heranzuziehen.
• Bauen Sie die vorderen und unteren Streben der
Halterung der Grasfangbox mit den vier (4) im
Lieferumfang enthaltenen 1/4 x 50,8mm Tragbolzen
und Kontermuttern zusammen. Fest anziehen.
4
3
•
Führen Sie die vorderen und unteren Streben der
Halterungsbaugruppe der Grasfangbox in die
Grasfangbox ein.
• Bauen Sie die vorderen und unteren Streben der
Halterung der Grasfangbox mit den vier (4) im
Lieferumfang enthaltenen 1/4 x 50,8mm Tragbolzen
und Kontermuttern zusammen. Fest anziehen.
• Befestigen Sie die Viynylverkleidung an de Außenkanten
der Box.
• Stecken Sie den Handgriff zum Entleeren der
Grasfangbox durch das Loch im Deckel der
Grasfangbox, montieren Sie die Fixierfeder und sichern
Sie diese mit dem Splintstift.
BEMERKUNG: Der Splintstift kann entfernt werden, um den
Handgriff zur Reinigung des Auswurfkanals zu verwenden,
sollte dieser verstopft sein
5
3
6
7
Justieren der Grasfangbox
Um die einwandfreie Funktion der Grasfangbox zu
gewährleisten, ist es notwendig, daß die Box richtig justiert
wird. Zwischen dem oberen Teil der Box und dem
Schutzblech des Trakors soliten 6 mm (1/4") -9mm (3/8")
Abstand eingehalten werden. Desweiteren sollte die
Oberseite derBox und das Schutzblech des Traktors in
einer Flucht liegn.
1
4
1. Ausgleichende
Oberfläche
2. Höhenjustierung
3. Seitenjustierung
6MM (1/4") - 9MM (3/8")
Seitenjustierung
•
1
2
•
3
Höhenjustierung
•
•
•
1
2
Handgriff
Fixierfeder
Stift
Stöpsel
Lockern Sie die Muttern, mit denen die Bügel zur
Höhenjustierung des Grasfangsacks befestigt sind, so
weit, daß sie zwar verschoben werden können, aber
nicht von selbst aus ihrer Position geraten.
Justieren Sie nun den Sack entsprechend nach oben
oder unten, und ziehen Sie anschließend die Muttern
wieder fest.
Montieren Sie nun die Box und überprüfen Sie, ob sich
Box und Schutzblech in einer Linie befinden.
Wiederholen Sie die Prozedur solange, bis die Box
richtig eingestellt ist
Einstellen von Heckauswurf (Deflektor),
Mulchfunktion oder Sammelfunktion. Siehe
Abschnitt 5 der vorliegenden Betriebsanweisung.
A
1.
2.
3.
4.
Lockern Sie die Muttern, mit denen die beiden Bügel zur
Seitenjustierung des Grasfangsacks (RH und LH)
befestigt sind, so weit, daß sie zwar verschoben werden
können, aber nicht von selbst aus ihrer Position geraten.
Justieren Sie nun den Sack entsprechend nach vorne
oder hinten, und ziehen Sie anschließend die Muttern
wieder fest.
Montage und Installation des Mulcheinsatzes
3
•
•
A
•
4
26
Entfernen Sie den Splintstift und Stift vom Griff.
Stecken Sie den Stöpsel in den Handgriff. Versichern
Sie sich, daß die Markierung „A“ sich sowohl beim
Stöpsel, als auch beim Handgriff auf der gleichen
Seite befindet. Beide Markierungen müssen von oben
sichtbar sein, wenn das Teil auf dem Boden liegt.
Fixieren Sie beide Teile mit dem Stift und der Fixierfeder.
Mehr zum Einsatz des Mulcheinsatzes erfahren Sie in
Abschnitt 5 der Betriebsanweisung.
2
4
Assemblage des composants du collecteur
F
4
1
1. Manche de décharge
2. 3/8 Écrou
3. Rondelle Plate
•
•
2
3
Retirer la goulotte d'éjection d'herbe. Pour ce faire,libérer
les deux attaches à l'arrière du tracteur et tirer la
goulotte d'éjection hors de son logement.
Enlever les deux écrous de 3/8" et les rondelles plates,
des boulons placés sur la plaque arriére du tracteur.
2
1.
2.
3.
4.
5.
6.
Porte (trappe) Arrière
6
Console de support
5 3
Boulon de support 3/8
1
Contre-ècrou 3/8
Boulon à tête hèxagonale 3/8 x 63,5
Rondelle plate 10,3 (13/32")
•
En maintenant la trappe d'éjection ouverte, fixer les deux
bras de liaison sur l'arrière du tracteur, en utilisant les
boulons de support 3/8 x 19 mm et les écrous prévus à
cet effet. Bien serrer.
Assembler les deux étriers de support sur l'extérieur du
tube de soutien du dispositif de récolte de l'herde, à l'aide
de deux boulons diamètre intétre de 13/32" et des contreécrous de 3/8 x 63,5mm des côtés du sachet.
•
2
1
3
1. Contre Écrou
2. Rondelle plate
3. Tube de support
2
1. Crochets
2. Manche de dècharge
3. Fente de la plaque arrière
1
•
•
3
Replacer la goulotte d'éjection d'herbe dans son
logement. La fixer avec les deux attaches.
REMARQUE: le crochet de courroie doit passer par le trou
de la glissière de déchargement. Ne laissez pas le que
crochet s'encrochà l'intérieur de la fente de la plaque arrière
du tracteu. Ceci permettra que la glissière de déchargement
flotteavec le carter de tondeuse pendante la tonte d'un terrain
inégal.
A l'aide des écrous et des rondelles plates qui ont été
enlevés de la plaque arrière du tracteur, installer le tube
de soutien du dispositif d récolte de l'herbe sur la plaque
postérieure, comme le montre la figure.
27
2
Pour assembler le collecteur
F
2
1
1. Tube antériur
2. Tube infèrieur
d'ensacheur
3. Boulons 1/4 x 50,8
4. Contre écrous 1/4
REMARQUE: Pour faciliter l'assemblage, vous pouvez
obtenir l'aide d'une autre personne en remontant le ramasseherbe.
• Assemmblez les tubes d'avant et inférieurs de
ramassehere en utilisant les quatre (4) 1/4 x 50,8mm
boulons de chariot et écrous frien fournis. Serrez
solidement
4
3
•
Glissez l'assemblage d'avant et inférieur du tube à
l'intérieur du ramasse-herbe.
• Assemmblez les tubes d'avant et supérieurs du
ramasseherbe en utilisant les quatre (4) 1/4 x 50,8mm
boulons de chariot et écrous frein fournis. Serrez
solidement.
• Metteztous les revêtemnts en vinyl sur les tubes
d'ensacheur.
• Insèrez la poignèe pour la dècharge d'ensacheur dans
l'ouverture de la partie supèrieure d'ensacheur,
assemblez la goupille de fixation et fixez-la avec le
ressort de fixation.
REMARQUE: Pour une utilisation ultèrieure, la goupille de
fixation peut Ítre enlevèe de maniëre que la poignèe pourra
Ítre utilisèe pour la dècharge de la manche au cas o celle-ci
est bouchèe.
5
3
2
6
1.
2.
3.
4.
5.
6.
7.
Tube antréieur
Boulons 1/4 x 50,8
Contre écrous 1/4
Revêtement en vinyl
1
Tube de la poignée décharge
Ressort de fixation
Goupille de fixation
7
Adjustement du collecteur
Pour un bel aspect et un fonctionnement optimisé du collecteur,
il faut l'ajuster. Il doit y avoir un jeu de 6 mm (1/4") - 9 mm (3/
8") entre le collecteur et la partie arrière du tracteur, et le capot
du collecteur doit se situer au même niveau que le capot
arrière du tracteur.
4
6MM (1/4") - 9MM (3/8")
1. Les surfaces
supérieures nivellèe
2. Support de reglage
horizontal
3. Support reglage
vertical
Réglage horizontal
•
1
2
•
3
Desserrez légèrement les écrus qui fixent les supports
du côté droit et du côté gauche du réglage horizontal.
Desserrez qu’assez pour que les supports gardent leur
position, mais permettez-leur d’être déplacés.
Déplacez les supports en avant ou vers l’arrière à la
quantité que vous désirez que l’ensemble du ramasse
herbe peut se déplacer. Bien resserrez les écrous.
Réglage vertical
•
•
•
1
Pour optimiser les fonctions ramassage, broyage
ou éjection, se reporter au (chapitre 5) du manuel
d'utilisation.
2
A
Pour assembler l'insert broyeur
3
•
•
A
1. Poignée de l'insert
broyeur
2. Goupille de fixation
3. Axe
4. Tête de l'insert
broyeur
Desserrez légèrement les écrous qui fixent les supports
du réglage vertical. Desserrez qu’assez pour que les
supports gardent leur position, mais permettez-leur d’être
déplacés.
Déplacez les supports vers l’haut ou vers le bas à la
quantité que vous désirez que l’ensemble du ramasse
herbe peut se déplacer. Bien resserrez les écrous.
Positionner le bac sur les plaques d'accrochage afin d'en
vérifier l'ajustement. Si le résultat n'est pas conforme aux
instructions, répéter l'opération jusqu'à obtenir un
ajustement parfait.
•
4
28
Enlever l'arrêt-ressort et le pivot de lapoignée.
Insérer la tête de l'insert dans la poignée. Vérifier si les
lettres (A) et (B) sont du même côté sur la tête de l'insert
et sur la poignée, et si elles sont visibles du dessus une
fois l'insert posé sur le sol..
Insérer l'axe et le fixer avec la goupille réservée à cet effet.
Pour installer l'insert se reporter (pour passer d'une
fonction à l'autre) figurant au (chapitre 5) du présent
manuel.
2
Para montar los componentes del contenedor
para costales al tractor
Esp
4
4
1
1. Descarga de adaptarse
2. Tuercas de 3/8
3. Arandelas planas
•
•
2
1.
2.
3.
4.
5.
6.
Portezuela posterior
2
Consola portadora
6
tornillo portadora 3/8
5 3
Contratuerca 3/8
3/8x63,5mm arandelas planas
Arandela plana 10,3mm (13/32î)
•
Reteniendo la portezuela posterior (escotilla) abierta
monte Ud las dos consolas portadoras superiores a
través de la placa trasera adjunto al chasis usando los
tornillos portadores previstos para tal proposito 3/8 x 19
mm y las tuercas. Apriete uniformemente.
Ensamblar las dos abrazaderas de soporte a la parte
externa del tubo de soporte del recogedor del césped
utilizando dos tuercas de cabeza hexagonal de 3/8 x
63,5mm, arandelas planas de diámetro interno de 13/
32" y contratuercas de 3/8 de la bolsa con las partes.
1
3
Quite el colector de la parte trasera del tractor. Desbloquee
las dos (2) grapas y tire el colector fuera del tractor.
Remover las dos tuercas de 3/8 y las arandelas planas
de los pernos de la placa trasera del tractor.
•
2
1
3
2
1. Contratuercas de 3/8
1
2. Arandelas planas de 13/32
3. Tubo de soporte
•
1. Gancho
2. Descargo de adaptarse
3. Ranura de la placa trasera
Utilizando las tuercas y las arandelas planas removidas
del la placa trasera del tractor, instalar el tubo de soporte
del recogedor del césped en la placa trasera como
ilustrado.
3
• Reemplazar la manga de eyección hacia dentro de la
abertura tracera del tractor. Asegurar la manga con las
dos grapas de gancho.
NOTA: El gancho de cinta tiene que ir a través del plano de
descarga solamente. No permitir que el gancho entre en la
fisura situada en la placa trasera del tractor. Esto permitirá al
plano de descarga de adaptarse a la parte trasera del tractor
cuando éste se mueve en un terreno desigual.
29
2
NOTA: Para facilitar el ensamblaje de la recolectora
dehierba,se aconseja efectuar las operaciones con de la
ayuda de otra persona.
• Ensambler los tubos frontales y inferiores de la
recolectora de hierba utilizando los cuatro pernos del
chasis (4) 1/4 x 50,8mm y las tuercas de bloqueo
suministrados. Apretar de manera firme.
4
3
1.
2.
3.
4.
Tubos frontales del contenedor
Tubos inferiores del contenedor
Tornillos portadores 1/4 x 50,8mm
Contratuercas 1/4
•
Deslizar el conjunto de tubos delanteros e inferiores de
la recolectora de hierba en el conjunto de la recolectora
de hierba. Apretar de manera firme.
• Ensambler los tubos frontales y superior de la recolectora
de hierba utilizando los cuatro pernos del chasis (4) 1/4
x 50,8mm y las tuercas de bloqueo suministrados. Apretar
de manera firme.
• Ponga todas las capas de vinil a los tubos del contenedor.
• Meta la manilla para volcar (verter) el contenedor en el
orificio de la parte superior del contenedor, monte la
clavija hendida y la fije por medio de un resorte fijador.
NOTA: Para un manejo ulterior la clavija hendida se
puede quitar de manera que la manilla se use para
vaciar la manga en caso de que Èsta se atasque.
5
3
2
6
Regulacion del contenedor
7
1
1.
2.
3.
4.
5.
6.
7.
Para montar el contenedor
Esp
2
1
Para un funcionamiento correcto y seg¹n el tipo de carga,
puede ser necesaria una regulacion del bloque del
contenedor. Se debe asegurar un espacio de 6 mm (1/
4") 9 mm (3/8") entre la part suprior del contenedor y el
escudo protector (guardafango) y, en tal caso, la
superficie de arriba del contenedor hay que igualarla a
la superficie superior del escudo protector (guardafango).
4
Tubos frontales del contenedor
Tornillos14x50,8 mm
Contratuercas 1/4
6MM (1/4") - 9MM (3/8")
Capas de vinil
Tubo de la manilla
1
Resorte fijador
Clavija hendida
Ajuste horizontal
•
2
•
3
1. Superficies
superiores
2. Soporte de ajuste
horizontal
3. Soporte de ajuste
vertical
Ajuste vertical
•
•
•
1
Mango
Resorte fijador
Clavija
Tapon o tapa
2
Afloje levemente las tuercas que aseguran los soportes
de ajuste vertical. Afloje de modo que los soportes
mantengan su posición, pero permita que se puedan
mover.
Mueva los soportes hacia arriba o hacia abajo la cantidad
deseada para para que el conjunto del recojedor pueda
ser movido. Vuelva a apretar las tuercas con seguridad.
Monte de nuevo el bloque del contenedor y averigue el
ajuste del contenedor al escudo protector (guardafango).
Si es necesario repita la operacion hasta que se alcance
el ajuste adecuado.
Para llenar el contenedor, mulching, o vaciar Mire la
Parte 5 del manual presente.
Para ensamblar y montar la tapa mulching
A
1.
2.
3.
4.
Afloje levemente las tuercas que aseguran los soportes
de ajuste horizontal del lado derecho e izquierdo del
recogedor de césped. Afloje de modo que los soportes
mantengan su posición, pero permita que se puedan
mover.
Mueva los soportes hacia adelante o hacia atrás la
cantidad deseada para que el conjunto del recogedor
pueda ser movido. Vuelva a apretar las tuercas con
seguridad.
•
3
•
A
•
4
30
Remover el retén del muelle y el pasador de la
enpuñadura.
Meta la tapa en el mango. averigüe de que las letras "A"
sobre la tapa y el mango sean de un mismo lado y de que
se vean las dos encima en posición horizontal sobre el
suelo.
Fije con los previstos para este propósito clafija y resorte
fijador. Para la instalación vea "Ajuste de la segadora"
en Parte 5 del manual presente.
2
Per montare i componenti del cesto di raccolta
I
4
4
1
1. Convogliatore di scarico
2. Dadi 3/8
3. Rondella Piatta
•
•
2
3
Rimuovere il convogliatore dalla parte posteriore del
trattore. Allentare le due graffe, sganciare ed estrarre il
convogliatore.
Rimuovere i due (2) dadi da 3/8 e le rondelle piatte dai
bulloni sulla piastra posteriore del trattore.
2
1.
2.
3.
4.
5.
6.
Sportello posteriore
6
Staffa di supporto
5 3
Bullone di supporto (3/8)
1
Dadi 3/8
Bullone a testa esagonale (3/8 x 63,5mm)
Rondella piatta
•
Tenendo lo sportello posteriore aperto, montare le due
staffe di supporto superiori sulla piastra posteriore e sul
telaio, utilizzando i bulloni di supporto 3/8 x 19mm ed i
dadi forniti a tale scopo.
Assemblare nel modo indicato nella figura entrambe le
staffe di supporto sull’esterno del tubo di sostegno del
sacco, usando bulloni esagonali 3/8 x 63,5 mm, rondelle
piatte di diametro interno 13/32” e controdadi da 3/8.
Avvitare bene.
•
2
1
3
2
1. Dadi
2. Rondella Piatta
3. Telaio di supporto
•
1. Gancio
2. Convogliatore di scarico
3. Fessura sulla piastra posteriore
3
1
•
Rimontare il convogliatore di scarico nell' apertura
posteriore del trattore. Fissare bene il convogliatore con
le due graffe.
NOTA: il gancio della fascia passa solamente attraverso il
convogliatore di scarico. Evitare che il gancio entri nella
fessura sulla piastra posteriore del trattore. Il convogliatore
di scarico sarà in grado di muoversi con il piano di taglio del
trattore, quando questo opera su terreni non piani.
Usando i dadi e le rondelle piatte rimosse dalla piastra
posteriore, installare il tubo di sostegno del sacco sulla
piastra posteriore, come indicato nella figura. Avvitare
bene i dadi.
31
2
2
1
NOTA: per facilitare l’assemblaggio, nell’installare il sacco
può essere utile farsi aiutare da un’altra persona.
• Assemblare i tubi anteriore e inferiore del sacco usando
quattro (4) bulloni a testa tonda e quadro sottotesta da ¼
x 50,8 mm, e relativi controdadi, forniti in dotazione.
Avvitare bene.
4
3
1.
2.
3.
4.
Piastrina d'arresto dell'asta di scarico
Telaio inferiore del cesto
Bulloni di supporto 1/4 x 50,8 mm
Dadi 1/4
•
Inserire il gruppo tubi anteriore e inferiore del sacco nel
gruppo del sacco.
• Assemblare i tubi anteriore e superiore del sacco usando
quattro (4) bulloni a testa tonda e quadro sottotesta da ¼
x 50,8 mm, e relativi controdadi, forniti in dotazione.
Avvitare bene.
• Montare tutti i rivestimenti in plastica.
• Introdurre l'asta di scarico nel foro collocato sulla parte
superiore del cesto. Montare la coppiglia e fissare con il
perno di fissaggio.
NOTA: L'asta discarico puo' anche essere utilizzata per
liberare il convogliatore, qualora questo dovesse ostruirsi
con erba bagnata.
5
1.
2.
3.
4.
Telaio anteriore
Bulloni 1/4 x 50,8
Dadi 1/4
Rivestimento in
plastica
5. Asta di scarico
6. Perno di fissaggio
7. Coppiglia
Per montare il cesto di raccolta:
I
3
2
6
7
Regolazione del cesto:
Per il buon funzionamento del cesto, puo' essere necessario
regolarne il blocco Si dovrebbe avere un gioco di 6mm (1/4")
- 9 mm (3/8") tra la parte superiore e il parafango. La superficie
superiore del cesto dovra' essere allineata con la parte
superiore del parafango. Per regolare la posizione del cesto:
1
4
1. Controllare che
la superficie sia
allineata
2. Staffa di regolazione
orizzontale
3. Staffa di regolazione
verticale
2
Regolazione orizzontale
6MM (1/4") - 9MM (3/8")
•
1
•
3
Allentare leggermente i dadi che serrano le staffe destra
e sinistra di regolazione orizzontale del sacco. Allentare
quanto basta affinché le staffe possano essere spostate
per mantenendo la loro posizione.
Spostare le staffe in avanti e all’indietro quanto è
necessario per lo spostamento desiderato del gruppo
del sacco. Stringere di nuovo i dadi in maniera salda.
Regolazione verticale
•
•
•
1
2
Allentare leggermente i dadi che serrano le staffe di
regolazione verticale. Allentare quanto basta affinché le
staffe possano essere spostate per mantenendo la loro
posizione.
Spostare le staffe verso l’alto o verso il basso quanto è
necessario per lo spostamento desiderato del gruppo
del sacco. Stringere di nuovo i dadi in maniera salda.
Montate di nuovo il blocco del contenitore e verificate
l'allineamento del cesto con il parafango posteriore. Se
necessario, ripetere la procedura fino alla posizione
desiderata.
Adattare la macchina in base alla funzione
desiderata: raccolta, mulching o scarico a terra.
Vedere il "Capitolo 5" del presente manuale.
A
Per I'installazione del Kit Mulching:
3
Impugnatura
Coppiglia
Perno
Kit Mulching
A
1.
2.
3.
4.
•
•
•
4
32
Rimuovere dall'impugnatura il fermo a molla e il perno.
Agganciare il Kit all'apposita maniglia. Verificare che le
due lettere "A" siano allineate.
Fissare il perno con la coppiglia.
Per l'installazione vedere "Adattamento del trattorino" al
Capitolo 5 del presente Manuale.
2
Hetmonteren van componenten van de
grascontainer op de trekker
NL
4
4
1
1. Afvoertrechter
2. 3/8 borgmoer
3. Vlakke sluitring
•
•
2
1.
2.
3.
4.
5.
6.
Achterklep
Stennijzer
2
3/8 Slotbout
6
3/8 borgmoer
5 3
3/8 Zeskantbout
Vlakke sluitring 10,3 mm (13.32")
•
Terwijl u de achterklep open houdt, monteert u de twee
bovenste steunijzers met de 3/8 x 19mm slotbouten en
borgmoeren door de achterplaat op het chassis. Haal
stevig aan.
Bevestig de beide bovenste ondersteuningsbeugels
zoals getoond aan de buitenkant van de
ondersteuningsbuis van de grascontainer met behulp
van de zeskantbouten van 3/8 x 63,5 mm, de platte
borgschijfjes met een binnendiameter van 13/32 inch, en
de 3/8 borgmoeren. Stevig aandraaien.
1
3
Verwijder de afvoertrechter van de achterzijde van de
trekker. Haak de twee (2) riemen los en trek de trechter
van de trekker af.
Verwijder de twee (2) 3/8-moeren en de platte
borgschijfjes van de bouten aan de achterplaat van de
trekker.
•
2
1
3
1. Borgmoer 3/8
2. Vlakke sluitring
3. Steun
2
1
1. Haak
2. Afvoertrechter
3. Gleuf in de achterplaat
3
•
•
Plaats de trechter terug in de achteropening van de
trekker. Borg de trechter met de twee riemen.
N.B.: De haak van de riem moet alleen door de
afvoertrechterheen. Laat de haak niet in de gleuf in de
achterplaat van de trekker komen omdat de afvoertrechter
dan niet met het maaidek meebeweegt wanneer er op
oneffen terrein gemaaid wordt.
Gebruik de van de achterplaat verwijderde moeren en
platte borgschijfjes om de ondersteuningsbuis van de
grascontainer zoals getoond op de achterplaat te
monteren.
33
2
N.B.: Indien gewenst kunt u de grascontainer samen met
iemand anders in elkaar zetten om het assembleren
makkelijker te maken.
• Gebruik de bijgeleverde vier (4) rijtuigschroeven van 1/
4 x 50,8 mm en de borgmoeren om de voorste en de
onderste buizen van de grascontainer te monteren.
Stevig aandraaien.
4
1.
2.
3.
4.
3
Voorstenn
Onderste container steun
1/4 x 50,8 mm slotbouten
1/4 Borgmoer
•
Schuif de gemonteerde voorste en onderste buizen van
de grascontainer in de gemonteerde grascontainer.
• Gebruik de bijgeleverde vier (4) rijtuigschroeven van 1/
4 x 50,8 mm en de borgmoeren om de voorste en de
bovenste buizen van de grascontainer te monteren.
Stevig aandraaien.
• Schuif de vinyl afdichtingen over de grascontainersteunen.
• Voer de hendel voor het legen van de container door het
gat in de bovenkant van de container, bevesting de
trekpen en zet hem vast met de sluitveer.
Opmerking: Bij toekomstig gebruik kan de trekpen verwijderd
worden om de hendel te gebruiken om de trechter te legen
wanneer deze verstopt is geraakt
5
3
2
6
1.
2.
3.
4.
5.
6.
7.
Voorstenn
1/4 x 50.8 mm bouten
1/4 Borgmoeren
Vinylafdichting
Hendel voor legen
Vorkbout
Sluitveer
De grascontainer monteren
NL
2
1
7
Afstellen van grascontainer
1
Voor een juiste werking en gebruik van de grascontainer kan
het nodig zijn om de container af te stellen. Er moet een gat
van 6mm (1/4") - 9mm (3/8")zitten tussen de bovenkant van
de container en de stootrand en de bovenkant van de
container moet gelijk zijn met de
bovenkant van de
stootrand. Om de positie van de grascontainer af te stellen:
4
6MM (1/4") - 9MM (3/8")
1. Bovenoppervlakten gelyk
2. Horizontale bijstellingsbeugel
3. Verticale bijstellingsbeugel
Horizontale bijstelling
1
•
2
•
3
Draai de moeren die de RH en LH horizontale
bijstellingsbeugels van de grascontainer verankeren,
enigszins los. Draai ze slechts zo ver los dat de beugels
hun positie behouden maar wat kunnen bewegen.
Breng de beugels zo veel naar voren of naar achteren
als u wenst dat de gemonteerde container zal bewegen.
Draai de moeren weer stevig aan.
Verticale bijstelling
•
•
•
1
Hendel
Sluitveer
Pen
Plug
2
Ombouwen naar opslaan, mulchen of uitworp. Zie
“Hoofdstuk 5” van dit handboek.
A
1.
2.
3.
4.
Draai de moeren die de verticale bijstellingsbeugels
verankeren enigszins los. Draai ze slechts zo ver los dat
de beugels hun positie behouden maar wat kunnen
bewegen.
Breng de beugels zo veel omhoog of omlaag als u wenst
dat de gemonteerde container zal bewegen. Draai de
moeren weer stevig aan.
Plaats de grascontainer weer terug en controleer of de
container aansluit op d stootrand. Indien nodig, herhaalt
u deze procedure totdat de juiste afstelling bereikt is.
Het monteren en installeren van de mulchplug
3
•
•
A
•
4
34
Verwijder de veerborg en de pin van de hendel.
Steek de plug in de hendel. Zorg ervoor dat de letter A
op zowel de plug als de hendel aan dezelfde kant staan
en dat ze beide vanaf de bovenkant zichtbaar zijn als ze
op de grond liggen.
Zet vast met de meegeleverde pen en de sluitveer. Voor
installatie zie "De maaier ombouwen" in Hoofdstuk 5 van
dit handboek.
2
Eng
TO ADJUST GAUGE WHEELS
Esp
D
EINSTELLEN DER TASTRÄDER
Die Tasträder müssen sich in geringem Abstand vom Boden
befinden, wenn das Mähwerk in Betriebsstellung die
gewünschte Schnitthöhe aufweist. Die Tasträder halten dann
das Mähwerk in der korrekten Stellung, um in den meisten
Terrains ein Abschuppen zu verhindern.
• Die Tasträder mit dem Traktor auf einer ebenen Fläche
einstellen.
• Den Mäher auf die gewünschte Schnitthöhe einstellen.
• Wenn sich das Mähwerk in der gewünschten Schnitthöhe
befindet, sollten die Tasträder so zusammengebaut
werden, daß sie sich in geringem Abstand vom Boden
befinden. Das erste Tastrad in die entsprechende Öffnung
einbauen.
• Auf der gegenüberliegenden Seite wiederholen und das
andere Tastrad in dieselbe Einstellöffnung einbauen.
F
PARA AJUSTAR LAS RUEDAS CALIBRADORAS
Las ruedas calibradoras están bien ajustadas cuando se
encuentran un poco a distancia del terreno al mismo tiempo
que la segadora esté a la altura de corte deseada. Entonces
las ruedas calibradoras mantienen el conjunto segador en
posición para prevenir el corte raspeo en casi todos los
terrenos.
• Ajuste las ruedas calibradoras con el tractor en una
superficie nivelada plana.
• Ajuste la segadora a la altura de corte deseada con la
manilla de ajuste de altura.
• Con la segadora a la altura deseada para la posición de
corte, se tienen que montar las ruedas calibradoras de
modo que queden un poco sobre el suelo. Instale las
ruedas calibradoras en el agujero adecuado con el
perno con resalto, la arandela de 3/8, y la tuerca de
seguridad de 3/8-16 y apriételos en forma segura.
• Repita el procedimiento para el lado opuesto instalando
la rueda calibradora en el mismo agujero de ajuste.
Gauge wheels are properly adjusted when they are slightly
off the ground when mower is at the desired cutting height in
operating position. Gauge wheels then keep the deck in
proper position to help prevent scalping in most terrain
conditions.
• Adjust gauge wheels with tractor on a flat level surface.
• Adjust mower to desired cutting height.
• With mower in desired height of cut position, gauge
wheels should be assembled so they are slightly off the
ground. Install gauge wheel in appropriate hole with
shoulder bolt, 3/8 washer, and 3/8-16 locknut and tighten
securely.
• Repeat for opposite side installing gauge wheel in same
adjustment hole.
I
REGOLAZIONE DEI RUOTINI ANTERIORI
La regolazione dei ruotini anteriori può essere eseguita
correttamente se sono leggermente sollevati da terra quando
il tosaerba si trova all’altezza di taglio desiderata in posizione
di esercizio. I ruotini anteriori mantengono il piano di taglio
nella corretta posizione aiutando ad evitare l’asportazione
del prato dalla maggior parte dei terreni.
• Regolare i ruotini anteriori con il trattore posto su una
superficie piana e livellata.
• Regolare il tosaerba sulla desiderata altezza di taglio.
• Con il tosaerba nella desiderata altezza della posizione
di taglio, assemblare i ruotini anteriori in modo che siano
leggermente sollevati da terra. Installare il ruotino
anteriore nel foro appropriato.
• Ripetere sul lato opposto installando il ruotino anteriore
nello stesso foro di regolazione.
POUR RÉGLER LES SUPPORTS DE ROUE
Les supports de roue sont bien réglés quand ils se trouvent
un peut hors du terrain pendant que la tondeuse soit dans la
position de hauteur de coupe désirée.
• Réglez les supports de roue quand le tracteur est sur un
terrain plat.
• Réglez la tondeuse à la hauteur de coupe désirée.
• Quand la tondeuse est à la position désirée pour la
hauteur de coupe, les supports de roue devraient être
montés afin qu’ils soient un peu de la terre. Installez le
support de roue dans le trou approprié avec un boulon
à épaulement, une rondelle 3/8 et un écrou frein 3/8-16
et serrez à fond.
• Répétez pour l’autre côté. Installez le support de roue
dans le même trou réglable.
NL
PEILWIELEN AFSTELLEN
De peilwielen zijn goed afgesteld wanneer ze een klein
beetje boven de grond zijn terwijl de maaier in de bedrijfsstand
op de gewenste maaihoogte is. De peilwielen houden het
maaibord dan in de juiste stand om onder de meeste
terreinomstandigheden te helpen voorkomen dat er te kort
wordt gemaaid.
• Stel de peilwielen af met de tractor op vlakke, horizontale
grond.
• Stel de maaier op de gewenste maaihoogte af.
• Terwijl de maaier in de gewenste maaihoogtestand is,
dienen de peilwielen zodanig te worden gemonteerd dat
ze een klein beetje boven de grond zijn. Installeer het
peilwiel in het juiste gat.
• Herhaal dit aan de andere kant en installeer het peilwiel
in hetzelfde stelgat.
35
3. Functional description. 3. Funktionsbeschreibung.
3. Description du fonctionnement.
3. Descripción del funcionamiento. 3. Funzionamento.
3. Beschrijving van de functies
1
7
5
6
3
2
8
10
4
9
Eng
Positioning of controls
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
D
Light Switch.
Throttle and choke control.
Brake and clutch pedal.
Motion Control Lever.
Connection/disconnection of the cutting unit.
Quick lifting/lower of the cutting unit.
Ignition lock.
Parking Brake.
Free-wheel control lever.
Cutting height setting.
Anordnung der Bedienungseinrichtungen
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
36
Lichtschalter.
Gas- und Kaltstarthebel.
Brems- und Kupplungspedal.
Ein- und Ausschalten des Antriebes.
Ein- und Ausschalten des Mähaggregats.
Schnelles Heben und Senken des Mähaggregats.
Zündschloß.
Feststellbremse.
Ein-und Ausschalten des Freilaufes.
Mähhöheneinstellung.
3
5
1
7
3
6
8
2
4
10
9
F
Emplacement des commandes
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Esp
I
Interrupteur des phares.
Commande de et starter.
Pédale de frein et d'embrayage.
Embrayage et débrayage de la boîte de vitesses.
Embrayage et débrayage du groupe de coupe.
Abaissement et relevage du plate au de coupe.
Serrure de contact.
Frein de parking.
Bloquage et débloquage de roue libre.
Réglage de la hauteur de coupe.
Ubicación de los mandosè
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Comandi
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
NL
Interruptor de alumbrado.
Mondos del acelerador y del estrangulador
Pedal de freno y de embrague.
Acoplamiento/desacoplamiento de la tansmisión.
Acoplamiento y desacoplamiento del equipo de corte.
Elevación/descenso rápidos del equipo de corte.
Cerradura de encendido.
Freno de estacionamiento.
Acoplamiento y desacoplamiento de rueda libre.
Ajuste de la altura de corte.
De plaats van de bedieningsorganen
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
37
Interruttore luci.
Comando gas/choke.
Pedale freno/frizione.
Leva del cambio.
Inserimento/disinserimento del dispositivo di taglio.
Sollevamento/abbassamento del tagliaerba.
Chiave di accensione.
Freno di parcheggio.
Inserimento/disinserimento ruote.
Regolazione altezza di taglio.
Schakelaar verlichting.
Gas- en chokehendel
Rem- en koppelingspedaal.
Aan-/uitschakeling van aandrijving.
Koppelen en onkoppeleen van de maaikast.
Snelle verhoging/verlaging van maaikast.
Stuurslot/contact.
Parkeerrem.
Aan-enuitschakeling van vrijwiel.
Instelling maaihoogte.
3
Eng
1. Light switch
D
1. Lichtschalter
F
1. Interrupteur des phares
Esp
I
NL
Eng
1. Interruptor de alumbrado
1. Interruttore luci
1. Schakelaar verlichting
2. Throttle and choke control
The accelerator control regulates the motor speed and also
the speed of the blades. If the lever is in its forward position
the choke function is connected. If the lever is in its reverse
position the motor is in neutral. Full speed lies between these
two positions.
D
2. Gas- und Kaltstarthebel
Mit dem Gashebel wird die Drehzahl des Motors und damit
auch die Drehgeschwindigkeit der Mähklingen geregelt.
Mit dem Hebel in seiner vordersten Stellung ist die Kaltstartfunktion eingeschaltet. Mit dem Hebel in der hintersten
Stellung läuft der Motor im Leerlauf. Zwischen diesen beiden
Endstell-ungen liegt die Vollgasstellung.
F
2. Commande de et starter
La commande de gaz permet de régler le régime moteur et
donc la vitesse de rotation des lames. En poussant la
manette tout en haut, on enclenche le starter. Quand on
ramène la manette tout en bas, le moteur tourne au ralenti.
Entre ces deux positions maxi, se trouve le régime optimal
pour la tonte, signalé par une encoche dans le rail ou se
déplace la manette.
Esp
2. Mandos del acelerador y del estrangulador
Con el acelerador se regulan las revoluciones del motor y
con ellas también la velocidad de rotación de las cuchillas.
Si la palanca está en su posición delantera, estará acoplada
la función de estrangulación. Si la palanca está en su
posición trasera, el motor marchará en ralentí. Entre estas
dos posicio-nes extremas está la de pleno gases.
I
2. Comando gas/choke
Questo comando aumenta o diminuisce il regime di giri del
motore. Premere la leva completamente in avanti per lo
choke. Tirare la leva completamente indietro per il minimo.
Il gas massimo si trova in una posizione intermedia.
NL
2. Gas- en chokehendel
Met de gashendel wordt het toerental van de motor geregeld
en daardoor ook de rotatiesnelheid van de messen. Is de
hendel in de voorste stand gezet, is de chokefunctie ingeschakeld. Staat de hendel in de achterste stand, loopt de motor
stationair. Tussen deze beide buitenposities ligt de vol-gas
stand.
38
3
Eng
3. Brake and clutch pedal
When the pedal is pushed down the brake is applied and the
motor is disengaged.
D
3. Brems- und Kupplungspedal
Beim Vorwärtsdrücken des Pedals wird das Fahrzeug abgebremst. Gleichzeitig wird der Motor ausgekuppelt und das
Fahrzeug rollt aus.
F
3. Pédale de frein et d’embrayage
En enfonçant cette pédale, on freine et en même temps on
débraye la transmission.
Esp
3. Pedal de freno y de embrague
Al apretarlo se frena el vehículo y al mismo tiempo se desacopla el motor deteniéndose la propulsión.
I
3. Pedale freno/frizione
Premendo il pedale il trattore si frena, il motore va in folle e
cessa la trazione.
NL
3. Rem- en koppelingspedaal
Als de pedaal ingedrukt wordt, remt het voertuig. Tegelijkertijd
wordt de motor ontkoppeld en stopt de aandrijving.
39
3
F
Le levier peut être amené à quatre positions différentes:
N = Position neutre (pas d'entraînement)
S = Conduite lente
F = Conduite rapide
R - Marche arrière
Le levier peut passer progressivement de S à F pour avoir la
vitesse désirée.
S
F
R
Esp
N
Eng
4. Acoplamiento/desacoplamiento de la
transmisión
La palanca tiene cuatro posiciones:
N = Punto neutro (desacoplada)
S = Marcha lenta
F = Marcha rápida
R = Marcha atrás
La palanca puede desplazarse en forma progresiva entre S
y F para obtener la velocidad deseada.
4. Motion control lever
There are four different positions for this lever:
N = Neutral (no drive)
S = Slow
F = Fast
R = Reverse
The lever can be moved steplessly between S and F to ensure
the required speed.
D
4. Embrayage et débrayage de la boîte de
vitesses
I
4. Leva del cambio
La leva ha quattro posizioni:
N = Folla (nessuna trazione)
S = Avanzamento lento
F = Avanzamento veloce
R = Retromarcia
Per selezionare la velocità scegliere una posizione a piacere
tra S e F.
4. Ein- und Ausschalten des Antriebes
Der Hebel kann in vier verschiedene Stellungen gestellt
werden:
N = Leerlauf (Kein Antrieb)
S = Langsamfahrt
F = Schnellfahrt
R = Rückwärtsfahrt
Der Hebel kann stufenlos zwischen den Rasten S und F
bewegt werden, womit die gewünschte Fahrgeschwindigkeit
eingestellt wird.
NL
4. Aan-/uitschakeling van aandrijving
De hendel kan in vier standen worden geplaatst:
N = Neutraalstand (geen andrijving)
S = Langzaam rijden
F = Snel rijden
R = Achteruit-rijden
De hendel kan rechtstreeks van S naar F worden geschoven
om de gewenste snelheid te bereiken.
40
3
F
5. Embrayage/débrayage du groupe de coupe
Amener le levier vers l’avant pour enclencher l’accouplement
du groupe de coupe. Les courroies d’entraînement sont alors
tendues et les couteaux commencent à tourner. Amener le
levier vers l’arrière pour débrayer le groupe de coupe, les
couteaux sont alors freinés par les sabots qui viennent contre
les poulies.
Esp
5. Acoplamiento y desacoplamiento del equipo
de corte
Lleve la palanca hacia adelante para acoplar la propulsión
del equipo de corte. Se tensarán entonces las correas
propulsoras y empezarán a girar las cuchillas. Si la palanca
se lleva hacia atrás se desacopla la propulsión al mismo
tiempo que la rotación de las cuchillas es frenada por las
zapatas de freno que aprietan las ruedas de las correas.
Eng
5. Connection/disconnection of the cutting unit
I
NL
D
5. Ein- und Ausschalten des Mähaggregats
2
F
6. Abaissement et relevage du plateau de coupe
Tirer le levier vers l'arrière pour relever rapidement le carter
de coupe quand il passe sur une surface accidentée. Pour
le transport, le carter de coupe doit être dans sa position la
plus haute (relevé au maximum). Pour cela, tirer le levier vers
l'arriere jusqu'à ce qu'il se bloque. Pour abaisser le carter de
coupe, tirer tout d'abord le levier vers l'arrière (1), puis
enfoncer le bouton poussoir positionné au dessus du levier
(2), et enfin ramener le levier vers l'avant (3).
1
3
Esp
6. Elevación/descenso rápidos del equipo de
corte
Tire de la palanca hacia atrás para levantar rápidamente el
equipo de corte al pasar sobre irregularidades del terreno,
etc. Al transportar la máquina, el equipo de corte ha de estar
en la posición más alta. Tire de la palanca hacia atrás hasta
que se bloquee. Para descender el equipo de corte:Tire de
la palanca hacia atrás (1). Apriete el botón (2) y lleve después
la palanca hacia adelante (3).
6. Quick lifting/lowering of the cutting unit
Pull the lever backwards to quickly lift the cutting unit when
passing over irregularities in the lawn, etc. During transportation the cutting unit shall be in the highest position. Pull the
lever back until it locks. To lower the unit: Pull the lever
backwards (1). Push in the button (2) and then move the lever
forward (3).
D
5. Koppelen en ontkoppelen van de maaikast
Breng de hendel naar voren om de aandrijving van de
maaikast te koppelen. Daarbij wordt de aandrijfriem gesteld
en de messen beginnen te roteren. Wordt de hendel naar
achteren gebracht, wordt tegelijkertijd de rotatie van de
messen afgeremd, doordat de remblokken tegen de poelie
lopen.
Den Hebel nach vorn führen, um den Antrieb des Mähers einzukuppeln. Dabei wird der Antriebsriemen gespannt und die
Riemen beginnen sich zu drehen. Wenn der Hebel zurückgezogen wird, wird der Antrieb ausgekuppelt und die Drehung
der Klingen wird durch an die Riemenrollen angesetzte
Bremsklöt-ze gebremst.
Eng
5. Leva inserimento tagliaerba.
Premere in avanti la leva per avviare il tagliaerba. La cinghia
entra in tensione e le lame cominciano a girare. Tirando
indietro la leva il tagliaerba viene disinserito e le lame
vengono frenate dalle ganasce dei freni che agiscono contro
la puleggia.
Move the lever forward to connect the drive to the cutting unit,
whereby the drive belt is tensioned and the blades begin to
rotate. If the lever is moved backwards the drive will be
disconnected and the rotation of the blades slowed down by
the action of the brake shoes on the pulley.
I
6. Sollevamento/abbassamento del tagliaerba
Per sollevare il tagliaerba quando sia necessario, tirare
indietro la leva. In caso di trasporto il tagliaerba deve essere
sollevato. Per abbassare il tagliaerba: Tirare indietro la
leva(1). Premere il pulsante (2) e portare poi la leva in avanti
(3).
6. Schnelles Heben und Senken des
Mähaggregats
NL
6. Snelle verhoging/verlaging van maaikast
Breng de hendel naar achteren om de maaikast snel te doen
verhogen bij het passeren van oneffenheden in het gazon.
Bij transport dient de maaikast in zijn hoogste stand te staan.
Zet de hendel achteruit, totdat deze vergrendeld is. Om de
kast te doen verlagen: Zet de hendel achteruit (1). Druk de
knop in (2) en breng daarna de hendel naar voren (3).
Den Hebel zurückziehen, um das Mähaggregat schnell bei
der Fahrt über z.B. unebene Stellen des Rasens anzuheben.
Bei Transportfahrt soll das Mähaggregat in der höchsten
Stellung stehen. Den Hebel zurückziehen, bis dieser gesperrt
wird. Senken des Aggregats: Hebel zurückziehen (1). Knopf
(2) drücken und danach den Hebel (3) nach vorn führen.
41
3
OFF
Eng
ON
7. Ignition Lock
START
Esp
There are three different positions for the ignition key:
OFF
All electric current broken.
ON
Electric current connected.
START
Start motor connected.
WARNING!
Never leave the key in the ignition lock when leaving the
machine on its own.
D
7. Zündschloß
I
Der Zündschlüssel hat drei Rasten:
OFF
Strom ausgeschaltet
ON
Strom eingeschaltet
START
Anlasser eingeschaltet
WARNUNG!
Niemals den Zündschlüssel im Zündschloß lassen, wenn die
Maschine unbeaufsichtigt verlassen wird.
F
7. Cerradura de encendido
La llave de encendido puede hallarse en tres posiciones
diferentes:
OFF:
Corriente eléctrica cortada
ON:
Corriente eléctrica conectada
START:
Motor de arranque acoplado
ADVERTENCIA!
Si abandona la máquina sin vigilancia, no deje nunca la llave
en la cerradura.
7. Chiave di accensione
La chiave ha tre posizioni:
OFF
I circuiti elettrici sono interrotti
ON
Attivazione del cisrcuito elettrico
START
Inserimento del motorino di avviamento.
ATTENZIONE!
Prima di lasciare la macchina, togliere sempre la chiave.
7. Serrure de contact
NL
La clé de contact peut être à trois positions :
OFF
Le courant électrique est coupé
ON
Le courant électrique est branché
START
Le démarreur est en circuit
ATTENTION!
Quand la machine reste sans surveillance, ne jamais laisser
la clef de contact dans le contacteur.
7. Stuurslot/contact
De sleutel voor het stuurslot/contact kan in drie standen
worden gezet:
OFF
Alle elektrische stroom uitgeschakeld
ON
De elektrische stroom ingeschakeld
START
Startmotor ingeschakeld
LET OP!
Laat nooit de sleutel in het contact zitten, wanneer de
machine zonder toezicht wordt achtergelaten.
Eng
8. Parking brake
Connect the parking brake in the following way:
1. Press down the brake pedal to bottom position.
2. Move the parking brake lever upwards and hold in this
position.
3. Release the brake pedal.
To release the parking brake all that is necessary is to push
down the brake pedal.
D
8. Feststellbremse
Die Feststellbremse wie folgt ansetzen:
1. Bremspedal ganz durchtreten.
2. Feststellbremshebel nach oben führen und in dieser
Stellung halten.
3. Bremspedal loslassen.
Die Feststellbremse wird durch einfache Betätigung des
Bremspedals wieder gelöst.
42
3
Esp
8. Freno de estacionamiento
Aplique el freno de estacionamiento de la manera siguiente:
1. Apriete el pedal del freno hasta el fondo.
2. Tire de la palanca de freno hacia arriba y manténgala
en esta posición.
3. Suelte el pedal.
Para desaplicar el freno de estacionamiento sólo es
necesa-rio apretar el pedal del freno.
I
8. Freno di parcheggio
Azionare il freno di parcheggio nel modo seguente:
1. Premere il pedale freno/frizione a fondo
2. Tirare verso l’alto la leva del freno e
3. Rilasciare il pedale.
Per disattivare il freno di parcheggio premere il pedale.
NL
F
8. Parkeerrem
Schakel de parkeerrem in als volgt:
1. Druk de rempedaal in tot op de bodem.
2. Breng de parkeerremhendel naar boven en houdt hem
in deze stand.
3. Laat de rempedaal los.
Om de parkeerrem vrij te maken, behoeft u alleen de
rempedaal in te drukken.
8. Frein de parking
Pour enclencher le frein de parking :
1. Enfoncer à fond la pédale de frein/embrayage,
2. En même temps, relever vers le haut le levier du frein de
parking et le maintenir dans cette position,
3. Relâcher la pédale de frein,
Pour déserrer le frein de parking, il suffit ensuite d'enfoncer
à nouveau la pédale de frein/embrayage.
F
9. Bloquage et Débloquage de Roue Libre
Pour remorquer ou déplacer le tracteur sans aide du moteur,
le bouton de la commande de la roue libre doit être tiré et
bloqué en position avec le ressort d’aiguille.
Esp
9. Acoplamiento y Desacoplamiento de Rueda
Libre
Para empujar o arrastrar su tractor sin la ayuda del motor, el
botón de control de rueda libre debe ser tirado hacia afuera
y puesto en su posición con el resorte de agujja.
Eng
9. Free-wheel Control Lever
To tow or move the tractor without the aid of the engine, the
free-wheel control knob must be pulled out and locked in
position.
D
I
9. Inserimento/Disinserimento Rouote
Per trainare o spingere il trattore senza servirsi del motore:
estrarre la manopola di ruota libera e bloccarìa in posizione
con l'apposita spina di sicurezza.
9. Ein-und Ausschalten des Freilaufes
Um den Traktor ohne Motorkraft abzuschleppen oder
anzuschieben,muß der Freilauf-Steuerungsknopf
herausgezogen und mit dem Haarnadelsplint gesichert
werden.
NL
9. Aan-en Uitschakeliong van Vrijwiel
Om de tractor te trekken of te verplaatsen zonder de hulp van
de motor, moet de vrijwielbedieningsknop worden
uitgetrokken en met de naaldveer vergrendeld worden.
43
3
D
10. Mähhöheneinstellung
Mit dem Drehknopf wird die Mähhöhe eingestellt. Rechtsdrehung bewirkt größere Mähhöhe. Der Drehknopf kann leichter
gedreht werden, wenn der Hebel für schnelles Heben/
Senken des Mähaggregats gleichzeitig zurückgezogen
wird.
F
10. Réglage de la hauteur de coupe
La hauteur de coupe désirée est réglée avec le bouton. En
tournant le bouton dans le sens d’horloge, la hauteur de
coupe augmente. Le bouton peut être tourné plus facilement
si, en même temps, le levier pour élever/baisser rapidement
le groupe de coupe est retiré vers l’arrière.
Esp
10. Ajuste de la altura de corte
Con el volante se ajusta la altura de corte que se desea.
Girarlo hacia la derecha para aumenar la altura de corte. El
volante podrá girarse más fácilmente si se tira al mismo
tiempo hacia atrás de la palanca para el ascenso/descenso
rápido del equipo de corte.
I
10. Regolazione altezza di taglio
Manopola per regolare l’altezza di taglio. Tirando all’indietro
la leva di sollevamento, è più facile agire sulla manopola.
Eng
10. Cutting height setting
The required cutting height is set with the aid of the wheel. The
cutting height is increased when it is turned clockwise. The
wheel is easier to turn if the lever for lifting/lowering of the
cutting unit is pulled backwards at the same time.
NL
10. Instelling maaihoogte
Met behulp van het stuur wordt de gewenste maaihoogte
ingesteld. Wordt deze met de klok mee gedraaid, neemt de
maaihoogte toe. Het stuur loopt lichter als tegelijkertijd de
hendel "snelle verhoging/verlaging" van de maaikast naar
ach- teren wordt gezet.
44
4. Before starting. 4. Maßnahmen vor dem Anlassen.
4. Avant de démarrer. 4. Antes del arranque.
4. Prima dell’avviamento.
4. Maatregelen vóór het starten.
Eng
D
Filling up
Esp
El motor ha de funcionar con gasolina pura (sin mezcia de
aceite), sin plomo. El nivel no ha de sobrepasar el borde
inferior del orificio de llenado.
WARNING!
Petrol is highly inflammable. Proceed with care and fill up with
petrol outdoors. Do not smoke when filling with petrol or fill up
when the engine is warm. Do not overfill the tank since the
pertrol can expand and overflow. Make sure that the petrol cap
is securely tightened after filling. Store petrol in a cool place
in an appropriate container for engine fuel. Check the petrol
tank and pipes.
ADVERTENCIA!
La gasolina es muy inflamable. Proceda con cuidado y haga
la reposición al aire libre. No fume durante la reposición y
noponga gasolina cuando el motor está caliente. No llene
demasiado el depósito, puesto que la gasolina puede
expansio narse y rebosar. Después del repostado asegúrese
de que la tapa del depósito está bien apretada. Almacene el
combustible en un lugar fresco y en un recipiente destinado
a este fin. Controle el depósito y tuberías de combustible.
Tanken
Rifornimento.
I
Der Motor ist mit reinem, bleifreiem Benzin (nicht ölgemischt)
zu fahren. Das Benzin darf höchstens bis zur Unterkante der
Einfüllöffnung gefüllt werden.
Usare benzina senza piombo, non miscela. Rifornire fino al
bordo inferiore del bocchettone di rifornimento.
WARNUNG!
Benzin ist sehr feuergefährlich. Mit Vorsicht vorgehen und nur
im Freien Tanken. Beim Tanken nicht rauchen. Nicht Benzin
einfüllen, wenn der Motor warm ist. Den Tank nicht so viel
füllen, daß sich das Benzin ausdehnen kann und dadurch
überfließt. Darauf achten, daß der Tankverschluß nach dem
Tanken gut festgezogen wird. Benzin an einer kühlen Stelle
in Motorbenzinkanistern verwahren. Benzintank und
Leitungen regelmäßig prüfen.
F
Reposición de combustible
The engine should be run of pure (not oil mixed) unleaded
petrol. Do not fill beyond the lower edge of the filling hole. Do
not fill over max level.
ATTENZIONE!
Non fumare e non fare rifornimento a motore caldo. Non
riempire troppo per evitare fuoriuscite di benzina. Chiudere
bene il tappo del serbatoio. Conservare il acrburante al fresco.
Controllare tubazioni e serbatoio.
NL
Tanken
De motor dient te lopen op schone (niet met oli gemeng de)
loodvrije benzine. Tank niet meer benzine dan tot de onderste
rand van het vulgat.
Plein d’essence
Utiliser de l'essence pure (pas de mélange d'huile) sans
plomb. Faire le plein d'essence jusqu'au bord inférieur de
l'orifice de remplissage, pas au delà
LET OP!
De benzine is zeer brandgevaarlijk. Wees voorzichtig en tank
buitenshuis. Rook niet bij het tanken en vul niet bij, wanneer
de motor warm is. Doe niet te veel in de tank, daar de benzine
kan expanderen en overstromen. Zorg dat na het tanken de
benzinedop er goed op zit. Bewaar de brandstof op een koele
plaats in een jerrycan voor motorbrandstof. Controleer
benzinetank en brandstofleidingen.
ATTENTION!
L'essence est un produit inflammable. Prendre les précautions
nécessaires et faire le plein à l'extérieur. Ne pas fumer à
proximité et ne pas faire le plein lorsque le moteur est chaud.
Ne pas trop remplir le réservoir, penser à l'expansion de
l'essence qui risquerait de déborder. Conserver l'essence
dans un endroit frais et dans un réservoir spécialement conçu
à cet usage. Vérifier le réservoir d'essence et le circuit de
distribution du carburant.
45
4
Eng
Oil level
Esp
The combined oil refilling cap and the oil stick is accessible
when the bonnet is lifted forwards. The oil level in the engine
should be checked before each run. Make sure that the tractor
is horizontal. Unscrew the oil stick and wipe clean. Replace
the oil stick and screw tight. Remove again and check the level.
D
Ölstand
Der mit dem Meßstab kombinierte Öleinfülldeckel ist nach
Aufklappen der Motorhaube zugänglich. Den Ölstand im
Motor vor jeder Fahrt prüfen. Dabei darauf achten, daß die
Maschine waagrecht steht. Ölmeßstab herausschrauben und
abwischen. Meßstab wieder fest einschrauben, nochmals
herausnehmen und den Ölstand ablesen.
F
Nivel de aceite
La tapa combinada para el llenado de aceite y para la varilla
de nivel queda accesible después de haber levantado
hacia adelante el capó del motor. El nivel de aceite del motor
debe controlarse cada vez que se pone en marcha.
Asegúrese de que la máquina está horizontal.
Descenrosque la varilla y séquela. Vuélvala a colocar.
Enrósquela. Quítela otra vez y lea el nivel de aceite.
I
Livello dell’olio
Sollevare il cofano per accedere al tappo/asticella dell’olio.
Controllare sempre l’olio prima di avviare il motore. La
macchina deve essere in piano. Svitare l’asticella e
asciugarla. Rimontare e avvitare. Togliere di nuovo e
controllare il livello.
Niveau d’huile
L'orifice de remplissage d'huile, qui contient aussi la jauge, est
accessible après avoir fait basculer le capot moteur vers
l'avant. Le niveau d'huile dans le moteur doit être vérifié à
chaque utilisation. S'assurer que la machine est bien sur
terrain plat. Dévisser le bouchon, retirer la jauge d'huile et
l'essuyer. Remettre la jauge, la visser. L'enlever de nouveau
et relever le niveau d'huile sur la jauge.
NL
Oliepeil
De gecombineerde olie-bijvuldop en peilstok worden
bereikbaar, nadat de motorkap is opengeklapt. Het oliepeil in
de motor dient vóór ieder gebruik te worden gecontroleerd.
Zorg ervoor dat de maaier horizontaal staat. Schroef de
oliepeilstok eruit en maak hem schoon. Schroef de peilstok er
opnieuw in. Draai vast en haal hem er weer uit en lees het
oliepeil af.
Eng
The oil level should lie between the two markings on the oil
stick. If more oil is needed add SAE 30 oil to the “FULL”
marking. SAE 5W-30 oil should be used during the winter
(below freezing point).
D Der Ölstand soll zwischen den beiden Marken auf dem
Meßstab liegen. Wenn dies nicht der Fall ist, Motoröl SAE
30 bis zur Marke ”FULL” einfüllen. Im Winter (bei Frostgefahr)
ist Motoröl SAE 5W-30 anzuwenden.
F Le niveau d'huile doit se trouver entre les deux repères sur la
ADD
FULL
jauge. Sinon, faire l'appoint avec de l'huile moteur SAE
30 jusqu'au repère maxi (FULL). En hiver (au-dessous de
0º), il faut utiliser de l'huile moteur SAE 5 W-30.
CAUTION - DO
Esp
El nivel de aceite ha de estar entre las dos marcas de la
varilla. Si no es este el caso, añadir aceite para motor SAE 30
hasta la marca de ”FULL” (lleno). En invierno (a
temperaturas bajo cero) hay que utilizar aceite de motor
SAE 5W-30.
I L’olio deve essere tra i due contrassegni sull’asticella. Se
necessario rifornire con olio SAE 30, fino al segno “FULL”.
In inverno (sotto 0°) usare olio SAE 5W-30.
NL Het oliepeil dient tussen de beide markeringen op de stok
te liggen. Als dit niet het geval is, moet u met SAE 30 tot het
”FULL”-merk bijvullen. ’S-winters (onder het vriespunt) dient
motorolie SAE 5W-30 te worden gebruikt.
46
4
Eng
Tire air pressure
Check the tire pressure regularly. The pressure in the front
tires should be 1 bar (14 PSI) and 0.8 bar (12 PSI) in the back
tires.
D
Reifendruck
Den Luftdruck in den Reifen regelmäßig prüfen. Der Druck
in den Vorderreifen soll 1 bar betragen, in den Hinterreifen
0,8 bar.
F
Pression de gonflage des pneus
Vérifier régulièrement la pression de gonflage des pneus. La
pression d'air dans les pneus doit être de 1 bar à l'avant et de
0,8 bar à l'arrièr.
Esp
Presión de inflado de los neumáticos
Comprobar regularmente la presión de inflado de los neumáticos. En los delanteros ha de ser de 1 bar y en los traseros de
0,8 bar.
I
Pressione pneumatici
Controllare la pressione con regolarità. Pneumatici anteriori
1 bar e posteriori 0,8 bar
NL
De luchtdruk in de banden
Controleer regelmatig de luchtdruk in de banden. De druk in
de voorbanden dient 1 bar en in de achterbanden 0,8 bar te
zijn.
47
5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción.
5. Guida. 5. Rijden.
F
Démarrage du moteur
S’assurer que le carte de coupe est relevé et que les lames
sont débrayées.
Esp
Arranque del motor
Asegúrese de que el equipo de corte está en la posición de
transporte (en posición superior) y que la palanca para el
acoplamiento/desacoplamiento del equipo de corte está en
la posición de desacoplamiento.
Eng
Starting of motor
I
Make sure that the cutting unit is in the transport position (top
position) and that the lever for connection/disconnection of the
cutting unit is in the disconnection position.
D
Avviamento del motore
Il tagliaerba deve essere sollevato in posizione di trasporto ela
leva di inserimento/disinserimento deve essere in
`posizione”disinserito”.
Anlassen des Motors
NL
Darauf achten, daß das Mähaggregat in Transportstellung
(obere Stellung) steht und daß der Hebel für Ein- und Ausschalten des Mähaggregats auf “ausgeschaltet” steht.
Het starten van de motor
Zorg ervoor dat de maaikast in transportstand staat (hoogste
stand) en dat de hendel voor aan/uitschakeling van de
maaikast in uitgeschakelde stand staat.
F Enfoncer complètement la pédale de frein/débrayage.
S'assurer que le levier de vitesses est en position neutre.
Esp
Pise hasta el fondo el pedal de embrague/freno y manténgalo
presionado. Ponga la palanca de cambios en punto neutro
"N".
I Premere il pedale freno/frizione a fondo tenendolo premuto.
Portare la leva del cambio su ”N”, in folle.
Eng
Press down the clutch/brake pedal completely and hold down.
Set the gear lever in neutral ”N”.
NL Druk de koppelings/rempedaal geheel in en houdt hem
ingedrukt. Breng de versnellingspook in de neutraalstand "N".
D Kupplungs- und Bremspedal ganz durchtreten und in dieser
Stellung halten. Getriebeschalthebel auf leerlauf "N" stellen.
Eng
Cold motor: Push the gas control up to end positon choke ( ).
D Bei kaltem Motor: Gashebel in die Endstellung choke ( )
schieben.
F Avec un moteur froid: pousser l'accélérateur vers le haut à la
limite du starter choke ( ).
Esp
Con el motor frío: Empuje el acelerador hacia arriba hasta la
posición choke ( ) [estrangulación].
I Motore freddo: Portare il comando del gas su choke ( ).
NL Bij een koude motor: Schuif de gashendel naar boven tot de
eindpositie choke ( ).
48
5
D Bei warmem Motor: Gashebel in die Vollgasstellung "
"
schieben.
F Avec un moteur chaud: pousser l'accélérateur à mi-chemin
vers la position d'accélérateur maximale "
Esp
I
Eng
Warm motor:
position " ".
".
Moter caliente: Empuje el acelerador hasta la mitad de su
recorrido hacia la posición de plenos gases " ".
Motore caldo: Portare il comando del gas sul massimo "
".
NL Bij een warme motor: Schuif de gashendel halverwege naar
Push the gas control half-way to full gass
de volgaspositie "
".
F Tourner la clef de contact en position de démarrage “START”.
ATTENTION!
Ne pas faire tourner le démarreur pendant plus de 5 secondes
à la fois. Si le moteur ne démarre pas, attendre une dizaine de
secondes avant de refaire un essai de démarrage.
Esp
Eng
Ponga la llave de encendido en la posición de arranque
”START”.
NOTA!
No haga funcionar el motor de arranque más de unos 5
segundos a la vez. Si el motor no arranca, espere unos 10
segundos antes de hacer otra tentativa.
Turn the ignition key to “START position”.
I Girare la chiave su “START”.
NOTE!
Do not run the start motor more than 5 seconds at once. If the
engine will not start, wait about 10 seconds before the
next try.
OSSERVARE!
Non inserire il motorino di avviamento per più di 5 secondi per
volta. Se il motore non parte attendere una decina di secondi
prima di riprovare.
D Zündschlüssel auf “START” drehen.
NL Draai de startsleutel naar “START”-positie
HINWEIS!
Den Anlasser nicht jeweils länger als ca. 5 Sekunden betätigen. Wenn der Motor nicht anspringt, vor dem nächsten
Anlaßversuch ca. 10 Sekunden warten.
LET OP!
Laat de startmotor niet langer dan ca 5 sek. per keer draaien.
Als de motor niet start, wacht dan ca 10 sek voordat u volgende
poging doet.
F Laisser revenir la clef de contact à la position “ON” lorsque le
moteur a démarré. Amener la manette de gaz à la position de
régime moteur désiré. Pour la coupe, positionner la manette
dans l'encoche correspondant au régime moteur optimal pour
la tonte (accélération maximale du moteur).
Eng
Esp
Dejar que la llave de encendido vuelva a la posición “ON”
cuando ha arrancado el motor. Ponga el acelerador en la
posición deseada. Al cortar, a plenos gases.
I
Dopo l’avviamento, riportare la chiave su “ON”. Regolare il
gas sul regime desiderato. Per il taglio: massimo regime “F”.
Let the ignition key return to the ”ON” position when the engine
has started Push the gas control to the required speed. For
cutting: full gas.
D Nach Anspringen des Motors den Zündschlüssel in die Stellung
“ON” zurückgehen lassen. Den Gashebel auf die gewünschte
Motordrehzahl stellen. Bei Mähen: Vollgas.
NL Draai de startsleutel terug in “ON”-posotie. Schuif de gashendel
naar het gewenste toerental. Bij maaien: vol gas.
49
5
Eng
D
•
IMPORTANT! COLD STARTING FOR HYDRO
IMPORTANT: COLD STARTING FOR HYDRO (BELOW
40°F[4°C]) - AFTER STARTING ENGINE AND BEFORE
DRIVING, LET TRANSMISSION WARM UP FOR ONE (1)
MINUTE BY PLACING MOTION CONTROL LEVER IN NEU
TRAL (N) POSITION AND RELEASING CLUTCH/BRAKE
PEDAL.
•
•
•
•
WICHTIG! KALTSTARTEN FÜR MASCHINEN MIT
HYDROSTATISCHEM GETRIEBE
FÜR TEMPERATUREN UNTERHALB VON 40° (4°C). NACH
DEM ANLASSEN DES MOTORS DAS GETRIEBE (1)
MINUTE LANG AUFWÄRMEN LASSEN, BEVOR
LOSGEFAHREN WIRD. HIERZU DAS SCHALTGETRIEBE
IN.
•
•
•
F
IMPORTANT! DÉMARRAGE FROID POUR UNE
HYDROSTATIQUE
POUR LES TEMPÉRATURES AU-DESSOUS DE 40°F/
4,44°C: APRÈS DÉMARRER LE MOTEUR ET AVANT DE
CONDUIRE, LA TRANSMISSION DOIT SE RECHAUFFER
PENDANT UNE (1) MINUTE EN D´EPLAÇANT LE LEVIER
DU CHANGEMENT DE VITESSE À LA POSITION POINT
MORT ET EN RELÂCHANT LA PÉDALE DE FREIN/
EMBRAYAGE.
Esp
¡IMORTANTE! EMPIESO EN FRÍO PARA HIDROSTÁTICO
PARA TEMPERATURA MENOR QUE 40°F (4°C). DESPUÉS
DE HABER EMPESADO EL MOTOR Y ANTÉS DE
CONDUCIR, DEJE QUE LA TRASMICIÓN SE CALIENTE
DURANTE (1) MINUTO PONIENDO EL DISPOSITIVO DE
CAMBIO A NEUTRO (N) Y SOLTANDO EL PEDAL DEL
EMBRAGUE/FRENO.
I
IMORTANTE! AVVIAMENTO A FREDDO PER
TRASMISSION!
PER TEMPERATURE INFERIORI AL 40°F (4°C). DOPP
AVER AVVIATO IL MOTORE, E PRIMA DI METTERLO IN
AVANZAMENTO, LASCIARE RISCALDARE IL GRUPPO
TRASMISSIONE PER UN (1) MINUTO METTENDO IL
CAMBIO IN FOLLE E DISINNESTANDO IL PEDALE DEL
FRENO/FRIZIONE.
D
ENTLÜFTEN DES GETRIEBES
Um vorschriftsmäßigen Betrieb und einwandfreie
Leistungsfähigkeit des Getriebes zu gewährleisten, sollte
`dieses vor der ersten Inbetriebnahme des Traktors entlüftet
werden. Auf diese Weise wird sichergestellt, daß sämtliche
Luftblasen, die sich während des Transports des Traktors im
Getriebe gebildet haben könnten, entfernt werden.
WICHTIG: FALLS DAS GETRIEBE FÜR ETWAIGE
WARTUNGSARBEITEN ODER ZUM ERSATZ AUSGEBAUT
WERDEN MUSS, SOLLTE ES NACH DEM WIEDEREINBAU
IM TRAKTOR ENTLÜFTET WERDEN, BEVOR DIESER IN
BETRIEB GENOMMEN WIRD.
• Den Traktor auf ebenem Boden abstellen und
sicherstellen, daß er nicht ins Rollen kommen kann. Für
diesen Vorgang kann die Feststellbremse nicht eingelegt
werden.
• Das Getriebe auskuppeln, indem die Freilauf-Schaltung
auf Freilauf geschaltet wird.
• Den Motor anlassen und die Gasbedienung auf
langsamen Leerlauf stellen. Sicherstellen, daß die
Feststellbremse nicht eingelegt ist.
• Den Gangschalthebel ganz in die Vorwärtsstellung rücken
und fünf (5) Sekunden festhalten. Dann den Hebel ganz
in die Rückwärtsstellung rücken und ebenfalls fünf (5)
Sekunden lang festhalten. Dieses Verfahren dreimal (3)
wiederholen.
• Den Gangschalthebel auf die Neutral-Stellung (N) rücken.
• Den Traktor abstellen, indem der Zündschlüssel in die
“AUS” (OFF) Stellung gedreht wird.
• Die Freilauf-Schaltung in die Fahrtstellung rücken, um
das Getriebe einzukuppeln.
• Den Motor anlassen und die Gasbedienung auf
langsamen Leerlauf stellen.
• Den Traktor etwa 1,50 m (5 ft) weit nach vorne fahren und
dann um etwa 1,50 m (5 ft) zurücksetzen. Dieses Verfahren
dreimal wiederholen.
• Der Traktor ist jetzt normal betriebsbereit.
NL BELANGRIJK! LOUD STARTEN VOOR HYDRO
VOOR TEMPERATUREN ONDER 40°F (4°C). NA HET
STARTEN VAN DE MOTOR EN VÓÓR HET RIJDEN DE
TRANSMISSIE (1) MINUUT WARM LATEN LOPEN DOOR
DE VERSNELLINGSHENDEL IN NEUTRAAL TE PLAATSEN
EN HET REM/KOPPELINGSPEDAAL LOS TE LATEN.
Eng
Start engine and move throttle control to slow position. Be
sure parking brake is not engaged.
Move motion control lever to full forward position and hold
for five (5) seconds. Move lever to full reverse position and
hold for five (5) seconds. Repeat this procedure three (3)
times.
Move motion control lever to neutral (N) position.
Stop tractor by turning ignition key to "OFF" position.
Engage transmission by placing freewheel control in
driving position.
Start engine and move throttle control to slow position.
Drive tractor forward for approximately five feet then
backwards for five feet. Repeat this driving procedure
three times.
Your tractor is now ready for normal operation.
PURGE TRANSMISSION
To ensure proper operation and performance, it is recom
mended that the transmission be purged before operating
tractor for the first time. This procedure will remove any
trapped air inside the transmission which may have developed during shipping of your tractor.
IMPORTANT: SHOULD YOUR TRANSMISSION REQUIRE
REMOVAL FOR SERVICE OR REPLACEMENT, IT SHOULD
BE PURGED AFTER REIN STALLATION BEFORE OPERATING THE TRACTOR.
• Park tractor on level surface so it will not roll in any
direction. Parking brake must be disengaged for the
following procedure.
• Disengage transmission by placing freewheel control in
freewheeling position.
F
PURGER LA TRANSMISSION
Pour assurer l’utilisation correcte et le rendement, il est
recommandé que la transmission soit purgée avant d’utiliser
le tracteur pour la première fois. Ce procédé enlèvera l’air
emprisonné à l’intérieur de la transmission qui se
développerait pendant l’expédition de votre tracteur.
IMPORTANT: SI VOTRE TRANSMISSION DEMANDE
L’ENLÈVEMENT POUR L’ENTRETIEN OU LE
REMPLACEMENT, ELLE DEVRAIT ÊTRE PURGÉE APRÈS
LA RÉINSTALLATION ET AVANT D’UTILISER LE TRACTEUR.
50
5
•
•
•
•
•
•
•
•
•
•
Esp
Garez le tracteur avec sûreté sur un terrain plat pour qu’il
ne roule pas dans aucune direction. Le frein de
stationnement doit être dégagé pour le procédé suivant.
Débrayez la transmission en mettant la commande de
roue libre dans la position de la marche à roue libre
(Référez-vous à la section de “POUR TRANSPORTER“
dans cette section de ce manuel).
Démarrez le moteur et déplacez la commande des gaz à
la position lente. Assurez-vous que le frein de
stationnement ne soit pas engagé.
Déplacez le levier de la commande de mouvement à la
position de marche avant complète et tenez-le pendant
cinq (5) secondes. Déplacez le levier à la position de
marche arrière complète et tenez-le pendant cinq (5)
secondes. Répétez ce procédé trois (3) fois.
Déplacez le levier de la commande de mouvement à la
position point mort (N).
Arrêtez le tracteur en tournant la clé de contact à la position
d’arrêt (OFF).
Embrayez la transmission en déplaçant la commande de
roue libre en position de conduire (Référez-vous à la
section de “POUR TRANSPORTER” dans cette section
de ce manuel).
Démarrez le moteur et déplacez la commande des gaz à
la position lente.
Conduisez en avant le tracteur pour 150 cm (5 pieds)
approximativement et ensuite, conduisez en arrière pour
150 cm (5 pieds). Répétez ce procédé de conduire trois
(3) fois.
Votre tracteur est maintenant prêt pour l’utilisation normale.
I
PURGAR LA TRANSMISIÓN
Para asegurar la operación y ejecución adecuada, es
recomendado que la transmisión sea purgada antes de
operar el tractor para la primera vez. Este proceso removerá
cualquier aire adentro de la transmisión que se halla formado
durante el transporte de su tractor.
IMPORTANTE: SI POR ACASO SU TRANSMISIÓN DEBE
SER REMOVIDA PARA SERVICIO O REEMPLAZO, DEBE
SER PURGADA DESPUÉS DE LA REINSTALACION Y ANTES DE OPERAR EL TRACTOR.
• Estacione el tractor con seguridad sobre una superficie
nivelada para que no ruede en ninguna dirección. El
freno de estacionamiento debe estar desenganchado
para el procedimiento siguiente.
• Desenganche la transmisión poniendo el control de rueda
libre en la posición de rueda libre (Vea “PARA EL
TRANSPORTE” en esta sección de este manual).
• Arranque el motor y mueva el control de la aceleración a
la posición de lento. Asegúrese que el freno de
estacionamiento no este enganchado.
• Mueva la palanca del control de movimiento la posición
total de adelante y sujétela durante cinco (5) segundos.
Mueva la palanca hacia la posición total de marcha atrás
y sujétela durante cinco (5) segundos. Repita este proceso
tres (3) veces.
• Mueva la palanca del control de movimiento a la posición
de neutro (N).
• Pare el tractor girando la llave de encendido a la posición
de apagado “OFF”.
• Enganche la transmisión poniendo el control de rueda
libre en la posición de conducir (Vea “PARA EL
TRANSPORTE” en esta sección de este manual ).
• Arranque el motor y mueva el control de la aceleración a
la posición de lento.
• Conduzca su tractor hacia adelante durante
aproximadamente cinco pies y entonces hacia marcha
atrás cinco pies (150 cm). Repita este proceso tres (3)
veces.
• Su tractor esta ahora dispuesto para la operación normal.
SPURGO DELLA TRASMISSIONE
Per assicurare il buon funzionamento prestazionale del trattore,
si raccomanda di spurgare la trasmissione prima di mettere in
funzione il trattore per la prima volta. Ciò consentirà di eliminare
le bollicine d’aria che possono essersi formate nella
trasmissione durante il trasporto.
IMPORTANTE: SE LA TRASMISSIONE E’ STATA SMONTATA
PER RIPARAZIONI O PER LA SOSTITUZIONE, RICORDARSI
DI FARE LO SPURGO DOPO LA REINSTALLAZIONE PRIMA
DI RIMETTERE IN FUNZIONE IL TRATTORE.
• Parcheggiare il trattore su una superficie piana in modo
che non si metta in movimento in alcuna direzione. La leva
del freno di stazionamento deve essere disinnestata al
fine di eseguire l’operazione seguente.
• Disinnestare la trasmissione attivando il comando di ruota
libera.
• Avviare il motore e mettere la leva dell’acceleratore sulla
posizione di lento (slow). Accertarsi che il freno di
stazionamento non sia tirato.
• Mettere la leva del cambio sulla posizione di marcia avanti
massima e tenervela per cinque (5) secondi. Mettere la
leva sulla retromarcia al massimo e tenervela per cinque
(5) secondi. Ripetere l’operazione tre (3) volte.
• Mettere la leva del cambio in folle (N).
• Spegnere il trattore girando la chiavetta di avviamento
sulla posizione “OFF”.
• Innestare la trasmissione mettendo il comando di ruota
libera sulla posizione di marcia.
• Avviare il motore e mettere la leva dell’acceleratore sulla
posizione di lento (slow).
• Fare andare avanti il trattore di circa 1,50 metro, quindi
farlo indietreggiare, in retromarcia, della stessa distanza.
Ripetere tre volte questa operazione.
• Il trattore è pronto per il normale funzionamento.
NL
TRANSMISSIE ONTLUCHTEN
Voor de juiste werking en prestaties wordt aangeraden om de
transmissie te ontluchten voordat de trekker voor het eerst
wordt gebruikt. Hierdoor wordt lucht binnenin de transmissie
verwijderd, die er tijdens het vervoer van uw trekker kan zijn
ontstaan.
BELANGRIJK: MOCHT UW TRANSMISSIE VOOR
ONDERHOUD OF VERWISSELING VERWIJDERD MOETEN
WORDEN, DAN DIENT HIJ NA DE INSTALLATIE ONTLUCHT
TE WORDEN, VOORDAT U DE TREKKER GEBRUIKT.
• Parkeer de trekker veilig op een vlakke ondergrond zodat
hij in geen enkele richting kan wegrollen. Voor de volgende
handeling moet de parkeerrem uitgeschakeld zijn.
• Schakel de transmissie uit door de freewheel-hendel in de
freewheel-stand te plaatsen.
• Start de motor en breng de gashendel naar de stand
Langzaam. Controleer of de parkeerrem uitgeschakeld
zijn.
• Breng de rijhendel zo ver mogelijk naar voren en houd
hem daar gedurende vijf (5) seconden. Breng de hendel
zo ver mogelijk naar achteren en houd hem daar
gedurende vijf (5) seconden. Herhaal dit drie (3) keer.
• Breng de rijhendel naar de stand N (neutraal).
• Stop de trekker door de contactsleutel naar de stand
“OFF” [UIT] te draaien.
• Schakel de transmissie in door de freewheel-hendel in de
rijstand te plaatsen.
• Start de motor en breng de gashendel naar de stand
Langzaam.
• Rijd de trekker ongeveer 1 meter 50 vooruit en vervolgens
1 meter 50 achteruit. Herhaal dit drie keer.
• Uw trekker is nu klaar voor normaal bedrijf.
51
5
Eng
NOTE!
The machine is equipped with a safety switch which
immediately breaks the current to the engine if the driver
leaves the seat with engine running and with the connection/
disconnection lever in position “connection”.Your
machine is also equiped with a system that will not allow
mower to operate if the bagger or optional rear discharge
deflector is not installed properly.
Esp
NOTA!
La máquina tiene un interruptor de seguridad que corta la
corriente al motor si el conductor sale del asiento con el
motor en marcha y con la palanca de acoplamiento/
desacoplamiento en la posición de acoplamiento. Sum
máquina tambié viene equipada con un sistema que no
permitirá a la segadora funcione si el recogedor o el
deflector opcional de descarga no esté instalado.
D
HINWEIS!
Die Maschine ist mit einem Sicherheitsschalter
ausgerüstet, der den Strom zum Motor sofort unterbricht,
wenn der Fahrer den Sitz bei laufendem Motor verläßt, und
dabei der Schalthebel für das Mähaggregat auf
“eingeschaltet” steht. Ihre Maschine ist auch mit System
ausger stet, die Inbetriebnahme der Mhmaschine nicht
erlauben, wenn der Container oder das zustzliche hintere
Richtungsrohr fr Entwischung nicht richtig montiert sind.
I
OSSERVARE!
La macchina è dotata di interruttore di sicurezza che
interrom pe l’alimentazione di corrente al motore quando
l’operatore lascia il sedile con il motore acceso e il
tagliaerba inserito. La vostra macchina eí attrezzata con
sistema che non permette che la macchina si aziona si
línsaccatrice oil deflettore posteriore opzional per lo
scarico non sono installati corretamente.
NL
F
ATTENTION!
La machine est équipée d’un interrupteur de sécurité qui
arrête immédiatement le moteur si celui-ci tourne encore
lorsque le conducteur quitte son siège. Votre carter de
coupe est équipé d'une sécurité qui empêche d'embrayer
les lames lorsque le collecteur ou le déflecteur ne sont pas
correctement montés à l'arrière du tracteur.
LET OP!
De machine is uitgerust met een veiligheidsschakelaar,
die onmiddellijk de stroom naar de motor verbreekt,
wanneer de bestuurder zijn plaats verlaat, terwijl de
motor loopt en de aan/uitschakelhendel op “ingeschakeld”
staat. Jou machine heeft ook met een systeem
geinslalleerd, die de maaier niet toelaat te opereren, als de
stortgoot of de aanvullende achterspatdoek voor
leeglopen zijn juist niet gemonteerd.
Eng
Driving
Lower the cutting unit by moving the lever forwards. Release
the brake/clutch pedal slowly. Connect the cutting unit and
move the motion control lever to the required position. Choose
a driving speed which suits the terrain and required cutting
results.
D
Betrieb
Das Mähaggregat durch Vorwärtsführen des Hebels
absenken.
Kupplungs- und Bremspedal langsam
zurückfedern lassen. Das Mähaggregat einkuppeln und den
hebel für das Ein- und Ausschalten des Antriebes in die
gewünschte Stellung stellen. Eine an das Gelände und das
gewünschte Mähergebnis angepaßte Geschwindigkeit
wählen.
F
Conduite
Abaisser le carter de coupe en ramenant le levier vers l'avant.
Relâcher doucement la pédale de frein/embrayage. Embrayer
les lames et amener le levier de vitesses à la position désirée.
Bien vérifier, pendant la tonte, que la commande de gaz se
trouve bien dans l'encoche correspondant au régime moteur
optimal pour la tonte
Esp
NL
Conducción
Descender la unidad de corte empujando la palanca
haciaadelante. Soltar lentamente el pedal de embrague/
freno. Acoplar la unidad de corte y poner la palanca de
desembrague de la transmisión en la posición deseada.
Elegir la velocidad adecuada al terreno y al corte deseado.
I
Rijden
Verlaag de maaikast doorde hendel naar voren te brengen.
Laat de koppelings-/rempedaal langzaam omhoogkomen.
Schakel de maaikast in enbreng de hendel voor aan-/
uitschakelen van de aandrijving in de gewenste stand. Kies
een rijsnelheid die geschikt is voor het terrein en voor het
gewenste maairesultat.
Guida
Abbassare il dispositivo di taglio springendo in avanti la leva
relativa. Rilasciare lentamente il pedale freno/frizione. Inserire
il tagliaerba e posizionare la leva del cambio sulla posizione
desiderata. Selezionare una velocità di guida adeguata al
terreno e al risultato di taglio desiderato.
52
5
Cutting tips
Eng
•
•
•
•
•
•
•
Consejos para el corte
Esp
Clear the lawn from stones and other objects which can
be thrown away by the blades.
Localize and mark stones and other fixed objects to avoid
collision.
Begin with a high cutting height and reduce until the
required cutting result is obtained.
The cutting result is best with high engine speed (blades
rotate quickly) and low gear (machine goes slowly). If the
grass is not too long and thick the drive speed can be
increased by selecting a higher gear or reducing the
motor speed, without affecting the cutting result.
The best lawn is achieved if the grass is cut often. Cutting
becomes more even and the cut grass is more evenly
distributed over the surface. Total time taken is not
greater, since higher drive speed can be selected without affecting the cutting results.
Avoid cutting wet grass. The cutting results will be worse
since the wheels will sink into the soft lawn.
Spray the cutting unit with water underneath after use.
•
•
•
•
•
•
Ratschläge zum Rasenmähen
D
•
•
•
•
•
•
•
•
Steine und andere Gegenstände vom Rasen entfernen,
da diese sonst von den Mähklingen weggeschleudert
werden.
Große Steine und andere Gegenstände im Mähbereich
kennzeichnen, um ein Auffahren zu vermeiden.
Mit hoher Mähhöhe beginnen und diese dann senken,
bis das gewünschte Ergebnis erzielt wird.
Das Mähergebnis ist am besten mit hoher Motordrehzahl
(die Klingen rotieren schnell) und niedrigem Gang (die
Maschine fährt langsam). Wenn das Gras nicht allzu
hoch und dicht ist, kann die Fahrgeschwindigkeit erhöht
werden, indem ein höherer Gang gewählt wird, oder
man senkt die Motordrehzahl, ohne daß das Mähergebnis
merkbar schlechter wird.
Der Rasen wird am schönsten, wenn er oft gemäht wird.
Das Gras wird dadurch gleichmäßiger gemäht und das
gemähte Gras wird gleichmäßiger über die Oberfläche
verteilt. Der gesamte Zeitaufwand ist nicht größer, da
eine höhere Fahrgeschwindigkeit gewählt werden kann,
ohne daß schlechter gemäht wird.
Wenn möglich, keinen nassen Rasen mähen. Das Mähergebnis wird schlechter, da die Räder im weichen Rasen
einsinken.
Nach jedem Einsatz ist das Mähaggregat von unten mit
Wasser abzuspülen.
•
•
•
•
•
•
•
Enlever les pierres et autres objets se trouvant sur la
pelouse et risquant de devenir des projectiles au contact
des lames.
Localiser les pierres et autres obstacles à éviter pendant
le parcours.
Commencer par tondre haut puis diminuer
progressivement la hauteur de coupe jusqu'à obtenir le
résultat voulu.
Le meilleur résultat s'obtient au régime moteur maxi (les
lames tournent vite) et à petite vitesse. Si l'herbe n'est pas
trop haute, ni trop dure, la vitesse de tonte peut-être
augmentée sans modifier notablement la qualité de
coupe.
Les plus belles pelouses sont les pelouses régulièrement
tondues. La coupe est plus régulière tout comme la
répartition de l'herbe. Le temps passé à tondre n'est pas
nécessairement plus important puisque la vitesse de
conduite peut-être augmentée sans que l'aspect de la
pelouse ne s'en ressente.
Eviter de tondre une pelouse mouillée. La pelouse ne
peutétre tondue correctement car les roues du tracteur
s'enfoncent dans le sol.
Nettoyer le carter de coupe après chaque utilisation, de
préférence avec une raclette pour décoller herbe fraîche
restée dans le carter et la goulotte d'éjection.
Consigli per il taglio dell’erba
I
•
•
•
•
•
•
•
•
•
•
•
•
•
•
53
Pulire il prato da pietre e altri corpi estranei.
Individuare ostacoli fissi.
Cominciare con un’altezza di taglio elevata e scendere
progressivamente.
I migliori risultati si ottengono con un elevato regime del
motore (lame che girano veloci) e marcia bassa (la
macchina si muive lentamente). Se l’erba non è alta o folta
è possibile passare ad una marcia superiore o diminuire
il regime senza peggiorare sensibilmente il risultato.
`I migliori prati sono quelli tagliati spesso. Il taglio è più
uniforme e il tagliato si distribuisce più uniformemente su
tutta la superficie. Il tempo necessario complessivo è
uguale.
Evitare di tagliare un prato bagnato. Il risultato non è
soddisfaciente dato che le ruote affondano nella superfice
del tappeto erboso.
Lavare il tagliaerba con acqua dopo ogni uso.
Maaitips
NL
Conseils de tonte
F
Limpie el césped de piedras y otros objetos que puedan
ser proyectados por las cuchillas.
Localice y marque piedras y otros objetos a fin de evitar
el choque con ellos.
Empiece con una altura de corte alta y vaya
disminuyéndola hasta alcanzar el resultado deseado.
El resultado es mejor si se utiliza un régimen elevado del
motor (las cuchillas giran rápidamente) y una marcha
baja (la máquina se desplaza lentamente). Si la hierba es
demasiado alta y muy densa, puede aumentarse la
velocidad de marcha eligiendo una relación de cambios
más alta o reduciendo las revoluciones del motor, sin que
el resultado del corte se empeore.
El césped mejor se obtiene cortándolo a menudo. El corte
será más uniforme y la hierba cortada quedará distribuida
más uniformemente por toda la superficie. El tiempo de
corte no será mayor, puesto que puede elegirse una
velocidad de marcha más alta sin empeorar el resultado
del corte.
Evite cortar el césped si está mojado, pues el resultado
sería peor al hundirse las ruedas en el suelo blando.
Después de cada uso, limpie el equipo de corte rociándolo
a chorro de agua por la parte inferior.
Verwijder stenen en andere voorwerpen van het gazon,
die weggeworpen kunnen worden door de messen.
Localiseer en markeer grotere stenen of andere
vastevoorwerpen, om ze bij het maaien te kunnen
vermijden.
Start met een hoge maaihoogte en verlaag deze tot
gewenste maairesultaat is verkregen.
Het maairesultaat wordt het beste met een hoog toerental
(de messen roteren snel) en een lage versnelling (de
machine beweegt zich langzaam). Is het gras niet al te
hoog en dicht begroeid, kan de rijsnelheid toenemen door
een hogere versnelling te kiezen, of door het toerental te
verla-gen, zonder dat het maairesultaat merkbaar minder
wordt.
Het mooiste gazon wordt verkregen, als het vaak wordt
gemaaid. Het maaien geschiedt gelijkmatiger en het gemaaide gras wordt ook gelijkmatiger over het oppervlak
verdeeld. Het totale tijdsbestek voor het maaien wordt niet
langer, daar een grotere rijsnelheid kan worden toegepast,
zonder dat het maairesultaat minder wordt.
Vermijd een nat gazon te maaien. Het maairesultaat wordt
minder, daar de wielen in de zachte grasmat zakken.
Spoel de onderkant van de maaikast na iedere maai-beurt
schoon met water.
5
F
Pour vider le bac:
Votre tracteur est équipé d'une alarme sonore qui vous avertit
lorsque le bac est plein. Pour arrêter l'alarme, débrayer les
lames.
• Amener le tracteur là ou vous souhaitez le décharger.
• Mettre le levier de boîte de vitesses au point mort et tirer
le frein à main.
• Tirer le leiver de vidange du bac vers le haut puis vers
l'avant afin d'ouvrir le bac et vider l'herbe coupée.
• Remettre ensuite le levier dans sa position initiale. Vérifier
que le collecteur est bien refermé et qu'il se trouve dans
la bonne position avant de réembrayer les lames.
Esp
Para vaciar la cargadora
El tractor de Ud es equipado de una alarma para vaciar el
contenedor. Para desconectar la alarma hay que usar el
interruptor - la llave del embrague (acoplador) de engranaje.
• Pare Ud el tractor en el lugar donde ud quiere descargar
el contenedor.
• Mueva la manilla mediante la cual se hace el
funcionamiento en posiciûn neutral y tire del freno manual
(para parquear).
• Eleve la manilla para vaciar en posición más alta. Tirar la
manilla hacia adelante para elevar el contenedor y volcar
los
recortes (lo segado).
• Para continuar la siega, asegurarse que el recogedor esté
asentado y en posición correcta lo que permitirá el
funcionamiento de la segadora.
I
Eng
To Dump Bagger
Your tractor is equipped with a Dump Bag Alarm. To turn off the
alarm disengage the attachment clutch switch.
• Position tractor in location you wish to dump bagger.
• Place motion control lever in Neutral position and set
parking brake.
• Raise dump handle to its highest position. Pull handle
forward to raise bagger and dump clippings.
• To continue mowing, be sure bagger is down and in proper
operating position which will allow mower to operate.
D
Svuotamento del cesto
Il vostro trattore è dotato di un cicalino che segnala quando il
cesto di raccolta è pieno. Per disinserire l'allarme, azionare il
pulsante di innesto lame.
• Posizionarsi in un luogo adatto allo scarico dell'erba
• Mettere in folle e inserire in freno a mano
• Alzare la maniglia per lo scarico. Tirare verso l'operatore
per sollevare il cesto di raccolta e svuotarlo.
• Per continuare il lavoro di falciatura, verificare che il cesto
sia completamente abbassato, e che si trovi in posizione
corretta per lavorare.
NL
Het legen van de grascontainer
Uw trekker is voorzien van een alarm voor het legen van de
container. Om het alarm uit te zetten moet u de schakelaar voor
de containerbevestiging uitzetten.
• Plaats de trekker op de plek waar u de grascontainer wilt
legen.
• Zet de versnellingshendel in z'n neutraal en haal de
handrem aan.
• Hef de hendel voor het legen naar de hoogste stand. Trek
de hendel naar voren om de grascontainer omhoog te
laten komen en het grasmaaisel te storten.
• Om met maaien verder te kunnen gaan, moet u ervoor
zorgen dat de grascontainer weer naar beneden is en in
de juiste stand staat.
Entleeren der Grasfangbox
Der Traktor ist mit einer Alarmfunktion ausgestattet die
signalisiert, wenn die Grasfangbox voll ist. Um den Alarm zu
unterbrechen lösen Sie den Verbindungsstecker.
• Fahren Sie den Traktor an die Stelle, an der Sie die Box
entleeren möchten.
• Setzen Sie den Schalthebel auf „Neutral“ und ziehen Sie
die Handbremse an.
• Ziehen Sie den Handgriff zur Entleerung der Grasfangbox
ganz nach oben.
• Ziehen Sie anschließend den Handgriff ganz nach vorne,
um die Grasfangbox zu kippen und das Schnittgut zu
entleeren.
54
5
•
To convert mower
Eng
(Converting to mulching or rear discharging will require the
purchase of these accessories.)
•
•
To mulching
• Place deck into the high cut position.
• Remove bagger or optional rear discharge deflector.
• Unhook the two (2) straps and remove discharge chute.
• Insert plug and handle assembly through back plate
and onto the mower deck chute adaptor.
• Retain the plug assembly by connecting the two straps
over the handle and hook into the holes provided.
• Replace bagger or optional rear discharge deflector to
allow mower to operate.
You are now ready to begin mulching.
•
•
Sammelfunktion (Grasfangbox)
Mähdeck in öchste Schnittposition bringen.
Entfernen Sie den Deflektor oder den Mulcheinsatz (fals
dieser montiert ist).
• Installireen Sie den Adapter des Mähdecks.
• Fixieren Sie den Kanal, indem Sie die beiden Haken in
die dafir vorgesehenen Bohrungen einrasten lassen.
• Setzen Sie anschließend die Grasfangbox wieder auf.
•
•
To rear discharging
Place deck into the high cut position.
Remove bagger and mulching plug (if installed).
Install discharge chute through opening in backplate and
slide over deck adaptor.
• Attach the chute by hooking the two straps into the holes
in the flange of the chute.
• Install the discharge deflector to the backplate by screwing
the four (4) wing screws into the threaded inserts located
in the backplate.
• Tighten the wing screws securely.
•
•
•
Les fonctions (broyage) et (éjection arrière) requièrent la
mise en place de dispositifs appropriés.
Pour broyer
Régler le carter sur la position de coupe la plus haute,.
Déposer le collecteur ou le déflecteur (option),
Décrocher les deux attaches et tirer la goulotte d'éjection
hors de son logement:
• Insérer l'insert broyeur tout entier dans la trappe d'éjection
et vérifier que la tête vient bien fermer le carter de coupe,
• Une fois l'insert installé, l'immobiliser en accrochant les
deux attaches situées de part et d'autre de la poignée dans
les points d'ancrage prévus à cet effet de part et d'autre de
la trappe d'éjection,
• Replacer le collecteur ou le déflecteur (option) à sa place
à l'arrière du tracteur. Ceci est indispensable pour tondre
du fait du contacteur de sécurité situé à l'arriére du tracteur.
•
•
•
To bagging
Place deck into the high cut position.
Remove the rear discharge deflector or mulching plug.
Insert the discharge chute into the opening in the backplate
and onto the mower deck adaptor.
• Attach the chute to the tractor by hooking the two straps to
the flange of the chute.
• Install bagger onto tractor.
Nutzung von Mulchfunktion, Heckauswurf
(Deflektor) oder Sammelfunktion (Grasfangbox)
Pour éjecter
Régler le carter sur la positon de coupe la plus haute,
Déposer le collecteur ou l'insert broyeur,
Réinstaller la goulotte d'éjection dans le tracteur,
Accrocher la goulotte d'éjection de part et d'autre de la
trappe d'ejection avec les attaches réservées à cet effet,
• Installer le déflecteur à l'arrièr du tracteur en vissant les
quatre écrous-papillons dans les orifices filetés.
• Bien resserrer les écrous-papillons.
(Der Mulcheimsatz sowie der Deflektor sind nicht
standardmäßig im Lieferumfang enthalten.)
•
•
•
•
Mulchfinktion
Mähdeck in höchste Schmittposition bringen.
Entfernen Sie die Grasfangbox oder den Deflektor.
Lösen Sie die beiden (2) Haken und entfernen Sie den
Auswurfkanal.
• Setzen Sie den Mulcheinsatz in die dafir vorgesehene
Vorrichtung ein.
• Sichern Sie den Mulcheinsatz, indem Sie die beigen
Haken in die vorgesehene Nut einrasten lassen.
• Setzen Sie die Grasfangbox bzw. Optional den Deflector
wieder auf, um den Gartentraktor in Betrieb nehmen zu
können.
Nun können Sie mit dem Mulchen beginnen.
•
•
•
•
Pour passer d'une fonction à l'autre:
F
•
•
•
D
Entfernen Sie die Grasfangbox und den Mulcheinsatz
(falls dieser montiert ist).
Installieren Sie den Auswurfkanal durch die Öffnung der
hinteren Platte des Traktors auf den Adapter des Mähdecks.
Fixieren Sie den Kanal, indem Sie die beiden Haken in die
dafür vorgesehenen Bohrungen einrasten lassen.
Montieren Sie den Deflektor, indem Sie die vier (4)
Flügelschrauben in die dafür vorgesehanan Bohrungen,
die sich in der hinteren Platte des Traktors befinden,
befestigen.
Ziehen Sie die Flügelschrauben fest an.
Pour Ramasser
Régler le carter sur la position de coupe la plus haute,
Déposer le déflecteur ou l'instert broyeur,
Réinstaller la goulotte d'éjection dans le tracteur
Accrocher la goulotte d'éjection de part et d'autre de la
trappe d'éjection avec les attaches réservées à cet affet,
• Installer le bac à l'arriere du tracteur.
•
•
•
•
Heckauswurf (Deflektor)
Mähdeck in höchste Schnittposition bringen.
55
5
Per lo scarico a terra
Mettere il piatto nella posizione piu' alta.
Togliere il cesto e il Kit Mulching
Installare il deflettoreper lo scarico a terra nell' apposita
apertura della piastra posteriore.
• Agganciare il deflettore con le due graffe, inserite nelle
aperture della piastra.
• Stringere le quattro viti nei fori filettati che si trovano sulla
piastra posteriore.
• Serrare saldamente le viti.
Para cambiar el ajuste de la segadora
Esp
•
•
•
(Un cambio de ajuste para no recoger la hierba o usarla tipo
mulching requiere la compra de los mecanismosdispositivos
siguientes)
Para cortar tipo mulching
Meta la plataforma en posicion de siega alta
Quite el recogedor y/o el deflector
Desmonte las dos (2) grapas y quite el deflector
Introduzca el tapón y el mango por la placa de atras y sobre
la alargadera (adaptador) del canal de descarga inferior
de la segadora
• Fije el bloque ligando las dos grapas /por/ encima de la
manilla y cuelguelas y en las aberturas destinadas para
tal proposito
• Recoloque el recogedor o el deflector para que pueda
funcionar la segadora.
Ud ya est·listo para iniciar la cubricion del suelo.
•
•
•
•
Per La raccolta con il cesto
Mettere il piatto nella posizione piu' alta
Togliere il deflettore per lo scarico posteriore o il Kit
Mulching (se montati)
• Inserire il convogliatore dell'erba nell'apertura della piastra
posteriore e fissarlo al piatto.
• Attaccare il convogliatore con le due graffe
• Montare il cesto.
•
•
Para no recoger la hierba
Mueva la plataforma en posicion de siega alta
Quite el contenedor y la tapa mulching (si tal es montada)
Monte el deflector por la abertura de la placa
posterior e introduzcalo sobre la alargadera de la
plataforma.
• Fije el deflector colocando las dos grapas en las aberturas
de la brida de la manga.
• Monte el deflector sobre la placa posterior atornillando los
cuatro (4) tornillos de mariposa en los orificios aterrajados
encontr·ndose en la placa trasera.
• Apriete establemente los tornillos de mariposa
•
•
•
(Voor het ombouwen naar mulchen of achteruitworp is de
aanschaf van de betreffende accessoires noodzakelijk.)
Ombouwen naar mulchen
Zet het maaidek in de hoogste maaistand.
Verwijder de grascontainer of de optionele achteruitworp.
Haak de twee (2) riemen los en verwijder de afvoertrechter.
Steek de plug en de hendel door de achterplaat en door
het verloopstuk voor de trechter van het maaidek.
• Zet de plug vast door de twee riemen over de hendel te
halen en deze vast te haken in de daarvoor bestemde
gaten.
• Vervang de grascontainer of de optionele achteruitworp
zodat de maaier kan functioneren. U bent nu gereed om
met mulchen te beginnen.
•
•
•
•
Para llenar el recogedor
Meta la plataforma en posiciûn de siega alta
Quite la tapa mulching o el deflector
Introduzca el recogedor en la abertura de la placa
trasera y sobre la alargadera de la plataforma de la
segadora.
• Fije el recogedor al tractor mediante las dos grapas en
la brida del recogedor.
• Monte el recogedor.
•
•
•
•
•
•
Regolazione della funzione di taglio
I
(La regolazione per il mulching o per lo scarico posteriore
richiede l'utilizzo dei dispositivi sotto elencati)
•
•
•
•
•
•
De Maaier Ombouwen
NL
•
•
Per il mulching
Mettere il piatto nella posizione piu' alta
Sganciare il cesto o il deflettore per lo scarico a terra
Staccare il deflettore per lo scarico posteriore
Inserire il Kit Mulching attraverso la piastra posteriore e
posizionarlo sulla bocca di scarico del piatto
Immobilizzare il Kit Mulching usando le due graffe sulla
maniglia che andranno agganciate nelle apposite aperture
Rimontare il cesto o il deflettore di scarico, e riprendere le
operazioni di taglio.
•
Ombouwen naar achteruitworp
Zet het maaidek in de hoogste maaistand.
Verwijder de container en de mulchplug (als deze
geïnstalleerd is).
Monteer de achteruitworp door de opening in de
achterplaat en over het verloopstuk op het maaidek heen..
Bevestig de trechter door de twee riemen in de gaten op
de flens van de trechter te haken.
Bevestig de achteruitworp op de achterplaat door de vier
(4) vleugelschroeven vast te schroeven in de van
schroefdraad voorziene openingen in de achterplaat
Zet de vleugelschroeven goed vast.
Ombouwen naar maaien met een container.
Zet het maaidek in de hoogste maaistand.
Verwijder de achteruitworp of de mulchplug.
Plaats de afvoertrechter in de opening van de achterplaat
en op het verloopstuk van het maaidek.
• Bevestig de trechter op de trekker door de twee riemen
aan de flens van de trechter vast te haken.
• Monteer de grascontainer op de trekker.
•
•
•
56
5
F
ATTENTION, DANGER!
Ne pas conduire sur un terrain incliné de plus de 10º. Le
risque de se renverser est très important.
• Ne jamais conduire le tracteur parallèlement à la pente à
cause du risque de se renverser. Toujours conduire le
tracteur perpendiculairement à la pente, pour monter
comme pour descendre.
• Ne jamais arrêter ou démarrer le tracteur sur une pente.
• Sur une pente, immobiliser le traceur pour passer les
vitesses. Le changement de vitesse, si le tracteur n'est pas
à l'arrêt, peut détériorer la boîte de vitesses.
•
Esp
ADVERTENCIA!
No conduzca por terreno de inclinación superior a 10°,
pues hay riesgo de sobrepeso en la parte posterior.
• No conduzca por los bordes de terrenos inclinados,
puesto que es entonces muy grande el riesgo de vuelco.
• Evite el parar o arrancar la máquina en terreno inclinado.
• Cambie de marcha únicamente cuando la máquina está
to talmente parada, a fin de evitar daños en la caja de
cambios.
•
15° MAX.
Eng
WARNING!
Do not drive in terrain at an angle of more than max. 10°.
The risk for spark-over backwards is large.
• In steep terrain the risk for tipping is considerable.
• Avoid stopping and starting in sloping terrain.
• Only change gear when the machine is standing still to
avoid damaging the gear box.
I
WARNUNG!
Fahren Sie nicht in Gelände mit einer höheren Neigung
als höchstens 10°. Bei Bergauffahrt besteht in diesem Fall
die Gefahr, daß die Maschine nach hinten überschlägt.
• Fahren Sie auch nicht quer zum Hang, da die Maschine
seitlich umkippen kann.
• Vermeiden Sie, auf dem Hang anzufahren oder
anzuhalten.
• Schalten Sie nur, wenn die Maschine ganz stillsteht, um
Beschädigung des Getriebes zu vermeiden.
NL
•
D
ATTENZIONE!
Non affrontare pendi superiori a 10° gradi
Non procedere mai trasversalmente alla linea di massima
pendenza.
• Evitare fermate o partenze su terreni in pendio.
• Camnbiare solo quando la macchina è ferma, per non
danneggiare la scatola del cambio.
•
•
•
WAARSCHUWING!
Rij niet op een terrein met een helling van meer dan10°.
Het risico om achterover te slaan is zeer groot.
• Rij niet schuin over een hellend terrein, daar het kantelrisico
dan groot is.
• Vermijd te stoppen of te starten op een hellend terrein.
• Schakel slechts, wanneer de machine geheel stil staat,
om beschadigingen aan de versnellingsbak te verkomen.
•
57
5
Eng
Switching off the engine
Move the gas control to “
”.
Disconnect the cutting unit by moving the connect/discon-nect
lever downwards.
Lift up the cutting unit and turn the ignition key to “OFF”
position.
Allow the engine to idle for 1-2 minutes to cool down before
switching off after a hard work.
D
Abstellen des Motors
Gashebel nach unten auf “
” führen. Mähaggregat durch
Abwärtsführen des Aggregatschalthebels auskuppeln.
Mähaggregat anheben und den Zündschlüssel auf “OFF”
drehen.
Den Motor 1-2 Minuten im Leerlauf arbeiten lassen, damit
dieser nach längerem Mähbetrieb abkühlen kann.
F
Arrêt du moteur
Amener la comande de gaz en position (ralenti), vers le bas
“
”.
Débrayer les lames, Relever le carter de coupe, Laisser le
moteur tourner au ralenti pendant 1 à 2 minutes pour qu'il
refroidisse avant de l'arrêter aprés un travail pénible, puis
tourner la clef de contact en position (off).
Esp
Parada del motor
Lleve el acelerador hacia abajo hasta la posición “
”.
Desacople el equipo de corte llevando hacia abajo la palanca
de acoplamiento/desacoplamiento.
Levante el equipo de corte y ponga la llave de encendido en
la posición “OFF” (apagado).
Deje funcionar el motor en ralentí 1-2 minutos para que se
enfríe antes de pararlo después de un tiempo de uso intenso.
58
5
Arresto del motore
I
Portare il comando del gas su “
” (lento)
Portare la leva di azionamento del dispositivo di taglio su
”disinserito”, verso il basso.
Sollevare il tagliaerba e girare la chiave su “off”.
Far girare un paio di minuti il motore al minimo per raffreddarlo
prima di spengerlo definitivamente dopo un pesante turno di
lavoro.
Het stoppen van de motor
NL
Breng de gashendel naar beneden tot stand “
”. Schakel
de maaikast uit, door de aan/uitschakelhendel naar beneden
te brengen.
Verhoog de maaikast en zet de contactsleutel in positie “OFF”.
Laat de motor 1-2 minuten stationair lopen om af te koelen,
voordat deze uitgezet wordt.
Eng
WARNING!
Do not leave the ignition key in the machine when not in use
to prevent children and other unauthorized persons starting
the engine.
D
WARNUNG!
Den Zündschlüssel niemals im Zündschloß sitzen lassen,
wenn die Machine unbeaufsichtigt verlassen wird, damit
nicht Kinder und unbefugte Personen den Motor anlassen
können.
F
ADVERTENCIA!
Nunca deje la llave de encendido en la máquina sin vigilancia,
a fin de evitar aue niños u otras personas ajenas puedan
arrancar el motor.
Esp
I
ATTENZIONE!
Prima di lasciare la macchina, togliere sempre la chiave.
NL WAARSCHUWING!
ATTENTION!
Ne jamais laisser la clé de contact sur la machine loresqu'elle
reste sans surveillance afin d'éviter que des enfants ou
autres personnes non autorisées ne puissent démarrer
l'outil.
Laat nooit de contactsleutel er in zitten, wanneer de machine
onbemand wordt achtergelaten, om te voorkomen dat
kinderen en onbevoegden de motor starten.
59
6. Maintenance, adjustment. 6. Wartung (Instandhaltung),
Einstellung. 6. Entretien, réglages. 6. Mantenimiento, ajuste.
6. Manutenzione. 6. Onderhoud, afstelling.
Eng
WARNING!
Before servicing the engine or cutting unit the following shall
be carried out:
• Press down the clutch/brake pedal and engage the
parking brake lever.
• Put gear lever in neutral.
• Move connection/disconnection lever to disengaged
position.
• Switch off engine.
• Remove the ignition cable from the plug.
Esp
ADVERTENCIA!
Antes de proceder a efectuar el servicio en el motor o en el
equipo de corte, hay que hacer lo siguiente:
• Apretar el pedal del embrague/freno y acoplar el freno
de estacionamiento.
• Poner la palanca de cambios en punto neutro.
• Poner la palanca de embrague en posición
desembragada.
• Parar el motor.
• Quitar el cable de encendido de la bujía.
D
WARNUNG!
Vor Wartungsmaßnahmen an Motor oder Mähaggregat
sind folgende Maßnahmen durchzuführen:
• Kupplungs-/Bremspedal
durchtreten
und
Feststellbremse ansetzen.
• Getriebeschalthebel auf Leerlauf stellen.
• Schalthebel des Mähaggregats in ausgekuppelte
Stellung stellen.
• Motor abstellen.
• Zündkabel von der Zündkerze abnehmen.
I
ATTENZIONE!
Prima di ogni intervento effettuare quanto segue:
• Premere il pedale freno/frizione e indserire il freno di
parcheggio.
• Mettere la leva del cambio in folle.
• Disinserire il tagliaerba.
• Spengere il motore.
• Staccare la candela.
NL
LET OP!
Voordat service-werkzaamheden aan de motor of maaikast
worden verricht, dient men het volgende te doen:
• Druk de koppelings/rempedaal in en trek de
parkeerremhendel aan.
• Zet de versnellingshendel in neutrale stand.
• Breng de koppelingshendel in ontkoppelde stand.
• Zet de motor af.
• Verwijder de ontstekingskabel van de bougie.
F
ATTENTION, DANGER!
Avant toute intervention sur le moteur ou l'unité de coupe
suivre les instructions ci-après:
• Enfoncer la pédale de frein/embrayage pour mettre le
frein de parking.
• Mettre le levier de vitesses sur la position neutre.
• Débrayer les lames.
• Arrêter le moteur.
• Débrancher le câble d'allumage de la bougie.
1
Engine hood
Eng
•
•
•
•
•
Motorhaube
D
2
Eng
•
•
•
(1) Hood
(2) Headlight wire connector
•
D (1) Motorhaube
•
(2) Scheinwerferanschluß
60
Raise hood.
Unsnap headlight wire connector.
Stand in front of tractor. Grasp hood at sides, tilt forward
and lift off of tractor.
To reinstall, slide hood pivot brackets into slots in frame.
Reconnect headlight wire connector and close hood.
Motorhaube hochklappen.
Scheinwerferanschluß lösen.
Vor den Mäher treten. Motorhaube an den Seiten anfassen,
nach vorn kippen und aus dem Mäher herausheben.
Beim Wiedereinsetzen die Stützstreben der Motorhaube
in die Schlitze des Rahmens schieben.
Scheinwerferanschluß wieder anschließen und die
Motorhaube schließen.
6
Capot moteur
F
•
•
•
1
•
•
Soulever le capot.
Déconnecter les phares,
Se plaver devant le tracteur, prendre le capot par les côtés,
l'incliner à l'avant, puis le soulever pour le libérer des
encoches qui le fixent au châssis,
Pour réinstaller le capot, repositionner les ergots du capot
dans les encoches réservées à cet effet,
Rebrancher la connexion des phares et refermer le capot.
Cubierta del motor
Esp
•
•
•
•
•
Levante la cubierta.
Desenchufe el conector de cables de los faros delanteros.
Colóquese delante del tractor. Mueva la cubierta hacia
ambos lados, inclínela hacia delante y extráigala.
Para volver a ponerla, debe introducir los ejes de giro en
las ranuras correspondientes del chasis.
Enchufe el conector de cables de los faros delanteros y
cierre la cubierta.
2
•
•
•
(2) Connexion des phares
Esp
Cofano Motore
I
F (1) Capot
(1) Cubierta
(2) Conector de cables de los faros delanteros
•
•
Sollevare il cofano.
Staccare il contatto del cavo delle luci.
Dal davanti del trattore. Spingere di lato il cofano, ribaltare
in avanti e sollevarlo dal trattore.
Per rimontare, infilare le staffe nelle guide sul telaio.
Ricollegare il cavo principale e chiudere il cofano.
I (1) Cofano
(2) Connettore cavo luci
Motorkap
NL
•
•
•
NL (1) Motorkap
(2) Aansluitkabel koplampen
•
•
61
Open de motorkap.
Ontkoppel de aansluitkabel van de koplampen.
Ga recht voor de trekker staan. Pak de motorkap aan beide
zijden vast, kantel hem naar voren en til hem van de
trekker.
Plaats bij het monteren van de kap de scharnierbeugels
in de betreffende openingen in het chassis.
Sluit de aansluitkabel van de koplampen weer aan en sluit
de motorkap.
6
Eng
Maintenance
Esp
NOTE: Periodic maintenance should be performed on a
regular basis in order to keep your tractor in good running
condition.
WARNING: Disconnect spark plug wire to prevent accidental
starting before attempting any repair, inspection, or maintenance.
Before each use:
• Check oil, lubricate pivot points as necessary.
• Check to see all bolts, nuts, and cotter pins are in place
and secure.
• Check the battery, terminals and vents.
• Recharge slowly at 6 amperes if needed.
• Clean air screen.
• Keep tractor free of dirt and chaff to prevent engine
damage or overheating.
• Check brake operation.
D
Wartung
I
ACHTUNG! Der Mäher sollte regelmäßig gewartet werden,
um einen einwandfreien Betrieb des Mähers zu gewährleisten.
WARNUNG! Vor Reparatur-, Inspektions- und
Wartungsarbeiten muß das Zündkerzenkabel entfernt
werden, um ein plötzliches Starten des Mähers zu verhindern.
Vor dem Gebrauch:
• Ölstand kontrollieren, wenn erfoderlich sind die
Zapfenstellen zu schmieren.
• Kontrollieren, ob sich sämtliche Bolzen, Muttern und
Sicherungsstifte an ihrem Platz befinden und festgezogen
sind.
• Die Batterieklemmen und Entlüfter der Batterie prüfen.
• Wenn erforderlich, ist die Batterie bei einer Stromstärke
von 6 A langsam aufzuladen.
• Luftgitter reinigen.
• Den Mäher von Schmutz und Häcksel freihalten, um
Motorschaden oder Überhitzung zu vermeiden.
• Funktion der Bremsen kontrollieren.
F
Manutenzione
OSSERVARE: Effettuare interventi periodici di
manutenzione, per conservare il trattore nelle migliori
condizioni di esercizio.
PERICOLO: Prima di ogni intervento di manutenzione,
riparazione o ispezione, staccare sempre la candela per
evitare messe in moto accidentali.
Prima di ogni impiego:
• Controllare l'olio e lubrificare se necessario i punti di
articolazione.
• Controllare che tutti i dadi, i bulloni, le viti e i perni siano
posto.
• Controllare i poli e i punti di sfiato della batteria.
• Se necessario ricaricare lentamento a sei amperes.
• Pulire schermo aria.
• Tenere il trattore pulito per evitare surriscaldamento del
motore e danni conseguenti.
• Controllare il funzionamento del freno.
NL
Entretien
ATTENTION: Le tracteur doit être périodiquement entretenu
afin d'obtenir un rendement efficace.
DANGER: Avant toute intervention: réparation, examen ou
mesure d'entretien, débrancher le fil de bougie pour éviter
toute mise en marche intempestive.
Avant chaque usage:
• Vérifier le niveau d'huile, et lubrifier au besoin les points
d'articulation,
• Vérifier que tous les écrous, boulons et goupilles sont en
place et solidement fixés,
• Vérifier la batterie, les polarités et l'évent.
• Recharger au besoin à 6 A,
• Nettoyer le grille de ventilation du moteur,
• Nettoyer le filtre à air
• Retirer du tracteur la poussière et les brindilles qui
risqueraient d'endommager le moteur ou de provoquer
un échauffement,
• Vérifier l'état des freins.
Mantenimiento
NOTA: El mantenimiento periódico ha de hacerse con
regularidad a fin de mantener el tractor en buen estado.
ADVERTENCIA: Antes de efectuar cualquier reparación,
inspección o maintenimiento, desconectar el cable de la
bujía a fin de evitar accidentes.
Antes de cada uso de la máquina:
• Controlar el aceite, si es necesario lubricar los puntos de
pivotaje.
• Controlar que todos los pernos, tuercas y pasadores
estén en su sitio y bien seguros.
• Controlar la batería, los bornes y los orificios de
ventilación.
• Recargar lentamente a 6 amperios.
• Limpiar el filtro de aire.
• Mantener el tractor libre de suciedad a fin de evitar daños
o sobrecalentamientos del motor.
• Controlar el funcionamiento del freno.
Onderhoud
OPMERKING: Om uw tractor in goede conditie te houden,
moeten er regelmatig onderhoudsbeurten uitgevoerd
worden.
WAARSCHUWING: Schakel altijd eerst de bougieleiding uit
voor u herstellingen, inspecties of onderhoud uitvoert. Dit om
te voorkomen dat de machine per ongeluk start.
Voor elk gebruik:
• Controleer het oliepeil en smeer de draaipunten indien
nodig.
• Controleer of alle bouten, moeren en splitpennen op hun
plaats zitten en goed vast zitten.
• Controleer de accupolen en ontluchtingsopeningen.
• Laad voorzichtig op bij 6 ampere indien nodig.
• Maak het luchtscherm schoon.
• Zorg dat er geen vuil en kaf op en in de tractor zit, zodat
de motor niet beschadigd of oververhit raakt.
• Controleer de werking van de remmen.
62
6
F
Afin de réaliser l’entretien du moteur
Se référer au mode d’emploi du moteur.
Soupape de vidange de l’huile
Enlever le bouchon et introduire le tube de vidange.
Afin d’ouvrir la soupape, appuyer légèrement, tourner en
sens contraire aux aiguilles d’une montre et enlever.
• Afin de fermer la soupape, appuyer et tourner en sens
des aiguilles d’une montre.
Enlever le tube de vidange et visser le bouchon.
1. Bouchon
2. Tube de vidange
•
•
Mantenimiento del motor
Esp
Vea el manual del motor.
Válvula de purga del aceite
Remover la caperuza e instalar el tubo de purga.
Para abrir la válvula, apretar ligeramente, girar en el
sentido contrario al de las agujas del reloj y desenganchar.
• Para cerrar la válvula, apretar y girar en el sentido de las
agujas del reloj.
Remover el tubo de purga e instalar la caperuza.
1. Caperuza
2. Tubo de purga
•
•
1
Eng
2
To service engine
Fare riferimento al manuale del motore.
See engine manual.
Valvola di scarico dell’olio
Rimuovere il tappo ed inserire il tubo di scarico.
Per aprire la valvola, premere leggermente, ruotare in
senso antiorario ed estrarre.
• Per chiudere la valvola, premere e ruotare in senso
orario.
Rimuovere il tubo di scarico e riposizionare il tappo.
1. Tappo
2. Tubo di scarico
Oil drain valve
• Remove cap and install drain tube.
• To open valve, push in slightly, turn counterclockwise
and pull out.
• To close valve, push in and turn clockwise.
Remove drain tube and install cap.
1. Cap
2. Drain Tube
•
•
Wartung des Motors
D
Manutenzione del motore
I
Voor het onderhoud van de motor
NL
Im Handbuch des Motors nachschlagen
Zie motor handleiding
Ventil für den Ölablauf
Den Deckel abnehmen und den Ablaufschlauch
hineinstecken.
• Zum Öffnen des Ventils, dieses leicht hinunter drücken,
gegen den Uhrzeigersinn drehen und herausziehen.
• Um das Ventil zu schliessen, dieses hinein drücken und
im Uhrzeigersinn drehen
Den Ablaufschlauch herausziehen und den Deckel wieder
aufsetzen.
1. Deckel
2. Ablaufschlauch
Olie aflaatklep
Neem het kapje weg en breng de aflaatbuis aan.
Om de klep te openen druk lichtjes in, draai om tegen
wijzerzin en trek uit.
• Om de klep te sluiten, druk in en draai om in wijzerzin.
Verwijder de aflaatbuis en breng het kapje aan.
1. Kapje
2. Aflaatbuis
•
•
•
63
6
Eng
SERVICE RECORD
FILL IN DATES AS YOU COMPLETE REGULAR SERVICE
As
Needed
Every 8
hours
Every
25 hours
Every
50 hours
Every
100 hours
•
Lubricate pivot points ........................................................................ •
Check brake operation .............................. •
Clean air screen ............................................................ •
Clean air filter and pre-cleaner ..................................... •
Every
200 hours
Change engine oil ............................................................................
Replace air cleaner paper cartridge ..........................................................................................
Clean engine cooling fins .....................................................................................
•
Replace spark plug ....................................................................................................................
Check tire pressure ...................................
•
•
•
Replace fuel filter ...........................................................................................................................................
Clean battery and terminals ..............................................................
•
Check muffler ........................................................................................................
•
Lubricate ball joints ....................................................................................................................
•
Carburetor adjustment .............................. •
•
•
Toe-in adjustment .....................................
D
WARTUNGSNACHWEIS
DATUM NACH ABSCHLUß DER WARTUNG EINFÜLLEN
Wenn
erforderlich
Alle 8
Stunden
Alle 25
Stunden
Alle 50
Stunden
Alle 100
Stunden
Alle 200
Stunden
•
Zapfenstellen schmieren ................................................................... •
Funktion der Bremsen kontrollieren ......... •
Luftgiter reinigen ........................................................... •
Luftfilter und Vorfilter reinigen ....................................... •
Motoröl wechseln ..............................................................................
Papierpatrone des Luftfilters
auswechseln ...........................................................................................................................
Kühllamellen des Motors reinigen ........................................................................
•
Zündkerze wechseln .................................................................................................................. •
Reifendruck kontrollieren .......................... •
•
Kraaftstoffilter auswechseln ...........................................................................................................................
Batterie und Batteriepole reinigen ....................................................
•
Schalldämpfer kontrollieren ..................................................................................
•
Kugellageverbindungen schmieren ..........................................................................................
Achssturz-Einstellung ...............................
Vergaser-Einstellung ................................
•
•
64
•
•
6
COMPE-RENDU D'ENTRETIEN
F
INDIQUER LES DATES APRÈS CHAQUE MESURE D'ENTRETIEN
Selon
besoins
Toutes
les 8 h.
Toutes
les 25 h.
Vidange d'huile moteur .....................................................................
Graissage des articulations ..............................................................
Vérification des freins ................................
•
Nettoyage de la grille d'aération ...................................
Nettoyage du filtre à air et du
pré-filtre ......................................................................
Toutes
les 50 h.
Toutes
les 100 h.
•
•
•
•
Remplacement de la cartouche du
filtre à air .................................................................................................................................
Nettoyage des ailettes de
refroidissement moteur ......................................................................................
•
Remplacement de la bougie ......................................................................................................
Vérification du gonflage des pneus ..........
Toutes
les 200 h.
•
•
•
Remplacement du filtre à carburant ..............................................................................................................
Nettoyage des polarités et
connextions de la batterie .............................................................
•
Vérification du pot d'écheppement .......................................................................
•
Graissage des joints ..................................................................................................................
•
Réglage du carburateur ............................ •
•
•
Réglage du parallélisme ...........................
Esp
INFORME DE SERVICIO
ANOTE LAS FECHAS CUANDO HA HECHO EL SERVICIO NORMAL
Cuando sea Cada
necesario
8 horas
Cada
25 horas
Cambiar el aceite del motor ..............................................................
Lubricar los puntos de pivotación .....................................................
Controlar el funcionamiento de los
frenos .....................................................
•
Limpiar el filtro de aire ..................................................
Limpiar el filtro y prefiltro de aire ...................................
Cada
50 horas
Cada
100 horas
Cada
200 horas
•
•
•
•
Sustituir el cartucho de papel del
filtro de aire .............................................................................................................................
Limpiar las aletas de refrigeración
del motor ............................................................................................................
•
Cambiar la bujía .........................................................................................................................
•
•
Sustituir el filtro de combustible .....................................................................................................................
Limpiar la batería y sus bornes .........................................................
•
Controlar el silenciador .........................................................................................
•
Lubricar las rótulas .....................................................................................................................
Ajustar la convergencia ............................
Ajustar el carburador .................................
•
•
65
•
•
6
DATI DI SERVIZIO
I
COMPILARE OGNI QUALVOLTA SI ESEGUE UN REGOLARE SERVIZIO
Necessità
Ogni
8 ore
Ogni
25 ore
Ogni .
50 ore
Ogni
100 ore
•
Lubrificazione punti di articolazione ................................................. •
Controllo freni ............................................ •
Pulizia schermo aria ..................................................... •
Pulizia filtro aria e prefiltro ............................................ •
Ogni
200 ore
Cambio dell'olio ................................................................................
Sostituzione depuratore aria ......................................................................................................
Pulizia raffreddamento motore ..............................................................................
•
Sostituzione candela ..................................................................................................................
Controllo pneumatici .................................
•
•
•
Sostituzione filtro carburante .........................................................................................................................
Pulizia batteria e morsetti ..................................................................
•
Controllo marmitta .................................................................................................
•
Lubrificazione giunti sferici ........................................................................................................
Regolazione convergenza ........................
Regolazione carburatore ..........................
NL
•
•
•
•
SERVICE AANTEKENINGEN
VUL TELKENS U SERVICE UITVOERT, DE DATUM IN
Indien
nodig
om de
8 uur
om de
25 uur
om de
50 uur
om de
100 uur
om de
200 uur
•
Draaipunten smeren ......................................................................... •
Werking van de remmen controleren ....... •
Lchtscherm schoonmaken ............................................ •
Luchtfilter en voor-reiniger
schoonmaken ............................................................ •
Motorolie vervangen .........................................................................
Papieren inzetstuk van de
luchtreiniger vervangen .........................................................................................................
Koelribben van de motor
schoonmaken ....................................................................................................
•
Bougie vervangen ......................................................................................................................
Bandendruk controleren ...........................
•
•
•
Brandstoffilter vervangen ...............................................................................................................................
Maak de accu en de klemmen
schoon ...........................................................................................
•
Controleer de knaldemper ....................................................................................
•
Smeer de kogelgewrichten ........................................................................................................
•
Carburator afstellen .................................. •
In-(toe-)spoor afstellen ..............................
66
•
•
6
Eng
Blades
Esp
The blades should be sharp to achieve best cutting results.
Sharpening can be carried out with a file or grinding disc.
NOTE!
It is very important that both blades are sharpened equally to
avoid imbalance.
D
NOTA!
Es muy importante que los dos lados de la cuchilla sean
afilados igual a in de impedir desequilibrios.
Messerbalken
I
Für ein gutes Mähergebnis müssen die messcrbalken scharf
sein. Sie werden mit einer Feile oder einer Schleifscheibe
geschärft.
Lame
Le lame devono essere affilate per ottenere il miglior risultato
di taglio. A tale scopo utilizzare una lima o una mola.
HINWEIS:
OSSERVARE!
E’ importante affilare le due estremità della lama in modo
uniforme per non creare disequilibri.
Um eine Unwucht zu vermeiden, müssen beide Seiten der
Messerbalken gleichmäßig geschärft und auf Unwucht geprüft
werden.
NL
F
Cuchillas
Las cuchillas han de estar afiladas para proporcionar el
mejor corte posible. El afilado puede hacerse con lima o
muela.
Lames:
Messen
De messen dienen scherp te zijn om het beste maairesultaat
te bereiken. Het slijpen kan geschieden met een vijl of met een
slijpschijf.
Les lames doivent être bien affûtées pour avoir une belle
coupe. L'affûtage peut se faire avec une lime ou avec une
meule.
LET OP!
Het is zeer belangrijk dat beide uiteinden van het mes evenveel worden geslepen, om onbalans te voorkomen.
ATTENTION!
Il est très important d'affûter en même temps et de façon
identique les deux extrémités de la lame pour éviter tout
déséquilibrage.
Eng
Blade Care
Important: The blades on your mower are not the same and
must be installed on the correct side. It is suggested that you
work on one blade at a time to ensure proper assembly of
components.
D
1
2
1.
5-Star pattern blade w/
right hand threaded bolt
D Messerbohrung mit fünfeckiger
Aussparung,
Gewin- debolzen mit
Rechtsgewinde.
F Lame avec orifice de fixation central (étoile à cinq
branches) avec pas de vis
à droite
Esp Filo cortador de orificioestrella se cinco puntas y
un tornillo dextrogiro
I Lama affettata con aperture stella cinque (5)
punte e bollone filettato a
destra
NL Mes met 5-hoeleige ster
en rechtsgangig schroefdraad
Eng
Messerpflege
Wichtig: Die beiden Messerbalken ihres Traktors sind nicht
identish und müssen deshalb auf der jeweils richtigen Seite
montiert werden. Es wird empfohlen, die Messer nacheinander
zu montieren, um einen korrekten Einbau der Messerbalken
zu gewährleisten.
F
2.
Eng
D
F
Esp
I
NL
Entretien des lames
Attention: Les deux lames de la tondeuse sont différentes et
chacune d'entre elles doit être installée à sa place dans le
carter de coupe. Il est vivement conseillé de travailler sur une
lame à la fois pour s'assurer du bon assemblage des
composants.
6-Star pattern blade w/ left
hand threaded bolt
Messerbohrung mit
sechseckiger Aussparung,
Gewindebolzen mit
Linksgewinde
Lame avec orifice de fixation
central (étoile à 6 six
branches) avec pas de vis à
gauche
Filo cortador de orificioestrella de seis puntas y
un tornillo levogiro
Lama affettata con apertura
stella a sei (6) punte e bollone
filettato a sinistra
Mes met 6- hoeleige ster en
linksgangig schroefdraad
Esp
Como cuidar las cuchillas
Atencion: las cuchillas de la segadora de ud no son idènticos
y hay que montarlos por los lados correctos. Se recomienda
trabajar con cada uno separadamente para asegurar un
ensamblaje adecuado de los componentes.
I
Manutenzione delle lame
Attenzione: Le lame della vostra macchina non sono uguali,
quindi è necessario che vengano installate correttamente. Si
suggerisce di smontarle una per volta, onde assicurarne un
perfetto posizionamento.
NL
67
Onderhoud messen
Belangrijk: De messen van uw maaier zijn verschillend en
moeten aan de juiste kant gemonteerd worden. Het is aan te
bevelen om slechts aan een mes tegelijk te werken om er voor
te zorgen dat de componenten juist worden gemonteerd.
6
8
7
Eng
5 Star pattern blade
The center of this blade has a five (5) star pattern. The bolt that
attaches this blade has normal Right Hand threads that
loosens by turning ( ) counter-clockwise and tightens by
turning ( ) clockwise.
3
RH
D
6
5
2
4
1
1.
Hex bolt right hand threaded.
5.
5 Star Center Hole
2.
Lock Washer
6.
5 Star Pattern
3.
Flat Washer
7.
Trailing Edge
4.
Blade
8.
Mandrel Assembly
1.
Sechskantschraube mit
Rechtsgewinde
5.
Fünfeckige Zentrierbohrung
6.
Fünfeckige Messeraufnahme
2.
Federscheibe
7.
3.
Flache Unterlegscheibe
Hintere (Hilfsschneid-)
Kante
4.
Schneidmesser
8.
Messeraufnahme komplett
F 1. Boulon de type hexagonal
5.
Orifice de fixation central
(étoile) à cinq branches.
Eng
D
avec filetage à droite
Messerbalkenbohrung mit fünfeckige Aussparung
Die Bohrung des Messerbalkens hat eine fünfeckige
Aussparung. Die Sechskantschraube,die den Messerbalken
fixiert, hat ein Rechtsgewinde, welches sich entgegen dem
Uhrzeigersinn lösen bzw. Im Uhrzeigersinn festschrauben
läßt.
2.
Circlips
6.
Moyeu
3.
Rondelle plate
7.
Volute
4.
Lame
8.
Support de lame
F
Lame avec orifice de fixation central (étoil à cinq
branches):
Cette lame est fixée au moyeu par un boulon avec filetage à
droite. On desserre le boulon en le faisant tourner dans le jeu
inverse des aiguilles d'une montre et on le resserre en le
faisant tourner dans le sens des aiguilles d'une montre.
8
4
3
LH
Eng
5
1
7
2
Hex bolt left hand threaded.
5.
6 Star Center Hole
Lock Washer
6.
6 Star Pattern
3.
Flat Washer
7.
Trailing Edge
4.
Blade
8.
Mandrel Assembly
5.
Sechseckige Zentrierbohrung
6.
Sechseckige
Messeraufnahme
Eng 1.
2.
D 1. Sechskantschraube mit
Linksgewinde
6 Star pattern blade
The center of this blade has a 6 star pattern. The bolt attaching
this blade has Left Hand threads that loosens by turning ( )
clockwise and tighten by turning ( ) counterclockwise.
6
D
Messerbalkenbohrung mit sechseckiger
Aussparung
Die Bohrung des Messerbalkens hat eine sechseckige
Aussparung. Die Sechskantschraube, die den Messerbalken
fixiert, hat ein Linksgewinde, welches sich im Uhrzeigersinn
lösen bzw. Entgegen dem Uhrzeigersinn festschrauben läßt.
2.
Federscheibe
3.
Flache Unterlegscheibe
7.
Hintere (Hilfsschneid-) Karte
4.
Schneidmesser
8.
Messeraufnahme komplett
Lame avec orifice de fixation central (étoile à six
branches):
Orifice de fixation central
(étoile) à six branches
Cette lame est fixée au moyeu par un boulon avec filetage à
gauche. On déserre le boulon en le faisant tourner dans le
sens des aiguilles d'une montre et on le resserre en le faisant
tourner dans le sens inverse.
F 1. Boulon de type hexagonal
5.
avec filetage à gauche
2.
Circlips
6.
Moyeu
3.
Rondelle plate
7.
Volute
4.
Lame
8.
Support de lame.
F
68
6
8
7
Esp
3
RH
I
6
1
Esp
I
NL
4
1.
Tornillo de cabeza de cinco
facetas, dextrogiro
5.
Orifico de centraje-estrella
de cinco puntas
2.
Arandela el•stica
6.
3.
Arandela plana
Mandril-estrella de cinco
puntas
4.
Filo cortador
7.
Canto (auxiliar cortador)
trasero
8.
Nudo del mandril
1.
Bullone a testa esagonale con
filettatura destrorsa
5.
Foro stellare a cinque punte
(5)
2.
Rondella elastica
6.
3.
Rondella piatta
Mozzo-lama stellare a
cinque punte (5)
4.
Lama
7.
Palettatura lama
8.
Mozzo completo
5.
5-hoekige middengat
6.
Doorn met 5-hoekige ster
7.
Sleep (hulp) mes
8.
Mandrijn
1.
2.
Zeskantbout met
rechtsgangig
schroefdraad
Veerring
3.
Vlakke sluitring
4.
Mes
NL
Mes met 5-hoekige ster
Het midden van dit mes heeft een stergat met 5 punten. De bout
die dit mes op z'n plaats houdt heft normaal rechtsgangig
schroefdraad. U maakt de bout los door hem tegen de klok in
te draaien en u zet hem vast door met de klok mee te draaien.
8
4
Lama con for stellare a 5 punte
Il centro di questa lama ha la forma di una stella a cinque
punte. Il bullone di fissaggio della lama è filettato a destra. Si
disserra girandolo in senso anti-orario, e si stringe girandolo
all'opposto, in senso orario.
5
2
Cuchilla de orificio-estrella de cinco puntas
El centro de esta cuchilla se parece a una estrella de cinco (5)
puntas. El tornillo que liga esta cuchilla es dextrogiro
normal y se desentornilla en direcciûn opuesta a la vuelta de
la aguja del reloj y se emperna dandole vueltas en la
direcciûn de la aguja del reloj.
Esp
Cuchilla de orificio-estrella de cinco puntas
El centro de este cuchilla cortadoe tiene la forma de una
estrella de seis (6) puntas. El tornillo que liga esta cuchilla es
levogiro y se desentornilla en la direcciûn de la vuelta de la
aguja del reloj y se emperna con vueltas en la direcciûn
opuesta a la de la aguja de reloj.
3
LH
5
6
I
1
Esp
I
NL
1.
2
Tornillo de cabeza de
seis facetas, levegiro
5.
Orificio de centrajeestrella de seis puntas
2.
Arandela elastica
6.
Mandril-estrella de seis puntas
3.
Arandela plana
7.
Canto (auxiliar cortador) trasero
4.
Filo cortador
8.
Nudo del mandril
1.
Bullone a testa esag
onale con filettatura
sinistrorsa
5.
Foro stellare a sei punte (5)
6.
Mozzo-lama stellare a
sei punte (6)
2.
Rondella elastica
7.
Palettaura lama
3.
Rondella piatta
8.
Mozzo completo
4.
Lama
1.
5.
6-hoekige middengat
2.
Zeskantbout met
linksgangig
schroefdraad
Veerring
6.
7.
Doorn met 6-hoekigester
Sleep (hulp) mes
3.
Vlakke sluitring
8.
Mandrijn
4.
Mes
Lama con foro stellare
Il centro di questa lama ha la forma di una stella a sei punta.
Il bullone di fissaggio della lama è filettato a sinistra. Si
disserra girandolo in senso orario, e si stringe all'opposto,
girandolo in senso anti-orario.
7
NL
Mes met 6-hoekige ster
Het midden van dit mes heeft een stergat met 6 punten. De
bout die dit mes op z'n plaats houdt heeft normaal linksgangig
schroefdraad. U maakt de bout los door hem met de klok mee
te draaien en u zet hem vast door tegen de klok in te draaien.
69
6
Eng
For best results mower blades must be kept sharp. Replace
bent or damaged blades.
BLADE REMOVAL
• Raise mower to highest position to allow access to blades.
• Remove hex bolt, lock washer and flat washer securing
blade.
• Install new or resharpened blade with trailing edge up
towards deck as shown.
IMPORTANT: To ensure proper assembly, center hole in
blade must align with star on mandrel assembly.
• Reassemble hex bolt, lock washer and flat washer in exact
order as shown.
• Tighten bolt securely (27-35 Ft. Lbs. torque).
IMPORTANT: Blade bolt is grade 8 heat treated
Esp
Para alcanzar resultados mejores las cuchillas de la segadora
hay que mantenerlos afilados. sustituya las cuchillas torcidos
y estropeados.
C'MO DESMONTAR LAS CUCHILLAS
• Eleve la segadora hasta su posición más alta para poder
alcanzar las cuchillas.
• Desentornille el tornillo de cabeza de seis facetas, la
arandela elastica (de resorte) y la arandela plana que
sujetan la cuchilla.
• Monte la cuchilla nueva o afilada con el canto trasero
hacia arriba adjunto a la plataforma como indicado.
ATENCION: Para asegurar un montaje correcto el orificio
central de la cuchilla hay que ajustarlo a la estrella del
mandril.
• Monte otra vez el tornillo de cabeza de seis facetas, la
arandela elastica y la arandela plana en sucesion exacta
como es indicado.
• Apriete establemente el tornillo (momento de rotacion 2735 Ft. Lbs.).
ATENCION: El tornillo de la cuchilla es de tratamiento
tèrmico-clase 8.
I
Per avere il migliore risultato di taglio, è necessario che le lame
siano ben affilate. Sostituirle se usurate o danneggiate.
RIMOZIONE DELLE LAME
• Sollevare la macchina per avere accesso alle lame.
• Disserrare il bullone a testa esagonale, la rondella elastica e la rondella piatta che fissano la lama.
• Montare una nuova lama o una lama con palettaura
posteriore rivolta verso il piatto, come indicato.
ATTENZIONE: Per assicurare un buon fissaggio centrale
della lama, è necessario che questa combaci perfettamente
con il mozzo.
• Montare il nuovo bullone a testa esagonale, la rondella
elastica e la rondella piatta nell'ordine esatto, come
indicato.
• Restringere bene il bullone di bloccaggio della lama
(coppia di serraggio: 27-35 ft./lbs)
ATTENZIONE: Il bullone di bloccaggio della lama è stato
sottoposto a trattamento termico di classe 8.
D Für beste Mähergebnisse müssen die Messerbalken immer
opti mal geschliffen sein. Wechseln Sie verbogene oder
beschädigte Messerbalken sofort aus.
WECHSELN DER MESSERBALKEN:
• Fahren Sie das Mähdeck in die höchste Position, um
Zugriff zu den Messerbalken zu bekommen.
• Lösen
Sie
die
Sechskantschraube,
die
Sicherungsscheibe und die Unterlegscheibe, die den
Messerbalken fixieren.
• Montieren Sie den neuen bzw. den neu geschärften
Messerbalken, wobei die hintere (Hilfschneid-) Kante wie
abgebilAdet nach oben zur Plattform zeigen muß.
WICHTIG: Um eine richtige Montage zu gewährleisten, muß
die Zentrierbohrung des Messerbalkens mit der
Messeraufnahme übereinstimmen.
• Montieren Sie nun in der beschriebenen Reihenfolge die
Sechskantschraube, die Sicherungsscheibe sowie die
Unterlegscheibe.
• Ziehen Sie die Schrauben gut fest (Drehmoment: 27-37
Nm.)
HINWEIS: Die Sechskantschraube des Messerbalkens ist
wärmebehandelt.
F Pour avoir une bonne qualité de coupe, il est indispensable
d'avoir des lames bien affûtées. Changer les lames défectueuse
ou tordues.
POUR RETIRER LES LAMES.
• Relevez la machine sa position la plus haute pour avoir
accës aux lames coupantes.
• Desserrer le boulon à tête hexagonale, le circlip et la
rondelle plate fixant la lame sur le moyeu.
• Installer une nouvelle lame ou la lame d'origine réaffutée
avec le tranchant tourné vers le haut du carter comme
indiqué sur le dessin
ATTENTION: Pour que la lame soit bien montée, l'orifice
central en forme d'étiol de la lame doit être parfaitement
emboîté sur l'étoile du moyeu.
• Remonter le boulon à tête hexagonale, le circlip et la
rondelle plate dans l'order exact, comme indiqué.
• Resserer le boulon avec un couple de serrage de 3,7 à 4,9
mKg.
ATTENTION: Le boulon de lame a été traité thermiquement classe 8. Bien respecter le couple de serrage.
NL Voor de beste resultaten moeten de maaimessen scherp
gehouden worden. Vervang gebogen of beschadigde messen.
MES VERWIJDEREN
• Zet de maaier in de hoogste stand om bij de messen te
kunnen.
• Verwijder de zeskantbout, de veerring, en vlakke ring die
het mes op zijn plaats houden.
• Monteer een nieuw of geslepen mes waarbij het sleep
(hulp) mes omhoog naar het maaidek gericht moet zijn, zie
afbeelding.
BELANGRIJK: Om zeker te zijn van goede montage moet het
centrumgat in het mes passen met de ster op de mandrijn.
• Bevestig de zeskantbout, veerring en vlakke ring weer in
precies dezelfde volgorde als op de afbeelding te zien is.
• Haal de bouten stevig aan (aandraaimoment 27-35 ft. lbs.)
BELANGRIJK: De bout van het mes is warmtebehandeld
volgens klasse 8.
70
6
NL 1.
Meet de afstand tussen de remnokas en de stelmoer.
2. De afstand dient 40mm te zijn.
3. Stel zonodig de afstand bij, door eerst borgmoer (2) los te
draaien en daarna bijstellen met stelmoer (1).
2
Eng
Brakes
The brakes are located inside the right rear wheel. The wheel
should be dismantled for best access.
• Press down the clutch/brake pedal and engage the parking brake.
1
D
Eng
1. Measure the distance between the brake lever and the
adjuster nut.
2. The distance should be 40 mm (1.56").
3. Adjust the distance if necessary by first loosening the
lock nut (2) and then adjusting with the nut (1).
F
Abstand zwischen Bremshebel und Stellmutter messen.
2. Der Abstand soll 40 mm betragen.
3. Den Abstand wenn erforderlich einstellen, indem zuerst
die Sicherungsmutter (2) gelöst und danach die Mutter (1)
verstellt wird.
Esp
I
1. Medir la separación entre la palanca de freno y la tuerca
de ajuste.
2. La distancia ha de ser de 40mm.
3. En caso necesario ajustar la separación quitando primero
la contratuerca (2) y ajustando después con la tuerca (1).
D
WARNING!
Do not forget to tighten the lock nut after completing adjustment.
Esp
ADVERTENCIA!
Después del ajuste, no olvidarse de apretar la contratuerca.
I
WARNUNG!
ATTENZIONE!
Dopo la regolazione ristringere il dado di bloccaggio.
Nicht vergessen, die Sicherungsmutter nach durchgeführter
Einstellung anzuziehen.
F
Rem
De rem zit aan de binnenkant van het rechter achterwiel. Om
er goed bij te kunnen komen, dient het wiel te worden gemonteerd.
• Druk de koppelings/rempedaal in en trek de parkeerrem
aan.
1. Misurare la distanza tra la leva del freno e il dado di
regolazione.
2. La distanza deve essere di 40mm.
3. Se necessario regolare allentando il dado (2) e agendo
poi sul dado (1).
Eng
Freno
Il freno è montato dietro la ruota posteriore destra. Si consiglia
di smontare la ruota.
• Premere il pedale freno/frizione e inserire il freno di
parcheggio
NL
I
Freno
El freno se halla por dentro de la rueda posterior derecha. Esta
puede desmontarse a fin de mejorar la accesibilidad.
• Apretar el pedal de embrague/freno y acoplar el freno de
estacionamiento.
1. Mesurer la distance entre le levier de frein et l'écrou de
réglage.
2. La disstance doit être de 40 mm.
3. Si nécessaire, ajuster la distance en commençant par
dévisser l'écrou de verrouillage (2) puis en réglant avec
l'écrou (1).
Esp
Reglage du Frein
Le frein se situe à l'avant de la roue arrière côté droit. La roue
doit être déposée pour avoir une bonne accessibilité.
• Avant toute intervention enfoncer la pédale de frein/
embrayage et engager le frein de parking.
D 1.
F
Bremse
Die Bremse sitzt innerhalb des rechten Hinterrades. Für
beste Zugänglichkeit ist das Rad auszubauen.
• Kupplungs-/Bremspedal durchtreten und die
Feststellbremse einschalten.
NL
ATTENTION!
LET OP!
Vergeet niet de moeren aan te draaien na het bijstellen.
Ne pas oublier de serrer l’écrou de verrouillage après le
réglage.
71
6
Eng
2
Dismantling of the cutting unit
Work from the right side of the machine.
1. Take off the belt from the engine pulley (1).
2. Remove the two rear retainer springs (2) and knock off the
axle taps with a hammer.
1
D
Demontage des Mähdecks
Arbeiten Sie auf der rechten Seite der Maschine.
1. Entfernen Sie den Riemen von der Keilriemenscheibe
des Motors (1).
2. Entfernen Sie die beiden hinteren Federklammern (2) und
entfernen Sie die beiden Bolzen.
F
Depose du Carter de Coupe
Travailler à partir du côté droit du tracteur.
1. Déposer ensuite la courroie de la poulie du moteur (1).
2. Enlever les duex ressorts arrière en forme d'épingle à
cheveux (2) et chasser les axes un marteau.
Esp
Desmontaje de la unidad de corte
Trabajar desde el lado derecho de la máquina.
1. Quitar después la correa de la polea del motor (1).
2. Quitar los dos resortes posteriores (2) y golpear con un
martillo los muñones de eje hasta sacarlos.
I
Smontaggio del piatto di taglio
Lavorare sul lato destro della macchina.
1. Togliere la cinghia dalla puleggia del motore (1).
2. Togliere le due coppiglie (2) posteriori e con un martello
togliere anche i perni.
NL
Demonterhen van de maaikast
Werk vanaf de rechter kant van de machine.
1. Haal daama de riem van de poelie van de motor (1).
2. Verwijder de twee achterste haarpinveren (2) en sla met
een hamer de twee as-pennen los.
72
6
3
4
5
Eng
Eng
3. Remove the retainer springs (3), (4), (5) and axles.
4. Pull the lever for lifting/lowering the cutting unit backwards.
5. Pull out the cutting unit from the machine.
D
D
F
Esp
Einbau des Mähdecks
Der Einbau erfolgt in umgekehrter Reihenfolge.
• Mähdecks unter den Traktor schieben.
3. Die Federklammern (3), (4), (5) und die jeweiligen Bolzen
ausbauen.
4. Hebel für Heben/Senken des Mähdecks zurückziehen.
5. Mähdeck aus ber Maschine herausziehen.
F
Montage du groupe de coupe
Le montage se fait dans l’ordre inverse au démontage.
• Pousser le groupe de coupe sous la machine.
3. Enlever les ressorts en forme d'épingle à cheveaux (3),
(4), (5) et les axes respectifs.
4. Tirer le levier pour lever/abaisser le groupe de coupe vers
l'arrière.
5. Retirer le groupe de coupe de la machine.
Esp
Montaje de la unidad de corte
El montaje se hace en orden inverso al desmontaje.
• Introducir la unidad de corte debajo de la máquina.
3. Quitar los resortes (3), (4), (5) y los ejes respectivos.
4. Tirar hacia atrás de la palanca para la elevación y
descenso de la unidad de corte.
5. Extraer la unidad de corte de la máquina.
I
Montaggio del piatto di taglio
Procedere in ordine inverso.
• Ricollocare il piatto sotto la macchina.
NL
I
Assembly of the cutting unit
Assemble in the reverse order to dismantling.
• Push in the cutting unit under the machine.
Monteren van de maaikast
Het monteren vindt in omgekeerde volgorde van het
demonteren.
• Schuif de maaikast onder de machine.
3. Togliere le coppiglie (3), (4), (5) e i relativi perni.
4. Tirare all’indietro la leva di sollevamento/abbassamento
del piatto di taglio.
5. Staccare il piatto dalla macchina.
NL 3.
Verwijder de haarpinveren (3), (4), (5) en resp. assen.
4. Zet de hendel voor verhogen/verlagen van de maaikast
naar achteren.
5. Trek de maaikast van de machine af.
73
6
F
Changement de la courroie d'entrainment du
carter de coupe
1. Déposer le carter de coupe (voir chapitre précédent).
2. Retirer la courroie en partant de la poulie gauche du carter
de coupe, puis des autres poulies.
3. Retirer ensuite la courroie de l'unité de coupe.
4. Monter la courroie neuve dans l'ordre inverse. Vérifier que
la courroie est correctement positionnée devant tous les
guides.
Esp
Cambio de la correa propulsora del equipo de
corte
1. Desmontar el equipo de corte del tractor.
2. Quitar la polea izquierda de la unidad y después de las
otras poleas.
3. Quitar después la correa de la unidad de corte.
4. Montar la nueva correa en el orden inverso. Controlar que
la correa nueva se halla por dentro de todas la guías.
Eng
Replacement of drive belt for cutting unit
1. Dismantle the cutting unit as described previousley.
2. Work off the belt from the unit's left pulley and then from the
other wheels.
3. Pull the belt away from the cutting unit.
4. The new belt is mounted in the reverse order. Check that
the belt lies inside all the belt guides.
D
I
Sostituzione della cinghia di movimento lame
1. Smontare il piatto.
2. Togliere la cinghia dalla puleggia di sinistra e poi
successivamente dalle altre.
3. Togliere la cinghia dal piatto.
4. Montare la nuova cinghia in ordine inverso. Controllare
che la cinghia sia correttamente posizionata in tutte le
guide.
Auswechsein des Treibriemens für das
Mähaggregat
1. Mähdeck ausbauen.
2. Riemen vom derlinken Keilriemenscheibe des Mähdecks
und danach von den übrigen Riemenscheiben abbauen.
3. Danach den Keilriemen vom Mähdeck entfernen.
4. Den neuen Keilriemen in umgekehrter Reihenfolge
einbauen. Prüfen, daß der Keilriemen in allen
Riemenführungen korrekt in Position sitzt.
NL
Vervanghen van de aandrijfriem voor de maaikast
1. Verwijder de maaikast van de trekker.
2. Trek de riem eerst van de linker riemschijf van de maaikast
af en daarna van de overige schijven.
3. Trek daarna de riem van de maaikast af.
4. De nieuwe riem wordt in omgekeerde volgorde
gemonteerd. Controleer of de riem binnen alle
riemgeleiders ligt.
74
6
F
A
Eng
A. Reglage lateral
1. Vérifier que la pression est correct dans les quatre pneus.
2. S’assurer que la machine est sur un terrain plat.
3. Relever le carter de coupe dans la position la pus haute.
4. Mesurer les distances A et B.
B
Adjustment of the cutting unit
Esp
A. In the direction of travel
1. Check that the air pressure is correct in all four tires.
2. Make sure that the machine is on a horizontal surface.
3. Lift up the cutting unit to its highest position.
4. Measure the distances A and B.
D
A. In Fahrrichtung
1. Prüfen, daß der Luftdruck an allen vier Reifen richtig ist.
2. Prüfen, daß die Maschine auf einer ebenen Unterlage
steht.
3. Mähaggregat in die oberste Lage anheben.
4. Abstände A und B messen.
I
Regolazione del tagliaerba
A. Nel senso di marcia
1. Controllare la pressione dei pneumatici.
2. La macchina deve essere in piano.
3. Sollevare al massimo il tagliaerba.
4. Misurare le distanze A e B.
1
NL
Eng
75
Het instellen van de maaikast
A. In de rijrichting
1. Controleer of de luchtdruk in alle vier de banden juist is.
2. Zorg ervoor dat de machine op een vlakke ondergrond
staat.
3. Zet de maaikast in de hoogste stand.
4. Meet de afstanden A en B.
Para obtener el mejor resultado de corte, el extremo delantero
(B) de la unidad de corte ha de estar unos 10 mm (0,375") más
bajo que el extremo posterior (A). Ajustar de la manera
siguiente para elevar el extremo posterior:
1. Quitar la tuerca (1) en las palancas izquierda y derecha.
2. Enroscar la tuerca (2) el mismo número de vueltas en las
dos palanca.
3. Cuando se ha obtenido la distancia correcta (a), el ajuste
se bloquea con la tuerca (1).
Per
ottenere i migliori risultati, il bordo anteriore del tagliaerba
I
(B) deve essere circa 10 mm più basso di quelo anteriore (A).
Regolare nel modo sequente:
1. Allentare il dado (1) sui bracci destro e sinistro.
2. Avvitare il dado (2) di un nuemero identico di giri sui due
bracci.
3. Dopo aver raggiunto la distanza corretta (A) bloccare
stringendo il dado (1).
NL Om het beste maairesultaat te bereiken, dient de voorkant (B)
van de maaikast ca. 10 mm (0,375") lager te staan dan de
achterkant (A). Ter verhoging van de achterkant als volgt
instellen:
1. Draai moer (1) los op linker en rechter hefboom.
2. Draai moer (2) op de beide hefbomen evenveel slagen.
3. Wanneer de juiste afstand (A) is bereikt, wordt de instelling
met de moer (1) vastgezet.
Esp
To achieve best cutting results the cutting unit’s front edge (B)
should be about 10 mm (0.375") lower than the back edge
(A). Adjust in the following way to raise the back edge:
1. Loosen the nut (1) on both the left and right levers.
2. Screw the nut (2) the same number of turn s on both levers.
3. When the correct distance (A) is obtained this setting is
locked with the nut (1).
D Für bestes Mähergebnis muß die Vorderkante des
Mähaggregats (B) ca. 10 mm tiefer liegen als die Hinterkante
(A). Einstellung zur Erhöhung der Hinterkante:
1. Mutter (1) am linken und rechten Hebel lösen
2. Mutter (2) gleich viele Drehungen an beiden Hebeln
verstellen.
3. Wenn der richtige Abstand (A) erhalten wird, sind die
Einstellungen mit der Mutter (1) zu sperren.
F Pour avoir le meilleur résultat de coupe, le bord avant du
carter de coupe (B) doit être de 10 mm en dessous du bord
arrière (A). Pour relever le bord arrière, procéder de la façon
suivante:
1. Dévisser l’écrou (1) sur les supports avant gauche et droit
du carter de coupe.
2. Visser exactement de la même façon les écrous (2) sur les
supports avant du carter de coupe
3. Lorsque la distance (A) est correcte, bloquer le réglage
avec l’écrou (1).
Ajuste de la unidad de corte
A. En el sentido de la marcha
1. Controlar que la presión de inflado es la correcta en los
cuatro neumáticos.
2. Asegurarse de que la máquina está sobre suelo horizontal.
3. Levantar la unidad de corte hasta su posición más
elevada.
4. Medir la distancia A y B.
Einstellung des Mähaggregats
2
Réglage du carter de coupe
6
REGLAGE TRANSVERSAL
F
1
•
•
Relever le carter de coupe dans sa position la plus haute.
Calculer la distance au sol à partir des milieux des bords
extérieurs gauche et droite du carter de coupe.
• La distance A doit être la mêne des deux côtés à 6 mm près.
• Si le réglage est nécessaire, ne régler qu'un seul des deux
côtés pr rapport à l'autre.
• Soulever ou baisser un côté de la tondeuse en ajustant
l'écrou de réglage sur ce côte.
ATTENTION: Chaque trois tour de l'écrou de réglage
changera a hauteur de la tondeuse environ 0,3 cm (1/8").
• Revérifier la distance au sol après le réglage.
1
“A”
“A”
2
ADJUSTE DE LADO A LADO
Esp
(1)
(2)
D (1)
(2)
F (1)
(2)
Esp (1)
(2)
I (1)
(2)
NL (1)
(2)
Eng
Bottom edge of mower
Lift link adjustment nut
Unterkante des Mähwerks
Hubstangen-Stellmutter
Fond du bord de la tondeuse
Écrou de réglage du raccord de levage
Parte inferior de la esquina de la segadora
Tuerca de ajuste del várillaje de levantamiento
Bordo inferiore del tagliaerba
Dado di regolazione dell'articolazione di sollevamento
Onderkant van de maaimachine
Bijstelmoer
•
•
Levante la segadora a su posición más alta.
A media distancia de ambos lados de la segadora, mida
la altura desde la parte inferior del extremo de la segadora
al suelo. La distancia “A” debe ser la misma o dentro de
6mm (1/4") de la una a la otra.
• Si el ajuste es necesario, haga el ajuste en un lado de la
segadora solamente.
• Levante un lado de la segadora por apretar la tuerca de
ajuste del várillaje de levantamiento en ese lado.
• Baje un lado de la segadora por desapretar la tuerca de
ajuste del várillaje de levantamiento en ese lado.
NOTA: Cada tres vueltas completas de la tuerca de ajuste
cambiará la altura de la segadora en aproximadamente (1/
8").
• Vuelva a revisar las medidas después del adjuste.
•
•
Alzare il tagliaerba nella posizione più alta.
Sui punti centrali di entrabi i lati del tagliaerba, misurare
l'altezza dal bordo inferiore del tagliaerba al suolo. La
distanza “A” deve essere la stessa o diversa non più di
circa 6mm (1/4 di pollice).
• Se necessario, fare la regolazione su un solo lato del
tagliaerba.
• Per alzare un lato del tagliaerba, stringere il dado di
regolazione dell'articolazione di sollevamento su quel
lato.
• Per abbassare un lato del tagliaerba, allentare il dado di
regolazione dell'articolazione di sollevamento su quel
lato.
OSSERVARE: Tre giri completi del dado di regolazione
cambiano l'altezza del tagliaerba di circa 3 mm (1/8 di pollice).
• Dopo aver fatto la regolazione, ricontrollare le misurazioni.
•
•
Raise mower to highest position.
At the midpoint of both sides of mower, measure height
from bottom edge of mower to ground. Distance “A” should
be the same or within 6mm (1/4") of each other.
• If adjustment is necessary, make adjustment on one side
of mower only.
• To raise one side of mower, tighten lift link adjustment nut
on that side.
• To lower one side of mower, loosen lift link adjustment nut
on that side.
NOTE: Three full turns of adjustment nut will change mower
height about 1/8".
• Recheck measurements after adjusting.
SEITLICHE EINSTELLUNG
D
REGOLAZIONE FIANCO A FIANCO
I
SIDE-TO-SIDE ADJUSTMENT
Eng
•
•
Das Mähwerk auf die höchste Position einstellen.
Auf beiden Seiten des Mähwerks in der Mitte den Abstand
von der Unterkante des Mähwerks zum Boden messen.
Der Abstand “A” sollte auf den beiden Seiten um höchstens
6 mm (1/4') voneinander abweichen.
• Falls eine Einstellung notwendig sein sollte, die Einstellung
nur auf einer Seite des Mähwerks vornehmen.
• Um eine Seite des Mähwerks anzuheben, die HubstangenStellmutter auf der jeweiligen Seite festziehen.
• Um eine Seite des Mähwerks abzusenken, die Hubstangen
-Stellmutter auf der jeweiligen Seite lösen.
HINWEIS: Drei volle Umdrehungen der Stellmutter verändern
die Höhe des Mähwerks um etwa 3 mm (1/8").
• Nach der Einstellung die Abstände erneut prüfen
LINKS/RECHTS BIJSTELLEN
NL
•
•
76
Zet de maaimachine in de hoogste stand.
Meet vervolgens in het midden tussen beide zijkanten van
de maaimachine de hoogte van de onderkant van de
maaimachine tot de grond. Afstand “A” moet ofwel
hetzelfde zijn, ofwel binnen 6 mm (1/4") van elkaar liggen.
• Indien bijstellen nodig is, mag dit slechts aan één kant van
de maaimachine gebeuren.
• Draai de bijstelmoer vaster aan de kant van de
maaimachine die u hoger wilt instellen.
• Draai de bijstelmoer looser aan de kant van de
maaimachine die u lager wilt instellen.
LET OP: Drei slagen van de bijstelmoer veranderen de
hoogte ongeveer 3 mm (1/8").
• Controleer na het bijstellen de hoogte opnieuw.
6
Esp
5
I
1
2
3
NL
Replacement of drive belt
Auswechsein des Treibriemens
1. Mähaggregat ausbauen.
2. Bewegungsbegrenzer für die Kupplung (1).
3. Feststellbremse ansetzen und den Riemen vom Laufrad
(2), dem Kupplungsriemenrad (3).
4. Den Reimen zwischen zwei Lüfterblättern einführen und
den L¨fter nach links drehen, bis der Riemen frei geht (4).
5. Riemen vom Riemenrad des Motors (5).
F
Vervangen van de aandrijfriem
1. Verwijder de maaikast van de tractor.
2. Demonteer de bewegingsbegrenzer voor de koppeling
(1).
3. Trek de handrem aan en trek de riem omhoog van het
loopwiel (2), de koppelingswielschijf (3).
4. Leid de riem tussen twee ventilatorbladen door en draai
de ventilator tegen de klok in tot de riem vrij komt (4).
5. Haal daama de riem van de wielschijf van de motor (5).
1. Dismantle the cutting unit as described previously.
2. Dismantle the motion restrainer for the clutch (1).
3. Engage the parking brake and work off the belt upwards
from the pulley (2), the clutch pulley (3).
4. Push the belt up between two fan blades and rotate the fan
clockwise until the belt comes loose (4).
5. Take off the belt from the engine pulley.(5)
D
Sostituzione della cinghia di trazione
1. Smontare il tagliaerba.
2. Smontare il limitatore della frizione (1).
3. Inserire il freno di parcheggio e staccare la cinghia dalla
puleggia (2), da quella della frizione (3).
4. Passare la cinghia tra due pale della ventola e ruotare la
ventola in senso antiorario fino a che la cinghia non sia
libera (4).
5. Togliere la cinghia dalla puleggia del motore (5).
4
Eng
Cambio de correa propulsora
1. Desmontar el equipo de corte del tractor.
2. Desmontar el limitador de movimientos del acoplamiento
(1).
3. Aplicar el freno de estacionamiento y tirar hacia arriba de
la correa para sacarla de la rueda libre (2), de la
acoplamiento (3).
4. Introducir la correa entre dos aspas del ventilador y hacer
girar éste a izquierdas hasta que queda libre la correa (4).
5. Quitar después la correa de la polea del motor (5).
Echange de la courroie d'entraînement moteurboîte
1. Déposer le carter de coupe du tracteur.
2. Déposer le limiteur de déplacement pour l'embrayage (1).
3. Serrer le frein de stationnement et enlever la courroie de
la poulie de guidage, (2)puis de la poulie d'embrayage.(3)
4. Faire passer la courroie entre les deux palettes du
ventilateur et faire tourner le ventilateur et faire tourner le
ventilateur dans le sens inverse des aiguilles d'une montre
pour dégager la courroie (4).
5. Désposer ensuite la courroie de la poulle du moteur (5).
77
Eng
Assemble in the reverse order to dismantling. Check that the
belt lies inside all the belt guides. Use original belts only
when replacing!
D
Der Einbau erfolgt in umgekehrter Reihenfolge. Prüfen, daß
der Riemen innerhalb aller Riemenführer liegt. Beim
Auswechseln nur Originalriemen verwenden!
F
Le montage se fait dans l’ordre inverse au démontage.
Vérifier que la courroie est bien positionnée devant tous les
tendeurs. Utiliser seulement une courroie d’origine pour
l’échange!
Esp
El montaje se hace en el orden inverso al desmontaje.
Controlar que la correa se halla por dentro de todas las guías.
Montar únicamente correas originales.
I
Il montaggio avviene in ordine inverso. Controillare che la
cinghia sia dietro ai guida-cinghia. Usare solo cinghie
originali!
NL
De montering vindt in omgekeerde volgorde plaats als de
demontering. Controleer of de snaar binnen alle riemgeleiders ligt. Gebruik uitsluitend originele riemen bij
vervanging!
6
•
Den Steuerknüppel in dieser Stellung lassen und den
Motor ausschalten;
• Nun den Einstellbolzen ganz lösen, während der
Steuerknüppel nach wie vor in der genannten Stellung
bleibt;
• Den Steuerknüppel in die Leerlaufstellung (N)
(Verschlußsperre) bringen.
• Den Einstellbolzen wieder fest anziehen.
HINWEIS: Falls eine größere Bewegungsfreiheit benötigt
wird, um an den Einstellbolzen zu gelangen, ist es ratsam, die
Mäherplattform in die niedrigste Stellung abzusenken.
Sollte der Traktor nach der Durchführung dieser Einstellung
weiterhin leicht nach vorn oder hinten rutschen, wenn sich
der Schalthebel in Leerlaufstellung befindet, so muß wie folgt
vorgegangen werden:
• Den Einstellbolzen lösen;
• Den Steuerknüppel um 1/4 bis 1/2 Zoll in Richtung der
Rutschneigung verschieben;
• Den Einstellbolzen fest anziehen;
• Den Motor anlassen und die Einstellung überprüfen;
• Sollte der Traktor weiterhin wegrutschen, so muß der
Vorgang so lange wiederholt werden, bis ein
zufriedenstellendes Ergebnis erzielt wird.
1
3
Eng
2
1. Motion Control Lever
2. Neutral Lock Gate
3. Adjustment Bolt
D 1.
Steuerknüppel
2. Verschlussperre in Leerlaufstellung
3. Einstellbolzen
F
1. Leiver De Controle Du Mouvement
2. Point Mort Vanne De Fermeture
3. Boulon De Reglage
F
Eng
TRANSAXLE MOTION CONTROL LEVER NEUTRAL ADJUSTMENT
Le levier de contrôle du mouvement de la boîte de vitesses
est réglé au moment de la fabrication et n’a donc pas besoin
d’autres réglages.
• Desserrer légèrement le boulon de réglage sur la partie
antérieure de la roue postérieure droite;
• Faire démarrer le moteur et déplacer le levier de contrôle
du mouvement de la boîte de vitesses mécanique jusqu’à
l’amener dans une position dans laquelle il ne puisse être
déplacé ni vers l’avant ni vers l’arrière;
• Garder le levier de contrôle du mouvement de la boîte de
vitesses dans cette position et éteindre le moteur;
• Garder le levier dans la position susdite, desserrer le
boulon de réglage;
• Déplacer le levier de contrôle du mouvement en position
de point mort (N) (vanne de fermeture),
• Visser à fond le boulon de réglage.
ATTENTION: déplacer le niveau de travail de la faucheuse
dans la position la plus basse pour augmenter le jeu afin
d’accéder au boulon de réglage.
Si le tracteur continue à glisser progressivement en avant
ou en arrière après ce réglage et avec le levier au point mort,
effectuer les opérations décrites ci dessous:
• Desserrer le boulon de réglage
• Déplacer le levier de contrôle du mouvement de1/4 ou
1/2 pouce dans la direction du glissement;
• Visser à fond le boulon de réglage,
• Faire démarrer le moteur et l’essayer.
• Si le tracteur continue à glisser, répéter les opérations
susdites jusqu’à atteindre les résultats désirés.
The motion control lever has been preset at the factory and
adjustment should not be necessary.
• Loosen adjustment bolt in front of the right rear wheel, and
lightly tighten.
• Start engine and move motion control lever until tractor
does not move forward or backward.
• Hold motion control lever in that position and turn engine
off.
• While holding motion control lever in place, loosen the
adjustment bolt.
• Move motion control lever to the neutral (N) (lock gate)
position.
• Tighten adjustment bolt securely.
NOTE: If additional clearance is needed to get to adjustment
bolt, move mower deck height to the lowest position. After
above adjustment is made, if the tractor still creeps forward or
backward while motion control lever is in neutral position,
follow these steps:
• Loosen the adjustment bolt.
• Move the motion control lever 1/4 to 1/2 inch in the direction
it is trying to creep.
• Tighten adjustment bolt securely.
• Start engine and test.
• If tractor still creeps, repeat above steps until satisfied.
D
EINSTELLUNG DES STEUERKNÜPPELS DES
SCHALTGETRIEBES
Der Steuerknüppel wird von der Herstellerfirma im Werk
voreingestellt und erfordert daher in der Regel keine weiteren
Einstellungen.
• Den vorne auf dem rechten Hinterrad befindlichen
Einstellbolzen lösen und wieder leicht anziehen;
• Den Motor anlassen und den Steuerknüppel verschieben,
bissich der Traktor weder vorwärts noch rückwärts bewegt;
REGLAGE DU LEVIER DE CONTROLE DU
MOUVEMENT DE LA BOITE DE VITESSES
78
6
I
1
3
Esp
I
La leva di comando del movimento del meccanismo del
cambio è stata impostata al momento della fabbricazione e
non richiede pertanto ulteriori regolazioni.
• Allentare il bullone di regolazione di fronte alla ruota
posteriore destra; stringendolo poi leggermente
• Avviare il motore e spostare la leva di comando del
meccanismo del cambio finché in trattore non si muove
avanti o indietro;
• Tenere la leva di comando in questa posizione e spegnere
il motore;
• Con la leva nella stessa posizione, allentare il bullone di
regolazione;
• Spostare la leva in posizione folle (N) (blocco),
• Avvitare a fondo il bullone di regolazione.
NOTA: spostare il piano di supporto della falciatrice nella
posizione più bassa per aumentare il gioco e facilitare
l’accesso al bullone di regolazione.
Se il trattore, dopo la regolazione, tende a muoversi in avanti
o indietro, anche con la leva in folle, eseguire le seguenti
operazioni:
• Allentare il bullone di regolazione.
• Spostare la leva di comando del meccanismo tra i 0.5 e 1,2
cm nella direzione dello scorrimento.
• Avvitare a fondo il bullone di regolazione.
• Avviare il motore e provarlo.
• Se il trattore tende ancora a muoversi, ripetere le operazioni
sopra descritte fino ad ottenere i risultati desiderati.
2
1. Palanca de Control Del Movimento
2. Neutro Cierre Metálico
3. Perno de Regulación
1. Leva Di Comando Del Movimento
2. Blocco In Posizione Folle
3. Bullone Di Regolazione
NL 1.
Stuurbedieningshandel
2. Vrijloop-Sluitboomgrendel
3. Stelbout
Esp
REGOLAZIONE DELLA LEVA DI COMANDO DEL
MOVIMENTO DEL MECCANISMO DEL CAMBIO
REGULACIÓN DE LA PALANCA DE CONTROL
DEL MOVIMIENTO DEL CAMBIO MECÁNICO
La palanca de control del movimiento del cambio mecánico
ya viene predefinida por la Casa constructora y por lo tanto
no requiere ulteriores regulaciones.
• Aflojar ligeramente el perno de regulación en la parte
anterior de la rueda posterior derecha;
• Poner en marcha el motor y mover la palanca de control
del movimiento del cambio mecánico hasta llevarla en
una posición en la que no se pueda mover ni adelante ni
atrás;
• Mantener la palanca de control del movimiento del cambio
mecánico en esta posición y apagar el motor;
• Manteniendo la palanca en la posición arriba indicada,
aflojar el perno de regulación;
• Mover la palanca de control del movimiento en posición
neutro (N) (cierre metálico);
• Enroscar bien el perno de regulación.
NOTA: desplazar el plano de trabajo de la segadora hasta
la posición más baja para aumentar el juego al fin de acceder
al perno de regulación.
Si el tractor sigue deslizándose adelante y atrás, después de
esta regulación y con la palanca en posición neutro, efectuar
las operaciones indicadas de seguida:
• Aflojar el perno de regulación.
• Mover la palanca de control del movimiento de 1/4 o 1/2
pulgar en la dirección de deslizamiento.
• Enroscar bien el perno de regulación.
• Poner en marcha el motor y probarlo.
• Si el tractor sigue deslizando, repetir las operaciones
arriba indicadas hasta alcanzar los resultados deseados.
NL
AFSTELLING STUURBEDIENINGSHANDEL VAN
GECOMBINEERDE VERSNELLINGSBAK EN
ACHTERBRUG
De stuurbedieningshandel is reeds in de fabriek afgesteld en
behoeft geen nadere afstellingen.
• Zet de stelbout voor het rechter achterwiel los en weer licht
vast.
• Start de motor en verplaats de stuurbedieningshandel
totdat de tractor noch vooruit, noch achteruit beweegt.
• Houd de stuurbedieningshandel in deze stand en zet de
motor af.
• Houd de stuurbedieningshandel op zijn plaats en zet de
stelbout los.
• Verplaats de stuurbedieningshandel in vrijloop (N)
(sluitboomgrendel).
•
Zet de stelbout stevig vast.
OPMERKING: Als extra ruimte nodig is om bij de stelbout te
komen, het maaiwerk in de laagste stand zetten.
Als na uitvoeren van deze afstelling de tractor zich nog steeds
vooruit of achteruit verplaatst terwijl de stuurbedieningshandel
in de neutrale stand staat, de volgende stappen uitvoeren:
• Zet de stelbout los.
• Verplaats de stuurbedieningshandel 6 tot 12 mm in de
richting waarin het voertuig zich verplaatst.
• Zet de stelbout stevig vast.
• Start de motor en probeer opnieuw.
• Als de trekker zich nog steeds verplaatst, bovenstaande
stappen herhalen tot het gewenste resultaat is bereikt.
79
6
Eng
TRANSAXLE COOLING
Esp
TRANSAXLE PUMP FLUID
The transaxle was sealed at the factory and fluid mainte
nance is not required. Should the transaxle ever leak or
require servicing, contact your nearest authorized service
center/department.
D
NIVEL DEL FLUIDO DE LA BOMBA DEL
TRANSEJE
El transeje ha sido sellado en la fábrica y el mantenimiento del
fluido no es necesario para la vida del transeje. En el caso de
que el transeje se filtrase o necesitase servicio, haga el favor
de ponerse en contacto con su centro/departamento de
servicio autorizado más cercano.
TRANSACHSEN-KÜHLUNG
Das Gebläse unde die Kühlriippen des Getriebes sollten
sauber gehalten werden, um einwandfreie Kühlung zu
gewährleisten.
Nicht versuchen, das Gebläse oder das Getriebe zu reinigen,
solange der Motor läuft bzw. solange das Getrieb heiß ist.
• Das Kühlgebläse untersuchen und sicherstellen, daß die
Gebläseflügel unbeschädigt und sauber sind.
• Die Kühlrippen auf Schmutz, Schnittgut oder anderen
Unrat untersuchen.
I
TRANSACHSEN-PUMPENFLÜSSIGKEIT
POMPA FLUIDO -- TRASMISSIONE E TRAZIONE
ANTERIORE
La trasmissione e la trazione anteriore sono state sigillate in
fabbrica e pertanto non richiedono operazioni di intervento
concernenti i fluidi. Se la trasmissione e la trazione anteriore
dovessero perdere o necessitare di intervento tecnico,
contattare il più vicino centro di assistenza tecnico autorizzato.
REFROIDISSEMENT DE LA TRANSMISSION
Le ventilateur et les ailettes de refroidissement de la transmission devraient être conservees propres pour assurer le
refroidissement correct.
N'essayez pas de nettoyer le ventilateur ou la transmission
pendant que le moteur fonctionne ou pendant que la transmission soit chaude.
• Inspectez le ventilateur de refroidissement pour s'assurer
que les lames de ventilateur soient propres et intactes.
• Inspectez les ailettes de refroidissement pour la saleté,
l'herbe coupée et les autres matéraux. Pour empêcher
l'avarie aux joints d'eetanchéité, n'utilisez pas l'air
comprimé ou le pulvérisateur à haute pression pour
nettoyer les ailettes de refroidissement.
NL
TRANSMISSIEKOELING
De ventilator en koelribben van de transmissie moeten
schoon gehouden worden om voore de juiste koeling te
zorgen.
Tracht niet de ventilator of de transmissie te reinigen terwijl
de motor draait of terwijl de transmissie heet is.
• Controleer de koelventilator om u ervan te overtuigen dat
de bladen intact en schoon zijn.
• Controleer de koelribben op vuil, gras en ander materiaal.
FLUIDE DE LA POMPE DE LA TRANSMISSION
La transmission a été
n'est pas exigee pour
transmission devrait
réparation, contactez
plus proche.
RAFFREDDAMENTO ASSE-TRAZIONE
Il ventilatore e le alette di raffreddamento della trasmissione
devono essere tenuti puliti per assicurare il giusto
raffreddamento.
Non tentare di pulire il ventilatore o la trasmissione quando il
motore è in funzione o quando la trasmissione è calda.
• Controllare il ventilatore per accertare che le lame siano
intatte e pulite.
• Controllare le alette di raffreddamento per verificare che
non vi siano tracce di impurità, di erba o di altri materiali.
Die Transachse wurde vom Werk abgedichtet und
normalerweise sollte in Bezug auf die Flüssigkeit keine
Wartung notwendig sein. Sollte die Transachse undicht
werden oder aus anderen Gründen Wartung benötigen,
sollte die örliche Vertragswerkstatt bzw. VertragsKundendienstabteilung aufgesucht werden.
F
ENFRIAMIENTO DEL TRANSEJE
Las aletas de enfriamiento y el ventilador de la transmisión
tienen que mantenerse limpios para asegurar el enfriamiento
adecuado.
No trate de limpiar el ventilador o la transmisión cuando el
motor esté funcionando o mientras la transmisión esté caliente.
• Inspeccione el ventilador de enfriamiento para asegurarse que las aspas del ventilador estén intactas y limpias.
Para impredir daños a los sellos, no use un rocidador de
aire compresado o de alta pressión para limpiar las aletas
de enfriamiento.
• Inspeccione las aletas de enfriamiento para verificar si
hay mugre, recortes de césped u otros materiales.
The fan and cooling fins of transmission should be kept clean
to assure proper cooling.
Do not attempt to clean fan or transmission while engine is
running or while the transmission is hot.
• Inspect cooling fan to be sure fan blades are intact and
clean.
• Inspect cooling fins for dirt, grass clippings and other
materials.
TRANSMISSIEKOELING
scellé à l'usine et l'entretien de fluide
la durabilité de la transmission. Si la
avoir une fuite ou demande de la
votree centre d'entretien autorisé le
De transmissie is in de fabriek verzegeld en
vloeistofonderhoud is niet nodig. Als de transmissie ooit
mocht lekken of een onderhoudsbeurt nodig hebben, dient
u een bevoegd servicecentrum of -afdeling te raadplegen.
80
7. Troubleshooting. 7. Störungssuche.
Engine will not start
Eng
1.
2.
3.
4.
Motor springt nicht an
D
No fuel in fuel tank.
Plug defective.
Plug connection defective.
Dirt in carburetor or fuel pipe.
1.
2.
3.
4.
Start motor will not turn engine
1.
2.
3.
4.
5.
6.
7.
Kraftstoff fehlt im Kraftstofftank.
Defekte Zündkerze.
Defekter Zündkerzenanschluß.
Schmutz in Vergaser oder Kraftstoffleitung.
Anlasser dreht den Motor nicht durch
Battery flat.
Poor contact between cable and battery pole.
Connection/disconnection level in wrong position.
Main fuse defective.
Ignition lock defective.
Safety contact for clutch/brake pedal defective.
Clutch/brake pedal not pushed down.
1.
2.
3.
4.
5.
6.
7.
Batterie entladen.
Schlechter Kontakt zwischen Kabel und Batteriepol.
Schalthebel des Mähaggregats in falscher Stellung.
Defekte Hauptsicherung.
Defektes Zündschloß.
Sicherheitskontakt für Kupplungs-/Bremspedal defekt.
Kupplungs-/Bremspedal nicht durchgetreten.
Engine runs unevenly
1.
2.
3.
4.
5.
6.
7.
Motor arbeitet ungleichmäßig
Gear too high.
Plug defective.
Carburetor incorrectly set.
Air filter blocked.
Fuel tank ventilation blocked.
Ignition setting defective.
Dirt in fuel pipe.
1. Zu hoher Gang.
2. Defekte Zündkerze.
3. Falsch eingestellter Vergaser.
4. Verstopftes Luftfilter.
5. Verstopfte Kraftstofftankentlüftung.
6. Falsche Zündeinstellung.
7. Schmutz in der Kraftstoffleitung.
Engine feels weak
1.
2.
3.
4.
Motor ist schwach
Air filter blocked.
Plug defective.
Dirt in carburetor or fuel pipe.
Carburetor incorrectly set.
1.
2.
3.
4.
Verstopftes Luftfilter.
Defekte Zündkerze.
Schmutz im Vergaser oder Kraftstoffleitung.
Vergaser falsch eingestellt.
1.
2.
3.
4.
5.
6.
Überbelasteter Motor.
Verstopfte Lufteinlässe oder Kühlflansche.
Beschädigter Lüfter.
Zu wenig oder kein Öl im Motor.
Falsche Zündeinstellung.
Defekte Zündkerze.
Engine overheats
1.
2.
3.
4.
5.
6.
Motor wird überhitzt
Engine overloaded.
Air inlet or cooling fins blocked.
Fan damaged.
Too little or no oil in engine.
Ignition setting defective.
Plug defective.
Battery does not charge
Batterie wird nicht aufgeladen
1. Fuse defective.
2. One or several cells defective.
3. Poor contact between battery poles and cables.
1. Defekte Sicherung.
2. Eine oder mehrere Batteriezellen beschädigt.
3. Schlechter Kontakt zwischen Batteriepolen und Kabeln.
Lighting does not function
Beleuchtung funktioniert nicht
1. Bulbs defective.
2. Switch defective.
3. Short-circuit in cable.
1. Defekte Glühlampen.
2. Defekter Schalter.
3. Kurzschluß in einer Leitung.
The machine vibrates
Maschine vibriert
1. Blades loose.
2. Engine loose.
3. Unbalance in one or both blades resulting from damage
or poor balancing after sharpening.
1. Die Mähklingen sind lose.
2. Der Motor ist lose.
3. Unwucht einer oder beider Mähklingen, verursacht durch
Beschädigung oder schlechte Auswuchtung nach dem
Schleifen.
Uneven cutting results
1.
2.
3.
4.
5.
6.
7.
Blades blunt.
Cutting unit skew.
Long or wet grass.
Grass stuck under cover.
Different air pressures in tires on left and right side.
Gear too high.
Drive belt slipping.
Schlechtes Mähen
1.
2.
3.
4.
5.
6.
7.
81
Stumpfe Mähklingen.
Schräg eingestelltes Mähaggregat.
Zu langes oder nasses Gras.
Anhäufung von Gras unter dem Mähgehäuse.
Verschiedene Reifendrücke an linker und rechter Seite.
Zu hoher Gang.
Treibriemen rutscht durch.
7. Recherche des pannes. 7. Búsqueda de averías.
Le moteur ne démarre pas
F
1.
2.
3.
4.
El motor no arranca
Esp
Manque d’essence dans le réservoir.
Bougie d’allumage défectueuse.
Raccord de bougie défectueux.
Impuretés dans le carburateur ou la canalisation de
carburant.
1. No hay combustible en el depósito.
2. La bujía es errónea.
3. La conexión de la bujía está defectuosa.
4. Hay suciedad en el carburador o en el tubo de combustible.
Le démarreur n’entraîne pas le moteur
El motor de arranque no hace girar al motor
1. La batterie est déchargée.
2. Mauvais contact entre le câble et la polarité de la batterie.
3. Le levier d’embrayage/débrayage n’est pas en bonne
position.
4. Le fusible principal est endommagé.
5. Le contacteur est endommagé.
6. Le contact de sécurité pour la pédale de frein/embrayage
est endommagé.
7. La pédale de frein/embrayage n’est pas enfoncée.
1. Batería descargada.
2. Mal contacto entre cable y borne de batería.
3. La palanca de acoplamiento/desacoplamiento en mala
posición.
4. Fusible principal estropeado.
5. Cerradura de encendido estropeada.
6. Contacto de seguridad para pedal de embrague/freno
estropeado.
7. Pedal de embrague/freno no apretado.
Le moteur ne tourne pas régulièrement
1.
2.
3.
4.
5.
6.
7.
El motor funciona irregularmente
Trop grande vitesse enclenchée.
La bougie est défectueuse.
Le carburateur est mal réglé.
Le filtre à air est colmaté.
L’aération du réservoir de carburant est colmatée.
Le réglage de l’allumage est incorrect.
Il y a des impuretés dans la canalisation de carburant.
1.
2.
3.
4.
5.
Acoplada una marcha demasiado alta.
La bujía está estropeada.
El carburador está mal ajustado.
El filtro de aire está obturado.
El orificio de ventilación del depósito de combustible está
obturado.
6. La puesta a punto del encendido es errónea.
7. Hay suciedad en el tubo de combustible.
Le moteur manque de puissance
1. Le filtre à air est colmaté.
2. La bougie d’allumage est défectueuse.
3. Il y a des impuretés dan la canalisation de carburant.
4. Le carburateur est mal réglé.
Falta potencia en el motor
1.
2.
3.
4.
Le moteur chauffe
1. Le moteur est surchargé.
2. La prise d’air ou les ailettes de refroidissement sont
colmatées.
3. Le ventilateur est endommagé.
4. Il y a trop peu ou pas d'huile dans le moteur.
5. L’avance à l’allumage est défectueuse.
6. La bougie d’allumage est défectueuse ou inadaptée.
El motor se calienta
1.
2.
3.
4.
5.
6.
La batterie ne charge pas
1. Le fusible est endommagé.
2. Une ou plusieurs cellules sont endommagées.
3. Il y a un mauvais contact entre les polarités de batterie et
les câbles.
El motor funciona sobrecargado.
Toma de aire o aletas de refrigeración obturadas.
Ventilador dañado.
Poco o ningún aceite en el motor.
El avance de encendido está mal ajustado.
La bujía es errónea.
La batería no se carga
1. Fusible estropeado.
2. Uno o varios vasos estropeados.
3. Mal contacto entre los bornes de la batería y los cables.
L’éclairage ne fonctionne pas
No funciona el alumbrado
1. Les ampoules sont grillées.
2. L’interrupteur est défectueux.
3. Il y a un court circuit dans le fil.
1. Bombillas fundidas.
2. Interruptor estropeado.
3. Cortocircuito en el cable.
La machine vibre
La máquina vibra
1. Les lames sont mal fixées.
2. Le moteur est mal fixé.
3. Il y a un déséquilibrage de l'une ou des deux lames par
suite de dégâts ou d'un mauvais équilibrage aprés
l'affûtage.
1. Las cuchillas están sueltas.
2. El motor está suelto.
3. Hay desequilibrio en una o ambas cuchillas por estar.
dañadas o por defecto de equilibrado después del afilado.
Corte irregular
Coupe irrégulière
Les lames ne sont pas bien affûtées.
Le carter de coupe n’est pas droit.
L’herbe est longue et mouillée.
L’herbe s’est accumulée dans le carter.
La pression de gonflage des pneus n’est pas la même du
côté gauche et du côté droit.
6. La vitesse enclenchée est trop grande.
7. La courroie d’entraînement moteur/lames patine.
Filtro de aire obturado.
Bujía estropeada.
Suciedad en el carburador o tubo de combustible.
Carburador mal ajustada.
1.
2.
3.
4.
5.
1.
2.
3.
4.
5.
82
Cuchillas embotadas.
Unidad de corte mal ajustada.
Hierba larga o húmeda.
Acumulación de hierba debajo de la cubierta.
Presión de inflado desigual en los neumáticos derechos
e izquirdos.
6. Hay acoplada una marcha demasiado alta.
7. Las poleas propulsoras resbalan.
7. Ricerca guasti. 7. Het localiseren van fouten.
1.
2.
3.
4.
1.
2.
3.
4.
Manca il carburante.
Difetto di candela.
Collegamento della candela difettoso.
Sporco nel sistema di alimentazione e o nel carburatore.
1.
2.
3.
4.
5.
6.
De accu is leeg.
Slecht contact tussen kabel en accupool.
Aan/uitschakelhendel in foutieve stand.
De hoofdzekering is defect.
Het stuurslot/contact is defect.
Het veiligheidscontact voor koppelings/rempedaal is
defect.
7. Koppelings/rempedaal niet ingedrukt.
Batteria scarica.
Difetto di contatto tra cavo e polo della batteria.
Leva di inserimento del tagliaerba in posizione errata.
Fusibile principale bruciato.
Interruttore a chiave guasto.
Interruttore di sicurezza per pedale freno/frizione guasto.
Premere il pedale freno/frizione.
Il motore non gira bene
1.
2.
3.
4.
5.
6.
7.
De motor loopt niet gelijkmatig
Scalare di marcia.
Difetto di candela.
Difetto regolazione carburatore.
Filtro ostruito.
Sfiato serbatoio carburante ostruito.
Controllare la registrazione dell’accensione.
Sporco nei tubi del carburante.
1.
2.
3.
4.
5.
6.
7.
Il motore non ”tira” bene
1.
2.
3.
4.
1.
2.
3.
4.
Het luchtfilter is verstopt.
De bougie is defect.
Vuil in de carburateur of brandstofleiding.
De carburateur is verkeerd ingesteld.
De motor raakt oververhit
Motore sotto sforzo.
Presa d’aria o alette di raffreddamento ostruite.
Ventola danneggiata.
Manca olio nel motore.
Accensione difettosa.
Difetto di candela.
1.
2.
3.
4.
5.
6.
La batteria non ricarica
De motor is overbelast.
De luchtinlaat of de koelribben zitten verstopt.
De ventilator is beschadigd.
Te weinig of geen olie in de motor.
Het voorgloeien is defect.
De bougie is defect.
De accu laadt niet op
1. Fusibile bruciato.
2. Uno o più elementi danneggiati.
3. Cattivo contatto tra cavi epoli della batteria.
1. De zekering is defect.
2. Een of meer cellen zijn beschadigd.
3. Accupolen en kabels maken geen contact.
Le luci non funzionano
De verlichting werkt niet
1. Lampade bruciate o rotte.
2. Interruttore guasto.
3. Cortocircuito nell’impianto elettrico.
1. De gloeilampen zijn stuk.
2. De schakelaar is defect.
3. Kortsluiting in de leiding.
La macchina vibra
De machine trilt
1. Le lame sono lente.
2. Il motore è lento.
3. Lame fuori equilibrio causato da danneggiamento o difetto
di affilatura.
1. De messen zitten los.
2. De motor zit los.
3. Één of beide messen zijn in onbalans, veroorzaakt
door beschadiging of slechte balans na het slijpen.
Risultato di taglio irregolare
1.
2.
3.
4.
5.
6.
7.
Te hoge versnelling.
De bougie is defect.
De carburateur is foutief ingesteld.
Het luchtfilter zit dicht.
De ventilatie van de brandstoftank is verstopt.
De ontsteking is verkeerd ingesteld.
Vuil in de brandstofleidingen.
De motor lijkt zwak/weinig vermogen
Filtro dell’aria ostruito.
Difetto di candela.
Sporco nel carburatore o nei tubi del carburante.
Difetto regolazione carburatore.
Il motore si surriscalda
1.
2.
3.
4.
5.
6.
Er is geen benzine in de tank.
De bougie is defect.
De bougie-aansluiting is defect.
Vuil in carburateur of brandstofleiding.
De startmotor trekt de motor niet
Il motorino di avviamento non fa girare il motore
1.
2.
3.
4.
5.
6.
7.
De motor start niet
NL
Il motore non parte
I
Hoogte van gemaaid gras is ongelijk
Lame da affilare.
Taglaierba fuori assetto.
Erba alta o bagnata.
Accumulo di erba sotto il coprilame.
Pressione non uniforme nei pneumatici.
Marcia troppo alta.
La cinghia slitta.
1.
2.
3.
4.
5.
83
De messen zijn bot.
De maaikast staat niet recht.
Lang of nat gras.
Grasophoping onder de kap.
De luchtdruk in de banden is links en rechts niet
gelijk.
6. Te hoge versnelling.
7. De aandrijfriem slipt.
8. Storage. 8. Aufbewahrung. 8. Rangement. 8. Conservación.
Eng
The following steps should be taken when mowing season
is over:
• Clean the entire machine, especially underneath the
cutting unit cover.
• Touch up all chipped paint surfaces in order to avoid
corrosion.
• Change engine oil.
• Drain the fuel tank. Start the engine and allow it to run until
it is out of fuel.
• Remove the spark plug and pour one table spoon of
engine oil into the cylinder. Pull the engine over in order
to distribute the oil. Return the spark plug.
• Remove the battery. Recharge and store it in a cool, dry
place. Protect the battery from low temperatures.
• The machine should be stored indoors in a dry, dust-free
place.
F Suivre la procédure suivante une fois la saison terminée:
•
•
•
•
•
•
Nettoyer toute la machine, spécialement l'intérieur du
carter de coupe. Faire les retouches de peinture
nécessaires pour éviter la rouille.
Fair la vidange moteur.
Vider le réservoir d’essence. Mettre le moteur en route et
le laisser tourner jusqu’à ce que le carburateur soit vide.
Déposer la bougie et verser une cuillère à soupe d’huile
dans le moteur. Faire tourner le moteur à la main pour
répartir l’huile et remettre la bougie en place.
Démonter la batterie. La mettre dans un endroit frais après
l’avoir chargée. La protéger du grand froid.
Ranger la machine au sec et à l’abri.
ATTENTION!
Ne jamais utiliser d’essence pour le nettoyage. L’essence
contient du plomb et du benzène. Utiliser un autre produit de
dégraissage et de l’eau chaude.
WARNING!
Never use gasoline when cleaning. Use degreasing deter
gent and warm water instead.
Etretien et réparations
Indiquer le nom, l’année d’achat, l’année de fabrication, le
modèle et le numéro de série de la machine lors de la
commande de pièces détachées. Prendre contact avec votre
revendeur le plus proche pour les révisions sous garantie et
pour les réparations. Toujours utiliser des pièces détachées
d’origine.
Service
When ordering, we need the following information:
Date of purchase, model, type and serial number of the
mower. Always use original spare parts. Contact your local
dealer of distributor for warranty service and repairs.
Esp
D Nach Saisonende sollten folgende Massnahmen ergriffen
werden:
• Die gesamte Maschine reinigen, besonders unter den
Mähdeckel.
• Lackschäden ausbessern, um Rostangriff zu vermeiden.
• Motoröl auswechseln.
• Den Kraftstofftank entleeren. Den Motor starten und laufen
lassen, bis auch der Vergaser keinen Kraftstoff mehr
enthält.
• Die Zündkerze abnehmen und einen Eßlöffel Motoröl in
den Zylinder träufeln. Das Schwungrad drehen, damit das
Öl im Motor verteilt wird und die Zündkerze wieder
einschrauben.
• Die Batterie entfernen, aufladen und an einem kühlen
Platz aufbewahren. Die Batterie vor niedrigen Temperatu
ren schützen (unter dem Gefrierpunkt).
• Die Maschine an einem trockenen Platz im Haus abstellen.
Una vez terminada la temporada de corte de hierba, se
deben tomar las siguientes medidas:
• Limpiar toda la máquina, especialmente por debajo de la
cubierta de la unidad de corte.
• Arreglar las averías en el lacado para evitar la formación
de óxido.
• Cambiar el aceite del motor.
• Vaciar el depósito de gasolina. Poner el motor en marcha
y dejarlo funcionar hasta que se acabe la gasolina del
carburador.
• Sacar la bujía y verter una cucharada sopera de aceite de
motor en el cilindro. Hacer girar el motor para que se
distribuya el aceite y volver a enroscar la bujía.
• Sacar la batería. Cargarla y guardarla en un lugar fresco.
Proteger la batería de las bajas temperaturas (por debajo
del punto de congelación).
• Guardar la máquina en un interior seco.
¡ATENCIÓN!
No utilizar nunca gasolina para efectuar la limpieza. Utilizar
detergente desengrasante y agua caliente.
WARNUNG!
Bei der Reinigung niemals Benzin benutzen. Benzin enthält
Blei und Benzol. Statt dessen Entfettungsmittel und warmes
Wasser verwenden.
Servicio
Al hacer pedidos de recambios es necesario indicar el año
de compra de la máquina, el modelo, el tipo y el número de
serie. Para los servicios de garantía y reparación, pónganse
en contacto con el distribuidor. Se deben utilizar siempre
recambiosoriginales.
Service
Bei Bestellung der Ersatzteile sollen der Maschinentyp und
das Kaufsjahr, sowie Modell-, Typen- und Seriennummer
angegeben werden. Für Garantieservice und Reparaturen
wenden Sie sich an Ihren autorisierten Händler. Verwenden
Sie immer Original-Ersatzteile.
84
8. Rismessaggio. 8. Stallen.
I Al termine della stagione effettuare i seguenti interventi:
NL Aan het einde van elk maaisezoen moeten de volgende
Pulire tutto il tagliaerba e particolarmente sotto il coperchio della falciatrice.
Ritoccare danni alla verniciatura per evitare ossidazione.
Cambiare l’olio del motore.
Vuotare il serbatoio della benzina. Avviare il motore e farlo
girare fino allo svuotamento completo del carburatore.
Togliere la candela e versare un cucciaio di olio da motori
nel cilindro. Girare a mano il motore per far distribuire l’olio
e rimontare la candela.
Togliere la batteria caricarla e conservarla in un posto
fresco. Proteggere la batteria da temperature troppo basse
(al di sotto del punto di congelamento).
Tenere il tagliaerba al chiuso in locale asciutto.
maatregelen worden genomen:
• Maak de hele machine schoon, in het bijzonder de
binnenkant van de kap van de maaikast.
• Herstel lakbeschadigingen om roest te voorkomen.
• Ververs de olie in de motor.
• Maak de benzinetank leeg. Laat de motor draaien totdat
er ook in de carburateur geen benzine meer is.
• Verwijder de bougie en laat een eetlepel motorolie in de
cilinder lopen. Draai de motor rond zodat de olie wordt
verdeeld en schroef daarna de bougie weer vast.
• Haal de accu weg. Laad de accu op en bewaar deze op
een koele plaats. Bescherm de accu tegen strenge kou.
• Zet de machine in een droge overdekte ruimte.
ATTENZIONE!
Non usare mai benzina per pulire la macchina. Usare invece
acqua calda e degrassanti.
WAARSCHUWING!
Gebruik nooit benzine bij het schoonmaken, omdat dit
schadelijke stoffen bevat.
Servizio
Per ordinare parti di ricambio, indicare anche l’anno di
acquisto, il modello, il tipo e il numero di serie del tagliaerba.
Per interventi in garanzia e riparazioni
Onderhoud
Bij het bestellen van onderdelen moet de merknaam van de
machine, het jaar van aankoop en het model-, type- en Z
serienummer worden vermeld. Neem contact op met de
dichstbijzijnde dealer voor onderhoud en reparaties. Er
moeten altijd originele onderdelen worden gebruikt.
•
•
•
•
•
•
•
85
86
87
532175590 Rev. 1 2.14.01 R/TR
88
Printed in U.S.A.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
