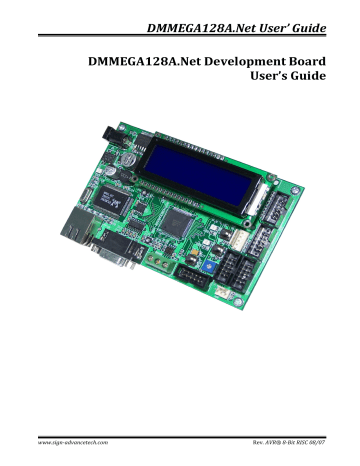

DMMEGA128A.Net User’ Guide





DMMEGA128A.Net Development Board



User’s Guide













































www.sign­advancetech.com                                                                                                             Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide





CHAPTER 1. INTRODUCTION TO THE DMMEGA128A.Net DEVELOPMENT BOARD

























































INTRODUCTION



This Document describes the DMMEGA128A.Net dedicated to the ATMega64/128 AVR microcontroller this  is board is designed to allow an easy evolution of the product using demonstration software development  software use AVR Studio Compiler

 To complement the evaluation and enable additional development capability, the DMMEGA128A.Net with

Easy features this stand alone board has numerous interface dual serial RS232 and RS485, SPI, I2C, 1Wire) and  onboard resources Ethernet 10Base‐T, SD/MMC, LEDs, I2C EEPROM, RTC, LCD, Switch, Voltage Reading,



Speaker, controller onboard



HIGHLIGHTS

This chapter covers the following:

• The Development Kit: What’s in the packet?

• The DMMEGA128A.Net Development Board

• The Development Kit CD





















THE DEVELOPMENT KIT: WHAT’S IN THE BOX

Your Development Kit contains the following items:

• The DMMEGA128A.Net Development Board

• A CAT5 “crossover” network cable for networking the board directly to a Computer

• The DMMEGA128A.Net Development Kit” CD‐ROM

www.sign­advancetech.com                                                                                                             Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide







THE DMMEGA128A.Net DEVELOPMENT BOARD

The DMMEGA128A.Net Development Board has all the features to begin developing Ethernet  connection applications. The preprogrammed firmware allows users to begin evaluating the board right out  of the box with no additional programming or configuration. All that is required to begin exploring the  board is a network‐enabled computer with an Ethernet adapter and Internet browser.







 12

 7

13

15

16.1

 4

 14

 2

 6

 5.1

 1

14

 5.2









































14

 11









 8

 20

FIGURE 1­1: DMMEGA128A.Net DEVELOPMENT BOARD LAYOUT

 16

 19

 9

16.2

 10

 16.2

 18



FEATURES ON THE DMMEGA128A.Net DEVELOPMENT BOARD INCLUDE:





1. MICROCONTROLLER:

An Atmel AVR® 8‐Bit RISC ATMega64/128 with 64 Pins type Microcontroller installed on the  board. The device has been preprogrammed with the Demo Application.







2. 10BASE­T Ethernet Controller:



The DMMEGA128A.Net board includes RTL8019AS Ethernet Controller with connect to RJ‐45

Supported 10BASE‐T.



3. ON­BOARD POWER:



On‐board Switching regulators provide separate 5 VDC 1A.  And 3.3 VDC Regulator From the 9

VDC supplied.



4. POWER­ON LED:

This LED shows the board is powered up.



5. SERIAL PORT: The



DMMEGA128A.Net Development Board includes an RS‐232 port with a DB9 connector non  level‐shifting hardware. A RS485 serial interface with terminal block

www.sign­advancetech.com                                                                                                             Rev. AVR® 8­Bit RISC 08/07



DMMEGA128A.Net User’ Guide







6. MEMORY:



A Microchip 24LC256 I2C EEPROM provides 256 Kbits (32 Kbytes)



7. REAL TIME CLOCK:



A Dallas Maxim DS1307 I2C Interface provides optional Holder battery backup.



8. RESET PUSH BUTTON:

This is a push button switches RESET (S1) for device Reset and on the controller.





9. USER­DEFINED PUSH BUTTON:

X2 Switch Push button switch (S2, S3) for device user‐defined input on the controller.



10. USER­DEFINED LEDS:



X2 LED (D4, D5) is driven by digital I/O pins of the controller on jumper is disconnected.



11. TRIM POT 10­Bit A/D TEST:

X1 10KOhm 0‐VCC Input TRIM POT 10‐bit ADC Analog to Digital Converter Test.





12. SPEAKER:



This is a Magnetic transducer buzzer (BZ1) speaker.



13. CHARACTOR LCD:



The DMMEGA128A.Net board supports 14 PINs Connector Characters LCD display.



14. OSCILLATOR OPTION:

The installed microcontroller has two separate oscillator circuits connected. The main  oscillator uses a 16MHz crystal. Using a 32.768 kHz (watch type) crystal functions as the DS1307  oscillator and serves as the source for the RTC oscillator. A 20 MHz crystal functions as the RTL8019AS

Ethernet Controller on Board.



15. SD/MMC MEMORY SOCKET:

This is SD/MMC Socket supported





16. I/O PORT CONNECTOR: (x8 PORTA, x4 PORTB x4 PORTE x8 PORTF)



The 10 Pins IDC Header allows direct access of the microcontroller’s I/O ports.



17. OPTIONAL EXTERNAL I2C CONNECTOR:

The 5 Pins Header I2C devices Interface for user‐define Application.







18. OPTIONAL EXTERNAL SPI CONNECTOR:

The 10 Pins IDC Header SPI devices Interface for user‐define Application.













19. OPTIONAL EXTERNAL 1­WIRE HEADER:

This is a 1‐wire header for developing custom Application.

www.sign­advancetech.com                                                                                                             Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide















































































































20. ISP PROGRAMMING:



DMMEGA128A.Net Support In‐System Programming SPI (Serial Peripheral Interface) to  download code into the flash memory.









www.sign­advancetech.com                                                                                                             Rev. AVR® 8­Bit RISC 08/07



DMMEGA128A.Net User’ Guide





THE DEVELOPMENT KIT CD







































































































The “DMMEGA128A.Net Development Kit” CD contains:

• The source code for the DMMEGA128A.Net Application.

‐ Demo source code for DMMEGA128A Net Application.

‐ Free TCP/IP Stack Demo Application.

‐ Free SD/MMC Card Source code.

• Other example applications for use ATMega128 source code.

• This manual, in Adobe® format.

www.sign­advancetech.com                                                                                                             Rev. AVR® 8­Bit RISC 08/07

NOTES:



DMMEGA128A.Net User’ Guide





www.sign­advancetech.com                                                                                                             Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide





CHAPTER 2. DMMEGA128A.Net HARDWARE DEVELOPMENT BOARD







INTRODUCTION

This content provides a more detailed description of the hardware features of the DMMEGA128A.Net

Development Board.





HARDWARE FEATURES

The key features of the DMMEGA128A.Net are listed below. They are presented in the order given in

DMMEGA128A.Net

 Board Functionality and Features”, (see Figure 1‐1).







PROCESSOR SUPPORT



  The DMMEGA128A.Net board has been designed to accommodate both TQFP‐64 pin for ATMega128  device at U2. The microcontroller is an ATMega128, running at either 16 MHz



OSCILLATOR OPTION:

The installed microcontroller has two separate oscillator circuits connected. The main oscillator uses a

16MHz crystal. Using a 32.768 kHz (watch type) crystal functions as the DS1307 oscillator and serves as the  source for the RTC oscillator. A 20 MHz crystal functions as the RTL8019AS Ethernet Controller on Board.





POWER SUPPLY

There are two ways to supply power to the DMMEGA128A.Net

• An unregulated AC/DC supply of 9V to 16V (preferably 9‐16V) supplied to J2. For default  functionality, a power supply with a current capability of 250 mA is sufficient. Since the board can serve as a  modular development platform that can connect to multiple expansion boards, voltage regulators with a  maximum current capability of 1A are used. Because the regulators do not have heat sinks, long‐term  operation at such loads is not recommended.











FIGTURE 2­1: ADAPTOR POWER JACK



• One green LED is provided to show when the DMMEGA128A.Net board is powered up. The power‐on

LED indicates the presence of +5V.





SD/MMC MEMORY SOCKET

This is SD/MMC Socket supported Figure 1‐1 Connector (SD1) or Schematic



TABLE 2.1: DMMEGA128A.Net SD/MMC Socket Interface



Signal Name

MISO

MOSI

SCK

CS

DETC.

I/O

PB3

PB2

PB1

PB0

PE6



Description

Data Input

Data Output

Clock

SD/MMC Selected.

Switch Detect.

SDO

SD/MMC

SDI

SCK

Chip Selected.

DET.







www.sign­advancetech.com                                                                                                            Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide

10BASE­T Ethernet Controller Connecting to a Network



  The DMMEGA128A.Net board includes RTL8019AS Ethernet Controller with connect to RJ‐45

Supported 10BASE‐T. This configuration is the basic method of networking the DMMEGA128A.Net



Development Board. To set up the board for direct networking (see Figure 2‐2):

TABLE 2.2: DMMEGA128A.Net Ethernet I/O Pins Configurations.



Signal Name

A0‐A4

D0‐D7

IOR

IOW

RESET

I/O

PC0‐PC4

PA

PD4

PD5

PD6

Out

Out

Out

Description

Address line. TTL/CMOS compatible

Data line. TTL/CMOS compatible

Read. Defines a read cycle Directly

Connected to RTL8019AS compatible.

Write. Defines a read cycle Directly  connected to RTL8019AS compatible.

System Reset. Connect to the Switch

Reset.



Direction

Out

Bi.

































ETHERNET NETWORK DEVICE



ETHERNET PORT

Straight­Through

Network Cable



OR

DMMEGA128A.Net

DEVELOPMENT BOARD









FIGTURE 2­2: CONNECTING THE DMMEGA128A.Net DEVELOPMENT BOARD TO A NETWORK



For direct connections to a host system: Connect the Ethernet crossover cable (supplied in the kit)  to the board, then to the computer (Option in Figure 2‐3).

Crossover



Network Cable

(10Base­T)

























HOST COMPUTER  DMMEGA128A.Net

DEVELOPMENT BOARD



FIGTURE 2­3: CONNECTING TO A HOST SYSTEM THROUGH ANETHERNET DIRECT CONNECTION



RS232 SERIAL PORT

An RS232 level shifter has been provided with all necessary hardware to support RS232 connection  with out hardware flow control through the DB9 connector. The DMMEGA128A.Net RX and TX pins are tied to  the RX and TX lines of the MAX232.



www.sign­advancetech.com                                                                                                            Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide

TABLE 2.3: DMMEGA128A.Net Serial Port RS232 Pins Configurations.

























Signal Name

TXD

RXD



I/O

PD3

PD2

TX+/RX+

GND

TX­/RX­

Description

TTL Transmit Data

TTL Receive Data

















NC

TX

RX

NC

GND



 NC

 NC

 NC

 NC

FIGTURE 2­4: D‐SUB FEMALES CONNECTOR 9 PIN



TABLE 2.4: DMMEGA128A.Net D‐SUB 9 pins RS‐232 SIGNAL INTERFACE



Signal Name  Direction  Description  DB­9 Female

TX

RX

GND



OUT

IN

RS232 Level Transmit Data

RS232 Level Receive Data

Ground







RS485 SERIAL PORT

An RS485 Deferential has been provided with all necessary hardware to support RS485 2‐WIRE  connection hardware through the terminal Block 3‐PINs connector. The DMMEGA128A.Net



TX+/RX+ & TX ‐/RX‐ pins are tied to the RX and TX lines of the RS485 Deferential Integrate Control Circuit

TABLE 2.5: DMMEGA128A.Net Serial Port RS485 Pins Configurations.



Signal Name

TXD

RXD

CONTROL



I/O

PE1

PE0

PC7

Description

TTL Transmit Data

TTL Receive Data

RS485 Control Send or Receive

FIGTURE 2­5: DMMEGA128A.Net TERMINAL BLOCK CONNECTOR 3 PIN



TABLE 2.6: DMMEGA128A.Net RS485 TERMINAL BLOCK CONNECTOR 3 PIN INTERFACE

Signal Name  Direction

TX+/RX+

TX‐/RX‐

GND



Description

IN/OUT TX+/RX+  Transmit & Receive Data

IN/OUT TX‐/RX‐ Transmit & Receive Data

Ground



‐

Terminal  block





www.sign­advancetech.com                                                                                                            Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide



I2C EEPROM

A 24LC256 256K (32K x 8) I2C EEPROM is included for nonvolatile firmware storage. It is also used to  demonstrate I2C bus operation.





TABLE 2.7: DMMEGA128A.Net I2C EEPROM I/O Configurations.

Signal Name  I/O  Description

SDA

SCL

A0‐A2



PD1

PD0

GND

Serial Data I2C Bus.

Serial Clock I2C Bus

Address Set to LOW  “00”





REAL TIME CLOCK

A Dallas Maxim DS1307 I2C is included for Interface provides optional Holder battery backup. It is also  used to demonstrate I2C bus operation.



TABLE 2.8: DMMEGA128A.Net I2C REAL TIME CLOCK I/O Configurations.



Signal Name  I/O  Description

SDA

SCL

VBAT



PD1

PD0

3VDC

Serial Data I2C Bus.

Serial Clock I2C Bus

3VDC Battery Backup









X 2 SWITCHES USER DEFINE



Three push button switches provide the following functions:

• S1: Active‐high RESET switch to hard reset the processor.

• S2: Active‐low switch connected user‐defined.

• S3: Active‐low switch connected user‐defined.



TABLE 2.9: DMMEGA128A.Net Push Buttons Switch I/O Configurations.

Signal Name

S1

S2

S3



I/O  Description

RESET Reset switch.

PG3

PG4

Active‐low switch connected.

Active‐low switch connected.





X2 LEDS USER DEFINE

The DMMEGA128A.Net Direct to connect the pins is set low to light the LED.

Three push button switches provide the following functions:

• D3: Power Green LED.

• D4: Active‐low LED connected user‐defined.





• D5: Active‐low LED connected user‐defined.

TABLE 2.10: DMMEGA128A.Net LED I/O Configurations.

Signal Name  I/O  Description

D3

D4

D5



PC5

PC6

POWER LED

Active‐low LED connected.

Active‐low LED connected.



www.sign­advancetech.com                                                                                                            Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide



TRIM POT 10­Bit A/D TEST

10KOhm 0‐VCC Input TRIM POT 10‐bit ADC Analog to Digital Converter Test.



TABLE 2.11: DMMEGA128A.Net 10‐bit ADC Analog to Digital Converter Test



Signal Name

ADC0



I/O

PF0

Description

10‐bit ADC Analog to Digital Converter



SPEAKER



This is a Magnetic transducer buzzer (BZ1) speaker.

TABLE 2.12: DMMEGA128A.Net Buzzer I/O Configurations.



Signal Name

SPK



I/O

PE2

Description

Speaker Magnetic transducer















OPTIONAL EXTERNAL 1­WIRE HEADER

The DMMEGA128A.Net board has been designed with the 1‐wire serial device interface, allowing the  board to provide basic generic functionality to available customer application.







    VCC

      DQ

    GND

FIGTURE 2­6: DMMEGA128A.Net Header 1 Pin 1 Wire Connector.



TABLE 2.13: DMMEGA128A.Net 1 Wire I/O External Configurations.

Signal Name

VCC

DQ

GND

I/O

VCC

PD7

GND

Description

PIN 1 VCC Power

PIN 2 DQ

PIN 3 GND Power











OPTIONAL EXTERNAL I2C CONNECTOR















The 10 Pins Header I2C devices Interface for user‐define Application.



INT

SDA

SCL

VCC

GND



FIGTURE 2­7: DMMEGA128A.Net 5 Pins Header I2C Interface.











www.sign­advancetech.com                                                                                                            Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide



TABLE 2.14: DMMEGA128A.Net 5 Pins Header I2C Net I/O Configurations.



Signal Name

SCL

SDA

INT

GND

VCC

I/O

PD0

PD1

PE7

GND

Description

Signal Clock.

Signal Data.

INT or Chip Select.

GND Power

+5VDC +5VDC Power



3

2

1

5

4

PIN/HEADER







OPTIONAL EXTERNAL SPI CONNECTOR























The 10 Pins Header SPI devices Interface for user‐define Application.



VCC

SPI_CS

NC

NC

NC

GND

SCK

MISO

MOSI

NC

FIGTURE 2­8: DMMEGA128A.Net 10 Pins Header SPI Interface.





TABLE 2.15: DMMEGA128A.Net 10 Pins Header SPI Net I/O Configurations.



Signal Name

CLK

MISO

MOSI

INT/CS

GND

VCC

NC

I/O  Description

PB1

PB3

PB2

Signal Clock.

Signal Data In.

Signal Data Out.

PB0

GND

INT or Chip Select.

GND Power

+5VDC +5VDC Power

NC



NC

HEADER

3

2

1

4

6

8

5, 7, 9, 10























HEADER5 (H5) PORTA CONNECTOR

The DMMEGA128A.Net board PORTA 10 Pins IDC Header allows direct access of the microcontroller’s

I/O ports.

VCC GND

PA0

PA2

PA4

PA6

PA1

PA3

PA5

PA7

FIGTURE 2­9: DMMEGA128A.Net PORTA 10 Pins IDC Header I/O Interface.











www.sign­advancetech.com                                                                                                            Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide



TABLE 2.16: DMMEGA128A.Net PORTA 10 Pins IDC Header I/O Interface.

Signal Name

VCC

GND

PA0‐PA7



Direction

+5.0VDC

GND

PA0‐PA7

Description

Power +5.0VDC

Power Ground

Port 0 8 Bits I/O

I/O Pins

3‐10





















CHARACTOR LCD



The DMMEGA128A.Net board supports 14 PINs connector Characters LCD display.



















































GND

VCC

VO

RS

R/W

E

D0

D1

D2

D3

D4

D5

D6

D7

FIGTURE 2­10: DMMEGA128A.Net 14 Pins Single Header C‐LCD Interface.





TABLE 2.17: DMMEGA128A.Net 14 Pins Header C‐LCD I/O Configurations.

Signal Name  Direction  Description  G­LCD/Pins

RS

VO

R/W

D0‐D7

VCC

GND



PG1

Adj.

PG2

PG0

C‐LCD RS Pin

C‐LCD Display Adj.

Enable the C‐LCD

Write/Read C‐LCD

PA0‐PA7 Data of the C‐LCD 8 Bits

+5VDC

GND

Power +5VDC

Power Ground

7‐14





www.sign­advancetech.com                                                                                                            Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide







































HEADER6 (H6) PORTF CONNECTOR I/O OR A/D INTERFACE

The DMMEGA128A.Net board PORTF 10 Pins IDC Header allows direct access of the microcontroller’s

I/O ports.

VCC GND

PF0

PF2

PF4

PF6

PF1

PF3

PF5

PF7



FIGTURE 2­11: DMMEGA128A.Net PORTF 10 Pins IDC Header I/O Interface.

TABLE 2.18: DMMEGA128A.Net PORTF 10 Pins IDC Header I/O Interface.



Signal Name

VCC

GND

PF0‐PF7



Direction  Description

+5.0VDC

Power +5.0VDC

GND Power Ground

PF0‐PF7 Port F 8 Bits I/O

I/O Pins

3‐10























PORTB AND PORTE CONNECTOR I/O INTERFACE

The DMMEGA128A.Net board PORTB and PORTE 10 Pins IDC Header allows direct access of the  microcontroller’s I/O ports.



VCC

PB4

PB6

GND

PB5

PB7

PE3

PE5

PE4

PE6

FIGTURE 2­12: DMMEGA128A.Net PORTB and PORTE 10 Pins IDC Header I/O Interface.



TABLE 2.19: DMMEGA128A.Net PORTB and PORTE 10 Pins IDC Header I/O Interface.



Signal Name

VCC

GND

PB4‐PB7

PB4‐PB7



Direction  Description

+5.0VDC

Power +5.0VDC

GND Power Ground

PB4‐PB7 PORTB 4 Bits I/O

PE3‐PE6 PORTB 4 Bits I/O

I/O Pins

3‐6

7‐10





www.sign­advancetech.com                                                                                                            Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide

ISP PROGRAMMING:



DMMEGA128A.Net Support In‐System Programming SPI (Serial Peripheral Interface) to download  code into the flash memory.





















MOSI

NC

RESET

CLK

MISO

VCC

GND

GND

GND

GND



FIGTURE 2­13: DMMEGA128A.Net In‐System Programming SPI (Serial Peripheral Interface)





TABLE 2.20: DMMEGA128A.Net SPI Programming Pins Configurations.

Signal Name  I/O  Description  HEADER



CLK

PDO

PDI

RESET

GND

VCC

PB1 Signal Clock.

PE1

PE0

Signal Data Out.

Signal Data In.

RESET RESET Select.

GND GND Power

+5VDC +5VDC Power

NC NC



7 (CLK)

9 (MISO)

1 (MOSI)

5 (RESET)

4, 6, 8, 10 (GND)

2 (VCC)

3 (NC)









































































www.sign­advancetech.com                                                                                                            Rev. AVR® 8­Bit RISC 08/07

NOTES:

DMMEGA128A.Net User’ Guide



www.sign­advancetech.com                                                                                                            Rev. AVR® 8­Bit RISC 08/07

DMMEGA128A.Net User’ Guide

Appendix A. DMMEGA128A.Net Development Board Schematics







A.1 INTRODUCTION

This section provides detailed technical information on the DMMEGA128A.Net.

A.2 DEVELOPMENT BOARD BLOCK DIAGRAM







































































































FIGURE A‐1: BLOCK DIAGRAM OF THE DMMEGA128A.Net V2.0 DEVELOPMENT BOARD

9­16 VDC/AC

RS232

RS232



Transceiver

RS485



Transceiver

IDC‐10 Pins

ISP PROGRAM

SD/MMC

Socket

IDC‐10 Pins

SPI



+3.3V

+5V Supply

Buzzer  LEDs Switch

AVR® 8­Bit RISC

ATMEL MCU

ATMEGA64/128

IDC‐10 Pins

PORTE.B

IDC‐10 Pins

PORTF

Header 14 Pins

 16x2 Characters LCD

IDC‐10 Pins

PORTA

ETHERNET 10BASE‐T

ON BOARD

I2C RTC ON

BOARD

Header 05

Pins I2C

I2C EEPROM

ON BOARD

Header 03

1Wire

www.sign­advancetech.com                                                                                                             Rev. AVR® 8­Bit RISC 08/07



































NOTES:



DMMEGA128A.Net User’ Guide

www.sign­advancetech.com                                                                                                             Rev. AVR® 8­Bit RISC 08/07

2

1 2 3

SMEMRB

SMEMWB

RSTDRV

AEN

IOCHRDY

SD0

SD1

SD2

SD3

SD4

SD5

SD6

SD7

GND

TPOUT+

TPOUT‐

VDD

TX‐

TX+

X1

38

39

40

41

42

43

44

45

46

47

31

32

33

34

35

36

37

48

49

50

INT4 100

INT5 99

INT6 98

INT7 97

IOCS16B[SLOT16]

96

SD8 95

SD9 94

SD10 93

SD11 92

SD12 91

SD13

VDD 89

SD14 88

SD15 87

GND

86

BD0 [IOS3]

BD1 [IOS2]

85

84

GND

BD2 [IOS1]

BD3 [IOS0]

83

82

81

PB1 PB2

LCD‐VO

GND

VCC

VO

RS

R/W

E

LCD‐D0

LCD‐D1

LCD‐D2

LCD‐D3

LCD‐D4

LCD‐D5

LCD‐D6

LCD‐D7

A

K

RS

R/W

E

D0

D1

D2

D3

D4

D5

D6

D7

7

8

SCL SD

PB2 PB3

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
