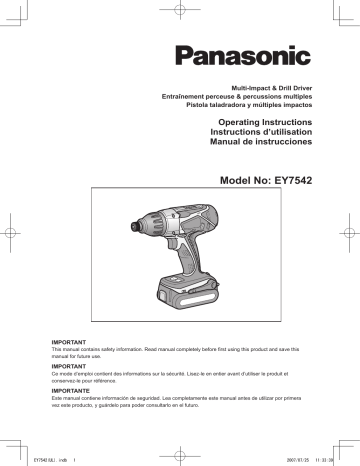

Multi-Impact & Drill Driver
Entraînement perceuse & percussions multiples
Pistola taladradora y múltiples impactos
Operating Instructions
Instructions d’utilisation
Manual de instrucciones
Model No: EY7542
IMPORTANT
This manual contains safety information. Read manual completely before first using this product and save this
manual for future use.
IMPORTANT
Ce mode d’emploi contient des informations sur la sécurité. Lisez-le en entier avant d’utiliser le produit et
conservez-le pour référence.
IMPORTANTE
Este manual contiene información de seguridad. Lea completamente este manual antes de utilizar por primera
vez este producto, y guárdelo para poder consultarlo en el futuro.
EY7542(UL).indb
1
2007/07/25
11:33:39
Index/Index/Indice
English: Page
3
Français: Page
17
Español: Página
33
FUNCTIONAL DESCRIPTION
DESCRIPTION DES FONCTIONS
DESCRIPCIÓN FUNCIONAL
(B)
(A)
(C)
(D)
(M) (N) (O)
(J)
(E)
(I)
(L)
(K)
(S)
(P)
(F)
(H)
(G)
(G)
Ni-MH
Ni-Cd
(R)
(Q)
(A) 6.35 mm (1/4") hex quick connect chuck Mandrin de connexion rapide hexagonal de 6,35 mm (1/4") Mandril hexagonal de conexión rápida de 6,35 mm (1/4")
(B) Clutch handle
Poignée de l’embrayage
(C) Impact/Drill driver switch
(D) Forward/Reverse lever
Commutateur de l’entraînement perceuse/percussion Interruptor de pistola taladradora/impactos
(E) Belt hook lock lever
Levier de verrouillage du crochet de ceinture Palanca de bloqueo del gancho de cinturón
(F) Belt hook
Crochet de ceinture
Gancho del cinturón
(G) Alignment marks
Marques d’alignement
Marcas de alineación
(H) Battery pack release button
Bouton de libération de batterie autonome Botón de liberación de la batería
(I) Battery pack (EY9L40)
(J) Control panel
Batterie autonome (EY9L40)
Batería (EY9L40)
Panneau de commande
Panel de control
(K) Overheat warning lamp (battery)
Témoin d’avertissement de surchauffe (batterie) Luz de advertencia de sobrecalentamiento (batería)
(L) LED light on/off button
(M) LED light
Bouton Marche/Arrêt de la lumière DEL
Botón ON/OFF de luz LED
Lumière DEL
Luz indicadora
(N) Battery low warning lamp
Témoin d’avertissement de batterie basse Luz de aviso de baja carga de batería
(O) Variable speed control trigger
Gâchette de commande de vitesse
Disparador del control de velocidad variable
(P) Battery charger (EY0L80)
Chargeur de batterie (EY0L80)
Cargador de la batería (EY0L80)
(Q) Pack cover
(R) Ni-MH/Ni-Cd battery pack dock
Couvercle de la batterie autonome
Cubierta de batería
(S) Li-ion battery pack dock
Poste d’accueil de la batterie autonome Li-ion Enchufe de carga de batería Li-ión
Mango de embrague
Levier d’inversion marche avant/marche arrière Palanca de avance/marcha atrás
Poste d’accueil de la batterie autonome Ni-MH/Ni-Cd Enchufe de carga de batería Ni-MH/Ni-Cd
--
EY7542(UL).indb
2
2007/07/25
11:33:43
I.INTRODUCTION
This tool is the Multi-Impact & Drill
driver that has 2 operation modes,
“Impact Driver mode” and “Drill Driver
mode”. The modes can be selected by
sliding the impact/drill driver switch.
II.GENERAL SAFE­
TY RULES
WARNING! Read all instructions
Failure to follow all instructions listed
below may result in electric shock, fire
and/or serious injury. The term “power
tool” in all of the warnings listed below
refers to your main operated (corded)
power tool and battery operated
(cordless) power tool.
Personal Safety
SAVE THESE INSTRUCTIONS
Work Area Safety
1) Keep work area clean and well lit.
Cluttered or dark areas invite ac­cidents.
2) Do not operate power tools in explo­
sive atmospheres, such as in the
presence of flammable liquids,
gases or dust.
Power tools create sparks which may
ignite the dust or fumes.
3) Keep children and bystanders
away while operating a power tool.
Distractions can cause you to lose
control.
Electrical Safety
Water entering a power tool will
increase the risk of electric shock.
4) Do not abuse the cord. Never use
the cord for carrying, pulling or
unplugging the power tool. Keep
cord away from heat, oil, sharp
edges or moving parts.
Damaged or entangled cords in­crease
the risk of electric shock.
5) When operating a power tool outdoors, use an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use
reduces the risk of electric shock.
1) Power tool plugs must match the
outlet. Never modify the plug in
any way. Do not use any adapter
plugs with earthed (grounded)
power tools.
Unmodified plugs and matching
outlets will reduce risk of electric
shock.
2) Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators.
There is an increased risk of electric
shock if your body is earthed or
grounded.
3) Do not expose power tools to rain
or wet conditions.
1) Stay alert, watch what you are doing
and use common sense when operating a power tool. Do not use a
power tool while you are tired or
under the influence of drugs, alcohol
or medication.
A moment of inattention while operating
power tools may result in personal
injury.
2) Use safety equipment. Always wear
eye protection.
Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or
hearing protection used for appropriate
conditions will reduce personal injuries.
3) Avoid accidental starting. Ensure the
switch is in the off position before
plugging in.
Carrying power tools with your finger
on the switch or plugging in the power
tools that have the switch on invites
accidents.
4) Remove any adjusting key or wrench
before turning the power tool on.
A wrench or a key left attached to a
rotating part of the power tool may
result in personal injury.
5) Do not overreach. Keep proper
footing and balance at all times.
This enables better control of the
power tool in unexpected situations.
6) Dress properly. Do not wear loose
clothing or jewellery. Keep your
hair, clothing and gloves away from
moving parts.
Loose clothes, jewellery or long hair
can be caught in moving parts.
--
EY7542(UL).indb
3
2007/07/25
11:33:43
7) If devices are provided for the
connection of dust extraction and
collection facilities, ensure these
are connected and properly used.
Use of these devices can reduce dust
related hazards.
Power Tool Use and Care
1) Do not force the power tool. Use the
correct power tool for your application.
The correct power tool will do the job
better and safer at the rate for which it
was designed.
2) Do not use the power tool if the
switch does not turn it on and off.
Any power tool that cannot be controlled with the switch is dangerous and
must be repaired.
3) Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any
adjustments, changing accessories,
or storing power tools.
Such preventive safety measures
reduce the risk of starting the power
tool accidentally.
4) Store idle power tools out of the
reach of children and do not allow
persons unfamiliar with the power
tool or these instructions to operate
the power tool.
Power tools are dangerous in the
hands of untrained users.
5) Maintain power tools. Check for
misalignment or binding of moving
parts, breakage of parts and any
other condition that may affect the
power tools operation. If damaged,
have the power tool repaired before
use.
Many accidents are caused by poorly
maintained power tools.
6) Keep cutting tools sharp and clean.
Properly maintained cutting tools with
sharp cutting edges are less likely to
bind and are easier to control.
7) Use the power tool, accessories
and tool bits etc. in accordance
with these instructions and in the
manner intended for the particular
type of power tool, taking into
account the working conditions
and the work to be performed.
Use of the power tool for operations
different from those intended could
result in a hazardous situation.
Battery Tool Use and Care
1) Ensure the switch is in the off
position before inserting battery
pack.
Inserting battery pack into power
tools that have the switch on invites
accidents.
2) Recharge only with the charger
specified by the manufacturer.
A charger that is suitable for one type
of battery pack may create a risk of fire
when used with another battery pack.
3) Use power tools only with specifi­
cally designated battery packs.
Use of any other battery packs may
create a risk of injury and fire.
4) When battery pack is not in use, keep
it away from other metal objects like
paper clips, coins, keys, nails, screws,
or other small metal objects that can
make a connection from one terminal
to another.
Shorting the battery terminals together
may cause burns, or a fire.
5) Under abusive conditions, liquid
may be ejected from battery; avoid
contact. If contact accidentally
occurs, flush with water. If liquid
contacts eyes, additionally seek
medical help.
Liquid ejected from the battery may
cause irritation or burns.
Service
1) Have your power tool serviced by a
qualified repair person using only
identical replacement parts.
This will ensure that the safety of
power tool is maintained.
III. SPECIFIC SAFE­
TY RULES
1) Hold power tools by insulated grip­
ping sur­faces when performing an
operation where the cutting tool
may contact hid­den wiring.
Contact with a “live” wire will make ex­
posed metal parts of the tool “live” and
shock the operator.
--
EY7542(UL).indb
4
2007/07/25
11:33:44
2) Wear ear protectors. Exposure to
noise can cause hearing loss.
3) Be aware that this tool is always in an
operating condition, since it does not
have to be plugged into an electrical
outlet.
4) If the bit becomes jammed, immediately turn the trigger switch off to prevent
an overload which can damage the battery pack or motor. Use reverse motion
to loosen jammed bits.
5) Do NOT operate the Forward/Reverse
lever when the trigger switch is on.
The battery will discharge rapidly and
damage to the unit may occur.
6) When storing or carrying the tool, set
the Forward/Reverse lever to the center position (switch lock).
7) Do not strain the tool by holding the
speed control trigger halfway (speed
control mode) so that the motor stops.
The protection circuit will activate and
may prevent speed control operation.
If this happens, release the speed
control trigger and squeeze again for
normal operation.
8) Be careful not to get dust inside the
chuck.
9) Do not touch the rotating parts to
avoid injury.
10)Do not use the tool continuously for a
long period of time. Stop using the tool
from time to time to avoid temperature
rise and heat overload of the motor.
11)Do not drop the tool.
Symbol
Meaning
V
Volts
Direct current
n0
No load speed
… min-1
Revolutions or reciprocations
per minutes
Ah
Electrical capacity of battery
pack
Rotation only
Impact driver mode
WARNING!
Some dust created by power sanding,
sawing, grinding, drilling, and other
construction activities contains chemicals
known to the State of California to cause
cancer, birth defects or other reproductive
harm. Some examples of these chemicals
are:
•Lead from lead-based paints
•Crystalline silica from bricks and
cement and other masonry products
•Arsenic and chromium from chemicallytreated lumber.
To r e d u c e y o u r e x p o s u r e t o t h e s e
chemicals: work in a well ventilated area,
and work with approved safety equipment,
such as dust masks that are specially
designed to filter out microscopic particles.
IV. FOR BATTERY CHARGER
& BATTERY PACK
Important Safety Instructions
1) SAVE THESE INSTRUCTIONS -This
manual contains important safety
and operating instructions for battery
charger EY0L80.
2) Before using battery charger, read all
instructions and cautionary markings
on battery charger, battery pack, and
product using battery pack.
3) CAUTION -To reduce the risk of
injury, charge only Panasonic Battery
Pack as shown in last page.
Other types of batteries may burst
causing personal injury and damage.
4) Do not expose charger and battery
pack to rain or snow.
5) To reduce risk of damaging the electric
plug and cord, pull by plug rather than
cord when disconnecting charger.
6) Make sure cord is located so that it
will not be stepped on, tripped over,
or otherwise subjected to damage or
stress.
7) An extension cord should not be used
unless absolutely necessary.
Use of improper extension cord could
result in a risk of fire and electric
shock. If extension cord must be used,
make sure that:
--
EY7542(UL).indb
5
2007/07/25
11:33:45
a.pins on plug of extension cord are
the same number, size and shape
as those of plug on charger.
b.e xtension cord is properly wired
and in good electrical condition.
c.wire size is large enough for ampere
rating of charger as specified below.
RECOMMENDED MINIMUM AWG SIZE OF
EXTENSION CORDS FOR
BATTERY CHARGERS
AC Input Rating. Amperes
AWG Size of Cord
Equal to or
But less
Length of Cord,
greater than
than
Feet
25 50 100 150
0
2
18 18 18 16
8) Do not operate charger with damaged
cord or plug-replace them immediately.
9) Do not operate charger if it has receiv­
ed a sharp blow, been dropped, or
other­wise damaged in any way; take it
to a qualified service personnel.
10)Do not disassemble charger; take it
to a qualified service personnel when
service or repair is required. Incorrect
reassembly may result in a risk of
electric shock or fire.
11)To reduce the risk of electric shock,
unplug charger from outlet before
attempting any maintenance or cleaning.
12)T he charger and battery pack are
specifically designed to work together.
Do not attempt to charge any other
cordless tool or battery pack with this
charger.
13)Do not attempt to charge the battery
pack with any other charger.
14)Do not attempt to disassemble the
battery pack housing.
15)Do not store the tool and battery pack
in locations where the temperature
may reach or exceed 50°C (122°F)
(such as a metal tool shed, or a car
in the summer), which can lead to
deterioration of the storage battery.
16)Do not charge battery pack when the
temperature is BELOW 0°C (32°F)
or ABOVE 40°C (104°F). This is very
important in order to maintain optimal
condition of the battery pack.
17)Do not incinerate the battery pack. It
can explode in a fire.
18)Avoid dangerous environment. Do not
use charger in damp or wet locations.
19)The charger is designed to operate
on standard household electrical
power only. Do not attempt to use it
on any other voltage!
20)Do not abuse cord. Never carry charger
by cord or yank it to disconnect from
outlet. Keep cord away from heat, oil
and sharp edges.
21)Charge the battery pack in a well ventilated place, do not cover the charger
and battery pack with a cloth, etc., while
charging.
22)Use of an attachment not recommended may result in a risk of fire, electric
shock, or personal injury.
23)Do not short the battery pack. A
battery short can cause a large current
flow, over heating and create the risk
of fire or personal injury.
24)NOTE: If the supply cord of this appliance is damaged, it must only be
replaced by a repair shop authorized
by the manufacturer, because special
purpose tools are required.
25)TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS APPLIANCE HAS
A POLARIZED PLUG (ONE BLADE IS
WIDER THAN THE OTHER).
This plug will fit in a polarized outlet
only one way. If the plug does not fit
fully in the outlet, reverse the plug. If
it still does not fit, contact a qualified
electrician to install the proper outlet.
Do not change the plug in any way.
V. ASSEMBLY
Attaching or Removing Bit
NOTE:
•When attaching or removing a bit,
disconnect battery pack from tool or
place the switch in the center position
(switch lock).
1.Hold the collar of quick connect chuck
and pull it out from the driver.
2.Insert the bit into the chuck. Release
the collar.
3.The collar will return to its original
position when it is released.
--
EY7542(UL).indb
6
2007/07/25
11:33:46
4.Pull the bit to make sure it does not come
out.
5.To remove the bit, pull out the collar in
the same way.
CAUTION:
•If the collar does not return to its
original position or the bit comes out
when pulled on, the bit has not been
properly attached. Make sure the bit
is properly attached before use.
Use 6.35 mm (1/4") hexagonal bits.
To ensure proper securement of the
bit, use only hexagonal bits with 9.5
mm (3/8") detent.
6.35 mm (1/4")
9.5 mm (3/8")
Attaching or Removing Bat­
tery Pack
VI.OPERATION
[Main Body]
Switch Operation
1. The speed increases with the amount
of depression of the trigger. When
begin­ning work, depress the trigger
slightly to start the rotation slowly.
2. A feedback electronic controller is
used to give a strong torque even in
low speed.
3. The brake operates when the trigger is released and the motor stops
immediately.
NOTE:
When the brake operates, a braking
sound may be heard. This is normal.
Switch and Forward/Reverse
Lever Operation
1. To connect the battery pack:
Line up the alignment marks and at­
tach the battery pack.
•Slide the battery pack until it locks
into position.
Forward
Reverse
Alignment marks
Switch lock
CAUTION:
To prevent damage, do not operate
Forward/Reverse lever until the bit
comes to a complete stop.
2. To remove the battery pack:
Push on the button from the front to
re­lease the battery pack.
Forward Rotation Switch
Operation
Button
1. Push the lever for forward rotation.
2. Depress the trigger switch slightly to
start the tool slowly.
3. The speed increases with the amount
of depression of the trigger for efficient tightening of screws and drilling.
The brake operates and the chuck
stops immediately when the trigger is
released.
4. After use, set the lever to its center
position (switch lock).
--
EY7542(UL).indb
7
2007/07/25
11:33:49
Reverse Rotation Switch
Operation
1. Push the lever for reverse rotation.
Check the direction of rotation before use.
2. Depress the trigger switch slightly to
start the tool slowly.
3. After use, set the lever to its center
position (switch lock).
Drill Driver Operation
Select Drill Driver with the impact/drill
driver switch.
•Switch to the impact/drill driver position only when the tool has completely
stopped rotating. Damage may be
caused if the tool is rotating.
The drill driver ( mark) display will turn silver.
Selecting Mode
Select mode Intended use Work material
Fastening
Bolt
Impact driver
Nut
Wood screw
Metal screw
Driving
Self-driving
screw
Drill driver
Wood
mode with
Metal
clutch func- Drilling
tion
Clutch Torque Setting
Adjust the torque to one of the 21
clutch set­tings or “ ” position.
CAUTION:
Test the setting before actual opera­
tion.
Set the scale at this mark (
).
WARNING!
This tool must not be used as a drill in
“Impact Driver mode”. During drilling in
steel, the drill bit may break in case of
blocking and this may cause dangerous
cut wounds.
How to Use the Belt Hook
WARNING!
Impact Driver Operation
Select Impact Driver with the impact/
drill driver switch.
•Switch to the impact/drill driver position only when the tool has completely
stopped rotating. Damage may be
caused if the tool is rotating.
The impact driver ( mark) display will turn
silver.
•Be sure to attach the belt hook
securely to the main unit with the
screw firmly fastened. When the belt
hook is not firmly attached to the main
unit, the hook may disconnect and the
main unit may fall.
This may result in an accident or
injury.
•Periodically check screw for tightness. If found to be loose, tighten
firmly.
•Be sure to attach the belt hook firmly
and securely onto a waist belt or other
belt. Pay attention that the unit does not
slip off the belt. This may result in an
accident or injury.
--
EY7542(UL).indb
8
2007/07/25
11:33:55
2.Loosen the screw turning it counter-clockwise, using a flat metal or
a flat blade screw driver.
3.Take out the belt hook and insert
into the other side of the slot on the
main unit.
4.Fasten the screw firmly, turning it
clockwise.
The belt hook can be taken out from
the main unit only when it is at storing
position.
•When the main unit is held by the
belt hook, avoid jumping or running
with it. Doing so may cause the hook
to slip and the main unit may fall.
This may result in an accident or
injury.
•When the belt hook is not used, be
sure to return it to the storing position. The belt hook may catch on
something.
This may result in an accident or
injury.
•When the unit is hooked onto the
waist belt by the belt hook, do not
attach driver bits to the unit. A sharp
edge object, such as a drill bit, may
cause injury or an accident.
Control Panel
To Set the Belt Hook Angle
Position
1.Slide the belt hook lock lever 1 and
hold it to unlock the belt hook.
2.P u l l t h e b e l t h o o k
from storing position 2
1
2 and set it.
3.Release the belt hook
3
lock lever to lock the
angle of belt hook.
4.M ake sure the belt hook is firmly
locked. Also make sure the belt hook
is firmly locked into position 3.
•The belt hook cannot be locked in this
position. Firmly lock
it into position before
use.
To return the belt hook to the storing
position, follow step 1. and 2. above,
then lower the belt hook.
To secure the lock, follow 3 and 4
above.
(3)
(1)
(2)
(1)LED light
To Change the Belt Hook
Location Side
The belt hook can be attached to
either side of the unit.
Pressing
toggles the
LED light on and off.
The light illuminates with
very low current, and it
does not adversely affect
the performance of the
driver during use or its
battery capacity.
CAUTION:
•The built-in LED light is designed to
illuminate the small work area temporarily.
•Do not use it as a substitute for a
regular flashlight, since it does not
have enough brightness.
•Power automatically turns off
immediately after the battery pack
is installed or when the LED light
is on and the driver has not been
used for 5 minutes or more or when
the LED light is turned off and the
driver has not used for 1 minute or
more. Please depress the switch to
operate the drill again.
This product has the built-in LED light.
This product is classified into “Class 1
LED Product” to IEC (EN) 60825-1:2001.
Class 1 LED Product
1.Set the belt hook at storing position.
--
EY7542(UL).indb
9
2007/07/25
11:33:59
Caution : DO NOT STARE INTO BEAM.
Use of controls or adjustments or performance
of procedures other than those specified herein
may result in hazardous radiation exposure.
Recommended Grip
Use the grip to hold and operate
the driver with one hand. If the job
requires additional force, you can
push against the rear end of the
driver with your other hand.
(2)Overheat warning lamp
Off
(normal
operation)
[Battery Pack]
For Appropriate Use of Bat­
tery pack
Flashing: Overheat
Indicates operation has
been halted due to battery
overheating.
Li-ion Battery pack (EY9L40)
The overheating protection feature
halts driver operation to protect the
battery pack in the event of over­
heating. The overheat warning lamp
on the control panel flashes when
this feature is active.
• If the overheating protection feature
activates, allow the driver to cool
thoroughly (at least 30 minutes).
The driver is ready for use when the
overheat warning lamp goes out.
• Avoid using the driver in a way that
causes the overheating protection
feature to activate repeatedly.
(3)Battery low warning lamp
Off
(normal
operation)
Flashing
(No charge)
Battery protection
feature active
Excessive (complete) discharging
of lithium ion batteries shortens their
service life dramatically. The driver
includes a battery protection feature
designed to prevent excessive dis­
charging of the battery pack.
• The battery protection feature activates immediately before the battery loses its charge, causing the
battery low warning lamp to flash.
• If you notice the battery low warning
lamp flashing, charge the battery
pack immediately.
•For optimum battery life, store the
Li-ion battery pack following use without charging it.
•When charging the battery pack, confirm that the terminals on the battery charger are free of foreign substances such as dust and water etc.
Clean the terminals before charging
the battery pack if any foreign substances are found on the terminals.
The life of the battery pack terminals
may be affected by foreign substances
such as dust and water etc. during
operation.
•When battery pack is not in use,
keep it away from other metal objects
like: paper clips, coins, keys, nails,
screws, or other small metal objects
that can make a connection from one
terminal to another.
Shorting the battery terminals together may cause sparks, burns or a fire.
•When operating the battery pack,
make sure the work place is well ventilated.
•When the battery pack is removed
from the main body of the tool, replace
the battery pack cover immediately in
order to prevent dust or dirt from contaminating the battery terminals and
causing a short circuit.
- 10 -
EY7542(UL).indb
10
2007/07/25
11:34:02
Battery Pack Life
CAUTION:
To prevent the risk of fire or damage
to the battery charger.
• Do not use power source from an
engine generator.
• Do not cover vent holes on the
charger and the battery pack.
• Unplug the charger when not in use.
The rechargeable batteries have a
limited life. If the operation time becomes extremely short after recharging, replace the battery pack with a
new one.
Battery Recycling
ATTENTION:
FOR Li-ion Battery Pack, EY9L40
A Li-ion battery that is recyclable powers
the product you have purchased. Please
call 1-800-8-BATTERY for information on
how to recycle this battery.
[Battery Charger]
Charging
Cautions for the Li-ion Battery
Pack
• If the temperature of the battery pack
falls approximately below −10°C
(14°F), charging will automatically
stop to prevent degradation of the
battery.
Li-ion Battery Pack
NOTE:
Your battery pack is not fully charged at the time of purchase. Be sure
to charge the battery before use.
Battery charger (EY0L80)
1. Plug the charger into the AC outlet.
NOTE:
Sparks may be produced when the
plug is inserted into the AC power
supply, but this is not a problem in
terms of safety.
. Insert the battery pack firmly into the
charger.
1. Line up the alignment marks and
place the battery onto the dock on
the charger.
. Slide forward in the direction of the
arrow.
Alignment marks
Common Cautions for the Liion/Ni-MH/Ni-Cd Battery Pack
• The ambient temperature range is
between 0°C (3°F) and 40°C (104°F).
If the battery pack is used when the battery temperature is below 0°C (3°F),
the tool may fail to function properly.
• When charging a cool battery pack
(below 0°C (3°F)) in a warm place,
leave the battery pack at the place
and wait for more than one hour to
warm up the battery to the level of the
ambient temperature.
• Cool down the charger when charging
more than two battery packs consecutively.
• Do not insert your fingers into contact
hole, when holding charger or any
other occasions.
3. During charging, the charging lamp will
be lit.
When charging is completed, an internal electronic switch will automatically
be triggered to prevent overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation).
The orange standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
4. The charge lamp (green) will flash
slowly once when the battery is
approximately 80% charged.
5. When charging is completed, the
charging lamp will start flashing quickly
in green color.
- 11 -
EY7542(UL).indb
11
2007/07/25
11:34:03
6. If the temperature of the battery pack
is 0°C or less, charging takes longer to
fully charge the battery pack than the
standard charging time.
Even when the battery is fully charged,
it will have approximately 50% of the
power of a fully charged battery at normal operating temperature.
7. If the power lamp does not light immediately after the charger is plugged
in, or if after the standard charging
time the charging lamp does not flash
quickly in green, consult an authorized
service center.
8. If a fully charged battery pack is in­
serted into the charger again, the
charging lamp lights up. After several minutes, the charging lamp may
flash quickly to indicate the charging
is completed.
Charging will then begin automatically.
4. When charging is completed, the
charging lamp will start flashing quickly
in green color.
5. If the charging lamp does not light imme­
diately after the charger is plugged in,
or if after the standard charging time the
charging lamp does not flash quickly
in green, consult an authorized service
center.
6. If a fully charged battery pack is in­
serted into the charger again, the
charging lamp lights up. After several minutes, the charging lamp may
flash quickly to indicate the charging
is completed.
Ni-MH/Ni-Cd Battery Pack
NOTE:
When you charge the battery pack
for the first time, or after prolonged
storage, charge it for about 24
hours to bring the battery up to full
capacity.
Battery charger (EY0L80)
1. Plug the charger into the AC outlet.
NOTE:
Sparks may be produced when the
plug is inserted into the AC power
supply, but this is not a problem in
terms of safety.
2. Insert the battery pack firmly into the
charger.
3. During charging, the charging lamp
will be lit.
When charging is completed, an internal electronic switch will automatically
be triggered to prevent overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation).
The orange standby lamp will be
flashing until the battery cools down.
- 12 -
EY7542(UL).indb
12
2007/07/25
11:34:04
LAMP INDICATIONS
Green Lit
Charger is plugged into the AC outlet.
Ready to charge.
Green Flashing Quickly
Charging is completed. (Full charge.)
Green Flashing
Battery is approximately 80% charg­ed. (Usable charge.
Li-ion only.)
Green Lit
Now charging.
Orange Lit
Battery pack is cool.
The battery pack is being charged slowly to reduce the load
on the battery. (Li-ion only.)
Orange Flashing
Battery pack is warm. Charging will begin when temperature
of battery pack drops.
If the temperature of the battery pack is –10°C (14°F) or less,
the charging status lamp (orange) will also start flashing.
Charging will begin when the temperature of the battery pack
goes up (Li-ion only).
Charging Status Lamp
Left: green Right: orange will be displayed.
Both Orange and Green Flashing Quickly
Charging is not possible. Clogged with dust or malfunction of
the battery pack.
VII.MAINTENANCE
Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine, or other volatile solvents for cleaning.
VIII.TIGHTENING TORQUE
The power required for tightening a bolt will vary, according to bolt material and size,
as well as the material being bolted. Choose the length of tightening time accordingly.
Reference values are provided below.
(They may vary according to tightening conditions.)
Factors Affecting Tighten­ing Torque
The tightening torque is affected by a wide variety of factors including the followings. After tightening, always check the torque with a torque wrench.
1) Voltage
When the battery pack becomes nearly discharged, the voltage decreases and the
tightening torque drops.
- 13 -
EY7542(UL).indb
13
2007/07/25
11:34:07
Bolt Tightening Conditions
N⋅m
(kgf-cm)
M8, M10 x 35mm. M12 x 45mm
High tensile bolt
M10 x 35mm. M12, M14, M16 x 45mm
Standard bolt
N⋅m
(kgf-cm)
(Bolt size: Millimeters)
150
150
M12
100
M10
50
Tightening torque
Tightening torque
M14
100
M12
50
M10
M8
M8
M6
M6
0.0
0.5
1.0
1.5
2.0
2.5
0.0
3.0
Washer
Bolt
Steel plate
thickness10 mm (3/8")
Washer
Spring washer
Nut
Tightening conditions
•The following bolts are used.
Standard bolts: Strength type 4.8
High tensile type 12.9
Explanation of the strength type
4.8
Bolt yield point
(80% of tensile strength)
32 kgf/mm2 (45000psi)
Bolt tensile strength
40 kgf/mm2 (56000psi)
2) Tightening time
Longer tightening time results in increased tightening torque. Excessive
tightening, how­ever, adds no value
and reduces the life of the tool.
3) Different bolt diameters
The size of the bolt diameter affects
the tight­ening torque.
Generally, as the bolt diameter increases, tightening torque rises.
0.5
1.0
1.5
2.0
2.5
3.0
Tightening time (Sec.)
Tightening time (Sec.)
4) Tightening conditions
Tightening torque will vary, even with
the same bolt, according to grade,
length, and torque coefficient (the fixed
coefficient indi­cated by the manufacturer upon produc­tion).
Tightening torque will vary, even with
the same bolting material (e.g. steel),
accord­ing to the surface finish.
Torque is greatly reduced when the
bolt and nut start turning together.
5) Socket play
Torque is lowered as the six-sided configu­ration of the socket of the
wrong size is used to tighten a bolt.
6) Switch (Variable speed control trigger)
Torque is lowered if the unit is used
with the switch not fully depressed.
7) Effect of Connecting Adapter
The tightening torque will be lowered
through the use of a universal joint or
a socket adapter.
• Universal joint
• Socket adapter
- 14 -
EY7542(UL).indb
14
2007/07/25
11:34:13
IX.ACCESSORIES
Drill chuck
•EY9HX409E
Use with screw driver bit, wood drill bit or metal drill bit with straight shank of 1.5
mm to 10 mm diameter.
Universal Joint (Available on the market)
Socket Adapter (Available on the market)
X. MAXIMUM RECOMMENDED CAPACITIES
Model
Impact mode
Wood screw
Drill driver mode
Impact mode
Self-drilling screw
Drill driver mode
Screw
driver
Bolt fastening
Steel
Wood
Drill
Impact mode
Drill driver mode
EY7542
ø 9.5 mm (3/8")
ø 6.2 mm (1/4")
ø 6 mm (15/64")
ø 6 mm (15/64")
Standard bolt: M14
High tensile bolt: M12
ø 10 mm (25/64")
ø 21 mm (53/64")
XI.SPECIFICATIONS
MAIN UNIT
Model
Motor
No load speed
Maximum torque
Clutch torque
Overall length
Weight
(with battery pack: EY9L40)
EY7542
14.4 V DC
Impact mode: 0 – 2350 min-1 (rpm)
Drill driver mode: 0 – 700 min-1 (rpm)
Impact mode: 140 N·m (1430 k f-cm, 1239 in-lbs)
Drill driver mode: 14.0 N·m (143 k f-cm, 124 in-lbs)
Approx. 0.7 N·m (7 k f-cm, 6.2 in-lbs) –4.4 N·m (45 k f-cm, 39 in-lbs)
193 mm (7-1/2")
1.65 k (3.61 lbs)
BATTERY PACK
Model
Storage battery
Battery voltage
Capacity
EY9L40
Li-ion Battery
14.4 V DC (3.6 V × 4 cells)
3 Ah
- 15 -
EY7542(UL).indb
15
2007/07/25
11:34:14
BATTERY CHARGER
Model
Electrical rating
Weight
EY0L80
See the rating plate on the bottom of the charger.
0.95 k (2.1 lbs)
[Li-ion battery pack]
Charging
time
Voltage
14.4 V
EY9L40
3 Ah
Usable: 35 min.
Full: 50 min.
[Ni-Cd/Ni-MH battery pack]
1.2 Ah
7.2 V
EY9065
EY9066
1.7 Ah
Charging
time
9.6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15.6 V
18 V
24 V
EY9136
EY9116
EY9117
3 Ah
EY9200
EY9230
45 min.
EY9210
90 min.
3.5 Ah
EY9201
EY9231
55 min.
2 Ah
EY9168
60 min.
EY9251
65 min.
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
- 16 -
EY7542(UL).indb
16
2007/07/25
11:34:14
I.INTRODUCTION
Cet outil est l’entraînement perceuse
et percussions multiples doté de 2
modes de fonctionnement: “mode
d’entraînement percussion” et “mode
d’entraînement perceuse”. Il est possible de sélectionner les modes en
faisant coulisser le commutateur de
l’entraînement percussion/perceuse.
II.CONSIGNES DE SECU­
RITE GENERALES
AVERTISSEMENT! Veuillez lire toutes les instructions.
Si les instructions détaillées ci-dessous ne
sont pas observées, cela peut entraîner une
électrocution, un incendie et/ou des blessures
graves. Le terme “outil mécanique” utilisé dans
tous les avertissements ci-dessous se réfère
aux outils mécaniques opérés par cordons
d'alimentation et par batterie (sans fil).
CONSERVEZ CES INSTRUCTIONS
Sécurité de la zone de travail
1) Gardez la zone de travail propre et
bien aérée.
Les endroits encombrés et sombres invitent les accidents.
2) Ne faites pas fonctionner les outils
mécaniques dans des atmosphères
explosives, comme en présence de
liquides inflammables, de gaz ou de
poussière.
Les outils mécaniques génèrent des étincelles qui peuvent enflammer la poussière ou les vapeurs.
3) Gardez les enfants et les spectateurs
éloignés lors du fonctionnement d’un
outil mécanique.
Les distractions peuvent en faire perdre le
contrôle.
Sécurité électrique
1) La fiche des outils mécaniques doit
correspondre aux prises secteur. Ne
modifiez la fiche sous aucun prétexte.
N’utilisez pas de fiche adaptatrice avec
les outils mécaniques mis à la terre.
Des fiches non modifiées et des prises
secteur correspondant réduisent les
risques d’électrocution.
2) Evitez tout contact physique avec les
surfaces mises à la terre telles que
tuyaux, radiateurs, micro-ondes et
réfrigérateurs.
Il y a un risque d’électrocution supplémentaire si votre corps est mis à la terre.
3) N’exposez pas les outils mécaniques à
la pluie ou à des conditions humides.
De l’eau pénétrant dans un outil mécani­
que augmente le risque d’électrocution.
4) Ne malmenez pas le cordon. N’utilisez
jamais le cordon pour transporter,
pour tirer ou pour débrancher l’outil
mécanique. Gardez le cordon éloigné
de la chaleur, de l’huile, d’objets
aux bords coupants ou de pièces en
mouvement.
Les cordons endommagés on emmêlés
augmentent le risque d'électrocution.
5) Lors du fonctionnement des outils méca­
niques à l’extérieur, utilisez une rallonge
adaptée à l’utilisation à l’extérieur.
L’utilisation d’un cordon adapté à l’utilisa­
tion à l’extérieur réduit les risques d’élec­
trocution.
Sécurité personnelle
1) Restez alerte, regardez ce que vous
faites et faites preuve de bon sens
lorsque vous utilisez un outil méca­
nique. N’utilisez pas un outil méca­
nique alors que vous êtes fatigué ou
sous les effets de drogue, d’alcool ou
de médicaments.
Un moment d’inattention pendant que
vous faites fonctionner l’outil mécanique
peut entraîner des blessures graves.
2) Utilisez des équipements de sécurité.
Portez toujours des protection pour
vos yeux.
Des équipements de sécurité comme
masque antipoussière, chaussures
de sécurité non glissantes, casque de
protection ou protections d’oreilles,
utilisés dans des conditions appropriées
réduisent les blessures corporelles.
3) Evitez tout démarrage accidentel.
Assurez-vous que l’interrupteur est
en position d'arrêt avant de brancher
l’outil.
Le transport d’outils mécaniques avec le
doigt sur l’interrupteur ou le branchement
d’outils mécaniques dont l’interrupteur
est sur la position de marche invite les
accidents.
4) Retirez toute clé d’ajustement ou
clé de serrage avant de mettre l’outil
mécanique en marche.
- 17 -
EY7542(UL).indb
17
2007/07/25
11:34:15
Une clé de serrage ou une clé d’ajuste­
ment laissée attachée à une pièce
tournante de l’outil mécanique peut
entraîner des blessures corporelles.
5) Ne vous mettez pas en déséquilibre.
Gardez une bonne prise au sol et votre
équilibre à tout moment.
Ceci permet un meilleur contrôle de l’outil
mécanique dans des situations inatten­
dues.
6) Habillez-vous correctement. Ne portez
pas de vêtements lâches ou de bijoux.
Gardez vos cheveux, vêtements et
gants éloignés des pièces en mouve­
ment.
Des vêtements lâches, des bijoux ou
des cheveux longs peuvent se faire
prendre dans les pièces en mouvement.
7) Si des dispositifs pour la connexion
d’ap­pareils d’extraction et de ramas­
sage de la poussière sont fournis,
assurez-vous qu’ils sont connectés et
correctement utilisés.
L’utilisation de ces dispositifs peut réduire
les risques concernés.
Utilisation et soins de l’outil méca­
nique
1) Ne forcez pas l’outil mécanique. Utilisez
l’outil mécanique correct pour votre
application.
L’outil mécanique correct exécute mieux
le travail dans de meilleurs conditions
de sécurité s’il est utilisé à l’allure pour
laquelle il a été conçu.
2) N’utilisez pas l’outil mécanique si l’inter­
rupteur ne le met pas en marche ou ne
l’arrête pas.
Tout outil mécanique qui ne peut pas
être contrôlé par son interrupteur est
dangereux et doit être réparé.
3) Débranchez la fiche de la source d’ali­
mentation et/ou du bloc de batterie
avant d’effectuer tout ajustement, de
changer d’accessoire ou de ranger
l’outil mécanique.
De telles mesures de sécurité pré­ventives
réduisent les risques de faire démarrer
l’outil mécanique accidentellement.
4) Rangez les outils mécaniques inuti­
lisés hors de la portée des enfants
et ne laissez personne qui n’est pas
familiarisé avec l’outil mécanique ou
ses instructions faire fonctionner l’outil
mécanique.
Les outils mécaniques sont dangereux
dans les mains des utilisateurs manquant
d’entraînement.
5) Entretenez bien les outils mécani­ques.
Vérifiez l’alignement ou l’emboîtage
des pièces en mouvement, l’intégrité
des pièces et toute autre condition
pouvant affecter le fonctionnement de
l’outil mécanique. S’il est endommagé,
faites réparer l’outil mécanique avant
de l’utiliser.
De nombreux accidents sont provoqués
par des outils mécaniques mal entre­
tenus.
6) Maintenez les outils de coupe affûtés
et propres.
Les outils de coupe bien entretenus
avec des lames bien affûtées ont moins
de chances de gripper et sont plus
faciles à contrôler.
7) Utilisez l’outil mécanique, les acces­
soires, les mèches, etc., conformé­
ment à ces instructions et de la façon
pour laquelle l’outil particulier a été
conçu en tenant compte des con­
ditions de travail et de la tâche à exé­
cuter.
L’utilisation de l’outil mécanique à des
fins autres que celles pour lesquelles
il a été conçu peut présenter une situa­
tion à risque.
Utilisation et soins de la batterie
de l’outil
1) Assurez-vous que l’interrupteur est
dans la position d’arrêt avant d’insérer
le bloc de batterie.
L’insertion du bloc de batterie dans un
outil mécanique dont l’interrupteur est
sur la position de marche peut provoquer
des accidents.
2) N’effectuez la recharge qu’avec le
chargeur spécifié par le fabricant.
Un chargeur convenant à un bloc de bat­
terie peut entraîner un risque d’incendie
lorsqu’un autre bloc de batterie est
utilisé.
3) N’utilisez les outils mécaniques
qu’avec les bloc de batterie spécialement conçus pour eux.
L’utilisation de tout autre bloc de bat­
terie peut entraîner un risque de bles­
sure et d’incendie.
4) Lorsqu’un bloc de batterie n’est pas
utilisé, gardez-le éloigné d’objets métal­
liques comme agrafes, pièces de mon­
naie, clés, clous, vis ou tout autre petit
- 18 -
EY7542(UL).indb
18
2007/07/25
11:34:15
objet métallique pouvant établir une
connexion entre les deux bornes.
Si les bornes de la batterie sont mises
en court-circuit, cela peut entraîner des
brûlures ou un incendie.
5) Si elle est malmenée, du liquide peut
s’échapper de la batterie. Evitez tout
contact. Si un contact accidentel se
produit, rincez à l’eau. Si du liquide
entre en contact avec les yeux, con­
sultez un médecin.
Le liquide éjecté de la batterie peut
entraîner des irritations ou des brûlures.
Réparation
1) Faites réparer votre outil mécanique
par du personnel de réparation quali­
fié en n’utilisant que des pièces de
rechange identiques.
Ceci assure le maintien de la sécurité
de l’outil mécanique.
III.REGLES DE SECURITE
PARTICULIERES
1) Tenez l’outil par les surfaces de prise
isolées lorsque vous effectuez une
opération lors de laquelle l’outil de
coupe risque d’entrer en contact avec
des câblages cachés.
Le contact avec un fil sous tension fera
passer le courant dans les pièces métalliques exposées et électrocutera l’opérateur.
2) Portez des lunettes lorsque vous utilisez l’outil pendant de longues périodes.
L’exposition prolongée à du bruit de
haute densité peut entraîner la perte de
l’ouïe.
3) N’oubliez pas que cet appareil est toujours prêt à fonctionner, parce qu’il ne
doit pas être branché dans une prise
électrique.
4) Si la mèche est coincée, mettez immé­
diate­ment le commutateur de la gâchette
hors tension afin de prévenir une sur­
charge pouvant endommager la batterie
autonome ou le moteur. Dégagez la
mèche en inversant le sens de rotation.
5) NE manœuvrez PAS le levier d’inversion
marche avant - marche arrière lorsque le
commutateur principal est sur la position
de marche. La batterie se déchargerait
rapidement et la perceuse serait endommagée.
6) Lorsque vous rangez ou transportez l’outil,
mettez le levier d’inversion marche avant
- marche arrière sur la position centrale
(verrouillage du commutateur).
7) Ne forcez pas l’outil en main­tenant la
gâchette de contrôle de vitesse enfon­
cée à moitié (mode de contrôle de la
vitesse) de sorte que le moteur s’arrête.
Le circuit de protection s’activera et pourra
empêcher le contrôle de la vitesse. Dans
ce cas, relâchez la gâchette de contrôle
de la vitesse, puis serrez-la à nouveau
pour le fonc­tionnement normal.
8) Evitez la pénétration de poussière dans
le mandrin.
9) Ne touchez pas les pièces rotatives pour
éviter toute blessure.
10)N’utilisez pas l’outil continuellement pen­
dant une longue période. Arrêtez d’utiliser
l’outil de temps en temps pour éviter une
augmentation de la température et de
surchauffer le moteur.
11)Ne laissez pas tomber l’outil.
Symbole
Signification
V
Volts
Courant continu
n0
Vitesse sans charge
… min-1
Révolutions ou alternances par
minute
Ah
Capacité électrique de la batterie
autonome
Rotation seulement
Mode d’entraînement percussion
AVERTISSEMENT!
La poussière résultant de ponçage, sciage,
meulage, perçage à haute pression et de
toute autre activité de construction, contient
des produits chimiques réputés être cause
de cancer, de malformations congénitales ou
autres problèmes reproductifs. Ces produits
chimiques sont, par exemple :
•Le plomb contenu dans les peintures à
base de plomb
- 19 -
EY7542(UL).indb
19
2007/07/25
11:34:17
•La silice cristalline, contenue dans les
briques, le ciment et autres produits de
maçonnerie; et
•L’arsenic et le chrome provenant du bois
traité chimiquement.
Pour réduire l’exposition à ces produits
chimiques, il faut travailler dans un lieu bien
aéré et porter un équipement de sécurité
approprié tel que certains masques antipoussière conçus spécialement pour filtrer
les particules microscopiques.
IV.CHARGEUR DE BAT­
TERIE ET BATTERIE
AUTO­NOME
Instructions de sécurité impor­
tantes
1) CONSERVEZ CES INSTRUCTIONS
– La présente notice contient des instructions de sécurité et d’utilisation
importantes pour le chargeur de batterie
EY0L80.
2) Avant d’utiliser le chargeur de batterie, lisez toutes les instructions et les
marques d’avertissement figurant sur
le chargeur de batterie, la batterie autonome et le produit utilisant la batterie
autonome.
3) MISE EN GARDE – Pour réduire le risque de blessures, chargez la batterie
autonome Panasonic seulement comme
indiqué à la dernière page.
Les autres types de batteries risquent
d’exploser et de causer des blessures
corporelles et des dommages matériels.
4) N’exposez pas le chargeur à la pluie ou
à la neige.
5) Pour réduire les risques de domma­ges
à la fiche et au cordon secteur, débranchez le chargeur en tirant la fiche et non
le cordon.
6) Veillez à acheminer le cordon de façon
que personne ne risque de le piétiner,
de trébucher dessus, d’endommager ou
d’étirer le cordon.
7) N’utilisez une rallonge qu'en cas de nécessité absolue.
Si vous utilisez une rallonge inadéquate,
vous risquez de causer un incendie ou
une électrocution. Si vous devez absolument utiliser une rallonge, veillez à respecter les points suivants:
a.Le nombre, la taille et la forme des
broches de la fiche de la rallonge doivent être identiques à ceux de la fiche du
chargeur de batterie.
b.La rallonge doit avoir des conducteurs
en bon état et être elle-même en bon
état d'utilisation.
c.La taille des conducteurs doit être suffisante pour les normes d'intensité en
ampères du chargeur, comme indiqué
ci-dessous.
TAILLE AWG MINIMUM RECOMMANDÉE DES
RALLONGES POUR CHARGEURS
DE BATTERIES
Norme d’entrée Ampères
Taille AWG du
CA
cordon
Egal ou
Mais
Longueur du
cordon, pieds
supérieur à
inférieur à
25 50 100 150
0
2
18 18 18 16
8) N’utilisez pas un chargeur dont la fiche
ou le cordon est endommagé ­ – remplacez-les immédiatement.
9) N’utilisez pas le chargeur s’il a reçu un
choc violent, s'il a subi une chute ou s’il
a été endommagé de quelque manière
que ce soit; confiez-le à un technicien
qualifié.
10)N e démontez pas le chargeur; si des
travaux d’entretien ou de réparation sont
nécessaires, confiez-le à un technicien
qualifié. Si vous le remontez incorrectement, vous risquez de causer une électrocution ou un incendie.
11)Pour réduire le risque d’électrocution, dé­
branchez le chargeur de la prise de courant avant d’entreprendre des travaux
d’entretien ou de nettoyage.
12)Le chargeur et la batterie autonome ont
été conçus spécifiquement pour fonctionner ensemble.
Ne tentez pas de charger un autre outil à
batterie ou une autre batterie autonome
avec ce chargeur.
13)Ne tentez pas de charger la batterie autonome avec un autre chargeur.
14)Ne tentez pas de démonter le logement
de la batterie autonome.
15)Ne rangez pas l’outil ou la batterie autonome à des endroits où la température
est susceptible d'atteindre ou de dépasser 50°C (122°F) (par exemple dans
une remise d’outils électriques, ou dans
une voiture en été), car ceci risquerait
d'abîmer la batterie stockée.
16)N e chargez pas la batterie autonome
- 20 -
EY7542(UL).indb
20
2007/07/25
11:34:18
lorsque la température est INFÉRIEURE
À 0°C (32°F) ou SUPÉRIEURE à 40°C
(104°F). Ceci est très important pour conserver le bon état de fonctionnement de
la batterie autonome.
17)N’incinérez pas la batterie autonome.
Elle risquerait d'exploser dans les flam­
mes.
18)Evitez toute utilisation dans un environ­
nement dangereux. N’utilisez pas le
chargeur à un endroit humide ou mouillé.
19)Le chargeur a été conçu pour fonctionner uniquement sur des prises secteur
domestiques standard. Ne l’utilisez pas
sous des tensions différentes!
20)Ne manipulez pas brutalement le cordon secteur. Ne transportez jamais le
chargeur en le tenant par le cordon, ou
ne le tirez pas brutalement pour le débrancher de la prise. Gardez le cordon à
l’abri de la chaleur, de l’huile et de bords
coupants.
21)Chargez la batterie autonome à un endroit bien ventilé; ne couvrez pas le char­
geur et la batterie autonome avec un chiffon, etc., pendant la charge.
22)Si vous utilisez un accessoire non recommandé, un incendie, une électrocution,
des blessures risqueraient de s’ensuivre.
23)N e court-circuitez pas la batterie autonome. Un court-circuit de la batterie
risquerait de faire passer un courant de
forte intensité, et une surchauffe, un incendie ou des blessures risqueraient de
s'ensuivre.
24)REMARQUE: Si le cordon secteur de
cet appareil est endommagé, il doit être
remplacé exclusivement dans un atelier
agréé par le fabricant, car ces travaux
exigent l’utilisation d’outils spéciaux.
25)P O U R R É D U I R E L E S R I S Q U E S
D’ÉLECTROCUTION, CET APPAREIL
EST ÉQUIPÉ D’UNE FICHE POLARISÉE (UNE LAME EST PLUS LARGE
QUE L’AUTRE).
Cette fiche ne pourra être insérée que
d'une seule façon dans une prise polarisée. Si la fiche ne peut pas être insérée
à fond dans la prise, insérez la fiche
sens dessus dessous. Si vous ne parvenez toujours pas à insérer la fiche, adressez-vous à un électricien qualifié pour
installer une prise de courant adéquate.
Ne modifiez la fiche en aucune façon.
V. MONTAGE
Fixation ou retrait d’une
mèche
REMARQUE:
•Lors de l’installation ou de l’enlèvement d’une mèche, débranchez la batterie autonome de l’outil ou placez le
commutateur sur la position centrale
(verrouillage du commutateur).
1.Maintenez le collier du mandrin de
connexion rapide et retirez-le de la
perceuse.
2.Insérez la mèche dans le mandrin.
Relâchez le collier.
3. Le collier reviendra dans sa position d’
origine lorsqu’il sera relâché.
4. Tirez sur la mèche pour vérifier qu’elle ne
ressort pas.
5.Pour retirer la mèche, tirez le collier
vers l’extérieur de la même manière.
MISE EN GARDE:
•Si le collier ne revient pas dans sa
position d’origine ou si la mèche ressort lorsque vous tirez dessus, cela
signifie que la mèche n’a pas été
fixée correctement. Assurez-vous
que la mèche est bien fixée avant
toute utilisation.
Utilisez des mèches hexagonales de
6,35 mm (1/4").
Pour assurez une fixation correcte des
mèches, n’utilisez que des mèches
hexa­gonales avec une détente de 9,5
mm (3/8").
6,35 mm (1/4")
9,5 mm (3/8")
Fixation ou retrait de la bat­
terie autonome
1. Pour raccorder la batterie autonome:
Alignez les marques d’alignement et
fixez la batterie autonome.
•Faites glisser la batterie autonome
jusqu’à ce qu’elle se verrouille en
position.
- 21 -
EY7542(UL).indb
21
2007/07/25
11:34:19
Utilisation du commutateur et
du levier d’inversion marche
avant-marche arrière
Marques
d’alignement
2. Pour retirer la batterie autonome:
Appuyez sur le bouton depuis l’avant
pour libérer la batterie autonome.
Rotation en
sens normal
Rotation en
sens inverse
Verrouillage du
commutateur
Bouton
MISE EN GARDE:
Pour prévenir tout dégât, n’actionnez
pas le levier d’inversion marche avantmarche arrière tant que la mèche n’a
pas complètement terminé de tourner.
VI.FONCTIONNEMENT
[Corps principal]
Fonctionnement du commutateur
1. La vitesse augmente à mesure où
la gâchette est enfoncée. Lors du
début d’un travail, appuyez légèrement sur la gâchette pour commencer par une rotation lente.
2. Un contrôleur électronique de retour
est utilisé pour donner un couple de
serrage fort, même à basse vitesse.
3. Le frein fonctionne lorsque la gâchette est relâchée et le moteur
s’arrête immédiatement.
REMARQUE:
Lorsque le frein fonctionne, un bruit
de freinage peut se faire entendre.
Ceci est normal.
Utilisation du commutateur pour
une rotation en sens normal
1. Poussez le levier pour obtenir une
rota­tion en sens normal.
2. Appuyez légèrement sur la gâchette pour que l’outil commence à
tourner lentement.
3. La vitesse augmente à mesure où
la gâchette est enfoncée pour un
serrage de vis et un perçage efficaces. Le frein fonctionne et le man­
drin s’arrête immédiatement lorsque
la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n’utilisez plus
l’outil (ver­rouil­lage du commutateur).
Utilisation du commutateur
de rotation en sens inverse
1. Poussez le levier pour obtenir une
rotation en sens inverse. Avant
d’utiliser l’outil, vérifiez le sens de
rotation.
2. Appuyez légèrement sur la gâchette
pour que l’outil commence à tourner
lentement.
3. Ramenez le levier en position centrale lorsque vous n’utilisez plus
- 22 -
EY7542(UL).indb
22
2007/07/25
11:34:21
l’outil (ver­rouillage du commutateur).
la rotation de l’outil s’est complètement arrêtée. Cela peut entraîner des
dégâts si l’outil tourne.
Sélection du mode
Sélectionnez
le mode
Utilisation
prévue
Attache
Entraînement
Entraînepercussion
ment
Mode
d’entraîne­
Perçage
ment de foret
avec fonction
d’embrayage
Matériel de
travail
Boulon
Ecrou
Vis à bois
Vis à métal
Vis auto
entraînée
L’affichage de l’entraînement perceuse
(marque ) vire à l’argent.
Réglage du couple de serrage de l’embrayage
Bois
Métal
Ajustez le couple de serrage sur l’un
des 21 réglages de l’embrayage ou
sur la position “ ”.
MISE EN GARDE:
Essayez le réglage avant l’utilisation effective.
AVERTISSEMENT!
Cet outil ne doit pas être utilisé comme
perceuse dans le “mode d’entraînement
percussion”. Lors du perçage dans de
l’acier, la mèche peut casser en cas de
blocage et cela peut occasionner de
dangereuse blessures par coupure.
Fonctionnement de l’entraînement
percussion
Sélectionnez l’entraînement percussion à l'aide du commutateur de
l’entraînement perceuse/percussion.
•Ne commutez la position entraînement perceuse/percussion que lorsque
la rotation de l’outil s’est complètement arrêtée. Cela peut entraîner des
dégâts si l’outil tourne.
L’affichage de l’entraînement percussion
(marque ) vire à l’argent.
Fonctionnement de l’entraînement
perceuse
Sélectionnez l’entraînement perceuse
à l’aide du commutateur de l’entraînement perceuse/percussion.
•Ne commutez la position entraînement perceuse/percussion que lorsque
Réglez l’échelle sur cette marque (
).
Comment utiliser le crochet de ceinture
AVERTISSEMENT!
•Assurez-vous de bien accrocher le
crochet de ceinture à l’unité principale
en serrant bien la vis. Si le crochet de
ceinture n’est pas bien fixé à l’unité
principale, le crochet peut se décrocher et l’unité peut tomber.
Cela pourrait entraîner un accident ou
des blessures.
•Vérifiez régulièrement le serrage de la
vis. Si elle est desserrée, resserrez-la
bien.
•Assurez-vous d’accrocher fermement
et de manière sûre le crochet de ceinture sur une ceinture de taille ou une
autre ceinture. Faites attention que l’
appareil ne glisse pas de la ceinture.
Cela pourrait entraîner un accident ou
des blessures.
•Lorsque l’unité principale est tenue
par le crochet de ceinture, évitez de
sauter ou de courir. Le crochet pourrait glisser et l’unité principale pourrait tomber.
- 23 -
EY7542(UL).indb
23
2007/07/25
11:34:27
Cela pourrait entraîner un accident
ou des blessures.
•L o r s q u e l e c r o c h e t d e c e i n t u r e
n’est pas utilisé, assurez-vous de le
remettre dans sa position de stockage. Le crochet pourrait se prendre
dans quelque chose. Cela pourrait
entraîner un accident ou des blessures.
•Lorsque l’appareil est accroché à
la taille par le crochet de ceinture,
ne fixez pas de mèche autre qu’une
mèche de serrage sur l’appareil. Un
objet pointu tel qu’une mèche de perçage pourrait entraîner un accident ou
des blessures.
Pour changer le côté d’instal­
lation du crochet de ceinture
Le crochet de ceinture peut être fixé
sur les deux côtés de l’appareil.
1.M ettez le crochet de ceinture en
posi­tion de stockage.
2.Desserrez la vis en la faisant tourner dans le sens inverse des aiguilles
d’une montre à l’aide d’une pièce en
métal plat ou d’un tournevis à tête
plate.
3.R etirez le crochet de ceinture et
insérez-le de l’autre côté de la
fente sur l’unité principale.
4.Serrez la vis fermement en la tournant dans le sens des aiguilles
d’une montre.
Le crochet de ceinture ne peut être
retiré de l’unité principale que lorsqu’il
est dans sa position de stockage.
Pour régler l’angle de position du crochet de ceinture
1.Faites coulisser le levier de verrouillage du crochet de ceinture 1 et
tenez-le pour déverrouiller le crochet
de ceinture.
2.Tirez le crochet de 2
ceinture hors de sa
1
position de stockage
2 et mettez-le en
3
position.
3.Relâchez le levier de verrouillage du
crochet de ceinture pour verrouiller
l’angle du crochet de ceinture.
4.Assurez-vous que le crochet de ceinture est bien verrouillé. Veillez aussi
à ce que le levier du crochet de ceinture soit verrouillé fermement à sa
position 3.
•Le crochet de ceinture ne peut pas être
ver­rouillé à cette position. Verrouillez-le
ferme­ment à sa position avant d'utiliser
l'outil.
Pour remettre le crochet de ceinture
en position de stockage, effectuez les
étapes 1 et 2 ci-avant, puis abaissez le
crochet de ceinture.
Pour fixer le verrouillage, effectuez les
étapes 3 et 4 ci-avant.
Panneau de commande
(1)
(3)
(2)
(1)Lumière DEL
Appuyez sur
pour
al­lumer et éteindre la
lumière DEL.
La lumière éclaire avec
un courant de très faible
intensité qui n’affecte pas
négativement la performance du tournevis ou la capacité de la batterie pendant
son utilisation.
MISE EN GARDE:
•La lumière DEL incorporée est conçue pour éclairer temporairement la
petite zone de travail.
•Ne l’utilisez pas comme remplacement d’une torche normale, elle
n’est pas assez lumineuse.
- 24 -
EY7542(UL).indb
24
2007/07/25
11:34:32
•L’alimentation se met automatiquement hors circuit après avoir installé la batterie autonome ou lorsque
la lumière DEL est allumée et que
l’entraînement n’a pas été utilisé
pendant 5 minutes ou plus ou
lorsque la lumière DEL est éteinte
et que l’entraînement n’a pas été
utilisé pendant 1 minute ou plus.
Veuillez appuyer sur l’interrupteur
pour utiliser de nouveau la perceuse.
Ce produit est équipé d’une lumière
DEL (diode électrolytique).
Ce produit a été classé dans la classe
1 des produits à DEL par la directive
IEC (EN) 60825-1:2001.
qui activerait de façon répétée la
caractéristique de protection contre
la surchauffe.
(3)Témoin d’avertissement de batterie basse
Arrêt
(fonction­
nement
normal)
Une décharge excessive (totale) des
batteries aux ions de lithium réduit
leur durée de vie de façon notable.
L’outil comprend une caractéristique
de protection de la batterie conçue
pour empêcher une décharge
excessive de la batterie autonome.
• La caractéristique de protection de
la batterie s’active automatiquement avant que la batterie ne perde
sa charge, entraînant le clignotement du témoin d’avertissement de
batterie basse.
• Dès que vous remarquez le clig­
notement du témoin d’avertissement de batterie basse, rechargez
immédiatement la batterie autonome.
Produit à del DEL classe 1
Mise en garde : NE REGARDEZ PAS DIRECTE­
MENT LE FAISCEAU.
L’utilisation de commandes ou de réglages ou l’
exécution de procédures autres que ceux spécifiés dans ce manuel peut entraîner l’exposition
à de dangereuses radiations.
(2)Témoin d’avertissement de surchauffe
Arrêt
(fonction­
nement
normal)
Clignotant: Surchauffe
Indique que le fonction­
nement a été arrêté à la
suite d’une surchauffe de la
batterie.
La caractéristique de protection contre
la surchauffe arrête le fonctionnement
de l’outil afin de protéger la batterie
autonome en cas de surchauffe. Le
témoin d’avertissement de surchauffe
clignote sur le panneau de commande
lorsque cette caractéristique est
active.
• Lorsque la caractéristique de pro­
tection contre la surchauffe s’active,
laissez l’outil se refroidir complète­
ment (au moins 30 minutes). L’outil
est prêt à être utilisé lorsque le
témoin d’avertissement de surchauffe
s’éteint.
• Evitez d’utiliser l’outil d’une façon
Clignotant
(Pas de charge)
Caractéristique de
protection de la
batterie active.
Tenue recommandée
Utilisez la poignée pour tenir et faire
fonctionner la perceuse d’une main.
Si le travail nécessite une force
supplémentaire, vous pouvez faire
pression sur l’arrière de la perceuse
avec votre autre main.
[Batterie]
Pour une utilisation correcte
de la batterie autonome
Batterie autonome Li-ion (EY9L40)
•Pour une longévité optimale de la batterie, rangez la batterie autonome
Li-ion sans la charger après l’avoir utilisée.
- 25 -
EY7542(UL).indb
25
2007/07/25
11:34:34
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du
chargeur de batterie sont libres de tout
corps étranger comme de la poussière
et de l’eau, etc. Nettoyez les bornes
avant de charger la batterie autonome
si des corps étrangers se trouvent sur
les bornes.
La durée de vie des bornes de la batterie autonome peut être affectée par
des corps étrangers comme de la
poussière et de l’eau, etc. pendant le
fonctionnement.
• Lorsque vous n’utilisez pas la batterie
autonome, éloignez-la d’autres objets
métalliques tels que : trombones,
pièces de monnaie, clés, clous, vis et
autres petits objets métalliques susceptibles de connecter les bornes
entre elles.
Si vous court-circuitez les bornes de
la batterie, vous risquez de causer
des étincelles, de vous brûler ou de
provoquer un incendie.
• Lors de l’utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
• Lorsque la batterie autonome est retirée du corps de l’outil, replacez immédiatement le couvercle de la batterie autonome afin d’empêcher la poussière ou la crasse de contaminer les
bornes de la batterie et de provoquer
un court-circuit.
renseignements sur le recyclage
de la batterie, veuillez composer le
1-800-8-BATTERY.
[Chargeur de batterie]
Recharge
Mises en garde pour la batterie
autonome Li-ion
• Si la température de la batterie autonome chute au-dessous d’environ
-10ºC, la charge s’arrête automatiquement pour empêcher la détérioration de la batterie.
Mises en garde communes pour
la batterie autonome Li-ion/
Ni-MH/Ni-Cd
Longévité des batteries autonomes
Les batteries rechargeables ont une
longévité limitée. Si le temps de fonctionnement devient très court après
la recharge, remplacez la batterie
autonome par une neuve.
Recyclage de la batterie autonome
ATTENTION:
Pour une batterie autonome Li-ion
EY9L40
La batterie Li-ion que vous vous êtes
procurée est recyclable. Pour des
• Le niveau de température ambiante
moyenne se situe entre 0°C (3°F) et
40°C (104°F).
Si la batterie autonome est utilisée
alors que sa température est inférieure
à 0°C (3°F), l’outil pourrait ne pas
fonctionner correctement.
• Lorsqu’une batterie autonome froide
(en-dessous de 0°C (3°F)) doit être
rechargée dans une pièce chaude,
laissez la batterie autonome dans la
pièce pendant une heure au moins
et rechargez-la quand elle a atteint la
température ambiante.
• Laissez refroidir le chargeur quand
vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les
trous des connecteurs lorsque vous
prenez les chargeurs ou à n’importe
quelle occasion.
MISE EN GARDE:
Pour éviter les risques d’incendie ou
d’endommagement du chargeur de
batterie.
• N’utilisez pas de source d’alimentation provenant d’un générateur de
moteur.
- 6 -
EY7542(UL).indb
26
2007/07/25
11:34:35
•Ne bouchez pas les trous d’aération
du chargeur et de la batterie auto­
nome.
•Débranchez le chargeur lorsque
vous ne l’utilisez pas.
Batterie autonome Li-ion
REMARQUE:
Votre batterie autonome n’est pas
complètement chargée au moment
de l’achat. Veillez à bien charger
complètement la batterie avant son
utilisation.
Chargeur de batterie (EY0L80)
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d’alimentation
secteur; toutefois, ceci ne pose
aucun problème de sécu­rité.
2. Introduisez soigneusement la batterie
autonome dans le chargeur.
1.Alignez les marques d’alignement
et placez la batterie dans le poste
d’accueil sur le chargeur.
2.Faites glisser vers l’avant dans le
sens de la flèche.
témoin de charge se met à clignoter
rapidement en vert.
6. Lorsque la température de la batterie
autonome est de 0ºC ou moins, la batterie autonome prend plus longtemps
à charger que la durée standard.
Même lorsque la batterie est complètement chargée, elle n’aura
qu’environ 50% de la puissance d’une
batterie complètement chargée à une
température de fonctionnement normale.
7. Si le voyant d’alimentation ne s’allume
pas immédiatement après le branchement du chargeur, ou si après la
durée de charge standard le voyant
de charge ne clignote pas rapidement
en vert, consultez un centre de dépannage agréé.
8. Si une batterie complètement chargée est à nouveau insérée dans
le chargeur, le témoin de charge
s’allume. Après quelques minutes,
le voyant de charge risque de cligno­
ter rapidement pour indiquer que la
charge est terminée.
Batterie autonome Ni-MH/Ni-Cd
REMARQUE:
Chargez une nouvelle batterie auto­
no­me, ou une batterie autonome
qui n’a pas été utilisée pendant
une période prolongée, pendant 24
heures pour lui redonner sa pleine
capacité.
Marques d’alignement
3. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un inter­
rupteur électronique s’actionne pour pro­
téger la batterie.
• La charge ne peut pas être réalisée
si la batterie autonome est chaude
(par exemple, à la suite d’un long
travail de perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie. La charge com­mence
alors automatiquement.
4. Le témoin de charge (vert) clignote
lentement dès que la batterie est chargée à environ 80%.
5. Lorsque la charge est terminée, le
Chargeur de batterie (EY0L80)
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d’alimentation
secteur; toutefois, ceci ne pose
aucun problème de sécu­rité.
2. Introduisez soigneusement la batterie
autonome dans le chargeur.
- 27 -
EY7542(UL).indb
27
2007/07/25
11:34:36
3. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un inter­
rupteur électronique s’actionne pour pro­
téger la batterie.
• La charge ne peut pas être réalisée
si la batterie autonome est chaude
(par exemple, à la suite d’un long
travail de perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie. La charge com­mence
alors automatiquement.
4. Lorsque la charge est terminée, le
témoin de charge se met à clignoter
rapidement en vert.
5. Si le voyant de charge ne s’allume pas
immédiatement après le branchement
du chargeur, ou si après la durée de
charge standard le voyant de charge ne
clignote pas rapidement en vert, consultez un centre de dépannage agréé.
6. Si une batterie complètement chargée est à nouveau insérée dans
le chargeur, le témoin de charge
s’allume. Après quelques minutes, le
voyant de charge risque de clignoter rapidement pour indiquer que la
charge est terminée.
INDICATION DU VOYANT
Allumé en vert
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
Clignotant rapidement en vert
Chargement terminé. (Pleine charge)
Clignotant en vert
La batterie est chargée à environ 80%. (Charge utile. Li-ion
seulement)
Allumé en vert
Chargement en cours.
Allumé en orange
La batterie autonome est froide
La batterie autonome est chargée lentement pour réduire
l’effort de la batterie. (Li-ion seulement)
Clignotant en orange
La batterie autonome est chaude. La charge commence
lorsque la température de la batterie autonome descend.
Lorsque la température de la batterie autonome est de –10ºC
(14ºF) ou moins, le témoin de charge (orange) se met également à clignoter. La charge commence lorsque la température
de la batterie autonome augmente (Li-ion seulement).
Témoin de l’état de charge
Gauche: vert Droite: orange s’affichent.
Clignotant rapidement en orange et en vert
Impossible de charger. Colmatage par la pous­sière ou mauvais fonctionnement de la batterie autonome.
VII.ENTRETIEN
Nettoyez l’appareil au moyen d’un chif­fon sec et propre. N’utilisez ni eau, ni solvant,
ni produit de nettoyage volatile.
- 28 -
EY7542(UL).indb
28
2007/07/25
11:34:40
VIII.COUPLE DE SER­RAGE
La puissance nécessaire pour serrer un boulon dépendra du matériau et de la taille
du boulon, ainsi que du matériau sur lequel doit être mis le boulon. Choisissez le
temps de serrage en conséquence.
Des valeurs de référence sont indiquées ci-dessous.
(Elles peuvent varier en fonction des conditions de serrage.)
Facteurs affectant le couple de serrage
Le couple de serrage est affecté par une grande variété de facteurs incluant
les suivants. Après le serrage, vérifiez toujours le couple avec une clé dyna­
mométrique.
1) Tension
Lorsque la batterie autonome est presque déchargée, la tension diminue et le couple de serrage également.
Conditions de serrage des boulons
N·m
(kgf-cm)
M10 × 35 mm. M12, M14, M16 × 45 mm
Boulon standard
N·m
(kgf-cm)
M8, M10 × 35 mm. M12 × 45 mm
Boulon haute résistance
(Taille des boulons: millimètres)
150
150
Couple de serrage
Couple de serrage
M14
M12
100
M10
50
100
M12
50
M10
M8
M8
M6
0,0
0,5
1,0
M6
1,5
2,0
2,5
Temps de serrage (s)
Rondelle
Boulon
0,0
3,0
0,5
1,0
1,5
2,0
2,5
3,0
Temps de serrage (s)
Conditions de serrage
•Les boulons suivants sont utilisés.
Tôle d’acier de 10 mm
Boulon standard: Type de résistance
(3/8") d’épaisseur
Rondelle
Rondelle élastique
Ecrou
4,8
Type à haute résistance 12,9
Explication du type de résistance
4,8
Limite d’élasticité du boulon
(80% de la résistance à la traction)
32 kgf/mm2 (45000 psi)
Limite d’élasticité du boulon
40 kgf/mm2 (56000 psi)
- 29 -
EY7542(UL).indb
29
2007/07/25
11:34:43
2) Temps de serrage
Un temps de serrage plus long
entraîne un couple de serrage plus
élevé. Cependant, un serrage excessif n’ajoute pas de valeur et réduit la
longévité de l’outil.
3) Différents diamètres de boulons
La taille du diamètre du boulon affecte
le couple de serrage.
Généralement, lorsque le diamètre du
boulon augmente, le couple de serrage augmente également.
4) Conditions de serrages
Le couple de serrage variera, même si
l’on garde le même boulon, en fonction
du degré, de la longueur et du coefficient de couple (le coefficient fixe indiqué par le fabricant à la production).
Le couple de serrage variera, même si
l’on garde le même matériau à boulonner (ex: acier), en fonction de la finition
de la surface.
Le couple est grandement réduit lors­
que le boulon et l’écrou commencent à
tourner ensemble.
5) Jeu de douille
Le couple diminue lorsque la confi­
guration à six côtés d’une douille de
mauvaise taille est utilisée pour serrer
un boulon.
6) Commutateur (Gâchette de contrôle
de vitesse)
Le couple de serrage est diminué si
l’appareil est utilisé lorsque le commutateur n’est pas complètement
enfoncé.
7) Effet de l’utilisation d’un adaptateur
de raccordement
Le couple de serrage diminue lorsque
l’on utilise un joint universel ou un
adap­tateur de douille.
•Joint universel
IX.ACCESSOIRES
Mandrin de perçage
•EY9HX409E
Utilisez avec la mèche tournevis,
la mèche perceuse à bois ou avec
la mèche perceuse à métal avec
un fût droit de 1,5 mm à 10 mm
de diamètre.
Joint universel (Disponible dans le
commerce)
Adaptateur de douille (Disponible
dans le commerce)
•Adaptateur de douille
- 30 -
EY7542(UL).indb
30
2007/07/25
11:34:46
X. CAPACITES MAXIMUM RECOMMANDEES
Modèle
Mode percussion
Vis à bois
Mode d’entraînement perceuse
Mode percussion
Vis auto perçante Mode d’entraînement perceuse
Vissage
de vis
Serrage de boulons
Perceuse
Acier
Bois
Mode percussion
Mode d’entraînement perceuse
EY7542
ø 9,5 mm (3/8")
ø 6,2 mm (1/4")
ø 6 mm (15/64")
ø 6 mm (15/64")
Boulon standard: M14
Boulon à traction élevée: M12
ø 10 mm (25/64")
ø 21 mm (53/64")
XI.CARACTERISTIQUES TECHNIQUES
UNITE PRINCIPALE
Modèle
Moteur
EY7542
14,4 V CC
Mode percussion: 0 – 2350 min-1 (t/mn)
Mode d’entraînement perceuse: 0 – 700 min-1 (t/mn)
Mode percussion: 140 N·m (1430 k f/cm, 1239 po-lbs)
Mode d’entraînement perceuse:
14,0 N·m (143 k f/cm, 124 po-lbs)
Environ 0,7 N·m (7 k f/cm, 6,2 po-lbs) –
4,4 N·m (45 k f/cm, 39 po-lbs)
193 mm (7-1/2")
Vitesse sans charge
Couple maximum
Couple de serrage de
l’embrayage
Longueur totale
Poids (avec la batterie
autonome: EY9L40)
1,65 k (3,61 lbs)
BATTERIE AUTONOME
Modèle
Stockage de la
batterie
Tension de la batterie
Capacité
EY9L40
Batterie Li-ion
14,4 V CC (3,6 V × 4 piles)
3 Ah
CHARGEUR DE BATTERIE
Modèle
Puissance nominale
Poids
EY0L80
Voir la plaque signalétique se trouvant sur le côté
inférieur du chargeur.
0,95 k (2,1 lbs)
- 31 -
EY7542(UL).indb
31
2007/07/25
11:34:47
[Batterie autonome Li-ion]
Durée de
chargement
Tension
14,4 V
EY9L40
3 Ah
Utilisable: 35 minutes
Plein: 50 minutes
[Batterie autonome Ni-MH/Ni-Cd]
1,2 Ah
7,2 V
EY9065
EY9066
1,7 Ah
Durée de
chargement
9,6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15,6 V
18 V
24 V
EY9136
EY9116
EY9117
3 Ah
EY9200
EY9230
45 min.
EY9210
90 min.
3,5 Ah
EY9201
EY9231
55 min.
2 Ah
EY9168
60 min.
EY9251
65 min.
REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre
région. Veuillez vous reporter au catalogue général le plus récent.
- 32 -
EY7542(UL).indb
32
2007/07/25
11:34:47
I.INTRODUCCIÓN
Esta herramienta es una pistola taladradora y de múltiples impactos que
tiene dos modos de funcionamiento
“Modo de pistola de impacto” y “Modo
de pistola taladradora”. Los modos
pueden seleccionarse deslizando
el interruptor de pistola de taladro/
impacto.
II. REGLAS DE SEGURI­
DAD GENERALES
¡ADVERTENCIA! Lea todas las
instrucciones.
Si no cumple con todas las siguientes
instrucciones puede recibir una des­
carga eléctrica, incendio y/o heridas
graves. El término “herramienta
eléctrica” en todas las advertencias a
continuación se refiere a su herramienta
eléctrica conectada al tomacorriente
(cableado) y a la herramienta eléctrica
que funciona con batería (sin cable).
GUARDE ESTAS INSTRUC­
CIONES
Seguridad del lugar de trabajo
1) Mantenga el lugar de trabajo limpio y
bien iluminado.
Un área desprolija u oscura es una
causa de accidentes.
2) No haga funcionar herramientas elé­ctri­
cas en un ambiente explosivo como en
lugares donde hay líquidos inflamables
cajas o polvo.
Las herramientas eléctricas producen
chispas que pueden encender el polvo
o el vapor.
3) Mantenga a los niños y personal no
relacionado lejos mientras haga funcio­
nar la herramienta eléctrica.
Una distracción puede hacer que pierda
el control.
Seguridad eléctrica
1) Los enchufes de herramientas elé­c­
tricas deben coincidir con el toma­
corriente. Nunca modifique el
enchufe. No utilice ningún adaptador
de enchufe con herramientas eléctri­
cas con tierra (conexión a tierra).
Un enchufe no modificado y tomacor­
rientes que coincidan reducirán el
riesgo de descarga eléctrica.
2) Evite el contacto de su cuerpo con una
superficie de tierra o conec­tado a una
tierra tales como tubos, radiadores,
microondas y refrigera­dores.
Existe un mayor riesgo de descarga
eléctrica si su cuerpo queda conectado a
una tierra.
3) No exponga herramientas eléctricas a
la lluvia o condiciones de hume­dad.
El agua que entra en una herramienta
eléctrica aumentará el riesgo de des­
carga eléctrica.
4) No abuse del cable. Nunca utilice
el cable para transportar, tirar de o
desenchufar la herramienta eléctrica.
Mantenga el cable lejos de fuentes de
calor, aceite, bordes afilados o piezas
móviles.
Un cable dañado o enredado puede au­
mentar el riesgo de descarga eléc­trica.
5) Cuando haga funcionar una herra­
mienta eléctrica en exteriores, utilice
un cable de extensión adecuado para
uso en exteriores.
El uso de un cable adecuado para uso en
exteriores reduce el riesgo de descarga
eléctrica.
Seguridad personal
1) Manténgase alerta, vigile lo que haga
y utilice sentido común cuando haga
funcionar la herramienta eléctrica. No
utilice una herramienta eléctrica mien­
tras está cansado o bajo la influencia
de drogas, alcohol o medicamentos.
Un descuido instantáneo mientras hace
funcionar las herramientas eléctricas
puede provocar una herida personal de
gravedad.
2) Utilice equipo de seguridad. Utilice
siempre gafas protectoras.
Un equipo de seguridad como máscara
antipolvo, zapatos antideslizamiento,
casco duro o protección contra los
oídos utilizado en condiciones adecua­
das reducirá heridas personales.
3) Evite un arranque por accidente. Ase­
gúrese que el interruptor está en la
posición de desconexión antes de
desenchufar.
El transporte de las herramientas
eléctricas con su dedo en el interruptor
o el desenchufado de las herramientas
eléctricas que tengan el interruptor
conectado puede provocar un accidente.
4) Desmonte cualquier llave de ajuste
- 33 -
EY7542(UL).indb
33
2007/07/25
11:34:48
o llave de cubo antes de conectar la
herramienta eléctrica.
Una llave instalada en una pieza rota­
toria de la herramienta eléctrica puede
provocar una herida personal.
5) No fuerce su cuerpo. Mantenga sus
pies bien apoyados en el piso y su
equilibrio en todo momento.
Esto permite un mejor control de la her­
ramienta eléctrica en situaciones ines­pe­
radas.
6) Vístase correctamente. No utilice ropa
floja o joyas. Mantenga su cabello,
ropa y guantes lejos de piezas móviles.
Una ropa floja, joyas o cabello largo
puede quedar atrapado en piezas
móviles.
7) Si se entregan dispositivos para
recolección y extracción de polvo,
asegúrese que estén conectados y
se utilicen bien.
El uso de estos dispositivos puede
reducir los peligros relacionados con el
polvo.
Uso y cuidados de herramientas
eléctricas
1) No fuerce la herramienta eléctrica.
Utilice la herramienta eléctrica cor­
recta según su aplicación.
Una herramienta eléctrica correcta
hará el trabajo mejor y más seguro a la
velocidad para la que fue diseñada.
2) No utilice la herramienta eléctrica si
el interruptor no se conecta y des­
conecta.
Cualquier herramienta eléctrica que no
pueda controlarse con el interruptor es
peligroso y debe repararse.
3) Desconecte el enchufe del tomacor­
riente y/o paquete de bate­ría de la
herramienta eléctrica antes de hacer
un ajuste, cambio de acce­sorios o
guardado de herramien­tas eléctricas.
Estas medidas de seguridad preventiva
reducen el riesgo de que la herramienta
eléctrica arranque por accidente.
4) Guarde las herramientas eléctricas
apagadas en un lugar fuera del alcance
de los niños y no permita que personas
que no saben el uso de la herramienta
eléctrica o estas instrucciones hagan
funcionar la herramienta eléctrica.
Las herramientas eléctricas son peli­
grosas en manos de usuarios no entrena­
dos.
5) Mantenga las herramientas eléctricas.
Verifique por mala alineación o atas­
cado de piezas móviles, rotura de
piezas y otras condiciones que pue­
dan afectar el funcionamiento de las
herramientas eléctricas. Si está dañada,
haga reparar la herramienta eléc­trica
antes de utilizar.
Muchos accidentes se deben a her­ra­
mientas eléctricas mal mantenidas.
6) Mantenga las herramientas de corte
afiladas y limpias.
Las herramientas de corte bien mante­
nidas con bordes de corte afilados
tienen menos posibilidades de atascarse
y son más fáciles de controlar.
7) Utilice la herramienta eléctrica, acce­
sorios y brocas de herramienta, etc.
de acuerdo con estas instrucciones
y la forma especificada para el tipo
particular de herramienta eléctrica,
teniendo en cuenta las condiciones
de trabajo y el trabajo a hacer.
El uso de la herramienta eléctrica
para un funcionamiento diferente del
especificado puede traducirse en una
situación peligrosa.
Uso y cuidado de la herramienta
a batería
1) Asegúrese que el interruptor está des­
conectado antes de insertar el paquete
de batería.
La colocación del paquete de batería en
las herramientas eléctricas que tienen
el interruptor activado es causa de
accidentes.
2) Recargue sólo con el cargador espe­
cificado por el fabricante.
Un cargador que es adecuado para
un tipo de paquete de batería puede
provocar el riesgo de incendio cuando
se utiliza con otro paquete de batería.
3) Utilice herramientas eléctricas sólo
con los paquetes de batería especifi­
cados.
El uso de otros paquetes de batería
puede provocar el riesgo de heridas e
incendio.
4) Cuando no se utilice el paquete de
batería, mantenga alejado de otros
objetos metálicos como ganchos de
papel, monedas, llaves, clavos, torni­
llos u otros objetos pequeños que
puedan crear una conexión de un ter­
mi­nal a otro.
El cortocircuito de terminales de batería
- 34 -
EY7542(UL).indb
34
2007/07/25
11:34:48
puede provocar quemaduras o un
incendio.
5) En condiciones de uso abusivo, el
líquido puede salir de la batería;
evite el contacto. Si se produce un
contacto por accidente, lave con
agua. Si el líquido entra en contacto
con los ojos, solicite además ayuda
médica.
El líquido que sale de la batería puede
provocar irritación o quemaduras.
Servicio
1) Solicite el servicio de la herramienta
eléctrica a un técnico cualificado
utilizando sólo repuestos idénticos.
Esto mantendrá la seguridad de la
herramienta eléctrica.
III.NORMAS DE SEGURI­
DAD ESPECÍFICAS
1) Mantenga la herramienta por las
super­ficies de empuñadura aisladas
cuando haga una operación donde la
her­ramienta de corte pueda entrar en
contacto con cables ocultos.
El contacto con un cable “vivo” puede
hacer que las piezas de metal expuestas
de la herramienta descar­guen electrici­dad
al operador.
2) Utilice protectores auditivos cuando
deba usar la herramienta por períodos prolongados.
Una exposición prolongada a ruidos de
alta intensidad puede provocar pérdida
de audición.
3) Recuerde que esta herramienta puede
funcionar en cualquier momento ya que
no necesita enchufarse al tomacorriente
para hacerlo funcionar.
4) Si la broca se atasca, desconecte inmediatamente el disparador para evitar una
sobrecarga que pudiera dañar la batería
o el motor.
Utilice la marcha atrás para aflojar las
brocas atascadas.
5) NO haga funcionar la palanca de avance/
marcha atrás cuando esté conectado el
interruptor principal. La batería se descargará rápidamente y la unidad puede
dañarse.
6) Cuando guarde o transporte la herramienta, coloque la palanca de avance/
marcha atrás en la posición central (bloqueo del interruptor).
7) No fuerce la herramienta apretando el
gatillo de control de velocidad a la mitad
(modo de control de velocidad) para que
se pare el motor. El circuito de protección se activará haciendo que deje de
funcionar el control de velocidad. Si esto
sucediera, suelte el gatillo de control
de velocidad y vuelva a apretar nuevamente para que funcione normalmente.
8) Utilice la herramienta con cuidado para
que no entre polvo por el porta­broca.
9) No toque las piezas giratorias para evitar
herirse.
10)No utilice la herramienta continuamente
durante un largo período de tiempo.
Deje de utilizar la herramienta de vez
en cuando para evitar que suba la temperatura y se caliente excesivamente el
motor.
11)No deje caer la herramienta.
Símbolo
Significado
V
Voltios
Corriente continua
n0
Velocidad sin carga
… min-1
Revoluciones o reciprocaciones
por minuto
Ah
Capacidad eléctrica del bloque
de batería
Solo rotacion
Modo de pistola de impacto
¡ADVERTENCIA!
Algunos tipos de polvo creados al lijar,
serrar, pulir, taladrar y al hacer otras
actividades de construcción contienen
productos químicos que el Estado de
Cali­fornia sabe que producen cáncer,
defectos de nacimiento y otros daños en
la reproducción. Entre estos productos quí­
micos se encuentran:
•El plomo de pinturas con base de
plomo.
•El sílice cristalino de ladrillos,cemento y
otros productos de albañilería.
•El arsénico y el cromo de la madera
tratada químicamente.
- 35 -
EY7542(UL).indb
35
2007/07/25
11:34:50
b.el cable de extensión está bien enchufado y en buenas condiciones eléctricas.
c.el tamaño del cable es lo suficientemente grande para las especificaciones de amperios del cargador, tal
como se especifica a continua­ción.
Para reducir la exposición a estos pro­
ductos químicos: Trabaje en un lugar bien
ventilado y con el equipo de seguridad
aprobado como, por ejemplo, máscaras
contra el polvo que han sido diseñadas
especialmente para no dejar pasar las
partículas microscópicas.
IV. PARA EL CARGA­
DOR DE BATERIA
Y LA BATERIA
Instrucciones de seguridad im­
portantes
1) GUARDE ESTAS INSTRUCCIONES
– Este manual contiene instrucciones
de seguridad importantes y de funciona­
miento para el cargador de batería
EY0L80.
2) Antes de utilizar el cargador de batería,
lea tods las instrucciones y marcas de
precaución en el cargador de batería, la
batería y el producto que utilice la batería.
3) PRECAUCIÓN – Para reducir el riesgo
de heridas, cargue sólo la batería de
Panasonic indicada en la última página.
Los otros tipos de baterías pueden
explotar provocando heridas perso­nales
y daños.
4) No exponga el cargador a la lluvia o
nieve.
5) Para reducir el riesgo de dañar el enchufe
y cable eléctrico, tire del enchufe y no del
cable cuando desconecte el cargador.
6) Cerciórese que el cable está instalado de
tal forma que nadie lo pise o enriede en
los pies o esté expuesto a otros daños o
tensión.
7) No debe utilizar un cable de extensión
a menos que sea absolutamente nece­
sario.
El uso de un cable de extensión incor­
recto puede provocar un riesgo de fuego
o descarga eléctrica. Si debe utilizar un
cable de extensión, cerciórese de que:
a.las patas en el enchufe del cable de
extensión son del mismo número,
tamaño y forma que los del enchufe
en el cargador.
TAMAÑO PROMEDIO MINIMO RECOMENDADO
PARA LOS CABLES DE EXTENSION DE LOS
CARGADORES DE BATERIA
Espec. entrada de Amperios Tamaño promedio de
CA
cable
Igual o mayor
Pero meLongitud de cable Pies
que
nos de
25 50 100 150
0
2
18 18 18 16
8) No haga funcionar el cargador con un
cable o enchufe dañado – cámbielos inmediatamente.
9) No haga funcionar el cargador si recibió
un golpe fuerte, se cayó o está dañado
de alguna otra forma; lleve al personal de
servicio calificado.
10)No desarme el cargador, llévelo al personal de servicio calificado cuando sea
necesario un servicio o reparación. Un
rearmado incorrecto puede traducirse en
un riesgo de descarga eléctrica o fuego.
11)Para reducir el riesgo de descarga elé­
ctrica, desenchufe el cargador del tomacorriente antes de proceder a un mantenimiento o limpieza.
12)El cargador de batería y la batería fue­
ron diseñados específicamente para
funcionar uno con el otro.
No trate de cargar cualquier otra herramienta inalámbrica o la batería con este
cargador.
13)No trate de cargar la batería con ningún
otro cargador.
14)N o trate de desarmar la caja de la
batería.
15)No guarde la herramienta y la ba­tería en
ambientes donde la temperatura pueda
alcanzar o superar los 50ºC (122ºF)
(tales como galpón de herra­mientas para
metal o un coche en verano), ya que
puede deteriorar la batería guardada.
16)No cargue la batería cuando la tempe­
ratura está por DEBAJO de 0ºC (32ºF)
o por ENCIMA de 40ºC (104ºF). Esto es
muy importante para mantener en condiciones óptimas la batería.
- 36 -
EY7542(UL).indb
36
2007/07/25
11:34:50
17)No incinere la batería. Puede explotar en
el fuego.
18)Evite ambientes peligrosos. No utilice el
cargador en lugares húmedos o mojados.
19)El cargador fue diseñado para funcionar
sólo con la corriente eléctrica normal
del hogar. ¡No trate de utilizar con otro
voltaje!
20)No abuse del cable. Nunca transporte
el cargador por el cable o tire del cable
para desconectarlo del tomacorriente.
Mantenga el cable lejos del calor, aceite
y bordes agudos.
21)Cargue la batería en un lugar con buena
circulación de aire, no cubra el cargador
de batería y la batería con un paño, etc.
durante la carga.
22)No se recomienda el uso de un enchufe
triple ya que puede provocar el riesgo de
fuego, descarga eléctrica o heridas personales.
23)No cortocircuite la batería. Una batería
cortocircuitada puede provocar un
gran flujo de corriente, calentamiento
excesivo y el riesgo de fuego o heri­das
personales.
24)NOTA: Si el cable de alimentación de
este aparato está dañado debe cambiarlo en un taller de reparaciones autorizado por el fabricante porque son necesarias herramientas de uso especial.
25)PARA REDUCIR EL RIESGO DE DESCARGA ELECTRICA, ESTE APARATO
TIENE UN ENCHUFE POLARIZADO
(UNA PATA ES MAS ANCHA QUE LA
OTRA).
Este enchufe entrará en el tomacor­
riente polarizado sólo de una forma. Si
el enchufe no entra completamente en
el tomacorriente, invierta el en­chufe. Si
no entra incluso de esta forma, hable
con un electricista calificado para que le
instale un toma­corriente adecuado.
No cambie el enchufe de ninguna
forma.
V. MONTAJE
Colocación o extracción de
la broca
NOTA:
•Al poner o extraer una broca o cubo,
desconecte la batería de la herramienta o coloque el interruptor en la
posición central (bloqueo de interruptor).
1.Sujete el collar del portabrocas de
cone­xión rápida y saque del destornillador.
2.Inserte la broca en el portabrocas.
Suelte el collar.
3.El cuello regresará a su posición original cuando se libere.
4.Tire de la broca para que no salga.
5.Para desmontar la broca, tire del collar de la misma forma.
PRECAUCIÓN:
•Si el cuello no vuelve a su posición
original o la broca sale cuando se
tira de ella, quiere decir que no se
ha acoplado de modo adecuado.
Asegúrese de que la broca está bien
acoplada antes de utilizarla.
Utilice brocas hexagonales de 6,35
mm (1/4").
Para asegurar una fijación correcta de
la broca, utilice sólo brocas hexagonales con fijación de 9,5 mm (3/8").
6,35 mm (1/4")
9,5 mm (3/8")
Colocación y extracción de
la batería
1. Para conectar la batería:
Alinee las marcas de alineación y
coloque las baterías.
•Deslice la batería hasta que se blo­
quee en su posición.
Marcas de alineación
- 37 -
EY7542(UL).indb
37
2007/07/25
11:34:52
2. Para extraer la batería:
Presione el botón desde el frente
para soltar la batería.
no utilice la unidad de palanca de
avance/marcha atrás; la broca se
detiene del todo.
Funcionamiento del inter­
ruptor de rotación de avance
Botón
VI.FUNCIONAMIENTO
[Cuerpo principal]
Funcionamiento del interruptor
1. La velocidad aumenta de acuerdo
con la fuerza a la que presiona el
disparador. Cuando empiece el
trabajo, presione ligeramente el disparador para empezar una rotación
lenta.
2. Se utiliza un controlador electrónico
de realimentación para darle una
fuerte torsión incluso a bajas velocidades.
3. El freno funciona cuando se suelta
el disparador y el motor se para inmediatamente.
NOTA:
Cuando el freno funciona, puede
escucharse un sonido de frenado.
Esto es normal.
Funcionamiento del inter­
ruptor y de la palanca de
avance/marcha atrás
Avance
Marcha
atrás
1. Empuje la palanca para que se
produzca una rotación de avance.
2. Apriete ligeramente el gatillo del dis­
parador para iniciar la herramienta
con lentitud.
3. La velocidad aumenta con la fuerza
con la que presiona el disparador
para un eficiente apriete de tor­ni­
llos y taladrado. El freno funciona
y la broca se para inmediatamente
cuando se suelta el disparador.
4. Tras utilizarlo, coloque la palanca
en su posición central (bloqueo del
interruptor).
Funcionamiento del inter­
ruptor de rotación inversa
1. Empuje la palanca para que se pro­
duzca una rotación inversa. Compruebe la direc­ción de la rotación
antes de utilizarlo.
2. Apriete ligeramente el gatillo del dis­
parador para iniciar la herramienta
con lentitud.
3. Tras utilizarlo, coloque la palanca en
su posi­ción central (bloqueo del inter­
ruptor).
Modo de selección
Modo
seleccionado
Pistola de
impacto
Modo de
impulsor de
taladro con
función de
embrague
Bloqueo del interruptor
Utilización
Apretado
Pistola
Taladrado
Material de
trabajo
Perno
Tuerca
Tornillo para
madera
Tornillo para
metal
Tornillo autoterrajante
Madera
Metal
PRECAUCIÓN:
Para impedir que se produzcan daños,
- 38 -
EY7542(UL).indb
38
2007/07/25
11:34:56
PRECAUCIÓN:
Haga un ensayo de ajustes antes
del funcionamiento real.
ADVERTENCIA!
Esta herramienta no debe utilizarse
como taladro en el “Modo de pistola de
impacto”. Durante el taladrado en acero,
la broca de taladro puede romperse en
el caso de bloquearse y esto puede provocar cortes peligrosos.
Ajuste la escala a esta marca (
).
Funcionamiento de pistola de impacto
Seleccione la pistola de impacto con
el interruptor de pistola taladradora/
impacto.
•Cambie entre las posiciones de pistola taladradora/impacto solo cuando
la herramienta haya dejado de girar
completamente. Puede dañarse si la
herramienta está funcionando.
La indicación de pistola de impacto (marca )
se volverá plateado.
Funcionamiento de pistola tala­dradora
Seleccione la pistola taladradora con
el interruptor de pistola taladradora/
impacto.
•Cambie entre las posiciones de pistola taladradora/impacto solo cuando
la herramienta haya dejado de girar
completamente. Puede dañarse si la
herramienta está funcionando.
La indicación de pistola taladradora (marca )
se volverá plateado.
Ajuste de torsión del em­
brague
Ajuste la torsión a uno de los 21
ajustes de embrague o a la posición
“ ”.
Cómo utilizar el gancho del
cinturón
¡ADVERTENCIA!
•Asegúrese de acoplar bien el gancho
del cinturón a la unidad principal apretando bien el tornillo. Cuando el gancho del cinturón no está firmemente
acoplado a la unidad principal, puede
soltarse, y la unidad principal puede
caerse, lo cual podría ocasionar un
accidente o heridas.
•Verifique periódicamente que el
tornillo está apretado. Si está flojo,
apriete firmemente.
•Asegúrese de acoplar el gancho del
cinturón firmemente y bien apretado en
un cinturón de cintura u otros. Tenga
cuidado de que la unidad no se deslice
fuera del cinturón, lo cual podría ocasionar un accidente o heridas.
•Cuando se sostiene a la unidad
principal mediante un gancho de
cinturón, evite saltar o correr con
ella. Si lo hiciera, podría deslizarse
el gancho y podría caerse la unidad
principal, lo cual podría ocasionar un
accidente o heridas.
•Cuando no se utiliza el gancho de
cin­turón, asegúrese de volver a
colocarlo en la posición de almacenaje. El gancho del cinturón puede
engancharse en algo, lo cual podría
ocasionar un accidente o heridas.
•Cuando la unidad se engancha al cinturón de la cintura mediante el gancho de cinturón, no acople otra broca
que las brocas del destornillador a la
unidad.
Un objeto de borde afilado, como una
broca, puede causar heridas o un
accidente.
- 39 -
EY7542(UL).indb
39
2007/07/25
11:35:00
Para establecer la posi­ción
del ángulo del gancho de
cinturón
1.D eslice la palanca de bloqueo del
gancho de cinturón 1 y sujétela
para desbloquear el gancho de cinturón.
2.Tire del gancho del 2
1
cinturón de la posición
de almacenaje 2 y
3
fíjelo.
3.S uelte la palanca de bloqueo del
gancho del cinturón para bloquear el
ángulo de gancho de cinturón.
4.Asegurese de que el gancho de cinturón esta firmemente bloqueado.
Asegurese también que la palanca de
fijacion del gancho del cinturón está
bien bloqueado en su posición 3.
•El gancho del cinturón
no puede bloquearse
en esta posición.
Bloquee firmemente
en su posición antes
de utilizar.
Para volver el gancho del cinturón a la
posición de guardado, siga los pasos 1
y 2 anteriores y baje el gancho del cinturón.
Para asegurar el seguro, siga el 3 y 4
anteriores.
El gancho de cinturón puede quitarse
de la unidad principal sólo cuando
está en posición de almacenaje.
Panel de controle
(2)
(1)Luz LED
Cada vez que presione
se enciende o apaga la luz
LED.
La luz se enciende con
muy poca corriente y no
afecta adversamente el
funcionamiento del destornillador durante el uso o la
capacidad de la batería.
PRECAUCIÓN:
•La luz LED integrada se ha diseñado para iluminar la pequeña área de
trabajo temporalmente.
•No lo utilice en lugar de una linterna
normal ya que no tiene suficiente
brillo.
•La electricidad se apaga inmediatamente después de instalar la caja
de batería o cuando la luz LED está
encendida y no se ha utilizado la
pistola durante 5 minutos o más o
cuando la luz LED se apaga y no
se utiliza la pistola durante 1 minuto
o más. Presione el interruptor para
que vuelva a funcionar el taladro.
Este producto está equipado con una
luz indicadora incorporada.
Este producto está clasificado como
“Producto LED de clase 1” para IEC
(EN) 60825-1:2001.
Para cambiar el lugar de
ubicación del gancho de
cinturón
El gancho de cinturón puede acoplarse en cualquier costado de la unidad.
1.Coloque el gancho de cinturón en
posi­ción de almacenaje.
2.Afloje el tornillo girándolo en sentido antihorario, con un metal plano
o un destornillador de punta plana.
3.Q uite el gancho de cinturón e
insértelo en el otro costado de la
ranura de la unidad principal.
4.A priete bien el tornillo, girándolo
hacia la izquierda.
(3)
(1)
Producto LED de clase 1
Precaución: NO MIRE FIJAMENTE EL
HAZ DE LUZ.
El uso de controles o ajustes o la realización de
otros procedimientos que no sean los especificados puede producir una exposición a radiación
peligrosa.
- 40 -
EY7542(UL).indb
40
2007/07/25
11:35:04
(2)Luz de advertencia de sobrecalenta­
miento
• Si se da cuenta que destella la luz
de advertencia de batería baja, cargue inmediatamente la batería.
Empuñadura recomendada
Apagado
(funciona­
miento
normal)
Utilice la empuñadura para sujetar
y hacer funcionar el destornillador
con una mano. Si el trabajo hace
necesario una fuerza adicional,
puede presionar contra el extremo
trasero del des-tornillador con su otra
mano.
Destella: Sobrecalentamiento
Indica que se detuvo el
funcionamiento por un
sobrecalentamiento de la
batería.
La función de protección contra so­
bre­calenta­miento detiene el fun­ciona­
miento del destornillador para proteger
la batería en el caso de so­brecalenta­
miento. La luz de advertencia de so­
brecalentamiento en el panel de control
destella cuando esta función está
activada.
• Si se activa la función de protección
de sobrecalentamiento, espere hasta
que el destornillador se haya enfriado
completamente (por lo menos 30
minutos). El destornillador está listo
para usar cuando se apaga la luz de
advertencia de sobrecalentamiento.
• Evite utilizar el destornillador de tal
forma que la función de protección
de sobrecalentamiento se active
repetidamente.
[Bloque de pilas]
Para un uso adecuado de
la batería
Batería de Li-ión (EY9L40)
(3)Luz de advertencia de batería baja
Apagado
(funciona­
miento
normal)
Destella (Sin carga)
Se activó la función
de protección de la
batería
Una descarga excesiva (completa)
de las baterías de Li-ión acorta
dramáticamente su vida de servicio.
El destornillador contiene una función
de protección de batería diseñada
para evitar una descarga excesiva de
la batería.
• La función de protección de batería
se activa inmediatamente antes de
que la batería se quede completamente sin carga haciendo que
destelle la luz de advertencia bate­
ría baja.
•Para una vida óptima de la batería,
guarde la batería de Li-ión siguiendo el
uso sin carga.
•Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de materias
extrañas tales como polvo y agua, etc.
Limpie los terminales antes de cargar
la caja de batería si hay materias extrañas en los terminales.
La vida de los terminales de la caja
de batería puede verse afectada por
materias extrañas tales como polo y
agua, etc. durante su funcionamiento.
•Cuando no se utiliza la batería, man­
téngala separada de otros objetos metá­licos, como: clips de papel,
monedas, llaves, clavos, tornillos u
otros objetos metálicos pequeños
que pueden actuar de conexión entre
un terminal y el otro.
Un cortocircuito entre los terminales
de la batería pueden ocasionar chispas, quemaduras o incendios.
•Cuando haga funcionar con la batería,
asegúrese que el lugar de trabajo está
bien ventilado.
•Cuando se saca la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de batería, para evitar que el polvo
o la suciedad puedan ensuciar los terminales de batería y provocar un cortocircuito.
- 41 -
EY7542(UL).indb
41
2007/07/25
11:35:06
• Deje que se enfríe el cargador al
cargar más de dos baterías de forma
consecutiva.
• No introduzca sus dedos dentro del
hueco del contacto, cuando esté
sujetando el cambiador o en ninguna
otra ocasión.
Vida útil de la batería
Las baterías recargables tienen una
vida útil limitada. Si el tiempo de
funcionamiento se acorta mucho tras
la recarga, sustituya la batería por
una nueva.
PRECAUCIÓN:
Para impedir el riesgo de incendio o
daños del cargador de batería.
• No utilice una fuente de alimentación de un generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería.
• Desenchufe el cargador cuando no
lo utilice.
Reciclado de la batería
ATENCIÓN:
PARA batería Li-ión, EY9L40
La batería de Li-ión que compró es
reciclable. Llame a 1-800-8-BATTERY
para información sobre el reciclado de
esta batería.
Batería de Li-ión
NOTA:
Su batería no está totalmente
cargada al momento de comprarla.
Asegúrese de cargar la batería
antes de utilizarla.
Cargador de batería (EY0L80)
[Cargador de la batería]
Carga
Precauciones para las baterías
Li-ión
• Si la temperatura de la caja de batería
cae unos −10°C (14°F), la carga se
parará automáticamente para evitar un
deterioro de la batería.
Precauciones comunes para
las baterías Li-ión/Ni-MH/Ni-Cd
• La variación de temperatura ambiente
es de entre 0°C (3°F) y 40°C (104°F).
Si la batería se utiliza cuando la temperatura de la batería es inferior a 0°C
(3°F), la herramienta puede no funcionar correctamente.
• Cuando se vaya a cargar una batería
fría (unos 0°C (3°F) o menos) en
un cuarto cálido, deje la batería en
la habitación durante al menos una
hora y cárguela cuando se haya
calentado a la temperatura de la
habitación.
1. Enchufe el cargador en la fuente de
alimentación de CA.
NOTA:
Se pueden producir chispas cuando
se inserta el enchufe en la alimentación eléctrica de CA pero este
no es un problema en términos de
seguridad.
. Meta firmemente la batería en el cargador.
1. Alinee las marcas de alineación y
coloque la batería en el enchufe
del cargador.
. Deslice hacia adelante en el sentido de la flecha.
Marcas de alineación
3. La luz indicadora de carga permanecerá encendida durante la carga.
Cuando haya terminado la carga, se
accionará automáticamente un conmu-
- 4 -
EY7542(UL).indb
42
2007/07/25
11:35:08
tador electrónico interno para impedir
cualquier sobrecarga.
• No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediata­mente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe la
batería.
La carga comenzará automáticamente.
4. La luz de carga (verde) destellará
lentamente cuando la batería se haya
cargado a un 80%.
5. Cuando se completa la carga, la luz
de carga empezará a destellar rápida­
mente en color verde.
6. Si la temperatura de la batería es de
0°C o menos, la batería demora más
en cargarse completamente que el
tiempo de carga normal.
Incluso cuando la batería esté completamente cargada, tendrá aproximadamente 50% de la carga de una batería
totalmente cargada a la temperatura
de funcionamiento normal.
7. Si la luz de carga no se enciende Si
la luz no se enciende inmediatamente
después de enchufar el cargador o si
después del tiempo de carga normal,
la luz de carga no destella rápidamente en verde, consulte con un centro
de servicio autorizado.
8. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
destellará rápidamente para indicar
que la carga se ha completado.
Batería Ni-MH/Ni-Cd
NOTA:
Cargue una nueva batería, o una
batería que no haya sido utilizado
durante mucho tiempo durante 24
horas seguidas para que la batería
se cargue totalmente.
NOTA:
Se pueden producir chispas
cuando se inserta el enchufe en la
alimentación eléctrica de CA pero
este no es un problema en términos de seguridad.
2. Meta firmemente la batería en el carga­
dor.
3. La luz indicadora de carga perma­
necerá encendida durante la carga.
Cuando haya terminado la carga, se
ac­cio­nará automáticamente un conmutador electrónico interno para
impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediata­mente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe
la batería. La carga comenzará
automáticamente.
4. Cuando se completa la carga, la luz
de carga empezará a destellar rápida­
mente en color verde.
5. Si la luz de carga no se enciende
inmediatamente después de enchufar el cargador, o si después del tiempo de carga normal, la luz de carga no
destella rápidamente en verde, consulte con un centro de servicio autorizado.
6. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
destellará rápidamente para indicar
que la carga se ha completado.
Cargador de batería (EY0L80)
1. Enchufe el cargador en la fuente de
alimentación de CA.
- 43 -
EY7542(UL).indb
43
2007/07/25
11:35:09
INDICACIÓN DE LA LÁMPARA
Se enciende en verde
Se ha enchufado el cargador en la fuente de alimentación de
CA. Está preparado para cargar.
Destella rápidamente en verde
La carga ha sido completada. (Carga completa.)
Destella en verde
La batería se cargó en aproximadamente 80%. (Carga utilizable sólo Li-ión)
Se enciende en verde
Ahora cargando.
Se enciende en naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la
carga de la batería. (sólo Li-ión)
Destella en naranja
La batería está caliente. La carga comenzará cuando baje la
temperatura de la batería.
Si la temperatura de la batería es de –10°C (14°F) o menos,
la luz de carga (naranja) también empezará a destellar. La
carga empezará cuando sube la temperatura de la batería
(sólo Li-ión).
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja
Destellan rápidamente en naranja y verde
No es posible realizar la carga. Existe un bloqueo de polvo o
una falla de la batería.
VII.MANTENIMIENTO
Utilice sólo un paño suave y seco para limpiar la herramienta. No utilice paños
húme­dos, bencina, diluyentes u otros disolventes volátiles de limpieza.
VIII.PAR DE APRIETE
La potencia necesaria para apretar un perno variará en función del material y el
tamaño del perno, así como del material que se está acoplando. Elija la duración del
tiempo de apriete en consecuencia.
Se facilitan a continuación los valores de referencia.
(Pueden variar según las condiciones de apriete.)
Factores que afectan al par de apriete
El par de apriete resulta afectado por una amplia variedad de factores, incluidos
los siguien­tes. Tras el apriete, compruebe siempre el par con una llave de tuercas
de par.
1) Tensión
Cuando la batería se ha prácticamente descargado, la tensión decrece y el par de
apriete baja.
- 44 -
EY7542(UL).indb
44
2007/07/25
11:35:12
Condiciones de apriete de pernos
N·m
(kgf-cm)
M8, M10 × 35 mm. M12 × 45 mm
Perno de alta ductilidad
M10 × 35 mm. M12, M14, M16 × 45 mm
N·m
Perno estándar
(kgf-cm)
(Tamaño de perno: Milímetros)
150
150
100
M10
50
Par de apriete
Par de apriete
M14
M12
100
M12
50
M10
M8
M8
M6
M6
0,0
0,5
1,0
1,5
2,0
2,5
0,0
3,0
Arandela
Perno
Placa de acero
grosor 10 mm (3/8")
Arandela
Arandela de resorte
Tuerca
Condiciones de apriete
•Se utilizan los siguientes pernos.
Perno estándar: Tipo de resistencia 4,8
Tipo de alta ductilidad 12,9
Explicación del tipo de resistencia
4,8
1,0
1,5
2,0
2,5
3,0
Tiempo de apriete (s.)
Tiempo de apriete (s.)
0,5
Límite de elasticidad del perno
(80% de resistencia de ductilidad)
32 kgf/mm2 (45000 psi)
Resistencia dúctil del perno
40 kgf/mm2 (56000 psi)
2) Tiempo de apriete
Un tiempo de apriete mayor da como
resultado un par de apriete incrementado. Un apriete excesivo, no obstante,
no añade valor y reduce la vida útil de
la herramienta.
3) Diámetros diferentes de perno
El tamaño del diámetro de perno
afecta al par de apriete.
En general, al aumentar el diámetro
de perno, asciende el par de apriete.
4) Condiciones de apriete
El par de apriete variará, incluso con el
mismo perno, según el coeficiente del
tipo, longitud y par (el coeficiente fijo
indicado por el fabricante en el proceso
de producción).
El par de apriete variará, incluso
con el mismo material del perno (ej.
acero), en función del acabado de
la superficie.
El par se reduce mucho cuando el
perno y la tuerca empiezan a girar
juntos.
5) Juego del enchufe
El par disminuye en la medida en
que se utiliza para apretar un perno
la configuración de seis caras del
enchufe de tamaño incorrecto.
6) Interruptor (disparador de control de
velocidad variable)
La torsión baja cuando se utiliza la
unidad con un interruptor no presionado completamente.
7) Efecto del adaptador de conexión
El par de apriete disminuirá a través
del uso de una junta universal o un
adaptador de cubo.
• Junta universal
• Adaptador de cubo
- 45 -
EY7542(UL).indb
45
2007/07/25
11:35:17
IX.ACCESORIOS
Portabroca de taladro
•EY9HX409E
Utilice una broca de destornillador, broca de taladro en madera o broca de taladro en Madera o broca de taladro en metal o una espiga recta de 1,5 mm a
10 mm de diámetro.
Junta universal (De venta en ferreterías)
Adaptador de cubo (De venta en ferreterías)
X. MÁXIMAS CAPACIDADES RECOMENDADAS
Modelo
Apriete de
tornillo
Tornillo para
madera
Tornillo
autorroscante
Apriete de perno
Acero
Madera
Taladro
Modo de impacto
Modo de pistola
taladradora
Modo de impacto
Modo de pistola
taladradora
Modo de impacto
Modo de pistola
taladradora
EY7542
ø 9,5 mm (3/8")
ø 6,2 mm (1/4")
ø 6 mm (15/64")
ø 6 mm (15/64")
Perno normal: M14
Perno de gran tracción: M12
ø 10 mm (25/64")
ø 21 mm (53/64")
XI.ESPECIFICACIONES
UNIDAD PRINCIPAL
Modelo
Motor
Sin velocidad de carga
Torsión máxima
Torsión de embrague
Longitud total
Peso (con batería: EY9L40)
EY7542
14,4 V CC
Modo de impacto: 0 – 2350 min-1 (rpm)
Modo de pistola taladradora: 0 – 700 min-1 (rpm)
Modo de impacto: 140 N·m (1430 k f-cm, 1239 pulg.-lbs)
Modo de pistola taladradora:
14,0 N·m (143 k f-cm, 124 pulg.-lbs)
Aprox. 0,7 N·m (7 k f-cm, 6,2 pulg.-lbs) –
4,4 N·m (45 k f-cm, 39 pulg.-lbs)
193 mm (7-1/2")
1,65 k (3,61 lbs)
- 46 -
EY7542(UL).indb
46
2007/07/25
11:35:19
BATERÍA
Modelo
Batería de almacenaje
Tensión de batería
Capacidad
EY9L40
Batería Li-ión
14.4 V CC (3.6 V × 4 celdas)
3 Ah
CARGADOR DE BATERÍA
Modelo
Régimen
Peso
EY0L80
Vea la placa de especificaciones en la parte inferior del cargador.
0,95 k (2,1 lbs)
[Batería de Li-ión]
Voltaje
Tiempo de
carga
14,4 V
EY9L40
Utilizable: 35 min.
3 Ah
Completa: 50 min.
[Batería Ni-MH/Ni-Cd]
1,2 Ah
7,2 V
EY9065
EY9066
1,7 Ah
Tiempo de
carga
2 Ah
EY9168
9,6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15,6 V
18 V
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
24 V
60 min.
EY9210
90 min.
EY9251
65 min.
NOTA: Este cuadro puede contener modelos no disponibles en su país.
Consulte el más reciente catálogo general.
- 47 -
EY7542(UL).indb
47
2007/07/25
11:35:19
Matsushita Electric Works, Ltd.
Osaka, Japan
EN, FR, ES
EY981075421 H1907
EY7542(UL).indb
48
Printed in China
2007/07/25
11:35:19
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
