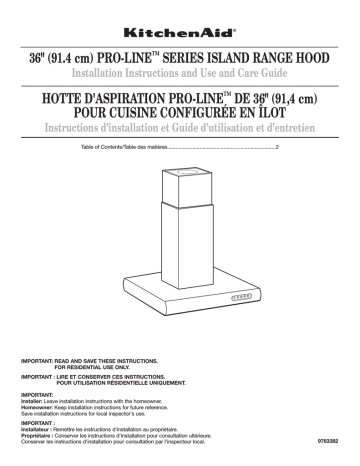

36" (91.4 cm) PRO-LINE™ SERIES ISLAND RANGE HOOD
Installation Instructions and Use and Care Guide
HOTTE D'ASPIRATION PRO-LINE™ DE 36" (91,4 cm)
POUR CUISINE CONFIGURÉE EN ÎLOT
Instructions d’installation et Guide d’utilisation et d’entretien
Table of Contents/Table des matières.............................................................................2
IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.
FOR RESIDENTIAL USE ONLY.
IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.
POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.
IMPORTANT:
Installer: Leave installation instructions with the homeowner.
Homeowner: Keep installation instructions for future reference.
Save installation instructions for local inspector's use.
IMPORTANT :
Installateur : Remettre les instructions d'installation au propriétaire.
Propriétaire : Conserver les instructions d'installation pour consultation ultérieure.
Conserver les instructions d'installation pour consultation par l'inspecteur local.
9763382
TABLE OF CONTENTS
TABLE DES MATIÈRES
RANGE HOOD SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
INSTALLATION REQUIREMENTS . . . . . . . . . . . . . . . . . . . . . . .4
Tools and Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
SÉCURITÉ DE LA HOTTE DE CUISINIÈRE . . . . . . . . . . . . . .16
EXIGENCES D'INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . .18
Outillage et pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Location Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Exigences d'emplacement . . . . . . . . . . . . . . . . . . . . . . . . . .18
Venting Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Exigences concernant l'évacuation . . . . . . . . . . . . . . . . . . .19
Electrical Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Spécifications électriques . . . . . . . . . . . . . . . . . . . . . . . . . .20
INSTALLATION INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . .7
INSTRUCTIONS D'INSTALLATION . . . . . . . . . . . . . . . . . . . . .21
Install Chimney Support . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Installation du support de cheminée . . . . . . . . . . . . . . . . . .21
Complete Chimney Support Installation . . . . . . . . . . . . . . . .8
Achever l'installation du support de cheminée . . . . . . . . . .22
Make Electrical Connection . . . . . . . . . . . . . . . . . . . . . . . . . .8
Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Install Chimney Covers . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Installation du cache-cheminée . . . . . . . . . . . . . . . . . . . . . .23
Install Range Hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Installation de la hotte de cuisinière . . . . . . . . . . . . . . . . . .24
Complete Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Achever l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Check Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Contrôle du fonctionnement . . . . . . . . . . . . . . . . . . . . . . . .25
RANGE HOOD USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
UTILISATION DE LA HOTTE DE CUISINIÈRE . . . . . . . . . . . .26
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
RANGE HOOD CARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
ENTRETIEN DE LA HOTTE DE CUISINIÈRE . . . . . . . . . . . . .26
Cleaning and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . .12
Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
REQUESTING ASSISTANCE OR SERVICE . . . . . . . . . . . . . .13
DEMANDE D'ASSISTANCE OU DE SERVICE . . . . . . . . . . . .28
RANGE HOOD WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . .14
GARANTIE DE LA HOTTE DE CUISINIÈRE . . . . . . . . . . . . . .29
WIRING DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
SCHÉMA DE CÂBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
RANGE HOOD SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
DANGER
WARNING
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
2
IMPORTANT SAFETY INSTRUCTIONS
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
■ Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer.
■ Before servicing or cleaning the unit, switch the power off at
the service panel disconnecting means to prevent power
from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service
panel.
■ Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes
& standards, including fire-rated construction.
■ Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel
burning equipment to prevent backdrafting. Follow the
heating equipment manufacturer's guideline and safety
standards such as those published by the National Fire
Protection Association (NFPA), the American Society for
Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
■ When cutting or drilling into wall or ceiling; do not damage
electrical wiring and other utilities.
■ Ducted systems must always be vented outdoors.
CAUTION: For general ventilating use only. Do not use
to exhaust hazardous or explosive materials and vapors.
CAUTION: To reduce risk of fire and to properly exhaust
air, be sure to duct air outside - do not vent exhaust air into
spaces within walls ceilings, attics, crawl spaces, or
garages.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCTWORK.
WARNING: TO REDUCE THE RISK OF A RANGE TOP
GREASE FIRE:
■ Never leave the surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may
ignite. Heat oils slowly on low or medium settings.
■ Always turn hood ON when cooking at high heat or when
flameing food (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambé).
■ Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
■ Use proper pan size. Always use cookware appropriate for
the size of the surface element.
WARNING: TO REDUCE THE RISK OF INJURY TO
PERSONS IN THE EVENT OF A RANGE TOP GREASE
FIRE, OBSERVE THE FOLLOWING:a
■ SMOTHER FLAMES with a close fitting lid, cookie sheet, or
other metal tray, then turn off the gas burner or electric
element. BE CAREFUL TO PREVENT BURNS. If the
flames do not go out immediately, EVACUATE AND CALL
THE FIRE DEPARTMENT.
■ NEVER PICK UP A FLAMING PAN - you may be burned.
■ DO NOT USE WATER, including wet dishcloths or towels a violent steam explosion will result.
■ Use an extinguisher ONLY if:
– You know you have a class ABC extinguisher, and you
already know how to operate it.
– The fire is small and contained in the area where it
started.
– The fire department is being called.
– You can fight the fire with your back to an exit.
a
Based on "Kitchen Fire Safety Tips" published by NFPA.
■ WARNING: To reduce the risk of fire or electrical shock,
do not use this fan with any solid-state speed control
device.
SAVE THESE INSTRUCTIONS
3
INSTALLATION REQUIREMENTS
Tools and Parts
Product Dimensions
Gather the required tools and parts before starting installation.
Read and follow the safety instructions provided with any tools
listed here.
12 ¹⁄₁₆"
(30.6 cm)
13 ³⁄₄"
(34.9 cm)
Tools needed:
■
■
■
■
■
■
■
■
■
■
■
■
■
level
drill with 1¹⁄₄" (3.0 cm) drill bit
pilot hole drill bit (determined by chimney support
attachment method)
pencil
wire stripper or utility knife
measuring tape or ruler
pliers
caulking gun and weatherproof caulking compound
duct tape
jig saw or keyhole saw
flat blade screwdriver
metal snips
Phillips screwdriver
26 ³⁄₈" (65.1 cm)
min.
39" (99.1cm)
max.
23 ⁵⁄₈"
(60.0 cm)
Parts needed:
■
■
■
■
■
2 UL- or CSA- listed, ¹⁄₂" (12.5 mm) strain reliefs
power supply cable
1 wall or roof cap
metal vent system
4, concrete anchors for ¹⁄₄" x 4" hex head lag bolts if
installing into concrete
Parts supplied:
Remove parts from packages. Check that all parts were included.
■ hood canopy assembly with ventilator and light bulbs installed
■ chimney assembly
■ ceiling template
■ Installation Instructions and Use & Care Guide
■ 3 filters
■ hardware package (4 wood shelf bolts, 4 wood shelf bolt
washers, 4 wood shelf nuts, 4 concrete plugs, 1 mounting
template, 1 damper)
27 ¹⁄₂"
(69.9 cm)
35 ³⁄₈" (89.9 cm)
4 ³⁄₄"
(12.1 cm)
Recirculating chimney kit dimensions
For recirculating installations, optional Recirculating Chimney Kit
No. 4396911 (Stainless Steel) or Kit No. 4396912 (Meteorite) must
be used. These kits include a new lower chimney cover (that
replaces the lower chimney cover shipped with the island hood),
a charcoal filter and a diverter.
13 ³⁄₄"
(34.9 cm)
12 ¹⁄₁₆"
(30.6 cm)
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
Island hood location should be away from strong draft areas,
such as windows, doors and strong heating vents.
Cabinet opening dimensions that are shown must be used. Given
dimensions provide minimum clearance.
Grounded electrical outlet is required. See “Electrical
Requirements” section.
It is recommended that the hood be fastened into solid wood.
The island hood is factory set for venting through the roof or wall.
For recirculating installations see “Recirculating Installations” in
“Install Chimney Covers” section.
All openings in ceiling and where island hood will be installed
must be sealed.
4
3¹⁄₂"
(8.9 cm)
32" (81.3 cm)
min.
39" (99.1 cm)
max.
23 ⁵⁄₈"
(60.0 cm)
12¹⁄₂"
(31.8 cm)
5"
(12.7 cm)
Installation Clearances
X
see NOTE
Cold weather installations
An additional backdraft damper should be installed to minimize
backward cold air flow and a nonmetallic thermal break to
minimize conduction of outside temperatures as part of the vent
system. The damper should be on the cold air side of the thermal
break.
The break should be as close as possible to where the vent
system enters the heated portion of the house.
Make-up air
Local building codes may require the use of make-up air systems
when using ventilation systems greater than specified CFM of air
movement. The specified CFM varies from locale to locale.
Consult your HVAC professional for specific requirements in your
area.
Venting Methods
36" (91.4 cm)
typical
countertop
height
This hood is factory set for venting through the roof or wall.
A 6" (15.2 cm) round vent system is needed for installation (not
included). The hood exhaust opening is 6" (15.2 cm) round.
NOTE: Flexible vent is not recommended. Flexible vent creates
back pressure and air turbulence that greatly reduces
performance.
Vent system can terminate either through the roof or wall. To vent
through a wall, a 90° elbow is needed.
A 6" (15.2 cm) round vent system length should not exceed
35 feet (10.7 m).
NOTE: The hood chimneys are adjustable and designed to meet
varying ceiling or soffit heights depending on the distance “X”
between the bottom of the hood and the cooking surface. For
higher ceilings, a 40" (101.6 cm) Chimney Extension Kit No.
4396913 (Stainless Steel) or Kit No. 4396914 (Meteorite) is
available. See your dealer. The chimney extension replaces the
upper chimney shipped with the hood.
IMPORTANT:
Minimum distance “X”: 24" (61.0 cm)
Suggested maximum distance “X”: 30" (76.2 cm)
For vented installations, the chimneys can be adjusted for ceilings
between 7' 7¹⁄₈" (2.31 m) and 9' 1³⁄₄" (2.79 m).
For recirculating installations, the chimney can be adjusted for
ceilings between 8' 3³⁄₈" (2.52 m) and 9' 5¹⁄₄" (2.88 m).
Venting Requirements
■ Vent system must terminate to the outside, except for the
recirculating installation.
■ Do not terminate the vent system in an attic or other enclosed
area.
■ Do not use 4" (10.2 cm) laundry-type wall caps.
■ Use 6" (15.2 cm) metal vent only. Rigid metal vent is
recommended. Do not use plastic or metal foil vent.
For the most efficient and quiet operation:
■ Use a straight run or as few elbows as possible.
■ Use no more than three 90° elbows.
■ Make sure there is a minimum of 24" (61 cm) of straight vent
between the elbows if more than one elbow is used.
■ Do not install two elbows together.
■ Use duct tape to seal all joints in the vent system.
■ Use caulking to seal exterior wall or roof opening around
the cap.
For recirculating installations see “Recirculating Installations” in
“Install Chimney Covers” section.
roof cap
6"
(15.2 cm)
round vent
Roof venting
6"
(15.2 cm)
round vent
wall
cap
Wall venting
5
Electrical Requirements
Calculating Vent System Length
To calculate the length of the system you need, add the
equivalent feet (meters) for each vent piece used in the system.
Maximum equivalent vent length is 35 feet (10.7 meters).
Vent piece
6" (15.2 cm) round
45° elbow
2.5 feet
(0.8 m)
90° elbow
5.0 feet
(1.5 m)
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Replace all parts and panels before operating.
Failure to do so can result in death or electrical shock.
90° elbow
6 ft. (1.8 m)
wall cap
Example vent
system
2 ft.
(0.6 m)
1 — 90° elbow
8 ft. (2.4 m) straight
1 — wall cap
system length
=
5 ft. (1.5 m)
=
8 ft. (2.4 m)
=
0 ft. (0 m)
= 13 ft. (3.9 m)
NOTE: Flexible vent is not recommended. Flexible vent creates
back pressure and air turbulence that gently reduce performance.
6
IMPORTANT: The hood must be electrically grounded in
accordance with local codes and ordinances, or in the absence of
local codes, with the National Electrical Code, ANSI/NFPA 70,
latest edition, or Canadian Electrical Code, CSA C22.1.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path is adequate.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
■ A 120-volt, 60-Hz, AC-only, 15-amp, fused electrical circuit is
required. A time-delay fuse or circuit breaker is also
recommended. It is recommended that a separate circuit
serving only this hood be provided.
■ Do not ground to a gas pipe.
■ Check with a qualified electrician if you are not sure range
hood is properly grounded.
■ Do not have a fuse in the neutral or ground circuit.
■ The range hood must be connected with copper wire only.
■ The range hood should be connected directly to the fused
disconnect (or circuit breaker) box through flexible armored or
nonmetallic sheathed copper cable.
■ A UL- or CSA-listed strain relief must be provided at each end
of the power supply cable. Wire sizes (copper wire only) and
connections must conform with the rating of the appliance as
specified on the model/serial rating plate.
■ Wire sizes must conform to the requirements of the National
Electrical Code, ANSI/NFPA 70, latest edition, or CSA
Standards C22.1-94, Canadian Electrical Code, Part 1 and
C22.2 No. 0-M91, latest edition, and all local codes and
ordinances.
INSTALLATION INSTRUCTIONS
Install Chimney Support
Because of the size and weight of this island hood, the chimney
support must be securely attached to the ceiling.
■ For plaster or drywall ceilings, the chimney support must be
attached to joists. If this is not possible, you must build a
support structure behind the plaster or drywall.
■ Do not cut a joist or stud unless absolutely necessary. If a
joist or stud must be cut, then a supporting frame must be
constructed.
■ Before making cutouts, make sure there is proper clearance
within the ceiling or wall for exhaust vent.
7. Tape the template (supplied in the chimney support carton) to
the ceiling and mark the mounting holes, electrical hole and
vent location (if used) on the ceiling.
A
B
WARNING
Excessive Weight Hazard
Use two or more people to move and install range hood.
C
Failure to do so can result in back or other injury.
1. Select a flat surface for assembling the hood. Cover that
surface with a protective covering such as a blanket or
cardboard during assembly.
NOTE: Do not remove the plastic covering on the chimney
covers at this time. The covering protects the chimney during
installation.
2. Using two or more people, place all hood parts and hardware
on the protective covering
The chimney section of the hood is shipped assembled. It must
be disassembled for installation.
3. Slide apart the chimney covers.
4. Remove the lower chimney cover from the chimney support
by removing the two Phillips screws on the outside bottom of
the chimney cover.
5. Remove the upper chimney cover from the chimney support
by removing the two Phillips screws on the outside top of the
chimney cover.
6. Determine and mark the centerline on the ceiling where the
hood will be installed, making sure that the hood is centered
over the cooking surface.
A. Template on ceiling
B. Centerline
C. Cooking surface
8. Drill pilot holes in the chimney support mounting hole
locations for your attachment method.
9. Use a 1¹⁄₄" or 3.0 cm drill bit to drill the hole for the power
supply cable.
10. If venting to the outside, cut the hole for the vent system in
the ceiling and install the vent system. See “Venting
Requirements” section.
11. If venting to the outside, place the round damper into the
exhaust opening of the vent motor housing.
12. Remove the 4 chimney support ceiling attachment bolts from
the parts bag and install in previously drilled pilot holes. Leave
screw heads about ¹⁄₄" (6.4 mm) away from ceiling strips.
¹⁄₄" (6.4 mm)
13. If the extension kit is not being installed, go to “Complete
Chimney Support Installation” section.
Installing Chimney Extension Kit (Optional)
1. Remove chimney extension cover (if factory assembled).
2. Position the chimney extension over the chimney support so
that the outside edges and the electrical holes line up.
7
3. Attach the extension to the support using the 4 bolts supplied
with the extension kit. Tighten bolts securely.
9. Replace the four screws and tighten securely.
Make Electrical Connection
A
WARNING
D
C
B
Electrical Shock Hazard
Disconnect power before servicing.
Replace all parts and panels before operating.
Failure to do so can result in death or electrical shock.
A. Chimney extension frame
B. Chimney support
C. Bolt
D. Captive threaded insert
Complete Chimney Support Installation
1. Run wire through the 1¹⁄₄" (3.0 cm) electrical hole in the ceiling
according to the National Electrical Code or CSA Standards
and local codes and ordinances. There must be enough
power supply cable from the fused disconnect (or circuit
breaker) box to make the connection in the hood’s electrical
wiring box.
2. Use caulk to seal all openings.
NOTE: Do not reconnect power until installation is complete.
3. Remove wiring box cover located on the top section of the
chimney support.
4. Install a UL- or CSA-listed strain relief in the wiring box so that
the screws can be tightened after the chimney support is
attached to the ceiling.
5. Lift chimney support into final position, feeding electrical wire
through the strain relief.
6. Position the chimney support so that the large end of the
keyhole slots are over the ceiling attachment bolts. Then push
the chimney support so that the bolts are in the neck of the
slots. Tighten bolts securely.
IMPORTANT: The chimney support must be securely
attached to the ceiling.
7. Determine the desired length of the chimney support.
8. Remove the four screws and adjust the length of the lower
chimney support as needed.
NOTE: This is the only section that can be adjusted.
1. Disconnect power.
2. Use twist-on connectors and connect black wires together.
3. Use twist-on connectors and connect white wires together.
WARNING
Electrical Shock Hazard
Electrically ground blower.
Connect ground wire to green ground screw in
terminal box.
Failure to do so can result in death or electrical shock.
4. Connect ground wire to green ground screw in terminal box.
B
A
C
A. Ground screw connector
B. Ground wire
C. Power supply cable
A
A. Screws
8
5. Tighten strain relief securely.
6. Replace wiring box cover. Tighten screw securely.
Install Chimney Covers
Vented Installation Option
1. Attach the vent system to the damper. Seal all joints with
duct tape.
2. Remove the plastic covering from the chimney covers.
3. Slide the upper chimney cover over the chimney support and
attach to the top of the support using two screws provided.
A
4. Install the two vent extension pieces onto the diverter, pushing
them until they stop.
A
A
A. Vent extensions
5. Discard the lower chimney cover shipped with the hood and
use the cover from the Recirculating Kit (purchased
separately).
6. Slide the recirculating kit lower chimney cover over the
chimney support and the upper cover. Make sure the diverter
extensions line up with the openings in the cover. Attach the
cover using the two screws provided.
7. Snap vent grilles into place.
B
C
A. Upper chimney cover
B. Lower chimney cover
C. Screw
A
4. Slide the lower chimney cover over the chimney support and
the upper cover. Attach to the bottom of the support using
two screws provided.
Recirculating Installation Option, Kit Required
1. Remove the plastic covering from the chimney covers.
2. Slide the upper chimney cover over the chimney support and
attach to the top of the support using two screws provided.
3. Place the diverter from the Recirculating Chimney Kit over the
vent motor exhaust outlet and push down to seat on the
outlet. Make sure the diverter exhaust outlets are parallel with
the vent motor sides so that they will align with the vent cover
openings in lower chimney.
A. Vent grill location
Chimney Extension Kit Installation (Optional)
1. Remove the plastic covering from the chimney covers.
2. Discard the upper chimney cover supplied with the hood.
A
B
A. Diverter
B. Vent motor
9
3. Slide the chimney cover provided with the extension kit over
the lower chimney support and extension frame and secure to
the top of the extension frame using the two screws provided.
2. From the underside of the hood, plug control cables together
as shown.
A
3. Insert each connected cable into a black plastic connector
box half.
4. Place the top half of the connector box on each and screw
the two halves together using the four screws provided for
each connector box.
B
A
C
B
A
A. Screw
B. Upper chimney extension cover
C. Lower chimney cover
4. Slide lower chimney cover over the chimney support and
extension chimney cover and attach to the bottom of the
support using the two screws provided.
A
B
A. Screws
B. Connector box half
5. Using the two longer screws provided for each box, attach
the assembled connector boxes to the metal flange.
Complete Installation
A. Chimney extension kit assembled to hood
assembly with chimney covers attached
Install Range Hood
1. Lift the hood up against the chimney support and attach to
the support with 4 bolts provided. Tighten bolts securely.
A
B
C
A. Chimney support
B. Hood
C. Bolts
10
1. For recirculating installations only, install charcoal filter from
Recirculating Chimney Kit behind the center grease filter by
inserting and locking it in place.
2. Install grease filters using two hands by first pulling and
turning the knob to the left so that the locking lever does not
protrude from the filter.
3. Insert the opposite end of the filter into the retaining channel.
4. Insert knob end and turn knob to the right to lock the filter
into place.
A
B
C
RANGE HOOD USE
Operation
The hood is designed to remove smoke, cooking vapors and
odors from the cooktop area. For best results, start the hood
before cooking and allow it to operate several minutes after the
cooking is complete to clear all smoke and odors from the
kitchen.
Hood control panel
The hood controls are located on the right-hand front surface of
the hood.
blower indicator
light
A. Locking lever slot
B. Retaining channel
C. Knob
1
2
3
L
5. Repeat for remaining filters.
6. Reconnect power.
Check Operation
1. Check operation of the range hood by turning the power on.
blower indicator
light
1
2
3
L
2. Push the right-hand button “L” in to turn the lights on, push in
again to turn lights off.
3. Push the left-hand button “1” in to turn the blower on.
NOTE: This button must be pushed in for the blower to
operate at any speed. The blower indicator light will light up
to indicate blower is on and the blower will operate at low
speed.
4. Push button “2” to operate the blower at medium speed.
5. Push button “3” to operate blower at high speed.
6. Push button “1” to turn blower off.
Operating the light
1. Push the right-hand button “L” in to turn the lights on.
2. Push in again to turn lights off.
Operating the blower
1. Push the left-hand button “1” in to turn the blower on.
NOTE: This button must be pushed in for the blower to
operate at any speed. The blower indicator light will light up
to indicate blower is on and the blower will operate at low
speed.
2. Push button “2” to operate the blower at medium speed.
3. Push button “3” to operate blower at high speed.
4. Push button “1” to turn blower off.
11
RANGE HOOD CARE
Cleaning and Maintenance
Replacing a halogen lamp
This hood uses four 12-volt, 20 watt halogen lamps.
Turn off the range hood and allow the halogen lamps to cool.
Replace bulb using a tissue to handle bulb, or wearing cotton
gloves. Do not touch bulb with bare fingers.
Be sure lights are cool before cleaning the hood.
Exterior surfaces
■ Do not use steel wool or soap-filled scouring pads.
■ Rub in direction of the grain line to avoid marring the surface.
■ Always wipe dry to avoid water marks.
■ KitchenAid® Professional Formula Stainless Steel Cleaner &
Polish is the cleaner recommended for cleaning stainless steel
surfaces on this product. To order call our Customer Service
Center at 1-800-442-9991 or order on-line at
www.applianceaccessories.com and ask for part number
8171420. To order from Canada, call 1-800-807-6777.
■ If commercial cleaners are used, follow label directions. Do
not use products that contain chlorine (bleach). Chlorine is a
corrosive substance.
For routine cleaning and fingerprints, use liquid detergent soap
and water. Wipe with damp cloth or sponge, then rinse with clean
water and wipe dry.
Metal filters
The filters should be washed frequently. Place metal filters in
dishwasher or hot detergent solution to clean.
To remove metal filters:
NOTE: Use two hands to remove filters, one to pull and turn the
knob, the other to hold the filter so that it doesn’t fall onto the
cooktop.
1. Pull knob forward, toward the front of the hood, while turning
the knob to the left (counter-clockwise) to release the locking
lever.
2. Slide filter down and away from front retaining channel.
To replace metal filters:
NOTE: Use two hands to replace filters, one to pull and turn the
knob, the other to hold the filter so that it doesn’t fall onto the
cooktop.
3. Replace metal filters by first pulling and turning the knob to
the left so that the locking lever does not protrude from the
filter.
4. Insert the opposite end of the filter into the retaining channel.
5. Insert knob end and turn knob to the right to lock the filter
into place.
6. Repeat for remaining filters.
Charcoal Filters - For recirculating installations
The charcoal filters are not washable nor reusable.
They should be changed every 4 months in normal use or more
often if needed.
The charcoal filters capture unpleasant cooking odors.
To replace charcoal filters:
1. Remove the metal grease filters (see “Metal filters” above).
2. Rotate the two metal filter clips toward the filter to release the
charcoal filter. Remove old filter.
3. Reinstall metal grease filter.
12
1. Disconnect power.
2. Remove 2 screws from the circular metal trim around the
lamp assembly.
3. Pull the trim with the lamp assembly attached down far
enough so that the lamp can be pushed out of the socket
clips.
4. Insert the new lamp into the socket clips and push the lamp
and trim assembly back up into the hood.
5. Replace the screws.
6. Reconnect power.
Accessories
Replacement Charcoal Filter........Part Number 8285507
REQUESTING ASSISTANCE OR SERVICE
If you need assistance or service in U.S.A.
If you need assistance or service in Canada
Call the KitchenAid Customer Interaction Center toll-free at
1-800-253-1301. Our consultants are available to assist you.
When calling: Please know the purchase date, and the complete
model and serial number of your appliance. This information will
help us better respond to your request.
Our consultants provide assistance with:
■ Features and specifications on our full line of appliances
■ Installation information
■ Use and maintenance procedures
■ Accessory and repair parts sales
■ Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.)
■ Referrals to local dealers, service companies, and repair parts
distributors
KitchenAid designated service technicians are trained to fulfill the
product warranty and provide after-warranty service, anywhere in
the United States.
To locate the designated service company in your area, you can
also look in your telephone directory Yellow Pages.
If you need replacement parts
If you need to order replacement parts, we recommend that you
use only factory-authorized parts. These parts will fit right and
work right, because they are made to the same exacting specifications used to build every new KitchenAid appliance.
To locate factory-authorized parts in your area, call our Customer
Interaction Center telephone number, your nearest authorized
service center, or 1-800-442-1111.
For further assistance
If you need further assistance, you can write to KitchenAid with
any questions or concerns at:
Customer Interaction Center
c/o Correspondence Dept.
2000 North M-63
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
For product related questions, please call the KitchenAid Canada
Inc. Customer Interaction Center toll free: 1-800-461-5681
Monday to Friday 8:00 a.m. – 6:00 p.m. (EST).
Saturday 8:30 a.m. – 4:30 p.m. (EST).
Our consultants provide assistance with:
■ Features and specifications on our full line of appliances
■ Referrals to local dealers
For parts, accessories and service in Canada
Call 1-800-807-6777. KitchenAid Canada Inc. designated service
technicians are trained to fulfill the product warranty and provide
after-warranty service, anywhere in Canada.
For further assistance
If you need further assistance, you can write to KitchenAid
Canada Inc. with any questions or concerns at:
Customer Interaction Center
KitchenAid Canada, Inc.
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include a daytime phone number in your correspondence.
13
KITCHENAID® VENTILATION WARRANTY
ONE YEAR LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, KitchenAid or KitchenAid Canada (hereafter ì KitchenAid”) will pay for factory specified parts and repair
labor to correct defects in materials or workmanship. Service must be provided by a KitchenAid designated service company.
ITEMS KITCHENAID WILL NOT PAY FOR
1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair
house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by KitchenAid.
5. Replacement parts or repair labor costs for units operated outside the United States or Canada.
6. Pickup and delivery. This major appliance is designed to be repaired in the home.
7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
8. Expenses for travel and transportation for product service in remote locations.
9. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with
published installation instructions.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized KitchenAid dealer to determine if
another warranty applies.
If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” additional help
can be found by checking the “Assistance or Service” section or by calling KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada,
call 1-800-807-6777.
10/05
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your appliance to
better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label/plate, located on your appliance.
Dealer name ______________________________________________________
Address __________________________________________________________
Phone number ____________________________________________________
Model number ____________________________________________________
Serial number_____________________________________________________
Purchase date ____________________________________________________
14
WIRING DIAGRAM
15
SÉCURITÉ DE LA HOTTE DE CUISINIÈRE
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
DANGER
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
16
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE
D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES
CORPORELS, RESPECTER LES INSTRUCTIONS
SUIVANTES :
■ Utiliser cet appareil uniquement dans les applications
envisagées par le fabricant. Pour toute question, contacter
le fabricant.
■ Avant d'entreprendre un travail d'entretien ou de nettoyage,
interrompre l'alimentation de la hotte au niveau du tableau
de disjoncteurs, et verrouiller le tableau de disjoncteurs
pour empêcher tout rétablissement accidentel de
l'alimentation du circuit. Lorsqu'il n'est pas possible de
verrouiller le tableau de disjoncteurs, placer sur le tableau
de disjoncteurs une étiquette d'avertissement proéminente
interdisant le rétablissement de l'alimentation.
■ Tout travail d'installation ou câblage électrique doit être
réalisé par une personne qualifiée, dans le respect des
prescriptions de tous les codes et normes applicables, y
compris les codes du bâtiment et de protection contre les
incendies.
■ Une source d'air de débit suffisant est nécessaire pour le
fonctionnement correct de tout appareil à gaz (combustion
et évacuation des gaz à combustion par la cheminée), pour
qu'il n'y ait pas de reflux des gaz de combustion. Respecter
les directives du fabricant de l'équipement de chauffage et
les prescriptions des normes de sécurité - comme celles
publiées par la National Fire Protection Association (NFPA)
et l'American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), et les prescriptions des
autorités réglementaires locales.
■ Lors d'opérations de découpage et de perçage dans un mur
ou un plafond, veiller à ne pas endommager les câblages
électriques ou canalisations qui peuvent s'y trouver.
■ Les systèmes d'évacuation doivent toujours décharger l'air
à l'extérieur.
MISE EN GARDE : Cet appareil est conçu uniquement
pour la ventilation générale. Ne pas l'utiliser pour l'extraction
de matières ou vapeurs dangereuses ou explosives.
MISE EN GARDE : Pour minimiser le risque d'incendie
et évacuer adéquatement les gaz, veiller à acheminer l'air
aspiré par un conduit jusqu'à l'extérieur - ne pas décharger
l'air aspiré dans un espace vide du bâtiment comme une
cavité murale, un plafond, un grenier, un vide sanitaire ou
un garage.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE
D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS
MÉTALLIQUES.
AVERTISSEMENT : POUR MINIMISER LE RISQUE
D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :
Ne jamais laisser un élément de surface fonctionner à
puissance de chauffage maximale sans surveillance. Un
renversement/débordement de matière graisseuse pourrait
provoquer une inflammation et la génération de fumée.
Utiliser une puissance de chauffage moyenne ou basse
pour le chauffage d'huile.
■ Veiller à toujours faire fonctionner le ventilateur de la hotte
lors de la cuisson avec une puissance de chauffage élevée
ou lors de la cuisson d'un mets à flamber (à savoir crêpes
Suzette, cerise jubilée, steak au poivre flambé).
■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à
ne pas laisser la graisse s'accumuler sur les surfaces du
ventilateur ou des filtres.
■ Utiliser toujours un ustensile de taille appropriée. Utiliser
toujours un ustensile adapté à la taille de l'élément
chauffant.
AVERTISSEMENT: POUR RÉDUIRE LE RISQUE DE
DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT
D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER
LES RECOMMANDATIONS SUIVANTES :a
■ Placer sur le récipient un couvercle bien ajusté, une tôle à
biscuits ou un plateau métallique POUR ÉTOUFFER LES
FLAMMES, puis éteindre le brûleur à gaz ou électrique.
VEILLER À ÉVITER LES BRÛLURES. Si les flammes ne
s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET
APPELER LES POMPIERS.
■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT
ENFLAMMÉ - vous risquez de vous brûler.
■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci
pourrait provoquer une explosion de vapeur brûlante.
■ Utiliser un extincteur SEULEMENT si :
– Il s'agit d'un extincteur de classe ABC, dont on connaît le
fonctionnement.
– Il s'agit d'un petit feu encore limité à l'endroit où il s'est
déclaré.
– Les pompiers ont été contactés.
– Il est possible de garder le dos orienté vers une sortie
pendant l'opération de lutte contre le feu.
a
Recommandations tirées des conseils de sécurité en cas
d'incendie de cuisine publiés par la NFPA.
■ AVERTISSEMENT : Pour réduire le risque d'incendie
ou de choc électrique, ne pas utiliser ce ventilateur avec un
quelconque dispositif de réglage de la vitesse à semiconducteurs.
■
CONSERVEZ CES INSTRUCTIONS
17
EXIGENCES D'INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outillage nécessaire :
■
■
■
■
■
■
■
■
■
■
■
■
■
niveau
perceuse avec foret de 1¹⁄₄" (3 cm)
foret à avant-trou (selon la méthode de fixation du support
de cheminée)
crayon
pince à dénuder ou couteau utilitaire
mètre-ruban ou règle
pince
pistolet de calfeutrage et composé de calfeutrage résistant
à l'eau
ruban adhésif pour conduits
scie sauteuse ou scie à guichet
tournevis à lame plate
cisailles de ferblantier
tournevis Phillips
Pièces nécessaires :
■ 2 serre-câbles, ¹⁄₂" (12,5 mm) - homologation UL ou CSA
■ câble d'alimentation électrique
■ 1 bouche de décharge (décharge à travers le mur ou à
travers le toit)
■ circuit d'évacuation métallique
■ 4 vis d'ancrage pour béton ¹⁄₄" x 4", à tête hexagonale - en
cas de fixation sur du béton
La hotte d'extraction a été configurée à l'usine pour la décharge à
travers le toit ou à travers le mur. Pour une installation avec
recyclage, voir “Installation avec recyclage, à la section
“Installation du cache-cheminée”.
On devra assurer l'étanchéité de toutes les ouvertures (plafond
et mur) découpées pour l'installation de la hotte.
Dimensions du produit
12 ¹⁄₁₆"
(30,6 cm)
13 ³⁄₄"
(34,9 cm)
23 ⁵⁄₈"
(60,0 cm)
27 ¹⁄₂"
(69,9 cm)
35 ³⁄₈" (89,9 cm)
26 ³⁄₈" (65,1 cm)
min.
39" (99,1cm)
max.
4³⁄₄"
(12,1 cm)
Pièces fournies :
Retirer les pièces des emballages. Vérifier la présence de toutes
les pièces.
■ hotte d'extraction avec ventilateur et lampe installés
■ cheminée
■ gabarit pour plafond
■ Instructions d'installation et Guide d'utilisation et d'entretien
■ 3 filtres
■ un paquet de pièces de quincaillerie (4 vis pour tablette en
bois, 4 rondelles pour vis pour tablette en bois, 4 écrous pour
tablette en bois, 4 bouchons en béton, 1 gabarit de montage,
1 clapet)
Kit de cheminée pour une installation avec
recyclage - dimensions
Pour une installation avec recyclage, on doit utiliser le kit de
cheminée n° 4396911 (acier inoxydable) ou n° 4396912
(météorite). Ces ensembles comprennent une nouvelle section
inférieure de cache-cheminée (remplaçant le cache-cheminée
fourni avec la hotte), un filtre à charbon et un raccord de
diversion.
13 ³⁄₄"
(34,9 cm)
12 ¹⁄₁₆"
(30,6 cm)
Exigences d'emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
Installer la hotte d'extraction à distance de toute zone exposée à
des courants d'air, comme fenêtres, portes et bouches de
chauffage.
Respecter les dimensions indiquées pour les ouvertures à
découper dans les placards. Les dimensions indiquées prennent
en compte les valeurs minimales des dégagements de séparation
nécessaires.
On doit disposer d'une prise de courant électrique reliée à la
terre. Voir la section “Spécifications électriques”.
On recommande que la hotte soit fixée sur du bois massif.
18
3¹⁄₂"
(8,9 cm)
32" (81,3 cm)
min.
39" (99,1 cm)
max.
23 ⁵⁄₈"
(60,0 cm)
12¹⁄₂"
(31,8 cm)
5"
(12,7 cm)
■ Ne pas connecter ensemble deux raccords coudés.
■ Assurer l'étanchéité de chaque jointure du circuit d'évacuation
avec du ruban adhésif pour conduit.
■ Utiliser un calfeutrant pour assurer l'étanchéité autour de la
bouche de décharge à l'extérieur, entre le conduit et
l'ouverture à travers le toit ou le mur.
Dégagements de séparation à respecter
X
voir la
NOTE
hauteur
typique du
plan de travail
36" (91,4 cm)
Installation dans une région à climat froid
Il convient d'installer un clapet anti-reflux additionnel pour
minimiser les reflux d'air froid, et d'installer au sein du circuit
d'évacuation un matériau non métallique (isolant thermique) pour
minimiser la conduction de chaleur entre l'extérieur et l'intérieur
de la maison. Par rapport à l'isolant thermique, le clapet antireflux devrait être situé du côté froid.
L'isolant thermique doit être placé aussi près que possible de
l'endroit où le circuit d'évacuation pénètre dans la partie chauffée
de la maison.
Air d'appoint
Le code du bâtiment local peut exiger l'utilisation d'un système
d'introduction d'air d'appoint dans le cas où la capacité
d'extraction (pieds cubes d'air par minute) de la hotte est
supérieure à une valeur spécifiée. La valeur spécifiée (débit d'air,
en pieds cubes par minute) est variable d'une juridiction à une
autre. Pour déterminer les exigences spécifiques, consulter un
professionnel local des installations de chauffage et climatisation.
Méthodes d'évacuation
NOTE : La cheminée de la hotte est réglable; on peut l'ajuster en
fonction de la hauteur disponible sous plafond ou soffite, et selon
la distance “X” entre le bas de la hotte et le plan de travail. Pour
une hauteur sous plafond plus élevée, des sections d'extension
de cheminée de 40" (10,2 cm) sont disponibles (kit n° 4396913
(acier inoxydable) ou kit n° 4396914 (météorite)); consulter le
revendeur à ce sujet. L'extension de cheminée remplace la
section de cheminée supérieure fournie avec la hotte.
IMPORTANT :
Valeur minimale de la distance “X” : 24" (61 cm)
Valeur maximale suggérée pour la distance “X” : 30" (76,2 cm)
Pour une installation avec décharge à l'extérieur, on peut ajuster
la cheminée pour une hauteur sous plafond de 7' 7¹⁄₈" (2,31 m) à
9' 1³⁄₄" (2,79 m).
Pour une installation avec recyclage, on peut ajuster la cheminée
pour une hauteur sous plafond de 8' 3³⁄₈" (2,52 m) à
9' 5 ¹⁄₄" (2,88 m).
Cette hotte d'extraction a été configurée à l'usine pour la
décharge à travers le toit ou le mur.
Pour l'installation, un circuit d'évacuation constitué de conduits
ronds de diamètre 6" (15,2 cm) (non fourni) est nécessaire.
L'orifice de sortie de la hotte est circulaire (diam. 6" - 15,2 cm).
NOTE : On déconseille l'emploi de conduit flexible. Un conduit
flexible peut susciter une rétro-pression et des turbulences de
l'air, ce qui réduit considérablement la performance.
La décharge de l'air aspiré peut être effectuée à travers le mur ou
le toit. Pour la décharge à travers le mur, on doit utiliser un
raccord coudé (90°).
La longueur effective d'un circuit d'évacuation en conduit rond de
6" (15,2 cm) ne doit pas dépasser 35 pi (10,7 m).
Pour une installation avec recyclage, voir “Installation avec
recyclage”, à la section “Installation du circuit d'évacuation”.
mitre
Exigences concernant l'évacuation
■ Le circuit d'évacuation de l'air doit se terminer à l'extérieur,
sauf pour une installation avec recyclage.
■ Ne pas terminer le circuit d'évacuation dans un espace fermé
(grenier ou autre).
■ Ne pas utiliser une bouche de décharge murale de 4"
(10,2 cm), du type utilisé pour un appareil de buanderie.
■ Utiliser uniquement un conduit métallique de 6" (15,2 cm). On
recommande l'emploi de conduit rigide. Ne pas utiliser de
conduit de plastique ou de métal très mince.
Pour obtenir un fonctionnement efficace et silencieux :
■ Utiliser autant que possible des sections droites et minimiser
le nombre de coudes.
■ Ne pas utiliser plus de trois coudes à 90°.
■ Veiller à ce qu'il y ait une section droite de conduit de 24"
(61 cm) ou plus entre deux coudes, si on doit utiliser plus de
un raccord coudé.
conduit
rond
dia. 6"
(15,2 cm)
décharge à
travers le toit
conduit
rond
dia. 6"
(15,2 cm)
bouche de
décharge
murale
décharge à
travers le mur
19
Calcul de la longueur effective du circuit
d'évacuation
Pour calculer la longueur effective du circuit d'évacuation
nécessaire, ajouter les longueurs équivalentes (pieds/mètres) de
tous les composants utilisés dans le système.
Spécifications électriques
AVERTISSEMENT
La longueur équivalente du circuit ne doit pas dépasser 35 pieds
(10,7 mètres).
Composant du circuit
Conduit rond dia. 6" (15,2 cm)
Coude à 45°
2.5 pi
(0,8 m)
Coude à 90°
5.0 pi
(1,5 m)
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
Coude à 90°
6 pi (1,8 m)
bouche de
décharge murale
Exemple
de circuit
d'évacuation
2 pi
(0,6 m)
1 coude à 90°
section droite de 8 pi (2,4 m)
1 bouche de décharge murale
Longueur équivalente totale
du système
= 5 pi (1,5 m)
= 8 pi (2,4 m)
= 0 pi (0 m)
=13 pi (3,9 m)
NOTE : On déconseille l'emploi d'un conduit flexible. Un conduit
flexible peut susciter une rétro-pression et des turbulences de
l'air, ce qui réduit considérablement la performance.
20
IMPORTANT : La hotte doit être correctement reliée à la terre en
conformité avec les codes et règlements locaux en vigueur, ou en
l'absence d'un tel code, conformément aux prescriptions de la
plus récente édition du National Electrical Code, ANSI/NFPA 70,
ou du Code canadien des installations électriques, CSA C22.1.
Si les codes en vigueur le permettent et si on utilise un
conducteur distinct de liaison à la terre, il est recommandé qu'un
électricien qualifié vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire des codes mentionnés ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
■ L'appareil doit être alimenté par un circuit de 120 V,
60 Hz, CA seulement, 15 ampères, protégé par fusible. On
recommande également d'utiliser un fusible ou un disjoncteur
temporisé. Il est recommandé d'alimenter la hotte par un
circuit distinct qui n'alimente que cet appareil.
■ Ne pas utiliser une tuyauterie de gaz pour le raccordement à
la terre.
■ En cas de doute quant à la qualité de la liaison à la terre de la
hotte, consulter un électricien qualifié.
■ Ne pas installer un fusible dans le conducteur neutre ou dans
le conducteur de liaison à la terre.
■ La hotte doit être raccordée au réseau électrique uniquement
avec des conducteurs de cuivre.
■ La hotte doit être raccordée directement au coupe-circuit
avec fusible ou au disjoncteur par l'intermédiaire d'un câble à
conducteurs de cuivre, à blindage métallique flexible ou à
gaine non-métallique.
■ Un serre-câble (homologation UL ou CSA) doit être installé à
chaque extrémité du câble d'alimentation. Le calibre des
conducteurs (cuivre seulement) et les connexions doivent être
compatibles avec la demande de courant de l'appareil
spécifiée sur la plaque signalétique.
■ La taille des conducteurs doit satisfaire aux prescriptions de
la plus récente édition du National Electrical Code,
ANSI/NFPA 70, ou du Code canadien des installations
électriques, normes CSA C22.1-94 et C22.2 n° 0-M91, et aux
prescriptions de tous les codes et règlements locaux en
vigueur.
INSTRUCTIONS D'INSTALLATION
Installation du support de cheminée
Du fait du poids et de la taille de cette hotte d'extraction pour îlot,
il faut que le support de cheminée soit solidement fixé au plafond.
■ Pour un plafond en plâtre ou en panneaux de gypse, le
support de cheminée doit être fixé aux solives; si ceci n'est
pas possible, on doit construire une structure de support
appropriée derrière le plafond en plâtre ou panneaux de
gypse.
■ On ne doit couper un poteau de colombage ou une solive que
si c'est absolument nécessaire. S'il est nécessaire de couper
un poteau ou une solive, on devra construire une structure de
support appropriée.
■ Avant d'exécuter les découpages, vérifier la disponibilité d'un
espace de passage suffisant dans le plafond ou le mur pour le
conduit d'évacuation.
7. Avec du ruban adhésif, fixer le gabarit (fourni dans l'emballage
du support de cheminée) au plafond, et marquer la position
des trous de montage, du trou de passage du câble
électrique et du conduit d'évacuation (le cas échéant).
A
B
AVERTISSEMENT
C
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la hotte de la cuisinière.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
1. Sélectionner une surface plane pour l'assemblage de la hotte.
Lors de l'assemblage, recouvrir cette surface avec un
matériau de protection - couverture ou feuille de carton.
NOTE : Ne pas déjà enlever la feuille de plastique destinée à
recouvrir le cache-cheminée durant l'installation.
2. Faire intervenir deux personnes ou plus pour placer sur cette
surface tous les composants et accessoires de la hotte.
La cheminée de la hotte est expédiée assemblée; on doit la
démonter pour l'installation.
3. Séparer les parties du cache-cheminée.
4. Séparer la section inférieure du cache-cheminée du support
de cheminée - enlever les deux vis Phillips en bas/à l'extérieur
du cache-cheminée.
5. Séparer la section supérieure du cache-cheminée du support
de cheminée - enlever les deux vis Phillips au sommet/à
l'extérieur du cache-cheminée.
6. Marquer l'axe central de la hotte et de la table de cuisson sur
le plafond, en veillant à ce que la hotte soit centrée au-dessus
de la surface de cuisson.
A. Gabarit collé au plafond
B. Axe central
C. Table de cuisson
8. Selon la méthode de fixation employée, percer les avant-trous
appropriés à travers les trous de montage du support de
cheminée.
9. Utiliser un foret de 1¹⁄₄" ou 3,0 cm pour percer le trou de
passage du câble d'alimentation électrique.
10. Pour une configuration avec décharge de l'air à l'extérieur,
découper dans le plafond le trou de passage nécessaire pour
le conduit d'évacuation, et installer le circuit d'évacuation. Voir
la section “Exigences concernant l'évacuation”.
11. Pour une configuration avec décharge de l'air à l'extérieur,
placer le clapet anti-reflux rond dans l'ouverture de sortie du
carter du moteur du ventilateur.
12. Placer dans les 4 avant-trous déjà percés les 4 vis (fournies
dans le sachet de pièces) de fixation au plafond du support
de cheminée. Laisser les têtes de vis à environ ¹⁄₄" (6,4 mm)
du plafond.
¹⁄₄" (6,4 mm)
13. Si le kit d'extension n'est pas installé, consulter la section
“Achever l'installation du support de cheminée”.
Installation de l'extension de cheminée (option)
1. Enlever les parties de cache-cheminée de l'extension
(installation à l'usine).
2. Positionner l'extension de cheminée sur le support de
cheminée - veiller à l'alignement des bords externes et des
trous de passage du câble électrique.
21
3. Fixer l'extension sur le support avec les 4 vis fournies avec
l'extension de cheminée. Bien serrer les vis.
8. Ôter les quatre vis et ajuster la longueur du support de
cheminée selon le besoin.
NOTE : C'est la seule section qui peut être ajustée.
A
D
A
C
B
A. Armature de l'extension de cheminée
B. Support de cheminée
C. Vis
D. Écrou captif
A. Vis
9. Réinstaller et bien serrer les quatre vis.
Raccordement électrique
Achever l'installation du support de cheminée
1. Faire passer le câblage à travers le trou de 1¹⁄₄" (3 cm) dans le
plafond - respecter les prescriptions du Code national de
l'électricité ou de la norme CSA en vigueur, ou des codes et
règlements locaux en vigueur. Il faut que la longueur des
conducteurs soit suffisante pour qu'il soit possible de réaliser
la liaison entre le tableau de distribution et la hotte, et les
connexions dans la boîte de connexion de la hotte.
2. Utiliser un calfeutrant pour assurer l'étanchéité au niveau de
chaque ouverture.
NOTE : Ne pas reconnecter la source de courant électrique
avant d'avoir complètement terminé l'installation.
3. Enlever le couvercle du boîtier de connexion, sur la section
supérieure du support de cheminée.
4. Installer un serre-câble (homologation UL ou CSA) sur le
boîtier de connexion; veiller à ce qu'il soit possible de serrer
les vis après que le support de cheminée aura été fixé au
plafond.
5. Soulever le support de cheminée jusqu'à sa position de
service finale; faire passer le câble d'alimentation électrique à
travers le serre-câble.
6. Positionner le support de cheminée : placer l'extrémité large
des trous d'accrochage au niveau des vis de fixation au
plafond; pousser ensuite le support de cheminée pour
engager la partie étroite des trous de fixation sur les vis. Bien
serrer les vis.
IMPORTANT : Le support de cheminée doit être solidement
fixé au plafond.
7. Déterminer la longueur nécessaire du support de cheminée.
22
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
1. Déconnecter la source de courant électrique.
2. Connecter les conducteurs noirs ensemble - utiliser un
connecteur de fils à vis.
3. Connecter les conducteurs blancs ensemble - utiliser un
connecteur de fils à vis.
AVERTISSEMENT
3. Enfiler la section supérieure du cache-cheminée sur le
support de cheminée; fixer au sommet du support avec deux
vis fournies.
A
Risque de choc électrique
Relier le ventilateur à la terre.
B
Brancher le fil relié à la terre à la vis verte reliée la terre
dans la boîte de la borne.
Le non-respect de cette instruction peut causer
un décès ou un choc électrique.
C
4. Connecter le conducteur de liaison à la terre à la vis verte de
liaison à la terre dans la boîte de connexion.
A. Cache-cheminée - section supérieure
B. Cache-cheminée - section inférieure
C. Vis
B
A
C
4. Faire glisser la partie inférieure du cache-cheminée sur le
support de cheminée et la partie supérieure du cachecheminée. Fixer sur le bas du support avec deux vis fournies.
Option de l'installation avec recyclage, kit
nécessaire
A. Vis de liaison à la terre
B. Conducteur de liaison à la terre
C. Câble d'alimentation électrique
5. Bien serrer le serre-câble.
6. Réinstaller le couvercle du boîtier de connexion. Bien serrer
la vis.
Option de l'installation du cache-cheminée
1. Ôter la feuille de plastique de protection des sections du
cache-cheminée.
2. Enfiler la section supérieure du cache-cheminée sur le
support de cheminée; fixer au sommet du support avec deux
vis fournies.
3. Placer le raccord de diversion (fourni dans le kit) sur l'orifice
de sortie du carter du moteur du ventilateur; enfoncer pour
réaliser une bonne connexion. Veiller à orienter les sorties du
raccord de diversion parallèlement aux côtés du carter du
ventilateur - réaliser ainsi l'alignement entre les sorties du
raccord de diversion et les ouvertures du cache-cheminée
dans la partie inférieure de la cheminée.
Installation avec décharge à l'extérieur
A
1. Raccorder le conduit d'évacuation sur la section du clapet
anti-reflux. Assurer l'étanchéité des jointures avec du ruban
adhésif pour conduits.
2. Ôter la feuille de plastique de protection des sections du
cache-cheminée.
B
A. Raccord de diversion
B. Moteur du ventilateur
4. Installer les deux pièces d'extension sur le raccord de
diversion - pousser jusqu'à la butée.
A
A
A. Pièces d'extension
23
5. Ne pas utiliser la section inférieure de cache-cheminée fournie
avec la hotte; utiliser le cache-cheminée fourni avec le kit de
cheminée pour recyclage (achat séparé).
6. Enfiler la section inférieure de cache-cheminée (pour
recyclage) par-dessus le support de cheminée et la section
supérieure du cache-cheminée. Veiller à ce que les extensions
connectées sur le raccord de diversion soient alignées avec
les ouvertures du cache-cheminée. Fixer le cache-cheminée
avec les deux vis fournies.
7. Emboîter les grilles en place.
4. Enfiler la section inférieure du cache-cheminée par-dessus le
support de cheminée et l'extension du cache-cheminée et la
fixer en bas du support en utilisant les deux vis fournies.
A
A. Extension de cheminée assemblée et installée sur
la hotte, avec cache-cheminée fixé
A
Installation de la hotte de cuisinière
1. Soulever la hotte pour la placer contre le support de
cheminée; fixer la hotte sur le support avec quatre vis
fournies. Bien serrer les vis.
A
A. Emplacement de la grille d'évacuation
B
Installation du kit d'extension de cheminée (option)
1. Enlever la feuille de plastique de protection des sections du
cache-cheminée.
2. Jeter la section supérieure du cache-cheminée fournie avec la
hotte.
3. Enfiler le cache-cheminée fourni avec le kit d'extension sur la
section inférieure du support de cheminée et de l'armature
d'extension et le fixer au sommet de l'armature d'extension en
utilisant les deux vis fournies.
C
A. Support de cheminée
B. Hotte
C. Vis
2. Par le dessous de la hotte, brancher le connecteur du câblage
- voir l'illustration.
A
B
C
A
24
A. Vis
B. Extension du cache-cheminée – section supérieure
C. Cache-cheminée – section inférieure
3. Insérer chaque connecteur du câblage dans une moitié de
boîtier de protection en plastique noir.
4. Pour chaque boîtier de protection de connecteur, placer la
moitié supérieure sur la moitié inférieure, et visser les deux
moitiés ensemble avec les quatre vis fournies.
5. Répéter ces opérations pour les autres filtres.
6. Reconnecter la source de courant électrique.
Contrôle du fonctionnement
A
1. Mettre l'appareil sous tension pour vérifier le bon
fonctionnement de la hotte.
B
témoin de fonctionnement
du ventilateur
1
2
3
L
B
A. Vis
B. Moitiés de boîtier de protection de connecteur
5. Utiliser les deux vis longues fournies avec chaque boîtier de
protection pour fixer le boîtier de protection assemblé sur le
rebord métallique.
Achever l'installation
1. Uniquement pour une installation avec recyclage, installer le
filtre à charbon (fourni avec le kit de cheminée pour recyclage)
derrière le filtre à graisse central - insérer et immobiliser le
filtre en place.
2. Appuyer sur le bouton de droite “L” pour commander
l'allumage des lampes; appuyer de nouveau sur ce bouton
pour commander l'extinction.
3. Appuyer sur le bouton de gauche “1” pour commander la
mise en marche du ventilateur.
NOTE : Quelle que soit la vitesse sélectionnée pour le
ventilateur, il faut que ce bouton soit enfoncé pour que le
ventilateur fonctionne. Le témoin de fonctionnement du
ventilateur s'illumine alors, et le ventilateur fonctionne à basse
vitesse.
4. Appuyer sur le bouton “2” pour sélectionner la vitesse
moyenne.
5. Appuyer sur le bouton “3” pour sélectionner la haute vitesse.
6. Appuyer sur le bouton “1” pour commander l'arrêt du
ventilateur.
2. Installer les filtres à graisse - utiliser les deux mains; tirer
d'abord et faire tourner le bouton vers la gauche pour que la
tige de verrouillage ne dépasse pas du filtre.
3. Insérer l'extrémité opposée du filtre dans la rainure de
retenue.
4. Insérer l'extrémité où se trouve le bouton, et faire tourner le
bouton vers la droite pour caler le filtre en place.
A
B
C
A. Fente de la tige de verrouillage
B. Rainure de retenue
C. Bouton
25
UTILISATION DE LA HOTTE DE
CUISINIÈRE
ENTRETIEN DE LA HOTTE DE
CUISINIÈRE
Fonctionnement
Nettoyage et entretien
La hotte est conçue pour extraire fumée, vapeurs de cuisson et
odeurs au-dessus de la table de cuisson. Pour obtenir les
meilleurs résultats, mettre le ventilateur de la hotte en marche
avant d'entreprendre une cuisson, et laisser le ventilateur
fonctionner pendant plusieurs minutes après l'achèvement d'une
cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur de
cuisson, vapeur ou fumée.
Tableau de commande de la hotte
Les commandes de la hotte sont situées sur la droite du panneau
de façade de la hotte.
témoin de fonctionnement
du ventilateur
1
2
3
L
Commutateur d'éclairage
1. Appuyer sur le bouton de droite “L” pour commander
l'allumage des lampes.
2. Appuyer de nouveau sur ce bouton pour commander
l'extinction.
Utilisation du ventilateur
1. Appuyer sur le bouton de gauche “1” pour commander la
mise en marche du ventilateur.
NOTE : Quelle que soit la vitesse sélectionnée pour le
ventilateur, il faut que ce bouton soit enfoncé pour que le
ventilateur fonctionne. Le témoin de fonctionnement du
ventilateur s'illumine alors, et le ventilateur fonctionne à basse
vitesse.
2. Appuyer sur le bouton “2” pour sélectionner la vitesse
moyenne.
3. Appuyer sur le bouton “3” pour sélectionner la haute vitesse.
4. Appuyer sur le bouton “1” pour commander l'arrêt du
ventilateur.
26
Avant toute opération de nettoyage de la hotte, vérifier que les
lampes ont refroidi.
Surfaces externes
■ Ne pas utiliser de tampon de laine d'acier ou un tampon de
récurage savonneux.
■ Frotter dans la direction des lignes du grain pour ne pas
détériorer la surface.
■ Sécher par essuyage pour éviter de laisser des marques
d'eau.
■ Pour le nettoyage des surfaces d'acier inoxydable de ce
produit, on recommande l'emploi du produit de nettoyage et
poli pour acier inoxydable KitchenAid® Professional Formula.
On peut commander ce produit auprès du Centre de service
à la clientèle au 1-800-442-9991 ou en ligne à
www.applianceaccessories.com; commander la pièce
n° 8171420. Pour commander au Canada, téléphoner au
1-800-807-6777.
■ Dans le cas de l'utilisation d'un produit de nettoyage
commercial, appliquer les instructions fournies avec le
produit. Ne pas utiliser un produit qui pourrait contenir du
chlore (agent corrosif).
Pour le nettoyage de routine et l'élimination des marques de
doigt, utiliser de l'eau et un savon détergent liquide. Essuyer avec
une éponge ou un chiffon humide, puis rincer avec de l'eau
propre, et sécher par essuyage.
Filtres métalliques
Il convient de nettoyer fréquemment les filtres. Nettoyer les filtres
au lave-vaisselle, ou avec une solution de détergent chaude.
Dépose des filtres métalliques :
NOTE : Utiliser les deux mains pour déposer les filtres; avec une
main, tirer et faire tourner le bouton; avec l'autre main, tenir le
filtre pour qu'il ne tombe pas sur la table de cuisson.
1. Tirer le bouton vers l'avant de la hotte tout en faisant tourner
le bouton vers la gauche (sens anti-horaire) pour libérer la tige
de blocage.
2. Faire glisser le filtre vers le bas en le faisant sortir de la rainure
de retenue avant.
Réinstallation des filtres métalliques :
NOTE : Utiliser les deux mains pour réinstaller les filtres; avec une
main, tirer et faire tourner le bouton; avec l'autre main, maintenir
le filtre pour qu'il ne tombe pas sur la table de cuisson.
3. Réinstallation des filtres à graisse - tirer d'abord et faire
tourner le bouton vers la gauche pour que la tige de
verrouillage ne dépasse pas du filtre.
4. Insérer l'extrémité opposée du filtre dans la rainure de
retenue.
5. Insérer l'extrémité où se trouve le bouton, et faire tourner le
bouton vers la droite pour caler le filtre en place.
6. Répéter ces opérations pour les autres filtres.
Filtres à charbon - Installation sans décharge à l'extérieur
(recyclage)
Les filtres à charbon ne sont pas lavables ou réutilisables.
On doit changer les filtres à charbon à intervalle de quatre mois
(utilisation normale); ou plus fréquemment si nécessaire.
Les filtres à charbon retiennent les composés responsables des
odeurs de cuisson.
Remplacement des filtres à charbon :
1. Enlever les filtres à graisse métalliques (voir ci-dessus “Filtres
métalliques”).
2. Faire tourner les deux agrafes métalliques vers le filtre pour
libérer le filtre à charbon. Enlever le vieux filtre.
3. Réinstaller le filtre à graisse métallique.
Remplacement d'une lampe à halogène
L'éclairage sous la hotte est assuré par quatre lampes à halogène
(12 V/20 W).
Éteindre la hotte de cuisinière et laisser les lampes à halogène
refroidir.
Remplacer l'ampoule en utilisant un chiffon ou en portant des
gants en coton. Ne pas manipuler l'ampoule à mains nues.
1. Déconnecter la source de courant électrique.
2. Ôter les deux vis de fixation de la garniture circulaire autour
de la lampe.
3. Tirer vers le bas la garniture avec la lampe encore attachée,
suffisamment pour qu'il soit possible de dégager la lampe des
agrafes de la douille.
4. Insérer une lampe neuve et remettre en place dans la hotte la
lampe et sa garniture.
5. Réinstaller les vis de fixation.
6. Reconnecter la source de courant électrique.
Accessoires
Filtre à charbon de rechange........Pièce n° 8285507
27
DEMANDE D'ASSISTANCE OU DE SERVICE
Si vous avez besoin d'assistance ou de service aux
États-Unis
Si vous avez besoin d'assistance ou de service au
Canada
Téléphoner au Centre d'interaction avec la clientèle
KitchenAid sans frais au 1-800-253-1301. Nos consultants
sont disponibles pour vous aider.
Lors de votre appel : Veuillez connaître la date d'achat et les
numéros de modèle et de série au complet de votre appareil. Ces
renseignements nous aideront à mieux répondre à votre
demande.
Nos consultants fournissent de l'assistance pour :
■ Caractéristiques et spécifications de notre gamme complète
d'appareils ménagers
■ Renseignements d'installation
■ Procédés d'utilisation et d'entretien
■ Vente d'accessoires et de pièces de rechange
■ Assistance spécialisée au client (langue espagnole,
malentendants, malvoyants, etc.)
■ Les références aux concessionnaires, compagnies de service
de réparation et distributeurs de pièces de rechange locaux
Les techniciens de service désignés par KitchenAid sont formés
pour remplir la garantie des produits et fournir un service après
garantie partout aux États-Unis.
Pour localiser la compagnie de service désignée dans votre
région, vous pouvez également consulter les Pages jaunes.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d'employer uniquement des pièces
d'origine. Ces pièces conviendront et fonctionneront bien parce
qu'elles sont fabriquées avec la même précision utilisée dans la
fabrication de chaque nouvel appareil KitchenAid.
Pour localiser des pièces de rechange d'origine dans votre
région, téléphoner au Centre d'interaction avec la clientèle, au
centre de service désigné le plus proche, ou appeler le
1-800-442-1111.
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous pouvez écrire à
KitchenAid en soumettant toute question ou problème à :
Customer Interaction Center
c/o Correspondence Dept.
2000 North M-63
Benton Harbor, MI 49022-2692
Dans votre correspondance, veuillez indiquer un numéro de
téléphone où l'on peut vous joindre dans la journée.
Pour des questions relatives aux produits, veuillez appeler sans
frais le Centre d'interaction avec la clientèle de KitchenAid
Canada Inc. au 1-800-461-5681. Du lundi au vendredi de 8 h 00
à 18 h 00 (HNE). Le samedi de 8 h 30 à 16 h 30 (HNE).
28
Nos consultants fournissent de l'assistance pour :
■ Caractéristiques et spécifications de notre gamme complète
d'appareils ménagers
■ Références aux concessionnaires locaux
Pour pièces, accessoires et service au Canada
Téléphoner au 1-800-807-6777. Les techniciens de service
désignés par KitchenAid Canada Inc. sont formés pour remplir la
garantie des produits et fournir un service après garantie partout
au Canada.
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous pouvez écrire à
KitchenAid Canada Inc. en soumettant toute question ou
problème au :
Centre d'interaction avec la clientèle
KitchenAid Canada, Inc.
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Dans votre correspondance, veuillez indiquer un numéro de
téléphone où l'on peut vous joindre dans la journée.
GARANTIE DU SYSTÈME DE VENTILATION KITCHENAID®
GARANTIE LIMITÉE DE UN AN
Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, KitchenAid ou KitchenAid Canada (ci-après désignées “KitchenAid”) paiera pour les pièces
spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une
compagnie de service désignée par KitchenAid.
1.
2.
3.
4.
5.
6.
7.
8.
9.
KITCHENAID NE PRENDRA PAS EN CHARGE
Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,
remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Ces
pièces consomptibles ne sont pas couvertes par la garantie.
Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.
Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par
KitchenAid.
Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.
Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.
Les frais de voyage ou de transport pour le service d'un produit dans les régions éloignées.
La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé
conformément aux instructions d'installation fournies.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ
MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE
PAR LA LOI. KITCHENAID N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION À UNE AUTRE.
À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand KitchenAid autorisé
pour déterminer si une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section
“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant KitchenAid. Aux
É.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777.
10/05
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre appareil
ménager pour mieux vous aider à obtenir assistance ou service
en cas de besoin. Vous devrez connaître le numéro de modèle et
le numéro de série au complet. Vous pouvez trouver cette
information sur la plaque signalétique située sur votre appareil.
Nom du marchand ________________________________________________
Adresse __________________________________________________________
Numéro de téléphone _____________________________________________
Numéro de modèle________________________________________________
Numéro de série __________________________________________________
Date d'achat______________________________________________________
29
30
CONDENSATEUR
TENSION
VERT
JA
MAR
BU
BL
GRIS
N
BL
GRIS
N
GRIS
BOÎTIER
DE CONNEXION
BL
N
R
VI
BL
N
GRIS
BU
BL
N
N
N
R
BL
TRANSFORMATEUR À TORE
BL
N
R
VI
BL
N
GRIS
BU
BL
N
R
VI
LAMPE DIRECTIONNELLE
SCHÉMA DE CÂBLAGE
BOITIER DE
CONNEXION
120 V CA
GROUPE MOTEUR
NOTES
31
9763382
© 2005, KitchenAid
® Registered trademark/™ trademark of KitchenAid, U.S.A., KitchenAid Canada licensee in Canada
Printed in Italy
Imprimé en Italie
10/2005
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
