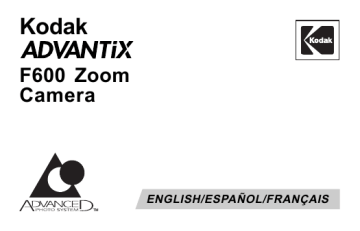

Kodak
F600 Zoom
Camera
ENGLISH/ESPAÑOL/FRANÇAIS
Camera Identification
8
5
6
10
9
7
11
4
12
13
3
14
15
2
16
1
17
Camera Identification
18
19
24
PO
/N
O
ER
W
O
FF
20
OPEN
23
22
21
LCD Panel
25
M
35
ISO
34
AUTO OFF
M
26
27
32
+
33
31
28
30
29
This device complies with part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause undesired
operation.
NOTE: Your model camera has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits provide reasonable protection
against interference in residential use. The camera generates, uses and can radiate radio
frequency energy and, if not used in accordance with the instructions, may cause interference
to radio communications. There is no guarantee that interference will not occur. If this camera
does cause interference to radio or television reception, which can be determined by turning
the camera off and on, you may reduce the interference by the following:
— Reorient or relocate the receiving antenna.
— Increase the separation between the camera and the receiver.
— Consult the dealer or an experienced radio/television technician for help.
Changes or modifications not approved by the party responsible for compliance could void the
user’s authority to operate the equipment.
This Class B digital apparatus meets all requirements of the Canadian InterferenceCausing Equipment Regulations.
KODAK ADVANTIX
NEED HELP WITH YOUR CAMERA OR MORE INFORMATION
ABOUT THE ADVANCED PHOTO SYSTEM?
Visit our web site at http://www.kodak.com or call: Kodak (USA only)
from 9:00 a.m. to 7:00 p.m. (Eastern time) Monday through Friday at
1 (800) 242-2424.
Kodak (Canada only) from 8:00 a.m. to 5:00 p.m. (Eastern time)
Monday through Friday at 1 (800) 465-6325, ext. 36100; for the
Toronto area, call (416) 766-8233, ext. 36100. When you call, please
have your camera available.
For warranty purposes, please keep your sales receipt as
proof of the date of purchase.
ENGLISH
F600 Zoom Camera
ADVANCED PHOTO SYSTEM
FEATURES AVAILABLE
WITH THIS CAMERA
Triple format selection
• You can take three different
size pictures: Classic (C),
Group/HDTV (H), and
Panoramic (P) pictures from
the same film cassette. The
frame within the viewfinder
changes to match each
format selection.
2
Date and time imprinting
• You can choose to have date
and time information printed
on the back of your prints.
See your photofinisher for a
full description of available
services.
Double exposure protection
(DEP)
• You don’t need to worry about
accidentally re-exposing your
film. Your camera reads the
Film Status Indicator (FSI) on
the film cassette to prevent
re-exposure.
Picture quality information
exchange (PQix)
• Your camera features magnetic
information exchange that
records information about
lighting conditions and
exposure on the film cassette
to assist the photofinishing
lab with color correction and
exposure adjustments, to
provide you with the best
possible results.
Safety-interlock film door
• The safety interlock on the film
door prevents the door from
opening before the film is
completely rewound.
3
Look for this logo to be certain that the film you buy
is made for this camera.
Look for this logo to select a certified photofinishing
service for developing your film and to assure that you
get all the features of the Advanced Photo System.
Film Status Indicator (FSI)
A highlighted indicator advances
from one symbol to another to
identify the status of the film
inside the cassette.
UNEXPOSED
1
2
3
PROCESSED NEGATIVES
4
PARTIALLY
EXPOSED
4
FULLY EXPOSED
CONTENTS
CAMERA IDENTIFICATION .................. 6
ATTACHING THE STRAP ..................... 7
Control-button activator.................... 7
LOADING THE BATTERY ..................... 8
Low-battery indicator ...................... 9
Battery tips ................................... 9
Power shutdown .......................... 10
LOADING THE FILM .......................... 10
TAKING PICTURES ........................... 12
Typical print sizes (formats) ......... 13
Using the focus lock .................... 14
Using the zoom lens .................... 15
Tips for better pictures ................. 16
TAKING FLASH PICTURES ............... 17
Flash-to-subject distance ............. 18
SELECTING THE FLASH AND
INFINITY-FOCUS MODES .................. 19
Red-eye reduction ........................ 19
Auto flash without
red-eye reduction ......................... 20
Fill flash ...................................... 21
Flash off ...................................... 22
Infinity focus ............................... 23
Night-view ................................... 24
USING THE SELF-TIMER .................. 24
DATE AND TIME IMPRINTING ........... 26
Setting the date and time ............. 26
UNLOADING THE FILM ...................... 27
Automatic rewind ......................... 27
Manual rewind ............................. 28
CARING FOR YOUR CAMERA ........... 29
TROUBLESHOOTING ......................... 30
SPECIFICATIONS .............................. 32
5
CAMERA IDENTIFICATION (see inside cover flaps for camera diagrams)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
6
STRAP POST
FILM-DOOR LATCH
SHUTTER BUTTON
ZOOM-DIAL LEVER
FORMAT-SELECTOR SWITCH
LCD PANEL
DATE-SELECT BUTTON
DATE-SET BUTTON
SELF-TIMER BUTTON
FILM -REWIND BUTTON
FLASH -SELECT BUTTON
DATE-MENU BUTTON
FLASH
VIEWFINDER
LIGHT SENSOR
LENS
17 SELF- TIMER/
RED-EYE-REDUCTION LAMP
18 FLASH-INDICATOR LAMP
19 VIEWFINDER EYEPIECE
20 ON/OFF BUTTON
21 FILM CHAMBER
22 FILM DOOR
23 TRIPOD SOCKET
24 BATTERY DOOR
LCD PANEL
25 DATE & TIME/ISO
FILM-SPEED DISPLAY
26 RED-EYE-REDUCTION INDICATOR
27 FILM-PRESENCE INDICATOR
28 FRAME COUNTER
29 SELF-TIMER INDICATOR
30
31
32
33
34
35
INFINITY-FOCUS INDICATOR
BATTERY SYMBOL
FILL-FLASH INDICATOR
NIGHTVIEW INDICATOR
AUTO-FLASH INDICATOR
FLASH-OFF INDICATOR
ATTACHING THE STRAP
1. Insert one end of the strap
under the bottom STRAP
POST (1) and pull it up through
the top strap post.
2. Thread the longer end of the
strap through the shorter loop.
3. Pull the strap tight.
Control-button activator
Use the knob on the clasp of the
camera strap to activate the
smaller-sized control buttons on
the camera.
E
T
A
D
T
E
S
T
C
LE
E
S
7
/N
O
ER
W
O
• Before you remove the
old battery, turn the
camera off.
8
PO
/N
O
ER
PO
FF
2. Insert the battery into the
chamber as shown.
W
This camera uses one 3-volt
lithium KODAK K123LA (or
equivalent) Battery that supplies
power for all camera operations.
1. Open the BATTERY DOOR (24).
O
LOADING THE BATTERY
FF
3. Snap the battery door closed.
• After you load a new
battery into the camera,
you will need to reset the
date and time.
Low-battery indicator
It’s time to replace the battery
when—
• the BATTERY SYMBOL (31)
“blinks” on the LCD PANEL (6)
or
• all indicators on the LCD
panel disappear and the
SHUTTER BUTTON (3) cannot
be released.
Battery tips
• Discard dead batteries with
your normal household trash,
unless your community
offers a battery-collection
program (check with the
•
•
•
•
•
sponsors of that program
for details).
Remember to keep a spare
battery with you at all times.
Read and follow all warnings
and instructions supplied by
the battery manufacturer.
Keep batteries away
from children.
Do not try to take apart,
recharge or short circuit the
battery, or subject it to high
temperature or fire.
Store batteries in their original
packaging prior to use.
9
LOADING THE FILM
10
You can load film into the
camera with the camera ON
or OFF.
1. Turn the FILM-DOOR LATCH (2)
to open the FILM DOOR (22).
OPEN
Power shutdown
To reduce battery power, the
camera will automatically go into
a sleep mode when it is not
operated for more than
3 minutes. You can press the
SHUTTER BUTTON (3), ZOOM-DIAL
LEVER (4), DATE-SELECT
BUTTON (7), DATE-MENU BUTTON (12),
DATE-SET BUTTON (8), FLASH-SELECT
BUTTON (11), or the FILM-REWIND
BUTTON (10) to awaken the camera.
• Use the on/off button to turn
the camera completely off
when it is not being used for
an extended time.
2. Insert the film cassette
completely into the FILM
CHAMBER (21).
3
4
1
2
N
OPE
• Make sure the Film Status
Indicator (FSI) on the film
cassette is at ● (#1 position)
for a new cassette.
• Do not force the film
cassette into the film chamber.
3. Close the film door to start
the auto-film advance. The
FRAME COUNTER (28) on the
LCD PANEL (6) will show the
number of frames remaining
on the film cassette.
• After you close the safetyinterlocked film door, you
cannot open the door until
the film is completely rewound
into the film cassette.
11
TAKING PICTURES
You can take Classic (C), Group/
HDTV (H)*, and Panoramic (P)
pictures on the same film cassette.
Your photo-processing cost may
be based on the format size(s)
that you use to expose the film.
1. Press the ON/OFF BUTTON (20)
to turn the camera on and to
uncover the LENS (16).
2. Move the FORMAT-SELECTOR
SWITCH (5) to select desired
format (C, H, or P). The
viewfinder will change to show
the selected field of view.
P
C
H
P
H
C
PO
/N
O
ER
W
O
FF
* High Definition Television (HDTV)
prints are the same aspect ratio as the
TV for CD interface capabilities.
12
4. Press the SHUTTER
BUTTON (3) to take
the picture.
P
X T
E F
LE
C
H
P
3. Frame your subject within the
VIEWFINDER EYEPIECE (19). For a
sharp picture, stand at least
2 ft (0.6 m) from your subject.
• If you stand closer than
2 ft (0.6 m), the camera will
lock and the flash-indicator
lamp will blink.
Typical print sizes (formats)
C
Classic
3.5 x 5 in. or 4 x 6 in.
(88.9 x 127 mm or
102 x 152 mm)
H
Group (HDTV)
3.5 x 6 in. or 4 x 7 in.
(88.9 x 152 mm or
102 x 178 mm)
P
Panoramic
3.5 x 8.5 in. to 4 x 11.5 in.
(88.9 x 216 mm to
102 x 292.7 mm)
NOTE: Your photofinisher will generally provide 4 x 6, 4 x 7, and 4 x 11.5 in. (102 x 152, 102 x 178,
and 102 x 292.7 mm) sizes. Some local printers may offer 3.5 x 5, 3.5 x 6, and 3.5 x 8.5 in.
(88.9 x 127, 88.9 x 152, and 88.9 x 216 mm) sizes.
13
Using the focus lock
This camera automatically
focuses on whatever is within
the auto-focus (AF) circle of the
viewfinder eyepiece. To get a
sharp picture, make sure the AF
circle is on your main subject. If
you want to take a picture with
the subject positioned outside of
the AF circle, use the focus lock
as follows:
1. Place the AF circle on the
subject that you want focused
in the picture.
AF CIRCLE
VIEWFINDER
2. Partially depress and hold the
SHUTTER BUTTON (3) to lock the
focus position.
14
3. While still partially depressing
the shutter button, move the
camera until your subject is
where you want it within the
VIEWFINDER EYEPIECE (19).
Using the zoom lens
This camera has a motorized
zoom lens that lets you select
the ideal lens-focal length for
taking pictures. When you turn
the camera on, it is initially set
to the wide-angle position.
1. Press the ON/OFF BUTTON (20)
to turn the camera on and to
uncover the LENS (16).
VIEWFINDER
PO
/N
O
ER
W
O
FF
4. Press the shutter button
completely down to take
the picture.
15
2. Move the ZOOM-DIAL LEVER (4)
to the right to the telephoto
position to zoom closer to
the subject. Move the lever to
the left to the wide-angle
position to zoom away from
the subject.
P
X T
E F
LE
C
H
P
3. Frame your subject within the
VIEWFINDER EYEPIECE (19).
16
4. Press the SHUTTER BUTTON (3)
to take the picture.
• The lens barrel will
automatically return to the
wide-angle position after
approximately 3 minutes.
Tips for better pictures
• Move close enough to your
subject so it fills the viewfinder but not closer than
2 ft (0.6 m).
• Take pictures at the subject’s
level. Kneel down to take
pictures of children and pets.
• Hold your camera vertically to
capture tall, narrow subjects,
O
/N
O
In dim light, such as indoors or
outdoors in heavy shade, or on
dark overcast days, you need
flash. Your camera features an
automatic flash that fires when
you need it.
PO
ER
TAKING FLASH PICTURES
1. Press the ON/OFF BUTTON (20)
to turn the camera on and to
uncover the LENS (16).
W
such as a waterfall,
skyscraper,or a single person.
• Add interest to your picture
by framing it with a tree
branch, a window, or even the
rails of a fence.
• Keep the sun behind you to
provide the best subject
illumination.
FF
• The flash-indicator lamp
“blinks” when the flash is
not ready.
2. Frame your subject within the
VIEWFINDER EYEPIECE (19).
17
3. Partially depress the SHUTTER
BUTTON (3). When the FLASHINDICATOR LAMP (18) glows
green, fully depress the
shutter button to take
the picture.
Flash-to-subject distance
ISO film Wide
speed (30 mm)
50
2 to 13 ft
2 to 7 ft
(0.6 to 3.9 m) (0.6 to 2.1 m)
100
2 to 18 ft
2 to 10 ft
(0.6 to 5.5 m) (0.6 to 2.9 m)
200
2 to 25 ft
2 to 14 ft
(0.6 to 7.7 m) (0.6 to 4.1 m)
400
2 to 36 ft
2 to 19 ft
(0.6 to 11 m) (0.6 to 5.8 m)
800
2 to 51 ft
2 to 27 ft
(0.6 to 15.5 m) (0.6 to 8.2 m)
1600
2 to 72 ft
2 to 38 ft
(0.6 to 21.9 m) (0.6 to 11.6 m)
P
X T
E F
LE
4. Keep the subject within the
distance range for the speed
of film in your camera (see
Flash-to-subject distance
table). Don’t take pictures
beyond the maximum distance
or your pictures will be dark.
18
Telephoto
(60 mm)
SELECTING THE FLASH AND
INFINITY-FOCUS MODES
Besides the auto-flash mode with
red-eye reduction, you can select
auto-flash without red-eye
reduction, fill-flash, flash-off,
infinity-focus, and night-view modes.
Press the FLASH-SELECT BUTTON (11)
continuously until the desired
indicator appears on the LCD
PANEL (6).
The flash modes will remain
selected after you take the picture.
To change the flash-mode selection,
press the flash-select button, or turn
the camera off then back on to return
to the flash-default mode.
AUTO
E
T
A
D
T
E
S
T
C
LE
E
S
Red-eye reduction
Some people’s eyes (and some
pets’) can reflect flash with a red
glow. This camera features
automatic flash with red-eye
reduction which is the initial
default setting for this camera.
To minimize red eyes in flash
pictures, turn on all room lights
and follow these steps:
19
1. Press the ON/OFF BUTTON (20)
to turn the camera on and to
uncover the LENS (16).
2. Press the FLASH-SELECT
BUTTON (11) repeatedly until
the AUTO-FLASH (34) and REDEYE-REDUCTION (26) INDICATORS
appear on the LCD PANEL (6).
• Disregard step 2 if the
default setting is already set
for red-eye reduction.
3. Frame your subject within the
VIEWFINDER EYEPIECE (19).
4. Have your subject look
directly at the RED-EYEREDUCTION LAMP (17).
20
5. Partially depress the SHUTTER
BUTTON (3). When the FLASHINDICATOR LAMP (18) glows
green, fully depress the
shutter button to take
the picture.
• In this mode there will be
a slight delay in the
shutter release.
Auto flash without AUTO
red-eye reduction
Use this mode for taking pictures
without people. You can change
the default setting to auto flash
without red-eye reduction by
following these steps:
1. Press the ON/OFF BUTTON (20)
to turn the camera on and to
uncover the LENS (16).
2. Press the FLASH-SELECT
BUTTON (11) repeatedly until
the AUTO-FLASH INDICATOR (34)
appears on the LCD PANEL (6).
3. Frame your subject within the
VIEWFINDER EYEPIECE (19).
4. Partially depress the SHUTTER
BUTTON (3). When the FLASHINDICATOR LAMP (18) glows
green, fully depress the shutter
button to take the picture.
• The camera will now default
to the auto-flash mode
without red-eye reduction.
Fill flash
When bright light indoors or
outdoors comes from behind the
subject (backlighting), dark
shadows (especially on faces)
may occur. Use fill flash to
lighten these shadows.
1. Press the ON/OFF BUTTON (20)
to turn the camera on and to
uncover the LENS (16).
2. Press the FLASH-SELECT
BUTTON (11) repeatedly until
the FILL-FLASH INDICATOR (32)
appears on the LCD PANEL (6).
3. Frame your subject within the
VIEWFINDER EYEPIECE (19).
21
4. Partially depress the SHUTTER
BUTTON (3). When the FLASHINDICATOR LAMP (18) glows green,
fully depress the shutter
button to take the picture.
OFF
Flash off
When you do not want to use the
flash, especially indoors where
flash is prohibited, such as in
theaters and museums, or when
you want to take twilight scenes
or distant subjects that are
beyond the flash range, or
capture the ambiance of existing
light, use the flash-off mode.
22
Use a tripod or place the camera
on other firm support, and use
high-speed film because the
shutter speed in these situations
will most likely be slow.
1. Press the ON/OFF BUTTON (20)
to turn the camera on and to
uncover the LENS (16).
2. Press the FLASH-SELECT
BUTTON (11) repeatedly until
the FLASH-OFF INDICATOR (35)
appears on the LCD PANEL (6).
3. Frame your subject within the
VIEWFINDER EYEPIECE (19).
4. Press the SHUTTER BUTTON (3)
to take the picture.
OFF
Infinity focus
Capture sharp, distant scenery
at any zoom position (for
daylight and outdoor use only).
1. Press the ON/OFF BUTTON (20)
to turn the camera on and to
uncover the LENS (16).
2. Press the FLASH-SELECT
BUTTON (11) repeatedly until
the FLASH-OFF (35) and
INFINITY-FOCUS (30) INDICATORS
appear on the LCD PANEL (6).
3. Frame your subject within the
VIEWFINDER EYEPIECE (19).
4. Press the SHUTTER BUTTON (3)
to take the picture.
23
Night-view
In this mode, the camera
balances the flash and existing
light exposure so you can take
beautiful pictures of people at
sunset or at night. Use a tripod
or place the camera on other firm
support, and use high-speed film
because the shutter speed at
night will most likely be slow.
1. Press the ON/OFF BUTTON (20)
to turn the camera on and to
uncover the LENS (16).
2. Press the FLASH-SELECT
BUTTON (11) repeatedly until
the NIGHTVIEW INDICATOR (33)
appears on the LCD PANEL (6).
24
3. Frame your subject within the
VIEWFINDER EYEPIECE (19).
4. Partially depress the SHUTTER
BUTTON (3). When the FLASHINDICATOR LAMP (18) glows
green, fully depress the
shutter button to take
the picture.
USING THE
SELF-TIMER
Use this feature to include
yourself in pictures.
1. Use the TRIPOD SOCKET (23)
to attach the camera to a
tripod or place it on other
firm support.
2. Press the ON/OFF BUTTON (20)
to turn the camera on and to
uncover the LENS (16).
3. Press the SELF-TIMER BUTTON (9).
4. Frame your subject within the
VIEWFINDER EYEPIECE (19).
5. Press the SHUTTER BUTTON (3).
The SELF-TIMER LAMP (17) on
the front of the camera will
blink for 8 seconds and then
glow during the last 2
seconds of countdown.
• To cancel the self-timer
selection before the
shutter releases, turn
the camera off.
• The self-timer automatically
turns off after the shutter
releases and returns to the
auto-flash start position.
25
DATE AND TIME IMPRINTING
D
T
A
E
E
E
L
T
C
T
E
S
26
Setting the date and time
1. Press the DATE-MENU
BUTTON (12) repeatedly to
scroll and select desired
date or time format.
2. Press the DATE-SELECT
BUTTON (7) in succession
to select the “blinking”
month, day, or year, or hour
or minute.
S
Traditional cameras print date
and/or time information directly
onto the film. Your camera uses
the film’s magnetic data-recording
capability to record date and
time information which your
photofinisher can imprint on the
back of your photographs. This
camera has a quartz clock
(24-hour time display) and
automatic calendar through the
year 2039. You can record the
date in one of three date formats
(year/month/day, month/day/year
or day/month/year) and one time
format (hour/minute).
3. Press the DATE-SET BUTTON (8)
to change the “blinking” number(s).
A
D
T
E
S
E
LE
T
C
S
T
E
4. Press the date-select button
to store the selected
number(s) and to activate the
next “blinking” number(s).
5. Follow steps 3 through 5 to
continue your selection, or to
end further options, press the
date-select button repeatedly
until the blinking stops.
UNLOADING THE FILM
Automatic rewind
The camera automatically
rewinds the film into the cassette
after the last exposure.
1. Wait for the film to completely
rewind into the film cassette.
• When the motor stops
running, the FRAME
COUNTER (28) will
indicate “0.”
2. Turn the FILM-DOOR LATCH (2) to
open the FILM DOOR (22).
27
3. Remove the film cassette
from the camera and reload
with new KODAK ADVANTIX
Film.
3
4
1
2
EN
OP
28
• The FSI on the fully-exposed
film cassette will be at ✖
(#3 position) and the
LCD panel will display a
blinking “E.”
Manual rewind
If you don’t want to take
pictures on the entire film, you
can manually activate the
automatic rewind.
1. Gently press the FILM-REWIND
BUTTON (10) by using the
control-button activator on
the camera-strap clasp to
start the auto-film rewind.
2. Follow steps 1–3 from
Automatic Rewind.
NOTE: You cannot reload a partially
exposed film into this camera
to continue picture-taking.
CARING FOR YOUR CAMERA
1. Protect the camera from dust,
moisture, sudden impact, and
excessive heat.
CAUTION: Do not use
solvents or harsh or abrasive
cleaners on the camera body.
2. If the lens appears dirty,
breathe on it to form a mist
and wipe the surface gently
with a soft, lintless cloth or a
camera lens-cleaning tissue.
Never wipe a dry lens.
CAUTION: Do not use
solvents or solutions not
designed for cleaning camera
lenses. Do not use chemically
treated tissues intended for
cleaning eyeglasses.
3. Remove the battery when you
store the camera for an
extended time.
CAUTION: To prevent possible
damage and electrical shock,
do not attempt to disassemble
or repair the camera or flash
unit by yourself.
29
TROUBLESHOOTING
What happened
Probable cause
Solution
Camera will
not operate
There are no more
pictures remaining
Battery weak, dead,
missing, or
improperly loaded
Battery weak, dead,
missing, or
improperly loaded
Battery weak, dead,
missing, or
improperly loaded
Remove the film
Film does not
advance or rewind
LCD panel is blank
30
Replace or reload
the battery
Replace or reload
the battery
Replace or reload
the battery
What happened
Probable cause
LCD panel is blank
(continued)
Camera in sleep mode
LCD panel
flashes “E”
Camera locks and
flash-indicator
lamp “blinks”
Camera turned off
No film in camera
Subject too close
to camera
Solution
Press any control
button to
awaken camera
Turn on/off switch ON
Load new film into
the camera
Move beyond
2 ft (0.6 m) from
your subject
31
SPECIFICATIONS
Film type: KODAK ADVANTIX Films
for color or black-and-white pictures
Lens: 30–60 mm zoom lens,
hybrid aspheric
Focus system: 87 zones AF
Focus range: Wide/Tele: 2 ft (0.6 m)
(daylight) to infinity
Viewfinder: Real image with
C, H,& P format display
Film speed: DXIX (ISO) 50–1600 for
color or black-and-white films
Flash unit: KODAK SENSALITE™
Flash
Flash range (ISO 200):
Wide: 2 to 25 ft (0.6 to 7.7 m)
Tele: 2 to 14 ft (0.6 to 4.1 m)
Apertures: f /4.5– f /8.5
Shutter: Programmed electronic
shutter, 1/4 to 1/360 seconds
Power source: Main power: one
3 V lithium KODAK K123LA
(or equivalent) Battery
Dimensions: 119 x 64 x 39 mm
Weight: 7.2 oz. (205 g) without film
and battery
Kodak, Sensalite, “e” mark, Advantix, and the
Advanced Photo System symbol and logotype are trademarks.
32
KODAK ADVANTIX
¿NECESITA AYUDA CON SU CÁMARA O MÁS INFORMACIÓN
SOBRE EL ADVANCED PHOTO SYSTEM?
Visite nuestro sitio en la red mundial electrónica (worldwide web) a la
dirección http://www.kodak.com o llame a: Kodak (en los Estados Unidos
solamente), llamada sin cargo al número 1 (800) 242-2424, de lunes a viernes
de 9:00 a.m. a 7:00 p.m. (hora del este).
Cuando llame, por favor asegúrese de tener la
cámara disponible.
Para hacer válida la garantía, sírvase guardar el recibo de
venta como prueba de la fecha de compra.
ESPAÑOL
Cámara Zoom F600
Este dispositivo cumple con la parte 15 de las reglamentaciones de la FCC. El manejo está
supeditado a las siguientes dos condiciones: (1) Este dispositivo puede no causar
interferencia dañina, y (2) este dispositivo debe aceptar cualquier interferencia recibida,
incluyendo interferencia la cual pudiese causar un funcionamiento indeseable.
NOTA: El modelo de su cámara ha sido aprobado y cumple con las limitaciones establecidas
para un dispositivo digital Clase B, de acuerdo con la Parte 15 de las reglamentaciones de
la FCC. Estas limitaciones proveen una protección razonable en contra de la interferencia
que se encuentra en uso residencial. La cámara genera, usa, y puede emitir energía de
frecuencia radial y si no es usada de acuerdo con las instrucciones, puede causar interferencia
a comunicaciones de radio. No se puede garantizar que esta interferencia no ocurra. En caso
de que ésta cámara cause interferencia a la recepción de radio o televisión, lo cual puede
ser determinado encendiendo y apagando la cámara, puede reducir la interferencia haciendo
lo siguiente:
– Vuelva a orientar o situar la antena de recepción
– Aumente la distancia entre la cámara y el receptor
– Para recibir ayuda consulte con el distribuidor o un técnico especializado
en radio/televisión
Cambios o modificaciones no aprobadas por el contratante responsable de acatar estas
regulaciones podría anular la autoridad del consumidor para operar éste equipo.
34
Busque este logotipo para asegurarse que la
película que usted compre esté hecha para esta
cámara.
Busque este logotipo para seleccionar un servicio
de fotoacabado certificado para revelar su rollo y
para asegurarse de aprovechar todos los beneficios
del Advanced Photo System.
NO EXPUESTA
Indicador del estado de la
película (FSI)
1
PARCIALMENTE
2
El indicador realzado avanzará de
EXPUESTA
4
una posición a otra para
3
COMPLETAMENTE
identificar el estado de la película
EXPUESTA
dentro del cartucho.
NEGATIVOS PROCESADOS
35
CARACTERÍSTICAS DEL
ADVANCED PHOTO SYSTEM
DISPONIBLES CON
ESTA CÁMARA
Selección triple de formato
• Usted puede tomar, en el
mismo rollo, fotografías en
tres tamaños diferentes:
Clásico (C), Grupo/HDTV (H), y
Panorámico (P). El marco
dentro del ocular del visor
cambia según el formato
seleccionado.
Impresión de fecha y hora
• Usted puede escoger si quiere
que la información de la fecha
36
y hora sea impresa en la parte
de atrás de sus fotografías.
Vea a su servicio de
fotoacabado para una
descripción total de los
servicios disponibles.
Protección en contra de doble
exposición (DEP)
• No debe preocuparse de la
posibilidad de accidentalmente
volver a exponer su película
ya usada. Su cámara lee el
Indicador del estado de
película (FSI) en el cartucho
de la película y de esta forma
previene la doble exposición.
Intercambio de información
sobre la calidad de la fotografía
(PQix)
• Su cámara tiene la
característica de intercambio
de información magnética la
cual registra información, en el
cartucho de la película, acerca
de la condición de iluminación
y exposición. Esta
característica asiste al
laboratorio de fotoacabado en
la rectificación del color y los
ajustes de exposición y de
esta forma se provee el mejor
resultado posible.
Traba de seguridad en la puerta
del compartimiento de película
• La traba de seguridad en la
puerta del compartimiento de
película previene que la puerta
se pueda abrir antes de que la
película esté completamente
rebobinada.
37
CONTENIDO
IDENTIFICACIÓN DE LA CÁMARA ...... 39
COMO AJUSTAR LA CORREA
DE LA CÁMARA .............................. 40
Activador de botón de control .... 41
COMO CARGAR LA BATERÍA .............. 41
Indicador de batería débil .......... 42
Consejos para usar la batería ..... 42
Apagado automático .................. 43
COMO CARGAR LA PELÍCULA ............ 44
COMO TOMAR FOTOGRAFÍAS ............ 45
Tamaños típicos de impresión de
fotografía (Formatos) ................... 47
Como usar el cerrojo de enfoque . 48
Como usar el lente de zoom ........ 49
38
Consejos útiles para obtener
mejores fotografías ..................... 50
COMO TOMAR FOTOGRAFÍAS
CON FLASH ..................................... 51
Distancia del sujeto al flash ...... 53
COMO SELECCIONAR LOS MODOS DE
FLASH Y ENFOQUE INFINITO ........... 54
Reducción de ojos rojos ........... 55
Flash automático sin reducción
de ojos rojos ............................. 56
Flash de relleno ........................ 57
Flash apagado .......................... 58
Enfoque infinito ......................... 59
Vista de noche .......................... 59
COMO USAR EL DISPARADOR
AUTOMÁTICO ................................... 60
COMO IMPRIMIR LA FECHA Y HORA .. 61
Como fijar la fecha y hora .......... 62
COMO DESCARGAR LA PELÍCULA .... 63
Rebobinado automático ............ 63
Rebobinado manual .................. 64
CUIDADO DE SU CÁMARA ................. 65
PROBLEMAS Y SOLUCIONES ............ 67
ESPECIFICACIONES .......................... 69
IDENTIFICACIÓN DE
LA CÁMARA
(Vea las partes de adentro de la cubierta
para los diagramas de la cámara)
1 PRESILLA DE LA CORREA
2 SEGURO DE LA PUERTA DEL
COMPARTIMIENTO DE PELÍCULA
3 BOTÓN DEL DISPARADOR
4 PALANCA DEL DISCO SELECTOR DEL ZOOM
5 INTERRUPTOR DE SELECCIÓN DE FORMATO
6 PANEL LCD
7 BOTÓN DE SELECCIÓN DE FECHA
8 BOTÓN DE FIJAR LA FECHA
9 BOTÓN DE DISPARADOR AUTOMÁTICO
10 BOTÓN DE REBOBINADO DE PELÍCULA
11 BOTÓN DE SELECCIÓN DE FLASH
12 BOTÓN DE MENÚ DE FECHA
13 FLASH
14 VISOR
15 DETECTOR DE ILUMINACIÓN
16 LENTE
17 DISPARADOR AUTOMÁTICO/LÁMPARA DE
REDUCCIÓN DE OJOS ROJOS
18 LÁMPARA DE INDICADOR DE FLASH
19 OCULAR DEL VISOR
39
20 BOTÓN DE ENCENDER/APAGAR
21 COMPARTIMIENTO DE PELÍCULA
22 PUERTA DEL COMPARTIMIENTO
DE PELÍCULA
23 MONTAJE PARA TRÍPODE
24 PUERTA DEL COMPARTIMIENTO
DE BATERÍA
Panel LCD
25 EXHIBICIÓN DE FECHA Y HORA/
SENSIBILIDAD ISO
26 INDICADOR DE REDUCCIÓN DE
OJOS ROJOS
27 INDICADOR DE LA PRESENCIA
DE PELÍCULA
28 CONTADOR DE CUADROS
29 INDICADOR DE DISPARADOR AUTOMÁTICO
30 INDICADOR DE ENFOQUE INFINITO
40
31 SÍMBOLO DE BATERÍA
32 INDICADOR DE FLASH DE RELLENO
33 INDICADOR DE VISTA DE NOCHE
34 INDICADOR DE FLASH AUTOMÁTICO
35 INDICADOR DE FLASH APAGADO
COMO AJUSTAR LA CORREA
DE LA CÁMARA
1. Pase un extremo de la correa
por debajo de la PRESILLA DE
LA CORREA (1) y a través de la
parte de arriba de la presilla de
la correa.
2. Ponga el extremo largo de la
correa a través del corto.
3. Tire de la correa hasta que
quede ajustada.
Activador de botón de control
Use la perilla en la hebilla de la
correa de la cámara para poder
activar los botones de control
pequeños que se encuentran en
la cámara.
COMO CARGAR LA BATERÍA
Esta cámara utiliza una batería
de litio de 3 voltios KODAK
K123LA (o su equivalente) que
proporciona la energía necesaria
para todas las funciones de
la cámara.
1. Abra la PUERTA DEL
COMPARTIMIENTO DE BATERÍA (24).
PO
/N
O
ER
W
O
FF
E
T
A
D
T
E
S
T
C
LE
E
S
• Antes de retirar la batería
usada, apague la cámara.
41
2. Coloque la batería en su
compartimiento como aquí
se indica.
PO
/N
O
ER
W
O
FF
3. Cierre a presión la puerta del
compartimiento de batería.
• Después que cargue la
batería nueva en la cámara,
necesitará volver a poner la
fecha y hora.
42
Indicador de batería débil
Debe cambiar la batería
cuando —
• el SÍMBOLO DE LA BATERÍA (31)
“parpadea” en el PANEL LCD (6)
o
• todos los indicadores en el
panel LCD desaparecen y el
BOTÓN DEL DISPARADOR (3) no
funciona.
Consejos para usar la batería
• Deseche las baterías usadas
en la basura de su casa a no
ser que exista un programa de
recaudación de baterías en su
comunidad (para más detalles
•
•
•
•
•
consulte al patrocinador de
ese programa).
Acuérdese de llevar una
batería de repuesto con usted
en todo momento.
Lea y siga todas las
advertencias e instrucciones
del fabricante de la batería.
Mantenga las baterías fuera
del alcance de los niños.
No intente desarmar, recargar
o causar un cortocircuito en la
batería o exponerla a altas
temperaturas o fuego.
Antes de usarlas, guarde
las baterías en su
empaque original.
Características de la conservación
automática de energía
Apagado automático
Cuando la cámara no se usa por
aproximadamente 3 minutos, ésta
se apagará automáticamente para
conservar la energía de la batería.
Para activar la cámara, puede
oprimir el BOTÓN DISPARADOR (3), la
PALANCA DEL DISCO SELECTOR DEL
ZOOM (4), el BOTÓN DE SELECCIÓN DE
FECHA (7), el BOTÓN DE MENÚ DE
FECHA (12), el BOTÓN DE FIJAR LA
FECHA (8), el BOTÓN DE SELECCIÓN
DEL FLASH (11), o el BOTÓN DE
REBOBINADO DE PELÍCULA (10).
43
2
N
OPE
44
OPEN
SEGURO DEL
COMPARTIMIENTO
DE
PELÍCULA (2)
2. Ponga completamente el
cartucho de película dentro del
COMPARTIMIENTO DE PELÍCULA (21).
• Asegúrese que
el Indicador del
estado de
película (FSI)
en el cartucho
de la película
esté en
● (posición #1)
para un cartucho nuevo.
3
Puede cargar película en la
cámara cuando la cámara esté
ENCENDIDA o APAGADA.
1. Gire el
PUERTA DEL
COMPARTIMIENTO DE PELÍCULA (22).
1
COMO CARGAR LA PELÍCULA
para abrir la
4
• Cuando no vaya a usar la
cámara por un período de
tiempo prolongado, use el
botón de encender/apagar
para apagar completamente
la cámara.
• No fuerce el cartucho de
película dentro del
compartimiento de película.
3. Cierre la puerta del
compartimiento de película
para comenzar el avance
automático de la misma. El
CONTADOR DE CUADROS (28) en
el PANEL LCD (6) mostrará el
número de exposiciones restantes.
• Después que cierre la traba
del seguro de la puerta del
compartimiento de película, no
podrá abrirla hasta que toda la
película haya sido rebobinada
en el cartucho.
COMO TOMAR FOTOGRAFÍAS
Puede tomar fotografías
Clásicas (C), Grupo/HDTV (H)*, y
Panorámicas (P) usando el mismo
cartucho de película. El costo del
revelado de sus fotografías
puede estar basado en el/los
tamaño(s) del formato que usó
cuando expuso la película.
* Impresiones de Televisión de Alta
Definición (HDTV) son del mismo
aspecto proporcional como las
capacidades interfaciales de la TV
para CD.
45
1. Para encender la cámara y
destapar el LENTE (16), oprima
el BOTÓN DE ENCENDER/
APAGAR (20).
El visor cambiará y mostrará
el campo de vista seleccionado.
P
PO
C
/N
O
ER
W
O
FF
H
P
H
C
2. Mueva el INTERRUPTOR DE
SELECCIÓN DE FORMATO (5) al
formato deseado (C, H, o P).
46
3. Encuadre a su sujeto dentro
del OCULAR DEL VISOR (19).
Para una fotografía nítida,
manténgase a una distancia
mínima de 2 pies (0,6 m) de
su sujeto.
4. Oprima el BOTÓN DEL
DISPARADOR (3) para tomar
la fotografía.
C
H
P
Tamaños típicos de impresión
de fotografías (formatos)
C
H
Clásica
Grupo (HDTV)
3.5 x 5” ó 4 x 6”
3.5 x 6” ó 4 x 7”
(88,9 x 127 mm ó
(88,9 x 152 mm ó
102 x 152 mm)
102 x 178 mm)
P
X T
E F
LE
• Si se sitúa a menos de la
distancia mínima de 2 pies
(0,6 m) la cámara no
funcionará y la lámpara
indicadora del flash parpadeará.
P
Panorámico
3.5 x 8.5” a 4 x 11.5”
(88,9 x 216 mm hasta
102 x 292,7 mm)
NOTA: Su laboratorio de fotoacabado usualmente provee impresiones en los tamaños
de 4 x 6, 4 x 7, y 4 x 11.5 pulgadas (102 x 152, 102 x 178 y 102 x 292,7 mm).
Algunos laboratorios locales de fotoacabado pueden ofrecer impresiones en los
tamaños 3.5 x 5, 3.5 x 6, y 3.5 x 8.5 pulgadas (88,9 x 127, 88,9 x 152 y 88,9 x 216 mm).
47
Como usar el cerrojo de enfoque
Esta cámara se enfoca
automáticamente en cualquier
objeto que aparezca en el círculo
de enfoque automático (AF) del
ocular del visor. Para obtener una
fotografía nítida, asegúrese que
el sujeto a fotografiar esté dentro
del círculo de enfoque automático
(AF). Si desea tomar una
fotografía con el sujeto fuera del
círculo de enfoque automático
(AF), use el cerrojo de enfoque
de la siguiente manera:
48
1. Coloque el círculo de enfoque
automático (AF) sobre el
sujeto que quiera enfocar en
la fotografía.
CÍRCULO
DE
ENFOQUE
AUTOMÁTICO
VISOR
2. Oprima parcialmente y
mantenga oprimido el BOTÓN
DEL DISPARADOR (3) para
asegurar la posición enfocada.
3. Con el disparador parcialmente
oprimido, mueva la cámara
hasta que el sujeto se
encuentre en la posición que
usted desee dentro del
OCULAR DEL VISOR (19).
Como usar el lente de zoom
Esta cámara tiene un lente
motorizado de zoom que le
permite seleccionar la distancia
ideal de enfoque del lente al
tomar fotografías. Cuando
encienda la cámara, automáticamente el lente se encuentra
en la posición de gran angular.
1. Para encender la cámara y destapar
el LENTE (16), oprima el BOTÓN
DE ENCENDER/APAGAR (20).
VISOR
PO
/N
O
ER
W
O
4. Oprima completamente el
botón del disparador para
tomar la fotografía.
FF
49
2. Deslice hacia la derecha la
PALANCA DEL DISCO SELECTOR
DEL ZOOM (4), a la posición de
telefotográfico, para acercarse
al sujeto. Deslice la palanca
hacia la izquierda, a la
posición de gran angular, para
alejarse del sujeto.
P
X T
E F
LE
C
H
P
3. Encuadre al sujeto dentro del
OCULAR DEL VISOR (19).
50
4. Oprima el BOTÓN DEL
DISPARADOR (3) para tomar
la fotografía.
• Después de aproximadamente
3 minutos, el cilindro del lente
regresará a la posición de
gran angular.
Consejos útiles para obtener
mejores fotografías
• Acérquese lo suficiente al
sujeto a fotografiar de modo
que éste ocupe todo
el visor, pero no más cerca de
2 pies (0,6 m).
• Tome fotografías al nivel del
sujeto. Arrodíllese para
fotografiar niños y animales.
O
/N
O
A poca luz, ya sea en interiores,
en exteriores donde hay mucha
sombra o en días oscuros o
nublados, necesitará usar el
PO
ER
COMO TOMAR FOTOGRAFÍAS
CON FLASH
flash. Su cámara incluye un flash
automático el cual se dispara
cuando es necesario.
1. Para encender la cámara y destapar el LENTE (16), oprima el
BOTÓN DE ENCENDER/APAGAR (20).
W
• Haga tomas verticales de
sujetos altos y angostos,
como cascadas, rascacielos o
una persona sola.
• Agregue interés a sus
fotografías incluyendo una
rama, una ventana o
una cerca.
• Manténgase de espalda al sol.
Así se logra mejor iluminación.
FF
•
La lámpara indicadora del
flash “parpadea” cuando el
flash no está listo.
2. Encuadre su sujeto dentro del
OCULAR DEL VISOR (19).
51
3. Oprima parcialmente el BOTÓN
DEL DISPARADOR (3). Cuando la
LÁMPARA DE INDICADOR DE
FLASH (18) brille verde, oprima
completamente el disparador
para tomar la fotografía.
P
X T
E F
LE
52
4. Mantenga el sujeto a
fotografiar dentro del alcance
indicado para la sensibilidad
de la película en su cámara
(vea Distancia del sujeto al
flash). No tome fotografías a
más distancia de la indicada o
sus fotografías saldrán oscuras.
Distancia del sujeto al flash
Sensibilidad ISO
de la película
50
100
200
400
800
1600
Gran angular
(30 mm)
2 a 13 pies (0,6 a 3,9 m)
2 a 18 pies (0,6 a 5,5 m)
2 a 25 pies (0,6 a 7,7 m)
2 a 36 pies (0,6 a 11 m)
2 a 51 pies (0,6 a 15,5 m)
2 a 72 pies (0,6 a 21,9 m)
Telefotográfico
(60 mm)
2 a 7 pies (0,6 a 2,1 m)
2 a 10 pies (0,6 a 2,9 m)
2 a 14 pies (0,6 a 4,1 m)
2 a 19 pies (0,6 a 5,8 m)
2 a 27 pies (0,6 a 8,2 m)
2 a 38 pies (0,6 a 11,6 m)
53
COMO SELECCIONAR LOS
MODOS DE FLASH Y
ENFOQUE INFINITO
E
T
A
D
Además del modo de flash
automático con reducción de ojos
rojos, puede seleccionar los
modos de flash automático sin
reducción de ojos rojos, flash de
relleno, flash apagado, enfoque
infinito y vista de noche.
Oprima continuamente el BOTÓN
DE SELECCIÓN DE FLASH (11) hasta
que el indicador
que usted desee
aparezca en el
PANEL LCD (6).
S
E
S
T
C
LE
E
T
54
Los modos de flash se
mantendrán encendidos después
que se tome la fotografía. Para
cambiar la selección de modos de
flash, oprima el botón de selección
de flash o apague la cámara y
vuelva a encenderla para
regresar a los modos fijos de flash.
Reducción de AUTO
ojos rojos
Los ojos de algunas personas
(y algunos animales) se pueden
reflejar en la fotografía, cuando
se usa el flash, como un brillo
rojo. Esta cámara tiene
inicialmente fijada la
característica de un flash
automático con reducción de ojos
rojos. Para reducir al mínimo los
ojos rojos en fotografías con
flash, encienda todas las luces
en el cuarto y siga las siguientes
instrucciones:
1. Para encender la cámara y
destapar el LENTE (16),
oprima el BOTÓN DE ENCENDER/
APAGAR (20).
2. Oprima repetidamente el
BOTÓN DE SELECCIÓN DE
FLASH (11) hasta que el
INDICADOR DE FLASH
AUTOMÁTICO (34) y el INDICADOR
DE REDUCCIÓN DE OJOS
ROJOS (26) aparezcan en
PANEL LCD (6).
el
• Omita este paso si al
encender la cámara el modo
de reducción de ojos rojos ya
está seleccionado.
3. Encuadre su sujeto dentro del
OCULAR DEL VISOR (19).
4. Haga que el sujeto mire
directamente a la LÁMPARA DE
REDUCCIÓN DE OJOS ROJOS (17).
5. Oprima parcialmente el BOTÓN
55
DEL DISPARADOR (3). Cuando la
LÁMPARA DE INDICADOR DE
FLASH (18) brille verde, oprima
completamente el disparador para
tomar la fotografía.
• En este modo, habrá una pequeña
demora en el funcionamiento del
obturador.
AUTO
Flash automático sin
reducción de ojos rojos
Use este modo para tomar
fotografías que no incluyan a
personas. Usted puede cambiar el
modo a flash automático sin
reducción de ojos rojos siguiendo las
siguientes instrucciones:
1. Para encender la cámara y
56
destapar el LENTE (16),
oprima el BOTÓN DE
ENCENDER/APAGAR (20).
2. Oprima repetidamente el
BOTÓN DE SELECCIÓN DE
FLASH (11) hasta que el
INDICADOR DE FLASH
AUTOMÁTICO (34) aparezca
en el PANEL LCD (6).
3. Encuadre su sujeto dentro
del OCULAR DEL VISOR (19).
4. Oprima parcialmente el
BOTÓN DEL DISPARADOR (3).
Cuando la LÁMPARA DE
INDICADOR DE FLASH (18)
brille verde, oprima
completamente el
disparador para tomar la
fotografía.
• La cámara cambiará al modo
de flash automático sin
reducción de ojos rojos.
Flash de relleno
En escenas interiores o
exteriores de mucho contraste,
sombras (especialmente en las
caras) pueden ser causadas
cuando los sujetos tienen como
iluminación de fondo una luz
brillante (contraluz). Use el
flash de relleno para aclarar
estas sombras.
1. Para encender la cámara y
destapar el LENTE (16), oprima
el BOTÓN DE ENCENDER/
APAGAR (20).
2. Oprima repetidamente el
BOTÓN DE SELECCIÓN DE
FLASH (11) hasta que el
INDICADOR DE FLASH DE
RELLENO (32) aparezca en
PANEL LCD (6).
el
3. Encuadre su sujeto dentro del
OCULAR DEL VISOR (19).
4. Oprima parcialmente el BOTÓN
DEL DISPARADOR (3). Cuando la
LÁMPARA DE INDICADOR DE
FLASH (18) brille verde, oprima
completamente el disparador
para tomar la fotografía.
57
OFF
Flash apagado
Cuando no quiera usar el flash,
especialmente en interiores
donde el uso del flash está
prohibido, como en teatros y
museos, o cuando quiera
fotografiar escenas en
penumbras, o sujetos que se
encuentran fuera del alcance del
flash, o capturar el ambiente con
la luz existente, use la función de
flash apagado. Use un tripié o
coloque la cámara sobre otra
base firme, y use película de alta
sensibilidad de ISO porque la
mayor probabilidad es que de
noche, la abertura del diafragma
será lenta.
58
1. Para encender la cámara y
destapar el LENTE (16), oprima
el BOTÓN DE ENCENDER/
APAGAR (20).
2. Oprima repetidamente el
BOTÓN DE SELECCIÓN DE
FLASH (11) hasta que el
INDICADOR DE FLASH
APAGADO (35) aparezca en
PANEL LCD (6).
el
3. Encuadre su sujeto dentro del
OCULAR DEL VISOR (19).
4. Oprima el BOTÓN DEL
DISPARADOR (3) para tomar
la fotografía.
OFF
Enfoque infinito
Capture fotografías nítidas de
escenas a mucha distancia en
cualquiera posición del zoom
(para uso en exteriores a la luz
del día).
1. Para encender la cámara y
destapar el LENTE (16), oprima
el BOTÓN DE ENCENDER/
APAGAR (20).
2. Oprima repetidamente el
BOTÓN DE SELECCIÓN DE
FLASH (11) hasta que el
INDICADOR DE FLASH
APAGADO (35) y el INDICADOR
DE ENFOQUE INFINITO (30)
aparezcan en el PANEL LCD (6).
3. Encuadre su sujeto dentro del
OCULAR DEL VISOR (19).
4. Oprima el BOTÓN DEL
DISPARADOR (3) para tomar la
fotografía.
Vista de noche
Para que usted pueda tomar
fotografías bellas de personas a
la puesta del sol o por la noche,
en este modo la cámara crea un
balance entre el flash y la luz
presente. Use un tripié o coloque
la cámara sobre otra base firme y
use película de alta sensibilidad
de ISO porque la mayor
probabilidad es que de noche,
la abertura del diafragma será lenta.
59
1. Para encender la cámara y
destapar el LENTE (16), oprima
el BOTÓN DE ENCENDER/
APAGAR (20).
2. Oprima repetidamente el
BOTÓN DE SELECCIÓN DE
FLASH (11) hasta que el
INDICADOR DE VISTA DE
NOCHE (33) aparezca en
PANEL LCD (6).
el
3. Encuadre su sujeto dentro del
OCULAR DEL VISOR (19).
4. Oprima parcialmente el BOTÓN
DEL DISPARADOR (3). Cuando
la LÁMPARA DE INDICADOR DE
FLASH (18) brille verde, oprima
completamente el disparador
60 para tomar la fotografía.
COMO USAR EL
DISPARADOR AUTOMÁTICO
Use esta característica para
incluirse en las fotografías.
1. Use el MONTAJE PARA
TRÍPODE (23) para montar la
cámara en el tripié o coloque
la cámara sobre otra
base firme
2. Para encender la cámara y
destapar el LENTE (16), oprima
el BOTÓN DE ENCENDER/
APAGAR (20).
3. Oprima el BOTÓN DE
DISPARADOR AUTOMÁTICO (9).
4. Encuadre su sujeto dentro del
OCULAR DEL VISOR (19).
5. Oprima el BOTÓN DEL
DISPARADOR (3). La LÁMPARA
DE DISPARADOR AUTOMÁTICO (17)
en el frente de la cámara
parpadeará por 8 segundos y
entonces brillará durante los 2
últimos segundos de la
cuenta regresiva.
• Para cancelar el modo de
disparador automático antes
de tomar la fotografía apague
la cámara.
• Después que tome la
fotografía, el disparador
automático se cancela
automáticamente y regresa al
modo inicial de flash automático.
COMO IMPRIMIR LA
FECHA Y HORA
Las cámaras tradicionales
imprimen la información de la
fecha y/u hora directamente en la
película. Su cámara usa la
característica de la franja
magnética en la película para
registrar la información de fecha
y hora, la cual su fotoprocesador
puede imprimir en la parte de
atrás de sus fotografías. Esta
cámara tiene un reloj de cuarzo
(que muestra un horario de 24
horas) y un calendario automático
hasta el año 2039. Usted puede
registrar la fecha en tres
61
formatos distintos: (año/mes/día,
mes/día/año, o día/mes/año) y un
formato para la hora (hora/
minuto).
Como fijar la fecha y hora
1. Oprima repetidamente el
el mes, día, año, u hora o
minuto “parpedeantes”.
3. Oprima el BOTÓN DE FIJAR LA
FECHA (8) para cambiar el/los
número(s) “parpadeante(s)”.
E
T
A
D
C
LE
E
S
BOTÓN DE MENÚ DE FECHA (12)
para ver la lista y seleccionar
el formato deseado para la
impresión de la fecha.
2. Oprima sucesivamente el
BOTÓN DE SELECCIÓN
DE FECHA (7) para seleccionar
T
E
S
T
E
T
A
D
T
E
S
T
C
LE
E
S
62
4. Oprima el botón de selección
de fecha para guardar el/los
número(s) seleccionado(s) y
para activar el/los próximo(s)
número(s) “parpadeante(s)”
5. Repita los pasos del 3 al 5
para continuar su selección o
para terminar otras opciones.
Oprima repetidamente el
botón de selección de fecha
hasta que el parpadeo cese.
COMO DESCARGAR
LA PELÍCULA
Rebobinado automático
Esta cámara automáticamente
rebobina la película una vez que
se haya tomado la última
fotografía.
1. Espere a que la película se
rebobine completamente
dentro del cartucho.
• Cuando el motor se detenga,
el CONTADOR DE CUADROS (28)
indicará “0”.
63
2. Haga girar el
SEGURO DE LA
PUERTA DEL COMPARTIMIENTO DE
PELÍCULA (2) para abrir la
PUERTA DEL COMPARTIMIENTO DE
PELÍCULA (22).
3. Retire el
cartucho de
película de la
cámara y
vuelva a
cargarla con un
rollo nuevo de
película KODAK ADVANTIX.
• El FSI en el cartucho de
película completamente
expuesto estará en ✖ (posición #3)
y el panel LCD demostrará una
“E” parpadeante.
64
Rebobinado manual
Si no desea tomar el rollo
completo de fotografías, usted
puede manualmente activar el
proceso de rebobinado
automático.
1. Para comenzar el rebobinado
automático de la película
oprima cuidadosamente el
BOTÓN DE REBOBINADO DE
PELÍCULA (10) usando el
activador
de botón
de
control el
cual se
encuentra
3
4
1
2
EN
OP
en la hebilla de la correa
de la cámara.
2. Siga los pasos 1–3 del
Rebobinado automático.
NOTA: Para la toma continua de
fotografías, no puede volver a
cargar película parcialmente
expuesta en esta cámara.
CUIDADO DE LA CÁMARA
1. Proteja la cámara del polvo,
humedad, golpe repentino, y
calor excesivo.
Precaución: No use
solventes o soluciones
ásperas o abrasivas en el
cuerpo de la cámara.
2. Si el lente se ve sucio,
cúbralo con su aliento para
empañarlo y limpie la
superficie cuidadosamente
con un paño suave que no
tenga pelusas o con un
pañuelo especialmente
65
diseñado para la limpieza de
lentes. Nunca limpie el lente
en seco.
Precaución: No use
solventes o soluciones que
no hayan sido diseñadas para
la limpieza de lentes de
cámaras. No use pañuelos
con químicos diseñados para
la limpieza de gafas.
66
3. Remueva la batería cuando
vaya a guardar la cámara por
un largo período.
Precaución: Para prevenir la
posibilidad de daño y choque
eléctrico, no trate, usted
mismo, de desarmar o
reparar la cámara o la unidad
del flash.
PROBLEMAS Y SOLUCIONES
Problema
La cámara no
funciona
La película no
avanza o se
rebobina
El Panel LCD
está en blanco
Causa probable
No quedan más fotografías
La batería está débil,
descargada, mal
colocada, o falta colocarla
La batería está débil,
descargada, mal
colocada, o falta colocarla
La batería está débil,
descargada, mal
colocada, o falta colocarla
La cámara está apagada
Solución
Retire la película
Reemplace o vuelva a
cargar la batería
Reemplace o vuelva a
cargar la batería
Reemplace o vuelva a
cargar la batería
Ponga el interruptor de
encender/apagar en
ENCENDER
67
Problema
El panel LCD está
en blanco
El panel LCD
brilla “E”
Causa probable
La cámara está en el modo
de apagado automático
No hay película en la cámera
Solución
Oprima cualquier botón de
control para activar la cámara
Ponga película nueva
en la cámara
La cámara se traba
y la lámpara
indicadora del
flash “parpadea”
El sujeto está muy cerca
de la cámera
Muévase a más de 2 pies
(0,6 m) del sujeto
68
ESPECIFICACIONES
Tipo de película: Películas KODAK
ADVANTIX para fotografías a color y
blanco y negro
Lente: Lente zoom de 30–60 mm,
híbrido esférico
Sistema de enfoque: 87 zonas AF
Enfoque (luz del día) : Gran angular/
telefotografico: 2 pies (0,6 m)
a infinito
Visor: Imagen real con formato
C, H, & P
Sensibilidad de película: DXIX (ISO)
50–1600 para fotografías a color y
blanco y negro
Unidad del flash:
Flash KODAK SENSALITE™
Alcance del flash (ISO 200):
Gran angular: 2 a 25 pies (0,6 m)
Telefotografíco 2 a 14 pies
(0,6 a 4,1 m)
Abertura de diafragma: ƒ/4.5–ƒ/8.5
Obturador: Obturador electrónico
programado, 1/4 a 1/360 segundos
Fuente de energía: Primaria: una batería
de litio de 3 voltios KODAK K123LA
(o su equivalente)
Dimensiones: 119 x 64 x 39 mm
Peso (sin película y batería):
7.2 onzas (205 g) sin película
ni batería
69
El símbolo y logotipo de Kodak, Sensalite, marca “e”, Advantix,
y el Advanced Photo System son marcas registradas.
70
Appareil-photo
KODAK ADVANTIX
BESOIN D’AIDE POUR UTILISER VOTRE APPAREIL-PHOTO
OU DE RENSEIGNEMENTS SUR LE SYSTÈME APS?
Visitez notre site Web à l’adresse http://www.kodak.com, ou
appelez Kodak, au Canada seulement, du lundi au vendredi, de 8 h
à 17 h (heure de l’Est) au numéro 1 800 465-6325, poste 36100.
Dans la région de Toronto, composez le (416) 766-8233,
poste 36100. Aux États-Unis, composez sans frais, du lundi au
vendredi, de 9 h à 19 h (heure de l’Est) le 1 800 242-2424. Veuillez
avoir en main votre appareil-photo au moment de téléphoner.
Pour les besoins de la garantie, veuillez conserver votre
facture de vente comme preuve de la date d’achat.
FRANÇAIS
F600 Zoom
FONCTIONS APS OFFERTES
AVEC CET APPAREIL-PHOTO
Choix de trois formats
• Vous avez le choix de trois
formats différents :
classique (C), groupe/HDTV (H)
ou panoramique (P), pour
chacune des photos d’une
même cassette de film. Le
cadre affiché dans le viseur
se modifie en fonction du
format sélectionné.
Impression de la date et de
l’heure
• Vous pouvez choisir de faire
imprimer la date et l’heure au
72
dos de vos photos. Consultez
votre laboratoire de traitement
photo pour connaître les
services offerts.
Protection contre la double
exposition
• Vous ne courez aucun risque
d’exposer accidentellement
votre film une seconde fois.
Votre appareil vérifie
l’indicateur de l’état du film sur
la cassette afin de prévenir
tout risque de réexposition.
Échange d’information pour
l’amélioration de la qualité de
l’image
• Votre appareil est doté de la
fonction d’échange
d’information magnétique, qui
permet d’enregistrer sur la
cassette des renseignements
sur les conditions d’éclairage
et sur l’exposition. Le
laboratoire de traitement photo
peut ainsi corriger la couleur
ou régler l’exposition afin que
vos photos soient les plus
réussies possible.
Dispositif de verrouillage du
compartiment du film
• Le dispositif de verrouillage du
compartiment du film empêche
l’ouverture du couvercle avant
que le film ne soit
complètement rembobiné dans
la cassette.
73
Ce symbole sur
l’emballage de film
vous garantit qu’il est
compatible avec cet
appareil-photo.
Indicateur de l’état du film
Un voyant passe d’un symbole à
l’autre pour indiquer l’état du film à
l’intérieur de la cassette.
NON EXPOSÉ
Assurez-vous que le
laboratoire de traitement
auquel vous confiez
vos films affiche ce
symbole; vous
profiterez ainsi de
toutes les caractéristiques
du système APS.
1
4
3
2
PARTIELLEMENT
EXPOSÉ
TOTALEMENT
EXPOSÉ
NÉGATIFS
DÉVELOPPÉS
Cet appareil numérique de Classe B répond à toutes les
exigences du Règlement sur le matériel brouilleur du Canada.
74
TABLE DES MATIÈRES
DESCRIPTION DE L’APPAREIL-PHOTO ............ 76
FIXATION DE LA DRAGONNE ........................... 77
Activateur du bouton de contrôle ............... 78
INSTALLATION DE LA PILE ................................ 78
Indicateur de pile faible ............................... 79
Conseils au sujet des piles ......................... 79
Arrêt automatique ....................................... 80
CHARGEMENT DU FILM .................................... 81
POUR PRENDRE DES PHOTOS ....................... 82
Formats des photos ................................... 84
Mémorisation de la mise au point .............. 85
Utilisation de l’objectif zoom ....................... 86
Conseils pour prendre de
meilleures photos ..................................... 87
POUR PRENDRE DES PHOTOS AU FLASH ..... 88
Distances entre le sujet et le flash ............ 90
SÉLECTION DES MODES FLASH ET MISE AU
POINT À L’INFINI ............................................ 91
Réduction des yeux rouges ........................ 91
Flash automatique sans réduction
des yeux rouges ...................................... 93
Flash d’appoint ............................................ 94
Flash désactivé ........................................... 95
Mise au point à l’infini ................................. 96
Vue nocturne ............................................... 96
UTILISATION DU RETARDATEUR ...................... 97
IMPRESSION DE LA DATE ET DE L’HEURE ..... 98
Réglage de la date et de l’heure ................. 99
75
RETRAIT DU FILM ........................................... 100
Rembobinage automatique ........................ 100
Rembobinage manuel ................................ 101
ENTRETIEN DE VOTRE APPAREIL-PHOTO .. 102
DÉPANNAGE ..................................................... 103
CARACTÉRISTIQUES ...................................... 105
DESCRIPTION DE
L’APPAREIL-PHOTO
(Pour consulter les schémas de l’appareil,
ouvrez les rabats des couvertures).
1
2
3
4
5
6
TIGE DE LA DRAGONNE
LOQUET DU COMPARTIMENT DU FILM
DÉCLENCHEUR
BARILLET DU ZOOM
SÉLECTEUR DU FORMAT DE PHOTO
PANNEAU ACL
76
7 BOUTON DE SÉLECTION DE LA DATE
8 BOUTON DE RÉGLAGE DE LA DATE
9 BOUTON DU RETARDATEUR
10 BOUTON DE REMBOBINAGE DU FILM
11 BOUTON DE SÉLECTION DU
MODE FLASH
12 BOUTON DU MENU DATE
13 FLASH
14 VISEUR
15 CAPTEUR DE LUMIÈRE
16 OBJECTIF
17 TÉMOIN DU RETARDATEUR/
RÉDUCTION DES YEUX ROUGES
TÉMOIN DU FLASH
OCULAIRE DU VISEUR
INTERRUPTEUR MARCHE/ARRÊT
COMPARTIMENT DU FILM
COUVERCLE DU COMPARTIMENT
DU FILM
23 ÉCROU DU TRÉPIED
18
19
20
21
22
24 COUVERCLE DU COMPARTIMENT
DE LA PILE
Panneau ACL
25 AFFICHAGE DATE ET HEURE/
SENSIBILITÉ ISO
26 INDICATEUR DE RÉDUCTION DES
FIXATION DE LA DRAGONNE
1. Enfilez une extrémité de la
dragonne sous la TIGE DE LA
DRAGONNE (1), puis tirez-la
vers le haut.
YEUX ROUGES
27 INDICATEUR DE LA PRÉSENCE
D’UN FILM
28 COMPTEUR DE POSES
29 INDICATEUR DU RETARDATEUR
30 INDICATEUR DE MISE AU POINT
À L’INFINI
31 SYMBOLE DE LA PILE
32 INDICATEUR DU FLASH D’APPOINT
33 INDICATEUR DE VUE NOCTURNE
34 INDICATEUR DE FLASH
AUTOMATIQUE
35 INDICATEUR DE FLASH DÉSACTIVÉ
2. Glissez ensuite la longue
boucle de la dragonne dans
la petite.
3. Tirez fermement.
77
PO
O
/N
FF
PO
/N
O
ER
W
O
78
(24).
• Avant de
retirer la pile,
veuillez
mettre
l’appareilphoto hors
tension.
2. Insérez la pile dans le
compartiment de la façon
illustrée.
ER
Cet appareil-photo utilise 1 Pile
au lithium KODAK K123LA (ou
l’équivalent) de 3 volts qui fournit
l’alimentation nécessaire à toutes
les fonctions de l’appareil.
COUVERCLE DU
COMPARTIMENT DE LA PILE
W
T
E
S
T
C
LE
E
S
INSTALLATION DE LA PILE
1. Ouvrez le
O
E
T
A
D
Activateur du bouton de contrôle
Utilisez le
bouton du
fermoir de la
dragonne
pour activer
les petits
boutons de
contrôle de l’appareil-photo.
FF
3. Refermez bien la porte du
compartiment de la pile.
• Après avoir chargé une
nouvelle pile, vous devez
régler la date et l’heure
de nouveau.
Indicateur de pile faible
Il faut remplacer la pile lorsque
• le SYMBOLE DE LA PILE (31)
clignote sur le PANNEAU ACL (6)
ou
• tous les indicateurs du
panneau ACL disparaissent et
que le DÉCLENCHEUR (3) ne
peut être enclenché.
Conseils au sujet des piles
• Jetez les piles épuisées
normalement avec vos
déchets domestiques, à moins
que votre communauté n’offre
un programme de récupération
des piles (vérifiez auprès des
commanditaires du programme
pour plus de détails).
• Ayez toujours des piles de
rechange avec vous.
• Lisez le mode d’emploi et
observez les mises en garde
fournies par le fabricant des
piles.
79
• Gardez les piles hors de la
portée des enfants.
• N’essayez pas de démonter,
de recharger ou de courtcircuiter les piles, ou de les
exposer à des températures
élevées ou aux flammes.
• Conservez les piles dans leur
emballage d’origine jusqu’à ce
que vous les utilisiez.
Fonctions automatiques
d’économie d’énergie
Arrêt automatique
Cet appareil-photo se met
automatiquement en mode veille
après plus de 3 minutes
80
d’inactivité pour préserver
l’énergie de la pile. Pour réactiver
l’appareil, il suffit d’appuyer sur
l’un des boutons suivants :
DÉCLENCHEUR (3), BARILLET DU
ZOOM (4), BOUTON DE SÉLECTION DE
LA DATE (7), BOUTON DU MENU
DATE (12), BOUTON DE RÉGLAGE DE
LA DATE (8), BOUTON DE SÉLECTION
DU MODE FLASH (11) ou BOUTON DE
REMBOBINAGE DU FILM (10).
• Utilisez l’interrupteur
marche/arrêt pour mettre
l’appareil hors tension
lorsque vous ne l’employez
pas pendant une longue
période.
2. Insérez complètement la
cassette de film dans le
COMPARTIMENT DU FILM (21).
3
4
1
2
N
OPE
CHARGEMENT DU FILM
Vous pouvez charger le film dans
l’appareil-photo, que ce dernier
soit SOUS TENSION ou HORS
TENSION.
1. Faites glisser le LOQUET DU
COMPARTIMENT DU FILM (2) pour
ouvrir le COUVERCLE DU
COMPARTIMENT DU FILM (22).
OPEN
• Assurez-vous que l’indicateur
de l’état du film sur la cassette
de film est bien vis-à-vis
● (position 1) s’il s’agit d’une
nouvelle cassette.
• N’exercez pas de pression
excessive pour insérer la
81
POUR PRENDRE DES PHOTOS
Vous pouvez prendre des photos
de formats classique (C), groupe/
HDTV (H)* et panoramique (P) sur
la même cassette de film. Vos
frais de traitement photo peuvent
varier en fonction des formats
choisis pour le
développement.
1. Appuyez sur
l’INTERRUPTEUR
MARCHE/
ARRÊT (20)
pour mettre l’appareil-photo
sous tension et découvrir
l’OBJECTIF (16).
2. Déplacez le SÉLECTEUR DU
PO
/N
O
ER
W
O
cassette dans le
compartiment du film.
3. Refermez le couvercle du
compartiment du film pour
déclencher le mécanisme
d’avance automatique du film.
Le COMPTEUR DE POSES (28)
sur le PANNEAU ACL (6)
affichera le nombre de poses
restantes.
• Une fois que vous avez
refermé le couvercle du
compartiment du film avec
verrouillage de sécurité, il ne
pourra être rouvert que lorsque
le film sera complètement
rembobiné dans la cassette
de film.
82
FF
(5) pour
choisir le format désiré (C, H
ou P). Le cadre du viseur
s’ajustera pour délimiter la
prise de vue sélectionnée.
FORMAT DE PHOTO
P
• Si vous vous placez à moins
de 0,6 m (2 pi), l’appareil se
verrouillera et le témoin du
flash clignotera.
4. Appuyez sur le
DÉCLENCHEUR (3) pour
prendre la photo.
P
X T
E F
LE
H
C
C
P
H
H
P
C
3. Cadrez votre sujet en
regardant dans l’OCULAIRE DU
VISEUR (19). Pour une photo
nette, placez-vous à au moins
0,6 m (2 pi) de votre sujet.
*
Les photos HDTV (télévision haute
définition) présentent le même
rapport hauteur/largeur que la
télévision, pour des capacités
d’interface CD.
83
Formats des photos
C
Classique
88,9 mm x 127 mm ou
102 mm x 152 mm
(3 ½ po x 5 po ou
4 po x 6 po)
H
Groupe (HDTV)
88,9 mm x 152 mm ou
102 mm x 178 mm
(3 ½ po x 6 po ou
4 po x 7 po)
P
Panoramique
88,9 mm x 216 mm à
102 mm x 292,7 mm
(3 ½ po x 8 ½ po à
4 po x 11 ½ po)
NOTA : Votre laboratoire de traitement photo offre généralement des photos de formats
4 po x 6 po, 4 po x 7 po et 4 po x 11 ½ po (102 x 152, 102 x 178 et 102 x 292,7 mm).
Certains peuvent aussi proposer les formats 3 ½ po x 5 po, 3 ½ po x 6 po et
3 ½ po x 8 ½ po (88,9 x 127, 88,9 x 152 et 88,9 x 216 mm).
84
Mémorisation de la mise
au point
L’appareil-photo effectue
automatiquement la mise au point
sur tout ce qui se trouve à
l’intérieur du cercle de mise au
point automatique de l’oculaire du
viseur. Pour obtenir une photo
bien nette, assurez-vous
d’orienter le cercle de mise au
point sur votre sujet principal. Si
vous désirez que le sujet
principal de la photo soit à
l’extérieur du cercle de mise au
point, utilisez la fonction de
mémorisation comme suit :
1. Centrez votre sujet principal à
l’intérieur du cercle de mise
au point.
CERCLE DE
MISE AU
POINT
VISEUR
2. Enfoncez partiellement le
DÉCLENCHEUR (3) et
maintenez-le en position pour
verrouiller la mise au point.
85
3. Toujours en maintenant le
déclencheur partiellement
enfoncé, déplacez l’appareil
jusqu’à ce que votre sujet se
trouve à l’endroit voulu dans
l’OCULAIRE DU VISEUR (19).
Utilisation de l’objectif zoom
Doté d’un objectif zoom motorisé,
cet appareil-photo vous permet
de choisir la longueur focale de
l’objectif convenant le mieux à la
situation de prise de vue. Lorsque
vous mettez l’appareil sous
tension, la longueur focale est
réglée par défaut en position
grand-angulaire.
1. Appuyez sur
l’INTERRUPTEUR
MARCHEARRÊT (20)
pour mettre
l’appareil-photo sous tension
et découvrir l’OBJECTIF (16).
PO
86
/N
O
4. Enfoncez complètement le
déclencheur pour prendre
la photo.
O
ER
W
VISEUR
FF
2. Faites glisser le BARILLET DU
ZOOM (4) vers la droite en
position téléobjectif pour vous
rapprocher du sujet; ou faites
glisser le barillet vers la
gauche en position grandangulaire pour vous éloigner
du sujet.
P
X T
E F
LE
C
H
P
3. Cadrez ensuite votre sujet
dans L’OCULAIRE DU VISEUR (19).
4. Puis, appuyez sur le
DÉCLENCHEUR (3) pour prendre
la photo.
• Le barillet de l’objectif se
replace automatiquement en
position grand-angulaire après
environ 3 minutes.
Conseils pour prendre de
meilleures photos
• Approchez-vous suffisamment
de votre sujet pour qu’il
remplisse bien le viseur, sans
toutefois vous placer à moins
de 0,6 m (2 pi).
• Placez-vous au même niveau
que votre sujet. Quand vous
87
Dans des conditions de lumière
faible, à l’intérieur, ou à l’extérieur
dans des lieux ombragés ou par
temps couvert, il vous faut
utiliser un flash. Votre appareilphoto est doté d’un flash
automatique qui s’actionne
au besoin.
1. Appuyez sur l’INTERRUPTEUR
MARCHE/ARRÊT (20) pour mettre
PO
/N
O
ER
O
88
POUR PRENDRE DES PHOTOS
AU FLASH
W
photographiez des enfants ou
des animaux, agenouillez-vous.
• Tenez votre appareil à la
verticale pour mettre en valeur
les sujets de forme allongée,
par exemple les chutes d’eau,
les gratte-ciel ou une
personne seule.
• Donnez de la dimension à vos
photos en les encadrant avec
une branche d’arbre, une
fenêtre ou encore, avec les
traverses d’une clôture.
• Placez-vous dos au soleil afin
d’offrir le meilleur éclairage
possible à votre sujet.
FF
l’appareil-photo sous tension
et découvrir l’OBJECTIF (16).
• Le témoin du flash « clignote »
lorsque le flash n’est pas prêt.
2. Cadrez votre sujet en
regardant dans L’OCULAIRE DU
VISEUR (19).
3. Enfoncez partiellement le
DÉCLENCHEUR (3). Lorsque le
TÉMOIN DU FLASH (18) passe au
vert, enfoncez complètement
le déclencheur pour prendre
la photo.
4. Assurez-vous que votre sujet
se trouve à une distance qui
soit appropriée pour la
sensibilité du film chargé dans
votre appareil (voir Distances
entre le flash et le sujet). Ne
vous éloignez pas au-delà de
la distance maximum
recommandée, sinon vos
photos seront sombres.
P
X T
E F
LE
89
Distances entre le sujet
et le flash
Sensibilité
ISO du film
Grand-angulaire
(30 mm)
Téléobjectif
(60 mm)
50
0,6 m à 3,9 m (2 pi à 13 pi)
0,6 m à 2,1 m (2 pi à 7 pi)
100
0,6 m à 5,5 m (2 pi à 18 pi)
0,6 m à 2,9 m (2 pi à 10 pi)
200
0,6 m à 7,7 m (2 pi à 25 pi)
0,6 m à 4,1 m (2 pi à 14 pi)
400
0,6 m à 11 m (2 pi à 36 pi)
0,6 m à 5,8 m (2 pi à 19 pi)
800
0,6 m à 15,5 m (2 pi à 51 pi)
0,6 m à 8,2 m (2 pi à 27 pi)
1600
0,6 m à 21,9 m (2 pi à 72 pi)
0,6 m à 11,6 m (2 pi à 38 pi)
90
SÉLECTION DES MODES
FLASH ET MISE AU POINT
À L’INFINI
Outre le mode flash automatique
avec réduction des yeux rouges,
vous pouvez choisir les modes
flash automatique sans réduction
des yeux rouges, flash d’appoint,
flash désactivé, mise au point à
l’infini et vue nocturne.
Appuyez sur
le BOUTON DE
E
T
T
E
S
T
C
LE
E
S
jusqu’à ce
que l’indicateur du mode
A
D
SÉLECTION DU
MODE
FLASH (11)
recherché apparaisse sur
le PANNEAU ACL (6).
Une fois la photo prise, les
modes flash demeureront actifs.
Pour modifier le mode flash, il
suffit d’appuyer sur le bouton de
sélection du mode flash, ou de
fermer, puis rouvrir l’appareilphoto pour réinitialiser le flash au
mode par défaut.
Réduction des AUTO
yeux rouges
Les yeux de certaines personnes
(et de certains animaux) peuvent
réfléchir le flash et ainsi produire
un éclat rouge sur les photos. Cet
91
appareil-photo est doté d’un flash
automatique avec option de
réduction des yeux rouges par
défaut. Vous pouvez minimiser le
phénomène des yeux rouges
dans les photos prises avec flash
en allumant toutes les lumières
de la pièce où vous vous
trouvez et en respectant les
directives suivantes :
1. Appuyez sur l’INTERRUPTEUR
MARCHE/ARRÊT (20) pour mettre
l’appareil-photo sous tension
et découvrir l’OBJECTIF (16).
2. Appuyez sur le BOUTON DE
SÉLECTION DU MODE FLASH (11)
successivement jusqu’à ce
92
que l’INDICATEUR DE FLASH
AUTOMATIQUE (34) et
l’INDICATEUR DE RÉDUCTION DES
YEUX ROUGES (26) s’affichent
sur le PANNEAU ACL (6).
• Passez l’étape 2 si l’appareilphoto est déjà réglé par défaut
à « réduction des yeux
rouges ».
3. Cadrez bien votre sujet dans
L’OCULAIRE DU VISEUR (19).
4. Demandez ensuite à votre
sujet de regarder bien en face
le TÉMOIN DE RÉDUCTION DES
YEUX ROUGES (17).
5. Enfoncez alors partiellement le
DÉCLENCHEUR (3). Lorsque le
TÉMOIN DU FLASH (18) passe au
vert, appuyez complètement
sur le déclencheur pour
prendre la photo.
• Ce mode causera un bref
retard dans le déclenchement
de l’obturateur.
AUTO
Flash automatique
sans réduction des yeux rouges
Utilisez ce mode pour prendre
des photos sans personnage.
Vous pouvez changer le réglage
par défaut à flash automatique
sans réduction des yeux rouges
de la façon suivante :
1. Appuyez sur l’INTERRUPTEUR
MARCHE/ARRÊT (20) pour mettre
l’appareil-photo sous tension
et découvrir l’OBJECTIF (16).
2. Appuyez sur le BOUTON DE
SÉLECTION DU MODE FLASH (11)
successivement jusqu’à ce
que l’INDICATEUR DE FLASH
AUTOMATIQUE (34) s’affiche sur
le PANNEAU ACL (6).
3. Cadrez bien votre sujet dans
L’OCULAIRE DU VISEUR (19).
4. Enfoncez ensuite partiellement
le DÉCLENCHEUR (3). Lorsque le
93
(18) passe au
vert, appuyez complètement
sur le déclencheur pour
prendre la photo.
• L’appareil-photo est maintenant
réglé par défaut au mode flash
automatique sans réduction
des yeux rouges.
TÉMOIN DU FLASH
Flash d’appoint
À l’intérieur ou à l’extérieur, la
lumière vive projetée sur des
sujets éclairés à contre-jour peut
créer des ombres marquées (en
particulier sur les visages). Pour
adoucir ces ombres, il suffit
d’utiliser le flash d’appoint.
1. Appuyez sur l’INTERRUPTEUR
94
MARCHE/ARRÊT (20) pour mettre
l’appareil-photo sous tension
et découvrir l’OBJECTIF (16).
2. Appuyez à plusieurs reprises
sur le BOUTON DE SÉLECTION DU
MODE FLASH (11) jusqu’à ce
que l’INDICATEUR DU FLASH
D’APPOINT (32) soit affiché sur
le PANNEAU ACL (6).
3. Cadrez bien votre sujet dans
l’OCULAIRE DU VISEUR (19).
4. Enfoncez partiellement le
DÉCLENCHEUR (3). Lorsque le
TÉMOIN DU FLASH (18) passe au
vert, enfoncez complètement
le déclencheur pour prendre
la photo.
OFF
Flash désactivé
Lorsque vous ne voulez pas
utiliser le flash, notamment à
l’intérieur dans les endroits où on
l’interdit (comme les musées et
les théâtres), pour photographier
des scènes au crépuscule ou des
sujets éloignés situés au-delà de
la portée du flash, ou encore pour
saisir l’atmosphère créée par la
lumière ambiante, utilisez la
fonction de flash désactivé.
Servez-vous d’un trépied ou
placez l’appareil sur une surface
stable, et utilisez un film de
sensibilité élevée parce que la
vitesse d’obturation sera
vraisemblablement plus lente
dans ces situations.
1. Appuyez sur l’INTERRUPTEUR
MARCHE/ARRÊT (20) pour mettre
l’appareil-photo sous tension
et découvrir l’OBJECTIF (16).
2. Appuyez sur le BOUTON DE
SÉLECTION DU MODE FLASH (11)
à plusieurs reprises jusqu’à ce
que l’INDICATEUR DE FLASH
DÉSACTIVÉ (35) soit affiché sur
le PANNEAU ACL (6).
3. Cadrez bien votre sujet dans
l’OCULAIRE DU VISEUR (19).
4. Enfoncez le DÉCLENCHEUR (3)
pour prendre la photo.
95
OFF
Mise au point à l’infini
Saisissez nettement des scènes
éloignées, et ce, à n’importe
quelle position zoom (seulement
en lumière du jour et à l’extérieur).
1. Appuyez sur l’INTERRUPTEUR
MARCHE/ARRÊT (20) pour mettre
l’appareil-photo sous tension
et découvrir l’OBJECTIF (16).
2. Appuyez sur le BOUTON DE
SÉLECTION DU MODE FLASH (11)
à plusieurs reprises jusqu’à ce
que l’INDICATEUR DE FLASH
DÉSACTIVÉ (35) et l’INDICATEUR
DE MISE AU POINT À L’INFINI (30)
soient affichés sur le PANNEAU
ACL (6).
96
3. Cadrez bien votre sujet dans
l’OCULAIRE DU VISEUR (19).
4. Enfoncez partiellement le
DÉCLENCHEUR (3) pour prendre
la photo.
Vue nocturne
Avec ce mode, l’appareil-photo
est en mesure d’équilibrer
l’intensité du flash en fonction de
l’éclairage existant pour vous
permettre de prendre de superbes
photos de gens au coucher du
soleil ou en soirée. Servez-vous
d’un trépied ou placez l’appareil
sur une surface stable, et utilisez
un film de sensibilité élevée parce
que la vitesse d’obturation sera
vraisemblablement plus lente
la nuit.
1. Appuyez sur l’INTERRUPTEUR
MARCHE/ARRÊT (20) pour mettre
l’appareil-photo sous tension
et découvrir l’OBJECTIF (16).
2. Appuyez sur le BOUTON DE
SÉLECTION DU MODE FLASH (11)
à plusieurs reprises jusqu’à ce
que l’INDICATEUR DE VUE
NOCTURNE (33) soit affiché sur
le PANNEAU ACL (6).
3. Cadrez bien votre sujet dans
l’OCULAIRE DU VISEUR (19).
4. Enfoncez partiellement le
DÉCLENCHEUR (3). Lorsque le
(18) passe au
vert, enfoncez complètement
le déclencheur pour prendre
la photo.
TÉMOIN DU FLASH
UTILISATION DU
RETARDATEUR
Utilisez ce mode si vous souhaitez
vous inclure dans la photo.
1. Utilisez l’ÉCROU DU TRÉPIED (23)
pour fixer l’appareil-photo sur
un trépied ou placez-le sur une
surface stable.
2. Appuyez sur l’INTERRUPTEUR
MARCHE/ARRÊT (20) pour mettre
l’appareil-photo sous tension
et découvrir l’OBJECTIF (16).
97
3. Appuyez sur le BOUTON DU
RETARDATEUR (9).
4. Cadrez bien votre sujet dans
l’OCULAIRE DU VISEUR (19).
5. Enfoncez le DÉCLENCHEUR (3).
Le TÉMOIN DU RETARDATEUR (17)
situé sur le devant de l’appareil
clignotera pendant 8 secondes,
puis demeurera allumé pendant
les 2 dernières secondes du
compte à rebours.
• Pour annuler le mode
retardateur avant que la photo
ne soit prise, il suffit de mettre
l’appareil-photo hors tension.
• Le retardateur se désactive
automatiquement une fois le
98
déclencheur relâché et revient
à sa position de départ.
IMPRESSION DE LA DATE
ET DE L’HEURE
Les appareils-photo traditionnels
impriment la date et l’heure de la
photo directement sur le film.
Votre appareil utilise plutôt la
bande magnétique du film pour y
enregistrer les données de date
et heure, que votre laboratoire
pourra imprimer plus tard au dos
de vos photos. Cet appareil
possède une horloge à quartz
(affichage en format de
24 heures) et un calendrier
l’année, le mois, le jour, l’heure
ou les minutes clignotants.
3. Appuyez sur le BOUTON DE
RÉGLAGE DE LA
DATE (8) pour
changer les
chiffres qui
« clignotent ».
4. Puis, appuyez sur le bouton
de sélection de la date pour
enregistrer votre choix et
activer la prochaine partie de
la date ou de l’heure
(clignotante).
D
automatique allant jusqu’en
l’an 2039. Vous pouvez inscrire la
date sous trois formats différents
(année/mois/jour, jour/mois/année
ou mois/jour/année), et l’heure
sous un seul format (heure/minutes).
T
A
E
C
T
E
S
T
A
D
E
T
T
E
S
T
C
LE
E
S
BOUTON DE
SÉLECTION DE LA
DATE (7) de façon
LE
E
S
Réglage de la date et de l’heure
1. Appuyez sur le BOUTON DU
MENU DATE (12) de façon successive pour choisir le format
de date ou d’heure souhaité.
2. Appuyez sur le
successive pour
sélectionner
99
4
1
2
100
3
Rembobinage automatique
L’appareil-photo rembobinera
automatiquement le film dans la
cassette une fois la dernière
photo prise.
1. Attendez que le film soit
complètement rembobiné dans
la cassette.
EN
RETRAIT DU FILM
• Lorsque le moteur s’arrête, le
COMPTEUR DE POSES (28)
indique « 0 ».
2. Soulevez le LOQUET DU
COMPARTIMENT DU FILM (2)
pour ouvrir le COUVERCLE DU
COMPARTIMENT DU FILM (22).
3. Retirez la
cassette de film
de l’appareilphoto, puis
rechargez-le
avec une
nouvelle
cassette de Film
KODAK ADVANTIX.
OP
5. Répétez les étapes 3 à 5 pour
poursuivre votre sélection ou
terminez en appuyant sur le
bouton de sélection de la
date jusqu’à ce que le
clignotement cesse.
• L’indicateur de l’état du film
d’une cassette de film
entièrement exposé sera vis-àvis ✖ (position 3); le panneau
ACL affiche « E ».
Rembobinage manuel
Si vous ne souhaitez pas prendre
toutes les photos du rouleau de
film, vous pouvez activer de
façon manuelle le dispositif de
rembobinage automatique.
1. Appuyez
délicatement
sur le BOUTON
au moyen de l’activateur du
bouton de contrôle du fermoir
de la dragonne pour activer le
dispositif de rembobinage
automatique.
2. Poursuivez avec les
étapes 1 à 3 de la section
Rembobinage automatique.
NOTA : Vous ne pouvez
recharger cet appareil avec un
film partiellement exposé pour
poursuivre la prise de photos.
DE
REMBOBINAGE
DU FILM (10)
101
ENTRETIEN DE VOTRE
APPAREIL-PHOTO
1 . Préservez votre appareil-photo
de la poussière, de l’humidité,
des chocs et de la chaleur
excessive.
ATTENTION : N’utilisez pas de
solvants ni de produits rugueux
ou abrasifs pour nettoyer le
boîtier de l’appareil-photo.
2. Si l’objectif est sale, placez-le
devant votre bouche, puis expirez légèrement pour former
un léger brouillard; nettoyez
ensuite à l’aide d’un linge doux,
sans charpie, ou d’un tissu
nettoyant pour objectif. N’essuyez
102
jamais un objectif à sec.
ATTENTION : N’utilisez pas de
solvants ni de produits qui ne
sont pas spécialement conçus
pour nettoyer les objectifs
d’appareil-photo. N’utilisez pas
non plus de tissus traités
chimiquement et destinés au
nettoyage des verres.
3 . Retirez les piles lorsque vous
entreposez l’appareil-photo
pour une longue période.
ATTENTION : Pour prévenir
tout dommage ou choc
électrique, n’essayez pas de
désassembler ou de réparer
DÉPANNAGE
Problème
Cause probable
L’appareil-photo ne Il ne reste plus de
fonctionne pas.
photos à prendre.
La pile est faible,
épuisée, manquante
ou mal installée.
Le film n’avance
La pile est faible,
pas ou ne se
épuisée, manquante
rembobine pas.
ou mal installée.
Le panneau ACL
La pile est faible,
est vierge.
épuisée, manquante
ou mal installée.
Solution
Retirez le film.
Remplacez ou
réinstallez la pile.
Remplacez ou
réinstallez la pile.
Remplacez ou
réinstallez la pile.
103
Problème
Le panneau ACL
est vierge (suite).
Cause probable
Solution
L’appareil-photo est en Appuyez sur n’importe quel
mode veille.
bouton de contrôle.
Le panneau ACL
affiche un « E ».
L’appareil-photo est
hors tension.
L’appareil-photo ne
contient pas de film.
Mettez l’appareil-photo
sous tension.
Chargez un nouveau film
dans l’appareil.
Le sujet est trop près
de l’appareil.
Déplacez-vous à au
moins 0,6 m (2 pi)
de votre sujet.
L’appareil est
verrouillé et le
témoin du flash
« clignote ».
104
vous-même l’appareil-photo ou
le flash.
CARACTÉRISTIQUES
Type de film : Films KODAK ADVANTIX
pour photos couleur ou noir et blanc
Objectif : Objectif zoom asphérique
hybride 30–60 mm
Système de mise au point : Mise au point
automatique à 87 zones
Portée de la mise au point (lumière
du jour) : Grand-angulaire/Téléobjectif :
0,6 m (2 pi) à l’infini
Viseur : Image réelle avec affichage des
formats C, H et P
Sensibilités de film : Films pour photos
couleur ou noir et blanc DXIX 50 à 1600 ISO
Flash : Flash KODAK SENSALITEMC
Portée du flash : (200 ISO)
Grand-angulaire : 0,6 m à 7,7 m
(2 pi à 25 pi)
Téléobjectif : 0,6 m à 4,1 m
(2 pi à 14 pi)
Ouvertures : f/4,5 à f/8,5
Obturateur : Électronique préprogrammé,
1/4 à 1/360 seconde
Alimentation : Principale : 1 Pile au
lithium KODAK K123LA
(ou l’équivalent ) de 3 volts
Dimensions : 119 mm x 64 mm x 39 mm
Poids : 205 g (7,2 oz) sans pile ni film
Kodak, Sensalite, « e », Advantix et les symbole et logo
Advanced Photo System sont des marques de commerce.
105
Consumer Imaging
EASTMAN KODAK COMPANY
Rochester, NY 14650
© Eastman Kodak Company, 1999
Pt. No. 918 1157
106
Printed in U.S.A.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
