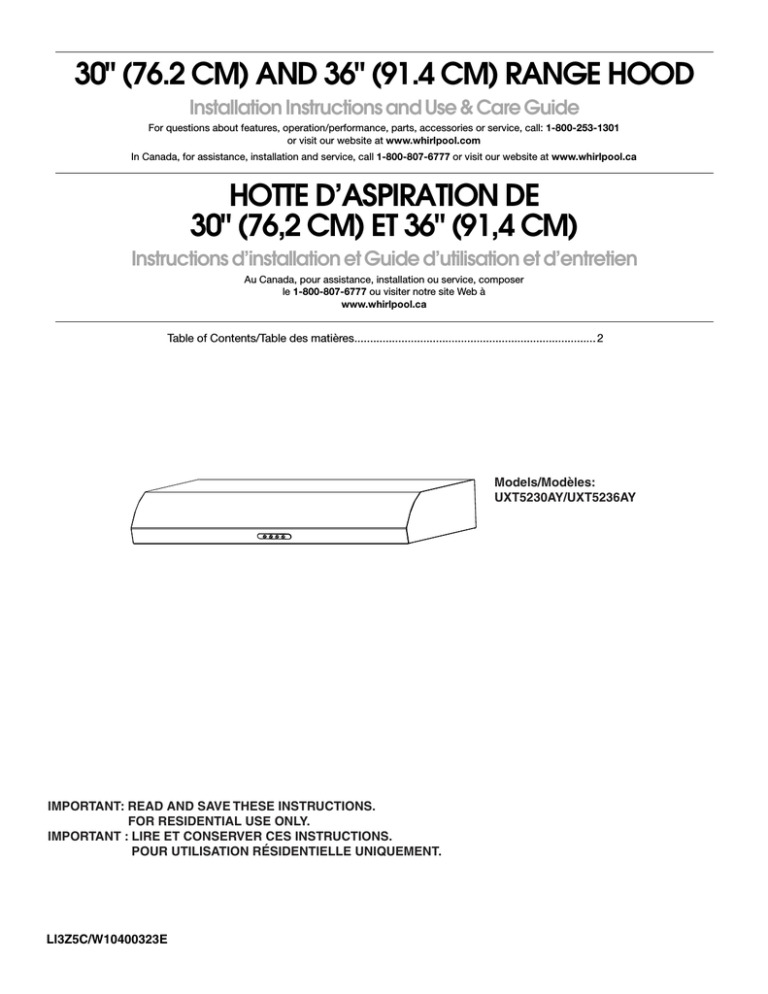

Maytag | UXT5230AY | User's Manual | Maytag UXT5230AY User's Manual

30" (76.2 CM) AND 36" (91.4 CM) RANGE HOOD
Installation Instructions and Use & Care Guide
For questions about features, operation/performance, parts, accessories or service, call: 1-800-253-1301
or visit our website at www.whirlpool.com
In Canada, for assistance, installation and service, call 1-800-807-6777 or visit our website at www.whirlpool.ca
HOTTE D’ASPIRATION DE
30" (76,2 CM) ET 36" (91,4 CM)
Instructions d’installation et Guide d’utilisation et d’entretien
Au Canada, pour assistance, installation ou service, composer
le 1-800-807-6777 ou visiter notre site Web à
www.whirlpool.ca
Table of Contents/Table des matières............................................................................. 2
Models/Modèles:
UXT5230AY/UXT5236AY
IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.
FOR RESIDENTIAL USE ONLY.
IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.
POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.
LI3Z5C/W10400323E
TABLE OF CONTENTS
TABLE DES MATIÈRES
RANGE HOOD SAFETY .................................................................2
INSTALLATION REQUIREMENTS ................................................4
Tools and Parts ............................................................................4
Location Requirements ................................................................4
Venting Requirements..................................................................5
Electrical Requirements ...............................................................6
INSTALLATION INSTRUCTIONS ..................................................7
Prepare Location..........................................................................7
Install Range Hood.......................................................................9
Make Electrical Connection .......................................................11
Complete Installation .................................................................11
RANGE HOOD USE......................................................................12
Range Hood Controls ................................................................12
RANGE HOOD CARE ...................................................................12
Cleaning......................................................................................12
WIRING DIAGRAM .......................................................................14
ASSISTANCE OR SERVICE.........................................................15
In the U.S.A. ...............................................................................15
In Canada ...................................................................................15
Accessories ................................................................................15
WARRANTY ..................................................................................16
SÉCURITÉ DE LA HOTTE DE CUISINIÈRE................................17
EXIGENCES D'INSTALLATION ...................................................19
Outils et pièces...........................................................................19
Exigences d'emplacement.........................................................19
Exigences concernant l’évacuation ...........................................20
Spécifications électriques ..........................................................22
INSTRUCTIONS D’INSTALLATION.............................................22
Préparation de l'emplacement...................................................22
Installation de la hotte ................................................................24
Raccordement électrique...........................................................27
Achever l’installation ..................................................................27
UTILISATION DE LA HOTTE .......................................................28
Commandes de la hotte de cuisinière .......................................28
ENTRETIEN DE LA HOTTE..........................................................28
Nettoyage ...................................................................................28
SCHÉMA DE CÂBLAGE...............................................................30
ASSISTANCE OU SERVICE.........................................................31
Au Canada..................................................................................31
Accessoires ................................................................................31
GARANTIE.....................................................................................31
RANGE HOOD SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
DANGER
WARNING
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
2
IMPORTANT SAFETY INSTRUCTIONS
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
■ Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer.
■ Before servicing or cleaning the unit, switch power off at
service panel and lock the service disconnecting means to
prevent power from being switched on accidentally. When
the service disconnecting means cannot be locked,
securely fasten a prominent warning device, such as a tag,
to the service panel.
■ Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes
and standards, including fire-rated construction.
■ Do not operate any fan with a damaged cord or plug.
Discard fan or return to an authorized service facility for
examination and/or repair.
■ Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel
burning equipment to prevent backdrafting. Follow the
heating equipment manufacturer's guideline and safety
standards such as those published by the National Fire
Protection Association (NFPA), the American Society for
Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
■ When cutting or drilling into wall or ceiling; do not damage
electrical wiring and other utilities.
■ Ducted fans must always be vented outdoors.
CAUTION: For general ventilating use only. Do not use
to exhaust hazardous or explosive materials and vapors.
CAUTION: To reduce risk of fire and to properly exhaust
air, be sure to duct air outside - do not vent exhaust air into
spaces within walls or ceilings, attics or into crawl spaces,
or garages.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCTWORK.
WARNING: TO REDUCE THE RISK OF A RANGE TOP
GREASE FIRE:
■ Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may
ignite. Heat oils slowly on low or medium settings.
■ Always turn hood ON when cooking at high heat or when
flambeing food (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambé).
■ Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
■ Use proper pan size. Always use cookware appropriate for
the size of the surface element.
WARNING: TO REDUCE THE RISK OF INJURY TO
PERSONS IN THE EVENT OF A RANGE TOP GREASE
FIRE, OBSERVE THE FOLLOWING:a
■ SMOTHER FLAMES with a close fitting lid, cookie sheet, or
metal tray, then turn off the burner. BE CAREFUL TO
PREVENT BURNS. If the flames do not go out
immediately, EVACUATE AND CALL THE FIRE
DEPARTMENT.
■ NEVER PICK UP A FLAMING PAN - you may be burned.
■ DO NOT USE WATER, including wet dishcloths or towels a violent steam explosion will result.
■ Use an extinguisher ONLY if:
– You know you have a class ABC extinguisher, and you
already know how to operate it.
– The fire is small and contained in the area where it
started.
– The fire department is being called.
– You can fight the fire with your back to an exit.
a
Based on "Kitchen Fire Safety Tips" published by NFPA.
■ WARNING: To reduce the risk of fire or electrical shock,
do not use this fan with any solid-state speed control
device.
READ AND SAVE THESE INSTRUCTIONS
3
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools needed
■
Drill
■
1¹⁄₄" (3.0 cm) drill bit
■
¹⁄₈" (3.0 mm) drill bit for pilot holes
■
Pencil
■
Wire stripper or utility knife
■
Tape measure or ruler
■
Caulking gun and weatherproof caulking compound
■
Flat-blade screwdriver
■
Phillips screwdriver
■
Saber or keyhole saw
■
Metal snips
■
Compass or 8" (20.3 cm) circle template
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
■ It is the installer’s responsibility to comply with installation
clearances specified on the model/serial rating plate. The
model/serial rating plate is located inside the range hood on
the left wall.
■
Range hood location should be away from strong draft areas,
such as windows, doors and strong heating vents.
■
Cabinet opening dimensions that are shown must be used.
Given dimensions provide minimum clearance. Consult the
cooktop/range manufacturer installation instructions before
making any cutouts.
■
Grounded electrical outlet is required. See “Electrical
Requirements” section.
■
All openings in ceiling and wall where range hood will be
installed must be sealed.
■
These range hoods are factory set for vented installations.
Models that are capable of being installed as non-vented
(recirculating) require charcoal filters. See the “Accessories”
section to order charcoal filter kit.
Parts supplied
For Mobile Home Installations
Remove parts from package. Check that all parts are included.
■ 2 - 3.5 x 5 mm screws
The installation of this range hood must conform to the
Manufactured Home Construction Safety Standards, Title 24
CFR, Part 328 (formerly the Federal Standard for Mobile Home
Construction and Safety, title 24, HUD, Part 280) or when such
standard is not applicable, the standard for Manufactured Home
Installation 1982 (Manufactured Home Sites, Communities and
Setups) ANSI A225.1/NFPA 501A, or latest edition, or with local
codes.
■
3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular damper
■
T-10 Torx®† adapter
■
4 - 4.5 x 13 mm mounting screws
Parts needed
■
Wall or roof cap with damper to match vent system
■
3 - UL listed wire connectors
■
Vent clamps/duct tape as required
Product Dimensions
■
7" (17.8 cm) round damper. For information on ordering, see
the “Accessories” section.
■
7" (17.8 cm) round vent mounting plate. For information on
ordering, see the “Accessories” section.
For 3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular vented installations:
3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular metal vent system
■
For non-vented (recirculation) installations:
Charcoal filter kit. For information on ordering, see the
“Accessories” section.
■
For cabinets with recessed bottoms:
Two 2" (5.1 cm) wide filler strips. Length and thickness
determined by recess dimensions.
■
■
Four flat head wood screws or machine screws with washers
and nuts (to attach filler strips).
†®TORX is a registered trademark of Saturn Fasteners, Inc.
4
6⁹⁄₁₆" (16.7 cm)
⁷⁄₈"
(2.2 cm)
For 7" (17.8 cm) round vented installations:
■ 7" (17.8 cm) round metal vent system
1"
(2.5 cm)
4¹⁵⁄₁₆"
(12.5 cm)
⁷⁄₈"
(2.2 cm)
29¹⁵⁄₁₆" (76.0 cm) or
35¹⁵⁄₁₆" (91.0 cm)
9"
(22.9 cm)
1¹⁄₂"
(3.8 cm) 18⁵⁄₈"
(47.3 cm)
Cold Weather Installations
Installation Clearances
An additional back draft damper should be installed to minimize
backward cold air flow and a thermal break should be installed to
minimize conduction of outside temperatures as part of the vent
system. The damper should be on the cold air side of the thermal
break.
The break should be as close as possible to where the vent
system enters the heated portion of the house.
Makeup Air
C
Local building codes may require the use of makeup air systems
when using ventilation systems greater than specified CFM of air
movement. The specified CFM varies from locale to locale.
Consult your HVAC professional for specific requirements in your
area.
B
D
A
Venting Methods
Vent system can terminate either through the roof or wall. Use
3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular with a maximum vent
length of 35 ft (10.7 m) or 7" (17.8 cm) or larger round vent with a
maximum length of 50 ft (15.2 m) for vent system.
NOTE: Flexible vent is not recommended. Flexible vent creates
both back pressure and air turbulence that greatly reduce
performance.
Roof Venting
E
Wall Venting
B
A
A
A. 18" (45.7 cm) min. clearance - upper cabinet to countertop
B. 24" (61.0 cm) to 30" (76.2 cm) suggested max. - bottom of range
hood to cooking surface
C. 30" (76.2 cm) min. cabinet opening width for 30" (76.2 cm)
models and 36" (91.4 cm) min. cabinet width for 36" (91.4 cm)
models.
D. 13" (33.0 cm) cabinet depth
E. 36" (91.4 cm) base cabinet height
Venting Requirements
■
Vent system must terminate to the outdoors, except for nonvented (recirculating) installations.
■
Do not terminate the vent system in an attic or other enclosed
area.
■
Do not use a 4" (10.2 cm) laundry-type wall cap.
■
Use a 7" (17.8 cm) round metal vent or a 3¹⁄₄" x 10" (8.3 x
25.4 cm) rectangular metal vent, depending on your
installation requirement. Rigid metal vent is recommended.
Plastic or metal foil vent is not recommended.
■
The length of vent system and number of elbows should be
kept to a minimum to provide efficient performance.
B
C
C
A. 7" (17.8 cm) round vent
through roof
(purchased separately).
3¹⁄₄" x 10" (8.3 x 25.4 cm)
rectangular vent through the
roof (purchased separately).
B. Roof cap with damper
(purchased separately)
C. 24" (61.0 cm) min. to
30" (76.2 cm) max. above the
cooking surface
A. 7" (17.8 cm) round vent out
the top and through the wall
(purchased separately).
3¹⁄₄" x 10" (8.3 x 25.4 cm)
rectangular vent through the
wall or out the top (purchased
separately).
B. Wall cap with damper
(purchased separately)
C. 24" (61.0 cm) min. to
30" (76.2 cm) max. above the
cooking surface
For the most efficient and quiet operation:
Use no more than three 90° elbows.
■
■
Make sure there is a minimum of 24" (61 cm) of straight vent
between the elbows if more than 1 elbow is used.
■
Do not install 2 elbows together.
■
Use clamps or duct tape to seal all joints in the vent system.
■
The vent system must have a damper. If roof or wall cap has a
damper, do not use damper supplied with the range hood.
■
Use caulking to seal exterior wall or roof opening around the
cap.
5
Example vent system
Calculating Vent System Length
3¹⁄₄" x 10"
(8.3 x 25.4 cm)
elbow
To calculate the length of the system you need, add the
equivalent feet (meters) for each vent piece used in the system.
6 ft (1.8 m)
Wall cap
7" (17.8 cm) Round Vent System
Vent Piece
Round
45° elbow
2.5 ft
(0.8 m)
90° elbow
5.0 ft
(1.5 m)
7" (17.8 cm) wall cap
2 ft
(0.6 m)
0.0 ft
(0.0 m)
3¹⁄₄" x 10" (8.3 cm x 25.4 cm)
to 7" (17.8 cm)
4.5 ft
(1.4 m)
3¹⁄₄" x 10" (8.3 cm x 25.4 cm)
to 7" (17.8 cm) 90° elbow
5.0 ft
(1.5 m)
= 35 ft (10.7 m)
1 - 90° elbow
= 5.0 ft (1.5 m)
8 ft (2.4 m) straight
= 8.0 ft (2.4 m)
1 - wall cap
= 0.0 ft (0.0 m)
Length of 3¹⁄₄" x 10" (8.3 cm x 25.4 cm)
system
= 13.0 ft (3.9 m)
Electrical Requirements
Example vent system
7" (17.8 cm) round
90˚ elbow
Maximum Recommended Length
Wall cap
6 ft (1.8 m)
2 ft (0.6 m)
Maximum Recommended Length
= 50 ft (15.2 m)
1 - 90° elbow
= 5.0 ft (1.5 m)
1 - wall cap
= 0.0 ft (0.0 m)
Observe all governing codes and ordinances.
Ensure that the electrical installation is adequate and in
conformance with National Electrical Code, ANSI/NFPA 70 (latest
edition), or CSA Standards C22.1-94, Canadian Electrical Code,
Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes
and ordinances.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.
A copy of the above code standards can be obtained from:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■ A 120 volt, 60 Hz., AC only, 15-amp, fused electrical circuit is
required.
■
8 ft (2.4 m) straight
= 8.0 ft (2.4 m)
Length of 7" (17.8 cm) system
= 13.0 ft (3.9 m)
1. Connect a section of solid copper wire to the pigtail
leads.
2. Connect the aluminum wiring to the added section of
copper wire using special connectors and/or tools
designed and UL listed for joining copper to aluminum.
Follow the electrical connector manufacturer's recommended
procedure. Aluminum/copper connection must conform with
local codes and industry accepted wiring practices.
3¹⁄₄" x 10" (8.3 cm x 25.4 cm) Vent System
Vent Piece
3¹⁄₄" x 10" (8.3 cm x 25.4 cm)
90° elbow
6
5.0 ft
(1.5 m)
3¹⁄₄" x 10" (8.3 cm x 25.4 cm)
flat elbow
12.0 ft
(3.7 m)
3¹⁄₄" x 10" (8.3 cm x 25.4 cm)
wall cap
0.0 ft
(0.0 m)
If the house has aluminum wiring, follow the procedure
below:
■
Wire sizes and connections must conform with the rating of
the appliance as specified on the model/serial rating plate.
The model/serial plate is located behind the filter on the rear
wall of the range hood.
■
Wire sizes must conform to the requirements of the National
Electrical Code, ANSI/NFPA 70 (latest edition), or CSA
Standards C22. 1-94, Canadian Electrical Code, Part 1 and
C22.2 No. 0-M91 (latest edition) and all local codes and
ordinances.
INSTALLATION INSTRUCTIONS
Prepare Location
NOTE: It is recommended that the vent system be installed
before hood is installed.
Before making cutouts, make sure there is proper clearance
within the ceiling or wall for exhaust vent.
1. Disconnect power.
2. Depending on your model, determine which venting method
to use: roof, wall or non-vented (recirculating).
3. Select a flat surface for assembling the range hood. Place
covering over that surface.
4. Lift the range hood and set it upside down onto covered
surface.
5. If cabinet has recessed bottom, add wood filler strips on each
side. Install screws to attach filler strips in locations shown.
To wire through top:
1. Mark a line distance “A” from the right of the centerline on the
underside of the cabinet. Mark the point on this line that is
⁷⁄₈" (2.2 cm) from back wall. Drill a 1¼" (3.2 cm) diameter hole
through the cabinet at this point.
⁷⁄₈" (2.2 cm)
from wall,
not cabinet
frame
A
Wood filler strips
(recessed cabinet
bottoms only)
Centerline
3" (7.6 cm)
A. 8³⁄₈" (21.3 cm) for 30" (76.2 cm) models
11³⁄₈" (28.9 cm) for 36" (91.4 cm) models
To wire through wall:
Cabinet
bottom
3" (7.6 cm)
1. Mark a line distance “A” from the right of the centerline on the
underside of the wall. Mark the point on this line that
is ⁷⁄₈" (2.2 cm) from the underside of the cabinet. Drill a
1¹⁄₄" (3.2 cm) diameter hole through the rear wall at this point.
Wall
Determine Wiring Hole Location
Cut only one 1¹⁄₄" (3.2 cm) diameter wiring access hole.
1. Determine and clearly mark a vertical centerline on the wall
and cabinet in the area the vent opening will be made.
A
⁷⁄₈" (2.2 cm)
Centerline
A. 8³⁄₈" (21.3 cm) for 30" (76.2 cm) models
11³⁄₈" (28.9 cm) for 36" (91.4 cm) models
Style 1 - Cut Openings for 3¼" x 10" (8.3 cm x 25.4 cm)
Rectangular Vent System
A
A. Centerline
Roof Venting
To make a 4¹⁄₄" x 10½" (10.8 cm x 26.7 cm) rectangular cutout
on the underside of cabinet top and bottom:
1. Mark lines ¹⁄₂" (1.3 cm) and 4³⁄₄" (12.1 cm) from the back wall
on the centerline of the underside of cabinet.
2. Mark lines 5¼" (13.3 cm) to the right and left of the centerline
on the underside of cabinet.
3. Use saber or keyhole saw to cut a rectangular opening for
vent.
7
4. Repeat steps 1-3 for the underside of the top of the cabinet.
Cabinet cutouts
*¹⁄₂" (1.3 cm)
To make a circular vent opening on the underside of the
cabinet top:
1. Mark a centerline on the underside of the top of cabinet.
2. Mark a line 5" (12.7 cm) from the back wall on the underside
of the top of cabinet.
3. Use a compass or a circle template to draw a circle with a
diameter that is ¼" (0.64 cm) larger than the vent.
4. Use saber or keyhole saw to cut the circular vent opening.
Circular vent opening
5¹/₄"
(13.3 cm)
5¹/₄"
(13.3 cm)
*4³⁄₄"
(12.1 cm)
*5"
(12.7 cm)
*From wall, not cabinet frame
Cabinet
cutouts
Wall Venting
To make a 3½" x 10½" (8.9 cm x 26.7 cm) rectangle in the
wall:
1. Make 2 lines by measuring ³⁄₈" (0.9 cm) and 3⁷⁄₈" (9.8 cm)
down from underside of cabinet and mark on the centerline
on the back wall.
2. Mark lines 5¼" (13.3 cm) to the right and left of the centerline
on the wall.
3. Use saber or keyhole saw to cut a rectangular opening in the
wall for the vent.
Centerline
Cabinet
front
³⁄₈"
(1.0 cm)
3⁷⁄₈"
(9.8 cm)
5¹⁄₄"
(13.3 cm)
*From wall, not
cabinet frame
Style 3 - Cut Openings for 7" (17.8 cm) Round Vent
To make a circular vent openings on the underside of the
cabinet top and bottom:
1. Mark a centerline on the underside of the top of cabinet.
2. Mark a line 5" (12.7 cm) from the back wall on the underside
of the top and bottom of cabinet.
3. Use a compass or a circle template to draw a circle with a
diameter that is ¼" (0.64 cm) larger than the vent.
4. Use saber or keyhole saw to cut the circular vent opening.
5¹⁄₄"
(13.3 cm)
Style 2 - Cut Openings for 3¼" x 10" (8.3 x 25.4 cm)
Rectangular Vent to Round Vent Transition
*5"
(12.7 cm)
Roof Venting
To make a 4¹⁄₄" x 10½" (10.8 cm x 26.7 cm) rectangular cutout
on the underside of cabinet bottom:
1. Mark lines ¹⁄₂" (1.3 cm) and 4³⁄₄" (12.1 cm) from the back wall
on the centerline of the underside of cabinet.
2. Mark lines 5¼" (13.3 cm) to the right and left of the centerline
on the underside of cabinet.
3. Use saber or keyhole saw to cut a rectangular opening for
vent.
7 ¹/₄" (18.4 cm) diam.
cabinet cutouts
*From wall, not
cabinet frame
Install Vent System
*¹⁄₂" (1.3 cm)
5¹/₄"
*4³⁄₄"
(13.3 cm)
(12.1 cm)
5¹/₄"
(13.3 cm)
*From wall, not cabinet frame
8
1. Install vent through the vent opening in upper cabinet or wall.
Complete venting system according to the selected venting
method. See “Venting Requirements” section.
2. Use caulking to seal exterior wall or roof opening around the
cap.
Install Range Hood
1. Remove metal grease filter. See the “Range Hood Care”
section.
2. Remove the 2 bottom panels.
7. Remove vent knockouts depending on your installation
requirements.
A
B
C
A
A. Round vent knockout
B. Top rectangular vent knockout
C. Rear rectangular vent knockout
A. Bottom panels
a. Push the panel toward the back of the range hood until
the front tabs of the panel clear the front mounting flange.
b. Pull down on the front of the panel and pull the panel
away from the rear channel. Set panels aside.
NOTE: Your model will have a 3¼" x 10" (8.3 x 25.4 cm)
rectangular vent damper on the inside your range hood.
3. Remove the 3¼" x 10" (8.3 x 25.4 cm) rectangular vent
damper taped on the inside your range hood.
4. Lift the range hood up under cabinet and determine final
location by centering beneath cabinet. Mark on the underside
of cabinet the location of the 4 keyhole mounting slots on the
range hood. Set range hood aside on a covered surface.
A
Round vent system installations - Remove top rectangular
and round vent knockouts.
Rectangular vent system installations - For roof
installations, remove the top rectangular vent knockout. For
wall installations, remove the rear rectangular vent knockout.
Non-vent (recirculating) installations - Do not remove any
knockouts.
8. Install 7" (17.8 cm) round vent mounting plate or 3¼" x 10"
(8.3 x 25.4 cm) rectangular vent damper, depending on your
vent system installation. Attach to range hood with the 3.5 x
5 mm screws provided and remove tape from damper flap.
NOTE: The 7" (17.8 cm) round vent mounting plate is not
supplied. An optional 7" (17.8 cm) round damper is also
available as an accessory. For information on ordering, see
the “Accessories” section.
A
B
A. Keyhole slot
5. Use ¹⁄₈" (3 mm) drill bit and drill 4 pilot holes as shown.
C
D
A
A. Drill pilot hole
6. Install the 4 - 4.5 mm x 13 mm mounting screws in pilot
holes. Leave about ¹⁄₄" (6.4 cm) space between screw heads
and cabinet to slide range hood into place.
¹⁄₄"
(6.4 mm)
E
A. 7" (17.8 cm) Round damper (see “Accessories” section)
B. 3.5 x 5 mm screws
C. 7" (17.8 cm) round vent mounting plate (see
“Accessories” section)
D. Round vent knockout
E. Rectangular vent knockout
9
NOTE: The 7" (17.8 cm) round vent mounting plate and
3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular vent damper can be
installed up to 1" (2.5 cm) on either side of the hood
center to accommodate off-center ductwork.
B
A
C
D
Power Supply Cable Installation
1. For direct wire installations, run the home power supply cable
according to the National Electric Code or CSA standards
and local codes and ordinances. There must be enough
wiring from the fused disconnect (or circuit breaker) box to
make the connection in the hood electrical terminal box.
For optional power supply cord kit installations, follow the
instructions in the “Make Electrical Connection” section. See
the “Accessories” section for information on ordering.
NOTE: Do not reconnect power until the installation is
complete.
2. Remove the screw from the terminal box cover. Remove
terminal box cover and set aside.
E
A
B
C
A. Vertical vent connector with damper
B. 3.5 x 5 mm screws
C. Hinge pin
D. Vent knockouts
E. Horizontal vent connector with damper
■
■
If a vent damper is installed with a wall cap with damper,
check that they do not interfere with each other. Remove
the vent connector damper flap if they interfere.
Non-vented (recirculating) installations - No vent
attachments. Removal of the recirculation cover plate is
required. Remove the two screws from the recirculation
cover plate and remove.
B
A. Terminal box cover
B. Screw
3. Remove the power supply knockout from the top or rear of
the vent hood (depending on the incoming location of your
home power supply cable) and install a UL listed or CSA
approved ¹⁄₂" strain relief.
A
A
B
A. Power supply knockout
A. Recirculation cover plate
B. Screws
10
4. Using 2 or more people, lift the hood into final position. Feed
enough electrical wire through the ½" UL listed or CSA
approved strain relief to make connections in the terminal
box. Tighten the strain relief screws.
5. Position the range hood so that the large end of the keyhole
slots are over the mounting screws. Then push the hood
toward the wall so that the screws are in the neck of the slots.
Tighten the mounting screws, making sure the screws are in
the narrow neck of slots.
6. Connect ventwork to hood. Seal joints with vent clamps or
duct tape to make secure and airtight.
7. Check that back draft dampers work properly.
Make Electrical Connection
3. Use UL listed wire connectors and connect black wires (B)
together.
WARNING
WARNING
Fire Hazard
Electrical Shock Hazard
Electrically ground the blower.
Disconnect power before servicing.
Replace all parts and panels before operating.
Failure to do so can result in death or electrical shock.
Use copper wire.
Connect ground wire to green ground screw in
terminal box.
Failure to do so can result in death, fire, or
electrical shock.
1. Disconnect power.
G
C
E
D
A
B
Complete Installation
F
A. White wires
B. Black wires
C. UL listed wire connector
D. Green (or bare) ground wire
4. Connect green (or bare) ground wire from power supply to
green ground screw in terminal box and securely tighten.
5. Install terminal box cover.
6. Reconnect power.
E. Home power supply cable or
power cord accessory kit
F. UL listed or CSA approved
½" strain relief
G. Green ground screw
2. Use UL listed wire connectors and connect white wires (A)
together.
1. Replace the 2 bottom panels.
a. Place the back of the panel into the rear channel and
push the panel toward the back of the range hood until
the tabs on the front of the panel clear the front mounting
flange.
b. Push the front of the panel up into the front mounting
flange until the panel tabs align with the slots in the front
mounting flange. Release the panel so the tabs lock the
panel in place.
2. Replace grease filter. See the “Range Hood Care” section.
3. Check the operation of the range hood fan and light. See
“Range Hood Use” section.
If range hood does not operate, check to see whether a
circuit breaker has tripped or a household fuse has blown.
Disconnect power and check wiring connections.
NOTE: To get the most efficient use from your new range hood,
read the “Range Hood Use” section.
11
RANGE HOOD USE
The range hood is designed to remove smoke, cooking vapors
and odors from the cooktop area. For best results, start the hood
before cooking and allow it to operate several minutes after the
cooking is complete to clear all smoke and odors from the
kitchen.
The hood controls are located on the front panel of the range
hood.
RANGE HOOD CARE
Cleaning
IMPORTANT: Clean the hood and grease filters frequently
according to the following instructions. Replace grease filter
before operating hood.
Exterior Surfaces:
IMPORTANT: Do not use soap-filled scouring pads, abrasive
cleaners, Cooktop Polishing Creme, steel wool, gritty washcloths
or paper towels.
To avoid damage to the stainless steel, do not use cleaners that
contain chlorine.
Cleaning Method:
■ Rub in direction of grain to avoid scratching or damaging the
surface.
A
C
■
For stainless steal models, Stainless Steel Cleaner and Polish
Part Number 31462A (not included): See “Assistance or
Service” section to order.
■
Liquid detergent or all-purpose cleaner:
Rinse with clean water and dry with soft, lint-free cloth.
■
Glass cleaner to remove fingerprints.
B
A. Halogen lights
B. Grease filter
C. Filter retainer
Range Hood Controls
A
B
C
Metal or Charcoal Filter
D
To Clean the Filter:
1. Remove screw from the filter retainer.
2. To remove, pull the filter retainer toward the front of the range
hood and pull down on the front edge of the filter.
A. On/Off light button
B. Blower off and speed minimum button
C. Blower speed medium button
D. Blower speed maximum button
A
Operating the light
The On/Off light button controls both lights. Press once for On
and again for Off.
B
Operating the blower
The BLOWER SPEED buttons turn the blower on and control the
blower speed and sound level for quiet operation. The speed can
be changed anytime during fan operation by pressing the desired
blower speed button.
Press the BLOWER OFF button a second time to turn the blower
off.
C
A. Screw
B. Grease filter retainer
C. Grease filter
3. For vented installations: Wash metal filters as needed in a
dishwasher or hot detergent solution.
For non-vented (recirculating) installations: The charcoal
filter is not washable. It should last up to 6 months with
normal use. Replace the metal filters with charcoal filters. For
information on ordering, see the “Accessories” section.
Dispose of old charcoal filter.
12
To Replace the Filter:
1. To reinstall the filter, the single slot opening on the long edge
of the filter is to be toward the front of the range hood. Place
the back edge of the filter into the channel at the rear of the
range hood.
2. Pull the filter retainer toward the front of the range hood and
push the front of the filter up into place.
3. Release the filter retainer. It will spring back into place to
secure the filter.
4. Replace the screw into the filter retainer.
1. Disconnect power.
2. Use a flat-blade screwdriver and gently pry the light cover
loose.
Replacing a Halogen Lamp
Turn off the range hood and allow the halogen lamp to cool. To
avoid damage or decreasing the life of the new lamp, do not
touch lamp with bare fingers. Replace lamp, using tissue or
wearing cotton gloves to handle lamp.
If new lights do not operate, make sure the lamps are inserted
correctly before calling service.
3. Remove the lamp and replace with a 120-volt, 40-watt
maximum, halogen lamp made for a G-9 base.
4. Replace the light cover.
5. Reconnect power.
13
WIRING DIAGRAM
L Gnd
BK (Line)
W (Common)
N
Switch Operation
L-1 Lamps 120 V 1.5 Ohms
L-2 Speed 1 120 V 1.5 Ohms
L-3 Speed 2 120 V 2.0 Ohms
L-4 Speed 3 120 V 2.5 Ohms
Ground
Screw
Mechanical push buttons
4 buttons
3 speeds
BK (Line)
Y (Lamp)
GY (Speed 3)
R (Speed 2)
W
Y
BR (Speed 1)
BR
8uF
Y
Y
SE119A
14
M
S15
BR
Speed 2
GY
Speed 1
Speed 3
BK
W
Common
R
W
Motor Characteristics
Power Supply
120 VAC
Frequency
60 Hz
Amperage
0.9 ±10% A
Wattage Rating
110 Watts
Motor Resistance
Red - Brown
27.5 ±10% Ohms
Red - Black
55.7 ±10% Ohms
Red - Gray
86.8 ±10% Ohms
Red - White 117.7 ±10% Ohms
ASSISTANCE OR SERVICE
When calling for assistance or service, please know the purchase
date and the complete model and serial number of your
appliance. This information will help us to better respond to your
request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
use only factory specified parts. Factory specified parts will fit
right and work right because they are made with the same
precision used to build every new appliance. To locate factory
specified replacement parts in your area, call us or your nearest
designated service center.
In the U.S.A.
Call the Whirlpool Customer eXperience Center
toll free: 1-800-253-1301.
Our consultants provide assistance with:
■
Features and specifications on our full line of appliances.
■
Installation information.
■
Use and maintenance procedures.
■
Accessory and repair parts sales.
■
Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.).
■
Referrals to local dealers, repair parts distributors and service
companies. Whirlpool designated service technicians are
trained to fulfill the product warranty and provide afterwarranty service, anywhere in the United States.
To locate the Whirlpool designated service company in your
area, you can also look in your telephone directory Yellow
Pages.
For further assistance
If you need further assistance, you can write to Whirlpool
Corporation with any questions or concerns at:
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
In Canada
Call the Whirlpool Canada LP Customer eXperience Centre toll
free: 1-800-807-6777.
Our consultants provide assistance with:
■ Features and specifications on our full line of appliances.
■
Use and maintenance procedures.
■
Accessory and repair parts sales.
■
Referrals to local dealers, repair parts distributors, and
service companies. Whirlpool Canada LP designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in Canada.
For further assistance
If you need further assistance, you can write to Whirlpool
Canada LP with any questions or concerns at:
Customer eXperience Centre
Whirlpool Canada LP
200 - 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Please include a daytime phone number in your correspondence.
Accessories
Stainless Steel Cleaner and Polish
Order Part Number 31462A
Charcoal Filter Kit
Order Part Number W10386873
Power Cord Kit
Order Part Number W10355452
7" (17.8 cm) Round Damper
Order Part Number W10355451
7" (17.8 cm) Round Vent Mounting Plate
Order Part Number W10388168
Please include a daytime phone number in your correspondence.
15
WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory Specified Parts
and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.
This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in
which it was purchased. Outside the 50 United States and Canada, this limited warranty does not apply. Proof of original purchase date
is required to obtain service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or
repair house fuses, or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use or when it is used in a manner that is
contrary to published user or operator instructions and/or installation instructions.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved by Whirlpool.
5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage
results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.
6. Any food loss due to refrigerator or freezer product failures.
7. Costs associated with the removal from your home of your major appliance for repairs. This major appliance is designed to be
repaired in the home and only in-home service is covered by this warranty.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Whirlpool servicer is not available.
10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance
with published installation instructions.
11. Major appliances with original model/serial numbers that have been removed, altered or cannot be easily determined. This warranty
is void if the factory applied serial number has been altered or removed from your major appliance.
The cost of repair or replacement under these excluded circumstances shall be borne by the customer.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies.
If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” you may find
additional help by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,
6/12
call 1-800-807-6777.
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label located on the product.
Dealer name____________________________________________________
Address ________________________________________________________
Phone number __________________________________________________
Model number __________________________________________________
Serial number __________________________________________________
Purchase date __________________________________________________
16
SÉCURITÉ DE LA HOTTE DE CUISINIÈRE
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
DANGER
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
17
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE
D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES
CORPORELS, RESPECTER LES INSTRUCTIONS
SUIVANTES :
■ Utiliser cet appareil uniquement dans les applications
envisagées par le fabricant. Pour toute question, contacter
le fabricant.
■ Avant d'entreprendre un travail d'entretien ou de nettoyage,
interrompre l'alimentation de la hotte au niveau du tableau
de disjoncteurs, et verrouiller le tableau de disjoncteurs
pour empêcher tout rétablissement accidentel de
l'alimentation du circuit. Lorsqu'il n'est pas possible de
verrouiller le tableau de disjoncteurs, placer sur le tableau
de disjoncteurs une étiquette d'avertissement proéminente
interdisant le rétablissement de l'alimentation.
■ Tout travail d'installation ou câblage électrique doit être
réalisé par une personne qualifiée, dans le respect des
prescriptions de tous les codes et normes applicables, y
compris les codes du bâtiment et de protection contre les
incendies.
■ Ne pas faire fonctionner un ventilateur dont le cordon ou la
fiche est endommagé(e). Jeter le ventilateur ou le retourner
à un centre de service agréé pour examen et/ou réparation.
■ Une source d'air de débit suffisant est nécessaire pour le
fonctionnement correct de tout appareil à gaz (combustion
et évacuation des gaz à combustion par la cheminée), pour
qu'il n'y ait pas de reflux des gaz de combustion. Respecter
les directives du fabricant de l'équipement de chauffage et
les prescriptions des normes de sécurité - comme celles
publiées par la National Fire Protection Association (NFPA)
et l'American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), et les prescriptions des
autorités réglementaires locales.
■ Lors d'opérations de découpage et de perçage dans un mur
ou un plafond, veiller à ne pas endommager les câblages
électriques ou canalisations qui peuvent s'y trouver.
■ Les ventilateurs d'évacuation doivent toujours décharger
l'air à l'extérieur.
MISE EN GARDE : Cet appareil est conçu uniquement
pour la ventilation générale. Ne pas l'utiliser pour l'extraction
de matières ou vapeurs dangereuses ou explosives.
MISE EN GARDE : Pour minimiser le risque d'incendie
et évacuer adéquatement les gaz, veiller à acheminer l'air
aspiré par un conduit jusqu'à l'extérieur - ne pas décharger
l'air aspiré dans un espace vide du bâtiment comme une
cavité murale, un plafond, un grenier, un vide sanitaire ou
un garage.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE
D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS
MÉTALLIQUES.
AVERTISSEMENT : POUR MINIMISER LE RISQUE
D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :
■ Ne jamais laisser un élément de surface fonctionner à
puissance de chauffage maximale sans surveillance. Un
renversement/débordement de matière graisseuse pourrait
provoquer une inflammation et la génération de fumée.
Utiliser une puissance de chauffage moyenne ou basse
pour le chauffage d'huile.
■ Veiller à toujours faire fonctionner le ventilateur de la hotte
lors de la cuisson avec une puissance de chauffage élevée
ou lors de la cuisson d'un mets à flamber (à savoir crêpes
Suzette, cerise jubilée, steak au poivre flambé).
■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à
ne pas laisser la graisse s'accumuler sur les surfaces du
ventilateur ou des filtres.
■ Utiliser toujours un ustensile de taille appropriée. Utiliser
toujours un ustensile adapté à la taille de l'élément
chauffant.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE
DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT
D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER
LES RECOMMANDATIONS SUIVANTES :a
■ Placer sur le récipient un couvercle bien ajusté, une tôle à
biscuits ou un plateau métallique POUR ÉTOUFFER LES
FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER
LES BRÛLURES. Si les flammes ne s'éteignent pas
immédiatement, ÉVACUER LA PIÈCE ET APPELER LES
POMPIERS.
■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT
ENFLAMMÉ - vous risquez de vous brûler.
■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci
pourrait provoquer une explosion de vapeur brûlante.
■ Utiliser un extincteur SEULEMENT si :
– Il s'agit d'un extincteur de classe ABC, dont on connaît le
fonctionnement.
– Il s'agit d'un petit feu encore limité à l'endroit où il s'est
déclaré.
– Les pompiers ont été contactés.
– Il est possible de garder le dos orienté vers une sortie
pendant l'opération de lutte contre le feu.
a
Recommandations tirées des conseils de sécurité en cas
d'incendie de cuisine publiés par la NFPA.
■ AVERTISSEMENT : Pour réduire le risque d'incendie
ou de choc électrique, ne pas utiliser ce ventilateur avec un
quelconque dispositif de réglage de la vitesse à semiconducteurs.
LIRE ET CONSERVER CES INSTRUCTIONS
18
EXIGENCES D'INSTALLATION
Outils et pièces
Exigences d'emplacement
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
■ C’est à l’installateur qu’incombe la responsabilité de
respecter les distances de séparation exigées, spécifiées sur
la plaque signalétique de l’appareil. La plaque signalétique
est située à l’intérieur de la hotte, sur la paroi de gauche.
Outils nécessaires
■
Perceuse
■
Foret de 1¹⁄₄" (3 cm)
■
Foret de ¹⁄₈" (3 mm) pour avant-trous
■
Crayon
■
Pince à dénuder ou couteau utilitaire
■
Mètre-ruban ou règle
■
Pistolet à calfeutrage et composé de calfeutrage résistant
aux intempéries
■
Tournevis à lame plate
■
Tournevis Phillips
■
Scie sauteuse ou scie à guichet
■
Cisaille de ferblantier
■
Compas ou gabarit de diamètre 8" (20,3 cm)
Pièces fournies
Retirer les pièces de l'emballage. Vérifier que toutes les pièces
sont présentes.
■ 2 vis de 3,5 x 5 mm
■
Installer la hotte de cuisinière à distance de toute zone
exposée à des courants d’air, comme fenêtres, portes et
bouches de chauffage à fort débit.
■
Respecter les dimensions indiquées pour les ouvertures à
découper dans les placards. Ces dimensions tiennent
compte des valeurs minimales des dégagements de
séparation. Avant d'effectuer des découpages, consulter les
instructions d'installation fournies par le fabricant de la table
de cuisson/cuisinière.
■
On doit disposer d'une prise de courant électrique reliée à la
terre. Voir la section “Spécifications électriques”.
■
Assurer l'étanchéité au niveau de chaque ouverture
découpée dans le plafond ou le mur pour l'installation de la
hotte de cuisinière.
■
Ces hottes de cuisinière ont été configurées à l’usine pour
une installation avec décharge à l’extérieur. Les modèles
pouvant être installés dans une configuration sans décharge
à l'extérieur (recyclage) nécessitent des filtres à charbon. Voir
la section “Accessoires” pour commander un ensemble de
filtre à charbon.
■
Module clapet rectangulaire de 3¹⁄₄" x 10" (8,3 x 25,4 cm)
■
Raccord d’adaptation T-10 Torx®†
Installation dans une résidence mobile
■
4 vis de montage de 4,5 x 13 mm
L’installation de cette hotte doit satisfaire aux exigences de la
norme Manufactured Home Construction Safety Standards, Titre
24 CFR, partie 328 (anciennement Federal Standard for Mobile
Home Construction and Safety, titre 24, HUD, partie 280); lorsque
cette norme n’est pas applicable, l’installation doit satisfaire aux
critères de la plus récente édition de la norme Manufactured
Home Installation 1982 (Manufactured Home Sites, Communities
and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.
Pièces nécessaires
■
Bouche de décharge murale ou à travers le toit avec clapet
correspondant au système d'évacuation
■
3 connecteurs de fils homologués UL
■
Brides de conduit/ruban adhésif pour tuyauteries (selon le
besoin)
Installations avec décharge à l'extérieur et conduits ronds de
7" (17,8 cm) :
■ Système de conduit d'évacuation métallique rond de 7"
(17,8 cm)
■
Clapet anti-reflux rond de 7" (17,8 cm). Pour commander des
pièces, voir la section “Accessoires”.
■
Plaque de montage de conduit rond de 7" (17,8 cm). Pour
commander des pièces, voir la section “Accessoires”.
Installations avec décharge à l'extérieur et conduits
rectangulaires de 3¹⁄₄" x 10" (8,3 x 25,4 cm) :
■ Système d’évacuation rectangulaire métallique de 3¹⁄₄" x 10"
(8,3 x 25,4 cm)
Installations sans décharge à l'extérieur (recyclage) :
Ensemble de filtre à charbon. Pour commander des pièces,
voir la section “Accessoires”.
Dimensions du produit
6⁹⁄₁₆" (16,7 cm)
⁷⁄₈"
(2,2 cm)
1"
(2,5 cm)
4¹⁵⁄₁₆"
(12,5 cm)
⁷⁄₈"
(2,2 cm)
29¹⁵⁄₁₆" (76,0 cm) ou
35¹⁵⁄₁₆" (91,0 cm)
9"
(22,9 cm)
1¹⁄₂"
(3,8 cm) 18⁵⁄₈"
(47,3 cm)
■
Pour placards avec cavité au fond :
■ Deux tringles d’appui de largeur 2" (5,1 cm). Longueur et
épaisseur selon les dimensions de l'encastrement.
■
Quatre vis à bois à tête plate ou vis à métaux avec rondelles
et écrous, pour la fixation des tringles d’appui.
†®TORX est une marque déposée de Saturn Fasteners, Inc.
19
Distances de dégagement à respecter
Exigences concernant l’évacuation
■
Le système d’évacuation doit décharger l’air à l’extérieur,
excepté pour les installations sans décharge à l’extérieur
(recyclage).
■
Ne pas terminer le circuit d’évacuation dans un grenier ou
dans un autre espace clos.
■
Ne pas utiliser une bouche de décharge murale de
4" (10,2 cm) normalement utilisée pour un équipement de
buanderie.
■
Utiliser un conduit métallique rond de 7" (17,8 cm) ou un
conduit métallique rectangulaire de 3¹⁄₄" x 10" (8,3 x 25,4 cm),
selon les besoins de l'installation. Un conduit en métal rigide
est recommandé. Ne pas utiliser de conduit de plastique ou
en aluminium.
■
La longueur du système d’évacuation et le nombre de coudes
doit être réduit au minimum pour des performances optimales.
C
B
D
A
Pour un fonctionnement efficace et silencieux :
■ Ne pas utiliser plus de trois coudes à 90°.
E
A. Dégagement min. de 18" (45,7 cm) entre le placard supérieur et
le plan de travail
B. 24" (61,0 cm) à 30" (76,2 cm) : distance maximale suggérée du
bas de la hotte à la surface de cuisson
C. 30" (76,2 cm) de largeur de placard min. pour les modèles de
30" (76,2 cm) et 36" (91,4 cm) de largeur min. de placard pour
les modèles de 36" (91,4 cm).
D. Profondeur de placard 13" (33 cm)
E. Hauteur de placard du bas 36" (91,4 cm)
■
Veiller à ce qu’il y ait une section droite de conduit d'un
minimum de 24" (61 cm) entre les raccords coudés, si on doit
en utiliser plus d'un.
■
Ne pas installer 2 coudes successifs.
■
Au niveau de chaque jointure du circuit d'évacuation, assurer
l'étanchéité avec les brides de serrage ou du ruban adhésif à
tuyauteries.
■
Le circuit d’évacuation doit comporter un clapet anti-reflux. Si
la bouche de décharge murale ou par le toit comporte un
clapet, ne pas utiliser le clapet fourni avec la hotte de
cuisinière.
■
À l’aide d’un produit de calfeutrage, assurer l’étanchéité
autour de la bouche de décharge à l’extérieur (à travers le
mur ou le toit).
Installations dans les régions au climat froid
On doit installer un clapet anti-retour supplémentaire à l’arrière
pour minimiser le reflux d’air froid et incorporer un élément
d’isolation thermique pour minimiser la conduction de chaleur
par l’intermédiaire du conduit d’évacuation, de l’intérieur de la
maison à l’extérieur. Le clapet anti-retour doit être placé du côté
air froid de la résistance thermique.
L’élément d’isolation thermique doit être aussi proche que
possible de l’endroit où le circuit d’évacuation s’introduit dans la
partie chauffée de la maison.
Air d’appoint
Les codes du bâtiment local peuvent exiger l’emploi d’un
système d’appoint d’air lors de l’emploi d’un ventilateur
d’extraction dont la capacité d’aspiration est supérieure à un
débit (pieds cubes par minute) spécifié. Le débit spécifié en pieds
cubes par minute varie d’une juridiction à l’autre. Consulter un
professionnel des installations de chauffage ventilation/
climatisation au sujet des exigences spécifiques applicables
dans la juridiction locale.
Méthodes d’évacuation
La sortie à l’extérieur du circuit d’évacuation peut se faire à
travers le toit ou à travers un mur. Utiliser des conduits
rectangulaires de 3¹⁄₄" x 10" (8,3 x 25,4 cm) avec une longueur
maximale de 35 pi (10,7 m) ou des conduits rond de 7" (17,8 cm)
de diamètre ou plus avec une longueur maximale de 50 pi
(15,2 m) pour le système d'évacuation.
REMARQUE : On déconseille l’emploi d’un conduit flexible. Un
conduit flexible peut causer une rétro-pression et des
turbulences de l’air, ce qui réduirait considérablement la
performance.
20
Décharge à travers le toit
Évacuation par le mur
Exemple de circuit d’évacuation
Conduit rond de
7" (17,8 cm) coude à 90˚
B
Bouche de
décharge murale
6 pi (1,8 m)
A
A
B
2 pi (0,6 m)
C
Longueur maximale recommandée
= 50 pi (15,2 m)
1 - coude à 90°
= 5,0 pi (1,5 m)
1 bouche de décharge murale
= 0 pi (0 m)
Section droite de 8 pi (2,4 m)
= 8 pi (2,4 m)
Longueur du système de dia.
7" (17,8 cm)
= 13 pi (3,9 m)
C
A. Conduit rond de dia.
7" (17,8 cm) pour décharge à
travers le toit
(acquisition séparée).
Conduit rectangulaire de
3¹⁄₄" x 10" (8,3 x 25,4 cm) pour
décharge à travers le toit
(achat séparé).
B. Bouche de décharge sur toit
avec clapet (achat séparé)
C. Entre 24" (61 cm) min. et 30"
(76,2 cm) max. au-dessus de
la surface de cuisson
A. Conduit rond de dia.
7" (17,8 cm) avec sortie par le
dessus et décharge à travers
le mur (acquisition séparée).
Conduit rectangulaire de
3¹⁄₄" x 10" (8,3 x 25,4 cm) pour
décharge à travers le mur ou
le sommet (achat séparé).
B. Bouche de décharge murale
avec clapet (achat séparé)
C. Entre 24" (61 cm) min. et 30"
(76,2 cm) max. au-dessus de
la surface de cuisson
Système de décharge de 3¹⁄₄" x 10" (8,3 cm x 25,4 cm)
Composant
Coude à 90° de
3¹⁄₄" x 10" (8,3 cm x 25,4 cm)
5,0 pi
(1,5 m)
Coude plat de
3¹⁄₄" x 10" (8,3 cm x 25,4 cm)
12 pi
(3,7 m)
Bouche de décharge murale
3¹⁄₄" x 10" (8,3 cm x 25,4 cm)
0 pi
(0,0 m)
Calcul de la longueur du circuit d’évacuation
Pour calculer la longueur effective du circuit d’évacuation
nécessaire, additionner les longueurs équivalentes (en pieds ou
mètres) de tous les composants utilisés dans le système.
Système d'évacuation avec conduits ronds de 7" (17,8 cm)
Composant
Rond
Coude à 45°
2,5 pi
(0,8 m)
Exemple de circuit d’évacuation
Coude de 3¹⁄₄" x 10"
(8,3 x 25,4 cm)
Coude à 90°
5,0 pi
(1,5 m)
Bouche de décharge murale
de 7" (17,8 cm)
0 pi
(0,0 m)
3¹⁄₄" x 10" (8,3 cm x 25,4 cm)
à 7" (17,8 cm)
4,5 pi
(1,4 m)
6 pi (1,8 m)
Bouche de
décharge murale
2 pi (0,6 m)
Raccord coudé à 90° de 3¹⁄₄"
x 10" (8,3 cm x 25,4 cm)
à 7" (17,8 cm)
5,0 pi
(1,5 m)
Longueur maximale recommandée
= 35 pi (10,7 m)
1 - coude à 90°
= 5,0 pi (1,5 m)
Section droite de 8 pi (2,4 m)
= 8 pi (2,4 m)
1 bouche de décharge murale
= 0 pi (0 m)
Longueur du système de 3¹⁄₄" x 10"
(8,3 cm x 25,4 cm)
= 13 pi (3,9 m)
21
Spécifications électriques
Observer les dispositions de tous les codes et règlements en
vigueur.
Vérifier que l’installation électrique a été correctement effectuée
et qu’elle est conforme aux spécifications de la plus récente
édition des normes National Electrical Code, ANSI/NFPA 70, ou
de la norme CSA C22.1-94, Code canadien de l’électricité, partie
1 et C22.2 N° 0-M91 (dernière édition) et de tous les codes et
règlements en vigueur locaux.
Si les codes le permettent et si on utilise un conducteur distinct
de liaison à la terre, il est recommandé qu’un électricien qualifié
vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■ L’appareil doit être alimenté par un circuit de 120 VCA
seulement, 60 Hz, 15 A, protégé par fusible.
■
Si le domicile est équipé d’un câblage en aluminium, suivre la
procédure ci-dessous :
1. Connecter une section de câble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l’aluminium.
Appliquer la procédure recommandée par le fabricant des
connecteurs électriques. La connexion aluminium/cuivre doit
être conforme aux codes locaux et aux pratiques de câblage
acceptées par l’industrie.
■
Le calibre des conducteurs et les connexions doivent être
compatibles avec la demande de courant de l’appareil
spécifiée sur la plaque signalétique. La plaque signalétique
de l’appareil est située derrière le filtre, sur la paroi arrière de
la hotte.
■
Le calibre des conducteurs doit satisfaire aux exigences de la
plus récente édition de la norme National Electrical Code,
ANSI/NFPA 70, ou des normes CSA C22.1-94, Code
canadien de l’électricité, partie 1 et C22.2 n° 0-M91 (dernière
édition) et de tous les codes et règlements en vigueur.
INSTRUCTIONS D’INSTALLATION
Préparation de l'emplacement
REMARQUE : Il est recommandé d'installer le système
d'évacuation avant de procéder à l'installation de la hotte.
Avant d’exécuter les découpages, vérifier la disponibilité d’un
dégagement suffisant dans le plafond ou le mur pour le conduit
d’évacuation.
1. Déconnecter la source de courant électrique.
2. Selon le modèle, déterminer la méthode d’évacuation à
utiliser : décharge à travers le mur ou le toit, ou recyclage.
3. Sélectionner une surface plane pour l’assemblage de la
hotte. Placer le matériau de protection sur cette surface.
4. Soulever la hotte et la placer à l'envers sur une surface
couverte.
5. Si le fond du placard forme une cavité, ajouter des tringles
d’appui en bois de chaque côté. Installer des vis pour fixer les
tringles d’appui aux emplacements indiqués.
3"
(7,6 cm)
Tringles d'appui en bois
(seulement pour fond de
placard avec cavité)
Déterminer l’emplacement du trou de passage du câble
Percer seulement un trou de passage de 1¹⁄₄" (3,2 cm) de
diamètre pour le câblage.
1. Déterminer et tracer clairement l’axe central vertical sur le
mur et le placard dans la zone où le passage du conduit
d’évacuation sera réalisé.
A
A. Axe central
Bord inf. du placard
3"
(7,6 cm)
22
Mur
Câblage à travers le sommet du placard :
1. Tracer une ligne de distance “A” à partir de la droite de l’axe
central, sur la face inférieure du placard. Sur cette ligne,
marquer le point situé à ⁷⁄₈" (2,2 cm) du mur arrière. Percer en
ce point un trou de 1¼" (3,2 cm) de diamètre à travers le
placard.
4. Répéter les étapes 1 à 3 pour la face inférieure du sommet du
placard.
Ouvertures découpées
dans le placard
*¹⁄₂" (1,3 cm)
A
⁷⁄₈" (2,2 cm) à partir
du mur, et non du
cadre du placard
5¹/₄"
*4³⁄₄"
(13,3 cm)
(12,1 cm)
5¹/₄"
(13,3 cm)
*À partir du mur, et non
du cadre du placard
Axe central
A. 8³⁄₈" (21,3 cm) pour les modèles de 30" (76,2 cm)
11³⁄₈" (28,9 cm) pour les modèles de 36" (91,4 cm)
Passage du câble à travers le mur :
1. Tracer une ligne de distance “A” à partir de la droite de l’axe
central, sur la face inférieure du mur. Marquer un point sur
cette ligne qui se trouve à ⁷⁄₈" (2,2 cm) de la face inférieure du
placard. Percer en ce point un trou de 1¹⁄₄" (3,2 cm) de
diamètre à travers la paroi arrière.
Évacuation par le mur
Découpage d’une ouverture rectangulaire de 3½" x 10½"
(8,9 cm x 26,7 cm) dans le mur :
1. Mesurer 2 lignes de ³⁄₈" (0,9 cm) et 3⁷⁄₈" (9,8 cm) en
descendant à partir de la face inférieure du placard et
marquer leur emplacement sur l'axe central du mur arrière.
2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe
central sur le mur.
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture rectangulaire du système d’évacuation
dans le mur.
Axe central
A
Avant du
placard
⁷⁄₈" (2,2 cm)
³⁄₈"
(1,0 cm)
Axe central
A. 8³⁄₈" (21,3 cm) pour les modèles de 30" (76,2 cm)
11³⁄₈" (28,9 cm) pour les modèles de 36" (91,4 cm)
Style 1 - Découpages d’ouverture pour un système
d’évacuation rectangulaire de 3¼" x 10" (8,3 cm x
25,4 cm)
3⁷⁄₈"
(9,8 cm)
5¹⁄₄"
(13,3 cm)
5¹⁄₄"
(13,3 cm)
Style 2 – Découpages d’ouverture pour un conduit
rectangulaire de 3¼ "x 10" (8,3 x 25,4 cm) sur raccord de
transition rond
Décharge à travers le toit
Découpage d’une ouverture rectangulaire de 4¹⁄₄" x 10½"
(10,8 cm x 26,7 cm) sur la face inférieure du sommet et du
bas du placard :
1. Tracer des lignes à ¹⁄₂" (1,3 cm) et 4³⁄₄" (12,1 cm) du mur
arrière, sur l’axe central de la face inférieure du placard.
2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe
central sur la face inférieure du placard.
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper une ouverture rectangulaire pour le passage du
conduit d'évacuation.
Décharge à travers le toit
Découpage d’une ouverture rectangulaire de 4¹⁄₄" x 10½"
(10,8 cm x 26,7 cm) sur la face inférieure du bas du placard :
1. Tracer des lignes à ¹⁄₂" (1,3 cm) et 4³⁄₄" (12,1 cm) du mur
arrière, sur l’axe central de la face inférieure du placard.
2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe
central sur la face inférieure du placard.
23
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture rectangulaire pour le passage du
conduit d'évacuation.
4. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture circulaire pour le passage du conduit
d'évacuation.
Ouvertures
découpées
dans le placard de
7 ¹/₄" (18,4 cm)
de diamètre
*5"
(12,7 cm)
*¹⁄₂" (1,3 cm)
5¹/₄"
(13,3 cm)
5¹/₄"
(13,3 cm)
*4³⁄₄"
(12,1 cm)
*À partir du mur,
et non du cadre
du placard
*À partir du mur, et non
du cadre du placard
Découpage d’une ouverture circulaire sur la face inférieure
du sommet du placard :
1. Tracer un axe central sur la face inférieure du sommet du
placard.
2. Tracer une ligne de 5" (12,7 cm) en partant du mur arrière sur
la face inférieure du sommet du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un
cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du
conduit d'évacuation.
4. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture circulaire pour le passage du conduit
d'évacuation.
Ouverture pour le conduit circulaire
Installation du conduit d’évacuation
1. Installer le conduit d’évacuation à travers l'ouverture
découpée dans le placard mural ou le mur. Achever
l’installation du système d’évacuation conformément à la
méthode d’évacuation sélectionnée. Voir la section
“Exigences concernant l'évacuation”.
2. À l’aide d’un produit de calfeutrage, assurer l’étanchéité
autour de la bouche de décharge à l’extérieur (à travers le
mur ou le toit).
Installation de la hotte
1. Enlever le filtre à graisse métallique. Voir la section “Entretien
de la hotte”.
2. Ôter les 2 panneaux inférieurs.
*5"
(12,7 cm)
Ouvertures
découpées
dans le placard
A
A. Panneaux inférieurs
*À partir du mur, et non
du cadre du placard
Style 3 – Découpage d’ouvertures pour un conduit
d’évacuation rond de 7" (17,8 cm)
Pour le découpage d'ouvertures pour conduit rond sur la
face inférieure du fond ou du sommet du placard :
1. Tracer un axe central sur la face inférieure du sommet du
placard.
2. Tracer une ligne de 5" (12,7 cm) en partant du mur arrière sur
la face inférieure du sommet ou du fond du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un
cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du
conduit d'évacuation.
24
a. Pousser le panneau vers l’arrière de la hotte jusqu’à ce
que les languettes avant du panneau soient dégagées du
rebord de montage avant.
b. Tirer l’avant du panneau vers le bas et le retirer de la
rainure arrière. Mettre les panneaux de côté.
REMARQUE : L'intérieur de la hotte peut comporter un clapet
anti-reflux rectangulaire de 3¼" x 10" (8,3 x 25,4 cm).
3. Retirer le clapet anti-reflux rectangulaire de 3¼" x 10" (8,3 x
25,4 cm) fixé par ruban adhésif à l'intérieur de la hotte.
4. Soulever la hotte sous le placard et déterminer sa position
d’installation finale en la centrant sous le placard. Sur la face
inférieure du placard, marquer l’emplacement des 4 trous de
montage sur la hotte. Placer la hotte à part sur une surface
couverte.
A
8. Installer une plaque de montage de conduit de ventilation de
7" (17,8 cm) ou un clapet anti-reflux rectangulaire de 3¼" x
10" (8,3 x 25,4 cm), selon la configuration de votre
installation. La fixer à la hotte à l'aide des vis de 3,5 x 5 mm
fournies et retirer le ruban adhésif de l'obturateur à registre.
REMARQUE : La plaque de montage de clapet anti-reflux
rond de 7" (17,8 cm) n'est pas fournie. Un clapet anti-reflux
facultatif de 7" (17,8 cm) de diamètre est également
disponible comme accessoire. Pour commander des pièces,
voir la section “Accessoires”.
A
B
C
A. Découpe en trou de serrure
5. À l'aide d'un foret de ¹⁄₈" (3 mm), percer 4 avant-trous tel
qu'illustré.
D
A
A. Perçage d'un avant-trou
6. Installer les 4 vis de montage 4,5 x 13 mm dans les avanttrous. Laisser un espace d’environ ¹⁄₄" (6,4 cm) entre les têtes
des vis et le placard pour faire glisser la hotte et la mettre en
place.
¹⁄₄"
(6,4 mm)
7. Selon la configuration de l’installation, ôter les opercules
amovibles du conduit d’évacuation.
A
E
A. Clapet anti-reflux rond de 7" (17,8 cm) (voir la section
“Accessoires”)
B. Vis de 3,5 x 5 mm
C. Plaque de montage de conduit rond de 7" (17,8 cm)
(voir la section “Accessoires”)
D. Opercule amovible en demi-cercle du conduit d'évacuation
E. Opercule amovible rectangulaire du conduit d'évacuation
REMARQUE : On peut installer la plaque de montage
pour conduit rond de 7" (17,8 cm) et le clapet anti-reflux
rectangulaire de 3¹⁄₄" x 10" (8,3 x 25,4 cm) jusqu'à
1" (2,5 cm) de chaque côté du centre de la hotte pour
pouvoir installer les conduits décentrés.
B
B
A
C
C
D
A. Opercule amovible en demi-cercle du conduit
d'évacuation
B. Opercule amovible rectangulaire supérieur du
conduit d'évacuation
C. Opercule amovible rectangulaire arrière du
conduit d'évacuation
Installations pour système d'évacuation rond - Retirer
l’opercule amovible rectangulaire supérieur et l’opercule en
demi-cercle.
Installations pour système d'évacuation rectangulaire Pour les installations avec passage par le toit, retirer
l’opercule amovible rectangulaire supérieur du conduit
d'évacuation. Pour les installations murales, retirer l’opercule
amovible rectangulaire arrière.
E
B
C
A. Raccord de conduit vertical avec clapet
B. Vis de 3,5 x 5 mm
C. Axe de charnière
D. Opercules arrachables du conduit d'évacuation
E. Raccord de conduit horizontal avec clapet
Installation sans décharge à l’extérieur (recyclage) - Ne
pas retirer les opercules.
25
■
Si un clapet anti-retour est monté avec une bouche de
décharge elle-même équipée d’un clapet anti-retour,
vérifier qu’ils ne se gênent pas mutuellement. En cas
d’interférence, retirer l'obturateur à registre du
connecteur de conduit.
Installation sans décharge à l’extérieur (recyclage) Aucun dispositif de fixation de conduit. Le retrait de la plaque
de protection pour mode recyclage est nécessaire. Ôter les
deux vis de la plaque de protection pour mode recyclage et
retirer la plaque.
3. Ôter l’opercule pour le passage de l'alimentation électrique
du sommet ou de l'arrière de la hotte de ventilation (selon
l'emplacement du point d'entrée du câble d'alimentation du
domicile) et installer un serre-câble de ¹⁄₂" homologué UL ou
CSA.
A
A
B
A. Opercule pour le passage de
l'alimentation électrique
A. Plaque de protection pour mode recyclage
B. Vis
Installation du cordon d'alimentation
1. Pour les installations à raccordement direct, acheminer le
câble d'alimentation du domicile selon les prescriptions du
Code national de l’électricité ou des normes CSA et des
codes et règlements locaux. La longueur du câblage depuis
le tableau de distribution (avec fusibles ou disjoncteurs) doit
être suffisante pour réaliser facilement le raccordement dans
le boîtier de connexion de la hotte.
Pour les installations avec ensemble de cordon
d'alimentation facultatif, suivre les instructions de la section
“Raccordement électrique”. Voir la section “Accessoires”
pour connaître le processus de commande.
REMARQUE : Ne pas mettre le système sous tension avant
d’avoir complètement terminé l’installation.
2. Ôter la vis du couvercle du boîtier de connexion. Retirer le
couvercle du boîtier de connexion et le mettre de côté.
A
B
A. Couvercle du boîtier de connexion
B. Vis
26
4. À l'aide d'au moins deux personnes, soulever la hotte et la
placer à son emplacement final. Insérer suffisamment de
câble électrique à travers le serre-câble de ½" (homologation
UL ou CSA) pour établir les connexions avec la boîte de
connexion. Serrer les vis du serre-câble.
5. Positionner la hotte de sorte que la partie large des trous en
forme de serrure se trouve au-dessus des vis de montage.
Puis pousser la hotte vers le mur de façon à engager la partie
étroite des trous sur les vis. Serrer les vis de montage en
s'assurant que les vis sont dans la partie étroite des trous den
forme de trou de serrure.
6. Raccorder le circuit d’évacuation à la hotte. Assurer
l'étanchéité et la solidité de l'installation des jointures avec
des brides pour conduits ou du ruban adhésif à tuyauteries.
7. Vérifier que les clapets anti-retour fonctionnent correctement.
Raccordement électrique
AVERTISSEMENT
2. Connecter ensemble les conducteurs blancs (A) à l'aide de
connecteurs de fils (homologation UL).
3. Connecter ensemble les conducteurs noirs (B) à l'aide des
connecteurs de fils (homologation UL).
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
G
E
D
A
B
Utiliser du fil en cuivre.
Brancher le fil relié à la terre à la vis verte reliée à la
terre dans la boîte de la borne.
4. Connecter le conducteur de liaison à la terre vert (ou nu) du
câble d’alimentation du domicile à la vis verte de liaison à la
terre dans le boîtier de connexion et bien serrer.
5. Installer le couvercle du boîtier de connexion.
6. Reconnecter la source de courant électrique.
Achever l’installation
F
A. Conducteurs blancs
B. Conducteurs noirs
C. Connecteur de fils
(homologation UL)
D. Fil de terre vert (ou nu)
Relier le ventilateur à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
1. Déconnecter la source de courant électrique.
C
Risque d'incendie
E. Ensemble d’accessoires câble d’alimentation du
domicile ou cordon
d’alimentation
F. Serre-câble homologué UL
ou CSA de ½"
G. Vis verte de liaison à la terre
1. Réinstaller les 2 panneaux inférieurs.
a. Placer l’arrière du panneau dans la rainure arrière et
pousser le panneau vers l’arrière de la hotte jusqu’à ce
que les languettes avant du panneau soient dégagées du
rebord de montage avant.
b. Pousser l’avant du panneau vers le haut, dans le rebord
de montage avant jusqu’à ce que les onglets du panneau
soient alignés avec les encoches du rebord de montage
avant. Relâcher le panneau de façon à ce que les onglets
permettent l’emboîtement du panneau.
2. Réinstaller le filtre à graisse. Voir la section “Entretien de la
hotte”.
3. Contrôler le fonctionnement du ventilateur de la hotte et de la
lampe. Voir la section “Utilisation de la hotte”.
Si la hotte ne fonctionne pas, déterminer si un disjoncteur
s’est ouvert ou si un fusible du domicile est grillé.
Déconnecter la source de courant électrique et inspecter les
connections du câblage.
REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle
hotte de cuisinière, lire la section “Utilisation de la hotte”.
27
UTILISATION DE LA HOTTE
La hotte de cuisinière est conçue pour extraire fumée, vapeurs de
cuisson et odeurs de la zone de la table de cuisson. Pour obtenir
les meilleurs résultats, mettre le ventilateur de la hotte en marche
avant d’entreprendre une cuisson, et laisser le ventilateur
fonctionner pendant plusieurs minutes après l’achèvement d’une
cuisson pour pouvoir évacuer de la cuisine toute trace d’odeur
de cuisson ou fumée.
Les commandes de la hotte sont situées sur la face avant de la
hotte.
A
ENTRETIEN DE LA HOTTE
Nettoyage
IMPORTANT : Nettoyer fréquemment la hotte et les filtres à
graisse en suivant les instructions suivantes. Réinstaller le filtre à
graisse avant de faire fonctionner la hotte.
Surfaces externes :
IMPORTANT : Ne pas utiliser de tampons de récurage
savonneux, de nettoyants abrasifs, de crème à polir pour table
de cuisson, de laine d’acier, de chiffons de lavage rugueux ou
d’essuie-tout.
Pour éviter d’endommager les surfaces en acier inoxydable, ne
pas utiliser de nettoyants contenant du chlore.
Méthode de nettoyage :
■ Frotter dans la direction du grain pour éviter d’égratigner ou
d’endommager la surface.
■
Pour les modèles en acier inoxydable, nettoyant et poli pour
acier inoxydable – pièce n° 31462A (non inclus) : Voir la
section “Assistance ou service” pour commander.
■
Détergent liquide ou nettoyant tout-usage :
Rincer à l’eau propre et sécher avec un chiffon doux sans
charpie.
■
Nettoyant à vitre pour éliminer les traces de doigts.
C
B
A. Lampes à halogène
B. Filtre à graisse
C. Patte de retenue du filtre à graisse
Commandes de la hotte de cuisinière
A
B
C
Filtre métallique ou filtre à charbon
D
Nettoyage du filtre :
1. Ôter la vis de la patte de retenue du filtre.
2. Pour retirer la patte de retenue, la tirer vers l'avant de la hotte
et tirer le rebord avant du filtre vers le bas.
A. Bouton d'éclairage Marche/arrêt
B. Bouton d'arrêt ventilateur et de vitesse minimale
C. Bouton de vitesse modérée de ventilateur
D. Bouton de vitesse maximale de ventilateur
A
Pour faire fonctionner la lampe
Le bouton d'éclairage Marche/arrêt contrôle les deux lampes.
Appuyer une fois sur le bouton pour allumer la lampe, puis une
nouvelle fois pour l’éteindre.
B
Utilisation du ventilateur
Les boutons BLOWER SPEED (vitesse du ventilateur) activent le
ventilateur et contrôlent la vitesse du ventilateur et le niveau
sonore pour un fonctionnement silencieux. On peut modifier la
vitesse à tout moment pendant le fonctionnement du ventilateur
en appuyant sur le bouton correspondant à la vitesse souhaitée.
Appuyer une deuxième fois sur le bouton BLOWER OFF (arrêt
ventilateur) pour arrêter le ventilateur.
28
C
A. Vis
B. Patte de retenue du filtre à graisse
C. Filtre à graisse
3. Installations avec décharge à l'extérieur : Laver les filtres
métalliques selon le besoin au lave-vaisselle ou dans une
solution de détergent chaude.
Installations sans décharge à l'extérieur (recyclage) : Le
filtre à charbon n’est pas lavable. Celui-ci devrait durer
pendant 6 mois dans des conditions d'utilisation normales.
Remplacer les filtres métalliques par les filtres à charbon.
Pour commander des pièces, voir la section “Accessoires”.
Jeter le filtre à charbon usagé.
Remplacement du filtre :
1. Pour réinstaller le filtre, la rainure simple de la longue rive du
filtre doit être orientée vers l'avant de la hotte. Insérer le
rebord arrière du filtre dans la rainure à l’arrière de la hotte.
2. Tirer la patte de retenue du filtre vers l'avant de la hotte et
pousser l’avant du filtre vers le haut pour le mettre en place.
3. Relâcher la patte de retenue du filtre. Elle reviendra alors en
place et fixera le filtre.
4. Réinstaller la vis dans la patte de retenue du filtre.
Remplacement d’une lampe à halogène
Éteindre la hotte; attendre le refroidissement de la lampe à
halogène. Pour éviter d’endommager ou de réduire la longévité
de la lampe neuve, ne pas toucher la lampe avec les doigts nus.
Remplacer la lampe en la manipulant avec un mouchoir de papier
ou des gants de coton.
Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque
lampe est correctement insérée dans sa douille avant de
demander l’intervention d’un dépanneur.
1. Déconnecter la source de courant électrique.
2. À l’aide d’un tournevis à lame plate, dégager le protègelampe avec précaution.
3. Enlever la lampe et la remplacer par une lampe à halogène
neuve de 120 V/40 W maximum, à culot de type G-9.
4. Réinstaller le protège-lampe.
5. Reconnecter la source de courant électrique.
29
SCHÉMA DE CÂBLAGE
N (Ligne)
BL (Commun)
Neu L Terre
Fonctionnement du commutateur
L-1 Lampes 120 V 1,5 Ohms
L-2 Vitesse 1 120 V 1,5 Ohms
L-3 Vitesse 2 120 V 2,0 Ohms
L-4 Vitesse 3 120 V 2,5 Ohms
Vis de liaison
à la terre
Boutons-poussoirs mécaniques
4 boutons 3 vitesses
N (Ligne)
JA (Lampe)
GRIS (Vitesse 3)
R (Vitesse 2)
BL
JA
MAR (Vitesse 1)
MAR
8uF
JA
JA
Vitesse 1
Vitesse 2
Vitesse 3
Commun
BL
Caractéristiques du moteur
SE119A
30
M
S15
MAR
BL
GRIS
N
R
Alimentation électrique
Fréquence
Intensité
Puissance nominale
120 VCA
60 Hz
0,9 ±10% A
110 Watts
Résistance du moteur
Rouge - Marron
Rouge - Noir
Rouge - Gris
Rouge - Blanc
27,5 ±10% Ohms
55,7 ±10% Ohms
86,8 ±10% Ohms
117,7 ±10% Ohms
ASSISTANCE OU SERVICE
Lors d’un appel pour assistance ou service, veuillez connaître la
date d’achat, le numéro de modèle et le numéro de série
complets de l’appareil. Ces renseignements nous aideront à
mieux répondre à votre demande.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d’employer uniquement les pièces
spécifiées par l’usine. Les pièces spécifiées par l’usine
conviendront et fonctionneront bien parce qu’elles sont
fabriquées avec la même précision utilisée dans la fabrication de
chaque nouvel appareil. Pour localiser les pièces spécifiées par
l’usine dans votre région, nous appeler ou téléphoner au centre
de service désigné le plus proche.
Pour plus d’assistance
Si vous avez besoin de plus d’assistance, vous pouvez
soumettre par écrit toute question ou préoccupation à Whirlpool
Canada LP à l’adresse suivante :
Whirlpool Canada LP
Centre pour l'eXpérience de la clientèle
200 - 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Veuillez inclure dans votre correspondance un numéro de
téléphone où l’on peut vous joindre dans la journée.
Accessoires
Nettoyant et poli pour acier inoxydable
Au Canada
Veuillez appeler sans frais le Centre pour l'eXpérience de la
clientèle de Whirlpool Canada LP au : 1-800-807-6777.
Nos consultants vous renseigneront sur les sujets suivants :
■ Caractéristiques et spécifications sur toute notre gamme
d’appareils électroménagers.
Commander la pièce numéro 31462A
Ensemble Filtre à charbon
Commander la pièce numéro W10386873
Ensemble de cordon d'alimentation
Commander la pièce numéro W10355452
■
Consignes d'utilisation et d’entretien.
Clapet anti-reflux rond de 7" (17,8 cm)
■
Ventes d’accessoires et de pièces de rechange.
Commander la pièce numéro W10355451
■
Références aux marchands locaux, aux distributeurs de
pièces de rechange et aux compagnies de service. Les
techniciens de service désignés par Whirlpool Canada LP
sont formés pour remplir la garantie des produits et fournir un
service après la garantie, partout au Canada.
Plaque de montage de clapet anti-reflux rond de 7" (17,8 cm)
Commander la pièce numéro W10388168
GARANTIE DES GROS APPAREILS MÉNAGERS
WHIRLPOOL CORPORATION
GARANTIE LIMITÉE
Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les
pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par
une compagnie de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et
s’applique exclusivement lorsque l’appareil est utilisé dans le pays où il a été acheté. À l'extérieur du Canada et des 50 États des ÉtatsUnis, cette garantie limitée ne s'applique pas. Une preuve de la date d’achat original est exigée pour obtenir un service dans le cadre de
la présente garantie limitée.
ARTICLES EXCLUS DE LA GARANTIE
La présente garantie limitée ne couvre pas :
1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,
remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces
consomptibles ne sont pas couvertes par la garantie.
3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal ou lorsque les
instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.
4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de pièces consomptibles ou de produits
nettoyants non approuvés par Whirlpool.
5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à
moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Whirlpool dans les 30 jours
suivant la date d’achat.
6. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.
7. Les coûts associés au transport du gros appareil ménager du domicile pour réparation. Ce gros appareil ménager est conçu pour
être réparé à domicile et seul le service à domicile est couvert par la présente garantie.
8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.
31
9. Les frais de transport pour le service d'un produit si votre gros appareil est situé dans une région éloignée où un service d’entretien
Whirlpool autorisé n’est pas disponible.
10. La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé
conformément aux instructions d'installation fournies.
11. Les gros appareils ménagers dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être
facilement identifiés. La présente garantie est nulle si le numéro de série d’usine a été modifié ou enlevé du gros appareil ménager.
Le coût d’une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ
MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE
PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION À UNE AUTRE.
Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si
une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section
“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux
É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.
6/12
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre gros
appareil ménager pour mieux vous aider à obtenir assistance ou
service en cas de besoin. Vous devrez connaître le numéro de
modèle et le numéro de série au complet. Vous trouverez ces
renseignements sur la plaque signalétique située sur le produit.
Nom du marchand ______________________________________________
Adresse ________________________________________________________
Numéro de téléphone ___________________________________________
Numéro de modèle______________________________________________
Numéro de série ________________________________________________
Date d’achat____________________________________________________
W10400323E
© 2012 Whirlpool Corporation.
All rights reserved. Used under license in Canada
Tous droits réservés. Utilisée sous licence au Canada.
12/12
Printed in Mexico
Imprimé au Mexique
Download PDF
