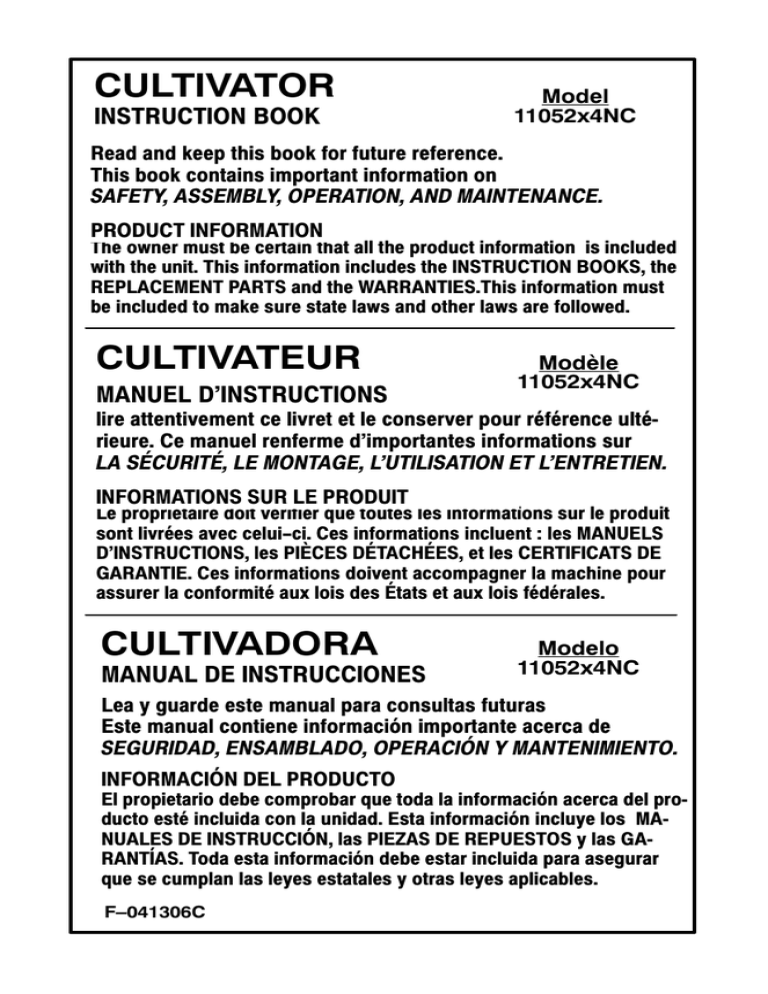

Murray 11052x4NC User's Manual

CULTIVATOR
INSTRUCTION BOOK
Model
11052x4NC
Read and keep this book for future reference.
This book contains important information on
SAFETY, ASSEMBLY, OPERATION, AND MAINTENANCE.
PRODUCT INFORMATION
The owner must be certain that all the product information is included
with the unit. This information includes the INSTRUCTION BOOKS, the
REPLACEMENT PARTS and the WARRANTIES.This information must
be included to make sure state laws and other laws are followed.
CULTIVATEUR
MANUEL D'INSTRUCTIONS
Modèle
11052x4NC
lire attentivement ce livret et le conserver pour référence ultéĆ
rieure. Ce manuel renferme d'importantes informations sur
LA SÉCURITÉ, LE MONTAGE, L'UTILISATION ET L'ENTRETIEN.
INFORMATIONS SUR LE PRODUIT
Le propriétaire doit vérifier que toutes les informations sur le produit
sont livrées avec celui-ci. Ces informations incluent : les MANUELS
D'INSTRUCTIONS, les PIÈCES DÉTACHÉES, et les CERTIFICATS DE
GARANTIE. Ces informations doivent accompagner la machine pour
assurer la conformité aux lois des États et aux lois fédérales.
CULTIVADORA
MANUAL DE INSTRUCCIONES
Modelo
11052x4NC
Lea y guarde este manual para consultas futuras
Este manual contiene información importante acerca de
SEGURIDAD, ENSAMBLADO, OPERACIÓN Y MANTENIMIENTO.
INFORMACIÓN DEL PRODUCTO
El propietario debe comprobar que toda la información acerca del proĆ
ducto esté incluida con la unidad. Esta información incluye los MAĆ
NUALES DE INSTRUCCIÓN, las PIEZAS DE REPUESTOS y las GAĆ
RANTÍAS. Toda esta información debe estar incluida para asegurar
que se cumplan las leyes estatales y otras leyes aplicables.
F–041306C
MURRAY, INC. Two Year Limited Warranty
Murray, Inc. warrants to the original purchaser that this unit shall be free from defects in material and workmanship under normal use and service for a period of Two (2) Years from
the date of purchase; however, this warranty does not cover engines, accessories (such as
snow blowers, snow blades, grass baggers and plows), transmissions, batteries and Normal Wear Parts (except as noted below) or transaxles as the companies that manufacture
these items furnish their own warranties and provide service through their authorized field
service facilities. For additional information, see the warranties covering these particular
parts. If you are uncertain whether your unit contains or is equipped with one or more of
these parts, consult your dealer prior to purchase. Subject to the terms and conditions noted
in this Limited Warranty, we shall, at our option, repair or replace at no cost to the original
purchaser any part covered by this Limited Warranty during the applicable warranty period.
In the event the battery proves defective within ninety (90) days from the date of purchase,
we will replace it without charge. If the battery proves defective after (90) days but within one
hundred twenty (120) days from the date of purchase, we will replace it for a charge of one
half (1/2) of the retail price of the battery in effect at the time of return.
Normal Wear Parts are defined as belts, blades, blade adapters, pneumatic tires, headlights
and seat covers. These parts are warranted to be free from defects in material and workmanship as delivered with the product. Any claim for repair or replacement of Normal Wear
Parts must be made within thirty (30) days of the date of purchase. No claims involving damage caused from material use, abuse or misuse will be honored.
This Murray, Inc. Two (2) Year Limited Warranty is your exclusive remedy; however, this
warranty is void or does not apply to any unit that has been tampered with, altered, misused,
abused or used for rental or other commercial and/or professional (non–homeowner) uses.
Your warranty does not cover minor mechanical adjustments which are not due to any defect in material or workmanship. For assistance in making such adjustments, consult your
Instruction Book.
To make a claim under this Murray, Inc. Two (2) Year Limited Warranty, return the unit (or
if authorized in advance, the defective part) along with your proof of purchase to an Authorized Service Center near you. To locate the nearest Authorized Service Center, call the
Central Parts Distributor for your area shown in the list provided with your unit or check the
Yellow Page listings in your local telephone directory. If you return the entire unit, we will
repair the unit. If we authorize the return of the defective part only, we will either replace or
repair the part. In the case of a defect in a transmission or differential (as distinguished from
a transaxle), the entire transmission or differential must be returned since they do not include user serviceable parts.
This Murray, Inc. Two (2) Year Limited Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state. This Limited Warranty is given
in lieu of all other expressed and implied warranties including the implied warranty
of merchantability and warranty of fitness for a particular purpose. If you need additional information on this written warranty or assistance in obtaining service, call or write to
the address below. The model number along with the CUSTOMER CARE Center 1–800
number is on the Model Number Nameplate attached to the unit.
MURRAY, INC.
Outdoor Power Equipment
Customer Service Department
P.O. Box 268
Brentwood, Tennessee 37027
F–041306C
2
OWNER’S INFORMATION
This instruction book is written for a person with some mechanical ability. Like most service books,
not all the steps are described. Steps on how to loosen or tighten fasteners are steps anyone can
follow with some mechanical ability. Read and follow these instructions before you use the unit.
Know your product: If you understand the unit and how the unit operates, you will get the best
performance. As you read this manual, compare the illustrations to the unit. Learn the location and
the function of the controls. To help prevent an accident, follow the operating instructions and the
safety rules. Keep this manual for future reference.
IMPORTANT: Many units are not assembled and are sold in cartons. It is the responsibility of the
owner to make sure the assembly instructions in this manual are exactly followed. Other units are
purchased in an assembled condition. On assembled units, it is the responsibility of the owner to
make sure the unit is correctly assembled. The owner must carefully check the unit according to
the instructions in this manual before it is first used.
RESPONSIBILITY OF THE OWNER
The responsibility of the owner is to follow the instructions below.
1. Carefully read and follow the rules for safe operation.
2. Follow all the assembly and preparation instructions.
3. Inspect the unit.
4. Make sure that the operator of the unit knows how to correctly use all standard and accessory
equipment.
5. Operate the unit only with guards, shields, and other safety items in place and working correctly.
6. Correctly adjust the unit.
7. Service the unit only with authorized or approved replacement parts.
8. Complete all maintenance on the unit.
Engine Exhaust, some of its constituents, and
certain vehicle components contain or emit
chemicals known to the State of California to
cause cancer and birth defects or other reproductive harm.
Battery posts, terminals and related accessories contain lead and lead compounds, chemicals known to the State of California to cause
cancer and birth defects or other reproductive
harm. WASH HANDS AFTER HANDLING.
F–041306C
3
SAFETY RULES
Safe Operation Practices for Cultivator
WARNING: Look for this symbol to point out important safety precautions.
It means: “Attention! Become Alert! Your Safety Is Involved.”
S Fill fuel tank outdoors with extreme care.
Do not smoke while refueling. Never fill fuel
tank indoors. Replace fuel tank cap securely and wipe up spilled fuel.
WARNING: To prevent accidental starting when setting–up,
transporting, adjusting or making repairs, always disconnect spark
plug wire and put wire where it cannot
contact the spark plug .
S If fuel is spilled, do not attempt to start the
engine but move the machine away from
the area of spillage and avoid creating any
source of ignition until fuel vapors have dissipated.
IMPORTANT: Safety standards require operator presence controls to minimize the risk of injury. Your cultivator is equipped with such
controls. Do not attempt to defeat the function
of the operator presence control under any circumstances.
S Never remove the fuel tank cap or add fuel
to a running or hot engine.
S Never store fuel or cultivator with fuel in the
tank inside a building where fumes may
reach an open flame.
Before Use
S Read the owner’s manual carefully. Be
thoroughly familiar with the controls and
the proper use of the cultivator. Know how
to stop the cultivator and disengage the
controls quickly.
Operating Safety
S Never allow children or young teenagers to
operate the cultivator. Keep them away
while it is operating. Never allow adults to
operate the cultivator without proper instruction.
S Do not operate the cultivator without wearing adequate outer garments. Wear footwear that will improve footing on slippery
surfaces.
S Do not operate this machine if you are taking drugs or other medication which can
cause drowsiness or affect your ability to
operate this machine.
S Keep the area of operation clear of all persons, particularly small children and pets.
S Do not use this machine if you are mentally
or physically unable to operate this machine safely.
S Thoroughly inspect the area where the cultivator is to be used and remove all foreign
objects.
S Keep in mind that the operator or user is
responsible for accidents or hazards occurring to other people, their property, and
themselves.
S Always wear safety glasses or eye shields
during operation or while performing an
adjustment or repair to protect your eyes
from foreign objects that may be thrown
from the cultivator.
S Disengage all clutches and shift into neutral before starting the engine (motor).
S Do not put hands or feet near or under rotating parts.
Fuel Safety
S Exercise extreme caution when operating
on or crossing gravel drives, walks, or
roads. Stay alert for hidden hazards or
traffic.
S Handle fuel with care; it is highly flammable.
S Exercise caution to avoid slipping or falling.
S Use an approved container.
S Check fuel supply before each use, allowing space for expansion as the heat of the
engine and/or sun can cause fuel to expand.
F–041306C
S Never operate the cultivator without proper
guards, plates, or other safety protective
devices in place.
4
S Use only attachments and accessories approved by the manufacturer of the machine
SAFETY RULES
(such as wheel weights, counterweights,
and the like.
S Never store the cultivator with fuel in the
fuel tank inside a building where ignition
sources are present such as water and
space heaters, clothes dryers, and the like.
Allow the engine to cool before storing in
any enclosure.
S Never operate the cultivator at high transport speeds on hard or slippery surfaces.
Look behind and use care when backing.
S Never allow bystanders near the cultivator.
S If the fuel tank has to be drained, do this
outdoors.
S Keep children and pets away while
operating.
S Keep the cultivator in safe working condition. Check all fasteners at frequent intervals for proper tightness.
S Never operate the cultivator without good
visibility or light.
S Be careful when tilling in hard ground. The
tines may catch in the ground and propel
the tiller forward. If this occurs, let go of the
handlebars and do not restrain the machine.
Repair / Adjustments Safety
S Use extreme care when reversing or pulling the machine towards you.
S After striking a foreign object, stop the engine. Remove the wire from the spark plug,
and keep the wire away from the plug to
prevent accidental starting. Thoroughly inspect the cultivator for any damage, and
repair the damage before restarting and
operating it.
S Do not change the engine governor settings or overspeed the engine.
S Start the engine or switch on the motor
carefully according to instructions and with
feet well away from the tines.
S If cultivator should start to vibrate abnormally, stop engine and check immediately
for the cause. Vibration is generally a warning of trouble.
S Never pick up or carry a machine while the
engine is running.
S Do not run the engine indoors. The exhaust fumes are dangerous, containing
CARBON MONOXIDE, an ODORLESS
and DEADLY GAS.
S Stop the engine whenever you leave the
operating position. Also, disconnect the
spark plug wire before unclogging the tines
and when making any repairs, adjustments, or inspections.
S Take all possible precautions when leaving
the cultivator unattended. Stop the engine,
and if equipped, remove the key.
S Do not overload the cultivator capacity by
attempting to till too deep at too fast a rate.
S When cleaning, repairing, or inspecting,
shut off the engine and make certain all
moving parts have stopped.
Safe Storage
S Never attempt to make any adjustments
while the engine is running except when
specifically recommended by the manufacturer.
S Always refer to the owner’s manual instructions for important details if the cultivator is
to be stored for an extended period.
F–041306C
5
SAFETY RULES
INTERNATIONAL SYMBOLS
IMPORTANT: Many of the following symbols are located on your unit or on literature supplied with the product. Before you operate the unit, learn and understand the purpose for
each symbol.
Control And Operating Symbols
Slow
Fast
Fuel
Oil
WARNING
Rotating Parts. Stop Engine.
Disconnect Spark Wire Before
Making Adjustments.
WARNING
Choke OFF
Half Choke
Full Choke
Safety Warning Symbols
WARNING
Thrown Objects.
Keep Bystanders Away.
IMPORTANT
Read Owner’s Manual
Before Operating
This Machine.
F–041306C
WARNING
Wear Eye Protection
6
STOP
ASSEMBLY
ASSEMBLY
PARTS PACKED SEPARATELY
IN CARTON
1 – Owner’s Manual (not shown)
1 – Upper Handle
1 – Right Lower Handle
1 – Left Lower Handle
1 – Parts Bag
WARNING: Always wear safety
glasses or eye shields while assembling the cultivator.
Figure 1 shows the cultivator completely assembled.
References to the right or left side of the cultivator are from the viewpoint of the operator’s position behind the unit.
HOW TO REMOVE THE
CULTIVATOR FROM THE CARTON
1. Remove the parts bag from the carton.
2. Remove the handles from the carton.
3. Remove the packing material positioned
around the unit.
4. Lift the cultivator out of the carton and
place on a hard level surface.
5. Remove the packing material from the
tines.
Figure 1
HOW TO
ASSEMBLE THE HANDLE
Washers
Locknuts
Tine Shield
Washers
Bolts
The lower handles have a short bend at the
bottom and have been flattened at the top.
1. Unwind the throttle control from around
the engine. Straighten the throttle cable.
Make sure that you do not bend or kink
the cable.
2. Remove the locknuts, washers, and
screws from the tine shield (see
Figure 2).
Figure 2
F–041306C
7
ASSEMBLY
3. Insert the right lower handle into the
mounting channel (see Figure 3). Make
sure the flat end at the top of the handle
is facing inward.
Left Lower
Handle
4. Mount a washer on each screw. Push
the screws through the tine shield, the
lower handle, and half way through the
engine casting (see Figure 4).
5. Insert the left lower handle into the
mounting channel (see Figure 3). Make
sure the flat end at the top of the handle
is facing inward.
Right Lower
Handle
Figure 3
Mounting Channel
6. Push the screws through the engine
casting, the lower handle, and the tine
shield. Secure with washers and locknuts as shown in Figure 4. Do not tighten as this time.
Washer
7. Remove the fasteners from the upper
handle (see Figure 5).
8. Assemble the upper handle to the lower
handles with the fasteners.
Locknut
Washer
Screw
9. Tighten the knobs.
NOTE: To tighten the knobs, hold the
curved carriage bolt head against the
outside of the lower handle as you
tighten the knobs.
Tine Shield
Figure 4
10. Tighten the locknuts that hold the ends
of the lower handles (see Figure 4).
Tighten only enough to firmly hold the
handles.
Flat Washer
Knob
Curved
Washer
CAUTION: Over tightening the locknuts can change the shape of the handle and damage the engine casing.
Carriage
Bolt
Upper Handle
Figure 5
F–041306C
8
ASSEMBLY
11. Remove the shut-off switch, switch
bracket, screw, and wire harness from
the parts bag.
12. Mount the throttle control and shut-off
switch to the right handle. Secure the
eyelet, the shut-off switch, the switch
bracket and the throttle control to the
handle with the screw as shown in
Figure 6.
Screw
Shut-off
Switch
Eyelet
Terminal
Switch
Bracket
13. Connect the terminal to the shut-off
switch (see Figure 6).
Throttle
Control
14. Connect the other end of the wire assembly to the two wires at the rear of
the engine (see Figure 7).
Figure 6
NOTE: If the shut-off switch wires are
not properly connected, the shut-off
switch will not stop the engine.
15. Attach the throttle control cable and
the wire assembly to the upper and
lower handle with the tie strap (see
Figure 8). Thread the pointed end of the
tie strap through the other (square) end
of the strap. Pull the tie strap tight
around the throttle cable and the lower
handle.
NOTE: One side of the tie strap is
rough, the other side is smooth. The
rough side must be on the inside of the
loop formed when the ends of the tie
strap are put together.
Wire Assembly
Figure 7
16. Try to loosen the tie strap. If it will loosen, it is put together with the smooth side
to the inside of the loop. Remove the tie
strap and reverse the direction.
17. Cut off the excess strap.
Tie Strap
Figure 8
F–041306C
9
n
CHECKLIST
ASSEMBLY
For the best performance and satisfaction
from this quality product, please review the
following checklist before you operate the
cultivator:
n
All assembly instructions have been
completed.
n
Check carton. Make sure no loose
parts remain in the carton.
n
All fasteners have been properly tightened.
As you learn how to use the cultivator, pay
extra attention to the following important
items:
nn
Fuel tank is filled with a fresh, clean,
fuel mixture.
nn
Become familiar and understand the
function of all controls. Before you
start the engine, operate all controls.
IMPORTANT: This unit is equipped with an internal combustion engine and must not be
used on or near any unimproved forest–covered, brush–covered or grass–covered land
unless the engine’s exhaust system is equipped with a spark arrester meeting
applicable local or state laws (if any). If a spark arrester is used, it must be maintained in
effective working order by the operator.
In the State of California the above is required by law (Section 4442 of the California
Public Resources Code). Other states may have similar laws. Federal laws apply on
federal lands. See an Authorized Service Center for a spark arrester for the muffler.
F–041306C
10
OPERATION
KNOW YOUR CULTIVATOR
READ THE OWNER’S MANUAL AND ALL SAFETY RULES BEFORE YOU OPERATE the
cultivator. To familiarize yourself with the location of the controls, compare the illustrations with
your cultivator. Save this manual for future reference.
Recoil Starter Handle
Shut-off
Switch
Throttle Control
Lever
Upper Handle
Lower Handle
Choke Control
Air Cleaner
Fuel Cap
Depth Rod and
Transport Wheels
Assembly
Tine Shield
Tines
Throttle Control – Controls the engine
speed and the tine rotation. The cultivator is
equipped with a centrifugal clutch that engages the tine drive system when the engine
speed is increased.
Shut-off Switch – Use to stop the engine.
Recoil Starter Handle – The engine is
equipped with an easy pull recoil starter.
Depth Rod – Mount with the wheels up to
Choke Control Lever – Use to assist
adjust the depth of cut. Also use to help control the direction and speed of the cultivator.
when starting a cold engine.
ON / OFF Switch – The ON position allows the engine to start. The OFF position
stops the engine and keeps the engine from
starting.
Transport Wheels – Mount with the
wheels down when transporting the cultivator.
EYE PROTECTION
Always wear safety glasses. If you wear eye
glasses, put a Wide Vision Safety Mask over
your eye glasses.
F–041306C
Figure 9
11
WARNING: Debris thrown from
the cultivator can result in foreign objects being thrown into
the eyes, which can cause severe eye
damage. Always wear safety glasses or
eye shields when operating the cultivator.
OPERATION
HOW TO USE THE CULTIVATOR
How To Stop The Cultivator
1. Release the throttle control to stop the
tines.
Depth Rod
2. Move the ON/OFF switch, on the engine,
to the OFF position.
Clevis Pin
How To Set The Depth
Use the depth rod to control the tilling depth
and the forward speed. Set the depth rod to
the desired tilling position as follows:
1. Remove the hairpin and the clevis pin
from the depth rod (see Figure 10).
Depth Rod Bracket
2. Adjust the depth rod upward to dig shallower or downward to dig deeper.
3. Reinstall the clevis pin and hairpin.
Figure 10
HOW TO
OPERATE THE CULTIVATOR
that the tines will dig into the soil and not
ride forward over the ground.
5. Avoid tilling soil that is too dry as it will
pulverize and produce a dust that will not
hold water. Also, tilling soil that is too wet
will be hard on the machine and produce
unsatisfactory clods.
1. Start the engine. See “How To Start The
Engine”.
2. Tilt the unit back on the depth stake or
depth rod until the tines are off the
ground. Squeeze the throttle control all
the way up against the hand grip. The
engine is governor controlled and must
be run at full throttle while tilling.
6. Lowering the depth stake will slow the
cultivator and make it till deeper. Raising
the depth bar will allow it to move faster
and till more shallow. See “How To Set
The Depth Stake or Depth Rod”.
3. Hold the handle firmly and slowly tilt the
unit forward to begin the tilling action.
WARNING: Keep away from the
rotating tines. Rotating tines
can cause injury.
4. As the tines begin to make contact with
the ground, hold back on the handles so
F–041306C
12
OPERATION
BEFORE STARTING THE ENGINE
How To Prepare The Engine
IMPORTANT: Do not use outboard motor oil or multi–viscosity oils,such as
10W–30 or 10W–40.
WARNING: Always use a safety
fuel container. Do not smoke
when adding the fuel mixture to
the engine. When inside an enclosure,
do not fill the fuel tank. Before you add
the fuel mixture, stop the engine. Let the
engine cool for several minutes.
3. Install the fuel cap onto the gasoline container. Vigorously shake the gasoline
container to mix the oil with the gasoline.
4. Add an additional three (3) U.S. quarts of
gasoline to the gallon container. Again
shake the gasoline container.
How To Mix The Fuel Mixture
The two cycle engine, used on this cultivator,
requires a mixture of gasoline and oil for lubrication of the bearings and other moving
parts. The correct fuel mixture ratio is 24:1
(5.3 oz. oil per one gallon of gas – see the
Fuel Mixture Chart). Gasoline and oil must
be pre–mixed in a clean gasoline container.
Always use fresh, clean, unleaded gasoline.
5. This completes the gasoline mixing procedure. The gasoline can now be added
to the fuel tank.
FUEL MIXTURE CHART (mixture 24:1)
SI. (Metric
U.S.
Mix gasoline and oil as follows:
1. Pour one (1) U.S. quart of fresh, clean,
unleaded automotive gasoline into a one
gallon size gasoline container.
2. Add 5.3 ounces of clean, high quality,
two–cycle oil to the gasoline container.
GAS
OIL
GAS
OIL
1 Gal.
5.3 oz.
4 Liters
.167 L
2 Gal.
11 oz.
8 Liters
.333 L
5 Gal.
27 oz.
20 Liters
.833 L
Do not fill the fuel tank with gasoline that does not have oil mixed in it. Shake the
gasoline container before each filling of the fuel tank.
OIl
(5.3 oz)
Shake Can
Add more gas
(3 U. S. Quarts)
Gasoline
1U.S.
Quart
1 U.S.
Gallon
Special
Gasoline
1 U.S. Gallon container
F–041306C
13
OPERATION
HOW TO START THE ENGINE
Before you start the engine, make sure that
you have read and understand all the instructions on the preceding pages.
soon as the engine starts, slowly release
the throttle control. If released too slowly,
the unit will sometimes move forward).
7. When the engine starts, move the choke
lever to the Half Choke position. When
the engine runs smoothly, move the
choke lever to the No Choke position.
1. Fill the fuel tank to 1/2 inch below the
bottom of the fill neck. Reinstall the fuel
tank cap securely. Always use fresh fuel.
Never use fuel that could be stale from
long periods of storage.
NOTE: If the tines do not stop when
the throttle control is released, adjust
the carburetor idle speed. For adjustment of carburator, see the Engine
Manual.
2. Move the Shut-off switch to the ON
position (see Figure 11).
3. If the engine is cold, move the choke
control to the Full Choke position (all the
way down).
8. To stop the engine, release the throttle
control and move the Shut-off switch to
the OFF position.
NOTE: Do not choke a hot or warm
engine.
9. If the engine becomes flooded remove
and dry the spark plug. See “Spark Plug
Maintenance” in the Maintenance section of this manual. Then, pull the starter
rope with the choke lever in the No Choke position.
4. Put the unit firmly on the tines and depth
stake, or wheels, in an open area.
5. Hold the right handle firmly with your left
hand.
6. Hold the rope handle with your right
hand and pull to start the engine. Repeat
if necessary. (It is sometimes necessary
to hold the throttle control lever against
the hand grip with your left hand. As
WARNING: The muffler and surrounding areas become hot after running the engine. Avoid
these areas.
Recoil Starter Handle
Shut-Off Switch
Air Cleaner
No Choke
Half Choke
Full Choke
Choke Control
Figure 11
F–041306C
14
CULTIVATING TIPS
S
S
OPERATION
the handles from side to side to start forward motion.
Tilling is digging in, turning over and
breaking up packed soil before planting.
Loose unpacked soil helps root growth.
Best tilling depth is 4 to 6 inches. A tiller
will also clear the soil of unwanted vegetation. The decomposition of this vegetation matter enriches the soil. Depending
on the climate (rainfall and wind), it may
be advisable to till the soil at the end of
the growing season to further condition
the soil.
Avoid tilling soil that is too dry as it will
pulverize and produce a dust that will not
hold water. Also, tilling soil that is too wet
will produce unsatisfactory clods.
S
Better growth will be obtained if an area
is tilled properly and used soon after tilling to preserve the moisture content.
S
The depth stake (on the back of the cultivator) serves a dual purpose. It helps
regulate the depth of the cut and also
acts as a brake to help the operator control the speed of the cultivator.
S
Lowering the depth stake will slow the
cultivator and make it till deeper. Raising
the depth stake will allow it to move faster and till more shallow.
S
If the cultivator stops forward motion and
tries to dig deeper than necessary, move
Cultivating is loosening or digging
around growing plants which allows the
plants to flourish.
S
When using the cultivator to remove
weeds, it is best to cultivate no deeper
than 1–1/2 inches. Cultivating deeper will
only pull to the surface ungerminated
weed seeds. Raising the depth stake will
allow it to move faster and till more shallow.
S
When cultivating around plants or close
areas, you may want to remove the outside tines. See “Tine Replacement” in
the Service/Adjustments section.
S
For better control when cultivation
around delicate plants, turn over the
stake and support the cultivator with the
wheels.
WARNING: Read the Owner’s
manual. Know location and
functions of all controls. Keep
all safety devices and shields in place.
Never allow children or uninstructed
adults to operate cultivator. Shut off engine before unclogging tines or making
repairs. Keep bystanders away from machine. Keep away from rotating parts
and tines. They can cause injury.
HINTS FOR DEPTH STAKE OR
WHEEL ADJUSTMENT
Seed bed preparation
(4 to 6 inches depth)
Use the depth stake. Adjust the depth stake
downward for deeper cultivation.
Light cultivation with moderate
growth
(1 to 2 inches depth)
Heavy soil (4 inch depth or greater)
Remove the depth stake and work the tines
down with a back and forth motion to at least
a depth of 4 inches. Slowly pull the cultivator
backward allowing the soil to feed forward
over the tines.
Adjust the wheels upward to their highest or
next to their highest position. Make sure the
handles are at a comfortable height for operating the cultivator.
F–041306C
S
15
MAINTENANCE
CUSTOMER RESPONSIBILITIES
SERVICE RECORDS
Fill in dates as you
complete regular
service.
Tighten All Screws and
Nuts
Before
Each
Use
After
First
2
Hours
√
√
Every
25
Hours
Every
75
Hours
Before
Storage
Lubricate Tine Shaft
√
Lubricate Transmission
√
Check Spark Plug
√
√
Clean and Oil Air Cleaner
Filter
√
√
Clean Cylinder Exhaust
Ports
√
√
√
PRODUCT SPECIFICATIONS
GENERAL RECOMMENDATIONS
The warranty on this cultivator does not cover items that have been subjected to operator abuse or negligence. To receive full value
from the warranty, the operator must maintain the cultivator as instructed in this
manual.
See Nameplate
Date Of Purchase:
Horse Power:
2
Displacement:
3.0 cu. in.
(49.2 cc.)
Some adjustments must be made periodically to properly maintain your cultivator.
Gasoline Capacity: 20 oz.
All adjustments in the Service and Adjustments section of this manual must be
checked at least once each season.
Fuel/Oil Mix Ratio: 24:1 Oil To Gas
(5.3 oz. oil to 1 gal. gas)
(use unleaded regular)
Spark Plug:
Champion
RCJ–8Y
Spark Plug Gap:
0.035 inch
Idle RPM:
1700–3000
F–041306C
SERVICE
DATES
√
Drain Fuel
Model No.:
Before
Each
Season
16
LUBRICATION
MAINTENANCE
er if it is damaged (see the Repair Parts
section in this manual).
Every 25 hours and/or at the beginning of
each season, make sure the gear box is
filled with lubricant (see Figure 12). Tubes of
gear lubricant are available from most automotive supply stores. Use portable tool
grease such as Lubriplate 630AA (Product
No. 06787, 1–3/4 oz. tube) or Lubriplate
GR–132 (Product No. 15892, 10 oz. tube).
6. Clean and lubricate the tine shaft with a
few drops of oil.
7. Reinstall the left side tines.
8. Remove the right side tines. Check the
felt washer for damage. Clean and oil
the tine shaft. Reinstall the right side
tines.
After cleaning and before storage, apply oil
to the tine shaft (see Figure 12).
WARNING: Allow the transmission to cool before filling with
grease.
Air Vent Screw
1. Remove both left side tines. See “How
To Replace The Tines” in the Service
and Adjustments section.
2. Remove the air vent screw (see
Figure 12).
Tine
Shaft
3. Mount a grease gun onto the grease fitting. Fill the transmission until the
grease begins to come out of the air vent
screw hole.
Felt
Washer
4. Reinstall the air vent screw.
Grease Fitting
Figure 12
5. Check the condition of the felt washer
(see Figure 12). Replace the felt wash-
HOW TO CLEAN THE TINES
5. Connect the spark plug wire to the spark
plug.
Always remove dirt and debris from the cultivator after each use. Remove any string,
wire or vegetation that may become lodged
in the mechanism and stop the tines from
rotating.
Clevis
Pins
1. Release the throttle control and move
the on–off switch to the OFF position.
Disconnect the spark plug wire from the
spark plug.
2. While wearing gloves, remove the hairpins and clevis pins that secure the tine
assemblies to the shaft (see Figure 13).
Remove the tines from the shaft.
3. Remove any lodged debris from the
shaft and tines. Clean and lubricate the
tine shaft with a few drops of oil.
4. Reassemble the tines on the shaft and
secure with a clevis pin and hairpin.
F–041306C
Hair Pins
17
Tines
Figure 13
SPARK PLUG
MAINTENANCE
3. Before installing the spark plug, coat
the threads lightly with oil for easy removal. Tighten the spark plug to a torque
of 15 foot–pounds.
Check the spark plug every 25 hours. Replace the spark plug if the electrodes are
pitted or burned or if the porcelain is
cracked.
Feeler Gauge
0.035”
1. Make sure the spark plug is clean.
Clean the spark plug by carefully scraping the electrodes (do not sand blast or
use a wire brush).
2. Check the spark plug gap with a feeler
gauge. See “Product Specifications” for
the correct spark plug gap and replacement spark plug.
F–041306C
Spark Plug
Figure 14
18
SERVICE AND ADJUSTMENT
HOW TO REMOVE AND INSTALL THE TINES
Tine Installation
References to the right or left side of the cultivator are from the viewpoint of the operator’s position behind the unit.
1. Clean and lubricate the tine shaft with a
few drops of oil.
All four tines are different and cannot be interchanged. The tines must be correctly
installed or the cultivator will not function
properly.
2. Place the inside tine on the tine shaft
and reinstall the clevis pin and hairpin.
3. When the tines are properly installed, the
letter R will be visible on the outside of
the right tine (see Figure 16). The letter
L will be visible on the outside of the left
tine.
To till around plants or in small areas, the
outside tines can be removed to reduce the
tilling width to approximately 7 inches.
carefully.
WARNING: The tines are self
sharpening and will become
quite sharp from use. Handle
The tines will all wear evenly. If the tines are
being replaced because of wear, we recommend that all four tines be replaced at the
same time. To replace the tines, do the following:
Tine Removal
1. Put the on–off switch in the OFF position.
2. Disconnect the spark plug wire from the
spark plug.
R
3. While wearing gloves, remove the hairpins and clevis pins that secure the tine
assemblies to the shaft (see Figure 15).
Remove the tines from one side of the
unit.
Figure 16
4. Mount the outside tine on the tine shaft
and fasten with the clevis pin and hairpin (see Figure 15).
Clevis
Pins
5. The cutting tips on the outside tines all
bend in toward the inside tine. When assembled correctly, the letter R on the
right side, or L on the left side, will be
visible from the outside of the unit.
6. Repeat the above steps on the opposite
side of the unit.
NOTE: Make sure the tines are installed
on the correct side of the unit.
Hair Pins
F–041306C
Tines
Figure 15
19
STORAGE
SERVICE AND ADJUSTMENT
S
WARNING: Never store the cultivator indoors with fuel in the
fuel tank. Never store in an enclosed, poorly ventilated area where
fumes could reach an open flame, a
spark or a pilot light as on a furnace, water heater or clothes dryer.
IMPORTANT: Never cover the cultivator
while the engine and exhaust areas are
still warm.
NOTE: A yearly checkup or tune–up by a
Authorized Service Center is a good way
to make sure that your cultivator will provide maximum performance for the next
season.
WARNING: Do not remove gasoline while inside a building,
near a fire, or while you smoke.
Gasoline fumes can cause an explosion
or a fire.
When the cultivator is put in storage for thirty
days or more, follow the steps below to
make sure the cultivator is in good condition
the following season.
Engine
IMPORTANT: It is important to prevent
gum deposits from forming in fuel system
parts such as the carburetor, fuel filter,
fuel hose, and tank during storage. Also,
using alcohol–blended fuels (called gasohol, ethanol or methanol) can attract
moisture which leads to separation and
formation of acids during storage. Acidic
gas can damage the fuel system of an engine while in storage.
Cultivator
S
Completely clean the cultivator.
S
Remove the tines. Clean and apply oil to
the tine shafts. Mount the tines onto the
tine shafts. See “How To Remove And
Install The Tines” in the Service And Adjustments section.
S
Loosen the knobs that secure the upper
handle to the lower handle. Carefully fold
the upper handle. Make sure the throttle
cable is not bent. Tighten the knobs.
S
S
To prevent engine damage when the cultivator is in storage for 30 days or more, follow
the steps below:
The cross piece of the upper handle (between the lower handles) can now be
used as a carry handle. To store the cultivator up off the floor and out of the way,
the cross piece can also be hooked over
a wall hook.
Put the cultivator in a building that has
good ventilation.
F–041306C
Cover the cultivator with a suitable protective cover that does not retain moisture. Do not use plastic.
20
S
Let the engine run until it is out of gasoline.
S
Slowly pull the starter handle until you
feel resistance due to compression in
the cylinder, then stop.
S
Slowly release the starter rope. This
position will close both the intake and the
exhaust ports and help prevent corrosion
of the piston and cylinder.
TROUBLE SHOOTING CHART
TROUBLE
CAUSE
CORRECTION
Engine difficult to start
Stale fuel mixture
Drain fuel tank. Fill with fresh
fuel mixture.
Too much oil in fuel mixture
Check fuel mixture chart and
mix fresh fuel.
Dirt in fuel tank or out of fuel
Clean fuel tank.
Carburetor out of adjustment
See your engine manual for
adjusting the carburator.
Fouled spark plug
Clean and set spark plug
gap.
Engine will not run at full
speed
Dirty air filter
Clean and oil air filter.
Engine speed does not
increase properly
Debris interfering with throttle
linkage
Clean dirt and debris of top
of carburetor.
Engine smokes
excessively
Plugged air filter
Clean and oil air filter.
Too much oil in fuel mixture
Check fuel mix chart and mix
fresh fuel.
Tines continue to rotate
when throttle control is
released
Carburetor out of adjustment
Adjust carburetor idle speed.
See your engine manual for
adjusting the carburetor.
Tines will not turn
Debris lodged in tine
Remove debris. See “How
To Clean The Tines” in the
Maintenance section.
Unit does not till properly
Incorrect tine installation
Check the tines for proper
installation. See “How To
Remove And Install The
Tines” in the Service And
Adjustments section.
or
Engine runs erratically
or
F–041306C
21
MODEL 11052x4NC
REF.
THROTTLE MOUNT SCREW
REF.
UPPER HANDLES
17
10
REF.
LOWER HANDLES
11
REF.
TINE SHIELD
12
13
14
KEY
NO. PART NO.
DESCRIPTION
10
2.0HP
Engine
14
001x90
Screw
11
56694
Flat washer
17
319306
Cable, Throttle
12
335350
Rotor
––
F–041306C
Instruction Manual
13
120380
Washer, Reg
F–041306C
KEY
NO. PART NO.
323392C
22
DESCRIPTION
MODEL 11052x4NC
310
311
300
312
318848C
F–041306C
KEY
NO.
PART NO.
DESCRIPTION
300
1901017
Transmission
310
339390E701
Bracket, Depth Rod
311
180024
Screw, 1/4–20x1.25
312
782585
Nut, 1/4–20
23
MODEL 11052x4NC
480
323393A
485
482
483
484
482
493
496
494
481
490
496
492
490
494
491
495
495
KEY
NO. PART NO.
DESCRIPTION
KEY
NO. PART NO.
480 7401028 *
Shield, Tine *
491 56157E701 Tine Assy. Inner LH
481 310056
Screw, 1/4–20x5.50
492 56155E701 Tine Assy. Outer LH
482 1901023
Spacer, Flange
493 56156E701 Tine Assy. Inner RH
483 782585
Nut, 1/4–20
494 56154E701 Tine Assy. Outer RH
484 48x894
Decal, Murray
495 56123
Clevis Pin
485 48x4017
Decal, Caution
496 31x4
Hair Pin
490 56158
Washer, Felt
* Includes Key Nos. 484, 485 and four Key Nos 482.
F–041306C
24
DESCRIPTION
MODEL 11052x4NC
660
650
661
662
663
323396B
F–041306C
KEY
NO.
PART NO.
DESCRIPTION
650
331176 Z
Wheel Support Assy.
660
56123
Clevis Pin
661
31x4
Hair Pin
662
338307
Tire & Rim
663
73664
Push On Nut
25
MODEL 11052x4NC
946
947
930
950
945
948
943
REF.
THROTTLE CONTROL
944
942
932
941
934
949
319375C
KEY
NO. PART NO.
DESCRIPTION
KEY
NO. PART NO.
DESCRIPTION
930 7401026
Upper Handle *
945 120376
Nut, 5/16–18
932 339398E701 Lower Handle LH
946 56778
Hand Grip
934 7401023
Lower Handle RH +
947 426635
Screw 10–16x1.5
941 1901029
Bolt 5/16–18x1.63
948 712267
Cable Tie
942 783000
Formed Washer
949 577434
Decal, Caution
943 120393
Flat washer
950 48x4018
944 57171
T Knob
Decal, Throttle
Control
* Includes Key No. 950
+ Includes Key No. 949
F–041306C
26
MODEL 11052x4NC
F–041306C
KEY
NO.
PART NO.
DESCRIPTION
950
333172
Switch Assemby
951
1901044
Plate, Indicator
953
56236 Z
Bracket, Switch
954
1901043
Lockwasher
955
1901041
Switch
956
56822 Z
Bracket, Switch
957
339293
Decal, On-Off
980
740034
Wire Assembly, Kill Switch
990
712267
Fastener, Cable
27
HOW TO ORDER REPAIR PARTS
Only use a factory repair part. Repair parts, except for the engine or the transmission, are available from the store where
the unit was purchased, a service shop recommended by the store, or an authorized service shop found in the yellow
pages of the telephone directory. If you cannot get a repair part or service as described above, call or write to the Central
Parts Distributor shown below. When you order, include the following information: (1) Complete Model Number (see
nameplate), (2) Date of Manufacture, (3) Complete Part Number, (4) Description, (5) Quantity.
Repair parts for the engine or the transmission are available from the manufacturer's authorized service center found
in the yellow pages of the telephone directory. See the individual engine or transmission warranties.
MURRAY, INC. LAWN MOWER CENTRAL PARTS DISTRIBUTORS
BILLIOU'S, INC.
FRANK EDWARDS CO.
GULF COAST ENGINE, INC.
1343 South Main St.
Porterville, CA. 93257
(559)784-4102ă1-877-245-5468
FAX 1-800-266-7337
Arizona, California, Hawaii,
Nevada
3626 Parkway Blvd.
West Valley City, UT 84120
1-800-318-0201
FAX (801)736-8067
Colorado, Idaho (counties
Bannock Bearlake, Bingham,
Blaine, Booneville, Butte, Camas,
Caribou, Cassia, Custer, Franklin,
Fremont, Gooding, Jefferson,
Jerome, Lemhi, Lincoln, Madison,
Minidoka, Oneida, Power, Teton,
Twin Falls) Montana (all counties
except Flathead, Lake, Lincoln,
Mineral, Missoulo, Ravalli,
Sanders), Utah, Wyoming
4202 Russell Dr.
Corpus Christi, TX. 78408
1-800-825-6999
FAX (888)888-7036
Arkansas (counties Hempstead,
Howard, Lafayette, Little River,
Miller, Nevada, Pike, Sevier) New
Mexico, Oklahoma, Texas,
Mexico
BROWN & WISER, INC.
9991 S.W. Avery Street
Tualatin, OR. 97062
(503)692-0330ă1-800-882-4782
FAX (503)691-2041
Alaska, Idaho (counties Ada,
Adams, Benewah, Boise, Bonner,
Boundry, Canyon, Clearwater,
Elmore, Gem, Idaho, Kooten,
Latah, Lewis, NEZ Perce, Owyee,
Payette, Ravalli, Shoshone, Valley,
Washington), Montana (counties
Flathead, Lake, Lincoln, Mineral,
Missoulo, Ravalli, Sanders),
Oregon, Washington
CPT CANADA POWER
TECHNOLOGY LIMITED
Mississauga
161 Watline Avenue
Mississauga, Ontario
L4Z-1P2
(905)890-6900ă1-800-861-9559
Edmonton
101-10411-178 Street
Edmonton, Alberta
T5S 1R5
(780)453-5791ă1-800-861-9559
Ville StĆLaurent
234 Migneron Street
Ville St-Laurent, Quebec
H4T 1Y7
(514)731-3559ă1-800-861-9559
Canada
F–041306C
GARDNER, INC.
3641 Interchange Road
Columbus, OH. 43204-1499
1-800-848-8946
FAX 1-800-626-4735
Alabama, Arkansas, (except these
counties: Hempstead, Howard,
Lafayette, Little River, Miller,
Nevada, Pike, Sevier),
Connecticut, Delaware, District
of Columbia, Florida, Georgia,
Illinois (South of Hwy. 80),
Indiana, Iowa, Kansas, Kentucky,
Louisiana, Maine, Maryland,
Massachusetts, Michigan (except
upper Peninsula), Mississippi,
Missouri, Nebraska, New
Hampshire, New Jersey, New
York, North Carolina, Ohio,
Pennsylvania, Rhode Island,
South Carolina, Tennessee,
Vermont, Virgina, West Virginia
Puerto Rico
WISCONSIN MAGNETO
4727 N. Teutonia Ave.
Milwaukee, WI. 53209
1-800-733-7388
FAX 1-800-733-0127
Illinois (N. of Hwy. 80), Michigan
(upper Peninsula), Minnesota,
North Dakota, South Dakota,
Wisconsin
MURRAY, INC. Garantie limitée de deux ans
Murray, Inc. garantit au premier acheteur que ce produit est exempt de vice de matériel et de fabrication
en condition d’usage normal pour une période de cinq (5) ans à partir de la date d’achat. Toutefois, cette
garantie ne couvre pas les moteurs, accessoires (tels que souffleuses, lames de chasse–neige, sacs à
herbe et socs), les transmissions, accumulateurs et pièces d’usure normale (sauf indication ci–dessous)
et ne couvre pas les boîtes–pont puisque les entreprises qui fabriquent ces dispositifs offrent leur propre
garantie ainsi qu’un service par l’intermédiaire de leurs représentants autorisés. Pour toute information
complémentaire veuillez consulter les garanties qui couvrent ces pièces. Si vous n’êtes pas sûr que votre
machine comprennent ou soit équipée d’une ou de plusieurs de ces pièces, consultez votre concessionnaire avant tout achat. Vu les modalités et conditions indiquées par cette garantie limitée, nous réparerons
ou remplacerons à notre choix et sans frais pour le premier acheteur toute pièce couverte par cette garantie limitée pendant la période en vigueur.
Dans le cas où l’accumulateur présentait un défaut dans les quatre–vingt–dix (90) jours à compter de la
date d’achat, nous la remplacerions gratuitement. Si l’accumulateur présente un défaut après quatre–
vingt–dix (90) jours, mais avant cent vingt (120) jours à compter de la date d’achat nous la remplacerons
pour la moitié du prix de vente au détail en cours au moment de la demande d’échange.
Les pièces d’usure normale comprennent les courroies, lames, adaptateurs de lames, pneumatiques,
phares et couvre–sièges. Ces pièces sont garanties contre tout défaut matériel et de fabrication au moment de la livraison avec le produit. Toute réclamation pour la réparation ou le remplacement des pièces
d’usure normale doit se faire dans les trente (30) jours à compter de la date d’achat. Aucune réclamation
concernant les dommages entraînés par l’usage, l’abus ou la mauvaise utilisation du matériel ne sera
honorée.
Cette Garantie limitée Murray, Inc. de deux (2) ans est votre seul recours. Toutefois cette garantie est
nulle ou ne s’applique pas à toute machine ayant fait l’objet d’une intervention non autorisée, ayant été
modifiée, louée, utilisée de manière abusive ou à des fins commerciales ou professionnelles (non–résidentielles). Votre garantie ne couvre pas les réglages mécaniques mineurs qui ne proviennent pas d’un
vice de matériel ou de fabrication. Pour obtenir de l’aide afin de procéder à ces réglages, consultez votre
manuel.
Pour toute réclamation dans le cadre de cette garantie limitée de deux (2) ans Murray, Inc., rapportez
la machine (ou la pièce défecteuse dans le cas d’une autorisation préalable) ainsi que votre preuve d’achat à une station technique autorisée proche de votre domicile. Pour trouver la station technique autorisée la plus proche, appellez le centre régional de distribution de pièces détachées indiqué sur la liste fournie avec votre machine ou consultez l’annuaire. Si vous renvoyez la machine dans son entité, nous la
réparerons. Si nous autorisons seulement le renvoi de la pièce défectueuse, nous la remplacerons ou
la réparerons. Dans le cas d’un défaut de la boîte de transmission ou de l’engrenage différentiel (par opposition à la boîte–pont), toute la transmission ou le différentiel doit être renvoyé car ce dispositif ne contient pas de pièces réparables par l’utilisateur.
Cette garantie limitée Murray, Inc. de deux (2) ans vous confère des droits juridiques précis et il se peut
que vous disposiez d’autres droits qui varient d’une juridiction à une autre. Cette garantie limitée est
fournie au lieu de toute autre garantie expresse ou implicite y compris la garantie implicite de qualité marchande et d’aptitude à un usage particulier. Pour toute information complémentaire au sujet
de cette garantie écrite ou pour obtenir de l’aide, appellez au numéro ou écrivez à l’adresse indiqués ci–
dessous. Le numéro du modèle ainsi que le numéro 1–800 du SERVICE À LA CLIENTÈLE est indiqué
sur la plaque du numéro de modèle fixé à la machine.
MURRAY, INC.
Outdoor Power Equipment
Customer Service Department (Service Clientèle)
P.O. Box 268
Brentwood, Tennessee 37027, USA
F–041306C
29
INFORMATIONS DE L’UTILISATEUR
Ce livret d’instructions est destiné aux individus ayant une certaine compétence technique. Comme pour la plupart des manuels de service, certaines étapes ne sont pas décrites. Les étapes qui
indiquent la manière de desserrer ou de serrer des attaches sont des étapes que toute personne
ayant une certaine compétence technique peut accomplir. Lisez et suivez ces instructions avant
d’utiliser la machine.
Familiarisez–vous avec votre machine : Une bonne connaissance de la machine et de son
fonctionnement vous permettra d’en obtenir la meilleure performance. Tout en lisant ce manuel,
comparez les illustrations avec la machine. Apprenez l’emplacement et la fonction des commandes. Pour éviter tout accident, respectez les consignes d’utilisation et les règles de sécurité.
Conservez ce manuel comme référence à l’avenir.
IMPORTANT : un grand nombre de modèles sont vendus non montés dans un emballage en carton. Il incombe au propriétaire de la machine de s’assurer que les instructions de montage présentées dans ce manuel sont suivies à la lettre. D’autres modèles sont vendus déjà montés. Pour les
modèles montés, il incombe au propriétaire de vérifier le bon assemblage de sa machine. Avant
toute utilisation, le propriétaire doit inspecter la machine conformément aux instructions présentées dans ce manuel.
RESPONSABILITÉS DU PROPRIÉTAIRE
Il
1.
2.
3.
4.
5.
6.
7.
8.
incombe au propriétaire de suivre les instructions ci–dessous :
Lire soigneusement et respecter les règles de sécurité.
Se conformer aux instructions pour l’assemblage et la préparation.
Inspecter la machine.
S’assurer que l’utilisateur de la machine connaît la façon correcte d’utiliser l’équipement standard et tous les accessoires.
N’utiliser la machine que lorsque les dispositifs de sécurité (carters, écrans, etc.) sont en place
et fonctionnent correctement.
Régler la machine comme il convient.
La machine ne doit être réparée qu’avec des pièces réglementaires ou agréées.
Effectuer chacune des opérations de maintenance obligatoires concernant la machine.
Les gaz d’échappement du moteur, certains
éléments de leur composition, ainsi que certains
organes du véhicule contiennent ou émettent
des substances chimiques qui, selon l’État de
Californie, peuvent causer le cancer, des
malformations à la naissance, ou représentent
un danger pour la reproduction.
Les bornes et pôles de batterie et autres
accessoires de ce type contiennent du plomb et
des composés de plomb, substances chimiques
qui, selon l’État de Californie, peuvent causer le
cancer, des malformations à la naissance, ou
représentent un danger pour la reproduction.
F–041306C
30
CONSIGNES DE SÉCURITÉ
Règles de sécurité pour l’utilisation du cultivateur
ATTENTION : La présence de ce symbole indique d’importantes précautions à prendre. Il signifie : “Attention ! Soyez vigilant ! Votre sécurité est en
jeu.”
S Remplissez le réservoir en plein air et avec
grande précaution. Ne fumez pas en remplissant le réservoir. Ne remplissez jamais
le réservoir d’essence à l’intérieur d’un bâtiment. Refermez bien le bouchon du réservoir d’essence et essuyez toute coulure
d’essence.
ATTENTION : Pour prévenir
tout démarrage accidentel lors
du montage, du transport, du
réglage ou de la réparation de la machine, débranchez toujours la bougie et éloignez le fil de tout contact avec celle–ci.
IMPORTANT : Les normes de sécurité requièrent que la machine soit équipée d’un détecteur
de présence de l’utilisateur afin de minimiser
les risques de blessures. Votre machine est
équipée de ce dispositif. Il ne faut dans aucun
cas tenter de désactiver le fonctionnement du
détecteur de présence.
S En cas d’épanchement de carburant, ne
tentez pas de démarrer le moteur mais retirez la machine de l’endroit où a été renversé le carburant et évitez de créer toute
source d’inflammation jusqu’à la dissipation
complète des vapeurs d’essence.
S Ne retirez jamais le bouchon du réservoir
d’essence et n’ajoutez jamais de carburant
quand la machine fonctionne ou quand le
moteur est chaud.
Avant toute utilisation
S Lisez attentivement le manuel de l’utilisateur. Familiarisez–vous bien avec les commandes et l’utilisation correcte du
cultivateur. Sachez arrêter le cultivateur et
rapidement en débrayer les commandes.
S N’entreposez jamais du carburant ou un
cultivateur contenant du carburant dans un
bâtiment où les vapeurs d’essence peuvent atteindre une flamme.
S Ne conduisez pas le cultivateur sans porter
des vêtements appropriés. Portez des
chaussures antidérapantes pour ne pas
glisser sur les surfaces glissantes.
Sécurité d’utilisation
S Ne laissez jamais des enfants ou de jeunes adolescents utiliser le cultivateur. Gardez–les à distance lors de l’utilisation du
cultivateur. Ne laissez jamais des adultes
conduire le cultivateur sans instructions
appropriées.
S Éloignez toute personne de la zone de travail, en particulier les enfants et les animaux domestiques de petite taille.
S Inspectez attentivement la zone de travail
envisagée et retirez tout corps étranger.
S N’utilisez jamais cette machine sous l’influence de drogues ou de médicaments
pouvant susciter la somnolence ou altérer
votre aptitude à la conduire.
S Sachez que le conducteur ou l’utilisateur
est tenu seul responsable de tout accident
ou dommage causé aux autres, à leur propriété et à lui–même.
S N’utilisez jamais cette machine si vous
êtes mentalement ou physiquement inapte
à la conduire en toute sécurité.
S Débrayez et mettez le levier de vitesse au
point mort avant de démarrer le moteur.
S Portez toujours des lunettes ou une visière
de protection lors de l’utilisation, du réglage
ou de la réparation du cultivateur afin de
protéger vos yeux de tout corps étranger
pouvant en être projeté.
Précautions pour le carburant
S Manipulez le carburant avec prudence car
il est très inflammable.
S Ne placez pas les mains ou les pieds à
proximité des pièces rotatives.
S Utilisez un récipient agréé.
S Vérifiez la quantité d’essence avant chaque utilisation, en veillant à laisser de l’espace pour l’expansion de l’essence par la
chaleur du moteur ou du soleil.
F–041306C
31
S Soyez très prudent lors de l’utilisation de la
machine sur les allées en gravier, les passages et les routes ou en les traversant.
Prenez garde à tout obstacle caché ou à la
circulation.
CONSIGNES DE SÉCURITÉ
S Prenez soin de ne pas glisser ou tomber.
Sécurité d’entreposage
S Ne conduisez jamais la machine sans que
tous les carters, écrans ou autres dispositifs de protection soient en place.
S Consultez toujours le manuel de l’utilisateur pour les détails importants à connaître
si vous allez entreposer le cultivateur pendant un certain temps.
S N’utilisez que des dispositifs et accessoires
approuvés par le fabricant de la machine
(tels que masses d’équilibrage, contre–
poids et accessoires similaires).
S Ne stockez jamais un cultivateur dont le
réservoir contient du carburant dans un bâtiment où se trouve des sources d’ingnition
telles que chauffe–eau, chauffage d’appoint, sèche–linge, etc. Laissez refroidir le
moteur avant d’entreposer le cultivateur
dans un endroit clos.
S Ne conduisez jamais le cultivateur en vitesse de marche rapide sur des surfaces dures ou glissantes. Regardez vers l’arrière
et soyez prudent en reculant.
S Ne permettez jamais aux personnes avoisinantes de s’approcher du cultivateur.
S S’il est nécessaire de vider le réservoir de
son carburant, effectuez cette opération à
l’extérieur.
S Éloignez les enfants et les animaux de
compagnie lors de l’utilisation du cultivateur.
S Maintenez le cultivateur en bon état de
marche. Vérifiez le serrage correct des
fixations à intervalles réguliers.
S Ne conduisez jamais le cultivateur sous un
faible éclairage ou sans bonne visibilité.
S Soyez prudent lorsque vous cultivez un
terrain dur. Les dents peuvent s’accrocher
dans le sol et pousser le cultivateur en
avant. Si cela se produit, lâchez le guidon
et n’essayez pas de retenir la machine.
Sécurité des réparations et du
réglage
S Après avoir heurté un corps étranger, arrêtez le moteur. Débranchez la bougie et
éloignez le fil de tout contact avec celle–ci
afin d’éviter tout démarrage accidentel. Inspectez soigneusement le cultivateur pour
voir s’il y a des dégâts, puis réparez tout
dommage avant de redémarrer et de
conduire la machine.
S Soyez très prudent en mettant la machine
en marche arrière ou en la tirant vers vous.
S Ne modifiez pas le réglage du régulateur
de régime et ne faites pas fonctionner le
moteur en survitesse.
S Démarrez ou allumez le moteur avec prudence conformément aux instructions et
gardez les pieds à bonne distance des lames.
S Si le cultivateur se met à vibrer de manière
anormale, arrêtez le moteur et cherchez
immédiatement la cause de cette vibration.
Une vibration signale généralement un problème.
S Ne soulevez et ne transportez jamais la
machine lorsque le moteur est en marche.
S Arrêtez toujours le moteur avant de quitter
la position de travail. Débranchez aussi la
bougie avant de nettoyer les dents et avant
de procéder à une réparation, un réglage
ou une inspection.
S Ne faites pas tourner le moteur à l’intérieur
d’un bâtiment. Les fumées d’échappement
sont dangereuses et contiennent de l’OXYDE DE CARBONE, un gaz INODORE ET
MORTEL.
S Lors du nettoyage, de la réparation ou de
l’inspection, arrêtez le moteur et vérifiez
que toutes les pièces mobiles se soient arrêtées.
S Prenez toutes les précautions possibles
avant de laisser le cultivateur sans surveillance. Arrêtez le moteur et, si elle en est
équipée, retirez la clé.
S Ne tentez jamais d’effectuer des réglages
lorsque le moteur est en marche, sauf en
cas de recommandation spécifique du fabricant.
S Ne surchargez pas la capacité du cultivateur en tentant de labourer trop profondément et trop vite.
F–041306C
32
CONSIGNES DE SÉCURITÉ
SYMBOLES INTERNATIONAUX
IMPORTANT : Un grand nombre des symboles suivants se trouvent sur votre machine ou
dans la documentation fournie avec le produit. Avant d’utiliser la machine, apprenez et comprenez la signification de chaque symbole.
Symboles de commandes et de fonctionnement
Lent
Rapide
Carburant
Huile
Starter fermé
Mi–starter
Plein starter
Symboles de sécurité
ATTENTION DANGER
Projection d’objets.
Éloignez toute personne
de la zone de travail.
IMPORTANT
Lisez le manuel de
l’utilisateur avant
toute utilisation
de cette machine.
F–041306C
ATTENTION DANGER
Pièces rotatives. Arrêter le
moteur. Débranchez le fil de la
bougie avant tout réglage.
ATTENTION DANGER
Chaussez des lunettes
de protection oculaire
33
ATTENTION
DANGER
STOP
MONTAGE
MONTAGE
PIÈCES À ASSEMBLER EMBALLÉES SÉPARÉMENT DANS LE CARTON
1 – Manuel du propriétaire (non représenté)
1 – Bras supérieur
1 – Bras inférieur droit
1 – Bras inférieur gauche
1 – Pochette de pièces
ATTENTION ! Toujours se protéger les yeux avec des lunettes ou un écran de sécurité durant le montage du cultivateur.
La Figure 1 représente le cultivateur entièrement assemblé.
Dans ce manuel, les côtés droit ou gauche
du cultivateur correspondent à ceux vus par
l’utilisateur positionné derrière la machine.
DÉBALLAGE DU CULTIVATEUR
DE SON CARTON
1. Retirer du carton la pochette de pièces.
2. Retirer du carton les bras du cultivateur.
3. Retirer les matériaux d’emballage entourant la machine.
4. Soulever le cultivateur hors du carton et
le placer sur une surface dure et plane.
5. Retirer les matériaux d’emballage protégeant les fraises.
Figure 1
MONTAGE DE LA POIGNÉE
Rondelles
Les bras inférieurs ont leur extrémité supérieure aplatie et leur extrémité inférieure
courbée sur une courte longueur.
Écrou de
blocage
Carter des
fraises
Rondelles
Boulons
1. Dégager le câble de commande des gaz
enroulé sur le moteur. Bien dérouler le
câble. Faire attention à ne pas le plier ou
l’entortiller.
2. Retirer les écrous de blocage, les rondelles et les vis du carter des fraises
(Figure 2).
Figure 2
F–041306C
34
MONTAGE
3. Insérer le bras inférieur droit de la poignée dans sa gouttière de montage
(Figure 3). Vérifier si la face aplatie de
l’extrémité supérieure est bien dirigée en
dedans.
Bras inférieur
gauche
4. Mettre une rondelle sur chaque vis. Insérer les vis dans le carter des fraises,
le bras inférieur et à moitié à travers le
boîtier du moteur (Figure 4).
Bras inférieur
droit
5. Insérer le bras inférieur gauche de la
poignée dans sa gouttière de montage
(Figure 3). Vérifier si la face aplatie de
l’extrémité supérieure est bien dirigée en
dedans.
Figure 3
Gouttière de montage
6. Faire passer les vis à travers le boîtier
du moteur, le bras inférieur et le carter
des fraises. Les fixer avec les rondelles et les écrous de blocage comme
illustré sur la Figure 4. Ne pas les serrer
complètement pour le moment.
Rondelle
Écrou de
blocage
Rondelle
Vis
7. Retirer les pièces de fixation le bras supérieur (Figure 5).
8. Monter le bras supérieur sur les bras
inférieur à l’aide des pièces de fixation .
Carter
des fraises
Figure 4
9. Serrer les boutons.
Rondelle plate
Rondelle
Bouton
incurvée
REMARQUE : pour bien serrer les boutons, maintenir en même temps la tête
du boulon de carrossier appuyée sur la
face externe du bras inférieur.
10. Serrer les boulons fixant les extrémités
des bras inférieurs (Figure 4). Les serrer
suffisamment pour rigidifier l’ensemble,
mais sans forcer.
Boulon de
blocage
ATTENTION ! Un serrage trop forcé des
boulons peut déformer la poignée et
endommager le boîtier du moteur.
F–041306C
Bras
supérieur
Figure 5
35
MONTAGE
11. Démonter l’interrupteur, le support de
l’interrupteur, la vis, et le faisceau de
câbles du sac de pièces.
Vis
Oeillet
Interrupteur
12. Monter la commande des gaz et l’interrupteur sur la poignée de droite. Attacher l’oeillet, l’interrupteur, le support
de l’interrupteur et la commande des
gaz sur la poignée à l’aide de la Vis
comme le montre la Figure 6.
Terminal
Support de
l’interrupteur
13. Connecter le terminal à l’interrupteur
(voir Figure 6).
Commande
des gaz
Figure 6
14. Connecter l’autre extrémité du faisceau
de câbles aux deux fils situés à l’arrière
du moteur (voir Figure 7).
15. Attacher le câble de la commande des
gaz et le faisceau de câbles sur le
manche inférieur et supérieur au moyen
de la bride (voir Figure 8). Passer le
bout pointu de la bride dans l’autre extrémité (carrée) de la bride. Bien serrer
la bride sur le câble de la commande
des gaz et le manche inférieur.
REMARQUE : l’une des faces de la bride possède un relief, l’autre face est lisse. La face en relief doit être dans
l’intérieur de la boucle formée par la
bride lorsqu’elle est attachée.
Faisceau de
câbles
Figure 7
16. Essayer de desserrer la bride. Si celle–
ci se desserre, c’est que sa face lisse
est à l’intérieur de la boucle. Démonter la
bride et inverser les faces.
17. Couper la longueur excédentaire de bride.
Attache–câble
Figure 8
F–041306C
36
MONTAGE
n
LISTE DE VÉRIFICATION
Pour obtenir les meilleures performances de
cette machine et une satisfaction maximale,
veuillez passer en revue la liste de vérification qui suit avant d’utiliser la motobineuse.
n
Toutes les instructions de montage
ont été suivies.
n
Vérifiez l’emballage. Veillez à ce qu’il
ne reste aucune pièce dans le carton
d’emballage.
n
Toutes les fixations ont été correctement serrées.
En apprenant à utiliser la motobineuse, prêtez une attention particulière sur les éléments importants indiqués ci–dessous.
nn
Le réservoir d’essence doit être rempli
d’un mélange de carburant propre et
frais.
nn
Familiarisez–vous et comprenez bien
la fonction de toutes les commandes.
Avant de démarrer la machine, utilisez toutes les commandes.
IMPORTANT : cette machine est équipée d’un moteur à combustion interne et ne doit
pas s’utiliser sur terrain forestier, buissonnant ou herbeux non préparé, à moins que le
système d’échappement du moteur ne soit équipé d’un pare–étincelles conforme à la
réglementation en vigueur s’il y a lieu. Dans le cas de l’utilisation d’un pare–étincelles,
celui–ci doit être maintenu en parfait état de marche par l’utilisateur.
En Californie, cette précaution est rendue obligatoire par la loi (section 4442 du
California Public Resources Code). Des réglementations similaires peuvent s’appliquer
dans d’autres juridictions. Les lois fédérales s’appliquent sur les territoires fédéraux.
Adressez–vous à un centre de maintenance agréé pour vous procurer un pare–étincelle
d’échappement.
F–041306C
37
UTILISATION
CONNAISSANCE DU CULTIVATEUR
LIRE LE MANUEL DE L’UTILISATEUR ET TOUTES LES RÈGLES DE SÉCURITÉ AVANT
D’UTILISER le cultivateur. Afin de s’habituer à l’emplacement des commandes, comparer l’illustration et le cultivateur. Conserver ce manuel pour référence.
Poignée de lanceur à rappel
Interrupteur
poignée d’accélérateur
Bras supérieur
Bras inférieur
Commande du
starter
Filtre à air
Bouchon du
réservoir
Barre de profondeur
et roulettes de
déplacement
Carter des lames
lames
Interrupter – Sert à arrêter le moteur.
Poignée de lanceur à rappel – Le mo-
Commande d’accélérateur – Contrôle
la vitesse du moteur et la rotation des lames.
Le cultivateur est équipé d’un embrayage
centrifuge engageant le système d’entraînement de la lame lors de l’accélération de la
vitesse du moteur.
Levier de commande du starter – Utiliser pour assister le démarrage du moteur.
teur est équipé d’une poignée de lanceur à
rappel facile.
Barre de profondeur – Lever les roues
afin de régler la profondeur de coupe et utiliser celles–ci en guise de freins pour contrôler la direction et la vitesse du cultivateur.
Interrupteur MARCHE/ARRÊT – La
position MARCHE permet au moteur de
démarrer. La position ARRÊT arrête le
moteur et empêche le moteur de démarrer.
Roues de déplacement – Abaisser les
roues lors du déplacement du cultivateur.
PROTECTION OCULAIRE
Toujours porter des lunettes de sécurité. Si
vous portez des lunettes correctrices, chaussez un masque de sécurité par dessus.
F–041306C
Figure 9
38
DANGER : des projections causées par le cultivateur peuvent
atteindre les yeux et susciter de
sérieuses lésions. Toujours porter des
lunettes ou une visière de sécurité lors
de la conduite du cultivateur .
UTILISATION
MODE D’EMPLOI DU CULTIVATEUR
Arrêt du cultivateur
1. Relâchez la commande d’accélérateur
afin d’arrêter les lames.
Barre de
profondeur
2. Mettre l’interrupteur MARCHE/ARRÊT («
ON/OFF ») de la poignée de droite en
position d’ARRÊT (« OFF »).
Goupille
Réglage de la profondeur
Utilisez la barre de profondeur pour
contrôler la profondeur de labourage et la
vitesse de déplacement vers l’avant. Réglez
la barre de profondeur à la position de labourage désirée de la façon suivante :
1. Retirez la goupille et l’axe de chape de
la barre de profondeur (voir la
Figure 10).
Support de la barre de
profondeur
2. Ajustez la barre de profondeur vers le
haut pour un labourage de faible profondeur ou vers le bas pour creuser plus
profondément.
Figure 10
3. Remettez en place la goupille et l’axe
de chape.
CONDUITE DU CULTIVATEUR
5. Évitez de labourer un sol trop sec qui se
pulvérisera en poussière et ne retiendra
pas l’humidité. De même, labourer un sol
trop humide fatiguera la machine et produira des mottes de terre peu satisfaisantes.
1. Démarrez le moteur. Consultez la section « Démarrage du moteur ».
2. Inclinez la machine en arrière sur la tige
ou la barre de profondeur jusqu’à ce que
les lames ne touchent plus le sol. Serrez
la commande d’accélérateur à fond contre la poignée. Le moteur est contrôlé
par un régulateur et doit tourner à la
puissance maximale lors du labourage.
3. Tenez fermement le manche et inclinez
la machine vers l’avant pour commencer
à labourer.
6. L’abaissement de la la tige de profondeur ralentit le cultivateur et produit un
labourage plus profond. Le rehaussement de la barre de profondeur permet
au cultivateur de se déplacer plus rapidement avec un labourage moins profond. Consultez la section « Réglage de
la tige ou de la barre de profondeur ».
4. Lorsque les lames commencent à entrer
en contact avec le sol, tirez les manches
vers l’arrière de façon à ce que les
lames se mettent à creuser au lieu de
rouler sur le sol.
ATTENTION : Restez à l’écart
des lames en mouvement. Les
lames qui tournent peuvent provoquer des blessures.
F–041306C
39
UTILISATION
AVANT DE DÉMARRER LE MOTEUR
Préparation du moteur
2. Ajoutez 5,3 onces d’huile deux temps de
qualité supérieure dans le bidon d’essence.
ATTENTION : Utilisez toujours
un bidon d’essence de sécurité.
Ne fumez pas en versant du mélange dans le réservoir. Ne remplissez
pas le réservoir dans un endroit clos.
Arrêtez le moteur avant d’ajouter du carburant. Laissez le moteur refroidir pendant plusieurs minutes.
IMPORTANT : N’utilisez pas d’huile
pour moteur de hors–bord ou d’huile à
viscosité multiple, telles que les huiles
10W–30 ou 10W–40.
3. Rebouchez le bidon d’essence. Secouez
vigoureusement le bidon d’essence pour
mélanger l’huile et l’essence.
Composition du mélange de
carburant
4. Ajoutez trois (3) quarts de gallon U.S.
d’essence supplémentaire dans le bidon
d’un gallon U.S. Secouez le bidon d’essence encore une fois.
Le moteur à deux temps utilisé sur ce cultivateur requiert l’utilisation d’un mélange
d’essence et d’huile pour la lubrification des
roulements et autre pièces mobiles. Les proportions correctes du mélange sont de 24
pour 1 (5,3 onces d’huile par gallon d’essence U.S. [environ 4 cl d’huile pour 1 litre
d’essence] – voir le Tableau de composition
du mélange). L’huile et l’essence doivent
être mélangées d’avance dans un bidon
d’essence propre. Utilisez toujours de l’essence fraîche, propre et sans plomb.
5. La préparation du mélange est maintenant terminée. Le mélange est prêt à
verser dans le réservoir.
TABLEAU DE COMPOSITION DU
MÉLANGE (dosage 24 : 1)
SI (Métrique)
U.S.
Mélangez l’essence et l’huile de la façon suivante :
1. Versez un (1) quart de gallon U.S. d’essence à moteur fraîche, propre et sans
plomb dans un bidon d’essence d’une
contenance d’un gallon U.S.
ESSENCE
HUILE
ESSENCE
HUILE
1 gallon US
5,3 oz.
4 litres
0,167 L
2 gallons US
11 oz.
8 litres
0,333 L
5 gallons US
27 oz.
20 litres
0,833 L
Ne remplissez pas le réservoir avec de l’essence pure sans huile. Secouez le bidon
d’essence avant chaque remplissage du réservoir.
HUILE
(5,3 oz)
Secouez le
bidon
Rajoutez de l’essence
(3 quarts de gallon
US)
Essence
1 quart de
gallon US
1 gallon
U.S.
Carburant
spécial
1 bidon de 1 gallon U.S.
F–041306C
40
UTILISATION
DÉMARRAGE DU MOTEUR
Avant de démarrer le moteur, s’assurer
d’avoir bien lu et compris les instructions figurant dans les pages précédentes.
1. Remplir le réservoir jusqu’à 1/2 pouce
au–dessous du goulot du bouchon du
réservoir. Reboucher en serrant le bouchon fermement. Toujours utiliser de
l’essence fraîche. Ne jamais utiliser de
l’essence croupie par une longue durée
de stockage.
2. Mettre l’interrupteur d’arrêt du moteur
en position MARCHE. (voir Figure 11).
3. Si le moteur est froid, mettre le starter en
position Plein starter (complètement
descendu).
4. Positionner le cultivateur fermement sur
ses lames et sa tige de profondeur ou
sur ses roues sur un lieu dégagée.
5. Tenir la poignée de droite fermement de
la main gauche.
6. Saisir la poignée de démarrage de la
main droite et la tirer pour démarrer le
moteur. Recommencer si nécessaire. (Il
est parfois nécessaire de tenir la commande des gaz de la main gauche
contre la poignée du manche. Dès que
le moteur démarre, relâcher doucement
la commande des gaz. Si celle–ci est
relâchée trop doucement, la machine
peut commencer à avancer)
REMARQUE : ne pas actionner le starter
lorsque le moteur est chaud.
7. Lorsque le moteur a démarré, mettre le
levier du starter en position Mi starter.
Lorsque le moteur se met à tourner normalement, remettre le levier du starter
en position Starter fermé.
Interrupteur d’arrêt du moteur
REMARQUE : si les lames ne s’arrêtent pas lorsque la poignée d’accélérateur est relâchée, régler le ralenti du
carburateur. Pour le réglage du carburateur, consulter le manuel du moteur.
8. Pour arrêter le moteur, relâcher la poignée d’accélérateur et mettre l’interrupteur d’arrêt du moteur en position
ARRÊT.
9. Si le moteur est inondé, retirer la bougie
et la sécher. Voir la rubrique “Entretien
de la bougie” dans la section Maintenance de ce manuel, puis tirer la corde
de démarrage avec le starter en position
Starter fermé.
Poignée de démarrage
(lanceur à rappel)
Filtre à
air
DANGER : le pot d’échappement et les parties avoisinantes
ont été chauffés par le moteur.
Éviter de toucher ces parties.
Starter fermé
Mi starter
Plein fermé
Commande du
starter
F–041306C
Figure 11
41
UTILISATION
CONSEILS POUR LE LABOURAGE
S
saire, bougez les manches d’un côté à
l’autre afin de rétablir la progression vers
l’avant.
Labourer la terre consiste à la creuser, la
retourner et casser les mottes de terre
compactes avant de planter. Une terre
aérée et non tassée permet aux racines
de croître aisément. La profondeur de
labourage conseillée est de 10 à 15 cm.
un cultivateur permet aussi de débarrasser le sol des mauvaises herbes qui fertilisent le sol en se décomposant. En
fonction du climat (pluie ou vent), il peut
être utile de labourer à la fin de la saison
de croissance afin de bien préparer le
sol.
S
Évitez de labourer un sol trop sec qui se
pulvérisera en poussière et ne retiendra
pas l’humidité. De même, labourer un sol
trop humide produira des mottes de terre
peu satisfaisantes.
S
Une meilleure croissance résultera d’un
bon labourage et de l’utilisation du sol
peu après le labourage afin de préserver
l’humidité de la terre.
S
La tige de profondeur (à l’arrière du cultivateur) a une double fonction : elle sert à
régler la profondeur de coupe et sert
également de frein, ce qui permet au
conducteur de contrôler la vitesse du
cultivateur.
S
L’abaissement de la tige de profondeur
ralentit le cultivateur et produit un labourage plus profond. Le rehaussement de
la tige de profondeur permet au cultivateur de se déplacer plus rapidement
avec un labourage moins profond.
S
Si le cultivateur cesse d’avancer et essaie de creuser plus profond que néces-
S
Le binage consiste à creuser et aérer la
terre autour des plantes pour en obtenir
la meilleure croissance possible.
S
Lors de l’utilisation du cultivateur pour
désherber, il est conseillé de biner à une
profondeur ne dépassant pas 3 à 4 cm.
Biner plus profondément ne fait que déterrer les semences non germées.
S
Lors du binage autour de plantes ou de
terrains étroits, il peut être utile de retirer
les lames extérieures. Voir “Remplacement des lames” dans la rubrique Entretien et réglage.
S
Pour une meilleure manoeuvrabilité de la
machine lors du labourage autour de
plantes fragiles, retourner la barre de
profondeur et reposer le cultivateur sur
ses roues.
ATTENTION : Lisez le manuel
de l’utilisateur. Connaissez
l’emplacement et la fonction
de toutes les commandes. Vérifiez que
tous les panneaux et dispositifs de sécurité sont en place. Ne laissez jamais
des enfants, ou des adultes sans formation adéquate, utiliser le cultivateur.
Coupez le moteur avant de dégager la
terre des lames ou d’effectuer une réparation. Éloignez toute autre personne de
la machine. Restez à l’écart des lames
et pièces en mouvement. Celles–ci peuvent provoquer des blessures.
CONSEILS POUR LE RÉGLAGE DES ROUES
Labourage léger avec une
croissance modérée (profondeur de
1 à 2 po)
Préparation du sol pour semis
(de 10 à 15 cm de profondeur)
Ajustez les roues sur leur position la plus
haute ou près de celle–ci. Assurez–vous que
les manches sont à une hauteur confortable
pour la conduite du cultivateur.
Terre forte
(10 cm ou plus de profondeur)
F–041306C
42
Tirez doucement le cultivateur en arrière
pour permettre à la terre de repasser par–
dessus les lames.
ENTRETIEN
RESPONSIBILITÉS DE L’ACHETEUR
FICHES D'ENTRETIEN
Remplissez les dates
au fur et à mesure de
la réalisation
de l'entretien régulier.
Serrez tous les boulons
et écrous
Avant
chaĆ
que
utilisaĆ
tion
Après
les 2
preĆ
mières
heures
√
√
Toutes
les
25
heures
Toutes
les
75
heures
Avant
le reĆ
misage
Lubrifiez l’arbre des dents
√
Lubrifiez la transmission
√
Vérifiez la bougie
√
√
Nettoyez et huilez le filtre
à air
√
√
Nettoyez les orifices d’échappement du cylindre
√
RECOMMANDATIONS
GÉNÉRALES
Nº modèle : Voir plaque d’identification
La garantie de ce cultivateurne s’applique
pas aux pièces ayant été soumises à l’abus
ou à la négligence de l’utilisateur. Pour bénéficier pleinement de cette garantie, l’utilisateur doit entretenir le cultivateur
conformément aux instructions présentées
dans ce manuel.
Date d’achat :
Puissance (HP) :
2
Cylindrée :
3.0 cu. in.
(49,2 cc)
Capacité en essence : 20 oz (env. 60 cl)
Certains réglages doivent se faire régulièrement pour un entretien correct du cultivateur.
Ratio mélange ess/huile : 24:1 hui/ess
(5,3 oz. d’huile pour 1 gal US d’essence
ordinaire sans plomb)
Tous les réglages expliqués dans la section
Entretien et réglages de ce manuel doivent
être vérifiés au moins une fois par saison.
Champion
RCJ–8Y
Écartement électrodes : 0,889 mm
F–041306C
√
√
CARACTÉRISTIQUES PRODUIT
Ralenti tr/min:
DATES
DE
CHAQUE
OPÉRAĆ
TION
√
Videz l’essence
Bougie :
Avant
chaĆ
que
saison
1700–3000
43
LUBRIFICATION
ENTRETIEN
5. Vérifiez l’état de la rondelle de feutre
(voir Figure 12). Remplacez la rondelle
de feutre si elle est est endommagée
(voir la rubrique Pièces détachées de ce
manuel).
6. Nettoyez et lubrifiez l’arbre des lames
avec quelques gouttes d’huile.
7. Remontez les lames de gauche.
8. Démontez les lames de droite. Vérifiez
que la rondelle en feutre n’est pas endommagée. Nettoyez et huilez l’arbre
des lames. Remontez les lames de droite.
Toutes les 25 heures et/ou au début de chaque saison, veillez à ce que la boîte de vitesse soit remplie de lubrifiant (voir Figure 12).
Les lubrifiants pour engrenages sont disponibles dans la plupart des magasins d’accessoires pour automobile. Utilisez de la graisse
pour outils portatifs telle que la graisse Lubriplate 630AA (produit no. 06787, 1–3/4 oz. en
tube) ou bien la graisse Lubriplate GR–132
(produit no. 15892, 10 oz. en tube).
Après le nettoyage et avant le remisage, appliquez de l’huile sur l’arbre des lames (voir
Figure 12).
Vis de purge d’air
ATTENTION : Laissez refroidir
le système de transmission
avant de le remplir de graisse.
1. Retirez les deux lames de gauche. Voir “
Remplacement des lames” dans la rubrique Entretien et réglages.
Arbre
des
lames
2. Retirez la vis de purge d’air (voir
Figure 12).
3. Placez un pistolet graisseur sur le bouchon graisseur . Remplissez la transmission jusqu’à ce que la graisse
commence à ressortir par l’orifice de la
vis de purge d’air.
Rondelle
en feutre
Graisseur
4. Remontez la vis de purge d’air.
NETTOYAGE DES LAMES
Figure 12
4. Remontez les lames sur l’arbre et fixez–
les à l’aide d’une goupille et d’une clavette d’axe.
5. Rebranchez le fil de la bougie.
Après chaque utilisation, enlevez toujours
tous débris et terre du cultivateur. Retirez
toute corde et tout fil ou morceau de végétation susceptible de se coincer dans le mécanisme et d’empêcher les lames de tourner.
Clavettes
d’axe
1. Relâchez l’accélérateur et mettez l’interrupteur de marche/arrêt en position d’arrêt. Débranchez le fil d’allumage de la
bougie.
2. Après avoir enfilé des gants, retirez les
goupilles et les clavettes d’axe fixant
les lames à l’arbre (voir la Figure 13).
Retirez les lames de l’arbre.
3. Retirez tous débris incrustés de l’arbre
et des lames. Nettoyez et lubrifiez l’arbre
des lames à l’aide de quelques gouttes
d’huile.
F–041306C
Goupilles
44
lames
Figure 13
BOUGIE
ENTRETIEN
3. Avant de monter la bougie, enduisez le
pas de vis avec une goutte d’huile de
façon à pouvoir la retirer facilement. Vissez la bougie à un couple de 15 pieds–livre.
Vérifiez la bougie toutes les 25 heures.
Remplacez la bougie si les les électrodes
sont brûlées ou corrodées ou si la porcelaine
est fendue.
Jauge d’épaisseur
0,035 po
1. Vérifiez que la bougie est propre. Nettoyez la bougie en raclant les électrodes
avec précaution (n’utilisez pas de décapeuse à jet de sable ni de brosse métallique).
2. Vérifiez l’écartement des électrodes
avec une jauge d’épaisseur. Consultez
les “Spécifications” pour l’écartement
correct des électrodes et pour le remplacement de la bougie.
F–041306C
Bougie
Figure 14
45
ENTRETIEN ET RÉGLAGE
DÉMONTAGE ET MONTAGE DES LAMES
Montage des lames
Les références aux côtés droit ou gauche du
cultivateur se font du point de vue de l’utilsateur aux commandes de la machine.
1. Nettoyez et lubrifiez l’arbre des lames à
l’aide de quelques gouttes d’huile.
Les quatre lames sont différentes et ne peuvent pas être substituées l’une à l’autre. Les
lames doivent être correctement montées ou
le cultivateur ne fonctionnera pas comme il
convient.
2. Montez la lame intérieure sur l’arbre et
remettez en place la goupille et la clavette d’axe.
3. Une fois les lames correctement posées,
la lettre R apparaît sur le côté visible de
la lame droite (voir Figure 16). La lettre
L apparaît sur le côté visible de la lame
gauche.
Pour travailler autour de plantes ou sur terrain étroit, il est possible de retirer les lames
extérieures afin de réduire la largeur de labour à environ 18 cm.
ATTENTION : Les lames sont
auto–affûtantes et deviennent
très coupantes à l’usage. Manier avec prudence.
Toutes les lames s’usent à la même vitesse.
Si les lames sont usées et doivent être remplacées, nous conseillons de remplacer les
quatre à la fois. Pour remplacer les lames,
procédez comme suit :
Démontage des lames
1. Mettez l’interrupteur de marche–arrêt en
position d’arrêt sur « OFF ».
2. Débranchez le fil d’allumage de la bougie.
R
3. Après avoir enfilé des gants, retirez les
goupilles et les clavettes d’axe fixant
les lames à l’arbre (voir la Figure 15).
Retirez les lames d’un côté de la machine.
Figure 16
4. Montez la lame extérieure sur l’arbre et
remettez en place la goupille et la clavette d’axe (voir Figure 15).
Clavettes
d’axe
5. Les extrémités affûtées des lames extérieures sont toutes courbées vers la
lame intérieure. Si les lames sont montées correctement, les lettres R à droite
et L à gauche apparaissent sur les côtés
visibles de la machine.
6. Répétez les étapes précédentes sur
l’autre côté de la machine.
REMARQUE : Veillez à ce que les lames
soient montées du bon côté de la machine.
Goupilles
F–041306C
Lames
Figure 15
46
ENTREPOSAGE
ENTRETIEN ET RÉGLAGE
ATTENTION : N’entreposez jamais le cultivateur dans un bâtiment quand il reste de l’essence dans le réservoir. Ne l’entreposez jamais dans un endroit clos et peu ventilé
où les vapeurs d’essence peuvent atteindre une flamme, une étincelle, ou la veilleuse d’une chaudière, d’un chauffe–eau
ou d’un sèche linge.
Démontez les lames. Nettoyez et huilez
les arbres des lames. Montez les lames
sur les arbres. Voir “ Démontage et montage des lames” dans la rubrique Entretien et réglages.
S
S
IMPORTANT : Durant le stockage, il est
important d’empêcher la formation de dépôts de gomme sur les éléments du circuit d’alimentation, tels que le
carburateur, le filtre à essence, le tuyau
d’essence, et le réservoir. L’utilisation
d’essence à mélange d’alcool (appelées
alco–essence, éthanol et méthanol) peuvent attirer de l’humidité provoquant une
séparation et la formation d’acides durant
la période de remisage. Les gaz acides
peuvent endommager le circuit d’alimentation d’un moteur pendant le stockage.
Pour éviter que le moteur soit endommagé
pendant la période de remisage, suivez les
démarches suivantes :
Dévisser les boutons qui maintiennent le
mancheron supérieur au mancheron inférieur. Pliez le mancheron supérieur
avec précaution. Vérifiez que le câble
d’accélérateur n’est pas tordu. Serrez
les boutons tournants.
La barre transversale du mancheron supérieur (entre les mancherons inférieurs)
peut maintenant servir de poignée de
transport. Pour ranger le cultivateur en
hauteur et économiser de la place, elle
peut être accrochée par la barre transversale sur un crochet mural.
F–041306C
Recouvrez le cultivateur d’une housse
appropriée ne retenant pas l’humidité.
N’utilisez pas de plastique.
Moteur
Motobineuse
S
S
REMARQUE : il est conseillé de faire vérifier et régler le cultivateur par un centre
de maintenance agréé une fois par an afin
d’en obtenir les meilleures performances
la saison suivante.
Lorsque le cultivateur doit être entreposée
pour une période de 30 jours ou plus, suivez
les démarches suivantes pour veiller à ce
qu’elle soit en bon état de fonctionnement la
saison suivante.
Nettoyez toute le cultivateur.
Entreposez le cultivateur à l’intérieur
d’un bâtiment bien ventilé.
IMPORTANT : ne couvrez jamais le cultivateur lorsque le moteur et le système
d’échappement sont encore chauds.
ATTENTION : Ne videz pas
d’essence à l’intérieur d’un bâtiment, près d’un feu ou en fumant. Les vapeurs d’essence peuvent
déclencher un incendie ou une explosion.
S
S
47
S
Laissez le moteur tourner jusqu’à ce qu’il
tombe en panne d’essence.
S
Tirez doucement la poignée du démarreur à rappel jusqu’à ce que la compression dans le cylindre suscite de la
résistance, puis arrêtez.
S
Relâchez doucement la poignée du démarreur à rappel. Cette position suscite
la fermeture de l’arrivée d’air et de
l’échappement et réduit ainsi le risque de
corrosion du piston et du cylindre.
PANNE
CAUSE
RÉPARATION
Le moteur est difficile à
démarrer
Mélange d’essence croupie
Videz le réservoir d’essence.
Remettez un mélange de
carburant frais.
Trop d’huile dans le mélange
Vérifiez le tableau des
proportions et refaites un
nouveau mélange.
Impuretés dans le réservoir
ou panne sèche
Nettoyez le réservoir
d’essence.
Carburateur mal réglé
Consultez le manuel du
moteur pour le réglage du
carburateur.
La bougie est encrassée
Nettoyez la bougie et vérifiez
l’écartement des électrodes.
Filtre à air sale
Nettoyez et huilez le filtre à
air.
Le moteur n’accélère pas
comme il faut
Débris encombrant la
tringlerie de l’accélérateur
Nettoyez saletés et débris
au–dessus du carburateur.
Le moteur émet trop de
fumée
Filtre à air bouché
Nettoyez et huilez le filtre à
air.
Trop d’huile dans le mélange
Vérifiez le tableau des
proportions et refaites un
nouveau mélange.
Les lames continuent à
tourner lorsque la poignée
d’accélérateur est relâchée
Carburateur mal réglé
Réglez le ralenti du
carburateur. Consultez le
manuel du moteur pour le
réglage du carburateur.
Les lames ne tournent pas
Débris coincés dans les
lames
Enlever les débris. Consultez
le “ Nettoyage des lames”
dans la section de
Maintenance.
La machine ne laboure pas
correctement
Montage incorrect des lames
Vérifier que les lames soient
bien montées. Consultez “
Démontage et montage des
lames” dans la rubrique
Entretien et réglages.
ou
Le moteur tourne de
manière saccadée
ou
Le moteur n’accélère pas
complètement
F–041306C
48
COMMANDE DE PIÈCES DÉTACHÉES
N'utiliser que des pièces de rechange usine. Les pièces de rechange, à l'exclusion du moteur et de la boîte de vitesse,
sont en vente dans le magasin où le véhicule a été acheté, dans les ateliers de réparation recommandés par le magasin,
et dans les ateliers de réparation agréés figurant dans les pages jaunes de l'annuaire. En cas de difficulté à obtenir des
pièces de rechange ou du service de la manière décrite ci-dessus, téléphoner ou écrire au distributeur central de pièces
indiqué ci-dessous. Lors de la commande, inclure les renseignements suivants : (1) Numéro complet du modèle (voir
la plaque signalétique), (2) date de fabrication, (3) numéro de référence complet de la pièce, (4) description, (5) quantité.
Les pièces de rechange du moteur et de la boîte de vitesses sont en vente dans les centres de réparation agréés par
le fabricant figurant dans les pages jaunes de l'annuaire. Voir les garanties individuelles du moteur ou de la boîte de
vitesse.
DISTRIBUTEURS RÉGIONAUX DE PIÈCES POUR TONDEUSES MURRAY, INC.
BILLIOU'S, INC.
1343 South Main St.
Porterville, CA. 93257
(559)784-4102ă1-877-245-5468
FAX 1-800-266-7337
Arizona, Californie, Hawaii,
Nevada
BROWN & WISER, INC.
9991 S.W. Avery Street
Tualatin, OR. 97062
(503)692-0330ă1-800-882-4782
FAX (503)691-2041
Alaska, Idaho (comtés: Ada,
Adams, Benewah, Boise, Bonner,
Boundry, Canyon, Clearwater,
Elmore, Gem, Idaho, Kooten,
Latah, Lewis, NEZ Perce, Owyee,
Payette, Ravalli, Shoshone, Valley,
Washington), Montana (comtés:
Flathead, Lake, Lincoln, Mineral,
Missoulo, Ravalli, Sanders),
Orégon, Washington
CPT CANADA POWER
TECHNOLOGY LIMITED
Mississauga
161 Watline Avenue
Mississauga, Ontario
L4Z-1P2
(905)890-6900ă1-800-861-9559
Edmonton
101-10411-178 Street
Edmonton, Alberta
T5S 1R5
(780)453-5791ă1-800-861-9559
Ville StĆLaurent
234 Migneron Street
Ville St-Laurent, Québec
H4T 1Y7
(514)731-3559ă1-800-861-9559
Canada
F–041306C
FRANK EDWARDS CO.
3626 Parkway Blvd.
West Valley City, UT 84120
1-800-318-0201
FAX (801)736-8067
Colorado, Idaho (comtés:
Bannock Bearlake, Bingham,
Blaine, Booneville, Butte, Camas,
Caribou, Cassia, Custer, Franklin,
Fremont, Gooding, Jefferson,
Jerome, Lemhi, Lincoln, Madison,
Minidoka, Oneida, Power, Teton,
Twin Falls) Montana (tous comtés
sauf: Brown and Wiser), Utah,
Wyoming
GARDNER, INC.
3641 Interchange Road
Columbus, OH. 43204-1499
1-800-848-8946
FAX 1-800-626-4735
Alabama, Arkansas (excepté les
comtés suivants: Hempstead,
Howard, Lafayette, Little River,
Miller, Nevada, Pike, Sevier),
Connecticut, Delaware, District
of Columbia, Florida, Georgia,
Illinois (du sud de la Hwy. 80),
Indiana, Iowa, Kansas, Kentucky,
Louisiana, Maine, Maryland,
Massachusetts, Michigan (sauf la
péninsule supérieure), Mississippi,
Missouri, Nebraska, New
Hampshire, New Jersey, New
York, North Carolina, Ohio,
Pennsylvanie, Rhode Island,
South Carolina, Tennessee,
Virginie, West Virginia
Puerto Rico
GULF COAST ENGINE, INC.
4202 Russell Dr.
Corpus Christi, TX. 78408
1-800-825-6999
FAX (888)888-7036
Arkansas (comtés: Hempstead,
Howard, Lafayette, Little River,
Miller, Nevada, Pike, Sevier) New
Mexico, Oklahoma, Texas,
Mexico
WISCONSIN MAGNETO
4727 N. Teutonia Ave.
Milwaukee, WI. 53209
1-800-733-7388
FAX 1-800-733-0127
Illinois (nord de la Hwy. 80),
Michigan (péninsule supérieure),
North Dakota, South Dakota,
Wisconsin
Garantía Limitada de Dos Años de MURRAY,
INC.
Murray, Inc. garantiza al comprador original que esta unidad estará libre de defectos en material y mano
de obra, bajo uso y servicio normales, por un período de Dos (2) Años a partir de la fecha de compra;
sin embargo, esta garantía no cubre motores, accesorios (tales como soplador de nieve, cuchilla para
nieve, bolsas recogedoras de hierba y arados), transmisiones, baterías y piezas / partes de desgaste
normal (con las excepciones indicadas más adelante), tampoco cubre los ejes transversales puesto que
las compañías que fabrican estas piezas ofrecen sus propias garantías y proveen servicio por medio de
sus instalaciones autorizadas de servicio en campo. Para obtener mayor información, consulte las garantías que cubren estas piezas en particular. Si usted no está seguro de que su unidad contenga o esté
equipada con una o más de estas piezas, consulte con su vendedor antes de efectuar la compra. De
acuerdo a los términos y condiciones especificadas en esta Garantía Limitada, nosotros repararemos
o reemplazaremos, a nuestro juicio, sin costo para el comprador original, cualquier pieza que esté cubierta por esta Garantía Limitada, durante el período de garantía aplicable.
Si dentro de noventa (90) días de la fecha de compra, usted encuentra un defecto en la batería, nosotros
la reemplazaremos sin costo para usted. Si el defecto aparece después de los noventa (90) días, pero
dentro de ciento veinte (120) días de la fecha de compra, nosotros la reemplazaremos por la mitad (1/2)
del precio de venta que esté vigente en el momento de la devolución.
Las piezas de desgaste normal se definen como correas, cuchillas, adaptadores para la cuchilla, llantas
neumáticas, faros y cubiertas de asiento. Se garantiza que estas piezas estarán libres de defectos de
material y mano de obra al momento de entregar el producto. Cualquier reclamo para reparación o reemplazo de piezas / partes de desgaste normal debe ser hecho dentro de treinta (30) días a partir de la fecha
de compra. No se aceptará ningún reclamo por fallas en el material que se deban al uso, abuso o maltrato
por parte del operador.
Esta Garantía Limitada de Dos (2) Años de Murray, Inc. es su remedio exclusivo; sin embargo, esta
garantía queda nula o sin efecto para cualquier unidad que haya sido estropeada, modificada, maltratada, abusada o alquilada, usada con fines comerciales y/o profesionales (no residenciales). Su garantía
no cubre ajustes mecánicos secundarios que no se deban a algún defecto en el material o mano de obra.
Consulte su manual de instrucciones para obtener información acerca de cómo realizar tales ajustes.
Para hacer un reclamo bajo esta Garantía Limitada de Dos (2) Años de Murray, Inc., devuelva la unidad (o la pieza defectuosa, si su devolución ha sido autorizada con anterioridad), junto con su comprobante de venta, al Centro de Servicio Autorizado más cercano. Para localizar el Centro de Servicio Autorizado más cercano, comuníquese con el Distribuidor Central de repuestos de su zona, esta información
aparece en la lista incluida con su unidad, también puede consultar en los listados de las Páginas Amarillas de su guía telefónica local. Si usted devuelve la unidad completa, nosotros la repararemos. Si autorizamos la devolución de la pieza defectuosa solamente, repararemos o cambiaremos la pieza. Cuando
se trata de un defecto en la transmisión o diferencial (no el eje transversal), debe devolverse la transmisión o diferencial completo puesto que estas piezas no cuentan con partes que se puedan reparar.
Esta Garantía Limitada de Dos (2) Años de Murray, Inc., le otorga derechos legales específicos, y es
posible que tenga otros derechos que varían de un Estado a otro. Esta Garantía Limitada es la única
que se proporciona al comprador en lugar de cualquier otra garantía expresa o implícita, incluyendo la garantía implícita de comercialización o la de adecuación a un propósito determinado.
Si usted precisa más información sobre el contenido de esta garantía o si requiere asistencia para obtener algún servicio, llame o escriba a la dirección / número de teléfono indicado más abajo. El número del
modelo junto con el número 1–800 del Centro de ATENCIÓN AL CLIENTE se encuentran en la Placa
de Identificación del Número de Modelo colocada en la unidad.
MURRAY, INC.
Outdoor Power Equipment
Customer Service Department
P.O. Box 268
Brentwood, Tennessee 37027
F–041306C
50
INFORMACIÓN PARA EL PROPIETARIO
Este manual de instrucciones está escrito para una persona que tenga algo de habilidad mecánica. Como en la mayoría de los manuales de servicio, aquí no se describen todos los pasos. Los
pasos acerca de cómo aflojar o apretar los sujetadores son pasos que cualquier persona con un
poco de habilidad mecánica puede seguir. Lea y siga estas instrucciones antes de usar la unidad.
Conozca su producto: Si usted entiende el funcionamiento de la unidad, obtendrá de ésta el mejor rendimiento. A medida que vaya leyendo este manual, vaya comparando las ilustraciones con
la unidad. Aprenda la ubicación y la función de los controles. Para prevenir accidentes, siga las
instrucciones de operación y las normas de seguridad. Guarde este manual para consultas futuras.
IMPORTANTE: Muchas unidades se venden en la caja sin ensamblar. El dueño de la unidad tiene
la responsabilidad de comprobar que se sigan exactamente las instrucciones de ensamblado que
aparecen en este manual. Otras unidades se compran ya ensambladas. En las unidades que se
compran ya ensambladas, el propietario es responsable de comprobar que la unidad haya sido
ensamblada correctamente. El propietario debe revisar minuciosamente la unidad, de acuerdo a
las instrucciones de este manual, antes de usarla por primera vez.
RESPONSABILIDAD DEL PROPIETARIO
La responsabilidad del propietario es seguir las instrucciones a continuación.
1. Lea con atención y siga las reglas para una operación segura.
2. Siga todas las instrucciones de ensamblado y preparación.
3. Revise la unidad.
4. Asegúrese de que la persona que opere la unidad sepa cómo usar correctamente todo el equipo estándar y accesorio.
5. Opere la unidad solamente con los resguardos, placas y otros dispositivos de seguridad en su
lugar y funcionando correctamente.
6. Ajuste la unidad de la manera correcta.
7. Al reparar la unidad use sólo piezas de repuesto autorizadas o aprobadas.
8. Finalice todo mantenimiento en la unidad.
Las emanaciones de escape del motor y ciertos componentes de esta unidad contienen o emiten sustancias químicas
conocidas por el Estado de California como carcinógenas,
también pueden causar defectos de nacimiento o causar daños al sistema reproductivo.
Los bornes, terminales y accesorios relacionados con la batería contienen plomo y compuestos del plomo, sustancias
químicas conocidas por el Estado de California como carcinógenas, también pueden causar defectos de nacimiento o
causar daños al sistema reproductivo. DEBE LAVARSE
BIEN LAS MANOS DESPUÉS DE MANIPULAR ESTOS COMPONENTES.
F–041306C
51
NORMAS DE SEGURIDAD
Normas de seguridad para la operación de la cultivadora
ADVERTENCIA: Busque este símbolo que le indicará puntos importante de
precaución para su seguridad. Este símbolo quiere decir: “Atención! Esté
alerta! Se trata de su seguridad.”
S Use un bidón aprobado para combustible.
ADVERTENCIA: Para prevenir
el arranque accidental de la máquina, cuando la esté ensamblando, transportando, esté realizando
ajustes o reparaciones, siempre desconecte el cable de la bujía y colóquelo de
manera que no haga contacto con la bujía.
S Revise la cantidad de combustible antes
de cada uso, dejando espacio suficiente
para la expansión que puede causar el calor del motor y/o del sol.
S Llene el tanque de combustible a la intemperie y con muchísimo cuidado. No fume
cuando esté reabasteciendo. Nunca llene
el tanque dentro de un local cerrado. Coloque la tapa del tanque de manera que quede segura y limpie cualquier combustible
derramado.
IMPORTANTE: Las normas de seguridad requieren que la unidad esté equipada con controles que funcionan solamente en la presencia
del operador para reducir el riesgo de accidentes. Su cultivadora está equipada con este tipo
de controles. Por ningún motivo debe intentar
anular la función de estos controles que sólo
trabajan en la presencia del operador.
S Si se derrama combustible, no intente hacer arrancar el motor, aleje la máquina del
área del derrame y evite crear cualquier
fuente de ignición hasta que los vapores
del combustible se hayan disipado.
Antes de usar la unidad
S Nunca quite la tapa del tanque de combustible ni añada combustible a un motor que
esté en marcha o que esté caliente.
S Lea con atención el Manual del usuario.
Familiarícese completamente con los controles y con el uso apropiado de la cultivadora. Aprenda a detener la cultivadora y a
desenganchar rápidamente los controles.
S Nunca guarde combustible ni la cultivadora
con combustible en el tanque dentro de un
local donde los vapores puedan alcanzar
una llama expuesta.
S Siempre que use la cultivadora deberá
vestirse con ropa apropiada. Use calzado
que le dé buena tracción en superficies
resbaladizas.
Operación segura
S Nunca permita que niños o adolescentes
operen la cultivadora. Manténgalos alejados mientras se está utilizando. Nunca
permita que adultos operen la cultivadora
sin no han recibido las instrucciones apropiadas.
S Mantenga el área de operación libre de
personas, especialmente de niños pequeños y mascotas.
S Revise completamente el área donde se
usará la cultivadora y despéjela de todo
objeto que pueda ser golpeado por la unidad.
S No opere esta máquina si está tomando
drogas u otros medicamentos que puedan
causar sueño o afectar su habilidad para
operar esta máquina con seguridad.
S Tenga en cuenta que el operador o usuario
es responsable por los accidentes o peligros para otras personas, sus propiedades, y también para ellos mismos.
S No use esta máquina si no está física o
mentalmente capacitado para hacerlo de
una manera segura.
S Desenganche todos los embragues y cambie a neutro antes de hacer arrancar el
motor.
Seguridad con el combustible
S Siempre use gafas de seguridad o caretas
protectoras al operar, ajustar o reparar la
unidad para proteger sus ojos de objetos
que pudieran ser lanzados por la cultivadora.
S Tenga cuidado al manejar el combustible;
es sumamente inflamable.
S No ponga las manos o los pies cerca o debajo de piezas giratorias.
F–041306C
52
NORMAS DE SEGURIDAD
S Preste mucha atención cuando opere la
cultivadora sobre o a través de entradas
de auto, senderos o caminos cubiertos de
grava. Esté alerta a peligros ocultos o al
tráfico.
S No exceda la capacidad de su cultivadora
al tratar de arar muy profundo a una velocidad muy rápida.
Almacenamiento seguro
S Tenga mucho cuidado para no resbalar o
caer.
S Cuando la cultivadora va a estar almacenada por largo periodo, consulte las instrucciones del manual del usuario para
obtener información detallada importante al
respecto.
S Nunca opere la cultivadora sin colocar en
su lugar los respectivos resguardos, placas
u otros dispositivos de seguridad.
S Use solamente aditamentos y accesorios
aprobados por el fabricante de la máquina.
(como por ejemplo, pesos para las ruedas,
contrapesos, etc.).
S Nunca guarde la cultivadora con combustible en el tanque dentro de una construcción donde pudieran haber fuentes de
ignición tales como calentadores de agua y
estufas, secadoras de ropa, etc. Deje que
el motor se enfríe antes de guardar la unidad en un recinto cerrado.
S Nunca opere la cultivadora a alta velocidad
de transporte sobre superficies duras o
resbaladizas. Siempre que retroceda mire
hacia atrás y hágalo con cuidado.
S Si es necesario vaciar el tanque, hágalo al
aire libre.
S Nunca permita que haya personas cerca
de la cultivadora en marcha.
S Mantenga la cultivadora en condiciones
seguras de funcionamiento. Revise con
regularidad todos los sujetadores para
mantenerlos debidamente apretados.
S Mantenga alejados a niños y mascotas durante la operación de la máquina.
S Nunca opere la cultivadora sin tener buena
visibilidad o luz suficiente.
Reparación / Ajustes seguros
S Tenga cuidado al cultivar sobre tierra compacta. Los dientes podrían atascarse en el
suelo e impulsar la cultivadora hacia adelante. Si esto ocurre, suelte los mangos y
no intente detener la máquina.
S Si golpea algún objeto con la unidad, pare
el motor. Desconecte el cable de la bujía y
manténgalo alejado de ésta para evitar un
arranque accidental del motor. Inspeccione
la cultivadora cuidadosamente para ver si
sufrió algún daño, y si está averiada deberá repararla antes de hacerla funcionar
nuevamente.
S Tenga mucho cuidado al retroceder o jalar
la máquina hacia usted.
S No haga ajustes al regulador de velocidad
del motor ni haga funcionar el motor a una
velocidad excesiva.
S Si la cultivadora comienza a vibrar de una
manera anormal, apague el motor y revise
la unidad de inmediato para encontrar la
causa. Generalmente la vibración es una
indicación de alguna avería.
S Haga arrancar el motor o enciéndalo con
cuidado de acuerdo a las instrucciones y
con los pies bastante alejados de los dientes de la unidad.
S Apague el motor siempre que tenga que
dejar la unidad. También, desconecte el
cable de la bujía antes de despejar los
dientes y antes de hacer cualquier reparación, ajuste o inspección a la unidad.
S Nunca levante ni cargue una máquina
mientras el motor está en marcha.
S Nunca deje correr el motor dentro de un
recinto o área cerrada. Los vapores del
sistema de escape son peligrosos, contienen MONÓXIDO DE CARBONO, un GAS
INODORO y MORTAL.
S Tome todas las precauciones posibles
cuando deba dejar la cultivadora desatendida. Pare el motor y saque la llave (si la
hay).
F–041306C
S Antes de limpiar, reparar o inspeccionar la
unidad, apague el motor y asegúrese de
que todas las piezas o parte movibles se
hayan detenido.
53
S Nunca trate de hacer ajustes mientras el
motor esté en marcha, a menos que esto
sea recomendado específicamente por el
fabricante de la unidad.
NORMAS DE SEGURIDAD
SÍMBOLOS INTERNACIONALES
IMPORTANTE: La mayoría de los símbolos a continuación se encuentran ubicados en la
unidad o en la información que viene con el producto. Antes de usar la unidad, familiarícese
con el significado y propósito de cada uno de los símbolos.
Símbolos de control y funcionamiento
Marcha lenta
Marcha rápida
Combustible
Aceite
Cebador APAGADO
Cebado medio
Cebado completo
Símbolos de advertencia y seguridad
ADVERTENCIA
Lanza objetos.
Mantener transeúntes
alejados.
IMPORTANTE
Leer el Manual del
usuario antes de
operar esta máquina.
F–041306C
ADVERTENCIA
Piezas giratorias. Apagar el
motor y desconectar el cable
de la bujía antes de hacer
ajustes a la unidad.
ADVERTENCIA
Usar protección para
los ojos.
54
ADVERTENCIA
PARAR
ENSAMBLAJE
ENSAMBLAJE
PARTES EMPACADAS POR SEPARADO EN LA CAJA
1 – Manual del usuario (no aparece en la figura)
1 – Mango superior
1 – Mango inferior derecho
1 – Mango inferior izquierdo
1 – Bolsa de partes
5. Retire el material de empaque colocado
alrededor de los dientes.
ADVERTENCIA: Use siempre
gafas de seguridad o caretas
protectoras mientras ensambla
la cultivadora.
La Figura 1 muestra la cultivadora completamente ensamblada.
Cuando se indica el lado derecho o el lado
izquierdo de la cultivadora en este manual,
siempre se refiere al punto de vista del operador en su posición detrás de la unidad.
CÓMO SACAR LA CULTIVADORA
DE LA CAJA
1. Saque la bolsa de partes de la caja.
2. Saque los mangos de la caja.
3. Retire el material de empaque colocado
alrededor de la unidad.
4. Levante y saque la cultivadora de la caja
y colóquela sobre una superficie plana y
estable.
Figura 1
CÓMO ENSAMBLAR EL MANGO
Arandelas
Los mangos inferiores tienen un doblez corto
en la parte inferior y han sido aplanados en
la parte superior.
Contratuercas
Protector
de los dientes
Arandelas
Pernos
1. Desenrolle el control de aceleración de
alrededor del motor. Estire el cable de
aceleración. Asegúrese de no doblar ni
retorcer el cable.
2. Retire las contratuercas, las arandelas
y los tornillos de la cubierta protectora
de los dientes (Figura 2).
Figura 2
F–041306C
55
ENSAMBLAJE
3. Inserte el mango inferior derecho en la
guía de montaje (Figura 3). Asegúrese
que el extremo plano en la parte superior del mango quede orientado hacia
adentro.
4. Monte una arandela sobre cada tornillo. Empuje los tornillos a través de la
cubierta protectora de los dientes, el
mango inferior y hasta la mitad en la
caja del motor (Figura 4).
5. Inserte el mango inferior izquierdo en
la guía de montaje (Figura 3). Asegúrese que el extremo plano en la parte superior del mango quede orientado hacia
adentro.
6. Empuje los tornillos a través de la caja
del motor, del mango inferior y de la
cubierta protectora de los dientes.
Asegure con las arandelas y las contratuercas como se muestra en la
Figura 4. No las apriete todavía.
7. Retire los sujetadores del mango superior (Figura 5).
8. Monte el mango superior a los mangos
inferiores usando los sujetadores que
quitó en el paso 7.
9. Apriete las perillas.
NOTA: Para apretar las perillas, sujete
la cabeza curva del perno de coche
contra la parte exterior del mango inferior mientras aprieta las perillas.
10. Apriete las contratuercas que sujetan
los extremos de los mangos inferiores
(Figura 4). Apriételas lo suficiente solamente para sujetar firmemente los mangos.
PRECAUCIÓN: Apretar demasiado las
contratuercas puede cambiar la forma
del mango y dañar la caja del motor.
Mango inferior
izquierdo
Mango inferior
derecho
Figura 3
Guía de montaje
Arandela
Contratuerca
Arandela
Tornillo
Protector de los
dientes
Figura 4
Arandela plana
Perilla
Arandela
curva
Perno de
coche
Mango
superior
Figura 5
F–041306C
56
ENSAMBLAJE
11. Saque el interruptor de parada, soporte del interruptor, tornillo y conjunto
de cables de la bolsa de partes.
Tornillo
Ojete
Interruptor
de parada
12. Monte el control de aceleración y el
interruptor de parada en el mango derecho. Use el tornillo para sujetar el
ojete, el interruptor de parada, el soporte del interruptor y el control de
aceleración al mango como se muestra
en la Figura 6.
Terminal
Soporte del
interruptor
Control de
aceleración
13. Conecte el terminal al interruptor de
parada (Figura 6).
Figura 6
14. Conecte el otro extremo del conjunto
de cables a los dos cables en la parte
trasera del motor (Figura 7).
NOTA: Si los cables del interruptor de
parada no se conectan de la forma correcta, el interruptor no detendrá el motor.
15. Use el amarre de cables para sujetar el
cable de control de aceleración y el
conjunto de cables al mango superior e
inferior (Figura 8). Guíe el extremo puntiagudo del amarre de cables a través
del otro extremo (cuadrado) del amarre.
Jale el amarre de cables de manera
que el cable de acelerador quede bien
sujeto contra el mango inferior.
Conjunto de
cables
Figura 7
NOTA: El amarre tiene dos lados, uno
rugoso y otro liso. El lado rugoso debe
quedar orientado hacia el interior del
bucle que se forma al conectar los extremos del amarre.
16. Intente aflojar el amarre de cables. Si
se afloja, el amarre no está conectado
correctamente; es decir, se ha conectado con el lado liso orientado hacia el interior del bucle. Quite el amarre de
cables e invierta la dirección.
Amarre de
cables
Figura 8
17. Corte la parte sobresaliente del amarre.
F–041306C
57
ENSAMBLAJE
n
LISTA DE COMPROBACIÓN
Para obtener un rendimiento óptimo y la mayor satisfacción de este producto de alta calidad, favor de revisar la siguiente lista de
comprobación antes de hacer funcionar su
cultivadora:
n
Se han completado todas las instrucciones de ensamblado.
n
Revise la caja. Compruebe que no
quede ninguna pieza o parte en la caja.
n
Todos los sujetadores han sido apretados firmemente.
A medida que vaya aprendiendo a usar la
cultivadora preste especial atención a los
siguientes puntos importantes:
nn
El tanque se llena con una mezcla de
combustible fresca y limpia.
nn
Familiarícese y entienda la función de
todos los controles. Antes de hacer
arrancar el motor, verifique el funcionamiento de todos los controles.
IMPORTANTE: Esta unidad está equipada con un motor de combustión interna y no
debe ser usada en o cerca de ningún terreno basto de cubierta forestal, de maleza o de
hierba, a menos que el sistema de escape del motor esté equipado con un parachispas
que cumpla con las leyes locales y estatales aplicables (si existen). Si se usa el
parachispas, el operador debe mantenerlo en buenas condiciones de funcionamiento.
En el Estado de California lo indicado anteriormente es exigido por ley (Sección 4442
del Código de Recursos Públicos de California). Otros estados pueden tener leyes
similares. Las leyes federales aplican sobre los terrenos federales. Para conseguir un
parachispas para el sistema de escape, acuda a un Centro de Servicio Autorizado.
F–041306C
58
OPERACIÓN
CONOZCA SU CULTIVADORA
ANTES DE HACER FUNCIONAR LA CULTIVADORA, LEA EL MANUAL DEL USUARIO Y
TODA LA INFORMACIÓN SOBRE SEGURIDAD. Para familiarizarse con la ubicación de los
controles, compare las siguientes ilustraciones con su cultivadora. Guarde este manual para
consultas futuras.
Interruptor
de parada
Manija de arranque manual
Interruptor
ENCENDIDO / APAGADO
Palanca de control
de aceleración
Mango superior
Mango inferior
Control de ahogador
Filtro de aire
Tapa de
combustible
Conjunto de varilla de
profundidad y ruedas
de transporte
Cubierta protectora
de los dientes
Dientes
Figura 9
Control de aceleración – Controla la ve-
Interruptor de parada – Se usa para
locidad del motor y la rotación de los dientes.
La cultivadora está equipada con un embrague centrífugo que engancha el sistema de
transmisión de los dientes cuando se aumenta
la velocidad del motor.
detener el motor.
Manija de arranque manual – El motor
está equipado con una manija de arranque
manual fácil de usar.
Varilla de profundidad – Móntela con las
ruedas arriba para ajustar la profundidad del
corte. También se usa para ayudar a controlar
la dirección y la velocidad de la cultivadora.
Ruedas de transporte – Monte las ruedas
en la posición más baja cuando esté trasladando la cultivadora.
Palanca de control del ahogador – Se
usa para ayudar a arrancar el motor en frío.
Interruptor de ENCENDIDO / APAGADO – La posición ENCENDIDO permite hacer arrancar el motor. La posición APAGADO
para el motor y no lo deje arrancar.
PROTECCIÓN PARA LOS OJOS
Use siempre gafas de seguridad. Si usa anteojos recetados, colóquese una careta de
seguridad de visión amplia sobre sus anteojos.
F–041306C
59
ADVERTENCIA: La cultivadora
puede lanzar con fuerza objetos
y basuras a los ojos, lo cual
puede causar lesiones graves. Use siempre gafas de seguridad o caretas protectoras durante la operación de la cultivadora.
OPERACIÓN
CÓMO USAR LA CULTIVADORA
Cómo detener la cultivadora
1. Suelte el control de aceleración para detener la rotación de los dientes.
Varilla de
profundidad
2. Mueva el interruptor de ENCENDIDO /
APAGADO, en el motor, a la posición
APAGADO.
Pasador de
horquilla
Cómo ajustar la profundidad
Use la varilla de profundidad para controlar la profundidad del arado y la velocidad de
avance. Ajuste la varilla de profundidad a
la posición de arado deseada, siguiendo las
indicaciones siguientes:
1. Retire el pasador abierto y el pasador
de horquilla de la varilla de profundidad (Figure 10).
Soporte de la varilla de
profundidad
2. Ajuste de la varilla de profundidad hacia arriba para cavar a menos profundidad o hacia abajo para cavar a mayor
profundidad.
Figura 10
3. Instale nuevamente el pasador de horquilla y el pasador abierto.
CÓMO OPERAR LA
CULTIVADORA
dad no avance simplemente sobre la tierra.
5. Evite arar tierra muy seca, ya que esto
sólo producirá un polvo que no retiene
agua. Asimismo, evite arar tierra muy
mojada, ya que esto excederá la capacidad de la máquina y producirá terrones /
acumulaciones de tierra.
1. Arranque el motor. Consulte “Cómo hacer arrancar el motor”.
2. Incline la unidad hacia atrás sobre la varilla de profundidad hasta que los dientes no toquen el suelo. Apriete el control
de aceleración contra el manillar todo lo
que pueda. El motor es controlado por
un regulador de velocidad y debe hacerlo funcionar a su máxima aceleración
cuando está cultivando.
6. Bajando la varilla de profundidad hará
que la cultivadora avance más lento y
que cave a mayor profundidad. Levantar
la varilla de profundidad le permitirá
avanzar más rápido y excavar la tierra a
menor profundidad. Consulte “Cómo
ajustar la varilla de profundidad”.
3. Sujete el mango firmemente y lentamente incline la unidad hacia adelante para
iniciar la acción de cultivar.
4. A medida que los dientes comienzan a
hacer contacto con la tierra, sujete la
unidad por los mangos para que los
dientes se entierren en el suelo y la uni-
F–041306C
siones.
60
ADVERTENCIA: Manténgase
alejado de los dientes giratorios, éstos pueden causar le-
OPERACIÓN
ANTES DE HACER ARRANCAR EL MOTOR
Cómo preparar el motor
2. Añada al contenedor de gasolina 5.3 onzas de aceite para motor de dos tiempos
asegurándose que el aceite esté limpio y
que sea de buena calidad.
ADVERTENCIA: Use siempre un
recipiente de seguridad para el
combustible. No fume cuando
esté reabasteciendo el motor. No reabastezca dentro de un local cerrado.
Apague el motor antes de añadir combustible. Deje enfriar el motor por varios
minutos.
IMPORTANTE: No use aceite de motor
fuera de bordo o aceites multiviscosidad como 10W–30 ó 10W–40.
3. Coloque la tapa en el contenedor y agítelo vigorosamente para mezclar la gasolina con el aceite.
Cómo preparar la mezcla de
combustible
4. Añada al contenedor otros tres (3) cuartos de galón (U.S.) de gasolina adicional.
Agite nuevamente el contenedor de gasolina.
El motor de dos tiempos que tiene esta cultivadora requiere una mezcla de gasolina y
aceite para lubricar los cojinetes y las demás
piezas movibles. La proporción indicada para la mezcla es de 24:1 (5.3 onzas de aceite
por cada galón de gasolina – consulte la Tabla de mezcla de combustible). Es necesario
premezclar la gasolina y el aceite en un contenedor de gasolina limpio. Use siempre gasolina nueva, limpia y sin plomo.
5. Con esto se completa la preparación de
la mezcla de gasolina. Ahora, puede añadirla al tanque de combustible.
TABLA DE MEZCLA DE COMBUSTIBLE
(proporción de 24:1)
U.S.
Mezcle la gasolina y el aceite de la manera
siguiente:
1. Coloque un (1) cuarto de galón (U.S.) de
gasolina para automóvil nueva, limpia y
sin plomo, dentro de un contenedor de
gasolina con capacidad para un galón.
SI. (métrico)
GAS.
ACEITE
GAS.
ACEITE
1 galón
5.3 oz.
4 litros
0.167 L
2 galones.
11 oz.
8 litros
0.333 L
5 galones.
27 oz.
20 litros
0.833 L
No llene el tanque de combustible con gasolina sin antes mezclarla con aceite. Agite
el bidón de gasolina cada vez que tenga que llenar el tanque de combustible.
Aceite
(5.3 oz)
Agite el bidón
Añada más gasolina
(3 cuartos de galón
U.S.)
Gasolina
1/4 de
galón
U.S.
Gasolina
especial
1 galón
U.S.
Bidón de 1 galón U.S.
F–041306C
61
OPERACIÓN
CÓMO HACER ARRANCAR EL MOTOR
Antes de hacer arrancar el motor, asegúrese
de haber leído y entendido todas las instrucciones dadas en las páginas anteriores.
Tan pronto se encienda el motor, suelte
lentamente el control de aceleración. Si
lo suelta muy lentamente, a veces la unidad se desplazará hacia adelante).
1. Llene el tanque de combustible hasta
llegar a 1/2 pulgada del tope del tubo de
llenado. Vuelva a colocar en su sitio la
tapa del tanque de combustible de manera que quede segura. Use siempre
combustible fresco. Nunca use gasolina
que pueda estar rancia debido al almacenamiento prolongado.
7. Una vez que el motor arranque, mueva
la palanca de control de cebado
(ahogador) a la posición de Cebado medio. Cuando el motor esté funcionando
de manera regular, mueva la palanca de
control de cebado a la posición Cebador
apagado.
NOTA: Si los dientes no dejan de girar cuando se suelta el control de
aceleración, ajuste la marcha en vacío
del carburador. Para ajustar el
carburador consulte el Manual del
motor.
2. Mueva el interruptor de parada a la posición ENCENDIDO (Figura 11).
3. Cuando el motor está frío, Mueva el
control de cebado (ahogador) a la posición Cebado completo (hasta abajo).
8. Para parar el motor, suelte el control de
aceleración y mueva el interruptor de
parada a la posición APAGADO.
NOTA: No trate de cebar un motor caliente o tibio.
4. Coloque la unidad de manera que quede
apoyada firmemente sobre los dientes y
la varilla de profundidad o las ruedas, en
un área abierta.
9. Si el motor se ahoga, saque la bujía y
séquela. Consulte “Mantenimiento de la
bujía” en la sección de Mantenimiento
de este manual. Luego, jale la cuerda de
arranque teniendo la palanca del cebador en la posición Cebador apagado.
5. Sujete firmemente el mango derecho
con su mano izquierda.
6. Sujete la manija de arranque manual
con la mano derecha y jálela para hacer
arrancar el motor. Repita si es necesario. (A veces es necesario sujetar la palanca de control de aceleración con la
mano izquierda, contra la empuñadura.
ADVERTENCIA: El silenciador
y las áreas que lo rodean se
calientan mucho luego de
arrancar el motor. No toque estas
áreas.
Interruptor de parada
Manija de arranque manual
Filtro de aire
Cebador apagado
Cebado medio
Cebado completo
Control de cebado (ahogador)
F–041306C
62
Figura 11
OPERACIÓN
CONSEJOS PARA CULTIVAR
S
Arar es cavar, revolver y aflojar la tierra
compactada antes de cultivar. La tierra
suelta facilita el crecimiento de las raíces. La profundidad ideal de la excavación es de 4 a 6 pulgadas. La
cultivadora también despejará la tierra
de maleza. La descomposición de esta
materia vegetal sirve como abono y enriquece la tierra. Según el clima (lluvia y
viento), es aconsejable cultivar la tierra
después de la temporada de cosecha
para enriquecer aún más el suelo.
S
Evite arar tierra muy seca, ya que esto
sólo producirá un polvo que no retiene
agua. Asimismo, evite arar tierra muy
mojada, ya que esto producirá terrones /
acumulaciones de tierra.
S
Conseguirá un mejor crecimiento de sus
plantas o vegetales si el área ha sido
arada adecuadamente y se usa de inmediato para mantener el contenido de
humedad.
S
La varilla de profundidad (ubicada en la
parte trasera de su cultivadora) sirve dos
propósitos. Ayuda a regular la profundidad del corte y también sirve como freno
para ayudar al operador a controlar la
velocidad de la cultivadora.
S
Bajando la varilla de profundidad hará
que la cultivadora avance más lento y
que cave a mayor profundidad. Levantar
la varilla de profundidad le permitirá
avanzar más rápido y excavar la tierra a
menor profundidad.
S
Si la cultivadora deja de avanzar y trata
de cavar más profundo que lo necesario,
mueva el mango de lado a lado para iniciar la marcha hacia adelante.
S
Cultivar es aflojar o cavar alrededor de
las plantas que están creciendo lo cual
les ayuda en su crecimiento.
S
Cuando use la cultivadora para quitar la
maleza, obtendrá mejores resultados al
arar a una profundidad no mayor de 1
pulgada y media (1 1/2). Al arar a mayor
profundidad sólo conseguirá sacar a la
superficie las semillas de maleza que no
han germinado. Levantar la varilla de
profundidad le permitirá avanzar más
rápido y excavar la tierra a menor profundidad.
S
Cuando esté arando alrededor de plantas o en áreas muy estrechas, tal vez
sea conveniente que quites los dientes
externos. Consulte “Reemplazo de los
dientes” en la sección de Servicio y
Ajustes.
S
Para obtener un mayor control cuando
esté arando alrededor de plantas delicadas, invierta la varilla y guíe la cultivadora con las ruedas.
ADVERTENCIA: Lea el Manual
del usuario Conozca la ubicación y las funciones de todos
los controles. Mantenga todos los dispositivos y guardas de seguridad en su
lugar. Nunca permita que niños o adultos no familiarizados con la cultivadora
la utilicen. Apague el motor antes de
desobstruir los dientes o hacer reparaciones a la unidad. No permita que haya
gente cerca cuando opere la máquina.
Manténgase alejado de las partes y
dientes giratorios. Estos pueden causar
lesiones.
SUGERENCIAS PARA AJUSTAR LA VARILLA DE PROFUNDIDAD O LAS RUEDAS
Arado liviano con vegetación de
crecimiento moderado (1 ó 2
pulgadas de profundidad)
Use la varilla de profundidad. Ajuste la varilla
de profundidad hacia abajo para un arado
más profundo.
Arado pesado
(más de 4 pulgadas de profundidad)
Mueva las ruedas hacia arriba a su posición
más alta o a la segunda posición más alta.
Asegúrese que los mangos estén a una altura cómoda para operar la cultivadora.
Preparación para el sembrado (de 4 a
6 pulgadas de profundidad)
F–041306C
63
Desmonte la varilla de profundidad y haga
que los dientes se entierren bien moviendo
la máquina de atrás para adelante hasta alcanzar una profundidad mínima de 4 pulgadas. Jale lentamente la cultivadora de
manera que la tierra se desplace hacia adelante sobre los dientes.
MANTENIMIENTO
RESPONSABILIDADES DEL CLIENTE
REGISTROS DE
SERVICIO
Anote las fechas a
medida que complete
cada servicio.
Apretar todos los tornillos
y tuercas
Antes
de caĆ
da uso
DesĆ
pués
de las
primeĆ
ras
2
horas
√
√
Cada
25
horas
Lubricar el eje de los
dientes
Cada
75
horas
√
Antes
de
guardar
√
Revisar la bujía
√
√
Limpiar y lubricar el filtro
de aire
√
√
√
√
√
Vaciar el combustible
ESPECIFICACIONES DEL
PRODUCTO
Entrehierro:
RECOMENDACIONES GENERALES
Fecha de compra:
Cilindrada:
Capacidad de
gasolina:
La garantía de esta cultivadora no cubre piezas que hayan estado sujetas a abuso o negligencia por parte del operador. Para recibir
el valor total de la garantía, el operador debe
mantener la cultivadora de la manera indicada en este manual.
2
3.0 pulg. cúb.
(49.2 cc.)
20 onzas
Para mantener su cultivadora en buen estado, es necesario hacerle algunos ajustes
periódicamente.
Proporción – mezcla de combustible/
aceite: 24:1 Aceite a gasolina
(5.3 onzas de aceite a1 galón
de gasolina) (use gasolina
regular sin plomo)
Bujía:
F–041306C
0.035 pulgada
RPM de marcha en vacío: 1700–3000
Ver la placa de
identificación
Modelo No.:
Caballos de
fuerza:
FECHAS
DE
SERVICIO
√
Lubricar la transmisión
Limpiar los orificios de escape del cilindro
Antes
de
cada
tempoĆ
rada
Champion
RCJ–8Y
64
Todos los ajustes a la unidad indicados en la
sección de Servicio y Ajustes de este manual, deben ser realizados por lo menos una
vez durante cada temporada.
LUBRICACIÓN
MANTENIMIENTO
4. Vuelva a instalar el tornillo de escape
de aire.
5. Revise la condición de la arandela de
fieltro (Figura 12). Reemplace la arandela de fieltro si está dañada (consulte
la sección de Piezas de Repuesto en
este manual).
6. Limpie y lubrique, con unas pocas gotas
de aceite, el eje de los dientes.
7. Reinstale los dientes del lado izquierdo.
8. Retire los dientes del lado derecho. Revise la arandela de fieltro por si estuviera dañada. Limpie y lubrique el eje de
los dientes. Reinstale los dientes del
lado derecho.
Después de cada 25 horas de uso y/o a principios de cada temporada, asegúrese de
que la caja de engranajes esté llena con lubricante (Figura 12). Los tubos de lubricante
para engranajes se pueden obtener en la
mayoría de las tiendas de repuestos para
automóviles. Use un engrasador portátil tal
como el Lubriplate 630AA (Producto No.
06787, tubo de 1–3/4 onzas) o Lubriplate
GR–132 (Producto No. 15892, tubo de 10
onzas).
Después de limpiar la unidad y antes de almacenarla, aplique aceite al eje de los dientes (Figura 12).
Tornillo para el escape de aire
ADVERTENCIA: Deje que la
transmisión se enfríe antes de
aplicar el lubricante.
1. Desmonte ambos dientes del lado izquierdo. Consulte “Cómo reemplazar los
dientes” en la sección de Servicio y
Ajustes.
Eje de
los
dientes
2. Saque el tornillo del escape de aire
(Figura 12).
Arandela
de fieltro
3. Coloque la pistola engrasadora en la boquilla de engrase. Llene la transmisión
hasta que comience a salir grasa por el
agujero del tornillo de escape de aire.
Válvula de
lubricación Figura 12
CÓMO LIMPIAR LOS DIENTES
4. Vuelva a montar los dientes en el eje y
sujételos con un pasador de horquilla y
pasador abierto.
5. Conecte el cable de la bujía.
Siempre limpie la suciedad y desechos que
se acumulan en la cultivadora después de
cada uso. Quite cualquier cordel, alambre o
maleza que se encuentre atascada en el
mecanismo y detenga la rotación de los
dientes.
Pasadores de
horquilla
1. Suelte el control de aceleración y mueva
el interruptor a la posición APAGADO.
Desconecte el cable de la bujía.
2. Usando guantes de protección, retire los
pasadores abiertos y los pasadores
de horquilla que sujetan los dientes al
eje (Figura 13). Retire los dientes del
eje.
3. Retire cualquier desecho que se encuentre atascado en el eje y en los dientes. Limpie y lubrique, con unas pocas
gotas de aceite, el eje de los dientes.
F–041306C
Pasadores
abiertos
65
Dientes
Figura 13
BUJÍA
MANTENIMIENTO
para facilitar su remoción. Apriete la bujía hasta lograr un par de apriete de 15
libras–pie.
Revise la bujía cada 25 horas. Reemplace
la bujía si los electrodos están dañados o
quemados o si la porcelana está agrietada.
1. Compruebe que la bujía está limpia.
Limpie la bujía raspando con cuidado
los electrodos (no use chorro de arena
ni cepillo de alambre para limpiarla).
2. Revise el entrehierro de la bujía usando
una lámina calibradora. Consulte la
sección “Especificaciones del Producto”
para informarse de la medida correcta
para el entrehierro de la bujía y sobre el
tipo de bujía de repuesto.
3. Antes de instalar la bujía, aplique una
capa ligera de aceite a la parte roscada
F–041306C
Lámina calibradora
0.035”
Bujía
Figura 14
66
SERVICIO Y AJUSTE
CÓMO DESMONTAR Y MONTAR LOS DIENTES
Cuando se indica el lado izquierdo o derecho de la cultivadora en este manual, siempre se refiere al punto de vista del operador
en su posición detrás de la unidad.
Instalación de los dientes
Los cuatro dientes son diferentes y no se
pueden intercambiar. Los dientes deben ser
instalados correctamente o la cultivadora no
funcionará bien.
2. Monte el diente interno en el eje y vuelva
a instalar el pasador de horquilla y el
pasador abierto.
1. Limpie y lubrique, con unas pocas gotas
de aceite, el eje de los dientes.
3. Cuando los dientes se instalan correctamente, se verá la letra R en el lado exterior del diente derecho (Figura 16). La
letra L aparecerá en el lado exterior del
diente izquierdo.
Para cultivar en espacios estrechos o alrededor de las plantas, se pueden desmontar
los dientes de ambos extremos reduciendo
la anchura de cultivo a 18 centímetros (7
pulgadas), aproximadamente.
ADVERTENCIA: Los dientes se
afilan solos y el uso los hará
aún más afilados, por lo tanto
deben manipularse con cuidado.
Los dientes se desgastarán de manera uniforme. En caso de que se tengan que reemplazar debido al desgaste, se recomienda
reemplazar las cuatro unidades de dientes al
mismo tiempo. Siga los pasos siguientes
para reemplazar los dientes:
Desmontaje de los dientes
1. Coloque el interruptor en la posición
APAGADO.
2. Desconecte el cable de la bujía.
R
3. Usando guantes de protección, retire los
pasadores abiertos y los pasadores
de horquilla que sujetan las unidades
de dientes al eje (Figura 15). Desmonte
los dientes de un lado de la unidad.
Figura 16
4. Monte el diente externo en el eje y sujételo con el pasador de horquilla y el
pasador abierto (Figura 15).
Pasadores de
horquilla
5. Los bordes cortantes en el lado exterior
de los dientes externos están orientadas
hacia el diente interno. Cuando los dientes se instalan correctamente, se ve la
letra R en el lado derecho, o la letra L en
el lado izquierdo, mirando de la parte de
afuera de la unidad.
6. Repita los pasos anteriores en el otro
lado de la unidad.
NOTA:Asegúrese de instalar los dientes
en los lados correctos en la unidad.
Pasadores
abiertos
F–041306C
Dientes
Figura 15
67
ALMACENAMIENTO
SERVICIO Y AJUSTE
S
ADVERTENCIA: Nunca guarde
la cultivadora con combustible
en el tanque dentro de un recinto cerrado. Nunca la guarde en un área
cerrada y con poca ventilación, donde
los vapores del combustible puedan alcanzar una llama expuesta, chispas o el
piloto de un sistema de calefacción, calentador de agua o secadora de ropa.
IMPORTANTE: Nunca cubra la cultivadora mientras el motor y las áreas de escape estén todavía calientes.
NOTA: Una revisión o afinado anual, hecho en un Centro de Servicio Autorizado,
es una buena manera de asegurar que su
cultivadora le brindará un rendimiento
óptimo la próxima temporada.
ADVERTENCIA: No vacíe el
tanque de combustible dentro
de un recinto cerrado, cerca de
fuego o de alguna llama expuesta, o
mientras está fumando. Los vapores de
la gasolina pueden causar una explosión
o un incendio.
Motor
IMPORTANTE: Es importante evitar que
se formen residuos de gomoresina en los
componentes del sistema de combustible
tales como el carburador, el filtro del
combustible, la línea y el tanque de combustible durante el almacenamiento de la
unidad. Además, el uso de combustibles
mezclados con alcohol (llamados gasohol, etanol o metanol) puede atraer humedad, lo cual lleva a la separación de
ácidos durante el almacenamiento. Los
gases ácidos que se forman pueden dañar el sistema de combustible del motor
durante el almacenamiento.
Cuando sea necesario guardar la cultivadora
por treinta días o más, siga los pasos indicados a continuación para asegurar que la cultivadora esté en buenas condiciones de uso
para la próxima temporada.
Cultivadora
S
Limpie completamente la cultivadora.
S
Desmonte los dientes. Limpie y lubrique
los ejes de los dientes. Monte los dientes en los ejes respectivos. Consulte
“Cómo desmontar y montar los dientes”
en la sección de Servicio y Ajustes.
S
S
S
Para prevenir el daño al motor cuando la cultivadora se guarde por 30 días o más, siga
los pasos siguientes:
Afloje las perillas que sujetan el mango
superior al mango inferior. Doble con
cuidado el mango superior. Asegúrese
de no doblar el cable de aceleración.
Apriete las perillas.
El travesaño del mango superior (entre
los mangos inferiores) puede usarse como un asa de transporte. También puede usarlo para colgar la cultivadora en
un gancho de la pared.
La cultivadora debe almacenarce en un
lugar que disponga de buena ventilación.
F–041306C
Proteja la cultivadora con una cubierta
apropiada que no retenga humedad. No
use cubiertas de plástico.
68
S
Deje el motor en marcha hasta que se le
termine la gasolina.
S
Jale lentamente la manija de arranque
manual hasta que sienta resistencia por
la compresión en el cilindro, entonces
deténgase.
S
Suelte lentamente la cuerda de arranque
manual. En esta posición se cierran las
válvulas de entrada y salida, ayudando a
evitar la corrosión del pistón y del cilindro.
TABLA DE LOCALIZACION DE AVERIAS
PROBLEMA
CAUSA
SOLUCIÓN
El motor arranca con
dificultad
Combustible viejo
Vacíe el tanque de
combustible. Llénelo con una
mezcla fresca de
combustible.
Demasiado aceite en la
mezcla de combustible
Revise la tabla de mezcla de
combustible y mezcle más
combustible fresco.
Suciedad en el tanque o falta
de combustible
Limpie el tanque de
combustible.
Carburador desajustado
Consulte el manual del motor
para ajustar el carburador.
Bujía sucia
Limpie y calibre el
entrehierro de la bujía.
Filtro de aire sucio
Limpie y lubrique el filtro de
aire.
El motor tiene dificultad
para acelerar
Suciedad que interfiere con
el paso de gases del
regulador
Limpie el polvo y suciedad
de la parte superior del
carburador.
El motor genera humo
excesivo
Filtro de aire obstruido
Limpie y lubrique el filtro de
aire.
Demasiado aceite en la
mezcla de combustible
Revise la tabla de mezcla de
combustible y mezcle más
combustible fresco.
Los dientes continúan
girando al desenganchar
el control de aceleración
Carburador desajustado
Ajuste la marcha en vacío
del carburador.
Consulte el manual del motor
para ajustar el carburador.
Los dientes no giran
Los dientes están obstruidos
con suciedad
Quite la suciedad. Consulte
“Cómo limpiar los dientes” en
la sección de Mantenimiento.
La unidad no cultiva
correctamente
Montaje incorrecto de los
dientes
Compruebe que los dientes
estén instalados
correctamente. Consulte
“Cómo quitar y montar los
dientes” en al sección de
Servicio y Ajustes.
o
El motor marcha de forma
irregular
o
El motor no corre a toda
marcha
F–041306C
69
NOTA
F–041306C
70
NOTA
F–041306C
71
CÓMO HACER UN PEDIDO DE PIEZAS DE REPUESTO
Use solamente piezas de repuesto de fábrica. Las piezas de repuesto, con excepción del motor o la transmisión, se
encuentran disponibles en la tienda donde se compró la unidad, en un taller recomendado por la tienda o en un centro
de servicio autorizado que se encuentre listado en las páginas amarillas del guía de teléfonos. Si no puede conseguir
un repuesto o servicio de la forma que se indica anteriormente, llame o escriba al Distribuidor Central de Repuestos
que aparece más abajo. Cuando haga el pedido, incluya la información siguiente: (1) Número de Modelo Completo (se
encuentra en la placa de identificación), (2) Fecha de Fabricación, (3) Número de Pieza Completo, (4) Descripción, (5)
Cantidad.
Las piezas de repuesto para el motor o la transmisión se encuentran disponibles por medio del centro de servicio
autorizado por el fabricante cuya información puede conseguir en las páginas amarillas del guía de teléfonos. Consulte
las garantías individuales para el motor o transmisión.
MURRAY, INC. - DISTRIBUIDORES CENTRALES DE REPUESTOS - CORTACÉSPED
BILLIOU'S, INC.
1343 South Main St.
Porterville, CA. 93257
(559)784-4102ă1-877-245-5468
FAX 1-800-266-7337
Arizona, California, Hawaii,
Nevada
BROWN & WISER, INC.
9991 S.W. Avery Street
Tualatin, OR. 97062
(503)692-0330ă1-800-882-4782
FAX (503)691-2041
Alaska, Idaho (condados: Ada,
Adams, Benewah, Boise, Bonner,
Boundry, Canyon, Clearwater,
Elmore, Gem, Idaho, Kooten,
Latah, Lewis, NEZ Perce, Owyee,
Payette, Ravalli, Shoshone, Valley,
Washington), Montana (condados:
Flathead, Lake, Lincoln, Mineral,
Missoulo, Ravalli, Sanders),
Oregon, Washington
CPT CANADA POWER
TECHNOLOGY LIMITED
Mississauga
161 Watline Avenue
Mississauga, Ontario
L4Z-1P2
(905)890-6900ă1-800-861-9559
Edmonton
101-10411-178 Street
Edmonton, Alberta
T5S 1R5
(780)453-5791ă1-800-861-9559
Ville StĆLaurent
234 Migneron Street
Ville St-Laurent, Quebec
H4T 1Y7
(514)731-3559ă1-800-861-9559
Canadá
F–041306C
FRANK EDWARDS CO.
3626 Parkway Blvd.
West Valley City, UT 84120
1-800-318-0201
FAX (801)736-8067
Colorado, Idaho (condados:
Bannock Bearlake, Bingham,
Blaine, Booneville, Butte, Camas,
Caribou, Cassia, Custer, Franklin,
Fremont, Gooding, Jefferson,
Jerome, Lemhi, Lincoln, Madison,
Minidoka, Oneida, Power, Teton,
Twin Falls) Montana (excepto
condados Flathead, Lake, Lincoln,
Mineral, Missoulo, Ravalli,
Sanders), Utah, Wyoming
GARDNER, INC.
3641 Interchange Road
Columbus, OH. 43204-1499
1-800-848-8946
FAX 1-800-626-4735
Alabama, Arkansas (excepto
condados: Hempstead, Howard,
Lafayette, Little River, Miller,
Nevada, Pike, Sevier),
Connecticut, Delaware, District
of Columbia, Florida, Georgia,
Illinois (al sur del Hwy. 80),
Indiana, Iowa, Kansas, Kentucky,
Louisiana, Maine, Maryland,
Massachusetts, Michigan
(excepto upper Peninsula),
Mississippi, Missouri, Nebraska,
New Hampshire, New Jersey,
New York, North Carolina, Ohio,
Pennsylvania, Rhode Island,
South Carolina, Tennessee,
Vermont, Virgina, West Virginia
Puerto Rico
GULF COAST ENGINE, INC.
4202 Russell Dr.
Corpus Christi, TX. 78408
1-800-825-6999
FAX (888)888-7036
Arkansas (condados: Hempstead,
Howard, Lafayette, Little River,
Miller, Nevada, Pike, Sevier)
Nuevo México, Oklahoma, Texas,
México
WISCONSIN MAGNETO
4727 N. Teutonia Ave.
Milwaukee, WI. 53209
1-800-733-7388
FAX 1-800-733-0127
Illinois (al norte del Hwy. 80),
Michigan (upper Peninsula),
Minnesota, North Dakota, South
Dakota, Wisconsin

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
