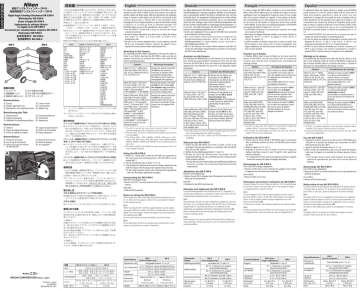

変倍アングルファインダー DR-5 /
角窓用変倍アングルファインダー DR-6
Right-Angle Viewing Attachment DR-5/DR-6
Winkelsucher DR-5/DR-6
Viseur d’Angle DR-5/DR-6
Suplemento de enfoque directo
en ángulo recto DR-5/DR-6
Accessorio per visualizzazione angolare DR-5/DR-6
Hoekzoeker DR-5/DR-6
直角取景附件 DR-5/DR-6
直角觀景附件 DR-5/DR-6
日本語
English
このたびは本製品をお買い上げいただき、ありがとうございます。
この変倍アングルファインダーはカメラの接眼部に取り付けて、垂
直方向からファインダー像を見ることが可能で、ローアングルでの
撮影などに威力を発揮します。また、倍率を 1 倍(等倍)
、2 倍に
切り換えることができ、厳密なピントの確認が容易に行えます。
像は上下・左右とも正像です。
●
視度調節はアングルファインダー単体で 1 倍時に− 8.0 〜
+ 3.8m − 1、2 倍時に− 5.0 〜+ 6.0m − 1 の範囲で可能です。
●
DR-5 はファインダー接眼部が円形タイプのカメラ用で、DR-6
はファインダー接眼部が角形タイプのカメラ用です。また、
DR-5 は装着するカメラによって付属のアダプターリングを要
する場合があります。
●
取り付け可能なカメラについては下表をご覧ください。
●
DR-5
DR-5 +アダプターリング
F3
F2
F※1
FM3A
New FM2
New FM2/T
FM2
FM
FA
FE2
FE
EL2
ニコマート ELW
ニコマート EL
ニコマート FT3
ニコマート FT2
ニコマート FTN
ニコマート FT
ニコマート FS
D3 シリーズ※ 2
D2 シリーズ※ 2
D1 シリーズ
D700 ※ 2
F6 ※ 2
F5
F4 シリーズ
F3HP
F3/T
F100
F90X シリーズ
F90 シリーズ
F-801S シリーズ
F-801 シリーズ
各部の名称
1アイフード
4カメラ取り付け部
2視度調節リング
5カメラ取り付け部固定ボタン
3倍率切り換えレバー 6アダプターリング
Nomenclature
DR-6
D300 シリーズ
D200
D100
D90
D80
D70 シリーズ
D3000
D60
D50
D40 シリーズ
F80 シリーズ
ニコン U2
F70D
ニコン U
F60D
ニコン Us
F50D
F-601
F-601M
F-501
F-401X
F-401S
F-401
F-301
FM10
FE10
FG-20
FG
EM
PRONEA600i
1 Eyecup
4 Camera mount
2 Diopter adjustment ring
5 Locking button
3 Reproduction ratio adjustment lever 6 Adapter ring
※ 1:フ ァインダー接眼部にネジがない旧タイプのファインダーには装
Bezeichnung der Teile
※ 2:D3 シリーズ、D2 シリーズ、D700 および F6 の脱落防止機能に
1 Augenmuschel
4 Kameraansetzflansch
2 Dioptrieneinstellring
5 Arretiertaste
3 Wählhebel für Abbildungsverhältnis 6 Adapterring
着できません。
は対応しておりません。
取り付け方
[ファインダー接眼部が円形タイプのカメラに DR-5 を取り付ける場合]
Nomenclature
1 Œilleton
2 Bague de réglage dioptrique
3 Levier de réglage du rapport
4 Support d’appareil photo
5 Bouton de verrouillage
6 Bague adaptatrice
Nomenclatura
1 Protección del ocular
2 Aro de ajuste de dioptrías
3 Palanca de ajuste de relación
de reproducción
4 Montura de la cámara
5 Botón de bloqueo
6 Aro adaptador
A
カメラのファインダーアイピースを取り外し、DR-5 を " カメラ
取り付け部固定ボタン " を押しながら時計回りに回転させてねじ
込みます(F2 および F にはファインダーアイピースはありませ
ん)。回転が止まる位置まで回らしたら、" カメラ取り付け部固定
ボタン " から指を放します。
●
[ファインダー接眼部が円形タイプのカメラにアダプターリングを
使用して DR-5 を取り付ける場合]
カメラのファインダーアイピースを取り外し、付属のアダプター
リングを装着した DR-5 を " カメラ取り付け部固定ボタン " を押
しながら時計回りに回転させてねじ込みます。回転が止まる位置
まで回らしたら、" カメラ取り付け部固定ボタン " から指を放し
ます。
●
[ファインダー接眼部が角形タイプのカメラに DR-6 を取り付ける場合]
カメラの接眼目当てを取り外し、ファインダー接眼部の上から
DR-6 を差し込みます(接眼目当てが無いカメラもあります)。
●
使用方法
1.カメラに装着後、鏡筒側を回転させ、アングルファインダーの接
眼部を最適な位置にセットします(鏡筒側は 360°回転します)
。
2.倍率を 1 倍または 2 倍にセットします。
3.アングルファインダーを覗きながら、ファインダー内のフォー
カスフレームやファインダー内表示が最も鮮明に見えるように、
視度調節リングを回します。倍率を切り替えた後、視野が不鮮
明になる場合は、再度視度調節リングを回してください。
取り外し方
[DR-5 単体およびアダプターリング併用の場合]
両側にあるカメラ取り付け部固定ボタンを押しながら、アング
ルファインダーを反時計回りに回転させて外します。
●
[DR-6 の場合]
アングルファインダーを上の方へスライドさせて取り外します。
●
使用上のご注意
アングルファインダーを 2 倍で使用した場合、ファインダーの視
野の歪みが生じる場合があります。装着したカメラ側の視度を調
節してください。
< DR-5 >
付属のアダプターリングを併用しカメラの接眼部へ取り付ける場
合、強くねじ込むとアダプターリングがカメラの接眼部から外れ
なくなる場合があります。
外れない場合は付属の「アダプターリング取り外し工具」で図 A
のように外してください。
また、取り外し工具でアダプターリングをカメラ接眼部にねじ込
まないでください。
Deutsch
The Nikon Right-Angle Viewing Attachment DR-5/DR-6 can be
attached to the finder of Nikon 35mm SLR cameras (see table for
specific models and finder types). With this attachment, the viewfinder
image is viewed at right angles (via the built-in roof prism) to the
camera’s optical axis—a feature that is very convenient when
shooting from low (or high) viewpoints, or when normal finder viewing
is difficult, as in close-up work or photomicrography. The
DR-5/DR-6 allows you to set the reproduction ratio to either 1:1 or 1:2.
•The DR-5/DR-6 is fitted with a prism to maintain the image
unreversed and erect.
•A built-in diopter adjustment ring allows you to adjust the dioptry
from –8.0m–1 to +3.8m–1 at 1:1 and –5.0m–1 to +6.0m–1 at 1:2
reproduction ratio.
•The DR-5 is for cameras designed with a circular eyepiece, and the
DR-6 is for rectangular-eyepiece cameras. An adapter ring is
required for certain cameras when attaching the DR-5.
Attaching to the Camera
The attaching procedure differs depending on the type of camera or
finder in use. Before attaching the DR-5/DR-6, make sure that all
eyepiece accessories are removed, then refer to the table for the
correct mounting procedure.
Camera
Mounting Procedure
Nikon F3, F2, F* , FM3A, New
FM2, New FM2/T, FM2, FM, FA,
FE2, FE, EL2, Nikkormat ELW, EL,
FT3, FT2, FTN, FT, FS
Remove the eyepiece and attach
the DR-5 to the camera by
screwing it in clockwise while
pressing the locking buttons.
(The Nikon F2 and F models are
not equipped with eyepieces.)
Nikon D3-series*2, D2-series*2,
D1-series, D700*2, F6*2, F5,
F4-series, F3HP, F3/T, F100, F90X/
N90s*3, F90-series/N90*3,
F-801s/N8008s*3, F-801/N8008*3
Remove the eyepiece and attach
the DR-5 to the camera with
the adapter ring attached by
screwing it in clockwise while
pressing the locking buttons.
Nikon D300-series, D200, D100,
D90, D80, D70-series, D3000,
D60, D50, D40-series, F80-series/
N80-series*3, F75-series/N75series*3, F70-series/ N70*3, F65series/N65-series*3, F60-series/
N60*3, F55-series/N55-series*3,
F50-series/N50*3, F-601/
N6006*3, F-601M/N6000*3,
F-501/ N2020*4, F-401x/
N5005*3, F-401s/N4004s*3,
F-401/N4004*3, F-301/N2000*4,
FM10, FE10, FG-20, FG, EM,
PRONEA 600i/6i*3
Remove the eyepiece and attach
the DR-6 to the camera by
sliding it down from the top of
the camera’s viewfinder. (Certain
cameras are not equipped with
eyepieces.)
1
*1The DR-5 cannot be mounted on earlier Nikon F model
cameras designed with no thread on the eyepiece.
*2The D3-series, D2-series, D700 and F6’s eyepiece lock function
is not available.
*3The Nikon N90s, N90, N8008s, N8008, N80-series, N75series, N70, N65-series, N60, N55-series, N50, N6006, N6000,
N5005, N4004s, N4004 and PRONEA 6i are sold exclusively in
the U.S.A.
*4The Nikon N2002 and N2000 are sold exclusively in the U.S.A
and Canadian markets.
Using the DR-5/DR-6
1. Rotate (i.e., moved side to side) the DR-5/DR-6 for placement at
the most convenient viewing position. (The DR-5/DR-6 can be
rotated 360°.)
2. Set the reproduction ratio to either 1:1 or 1:2.
3. Look through the attachment and turn the diopter adjustment ring
until the image on the focusing screen appears sharp and crisp.
•If the image becomes unclear after reajusting the reproduction
ratio, turn the diopter adjustment ring again.
Unmounting the DR-5/DR-6
With DR-5 (and adapter ring):
•Rotate the DR-5 counterclockwise while pressing the locking
buttons.
With DR-6:
•Slide the DR-6 upwards.
Français
Der Nikon-Winkelsucher DR-5/DR-6 lässt sich am Sucher von Nikon
SLR-Kleinbildkameras anbringen (geeignete Modelle und Suchertypen
siehe nachstehende Tabelle). Mit diesem Zubehörteil lässt sich das
Sucherbild durch ein eingebautes Dachkantprisma im rechten Winkel
zur Aufnahmeachse der Kamera betrachten. Das ist ein wesentlicher
Vorteil bei sehr niedrigen (oder hohen) Aufnahmestandpunkten oder
für den normalen Suchereinblick in ungünstigen Kamerastellungen—z.
B. bei Nah- oder Mikrofotografie. Der DR-5/DR-6 erlaubt die Wahl
zwischen einem Abbildungsverhältnis von 1:1 oder 1:2.
•Durch sein eingebautes Prisma zeigt der DR-5/DR-6 das Sucherbild
aufrechtstehend und seitenrichtig.
•D e r v o r h a n d e n e D i o p t r i e n e i n s t e l l r i n g e r m ö g l i c h t d i e
Dioptrieneinstellung zwischen –8,0 m –1 und +3,8 m –1 beim
Abbildungsverhältnis 1:1 sowie zwischen –5,0 m–1 und +6,0 m–1
beim Abbildungsverhältnis 1:2.
•DR-5 ist für Kameras mit rundem Okular bestimmt und DR-6 für
solche mit rechteckigem. Manche Kameras erfordern zum Ansetzen
des DR-5 einen Adapterring.
Das Ansetzen des Winkelsuchers an die Kamera ist je nach Kamerabzw. Suchertyp unterschiedlich. Vergewissern Sie sich vor dem
Ansetzen des DR-5/DR-6, dass alle anderen Okularzubehörteile
abgenommen sind. Verfahren Sie dann wie in der folgenden Tabelle
beschrieben.
Nikon F3, F2, F*1, FM3A, Neue
FM2, Neue FM2/T, FM2, FM,
FA, FE2, FE, EL2, Nikkormat
ELW, EL, FT3, FT2, FTN, FT, FS
Nikon D3-Serie*2, D2-Serie*2,
D1-Serie, D700*2, F6*2, F5,
F4-Serie, F3HP, F3/T, F100,
F90X, F90-Serie, F-801s, F-801
Nikon D300-Serie, D200, D100,
D90, D80, D70-Serie, D3000,
D60, D50, D40-Serie, F80Serie, F75-Serie, F70-Serie,
F65-serie, F60-Serie, F55-Serie,
F50-Serie, F-601, F-601M,
F-501, F-401x, F-401s, F-401,
F-301, FM10, FE10, FG-20, FG,
EM, PRONEA 600i
Ansetzen des Winkelsuchers
Entfernen Sie das Okular und
schrauben Sie den DR-5 im
Uhrzeigersinn an die Kamera an,
während Sie gleichzeitig die
Sperrtasten drücken.
(Die Modelle Nikon F2 and F
haben keine Okulare.)
Entfernen Sie das Okular und
bringen Sie den DR-5 durch
Einschrauben des
Adapterrings im Uhrzeigersinn
an der Kamera an, während Sie
gleichzeitig die Sperrtasten
drücken.
Entfernen Sie das Okular und
bringen Sie den DR-6 an der
Kamera an, indem Sie ihn oben
am Kamerasucher ansetzen und
nach unten schieben. (Manche
Kameras haben kein Okular.)
*1Der DR-5 lässt sich nicht an ältere Ausführungen der Nikon F
ohne Schraubgewinde am Okular ansetzen.
*2Die D3-Serie, D2-Serie, D700 und F6-Okularsperre ist nicht
verfügbar.
Gebrauch des DR-5/DR-6
1. Drehen Sie den DR-5/DR-6 (von Seite zu Seite), um ihn in die
günstigste Betrachtungsstellung zu schwenken (der DR-5/DR-6
lässt sich um 360º drehen.)
2. Wählen Sie das Abbildungsverhältnis 1:1 oder 1:2.
3. Blicken Sie durch den Winkelsucher und drehen Sie den
Dioptrieneinstellring, bis das Sucherbild auf dem Fokussierschirm
scharf und klar erscheint.
•Ist das Bild nach der Neueinstellung des Abbildungsverhältnisses
unscharf, so drehen Sie erneut den Dioptrieneinstellring
entsprechend.
Abnehmen des DR-5/DR-6
When reproduction ratio of the Right-Angle Viewing Attachment is set
to 1:2, finder view may appear unclear. In this case, adjust the diopter
on the attached camera.
DR-5:
When mounting the DR-5 with the supplied adapter ring, the adapter
ring may be difficult to remove if the DR-5 is screwed into the camera
tightly. If this does happen, remove the adapter ring as illustrated with
the supplied wrench (A).
Do not use the wrench to attach the adapter ring to the camera.
DR-6:
Do not slide down the DR-6 too strongly when mounting the it to the
camera. It may fall from the camera’s viewfinder.
La fixation diffère selon le type de boîtier ou de viseur. Avant de
monter le DR-5/DR-6, assurez-vous d'ôter tous les accessoires
oculaires, puis reportez-vous au tableau pour la procédure de
montage correcte.
El procedimiento de montaje varía según del tipo de cámara o visor
que se esté utilizando. Antes de montar el DR-5/DR-6, asegúrese de
que se hayan extraído todos los accesorios del ocular, y consulte la
tabla para ver el procedimiento de montaje correcto.
Procédure de fixation
Otez l’oculaire et montez le DR-5
sur le boîtier en le vissant dans le
sens des aiguilles d’une montre tout
en appuyant sur les boutons de
verrouillage.
(Les modèles Nikon F2 et F ne sont
pas équipés d’oculaires.)
Cámara
Procedimiento de montaje
Nikon F3, F2, F* , FM3A,
Nueva FM2, Nueva FM2/T,
FM2, FM, FA, FE2, FE, EL2,
Nikkormat ELW, EL, FT3, FT2,
FTN, FT, FS
Extraiga el ocular y acople el DR-5
a la cámara enroscándolo en
sentido horario a la vez que
presiona los botones de bloqueo.
(Los modelos Nikon F2 y F no
poseen oculares.)
Nikon série D3*2, série D2*2,
série D1, D700*2, F6*2, F5,
série F4, F3HP, F3/T, F100,
F90X, série F90 , F-801s,
F-801
Otez l’oculaire et montez le DR-5
sur le boîtier avec la bague
adaptatrice montée en le vissant
dans le sens des aiguilles d’une
montre tout en appuyant sur les
boutons de verrouillage.
Nikon serie D3*2, serie D2*2,
serie D1, D700*2, F6*2, F5,
serie F4, F3HP, F3/T, F100,
F90X, serie F90 F-801s,
F-801
Extraiga el ocular y acople el DR-5
a la cámara con el aro
adaptador acoplado
enroscándolo en sentido horario a
la vez que presiona los botones de
bloqueo.
Nikon série D300, D200,
D100, D90, D80, série D70,
D3000, D60, D50, série D40,
série F80, série F75, série
F70, série F65, série F60,
série F55, série F50, F-601,
F-601M, F-501, F-401x,
F-401s, F-401, F-301, FM10,
FE10, FG-20, FG, EM,
PRONEA 600i
Otez l’oculaire et montez le DR-6
sur le boîtier en le glissant à partir
du haut du viseur du boîtier.
(Certains boîtiers ne sont pas
équipés d’oculaires.)
Nikon serie D300, D200,
D100, D90, D80, serie D70,
D3000, D60, D50, serie D40,
serie F80, serie F75, serie
F70, serie F65, serie F60,
serie F55, serie F50, F-601,
F-601M, F-501, F-401x,
F-401s, F-401, F-301, FM10,
FE10, FG-20, FG, EM,
PRONEA 600i
Extraiga el ocular y acople el DR-6
a la cámara deslizándolo hacia
abajo desde la parte superior del
visor de la cámara. (Ciertas cámaras
no poseen oculares.)
1
*1Le DR-5 ne peut pas être monté sur les premiers modèles de
boîtiers Nikon F conçus sans filetage sur l’oculaire.
*2La fonction de verrouillage d’oculaire du série D3, série D2,
D700 et F6 n’est pas disponible.
*1El DR-5 no puede acoplarse en las primeras cámaras Nikon
modelo F, las cuales no tienen rosca en el ocular.
*2La función de bloqueo del ocular de la serie D3, serie D2, D700
y F6 no está disponible.
Utilisation du DR-5/DR-6
Uso del DR-5/DR-6
1. Tournez (par ex. bord à bord) le DR-5/DR-6 pour le positionner
dans la meilleure position de visée. (Le DR-5/DR-6 peut tourner
sur 360°.)
2. Réglez le rapport sur 1:1 ou 1:2.
3. Regardez à travers le viseur d’angle et tournez la bague de
réglage dioptrique jusqu’à ce que l’image de visée apparaisse
nette et contrastée.
•Si l’image devient floue après avoir réglé de nouveau le rapport,
tournez de nouveau la bague de réglage dioptrique.
Démontage du DR-5/DR-6
Pour le DR-5 (et la bague adaptatrice):
•Tournez le DR-5 dans le sens contraire des aiguilles d’une montre
en appuyant sur les boutons de verrouillage.
Bei DR-6:
•Schieben Sie den DR-6 nach oben ab.
Remarques concernant l’utilisation du DR-5/DR-6
DR-5:
Beim Anbringen des DR-5 mit dem mitgelieferten Adapterring, lässt sich
der Ring u. U. nur mit Mühe entfernen, falls der DR-5 fest in die Kamera
eingeschraubt ist. Geschieht dies dennoch, so entfernen Sie den
Adapterring wie abgebildet mithilfe des mitgelieferten Schlüssels (A).
Dieser Schlüssel darf nicht zum Anbringen des Adapterrings an der
Kamera verwendet werden.
Montaje en la cámara
Boîtier
Pour le DR-6:
•Glissez le DR-6 vers le haut.
Ist das Abbildungsverhältnis des Winkelsuchers auf 1:2 eingestellt, so
erscheint das Sucherbild u.U. undeutlich. In diesem Fall nehmen Sie eine
entsprechende Dioptrienkorrektur an der Kamera vor.
El suplemento Nikon de enfoque directo en ángulo recto DR-5/DR-6
puede acoplarse al visor de cámaras Nikon SLR de 35mm (ver la
tabla para modelos específicos y tipos de visor). Con este
suplemento, la imagen del visor puede ser vista en ángulos rectos (a
través del prisma roof incorporado) al eje óptico de la cámara—una
característica que resulta muy práctica al fotografiar desde puntos
bajos (o altos), o cuando la visión por el visor normal es difícil, como
es el caso de la fotografía de cerca o en la microfotografía. El
DR-5/DR-6 le permite ajustar la relación de reproducción en 1:1 ó
1:2.
•La unidad DR-5/DR-6 está provista de un prisma para que la
imagen no resulte invertida y se mantenga derecha.
•Un aro de ajuste de dioptrías incorporado le permite ajustar las
dioptrías de –8,0 m–1 a +3,8 m–1 y de –5,0 m–1 a +6,0 m–1 con
relaciones de reproducción de 1:1 y 1:2 respectivamente.
•El DR-5 es para cámaras diseñadas con oculares circulares, y el
DR-6 es para cámaras con oculares rectangulares. Cuando se
acopla el DR-5 a ciertas cámaras, se requiere un aro adaptador.
Nikon F3, F2, F*1, FM3A,
New FM2, New FM2/T, FM2,
FM, FA, FE2, FE, EL2,
Nikkormat ELW, EL, FT3, FT2,
FTN, FT, FS
Bei DR-5 (und Adapterring):
•Drehen Sie den DR-5 entgegen dem Uhrzeigersinn und drücken Sie
dabei auf die Arretiertasten.
Hinweise zum Gebrauch des DR-5/DR-6
Notes on Using the DR-5/DR-6
Le viseur d’angle DR-5/DR-6 Nikon s’adapte au viseur des boîtiers
Nikon 35mm SLR (cf. tableau pour les modèles et les types de viseurs
spécifiques). Avec cet équipement, l’image du viseur est vue à angle
droit (via le prisme intégré) par rapport à l’axe optique du boîtier.
Une caractéristique qui est très pratique lors d'une prise de vue au
ras du sol (ou de très haut)ou à chaque fois qu'une visée normale
s'avère difficile, en gros plan ou en photomicrographie. Le DR-5/DR-6
vous permet de régler le rapport sur 1:1 ou 1:2.
•Le DR-5/DR-6 est pourvu d’un prisme pour conserver une image
non inversée et redressée.
•Une bague de réglage dioptrique intégrée vous permet d'ajuster la
dioptrie de –8,0 m–1 à +3,8 m–1 au rapport 1:1 et de –5,0 m–1 à
+6,0 m–1 au rapport 1:2.
•Le DR-5 convient aux boîtiers conçus avec un viseur circulaire, et le
DR-6 convient à ceux conçus avec un viseur rectangulaire. Une
bague adaptatrice est nécessaire pour certains boîtiers lors de la
mise en place du DR-5.
Fixation sur le boîtier
Ansetzen an die Kamera
Kamera
Español
Lorsque le rapport du viseur d’angle est réglé sur 1:2, il est possible que
la vue dans le viseur ne soit pas nette. Dans ce cas, ajustez la dioptrie
sur l’appareil photo sur lequel il est fixé.
DR-5:
Lors du montage du DR-5 avec la bague adaptatrice fournie, celle-ci
peut être difficile à retirer si le DR-5 est vissé fermement sur l'appareil
photo. Si cela se produit, enlevez la bague adaptatrice avec la clé
fournie comme illustré (A).
N’utilisez pas la clé pour fixer la bague adaptatrice sur l’appareil photo.
DR-6:
Ne faites pas glisser trop fort le DR-6 vers le bas lorsque vous le montez
sur l’appareil photo. Il pourrait tomber du viseur de l’appareil photo.
DR-6:
Beim Ansetzen an der Kamera darf der DR-6 keinesfalls zu heftig nach
unten geschoben werden. Sonst kann er sich vom Kamerasucher lösen
und herunterfallen.
1. Haga girar (es decir, mueva de un lado al otro) el DR-5/DR-6 para
colocarlo en la posición de enfoque más conveniente. (El DR-5/
DR-6 puede hacerse girar 360°.)
2. Ajuste la relación de reproducción en 1:1 ó 1:2.
3. Mire a través del suplemento y gire el aro de ajuste de dioptrías
hasta que la imagen en la pantalla de enfoque aparezca clara y
nítida.
•Si la imagen aparece poco nítida después de reajustar la
relación de reproducción, gire otra vez el aro de ajuste de
dioptrías.
Desmontaje del DR-5/DR-6
Con el DR-5 (y aro adaptador):
•Haga girar el DR-5 en sentido antihorario a la vez que presiona los
botones de bloqueo.
Con el DR-6:
•Deslice el DR-6 hacia arriba.
Notas sobre el uso del DR-5/DR-6
Cuando la relación de reproducción del suplemento de enfoque directo
en ángulo recto se ajusta en 1:2, la visión en el visor puede aparecer
poco nítida. En este caso, ajuste las dioptrías en la cámara montada.
DR-5:
Al acoplar el DR-5 con el aro adaptador suministrado, el aro adaptador
puede ser difícil de extraer si el DR-5 se enrosca muy fuertemente a la
cámara. Si esto sucediera, extraiga el aro adaptador como se muestra,
utilizando la llave inglesa suministrada (A).
No utilice la llave inglesa para acoplar el aro adaptador a la cámara.
DR-6:
Al acoplar el DR-6 a la cámara no lo deslice hacia abajo con fuerza
excesiva. Puede caerse del visor de la cámara.
< DR-6 >
カメラに装着時、アングルファインダーに無理な力を加えないで
ください。脱落する場合があります。
Specifications
DR-5(アダプターリングを除く)
仕様
倍率
1 倍および 2 倍の切り換え式
倍率 1 倍時:5 群 7 枚(ダハプリズム含む)
倍率 2 倍時:6 群 8 枚(ダハプリズム含む)
倍率 1 倍時:− 8.0 〜+ 3.8m − 1
視度調節範囲
倍率 2 倍時:− 5.0 〜+ 6.0m − 1
約 48(W)× 81.5(H)
約 48(W)× 81.5(H)
大きさ
× 62(D)mm
× 59.5(D)mm
レンズ構成
n
NIKON CORPORATION Tokyo, Japan
Printed in Japan
KL0C09(92)
8MAF0392-09 G01
DR-6
質量(重さ)
約 90g
約 90g
DR-5 (without adapter ring)
DR-6
Reproduction ratio
Changeable between 1:1 or 1:2
At 1:1, 7 elements in 5 groups (including Dach-Prism)
Lens construction
At 1:2, 8 elements in 6 groups (including Dach-Prism)
Diopter At 1:1, –8.0 to +3.8m–1
adjustment
At 1:2, –5.0 to +6.0m–1
Approx. 48 x 81.5 x Approx. 48 x 81.5 x
Dimensions
62mm or 59.5mm or
(W x H x D)
1.9 x 3.2 x 2.4 in.
1.9 x 3.2 x 2.3 in.
Weight
Approx. 90g or 3.17 oz. Approx. 90g or 3.17 oz.
Technische DR-5
DR-6
Daten
(ohne Adapterring)
Abbildungsverhältnis
einstellbar auf 1:1 oder 1:2
Bei 1:1, 7 Elemente in 5 Gruppen
(samt Dachkantprisma)
Objektivaufbau
Bei 1:2, 8 Elemente in 6 Gruppen
(samt Dachkantprisma)
Bei 1:1 zwischen –8,0 und +3,8 m–1
Dioptrieneinstellung
Bei 1:2 zwischen –5,0 und +6,0 m–1
Abmessungen
Ca. 48 x 81,5 Ca. 48 x 81,5
(B x H x T): x 62 mm
x 59,5 mm
Gewicht
Ca. 90 g
Ca. 90 g
DR-5 (Sans
Caractéristiques
DR-6
bague adaptatrice)
Rapport
Modifiable 1:1 ou 1:2
A 1:1, 7 éléments en 5 groupes
(dont le prisme Dach)
Conception de l’objectif
A 1:2, 8 éléments en 6 groupes
(dont le prisme Dach)
A 1:1, –8,0 à +3,8 m–1
Ajustement dioptrique
A 1:2, –5,0 à +6,0 m–1
Dimensions Env. 48 x 81,5 Env. 48 x 81,5
(L x H x P) x 62 mm
x 59,5 mm
Poids
Env. 90 g
Env. 90 g
Especificaciones
Relación de
reproducción
Construcción
del objetivo
Ajuste de dioptrías
Dimensiones
(An. x Al. x Pr.)
Peso
DR-5
(sin aro de ajuste)
DR-6
Intercambiable entre 1:1 ó 1:2
Con 1:1, 7 elementos en 5 grupos
(incluyendo prisma Dach)
Con 1:2, 8 elementos en 6 grupos
(incluyendo prisma Dach)
Con 1:1, –8,0 a +3,8 m–1
Con 1:2, –5,0 a +6,0 m–1
Aprox. 48 x 81,5 Aprox. 48 x 81,5
x 62 mm
x 59,5 mm
Aprox. 90 g
Aprox. 90 g
Italiano
Nomenclatura
1 Conchiglia oculare
2 Anello di regolazione diottrica
3 Leva di regolazione rapporto di riproduzione
4 Montatura fotocamera
5 Pulsante di blocco
6 Anello adattatore
Benaming van de onderdelen
1 Oogschelp
2 Dioptrie-afstelring
3 Weergaveverhouding-instelhendel
各部分名称
1 眼杯
2 屈光度调节环
3 倍率调节柄
各部份名稱
1 眼杯
2 屈光度調節環
3 倍率調節柄
A
4 Cameramontage
5 Vergrendelknop
6 Adapterring
4 照相机接口
5 锁定按钮
6 适配环
4 照相機接口
5 鎖定按鈕
6 適配環
Nederlands
L’accessorio Nikon DR-5/DR-6 per la visualizzazione angolare può
essere montato sul mirino delle fotocamere Nikon SLR 35 mm (per i
modelli e i tipi di mirino nello specifico, vedere la tabella) Grazie a
questo prodotto, l’immagine nel mirino viene visualizzata agli angoli
di destra (mediante prisma a tetto incorporato) rispetto all’asse
ottico della fotocamera—si tratta di una funziona molto utile in caso
di riprese da postazioni basse (o alte), oppure quando la normale
visualizzazione dal mirino è difficoltosa, tipo in caso di riprese
ravvicinate o fotomicrografia. Con DR-5/DR-6 è possibile impostare il
rapporto di riproduzione a 1:1 o a 1:2.
•DR-5/DR-6 è dotato di prisma che mantiene le immagini non
invertite e diritte.
•L’anello di regolazione diottrica incorporato consente di regolare la
diottria da –8,0 m–1 a +3,8 m–1 in caso di rapporti di riproduzione
1:1 e da –5,0 m–1 a +6,0 m–1 con rapporto di riproduzione 1:2
•DR-5 deve essere utilizzato con le fotocamere dotate di oculare
circolare, mentre DR-6 con le fotocamere con oculare rettangolare.
Con alcune fotocamere, per montare l’accessorio DR-5, è
necessario disporre di un anello adattatore.
简体中文
De Nikon hoekzoeker DR-5/DR-6 kan aan de zoeker van Nikon
kleinbeeld-spiegelreflexcamera's worden bevestigd (zie de tabel voor
de specifieke modellen en zoekertypen). Met deze hoekzoeker wordt
het zoekerbeeld loodrecht (via het ingebouwde dakprisma) ten
opzichte van de optische as van de camera weergegeven – dit is
bijzonder handig bij het opnemen vanuit een laag (of hoog)
perspectief, of wanneer het kijken via de normale zoeker moeilijk is,
zoals bij close-up opnamen of fotomicrografie. Met de DR-5/DR-6
kunt u de weergaveverhouding instellen op 1:1 of 1:2.
•De DR-5/DR-6 is uitgerust met een prisma om ervoor te zorgen dat
een niet-omgekeerd en recht opstaand beeld wordt verkregen.
•Met de ingebouwde dioptrie-afstelring kunt u de dioptrie instellen
tussen –8,0 m–1 en +3,8 m–1 bij 1:1, en tussen –5,0 m–1 en +6,0m–1
bij 1:2 weergaveverhouding.
•De DR-5 is bedoeld voor camera's met een rond oculair en de DR-6
is voor camera's met een rechthoekig oculair. Bij sommige
camera's hebt u een adapterring nodig voor de bevestiging van de
DR-5.
Aan de camera bevestigen
Montaggio sulla fotocamera
La procedura di montaggio cambia a seconda del tipo di fotocamera
o mirino utilizzato. Prima di montare DR-5/DR-6, verificare che tutti
gli accessori oculari siano stati rimossi, quindi fare riferimento alla
tabella in cui è riportata la procedura di montaggio corretta.
Fotocamera
Procedura di montaggio
Nikon F3, F2, F*1, FM3A,
New FM2, New FM2/T, FM2,
FM, FA, FE2, FE, EL2,
Nikkormat ELW, EL, FT3, FT2,
FTN, FT, FS
Rimuovere l’oculare e montare
DR-5 sulla fotocamera avvitandolo
in senso orario mentre si premono i
tasti di bloccaggio.
(I modelli Nikon F2 e F non sono
provvisti di oculari).
Nikon serie D3*2, serie D2*2,
serie D1, D700*2, F6*2, F5,
serie F4, F3HP, F3/T, F100,
F90X, serie F90, F-801s,
F-801
Rimuovere l’oculare e montare
DR-5 sulla fotocamera con
l’anello adattatore avvitandolo
in senso orario mentre si premono i
tasti di bloccaggio.
Nikon serie D300, D200,
D100, D90, D80, serie D70,
D3000, D60, D50, serie D40,
serie F80, serie F75, serie
F70, serie F65, serie F60,
serie F55, serie F50, F-601,
F-601M, F-501, F-401x,
F-401s, F-401, F-301, FM10,
FE10, FG-20, FG, EM,
PRONEA 600i
Rimuovere l’oculare e montare
DR-6 sulla fotocamera facendolo
scorrere in basso partendo dalla
parte superiore del mirino(Alcune
fotocamere non sono dotate di
oculare).
*1DR-5 non può essere montato sul modello precedente Nikon F
senza filettatura sull’oculare.
*2Funzione di blocco dell’oculare serie D3, serie D2, D700 e F6
non disponibile.
Utilizzo di DR-5/DR-6
1. Ruotare (cioè spostare da lato a lato) DR-5/DR-6 fino a
raggiungere il punto di visualizzazione più adatto (DR-5/DR-6 può
essere ruotato di 360°).
2. Impostare il rapporto di riproduzione a 1:1 o a 1:2.
3. Guardare attraverso l’accessorio e ruotare l’anello di regolazione
diottrica finché l’immagine sulla schermata di messa a fuoco
appaia nitida e ben definita.
•Se, dopo aver regolato il rapporto di riproduzione, l’immagine
appare poco nitida, ruotare nuovamente l’anello di regolazione
diottrica.
Smontaggio di DR-5/DR-6
Con DR-5 (e anello adattatore):
•Ruotare DR-5 in senso antiorario tenendo premuto i pulsanti di
blocco.
Con DR-6:
•Far scorrere DR-6 verso l’alto.
De bevestigingsprocedure verschilt afhankelijk van het type camera
en de zoeker. Voordat u de DR-5/DR-6 bevestigt, moet u ervoor
zorgen dat alle oculair-accessoires zijn verwijderd, waarna u in de
tabel de juiste montageprocedure kunt opzoeken.
Camera
Nikon F3, F2, F* , FM3A, New
FM2, New FM2/T, FM2, FM, FA,
FE2, FE, EL2, Nikkormat ELW, EL,
FT3, FT2, FTN, FT, FS
1
Montageprocedure
Verwijder het oculair en
bevestig de DR-5 aan de
camera door deze in de richting
van de klok vast te draaien
terwijl u de vergrendelknoppen
ingedrukt houdt.
(De Nikon F2 en F modellen zijn
niet voorzien van oculairs.)
Nikon D3-serie*2, D2-serie*2,
D1-serie, D700*2, F6*2, F5,
F4-serie, F3HP, F3/T, F100, F90X,
F90-serie, F-801s, F-801
Verwijder het oculair en
bevestig de DR-5 met de
adapterring eraan bevestigd
aan de camera door deze in de
richting van de klok vast te
draaien terwijl u de
vergrendelknoppen ingedrukt
houdt.
Nikon D300-serie, D200, D100,
D90, D80, D70-serie, D3000, D60,
D50, D40-serie, F80-serie, F75serie, F70-serie, F65-serie, F60serie, F55-serie, F50-serie, F-601,
F-601M, F-501, F-401x, F-401s,
F-401, F-301, FM10, FE10, FG-20,
FG, EM, PRONEA 600i
Verwijder het oculair en
bevestig de DR-6 aan de
camera door deze vanaf de
bovenkant van de
camerazoeker omlaag te
schuiven. (Sommige camera’s
zijn niet voorzien van een
oculair.)
*1De DR-5 kan niet op de vroegere Nikon F model camera's
worden bevestigd die niet voorzien zijn van schroefdraad op
het oculair.
*2De vergrendelfunctie voor het oculair van de D3-serie,
D2-serie, D700 en F6 is niet beschikbaar.
Gebruik van de DR-5/DR-6
1. U moet de DR-5/DR-6 draaien (in zijdelingse richting bewegen)
totdat de meest comfortabele kijkpositie is verkregen. (De
DR-5/DR-6 kan 360° gedraaid worden.)
2. Stel de weergaveverhouding in op 1:1 of 1:2.
3. Kijk door de hoekzoeker en verdraai de dioptrie-afstelring totdat
het beeld op het scherpstelscherm duidelijk en scherp is.
•Als het beeld onduidelijk wordt na het wijzigen van de
weergaveverhouding, moet u de dioptrie-afstelring opnieuw
verdraaien.
De DR-5/DR-6 losmaken
Voor de DR-5 (en de adapterring):
•Draai de DR-5 tegen de klok in terwijl u op de vergrendelknoppen
drukt.
Voor de DR-6:
•Schuif de DR-6 naar boven.
Note sull’utilizzo di DR-5/DR-6
Quando il rapporto di riproduzione dell’accessorio per la visualizzazione
angolare è impostato su 1:2, la visualizzazione dal mirino potrebbe
risultare difficoltosa. In tal caso, regolare la diottria della fotocamera
collegata.
DR-5:
Quando si monta il DR-5 con l'anello adattatore in dotazione,
quest'ultimo potrebbe essere difficile da rimuovere se il DR-5 è ben
avvitato alla fotocamera. In tal caso, rimuovere l’anello adattatore con
l’apposita chiave in dotazione, come illustrato (A).
Non utilizzare tale chiave per montare l'anello adattatore sulla
fotocamera.
DR-6:
In caso di montaggio di DR-6 sulla fotocamera, evitare di farlo scorrere
verso il basso esercitando una forza eccessiva, poiché potrebbe cadere
dal mirino della fotocamera.
Opmerkingen betreffende het gebruik van de
DR-5/DR-6
Als de weergaveverhouding van de hoekzoeker is ingesteld op 1:2, is
het mogelijk dat het zoekerbeeld niet duidelijk is. In dit geval moet u de
dioptrie op de camera afstellen.
DR-5:
Bij montage van de DR-5 met de bijgeleverde adapterring is het
mogelijk dat de adapterring moeilijk kan worden verwijderd als de DR-5
erg strak in de camera is geschroefd. Als dit gebeurt, moet u de
adapterring op de afgebeelde wijze met de bijgeleverde sleutel
verwijderen (A).
Gebruik de sleutel niet om de adapterring aan de camera te bevestigen.
DR-6:
Schuif de DR-6 niet te hard naar beneden wanneer u deze op de
camera monteert. Het is anders mogelijk dat hij van de camerazoeker
afvalt.
使用产品前请仔细阅读本使用说明书,并请妥善保管。
尼康直角取景附件 DR-5/DR-6 可安装于尼康 35mm 单镜反光
照相机的取景器上 ( 有关所指定的型号和取景器类型请阅附
表 )。使用此附件,便可利用和照相机光轴呈直角的角度
( 透过内置的屋脊式棱镜 ) 观看取景器的影像 ─ 当以低视点
( 或高视点 ) 拍摄时,或当使用正常取景器取景困难时,例
如 在 进 行 近 距 拍 摄 或 微 距 拍 摄 时, 这 个 附 件 非 常 方 便。
DR-5/DR-6 可让你将放大比率设定到 1:1 或 1:2。
• DR-5/DR-6 设置了一个棱镜,令看到影像维持不倒转和呈
直立。
• 内置的屈光度调节环让你在 1:1 放大比率时,于 -8.0m -1
至 +3.8m -1 间调节屈光度,或在 1:2 放大比率时于 -5.0m -1
至 +6.0m-1 间调节屈光度。
• DR-5 是为有圆形目镜设计的照相机而设,DR-6 则为有矩
形目镜的照相机而设。当安装 DR-5 时,某些照相机需要
使用一个适配环。
安装到照相机上
安 装 的 程 序 会 因 照 相 机 或 取 景 器 的 类 型 而 有 别。 在 安 装
DR-5/DR-6 之前,请确定所有目镜配件已经被移除,然后参
考附表中所示的正确安装程序。
照相机
安装程序
尼康 F3, F2, F*1, FM3A, 新型
FM2, 新型 FM2/T, FM2, FM,
FA, FE2, FE, EL2, Nikkormat
ELW, EL, FT3, FT2, FTN, FT,
FS
移除目镜后把 DR-5 以顺时
针方向旋在照相机上。( 尼
康 F2 和 F 型号不配备目镜 )
尼康 D3 系列 * , D2 系列 * ,
移除目镜后把安装了适配环
D1 系列 , D700*2, F6*, F5, F4 的 DR-5 以顺时针方向旋在
系列 , F3HP, F3/T, F100,
照相机上。
F90X, F90 系列 , F-801s,
F-801
2
DR-5 (senza
anello adattatore)
DR-6
Commutabile tra 1:1 e 1:2
A 1:1, 7 elementi in 5 gruppi
(incluso prisma Dach)
A 1:2, 8 elementi in 6 gruppi
(incluso prisma Dach)
A 1:1, da –8,0 a +3,8 m–1
A 1:2, da –5,0 a +6,0 m–1
Circa 48 x 81,5 Circa 48 x 81,5
x 62 mm
x 59,5 mm
Circa 90 g
Circa 90 g
Technische DR-5
DR-6
gegevens
(zonder adapterring)
Weergaveverhouding
Instelbaar op 1:1 en 1:2
Bij 1:1, 7 elementen in 5 groepen
(inclusief Dash-Prism)
Lensconstructie
Bij 1:2, 8 elementen in 6 groepen
(inclusief Dash-Prism)
Bij 1:1, –8,0 tot +3,8 m–1
Dioptrie-afstelling
Bij 1:2, –5,0 tot +6,0 m–1
Afmetingen
Ca. 48 x 81,5 Ca. 48 x 81,5
(B x H x D)
x 62 mm
x 59,5 mm
Gewicht
Ca. 90 gram
Ca. 90 gram
2
尼康 D300 系列 , D200, D100,
D90, D80, D70 系列 , D3000,
D60, D50, D40, F80 系列 ,
F75 系列 , F70 系列 , F65 系
列 , F60 系列 , F55 系列 , F50
系列 , F-601, F-601M, F-501,
F-401x, F-401s, F-401, F-301,
FM10, FE10, FG-20, FG, EM,
PRONEA 600i
移除目镜后,把 DR-6 从照
相机取景器顶部滑下以安装
在照相机上。( 某些照相机
不配备目镜。)
*1 DR-5 不能安装于一些目镜上没有螺纹设计的早期开发的尼康 F 型
号。
*2 无法使用 D3 系列 , D2 系列,D700 及 F6 的目镜锁功能。
尼康直角觀景附件 DR-5/DR-6 可安裝於尼康 35mm 單鏡反光
照相機的取景器上 ( 有關所指定的型號和取景器類型請閱附
表 )。使用此附件,便可利用和照相機光軸呈直角的角度
( 透過內置的屋脊式棱鏡 ) 觀看觀景器的影像 ─ 當以低視點
( 或高視點 ) 拍攝時,或當使用正常取景器觀景困難時,例
如 在 進 行 近 距 拍 攝 或 微 距 拍 攝 時, 這 個 附 件 非 常 方 便。
DR-5/DR-6 可讓你將放大比率設定到 1:1 或 1:2。
• DR-5/DR-6 設置了一個棱鏡,令看到影像維持不倒轉和呈
直立。
•內置的屈光度調節環讓你在 1:1 放大比率時,於 -8.0m -1
至 +3.8m -1 間調節屈光度,或在 1:2 放大比率時於 -5.0m -1
至 +6.0m-1 間調節屈光度。
•DR-5 是為有圓形目鏡設計的照相機而設,DR-6 則為有矩
形目鏡的照相機而設。當安裝 DR-5 時,某些照相機需要
使用一個適配環。
安裝到照相機上
安 裝 的 程 序 會 因 照 相 機 或 取 景 器 的 類 型 而 有 別。 在 安 裝
DR-5/DR-6 之前,請確定所有目鏡配件已經被移除,然後參
考附表中所示的正確安裝程序。
照相機
安裝程序
尼康 F3, F2, F*1, FM3A, 新型 移除目鏡後把 DR-5 以順時
FM2, 新型 FM2/T, FM2, FM, 針方向旋在照相機上。( 尼
FA, FE2, FE, EL2, Nikkormat
康 F2 和 F 型號不配備目鏡 )
ELW, EL, FT3, FT2, FTN, FT,
FS
尼康 D3 系列 *2, D2 系列 *2,
D1 系列 , D700*2, F6*2, F5,
F4 系列 , F3HP, F3/T, F100,
F90X, F90 系列 , F-801s,
F-801
移除目鏡後把安裝了適配環
的 DR-5 以順時針方向旋在
照相機上。
尼康 D300 系列 , D200,
D100, D90, D80, D70 系列 ,
D3000, D60, D50, D40, F80
系列 , F75 系列 , F70 系列 ,
F65 系列 , F60 系列 , F55 系
列 , F50 系列 , F-601,
F-601M, F-501, F-401x,
F-401s, F-401, F-301, FM10,
FE10, FG-20, FG, EM,
PRONEA 600i
移除目鏡後,把 DR-6 從照
相機觀景器頂部滑下以安裝
在照相機上。( 某些照相機
不配備目鏡。)
*1DR-5 不能安裝於一些目鏡上沒有螺紋設計的早期開發的尼康 F 型
號。
*2無法使用 D3 系列 , D2 系列 , D700 及 F6 的目鏡鎖功能。
使用 DR-5/DR-6
使用 DR-5/DR-6
1. 将 DR-5/DR-6 旋转 ( 即两边移动 ) 至最方便取景的位置。
(DR-5/DR-6 可作 360°旋转 )
2. 将放大比率设定至 1:1 或 1:2。
3. 通过附件观看,然后转动屈光度调节环直至在对焦屏上的
影像显现清晰为止。
•如在调节放大比率后影像仍不清晰,则请再次转动屈光
1. 將 DR-5/DR-6 旋轉 ( 即兩邊移動 ) 至最方便觀景的位置。
(DR-5/DR-6 可作 360°旋轉 )
2. 將放大比率設定至 1:1 或 1:2。
3. 通過附件觀看,然後轉動屈光度調節環直至在對焦屏上的
影像顯現清晰為止。
• 如在調節放大比率後影像仍不清晰,則請再次轉動屈光度
度调节环。
調節環。
移除 DR-5/DR-6
移除 DR-5/DR-6
使用 DR-5 ( 以及适配环 ) :
• 按住锁定按钮并反时针方向转动 DR-5。
使用 DR-5( 以及適配環 ):
• 按著鎖定按鈕並反時針方向轉動 DR-5。
使用 DR-6 :
• 把 DR-6 向上滑出。
使用 DR-6:
• 把 DR-6 向上滑出。
使用 DR-5/DR-6 的注意事项
当直角取景附件的放大比率设定于 1:2 时,取景器内的影像
可能会显现得不清晰,如遇此情况,可以调节所装附的照相
机上的屈光度调节器。
使用 DR-5/DR-6 的注意事項
DR-5 :
当使用所附的适配环安装 DR-5 时,如果把 DR-5 和照相机安
装的太紧,拆卸适配环可能会比较困难。如发生这种情况,
请按图所示使用所附的扳手把适配环移除。(A)
切勿使用扳手将适配环安装到照相机上。
DR-5:
當使用所附的適配環安裝 DR-5 時,如果把 DR-5 和照相機安
裝的太緊,拆卸適配環可能會比較困難。如發生這種情況,
請按圖所示使用所附的扳手把適配環移除。(A)
切勿使用扳手將適配環安裝到照相機上。
DR-6 :
当把 DR-6 安装到照相机上时,切勿过度用力地把它滑入,否
则它或许会从照相机的取景器掉下。
DR-6:
當把 DR-6 安裝到照相機上時,切勿過度用力地把它滑入,
否則它或許會從照相機的觀景器掉下。
當直角觀景附件的放大比率設定於 1:2 時,取景器內的影像
可能會顯現得不清晰,如遇此情況,可以調節所裝附的照相
機上的屈光度調節器。
运输产品时
请在包装箱内装入足够多的缓冲材料,以减少(避免)由于
冲击导致产品损坏。
规格
Specifiche
Rapporto di
riproduzione
Struttura obiettivo
Regolazione
diottrica
Dimensioni
(L x H x P)
Peso
繁體中文
DR-5 ( 没有适配环 )
DR-6
放大比率
可于 1:1 或 1:2 间转换
镜头结构
于 1:1 时为 7 片 5 组 ( 包括 Dach 棱镜 )
于 1:2 时为 8 片 6 组 ( 包括 Dach 棱镜 )
于 1:1,-8.0 至 +3.8m–1
屈光度调节
尺寸 ( 阔 x 高 x 深 )
重量
于 1:2,-5.0 至 +6.0m–1
约 48 x 81.5 约 48 x 81.5
x 62mm x 59.5mm
约 90g 在日本印刷
出版日期 :2010 年 3 月 1 日
约 90g
規格
DR-5 DR-6
( 沒有適配環 ) 可於 1:1 或 1:2 間轉換
放大比率
於 1:1 時為 7 片 5 組 ( 包括 Dach 棱鏡 )
鏡頭結構
於 1:2 時為 8 片 6 組 ( 包括 Dach 棱鏡 )
於 1:1,–8.0 至 +3.8m–1
屈光度調節
尺寸 ( 闊 x 高 x 深 )
重量
於 1:2,–5.0 至 +6.0m–1
大約 48 x 81.5 大約 48 x 81.5 x 62mm x 59.5mm
大約 90g 大約 90g
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
