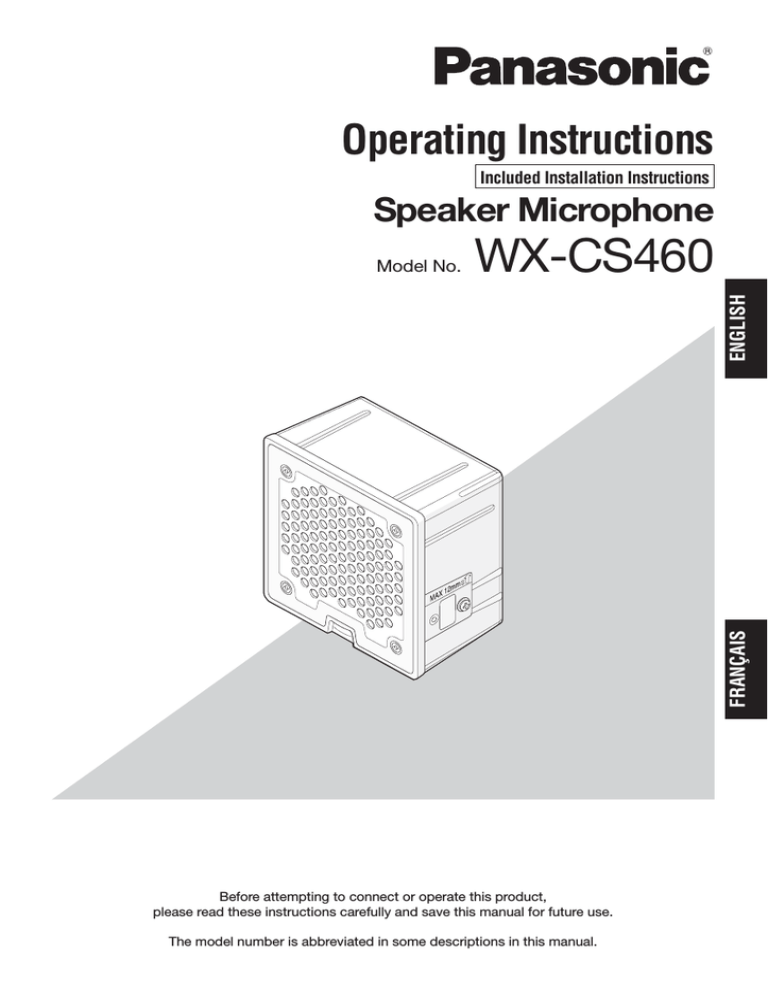

Panasonic | Attune II | Operating Manual | Panasonic Attune II Operating Manual

Operating Instructions
Included Installation Instructions
Speaker Microphone
WX-CS460
FRANÇAIS
ENGLISH
Model No.
Before attempting to connect or operate this product,
please read these instructions carefully and save this manual for future use.
The model number is abbreviated in some descriptions in this manual.
ENGLISH VERSION
WARNING:
• The apparatus should not be exposed to dripping or splashing and that no objects filled with
liquids, such as vases, should be placed on the
apparatus.
• All work related to the installation of this product should be made by qualified service personnel or system installers.
• The installation shall be carried out in accordance with all applicable installation rules.
CAUTION:
• Read the label on the rear of the unit for identification of the unit and power ratings.
CAUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert
the user to the presence of
uninsulated “dangerous voltage” within the product's enclosure that may be of sufficient
magnitude to constitute a risk of
electric shock to persons.
The exclamation point within an
equilateral triangle is intended
to alert the user to the presence
of important operating and
maintenance (servicing) instructions in the literature accompanying the appliance.
2
For U.S.A
The model number and serial number of this
product may be found on the surface of the
unit.
You should note the model number and serial
number of this unit in the space provided and
retain this book as a permanent record of your
purchase to aid identification in the event of
theft.
Model No.
Serial No.
Contents
ENGLISH
Important safety instructions......................................................................................................... 4
Limitation of liability ....................................................................................................................... 5
Disclaimer of warranty ................................................................................................................... 5
Precautions ................................................................................................................................... 6
Precautions for installation ............................................................................................................ 8
Preface .......................................................................................................................................... 9
Major operating controls and their functions .............................................................................. 10
Installing ...................................................................................................................................... 12
Specification ................................................................................................................................ 22
Standard accessories .................................................................................................................. 22
Appearance ................................................................................................................................. 23
3
Important safety instructions
4
1)
If the units fall, it can cause serious damage to persons or properties.
2)
Read these instructions.
3)
Keep these instructions.
4)
Heed all warnings.
5)
Follow all instructions.
6)
Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.
7)
Refer all servicing to qualified service personnel. Servicing is required when the apparatus has
been damaged in any way, such as power supply cord or plug is damaged, liquid has been
spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.
8)
Ask your nearest dealer or qualified installers for installation and wiring.
9)
Place the units on a stable surface.
Limitation of liability
THIS PUBLICATION IS PROVIDED “AS IS” WITHOUT WARRANTY OF ANY KIND, EITHER
EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY, FITNESS FOR ANY PARTICULAR PURPOSE, OR NON-INFRINGEMENT OF
THE THIRD PARTY’S RIGHT.
THIS PUBLICATION COULD INCLUDE TECHNICAL INACCURACIES OR TYPOGRAPHICAL
ERRORS. CHANGES ARE ADDED TO THE INFORMATION HEREIN, AT ANY TIME, FOR THE
IMPROVEMENTS OF THIS PUBLICATION AND/OR THE CORRESPONDING PRODUCT (S).
Disclaimer of warranty
IN NO EVENT SHALL Panasonic System Networks Co., Ltd. BE LIABLE TO ANY PARTY OR ANY
PERSON, EXCEPT FOR REPLACEMENT OR REASONABLE MAINTENANCE OF THE PRODUCT,
FOR THE CASES, INCLUDING BUT NOT LIMITED TO BELOW:
(1) ANY DAMAGE AND LOSS, INCLUDING WITHOUT LIMITATION, DIRECT OR INDIRECT,
SPECIAL, CONSEQUENTIAL OR EXEMPLARY, ARISING OUT OF OR RELATING TO THE
PRODUCT;
(2) PERSONAL INJURY OR ANY DAMAGE CAUSED BY INAPPROPRIATE USE OR NEGLIGENT
OPERATION OF THE USER;
(3) UNAUTHORIZED DISASSEMBLY, REPAIR OR MODIFICATION OF THE PRODUCT BY THE
USER;
(4) ANY PROBLEM, CONSEQUENTIAL INCONVENIENCE, OR LOSS OR DAMAGE, ARISING
OUT OF THE SYSTEM COMBINED BY THE DEVICES OF THIRD PARTY;
(5) PERSONAL INJURY, ANY LOSS OR DAMAGE, ARISING OUT OF THE DROP CAUSED BY
THE INCOMPLETE INSTALLATION;
(6) ANY PROBLEM CAUSING FAILED SIGNAL TRANSMISSION RESULTING IN CONSEQUENTIAL
INCONVENIENCE, LOSS OR DAMAGE, ARISING OUT OF CAUSES SUCH AS SYSTEM
MALFUNCTION, FAULT, SET UP OR INSTALLATION.
5
Precautions
Refer installation work to your dealer.
Skill and experience are required for installation
to avoid risk of fire, electric shock, injury and
damage.
When installing the product, use the provided brackets.
Failure to do so may cause the product to fall,
resulting in injury or accidents.
Do not install or wire during lightning
storms.
Otherwise fire or electric shock may result.
Conduct periodic inspections.
Rust on the metal parts or screws may cause
the product to fall resulting in injury. Refer
inspection to your dealer.
Avoid placing the product in unstable
positions.
Failure to observe this may cause the product
to fall resulting in injury.
Stop operation immediately when something is wrong with the product.
When smoke goes up from the product or the
smell of smoke comes from the product, continued use will result in fire.
Turn off the center module connected with this
product and contact your dealer.
Do not insert objects inside the product.
If metallic items enter the product, it may cause
fire or electric shock.
Turn off the center module connected with this
product and contact your dealer.
Do not attempt to disassemble or modify
the product.
Otherwise fire or electric shock may result.
Consult your dealer for repair or inspections.
Match the wire accurately.
Short circuit or improper connection may cause
fire.
Avoid installing the product in locations
where it is subject to damage by salt or
corrosive gas.
Otherwise, the mounting fixtures will deteriorate, causing the product to fall and leading to
accidents.
6
Select an installation surface that can
support the total weight.
Selecting an inappropriate installation surface
or method may cause the product to fall or
topple over, resulting in injury. Contact your
dealer.
Do not install the product in locations subject to vibration.
Otherwise the mounting portions will deteriorate, causing the product to fall and leading to
accidents.
Tighten screws and mounting fixtures to
the specified torque.
Failure to do so may cause the product to fall,
resulting in injury or accidents.
Refer installation to your dealer.
Take measures to prevent the product
from falling.
Failure to do so may cause injury.
If the product displays any abnormalities,
do not leave the problem unattended.
If left unattended for longer periods of time,
parts will deteriorate, causing the product to fall
and leading to accidents.
Refer disassembling to your dealer.
Do not install the product in locations
where it will become oily.
Otherwise the mounting fixtures will deteriorate,
causing the product to fall and leading to accidents.
Do not replace parts in the state of the
product mounted.
There is a risk of parts falling, resulting in accidents.
Be sure to use the product in combination
with the products for the Panasonic
Wireless Communication System.
Otherwise fire or electric shock may result.
Do not install the product with deformed
or damaged mounting fixtures.
There is a risk of the product falling and causing accidents.
If a crack is observed on the surface of
the product, stop using and remove the
product.
This could cause the product to fall. Be sure to
consult your dealer.
Do not put or install near the equipment or
substance which are affected by magnetic
field.
Bringing magnetic recording media such as
tape, floppy disks or MDs near the product will
result in erasure of recorded data.
In addition, installation of the product near the
equipment or substance which are affected by
magnetic field may lead to damage or malfunctions.
Disassemble any product that is no longer
used or is inoperable; do not leave it unattended.
As parts corrode, there is a risk of the product
falling. Be sure to consult your dealer.
Do not install the product in places of
1.5 m {5 feet} or higher.
The product is not intended for the installation
in high places. Safety measures such as safety
wires are not provided.
Make sure to inspect after an earthquake.
This could damage the mounting fixtures of the
product, causing it to fall.
Be sure to consult your dealer.
[Precautions for use]
Do not use excessive force.
If the mounting fixtures are damaged, this could
cause the product to fall and lead to accidents.
Ask a professional service company for
disposal.
If the product is burned at your site, the
included chemicals may hurt your eyes, or
cause a fire or a burn injury.
Always turn off the center module before
disconnecting or connecting wires.
Otherwise, electric shock may result, and clicking noise may damage the unit.
Product care
Turn off the center module connected with this
product before cleaning it. Otherwise injuries
may result. Wipe with a dry soft cloth. Do not
clean with volatile liquids such as benzene and
thinner. When using a chemical cloth for cleaning, observe the cautions provided with the
product.
Operating temperature
–20 °C to +50 °C {–4 °F to 122 °F}
Using the product at temperatures outside this
range will negatively affect internal parts and
lead to damage or malfunctions.
Do not expose to vibration or strong
impact.
Otherwise fire, electric shock or damage may
result.
7
Precautions for installation
Warning
• Be sure to contact your dealer for installation.
• Before installing, turn off the center module connected with this product. In addition, be sure to
read “Precautions” carefully and follow the Instructions (☞ page 6, 7). Moreover, be sure to
read operating instructions of the connecting product as well.
Installation work
• Installations work is very important as it is closely related to post-installation safety. To prevent
accidents during or after installation, refer the installation work to service personnel specialized
in installation work.
• For safety, take adequate measures to prevent falling and conduct regular maintenance and
inspection. Refer inspection to your dealer.
The product partially resists splashes and sunshine. However, the product cannot be
fully exposed to the outside.
Otherwise, deformation, discoloration, damage or malfunction could occur.
Keep the product away from direct water droplets or water spray except the front panel.
Installation place
• Do not install the product in locations where it is exposed to direct sunlight or near a warm air
flow.
• Avoid installing the product in places that are subject to vibration.
• Make sure that the structure of the installation site is strong enough and the mounting surface
is flat and thick.
• Do not install the unit in the following places.
Places in high humidity may cause fire.
Places where flammable gases exist may cause explosion.
Places where corrosive gases exist may cause units falling.
Places where oil mists exist may cause units falling.
Places subject to strong vibration or shock may cause units falling.
Places of 1.5 m {5 feet} or higher.
<For example>
Hanging below the eaves
Wall mounting
Sea or seaside, near a hot spring
8
Precautions for installation work
Safety precautions for installation work
• Take safety against falling objects or personnel.
• Make sure to turn off the power of the product and of any devices, such as a center module,
before connection to the product. Failure to observe this may cause electric shock.
• Ascertain that other safety controls are implemented as well to ensure that the work is carried
out safely and reliably.
• Do not install the product using mounting fixtures that were deformed due to damage suffered
during transport or installation, or on a damaged outer wall. This could cause the product to
fall.
Tightening of screws and bolts
• Tighten screws and bolts to the specified torque. Do not overtighten screws and bolts.
Overtightening will damage the thread and cause the product to fall. If the torque is too low, on
the other hand, screws and bolts will be loose.
• Use a torque driver or torque wrench to maintain the specified torque.
• The range of use of torque drivers and torque wrenches is limited. Choose a torque driver or
torque wrench suitable for the recommended torque value.
• Do not use impact drivers or powered screwdrivers as these may damage the screws or bolts.
• When tightening a screw or bolt, make it at a right angle to the surface. After tightening the
screws or bolts, check visually for looseness.
Preface
• This product is the Speaker Microphone designed for the exclusive order posts to be used in
combination with the Panasonic Wireless Communication System. The product can be used as
a speaker or microphone.
• While the slim and small-sized shape is compatible with the installation on most of the order
posts, the product has accomplished the clear sound which can achieve the communication
even under the engine noise.
• The provided brackets and urethane foams help the flexible mounting and speedy installation.
9
Major operating controls and their functions
Main unit
The product can be used as a speaker or microphone. Two units (one for the speaker and the other
for the microphone) are installed as a set on each order post.
r
q
ty
MAX 12mm
w
e (Also on the opposite side)
q Sound apertures
w Drainage hole
e Mounting screws (x3)*
e
r Input wire
t Socket connector
y Plug connector (accessory)
* To prevent the sound leakage, do not remove these screws even if the brackets are not attached.
In addition, do not insert screws whose length is 12 mm {1/2 inches} or more.
Accessories
• Bracket (x2)
They are used for the installation on the order post. On the mounting surface for the order post,
the M5 taps for the provided screws and the 1/4-20UNC taps are located.
32 mm
{1-1/4 inches}
69 mm
{2-23/32 inches}
16 mm
{5/8 inches}
42 mm
{1-21/32 inches}
M5
1/4-20UNC
10
13 mm
{1/2 inches}
13 mm
{1/2 inches}
13 mm
{1/2 inches}
13 mm
{1/2 inches}
31.5 mm
32.3 mm
{1-9/32 inches} {1-1/4 inches}
4.5 mm
{3/16 inches}
• Screw for installation (x2)
They are the mounting screws (M5 x 15) for the order post.
• Wind screen
The screen is used for the reduction of wind noise when the main unit is installed as a microphone.
• Gaskets for front panel and bracket
By sticking the front side of the main unit with the order post, the gaskets are used for the prevention of sound leakage and the reduction of transmitted vibration.
• Foam 1, Foam 2 for installation
(Shock-absorbing material used for the packing of this product)
These foams are used for the prevention of sound leakage from/to the front side of the main
unit to/from the interior of the order post and the reduction of transmitted vibration from/to
chassis of order post.
Foam 2
113 mm x 113 mm x 40 mm
{4-7/16 inches x 4-7/16 inchesx 1-9/16 inches}
Foam 1
220 mm x 220 mm x 120 mm
{8-21/32 inches x 8-21/32 x 4-23/32 inches}
11
Installing
■ Important notice
Caution for safety
• This product is only installable inside the order post or similar structure ,must not exposed outside or sunshine directly. In addition, safety measures such as safety wires are not provided
with the product. Do not install the product in places of 1.5 m {5 feet} or higher when the product is installed inside the order post or similar structure.
• Make sure that the installation site in the order post or similar structure has the sufficient load
bearing capacity for the weight of the product. The weight of the product is 1.2 kg {2.65 lbs.}
including the brackets.
Notice to realize adequate sound
• Two units of this product are required for the two-way communication. One is used for the
speaker and the other is used for the microphone.
• Make sure that the order post has the secure structure which can prevent the transmitted
vibration from the surfaces and extra chattering sounds. As necessary, do the reinforcement
work or take a vibration control measure.
• When installing the units for the speaker and the microphone, keep them as distant as possible. Otherwise, feedback noise may occur or the sound clearness may be spoiled since the
unit for the microphone may pick up the sound from the speaker.
Microphone
MAX 12mm
Keep them
as distant
as possible.
Speaker
MAX 12mm
Order post
• When the sound from the speaker leaks into the interior of the order post, the microphone may
pick up the sound. Then, feedback noise and extra chattering sounds may occur and the
sound clearness may be spoiled.
• Make the opening of the order post wider than the sound apertures of the Speaker
Microphone so that the entire sound apertures can be set in the opening. In addition, the
opening of the order post should be smaller than the external dimensions of the main unit.
12
• Expose the sound apertures of the Speaker Microphone from the opening of the order post.
When covering the opening with a mesh net or punching metal sheet, select the one with
relatively high aperture ratio.
• Stick the Speaker Microphone with the front side of the order post without gap.
• Isolate the sound in the order post with fit-sized panels so that the sound from the unit for
the speaker does not leak into the area around the unit for the microphone.
Microphone
MAX 12mm
MAX 12mm
Space
Sound
leakage
Speaker
MAX 12mm
Fit-sized panel without
openings
Stick each unit with
the front side of the
order post without
gap
MAX 12mm
Space
Bad example
Good example
Notice to avoid breakdown
• Settle the connector in the way to avoid drips. Connector attached at the end of input cable is
not water resistant.
• Do not install the unit inclining upward to prevent standing water on the unit.
Others
• Do not install near the equipment or substance which are affected by magnetic field.
13
■ Installation of the Speaker Microphone
• These servicing instructions are for use by qualified personnel only. To reduce the risk of electric
shock do not perform any servicing other than that contained in the operating instructions
unless you are qualified to do so. Refer all servicing to qualified service personnel.
GENERAL
• Install the unit for the speaker at the lower part of the order post and install the unit for the
microphone at the higher part.
• Make the opening of the order post wider than the sound apertures of the Speaker Microphone
so that the entire sound apertures can be set in the opening.
For a circular hole: ø100 mm {3-15/16 inches} or more
For a square hole: 90 mm x 90 mm {3-17/32 inches x 3-17/32 inches} or more
90 mm x 90 mm {3-17/32 inches x
3-17/32 inches} or more
ø100 mm {3-15/16 inches}
or more
For a circular hole
For a square hole
• As necessary, attach the provided gaskets in front of the units. By sticking the main unit with
the order post, it is possible to prevent the sound from leaking into the interior of the order
post.
• As necessary, attach the provided wind screen on the unit for the microphone. It is possible to
prevent wind noise.
• To maintain the sufficient acoustic performance, install the unit in accordance with the description of “Notice to realize adequate sound” (☞ page 12).
m
2m
X1
MA
Gaskets for front
panel and bracket
Using the tapes on each corner,
attach the wind screen on the unit.
Wind screen
(Attach it only when using the unit for the microphone.)
14
• The unit has the drainage hole at the bottom of the front side. Install the unit so that the “UP”
mark on the rear side points upward.
• When installing the unit, do not block the drainage hole at the bottom of the front side. Even if
either of the front or bottom side of the unit is stuck with the order post, the drainage hole will
not be blocked. However, the hole will be blocked if both sides are stuck. When installing the
unit with the front and bottom sides close to the order post, keep a distance of 3 mm {1/8
inches} or more from the bottom side so that water can be drained. When the provided Foam
1 is used for the installation, this treatment is not required since the foam can drain the water.
MAX 12mm
Front side
m
X
MA
12m
Drainage hole
3 mm {1/8 inches}
or more
Bottom side
• The gaskets and the wind screen used for the installation may deteriorate depending on the
operating environment. Replace them with new ones regularly. For replacement, contact your
dealer.
15
Example of installation using the brackets
Example of how to use the brackets
Using the brackets, this unit can be installed as follows.
mm
X 12
MA
mm
X 12
MA
When tightening the screws
from the front side
When tightening the screws
from the front and lateral sides
mm
X 12
MA
When tightening the screws from the bottom side (1)
mm
X 12
MA
When tightening the screws from the bottom side (2)
16
Installation by tightening the screws through front panel of order post
• On the mounting surface for the order post, the M5 taps for the provided screws and the 1/420UNC taps are located. Instead of the provided screws, two 1/4-20UNC screws can also be
used for the installation of the unit if procured locally. (Tightening torque: 2 N·m {1.48 lbs·ft})
The following is an installation example using the provided M5 screws.
1. Attach the two brackets to the unit.
• Remove the two M4 screws from the unit, and use the screw for the brackets. (Tightening
torque: 1.2 N·m {0.88 lbs·ft})
* Be sure not to leave screws removed, otherwise unintended noise may go through screw
hole, and the acoustic performance may be affected.
Remove the screws from the unit,
and tighten them onto the brackets.
Bracket
m
2m
X1
MA
Bracket
• When the brackets are attached on each side with the positions shown in the illustration, it is
possible to align the height of the screws exposed out of the order post.
1/4-20UNC tap
M5 tap
M5 tap
1/4-20UNC tap
17
• When attaching the brackets, align the front sides of the brackets and the unit.
* Otherwise, the unit cannot be stuck with the front panel without gap, and the sound may
leak into the order post.
MAX 12mm
Front side of the brackets
2. Install the unit on the order post.
• Make two holes (ø6 mm {ø1/4 inches}) for the mounting screws near the front opening of
the order post. Refer to the appearance diagrams “Dimension for settlement” on page 23 for
details on the positions and dimensions of the holes. Make the holes precisely so that the
entire sound apertures of the Speaker Microphone can be set in the opening of the order
post.
• Using the two provided M5 screws, install the unit on the order post.
(Tightening torque: 2 N·m {1.48 lbs·ft})
Front panel of the order post
m
2m
X1
MA
Screw for installation
Caution:
• When using locally procured screws instead of the provided ones, select stainless-steel or
plated steel screws.
• To prevent the unit from falling, the mounting screws must be long enough to reach the rear
side of the brackets.
• After installation, do a check and make sure that nothing is unsteady and the screws are tight.
• Exercise good care not to generate resonance and abnormal sound from the mounting parts
and around the Speaker Microphone.
18
Example of installation using the provided Foam 1 and 2
1. Mount the unit onto Foam 1, and install them into the order post.
• When installing the unit and Foam 1, make sure that the entire sound apertures of the
Speaker Microphone can be set in the opening of the order post. If Foam 1 is larger than the
order post, cut the exterior with a cutter or knife to set the form into the order post.
Foam 1
MA
X 12
mm
This unit
Order post
2. Push the rear side of the unit toward the front panel of the order post with the provided Foam
2.
• Push the rear side of the speaker with Foam 2 so that the front side of the main unit can be
stuck with the mounting surface of the order post without gap. If Foam 2 is larger than the
order post, cut the exterior to set the form into the order post. Pass the cable through the
space between Foam 1 and Foam 2.
Foam 1
Front panel of the order post
Opening
Push the unit with Foam 2
from behind.
MAX 12mm
Foam 2
Cable
• Foam 1, Foam 2, the gaskets and the wind screen used for the installation may deteriorate
depending on the operating environment. Replace them with new ones regularly. For
replacement, contact your dealer.
19
■ Wiring
These servicing instructions are for use by qualified personnel only. To reduce the risk of electric
shock do not perform any servicing other than that contained in the operating instructions unless
you are qualified to do so. Refer all servicing to qualified service personnel.
Wiring to the Speaker Microphone
• When connecting a cable to the unit for the microphone, use a shielded cable. Non-shielded
cables can also be connected to the unit for the speaker.
• Connect the cable from the center module to the provided plug connector. At the factory, the
plug connector has already been inserted into the socket connector on the end of the cable
connected to the unit. Before the wiring, detach the plug connector from the socket connector.
• From the left, the wiring order for the plug connector is “GND (shield)”, “–” and “+”. When using
the unit for the speaker, the unit can operate normally with or without the GND (shield) terminal
wiring.
Socket connector
GND : Gray
–
: Black
+
: Red
7 mm ±1 mm
{9/32 inches
±1/16 inches}
Plug connector
“+”
“GND (shield)”
“–”
1. Use the “minus” screwdriver and loosen the M2.5 screw located on the upper surface of the
plug connector. Peel off the sheath from the tip of the wiring material and insert the cable tip in
the plug connector.
Length to be stripped: 7 mm ±1 mm {9/32 inches ±1/16 inches}
2. Firmly tighten the loosened screw by means of the “minus” screwdriver. Repeat the abovementioned same procedure for each terminal.
(Tightening torque: 0.49 N·m to 0.59 N·m {0.36 lbs·ft to 0.44 lbs·ft})
3. Mount the cabled plug connector to the socket connector at the end of cable from Speaker
Microphone.
Note:
• Insert the plug connector firmly into the socket connector.
Wires
• The applicable cross section of wire for the provided plug connector is 1.3 mm2 to 0.1 mm2
(AWG16- AWG28).
• When using the unit for the microphone, connect a shielded cable which meets the condition
described above.
20
• When using the unit for the speaker, connect a cable of 1.3 mm2 to 0.5 mm2 (AWG16AWG20). Select the thickest cable within this range according to the installation site. Nonshielded cables are also available.
• Do not solder the wire ends of the cable. The screws may loosen.
Notice on connection
• Be sure to turn off the center module before connecting cables.
• Surely check the polarities before connecting them. Wrong polarity will cause trouble.
• Do not use cables that are damaged to avoid fire or electric shock.
■ Check after the installation
• According to the operating instructions of the center module, adjust the sound volume of the
units for the speaker and the microphone to the proper levels.
• Make sure that the sound clearness is maintained properly for the system operation without
feedback noise.
21
Specification
• Speaker
Sound pressure level:
Impedance:
Frequency response:
Power capacity:
90 dB (1 W, 1 m {3.28 feet}, Typical)
8Ω
250 Hz to 15000 Hz (–10dB, Typical)
5 W (RMS*1)
• Microphone
Sensitivity:
Frequency response:
–52 dB (0 dB=1 V/Pa, 1 kHz, Typical)
100 Hz - 6000 Hz (–10 dB, Typical)
• Miscellaneous
Input/Output:
Operating temperature:
Dimensions:
Weight:
Finish:
Stranded cables, connector is attached to the end.
Cables
Approximately 2700 mm {106-5/16 inches} two core shielded wire
Inner sheath color: Red: +
Black: –
Gray: GND
Connector
Euro type 3P connector
–20 °C to +50 °C {–4 °F to 122 °F}
114 mm x 114 mm x 70 mm
{4-1/2 inches (W) x 4-1/2 inches (H) x 2-3/4 inches (D)}
(Excluding projections)
Approximately 1.0 kg {2.2 lbs.} (without bracket)
Approximately 1.2 kg {2.6 lbs.} (with brackets)
Plastic-molded, black
*1 Rated noise power specified by IEC60268-5:2003+A1:2007(E), International Electrotechnical
Commission (IEC).
Dimensions and weight indicated are approximate.
Specifications are subject to change without notice.
Standard accessories
Operating Instructions (this document)............................................................................ 1 pc.
Bracket......................................................................................................................... 2 pcs.
Screw for installation (M5 × 15) ..................................................................................... 2 pcs.
Wind screen ................................................................................................................... 1 pc.
Gaskets for front panel and bracket ................................................................................ 1 set
Foam1, Foam2 for installation ..................................... Provided as part of packaging material
Plug connector for installation
(Already inserted into the socket connector of the main unit) ........................................ 1 pc.
22
Appearance
Dimension for settlement
70 {2-3/4}
Unit: mm {inches}
114 {4-1/2}
61
{2-13/32}
32 {1-1/4}
Center position
of the unit
73 {2-7/8}
73 {2-7/8}
Center position
of the unit
*86 {3-3/8}
9 {11/32}
MAX 12mm
35
{1-3/8}
22 {7/8}
114 {4-1/2}
32 {1-1/4}
73 {2-7/8}
When tightening the screws
from the front and lateral sides
When tightening the screws
from the front side
Center position of
the unit
73 {2-7/8}
*22 {7/8}
*48
{1-7/8}
*86 {3-3/8}
*22 {7/8}
13 {1/2}
73 {2-7/8}
73 {2-7/8}
Center position of the unit
When tightening the screws
from the bottom side (1)
When tightening the screws
from the bottom side (2)
• When attaching the provided gaskets on the units, add 2 mm {5/64 inches} to the dimension
marked with “*” so that front panel of units stick to the mounting surface of the order post.
23
The installation height can be adjusted between
0 mm to 26.5 mm {0 inches to 1-1/32 inches}
according to the positions of attached brackets.
26.5 mm
{1-1/32 inches}
24
MAX 12mm
VERSION FRANÇAISE
(FRENCH VERSION)
AVERTISSEMENT:
• L’appareil ne devrait pas être exposé à des
éclaboussures ou des projections d’eau et
aucun récipient rempli de liquide tels que des
vases ne devraient être posé sur l’appareil.
• Tous les travaux d’installation de ce produit
devraient être confiés à des techniciens et
dépanneurs professionnels ou des installateurs
de système.
• L’installation sera effectuée selon toutes les
règles applicables d’installation.
ATTENTION:
• Veuillez lire l’étiquette collée à l’arrière de l’appareil pour y trouver l’identification de cet appareil ainsi que la puissance d’alimentation.
CAUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
L’éclair à extrémité fléchée
placé dans un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur la présence d’une “tension potentiellement dangereuse” et non isolée se trouvant dans les limites
du coffret de l’appareil dont la
puissance est suffisante pour
constituer un risque important
d’électrocution.
Le point d’exclamation placé
dans un triangle équilatéral sert
à attirer l’attention de l’utilisateur sur des instructions de
fonctionnement et d’entretien
(de dépannage) à caractère
important dans la brochure qui
accompagne l’appareil.
FRANÇAIS
ATTENTION: AFIN DE PRÉVENIR LE RISQUE DE
CHOCS ÉLECTRIQUES, NE PAS RETIRER LES VIS.
TOUTE RÉPARATION DEVRAIT ÊTRE CONFIÉE À UN
PERSONNEL QUALIFIÉ.
Pour les États-Unis
Le numéro de modèle et numéro de série de ce
produit se trouve sur l’appareil.
Nous vous conseillons de relever le numéro de
série de votre appareil dans l’espace réservé cidessous et de conserver précieusement votre
notice d’instructions en tant que justificatif
d’achat aux fins d’identification en cas de vol.
No. de modèle
No. de série
25
Table des matières
Instructions importantes relatives la sécurité .............................................................................. 27
Limitation de responsabilité ........................................................................................................ 28
Déni de la garantie ...................................................................................................................... 28
Mesures de précaution ................................................................................................................ 29
Précautions d’installation ............................................................................................................ 31
Préface ........................................................................................................................................ 32
Principaux organes de commande et fonctions.......................................................................... 33
Montage ...................................................................................................................................... 35
Caractéristiques techniques........................................................................................................ 45
Accessoires standard .................................................................................................................. 45
Aspect ......................................................................................................................................... 46
26
Instructions importantes relatives la sécurité
1)
Si une chute des appareils se produit, cela risque de provoquer de graves blessures ou dommages matériels.
2)
Veiller à lire ces instructions.
3)
Conserver ces instructions.
4)
Tenir compte de tous les avertissements.
5)
Se conformer à toutes les instructions.
6)
Ne pas utiliser à proximité de sources de chaleur telles que des radiateurs, des bouches de
chauffage, des appareils de chauffage ou tout autre appareil (y compris les amplificateurs) produisant de la chaleur.
7)
Toute réparation ou dépannage doit être confié à un personnel qualifié.
Un dépannage est nécessaire lorsque l’appareil a été endommagé d’une manière quelconque,
par exemple, lorsque le cordon d’alimentation électrique ou la prise ont été endommagés,
quand du liquide s’est répandu dessus ou si des objets sont tombés dans l’appareil, lorsque
l’appareil a été exposé à la pluie ou à l’humidité, ne fonctionne pas normalement ou s’il a fait
une chute.
8)
Demander à votre revendeur le plus proche ou à des installateurs qualifiés pour exécuter l’installation et le câblage.
9)
Placer les appareils sur une surface à niveau.
27
Limitation de responsabilité
CETTE PUBLICATION EST FOURNIE “COMME TEL” SANS GARANTIE DE TOUTE SORTE,
EXPRÈS OU IMPLICITE, ÉTANT INCLUSE MAIS NON LIMITÉE AUX GARANTIES IMPLICITES DE
LA VALEUR MARCHANDE, ADAPTATION POUR TOUT BUT PARTICULIER OU NON-INFRACTION
DES DROITS D’UN TIERS.
CETTE PUBLICATION A PU INCLURE DES INEXACTITUDES TECHNIQUES OU DES ERREURS
TYPOGRAPHIQUES.
DES CHANGEMENTS SONT AJOUTÉS AUX INFORMATION CI-DESSUS, À TOUT MOMENT, AUX
FINS D’AMÉLIORATION DE CETTE PUBLICATION ET/OU DU PRODUIT CORRESPONDANT(S).
Déni de la garantie
EN AUCUN CAS Panasonic System Networks Co., Ltd. NE SERA TENU POUR RESPONSABLE
POUR TOUTE PARTIE OU TOUTE PERSONNE, À L’EXCEPTION DU REMPLACEMENT OU D’UNE
MAINTENANCE RAISONNABLE DE CE PRODUIT POUR LES CAS CITÉS, INCLUS MAIS NON
LIMITÉS À CE QUI SUIT:
(1) TOUT DÉGÂT ET PERTE, Y COMPRIS SANS LIMITATION, DIRECT OU INDIRECT, SPÉCIAL,
IMPORTANT OU EXEMPLAIRE, SURVENANT OU CONCERNANT LE PRODUIT;
(2) BLESSURE PERSONNELLE OU TOUT DÉGÂT CAUSÉS PAR UN USAGE NON APPROPRIÉ
OU UNE UTILISATION NÉGLIGENTE DE L’UTILISATEUR;
(3) DÉMONTAGE, RÉPARATION OU MODIFICATION NON AUTORISÉS DU PRODUIT EFFECTUÉS
PAR L’UTILISATEUR;
(4) TOUT PROBLÈME, INCOMMODITÉ IMPORTANTE OU PERTE OU ENDOMMAGEMENT,
SURVENANT DU SYSTÈME COMBINÉ PAR LES APPAREILS DE TIERS;
(5) BLESSURES, TOUTE PERTE OU DÉGÂTS, PROVENANT DE LA CHUTE PROVOQUÉE PAR
UNE INSTALLATION INCOMPLÈTE;
(6) TOUT PROBLÈME ENTRAÎNANT UN ÉCHEC DE TRANSMISSION DE SIGNAL RÉSULTANT
EN UNE INCOMMODITÉ IMPORTANTE DE CONSÉQUENCE, PERTE OU DÉGÂTS,
SURVENANT ET ENTRAÎNANT UNE PANNE DU SYSTÈME, ANOMALIE, CONFIGURATION
OU INSTALLATION.
28
Mesures de précaution
Confier les travaux d’installation à votre
revendeur.
La compétence et l’expérience sont exigées
pour que l’installation évite tout risque d’incendie, de décharge électrique, de blessure et
d’endommagement.
Au moment d’installer le produit, utiliser
les équerres de fixation fournies.
Le fait de ne pas respecter cette recommandation risque d’entraîner la chute de le produit
capable de blesser quelqu’un ou provoquer
des accidents.
Ne pas installer ou câbler pendant des
orages avec de la foudre.
Dans le cas contraire, il y a un risque d’incendie voire d’électrocution.
Mener des inspections périodiques.
Une formation de rouille sur les parties métalliques ou sur les vis de fixation peut engendrer
une chute de le produit se traduisant par des
blessures. Confier l’inspection à votre revendeur.
Éviter de placer le produit dans des positions instables.
Le fait de ne pas respecter cette recommandation risque d’entraîner la chute de le produit
capable de blesser quelqu’un.
Arrêter immédiatement l’utilisation quand
quelque chose est erroné avec le produit.
Quand de la fumée se dégage de le produit ou
qu’une odeur de fumée se dégage de le produit, l’utilisation continue de le produit aura
comme conséquence de provoquer un incendie.
Couper l’alimentation du module central
connecté à ce produit et contacter votre revendeur.
N’insérer aucun objet à l’intérieur de le
produit.
Si des éléments métalliques s’introduisent dans
ce produit, cela risque de provoquer une déclaration d’incendie voire une décharge électrique.
Couper l’alimentation du module central
connecté à ce produit et contacter votre revendeur.
Ne jamais chercher à démonter ni modifier
le produit.
Dans le cas contraire, il y a un risque d’incendie voire d’électrocution. Se mettre en rapport
avec le revendeur en ce qui concerne les travaux de réparation ou d’inspection.
Faire correspondre le fil avec précision.
Un court-circuit ou un raccordement inapproprié peut engendrer une déclaration d’incendie.
Éviter d’installer le produit dans des
emplacements où des dégâts par le sel ou
du gaz corrosif peuvent se produire.
Autrement les dispositifs de fixation se détérioreront, ceci entraînant la chute de le produit et
aboutissant à des accidents.
Sélectionner une surface d’installation
capable de supporter le poids total.
Le fait de sélectionner une surface ou une
méthode inadéquate pour l’installation risque
de faire tomber le produit ou de le renverser,
ceci ayant pour résultat de blesser quelqu’un.
Prendre contact avec votre distributeur.
Ne pas installer le produit dans des
emplacements soumis à des vibrations.
Autrement les dispositifs de fixation se détérioreront, ceci entraînant la chute de le produit et
aboutissant à des accidents.
Les vis et les dispositifs d’installation doivent être serrés au couple indiqué.
Le fait de ne pas respecter cette recommandation risque d’entraîner la chute de le produit
capable de blesser quelqu’un ou provoquer
des accidents.
Confier l’installation à votre revendeur.
Prendre les mesures pour empêcher le
produit de tomber.
Le fait de ne pas procéder ainsi risque d’aboutir à des blessures.
Si le produit indique des anomalies de
fonctionnement, ne pas laisser le problème en l’état.
S’ils sont laissés en l’état pendant de longues
périodes de temps, les pièces se détérioreront,
ceci entraînant la chute de le produit et aboutissant à des accidents.
Confier le démontage à votre revendeur.
Ne pas installer le produit dans des
emplacements où il risque d’être graisseux.
Autrement les accessoires de fixation se détérioreront, ceci entraînant la chute de le produit
et aboutissant à des accidents.
29
Ne pas remplacer les pièces dans l’état du
produit installé.
Il y a un risque de chute des pièces, ceci ayant
pour résultat de provoquer des accidents.
Ne pas installer le produit avec des accessoires de fixation déformés ou endommagés.
Il y a un risque de chute de le produit, ceci
ayant pour résultat de provoquer des accidents.
Si on observe une fissure sur la surface de
le produit, cesser de l’utiliser et le retirer.
Ceci risque de faire tomber le produit.
Consulter systématiquement votre revendeur.
Démonter tout produit qui n’est plus utilisé
ou qui ne plus être opérant; ne pas le laisser sans surveillance.
Étant donné que certaines pièces se corrodent,
il y a un risque de chute de le produit. Consulter
systématiquement votre revendeur.
Veiller à procéder à une inspection après
un tremblement de terre.
Ce phénomène risque d’endommager les
accessoires de fixation voire de provoquer la
chute de le produit.
Consulter systématiquement votre revendeur.
Ne pas appliquer de force excessive.
Si les accessoires de fixation sont endommagés, ceci peut entraîner la chute de le produit
et aboutir à des accidents.
Demander à une compagnie de service
professionnel de se charger de la mise au
rebut.
Si le produit est brûlé sur votre site, les produits
chimiques qu’il intègre peuvent blesser les yeux
voire provoquer un incendie ou des brûlures.
Couper toujours l’alimentation du module
central avant de débrancher ou de brancher des fils.
Sinon, une décharge électrique peut en résulter
et le bruit de cliquetis peut endommager
l’unité.
Ne pas expposer à de fortes vibrations ou
des chocs violents
Dans le cas contraire, il y a un risque d’incendie, d’électrocution ou d’endommagement.
30
S’assurer d’utiliser le produit en combinaison avec les produits pour le système de
communication sans fil Panasonic.
Dans le cas contraire, il y a un risque d’incendie voire d’électrocution.
Ne pas placer ou installer près d’un équipement ou d’un matériau qui serait affecté
par un champ magnétique.
Le fait d’amener des médias d’enregistrement
magnétique tels qu’une bande, des disquettes
ou des MD près de le produit aura comme
conséquence l’effacement des données enregistrées.
En outre, l’installation du produit près équipement ou d’un matériau qui serait affecté par un
champ magnétique peut aboutir à un endommagement voire des défauts de fonctionnement.
Ne pas installer le produit dans des
emplacements situés à 1,5 m {5 feet} ou
plus haut.
Le produit n’est pas conçu pour une installation dans des emplacements élevés. Les
mesures de sécurité telles que des câbles de
sécurité ne sont pas fournies.
[Précautions lors de l’installation]
Entretien du produit
Couper l’alimentation du module central
connecté à ce produit et contacter votre revendeur. Sinon, cela risque de blesser quelqu’un.
Essuyer avec un morceau de tissu sec. Ne pas
nettoyer avec des liquides volatiles tels que de
la benzine et un diluant. Quand un tissu traité
chimiquement est utilisé pour faire le nettoyage,
respecter les précautions indiquées qui accompagnent ce produit.
Température de fonctionnement
–20 °C à +50 °C {–4 °F à 122 °F}
Le fait d’utiliser le produit à des températures
situées en dehors de cette gamme affectera de
façon négative les composants internes et finira
par les endommager ou provoquer des défauts
de fonctionnement.
Précautions d’installation
Avertissement
• Consulter systématiquement votre revendeur pour l’installation.
• Avant de faire le montage, couper l’alimentation du module central connecté à ce produit. En
outre, lire impérativement et attentivement les “Précautions” et se conformer aux instructions
(☞ pages 29, 30). En outre, lire de même et impérativement le manuel d’utilisation de le produit
raccordé.
Travaux d’installation
• Le travail d’installations est très important car on l’associe étroitement à la sécurité de la postinstallation. Pour éviter que des accidents se produisent pendant ou après le montage, confier
les travaux de montage à un technicien spécialisé dans les travaux d’installation.
• Par mesure de sécurité, prendre des mesures appropriées pour empêcher toute chute et exécuter régulièrement un entretien et une inspection. Confier l’inspection à votre revendeur.
Le produit résiste partiellement aux éclaboussures et à l’exposition au soleil.
Cependant, le produit ne peut pas être entièrement exposé à l’extérieur.
Sinon, une déformation, une décoloration, un endommagement ou un défaut de fonctionnement
peut se produire.
Maintenir le produit éloigné d’un égouttement d’eau direct ou d’une aspersion d’eau, sauf pour le
panneau avant.
Emplacement de l’installation
• Ne pas installer le produit dans des emplacements où il serait exposé à la lumière du soleil
directe ou placé d’une circulation d’air chaud.
• Éviter d’installer le produit dans des emplacements qui sont sujets à des vibrations.
• S’assurer que la structure de l’emplacement de montage est assez résistante et que la surface
de montage est plane et épaisse.
• Ne pas monter cette unité dans les emplacements suivants:
Les emplacements en présence d’une humidité élevée peuvent provoquer une déclaration
d’incendie.
Les emplacements en présence de gaz inflammables peuvent provoquer une explosion.
Les emplacements en présence de gaz corrosifs peuvent entraîner la chute des unités.
Les emplacements en présence de brouillards d’huile peuvent entraîner la chute des unités.
Les emplacements sujets à des vibrations ou des chocs violents peuvent entraîner la chute
des unités.
Les emplacements à 1,5 m {5 feet} ou plus haut.
< Par exemple >
Accrocher en-dessous d’avant-toits
Fixation sur un mur
Près de la mer ou au bord de la mer, près d’une source thermale
31
Précautions à prendre pour les travaux d’installation
Précautions de sécurité à prendre pour les travaux d’installation
• Prendre les mesures de sécurité pour prévenir toute chute d’objets ou de personnel.
• S’assurer de couper le courant du produit et de tous les dispositifs, tels qu’un module central,
avant de faire le raccordement au produit. Le fait de ne pas respecter cette précaution risque
de provoquer une électrocution.
• S’assurer que d’autres contrôles de sécurité sont également mis en application pour s’assurer
que les travaux sont exécutés sans risque et de manière fiable.
• Ne pas installer le produit en utilisant des accessoires de fixation qui auraient été déformés en
raison de dommages subis pendant le transport ou l’installation, ou sur un mur extérieur
endommagé. Ceci risque de faire tomber le produit.
Serrage des vis de fixation et des boulons
• Les vis et les boulons d’installation doivent être serrés au couple indiqué. Prendre garde de ne
pas bloquer excessivement les vis de fixation et les boulons. Un serrage excessif endommagera le filetage et peut provoquer une chute de le produit. D’autre part, si le serrage est trop
faible, les vis et les boulons seront lâches.
• Utiliser un tournevis à couple ou une clé dynamométrique pour maintenir le couple spécifique.
• Les gammes d’utilisation des tournevis à couple et des clés dynamométriques sont limitées.
Chisir un tournevis à couple ou une clé dynamométrique adaptée à la valeur de couple de serrage recommandée.
• N pas utilise de tournevis à impact ou des tournevis électriques étant donné qu’ils peuvent
endommager les vis de fixation ou les boulons.
• Quand une vis ou un boulon est serré au couple, faire en sorte que la vis ou le boulon se trouve
à angle droit par rapport à la surface. Après le serrage des vis ou des boulons, vérifier visuellement s’il y a relâchement.
Préface
• Ce produit est un microphone de haut-parleur conçu pour que les postes de commande exclusifs destinés à être utilisés en combinaison avec le système de communication sans fil
Panasonic. Le produit peut être utilisé comme un haut-parleur ou un microphone.
• Tandis que sa forme mince et sa taille réduite sont compatibles avec un montage sur la plupart
des postes de commande, le produit a parvient à produire un son clair qui peut réaliser la communication même en présence de bruits de moteur.
• Les équerres de fixation et les élément en mousse expansée d’uréthane fournis favorisent un
montage souple et une installation rapide.
32
Principaux organes de commande et fonctions
Unité principale
Le produit peut être utilisé comme un haut-parleur ou un microphone. Deux unités (une pour le
haut-parleur et l’autre pour le microphone) sont installées en tant qu’ensemble sur chaque poste de
commande.
r
q
ty
MAX 12mm
w
e (Également sur le bord opposé)
e
r Fil d’entrée
t Connecteur de prise
y Connecteur de fiche (accessoire)
q Ouvertures du son
w Ouverture de purge
e Vis d’installation (x3)*
* Pour éviter toute fuite de son, ne pas retirer ces vis même si les équerres de fixation ne sont pas
fixées.
En outre, ne pas insérer des vis dont la longueur est de 12 mm {1/2 pouces} ou supérieure.
Accessoires
• Équerre de fixation (x2)
Elles sont employées pour le montage sur le poste de commande. Sur la surface de montage
pour le poste de commande,les trous filetés M5 pour les vis fournies et les trous filetés 1/420UNC sont localisés.
32 mm
{1-1/4 pouces}
69 mm
{2-23/32 pouces}
16 mm
{5/8 pouces}
42 mm
{1-21/32 pouces}
M5
1/4-20UNC
13 mm
{1/2 pouces}
13 mm
{1/2 pouces}
13 mm
{1/2 pouces}
13 mm
{1/2 pouces}
31,5 mm
32,3 mm
{1-9/32 pouces} {1-1/4 pouces}
4,5 mm
{3/16 pouces}
33
• Vis pour le montage (x2)
Ce sont les vis de montage (M5 x 15) pour le poste de commande.
• Pare-vent
Le pare-vent est utilisé pour atténuer le bruit du vent quand l’unité principale est installée
comme un microphone.
• Garnitures pour panneau avant et équerre de fixation
En collant la partie antérieure de l’unité principale avec le poste de commande, les garnitures
sont employées pour la prévention de fuite de son et la réduction des vibrations transmises.
• Élément en mousse expansée 1, élément en mousse expansée 2 pour le montage
(Matériau amortissant les chocs utilisé pour l’emballage de ce produit)
Ces éléments en mousse expansée sont employés pour la prévention de fuite du son de/à la
partie antérieure de l’unité principale vers/de l’intérieur du poste de commande et la réduction
des vibrations transmises de/vers le châssis du poste de commande.
Élément en mousse expansée 2
113 mm x 113 mm x 40 mm
{4-7/16 pouces x 4-7/16 pouces x 1-9/16 pouces}
Élément en mousse expansée 1
220 mm x 220 mm x 120 mm
{8-21/32 pouces x 8-21/32 pouces x 4-23/32 pouces}
34
Montage
■ Notification importante
Précautions de sécurité
• Ce produit peut seulement être installé à l’intérieur du poste de commande ou d’une structure
semblable, ne doit pas être exposé à l’extérieur ou être directement exposé au soleil. En outre,
les mesures de sécurité telles que des fils de sécurité ne sont pas fournis avec le produit. Ne
pas installer le produit dans des emplacements placés à 1,5 m {5 feet} ou plus haut quand le
produit est installé à l’intérieur du poste de commande ou dans une structure similaire.
• S’assurer que l’emplacement d’installation dans le le poste de commande ou la structure similaire a une capacité de soutien suffisante pour le poids du produit. Le poids du produit est
1,2 kg {2,65 lbs.} y compris les équerres de fixation.
Notification pour réaliser un son adéquat
• Deux unités de ce produit sont requises pour assurer une communication bidirectionnelle.
L’une est employée pour le haut-parleur et l’autre est employé pour le microphone.
• S’assurer que le poste de commande a une structure sécurisée pour pouvoir éviter une transmission des vibrations provenant des surfaces et des bruits de cliquetis supplémentaires. Selon
les besoins, effectuer des travaux de renforcement ou prendre une mesure de contrôle des
vibrations.
• Au moment d’installer les unités pour le haut-parleur et le microphone, les maintenir éloignés le
plus possible. Autrement, un effet de Larsen peut se produire ou la pureté du son risque d’être
corrompue étant donné que l’unité pour le microphone risque d’enregistrer le son provenant du
haut-parleur.
Microphone
MAX 12mm
Les maintenir aussi
éloignés que possible.
Haut-parleur
MAX 12mm
Poste de
commande
• Quand le son du haut-parleur s’infiltre à l’intérieur du poste de commande, le microphone risque d’enregistrer le son. Ensuite, l’effet de Larsen et les bruits de cliquetis supplémentaires
peuvent se produire et la pureté du son peut être corrompue.
• Rendre l’ouverture du poste de commande plus grande que les ouvertures du son du microphone de haut-parleur de telle sorte que toutes les ouvertures du son puissent être placées
dans l’ouverture. En outre, l’ouverture du poste de commande devrait être plus petite que
les dimensions externes de l’unité principale.
35
• Exposer les ouvertures du son du microphone de haut-parleur loin de l’ouverture du poste
de commande. Au moment de recouvrir l’ouverture d’un treillis métallique ou en poinçonnant
une feuille métallique, en sélectionner possédant une avec un taux d’ouverture relativement
élevé.
• Coller le microphone de haut-parleur avec la partie antérieure du poste de commande sans
laisser d’espace.
• Isoler le son dans le poste de commande avec des panneaux aux tailles ajustées de telle
sorte que le son provenant de l’unité pour le haut-parleur ne s’infiltre pas dans le secteur
environnant l’unité pour le microphone.
Microphone
MAX 12mm
MAX 12mm
Espace
Fuite
de son
Haut-parleur
Panneau ajusté à la
dimension sans
ouvertures
Coller chaque unité
avec la partie
antérieure du poste
de commande sans
laisser d’espace
MAX 12mm
MAX 12mm
Espace
Mauvais exemple
Bon exemple
Notification pour éviter qu’une panne se produise
• Placer le connecteur de manière à éviter des égouttements. Le connecteur fixé à l’extrémité du
câble de d’entrée n’est pas résistant à l’eau.
• Ne pas installer l’unité inclinée vers le haut pour éviter que l’eau soit sur l’unité.
Autres
• Ne pas installer près d’un équipement ou d’une matière qui sont affectés par un champ
magnétique.
36
■ Installation du microphone de haut-parleur
• Ces instructions de dépannage sont uniquement destinées à être utilisées par un personnel
technique professionnel. Afin de limiter tout risque d’électrocution, ne jamais exécuter de
dépannage autre que celui spécifié dans les manuel d’utilisation à moins que vous possédiez
des qualifications pour le faire. Toute réparation ou dépannage doit être confié à un personnel
qualifié.
GÉNÉRALITÉS
• Installer l’unité pour le haut-parleur à la partie la plus basse du poste de commande et installer
l’unité pour le microphone à la partie la plus élevée.
• Rendre l’ouverture du poste de commande plus grande que les ouvertures du son du microphone de haut-parleur de telle sorte que toutes les ouvertures du son puissent être placées
dans l’ouverture.
Pour une ouverture circulaire: ø100 mm {3-15/16 pouces} ou supérieur
Pour une ouverture rectangulaire: 90 mm x 90 mm {3-17/32 pouces x 3-17/32 pouces} ou
plus
90 mm x 90 mm {3-17/32 pouces x
3-17/32 pouces} ou plus
ø100 mm {3-15/16 pouces}
ou plus
Pour une ouverture circulaire
Pour une ouverture rectangulaire
• Selon les besoins, fixer les garnitures fournies devant les unités. En collant l’unité principale
avec le poste de commande, il est possible d’empêcher le son de s’infiltrer à l’intérieur du
poste de commande.
• Selon les besoins, fixer l’écran pare-vent fourni sur l’unité pour le microphone. Il est possible
d’éviter le bruit du vent.
• Afin de maintenir des performances acoustiques suffisantes, installer l’unité selon la description
de “Notification pour réaliser un son adéquat” (☞ page 35).
m
2m
X1
MA
Garnitures pour
panneau avant et
équerre de fixation
En se servant des bandes sur chaque
coin, fixer le pare-vent sur l’unité.
Pare-vent
(Le fixer seulement lorsque l’unité pour le microphone est utilisée.)
37
• L’unité possède un trou d’écoulement à la base de la partie antérieure. Installer l’unité de telle
sorte que le repère “UP” présente au dos soit dirigé vers le haut.
• Au moment d’effectuer le montage de l’unité, ne pas obturer le trou d’écoulement à la base de
la partie antérieure. Même si le côté antérieur ou inférieur de l’unité est collé avec le poste de
commande, le trou d’écoulement ne sera pas obturé. Cependant, le trou sera obturé si les
deux côtés sont collés. Quand l’installation de l’unité avec les côtés antérieur et inférieur proches du poste de commande, aménager une distance de 3 mm {1/8 pouce} ou davantage du
côté inférieur de telle sorte que l’eau puisse être écoulée. Quand la mousse expansée 1 fournie
est utilisée pour faire le montage, ce traitement n’est pas exigé étant donné que la mousse
expansée permet à l’eau de s’écouler.
MAX 12mm
Côté antérieur
m
2m
X1
MA
Ouverture de
purge
3 mm {1/8 pouces}
ou plus
Côté base
• Les garnitures et l’écran pare-vent utilisés pour le montage risquent de se détériorer suivant
l’environnement de fonctionnement. Les remplacer régulièrement par des éléments neufs. En
ce qui concerne le remplacement, contacter votre revendeur.
38
Exemple de montage en utilisant les équerres de fixation
Exemple de la façon d’utiliser les équerres de fixation
L’utilisation des équerres de fixation permet à cette unité d’être installée comme suit.
mm
X 12
MA
mm
X 12
MA
Lorsque le serrage des vis est
effectué de la partie antérieure
Lorsque le serrage des vis est
effectué des parties antérieure et latérale
mm
X 12
MA
Lorsque le serrage des vis est effectué de la partie inférieure (1)
mm
X 12
MA
Lorsque le serrage des vis est effectué de la partie inférieure (2)
39
Montage en serrant les vis par le panneau avant du poste de commande
• Sur la surface de montage pour le poste de commande, les trous filetés M5 pour les vis fournies et les trous filetés 1/4-20UNC sont localisés. Au lieu des vis fournies, deux vis 1/4-20UNC
peuvent également être utilisées pour le montage de l’unité en se les procurant localement.
(Couple de serrage : 2 N·m {1,48 lbs·ft}) Ce qui suit est un exemple de montage en utilisant les
vis M5 fournies.
1. Fixer les deux équerres de fixation à l’unité.
• Retirer les deux vis M4 de l’unité et utiliser les vis pour équerres de fixation. (Couple de serrage : 1,2 N·m {0,88 lbs·ft})
* S’assurer de ne pas laisser des vis retirées, sinon un bruit fortuit peut passer par le trou de
vis, et les performances acoustiques risquent d’être affectées.
Retirer les vis de l’unité et les serrer
sur les équerres de fixation.
Équerre de fixation
m
2m
X1
MA
Équerre de fixation
• Quand les équerres de fixation sont fixées de chaque côté avec les positions indiquées sur
l’illustration, il est possible d’aligner la hauteur des vis exposées en dehors du poste de
commande.
Ouverture 1/4-20UNC
Ouverture M5
Ouverture M5
Ouverture 1/4-20UNC
40
• Au moment de fixer les équerres de fixation, aligner les parties antérieures des équerres de
fixation et de l’unité.
* Autrement, l’unité ne peut pas appliquée avec le panneau avant sans espace, et le son
peut s’infiltrer dans le poste de commande.
MAX 12mm
Côté antérieur des équerres de fixation
2. Monter l’unité sur le poste de commande.
• Percer deux trous (ø6 mm {ø1/4 pouces}) pour les vis de fixation près de l’ouverture avant
du poste de commande. Se référer aux schémas d’aspect “Dimension pour la mise en
place” à la page 46 pour obtenir des détails sur les positions et les dimensions des trous.
Faire les trous avec précision de telle sorte que toutes les ouvertures pour le son du microphone de haut-parleur soient placées dans l’ouverture du poste de commande.
• En utilisant les deux vis M5 fournies, monter l’unité sur le poste de commande.
(Couple de serrage: 2 N·m {1,48 lbs·ft})
Panneau avant du poste
de commande
m
2m
X1
MA
Vis de montage
Mesure de précaution :
• Lorsque des vis que l’on s’est procuré localement sont utilisées au lieu de celles fournies, choisir des vis en acier inoxydable ou des vis en acier plaqué.
• Pour empêcher l’unité de tomber, les vis de fixation doivent être assez longues pour atteindre
la partie arrière des équerres de fixation.
• Une fois le montage terminé, procéder à un contrôle visuel et s’assurer que rien n’est instable
et que les vis sont bien serrées.
• Prendre bon soin de ne pas créer de résonance et un bruit anormal des pièces de montage et
dans les environs du microphone de haut-parleur.
41
Exemple de montage en utilisant les éléments en mousse expansée fournis 1 et 2
1. Monter l’unité sur l’élément en mousse expansée 1 et les installer sur le poste de commande.
• Au moment de monter l’unité et l’élément en mousse expansée 1, s’assurer que toutes les
ouvertures pour le son du microphone de haut-parleur soient placées dans l’ouverture du
poste de commande. Si l’élément en mousse expansée 1 est plus grand que le poste de
commande, sectionner une partie de l’extérieur avec un cutter ou un couteau pour ajuster la
forme au poste de commande.
Élément en mousse
expansée 1
MA
X 12
mm
Ce produit
Poste de commande
2. Repousser l’arrière de l’unité vers le panneau avant du poste de commande avec l’élément en
mousse expansée 2 fourni.
• Repousser l’arrière du haut-parleur avec l’élément en mousse expansée 2 de telle sorte que
la partie antérieure de l’unité principale puisse être coincée avec la surface de montage du
poste de commande sans espace. Si l’élément en mousse expansée 2 est plus grand que
le poste de commande, sectionner une partie de l’extérieur pour ajuster la forme au poste
de commande. Faire passer le câble au travers de l’espace entre l’élément en mousse
expansée 1 et l’élément en mousse expansée 2.
Élément en mousse expansée 1
Panneau avant du poste de
commande
Ouverture
Repousser l’unité avec
l’élément en mousse
expansée 2 par l’arrière.
MAX 12mm
Élément en mousse expansée 2
Câble
• L’élément en mousse expansée 1, l’élément en mousse expansée 2, les garnitures et l’écran
pare-vent utilisés pour le montage risquent de se détériorer suivant l’environnement de fonctionnement. Les remplacer régulièrement par des éléments neufs. En ce qui concerne le
remplacement, contacter votre revendeur.
42
■ Câblage
Ces instructions de dépannage sont uniquement destinées à être utilisées par un personnel technique professionnel. Afin de limiter tout risque d’électrocution, ne jamais exécuter de dépannage
autre que celui spécifié dans les manuel d’utilisation à moins que vous possédiez des qualifications
pour le faire. Toute réparation ou dépannage doit être confié à un personnel qualifié.
Câblage au microphone de haut-parleur
• Lors du raccordement d’un câble à l’unité pour le microphone, se servir d’un câble blindé. Des
câbles non blindés peuvent aussi être connectés à l’unité pour le haut-parleur.
• Connecter le câble provenant du module central au connecteur de fiche fourni. À l’usine, le
connecteur de fiche a été déjà inséré dans le connecteur de prise à l’extrémité du câble
connecté à l’unité. Avant de faire le câblage, séparer le connecteur de fiche du connecteur de
prise.
• À partir de la gauche, l’ordre de câblage pour le connecteur de fiche est “GND (blindage)”, “–”
et “+”. En utilisant l’unité pour le haut-parleur, l’unité peut fonctionner normalement avec ou
sans le câblage de borne GND (blindage) .
Connecteur de prise
GND : Gris
–
: Noir
+
: Rouge
7 mm ±1 mm
{9/32 pouces
±1/16 pouces}
Connecteur de fiche
“+”
“GND (blindage)”
“–”
1. Se servir d’un tournevis ordinaire et desserrer la vis M2.5 placé sur la surface supérieure de la
fiche de connecteur. Défaire la gaine du bout du matériau de câblage et insérer l’extrémité du
câble dans le connecteur de fiche.
Longueur à dénuder: 7 mm ±1 mm {9/32 pouces ±1/16 pouces}
2. Bloquer fermement la vis desserrée au moyen d’un tournevis ordinaire. Refaire ce qui est mentionné ci-dessus en procédant de même pour chaque borne.
(Couple de serrage: 0,49 N·m à 0,59 N·m {0,36 lbs·ft à 0,44 lbs·ft})
3. Monter la fiche de connecteur câblé au connecteur de prise à l’extrémité du câble du microphone de haut-parleur.
Remarque:
• Insérer le connecteur de fiche fermement dans le connecteur de prise.
Câbles
• La section en coupe applicable du fil pour le connecteur de fiche fourni est de 1,3 mm2 à
0,1 mm2 (AWG16- AWG28).
• Lorsque l’unité est utilisée pour le microphone, connecter un câble blindé qui remplit les conditions décrites ci-dessus.
• Lorsque l’unité pour le haut-parleur est utilisée, connecter un câble de 1,3 mm2 à 0,5 mm2
(AWG16- AWG20). Sélectionner le câble le plus épais dans les limites de cette plage en fonction de l’emplacement de montage. Des câbles non blindés sont également disponibles.
• Ne pas souder les extrémités de fil du câble. Les vis risquent de se desserrer.
43
Notification à propos du raccordement
• Prendre soin d’arrêter le module central avant de faire la connexion des câbles.
• Vérifier sans faute les polarités avant de les connecter. Une polarité erronée peut entraîner une
panne.
• Ne pas se servir de câbles qui sont endommagés pour éviter un risque de déclaration d’incendie ou de décharge électrique.
■ Vérification après l’installation
• Conformément aux instructions du manuel d’utilisation du module central, régler le volume du
son des unités pour le haut-parleur et le microphone sur les niveaux appropriés.
• S’assurer que la pureté du son est maintenue correctement pour l’exploitation du système
sans effet de Larsen par rétroaction.
44
Caractéristiques techniques
• Haut-parleur
Niveau de pression acoustique:
Impédance:
Réponse en fréquence:
Capacité de puissance:
90 dB (1 W, 1 m {3,28 feet}, Typique)
8Ω
250 Hz à 15000 Hz (–10 dB, Typique)
5 W (moyenne quadratique*1)
• Microphone
Sensibilité:
Réponse en fréquence:
–52 dB (0 dB=1 V/Pa, 1 kHz, Typique)
100 Hz – 6000 Hz (–10 dB, Typique)
• Divers
Entrée/Sortie:
Température de fonctionnement:
Dimensions:
Poids:
Finition:
Des câbles torsadés, connecteur étant fixés à l’extrémité.
Câbles
Fil blindé à deux noyaux approximativement de 2700 mm
{106-5/16 pouces}
Teinte de gaine intérieure: Rouge: +
Noire: –
Grise: GND
Connecteur
Connecteur 3P type Euro
–20 °C à +50 °C {–4 °F à 122 °F}
114 mm x 114 mm x 70 mm
{4-1/2 pouces (L) x 4-1/2 pouces (H) x 2-3/4 pouces (P)}
(À l’exclusion des parties saillantes)
Environ 1,0 kg {2,2 lbs.} (sans équerre de fixation)
Environ 1,2 kg {2,6 lbs.} (avec équerres de fixation)
Plastique moulé, noir
*1 Puissance de bruit nominale spécifiée par IEC60268-5:2003+A1:2007(E), Commission
Électrotechnique Internationale (IEC).
Les poids et dimensions indiqués sont approximatifs.
Sous réserve de modification des renseignements techniques sans préavis.
Accessoires standard
Manuel d’utilisation (cette brochure) .................................................................................. 1 él.
Équerre de fixation ............................................................................................................ 2 él.
Vis de montage (M5 × 15) ................................................................................................ 2 él.
Pare-vent.......................................................................................................................... 1 él.
Garnitures pour panneau avant et équerre de fixation ............................................1 ensemble
Élément en mousse expansée 1, élément en mousse expansée 2 pour montage
...............................................................Fournis en tant qu’élément de matériau d’emballage
Connecteur de prise pour montage
(Déjà inséré dans le connecteur de prise de l’unité principale) ........................................ 1 él.
45
Aspect
Dimension pour la mise en place
70 {2-3/4}
Unité: mm {pouces}
114 {4-1/2}
61
{2-13/32}
32 {1-1/4}
Position centrale
de l’unité
73 {2-7/8}
73 {2-7/8}
Position centrale
de l’unité
*86 {3-3/8}
9 {11/32}
MAX 12mm
35
{1-3/8}
22 {7/8}
114 {4-1/2}
32 {1-1/4}
73 {2-7/8}
Lorsque le serrage des vis est
effectué des parties antérieure et latérale
Lorsque le serrage des vis est
effectué de la partie antérieure
Position centrale
de l’unité
73 {2-7/8}
*22 {7/8}
*48
{1-7/8}
*86 {3-3/8}
*22 {7/8}
13 {1/2}
73 {2-7/8}
73 {2-7/8}
Position centrale de l’unité
Lorsque le serrage des vis est
effectué de la partie inférieure (1)
Lorsque le serrage des vis est
effectué de la partie inférieure (2)
• Au moment de fixant les garnitures fournies sur les unités, ajouter 2 mm {5/64 pouces} à la
dimension identifiée par “*” de telle sorte que le panneau avant des unités collent à la surface de
montage du poste de commande.
46
La hauteur de montage peut être ajustée entre
0 mm à 26,5 mm {0 pouce à 1-1/32 pouce}
selon les positions des équerres de fixation
mises en place.
MAX 12mm
26,5 mm
{1-1/32 pouces}
47
Panasonic System Communications
Company of North America,
Unit of Panasonic Corporation of North America
www.panasonic.com/business/
For customer support, call 1.800.528.6747
Three Panasonic Way, Secaucus, New Jersey 07094 U.S.A.
Panasonic Canada Inc.
5770 Ambler Drive, Mississauga, Ontario, L4W 2T3 Canada
(905)624-5010
www.panasonic.ca
© Panasonic System Networks Co., Ltd. 2013
NJ0413-0
PGQX1345ZA
Printed in China
Imprimé en Chine
Download PDF

advertising
