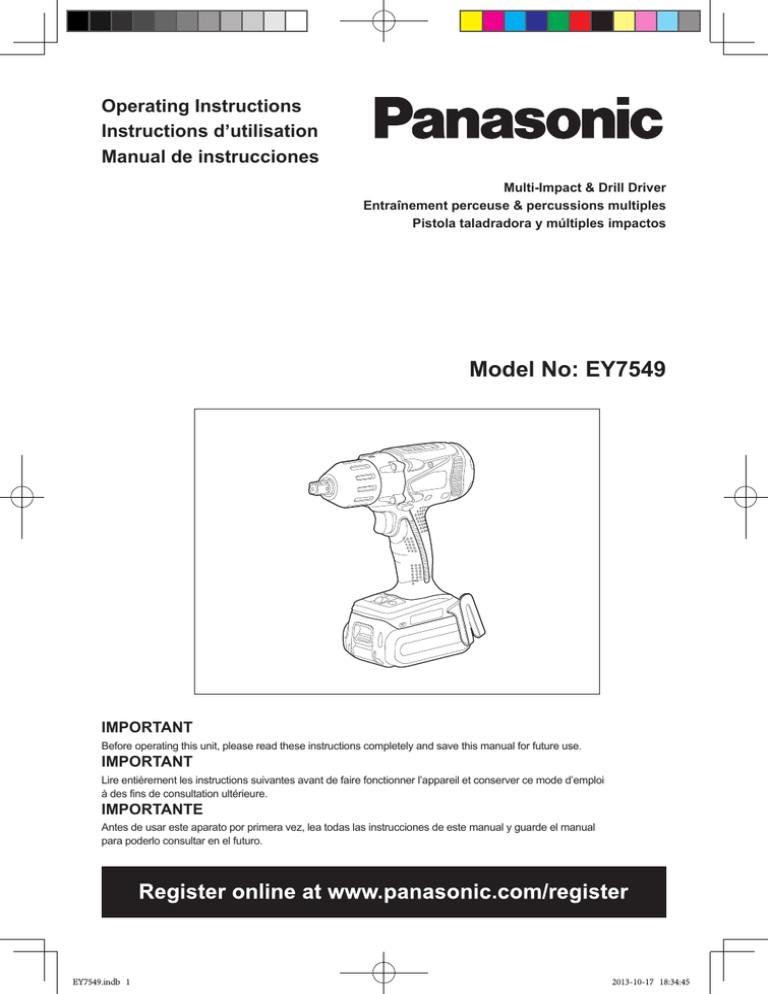

Operating Instructions
Instructions d’utilisation
Manual de instrucciones
Multi-Impact & Drill Driver
Entraînement perceuse & percussions multiples
Pistola taladradora y múltiples impactos
Model No: EY7549
IMPORTANT
Before operating this unit, please read these instructions completely and save this manual for future use.
IMPORTANT
Lire entièrement les instructions suivantes avant de faire fonctionner l’appareil et conserver ce mode d’emploi
à des fins de consultation ultérieure.
IMPORTANTE
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual
para poderlo consultar en el futuro.
EY7549.indb 1
2013-10-17 18:34:45
Index/Index/Indice
English:
Page .............................. 4
Français:
Page ............................ 20
Español:
Página ......................... 39
FUNCTIONAL DESCRIPTION
DESCRIPTION DES FONCTIONS
DESCRIPCIÓN FUNCIONAL
(A)
(L)
(B)
(C)
(D)
(M) (N)
(I)
(O)
(K)
(E)
(J) (H)
(F)
(G)
10.8 V ─ 28.8 V
(Q)
(F)
(P)
(R)
NOTE:
Either EY9HX110E or EY9HX111E is included in this kit.
REMARQUE :
EY9HX110E ou EY9HX111E est inclus dans ce kit
NOTA:
En este kit está incluido o EY9HX110E o EY9HX111E.
-2-
EY7549.indb 2
2013-10-17 18:34:45
(A)
(C)
6.35 mm (1/4’’) hex quick connect chuck
Mandrin de connexion rapide hexagonal de 6,35 (1/4’’) mm
Mandril hexagonal de conexión rápida de 6,35 (1/4’’) mm
Mode Select Switch (Drill driver High/Low mode
with clutch function, Impact mode)
Sélecteur de mode (haute vitesse perceuse/
visseuse, basse vitesse perceuse/visseuse à
fonction d’embrayage, mode percussion)
Interruptor de selección de modo (Modo de
taladro atornillador alto/bajo con función de
embrague, modo de impacto)
(E)
Belt hook
Crochet de ceinture
Gancho del cinturón
(G)
Battery pack release button
Bouton de libération de batterie autonome
Botón de liberación de la batería
(I)
Control panel
Panneau de commande
Panel de controle
(K)
LED light on/off button
Bouton Marche/Arrêt de la lumière DEL
Botón ON/OFF de luz LED
(M)
Battery low warning lamp
Témoin d’avertissement de batterie basse
Luz de aviso de baja carga de batería
(O)
Battery charger
Chargeur de batterie
Cargador de la batería
(Q)
Keyless drill chuck
Mandrin de percage sans cle
Portabrocas de apriete sin llave
(B)
Clutch handle
Poignée de l’embrayage
Mango de embrague
Forward/Reverse lever
Levier d’inversion marche avant-marche arrière
Palanca de avance/marcha atrás
(D)
(F)
Alignment marks
Marques d’alignement
Marcas de alineación
(H)
Battery pack
Batterie autonome
Batería
(J)
Overheat warning lamp (battery)
Témoin d’avertissement de surchauffe (batterie)
Luz de advertencia de sobrecalentamiento (batería)
(L)
LED light
Lumière DEL
Luz indicadora
(N)
Variable speed control trigger
Gâchette de commande de vitesse
Disparador del control de velocidad variable
(P)
Pack cover
Couvercle de la batterie autonome
Cubierta de batería
(R)
Quick change chuck
Mandrin à remplacement rapide
Portabrocas de cambio ràpido
-3-
EY7549.indb 3
2013-10-17 18:34:46
This tool, as a complete unit with a
battery pack, satisfies appropriate IP
Degrees of Protection based on the IEC
regulations.
Definition of IP code
IP5X: Ingress of dust is not totally prevented, but dust shall not penetrate in
a quantity to interfere with satisfactory
operation of the tool or to impair safety
(In case that the talcum powder under
75 μm intrudes inside the tool).
IPX6: Water projected in powerful jets
against the tool from any direction shall
have no harmful effects (In case that,
with a nozzle of 12.5 mm inner diameter, approximately 100 L/min of normal
temperature water is injected to the tool
for 3 minutes from 3 meter distance).
LIMITED WARRANTY
The rating of IP56 qualifies this tool for
the minimum impact of water or dust,
but not for the assurance of performance in such conditions. See Safety
and Operating Instructions for further
details for proper operation.
I. GENERAL
SAFETY RULES
WARNING! Read all instructions
Failure to follow all instructions listed below
may result in electric shock, fire and/or serious injury. The term “power tool” in all of the
warnings listed below refers to your mains
operated (corded) power tool and battery
operated (cordless) power tool.
SAVE THESE INSTRUCTIONS
Work Area Safety
1) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
2) Do not operate power tools in
explosive atmospheres, such as
in the presence of flammable liquids, gases or dust.
Power tools create sparks which
may ignite the dust or fumes.
3) Keep children and bystanders
away while operating a power tool.
Distractions can cause you to lose
control.
Electrical Safety
1) Power tool plugs must match the
outlet. Never modify the plug in any
way. Do not use any adapter plugs
with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce risk of electric shock.
2) Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators.
There is an increased risk of electric
shock if your body is earthed or grounded.
3) Do not expose power tools to
rain or wet conditions.
Water entering a power tool will increase the risk of electric shock.
4) Do not abuse the cord. Never use
the cord for carrying, pulling or
unplugging the power tool. Keep
cord away from heat, oil, sharp
edges or moving parts.
Damaged or entangled cords increase the risk of electric shock.
5) When operating a power tool
outdoors, use an extension cord
suitable for outdoor use.
Use of a cord suitable for outdoor
use reduces the risk of electric shock.
6) If operating a power tool in a
damp location is unavoidable, use
a residual current device (RCD)
protected supply.
Use of RCD reduces the risk of electrical shock.
Personal Safety
1) Stay alert, watch what you are
doing and use common sense
when operating a power tool. Do
not use a power tool while you
are tired or under the influence of
drugs, alcohol or medication.
A moment of inattention while operating
power tools may result in personal injury.
2) Use safety equipment. Always
wear eye protection.
Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or
hearing protection used for appropriate
conditions will reduce personal injuries.
3) Avoid accidental starting. Ensure
the switch is in the off position
before plugging in.
Carrying power tools with your finger on the switch or plugging in the
power tools that have the switch on
invites accidents.
-4-
EY7549.indb 4
2013-10-17 18:34:46
4) Remove any adjusting key or wrench
before turning the power tool on.
A wrench or a key left attached to a
rotating part of the power tool may
result in personal injury.
5) Do not overreach. Keep proper
footing and balance at all times.
This enables better control of the
power tool in unexpected situations.
6) Dress properly. Do not wear
loose clothing or jewellery. Keep
your hair, clothing and gloves
away from moving parts.
Loose clothes, jewellery or long hair
can be caught in moving parts.
7) If devices are provided for the
connection of dust extraction and
collection facilities, ensure these
are connected and properly used.
Use of these devices can reduce
dust related hazards.
Power Tool Use and Care
1) Do not force the power tool. Use
the correct power tool for your
application.
The correct power tool will do the
job better and safer at the rate for
which it was designed.
2) Do not use the power tool if the
switch does not turn it on and off.
Any power tool that cannot be controlled with the switch is dangerous
and must be repaired.
3) Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any
adjustments, changing accessories, or storing power tools.
Such preventive safety measures
reduce the risk of starting the power
tool accidentally.
4) Store idle power tools out of
the reach of children and do not
allow persons unfamiliar with the
power tool or these instructions
to operate the power tool.
Power tools are dangerous in the
hands of untrained users.
5) Maintain power tools. Check for
misalignment or binding of moving parts, breakage of parts and
any other condition that may affect the power tools operation.
If damaged, have the power tool
repaired before use.
Many accidents are caused by poorly
maintained power tools.
6) Keep cutting tools sharp and clean.
Properly maintained cutting tools with
sharp cutting edges are less likely to
bind and are easier to control.
7) Use the power tool, accessories
and tool bits etc. in accordance
with these instructions and in the
manner intended for the particular type of power tool, taking into
account the working conditions
and the work to be performed.
Use of the power tool for operations
different from those intended could
result in a hazardous situation.
Battery Tool Use and Care
1) Ensure the switch is in the off position before inserting battery pack.
Inserting battery pack into power
tools that have the switch on invites
accidents.
2) Recharge only with the charger
specified by the manufacturer.
A charger that is suitable for one
type of battery pack may create a
risk of fire when used with another
battery pack.
3) Use power tools only with specifically designated battery packs.
Use of any other battery packs may
create a risk of injury and fire.
4) When battery pack is not in use,
keep it away from other metal objects like paper clips, coins, keys,
nails, screws, or other small metal
objects that can make a connection from one terminal to another.
Shorting the battery terminals together may cause burns, or a fire.
5) Under abusive conditions, liquid
may be ejected from battery;
avoid contact. If contact accidentally occurs, flush with water. If
liquid contacts eyes, additionally
seek medical help.
Liquid ejected from the battery may
cause irritation or burns.
Service
1) Have your power tool serviced by a
qualified repair person using only
identical replacement parts.
This will ensure that the safety of
power tool is maintained.
-5-
EY7549.indb 5
2013-10-17 18:34:46
II. SPECIFIC
SAFETY RULES
1) Wear ear protection. Exposure to
noise can cause hearing loss.
2) Be aware that this tool is always in
an operating condition, since it does
not have to be plugged into an electrical outlet.
3) Hold power tools by insulated
gripping surfaces when performing an operation where the cutting
tool may contact hid den wiring.
Contact with a “live” wire will make
exposed metal parts of the tool “live”
and shock the operator.
4) If the bit becomes jammed, immediately turn the trigger switch off
to prevent an overload which can
damage the battery pack or motor.
Use reverse motion to loosen
jammed bits.
5) Do NOT operate the Forward/Reverse
lever when the trigger switch is on.
The battery will discharge rapidly and
damage to the unit may occur.
6) When storing or carrying the tool,
set the Forward/Reverse lever to
the center position (switch lock).
7) Do not strain the tool by holding
the speed control trigger halfway
(speed control mode) so that the
motor stops. The protection circuit
will activate and may prevent speed
control operation. If this happens,
release the speed control trigger and
squeeze again for normal operation.
8) Be careful not to get dust inside the
chuck.
9) Do not touch the rotating parts to
avoid injury.
10) Do not use the tool continuously for
a long period of time. Stop using the
tool from time to time to avoid temperature rise and heat overload of
the motor.
11) Do not drop the tool.
Symbol
Meaning
V
Volts
Direct current
n0
No load speed
… min-1
Revolutions or reciprocations
per minutes
Ah
Electrical capacity of battery
pack
Rotation only
Impact driver mode
To reduce the risk of injury,
user must read and understand
instruction manual
For indoor use only
WARNING!
Some dust created by power sanding, sawing, grinding, drilling, and other construction
activities contains chemicals known to the
State of California to cause cancer, birth
defects or other reproductive harm. Some
examples of these chemicals are:
• Lead from lead-based paints
• Crystalline silica from bricks and cement
and other masonry products
• Arsenic and chromium from chemicallytreated lumber
To reduce your exposure to these chemicals: work in a well ventilated area, and
work with approved safety equipment, such
as dust masks that are specially designed
to filter out microscopic particles.
-6-
EY7549.indb 6
2013-10-17 18:34:46
III. FOR BATTERY
CHARGER &
BATTERY PACK
Important Safety Instructions
1) SAVE THESE INSTRUCTIONS
-This manual contains important
safety and operating instructions for
battery charger.
2) Before using battery charger, read all
instructions and cautionary markings
on battery charger, battery pack, and
product using battery pack.
3) CAUTION -To reduce the risk of injury, charge only Panasonic Battery
Pack as shown in last page.
Other types of batteries may burst
causing personal injury and damage.
4) Do not expose charger and battery
pack to rain or snow.
5) To reduce risk of damaging the electric
plug and cord, pull by plug rather than
cord when disconnecting charger.
6) Make sure cord is located so that it will
not be stepped on, tripped over, or otherwise subjected to damage or stress.
7) An extension cord should not be
used unless absolutely necessary.
Use of improper extension cord
could result in a risk of fire and electric shock. If extension cord must be
used, make sure that:
a. pins on plug of extension cord are
the same number, size and shape
as those of plug on charger.
b. extension cord is properly wired
and in good electrical condition.
c. wire size is large enough for
ampere rating of charger as
specified below.
RECOMMENDED MINIMUM AWG SIZE
OF EXTENSION CORDS FOR BATTERY
CHARGERS
AC Input
Amperes AWG Size of Cord
Rating.
Equal to or But less Length of Cord,
greater than than
Feet
25 50 100 150
0
2
18 18 18
16
8) Do not operate charger with damaged
cord or plug-replace them immediately.
9) Do not operate charger if it has received a sharp blow, been dropped, or
otherwise damaged in any way; take it
to a qualified service personnel.
10) Do not disassemble charger; take
it to a qualified service personnel
when service or repair is required.
Incorrect reassembly may result in a
risk of electric shock or fire.
11) To reduce the risk of electric shock,
unplug charger from outlet before attempting any maintenance or cleaning.
12) The charger and battery pack are specifically designed to work together. Do
not attempt to charge any other cordless
tool or battery pack with this charger.
13) Do not attempt to charge the battery
pack with any other charger.
14) Do not attempt to disassemble the
battery pack housing.
15) Do not store the tool and battery pack
in locations where the temperature
may reach or exceed 50°C (122°F)
(such as a metal tool shed, or a car in
the summer), which can lead to deterioration of the storage battery.
16) Do not charge battery pack when the
temperature is BELOW 0°C (32°F)
or ABOVE 40°C (104°F). This is very
important in order to maintain optimal condition of the battery pack.
17) Do not incinerate the battery pack. It
can explode in a fire.
18) Avoid dangerous environment. Do not
use charger in damp or wet locations.
19) The charger is designed to operate
on standard household electrical
power only. Do not attempt to use it
on any other voltage!
20) Do not abuse cord. Never carry
charger by cord or yank it to disconnect from outlet. Keep cord away
from heat, oil and sharp edges.
21) Charge the battery pack in a well
ventilated place, do not cover the
charger and battery pack with a
cloth, etc., while charging.
22) Use of an attachment not recommended may result in a risk of fire,
electric shock, or personal injury.
23) Do not short the battery pack. A battery short can cause a large current
flow, over heating and create the risk
of fire or personal injury.
-7-
EY7549.indb 7
2013-10-17 18:34:46
24) NOTE: If the supply cord of this appliance is damaged, it must only be
replaced by a repair shop authorized
by the manufacturer, because special purpose tools are required.
25) TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS APPLIANCE
HAS A POLARIZED PLUG (ONE
BLADE IS WIDER THAN THE
OTHER).
This plug will fit in a polarized outlet
only one way. If the plug does not fit
fully in the outlet, reverse the plug. If
it still does not fit, contact a qualified
electrician to install the proper outlet.
Do not change the plug in any way.
WARNING!
• Do not use other than the Panasonic
battery packs that are designed for use
with this rechargeable tool.
• Panasonic is not responsible for any
damage or accident caused by the use
of the recycled battery pack and the
counterfeit battery pack.
• Do not dispose of the battery pack in a
fire, or expose it to excessive heat.
• Do not drive the likes of nails into the battery pack, subject it to shocks, dismantle
it, or attempt to modify it.
• Do not allow metal objects to touch the
battery pack terminals.
• Do not carry or store the battery pack
in the same container as nails or similar
metal objects.
• Do not charge the battery pack in a hightemperature location, such as next to a fire
or in direct sunlight. Otherwise, the battery
may overheat, catch fire, or explode.
• Never use other than the dedicated charger to charge the battery pack. Otherwise,
the battery may leak, overheat, or
explode.
• After removing the battery pack from the
tool or the charger, always reattach the
pack cover. Otherwise, the battery contacts
could be shorted, leading to a risk of fire.
• When the Battery Pack Has Deteriorated,
Replace It with a New One.
Continued use of a damaged battery pack
may result in heat generation, ignition or
battery rupture.
IV. ASSEMBLY
Using Keyless drill chuck
(EY9X003E)
CAUTION: • Use keyless drill chuck ONLY
in Drill Driver Mode.
This chuck is not designed to
be used in IMPACT MODE.
It can be damaged and its life
will be reduced. Moreover,
the chuck and its metal parts,
such as the push button, front
parts, and bit may become
very hot. To prevent skin
burns, use work gloves and/
or allow heated parts to cool
down before handling.
• Make sure the work environment is safe. When
retracting drill from work
material, Keyless drill chuck
may detach if subjected to
100 kg or more of pull force.
Detachment will be sudden.
Use care and avoid excessive
force when retracting drill from
work material.
1. Attaching Keyless drill chuck
Attach the chuck by sliding the female
detent on the bottom of the chuck to
the square drive on the body.
Make sure the chuck is firmly connected to the body.
2. Inserting the bit
Insert the bit, and turn the lock collar
clockwise (looking from the front) holding the sleeve until jaws close firmly.
②
①
-8-
EY7549.indb 8
2013-10-17 18:34:46
3. Removing the bit
Turn the lock collar counterclockwise
(looking from the front).
Then remove the bit.
Using Quick change chuck
(EY9HX110E/EY9HX111E)
This Quick change chuck
is designed to be used
with the square drive of
Panasonic impact wrench.
②
Top collar
①
Bottom collar
CAUTION: If the drill bit becomes too tight
to remove, hold two lock collars with pipe wrenches and
turn them inopposite directions.
EY9HX110E
Top collar : To insert or to
remove bit
Bottom collar : To attach or to
detach Quick
change chuck
Top collar
Bottom collar
EY9HX111E
Use 6.35 mm (1/4”) hexagonal bits.
To ensure proper securement of the bit,
use only hexagonal bits with 9.25 mm (3/8”)
detent.
6.35 mm (1/4”)
4. Detaching Keyless drill chuck
To detach the chuck, PUSH the button
to release the chuck from the square
drive.
9.25 mm (3/8”)
CAUTION: Make sure the work environment is safe. When retracting
bit from work material, Quick
change chuck may detach if
subjected to 50 kg or more of
pull force. Detachment will be
sudden. Use care and avoid
excessive force when retracting bit from work material.
PUSH
CAUTION: Drill bit blade is sharp. Make
sure to remove the drill bit before
you set and detach the keyless
drill chuck.
-9-
EY7549.indb 9
2013-10-17 18:34:46
1. Attaching Quick change chuck
Attach the Quick change chuck by
pulling the bottom collar forward and
sliding the female detent on the bottom of the chuck to the square drive
on the body.
Release the bottom collar to make
sure the Quick change chuck is firmly
connected to the body.
Attaching or Removing
Battery Pack
1. To connect the battery pack:
Align the highlighted marker points
and attach battery pack.
• Slide the battery pack until it locks
into position.
EY9HX110E
Alignment marks
①
②
2. To remove the battery pack:
Push down the button and slide the
battery pack forward.
EY9HX111E
①
2. Inserting the bit
Pull the top collar of the Quick change
chuck forward, then insert the bit.
Release the bottom collar to make
sure the bit is firmly connected to the
chuck.
3. Removing the bit
Pull the top collar of the Quick change
chuck forward, then pull the bit.
CAUTION: lmpact mechanism creates
heat.Square drive and accessory may become very hot
and may cause skinburns. To
prevent skin burns, use work
gloves and/or allow heated
parts to cool down before handling.
4. Detaching Quick change chuck
Pull the bottom collar of the Quick
change chuck forward to detach it.
Button
- 10 -
EY7549.indb 10
2013-10-17 18:34:47
V. OPERATION
Switch and Forward/Reverse
Lever Operation
[Main Unit]
Switch Operation
1. The speed increases with the amount
of depression of the trigger. When
begin ning work, depress the trigger
slightly to start the rotation slowly.
2. A feedback electronic controller is
used to give a strong torque even in
low speed.
3. The brake operates when the trigger
is released and the motor stops immediately.
NOTE:
When the brake operates, a braking
sound may be heard. This is normal.
CAUTION:
When operating the tool by pulling the
trigger, there may be a momentary lag
before rotation starts. This does not signal a malfunction.
* This lag occurs as the tool’s circuitry
starts up when the trigger is pulled for
the first time after installing a new battery pack or after the tool has not been
used for at least 1 minute (or at least 5
minutes when the LED is on). Rotation
will start without any lag during second
and subsequent operations.
Forward
Reverse
Switch lock
CAUTION:
To prevent damage, do not operate
Forward/Reverse lever until the bit
comes to a complete stop.
Forward Rotation Switch
Operation
1. Push the lever for forward rotation.
2. Depress the trigger switch slightly to
start the tool slowly.
3. The speed increases with the amount
of depression of the trigger for efficient tightening of screws and drilling.
The brake operates and the chuck
stops immediately when the trigger is
released.
4. After use, set the lever to its center
position (switch lock).
Reverse Rotation Switch
Operation
1. Push the lever for reverse rotation.
Check the direction of rotation before
use.
2. Depress the trigger switch slightly to
start the tool slowly.
3. After use, set the lever to its center
position (switch lock).
- 11 -
EY7549.indb 11
2013-10-17 18:34:47
Selecting Mode
Drill driver Low mode
Select mode Intended use Work material Maximum size
Impact
Fastening Bolt
High tensil: M12
Nut
Standard: M14
Drill driver
High mode
Drill driver
Low mode
Driving Wood screw
Self-drilling screw
Driving Wood screw
Self-drilling screw
Drilling Wood
Metal
Driving Wood screw
Drilling Wood
Metal
9 mm (3/8”)
6 mm (1/4”)
4.2 mm (1/8”)
6 mm (1/4”)
21 mm (7/8”)
10 mm (3/8”)
6.8 mm (1/4”)
35 mm (1-3/8”)
13 mm (1/2”)
WARNING!
This tool must not be used as a drill in
“Impact Driver mode”. During drilling in
steel, the drill bit may break in case of
blocking and this may cause dangerous
cut wounds.
Drill driver High mode
Clutch Torque Setting
Adjust the torque to one of the 21 clutch
settings or “ ” position.
CAUTION:
Test the setting before actual operation.
Set the scale at this mark (
).
Impact Driver Operation
Select Impact with the mode select
switch.
• Switch to the Impact or Drill driver
High/Low position only when the tool
has completely stopped rotating.
Damage may be caused if the tool is
rotating.
Drill Driver Operation
Select Drill driver High or Low mode
with the mode select switch.
• Switch to the Impact or Drill driver
High/Low position only when the tool
has completely stopped rotating.
Damage may be caused if the tool is
rotating.
How to Use the Belt Hook
WARNING!
• Be sure to attach the belt hook securely
to the main unit with the screw firmly
fastened. When the belt hook is not firmly attached to the main unit, the hook
may disconnect and the main unit may
fall.
This may result in an accident or injury.
• Periodically check screw for tightness. If
found to be loose, tighten firmly.
• Be sure to attach the belt hook firmly and
securely onto a waist belt or other belt.
Pay attention that the unit does not slip off
the belt. This may result in an accident or
injury.
• When the main unit is held by the belt
hook, avoid jumping or running with it.
Doing so may cause the hook to slip
and the main unit may fall.
This may result in an accident or injury.
- 12 -
EY7549.indb 12
2013-10-17 18:34:47
• When the belt hook is not used, be sure
to return it to the storing position. The belt
hook may catch on something.
This may result in an accident or injury.
• When the unit is hooked onto the waist
belt by the belt hook, do not attach driver bits to the unit. A sharp edge object,
such as a drill bit, may cause injury or
an accident.
To Change the Belt Hook
Location Side
The belt hook can be attached to either
side of the unit.
1. Removing the hook
(1) Remove the nut.
(2) Draw out the hook.
CAUTION:
• The built-in LED light is designed to
illuminate the small work area temporarily.
• Do not use it as a substitute for a regular flashlight, since it does not have
enough brightness.
• LED light turn off when the tool has
not been used for 5 minutes.
Caution : DO NOT STARE INTO BEAM.
Use of controls or adjustments or performance
of procedures other than those specified herein
may result in hazardous radiation exposure.
(2) Overheat warning lamp
1
1
2
2
Off
(normal
operation)
2. Attaching the hook to the other side
(1) Insert the hook in the other side.
(2) Tighten the nut fully so that it
securely fastened.
Control Panel
(3)
(1)
(2)
(1) LED light
Before the use of LED
light, always pull the power
switch once.
Press
the LED light
button.
The light illuminates with
very low current, and it
does not adversely affect the performance of the tool during use or its battery capacity.
Illuminated: Flashing:
Overheat
Overheat
(motor)
(battery)
Indicates operation has
been halted due to motor
or battery overheating.
To protect the motor or battery, be sure
to note the following when carrying out
this operation.
• If the motor or battery becomes hot,
the protection function will be activated
and the motor or battery will stop operating. The overheat warning lamp on
the control panel illuminates or flashes
when this feature is active.
• If the overheating protection feature
activates, allow the tool to cool thoroughly (at least 30 minutes). The tool
is ready for use when the overheat
warning lamp goes out.
• Avoid using the tool in a way that
causes the overheating protection feature to activate repeatedly.
• If the tool is operated continuously under high-load conditions or if it
is used in hot-temperature conditions
(such as during summer), the overheating protection feature may activate
frequently.
- 13 -
EY7549.indb 13
2013-10-17 18:34:47
• If the tool is used in cold-temperature
conditions (such as during winter) or if
it is frequently stopped during use, the
overheating protection feature may not
activate.
• The ambient temperature range is
between 0°C (32°F) and 40°C (104°F).
If the battery pack is used when the
battery temperature is below 0°C
(32°F), the tool may fail to function
properly.
• When charging a cool battery pack
(below 0°C (32°F)) in a warm place,
leave the battery pack at the place and
wait for more than one hour to warm
up the battery to the level of the ambient temperature.
• The performance of the EY9L42 deteriorates significantly at and below 10°C
due to work conditions and other factors.
(3) Battery low warning lamp
Off
(normal
operation)
Flashing
(No charge)
Battery protection
feature active
tery pack should be charged before
further use.
• If the tool is subject to a sudden load
during use that causes the motor to
lock up, the overdischarge prevention sensor may be triggered, and the
battery low warning lamp may flash.
The lamp will stop flashing once you
address the cause of the motor’s locking up and cycle the trigger.
• The battery protection feature may
activate when a high load is abruptly placed on the motor, even if ample
battery charge remains. In this case,
both the battery low warning lamp and
LED light will flash.
• If both the battery low warning lamp
and LED light flash, reduce the force
with which you are pushing on the
driver or, if using a drill driver, adjust
the speed switch to a lower setting.
Recommended Grip
Excessive (complete) discharging of
lithium ion batteries shortens their service
life dramatically. The driver includes a
battery protection feature designed to
prevent excessive dis charging of the
battery pack.
• The battery protection feature activates immediately before the battery
loses its charge, causing the battery
low warning lamp to flash.
• If you notice the battery low warning
lamp flashing, charge the battery pack
immediately.
• If it is started with too little battery
power remaining, the tool may stop
operating without the battery low warning lamp flashing first. This indicates
that there is too little battery power
remaining to use the tool, and the bat-
Use the grip to hold and operate the
driver with one hand. If the job requires
additional force, you can push against
the rear end of the driver with your other
hand.
[Battery Pack]
For Appropriate Use of
Battery pack
Li-ion Battery pack
• For optimum battery life, store the Liion battery pack following use without
charging it.
• When charging the battery pack, confirm that the terminals on the battery charger are free of foreign substances such as dust and water etc.
Clean the terminals before charging
the battery pack if any foreign substances are found on the terminals.
- 14 -
EY7549.indb 14
2013-10-17 18:34:47
The life of the battery pack terminals
may be affected by foreign substances
such as dust and water etc. during
operation.
• When battery pack is not in use,
keep it away from other metal objects
like: paper clips, coins, keys, nails,
screws, or other small metal objects
that can make a connection from one
terminal to another.
Shorting the battery terminals together may cause sparks, burns or a fire.
• When operating the battery pack,
make sure the work place is well ventilated.
• When the battery pack is removed
from the main body of the tool, replace
the battery pack cover immediately in
order to prevent dust or dirt from contaminating the battery terminals and
causing a short circuit.
Battery Pack Life
The rechargeable batteries have a limited life. If the operation time becomes
extremely short after recharging, replace
the battery pack with a new one.
Battery Recycling
Recommendations for use
Pack cover
Terminals
Label
Be sure to use the Pack cover
• When the battery pack is not being
used, store the battery in a way that
foreign substances such as dust and
water etc. do not contaminate the terminals. Be sure to attach the battery pack
cover to protect the battery terminals.
• When charging the battery pack, confirm that the terminals on the battery
charger are free of foreign substances
such as dust and water etc. Clean the
terminals before charging the battery
pack if any foreign substances are
found on the terminals.
The life of the battery pack terminals
may be affected by foreign substances
such as dust and water etc. during
operation.
CAUTION:
ATTENTION:
FOR Li-ion Battery Pack
A Li-ion battery that is recyclable powers
the product you have purchased. Please
call 1-800-8-BATTERY for information on
how to recycle this battery.
To protect the motor or battery, be sure
to note the following when carrying out
operation.
• If the motor and battery becomes hot, the
protection function will be activated and
the motor and battery will stop operating.
For safe use
• The battery pack is designed to be
installed by proceeding two steps for safety. Make sure the battery pack is installed
properly to the main unit before use.
• If the battery pack is not connected firmly
when the switch is switched on, the
overheat warning lamp and the battery
low warning lamp will flash to indicate
that safe operation is not possible, and
the main unit will not rotate normally.
Connect the battery pack into the unit of
the tool until the red or yellow label disappears.
- 15 -
EY7549.indb 15
2013-10-17 18:34:48
[Battery Charger]
Charging
How to charge
CAUTION:
• The charger is designed to operate on
standard domestic electrical power only
as stated in the rating plate. Charge
only on the voltage indicated on the
rating plate of unit. e.g.230v / 50Hz.
• Do not attempt to use it on any other
voltage or frequency rating!
• If the temperature of the battery pack
falls approximately below −10°C (14°F),
charging will automatically stop to prevent degradation of the battery.
• The ambient temperature range is
between 0°C (32°F) and 40°C (104°F).
If the battery pack is used when the battery temperature is below 0°C (32°F), the
tool may fail to function properly.
• Use the charger at temperatures
between 0°C and 40°C, and charge
the battery at a temperature similar to
that of the battery itself. (There should
be no more than a 15°C difference
between the temperatures of the battery and the charging location.)
• When charging a cool battery pack
(below 0°C (32°F)) in a warm place,
leave the battery pack at the place and
wait for more than one hour to warm up
the battery to the level of the ambient
temperature.
• Cool down the charger when charging
more than two battery packs consecutively.
• Do not insert your fingers into contact hole, when holding charger or any
other occasions.
CAUTION:
To prevent the risk of fire or damage
to the battery charger.
• Do not cover vent holes on the charger and the battery pack.
• Unplug the charger when not in use.
1. Plug the charger into the AC outlet.
2. Insert the battery pack firmly into the
charger.
1. Line up the alignment marks and
place the battery onto the dock on
the charger.
2. Slide forward in the direction of the
arrow.
Alignment marks
3. During charging, the charging lamp will
be Illuminated.
When charging is completed, an internal electronic switch will automatically
be triggered to prevent overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation).
The orange standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
4. The charge lamp (green) will flash
slowly once when the battery is approximately 80% charged.
5. When charging is completed, the charging lamp in green color will turn off.
6. If the temperature of the battery pack
is 0°C or less, charging takes longer to
fully charge the battery pack than the
standard charging time.
Even when the battery is fully charged,
it will have approximately 50% of the
power of a fully charged battery at normal operating temperature.
7. Consult an authorized dealer if the
charging lamp (green) does not turn off.
8. If a fully charged battery pack is inserted into the charger again, the
charging lamp lights up. After several
minutes, the charging lamp in green
color will turn off.
9. Remove the battery pack while the
battery pack release button is held up.
NOTE:
Your battery pack is not fully charged at
the time of purchase. Be sure to charge
the battery before use.
Battery pack
release button
- 16 -
EY7549.indb 16
2013-10-17 18:34:48
LAMP INDICATIONS
Charging is completed. (Full charge.)
Battery is approximately 80% charged.
Now charging.
Charger is plugged into the AC outlet.
Ready to charge.
(Green)
(Orange)
Charging Status Lamp
Left: green Right: orange will be displayed.
Battery pack is cool.
The battery pack is being charged slowly to reduce the load on the
battery.
Battery pack is warm.
Charging will begin when temperature of battery pack drops. If the
temperature of the battery pack is –10°C (14°F) or less, the charging
status lamp (orange) will also start flashing. Charging will begin when
the temperature of the battery pack goes up.
Charging is not possible. Clogged with dust or malfunction of the
battery pack.
Turn off
Illuminated
Flashing
Federal Communication Commission Interference Statement
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
FCC Caution: To assure continued compliance, install and use in accordance
with provided instructions. Use only the battery pack specified in the instructions.
Any changes or modifications not expressly approved by the party responsible for
compliance could void the user’s authority to operate this equipment.
This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.
This Class B digital apparatus complies with Canadian ICES-003.
- 17 -
EY7549.indb 17
2013-10-17 18:34:48
VI. MAINTENANCE
• Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine, or other volatile solvents for cleaning.
• In the event that the inside of the tool or battery pack is exposed to water, drain
and allow to dry as soon as possible. Carefully remove any dust or iron filings that
collect inside the tool. If you experience any problems operating the tool, consult
with a repair shop.
VII. ACCESSORIES
Use only bits suitable for size of drill’s chuck.
Use Panasonic original Optional Keyless drill chuck (EY9X003E) and Quick change
chuck(EY9HX111E) for maximum performance.
VIII. APPENDIX
MAXIMUM RECOMMENDED CAPACITIES
Screw
driving
Wood screw
Impact mode
Drill driver High mode
Drill driver Low mode
Self-drilling screw Impact mode
Drill driver High mode
Bolt fastening
Impact mode
Drill
Steel
Wood
Drill driver High mode
Drill driver Low mode
Drill driver High mode
Drill driver Low mode
9 mm (3/8”)
4.2 mm (1/8”)
6.8 mm (1/4”)
6 mm (1/4”)
6 mm (1/4”)
Standard bolt: M14
High tensile bolt: M12
10 mm (3/8”)
13 mm (1/2”)
21 mm (7/8”)
35 mm (1 - 3/8”)
WARRANTY SUPPLEMENT
The breakdown and damage caused by usage consistent for a long time (e.g.: factory
work on the assembly line, etc.) is out of warranty.
- 18 -
EY7549.indb 18
2013-10-17 18:34:48
IX. SPECIFICATIONS
NOTE:
Weight indication
Greater than or equal to 1kg : indicated by 0.05kg.
Less than 1kg
: indicated by 0.01kg.
MAIN UNIT
Model
Motor
EY7549
14.4 V DC
Impact mode: 0 - 2300 min-1
No load speed
Drill driver High mode: 0 - 1200 min-1
Drill driver Low mode: 0 - 380 min-1
Impact mode: 150 N•m (1330 in - lbs) with M16 High tensile bolt
130 N•m (1150 in - lbs) with M14 High tensile bolt
Maximum torque
Drill driver High mode: 9 N•m (80 in - lbs)
Drill driver Low mode: 26 N•m (230 in - lbs)
Clutch torque
Approx. 0.7 - 4.4 N•m (6.2 - 38.9 in - lbs)
Overall length
210 mm (8 - 1/4”)
Weight (with battery pack)
1.85 kg (4 lbs)
BATTERY PACK
Model No.
Storage battery
Motor voltage
EY9L41
EY9L42
EY9L44
EY9L45
Li-ion Battery
14.4 V DC (3.6 V × 4 cells)
14.4 V DC (3.6 V × 8 cells)
BATTERY CHARGER
Model No.
Electrical rating
Weight
Charging time
EY0L81
See the rating plate on the bottom of the charger
0.93 kg (2 lbs)
EY9L41
EY9L42
EY9L44
EY9L45
Usable: 45 min. Usable: 30 min. Usable: 50 min. Usable: 65 min.
Full: 60 min.
Full: 35 min.
Full: 65 min.
Full: 80 min.
Model No.
Electrical rating
EY0L82
See the rating plate on the bottom of the charger
Weight
0.93 kg (2 lbs)
EY9L41
Charging time
EY9L42
EY9L44
EY9L45
Usable: 35 min Usable: 30 min Usable: 40 min Usable: 50 min
Full: 50 min
Full: 35 min
Full: 55 min
Full: 60 min
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
NOTE: For the dealer name and address, please see the included warranty card.
- 19 -
EY7549.indb 19
2013-10-17 18:34:48
Cet outil, en tant qu’unité complète avec sa
batterie autonome, répond aux Degrés de
Protection IP appropriés selon les normes IEC.
Définitions des codes IP
IP5X: L’entrée de poussière n’est pas
complètement empêchée maisl a poussière ne doit pas pénétrer au point de
perturber le fonctionnement satisfaisant
de l’outil ou d’en affecter la sécurité (Au
cas où de la poudre de talc de moins de
75 μm s’introduirait à l’intérieur de l’outil).
IPX6: L’eau projetée en jets puissants
contre l’outil de n’importe quelle direction ne doit pas avoir d’effets nuisibles
(Au cas où approximativement 100 L/
min d’eau à température normale est
projetée sur l’outil a 3 mètre de distance
pendant 3 minutes avec une lance de
12,5 mm de diamètre intérieur).
GARANTIE LIMITÉE
Le code IP56 rend possible un impact
minimum d’eau et de poussière sur
cet outil mais il n’en garantit pas les
performances dans de telles conditions. Veuillez lire la notice d’utilisation
et de sécurité pour plus de détails
quant à un fonctionnement approprié.
I. CONSIGNES
DE SECURITE
GENERALES
AVERTISSEMENT! Veuillez lire
toutes les instructions.
Si les instructions détaillées ci-dessous ne
sont pas observées, cela peut entraîner
une électrocution, un incendie et/ou des
blessures graves. Le terme “outil mécanique” utilisé dans tous les avertissements
ci-dessous se réfère aux outils mécaniques
opérés par cordons d’alimentation et par
batterie (sans fil).
CONSERVEZ CES INSTRUCTIONS
Sécurité de la zone de travail
1) Gardez la zone de travail propre
et bien aérée.
Les endroits encombrés et sombres
invitent les accidents.
2) Ne faites pas fonctionner les
outils mécaniques dans des atmosphères explosives, comme
en présence de liquides inflammables, de gaz ou de poussière.
Les outils mécaniques génèrent
des étincelles qui peuvent enflammer la poussière ou les vapeurs.
3) Gardez les enfants et les spectateurs éloignés lors du fonctionnement d’un outil mécanique.
Les distractions peuvent en faire perdre le contrôle.
Sécurité électrique
1) La fiche des outils mécaniques doit
correspondre aux prises secteur.
Nemodifiez la fiche sous aucun prétexte. N’utilisez pas de fiche adaptatrice avec les outils mécaniques mis
à la terre.
Des fiches non modifiées et des
prises secteur correspondant réduisent les risques d’électrocution.
2) Evitez tout contact physique avec
les surfaces mises à la terre telles
que tuyaux, radiateurs, microondes et réfrigérateurs.
Il y a un risque d’électrocution supplémentaire si votre corps est mis à la terre.
3) N’exposez pas les outils mécaniques à la pluie ou à des conditions humides.
De l’eau pénétrant dans un outil
mécanique augmente le risque
d’électrocution.
4) Ne malmenez pas le cordon.
N’utilisez jamais le cordon pour
transporter, pour tirer ou pour
débrancher l’outil mécanique.
Gardez le cordon éloigné de la
chaleur, de l’huile, d’objets aux
bords coupants ou de pièces en
mouvement.
Les cordons endommagés on
emmêlés augmentent le risque
d’électrocution.
5) Lors du fonctionnement des
outils mécaniques à l’extérieur,
utilisez une rallonge adaptée à
l’utilisation à l’extérieur.
L’utilisation d’un cordon adapté à
l’utilisation à l’extérieur réduit les
risques d’électrocution.
6) Si le fonctionnement d’un outil
mécanique dans un endroit humide est inévitable, utilisez une
alimentation électrique pour dispositif protégé contre le courant
résiduel (RC D).
L’utilisation d’un RCD réduit les risques d’électrocution.
- 20 -
EY7549.indb 20
2013-10-17 18:34:48
Sécurité personnelle
1) Restez alerte, regardez ce que
vous faites et faites preuve de
bon sens lorsque vous utilisez
un outil mécanique. N’utilisez
pas un outil mécanique alors que
vous êtes fatigué ou sous les
effets de drogue, d’alcool ou de
médicaments.
Un moment d’inattention pendant que
vous faites fonctionner l’outil mécanique
peut entraîner des blessures graves.
2) Utilisez des équipements de sécurité.Portez toujours des protection pour vos yeux.
Des équipements de sécurité comme
masque antipoussière, chaussures de
sécurité non glissantes, casque de protection ou protections d’oreilles, utilisés
dans des conditions appropriées réduisent les blessures corporelles.
3) Evitez tout démarrage accidentel.
Assurez-vous que l’interrupteur
est en position d’arrêt avant de
brancher l’outil.
Le transport d’outils mécaniques
avec le doigt sur l’interrupteur ou le
branchement d’outils mécaniques
dont l’interrupteur est sur la position
de marche invite les accidents.
4) Retirez toute clé de réglage avant
de mettre l’outil sous tension.
Une clé laissée en place sur une
partie rotative de l’outil peut entraîner
des blessures.
5) Ne vous mettez pas en déséquilibre.Gardez une bonne prise au sol
et votre équilibre à tout moment.
Ceci permet un meilleur contrôle de
l’outil mécanique dans des situations
inattendues.
6) Habillez-vous correctement. Ne
portez pas de vêtements lâches
ou de bijoux. Gardez vos cheveux,
vêtements et gants éloignés des
pièces en mouvement.
Des vêtements lâches, des bijoux ou
des cheveux longs peuvent se faire
prendre dans les pièces en mouvement.
7) Si des dispositifs pour la connexion d’ap pareils d’extraction
et de ramassage de la poussière
sont fournis, assurez-vous qu’ils
sont connectés et correctement
utilisés.
L’utilisation de ces dispositifs peut
réduire les risques concernés.
Utilisation et soins de l’outil méca
nique
1) Ne forcez pas l’outil mécanique. Utilisez l’outil mécanique correct pour
votre application.
L’outil mécanique correct exécute
mieux le travail dans de meilleurs
conditions de sécurité s’il est utilisé à
l’allure pour laquelle il a été conçu.
2) N’utilisez pas l’outil mécanique
si l’interrupteur ne le met pas en
marche ou ne l’arrête pas.
Tout outil mécanique qui ne peut pas être
contrôlé par son interrupteur est dangereux et doit être réparé.
3) Débranchez la fiche de la source
d’alimentation et/ou du bloc de
batterieavant d’effectuer tout ajustement, de changer d’accessoire
ou de ranger l’outil mécanique.
De telles mesures de sécurité
préventives réduisent les risques de
faire démarrer l’outil mécanique accidentellement.
4) Rangez les outils mécaniques
inutilisés hors de la portée des
enfantset ne laissez personne qui
n’est pas familiarisé avec l’outil
mécanique ou ses instructions
faire fonctionner l’outil mécanique.
Les outils mécaniques sont dangereux dans les mains des utilisateurs manquant d’entraînement.
5) Entretenez bien les outils mécaniques. Vérifiez l’alignement ou
l’emboîtage des pièces en mouvement, l’intégrité des pièces et
toute autre condition pouvant affecter le fonctionnement de l’outil
mécanique. S’il est endommagé,
faites réparer l’outil mécanique
avant de l’utiliser.
De nombreux accidents sont provoqués par des outils mécaniques mal
entretenus.
6) Maintenez les outils de coupe affûtés et propres.
Les outils de coupe bien entretenus
avec des lames bien affûtées ont
moins de chances de gripper et sont
plus faciles à contrôler.
7) Utilisez l’outil mécanique, les accessoires, les mèches, etc., con-
- 21 -
EY7549.indb 21
2013-10-17 18:34:48
formément à ces instructions et
de la façon pour laquelle l’outil
particulier a été conçu en tenant
compte des conditions de travail
et de la tâche à exécuter.
L’utilisation de l’outil mécanique
à des fins autres que celles pour
lesquelles ila été conçu peut présenter une situation à risque.
Utilisation et soins de la batterie de
l’outil
1) Assurez-vous que l’interrupteur
est dans la position d’arrêt avant
d’insérer le bloc de batterie.
L’insertion du bloc de batterie dans
un outil mécanique dont l’interrupteur
est sur la position de marche peut
provoquer des accidents.
2) N’effectuez la recharge qu’avec le
chargeur spécifié par le fabricant.
Un chargeur convenant à un bloc de batterie peut entraîner un risque d’incendie
lorsqu’un autre bloc de batterie est utilisé.
3) N’utilisez les outils mécaniques
qu’avec les bloc de batterie spécialement conçus pour eux.
L’utilisation de tout autre bloc de
batterie peut entraîner un risque de
blessure et d’incendie.
4) Lorsqu’un bloc de batterie n’est
pas utilisé, gardez-le éloigné
d’objets métalliques comme
agrafes, pièces de monnaie, clés,
clous, vis ou tout autre petit objet
métallique pouvant établir une
connexion entre les deux bornes.
Si les bornes de la batterie sont
mises en court-circuit, cela peut entraîner des brûlures ou un incendie.
5) Si elle est malmenée, du liquide
peut s’échapper de la batterie.
Evitez tout contact. Si un contact
accidentel se produit, rincez à
l’eau. Si du liquideentre en contact avec les yeux, consultez un
médecin.
Le liquide éjecté de la batterie peut
entraîner des irritations ou des
brûlures.
Réparation
1) Faites réparer votre outil mécanique
par du personnel de réparation qualifié en n’utilisant que des pièces de
rechange identiques.
Ceci assure le maintien de la sécurité de l’outil mécanique.
II. REGLES DE
SECURITE
PARTICULIERES
1) Portez des lunettes lorsque vous
utilisez l’outil pendant de longues
périodes.
L’exposition prolongée à du bruit de
haute densité peut entraîner la perte
de l’ouïe.
2) N’oubliez pas que cet appareil est
toujours prêt à fonctionner, parce
qu’il ne doit pas être branché dans
une prise électrique.
3) Tenez l’outil par les surfaces de
prise isolées lorsque vous effectuez une opération lors de
laquelle l’outil decoupe risque
d’entrer en contact avec des câblages cachés.
Le contact avec un fil sous tension fera passer le courant dans
les pièces métalliques exposées et
électrocutera l’opérateur.
4) Si l’embout est coincé, mettez immédiatement le commutateur de la gâchette hors tension afin de prévenir
une surcharge pouvant endommager
la batterie autonome ou le moteur.
Dégagez l’embout en inversant le
sens de rotation.
5) NE manoeuvrez PAS le levier
d’inversion marche avant - marche
arrière lorsque le commutateur principal est sur la position de marche. La
batterie se déchargerait rapidement
et la perceuse serait endommagée.
6) Lorsque vous rangez ou transportez
l’outil, mettez le levier d’inversion
marche avant - marche arrière sur
la position centrale (verrouillage du
commutateur).
7) Ne forcez pas l’outil en maintenant
la gâchette de contrôle de vitesse
enfon cée à moitié (mode de contrôle de la vitesse) de sorte que le
moteur s’arrête. Le circuit de protection s’activera et pourra empêcher le
contrôle de la vitesse. Dans ce cas,
relâchez la gâchette de contrôlede
la vitesse, puis serrez-la à nouveau
pour le fonc tionnement normal.
8) Evitez la pénétration de poussière
dans le mandrin.
9) Ne touchez pas les pièces rotatives
pour éviter toute blessure.
- 22 -
EY7549.indb 22
2013-10-17 18:34:49
10) N’utilisez pas l’outil continuellement
pendant une longue période. Arrêtez
d’utiliser l’outil de temps en temps
pour éviter une augmentation de la
température et de surchauffer le moteur.
11) Ne laissez pas tomber l’outil.
Symbole
Signification
V
Volts
III. CHARGEUR DE
B AT T E R I E E T
BATTERIE AUTO
NOME
Instructions de sécurité
importantes
Courant continu
n0
Vitesse sans charge
… min-1
Révolutions ou alternances
par minute
Ah
Capacité électrique de la batterie autonome
Rotation seulement
Mode d’entraînement percussion
Pour réduire les risques de
blessures, l'utilisateur doit lire et
comprendre le mode d'emploi.
Pour l’utilisation à l’intérieur
seulement.
AVERTISSEMENT!
La poussière résultant de ponçage, sciage,
meulage, perçage à haute pression et de
toute autre activité de construction, contient des produits chimiques réputés être
causede cancer, de malformations congénitales ou autres problèmes reproductifs.
Ces produits chimiques sont, par exemple:
• Le plomb contenu dans les peintures à
base de plomb
• La silice cristalline, contenue dans les
briques, le ciment et autres produits de
maçonnerie; et
• L’arsenic et le chrome provenant du bois
traité chimiquement.
Pour réduire l’exposition à ces produits chimiques, il faut travailler dans un lieu bienaéré et porter un équipement de sécurité
approprié tel que certains masques antipoussière conçus spécialement pour filtrer
les particules microscopiques
1) CONSERVEZ CES INSTRUCTIONS
-La présente notice contient des instructions de sécurité et d’utilisation
importantes pour le chargeur de
batterie.
2) Avant d’utiliser le chargeur de batterie, lisez toutes les instructions et
les marques d’avertissement figurant
sur le chargeur de batterie, la batterie autonome et le produit utilisant
la batterie autonome.
3) MISE EN GARDE -Pour réduire
le risque de blessures, chargez la
batterie autonome Panasonic seulement comme indiqué à la dernière
page.
Les autres types de batteries risquent d’exploser et de causer des
blessures corporelles et des dommages matériels.
4) N’exposez pas le chargeur à la pluie
ou à la neige.
5) Pour réduire les risques de dommages
à la fiche et au cordon secteur, débranchez le chargeur en tirant la fiche
et non le cordon.
6) Veillez à acheminer le cordon de façon
que personne ne risque de le piétiner,
de trébucher dessus, d’endommager
ou d’étirer le cordon.
7) N’utilisez une rallonge qu’en cas de
nécessité absolue.
Si vous utilisez une rallonge inadéquate, vous risquez de causer un incendie ou une électrocution. Si vous
devez absolument utiliser une rallonge, veillez à respecter les points
suivants:
a. Le nombre, la taille et la forme
des broches de la fiche de la
rallonge doivent être identiques
à ceux de la fiche du chargeur
de batterie.
b. L a r a l l o n g e d o i t a v o i r d e s
conducteurs en bon état et être
elle-même en bon état d’utilisation.
- 23 -
EY7549.indb 23
2013-10-17 18:34:49
c. La taille des conducteurs doit
être suffisante pour les normes
d’intensité en ampères du
chargeur, comme indiqué cidessous.
TAILLE AWG MINIMUM RECOMMANDÉE
DES RALLONGES POUR CHARGEURSDE
BATTERIES
Norme d’entrée Ampères Taille AWG du
CA
cordon
Longueur du
Egal ou
Mais
inférieur à cordon, pieds
supérieur à
25 50 100 150
0
2
18 18 18 16
8) N’utilisez pas un chargeur dont la
fiche ou le cordon est endommagé
– remplacez-les immédiatement.
9) N’utilisez pas le chargeur s’il a reçu
un choc violent, s’il a subi une chute
ou s’il a été endommagé de quelque
manière que ce soit; confiez-le à un
technicien qualifié.
10) Ne démontez pas le chargeur; si des
travaux d’entretien ou de réparation
sont nécessaires, confiez-le à un
technicien qualifié. Si vous le remontez incorrectement, vous risquez
de causer une électrocution ou un
incendie.
11) Pour réduire le risque d’électrocution,
débranchez le chargeur de la prise
de courant avant d’entreprendre des
travaux d’entretien ou de nettoyage.
12) Le chargeur et la batterie autonome ont
été conçus spécifiquement pour fonctionner ensemble.
Ne tentez pas de charger un autre outil
àbatterie ou une autre batterie autonome avec ce chargeur.
13) Ne tentez pas de charger la batterie
autonome avec un autre chargeur.
14) Ne tentez pas de démonter le logement de la batterie autonome.
15) Ne rangez pas l’outil ou la batterie
autonome à des endroits où la température est susceptible d’atteindre
ou de dépasser 50°C (122°F) (par
exemple dans une remise d’outils
électriques, ou dans une voiture en
été), car ceci risquerait d’abîmer la
batterie stockée.
16) Ne chargez pas la batterie autonome lorsque la température est
INFÉRIEUREÀ 0°C (32°F) ou
SUPÉRIEURE à 40°C(104°F). Ceci
17)
18)
19)
20)
21)
22)
23)
24)
25)
est très important pour conserver
le bon état de fonctionnement de la
batterie autonome.
N’incinérez pas la batterie autonome. Elle risquerait d’exploser
dans les flammes.
Evitez toute utilisation dans un environnement dangereux. N’utilisez pas
le chargeur à un endroit humide ou
mouillé.
Le chargeur a été conçu pour fonctionner uniquement sur des prises
secteur domestiques standard. Ne
l’utilisez passous des tensions différentes!
Ne manipulez pas brutalement le
cordon secteur. Ne transportez jamais le chargeur en le tenant par le
cordon, ou ne le tirez pas brutalement pour le débrancher de la prise.
Gardez le cordon à l’abri de la chaleur, de l’huile et de bords coupants.
Chargez la batterie autonome à un
endroit bien ventilé; ne couvrez pas le
chargeur et la batterie autonome avec
un chiffon, etc., pendant la charge.
Si vous utilisez un accessoire non
recommandé, un incendie, une électrocution, des blessures risqueraient
de s’ensuivre.
Ne court-circuitez pas la batterie
autonome. Un court-circuit de la
batterie risquerait de faire passer
un courant deforte intensité, et une
surchauffe, un incendie ou des blessures risqueraient de s’ensuivre.
REMARQUE: Si le cordon secteur
de cet appareil est endommagé,
il doit être remplacé exclusivement dans un atelier agréé par le
fabricant, car ces travaux exigent
l’utilisation d’outils spéciaux.
POUR RÉDUIRE LES RISQUES
D’ÉLECTROCUTION, CET APPAREIL EST ÉQUIPÉ D’UNE FICHE
POLARI-SÉE (UNE LAME EST
PLUS LARGE QUE L’AUTRE).
Cette fiche ne pourra être insérée
que d’une seule façon dans une
prise polarisée. Si la fiche ne peut
pas être insérée à fond dans la
prise, insérez lafiche sens dessus
dessous. Si vous ne parvenez toujours pas à insérer la fiche, adressezvous à un électricien qualifié pour
installer une prise de courant adéquate. Ne modifiez la fiche en aucune façon.
- 24 -
EY7549.indb 24
2013-10-17 18:34:49
AVERTISSEMENT:
• N’utilisez que la batterie autonome
Panasonic conçue pour l’utilisation avec
cet outil rechargeable.
• Panasonic décline toute responsabilité
en cas de dommage ou d’accident
causé par l’utilisation d’une batterie
autonome recyclée et d’une batterie
autonome de contrefaçon.
• Ne mettez pas la batterie autonome au
rebut dans un feu ou ne l’exposez pas à
une chaleur excessive.
• N’enfoncez pas de clous ou autres dans
la batterie autonome, ne la soumettez
pas à des chocs, ne la démontez pas ou
n’essayez pas de la modifier.
• Ne laissez pas d’objets métalliques entrer
en contact avec les bornes de la batterie
autonome.
• Ne transportez pas ou ne rangez pasla
batterie autonome dans un récipient contenant des clous ou tout autre objet métallique.
• Ne chargez pas la batterie autonome
dans un endroit où la température est
élevée comme à proximité d’un feu ou
à la lumière directe du soleil. Sinon la
batterie peut surchauffer, prendre feu ou
exploser.
• N’utilisez que le chargeur dédié pour
charger la batterie autonome. Sinon, la
batterie peut fuir, surchauffer ou exploser.
• Après avoir retiré la batterie autonome de
l’outil ou du chargeur, remettez toujours le
couverclede la batterie autonome en place.
Sinon, les contacts de la batteriepeuvent
se mettre en court-circuit, entraînant le risque d’un incendie.
• Si la batterie autonome s’est détériorée,
la remplacer par une batterie neuve.
L’utilisation prolongée d’une batterie autonome endommagée peut provoquer des
dégagements de chaleur, un départ de
feu ou l’explosion de la batterie.
IV. MONTAGE
Utilisation du mandrin de
foret sans clé (EY9X003E)
ATTENTION: • Utilisez SEULEMENT en
mode d’entraînement de foret
du.
Ce mandrin n’est pas conçu
pour être utilisé en MODE DE
PERCUSSION.
Il risque d’être endommagé
et sa durée utile de service
d’être réduite. En outre, la
température du mandrin et
de ses parties métalliques
tels que le bouton poussoir,
les pièces avant et la mèche
est très élevée pendant
l’utilisation de l’outil.Pour éviter de vous brûler, portez des
gants de protection et/ou laissez les pièces concernées
refroidir suffisamment avant
de les toucher.
•Assurez-vous que
l’environnement de travail est
sûr. Quand le foret est retiré
du matériau travaillé, le mandrin de foret sans clé peut se
détacher s’il est soumis à un
poids de 100 kg ou davantage.
La séparation se produira
soudainement. Prenez soin
et évitez d’exercer toute force
excessive au moment de
retirer le foret du matériau travaillé.
1. Montage du mandrin de foret sans clé
Montez le mandrin en faisant coulisser l’arrêtoir femelle monté à la base
du mandrin et le monter sur la section
d’entraînement carrée.
Assurez-vous que le mandrin est solidement accouplé au bloc.
- 25 -
EY7549.indb 25
2013-10-17 18:34:49
2. Insertion du foret
Insérez le foret et faites tourner la
bague de serrage dans le sens des
aiguilles d’une montre(observation
faites de l’avant) tout en immobilisant
fermement le manchon jusqu’à ce que
les mâchoires se ferment parfaitement.
4. Séparation du mandrin de foret sans clé
Pour séparer le mandrin, PRESSEZ
le bouton pour libérer le mandrin de la
section d’entraînement carrée.
②
PRESSEZ
①
3. Extraction du foret
Tournez la bague de serrage dans
le sens contraire des aiguilles d’une
montre (observation faites de l’avant).
Ensuite, retirez le foret.
②
①
ATTENTION: La lame du foret de perceuse
est affilée. Retirez le foret de
perceuse avant de monter
et de séparer le mandrin de
foret sans clé.
Utilisation du mandrin
à remplacement rapide
(EY9HX110E/EY9HX111E)
Bague supérieure
ATTENTION: S’il apparaît que le foret de
perçage est trop serré pour
être retiré facilement, immobilisez les bagues de serrage avec des clés à molette
et tournez-les dans des
directions opposées
Bague inférieure
EY9HX110E
Bague supérieure
Bague inférieure
Ce mandrin à changement rapide est conçu
pour être utilisé avec
l’embout carré d’une clé à
chocs Panasonic.
Bague supérieure :
Utilisée pour
introduire ou retirer le foret
Bague inférieure :
Utilisée pour
monter ou séparer le mandrin à
remplacement
rapide
EY9HX111E
Utilisez des forets six pans de 6,35 mm (1/4”).
Pour avoir l’assurance de fixer le foret
de façon appropriée, utilisez uniquement
des forets six pans de 9,25 mm (3/8”)
avec arrêt.
6.35 mm (1/4”)
9.25 mm (3/8”)
ATTENTION: Assurez-vous que l’environnement
de travail est sûr. En retirant le
foret du matériau travaillé, notez
que le mandrin à remplacement
rapide risque de se détacher s’il est
soumis à une force traction égale
ou supérieure à 50 kg. Notez que
sa séparation se produira sou-
- 26 -
EY7549.indb 26
2013-10-17 18:34:49
dainement. Prenez soin et évitez
d’exercer toute force excessive au
moment de retirer le foret du matériau travaillé.
4. Séparation du mandrin à remplacement rapideTirez sur la bague inférieure du mandrin à remplacement
rapide vers l’avant pour le séparer.
1. Montage du mandrin à remplacement
rapide
Montez le mandrin à remplacement
rapide en attirant la bague inférieure
vers l’avant et en faisant coulisser
l’arrêtoir femelle monté à la base du
mandrin et montez le sur la section
carrée d’entraînement.
Relâchez la bague inférieure pour
s’assurer que le mandrin à remplacement rapide est solidement accouplé
au bloc.
1. Pour raccorder la batterie autonome:
Alignez les points de repère surlignés
et fixez la batterie autonome.
• Faites glisser la batterie autonome
jusqu’à ce qu’elle se verrouille en
position.
Fixation ou retrait de la
batterie autonome
Marques
d’alignement
EY9HX110E
①
2. Pour retirer la batterie autonome:
Appuyez sur le bouton et faites glisser
la batterie autonome vers l’avant.
②
EY9HX111E
①
Bouton
2. Introduction du foret
Tirez la bague supérieure du mandrin
à remplacement rapide vers l’avant
puis insérez le foret.
Relâchez la bague inférieure pour
s’assurer que le foret est solidement
accouplé au mandrin.
3. Extraction du foret
Tirez sur la bague supérieure du mandrin à remplacement rapide vers
l’avant puis dégagez le foret.
ATTENTION: Le mécanisme à percussion crée de la chaleur. La
température de la section
carrée d’entraînement et
de l’accessoire peut augmenter considérablement
et constituer un risque de
brûlure.Pour éviter de vous
brûler, portez des gants de
protection et/ou laissez les
pièces concernées refroidir
suffisamment avant de les
toucher.
V. FONCTIONNEMENT
[Unité principale]
Fonctionnement du commutateur
1. La vitesse augmente à mesure où
la gâchette est enfoncée. Lors du
début d’un travail, appuyez légèrement sur la gâchette pour commencer par une rotation lente.
2. Un contrôleur électronique de retour
est utilisé pour donner un couple de
serrage fort, même à basse vitesse.
3. Le frein fonctionne lorsque la gâchette est relâchée et le moteur
s’arrête immédiatement.
REMARQUE:
Lorsque le frein fonctionne, un bruit
de freinage peut se faire entendre.
Ceci est normal.
- 27 -
EY7549.indb 27
2013-10-17 18:34:50
MISE EN GARDE:
Lorsque vous faites fonctionner
l’outil en appuyant sur la gâchette,
il peut y avoir un décalage momentané avant le début de la rotation.
Cela ne signifie pas qu’il y a un dysfonctionnement.
* Ce décalage se produit alors que
les circuits de l’outil sont activés
quand on appuie sur la gâchette
pour la première fois après
l’installation d’un nouveau bloc batterie ou après que l’outil n’a pas été
utilisé pendant au moins 1 minute
(ou pendant au moins 5 minutes si
le LED est en marche). La rotation
démarrera sans décalage lors du
second fonctionnement et des suivants.
Utilisation du commutateur et
du levier d’inversion marche
avant-marche arrière
Rotation en
sens normal
ficaces. Le frein fonctionne et le
man drin s’arrête immédiatement
lorsque la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n’utilisez plus
l’outil (ver rouil lage du commutateur).
Utilisation du commutateur
de rotation en sens inverse
1. Poussez le levier pour obtenir une
rotation en sens inverse. Avant
d’utiliser l’outil, vérifiez le sens de
rotation.
2. Appuyez légèrement sur la gâchette
pour que l’outil commence à tourner
lentement.
3. Ramenez le levier en position centrale lorsque vous n’utilisez plus
l’outil (verrouillage du commutateur).
Sélection du mode
Mode
sélectionné
Utilisation Élément ou
matériau à
traiter
Percussion Serrage Boulon
Écrou
Rotation en
sens inverse
Mode
haute
vitesse
perceuse/
visseuse
Verrouillage du
commutateur
MISE EN GARDE:
Pour prévenir tout dégât, n’actionnez
pas le levier d’inversion marche avantmarche arrière tant que la mèche n’a
pas complètement terminé de tourner.
Utilisation du commutateur pour
une rotation en sens normal
1. Poussez le levier pour obtenir une
rotation en sens normal.
2. Appuyez légèrement sur la gâchette pour que l’outil commence à
tourner lentement.
3. La vitesse augmente à mesure où
la gâchette est enfoncée pour un
serrage de vis et un perçage ef-
Taille
maximale
Haute résistance à la
traction:M12
Standard :M14
Vissage Vis à bois
9 mm (3/8”)
Vis autotaraudeuse 6 mm (1/4”)
Vissage Vis à bois
4.2 mm (1/8”)
Vis autotaraudeuse 6 mm (1/4”)
Perçage Bois
21 mm (7/8”)
Métal
10 mm (3/8”)
Mode
Vissage Vis à bois
basse
Perçage Bois
vitesse
Métal
perceuse/
visseuse
6.8 mm (1/4”)
35 mm (1-3/8”)
13 mm (1/2”)
AVERTISSEMENT!
Cet outil ne doit pas être utilisé comme
perceuse dans le “mode d’entraînement
percussion”. Lors du perçage dans de
l’acier, la mèche peut casser en cas de
blocage et cela peut occasionner de
dangereuse blessures par coupure.
- 28 -
EY7549.indb 28
2013-10-17 18:34:50
MISE EN GARDE:
Essayez le réglage avant
l’utilisation effective.
Fonctionnement de l’entraînement
percussion
Sélectionner la position « Percussion »
avec le sélecteur de mode.
• Le passage au mode « Percussion »,
« Haute vitesse perceuse/visseuse » ou
« Basse vitesse perceuse/visseuse » ne
doit s’effectuer qu’après l’arrêt complet
de l’appareil. Celui-ci peut se trouver
endommagé si cela est effectué alors
qu’il est en rotation.
Réglez l’échelle sur cette marque (
).
Comment utiliser le crochet de ceinture
AVERTISSEMENT!
Fonctionnement de l’entraînement
perceuse
Sélectionner la position « Haute vitesse
perceuse/visseuse » ou « Basse vitesse
perceuse/visseuse » avec le sélecteur
de mode.
• Le passage au mode « Percussion »,
« Haute vitesse perceuse/visseuse » ou
« Basse vitesse perceuse/visseuse » ne
doit s’effectuer qu’après l’arrêt complet
de l’appareil. Celui-ci peut se trouver
endommagé si cela est effectué alors
qu’il est en rotation.
Mode basse vitesse perceuse/visseuse
Mode haute vitesse perceuse/visseuse
Réglage du couple de serrage de l’embrayage
Ajustez le couple de serrage sur l’un
des 21 réglages de l’embrayage ou
sur la position “ ”.
• Assurez-vous de bien accrocher le
crochet de ceinture à l’unité principale
en serrant bien la vis. Si le crochet de
ceinture n’est pas bien fixé à l’unité
principale, le crochet peut se décrocher et l’unité peut tomber.
Cela pourrait entraîner un accident ou
des blessures.
• Vérifiez régulièrement le serrage de la
vis. Si elle est desserrée, resserrez-la
bien.
• Assurez-vous d’accrocher fermement
et de manière sûre le crochet de ceinture sur une ceinture de taille ou une
autre ceinture. Faites attention que l’
appareil ne glisse pas de la ceinture.
Cela pourrait entraîner un accident ou
des blessures.
• Lorsque l’unité principale est tenue
par le crochet de ceinture, évitez de
sauter ou de courir. Le crochet pourrait glisser et l’unité principale pourrait tomber.
Cela pourrait entraîner un accident
ou des blessures.
• Lorsque le crochet de ceinture
n’est pas utilisé, assurez-vous de le
remettre dans sa position de stockage. Le crochet pourrait se prendre
dans quelque chose. Cela pourrait
entraîner un accident ou des blessures.
• Lorsque l’appareil est accroché à
la taille par le crochet de ceinture,
ne fixez pas de mèche autre qu’une
mèche de serrage sur l’appareil. Un
objet pointu tel qu’une mèche de perçage pourrait entraîner un accident ou
des blessures.
- 29 -
EY7549.indb 29
2013-10-17 18:34:50
Pour changer le côté d’installation du crochet de ceinture
Le crochet de ceinture peut être fixé sur
les deux côtés de l’appareil.
1. Retrait du crochet
(1) Retirez la vis.
(2) Sortez le crochet.
1
Mise en garde : NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.
L’utilisation de commandes ou de réglages ou
l’exécution de procédures autres que ceux specifies dans ce manuel peut entraîner l’exposition
à de dangereuses radiations.
(2) Témoin d’avertissement de surchauffe
2
1
2
2. Fixation du crochet sur l’autre côté
(1) Insérez le crochet de l’autre côté.
(2) Serrez complètement la vis pour
qu’elle reste fermement en place.
Panneau de commande
(3)
(1)
(2)
(1) Lumière DEL
Avant d’utiliser l’éclairage
DEL, tirez toujour
sune fois l’interrupteur
d’alimentation.
Appuyez sur la touche de
la lumière DEL .
La lumière éclaire avec
un courant de très faible intensité qui
n’affecte pas négativement la performance de l’outil ou la capacité de la batterie pendant son utilisation.
MISE EN GARDE:
• La lumière DEL incorporée est conçue pour éclairer temporairement la
petite zone de travail.
• Ne l’utilisez pas comme remplacement d’une torche normale, elle
n’est pas assez lumineuse.
• L’éclairage DEL s’éteint après que
l’outil n’ait pas été utilisé pendant 5
minutes.
Arrêt
Allumé:
Clignotant:
(fonctionnement Surchauffe Surchauffe
normal)
(moteur)
(batterie)
Indique que le
fonctionnement a été
arrêté à la suite d'une
surchauffe du moteur ou
de la batterie.
Pour protéger le moteur ou la batterie,
veillez à bien noter les points suivants
lorsque vous effectuez cette opération.
• Si le moteur ou la batterie deviennent
chauds, la fonction de protection
sera activée et le moteur ou la
batterie cesseront de fonctionner.
Le témoin d’avertissement de
surchauffe s’allume ou clignote sur le
panneau de commande lorsque cette
caractéristique est active.
• Si la caractéristique de protection
contre la surchauffe s’active, laissez
l’outil se refroidir complètement
(au moins 30 minutes). L’outil est
prêt à être utilisé lorsque le témoin
d’avertissement de surchauffe
s’éteint.
• Evitez d’utiliser l’outil d’une façon
qui activerait de façon répétée la
caractéristique de protection contre
la surchauffe.
• Si l’outil est utilisé de façon continue
sous haute charge, ou s’il est utilize
dans un environnement chaud (en
été par exemple), il est possible que
la caractéristique de protection contre
la surchauffe s’active fréquemment.
- 30 -
EY7549.indb 30
2013-10-17 18:34:50
• Si l’outil est démarré avec trop
peu de batterie restante, il pourra
s’arrêter en cours d’opération sans
que le voyant d’avertissement de
batterie faible ne clignote avant
cela. Cela indiquera qu’il y a trop
peu de batterie disponible pour
utiliser l’outil et que le bloc batterie
devra être rechargé avant tout autre
utilisation.
• Si l’outil est sujet à une charge
soudaine durant son utilisation,
cela provoquera le verrouillage du
moteur, le détecteur de prévention des décharges pourrait être
déclenché et le voyant de batterie
faible pourrait clignoter. Le voyant
arrêtera de clignoter une fois que
vous aurez géré la raison du verrouillage du moteur et que vous
aurez activer la gâchette.
• Si l’outil est utilisé dans un environnement
froid (en hiver par exemple), ou s’il est
arrêté fréquemment pendant l’utilisation,
il est possible que la caractéristique de
protection contre la surchauffe ne s’active
pas.
• Le niveau de température ambiante
moyenne se situe entre 0°C (32°F) et
40°C (104°F).
Si la batterie autonome est utilisée
alors que sa température est inférieure
à 0°C (32°F), l’outil pourrait ne pas
fonctionner correctement.
• Lorsqu’une batterie autonome froide
(endessous de 0°C (32°F)) doit être
recharge dans une pièce chaude,
laissez la batterie autonome dans la
pièce pendant une heure au moins
et rechargez-la quand elle a atteint la
température ambiante.
• La performance du EY9L42 se
dégrade considérablement à une
température égale ou inférieure à
10°C en raison des conditions de
travail et d’autres facteurs.
(3) Témoin d’avertissement de batterie basse
Arrêt
(fonctionnement
normal)
• Le système de protection de la batterie peut s’activer lorsqu’une forte
charge est brusquement envoyée
dans le moteur même si une charge
suffisante de batterie demeure.
Dans ce cas, les deux voyants,
celui d’avertissement de batterie
faible et celui de la lumière LED
clignoteront.
• Si les deux voyants d’avertissement
de batterie faible et de la lumière
LED clignotent, réduisez la force
avec laquelle vous appuyez sur
la visseuse ou, si vous utilisez la
perceuse, ajustez la vitesse sur un
réglage plus bas.
Clignotant
(Pas de charge)
Caractéristique de
protection de la
batterie active.
Une décharge excessive (totale) des
batteries aux ions de lithium réduit
leur durée de vie de façon notable.
L’outil comprend une caractéristique
de protection de la batterie conçue
pour empêcher une décharge
excessive de la batterie autonome.
• La caractéristique de protection de
la batterie s’active automatiquement avant que la batterie ne perde
sa charge, entraînant le clignotement du témoin d’avertissement de
batterie basse.
• Dès que vous remarquez
le clignotement du témoin
d’avertissement de batterie basse,
rechargez immédiatement la batterie autonome.
Recommandation pour la
prise en main
Utilisez la poignée pour tenir la perceuse t l’utiliser d’une main. Si la
tâche nécessite plus de force, vous
pouvez pousser l’arrière de la perceuse de l’autre main.
- 31 -
EY7549.indb 31
2013-10-17 18:34:50
[Batterie]
Pour une utilisation correcte
de la batterie autonome
Longévité des batteries autonomes
Les batteries rechargeables ont une
longévité limitée. Si le temps de fonctionnement devient très court après
la recharge, remplacez la batterie
autonome par une neuve.
Batterie autonome Li-ion
• Pour une longévité optimale de la
batterie, rangez la batterie autonome
Li-ion sans la charger après l’avoir
utilisée.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes
du chargeur de batterie sont libres
de tout corps étranger comme de la
poussière et de l’eau, etc. Nettoyez
les bornes avant de charger la batterie autonome si des corps étrangers
se trouvent sur les bornes.
La durée de vie des bornes de la batterie autonome peut être affectée par
des corps étrangers comme de la
poussière et de l’eau, etc. pendant le
fonctionnement.
• Lorsque vous n’utilisez pas la batterie autonome, éloignez-la d’autres objets
métalliques tels que : trombones, pièces
de monnaie, clés, clous, vis et autres
petits objets métalliques susceptibles de
connecter les bornes entre elles.
Si vous court-circuitez les bornes de
la batterie, vous risquez de causer
des étincelles, de vous brûler ou de
provoquer un incendie.
• Lors de l’utilisation de la batterie
autonome, assurez-vous de la bonne
ventilation du lieu de travail.
• Lorsque la batterie autonome est
retirée du corps de l’outil, replacez
immédiatement le couvercle de la
batterie autonome afin d’empêcher la
poussière ou la crasse de contaminer
les bornes de la batterie et de provoquer un court-circuit.
Recyclage de la batterie autonome
ATTENTION:
Pour une batterie autonome Li-ion
La batterie Li-ion que vous vous
êtesprocurée est recyclable. Pour
desrenseignements sur le recyclagede la batterie, veuillez composer le1-800-8-BATTERY.
Recommandations concernant
l’utilisation
Couvercle de la batterie autonome
Bornes
rouge
Veillez à utiliser le couvercle de la batterie autonome
• Lorsque le couvercle de la batterie
autonome n’est pas utilisé, rangez la
batterie de façon à ce qu’aucun corps
étranger comme de la poussière et de
l’eau ne contamine les bornes. Veillez
à fixer le couvercle de la batterie autonome afin de protéger les bornes de la
batterie.
- 32 -
EY7549.indb 32
2013-10-17 18:34:51
• Lors de la charge de la batterie autonome, assurez-vous que les bornes
du chargeur de batterie sont libres
de tout corps étranger comme de la
poussière et de l’eau, etc. Nettoyez
les bornes avant de charger la batterie
autonome si des corps étrangers se
trouvent sur les bornes.
La durée de vie des bornes de la batterie autonome peut être affectée par
des corps étrangers comme de la
poussière et de l’eau, etc. pendant le
fonctionnement.
• Si la température de la batterie autonome descend en dessous de -10ºC
(14ºF) environ, la charge s’arrête
automatiquement afin de prévenir la
dégradation de la batterie.
• Le niveau de température ambiante
moyenne se situe entre 0°C (32°F) et
40°C (104°F).
Si la batterie autonome est utilisée
alors que sa température est inférieure à 0°C (32°F), l’outil pourrait ne
pas fonctionner correctement.
•Utilisez le chargeur à des
températures comprises entre 0°C
et 40°C, et chargez la batterie à une
température identique à celle de la
batterie elle-même. (Il ne doit pas
y avoir plus de 15°C de différence
entre la température de la batterie et
celle de l’endroit où vous chargez.)
• Lorsqu’une batterie autonome froide
(en-dessous de 0°C (32°F)) doit être
rechargée dans une pièce chaude,
laissez la batterie autonome dans la
pièce pendant une heure au moins
et rechargez-la quand elle a atteint la
température ambiante.
• Laissez refroidir le chargeur quand
vous rechargez plus de deux
batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les
trous des connecteurs lorsque vous
prenez les chargeurs ou à n’importe
quelle occasion.
MISE EN GARDE:
Pour protéger le moteur ou la batterie,
veillez à bien noter les points suivants
lorsque vous utilisez la machine.
• Si le moteur et la batterie deviennent chauds, la fonction de protection sera activée et le moteur et la
batterie cesseront de fonctionner.
Pour un usage sans risque
• La batterie est conçue pour être installée en deux étapes pour des raisons de
sécurité. Assurez-vous que la batterie est
installée correctement dans l’unité principale avant toute utilisation.
• Lorsque la batterie autonome n’est pas
connectée fermement à la mise sous
tension, le témoin d’avertissement de
surchauffe et le témoin d’avertissement
de faible batterie clignotent pour indiquer qu’un fonctionnement sans danger
n’est pas possible et l’unité principale ne
tourne pas normalement. Branchez la
batterie autonome dans l’unité de l’outil
jusqu’à ce que l’indicateur rouge ou
jaune disparaisse.
MISE EN GARDE:
Pour éviter les risques d’incendie ou
d’en dommagement du chargeur de
batterie.
• Ne bouchez pas les trous d’aération
du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous
ne l’utilisez pas.
[Chargeur de batterie]
Recharge
MISE EN GARDE:
• Le chargeur est conçu pour fonctionner uniquement sur une prise électrique domestique standard conformément aux indications de la plaque
signalétique. Le chargement doit
uniquement être effectué à la tension
indiquée sur la plaque signalétique
de l’appareil (par ex : 230 V / 50Hz).
• Ne tentez pas de l’utiliser à une autre
tension ou fréquence !
REMARQUE:
Votre batterie autonome n’est pas
complètement chargée au moment
de l’achat. Veillez à bien charger
complètement la batterie avant son
utilisation.
- 33 -
EY7549.indb 33
2013-10-17 18:34:51
Comment charger
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
2. Introduisez soigneusement la batterie
autonome dans le chargeur.
1. Alignez les marques d’alignement
et placez la batterie dans le poste
d’accueil sur le chargeur.
2. Faites glisser vers l’avant dans le
sens de la flèche.
Marques d’alignement
3. P e n d a n t l a c h a r g e , l e t é m o i n
s’allume.
Lorsque la charge est terminée, un
inter rupteur électronique s’actionne
pour protéger la batterie.
• La charge ne peut pas être réalisée
si la batterie autonome est chaude
(par exemple, à la suite d’un long
travail de perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie. La charge com mence
alors automatiquement.
4. Le témoin de charge (vert) clignote
lentement dès que la batterie est
chargée à environ 80%.
5. Lorsque le chargement est terminé,
le témoin de charge de couleur verte
s’éteint.
6. Lorsque la température de la batterie autonome est de 0ºC ou moins, la
batterie autonome prend plus longtemps à charger que la durée standard.
Même lorsque la batterie est complètement chargée, elle n’aura
qu’environ 50% de la puissance d’une
batterie complètement chargée à une
température de fonctionnement normale.
7. Consultez un distributeur agréé si le
témoin de charge (vert) ne s’éteint
pas.
8. Si une batterie complètement chargée est à nouveau insérée dans
le chargeur, le témoin de charge
s’allume. Après quelques minutes, le
témoin de charge de couleur verte
s’éteindra.
9. Retirez la batterie lorsque le bouton
de dégagement de la batterie est en
position haute.
Bouton de dégage
ment de la batterie
- 34 -
EY7549.indb 34
2013-10-17 18:34:51
INDICATION DU VOYANT
Chargement terminé. (Pleine charge)
La batterie est chargée à environ 80%.
Chargement en cours.
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
(Vert)
(Orange)
Témoin de l’état de charge
Gauche: vert Droite: orange s’affichent.
La batterie autonome est froide
La batterie autonome est chargée lentement pour réduire l’effort de
la batterie.
La batterie autonome est chaude.
La charge commence lorsque la température de la batterie autonome descend. Lorsque la température de la batterie autonome est de
–10ºC (14ºF) ou moins, le témoin de charge (orange) se met également à clignoter. La charge commence lorsque la température de la
batterie autonome augmente.
Impossible de charger. Colmatage par la poussière ou mauvais
fonctionnement de la batterie autonome.
Éteint
Allumé
Clignote
Déclaration sur le brouillage de la Commission Fédérale des
Communications
Cet équipement a été testé et déclaré conforme aux limites des appareils
numériques de classe B, conformément a la section 15 du règlement de la FCC.
Ces limites ont été définies pour fournir une protection raisonnable contre les
brouillages préjudiciables dans une installation résidentielle. Cet équipement produit,
utilise et peut émettre des énergies de fréquence radio et s’il n’est pas installé
conformément aux instructions, il pourra provoquer des brouillages préjudiciables
aux communications radio. Il n’y a toutefois aucune garantie que ces brouillages ne
se produisent pas lors d’une installation particulière. Si cet équipement provoque des
brouillages préjudiciables à la réception de la radio ou de la télévision, ce qui peut être
vérifié en mettant en marche puis en arrêtant l’équipement, l’utilisateur est encouragé
à éliminer le brouillage selon l’une des mesures suivantes :
• Réorienter ou déplacer l’antenne réceptrice.
• Augmenter l’espacement entre l’équipement et le récepteur.
• Brancher l’équipement à une prise d’un circuit différent de celui auquel le
récepteur est branché.
• Consulter un distributeur ou un technicien de radio télévision expérimenté pour
obtenir une aide.
Avertissement de la FCC : afin d’assurer la continuité de la conformité, installer et
utiliser selon les instructions données. Utiliser seulement les blocs batteries spécifiés
dans les instructions. Tout changement ou modification non expressément approuvé
par les parties responsables de la conformité pourraient faire perdre à l’utilisateur le
droit de faire fonctionner cet équipement.
- 35 -
EY7549.indb 35
2013-10-17 18:34:51
Cet appareil est conforme au chapitre 15 du règlement de la FCC. Le fonctionnement
est soumis aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer
de brouillage préjudiciable et (2) cet appareil doit pouvoir accepter n’importe quel
brouillage reçu incluant ceux qui pourraient provoquer un fonctionnement non désiré.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
VI. ENTRETIEN
• Nettoyez l’appareil au moyen d’un chif fon sec et propre. N’utilisez ni eau, ni solvant, ni produit de nettoyage volatile.
• Si l’intérieur de l’outil ou la batterie autonome sont exposés à de l’eau, évacuez
celle-ci le plus rapidement possible et bien laisser sécher. Retirez avec précaution
la poussière ou la limaille de fer accumulée à l’intérieur de l’outil. Pour tout problème rencontré dans l’utilisation de l’outil, adressez-vous à un atelier de réparation.
VII. ACCESSOIRES
Utilisez uniquement les forets appropriés à la taille du mandrin de la perceuse.
Utilisez le mandrin de perçage sans clé optionnel et original de Panasonic
(EY9X003E) et le mandrin à remplacement rapide (EY9HX111E) pour que les performances de travail soient maximales.
VIII. APPENDICE
CAPACITES MAXIMUM RECOMMANDEES
Vissage
de vis
Mode percussion
Mode haute vitesse perceuse/
visseuse
Mode basse vitesse perceuse/
visseuse
Vis autotaraudeuse Mode percussion
Mode haute vitesse perceuse/
visseuse
Serrage de boulon
Mode percussion
Perçage
Vis à bois
Acier
Bois
Mode haute vitesse perceuse/
visseuse
Mode basse vitesse perceuse/
visseuse
Mode haute vitesse perceuse/
visseuse
Mode basse vitesse perceuse/
visseuse
9 mm (3/8”)
4.2 mm (1/8”)
6.8 mm (1/4”)
6 mm (1/4”)
6 mm (1/4”)
Boulon standard : M14
Boulon à haute résistance à la
traction : M12
10 mm (3/8”)
13 mm (1/2”)
21 mm (7/8”)
35 mm (1 - 3/8”)
COMPLÉMENT DE GARANTIE
Les pannes et dégradations dues à une utilisation intense prolongée (par ex : usinage
sur ligne d’assemblage etc.) ne sont pas couvertes par la garantie.
- 36 -
EY7549.indb 36
2013-10-17 18:34:51
IX. CARACTERISTIQUES TECHNIQUES
REMARQUE :
Indication de poids
Égal à ou plus d’1 kg : indiqué par 0,05 kg
Moins d’1 kg
: Indiqué par 0,01 kg
UNITE PRINCIPALE
Modèle
Moteur
Vitesse sans charge
Couple maximum
EY7549
14,4 V CC
Mode percussion: 0 – 2300 min-1
Mode haute vitesse perceuse/visseuse: 0-1200 min-1
Mode basse vitesse perceuse/visseuse: 0-380 min-1
Mode percussion: 150 N•m (1330 in - lbs) avec boulon à haute
résistance à la traction M16
130 N•m (1150 in - lbs) avec boulon à haute
résistance à la traction M14
Mode haute vitesse perceuse/visseuse: 9 N•m (80 in - lbs)
Mode basse vitesse perceuse/visseuse: 26 N•m (230 in - lbs)
Couple de serrage de
l’embrayage
Longueur totale
Poids (avec la batterie
autonome)
Environ 0.7 - 4.4 N•m (6.2 - 38.9 in - lbs)
210 mm (8 - 1/4”)
1.85 kg (4 lbs)
BATTERIE AUTONOME
N° du modèle
Stockage de la
batterie
Tension de la batterie
EY9L41
EY9L42
EY9L44
EY9L45
Batterie Li-ion
14,4 V CC (3,6 V × 4 piles)
14,4 V CC (3,6 V × 8 piles)
CHARGEUR DE BATTERIE
N° du modèle
Puissance nominale
Poids
Durée de chargement
EY0L81
Voir la plaque signalétique se trouvant sur le côté
inférieur du chargeur.
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
Utilisable: 45
Utilisable: 30
Utilisable: 50
Utilisable: 65
minutes
minutes
minutes
minutes
Plein: 60
Plein: 35
Plein: 65
Plein: 80
minutes
minutes
minutes
minutes
- 37 -
EY7549.indb 37
2013-10-17 18:34:51
N° du modèle
Puissance nominale
Poids
Durée de chargement
EY0L82
Voir la plaque signalétique se trouvant sur le côté
inférieur du chargeur.
0,93 kg
EY9L41
Utilisable: 35
minutes
Plein: 50
minutes
EY9L42
Utilisable: 30
minutes
Plein: 35
minutes
EY9L44
Utilisable: 40
minutes
Plein: 55
minutes
EY9L45
Utilisable: 50
minutes
Plein: 60
minutes
REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre
région. Veuillez vous reporter au catalogue général le plus récent.
REMARQUE: Pour obtenir le nom et l’adresse du revendeur, veuillez consulter la
carte de garantie incluse.
- 38 -
EY7549.indb 38
2013-10-17 18:34:52
Esta herramienta, como una unidad
completa con un paquete de pilas, satisface los grados de protección IP basados en las normas IEC.
Definición del código IP
IP5X: El ingreso de polvo no está
totalmente sellado, pero el polvo no
penetrará en cantidades que interfieran
con el buen funcionamiento de la herramienta o afecten la seguridad. (Para
el caso en que entre talco de polvo en
la herrameinta, de menos de 75 μm).
IPX6: El agua dispersada en chorros
potentes hacia la herramienta desde
diferentes direcciones no la dañará. (En
caso de usar un aspersor de 12,5 mm
de diámetro interior, aproximadamente
100 lts./min. agua a temperatura normal es inyectada hacia la herramienta
durante 3 minutos desde 3 metros de
distancia).
GARANTÍA LIMITADA
La clasificación IP56 califica esta herramienta para un mínimo impacto
del agua o polvo, pero no asegura
el rendimiento en dichas condiciones. Vea el Manual de Seguridad e
Instrucciones para una mayor información para un funcionamiento apropiado.
I. REGLAS DE
SEGURIDAD
GENERALES
¡ADVERTENCIA! Lea todas las
instrucciones.
Si no cumple con todas las siguientes
instrucciones puede recibir una descarga
eléctrica, incendio y/o heridas graves. El
término “herramienta eléctrica” en todas
las advertencias a continuación se refiere
a su herramienta eléctrica conectada al
tomacorriente (cableado) y a la herramienta
eléctrica que funciona con batería (sin
cable).
GUARDE ESTAS INSTRUCCIONES
Seguridad del lugar de trabajo
1) Mantenga el lugar de trabajo limpio y bien iluminado.
Un área desprolija u oscura es una
causa de accidentes.
2) No haga funcionar herramientas
eléctricas en un ambiente explosivo como en lugares donde
hay líquidos inflamables cajas o
polvo.
Las herramientas eléctricas producen chispas que pueden encender
el polvo o el vapor.
3) Mantenga a los niños y personal
no relacionado lejos mientras haga
funcionar la herramienta eléctrica.
Una distracción puede hacer que
pierda el control.
Seguridad eléctrica
1) Los enchufes de herramientas elé
ctricas deben coincidir con el tomacorriente. Nunca modifique el enchufe. No utilice ningún adaptador
de enchufe con herramientas eléctricas con tierra (conexión a tierra).
Un enchufe no modificado y tomacorrientes que coincidan reducirán el
riesgo de descarga eléctrica.
2) Evite el contacto de su cuerpo con
una superficie de tierra o conectado a una tierra tales como tubos,
radiadores, microondas y refrigeradores.
Existe un mayor riesgo de descarga eléctrica si su cuerpo queda conectado a una
tierra.
3) No exponga herramientas eléctricas a la lluvia o condiciones de
hume dad.
El agua que entra en una herramienta eléctrica aumentará el riesgo
de descarga eléctrica.
4) No abuse del cable. Nunca utilice
el cable para transportar, tirar
de o desenchufar la herramienta
eléctrica. Mantenga el cable lejos
de fuentes de calor, aceite, bordes afilados o piezas móviles.
Un cable dañado o enredado puede
aumentar el riesgo de descarga eléctrica.
5) Cuando haga funcionar una herramienta eléctrica en exteriores,
utilice un cable de extensión
adecuado para uso en exteriores.
El uso de un cable adecuado para
uso en exteriores reduce el riesgo de
descarga eléctrica.
6) Si la operación de una herramienta de poder en una localización
húmeda es inevitable, use una
alimentación eléctrica protegida
- 39 -
EY7549.indb 39
2013-10-17 18:34:52
por un dispositivo de corriente residual (RCD).
El uso del RCD reduce el riesgo de
choques eléctricos.
Seguridad personal
1) Manténgase alerta, vigile lo que
haga y utilice sentido común
cuando haga funcionar la herramienta eléctrica. No utilice una herramienta eléctrica mientras está
cansado o bajo la influencia de
drogas, alcohol o medicamentos.
Un descuido instantáneo mientras hace
funcionar las herramientas eléctricas
puede provocar una herida personal de
gravedad.
2) Utilice equipo de seguridad.
Utilice siempre gafas protectoras.
Un equipo de seguridad como máscara antipolvo, zapatos antideslizamiento, casco duro o protección contra
los oídos utilizado en condiciones
adecuadas reducirá heridas personales.
3) Evite un arranque por accidente.
Asegúrese que el interruptor está
en la posición de desconexión
antes de desenchufar.
El transporte de las herramientas
eléctricas con su dedo en el interruptor o el desenchufado de las herramientas eléctricas que tengan el interruptor conectado puede provocar un
accidente.
4) Quite cualquier llave de ajuste o llave
antes de encender la herramienta
eléctrica.
Si se deja una llave sujeta a una
parte giratoria de la herramienta
eléctrica puede dar lugar a lesiones.
5) No fuerce su cuerpo. Mantenga
sus pies bien apoyados en el
piso y su equilibrio en todo momento.
Esto permite un mejor control de la
herramienta eléctrica en situaciones
inespe radas.
6) Vístase correctamente. No utilice
ropa floja o joyas. Mantenga su
cabello, ropa y guantes lejos de
piezas móviles.
Una ropa floja, joyas o cabello largo
puede quedar atrapado en piezas
móviles.
7) Si se entregan dispositivos
para recolección y extracción
de polvo, asegúrese que estén
conectados y se utilicen bien.
El uso de estos dispositivos puede
reducir los peligros relacionados con
el polvo.
Uso y cuidados de herramientas eléctricas
1) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta según su aplicación.
Una herramienta eléctrica correcta
hará el trabajo mejor y más seguro
a la velocidad para la que fue diseñada.
2) No utilice la herramienta eléctrica
si el interruptor no se conecta y
desconecta.
Cualquier herramienta eléctrica que
no pueda controlarse con el interruptor es peligroso y debe repararse.
3) Desconecte el enchufe del tomacorriente y/o paquete de bate ría de
la herramienta eléctrica antes de
hacer un ajuste, cambio de acce
sorios o guardado de herramien tas
eléctricas.
Estas medidas de seguridad preventiva reducen el riesgo de que la
herramienta eléctrica arranque por
accidente.
4) Guarde las herramientas eléctricas apagadas en un lugar fuera
del alcance de los niños y no
permita que personas que no
saben el uso de la herramienta
eléctrica o estas instrucciones
hagan funcionar la herramienta
eléctrica.
Las herramientas eléctricas son
peligrosas en manos de usuarios no
entrena dos.
5) M a n t e n g a l a s h e r r a m i e n t a s
eléctricas. Verifique por mala
alineación o atascado de piezas
móviles, rotura de piezas y otras
condiciones que puedan afectar
el funcionamiento de las herramientas eléctricas. Si está dañada,
haga reparar la herramienta eléc
trica antes de utilizar.
Muchos accidentes se deben a her
ramientas eléctricas mal mantenidas.
- 40 -
EY7549.indb 40
2013-10-17 18:34:52
6) Mantenga las herramientas de
corte afiladas y limpias.
Las herramientas de corte bien
mantenidas con bordes de corte afilados tienen menos posibilidades de
atascarse y son más fáciles de controlar.
7) Utilice la herramienta eléctrica,
accesorios y brocas de herramienta, etc. de acuerdo con estas
instrucciones y la forma especificada para el tipo particular de
herramienta eléctrica, teniendo
en cuenta las condiciones de trabajo y el trabajo a hacer.
El uso de la herramienta eléctrica
para un funcionamiento diferente del
especificado puede traducirse en
una situación peligrosa.
Uso y cuidado de la herramienta a
batería
1) Asegúrese que el interruptor está
desconectado antes de insertar el
paquete de batería.
La colocación del paquete de batería en las herramientas eléctricas
que tienen el interruptor activado es
causa de accidentes.
2) Recargue sólo con el cargador especificado por el fabricante.
Un cargador que es adecuado
para un tipo de paquete de batería puede provocar el riesgo de
incendio cuando se utiliza con otro
paquete de batería.
3) Utilice herramientas eléctricas sólo
con los paquetes de batería especificados.
El uso de otros paquetes de batería
puede provocar el riesgo de heridas
e incendio.
4) Cuando no se utilice el paquete
de batería, mantenga alejado de
otros objetos metálicos como
ganchos de papel, monedas,
llaves, clavos, tornillos u otros
objetos pequeños que puedan
crear una conexión de un termi
nal a otro.
El cortocircuito de terminales de batería puede provocar quemaduras o
un incendio.
5) En condiciones de uso abusivo,
el líquido puede salir de la bat-
ería; evite el contacto. Si se produce un contacto por accidente,
lave con agua. Si el líquido entra
en contacto con los ojos, solicite
además ayuda médica.
El líquido que sale de la batería
puede provocar irritación o quemaduras.
Servicio
1) Solicite el servicio de la herramienta eléctrica a un técnico cualificado
utilizando sólo repuestos idénticos.
Esto mantendrá la seguridad de la
herramienta eléctrica.
II. NORMAS DE
SEGURIDAD
ESPECÍFICAS
1) Utilice protectores auditivos cuando deba usar la herramienta por
períodos prolongados.
Una exposición prolongada a ruidos
de alta intensidad puede provocar
pérdida de audición.
2) Recuerde que esta herramienta
puede funcionar en cualquier momento ya que no necesita enchufarse al tomacorriente para hacerlo
funcionar.
3) Mantenga la herramienta por las
super ficies de empuñadura aisladas cuando haga una operación
donde la her ramienta de corte
pueda entrar en contacto con cables ocultos.
El contacto con un cable “vivo”
puede hacer que las piezas de
metal expuestas de la herramienta
descarguen electricidad al operador.
4) S i l a e m b o c a d u r a s e a t a s c a ,
desconecte inmediatamente el disparador para evitar una sobrecarga
que pudiera dañar la batería o el
motor. Utilice la marcha atrás para
aflojar las embocaduras atascadas.
5) NO haga funcionar la palanca de
avance/marcha atrás cuando esté
conectado el interruptor principal. La
batería se descargará rápidamente y
la unidad puede dañarse.
- 41 -
EY7549.indb 41
2013-10-17 18:34:52
6) Cuando guarde o transporte la herramienta, coloque la palanca de
avance/marcha atrás en la posición
central (bloqueo del interruptor).
7) No fuerce la herramienta apretando
el gatillo de control de velocidad a
la mitad (modo de control de velocidad) para que se pare el motor. El
circuito de protección se activará
haciendo que deje de funcionar el
control de velocidad. Si esto sucediera, suelte el gatillo de control de
velocidad y vuelva a apretar nuevamente para que funcione normalmente.
8) Utilice la herramienta con cuidado
para que no entre polvo por el porta
broca.
9) No toque las piezas giratorias para
evitar herirse.
10) No utilice la herramienta continuamente durante un largo período
de tiempo. Deje de utilizar la herramienta de vez en cuando para
evitar que suba la temperatura y se
caliente excesivamente el motor.
11) No deje caer la herramienta.
Símbolo
Significado
V
Voltios
¡ADVERTENCIA!
Algunos tipos de polvo creados al lijar,
serrar, pulir, taladrar y al hacer otras actividades de construcción contienen productos químicos que el Estado de Cali fornia
sabe que producen cáncer, defectos de
nacimiento y otros daños en la reproducción. Entre estos productos químicos se
encuentran:
• El plomo de pinturas con base de
plomo.
• El sílice cristalino de ladrillos, cemento y
otros productos de albañilería.
• El arsénico y el cromo de la madera tratada químicamente.
Para reducir la exposición a estos productos químicos: Trabaje en un lugar bien ventilado y con el equipo de seguridad aprobado como, por ejemplo, máscaras contra
el polvo que han sido diseñadas especialmente para no dejar pasar las partículas
microscópicas.
III. PARA EL
CARGADOR DE
BATERIA Y LA
BATERIA
Instrucciones de seguridad
importantes
Corriente continua
n0
Velocidad sin carga
… min-1
Revoluciones o reciprocaciones por minuto
Ah
Capacidad eléctrica del bloque de batería
Solo rotacion
Modo de pistola de impacto
Para reducir el riesgo de
lesiones el usuario debe
leer y comprender el manual
de instrucciones.
Sólo para uso en interiores.
1) G U A R D E E S TA S I N S T R U C CIONES
-Este manual contiene instrucciones de seguridad importantes y
de funcionamiento para el cargador
de batería.
2) Antes de utilizar el cargador de
batería, lea tods las instrucciones y
marcas de precaución en el cargador de batería, la batería y el producto que utilice la batería.
3) PRECAUCIÓN -Para reducir el riesgo de heridas, cargue sólo la batería
de Panasonic indicada en la última
página. Los otros tipos de baterías
pueden explotar provocando heridas
personales y daños.
4) No exponga el cargador a la lluvia o
nieve.
5) Para reducir el riesgo de dañar el enchufe y cable eléctrico, tire del enchufe
y no del cable cuando desconecte el
cargador.
- 42 -
EY7549.indb 42
2013-10-17 18:34:52
6) Cerciórese que el cable está instalado de tal forma que nadie lo pise o
enriede en los pies o esté expuesto a
otros daños o tensión.
7) No debe utilizar un cable de extensión a menos que sea absolutamente necesario.
El uso de un cable de extensión incorrecto puede provocar un riesgo
de fuego o descarga eléctrica. Si
debe utilizar un cable de extensión,
cerciórese de que:
a. las patas en el enchufe del
cable de extensión son del
mismo número, tamaño y forma
que los del enchufe en el cargador.
b. el cable de extensión está bien
enchufado y en buenas
condiciones eléctricas.
c. e l t a m a ñ o d e l c a b l e e s l o
suficientemente grande para las
especificaciones de amperios del
cargador, tal como se especifica
a continuación.
TAMAÑO PROMEDIO MINIMO
RECOMENDADO PARA LOS CABLES DE
EXTENSION DE LOS CARGADORES DE
BATERIA
Espec. entrada Amperios Tamaño promedio
de CA
de cable
Igual o mayor Pero
Longitud de cable
que
menosde Pies
25 50 100 150
0
2
18 18 18 16
8) No haga funcionar el cargador con un
cable o enchufe dañado – cámbielos
inmediatamente.
9) No haga funcionar el cargador si recibió un golpe fuerte, se cayó o está
dañado de alguna otra forma; lleve al
personal de servicio calificado.
10) No desarme el cargador, llévelo
al personal de servicio calificado
cuando sea necesario un servicio o
reparación. Un rearmado incorrecto
puede traducirse en un riesgo de
descarga eléctrica o fuego.
11) Para reducir el riesgo de descarga
eléctrica, desenchufe el cargador del
tomacorriente antes de proceder a un
mantenimiento o limpieza.
12) El cargador de batería y la batería
fueron diseñados específicamente para
funcionar uno con el otro.
13)
14)
15)
16)
17)
18)
19)
20)
21)
22)
23)
24)
25)
No trate de cargar cualquier otra herramienta inalámbrica o la batería con
este cargador.
No trate de cargar la batería con
ningún otro cargador.
No trate de desarmar la caja de la
batería.
No guarde la herramienta y la ba
tería en ambientes donde la temperatura pueda alcanzar o superar los
50ºC (122ºF) (tales como galpón de
herramientas para metal o un coche
en verano), ya que puede deteriorar
la batería guardada.
No cargue la batería cuando la
temperatura está por DEBAJO de
0ºC (32ºF) o por ENCIMA de 40ºC
(104ºF). Esto es muy importante
para mantener en condiciones óptimas la batería.
No incinere la batería. Puede explotar en el fuego.
Evite ambientes peligrosos. No utilice
el cargador en lugares húmedos o
mojados.
El cargador fue diseñado para funcionar sólo con la corriente eléctrica
normal del hogar. ¡No trate de utilizar con otro voltaje!
No abuse del cable. Nunca transporte el cargador por el cable o tire
del cable para desconectarlo del tomacorriente. Mantenga el cable lejos
del calor, aceite y bordes agudos.
Cargue la batería en un lugar con
buena circulación de aire, no cubra
el cargador de batería y la batería
con un paño, etc. durante la carga.
No se recomienda el uso de un enchufe triple ya que puede provocar
el riesgo de fuego, descarga eléctrica o heridas personales.
No cortocircuite la batería. Una batería cortocircuitada puede provocar
un gran flujo de corriente, calentamiento excesivo y el riesgo de fuego o
heridas personales.
NOTA: Si el cable de alimentación
de este aparato está dañado debe
cambiarlo en un taller de reparaciones autorizado por el fabricante
porque son necesarias herramientas
de uso especial.
PARA REDUCIR EL RIESGO DE
DESCARGA ELECTRICA, ESTE
APARATO TIENE UN ENCHUFE
- 43 -
EY7549.indb 43
2013-10-17 18:34:52
POLARIZADO (UNA PATA ES MAS
ANCHA QUE LA OTRA).
Este enchufe entrará en el tomacorriente polarizado sólo de una forma.
Si el enchufe no entra completamente en el tomacorriente, invierta
el en chufe. Si no entra incluso de
esta forma, hable con un electricista
calificado para que le instale un
toma corriente adecuado.
No cambie el enchufe de ninguna forma.
ADVERTENCIA:
• Solamente use paquetes de baterías
Panasonic que están diseñados para
uso con esta herramienta recargable.
• Panasonic no asume ninguna responsabilidad por daños o accidentes provocados por el uso de un paquete de
baterías recicladas y un paquete de baterías no originales.
• No elimine el paquete de baterías en el
fuego,ni lo exponga al calor excesivo.
• No permita que los objetos metálicos toquen
los terminales del paquete de baterías.
• No permita que los objetos metálicos toquen
los terminales del paquete de baterías.
• No transporte ni almacene el paquete de
baterías en el mismo contenedor que clavos u otros objetos metálicos similares.
• No entierre clavos ni similares en el
paquete de baterías, no lo someta a golpes, no lo desarme, ni intente modificarlo.
• No cargue el paquete de baterías en un
lugar a alta temperatura, como por ejemplo cerca de una fuente de fuego o bajo
la luz solar directa. De otra manera, la
batería podría sobrecalentarse, encenderse o explotar.
• Solamente use el cargador dedicado para
cargar el paquete de baterías. De otra
manera, la batería podría filtrarse, sobrecalentarse o explotar.
• Después de extraer el paquete de baterías de la herramienta o el cargador,
siempre reinstale la cubierta del paquete.
De otra manera, los contactos de la batería podrían ser cortados, causando el
riesgo de fuego.
• Cuando el paquete de pilas se deteriora,
reemplácelo con uno nuevo. El uso continuo de un paquete de pilas dañado
puede ser causa de la generación de
calor, ignición o rotura de batería.
IV. MONTAJE
Empleo del portabrocas de
apriete sin llave (EY9X003E)
PRECAUCIÓN: • Emplee el portabrocas de
apriete sin llave SÓLO en el
modo de impulsor de taladro
del.
Este portabrocas no está diseñado para ser utilizado en el
MODO DE IMPACTO.
Podría dañarse y se reduciría
su vida útil de servicio.
Además, el portabrocas y
sus partes metálicas, tales
como el botón, las partes
frontales, y la broca, pueden
calentarse mucho. Para evitar quemaduras en la piel,
póngase guantes de trabajo
y/o deje que se enfríen las
partes calientes antes de
manipularlas.
• Asegúrese de que el lugar de
trabajo sea seguro. Cuando
retire el taladro del material
de trabajo, el portabrocas
de apriete sin llave podría
separarse si se somete a
una fuerza de tiro de 100 kg
o mayor. La separación sería
súbita. Tenga cuidado y evite
aplicar fuerza excesiva para
separarel taladro del material
de trabajo.
1. Colocación del portabrocas de apriete
sin llave
Coloque el portabrocas deslizando la
hendidura hembra de la parte inferior del portabrocas al impulsor cuadrado
del cuerpo de la herramienta.Asegúrese
de que el portabrocas quede firmemente conectado al cuerpo.
- 44 -
EY7549.indb 44
2013-10-17 18:34:52
2. Inserción de la broca
Inserte la broca y gire el collar de
enclavamiento hacia la derecha (mirando desde delante) reteniendo el manguito hasta que se cierren firmemente
las garras.
4. Separación del portabrocas de apriete
sin llave
Para separar el portabrocas, PRESIONE el botón para liberar el portabrocas del impulsor cuadrado.
②
①
PRESIONAR
3. Extracción de la broca
Gire el collar de enclavamiento hacia
la izquierda (mirando desde delante).
Entonces, extraiga la broca.
②
①
PRECAUCIÓN: Si la broca del taladro
está demasiado dura para
poder extraerla,retenga
los dos collares de enclavamiento con llaves de
tubos y gírelos en direcciones opuestas.
PRECAUCIÓN: La cuchilla de la broca
del taladro está afilada.
Asegúrese de extraer la
broca del taladro antes
de colocar y separar el
portabrocas de apriete
sin llave.
Empleo del portabrocas de
cambio rápido
(EY9HX110E/EY9HX111E)
Collar superior
Este portabrocas de cambio rápido está diseñado
para usarse con la broca
cuadrada de la llave de
impacto de Panasonic.
Collar inferior
EY9HX110E
Collar superior :
Para insertar o extraer
la broca
Collar inferior :
Para montar o
Collar superior
desmontar el
Collar inferior
portabrocas de
cambio rápido
EY9HX111E
Emplee brocas hexagonales de 6,35 mm (1/4”).
Para asegurar la correcta fijación de la
broca,emplee sólo brocas hexagonales
con retén de 9,25mm (3/8”).
6.35 mm (1/4”)
9.25 mm (3/8”)
- 45 -
EY7549.indb 45
2013-10-17 18:34:53
PRECAUCIÓN: Asegúrese de que el
lugar de trabajo sea seguro. Cuando retire la broca
del material de trabajo, el
portabrocas de cambio
rápido podría separarse
si se somete a una fuerza
de tiro de 50 kg o mayor.
La separación sería
súbita. Tenga cuidado y
eviteaplicar fuerza excesiva para separar la broca
del material de trabajo.
1. Colocación del portabrocas de cambio
rápido
Coloque el portabrocas de cambio
rápido tirando hacia delante del collar inferior y deslizando la hendidura
hembra de la parte inferior del portabrocas al impulsor cuadrado del cuerpo de la herramienta.
Libere el collar inferior para asegurarse de que el portabrocas de cambio rápido queda firmemente conectado al cuerpo.
PRECAUCIÓN: El mecanismo de impacto generacalor. El impulsor cuadrado y el accesorio pueden calentarse
mucho y causar quemaduras en la piel. Para
evitar quemaduras en la
piel, póngase guantes de
trabajo y/o deje que se
enfríen las partes calientes antes de manipularlas.
4. Separación del portabrocas de cambio rápido
Tire hacia delante del collar inferior del portabrocas de cambio rápido
para desmontarlo.
Colocación y extracción de
la batería
1. Para conectar la batería:
Alinee los puntos de marcador
resaltados y adjunte la batería.
• Deslice la batería hasta que se bloquee
en su posición.
EY9HX110E
①
Marcas de alineación
②
EY9HX111E
2. Para extraer la batería:
Pulse el botón y deslice la batería
hacia adelante.
①
2. Inserción de la broca
Tire hacia delante del collar superior
del portabrocas de cambio rápido, y
entonces inserte la broca.
Libere el collar inferior para asegurarse de que la broca queda firmemente conectada al portabrocas.
3. Extracción de la broca
Tire hacia delante del collar superior
del portabrocas de cambio rápido, y
entonces tire de labroca.
Botón
- 46 -
EY7549.indb 46
2013-10-17 18:34:53
V. FUNCIONAMIENTO
[Unidad principal]
Funcionamiento del interruptor
1. La velocidad aumenta de acuerdo
con la fuerza a la que presiona el
disparador. Cuando empiece el
trabajo, presione ligeramente el disparador para empezar una rotación
lenta.
2. Se utiliza un controlador electrónico
de realimentación para darle una
fuerte torsión incluso a bajas velocidades.
3. El freno funciona cuando se suelta
el disparador y el motor se para inmediatamente.
NOTA:
Cuando el freno funciona, puede
escucharse un sonido de frenado.
Esto es normal.
PRECAUCIÓN:
Cuando se opera la herramienta
tirando del disparador, puede que
genere un intervalo momentáneamente antes de iniciarse la
rotación. Esto no es señal de un
malfuncionamiento.
* Este intervalo ocurre cuando se
inicia el sistema de circuitos de la
herramienta cuando se tira del disparador por primera vez después
de instalar un nuevo paquete de
batería o después de que la herramienta no ha sido usada por
al menos 1 minuto (o al menos 5
minutos desde que el LED está encendido). La rotación se iniciará sin
ningún intervalo durante segundas
y subsiguientes operaciones.
Funcionamiento del interruptor y de la palanca de
avance/marcha atrás
Avance
Marcha
atrás
Bloqueo del interruptor
PRECAUCIÓN:
Para impedir que se produzcan daños,
no utilice la unidad de palanca de
avance/marcha atrás; la broca se
detiene del todo.
Funcionamiento del interruptor de rotación de avance
1. Empuje la palanca para que se
produzca una rotación de avance.
2. Apriete ligeramente el gatillo del
disparador para iniciar la herramienta con lentitud.
3. La velocidad aumenta con la fuerza
con la que presiona el disparador
para un eficiente apriete de tornillos y taladrado. El freno funciona
y la broca se para inmediatamente
cuando se suelta el disparador.
4. Tras utilizarlo, coloque la palanca
en su posición central (bloqueo del
interruptor).
Funcionamiento del interruptor de rotación inversa
1. Empuje la palanca para que se produzca una rotación inversa. Compruebe la dirección de la rotación
antes de utilizarlo.
2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta
con lentitud.
3. Tras utilizarlo, coloque la palanca
en su posición central (bloqueo del
interruptor).
- 47 -
EY7549.indb 47
2013-10-17 18:34:53
Modo de selección
Modo de
operación
Impacto
Uso
Material de
previsto trabajo
Fijación Perno
Tuerca
Atornillado Tornillo de
madera
Tornillo autoperforante
Atornillado Tornillo de
Modo
madera
Taladro
Tornillo autoatornillador
perforante
alto
Perforación Madera
Metal
Modo
Atornillado Tornillo de
Taladro
madera
atornillador Perforación Madera
bajo
Metal
Funcionamiento de pistola taladradora
Tamaño
Máximo
Alta resistencia: M12
Estándar: M14
9 mm (3/8”)
6 mm (1/4”)
4.2 mm (1/8”)
Seleccione modo taladro atornillador
alto/bajo con el interruptor de selección de modo.
• Cambie a la posición de impacto o
modo taladro atornillador alto/bajo solo
cuando la herramienta ha detenido completamente la rotación. Si la herramienta
está rotando puede provocar daños.
Modo Taladro atornillador bajo
6 mm (1/4”)
21 mm (7/8”)
10 mm (3/8”)
6.8 mm (1/4”)
35 mm (1-3/8”)
13 mm (1/2”)
ADVERTENCIA!
Esta herramienta no debe utilizarse
como taladro en el “Modo de pistola de
impacto”. Durante el taladrado en acero,
la broca de taladro puede romperse en
el caso de bloquearse y esto puede provocar cortes peligrosos.
Modo Taladro atornillador alto
Ajuste de torsión del embrague
Ajuste la torsión a uno de los 21
ajustes de embrague o a la posición
“ ”.
PRECAUCIÓN:
Haga un ensayo de ajustes antes
del funcionamiento real.
Funcionamiento de pistola de impacto
Seleccione impacto con el interruptor
de selección de modo.
• Cambie a la posición de impacto o
modo taladro atornillador alto/bajo solo
cuando la herramienta ha detenido
completamente la rotación. Si la herramienta está rotando puede provocar
daños.
Ajuste la escala a esta marca (
).
Cómo utilizar el gancho del
cinturón
¡ADVERTENCIA!
• Asegúrese de acoplar bien el gancho
del cinturón a la unidad principal apretando bien el tornillo. Cuando el gancho del cinturón no está firmemente
acoplado a la unidad principal, puede
soltarse, y la unidad principal puede
caerse, lo cual podría ocasionar un
accidente o heridas.
• Verifique periódicamente que el
tornillo está apretado. Si está flojo,
apriete firmemente.
- 48 -
EY7549.indb 48
2013-10-17 18:34:53
• Asegúrese de acoplar el gancho del
cinturón firmemente y bien apretado en
un cinturón de cintura u otros. Tenga
cuidado de que la unidad no se deslice
fuera del cinturón, lo cual podría ocasionar un accidente o heridas.
• Cuando se sostiene a la unidad
principal mediante un gancho de
cinturón, evite saltar o correr con
ella. Si lo hiciera, podría deslizarse
el gancho y podría caerse la unidad
principal, lo cual podría ocasionar un
accidente o heridas.
• Cuando no se utiliza el gancho de
cin turón, asegúrese de volver a
colocarlo en la posición de almacenaje. El gancho del cinturón puede
engancharse en algo, lo cual podría
ocasionar un accidente o heridas.
• Cuando la unidad se engancha al cinturón de la cintura mediante el gancho de cinturón, no acople otra broca
que las brocas del destornillador a la
unidad.
Un objeto de borde afilado, como una
broca, puede causar heridas o un
accidente.
Panel de controle
(3)
(1)
(1) Luz LED
Antes de usar la luz de
LED, siempre tire del interruptor una vez.
Presione el botón de luz
LED .
La luz se enciende con
muy poca corriente y no
afecta adversamente el funcionamiento
de la herramienta durante el uso o la
capacidad de la batería.
PRECAUCIÓN:
• La luz LED integrada se ha diseñado para iluminar la pequeña área de
trabajo temporalmente.
• No lo utilice en lugar de una linterna
normal ya que no tiene suficiente
brillo.
• La luz LED se apaga cuando la herramienta no ha sido usada por 5
minutos.
Para cambiar el lugar de
ubicación del gancho de
cinturón
El gancho de cinturón puede acoplarse
en cualquier costado de la unidad.
1. Cómo sacar el gancho
(1) Extraiga el tornillo.
(2) Retire el gancho.
1
1
2
2
2. Cómo acoplar el gancho al otro lado
(1) Inserte el gancho en el otro lado.
(2) Apriete completamente el tornillo
hasta que quede bien fijado.
(2)
Precaución: NO MIRE FIJAMENTE EL
HAZ DE LUZ.
El uso de controles o ajustes o la realización de
otros procedimientos que no sean los especificados puede producir una exposición a radiación
peligrosa.
(2) Luz de advertencia de sobrecalentamiento
Destella:
Apagado
Iluminado:
(funcionamiento Sobrecalentamiento Sobrecalentamiento
(motor)
(batería)
normal)
Indica que se detuvo el
funcionamiento por un
sobrecalentamiento de la
batería o el motor.
- 49 -
EY7549.indb 49
2013-10-17 18:34:53
Para proteger el motor o la batería,
asegúrese de observar lo siguiente
cuando efectúe esta operación.
• Si el motor o la batería se calienta,
se activará la función de protección
y el motor o la batería dejará de
funcionar. La lámpara de advertencia
de sobrecalentamiento en el panel de
control se ilumina o destella cuando
esta característica está activada.
• Si se activa la función de protección
de sobrecalentamiento, espere hasta
que la herramienta se haya enfriado
completamente (por lo menos 30
minutos). La herramienta está lista
para usar cuando se apaga la luz de
advertencia de sobrecalentamiento.
• Evite utilizar la herramienta de tal
forma que la función de protección
de sobrecalentamiento se active
repetidamente.
• Si la herramienta funciona continuamente
bajo condiciones de carga pesada
o si se usa en condiciones de alta
temperatura (tal como durante el verano),
la protección contra sobrecalentamiento
puede activarse frecuentemente.
• Si la herramienta se usa en condiciones
de temperatura fría (tal como durante el
invierno) o si se detiene con frecuencia
durante el uso, la protección contra
sobrecalentamiento quizás no se
active.
• La variación de temperatura ambiente
es de entre 0°C (32°F) y 40°C
(104°F).
Si la batería se utiliza cuando la
temperature de la batería es inferior a
0°C (32°F), la herramienta puede no
funcionar correctamente.
• Cuando se vaya a cargar una
batería fría (unos 0°C (32°F) o
menos) en un cuarto cálido, deje la
batería en la habitación durante al
menos una hora y cárguela cuando
se haya calentado a la temperatura
de la habitación.
• El funcionamiento de la EY9L42 se
deteriora mucho por debajo de los
10 ºC debido a las condiciones de
trabajo y a otros factores.
(3) Luz de advertencia de batería baja
Apagado
(funcionamiento
normal)
Destella (Sin carga)
Se activó la función
de protección de la
batería
Una descarga excesiva (completa)
de las baterías de Li-ión acorta
dramáticamente su vida de servicio.
El destornillador contiene una función
de protección de batería diseñada
para evitar una descarga excesiva de
la batería.
• La función de protección de batería
se activa inmediatamente antes de
que la batería se quede completamente sin carga haciendo que
destelle la luz de advertencia batería baja.
• Si se da cuenta que destella la luz
de advertencia de batería baja, cargue inmediatamente la batería.
• Si se comienza con poca batería
restante, la herramienta puede que
pare de funcionar sin que parpadee
primero la lámpara de advertencia
de batería baja. Esto indica que hay
muy poca potencia restante en la
batería para usar la herramienta, y
el paquete de batería debe ser cargada antes de seguir usándola.
• Si la herramienta está sujeta a una
carga repentina durante su uso que
cause que el motor de bloquee,
puede que se dispare el sensor
de prevención de sobrecarga, y la
lámpara de advertencia de batería
baja puede parpadear. La lámpara
parará de parpadear una vez que
se aborde la causa del bloqueo del
motor y disparo de ciclo.
- 50 -
EY7549.indb 50
2013-10-17 18:34:53
Agarre recomendado
Utilice la empuñadura para sostener
y accionar la herramienta con una
sola mano. Si el trabajo requiere
fuerza adicional, podrá empujar la
parte trasera de la herramienta con la
otra mano.
• La función de protección de batería
se puede activar cuando una alta
carga se ubica abruptamente en
el motor, aún cuando queda abundante carga en la batería. En este
caso, tanto la luz LED como la lámpara de advertencia de batería baja
parpadearán.
• Si tanto la luz LED como la lámpara de advertencia de batería baja
parpadean, reduzca la fuerza de
empuje sobre el destornillador o, si
usa un taladro destornillador, ajuste
el interruptor de velocidad a una
posición inferior.
[Bloque de pilas]
Para un uso adecuado de
la batería
de la batería pueden ocasionar chispas, quemaduras o incendios.
• Cuando haga funcionar con la batería, asegúrese que el lugar de trabajo está bien ventilado.
• Cuando se saca la batería del cuerpo
principal de la herramienta, vuelva a
cerrar inmediatamente la cubierta de
batería, para evitar que el polvo o la
suciedad puedan ensuciar los terminales de batería y provocar un cortocircuito.
Vida útil de la batería
Las baterías recargables tienen una
vida útil limitada. Si el tiempo de
funcionamiento se acorta mucho tras
la recarga, sustituya la batería por
una nueva.
Reciclado de la batería
ATENCIÓN:
PARA batería Li-ión
La batería de Li-ión que compró es
reciclable. Llame a 1-800-8-BATTERY
para información sobre el reciclado de
esta batería.
Batería de Li-ión
• Para una vida óptima de la batería,
guarde la batería de Li-ión siguiendo
el uso sin carga.
• Cuando cargue la caja de batería,
confirme que los terminales en el cargador de batería estén libres de materias extrañas tales como polvo y agua,
etc. Limpie los terminales antes de
cargar la caja de batería si hay materias extrañas en los terminales.
La vida de los terminales de la caja
de batería puede verse afectada por
materias extrañas tales como polo y
agua, etc. durante su funcionamiento.
• Cuando no se utiliza la batería, manténgala separada de otros objetos metálicos, como: clips de papel,
monedas, llaves, clavos, tornillos u
otros objetos metálicos pequeños
que pueden actuar de conexión entre
un terminal y el otro.
Un cortocircuito entre los terminales
Recomendaciones de uso
Cubierta de batería
Terminales
rojo
- 51 -
EY7549.indb 51
2013-10-17 18:34:53
Asegúrese de utilizar la cubierta de la
caja de batería
• Cuando no utilice la caja de batería,
guarde la batería de tal forma que las
materias extrañas tales como polvo
y agua, etc. ensucien los terminales.
Asegúrese de colocar la cubierta de la
caja de batería de tal forma de proteger
los terminales de la batería.
• Cuando cargue la caja de batería,
confirme que los terminales en el cargador de batería estén libres de materias extrañas tales como polvo y agua,
etc. Limpie los terminales antes de
cargar la caja de batería si hay materias extrañas en los terminales.
La vida de los terminales de la caja
de batería puede verse afectada por
materias extrañas tales como polo y
agua, etc. durante su funcionamiento.
[Cargador de la batería]
Carga
PRECAUCIÓN:
Para proteger el motor o la batería,
asegúrese de observar lo siguiente
cuando efectúe esta operación.
• Si el motor o la batería se calienta,
se activará la función de protección y la batería dejará de funcionar.
Para un uso más seguro
• La batería está diseñada para conectarse siguiendo dos pasos por motivos de
seguridad. Compruebe que la batería está
conectada correctamente en la unidad
principal antes de utilizar la herramienta.
• Si la batería no ha quedado bien
conectada, al activar el interruptor parpadearán la lámpara de aviso de sobrecalentamiento y la lámpara de aviso de
bajo nivel de carga de batería, para indicar que no es posible un funcionamiento
seguro, y la unidad principal no girará
con normalidad. Conecte la batería a la
unidad de la herramienta hasta que el
indicador rojo o amarillo desaparezca.
PRECAUCIÓN:
• El cargador está diseñado para
funcionar con alimentación eléctrica doméstica estándar únicamente tal y como se indica en la
placa de características. Realice la
carga únicamente con la tensión
indicada en la placa de características de la unidad. P. ej. 230 V/50 Hz.
• No intente utilizarlo con ninguna otra
tensión o frecuencia nominal.
• Si la temperatura del paquete de
baterías cae aproximadamente bajo
−10°C (14°F), la carga se detendrá
automáticamente para evitar la degradación de la batería.
• La variación de temperatura ambiente
es de entre 0°C (32°F) y 40°C (104°F).
Si la batería se utiliza cuando la temperatura de la batería es inferior a 0°C
(32°F), la herramienta puede no funcionar correctamente.
• Utilice siempre el cargador a una temperatura entre 0°C y 40°C y cargue la
batería a una temperatura similar a la
de la propia batería. (Procure que no
haya una diferencia superior a 15°C
entre la temperatura de la batería y la
del lugar donde se realiza la carga.)
• Cuando se vaya a cargar una batería
fría (unos 0°C (32°F) o menos) en un
cuarto cálido, deje la batería en la habitación durante al menos una hora y
cárguela cuando se haya calentado a
la temperatura de la habitación.
• Deje que se enfríe el cargador al cargar
más de dos baterías de forma consecutiva.
• No introduzca sus dedos dentro del
hueco del contacto, cuando esté
sujetando el cambiador o en ninguna
otra ocasión.
- 52 -
EY7549.indb 52
2013-10-17 18:34:54
PRECAUCIÓN:
Para impedir el riesgo de incendio o
daños del cargador de batería.
• No tapone los orificios de ventilación
del cargador y la bate ría.
• Desenchufe el cargador cuando no lo
utilice.
NOTA:
Su batería no está totalmente cargada
al momento de comprarla. Asegúrese
de cargar la batería antes de utilizarla.
Cómo cargar el dispositivo
1. Enchufe el cargador en la fuente de
alimentación de CA.
2. Meta firmemente la batería en el cargador.
1. Alinee las marcas de alineación y
coloque la batería en el enchufe
del cargador.
2. Deslice hacia adelante en el sentido de la flecha.
Marcas de alineación
4. La luz de carga (verde) destellará
lentamente cuando la batería se haya
cargado a un 80%.
5. Cuando se completa la carga, la luz
de carga en verde se apagará.
6. Si la temperatura de la batería es de
0°C o menos, la batería demora más
en cargarse completamente que el
tiempo de carga normal.
Incluso cuando la batería esté completamente cargada, tendrá aproximadamente 50% de la carga de una
batería totalmente cargada a la temperatura de funcionamiento normal.
7. Si no se enciende la luz (verde) de
carga consulte con un concesionario
autorizado.
8. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
en verde se apagará.
9. Extraiga la batería mientras mantiene levantado el botón de desbloqueo de la batería.
Botón de desbloqueo de la batería
3. La luz indicadora de carga permanecerá encendida durante la carga.
Cuando haya terminado la carga, se
accionará automáticamente un conmutador electrónico interno para
impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediatamente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe la
batería.
La carga comenzará automáticamente.
- 53 -
EY7549.indb 53
2013-10-17 18:34:54
INDICACIÓN DE LA LÁMPARA
La carga ha sido completada. (Carga completa.)
La batería se cargó en aproximadamente 80%.
Ahora cargando.
Se ha enchufado el cargador en la fuente de alimentación de CA. Está
preparado para cargar.
(Verde)
(Naranja)
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la carga de la
batería.
La batería está caliente.
La carga comenzará cuando baje la temperatura de la batería. Si
la temperatura de la batería es de –10°C (14°F) o menos, la luz de
carga (naranja) también empezará a destellar. La carga empezará
cuando sube la temperatura de la batería.
No es posible realizar la carga. Existe un bloqueo de polvo o una
falla de la batería.
Apagada
Encendida
Parpadeando
Declaración de interferencias con radiofrecuencias de la
Comisión Federal de Comunicaciones
Este equipo ha sido probado y se ha determinado que cumple con las limitaciones
de un dispositivo digital de Clase B, de conformidad con el Apartado 15 de las
regulaciones de FCC. Estas limitaciones están diseñadas para brindar protección
razonable contra las interferencias perjudiciales en un entorno residencial. Este
equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala
y utiliza de acuerdo a las instrucciones, puede provocar interferencias perjudiciales
en las comunicaciones de radio. Sin embargo, no existe ninguna garantía de que
no se produzcan interferencias en una instalación concreta. Si este equipo provoca
interferencias perjudiciales en la recepción de radio o televisión, lo que se puede
determinar apagando y encendiendo el equipo, se recomienda al usuario intentar
corregir la interferencia adoptando una de las siguientes medidas:
• Cambie la orientación o posición de la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma de corriente de un circuito que no sea el mismo en
el que está conectado el receptor.
• Consulte por ayuda a un proveedor o un técnico de radio/televisión con experiencia.
Precaución de FCC: Para asegurar un cumplimiento continuo, instale y use el equipo
según las instrucciones provistas. Utilice solamente el paquete de pilas especificado
en el manual de instrucciones. Cualquier cambio o modificación no aprobada
expresamente por el grupo responsable de su certificación puede anular el derecho
del usuario sobre el uso del equipo.
- 54 -
EY7549.indb 54
2013-10-17 18:34:54
Este dispositivo cumple con el Apartado 15 de las regulaciones de FCC. La operación
está sujeta a las siguientes dos condiciones (1) Este dispositivo no puede ocasionar
interferencias que ocasionen daños y (2) este dispositivo debe aceptar cualquier
interferencia, incluida una interferencia que pueda ocasionar una operación no
deseada.
Este aparato digital de Clase B cumple con la norma canadiense ICES-003.
VI. MANTENIMIENTO
• Utilice sólo un paño suave y seco para limpiar la herramienta. No utilice paños
húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.
• En el caso de que el interior de la herramienta o la batería estuvieran expuestos
al agua, drénelos y permita que se sequen lo antes posible. Retire con cuidado
cualquier polvo o limadura de hierro que se haya acumulado dentro de la herramienta. Si experimenta cualquier problema al usar la herramienta, consulte con una
tienda de reparación.
VII.ACCESORIOS
Utilice sólo brocas adecuadas al tamaño del portabrocas del taladro.
Emplee el portabrocas de apriete sin llave (EY9X003E) y el portabrocas de cambio
rápido (EY9HX111E) opcionales originales de Panasonic para conseguir el máximo
rendimiento.
VIII. ANEXO
MÁXIMAS CAPACIDADES RECOMENDADAS
Apriete de Tornillo de madera Modo de impacto
tornillo
Modo Taladro atornillador alto
Modo Taladro atornillador bajo
Tornillo autoper- Modo de impacto
forante
Modo Taladro atornillador alto
Fijación de pernos
Modo de impacto
Perforación Acero
Madera
Modo Taladro atornillador alto
Modo Taladro atornillador bajo
Modo Taladro atornillador alto
Modo Taladro atornillador bajo
9 mm (3/8”)
4,2 mm (1/8”)
6,8 mm (1/4”)
6 mm (1/4”)
6 mm (1/4”)
Perno estándar: M14
Perno de alta resistencia: M12
10 mm (3/8”)
13 mm (1/2”)
21 mm (7/8”)
35 mm (1 - 3/8”)
INFORMACIÓN ADICIONAL SOBRE LA GARANTÍA
La rotura y los daños provocados por un uso continuado durante un periodo de tiempo prolongado (por ejemplo trabajos en líneas de montaje de fábricas, etc.) no están
cubiertos por la garantía.
- 55 -
EY7549.indb 55
2013-10-17 18:34:54
IX. ESPECIFICACIONES
NOTA:
Indicación de peso
Mayor que o igual a 1 kg : indicado por 0,05 kg.
Menos de 1 kg
: indicado por 0,01 kg.
UNIDAD PRINCIPAL
Modelo
Motor
Sin velocidad de carga
Torsión máxima
Torsión de embrague
Longitud total
Peso (con batería)
EY7549
14,4 V CC
Modo de impacto: 0 – 2300 min-1
Modo Taladro atornillador alto: 0 – 1200 min-1
Modo Taladro atornillador bajo: 0 – 380 min-1
Modo de impacto: 150 Núm (1330 pulg. – libras) perno de alta
resistencia M16
130 Núm (1150 pulg. – libras) perno de alta
resistencia M14
Modo Taladro atornillador alto: 9 Núm (80 pulg. – libras)
Modo Taladro atornillador bajo: 26 Núm (230 pulg. – libras)
Aprox. 0.7 - 4.4 Núm (6.2 - 38.9 pulg. – libras)
210 mm (8 - 1/4”)
1.85 kg (4 libras)
BATERÍA
N.º de modelo
Batería de almacenaje
Tensión de batería
EY9L41
EY9L42
EY9L44
EY9L45
Batería Li-ión
14.4 V CC (3.6 V × 4 celdas)
14.4 V CC (3.6 V × 8 celdas)
CARGADOR DE BATERÍA
N.º de modelo
Régimen
Peso
Tiempo de carga
N.º de modelo
Régimen
Peso
Tiempo de carga
EY0L81
Vea la placa de especificaciones en la parte inferior del cargador.
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
Utilizable: 45 min. Utilizable: 30 min. Utilizable: 50 min. Utilizable: 65 min
Completa: 60 min. Completa: 35 min. Completa: 65 min. Completa: 80 min
EY0L82
Vea la placa de especificaciones en la parte inferior del cargador.
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
Utilizable: 35 min. Utilizable: 30 min. Utilizable: 40 min. Utilizable: 50 min
Completa: 50 min. Completa: 35 min. Completa: 55 min. Completa: 60 min
NOTA: Este cuadro puede contener modelos no disponibles en su país.
Consulte el más reciente catálogo general.
NOTA: Puede consultar el nombre y la dirección del concesionario en la tarjeta de
garantía que se incluye.
- 56 -
EY7549.indb 56
2013-10-17 18:34:54
Two Riverfront Plaza, Newark, NJ 07102
5770 Ambler Drive, Mississauga, Ontario, L4W 2T3
www.panasonic.ca
EN,FR,ES
EY9810754901
EY7549_Back.indd 57
2013.11
Printed in China
2013-10-18 14:11:29
Download PDF

advertising
