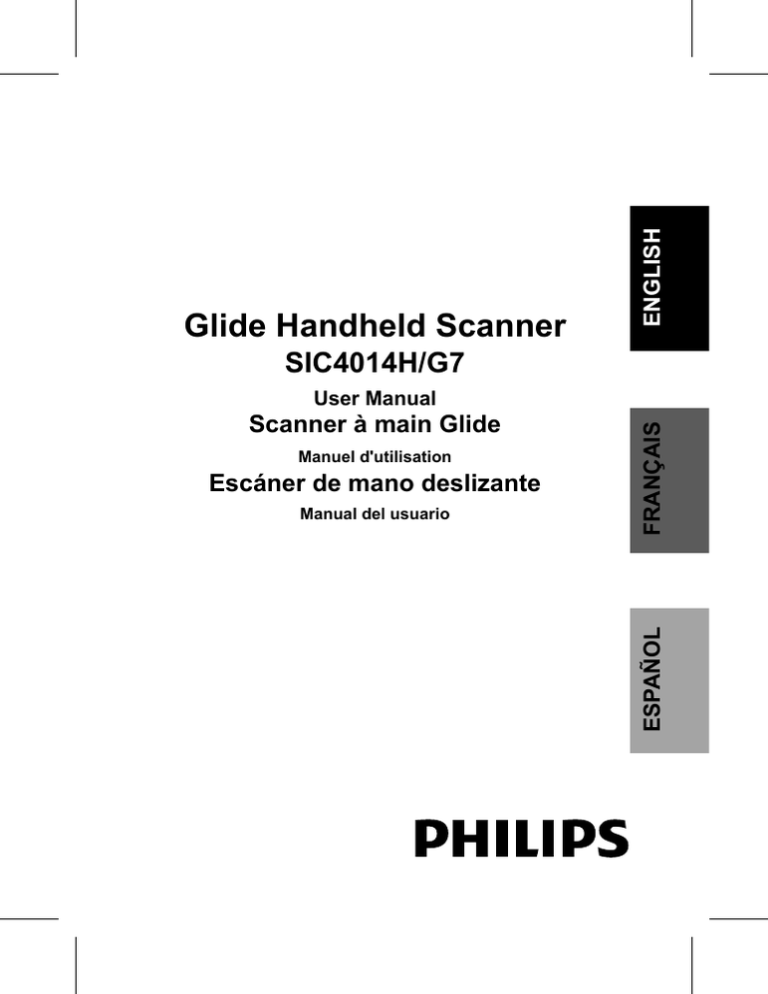

ENGLISH
Glide Handheld Scanner
SIC4014H/G7
Escáner de mano deslizante
Manual del usuario
ESPAÑOL
Manuel d'utilisation
FRANÇAIS
User Manual
Scanner à main Glide
Package Contents
• Glide Handheld Scanner • Mini USB Cable
• Four AAA Battery
• User Manual
• Calibration Sheet
• Cleaning Cloth
• Software CD
• Quick Start Guide
• Pouch
Important Safety Instruction
• Keep away from water or moisture and dusty areas.
• Do not place this product under direct sunlight or near heat sources,
such as in a closed car under sunlight or near a stove. The outer casing
of this product may become deformed and the sophisticated sensors
inside may become damaged due to excessive heat.
• The battery and inside of the scanner become hot during large volume
scanning operation. Allow few minutes to cool-down before operating the
unit again.
• Ambient temperature ranges from 0°C to +40°C.
• Only use attachments/accessories specified by the manufacture.
• Avoid using the scanner in a dusty environment. Dust particles and other
foreign objects may damage the unit. Place the scanner in the pouch if not
in use.
• Operate the scanner on a level, well-grounded work surface, free of
excessive vibration.
• Do not attempt to disassemble or modify this product. Attempting to do
so is extremely dangerous and will void the warranty.
• When replacing AAA batteries, only use the ones with same capacity.
Do not mix new batteries with used ones.
• Please recycle the batteries in accordance with local regulations.
Disposing of a battery in fire may cause an explosion.
This symbol on the product or in the instructions means that your
electrical and electronic equipment should be disposed at the
end of its life separately from your household waste. There are
separate collection systems for recycling in the EU. For more
information, please contact the local authority or your retailer
where you purchased the product.
1
Table of Contents
Package Contents ...................................................................................... 1
Important Safety Instruction ........................................................................ 1
Product Overview ....................................................................................... 3
Placing AAA Batteries ................................................................................. 4
Inserting a microSD Card ........................................................................... 4
Power on/off ............................................................................................... 4
Scanning ..................................................................................................... 5
Playback ..................................................................................................... 6
Viewing the images ................................................................................... 6
Zoom ........................................................................................................ 6
Delete ...................................................................................................... 6
Settings ....................................................................................................... 7
Connecting to a PC .................................................................................... 8
Transferring the Scanned Images to PC .................................................. 8
Disconnect the scanner from a PC .......................................................... 8
ezScanPal V2.0 Software Installation ......................................................... 9
A glance at ezScanPal V2.0 ....................................................................... 9
Cleaning and Calibrating .......................................................................... 10
Cleaning the scanner .............................................................................. 10
Calibrating the scanner ........................................................................... 10
Helpful Hints ............................................................................................. 10
Specifications ........................................................................................... 12
One (1) Year Limited Warranty ................................................................. 13
2
Product Overview
1
2
8
9
3
4
5
6
7
10 11
12
13
14
1 Battery Indicator
2 LCD Screen
3
Left button
4
Menu button
5
Right button
Power/Scan
button
7 Battery cover
8 Playback
9 Setting
6
10
Delete button
11 OK/Zoom button
12 MicroSD card slot
13 Mini USB port
14 Alignment guide
• Moves left in the menu.
• Moves to the previous scanned image.
• Moves up in the menu.
• Brings up the Mode menu.
• Moves right in the menu.
• Moves to the next scanned image.
• Press and hold to turn the power on/off.
• Press slightly to start/stop the image scan.
• Select to view the scanned images.
• Select to make Scan Setting and System
Setting.
• Moves down in the menu.
• Brings up the Delete menu.
• Press to make or confirm the selection in the
menu.
• Zoom the scanned image.
• Compatible with a microSD card up to 32GB.
• Connects to PC for file transfer.
• Alignment reference before scanning.
3
Placing AAA Batteries
1. Gently push and slide the battery cover away from the LCD screen.
2. Place 4 alkaline batteries according to the polarity indicators inside the
compartment.
3. Slide back the battery cover.
Note:
• A new set of batteries will scan approximately 300 A4-sized color
documents at 300 dpi or 200 A4-sized color documents at 600 dpi with
new batteries installed.
• Remove batteries if the scanner is not used for long time.
Inserting a microSD Card
Insert a microSD card into the card slot with metal side up to scan and store
the images.
Note: The microSD card must be formatted by
the scanner for the first time use. It is recommended to save any images on the memory
card before reformatting.
Formatting the microSD memory card
1. Insert a new microSD card into the scanner,
then turn on the scanner.
2. Select
microSD card (required, not
included) should be inserted
with metal side up.
(Setting), and press OK/Zoom button.
(System Setting), and press OK/Zoom button.
3. Select
Left /
Right button repeatedly to select FORMAT and press
4. Press
OK/Zoom button.
5. Select "Yes" to comfirm formatting.
SYSTEM
Power on/off
• Press and hold
Power/Scan button for a few seconds to turn ON/OFF.
4
Scanning
1. Press and hold
Note:
CARD
Power/Scan button to turn on the power.
message appears on the screen if no card is inserted.
2. Select
(Setting) >
SCAN
(Scan Setting) > Direction to set the scan
direction to Up or Down.
3. Place the scanner flat against the document with the scanning lens facing
down. Make sure the area you want to scan is between the Alignment
guides.
4. Press
Power/Scan button to activate the Scan. The
icon appears.
5. Follow the arrow indication on the LCD screen to
slowly slide the scanner up or down and keep your
hand stable to get the best quality picture.
6. To stop scanning, press
Power/Scan button again.
The scanned image will show on the screen and save
to the memory card automatically.
Scanning
/
Scanning
scanning
7. To start a new scan, repeat the steps 3~6.
Note:
• The progress bar status during the scanning:
Green
Good scan.
Orange
Poor scan. Lower the scan speed.
Exclamation mark Unsuccessful scan. Please re-scan.
Helpful Hints:
• Scan at a slow and constant speed to optimize scan quality.
• When scanning books or magazines, begin scan from the bind and glide
outward.
5
Playback
Viewing the images
1. Select
(Playback), and then press OK/Zoom button.
2. Press
Left or
next images.
Right button to view the previous or
Note: To return to the main menu, press
Main Menu
Menu button.
Zoom
1. Select the image you want to zoom in the
(Playback) mode.
2. Press OK/Zoom button repeatedly to zoom in the image.
3. Press the directional buttons (
navigate around the image.
Up/
Down/
Left /
Right) to
4. To exit the Zoom mode, press OK/Zoom button repeatedly.
Delete
1. Select the image you want to delete in the
(Playback) mode.
2. Press Delete button, select DELETE ONE or
DELETE ALL, then press OK/Zoom button.
3. Select Yes, and then press OK/Zoom button to
delete.
4. To exit the Delete menu, press
Menu button.
6
DELETE
ONE
DELETE
ALL
Settings
1. Select
Setting, and then press OK/Zoom button.
2. Press
Left /
Right button to select either
Scan Setting or
System Setting and then press OK/Zoom button.
SCAN
SYSTEM
3. Press
Left /
Right button to select the option you wish to change
and then press OK/Zoom button.
Note: To return to the
button.
Menu
Setting mode for more tasks, press
Sub-menu
Color Mode
Resolution
Direction
Menu
Descriptions
Select Color or Gray mode for the scanning.
Select 300 dpi or 600 dpi for the scanning.
Sets the scanning direction to Down or Up.
Scan Setting
Select JPG or PDF file format for the
File Type
scanning.
Calibrates the scanner. Refer to Calibrating
Calibration
the scanner for details.
System Setting
Select a screen display language list out the
Language
languages.
Formats all the data stored in the memory
Format
card.
Factory
Restores the current settings to the factory
Default
presets.
7
Connecting to a PC
Transferring the Scanned Images to PC
1. Turn off the power before connecting to a PC.
2. With the microSD inserted to the scanner, connect the mini USB cable to
the Scanner and then to a USB port on your computer.
Note: microSD card should be inserted with metal side up.
3. Turn on the power of the scanner.
4. Your computer will recognize the scanner as a removable disk. Click
“Open folder to view files”.
5. You may transfer the scanned images to your PC using the drag and drop
method.
Disconnect the scanner from a PC
• Double click the "Safely Remove Hardware" icon in Windows before removing the USB connection.
Note:
• The above steps may vary in different Windows versions.
• If the removable device window did not launch automatically, go to “My
Computer” and find the device under removable disk.
8
ezScanPal V2.0 Software Installation
1. Insert the software CD into your CD/DVD drive. The installation will start
automatically.
2. Follow the on-screen instructions to complete the process.
Note:
• You must install ABBYY FineReader and Adobe Acrobat Reader to
enable the OCR Utility and PDF Utility in ezScanPal V2.0
• The software contained in this CD is compatible with Windows XP/Vista/7.
A glance at ezScanPal V2.0
ezScanPal V2.0 is an easy-to-use image processing application which
enables the direct communication between the scanner and the PC.
Toolbar
Help
Thumbnail Window
Note: ezScanPal V2.0 does not support PDF display. You may use Adobe
Acrobat Reader to open PDF files instead. For detailed information on how
to use each function, please refer to the Help section.
9
Cleaning and Calibrating
• To get high image quality and good recognition results, please perform the
step below from time to time.
• Make sure the cleaning cloth and calibration paper are clean and free of
dust before use.
Cleaning the scanner
• Wipe the scanner lens lightly using the supplied cleaning cloth.
• Do not use any solvent to clean the scanner.
• Do not use rough material such as nylon scouring pad to wipe the scanner.
Calibrating the scanner
1. Place the calibration paper on a flat
surface with the white side facing up.
2. Turn on the scanner.
3. Select CALIBRATION by following the
steps below: SETTING > SCAN SETTING > CALIBRATION> Yes.
4. Hold the calibration paper firmly by one hand, with the other hand slide
forward/backward the scanner slowly against the paper. The calibration
starts.
5. When the calibration is done, a message "Complete" appears and the
scanner will shut down automatically.
Helpful Hints
• Why isn't the scanner turning on?
Please push to open the battery compartment to verify that all batteries
are installed properly.
• Why won't the memory card fit?
Philips Glide only uses microSD cards. While inserting the memory card,
push the card in with metal side face up, until the "click".
To remove the card, simply press down on the card. Memory card will
push out automatically.
• Why isn't the scanned image clear?
It is recommended to clean scanning sensor before usage with supplied
cleaning cloth. Scanning at a consistently slow speed will increase
scanning quality.
10
• Why is the scanned image not proportional?
Scan at a slow and constant speed will increase scanning quality.
• What's the best way to scan from inside of a book?
When scanning a source with a binding, we recommend you start from
the binding and glide outward.
• Why are the scanned images backwards?
You must scan in the direction the arrow is pointing.
To change the scan direction:
1. Press the MENU button and Choose SETTINGS.
2. Scroll to Scan Setting.
3. Choose DIRECTION to personalize the direction you are comfortable
scanning from.
• How do I view the pictures from my computer?
1. With the scanner in the OFF position, establish USB connection with
mini USB cable (Included).
2. Plug the bigger USB connector into your computer.
3. Turn on the scanner by pressing the power button.
4. Your computer will detect this computer as a "portable drive", same as
a USB flash drive.
• How can I contact Philips for more support?
You can reach us at : 1-877-784-0999
Monday-Friday: 10am - 10pm EST
Saturday-Sunday: 12pm - 9pm EST
closed on all nationally observed holidays.
• I want to change the "File Created" date on these photos scanned, how
can I do that?
1. Install ezScanPal V2.0 software that came with your scanner.
2. Insert microSD (with SD adaptor) into your PC.
3. Open EzScanPal V2.0 software then RIGHT click on the photo desired,
then press PROPERTIES.
4. Click on File Date, then change from the menu.
5. Confirm your changes by pressing the green check mark.
If you have additional questions about this scanner, please refer to the FAQ’s
at www.philips.com/support and lookup product SIC4014H/G7.
11
Specifications
Scanner Type: A4 CIS Philips Glide Handheld Scanner
Display:1” Color STN LCD (64 x 96 pixels)
Scan Size: Up to A4 size
Scan Mode: Color 24-bit / Gray 24-bit
Scan Resolution: 300 / 600 dpi
Scan Speed: 5 seconds for a A4 color document at 300 dpi
10 seconds for a A4 color document at 600 dpi
Auto Power Off: 2 minutes
Memory Card Slot: MicroSD (Up to 32GB)
I/O Ports: USB mini-B
Power Supply: Alkaline batteries (AAA x 4)
File Format: JPG/PDF
Dimensions: 258 x 32.9 x 30.7 mm ; 10.2" x 1.3" x 1.2"
Weight: 163g/0.4lbs (without battery)
Supported OS for Mass Storage: Windows XP / Vista / 7 ; Mac OS X 10.4 ~ 10.7
12
One (1) Year Limited Warranty
WARRANTY COVERAGE:
This warranty obligation is limited to the terms set forth below.
WHO IS COVERED:
This product is warranted to the original purchaser or the person receiving the product
as a gift against defects in materials and workmanship as based on the date of
original purchase (”Warranty Period”) from an Authorized Dealer. The original sales
receipt showing the product name and the purchase date from an authorized retailer
is considered such proof.
WHAT IS COVERED:
This warranty covers new products if a defect in material or workmanship occurs and a
valid claim is received within the Warranty Period. At its option, the company will either
(1) repair the product at no charge, using new or refurbished replacement parts, or
(2) exchange the product with a product that is new or which has been manufactured
from new, or serviceable used parts and is at least functionally equivalent or most
comparable to the original product in current inventory, or (3) refund the original
purchase price of the product. The Company warrants replacement products or parts
provided under this warranty against defects in materials and workmanship from the
date of the replacement or repair for the remaining portion of the original product’s
warranty. When a product or part is exchanged, any replacement item becomes your
property and the replaced item becomes the company’s property. When a refund is
given, your product becomes the company’s property.
Replacement product can only be sent if all warranty requirements are met.
Failure to follow all requirements can result in delay.
WHAT IS NOT COVERED – EXCLUSIONS AND LIMITATIONS:
This Limited Warranty applies only to the new products that can be identified by the
trademark, trade name, or logo affixed to it. This Limited Warranty does not apply to
any non-Philips hardware product or any software, even if packaged or sold with the
product. Non-Philips hardware manufacturers, suppliers, or publishers may provide a
separate warranty for their own products packaged with the bundled product.
The Company is not liable for any damage to or loss of any programs, data, or other
information stored on any media contained within the product, or any non-Philips
product or part not covered by this warranty. Recovery or reinstallation of programs,
data or other information is not covered under this Limited Warranty.
This warranty does not apply (a) to damage caused by accident, abuse, misuse,
neglect, misapplication, or non-Philips product, (b) to damage caused by service
performed by anyone other than an Authorized Service Location, (c) to a product or a
part that has been modified without written permission, or (d) if any serial number has
been removed or defaced, or (e) to a product, accessories or consumables sold “AS
IS” without warranty of any kind by including refurbished Philips products sold “As IS”
by some retailers.
13
THIS LIMITED WARRANTY DOES NOT COVER:
• Shipping charges to return defective product.
• Labor charges for installation or setup of the product, adjustment of customer controls
on the product, and installation or repair of any part outside of the product.
• Product repair and/or part replacement because of improper installation or
maintenance, connections to improper voltage supply, power line surge, lighting
damage, retained images or screen markings resulting from viewing fixed stationary
content for extended periods, product cosmetic appearance items due to normal wear
and tear, unauthorized repair or other cause not within the control of the company.
• Damage or claims for products not being available for use, or for lost data or lost
software.
• Damages from mishandled shipments or transit accidents when returning product.
• A product that requires modifications or adaptation to enable it to operate in any
country other than the country for which it was designed, manufactured, approved
and/or authorized, or repair of products damaged by these modifications.
• A product used for commercial or institutional purposes (including but not limited to
rental purposes).
• Product lost in shipment and no signature verification receipt can be provided.
• Failure to operate per Owner's Manual.
TO OBTAIN ASSISTANCE
For technical support go to www.Philips.com/support and select your product or call toll
free: 1-877-784-0999
REPAIR OR REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS THE
EXCLUSIVE REMEDY FOR THE CONSUMER. Philips SHALL NOT BE LIABLE
FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES FOR BREACH OF
ANY EXPRESS OR IMPLIED WARRANTY ON THIS PRODUCT. EXCEPT TO
THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY IMPLIED WARRANTY
OR MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE ON THIS
PRODUCT IS LIMITED IN DURATION TO THE DURATION OF THIS WARRANTY.
Some states do not allow the exclusions or limitations of incidental or consequential
damages, or allow limitations on how long an implied warranty lasts, so the above
limitations or exclusions may not apply to you.
This warranty gives you specific legal rights. You may have other rights which may vary
from state/province to state/province.
14
Contenu de L’emballage
• Scanner à main Glide
• 4 piles AAA
• Page de calibrage
• Câble mini USB
• CD d'application
• Manuel d'utilisation • Guide Rapide
• Chiffon de nettoyage • Housse de transport
Précautions importantes relatives à la
sécurité
• Gardez cet appareil à l'abri de l'eau, de l'humidité et de la poussière.
• Ne placez pas ce produit directement au soleil ou à proximité de sources de
chaleur, comme dans une voiture fermée en plein soleil ou près d'un poêle.
L'enveloppe extérieure de ce produit peut se déformer et les capteurs sophistiqués à l'intérieur peuvent être endommagés en raison d'une chaleur excessive.
• La batterie et l'intérieur du scanner deviennent chauds pendant les opérations
de numérisation de grands volumes. Laissez quelques minutes pour le refroidissement avant d'utiliser l'appareil à nouveau.
• Température ambiante 0~40°C.
• Utilisez seulement les pièces ou les accessoires recommandés par le fabricant.
• Évitez d’utiliser votre scanner dans un environnement poussiéreux. Les particules de poussières et autres corps étrangers risqueraient d’endommager l’
appareil. Rangez le scanner dans sa sacoche lorsque vous ne l’utilisez pas.
• Faites fonctionner le scanneur sur une surface de travail de niveau et stable,
ne présentant aucune vibration excessive.
• Ne tentez pas de démonter ou de modifier ce produit. Ce serait extrêmement
dangereux et annulerait la garantie.
• Utilisez exclusivement des piles neuves de la taille et du type spécifiés. Ne
mélangez jamais piles usagées et piles neuves, piles de différents types ou
piles rechargeables de différentes capacités.
• Ne mettez pas les piles au rebut avec les ordures ménagères. Mettez-le au
rebut dans le respect de la règlementation locale. Ne jetez jamais vos piles au
feu. Vous risqueriez de provoquer une explosion.
Ce symbole qui apparaît sur le produit ou dans les instructions signifi
e que votre appareil électrique ou électronique, lorsqu’il ne fonctionne
plus, doit être jeté séparément de vos déchets ménagers. En Europe,
il existe différents systèmes de collecte pour le recyclage. Pour de plus
amples informations, contactez l’autorité locale ou le revendeur auprès
duquel vous avez acheté le produit.
1
Table des Matières
Contenu de L’emballage ............................................................................. 1
Précautions importantes relatives à la sécurité .......................................... 1
Présentation du produit .............................................................................. 3
Mise en place des piles AAA ...................................................................... 4
Insertion d'une carte microSD .................................................................... 4
Mise en marche/arrêt .................................................................................. 4
Scannage ................................................................................................... 5
Lecture ........................................................................................................ 6
Affichage des images ............................................................................... 6
Zoom ........................................................................................................ 6
Effacer ...................................................................................................... 6
Réglage ...................................................................................................... 7
Connexion à un PC .................................................................................... 8
Transférer les images scannées vers un ordinateur ................................ 8
Débranchez le scanner du PC ................................................................. 8
Installation de ezScanPal V2.0 ................................................................... 9
Bref aperçu de ezScanPal V2.0 ................................................................. 9
Nettoyage et calibrage .............................................................................. 10
Nettoyage du scanner............................................................................. 10
Calibrage du scanner.............................................................................. 10
Astuces ..................................................................................................... 10
SPÉCIFICATIONS .................................................................................... 12
GARANTIE LIMITÉE D’UN (1) AN ........................................................... 13
2
Présentation du produit
1
2
8
9
3
4
5
7
6
10 11
12
13
14
1 Indicateur de charge des piles
2 Écran LCD
3
4
5
6
7
8
Bouton Gauche
• Déplacement vers la gauche dans les menus.
• Pour retourner à l’image numérisée précédente.
•
•
•
Bouton Droit
•
Marche/Numérisation •
Déplacement vers le haut dans les menus.
Pour afficher le menu du Mode.
Déplacement vers la droite dans les menus.
Pour passer à l’image numérisée suivante.
Appuyez longuement sur ce bouton pour allumer ou
éteindre l’appareil.
• Appuyez brièvement pour lancer/arrêter la
numérisation de l’image.
Cache du compartiment à piles
• Sélectionnez pour afficher les images numérisées.
Lecture
Bouton Menu
9 Réglages
10
Bouton de
suppression
11 Bouton OK/Zoom
12 Fente pour carte
microSD
13 Port mini USB
14 Guides d’alignement
• Sélectionnez pour effectuer le paramétrage de la
numérisation et du système.
• Déplacement vers le bas dans les menus.
• Pour afficher le menu Suppression.
• Appuyez pour sélectionner ou confirmer une option
d’un menu.
• Pour agrandir l’image numérisée.
• Pour accueillir une carte microSD jusqu’à 32Go.
• Permet le branchement à un PC pour le transfert
des fichiers.
• Alignment reference before scanning.
3
Mise en place des piles AAA
1. Faites glisser le cache du compartiment à piles vers l’avant et légèrement
à l’écart de l’appareil.
2. Insérez 4 piles alcalines en veillant à
respecter les polarités indiquées dans
le compartiment.
3. Remettez le cache du compartiment à
piles en place.
Remarque :
• Avec des piles neuves installées, votre scanner peut numériser approximativement 300 documents couleur au format A4 à 300 dpi, ou 200 documents couleur au format A4 à 600 dpi.
• Retirez les piles du scanner si vous pensez ne pas avoir à l’utiliser pendant une période prolongée.
Insertion d'une carte microSD
Insérez une carte microSD dans la fente pour
carte, connecteurs dorés tournés vers le haut,
pour numériser et stocker vos images.
Remarque : La carte microSD doit être formatée par le scanner avant sa première utilisation.
Il est recommandé d'enregistrer les images sur
la carte mémoire avant le reformatage.
Formatage de la carte mémoire microSD
1. Insérez une carte microSD neuve dans le
scanner, puis allumez ce dernier.
2. Sélectionnez
La carte microSD (requise, non fournie) doit être
insérée avec le côté métallique vers le haut.
(Réglage), et appuyez sur le bouton OK/Zoom.
3. Sélectionnez
(Système), et appuyez sur le bouton OK/Zoom.
4. Appuyez sur le bouton
Gauche /
Droite à plusieurs reprises pour
sélectionner FORMAT et appuyez sur le bouton OK/Zoom.
5. Le système vous demande alors si vous souhaitez formater la carte,
sélectionnez « Oui » pour continuer. Le formatage commence.
Système
Mise en marche/arrêt
• Appuyez longuement sur le bouton
mer/éteindre MARCHE / ARRÊT.
Marche/Numérisation pour allu4
Scannage…
1. Appuyez longuement sur le bouton
l’appareil.
Note:
CARD
Marche/Numérisation pour allumer
est le message qui s’affiche à l’écran si aucune carte n’est insérée.
2. Sélectionnez
Réglage >
Numérise
Numérise > Direction pour spécifier l’
orientation de la numérisation entre Haut ou Bas.
3. Placez le scanner à plat sur le document, lentille de numérisation tournée
vers le bas. Assurez-vous que la zone à numériser se situe bien entre les
guides d’alignement.
4. Appuyez sur le bouton
Marche/Numérisation pour
lancer la numérisation. L’icône de numérisation
Scannage...
/
s’affiche.
5. Suivez la direction indiquée par la flèche sur l’écran
LCD pour déplacer le scanner très lentement vers le
haut ou vers le bas ; pour obtenir une qualité d’image
optimale, essayez de garder votre main aussi stable
que possible.
6. Pour arrêter la numérisation, appuyez une nouvelle fois sur le bouton
Power/Scan (Marche/Numérisation). L’image numérisée s’affiche sur l’
écran et sera automatiquement sauvegardée sur la carte mémoire.
Scannage...
7. Pour procéder à une nouvelle numérisation, répétez les étapes 3~6.
Remarque:
• Indications de la barre d’état durant la numérisation :
Vert
Numérisation de qualité.
Numérisation de qualité médiocre. Diminuez la vitesse
de numérisation.
Point d’
Echec de la numérisation Veuillez recommencer la
exclamation numérisation.
Orange
Astuces:
• Numérisez avec une vitesse lente et constante pour optimiser la qualité de
numérisation.
• Lors de la numérisation de livres ou de magazines, commencez à numériser à partir de la reliure et faites glisser vers l'extérieur.
5
Lecture
Affichage des images
1. Sélectionnez
(Lecture), puis appuyez sur le bouton
OK/Zoom.
2. Appuyez sur le bouton
Gauche ou
Droite pour
afficher l’image précédente ou suivante.
Menu Princ.
Remarque : Pour retourner au menu principal, appuyez sur le bouton
Menu.
Zoom
1. Sélectionnez l’image que vous souhaitez agrandir en mode
(Lecture).
2. Appuyez plusieurs fois sur le bouton OK/Zoom pour agrandir l’image
jusqu’à la taille de votre choix.
3. Utilisez les boutons directionnels( Haut/ Bas/
Gauche /
Droite)
pour déplacer l’image.
4. Pour quitter le mode Zoom, appuyez plusieurs fois sur le bouton OK/
Zoom jusqu’à ce que le cycle d’agrandissement soit annulé.
Effacer
1. Sélectionnez l’image que vous souhaitez supprimer en mode
(Lecture).
2. Appuyez sur le bouton Supprimer pour afficher
le menu Suppression. Utilisez le bouton
Gauche /
Droite pour choisir entre Effacer un
Effacer
Effacer
(unique) ou Effacer tous (total), puis appuyez sur
un
tous
le bouton OK/Zoom.
3. Sélectionnez Oui, puis appuyez sur le bouton OK/
Zoom pour supprimer.
4. Pour quitter le menu Suppression appuyez sur le bouton Menu.
6
Réglage
1. Sélectionnez
Réglage, puis appuyez sur le bouton OK/Zoom.
2. Utilisez le bouton
Gauche /
Droite pour choisir entre
Numérise
Réglage
Numérisation ou
Réglage Système puis appuyez sur le bouton
OK/Zoom.
3. Utilisez le bouton
Gauche /
Droite pour sélectionner l’option que
vous souhaitez modifier, puis appuyez sur le bouton OK/Zoom.
Système
Réglage et accéder à d’autres
Remarque : Pour revenir au mode
tâches, appuyez sur le bouton Menu.
Menu
Numérise
Système
Sous-menus Descriptions
Mode
Permet de choisir entre le mode Couleur ou
couleur
Gris pour la numérisation.
Permet de choisir entre 300 dpi et 600 dpi
Résolution
pour la numérisation.
Permet de choisir entre Haut ou Bas pour l’
Orientation
orientation de la numérisation.
Type de
Permet de choisir entre le format JPG ou PDF
fichier
pour la numérisation.
Permet de calibrer le scanner. Reportez-vous
Calibrage
à la section Calibrage du scanner pour plus
de détails.
Permet de choisir la langue d’affichage sur l’
Langue
écran.
Permet de formater l'intégralité des données
Formater
stockées sur la carte mémoire.
Valeurs par Rétablit les paramètres par défaut de l’
défaut
appareil.
7
Connexion à un PC
Transférer les images scannées vers un ordinateur
1. Éteignez l’appareil avant de le relier au PC.
2. Une fois la carte microSD insérée dans le scanner, branchez le câble mini
USB sur le Scanneur, puis sur un port USB de votre ordinateur.
Remarque: La carte microSD doit être insérée avec le côté métallique vers
le haut.
3. Allumez ensuite le scanner.
4. Votre ordinateur devrait automatiquement détecter le scanner comme disque amovible. Cliquez sur “Ouvrir le dossier pour afficher les fichiers”.
5. Vous pouvez transférer les images numérisées vers votre PC en utilisant
la méthode du glisser-déposer.
Débranchez le scanner du PC
• Double-cliquez sur l’icône "Retirer le périphérique en toute sécurité" de
Windows pour débrancher le scanner.
Remarque:
• Les étapes ci-dessus peuvent varier selon les différentes versions de
Windows.
• Si la fenêtre de l’appareil amovible ne s’affiche pas automatiquement,
cliquez sur "Poste de travail" et cliquez sur l’appareil sous disque
amovible.
8
Installation de ezScanPal V2.0
1. Insérez le CD d’installation dans votre lecteur CD/DVD. Le CD s’exécute
automatiquement.
2. Suivez les instructions qui s’affichent pour parachever l’installation.
Remarque:
• Vous devez installer ABBYY FineReader et Adobe Acrobat Reader pour
activer OCR Utility et PDF Utility dans ezScanPal V2.0.
• Le logiciel contenu dans ce CD est compatible avec Windows XP/Vista/7.
Bref aperçu de ezScanPal V2.0
ezScanPal V2.0 est une application de traitement de l'image facile à utiliser,
qui permet la communication directe entre le scanner et le PC.
Barre d’outils
Aide
Fenêtre d’affichage
des miniatures
Remarque: ezScan Pal V2.0 n’est pas compatible avec l’affichage PDF.
Vous pouvez utiliser le logiciel Adobe Acrobat Reader pour ouvrir les fichiers
PDF à la place. Pour plus de détails sur l’utilisation de chaque fonction,
veuillez consulter la rubrique Aide.
9
Nettoyage et calibrage
• Pour garantir une qualité d’image et une reconnaissance de numérisation
optimales, veuillez de temps à autre appliquer les mesures suivantes :
• Vérifiez que le chiffon de nettoyage et le papier de calibrage sont propres
et sans poussière avant de les utiliser.
Nettoyage du scanner
• Essuyez délicatement le capteur du scanner à l’aide du chiffon de
nettoyage fourni.
• N’utilisez jamais de solvant pour nettoyer
votre scanner.
• N’utilisez aucune matière rugueuse, comme
une éponge à récurer, pour nettoyer votre
scanner.
Calibrage du scanner
1. Placez la feuille de calibrage sur une surface plate, face blanche tournée
vers le haut.
2. Allumez le scanner.
3. Sélectionnez l’option Calibrage en procédant comme suit : Réglage >
Réglage numérisation > Calibrage > Oui.
4. Tout en maintenant fermement la feuille de calibrage d’une main, posez le
scanner sur la feuille et faites-le glisser lentement vers l’avant et l’arrière.
Le calibrage commence.
5. Une fois le calibrage terminé, le message « Complete » s’affiche et le
scanner s’éteint automatiquement.
Astuces
• Pourquoi le scanner ne s'allume pas ?
Veuillez appuyer pour ouvrir le logement à piles et vérifier que toutes les
piles sont installées correctement.
• Pourquoi la carte mémoire ne s'adapte t'elle pas ?
Philips Glide utilise uniquement des cartes microSD. En insérant la carte
mémoire, enfoncez la carte avec le côté métallique vers le haut, jusqu'au
"clic".
Pour retirer la carte, il suffit d'appuyer dessus. La carte mémoire s'éjecte
automatiquement.
• Pourquoi l'image numérisée n'est pas nette ?
Il est recommandé de nettoyer le capteur de numérisation avant utilisation
10
avec le chiffon de nettoyage fourni. La numérisation à une vitesse lente
et constante augmente constamment la qualité de la numérisation.
• Pourquoi l'image numérisée n'est pas proportionnelle ?
Numérisez avec une vitesse lente et constante pour optimiser la qualité
de numérisation.
• Quelle est la meilleure façon de numériser à partir de l'intérieur d'un livre ?
Lors de la numérisation d'une source avec une reliure, nous vous
recommandons de commencer par la reliure et de glisser vers l'extérieur.
• Pourquoi les images sont numérisées en sens inverse ?
Vous devez numériser dans le sens indiqué par la flèche. Pour changer
le sens de la numérisation :
1. Appuyez sur la touche MENU et choisissez PARAMETRES.
2. Faites défiler jusqu'à Paramétrage de la numérisation.
3. Choisissez le SENS pour personnaliser le sens dans lequel vous êtes
le plus confortable pour numériser.
• Comment puis-je voir les photos depuis mon ordinateur ?
1. Avec le scanner en position OFF, établissez une connexion USB avec
le câble mini USB (inclus).
2. Branchez le gros connecteur USB sur votre ordinateur.
3. Allumez le scanner en appuyant sur le bouton d'alimentation.
4. Votre ordinateur va détecter ce scanner en tant que ""disque dur
portable"", tout comme une clé USB.
• Comment puis-je contacter Philips pour plus d'assistance ?
Vous pouvez nous joindre au : 1-877-784-0999
Lundi-vendredi : 10 h -22 h HNE
Samedi-Dimanche : 0 h - 21 h HNE
Fermé tous les jours fériés à l'échelle nationale.
• Je veux modifier la date du ""fichier créé"" sur ces photos numérisées,
comment puis-je faire ?
1. Installez le logiciel ezScanPal V2.0 fourni avec votre scanner.
2. Insérez une microSD (avec adaptateur SD) dans votre PC.
3. Ouvrez le logiciel EzScanPal V2.0 puis cliquez DROIT sur la photo
souhaitée, puis appuyez sur PROPRIÉTÉS.
4. Cliquez sur la date du fichier, puis modifiez à partir du menu.
5. Validez vos modifications en cochant la case verte.
Si vous avez des questions supplémentaires concernant ce scanner,
veuillez vous référer à la FAQ à l'adresse www.philips.com/support et
rechercher le produit SIC4014H/G7.
11
SPÉCIFICATIONS
Type de scanner: A4 CIS Philips Glide Handheld Scanner
Affichage : LCD STN couleur 1" (64 x 96 pixels)
Dimensions de numérisation : Jusqu’au format A4
Mode de numérisation : Couleur 24-bit / Gris 24-bit
Résolution de numérisation : 300 / 600 dpi
Vitesse de numérisation : 5 secondes pour le format A4 couleur à 300dpi
10 secondes pour le format A4 couleur à 600dpi
Mise hors tension automatique: 2 minutes
Fente pour carte mémoire : MicroSD (jusqu’à 32Go)
Ports d'E/S : USB mini-B
Alimentation : Piles alcalines (AAA x 4)
Formats de fichiers : JPG/PDF
Dimensions : 258 x 32,9 x 30,7 mm ; 10,2" x 1,3" x 1,2"
Poids : 163g/0.4lbs (hors piles)
Systèmes d’exploitation pris en charge pour le stockage de masse :
Windows XP / Vista / 7 ; Mac OS X (10.4 ~ 10.7)
12
GARANTIE LIMITÉE D’UN (1) AN
ÉLÉMENTS COUVERTS PAR LA GARANTIE :
Cette obligation de garantie se limite aux conditions exposées ci-après.
QUI EST COUVERT :
Ce produit est garanti auprès de l’acheteur d’origine ou de la personne recevant le
produit en cadeau, contre tout défaut de fabrication et de main-d’oeuvre en fonction
de la date d’achat d’origine (la « Période de garantie ») par un concessionnaire agréé.
Le ticket de caisse d’origine indiquant le nom du produit et la date d’achat auprès d’un
revendeur agréé est considéré comme constituant une telle preuve.
CE QUI EST COUVERT :
Cette garantie couvre les produits neufs en cas de défaillance de fabrication ou
de main-d’oeuvre et si une réclamation valide est reçue au cours de la Période
de garantie. À sa discrétion, la société (1) réparera le produit gratuitement, en
utilisant des pièces de rechange neuves ou réusinées, ou (2) échangera le produit
contre un produit neuf ou fabriqué à partir d’un produit neuf, ou par des pièces d’
occasion en bon état de fonctionnement et au moins équivalentes ou comparables
par leur fonctionnement à celles du produit d’origine gurant dans le stock actuel,
ou (3) remboursera le prix d’achat du produit. La Société garantit les produits ou
pièces de rechange fournis dans le cadre de la présente garantie contre tout défaut
de fabrication et de main-d’oeuvre à compter de la date de remplacement ou de
réparation et pendant le reste de la période de garantie du produit d’origine. Lorsqu’un
produit ou une pièce est échangé, tout élément de rechange devient votre propriété et
l’élément remplacé devient la propriété de la société. En cas de remboursement, votre
produit devient la propriété de la société. Remarque : Tout produit vendu et identié
comme réusiné ou rénové est accompagné d’une garantie limitée de quatrevingt-dix (90) jours.
Le produit de remplacement ne peut être envoyé que si toutes les exigences
de la garantie sont réunies. Le non-respect de toutes les exigences peut
occasionner des retards.
CE QUI N’EST PAS COUVERT - EXCLUSIONS ET LIMITES :
Cette Garantie limitée s'applique uniquement aux produits neufs pouvant être
identifiés par la marque de commerce, le nom de la marque ou le logo apposé sur
le produit. Cette Garantie limitée ne s'applique pas à tout matériel autre que Philips
ni à tout logiciel, même s’il est conditionné ou vendu avec le produit. Les fabricants,
fournisseurs ou éditeurs de matériel autre que Philips peuvent fournir une garantie
distincte pour leurs propres produits conditionnés avec le produit vendu.
La Société n’est pas responsable des éventuels dommages ou de la perte de tout
programme, données ou autres renseignements stockés sur tout support présent
dans le produit, ni de tout produit ou de toute pièce autre que Philips n’étant pas
couvert par la présente garantie. La récupération ou la réinstallation de programmes,
données ou autres renseignements ne sont pas couvertes par la présente Garantie
Limitée.
Cette garantie ne s’applique pas (a) aux dommages résultant d’un accident, d’
une manipulation ou d’une utilisation impropre, d’une négligence, d’une application
13
erronée ou de tout produit autre que Philips, (b) aux dommages provoqués par
des interventions de toute personne autre qu’un Centre de service agréé, (c) à un
produit ou une pièce modiés sans autorisation écrite, (d) en cas de suppression ou
de modication de tout numéro de série, ou (e) à un produit, des accessoires ou des
consommables vendus « EN L’ÉTAT », sans garantie d’aucune sorte, y compris des
produits Philips réusinés vendus « EN L’ÉTAT » par certains détaillants.
CETTE GARANTIE LIMITÉE NE COUVRE PAS :
• Les frais de port liés au retour du produit défectueux.
• Les frais de main-d'œuvre liés à l'installation ou à la conguration du produit, au
réglage des commandes du client sur le produit et à l’installation ou la réparation de
toute pièce extérieure au produit.
• La réparation du produit et/ou le remplacement d'une pièce suite à une opération
impropre d’installation ou d’entretien, les raccordements à un module d’alimentation
incorrect, les surtensions électriques, les dommages résultant de la foudre, les
images rémanentes ou les marques sur l’écran résultant de l’achage prolongé d’une
image xe, l’aspect esthétique du produit résultant de l’usure ordinaire, les réparations
non autorisées ou toute autre cause échappant aucontrôle de la société.
• Les dommages ou réclamations concernant des produits non disponibles pour l’
utilisation, ou la perte de données ou de logiciels.
• Les dommages résultant d'une mauvaise manipulation au cours du transport ou d’
accidents de transport lors duretour du produit.
• Un produit nécessitant une modification ou une adaptation pour pouvoir fonctionner
dans tout pays autre que celui pour lequel il a été conçu, fabriqué, approuvé et/ou
autorisé, ou la réparation de produits endommagés par ces modications.
• Un produit utilisé à des fins commerciales ou institutionnelles (y compris notamment,
à des fins de location).
• Un produit perdu lors de l'expédition si aucun reçu ne peut être fourni pour vérication
de la signature.
• Lw non-respect du manual de l'utilisateur.
POUR OBTENIR UNE ASSISTANCE
Pour obtenir une assistance technique, accédez au site www.Philips.com/support et
sélectionnez votre produit ou appelez le numéro sans-frais : 1-877-784-0999
LES RÉPARATION OU REMPLACEMENTS FOURNIS DANS LE CADRE DE
LA PRÉSENTE GARENTIE CONSTITUENT LE RECOURS EXCLUSIF DU
CONSOMMATEUR. PHILIPS NE SAURAIT ÊTRE TENU POUR RESPONSABLE DE
TOUT PRÉJUDICE ACCESSOIRE OU RÉSULTANT DU NON-RESPECT DE TOUTE
GARANTIE EXPRESSE OU IMPLICITE DE CE PRODUIT. EXCEPTÉ DANS LA MESURE
INTERDITE PAR LA LÉGISLATION EN VIGUEUR, TOUTE GARANTIE IMPLICITE
CONCERNANT LA COMMERCIABILITÉ OU L'ADAPTATION À UN USAGE PARTICULIER
DE CE PRODUIT SE LIMITE À LA DURÉE DE LA PRÉSENTE GARANTIE.
Certaines provinces n’autorisent pas les exclusions ou les limites liées aux préjudices
accessoires ou résultants de l’utilisation du produit, ni les limites de durée d’une
garantie implicite, de sorte que les limites ou exclusions ci-dessus peuvent ne pas s’
appliquer dans votre cas.
Cette garantie vous confère des droits juridiques spécifiques. Vous bénéficiez peutêtre d'autres drotis pouvant varier entre les provinces.
14
Contenido del Embalaje
• Escáner de mano deslizante • Cable Mini-USB
• CD de Aplicación
• 4 pilas AAA
• Manual del usuario • Guía Rápida
• Papel de calibración
• Paño de limpieza • Funda de transporte
Precauciones de seguridad importantes
• Mantenga la unidad alejada de áreas con agua, humedad o polvo.
• No coloque este producto bajo la luz solar directa ni cerca de fuentes
de calor como, por ejemplo, dentro de un vehículo cerrado expuesto
al sol o junto a una estufa. La carcasa exterior de este producto puede
deformarse y los sofisticados sensores de su interior pueden resultar
dañados debido al calor excesivo.
• La batería y el interior del escáner se calentarán durante operaciones de
digitalización en grandes volúmenes. Deje que transcurran unos pocos
minutos para que la unidad se enfríe antes de utilizarla de nuevo.
• La temperatura ambiente debe estar comprendida entre 0 y 40 °C.
• Utilice únicamente los accesorios especificados por el fabricante.
• No utilice el escáner en entornos polvorientos. Las partículas de polvo y
otros objetos extraños pueden dañar la unidad. Coloque el escáner en la
funda si no lo utiliza.
• Utilice el escáner en una superfi cie de trabajo nivelada, firme y sin vibraciones.
• No intente desmontar ni modificar este producto. Si no sigue esta recomendación resultará peligroso y anulará la garantía.
• Nunca mezcle pilas nuevas y usadas, pilas de tipo diferente o pilas
recargables de distinta capacidad.
• Deshágase de ellas conforme a la normativa local. Nunca arroje las pilas
al fuego. Puede existir riesgo de explosión.
Este símbolo que puede aparecer en el producto o en las instrucciones indica que el aparato electrónico o eléctrico no deberá
desecharse al fi nal de su vida con el resto de los desechos domésticos sino por separado. En la UE existen sistemas de recogida
selectiva para el reciclado. Para más información, póngase en contacto con
las autoridades locales o el comercio donde haya adquirido el producto.
1
Table del Contenido
Contenido del Embalaje ............................................................................. 1
Precauciones de seguridad importantes .................................................... 1
Presentación del producto .......................................................................... 3
Insertar pilas AAA ....................................................................................... 4
Insertar una tarjeta microSD ....................................................................... 4
Encender y apagar la alimentación ............................................................ 4
Digitalizando ............................................................................................... 5
Reproducir .................................................................................................. 6
Ver las imágenes ...................................................................................... 6
Zoom ........................................................................................................ 6
Borrar ....................................................................................................... 6
Configuración ............................................................................................. 7
Conexión a un PC ...................................................................................... 8
Transferir las imágenes escaneadas a un ordenador .............................. 8
Desconectar el escáner de su PC ........................................................... 8
Instalación de ezScanPal V2.0 ................................................................... 9
Información general de ezScanPal V2.0 .................................................... 9
Limpiar y Calibrar ..................................................................................... 10
Limpiar el escáner .................................................................................. 10
Calibrar el escáner.................................................................................. 10
Sugerencias útiles .................................................................................... 10
Especificaciones ....................................................................................... 12
Garantía Limitada de Un (1) Año .............................................................. 13
2
Presentación del producto
1
2 3
8
9
4
5
7
6
10 11
12
13
14
1 Indicador de la batería
2 Pantalla LCD
• Permite desplazarse hacia la izquierda por los
menús.
• Permite pasar a la imagen digitalizada anterior.
4
Botón Menú • Permite desplazarse hacia arriba por los menús.
• Permite abrir el menú Mode (Modo).
5
Botón
• Permite desplazarse hacia la derecha por los menús.
Derecha
• Permite pasar a la imagen digitalizada siguiente.
6
• Manténgalo presionado para encender o apagar la
Botón
alimentación.
Alimentación/
Digitalización • Presiónelo ligeramente para iniciar o detener la
digitalización de la imagen.
7 Tapa de la batería
8 Reproducir
• Seleccione para ver las imágenes digitalizadas.
9 Configuración • Seleccione para realizar las configuración de
digitalización y del systema.
10 Botón
• Permite desplazarse hacia abajo por los menús.
Eliminar
• Permite abrir el menú Eliminar.
11 Botón OK/
• Presiónelo para realizar o confirmar las selecciones
Zoom
en los menús.
• Aplicar zoom a la imagen digitalizada.
12 Ranura para
• Permite alojar una tarjeta microSD de hasta 32 GB.
tarjetas
MicroSD
• Permite conectar su PC para transferencia de archivos.
13 Puerto MiniUSB
• Sirven de referencia de alineación antes de realizar
14 Guía de
alineación
la digitalización.
3
3
Botón
Izquierda
Insertar pilas AAA
1. Deslice la tapa de la batería hacia delante y alejándola del cuerpo
ligeramente.
2. Coloque 4 pilas alcalinas siguiendo los indicadores de polaridad en el
interior del compartimento.
3. Vuelva a deslizar la tapa de las pilas
para colocarla en su lugar.
Nota:
• Con pilas nuevas instaladas, el que escáner digitaliza aproximadamente
300 documentos en color de tamaño A4 con una resolución de 200 ppp, o
200 documentos en color de tamaño A4 con una resolución de 600 ppp.
• Extraiga las pilas si no va a utilizar el escáner durante un prolongado
período de tiempo.
Insertar una tarjeta microSD
Inserte una tarjeta microSD con los contactos
dorados hacia arriba para digitalizar y
almacenar las imágenes.
Nota: La tarjeta microSD se debe formatear
por el escáner la primera vez que se utilice.Es
recomendable guardar todas las imágenes en
la tarjeta de memoria antes de volver a dar
La tarjeta microSD (se necesita,
no se incluye) se debe insertar con
formato a la unidad.
el lado metálico hacia arriba.
Formatear la tarjeta de memoria microSD
1. Inserte una nueva tarjeta microSD en el escáner y, a continuación,
encienda este.
2. Seleccione
(Configuración) y presione el botón OK/Zoom.
(Sistema) y presione el botón OK/Zoom.
3. Seleccione
4. Presione el botón
Izquierda /
Derecha repetidamente para
seleccionar FORMATEAR y presione el botón OK/Zoom.
5. Seleccione "Sí" para continuar. La operación de formado se iniciará.
Sistema
Encender y apagar la alimentación
• Mantenga presionado el botón
Alimentación/Digitalizar para
ENCENDER/APAGAR la unidad. 4
Digitalizando
1. Mantenga presionado el botón
Alimentación/Digitalizar para encender
la alimentación.
Nota: el mensaje aparecerá en la pantalla si no hay insertada ninguna
tarjeta.
CARD
2. Seleccione
(Configuración) >
Digitalizar
(Digitalizar) > Dirección para
establecer la dirección de digitalización en Arriba o Abajo.
3. Coloque la superficie del escáner contra el documento con la lente de
digitalización hacia abajo. Asegúrese de que el área que desea digitalizar
se encuentra entre las guías de alineación.
4. Presione el botón
Alimentación/Digitalizar para activar la
/
.
digitalización. Aparecerá el icono de digitalización
5. Siga la indicación de la flecha de la pantalla LCD para
deslizar lentamente el escáner hacia arriba o hacia
abajo y mantenga su mano estable para conseguir una
imagen con la máxima calidad posible.
6. Para detener la digitalización, presione de nuevo
el botón
Alimentació/Digitalización. La imagen
digitalizada se mostrará en la pantalla y se guardará en
la tarjeta de memoria automáticamente.
7. Para iniciar una nueva digitalización, repita los pasos 3~6.
Digitalizando
Digitalizando
Nota:
• A continuación se indica el estado de la barra de progreso durante la
digitalización:
Verde
Buena digitalización.
Mala digitalización. Reduzca la velocidad de
digitalización.
Marca de
Digitalización incorrecta. Vuelva a realizar la
exclamación digitalización.
Naranja
Sugerencias útiles:
• Digitalice a una velocidad lenta y constante para optimizar la calidad de la
digitalización.
• Cuando digitalice libros o revistas, inicie la digitalización a partir de la
encuadernación y deslice hacia fuera.
5
Reproducir
Ver las imágenes
1. Seleccione
Zoom.
(Reproducir) y presione el botón OK/
2. Presione el botón
Izquierda o
Derecha para ver las
imágenes anterior o siguiente, respectivamente.
Menú principal
Nota: Para volver a lo principal, presione el botón
Menú.
Zoom
1. Seleccione la imagen a la que desea aplicar zoom en el modo
(Reproducir).
2. Presione el botón OK/Zoom repetidamente para ampliar la imagen hasta
que se muestre el tamaño que desee.
Izquierda /
3. Presione los botones de dirección ( Arriba/ Abajo/
Derecha) para moverse por la imagen.
4. Para salir del modo Zoom, presione el botón OK/Zoom repetidamente
hasta que el ciclo de zoom ser cancele.
Borrar
1. Seleccione la imagen que desea eliminar en el
modo
(Reproducir).
2. Presione el botón (Borrar). Seleccione Borrar
Una o Borrar Todo y, a continuación, presione el
botón OK/Zoom.
Borrar
una
Borrar
todo
3. Seleccione Sí y, a continuación, presione el botón OK/Zoom para realizar
la eliminación.
4. Para salir del menú Borrar, presione el botón
6
Menú.
Configuración
1. Seleccione
Configuración y presione el botón OK/Zoom.
2. Presione el botón
Izquierda /
Derecha para seleccionar
Digitalizar o
Sistema y, a continuación, presione el botón OK/Zoom.
Digitalizar
Sistema
Izquierda /
Derecha para seleccionar la opción
3. Presione el botón
que desee cambiar y, a continuación, presione el botón OK/Zoom.
Nota: Para regresar al modo
presione el botón Menú.
Menú
Configuración para realizar más tareas,
Submenús
Descripciones
Permite seleccionar el modo Color o Gris
Modo de color
para la digitalización.
Permite seleccionar 300 dpi (300 ppp) o
Resolución
600 dpi (600 ppp) para la digitalización.
Permite establecer la dirección de
Configuración
Dirección
digitalización en Abajo o Arriba.
de
digitalización Tipo de
Permite seleccionar el formato de archivo
archivo
JPG o PDF para la digitalización.
Permite calibrar el escáner, Consulte la
Calibración
sección Calibrar el escáner para obtener
más detalles.
Permite seleccionar un idioma para todo lo
Idioma
que se muestra en la pantalla.
Configuración
Permite formatear los datos almacenados
del
Formatear
en la tarjeta de memoria.
sistema
Reajustes los Permite restaurar la configuración
ajustes
predeterminada en la configuración actual.
7
Conexión a un PC
Transferir las imágenes escaneadas a un ordenador
1. Apague la alimentación antes de conectar su PC.
2. Con la tarjeta microSD insertada en el escáner, conecte el cable miniUSB al escáner y, a continuación, a un puerto USB de su PC.
Nota: La tarjeta microSD se debe insertar con el lado metálico hacia arriba.
3. Conecte la alimentación del escáner.
4. Su PC reconocerá el escáner como un dispositivo extraíble. Haga clic en
“Abrir carpeta para ver archivos”.
5. Puede transferir las imágenes digitalizadas a su PC mediante el método
de arrastrar y colocar.
Desconectar el escáner de su PC
• Haga doble clic en el icono “Quitar hardware de forma segura” en
Windows para quitar el escáner.
Notas:
• Los pasos anteriores pueden variar en función de la versión de Windows.
• Si la ventana del dispositivo extraíble no se abre automáticamente, vaya
a “Mi PC” y busque el dispositivo bajo el disco extraíble.
8
Instalación de ezScanPal V2.0
1. Inserte el CD de instalación en la unidad de CD/DVD. El CD se ejecutará
automáticamente.
2. Siga las instrucciones que aparezcan en la pantalla para completar la
instalación.
Nota:
• Debe instalar ABBYY FineReader y Adobe Acrobat Reader para habilitar
OCR Utility y PDF Utility en ezScanPal V2.0.
• El software contenido en este CD es compatible con Windows XP/Vista/7.
Información general de ezScanPal V2.0
ezScanPal V2.0 es una aplicación de procesamiento de imágenes de fácil
uso que permite la comunicación directa entre el escáner y su PC.
Barra de
herramientas
Ayuda
Ventana de
miniaturas
Nota: ezScanPal V2.0 no admite la visualización en formato PDF. Puede utilizar Adobe Acrobat Reader para abrir archivos PDF. Para obtener
información detallada sobre cómo utilizar cada función, consulte la sección
de la Ayuda.
9
Limpiar y Calibrar
• Para obtener una alta calidad de imagen y buenos resultados en el
reconocimiento, realice el paso siguiente de vez en cuando.
• Asegúrese de que el paño de limpieza y el papel de calibración están
limpios y no tienen polvo antes de utilizarse.
Limpiar el escáner
• Limpie la lente del escáner ligeramente utilizando el paño de limpieza
suministrado.Limpie la lente del escáner ligeramente utilizando el paño de
limpieza suministrado.
• No utilice disolventes para limpiar el escáner.
• No utilice materiales ásperos, como por un ejemplo una almohadilla para
restregar de nylon, para limpiar el escáner.
Calibrar el escáner
1. Coloque el papel de calibración en una superficie plana con el lado
blanco orientado hacia arriba.
2. Encender el escáner.
3. Seleccione CALIBRACIÓN siguiendo estos
pasos: CONFIGURACIÓN > DIGITALIZAR >
CALIBRACIÓN > Sí.
4. Sujete el papel de calibración firmemente con una mano y, con la otra,
deslice el escáner hacia delante y hacia atrás lentamente contra el papel.
La calibración se iniciará.
5. Cuando la calibración se termine, aparecerá el mensaje "Completada" y
el escáner se apagará automáticamente.
Sugerencias útiles
• ¿Por qué no está encendido el escáner?
Empuje para abrir el compartimento de las pilas para comprobar que
todas ellas están correctamente instaladas.
• "¿Por qué no encaja la tarjeta de memoria?
Philips Glide solamente utiliza tarjetas microSD. A la vez que inserta
la tarjeta de memoria, empújela de forma que el lado metálico quede
orientado hacia arriba hasta que escuché un ""clic"".
Para quitar la tarjeta, simplemente presiónela hacia abajo. La tarjeta de
memoria se expulsará automáticamente."
10
• ¿Por qué la imagen del escáner no es nítida?
Es recomendable limpiar el sensor del escáner con una gamuza antes de utilizarlo.
Si realiza la digitalización a una velocidad lenta y uniforme aumentará la calidad de
dicha digitalización.
• ¿Por qué la imagen digitalizada no es proporcional?
Digitalice a una velocidad lenta y constante para optimizar la calidad de la digitalización.
• ¿Cuál es la mejor forma de digitalizar desde dentro de un libro?
Cuando digitalizada un documento encuadernado, es recomendable empezar
desde la encuadernación y deslizar hacia fuera.
• ¿Por qué las imágenes digitalizadas aparecen al revés?
Debe realizar la digitalización en la dirección en la que apunta la flecha. Para
cambiar la dirección de digitalización:
1. Presione el botón MENU (MENÚ) y elija CONFIGURACIÓN.
2. Vaya a Configuración de digitalización.
3. Elija DIRECCIÓN para personalizar la dirección desde la que se sienta cómodo
digitalizando.
• ¿Cómo veo las imágenes desde mi PC?
1. Con el escáner apagado, establezca la conexión USB con el cable mini-USB
(incluido).
2. Enchufe el conector USB más grande a su PC.
3. Encienda el escáner presionando el botón de encendido.
4. Su PC detectará este escáner como una "unidad portátil", como si fuera una
unidad flash USB.
• ¿Cómo puedo ponerme en contacto con Philips para obtener soporte técnico?
Puede ponerse en contacto con nosotros llamando al siguiente teléfono:
1-877-784-0999
Lunes-Viernes: 10:00 - 22:00pm EST
Sábado-Domingo: 12:00 - 21:00 EST
Festivos nacionales cerrado.
• Deseo cambiar la fecha de creación de archivo en estas fotografías digitalizadas. ¿
Cómo puedo hacerlo?
1. Instale el software ezScanPal V2.0 incluido con el escáner.
2. Inserte la tarjeta microSD (con adaptador SD) en su PC.
3. Abra el software EzScanPal V2.0 y, a continuación, haga clic con el BOTÓN
SECUNDARIO en la fotografía que desee y elija presione PROPERTIES
(PROPIEDADES).
4. Haga clic en File Date (Fecha de archivo) y, a continuación, cambie la fecha en
el menú.
5. Confirme los cambios presionando la marca de verificación de color verde.
Si tiene alguna otra pregunta sobre este escáner, consulte la sección de preguntas más
frecuentes en el sitio Web www.philips.com/support y busque el producto SIC4014H/
G7.
11
Especificaciones
Tipo de escáner: Escáner de bolsillo A4 CIS
Pantalla: LCD STN en color de 1” (64 x 96 píxeles)
Tamaño de digitalización: hasta A4
Modo de digitalización: Color / Gris
Resolución de digitalización: 300 / 600 ppp
Velocidad de digitalización:
5 segundos para un A4 documento en color a 300 ppp
10 segundos para un A4 documento en color a 600 ppp
Energía auto apagado: 2 minutos
Ranura para tarjetas de memoria: MicroSD (hasta 32 GB)
Puertos de E/S: Mini-USB B
Fuente de alimentación: pilas alcalinas (AAA x 4)
Formato de archivo: JPG/PDF
Dimensiones: 258 x 32,9 x 30,7 mm; 10,2" x 1,3" x 1,2"
Peso: 163 g/0,4 lbs (sin pilas)
Sistemas operativos admitidos para almacenamiento masivo:
Windows XP / Vista / 7; Mac OS X (10.4 ~ 10.7)
12
Garantía Limitada de Un (1) Año
COBERTURA DE LA GARANTIA:
La obligación de esta garantía está limitada a los términos establecidos en la parte de
abajo:
QUIEN ESTA CUBIERTO:
Este producto está garantizado al comprador original o la persona la cual está
recibiendo este producto como un regalo, contra defectos en los materiales y
manufactura como basados en el día original de compra (”Período de Garantía”) del
distribuidor autorizado. El recibo original mostrando el nombre del producto y el día de
compra del distribuidor autorizado es considerado como dicha prueba.
QUE ESTA CUBIERTO:
Esta garantía cubre los productos nuevos, si hay defecto en los materiales o
manufactura y si un reclamo es recibido durante el período de Garantía. A su opción,
la compañía va de cualquier forma (1) reparar el producto a ningún costo, usando
partes nuevas o reconstruidas, o (2) intercambiar el producto con un producto nuevo
u otro que haya sido manufacturado de partes nuevas o usadas en buen estado
servicial y este funcionando equivalentemente o comparablemente al producto
original en el inventario al corriente o (3) reembolsar el precio del producto original.
La compañía garantiza el reemplazamiento de productos o partes provistas bajo
esta garantía contra defectos en materiales o manufactura del día de reemplazo o
reparación de la porción original restante de la garantía original del producto. Cuando
el producto o parte(s) es intercambiado cualquier parte reemplazada es propiedad
de usted y la parte reemplazada es parte de la compañía. Cuando un reembolsó es
otorgado, su producto pertenece a la compañía. Nota: cualquier producto vendido
e identicado como reconstruido o renovado ileva cosigo una garantía limitada
de (90) dias.
Sólo se puede enviar el producto de reemplazo si se cumplen todos los
requisitos de garantía. No seguir todos los requisitos puede producir retraso.
LO QUE NO CUBRE-EXCLUSIONES Y LIMITACIONES:
Esta garantía limitada sólo se aplica a los nuevos productos que puenden ser
identicados por la marca, nombre comercial o logotipo provisto. Esta garantía limitada
no se aplica a cualquier otro producto que no sea Philips. Producto o cualquier
software, incluso si empaquetado o vendidos con el producto. Los fabricantes noPhilips, proveedores o editores pueden proporcionar una garantía separada para sus
propios productos empaquetan con el producto.
La compañía no es responsable por cualquier daño a la pérdida de todos los
programas, datos u otra información almacenada en los medios de cualquier
contenido en el producto, o cualquier producto no-Philips o una parte no cubierto por
esta garantía. Recuperación o la reinstalación de programas, datos u otra información
no está cubierto por esta garantía limitada.
13
Esta garantía no se aplica (a) a los daños causados por accidente, abuso, uso
incorrecto, negligencia, aplicación incorrecta, o producto no-Philips, (b) a los daños
causados por el servicio realizado por cualquier pena que una ubricación de servicio
autorizado, (c) a un producto o una parte que ha sido modicado sin autorización por
escrito, o (d) si cualquier número de serie se ha eliminado o desgurados, o (e) a un
accesorio del producto, o consumibles vendidos “Tal cual” sin garantía de ningun tipo,
incluyendo productos reformado/reconstruidos vendidos por Philips como “Tal cual”
por algunos distribuidores minoristas.
ESTA GARANTIA LIMITADA NO CUBRE:
• Gastos de envío a devolver el producto defectuoso.
• Cargos laborales para la instalación o configuración del producto, adjuste de
controles de cliente en el producto y la instalacion o la reparcion de cualquier parte
fuera del producto.
• Reemplazo de reparación o parte de producto causa de la instalación incorrecta o
mantenimiento, las conexiones al suministro inadecuado de voltaje, aumento de la
línea de alimentación, daños relampágo, conserva imágenes o marcas en la pantalla
resultantes de visualización de contenido jo estacionaria durante largos períodos,
elementos de la apariencia estécia de producto debidos al desgaste normal y
desgarro, reparaciones no autorizadas o de otros causan no dentro de
• Daño o reclamaciones para productos de no ser software disponible para su uso, o
para la pérdida de datos o perdido.
• Da o de envíos o accidentes de transito al devolver el producto.
• Un producto que requiere la modificación o adaptación para que pueda operar
en cualquier país distinto del país que ha sido diseñado, fabricado, aprobado o
autorizado o reparado por estas modicaciones.
• Un producto que se usa para fines comerciales o institucionales (incluyendo pero sin
limitarse a fines de alquiler).
• Se puede proporcionar roducto perdido en el envío y no recibo de vericación de
firma.
• El hecho de no operar por el manual del propietario.
PARA OBTENER ASISTENCIA
Para obtener soporte técnico vaya a www.philips.com/support y seleccione su producto
o llame al número gratuito: 1-877-784-0999
REPARACIÓN O REEMPLAZO COMO PREVISTOS PARA ESTA GARANTÍA ES EL
REMEDIO EXCLUSIVO PARA EL CONSUMIDOR. Philips NO SERÁ RESPONSABLE
DE CUALQUIER INCIDENTALES O DAÑOS CONSECUENTES Y PERJUICIOS POR
INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA SOBRE
ESTE PRODUCTO. EXCEPTO EN LA MEDIDA DE LO PROHIBIDO POR UNA LEY
APLICABLE, CUALQUIER GARANTÍA IMPLÍCITA O COMERCIABILIDAD PARA UN
PROPÓSITO PARTICULAR DE ESTE PRODUCTO ESTÁ LIMITADA EN DURACIÓN
A LA DURACIÓN DE ESTA GARANTÍA.
Algunos Estados no permiten las exclusiones o limitaciones de daños incidentales
o consecuentes, o permiten limitaciones sobre cuánto tiempo una garantía implícita
dura, así que las limitaciones o exclusiones anteriores no podrían aplicar a usted.
Esta garantía le otorga derechos legales especicos. Puede que tenga otros derechos
que varían de estado/provincia a estado/provincia.
14
Nota
Nota
Nota
Philips and Philips Shield are used under license of
Koninklijke Philips Electronics NV
Philips et Philips Shield sont utilisés sous licence de
Koninklijke Philips Electronics NV
Philips y Philips Shield se utilizan bajo la licencia de
Koninklijke Philips Electronics NV
© 2011 GiiNii International All right reserved.
82-345-00240
Download PDF

advertising
