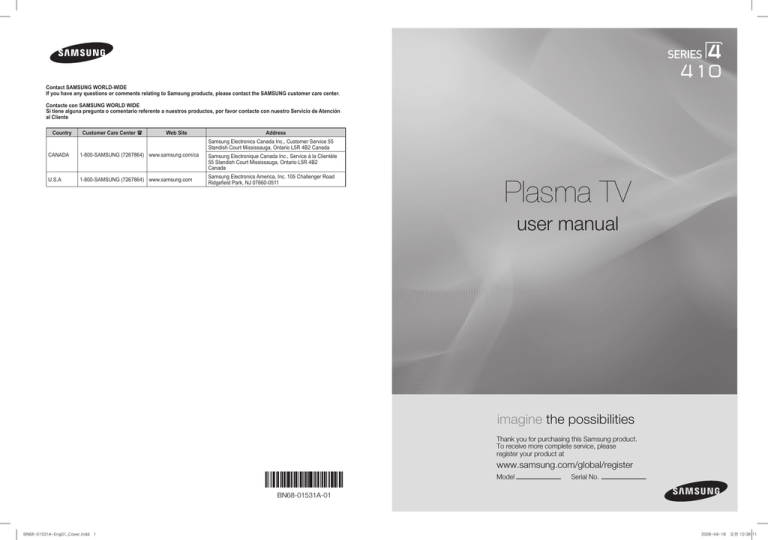

Contact SAMSUNG WORLD-WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.
Contacte con SAMSUNG WORLD WIDE
Si tiene alguna pregunta o comentario referente a nuestros productos, por favor contacte con nuestro Servicio de Atención
al Cliente
Country
Customer Care Center 
Web Site
CANADA
1-800-SAMSUNG (7267864) www.samsung.com/ca
U.S.A
1-800-SAMSUNG (7267864) www.samsung.com
Address
Samsung Electronics Canada Inc., Customer Service 55
Standish Court Mississauga, Ontario L5R 4B2 Canada
Samsung Electronique Canada Inc., Service à la Clientèle
55 Standish Court Mississauga, Ontario L5R 4B2
Canada
Samsung Electronics America, Inc. 105 Challenger Road
Ridgefield Park, NJ 07660-0511
Plasma TV
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please
register your product at
www.samsung.com/global/register
Model
Serial No.
BN68-01531A-01
BN68-01531A-Eng01_Cover.indd 1
2008-04-18 오전 10:38:11
Important Warranty Information Regarding Television Format Viewing
Wide screen format PDP Displays (16:9, the aspect ratio of the screen width to height) are primarily designed to view wide
screen format full-motion video. The images displayed on them should primarily be in the wide screen 16:9 ratio format,
or expanded to fill the screen if your model offers this feature and the images are constantly moving. Displaying stationary
graphics and images on screen, such as the dark side-bars on nonexpanded standard format television video and
programming, should be limited to no more than 5% of the total television viewing per week.
Additionally, viewing other stationary images and text such as stock market reports, video game displays, station logos,
web sites or computer graphics and patterns, should be limited as described above for all televisions. Displaying stationary
images that exceed the above guidelines can cause uneven aging of PDP Displays that leave subtle, but permanent
burned-in ghost images in the PDP picture. To avoid this, vary the programming and images, and primarily display
full screen moving images, not stationary patterns or dark bars.
On PDP models that offer picture sizing features, use these controls to view different formats as a full screen picture.
Be careful in the selection and duration of television formats used for viewing. Uneven PDP aging as a result of format
selection and use, as well as burned-in images, are not covered by your Samsung limited warranty.
U.S.A Only
The product unit accompanying this user manual is licensed under certain intellectual property rights of certain third
parties. In particular, this product is licensed under the following US patents: 5,991,715, 5,740,317, 4,972,484, 5,214,678,
5,323,396, 5,539,829, 5,606,618, 5,530,655, 5,777,992, 6,289,308, 5,610,985, 5,481,643, 5,544,247, 5,960,037,
6,023,490, 5,878,080, and under US Published Patent Application No. 2001-44713-A1.
This license is limited to private non-commercial use by end-user consumers for licensed contents. No rights are granted
for commercial use. The license does not cover any product unit other than this product unit and the license does not
extend to any unlicensed product unit or process conforming to ISO/IEC 11172-3 or ISO/IEC 13818-3 used or sold in
combination with this product unit. The license only covers the use of this product unit to encode and/or decode audio files
conforming to the ISO/IEC 11172-3 or ISO/IEC 13818-3. No rights are granted under this license for product features or
functions that do not conform to the ISO/IEC 11172-3 or ISO/IEC 13818-3.
Other countries
The product unit accompanying this user manual is licensed under certain intellectual property rights of certain third
parties. This license is limited to private non-commercial use by end-user consumers for licensed contents. No rights are
granted for commercial use. The license does not cover any product unit other than this product unit and the license does
not extend to any unlicensed product unit or process conforming to ISO/IEC 11172-3 or ISO/IEC 13818-3 used or sold in
combination with this product unit. The license only covers the use of this product unit to encode and/or decode audio files
conforming to the ISO/IEC 11172-3 or ISO/IEC 13818-3. No rights are granted under this license for product features or
functions that do not conform to the ISO/IEC 11172-3 or ISO/IEC 13818-3.
SAMSUNG ELECTRONICS NORTH AMERICAN LIMITED WARRANTY STATEMENT
Subject to the requirements, conditions, exclusions and limitations of the original Limited Warranty supplied with Samsung
Electronics (SAMSUNG) products, and the requirements, conditions, exclusions and limitations contained herein,
SAMSUNG will additionally provide Warranty Repair Service in the United States on SAMSUNG products purchased
in Canada, and in Canada on SAMSUNG products purchased in the United States, for the warranty period originally
specified, and to the Original Purchaser only.
The above described warranty repairs must be performed by a SAMSUNG Authorized Service Center. Along with this
Statement, the Original Limited Warranty Statement and a dated Bill of Sale as Proof of Purchase must be presented to
the Service Center. Transportation to and from the Service Center is the responsibility of the purchaser.
Conditions covered are limited only to manufacturing defects in material or workmanship, and only those encountered in
normal use of the product.
Excluded, but not limited to, are any originally specified provisions for, in-home or on-site services, minimum or maximum
repair times, exchanges or replacements, accessories, options, upgrades, or consumables.
For the location of a SAMSUNG Authorized Service Center, please call toll-free:
In the United States : 1-800-SAMSUNG (1-800-726-7864)
In Canada : 1-800-SAMSUNG
➢See the warranty card for more information on warranty terms.
© 2008 Samsung Electronics Co., Ltd. All rights reserved.
English - BN68-01428A_01531A-00Eng_1-60.in2 2
2008-04-18 오후 2:23:26
User Instructions
Screen Image retention
Do not display a still image (such as on a video game) on the plasma display panel for more than several minutes as it can
cause screen image retention. This image retention is also known as “screen burn”. To avoid such image retention, refer to
page 23 of this manual to reduce the degree of brightness and contrast of the screen when displaying a still image.
Altitude
The PDP can only operate normally at heights under 6500ft.
Heat on the top of the Plasma TV
The top side of the product may be hot after long periods of use as heat dissipates from the panel through the vent hole in
the upper part of the product.
This is normal and does not indicate any defect or operation failure of the product.
However, children should be prevented from touching the upper part of the product.
The product is making a ‘cracking’ noise.
A ‘cracking’ noise may occur when the product contracts or expands due to a change of surrounding environment such as
temperature or humidity. This is normal and not a defect of the unit.
Cell Defects
The PDP uses a panel consisting of 1,230,000(SD-level) to 3,150,000(HD-level) pixels which require sophisticated
technology to produce. However, there may be a few bright or dark pixels on the screen. These pixels will have no impact
on the performance of the product.
Avoid operating the TV at temperatures below 5°C (41°F)
A still image displayed too long may cause permanent damage to the PDP Panel.
Watching the Plasma TV in 4:3 format for a long period of time may leave traces of borders
displayed on the left, right and center of the screen caused by the difference of light emission on
the screen.
Playing a DVD or a game console may cause similar effect to the screen.
Damages caused by the above effect are not covered by the Warranty.
Afterimage on the Screen.
Displaying still images from Video games and PC for longer than a certain period of time may produce partial after-images.
To prevent this effect, reduce the ‘brightness’ and ‘contrast’ when displaying still images for a long time.
Warranty
Warranty does not cover any damage caused by image retention.
Burn-in is not covered by the warranty.
English - BN68-01428A_01531A-00Eng_1-60.in3 3
2008-04-18 오후 2:23:27
English
Contents
General Information
List of Features...................................................................5
Accessories.........................................................................5
Viewing the Control Panel...................................................6
Viewing the Connection Panel............................................7
Remote Control...................................................................8
Installing Batteries in the Remote Control........................... 9
Connections
Connecting VHF and UHF Antennas.................................. 9
Connecting Cable TV........................................................10
Connecting a DVD Player or Cable Box / Satellite receiver
(Set-Top Box) via HDMI............................................... 11
Connecting a DVD Player or Cable Box / Satellite receiver
(Set-Top Box) via DVI.................................................. 11
Connecting a DVD Player or Cable Box / Satellite receiver
(Set-Top Box) via Component cables.......................... 12
Connecting a Camcorder..................................................12
Connecting a VCR............................................................13
Connecting a Digital Audio System................................... 14
Connecting an Amplifier / DVD Home Theater................. 14
Connecting a PC...............................................................15
Operation
Turning the TV On and Off................................................16
Plug & Play Feature..........................................................16
Changing Channels..........................................................18
Adjusting the Volume........................................................19
Using the TOOLS Button..................................................19
Viewing the Display...........................................................19
Viewing the Menus............................................................20
Memorizing the Channels.................................................20
To Select the Source.........................................................22
To Edit the Input Source Name.........................................22
Picture Control
Changing the Picture Standard.........................................23
Customizing the Picture Settings......................................23
Adjusting the Detailed Settings.........................................24
Configuring Picture Options .............................................26
Resetting the Picture Settings to the Factory Defaults..... 31
Channel Control
Selecting the Antenna.......................................................36
Clearing Scrambled Channels - Digital............................. 36
Adding and Erasing Channels..........................................37
Viewing the Channel Lists.................................................38
Setting Your Favorite Channels........................................38
Labeling Channels............................................................39
Fine Tuning Analog Channels...........................................40
Checking the Digital-Signal Strength................................ 40
PC Display
Using Your TV as a Computer (PC) Display..................... 41
Display Modes..................................................................41
Setting up the TV with your PC.........................................42
Time Setting
Setting the Time................................................................44
Function Description
Selecting a Menu Language.............................................47
Viewing Closed Captions (On-Screen Text Messages)
- Digital.........................................................................47
Viewing Closed Captions (On-Screen Text Messages)
- Analog........................................................................49
Adjusting the TV On/Off Melody Sound............................ 50
Setting the Light Effect......................................................50
Setting the Entertainment mode.......................................51
Using the Energy Saving Feature..................................... 51
Upgrading the Software....................................................52
Using the V-Chip...............................................................53
Appendix
Securing the TV to the Wall..............................................61
Troubleshooting................................................................62
Wall- mount adjustment (Sold separately)........................ 63
Wall Mount Kit Specifications (VESA)............................... 65
How to assemble the Stand-Base..................................... 66
Specifications....................................................................66
Dimensions (PN42A410C1D)...........................................67
Dimensions (PN50A410C1D)...........................................68
Sound Control
Changing the Sound Standard..........................................32
Customizing the Sound.....................................................32
Setting the TruSurround XT..............................................33
Choosing a Multi-Channel Sound (MTS) Track - Digital... 33
Choosing a Multi-Channel Sound (MTS) Track - Analog.. 34
Automatic Volume Control................................................34
Setting the TV Speakers On/Off ......................................35
Connecting Headphones (Sold separately)...................... 35
Symbols
Press
One-Touch
Button
➢
Note
English - BN68-01428A_01531A-00Eng_1-60.in4 4
2008-04-21 오전 9:19:02
General Information
List of Features
•
•
•
•
•
Adjustable picture settings that can be stored in the TV’s memory.
Automatic timer to turn the TV on and off.
A special sleep timer.
V-Chip function.
Excellent Digital Interface & Networking :
With a built-in HD digital tuner, non-subscription HD broadcasts can be viewed with no Set-Top Box needed.
• Excellent Picture Quality
- DNIe technology provides life-like clear images.
• SRS TruSurround XT
- SRS TruSurround XT provides a virtual Dolby surround system.
• HDMI/DVI connection of your PC to this TV.
Accessories
Please make sure the following items are included with your TV. If any items are missing, contact your dealer.
Remote Control (BN59-00678A) /
AAA Batteries (4301-000103)
Power Cord
(3903-000144)
Owner’s Instructions /
Quick Setup Guide
Ferrite Core for Headphone
(3301-001456)
Cover-Bottom / Screws (2ea)
(Refer to page 66)
Warranty Card /
Safety Guide Manual
(Not available in all locations)
Cloth-Clean
Ferrite Core for Power Cord
(3301-001305 )
The following parts are sold separately and are available at most electronics stores.
➢If you do not use a good quality cable, some noise may appear on the screen.
S-VIDEO Cable (BN39-00149A)
HDMI Cable (BN39-00641A)
HDMI/DVI cable (BN39-00643A)
Component Cables (RCA)
(BN39-00279A)
PC Cable (BN39-00115A)
PC Audio Cable (BN39-00061B)
Optical Cable
Antenna Cable (BN39-00333A)
➢Ferrite Core (Power Cable, Headphone)
The ferrite cores are used to shield the cables from interference.
When connecting a cable, open the ferrite core and clip it around the cable near the plug.
English - BN68-01428A_01531A-00Eng_1-60.in5 5
2008-04-21 오전 9:19:06
Viewing the Control Panel
Buttons on the Lower-Right Part of the Panel
The buttons on the lower-right panel control your TV’s basic features, including the on-screen menu.
To use the more advanced features, you must use the remote control.
➢The product color and shape may vary depending on the model.
1SOURCE
Toggles between all the available input sources
(TV, AV1, AV2, S-Video, Component1, Component2,
PC, HDMI1, HDMI2).
2MENU
Press to see an on-screen menu of your TV’s features.
3+ VOL –
Press to increase or decrease the volume. In the onscreen menu, use the + VOL – buttons as you would
use the ◄ and ► buttons on the remote control.
6 POWER
Press to turn the TV on and off.
Power Indicator
Blinks and turns off when the power is on and lights up
in stand-by mode.
Remote Control Sensor
Aim the remote control towards this spot on the TV.
7Speakers
4 CH
Press to change channels.
In the on-screen menu, use the
CH
buttons as
you would use the ▲ and ▼ buttons on the remote
control.
5 ENTER
Press to confirm a selection.
English - BN68-01428A_01531A-00Eng_1-60.in6 6
2008-04-18 오후 2:23:33
Viewing the Connection Panel
Rear Panel Jacks
Use the rear panel jacks to connect A/V components that will be connected continuously, such as VCR or DVD players. For
more information on connecting equipment, see pages 9-15. The product color and shape may vary depending on the model.
1POWER IN
Connect the supplied power cord.
2DIGITAL AUDIO OUT (OPTICAL)
Connect to a Digital Audio component.
3AUDIO OUT (R/L)
Audio outputs to external devices.
4PC IN [PC]/[AUDIO]
Connect to the video and audio output jack on your PC.
5DVI IN (HDMI 2) (AUDIO-R/L)
Connect to the DVI audio output jack of an external device.
6 HDMI IN 1, 2
Connect to the HDMI jack of a device with an HDMI
output. (HDMI2 supports HDMI-DVI IN and connection
from a PC.)
- This input can also be used as a DVI connection with
separate analog audio inputs. An optional HDMI/DVI
cable will be necessary to make this connection.
- When using an optional HDMI/DVI adapter, the DVI
analog audio inputs on your TV allow you to receive left
and right audio from your DVI device.
7ANT IN
Uses a 75Ω Coaxial connector for an Air/Cable
Network.
8SERVICE
For service only.
9COMPONENT IN 1, 2 / AV IN 1
Connects Component video/audio.
The COMPONENT IN 1 jack is also used as the AV IN 1
jack.
- Connect the video cable to the COMPONENT IN 1 [Y/
VIDEO] jack and the audio cable to the COMPONENT IN 1
[R-AUDIO-L] jacks.
0EX-LINK
Connect this to the jack on the optional wall mount
bracket. This will allow you to adjust the TV viewing
angle using your remote control.
Side Panel Jacks
Use the right side panel jacks to connect a component that is used only occasionally, such as a camcorder or video game.
The product color and shape may vary depending on the model.
1 S-VIDEO (AV IN 2)
S-Video input for external devices with an S-Video output.
2 AV IN 2
Video and audio inputs for external devices.
3HEADPHONE
You can connect a set of headphones if you wish to watch a television program without
disturbing other people in the room.
English - BN68-01428A_01531A-00Eng_1-60.in7 7
2008-04-18 오후 2:23:34
Remote Control
You can use the remote control up to a distance of about 23 feet from the TV.
1POWER
#SOURCE
Turns the TV on and off.
2TV
Selects the TV mode directly.
$PRE-CH
3NUMERIC BUTTONS
Press to directly select a channel.
4–
W.LINK
Press to temporarily cut off the
sound.
6
VOL
W.LINK
W.LINK
Press to increase or decrease the
volume.
7TOOLS
Use to quickly select frequently
used functions.
8UP▲/DOWN▼/LEFT◄/
RIGHT►/ENTER
W.LINK
Press to select additional channels
(digital and analog) being
broadcast by the same station. For
example, to select channel “54-3”,
press “54”, then press “–” and “3”.
5MUTE
Press to display all of the available
video sources.
%
Tunes to the previous channel.
CH
Press to change channels.
^RETURN
Returns to the previous menu.
&EXIT
Press to exit the menu.
*MENU
Displays the main on-screen menu.
(SRS
Selects SRS TruSurround XT
mode.
)FAV.CH
Press to switch to your favorite
channels.
aP.SIZE
Press to change the screen size.
Use to select on-screen menu
items and change menu values.
9INFO
Press to display information on the
TV screen.
0COLOR BUTTONS
Use these buttons in the Channel
list.
!CC
Controls the caption decoder.
@MTS
Press to choose stereo, mono or
Separate Audio Program (SAP
broadcast).
➢The performance of the remote control may be affected by bright light.
English - BN68-01428A_01531A-00Eng_1-60.in8 8
2008-04-18 오후 2:23:35
Installing Batteries in the Remote Control
1 Lift the cover at the back of the remote control upward as shown in the figure.
2 Install two AAA size batteries.
➢ Make sure to match the “+” and “–” ends of the batteries with the diagram inside the
compartment.
➢ Do not mix battery types, i.e. alkaline and manganese.
3 Close the cover as shown in the figure.
➢ Remove the batteries and store them in a cool, dry place if you won’t be using the
remote control for a long time. The remote control can be used up to about 23 feet
(7m) from the TV. (Assuming typical TV usage, the batteries last for about one year.)
➢ If the remote control doesn’t work, check the following:
1. Is the TV power on?
2. Are the plus and minus ends of the batteries reversed?
3. Are the batteries drained?
4. Is there a power cut, or is the power cord unplugged?
5. Is there a special fluorescent light or a neon sign nearby?
Connections
Connecting VHF and UHF Antennas
If your antenna has a set of leads that look like this, see “Antennas with 300 Ω Flat
Twin Leads” below.
If your antenna has one lead that looks like this, see “Antennas with 75 Ω Round
Leads”.
If you have two antennas, see “Separate VHF and UHF Antennas”.
Antennas with 300 Ω Flat Twin Leads
If you are using an off-air antenna (such as a roof antenna or “rabbit ears”) that
has 300 Ω twin flat leads, follow the directions below.
1 Place the wires from the twin leads under the screws on a 300-75 Ω adapter (not
supplied).
Use a screwdriver to tighten the screws.
2 Plug the adaptor into the ANT IN terminal on the back of the TV.
ANT IN
Antennas with 75 Ω Round Leads
1 Plug the antenna lead into the ANT IN terminal on the back of the TV.
ANT IN
Separate VHF and UHF Antennas
If you have two separate antennas for your TV (one VHF and one UHF), you must
combine the two antenna signals before connecting the antennas to the TV. This
procedure requires an optional combiner-adaptor (available at most electronics
shops).
1 Connect both antenna leads to the combiner.
2 Plug the combiner into the ANT IN terminal on the bottom of the back panel.
UHF
VHF
UHF
VHF
ANT IN
English - BN68-01428A_01531A-00Eng_1-60.in9 9
2008-04-18 오후 2:23:36
Connecting Cable TV
To connect to a cable TV system, follow the instructions below.
Cable without a Cable Box
1 Plug the incoming cable into the ANT IN terminal on the back of the TV.
➢Because this TV is cable-ready, you do not need a cable box to view
unscrambled cable channels.
ANT IN
Connecting to a Cable Box that Descrambles All Channels
1 Find the cable that is connected to the ANT OUT terminal on your cable box.
➢This terminal might be labeled “ANT OUT”, “VHF OUT” or simply, “OUT”.
ANT IN
ANT OUT
2 Connect the other end of this cable to the ANT IN terminal on the back of the TV.
ANT IN
Connecting to a Cable Box that Descrambles Some Channels
If your cable box descrambles only some channels (such as premium channels), follow the instructions below.
You will need a two-way splitter, an RF (A/B) switch, and four lengths of Antenna cable. (These items are available
at most electronics stores.)
1 Find and disconnect the cable that is
connected to the ANT IN terminal on your
cable box.
➢This terminal might be labeled “ANT
IN”, “VHF IN” or simply, “IN”.
ANT IN
2 Connect this cable to a two-way splitter.
Incoming
cable
3 Connect an Antenna cable between an
OUTPUT terminal on the splitter and the IN
terminal on the cable box.
Incoming
cable
Splitter
Splitter
Cable Box
4 Connect an Antenna cable between the
ANT OUT terminal on the cable box and the
B–IN terminal on the RF(A/B) switch.
Incoming
cable
Splitter
RF (A/B)
Switch
Cable Box
5 Connect another cable between the other
OUT terminal on the splitter and the A–IN
terminal on the RF (A/B) switch.
Incoming
cable
Splitter
Cable Box
6 Connect the last Antenna cable between
the OUT terminal on the RF (A/B) switch
and the ANT IN terminal on the rear of the
TV.
RF (A/B)
Switch
TV Rear
Incoming
cable
Splitter
ANT IN
RF (A/B)
Switch
After you have made this connection, set the A/B switch to the “A” position for normal viewing. Set the A/B switch to the “B”
position to view scrambled channels. (When you set the A/B switch to “B”, you will need to tune your TV to the cable box’s
output channel, which is usually channel 3 or 4.)
English - 10
BN68-01428A_01531A-00Eng_1-60.in10 10
2008-04-18 오후 2:23:38
Connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box) via HDMI
This connection can only be made if there is an HDMI Output jack on the external device. This connection will
provide the highest quality picture.
1
Connect an HDMI Cable
between the HDMI IN(1 or 2)
jack on the TV and the HDMI
jack on the DVD Player or
Cable Box / Satellite receiver
(Set-Top Box).
TV Rear Panel
DVD Player or Cable Box /
Satellite receiver (Set-Top Box)
HDMI Cable (Not supplied)
What is HDMI?
• HDMI, or high-definition multimedia interface, is an interface that enables the
transmission of digital audio and video signals using a single cable without
compression.
• The difference between HDMI and DVI is that the HDMI device is smaller in size and
has the HDCP (High Bandwidth Digital Copy Protection) coding feature installed.
➢ Each DVD Player or Cable Box / Satellite receiver (Set-Top Box) has a different
back panel configuration.
➢ When connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box),
match the color of the connection terminal to the cable.
Connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box) via DVI
This connection can only be made if there is a DVI Output jack on the external device.
1
Connect a HDMI/DVI Cable
or DVI-HDMI Adapter
between the HDMI IN 2 jack
on the TV and the DVI jack
on the DVD Player or Cable
Box/Satellite receiver (SetTop Box).
Connect Audio Cables
between the DVI IN (HDMI 2)
[R-AUDIO-L] jack on the TV
and the AUDIO OUT jacks
on the DVD Player or Cable
Box/Satellite receiver (SetTop Box).
TV Rear Panel
DVD Player or Cable Box /
Satellite receiver (Set-Top Box)
Audio Cable (Not supplied)
1 HDMI/DVI Cable (Not supplied)
➢ Each DVD Player or Cable Box / Satellite receiver (Set-Top Box) has a different
back panel configuration.
➢ When connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box),
match the color of the connection terminal to the cable.
➢ When using an HDMI / DVI cable connection, you must use the HDMI IN 2 jack.
English - 11
BN68-01428A_01531A-00Eng_1-60.in11 11
2008-04-18 오후 2:23:41
Connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box) via Component cables
The rear panel jacks on your TV make it easy to connect a DVD Player or Cable Box / Satellite receiver (Set-Top
Box) to your TV.
1
Connect Component Cables
between the COMPONENT
IN (1 or 2) [Y, PB, PR]
jacks on the TV and the
COMPONENT [Y, PB, PR]
jacks on the DVD Player
or Cable Box / Satellite
receiver(Set-Top Box).
TV Rear Panel
DVD Player or Cable Box/
Satellite receiver (Set-Top Box)
Connect Audio Cables
between the COMPONENT
IN (1 or 2) [R-AUDIO-L] jacks
on the TV and the AUDIO
OUT jacks on the DVD Player
or Cable Box / Satellite
receiver (Set-Top Box)
Audio Cable (Not supplied)
1 Component Cable (Not supplied)
➢ Component video separates the video into Y (Luminance (brightness)), PB
➢
➢
(Blue) and PR (Red) for enhanced video quality. Be sure to match the component
video and audio connections. For example, if connecting the video cable to
COMPONENT IN 1, connect the audio cable to COMPONENT IN 1 also.
Each DVD Player or Cable Box / Satellite receiver (Set-Top Box) has a different
back panel configuration.
When connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box),
match the color of the connection terminal to the cable.
Connecting a Camcorder
The side panel jacks on your TV make it easy to connect a camcorder to your TV.
They allow you to view the camcorder tapes without using a VCR
1
Connect a Video Cable
(or S-Video Cable) between
the AV IN 2 [VIDEO]
(or S-VIDEO) jack on the TV
and the VIDEO OUT jack on
the Camcorder.
Connect Audio Cables
between the AV IN 2
[L-AUDIO-R] jacks on the TV
and the AUDIO OUT jacks on
the Camcorder.
TV Side Panel
1 S-Video Cable(Not supplied)
or
Camcorder
1 Video Cable (Not supplied)
Audio Cable (Not supplied)
➢ Each Camcorder has a different back panel configuration.
➢ When connecting a Camcorder, match the color of the connection terminal to the cable.
English - 1
BN68-01428A_01531A-00Eng_1-60.in12 12
2008-04-18 오후 2:23:43
Connecting a VCR
Video Connection
These instructions assume that you have already connected your TV to an antenna or a cable TV system (according
to the instructions on pages ~10). Skip step 1 if you have not yet connected to an antenna or a cable system.
1
Unplug the cable or antenna
from the back of the TV.
Connect the cable or antenna
to the ANT IN terminal on the
back of the VCR.
Connect an Antenna Cable
between the ANT OUT
terminal on the VCR and the
ANT IN terminal on the TV.
4
Connect a Video Cable
between the VIDEO OUT
jack on the VCR and the AV
IN 1 [Y/VIDEO] or AV IN 2
[VIDEO] jack on the TV.
5
Connect Audio Cables
between the AUDIO OUT
jacks on the VCR and the AV
IN 1 (or AV IN 2) [R-AUDIO-L]
jacks on the TV.
TV Rear Panel
TV Side Panel
VCR Rear Panel
5 Audio Cable(Not supplied)
4 Video Cable(Not supplied)
Antenna cable(Not supplied)
➢ If you have a “mono” (non-stereo) VCR, use a Y-connector (not supplied) to
➢
➢
➢
connect to the right and left audio input jacks of the TV. Alternatively, connect the
cable to the “R” jack.
If your VCR is stereo, you must connect two cables.
Each VCR has a different back panel configuration.
When connecting a VCR, match the color of the connection terminal to the cable.
When connecting to AV IN 1, the color of the AV IN 1 [Y/VIDEO] jack (Green) does
not match the color of the video cable (Yellow).
S-Video Connection
Your Samsung TV can be connected to an S-Video jack on a VCR.
(This connection delivers a better picture as compared to a standard VCR.)
1
To begin, follow steps 1–3
in the previous section to
connect the antenna or cable
to your VCR and your TV.
Connect an S-Video Cable
between the S-VIDEO OUT
jack on the VCR and the AV
IN 2 [S-VIDEO] jack on the
TV.
Connect Audio Cables
between the AUDIO OUT
jacks on the VCR and the AV
IN 2 [R-AUDIO-L] jacks on
the TV.
TV Rear Panel
TV Side Panel
VCR Rear Panel
1 Antenna cable(Not supplied)
Audio Cable (Not supplied)
S-Video Cable(Not supplied)
An S-Video may be included with your VCR. (If not, check your local electronics store.)
➢ Each VCR has a different back panel configuration.
➢ When connecting a VCR, match the color of the connection terminal to the cable.
English - 1
BN68-01428A_01531A-00Eng_1-60.in13 13
2008-04-18 오후 2:23:48
Connecting a Digital Audio System
The rear panel jacks on your TV make it easy to connect a Digital Audio System(Home theater/Receiver) to your
TV.
1
Connect an Optical Cable
between the DIGITAL AUDIO
OUT (OPTICAL) jacks on
the TV and the Digital Audio
Input (OPTICAL) jacks on the
Digital Audio System.
When a Digital Audio System
is connected to the DIGITAL
AUDIO OUT (OPTICAL)
terminal:
Decrease the volume of the
TV, and adjust the volume
level with the system’s
volume control.
TV Rear Panel
Digital Audio System
Optical Cable (Not supplied)
What is OPTICAL?
• Converts the electric signal into an optical light signal, and transmits it through glass
fibers. S/PDIF is a transmission system of digital audio in the form of a light wave
that uses a glass conductor.
➢ 5.1CH audio is possible when the TV is connected to an external device
supporting 5.1CH.
➢ Each external input source device has a different back panel configuration.
➢ When the receiver (home theater) is set to On, you can hear sound output from
the TV’s Optical jack. When the TV is displaying a DTV(air) signal, the TV will send
out 5.1 channel sound to the Home theater receiver. When the source is a digital
component such as a DVD and is connected to the TV via HDMI, only 2 channel
sound will be heard from the Home Theater receiver.
Connecting an Amplifier / DVD Home Theater
1
Connect Audio Cables
between the AUDIO OUT
[R-AUDIO-L] on the TV and
AUDIO IN [L-AUDIO-R] on
the Amplifier / DVD Home
Theater.
TV Rear Panel
Amplifier / DVD Home Theater
When an audio amplifier is
connected to the AUDIO OUT
[R-AUDIO-L] jacks terminals:
Decrease the volume of the
TV, and adjust the volume
level with the Amplifier’s
volume control.
Audio Cable (Not supplied)
➢ Each Amplifier / DVD Home Theater has a different back panel configuration.
➢ When connecting an Amplifier / DVD Home Theater, match the color of the
connection terminal to the cable.
English - 14
BN68-01428A_01531A-00Eng_1-60.in14 14
2008-04-18 오후 2:23:52
Connecting a PC
Using the D-Sub Cable
1 Connect a D-Sub Cable
between PC IN [PC] jack on
the TV and the PC output
jack on your computer.
Connect a PC Audio Cable
between PC IN [AUDIO] jack
on the TV and the Audio Out
jack of the sound card on
your computer.
Using the D-Sub Cable
TV Rear Panel
PC
PC Audio Cable (Not supplied)
1 D-Sub Cable (Not supplied)
Using the HDMI/DVI Cable
1 Connect a HDMI/DVI cable
between the HDMI IN 2 jack
on the TV and the PC output
jack on your computer.
Connect a 3.5mm Stereo/
2RCA cable between the DVI
IN (HDMI 2) [R-AUDIO-L] jack
on the TV and the Audio Out
jack of the sound card on your
computer.
Using the HDMI/DVI Cable
TV Rear Panel
PC
.5 mm Stereo plug to RCA Cable (Not supplied)
1 HDMI/DVI Cable (Not supplied)
➢ Each PC has a different back panel configuration.
➢ When connecting a PC, match the color of the connection terminal to the cable.
➢ When using an HDMI/DVI cable connection, you must use the HDMI IN 2 terminal.
English - 15
BN68-01428A_01531A-00Eng_1-60.in15 15
2008-04-18 오후 2:23:56
Operation
Turning the TV On and Off
Press the POWER button on the remote control.
You can also use the POWER button on the TV.
➢It may take a while before you see a full picture.
Plug & Play Feature
The first time you turn on your new TV, choose your basic settings for language, input source and channels, and
time of day using the plug and play feature. The TV will store these settings in memory. Storing the channels in
memory will allow you to scan the stored channels rather than have to enter their digits each time you want to
change channels.
When the TV is initially powered on, basic settings proceed automatically:
1 Press the POWER button on the remote control.
The message Menu language, Store Demo, Channels and Time will be set.
is displayed.
Plug & Play
i
Menu language, Store Demo,
Channels and Time will be set.
Start
Enter
2 Press the ENTER button to enter the language.
Press the ▲ or ▼ button to select language, then press the ENTER button.
The message Select “Home Use” when installing this TV in your home. is
automatically displayed.
➢The Screen Saver is activated if there is no remote control key input for
longer than 1 minute while Plug & Play is running.
➢The Screen Saver is activated if there is no operating signal for longer than
15 minutes.
3 Press the ◄ or ► button to select Store Demo or Home Use, then press the
ENTER button.
➢We recommend setting the TV to Home Use mode for the best picture in
your home environment.
➢Store Demo mode is only intended for use in retail environments.
➢If the unit is accidentally set to Store Demo mode and you want to return
to Home Use (Standard) : Press the Volume button on the TV. When the
volume OSD is displayed, press and hold the MENU button on the TV for 5
seconds.
4 Press the ▲ or ▼ button to memorize the channels of the selected connection.
Press the ENTER button to select Start.
➢Air: Air antenna signal.
Cable: Cable antenna signal.
Auto: Air and Cable antenna signals.
➢In Cable mode, you can select the correct analog signal source among
STD, HRC, and IRC by pressing the ◄ or ► button, then press the ENTER
button. If you have Digital cable, select the signal source for both Analog and
Digital. Contact your local cable company to identify the type of cable system
that exists in your particular area.
Plug & Play
Select the language of the OSD.
Language
: English
Español
Français
Move
Enter
Plug & Play
Select “Home Use” when installing
this TV in your home.
Store Demo
Move
Home Use
Enter
Plug & Play
Select the antenna to memorize.
Air
Start
Cable
Start
Auto
Start
Move
Enter
Skip
Plug & Play
Selects a cable signal type for your location.
Analog
STD
Start
HRC
IRC
Digital
STD
HRC
IRC
Move
Enter
Skip
Continued...
English - 16
BN68-01428A_01531A-00Eng_1-60.in16 16
2008-04-18 오후 2:23:58
5 The TV will begin memorizing all of the available channels.
➢To stop the search before it has finished, press the ENTER button with Stop
selected.
After all the available channels are stored, the TV starts to remove scrambled
channels(see page37). The Auto program menu then reappears.
Press the ENTER button when channel memorization is complete.
Clock Mode menu is automatically displayed.
Auto Program
Auto Program in Progress.
DTV Air : 5
Air : 3
DTV Cable : -- Cable : -Air 67
68%
Stop
Skip
Enter
Auto Program
Removing scrambled channel.
DVD Cable 3-1
68%
Stop
6 Press the ENTER button.
Press the ▲ or ▼ button to select Manual if you want to set the current time
manually, then press the ENTER button. Enter the current date and time. is
displayed.
➢ If you select Auto, Set to daylight savings time. is displayed, then go to
step 9.
Skip
Enter
Auto Program
Auto program is completed.
93 channels are memorized
DTV Air : 16
Air : 23
DTV Cable : 13 Cable : 21
OK
Skip
Enter
Plug & Play
7 Press the ◄ or ► button to move to Month, Day, Year, Hour, Minute, or
am/pm. Set the date and time you want by pressing the ▲ or ▼ button,
then press the MENU button.
➢You can set the Month, Day, Year, Hour, and Minute directly by pressing
the number buttons on the remote control.
Select the Clock mode.
Clock Mode
: Auto
Manual
Enter
Move
Skip
Plug & Play
Enter the current date and time.
8 The message Enjoy your watching. is displayed.
When you have finished, press the ENTER button.
➢Even if the ENTER button is not pressed, the message will automatically
disappear after several seconds.
Month
Day
01
01
2008
Hour
Minute
am/pm
05
30
am
Adjust
Year
Skip
Enter
Move
Plug & Play
i
Enjoy your watching.
OK
Enter
Setting the Clock Automatically
9 Press the ENTER button.
Press the ▲ or ▼ button to select On or Off, then press the ENTER button.
The Select the time zone in which you live. menu is automatically displayed.
10 Press the ▲ or ▼ button to highlight the time zone for your local area (and
to move the highlight to the appropriate time zone on the map of the United
States).
Press the ENTER button.
If clock is not automatically set, see page 45 to set the clock.
11 The message Enjoy your watching. is displayed.
When you have finished, press the ENTER button.
➢Even if the ENTER button is not pressed, the message will automatically
disappear after several seconds.
Plug & Play
Set to daylight saving time.
: Off
On
DST
Enter
Move
Skip
Plug & Play
Select the time zone in which you live.
Newfoundland
Atlantic
Eastern
Central
Mountain
Pacific
Alaska
Hawaii
Move
Enter
Skip
Plug & Play
i
Enjoy your watching.
OK
Continued...
Enter
English - 17
BN68-01428A_01531A-00Eng_1-60.in17 17
2008-04-18 오후 2:23:59
If you want to reset this feature...
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Setup
TV
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings
►
Entertainment
: Off ►
▼
More
Move
Enter
Return
2 Press the ENTER button to select Plug & Play. For further details on setting up
options, refer to the pages 16~17.
➢ The Plug & Play feature is only available in the TV.
Plug & Play
i
Menu language, Store Demo,
Channels and Time will be set.
Start
Enter
Return
Changing Channels
Using the Channel Buttons
1 Press the W.LINK
CH
or CH
button to change channels.
➢When you press the W.LINK
CH
or CH
button, the TV changes channels in
W.LINK
sequence. You will see all the channels that the TV has memorized.
W.LINK
(The TV must
have memorized at least three channels). You will not see
channels that were either erased or not memorized. See pages 20-21 to
memorize channels.
Using the Number Buttons
1 Press the number buttons to go directly to a channel. For example, to select
channel 27, press 2, then 7.
The TV will change channels when you press the second number.
➢For quick channel change, press the number buttons, then press the ENTER
button.
Using the “-” Button
The “ ” button is used to select stations that broadcast a digital signal.
1 For example, for Channel 7-1, press 7, then , then 1.
➢ HD indicates the TV is receiving a Digital High Definition signal.
SD indicates the TV is receiving a Standard Definition signal.
➢ For quick channel change, press the number buttons, then press the ENTER
button.
Using the PRE-CH Button to select the Previous Channel
Use the number buttons to quickly tune to any channel.
1 Press the PRE-CH button. The TV will switch to the last channel viewed.
➢ To quickly switch between two channels that are far apart, tune to one
channel, then use the number button to select the second channel.
Then use the PRE-CH button to quickly alternate between them.
English - 18
BN68-01428A_01531A-00Eng_1-60.in18 18
2008-04-18 오후 2:24:00
Adjusting the Volume
Using the Volume Buttons
1 Press the VOL
or VOL
W.LINK
button to increase or decrease the volume.
W.LINK
Using the Mute Button
At any time, you can cut off the sound using the MUTE button.
1 Press MUTE and the sound cuts off.
Mute will displayed on the screen.
2 To turn mute off, press the MUTE button again, or simply press the VOL
VOL
button.
W.LINK
or
W.LINK
Using the TOOLS Button
You can use the TOOLS button to select your frequently used functions quickly and easily. The “TOOLS” menu
changes depending on which external input mode you are viewing.
1 Press the TOOLS button.
The TOOLS menu will appear.
Tools
2 Press the ▲/▼ button to select a menu, then press the ENTER button.
3 Press the ▲/▼/◄/►/ENTER buttons to display, change, or use the selected
items.
For a more detailed description of each function, refer to the corresponding
page.
Picture Mode
Sound Mode
Sleep Timer
Add to Favorite
Switch to Cable
Move
◄
:
:
Adjust
Standard
Custom
Off
►
Exit
• Picture Mode, see page 23
• Sound Mode, see page 32
• Sleep Timer, see page 46
• Add to Favorite, see page 38
• Switch to Cable, see page 20
Viewing the Display
The display identifies the current channel and the status of certain audio-video settings.
1 Press the INFO button on the remote control.
The TV will display the channel, the type of sound, and the status of certain
picture and sound settings.
Air
3
Mono
Picture Mode
Sound Mode
MTS
V-Chip
Caption
7 : 30 am
: Standard
: Custom
: Mono
: Off
: Off
Press the INFO button once more or wait approximately 10 seconds and it disappears
automatically.
English - 19
BN68-01428A_01531A-00Eng_1-60.in19 19
2008-04-18 오후 2:24:01
Viewing the Menus
1 With the power on, press the MENU button.
The main menu appears on the screen. Its left side has five icons:
Picture, Sound, Channel, Setup, Input.
TV
Mode
Cell Light
Contrast
Brightness
Sharpness
Color
Tint(G/R) G 50
▼ More
2 Press the ▲ or ▼ button to select one of the icons.
Then press the ENTER button to access the icon’s sub-menu.
: Standard
Move
Enter
►
7
95
45
50
50
R 50
Exit
3 Press the EXIT button to exit.
➢ It takes about one minute until the on-screen menu disappears.
Memorizing the Channels
Your TV can memorize and store all of the available channels for both “off-air” (air) and cable channels. After the
available channels are memorized, use the W.LINK
CH
or CH
button to scan through the channels. This eliminates
the need to change channels by entering the channel digits. There are three steps for memorizing channels:
W.LINK
selecting a broadcast source, memorizing
the channels (automatic) and adding and deleting channels (Channel
Lists).
Selecting the Video Signal-source
Before your television can begin memorizing the available channels, you must
specify the type of signal source that is connected to the TV (i.e. an Air or a Cable
system).
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
TV
Channel
Antenna
: Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
2 Press the ENTER button to select Antenna.
Press the ▲ or ▼ button to select Air or Cable, then press the ENTER button.
Enter
TV
►
►
►
►
►
►
►
Return
Channel
Air
Antenna
: Air
Cable
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Press the EXIT button to exit.
Move
Easy Setting
Enter
Return
Tools
1 Press the TOOLS button on the remote control.
2 Press the ▲ or ▼ button to select Switch to Cable or Switch to Air, then press
the ENTER button.
Anynet+ (HDMI-CEC)
Picture Mode
Sound Mode
Sleep Timer
Add to Favorite
Switch to Cable
Move
:
:
:
Enter
Standard
Custom
Off
Exit
Continued...
English - 20
BN68-01428A_01531A-00Eng_1-60.in20 20
2008-04-18 오후 2:24:02
Storing Channels in Memory (Automatic Method)
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
TV
Channel
Antenna
: Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
2 Press the ▲ or ▼ button to select Auto Program, then press the ENTER
button.
Move
3 Press the ▲ or ▼ button to select the antenna connection, then press the
ENTER button.
➢Air: Air antenna signal.
Cable: Cable antenna signal.
Auto: Air and Cable antenna signals.
TV
Enter
Auto Program
Air
Start
Cable
Start
Auto
Start
TV
➢After all the available channels are stored, the TV starts to remove
scrambled channels (see page 38). The Auto program menu then reappears.
➢If you want to stop Auto Programming, press the ENTER button. The Stop
Auto Program? message will be displayed. Select Yes by pressing the ◄
or ► button.
Press the EXIT button to exit.
Return
Enter
Auto Program
Selects a cable signal type for your location.
Analog
STD
Start
HRC
IRC
Digital
STD
HRC
IRC
Move
Enter
Auto Program
Auto Program in progress.
DTV Air : 5
Air : 3
DTV Cable : -- Cable : --
5 The TV begins memorizing all available stations.
Return
Select the antenna to execute the Auto
Program function.
Move
4 When selecting the Cable TV system:
Press the ENTER button to start the auto program.
Press the ▲ or ▼ to select the correct analog signal cable system source from
among STD, HRC, and IRC, then press the ENTER button. If you have Digital
cable TV, select the cable system signal source for both Analog and Digital.
➢ STD, HRC, and IRC identify various types of cable TV systems. Contact
your local cable company to identify the type of cable system that exists in
your particular area. At this point the signal source has been selected.
►
►
►
►
►
►
►
Return
Air 67
68 %
Stop
Return
Enter
Auto Program
Removing scrambled channel.
DVD Cable 3-1
68%
Stop
Enter
Skip
English - 21
BN68-01428A_01531A-00Eng_1-60.in21 21
2008-04-18 오후 2:24:03
To Select the Source
Use to select TV or other external input sources such as DVD players or Set-top/Cable boxes connected to the TV.
Use to select the input source of your choice.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Input, then press the ENTER button.
TV
Input
Source List : TV
Edit Name
Move
2 Press the ENTER button to select Source List.
Press the ▲ or ▼ button to select signal source, then press the ENTER button.
➢ Available signal sources: TV, AV1, AV2, S-Video, Component1,
Component2, PC, HDMI1, HDMI2.
➢ You can choose only those external devices that are connected to the TV.
TV
Enter
►
►
Return
Source List
TV
AV1
: - - - -
AV2
: - - - -
S-Video
: - - - -
Component1 : - - - -
Component2 : - - - -
PC
:---▼ More
Move
Enter
Return
You can also press the SOURCE button on the remote control to view an external
signal source.
To Edit the Input Source Name
You can name the device connected to the input jacks to make your input source selection easier.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Input, then press the ENTER button.
Press the ▲ or ▼ button to select Edit Name, then press the ENTER button.
TV
Input
Source List : TV
Edit Name
Move
2 Press the ▲ or ▼ button to select AV1, AV2, S-Video, Component1,
Component2, PC, HDMI1 or HDMI2 input jack, then press the ENTER button.
3 Press the ▲ or ▼ button to select VCR, DVD, Cable STB, Satellite STB, PVR
STB, AV Receiver, Game, Camcorder, PC, TV, IPTV, Blu-Ray, HD DVD or
Digital Media Adapter input source, then press the ENTER button.
Press the EXIT button to exit.
When a PC with a resolution of 640 x [email protected] is connected to the HDMI IN 2
port, you should set the HDMI2 mode to PC in the Edit Name menu.
TV
►
►
Enter
Return
Edit Name
AV1
AV2
S-Video
Component1
Component2
PC
HDMI1
HDMI2
Move
: --------
: VCR
: DVD
: Cable STB
: Satellite STB
: PVR STB
AV Receiver
: Game
▼
:
Return
Enter
English - 22
BN68-01428A_01531A-00Eng_1-60.in22 22
2008-04-18 오후 2:24:04
Picture Control
Changing the Picture Standard
You can select the type of picture which best corresponds to your viewing requirements.
1 Press the MENU button to display the menu.
Press the ENTER button to select Picture.
TV
2 Press the ENTER button to select Mode.
Press the ▲ or ▼ button to select Dynamic, Standard, or Movie.
Press the ENTER button.
• Dynamic: Select the picture for high-definition in a bright room.
• Standard: Select the picture for the optimum display in a normal environment.
• Movie: Select the picture for viewing movies in a dark room.
Mode
Cell Light
Contrast
Brightness
Sharpness
Color
Tint(G/R) G 50
▼ More
: Standard
Move
Return
Enter
TV
►
7
95
45
50
50
R 50
Mode
: Dynamic
Standard
Cell Light
Movie
Contrast
Brightness
Sharpness
Color
Tint(G/R) G 50
▼ More
3 Press the EXIT button to exit.
Easy Setting
Move
1 Press the TOOLS button on the remote control.
7
95
45
50
50
R 50
Return
Enter
TOOLS
2 Press the ▲ or ▼ button to select Picture Mode.
3 Press the ◄ or ► button to select the required option.
4 Press the EXIT or TOOLS button to exit.
Picture Mode
Sound Mode
Sleep Timer
Add to Favorite
Switch to Air
Move
◄
:
:
Standard
Custom
Off
Adjust
►
Exit
Customizing the Picture Settings
Your television has several setting options that allow you to control the picture quality.
1 To select the desired picture mode, follow the Changing the Picture Standard
instructions number 1 to 2.
2 Press the ▲ or ▼ button to select Cell Light, Contrast, Brightness,
Sharpness, Color, or Tint(G/R), then press the ENTER button.
TV
Mode
Cell Light
Contrast
Brightness
Sharpness
Color
Tint(G/R) G 50
▼ More
Move
3 Press the ◄ or ► button to decrease or increase the value of a particular item.
Press the ENTER button.
Press the EXIT button to exit.
➢ • When you make changes to Cell Light, Contrast, Brightness,
Sharpness, Color, or Tint(G/R) the OSD will be adjusted accordingly.
• When in PC mode, Tint(G/R), Sharpness and Color are not available.
• Each adjusted setting will be stored separately according to its input mode.
: Standard
Enter
►
7
95
45
50
50
R 50
Return
Cell Light
Move
7
Adjust
Return
Contrast
Move
80
Adjust
Return
• Cell Light: Sets the pixel brightness; 10 being the highest setting.
• Contrast: Adjusts the contrast level of the picture.
• Brightness: Adjusts the brightness level of the picture.
• Sharpness: Adjusts the edge definition of the picture.
• Color: Adjusts color saturation of the picture.
• Tint(G/R): Adjusts the color tint of the picture by compensating the red and
green color.
English - 23
BN68-01428A_01531A-00Eng_1-60.in23 23
2008-04-18 오후 2:24:05
Adjusting the Detailed Settings
Samsung’s new TVs allow you to make even more precise picture settings than previous models. See below to
adjust detailed picture settings.
Activating Detailed Settings
1 Press the MENU button to display the menu.
Press the ENTER button to select Picture.
TV
More
Detailed Settings
Picture Options
Reset
: OK
▲
2 Press the ENTER button to select Mode.
Press the ▲ or ▼ button to select Standard or Movie, then press the ENTER
button.
➢Detailed Settings is available in Standard or Movie mode.
3 Press the ▲ or ▼ button to select Detailed Settings, then press the ENTER
button.
Move
TV
Enter
Return
Detailed Settings
Black Adjust
:Off
Dynamic Contrast : Medium
Gamma
:0
Color Space
White Balance
Flesh Tone
Edge Enhancement: On
➢In PC mode, you can only make changes to Dynamic Contrast, Gamma
and White Balance from among the Detailed Settings items.
Move
Activating Black adjust
You can select the black level on the screen to adjust the screen depth.
4 Press the ▲ or ▼ button to select Black adjust, then press the ENTER button.
►
►
►
TV
Enter
0
• Off: Turns off the black adjustment function.
• Low: Sets the black color depth to low.
• Medium: Sets the black color depth to medium.
• High: Sets the black color depth to high.
►
Return
Detailed Settings
Black Adjust
:Off
Off
Low
Dynamic Contrast : Off
Gamma
:0Medium
High
Color Space
White Balance
Flesh Tone
Edge Enhancement: On
5 Press the ▲ or ▼ button to select Off, Low, Medium or High.
Press the ENTER button.
►
►
►
►
►
Move
Enter
0
Return
Activating Dynamic Contrast
You can adjust the screen contrast so that the optimal contrast is provided.
6 Press the ▲ or ▼ button to select Dynamic Contrast, then press the ENTER
button.
TV
Detailed Settings
Black Adjust
:Off
Off
Dynamic Contrast : Off
Gamma
:0Low
Medium
Color Space
White Balance High
Flesh Tone
Edge Enhancement: On
7 Press the ▲ or ▼ button to select Off, Low, Medium or High.
Press the ENTER button.
• Off: Turns off the dynamic contrast adjustment function.
• Low: Sets the dynamic contrast to low.
• Medium: Sets the dynamic contrast to medium.
• High: Sets the dynamic contrast to high.
Move
Enter
0
Return
Activating Gamma
You can adjust the Primary Color (Red, Green, Blue) Intensity. (-3 ~ +3)
8 Press the ▲ or ▼ button to select Gamma, then press the ENTER button.
TV
Detailed Settings
Black Adjust
:Off
Dynamic Contrast : Medium
Gamma
:0
Color Space
White Balance
Flesh Tone
Edge Enhancement: On
9 Press the ◄ or ► button to decrease or increase the value.
Press the ENTER button.
Move
Continued...
Enter
0
►
►
►
►
►
►
Return
Gamma
0
Adjust
Return
English - 24
BN68-01428A_01531A-00Eng_1-60.in24 24
2008-04-18 오후 2:24:06
Changing the Color Space
Color space is a color matrix composed of red, green and blue colors.
Select your favorite color space to experience the most natural color.
TV
Detailed Settings
Black Adjust
:Off
Dynamic Contrast : Medium
Gamma
:0
Color Space
White Balance
Flesh Tone
Edge Enhancement: On
10 Press the ▲ or ▼ button to select Color Space, then press the ENTER button.
11 Press the ENTER button again to select Color Space.
12 Press the ▲ or ▼ button to select Auto, Native or Custom.
Press the ENTER button.
Move
• Auto: Auto Color Space automatically adjusts to the most natural color tone
based on program sources.
• Native: Native Color Space offers deep and rich color tone.
• Custom: Adjusts the color range to suit your preference. (see “Customizing the
Color Space”)
TV
Color Space
Move
TV
Return
Enter
Color Space
15 Press the ▲ or ▼ button to select Red, Green or Blue to change it.
Press the ENTER button.
➢ In Color, you can adjust the RGB values for the selected color.
➢ To reset the adjusted RGB value, select Reset.
50
0
0
Auto
Color Space
:Off
Color
: Native
Custom
Red
Green
Blue
Reset
14 Press the ▲ or ▼ button to select Red, Green, Blue, Yellow, Cyan or
Magenta. Press the ENTER button.
16 Press the ◄ or ► button to decrease or increase the value of a particular item.
Press the ENTER button.
►
Return
Enter
Auto
Color Space
:Off
Color
: Native
Custom
Red
Green
Blue
Reset
Customizing the Color Space
13 Press the ▲ or ▼ button to select Color, then press the ENTER button.
➢Color is available when Color Space is set to Custom.
0
►
►
►
►
►
Move
TV
50
0
0
Return
Enter
Color Space
Color Space
:Custom
Color
: Red
Red Green
Green Blue
Blue Yellow
Cyan
Reset
Magenta
• Red: Adjusts the red saturation level of the selected color.
• Green: Adjusts the green saturation level of the selected color.
• Blue: Adjusts the blue saturation level of the selected color.
• Reset: Resets the color space to the default values.
Move
50
0
0
Return
Enter
➢ Changing the adjustment value will refresh the adjusted screen.
➢ Settings can be adjusted and stored for each external device you have
connected to an input of the TV. For example, if you have a DVD player
connected to HDMI 1 and it is currently selected, settings and adjustments
will be saved for the DVD player.
Activating White Balance
You can adjust the color temperature for more natural picture colors.
TV
Detailed Settings
Black Adjust
:Off
Dynamic Contrast : Medium
Gamma
:0
Color Space
White Balance
Flesh Tone
Edge Enhancement: On
17Press the ▲ or ▼ button to select White Balance, then press the ENTER
button.
18 Select the required option by pressing the ▲ or ▼ button, then press the
ENTER button.
Move
Return
Enter
R-Offset
G-Offset
B-Offset
R-Gain
G-Gain
B-Gain
Reset
Move
Enter
25
25
25
25
25
25
Return
▲
25
R-Offset
▼
➢ Changing the adjustment value will refresh the adjusted screen.
►
White Balance
19 Press the ◄ or ► button to decrease or increase the value of a particular item.
Press the ENTER button.
• R Offset: Adjusts the red color darkness.
• G Offset: Adjusts the green color darkness.
• B Offset: Adjusts the blue color darkness.
• R Gain: Adjusts the red color brightness.
• G Gain: Adjusts the green color brightness.
• B Gain: Adjusts the blue color brightness.
• Reset: The previously adjusted white balance will be reset to the factory defaults.
0
►
►
►
►
►
Move
Adjust
Return
Continued...
English - 25
BN68-01428A_01531A-00Eng_1-60.in25 25
2008-04-18 오후 2:24:07
Flesh Tone
You can emphasize the pink flesh tone in the picture.
20 Press the ▲ or ▼ button to select Flesh Tone, then press the ENTER button.
TV
Detailed Settings
Black Adjust
:Off
Dynamic Contrast :Off
Gamma
:0
Color Space
White Balance
Flesh Tone
Edge Enhancement:On
21 Press the ◄ or ► button to decrease or increase the value.
Press the ENTER button.
➢ Changing the adjustment value will refresh the adjusted screen.
Move
0
Enter
►
►
►
►
►
►
Return
Flesh Tone
0
Adjust
Return
Activating Edge Enhancement
You can emphasize object boundaries in the picture.
22Press the ▲ or ▼ button to select Edge Enhancement, then press the ENTER
button.
TV
Detailed Settings
Black Adjust
:Low
Dynamic Contrast : Low
Gamma
:0
Color Space White Balance
Flesh Tone
Edge Enhancement: Off
Off
On
Move
Enter
23 Press the ▲ or ▼ button to select Off or On.
Press the ENTER button.
0
Return
Configuring Picture Options
Activating Picture Options
1 Press the MENU button to display the menu.
Press the ENTER button to select Picture.
2Press the ▲ or ▼ button to select Picture Options, then press the ENTER
button.
3 Press the ▲ or ▼ button to select a particular item. Press the ENTER button.
TV
More
Detailed Settings
Picture Options
Reset
: OK
▲
➢When you are satisfied with your setting, press the ENTER button.
➢ In PC mode, you can only make changes to the Color Tone and Size
Move
Enter
►
►
►
Return
from among the items in Picture Options.
Adjusting the Color Tone
1 Follow the Activating Picture Options instructions numbers 1 and 2.
2 Press the ▲ or ▼ button to select Color Tone, then press the ENTER button.
3Press the ▲ or ▼ button to select Cool2, Cool1, Normal, Warm1 or Warm2.
Press the ENTER button.
➢Warm1 or Warm2 is only activated when the picture mode is Movie.
➢Settings can be adjusted and stored for each external device you have connected to an input of the TV.
TV
Picture Options
Cool2
Color Tone
: Warm2
Cool1
Size
: 16:9
Normal
Digital NR
: Auto
Warm1
DNle
: Off
Warm2
HDMI Black Level : Normal
Film Mode
: Off
Blue Only Mode : Off
Screen Burn Protection
Move
Enter
Return
Continued...
English - 26
BN68-01428A_01531A-00Eng_1-60.in26 26
2008-04-18 오후 2:24:08
Changing the Screen Size
Occasionally, you may want to change the size of the image on your screen. Your
TV comes with six screen size options, each designed to work best with specific
types of video input. Your cable box or satellite receiver may have its own set of
screen sizes as well. In general, though, you should view the TV in 16:9 mode as
much as possible.
1 Follow the Activating Picture Options instructions numbers 1 and 2.
TV
Picture Options
Color Tone
: Normal
Size
: 16:9
Digital NR
: Auto
DNle
: Off
HDMI Black Level : Normal
Film Mode
: Off
Blue Only Mode : Off
Screen Burn Protection
2 Press the ▲ or ▼ button to select Size, then press the ENTER button.
Move
3 Press the ▲ or ▼ button to select the screen format you want.
Press the ENTER button.
Press the EXIT button to exit.
TV
Return
Size
16:9
Zoom1
Zoom2
Wide Fit
4:3
Just Scan
• 16:9 : Sets the picture to 16:9 wide mode.
• Zoom1 : Magnifies the size of the picture on the screen.
• Zoom2 : Expands the Zoom1 format picture.
• Wide Fit : Enlarges the aspect ratio of the picture to fit the entire screen.
• 4:3 : Sets the picture to 4:3 normal mode.
•J
ust Scan : Use the function to see the full image without any cutoff when HDMI
(1080i), Component (1080i) or DTV (1080i) signals are input.
Enter
►
►
►
►
►
►
►
Adjust
Position
Reset
Enter
Return
➢Temporary image retention may occur when viewing a static image on the
set for more than two hours.
➢After selecting Zoom1, Zoom2 or Wide Fit:
Press the ◄ or ► button to select Position, then press the ENTER button.
Press the ▲ or ▼ button to move the picture up and down.
Reset: Press the ◄ or ► button to select Reset, then press the ENTER
button. You can initialize the setting.
➢After selecting Just Scan in HDMI (1080i) or Component (1080i) mode:
Press the ▲ or ▼ button to select H-Position or V-Position, then press the
ENTER button. Press the ◄ or ► button to adjust the screen Position. Press
the ENTER button. Reset: Press the ▲ or ▼ button to select Reset, then
press the ENTER button. You can initialize the setting.
Size
H-Position
V-Position
Reset
Adjust
➢HD (High Definition)
TV
Enter
0
0
Return
16:9 - 1080i (1920x1080), 720p (1280x720)
➢Settings can be adjusted and stored for each external device you have
connected to an input of the TV.
Input Source
Picture Size
TV, Video, S-Video, Component (480i, 480p)
16:9, Zoom1, Zoom2, 4:3
DTV(1080i), Component (1080i),
HDMI (1080i)
16:9, 4:3, Wide Fit,
Just Scan
PC
16:9, 4:3
Alternately, you can press the P.SIZE button on the remote control repeatedly to change
the picture size.
Continued...
English - 27
BN68-01428A_01531A-00Eng_1-60.in27 27
2008-04-18 오후 2:24:09
16:9
Sets the picture to 16:9
wide mode.
Zoom1
The screen size when
Wide screen is vertically
enlarged.
Zoom2
The screen size when
the Zoom1 screen is
vertically enlarged.
Wide Fit
Enlarges the aspect ratio
of the picture to fit the
entire screen.
4:3
Sets the picture to 4:3
normal mode.
Just Scan
Use the function to see the
full image without any cutoff
when HDMI (720p/1080i),
Component (1080i) or DTV
(1080i) signals are input.
Digital Noise Reduction
If the broadcast signal received by your TV is weak, you can activate the Digital
Noise Reduction feature to help reduce any static and ghosting that may appear
on the screen.
1 Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
TV
2 Press the ▲ or ▼ button to select Digital NR, then press the ENTER button.
3 Press the ▲ or ▼ button to select Off, Low, Medium, High or Auto.
Press the ENTER button.
• Off: Turns the screen noise reduction function off.
• Low: Reduces screen noise at a low level.
• Medium: Reduces screen noise at a medium level.
• High: Reduces screen noise at a high level.
• Auto: Automatically recognizes and reduces screen noise.
Picture Options
Color Tone
: Normal
Size
: 16:9
Digital NR
: Auto
DNle
: Off
HDMI Black Level : Normal
Film Mode
: Off
Blue Only Mode : Off
Screen Burn Protection
Move
TV
Enter
►
►
►
►
►
►
►
Return
Picture Options
Color Tone
: Normal
Size
: 16:9
Off
Digital NR
: Auto
Low
DNle
: Off
Medium
HDMI Black Level : Normal
High
Film Mode
: Off
Auto
Blue Only Mode : Off
Screen Burn Protection
Press the EXIT button to exit.
Move
Enter
Return
Continued...
English - 28
BN68-01428A_01531A-00Eng_1-60.in28 28
2008-04-18 오후 2:24:14
DNIe (Digital Natural Image engine)
This TV includes the DNIe function to provide high visual quality. If you set
DNIe to on, you can view the screen with the DNIe feature activated.
TV
1 Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
2 Press the ▲ or ▼ button to select DNIe, then press the ENTER button.
3 Press the ▲ or ▼ button to select On or Off or then press the ENTER button.
• Off: Switches off the DNIe mode.
• On: Switches on the DNIe mode.
Picture Options
Color Tone
: Cool1
Size
: 16:9
Digital NR
: Auto
DNle
: On
HDMI Black Level : Normal
Film Mode
: Off
Blue Only Mode : Off
Screen Burn Protection
Move
TV
Enter
►
►
►
►
►
►
►
Return
Picture Options
Color Tone
: Cool1
Size
: 16:9
Digital NR
: Auto
DNle
: Off
Off
On
HDMI Black Level : Normal
Film Mode
: Off
Blue Only Mode : Off
Screen Burn Protection
Press the EXIT button to exit.
➢DNIe™ (Digital Natural Image engine)
This feature brings you a more detailed image with 3D noise reduction and
detail, contrast and white enhancement.
Move
Enter
Return
➢DNIe is only available in Dynamic mode.
➢ This function doesn’t work when the Input Source is PC.
Setting the HDMI Black Level
Use this function to adjust the Black Level of the picture while in HDMI mode.
TV
1 Follow the Activating Picture Options instructions numbers 1 and 2
(Refer to page 26)
2 P
ress the ▲ or ▼ button to select HDMI Black Level, then press the ENTER
button.
3 P
ress the ▲ or ▼ button to select Normal or Low, then press the ENTER
button.
Move
TV
Enter
►
►
►
►
►
►
►
Return
Picture Options
Color Tone
: Cool1
Size
: 16:9
Digital NR
: Auto
DNle
: On
HDMI Black Level : Normal
Normal
Low
Film Mode
: Off
Blue Only Mode : Off
Screen Burn Protection
• Normal: The screen gets brighter.
• Low: The screen gets darker.
➢
Picture Options
Color Tone
: Cool1
Size
: 16:9
Digital NR
: Auto
DNle
: On
HDMI Black Level : Normal
Film Mode
: Off
Blue Only Mode : Off
Screen Burn Protection
This function is active only when an external device is connected to the TV
via HDMI. HDMI Black Level function may not be compatible with or external devices.
Move
Enter
Return
Press the EXIT button to exit.
Setting the Film Mode
The TV can be set to automatically sense and process film signals from all sources
and adjust the picture for optimum quality.
TV
1 Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
2 Press the ▲ or ▼ button to select Film Mode, then press the ENTER button.
3 Press the ▲ or ▼ button to select Off or Auto, then press the ENTER button.
Press the EXIT button to exit.
➢
F
ilm mode is supported in TV, AV1, AV2, S-Video, Component(480i
/1080i) and HDMI(480i /1080i).
Continued...
Picture Options
Color Tone
: Cool1
Size
: 16:9
Digital NR
: Auto
DNle
: Off
HDMI Black Level : Normal
Film Mode
: Off
Blue Only Mode : Off
Screen Burn Protection
Move
TV
Enter
►
►
►
►
►
►
►
Return
Picture Options
Color Tone
: Cool1
Size
: 16:9
Digital NR
: Auto
DNle
: Off
HDMI Black Level : Normal
Film Mode
: Off
Off
Auto
Blue Only Mode : Off
Screen Burn Protection
Move
Enter
Return
English - 29
BN68-01428A_01531A-00Eng_1-60.in29 29
2008-04-18 오후 2:24:16
Setting the Blue Only Mode
This function is for AV device measurement experts. This function displays the blue
signal only by removing the red and green signals from the video signal so as to
provide a Blue Filter effect that is used to adjust the Color and Tint of video equipment such as DVD players, Home Theaters, etc.
Using this function, you can adjust the Color and Tint to preferred values appropriate
to the signal level of each video device using the Red/Green/Blue/Cyan/Magenta/
Yellow Color Bar Patterns, without using an additional Blue Filter.
TV
Picture Options
Color Tone
: Normal
Size
: 16:9
Digital NR
: Auto
DNle
: Off
HDMI Black Level : Low
Film Mode
: Off
Blue Only Mode : Off
Off
On
Screen Burn Protection
Move
1 Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
Enter
Return
2 P
ress the ▲ or ▼ button to select Blue Only Mode, then press the ENTER
button.
3 P
ress the ▲ or ▼ button to select Off or On, then press the ENTER button.
Press the EXIT button to exit.
➢Blue Only Mode is available when the picture mode is set to Standard or
Movie.
Reducing the Effects of Screen Burn
If screen burn has occurred, you can select a white screen or scrolling to help
remove screen burn artifacts.
TV
1 Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
2 Press the ▲ or ▼ button to select Screen Burn Protection, then press the
ENTER button.
3 Press the ▲ or ▼ button to select Pixel Shift, White, Scrolling, or Side Gray
then press the ENTER button.
Move
TV
• White
This function removes after-images on the screen by changing the color of
pixels to white. Use this function when there are remaining after-images or
symbols on the screen, especially when you displayed a still image on the
screen for a long time.
• Side Gray
When you watch TV with the screen ratio of 4:3, the screen is prevented from
any damage by adjusting the white balance on both extreme left and right
sides.
To prevent the screen burn from happening, select Dark or Light.
Enter
►
►
►
►
►
►
►
►
Return
Screen Burn Protection
Pixel Shift
White
Scrolling
Side Gray
: Light
Press the EXIT button to exit.
• Scrolling
This function removes after-images on the screen by moving all the pixels on
the PDP according to a pattern. Use this function when there are remaining
after-images or symbols on the screen, especially when you displayed a still
image on the screen for a long time.
Picture Options
Color Tone
: Normal
Size
: 16:9
Digital NR
: Auto
DNle
: Off
HDMI Black Level : Low
Film Mode
: Off
Blue Only Mode : Off
Screen Burn Protection
Move
TV
Enter
►
►
►
►
Return
Pixel Shift
Pixel Shift
Horizontal Dot
Vertical Line
Time
Move
: On
: 2
: 2
: 2 min
Enter
►
►
►
►
Return
• Dark: When you set the screen ratio to 4:3, it darkens the left and right sides.
• Light: When you set the screen ratio to 4:3, it brightens the left and right sides.
➢To remove after-images on the screen, use either the White or Scrolling function. Although both functions remove
after-images on the screen, Scrolling is more effective.
➢The after-image removal function has to be executed for a long time (approximately 1 hour) to effectively remove afterimages on the screen. If the after-image is not removed after performing the function, repeat the function again.
➢Press any key on the remote control to cancel this feature.
Continued...
English - 30
BN68-01428A_01531A-00Eng_1-60.in30 30
2008-04-18 오후 2:24:16
Preventing Screen Burn-in
To reduce the possibility of screen burn, this unit is equipped with screen burn
prevention technology.
This technology enables you to set picture movement up/down (Vertical Line) and
side to side (Horizontal Dot).
The Time setting allows you to program the time between movement of the picture
in minutes.
1 Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
TV
Picture Options
Color Tone
: Normal
Size
: 16:9
Digital NR
: Auto
DNle
: Off
HDMI Black Level : Low
Film Mode
: Off
Blue Only Mode : Off
Screen Burn Protection
Move
TV
Enter
Move
3 Press the ENTER button to select Pixel Shift, then press the ENTER button.
Pressing the ▲ or ▼ button will alternate between On and Off.
You will also see the items Horizontal Dot, Vertical Line and Time.
TV
Pixel Shift
Horizontal Dot
Vertical Line
Time
• Pixel Shift: Using this function, you can minutely move pixels on the PDP in the
horizontal or vertical direction to prevent after-images on the screen.
Enter
Enter
PC
1
1
2
Return
Return
Pixel Shift
Pixel Shift
Horizontal Dot
Vertical Line
Time
• Optimum condition for pixel shift;
Horizontal Dot
Vertical Line
Time(min)
TV
►
►
►
►
Pixel Shift
: Off
: 2On
:2
: 2 min
Move
4 Press the ▲ or ▼ button to select the item you wish to change, then press the
ENTER button.
Press the ▲ or ▼ button to change the value of the item, then press the ENTER
button.
Return
Screen Burn Protection
Pixel Shift
White
Scrolling
Side Gray
: Light
2 Press the ▲ or ▼ button to select Screen Burn Protection, then press the
ENTER button.
►
►
►
►
►
►
►
►
TV/AV1/AV2/S-Video/Component/HDMI
2
2
2 min
Move
: On
: 0
: 1
2
: 2min
3
4
Enter
Return
Press the EXIT button to exit.
➢ This function is not available in the Just Scan mode.
Resetting the Picture Settings to the Factory Defaults
1To select the desired picture mode, follow the Activating Picture Options
instructions number 1. (see page 26)
2Press the ▲ or ▼ button to select Reset, then press the ENTER button.
Press the ◄ or ► button to select OK or Cancel then press the ENTER button.
Press the EXIT button to exit.
➢ Each mode can be reset.
TV
More
Detailed Settings
Picture Options
Reset
▲
Move
: OK
Cancel
Enter
Return
English - 31
BN68-01428A_01531A-00Eng_1-60.in31 31
2008-04-18 오후 2:24:17
Sound Control
Changing the Sound Standard
You can select the sound mode to best suit the programming you’re watching.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
TV
2 Press the ENTER button to select Mode. Press the ▲ or ▼ button to select
Standard, Music, Movie, Speech, or Custom sound setting, then press the
ENTER button.
Sound
Mode
:Custom
Standard
Equalizer Music
Movie
SRS TruSurround XT :Off
Multi-Track Options Speech
Custom
Auto Volume
:Off
TV Speaker
:Off
Press the EXIT button to exit.
Move
• Standard : Selects the normal sound mode.
• Music : Emphasizes music over voices.
• Movie : Provides the best sound for movies.
• Speech : Emphasizes voice over other sounds.
• Custom : Recalls your customized sound setting. (See Customizing the Sound)
Easy Setting
Enter
Return
TOOLS
1 Press the TOOLS button on the remote control.
2 Press the ▲ or ▼ button to select Sound Mode.
3 Press the ◄ or ► button to select the required option.
4 Press the EXIT or TOOLS button to exit.
Picture Mode
Sound Mode
Sleep Timer
Add to Favorite
Switch to Cable
:
◄
:
Move
Standard
Custom
Off
Adjust
►
Exit
Customizing the Sound
The sound settings can be adjusted to suit your personal preference.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
TV
Sound
Mode
:Custom
Equalizer
SRS TruSurround XT:Off
Multi-Track Options
Auto Volume
:Off
TV Speaker
:Off
2 Press the ▲ or ▼ button to select Equalizer, then press the ENTER button.
Move
3 Press the ◄ or ► button to select a particular frequency to adjust.
Press the ▲ or ▼ button to increase or decrease the level of the particular
frequency, then press the ENTER button.
TV
Enter
►
►
►
►
►
►
Return
Equalizer
R
+
0
Press the EXIT button to exit.
• L/R Sound Balance Adjustment: To adjust the sound balance of the L/R
speakers.
• Bandwidth Adjustment (100Hz, 300Hz, 1kHz, 2kHz, 3kHz, 10kHz):
To adjust the level of different bandwidth frequencies.
L
Balance
100Hz 300Hz1KHz 3KHz 10KHz
Move
Adjust
Return
➢If you make any changes to the equalizer settings, the sound mode is
automatically switched to the Custom mode.
English - 32
BN68-01428A_01531A-00Eng_1-60.in32 32
2008-04-18 오후 2:24:18
Setting the TruSurround XT
TruSurround XT is a patented SRS technology that solves the problem of playing 5.1 multichannel content over
two-speakers. TruSurround delivers a compelling, virtual surround sound experience through any two-speaker
playback system, including internal television speakers. It is fully compatible with all multi channel formats.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
TV
Sound
Mode
:Custom
Equalizer
SRS TruSurround XT :Off
Off
Multi-Track Options On
Auto Volume
:Off
TV Speaker
:Off
2 Press the ▲ or ▼ button to select SRS TruSurround XT, then press the
ENTER button.
3 Press the ▲ or ▼ button to select Off or On, then press the ENTER button.
Press the EXIT button to exit.
Move
Enter
Return
Press the SRS button on the remote control to select On or Off.
TruSurround XT, SRS and
Symbol are trademarks of SRS Labs, Inc.
TruSurround XT technology is incorporated under license from SRS Labs, Inc.
Choosing a Multi-Channel Sound (MTS) Track - Digital
The digital-TV transmission system is capable of simultaneous transmission of many audio tracks (for example,
simultaneous translations of the program into foreign languages).
Preferred language
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
TV
Sound
Mode
:Custom
Equalizer
SRS TruSurround XT:Off
Multi-Track Options
Auto Volume
:Off
TV Speaker
:Off
2 Press the ▲ or ▼ button to select Multi-Track Options, then press the ENTER
button.
Move
3 Press the ENTER button to select Preferred Language.
Press the ▲ or ▼ button to choose the language (English/Spanish/French)
you want, then press the ENTER button.
TV
Enter
►
►
►
►
►
►
Return
Multi-Track Options
English
Preferred Language:English
Spanish
Multi-Track Sound :Stereo
French
Press the EXIT button to exit.
➢You can only select the language from among the actual languages being
broadcast.
➢Preferred Language is available only in Digital TV mode.
Move
Enter
Return
Press the MTS button on the remote control to listen in a language other than the
preferred language.
English - 33
BN68-01428A_01531A-00Eng_1-60.in33 33
2008-04-18 오후 2:24:19
Choosing a Multi-Channel Sound (MTS) Track - Analog
Depending on the particular program being broadcast, you can listen to Mono, Stereo or SAP.
Multi-Track Sound
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
TV
Sound
Mode
:Custom
Equalizer
SRS TruSurround XT:Off
Multi-Track Options
Auto Volume
:Off
TV Speaker
:Off
2 Press the ▲ or ▼ button to select Multi-Track Options, then press the ENTER
button.
Move
3 Press the ▲ or ▼ button to select Multi-Track Sound, then press the ENTER
button.
Press the ▲ or ▼ button to select a setting you want, then press the ENTER
button.
TV
Enter
►
►
►
►
►
►
Return
Multi-Track Options
Preferred Language:English
Multi-Track Sound :Stereo
Mono
Stereo
SAP
Press the EXIT button to exit.
• Mono : Choose for channels that are broadcasting in mono or if you are having
difficulty receiving a stereo signal.
• Stereo : Choose for channels that are broadcasting in stereo.
•S
AP : Choose to listen to the Separate Audio Program, which is usually a foreign
language translation.
Move
Enter
Return
➢Multi-Track Sound is available only in Analog TV mode.
➢Depending on the particular program being broadcast, you can listen to
Mono, Stereo or SAP.
Press the MTS buttons on the remote control to select Mono, Stereo, or SAP.
Automatic Volume Control
Reduces the difference in volume level among broadcasters.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
TV
Sound
Mode
:Custom
Equalizer
SRS TruSurround XT:Off
Multi-Track Options
Auto Volume
:Off
TV Speaker
:Off
2 Press the ▲ or ▼ button to select Auto Volume, then press the ENTER button.
Move
3 Press the ▲ or ▼ button to select Off or On, then press the ENTER button.
TV
Enter
►
►
►
►
►
►
Return
Sound
Mode
:Custom
Equalizer
SRS TruSurround XT :Off
Multi-Track Options
Auto Volume
:Off
Off
TV Speaker
:Off
On
Press the EXIT button to exit.
Move
Enter
Return
English - 34
BN68-01428A_01531A-00Eng_1-60.in34 34
2008-04-18 오후 2:24:20
Setting the TV Speakers On/Off
Sound output from the TV speakers is muted.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
TV
Sound
Mode
:Custom
Equalizer
SRS TruSurround XT:Off
Multi-Track Options
Auto Volume
:Off
TV Speaker
:Off
2 Press the ▲ or ▼ button to select TV Speaker, then press the ENTER button.
Move
3 Press the ▲ or ▼ button to select Off or On, then press the ENTER button.
Press the EXIT button to exit.
➢•When TV Speaker is set to Off, Sound menus except Multi-track
Options cannot be adjusted.
•The VOLW.LINK , VOL
and MUTE buttons do not operate when the TV
Speaker is set to Off.
TV
Return
Sound
Mode
:Custom
Equalizer
SRS TruSurround XT :Off
Multi-Track Options
Auto Volume
:Off
Off
TV Speaker
:Off
On
W.LINK
Move
TV’s Internal Speakers
Enter
►
►
►
►
►
►
Enter
Return
Audio Out (Optical, L/R Out) to Sound System
TV
AV, S-Video
Component, PC, HDMI
TV
AV, S-Video
Component, PC, HDMI
TV Speaker On
Speaker Output
Speaker Output
Speaker Output
Sound Output
Sound Output
Sound Output
TV Speaker Off
Mute
Mute
Mute
Sound Output
Sound Output
Sound Output
Video No Signal
Mute
Mute
Mute
Mute
Mute
Mute
Connecting Headphones (Sold separately)
You can connect a set of headphones to your set if you wish to watch a TV program without disturbing other
people in the room.
➢When you insert the headphone’s plug into the headphone jack, you cannot
TV Side Panel
operate TV Speaker in the Sound menu.
➢To adjust the headphone’s volume, press the Volume + or - buttons on the
remote or TV.
➢Prolonged use of headphones at a high volume may damage your hearing.
➢You will not hear sound from the speakers when you connect headphones to the TV.
English - 35
BN68-01428A_01531A-00Eng_1-60.in35 35
2008-04-18 오후 2:24:20
Channel Control
Selecting the Antenna
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
TV
2 Press the ENTER button to select Antenna.
Press the ▲ or ▼ button to select Air or Cable, then press the ENTER button.
Channel
Air
Antenna
: Air
Auto Program Cable
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength Press the EXIT button to exit.
Move
Enter
Return
Clearing Scrambled Channels - Digital
The Clear Scrambled Channel function is used to filter out scrambled channels after Auto Program is completed.
This process may take up to 20-30 minutes.
1 Press the MENU button.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
Press the ▲ or ▼ button to select Clear Scrambled Channel, then press the
ENTER button. It searches scrambled channels, which are to be removed from
the list.
To stop searching scrambled channels;
Press the ENTER button to select Stop.
Press the ◄ button to select Yes, then press the ENTER button.
TV
Channel
Antenna
: Cable
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
Enter
►
►
►
►
►
►
►
Return
Clear Scrambled Channel
2 W
hen the scrambled channel searching is completed, press the ENTER button.
Press the EXIT button to exit.
➢This function is only available in Cable mode.
Removing scrambled channel.
DTV Cable 122
68 %
Stop
Enter
Return
English - 36
BN68-01428A_01531A-00Eng_1-60.in36 36
2008-04-18 오후 2:24:21
Adding and Erasing Channels
You can add or delete a channel to display the channels you want.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
TV
Channel
Antenna
: Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
2 Press the ▲ or ▼ button to select Channel List, then press the ENTER button.
Move
3 Press the ▲ or ▼ button to select Added, then press the ENTER button.
TV
Enter
Move
Press the MENU button to return.
➢All added channels will be shown on Added menu.
Return
Channel List
All
Added
Favorite
4 Press the ▲/▼/◄/► buttons to select a channel to add, then press the ENTER
button.
Press the ▲ or ▼ button to select Add, then press the ENTER button to add the
channel.
►
►
►
►
►
►
►
►
►
►
Enter
Return
Channel List / Added
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
List Mode
Move
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Add All
Air 16
Delete All
Return
Enter
Channel List / Added
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
List Mode
Move
5 Press the ▲/▼/◄/► buttons to select a channel to delete, then press the
ENTER button.
Press the ▲ or ▼ button to select Delete, then press the ENTER button to
delete the channel.
Press the EXIT button to exit.
➢You can also delete a channel in the All Channels menu in the same
manner.
Watch
DTV Air 9-1
AddAir 10
Delete
Air 11
Favorite
Air 18
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Add All
Delete All
Return
Enter
Channel List / Added
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
List Mode
Move
Watch
DTV Air 9-1
AddAir 10
Delete
Air 11
Favorite
Air 16
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Add All
Enter
Delete All
Return
• Red button: Press repeatedly to select All, Added, or Favorite.
• Green button: Press to add all channels deleted.
• Yellow button: Press to delete all channels memorized.
English - 37
BN68-01428A_01531A-00Eng_1-60.in37 37
2008-04-18 오후 2:24:23
Viewing the Channel Lists
You can display a list of all channels, added channels or your favorite channels.
TV
Channel
Antenna
: Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
2 Press the ▲ or ▼ button to select Channel List, then press the ENTER button.
Move
TV
3 Press the ▲ or ▼ button to select All, Added or Favorite, then press the
ENTER button.
Enter
• Red button: Press repeatedly to select All, Added, or Favorite.
• Green button: Press to add all channels deleted.
• Yellow button: Press to delete all channels memorized.
Return
Channel List
All
Added
Favorite
To toggle between your all channels, add channels, or favorite channels, use the
red button on the remote control.
►
►
►
►
►
►
►
Move
►
►
►
Enter
Return
Channel List / Added
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
List Mode
Move
Air 16
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Add All
Delete All
Return
Enter
Setting Your Favorite Channels
You can set channels you watch frequently as favorites.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
TV
Channel
Antenna
: Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
2 Press the ▲ or ▼ button to select Channel List, then press the ENTER button.
Move
3 Press the ▲ or ▼ button to select All or Added, then press the ENTER button.
TV
Enter
Move
Press the CH
W.LINK
and CH
Return
Channel List
All
Added
Favorite
4 Press the ▲/▼/◄/► buttons to select a channel as a favorite channel, then
press the ENTER button.
►
►
►
►
►
►
►
►
►
►
Enter
Return
Channel List / Added
DTV Air 2
button to display the next channel list page.
W.LINK
▼
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
List Mode
Move
Air 16
Air 17
Air 18
Air 19
Air 20
Air 21
Air 22
Air 23
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Add All
Enter
1/2
▼
Delete All
Page
Return
Continued...
English - 38
BN68-01428A_01531A-00Eng_1-60.in38 38
2008-04-18 오후 2:24:25
5 Press the ▲ or ▼ button to select Favorite, then press the ENTER button.
The “ ” symbol will be highlighted and the channel will be set as a Favorite.
To cancel your Favorite channel selection, press the ENTER button until the
“ ” symbol disappears.
Press the EXIT button to exit.
➢Only memorized channels can be set as favorite channels.
➢All favorite channels will be shown on the Favorite menu.
Channel List / Added
DTV Air 2
▼
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
Watch DTV Air 9-1
Add
Air 10
Delete
FavoriteAir 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
List Mode
Add All
Move
1/2
Air 16
Air 17
Air 18
Air 19
Air 20
Air 21
Air 22
Air 23
▼
Delete All
Return
Enter
TOOLS
Easy Setting
1 Press the TOOLS button on the remote control.
2 Press the ▲ or ▼ button to select Add to Favorite or Delete from Favorite,
then press the ENTER button.
Picture Mode
Sound Mode
Sleep Timer
Add to Favorite
Switch to Air
:
:
:
➢The current channel is added to or deleted from Favorites.
Standard
Speech
Off
Move
Enter
To select the favorite channels you have set up, press the FAV.CH button on the remote
control.
Labeling Channels
Channels can labeled so that their call letters appear whenever the channel is selected.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
Press the ▲ or ▼ button to select Name, then press the ENTER button.
TV
Channel
Antenna
: Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
2 Press the ▲ or ▼ button to select the channel to be assigned a new name, then
press the ENTER button.
Move
Enter
TV
3 Press the ▲ or ▼ button to select a letter, a number or a blank (Results in this
sequence: A~Z, 0~9, +, -, *, /, blank).
Press the ► button to switch to the next field, which will be selected.
Select a second letter or digit by pressing the ▲ or ▼ button, as above.
Repeat the process to select the last three digits. When you have finished,
press the ENTER button to assign the new name.
To erase the assigned new name, select Clear by pressing the ◄ or ► button,
then press the ENTER button.
Press the EXIT button to exit.
➢The names of digital broadcasting channels are automatically assigned and
thus cannot be assigned by users.
►
►
►
►
►
►
►
Return
Name
Air
Air
Air
Air
Air
6
7
9
11
13
▼
Clear
Clear
Clear
Clear
Clear
---------------------
Move
Enter
TV
Return
Name
Air
Air
Air
Air
Air
6
7
9
11
13
▼
Move
▲
Clear
Clear
Clear
Clear
Clear
A
▼
-----------------
Adjust
Return
English - 39
BN68-01428A_01531A-00Eng_1-60.in39 39
2008-04-18 오후 2:24:26
Fine Tuning Analog Channels
Use fine tuning to manually adjust a particular channel for optimal reception.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
TV
Channel
Antenna
: Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
2 Press the ▲ or ▼ button to select Fine Tune, then press the ENTER button.
►
►
►
►
►
►
►
Return
Enter
Fine Tune
Air 4
0
Reset
Adjust
3 Press the ◄ or ► button to adjust the fine tuning.
Return
Save
Fine Tune
Air 4 *
Fine Tuned
+10
Reset
Adjust
4 To store the fine tuning setting in the TV’s memory, press the ENTER button.
To reset the fine tuning setting, press the ▼ button to select Reset, then press
the ENTER button.
Press the EXIT button to exit.
➢Only analog TV channels can be fine tuned.
➢“ * ” will appear next to the number of fine-tuned channels.
Return
Save
Fine Tune
Air 4
0
Reset
Move
Return
Enter
Checking the Digital-Signal Strength
Unlike analog channels, which can vary in reception quality from snowy to clear, digital (HDTV) channels have
either perfect reception quality or you will not receive them at all. So, unlike analog channels, you cannot fine
tune a digital channel. You can, however, adjust your antenna to improve the reception of available digital
channels.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
TV
Channel
Antenna
: Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
2 Press the ▲ or ▼ button to select Signal Strength, then press the ENTER
button. If the signal strength meter indicates that the signal is weak, physically
adjust your antenna to increase the signal strength.
Continue to adjust the antenna until you find the best position with the strongest
signal.
TV
Enter
►
►
►
►
►
►
►
Return
Signal Strength
OK
Press the EXIT button to exit.
Enter
Return
English - 40
BN68-01428A_01531A-00Eng_1-60.in40 40
2008-04-18 오후 2:24:27
PC Display
Using Your TV as a Computer (PC) Display
Setting Up Your PC Software (Based on Windows XP)
The Windows display-settings for a typical computer are shown below. The actual screens on your PC will probably be
different, depending upon your particular version of Windows and your particular video card. However, even if your actual
screens look different, the same basic set-up information will apply in almost all cases. (If not, contact your computer or
Video Card manufacturer.)
1 First, click on Control Panel on the Windows start menu.
2 When the control panel window appears, click on Appearance and Themes and a
display dialog-box will appear.
3 When the control panel window appears, click on Display and a display dialog-box
will appear.
4 Navigate to the Settings tab on the display dialog-box.
The correct size setting (resolution)
Optimum: PN42A410C1D: 1024x768 pixels
PN50A410C1D: 1360x768 pixels
If a vertical-frequency option exists on your display settings dialog box, the correct
value is 60 or 60 Hz. Otherwise, just click OK and exit the dialog box.
Display Modes
If the signal from the system equals the standard signal mode, the screen is adjusted automatically. If the signal
from the system doesn’t equal the standard signal mode, adjust the mode by referring to your videocard user
guide; otherwise there may be no video. For the display modes listed below, the screen image has been optimized
during manufacture.
D-Sub Input
Mode
IBM
VESA
Resolution
Horizontal Frequency (kHz) Vertical Frequency (Hz)
Pixel Clock
Frequency (MHz)
Sync Polarity (H/V)
PN42A410C1D
PN50A410C1D
640 x 350
31.469
70.086
25.175
+/-


720 x 400
31.469
70.087
28.322
-/+


640 x 480
31.469
59.940
25.175
-/-


640 x 480
37.861
72.809
31.500
-/-


640 x 480
37.500
75.000
31.500
-/-


800 x 600
37.879
60.317
40.000
+/+


800 x 600
48.077
72.188
50.000
+/+


800 x 600
46.875
75.000
49.500
+/+


1024 x 768
48.363
60.004
65.000
-/-


1024 x 768
56.476
70.069
75.000
-/-


1024 x 768
60.023
75.029
78.750
+/+


1360 x 768
47.712
60.015
85.500
+/+
Pixel Clock
Frequency (MHz)

HDMI/DVI Input
Mode
VESA
Resolution
Horizontal Frequency (kHz) Vertical Frequency (Hz)
Sync Polarity (H/V)
PN42A410C1D
PN50A410C1D
640 x 480
31.469
59.940
25.175
-/-


800 x 600
37.879
60.317
40.000
+/+


1024 x 768
48.363
60.004
65.000
-/-


1360 x 768
47.712
60.015
85.500
+/+

English - 41
BN68-01428A_01531A-00Eng_1-60.in41 41
2008-04-18 오후 2:24:28
• The interlace mode is not supported.
• The TV operates abnormally if a non-standard video format is selected.
• The table above conforms to IBM/VESA regulations and is based on using the Analog Input.
• “ ✔ ” mark means that this mode is supported.
➢ • For the PN42A410C1D, PC text quality is optimum in VESA mode (1024 x [email protected]).
• F
or the PN50A410C1D, PC text quality is optimum in VESA mode (1360 x [email protected]).
(Three pixels on left, right, top and bottom will be grayed out at the resolution setting of [email protected] This is not a mechanical
problem but a result caused by the pixel difference between the standard resolution and the PDP panel.)
• When this TV is used as a PC display, 32-bit color is supported.
• Depending on the manufacturer, your PC display screen might appear different. (and depending on your particular version of
Windows.) Check your PC instruction book for information about connecting your PC to a TV.
• If a vertical and horizontal frequency-select mode exists, select 60Hz (vertical) and 48.4KHz (horizontal).
• In some cases, abnormal signals (such as stripes) might appear on the TV screen when the PC power is turned off (or if the PC is
disconnected). If so, press the SOURCE button on the remote control or TV panel to enter a VIDEO mode. Also, make sure that the PC
is connected.
Setting up the TV with your PC
Use the Auto Adjust function to have the TV set automatically adjust the video signals it receives from the PC.
The function also automatically fine-tunes the settings and adjusts the frequency values and positions.
How to Auto Adjust
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Picture, then press the ENTER button.
TV
2 Press the ▲ or ▼ button to select Auto Adjustment, then press the ENTER
button. The message Auto Adjustment in progress. Please wait. appears on
the screen and the picture adjustments are automatically activated.
Press the EXIT button to exit.
➢This function does not work in DVI-Digital mode.
Mode
: Standard►
Cell Light
7
Contrast
95
Brightness
45
Sharpness
50
Auto Adjustment
Screen
►
▼ More
Move
i
Enter
Return
Auto Adjustment in progress.
Please wait.
Easy Setting
Tools
1
Press the TOOLS button on the remote control.
2
Press the ▲ or ▼ button to select Auto Adjustment, then press the ENTER
button.
Picture Mode
Sound Mode
Sleep Timer
Auto Adjustmen
Move
:
:
:
Standard
Speech
Off
Enter
Exit
Adjusting the Screen Quality
The purpose of the picture quality adjustment is to remove or reduce picture
noise. If the noise is not removed by fine tuning alone, then do the frequency
adjustments to the utmost and fine tune again. After the noise has been
reduced, re-adjust the picture so that it is aligned on the center of the screen.
➢Preset: Press the SOURCE button to select PC mode.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Picture, then press the ENTER button.
Press the ▲ or ▼ button to select Screen, then press the ENTER button.
Screen
TV
Image Lock
►
Position
►
Image Reset
Resolution
: 1024x768 @60Hz
Move
Enter
Return
Continued...
English - 42
BN68-01428A_01531A-00Eng_1-60.in42 42
2008-04-18 오후 2:24:29
2 Press the ENTER button to select Image Lock.
TV
Image Lock
Coarse
Fine
3 Press the ▲ or ▼ button to select Coarse or Fine, then press the ENTER
button.
Press the ◄ or ► button to adjust the screen quality, then press the ENTER
button.
Press the EXIT button to exit.
➢Vertical stripes may appear or the picture may be blurry.
Move
Enter
50
49
Return
Coarse
50
Move
Adjust
Return
Changing the Screen Position
Adjust the PC’s screen positioning if it does not fit the TV Screen.
Screen
TV
Image Lock
►
Position
►
Image Reset
Resolution
: 1024x768 @60Hz
➢Preset: Press the SOURCE button to select PC mode.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Picture, then press the ENTER button.
Press the ▲ or ▼ button to select Screen, then press the ENTER button.
Move
2 Press the ▲ or ▼ button to select Position, then press the ENTER button.
TV
Enter
Return
Position
3 Press the ▲ or ▼ button to adjust the V-Position.
Press the ◄ or ► button to adjust the H-Position.
Press the ENTER button.
Press the EXIT button to exit.
Move
Enter
Return
Initializing the Screen Position
You can replace all image settings with the factory default values.
Screen
TV
Image Lock
►
Position
►
Image Reset
Resolution
: 1024x768 @60Hz
➢Preset: Press the SOURCE button to select PC mode.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Picture, then press the ENTER button.
Press the ▲ or ▼ button to select Screen, then press the ENTER button.
Move
2 Press the ▲ or ▼ button to select Image Reset, then press the ENTER button.
The message Image Reset is completed. appears on the screen.
Press the EXIT button to exit.
i
Enter
Return
Image Reset is completed.
➢The previously adjusted settings will be reset to the factory defaults.
Viewing the Resolution
Displays currently set PC resolution.
English - 43
BN68-01428A_01531A-00Eng_1-60.in43 43
2008-04-18 오후 2:24:30
Time Setting
Setting the Time
Setting the clock is necessary in order to use the various timer features of the TV. Also, you can check the time
while watching the TV. (Just press the INFO button.)
Option 1: Setting the Clock Manually
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select Time, then press the ENTER button.
2 Press the ENTER button to select Clock.
Setup
TV
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings
►
Entertainment : Off
►
▼
More
Move
Return
Enter
TV
Time
1/1/2008 5:30 am
Clock
Sleep Timer
:Off
Timer 1
:Inactivated
Timer 2
:Inactivated
Timer 3
:Inactivated
Move
3 Press the ENTER button to select Clock Mode.
Press the ▲ or ▼ button to select Manual, then press the ENTER button.
Enter
Return
Clock
TV
Clock Mode
: Auto
Auto
Clock Set Manual
Time Zone
DST
: Off
Move
4 Press the ▲ or ▼ button to select Clock Set, then press the ENTER button.
Return
Enter
Clock
TV
Clock Mode
: Manual
Clock Set
Time Zone
DST
: Off
Move
5 Press the ◄ or ► button to move to Month, Day, Year, Hour, Minute, or am/
pm. Set the date and time you want by pressing the ▲ or ▼ button, then press
the ENTER button.
Press the EXIT button to exit.
➢The current time will appear every time you press the INFO button.
➢You can set the Month, Day, Year, Hour, and Minute directly by pressing
the number buttons on the remote control.
►
►
►
►
►
TV
►
►
►
►
Return
Enter
Clock Set
Enter the current date and time.
Month
Day
01
01
2008
Hour
Minute
am/pm
05
30
am
Move
Year
Adjust
Return
Continued...
English - 44
BN68-01428A_01531A-00Eng_1-60.in44 44
2008-04-18 오후 2:24:31
Option 2: Setting the Clock Automatically
The Clock can be set automatically if you are receiving a digital signal.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select Time, then press the ENTER button.
TV
2 Press the ENTER button to select Clock.
TV
Setup
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings
►
Entertainment : Off
►
▼
More
Return
Move
Enter
Time
1/1/2008 5:30 am
Clock
Sleep Timer
:Off
Timer1
:Inactivated
Timer2
:Inactivated
Timer3
:Inactivated
Move
3 Press the ENTER button to select Clock Mode.
Press the ▲ or ▼ button to select Auto, then press the ENTER button.
TV
TV
Clock
Return
Time Zone
Select the time zone in which you live.
Move
Enter
Newfoundland
Atlantic
Eastern
Central
Mountain
Pacific
Alaska
Hawaii
5 Press the ▲ or ▼ button to highlight the time zone for your local area (and
to move the highlight to the appropriate time zone on the map of the United
States), then press the ENTER button.
6 Press the ▲ or ▼ button to select DST(Daylight Saving Time), then press the
ENTER button.
Press the ▲ or ▼ button to select Off or On, then press the ENTER button.
Return
Clock Mode
: Auto
Auto
Clock Set Manual
Time Zone
DST
: Off
Move
4 Press the ▲ or ▼ button to select Time Zone, then press the ENTER button.
Enter
►
►
►
►
►
TV
Enter
Return
Clock
Clock Mode
: Auto
Clock Set
Time Zone
DST
: Off
Off
On
Press the EXIT button to exit.
➢Depending on the broadcast station and signal, the auto time may not be set
correctly. If this occurs, set the time manually.
Move
➢Antenna or Cable must be connected in order to set the time automatically.
Enter
Return
Setting the On/Off Timer
Use this feature to set the TV to turn on or off at a desired time. You must set
the clock first.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select Time, then press the ENTER button.
Continued...
TV
Setup
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings ►
Entertainment
: Off ►
▼
More
Move
Return
Enter
English - 45
BN68-01428A_01531A-00Eng_1-60.in45 45
2008-04-18 오후 2:24:32
2 Three different On/Off Timer Settings can be made.
Press the ▲ or ▼ button to select Timer1, Timer2,or Timer3, then press the
ENTER button. The timer menu is displayed.
Press the ▲ or ▼ button to adjust hour, then press the ► button to move to the
next step. Set other items using the same method as above.
TV
Clock
Sleep Timer
:Off
Timer1
:Inactivated
Timer2
:Inactivated
Timer3
:Inactivated
3 Press the ◄ or ► button to select the desired item below.
Press the ▲ or ▼ button to adjust the setting.
Time
1/1/2008 5:30 am
Move
Press the EXIT button to exit.
►
►
►
►
►
Return
Enter
Timer 1
• On Time: Set the Hour, Minute, am/pm, and Activation/Inactivation.
(To activate timer with the setting you’ve chosen, set to Activate.)
• Off Time: Set the Hour, Minute, am/pm, and Activation/Inactivation.
(To activate timer with the setting you’ve chosen, set to Activate.)
• Volume: Set the required volume level.
• Channel: When the On Timer is activate, you can turn on a specific channel.
• Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat, Sat~Sun, or Manual.
➢ When Manual is selected, press the ► button to select the desired day of
the week. Press the ENTER button over the desired day and the mark ( )
will appear.
On Time
12 :
00
am
Inactivate
Off Time
12 :
00
am
Inactivate
Volume
Repeat
Channel
10
Air 3
Sun Mon Tue Wed Thu Fri Sat
Once
Move
Return
Adjust
➢You can set the hour, and minute directly by pressing the number buttons on
the remote control.
➢Auto Power Off
When you set the timer On, the television will eventually turn off, if no
controls are operated for 3 hours after the TV was turned on by the timer.
This function is only available in timer On mode and prevents overheating,
which may occur if a TV is on for too long time.
Setting the Sleep Timer
The sleep timer automatically shuts off the TV after a preset time (30, 60, 90,
120, 150 and 180 minutes).
TV
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select Time, then press the ENTER button.
Clock
Sleep Timer
:Off
Timer1
:Inactivated
Timer2
:Inactivated
Timer3
:Inactivated
2 Press the ▲ or ▼ button to select Sleep Timer, then press the ENTER button.
3 Press the ▲ or ▼ button to select the minute.
Setting the Timer sets the Activation to On automatically.
To cancel the set sleep timer:
Press the ► button to select Activation.
Press the ▲ or ▼ button to select Off, then press the ENTER button.
Time
1/1/2008 5:30 am
Move
TV
Enter
►
►
►
►
►
Return
Sleep Timer
Sets the Sleep Timer options.
Minute
Activation
30
On
Move
Adjust
▲
▼
Press the EXIT button to exit.
Easy Setting
Return
Tools
1 Press the TOOLS button on the remote control.
2 Press the ▲ or ▼ button to select Sleep Timer, then press the ENTER button.
3 Press the ◄ or ► button to select the minute, then press the ENTER button.
Picture Mode
Sound Mode
Sleep Timer
Add to Favorite
Switch to Cable
:
:
◄
Standard
Custom
Off
►
4 Press the EXIT or TOOLS button to exit.
Move
Adjust
Exit
English - 46
BN68-01428A_01531A-00Eng_1-60.in46 46
2008-04-18 오후 2:24:33
Function Description
Selecting a Menu Language
Setting the clock is necessary in order to use the various timer features of the TV. Also, you can check the time
while watching the TV. (Just press the INFO button.)
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select Language, then press the ENTER button.
2 Press the ▲ or ▼ button to select the appropriate language: English, Español,
or Français, then press the ENTER button.
Setup
TV
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings ►
Entertainment
: Off
►
▼
More
Move
Return
Enter
Setup
TV
Plug & Play
English
Language
: English
Time Español
Français
V-Chip
Caption
External Settings
Entertainment
: Off
▼
More
Move
Return
Enter
Press the EXIT button to exit.
Viewing Closed Captions (On-Screen Text Messages) - Digital
The Digital Captions function operates on digital channels.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings
►
Entertainment
: Off
►
▼
More
Move
Return
Enter
2 Press the ▲ or ▼ button to select Caption, then press the ENTER button.
3 Press the ENTER button to select Caption.
Press the ▲ or ▼ button to select On, then press the ENTER button.
Setup
TV
Caption
TV
Caption
:Off
Off
Caption Mode
:Default
On
Digital Caption Option
Move
Enter
Return
Continued...
English - 47
BN68-01428A_01531A-00Eng_1-60.in47 47
2008-04-18 오후 2:24:34
4 Press the ▲ or ▼ button to select Caption Mode, then press the ENTER button.
Press the ▲ or ▼ button to select submenu (Default, Service1~Service6,
CC1~CC4 or Text1~Text4) you want, then press the ENTER button.
➢Service1~6 in digital caption mode may not be available depending on the
broadcast.
➢Digital Caption Option are available only when Default, Service1~Service6
can be selected in Caption Mode.
Caption
TV
Caption
:On
Caption Mode
:Default
Digital Caption Option
Move
Enter
►
►
►
Return
Caption
TV
Caption
:Off
Default
Caption Mode
:Default
Service1
Digital Caption Option Service2
Service3
Service4
Service5
Service6
CC1
▼
Move
5 Press the ▲ or ▼ button to select Digital Caption Option, then press the ENTER
button.
Press the EXIT button to exit.
➢The availability of captions depends on the program being broadcast.
➢Default means to follow the standard set by the broadcaster.
➢Foreground and Background cannot be set to have the same color.
➢Foreground Opacity and Background Opacity cannot be both set to
Transparent.
Return
Caption
TV
Caption
:On
Caption Mode
:Default
Digital Caption Option
Move
6 Press the ▲ or ▼ button to select Size, then press the ENTER button.
Press the ▲ or ▼ button to select the desired caption option, then press the
ENTER button.
Press the ▲ or ▼ button to select the desired sub-menu options (see options
below), then press the ENTER button.
Enter
TV
Enter
►
►
►
Return
Digital Caption Option
Size
:Default
Font Style
:Default
Foreground Color :Default
Background Color :Default
Foreground Opacity :Default
Background Opacity :Default
Return to Default
Move
Enter
►
►
►
►
►
►
Return
• Size: This option consists of Default, Small, Standard, and Large. The default is
Default.
• Font Style: This option consists of Default, Style0 ~ Style7. You can change the
font you want. The default is Default.
• Foreground Color: This option consists of Default, White, Black, Red, Green,
Blue, Yellow, Magenta, and Cyan. You can change the color of the letter.
The default is Default.
• Background Color: This option consists of Default, White, Black, Red, Green,
Blue, Yellow, Magenta, and Cyan. You can change the background color of the
caption. The default is Default.
• Foreground Opacity: This option consists of Default, Transparent,
Translucent, Solid, and Flashing. You can change the opacity of the letter.
• Background Opacity: This option consists of Default, Transparent,
Translucent, Solid, and Flashing. You can change the background opacity of
the caption.
• Return to Default: This option sets each of Size, Font Style, Foreground
Color, Background Color, Foreground Opacity, and Background Opacity to
its default.
Press the CC button on the remote control to turn the Caption On or Off.
English - 48
BN68-01428A_01531A-00Eng_1-60.in48 48
2008-04-18 오후 2:24:35
Viewing Closed Captions (On-Screen Text Messages) - Analog
The Analog Caption function operates in either analog TV channel mode or when a signal is supplied from an
external device. (Depending on the broadcasting signal, the Analog Caption function may operate on digital
channels.)
1 Press the MENU button to display the menu.
Setup
TV
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings
►
Entertainment
: Off
►
▼
More
Move
Return
Enter
2 Press the ▲ or ▼ button to select Caption, then press the ENTER button.
3 Press the ENTER button to select Caption.
Press the ▲ or ▼ button to select On, then press the ENTER button.
Caption
TV
Caption
:Off
Off
Caption Mode
:Default
On
Digital Caption Option
Move
4 Press the ▲ or ▼ button to select Caption Mode, then press the ENTER
button. Press the ▲ or ▼ button to select submenu (Default, CC1~CC4 or
Text1~Text4) you want, then press the ENTER button.
Enter
Return
Caption
TV
Caption
:On
Caption Mode
:Default
Digital Caption Option
►
►
►
Press the EXIT button to exit.
• The default is Default.
• CC1: The Primary Synchronous Caption Service. These are captions in the
primary language that must be in sync with the sound, preferably matched to a
specific frame.
• CC2: The Special Non-Synchronous Use Captions.This channel carries data that
is intended to augment information carried in the program.
• CC3: Secondary Synchronous Caption Service.
Alternate program-related caption data, typically second language captions.
• CC4: Special Non-Synchronous Use Captions. Similar to CC2.
• Text1: First Text Service. This may be various non-program related data.
• Text2: Second Text Service. Additional data, usually not program related.
• Text3/Text4: Third and Fourth Text Services. These data channels should be
used only if Text1 and Text2 are not sufficient.
Move
Enter
Return
Caption
TV
Default
Caption
:Off
CC1
Caption Mode
:Default
CC2
Digital Caption Option CC3
CC4
Text 1
Text 2
Text 3
Text 4
Move
Enter
Return
➢•
The Caption feature doesn’t work in COMPONENT, PC, HDMI(DVI)
modes.
• The availability of captions depends on the program being broadcast.
You can also press the CC button on the remote control to select Captions
On or Off.
English - 49
BN68-01428A_01531A-00Eng_1-60.in49 49
2008-04-18 오후 2:24:35
Adjusting the TV On/Off Melody Sound
The TV power on/off melody sound volume can be adjusted.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings
►
Entertainment
: Off ►
▼
More
Move
Enter
Return
2 Press the ▲ or ▼ button to select External Settings, then press the ENTER
button.
3 Press the ENTER button to select Melody.
Press the ▲ or ▼ button to select Off, Low, Medium, or High, then press the
ENTER button.
Setup
TV
TV
External Settings
Off
Low
Medium
High
Melody
:
Light Effect
:
Wall-Mount Adjustment
• Off: Turns off the melody function.
• Low: Sets the melody volume to low.
• Medium: Sets the melody volume to medium.
• High: Sets the melody volume to high.
Move
Enter
Return
Press the EXIT button to exit.
➢The Melody does not play
- When no sound is output from the TV because the MUTE button has been
pressed,
- When no sound is output from the TV because you have reduced the
volume to minimum by pressingW.LINK
the VOL
button.
- When the TV is turned off by Sleep Timer function.
Manufactured under license from Dolby Laboratories.
Dolby and the double-D symbol are trademarks of Dolby
Laboratories.
Setting the Light Effect
You can turn the blue LED on the front of TV on/off.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select External Settings, then press the ENTER
button.
TV
2 Press the ▲ or ▼ button to select Light Effect, then press the ENTER button.
Press the ▲ or ▼ button to select Off, In Standby, When Watching TV, or
Always, then press the ENTER button.
TV
Press the EXIT button to exit.
• Off: The LED is always off.
• In Standby: The LED lights while in Standby mode and it turns off when your TV
is turned on.
• When Watching TV: The LED lights when watching TV and it turns off when your
TV is turned off.
• Always: The LED is always lit.
Setup
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings
►
Entertainment
: Off
►
▼
More
Move
Return
Enter
Setup
Melody
: Off
In Standby
Light Effect
: When Watching TV
Wall-Mount Adjustment Always
Move
Enter
Return
➢ Set the Light Effect to Off to reduce the power consumption.
English - 50
BN68-01428A_01531A-00Eng_1-60.in50 50
2008-04-18 오후 2:24:37
Setting the Entertainment mode
The Entertainment mode enables you to select the optimal display and sound for sports, cinema and games.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings
►
Entertainment
: Off
►
▼
More
Move
Return
Enter
2 Press the ▲ or ▼ button to select Entertainment, then press the ENTER
button.
3 Press the ▲ or ▼ button to select Off, Sports, Cinema or Game, then press
the ENTER button.
Setup
TV
Plug & Play
Language
: English
Time
V-Chip
Caption Off
External Settings Sports
Cinema
Entertainment
: Off
▼
Game
More
Move
Enter
• Off: Switches the Entertainment function off.
• Sports: Provides the optimal picture and sound quality for sports.
• Cinema: Provides the optimal picture and sound quality for movie watching
You can experience a richer picture and enhanced sound.
• Game: Provides the optimal picture and sound quality for games. This mode
accelerates the playing speed when using an external game console connected
to the TV.
Setup
TV
►
►
►
►
►
►
►
Return
Press the EXIT button to exit.
➢ If you set any of the three Entertainment modes to On, the settings will be locked and
can not be adjusted. If you want to make Picture and Sound mode adjustments, the
Entertainment mode must be turned off.
➢ The Entertainment settings are saved for each input source.
Using the Energy Saving Feature
This feature adjusts the power consumption of the unit in order to save energy.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Setup
TV
More
Energy Saving
:Off
SW Upgrade
▲
Move
2 Press the ▲ or ▼ button to select Energy Saving, then press the ENTER
button.
Press the ▲ or ▼ button to select Off, Low, Medium, or High, then press the
ENTER button.
Press the EXIT button to exit.
• Off: Switches off the Energy Saving mode.
• Low: Operates in standard mode.
• Medium: Enters medium power saving mode.
• High: Enters maximum power saving mode.
Enter
►
►
Return
Setup
TV
More
Off
Energy Saving
:Off
SW Upgrade Low
Mideum
High
▲
Move
Enter
Return
English - 51
BN68-01428A_01531A-00Eng_1-60.in51 51
2008-04-18 오후 2:24:37
Upgrading the Software
Samsung may offer upgrades for your TV’s firmware in the future. Please contact the Samsung call center at
1-800-SAMSUNG to receive information about downloading upgrades and using a USB drive. Upgrades will be
possible by connecting a USB drive to the USB port.
1 Insert a USB drive containing the firmware upgrade into the USB Upgrade Port
on the rear of the TV.
TV Rear Panel
($-)).
USB Drive
2 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Setup
TV
More
Energy Saving
:Off
SW Upgrade
▲
3 Press the ▲ or ▼ button to select SW Upgrade, then press the ENTER button.
Move
4 Press the ▲ or ▼ button to select USB, then press the ENTER button.
The message Scanning for USB... It may take up to 30 seconds is displayed.
Enter
Please be careful to not disconnect the power or remove the USB drive while
upgrades are being applied.
The TV will shut off and turn on automatically after completing the firmware
upgrade.
Please check the firmware version after the upgrades are complete.
When software is upgraded, video and audio settings you have made will return
to their default (factory) settings. We recommend you write down your settings
so that you can easily reset them after the upgrade.
Return
SW Upgrade
TV
USB
►
Enter
5 If the firmware on the USB is properly recognized, the message Upgrade
version xxxx to version xxxx The system would be reset after upgrade. is
displayed.
Press the ◄ or ► button to select Yes, then press the ENTER button.
The upgrade starts.
►
►
Return
SW Upgrade
Scanning for USB...
It may take up to 30 seconds
SW Upgrade
Upgrade version XXXX to version XXXX? The
system would be reset after upgrade.
Yes
No
English - 52
BN68-01428A_01531A-00Eng_1-60.in52 52
2008-04-18 오후 2:24:39
Using the V-Chip
U.S.A Only
This product is covered by the following U.S. patents : US4,930,158 US4,930,160
The V-Chip feature automatically locks out programs that are deemed inappropriate for children. The user must
enter a PIN (personal ID number) before any of the V-Chip restrictions are set up or changed.
➢V-Chip function is not available in HDMI, Component or PC mode.
Setting Up Your Personal ID Number (PIN)
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
➢The Screen Saver is activated if there is no remote control key input for
longer than 1 minute while setting up the V-Chip.
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
➢The default PIN number of a new TV set is 0-0-0-0.
TV
Setup
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings ►
Entertainment
: Off ►
▼
More
Return
Move
Enter
TV
V-Chip
Enter PIN
*
*
0 .. 9
*
Press the EXIT button to exit.
➢If you forget the PIN, press the remote-control buttons in the following
sequence, which resets the pin to 0-0-0-0 : Power Off. → MUTE → 8 → 2 →
4 → Power On.
Return
Enter PIN
TV
3 The V-Chip screen will appear.
Press the ▲ or ▼ button to select Change PIN, then press the ENTER button.
The Change PIN screen will appear. Choose any 4 digits for your PIN and enter
them. Re-enter the same 4 digits.
When the message PIN is changed successfully. is displayed, your PIN has
been memorized.
*
V-Chip
V-Chip Lock
: Off
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Move
TV
Enter
►
►
►
►
►
►
►
Return
Change PIN
Enter new PIN.
Confirm Password
0 .. 9
Enter PIN
Return
Continued...
English - 53
BN68-01428A_01531A-00Eng_1-60.in53 53
2008-04-18 오후 2:24:39
How to Enable/Disable the V-Chip
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
TV
V-Chip
Enter PIN
*
*
0 .. 9
3 The V-Chip screen will appear.
To enable the V-Chip feature, press the ENTER button so that the V-Chip Lock
field is On. (Pressing the ▲ or ▼ button will alternate between On and Off.)
Press the ENTER button.
*
*
Enter PIN
TV
Return
V-Chip
V-Chip Lock
: Off
Off
TV Parental Guidelines On
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Press the EXIT button to exit.
Move
Enter
Return
How to Set up Restrictions Using “TV Parental Guidelines”
First, set up a personal identification number (PIN), and enable the V-Chip.
(See previous section.) Parental restrictions can be set up using either of two
methods: The TV guidelines or the MPAA rating.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
Setup
TV
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings ►
Entertainment
: Off ►
▼
More
Move
Return
Enter
TV
V-Chip
Enter PIN
*
*
0 .. 9
3 The V-Chip screen will appear. Press the ▲ or ▼ button to select TV Parental
Guidelines, then press the ENTER button.
*
*
Enter PIN
TV
Return
V-Chip
V-Chip Lock
: On
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Move
Enter
►
►
►
►
►
►
►
Return
Continued...
English - 54
BN68-01428A_01531A-00Eng_1-60.in54 54
2008-04-18 오후 2:24:40
4 The TV Parental Guidelines screen will appear.
Press the ▲ or ▼ button to select one of the six aged based categories:
• TV-Y: All children. The themes and elements in this program are specifically
designed for a very young audience, including children from ages two to six.
• TV-Y7: Directed to older children. The themes and elements in this program may
include mild physical or comedic violence, or may frighten children under the age
of seven.
• TV-G: General audience. It contains little or no violence, no strong language, and
little or no sexual dialog or situations.
• TV-PG: Parental guidance suggested. This program may contain infrequent coarse
language, limited violence, some suggestive sexual dialog and situations.
• TV-14: Parents strongly cautioned. This program may contain sophisticated
themes, sexual content, strong language and more intense violence.
• TV-MA: Mature audiences only. This program may contain mature themes, profane
language, graphic violence and explicit sexual content.
TV
TV Parental Guidelines
Allow All
Block All
Move
TV
Enter
Return
TV Parental Guidelines
Allow All
Block All
Move
Enter
Return
5 At this point, one of the TV-Ratings is selected.
Press the ENTER button. Depending on your existing setup, the “ ” symbol will
be selected. (Blank = Unblocked, = Blocked) While “ ” is selected, press the
ENTER button to block or unblock the category.
To select a different TV-Rating, press the ▲ or ▼ button and then repeat the
process.
➢Allow All: Press to unlock all TV ratings.
Block All: Press to lock all TV ratings.
➢The TV-Y, TV-Y7, TV-G, TV-PG, TV-14 and TV-MA have additional options.
See the next step to change any of the following sub-ratings:
• ALL: Lock all TV ratings.
• FV: Fantasy violence.
• D: Sexually suggestive dialog.
• L: Adult language.
• S: Sexual situation.
• V: Violence.
➢The V-Chip will automatically block certain categories that are “more
restrictive”. For example, if you block TV-Y category, then TV-Y7 will
automatically be blocked. Similarly, if you block the TV-G category, then all
the categories in the “young adult” group will be blocked (TV-G, TV-PG,
TV-14, and TV-MA). The subratings (D, L, S, V) work together similarly.
(See next section.)
6 How to set the FV, D, L, S and V sub-ratings. First, select one of these TVRatings: TV-Y, TV-Y7, TV-G, TV-PG, TV-14, or TV-MA (See Step 4), and press
the ENTER button. The “ ” symbol will be displayed for each
sub-rating. While “ ” is selected, press the ► button to go to a sub rating.
Press the ENTER to block the sub rating. To select a different TV-Rating,
press the ▲ or ▼ button and then repeat the process.
7 Press the EXIT button to clear all the screens. (Or proceed to the next section,
and set up additional restrictions based on the MPAA codes.)
➢These categories consist of two separate groups: TV-Y and TV-Y7 (young
children through age 7), and TV-G through TV-MA (everybody else).
The restrictions for these two groups work independently: If a household
includes very young children as well as young adults, the TV guidelines must
be set up separately for each age group.
Continued...
English - 55
BN68-01428A_01531A-00Eng_1-60.in55 55
2008-04-18 오후 2:24:41
How to Set up Restrictions Using “MPAA Ratings” (G, PG, PG-13, R, NC-17, X, NR )
The MPAA rating system uses the Motion Picture Association of America
(MPAA) system, and its main application is for movies. When the V-Chip
lock is on, the TV will automatically block any programs that are coded with
objectionable ratings (either MPAA or TV-Ratings).
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
TV
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
TV
Setup
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings ►
Entertainment
: Off ►
▼
More
Move
Return
Enter
V-Chip
Enter PIN
*
*
0 .. 9
3 The V-Chip screen will appear. Press the ▲ or ▼ button to select MPAA
Rating, then press the ENTER button.
*
*
TV
V-Chip
V-Chip Lock
: On
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Move
4 Press the ▲ or ▼ button to select an appropriate restriction.
Press the ENTER button to activate the restriction selected.
The “ ” symbol is indicated. While “ ” is selected, press the ENTER button to
block or unblock the category.
Press the EXIT button to exit.
➢Allow All: Press to unlock all TV ratings.
Block All: Press to lock all TV ratings.
Return
Enter PIN
TV
Enter
►
►
►
►
►
►
►
Return
MPAA Rating
G
PG
PG-13
R
NC-17
X
Allow All
Block All
Block
NR
Move
Enter
Return
• G: General audience (no restriction).
• PG: Parental guidance suggested.
• PG-13: Parents strongly cautioned.
• R: Restricted. Children under 17 should be accompanied by an adult.
• NC-17: No children under age 17.
• X: Adults only.
• NR: Not rated.
➢The V-Chip will automatically block any category that is “more restrictive”.
For example, if you block the PG-13 category, then R, NC-17 and X will
automatically be blocked also.
Continued...
English - 56
BN68-01428A_01531A-00Eng_1-60.in56 56
2008-04-18 오후 2:24:42
How to Set up Restrictions Using “Canadian English” (for Canada Models)
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
Setup
TV
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings ►
Entertainment
: Off ►
▼
More
Move
Return
Enter
TV
V-Chip
Enter PIN
*
*
0 .. 9
3 The V-Chip screen will appear. Press the ▲ or ▼ button to select Canadian
English, then press the ENTER button.
*
*
TV
V-Chip
V-Chip Lock
: On
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Move
4 Press the ▲ or ▼ button to select an appropriate restriction.
Press the ENTER button to activate the restriction selected. The “
indicated.
” symbol is
Press the EXIT button to exit.
➢Allow All: Press to unlock all TV ratings.
Block All: Press to lock all TV ratings.
Return
Enter PIN
TV
►
►
►
►
►
►
►
Return
Enter
Canadian English
C
C8+
G
PG
14+
18+
Block
Move
Allow All
Block All
Enter
Return
• C: Programming intended for children under age 8.
• C8+: Programming generally considered acceptable for children 8 years and over
to watch on their own.
• G: General programming, suitable for all audiences.
• PG: Parental guidance.
• 14+: Programming contains themes or content which may not be suitable for
viewers under the age of 14.
• 18+: Adult programming.
➢The V-Chip will automatically block any category that is “more restrictive”.
For example, if you block G category, then PG, 14+ and 18+ will
automatically be blocked also.
Continued...
English - 57
BN68-01428A_01531A-00Eng_1-60.in57 57
2008-04-18 오후 2:24:43
How to Set up Restrictions Using “Canadian French” (for Canada Models)
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
TV
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
TV
Setup
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings
►
Entertainment : Off
►
▼
More
Return
Move
Enter
V-Chip
Enter PIN
*
*
0 .. 9
3 The V-Chip screen will appear. Press the ▲ or ▼ button to select Canadian
French, then press the ENTER button.
*
*
TV
V-Chip
V-Chip Lock
: On
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Move
4 Press the ▲ or ▼ button to select an appropriate restriction.
Press the ENTER button to activate the restriction selected. The “
indicated.
” symbol is
Press the EXIT button to exit.
➢Allow All: Press to unlock all TV ratings.
Block All: Press to lock all TV ratings.
Return
Enter PIN
TV
Enter
►
►
►
►
►
►
►
Return
Canadian French
G
8 ans +
13 ans +
16 ans +
18 ans +
Move
Allow All
Block All
Block
Enter
Return
• G: General.
• 8 ans+: Not recommended for young children.
• 13 ans+: Programming may not be suitable for children under the age of 13.
• 16 ans+: Programming is not suitable for children under the age of 16.
• 18 ans+: Programming restricted to adults.
➢The V-Chip will automatically block any category that is “more restrictive”.
For example, if you block 8 ans+ category, then 13 ans+, 16 ans+ and 18
ans+ will automatically be blocked also.
Continued...
English - 58
BN68-01428A_01531A-00Eng_1-60.in58 58
2008-04-18 오후 2:24:43
Using the V-Chip for Digital channels
Parental restriction information can be used while watching DTV channels.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
TV
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
TV
Setup
Plug & Play
►
Language
: English
►
Time
►
V-Chip
►
Caption
►
External Settings
►
Entertainment : Off
►
▼
More
Move
Return
Enter
V-Chip
Enter PIN
*
*
0 .. 9
3 The V-Chip screen will appear. Press the ▲ or ▼ button to select
Downloadable U.S. Rating, then press the ENTER button.
➢If information is not downloaded from the broadcasting station, the
Downloadable U.S. Rating menu is deactivated.
➢Parental restriction information is automatically downloaded while watching
DTV channels. It may take several seconds.
➢The Downloadable U.S. Rating menu is available for use after information
is downloaded from the broadcasting station. However, depending on the
information from the broadcasting station, it may not be available for use.
*
V-Chip
V-Chip Lock
: On
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Move
TV
Enter
►
►
►
►
►
►
►
Return
The number of
current rating
information
Downloadable U.S. Rating
Humor Level
Press the EXIT button to exit.
➢Allow All: Press to unlock all TV ratings.
Block All: Press to lock all TV ratings.
➢Parental restriction levels differ depending on the broadcasting station.
➢The default menu name and downloadable US rating changes depending on
the downloaded information.
➢Even if you set the on-screen display to your desired language, the
Downloadable U.S. Rating menu will appear in English only.
➢The rating will automatically block certain categories that are more
restrictive.
➢The rating titles (for example: Humor Level..etc) and TV ratings (for
example: DH,MH,H..etc) may differ depending on the broadcasting station.
Return
Enter PIN
TV
Rating title
4 Press the ▲ or ▼ button to select an appropriate restriction
Press the ENTER button to activate the restriction selected.
The “ ” symbol is indicated.
*
► 1/2
Allow All
Block All
DH
MH
H
VH
EH
Move
Enter
Return
The number of
all the rating
information
Continued...
English - 59
BN68-01428A_01531A-00Eng_1-60.in59 59
2008-04-18 오후 2:24:44
How to Reset the TV after the V-Chip Blocks a Channel (“Emergency Escape”)
If the TV is tuned to a restricted channel, the V-Chip will block it. The screen
will go blank and the following message will appear:
W.LINK
1 Enter your PIN.
To resume normal viewing, tune to a different channel using CH or
CH button. Under certain conditions (depending on the rating of the local TV
W.LINK
programs) the V-Chip might lock out all the channels.
In this case, use the
V-Chip function for an “emergency escape”:
2 Press the MENU button. Press the ▲ or ▼ button to select Setup, then press
the ENTER button.
3 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
Channel Is Locked by
TV-PG[ S ]
Use the NUMBER buttons to enter your
pin number to unlock all channels.
Press EXIT to clear PIN.
Press MENU for main menu.
Channel Is Locked by
TV-PG[ L ]
Use the NUMBER buttons to enter your
pin number to unlock all channels.
Press EXIT to clear PIN.
Press MENU for main menu.
4 Enter your PIN, then press the ENTER button, and press the ▲ or ▼ button to
temporarily disable the V-Chip Lock.
➢If you forget the PIN, press the remote-control buttons in the following
sequence, which resets the pin to 0-0-0-0 : Power Off. → MUTE → 8 → 2 →
4 → Power On.
English - 60
BN68-01428A_01531A-00Eng_1-60.in60 60
2008-04-18 오후 2:24:44
Appendix
경고
경고
주의
Securing the TV to the Wall
Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular, ensure your children do not
hang over or destabilize the TV; doing so may cause the TV to tip over, causing serious injuries or death.
주의
Follow all safety precautions provided on the included Safety Flyer. For added stability, install the anti-fall
device for safety purposes, as follows.
To avoid the TV from falling:
1 Put the screws into the clamps and firmly fasten them onto the wall. Confirm that
the screws have been firmly installed onto the wall.
➢You may need additional material such as an anchor depending on the type of
wall.
➢Since the necessary clamps, screws, and string are not supplied, please
purchase these additionally.
Pared
2 Remove the screws from the center back of the TV, put the screws into the clamps,
and then fasten the screws onto the TV again.
➢Screws may not be supplied with the product. In this case, please purchase
the screws of the following specifications.
3 Connect the clamps fixed onto the TV and the clamps fixed onto the wall with a
strong string and then tie the string tightly.
➢Install the TV near to the wall so that it does not fall backwards.
➢It is safe to connect the string so that the clamps fixed on the wall are equal to
or lower than the clamps fixed on the TV.
➢Untie the string before moving the TV.
Pared
4 Verify all connections are properly secured. Periodically check connections for
any sign of fatigue for failure. If you have any doubt about the security of your
connections,contact a professional installer.
English - 61
BN68-01428A_01531A-00Eng_61-67.i61 61
2008-04-18 오후 2:26:21
Troubleshooting
If the TV seems to have a problem, first try this list of possible problems and solutions.
If none of these troubleshooting tips apply, call Samsung customer service at 1-800-SAMSUNG.
Problem
Poor picture quality.
Poor sound quality.
No picture or sound.
No sound or sound is too low at
maximum volume.
Picture rolls vertically.
The TV operates erratically.
The TV won’t turn on.
Remote control malfunctions
Possible Solution
Try another channel.
Adjust the antenna.
Check all wire connections.
Try another channel.
Adjust the antenna.
Try another channel.
Press the SOURCE button.
Make sure the TV is plugged in.
Check the antenna connections.
Make sure the MUTE button is off.
First, check the volume of units connected to your TV (digital broadcasting
receiver, DVD, cable broadcasting receiver, VCR, etc.). Then, adjust the TV volume
accordingly.
Check all connections.
Unplug the TV for 30 seconds, then try operating it again.
Make sure the wall outlet is working.
Replace the remote control batteries.
Clean the upper edge of the remote control (transmission window).
Check the battery terminals.
Make sure the remote has batteries.
Check that the “+” and “-” ends of the batteries are inserted correctly.
Please check the digital signal strength and input antenna.
Digital broadcasting screen
problem.
The image is too light or too dark. Adjust the Brightness and Contrast.
Adjust the Fine tuning.
The image is too large or too
Adjust the Size settings.
small.
The visual qualities of digital
The visual qualities of digital channels may vary depending on the original production
channels vary.
method (analog or digital).
- If the original production method is digital: High visual quality.
- If the original production method is analog: The digital program displayed on the
screen is originally an analog program which has been converted to digital.
The visual quality is of an SD(Standard Definition) grade.
Screen is black and power
On your computer; check the Power and Signal Cable.
indicator
The TV is using its power management system.
light blinks steadily.
Move the computer’s mouse or press any key on the keyboard.
On your equipment check (STB, DVD, etc) ; Power and Signal Cable.
The TV is using its power management system.
Press the Source button on the panel or remote control.
Turn the TV off and on.
Although the TV caption shows
The HD(High Definition) caption that appears when switching channels or when
HD, the visual quality is not
pressing the INFO button on the remote control means the selected channel is a
satisfactory.
digital channel. If the broadcasting station converts an analog signal into digital and
transmits the signal, the visual quality may not be perfect.
A distorted picture appears in the If Just Scan is selected in some external devices, a distorted picture appears in the
corner of the screen.
corner of the screen. picture may appear in the corner of the screen. This symptom is
caused by external devices, not the TV.
A Strange sound is heard.
This is caused by minor systems operation and is not a defect.
The “Resets all settings to the
This appears when you press and hold the EXIT button for a while. The product
default values” message appears. settings are reset to the factory defaults.
➢
his Plasma panel uses a panel consisting of sub pixels (2,359,296 pixels (for 42 inch models) / 3,147,264 pixels (for
T
50 inch models)) which require sophisticated technology to produce. However, there may be few bright or dark pixels
on the screen. These pixels will have no impact on the performance of the product.
English - 62
BN68-01428A_01531A-00Eng_61-67.i62 62
2008-04-21 오전 9:19:42
Wall- mount adjustment (Sold separately)
Once the wall mount is installed, the position of your TV can be easily adjusted.
TV Rear Panel
Auto Wall-Mount
EX-LINK Cable (Not supplied)
Entering the menu
1
Press the ▲, ▼, ◄ or ► button on your remote control.
➢ The Wall Mount Adjustment screen is displayed.
➢ If the Wall Mount Adjustment screen is not displayed when clicking on a
External Settings
TV
Melody
: Medium
►
Light Effect
: In Watching TV ►
Wall-Mount Adjustment
►
direction button while watching your TV, use the menu to display that screen.
• Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
• Press the ▲ or ▼ button to select External Settings, then press the
ENTER button.
• Press the ▲ or ▼ button to select Wall-Mount Adjustment, then press the
ENTER button.
Move
Enter
Return
Remembering the Position
3
Press the Blue button.
Press the ▲ and ▼ buttons to select a save mode from either Position 1,
Position 2 or Position 3 in order to save the current position.
➢ To not save the current position, press the RETURN button.
➢ When selecting a save mode, you cannot use the Color buttons.
4
Press the ENTER button to save.
➢ When Position 1 is selected, the message Current position saved as
Position 1 is displayed.
5
Position
Adjust
►
Wall-Mount Adjustment
►
►
Adjust to the desired position using the ▲, ▼, ◄, ► buttons.
➢ If you press an arrow button when no OSD is displayed on the TV screen, the
Adjustment screen appears.
➢ Press the INFO button to reset. Press the ◄ or ► button to select Yes, then
press the ENTER button. The position is initialized to the default setting.
►
2
1
Save
3
Center
2
Save
Select a mode to Save.
Position 1
Position 2
Position 3
Press the ENTER button.
➢ The saved Position appears on the left side of the OSD.
Move
Enter
Return
Continued...
English - 63
BN68-01428A_01531A-00Eng_61-67.i63 63
2008-04-18 오후 2:26:23
Moving to the remembered position
►
Position
Adjust
►
Wall-Mount Adjustment
►
►
1 Complete Step 1 of Entering the menu.
2 Pressing a Color (Red, Green, Yellow) button moves the auto wall mount to the
saved position.
➢You can move the wall mount to one of the 3 pre-set positions by pressing
the Red (Position 1), Green (Position 2) or Yellow (Position 3) buttons.
➢If you adjust the positon after moving to a pre-set position, the position
display will disappear.
➢For installation, refer to the Installation Manual provided with the wall mount.
➢For product installation and the installation and moving of the wall mount, make
sure to consult a specialized installation company.
➢This installation manual is to be used when attaching the wall mount to a wall.
When attaching to other building materials, please contact your nearest dealer.
➢42 inches model is not compatible with the older wall mount model
(WMN5090A).
1
Save
2
3
Center
English - 64
BN68-01428A_01531A-00Eng_61-67.i64 64
2008-04-18 오후 2:26:24
Wall Mount Kit Specifications (VESA)
Install your wall mount on a solid wall perpendicular to the floor.
When attaching to other building materials, please contact your nearest dealer.
If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.
Product Family
inch
VESA Spec. (A * B)
Standard Screw
23 ~ 26
200 * 100
M4
32 ~ 40
200 * 200
M6
46 ~ 52
400 * 400
600 * 400
57
700 * 400
(No VESA)
57 ~ 70
800 * 4000
80 ~
1400 * 800
42 ~ 58
400 * 400
600 * 400
63
676 * 407
(No VESA)
63 ~ 70
800 * 400
4
80 ~
1400 * 800
4
LCD-TV
PDP-TV
Quantity
4
M8
4
M8
6
➢The standard dimensions for wall mount kits are shown in the table above.
➢When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.
➢Do not use screws longer than the standard dimension, as they may cause damage to the inside of the TV set.
➢For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ
depending on their specifications.
➢Do not use screws that do not comply with the VESA standard screw specifications.
Do not use fasten the screws too strongly, this may damage the product or cause the product to fall, leading to
personal injury. Samsung is not liable for these kinds of accidents.
➢Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or
the consumer fails to follow the product installation instructions.
➢Our 57” and 63” models do not comply with VESA Specifications. Therefore, you should use our dedicated wall mount
kit for this model.
➢Do not exceed 15 degrees tilt when mounting this TV.
Do not install your Wall Mount Kit while your TV is turned on.
It may result in personal injury due to electric shock.
English - 65
BN68-01428A_01531A-00Eng_61-67.i65 65
2008-04-18 오후 2:26:24
How to assemble the Stand-Base
Using the 6 screws for securing the stand base and the monitor, firmly
attach the monitor to the stand base.
(The exterior of the set may be different than the picture.)
When mounting your TV on a wall, install
the cover (1) on the stand-base using two
screws.
Warning
Firmly secure the stand to the TV
before moving it, as the stand may
fall and could cause serious injury.
➢Two or more people should
carry the TV. Never lay the TV
on the floor because of possible
damage to the screen. Always
store the TV upright.
Specifications
Model Name
PN42A410C1D
PN50A410C1D
42 inch
50 inch
PC Resolution
1024 x 768 @ 60 Hz
1360 x 768 @ 60 Hz
Sound (Output)
10 + 10 W
10 + 10 W
41.6 x 26.3 x 3.8 inches
(1055.0 x 667.4 x 95 mm)
41.6 x 28.7 x 12.5 inches
(1055.0 x 727.4 x 315.9 mm)
48.5 x 31.1 x 3.8 inches
(1231.0 x 788.8 x 95 mm)
48.5 x 33.4 x 12.5 inches
(1231.0 x 848.5 x 316.0 mm)
61.3 lbs (27.8 kg)
69.5 lbs (31.5 kg)
75.0 lbs (34 kg)
81.4 lbs (36.9 kg)
Screen Size (Diagonal)
Dimension (W x H x D)
Body
With stand
Weight
Body
With stand
Environmental Considerations
Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity
50 °F to 104 °F (10 °C to 40 °C)
10% to 80%, non-condensing
-4 °F to 113 °F (-20 °C to 45 °C)
5% to 95%, non-condensing
➢This device is a Class B digital apparatus.
➢Design and specifications are subject to change without prior notice.
➢For the power supply and Power Consumption, refer to the label attached to the product.
Stand Swivel (Left / Right)
-20° ~ 20°
English - 66
BN68-01531A-00Eng_66.indd 66
2008-04-23 오전 9:07:45
Dimensions (PN42A410C1D)
TOP VIEW
FRONT VIEW
JACK PANEL DETAIL 3.7”H x 7.2”W
SIDE VIEW
REAR VIEW
NOTE: All drawings not necessarily to scale. Some
dimensions are subject to change without prior notice.
Refer to dimensions on each unit prior to performing
any carpentry. Not responsible for typographical or
printed errors.
© 2008 Samsung Electronics America, Inc.
English - 67
BN68-01428A_01531A-00Eng_61-67.i67 67
2008-04-18 오후 2:26:27
Dimensions (PN50A410C1D)
TOP VIEW
FRONT VIEW
JACK PANEL DETAIL 3.7”H x 7.2”W
SIDE VIEW
REAR VIEW
NOTE: All drawings not necessarily to scale. Some
dimensions are subject to change without prior notice.
Refer to dimensions on each unit prior to performing
any carpentry. Not responsible for typographical or
printed errors.
© 2008 Samsung Electronics America, Inc.
English - 68
BN68-01428A_01531A-00Eng_61-67.i68 68
2008-04-18 오후 2:26:29
This page is intentionally
left blank.
BN68-01428A_01531A-00Eng_61-67.i69 69
2008-04-18 오후 2:26:29
BN68-01428A_01531A-00Eng_61-67.i70 70
2008-04-18 오후 2:26:29
Écran à plasma
guide de l'utilisateur
Imaginez les possibilités
Merci d’avoir acheté ce produit Samsung.
Pour obtenir un service complet, veuillez
enregistrer votre produit à :
www.samsung.com/global/register
Modèle :
Carnelian CF _ BN68-01531B-01.in1 1
N° de série :
2008-04-22 ¿ÀÈÄ 10:44:15
Remarques importantes sur la garantie relative au format de l’image du téléviseur
Le format écran large des écrans à plasma (16:9, soit le rapport hauteur/largeur de l’image) est conçu principalement
pour les vidéos plein écran à écran large. Les images affichées sur ces écrans devraient être principalement du format d’
écran large de rapport 16:9, ou élargies pour remplir l’écran si le modèle est doté de cette fonction et si les images bougent
continuellement. Afficher des graphiques et images fixes à l’écran, comme les barres noires latérales des vidéo pour téléviseur
de format standard et les émissions de ce format doivent se limiter à 5 % du temps d’écoute par semaine.
En outre, l’affichage d’autres images et textes fixes, comme des rapports boursiers, des jeux vidéos, des logos des stations,
des sites Web ou des graphismes et motifs informatiques doit être limité, comme il est indiqué ci-dessus pour tous les
téléviseurs. Afficher des images fixes qui ne respectent pas les directives ci-dessus peut causer un vieillissement
inégal des écrans à plasma en y créant des images rémanentes, subtiles mais permanentes. Pour éviter ce problème,
varier les émissions et les images et regarder principalement des images en mouvement en plein écran, et non pas
des motifs fixes ou des barres noires.
Dans les modèles d’écran à plasma qui offrent des caractéristiques de format d’image, utiliser ces commandes pour obtenir
différents formats en plein écran.
Prendre garde au choix des formats et à leur durée d’utilisation. Le vieillissement inégal d’un écran à plasma causé par la
sélection et l’utilisation d’un format et les images rémanentes ne sont pas couverts par la garantie limitée de Samsung.
États-Unis seulement
L’appareil qui accompagne ce guide de l’utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de
certaines tierces parties. Ce produit est protégé en vertu des brevets américains suivants: 5,991,715, 5,740,317, 4,972,484,
5,214,678, 5,323,396, 5,539,829, 5,606,618, 5,530,655, 5,777,992, 6,289,308, 5,610,985, 5,481,643, 5,544,247, 5,960,037,
6,023,490, 5,878,080, et en vertu de la demande de brevet nº 2001-44713-A1 publiée aux États-Unis.
Cette licence permet aux consommateurs d’utiliser le contenu sous licence à des fins non commerciales. Aucun droit n’est
accordé à l’égard d’une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne s’applique
pas aux produits non pourvus d’une licence ni à tout processus conforme à la norme ISO/IEC 11172‑3 ou ISO/IEC 13818‑3
utilisé ou vendu de pair avec ce produit. La licence ne couvre que l’utilisation de cet appareil à des fins d’encodage et/ou
de décodage de fichiers audio conformément à la norme ISO/IEC 11172‑3 ou ISO/IEC 13818‑3. Aucun droit n’est accordé
en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme
ISO/IEC 11172‑3 ou ISO/IEC 13818‑3.
Autres pays
L’appareil qui accompagne ce guide de l’utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle
de certaines tierces parties. Cette licence permet aux consommateurs d’utiliser le contenu sous licence à des fins non
commerciales. Aucun droit n’est accordé à l’égard d’une utilisation commerciale. Cette licence ne couvre aucun autre
appareil que celui-ci et ne s’applique pas aux produits non pourvus d’une licence ni à tout processus conforme à la norme
ISO/IEC 11172‑3 ou ISO/IEC 13818‑3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l’utilisation de
cet appareil à des fins d’encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172‑3 ou
ISO/IEC 13818‑3. Aucun droit n’est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du
produit qui ne sont pas conformes à la norme ISO/IEC 11172‑3 ou ISO/IEC 13818‑3.
SAMSUNG ELECTRONICS GARANTIE LIMITÉE POUR L’AMÉRIQUE DU NORD
Assujettie aux exigences, conditions, exclusions et limitations de la garantie limitée originale fournie avec les produits
de Samsung Electronics (SAMSUNG) et les exigences, conditions, exclusions et limitations de la présente garantie,
SAMSUNG offrira en plus un service de réparation sous garantie aux États-Unis pour les produits achetés au Canada et
un service de réparation sous garantie au Canada pour les produits achetés aux États-Unis pendant la période de garantie
précisée à l’origine et pour l’acheteur initial seulement.
Les réparations sous garantie décrites ci-dessus doivent être effectuées dans un centre de réparation agréé SAMSUNG.
En plus de la présente garantie, la garantie limitée originale et une facture datée en tant que preuve d’achat doivent être
présentées au centre de réparation.
Le transport de l’appareil au et à partir du centre de réparation demeure la responsabilité de l’acheteur.
Les conditions couvertes ne sont limitées qu’aux vices de matériaux et de fabrication dans des conditions d’utilisation
normale.
Exclues, mais non pas limitées à, sont les dispositions précisées à l’origine pour le service à domicile ou sur place, durées
de réparation minimales et maximales, échanges ou remplacements, accessoires, options, extensions ou produits non
durables.
Pour obtenir le nom d’un centre de réparation agréé Samsung, appelez sans frais:
Aux États-Unis : 1-800-SAMSUNG (1-800-726-7864)
Au Canada : 1-800-SAMSUNG
© 2008 Samsung Electronics Co., Ltd. All rights reserved.
Français - Carnelian CF _ BN68-01531B-01.in2 2
2008-04-22 ¿ÀÈÄ 10:44:15
Guide de l’utilisateur
Image rémanente
Un écran à plasma ne doit pas présenter une image fixe (comme celle des jeux vidéos) durant un laps de temps trop
important, car elle peut causer une image rémanente. Ce phénomène est aussi appelé “brûlure d’écran” Pour éviter une
telle image rémanente, la page 31 du présent guide explique comment diminuer la luminosité et le contraste de l’écran
pour afficher une image fixe.
Altitude
L’écran à plasma ne fonctionne normalement qu’à une altitude inférieure à 6500pi.
Chaleur à la partie supérieure de l’écran à plasma
Le dessus de l’appareil peut devenir chaud après un fonctionnement prolongé alors que la chaleur se dissipe par les
orifices de ventilation aménagés dans la partie supérieure de l’écran.
Cet état est normal et n’est pas le signe d’une défectuosité du produit.
Toutefois, il faut empêcher les enfants de toucher cette partie de l’écran.
L’appareil laisse entendre un craquement.
Un craquement peut se produire lorsque l’appareil se contracte ou se dilate à cause d’un changement au milieu ambiant,
comme la température ou l’humidité. Cela est normal et n’est pas le signe d’une défectuosité.
Défauts de cellules
L’écran à plasma comporte de 1,230,000 (définition standard) à 3,150,000 (haute définition) pixels dont la création
nécessite une technologie hautement perfectionnée. Toutefois, il peut y avoir quelques pixels lumineux ou sombres à
l’écran. Ces pixels n’ont aucune incidence sur le rendement du produit.
Éviter de faire fonctionner le téléviseur à une température inférieure à 5°C (41°F)
Une image fixe affichée trop longtemps peut endommager l’écran à plasma de façon permanente.
Le fait de regarder l’écran à plasma en format 4:3 durant une longue période peut laisser des
traces de bordures apparaissant à gauche, à droite et au centre de l’écran causées par une
différence d’émission de lumière à l’écran.
Un DVD ou un jeu vidéo peut avoir le même effet sur l’écran.
Les dommages ainsi provoqués ne sont pas couverts par la garantie.
Image rémanente à l’écran.
Les images fixes des jeux vidéo et des ordinateurs affichées durant une longue période peuvent causer des images
rémanentes partielles.
Pour éviter cet effet, réduire la luminosité et le contraste lorsque des images fixes doivent rester longtemps à l’écran.
Garantie
La garantie ne couvre pas les dommages causés par la rémanence.
L’image rémanente n’est pas couverte par la garantie.
Français - Carnelian CF _ BN68-01531B-01.in3 3
2008-04-22 ¿ÀÈÄ 10:44:15
Table des matières
Renseignements généraux
■
■
■
■
■
■
Réglage des canaux
Liste des caractéristiques.......................................... 5
Accessoires............................................................... 5
Affichage du panneau de configuration..................... 6
Affichage du panneau de branchement.................... 7
Télécommande.......................................................... 8
Insertion des piles dans la télécommande................ 9
■ Sélection de l’antenne............................................. 36
■ Suppression des canaux brouillés
– canaux numériques.............................................. 36
■ Ajout et suppression de canaux.............................. 37
■ Visualisation des listes de canaux........................... 38
■ Sélection des canaux favoris................................... 38
■ Identification des canaux......................................... 39
■ Syntonisation précise des canaux analogiques...... 40
■ Contrôle de l’intensité du signal numérique............ 40
Branchements
■ Branchement des antennes VHF et UHF.................. 9
■ Branchement du câble de télédistribution............... 10
■ Branchement d’un lecteur DVD ou d’un câblosélecteur
ou récepteur (décodeur) à l’aide d’un câble HDMI........... 11
■ Branchement d’un lecteur DVD, câblosélecteur
ou récepteur (décodeur) à l’aide d’un câble DVI..... 11
■ Branchement d’un lecteur DVD, câblosélecteur ou
récepteur (décodeur) à l’aide de câbles de composant.... 12
■ Branchement d’un caméscope................................ 12
■ Branchement d’un magnétoscope........................... 13
■ Branchement d’un système audionumérique.......... 14
■ Branchement d’un amplificateur ou d’un
système de cinéma maison à DVD......................... 14
■ Branchement d’un ordinateur.................................. 15
Écran d’ordinateur
■ Utilisation du téléviseur comme écran d’ordinateur..... 41
■ Modes d’affichage................................................... 41
■ Configuration du téléviseur par l’ordinateur............. 42
Réglage de l’horloge
■ Réglage de l’horloge............................................... 44
Description des fonctions
■ Sélection de la langue de menu.............................. 47
■ Affichage des sous-titres codés (messages à l’écran)
- numériques........................................................... 47
■ Affichage des sous-titres codés (messages à l’écran)
- analogiques........................................................... 49
■ Réglage de la mélodie de marche/arrêt du téléviseur....... 50
■ Réglage de l’effet lumineux..................................... 50
■ Réglage du mode Divertissement........................... 51
■ Fonction économiseur d’énergie............................. 51
■ Mise à jour du logiciel.............................................. 52
■ Fonction Puce V...................................................... 53
Fonctionnement
■
■
■
■
■
■
■
■
■
■
Mise sous tension/hors tension du téléviseur.......... 16
Fonction Prêt-à-l’emploi.......................................... 16
Changement de canal............................................. 18
Réglage du volume................................................. 19
Utilisation de la touche TOOLS............................... 19
Affichage des paramètres....................................... 19
Affichage des menus............................................... 20
Mémorisation des canaux....................................... 20
Pour choisir la source.............................................. 22
Pour entrer le nom de la source d’entrée................ 22
Annexe
■
■
■
■
■
■
■
■
Réglage de l’image
■
■
■
■
■
Changement du format normal de l’image.............. 23
Personnalisation des réglages de l’image............... 23
Réglage des détails................................................. 24
Configuration des options d’image.......................... 26
Rétablir les réglages de l’image sur les réglages
par défaut................................................................ 31
Fixation du téléviseur au mur........................................61
Dépannage.............................................................. 62
Ajustement fixation murale (vendue séparément)....... 63
Spécifications du jeu d’installation murale (VESA)...... 65
Comment assembler le support.............................. 66
Spécifications.......................................................... 66
Dimensions (PN42A410C1D).................................. 67
Dimensions (PN50A410C1D).................................. 68
Paramètres audio
■
■
■
■
■
■
■
Réglage automatique du son.................................. 32
Réglages audio....................................................... 32
Réglage de TruSurround XT................................... 33
Sélection d’une piste de son multicanaux - numérique.... 33
Sélection d’une piste de son multicanaux - analogique.... 34
Contrôle automatique du volume............................ 34
Activation et désactivation des haut-parleurs
du téléviseur............................................................ 35
■ Branchement du casque d’écoute (vendu séparément)... 35
Symboles
Appuyer
Bouton à
une touche
➢
Remarque
Français - Carnelian CF _ BN68-01531B-01.in4 4
2008-04-22 ¿ÀÈÄ 10:44:16
Renseignements généraux
Liste des caractéristiques
•
•
•
•
•
Réglages vidéo pouvant être enregistrés dans la mémoire du téléviseur.
Minuterie pour allumer et éteindre automatiquement le téléviseur.
Minuterie spéciale de mise hors tension de l’appareil.
Fonction de contrôle parental V-Chip.
Excellents interface et réseautage numérique :
Grâce au syntoniseur numérique HD intégré, les diffusions HD peuvent être visualisées sans récepteur.
• Excellente qualité d’image
- La technologie DNIe offre des images d’une clarté s’approchant de la réalité.
• SRS TruSurround XT
- SRS TruSurround XT offre un système ambiophonique Dolby virtuel.
• Connexion HDMI/DVI du PC au téléviseur.
Accessoires
Veiller à ce que tous les articles suivants soient inclus avec le téléviseur.
Si des articles sont manquants, contacter le détaillant.
Télécommande (BN59-00687A)/
Piles AAA (4301-000103)
Cordon d’alimentation
(3903-000144)
Guide de l’utilisateur/
Guide de configuration rapide
Tore de ferrite pour câble de
prise Casque d’écoute
(3301-001456)
Couvre base/Vis (2ea)
(Consulter la page 66)
Carte de garantie/
Guide de sécurité
(N’est pas disponible dans
toutes les agences)
Linge de nettoyage
Tore de ferrite pour câble de
prise Cordon d’alimentation
(3301-001305)
Les pièces suivantes sont vendues séparément et sont disponibles dans la plupart des magasins d’électronique.
➢ Si l’on n’utilise pas un câble de bonne qualité, des parasites peuvent apparaître à l’écran.
Câble S-VIDÉO
(BN39-00149A)
Câble HDMI
(BN39-00641A)
Câble HDMI/DVI
(BN39-00643A)
Câbles pour composant (RCA)
(BN39-00279A)
Câble d’ordinateur
(BN39-00115A)
Câble audio d’ordinateur
(BN39-00061B)
Câble optique
Câble d’antenne
(BN39-00333A)
➢ Tore magnétique (Cordon d’alimentation, Casque d’écoute)
Les tores de ferrite sont utilisés pour protéger les câbles contre les interférences.
Lorsque vous branchez un câble, ouvrez le tore de ferrite et fixez-le sur le pourtour
du câble au niveau de la fiche.
Français - Carnelian CF _ BN68-01531B-01.in5 5
2008-04-22 ¿ÀÈÄ 10:44:18
Affichage du panneau de configuration
Touches dans la partie inférieure droite du panneau
Touches de la partie inférieure droite du panneauLes touches du panneau inférieur droit permettent de commander les
principales fonctions du téléviseur, y compris le menu à l’écran.
Pour accéder aux fonctions plus avancées, utiliser la télécommande.
➢ La couleur et la forme de l’appareil peuvent varier selon le modèle.
1SOURCE
Alterner entre toutes les sources d’entrée accessibles
(TV, AV1, AV2, S-Video, Component1, Component2,
PC, HDMI1, HDMI2).
2MENU
Afficher à l’écran le menu des fonctions du téléviseur.
3+ VOL –
Augmenter ou diminuer le volume. Dans le menu
à l’écran, utiliser les touches + VOL – de la même
manière que les touches ◄ et ► de la télécommande.
4 CH
Changer de canal.
Dans le menu à l’écran, utiliser les touches
CH
de la même manière que les touches ▲ et ▼ de la
télécommande.
5 ENTER
Confirmer une sélection.
6 POWER
Allumer et éteindre le téléviseur.
Voyant d’alimentation
Clignote et s’éteint lorsque le téléviseur est sous
tension et s’allume en mode de mise en veille.
Capteur de télécommande
Pointer la télécommande vers ce capteur sur le
téléviseur.
7Haut-parleurs
Français - Carnelian CF _ BN68-01531B-01.in6 6
2008-04-22 ¿ÀÈÄ 10:44:18
Affichage du panneau de branchement
Prises du panneau arrière
Utiliser les prises du panneau arrière pour brancher des composants audiovisuels utilisés continuellement, par exemple un
magnétoscope ou un lecteur DVD. Pour savoir comment brancher ce matériel, consulter les pages 9 à 15.
La couleur et la forme de l’appareil peuvent varier selon le modèle.
1ENTRÉE DE L’ALIMENTATION
Brancher le cordon d’alimentation fourni avec le
téléviseur.
2DIGITAL AUDIO OUT (OPTICAL)
Brancher à un composant audio numérique.
3AUDIO OUT (R/L)
Sorties audio pour appareils externes.
4PC IN [PC]/[AUDIO]
Brancher à la prise de sortie vidéo d’un ordinateur.
5DVI IN (HDMI 2) (AUDIO-R/L)
Brancher à la prise de sortie audio DVI d’un appareil
externe.
6 HDMI IN 1, 2
Brancher à la prise HDMI d’un appareil avec sortie
HDMI. (Seul HDMI 2 prend en charge HDMI-DVI IN et
PC)
- Cette entrée peut également servir de branchement
DVI avec entrées audio analogiques distinctes. Un
câble HDMI/DVI optionnel est nécessaire pour faire ce
branchement.
- Lorsque l’adaptateur HDMI/DVI en option est utilisé, les
entrées audio analogiques DVI du téléviseur permettent
de recevoir le son des sorties gauche et droite de
l’appareil DVI. (Non compatible avec un ordinateur)
7ANT IN
Connecteur coaxial de 75 Ω pour l’antenne et le réseau
câblé.
8SERVICE
Connecteur pour entretien seulement.
9ENTRÉE COMPOSANT (COMPONENT) IN 1, 2 /
AV IN 1
Permet de brancher les composants vidéo et audio.
La prise d’entrée COMPONENT IN 1 sert également de
prise d’entrée AV IN 1.
- Brancher le câble vidéo sur la prise COMPONENT IN 1
[Y/VIDÉO] et le câble audio aux prises COMPONENT IN 1
[R(D)-AUDIO-L(G)].
0EX-LINK
Brancher cette sortie à la prise sur le support mural
en option. Cette fonction permet de régler l’angle de
visionnement du téléviseur à l’aide de la télécommande.
Prises du panneau latéral
Les prises du panneau latéral droit permettent de brancher un composant utilisé occasionnellement, comme un
caméscope ou une console de jeu vidéo. La couleur et la forme de l’appareil peuvent varier selon le modèle.
1 ENTRÉE S-VIDEO (AV IN 2)
Entrée S-vidéo pour appareils externes pourvus d’une sortie S-Vidéo.
2 ENTRÉE AV IN 2
Entrées vidéo et audio pour les appareils externes.
3ÉCOUTEURS
Permet de brancher des écouteurs pour écouter une émission de télévision sans déranger les
autres personnes qui se trouvent dans la pièce.
Français - Carnelian CF _ BN68-01531B-01.in7 7
2008-04-22 ¿ÀÈÄ 10:44:19
Télécommande
La télécommande peut être utilisée jusqu’à une distance d’environ 7 mètres (23 pieds) du téléviseur.
1POWER
#SOURCE
Permet d’allumer et d’éteindre le
téléviseur.
2TV
Pour sélectionner directement le
mode TV.
3TOUCHES NUMÉRIQUES
W.LINK
Appuyer sur cette touche
pour choisir des canaux
supplémentaires (numériques et
analogiques) diffusés par la même
station. Par exemple, pour choisir
le canal “54-3”, appuyer sur “54”,
puis sur - et sur “–” et “3”.
5MUTE
Couper le son temporairement.
6
VOL
W.LINK
W.LINK
Augmenter ou diminuer le volume.
7TOOLS
Permettent de sélectionner les
fonctions fréquemment utilisées.
8HAUT▲/BAS▼/GAUCHE◄/
DROITE►/ENTER
$PRE-CH
W.LINK
Sélectionner directement un canal.
4–
Appuyer sur cette touche pour
afficher toutes les sources vidéo
accessibles.
%
Syntoniser le canal précédent.
CH
Permet de changer le canal.
^RETURN
Retourner au menu précédent.
&EXIT
Appuyer sur cette touche pour
quitter le menu.
*MENU
Afficher le menu principal à l’écran.
(SRS
Sélectionner le mode SRS
TruSurround XT.
)FAV.CH
Appuyer sur cette touche pour
passer aux canaux favoris.
aP.SIZE
Pour changer de format
d’affichage.
Pour sélectionner des options de
menu et modifier leur valeur.
9INFO
Appuyer sur cette touche pour
afficher de l’information à l’écran.
0TOUCHES DE COULEUR
Utiliser ces touches à partir de la
liste des canaux.
!CC
Permet de commander la fonction
de sous-titrage.
@MTS
Pour sélectionner le son stéréo,
mono ou SAP (Separate Audio
Program).
➢ Un éclairage ambiant intense peut nuire à l’efficacité de la
télécommande.
Français - Carnelian CF _ BN68-01531B-01.in8 8
2008-04-22 ¿ÀÈÄ 10:44:19
Insertion des piles dans la télécommande
1 Soulever le couvercle à l’arrière de la télécommande, comme illustré.
2 Installer deux piles AAA.
➢ Veiller à faire correspondre les bornes “+” et “–” des piles avec le diagramme à
l’intérieur du compartiment.
➢ Ne pas utiliser de piles de types différents, par exemple : une pile alcaline et une
pile au manganèse.
3 Fermer le couvercle, comme illustré.
➢ Si la télécommande ne doit pas être utilisée pour une longue période, retirer les
piles et les ranger dans un endroit frais et sec. La télécommande a une portée
d’environ 7 mètres (23 pieds). Les piles offrent une autonomie d’environ un an en
usage normal.
➢ Si la télécommande ne fonctionne pas, vérifiez les points suivants :
1. Le téléviseur est-il sous tension?
2. Les bornes plus et moins des piles sont-elles inversées?
3. Les piles sont-elles déchargées?
4. Y a-t-il une interruption de courant? Le cordon d’alimentation est-il débranché?
5. Y a-t-il une source lumineuse fluorescente ou une enseigne au néon à proximité?
Branchements
Branchement des antennes VHF et UHF
Si l’antenne est dotée de conducteurs semblables à ceux représentés ici, consulter
à la rubrique “Antenne 300 Ω à deux conducteurs plats” ci-dessous.
Si l’antenne est dotée d’un câble de branchement semblable à celui représenté ici,
consulter la rubrique “Antenne 75 Ω à connecteur rond”.
Si le téléviseur est pourvu de deux antennes, consulter la rubrique “Antennes VHF
et UHF séparées”.
Antenne 300 Ω à deux conducteurs plats
Si une antenne conventionnelle (par exemple, une antenne de toit ou des “oreilles
de lapin”) dotée de deux conducteurs plats de 300 Ω est utilisée, procéder comme
suit :
1 Installer les fils des deux conducteurs sous les vis de l’adaptateur de 300-75 Ω (non
fourni).
Serrer les vis à l’aide d’un tournevis.
ANT IN
2 Brancher l’adaptateur dans la prise ANT IN située à l’arrière du téléviseur.
Antennes à conducteur rond de 75 ohms
1 Brancher le câble de l’antenne dans la prise ANT IN située à l’arrière du téléviseur.
Antennes VHF et UHF séparées
Si le téléviseur est pourvu de deux antennes séparées (une antenne VHF et
une antenne UHF), leurs signaux doivent être combinés avant de raccorder les
antennes au téléviseur. Pour cette opération, un multiplexeur-adaptateur en option
(en vente dans la plupart des boutiques d’électronique) est nécessaire.
ANT IN
UHF
VHF
1 Raccorder les conducteurs des deux antennes au combinateur.
2 Brancher le multiplexeur dans la prise ANT IN située au bas du panneau arrière.
UHF
VHF
ANT IN
Français - Carnelian CF _ BN68-01531B-01.in9 9
2008-04-22 ¿ÀÈÄ 10:44:20
Branchement du câble de télédistribution
Pour raccorder un service de câblodistribution, procéder comme suit.
Service de câblodistribution sans câblosélecteur
1 Branchez le câble d’arrivée dans la prise ANT IN située à l’arrière du téléviseur.
➢ Ce téléviseur étant configuré pour le câble, il n’est pas nécessaire de posséder
un câblosélecteur pour recevoir les canaux de câblodistribution diffusés en clair.
ANT IN
Branchement d’un câblosélecteur de désembrouillage de tous les canaux
1 Repérer le câble raccordé à la sortie d’antenne ANT OUT du câblosélecteur.
➢ Cette prise peut porter la mention “ANT OUT”, “VHF OUT” ou simplement
“OUT”.
ANT IN
ANT OUT
2 Branchez l’autre extrémité du câble à la borne d’antenne ANT IN à l’arrière du
téléviseur.
ANT IN
Branchement d’un câblosélecteur de désembrouillage de certaines chaînes
Si le câblosélecteur débrouille seulement certaines chaînes (par exemple les chaînes spécialisées), procéder
comme suit : Un répartiteur à deux voies, un commutateur RF (A/B) et quatre câbles d’antenne sont nécessaires.
(Ces articles sont offerts dans la plupart des boutiques d’électronique).
1 Repérer et débrancher le câble raccordé
à l’entrée d’antenne ANT IN de le
câblosélecteur.
➢ Cette prise peut porter l’inscription “ANT
IN”, “VHF IN” ou simplement “IN”.
ANT IN
2 Relier ce câble à un répartiteur à deux
voies.
Incoming
cable
3 Raccorder un câble d’antenne entre une
sortie OUTPUT du répartiteur et l’entrée IN
du câblosélecteur.
Incoming
cable
Splitter
Splitter
Cable Box
4 Raccorder un câble d’antenne entre
la sortie d’antenne ANT OUT du
câblosélecteur et l’entrée B-IN du
commutateur RF (A/B).
Incoming
cable
Splitter
RF (A/B)
Switch
Cable Box
5 Raccorder un autre câble entre l’autre sortie
du séparateur et l’entrée A du commutateur
RF (A/B).
Incoming
cable
Splitter
Cable Box
6 Reliez au moyen du dernier câble d’antenne
la borne de sortie du commutateur RF (A/B)
et la borne ANT IN à l’arrière du téléviseur.
RF (A/B)
Switch
TV Rear
Incoming
cable
Splitter
ANT IN
RF (A/B)
Switch
Une fois les branchements effectués, régler le commutateur A/B à la position A pour un visionnement normal.
Régler le commutateur A/B à la position B pour obtenir les canaux brouillés. (Lorsque la position B du commutateur A/B
est sélectionnée, il faut également syntoniser la chaîne du signal de sortie du câblodistributeur, habituellement la chaîne 3
ou 4.)
Français - 10
Carnelian CF _ BN68-01531B-01.in10 10
2008-04-22 ¿ÀÈÄ 10:44:21
Branchement d’un lecteur DVD ou d’un câblosélecteur ou récepteur (décodeur) à l’aide d’un câble HDMI
Ce branchement n’est possible que si l’appareil externe est pourvu d’une prise de sortie HDMI. Il offre la meilleure
qualité d’image.
1 Brancher un câble HDMI
entre la prise d’entrée HDMI
IN (1 ou 2) du téléviseur et la
prise HDMI du lecteur DVD
ou du câblosélecteur ou
récepteur (décodeur).
Panneau arrière du téléviseur
Lecteur DVD ou câblosélecteur/
Récepteur (décodeur)
Câble HDMI (non fourni)
Qu’est-ce que la HDMI?
• La HDMI est une interface multimédia à haute définition qui permet la transmission
de signaux numériques audio et vidéo à l’aide d’un seul câble.
• La différence entre les interfaces HDMI et DVI réside dans le fait que la HDMI
est de plus petites dimensions, qu’elle est dotée du composant de codage HDCP
(protection contre la copie numérique à large bande passante).
➢ La configuration du panneau arrière de chaque lecteur DVD ou câblosélecteur ou
récepteur (décodeur) est différente.
➢ Au moment de brancher un lecteur DVD ou câblosélecteur ou récepteur
(décodeur), les couleurs du câble et de la borne de raccordement doivent
correspondre.
Branchement d’un lecteur DVD, câblosélecteur ou récepteur (décodeur) à l’aide d’un câble DVI
Ce branchement n’est possible que si l’appareil externe est pourvu d’une prise de sortie DVI.
1 Brancher un câble de
raccordement HDMI/DVI ou
un adaptateur DVI-HDMI
entre la prise d’entrée HDMI
IN 2 du téléviseur et la
prise DVI du lecteur DVD,
câblosélecteur ou récepteur
(décodeur).
Panneau arrière du téléviseur
Lecteur DVD ou câblosélecteur/
Récepteur (décodeur)
2 Brancher les câbles audio
entre la prise d’entrée DVI
IN (HDMI 2) [R-AUDIO-L] du
téléviseur et les prises de
sortie AUDIO OUT du lecteur
DVD ou du câblosélecteur ou
récepteur (décodeur).
2 CâbleAudio (non fourni)
1 Câble HDMI/DVI(non fourni)
➢ La configuration du panneau arrière de chaque lecteur DVD ou câblosélecteur ou
récepteur (décodeur) est différente.
➢ Au moment de brancher un lecteur DVD ou câblosélecteur ou récepteur
(décodeur), les couleurs du câble et de la borne de raccordement doivent
correspondre.
➢ Dans le cas d’une connexion de câble HDMI/DVI, il faut utiliser la prise d’entrée
HDMI IN 2.
Français - 11
Carnelian CF _ BN68-01531B-01.in11 11
2008-04-22 ¿ÀÈÄ 10:44:22
Branchement d’un lecteur DVD, câblosélecteur ou récepteur (décodeur) à l’aide de câbles de composant
Les prises du panneau arrière du téléviseur simplifient le branchement d’un lecteur DVD, câblosélecteur ou
récepteur satellite.
1 Brancher un câble de
composant entre les prises
d’entrée COMPONENT IN (1
ou 2) [Y, PB, PR] du téléviseur
et les prises COMPONENT
[Y, PB, PR] du lecteur DVD
ou du câblosélecteur ou
récepteur (décodeur).
2 Brancher les câbles audio
entre la prise d’entrée
COMPONENT IN (1 ou 2)
[R-AUDIO-L] du téléviseur et
les prises de sortie AUDIO
OUT du lecteur DVD ou du
câblosélecteur ou récepteur
(décodeur).
Panneau arrière du téléviseur
Lecteur DVD ou câblosélecteur/
Récepteur (décodeur)
2 CâbleAudio (non fourni)
1 Câble de composant(non fourni)
➢ Le composant vidéo sépare le vidéo en Y (luminance (luminosité)), PB (bleu) et
PR (rouge) pour une qualité d’image supérieure. S’assurer que les branchements
audio et vidéo correspondent. Par exemple, si le câble vidéo est branché à la prise
d’entrée COMPONENT IN 1, le câble audio doit être branché à la prise d’entrée
COMPONENT IN 1.
➢ La configuration du panneau arrière de chaque lecteur DVD ou récepteur est
différente.
➢ Au moment de brancher un lecteur DVD ou câblosélecteur ou récepteur
(décodeur), les couleurs du câble et de la borne de raccordement doivent
correspondre.
Branchement d’un caméscope
Les prises du panneau latéral du téléviseur simplifient le branchement d’un caméscope. Ils permettent de
regarder directement les cassettes du caméscope, sans passer par un magnétoscope.
1 Raccorder un câble vidéo
(ou S-Vidéo) entre la prise
d’entrée vidéo AV IN 2
[VIDEO] (ou S-VIDEO) du
téléviseur et la prise de sortie
VIDEO OUT du caméscope.
Panneau latéral du téléviseur
1 Câble S-Vidéo (non fourni)
ou
Caméscope
1 Câble vidéo (non fourni)
2 CâbleAudio (non fourni)
2 Raccorder les câbles audio
entre les prises d’entrée
AV IN 2 [L-AUDIO-R] du
téléviseur et les prises
de sortie AUDIO OUT du
caméscope.
➢ Chaque caméscope possède une configuration de panneau arrière différente.
➢ Lors du branchement d’un caméscope, les couleurs du câble et de la borne de
branchement doivent correspondre.
Français - 12
Carnelian CF _ BN68-01531B-01.in12 12
2008-04-22 ¿ÀÈÄ 10:44:22
Branchement d’un magnétoscope
Branchement vidéo
Ces instructions supposent que le téléviseur est déjà branché à une antenne ou à un système de câblodistribution
(conformément aux instructions des pages 9 et 10). Ignorer l’étape 1 si le téléviseur n’est pas branché à une antenne
ou un système de câblodistribution.
1 Débrancher le câble ou
l’antenne à l’arrière du
téléviseur.
2 Brancher le câble ou
l’antenne à l’entrée ANT IN à
l’arrière du magnétoscope.
3 Reliez au moyen d’un câble
d’antenne la borne ANT OUT
du magnétoscope et la borne
ANT IN du téléviseur.
Panneau arrière du téléviseur
Panneau arrière du
magnétoscope
4 Relier au moyen d’un câble
vidéo la prise de sortie vidéo
du magnétoscope et la prise
AV IN 1 [Y/VIDEO] ou AV IN
2 [VIDÉO] du téléviseur.
5 Raccorder les câbles audio
entre les sorties AUDIO OUT
du magnétoscope et les
entrées AV IN 1(ou AV IN 2)
[R-AUDIO-L] du téléviseur.
Panneau latéral du
téléviseur
5 Câble audio (non fourni)
2
4 Câble vidéo (non fourni)
3 Câble d’antenne (non fourni)
➢ Si le magnétoscope est un modèle “mono” (non stéréo), relier les prises d’entrée
Branchement S-Vidéo
audio droite et gauche du téléviseur au moyen d’un connecteur en Y (non fourni).
Il est également possible de brancher le câble à la prise “R”. Si le magnétoscope
fonctionne en stéréo, deux câbles distincts doivent être branchés.
➢ Le panneau arrière de chaque magnétoscope est différent.
➢ Lors du branchement d’un magnétoscope, les couleurs du câble et de la borne de
branchement doivent correspondre.
➢ La couleur de la prise d’entrée AV IN 1 [Y/VIDEO] (vert) ne correspond pas à la
couleur du câble vidéo (jaune).
Le téléviseur Samsung peut être branché à la prise S-Vidéo d’un magnétoscope. (Ce raccordement offre une
meilleure qualité d’image que celle offerte par le raccordement vidéo standard ci-dessus).
1 Pour commencer, suivre les
étapes 1 à 3 de la section
précédente pour brancher
l’antenne ou le câble
au magnétoscope et au
téléviseur.
Panneau arrière du téléviseur
Panneau latéral du téléviseur
Panneau arrière du
magnétoscope
2 Raccorder un câble S-vidéo
entre la sortie S-VIDEO
OUT du magnétoscope et
l’entrée AV IN 2 [S-VIDEO] du
téléviseur.
1 Câble d’antenne (non fourni)
3 Raccorder les câbles audio
entre les sorties AUDIO OUT
du magnétoscope et les
entrées AV IN 2 [R-AUDIO-L]
du téléviseur.
3 Câble audio (non fourni)
2 Câble S-Vidéo (non fourni)
Le magnétoscope peut être doté d’une prise S-Vidéo. (Sinon, se procurer les câbles
nécessaire dans un magasin d’électronique.)
➢ Le panneau arrière de chaque magnétoscope est différent.
➢ Lors du branchement d’un magnétoscope, les couleurs du câble et de la borne de
branchement doivent correspondre.
Français - 13
Carnelian CF _ BN68-01531B-01.in13 13
2008-04-22 ¿ÀÈÄ 10:44:24
Branchement d’un système audionumérique
Les prises du panneau arrière du téléviseur permettent de brancher facilement une chaîne audio numérique
(cinéma maison/récepteur) à votre téléviseur.
1 Brancher un câble optique
entre les prises de sortie
numérique optique DIGITAL
AUDIO OUT (OPTICAL)
du téléviseur et les prises
d’entrée audionumérique du
système audionumérique.
Lorsqu’un système
audionumérique est branché
à la prise “DIGITAL AUDIO
OUT (OPTICAL)” : Réduire le
volume du téléviseur et régler
ensuite le niveau du volume à
l’aide du contrôle de volume
du système.
Panneau arrière du téléviseur
Système
audionumérique
Câble optique (non fourni)
Que signifie OPTIQUE?
• Un câble optique convertit un signal électrique en un signal lumineux optique
et le transmet par des fibres de verre. Un système transmet des signaux
audionumériques sous forme d’ondes lumineuses, le format S/PDIF, par le biais
d’un conducteur en verre.
➢ La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à
un appareil externe doté de cette fonction audio.
➢ La configuration du panneau arrière de chaque système audionumérique est
différente.
➢ Lorsque le récepteur (cinéma maison) est réglé sur “On”, vous pouvez entendre
du son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet
des signaux numériques (antenne), il transmet le son en 5.1 canaux au récepteur
du cinéma maison. Lorsque la source est un composant numérique, comme un
lecteur DVD, et que ce dernier est branché au téléviseur à l’aide d’un câble HDMI,
seul un son deux canaux sera émis par le récepteur du cinéma maison.
Branchement d’un amplificateur ou d’un système de cinéma maison à DVD
1 Brancher les câbles audio
entre les prises de sortie
AUDIO OUT [R-AUDIO-L]
du téléviseur et les prises
d’entrée AUDIO IN [LAUDIOR] de l’amplificateur
ou du système de cinéma
maison à DVD.
Lorsqu’un amplificateur
audio est branché aux sorties
AUDIO OUT [R-AUDIOL]:
Réduire le volume du
téléviseur et régler ensuite
le niveau du volume à l’aide
du contrôle de volume de
l’amplificateur.
Panneau arrière du téléviseur
Amplificateur ou d’un système
de cinéma maison à DVD
CâbleAudio (non fourni)
➢ Chaque amplificateur/système de cinéma maison à DVD possède une
configuration de panneau arrière différente.
➢ Lors du branchement d’un amplificateur ou système de cinéma maison à DVD, les
couleurs du câble et de la borne de branchement doivent correspondre.
Français - 14
Carnelian CF _ BN68-01531B-01.in14 14
2008-04-22 ¿ÀÈÄ 10:44:25
Branchement d’un ordinateur
À l’aide du câble D-Sub
1 Brancher un câble D-Sub
entre la prise d’entrée PC IN
[PC] du téléviseur et la prise
de sortie PC de l’ordinateur.
2 Brancher un câble audio PC
entre la prise d’entrée PC
IN [AUDIO] du téléviseur et
la prise de sortie audio de la
carte son de l’ordinateur.
À l’aide du câble D-Sub
Panneau arrière du téléviseur
PC
2 CâbleAudio (non fourni)
1 Câble D-Sub (non fourni)
À l’aide du câble HDMI/DVI
1 Brancher un câble HDMI/DVI
entre la prise d’entrée [HDMI
IN 2] du téléviseur et la prise
de sortie PC de l’ordinateur.
2 Brancher un câble pourvu
d’une fiche stéréo de 3,5
mm et de deux fiches RCA
entre la prise d’entrée DVI
IN (HDMI 1) [R-AUDIO-L] du
téléviseur et la prise de sortie
audio de la carte son de
l’ordinateur.
À l’aide du câble HDMI/DVI
Panneau arrière du téléviseur
PC
2 Câble pourvu d’une fiche stéréo de 3,5 mm et de deux fiches RCA (non fourni)
1 Câble HDMI/DVI (non fourni)
➢ La configuration du panneau arrière de chaque ordinateur est différente.
➢ Lors du branchement d’un ordinateur, les couleurs du câble et de la borne de
branchement doivent correspondre.
➢ Il faut brancher un câble HDMI/DVI dans la prise HDMI IN 2.
Français - 15
Carnelian CF _ BN68-01531B-01.in15 15
2008-04-22 ¿ÀÈÄ 10:44:26
Fonctionnement
Mise sous tension/hors tension du téléviseur
Appuyer sur la touche POWER de la télécommande.
Il est aussi possible d’utiliser la touche POWER du téléviseur.
➢ Le téléviseur peut prendre un certain temps avant de s’allumer.
Fonction Prêt-à-l’emploi
La première fois que le nouveau téléviseur est allumé, choisir les réglages de base pour la langue, la source
d'entrée et les canaux, ainsi que l'heure actuelle, en utilisant la fonction prêt-à-l'emploi. Le téléviseur mémorisera
ces réglages. La mise en mémoire des canaux permet de balayer les canaux mémorisés au lieu d’entrer leurs
chiffres chaque fois que l'on souhaite changer de canal.
Au moment de la première mise en marche du téléviseur, les réglages de base s’effectuent automatiquement :
1 Appuyer sur la touche POWER de la télécommande.
Le message La langue des menus, le mode Magasin, les canaux et de
lheure. s’affiche.
Prêt à l’emploi
i
La langue des menus, le mode
Magasin, les canaux et de lheure.
Démarrer
2 Appuyer sur la touche ENTER pour choisir la langue.
Appuyer sur la touche ▲ ou ▼ pour sélectionner la langue, suivie de la touche
ENTER.
Le message Choisir “Utilisation à domicile” pour un téléviseur à la maison.
s’affiche automatiquement.
➢ Lorsque la fonction Prêt-à-l’emploi est activée, l’écran de veille se met en
marche si aucune touche de la télécommande n’a été actionnée depuis plus
d’une minute.
➢ L’écran de veille s’active lorsqu’il n’y pas eu de signal depuis plus de 15
minutes.
3 Appuyer sur la touche ◄ ou ► pour sélectionner Démo magasin ou Util. à
domicile, suivie de la touche ENTER.
➢ Nous recommandons de régler le téléviseur sur le mode Util. à domicile pour
une meilleure image à la maison.
➢ Le mode Démo magasin n’est destiné qu’à une utilisation dans un
environnement commercial.
➢ Pour retourner au mode Standard (Util. à domicile) si l’appareil est réglé au
mode Commerce par inadvertance, maintenir enfoncée la touche Volume,
puis appuyer sur la touche MENU du téléviseur pendant cinq secondes.
4 Appuyer sur la touche ▲ ou ▼ pour mémoriser les canaux du branchement
sélectionné. Appuyer sur ENTER pour choisir Démarrer.
➢Air: Signal d’antenne Air.
Câble: Signal d’antenne Câble.
Auto: Signaux d’antenne de type Air et Câble.
➢En mode câble, il est possible de sélectionner la source de signal analogue
appropriée (STD, HRC ou IRC) en appuyant sur la touche ◄ ou ►, puis sur
ENTER. Si le câble est numérique, sélectionner la source de signal pour une
diffusion analogique et numérique.
Pour connaître le système utilisé dans un secteur particulier, communiquer
avec le câblodistributeur.
Intro.
Prêt à l’emploi
Pour sélectionner la langue d’affichage.
Langue
: English
Español
Français
Dépl.
Intro.
Prêt à l’emploi
Choisir « Utilisation à domicile » pour un téléviseur
à la maison.
Util. à domicile
Démo magasin
Dépl.
Intro.
Prêt à l’emploi
Choisir les antennes à mémoriser.
Air
Câble
Auto
Démarrer
Démarrer
Dépl.
Démarrer
Intro.
Passer
Prêt à l’emploi
Choisit un type de signal de câble pour votre
emplacement.
Analogique
STD
Démarrer
HRC
IRC
Numérique
STD
HRC
IRC
Dépl.
Intro.
Passer
Suite...
Français - 16
Carnelian CF _ BN68-01531B-01.in16 16
2008-04-22 ¿ÀÈÄ 10:44:27
5 Le téléviseur commence la mémorisation des canaux accessibles.
➢ Pour arrêter la recherche avant la fin, appuyer sur la touche ENTER lorsque
la fonction d’arrêt est sélectionnée.
Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les
canaux brouillés (voir page 37). Puis le menu Prog. auto s’affiche.
Appuyer sur la ENTER lorsque les canaux ont été mémorisés.
Le menu Mode Horloge s’affiche automatiquement.
Prog. Auto
Progr. Aut. en cours.
DTV Air : 5
Air : 3
DTV Câble : -- Câble : --
Air 67
68%
Arrêt
Passer
Intro.
Prog. Auto
Supprime les canaux brouillés.
DVD Câble 3-1
100%
Arrêt
6 Appuyer sur la touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Manuel pour régler l’heure
manuellement, suivie de la touche ENTER.
Entrer l’heure et la date actuelles s’affiche.
➢ Si Auto est sélectionné, Régler l’horloge à l’heure avancée s’affiche;
passer à l’étape 9.
Passer
Intro.
Prog. Auto
Progr.Aut. terminée.
93 Canaux déjà mémorisés.
DTV Air : 16
Air : 23
DTV Câble : 13 Câble : 21
OK
Passer
Intro.
Prêt à l’emploi
7 Appuyer sur la touche ◄ ou ► pour passer à Mois, Jour, Année, Heure,
Minute ou am/pm. Régler la date et l’heure en appuyant sur la touche ▲ ou ▼,
suivie de la touche MENU.
➢ Il est possible de régler directement le Mois, le Jour, l’Année, les Heure, et
les Minute en appuyant sur les touches numériques de la télécommande.
Choisir les mode horloge.
Mode horloge
: Auto
Manuel
Intro.
Dépl.
Passer
Prêt à l’emploi
Entrez la date et l’heure en cours.
8 Le message Profitez de votre écoute s’affiche.
Appuyer sur la touche ENTER lorsque terminé.
➢ Même sans appuyer sur la touche ENTER, le message s’efface
automatiquement au bout de quelques secondes.
Mois
Jour
01
01
2008
Heure
Minute
am/pm
05
30
am
Réglage
Année
Passer
Intro.
Dépl.
Prêt à l’emploi
i
Profitez de votre visionnage.
OK
Intro.
Réglage automatique de l’horloge
9 Appuyer sur la touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Activé ou Désactivé, suivie
de la touche ENTER. Choisir le fuseau horaire de la région. le menu s’affiche
automatiquement.
10 Appuyer sur la touche ▲ ou ▼ pour mettre le fuseau horaire en surbrillance
(et pour mettre le fuseau horaire approprié en surbrillance sur la carte des
États-Unis). Appuyer sur la touche ENTER.
Si l’horloge ne se règle pas automatiquement, consulter la page 45.
11 Le message Profitez de votre écoute s’affiche.
Appuyer sur la touche ENTER lorsque terminé.
➢ Même sans appuyer sur la touche ENTER, le message s’efface
automatiquement au bout de quelques secondes.
Prêt à l’emploi
Régler l’horloge á l’heure avancée.
: Off
On
DST
Intro.
Dépl.
Passer
Prêt à l’emploi
Choisissez le fuseau horaire où vous vous trouvez.
Newfoundland
Atlantique
Est
Centre
Rocheuses
Pacifique
Alaska
Hawaii
Dépl.
Intro.
Passer
Prêt à l’emploi
i
Profitez de votre visionnage.
OK
Suite...
Intro.
Français - 17
Carnelian CF _ BN68-01531B-01.in17 17
2008-04-22 ¿ÀÈÄ 10:44:28
Pour réinitialiser ce paramètre…
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
TV
Configuration
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes
►
Divertiss.
: Off ►
▼
Plus
Dépl.
Intro.
Retour
2 Appuyer sur ENTER pour choisir Prêt-à-l’emploi. Pour en savoir plus sur la
configuration des options, consulter les pages 16 et 17.
➢ La fonction Prêt-à-l’emploi n’est accessible qu’en mode TV et DTV.
Prêt à l’emploi
i
La langue des menus, le mode Magasin,
les canaux et l’heure sont réglés.
Démarrer
Intro.
Retour
Changement de canal
Utilisation des touches de canaux
1 Appuyer sur la touche CH
ou CH
pour changer de canal.
W.LINK
la touche CH
ou
CH
est
enfoncée, le téléviseur change de
➢ Lorsque W.LINK
W.LINK
canal en séquence. Tous les canaux mémorisés par le téléviseur défilent
à l’écran.W.LINK(Le téléviseur doit avoir mémorisé au moins trois canaux.) Les
canaux qui n’ont pas été mémorisés ou qui ont été supprimés de la mémoire
ne seront pas affichés. Consulter la pages 20-21 pour la mémorisation des
canaux.
Utilisation des touches numériques
1 À l’aide des touches numériques, entrer le numéro du canal à syntoniser.
Par exemple, pour syntoniser la chaîne 27, appuyer sur 2, puis sur 7.
Le téléviseur change la chaîne quand le second chiffre est enfoncé.
➢Pour changer rapidement de canal, appuyer sur les touches numériques,
suivies de la touche ENTER.
Utilisation de la touche “-”
La touche “ ” sert à choisir les stations émettrices de signaux numériques.
1 Par exemple, pour choisir le canal 7-1, appuyer sur 7, puis sur et sur 1.
➢ Le code HD indique que le téléviseur est en mode réception réglé sur un
signal DHD (haute définition numérique).
Le code SD indique que le téléviseur est en mode réception réglé sur un
signal de définition standard.
➢ Pour changer rapidement de canal, appuyer sur les touches numériques,
suivies de la touche ENTER.
Touche PRE-CH pour syntoniser le canal précédent
Les touches numériques permettent d’accéder directement à n’importe quelle
chaîne.
1 Appuyer sur la touche PRE-CH. Le dernier canal visionné est automatiquement
sélectionné.
➢ Pour alterner rapidement entre deux canaux dont les positions sont
éloignées, syntoniser l’un des deux canaux, puis utiliser les touches
numériques pour syntoniser l’autre canal.
Il suffit ensuite d’appuyer sur la touche PRE-CH pour passer de l’un à
l’autre.
Français - 18
Carnelian CF _ BN68-01531B-01.in18 18
2008-04-22 ¿ÀÈÄ 10:44:29
Réglage du volume
Utilisation des touches de réglage du volume
1 Appuyer sur VOL
ou VOL
W.LINK
pour augmenter ou diminuer le volume.
W.LINK
Utilisation de la touche de sourdine (Mute)
En tout temps, le son peut être mis en sourdine à l’aide de la touche MUTE.
1 Appuyer sur la touche MUTE pour couper le son.
L’indicateur Mute apparaît dans le coin inférieur gauche de l’écran.
2 Pour restaurer le son, appuyer de nouveau sur la touche MUTE ou sur la touche
VOL W.LINKou VOL .
W.LINK
Utilisation de la touche TOOLS
La touche TOOLS peut servir à sélectionner rapidement et aisément les fonctions utilisées fréquemment. Le
menu “Outils” varie selon le mode d’entrée externe affiché.
1 Appuyer sur la touche TOOLS.
Le menu Outils s’affiche.
Outils
2Appuyer sur la touche ▲/▼ pour sélectionner un menu, suivie de la touche
ENTER.
Mode image
Mode sonore
Mise en veille
Ajouter aux favoris
Switch to Cable
3Appuyer sur la touche ▲/▼/◄/►, suivie de ENTER, pour afficher, modifier ou
utiliser les éléments sélectionnés.
Pour plus de détails sur chaque fonction, se reporter à la page correspondante.
:
:
:
Intro.
Dépl.
Standard
Personnel
Off
Sortie
• Mode image, consulter la page 23
• Mode sonore, consulter la page 32
• Mise en veille, consulter la page 46
• Ajouter aux favoris, consulter la page 38
• Switch to Cable, consulter la page 20
Affichage des paramètres
L’écran indique le canal actif et l’état de certains réglages audiovisuels.
1 Appuyer sur la touche INFO de la télécommande.
Le téléviseur affiche alors le canal, le type de configuration sonore et l’état de
certains paramètres du son et de l’image.
Air
3
Mono
Mode image
Mode sonore
MTS
V-Chip
Sous-titres
7 : 30 am
: Standard
: Personnel
: Mono
: Off
: Off
Appuyer sur la touche INFO une fois de plus ou attendre environ 10 secondes qu’il
disparaisse automatiquement.
Français - 19
Carnelian CF _ BN68-01531B-01.in19 19
2008-04-22 ¿ÀÈÄ 10:44:29
Affichage des menus
1 Alors que le téléviseur est allumé, appuyer sur la touche MENU.
Le menu principal apparaît à l’écran. Les cinq icônes de gauche représentent
Image, Son, Canal, Configuration, Entrée.
TV
Mode
Lumière cellule
Contraste
Luminosité
Netteté
Couleur
Teinte
V 50
▼ Plus
2 Sélectionner une des cinq icônes à l’aide des touches ▲ et ▼.
Ensuite, appuyer sur ENTER pour accéder au sous-menu de l’icône.
3 Appuyer sur la touche EXIT pour quitter le menu.
: Standard
Dépl.
➢ Le menu à l’écran disparaît après environ une minute.
Intro.
►
7
80
45
50
50
R 50
Sortie
Mémorisation des canaux
Le téléviseur peut mémoriser tous les canaux captés par l’antenne (air) ou sur le câble. Une fois les chaînes
ou CH
permettent de les parcourir successivement, ce qui évite de syntoniser
mémorisées, les touches CH
W.LINK
chaque canal manuellement avec les touches numériques. La mémorisation des canaux s’effectue en trois étapes
: sélection de la W.LINK
source de transmission, mémorisation automatique des canaux et ajout ou suppression manuelle
de canaux (listes des canaux).
Sélection de la source de diffusion
Pour que le téléviseur puisse mémoriser les canaux disponibles, il faut préciser la
source de signal à laquelle il est raccordé (air ou câble).
TV
Chaîne
Antenne
: Air
Prog. Auto
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche
ENTER.
Dépl.
2 Appuyer sur ENTER pour choisir Antenne.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Air ou Câble, suivie de la
touche ENTER.
Intro.
TV
►
►
►
►
►
►
►
Retour
Chaîne
Air
Antenne
: Air
Câble
Prog. Auto
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal
Appuyer sur la touche EXIT pour quitter le menu.
Dépl.
Configuration facile
Intro.
Retour
Outils
1 Appuyer sur la touche TOOLS de la télécommande.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Switch to Cable ou Switch to
Air.
3 Appuyer sur la touche ENTER.
Anynet+ (HDMI-CEC)
Mode image
Mode sonore
Mise en veille
Ajouter aux favoris
Switch to Cable
Dépl.
:
:
:
Intro.
Standard
Personnel
Off
Sortie
Suite...
Français - 20
Carnelian CF _ BN68-01531B-01.in20 20
2008-04-22 ¿ÀÈÄ 10:44:30
Mémorisation des chaînes (méthode automatique)
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Canal, suivie de la touche
ENTER.
TV
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Prog. auto, suivie de la touche
ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner le branchement d’antenne,
suivie de la touche ENTER.
➢Air: Signal d’antenne Air.
Câble: Signal d’antenne Câble.
Auto: Signaux d’antenne Air et Câble.
Chaîne
Antenne
: Air
Prog. Auto
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal
Dépl.
Intro.
TV
5 Le téléviseur commence alors à mémoriser tous les canaux disponibles.
➢ Si vous voulez arrêter la programmation automatique, appuyez sur ENTER.
le message Arrêter la programmation automatique? s’affiche.
Sélectionner Oui en appuyant sur la touche ◄ ou ►.
Appuyer sur la touche EXIT pour quitter le menu.
Retour
Prog. Auto
Choisir les antennes à mettre en
mémoire.
Air
Démarrer
Câble
Démarrer
Auto
Démarrer
Dépl.
4 Au moment de la sélection du système de télévision par câble :
Appuyer sur ENTER pour amorcer la programmation automatique.
Appuyer sur les touches ▲ ou ▼ pour choisir la source du signal analogique
appropriée (STD, HRC ou IRC), puis sur ENTER. Si le câble est numérique,
sélectionner la source de signal pour une diffusion analogique et numérique.
➢ STD, HRC et IRC désignent différents systèmes de câblodistribution.
Pour connaître le système utilisé dans un secteur particulier, communiquer
avec le câblodistributeur. La sélection de la source de signal est maintenant
terminée.
►
►
►
►
►
►
►
TV
Retour
Intro.
Prog. Auto
Choisit un type de signal de câble pour votre emplacement.
Analogique
STD
Démarrer
HRC
IRC
Numérique
STD
HRC
IRC
Dépl.
Intro.
Prog. Auto
Prog. Aut. en cours.
DTV Air : 5
Air : 3
DTV Câble : -- Câble : --
Retour
Air 67
68 %
Arrêt
Retour
Intro.
Prog. Auto
Supprime les canaux brouillés.
DTV Cable 41
68 %
Arrêt
Intro.
Retour
Français - 21
Carnelian CF _ BN68-01531B-01.in21 21
2008-04-22 ¿ÀÈÄ 10:44:30
Pour choisir la source
Sélectionner le téléviseur ou une autre source d’entrée externe branchée au téléviseur, comme un lecteur DVD, un
récepteur ou un câblosélecteur. Sélectionner pour choisir la source d’entrée désirée.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Entrée, suivie de la touche
ENTER.
TV
Entrée
Liste source : TV
Entrer le nom
Dépl.
2 Appuyer sur ENTER pour choisir Liste des sources.
Appuyer sur la touche ▲ ou ▼ pour sélectionner la source du signal, suivie de
la touche ENTER.
➢ Il est possible de choisir entre les jeux de prises suivants : TV, AV1, AV2,
S-Video, Component1, Component2, PC, HDMI1, HDMI2.
➢ Seuls les appareils externes branchés au téléviseur peuvent être
sélectionnés.
TV
►
►
Intro.
Retour
Liste source
TV
AV1
: - - - -
AV2
: - - - -
S-Video
: - - - -
Composante1 : - - - -
Composante2 : - - - -
PC
:---▼ Plus
Dépl.
Intro.
Retour
Vous pouvez aussi appuyer sur la touche SOURCE de la télécommande pour
sélectionner une source de signal externe.
Pour entrer le nom de la source d’entrée
Vous pouvez entrer le nom de l’appareil branché aux prises d’entrée afin de faciliter la sélection de la source
d’entrée.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Entrée, suivie de la touche
ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Entrer le nom, suivie
de la touche ENTER.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner la prise d’entrée AV1, AV2,
S-Video, Component1, Component2, PC, HDMI1, ou HDMI2, suivie de la
touche ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner la source d’entrée
Magnétoscope, DVD, Câble STB, Satellite STB, PVR STB, Récepteur A/V,
Jeu, Caméscope, PC, TV, IPTV, Blu-Ray, HD DVD, Digital Media Adapter,
suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter.
Lorsqu’un PC ayant une résolution de 640 x 480 @ 60 Hz est branché au port
HDMI IN 2, il faut régler le mode HDMI2 à PC dans le mode Modifier le nom du
mode d’entrée.
TV
Entrée
Liste source : TV
Entrer le nom
Dépl.
TV
►
►
Intro.
Retour
Entrer le nom
AV1
AV2
S-Video
Composante1
Composante2
PC
HDMI1
▼ Plus
Dépl.
: --------
: Magnétoscope
: DVD
: Câble STB
: Satellite STB
STB
: PVR
Récepteur A/V
: Jeu
▼
Intro.
Retour
Français - 22
Carnelian CF _ BN68-01531B-01.in22 22
2008-04-22 ¿ÀÈÄ 10:44:31
Réglage de l’image
Changement du format normal de l’image
Il est possible de choisir le type d’image qui correspond le plus à ses exigences.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Picture, suivie de la touche
ENTER.
TV
2 Appuyer sur ENTER pour choisir Mode.
Appuyer sur la touche ▲ ou ▼ pour sélectionner le réglage d’image
Dynamique, Standard ou Cinéma, suivie de la touche ENTER.
• Dynamique : Choisit l’image pour la haute définition dans une pièce claire.
• Standard : Choisit la meilleure image possible dans un environnement normal.
• Cinéma : Choisit la meilleure image pour regarder des films dans une pièce
sombre.
Mode
Lumière cellule
Contraste
Luminosité
Netteté
Couleur
Teinte
V 50
▼ Plus
Dépl.
►
7
95
45
50
50
R 50
Retour
Intro.
TV
Mode
Lumière cellule
Contraste
Luminosité
Netteté
Couleur
Teinte
V 50
▼ Plus
3 Appuyer sur la touche EXIT pour quitter le menu.
: Standard
Dépl.
Configuration facile
: Dynamique
Standard
Cinéma
7
95
45
50
50
R 50
Retour
Intro.
Outils
1 Appuyer sur la touche TOOLS de la télécommande.
2 Appuyez sur la touche ▲ ou ▼ pour choisir Mode Image.
3 Appuyer sur la touche ◄ ou ► pour sélectionner l’option désirée.
Mode image
Mode sonore
Mise en veille
Ajouter aux favoris
Switch to Air
Dépl.
◄
:
:
Standard
Personnel
Off
Réglage
►
Sortie
Personnalisation des réglages de l’image
Le téléviseur offre plusieurs options de réglage de la qualité de l’image.
1 Pour sélectionner le mode d’image désiré, suivre les instructions Modifier
l’image standard numéros 1 à 2.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Contraste, Luminosité,
Précision, Couleur ou Teinte, suivie de la touche ENTER.
TV
Mode
Lumière cellule
Contraste
Luminosité
Netteté
Couleur
Teinte
V 50
▼ Plus
Dépl.
3 Appuyer sur la touche ◄ ou ► pour augmenter ou réduire la valeur d’un
élément particulier. Appuyer sur la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu.
➢ • Lorsque des modifications sont apportées au Contraste, à la Luminosité,
à la Précision, à la Couleur ou à la Teinte, la couleur affichée à l’écran
est modifiée en conséquence.
• En mode PC, Teinte (V/R), Netteté et Couleur ne sont pas accessibles.
• Chaque paramètre configuré est enregistré séparément en fonction du
mode d’entrée.
: Standard
Intro.
Lumière cellule
Dépl.
Retour
7
Réglage
Contraste
Dépl.
►
7
95
45
50
50
R 50
Retour
80
Réglage
Retour
•L
umière cellule : Règle la luminosité des pixels (10 étant le réglage le plus
élevé).
• Contraste : Règle le niveau de contraste de l’image.
• Luminosité : Règle le niveau de luminosité de l’image.
• Netteté : Règle la définition des contours de l’image.
• Couleur : Règle la saturation des couleurs de l’image.
• Teinte : Règle la teinte des couleurs de l’image en compensant le rouge et
le vert.
Français - 23
Carnelian CF _ BN68-01531B-01.in23 23
2008-04-22 ¿ÀÈÄ 10:44:32
Réglage des détails
Le nouveau téléviseur Samsung permet d’effectuer des réglages d’image encore plus précis que les modèles
précédents. Voir ci-dessous pour exécuter des réglages détaillés de l’image.
Activer les réglages détaillés
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ENTER pour choisir Image.
TV
Plus
Réglages des détails
Options d’image
Régler
: OK
▲
2 Appuyer sur la touche ENTER pour sélectionner Mode.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Standard ou Film, suivie de la
touche ENTER.
➢ La fonction Réglages détaillés est accessible en mode Standard ou Film.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Réglages détaillés, suivie de
la touche ENTER.
➢En mode PC, il est possible de modifier uniquement les fonctions Contraste
dynam., Gamma et Équilibrage du blanc à partir des éléments Réglages
des détails.
Dépl.
TV
Retour
Intro.
Réglages des détails
Réglage du noir :Off
Contraste dynam. : Moyen
Gamma
:0
Espace couleur
Équilibrage du blanc
Ton chair
Amélioration des bords: On
Dépl.
Activation du réglage du noir
Il est possible de régler le niveau de noir de l’écran afin d’ajuster la profondeur de
l’écran.
►
►
►
TV
0
5 Appuyer sur la touche ▲ ou ▼ pour sélectionner Désactivé, Basse, Moyen ou
Haute.
Appuyer sur la touche ENTER.
►
Retour
Intro.
Réglages des détails
Réglage du noir :Off
Off
Basse
Contraste dynam. : Off
Gamma
:0Moyen
Haute
Espace couleur
Équilibrage du blanc
Ton chair
Amélioration des bords: On
4 Appuyer sur la touche ▲ ou ▼ pour sélectionner Réglage du noir, suivie de la
touche ENTER.
►
►
►
►
►
Dépl.
0
Retour
Intro.
• Désactivé : Désactive la fonction de réglage du noir.
• Basse : Règle l’intensité du noir à faible.
• Moyen : Règle l’intensité du noir à moyen.
• Haute : Règle l’intensité du noir à élevée.
Activation du contraste dynamique
Il est possible de régler le contraste de l’écran afin d’obtenir un contraste optimal.
TV
7 Appuyer sur la touche ▲ ou ▼ pour sélectionner Désactivé, Basse, Moyen ou
Haute.
Appuyer sur la touche ENTER.
Dépl.
• Désactivé : Désactive la fonction de réglage du contraste dynamique.
• Basse : Règle le contraste dynamique au niveau bas.
• Moyen : Règle le contraste dynamique au niveau moyen.
• Haute : Règle le contraste dynamique au niveau élevé.
Activation de la correction gamma
Il est possible d’ajuster l’intensité des couleurs primaires (rouge, vert, bleu). (-3 ~ +3)
Réglages des détails
Réglage du noir :Off
Off
Contraste dynam. : Off
Gamma
:0Basse
Moyen
Espace couleur
Équilibrage du blanc Haute
Ton chair
Amélioration des bords: On
6 Appuyer sur la touche ▲ ou ▼ pour sélectionner Contraste dynam, puis
appuyer sur la touche ENTER.
TV
Retour
Intro.
Réglages des détails
Réglage du noir :Off
Contraste dynam. : Moyen
Gamma
:0
Espace couleur
Équilibrage du blanc
Ton chair
Amélioration des bords: On
8 Appuyer sur la touche ▲ ou ▼ pour sélectionner Gamma, suivie de la touche
ENTER.
9 Appuyer sur la touche ◄ ou ► pour augmenter ou réduire la valeur.
Appuyer sur la touche ENTER.
Dépl.
Suite...
0
Intro.
0
►
►
►
►
►
►
Retour
Gamma
0
Réglage
Retour
Français - 24
Carnelian CF _ BN68-01531B-01.in24 24
2008-04-22 ¿ÀÈÄ 10:44:32
Modification de l’espace couleur
L’espace couleur est une matrice de couleurs comportant le rouge, le vert et le bleu.
Le choix d’un espace couleur permet de bénéficier d’une couleur plus naturelle.
TV
Réglages des détails
Réglage du noir :Off
Contraste dynam. : Moyen
Gamma
:0
Espace couleur
Équilibrage du blanc
Ton chair
Amélioration des bords: On
10Appuyer sur la touche ▲ ou ▼ pour sélectionner Espace couleur, suivie de la
touche ENTER.
11 Appuyer sur la touche ENTER de nouveau pour sélectionner Espace couleur.
12 Appuyer sur la touche ▲ ou ▼ pour choisir Auto, Standard ou Personnel.
Appuyer sur la touche ENTER.
•Auto : La commande d’espace couleur automatique permet d’obtenir
automatiquement les tons les plus naturels en fonction des sources de programme.
•Native : La commande d’espace couleur standard offre des tons riches.
•Personnel : Règle la gamme des couleurs selon les préférences de l’utilisateur. (voir
“Personnalisation de l’espace couleur”)
Dépl.
TV
Espace couleur
Dépl.
TV
Dépl.
TV
Retour
Intro.
Espace couleur
Dépl.
l’écran.
➢ L es réglages peuvent être modifiés et mémorisés pour chaque appareil
externe branché à une entrée du téléviseur.
TV
50
0
0
Retour
Intro.
Réglages des détails
Réglage du noir :Off
Contraste dynam. : Moyen
Gamma
:0
Espace couleur
Équilibrage du blanc
Ton chair
Amélioration des bords: On
Dépl.
0
Dépl.
Suite...
►
Retour
Intro.
Décal.-R
Décal.-V
Décal.-B
Gain-R
Gain-V
Gain-B
Régler
➢ U ne modification de la valeur des réglages entraîne un rafraîchissement de
►
►
►
►
►
Équilibrage du blanc
• Décal.-R : Permet de réduire la luminosité de la couleur rouge.
• Décal.-V : Permet de réduire la luminosité de la couleur verte.
• Décal.-B : Permet de réduire la luminosité de la couleur bleu.
• Gain-R : Permet d’augmenter la luminosité de la couleur rouge.
• Gain-V : Permet d’augmenter la luminosité de la couleur vert.
• Gain-B : Permet d’augmenter la luminosité de la couleur bleu.
• Régler : L’équilibre des blancs précédemment établi sera rétabli selon les
valeurs par défaut prédéfinies en usine.
l’écran.
50
0
0
Espace couleur :Personnel
Couleur
: Rouge
Rouge Vert
Vert Bleu
Bleu Jaune
Cyan
Régler
Magenta
17Appuyer sur la touche ▲ ou ▼ pour sélectionner Équilibrage des blancs,
suivie de la touche ENTER.
18 Sélectionner l’option désirée en appuyant sur la touche ▲ ou ▼, suivie de la
touche ENTER.
19 Appuyer sur la touche ◄ ou ► pour augmenter ou réduire la valeur d’un
élément particulier. Appuyer sur la touche ENTER.
Retour
Intro.
Espace couleur
➢ U ne modification de la valeur des réglages entraîne un rafraîchissement de
Activation de l’équilibrage du blanc
Il est possible de régler la température de la couleur pour obtenir une image de
couleurs plus naturelles.
50
0
0
Auto
Espace couleur :Off
Couleur
: Native
Personnel
Rouge
Vert
Bleu
Régler
• Rouge : Règle le niveau de saturation du rouge de la couleur choisie.
• Vert : Règle le niveau de saturation du vert de la couleur choisie.
• Bleu : Règle le niveau de saturation du bleu de la couleur choisie.
• Régler : Resets the color space to the default values.
►
Retour
Intro.
Auto
Espace couleur :Off
Couleur
: Native
Personnel
Rouge
Vert
Bleu
Régler
Personnalisation de l’espace couleur
13Appuyer sur la touche ▲ ou ▼ pour sélectionner Couleur, suivie de la touche
ENTER.
➢ C
ouleur est accessible lorsque Espace couleur est en mode
Personnalisé.
14Appuyer sur la touche ▲ ou ▼ pour choisir Rouge, Vert, Bleu, Jaune, Cyan
ou Magenta. Appuyer sur la touche ENTER.
15 Appuyer sur la touche ▲ ou ▼ pour choisir Rouge, Vert ou Bleu pour modifier
la couleur. Appuyer sur la touche ENTER.
16 Appuyer sur la touche ◄ ou ► pour augmenter ou réduire la valeur d’un
élément particulier. Appuyer sur la touche ENTER.
➢ L
es valeurs RGB de la couleur sélectionnée peuvent être modifiées à l’aide
du menu Couleur.
➢ Pour rétablir la valeur RGB ajustée, choisir Régler.
0
►
►
►
►
►
Intro.
25
25
25
25
25
25
Retour
▲
25
Décal.-R
▼
Dépl.
Réglage
Retour
Français - 25
Carnelian CF _ BN68-01531B-01.in25 25
2008-04-22 ¿ÀÈÄ 10:44:33
Rose
Il est possible d’accentuer le rose de l’image.
TV
Réglages des détails
Réglage du noir :Off
Contraste dynam. :Off
Gamma
:0
Espace couleur
Équilibrage du blanc
Ton chair
Amélioration des bords:On
20 Appuyer sur la touche ▲ ou ▼ pour choisir Rose, puis sur la touche ENTER.
21 Appuyer sur la touche ◄ ou ► pour augmenter ou réduire la valeur.
Appuyer sur la touche ENTER.
➢Une modification de la valeur des réglages entraîne un rafraîchissement de
l’écran.
Dépl.
0
0
Réglage
TV
Retour
Réglages des détails
Réglage du noir :Basse
Contraste dynam. : Basse
Gamma
:0
Espace couleur Équilibrage du blanc
Ton chair
Amélioration des bords: Off
Off
On
Dépl.
Intro.
22Appuyer sur la touche ▲ ou ▼ pour sélectionner Amélioration des bords
suivie de la touche ENTER.
23 Appuyer sur la touche ▲ ou ▼ pour sélectionner Désactivé ou Activé.
Appuyer sur la touche ENTER.
►
Retour
Intro.
Ton chair
Amélioration des bords
Il est possible d’accentuer le contour des objets de l’image.
►
►
►
►
►
0
Retour
Configuration des options d’image
Activation des options d’image
1 Appuyer sur la touche MENU button to pour afficher le menu.
Appuyer sur la touche ENTER pour choisir Image.
TV
Plus
Réglages des détails
Options d’image
Régler
: OK
▲
2 A
ppuyer sur la touche ▲ ou ▼ pour sélectionner Options d’image suivie de
la touche ENTER.
3 A
ppuyer sur la touche ▲ ou ▼ pour choisir un élément.
Appuyer sur la touche ENTER.
➢Une fois le réglage effectué correctement, appuyer sur la touche ENTER.
➢ En mode PC, il est possible de modifier uniquement Nuance coul. et
Format à partir des éléments de Options d’image.
Dépl.
Intro.
►
►
►
Retour
Sélection de la nuance de couleur
1 Suivre les instructions d’activation des options d’image 1 et 2.
TV
2 A
ppuyer sur la touche ▲ ou ▼ pour sélectionner Nuance de couleur, suivie de
la touche ENTER.
3 A
ppuyer sur la touche ▲ ou ▼ pour sélectionner Froide2, Froide1, Normal,
Chaude1 ou Chaude2.
Appuyer sur la touche ENTER.
➢Chaude1 et Chaude2 ne s’activent qu’en mode Film.
➢Les réglages peuvent être modifiés et mémorisés pour chaque appareil
externe branché à une entrée du téléviseur.
Options d’image
Froide2
Nuance coul.
: Chaude2
Froide1
Format
: 16:9
Normal
Réduct. bruit num. : Auto
Chaude1
DNle
: Off
Chaude2
Nv nr HDMI
: Normal
Mode Film
: Off
Mode bleu seu. : Off
Protection grillage écran
Dépl.
Intro.
Retour
Suite...
Français - 26
Carnelian CF _ BN68-01531B-01.in26 26
2008-04-22 ¿ÀÈÄ 10:44:34
Modification du format de l’image
Il peut arriver à l’occasion que l’on désire modifier la taille de l’image.
Le téléviseur comporte six options de format d’image, chacune d’elle étant conçue
pour fonctionner avec des types particuliers d’entrée vidéo. Le câblosélecteur ou
récepteur peut avoir son propre jeu de formats d’images. En règle générale, le
visionnement du téléviseur doit se faire en mode 16:9 autant que possible.
TV
1 Suivre les instructions d’activation des options d’image 1 et 2.
2 A
ppuyer sur la touche ▲ ou ▼ pour sélectionner Format, suivie de la touche
ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner le format d’écran désiré.
Appuyer sur la touche ENTER.
Appuyer sur la touche EXIT pour quitter.
• 16:9 : Règle l’image au mode écran large 16:9.
• Zoom1 : Cette option permet d’agrandir le format de l’image.
• Zoom2 : Agrandir le format d’image de l’option Zoom1.
• Format large : Augmente le facteur de forme de l’image pour qu’elle remplisse
l’écran en entier.
• 4:3 : Règle l’image au mode d’écran normal 4:3.
•N
umér. seul. : Cette fonction permet d’afficher l’image complète non tronquée
pour une entrée de signaux HDMI (1080i), Composant (1080i) ou DTV (1080i).
Options d’image
Nuance coul.
Format
Réduct. bruit num.
DNle
Nv nr HDMI
Mode Film
Mode bleu seu.
Protection grillage écran
Dépl.
: Normal
: 16:9
: Auto
: Off
: Normal
: Off
: Off
Retour
Intro.
TV
►
►
►
►
►
►
►
Format
16:9
Zoom1
Zoom2
Format large
4:3
Numér. seul.
Position
Réglage
TV
Régler
Intro.
Retour
Numér. seul.
Position H
Position V
Rétablir
0
0
➢Une image rémanente temporaire peut apparaître si une image statique est
visionnée pendant plus de deux heures.
Dépl.
➢Après avoir sélectionné Zoom1, Zoom2 ou Format large:
Intro.
Retour
Appuyer sur la touche ◄ ou ► pour sélectionner Position, suivie de la
touche ENTER. Utiliser la touche ▲ ou ▼ pour déplacer l’image vers le bas
et le haut.
Régler: Appuyer sur la touche ▲ ou ▼ pour sélectionner Rétablir, suivie de
la touche ENTER. Le paramètre peut être initialisé.
➢Après avoir sélectionné Numér. seul. en mode HDMI (1080i/1080p) ou
Composante (1080i/1080p)
Appuyer sur la touche ▲ ou ▼ pour sélectionner Position H ou Position V,
puis sur ENTER. Appuyer sur la touche ◄ ou ► pour régler la position de
l’image. Appuyer sur la touche ENTER.
Rétablir: Appuyer sur la touche ▲ ou ▼ pour sélectionner Rétablir, puis sur
ENTER. Initialiser le réglage.
➢HD (Haute définition)
16:9 - 1080i (1920x1080), 720p (1280x720)
➢Les réglages peuvent être modifiés et mémorisés pour chaque appareil
externe branché à une entrée du téléviseur.
Source de l’entrée
Format de l’image
TV, Vidéo, S-Vidéo,
Composant (480i, 480p)
16:9, Zoom1, Zoom2, 4:3
DTV(1080i), Composant (1080i),
HDMI (1080i)
16:9, 4:3, Format large,
Numér. seul.
PC
16:9, 4:3
Alternately, you can press the P.SIZE button on the remote control repeatedly to change
the picture size.
Suite...
Français - 27
Carnelian CF _ BN68-01531B-01.in27 27
2008-04-22 ¿ÀÈÄ 10:44:34
16:9
Règle l’image au mode
écran large 16:9.
Zoom 1
Format de l’écran lorsque
l’écran large est agrandi
verticalement.
Zoom 2
Format de l’écran lorsque
l’écran Zoom1 est
agrandi verticalement.
Format large
Augmente le facteur de
forme de l’image pour
qu’elle remplisse l’écran
en entier.
4:3
Règle l’image au format
normal 4:3.
Numér. seul.
Cette fonction permet
d’afficher l’image complète
non tronquée pour une
entrée de signaux HDMI
(720p/1080i), Component
(1080i) ou DTV (1080i).
Réduction numérique des bruits
Si le signal de diffusion capté par le téléviseur est faible, il est possible d’activer la
fonction de réduction numérique des bruits pour aider à éliminer les parasites et les
images rémanentes qui apparaissent à l’écran.
TV
1 Suivre les instructions d’activation des options d’image 1 et 2.
(Voir la page 26)
2 A
ppuyer sur la touche ▲ ou ▼ pour sélectionner Réduc. bruit num., suivie de
la touche ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Désactivé, Bas, Moyen,
Élevé ou Auto.
Appuyer sur la touche ENTER.
• Désactivé : Désactive la fonction de réduction du bruit à l’écran.
• Bas : Règle le bruit à l’écran au niveau bas.
• Moyen : Règle le bruit à l’écran au niveau moyen.
• Élevé : Règle le bruit à l’écran au niveau élevé.
• Automatique : Détecte et diminue automatiquement le bruit à l’écran.
Options d’image
Nuance coul.
Format
Réduct. bruit num.
DNle
Nv nr HDMI
Mode Film
Mode bleu seu.
Protection grillage écran
Dépl.
TV
: Normal
: 16:9
: Auto
: Off
: Normal
: Off
: Off
Intro.
►
►
►
►
►
►
►
Retour
Options d’image
Nuance coul.
: Normal
Format
: 16:9
Off
Réduct. bruit num. : Auto
Basse
DNle
: Off
Moyen
Nv nr HDMI
: Normal
Haute
Mode Film
: Off
Auto
Mode bleu seu. : Off
Protection grillage écran
Dépl.
Intro.
Retour
Appuyer sur la touche EXIT pour quitter.
Suite...
Français - 28
Carnelian CF _ BN68-01531B-01.in28 28
2008-04-22 ¿ÀÈÄ 10:44:38
Technologie DNIe (Digital Natural Image engine)
Ce téléviseur est doté de la fonction DNIe qui offre une image de qualité supérieure.
Si la DNIe est activée, le visionnement DNIe est possible.
TV
1 Suivre les instructions d’activation des options d’image 1 et 2.
(Voir la page 26)
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner DNIe, suivie de la touche
ENTER.
3 A
ppuyer sur la touche ▲ ou ▼ pour sélectionner Off, On, suivie de la touche
ENTER.
Dépl.
TV
Appuyer sur la touche EXIT pour quitter.
➢DNIe™ (Digital Natural Image engine)
Dépl.
Cette fonction offre une image plus détaillée grâce à la réduction du bruit 3D
et à l’amélioration des détails, du contraste et des blancs.
➢La fonction DNIe n’est accessible qu’en mode dynamique.
➢Cette fonction est désactivée lorsque la source d’entrée est PC.
Réglage du Nv nr HDMI
Utiliser cette fonction pour régler le niveau de noir de l’image en mode HDMI.
TV
2
Appuyer sur la touche ▲ ou ▼ pour sélectionner Nv nr HDMI, suivie de la
touche ENTER.
3 A
ppuyer sur la touche ▲ ou ▼ pour sélectionner Normal ou Basse, suivie de la
touche ENTER.
• Normal : L’écran est plus lumineux.
• Basse : L’écran est plus sombre.
➢
Dépl.
TV
Appuyer sur la touche EXIT pour quitter.
Dépl.
Réglage du mode Film
Il est possible de régler le téléviseur afin qu’il détecte et traite automatiquement les
signaux de film provenant de toutes les sources et règle l’image pour obtenir une
définition optimale.
TV
2 A
ppuyer sur la touche ▲ ou ▼ pour sélectionner le mode Film, suivie de la
touche ENTER.
3 A
ppuyer sur la touche ▲ ou ▼ pour sélectionner Désactivé ou Auto, suivie de
la touche ENTER. Appuyer sur la touche EXIT pour quitter.
➢
M
ode Film est disponible dans les modes TV, AV1, AV2, S-Video,
Component(480i /1080i) et HDMI(1080i).
Suite...
Dépl.
TV
: Froide1
: 16:9
: Auto
: Off
Off
On
: Normal
: Off
: Off
Intro.
Retour
: Froide1
: 16:9
: Auto
: On
: Normal
: Off
: Off
Intro.
►
►
►
►
►
►
►
Retour
: Froide1
: 16:9
: Auto
: On
: Normal
Normal
Basse
: Off
: Off
Intro.
Retour
Options d’image
Nuance coul.
Format
Réduct. bruit num.
DNle
Nv nr HDMI
Mode Film
Mode bleu seu.
Protection grillage écran
1 Suivre les instructions d’acttivation des options d’image 1 et 2.
(Voir page 26)
Retour
Options d’image
Nuance coul.
Format
Réduct. bruit num.
DNle
Nv nr HDMI
Mode Film
Mode bleu seu.
Protection grillage écran
Cette fonction n’est active que lorsqu’un appareil externe est branché au
téléviseur avec un câble HDMI. La fonction Niveau noir HDMI peut ne pas
être compatible avec tous les appareils externes.
Intro.
►
►
►
►
►
►
►
Options d’image
Nuance coul.
Format
Réduct. bruit num.
DNle
Nv nr HDMI
Mode Film
Mode bleu seu.
Protection grillage écran
1 Suivre les instructions d’activation des options d’image 1 et 2.
(Voir la page 26)
: Froide1
: 16:9
: Auto
: On
: Normal
: Off
: Off
Options d’image
Nuance coul.
Format
Réduct. bruit num.
DNle
Nv nr HDMI
Mode Film
Mode bleu seu.
Protection grillage écran
• Off : Met le mode DNIe hors fonction.
• On : Active le mode DNIe.
Options d’image
Nuance coul.
Format
Réduct. bruit num.
DNle
Nv nr HDMI
Mode Film
Mode bleu seu.
Protection grillage écran
: Froide1
: 16:9
: Auto
: Off
: Normal
: Off
: Off
Intro.
►
►
►
►
►
►
►
Retour
Options d’image
Nuance coul.
Format
Réduct. bruit num.
DNle
Nv nr HDMI
Mode Film
Mode bleu seu.
Protection grillage écran
Dépl.
: Froide1
: 16:9
: Auto
: Off
: Normal
: Off
Off
Auto
: Off
Intro.
Retour
Français - 29
Carnelian CF _ BN68-01531B-01.in29 29
2008-04-22 ¿ÀÈÄ 10:44:39
Réglage du mode bleu seulement
Cette fonction est réservée aux experts en mesures d’appareils audiovisuels.
Cette fonction affiche le signal bleu seulement en éliminant les signaux rouge et
vert du signal vidéo afin d’offrir un effet de filtre bleu qui sert à régler la couleur et
la teinte de l’image d’un appareil vidéo, comme un lecteur de DVD, une chaîne de
cinéma maison, etc. En utilisant cette fonction, vous pouvez régler la couleur et
la teinte en fonction des paramètres privilégiés convenant au niveau de signal de
chaque appareil vidéo à l’aide des motifs à barres de couleur rouge, verte, bleue,
cyan, magenta et jaune sans avoir à utiliser un filtre bleu supplémentaire.
TV
Options d’image
Nuance coul.
: Normal
Format
: 16:9
Réduct. bruit num. : Auto
DNle
: Off
Nv nr HDMI
: Basse
Mode Film
: Off
Mode bleu seu. : Off
Off
Protection grillage écran On
Dépl.
Retour
Intro.
1 Suivre les instructions d’acttivation des options d’image 1 et 2.
(Voir page 26)
2 A
ppuyer sur la touche ▲ ou ▼ pour sélectionner Mode bleu seulement, suivie
de la touche ENTER.
3 A
ppuyer sur la touche ▲ ou ▼ pour sélectionner Activé ou Désactivé, suivie
de la touche ENTER. Appuyer sur la touche EXIT pour quitter.
➢ Mode bleu seulement est accessible en mode Film ou Standard.
Réduction des effets de la brûlure d’écran
S’il y a eu brûlure d’écran, il est possible de sélectionner un écran blanc ou un
défilement pour supprimer les traces de brûlure à l’écran.
TV
1 Suivre les instructions d’acttivation des options d’image 1 et 2.
(Voir page 26)
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Protection grillage écran,
suivie de la touche ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Blanc, Défilement, ou Bords
gris, suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu.
Dépl.
TV
Intro.
►
►
►
►
►
►
►
►
Retour
Protection grillage écran
Déplac. Point
Blanc
Défilement
Bords gris
: Clair
• Blanc
Cette fonction permet de supprimer les images rémanentes à l’écran en
changeant la couleur des points en blanc. Utiliser cette fonction lorsque l’écran
présente des symboles ou des images rémanentes, tout particulièrement
lorsqu’une image fixe est affichée pendant une période prolongée.
• Défilement
Cette fonction permet de supprimer les images rémanentes en déplaçant
tous les points à l’écran au plasma sur un parcours prédéfini. Utiliser cette
fonction lorsque l’écran présente des symboles ou des images rémanentes,
tout particulièrement lorsqu’une image fixe est affichée pendant une période
prolongée.
Options d’image
Nuance coul.
: Normal
Format
: 16:9
Réduct. bruit num. : Auto
DNle
: Off
Nv nr HDMI
: Basse
Mode Film
: Off
Mode bleu seu. : Off
Protection grillage écran
Dépl.
TV
Intro.
►
►
►
►
Retour
Déplac. Point
Déplac. Point
Point horiz.
Ligne verticale
Heure
• Bords gris
Lorsque le téléviseur est regardé en format d’écran 4:3, les dommages à
l’écran sont empêchés en ajustant l’équilibre des blancs de l’extrême gauche
et de l’extrême droite.
Pour éviter une brûlure d’écran, sélectionner Sombre ou Clair.
Dépl.
: On
: 2
: 2
: 2 min
Intro.
►
►
►
►
Retour
• Foncé : Lorsque le format de l’image est réglé à 4:3, les côtés gauche et droit
sont plus foncés.
• Clair : Lorsque le format de l’image est réglé à 4:3, les côtés gauche et droit
sont plus clairs.
➢ Pour supprimer les images rémanentes à l’écran, utiliser la fonction Blanc ou Défilement. Bien que ces deux
fonctions suppriment les images rémanentes à l’écran, la fonction Défilement est la plus efficace.
➢ Pour atteindre sa pleine efficacité, la fonction de suppression des images rémanentes doit être activée pendant une
longue période (environ 1 heure). Si les images rémanentes n’ont pas été supprimées après avoir exécuté la fonction,
recommencer l’opération.
➢ Appuyer sur n’importe quelle touche de la télécommande pour annuler cette fonction.
Suite...
Français - 30
Carnelian CF _ BN68-01531B-01.in30 30
2008-04-22 ¿ÀÈÄ 10:44:39
Prévention de la brûlure d’écran
Pour réduire les risques de brûlure d’écran, cet appareil est doté d’une technologie
de protection contre la brûlure d’écran.
Cette technologie permet de régler le déplacement de l’image vers le haut et vers
le bas (lignes verticales) et de droite à gauche et inversement (points horizontaux).
L’option “Délai” permet de programmer en minutes le délai entre les défilements
d’images.
1 Suivre les instructions d’acttivation des options d’image 1 et 2.
(Voir page 26)
TV
Options d’image
Nuance coul.
: Normal
Format
: 16:9
Réduct. bruit num. : Auto
DNle
: Off
Nv nr HDMI
: Basse
Mode Film
: Off
Mode bleu seu. : Off
Protection grillage écran
Dépl.
TV
Intro.
Dépl.
3 Appuyer sur la touche ENTER pour choisir Déplac. Point, suivie de la touche
ENTER. Appuyer sur la touche ▲ ou ▼ pour permuter entre On et Off.
S’affichent également les options Point horiz., Ligne verticale et Heure.
TV
PC
1
1
2
Retour
Déplac. Point
: Off
: 2On
:2
: 2 min
Dépl.
TV
Intro.
Retour
Déplac. Point
Déplac. Point
Point horiz.
Ligne verticale
Heure
• Condition optimale pour le déplacement des points à l’écran;
Point horizontal
Ligne verticale
Heure (min)
Intro.
►
►
►
►
Déplac. Point
Point horiz.
Ligne verticale
Heure
• Déplac. point : Cette fonction permet de déplacer avec une très grande précision
les points à l’écran, verticalement et horizontalement, afin d’éviter la présence
d’images rémanentes.
4 Appuyer sur la touche ▲ ou ▼ pour choisir l’élément à modifier, suivie de la
touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour modifier la valeur de l’élément, suivie de la
touche ENTER.
Retour
Protection grillage écran
Déplac. Point
Blanc
Défilement
Bords gris
: Clair
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Protection grillage écran,
suivie de la touche ENTER.
►
►
►
►
►
►
►
►
TV/AV1/AV2/S-Vidéo/Composante/HDMI
2
2
2 min
Dépl.
: On
: 0
: 1
2
: 2min
3
4
Intro.
Retour
Appuyer sur la touche EXIT pour quitter le menu.
➢
Le modèle de 42 po est incompatible avec l’ancien modèle mural (WMN5090A).
Rétablir les réglages de l’image sur les réglages par défaut
1Pour choisir le mode d’image voulu, suivre les instructions Activer les options
d’image 1 et 2 (voir à la page 26).
2Appuyer sur la touche ▲ ou ▼ pour choisir Régler, puis sur ENTER.
Appuyer sur la touche ◄ ou ► pour choisir OK ou Effacer, puis sur ENTER.
Appuyer sur la touche EXIT pour quitter le menu.
➢
Tous les modes peuvent être rétablis.
TV
Plus
Réglages des détails
Options d’image
Régler
: OK
Effacer
▲
Dépl.
Intro.
Retour
Français - 31
Carnelian CF _ BN68-01531B-01.in31 31
2008-04-22 ¿ÀÈÄ 10:44:40
Paramètres audio
Réglage automatique du son
Il est possible de sélectionner le mode sonore convenant le mieux à l’émission regardée.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche
ENTER.
TV
2 Appuyer sur ENTER pour choisir Mode. Appuyer sur la touche ▲ ou ▼ pour
sélectionner le réglage audio Standard, Musique, Cinéma, Parole ou Personn.
suivie de la touche ENTER.
Son
Mode
:Personnel
Standard
Égaliseur Musique
Cinéma
SRS TruSurround XT :Off
Options multi-pistes Parole
Personnel
Volume auto
:Off
Haut-parleur TV :Off
Dépl.
Appuyer sur la touche EXIT pour quitter le menu.
Intro.
Retour
• Standard : Choisit le mode sonore normal.
• Musique : Accentue la musique par rapport aux dialogues.
• Cinéma : Provides the best sound for movies.
• Parole : Accentue les dialogues par rapport aux autres sons.
•P
ersonnel : Réglages des paramètres audio. (Personnalisation des réglages
audio)
Configuration facile
Outils
1 Appuyer sur la touche TOOLS de la télécommande.
2 Appuyer sur la touche ▲ ou ▼ pour choisir le Mode sonore.
3 Appuyer sur la touche ◄ ou ► pour sélectionner l’option désirée.
Mode image
Mode sonore
Mise en veille
Ajouter aux favoris
Switch to Cable
:
◄
:
Dépl.
Standard
Personnel
Off
Réglage
►
Sortie
Réglages audio
L’utilisateur peut ajuster les paramètres audio selon ses préférences personnelles.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche
ENTER.
TV
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Égalisateur, suivie de la
touche ENTER.
3 Appuyer sur ◄ ou ► pour choisir une fréquence particulière à ajuster.
Appuyer sur la touche ▲ ou ▼ pour augmenter ou réduire le niveau de la
fréquence particulière, suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu.
Son
Mode
:Personnel
Égaliseur
SRS TruSurround XT:Off
Options multi-pistes
Volume auto
:Off
Haut-parleur TV :Off
Dépl.
TV
Retour
Égaliseur
R
+
0
L
•R
églage de l’équilibrage du son G/D : Pour régler l’équilibrage du son des
haut-parleurs G/D.
• Réglage des fréquences (100Hz,300Hz, 1KHz, 3KHz, 10KHz) : Pour régler le
niveau des fréquences de différentes bandes passantes.
Intro.
►
►
►
►
►
►
Balance
100Hz 300Hz1KHz 3KHz 10KHz
Dépl.
Réglage
Retour
➢ Si des réglages d’égalisateur, le mode audio passe automatiquement en
mode personnalisé.
Français - 32
Carnelian CF _ BN68-01531B-01.in32 32
2008-04-22 ¿ÀÈÄ 10:44:40
Réglage de TruSurround XT
TruSurround XT est une technologie SRS brevetée qui permet de reproduire les contenus multicanaux 5.1 par
l’intermédiaire de deux haut-parleurs. Grâce à la technique TruSurround, le téléspectateur vit une expérience
polyphonique totale, le son enveloppant étant diffusé par les deux enceintes de reproduction auxquelles
s’ajoutent les haut-parleurs intégrés au téléviseur. Ce système est totalement compatible avec tous les formats
multicanaux.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche
ENTER.
TV
Son
Mode
:Personnel
Égaliseur
SRS TruSurround XT :Off
Off
Options multi-pistes On
Volume auto
:Off
Haut-parleur TV :Off
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner SRS TruSurround XT, suivie
de la touche ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Off ou On, suivie de la touche
ENTER.
Appuyer sur la touche EXIT pour quitter le menu.
Dépl.
Intro.
Retour
Appuyer sur la touche SRS de la télécommande pour sélectionner On ou Off.
TruSurround XT, SRS et Symbol sont des marques de commerce déposées de SRS Labs, Inc.
La technologie TruSurround XT est intégrée sous licence de SRS Labs, Inc.
Sélection d’une piste de son multicanaux - numérique
Le système de transmission numérique du téléviseur assure la transmission simultanée de nombreuses pistes de
son (par exemple, la traduction simultanée du programme en langues étrangères).
Langue privilégiée
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche
ENTER.
TV
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Options multi-pistes, suivie
de la touche ENTER.
3 Appuyer sur ENTER pour choisir Langue privilégiée.
Appuyer sur la touche ▲ ou ▼ pour sélectionner la langue désirée (Anglais,
Espagnol ou Français), suivie de la touche ENTER.
Son
Mode
:Personnel
Égaliseur
SRS TruSurround XT:Off
Options multi-pistes
Volume auto
:Off
Haut-parleur TV :Off
Dépl.
TV
Intro.
►
►
►
►
►
►
Retour
Options multi-pistes
English
Langue privilégiée :English
Spanish
Son multi-piste
:Stéréo
Français
Appuyer sur la touche EXIT pour quitter le menu.
➢ Seule une langue faisant partie des langues diffusées peut être
sélectionnée.
➢ Langue préférée n’est accessible qu’en mode de télévision numérique.
Dépl.
Intro.
Retour
Appuyer sur la touche MTS de la télécommande pour écouter une autre langue que la
langue préférée.
Français - 33
Carnelian CF _ BN68-01531B-01.in33 33
2008-04-22 ¿ÀÈÄ 10:44:41
Sélection d’une piste de son multicanaux - analogique
Selon l’émission diffusée, il est possible de procéder à une écoute en Mono, Stéréo ou SAP.
Son multi-pistes
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche
ENTER.
TV
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Options multi-pistes, suivie
de la touche ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Son multi-pistes, suivie de la
touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner le paramètre désiré, suivie de
la touche ENTER.
Son
Mode
:Personnel
Égaliseur
SRS TruSurround XT:Off
Options multi-pistes
Volume auto
:Off
Haut-parleur TV :Off
Dépl.
TV
Intro.
►
►
►
►
►
►
Retour
Options multi-pistes
Langue privilégiée :Français
Son multi-piste
:Stéréo
Mono
Stéréo
SAP
Appuyer sur la touche EXIT pour quitter le menu.
Dépl.
•M
ono : Pour les canaux diffusés en monophonie ou en cas de de la difficulté à
recevoir un signal stéréo.
• Stéréo : Pour les canaux diffusés en stéréophonie.
•S
AP : Pour écouter une émission diffusée en mode SAP, généralement un
doublage en langue étrangère.
Intro.
Retour
➢ Son multi-piste n’est accessible qu’en mode de télévision analogique.
➢ Selon l’émission diffusée, il est possible de procéder à une écoute en Mono,
Stéréo ou SAP.
Appuyer sur la touche MTS de la télécommande pour sélectionner Mono,
Stéréo ou SAP.
Contrôle automatique du volume
Réduit la différence de niveau sonore entre les diffuseurs.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche
ENTER.
TV
Son
Mode
:Personnel
Égaliseur
SRS TruSurround XT:Off
Options multi-pistes
Volume auto
:Off
Haut-parleur TV :Off
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Volume auto, suivie de la
touche ENTER.
Dépl.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Off ou On, suivie de la touche
ENTER.
Appuyer sur la touche EXIT pour quitter.
TV
Intro.
►
►
►
►
►
►
Retour
Son
Mode
:Personnel
Égaliseur
SRS TruSurround XT :Off
Options multi-pistes
Volume auto
:Off
Off
Haut-parleur TV :Off
On
Dépl.
Intro.
Retour
Français - 34
Carnelian CF _ BN68-01531B-01.in34 34
2008-04-22 ¿ÀÈÄ 10:44:41
Activation et désactivation des haut-parleurs du téléviseur
La sortie son de la sourdine interne est coupée.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche
ENTER.
TV
Son
Mode
:Personnel
Égaliseur
SRS TruSurround XT:Off
Options multi-pistes
Volume auto
:Off
Haut-parleur TV :Off
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Haut-parleur TV, suivie de la
touche ENTER.
Dépl.
TV
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Off ou On, suivie de la touche
ENTER.
Appuyer sur la touche EXIT pour quitter le menu.
➢ •Lorsque la Haut-parleur TV est Off, les menus audio, à l’exception de
l’option multi-pistes, ne peuvent pas être ajustés.
•Les touches VOLW.LINK , VOL
et MUTE ne fonctionnent pas lorsque la
Haut-parleur TV est Off.
Intro.
►
►
►
►
►
►
Retour
Son
Mode
:Personnel
Égaliseur
SRS TruSurround XT :Off
Options multi-pistes
Volume auto
:Off
Off
Haut-parleur TV :Off
On
Dépl.
Intro.
Retour
W.LINK
Haut-parleurs du téléviseur
Sortie audio (optique, sortie G/D) vers la chaîne audio
TV
AV, S-Video
Composant, PC, HDMI
TV
AV, S-Video
Composant, PC, HDMI
Haut-parleur TV Activée
Sortie haut‑parleurs
Sortie haut‑parleurs
Sortie haut‑parleurs
Sortie du son
Sortie du son
Sortie du son
Haut-parleur TV
Désactivée
Sourdine
Sourdine
Sourdine
Sortie du son
Sortie du son
Sortie du son
Aucun signal vidéo
Sourdine
Sourdine
Sourdine
Sourdine
Sourdine
Sourdine
Branchement du casque d’écoute (vendu séparément)
Pour regarder la télévision sans déranger les personnes se trouvant dans la même pièce, il est possible de
brancher un casque d’écoute au téléviseur.
➢Lorsqu’on insère la fiche du casque d’écoute dans la prise, il est impossible
Panneau latéral du téléviseur
d’utiliser la Haut-parleur TV dans le menu Son.
➢To adjust the headphone’s volume, press the Volume + or - buttons on the
remote or TV.
➢L’utilisation prolongée du casque d’écoute à volume élevé peut endommager
l’ouïe.
➢Les haut-parleurs n’émettent plus de son lorsque le casque d’écoute est branché au
téléviseur.
Français - 35
Carnelian CF _ BN68-01531B-01.in35 35
2008-04-22 ¿ÀÈÄ 10:44:41
Réglage des canaux
Sélection de l’antenne
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche
ENTER.
TV
Chaîne
Air
Antenne
: Air
Prog. Auto Câble
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal 2 Appuyer sur ENTER pour choisir Antenne.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Air ou Câble, suivie de la
touche ENTER.
Appuyer sur la touche EXIT pour quitter.
Dépl.
Intro.
Retour
Suppression des canaux brouillés – canaux numériques
La fonction Effacer les canaux brouillés permet d’éliminer les canaux brouillés une fois que la programmation
automatique est terminée. Cela peut prendre de 20 à 30 minutes.
1 Appuyer sur la touche MENU.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche
ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Supprimer les canaux
brouillés, suivie de la touche ENTER. Cette fonction détecte les canaux
brouillés à supprimer de la liste.
Pour arrêter la fonction de recherche des canaux brouillés;
Appuyer sur la touche ENTER pour sélectionner Arrêt.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Oui, suivie de la touche
ENTER.
2Lorsque la recherche de canaux brouillés est terminée, appuyer sur la touche
ENTER.
Appuyer sur la touche EXIT pour quitter.
➢
TV
Chaîne
Antenne
: Câble
Prog. Auto
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal
Dépl.
►
►
►
►
►
►
►
Retour
Intro.
Effacer les canaux brouillés
Supprime les canaux brouillés.
DTV Câble 122
68 %
Arrêt
Intro.
Retour
Cette fonction n’est accessible qu’en mode Câble.
Français - 36
Carnelian CF _ BN68-01531B-01.in36 36
2008-04-22 ¿ÀÈÄ 10:44:42
Ajout et suppression de canaux
Il est possible d’ajouter ou de supprimer un canal pour afficher seulement les canaux désirés.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche
ENTER.
TV
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Liste des canaux, suivie de la
touche ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Ajouté, suivie de la touche
ENTER.
Chaîne
Antenne
: Air
Prog. Auto
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal
Dépl.
TV
►
►
►
►
►
►
►
Intro.
Retour
Liste des canaux
Tout
Ajouté
Favorite
Dépl.
►
►
►
Intro.
Retour
Liste des canaux / Ajouté
4 Appuyer sur les touches ▲/▼/◄/► pour choisir le canal à ajouter, suivies de la
touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Ajouter, suivie de la touche
ENTER.
Appuyer sur la touche MENU pour revenir en arrière.
➢ Tous les canaux ajoutés seront affichés dans le menu Ajouté.
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
Mode liste
Dépl.
Air 16
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Ajout. tout
Supp. tout
Retour
Intro.
Liste des canaux / Ajouté
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
Mode liste
Dépl.
Regarder
DTV Air 9-1
Ajouter
Air 10
Supprimer
Air 11
Favorite
Air 18
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Ajout. tout
Supp. tout
Retour
Intro.
Liste des canaux / Ajouté
5 Appuyer sur les touches ▲/▼/◄/► pour sélectionner le canal à supprimer,
suivies de la touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Supprimer, suivie de la touche
ENTER.
Appuyer sur la touche EXIT pour quitter.
➢Il est également possible d’ajouter un canal dans le menu Canaux ajoutés
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
Mode liste
Dépl.
Regarder
DTV Air 9-1
Ajouter
Air 10
Supprimer
Air 11
Favorite
Air 16
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Ajout. tout
Intro.
Supp. tout
Retour
de la même façon.
•T
ouche rouge (P.MODE) : Appuyer plusieurs fois sur cette touche pour
sélectionner Tout, Ajouté ou Favorite.
• Touche verte (S.MODE) : Appuyer pour ajouter tous les canaux supprimés.
• Touche jaune (STILL) : Appuyer pour supprimer tous les canaux en mémoire.
Français - 37
Carnelian CF _ BN68-01531B-01.in37 37
2008-04-22 ¿ÀÈÄ 10:44:43
Visualisation des listes de canaux
Il est possible d’afficher une liste de tous les canaux, des canaux ajoutés ou des canaux préférés.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche
ENTER.
TV
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Liste des canaux, suivie de la
touche ENTER.
Dépl.
TV
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Tout, Ajouté ou Favorite,
suivie de la touche ENTER.
Chaîne
Antenne
: Air
Prog. Auto
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal
►
►
►
►
►
►
►
Intro.
Liste des canaux
Tout
Ajouté
Favorite
Pour naviguer entre tous les canaux, les canaux ajoutés ou entre les canaux
favoris, appuyer sur la touche rouge (P.MODE) de la télécommande.
•T
ouche rouge (P.MODE) : Appuyer plusieurs fois sur cette touche pour
sélectionner Tout, Ajouté ou Favorite.
• Touche vert : Appuyer pour ajouter tous les canaux supprimés.
•T
ouche jaune (STILL) : Appuyer pour supprimer tous les canaux en mémoire.
Retour
Dépl.
►
►
►
Intro.
Retour
Liste des canaux / Ajouté
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
Mode liste
Dépl.
Air 16
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Ajout. tout
Supp. tout
Retour
Intro.
Sélection des canaux favoris
Il est possible de classer les canaux souvent regardés dans la liste de canaux favoris.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche
ENTER.
TV
Chaîne
Antenne
: Air
Prog. Auto
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal
2 Appuyer sur la touche ▲ ou ▼ pour choisir Liste des canaux, suivie de la
touche ENTER.
Dépl.
TV
3 Appuyer sur la touche ▲ ou ▼ pour choisir Tout ou Ajouté, suivie de la touche
ENTER.
Intro.
4 Appuyer sur les touches ▲/▼/◄/► pour sélectionner un canal en tant que
canal favori, suivies de la touche ENTER.
Appuyer sur les touchesW.LINK
CH
liste de canaux.
et CH
Retour
Liste des canaux
Tout
Ajouté
Favorite
Dépl.
►
►
►
►
►
►
►
►
►
►
Intro.
Retour
Liste des canaux / Ajouté
DTV Air 2
pour afficher la prochaine page de la
W.LINK
▼
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
Mode liste
Dépl.
Air 16
Air 17
Air 18
Air 19
Air 20
Air 21
Air 22
Air 23
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Ajout. tout
Supp. tout
Intro.
Page
1/2
▼
Retour
Suite...
Français - 38
Carnelian CF _ BN68-01531B-01.in38 38
2008-04-22 ¿ÀÈÄ 10:44:44
5 Appuyer sur la touche ▲ ou ▼ pour sélectionner Favorite, suivie de la touche
ENTER.
Le symbole “ ” apparaît en surbrillance et le canal est enregistré comme canal
favori.
Pour supprimer une sélection de canal favori, appuyer sur la touche ENTER
jusqu’à ce que le symbole “ ” disparaisse.
Appuyer sur la touche EXIT pour quitter.
➢ Seuls les canaux déjà en mémoire peuvent faire partie des canaux favoris.
➢ Tous les canaux favoris sont affichés dans le menu Favorite.
Liste des canaux / Ajouté
DTV Air 2
▼
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
RegarderDTV Air 9-1
Ajouter Air 10
Supprimer
FavoriteAir 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Mode liste
Ajout. tout
Dépl.
1/2
Air 16
Air 17
Air 18
Air 19
Air 20
Air 21
Air 22
Air 23
▼
Supp. tout
Retour
Intro.
Configuration facile
Outils
1 Appuyer sur la touche TOOLS de la télécommande.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Ajouter aux favoris ou
Supprimer de la liste des favoris, suivie de la touche ENTER.
Mode image
Mode sonore
Mise en veille
Ajouter aux favoris
Switch to Air
:
:
:
Dépl.
Intro.
➢ Le canal sélectionné est ajouté ou supprimé de la liste des favoris.
Standard
Parole
Off
Sortie
Pour accéder aux canaux classés dans la liste des canaux favoris, appuyer sur la touche
FAV.CH de la télécommande.
Identification des canaux
Les canaux peuvent être identifiés de sorte que leur indicatif d’appel s’affiche chaque fois que le canal est
sélectionné.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche
ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Nom, suivie de la touche
ENTER.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner le canal à renommer, suivie de
la touche ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour choisir une lettre, un chiffre ou une espace
(ce qui donne la séquence : A à Z, 0 à 9, +, -, *, /, espace).
Appuyer sur la touche ► pour passer au champ suivant, qui est sélectionné.
Choisir un deuxième caractère à l’aide de la touche ▲ ou ▼, comme ci-dessus.
Répéter les étapes ci-dessus pour choisir les trois derniers caractères. Lorsque
terminé, appuyer sur ENTER pour attribuer le nouveau nom.
Pour effacer le nouveau nom assigné, choisir Effacer en appuyant sur la touche
◄ ou ►, puis sur ENTER.
Appuyer sur la touche EXIT pour quitter le menu.
➢ Le nom des canaux numériques est automatiquement assignés et ne peut
donc pas être assignés par l’utilisateur.
TV
Chaîne
Antenne
: Air
Prog. Auto
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal
Dépl.
►
►
►
►
►
►
►
Retour
Intro.
TV
Nom
Air
Air
Air
Air
Air
6
7
9
11
13
▼
---------------------
Dépl.
Effacer
Effacer
Effacer
Effacer
Effacer
Retour
Intro.
TV
Nom
Air
Air
Air
Air
Air
6
7
9
11
13
▼
Dépl.
▲
A
▼
-----------------
Effacer
Effacer
Effacer
Effacer
Effacer
Réglage
Retour
Français - 39
Carnelian CF _ BN68-01531B-01.in39 39
2008-04-22 ¿ÀÈÄ 10:44:45
Syntonisation précise des canaux analogiques
La fonction de syntonisation précise permet d’optimiser manuellement la réception d’un canal.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche
ENTER.
TV
Chaîne
Antenne
: Air
Prog. Auto
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal
Dépl.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Syn. Précise, suivie de la
touche ENTER.
►
►
►
►
►
►
►
Retour
Intro.
Syn. Précise
Air 4
0
Régler
3 Appuyer sur ◄ ou ► pour ajuster la syntonisation précise.
Réglage
Retour
Save
Syn. Précise
Air 4 *
4 Pour mémoriser les réglages de syntonisation précise, appuyer sur la touche
ENTER.
Pour réinitialiser la syntonisation, appuyer sur la touche ▼ pour choisir Rétablir,
puis sur ENTER.
Appuyer sur la touche EXIT pour quitter le menu.
➢ Seuls les canaux numériques peuvent être syntonisés.
➢ Les noms des canaux syntonisés s’affichent accompagnés d’un “*”.
Fine Tuned
+10
Régler
Réglage
Retour
Save
Syn. Précise
Air 4
0
Régler
Dépl.
Retour
Intro.
Contrôle de l’intensité du signal numérique
Contrairement aux canaux analogiques, dont la qualité de réception peut aller de “Réception embrouillée” à
“Réception claire”. les canaux numériques (HDTV) ont une réception parfaite ou ne sont pas captés du tout. Par
conséquent, contrairement aux canaux analogiques, il n’est pas possible de syntoniser un canal numérique avec
précision. Cependant, il est possible d’ajuster l’antenne pour améliorer la réception des canaux numériques
accessibles.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche
ENTER.
TV
Chaîne
Antenne
: Air
Prog. Auto
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal
Dépl.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Puissance signal, suivie de la
touche ENTER. Si le capteur d’intensité du signal indique que le signal capté est
faible, ajuster l’antenne pour améliorer sa puissance de réception.
Poursuivre l’ajustement de l’antenne jusqu’à ce que l’obtention de la meilleure
réception.
Appuyer sur la touche EXIT pour quitter le menu.
TV
►
►
►
►
►
►
►
Intro.
Retour
Puissance signal
OK
Intro.
Retour
Français - 40
Carnelian CF _ BN68-01531B-01.in40 40
2008-04-22 ¿ÀÈÄ 10:44:45
Écran d’ordinateur
Utilisation du téléviseur comme écran d’ordinateur
Configuration du logiciel pour PC (Windows XP)
Les paramètres d’affichage de Windows pour un PC standard sont indiqués ci-dessous. Toutefois, les écrans qui
s’afficheront sur l’ordinateur pourraient être différents, selon la version de Windows et la carte vidéo installées. Cependant,
même si l’affichage diffère, les paramètres de base s’appliquent dans la grande majorité des cas. (Sinon, communiquez
avec le fabricant de l’ordinateur ou de la carte vidéo.)
1 Premièrement, cliquer sur Panneau de configuration dans le menu Démarrer de
Windows.
2 Lorsque la fenêtre du panneau de configuration s’afficher, cliquer sur Apparence et
thèmes. La boîte de dialogue du même nom s’affiche.
3 Cliquer sur Affichage pour afficher la boîte de dialogue du même nom.
4 Cliquer sur l’onglet Paramètres de la boîte de dialogue Affichage.
Réglage du format approprié (résolution)
Réglage idéal :PN42A410C1D : 1024x768 pixels
PN50A410C1D : 1360x768 pixels
Si la boîte de dialogue comporte une option de fréquence de rafraîchissement
verticale, la valeur appropriée est 60 ou 60 Hz. Sinon, cliquer sur OK et quitter la
boîte de dialogue.
Modes d’affichage
Si le signal en provenance du système équivaut au mode de signal standard, l’affichage s’ajuste
automatiquement. Si le signal n’équivaut pas au mode de signal standard, consulter le manuel d’utilisation de la
carte vidéo pour régler le mode. Sinon, il est possible qu’il n’y ait pas d’affichage vidéo. L’image à l’écran a été
optimisée en usine pour les modes d’affichage ci-dessous.
Entrée D-Sub
Mode
IBM
VESA
Résolution
Horizontal Fréquence (kHz)
Vertical Fréquence (Hz)
Fréquence d’horloge du pixel (MHz)
Polarité synchro (H/V)
PN42A410C1D
PN50A410C1D
640 x 350
31.469
70.086
25.175
+/-
✔
✔
720 x 400
31.469
70.087
28.322
-/+
✔
✔
640 x 480
31.469
59.940
25.175
-/-
✔
✔
640 x 480
37.861
72.809
31.500
-/-
✔
✔
640 x 480
37.500
75.000
31.500
-/-
✔
✔
800 x 600
37.879
60.317
40.000
+/+
✔
✔
800 x 600
48.077
72.188
50.000
+/+
✔
✔
800 x 600
46.875
75.000
49.500
+/+
✔
✔
1024 x 768
48.363
60.004
65.000
-/-
✔
✔
1024 x 768
56.476
70.069
75.000
-/-
✔
✔
1024 x 768
60.023
75.029
78.750
+/+
✔
✔
1360 x 768
47.712
60.015
85.500
+/+
✔
HDMI/DVI Input
Mode
VESA
Résolution
Horizontal Fréquence (kHz)
Vertical Fréquence (Hz)
Fréquence d’horloge du pixel (MHz)
Polarité synchro (H/V)
PN42A410C1D
PN50A410C1D
640 x 480
31.469
59.940
25.175
-/-
✔
✔
800 x 600
37.879
60.317
40.000
+/+
✔
✔
1024 x 768
48.363
60.004
65.000
-/-
✔
✔
1360 x 768
47.712
60.015
85.500
+/+
✔
Français - 41
Carnelian CF _ BN68-01531B-01.in41 41
2008-04-22 ¿ÀÈÄ 10:44:45
• Le mode entrelacé n’est pas pris en charge.
• Le téléviseur fonctionne anormalement si un format vidéo non standard est sélectionné.
• Le tableau ci-dessus est conforme aux règles IBM/VESA et se base sur l’utilisation de l’entrée analogique.
• “ ✔ ” signifie que ce mode est pris en charge.
➢ • Pour le PN42A410C1D, la qualité du texte PC est optimale en mode VESA (1024 x 768 @ 60 Hz).
• Pour le PN50A410C1D, la qualité du texte PC est optimale en mode VESA (1360 x 768 @ 60 Hz).
(Trois pixels à gauche, à droite, en haut et en bas sont ombragés au paramètre de résolution 1 360 x 768 @ 60 Hz.
Il ne s’agit pas d’un problème mécanique, mais d’une conséquence de la différence de pixels entre la résolution
standard et l’écran à plasma.)
• Si le téléviseur est utilisé comme écran d’ordinateur, la palette de couleurs 32 bits est prise en charge.
• Selon le fabricant, l’écran d’ordinateur peut varier. et la version de Windows installée. Consulter le mode d’emploi
de l’ordinateur concernant son branchement à un téléviseur.
• S’il est possible de sélectionner des options de fréquence verticale et horizontale, sélectionner une fréquence
verticale de 60 Hz et une fréquence horizontale de 48,4 kHz.
• Dans certains cas, des signaux anormaux (comme des barres) peuvent apparaître à l’écran du téléviseur lorsque
l’ordinateur est éteint (ou débranché). Si tel est le cas, appuyez sur la touche SOURCE de la télécommande ou du
panneau du téléviseur pour passer en mode VIDÉO.
Configuration du téléviseur par l’ordinateur
Utiliser la fonction de réglage automatique pour que le téléviseur règle automatiquement les signaux vidéo reçus
de l’ordinateur. En outre, cette fonction syntonise automatiquement les réglages et ajuste les valeurs et les
positions de la fréquence.
Réglages automatiques
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
TV
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Réglage auto, suivie de la
touche ENTER. Le message Réglage Auto en cours. Veuillez patienter.
s’affiche et les réglages automatiques de l’image sont activés.
Mode
: Standard►
Lumière cellule7
Contraste
95
Luminosité
45
Netteté
50
Réglage auto
Écran
►
▼ Plus
Dépl.
Appuyer sur la touche EXIT pour quitter le menu.
➢ Cette fonction n’est pas accessible en mode DVI-Numérique.
i
Intro.
Retour
Réglage Auto en cours.
Veuillez patienter.
Configuration facile
Outils
1 Appuyer sur la touche TOOLS de la télécommande.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Réglage automatique, suivie
de la touche ENTER.
Mode image
Mode sonore
Mise en veille
Réglage automatique
Dépl.
Réglage de la qualité de l’écran
La fonction de réglage de la qualité de l’image supprime ou réduit les parasites. Si
le réglage de précision ne suffit pas à supprimer les parasites, régler la fréquence
le mieux possible puis recommencer le réglage de précision. Une fois les parasites
réduits, reprendre le réglage de l’image de façon à bien centrer celle-ci sur l’écran.
➢ Préréglage : Appuyer sur la touche SOURCE pour sélectionner le mode PC.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Écran, suivie de la touche
ENTER.
:
:
:
Standard
Parole
Off
Intro.
Sortie
Écran
TV
Verrouiller l’image
►
►
Position
Rétablir l’image
Résolution
: 1024x768 @ 60Hz
Dépl.
Intro.
Retour
Suite...
Français - 42
Carnelian CF _ BN68-01531B-01.in42 42
2008-04-22 ¿ÀÈÄ 10:44:46
2 Appuyer sur ENTER pour choisir Verrouiller l’image.
TV
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Grain ou Affiné, suivie de la
touche ENTER.
Appuyer sur la touche ◄ ou ► pour régler la qualité de l’écran, suivie de la
touche ENTER.
Verrouiller l’image
Grain
Affiné
Appuyer sur la touche EXIT pour quitter le menu.
Dépl.
➢ Des barres verticales peuvent apparaître ou l’image peut sembler
embrouillée.
Intro.
50
49
Retour
Grain
50
Dépl.
Réglage
Retour
Repositionnement de l’image
Régler l’écran du PC s’il ne convient pas à l’écran du téléviseur.
Verrouiller l’image
►
Position
►
Rétablir l’image
Résolution
: 1024x768 @ 60Hz
➢ Préréglage : Appuyer sur la touche SOURCE pour sélectionner le mode PC.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Écran, suivie de la touche
ENTER.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Position, suivie de la touche
ENTER.
Écran
TV
Dépl.
TV
Intro.
Retour
Position
3 Appuyer sur la touche ▲ ou ▼ pour ajuster la position verticale de l’image.
Appuyer sur la touche ▲ ou ▼ pour ajuster la position horizontale de l’image.
Appuyer sur la touche ENTER.
Appuyer sur la touche EXIT pour quitter.
Dépl.
Intro.
Retour
Initialisation de la position de l’écran
Tous les paramètres d’image peuvent être remplacés par les valeurs par défaut.
Verrouiller l’image
►
Position
►
Rétablir l’image
Résolution
: 1024x768 @ 60Hz
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Écran, suivie de la touche
ENTER.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Rétablir l’image, suivie de la
touche ENTER.
Le message Rétablissement de l’image terminé s’affiche.
Écran
TV
➢ Préréglage : Appuyer sur la touche SOURCE pour sélectionner le mode PC.
Dépl.
i
Intro.
Retour
Rétablissement de l’image terminé.
Appuyer sur la touche EXIT pour quitter le menu.
➢ Les réglages définis précédemment seront rétablis selon les valeurs par
défaut prédéfinies en usine.
Viewing the Resolution
Affiche la résolution en cours du PC.
Français - 43
Carnelian CF _ BN68-01531B-01.in43 43
2008-04-22 ¿ÀÈÄ 10:44:46
Réglage de l’horloge
Réglage de l’horloge
Pour pouvoir utiliser les différentes fonctions de minuterie du téléviseur, il faut d’abord régler l’horloge. Cette
fonction permet de vérifier l’heure pendant l’écoute du téléviseur. (Il suffit d’appuyer sur la touche INFO).
Option 1 : Réglage manuel de l’horloge
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, suivie de la touche
ENTER.
Configuration
TV
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes
►
Divertiss. : Off
►
▼
Plus
Dépl.
Retour
Intro.
TV
Heure
1/1/2008 5:30 am
2 Appuyer sur ENTER pour choisir Horloge.
Horloge
Mise en veille
:Off
Minuterie 1
:Inactivated
Minuterie 2
:Inactivated
Minuterie 3
:Inactivated
Dépl.
3 Appuyer sur ENTER pour choisir Horloge.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Manuel, suivie de la touche
ENTER.
TV
Intro.
Horloge
TV
Appuyer sur la touche EXIT pour quitter le menu.
➢ L’heure s’affiche chaque fois que la touche INFO est enfoncée.
➢ Il est possible de régler directement le Mois, le appuyant, l’Année, les
Heure, et les Minute en appuyant sur les touches numériques de la
télécommande.
Retour
Intro.
Horloge
Clock Mode
: Manuel
Rég. horloge
Fuseau hor.
DST
: Off
Dépl.
5 Appuyer sur la touche ◄ ou ► pour passer à Mois, Jour, Année, Heure,
Minute ou am/pm. Régler la date et l’heure en appuyant sur la touche ▲ ou ▼,
suivie de la touche ENTER.
Retour
Clock Mode
: Auto
Auto
Rég. horloge Manuel
Fuseau hor.
DST
: Off
Dépl.
4 Appuyer sur la touche ▲ ou ▼ pour sélectionner Rég. horloge, suivie de la
touche ENTER.
►
►
►
►
►
TV
►
►
►
►
Retour
Intro.
Rég. horloge
Enter the current date and time.
Mois
Jour
01
01
2008
Heure
Minute
am/pm
05
30
am
Dépl.
Année
Réglage
Retour
Suite...
Français - 44
Carnelian CF _ BN68-01531B-01.in44 44
2008-04-22 ¿ÀÈÄ 10:44:47
Option 2 : Réglage automatique de l’horloge
L’horloge peut être réglée automatiquement si le téléviseur reçoit un signal
numérique.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, suivie de la touche
ENTER.
Configuration
TV
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes
►
Divertiss. : Off
►
▼
Plus
Retour
Dépl.
Intro.
TV
Heure
1/1/2008 5:30 am
2 Appuyer sur ENTER pour choisir Horloge.
3 Appuyer sur ENTER pour choisir Horloge.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Auto, suivie de la touche
ENTER.
Horloge
Mise en veille
:Off
Minuterie1
:Inactivated
Minuterie2
:Inactivated
Minuterie3
:Inactivated
Dépl.
Intro.
►
►
►
►
►
Retour
Horloge
TV
Clock Mode
: Auto
Auto
Rég. horloge Manuel
Fuseau hor.
DST
: Off
4 Appuyer sur la touche ▲ ou ▼ pour sélectionner Fuseau hor., suivie de la
touche ENTER.
Dépl.
5 Appuyer sur la touche ▲ ou ▼ pour mettre en surbrillance le fuseau horaire de
la région (et pour mettre en surbrillance le fuseau horaire approprié sur la carte).
Ensuite, appuyer sur ENTER.
6 Appuyer sur la touche ▲ ou ▼ pour sélectionner DST(Heure avancée), suivie
de la touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Activé ou Désactivé, suivie
de la touche ENTER.
TV
Intro.
Retour
Fuseau hor.
Select the time zone in which you live.
Newfoundland
Atlantic
Eastern
Central
Mountain
Pacific
Alaska
Hawaii
Dépl.
Intro.
Retour
Horloge
TV
Clock Mode
: Auto
Rég. horloge
Fuseau hor.
DST
: Off
Off
On
Appuyer sur la touche EXIT pour quitter le menu.
➢ En fonction de la station émettrice et du signal, il est possible que la fonction
de réglage automatique de l’horloge ne fonctionne pas correctement. Dans
un tel cas, régler l’horloge manuellement.
➢ L’antenne ou le câble doit être branché pour que le réglage automatique de
l’horloge s’effectue.
Dépl.
Intro.
Retour
Réglage de la minuterie activée/désactivée
Cette fonction permet d’allumer ou d’éteindre le téléviseur à l’heure voulue. Tout
d’abord, il faut régler l’horloge.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, suivie de la touche
ENTER.
TV
Configuration
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes ►
Divertiss.
: Off ►
▼
Plus
Dépl.
Retour
Intro.
Suite...
Français - 45
Carnelian CF _ BN68-01531B-01.in45 45
2008-04-22 ¿ÀÈÄ 10:44:47
2 Trois réglages d’activation et de désactivation de la minuterie sont possibles.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Minuterie1, Minuterie2 ou
Minuterie3, suivie de la touche ENTER. Le menu Minuterie s’affiche.
Appuyer sur la touche ▲ ou ▼ pour régler l’heure, suivie de la touche ► pour
passer à la prochaine étape. Régler les autres options en procédant de la même
manière.
TV
Heure
1/1/2008 5:30 am
Horloge
Mise en veille
:Off
Minuterie1
:Inactivated
Minuterie2
:Inactivated
Minuterie3
:Inactivated
3 Appuyer sur la touche ◄ ou ► pour sélectionner l’élément désiré ci-dessous.
Appuyer sur la touche ▲ ou ▼ pour ajuster le réglage.
Appuyer sur la touche EXIT pour quitter le menu.
• Heure de mise en marche : Sélectionner l’heure, les minutes, am/pm et
Activation ou Désactivation.
(Pour activer la minuterie avec le réglage choisi, sélectionner Activer.)
• Heure de désactivation : Sélectionner l’heure, les minutes, am/pm et Activation
ou Désactivation.
(Pour activer la minuterie avec le réglage choisi, sélectionner Activer.)
• Volume : Sélectionner le niveau sonore désiré.
• Canal : Lorsque l’Heure de mise en marche est activée, vous pouvez écouter
un canal particulier.
• Répéter : Choisir Une fois, Tous les jours, Lundi au vendredi, Lundi au
samedi, Samedi et dimanche ou Manuel.
➢ Lorsque Manuel est choisi, appuyez sur la touche ► pour choisir le jour
approprié de la semaine. Appuyer sur la touche ENTER sur le jour voulu et la
marque ( ) s’affichera.
Dépl.
►
►
►
►
►
Retour
Intro.
Minuterie 1
On Time
12 :
00
am
Inactivate
Off Time
12 :
00
am
Inactivate
Volume
Répéter
Chaîne
10
Air 3
Sun Mon Tue Wed Thu Fri Sat
Once
Dépl.
Retour
Réglage
➢ Il est possible de régler directement les heures et les minutes en appuyant
sur les touches numériques de la télécommande.
➢ Arrêt automatique
Lorsque la minuterie est activée, le téléviseur s’éteint si aucune commande
n’est activée dans les trois heures qui suivent la mise sous tension du téléviseur
par la minuterie. Cette fonction est seulement disponible en mode Minuterie
activée et évite toute fuite ou surchauffe lorsque le téléviseur est sous tension
pendant une période prolongée (pendant les vacances, par exemple).
Réglage de la minuterie de mise en veille
Cette minuterie éteint automatiquement le téléviseur après le délai choisi
(30, 60, 90, 120, 150 et 180 minutes).
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, suivie
de la touche ENTER.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Mise en veille, suivie de la
touche ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner la minute.
Le réglage de la minuterie fait passer automatiquement l’Activation sur On.
Pour annuler la mise en veille:
Appuyer sur la touche ► pour sélectionner Activation.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Off, suivie de la touche
ENTER.
TV
Heure
1/1/2008 5:30 am
Horloge
Mise en veille
:Off
Minuterie1
:Inactivated
Minuterie2
:Inactivated
Minuterie3
:Inactivated
Dépl.
TV
Mise en veille
▲
30
3Appuyer sur la touche ◄ ou ► pour sélectionner la minute, puis sur ENTER.
4Pour quitter, appuyer sur la touche EXIT ou TOOLS.
On
▼
Dépl.
Réglage facile
2Appuyer sur la touche ▲ ou ▼ pour sélectionner Mise en veille, puis sur
ENTER.
Retour
Règle les options de la minuterie de
mise en veille.
Minute Activation
Appuyer sur la touche EXIT pour quitter le menu.
1 Appuyer sur la touche TOOLS de la télécommande.
Intro.
►
►
►
►
►
Réglage
Retour
Outils
Mode image
Mode sonore
Mise en veille
Ajouter aux favoris
Switch to Cable
Dépl.
:
:
◄
Standard
Personnel
Off
Réglage
►
Sortie
Français - 46
Carnelian CF _ BN68-01531B-01.in46 46
2008-04-22 ¿ÀÈÄ 10:44:48
Description des fonctions
Sélection de la langue de menu
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Langue, suivie de la touche
ENTER.
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes ►
Divertiss.
: Off
►
▼
Plus
Dépl.
Retour
Intro.
Configuration
TV
2 Appuyer sur la touche ▲ ou ▼ pour choisir la langue appropriée:
English, Español ou Français, suivie de la touche ENTER.
Configuration
TV
Prêt à l’emploi
English
Langue
: Français
Heure Español
Français
V-Chip
Sous-titres
Réglages externes
Divertiss.
: Off
▼
Plus
Dépl.
Retour
Intro.
Appuyer sur la touche EXIT pour quitter.
Affichage des sous-titres codés (messages à l’écran) - numériques
La fonction de sous-titrage numérique est compatible avec les canaux numériques.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes
►
Divertiss.
: Off
►
▼
Plus
Dépl.
Retour
Intro.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Sous-titrage, suivie de la
touche ENTER.
3 Appuyer sur ENTER pour choisir Sous-titrage.
Appuyer sur la touche ▲ ou ▼ pour sélectionner On, suivie de la touche
ENTER.
Configuration
TV
Sous-titres
TV
Sous-titres
:Off
Off
Mode Sous-titrage :Par
On défaut
Options de sous-titrage numérique
Dépl.
Intro.
Retour
Suite...
Français - 47
Carnelian CF _ BN68-01531B-01.in47 47
2008-04-22 ¿ÀÈÄ 10:44:48
4 Appuyer sur la touche ▲ ou ▼ pour sélectionner Mode Sous-titrage, suivie
de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner le
sous-menu désiré (Par défaut, Service1 à Service6, CC1 à CC4 ou Texte1 à
Texte4), suivie de la touche ENTER.
➢ Les paramètres Service1~6 en mode de sous-titres numériques ne sont pas
toujours disponibles, selon le système de diffusion utilisé.
➢ Les Options de sous-titrage numérique sont disponibles uniquement
lorsque les paramètres Par défaut, Service1~Service6 peuvent être
sélectionnés en Mode ss-titres codés.
Sous-titres
TV
Sous-titres
:On
►
Mode Sous-titrage :Par défaut ►
Options de sous-titrage numérique ►
Dépl.
Intro.
Retour
Sous-titres
TV
Sous-titres
:Off
Par défaut
Mode Sous-titrage :Par
défaut
Service1
Service2
Options de sous-titrage numérique
Service3
Service4
Service5
Service6
CC1
▼
5 Appuyer sur la touche ▲ ou ▼ pour sélectionner Options de sous-titrage
numérique, suivie de la touche ENTER.
Dépl.
Intro.
Retour
Sous-titres
TV
Sous-titres
:On
►
Mode Sous-titrage :Par défaut ►
Options de sous-titrage numérique ►
6 Appuyer sur la touche ▲ ou ▼ pour sélectionner Format, suivie de la touche
ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner l’option de sous-titrage
désirée, suivie de la touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner les options de sous-menu
désirées (voir les options ci-dessous), suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter.
➢ L’option de sous-titrage dépend du programme diffusé.
➢ L’expression Par défaut signifie revenir aux choix de sous-titrage initiaux
déterminés par le diffuseur.
➢ L’avant-plan et l’arrière-plan ne peuvent être de la même couleur.
➢ Les paramètres Opacité avant-plan et Opacité arrière-plan ne peuvent être
tous deux réglés sur Transparent.
Dépl.
TV
Intro.
Retour
Options de sous-titrage numérique
Format
Style des police
Couleur avant-plan
Couleur arrière-plan
Opacité avant-plan
Opacité arrière-plan
Retour par défaut
Dépl.
:Par défaut
:Par défaut
:Par défaut
:Par défaut
:Par défaut
:Par défaut
Intro.
►
►
►
►
►
►
Retour
•F
ormat : Cette option permet de choisir entre Par défaut, Petit, Standard et
Large. La sélection par défaut est Par défaut.
•S
tyle des police : Cette option permet de choisir entre Par défaut eStyle0 à
Style7.
Il est possible de choisir le style de police. La sélection par défaut est Par défaut.
• Couleur avant-plan : Cette option permet de choisir entre Par défaut, Blanc,
Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Il est possible de modifier la
couleur du lettrage.La sélection par défaut est Par défaut.
• Couleur arrière-plan : Cette option permet de choisir entre Par défaut, Blanc,
Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Il est possible de choisir la
couleur d’arrière-plan des sous-titres. La sélection par défaut est Par défaut.
• Opacité avant-plan : Cette option permet de choisir entre Par défaut,
Transparent, Translucide, Solide et Clignotant. Il est possible de modifier
l’opacité des caractères.
• Opacité arrière-plan : Cette option permet de choisir entre Par défaut,
Transparent, Translucide, Solide et Clignotant. Il est possible de modifier
l’opacité d’arrière-plan du sous-titrage.
• Retour par défaut : Cette option rétablit les paramètres par défaut des fonctions
suivantes: Format, Style de police, Couleur d’avant-plan,
Couleur d’arrière-plan, Opacité d’avant-plan et Opacité d’arrière-plan.
Appuyer sur la touche CC de la télécommande pour sélectionner On ou Off.
Français - 48
Carnelian CF _ BN68-01531B-01.in48 48
2008-04-22 ¿ÀÈÄ 10:44:49
Affichage des sous-titres codés (messages à l’écran) - analogiques
La fonction sous-titres codés analogiques fonctionne en mode canal TV analogique ou en mode signal externe.
(Selon le signal émetteur, la fonction de sous-titrage analogique peut fonctionner sur les canaux numériques.)
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Configuration
TV
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes
►
Divertiss.
: Off
►
▼
Plus
Dépl.
Retour
Intro.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Sous-titrage, suivie de la
touche ENTER.
Sous-titres
TV
Sous-titres
:Off
Off
Mode Sous-titrage :Par
On défaut
Options de sous-titrage numérique
3 Appuyer sur ENTER pour choisir Sous-titrage.
Appuyer sur la touche ▲ ou ▼ pour sélectionner On, suivie de la touche
ENTER.
Dépl.
Sous-titres
:On
►
Mode Sous-titrage :Par défaut ►
Options de sous-titrage numérique
►
4 Appuyer sur la touche ▲ ou ▼ pour sélectionner Mode ss-titres codés, suivie
de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner le
sous-menu désiré (Par défaut, CC1 à CC4 ou Text 1 à Text 4), suivie de la
touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu.
Dépl.
Intro.
Retour
Sous-titres
TV
• La sélection par défaut est Par défaut.
• CC1 : Le principal service de sous-titrage synchronisé. Il s’agit de soustitrages dans la langue principalequi doivent être synchronisées avec le son,
correspondant préférablement à un cadre particulier.
• CC2: Sous-titrage non synchronisés particulier. Ce canal transmet des données
qui ont pour fonction d’accroître l’information transmise par le programme.
• CC3: Service de sous-titrage secondaire synchronisé. Programme alternatifde
données de sous-titrage, généralement dans une seconde langue.
• CC4 : Sous-titrage non synchronisés particulier. Option semblable à CC2.
•T
ext 1 : Premier service de texte. Il peut comprendre diverses données qui ne se
rapportent pas au programme.
• Text 2: Deuxième service de texte. Données supplémentaires, qui en général ne
se rapportent pas au programme.
• Text 3/Text 4: Troisième et quatrième services de texte. Ces canaux de données
ne doivent être utilisés que si les fonctions d’affichage Text 1 et Text 2 sont
insuffisantes.
Retour
Sous-titres
TV
Intro.
Par défaut
Sous-titres
:Off
CC1
Mode Sous-titrage :Par
défaut
CC2
Options de sous-titrage numérique
CC3
CC4
Text 1
Text 2
Text 3
Text 4
Dépl.
Intro.
Retour
➢ •
La fonction Sous-titrage n’est pas accessible dans les modes
COMPOSANT, PC et HDMI(DVI).
• L’accessibilité au sous-titrage dépend de l’émission diffusée.
Il est aussi possible d’appuyer sur la touche CC de la télécommande pour régler les
sous-titrages à On ou Off.
Français - 49
Carnelian CF _ BN68-01531B-01.in49 49
2008-04-22 ¿ÀÈÄ 10:44:49
Réglage de la mélodie de marche/arrêt du téléviseur
La mélodie jouée par le téléviseur à l’allumage et à l’arrêt est configurable.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes
►
Divertiss.
: Off ►
▼
Plus
Dépl.
Intro.
Retour
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Paramètres externes, suivie
de la touche ENTER.
3 Appuyer sur la touche ENTER pour sélectionner Mélodie.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Off, Basse, Moyen ou Haute,
suivie de la touche ENTER.
Configuration
TV
Réglages externes
Off
Basse
Moyen
Haute
TV
Mélodie
:
Effet lumière
:
Wall-Mount Adjustment
• Off : Désactive la fonction Mélodie.
• Bas : Règle le volume Mélodie au niveau bas.
• Moye : Règle le volume Mélodie au niveau moyen.
• Élevé : Règle le volume Mélodie au niveau élevé.
Dépl.
Intro.
Retour
Appuyer sur la touche EXIT pour quitter.
➢ Aucune mélodie ne se fait entendre
- Si le téléviseur n’émet aucun son parce que la touche MUTE a été
enfoncée,
- Lorsque le téléviseur n’émet aucun son parce que l’on a réduit le volume
au minimum en appuyant sur la touche
VOL .
W.LINK
- Si le téléviseur est éteint par la Mise en veille.
Fabriqué sous licence de Dolby Laboratories.
Dolby et le symbole double D sont des marques de commerce de Dolby Laboratories.
Réglage de l’effet lumineux
Vous pouvez activer et désactiver la DEL bleue située à l’avant du téléviseur.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Paramètres externes, suivie
de la touche ENTER.
TV
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Effet lumière, suivie de la
touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Off, Mode
veille, When Watching TV ou Toujours, suivie de la touche ENTER.
TV
Configuration
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes
►
Divertiss.
: Off
►
▼
Plus
Dépl.
Retour
Intro.
Configuration
Off
Mode veille
When Watching TV
Toujours
Mélodie
:
Effet lumière
:
Wall-Mount Adjustment
Appuyer sur la touche EXIT pour quitter le menu.
• Off : La DEL est toujours éteinte.
• Mode veille : La DEL s’allume lorsque le téléviseur est en mode de mise en veille
et s’éteint lorsque le téléviseur est allumé.
• When Watching TV : La DEL s’allume lorsque le téléviseur est allumé et s’éteint
lorsque le téléviseur est éteint.
• Toujours : La DEL est toujours allumée.
Dépl.
Intro.
Retour
➢ Régler l’effet lumière à Off pour réduire la consommation d’énergie.
Français - 50
Carnelian CF _ BN68-01531B-01.in50 50
2008-04-22 ¿ÀÈÄ 10:44:50
Réglage du mode Divertissement
Le mode Divertissement permet de sélectionner l’affichage et les modes sonores optimaux pour les sports, le
cinéma et les jeux.
1 Appuyer sur la touche MENUpour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes
►
Divertiss.
: Off
►
▼
Plus
Dépl.
Retour
Intro.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Divertissement, suivie de la
touche ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Off, Sports, Cinéma ou Jeu,
suivie de la touche ENTER.
Configuration
TV
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres Off
►
Réglages externes Sports
►
Cinema
Divertiss.
: Off
►
▼
Jeux
Plus
Dépl.
Intro.
Retour
• Off : Désactive la fonction Entertainment.
• Sports : Offre une image et une qualité sonore optimales pour les sports.
• Cinéma : Offre une image et une qualité sonore optimales pour le visionnement
de films. L’image et le son sont enrichis.
• Jeux : Offre une image et une qualité sonore optimales pour les jeux. Ce mode
accélère la vitesse de jeu d’une console externe branchée au téléviseur.
Configuration
TV
Appuyer sur la touche EXIT pour quitter.
➢ Si l’un des modes Divertissement est Activé, les paramètres sont verrouillés et ne
peuvent être modifiés. Pour régler les modes Image et Son, le mode Divertissement doit
être désactivé.
➢ Les paramètres du mode Divertissement sont mémorisés pour chaque source d’entrée.
Fonction économiseur d’énergie
Cette option ajuste la consommation électrique de l’appareil et permet de faire des économies d’énergie.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Configuration
TV
Plus
Économiseur énergie :Off
M. à jour logiciel
▲
Dépl.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Économiseur énergie, suivie
de la touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Off, Basse, Moyen ou Haute,
suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu.
• Off : Met le mode économiseur d’énergie hors fonction.
• Basse : Fonctionne en mode standard.
• Moyen : Passe au mode d’économie d’énergie moyen.
• Élevé : Passe au mode d’économie d’énergie élevé.
Intro.
►
►
Retour
Configuration
TV
Plus
Off
Économiseur énergie :Off
M. à jour logiciel Basse
Moyen
Haute
▲
Dépl.
Intro.
Retour
Français - 51
Carnelian CF _ BN68-01531B-01.in51 51
2008-04-22 ¿ÀÈÄ 10:44:50
Mise à jour du logiciel
Samsung peut offrir des mises à niveau du microprogramme dans le futur. Contacter le centre d’appel Samsung
au 1-800-SAMSUNG pour obtenir de l’information sur le téléchargement des mises à jour et sur l’utilisation d’une
clé USB. Les mises à jour sont accessibles par le branchement d’une clé USB dans le port USB situé sur le côté
du téléviseur.
1 Insérer une clé USB contenant la mise à jour du microprogramme dans le port
de mise à jour USB situé à l’arrière du téléviseur.
Panneau latéral du téléviseur
($-)).
Lecteur USB
2 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
Configuration
TV
Plus
Économiseur énergie :Off
M. à jour logiciel
▲
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Mise à niveau du logiciel,
suivie de la touche ENTER.
4 Appuyer sur la touche ▲ ou ▼ pour sélectionner USB, suivie de la touche
ENTER.
Le message Recherche de la clé USB… Délai : jusqu’à 30 secondes.
s’affiche.
Dépl.
Intro.
►
►
Retour
M. à jour logiciel
TV
USB
►
Intro.
Retour
M. à jour logiciel
Recherche de la clé USB...
Cela peut prendre jusqu’à 30 secondes.
5 Si le micrologiciel du dispositif USB est correctement détecté, le message
suivant s’affiche : remplacer la version xxxx par la version xxxx? L’appareil
se réinitialise après la mise à jour.
Appuyez sur la touche ◄ ou ► pour choisir OK, puis sur ENTER.
La mise à jour est lancée.
Veiller à ne pas débrancher l’alimentation et à ne pas retirer la clé USB pendant
l’application des mises à jour.
Le téléviseur s’éteint et se remet en marche automatiquement une fois la mise à
jour du microprogramme terminée.
Vérifier la version du microprogramme une fois les mises à jour terminées.
Au moment de la mise à niveau du logiciel, les réglages vidéo et audio effectués
seront remplacés par les réglages par défaut (définis en usine).
Il est recommandé de prendre en note les réglages afin de pouvoir les rétablir
facilement après la mise à niveau.
M. à jour logiciel
Remplacer la version xxxx par la version xxxx?
L’appareil se réinitialise après la mise à jour.
Oui
Non
Français - 52
Carnelian CF _ BN68-01531B-01.in52 52
2008-04-22 ¿ÀÈÄ 10:44:51
Fonction Puce V
États-Unis seulement
Ce produit est protégé par les brevets des États-Unis suivants : US 4 930 158 US 4 930 160
La fonction Puce V bloque automatiquement la diffusion d’émissions pouvant ne pas convenir aux enfants.
L’utilisateur doit entrer un numéro d’identification personnel (NIP) avant de pouvoir configurer ou modifier les
restrictions relatives de la V-Chip.
➢ La fonction de V-Chip n’est pas offerte en mode HDMI ou Composant.
Configuration du numéro d’identification personnel (NIP)
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
➢ Lorsque vous configurez la fonction V-Chip, l’écran de veille s’active si
aucune touche de la télécommande n’a été actionnée depuis plus d’une
minute.
TV
Configuration
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes ►
Divertiss.
: Off ►
▼
Plus
Retour
Dépl.
Intro.
TV
V-Chip
Entrer NIP
*
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner V-Chip, suivie de la touche
ENTER.
Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.
➢ Le NIP par défaut d’un nouveau téléviseur est 0-0-0-0.
*
0 .. 9
*
Entrer NIP
TV
3 L’écran V-Chip s’affiche.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Changer NIP, suivie de la
touche ENTER. L’écran Changer NIP s’affiche. Choisir et saisir quatre chiffres
pour le NIP. Entrer de nouveau le code à 4 chiffres. Le message NIP modifié
avec succès. est affiché. Le NIP a été enregistré.
Appuyer sur la touche EXIT pour quitter.
*
Retour
V-Chip
Blocage V-Chip
: Off
Cont. paren. TV
Classif. MPAA
Anglais canadien
Français canadien
Catég. américaine téléchargeable
Changer NIP
Dépl.
TV
Intro.
►
►
►
►
►
►
►
Retour
Changer NIP
Enter new PIN.
Confirm Password
➢ Si le NIP est oublié, appuyer sur les touches de la télécommande dans
l’ordre suivant pour rétablir le code 0-0-0-0 : Power Off → MUTE → 8 →
2 → 4 → Power On.
0 .. 9
Entrer NIP
Retour
Suite...
Français - 53
Carnelian CF _ BN68-01531B-01.in53 53
2008-04-22 ¿ÀÈÄ 10:44:51
Comment activer et désactiver la fonction Puce V
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
TV
V-Chip
Entrer NIP
*
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner V-Chip, suivie de la touche
ENTER.
Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.
*
0 .. 9
*
Entrer NIP
TV
Retour
V-Chip
Blocage V-Chip
: Off
Off
Cont. paren. TV On
Classif. MPAA
Anglais canadien
Français canadien
Catég. américaine téléchargeable
Changer NIP
3 L’écran V-Chip s’affiche.
Pour activer la fonction V-Chip, appuyer sur la touche ENTER de façon à On le
champ Blocage V-Chip. (Appuyer sur la touche ▲ ou ▼ pour permuter entre
On et Off).
Appuyer sur la touche ENTER.
*
Dépl.
Appuyer sur la touche EXIT pour quitter.
Intro.
Retour
Configuration des restrictions à l’aide du système “Contrôle TV parental”
Premièrement, créer un numéro d’identification personnel (NIP). Activer ensuite
la fonction V-Chip. (consulter la section précédente). Le contrôle parental se
configure de deux façons : à l’aide du contrôle parental du téléviseur ou à l’aide des
classifications de la MPAA.
Configuration
TV
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes ►
Divertiss.
: Off ►
▼
Plus
Dépl.
Retour
Intro.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
TV
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner V-Chip, suivie de la touche
ENTER.
Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.
V-Chip
Entrer NIP
*
*
0 .. 9
3 L’écran V-Chip s’affiche. Appuyer sur la touche ▲ ou ▼ pour sélectionner
Contrôle parental TV, suivie de la touche ENTER.
*
*
Entrer NIP
TV
Retour
V-Chip
Blocage V-Chip
: On
Cont. paren. TV
Classif. MPAA
Anglais canadien
Français canadien
Catég. américaine téléchargeable
Changer NIP
Dépl.
Intro.
►
►
►
►
►
►
►
Retour
Suite...
Français - 54
Carnelian CF _ BN68-01531B-01.in54 54
2008-04-22 ¿ÀÈÄ 10:44:52
4 L’écran Contrôle parental TV s’affiche.
Appuyer sur la touche ▲ ou ▼ pour sélectionner une des six classifications,
établies en fonction de l’âge.
• TV-Y : Tous les enfants. Les thèmes et éléments de cette émission ont été spécialement
conçus pour un public très jeune, notamment les enfants de deux à six ans.
• TV-Y7 : Vise des enfants plus vieux. Les thèmes et éléments de cette émission peuvent
comprendre un certain niveau de violence physique ou de comédie, ou peut faire peur
aux enfants de moins de sept ans.
• TV-G : Public de tous âges. Cette émission ne comporte aucune ou peu de violence,
aucun langage rude ni dialogue ou situation à connotation sexuelle.
• TV-PG : Surveillance parentale recommandée. Cette émission peut contenir du langage
grossier peu fréquent, de la violence limitée ainsi que certaines situations ou dialogues
à connotation sexuelle.
• TV-14 : Supervision des parents fortement recommandée. Cette émission peut inclure
des thèmes évolués, des scènes à connotation sexuelle, du langage rude et de la
violence plus intense.
• TV-MA : Adultes seulement. Cette émission peut inclure des thèmes destinés aux
adultes, un langage vulgaire, de la violence explicite et des scènes à connotation
clairement sexuelle.
TV
Contrôle parental TV
Perm. tout
Bloq. tout
Dépl.
TV
Intro.
Retour
Contrôle parental TV
Perm. tout
Bloq. tout
Dépl.
Intro.
Retour
5 À ce moment, une des classifications est sélectionnée.
Appuyer sur la touche ENTER. En fonction de la configuration existante, le
symbole “ ” est sélectionné. (Vide = Débloqué, = Bloqué) Pendant que le
symbole “ ” est sélectionné, appuyer sur la touche ENTER pour bloquer ou
débloquer la classification.
Pour choisir une classification différente, appuyer sur la touche ▲ ou ▼ et
répéter les étapes précédentes.
➢ Perm. tout : Appuyer sur cette touche pour débloquer toutes les
classifications.
Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications.
➢ Les classifications TV-Y7-, TV-Y7+, TV-G, TV-SP, TV-14 et TV-A comportent
des options supplémentaires.
Voir l’étape suivante pour changer les sous-classifications ci-dessous:
• TOUT : Bloquer toutes les classifications. • L : Langage pour adultes.
• FV : Fantastique, violence.
• S : Situations à connotation sexuelle.
• D : Dialogues à connotation sexuelle.
• V : Violence.
➢ La fonction V-Chip permet de bloquer automatiquement certaines
classifications “plus restrictives”. Par exemple, si la classification TV-Y est
bloquée, la classification TV-Y7 est automatiquement bloquée. De la même
façon, si la classification TV-G est bloquée, toutes les classifications du
groupe “jeunes adultes” sont aussi bloquées (TV-G, TV-PG, TV-14 et TVMA). Les sous-classifications (D, L, S et V) sont regroupées de la même
façon. (Consulter la prochaine section.)
6 Configuration des sous-classifications FV, D, L, S et V Pour commencer,
sélectionner une des classifications suivantes : TV-7-, TV-7+, TV-G, TV-SP,
TV-14 ou TV-A (voir l’étape 4); appuyer ensuite sur la touche ENTER.
Le symbole “ ” s’affiche pour chaque sous-classification. Lorsque le symbole
sub-rating. While “ ” est sélectionné, appuyer sur la touche ► pour accéder à
une sous-classification. Appuyer sur la touche ENTER pour bloquer la
sous-classification. Pour choisir une classification différente, appuyer sur la
touche ▲ ou ▼ et répéter les étapes précédentes.
7 Appuyer sur la touche EXIT pour quitter tous les écrans. (ou passer à la section
suivante et configurer des restrictions supplémentaires selon les codes MPAA).
➢ Ces classifications se répartissent en deux groupes distincts : TV-Y- et TVY7+ (jusqu’à 7 ans) et TV-G à TV-A (tous les autres). Les restrictions de ces
deux groupes s’appliquent indépendamment : Si une famille compte de très
jeunes enfants ainsi que de jeunes adultes, les classifications doivent être
définies séparément pour ces groupes.
Suite...
Français - 55
Carnelian CF _ BN68-01531B-01.in55 55
2008-04-22 ¿ÀÈÄ 10:44:52
Configuration des restrictions à l’aide des catégories MPAA (G, PG, PG-13, 18+, NO-17, X et NR)
Le système de classification MPAA, qui est basé sur les codes établis par la Motion
Picture Association of America (MPAA), s’applique surtout aux longs métrages.
Si la fonction V-Chip est activée, les émissions classées offensantes (système de
classification des émissions ou MPAA) sont automatiquement bloquées.
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes ►
Divertiss.
: Off ►
▼
Plus
Dépl.
Retour
Intro.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner V-Chip, suivie de la touche
ENTER.
Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.
Configuration
TV
TV
V-Chip
Entrer NIP
*
*
0 .. 9
3 L’écran V-Chip s’affiche.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Catégories MPAA, suivie de
la touche ENTER.
*
*
TV
V-Chip
Blocage V-Chip
: On
Cont. paren. TV
Classif. MPAA
Anglais canadien
Français canadien
Catég. américaine téléchargeable
Changer NIP
Dépl.
4 Appuyer sur la touche ▲ ou ▼ pour sélectionner la restriction appropriée.
Appuyer sur la touche ENTER pour activer la restriction sélectionnée.
Le symbole “ ” s’affiche. Pendant que le symbole “ ” est sélectionné, appuyer
sur la touche ENTER pour bloquer ou débloquer la classification.
Appuyer sur la touche EXIT pour quitter le menu.
➢ Perm. tout : Appuyer sur cette touche pour débloquer toutes les
classifications.
Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications.
Retour
Entrer NIP
TV
►
►
►
►
►
►
►
Retour
Intro.
Classif. MPAA
G
PG
PG-13
R
NC-17
X
Perm. tout
Bloq. tout
Block
NR
Dépl.
Intro.
Retour
• G : Public de tous âges (aucune restriction).
• PG : Surveillance parentale recommandée.
• PG-13 : Supervision des parents fortement recommandée.
• R : Réservé aux adultes. Les enfants de moins de 17 ans devraient être
accompagnés d’un adulte.
• NC-17 : Non recommandé pour les enfants de moins de 17 ans.
• X : Adultes seulement.
• NR : Non classé.
➢ La fonction V-Chip bloque automatiquement toute classification “plus
restrictive”.
Par exemple, si la classification PG-13 est bloquée, les classifications R,
NC-17 et X sont automatiquement bloquées.
Suite...
Français - 56
Carnelian CF _ BN68-01531B-01.in56 56
2008-04-22 ¿ÀÈÄ 10:44:52
Configuration des restrictions à l’aide de l’option Anglais canadien (pour les modèles canadiens)
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner V-Chip, suivie de la touche
ENTER.
Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.
Configuration
TV
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes ►
Divertiss.
: Off ►
▼
Plus
Dépl.
Retour
Intro.
TV
V-Chip
Entrer NIP
*
*
0 .. 9
3 L’écran V-Chip s’affiche. Appuyer sur la touche ▲ ou ▼ pour sélectionner
Anglais canadien, suivie de la touche ENTER.
*
*
TV
V-Chip
Blocage V-Chip
: On
Cont. paren. TV
Classif. MPAA
Anglais canadien
Français canadien
Catég. américaine téléchargeable
Changer NIP
Dépl.
4 Appuyer sur la touche ▲ ou ▼ pour sélectionner la restriction appropriée.
Appuyer sur la touche ENTER pour activer la restriction sélectionnée.
Le symbole “ ” s’affiche.
Appuyer sur la touche EXIT pour quitter le menu.
➢ Perm. tout : Appuyer sur cette touche pour débloquer toutes les
classifications.
Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications.
Retour
Entrer NIP
TV
►
►
►
►
►
►
►
Retour
Intro.
Anglais canadien
C
C8+
G
PG
14+
18+
Dépl.
Block
Perm. tout
Bloq. tout
Intro.
Retour
• C : Émissions destinées aux enfants de moins de 8 ans.
• C8+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans
surveillance.
• G : Émissions grand public convenant à tous les auditoires.
• PG : Surveillance parentale.
• 14+ : Émissions dont la teneur peut ne pas convenir, en tout ou en partie, aux
auditeurs de moins de 14 ans.
• 18+ : Émissions pour adultes.
➢ La fonction V-Chip bloque automatiquement toute classification “plus
restrictive”. Par exemple, si la classification G est bloquée, les classifications
PG, 14+ et 18+ sont automatiquement bloquées.
Suite...
Français - 57
Carnelian CF _ BN68-01531B-01.in57 57
2008-04-22 ¿ÀÈÄ 10:44:53
Configuration des restrictions à l’aide de l’option Français canadien (pour les modèles canadiens)
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner V-Chip, suivie de la touche
ENTER.
Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.
Configuration
TV
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes
►
Divertiss. : Off
►
▼
Plus
Retour
Dépl.
Intro.
TV
V-Chip
Entrer NIP
*
*
0 .. 9
3 L’écran V-Chip s’affiche. Appuyer sur la touche ▲ ou ▼ pour sélectionner
Français canadien, suivie de la touche ENTER.
*
*
TV
V-Chip
Blocage V-Chip
: On
Cont. paren. TV
Classif. MPAA
Anglais canadien
Français canadien
Catég. américaine téléchargeable
Changer NIP
Dépl.
4 Appuyer sur la touche ▲ ou ▼ pour sélectionner la restriction appropriée.
Appuyer sur la touche ENTER pour activer la restriction sélectionnée.
Le symbole “ ” s’affiche.
Appuyer sur la touche EXIT pour quitter le menu.
➢ Perm. tout : Appuyer sur cette touche pour débloquer toutes les
classifications.
Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications.
Retour
Entrer NIP
TV
Intro.
►
►
►
►
►
►
►
Retour
Français canadien
G
8 ans +
13 ans +
16 ans +
18 ans +
Dépl.
Perm. tout
Bloq. tout
Block
Intro.
Retour
• G : Général.
• 8 ans+ : Émissions non recommandées pour les jeunes enfants.
• 13 ans+ : Émissions pouvant ne pas convenir aux enfants de moins de 13 ans.
• 16 ans+ : Émissions ne convenant pas aux enfants de moins de 16 ans.
• 18 ans+ : Émissions réservées aux adultes.
➢ La fonction V-Chip bloque automatiquement toute classification “plus
restrictive”. Par exemple, si la classification 8 ans+ est bloquée, les
classifications 13 ans+, 16 ans+ et 18 ans+ sont automatiquement bloquées.
Suite...
Français - 58
Carnelian CF _ BN68-01531B-01.in58 58
2008-04-22 ¿ÀÈÄ 10:44:53
Fonction V-Chip pour les canaux numériques
Il est possible d’utiliser les informations relatives au contrôle parental pour l’écoute
de canaux numériques.
Configuration
TV
Prêt à l’emploi
►
Langue
: Français
►
Heure
►
V-Chip
►
Sous-titres
►
Réglages externes
►
Divertiss. : Off
►
▼
Plus
Dépl.
Retour
Intro.
1 Appuyer sur la touche MENU pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner V-Chip, suivie de la touche
ENTER.
Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.
3 L’écran V-Chip s’affiche. Appuyer sur la touche ▲ ou ▼ pour sélectionner
Catég. américaine téléchargeable, suivie de la touche ENTER.
➢ S’il n’est pas possible de télécharger les informations de la station émettrice,
le menu Catég. américaine téléchargeable est désactivé.
➢ Les informations relatives au contrôle parental sont automatiquement
téléchargées pendant le visionnement de canaux numériques. Cela peut
prendre quelques secondes.
➢ Le menu Catég. américaine téléchargeable est de nouveau accessible
une fois les informations téléchargées de la station émettrice. Cependant,
selon les informations de la station émettrice, elle pourrait ne pas être
accessible.
4 Appuyer sur la touche ▲ ou ▼ pour sélectionner la restriction appropriée.
Appuyer sur la touche ENTER pour activer la restriction sélectionnée.
Le symbole “ ” s’affiche.
Appuyer sur la touche EXIT pour quitter le menu.
➢ Perm. tout : Appuyer sur cette touche pour débloquer toutes les
classifications.
Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications.
➢ Les niveaux de contrôle parentale varient selon la station émettrice.
➢ Le nom de menu par défaut et les modifications de catégories américaines
téléchargeables varient selon les informations téléchargées.
➢ Même si l’affichage à l’écran est dans une autre langue, le menu Catég.
américaine téléchargeable ne s’affiche qu’en anglais.
➢ La classification permet de bloquer automatiquement certaines
classifications plus restrictives.
➢ Les titres de classification (par exemple : Humor Level) et les classifications
(par exemple : DH, MH, H) peuvent varier selon la station émettrice.
TV
V-Chip
Entrer NIP
*
*
0 .. 9
*
*
Retour
Entrer NIP
TV
V-Chip
Blocage V-Chip
: On
Cont. paren. TV
Classif. MPAA
Anglais canadien
Français canadien
Catég. américaine téléchargeable
Changer NIP
Dépl.
Titre de la
catégorie
TV
Intro.
►
►
►
►
►
►
►
Retour
Le nombre de
catégories en
cours
Catég. américaine téléchargeable
Humor Level
► 1/2
Perm. tout
Bloq. tout
DH
MH
H
VH
EH
Dépl.
Intro.
Retour
Le nombre total
de catégories
Suite...
Français - 59
Carnelian CF _ BN68-01531B-01.in59 59
2008-04-22 ¿ÀÈÄ 10:44:54
Réinitialisation du téléviseur lorsque la fonction V-Chip bloque un canal (solution d’urgence).
Si un canal à accès restreint est syntonisé, la fonction V-Chip la bloque. L’écran
devient vide et le message suivant s’affiche :
W.LINK
1 Entrer le NIP.
Pour rétablir l’image, syntoniser une autre chaîne à l’aide des touches CH ou
CH . Dans certains cas (selon la classification des programmes de télévision
W.LINK
locaux), la fonction Puce V permet de bloquer tous les canaux.
Dans ce cas,
utiliser la touche V-Chip en guise de solution d’urgence.
Channel Is Locked by
TV-PG[ S ]
Use the NUMBER buttons to enter your
pin number to unlock all channels.
Press EXIT to clear PIN.
Press MENU for main menu.
Channel Is Locked by
2 Appuyer sur la touche MENU.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la
touche ENTER.
TV-PG[ L ]
Use the NUMBER buttons to enter your
pin number to unlock all channels.
Press EXIT to clear PIN.
Press MENU for main menu.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner V-Chip, suivie de la touche
ENTER.
4 Entrer le NIP et appuyer sur la touche ENTER, suivie la touche ▲ ou ▼ pour
désactiver temporairement la fonction Blocage V-Chip.
➢ Si le NIP est oublié, appuyer sur les touches de la télécommande dans
l’ordre suivant pour rétablir le code 0-0-0-0 : Power Off → MUTE → 8 →
2 → 4 → Power On.
Français - 60
Carnelian CF _ BN68-01531B-01.in60 60
2008-04-22 ¿ÀÈÄ 10:44:54
경고
경고
Annexe
주의
Fixation du téléviseur au mur
Le fait de tirer, de pousser ou de monter sur le téléviseur peut en provoquer la chute. Il faut s’assurer que
les enfants ne grimpent pas sur le téléviseur et qu’ils ne le déstabilisent pas, car il pourrait se renverser
et causer des blessures sérieuses, voire la mort. Suivez toutes les mesures de sécurité indiquées sur la
brochure. Pour une stabilité accrue, installez un dispositif anti-chute tel qu’indiqué ci-dessous.
주의
Pour éviter la chute du téléviseur
1 Poser les vis dans les pièces de retenue et les visser fermement dans le mur.
S’assurer que les vis sont bien vissées au mur.
➢ Il pourrait s’avérer nécessaire d’utiliser des douilles d’ancrage selon le type de
mur.
➢ Comme les pièces de retenue, les vis et la corde ne sont pas fournis, il faut
les acheter.
Mur
2 Retirer les vis à l’arrière du téléviseur, au centre, passer les vis dans les pièces de
retenue, puis reposer les vis sur le téléviseur.
➢ Il se peut que le produit soit dépourvu de vis. Le cas échéant, il faut acheter
les types de vis suivants.
3 Relier les pièces de retenue du téléviseur à celles du mur à l’aide d’une corde
solide, puis bien nouer cette dernière.
➢ Installer le téléviseur à proximité du mur de manière qu’il ne se renverse pas
vers l’arrière.
➢ Pour nouer la corde de façon sécuritaire, les pièces de retenue murales
doivent être fixées à une hauteur identique ou inférieure à celles du téléviseur.
➢ Dénouer la corde avant de déplacer le téléviseur.
Mur
4 S’assurer que tous les points d’ancrage sont solides. Il faut les vérifier
périodiquement afin de détecter tout signe de fatigue. En cas de doute au sujet
des points d’ancrage, communiquer avec un installateur professionnel.
Français - 61
Carnelian CF _ BN68-01531B-01.in61 61
2008-04-22 ¿ÀÈÄ 10:44:54
Dépannage
Si le téléviseur semble éprouver un problème, consulter d’abord cette liste des problèmes et solutions possibles.
Si aucun de ces conseils ne permet de corriger le problème, communiquer avec le service à la clientèle de
Samsung en composant le 1-800-SAMSUNG.
Problème
Image de mauvaise qualité.
Solution possible
Essayer un autre canal.
Réorienter l’antenne.
Vérifier toutes les branchements de câbles.
Son de mauvaise qualité.
Essayer un autre canal.
Réorienter l’antenne.
Pas d’image ni de son.
Essayer un autre canal.
Appuyer sur la touche SOURCE.
Vérifier si le téléviseur est branché.
Vérifier les branchements de l’antenne.
Vérifier que la touche MUTE n’est pas enfoncée.
Aucun son ou le son est trop faible au En premier lieu, vérifier le volume des appareils branchés au téléviseur (récepteur numérique,
lecteur DVD, câblosélecteur, magnétoscope, etc.). Régler ensuite le volume du téléviseur en
volume maximum.
conséquence.
Défilement vertical de l’image.
Vérifier toutes les branchements de câbles.
Fonctionnement anormal du
Débrancher le téléviseur pendant 30 secondes, le rebrancher et le rallumer.
téléviseur.
Le téléviseur ne s’allume pas.
Vérifier que la prise murale fonctionne.
La télécommande fonctionne mal.
Problème d’écran en diffusion
numérique.
Remplacer les piles de la télécommande.
Nettoyer l’extrémité supérieure de la télécommande (hublot de transmission).
Vérifier les bornes des piles.
Appuyer sur la touche TV pour régler la télécommande au mode TV.
Vérifier s’il y a des piles dans la télécommande.
Vérifier si les bornes “ + ” et “ - ” des batteries sont insérées correctement.
Vérifier la puissance du signal numérique et l’entrée de l’antenne.
L’image est trop pâle ou trop foncée.
Régler la luminosité et le contraste.
Utiliser le réglage de précision.
L’image est trop grande ou trop petite. Redimensionner l’image.
La qualité visuelle des canaux
La qualité visuelle des canaux numériques peut varier selon la méthode de production d’origine
numériques varie.
(analogue ou numérique).
- Si la méthode de production d’origine est numérique : Une émission de haute qualité visuelle.
- Si la méthode de production d’origine est analogue : Le programme numérique affiché à
l’écran est un programme analogue à l’origine, mais converti au format numérique.
La qualité visuelle est de calibre SD (définition standard).
L’écran est noir et le témoin
Sur l’ordinateur, Sur l’ordinateur, vérifier l’alimentation et le câble de signal.
d’alimentation clignote.
Le téléviseur est en mode d’économie d’énergie.
Déplacer la souris de l’ordinateur ou appuyer sur une touche du clavier.
Sur le matériel, vérifier le mode (STB, DVD, etc.), l’alimentation et le câble de signal.
Le téléviseur est en mode d’économie d’énergie.
Appuyer sur la touche Source du panneau ou de la télécommande.
Éteindre le téléviseur et le rallumer.
Même si le téléviseur indique HD, la L’indication HD (haute définition) affichée lors d’un changement de poste ou lorsque la touche
qualité visuelle n’est pas satisfaisante. Information de la télécommande est enfoncée signifie que le canal sélectionné est un canal
numérique.
Si le diffuseur convertit un signal analogue au format numérique et transmet ce signal, il est
possible que la qualité visuelle ne soit pas parfaite.
L’image détériorée apparaît dans un Si la fonction Numérisation seulement est sélectionnée sur un appareil externe, l’image
détériorée peut apparaître dans un angle de l’écran. Ce dommage est causé par les appareils
angle de l’écran.
externes et non par le téléviseur.
Un son étrange se fait entendre.
Cela est causé par le fonctionnement des appareils; il ne s’agit pas d’une défectuosité.
Le message “rétablit tous les
Ce message s’affiche lorsque vous appuyez et maintenez la touche EXIT enfoncée pendant un
paramètres aux réglages prédéfinis”
moment.
s’affiche.
Les valeurs par défaut du produit sont rétablies selon les paramètres prédéfinis à l’usine.
➢
Cet écran à plasma comporte des sous-pixels (2,359,296 pixels (pour les modèles de 42 po) / 3,147,264 pixels (pour
les modèles de 50 po)) dont la production exige une technologie de pointe. Toutefois, il peut y avoir des pixels plus
lumineux ou plus sombres à l’écran. Ces derniers n’ont aucune incidence sur le rendement du produit.
Français - 62
Carnelian CF _ BN68-01531B-01.in62 62
2008-04-22 ¿ÀÈÄ 10:44:54
Ajustement fixation murale (vendue séparément)
Lorsque le support mural est monté, la position du téléviseur peut être facilement ajustée.
Panneau arrière du téléviseur
Auto fixation murale
Câble EX-LINK (non fourni)
3 Appuyez sur la touche bleue.
Appuyez sur les touches ▲ et ▲ pour sélectionner un mode de sauvegarde à
partir des Position1, Position2 ou Position3 afin de sauvegarder la position en
cours.
➢ Pour ne pas sauvegarder la position en cours, appuyez sur la touche
RETURN.
➢ Vous ne pouvez pas utiliser les touches de couleur pendant que vous
sélectionnez un mode de sauvegarde.
Mélodie
: Medium
►
Effet lumière
: In Watching TV ►
Réglage du support mural
►
Intro.
Retour
Position
Réglage
►
Réglage du support mural
►
►
Mémorisation de la position
2 Réglez à la position souhaitée à l’aide des touches ▲, ▼, ◄, ►.
➢ Si vous appuyez sur une touche fléchée lorsqu’il n’y a pas d’affichage à
l’écran du téléviseur, l’écran de réglage s’affiche alors.
➢ Appuyez sur la touche INFO pour réinitialiser.
Appuyez sur la touche ◄ ou ► pour sélectionner Oui, puis sur ENTER.
La position est initialisée au réglage par défaut.
Paramètres externes
TV
►
Pour entrer dans le menu
1 Appuyez sur la touche ▲, ▼, ◄ ou ► de la télécommande.
➢ L’écran de réglage du support mural s’affiche.
➢ Si l’écran de réglage du support mural ne s’affiche lorsqu’on clique sur une
touche de direction pendant que le téléviseur est en marche, utilisez le menu
pour l’afficher.
• Appuyer sur la touche MENU pour afficher le menu. Appuyez sur la touche
▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.
• Appuyer sur la touche ▲ ou ▼ pour sélectionner Paramètres externes,
suivie de la touche ENTER.
• Appuyez sur la touche ▲ ou ▼ pour sélectionner Réglage du support
mural, suivie de la touche ENTER.
1
2
Enregistrer
3
Center
Enregistrer
Choisissez un mode à sauvegarder.
Position 1
Position 2
Position 3
Dépl.
Intro.
Retour
4 Appuyez sur ENTER pour sauvegarder.
➢ Lorsque la Position1 est sélectionnée, le message Position en cours
sauvegardée comme Position1. s’affiche.
5 Appuyez sur la touche ENTER.
➢ La position sauvegardée s’affiche à gauche de l’écran.
Suite...
Français - 63
Carnelian CF _ BN68-01531B-01.in63 63
2008-04-22 ¿ÀÈÄ 10:44:55
►
Position
Réglage
►
Réglage du support mural
►
►
Réglage à la position mémorisée
1 Effectuez l’étape 1 de la fonction Pour entrer dans le menu.
2 En appuyant sur une touche de couleur (rouge, verte, jaune), le support mural à
réglage automatique se règle sur la position mémorisée.
➢ Vous pouvez régler le support mural sur une des trois positions préréglées enappuyant sur les touches rouge (Position1), verte (Position2) ou jaune (Position3).
➢ Si vous réglez la position après avoir activé une position préréglée, l’affichage disparaît.
➢Pour l’installation, reportez-vous au guide d’installation fourni avec le support
mural.
➢Pour installer le téléviseur ainsi que pour installer et déplacer le support mural,
adressez-vous à une société spécialisée en installation.
➢Ce dispositif doit être utilisé pour poser le support mural sur un mur. Pour le fixer à
d’autres matériaux, veuillez communiquer avec votre détaillant.
➢ Le modèle de 42 po est incompatible avec l’ancien modèle mural(WMN5090A).
1
2
Enregistrer
3
Center
Français - 64
Carnelian CF _ BN68-01531B-01.in64 64
2008-04-22 ¿ÀÈÄ 10:44:55
Spécifications du jeu d’installation murale (VESA)
Installez votre support mural sur un mur massif perpendiculaire au plancher.
Pour le fixer à d’autres matériaux, veuillez communiquer avec votre détaillant.
Si vous l’installez au plafond ou sur un mur incliné, il risque de tomber et de causer des blessures.
Type de produit
pouces
Spéc. VESA (A * B)
Vis standard
23 ~ 26
200 * 100
M4
32 ~ 40
200 * 200
M6
46 ~ 52
400 * 400
600 * 400
57
700 * 400
(Non VESA)
LCD-TV
PDP-TV
57 ~ 70
800 * 400
80 ~
1400 * 800
42 ~ 58
400 * 400
600 * 400
63
676 * 407
(Non VESA)
quantité
4
M8
4
M8
6
63 ~ 70
800 * 400
4
80 ~
1400 * 800
4
➢ Nous offrons les dimensions standard pour les jeux d’installation murale, indiquées dans le tableau ci-dessus.
➢ Un manuel d’installation détaillée et toutes les pièces nécessaires à l’assemblage sont comprises avec l’achat de
notre jeu d’installation murale.
➢ Ne pas utiliser de vis plus longues que les dimensions standard : elles pourraient endommager l’intérieur du téléviseur.
➢ En ce qui a trait aux supports muraux qui ne sont pas conformes aux spécifications de vis standard VESA, la longueur
des vis peut différer selon leurs spécifications.
➢ N’utilisez pas de vis non conformes aux spécifications de vis standard VESA.
Ne serrez pas trop les vis, cela pourrait endommager le produit ou en provoquer la chute et causer des blessures.
Samsung décline toute responsabilité dans le cas où de tels accidents se produisent.
➢ Samsung ne saurait être tenu responsable des dommages au produit ou des blessures occasionnés par l’utilisation
d’un support mural autre que VESA ou non recommandé, ou si le consommateur ne suit pas les instructions
d’installation du produit.
➢ Nos modèles de 145 cm (57 po) et 160 cm (63 po) ne sont pas conformes aux spécifications VESA. Par conséquent,
vous devez utiliser notre ensemble de fixation conçu pour ces modèles.
➢ Ne dépassez pas une inclinaison de 15 degrés lorsque vous fixez ce téléviseur.
N ’installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement.
Une blessure par choc électrique pourrait en résulter.
Français - 65
Carnelian CF _ BN68-01531B-01.in65 65
2008-04-22 ¿ÀÈÄ 10:44:56
Comment assembler le support
À l’aide des six vis servant à immobiliser le support et l’écran, fixer
fermement l’écran au support.
(L’aspect extérieur de l’appareil peut être différent de celui du modèle
illustré.)
Dans le cas d’une installation murale du
téléviseur, fixer le couvercle sur le support
à l’aide des deux vis fournies.
Mise en garde
Fixer fermement le support au
téléviseur avant de le déplacer, car
le support risque de tomber et de
causer des blessures sérieuses.
➢ Le téléviseur doit être
transporté par au moins deux
personnes. Ne jamais déposer
le téléviseur sur le sol afin
d’éviter d’endommager l’écran.
Toujours ranger le téléviseur en
position verticale.
Spécifications
Modèle
PN42A410C1D
PN50A410C1D
42 po
50 po
1024 x 768 @ 60 Hz
1360 x 768 @ 60 Hz
10 W
10 W
41.6 x 26.3 x 3.8 inches
(1055.0 x 667.4 x 95 mm)
41.6 x 28.7 x 12.5 inches
(1055.0 x 727.4 x 315.9 mm)
48.5 x 31.1 x 3.8 inches
(1231.0 x 788.8 x 95 mm)
48.5 x 33.4 x 12.5 inches
(1231.0 x 848.5 x 316.0 mm)
61.3 lbs (27.8 kg)
69.5 lbs (31.5 kg)
75.0 lbs (34 kg)
81.4 lbs (36.9 kg)
Taille de l’écran (en diagonal)
Résolution PC
Son(Sortie)
Dimension (L x H x P)
Corps
Avec support
Poids
Corps
Avec support
Environnement d’utilisation
Température pour le fonctionnement
Niveau d’humidité relative pour le fonctionnement
Température pour l’entreposage
Niveau d’humidité pour l’entreposage
50 °F à 104 °F (10 °C à 40 °C)
10% à 80%, sans condensation
-4 °F à 113 °F (-20 °C à 45 °C)
5% à 95%, sans condensation
➢ Appareil numérique de catégorie B.
➢ La conception et les spécifications sont sujettes à changement sans préavis.
➢ Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit.
Pivotement du support (Gauche/Droite)
-20° ~ 20°
Français - 66
Carnelian CF _ BN68-01531B-01.in66 66
2008-04-22 ¿ÀÈÄ 10:44:57
Dimensions (PN42A410C1D)
VUE DE DESSUS
VUE AVANT
DIMENSION DU PANNEAU DE PRISES 3.7”H x 7.2”W
VUE LATÉRALE
VUE ARRIÈRE
REMARQUE : Tous les dessins ne sont pas
nécessairement des représentations à l’échelle.
Certaines dimensions peuvent avoir été changées
sans avis. Mesurez les dimensions de chaque unité
avant de procéder à des travaux de menuiserie.
Nous n’assumons aucune responsabilité pour les
erreurs typographiques ou d’impression.
© 2008 Samsung Electronics America, Inc.
Français - 67
Carnelian CF _ BN68-01531B-01.in67 67
2008-04-22 ¿ÀÈÄ 10:44:58
Dimensions ( PN50A410C1D)
VUE DE DESSUS
VUE AVANT
DIMENSION DU PANNEAU DE PRISES 3.7”H x 7.2”W
VUE LATÉRALE
VUE ARRIÈRE
REMARQUE : Tous les dessins ne sont pas
nécessairement des représentations à l’échelle.
Certaines dimensions peuvent avoir été changées
sans avis. Mesurez les dimensions de chaque unité
avant de procéder à des travaux de menuiserie.
Nous n’assumons aucune responsabilité pour les
erreurs typographiques ou d’impression.
© 2008 Samsung Electronics America, Inc.
Français - 68
Carnelian CF _ BN68-01531B-01.in68 68
2008-04-22 ¿ÀÈÄ 10:44:59
Cette page est laissée
intentionnellement en blanc.
Carnelian CF _ BN68-01531B-01.in69 69
2008-04-22 ¿ÀÈÄ 10:44:59
Cette page est laissée
intentionnellement en blanc.
Carnelian CF _ BN68-01531B-01.in70 70
2008-04-22 ¿ÀÈÄ 10:44:59
