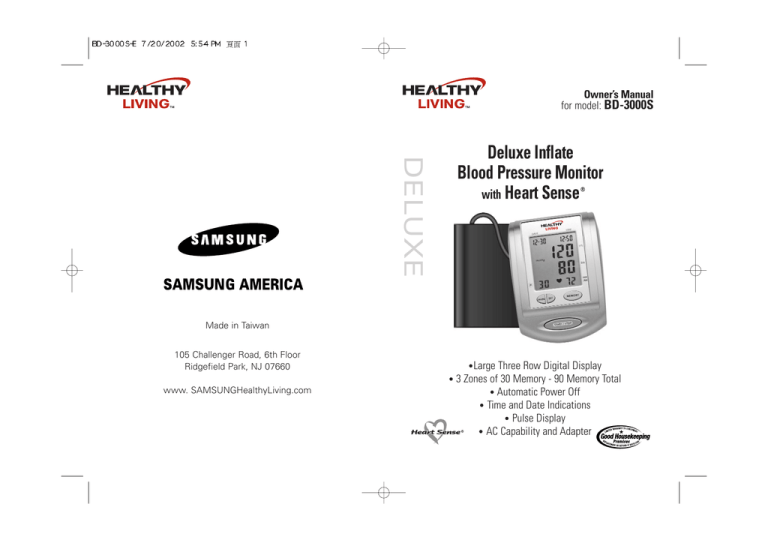

Owner’s Manual
for model: BD-3000S
Deluxe Inflate
Blood Pressure Monitor
with Heart Sense
Made in Taiwan
105 Challenger Road, 6th Floor
Ridgefield Park, NJ 07660
•Large Three Row Digital Display
• 3 Zones of 30 Memory - 90 Memory Total
• Automatic Power Off
• Time and Date Indications
• Pulse Display
• AC Capability and Adapter
Important Warnings/Medical
Before using your blood pressure monitor, you should read
and understand all instructions and follow all warnings.
Information in this manual is provided for informational
purposes only. This manual and product are not meant to
be a substitute for the advice provided by your own
physician or other medical professional. You should not
use the information contained herein or this product
for diagnosing or treating a health problem, disease,
or prescribing any medication. If you have or suspect that
you have a medical problem, promptly contact your
healthcare provider.
Important Warnings/Medical Disclaimer
In This Manual
Healthy Living
Healthy Living _________________________________3-4
Commonly Asked Questions About Blood Pressure________5-8
Intended Use _____________________________________8
Measurement Method ______________________________9
Main Unit and Accessories __________________________10
Special Features __________________________________11
Accuracy _______________________________________12
Special Conditions ________________________________12
Digital Display Symbols _____________________________13
Battery Installation ________________________________13
AC Capability and Adapter___________________________14
Selecting Time and Date ____________________________14
Important Reminders ____________________________15-16
Applying the Cuff _________________________________17
Taking a Blood Pressure Measurement ________________18-19
3 Zones of 30 Memory _____________________________20
Taking Care of Your Blood Pressure Monitor ______________21
Troubleshooting ________________________________22-23
Five Year Limited Warranty ________________________24-25
Blood Pressure Diary_____________________________27-30
This blood pressure monitor is the first step to living a healthier
life. But monitoring your blood pressure at home is just the
beginning, it’s also important to:
In This Manual
Copyright © 2005 Samsung America, Inc. All rights reserved.
EXERCISE REGULARLY - Start out by taking a quick walk
each day. Before you know it, you’ll feel energized. That’s
because along with being an easy way to shed a few pounds,
walking also helps bones and heart to become stronger.
EAT RIGHT - Remember, you are what you eat! So when you
reach for a snack, try grabbing a piece of fruit or a vegetable.
When cooking meals at home try to use fats and oils sparingly.
Sometimes a healthy diet is the best medicine of all! It’s also a
good idea to monitor your sodium intake since about one-third of
individuals who have high blood pressure are also sodium sensitive. Consult your doctor regarding over-the-counter supplements and herbs such as onion and garlic. Both of these plants
have been historically linked to producing mild anti-hypertension
Healthy Living
Healthy Living
BE HAPPY! - A positive attitude is a big part of a healthy body.
Try not to get too stressed out over things. Daily relaxation techniques such as gentle yoga or even quiet time by yourself can do
a lot of good for the mind and body. Stay focused on the good
things in life. Begin by congratulating yourself for that short walk
you just took or the smart food choice you made. It’s your first
step to a healthier life!
KEEP AN EYE ON YOUR WEIGHT! - Surprisingly, losing even a
small amount of weight can often times help control high blood
pressure. Talk with your doctor to find a “healthy” weight for you
and strive to come within a range of it.
Remember to consult your physician prior to beginning exercise,
vitamin/mineral, dietary changes or programs and blood pressure
Healthy Living
Commonly Asked Questions
About Blood Pressure
Why Should I Monitor My Blood Pressure At Home?
By monitoring at home, you can manage your health between doctor visits. Home monitoring also provides you with a record of
blood pressure measurements over time to give to your doctor - a
valuable tool in monitoring hypertension.
Home monitoring may also help alleviate White Coat
Hypertension. This term refers to the medical phenomena which
causes many individuals’ blood pressure to be higher when taken
in a medical office setting. That’s because many times the stress
of being in the doctor’s office may cause blood pressure to rise
as much as 20-50 points higher than normal. When monitoring
at home, you may get a truer indication of your blood pressure
in a normal, relaxed state.
What Is Blood Pressure?
The commonly used term “blood pressure” refers to the force or
pressure that is exerted on the body’s arteries as blood flows
through them. Each time the heart beats or contracts,
it produces pressure in the arteries. This blood
pressure is what moves blood through the
body, supplying oxygen and nutrients to
every organ.
Commonly Asked Questions About Blood Pressure
Commonly Asked Questions
About Blood Pressure
When the heart contracts it sends blood out into
the body. This pressure is referred to as systolic.
The pressure that is created
as the heart pulls blood back
through is called diastolic.
Blood pressure is recorded as systolic over diastolic, as shown here.
What Is Considered Normal Blood Pressure?
The Seventh Report of the Joint National Committee on
Prevention, Detection, Evaluation, and Treatment of High Blood
Pressure from the National Heart, Lung, and Blood Institute
has set forth the following guidelines regarding high blood
pressure. Guidelines provided are for information purposes
only. Please consult with your physician for proper diagnosis.
Commonly Asked Questions
About Blood Pressure
Why Does My Blood Pressure Fluctuate?
Because blood pressure changes with every beat of the heart it is
in constant fluctuation throughout any given day. In addition to
these natural changes there are other factors that may affect blood
pressure such as:
• Temperature
(too hot or cold)
• Humidity
• Restlessness
• Lack of sleep
• Physical exercise
• Constipation
• Stress
• Fear
• Anger
• Anxiety
• Food and beverage
• Individual physical
In addition to these factors you should talk with your physician
to see what may be affecting you.
How Do I Know I Have High Blood Pressure?
It’s nearly impossible to know if your blood pressure is elevated
without having it checked. People have the common misconception that one can “feel” their blood pressure rise. It is because of
Commonly Asked Questions About Blood Pressure
Commonly Asked Questions About Blood Pressure
Commonly Asked Questions
About Blood Pressure
this mystery that hypertension has been named “the silent killer.”
Don’t let it sneak up on you! Start monitoring your blood pressure
every day with your new Healthy Living monitor.
Why Is It Important To Control My Blood Pressure?
Left uncontrolled, hypertension can place an incredible amount
of stress on your heart and arteries, both of which become
forced to work harder to keep blood flowing in a healthy manner
throughout the body. Over time, this stress may result in health
problems including over-enlargement of the heart, loss of elasticity of the arteries, heart disease, stroke and even death.
Making some simple lifestyle changes now may help you to stay
healthy in the future.
Measurement Method
Healthy Living monitors measure blood pressure and pulse by
using what’s called an oscillometric method, meaning they measure the fluctuations in pressure. This is done by first wrapping
a fitted cuff around the upper arm. The monitor then automatically fills the cuff with air creating pressure around the arteries
inside of the arm. Mounted inside of the cuff is a special gauge
that is capable of sensing the small oscillations (fluctuations) in
pressure. These fluctuations are produced as a result of the pressure the cuff has placed around the arm and are, in a basic sense,
the arteries contracting (getting larger and smaller) with each
heart beat. The monitor then measures how high and how quickly these contractions occur and converts that information into a
digital value. A special valve, called an electrode, deflates the
monitor automatically when the measurement is complete.
Intended Use
Healthy Living blood pressure monitors are convenient for home
use. They are noninvasive, meaning no part of the monitor enters
your body, and provide systolic, diastolic and pulse measurements.
Healthy Living monitors are recommended for use by people over
the age of 18 and are not suitable for clinical use.
Commonly Asked Questions About Blood Pressure/Intended Use
Measurement Method
Main Unit and
Main Unit
Special Features
4 AA Alkaline Batteries
Storage Pouch
Main Unit and Accessories
Heart Sense
The Heart Sense Inflation System senses your blood pressure
before the measurement is complete - the monitor then adjusts
the air pressure amount according to your
individual level. The results are quick,
comfortable measurements each time
you check your blood pressure.
Noise Control System
A unique low-noise, rolling motor pump allows our monitors to
offer quiet inflation.
Large Three Row Display
A large LCD with three rows displaying time, date, and your
blood pressure - systolic over diastolic - makes measuring your
blood pressure easy to read.
Memory Feature
Your Healthy Living Deluxe Inflate monitor features a 3 party
memory capability or 3 "zones" - each zone stores 30 measurements each for a total capacity of 90 measurements. This
unique feature allows 3 users to use and store their blood
pressure measurements separately all on one monitor! This
capability is also useful for one individual to track their blood
pressure throughout the day - morning, afternoon, and night for quick and easy comparisons.
Time and Date Indications
This monitor automatically keeps track of the time, month and day.
Special Features
Healthy Living monitors have been clinically tested against a
scientific device called a sphygmomanometer, considered the
gold standard in blood pressure measurement. All Healthy Living
monitors have performed equivalent to measurements taken
with this scientific device and are within the accuracy limits prescribed by the American National Standard for Electronic or
Automated Sphygmomanometers.
Special Conditions
All Healthy Living blood pressure monitors are safe and accurate
to use with arrhythmias such as atrial or ventricular premature
beats and atrial fibrillation.
Digital Display Symbols
Systolic Display
Diastolic Display
Replace Battery
Error Symbol
Memory Display
Pulse Display
Measuring Symbol
Flashes During Measurement
Battery Installation
When the display shows
, it’s time to replace
the batteries. This monitor uses 4 AA batteries.
Insert the batteries into the monitor making certain
to align the polarities correctly.
Close the battery cover securely. It will snap into
place when it is fully closed.
* It’s a good idea to remove the batteries if you know you will not be
using your monitor for an extended amount of time.
Accuracy/Special Conditions
Digital Display Symbols/Battery Installation
AC Capability and Adapter
Important Reminders
This Healthy Living blood pressure monitor is equipped with
AC capability and AC adapter should you choose to use
electric power to operate your unit instead of batteries.
Follow your doctor’s advice on how and when to take
your blood pressure. Otherwise, here are some important
Before Taking a Measurement
AC Adapter Output: 6V DC 1A
✓ Sit quietly for about 10 minutes. This will allow your body
to return to its normal, resting state.
*It is suggested that you remove the batteries from the compartment if you are going to use
AC adapter for an extended amount of time.
Selecting Time and Date
Your Healthy Living monitor will keep track of the time,
month, and day unless the batteries have run down or are
removed from the monitor.
To set the month simply press the "MODE" button. The month
will begin to flash. Press the "SET" button until the correct
month appears on the display, then press the "MODE" button
to store, follow this same process to set the day and time.
AC Capability and Adapter/Selecting Time and Date
your blood pressure in a comfortable environment ✓ Take
not too cold, not too hot-as temperature may affect your
✓ If you've just consumed beverages
containing caffeine such as coffee,
non-herbal tea, or cola wait about
30-45 minutes. Also, don’t
smoke just before taking a
✓ Plug the cuff tube into the monitor before taking a
Important Reminders
Applying the Cuff
Important Reminders
While Taking a Measurement
✓ Sit still and quietly while measuring. Talking or moving may
elevate measurements.
✓ For consistency, it’s a good idea to measure your blood pressure using the same arm and at about the same time each
day. If possible, we suggest using your left arm.
✓ When taking multiple measurements right after each other,
make sure you wait at least 10 minutes in between. Waiting
allows your blood vessels to return to their normal state.
✓ Sit with your legs uncrossed and your feet flat on the floor. Do
not touch the cuff or monitor at any time during the measurement. Relax.
• Before you put the cuff on your arm make
certain that you are not wearing a thick
coat or sweater.
• If you are wearing a long sleeved shirt, roll
up the sleeve, but make sure that it is not
constricting circulation to your arm.
• The cuff should be positioned on your
bicep and the red arterial marker should
be in the center just above your elbow.
Instructions are also printed directly on
the cuff for reference.
• Wrap
the cuff around your upper arm
(usually the left) so it fits securely but is
not too tight. You should be able to place
2 fingers in between the cuff and your
arm. The velcro tab should fall within the
"OK" range printed on the cuff for proper
• Place
your arm on a table with your palm
facing upwards. The inflation tube should
line up with your arm. Do not allow the
tube to kink or wrap around anything; it
should fall down the center of your arm.
Important Reminders
Applying the Cuff
Taking a Blood Pressure
• Once the cuff is properly applied and you are seated with your
feet flat on the floor you are ready to take a measurement.
• Press the "SET" button and you will see a
number appear: 1, 2, or 3. These are each of
the 3 memory zones/users explained on
page 11. From here on, the 3 party memory
capability will be referred to as "memory
zones" or "zones". Press the "SET" button to
toggle between each of three memory
zones and to select the zone in which you would like to store
your measurement. Then press the "START/STOP" button to
begin the measurement process. The monitor will automatically inflate to the level that is right for you.
*If you select zone No. 1, your blood pressure will be recorded as one of the 30 readings available for that zone. The
same is true for zones 2 and 3. When taking measurements,
be sure and select the correct zone number so that the measurement is registered to the appropriate zone.
• You will feel the cuff get tighter around your arm - this is normal. It should not inflate to the point of discomfort. If this
occurs, the cuff is secured too tightly. Press "START/STOP"
and rewrap the cuff leaving more room between your arm
and the cuff.
Taking a Blood Pressure Measurement
Taking a Blood Pressure
• Numbers
will appear on the
digital display. This is the normal process the monitor goes
through to determine your blood pressure. Don’t be alarmed
if you notice the numbers quickly change, or go higher than
you believe your blood pressure to be.
• When
your measurement is
complete the monitor will
deflate automatically, releasing
the air pressure in the cuff.
• The
entire measurement
process should take less than a
minute. Once measurement is
complete, your blood pressure
and pulse measurements will be
displayed. The monitor will
automatically turn off after approximately one minute.
NOTE: Blood pressure constantly changes during the course of
a day. Occasionally high or low readings do not necessarily
mean your monitor is malfunctioning or that you are ill. It is
important to speak with your doctor to learn what your normal
blood pressure is and if you experience related abnormal measurements.
Taking a Blood Pressure Measurement
3 Zones of 30 Memory
When you take a measurement, the monitor automatically
stores it in memory space number one. As you continue to take
measurements, the monitor will push the previous measurement
back one space. In other words, the value in space one will
always be the most recent blood pressure measurement taken.
Your monitor features a 3 party memory capability or 3 "zones" each zone stores 30 measurements each for a total capacity of
90 measurements. This unique feature allows 3 users to use and
store their blood pressure measurements separately all on one
monitor. This feature is also useful for one user to track their
blood pressure throughout the various periods of the day: morning, afternoon, and night.
Press the "SET" button to toggle between memory zone No.1, 2,
and 3. Once you select a zone that you want to view the measurements in, press the "MEMORY" button once to view the
most recent measurement along with the time and date that it
was taken. Press the "MEMORY" button again in succession and
you will see all of the measurements registered to that zone. You
can then press the "SET" button to switch to the next zone to
view measurements. The monitor will automatically power off
after about one minute of inactivity.
*When taking measurements, be sure and select the correct
zone number using the SET button so that the measurement is
registered to the appropriate zone.
3 Zones of 30 Memory
Taking Care of Your
Blood Pressure Monitor
It’s important to treat your monitor with care. Here are some basic
the monitor out of direct sunlight, high humidity, and
✓ Keep
extreme temperature changes.
✓ Try not to drop it on the floor.
✓ Do not take the monitor or the cuff apart. None of the monitor’s parts are fixable at home. If your monitor needs repairs
see details in warranty section.
✓ Keep the monitor free of dust and other materials. Avoid
getting any part of the monitor or cuff extremely wet. If
the monitor needs cleaning it’s best to wipe it with a cloth
slightly dampened with water. Healthy Living recommends
cleaning your monitor about once a month.
✓ Do not harshly fold or bend the cuff as
this may damage it on the inside.
✓ Do not inflate the monitor’s cuff if it is not wrapped around
your arm.
✓ Always remove the cuff tube from the monitor with care.
✓ For your safety, do not wrap the cuff around any other
body part other than your arm.
Taking Care of Your Blood Pressure Monitor
Error/Symbol What Does It Mean?
How To Fix It
Error/Symbol What Does It Mean?
Monitor may have been Read page 17 (Applying
inflated without the cuff the Cuff).
around the arm OR Cuff
may not be positioned
correctly on the arm.
The cuff tube may be folded Read pages 15 & 16
OR You may have moved (Important Reminders).
while the cuff was inflating.
You may have moved or Remember that it is
spoken during the mea- important not to move
and speak as it may
surement process.
elevate measurements.
Make sure you are in a
You may have been
quiet and comfortable
startled by a noise or
vibration while measuring. place when taking a
Blood pressure
value seems too
high or too low
Blood pressure
value seems too
high or too low
Unable to take a
measurement after
receiving an error
How To Fix It
You have been ignoring
the flashing replace
battery symbol (
Replace with four new
"AA" batteries. Make
sure the polarities are
positioned correctly in
the battery compartment before continuing
to measure your blood
The batteries have
run down.
Replace with 4 AA batteries quickly so you
may continue to measure your blood pressure without any interruptions.
Read page 17
(Applying the Cuff).
Cuff may not be
aligned correctly
Circuitry locked.
The cuff may not be
positioned correctly.
Remove then reinsert
the batteries and then
proceed to take measurement again.
Read page 17
(Applying the Cuff).
Five Year Limited Warranty
Samsung America, Inc. will, at its option, repair or replace your monitor, including the cuff, with the same or comparable model free of charge (except you
must pay for shipping charges set forth below) for a period of (5) five years from
the date of original purchase in the event of a defect in materials or workmanship occurring during normal use. This product is for home use only and is not
intended for commercial or clinical use. This warranty only extends to the original retail purchaser. Purchase receipt or other proof of date of original purchase
is required before warranty performance. The warranty on any replacement
product provided under this warranty shall be for the unexpired portion of the
warranty period applicable to the original product.
This warranty extends solely to failures due to defects in materials or workmanship occurring during normal use. It does not cover normal wear of the product. This warranty is void if: the product housing has been removed, if the product's label, logo or serial number have been removed or if the product fails to
function properly as a result of accident, misuse, abuse, neglect, mishandling,
misapplication, defective batteries, faulty installation, setup, adjustments,
improper maintenance, alteration, maladjustment of controls, modification,
power surges, commercial or clinical use of the product, service by anyone other
than an authorized service center or acts beyond the manufacturer's or distributor’s control.
The warranty and remedy provided herein are exclusive and in lieu of all other
express and implied warranties and unless stated herein, any statements or
representations made by any other person or entity are void. NEITHER THE
Five Year Limited Warranty
Five Year Limited Warranty
for injuries, damages or penalties incurred or suffered resulting from the use of
this product in an improper manner or manner or location other than for that for
which it is intended or from failure to heed any warning, disclaimer or instruction.
Some states do not allow the exclusion or limitation of incidental or consequential damages, or limitations on how long an implied warranty lasts, so the
above exclusions or limitations may not apply to you. This warranty gives your
specific legal rights and you may also have other rights which vary from state
to state.
Should your product prove defective during this warranty period, please return
the product in the original carton prepaid to:
c/o Healthy Living Division
105 Challenger Road, 6th Floor
Ridgefield Park, NJ 07660
Attn: Customer Service
Include $11.95 for return shipping & insurance. (CHECK OR MONEY ORDER
ONLY PLEASE, NON-REFUNDABLE). Sorry, we cannot deliver to P.O. Boxes.
Please allow 6-8 weeks for delivery.
Include with your monitor a letter stating: your name, street address, daytime
phone number, detailed description of the problem, a copy of your dated cash
register receipt or other proof of purchase.
Five Year Limited Warranty 25
Blood Pressure Diary
Deluxe inflate
Measurement Method
Liquid crystal digital display
Measurement Range
Pressure: 0-260 mm Hg
Pulse: 40-199 beats/Minute
Pressure: within ± 3mm Hg
Pulse: within ± 5%
Stores up to 30 measurements for
each zone
Automatic Power Off
About 1 minute after measurement
is complete
Battery Type
4 AA batteries (Alkaline)
Battery Life
About 6 months when used once a day,
less when using a large cuff
Storage Temperature
-4ºF to 140ºF
Relative Humidity: less than 95%
Operating Temperature
50ºF to 104ºF
Relative Humidity: less than 95%
Dimensions (approx.)
Monitor: 4 /4" (l) x 2 /2" (w) x 5 /4" (h)
Cuff: fits arms 9"-13" around
Weight (approx.)
14 oz (including batteries)
For purposes of improvement, specifications are subject to change without notice.
Blood Pressure Diary
Blood Pressure Diary
Blood Pressure Diary
Blood Pressure Diary
Blood Pressure Diary
Blood Pressure Diary
Aviso Medico Importante
Antes de ultilizar su medidor de presión arterial, debe leer
y comprender todas las instrucciones y atender a todos
los avisos.
La informacion contenida en este manual y producto no
sirve como sustituto a los consejos ofrecidos por su
medico de cabecera o por otros profesionales medicos.
No debe utilizar esta informacion o este producto como
medio de diagnostico, para tratar un problema de salud o
enfermedad o para prescribir medicación alguna. Si tiene,
o sospecha que tiene un problema médico, consulte
cuanto antes a su médico.
Blood Pressure Diary
Aviso Medico Importante
En este Manual
Healthy Living __________________________________3-4
Preguntas más Frecuentes Sobre la Presión Arterial_______5-8
Propósito del Uso _________________________________8
Métodos de Medición ______________________________9
Unidad Principal y Accesories ________________________10
Características Especiales __________________________11
Precisión _______________________________________12
Condiciones Especiales ____________________________12
Símbolos de la Pantalla Digital _______________________13
Instalación de las Baterias __________________________13
Capacidad de Adaptador de Energia AC ________________14
Selección de la Fecha y la Hora ______________________14
Consejos Importantes ___________________________15-16
Colocación de la Banda Ergométrica ___________________17
Medición de la Presión Arterial ____________________18-19
3 zonas de 30 Memorias ___________________________20
Cuidados de su Medidor de Presión Arterial _____________21
Solución de Problemas___________________________22-23
Garantía Limitada de Cinco Años ____________________24-25
Especificaciones _________________________________26
Diario de Presión Arterial_________________________27-30
En este Manuall
Copyright © 2005 Samsung America, Inc. All rights reserved.
Healthy Living
Este medidor de presión arterial es el primer paso a una vida
Sana. Sin embargo, el control de su presión arterial en casa es
sólo el primer paso para una vida sana.
Tambíen es importante:
PERMANECER ACTIVO: Comience con un corto paseo
diario. Con el tiempo comenzará a sentirse con más energía. ¡El
andar no sólo le ayuda a perder peso, sino también a cimentar
unos huesos más fuertes y un corazón más sano!
COMA SANO: Un buen comienzo sería agregar más frutas y
verdures a su dieta. Los estudios han demostrado que la mejor
medicación es atenerse a una dieta alta en estos alimentos,
además de cereales integrals, pescado y productos bajos en
grasa. Tambíen es importante controlar el consumo de sodio,
pues un tercio de la gente con la tensíon alta es sensible a este
mineral. Puede que desee comprobar los beneficios que conlleva incorporar ciertos productos herbales en su dieta como la
cebolla o el ajo, los cuales han estado siempre considerados
como benignos para los efectos de hipertención. Consulte siempre con su médico antes de realizar cambios en su dieta.
Recuerde que, como siempre se ha dicho, ¡Uno es lo que come!
Healthy Living
Healthy Living
SEA POSITIVO. Una mente sana está íntimamente ligada a un
cuerpo sano. Las técnicas de relajación diaria como la meditación
y el yoga pueden ser lo que necesite para aliviar el estrés diario.
Centre su mente hacia las cosas positivas de la vida y antes dé
que se de cuenta de los aspectos negativos no parecerán tan
malos. Comience con esos paseos cortos o con esa buena alimentación que acaba de elegir para una mejor salud.
¡VIGILE EL PESO! Sorpresivamente si pierde un poco de peso,
puede ayudarle a controlar la presión arterial. ¡Si ya ha comenzado a comer sano y a permanecer activo, ya puede despedirse
de su peso!
RECUERDE: Consultar a su médico antes de comenzar con el
ejercicio, tomar vitaminas/minerals, realizar cambios de dieta o
programas de control de presión arterial.
Healthy Living
Preguntas más Frecuentes Sobre
la Presión Arterial
¿Porque medir mi presión arterial en casa ?
Al comprobar su presión arterial en casa, puede controlar su salud
entre las visitas al médico. La medición en casa también le proporciona los datos de sus controles a lo largo de los días para
entregárselos a su médico-una gran herramienta para el control de
personas hipertensas.
El control en casa también ayuda a aliviar La Hipertención de la Bata
Blanca. Esta expresión se refiere al fenómeno médico que sufren
muchas personas, dando como resultado una presión arterial mayor
cuando se comprueba en una consulta. Por ello muchas veces el
estrés que causa la consulta del médico puede provocar que suba la
tensión hasta unos 20-50 puntos más de lo normal. Al medirse la
presion en casa, obtendrá un resultado más verídico de su presión
arterial en un estado normal de relajación.
¿Qué es la presión arterial?
El término común "presión arterial" se refiere a la fuerza o
presión que la sangre ejerece al fluir por las arterias del
cuerpo humano. Cada vez que el corazón palpita o
se contrae, produce una presión en las arterias.
Esta presión arterial es lo que mueve la sangre por todo el cuerpo, suministrando
oxígeno y nutrientes a todo el
Preguntas más Frecuentes Sobre la Presión Arterial 5
Preguntas más Frecuentes Sobre
la Presión Arterial
Cuando el corazón se contrae, expulas la
sangre hacia el cuerpo. Esta presión se
denomina sistólica.
La presión creada cuando el corazón recibe la
sangre se denomina distólica.
La presión arterial se graba como sistólica y distólica tal y
como se muestra en la figura
¿Qué es considerada una presion arterial normal?
El Séptimo Reporte del comité Nacional de Prevención,
Detección, Evaluación y Tratamiento de Presión Alta del
Instituto Nacional de Corazón, Pulmón y Sangre a dictado las
siguientes guías acerca la presión alta sanguínea. Las guías
son para propósito informativo solamente. Por favor de consultar con su doctor para el diagnosis apropiado.
Preguntas más Frecuentes Sobre la Presión Arterial
Preguntas más Frecuentes Sobre
la Presión Arterial
¿Por qué varía mi presión arterial?
Puesto que la presión arterial cambia con cada latido del
corazón, varía constantemente a lo largo de un día. Además
de estos cambios naturales, existen otros factores que pueden
afectar a la presión arterial como:
• Temperatura
(mucho calor o frío)
• Humedad
• Cansancio
• Falta de sueño
• Ejercicio físico
• Resfriado
• Estrés
• Miedo
• Enojo
• Ansiedad
• Consumo de comida
y bebida
• Condiciones físicas
Además de estos factores, debe consultar con su médico
para comprobar qué más podría afectarle.
¿Cómo sé si tengo la presión arterial alta?
Es prácticamente imposible saber si su presión arterial es
alta sin haberlo comprobado. La gente generalmente piensa
que uno puede “sentir” sus subidas de tensión arterial.
Es por este misterio que la hipertensión se ha llamado “el
asesino silencioso.” ¡No deje que se acerque
Preguntas más Frecuentes Sobre la Presión Arterial
Preguntas más Frecuentes Sobre
la Presión Arterial
silenciosamente a ústed! Comience a controlar la presión arterial a diario con su nuevo medidor Healthy Living .
¿Por qué es importante controlar la presión arterial?
Si no se controla, la hipertención puede provocar una incredible
cantidad de estrés en su corazón y arterias, los cuales se ven
forzados a trabajar más para que la sangre fluya de manera normal por todo el cuerpo. Con el tiempo este estrés puede causar
problemas de salud como en el aumento del tamaño del
corazón, pérdida de elasticidad en las arterias, problemas de
corazón, ataques o incluso la muerte. Unos simples cambios en
el estilo de vida pueden ayudarle a mantenerse sano en el
Propósito del Uso
Métodos de Medición
Los medidores Healthy Living miden la presión arterial y el
pulso con el método denominado oscilométrico, lo que significa
que miden las variaciones en la presión. En primer lugar, debe
ponerse la banda ergométrica en el brazo o en la muñeca
(depende de el modelo). La banda se llenará de aíre creando
presión en las arterias del brazo. En la parte interior de la banda
ergométrica hay un medidor capaz de detectar las más minimas
oscilaciones (variaciones) en la presión. Estas variaciones se
producen como resultado de la presión que ejerce la banda
alrededor del brazo y se trata de las arterias contrayéndose
(aumentando y
disminuyendo) con cada latido del corazón.
El medidor
comprueba entonces la magnitud y rapidez con
que ocurren las contracciones y convierte esa información en un
valor digital. Una válvula especial, denominada electrodo, desinflá el medidor automáticamente cuando finaliza la comprobación.
Los medidores de presión arterial de Healthy Living ofrecen un
uso doméstico y cómodo. No son penetrantes, lo que significa
que ninguna parte del medidor entra en su cuerpo y ofrecen las
mediciones sistólicas, distólicas y del pulso. Los medidores
Healthy Living se recomiendan para personas mayors de 15
años y no son aptos para uso clínico.
Preguntas más Frecuentes Sobre la Presión Arterial/Propósito del Uso
Métodos de Medición
Unidad Principal y
Unidad principal
Banda ergométrica
Botón de
Botón de
4 Baterias Alcalinas
tipo AA
Bolsa de Almacenaje
Unidad Principal y Accesorios
de el pulso
Botón de
Heart Sense
El sistema de inflación HEART SENSE calcula su presión
arterial antes de que termine la medición.
El monitor adjusta la presión del aire de
acuerdo al nivel de cada individuo.
Los resultados son rápidos y
cómodos cada vez que toma
su presión arterial.
Sistema de control del ruido
Nuestros medidores ofrecen un inflado sin ruidos gracias
a su silencioso motor de inflado rotatorio.
Visualización grande de tres filas
Encontrará una visualidad más grande en su monitor que le
permite ver el dia, la hora y sus medidas de presión sistólicas
sobre las distólicas de manera muy fácil.
Su monitor Healthy Living Deluxe Inflate ofrece una capacidad
de 3 partes en la memoria o 3 "Zonas"- cada zona alamacena
30 medidas cada una para una capacidad de 90 medidas en
total. Esta característica única le permite el uso de guardar
las medidas de su presión sanguínea a 3 personas separadamente en uno solo monitor! Está capacidad puede ser tambien utilizada para tomarse las medidas de presión durante el
dia-mañana,tarde y noche - para una comparación rápida y
Caracteristicas Especiales
Fecha y hora
Este medidor mantiene actualizada la hora, el més y el día.
Simbolos de la Pantalla
Medida Sistólica
Medida Distólica
Reemplazar baterias
Simbolo de error
Los medidores Healthy Living han sido clínicamente probados
con un dispositivo científico llamado esfigmometro, considerado como el estándar de oro para la medición de la presión arterial. Todos los medidores Healthy Living han dado resultados
equivalentes a los tomados con este dispositivo científico y se
encuentran dentro de los límites establecidos por El Estándar
Nacional Americano para Esfigomómetros Electrónicos o
Condiciones Especiales
Todos los medidores de presión arterial Healthy Living con
seguros y precisos para uso con arritmias como latidos prematuros, arterales o ventriculares y fibrilación arterial.
Precisión/Condiciones Especiales
Medida de el Pulso
Simbolo de Medida
(se alumbrara durante la medición)
Instalación de las
Cuando la pantalla muestre
, debe cambiar las baterias. Este medidor utiliza 4 baterias tipo AA.
Introduzca las baterias en el medidor y
asegúrese de respetar la posición de polaridad.
Cierre la tapa de las baterias. Encajará en su
posición cuando se cierre por completo.
*Lo mejor es quitar las baterias si no va a utilizar el medidor
durante mucho tiempo.
Simbolos de la Pantalla Digital/Instalación de las Basterias
Capacidad de Adaptador
de Energia AC
Consejos Importantes
Este medidor de presion Healthy Living esta equipado con un
adaptador de energia AC en caso quiera comprar uno para
agregarselo en vez de usar baterias.
Siga los consejos de su médico sobre cómo y cuándo
tomarse la presión arterial. Estas son algunas sugerencias:
Enchufe del adaptador AC: 6V DC 1A
✓ Siéntese tranquilo durante unos 10 minutos. Esto hará
que su cuerpo vuelva a su estado normal de descanso.
la presion arterial en un entorno comodo y no
✓ Tomese
muy frio o caluroso, pues la temperatura puede afectar
*Este medidor de presion Healthy Living esta equipado para usar un adaptador AC en
caso que quiera reemplazar las baterias.
Selección de la Fecha y
la Hora
Su medidor Healthy Living mantendra la hora, més y día a
menos que se acaben las baterias o las quite. Para establecer la hora, pulse el botón "MODE". El més comenzará a
parpadear. Pulse el botón "SET" establecer hasta que aparezca el més completo en la pantalla, luego pulse el botón
"MODE" para guardarlo. Siga el mismo proceso para establecer el día y la hora.
Capacidad de Adaptador de Energia AC/Selección de la Fecha y la Hora
el resultado.
✓ No debe de haber tomado ninguna bebida con cafeína
como café, té no herbal o refrescos de cola. Tampoco
fume antes de tomarse la presión,
debería esperar unos 30-45
✓ Asegúrese de enchufar la banda al monitor antes de
tomarse la presión.
Consejos Importantes
Colocación de la Banda
Consejos Importantes
Durante la medición
✓ Sientese callado y quietamente al tomarse la presión. El
hablar o moverse puede elevar las medidas de su presión.
✓ Para mejores resultados, es recommendable tomarse la
• Antes de colocarse la banda ergométrica
en su brazo, asegurese de no tener
puesto un suéter o abrigo grueso.
• Si
lleva una camisa de manga larga,
remánguese, pero asegúrese de no
ejercer presión en la circulación del brazo.
presión siempre en el mismo brazo y a la misma hora
todos los días. Si es posible, le sugerimos que use su
brazo izquierdo.
• La banda debe de ser puesta en su bicép,
de esperar al menos 10 minutos entre una y otra. Esto
hará que los vasos sanquíneos vuelvan a su estado normal.
• Amarre la banda alrededor de su brazo y
el suelo. No toque la banda o el monitor en ningún
momento durante la medición. Relájese.
asegurela sin apretarla demasiado. La
lengüeta del velcro tiene que caer en la
palabra "OK" imprentó dentro de la bánda
para su mejor uso.
✓ Cuando realice varias mediciones una tras otra, asegúrese
✓ Siéntese con las piernas sin cruzar y los pies apoyados en
casi sobre su codo. Las instrucciones
estan imprentas dentro de la banda para
que sepa exactamente como colocarla en
su brazo.
• Apoye el brazo en una mesa con la palma
de la mano hacia arriba. El tubo de
inflación debe alinearse con su brazo. No
permita que el tubo se enrolle en nada a
su alrededor, debe permanecer plano a le
largo y centro de su brazo.
Consejos Importantes
Colocación de la Banda Ergometrica
Medición de la Presión
• Una
vez la banda haya sido apropiamente puesta y este
sentado con sus pies separados y tocando el suelo, usted
esta listo para tomarse la medida.
• Presione el botón "SET" y verá aparecer un
número: 1,2 ó 3. Estas son cada una de las 3
zonas de la memoria/el uso fué explicado en la
pagina 11. De aqui en adelante la capacidad de
las 3 partes de la memoria será referido como
"Zonas de la Memoria" o "Zonas". Presione el
botón "SET" para cambiar entre cada una de las
tres zonas de la memoria y para seleccionar en
cuál de las Zonas le gustaria guardar su medición. Luego presione el boton "START/STOP" para comenzar el processo de
medición. El monitor automaticamente se inflará al nivel que
sea correcto para ustéd.
*Si ustéd selecciona la Zona No 1, su medida de la presión
arteríal será guardada como la primera de 30 lecturas
disponibles en esa zona. Lo mismo sucederá con las zonas 2 y
3. Cuando se tome las mediciones, asegurese de seleccionar
correctamente el número de zona para que sus medidas sean
registradas en las zonas apropiadas.
• Cuando sienta que la banda le apreta fuertemente, esto es muy
normal. No infle la banda a un punto de inconformidad. Si esto
ocurriese, la banda puede estar muy tallada presione el botón
"START/STOP", afloje la banda dejando mas espacio entre su
brazo y la banda. Comienze de nuevo.
Medición de la Presión Arterial
Medición de la
Presión Arterial
• Numerós
se visualizaran en la
pantalla. Este es el procedimiento
normal que el monitor processa
para determinar su presión arterial. No se alarme si observa los
numerós cambiar rapidamente, o si las medidas son mas altas
de lo que normalmente es su presión arterial.
• Cuando se hayan completado
sus medidas arteriales, el monitor se desinflara automaticamente, dejando libre la presion
del aire de la banda ergométrica.
• El processo completo de la
medida arterial, no tomará más
de un minuto. Una vez completada la medida se visualizará
en el monitor su medida arterial
y su pulso. El monitor se apagará aproximamente despues
de dos minutos automáticamente.
Nota: La presión arterial cambia constantemete durante el
día. Ocacionalmente, el obtener medidas altas o bajas no significa que el monitor este en mal funcionamiento o de que
ústed esté enfermo. Es importante que pregunte a su médico
cual es su presión normal si esta experimentando medidas
Medición de la Presión Arterial
Cuidados de su Medidor
de Presión Arterial
3 Zonas de 30 Memorias
Cada que se tome una medida, el monitor empujará la medida
más reciente un espacio hacia atrás. En otras palabras el espacio
numero uno siempre será la medida de presión más reciente que
se ha tomado.
Su monitor ofrece 3 partes en la memoria con capacidad de 3
zonas cada una. Cada zona almacena 30 medidas cada una con
la capacidad total de 90 mediciones. Esta programación única le
permite a 3 diferentes personas usar y guardar sus medidas de la
presión arterial separadas una de las otras en un solo monitor.
Tambien puede ser usada para guardar sus medidas por periodos
variados del día: Mañana, tarde y noche por una sola persona.
Presione el botón "SET" para encontrár las zonas de la memoria
numero 1,2 y 3. Una vez haya seleccionado la zona en la que
quiere ver las medidas, presione el botón "MEMORY" una vez para
ver las medidas mas recientes con el tiempo y dia que fueron
tomadas. Presione el botón "MEMORY" otra vez en succesión y
verá todos los resultados de sus medidas registradas en esa zona.
Luego puede presionar el botón "SET" para cambiar a la próxima
zona para ver las medidas El monitor automaticamente se apagará después de 1 minuto de no estar en uso.
*Cuando se tome las medidas, asegurese de seleccionar el
número de Zona correcta usando el botón "SET" para que sus
medidas sean registradas en la zona apropiada.
3 Zonas de 30 Memorias
Es importante manejar con cuidado el medidor. A continuación
se detallan algunos consejos:
Mantenga el medidor alejado de la luz directa del sol,
mucha humedad y cambios
bruscos de temperatura.
Procure que no se caiga al suelo
intente desmontar el medidor y la banda. Ninguno de sus
✓ No
componentes pueden repararse en casa. Si necesita reparar
su medidor, consulte los detalles en la sección de garantía.
Mantenga el medidor alejado del polvo y otros materials.
Evite que se moje cualquier parte del medidor o de la
banda. Si tiene que limpiar el medidor, lo mejor es hacerlo con un trapo humedecido en agua. Healthy Living
recomienda que se limpie el medidor una vez al més.
Siempre desconecte con cuidado la
banda del monitor.
Para su seguridad no amarre la banda ergométrica a
ninguna otra parte de su cuerpo que no sea el brazo.
No doble asperamente la banda ergométrica pues esto
podria danarla por dentro.
No infle la banda del monitor sino está amarrada alrededor de su brazo.
Cuidados de su Medidor de Presión Arterial 21
Solución de Problemas
Solución de Problemas
¿Qué significa?
¿Cómo arreglarlo?
Pude que se haya movido Vuelva a leer las páginas
mientras la banda se 15 y 16
estaba inflando y ahora (Consejos importantes).
intenta volver a inflarse.
Asegúrese que la banda
este bien colocada.
Solución de Problemas
Recuerde que es importante no moverse o
hablar mientras realiza
una medición.
Asegúrese de estar en
un lugar cómodo y
tranquilo cuando realice
una medición.
¿Cómo arreglarlo?
Ha ignorado el símbolo Reemplace cuatro nuevas
(parpadeante para) baterias estilo doble A (AA)
cambiar las baterias.
asegurandose que las polaridades esten correctamente
colocadas en el compartimiento de las baterias
antes de iniciar la medida
de presión arterial.
El medidor se pudo haber Vuelva a leer la página 17
inflado sin estar puesto (Colocacion de la banda
en su brazo o Puede que la ergométrica).
banda no este bien colocada.
Puede que se haya movido o hablado con alguien
durante el proceso de
Puede que se haya
sobresaltado por un ruido
o vibración durante la
¿Qué significa?
Se han acabado las
El valor de la
Puede que la banda
presión arterial es esté situada demasiado
muy alto o bajo
alta o baja en el brazo.
El medidor sigue
No se puede realizar
una medición tras
otra puede aparecer
un símbolo de error.
Cámbielas rápidamente
para poder continuar
midiéndose la presión
arterial sin problemas.
Vuelva a leer la página
17 (Colocación de la )
Circuito cerrado.
Saque y reemplaze las
baterias para proceder
nuevamente a tomarse
la presión arterial.
Puede que la banda no Vuelva a leer la página
17 (Colocación de la
esté bien colocada.
Solución de Problemas
Garantía Limitada de Cinco Años
Samsung América Inc, a su propio criterio, reparará o sustituirá su medidor,
incluyendo la banda, (por el mismo modelo u otro comparable) sin gasto
alguno de su parte (excepto cargos de envío) durante el periodo de tiempo de
(5) cinco años desde la fecha original de compra. Esta garantía sólo es válida
para el comprador original. Necesitará la factura de compra u otra prueba de
la fecha de compra original antes de utilizar la garantía. Por favor, acuérdese
que este producto es solo para uso personal y no comercial o clínico. Esta
garantía es válida sólo contra fallos debidos a defectos materiales o de mano
de obra que ocurran durante su uso normal.
Esta garantía no cubre el desgaste y los rasgones del producto dado a su uso.
La garantía se anulará si el producto: se ha desmontado de la carcasa, si se
ha quitado la etiqueta del fabricante, el logotipo el número de serie o si el
producto no funciona bien por accidente, mal uso, abuso, negligencia, mal
trato, mala colocación, pilas defectuosas, una mala instalación, configuración, ajuste, mal mantenimiento, alteración, mal ajuste de los controles,
modificación, cambios de tensión eléctrica, uso clínico o comercial del producto, intento de arreglo por un servicio no autorizado o actos fuera del control del fabricante o distribuidor.
La garantía y el remedio incluidos aquí son exclusivos y están ligados a otras
garantías expresas e implícitas y a menos que se especifiqué queda anulada
cualquier afirmación o representación realizada por otra persona o entidad.
Garantía Limitada de Cinco Años
Garantía Limitada de Cinco Años
AL PERIODO DE GARANTÍA APLICABLE ESTABLECIDO PREVIAMENTE. El fabricante y el distribuidor no asumen responsabilidad alguna por lesiones,
daños o penas provocadas o sufridas como resultado del uso de este producto de manera inapropiada o de manera o en lugar distinto para la cual fue
diseñado o por no seguir los avisos negaciones o instrucciones. Algunos
estados no permiten la exclusión o limitación de daños consecuentes o incidentales a las limitaciones sobre la duración de una garantía implícita, por lo
que puede que en su caso las exclusiones o limitaciones anteriores no se le
apliquen a usted. Esta garantía le ofrece sus derechos legales específicos y
tal vez posea otros derechos que pueden variar de estado en estado.
Si su producto presenta defectos durante su periodo de garantía, devuélvalo
en su embalaje original franqueado a:
c/o Healthy Living Division
105 Challenger Road, 6th Floor
Ridgefield Park, NJ 07660
Attn: Customer Service
Incluya $11.95 (USD) NO reembolsables para el envío y seguro de regreso
(Por favor de sólo mandar CHEQUES o MONEY ORDERS) No podemos enviar
a cajas postales (P.O. Boxes). Su monitor reparado o reemplazado será
devuelto en un periodo de 6-8 semanas.
Incluya junto con su medidor, una carta con su nombre, dirección, teléfono,
recibo o prueba de compra, al igual que una descripción del problema con su
Garantía Limitada de Cinco Años
Diario de presión arterial
Tipo de medidor
Monitor Infación Deluxe
Metodo de medición
Pantalla digital de cristal líquido
Alcance de medición
Presión: 0-260mmHg
Pulso: 40-199 pulsaciones/minutos
Presión: entre 3mm Hg
Pulso: entre 5%
3 zonas de 30 memorias
Apagado automático
Cerca de 1 minuto tras completar
la medición.
Tipo de baterias
4 Baterias tipo AA (Alcalinas)
Duración de las baterias
Unos 6 meses con el uso diario y menos
con el uso de banda ergométrica larga
de temperatura
Temperatura:-4 ºF a 140 ºF
Humedad relativa: menos de 95%
Temperatura de
Temperatura 50 ºF a 104 ºF
Humedad relativa: menos de 95%
Monitor: 4 /4" (l) x 2 /2" (w) x 5 /4" (h)
Banda ergométrica: para un
brazo de 9”-13” alrededor
14oz(incluyendo las baterias)
Por propositos de mejorar el producto, las especificaciones están destinadas a
cambiar sin previo aviso.
Diario de presión arterial
Diario de presión arterial
Diario de presión arterial
Diario de presión arterial
Diario de presión arterial
Diario de presión arterial
Diario de presión arterial
Was this manual useful for you? Yes No
Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Download PDF
