Sony AC-UD20 Operating instructions

Sony AC-UD20 Operating instructions

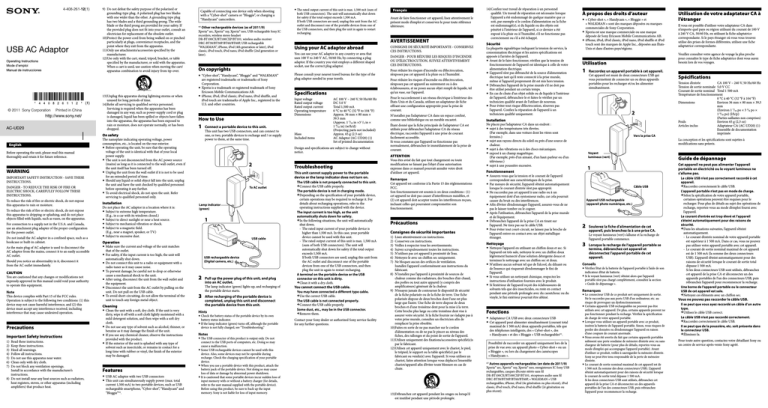

4-408-261-12(1)
USB AC Adaptor
Operating Instructions
Mode d’emploi
Manual de instrucciones
© 2011 Sony Corporation
Printed in China
AC-UD20
9) Do not defeat the safety purpose of the polarized or
grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding type plug
has two blades and a third grounding prong. The wide
blade or the third prong are provided for your safety. If
the provided plug does not fit into your outlet, consult an
electrician for replacement of the obsolete outlet.
10)Protect the power cord from being walked on or pinched
particularly at plugs, convenience receptacles, and the
point where they exit from the apparatus.
11)Only use attachments/accessories specified by the
manufacturer.
12)Use only with the cart, stand, tripod, bracket, or table
specified by the manufacturer, or sold with the apparatus.
When a cart is used, use caution when moving the cart/
apparatus combination to avoid injury from tip-over.
13)Unplug this apparatus during lightning storms or when
unused for long periods of time.
14)Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or plug
is damaged, liquid has been spilled or objects have fallen
into the apparatus, the apparatus has been exposed to
rain or moisture, does not operate normally, or has been
dropped.
Capable of connecting one device only when shooting
with a “Cyber-shot” camera or “Bloggie”, or charging a
“Handycam” camcorders.
*1 Other rechargeable devices (as of 2011/9)
Xperia™ arc, Xperia™ ray, Xperia™ neo, USB rechargeable Sony IC
recorders, wireless stereo headset
DR-BT100CX/BT100CXP/BT101, wireless audio receiver
DRC-BT30/BT30P/BT60/BT60P, USB rechargeable
“WALKMAN”, iPhone, iPod (4th generation or later), iPod
classic, iPod touch, iPod nano, iPod shuffle (2nd generation or
later).
On copyrights
“Cyber-shot”, “Handycam”, “Bloggie” and “WALKMAN”
are registered trademarks or trademarks of Sony
Corporation.
Xperia is a trademark or registered trademark of Sony
Ericsson Mobile Communications AB.
iPhone, iPod, iPod classic, iPod nano, iPod shuffle, and
iPod touch are trademarks of Apple Inc., registered in the
U.S. and other countries.
How to Use
1
On safety
English
Before operating the unit, please read this manual
thoroughly and retain it for future reference.
WARNING
IMPORTANT SAFETY INSTRUCTION - SAVE THESE
INSTRUCTIONS.
DANGER - TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK, CAREFULLY FOLLOW THESE
INSTRUCTIONS.
To reduce the risk of fire or electric shock, do not expose
this apparatus to rain or moisture.
To reduce the risk of fire or electric shock, do not expose
this apparatus to dripping or splashing, and do not place
objects filled with liquids, such as vases, on the apparatus.
For connection to a supply not in the U.S.A. and Canada,
use an attachment plug adapter of the proper configuration
for the power outlet.
Do not install the AC adaptor in a confined space, such as a
bookcase or built-in cabinet.
As the main plug of AC adaptor is used to disconnect the
AC adaptor from the mains, connect it to an easily accessible
AC outlet.
Should you notice an abnormality in it, disconnect it
from the AC outlet immediately.
CAUTION
You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority
to operate this equipment.
Note
This device complies with Part 15 of the FCC rules.
Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this
device must accept any interference received, including
interference that may cause undesired operation.
Precautions
Important Safety Instructions
1) Read these instructions.
2) Keep these instructions.
3) Heed all warnings.
4) Follow all instructions.
5) Do not use this apparatus near water.
6) Clean only with dry cloth.
7) Do not block any ventilation openings.
Install in accordance with the manufacturer’s
instructions.
8) Do not install near any heat sources such as radiators,
heat registers, stoves, or other apparatus (including
amplifiers) that produce heat.
The nameplate indicating operating voltage, power
consumption, etc., is located on the rear exterior.
Before operating the unit, be sure that the operating
voltage of the unit is identical with that of your local
power supply.
The unit is not disconnected from the AC power source
(mains) as long as it is connected to the wall outlet, even if
the unit itself has been turned off.
Unplug the unit from the wall outlet if it is not to be used
for an extended period of time.
Should any liquid or solid object fall into the unit, unplug
the unit and have the unit checked by qualified personnel
before operating it any further.
To avoid electrical shock, do not open the unit. Refer
servicing to qualified personnel only.
Installation
Do not place the AC adaptor in a location where it is:
Subject to extreme high temperature.
(E.g., in a car with its windows closed.)
Subject to direct sunlight or near a heat source.
Subject to mechanical vibration or shock.
Subject to a magnetic field.
(E.g., near a magnet, speaker, or TV.)
Subject to excessive dust.
Connect a portable device to this unit.
This unit has two USB connectors, and can connect to
one, or two, portable devices to recharge and / or supply
power to them, at the same time.
Cleaning
Clean the unit with a soft, dry cloth. If the unit is very
dirty, wipe it off with a soft cloth lightly moistened with a
mild detergent solution, and then wipe with a soft dry
cloth.
Do not use any type of solvent such as alcohol, thinner, or
benzine as it may damage the finish of the unit.
If you use any chemical cleaner, observe the instructions
provided with the product.
If the exterior of the unit is splashed with any type of
solvent such as insecticide, or remains in contact for a
long time with rubber or vinyl, the finish of the exterior
may be damaged.
Features
USB AC adaptor with two USB connectors
This unit can simultaneously supply power (max. total
current 1,500 mA) to two portable devices, such as USB
rechargeable smartphone, “Cyber-shot”, “Handycam” and
“Bloggie”*1.
Using your AC adaptor abroad
You can use your AC adaptor in any country or area that
uses 100 V to 240 V AC, 50/60 Hz, by connecting a plug
adaptor. If the country you visit employs a different shaped
socket, use the correct plug adaptor.
Please consult your nearest travel bureau for the type of the
plug adaptor needed in your travels.
Specifications
Input voltage
Rated output voltage
Rated output current
Operating temperature Dimensions
Mass
Included items
AC 100 V – 240 V, 50 Hz/60 Hz
DC 5.0 V
Total 1,500 mA
0 °C to 40 °C (32 °F to 104 °F)
Approx. 36 mm × 80 mm ×
39.5 mm
(Approx. 1 7/16 in ×3 1/4 in ×
1 9/16 in) (w/h/d)
(Projecting parts not included)
Approx. 65 g (2.3 oz)
AC Adaptor (AC-UD20) (1)
Set of printed documentation
Troubleshooting
This unit cannot supply power to the portable
device or the lamp indicator does not turn on.
To AC outlet
Lamp indicator
(green)
USB cable
USB rechargeable device
(Digital camera, etc.)
2
3
Pull up the power plug of this unit, and plug
into an AC outlet.
The lamp indicator (green) lights up, and recharging of
the portable device starts.
After recharging of the portable device is
completed, unplug this unit and disconnect
the portable device from this unit.
Hints
Check the battery status of the portable device by its own
battery status indicator.
If the lamp indicator (green) turns off, although the portable
device is not fully charged, see “Troubleshooting.”
Notes
The USB connector of this product is output only. Do not
connect to the USB ports of computers, etc. Doing so may
cause a malfunction.
Some USB rechargeable devices cannot be used with this
device. Also, some devices may not be operable during
recharge. Check the charging specification of your portable
device.
When you use a portable device with this product, attach the
battery pack of the portable device. Not doing so may cause
loss of data or damage by abnormal power shutdown.
It is cautioned that some portable devices incur sudden loss of
input memory with or without a battery charger (for details,
refer to the user manual supplied with the portable device).
Before using this product, be sure to back up the input
memory. Sony is not liable for loss of input memory.
Français
Avant de faire fonctionner cet appareil, lisez attentivement le
présent mode d’emploi et conservez-le pour toute référence
ultérieure.
AVERTISSEMENT
Design and specifications are subject to change without
notice.
Operation
Make sure the current and voltage of the unit matches
that of the outlet.
For safety, if the input current is too high, the unit will
automatically shut down.
Do not connect this unit to a radio or equipment with a
radio tuner as it may cause noise.
To prevent damage, be careful not to drop or otherwise
cause a mechanical shock to the unit.
After using, disconnect the unit from the wall outlet and
the equipment.
Disconnect the unit from the AC outlet by pulling on the
unit. Do not pull on the USB cable.
To avoid short-circuiting, do not allow the terminal of the
unit to touch any foreign metal object.
The rated output current of this unit is max. 1,500 mA (sum of
both USB connectors). The unit will automatically shut down
for safety if the total output exceeds 1,500 mA.
If both USB connectors are used, unplug this unit from the AC
outlet and disconnect one of the portable devices from one of
the USB connectors, and then plug the unit in again to restart
recharging.
The USB cable is not properly connected to this unit.
 Connect the USB cable properly.
The portable device is not in charging mode.
 Depending on the specification of your portable device,
certain operations may be required to recharge it. For
details about recharging operations, refer to the
operating instructions supplied with the device.
The input current is too high, so the unit
automatically shuts down for safety.
 In the following situations, the unit will automatically
shut down.
- The rated input current of your portable device is
higher than 1,500 mA. In this case, your portable
device cannot be used with this unit.
- The rated output current of this unit is max. 1,500 mA
(sum of both USB connectors). The unit will
automatically shut down for safety if the total output
exceeds 1,500 mA.
If both USB connectors are used, unplug this unit from
the AC outlet and disconnect one of the portable
devices from one of the USB connectors, and then
plug the unit in again to restart recharging.
A terminal on the portable device or the USB
connector on this unit is dirty.
 Clean it with a dry cloth.
You cannot connect the USB cable.
You may have connected a different type cable.
 Use the correct USB cable.
The USB cable is not connected properly.
 Connect the USB cable properly.
Some dust, etc., may be in the USB connector.
 Remove them.
Contact your Sony dealer or authorized Sony service facility
for any further questions.
CONSIGNE DE SÉCURITÉ IMPORTANTE - CONSERVEZ
CES INSTRUCTIONS.
DANGER - POUR RÉDUIRE LES RISQUES D’INCENDIE
OU D’ÉLECTROCUTION, SUIVEZ ATTENTIVEMENT
CES INSTRUCTIONS.
Pour réduire les risques d’incendie ou d’électrocution,
n’exposez pas cet appareil à la pluie ou à l’humidité.
Pour réduire les risques d’incendie ou d’électrocution,
n’exposez pas cet appareil au suintement ou à des
éclaboussures, et ne posez aucun objet rempli de liquide, tel
qu’un vase, sur l’appareil.
Pour le raccordement à un réseau électrique à l’extérieur des
États-Unis et du Canada, utilisez un adaptateur de fiche
offrant une configuration appropriée pour la prise de
courant.
N’installez pas l’adaptateur CA dans un espace confiné,
comme une bibliothèque ou un meuble encastré.
Étant donné que la fiche principale de l’adaptateur CA est
utilisée pour débrancher l’adaptateur CA du réseau
électrique, raccordez l’appareil à une prise de courant
facilement accessible.
Si vous constatez que l’appareil ne fonctionne pas
normalement, débranchez-le immédiatement de la prise de
courant.
ATTENTION
Vous êtes avisé du fait que tout changement ou toute
modification ne faisant pas l’objet d’une autorisation
expresse dans ce manuel pourrait annuler votre droit
d’utiliser cet appareil.
Remarque
Cet appareil est conforme à la Partie 15 des réglementations
FCC.
Son fonctionnement est soumis à ces deux conditions : (1)
cet appareil ne doit pas causer d’interférences nuisibles, et
(2) cet appareil doit accepter toutes les interférences reçues,
incluant celles qui pourraient compromettre son
fonctionnement.
Précautions
Consignes de sécurité importantes
1) Lisez attentivement ces instructions.
2) Conservez ces instructions.
3) Veillez à respecter tous les avertissements.
4) Suivez scrupuleusement toutes les instructions.
5) N’utilisez pas cet appareil à proximité de l’eau.
6) Nettoyez-le avec un chiffon sec uniquement.
7) Ne bloquez aucun des orifices de ventilation.
Installez l’appareil conformément aux instructions du
fabricant.
8) N’installez pas l’appareil à proximité de sources de
chaleur comme des radiateurs, des bouches d’air chaud,
des poêles ou tout autre appareil (y compris des
amplificateurs) générant de la chaleur.
9) N’essayez jamais de contourner le dispositif de sécurité
de la fiche polarisée ou de la fiche de terre. Une fiche
polarisée dispose de deux broches dont l’une est plus
large que l’autre. Une fiche de terre dispose de deux
broches et d’une troisième dent pour la mise à la terre.
Cette broche plus large ou cette troisième dent vise à
assurer votre sécurité. Si la fiche fournie ne s’adapte pas à
votre prise murale, consultez un électricien afin de
remplacer la prise obsolète.
10)Faites en sorte de ne pas marcher sur le cordon
d’alimentation ou de ne pas le pincer au niveau des
fiches, des rallonges et du point de sortie de l’appareil.
11)Utilisez uniquement des fixations/accessoires spécifié(e)s
par le fabricant.
12)Utilisez cet appareil uniquement avec le chariot, le pied,
le trépied, le support ou la table spécifié(e) par le
fabricant ou vendu(e) avec l’appareil. Si vous utilisez un
chariot, faites attention lorsque vous déplacez l’ensemble
chariot/appareil afin d’éviter toute blessure en cas de
chute.
13)Débranchez cet appareil pendant les orages ou lorsqu’il
est inutilisé pendant une période prolongée.
14)Confiez tout travail de réparation à un personnel
qualifié. Un travail de réparation est nécessaire lorsque
l’appareil a été endommagé de quelque manière que ce
soit, par exemple si le cordon d’alimentation ou la fiche
est endommagé(e), si du liquide ou des objets ont
pénétré à l’intérieur de l’appareil, si ce dernier a été
exposé à la pluie ou à l’humidité, s’il ne fonctionne pas
correctement ou s’il a été échappé.
Sécurité
La plaquette signalétique indiquant la tension de service, la
consommation électrique et les autres spécifications est
apposée à l’arrière de l’appareil.
Avant de le faire fonctionner, vérifiez que la tension de
fonctionnement de l’appareil est identique à celle de votre
alimentation électrique.
L’appareil n’est pas débranché de la source d’alimentation
électrique tant qu’il reste connecté à la prise murale,
même si l’appareil proprement dit est mis hors tension.
Débranchez l’appareil de la prise murale s’il ne doit pas
être utilisé pendant un certain temps.
En cas de chute d’un objet solide ou de liquide à l’intérieur
de l’appareil, débranchez-le et faites-le vérifier par un
technicien qualifié avant de l’utiliser de nouveau.
Pour éviter tout risque d’électrocution, n’ouvrez pas
l’appareil. Confiez la réparation de l’appareil à un
technicien qualifié uniquement.
À propos des droits d’auteur
« Cyber-shot », « Handycam », « Bloggie » et
« WALKMAN » sont des marques déposées ou marques
commerciales de Sony Corporation.
Xperia est une marque commerciale ou une marque
déposée de Sony Ericsson Mobile Communications AB.
iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod
touch sont des marques de Apple Inc., déposées aux ÉtatsUnis et dans d’autres pays/régions.
Raccordez un appareil portable à cet appareil.
Cet appareil est muni de deux connecteurs USB qui
vous permettent de connecter un ou deux appareils
portables pour les recharger et/ou les alimenter
simultanément.
Installation
Ne placez pas l’adaptateur CA dans un endroit :
sujet à des températures très élevées.
(Par exemple, dans une voiture dont les vitres sont
fermées.)
sujet aux rayons directs du soleil ou près d’une source de
chaleur.
sujet à des vibrations ou à des chocs mécaniques.
exposé à un champ magnétique.
(Par exemple, près d’un aimant, d’un haut-parleur ou d’un
téléviseur.)
sujet à une poussière excessive.
Vers la prise CA
Voyant
lumineux (vert)
Nettoyage
Nettoyez l’appareil en utilisant un chiffon doux et sec. Si
l’appareil est très sale, nettoyez-le avec un chiffon doux
légèrement humecté d’une solution détergente douce et
terminez le nettoyage avec un chiffon sec et doux.
N’utilisez aucun solvant tel que de l’alcool, du diluant ou
de l’essence qui risquerait d’endommager le fini de
l’appareil.
Si vous utilisez un nettoyant chimique, respectez les
instructions d’utilisation fournies avec le produit.
Si l’extérieur de l’appareil reçoit des éclaboussures de
solvants tels que des insecticides, ou reste en contact
pendant une période prolongée avec du caoutchouc ou du
vinyle, le fini extérieur pourrait être abîmé.
Fonctions
Adaptateur CA USB avec deux connecteurs USB
Cet appareil peut alimenter simultanément (courant total
maximal de 1 500 mA) deux appareils portables, tels que
des téléphones intelligents, des « Cyber-shot », des
« Handycam » et des « Bloggie » USB rechargeables*1.
Possibilité de raccorder un appareil uniquement lors de la
prise de vue avec un appareil photo « Cyber-shot » ou un
« Bloggie », ou lors du chargement des caméscopes
« Handycam ».
*1 Autres appareils rechargeables (en date de 2011/9)
Xperia™ arc, Xperia™ ray, Xperia™ neo, enregistreurs IC Sony USB
rechargeables, casques d’écoute stéréo sans fil
DR-BT100CX/BT100CXP/BT101, récepteurs audio sans fil
DRC-BT30/BT30P/BT60/BT60P, « WALKMAN » USB
rechargeables, iPhone, iPod (4e génération ou plus récent), iPod
classic, iPod touch, iPod nano, iPod shuffle (2e génération ou
plus récent).
Spécifications
Tension d’entrée
CA 100 V – 240 V, 50 Hz/60 Hz
Tension de sortie nominale 5,0 V CC
Courant de sortie nominal Total 1 500 mA
Température de fonctionnement 0 °C à 40 °C (32 °F à 104 °F)
Dimensions
Environ 36 mm × 80 mm × 39,5
mm
(Environ 1 7/16 po × 3 1/4 po ×
1 9/16 po) (l/h/p)
(Parties saillantes non comprises)
Poids
Environ 65 g (2,3 oz)
Articles inclus
Adaptateur CA (AC-UD20) (1)
Ensemble de documentation
imprimée
La conception et les spécifications sont sujettes à
modifications sans préavis.
Guide de dépannage
Cet appareil ne peut pas alimenter l’appareil
portable en électricité ou le voyant lumineux ne
s’allume pas.
Fonctionnement
Assurez-vous que la tension et le courant de l’appareil
correspondent aux caractéristiques de la prise.
Par mesure de sécurité, l’appareil s’éteint automatiquement
lorsque le courant d’entrée n’est pas approprié.
Ne raccordez pas cet appareil à une radio ou à un
équipement doté d’un syntoniseur radio, car cela pourrait
causer du bruit ou des interférences.
Afin d’éviter d’endommager l’appareil, assurez-vous de ne
pas le laisser tomber ou le cogner.
Après l’utilisation, débranchez l’appareil de la prise murale
et de l’équipement.
Débranchez l’appareil de la prise CA en tirant sur
l’appareil. Ne tirez pas sur le câble USB.
Pour éviter tout court-circuit, ne laissez pas la broche de
l’appareil entrer en contact avec un objet métallique
étranger.
Il vous est possible d’utiliser votre adaptateur CA dans
n’importe quel pays ou région utilisant du courant de 100 V
à 240 V CA, 50/60 Hz, en utilisant la fiche adaptatrice
correspondante. Si le pays étranger où vous vous trouvez
utilise des prises de formes différentes, utilisez une fiche
adaptatrice correspondante.
Veuillez consulter votre agence de voyage la plus proche
pour connaître le type de fiche adaptatrice dont vous aurez
besoin lors de vos voyages.
Utilisation
1
Utilisation de votre adaptateur CA à
l’étranger
Câble USB
Appareil USB rechargeable
(appareil photo numérique, etc.)
2
3
Soulevez la fiche d’alimentation de cet
appareil, puis branchez-la à une prise CA.
Le voyant lumineux (vert) s’allume et la recharge de
l’appareil portable commence.
Lorsque la recharge de l’appareil portable se
termine, débranchez cet appareil et
déconnectez l’appareil portable de cet
appareil.
Conseils
Vérifiez l’état de la batterie de l’appareil portable à l’aide de son
indicateur d’état de batterie.
Si le voyant lumineux (vert) s’éteint alors que l’appareil
portable n’est pas chargé complètement, consultez la section
« Guide de dépannage ».
Remarques
Le connecteur USB de ce produit sert uniquement de sortie.
Ne le raccordez pas aux ports USB d’un ordinateur, etc. au
risque de provoquer un dysfonctionnement.
Certains appareils USB rechargeables ne peuvent pas être
utilisés avec cet appareil. De plus, certains appareils peuvent ne
pas fonctionner pendant la recharge. Vérifiez la spécification
de charge de votre appareil portable.
Lorsque vous utilisez un appareil portable avec ce produit,
insérez la batterie de l’appareil portable. Sinon, vous risquez de
perdre des données ou d’endommager l’appareil en raison
d’une coupure de courant anormale.
Nous avons été avertis du fait que certains appareils portables
subissent une perte soudaine de mémoire d’entrée avec ou sans
chargeur de batterie (pour plus de détails, reportez-vous au
mode d’emploi qui accompagne l’appareil portable). Avant
d’utiliser ce produit, veillez à sauvegarder la mémoire d’entrée.
Sony ne peut être tenu responsable de la perte de mémoire
d’entrée.
Le courant de sortie nominal maximal de cet appareil est de
1 500 mA (la somme des deux connecteurs USB). L’appareil
s’éteint automatiquement pour des raisons de sécurité lorsque
le courant de sortie total dépasse 1 500 mA.
Si les deux connecteurs USB sont utilisés, débranchez cet
appareil de la prise CA et déconnectez un des appareils
portables de l’un des connecteurs USB, puis rebranchez
l’appareil pour recommencer la recharge.
Le câble USB n’est pas correctement raccordé à cet
appareil.
 Raccordez correctement le câble USB.
L’appareil portable n’est pas en mode de charge.
 Selon la spécification de votre appareil portable,
certaines opérations peuvent être requises pour le
recharger. Pour plus de détails au sujet des opérations de
recharge, reportez-vous au mode d’emploi fourni avec
l’appareil.
Le courant d’entrée est trop élevé et l’appareil
s’éteint automatiquement pour des raisons de
sécurité.
 Dans les situations suivantes, l’appareil s’éteint
automatiquement.
- Le courant d’entrée nominal de votre appareil portable
est supérieur à 1 500 mA. Dans ce cas, vous ne pouvez
pas utiliser votre appareil portable avec cet appareil.
- Le courant de sortie nominal maximal de cet appareil
est de 1 500 mA (la somme des deux connecteurs
USB). L’appareil s’éteint automatiquement pour des
raisons de sécurité lorsque le courant de sortie total
dépasse 1 500 mA.
Si les deux connecteurs USB sont utilisés, débranchez
cet appareil de la prise CA et déconnectez un des
appareils portables de l’un des connecteurs USB, puis
rebranchez l’appareil pour recommencer la recharge.
Une borne de l’appareil portable ou le connecteur
USB de cet appareil est sale.
 Nettoyez ces éléments avec un chiffon sec.
Vous ne pouvez pas raccorder le câble USB.
Il se peut que vous ayez raccordé un câble d’un autre
type.
 Utilisez le câble USB correct.
Le câble USB n’est pas raccordé correctement.
 Raccordez correctement le câble USB.
Il se peut que de la poussière, etc. soit présente dans
le connecteur USB.
 Éliminez-la.
Pour toute autre question, contactez votre détaillant Sony ou
un centre de service après-vente Sony agréé.
Español
Antes de utilizar la unidad, lea este manual atentamente y
consérvelo para consultarlo en el futuro.
ADVERTENCIA
INSTRUCCIÓN IMPORTANTE DE SEGURIDAD:
GUARDE ESTAS INSTRUCCIONES.
PELIGRO: PARA REDUCIR EL RIESGO DE INCENDIO O
DESCARGA ELÉCTRICA, SIGA CUIDADOSAMENTE
ESTAS INSTRUCCIONES.
Para reducir el riesgo de incendios o descargas eléctricas, no
exponga el aparato a la lluvia ni a la humedad.
Para reducir el riesgo de incendio o electrocución, no moje
el aparato, no lo exponga a salpicaduras ni coloque objetos
que contengan líquidos como, por ejemplo, un jarrón sobre
él.
Para conectarse al suministro eléctrico cuando no se
encuentre en los Estados Unidos ni en Canadá, utilice un
adaptador de enchufe auxiliar con la configuración
adecuada para el tomacorriente.
No instale el adaptador de alimentación de ca en un espacio
cerrado, como una estantería o un armario empotrado.
Teniendo en cuenta que para desconectar el adaptador de
alimentación de ca de la red eléctrica se utiliza la clavija
principal de éste, conéctela a un tomacorriente de ca de fácil
acceso.
Si observa cualquier irregularidad en la clavija, desconéctela
del tomacorriente de ca inmediatamente.
PRECAUCIÓN
Se advierte que cualquier cambio o modificación realizados
que no estén aprobados expresamente en este manual
podrían invalidar la autoridad del usuario para utilizar este
equipo.
Nota
Este dispositivo cumple con la sección 15 del reglamento de la
FCC.
Su funcionamiento está sujeto a las dos condiciones siguientes:
(1) este dispositivo no debe provocar interferencias perjudiciales
y (2) este dispositivo debe aceptar las interferencias recibidas,
incluidas las que puedan provocar un funcionamiento no
deseado.
Precauciones
Instrucciones de seguridad importantes
1) Lea estas instrucciones.
2) Conserve estas instrucciones.
3) Preste atención a todas las advertencias.
4) Siga todas las instrucciones.
5) No utilice este dispositivo cerca del agua.
6) Límpielo únicamente con un paño seco.
7) No bloquee las aberturas de ventilación. Realice la
instalación de acuerdo con las instrucciones del
fabricante.
8) No instale el dispositivo cerca de fuentes térmicas, como
radiadores, chimeneas, estufas u otros dispositivos
(incluidos amplificadores), que generen calor.
9) No elimine el propósito de seguridad del enchufe
polarizado o de conexión a tierra. Un enchufe polarizado
cuenta con dos patas, una más ancha que la otra. Un
enchufe de conexión a tierra cuenta con dos patas y una
tercera clavija de conexión a tierra. La pata ancha o la
tercera clavija se suministran con fines de seguridad. Si el
enchufe suministrado no encaja en la toma de corriente,
póngase en contacto con un electricista para que
sustituya la toma de corriente obsoleta.
10)Proteja el cable de alimentación de pisadas y pellizcos,
especialmente en los enchufes, las tomas de corriente y el
punto de salida del dispositivo.
11)Utilice únicamente las conexiones y accesorios que
especifica el fabricante.
12)Utilice este dispositivo únicamente con el carrito,
pedestal, trípode, soporte o mesa que especifica el
fabricante o que se suministra con éste. Si utiliza un
carrito, tenga cuidado cuando traslade la combinación
del carrito y el dispositivo para evitar lesiones en caso de
que se vuelque.
13)Desenchufe el dispositivo durante tormentas eléctricas o
si no lo utiliza durante períodos de tiempo prolongados.
14)Solicite cualquier reparación u operación de
mantenimiento únicamente al servicio técnico
especializado. Es necesario solicitar una reparación si el
dispositivo ha sufrido algún daño, por ejemplo, en el
cable de alimentación o el enchufe, si se han derramado
líquidos o introducido objetos en su interior, si se ha
expuesto a la lluvia o a la humedad, si no funciona con
normalidad o si se ha caído.
Seguridad
La placa donde se indica el voltaje de funcionamiento, el
consumo de energía, etc. se encuentra en la parte exterior
trasera de la unidad.
Antes de utilizar la unidad, compruebe si la tensión de la
alimentación de dicha unidad es idéntica a la de la fuente
de alimentación local.
La unidad no estará desconectada de la fuente de
alimentación de CA mientras permanezca conectada a la
toma de corriente, incluso si está apagada.
Si la unidad no se va a utilizar durante un período de
tiempo prolongado, desconéctela de la toma de corriente.
Si algún objeto sólido o líquido cae dentro de la unidad,
desenchúfela y haga que personal cualificado revise la
unidad antes de volver a utilizarla.
Para evitar descargas eléctricas, no abra la unidad. Solicite
asistencia técnica solamente a personal cualificado.
Acerca de los derechos de autor
“Cyber-shot”, “Handycam” , “Bloggie” y “WALKMAN”
son marcas comerciales registradas o marcas comerciales
de Sony Corporation.
Xperia es una marca comercial o marca comercial
registrada de Sony Ericsson Mobile Communications AB.
iPhone, iPod, iPod classic, iPod nano, iPod shuffle y iPod
touch son marcas comerciales de Apple Inc., registradas
en los Estados Unidos y en otros países.
Modo de empleo
1
Conecte un dispositivo portátil a esta unidad.
Esta unidad dispone de dos puertos USB, y puede
conectar uno o dos dispositivos portátiles para
recargarlos y suministrarles alimentación a la misma
vez.
Instalación
No coloque el adaptador de alimentación de ca en lugares:
Expuestos a temperaturas extremadamente altas.
(por ejemplo, en un automóvil con las ventanas cerradas.)
Expuestos a la luz solar directa o cercanos a una fuente de
calor.
Expuestos a vibraciones mecánicas o golpes.
Expuestos a un campo magnético.
(por ejemplo, cerca de un imán, un altavoz o un televisor.)
Expuestos a polvo excesivo.
Funcionamiento
Limpie la unidad con un paño suave y seco. Si está muy
sucia, límpiela con un paño suave ligeramente
humedecido con una solución de detergente poco
concentrada y séquela con un paño suave y seco.
No utilice disolventes como alcohol, diluyentes o bencina,
ya que podrían dañar el acabado de la unidad.
Si utiliza algún producto de limpieza químico, lea las
instrucciones que se suministran con el producto.
Si la carcasa de la unidad recibe salpicaduras de cualquier
tipo de disolvente, como insecticidas, o si permanece en
contacto durante mucho tiempo con goma o vinilo, el
acabado podría resultar dañado.
Características
Adaptador de alimentación de ca USB con dos conectores
USB
Esta unidad puede suministrar alimentación a dos
dispositivos portátiles simultáneamente (la corriente de
salida máxima es de 1.500 mA), tales como teléfonos
smartphone recargables mediante USB, “Cyber-shot”,
“Handycam” y “Bloggie”*1.
Puede conectar un dispositivo únicamente cuando se
utiliza una cámara “Cyber-shot” o “Bloggie”, o se carga
una cámara de vídeo “Handycam”.
*1 Otros dispositivos recargables (al 2011/9)
Xperia™ arc, Xperia™ ray, Xperia™ neo, grabadoras IC Sony
recargables USB, auriculares estéreo inalámbricos
DR-BT100CX/BT100CXP/BT101, receptor de audio inalámbrico
DRC-BT30/BT30P/BT60/BT60P, “WALKMAN” recargable USB,
iPhone, iPod (4.a generación o posterior), iPod classic, iPod
touch, iPod nano, iPod shuffle (2.a generación o posterior).
Es posible utilizar el adaptador de alimentación de ca en
cualquier país o área que utilice entre 100 V y 240 V ca,
50Hz/60 Hz, mediante la conexión de un adaptador de
enchufe. Si viaja a un país en el que la forma de las tomas es
distinta, utilice el adaptador de enchufe adecuado.
Consulte a su agencia de viajes más cercana acerca del tipo
de adaptador de enchufe que necesitará para su viaje.
Especificaciones
Tensión de entrada
CA 100 V – 240 V, 50 Hz/60 Hz
Voltaje de salida nominal cc de 5,0 V
Corriente de salida nominalTotal 1.500 mA
Temperatura de funcionamiento 0 °C a 40 °C
Dimensiones
Aprox. 36 mm × 80 mm × 39,5
mm
(Las partes salientes no se
incluyen)
Peso
Aprox. 65 g
Elementos incluidos
Adaptador de alimentación de
ca (AC-UD20) (1)
Documentación impresa
Diseño y especificaciones sujetos a cambio sin previo aviso.
Al tomacorriente
de ca
Cable USB
Dispositivo USB recargable
(cámara digital, etc.)
2
3
Levante el enchufe de alimentación de la
unidad y enchúfelo en un tomacorriente de ca.
La recarga del dispositivo portátil comienza cuando la
luz indicadora (verde) se enciende.
Cuando se complete la recarga del dispositivo
portátil, desenchufe esta unidad y desconecte
el dispositivo portátil de la misma.
Sugerencias
Compruebe el estado de la batería del dispositivo portátil
mediante su propio indicador de estado.
Si la luz indicadora (verde) se apaga aunque el dispositivo no
se ha cargado por completo, consulte “Solución de problemas”.
Notas
Solución de problemas
La unidad no puede suministrar alimentación al
dispositivo portátil o la luz indicadora no se
enciende.
Luz indicadora
(verde)
Asegúrese de que la corriente y la tensión de la unidad
coincidan con la de la toma de corriente.
Por motivos de seguridad, si la corriente de entrada es
demasiado alta, la unidad se apagará automáticamente.
No conecte la unidad a una radio u otro equipo con
sintonizador de radio, ya que podría ocasionar ruido.
Para evitar daños, procure que la unidad no se caiga ni
sufra golpes.
Después de utilizarla, desconecte la unidad de la toma de
corriente de pared y del equipo.
Tire de la unidad para desconectarla de la toma de
corriente de ca. No tire del cable USB.
Para evitar cortocircuitos, no permita que el terminal de
la unidad toque ningún objeto metálico extraño.
Limpieza
Uso del adaptador de alimentación
de ca en el extranjero
El conector USB de este producto es de salida únicamente. No
lo conecte a los puertos USB de computadoras, etc. Si lo hace,
puede ocasionar una falla.
Algunos dispositivos USB recargables no se pueden usar con
esta unidad. Asimismo, algunos dispositivos pueden no
funcionar durante la recarga. Asegúrese de revisar la
especificación de carga del dispositivo portátil.
Cuando use un dispositivo portátil con este producto, coloque
la batería del dispositivo portátil. De lo contrario, puede
ocasionarse la pérdida de datos o daños por un apagado
anormal.
Se advierte que algunos dispositivos portátiles sufren una
pérdida repentina de la memoria de entrada con o sin
cargador de baterías (consulte los detalles en el manual del
usuario suministrado con el dispositivo portátil). Antes de
usar este producto, asegúrese de hacer una copia de seguridad
de la memoria de entrada. Sony no tiene responsabilidad
alguna por la pérdida de la memoria de entrada.
La corriente de salida nominal de esta unidad tiene un
máximo de 1.500 mA (la suma de ambos puertos USB). La
unidad se apagará automáticamente por seguridad si la
corriente de salida excede los 1.500 mA.
Si ambos puertos USB están en uso, desenchufe esta unidad de
la toma de corriente de ca y desconecte uno de los dispositivos
portátiles de uno de los puertos USB, y luego enchufe la
unidad nuevamente para comenzar la recarga.
El cable USB no está conectado correctamente a esta
unidad.
 Conecte correctamente el cable USB.
El dispositivo portátil no está en modo de carga.
 Según sea la especificación de su dispositivo portátil,
pueden requerirse ciertas operaciones para recargarlo.
Para conocer los detalles de las operaciones de recarga,
consulte el manual de instrucciones suministrado con el
dispositivo.
Si la corriente de entrada es demasiado alta, la
unidad se apaga automáticamente por seguridad.
 La unidad se apagará automáticamente en las siguientes
situaciones.
- Si la corriente de salida nominal de su dispositivo
portátil es mayor a 1.500 mA. En este caso, su
dispositivo portátil no se podrá utilizar con esta
unidad.
- La corriente de salida nominal de esta unidad tiene un
máximo de 1.500 mA (la suma de ambos puertos
USB). La unidad se apagará automáticamente por
seguridad si la corriente de salida excede los 1.500 mA.
Si ambos puertos USB están en uso, desenchufe esta
unidad de la toma de corriente de ca y desconecte uno
de los dispositivos portátiles de uno de los puertos
USB, y luego enchufe la unidad nuevamente para
comenzar la recarga.
Un terminal del dispositivo portátil o el conector
USB de esta unidad están sucios.
 Límpielos con un paño seco.
No se puede conectar el cable USB.
Es posible que haya conectado un cable de tipo
diferente.
 Use el cable USB correcto.
El cable USB no está conectado correctamente.
 Conecte correctamente el cable USB.
Puede haber polvo, etc. en el conector USB.
 Elimine la suciedad.
Si tiene más preguntas, comuníquese con el distribuidor
Sony o un establecimiento de servicio autorizado de Sony.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
