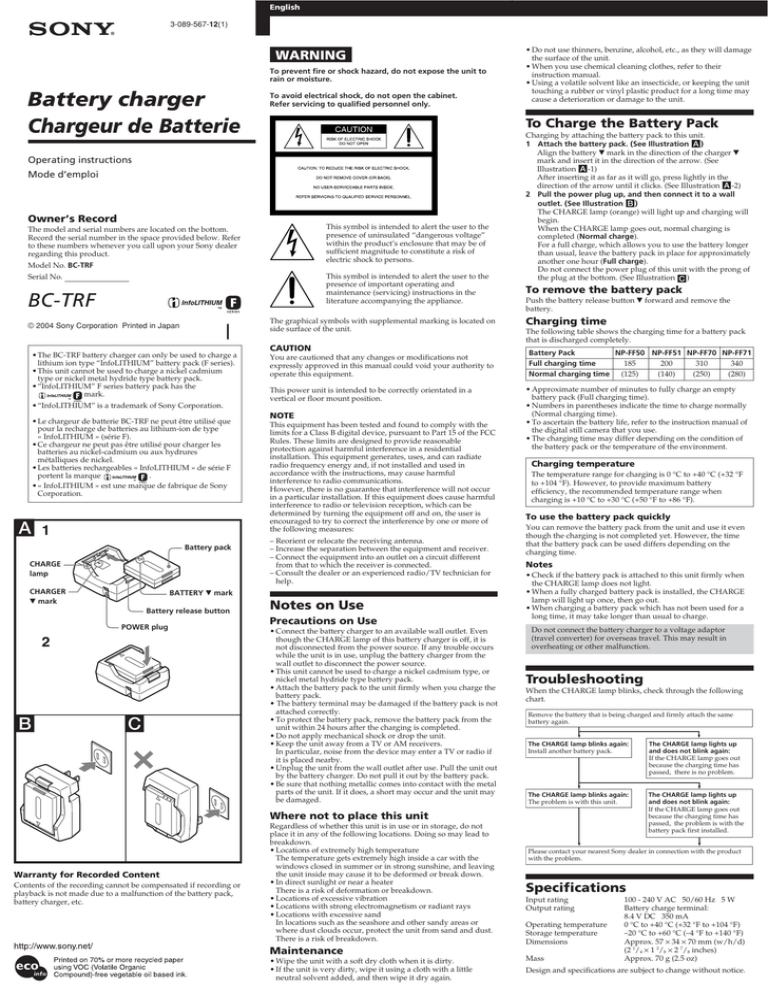

Sony BC-TRF Operating instructions

Sony BC-TRF Operating instructions
To prevent fire or shock hazard, do not expose the unit to
rain or moisture.
Battery charger
Chargeur de Batterie
To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.
To Charge the Battery Pack
Operating instructions
Mode d’emploi
Owner’s Record
This symbol is intended to alert the user to the
presence of uninsulated “dangerous voltage”
within the product’s enclosure that may be of
sufficient magnitude to constitute a risk of
electric shock to persons.
The model and serial numbers are located on the bottom.
Record the serial number in the space provided below. Refer
to these numbers whenever you call upon your Sony dealer
regarding this product.
Model No. BC-TRF
This symbol is intended to alert the user to the
presence of important operating and
maintenance (servicing) instructions in the
literature accompanying the appliance.
Serial No.
The graphical symbols with supplemental marking is located on
side surface of the unit.
© 2004 Sony Corporation Printed in Japan
•The BC-TRF battery charger can only be used to charge a
lithium ion type “InfoLITHIUM” battery pack (F series).
•This unit cannot be used to charge a nickel cadmium
type or nickel metal hydride type battery pack.
•“InfoLITHIUM” F series battery pack has the
•“InfoLITHIUM” is a trademark of Sony Corporation.
•Le chargeur de batterie BC-TRF ne peut être utilisé que
pour la recharge de batteries au lithium-ion de type
« InfoLITHIUM » (série F).
•Ce chargeur ne peut pas être utilisé pour charger les
batteries au nickel-cadmium ou aux hydrures
métalliques de nickel.
•Les batteries rechargeables « InfoLITHIUM » de série F
portent la marque
•« InfoLITHIUM » est une marque de fabrique de Sony
Battery pack
V mark
POWER plug
You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority to
operate this equipment.
This power unit is intended to be correctly orientated in a
vertical or floor mount position.
This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential
installation. This equipment generates, uses, and can radiate
radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications.
However, there is no guarantee that interference will not occur
in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of
the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for
Battery release button
• Do not use thinners, benzine, alcohol, etc., as they will damage
the surface of the unit.
• When you use chemical cleaning clothes, refer to their
instruction manual.
• Using a volatile solvent like an insecticide, or keeping the unit
touching a rubber or vinyl plastic product for a long time may
cause a deterioration or damage to the unit.
Notes on Use
Precautions on Use
• Connect the battery charger to an available wall outlet. Even
though the CHARGE lamp of this battery charger is off, it is
not disconnected from the power source. If any trouble occurs
while the unit is in use, unplug the battery charger from the
wall outlet to disconnect the power source.
• This unit cannot be used to charge a nickel cadmium type, or
nickel metal hydride type battery pack.
• Attach the battery pack to the unit firmly when you charge the
battery pack.
• The battery terminal may be damaged if the battery pack is not
attached correctly.
• To protect the battery pack, remove the battery pack from the
unit within 24 hours after the charging is completed.
• Do not apply mechanical shock or drop the unit.
• Keep the unit away from a TV or AM receivers.
In particular, noise from the device may enter a TV or radio if
it is placed nearby.
• Unplug the unit from the wall outlet after use. Pull the unit out
by the battery charger. Do not pull it out by the battery pack.
• Be sure that nothing metallic comes into contact with the metal
parts of the unit. If it does, a short may occur and the unit may
be damaged.
Charging by attaching the battery pack to this unit.
1 Attach the battery pack. (See Illustration A)
Align the battery V mark in the direction of the charger V
mark and insert it in the direction of the arrow. (See
Illustration A-1)
After inserting it as far as it will go, press lightly in the
direction of the arrow until it clicks. (See Illustration A-2)
2 Pull the power plug up, and then connect it to a wall
outlet. (See Illustration B)
The CHARGE lamp (orange) will light up and charging will
When the CHARGE lamp goes out, normal charging is
completed (Normal charge).
For a full charge, which allows you to use the battery longer
than usual, leave the battery pack in place for approximately
another one hour (Full charge).
Do not connect the power plug of this unit with the prong of
the plug at the bottom. (See Illustration C)
To remove the battery pack
Push the battery release button V forward and remove the
Charging time
The following table shows the charging time for a battery pack
that is discharged completely.
Battery Pack
Full charging time
Normal charging time (125)
• Approximate number of minutes to fully charge an empty
battery pack (Full charging time).
• Numbers in parentheses indicate the time to charge normally
(Normal charging time).
• To ascertain the battery life, refer to the instruction manual of
the digital still camera that you use.
• The charging time may differ depending on the condition of
the battery pack or the temperature of the environment.
Charging temperature
The temperature range for charging is 0 °C to +40 °C (+32 °F
to +104 °F). However, to provide maximum battery
efficiency, the recommended temperature range when
charging is +10 °C to +30 °C (+50 °F to +86 °F).
To use the battery pack quickly
You can remove the battery pack from the unit and use it even
though the charging is not completed yet. However, the time
that the battery pack can be used differs depending on the
charging time.
• Check if the battery pack is attached to this unit firmly when
the CHARGE lamp does not light.
• When a fully charged battery pack is installed, the CHARGE
lamp will light up once, then go out.
• When charging a battery pack which has not been used for a
long time, it may take longer than usual to charge.
Do not connect the battery charger to a voltage adaptor
(travel converter) for overseas travel. This may result in
overheating or other malfunction.
When the CHARGE lamp blinks, check through the following
Remove the battery that is being charged and firmly attach the same
battery again.
The CHARGE lamp blinks again:
Install another battery pack.
The CHARGE lamp lights up
and does not blink again:
If the CHARGE lamp goes out
because the charging time has
passed, there is no problem.
The CHARGE lamp blinks again:
The problem is with this unit.
The CHARGE lamp lights up
and does not blink again:
If the CHARGE lamp goes out
because the charging time has
passed, the problem is with the
battery pack first installed.
Where not to place this unit
Warranty for Recorded Content
Contents of the recording cannot be compensated if recording or
playback is not made due to a malfunction of the battery pack,
battery charger, etc.
Regardless of whether this unit is in use or in storage, do not
place it in any of the following locations. Doing so may lead to
• Locations of extremely high temperature
The temperature gets extremely high inside a car with the
windows closed in summer or in strong sunshine, and leaving
the unit inside may cause it to be deformed or break down.
• In direct sunlight or near a heater
There is a risk of deformation or breakdown.
• Locations of excessive vibration
• Locations with strong electromagnetism or radiant rays
• Locations with excessive sand
In locations such as the seashore and other sandy areas or
where dust clouds occur, protect the unit from sand and dust.
There is a risk of breakdown.
• Wipe the unit with a soft dry cloth when it is dirty.
• If the unit is very dirty, wipe it using a cloth with a little
neutral solvent added, and then wipe it dry again.
Please contact your nearest Sony dealer in connection with the product
with the problem.
Input rating
Output rating
Operating temperature
Storage temperature
100 - 240 V AC 50/60 Hz 5 W
Battery charge terminal:
8.4 V DC 350 mA
0 °C to +40 °C (+32 °F to +104 °F)
–20 °C to +60 °C (–4 °F to +140 °F)
Approx. 57 × 34 × 70 mm (w/h/d)
(2 1/4 × 1 3/8 × 2 7/8 inches)
Approx. 70 g (2.5 oz)
Design and specifications are subject to change without notice.
Repère de
Afin d’éviter tout risque d’incendie ou d’électrocution, ne
pas exposer cet appareil à la pluie ou à l’humidité.
Repère de BATTERY V
Afin d’écarter tout risque d’électrocution, garder le boîtier
Ne confier l’entretien de l’appareil qu’à un technicien
Bouton de libération
de la batterie
Fiche d’alimentation
Aucune compensation ne peut être accordée si l’enregistrement
ou la lecture n’a pas pu être effectué en raison d’un problème de
batterie, de chargeur, etc.
Température de recharge
La batterie peut être rechargée à une température comprise
entre 0 °C et +40 °C (+32 °F et +104 °F). Cependant, pour que
son efficacité soit optimale, il est conseillé de la recharger
entre +10 °C et +30 °C (+50 °F et +86 °F).
Remarques sur l’utilisation
Pour utiliser rapidement la batterie
Précautions d’emploi
Vous pouvez utiliser la batterie même si elle n’a pas été
complètement chargée. Son autonomie sera toutefois moins
• Raccordez le chargeur de batterie à une prise secteur. Même
lorsque le témoin CHARGE est éteint, le chargeur n’est pas
isolé de la source d’alimentation. En cas de problème,
débranchez immédiatement le cordon d’alimentation de la
prise murale pour isoler le chargeur de la source
• Ce chargeur ne peut pas être utilisé pour charger les batteries
au nickel-cadmium ou aux hydrures métalliques de nickel.
• Rattachez correctement la batterie rechargeable à l’appareil
lorsque vous la rechargez.
• La borne de la batterie peut être endommagée si la batterie
n’est pas rattachez correctement.
• Pour protéger la batterie, ne pas la laisser plus de 24 heures sur
le chargeur après la recharge.
• Ne pas appliquer de chocs mécaniques au chargeur, ni le
laisser tomber.
• Ne pas laisser le chargeur à proximité d’un téléviseur ou d’un
récepteur AM.
Il peut parasiter la réception télévisée ou radio s’il est placé
trop près.
• Débranchez l’appareil de la prise secteur après emploi. Pour le
débrancher, tirez sur le chargeur et non pas sur la batterie.
• Evitez que des objets métalliques ne touchent les parties
métalliques du chargeur. Un court-circuit pourrait se produire
et endommager l’appareil.
Endroits à éviter
Garantie concernant l’enregistrement
• Voir le mode d’emploi de l’appareil photo utilisé pour
l’autonomie de la batterie.
• Le temps de recharge varie selon l’état de la batterie et la
température ambiante.
Qu’il soit en service ou rangé, le chargeur ne devra pas être posé
dans les types d’endroits suivants au risque de l’endommager.
• Endroits à température très élevée
Ne posez pas le chargeur dans une voiture fermée en plein été
ou lorsqu’elle est garée en plein soleil car la température de
l’habitacle atteint des degrés susceptibles d’endommager le
dispositif ou de la déformer.
• Sous les rayons de soleil ou près d’un chauffage
Risques de déformation ou de détérioration.
• Endroits soumis à de fortes vibrations
• Endroits exposés à un électromagnétisme ou à des radiations
• Environnement très sablonneux
En bord de mer et dans les autres types de régions sableuses
ou soumises à des nuages de poussière protégez le chargeur
du sable et de la poussière. Risques de détérioration.
• Essuyez l’appareil avec un chiffon sec et doux lorsqu’il est sale.
• Lorsqu’il est très sale, essuyez-le avec un chiffon imprégné
d’un peu de solvant neutre, et séchez-le bien.
• Ne pas utiliser de diluants, benzine, alcool, etc. car ils peuvent
endommager la surface de l’appareil.
• Si vous utilisez des tissus de nettoyage chimique, lisez
attentivement le mode d'emploi.
• L’appareil peut se décolorer ou être endommagé à l’emploi de
solvants volatils, comme les insecticides, ou s’il reste
longtemps au contact de produits en caoutchouc ou en vinyle.
Pour charger la batterie
Mettez la batterie sur le chargeur pour la recharger.
1 Rattachez la batterie (Voir l’illustration A).
Alignez le repère de batterie V dans le sens du repère de
chargeur V et insérez la batterie dans le sens de la flèche
(Voir l’illustration A-1).
Après l’avoir bien enfoncée, appuyez légèrement dans le sens
de la flèche jusqu'à ce qu’elle s'encliquette (Voir l’illustration
2 Relevez la fiche et raccordez-la à une prise secteur (Voir
l’illustration B).
Le témoin CHARGE (orange) s’allume et la recharge
Lorsque le témoin CHARGE s’éteint, la recharge normale est
terminée (Recharge normale).
Pour une recharge complète, qui permettra d’utiliser la
batterie plus longtemps, laissez la batterie en place encore
une heure environ (Recharge complète).
Ne pas brancher le chargeur avec la fiche vers le bas (Voir
l’illustration C).
Pour enlever la batterie
Poussez le bouton de libération de la batterie V vers l’avant et
retirez la batterie.
Temps de recharge
Le tableau suivant indique le temps de recharge quand la
batterie est complètement déchargée.
Batterie rechargeable NP-FF50 NP-FF51 NP-FF70 NP-FF71
Temps de recharge
Temps de recharge
• Temps de recharge approximatif en minutes pour recharger
complètement une batterie vide (Temps de recharge complète).
• Les chiffres entre parenthèses indiquent le temps normal
(Temps de recharge normale).
• Vérifiez si la batterie est bien fixée au chargeur si lorsque
témoin CHARGE ne s’allume pas.
• Quand vous insérez une batterie pleine dans le chargeur, le
témoin CHARGE s’allume puis s’éteint.
• Il faudra probablement plus de temps que d’habitude pour
recharger une batterie qui n’a pas été utilisée depuis
Si vous voyagez à l’étranger, n’utilisez pas le chargeur avec
un adaptateur de tension (adaptateur portatif). Cela peut
provoquer une surchauffe et des dysfonctionnements.
En cas de panne
Lorsque le témoin CHARGE clignote, consultez le tableau
Retirez la batterie chargée et remettez-la fermement en place.
Si le témoin CHARGE
clignote encore:
Installez une autre batterie
Si le témoin CHARGE s’allume mais
ne clignote pas de nouveau:
Si le témoin CHARGE s’éteint parce
que la recharge est terminée, il n’y a
aucun problème.
Si le témoin CHARGE
clignote de nouveau:
Le problème vient de
Si le témoin CHARGE s’allume mais
ne clignote pas de nouveau:
Si le témoin CHARGE s’éteint parce
que la recharge est terminée, le
problème vient de la première
batterie rechargeable installée.
Veuillez contacter votre revendeur Sony et lui apporter l’appareil qui ne
fonctionne pas.
Tension déntrée
Tension de sortie
Secteur 100 - 240 V 50/60 Hz 5 W
Borne de recharge de la batterie:
CC 8,4 V 350 mA
Température de fonctionnement
0 °C à +40 °C (+32 °F à +104 °F)
Température d’entreposage –20 °C à +60 °C (–4 °F à +140 °F)
Dimensions hors tout
Env. 57 × 34 × 70 mm (l/h/p)
(2 1/4 × 1 3/8 × 2 7/8 pouces)
Env. 70 g (2,5 on.)
La conception et les spécifications peuvent être modifiées sans
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF
