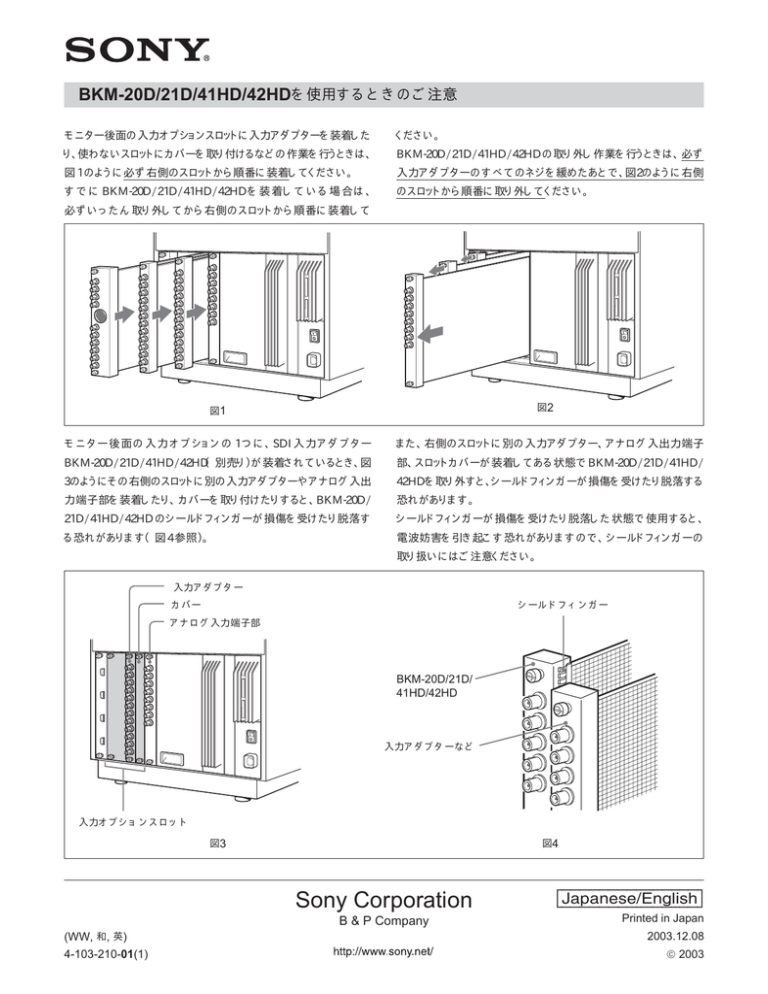

BKM-20D/21D/41HD/42HDを使用するときのご注意
モニター後面の入力オプションスロットに入力アダプターを装着した
ください。
り、使わないスロットにカバーを取り付けるなどの作業を行うときは、
BKM-20D/21D/41HD/42HDの取り外し作業を行うときは、必ず
図 1 のように必ず右側のスロットから順番に装着してください。
入力アダプターのすべてのネジを緩めたあとで、図2のように右側
すでに BKM-20D/21D/41HD/42HDを装 着している場 合は、
のスロットから順番に取り外してください。
必ずいったん取り外してから右側のスロットから順番に装着して
図1
図2 モニター後面の入力オプションの 1 つに、SDI 入力アダプター
また、右側のスロットに別の入力アダプター、アナログ入出力端子
BKM-20D/21D/41HD/42HD(別売り)が装着されているとき、図
部、スロットカバーが装着してある状態でBKM-20D/21D/41HD/
3のようにその右側のスロットに別の入力アダプターやアナログ入出
42HDを取り外すと、
シールドフィンガーが損傷を受けたり脱落する
力端子部を装着したり、カバーを取り付けたりすると、BKM-20D/
恐れがあります。
21D/41HD/42HD のシールドフィンガーが損傷を受けたり脱落す
シールドフィンガーが損傷を受けたり脱落した状態で使用すると、
る恐れがあります(図 4 参照)
。
電波妨害を引き起こす恐れがありますので、シールドフィンガーの
取り扱いにはご注意ください。
入力アダプター
シールドフィンガー
カバー
アナログ入力端子部
BKM-20D/21D/
41HD/42HD
入力アダプターなど
入力オプションスロット
図3
図4
Sony Corporation
B & P Company
(WW, 和, 英)
4-103-210-01(1)
[Japanese/English]
Printed in Japan
2003.12.08
 2003
Note about using the BKM-20D/21D/41HD/42HD
When installing the input adaptor in an input option
slot on the rear of the monitor, or fitting a cover plate
to an unused slot, always do such operation in order
from the rightmost slot, as shown in Figure 1. If a
BKM-20D/21D/41HD/42HD is already installed, first
of all remove it and then do the installing operation in
order from the rightmost slot.
When removing a BKM-20D/21D/41HD/42HD,
always loosen all input adaptor screws and then
remove in order from the rightmost slot, as shown in
Figure 2.
Figure 1
When one of the input option slots on the rear of the
monitor has a BKM-20D/21D/41HD/42HD (optional)
installed, if the slot to the right has another adaptor or
the analog input connectors board, or a cover plate
fitted, as shown in Figure 3, the radiation shield of the
Figure 2
BKM-20D/21D/41HD/42HD may be damaged or
detached (see Figure 4). Using the BKM-20D/21D/
41HD/42HD with the radiation shield damaged or
detached may result in electromagnetic interference.
Always use care about the radiation shield.
Input adaptor
Radiation shield
Cover plate
Analog input connectors board
BKM-20D/21D/
41HD/42HD
Input adator, etc.
Input option slots
Figure 3
Figure 4
