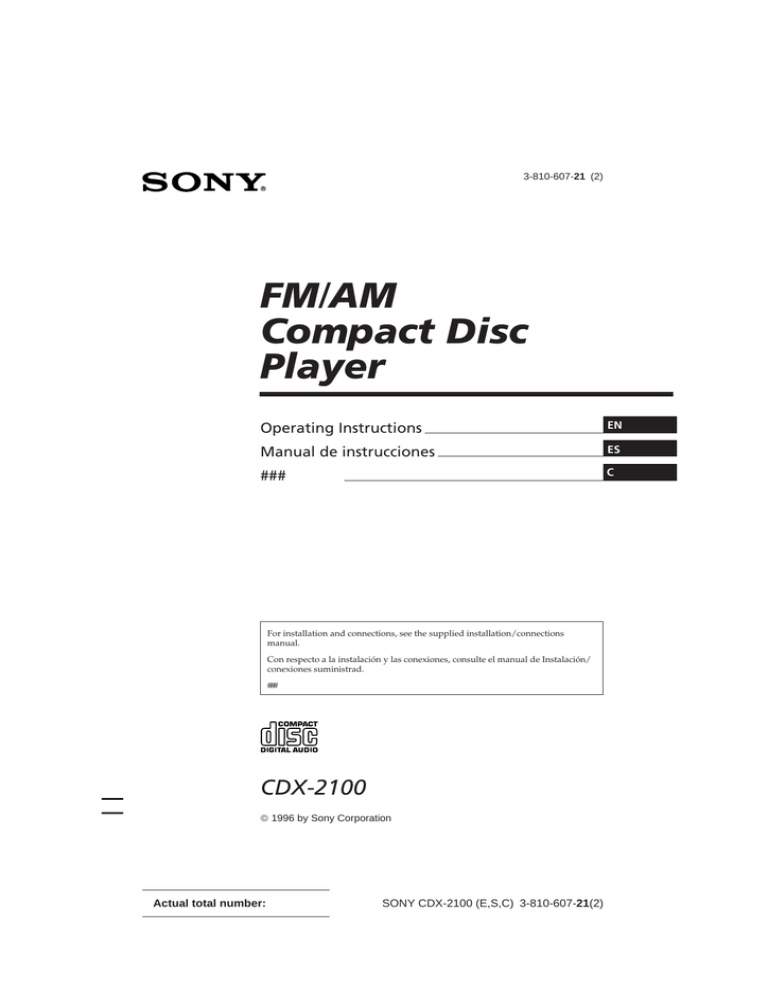

3-810-607-21 (2)
FM/AM
Compact Disc
Player
Operating Instructions
EN
Manual de instrucciones
ES
###
C
For installation and connections, see the supplied installation/connections
manual.
Con respecto a la instalación y las conexiones, consulte el manual de Instalación/
conexiones suministrad.
###
CDX-2100
 1996 by Sony Corporation
Actual total number:
SONY CDX-2100 (E,S,C) 3-810-607-21(2)
Features
General
• Built-in power amplifier (max. output:
20 W × 4 ch.) enables you to enjoy 4-speaker
systems.
• Line outputs for connecting an optional
power amplifier.
• 12-hour digital clock provided (page 5).
CD player section
• 1 bit DAC (Digital-to-Analog Converter) for
clear sound reproduction.
• Quick recovery mechanism for preventing
sound skipping.
• Convenient functions such as the Intro Scan
Function for locating a desired track, the
Repeat Play Function for playing a track
repeatedly, and the Shuffle Play Function
for playing tracks in random order.
EN
Tuner section
• Up to 24 stations can be preset: 18 FM
stations and 6 AM stations.
• Automatic Memory function stores a total
of 24 stations in memory quickly and easily
(page 7).
2
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Table of Contents
Precautions ............................................................... 4
Setting the Clock ...................................................... 5
CD Player Operation
Playing a CD .............................................................
Ejecting the CD ........................................................
Locating the Beginnings of Tracks
— AMS (Automatic Music Sensor)
Function ..........................................................
Locating the Desired Part of a Track
— Manual Search Function ...............................
Searching for the Desired Track
— Intro Scan Function ........................................
Playing Tracks Repeatedly
— Repeat Play Function .....................................
Playing Tracks in Random Order
— Shuffle Play Function ....................................
5
5
6
6
6
6
Other Functions
Adjusting the Sound Characteristics ....................
Enjoying Bass and Treble at Low Volume
— Loudness Function .........................................
Muting the Sound Quickly
— Mute Function ................................................
Muting the Beep Tone .............................................
Turning on the Clock Display
— Power Select Function ...................................
8
8
8
9
9
Maintenance ............................................................. 9
Dismounting the Unit ............................................. 9
Location of Controls .............................................. 10
Specifications .......................................................... 11
Troubleshooting Guide ......................................... 12
6
EN
Radio Reception
Searching for Stations Automatically
— Automatic Tuning ..........................................
If FM Stereo Reception is Poor
— Monaural Mode ..............................................
Tuning in by Adjusting the Frequency
— Manual Tuning ...............................................
Memorising Stations Automatically
— Automatic Memory Function .......................
Memorising Only the Desired Stations ................
Receiving the Memorised Stations ........................
7
7
7
7
8
8
3
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Precautions
• Before operating the unit for the first time or
after replacing the car battery, press the reset
button with a ballpoint pen etc., then operate
the unit.
Reset button
Do not expose discs to direct sunlight or heat
sources such as hot air-ducts. Do not leave
them in a car parked in direct sunlight where
there can be a considerable rise in the
temperature inside the car.
• If your car is parked in direct sunlight
resulting in a considerable rise in
temperature inside the car, allow the unit to
cool off before operating it.
• If no power is being supplied to the unit,
check the connections first. If everything is in
order, check the fuse.
• If no sound comes from the speakers in
2-speaker systems, set the fader control to the
centre position.
EN
If you have any questions or problems
concerning your unit that are not covered in
this manual, please consult your nearest Sony
dealer.
Before playing, clean the discs with an optional
cleaning cloth. Wipe each disc from the centre
of the disc outward.
Do not use solvents such as benzine, thinner,
commercially available cleaners or antistatic
spray intended for analog discs.
Notes on Moisture condensation
Notes on CDs
On a rainy day or in a very damp area,
moisture may condense on the lenses inside
the CD player. Should this occur, the unit will
not operate properly. In this case, remove the
disc and wait for about an hour until the
moisture has evaporated.
A dirty or defective disc may cause sound
dropouts during playback. To enjoy optimum
sound, handle the disc as follows.
Handle the disc by its edge to keep the disc
clean. Do not touch its surface.
When you play 8 cm CDs
To use the optional Sony compact disc single
adapter (CSA-8) to protect the CD player from
damage.
Do not stick paper or tape on the labelled
surface.
4
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Setting the Clock
The clock has a 12-hour digital indication.
CD Player Operation
For example, setting it to 10:08
1
2
Display the time.
(Press the OFF or
unit operation.)
Press the DSPL
two seconds.
DSPL
button during
button for more than
Playing a CD
After inserting the CD, playback will
start from the first track automatically.
Label side up
100
The hour digit(s) blinks.
Set the hour digits.
to go forward
to go back
3
Press the SEL button momentarily.
When the unit starts CD playback, the
elapsed playing time will be displayed.
To display the elapsed playing time and the
track number alternately, press the DSPL
button.
1000
MIN
SEC
215
The minute digits blink.
Elapsed playing time
Set the minute digits.
to go forward
When the last track on the CD is over,
EN
CD Player Operation
1000
If a CD is already inserted, press the CD
button to start playback.
the track number indication will return to “1”,
and playback will continue from the first track
of the CD.
to go back
1008
4
Press the DSPL button momentarily.
The clock activates.
Note
If the car has no accessory position on the ignition key
switch, the clock cannot be set unless the power is turned
on. Set the clock after you have turned on the radio, or
during CD playback.
Note
To play a 8 cm CD, use the optional Sony compact disc
single adapter (CSA-8).
To stop playback,
eject the CD by pressing the
button or
press the OFF button.
Playback stops also when you select another
source (radio) by pressing the FM/AM button.
Ejecting the CD
Press the
button.
Note
If you leave the ejected disc in the disc insertion slot after
you have pressed the 6 button, the disc will automatically
retract into the unit after about 15 seconds in order to
protect it.
5
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Locating the Beginnings
of Tracks
— AMS (Automatic Music Sensor) Function
During playback, press either side of
the SEEK/AMS/MANU button once for
each track you wish to skip.
SEEK/AMS
MANU
To locate
previous tracks
Playing Tracks in Random
Order —Shuffle Play Function
SHUF
Press the 3 button during playback.
n “SHUF” appears on the display.
All tracks on the currently selected disc are
played in random order.
SEEK/AMS
MANU
To locate
succeeding tracks
Locating the Desired Part
of a Track — Manual Search Function
EN
During playback, press and hold either
side of the SEEK/AMS/MANU button for
more than two seconds. Release the
button when you have found the
desired part.
SEEK/AMS
MANU
To reverse
SEEK/AMS
MANU
To forward
If you reverse to the beginning of the disc, “_ _ ” appears
on the display. Forwarding to the end of the disc causes
“ _ _” to be displayed.
In either case, you can neither proceed to the previous nor
the following track.
Searching for the Desired
Track — Intro Scan Function
INTRO
Press the 1 button during playback.
n “INTRO” appears on the display.
The first 10 seconds of all the tracks are played.
When you find the desired track, press the
button once more. The unit returns to normal
playback mode.
Playing Tracks Repeatedly
— Repeat Play Function
REPEAT
6
Press the 2 button during playback.
n “REPEAT” appears on the display.
When the currently played track is over, it will
be played again from the beginning.
To cancel this mode, press the button again.
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Radio Reception
Searching for Stations
Automatically — Automatic Tuning
1
1
Select the desired band.
2
Press and hold either side of the SEEK/
AMS/MANU button.
Release the button when the desired station
is received.
Select the desired band.
SEEK/AMS
MANU
FMI n FMII n FMIII n
FMI n ···
FM
AM
2
Tuning in by Adjusting the
Frequency — Manual Tuning
AM
Press either side of the SEEK/AMS/MANU
button once to search for the next
station (automatic tuning).
SEEK/AMS
MANU
SEEK/AMS
MANU
For lower frequencies
For higher frequencies
When an FM stereo programme with sufficient
signal strength is tuned in,
FM
STEREO
879
the “STEREO" indication appears.
To keep the automatic tuning from stopping on
stations too frequently (local seek mode), press
the SENS button momentarily to get the “LOCAL”
indication.
Only the stations with relatively strong signals will be
tuned in. The local seek mode functions only when
automatic tuning is in operation.
For higher frequencies
PREVENT ACCIDENTS!
When tuning in during driving, use automatic
tuning.
Memorising Stations
Automatically
— Automatic Memory Function
Stations with the clearest reception are
automatically searched and memorised on
each band (FMI, FMII, FMIII and AM). Up to 6
stations on each band can be stored on the
preset number buttons 1 to 6 in the order of
band frequency.
1
Select the desired band.
2
Press the A.MEM button for more than two
seconds.
The unit will be start scanning the selected
band and memorise the tuned stations on
the preset number buttons 1 through 6
automatically.
EN
CD Player Operation/Radio Reception
The scanning stops when a station is received.
Press either side of the SEEK/AMS/MANU
button repeatedly until the desired station is
received.
For lower frequencies
SEEK/AMS
MANU
If FM Stereo Reception is
Poor — Monaural Mode
Press the SENS button momentarily.
n “MONO” appears on the display.
The sound will improve, but it will be
monaural.
By pressing the SENS button, you can change the
displayed items as follows:
z LOCAL
z MONO
z Normal mode
7
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Memorising Only the
Desired Stations
1
Select the desired band (page 7).
2
Tune in the station which you wish to
store on a preset number button.
3
Press and hold the desired preset
number button ( 1 to 6 ) for about
two seconds until you hear a beep tone.
INTRO
Other Functions
Adjusting the Sound
Characteristics
1
VOL (volume) n BAS (bass) n TRE
(treble) n BALANCE (balance) n FADER
(fader) n VOL (volume) n ···
The number of the pressed preset number
button appears in the display window.
Up to 6 stations on each band (FMI, FMII, FMIII and AM)
can be stored on the preset number buttons in the order of
your choice. Therefore, 18 stations can be memorised on FM.
If you try to store another station on the same preset
number button, the previously stored station will be erased.
EN
Receiving the Memorised
Stations
1
Select the desired band (page 7).
2
Press momentarily the preset number
button ( 1 to 6 ) on which the
desired station is stored.
Select the item you want to adjust by
pressing the SEL button repeatedly.
2
Adjust the selected item by pressing
either side of the +/– button.
Adjust within three seconds after selecting.
(After three seconds the buttons will again
serve as volume control buttons.)
Enjoying Bass and Treble
at Low Volume
— Loudness Function
INTRO
Note
If you press the preset number button for more than two
seconds, the currently received station will be memorised.
To receive the previously memorised station, make sure
that the preset number button is pressed only momentarily.
Press the LOUD button. n “LOUD” will
appear on the display.
The bass and treble will be boosted.
To cancel, press again.
Muting the Sound Quickly
— Mute Function
Press the MUTE button. n The “MUTE”
indication flashes.
The sound is muted at once.
To restore the previous volume level, press
again.
This function will be also cancelled when:
— + side of the +/– or OFF button is pressed.
— ejecting a CD by pressing the 6 button during CD
playback.
8
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Muting the Beep Tone
Dismounting the Unit
Press the 6 button while pressing
the SEL button.
To reactivate the beep tone, press these buttons
once more.
1
While pushing in on the left side of the
front cover, insert the tip of a thin
screwdriver as shown in the illustration,
then pry off the front cover.
Thin screwdriver
(Be careful to not break the front cover.)
Note
When connecting an optional power amplifier to the LINE
OUT, the beep tone is disabled.
Turning on the Clock
Display — Power Select Function
Only for cars with accessory position on the
ignition key switch.
Maintenance
2
EN
3
Use a thin screwdriver to push in the clip
on the left side of the unit, then pull out
the left side of the unit until the catch
clears the mounting.
4
Repeat step 3 on the right side.
Fuse Replacement
When replacing the fuse, be sure to use one
matching the amperage rating stated on the
fuse. If the fuse blows, check the power
connection and replace the fuse. If the fuse
blows again after replacement, there may be an
internal malfunction. In such a case, consult
your nearest Sony dealer.
Repeat step 1 on the right side. Then the
front cover will be removed.
Radio Reception/Other Functions
To turn the Power Select Function on
Press the OFF button while pressing
the SEL button.
To turn the accessory position ON or OFF, the
clock will be displayed or not.
To avoid battery wear, the clock is not
displayed when the unit is initialization.
Fuse (15 A)
Warning
Never use a fuse with an amperage rating
exceeding the one supplied with the unit as
this could damage the unit.
5 Slide the unit out of the mounting.
9
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Location of Controls
OFF
SEEK/AMS
MANU
DSPL
LOUD
MUTE
EN
SENS
FM
SEL
INTRO
REPEAT
SHUF
1
2
3
CD
4
5
6
AM
A.MEM
Refer to the pages in r for details.
1 LOUD (loudness) button 8
2 OFF button 589
3 Reset button 4
4 DSPL (display mode change/time set)
button 5
5 +/– (volume/bass/treble/balance/fader
control) button 58
6 Display window
7 SEEK/AMS/MANU (automatic tuning/
Automatic Music Sensor/manual search)
button 67
8 6 (eject) button 58
9 SENS (sensitivity adjust) button 7
!º MUTE button 8
!¡ SEL (control mode select) button 589
!™ During radio reception:
Preset number buttons 8
During CD playback:
INTRO
1
REPEAT
2
SHUF
3
INTRO (intro scan) button 6
REPEAT (repeat play) button 6
SHUF (shuffle play) button 6
!£ Frequency Select switch (located on the
bottom of the unit)
See “Frequency Select Switch” in the
Installation/connections manual.
!¢ FM/AM (radio on/band select) button
57
!∞ CD (CD play) button 5
!§ A.MEM (Automatic Memory function)
button 7
When the position of switch !£ have been
changed, be sure to press the reset button after
connecting power.
10
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Specifications
CD player section
System
Signal-to- noise ratio
Frequency response
Wow and flutter
Power amplifier section
Compact disc digital audio
system
90 dB
10 – 20,000 Hz
Below measurable limit
Outputs
Speaker outputs
(sure seal connectors)
Speaker impedance
4 – 8 ohms
Maximum power output 20 W × 4 (at 4 ohms)
General
Tuner section
Output lead
FM
Tuning range
FM tuning interval:
50kHz/200 kHz switchable
87.5 – 108.0 MHz (at
50 kHz step)
87.5 – 107.9 MHz (at
200 kHz step)
Antenna terminal
External antenna connector
Intermediate frequency 10.7 MHz
Usable sensitivity
13 dBf
Selectivity
70 dB at 400 kHz
Signal-to-noise ratio
65 dB (stereo),
68 dB (mono)
Harmonic distortion at 1 kHz
0.5 % (stereo),
0.3 % (mono)
Separation
33 dB at 1 kHz
Frequency response
30 – 15,000 Hz
Capture ratio
2 dB
Tone controls
Power requirements
Dimensions
Mounting dimension
Mass
Supplied accessories
Optional accessories
Power antenna control/
Power amplifier control
lead
Bass ±10 dB at 100 Hz
Treble ±10 dB at 10 kHz
12 V DC car battery
(negative ground)
Approx. 178 × 50 × 180 mm
(w/h/d)
Approx. 183 × 53 × 159 mm
(w/h/d)
Approx. 1.2 Kg
Parts for installation and
connections (1 set)
RCA pin cord
RC-63 (1 m), RC-64 (2 m),
RC-65 (5 m)
Cleaning cloth XP-CD1
Compact disc single
adaptor CSA-8
EN
AM
Tuning range
Antenna terminal
Intermediate frequency
Sensitivity
AM tuning interval:
9 kHz/10 kHz switchable
531 – 1,602 kHz (at 9 kHz
step)
530 – 1,710 kHz (at 10 kHz
step)
External antenna connector
450 kHz
32 µV
Design and specifications are subject to change without
notice.
11
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Troubleshooting Guide
The following checklist will assist in the correction of most problems which you may encounter with
your unit.
Before going through the checklist below, refer to the connection and operating procedures.
General
Problem
Cause/Solution
No sound
• Adjust the volume with + side of the +/– button.
• Set the fader control to the centre position for 2-speaker
systems.
The contents of the memory
have been erased.
• The power cord or battery has been disconnected.
• The reset button has been pressed.
n Store stations into memory again.
Indications do not appear in the Press the reset button.
display window.
EN
Antenna does not retract.
When the AMP/ANT REM lead is connected to the power
antenna, the antenna will be extended as long as the unit is
turned on.
No beep tone.
• An optional power amplifier is connected to the LINE OUT.
• The beep tone is muted (page 9).
CD playback
Problem
Cause/Solution
CD cannot be loaded.
• Another CD is already loaded.
• The CD was forcibly inserted upside down.
Play does not begin.
Dusty disc.
CD is automatically ejected.
The ambient temperature is more than 50°C.
CD will not eject.
Press the 6 button for more than two seconds.
The operation buttons do not
function.
Press the reset button.
The sound skips due to
vibration.
• The unit is installed at an angle of more than 20°.
• The unit is not installed in a sturdy part of the car.
Radio reception
Problem
Cause/Solution
Preset tuning is not possible.
• Memorise the correct frequency.
• The broadcast is too weak.
Automatic tuning is not
possible.
The broadcast is too weak.
n Use manual tuning.
The “STEREO” indication
flashes.
• Tune in precisely.
• The broadcast is too weak.
n Press the SENS button to enter the MONO mode.
12
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Error displays
The following indications will flash for about five seconds.
Display
Cause
Solution
CD is dirty or inserted upside down.
Clean or insert the CD correctly.
The CD player cannot be operated
because of some problem.
Press the reset or 6 button.
If the above-mentioned solutions do not help to improve the situation, consult your nearest Sony
dealer.
EN
13
Actual total number:
Sony CDX-2100 (E,S,C) 3-810-607-21(2)
Particularidades
Generales
• Amplificador de potencia incorporado
(salida máx.: 20 vatios × 4 canales) que le
permitirá disfrutar de un sistema de 4
altavoces.
• Salidas de línea para conectar un
amplificador (no suministrado).
• Reloj digital de 12 horas suministrado
(página 5).
Sección del reproductor de CD
ES
• Convertidor analógico-digital (DAC) de
1 bit para ofrecer una reproducción clara del
sonido.
• Mecanismo de recuperación rápida para
evitar la omisión de sonido.
• Funciones útiles, como la función de
exploración de introducciones para buscar
una canción determinada, la función de
reproducción repetida para escuchar
repetidamente una canción y la función de
reproducción aleatoria para reproducir
canciones en orden arbitrario.
Sección del sintonizador
• Posibilidad de memorización de hasta 24
emisoras: 18 para FM y 6 para AM.
• Función de memoria automática, que
puede almacenar rápida y fácilmente un total
de 24 emisoras en memoria (página 7).
2
Actual total number :
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Indice
Precauciones ............................................................. 4
Puesta en hora del reloj ........................................... 5
Operación del reproductor de
CD
Reproducción de un CD .........................................
Extracción del CD ....................................................
Localización del comienzo de las canciones
— Función del sensor de música
automático (AMS) ..........................................
Localización de la parte que desee de una
canción
— Función de búsqueda manual ......................
Búsqueda de una canción determinada
— Función de exploración de
introducciones ................................................
Reproducción repetida de canciones
— Función de reproducción repetida ..............
Reproducción de canciones en orden aleatorio
— Función de reproducción aleatoria .............
5
6
Otras funciones
Ajuste de las características del sonido ................
Buena calidad de sonido incluso a bajo volumen
— Función de sonoridad ...................................
Silenciamiento rápido del sonido
— Función de silenciamiento ............................
Silenciamiento de los pitidos .................................
Activación del visualizador del reloj
— Función de selección de alimentación .........
8
8
8
9
9
6
6
6
Mantenimiento ......................................................... 9
Desmontaje de la unidad ........................................ 9
Ubicación de los controles .................................... 10
Especificaciones ..................................................... 11
Guía para la solución de problemas ................... 12
6
6
ES
Radiorecepción
Búsqueda automática de emisoras
— Sintonización automática ............................. 7
Si un programa de FM estéreo es difícil de recibir
— Modo monoaural ........................................... 7
Sintonización mediante el ajuste de la frecuencia
— Sintonización manual .................................... 7
Memorización automática de emisoras
— Functión de memoria automática ............... 7
Memorización de las emisoras deseadas ............. 8
Recepción de emisoras memorizadas ................... 8
3
Actual total number :
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Precauciones
• Antes de utilizar la unidad por primera vez,
o después de haber reemplazado la batería
del automóvil, presione el botón de
reposición con un bolígrafo, etc y, a
continuación, inicie el funcionamiento de la
unidad.
Botón de reposición
ES
• Si dejó el automóvil aparcado bajo el sol y
aumentó considerablemente la temperatura
interior del mismo, deje que se enfrie la
unidad antes de emplearla de nuevo.
• Si la unidad no recibe alimentación,
compruebe en primer lugar las conexiones. Si
todo está en orden, compruebe el fusible.
• Si no se obtiene sonido a través de un sistema
de 2 altavoces, sitúe el control de equilibrio
entre los altavoces delanteros y traseros en la
posición central.
Si tiene alguna pregunta o problema en
relación con la unidad que este manual no
pueda resolver, consulte a su proveedor Sony.
Notas sobre los CD
Un disco sucio o defectuoso puede causar la
pérdida de sonido durante la reproducción.
Para obtener un nivel de sonido óptimo,
emplee los discos como se indica a
continuación.
Tome los discos por sus bordes para
mantenerlos limpios. No toque la superficie.
No exponga los discos a la luz solar directa ni
a fuentes térmicas tales como conductos de
aire cálido, ni los deje en un automóvil
aparcado al sol donde la temperatura de su
interior puede aumentar considerablemente.
Antes de reproducir un disco, límpielo con un
paño limpiador opcional. Hágalo del centro
hacia la periferia.
No utilice disolventes tales como bencina,
diluidor de pintura, ni limpiadores o aerosoles
para a discos analógicos.
Notas sobre la condensación de
humedad
En un día lluvioso, o en un lugar muy
húmedo, es posible que se condense humedad
en la lente interior del reproductor de CD.
Cuando suceda esto, la unidad no funcionará
adecuadamente. En tal caso, extraiga el disco y
espere aproximadamente una hora hasta que
la humedad se haya evaporado.
Si reproduce discos compactos de
8 cm
Emplee el adaptador sencillo para discos
compactos opcional de Sony (CSA-8) con el fin
de proteger el reproductor de discos
compactos contra posibles daños.
No pegue papel ni cinta adhesiva sobre la
superficie de la etiqueta.
4
Actual total number :
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Puesta en hora del reloj
El reloj posee una indicación digital de 12
horas.
Por ejemplo, para ajustarlo a las 10:08
1
2
Muestre la hora.
(Presione el tecla OFF o DSPL
funcionamiento de la unidad.)
Presione la tecla
dos segundos.
DSPL
Operación del
reproductor de CD
Reproducción de un CD
durante el
durante más de
Después de insertar un CD, la
reproducción se iniciará
automáticamente desde la primera
canción.
Cara de la etiqueta hacia arriba
100
El dígito de la hora parpadean.
Ajuste los dígitos de la hora.
para avanzar
Si ya hay un CD insertado, presione la
tecla CD para iniciar la reproducción.
para retroceder
1000
Presione ligeramente la tecla SEL.
1000
Los dígitos de los minutos parpadean.
MIN
SEC
215
Ajuste los dígitos de los minutos.
Tiempo de reproducción transcurrido
para avanzar
4
para retroceder
Cuando finalice la última canción
del CD,
1008
La indicación del número de canción volverá a
mostrar el valor “1” y la reproducción volverá
a iniciarse desde la primera canción del CD.
Presione ligeramente la tecla
El reloj comienza a funcionar.
DSPL
.
Nota
Si el automóvil no dispone de posición accesoria en el
interruptor de la llave de encendido, el reloj no podrá
ajustarse a menos que se active la alimentación. Ajústelo
una vez encendida la radio, o bien durante la reproducción
del CD.
ES
Operación del reproductor de CD
3
Cuando la unidad inicie la reproducción
del CD, aparecerá el tiempo de
reproducción transcurrido.
Para mostrar el tiempo de reproducción
transcurrido y el número de canción
alternativamente, presione la tecla DSPL .
Nota
Para reproducir un CD de 8 cm, utilice el adaptador
sencillo de discos compactos CSA-8 Sony opcional.
Para detener la reproducción,
Extraiga el CD presionando la tecla
,o
presione la tecla OFF .
La reproducción también se detiene al
seleccionar otra fuente (radio) presionando la
tecla FM/AM.
5
Actual total number :
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Extracción del CD
Presione la tecla
Búsqueda de una canción
determinada
.
Nota
Si deja el disco extraído en la ranura de inserción del
mismo después de haber presionado la tecla 6, el disco se
insertará automáticamente en la unidad después de unos
15 segundos a fin de protegerlo.
Localización del comienzo
de las canciones
— Función del sensor de música automático
(AMS)
Durante la reproducción, presione
cualquier lado de la tecla SEEK/AMS/
MANU tantas veces como canciones
desee omitir.
— Función de exploración de
introducciones
INTRO
Presione la tecla 1 durante la
reproducción. n “INTRO” aparece en el
visualizador principal.
Se reproducen los 10 primeros segundos de
todas las canciones. Cuando encuentre la
canción que desee, presione la tecla una vez
más. La unidad vuelve al modo de
reproducción normal.
Reproducción repetida de
canciones
— Función de reproducción repetida
REPEAT
SEEK/AMS
MANU
SEEK/AMS
MANU
ES
Para localizar las
canciones anteriores
Para localizar las
canciones posteriores
Presione la tecla 2 durante la
reproducción. n “REPEAT” aparece en
el visualizador principal.
Cuando termina la reproducción de la canción
actual, ésta vuelve a reproducirse desde el
principio.
Para cancelar este modo, vuelva a pulsar la
tecla.
Localización de la parte
que desee de una canción
— Función de búsqueda manual
Durante la reproducción, mantenga
presionado cualquier lado de la tecla
SEEK/AMS/MANU por más de dos
segundos. Suelte la tecla cuando haya
encontrado la parte que desee.
SEEK/AMS
MANU
Hacia atrás
SEEK/AMS
MANU
Reproducción de canciones
en orden aleatorio
— Función de reproducción aleatoria
SHUF
Presione la tecla 3 durante la
reproducción. n “SHUF” aparece en el
visualizador principal.
Todas las canciones del disco actualmente
seleccionado se reproducen en orden aleatorio.
Hacia delante
Si rebobina hasta el principio del disco, aparecerá “_ _ ”
en el visor. Si avanza hasta el final del mismo, aparecerá
“ _ _ ”.
En cualquier caso, no es posible ir a la canción siguiente ni
a la anterior.
6
Actual total number :
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Radiorecepción
Búsqueda automática de
emisoras — Sintonízación automática
1
Seleccione la banda que desee.
FMI n FMII n FMIII n
FMI n ···
FM
AM
2
AM
By pressing the SENS button, you can change the
displayed items as follows:
z LOCAL
z MONO
z Normal mode
Sintonización mediante el
ajuste de la frecuencia
—␣ Sintonízación manual
1
Seleccione la banda que desee.
2
Mantenga presionado cualquier lado de
la tecla SEEK/AMS/MANU.
Suelte la tecla cuando se reciba la emisora
deseada.
Presione cualquier lado de la tecla SEEK/
AMS/MANU una vez para buscar la
emisora siguiente (sintonización
automática).
SEEK/AMS
MANU
Para frecuencias
inferiores
SEEK/AMS
MANU
Para frecuencias
superiores
Cuando se sintonice un programa estéreo de FM
de señal suficientemente intensa,
FM
STEREO
879
aparecerá la indicación “STEREO”.
Para evitar que la sintonización automática se
detenga en emisoras con demasiada frecuencia
(modo de búsqueda local), presione ligeramente la
tecla SENS a fin de que aparezca la indicación
“LOCAL”.
De esta forma sólo se sintonizarán las emisoras de señal
relativamente intensa. Las funciones del mode de búsqueda
local solamente funcionará cuando esté activada la sintonía
automática.
Si un programa de FM
estéreo es difícil de recibir
— Modo monoaural
Para frecuencias
inferiores
SEEK/AMS
MANU
Para frecuencias
superiores
PREVENCIÓN DE ACCIDENTES
Durante la conducción, utilice la sintonización
automática.
Memorización automática
de emisoras
— Función de memoria automática
Las emisoras de cada banda que se reciben con
mayor claridad se localizan y se almacenan en
la memoria de forma automática (FMI, FMII,
FMIII and AM). Es posible almacenar un
máximo de 6 emisoras de cada banda en las
teclas numéricas de memorización de 1 a 6 por
orden de frecuencia.
1
Seleccione la banda que desee.
2
Mantenga presionada la tecla A.MEM
durante más de dos segundos.
La unidad iniciará la exploración de la
banda seleccionada y memorizará las
emisoras sintonizadas en las teclas
numéricas de memorización de 1 a 6
automáticamente.
Presione ligeramente la tecla SENS .
n␣ “MONO” aparece en visualizador
principal.
El sonido mejorará, pero será monoaural.
Actual total number :
ES
Operación del reproductor de CD/Radiorecepción
La exploración se detendrá cuando se reciba
una emisora. Presione repetidamente cualquier
lado de la tecla SEEK/AMS/MANU hasta
recibir la emisora deseada.
SEEK/AMS
MANU
7
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Memorización de las
emisoras deseadas
1
Seleccione la banda que desee (página␣ 7).
2
Sintonice la emisora que desee almacenar
en la tecla numérica de memorización.
3
Mantenga presionada la tecla numérica
de memorización que desee ( 1 a
6
) durante unos dos segundos hasta
que oiga un pitido.
INTRO
Otras funciones
Ajuste de las
características del sonido
1
VOL (volumen) n BAS (graves) n TRE
(agudos) n BALANCE (equilibrio) n
FADER (equilibrio entre los altavoces
delanteros y traseros) n VOL (volumen)
n ...
El número de la tecla numérica de memorización
presionada aparecerá en el visualizador principal.
Podrá almacenar hasta 6 emisoras de cada banda (FMI,
FMII, FMIII y AM) en las teclas numéricas de
memorización en el orden que desee. De esta forma, pueden
memorizarse 18 emisoras de FM.
Si intenta almacenar otra emisora en una tecla numérica de
memorización ya programada, la previamente almacenada
se borrará.
ES
Recepción de emisoras
memorizadas
1
Seleccione la banda deseada (página 7).
2
Presione ligeramente la tecla numérica
( 1 a 6 ) en la que esté almacenada
la emisora que desee recibir.
INTRO
Nota
Si mantiene presionada la tecla numérica de memorización
durante más de dos segundos, se memorizará la emisora
actual. Para recibir la emisora previamente memorizada,
cerciórese de presionar ligeramente la tecla numérica de
memorización.
Seleccione el elemento que desee ajustar
presionando repetidamente la tecla SEL.
2
Ajuste el elemento seleccionado
presionando cualguier lado de tecla
+/–.
Realice el ajuste antes de que transcurran tres
segundos desde la selección (después de tres
segundos, las teclas volverán a funcionar como
teclas de control de volumen).
Buena calidad de sonido
incluso a bajo volumen
— Función de sonoridad
Presione la tecla LOUD . n “LOUD”
aparecerá en el visualizador principal.
Se reforzarán los graves y los agudos.
Para cancelar la función de esta tecla, vuelva a
presionarla.
Silenciamiento rápido del
sonido — Función de silenciamiento
Presione la tecla MUTE . n La indicación
“MUTE” parpadea.
El sonido se eliminará al momento.
Para restaurar el nivel de volumen previo,
vuelva a presionarla.
Esta función también se cancelará cuando:
— se presione el lado + de la tecla +/– u OFF.
— se extraiga un CD presionando la tecla 6 durante la
reproducción del CD.
8
Actual total number :
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Silenciamiento de los
pitidos
Desmontaje de la unidad
1
Presione la tecla 6 manteniendo
pulsada la tecla SEL.
Para volver a activar los pitidos, presione de
nuevo estas teclas.
Mientras ejerce presión sobre el lado
izquierdo de la cubierta frontal, inserte
la punta de un destornillador fino como
se muestra en la ilustración y haga
palanca para levantar la cubierta frontal.
Destornillador fino
(Tenga cuidado de no romper la cubierta
frontal.)
Nota
Si conecta un amplificador de potencia opcional a la toma
LINE OUT, el pitido se desactivará.
Activación del
visualizador del reloj
— Función de selección de alimentación
Sólo para automóviles con posición accesoria
en el interruptor de la llave de encendido.
2
Para activar la función de selección de
alimentación
Presione la tecla OFF mientras
presiona la tecla SEL.
Según active ON o desactive OFF la posición
accesoria, el reloj aparecerá o no aparecerá.
Para evitar el desgaste de las pilas, el reloj no
aparece durante la inicialización de la unidad.
Repita el paso 1 en el lado derecho.
A continuación, podrá retirar la cubierta
frontal.
ES
Utilice un destornillador fino para
presionar sobre el clip del lado izquierdo
de la unidad y, a continuación, tire del
lado izquierdo de la unidad hasta que el
enganche lo deje libre.
4
Repita el paso 3 en el lado derecho.
5
Deslice la unidad hacia fuera.
Mantenimiento
Sustitución del fusible
Para reemplazar el fusible, cerciórese de
utilizar otro del amperaje correcto indicado en
el portafusible. Si el fusible salta, compruebe la
conexión de alimentación y sustitúyalo. Si
después de sustituirlo vuelve a saltar, es
posible que exista un funcionamiento interno
defectuoso. En tal caso, póngase en contacto
con el proveedor Sony más próximo.
Fusible (15 A)
Advertencia
No utilice nunca un fusible con un amperaje
superior al del suministrado con la unidad, ya
que ésta podría dañarse.
Actual total number :
Radiorecepción/Otras funciones
3
9
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Ubicación de los controles
OFF
SEEK/AMS
MANU
DSPL
LOUD
SENS
FM
SEL
MUTE
INTRO
REPEAT
SHUF
1
2
3
CD
4
5
6
AM
A.MEM
Para obtener información detallada, consulte las páginas incluidas en r.
ES
1 Tecla LOUD (sonoridad) 8
2 Tecla de desconexión (OFF) 589
3 Botón de reposición 4
4 Tecla DSPL (cambio del modo de
visualización/puesta en hora) 5
5 Tecla +/– (control de volumen/graves/
agudos/
equilibrio entre los altavoces derechos e
izquierdos/equilibrio entre los altavoces
delanteros y traseros) 58
6 Visuliazador
7 Tecla SEEK/AMS/MANU (sintonización
automática/sensor de música
automático/búsqueda de emisoras
memorizadas) 67
!™ Durante la radiorecepción:
Teclas numéricas de memorización 8
Durante la reproducción de CD:
INTRO
1
Tecla INTRO (exploración de
introducciones) 6
REPEAT
2
Tecla REPEAT (reproducción
repetida) 6
SHUF
3
Tecla SHUF (reproducción
aleatoria) 6
!£ Selector de frecuencia (situado en la
base de la unidad)
Consulte “Selector de frecuencia” del
manual de Instalación/conexiones.
!¢ Tecla FM/AM (conexión de la radio/
selección de banda) 57
8 Tecla 6 (eject) 568
!∞ Tecla CD (reproducción de CD) 5
9 Tecla SENS (ajuste de sensibilidad) 7
!§ Tecla A.MEM (memoria automática) 7
!º Tecla MUTE (silenciamiento) 8
!¡ Tecla SEL (selección del modo de
control) 589
Cuando haza cambiado la posición de el
selector !£, cerciórese de presionar la tecla de
restauración desqués de conectar la
alimentación.
10
Actual total number :
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Especificaciones
Sección del reproductor de discos
compactos
Sección del amplificador de
potencia
Sistema
Salidas
Relación señal-ruido
Respuesta de frecuencia
Fluctuación trémolo
Sistema audiodigital de
discos compactos
90 dB
10 – 20.000 Hz
Por debajo del límite
mesurable
Sección del sintonizador
Salidas para altavoces
(conectores herméticos de
seguridad)
Impedancia de los altavoces
4 – 8 ohmios
Salida máxima de potencia
20 W × 4 (a 4 ohmios)
FM
Generales
Gama de sintonía
Conductor de salida
Intervalo de sintonía de
FM:
50 kHz/200 kHz,
conmutable
87,5 – 108,0 MHz (intervalo
de 50 kHz)
87,5 – 107,9 MHz (intervalo
de 200 kHz)
Terminal de antena
Conector para antena
exterior
Frecuencia intermedia
10,7 MHz
Sensibilidad útil
13 dBf
Selectividad
70 dB a 400 kHz
Relación señal-ruido
65 dB (estéreo),
68 dB (monoaural)
Distorsión armónica a 1 kHz
0,5 % (estéreo),
0,3 % (monoaural)
Separación entre canales 33 dB a 1 kHz
Respuesta de frecuencia 30 – 15.000 Hz
Relación de captura
2 dB
AM
Gama de sintonía
Terminal de antena
Frecuencia intermedia
Sensibilidad
Intervalo de sintonía de
AM:
9 kHz/10 kHz, conmutable
531 – 1.602 kHz (intervalo
de 9 kHz)
530 – 1.710 kHz (intervalo
de 10 kHz)
Conector para antena
exterior
450 kHz
32 µV
Control para antena
motorizada/Cable de
control de amplificador de
potencia
Controles de tono
Graves ±10 dB a 100 Hz
Agudos ±10 dB a 10 kHz
Alimentación
Batería de automóvil de
12␣ V DC (negativo a masa)
Dimensiones
Aprox. 178 × 50 × 180 mm
(an/al/pf)
Dimensiones de montaje Aprox. 183 × 53 × 159 mm
(al/an/pf)
Masa
Aprox. 1,2 kg
Accesorios suministrados
Componentes de
instalación y conexiones
(1␣ juego)
Accesorios opcionales
Cable con clavija RCA
RC-63 (1 m), RC-64 (2 m),
RC-65 (5 m)
Paño limpiador XP-CD1
Adaptador sencillo para
discos compactos CSA-8
ES
Diseño y especificaciones sujetos a cambio sin previo aviso.
11
Actual total number :
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Guía para la solución de problemas
La lista de comprobaciones siguiente le ayudará a solucionar la mayoría de los problemas más
comunes.
Antes de pasar a la lista de comprobaciones siguiente, repase los procedimientos de conexión y
operación.
Generales
Problema
Causa/Solución
Ausencia de sonido
• Ajuste el volumen con el lado + de la tecla +/–.
• Con un sistema de dos altavoces, ponga el control de
atenuación en la posición central.
El contenido de la memoria se
han borrado.
• El cable de alimentación o la batería se ha desconectado.
• Ha presionado el botón de reposición.
n Vuelva a almacenar las emisoras en memoria.
Ausencia de indicaciones en el
visualizador principal.
Presione el botón de reposición.
La antena no se repliga.
Al conectar el conductor de control AMP/ANT REM a la antena
motorizada a ésta, la antena se extenderá siempre que se active
la unidad.
Ausencia de pitidos.
• Ha conectado un amplificador de potencia opcional a la toma
LINE OUT.
• Ha silenciado los pitidos (página 9).
ES
Reproducción de CD
Problema
Causa/Solución
No es posible cargar un CD.
• Ya hay otro CD cargado
• Ha forzado la inserción del CD en la posición incorrecta.
No se inicia la reproducción.
Disco sucio
El CD extrae automáticamente.
La temperatura ambiente es superior a 50°C.
El CD no se expulsa.
Presione la tecla 6 durante más de dos segundos.
Las teclas de operación no
funcionan.
Presione el botón de reposición.
Se omiten partes de sonido
debido a las vibraciones.
• La unidad está instalada en un ángulo superior a 20°.
• La unidad no está instalada en una parte rígida del automóvil.
Radiorecepción
Problema
Causa/Solución
No es posible sintonizar la
frecuencia memorizada.
• Memorice la frecuencia correcta.
• La señal de radiodifusión es demasiado débil.
No es posible realizar la
sintonización automática.
La señal de radiodifusión es demasiado débil.
n Emplee la sintonización manual.
El indicador “STEREO”
parpadea.
• Sintonice con precisión.
• La señal de radiodifusión es débil. n Presione la tecla SENS
para activar el modo de recepción monoaural (MONO).
12
Actual total number :
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Indicaciones de error
Las indicaciones siguientes parpadearán durante unos cinco segundos.
Indicación
Causa
Solución
El CD está sucio o se ha insertado al
revés.
Limpie el CD o insértelo correctamente.
El reproductor de discos compactos
no puede utilizarse debido a algún
problema.
Presione el botón de reposición o la
tecla 6.
Si las soluciones mencionadas no ayudan a resolver la situación, consulte a su proveedor Sony más
cercano.
ES
13
Actual total number :
SONY CDX-2100 (E,S,C) 3-810-607-21 (2)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
