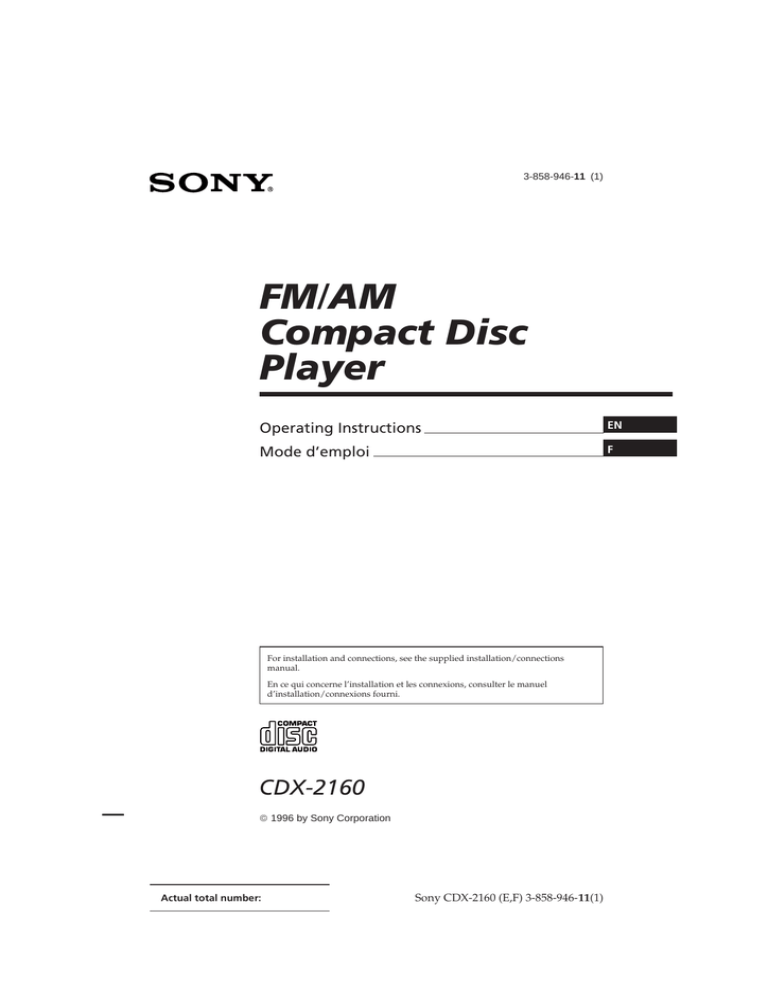

Sony CDX-2160 Owner's manual

Sony CDX-2160 Owner's manual
3-858-946-11 (1)
FM/AM
Compact Disc
Player
Operating Instructions
EN
Mode d’emploi
F
For installation and connections, see the supplied installation/connections
manual.
En ce qui concerne l’installation et les connexions, consulter le manuel
d’installation/connexions fourni.
CDX-2160
 1996 by Sony Corporation
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
CAUTION
The use of optical instruments with this
product will increase eye hazard.
Features
General
• Built-in power amplifier (max. output:
35 W × 4 ch.) enables you to enjoy 4-speaker
systems.
• Line outputs for connecting an optional
power amplifier.
• 12-hour digital clock provided (page 5).
CD player section
• 1 bit DAC (Digital-to-Analog Converter) for
clear sound reproduction.
• Quick recovery mechanism for preventing
sound skipping.
• Convenient functions such as the Intro Scan
Function for locating a desired track, the
Repeat Play Function for playing a track
repeatedly, and the Shuffle Play Function
for playing tracks in random order.
Tuner section
EN
• Up to 24 stations can be preset: 18 FM
stations and 6 AM stations.
• Automatic Memory function stores a total
of 24 stations in memory quickly and easily
(page 7).
2
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Table of Contents
Precautions ............................................................... 4
Setting the Clock ...................................................... 5
CD Player Operation
Playing a CD .............................................................
Ejecting the CD ........................................................
Locating the Beginnings of Tracks
— AMS (Automatic Music Sensor)
Function ..........................................................
Locating the Desired Part of a Track
— Manual Search Function ...............................
Searching for the Desired Track
— Intro Scan Function ........................................
Playing Tracks Repeatedly
— Repeat Play Function .....................................
Playing Tracks in Random Order
— Shuffle Play Function ....................................
5
5
6
6
6
6
Other Functions
Adjusting the Sound Characteristics ....................
Enjoying Bass and Treble at Low Volume
— Loudness Function .........................................
Muting the Sound Quickly
— Mute Function ................................................
Muting the Beep Tone .............................................
Turning on the Clock Display
— Power Select Function ...................................
8
8
8
9
9
Maintenance ............................................................. 9
Dismounting the Unit ............................................. 9
Location of Controls .............................................. 10
Specifications .......................................................... 11
Troubleshooting Guide ......................................... 12
6
EN
Radio Reception
Searching for Stations Automatically
— Automatic Tuning ..........................................
If FM Stereo Reception is Poor
— Monaural Mode ..............................................
Tuning in by Adjusting the Frequency
— Manual Tuning ...............................................
Memorizing Stations Automatically
— Automatic Memory Function .......................
Memorizing Only the Desired Stations ................
Receiving the Memorized Stations .......................
7
7
7
7
8
8
3
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Precautions
• Before operating the unit for the first time or
after replacing the car battery, press the reset
button with a ball-point pen etc., then
operate the unit.
Reset button
Do not expose discs to direct sunlight or heat
sources such as hot air-ducts. Do not leave
them in a car parked in direct sunlight where
there can be a considerable rise in the
temperature inside the car.
EN
• If your car is parked in direct sunlight
resulting in a considerable rise in
temperature inside the car, allow the unit to
cool off before operating it.
• If no power is being supplied to the unit,
check the connections first. If everything is in
order, check the fuse.
• If no sound comes from the speakers in
2-speaker systems, set the fader control to the
center position.
If you have any questions or problems
concerning your unit that are not covered in
this manual, please consult your nearest Sony
dealer.
Before playing, clean the discs with an optional
cleaning cloth. Wipe each disc from the center
of the disc outward.
Do not use solvents such as benzine, thinner,
commercially available cleaners or antistatic
spray intended for analog discs.
Notes on Moisture condensation
Notes on CDs
On a rainy day or in a very damp area,
moisture may condense on the lenses inside
the CD player. Should this occur, the unit will
not operate properly. In this case, remove the
disc and wait for about an hour until the
moisture has evaporated.
A dirty or defective disc may cause sound
dropouts during playback. To enjoy optimum
sound, handle the disc as follows.
Handle the disc by its edge to keep the disc
clean. Do not touch its surface.
When you play 8 cm (3 in.) CDs
To use the optional Sony compact disc single
adapter (CSA-8) to protect the CD player from
damage.
Do not stick paper or tape on the labeled
surface.
4
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Setting the Clock
The clock has a 12-hour digital indication.
CD Player Operation
For example, setting it to 10:08
1
2
Display the time.
(Press the OFF or
unit operation.)
Press the
two seconds.
DSPL
DSPL
button during
button for more than
Playing a CD
After inserting the CD, playback will
start from the first track automatically.
Label side up
100
The hour digit(s) blinks.
Set the hour digits.
to go forward
to go back
3
Press the SEL button momentarily.
When the unit starts CD playback, the
elapsed playing time will be displayed.
To display the elapsed playing time and the
track number alternately, press the DSPL
button.
1000
The minute digits blink.
Set the minute digits.
to go forward
to go back
1008
4
Press the DSPL button momentarily.
The clock activates.
Note
If the car has no accessory position on the ignition key
switch, the clock cannot be set unless the power is turned
on. Set the clock after you have turned on the radio, or
during CD playback.
MIN
SEC
215
Elapsed playing time
When the last track on the CD is over,
EN
CD Player Operation
1000
If a CD is already inserted, press the CD
button to start playback.
the track number indication will return to “1”,
and playback will continue from the first track
of the CD.
Note
To play a 8 cm (3 in.) CD, use the optional Sony compact
disc single adapter (CSA-8).
To stop playback,
eject the CD by pressing the
button or
press the OFF button.
Playback stops also when you select another
source (radio) by pressing the FM/AM button.
Ejecting the CD
Press the
button.
Note
If you leave the ejected disc in the disc insertion slot after
you have pressed the 6 button, the disc will automatically
retract into the unit after about 15 seconds in order to
protect it.
5
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Locating the Beginnings
of Tracks
— AMS (Automatic Music Sensor) Function
During playback, press either side of
the SEEK/AMS/MANU button once for
each track you wish to skip.
SEEK/AMS
MANU
To locate
previous tracks
Playing Tracks in Random
Order —Shuffle Play Function
SHUF
Press the 3 button during playback.
n “SHUF” appears on the display.
All tracks on the currently selected disc are
played in random order.
SEEK/AMS
MANU
To locate
succeeding tracks
Locating the Desired Part
of a Track — Manual Search Function
EN
During playback, press and hold either
side of the SEEK/AMS/MANU button for
more than two seconds. Release the
button when you have found the
desired part.
SEEK/AMS
MANU
To reverse
SEEK/AMS
MANU
To forward
If you reverse to the beginning of the disc, “_ _ ” appears
on the display. Forwarding to the end of the disc causes
“ _ _” to be displayed.
In either case, you can neither proceed to the previous nor
the following track.
Searching for the Desired
Track — Intro Scan Function
INTRO
Press the 1 button during playback.
n “INTRO” appears on the display.
The first 10 seconds of all the tracks are played.
When you find the desired track, press the
button once more. The unit returns to normal
playback mode.
Playing Tracks Repeatedly
— Repeat Play Function
REPEAT
6
Press the 2 button during playback.
n “REPEAT” appears on the display.
When the currently played track is over, it will
be played again from the beginning.
To cancel this mode, press the button again.
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Radio Reception
Searching for Stations
Automatically — Automatic Tuning
1
1
Select the desired band.
2
Press and hold either side of the SEEK/
AMS/MANU button.
Release the button when the desired station
is received.
Select the desired band.
SEEK/AMS
MANU
FM I n FM II n FM III n
FM I n ···
FM
AM
2
Tuning in by Adjusting the
Frequency — Manual Tuning
AM
Press either side of the SEEK/AMS/MANU
button once to search for the next
station (automatic tuning).
SEEK/AMS
MANU
For higher frequencies
PREVENT ACCIDENTS!
When tuning in during driving, use automatic
tuning.
When an FM stereo program with sufficient signal
strength is tuned in,
879
the “STEREO" indication appears.
To keep the automatic tuning from stopping on
stations too frequently (local seek mode), press
the SENS button momentarily to get the “LOCAL”
indication.
Only the stations with relatively strong signals will be
tuned in. The local seek mode functions only when
automatic tuning is in operation.
Memorizing Stations
Automatically
— Automatic Memory Function
Stations with the clearest reception are
automatically searched and memorized on
each band (FM I, FM II, FM III and AM). Up to
6 stations on each band can be stored on the
preset number buttons 1 to 6 in the order of
band frequency.
1
Select the desired band.
2
Press the A.MEM button for more than two
seconds.
The unit will be start scanning the selected
band and memorize the tuned stations on
the preset number buttons 1 through 6
automatically.
EN
CD Player Operation/Radio Reception
The scanning stops when a station is received.
Press either side of the SEEK/AMS/MANU
button repeatedly until the desired station is
received.
FM
For higher frequencies
SEEK/AMS
MANU
For lower frequencies
STEREO
For lower frequencies
SEEK/AMS
MANU
If FM Stereo Reception is
Poor — Monaural Mode
Press the SENS button momentarily.
n “MONO” appears on the display.
The sound will improve, but it will be
monaural.
By pressing the SENS button, you can change the
displayed items as follows:
z LOCAL
z MONO
z Normal mode
7
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Memorizing Only the
Desired Stations
1
Select the desired band (page 7).
2
Tune in the station which you wish to
store on a preset number button.
3
Press and hold the desired preset
number button ( 1 to 6 ) for about
two seconds until you hear a beep tone.
INTRO
Other Functions
Adjusting the Sound
Characteristics
1
VOL (volume) n BAS (bass) n TRE
(treble) n BALANCE n FADER n VOL
(volume) n ···
The number of the pressed preset number
button appears in the display window.
EN
Select the item you want to adjust by
pressing the SEL button repeatedly.
Up to 6 stations on each band (FM I, FM II, FM III and
AM) can be stored on the preset number buttons in the
order of your choice. Therefore, 18 stations can be
memorized on FM.
If you try to store another station on the same preset
number button, the previously stored station will be
erased.
2
Receiving the Memorized
Stations
Enjoying Bass and Treble
at Low Volume
1
Select the desired band (page 7).
2
Press momentarily the preset number
button ( 1 to 6 ) on which the
desired station is stored.
INTRO
Note
If you press the preset number button for more than two
seconds, the currently received station will be memorized.
To receive the previously memorized station, make sure
that the preset number button is pressed only momentarily.
Adjust the selected item by pressing
either side of the +/– button.
Adjust within three seconds after selecting.
(After three seconds the buttons will again
serve as volume control buttons.)
— Loudness Function
Press the LOUD button. n “LOUD” will
appear on the display.
The bass and treble will be boosted.
To cancel, press again.
Muting the Sound Quickly
— Mute Function
Press the MUTE button. n The “MUTE”
indication flashes.
The sound is muted at once.
To restore the previous volume level, press
again.
This function will be also cancelled when:
— + side of the +/– or OFF button is pressed.
— ejecting a CD by pressing the 6 button during CD
playback.
8
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Muting the Beep Tone
Dismounting the Unit
Press the 6 button while pressing
the SEL button.
To reactivate the beep tone, press these buttons
once more.
1
While pushing in on the left side of the
front cover, insert the tip of a thin
screwdriver as shown in the illustration,
then pry off the front cover.
Thin screwdriver
(Be careful to not break the front cover.)
Note
When connecting an optional power amplifier to the LINE
OUT, the beep tone is disabled.
Turning on the Clock
Display — Power Select Function
Only for cars with accessory position on the
ignition key switch
Maintenance
2
EN
3
Use a thin screwdriver to push in the clip
on the left side of the unit, then pull out
the left side of the unit until the catch
clears the mounting.
4
Repeat step 3 on the right side.
Fuse Replacement
When replacing the fuse, be sure to use one
matching the amperage rating stated on the
fuse. If the fuse blows, check the power
connection and replace the fuse. If the fuse
blows again after replacement, there may be an
internal malfunction. In such a case, consult
your nearest Sony dealer.
Repeat step 1 on the right side. Then the
front cover will be removed.
Radio Reception/Other Functions
To turn the Power Select Function on
Press the OFF button while pressing
the SEL button.
To turn the accessory position ON or OFF, the
clock will be displayed or not.
To avoid battery wear, the clock is not
displayed when the unit is initialization.
Fuse (10A)
5 Slide the unit out of the mounting.
Warning
Never use a fuse with an amperage rating
exceeding the one supplied with the unit as
this could damage the unit.
9
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Location of Controls
OFF
SEEK/AMS
MANU
DSPL
LOUD
MUTE
EN
SENS
FM
SEL
INTRO
REPEAT
SHUF
1
2
3
CD
4
5
6
AM
A.MEM
Refer to the pages in r for details.
1 LOUD (loudness) button 8
2 OFF button 589
3 Reset button 4
4 DSPL (display mode change/time set)
button 5
5 +/– (volume/bass/treble/balance/fader
control) button 58
6 Display window
7 SEEK/AMS/MANU (automatic tuning/
Automatic Music Sensor/manual search)
button 67
8 6 (eject) button 58
!™ During radio reception:
Preset number buttons 8
During CD playback:
INTRO
INTRO (intro scan) button 6
1
REPEAT
2
SHUF
3
REPEAT (repeat play) button 6
SHUF (shuffle play) button 6
!£ FM/AM (radio on/band select) button
57
!¢ CD (CD play) button 5
!∞ A.MEM (Automatic Memory function)
button 7
9 SENS (sensitivity adjust) button 7
!º MUTE button 8
!¡ SEL (control mode select) button 589
10
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Specifications
AUDIO POWER SPECIFICATIONS
POWER OUTPUT AND TOTAL HARMONIC DISTORTION
7 watts per channel minimum continuous average power into
4 ohms, 4 channels driven from 20 Hz to 20 kHz with no more than
1 % total harmonic distortion.
Other Specifications
CD player section
General
System
Output lead
Compact disc digital audio
system
90 dB
10 – 20,000 Hz
Below measurable limit
Signal-to- noise ratio
Frequency response
Wow and flutter
Laser Diode Properties
Material
GaAlAs
Wavelength
780 nm
Emission Duration
Continuous
Laser output power
Less than 44.6 µW*
* This output is the value measured at a distance of 200
mm from the objective lens surface on the Optical Pickup Block.
Tuner section
FM
Tone controls
Power requirements
Dimensions
Mounting dimension
Mass
Supplied accessories
Optional accessories
Tuning range
Antenna terminal
Intermediate frequency
Usable sensitivity
Selectivity
Signal-to-noise ratio
87.5 – 107.9 MHz
External antenna connector
10.7 MHz
13 dBf
70 dB at 400 kHz
65 dB (stereo),
68 dB (mono)
Harmonic distortion at 1 kHz
0.5 % (stereo),
0.3 % (mono)
Separation
33 dB at 1 kHz
Frequency response
30 – 15,000 Hz
Capture ratio
2 dB
Power antenna control/
Power amplifier control
lead
Bass ±10 dB at 100 Hz
Treble ±10 dB at 10 kHz
12 V DC car battery
(negative ground)
Approx. 178 × 50 × 180 mm
(7 1/ 8 × 2 × 7 1 /8 in.)
(w/h/d)
Approx. 183 × 53 × 159 mm
(7 1/ 4 × 2 1/8 × 6 3/8 in.)
(w/h/d)
Approx. 1.2 kg (2 lb 10 oz.)
Parts for installation and
connections (1 set)
RCA pin cord
RC-63 (1 m), RC-64 (2 m),
RC-65 (5 m)
Cleaning cloth XP-CD1
Compact disc single
adaptor CSA-8
EN
Design and specifications are subject to change without
notice.
AM
Tuning range
Antenna terminal
Intermediate frequency
Sensitivity
530 – 1,710 kHz
External antenna connector
450 kHz
32 µV
Power amplifier section
Outputs
Speaker outputs
(sure seal connectors)
Speaker impedance
4 – 8 ohms
Maximum power output 35 W × 4 (at 4 ohms)
11
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Troubleshooting Guide
The following checklist will assist in the correction of most problems which you may encounter with
your unit.
Before going through the checklist below, refer to the connection and operating procedures.
General
Problem
Cause/Solution
No sound
• Adjust the volume with + side of the +/– button.
• Set the fader control to the center position for 2-speaker
systems.
The contents of the memory
have been erased.
• The power cord or battery has been disconnected.
• The reset button has been pressed.
n Store stations into memory again.
Indications do not appear in the Press the reset button.
display window.
EN
Antenna does not retract.
When the AMP/ANT REM lead is connected to the power
antenna, the antenna will be extended as long as the unit is
turned on.
No beep tone.
• An optional power amplifier is connected to the LINE OUT.
• The beep tone is muted (page 9).
CD playback
Problem
Cause/Solution
CD cannot be loaded.
• Another CD is already loaded.
• The CD was forcibly inserted upside down.
Play does not begin.
Dusty disc.
CD is automatically ejected.
The ambient temperature is more than 50°C.
CD will not eject.
Press the 6 button for more than two seconds.
The operation buttons do not
function.
Press the reset button.
The sound skips due to
vibration.
• The unit is installed at an angle of more than 20°.
• The unit is not installed in a sturdy part of the car.
Radio reception
Problem
Cause/Solution
Preset tuning is not possible.
• Memorize the correct frequency.
• The broadcast is too weak.
Automatic tuning is not
possible.
The broadcast is too weak.
n Use manual tuning.
The “STEREO” indication
flashes.
• Tune in precisely.
• The broadcast is too weak.
n Press the SENS button to enter the MONO mode.
12
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Error displays
The following indications will flash for about five seconds.
Display
Cause
Solution
CD is dirty or inserted upside down.
Clean or insert the CD correctly.
The CD player cannot be operated
because of some problem.
Press the reset or 6 button.
If the above-mentioned solutions do not help to improve the situation, consult your nearest Sony
dealer.
EN
13
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Caractéristiques
Généralités
• L’amplificateur de puissance intégré
(puissance admissible: 35 W × 4 ca) vous
permet de profiter d’un système de 4 hautparleurs.
• Les sorties de ligne servent à raccorder un
amplificateur de puissance optionnel.
• Horloge numérique à cycle de 12 heures
intégrée (page 5).
Section lecteur CD
• Un convertisseur numérique-analogique
(DAC) de 1 bit améliore la qualité de la
reproduction sonore.
• Mécanisme de reprise rapide de la lecture
pour éviter les ratés du son.
• Fonctions pratiques habituelles telles que le
balayage des intros pour rechercher une
plage, la répétition pour écouter plusieurs
fois une plage et la lecture aléatoire pour
écouter les plages d’un disque dans un ordre
quelconque.
F
Section tuner
• Possibilité de présélectionner jusqu’à 24
stations: 18 en FM et 6 en AM.
• Fonction de mémoire automatique pour
présélectionner 24 stations de façon simple et
rapide (page 7).
2
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Table des matières
Précautions ............................................................... 4
Réglage de l’horloge ................................................ 5
Fonctionnement du lecteur de
CD
Lecture d’un CD ......................................................
Ejection du CD .........................................................
Recherche des débuts de plage
— Fonction AMS (Automatic Music Sensor,
détecteur automatique de musique) ...........
Localisation d'un passage sur une plage
— Fonction de recherche manuelle ..................
Recherche d’une plage
— Fonction d’écoute des intros ........................
Répétition
— Lecture répétée des plages ...........................
Lecture des plages dans un ordre aléatoire
— Fonction de lecture aléatoire ........................
5
5
Autres fonctions
Réglage du son ......................................................... 8
Pour obtenir un son équilibré même à faible niveau
— Correction physiologique ............................. 8
Coupure rapide du son
— Fonction sourdine .......................................... 8
Coupure des bips sonores ...................................... 9
Allumage de l’affichage de l’horloge
— Fonction de sélection d’alimentation .......... 9
6
6
6
6
Entretien .................................................................... 9
Retrait de l’appareil ................................................. 9
Nomenclature des touches ................................... 10
Spécifications .......................................................... 11
Guide de dépannage ............................................. 12
6
F
Réception radio
Recherche automatique des stations
— Accord automatique ......................................
Si la réception FM stéréo n’est pas bonne
— Réception mono .............................................
Accord par réglage de la fréquence
— Accord manuel ...............................................
Mémorisation automatique des stations
— Fonction de mémoire automatique .............
Mémorisation de stations particulières ................
Réception des stations mémorisées ......................
7
7
7
7
8
8
3
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Précautions
• Avant la première mise en service de
l’appareil ou après avoir remplacé la batterie
de la voiture, appuyez sur la touche de
réinitialisation à l’aide d’un stylo à bille, etc.,
et faites ensuite fonctionner l’appareil.
Touche de réinitialisation
• Si vous avez garé votre voiture en plein soleil et
que la température à l’intérieur a
considérablement augmenté, attendez que
l’appareil se refroidisse avant de vous en servir.
• Si l’alimentation électrique n’arrive pas à
l’appareil, vérifiez d’abord les connexions. Si
elles sont correctes, vérifiez le fusible.
• Si aucun son ne sort des deux haut-parleurs,
réglez le fader (balance avant-arrière) sur la
position centrale.
F
Pour toute question ou problème au sujet de
cet appareil, dont vous ne trouveriez pas
l’explication dans ce mode d’emploi, consultez
votre revendeur Sony.
Remarques sur les CD
Un disque sale ou défectueux peut provoquer
des pertes de son à la lecture. Pour conserver
une qualité sonore optimale, manipulez le
disque comme indiqué ci-dessous.
Saisissez le disque par les bords et n’en
touchez pas la surface de façon à ce qu’il reste
propre.
N’exposez pas les disques au rayonnement
direct du soleil ou à des sources de chaleur
telles que des conduits d’air chaud et ne les
laissez pas dans une voiture garée en plein
soleil car la température de l’habitacle risque
d’augmenter considérablement.
Avant la lecture, essuyez les disques avec un
chiffon de nettoyage en option. Essuyez
chaque disque du centre vers la circonférence.
N'utilisez pas de solvants tels que de la
benzine, du diluant, des produits de nettoyage
vendus dans le commerce ou des
vaporisateurs antistatiques destinés aux
disques analogiques.
Remarque sur la condensation
d'humidité
Les jours de pluie ou dans les régions très
humides, de la condensation risque de se
déposer sur les lentilles du lecteur CD et
l’appareil ne fonctionne pas normalement.
Dans ce cas, vous devez enlever le disque et
attendre environ une heure que l’humidité se
soit évaporée.
Lecture de CD de 8 cm (3 pouces)
Utilisez l’adaptateur pour disque compact
simple Sony (CSA-8) de manière à protéger
votre lecteur CD contre tout dommage.
Ne collez pas de papier ni de ruban adhésif sur
la surface imprimée.
4
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Réglage de l’horloge
L’horloge fonctionne sur 12 heures.
Fonctionnement du
lecteur de CD
Par exemple, réglez l’heure sur 10:08.
1
2
Affichez l’heure.
(Appuyez sur OFF ou
que l’appareil est allumé.)
Appuyez sur DSPL
deux secondes.
DSPL
pendant
pendant plus de
Lecture d’un CD
Introduisez un CD, la lecture commence
automatiquement à partir de la
première plage.
Face imprimée vers le haut
100
Les chiffres des heures clignotent.
Réglez l’heure.
pour avancer
pour reculer
1000
Appuyez brièvement sur la touche SEL.
1000
Lorque l’appareil entame la lecture du
CD, le temps de lecture écoulé s’affiche.
Pour afficher alternativement le temps de
lecture écoulé et le numéro de plage, appuyez
sur la touche DSPL .
MIN
SEC
215
Les chiffres des minutes clignotent.
Temps de lecture écoulé.
Réglez les minutes.
pour avancer
pour reculer
1008
4
Appuyez brièvement sur la touche
DSPL
.
L’horloge fonctionne.
Remarque
Si le véhicule possède une clé de contact sans position
accessoire, vous ne pourrez pas régler l’horloge si l’appareil
est éteint. Allumez la radio ou démarrez la lecture d’un CD
avant de régler l’horloge.
Quand la dernière plage du CD est
terminée,
L’indication du numéro de plage revient sur
“1” et la lecture reprend à partir de la première
plage du CD.
Remarque
Pour écouter un disque de 8 cm (3 po.), utilisez
l'adaptateur Sony CSA-8 (non fourni).
F
Fonctionnement du lecteur de CD
3
S’il y a déjà un CD, appuyez sur CD pour
entamer la lecture.
Pour arrêter la lecture,
appuyez sur
ou OFF , le CD est éjecté.
La lecture s’arrête également si vous choisissez
une autre source (radio) en appuyant sur FM/
AM.
Ejection du CD
Appuyez sur
.
Remarque
Si vous laissez le disque éjecté dans la fente après avoir
appuyé sur la touche 6, il est automatiquement
réintroduit dans l'appareil au bout de 15 secondes environ
par mesure de protection.
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
5
Recherche des débuts de
plage
Répétition
— Fonction AMS (Automatic Music Sensor,
détecteur automatique de musique)
Appuyez sur la touche 2 pendant la
lecture. n “REPEAT” apparaît à
l’affichage.
A la fin de la plage écoutée, celle-ci sera
répétée depuis son début.
Pour annuler la fonction, appuyez à nouveau
sur la touche.
En cours de lecture, appuyez sur l’un
des deux côté de la touche SEEK/AMS/
MANU autant de fois que vous voulez
sauter de plage.
SEEK/AMS
MANU
— Lecture répétée des plages
REPEAT
SEEK/AMS
MANU
Pour aller vers les
plages précédentes
Pour aller vers les
plages suivantes
Lecture des plages dans
un ordre aléatoire
— Fonction de lecture aléatoire
Localisation d’un passage
sur une plage
— Fonction de recherche manuelle
F
Pendant la lecture, appuyez sur l’un ou
l’autre côté de la touche SEEK/AMS/
MANU et maintenez-le enfoncé pendant
plus de deux secondes. Relâchez la
touche dès que vous avez trouvé le
passage voulu.
SEEK/AMS
MANU
SHUF
Appuyez sur la touche 3 pendant la
lecture. n “SHUF” apparaît à
l’affichage.
Toutes les plages du disque sélectionné sont
reproduites dans un ordre aléatoire.
SEEK/AMS
MANU
Pour reculer
Pour avancer
Si vous revenez au début de la plage, l’indication “_ _ "
apparaît sur l’afficheur. Si vous avancez jusqu’à la fin de la
plage, l’indication “ _ _" s’affichera.
Dans un cas comme dans l’autre, vous ne pouvez passer à
la plage précédente ou à la plage suivante.
Recherche d’une plage
— Fonction d’écoute des intros
INTRO
Appuyez sur la touche 1 pendant la
lecture. n “INTRO” apparaît à
l’affichage.
Les dix premières secondes de toutes les
plages sont lues. Lorsque vous avez trouvé la
plage que vous cherchez, appuyez sur la
touche une nouvelle fois pour revenir à la
lecture normale.
6
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Réception radio
Recherche automatique
des stations
En appuyant sur la touche SENS , vous pouvez
changer les paramètres affichés selon la séquence
suivante:
z LOCAL
z MONO
z Mode normal
— Accord automatique
Accord par réglage de la
fréquence — Accord manuel
1
1
Choisissez la gamme d’ondes voulue.
2
Appuyez sur l’un des côtés de la touche
SEEK/AMS/MANU et maintenez-le
enfoncé.
Lâchez la touche quand la station désirée
est atteinte.
Choisissez la gamme d’ondes voulue.
FM
FM I n FM II n FM III n
FM I n ···
AM
AM
2
Appuyez sur l’un des côtés de la touche
SEEK/AMS/MANU pour chercher la
station suivante (accord automatique).
SEEK/AMS
MANU
Pour descendre de
fréquence
SEEK/AMS
MANU
Pour monter de
fréquence
Si une émission FM avec un signal suffisamment
puissant a été syntonisée,
FM
STEREO
879
l’indication “STEREO” apparaît.
Pour éviter que l’accord automatique s’arrête sur
des stations trop faibles (recherche locale),
appuyez brièvement sur SENS pour obtenir
l’indication “LOCAL”.
Seules les stations dont le signal est suffisamment puissant
seront accordées. Le mode “local” ne fonctionne qu’avec
l’accord automatique.
Si la réception FM stéréo
n’est pas bonne
— Réception mono
Vers les fréquences
inférieures
SEEK/AMS
MANU
Vers les fréquences
supérieures
EVITEZ LES ACCIDENTS!
Lorsque vous conduisez, utilisez de préférence
la fonction de syntonisation automatique.
Mémorisation
automatique des stations
— Fonction de mémoire automatique
Les stations dont la réception est la plus claire
sont automatiquement recherchées et
mémorisées dans chaque bande (FM I, FM II,
FM III et AM). Six stations peuvent être
mémorisées dans l’ordre de leur fréquence
dans chaque bands sous les touches de
présélection 1 à 6.
1
Choisissez la gamme d’ondes voulue.
2
Appuyez sur A.MEM pendant plus de deux
secondes.
L’appareil commence à explorer la bande
sélectionnée et mémorise automatiquement
les stations syntonisées sous les touches de
présélection 1 à 6.
F
Fonctionnement du lecteur de CD/Réception radio
L’exploration s’arrête lorsque l’accord se fait
sur une station. Appuyez à nouveau sur la
touche SEEK/AMS/MANU jusqu’à ce que
vous obteniez la station que vous cherchez.
SEEK/AMS
MANU
Appuyez sur SENS pendant la lecture.
n “MONO” apparaît à l’affichage.
La diffusion sonore comporte moins de souffle
mais elle est en mono.
7
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Mémorisation de stations
particulières
1
Choisissez la gamme d’ondes voulue
(page 7).
2
Accordez la station que vous voulez
mémoriser sous un numéro de présélection.
3
Autres fonctions
Réglage du son
1
Appuyez sur la touche de présélection
( 1 à 6 ) voulue et maintenez-la
enfoncée pendant deux secondes jusqu’à
ce que vous entendiez un bip sonore.
VOL (volume) n BAS (grave) n TRE
(aigu) n BALANCE n FADER n VOL
(volume) n ···
INTRO
Le numéro de la présélection apparaît à la
fenêtre d’affichage.
Six stations peuvent être mémorisées sous des touches de
présélection dans chaque gamme d’ondes (FM I, FM II,
FM III et AM) dans l’ordre que vous voulez. Ainsi, vous
disposez de 18 présélections FM.
Si vous mémorisez une station sous le même numéro qu’une
autre présélection, la présélection précédente sera effacée.
Choisissez le paramètre que vous voulez
régler en appuyant plusieurs fois sur SEL.
2
Réglez le paramètre sélectionné en
appuyant sur l’un des deux côtés de la
touche +/–.
Faites le réglage dans les trois secondes de la
sélection. (Après trois secondes, la touche
servira à nouveau au réglage du volume.)
F
Réception des stations
mémorisées
1
2
Choisissez la gamme d’ondes voulue
(page 7).
Appuyez brièvement sur la touche du
numéro ( 1 à 6 ) sous lequel est
mémorisée la station que vous voulez
écouter.
INTRO
Remarque
Si vous appuyez plus de deux secondes sur la touche
numérique de présélection, la station actuellement captée
est mémorisée. Pour écouter la station mémorisée au
préalable, veillez à n’appuyer que brièvement sur la touche
numérique de présélection.
Pour obtenir un son
équilibré même à faible
niveau — Correction physiologique
Appuyez sur LOUD . n “LOUD” apparaît à
l’affichage.
Le grave et l’aigu sont renforcés.
Pour annuler, appuyez à nouveau sur la
touche.
Coupure rapide du son
— Fonction sourdine
Appuyez sur MUTE . n “MUTE” apparaît à
l’affichage.
Le son est coupé immédiatement.
Pour le rétablir, appuyez à nouveau sur la
touche.
Cette fonction est également annulée lorsque:
— vous appuyez sur le côté + de la touche +/– ou sur
OFF.
— vous commandez l’éjection du disque avec la touche 6
pendant la lecture.
8
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Coupure des bips sonores
Retrait de l’appareil
Appuyez sur 6 tout en appuyant sur
SEL.
Pour restaurer les bips sonores, appuyez une
nouvelle fois sur ces touches.
1
Remarque
Le bip sonore est désactivé si vous raccordez un
amplificateur de puissance optionnel à LINE OUT.
Tout en appuyant sur le côté gauche du
couvercle frontal, insérez la lame d’un fin
tournevis comme indiqué dans
l’illustration et soulevez ensuite le
couvercle frontal.
Fin tournevis
(Prenez soin de ne pas briser le couvercle
frontal.)
Allumage de l’affichage
de l’horloge
— Fonction de sélection d’alimentation
Uniquement pour les véhicules dont la clé de
contact possède une position accessoire
2
F
3
Utilisez un fin tournevis pour enfoncer le
circlips du côté gauche de l’appareil et
retirez ensuite le côté gauche de
l’appareil jusqu’à ce que la fixation libère
le support.
4
Répétez l’étape 3 du côté droit.
5
Faites coulisser l’appareil hors de son
support de montage.
Entretien
Remplacement du fusible
Si vous devez remplacer le fusible, veillez à
utiliser un fusible dont l’intensité est identique
à celle inscrite sur le fusible usagé. Si le fusible
grille, vérifiez le raccordement de la source
d’alimentation et remplacez le fusible. Si le
fusible grille une nouvelle fois après avoir été
remplacé, cela peut révéler une défaillance
interne de l’appareil. Le cas échéant, consultez
un revendeur Sony.
Fusible (10 A)
Répétez l’étape 1 du côte droit. Le
couvercle frontal peut ensuite être retiré.
Avertissement
N’utilisez jamais de fusible dont l’intensité
dépasse celle du fusible fourni avec l’appareil,
car vous risqueriez d’endommager l’appareil.
Actual total number:
Réception radio/Autres fonctions
Pour activer la fonction de sélection
d’alimentation
Appuyez sur la touche OFF tout en
maintenant la touche SEL enfoncée.
Selon que vous activez (ON) ou que vous
désactivez (OFF) la position accessoire,
l’horloge est affichée ou ne l’est pas.
Pour éviter que les piles ne s’épuisent,
l’horloge ne s’affiche pas pendant
l’initialisation de l’appareil.
9
Sony CDX-2160 (E,F) 3-858-946-11(1)
Nomenclature des touches
OFF
SEEK/AMS
MANU
DSPL
LOUD
SENS
FM
SEL
INTRO
MUTE
REPEAT
1
CD
SHUF
2
3
4
5
6
AM
A.MEM
Voyez les pages r pour les détails.
F
1 Touche LOUD (correction physiologigue)
8
2 Touche OFF 589
3 Touche de réinitialisation 4
!™ Pendant la réception radio:
Touches des numéros de présélection
8
Pendant la lecture CD:
INTRO
4 Touche DSPL (changement d’affichage/
réglage de l’horloge) 5
Touche 1
intros) 6
5 Touche +/– (volume/grave/aigu/
balance/fader) 58
Touche
6
6 Fenêtre d’affichage
REPEAT
2
INTRO (balayage des
REPEAT (lecture répétée)
SHUF
Touche
6
3
SHUF (lecture aléatoire)
7 Touche SEEK/AMS/MANU (accord
automatique/fonction de détection
automatique du début des plages/
recherche manuelle) 67
!£ Touche FM/AM (radio enclenchée/
sélection de gamme d’ondes) 57
8 Touche d’éjection 6 58
!∞ Touche A.MEM (mémorisation du
meilleur accord) 7
9 Touche SENS (réglage de la sensibilité)
7
!¢ Touche CD (lecture disque) 5
!º Touche MUTE (coupure son) 8
!¡ Touche SEL (sélection du mode de
commande) 589
10
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Spécifications
Section lecteur de CD
Généralités
Système
Fil de sortie
Système audionumérique
de disque compact
Rapport signal/bruit
90 dB
Réponse en fréquence
10 à 20.000 Hz
Pleurage et scintillement Inférieurs à la limite
mesurable
Réglages de tonalité
Alimentation
Section tuner
FM
87,5 – 107,9 MHz
Connecteur pour antenne
extérieure
Fréquence intermédiaire 10,7 MHz
Sensibilité utile
13 dBf
Sélectivité
70 dB à 400 kHz
Rapport signal/bruit
65 dB (stéréo),
68 dB (mono)
Distorsion harmonique à 1 kHz
0,5 % (stéréo),
0,3 % (mono)
Séparation
33 dB à 1 kHz
Réponse en fréquence
30 – 15.000 Hz
Taux de capture
2 dB
Dimensions
Plage d’accord
Entrée antenne
Poids
Accessoires fournis
Accessoires en option
Fil de commande
d’antenne électrique/de
commande d’amplificateur
de puissance
Graves: ±10 dB à 100 Hz
Aiguës: ±10 dB à 10 kHz
Batterie de voiture 12 V
(masse négative)
env. 178 × 50 × 180 mm
(7 1/ 8 × 2 × 7 1 /8 po.)
(l/h/p)
Dimensions de montage
env. 183 × 53 × 159 mm
(7 1/ 4 × 2 1/8 × 6 3/8 po.)
(l/h/p)
env. 1,2 kg (2 liv. 10 on.)
Pièces de montage et de
raccordement (1 jeu)
Cordon à fiches RCA
RC-63 (1 m), RC-64 (2 m),
RC-65 (5 m)
Chiffon de nettoyage
XP-CD1
Adaptateur pour disques
single CSA-8
AM
Plage d’accord
Entrée antenne
530 – 1.710 kHz
Connecteur pour antenne
extérieure
Fréquence intermédiaire 450 kHz
Sensibilité:
32 µV
F
Conception et spécifications modifiables sans préavis.
Section amplificateur de puissance
Sorties
Haut-parleurs
(connecteurs de sécurité)
Impédance des haut-parleurs
4 – 8 ohms
Puissance maximum
35 W × 4 (sur 4 ohms)
11
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Guide de dépannage
Les vérifications suivantes vous aideront à résoudre la plupart des problèmes que vous pourriez
rencontrer avec cet appareil.
Avant de parcourir la liste suivante, consultez à nouveau les procédures de branchement et de
fonctionnement.
Généralités
Problème
Cause/solution
Pas de son
• Réglez le volume en appuyant sur le côté + de la touche +/–.
• Si vous disposez d’une installation à deux haut-parleurs,
réglez la balance sur la position centrale.
La mémoire est effacée.
• Le cordon d’alimentation ou la batterie a été débranché.
• Vous avez appuye sur la touche de réinitialisation.
n Recommencez la procédure de mémorisation des stations.
Aucune indication n’apparaît
dans la fenêtre d’affichage.
Appuyez sur la touche de réinitialisation.
L’antenne ne se rétracte pas.
Si le fil d’AMP/ANT REM est raccordé à l’antenne électrique,
l’antenne restera déployée aussi longtemps que l’appareil sera
sous tension.
Aucun bip sonore n’est émis.
• Un amplificateur de puissance optionnel est raccordé à LINE
OUT.
• La fonction de bip sonore a été désactivée (page 9).
F
Lecture de CD
Problème
Cause/solution
Impossible d’introduire un CD.
• Vous avez déjà inséré un CD.
• Vous avez introduit le CD à l’envers en forçant.
La lecture ne commence pas.
Disque poussiéreux.
Le CD est automatiquement
éjecté.
La température ambiante dépasse 50°C.
Le CD ne s’éjecte pas.
Appuyez sur la touche 6 pendant plus de deux secondes.
Les touches d’exploitation ne
fonctionnent pas.
Appuyez sur la touche de réinitialisation.
Le son est irrégulier à cause de
vibrations.
• La surface où est posée l’appareil est inclinée à plus de 20°.
• L’appareil n’est pas posé sur une surface stable dans la voiture.
Réception radio
Problème
Cause/solution
Impossible de faire une
présélection.
• Mémorisez la fréquence correcte.
• L’émission est trop faible.
Accord automatique impossible. Le signal d’émission est trop faible.
n Utilisez la syntonisation manuelle.
L’indication “STEREO” clignote.
• Accordez la station avec plus de précision.
• L’émission est trop faible.
n appuyez sur SENS pour passer en MONO.
12
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Affichage d’erreurs
Les indications suivantes clignotent pendant environ cinq secondes.
Affichage
Cause
Solution
Le CD est souillé ou a été inséré à
l’envers.
Nettoyez ou insérez le CD
correctement.
Le lecteur CD ne fonctionne pas à
cause d’un problème quelconque.
Poussez sur la touche de
réinitialisation ou sur 6.
Si les solutions ci-dessus ne vous aident pas à résoudre le problème, consultez votre revendeur Sony.
F
13
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
F
14
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
F
15
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Sony Corporation
Printed in Korea
Actual total number:
Sony CDX-2160 (E,F) 3-858-946-11(1)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
