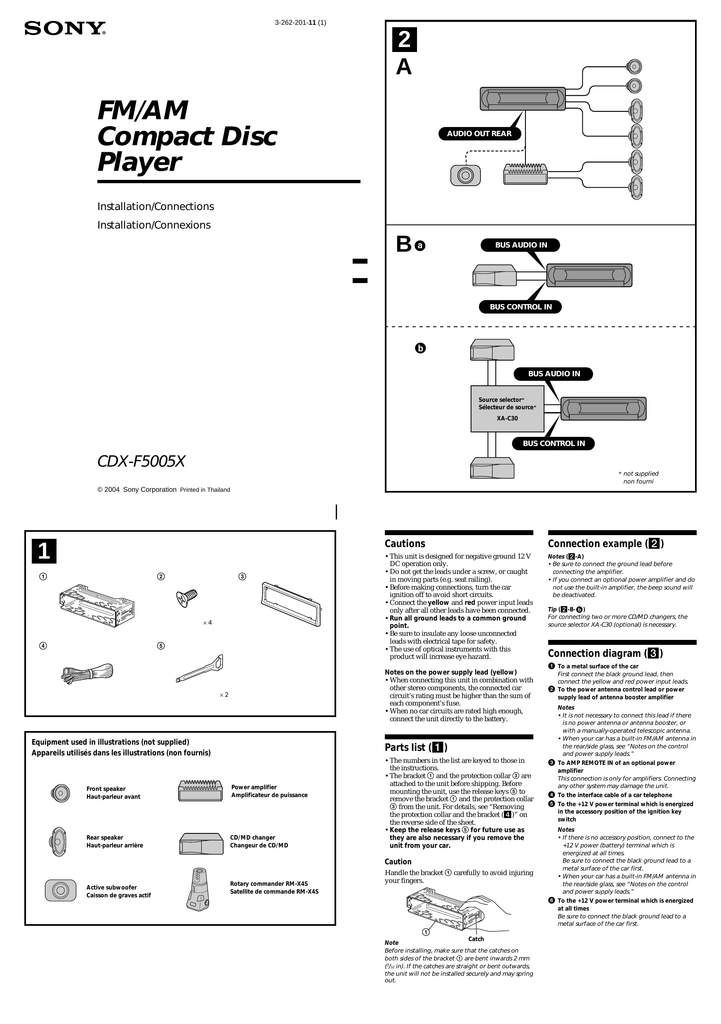

Sony CDX-F5005X Installation Instructions

Sony CDX-F5005X Installation Instructions
3-262-201-11 (1)
2
A
FM/AM
Compact Disc
Player
AUDIO OUT REAR
Installation/Connections
Installation/Connexions
B
BUS AUDIO IN
BUS CONTROL IN
BUS AUDIO IN
Source selector*
Sélecteur de source*
XA-C30
BUS CONTROL IN
CDX-F5005X
* not supplied
non fourni
© 2004 Sony Corporation Printed in Thailand
1
1
2
3
×4
4
5
Cautions
Connection example (2)
• This unit is designed for negative ground 12 V
DC operation only.
• Do not get the leads under a screw, or caught
in moving parts (e.g. seat railing).
• Before making connections, turn the car
ignition off to avoid short circuits.
• Connect the yellow and red power input leads
only after all other leads have been connected.
• Run all ground leads to a common ground
point.
• Be sure to insulate any loose unconnected
leads with electrical tape for safety.
• The use of optical instruments with this
product will increase eye hazard.
Notes (2-A)
• Be sure to connect the ground lead before
connecting the amplifier.
• If you connect an optional power amplifier and do
not use the built-in amplifier, the beep sound will
be deactivated.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with
other stereo components, the connected car
circuit’s rating must be higher than the sum of
each component’s fuse.
• When no car circuits are rated high enough,
connect the unit directly to the battery.
×2
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
Parts Iist (1)
Front speaker
Haut-parleur avant
Power amplifier
Amplificateur de puissance
Rear speaker
Haut-parleur arrière
CD/MD changer
Changeur de CD/MD
• The numbers in the list are keyed to those in
the instructions.
• The bracket 1 and the protection collar 3 are
attached to the unit before shipping. Before
mounting the unit, use the release keys 5 to
remove the bracket 1 and the protection collar
3 from the unit. For details, see “Removing
the protection collar and the bracket (4)” on
the reverse side of the sheet.
• Keep the release keys 5 for future use as
they are also necessary if you remove the
unit from your car.
Caution
Active subwoofer
Caisson de graves actif
Rotary commander RM-X4S
Satellite de commande RM-X4S
Handle the bracket 1 carefully to avoid injuring
your fingers.
1
Catch
Note
Before installing, make sure that the catches on
both sides of the bracket 1 are bent inwards 2 mm
(3/32 in). If the catches are straight or bent outwards,
the unit will not be installed securely and may spring
out.
Tip (2-B- )
For connecting two or more CD/MD changers, the
source selector XA-C30 (optional) is necessary.
Connection diagram (3)
1 To a metal surface of the car
First connect the black ground lead, then
connect the yellow and red power input leads.
2 To the power antenna control lead or power
supply lead of antenna booster amplifier
Notes
• It is not necessary to connect this lead if there
is no power antenna or antenna booster, or
with a manually-operated telescopic antenna.
• When your car has a built-in FM/AM antenna in
the rear/side glass, see “Notes on the control
and power supply leads.”
3 To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting
any other system may damage the unit.
4 To the interface cable of a car telephone
5 To the +12 V power terminal which is energized
in the accessory position of the ignition key
switch
Notes
• If there is no accessory position, connect to the
+12 V power (battery) terminal which is
energized at all times.
Be sure to connect the black ground lead to a
metal surface of the car first.
• When your car has a built-in FM/AM antenna in
the rear/side glass, see “Notes on the control
and power supply leads.”
6 To the +12 V power terminal which is energized
at all times
Be sure to connect the black ground lead to a
metal surface of the car first.
3
*1
Supplied with XA-C30
Fourni avec le XA-C30
Source selector
(not supplied)
Sélecteur de source
(non fourni)
XA-C30
Supplied with the CD/MD changer
Fourni avec le changeur de CD/MD
REMOTE
IN
L
BUS AUDIO IN
R
*3
from car antenna
à partir de l’antenne de la voiture
AUDIO OUT
REAR*2
Blue/white striped
Rayé bleu/blanc
AMP REM
BUS
CONTROL IN
Fuse (10 A)
Fusible (10 A)
3
*1 RCA pin cord (not supplied)
*2 AUDIO OUT can be switched to REAR
or SUB.
For details, see the supplied operating
instructions.
*3 Insert with the cord upwards.
4
Black
Noir
Max. supply current 0.3 A
Courant max. fourni 0,3 A
1
White
Blanc
Left
Gauche
White/black striped
Rayé blanc/noir
Blue
Bleu
ANT REM
*1 Cordon à broche RCA (non fourni)
*2 AUDIO OUT peut être commuté sur
REAR ou SUB.
Pour obtenir plus de détails, reportezvous au mode d'emploi fourni.
*3 Insérez avec le câble vers le bas.
2
Max. supply current 0.1 A
Courant max. fourni 0,1 A
Gray
Gris
Right
Droit
Gray/black striped
Rayé gris/noir
Green
Vert
Light blue
Bleu ciel
ATT
Red
Rouge
Left
Gauche
5
Green/black striped
Rayé vert/noir
Purple
Mauve
Yellow
Jaune
Right
Droit
4
6
Purple/black striped
Rayé mauve/noir
Notes on the control and power supply leads
• The power antenna control lead (blue) supplies
+12 V DC when you turn on the tuner.
• When your car has built-in FM/AM antenna in the
rear/side glass, connect the power antenna control
lead (blue) or the accessory power input lead (red)
to the power terminal of the existing antenna
booster. For details, consult your dealer.
• A power antenna without relay box cannot be
used with this unit.
Memory hold connection
When the yellow power input lead is connected,
power will always be supplied to the memory circuit
even when the ignition key is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms,
and with adequate power handling capacities to
avoid its damage.
• Do not connect the speaker terminals to the car
chassis, or connect the terminals of the right
speakers with those of the left speaker.
• Do not connect the ground lead of this unit to the
negative (–) terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active
speakers (with built-in amplifiers) to the speaker
terminals may damage the unit.
• To avoid a malfunction, do not use the built-in
speaker leads installed in your car if the unit shares
a common negative (–) lead for the right and left
speakers.
• Do not connect the unit’s speaker leads to each
other.
Note on connection
If speaker and amplifier are not connected correctly,
“FAILURE” appears in the display. In this case, make
sure the speaker and amplifier are connected
correctly.
Précautions
•Cet appareil est exclusivement conçu pour
fonctionner sur une tension de 12 V CC avec
masse négative.
•Évitez de fixer des vis sur les câbles ou de
coincer ceux-ci dans des pièces mobiles (par
exemple, armature de siège).
•Avant d’effectuer les raccordements, éteignez
le moteur pour éviter un court-circuit.
•Raccordez les fils d’entrée d’alimentation
jaune et rouge seulement après avoir terminé
tous les autres raccordements.
•Rassemblez tous les fils de terre en un point
de masse commun.
•Pour des raisons de sécurité, veillez à isoler
avec du ruban isolant tout fil lâche non
raccordé.
Remarques sur le cordon d’alimentation
(jaune)
•Lorsque cet appareil est raccordé à d’autres
éléments stéréo, la valeur nominale du circuit
utilisé de la voiture raccordée doit être
supérieure à la somme des fusibles de chaque
élément.
•Si aucun circuit de la voiture n’est assez
puissant, raccordez directement l’appareil à la
batterie.
Liste des composants (1)
•Les numéros de la liste correspondent à ceux
des instructions.
•Le support 1 et le tour de protection 3 sont
fixés à l’appareil avant de quitter l’usine.
Avant le montage de l’appareil, utilisez les clés
de déblocage 5 pour détacher le support 1 et
le tour de protection 3 de l’appareil. Pour de
plus amples informations, reportez-vous à la
section « Retrait du tour de protection et du
support (4) » au verso de la feuille.
•Conservez les clés de déblocage 5 pour une
utilisation ultérieure car vous en aurez
également besoin pour retirer l’appareil de
votre véhicule.
Attention
Manipulez précautionneusement le support 1
pour éviter de vous blesser aux doigts.
1
Loquet
Remarque
Avant l’installation, assurez-vous que les loquets des
deux côtés du support 1 sont bien pliés de 2 mm
(3/32 po) vers l’intérieur. Si les loquets sont droits ou
pliés vers l’extérieur, l’appareil ne peut pas être fixé
solidement et peut se détacher.
Exemple de raccordement (2)
Remarques (2-A)
• Raccordez d’abord le fil de masse avant de
raccorder l’amplificateur.
• Si vous raccordez un amplificateur de puissance en
option et que vous n’utilisez pas l’amplificateur
intégré, le bip sonore est désactivé.
Conseil (2-B- )
Dans le cas du raccordement de deux changeurs de
CD/MD ou plus, le sélecteur de source XA-C30 (en
option) est requis.
Schéma de raccordement (3)
1 À un point métallique de la voiture
Branchez d’abord le fil de masse noir et, ensuite,
les fils d’entrée d’alimentation jaune et rouge.
2 Vers le fil de commande de l’antenne électrique
ou le fil d’alimentation de l’amplificateur
d’antenne
Remarques
• Il n’est pas nécessaire de raccorder ce fil s’il n’y
a pas d’antenne électrique ni d’amplificateur
d’antenne, ou avec une antenne télescopique
manuelle.
• Si votre voiture est équipée d’une antenne FM/
AM intégrée dans la vitre arrière/latérale, voir
« Remarques sur les fils de commande et
d’alimentation ».
3 Au niveau du AMP REMOTE IN de l’amplificateur
de puissance en option
Ce raccordement s’applique uniquement aux
amplificateurs. Le branchement de tout autre
système risque d’endommager l’appareil.
4 Vers le cordon de liaison d’un téléphone de
voiture
5 À la borne +12 V qui est alimentée quand la clé
de contact est sur la position accessoires
Remarques
• S’il n’y a pas de position accessoires, raccordez
la borne d’alimentation (batterie) +12 V qui
est alimentée en permanence.
Raccordez d’abord le fil de masse noir à un
point métallique du véhicule.
• Si votre voiture est équipée d’une antenne FM/
AM intégrée dans la vitre arrière/latérale, voir
« Remarques sur les fils de commande et
d’alimentation ».
6 À la borne +12 V qui est alimentée en
permanence
Raccordez d’abord le fil de masse noir à un point
métallique du véhicule.
Remarques sur les fils de commande et
d’alimentation
• Le fil de commande de l’antenne électrique (bleu)
fournit une alimentation de + 12 V CC lorsque vous
mettez la radio sous tension.
• Lorsque votre voiture est équipée d’une antenne
FM/AM intégrée dans la vitre arrière/latérale,
raccordez le fil de commande de l’antenne (bleu)
ou l’entrée d’alimentation des accessoires (rouge)
à la borne d’alimentation de l’amplificateur
d’antenne existant. Pour plus de détails, consultez
votre détaillant.
• Une antenne électrique sans boîtier de relais ne
peut pas être utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le fil d’entrée d’alimentation jaune est
raccordé, le circuit de la mémoire est alimenté en
permanence même si la clé de contact est sur la
position d’arrêt.
Remarques sur le raccordement des haut-parleurs
• Avant de raccorder les haut-parleurs, mettez
l’appareil hors tension.
• Utilisez des haut-parleurs ayant une impédance de
4 à 8 ohms avec une capacité électrique adéquate
pour éviter de les endommager.
• Ne raccordez pas les bornes du système de hautparleurs au châssis de la voiture et ne raccordez
pas les bornes des haut-parleurs droit à celles du
haut-parleur gauche.
• Ne raccordez pas le câble de masse de cet appareil
à la borne négative (–) de l’enceinte.
• N’essayez pas de raccorder les haut-parleurs en
parallèle.
• Raccordez uniquement des haut-parleurs passifs.
Le raccordement de haut-parleurs actifs (avec
amplificateurs intégrés) aux bornes des hautparleurs peut endommager l’appareil.
• Pour éviter tout dysfonctionnement, n’utilisez pas
les fils des haut-parleurs intégrés installés dans
votre voiture si l’appareil partage un fil négatif
commun (–) pour les haut-parleurs droit et gauche.
• Ne raccordez pas entre eux les cordons des hautparleurs de l’appareil.
Remarque sur le raccordement
Si les haut-parleurs et l’amplificateur ne sont pas
raccordés correctement, le message « FAILURE »
s’affiche. Dans ce cas, assurez-vous que les hautparleurs et l’amplificateur sont bien raccordés.
4 1
2
Orient the release key
correctly.
Face the hook inwards.
Tournez le crochet vers
l’intérieur.
Orientez correctement
la clé de déblocage.
5
5
3
c
c
c
1
5 1
2
3
Dashboard
Tableau de bord
1
182
mm
3
53 m
m
Claws
Griffes
1
6 A TOYOTA
B NISSAN
2
2
max. size
5 × 8 mm
(7/32 × 11/32 in)
Dimensions
max. 5 × 8 mm
(7/32 × 11/32 po)
to dashboard/center console
vers le tableau de bord/la console centrale
max. size
5 × 8 mm
(7/32 × 11/32 in)
Dimensions
max. 5 × 8 mm
(7/32 × 11/32 po)
to dashboard/center console
vers le tableau de bord/la console centrale
2
Bracket
Support
2
Bracket
Support
max. size
5 × 8 mm
(7/32 × 11/32 in)
Dimensions
max. 5 × 8 mm
(7/32 × 11/32 po)
max. size
5 × 8 mm
(7/32 × 11/32 in)
Dimensions
max. 5 × 8 mm
(7/32 × 11/32 po)
Bracket
Support
Bracket
Support
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
7 A
B
A
B
1
2
c
Precautions
•Choose the installation location carefully so
that the unit will not interfere with normal
driving operations.
•Avoid installing the unit in areas subject to
dust, dirt, excessive vibration, or high
temperatures, such as in direct sunlight or
near heater ducts.
•Use only the supplied mounting hardware for
a safe and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 45°.
Removing the protection collar
and the bracket (4)
Before installing the unit, remove the
protection collar 3 and the bracket 1 from
the unit.
1
2
Remove the protection collar 3.
1 Engage the release keys 5 together with
the protection collar 3.
2 Pull out the release keys 5 to remove the
protection collar 3.
Remove the bracket 1.
1 Insert both release keys 5 together
between the unit and the bracket 1 until
they click.
2 Pull down the bracket 1, then pull up
the unit to separate.
Mounting example (5)
Installation in the dashboard
Notes
• Bend these claws outward for a tight fit, if
necessary (5-2).
• Make sure that the 4 catches on the protection
collar 3 are properly engaged in the slots of the
unit (5-3).
Mounting the unit in a
Japanese car (6)
You may not be able to install this unit in some
makes of Japanese cars. In such a case, consult
your Sony dealer.
Note
To prevent malfunction, install only with the
supplied screws 2.
How to detach and attach the
front panel (7)
Before installing the unit, detach the front
panel.
7-A To detach
Before detaching the front panel, be sure to
press (OFF). Press (OPEN), then slide the front
panel to the right side, and pull out the left side.
7-B To attach
Place the hole A in the front panel onto the
spindle B on the unit as illustrated, then push
the left side in.
Warning when installing in a car
without ACC (accessory)
position on the ignition key
switch
Précautions
Retrait et pose de la façade (7)
•Choisissez soigneusement l’emplacement
d’installation pour que l’appareil ne gêne pas
le chauffeur pendant la conduite.
•Evitez d’installer l’appareil dans un endroit
exposé à la poussière, à la saleté, à des
vibrations excessives ou à des températures
élevées comme en plein soleil ou à proximité
de conduits de chauffage.
•Pour garantir un montage sûr, n’utilisez que
le matériel fourni.
Avant d’installer l’appareil, retirez la façade.
Réglage de l’angle de montage
Ajustez l’inclinaison à un angle inférieur à 45°.
Retrait du tour de protection
et du support (4)
Avant d’installer l’appareil, retirez le tour de
protection 3 et le support 1 de l’appareil.
1
After turning off the ignition, be sure to
press and hold (OFF) on the unit until the
display disappears.
Otherwise, the display does not turn off and this
causes battery drain.
RESET button
When the installation and connections are
completed, be sure to press the RESET button
with a ball-point pen, etc., after detaching the
front panel.
2
Retirez le tour de protection 3.
1 Insérez les clés de déblocage 5 en même
temps dans le tour de protection 3.
2 Tirez sur les clés de déblocage 5 pour
retirer le tour de protection 3.
Retirez le support 1.
1 Insérez les clés de déblocage 5 en même
temps entre l’appareil et le support 1
jusqu’au déclic.
2 Tirez le support 1 vers le bas, puis tirez
sur l’appareil vers le haut pour les
séparer.
Exemple de montage (5)
Installation dans le tableau de bord
Remarques
• Si nécessaire, pliez ces griffes vers l’extérieur pour
assurer une prise correcte (5-2).
• Assurez-vous que les 4 cliquets situés sur le tour
de protection 3 sont correctement engagés dans
les fentes de l’appareil (5-3).
Installation de l’appareil dans
une voiture japonaise (6)
Cet appareil ne peut pas être installé dans
certaines voitures japonaises. Consultez, dans
ce cas, votre détaillant Sony.
Remarque
Pour éviter tout dysfonctionnement, utilisez
uniquement les vis 2 pour le montage.
7-A Pour retirer
Avant de déposer la façade, ne pas oublier
d’appuyer sur (OFF). Appuyez sur (OPEN),
puis faites glisser la façade vers la droite et
retirez-la par la gauche.
7-B Pour poser
Fixez la partie A de la façade sur la partie B de
l’appareil, comme indiqué sur l’illustration, puis
appuyez sur le côté gauche.
Avertissement en cas
d’installation dans une voiture
dont le contact ne comporte
pas de position ACC
(accessoires)
Après avoir coupé le moteur, n’oubliez pas
de maintenir la touche (OFF) enfoncée
sur l’appareil jusqu’à ce que l’affichage
disparaisse.
Sinon, l’affichage n’est pas désactivé et la
batterie du véhicule se décharge.
Touche RESET
Une fois que l’installation et les raccordements
sont terminés, retirez la façade et appuyez sur la
touche RESET à l’aide d’un stylo à bille ou d’un
autre objet pointu.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
