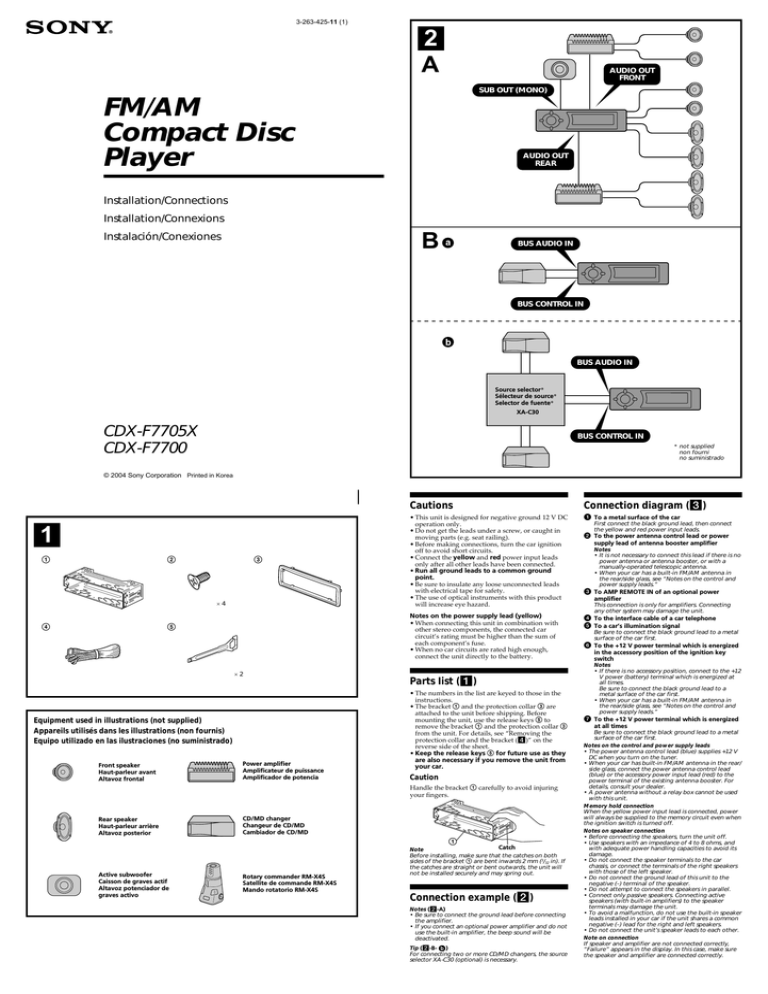

Sony CDX-F7700 Installation guide

Sony CDX-F7700 Installation guide
3-263-425-11 (1)
2
A
AUDIO OUT
FRONT
SUB OUT (MONO)
FM/AM
Compact Disc
Player
AUDIO OUT
REAR
Installation/Connections
Installation/Connexions
B
Instalación/Conexiones
BUS AUDIO IN
BUS CONTROL IN
BUS AUDIO IN
Source selector*
Sélecteur de source*
Selector de fuente*
XA-C30
CDX-F7705X
CDX-F7700
BUS CONTROL IN
* not supplied
non fourni
no suministrado
© 2004 Sony Corporation Printed in Korea
1
1
2
3
×4
4
5
×2
Connection diagram (3)
• This unit is designed for negative ground 12 V DC
operation only.
• Do not get the leads under a screw, or caught in
moving parts (e.g. seat railing).
• Before making connections, turn the car ignition
off to avoid short circuits.
• Connect the yellow and red power input leads
only after all other leads have been connected.
• Run all ground leads to a common ground
point.
• Be sure to insulate any loose unconnected leads
with electrical tape for safety.
• The use of optical instruments with this product
will increase eye hazard.
1 To a metal surface of the car
Notes on the power supply lead (yellow)
• When connecting this unit in combination with
other stereo components, the connected car
circuit’s rating must be higher than the sum of
each component’s fuse.
• When no car circuits are rated high enough,
connect the unit directly to the battery.
4 To the interface cable of a car telephone
5 To a car’s illumination signal
Parts Iist (1)
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
Equipo utilizado en las ilustraciones (no suministrado)
Front speaker
Haut-parleur avant
Altavoz frontal
Cautions
Power amplifier
Amplificateur de puissance
Amplificador de potencia
• The numbers in the list are keyed to those in the
instructions.
• The bracket 1 and the protection collar 3 are
attached to the unit before shipping. Before
mounting the unit, use the release keys 5 to
remove the bracket 1 and the protection collar 3
from the unit. For details, see “Removing the
protection collar and the bracket (4)” on the
reverse side of the sheet.
• Keep the release keys 5 for future use as they
are also necessary if you remove the unit from
your car.
Caution
Handle the bracket 1 carefully to avoid injuring
your fingers.
Rear speaker
Haut-parleur arrière
Altavoz posterior
CD/MD changer
Changeur de CD/MD
Cambiador de CD/MD
1
Active subwoofer
Caisson de graves actif
Altavoz potenciador de
graves activo
Rotary commander RM-X4S
Satellite de commande RM-X4S
Mando rotatorio RM-X4S
Catch
Note
Before installing, make sure that the catches on both
sides of the bracket 1 are bent inwards 2 mm (3/32 in). If
the catches are straight or bent outwards, the unit will
not be installed securely and may spring out.
Connection example (2)
Notes (2-A)
• Be sure to connect the ground lead before connecting
the amplifier.
• If you connect an optional power amplifier and do not
use the built-in amplifier, the beep sound will be
deactivated.
)
Tip (2-BFor connecting two or more CD/MD changers, the source
selector XA-C30 (optional) is necessary.
First connect the black ground lead, then connect
the yellow and red power input leads.
2 To the power antenna control lead or power
supply lead of antenna booster amplifier
Notes
• It is not necessary to connect this lead if there is no
power antenna or antenna booster, or with a
manually-operated telescopic antenna.
• When your car has a built-in FM/AM antenna in
the rear/side glass, see “Notes on the control and
power supply leads.”
3 To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting
any other system may damage the unit.
Be sure to connect the black ground lead to a metal
surface of the car first.
6 To the +12 V power terminal which is energized
in the accessory position of the ignition key
switch
Notes
• If there is no accessory position, connect to the +12
V power (battery) terminal which is energized at
all times.
Be sure to connect the black ground lead to a
metal surface of the car first.
• When your car has a built-in FM/AM antenna in
the rear/side glass, see “Notes on the control and
power supply leads.”
7 To the +12 V power terminal which is energized
at all times
Be sure to connect the black ground lead to a metal
surface of the car first.
Notes on the control and power supply leads
• The power antenna control lead (blue) supplies +12 V
DC when you turn on the tuner.
• When your car has built-in FM/AM antenna in the rear/
side glass, connect the power antenna control lead
(blue) or the accessory power input lead (red) to the
power terminal of the existing antenna booster. For
details, consult your dealer.
• A power antenna without a relay box cannot be used
with this unit.
Memory hold connection
When the yellow power input lead is connected, power
will always be supplied to the memory circuit even when
the ignition switch is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms, and
with adequate power handling capacities to avoid its
damage.
• Do not connect the speaker terminals to the car
chassis, or connect the terminals of the right speakers
with those of the left speaker.
• Do not connect the ground lead of this unit to the
negative (–) terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active
speakers (with built-in amplifiers) to the speaker
terminals may damage the unit.
• To avoid a malfunction, do not use the built-in speaker
leads installed in your car if the unit shares a common
negative (–) lead for the right and left speakers.
• Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker and amplifier are not connected correctly,
“Failure” appears in the display. In this case, make sure
the speaker and amplifier are connected correctly.
3
*1
Source selector
(not supplied)
Sélecteur de source
(non fourni)
Selector de fuente
(no suministrado)
*4
*3
Supplied with the CD/MD changer
Fourni avec le changeur de CD/MD
Suministrado con el cambiador de CD/MD
XA-C30
*5
BUS AUDIO IN
/AUX IN*2
AUDIO OUT
FRONT
REMOTE
IN
*1 RCA pin cord (not supplied)
*2 Be sure to match the color-coded cord
for audio to the appropriate jacks
from the unit. If you connect an
optional CD/MD unit, you cannot use
AUX IN terminal.
3
* Auxiliary optional equipment such as
portable DVD player (not supplied)
*4 Supplied with the auxiliary equipment
*5 Supplied with XA-C30
*6 Insert with the cord upwards.
L
*
1
R
SUB OUT (MONO)
*6
from car antenna
à partir de l’antenne de la voiture
desde la antena del automóvil
AMP REM
3
Blue/white striped
Rayé bleu/blanc
Con rayas azules y blancas
Max. supply current 0.3 A
Courant max. fourni 0,3 A
Corriente máx. de alimentación de 0,3 A
Left
Gauche
Izquierdo
Right
Droit
Derecho
Left
Gauche
Izquierdo
Right
Droit
Derecho
BUS
CONTROL IN
AUDIO OUT
REAR
Fuse (10 A)
Fusible (10 A)
Fusible (10 A)
White
Blanc
Blanco
White/black striped
Rayé blanc/noir
Con rayas blancas y negras
Gray
Gris
Gris
Gray/black striped
Rayé gris/noir
Con rayas grises y negras
Green
Vert
Verde
Green/black striped
Rayé vert/noir
Con rayas verdes y negras
Purple
Mauve
Morado
4
Black
Noir
Negro
1
Blue
Bleu
Azul
ANT REM
2
Light blue
Bleu ciel
Azul celeste
Max. supply current 0.1 A
Courant max. fourni 0,1 A
Corriente máx. de alimentación de 0,1 A
ATT
Orange/white striped
Rayé orange/blanc
Con rayas naranjas y blancas
ILLUMINATION
4
5
Red
Rouge
Rojo
*1 Cordon à broche RCA (non fourni)
*2 Veillez à faire correspondre le code
couleur audio aux fiches de l’appareil.
Si vous raccordez un appareil CD ou
MD en option, vous ne pouvez pas
utiliser la borne AUX IN.
3
* Appareil auxiliaire en option, par
exemple un lecteur de DVD portable
(non fourni)
*4 Fourni avec l’appareil auxiliaire
5
* Fourni avec le XA-C30
*6 Insérez avec le câble vers le bas.
*1 Cable con terminales RCA (no
suministrado)
*2 Asegúrese de hacer coincidir el código
codificado con colores para audio con
las tomas apropiadas de la unidad. Si
conecta una unidad de CD/MD
opcional, no podrá utilizar el terminal
AUX IN.
3
* Equipo opcional auxiliar como un
reproductor de DVD portátil (no
suministrado)
*4 Suministrado con el equipo auxiliar
5
* Suministrado con el XA-C30
*6 Insertar con el cable hacia arriba.
6
Yellow
Jaune
Amarillo
7
Purple/black striped
Rayé mauve/noir
Con rayas violetas y negras
Précautions
Schéma de raccordement (3)
Precauciones
Diagrama de conexión (3)
• Cet appareil est exclusivement conçu pour fonctionner
sur une tension de 12 V CC avec masse négative.
• Évitez de fixer des vis sur les câbles ou de coincer
ceux-ci dans des pièces mobiles (par exemple,
armature de siège).
• Avant d’effectuer les raccordements, éteignez le
moteur pour éviter un court-circuit.
• Raccordez les fils d’entrée d’alimentation jaune et
rouge seulement après avoir terminé tous les autres
raccordements.
• Rassemblez tous les fils de terre en un point de
masse commun.
• Pour des raisons de sécurité, veillez à isoler avec du
ruban isolant tout fil lâche non raccordé.
1 À un point métallique de la voiture
• Esta unidad ha sido diseñada para alimentarse sólo
con cc de 12V de tierra negativa.
• No coloque los cables debajo de ningún tornillo, ni
los aprisione con partes móviles (p.ej. los raíles del
asiento).
• Antes de realizar las conexiones, desactive el
encendido del automóvil para evitar cortocircuitos.
• Conecte los cables de entrada de alimentación
amarillo y rojo solamente después de haber
conectado los demás.
• Conecte todos los conductores de toma a tierra a
un punto común.
• Por razones de seguridad, asegúrese de aislar con
cinta aislante los cables sueltos que no estén
conectados.
Notas sobre el cable de suministro de alimentación
(amarillo)
• Cuando conecte esta unidad en combinación con
otros componentes estéreo, la capacidad nominal del
circuito conectado del automóvil debe ser superior a
la suma del fusible de cada componente.
• Si no hay circuitos del automóvil con capacidad
nominal suficientemente alta, conecte la unidad
directamente a la batería.
1 A una superficie metálica del automóvil
Remarques sur le cordon d’alimentation (jaune)
• Lorsque cet appareil est raccordé à d’autres éléments
stéréo, la valeur nominale du circuit utilisé de la
voiture raccordée doit être supérieure à la somme des
fusibles de chaque élément.
• Si aucun circuit de la voiture n’est assez puissant,
raccordez directement l’appareil à la batterie.
Liste des composants (1)
• Les numéros de la liste correspondent à ceux des
instructions.
• Le support 1 et le tour de protection 3 sont fixés à
l’appareil avant de quitter l’usine. Avant le montage
de l’appareil, utilisez les clés de déblocage 5 pour
détacher le support 1 et le tour de protection 3 de
l’appareil. Pour de plus amples informations,
reportez-vous à la section « Retrait du tour de
protection et du support (4) » au verso.
• Conservez les clés de déblocage 5 pour une
utilisation ultérieure car vous en aurez également
besoin pour retirer l’appareil de votre véhicule.
Attention
Manipulez précautionneusement le support 1 pour
éviter de vous blesser aux doigts.
1
Loquet
Remarque
Avant l’installation, assurez-vous que les loquets des deux
côtés du support 1 sont bien pliés de 2 mm ( 3/32 po) vers
l’intérieur. Si les loquets sont droits ou pliés vers l’extérieur,
l’appareil ne peut pas être fixé solidement et peut se
détacher.
Exemple de raccordement (2)
Remarques (2-A)
• Raccordez d’abord le fil de masse avant de raccorder
l’amplificateur.
• Si vous raccordez un amplificateur de puissance en option
et que vous n’utilisez pas l’amplificateur intégré, le bip
sonore est désactivé.
Remarque (2-B- )
Dans le cas du raccordement de deux changeurs de
CD/MD ou plus, le sélecteur de source XA-C30 (en option) est
requis.
Branchez d‘abord le fil de masse noir et, ensuite, les fils
d‘entrée d‘alimentation jaune et rouge.
2 Vers le fil de commande de l‘antenne électrique ou le fil
d‘alimentation de l‘amplificateur d‘antenne
Remarques
• Il n’est pas nécessaire de raccorder ce fil s’il n'y a pas
d’antenne électrique ni d’amplificateur d’antenne, ou avec
une antenne télescopique manuelle.
• Si votre voiture est équipée d’une antenne FM/AM intégrée
dans la vitre arrière/latérale, voir « Remarques sur les fils de
commande et d’alimentation ».
3 Au niveau du AMP REMOTE IN de l’amplificateur de
puissance en option
Ce raccordement s’applique uniquement aux amplificateurs. Le
branchement de tout autre système risque d’endommager
l’appareil.
4 Vers le cordon de liaison d’un téléphone de voiture
5 Vers le connecteur du signal d’éclairage de la voiture
Raccordez d’abord le fil de masse noir à un point métallique du
véhicule.
6 À la borne +12 V qui est alimentée quand la clé de contact
est sur la position accessoires
Remarques
• S’il n’y a pas de position accessoires, raccordez la borne
d’alimentation (batterie) +12 V qui est alimentée en
permanence.
Raccordez d’abord le fil de masse noir à un point métallique
du véhicule.
• Si votre voiture est équipée d’une antenne FM/AM intégrée
dans la vitre arrière/latérale, voir « Remarques sur les fils de
commande et d'alimentation ».
7 À la borne +12 V qui est alimentée en permanence
Raccordez d’abord le fil de masse noir à un point métallique du
véhicule.
Remarques sur les fils de commande et d’alimentation
• Le fil de commande de l’antenne électrique (bleu) fournit une
alimentation de + 12 V CC lorsque vous mettez la radio sous
tension.
• Lorsque votre voiture est équipée d’une antenne FM/AM intégrée
dans la vitre arrière/latérale, raccordez le fil de commande de
l’antenne (bleu) ou l’entrée d’alimentation des accessoires
(rouge) à la borne d’alimentation de l’amplificateur d’antenne
existant. Pour plus de détails, consultez votre détaillant.
• Une antenne électrique sans boîtier de relais ne peut pas être
utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le fil d’entrée d’alimentation jaune est raccordé, le circuit
de la mémoire est alimenté en permanence même si la clé de
contact est sur la position d’arrêt.
Remarques sur le raccordement des haut-parleurs
• Avant de raccorder les haut-parleurs, mettez l’appareil hors
tension.
• Utilisez des haut-parleurs ayant une impédance de 4 à 8 ohms
avec une capacité électrique adéquate pour éviter de les
endommager.
• Ne raccordez pas les bornes du système de haut-parleurs au
châssis de la voiture et ne raccordez pas les bornes des hautparleurs droit à celles du haut-parleur gauche.
• Ne raccordez pas le câble de masse de cet appareil à la borne
négative (–) de l’enceinte.
• N’essayez pas de raccorder les haut-parleurs en parallèle.
• Raccordez uniquement des haut-parleurs passifs. Le raccordement
de haut-parleurs actifs (avec amplificateurs intégrés) aux bornes
des haut-parleurs peut endommager l’appareil.
• Pour éviter tout dysfonctionnement, n’utilisez pas les fils des
haut-parleurs intégrés installés dans votre voiture si l’appareil
partage un fil négatif commun (–) pour les haut-parleurs droit et
gauche.
• Ne raccordez pas entre eux les cordons des haut-parleurs de
l’appareil.
Remarque sur le raccordement
Si les haut-parleurs et l’amplificateur ne sont pas raccordés
correctement, le message « Failure » s’affiche. Dans ce cas, assurezvous que les haut-parleurs et l’amplificateur sont bien raccordés.
Lista de componentes (1)
• Los números de la lista corresponden a los de las
instrucciones.
• La unidad se comercializa con el soporte 1 y el
marco de protección 3. Antes de montarla, utilice
las llaves de liberación 5 para extraer el soporte 1
y el marco de protección 3 de la misma. Para
obtener más información, consulte “Extracción del
marco de protección y del soporte (4)”.
• Conserve las llaves de liberación 5 para
utilizarlas en el futuro, ya que también las
necesitará si retira la unidad del automóvil.
Precaución
Tenga mucho cuidado al manipular el soporte 1 para
evitar posibles lesiones en los dedos.
1
Enganche
Nota
Antes de instalar la unidad, compruebe que los enganches
de ambos lados del soporte 1 están doblados hacia
adentro 2 mm. Si no lo están o están doblados hacia afuera,
la unidad no se instalará correctamente y puede saltar.
Ejemplo de conexiones (2)
Notas (2-A)
• Asegúrese de conectar primero el cable de toma a tierra
antes de realizar la conexión al amplificador.
• Si conecta un amplificador de potencia opcional y no
utiliza el incorporado, los pitidos se desactivarán.
Sugerencia (2-B)
Cuando desee conectar dos o más cambiadores de CD/MD,
necesitará un selector de fuente XA-C30 (opcional).
Conecte primero el cable de toma a tierra negro, y después
los cables con raya naranja/blanca, amarillo, y rojo de entrada
de alimentación.
2 Al cable de control de la antena motorizada o al cable de
fuente de alimentación del amplificador de antena
Notas
• Si no se dispone de antena motorizada ni de amplificador
de antena, o se utiliza una antena telescópica accionada
manualmente, no será necesario conectar este cable.
• Si el automóvil incorpora una antena de FM/AM en el
cristal trasero o lateral, consulte “Notas sobre los cables de
control y de fuente de alimentación”.
3 Para conectar a AMP REMOTE IN del amplificador de
potencia opcional
Esta conexión es sólo para amplificadores. La conexión de
cualquier otro sistema puede dañar la unidad.
4 Al cable de interfaz de un teléfono para automóvil
5 A una señal de iluminación del automóvil
Asegúrese de conectar primero el cable de toma a tierra
negro a una superficie metálica del automóvil.
6 Al terminal de alimentación de +12 V que recibe energía
en la posición de accesorio del interruptor de la llave de
encendido
Notas
• Si no hay posición de accesorio, conéctelo al terminal de
alimentación (batería) de +12 V que recibe energía sin
interrupción.
Asegúrese de conectar primero el cable de toma a tierra
negro a una superficie metálica del automóvil.
• Si el automóvil incorpora una antena de FM/AM en el
cristal trasero o lateral, consulte “Notas sobre los cables de
control y de fuente de alimentación”.
7 Al terminal de alimentación de +12 V que recibe energía
sin interrupción
Asegúrese de conectar primero el cable de toma a tierra
negro a una superficie metálica del automóvil.
Notas sobre los cables de control y de fuente de alimentación
• El cable de control de la antena motorizada (azul) suministrará
cc de + 12V cuando conecte la alimentación del sintonizador.
• Si el automóvil dispone de una antena de FM/AM incorporada
en el cristal trasero o lateral, conecte el cable de control de
antena motorizada (azul) o el cable de entrada de alimentación
auxiliar (rojo) al terminal de alimentación del amplificador de
antena existente. Para obtener más información, consulte a su
proveedor.
• Con esta unidad no es posible utilizar una antena motorizada
sin caja de relé.
Conexión para protección de la memoria
Si conecta el conductor de entrada amarillo, el circuito de
la memoria recibirá siempre alimentación, aunque apague
la llave de encendido.
Notas sobre la conexión de los altavoces
• Antes de conectar los altavoces, desconecte la alimentación de
la unidad.
• Utilice altavoces con una impedancia de 4 a 8 Ω con la
capacidad de potencia adecuada para evitar que se dañen.
• No conecte los terminales de altavoz al chasis del automóvil, ni
conecte los terminales del altavoz derecho con los del
izquierdo.
• No conecte el cable de toma a tierra de esta unidad al terminal
negativo (–) del altavoz.
• No intente conectar los altavoces en paralelo.
• Conecte solamente altavoces pasivos. Si conecta altavoces
activos (con amplificadores incorporados) a los terminales de
altavoz, puede dañar la unidad.
• Para evitar fallos de funcionamiento, no utilice los cables de
altavoz incorporados instalados en el automóvil si su unidad
comparte un cable negativo común (–) para los altavoces
derecho e izquierdo.
• No conecte los cables de altavoz de la unidad entre sí.
Nota sobre la conexión
Si el altavoz y el amplificador no están conectados correctamente,
aparecerá “Failure” en la pantalla. Si es así, compruebe la
conexión de ambos dispositivos.
4 1
2
Orient the release key
correctly.
Orientez correctement la clé
de déblocage.
Face the hook inwards.
Oriente la llave de
liberación en la dirección
correcta.
Tournez le crochet vers
l’intérieur.
El gancho debe
encontrarse en la parte
interior.
5
5
3
c
c
c
1
5 1
2
3
Dashboard
Tableau de bord
Tablero
1
182
mm
3
53 m
m
Claws
Griffes
Uñas
1
Precautions
•Choose the installation location carefully so
that the unit will not interfere with normal
driving operations.
•Avoid installing the unit in areas subject to
dust, dirt, excessive vibration, or high
temperatures, such as in direct sunlight or
near heater ducts.
•Use only the supplied mounting hardware for
a safe and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 45°.
Removing the protection collar
and the bracket (4)
Before installing the unit, remove the
protection collar 3 and the bracket 1 from
the unit.
1
2
Remove the protection collar 3.
1 Engage the release keys 5 together with
the protection collar 3.
2 Pull out the release keys 5 to remove the
protection collar 3.
Remove the bracket 1.
1 Insert both release keys 5 together
between the unit and the bracket 1 until
they click.
2 Pull down the bracket 1, then pull up
the unit to separate.
Mounting example (5)
Installation in the dashboard
Notes
• Bend these claws outward for a tight fit, if
necessary (5-2).
• Make sure that the 4 catches on the protection
collar 3 are properly engaged in the slots of the
unit (5-3).
Mounting the unit in a
Japanese car (6)
You may not be able to install this unit in some
makes of Japanese cars. In such a case, consult
your Sony dealer.
Note
To prevent malfunction, install only with the
supplied screws 2.
How to detach and attach the
front panel (7)
Before installing the unit, detach the front
panel.
7-A To detach
Before detaching the front panel, be sure to
press (OFF). Press (OPEN), then slide the front
panel to the right side, and pull out the left side.
7-B To attach
Place the hole A in the front panel onto the
spindle B on the unit as illustrated, then push
the left side in.
Warning when installing in a car
without ACC (accessory)
position on the ignition key
switch
Précautions
Retrait et pose de la façade (7)
• Choisissez soigneusement l’emplacement
d’installation pour que l’appareil ne gêne pas
le chauffeur pendant la conduite.
• Evitez d’installer l’appareil dans un endroit
exposé à la poussière, à la saleté, à des
vibrations excessives ou à des températures
élevées comme en plein soleil ou à proximité
de conduits de chauffage.
• Pour garantir un montage sûr, n’utilisez que
le matériel fourni.
Avant d’installer l’appareil, retirez la façade.
Réglage de l’angle de montage
Ajustez l’inclinaison à un angle inférieur à 45°.
Retrait du tour de protection
et du support (4)
Avant d’installer l’appareil, retirez le tour de
protection 3 et le support 1 de l’appareil.
1
After turning off the ignition, be sure to
press and hold (OFF) on the unit until the
display disappears.
Otherwise, the display does not turn off and this
causes battery drain.
RESET button
When the installation and connections are
completed, be sure to press the RESET button
with a ball-point pen, etc., after detaching the
front panel.
2
Retirez le tour de protection 3.
1 Insérez les clés de déblocage 5 en même
temps dans le tour de protection 3.
2 Tirez sur les clés de déblocage 5 pour
retirer le tour de protection 3.
Retirez le support 1.
1 Insérez les clés de déblocage 5 en même
temps entre l’appareil et le support 1
jusqu’au déclic.
2 Tirez le support 1 vers le bas, puis tirez
sur l’appareil vers le haut pour les
séparer.
Exemple de montage (5)
Installation dans le tableau de bord
Remarques
• Si nécessaire, pliez ces griffes vers l’extérieur pour
assurer une prise correcte (5-2).
• Assurez-vous que les 4 cliquets situés sur le tour
de protection 3 sont correctement engagés dans
les fentes de l’appareil (5-3).
Installation de l’appareil dans
une voiture japonaise (6)
Cet appareil ne peut pas être installé dans
certaines voitures japonaises. Consultez, dans
ce cas, votre détaillant Sony.
Remarque
Pour éviter tout dysfonctionnement, utilisez
uniquement les vis 2 pour le montage.
7-A Pour retirer
Avant de retirer la façade, n’oubliez pas
d’appuyer d’abord sur (OFF). Appuyez sur
(OPEN), puis faites glisser la façade vers la
droite et retirez-la par la gauche.
7-B Pour poser
Fixez la partie A de la façade sur la partie B de
l’appareil, comme indiqué sur l’illustration, puis
appuyez sur le côté gauche.
Avertissement en cas
d’installation dans une voiture
dont le contact ne comporte
pas de position ACC
(accessoires)
Après avoir coupé le moteur, n’oubliez pas
de maintenir (OFF) enfoncée sur
l’appareil jusqu’à ce que l’affichage
disparaisse.
Sinon, l’affichage n’est pas désactivé et la
batterie du véhicule se décharge.
Touche RESET
Une fois que l’installation et les raccordements
sont terminés, retirez la façade et appuyez sur la
touche RESET à l’aide d’un stylo à bille ou d’un
autre objet pointu.
6 A TOYOTA
B NISSAN
2
2
max. size
5 × 8 mm
(7/32 × 11/32 in)
Dimensions
max. 5 × 8 mm
(7/32 × 11/32 po)
Tamaño máx.
5 × 8 mm
to dashboard/center console
vers le tableau de bord/la console centrale
al tablero o consola central
max. size
5 × 8 mm
(7/32 × 11/32 in)
Dimensions
max. 5 × 8 mm
(7/32 × 11/32 po)
Tamaño máx.
5 × 8 mm
to dashboard/center console
vers le tableau de bord/la console centrale
al tablero o consola central
2
Bracket
Support
Soporte
max. size
5 × 8 mm
(7/32 × 11/32 in)
Dimensions
max. 5 × 8 mm
(7/32 × 11/32 po)
Tamaño máx.
5 × 8 mm
Bracket
Support
Soporte
2
Bracket
Support
Soporte
max. size
5 × 8 mm
(7/32 × 11/32 in)
Dimensions
max. 5 × 8 mm
(7/32 × 11/32 po)
Tamaño máx.
5 × 8 mm
Bracket
Support
Soporte
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Piezas existentes suministradas con su automóvil
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Piezas existentes suministradas con su automóvil
B
7 A
A
B
1
2
Precauciones
•Elija cuidadosamente el lugar de montaje de
forma que la unidad no interfiera con las
funciones normales de conducción.
•Evite instalar la unidad donde pueda quedar
sometida a polvo, suciedad, vibraciones
excesivas o altas temperaturas como, por
ejemplo, a la luz solar directa o cerca de
conductos de calefacción.
•Para realizar una instalación segura y firme,
utilice solamente la ferretería de montaje
suministrada.
Forma de extraer e instalar el
panel frontal (7)
Antes de instalar la unidad, extraiga el panel
frontal.
7-A Para extraerlo
Antes de extraer el panel frontal, asegúrese de
presionar (OFF). Después presione (OPEN)
para abrirlo, deslícelo hacia la derecha y, por
último, tire de su parte izquierda.
Ajuste del ángulo de montaje
7-B Para instalarlo
Ajuste el ángulo de montaje a menos de 45°.
Coloque el orificio A del panel frontal en el eje
B de la unidad como se muestra en la
ilustración, y después presione la parte
izquierda.
Extracción del marco de
protección y del soporte (4)
Antes de instalar la unidad, retire el marco de
protección 3 y el soporte 1 de la misma.
1
Retire el marco de protección a 3.
1 Una las llaves de liberación 5 al marco de
protección 3.
2 Retire las llaves de liberación 5 para
extraer el marco de protección 3.
2
Retire el soporte 1.
1 Inserte ambas llaves de liberación 5 entre
la unidad y el soporte 1 hasta que
encajen.
2 Presione el soporte 1 y, a continuación,
levante la unidad para separar ambos
elementos.
Advertencia sobre la
instalación en un automóvil
que no disponga de posición
ACC (accesorio) en el
interruptor de la llave de
encendido
Tras apagar el motor, asegúrese de
mantener presionado (OFF) hasta que
desaparezca la indicación.
De lo contrario, la indicación no se apagará y la
batería se descargará.
Ejemplo de montaje (5)
Botón RESET
Instalación en el salpicadero
Una vez finalizada la instalación y las
conexiones, desmonte el panel frontal y
presione el botón RESET con un bolígrafo o un
objeto similar.
Notas
• Si es necesario, doble estas uñas hacia fuera para
que encaje firmemente (5-2).
• Compruebe que los 4 enganches del marco de
protección 3 estén bien fijados en las ranuras de
la unidad (5-3).
Montaje de la unidad en un
automóvil japonés (6)
Es posible que no pueda instalar esta unidad en
algunos automóviles japoneses. En tal caso,
consulte a su proveedor Sony.
Nota
Para evitar que se produzcan fallos, realice la
instalación solamente con los tornillos suministrados 2.
c
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
