3-263-410-21 (1)
2
A
AUDIO OUT
FRONT
SUB OUT (MONO)
FM/AM
Compact Disc
Player
AUDIO OUT
REAR

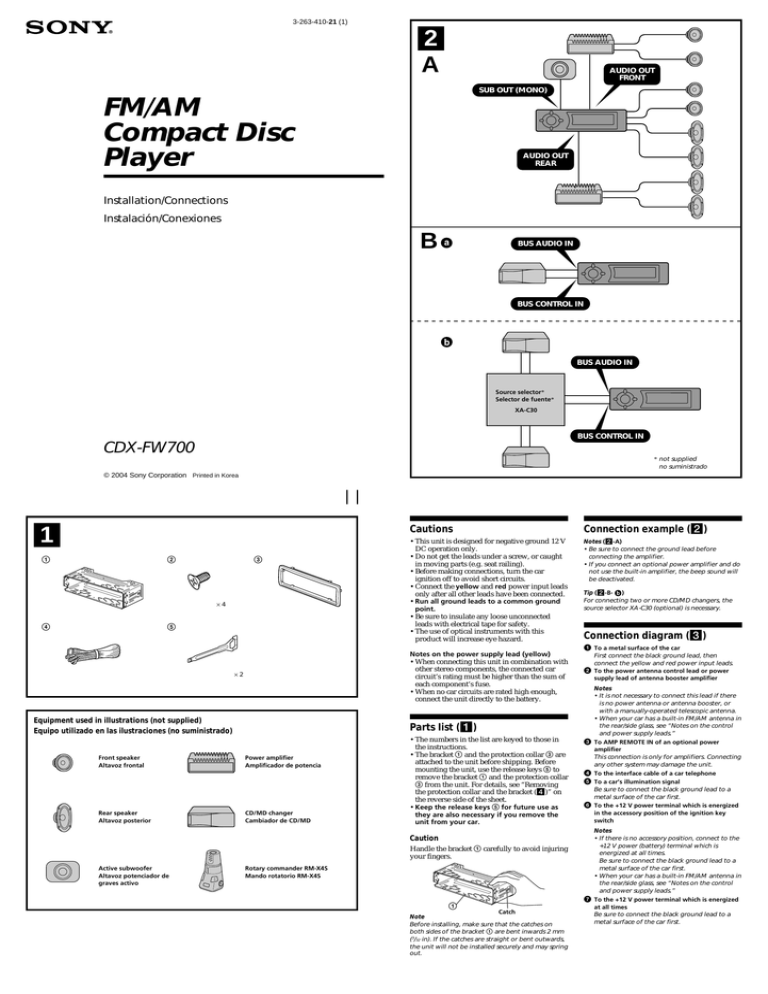

Installation/Connections
Instalación/Conexiones
B
BUS AUDIO IN
BUS CONTROL IN
BUS AUDIO IN
Source selector*
Selector de fuente*
XA-C30
BUS CONTROL IN
CDX-FW700
* not supplied
no suministrado
© 2004 Sony Corporation Printed in Korea
1
1
2
3
×4
4
5
Equipment used in illustrations (not supplied)
Equipo utilizado en las ilustraciones (no suministrado)
Rear speaker
Altavoz posterior
Connection example (2)
• This unit is designed for negative ground 12 V
DC operation only.
• Do not get the leads under a screw, or caught
in moving parts (e.g. seat railing).
• Before making connections, turn the car
ignition off to avoid short circuits.
• Connect the yellow and red power input leads
only after all other leads have been connected.
• Run all ground leads to a common ground
point.
• Be sure to insulate any loose unconnected
leads with electrical tape for safety.
• The use of optical instruments with this
product will increase eye hazard.
Notes (2-A)
• Be sure to connect the ground lead before
connecting the amplifier.
• If you connect an optional power amplifier and do
not use the built-in amplifier, the beep sound will
be deactivated.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with
other stereo components, the connected car
circuit’s rating must be higher than the sum of
each component’s fuse.
• When no car circuits are rated high enough,
connect the unit directly to the battery.
×2
Front speaker
Altavoz frontal
Cautions
Connection diagram (3)
1 To a metal surface of the car
First connect the black ground lead, then
connect the yellow and red power input leads.
2 To the power antenna control lead or power
supply lead of antenna booster amplifier
Parts Iist (1)
Power amplifier
Amplificador de potencia
CD/MD changer
Cambiador de CD/MD
• The numbers in the list are keyed to those in
the instructions.
• The bracket 1 and the protection collar 3 are
attached to the unit before shipping. Before
mounting the unit, use the release keys 5 to
remove the bracket 1 and the protection collar
3 from the unit. For details, see “Removing
the protection collar and the bracket (4)” on
the reverse side of the sheet.
• Keep the release keys 5 for future use as
they are also necessary if you remove the
unit from your car.
Caution
Handle the bracket 1 carefully to avoid injuring
your fingers.
Active subwoofer
Altavoz potenciador de
graves activo
Tip (2-B- )
For connecting two or more CD/MD changers, the
source selector XA-C30 (optional) is necessary.
Rotary commander RM-X4S
Mando rotatorio RM-X4S
1
Catch
Note
Before installing, make sure that the catches on
both sides of the bracket 1 are bent inwards 2 mm
(3/32 in). If the catches are straight or bent outwards,
the unit will not be installed securely and may spring
out.
3
4
5
6
Notes
• It is not necessary to connect this lead if there
is no power antenna or antenna booster, or
with a manually-operated telescopic antenna.
• When your car has a built-in FM/AM antenna in
the rear/side glass, see “Notes on the control
and power supply leads.”
To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting
any other system may damage the unit.
To the interface cable of a car telephone
To a car’s illumination signal
Be sure to connect the black ground lead to a
metal surface of the car first.
To the +12 V power terminal which is energized
in the accessory position of the ignition key
switch
Notes
• If there is no accessory position, connect to the
+12 V power (battery) terminal which is
energized at all times.
Be sure to connect the black ground lead to a
metal surface of the car first.
• When your car has a built-in FM/AM antenna in
the rear/side glass, see “Notes on the control
and power supply leads.”
7 To the +12 V power terminal which is energized
at all times
Be sure to connect the black ground lead to a
metal surface of the car first.
3
*1
*4
Source selector
(not supplied)
Selector de fuente
(no suministrado)
*3
Supplied with the CD/MD changer
Suministrado con el cambiador de CD/MD
XA-C30
*5
BUS AUDIO IN
/AUX IN*2
AUDIO OUT
FRONT
REMOTE
IN
*1 RCA pin cord (not supplied)
*2 Be sure to match the color-coded
cord for audio to the appropriate
jacks from the unit. If you connect an
optional CD/MD unit, you cannot use
AUX IN terminal.
*3 Auxiliary optional equipment such
as portable DVD player
(not supplied)
*4 Supplied with the auxiliary
equipment
*5 Supplied with XA-C30
*6 Insert with the cord upwards.
L
*1
R
SUB OUT (MONO)
*6
from car antenna
desde la antena del automóvil
3
AMP REM
BUS
CONTROL IN
AUDIO OUT
REAR
Fuse (10 A)
Fusible (10 A)
Blue/white striped
Con rayas azules y blancas
Max. supply current 0.3 A
Corriente máx. de alimentación de 0,3 A
4
Black
Negro
1
White
Blanco
Blue
Azul
Left
Izquierdo
ANT REM
White/black striped
Con rayas blancas y negras
Gray
Gris
2
Max. supply current 0.1 A
Corriente máx. de alimentación de 0,1 A
Light blue
Azul celeste
ATT
Right
Derecho
Gray/black striped
Con rayas grises y negras
Green
Verde
Left
Izquierdo
Green/black striped
Con rayas verdes y negras
Purple
Morado
Right
Derecho
Orange/white striped
Con rayas naranjas y blancas
ILLUMINATION
Red
Rojo
4
5
*1 Cable con terminales RCA
(no suministrado)
*2 Asegúrese de hacer coincidir el
código codificado con colores para
audio con las tomas apropiadas de
la unidad. Si conecta una unidad de
CD/MD opcional, no podrá utilizar
el terminal AUX IN.
*3 Equipo opcional auxiliar como un
reproductor de DVD portátil
(no suministrado)
*4 Suministrado con el equipo auxiliar
*5 Suministrado con el XA-C30
*6 Insertar con el cable hacia arriba.
6
Yellow
Amarillo
7
Purple/black striped
Con rayas violetas y negras
Notes on the control and power supply leads
• The power antenna control lead (blue) supplies
+12 V DC when you turn on the tuner.
• When your car has built-in FM/AM antenna in the
rear/side glass, connect the power antenna control
lead (blue) or the accessory power input lead (red)
to the power terminal of the existing antenna
booster. For details, consult your dealer.
• A power antenna without a relay box cannot be
used with this unit.
Memory hold connection
When the yellow power input lead is connected,
power will always be supplied to the memory circuit
even when the ignition switch is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms,
and with adequate power handling capacities to
avoid its damage.
• Do not connect the speaker terminals to the car
chassis, or connect the terminals of the right
speakers with those of the left speaker.
• Do not connect the ground lead of this unit to the
negative (–) terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active
speakers (with built-in amplifiers) to the speaker
terminals may damage the unit.
• To avoid a malfunction, do not use the built-in
speaker leads installed in your car if the unit shares
a common negative (–) lead for the right and left
speakers.
• Do not connect the unit’s speaker leads to each
other.
Note on connection
If speaker and amplifier are not connected correctly,
“Failure” appears in the display. In this case, make
sure the speaker and amplifier are connected
correctly.
Precauciones
Ejemplo de conexiones (2)
•Esta unidad ha sido diseñada para alimentarse
sólo con cc de 12V de tierra negativa.
•No coloque los cables debajo de ningún
tornillo, ni los aprisione con partes móviles
(p.ej. los raíles del asiento).
•Antes de realizar las conexiones, desactive el
encendido del automóvil para evitar cortocircuitos.
•Conecte los cables de entrada de alimentación
amarillo y rojo solamente después de haber
conectado los demás.
•Conecte todos los conductores de toma a
tierra a un punto común.
•Por razones de seguridad, asegúrese de aislar
con cinta aislante los cables sueltos que no
estén conectados.
Notas (2-A)
• Asegúrese de conectar primero el cable de toma a
tierra antes de realizar la conexión al amplificador.
• Si conecta un amplificador de potencia opcional y no
utiliza el incorporado, los pitidos se desactivarán.
Notas sobre el cable de suministro de
alimentación (amarillo)
•Cuando conecte esta unidad en combinación con
otros componentes estéreo, la capacidad nominal
del circuito conectado del automóvil debe ser
superior a la suma del fusible de cada componente.
•Si no hay circuitos del automóvil con
capacidad nominal suficientemente alta,
conecte la unidad directamente a la batería.
Sugerencia (2-B- )
Cuando desee conectar dos o más cambiadores de CD/
MD, necesitará un selector de fuente XA-C30
(opcional).
Diagrama de conexión (3)
1 A una superficie metálica del automóvil
Conecte primero el cable de toma a tierra negro, y
después los cables con raya naranja/blanca,
amarillo, y rojo de entrada de alimentación.
2 Al cable de control de la antena motorizada o al
cable de fuente de alimentación del amplificador
de antena
Lista de componentes (1)
•Los números de la lista corresponden a los de
las instrucciones.
•La unidad se comercializa con el soporte 1 y
el marco de protección 3. Antes de montarla,
utilice las llaves de liberación 5 para extraer el
soporte 1 y el marco de protección 3 de la
misma. Para obtener más información,
consulte “Extracción del marco de protección y
del soporte (4)”.
•Conserve las llaves de liberación 5 para
utilizarlas en el futuro, ya que también las
necesitará si retira la unidad del automóvil.
Precaución
Tenga mucho cuidado al manipular el soporte
1 para evitar posibles lesiones en los dedos.
1
Enganche
Nota
Antes de instalar la unidad, compruebe que los
enganches de ambos lados del soporte 1 están
doblados hacia adentro 2 mm. Si no lo están o están
doblados hacia afuera, la unidad no se instalará
correctamente y puede saltar.
3
4
5
6
Notas
• Si no se dispone de antena motorizada ni de
amplificador de antena, o se utiliza una antena
telescópica accionada manualmente, no será
necesario conectar este cable.
• Si el automóvil incorpora una antena de FM/AM
en el cristal trasero o lateral, consulte “Notas
sobre los cables de control y de fuente de
alimentación”.
Para conectar a AMP REMOTE IN del amplificador
de potencia opcional
Esta conexión es sólo para amplificadores. La
conexión de cualquier otro sistema puede dañar la
unidad.
Al cable de interfaz de un teléfono para automóvil
A una señal de iluminación del automóvil
Asegúrese de conectar primero el cable de toma a
tierra negro a una superficie metálica del
automóvil.
Al terminal de alimentación de +12 V que recibe
energía en la posición de accesorio del interruptor
de la llave de encendido
Notas
• Si no hay posición de accesorio, conéctelo al
terminal de alimentación (batería) de +12 V que
recibe energía sin interrupción.
Asegúrese de conectar primero el cable de toma
a tierra negro a una superficie metálica del
automóvil.
• Si el automóvil incorpora una antena de FM/AM
en el cristal trasero/lateral, consulte “Notas sobre
los cables de control y de fuente de
alimentación”.
7 Al terminal de alimentación de +12 V que recibe
energía sin interrupción
Asegúrese de conectar primero el cable de toma a
tierra negro a una superficie metálica del automóvil.
Notas sobre los cables de control y de fuente de
alimentación
• El cable de control de la antena motorizada (azul)
suministrará cc de + 12V cuando conecte la
alimentación del sintonizador.
• Si el automóvil dispone de una antena de FM/AM
incorporada en el cristal trasero o lateral, conecte
el cable de control de antena motorizada (azul) o
el cable de entrada de alimentación auxiliar (rojo)
al terminal de alimentación del amplificador de
antena existente. Para obtener más información,
consulte a su proveedor.
• Con esta unidad no es posible utilizar una antena
motorizada sin caja de relé.
Conexión para protección de la memoria
Si conecta el conductor de entrada amarillo, el
circuito de la memoria recibirá siempre
alimentación, aunque apague la llave de encendido.
Notas sobre la conexión de los altavoces
• Antes de conectar los altavoces, desconecte la
alimentación de la unidad.
• Utilice altavoces con una impedancia de 4 a 8 Ω
con la capacidad de potencia adecuada para evitar
que se dañen.
• No conecte los terminales de altavoz al chasis del
automóvil, ni conecte los terminales del altavoz
derecho con los del izquierdo.
• No conecte el cable de toma a tierra de esta
unidad al terminal negativo (–) del altavoz.
• No intente conectar los altavoces en paralelo.
• Conecte solamente altavoces pasivos. Si conecta
altavoces activos (con amplificadores incorporados)
a los terminales de altavoz, puede dañar la unidad.
• Para evitar fallos de funcionamiento, no utilice los
cables de altavoz incorporados instalados en el
automóvil si su unidad comparte un cable negativo
común (–) para los altavoces derecho e izquierdo.
• No conecte los cables de altavoz de la unidad entre
sí.
Nota sobre la conexión
Si el altavoz y el amplificador no están conectados
correctamente, aparecerá “Failure” en la pantalla. Si
es así, compruebe la conexión de ambos dispositivos.
4 1
2
Orient the release key
correctly.
Oriente la llave de
liberación en la dirección
correcta.
Face the hook inwards.
5
5
El gancho debe
encontrarse en la parte
interior.
3
c
c
c
1
5 1
2
3
Dashboard
Tablero
1
182
mm
3
53 m
m
Claws
Uñas
1
6 A TOYOTA
B NISSAN
2
2
max. size
5 × 8 mm
(7/32 × 11/32 in)
Tamaño máx.
5 × 8 mm
max. size
5 × 8 mm
(7/32 × 11/32 in)
Tamaño máx.
5 × 8 mm
to dashboard/center console
al tablero o consola central
to dashboard/center console
al tablero o consola central
2
Bracket
Soporte
max. size
5 × 8 mm
(7/32 × 11/32 in)
Tamaño máx.
5 × 8 mm
2
Bracket
Soporte
max. size
5 × 8 mm
(7/32 × 11/32 in)
Tamaño máx.
5 × 8 mm
Bracket
Soporte
Bracket
Soporte
Existing parts supplied with your car
Piezas existentes suministradas con su
automóvil
Existing parts supplied with your car
Piezas existentes suministradas con su
automóvil
B
7 A
A
B
1
2
c
Precautions
•Choose the installation location carefully so
that the unit will not interfere with normal
driving operations.
•Avoid installing the unit in areas subject to
dust, dirt, excessive vibration, or high
temperatures, such as in direct sunlight or
near heater ducts.
•Use only the supplied mounting hardware for
a safe and secure installation.
How to detach and attach the
front panel (7)
Before installing the unit, detach the front
panel.
7-A To detach
Before detaching the front panel, be sure to
press (OFF). Press (OPEN), then slide the front
panel to the right side, and pull out the left side.
Precauciones
•Elija cuidadosamente el lugar de montaje de
forma que la unidad no interfiera con las
funciones normales de conducción.
•Evite instalar la unidad donde pueda quedar
sometida a polvo, suciedad, vibraciones
excesivas o altas temperaturas como, por
ejemplo, a la luz solar directa o cerca de
conductos de calefacción.
•Para realizar una instalación segura y firme,
utilice solamente la ferretería de montaje
suministrada.
Mounting angle adjustment
7-B To attach
Adjust the mounting angle to less than 45°.
Place the hole A in the front panel onto the
spindle B on the unit as illustrated, then push
the left side in.
Ajuste del ángulo de montaje
Warning when installing in a car
without ACC (accessory)
position on the ignition key
switch
Extracción del marco de
protección y del soporte (4)
After turning off the ignition, be sure to
press and hold (OFF) on the unit until the
display disappears.
1
Removing the protection collar
and the bracket (4)
Before installing the unit, remove the
protection collar 3 and the bracket 1 from
the unit.
1
2
Remove the protection collar 3.
1 Engage the release keys 5 together with
the protection collar 3.
2 Pull out the release keys 5 to remove the
protection collar 3.
Remove the bracket 1.
1 Insert both release keys 5 together
between the unit and the bracket 1 until
they click.
2 Pull down the bracket 1, then pull up
the unit to separate.
Mounting example (5)
Otherwise, the display does not turn off and this
causes battery drain.
RESET button
When the installation and connections are
completed, be sure to press the RESET button
with a ball-point pen, etc., after detaching the
front panel.
Ajuste el ángulo de montaje a menos de 45°.
Antes de instalar la unidad, retire el marco
de protección 3 y el soporte 1 de la misma.
2
Retire el marco de protección a 3.
1 Una las llaves de liberación 5 al marco
de protección 3.
2 Retire las llaves de liberación 5 para
extraer el marco de protección 3.
Retire el soporte 1.
1 Inserte ambas llaves de liberación 5
entre la unidad y el soporte 1 hasta que
encajen.
2 Presione el soporte 1 y, a continuación,
levante la unidad para separar ambos
elementos.
Installation in the dashboard
Ejemplo de montaje (5)
Notes
• Bend these claws outward for a tight fit, if
necessary (5-2).
• Make sure that the 4 catches on the protection
collar 3 are properly engaged in the slots of the
unit (5-3).
Instalación en el salpicadero
Mounting the unit in a
Japanese car (6)
You may not be able to install this unit in some
makes of Japanese cars. In such a case, consult
your Sony dealer.
Note
To prevent malfunction, install only with the
supplied screws 2.
Notas
• Si es necesario, doble estas uñas hacia fuera para
que encaje firmemente (5-2).
• Compruebe que los 4 enganches del marco de
protección 3 estén bien fijados en las ranuras de
la unidad (5-3).
Montaje de la unidad en un
automóvil japonés (6)
Es posible que no pueda instalar esta unidad en
algunos automóviles japoneses. En tal caso,
consulte a su proveedor Sony.
Nota
Para evitar que se produzcan fallos, realice la
instalación solamente con los tornillos
suministrados 2.
Forma de extraer e instalar el
panel frontal (7)
Antes de instalar la unidad, extraiga el panel
frontal.
7-A Para extraerlo
Antes de extraer el panel frontal, asegúrese de
presionar (OFF). Después presione (OPEN)
para abrirlo, deslícelo hacia la derecha y, por
último, tire de su parte izquierda.
7-B Para instalarlo
Coloque el orificio A del panel frontal en el eje
B de la unidad como se muestra en la
ilustración, y después presione la parte
izquierda.
Advertencia sobre la instalación
en un automóvil que no
disponga de posición ACC
(accesorio) en el interruptor de
la llave de encendido
Tras apagar el motor, asegúrese de
mantener presionado (OFF) hasta que
desaparezca la indicación.
De lo contrario, la indicación no se apagará y la
batería se descargará.
Botón RESET
Una vez finalizada la instalación y las
conexiones, desmonte el panel frontal y presione
el botón RESET con un bolígrafo o un objeto
similar.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
