J:\W03017_VPL-HS20\4099551111VPLHS20WW\01COV-VPLHS20WW\01cov-ww.fm
masterpage: Right

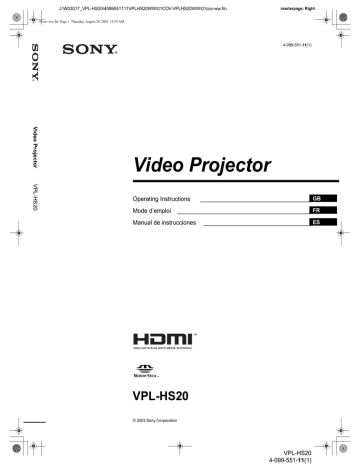

01cov-ww.fm Page 1 Thursday, August 28, 2003 11:53 AM
4-099-551-11(1)
Video Projector
Video Projector
VPL-HS20
Operating Instructions
Mode d’emploi
__________________________________ GB
_________________________________________ FR
Manual de instrucciones
_________________________________ ES
VPL-HS20
© 2003 Sony Corporation
VPL-HS20
4-099-551-11(1)
WARNING
To prevent fire or shock hazard, do not expose
the unit to rain or moisture.
To avoid electrical shock, do not open the
cabinet. Refer servicing to qualified personnel
only.
This symbol is intended to alert the user to
the presence of uninsulated "dangerous
voltage" within the product's enclosure
that may be of sufficient magnitude to
constitute a risk of electric shock to
persons.
This symbol is intended to alert the user to
the presence of important operating and
maintenance (servicing) instructions in
the literature accompanying the
appliance.
For the customers in the USA
If you have any questions about this product, you may
contact:
Sony Electronics Inc.
Attn: Business Information Center (BIC)
12451 Gateway Boulevard
Ft. Myers, Florida 33913
Telephone No.: 800-686-7669
The number below is for FCC related matters only.
Declaration of Conformity
Trade Name: SONY
Model No.: VPL-HS20
Responsible Party: Sony Electronics Inc.
Address: 680 Kinderkamack Road, Oradell
NJ 07649 U.S.A.
Telephone No.: 201-930-6972
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2)
this device must accept any interference received,
including interference that may cause undesired
operation.
GB
2
This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful
interference in a residential installation. This equipment
generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio
or television reception, which can be determined by
turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the
following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and
receiver.
- Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
- Consult the dealer or an experienced radio/TV
technician for help.
You are cautioned that any changes or modifications not
expressly approved in this manual could void your
authority to operate this equipment.
For the customers in Canada
This Class B digital apparatus complies with Canadian
ICES-003.
Voor de klanten in Nederland
Dit apparaat bevat een vast ingebouwde batterij die niet
vervangen hoeft te worden tijdens de levensduur van het
apparaat.
Raadpleeg uw leverancier indien de batterij toch
vervangen moet worden. De batterij mag alleen
vervangen worden door vakbekwaam servicepersoneel.
Gooi de batterij niet weg maar lever deze in als klein
chemisch afval (KCA).
Lever het apparaat aan het einde van de levensduur in
voor recycling, de batterij zal dan op correcte wijze
verwerkt worden.
The socket-outlet should be installed near the
equipment and be easily accessible.
Table of Contents
Adjusting Picture Quality of a Signal from the
Computer ......................................................... 36
Using a “Memory Stick”
About a “Memory Stick” .......................37
Preparing for Viewing the Picture Files
Stored in a “Memory Stick” ..................40
Precautions ............................................. 5
Inserting a “Memory Stick” ............................. 40
Displaying the Desired Pictures in
Connections and Preparations
Unpacking ............................................... 6
Step 1: Installing the Projector .............. 7
Digital Camera Mode ....................................... 41
Viewing the Pictures .............................44
Viewing the Pictures in Sequence
— Slide Show .................................................. 44
Before Setting Up the Projector .........................7
Displaying a Picture on the Full Screen
Using the Optional Conversion Lens .................8
— Full Screen .................................................. 45
Installing the Projector and a Screen
Playing Movie Pictures .................................... 46
— Floor Installation ...........................................9
Selecting the Folder Containing the Desired
Picture .............................................................. 48
Installing the Projector and a Screen
— Ceiling Installation ......................................11
Rotating a Still Picture ..........................49
Step 2:
Connecting the Projector ..................... 13
Protecting an Important Picture ..........50
Step 3: Adjusting the Picture Size and
Position .................................................. 19
Step 4:
Selecting the Menu Language ............. 23
Projecting a Selected Picture When the
Power Is Turned On — Startup ............51
Registering a Still Picture as the Startup
Picture .............................................................. 51
Setting the Startup Picture ............................... 52
Deleting a Picture ..................................53
Projecting
Sorting the Pictures ..............................55
Projecting the Picture on the Screen .. 25
Displaying Either of the Still Pictures
Selecting the Wide Screen Mode ........ 27
or Movie Pictures ..................................56
Selecting the Picture Viewing Mode ... 29
Displaying the “Memory Stick”
Information ............................................57
Using the Menus
Initializing a “Memory Stick”
— Format ...............................................58
Operation through the Menus ............. 30
Menu Lists ............................................. 32
Menu Configurations ........................................32
Menu Items .......................................................32
About the Preset Memory No. ..........................36
Others
Troubleshooting .......................................59
Replacing the Lamp .................................62
Replacing the Air Filter ............................63
3 GB
Specifications .......................................... 64
Location of Controls ................................ 74
Front .................................................................74
Rear ..................................................................75
Bottom ..............................................................76
Remote Control ................................................77
Index ......................................................... 76
GB
4
Precautions
On safety
• Check that the operating voltage of your unit is
identical with the voltage of your local power
supply.
• Should any liquid or solid object fall into the
cabinet, unplug the unit and have it checked by
qualified personnel before operating it further.
• Unplug the unit from the wall outlet if it is not to be
used for several days.
• To disconnect the cord, pull it out by the plug. Never
pull the cord itself.
• The wall outlet should be near the unit and easily
accessible.
• The unit is not disconnected to the AC power source
(mains) as long as it is connected to the wall outlet,
even if the unit itself has been turned off.
• Do not look into the lens while the lamp is on.
• Do not place your hand or objects near the
ventilation holes. The air coming out is hot.
On preventing internal heat build-up
After you turn off the power with the I/1 (on/standby)
switch, do not disconnect the unit from the wall outlet
while the cooling fan is still running.
Caution
The projector is equipped with ventilation holes
(intake) and ventilation holes (exhaust). Do not block
or place anything near these holes, or internal heat
build-up may occur, causing picture degradation or
damage to the projector.
On repacking
Save the original shipping carton and packing
material; they will come in handy if you ever have to
ship your unit. For maximum protection, repack your
unit as it was originally packed at the factory.
Precautions
5 GB
Connections
and
Preparations
This section describes how to install the
projector and screen, how to connect the
equipment from which you want to project
the picture, etc.
Unpacking
Check the carton to make sure it contains the
following items:
Remote control (1),
Size AA (R6)
batteries (2)
Signal interface
cable (1)
Air filter (for
replacement) (1)
AC power cord (1)
Operating Instructions (this manual) (1)
Inserting the batteries into the remote
control
Insert the batteries E side first as shown
in the illustration.
Inserting them forcibly or with the
polarities reversed may cause a short
circuit and may generate heat.
GB
6
Unpacking
Step 1: Installing
the Projector
Connections and
Preparations
Watching sports, etc. with your company
You can obtain good picture quality even when you
project the picture from the side of the screen (“Side
Shot”) (1 page 10). You can enjoy home
entertainment with this projector in various situations.
Enjoying home theater
Viewing images, recorded by a digital
camera and stored in the “Memory Stick,” on
a large screen
Enjoying video games on a large screen
Before Setting Up the
Projector
Do not place the projector in the following situations,
which may cause malfunction or damage to the
projector.
Poorly ventilated
Step 1: Installing the Projector
7 GB
Connections and
Preparations
Highly heated and humid
effects, such as reducing the reliability of certain
components.
Using the Optional
Conversion Lens
You can install the following two types of lenses
(optional) on the projector. For projection distances
when installing the Conversion Lens, see page 67.
Very dusty and extremely smoky
• VPLL-CT10 Long Focused Conversion Lens
• VPLL-CW10 Short Focused Conversion Lens
Follow the steps below to install the Conversion Lens.
For details on installing the Lens, refer also to the
installation manual supplied with the Lens.
Do not use the projector under the following
conditions:
1 Turn off the power and disconnect the
power cord.
2 Remove the lens hood from the projector’s
lens, and remove the lens cap from the
Conversion Lens.
Tilting the unit extremely
3 Align the screw of the Conversion Lens
with the thread around the lens of the
projector as illustrated below.
15˚
15˚
Blocking the ventilation holes
Ventilation
holes
(exhaust)
4 Turn the Conversion Lens clockwise until
you hear it click.
Ventilation
holes
(intake)
Tip
For further details on the location of the ventilation holes (intake
or exhaust), see “Location of Controls” on pages 74 to 76.
Note
Installing the unit at altitudes
When using the projector at an altitude of 1,500 m or
higher, turn on high altitude mode in the INSTALL
SETTING menu. Failing to set this mode when using
the projector at high altitudes could have adverse
GB
8
Step 1: Installing the Projector
Note
If the Conversion Lens is hard to turn, turn it slightly
counterclockwise first, then turn it clockwise.
5 Place a thick cloth (e.g., a cushion)
beneath the projector. Place the projector
face down.
Note
The optional Conversion Lens projects from the top of the
projector when the Lens is installed on the projector. Before
installation, place a cloth of adequate thickness beneath the
6 Fasten the end of the safety wire of the
Conversion Lens to the bottom of the
projector using the screw supplied with
the Conversion Lens (M5×8, with washer).
Note
Be sure to fasten the end of the safety wire of the Lens to the
bottom of the projector.
When installing the projector on the ceiling
Be sure to fasten the end of the safety wire of the Lens
to both the projector and the PSS-610 Projector
Suspension Support in step 6, as illustrated below. In
this case, use the screw (M5×12, with washer)
supplied with the PSS-610.
First, place the PSS-610 ( 1 ) on the projector, then
place the safety wire ( 2 ) on the PSS-610.
To remove the installed Conversion Lens
1 Remove the end of the safety wire of the
installed Lens from the bottom of the
projector by removing the screw.
2 Turn the installed Lens counterclockwise
until it can be removed.
Connections and
Preparations
projector to keep the Lens from contact with the floor or a
desk top. Otherwise, the Lens may malfunction if it receives
too much pressure from the weight of the projector.
Notes
• Be sure not to drop the uninstalled Conversion Lens.
• When you adjust picture distortion using “V Keystone” or
“Side Shot” in the INSTALL SETTING menu with the
optional Conversion Lens attached to the projector, the
aspect ratio of the original picture may not be correctly
displayed.
Installing the Projector and a
Screen — Floor Installation
The installation distance between the projector and
screen varies depending on the size of the screen.
1 Determine the installation
position of the projector and
screen.
2 End of safety wire
Screen
1 PSS-610 Projector
Suspension
Support
d
c
a
WARNING
Be sure to use the screw (M5×12 with washer) supplied with the
PSS-610. Never use the screw supplied with the Conversion Lens.
If you use the screw supplied with the Lens, the Lens may fall
from the projector and may cause injury.
Notes on installation of the optional Conversion Lens
• The Lens scratches easily, so when handling it, always place it
gently on a stable and level surface in a horizontal position.
• Be sure not to bump the Lens on the surface of the lens of the
projector.
• Avoid touching the Lens surface.
b
12˚
12˚
f
e
Projector
a: Minimum projection distance between the
screen and the center of the projector’s lens
when you place the projector on the side
(“Side Shot”), or when you place the
projector with the center of the screen and the
center of the lens aligned.
Step 1: Installing the Projector
9 GB
Connections and
Preparations
b: Maximum projection distance between the
screen and the center of the projector’s lens
when you place the projector on the side, or
when you place the projector with the center
of the screen and the center of the lens
aligned
c: Maximum horizontal distance between the
right/left end of the screen and the center of
the projector’s lens when the projector is
placed on the side (when you use projection
distance a)
d: Maximum horizontal distance between the
right/left end of the screen and the center of
the lens when the projector is placed on the
side (when you use projection distance b)
e: Maximum vertical distance from the bottom
of the screen to the center of the projector’s
lens when you place the projector on the side
(when you use projection distance a)
f: Maximum vertical distance from the bottom
of the screen to the center of the projector’s
lens when you place the projector on the side
(when you use projection distance b)
Tip
The tables show the distances when projecting the 15 kHz
RGB/component, progressive component, DTV (480i/
480p/575i/575p), composite video and Y/C video signals.
Distances used for projecting a 1080i/720p format signal,
computer’s signal and data stored in the “Memory Stick”
are shown on page 66.
Note
If you project the picture using “Side Shot” only,
set “V Keystone” in the INSTALL SETTING
menu to “Manual,” and adjust the level to “0.”
When projecting using both “Side Shot”
and “V Keystone” adjustments (1 page
21)
Position the projector with the lens end within
the area
in the illustration, by using the
values a to f in the table below as a guide.
Unit: m (feet)
Screen size
(inches)
a
b
When projecting using “Side Shot”
adjustment only (1 page 20)
Position the projector with the lens end within
the area
in the illustration, by using the
values a, b, c and d in the table below as a guide.
c
d
e
Unit: m (feet)
GB
10
f
Screen
size
(inches)
40
a
1.6
(5.2)
2.4
(7.9)
3.2
(10.5)
4.0
(13.1)
4.8
(15.7)
a
b
1.8
(5.9)
2.8
(9.2)
3.7
(12.1)
4.7
(15.4)
5.6
(18.4)
b
0.2
(0.7)
0.3
(1.0)
0.3
(1.0)
0.4
(1.3)
0.5
(1.6)
c
c
d
0.3
(1.0)
0.4
(1.3)
0.6
(2.0)
0.7
(2.3)
0.9
(3.0)
Screen
size
(inches)
150
180
200
250
300
a
6.0
(19.7)
7.3
(24.0)
8.1
(26.6)
10.1
(33.1)
12.1
(39.7)
b
7.0
(23.0)
8.4
(27.6)
9.4
(30.8)
11.7
(38.4)
14.1
(46.3)
c
0.7
(2.3)
0.8
(2.6)
0.9
(3.0)
1.1
(3.6)
1.4
(4.6)
d
1.1
(3.6)
1.3
(4.3)
1.5
(4.9)
1.9
(6.2)
2.2
(7.2)
60
Step 1: Installing the Projector
80
100
120
Screen size
(inches)
d
e
f
40
60
80
100
120
1.6
(5.2)
1.8
(5.9)
–0.1
(–0.3)
0
(0.0)
0.3
(1.0)
0.4
(1.6)
2.4
(7.9)
2.8
(9.2)
–0.1
(–0.3)
0
(0.0)
0.5
(2.0)
0.6
(2.0)
3.2
(10.5)
3.7
(12.1)
–0.2
(–0.6)
0
(0.0)
0.7
(2.3)
0.8
(2.6)
4.0
(13.1)
4.7
(15.4)
–0.2
(–0.6)
0
(0.0)
0.8
(2.6)
1.0
(3.3)
4.8
(15.7)
5.6
(18.4)
–0.3
(–1.0)
0
(0.0)
1.0
(3.3)
1.2
(3.9)
150
180
200
250
300
6.0
(19.7)
7.0
(23.0)
–0.3
(–1.0)
–0.1
(–0.3)
1.3
(4.3)
1.5
(4.9)
7.3
(24.0)
8.4
(27.6)
–0.4
(–1.3)
–0.1
(–0.3)
1.5
(4.9)
1.8
(5.9)
8.1
(26.6)
9.4
(30.8)
–0.4
(–1.3)
–0.1
(–0.3)
1.7
(5.6)
1.9
(6.2)
10.1
(33.1)
11.7
(38.4)
–0.5
(–1.6)
–0.1
(–0.3)
2.1
(6.9)
2.4
(7.9)
12.1
(39.7)
14.1
(46.3)
–0.6
(–1.6)
–0.1
(–0.3)
2.5
(8.2)
2.9
(9.5)
Tip
The tables show the distances when projecting the 15 kHz
RGB/component, progressive component, DTV (480i/
480p/575i/575p), composite video and Y/C video signals.
Distances used for projecting a 1080i/720p format signal,
computer’s signal and data stored in the “Memory Stick”
are shown on page 66.
Note
When projecting with the optional Conversion Lens
attached, the values a, b, e and f are slightly different from
those in the table.
When using the 16:9 aspect ratio screen
Unit: m (feet)
Screen
size
(inches)
40
60
80
100
120
a
1.5
(4.9)
2.3
(7.5)
3.1
(10.2)
3.9
(12.8)
4.6
(15.1)
b
1.8
(5.9)
2.8
(9.2)
3.7
(12.1)
4.7
(15.4)
5.6
(18.4)
Screen
size
(inches)
150
180
200
250
300
a
5.8
(19.0)
7.0
(23.0)
7.8
(25.6)
9.7
(31.8)
11.7
(38.4)
b
7.0
(23.0)
8.4
(27.6)
9.4
(30.8)
11.7
(38.4)
14.1
(46.3)
Installing the Projector and a
Screen — Ceiling Installation
Use the PSS-610 Projector Suspension Support when
you install the projector on a ceiling.
Connections and
Preparations
When projecting from the center (1
page 22)
You can change the projection angle using the
adjuster. (1 page 20)
Position the projector with the lens end within
the area
in the illustration page 9, by using
the values a and b in the table below as a guide.
a: Distance between the center of the lens and the
screen
b: Distance between the ceiling and the center of the
lens
x: Distance between the ceiling and the center of the
screen
PSS-610 Projector Suspension
Support (not supplied)
a
Ceiling
x
b
Center of the
screen
Distance from the
front of the cabinet
and the center of the
lens
Center of
the lens
61.5 mm (21/2 inches)
When using the 4:3 aspect ratio screen
Unit: m (feet)
Screen
size
(inches)
40
60
80
100
120
Standard lens
When using the 16:9 aspect ratio screen
Unit: mm (inches)
Minimum
2.8
3.7
4.7
5.6
1.8
(72 1/2) (109 7/8) (147 3/8) (184 3/4) (222 1/8)
SS (inches)
Maximun
2.2
3.4
4.5
5.7
6.8
(87 7/8) (132 3/4) (177 5/8) (222 1/2) (267 3/8)
40
60
80
100
Minimum
1510
(59 1/2)
2290
(90 1/4)
3070
(121)
3850
(151 5/8)
Maximum
1820
(71 3/4)
2760
(108 3/4)
3700
(145 3/4)
4640
(182 3/4)
b+251
(b+10)
b+502
b+628
b+377
(b+14 7/8) (b+19 7/8) (b+24 3/4)
a
Screen
size
(inches)
150
180
200
250
300
x
Minimum
8.5
9.4
11.8
14.2
7.1
(278 1/2) (334 3/8) (371 3/4) (465 1/2) (558 3/4)
b
Maximun
8.5
10.2
11.4
14.2
17.1
(334 3/4) (402 1/8) (447) (559 1/8) (611 3/4)
When using the PSS-610, adjustable with
243/268/293/343/368/393 mm
SS (inches)
2 Project an image on the screen
150
180
200
Minimum
4640
(182 3/4)
5810
(228 7/8)
6990
(275 1/4)
7770
(306)
Maximum
5580
(219 3/4)
6990
(275 1/4)
8400
(330 3/4)
9340
(367 7/8)
a
and adjust the picture so that it
fits the screen. (1 page 19)
To project an image, connect video equipment to
the projector. (1 page 13)
120
x
b+753
b+924
b+1130
b+1255
(b+29 3/4) (b+37 1/8) (b+44 1/2) (b+49 1/2)
b
When using the PSS-610, adjustable with
243/268/293/343/368/393 mm
Note
When using a screen with an uneven surface, stripes pattern may
rarely appear on the screen depending on the distance between the
screen and the projector or the zooming magnifications. This is
not a malfunction of the projector.
Step 1: Installing the Projector
11 GB
Connections and
Preparations
SS (inches)
250
300
Minimum
9730
(383 1/8)
11680
(460 3/8)
Maximum
11690
(460 3/8)
14040
(552 7/8)
b+1569
(b+61 7/8)
b+1883
(b+74 1/4)
a
x
When using the PSS-610, adjustable with
243/268/293/343/368/393 mm
b
To calculate the installation measurements (SS: Screen Size)
a (minimum) ={(SS × 33.56/0.8788) – 56.520408} × 1.025
a (maximum) ={(SS × 42.3591819/0.8788) – 57.181415} × 0.975
x = b + (SS/0.8788 × 5.516)
Attaching the projector suspension
support PSS-610
When installing the projector on the ceiling, use the
PSS-610 Projector Suspension Support. For more
details on the ceiling installation, refer to the
Installation manual for Dealers of the PSS-610. The
installation measurements are shown below when you
install the projector on the ceiling.
Installation diagram
Top view
Align the center of the lens with the center of the
screen.
When using the 4:3 aspect ratio screen
Unit: mm (inches)
SS (inches)
40
60
80
100
Minimum
1840
(72 1/2)
2790
(109 7/8)
3740
(147 3/8)
4690
(184 3/4)
Maximum
2230
(87 7/8)
3370
(132 3/4)
4510
(177 5/8)
5650
(222 1/2)
b+305
(b+12)
b+457
(b+18)
b+609
(b+24)
b+762
(b+30)
a
x
When using the PSS-610, adjustable with
243/268/293/343/368/393 mm
b
SS (inches)
120
150
180
200
Minimum
5640
(222 1/8)
7070
(278 1/2)
8490
(334 3/8)
9440
(371 3/4)
Maximum
6790
(267 3/8)
8500
(334 3/4)
10210
(402 1/8)
11350
(447)
b+914
(b+36)
b+1143
(b+45)
b+1371
(b+54)
b+1524
(b+60)
a
x
When using the PSS-610, adjustable with
243/268/293/343/368/393 mm
b
SS (inches)
b
12
Center of the unit
165
(6 1/2)
Center of the screen
7.9
(5/16)
216.6
(8 5/8)
134.2
(5 3/8)
Center of the lens
61.5
Upper ceiling
(2 1/2)
Distance between the screen
mount bracket
and the center of the lens
Center of the supporting pole (The center of the
supporting pole is different from that of the unit.)
Front view
The lens is offset 7.9 mm (5/16 inch) to the right from
the center of the supporting pole. When mounting,
take care to align the center of the lens with the center
of the screen; not the center of the supporting pole.
Distance between the ceiling and the surface of
the mount bracket
Using adjustment pipe (b): 150/175/200 mm
(6 / 7 / 7 7/8 inches)
Using adjustment pipe (c): 250/275/300 mm
(9 7/8 / 10 7/8 / 11 7/8 inches)
300
Minimum
11820
(465 1/2)
14190
(558 3/4)
Maximum
14200
(559 1/8)
17060
(671 3/4)
Ceiling
b+1905
(b+75)
b+2286
(b+90)
Center of the
supporting pole
250 (9 7/8)
125 (5)
Step 1: Installing the Projector
The bottom
surface of the
mount
bracket
93.3
(3 3/4)
When using the PSS-610, adjustable with
243/268/293/343/368/393 mm
To calculate the installation measurements (SS: Screen Size)
a (minimum) ={(SS × 33.56/0.7240) – 58.520408} × 1.025
a (maximum) ={(SS × 42.3591819/0.7240) – 57.181415} × 0.975
x = b + (SS/0.7240 × 5.516)
GB
Front of the cabinet
250
a
x
62.1
(2 1/2)
Center of the lens
Center of the unit
165 (6 1/2)
7.9 (5/16)
368.5 (14 5/8)
216.6 (8 5/8)
62.1
(2 1/2)
Front of the cabinet
Step 2:
Connecting the
Projector
Connections and
Preparations
Side view
Center of the lens
61.5
(2 1/2)
217.2 (8 5/8)
234.3 (9 1/4)
134.2 (5 3/8)
Unit: mm (inches)
When making connections, be sure to do the
following:
• Turn off all equipment before making any
connections.
• Use the proper cables for each connection.
• Insert the cable plugs properly; plugs that are not
fully inserted often generate noise. When pulling
out a cable, be sure to pull it out from the plug, not
the cable itself.
• Refer to the operating instructions of the connected
equipment.
• When you connect your projector to PJ MULTI or
DVI connector, select the input signal with the
“Input-A Signal Sel.” or “DVI Signal Sel.” setting in
the SET SETTING
menu. (1 page 34)
Note
Before you change the “DVI Signal Sel.” setting, disconnect the
DVI cable and turn off the digital tuner, etc.
-----------------------------------------------------------------------------• HDMI, HDMI logo and High-Definition Multimedia Interface
are trademaarks or registered trademarks of HDMI Licensing
LLC.
Step 2: Connecting the Projector
13 GB
Connections and
Preparations
Connecting to a DVD Player/Digital Tuner
To connect to a DVD player/digital tuner equipped with component video
connectors
You can connect a DVD player/digital tuner equipped with component video connectors using the supplied signal
interface cable.
AV amplifier
Active
speakers
Rear of the projector
DVD player, digital tuner, etc.,
with component video
connectors
S VIDEO
VIDEO
Y
PB/CB
PR/CR
HDMI
PJ MULTI
DVI
Y
PB/
CB
PR/
CR
S
Video
Video
with SONY logo upside
Signal interface cable (SIC-HS41, supplied)
: Video signal flow
Tips
• To connect the projector to a DVD player/digital tuner which is not equipped with component video connectors, use the S video cable of
the DVD player/digital tuner.
• To connect the projector to a DVD player/digital tuner which is not equipped with S video output, use the video cable instead of the S
video cable.
• To connect the projector to a DVD player/digital tuner equipped with a D connector, use a commercially available conversion cable.
GB
14
Step 2: Connecting the Projector
You can enjoy better picture by connecting a digital tuner equipped with DVI output to the HDMI input of the
projector.
AV amplifier
Active
speakers
Connections and
Preparations
To connect to a digital tuner equipped with DVI output
Rear of the projector
Digital tuner, etc., with
the DVI output
S VIDEO
VIDEO
Y
PB/CB
PR/CR
HDMI
PJ MULTI
DVI
to DVI output
DVI cable (not supplied)
:Video signal flow
To connect to a DVD player equipped with HDMI output
You can enjoy better picture quality by connecting a DVD player/digital tuner equipped with HDMI output to the
HDMI input of the projector.
AV amplifier
Rear of the projector
S VIDEO
VIDEO
PJ MULTI
Y
PB/CB
DVD playeretc., with the
HDMI output
PR/CR
HDMI
Active
speakers
DVI
to HDMI output
HDMI cable (not supplied)
: Video signal flow
Step 2: Connecting the Projector
15 GB
Connections and
Preparations
Connecting to Video Equipment
To connect to video equipment equipped with S video or video output
You can connect a VCR, Sony hard disk video recorder “Clip on” or a laser disk player. See also the instruction
manual for each equipment.
Rear of the projector
S VIDEO
Y
VIDEO
PB/CB
AV amplifier
Video equipment
PR/CR
DVI
HDMI
PJ MULTI
Active
speakers
to S video or
video output
S video or video cable (VMC-810S, not supplied)
: Video signal flow
Tip
If you do not know to which connector you should connect the cable, S VIDEO (S video connector) or VIDEO (video connector), connect
it to S VIDEO (S video connector) to enjoy better picture quality.
If the equipment to be connected has no S VIDEO (S video connector), connect the cable to VIDEO (video output).
Connecting to an AV Amplifier
You can enjoy better sound quality by connecting the projector to an AV amplifier using the supplied signal
interface cable.
Rear of the projector
AV amplifier
Active speakers
S VIDEO
VIDEO
PJ MULTI
Y
PB/CB
PR/CR
HDMI
DVI
with SONY logo upside
Component
outputs
Y
PB/
CB
PR/
CR
Video
S
Video
Video outputs
Signal interface cable (supplied)
: Video signal flow
GB
16
Step 2: Connecting the Projector
To connect to an analog connector
To hear the sound from a computer, use the speakers built in the computer or connect the active speakers to the
computer.
You can project a computer’s picture on a large screen using the optional signal interface cable (SIC-HS30).
Connections and
Preparations
Connecting to a Computer
Note
Even if you connect the signal interface cable to the audio output on the computer, there is no sound output from the projector.
Rear of the projector
Computer
S VIDEO
Y
VIDEO
PB/CB
PR/CR
DVI
HDMI
PJ MULTI
Active
speakers
to monitor
output
with SONY logo upside
Signal interface cable (SIC-HS30, not supplied)
: Video signal flow
To connect to the DVI connector
Rear of the projector
Computer
Active
speakers
S VIDEO
VIDEO
PJ MULTI
Y
PB/CB
PR/CR
HDMI
DVI
to monitor
output
DVI cable (not supplied)
: Video signal flow
Step 2: Connecting the Projector
17 GB
Connections and
Preparations
Connecting to Vavious Equipment using the Optional Interface
Unit
You can connect other equipment using the optional interface unit. Additionally, you can select output to the
projector or the TV simply by switching the selector of the interface unit.
VCR, etc.
DVD player, etc.
Audio amplifier
Active
speakers
Interface unit
(IFU-HS1, not supplied)
PJ muti cable
(supplied to IFU-HS1)
Rear of the projector
with SONY
logo upside
TV
S VIDEO
VIDEO
PJ MULTI
Y
PB/CB
PR/CR
HDMI
DVI
with SONY logo upside
: Video signal flow
: Audio signal flow
Note
Audio from the Interface Unit IFU-HS1 is output only when a TV is connected.
GB
18
Step 2: Connecting the Projector
Rear remote control
detector
6
5,7
Adjuster adjustment
button
Front remote control
detector
Adjuster
LIGHT
4
2
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
1 Plug the AC power cord into a
wall outlet.
The ON/STANDBY indicator lights in red and
the projector goes into standby mode.
ON/
STANDBY
Connections and
Preparations
Step 3: Adjusting
the Picture Size
and Position
Lights in red.
2 Press the [/1 (on/standby)
switch to turn on the projector.
The ON/STANDBY indicator lights in green.
ON/
STANDBY
Lights in green.
3 Turn on the equipment
connected to the projector.
Refer to the operating instructions of the
connected equipment.
4 Press INPUT to project the
picture on the screen.
Each time you press the button, the input
indication changes. (1 page 26)
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Video 1
NTSC 3.58
INPUT
VOLUME
SIDE SHOT
+
–
+
–
6
Tip
The ?/1 (on/standby), INPUT, MENU, and M/m/</,/ENTER
(joystick) buttons on the side panel of the projector function the
same as those on the remote control.
Step 3: Adjusting the Picture Size and Position
19 GB
Connections and
Preparations
5 Adjust the focus using the
FOCUS +/– button, and adjust
the picture size using the
ZOOM +/– button.
7 Adjust the picture size and
position.
Screen
Projected picture
ZOOM+/– button
FOCUS +/– button
6 Adjust the position of the
picture to fit the screen using
the adjuster.
Adjusting the picture position using
the adjuster
Adjuster
adjustment
button
To heighten
Lift the projector while pressing the adjuster
adjustment button, and release the button.
Holding the adjuster adjustment button pressed,
move the projector, then release the button at the
locked position.
To adjust vertically
Lift the projector while pressing the adjuster
adjustment button, then lock the adjuster by releasing
the button at the proper point.
To adjust horizontally
Adjust by turning the round pads of the adjuster to the
right or left.
GB
20
When projecting using “Side Shot”
adjustment only
When projecting using “Side Shot” adjustment only,
you can adjust to correct horizontal trapezoidal
distortion using the “Side Shot” function to the
maximum.
1 Set “V Keystone” in the INSTALL SETTING
menu to “Manual", press ENTER, then M,
m or RESET to set the level to “0.” The
adjuster is reset.
Adjuster
To lower
If “Side Shot” or “V Keystone” are adjusted
manually (value adjustment), the built-in test
pattern is projected on the screen. If you want to
make adjustments using the current input signal,
set “Test Pattern” in the INSTALL SETTING
menu to “Off.” (1 page 35)
Step 3: Adjusting the Picture Size and Position
Note
If “V Keystone” is set to “Auto,” the correction capacity of “Side
Shot” is reduced.
2 Position the projector so that the picture
overlaps on the screen as shown below.
Adjust so that the bottom side
of the picture is parallel to the
bottom side of the screen.
Check that both vertical sides of the picture are
parallel to the both vertical sides of the screen.
If the picture does not overlaps on the screen as
shown above, confirm and adjust the installation
position of the projector and screen referring to
3 Move the projector vertically so that the
bottom side of the picture fits the bottom
inside of the screen frame.
5 Adjust to correct horizontal trapezoidal
distortion using the SIDE SHOT + or – .
SIDE SHOT
Connections and
Preparations
“Installing the Projector and a Screen” (1 page
9).
Adjust so that the bottom side
of the picture fits the bottom
inside of the screen frame.
When adjusting the picture height, do not use the
adjuster (1 page 20), but move the projector or
the screen vertically to adjust so that the bottom
side of the picture fits the bottom inside of the
screen frame.
4 Move the projector horizontally to the left
or right so that one side of the picture fits
the inside end of the screen frame.
Adjust so that one side of the picture fits the
inside end of the screen frame.
Press SIDE SHOT + or – so that the upper side
of the picture becomes parallel to the bottom
side. If the right side is longer than the left side,
press SIDE SHOT +. If the left side is longer
than the right side, press SIDE SHOT –. To fineadjust the distortion, press M or m.
Note
Even when projecting using “Side Shot”, four sides of a picture
may sometimes not be parallel to the sides of a screen frame.
When projecting using both “Side
Shot” (1 page 35) and “V Keystone”
(1 page 35) adjustments
If you position the projector on the left side of the
screen, adjust so that the left side of the picture fits
the left inside end of the screen frame. With the
projector positioned on the right side, adjust so
that the right side of the picture fits the right inside
end of the screen frame.
Note
When adjusting so that one side of the picture fits the inside end
of the screen frame, make sure not to separate the bottom side of
the picture from the bottom inside of the screen frame.
When projecting using both “Side Shot” and “V
Keystone” adjustments, the vertical and horizontal
distortions are corrected.
1 Check that “V Keystone” in the INSTALL
SETTING menu is set to “Auto."
Note
“V Keystone” in the INSTALL SETTING menu is set to “Auto”
in the default. If it is set to “Auto,” the vertical distortion of the
picture will be automatically corrected. The “V Keystone”
adjustment may not correct trapezoidal distortion perfectly,
depending on the room temperature or the screen angle. In this
case, set manually by value adjustment.
Step 3: Adjusting the Picture Size and Position
21 GB
Connections and
Preparations
2 Position the projector so that the picture
overlaps on the screen as shown below.
Adjust so that both vertical sides of the picture
are parallel to the both vertical sides of the
screen.
4 Adjust to correct horizontal trapezoidal
distortion using the SIDE SHOT + or –.
SIDE SHOT
Check that both vertical sides of the picture are
parallel to the both vertical sides of the screen.
If they are not parallel, set “V Keystone” in the
INSTALL SETTING menu to “Manual,” then
press ENTER and adjust the distortion with M or
m so that they become parallel.
3 Move the projector horizontally to the left
or right so that one side of the picture fits
the inside end of the screen frame.
Adjust so that one side of the picture fits the
inside end of the screen frame.
Press SIDE SHOT + or – so that the upper side of
the picture becomes parallel to the bottom side. If
the right side is longer than the left side, press
SIDE SHOT +. If the left side is longer than the
right side, press SIDE SHOT –. To fine-adjust the
distortion, press M or m.
Note
Even when projecting using “Side Shot”, four sides of a picture
may sometimes not be parallel to the sides of a screen frame.
When projecting from the center
1 Check that “V Keystone” in the INSTALL
SETTING menu is set to “Auto."
If you position the projector on the left side of the
screen, adjust so that the left side of the picture fits
the left inside end of the screen frame. With the
projector positioned on the right side, adjust so
that the right side of the picture fits the right inside
end of the screen frame.
If the picture does not overlap on the screen,
determine and adjust the installation position of
the projector and screen referring to “Installing the
Projector and a Screen” (1 page 9).
GB
22
Step 3: Adjusting the Picture Size and Position
Note
"V Keystone” in the INSTALL SETTING menu is set to “Auto”
in the default. If it is set to “Auto,” the vertical distortion of the
picture will be automatically corrected. The “V Keystone”
adjustment may not correct trapezoidal distortion perfectly,
depending on the room temperature or the screen angle. In this
case, set manually by value adjustment.
2 Position the projector so that the upper
and bottom sides of the picture are parallel
to the horizontal frame ends of the screen,
and the left and right sides of the picture
are parallel to the vertical frame ends of
the screen, as shown below.
If the picture does not overlap on the screen as
shown above, confirm and adjust the installation
position of the projector and screen referring to
“Installing the Projector and a Screen” (1 page
9).
If the left and right sides of the picture are not
parallel to the left and right sides of the screen, set
“V Keystone” in the INSTALL SETTING menu to
“Manual,” press ENTER, then adjust with M or m
so that they becomes parallel.
3 Adjust so that both ends of the bottom
side of the picture fit those of the bottom
side of the screen using the adjuster and
the ZOOM + or –.
Connections and
Preparations
Step 4:
Selecting the
Menu Language
You can select one of thirteen languages for
displaying the menu and other on-screen displays.
The factory default setting is English.
LIGHT
INPUT
DYNAMIC
STANDARD
2
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
4-6
3
8 Press the FOCUS buttons + or
– to adjust the focus again.
Tip
You can operate the menu using the M/m/</, (arrow) buttons
on the side panel of the projector instead of the M/m/</,/
ENTER buttons on the remote control.
1 Plug the AC power cord into a
wall outlet.
The ON/STANDBY indicator lights in red and
the projector goes into standby mode.
Step 4: Selecting the Menu Language
23 GB
Connections and
Preparations
2 Press the [/1 (on/standby)
switch to turn on the projector.
The ON/STANDBY indicator lights in green.
5 Press M or m to select
“Language”, and press , or
ENTER.
3 Press MENU.
Input A
:
:
:
:
The menu appears.
The menu presently selected is shown as a
yellow button.
or
PICTURE SETTING
MENU
ENTER
Input A
Picture Mode
Adjust Picture...
S t a n d a rd
Vo l u m e :
30
6 Press M or m to select a
language, and press ENTER.
The menu changes to the selected language.
4 Press M or m to select the
MENU SETTING
menu, and
press , or ENTER.
The selected menu appears.
ENTER
Input A
:
:
:
:
To clear the menu
or
GB
24
ENTER
Step 4: Selecting the Menu Language
Press MENU.
Projecting
LIGHT
4
2
INPUT
DYNAMIC
STANDARD
Projecting
This section describes how to operate the
projector to view the picture from the
equipment connected to the projector. It
also describes how to select the wide
screen mode or the quality of the picture to
suit your taste.
Projecting the
Picture on the
Screen
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
Projecting the Picture on the Screen
25 GB
1 Plug the AC power cord into a
wall outlet.
The ON/STANDBY indicator lights in red and
the projector goes into standby mode.
ON/
STANDBY
Lights in red.
Projecting
2 Press the [/1 (on/standby)
switch to turn on the projector.
The ON/STANDBY indicator lights in green.
ON/
STANDBY
Lights in green.
3 Turn on the equipment
Press INPUT to
display
To view the picture from
Video equipment connected to
VIDEO INPUT on the projector
Video 1
Video equipment connected to S
VIDEO INPUT on the projector
S-Video 1
RGB/component equipment
connected to PJ MULTI INPUT via
the optional signal interface cable or
the interface unit
Input-A*
Video equipment connected to PJ
Video 2
MULTI INPUT via the optional signal
interface cable or the interface unit
Video equipment equipped with S
VIDEO connected to PJ MULTI
INPUT via the optional signal
interface cable or the interface unit
S-Video 2
Component equipment connected to
Y / PB/CB / PR/CR on the projector
Component
Digital video equipment connected to DVI*
digital (DVI) connector on the
projector
Equipment connected to HDMI
connector on the projector
HDMI
connected to the projector.
Refer to the operating instructions of the
connected equipment.
“Memory Stick” inserted into the
“Memory Stick” slot
MS
*
4 Press INPUT repeatedly to
select the input you want to
project on the screen.
Set the “Input-A Signal Sel.” or “DVI Signal Sel.” setting in the
SET SETTING
menu according to the input signal. (1
page 34)
Note
Before you change the “DVI Signal Sel.” setting, disconnect the
DVI cable and turn off the digital tuner, etc.
Display the indication of the input you want.
Example: To view the picture from the video
equipment connected to the VIDEO
INPUT jack.
5 Press ZOOM +/– to adjust the
size of the picture.
Video 1
NTSC 3.58
INPUT
ZOOM +/– button
GB
26
Projecting the Picture on the Screen
6 Press FOCUS +/– to adjust the
focus.
Adjust to obtain sharp focus.
Selecting the Wide
Screen Mode
FOCUS +/– button
LIGHT
Projecting
You can enjoy various wide screen mode according to
the video signal received. You can also select it using
the menu. (1 page 33)
INPUT
To turn off the power
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
1 Press the [/1 (on/standby) switch.
A message “POWER OFF?” appears on the
screen.
2 Press the [/1 switch again.
The ON/STANDBY indicator flashes in green and
the fan continues to run to reduce the internal heat.
Also, the ON/STANDBY indicator flashes quickly
during which you will not be able to light up the
ON/STANDBY indicator with the [/1 switch.
3 Unplug the AC power cord from the wall
outlet after the fan stops running and the
ON/STANDBY indicator lights in red.
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
WIDE MODE button
VOLUME
SIDE SHOT
+
–
+
–
You can turn off the projector by holding the [/1 (on/
standby) switch for about one second, instead of
performing the above steps.
Press WIDE MODE.
Each time you press the button, you can select
the “Wide Mode” setting.
Selecting the Wide Screen Mode
27 GB
Full
A 16:9 squeezed picture is displayed with the
correct aspect ratio. A 4:3 picture is enlarged
horizontally to fit the 16:9 screen.
Subtitle
The subtitle area is compressed and displayed in
the lower part of the screen. Use this mode to
view a movie with subtitles.
Good-bye
Projecting
Tip
Squeezed: An original 16:9 aspect ratio picture is recorded
horizontally compressed to a 4:3 picture.
Normal
A picture with normal 4:3 aspect ratio is
displayed in the center of the screen to fill the
vertical screen size.
Wide Zoom
A 4:3 aspect ratio picture is enlarged and the
upper and lower portions of the picture are
compressed to fit the 16:9 screen. Use this mode
to view news, variety shows, etc.
Zoom
A normal 4:3 aspect ratio picture is enlarged
vertically and horizontally in the same ratio to
fill the 16:9 screen. This mode is ideal for
viewing a wide-format movie.
Full Through
One-to-one mapping is done on a squeezed 16:9
picture. It is displayed in the center of the
screen.
Normal Through
One-to-one mapping is done on a 4:3 normal
aspect ratio picture. It is displayed in the center
of the screen.
Notes
• You can adjust the vertical position of the picture with “V
Position” in the INPUT SETTING menu only when “Zoom” or
“Subtitle” is selected.
• You can adjust the position of the subtitles with “Title Area” in
the INPUT SETTING menu only when “Subtitle” is selected.
• If “Full Through” or “Normal Through” is selected when a
video signal of the Memory No. 1, 2, 3, 4, 43 or 44 (refer to the
“Preset Signals” chart) is input, you cannot adjust “V
Keystone” or “Side Shot” in the INSTALL SETTING menu.
Notes on selecting the wide screen mode
• Select the wide screen mode taking into account
that changing the aspect ratio of the original picture
will provide a different look from that of the
original image.
• Note that if the projector is used for profit or for
public viewing, modifying the original picture by
switching to the wide mode may constitute an
infringement of the rights of authors or producers,
which are legally protected.
GB
28
Selecting the Wide Screen Mode
Selecting the
Picture Viewing
Mode
DYNAMIC
Select for enhanced picture sharpness in bright
environment.
STANDARD
Recommended for normal viewing condition in
your home.
CINEMA
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
PICTURE MODE buttons
DYNAMIC
STANDARD
CINEMA
USER 1, 2 and 3
Projecting
You can select the picture viewing mode that best
suits the type of program or room condition.
Press one of the PICTURE
MODE buttons (DYNAMIC,
STANDARD, CINEMA and
USER 1, 2 and 3).
Select for soft, film-like picture in dark
environment.
USER 1, 2 and 3
You can adjust the quality of the picture to suit
your taste and store the settings into the selected
memory of the projector. Press one of the USER
1, 2 and 3 buttons, then adjust the picture by
using the menus. The settings are stored, and
you can view the picture with the adjusted
picture quality by pressing the button. (1 page
32)
Selecting the Picture Viewing Mode
29 GB
Using the
Menus
Display items
Input signal indicator
Video 1
NTSC 3.58
Input signal setting indicator
Picture adjustment menu
This section describes how to make
various adjustments and settings using the
menus.
C o n t ra s t
Input signal indicator
Shows the selected input channel. x is displayed
when no signal is input. You can hide this indicator
using “Status” in the MENU SETTING menu.
Input signal setting indicator
For Input-A: Shows “Computer,” “Component” or
“Video GBR.”
For Digital : Shows “Computer” or “Video GBR.”
For Video/S Video input: Shows “Auto” or the “Color
System” setting in the SET SETTING menu.
LIGHT
Operation through
the Menus
The projector is equipped with an on-screen menu for
making various adjustments and settings. The setting
items are displayed in a pop-up menu or in a sub
menu. If you select an item name followed by dots
(...), a sub menu with setting items appear. You can
change the tone of the menu display and the menu
language displayed in the on-screen menu.
To change the menu language, see “Selecting the
Menu Language” on page 23.
GB
30
Operation through the Menus
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
2-4
1
1 Press MENU.
4 Make the setting or adjustment
on an item.
The menu appears.
The menu presently selected is shown as a
yellow button.
SET SETTING
Input A
S m a r t A PA :
Auto Input Search:
Input-A Signal Sel.:
Color System:
Pow e r S av i n g :
Illumination:
MENU
When changing the adjustment level
On
Off
Computer
Au t o
Off
Off
To increase the value, press M or ,.
To decrease the value, press m or <.
Press ENTER to restore the original screen.
When changing the setting
Press M or m to change the setting.
Press ENTER to restore the original screen.
2 Press M or m to select a menu,
and press , or ENTER.
To clear the menu
The selected menu appears.
Press MENU.
you want to adjust and press
, or ENTER.
The setting items are displayed in a pop-up
menu or in a sub menu.
Pop-up menu
Menu
Setting items
Input A
:
:
:
:
To reset items that have been
adjusted
Select the item you want to reset, then press RESET.
“Complete!” appears on the screen and the setting is
reset to its factory preset value.
Items that can be reset are:
• “Contrast,” “Brightness,” “Color,” “Hue” and
“Sharpness” in “Adjust Picture...” of the PICTURE
SETTING
menu
• “Dot Phase,” “H Size” and “Shift” in “Adjust
Signal...” of the INPUT SETTING
menu
• “V Keystone” (when set to “Manual”) and “Side
Shot” of the INASTALL SETTING
menu
Using the Menus
3 Press M or m to select an item
or
You can restore the original screen using <
depending on the selected item.
ENTER
Sub menu
Menu
Setting items
PICTURE SETTING
Input A
ADJUST PICTURE
S t a n d a rd
Contrast:
Brightness:
RGB Enhancer:
Gamma Correction:
C o l o r Te m p :
80
50
30
Graphics
High
Operation through the Menus
31 GB
Menu Lists
Menu Items
Adjustable items are limited according to the input
signals. Items that cannot be adjusted are not
displayed in the menu. (1 page 71)
PICTURE SETTING
Item
Picture Mode
Menu Configurations
The projector is equipped with six pages. The items
that can be adjusted in each menu are described on
page 32.
Using the Menus
PICTURE SETTING menu
The PICTURE SETTING menu is used for adjusting
the picture. You can also adjust the volume (available
only for “Memory Stick”).
INPUT SETTING menu
The INPUT SETTING menu is used to adjust the
input signal. You can adjust the size of the picture, and
select wide screen mode, etc.
INSTALL SETTING menu
The INSTALL SETTING menu is used for correcting
distortion of the picture.
INFORMATION menu
The INFORMATION menu is used to display the
horizontal and vertical frequencies of the input signal
and the used time of the lamp.
GB
Tip
SET SETTING menu
The SET SETTING menu is used for changing the
settings of the projector.
MENU SETTING menu
The MENU SETTING menu is used to change the
display position, intensity of the background picture,
etc., of the menu screen.
32
Menu Lists
Description
You can select picture viewing mode that
best suits the type of picture or the
environment.
Dynamic: Select for enhanced picture
contrast and sharpness.
Standard: Recommended for normal
viewing condition. Also select to reduce
roughness when viewing the picture
with Dynamic.
Cinema: Select for soft, film-like picture.
User 1, 2 and 3: You can adjust the
quality of the picture to suit your taste
and store the settings. Once the settings
are stored, you can view the picture with
the adjusted picture quality by pressing
the PICTURE MODE button.
To store the settings
1 Select User 1, User 2 or User 3.
2 Adjust the items you want in the
menus.
Items that can be stored are:
“Adjust Picture...” items other than
“Volume,” and “Wide Mode” setting
Volume
You can also adjust the picture quality
in “Dynamic”, “Standard” or “Cinema”
mode. To reset to the factory setting,
press RESET.
Adjusts the volume.
Tip
Audio is output only when a movie file
stored in a “Memory Stick” is played.
Adjust Picture…
Contrast
The higher the setting, the greater the
contrast. The lower the setting, the lower
the contrast.
Brightness
The higher the setting, the brighter the
picture. The lower the setting, the darker
the picture.
Color
The higher the setting, the greater the
intensity. The lower the setting, the lower
the intensity.
Hue
The higher the setting, the more greenish
the picture becomes. The lower the
setting, the more purplish the picture
becomes.
Sharpness
The higher the setting, the sharper the
picture. The lower the setting, the softer
the picture.
Item
Black Level
Adj (Adjust)
Gamma
Correction
Color Temp.
Cinema
Black Pro
Tip
If “Lamp Control” is set to “Low,” the next time
the power is turned on, the lamp will use the
“High” setting initially, and then go to “Low.”
*1: You can download free “ImageDirector” from URL described
below.
UK: http://www.sony.co.uk
Canada: http://www.sonystyle.ca/productsupport
South-east Asia: http://www.css.ap.sony.com
South America: http://www.sony-latin.com/WEGA
INPUT SETTING
Item
Description
Adjust Signal…
Dot Phase
Adjusts the picture from a computer for
clearer picture after it is adjusted by
pressing the APA button.
H Size
Adjusts the horizontal size of the picture
from a computer. The higher the setting,
the wider the picture. The lower the
setting, the narrower the picture.
Shift
As the setting for H (horizontal)
increases, the picture moves to the right,
and as the setting decreases, the picture
moves to the left. Use < or , to adjust
the horizontal position.
As the setting for V (vertical) increases,
the picture moves up, and as the setting
decreases, the picture moves down. Use
M or m to adjust the vertical position.
Wide Mode
You can select the 4:3 aspect ratio picture
mode, “Normal” and “Normal Through,”
and 16:9 aspect ratio picture mode,
“Full,” “Wide Zoom,” “Zoom,” “Subtitle”
and “Full Through.”
Full: The 16:9 squeezed* picture is
diplayed with the correct aspect. The
4:3 picture is enlarged horizontally to
fit the 16:9 screen.
* squeezed: An original 16:9 aspect
ratio picture is recorded horizontally
compressed to be a 4:3 picture.
Normal: The picture with normal 4:3
aspect ratio is displayed to fill the
vertical screen size.
Wide Zoom: The picture with 4:3 aspect
ratio is enlarged and the upper and
lower portions of the picture are
compressed to fit the 16:9 screen. Use
this mode to view news, variety shows,
etc.
Zoom: The normal 4:3 aspect ratio
picture is enlarged verticall and
horizontally at the equal ratio to fill the
16:9 screen. The mode is ideal for
viewing a wide-format movie.
Subtitle: The subtitle area is compressed
and displayed at the lower part of the
screen. Use this mode to view a movie
with the subtitle.
Full Through: One-to-one mapping is
done on a squeezed 16:9 picture. It is
displayed in the center of the screen.
Normal Through: One-to-one mapping
is done on the picture with 4:3 aspect
ratio. It is displayed in the center of the
screen.
Using the Menus
DDE
(Dynamic
Detail
Enhancer)
Description
Emphasizes black color to produce a
bolder “dynamic” picture. Set according
to the input signal source.
High: Gives higher emphasis to the black
color.
Low: Gives lower emphasis to the black
color.
Off: Cancels this feature.
Off: Cancels this feature.
Gamma1, Gamma2, Gamma3: Can
adjust, set and store the favorite tone
using the specified controller
“ImageDirector” (*1).
High: Gives the white colors a blue tint.
Middle: Gives the white colors a neutral
tint.
Low: Gives the white colors a red tint.
Custom1, Custom2, Custom3: Can
adjust, set and store the favorite color
temperature.
Off: Plays a video signal in an interlace
format without converting.
Progressive: Converts an interlace format
video signal to a progressive format.
Film: Normally, select this option.
Reproduces the 2-3 Pull-Down film
sources with smooth picture movement.
When the video signal with a format
other than the 2-3 Pull-Down is input,
“Progressive” is automatically selected.
Iris Control
Switches the iris function during
projection.
Off: Normal contrast.
On: Enhances the black by emphasizing
the contrast.
Lamp Control
Switches the lamp wattage during
projection.
High: Normal wattage.
Low: Enhances the black by reducing the
lamp wattage.
Note
If “Full Through” or “Normal Through” is
selected when a video signal of the Memory No.
1, 2, 3, 4, 43 and 44 (refer to the “Preset
Signals” chart) is input, you cannot adjust “V
Keystone” or “Side Shot” in the INSTALL
SETTING menu.
For details, see “Selecting the Wide
Screen Mode” on page 27”.
Menu Lists
33 GB
Item
V Position
Description
Adjusts the vertical position of the picture
in wide screen mode. As the setting
increases, the picture moves up. As the
setting decreases, the picture moves
down.
SET SETTING
Item
Smart APA
Note
This item is adjustable only when “Zoom” or
“Subtitle” is selected.
Title Area
Adjusts the subtitle area. As the setting
increases, the subtitle area moves up. As
the setting decreases, the subtitle area
moves down.
Note
This item is adjustable only when “Subtitle” is
selected.
Note
For input signals from the DVI and HDMI connector, “Dot
Phase,” “H size” and “Shift” are not adjustable.
The APA (Auto Pixel Alignment) automatically
adjusts the input signal from a computer so that
the picture can be seen clearly.
Auto Input
Search
Using the Menus
Set to On when an optional Interface Unit
such as the IFU-HS1 is connected to the PJ
MULTI connector on the projector.
Input-A Signal Selects the signal input from the equipment
Sel.
by selecting “Input-A” with the INPUT
button.
Computer: Inputs the signal from a
computer.
Component: Inputs the component or
progressive component signal from a
DVD player, digital tuner, etc.
Video GBR: Inputs the signal from a TV
game or HDTV broadcast.
DVI Signal
Selects the signal input from the equipment
Sel.
by selecting “Digital” with the INPUT
button.
Computer: Inputs the signal from a
computer.
Video GBR: Inputs the signal from a
digital tuner, etc.
Note
Before you change the “DVI Signal Sel.” setting,
disconnect the DVI cable and turn off the digital
tuner, etc.
Color System
Power Saving
Illumination
GB
Description
With this item set to On, the APA function
works automatically for a signal input from
a computer so that the picture can be seen
clearly. You can also activate the APA
function by pressing the APA button on the
remote control.
Tip
34
Menu Lists
Select the color system of the input signal.
Auto: Selects the color system of the input
signal automatically from among NTSC,
PAL, SECAM, NTSC4.43, PAL-M or
PAL-N.
“NTSC3. 58”–“PAL-N”: Sets the color
system to the selected system manually.
When set to On, the POWER SAVING
indicator lights. The projector goes into
power saving mode if no signal is input for
10 minutes, and the lamp goes out and the
cooling fan keeps running. In power saving
mode, no button functions for the first 60
seconds. It is cancelled when a signal is
input or any button is pressed. If you do not
set the projector to power saving mode,
select Off.
Turns on the illumination on the top panel
of the projector when set to On. It turns off
when set to Off.
MENU SETTING
Item
Status
Language
Menu Position
Menu Color
Description
Set to Off to turn off the on-screen
displays except for the menus, message
when turning off the power, and warning
messages.
Selects the language used in the menu and
on-screen displays. Available languages
are: English, Dutch, French, Italian,
German, Spanish, Portuguese, Russian,
Swedish, Norwegian, Japanese, Chinese,
and Korean.
Selects the display position from Top
Left, Bottom Left, Center, Top Right
and Bottom Right.
Selects the tone of the menu display from
White or Black.
INSTALL SETTING
Item
Description
V Keystone
Corrects the vertical trapezoidal distortion
of the picture. (
)
Auto: Normally set to this postion.
Manual: Sets a lower value (– direction)
when the bottom of the trapezoid is
longer than the top. Sets a higher value
(+ direction) when the top of the
trapezoid is longer than the bottom. If
you project the picture using “Side
Shot” only, set to “Manual,” and adjust
the level to “0.”
Note
The “V Keystone” adjustment may not correct
the trapezoidal distortion perfectly, depending on
the room temperature or the screen angle.
Side Shot
Corrects the horizontal trapezoidal
distortion of the picture. (
)
Set the level to “0” when you adjust the
picture using “V Keystone” only.
Note
Image Flip
Flips the picture on the screen horizontally
and/or vertically.
Off: The picture does not flip.
HV: Flips the picture horizontally and
vertically.
H: Flips the picture horizontally.
V: Flips the picture vertically.
Background
Selects the background color of the screen
when no signal is input. You can select
“Black” or “Blue.”
Test Pattern
When set to On, a test pattern is displayed
on the screen when adjusting using the
“Lens Zoom,” “Lens Focus,” “Side Shot”
or “V Keystone.” If you do not want to
display a test pattern, set to Off.
High Altitude
Mode
Off: Use this setting when using the
projector at normal altitudes.
On: Use this setting when using the
projector at an altitude of 1,500 m or
higher.
Using the Menus
Even when projecting using “Side Shot”,
four sides of a picture may sometimes not
be parallel to the sides of a screen frame.
INFORMATION
Item
Description
fH
Displays the horizontal frequency of the
input signal.
fV
Displays the vertical frequency of the input
signal.
Lamp Timer
Indicates how long the lamp has been
turned on.
Menu Lists
35 GB
About the Preset Memory
No.
This projector has 35 types of preset data for input
signals (the preset memory). When the preset signal is
input, the projector automatically detects the signal
type and recalls the data for the signal from the preset
memory to adjust it to an optimum picture. The
memory number and signal type of that signal are
displayed in the INFORMATION menu.
I N F O R M AT I O N
Input A
fH:
fV:
48.47kHz
60.00Hz
No.23
1024x768
Lamp Timer:
0H
Memory No.
Signal type
Using the Menus
You can also adjust the preset data through the INPUT
SETTING menu.
This projector also has 20 types of user memories for
Input-A into which you can save the setting of the
adjusted data for an unpreset input signal.
When an unpreset signal is input for the first time, a
memory number is displayed as 0. When you adjust
the data of the signal in the INPUT SETTING menu,
it will be registered to the projector. If more than 20
user memories are registered, the newest memory
always overwrites the oldest one.
See the chart on page 73 to find if the signal is
registered to the preset memory.
Since the data is recalled from the preset memory
about the following signals, you can use these preset
data by adjusting “H size.” Make fine adjustment by
adjusting “Shift.”
Signal
Memory No.
H size
Super Mac-2
23
1312
SGI-1
23
1320
Macintosh 19”
25
1328
Note
When the aspect ratio of input signal does not match the screen
size, a part of the screen is displayed in black.
GB
36
Menu Lists
Adjusting Picture Quality of
a Signal from the Computer
You can automatically adjust to obtain the clearest
picture when projecting a signal from the computer.
1 Project a still picture from the computer.
2 Press the APA (Auto Pixel Alignment)
button.
When the picture is adjusted properly, “complete!”
appears on the screen.
Notes
• When “Smart APA” is set to “On,” the APA function is
automatically activated.
• Press the APA button when the image appears on the whole
display area of the computer. If there are black edges around the
image, the APA function will not function properly and the
image may extend beyond the screen.
• If you switch the input signal or re-connect a computer, press
the APA button again to get the suitable picture.
• To restore the original screen, press the APA button again
during the adjustment.
• When a signal of which the timing is the same as the “Memory
No.23” or the “Memory No.72” signal (refer to the “Preset
Signals” chart) is input, if the polarity of the synchronized
signal is different, the input signal may be misjudged and the
image may not appear properly (incorrect aspect ratio or lack of
a part of the image). In this case, press the APA button to adjust
the image. This APA processing time may be longer than the
APA processing time of signal in another case. If the image
does not still appear properly, input the signal as described in
the following example, then press the APA button again.
Example:
display of whitish wallpaper with a window’s bar in the lower
part
• The picture may not be adjusted properly depending on the
types of input signals.
• Adjust the items in the INPUT SETTING menu when you
adjust the picture manually. (1 page 32)
Using a
“Memory
Stick”
This section describes how to view the
picture files that are recorded by a digital
camera and stored in a “Memory Stick.”
You can make a slide show using the
pictures, display an index screen of the
pictures, etc.
“Memory Stick” is available in the following six types
to meet various requirements in functions.
• “Memory Stick PRO”
Equipped with the MagicGate copyright protection
technology and can be used only with “Memory
Stick PRO” compliant products.
• “Memory Stick”
Stores any type of data except copyright-protected
data that requires the MagicGate copyright
protection technology.
• “Memory Stick” (compatible with “MagicGate”/
high speed data transfer)
Equipped with the “Magic Gate” copyright
protection and compatible with high speed data
transfer. This “Memory Stick” can be used with all
“Memory Stick” compliant products. The projector
is not compatible with the high speed data transfer
function of this “Memory Stick.”
• “MagicGate Memory Stick”
Equipped with the MagicGate copyright protection
technology.
• “Memory Stick-ROM”
Stores pre-recorded, read-only data. You cannot
record on “Memory Stick-ROM” or erase the prerecorded data.
• “Memory Stick” (with memory select function)
This is a “Memory Stick” that has (128MB) plural
memory in it.
You can select memory to use for whatever
purposes through the memory select switch on the
back of the “Memory Stick”.
You cannot use all the available memory at the same
time and/or continuously.
What is “Memory Stick”?
“Memory Stick” is a new compact, portable and
versatile IC (Integrated Circuit) recording medium
with a data capacity that exceeds a floppy disk.
“Memory Stick” is specially designed for exchanging
and sharing digital data among “Memory Stick”
compatible products. Because it is removable,
“Memory Stick” can also be used for external data
storage.
“Memory Stick” is available in two sizes: standard
size and compact “Memory Stick Duo” size. Once
attached to a Memory Stick Duo adaptor, “Memory
Stick Duo” turns to the same size as standard
“Memory Stick” and thus can be used with products
compliant with standard “Memory Stick.”
About a “Memory Stick”
Using a “Memory
Stick”
About a “Memory
Stick”
Types of “Memory Stick”
37 GB
Available types of “Memory Stick” for
the projector
Memory Stick Media Compatibility Chart
Playback
“Memory Stick”
“Memory Stick” (with memory select
function)
“Memory Stick Duo”
“Memory Stick” (compatible with
MagicGate/high speed data transfer)
“Memory Stick Duo” (compatible with
“MagicGate”/high speed data transfer)
*1 *2
“Memory Stick PRO”
“Memory Stick PRO Duo”
*1
*1 *2
*1: Data playbak that requires MagicGate functions cannot be
performed.
*2: Does not support high speed data transfer using the parallel
interface.
Using a “Memory
Stick”
• When using a “Memory Stick Duo” in the projector,
always insert the “Memory Stick Duo” into the sold
separately “Memory Stick Duo” adaptor. If you
insert a “Memory Stick Duo” without the “Memory
Stick Duo” adaptor, you may be unable to remove
the “Memory Stick Duo”.
• Not all types of “Memory Stick” media are
guaranteed to operate.
Note on “Memory Stick PRO” and
“Memory Stick” (compatible with
“MagicGate”/high speed data transfer
38
• To use “Memory Stick Duo” with your projector,
attach it to the “Memory Stick Duo” adaptor before
inserting it into your projector.
If you insert a “Memory Stick Duo” without the
“Memory Stick Duo” adaptor, you may be unable to
remove the “Memory Stick Duo”.
• Be sure to attach “Memory Stick Duo” to the
adaptor with the correct orientation.
• Be sure to insert the Memory Stick Duo adaptor
with the correct orientation. Otherwise, the
projector may be damaged.
• Do not insert the Memory Stick Duo adaptor
without “Memory Stick Duo” attached. Doing so
may result in malfunction of the projector.
Note on data read/write speed
Data read/write speed may vary depending on the
combination of the “Memory Stick” and “Memory Stick”
compliant product you use.
Note on access control
“Memory Stick PRO” and “Memory Stick”
(compatible with “MagicGate”/high speed data
transfer) do not support high speed data transfer using
the parallel interface.
This unit cannot read “Memory Stick” that has been
Access Control with other units. To read/write data on the
Access Control “Memory Stick”, unlock the “Memory
Stick” with the unit that has locked it.
Note on “Memory Stick” (compatible
with “MagicGate”/high speed data
transfer)
Note on “Memory Stick” (with
memory select function)
Transfer speed when using “Memory Stick”
(compatible with “MagicGate”/high speed data
transfer) varies and is dependent upon “Memory
Stick” compliant products.
GB
“Memory Stick PRO” features vary by and are
dependent upon the design of host hardware devices.
“Memory Stick PRO” Media slot:
• does not support MagicGate copyright protection
technology;
• does not support access control security function.
This device has been demonstrated the operation with
up to 1GB “Memory Stick”. Operation is not
guaranteed for “Memory Stick PRO” beyond this
capacity.
Notes on “Memory Stick Duo”
“Memory Stick-ROM”
“MagicGate Memory Stick”
“MagicGate Memory Stick Duo”
Note on memory capacity of “Memory
Stick PRO”
About a “Memory Stick”
• You cannot use all the available memory at the same
time and/or continuously.
• Do not use the memory select switch while the
“Memory Stick” is connected to any of the
compatible device that is compatible for use with
this feature, as this may cause a malfunction. If you
use the memory select function while the “Memory
Stick” is connected to any compatible device and
there is a malfunction, we will not honor the
guarantee.
• When using the memory select switch, make sure to
firmly move the switch to the end. If you do not
switch it completely, it may cause a problem or
malfunction.
• Check your memory selection on the “Memory
Stick” before inserting it into the “Memory Stick”
slot of the compatible device.
• When you use “Memory Stick” with memory select
function, you can choose the type of memory by
switching the memory select switch. As the
compatible device will only access the memory
selected by you, note the following:
- A formatting (initializing) process is executed for
the selected memory only.
- Remaining memory display reflects only selected
memory information.
- Error display reflects only selected memory
information.
Each memory is handled individually by selecting it.
What is MagicGate ?
MagicGate is copyright protection technology that
uses encryption technology.
Format that can be displayed with this
projector
Before using a “Memory Stick”
Terminal
Write-protect
tab
Labeling
position
• When you set the “Memory Stick” erasure
prevention switch to “LOCK,” data cannot be
recorded, edited, or erased.
• Some “Memory Sticks” (“Memory Stick PRO”/
”Memory Stick PRO Duo”) are not equipped with a
write-protect tab. Make sure not to edit or erase data
Notes
• Do not attach anything other than the supplied label to the
“Memory Stick” labeling position.
• Attach the label so that it does not stick out beyond the labeling
position.
• Do not write forcefully on the “Memory Stick Duo” memo
area.
• Carry and store the “Memory Stick” in its case.
• Do not touch the connector of the “Memory Stick” with
anything, including your finger or metallic objects.
• Do not strike, bend, or drop the “Memory Stick.”
• Do not disassemble or modify the “Memory Stick.”
• Do not allow the “Memory Stick” to get wet.
• Do not use or store the “Memory Stick” in a location that is:
- Extremely hot, such as in a car parked in the sun
- Under direct sunlight
- Very humid or subject to corrosive substances
About formatting “Memory Stick”
When “Memory Sticks” are shipped from the factory,
they are already formatted to a special standard. When
you format “Memory Stick,” we recommend
formatting them on this projector.
Caution when formatting “Memory Stick” on
a personal computer
Pay attention to the following points when formatting
“Memory Stick” on a personal computer. Operation
of “Memory Stick” formatted on a personal computer
is not guaranteed on this projector. To use a “Memory
Stick” that has been formatted on a personal
computer, the “Memory Stick” must be reformatted
on this projector. If it is not reformatted, all data
stored on the “Memory Stick” will be lost.
Using a “Memory
Stick”
The projector can display the picture files recorded by
a digital camera and recorded on a “Memory Stick” in
the following format:
• Image files (DCF-compatible) compressed in the
JPEG (Joint Photographic Experts Group) format
(extension: .jpg)
• MPEG1 format picture files recorded by Sony
products; MPEG MOVIE, MPEG MOVIE AD,
MPEG MOVIE EX, MPEG MOVIE HQ, MPEG
MOVIE HQX, MPEG MOVIE CV, VAIO Giga
pocket (equivalent to video CD).
by mistake when using “Memory Stick” which is
not equipped with a write-protect tab.
• Use a sharp object, such as a ballpoint pen, to move
the “Memory Stick Duo” erasure prevention switch.
• Data may be damaged if:
- You remove the “Memory Stick” or turn off the
unit while it is reading or writing data.
- You use the “Memory Stick” in a location subject
to the effects of static electricity or electric noise.
• We recommend that you make a backup copy of
important data that you record on the “Memory
Stick.”
Access Indicator
If the access indicator is turned on or is flashing, data
is being read from or written to the “Memory Stick.”
At this time, do not shake the projector or subject it to
shock. Do not turn off the power of the projector or
remove the “Memory Stick.” This may damage the
data.
About a “Memory Stick”
39 GB
Precautions
• To prevent data loss, make backups of data
frequently. In no event will Sony be liable for any
loss of data.
• Unauthorized recording may be contrary to the
provisions of copyright law.
• The “Memory Stick” application software may be
modified or changed by Sony without prior notice.
Preparing for Viewing
the Picture Files Stored
in a “Memory Stick”
Inserting a “Memory Stick”
.....................................................................................
• “Memory Stick Duo” and
are trademarks of
Sony Corporation.
• “Memory Stick” and
are trademarks of Sony
Corporation.
• “Memory Stick PRO” and
are trademarks
of Sony Corporation.
• “MagicGate Memory Stick” and
are trademarks
of Sony Corporation.
• “Memory Stick-ROM” and
are trademarks
of Sony Corporation.
Insert the “Memory Stick” into the “Memory Stick”
slot on the front of the projector.
Be sure to insert the “Memory Stick” in the correct
direction.
“Memory Stick”
Insert the “Memory Stick” in the
direction of the arrow until it clicks.
Label for preventing
incorrect insertion
Using a “Memory
Stick”
To remove the “Memory Stick”
When the access indicator is turned off, press the
“Memory Stick” and remove your hand. As the lock
is released, remove the “Memory Stick.”
Access indicator
Note
Insert the “Memory Stick” with the arrow mark pointing toward
the “Memory Stick” slot.
GB
40
Preparing for Viewing the Picture Files Stored in a “Memory Stick”
Displaying the Desired Pictures
in Digital Camera Mode
Notes
• The digital camera mode does not function if more than 2000
picture files recorded by a digital camera are stored in a
“Memory Stick.”
• For a picture file recorded with the Voice Memo function of the
Sony digital camera, only the still picture file is displayed.
• If you delete a picture file with the relative file mark (
),
its relative picture file will also be deleted.
INPUT button
LIGHT
Tip
Several small pictures included in a folder, displayed at one time,
are called thumbnails.
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
Before operating the picture file
USER 3
M/m/</,/ENTER
buttons
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
Press INPUT to select MS.
Memory Stick Home appears.
To operate the picture file, display the index menu or
the picture setting menu.
Index menu
To display the index menu, select a thumbnail, then
press ENTER.
You can perform the following operations using the
menu displayed on the index screen:
- Displaying a picture file on the full screen
- Executing the slide show
- Protecting an important picture file
- Rotating a picture file (still picture only)
- Registering the startup picture file (still picture
only)
- Deleting a picture file
Picture setting menu
Memory Stick
Home mark
Appears the first 20 thumbnails
Menu of a still picture
Slide Show
Option
Filter : Still
Select Folder
Digi.Camera Mode
No :
Size :
File :
Date :
Appears if another file with the same name in the
last four figures is included in the “Memory
Stick.”
What is Digital Camera Mode?
The projector can choose and display JPEG and
MPEG1 picture files recorded by a digital camera
(DCF-compatible) only from among picture files
stored in a “Memory Stick.”
Using a “Memory
Stick”
To display the picture setting menu, press ENTER
when a picture is displayed on the full screen. You can
perform the following operations using the menu
displayed on the picture setting screen:
- Showing/hiding the picture file information
- Protecting an important picture file
- Rotating a picture file
- Registering the startup picture file
- Deleting a picture file
Memory Stick Home
Menu of a movie file
To display the picture setting menu, select “Menu” on
the Movie Player.
You can perform the following operations using the
menu displayed on the picture setting screen:
- Showing/hiding the movie file information
- Switching the sound to be heard
- Protecting an important movie file
- Deleting a movie file
For details on operations, see the description for each
screen.
Preparing for Viewing the Picture Files Stored in a “Memory Stick”
41 GB
Index screen of a still picture file
Appears when the
displayed picture
is a movie.
Appears when
startup is set.
Appears when a file is
protected.
Index screen of a movie file
Index menu
Appears when a file
is protected.
Index menu
Memory Stick Home
Memory Stick Home
Slide Show
Slide Show
Option
Option
Filter : Still
Full Screen
Select Folder
Slide Show
Filter : Still
Movie Player
Select Folder
Slide Show
Digi.Camera Mode
Protect
Digi.Camera Mode
Rotate
Protect
Startup
Rotate
Startup
Delete
Delete
Close
Close
No : 123/1234
Size : 1024x768
File : 100MSDCF/SJP0001.JPG
Date : 2003/JUL/15 12:34PM
No : 123/1234
Size : 352x240
Resolution Date
Order/total
File name and file
number of
format
picture files
To select a picture file in the thumbnail display, press
M, m, < or ,. If you want to display other picture
files when more than 20 picture files are contained in
the current folder, select a picture file in the bottom
row and press m, or select a file on the right-most
column, press , to select the slider, then press m. If
you press MS SLIDE in the index menu, the slide
show starts from the selected picture.
File : 100MSDCF/SJP0001.MPG
Date : 2003/JUL/15 12:34PM
Resolution Date
Order/total
File name and file
number of
format
picture files
Picture setting screen of a still picture
Picture setting menu
Return
Information
On
Protect
Rotate
Startup
Delete
Close
Using a “Memory
Stick”
No : 1/1234
Size : 1024x768
File : 100MSDCF/SJP0001.JPG
Date : 2003/JUL/15 12:34PM
Resolution
Date
Order/total number
of picture files
File name and
file format
Appears when
startup is set.
Appears when a
file is protected.
If you want to display another picture file when
multiple picture files are contained in the current
folder, press ,. If you press MS SLIDE in the
picture setting menu, the screen returns to Memory
Stick Home.
GB
42
Preparing for Viewing the Picture Files Stored in a “Memory Stick”
Movie Player
Picture setting menu
of a movie file
Prev.
NEXT
Information
On
Full Screen
Menu
Audio Select
L/R
Protect
Return
Delete
Close
No : 1/1234
Size : 320x240
Resolution
File : SJP0001.MPG
Date : 2003/JUL/15 12:34PM
Date
Order/total number
File name and file
of picture files
format
Movie icon
Appears when a
file is protected.
Using a “Memory
Stick”
Preparing for Viewing the Picture Files Stored in a “Memory Stick”
43 GB
The slide show settintg menu appears.
Viewing the
Pictures
Slide show setting menu
Memory Stick Home
Slide Show
Start
Execute
Option
Filter : Still
Select Folder
Digi.Camera Mode
Effect
Off
Advan. Slds.
Manual
Interval
5sec
1sec
Repeat
5sec
On
10sec
Viewing the Pictures in
Sequence — Slide Show
30sec
40sec
Beenden
No :
Size :
You can run a slide show by using the pictures
recorded by a digital camera. You can advance a slide
automatically or manually.
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-5
ENTER
Using a “Memory
Stick”
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
MS SLIDE button
VOLUME
SIDE SHOT
+
–
+
–
File :
Date : 2002/MAY/31 1:08PM
Effect: to set the effect when the slide is
displayed.
Advan. Slds. (Advance Slides) : to set to
advance a next slide automatically (“Auto”)
or manually (“Manual”).
Interval: to set the period for which one slide is
displayed. When “Advan. Slds.” is set to
“Manual,” this item does not work. The time
is about right.
Repeat: set to execute the slide show
repeatedly or one time only.
3 Press M or m to select the
setting item, and press
ENTER.
4 Press M or m to set the
1 Display the Memory Stick
Home. (1 page 41)
selected item, and press
ENTER.
Memory Stick Home
Slide Show
Start
Option
Filter : Still
2 Press M or m to select “Slide
Show,” and press ENTER.
Select Folder
Digi.Camera Mode
Effect
Off
Advan. Slds.
Auto
Interval
10sec
1sec
5sec
10sec
Close
20sec
30sec
40sec
No : 123/1234
Size : 1024x768
GB
44
Viewing the Pictures
File : 123/1234
Date : 2002/MAY/31 1:08PM
5 After setting all the items,
press M or m to select “Start”
and press ENTER.
When you set “Advan. Slds.” to “Auto,” the slide
advances automatically. When a movie picture
is selected, it is played automatically, and after
playback the next slide is displayed.
When you set to “Manual,” use the , button to
advance a slide. To return to the previous slide,
use the < button. The movie picture is not
played back and the first frame of the picture is
displayed. To play back the movie pictures, see
“Playing Movie Pictures” on page 46.
Displaying a Picture on the
Full Screen — Full Screen
You can project one of the index pictures on the full
screen. To display a movie picture on the full screen,
see “Playing Movie Pictures” on page 46.
LIGHT
INPUT
DYNAMIC
STANDARD
To end the slide show
Select “Close” in step 5 above.
Executing the slide show promptly
To start a slide show from the
selected index picture
2-3
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
MS SLIDE button
1 Display the Memory Stick
Home. (1 page 41)
2 Press M, m, < or , to select
a still picture you want to
display on the full screen, and
press ENTER.
The index menu of a still picture file appears.
You can run a slide show by selecting a thumbnail in
the index screen.
1 Press M, m, < or , to select the picture
file from which you want to start the slide
show, and press ENTER.
USER 3
Index menu of a still picture file
Memory Stick Home
Slide Show
Option
Using a “Memory
Stick”
As the settings are stored even if you change the input
after performing steps 1 to 4, press MS SLIDE just as
you start the slide show. The input is changed to MS
and the slide show starts promptly.
USER 2
ENTER
Press MS SLIDE or ENTER when you set “Advan.
Slds.” to “Auto.”
When setting it to “Manual,” press MS SLIDE.
To return to the Memory Stick Home
before executing the slide show
CINEMA
PICTURE MODE
USER 1
Filter : Still
Full Screen
Select Folder
Slide Show
Digi.Camera Mode
Protect
2 Press M or m to select “Slide Show” in the
index menu of a still picture file/movie file,
and press ENTER.
Rotate
Startup
Delete
Close
No : 123/1234
Size : 1024x768
File : 100MSDCF/SJP0001.JPG
Date : 2003/JUL/15 12:34PM
Viewing the Pictures
45 GB
3 Press M or m to select “Full
Screen,” and press ENTER.
The selected picture is projected to fit the
screen.
Playing Movie Pictures
You can play back a movie of MPEG1 format
recorded with the Sony MPEG MOVIE, etc.
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
No : 1/1234
Size : 1024x768
File : 100MSDCF/SJP0001.JPG
Date : 2003/JUL/15 12:34PM
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
MS SLIDE button
To display a previous or next slide
To display the next slide, press ,.
To return to the previous slide, press <.
To return to the Memory Stick Home
Press MS SLIDE.
You can also return to the Memory Stick Home by
using the index menu. Press ENTER to display the
index screen of a still picture file, press M or m to
select “Return” and press ENTER.
1 Display the Memory Stick
Home. (1 page 41)
2 Press M, m, < or , to select
Using a “Memory
Stick”
a movie picture you want to
display, and press ENTER.
The index menu of a movie file appears.
Index menu of a movie file
Memory Stick Home
Slide Show
Option
Filter : Still
Movie Player
Select Folder
Slide Show
Digi.Camera Mode
Protect
Rotate
Startup
Delete
Close
No : 124/1234
Size : 320x240
File : 100MSDCF/BASEBALL.MPG
Date : 2003/JUL/15 12:34PM
Tip
When you select a movie picture in the index screen, “Rotate” and
“Startup” are not available.
GB
46
Viewing the Pictures
3 Press M or m to select “Movie
Player,” and press ENTER.
The Movie Player appears.
Prev.
Next
Full Screen
To stop playback
Press m to select x.
To play a movie on the full screen
Press M or m to select “Full Screen” in the Movie
Player, and press ENTER.
The picture is enlarged to fill the screen and playback
starts. When you press M, m, <, , or ENTER
during playback, the Movie Player is restored.
Note
When the picture size is small, it is not enlarged to fill the screen
if you select “Full Screen.”
Menu
Return
To return to the Memory Stick Home
Press M or m to select “Return.”
No : 124/1234
Size : 320x240
File : BASEBALL.MPG
Date : 2003/JUL/15 12:34PM
N (play/pause): to play back. During playback,
the button display is changed to the X (pause)
button.
x (stop): to stop playback.
Full Screen: to play a full-screen movie picture.
Menu: to display the movie picture setting menu.
Tip
The Movie Player is not displayed when you set “Advan. Slds.” of
“Slide Show” to “Auto.”
1 Press M or m to select “Menu.”
The movie picture setting menu appears.
2 Press M or m to select “Audio Select.”.
3 Press VOLUME + or – to adjust the sound.
Movie picture setting menu
Prev.
NEXT
Information
On
Full Screen
Menu
Audio Select
L/R
Protect
Return
Delete
Close
4 Press M or m to select N.
Playback starts. When the playback is finished,
playback stops with the first picture of the movie
displayed.
No : 1/1234
Size : 320x240
File : SJP0001.MPG
Date : 2003/JUL/15 12:34PM
Using a “Memory
Stick”
[Guide display]
< Previous: to display the previous slide in the
movie pause mode. During playback the guide
display is changed to < “Rew” (rewind).
, Next: to display the next slide in the movie pause
mode. During playback the guide display is
changed to , “FF” (fast-forward).
To switch the sound to be heard
L/R: to hear the left and right sounds.
L: to hear the left sound.
R: to hear the right sound.
Note
The projector can play back a MPEG1 movie recorded by the
Sony MPEG MOVIE, etc. (Movies may occasionally skip when
you watch them.) Usable MPEG1 movies are MPEG MOVIE
AD/EX/HQ/HQX/CV, MPEG1 of VAIO Giga pocket (equivalent
to a video CD).
Viewing the Pictures
47 GB
Selecting the Folder
Containing the Desired Picture
Tip
Multiple picture files are included in the folder. The folder
may include individual still or movie picture files and other
folders. You must select folders when you are displaying a
picture file stored in a “Memory Stick.”
1 Display the Memory Stick Home.
To turn off the Digital Camera Mode
Note
Set “Digi. Camera Mode” to “Off” before operation. (1 page
48)
2 Press M or m to select “Select Folder,” and
press ENTER.
The folder list appears.
2 Press M or m to select “Select Folder,” and
press ENTER.
3 Press M or m to select “Digi. Camera
Mode,” and press ENTER.
Folder list
Current folder
4 Press m to select “Off,” and press ENTER.
The folder list appears.
Memory Stick Home
Digi.Camera Mode
Slide Show
1 Display the Memory Stick Home.
Off
Option
Folder list
Filter : Still
Select Folder
Memory Stick Home
Slide Show
Digi.Camera Mode
Off
Option
Filter : Still
Close
DCIM/100MSDCF
Select Folder
No :
Size :
File :
Date :
Close
To upper
stage
First picture file in the
current folder
Using a “Memory
Stick”
3 Press , to select the folder list.
Memory Stick Home
Slide Show
Digi.Camera Mode
Off
Option
Filter : Still
Select Folder
Close
No :
Size :
File :
Date :
4 Press M or m to select the folder which
contains the picture file you want to
display, and press ENTER.
To select the folders which are not displayed, press
, to select the slider on the folder list and press
v or V. The next 10 folders appear.
GB
48
Viewing the Pictures
No :
Size :
File :
Date :
Rotating a Still
3 Press M or m to select
“Rotate,” and press ENTER.
4 Press M or m to select the
You can rotate a thumbnail picture or full-screen still
picture clockwise or counterclockwise in 90º steps.
direction of rotation,
(clockwise) or
(counterclockwise), and press
ENTER.
Note
You cannot rotate a movie picture.
The picture rotates 90° every pressing of the
ENTER button.
To rotate the full-screen still picture
LIGHT
1 Display a still picture on the full screen.
(1 page 45)
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
2 Press ENTER.
The picture setting menu of a still picture file
appears.
Picture setting memu of a full-screen still picture
Return
Information
On
Protect
Rotate
Close
Home. (1 page 41)
2 Press M, m, < or , to select
the picture you want to rotate,
and press ENTER.
The index menu of a still picture appears.
Index menu of a still picture
Memory Stick Home
Slide Show
Option
Filter : Still
No : 1/1234
Size : 1024x768
File : 100MSDCF/SJP0001.JPG
Date : 2003/JUL/15 12:34PM
3 Follow steps 3 and 4 in “Rotating a Still
Picture.”
Using a “Memory
Stick”
1 Display the Memory Stick
Startup
Delete
Notes
• You cannot rotate a picture which is protected. (1 page 50)
To rotate it, release the protection on that picture.
• When the write-protect tab on the “Memory Stick” is set to
LOCK, you cannot rotate the pictures stored in that “Memory
Stick.”
Full Screen
Select Folder
Slide Show
Digi.Camera Mode
Protect
Rotate
Startup
Delete
Close
No : 123/1234
Size : 1024x768
File : 100MSDCF/SJP0001.JPG
Date : 2003/JUL/15 12:34PM
Rotating a Still Picture
49 GB
Protecting an
Important Picture
3 Press M or m to select
“Protect,” and press ENTER.
4 Press M or m to select “On” or
“All on,” and press ENTER.
You can protect a still picture to prevent it from
accidental erasure.
LIGHT
To release protection
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
On: A picture selected in the index screen is
protected.
All on: All the pictures in the selected folder are
protected.
The protect mark appears in the index screen for
the protected picture.
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Select “Off” or “All off” in step 4.
Selecting “Off” releases the protection for the
selected picture. Selecting “All off” releases the
protection for all the pictures in the selected folder.
To protect the full-screen still picture
1 Display the desired still picture on the full
screen. (1 page 45)
1 Display the Memory Stick
Using a “Memory
Stick”
Home. (1 page 41)
2 Press ENTER.
The still picture setting menu appears.
Still picture setting memu
Return
2 Press M, m, < or , to select
the picture you want to
protect, and press ENTER.
Information
On
Protect
Rotate
Startup
Delete
Close
The index menu appears.
Index menu
No : 1/1234
Size : 1024x768
File : 100MSDCF/SJP0001.JPG
Date : 2003/JUL/15 12:34PM
Memory Stick Home
Slide Show
Option
Filter : Still
Full Screen
Select Folder
Slide Show
Digi.Camera Mode
3 Follow steps 3 and 4 in “Protecting an
Important Picture.”
Protect
Rotate
Startup
Delete
Close
No : 123/1234
Size : 1024x768
File : 100MSDCF/SJP0001.JPG
Date : 2003/JUL/15 12:34PM
Appears when a file is protected.
GB
50
Protecting an Important Picture
Protecting a movie picture in the
Movie Player
1 Perform steps 1 to 3 in “Playing Movie
Pictures” (1 page 46) to display the Movie
Player on the screen.
2 Press M or m to select “Menu,” and press
ENTER.
The movie picture setting menu appears.
Movie picture setting menu
Prev.
NEXT
Projecting a Selected
Picture When the Power
Is Turned On — Startup
Information
On
Full Screen
Menu
When the projector is turned on, the specific still
picture stored in the projector is projected
automatically for about 30 seconds, even if no signal
is input. You can change this still picture to the one
you prefer.
Audio Select
L/R
Protect
Return
Delete
Close
No : 1/1234
Size : 320x240
File : SJP0001.MPG
Date : 2003/JUL/15 12:34PM
Registering a Still Picture
as the Startup Picture
Appears when a file is protected.
3 Follow steps 3 and 4 in “Protecting an
Important Picture.”
When you want to use a picture stored in your
“Memory Stick” as the startup picture, register the
picture in the “Memory Stick.”
Tip
You cannot register a movie file as the startup picture.
DYNAMIC
INPUT
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Using a “Memory
Stick”
LIGHT
1 Display the Memory Stick
Home. (1 page 41)
2 Press M, m, < or , to select
the picture you want to use as
the startup picture, and press
ENTER.
Projecting a Selected Picture When the Power Is Turned On — Startup
51 GB
The index menu of a still picture appears.
Index menu of a still picture
Setting the Startup Picture
Memory Stick Home
Slide Show
Option
Filter : Still
Full Screen
Select Folder
Slide Show
Digi.Camera Mode
Protect
Rotate
LIGHT
INPUT
Startup
Delete
DYNAMIC
STANDARD
USER 1
No : 123/1234
Size : 1024x768
File : 100MSDCF/SJP0001.JPG
Date : 2003/JUL/15 12:34PM
Appears when a startup file is set.
3 Press M or m to select
“Startup,” and press ENTER.
CINEMA
PICTURE MODE
Close
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
4 Press M or m to select “Entry,”
and press ENTER.
The startup mark is displayed in the index
screen.
You can register one picture used for the startup
picture, per one “Memory Stick.”
Using a “Memory
Stick”
To register a full-screen still picture
as the startup picture
1 Display a picture you want to register on
the full screen. (1 page 45)
2 Press ENTER to display the still picture
setting menu.
To cancel the registration of the
startup picture
1 Display the index screen by selecting a
thumbnail, select “Startup,” and press
ENTER.
2 Press M or m to select “Cancel,” and press
ENTER.
52
Home. (1 page 41)
2 Press M or m to select
“Option,” and press ENTER.
3 Follow steps 3 and 4 in “Registering a Still
Picture as the Startup Picture.”
GB
1 Display the Memory Stick
Projecting a Selected Picture When the Power Is Turned On — Startup
3 Press M or m to select “Setup,”
and press , or ENTER.
“Startup” is selected.
4 Press M or m to select the item
used for startup picture, and
press ENTER.
Deleting a Picture
Memory Stick Home
Slide Show
Option
Filter : Still
Select Folder
File
Setup
Memory Stick
Startup
Original
Original
Custom
Off
Digi.Camera Mode
You can delete unnecessary picture from the
“Memory Stick.”
Close
No :
Size :
File :
Date :
LIGHT
Original: Select to use the original picture
stored in the projector. This is the factory
setting.
Custom: Select to use the picture registered in
the index screen and stored in the “Memory
Stick.” (1 page 51)
Off: Select when you do not set the startup.
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
1 Display the Memory Stick
Home. (1 page 41)
2 Press M, m, < or , to select
the picture you want to delete
from the “Memory Stick,” and
press ENTER.
The index menu appears.
Using a “Memory
Stick”
Notes
• When you want to clear the startup screen while displaying it,
press M/m/</,, or ENTER.
• When you are using the registered picture, insert the “Memory
Stick” where the registered picture is saved into the projector,
then turn on the power.
• You can register one startup picture per one “Memory Stick.”
INPUT
Index menu
Memory Stick Home
Slide Show
Option
Filter : Still
Full Screen
Select Folder
Slide Show
Digi.Camera Mode
Protect
Rotate
Startup
Delete
Close
No : 123/1234
Size : 1024x768
File : 100MSDCF/SJP0001.JPG
Date : 2003/JUL/15 12:34PM
Deleting a Picture
53 GB
3
Press M or m to select
“Delete,” and press ENTER.
4 Press M or m to select the item
you want, and press ENTER.
When “Selected file deleted.
OK?” or “All files deleted.
OK?” is displayed, select
“Yes,” then press ENTER.
Sel. Img.: to delete the selected picture
All Img.: to delete all pictures of the selected
folder.
Close: when you do not delete the picture.
Notes
• You cannot delete the file which is protected. (1 page 50) To
delete it, release the protection on that file.
• When the write-protect tab on the “Memory Stick” is set to
LOCK, you cannot delete the pictures from that “Memory
Stick.”
To delete a full-screen still picture
1 Display a picture you want to delete on the
full screen. (1 page 45)
Using a “Memory
Stick”
2 Press ENTER to display the still picture
setting menu.
3 Press M or m to select “Delete,” and press
ENTER.
4 Press M or m to select the desired item, and
press ENTER. When “Selected file deleted.
OK?” is displayed, select “Yes,” then
press ENTER.
To delete a movie picture in the Movie
Player
1 Perform steps 1 to 4 in “Playing Movie
Pictures” (1 page 46) to display the Movie
Player on the screen.
2 Press M or m to select “Menu,” and press
ENTER.
The movie picture setting menu appears.
3 Press M or m to select “Delete,” and press
ENTER.
GB
54
Deleting a Picture
4 Press M or m to select the desired item, and
press ENTER. When “Selected file deleted.
OK?” is displayed, select “Yes,” then
press ENTER.
Note
If you delete a file with “Digi. Camera Mode” set to “On,” other
files may be deleted. (1 page 41)
Sorting the
Pictures
2 Press M or m to select
“Option,” and press ENTER.
The option setting menu appears, and “File” is
selected.
Memory Stick Home
Slide Show
Option
Filter : Still
Select Folder
Sort
Name Order
File
Setup
Filter
Off
Memory Stick
You can sort the pictures stored in the “Memory
Stick” by name or by the renewal date in ascending/
descending order.
Close
No :
Size :
LIGHT
File :
Date :
INPUT
DYNAMIC
STANDARD
3 Press , or ENTER, then
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
SIDE SHOT
+
–
+
–
4 Press M or m to select the item
you want to set, and press
ENTER.
Memory Stick Home
Slide Show
Using a “Memory
Stick”
VOLUME
press M or m to select “Sort,”
and press ENTER.
Option
Select Folder
File
Sort
Name Order
Setup
Name Order
Name Order
Filter
Date Order
Still
Date Order
Memory Stick
1 Display the Memory Stick
Home. (1 page 41)
Close
Note
Set “Digi. Camera Mode” to “Off” before operation. (1
page 48)
No :
Size :
Name order
names.
Name order
names.
Date order
of recording.
Date order
recording.
File :
Date :
A
Z
: to sort from A of the picture
Z
A
: to sort from Z of the picture
1
9
: to sort from the earliest date
9
1
: to sort from the latest date of
Note
For a picture processed on a computer, the displayed date may be
the date when the data is updated instead of the recorded date.
Sorting the Pictures
55 GB
Displaying Either of
the Still Pictures or
Movie Pictures
The option setting menu appears, and “File” is
selected.
Memory Stick Home
Slide Show
Option
Filter : Still
Select Folder
Sort
Name Order
File
Setup
Memory Stick
You can choose and display the still pictures only or
movie pictures only stored in a “Memory Stick.”
Filter
Off
Close
No :
Size :
File :
Date :
3 Press , or ENTER, then
LIGHT
INPUT
DYNAMIC
STANDARD
press M or m to select “Filter,”
and press ENTER.
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
Memory Stick Home
Slide Show
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Option
Filter : Still
Select Folder
Sort
Name Order
File
Setup
Memory Stick
Filter
Still
Still
Movie
Off
Close
Using a “Memory
Stick”
1 Display the Memory Stick
Home. (1 page 41)
Note
Set “Digi. Camera Mode” to “Off” before operation. (1
page 48)
2 Press M or m to select
“Option,” and press ENTER.
No :
Size :
File :
Date :
Still: to display still pictures only.
Movie: to display movie pictures only.
Off: to display all pictures.
4 Press M or m to select the item
you want to set, and press
ENTER.
When “Filter” is selected, the selected setting,
“Still” or “Movie,” is indicated on the Memory
Stick Home.
Memory Stick Home
Slide Show
Option
Filter : Still
Select Folder
Sort
Name Order
File
Setup
Memory Stick
Filter
Still
Close
No :
Size :
GB
56
Displaying Either of the Still Pictures or Movie Pictures
File :
Date :
Displaying the
“Memory Stick”
Information
3 Press M or m to select
“Memory Stick.”
The information on the “Memory Stick” in use
is displayed.
Memory Stick Home
Slide Show
Option
File
Filter : Still
Type :
Setup
Select Folder
Capacity : 123.3MB
Memory Stick
You can display the type and the used and remaining
capacity of the “Memory Stick” in use.
Used : 30.8MB
Digi.Camera Mode
Remaining : 92.5MB
Format
Close
No :
Size :
LIGHT
DYNAMIC
File :
Date :
INPUT
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
To return to the Memory Stick Home
2-3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Press M or m to select “Close.”
Using a “Memory
Stick”
1 Display the Memory Stick
Home. (1 page 41)
2 Press M or m to select
“Option,” and press ENTER.
The option setting menu appears.
Displaying the “Memory Stick” Information
57 GB
Initializing a
“Memory Stick”
— Format
4 Press ENTER again.
Memory Stick Home
Slide Show
Option
File
Filter : Still
Type :
Setup
Select Folder
Capacity : 123.3MB
Memory Stick
Used : 30.8MB
Digi.Camera Mode
Remaining : 92.5MB
All files deleted. OK?
Yes
No
Format
When a “Memory Stick” cannot be used, initialize it
by the projector.
All the data stored in a “Memory Stick” is cleared
when the “Memory Stick” is initialized.
Close
No :
Size :
File :
Date :
5 When “All files deleted. OK?”
LIGHT
DYNAMIC
is displayed, select “Yes,” and
press ENTER.
INPUT
STANDARD
CINEMA
Formatting starts.
PICTURE MODE
USER 1
USER 2
USER 3
2-5
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Using a “Memory
Stick”
1 Display the Memory Stick
Home. (1 page 41)
2 Press M or m to select
“Option”, and press ENTER.
The option setting menu appears.
3 Press M or m to select
“Memory Stick,” and press ,
or ENTER.
GB
58
Initializing a “Memory Stick” — Format
To return to the Memory Stick Home
before initializing the “Memory Stick”
Select “Close,” in step 4. The Memory Stick Home is
restored.
Notes
• When the “Memory Stick” is initialized, the protected picture
is also cleared.
• When the “Memory Stick” with the write-protect tab set to
LOCK is initialized, the message “Memory Stick locked” is
displayed.
• While initializing the “Memory Stick,” you cannot use the
buttons for operation in the Memory Stick Home.
Others
This section describes how to solve the
problems, how to replace a lamp and air
filter, etc.
No picture. (cont.)
c Select “Computer”,
“Component” or “Video GBR”
for “Input-A Signal Sel” in the
SET SETTING
menu
according to the input signal.
(1 page 34)
The picture from the PJ c Select “Computer”,
MULTI connector is
“Component” or “Video GBR”
colored strange.
for “Input-A Signal Sel” in the
SET SETTING
menu
according to the input signal.
(1 page 34)
Color balance is
incorrect.
c Adjust the picture in the “Adjust
Picture ...” of the PICTURE
SETTING
menu
(1 page 32).
c Set “Color System” in the SET
SETTING
menu to match
the color system being input.
(1 page 34)
The picture is too dark. c Adjust the contrast or brightness
in the “Adjust Picture ...” of the
PICTURE SETTING
menu
properly. (1 page 32)
Troubleshooting
The picture is not clear. c Adjust the focus with the
FOCUS +/–. (1 page 27)
c Condensation has occurred on
the lens. Leave the projector for
about two hours with the power
on.
The picture flickers.
c Adjust “Dot Phase” for “Adjust
Signal...” in the INPUT
SETTING
menu properly.
(1 page 33)
Sound
Power
The power is not
turned on.
No sound.
c Wait for about one minute
before turning on the power.
(1 page 27)
c Close the lamp cover securely.
(1 page 62)
c Close the air filter cover
securely. (1 page 63)
On-screen display
No picture.
c Sound can be heard only when
an MPEG1 format movie picture
of the “Memory Stick” is
played. (1 page 47)
c Adjust “Volume” in the
PICTURE SETTING
menu, or press VOLUME + on
the remote control.
On-screen display does c Set “Status” in the MENU
not appear.
SETTING
menu to “On.”
(1 page 35)
Remote control
The remote control
does not work.
c Batteries could be weak.
Replace with new batteries. (1
page 6)
c Insert the batteries with correct
polarities. (1 page 6)
Troubleshooting
Others
c Check that the proper
connections have been made.
(1 page 13)
c Select the input source correctly
using the INPUT button.
(1 page 26)
c Set the computer signal to output
from an external monitor.
c Set the computer signal to output
only to an external monitor.
59 GB
“Memory Stick”
The “Memory Stick”
c Insert the “Memory Stick” with
cannot be inserted into
the arrow mark pointing toward
the “Memory Stick”
the “Memory Stick” slot of the
slot.
projector. (1 page 40)
A still picture in the
“Memory Stick”
cannot be rotated or
deleted.
c Release the lock for the writeprotect tab on the “Memory
Stick”. (1 page 39)
c Release the protect in the index
screen. (1 page 50)
The “Memory Stick”
cannot be formatted.
c Release the lock for the writeprotect tab on the “Memory
Stick”. (1 page 39)
c The “Memory Stick” is broken.
Use another “Memory Stick”.
The thumbnails are not c The pictures are the JPEG
displayed.
format but not DCF-compatible.
Use the DCF-compatible
pictures.
The still pictures files
in the JPEG format
stored in a “Memory
Stick” cannot be
displayed.
TEMP/FAN
lights up.
whether or not the projector is being
used at high altitudes.
LAMP/COVER
and TEMP/FAN
light up.
Indicators
Use the list below to check the meaning of the
messages displayed on the screen.
High temp.!
Lamp off in 1
min.
c Turn off the power.
c Check to see if nothing is blocking the
ventilation holes.
Frequency is
out of range!
c Input a signal that is within the
acceptable range of the frequency.
c Set the output signal on an external
monitor of the connected computer to
SVGA.
c Set “Input-A Signal Sel.” in the SET
SETTING
menu to “Computer”.
Please check
c Set “Input-A Signal Sel.” in the SET
Input-A Signal
SETTING
menu to “Computer”
Sel.
when RGB signal is input from the
computer. (1 page 34)
Please check
c Set “DVI Signal Sel.” in the SET
DVI Signal Sel. SETTING
menu to “Computer”
when RGB signal is input from the
computer.(1 page 34)
Note
Before you change the “DVI Signal Sel.” setting,
disconnect the DVI cable and turn off the digital
tuner, etc.
The LAMP/COVER or TEMP/FAN indicator on the
control panel lights up or flashes if there is any trouble
with your projector.
LAMP/COVER Indicator
TEMP/FAN Indicator
LAMP/
COVER
ON/
STANDBY
c Attach the lamp cover or the air filter
cover securely. (1 pages 62 and 63)
LAMP/COVER
lights up.
c The lamp has reached the end of its
life. Replace the lamp. ((1 page 62))
c The lamp becomes a high temperature.
Wait for one minute to cool down the
lamp and turn on the power again. (1
page 27)
Others
60
POWER
SAVING
LAMP/COVER
flashes.
TEMP/FAN
flashes.
GB
TEMP/
FAN
Troubleshooting
c The fan is broken. Consult with
qualified Sony personnel.
c The electrical system breaks down.
Consult with qualified Sony
personnel.
Warning messages
c Set “Filter” in the “Option”
menu to “Still” or “Off.”
The movie picture files c Set “Filter” in the “Option”
in the MPEG1 format
menu to “Movie” or “Off.”
stored in a “Memory
Stick” cannot be
displayed.
c The internal temperature is unusually
high. Check to see if nothing is
blocking the ventilation holes or
Please replace
the LAMP.
c It is time to replace the lamp. Replace
the lamp. (1 page 62)
Please replace
the filter.
c It is time to replace the air filter. Replace
the air filter. (1 page 63)
High temp.!
c When using the projector at an altitude
of 1,500 m or higher: select “Yes” to set
Probably use in
high altitude.
to “High Altitude Mode”. (1 page 35)
Switch to high c If this message is displayed when
using the projector at an altitude of
altitude mode
less than 1,500 m: check to see if
on? Yes: O/
nothing is blocking the ventilation
No: o
holes.
Iris unit doesn’t c The iris is damaged.
work.
c Consult with qualified Sony Personnel.
Caution messages
File error
c The selected folder has not been named
correctly. Reenter the name with less
than 66 characters including “/” by
displaying the “Select Folder” menu.
Read Only
Memory
c A read-only “Memory Stick” in which
picture files are recorded has been
inserted. You cannot record or delete
the data with a read-only “Memory
Stick.”
Access denied.
c A “Memory Stick” with Access Control
from another unit is inserted. You
cannot read/write data in this projector.
To read/write data on a “Memory Stick”
with Access Control, unlock the
“Memory Stick” with the unit that has
locked it.
Use the list below to check the meaning of the
messages displayed on the screen.
x
c No signal is input in the selected input.
Check connections. (1 page 13)
Not applicable! c Press the appropriate button.
Caution regarding messages while
using the “Memory Stick”
Use the list below to check the meaning of the
messages.
No Memory
Stick
c Insert the “Memory Stick” into the
“Memory Stick” slot correctly.
No files that
can be
displayed.
c Digital Camera Mode is selected,
No files in this
folder that can
be displayed.
c No picture files are contained in the
currently selected folder.
No movie files
in this folder
that can be
displayed.
c No movie picture files are contained in
the currently selected folder although
“Filter” is set to “Movie” in the
“Option” menu.
No still files in
this folder that
can be
displayed.
c No still picture files are contained in the
currently selected folder although
“Filter” is set to “Still” in the “Option”
menu.
Cannot play
c The MS SLIDE button has been pressed
while no movie picture files are
contained in the selected folder. Slide
show will not start.
although no DCF compatible picture
file are contained.
c Image data of a movie picture file is
broken.
Memory Stick
locked
c The erasure prevention switch on a
“Memory Stick” is set to “LOCK.”
Release the lock.
Memory Stick
error
c The “Memory Stick” is broken.
c Clean the terminal on the “Memory
Stick.”
c The “Memory Stick” with memory
select function has not been selected
correctly with the memory select
switch.
Memory Stick
type error
c A “Memory Stick” that is not
compatible or cannot be used with the
projector has been inserted.
Format error
c The“Memory Stick” has not been
formatted correctly. Format it on this
projector correctly.
c Formatting is not successful.
If a picture file has some problem, the following
indicator may appear on the screen. Check the
following to cope with the corresponding situation.
c The image data is the JPEG or MPEG1 format
that is not-compatible.
c There is the thumbnail but it is not DCFcompatible.
c There is no selected image data.
c There is the image data but the thumbnail is
broken.
c The image data is broken.
Others
Cannot play
Caution displays while you are using
the “Memory Stick”
Troubleshooting
61 GB
Replacing the Lamp
lamp unit by the handle, taking care not to
touch the adjuster.
The lamp used for the light source has a certain life.
When the lamp dims, the color balance of the picture
becomes strange, or “Please replace the LAMP.”
appears on the screen, the lamp is exhausted. Replace
the lamp with a new one (not supplied).
Use LMP-H180 Projector Lamp as the replacement lamp.
When replacing the lamp after using the
projector
Turn off the projector, then unplug the power cord.
Wait for at least an hour for the lamp to cool.
Caution
The lamp becomes a high temperature after turning off the
projector with the [/1 (on/standby) switch. If you touch the lamp,
you may scald your finger. When you replace the lamp, wait for
at least an hour for the lamp to cool. When removing the lamp
unit, make sure it remains horizontal, then pull straight up. Do not
tilt the lamp unit. If you pull out the lamp unit while tilted and if
the lamp breaks, the pieces may scatter, causing injury.
5 Insert the new lamp all the way in until it is
securely in place, taking care not to touch
the adjuster. Tighten the two screws. Fold
down the handle.
1 Place a protective sheet (cloth) beneath
the projector. Turn the projector over so
you can see its underside.
Note
Be sure that the projector is stable after turning it over.
2 Press the adjuster adjustment button to
raise the adjuster.
3 Open the lamp cover by loosening a screw
with the Philips screwdriver.
6 Close the lamp cover and tighten the
screws.
7 Press the adjuster adjustment button to
replace the adjuster.
8 Turn the projector back over.
9 Connect the power cord and set the
projector to standby mode.
10 Press the following buttons on the remote
control in the following order for less than
five seconds each: RESET, <, ,, ENTER.
3
1
Others
2
4 Loosen the two screws on the lamp unit
with the Philips screwdriver. Pull out the
GB
62
Replacing the Lamp
Notes
• Do not put your hands into the lamp replacement spot, or not
fall any liquid or object into it to avoid electrical shock or fire.
• Be sure to use the LMP-H180 Projector Lamp for replacement.
If you use lamps other than LMP-H180, the projector may
cause a malfunction.
• Be sure to turn off the projector and unplug the power cord
before replacing the lamp.
Disposal the used lamp
The used lamp contains Mercury, dispose according
to local, state or federal laws.
3 Remove the air filter from the projector by
holding the tab on the filter cover.
As the materials used in this lamp are similar to those
of a fluorescent lamp, you should dispose of a used
projector lamp in the same way as a fluorescent lamp.
Replacing the Air Filter
The air filter should be replaced periodically. When
“Please replace the filter.” appears on the screen,
replace the air filter immediately.
4 Insert the new air filter into the projector.
5 Replace the filter cover.
Notes
• Replacing the air filter is very important to maintain the high
efficiency of the projector and to prevent a malfunction. When
the replacement message appears on the screen, replace the air
filter without delay. It is recommended to replace the air filter
approximately every 1000 hours of use.
• When removing the air filter from the projector, be careful that
no dust or object gets into the inside of the projector.
1 Place a protective sheet (cloth) beneath
the projector. Turn the projector over so
you can see its underside.
Note
Be sure that the projector is stable after turning it over.
2 Open the filter cover while pushing the
filter lock knobs inward.
Others
Replacing the Air Filter
63 GB
Specifications
DVI-D (TMDS)
HDMI
PJ MULTI
System
Projection system
3 LCD panels, 1 lens, projection
system
LCD panel
0.87-inch TFT LCD panel with microlens array, 3,276,504 pixels
(1,092,168 pixels × 3)
Lens
1.3 times zoom lens (powered)
f33.6 - 42 mm/F1.7 - 2.1
Lamp
180 W UHP type
Projection picture size
Range: 40 to 300 inches (measured
diagonally)
Color system
NTSC3.58/PAL/SECAM/NTSC4.43/
PAL-M/PAL-N system, switched
automatically/manually
Acceptable video signals
15 kHz RGB/component 50/60 Hz,
Progressive component 50/60 Hz,
DTV (480/60i, 575/50i, 480/60p,
575/50p, 720/60p, 720/50p, 1080/
60i, 1080/50i), 1080/24PsF,
Composite video, Y/C video
Acceptable computer signals
fH: 19 to 72 kHz
fV: 48 to 92 Hz
Maximum resolution XGA 1024 ×
768, fV: 85 Hz
1280 × 768, fV: 60 Hz
Speaker
33 mm (1 5/16 inches) diameter,
max. 2 W × 1 (available only for
using a “Memory Stick”)
Input
Video input
Others
GB
Y/PB/CB/PR/CR
64
Specifications
VIDEO: phono type
Composite video: 1 Vp-p±2 dB
sync negative (75 ohms terminated)
S VIDEO: Y/C mini DIN 4-pin type
(male)
Y (luminance): 1 Vp-p±2 dB sync
negative (75 ohms terminated)
C (chrominance): burst 0.286 Vp-p
±2 dB (NTSC)
(75 ohms terminated)
burst 0.3 Vp-p±2 dB (PAL)
(75 ohms terminated)
Component: phono type
G with Sync/Y: 1 Vp-p±2dB sync
negative (75 ohms terminated)
B/CB/PB: 0.7 Vp-p±2dB positive
(75 ohms terminated)
R/CR/PR: 0.7 Vp-p±2 dB positive
(75 ohms terminated)
“Memory Stick”
Digital RGB
Digital RGB/YCB(PB)CR(PR)
32-pin multi connector
Composite video: 1 Vp-p±2 dB sync
negative (75 ohms terminated)
S video: Y/C
Y (luminance): 1 Vp-p±2 dB sync
negative (75 ohms terminated)
C (chrominance): burst 0.286
Vp-p±2 dB (NTSC) (75 ohms
terminated)
burst 0.3 Vp-p±2 dB (PAL) (75
ohms terminated)
Analog RGB/component:
R/CR (PR): 0.7 Vp-p±2 dB
(75 ohms terminated)
G: 0.7 Vp-p±2 dB
(75 ohms terminated)
G with sync/Y: 1 Vp-p±2 dB sync
negative (75 ohms terminated)
B/CB (PB): 0.7 Vp-p±2 dB
(75 ohms terminated)
SYNC/HD: Composite sync input:
1–5 Vp-p high impedance, positive/
negative
Horizontal sync input: 1–5 Vp-p
high impedance, positive/negative
VD: Vertical sync input: 1–5
Vp-p high impedance, positive/
negative
Slot 1
General
345 × 148 × 369 mm
(13 5/8 × 5 7/8 × 14 5/8 inches) (w/
h/d)
Mass
Approx. 5.4 kg (11 lb 14 oz)
Power requirements
AC 100 to 240 V, 2.9–1.1 A,
50/60 Hz
Power consumption
Max. 260 W
(Standby mode: 5 W)
Operating temperature
0ºC to 35ºC (32ºF to 95ºF)
Operating humidity
35% to 85% (no condensation)
Storage temperature
–20ºC to 60ºC (–4ºF to 140ºF)
Storage humidity 10% to 90%
Supplied accessories
Remote control RM-PJHS10 (1)
Size AA (R6) batteries (2)
Signal interface cable SIC-HS41
(10 m) (1)
AC power cord (1)
Dimensions
Air filter (for replacement) (1)
Operating Instructions (1)
Projection Distances for a 1080i/720p
format signal, computer’s signal, etc.
Design and specifications are subject to change
without notice.
Screen
Safe regulations
UL60950, CSA No. 950, FCC class B, IC class B,
EN 60950 (NEMCO), CE, C-Tick, CCC
Optional accessories
Signal interface unit IFU-HS1
Projector Lamp LMP-H180 (for replacement)
Air filter PK-HS10FL (for replacement)
Signal interface cables SIC-HS10/SIC-HS20/SIC-HS30/
SIC-HS40
Projection lens
Short Focused Conversion Lens
VPLL-CW10
Long Focused Conversion Lens
VPLL-CT10
Projector Suspension Support PSS-610
d
12˚
12˚
c
a
b
f
e
Projector
When projecting using “Side Shot”
adjustment only
For a 1080i/720p format signal, computer’s
signal or data stored in a “Memory Stick”
Unit: m (feet)
40
60
80
100
120
a
1.6
(5.2)
2.4
(7.9)
3.2
(10.5)
4.0
(13.1)
4.8
(15.7)
b
1.8
(5.9)
2.8
(9.2)
3.7
(12.1)
4.7
(15.4)
5.6
(18.4)
c
0.2
(0.5)
0.3
(0.8)
0.4
(1.3)
0.5
(1.6)
0.7
(2.3)
d
0.3
(0.9)
0.5
(1.6)
0.7
(2.3)
0.9
(3.0)
1.0
(3.3)
Screen
size
(inches)
150
180
200
250
300
a
6.0
(19.7)
7.3
(24.0)
8.1
(26.6)
10.1
(33.1)
12.1
(39.7)
b
7.0
(23.0)
8.4
(27.6)
9.4
(30.8)
11.7
(38.4)
14.1
(46.3)
c
0.8
(2.6)
1.0
(3.3)
1.1
(3.6)
1.4
(4.6)
1.7
(5.6)
d
1.3
(4.3)
1.6
(5.2)
1.7
(5.6)
2.2
(7.2)
2.6
(8.5)
Specifications
Others
Screen
size
(inches)
65 GB
When projecting using both “Side
Shot” and “V Keystone” adjustments
For a 1080i/720p format signal, computer’s signal or
data stored in a “Memory Stick”
Unit: m (feet)
Screen
size
(inches)
40
60
80
100
120
a
1.6
(5.2)
2.4
(7.9)
3.2
(10.5)
4.0
(13.1)
4.8
(15.7)
b
1.8
(5.9)
2.8
(9.2)
3.7
(12.1)
4.7
(15.4)
5.6
(18.4)
c
–0.1
(–0.3)
–0.1
(–0.4)
–0.2
(–0.6)
–0.2
(–0.7)
–0.3
(–0.9)
d
0.0
(–0.1)
0.0
(–0.1)
0.0
(–0.1)
0.0
(–0.1)
0.0
(–0.2)
e
0.3
(1.0)
0.5
(1.6)
0.7
(2.3)
0.8
(2.6)
1.0
(3.3)
f
0.4
(1.3)
0.6
(2.0)
0.8
(2.6)
1.0
(3.3)
1.2
(3.9)
Screen
size
(inches)
150
180
200
250
300
a
6.0
(19.7)
7.3
(24.0)
8.1
( 26.6)
10.1
(33.1)
12.1
(39.7)
b
7.0
(23.0)
8.4
(27.6)
9.4
(30.8)
11.7
(38.4)
14.1
(46.3)
c
–0.3
(–1.1)
–0.4
(–1.3)
–0.4
(–1.4)
–0.5
(–1.7)
–0.6
(–2.1)
d
–0.1
(–0.2)
–0.1
(–0.2)
–0.1
(–0.2)
–0.1
(–0.3)
–0.1
(–0.3)
e
1.3
(4.3)
1.5
(4.9)
1.7
(5.6)
2.1
(6.9)
2.5
(8.2)
f
1.5
(4.9)
1.8
(5.9)
1.9
(6.2)
2.4
(7.9)
2.9
(9.5)
Others
GB
66
Specifications
Projection Distances When Installing the Optional Conversion Lens
Floor installation example
a: Distance between the screen and the center of the lens
b: Distance from the floor to the center of the lens
c: Distance from the floor to the bottom of the projector
x: Free
Distance from the front of the cabinet
to the center of the conversion lens
35.8 mm (17/16 inches)
Wall
When using the VPLL-CT10
Conversion Lens
Distance from the front of the cabinet
to the center of the conversion lens
5.9 mm (1/4 inches)
When using the VPLL-CW10
Conversion Lens
Center of the screen
Center of the lens
x
c
b
Floor
a
Others
Specifications
67 GB
Floor installation
When using the VPLL-CT10 Long Focused Conversion Lens
• Use the 40 to 100-inch screen.
• Set the projector’s lens to the telephoto position. To set it to the telephoto position, press ZOOM +/– until the
projected picture becomes the smallest.
For 16:9 aspect ratio screens
SS (inches)
Unit: mm (inches)
40
60
80
100
a (Standard values)
2250
(88 5/8)
3480
(137 1/8)
4720
(185 7/8)
5950
(234 3/8)
b
x-251
(x-10)
x-377
(x-14 7/8)
x-502
(x-19 7/8)
x-628
(x-24 3/4)
c
x-347
(x-13 3/4)
x-473
(x-18 5/8)
x-598
(x-23 5/8)
x-724
(x-28 1/2)
To calculate the installation measurements (SS: Screen size)
a = {(SS × 54.15/0.8788) – 211.9761}
b = x – (SS/0.8788 × 5.516)
c = x – (SS/0.8788 × 5.516 + 96.3)
For 4:3 aspect ratio screens
SS (inches)
Unit: mm (inches)
40
60
80
100
2780
(109 1/2)
4280
(168 5/8)
5770
(227 1/4)
7270
(286 3/8)
b
x-305
(x-12)
x-457
(x-18)
x-609
(x-24)
x-762
(x-30)
c
x-401
(x-15 7/8)
x-553
(x-21 7/8)
x-706
(x-27 7/8)
x-858
(x-33 7/8)
a (Standard values)
To calculate the installation measurements (SS: Screen size)
a = {(SS × 54.15/0.7240) – 211.9761}
b = x – (SS/0.7240 × 5.516)
c = x – (SS/0.7240 × 5.516 + 96.3)
When using the VPLL-CW10 Short Focused Conversion Lens
Use the 60 to 300-inch screens.
For 16:9 aspect ratio screens
SS (inches)
Minimum
a
Maximum
Others
b
c
Unit: mm (inches)
40
60
80
-
1790
(70 1/2)
2410
(95)
-
2160
(85 1/8)
100
68
Specifications
150
180
200
250
300
3030
3650
4590
5520
6140
7700
9250
(119 5/16) (143 3/4) (180 3/4) (217 3/8) (241 7/8) (303 1/4) (364 1/4)
2910
3660
4410
5530
6650
7400
9270
11130
(114 5/8) (144 1/8) (173 3/4) (217 3/4) (261 7/8) (291 3/8) (365 1/8) (438 1/4)
-
x-377
x-502
x-628
x-753
x-942
x-1130
x-1255
x-1569
x-1883
(x-14 7/8) (x-19 7/8) (x-24 3/4) (x-29 3/4) (x-37 1/8) (x-44 1/2) (x-49 1/2) (x-61 7/8) (x-74 1/4)
-
x-473
x-598
x-724
x-850
x-1038
x-1226
x-1352
x-1666
(x-18 5/8) (x-23 5/8) (x-28 1/2) (x-33 1/2) (x-40 7/8) (x-48 3/8) (x-53 1/4) (x-85 5/8)
To calculate the installation measurements (SS: Screen size)
a (minimum) = {(SS × 26.67/0.8788) – 78} × 1.025
a (maximum) = {(SS × 33.6857998/0.8788) – 80.103586} × 0.975
b = x – (SS/0.8788 × 5.516)
c = x – (SS/0.8788 × 5.516 + 96.3)
GB
120
x-1979
(x-78)
For 4:3 aspect ratio screens
SS (inches)
Minimum
a
Maximum
b
c
40
60
-
2190
(86 1/4)
-
2640
(104)
-
x-457
(x-18)
-
Unit: mm (inches)
80
100
250
300
2940
3700
4450
5580
6720
7470
(115 7/8) (145 3/4) (175 1/4) (219 3/4) (264 5/8) (294 1/4)
9360
(368 5/8)
11250
(443)
3550
4460
5370
(139 7/8) (175 5/8) (211 1/2)
x-609
(x-24)
120
x-762
(x-30)
x-914
(x-36)
150
180
200
6730
(265)
8090
(318 5/8)
8990
(354)
11260
(443 3/8)
13530
(532 3/4)
x-1143
(x-45)
x-1371
(x-54)
x-1524
(x-60)
x-1905
(x-75)
x-2286
(x-90)
x-553
x-706
x-858
x-1011
x-1239
x-1468
x-1620
x-2001
x-2382
(x-21 7/8) (x-27 7/8) (x-33 7/8) (x-39 7/8) (x-48 7/8) (x-57 7/8) (x-63 7/8) (x-78 13/16) (x-93 7/8)
To calculate the installation measurements (SS: Screen size)
a (minimum) = {(SS × 26.67/0.7240) – 78} × 1.025
a (maximum) = {(SS × 33.6857998/0.7240) – 80.103586} × 0.975
b = x – (SS/0.7240 × 5.516)
c = x – (SS/0.7240 × 5.516 + 96.3)
Ceiling installation
When using the VPLL-CT10 Long Focused Conversion Lens
• Use the 40 to 100-inch screens.
• Set the projector’s lens to the telephoto position. To set it to the telephoto position, press ZOOM +/– until the
projected picture becomes the smallest.
For 16:9 aspect ratio screens
SS (inches)
a (standard
values)
x
Unit: mm (inches)
40
60
80
100
2250
(88 5/8)
3480
(137 1/8)
b+251
(b+10)
b+377
b+502
b+628
(b+14 7/8) (b+19 7/8) (b+24 3/4)
4720 (185 5950 (234
7/8)
3/8)
When using the PSS-610, adjustable with 243/
268/293/343/368/393 mm
b
To calculate the installation measurements (SS: Screen size)
a = {(SS × 54.15/0.8788) – 211.9761}
x = b – (SS/0.8788 × 5.516)
For 4:3 aspect ratio screens
SS (inches)
Unit: mm (inches)
40
60
2780
(109 1/2)
4280
(168 5/8)
x
b+305
(b+12 1/8)
b+457
(b+18)
b
When using the PSS-610, adjustable with 243/
268/293/343/368/393 mm
a (standard
values)
80
100
5770 (227 7270 (286
1/4)
3/8)
b+609
(b+24)
b+762
(b+30)
Others
To calculate the installation measurements (SS: Screen size)
a = {(SS × 54.15/0.7240) – 211.9761}
x = b + (SS/0.7240 × 5.516)
Specifications
69 GB
When using the VPLL-CW10 Short Focused Conversion Lens
Use the 60 to 300-inch screens.
For 16:9 aspect ratio screens
SS (inches)
Minimum
a
Maximum
40
60
80
-
1790
(70 1/2)
2410
(95)
-
2160
(85 1/8)
2910
(114 5/8)
-
x
b
Unit: mm (inches)
100
120
150
180
200
250
300
3030
3650
(119 5/16) (143 3/4)
4590
(180 3/4)
5520
(217 3/8)
6140
(241 7/8)
7700
(303 1/4)
9250
(364 1/4)
3660
(144 1/8)
5530
(217 3/4)
6650
(261 7/8)
7400
(291 3/8)
9270
(365 1/8)
11130
(438 1/4)
4410
(173 3/4)
b+377
b+502
b+628
b+753
b+942
b+1130
b+1255
b+1569
b+1883
(b+14 7/8) (b+19 7/8) (b+24 3/4) (b+29 3/4) (b+37 1/8) (b+44 1/2) (b+49 1/2) (b+61 7/8) (b+74 1/4)
When using the PSS-610, adjustable with 243/268/293/343/368/393 mm
To calculate the installation measurements (SS: Screen size)
a (minimum) = {(SS × 26.67/0.8788) – 78} × 1.025
a (maximum) = {(SS × 33.6857998/0.8788) – 80.103586} × 0.975
x = b + (SS/0.8788 × 5.516)
For 4:3 aspect ratio screens
SS (inches)
Minimum
a
Maximum
x
b
Unit: mm (inches)
40
60
80
100
120
150
180
200
250
300
-
2190
(86 1/4)
2940
(115 7/8)
3700
(145 3/4)
4450
(175 1/4)
5580
(219 3/4)
6720
(264 5/8)
7470
(294 1/4)
9360
(368 5/8)
11250
(443)
-
2640
(104)
3550
(139 7/8)
4460
(175 5/8)
5370
(211 1/2)
6730
(265)
8090
(318 5/8)
8990
(354)
11260
(443 3/8)
13530
(532 3/4)
-
b+457
(b+18)
b+609
(b+24)
b+762
(b+30)
b+914
(b+36)
b+1143
(b+45)
b+1371
(b+54)
b+1524
(b+60)
b+1905
(b+75)
b+2288
(b+90)
When using the PSS-610, adjustable with 243/268/293/343/368/393 mm
To calculate the installation measurements (SS: Screen size)
a (minimum) = {(SS × 26.67/0.7240) – 78} × 1.025
a (maximum) = {(SS × 33.6857990/0.7240) – 80.103586} × 0.975
x = b + (SS/0.7240 × 5.516)
Others
GB
70
Specifications
Warning on power connection
Use a proper power cord for your local power supply.
Plug type
Female end
Cord type
Rated Voltage & Current
Safety approval
Cord length (max.)
The United States,
Canada
YP-11
YC-13L
SPT-2
10A/125V
UL/CSA
4.5 m
Continental
Europe
YP-21
YC-13L
H03VVH2-F
2.5A/250V
VDE
–
UK
Australlia
Japan
SP-61
YC-13L
H03VVH2-F
2.5A/250V
BS
–
B8
C7-2
H03VVH2-F
2.5A/250V
SAA
–
YP-13
YC-13L
VCTFK
7A/125V
DENANHO
–
Input signals and adjustable/setting items
Some of the items in the menus cannot be adjusted depending on the input signal. The following tables indicate
them.
The items that cannot be adjusted are not displayed in the menu.
Adjust Picture... menu
Item
Input signal
Video or S video (Y/C)
Component
Video GBR
Computer/MS
Contrast
z
z
z
z
Brightness
z
z
z
z
Color
z (except for B & W)
z
z
–
Hue
z (NTSC3.58/4.43 only,
except for B & W)
z
z
–
Sharpness
z
z
z
–
Black Level Adj
z
z
z
–
Gamma Correction
z
z
z
z
Color Temp
z
z
z
z
DDE
z
z (only for preset
memory numbers
1,2,3,4,5,45 and
49)
z (only for preset
memory numbers
1,2,3,4,5,45 and
49)
–
Cinema Black Pro Iris Control
z
z
z
z
z
z
z
z
Lamp Control
z : Adjustable/can be set
– : Not adjustable/cannot be set
Others
Specifications
71 GB
INPUT SETTING menu
Input signal
Item
Video or S
video (Y/C)
Component
Video GBR
Computer
MS
Dot Phase
–
–
–
z
–
H size
–
z
(preset memory numbers
43, 44, 47, 48 only)
z
(preset memory numbers
43, 44, 47, 48 only)
z
–
Shift
–
z
z
(preset memory numbers 5, (preset memory numbers 5,
43, 44, 45, 47, 48, 49 and 43, 44, 45, 47, 48, 49 and
50 only)
50 only)
z
–
Wide Mode
z
z
z
(preset memory numbers 1, (preset memory numbers 1,
2, 3, 4, 43, 44, 47, 48 only 2, 3, 4, 43, 44, 47, 48 only
of DTV)
of DTV)
–
–
z : Adjustable/can be set
– : Not adjustable/cannot be set
Note
For input signals from the DVI and HDMI connector, “Dot Phase,” “H size” and “Shift” are not adjustable.
Others
GB
72
Specifications
Preset Signals
Memory
No.
1
2
3
Preset signal
fH (kHz)
fV (Hz)
VIDEO/60
VIDEO/50
480/60i
Video 60 Hz
Video 50 Hz
480/60i (DTV)
15.734
15.625
15.734
59.940
50.000
59.940
4
575/50i
575/50i (DTV)
15.625
50.000
5
1080/60i
33.750
60.000
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
43
640
×
350
640
×
400
640
×
480
800
×
600
1080/60i (DTV),
1080/60i
VGA mode 1
VGA VESA 85Hz
PC-9801 Normal
VGA mode 2
VGA VESA 85Hz
VGA mode 3
Macintosh 13”
VGA VESA 72Hz
VGA VESA 75Hz
VGA VESA 85Hz
SVGA VESA 56Hz
SVGA VESA 60Hz
SVGA VESA 72Hz
SVGA VESA 75Hz
SVGA VESA 85Hz
Macintosh 16”
XGA VESA 43Hz
XGA VESA 60Hz
XGA VESA 70Hz
XGA VESA 75Hz
XGA VESA 85Hz
480/60p (Progressive
component)
575/50p (Progressive
component)
1080/50i (DTV)
720/60p (DTV)
720/50p (DTV)
DTV1080/48i
540/60p
1280 × 768 60 Hz
1280 × 720 60 Hz
31.469
37.861
24.823
31.469
37.861
31.469
35.000
37.861
37.500
43.269
35.156
37.879
48.077
46.875
53.674
49.724
35.522
48.363
56.476
60.023
68.677
31.470
70.086
85.080
56.416
70.086
85.080
59.940
66.667
72.809
75.000
85.008
56.250
60.317
72.188
75.000
85.061
74.550
43.479
60.004
70.069
75.029
84.997
60.000
31.250
50.000
28.130
45.000
37.500
27.000
33.750
47.776
44.772
50.000
60.000
50.000
48.000
60.000
59.870
59.855
832 × 624
1024 × 768
480/60p
44
575/50p
45
47
48
49
50
72
73
1080/50i
720/60p
720/50p
1080/24ps
540/60p
1280 × 768
1280 × 720
Sync
––
––
SonG/Y or Composite
Sync
SonG/Y or Composite
sync/Composite video
––
H-pos, V-neg
H-pos, V-neg
H-neg, V-neg
H-neg, V-pos
H-neg, V-pos
H-neg, V-neg
H-neg, V-neg
H-neg, V-neg
H-neg, V-neg
H-neg, V-neg
H-pos, V-pos
H-pos, V-pos
H-pos, V-pos
H-pos, V-pos
H-pos, V-pos
H-neg, V-neg
H-pos, V-pos
H-neg, V-neg
H-neg, V-neg
H-pos, V-pos
H-pos, V-pos
SonG/Y
H-neg, V-neg
H-neg, V-neg
H size
––
––
––
HDMI
input
x
x
a
––
a
––
a
800
832
848
800
832
800
864
832
840
832
1024
1056
1040
1056
1048
1152
1264
1344
1328
1312
1376
––
x
x
x
x
x
a
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
a
––
a
––
––
––
––
––
1664
1664
a
a
a
x
x
x
x
Others
Notes
• When a signal other than the preset signals shown above is input, the picture may not appear properly.
• The signal from the “Memory Stick” is displayed as No. 53 to 64.
• Memory No. 22 shows the interlace signal.
Specifications
73 GB
Location of Controls
Front
You can use the buttons on the control panel with the same names as those on the remote control to operate the
projector.
[/1 (on/standby) switch
(1 page 19)
ON/STANDBY indicator
(1 page 19)
INPUT button (1 page 26)
MENU button (1 page 24)
POWER SAVING indicator
(1 page 34)
M/m/</,(arrow)button
(1 page 24)
TEMP/FAN indicator
(1 page 60)
LAMP/COVER indicator
(1 page 60)
INPUT
+ SIDE SHOT –
+
LAMP/
COVER
TEMP/
FAN
POWER
SAVING
ON/
STANDBY
+
ZOOM
FOCUS
–
–
MENU
SIDE SHOT +/– button (1 page 22)
ZOOM +/– button (1 page 20)
FOCUS +/– button
(1 page 20)
Lens
Ventilation holes
(exhaust) (1 page 8)
“Memory Stick” slot
(1 page 40)
Others
Adjuster (1 page 20)
GB
Front remote control
detector
74
Location of Controls
“Memory Stick” access
indicator (1 page 39)
Adjuster adjustment button
(1 page 19)
Rear
Security lock
* Connects to an optional
security cable (Kensington’s).
Web page address:
http://www.kensington.com/
Rear remote control
detector (1 page 19)
~ AC IN socket
~ AC IN
S VIDEO
VIDEO
PJ MULTI
PJ MULTI INPUT
connector (32-pin multi)
(1 page 16)
S VIDEO INPUT connector
(mini DIN 4-pin)/VIDEO
INPUT jack (phono type)
(1 page 16)
Y/PB/CB/PR/CR (phono type)
Y
PB/CB
PR/CR
HDMI
DVI
USB connector
Connects to a computer with the
USB cable (Aymini-B: not
supplied) when performing
“Gamma Correction” using the
specified controller “Image
Director.”
DVI (digital input)
connector (1 page 15)
HDMI connector
(1 page 15)
Others
Location of Controls
75 GB
Bottom
Ventilation holes (intake)
(1 page 8)
Ventilation holes
(intake) (1 page 8)
Air filter cover (1 page 63)
Others
GB
76
Location of Controls
Lamp cover (1 page 62)
Remote Control
Infrared transmitter
INPUT button (1 page 19)
LIGHT button
Illuminates the buttons on the
remote control.
PICTURE MODE buttons
(1 page 29)
LIGHT
DYNAMIC
[/1 (on/standby) switch
(1 page 19)
INPUT
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
M/m/</,(arrow)/ENTER buttons
(1 page 24)
ENTER
MS SLIDE button (1 page 44)
APA button (1 page 36)
WIDE MODE button (1 page 27)
APA
MS SLIDE
MENU
MENU button (1 page 24)
WIDE MODE
LENS
RESET
RESET button (1 page 31)
VOLUME
VOLUME +/– button
(1 page 47)
SIDE SHOT
LENS button
Each press changes the lens control mode,
“Lens Zoom” or “Lens Focus.” Using the M/
m/</, buttons after pressing this button
has the same function as the ZOOM +/– and
FOCUS +/– buttons on the projector.
SIDE SHOT +/– button
(1 page 21)
Others
Location of Controls
77 GB
Index
H
warning ........................................ 60
H Size................................................. 33
Hue ..................................................... 32
O
Optional accesories .......................... 65
I
A
Adjust Picture… ............................... 32
Adjusting
focus ............................................. 20
picture.................................... 32, 36
picture size and position............ 19
zoom ...................................... 20, 26
Air filter.............................................. 63
B
Black Level Adj (Adjust) ................ 33
Brightness .......................................... 32
C
Cinema Black Pro ............................. 33
Iris control ................................... 33
Lamp control ............................... 33
Color ................................................... 32
Color System ..................................... 34
Color Temp. ....................................... 33
Connections
AV amplifier ................................ 16
computer ...................................... 17
DVD player/Digital tuner
player ......................................... 14
using the optional interface
unit.............................................. 18
video equipment ......................... 16
Contrast .............................................. 32
D
DDE (Dynamic Detail Enhancer) .. 33
Dot Phase ........................................... 33
DVl Signal Sel. ................................. 34
Others
F
fH......................................................... 35
fV......................................................... 35
G
Gamma Correction ........................... 33
GB
78
Index
P
Image Flip ......................................... 35
Indicator
LAMP/COVER .......................... 60
TEMP/FAN................................. 60
INFORMATION menu ................... 35
INPUT SETTING menu ................. 33
Input-A Signal Sel. .......................... 34
INSTALL SETTING menu ............ 35
Installing the Projector and a
Screen .......................................... 9, 11
Picture Mode ..................................... 32
Cinema ......................................... 32
Dynamic ...................................... 32
Standard ....................................... 32
User 1, 2 and 3 ............................ 32
PICTURE SETTING menu ............ 32
Power Saving .................................... 34
Preset memory ............................ 36, 73
Projection ........................................... 25
L
R
Lamp replacement ...........................
Lamp Timer ......................................
Language ...........................................
Location of controls
bottom ..........................................
front ..............................................
rear ...............................................
remote control ............................
62
35
35
76
74
75
77
M
Memory Stick
delete a picture ...........................
index menu..................................
initializing ...................................
inserting .......................................
Memory Stick Home .................
picture setting menu ..................
protection ....................................
rotate ............................................
slide show....................................
startup ..........................................
Menu
clearing the menu display ........
operation......................................
reset ..............................................
Menu Color .......................................
Menu Position...................................
MENU SETTING menu .................
Message
caution .........................................
caution display (“Memory
Stick”) .......................................
53
41
58
40
41
41
50
49
44
51
Remote control
inserting the batteries .................. 6
location of controls .................... 77
Remote control detector
front .............................................. 19
rear ................................................ 19
S
Screen size ..................................... 9, 11
Selecting the menu language .......... 23
SET SETTING menu ...................... 34
Sharpness ........................................... 32
Shift .................................................... 33
Side Shot ............................... 10, 21, 35
Specifications .................................... 64
Status .................................................. 35
Supplied accessories .......................... 6
T
Troubleshooting ................................ 59
V
31
30
31
35
35
35
V Keystone .................................. 10, 35
Ventilation holes
exhaust ........................................... 8
intake .............................................. 8
Volume ............................................... 32
W
61
61
WIDE MODE ................................... 27
Wide Mode ........................................ 33
AVERTISSEMENT
Afin d’éviter tout risque d’incendie ou
d’électrocution, n’exposez pas cet appareil à la
pluie ou à l’humidité.
Afin d’éviter tout risque d’électrocution,
n’ouvrez pas le châssis. Confiez l’entretien
uniquement à un personnel qualifié.
Pour les utilisateurs au Canada
Cet appareil numérique de la classe B est conforme à la
norme ICES-003 du Canada.
La prise doit être près de l’appareil et facile d’accès.
FR
2
Table des Matières
Utilisation des menus
Opérations de menu .............................32
Listes de menus ....................................34
Configurations de menu ................................... 34
Paramètres de menu ......................................... 34
Numéros de mémoire de présélection .............. 38
Précautions ............................................. 5
Raccordements et
préparatifs
Déballage ................................................. 6
Étape 1 : Installation du projecteur ....... 7
Avant l’installation du projecteur .......................7
Utilisation du convertisseur de focale en
option ..................................................................8
Installation du projecteur et d’un écran
— Installation au plancher ...............................10
Installation du projecteur et d’un écran
— Installation au plafond .................................12
Étape 2 : Raccordement du
projecteur .............................................. 14
Étape 3 : Réglage de la taille et de la
position de l’image ............................... 20
Étape 4 : Sélection de la langue de
menu ...................................................... 25
Réglage de la qualité d’image du signal de
l’ordinateur ....................................................... 38
Utilisation d’un « Memory
Stick »
« Memory Stick » ...................................39
Préparation à la visualisation
d’images fixes stockées sur
un « Memory Stick » .............................42
Insertion d’un « Memory Stick » ..................... 42
Affichage des images en mode appareil photo
numérique ........................................................ 43
Visualisation des images .....................45
Visualisation des images dans l’ordre
— Diaporama ................................................... 45
Affichage d’une image sur écran complet
— Écran complet ............................................. 47
Lecture d’images vidéo .................................... 48
Sélection du dossier contenant le fichier d’image
désiré ................................................................ 50
Rotation d’une image fixe ....................51
Projection
Protection d’une image importante .....53
Sélection du mode d’écran large ........ 29
Projection de l’image sélectionnée
lorsque le projecteur est sous tension
— Lancement .........................................54
Sélection du mode de visualisation
d’image .................................................. 31
Mémorisation d’une image fixe comme image de
lancement ......................................................... 54
Projection de l’image sur l’écran ........ 27
Sélection de la source de l’image de
lancement ......................................................... 55
3 FR
Suppression d’une image .................... 56
Tri des images ....................................... 58
Affichage d’images fixes ou d’images
vidéo ...................................................... 59
Affichage des informations du
« Memory Stick » .................................. 60
Initialisation d’un « Memory Stick »
— Formatage ......................................... 61
Divers
Dépannage ............................................... 62
Remplacement de la lampe ..................... 65
Remplacement du filtre à air ................... 66
Spécifications .......................................... 67
Emplacement des commandes .............. 76
Avant ................................................................76
Arrière ..............................................................77
Face inférieure ..................................................78
Télécommande .................................................79
Index ......................................................... 80
FR
4
Précautions
Sécurité
• Assurez-vous que la tension de service de votre
appareil est identique à la tension locale.
• Si du liquide ou un objet quelconque venait à
pénétrer dans le boîtier, débranchez l’appareil et
faites-le vérifier par un technicien qualifié avant de
le remettre en service.
• Débranchez l’appareil de la prise murale si vous
n’avez pas l’intention de l’utiliser pendant plusieurs
jours.
• Pour débrancher le cordon, tirez-le par la fiche. Ne
tirez jamais sur le cordon lui-même.
• La prise murale doit se trouver à proximité de
l’appareil et être facile d’accès.
• L’appareil n’est pas déconnecté de la source
d’alimentation tant qu’il reste branché à la prise
murale, même s’il a été mis hors tension.
• Ne regardez pas dans l’objectif lorsque la lampe est
allumée.
• Ne placez pas la main ou d’autres objets à proximité
des orifices de ventilation. L’air expulsé est brûlant.
Prévention de la surchauffe interne
Après avoir mis l’appareil hors tension au moyen de
l’interrupteur I/1 (marche/veille), ne le débranchez
pas de la prise murale tant que le ventilateur de
refroidissement tourne.
Attention
Le projecteur est équipé d’orifices de ventilation
(prise d’air) et d’orifices de ventilation (sortie d’air).
N’obstruez pas ces orifices et ne placez rien à
proximité car vous risqueriez de provoquer une
surchauffe interne pouvant entraîner une altération de
l’image ou des dommages au projecteur.
Emballage
Conservez le carton d’emballage et les matériaux de
conditionnement d’origine car ils constitueront une
protection idéale si vous êtes amené à transporter
l’appareil. Pour une protection optimale, remballez
votre appareil comme il l’était à sa sortie d’usine.
Précautions
5 FR
Raccordements et
préparatifs
Cette section indique comment installer le
projecteur et l’écran, comment raccorder
le matériel dont vous désirez projeter
l’image, etc.
Déballage
Assurez-vous que le carton d’emballage contient les
éléments suivants :
Télécommande (1),
piles de format AA
(R6) (2)
Câble d’interface
signal (1)
Filtre à air (pour
remplacement) (1)
Cordon d’alimentation secteur (1)
Mode d’emploi (ce manuel) (1)
Mise en place des piles dans la
télécommande
Insérez les piles avec le côté E en
premier comme sur la figure.
Une insertion forcée ou avec une
polarité inversée risque de provoquer
un court-circuit et une surchauffe.
FR
6
Déballage
Étape 1 :
Installation du
projecteur
Raccordements et
préparatifs
Regardez les sports, etc., entre amis
La qualité de l’image est bonne, même lorsque vous
effectuez la projection depuis un côté de l’écran
(« Side Shot ») (1 page 11). Ce projecteur vous offre
de nombreuses possibilités d’animation audiovisuelle
à domicile dans de multiples situations.
Goûtez aux plaisirs du « Home Cinema »
Visualisez sur grand écran des images
prises avec un appareil photo numérique et
stockées sur « Memory Stick »
Redécouvrez vos jeux vidéo sur écran géant
Avant l’installation du
projecteur
Ne placez pas le projecteur dans les conditions
suivantes. Il risquerait de mal fonctionner ou d’être
endommagé.
Mauvaise aération
Étape 1 : Installation du projecteur
7 FR
Raccordements et
préparatifs
Exposition à la chaleur et à l’humidité
Remarque
Installation de l’appareil en altitude
Si vous utilisez le projecteur à une altitude de 1 500 m
ou supérieure, activez le mode haute altitude dans le
menu RÉGLAGE D’INSTALLATION. Si vous
n’activez pas ce mode lors d’une utilisation à haute
altitude, il pourra en résulter des effets défavorables
pour le projecteur tels que la diminution de la fiabilité
de certaines pièces.
Endroits très poussiéreux et enfumés
Utilisation du convertisseur
de focale en option
N’utilisez pas le projecteur dans les conditions
suivantes :
Vous pouvez installer les deux types d’objectifs (en
option) suivants sur le projecteur. Pour les distances
de projection lorsque vous utilisez un convertisseur de
focale, voir page 70.
• Convertisseur à longue focale VPLL-CT10
• Convertisseur à courte focale VPLL-CW10
Inclinaison excessive du projecteur
Procédez de la manière suivante pour monter le
convertisseur de focale.
Pour plus d’informations sur le montage du
convertisseur de focale, consultez également son
mode d’emploi.
1 Mettez le projecteur hors tension et
débranchez le cordon d’alimentation.
15˚
15˚
3 Alignez le filetage du convertisseur de
focale sur celui de l’objectif comme sur la
figure ci-dessous.
Orifices de ventilation bouchés
Orifices de
ventilation
(sortie
d’air)
Orifices de
ventilation
(prise d’air)
Conseil
Pour plus d’informations sur l’emplacement des orifices de
ventilation (prise/sortie d’air), voir « Emplacement des
commandes » de la page 76 à 78.
FR
8
Étape 1 : Installation du projecteur
2 Retirez le capot de l’objectif et le bouchon
du convertisseur de focale.
Remarque
Si la rotation du convertisseur de focale est difficile, tournezle d’abord légèrement dans le sens inverse des aguilles d’une
montre, puis dans le sens des aiguilles d’une montre.
5 Placez un chiffon épais (coussin, par
exemple) sous le projecteur. Retournez le
projecteur à l’envers.
Remarque
Le convertisseur de focale en option dépasse du haut du
projecteur lorsqu’il est monté sur le projecteur. Avant
l’installation, placez un chiffon suffisamment épais sous le
projecteur pour éviter que le convertisseur de focale ne touche
le plancher ou la table. Si le convertisseur de focale était
soumis à la forte pression du poids du projecteur, il risquerait
de mal fonctionner.
6 Fixez l’extrémité du câble de sécurité du
convertisseur de focale à la face inférieure
du projecteur au moyen de la vis fournie
avec le convertisseur de focale (M5 × 8,
avec rondelle).
Lors de l’installation du projecteur au plafond
À l’étape 6, fixez l’extrémité du câble de sécurité du
convertisseur de focale au projecteur et au support de
suspension de projecteur PSS-610 comme sur la
figure ci-dessous. Utilisez alors la vis (M5 × 12, avec
rondelle) fournie avec le PSS-610.
Placez tout d’abord le PSS-610 (1) sur le projecteur,
puis fixez le câble de sécurité (2) au PSS-610.
Raccordements et
préparatifs
4 Tournez le convertisseur de focale dans le
sens des aiguilles d’une montre jusqu’au
déclic.
2 Extrémité du
câble de sécurité
1 Support de
suspension du
projecteur PSS-610
AVERTISSEMENT
Utilisez impérativement la vis (M5 × 12, avec rondelle) fournie
avec le PSS-610. N’utilisez jamais la vis fournie avec le
convertisseur de focale. Si vous utilisiez la vis fournie avec le
convertisseur de focale, celui-ci pourrait tomber du projecteur et
blesser quelqu’un.
Remarques sur l’installation du convertisseur de focale
en option
• Le convertisseur de focale se raye facilement. Lorsque vous le
manipulez, déposez-le toujours avec précaution sur une surface
stable et plane de façon qu’il soit à l’horizontale.
• Veillez à ne pas heurter le convertisseur de focale contre
l’objectif.
• Ne touchez pas la surface du convertisseur de focale.
Pour démonter le convertisseur de focale
1 Retirez le câble de sécurité du
convertisseur de focale en ôtant la vis sur
la face inférieure du projecteur.
2 Tournez le convertisseur de focale dans le
sens inverse des aiguilles d’une montre
jusqu’à ce qu’il puisse être retiré.
Remarque
Fixez impérativement l’extrémité du câble de sécurité du
convertisseur de focale à la face inférieure du projecteur.
Remarques
• Veillez à ne pas faire tomber le convertisseur de focale
après l’avoir démonté.
• Lorsque vous utilisez le convertisseur de focale en option et
que vous corrigez la distorsion d’image à l’aide de
« Trapèze V » ou « Side Shot » dans le menu RÉGLAGE
D’INSTALLATION, il se peut que le format de l’image
originale ne s’affiche pas correctement.
Étape 1 : Installation du projecteur
9 FR
Raccordements et
préparatifs
Installation du projecteur et d’un
écran — Installation au plancher
La distance d’installation entre le projecteur et l’écran
dépend de la taille de l’écran.
1 Déterminez la position
d’installation du projecteur et
de l’écran.
Écran
d
c
a
b
12˚
12˚
f
Lors d’une projection en utilisant le
réglage « Side Shot » seulement
(1 page 21)
Positionnez le projecteur avec l’extrémité de son
objectif dans la zone
de l’illustration en
utilisant les valeurs a, b, c et d du tableau cidessous comme guide.
Unité : m (pieds)
Taille
d’écran
(pouces)
40
60
80
100
120
a
1,6
(5,2)
2,4
(7,9)
3,2
(10,5)
4,0
(13,1)
4,8
(15,7)
b
1,8
(5,9)
2,8
(9,2)
3,7
(12,1)
4,7
(15,4)
5,6
(18,4)
c
0,2
(0,7)
0,3
(1,0)
0,3
(1,0)
0,4
(1,3)
0,5
(1,6)
d
0,3
(1,0)
0,4
(1,3)
0,6
(2,0)
0,7
(2,3)
0,9
(3,0)
Taille
d’écran
(pouces)
150
180
200
250
300
a
6,0
(19,7)
7,3
(24,0)
8,1
(26,6)
10,1
(33,1)
12,1
(39,7)
b
7,0
(23,0)
8,4
(27,6)
9,4
(30,8)
11,7
(38,4)
14,1
(46,3)
c
0,7
(2,3)
0,8
(2,6)
0,9
(3,0)
1,1
(3,6)
1,4
(4,6)
d
1,1
(3,6)
1,3
(4,3)
1,5
(4,9)
1,9
(6,2)
2,2
(7,2)
e
Projecteur
a : Distance de projection minimale entre
l’écran et le centre de l’objectif lorsque le
projecteur est placé sur le côté (« Side Shot »)
ou avec le centre de l’objectif aligné sur le
centre de l’écran
b : Distance de projection maximale entre
l’écran et le centre de l’objectif lorsque le
projecteur est placé sur le côté ou avec le
centre de l’objectif aligné sur le centre de
l’écran
c : Distance horizontale maximale entre le côté
droit/gauche de l’écran et le centre de
l’objectif lorsque le projecteur est placé sur
le côté (quand la distance de projection a est
utilisée)
d : Distance horizontale maximale entre le côté
droit/gauche de l’écran et le centre de
l’objectif lorsque le projecteur est placé sur
le côté (quand la distance de projection b est
utilisée)
e : Distance verticale maximale entre le bas de
l’écran et le centre de l’objectif lorsque le
projecteur est placé sur le côté (quand la
distance de projection a est utilisée)
f : Distance verticale maximale entre le bas de
l’écran et le centre de l’objectif lorsque le
projecteur est placé sur le côté (quand la
distance de projection b est utilisée)
FR
10
Étape 1 : Installation du projecteur
Conseil
Les tableaux indiquent les distances lors de la projection de
signaux RVB 15 kHz/composantes, composantes/
progressif, DTV (480i/480p/575i/575p), vidéo composite
et vidéo Y/C. Les distances utilisées pour la projection
d’un signal de format 1080i/720p, d’un signal d’ordinateur
et de données stockées sur un « Memory Stick » sont
indiquées à la page 69.
Remarque
Lors d’une projection en utilisant le réglage « Side Shot »
seulement, placez « Trapèze V » sur « Manuel » dans le
menu RÉGLAGE D’INSTALLATION et réglez le niveau
sur « 0 ».
Unité : m (pieds)
Lors d’une projection depuis le centre
(1 page 24)
Vous pouvez régler l’angle de projection à l’aide
du support réglable. (1 page 21)
Positionnez le projecteur avec l’extrémité de son
objectif dans la zone
de l’illustration page
10 en utilisant les valeurs a et b du tableau cidessous comme guide.
Taille
d’écran
(pouces)
40
60
80
100
120
a
1,6
(5,2)
2,4
(7,9)
3,2
(10,5)
4,0
(13,1)
4,8
(15,7)
b
1,8
(5,9)
2,8
(9,2)
3,7
(12,1)
4,7
(15,4)
5,6
(18,4)
Taille
d’écran
(pouces)
40
60
80
100
120
c
–0,1
(–0,3)
–0,1
(–0,3)
–0,2
(–0,6)
–0,2
(–0,6)
–0,3
(–1,0)
a
1,5
(4,9)
2,3
(7,5)
3,1
(10,2)
3,9
(12,8)
4,6
(15,1)
d
0
(0)
0
(0)
0
(0)
0
(0)
0
(0)
b
1,8
(5,9)
2,8
(9,2)
3,7
(12,1)
4,7
(15,4)
5,6
(18,4)
e
0,3
(1,0)
0,5
(2,0)
0,7
(2,3)
0,8
(2,6)
1,0
(3,3)
0,4
(1,6)
0,6
(2,0)
0,8
(2,6)
1,0
(3,3)
1,2
(3,9)
150
180
200
250
300
f
Taille
d’écran
(pouces)
a
5,8
(19,0)
7,0
(23,0)
7,8
(25,6)
9,7
(31,8)
11,7
(38,4)
b
7,0
(23,0)
8,4
(27,6)
9,4
(30,8)
11,7
(38,4)
14,1
(46,3)
Lors de l’utilisation d’un écran de format
16 : 9
Unité : m (pieds)
Taille
d’écran
(pouces)
150
a
6,0
(19,7)
7,3
(24,0)
8,1
(26,6)
10,1
(33,1)
12,1
(39,7)
b
7,0
(23,0)
8,4
(27,6)
9,4
(30,8)
11,7
(38,4)
14,1
(46,3)
c
–0,3
(–1,0)
–0,4
(–1,3)
–0,4
(–1,3)
–0,5
(–1,6)
–0,6
(–1,6)
d
–0,1
(–0,3)
–0,1
(–0,3)
–0,1
(–0,3)
–0,1
(–0,3)
–0,1
(–0,3)
e
1,3
(4,3)
1,5
(4,9)
1,7
(5,6)
2,1
(6,9)
2,5
(8,2)
Minimum
2,8
3,7
4,7
5,6
1,8
(72 1/2) (109 7/8) (147 3/8) (184 3/4) (222 1/8)
f
1,5
(4,9)
1,8
(5,9)
1,9
(6,2)
2,4
(7,9)
2,9
(9,5)
Maximum
2,2
3,4
4,5
5,7
6,8
(87 7/8) (132 3/4) (177 5/8) (222 1/2) (267 3/8)
180
200
250
300
Conseil
Les tableaux indiquent les distances lors de la projection de
signaux RVB 15 kHz/composantes, composantes/
progressif, DTV (480i/480p/575i/575p), vidéo composite
et vidéo Y/C. Les distances utilisées pour la projection
d’un signal de format 1080i/720p, d’un signal d’ordinateur
et de données stockées sur un « Memory Stick » sont
indiquées à la page 69.
Raccordements et
préparatifs
Lors d’une projection en utilisant les
réglages « Side Shot » et « Trapèze V »
(1 page 23)
Positionnez le projecteur avec l’extrémité de son
objectif dans la zone
de l’illustration en
utilisant les valeurs a à f du tableau ci-dessous
comme guide.
Lors de l’utilisation d’un écran de format
4:3
Unité : m (pieds)
Taille
d’écran
(pouces)
Taille
d’écran
(pouces)
40
150
60
180
80
200
100
250
120
300
Minimum
8,5
9,4
11,8
14,2
7,1
(278 1/2) (334 3/8) (371 3/4) (465 1/2) (558 3/4)
Maximum
8,5
10,2
11,4
14,2
17,1
(334 3/4) (402 1/8) (447) (559 1/8) (611 3/4)
Remarque
Lors d’une projection avec le convertisseur de focale en
option, les valeurs a, b, e et f diffèrent légèrement de celles
du tableau.
Étape 1 : Installation du projecteur
11 FR
Raccordements et
préparatifs
2 Projetez une image sur l’écran
Lors de l’utilisation d’un écran de format
16 : 9
Unité : mm (pouces)
et réglez-la aux dimensions de
l’écran. (1 page 20)
Pour projeter une image, raccordez un appareil
vidéo au projecteur. (1 page 14)
Remarque
Si la surface de l’écran est irrégulière, il se peut dans certains rares
cas que des motifs rayés apparaissent sur l’écran à certaines
distances entre l’écran et le projecteur ou certains grossissements
du zoom. Ceci n’est pas une anomalie du projecteur.
SS
(pouces)
40
60
80
100
Minimum
1510
(59 1/2)
2290
(90 1/4)
3070
(121)
3850
(151 5/8)
Maximum
1820
(71 3/4)
2760
(108 3/4)
3700
(145 3/4)
4640
(182 3/4)
b+251
(b+10)
b+377
b+502
b+628
(b+14 7/8) (b+19 7/8) (b+24 3/4)
a
x
Lors de l’utilisation du PSS-610, réglable
avec 243/268/293/343/368/393 mm
b
SS
(pouces)
Installation du projecteur et d’un
écran — Installation au plafond
120
150
180
200
Minimum
4640
(182 3/4)
5810
(228 7/8)
6990
(275 1/4)
7770
(306)
Maximum
5580
(219 3/4)
6990
(275 1/4)
8400
(330 3/4)
9340
(367 7/8)
a
Utilisez le support de suspension de projecteur PSS610 lorsque vous installez le projecteur au plafond.
a : Distance entre le centre de l’objectif et l’écran
b : Distance entre le plafond et le centre de l’objectif
x : Distance entre le plafond et le centre de l’écran
x
b+753
b+924
b+1130
b+1255
(b+29 3/4) (b+37 1/8) (b+44 1/2) (b+49 1/2)
b
Lors de l’utilisation du PSS-610, réglable
avec 243/268/293/343/368/393 mm
Support de suspension de
projecteur PSS-610 (non fourni)
SS
(pouces)
a
Plafond
x
b
Centre de
l’écran
Centre de
l’objectif
Distance entre l’avant
du boîtier et le centre
de l’objectif
Objectif standard
12
Étape 1 : Installation du projecteur
300
Minimum
9730
(383 1/8)
11680
(460 3/8)
Maximum
11690
(460 3/8)
14040
(552 7/8)
b+1569
(b+61 7/8)
b+1883
(b+74 1/4)
a
61,5 mm (21/2 pouces)
FR
250
x
b
Lors de l’utilisation du PSS-610, réglable
avec 243/268/293/343/368/393 mm
Pour calculer les cotes d’installation (SS : Taille d’écran)
a (minimum) ={(SS × 33,56/0,8788) – 56,520408} × 1,025
a (maximum) ={(SS × 42,3591819/0,8788) – 57,181415} × 0,975
x = b + (SS/0,8788 × 5,516)
Unité : mm (pouces)
SS
(pouces)
40
60
80
100
Minimum
1840
(72 1/2)
2790
(109 7/8)
3740
(147 3/8)
4690
(184 3/4)
Maximum
2230
(87 7/8)
3370
(132 3/4)
4510
(177 5/8)
5650
(222 1/2)
b+305
(b+12)
b+457
(b+18)
b+609
(b+24)
b+762
(b+30)
a
x
Lors de l’utilisation du PSS-610, réglable
avec 243/268/293/343/368/393 mm
b
SS
(pouces)
120
150
180
200
Minimum
5640
(222 1/8)
7070
(278 1/2)
8490
(334 3/8)
9440
(371 3/4)
Maximum
6790
(267 3/8)
8500
(334 3/4)
10210
(402 1/8)
11350
(447)
b+914
(b+36)
b+1143
(b+45)
b+1371
(b+54)
b+1524
(b+60)
a
x
Lors de l’utilisation du PSS-610, réglable
avec 243/268/293/343/368/393 mm
b
SS
(pouces)
250
300
Minimum
11820
(465 1/2)
14190
(558 3/4)
Maximum
14200
(559 1/8)
17060
(671 3/4)
b+1905
(b+75)
b+2286
(b+90)
a
x
b
Pose du support de suspension du
projecteur PSS-610
Lors de l’installation du projecteur au plafond,
utilisez le support de suspension du projecteur PSS610. Pour plus d’informations sur l’installation au
plafond, consultez le Manuel d’installation pour les
revendeurs du PSS-610. Les cotes d’installation pour
l’installation au plafond sont indiquées ci-dessous.
Raccordements et
préparatifs
Lors de l’utilisation d’un écran de format
4:3
Schéma d’installation
Vue de haut
Alignez le centre de l’objectif sur le centre de l’écran.
62,1
(2 1/2)
Avant du boîtier
Axe du projecteur
Centre de l’écran
216,6
(8 5/8)
134,2
(5 3/8)
165
(6 1/2)
7,9
(5/16)
Centre de l’objectif
61,5
Support de
(2 1/2)
Distance entre l’écran et le
montage au
centre de l’objectif
plafond
Axe de la tige de support (L’axe de supérieur
la tige de support est différent de
celui du projecteur.)
Lors de l’utilisation du PSS-610, réglable
avec 243/268/293/343/368/393 mm
Pour calculer les cotes d’installation (SS : Taille d’écran)
a (minimum) ={(SS × 33,56/0,7240) – 58,520408} × 1,025
a (maximum) ={(SS × 42,3591819/0,7240) – 57,181415} × 0,975
x = b + (SS/0,7240 × 5,516)
Étape 1 : Installation du projecteur
13 FR
Raccordements et
préparatifs
Vue avant
L’objectif est décalé de 7,9 mm (5/16 pouce) vers la
droite de l’axe de la tige de support. Lors du montage,
alignez le centre de l’objectif sur le centre de l’écran
et non sur l’axe de la tige de support.
Distance entre le plafond et la surface du support
de montage
Utilisation du tube de réglage (b) : 150/175/
200 mm (6 / 7 / 7 7/8 pouces)
Utilisation du tube de réglage (c) : 250/275/
300 mm (9 7/8 / 10 7/8 / 11 7/8 pouces)
250 (9 7/8)
125 (5)
Plafond
Axe de la tige
de support
Face
inférieure du
support de
montage
93,3
(3 3/4)
Centre de l’objectif
Axe du projecteur
165 (6 1/2)
7,9 (5/16)
Vue de côté
368,5 (14 5/8)
216,6 (8 5/8)
62,1
(2 1/2)
Avant du boîtier
Étape 2 :
Raccordement du
projecteur
Lors des raccordements, respectez les
consignes suivantes :
• Mettez tous les appareils hors tension avant tout
raccordement.
• Utilisez les câbles appropriés pour chaque
raccordement.
• Branchez correctement les fiches des câbles. Des
fiches incomplètement enfoncées sont souvent à
l’origine de parasites. Débranchez les câbles en les
tenant par leur fiche. Ne tirez pas sur le câble luimême.
• Consultez le mode d’emploi de l’appareil raccordé.
• Lorsque vous raccordez le projecteur à un
connecteur PJ MULTI ou DVI, sélectionnez le
signal d’entrée avec le paramètre « Sél sign entr A »
ou « Sél. Sign DVI » du menu RÉGLAGE
.
(1 page 36)
Remarque
Avant de modifier le paramètre « Sél. Sign DVI », débranchez le
câble DVI, mettez le tuner numérique hors tension, etc.
Centre de l’objectif
61,5
(2 1/2)
217,2 (8 5/8)
234,3 (9 1/4)
FR
14
134,2 (5 3/8)
Unité : mm (pouces)
Étape 2 : Raccordement du projecteur
-----------------------------------------------------------------------------• HDMI, le logo HDMI et High-Definition Multimedia Interface
sont des marques ou des marques déposées de HDMI Licensing
LLC.
Pour le raccordement à un lecteur DVD/tuner numérique avec connecteurs vidéo
composantes
Vous pouvez raccorder le projecteur à un lecteur DVD/tuner numérique avec connecteurs vidéo composantes à
l’aide du câble d’interface signal fourni.
Amplificateur AV
Raccordements et
préparatifs
Raccordement à un lecteur DVD/tuner numérique
Enceintes
amplifiées
Arrière du projecteur
Lecteur DVD, tuner numérique,
etc., avec connecteurs vidéo
composantes
S VIDEO
VIDEO
PJ MULTI
Y
PB/CB
PR/CR
HDMI
DVI
Y
PB/
CB
PR/
CR
Svidéo
Vidéo
avec le logo SONY vers le haut
Câble d’interface signal (SIC-HS41, fourni)
: Trajet du signal vidéo
Conseil
• Pour raccorder le projecteur à un lecteur DVD/tuner numérique sans connecteurs vidéo composantes, utilisez le câble S-vidéo de ce
dernier.
• Pour raccorder le projecteur à un lecteur DVD/tuner numérique sans sortie S-vidéo, utilisez le câble vidéo au lieu du câble S-vidéo.
• Pour raccorder le projecteur à un lecteur DVD/tuner numérique avec connecteur D, utilisez un câble de conversion en vente dans le
commerce.
Étape 2 : Raccordement du projecteur
15 FR
Raccordements et
préparatifs
Pour le raccordement à un tuner numérique avec sortie DVI
Vous obtiendrez une meilleure image en raccordant un tuner numérique avec sortie DVI à l’entrée HDMI du
projecteur.
Enceintes
amplifiées
Amplificateur AV
Arrière du projecteur
Tuner numérique, etc.,
avec sortie DVI
S VIDEO
VIDEO
Y
PB/CB
PR/CR
HDMI
PJ MULTI
DVI
vers sortie
DVI
Câble DVI (non fourni)
: Trajet du signal vidéo
Pour le raccordement à un lecteur DVD avec sortie HDMI
Vous obtiendrez une meilleure qualité d’image en raccordant un lecteur DVD/tuner numérique avec sortie HDMI
à l’entrée HDMI du projecteur.
Amplificateur AV
Arrière du projecteur
S VIDEO
VIDEO
PJ MULTI
Y
PB/CB
Lecteur DVD, etc., avec
sortie HDMI
PR/CR
HDMI
Enceintes
amplifiées
DVI
vers sortie HDMI
Câble HDMI (non fourni)
: Trajet du signal vidéo
FR
16
Étape 2 : Raccordement du projecteur
Pour le raccordement à un appareil vidéo avec sortie S-vidéo ou vidéo
Vous pouvez raccorder un magnétoscope, un magnétoscope à disque dur Sony « Clip on » ou un lecteur de laser
disc. Consultez également le mode d’emploi de chaque appareil.
Arrière du projecteur
S VIDEO
Y
VIDEO
PB/CB
Enceintes
amplifiées Amplificateur AV
Appareil vidéo
PR/CR
HDMI
PJ MULTI
Raccordements et
préparatifs
Raccordement à un appareil vidéo
DVI
vers sortie
S-vidéo ou vidéo
: Trajet du signal vidéo
Câble S-vidéo ou vidéo (VMC-810S, non fourni)
Conseil
Si vous ne savez pas auquel des connecteurs S VIDEO (connecteur S-vidéo) ou VIDEO (connecteur vidéo) raccorder le câble, utilisez
S VIDEO (connecteur S-vidéo) car vous obtiendrez une meilleure qualité d’image.
Si l’appareil à raccorder ne comporte pas de connecteur S VIDEO (connecteur S-vidéo), raccordez le câble à VIDEO (sortie vidéo).
Raccordement à un amplificateur AV
Vous obtiendrez une meilleure qualité sonore en raccordant le projecteur à un amplificateur AV à l’aide du câble
d’interface signal fourni.
Arrière du projecteur
Enceintes amplifiées
S VIDEO
VIDEO
PJ MULTI
Y
PB/CB
Amplificateur AV
PR/CR
HDMI
DVI
avec le logo SONY vers le haut
Sorties
composantes
Y
PB/
CB
PR/
CR
Svidéo
Vidéo
Sorties vidéo
Câble d’interface signal (fourni)
: Trajet du signal vidéo
Étape 2 : Raccordement du projecteur
17 FR
Raccordements et
préparatifs
Raccordement à un ordinateur
Pour le raccordement à un connecteur analogique
Pour entendre le son d’un ordinateur, utilisez les haut-parleurs de l’ordinateur ou raccordez des enceintes
amplifiées à l’ordinateur.
Vous pouvez projeter l’image d’un ordinateur sur grand écran à l’aide du câble d’interface signal en option (SICHS30).
Remarque
Même si vous raccordez le câble d’interface signal à la sortie audio de l’ordinateur, il n’y aura pas de sortie de son au projecteur.
Arrière du projecteur
Ordinateur
S VIDEO
Y
VIDEO
PB/CB
PR/CR
DVI
HDMI
PJ MULTI
Enceintes
amplifiées
vers sortie
moniteur
avec le logo SONY vers le haut
Câble d’interface signal (SIC-HS30, non fourni)
: Trajet du signal vidéo
Pour le raccordement au connecteur DVI
Arrière du projecteur
Ordinateur
Enceintes
amplifiées
S VIDEO
VIDEO
PJ MULTI
Y
PB/CB
PR/CR
HDMI
DVI
vers sortie
moniteur
Câble DVI (non fourni)
: Trajet du signal vidéo
FR
18
Étape 2 : Raccordement du projecteur
Vous pouvez raccorder un autre appareil à l’aide du périphérique d’interface en option. Vous pouvez aussi aiguiller
facilement la sortie vers le projecteur ou le téléviseur à l’aide du sélecteur du périphérique d’interface.
Magnétoscope, etc.
Raccordements et
préparatifs
Raccordement à divers appareils à l’aide du périphérique
d’interface en option
Lecteur DVD, etc.
Amplificateur audio
Enceintes
amplifiées
Périphérique d’interface
(IFU-HS1, non fourni)
Câble PJ multi
(fourni avec l’IFU-HS1)
Arrière du projecteur
avec le logo SONY
vers le haut
Téléviseur
S VIDEO
VIDEO
Y
PB/CB
PR/CR
HDMI
PJ MULTI
DVI
avec le logo SONY vers le haut
: Trajet du signal vidéo
: Trajet du signal audio
Remarque
Le son du périphérique d’interface IFU-HS1 n’est émis que lorsqu’un téléviseur est raccordé.
Étape 2 : Raccordement du projecteur
19 FR
Raccordements et
préparatifs
Étape 3 : Réglage
de la taille et de la
position de l’image
1 Branchez le cordon
d’alimentation secteur à une
prise murale.
L’indicateur ON/STANDBY s’allume en rouge
et le projecteur est mis en veille.
ON/
STANDBY
Capteur de télécommande
arrière
6
5,7
Bouton de verrouillage
du support réglable
Capteur de
télécommande avant
Support réglable
LIGHT
INPUT
DYNAMIC
STANDARD
4
2
CINEMA
PICTURE MODE
USER 1
USER 2
S’allume en rouge.
2 Appuyez sur l’interrupteur [/1
(marche/veille) pour mettre le
projecteur sous tension.
L’indicateur ON/STANDBY s’allume en vert.
ON/
STANDBY
S’allume en vert.
3 Mettez l’équipement raccordé
au projecteur sous tension.
Consultez le mode d’emploi de l’appareil
raccordé.
USER 3
4 Appuyez sur INPUT pour
ENTER
projeter l’image sur l’écran.
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
À chaque pression sur la touche, l’indication
d’entrée change. (1 page 28)
6
Conseil
Les touches ?/1 (marche/veille), INPUT, MENU, et M/m/</,/
ENTER (joystick) du panneau latéral du projecteur ont les mêmes
fonctions que celles de la télécommande.
FR
20
Étape 3 : Réglage de la taille et de la position de l’image
Video 1
NTSC 3.58
INPUT
l’aide de la touche FOCUS +/–
et réglez la taille de l’image à
l’aide de la touche ZOOM +/–.
Touche ZOOM +/–
Pour le réglage horizontal
Effectuez le réglage en tournant les patins ronds du
support réglable à droite ou à gauche.
Raccordements et
préparatifs
5 Effectuez la mise au point à
Pour le réglage vertical
Rehaussez le projecteur tout en enfonçant le bouton
de verrouillage du support réglable, puis relâchez le
bouton au point désiré pour verrouiller le support
réglable.
7 Réglez la taille et la position de
l’image.
Touche FOCUS +/–
Écran
6 Réglez la position de l’image
aux dimensions de l’écran à
l’aide du support réglable.
Réglage de la position de l’image à
l’aide du support réglable
Support
réglable
Pour
abaisser
Bouton de
verrouillage
du support
réglable
Pour
relever
Rehaussez le projecteur tout en enfonçant le
bouton de verrouillage du support réglable, puis
relâchez le bouton. Tout en maintenant le bouton
de verrouillage du support réglable enfoncé,
déplacez le projecteur sur la position désirée,
puis relâchez le bouton.
Image projetée
Si vous réglez manuellement « Side Shot » ou
« Trapèze V » (réglage de valeur), la mire
interne du projecteur est projetée à l’écran. Pour
effectuer un réglage à l’aide du signal d’entrée
actuel, placez « Mire d’essai » sur « Off » dans
le menu RÉGLAGE D’INSTALLATION.
(1 page 37)
Lors d’une projection en utilisant le
réglage « Side Shot » seulement
Lors d’une projection avec le réglage « Side Shot »
seulement, vous pouvez corriger la distorsion
trapézoïdale horizontale en utilisant la fonction « Side
Shot » au maximum.
1 Placez « Trapèze V » sur « Manuel » dans
le menu RÉGLAGE D’INSTALLATION,
appuyez sur ENTER, puis sur M, m ou sur
RESET pour mettre le niveau à « 0 ». Le
support réglable est ramené sur sa
position initiale.
Remarque
Si « Trapèze V » est sur « Auto », la capacité de correction de
« Side Shot » est réduite.
Étape 3 : Réglage de la taille et de la position de l’image
21 FR
Raccordements et
préparatifs
2 Positionnez le projecteur de façon que
l’image chevauche l’écran comme sur la
figure ci-dessous.
4 Déplacez le projecteur horizontalement
vers la gauche ou la droite de façon qu’un
côté de l’image coïncide avec le bord
intérieur d’un côté du cadre de l’écran.
Réglez de façon qu’un côté de l’image coïncide
avec le bord intérieur d’un côté du cadre de
l’écran.
Réglez de façon que le bas de
l’image soit parallèle au bas de
l’écran.
Assurez-vous que les deux côtés verticaux de
l’image sont parallèles aux deux côtés verticaux de
l’écran.
Si l’image ne chevauche pas l’écran de la manière
indiquée ci-dessus, vérifiez et réglez la position
d’installation du projecteur et de l’écran comme il
est indiqué sous « Installation du projecteur et
d’un écran » (1 page 10).
3 Déplacez le projecteur verticalement de
façon que le bas de l’image coïncide avec
le bord intérieur du bas du cadre de
l’écran.
Si le projecteur est à gauche de l’écran, réglez-le
pour que le côté gauche de l’image coïncide avec
le bord intérieur du côté gauche du cadre de
l’écran. S’il est à droite, réglez-le pour que le côté
droit de l’image coïncide avec le bord intérieur du
côté droit du cadre de l’écran.
Remarque
Lorsque vous réglez un côté de l’image pour qu’il coïncide avec
le bord intérieur du côté du cadre de l’écran, veillez à ce que le bas
de l’image ne se sépare pas du bord intérieur du bas du cadre de
l’écran.
5 Corrigez la distorsion trapézoïdale
horizontale à l’aide de SIDE SHOT + ou –.
SIDE SHOT
Réglez de façon que le bas de
l’image coïncide avec le bord
intérieur du bas du cadre de
l’écran.
Lors du réglage de la hauteur de l’image, n’utilisez
pas le support réglable (1 page 21), mais
déplacez le projecteur ou l’écran verticalement de
façon que le bas de l’image coïncide avec le bord
intérieur du bas du cadre de l’écran.
Appuyez sur SIDE SHOT + ou – de façon que le
haut de l’image soit parallèle au bas de l’écran.
Si le côté droit est plus long que le côté gauche,
appuyez sur SIDE SHOT +. Si le côté gauche est
plus long que le côté droit, appuyez sur SIDE
SHOT –. Pour le réglage fin de la distorsion,
appuyez sur M ou m.
FR
22
Étape 3 : Réglage de la taille et de la position de l’image
Lors d’une projection en utilisant les
réglages « Side Shot » (1 page 37) et
« Trapèze V » (1 page 37)
3 Déplacez le projecteur horizontalement
vers la gauche ou la droite de façon qu’un
côté de l’image coïncide avec le bord
intérieur d’un côté du cadre de l’écran.
Réglez de façon qu’un côté de l’image coïncide
avec le bord intérieur d’un côté du cadre de
l’écran.
Raccordements et
préparatifs
Remarque
Même lors d’une projection avec « Side Shot », il se peut parfois
que les quatre côtés de l’image ne soient pas parallèles aux côtés
du cadre de l’écran.
Lors d’une projection en utilisant à la fois les réglages
« Side Shot » et « Trapèze V », les distorsions
verticale et horizontale sont corrigées.
1 Assurez-vous que « Trapèze V » se trouve
sur « Auto » dans le menu RÉGLAGE
D’INSTALLATION.
Remarque
Par défaut, « Trapèze V » se trouve sur « Auto » dans le menu
RÉGLAGE D’INSTALLATION. Si vous le placez sur « Auto »,
la distorsion verticale de l’image sera automatiquement corrigée.
Pour certaines températures ambiantes et angles d’écran, il se peut
que le réglage du paramètre « Trapèze V » ne permette pas de
corriger parfaitement la distorsion trapézoïdale. Procédez alors à
une correction manuelle par un réglage de valeur.
2 Positionnez le projecteur de façon que
l’image chevauche l’écran comme sur la
figure ci-dessous.
Si le projecteur est à gauche de l’écran, réglez-le
pour que le côté gauche de l’image coïncide avec
le bord intérieur du côté gauche du cadre de
l’écran. S’il est à droite, réglez-le pour que le côté
droit de l’image coïncide avec le bord intérieur du
côté droit du cadre de l’écran.
Si l’image ne chevauche pas l’écran, déterminez et
réglez la position d’installation du projecteur et de
l’écran comme il est indiqué sous « Installation du
projecteur et d’un écran » (1 page 10).
Effectuez un réglage pour que les deux côtés
verticaux de l’image soient parallèles aux deux
côtés verticaux de l’écran.
Assurez-vous que les deux côtés verticaux de
l’image sont parallèles aux deux côtés verticaux de
l’écran.
S’ils ne sont pas parallèles, placez « Trapèze V »
sur « Manuel » dans le menu RÉGLAGE
D’INSTALLATION, puis appuyez sur ENTER et
réglez la distorsion avec M ou m pour y remédier.
Étape 3 : Réglage de la taille et de la position de l’image
23 FR
Raccordements et
préparatifs
4 Corrigez la distorsion trapézoïdale
horizontale à l’aide de SIDE SHOT + ou –.
SIDE SHOT
Appuyez sur SIDE SHOT + ou – de façon que le
haut de l’image soit parallèle au bas de l’écran. Si
le côté droit est plus long que le côté gauche,
appuyez sur SIDE SHOT +. Si le côté gauche est
plus long que le côté droit, appuyez sur SIDE
SHOT –. Pour le réglage fin de la distorsion,
appuyez sur M ou m.
Remarque
Même lors d’une projection avec « Side Shot », il se peut parfois
que les quatre côtés de l’image ne soient pas parallèles aux côtés
du cadre de l’écran.
2 Positionnez le projecteur de façon que le
haut et le bas de l’image soient parallèles
aux côtés horizontaux du cadre de l’écran
et que les côtés gauche et droit de l’image
soient parallèles aux côtés verticaux de
l’écran, comme sur la figure ci-dessous.
Si l’image ne chevauche pas l’écran de la manière
indiquée ci-dessus, vérifiez et réglez la position
d’installation du projecteur et de l’écran comme il
est indiqué sous “Installation du projecteur et d’un
écran — Installation au plancher” .(1 page 10)
Si les bords gauche et droit de l’image ne sont pas
parallèles aux bords gauche et droit de l’écran,
placez « Trapèze V » sur « Manuel » dans le menu
RÉGLAGE D’INSTALLATION, appuyez sur
ENTER, puis effectuez un réglage avec M ou m
pour y remédier.
3 À l’aide du support réglable et de ZOOM +
ou –, effectuez un réglage de façon que les
deux extrémités du bas de l’image
coïncident avec celles du bas de l’écran.
Lors d’une projection depuis le centre
1 Assurez-vous que « Trapèze V » se trouve
sur « Auto » dans le menu RÉGLAGE
D’INSTALLATION.
Remarque
Par défaut, « Trapèze V » se trouve sur « Auto » dans le menu
RÉGLAGE D’INSTALLATION. Si vous le placez sur « Auto »,
la distorsion verticale de l’image sera automatiquement corrigée.
Pour certaines températures ambiantes et angles d’écran, il se peut
que le réglage du paramètre « Trapèze V » ne permette pas de
corriger parfaitement la distorsion trapézoïdale. Procédez alors à
une correction manuelle par un réglage de valeur.
FR
24
Étape 3 : Réglage de la taille et de la position de l’image
8 Appuyez sur la touche FOCUS
+ ou – pour régler à nouveau la
mise au point.
Vous pouvez sélectionner l’une des treize langues de
menu et des autres affichages sur écran. La langue par
défaut est l’anglais.
1 Branchez le cordon
d’alimentation secteur à une
prise murale.
L’indicateur ON/STANDBY s’allume en rouge
et le projecteur est mis en veille.
Raccordements et
préparatifs
Étape 4 :
Sélection de la
langue de menu
2 Appuyez sur l’interrupteur [/1
(marche/veille) pour mettre le
projecteur sous tension.
L’indicateur ON/STANDBY s’allume en vert.
LIGHT
INPUT
DYNAMIC
STANDARD
2
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
3 Appuyez sur MENU.
Le menu apparaît.
Le menu actuellement sélectionné est indiqué
comme un bouton jaune.
PICTURE SETTING
4-6
3
MENU
Input A
Picture Mode
Adjust Picture...
S t a n d a rd
Vo l u m e :
30
4 Appuyez sur M oum pour
sélectionner le menu MENU
SETTING , puis appuyez sur
, ou ENTER.
Le menu sélectionné apparaît.
Input A
Conseil
Vous pouvez également utiliser le menu à l’aide des touches M/m/
</, (fléchées) du panneau latéral du projecteur au lieu des
touches M/m/</,/ENTER de la télécommande.
:
:
:
:
ou
ENTER
Étape 4 : Sélection de la langue de menu
25 FR
Raccordements et
préparatifs
5 Appuyez sur M ou m pour
sélectionner « Language »,
puis appuyez sur , ou
ENTER.
Input A
:
:
:
:
ou
ENTER
6 Appuyez sur M ou m pour
sélectionner une langue, puis
appuyez sur ENTER.
La langue de menu est remplacée par celle que
vous avez sélectionnée.
ENTER
Pour faire disparaître le menu
Appuyez sur MENU.
FR
26
Étape 4 : Sélection de la langue de menu
Projection
LIGHT
4
2
INPUT
DYNAMIC
STANDARD
Projection
Cette section indique comment utiliser le
projecteur pour visionner l’image de
l’appareil raccordé au projecteur. Elle
explique également comme sélectionner le
mode d’écran large ou la qualité de
l’image selon vos préférences.
Projection de
l’image sur l’écran
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
1 Branchez le cordon
d’alimentation secteur à une
prise murale.
L’indicateur ON/STANDBY s’allume en rouge
et le projecteur est mis en veille.
ON/
STANDBY
S’allume en rouge.
Projection de l’image sur l’écran
27 FR
2 Appuyez sur l’interrupteur [/1
(marche/veille) pour mettre le
projecteur sous tension.
L’indicateur ON/STANDBY s’allume en vert.
ON/
STANDBY
S’allume en vert.
Projection
3 Mettez l’équipement raccordé
au projecteur sous tension.
Consultez le mode d’emploi de l’appareil
raccordé.
4 Appuyez plusieurs fois sur
INPUT pour sélectionner
l’entrée que vous désirez
projeter sur l’écran.
Affichez l’indication de l’entrée désirée.
Exemple : Pour visionner l’image de l’appareil
vidéo raccordé à la prise VIDEO
INPUT.
Video 1
NTSC 3.58
INPUT
Pour visionner l’image d’un
Appuyez sur
INPUT pour
afficher
appareil vidéo raccordé à VIDEO
INPUT du projecteur
Video 1
appareil vidéo raccordé à S VIDEO
INPUT du projecteur
S-Video 1
appareil RVB/composantes raccordé à Entrée A*
PJ MULTI INPUT à l’aide du câble
d’interface signal ou du périphérique
d’interface en option
appareil vidéo raccordé à PJ MULTI
INPUT à l’aide du câble d’interface
signal ou du périphérique d’interface
en option
Video 2
S-Video 2
appareil vidéo avec S VIDEO
raccordé à PJ MULTI INPUT à l’aide
du câble d’interface signal ou du
périphérique d’interface en option
appareil composantes raccordé à
Y / PB/CB / PR/CR du projecteur
Composant
appareil vidéo numérique raccordé au DVI*
connecteur numérique (DVI) du
projecteur
appareil raccordé au connecteur
HDMI du projecteur
HDMI
« Memory Stick » inséré dans la fente MS
« Memory Stick »
*
Placez le paramètre « Sél sign entr A » ou « Sél. Sign DVI » du
menu RÉGLAGE
sur l’option correspondant au signal
d’entrée. (1 page 36)
Remarque
Avant de modifier le paramètre « Sél. Sign DVI », débranchez le
câble DVI, mettez le tuner numérique hors tension, etc.
5 Appuyez sur ZOOM +/– pour
régler la taille de l’image.
Touche ZOOM +/–
FR
28
Projection de l’image sur l’écran
6 Appuyer sur FOCUS +/– pour
régler la mise au point.
Réglez pour que l’image soit nette.
Sélection du mode
d’écran large
Touche FOCUS +/–
LIGHT
Projection
Vous avez le choix entre plusieurs modes d’écran pour
divers signaux vidéo reçus. Vous pouvez également
sélectionner le mode à l’aide du menu. (1 page 36)
INPUT
Pour mettre le projecteur hors tension
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
1 Appuyez sur l’interrupteur [/1 (marche/
veille).
Le message « METTRE HORS TENSION? »
apparaît à l’écran.
2 Appuyez à nouveau sur l’interrupteur [/1.
L’indicateur ON/STANDBY clignote en vert et le
ventilateur continue à tourner pour abaisser la
température interne. L’indicateur ON/STANDBY
clignote rapidement et il n’est pas possible
d’allumer l’indicateur ON/STANDBY en
appuyant sur l’interrupteur [/1.
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Touche WIDE MODE
VOLUME
SIDE SHOT
+
–
+
–
3 Attendez que le ventilateur s’arrête et que
l’indicateur ON/STANDBY s’allume en
rouge avant de débrancher le cordon
d’alimentation secteur de la prise murale.
Vous pouvez mettre le projecteur hors tension en
appuyant sur l’interrupteur [/1 (marche/veille)
pendant une seconde environ au lieu d’effectuer les
opérations ci-dessus.
Appuyez sur WIDE MODE.
En appuyant plusieurs fois sur cette touche, vous
pouvez sélectionner l’option « Mode large ».
Sélection du mode d’écran large
29 FR
Plein
Une image 16 : 9 compressée est affichée dans
le format correct. Une image 4 : 3 est étirée
horizontalement pour couvrir un écran 16 : 9.
Sous-titres
La section des sous-titres est compressée et
affichée au bas de l’écran. Utilisez ce mode pour
les films sous-titrés.
Good-bye
Projection
Conseil
Compressée : Une image au format initial 16 : 9 est
compressée horizontalement en une image 4 : 3 à
l’enregistrement.
Direct plein
Un mappage un à un est effectué sur une image
16 : 9 compressée. L’image est affichée au
centre de l’écran.
Normal
Une image au format normal 4 : 3 est affichée au
centre de l’écran et ajustée à la dimension
verticale de l’écran.
Direct normal
Un mappage un à un est effectué sur une image
au format normal 4 : 3. L’image est affichée au
centre de l’écran.
Zoom large
Une image au format 4 : 3 est agrandie et ses
parties supérieure et inférieure sont
compressées pour couvrir un écran 16 : 9.
Utilisez ce mode pour les actualités, les
émissions de variétés, etc.
Zoom
Une image au format normal 4 : 3 est agrandie
verticalement et horizontalement dans des
proportions égales pour couvrir un écran 16 : 9.
Ce mode convient idéalement aux films de
format large.
FR
30
Sélection du mode d’écran large
Remarques
• Vous ne pouvez régler la position verticale de l’image avec
« Position V » du menu RÉGLAGE DE L’ENTRÉE que si
« Zoom » ou « Sous-titres » est sélectionné.
• Vous ne pouvez régler la position des sous-titres avec « Aire de
titre » du menu RÉGLAGE DE L’ENTRÉE que si « Soustitres » est sélectionné.
• Si « Direct plein » ou « Direct normal » est sélectionné à la
réception d’un signal vidéo de la mémoire nº 1, 2, 3, 4, 43 ou 44
(voir le tableau « Signaux préprogrammés »), vous ne pouvez
pas régler « Trapèze V » ou « Side Shot » dans le menu
RÉGLAGE D’INSTALLATION.
Remarques sur la sélection du mode d’écran
large
• Lorsque vous sélectionnez un mode d’écran large,
gardez à l’esprit qu’un mode qui change le format
de l’image originale modifie également son aspect.
• Notez que si vous utilisez le projecteur à des fins
lucratives ou pour une projection publique, la
modification de l’image originale par la sélection
d’un mode large peut porter atteinte aux droits des
auteurs ou producteurs qui sont protégés par des
lois.
Sélection du mode
de visualisation
d’image
DYNAMIC
Sélectionnez ce mode pour accentuer la netteté
de l’image dans un environnement clair.
STANDARD
Recommandé pour des conditions normales de
visualisation dans votre salon.
CINEMA
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
Touches PICTURE MODE
DYNAMIC
STANDARD
CINEMA
USER 1, 2 et 3
Projection
Vous pouvez choisir le mode de visualisation d’image
convenant le mieux au contenu de la projection et aux
conditions de la salle.
Appuyez sur l’une des touches
PICTURE MODE (DYNAMIC,
STANDARD, CINEMA et USER
1, 2 et 3).
Sélectionnez ce mode pour obtenir des images
douces comme dans les films dans un
environnement sombre.
USER 1, 2 et 3
Vous pouvez régler la qualité de l’image selon
vos préférences et enregistrer les paramètres
dans l’une des mémoires du projecteur.
Appuyez sur l’une des touches USER 1, 2 ou 3,
puis réglez l’image avec les menus. Les
paramètres sont mémorisés. Vous pourrez alors
les rappeler en appuyant sur cette touche pour
visualiser l’image avec la qualité réglée.
(1 page 34)
Sélection du mode de visualisation d’image
31 FR
Utilisation
des
menus
Éléments affichés
Cette section indique comment effectuer
les divers réglages et paramétrages à l’aide
des menus.
Indicateur de signal d’entrée
Indique le canal d’entrée sélectionné. x s’affiche
lorsqu’il n’y a pas d’entrée de signal. Vous pouvez
masquer cet indicateur avec « État » du menu
RÉGLAGE DE MENU.
Indicateur de signal d’entrée
Video 1
NTSC 3.58
Indicateur de sélection du signal d’entrée
Menu de réglage de l’image
Contraste:
Indicateur de sélection du signal d’entrée
Pour Entrée A : Affiche « Ordinateur »,
« Composant » ou « Video GBR ».
Pour Numérique : Affiche « Ordinateur » ou « Video
GBR ».
Pour Entrée Video/S Video : Affiche « Auto » ou le «
Standard coul. » sélectionné dans le menu
RÉGLAGE.
Opérations de
menu
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
Le projecteur est doté d’un menu sur écran permettant
d’effectuer divers réglages et paramétrages. Les
paramètres s’affichent sur un menu local ou un sousmenu. Lorsque vous sélectionnez une option de menu
suivie de points de suspension (...), un sous-menu
avec des paramètres s’affiche. Vous pouvez changer la
teinte de l’affichage du menu et la langue du menu à
l’écran.
Pour changer la langue du menu, voir « Sélection de
la langue de menu » à la page 25.
FR
32
Opérations de menu
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
2-4
1
1 Appuyez sur MENU.
4 Effectuez le réglage ou le
Le menu apparaît.
Le menu actuellement sélectionné est indiqué
comme un bouton jaune.
RÉGLAGE
Entrée A
A PA i n t e l l i g e n t :
Rech. ent. auto.:
Sél sign entr A:
S t a n d a rd c o u l . :
Mode économique:
É cl a i r ag e :
MENU
Sél:
Sor tie:
2 Appuyez sur M ou m pour
sélectionner un menu, puis
appuyez sur , ou ENTER.
Le menu sélectionné apparaît.
Menu local
Paramètres
RÉGLAGE DE MENU
Entrée A
État:
L a n g ag e :
Position de menu:
Couleur de menu:
Régl:
Préc:
Vous pouvez faire réapparaître l’écran d’origine
à l’aide de < selon le paramètre sélectionné.
Sor tie:
ENTER
Pour réinitialiser les paramètres
modifiés
Sélectionnez le paramètre à réinitialiser, puis appuyez
sur RESET.
« Effectué! » apparaît à l’écran et le paramètre est
réinitialisé à sa valeur d’usine.
Les paramètres pouvant être réinitialisés sont :
• « Contraste », « Lumière », « Couleur », « Teinte »
et « Netteté » de « Réglez l’image... » dans le menu
PARAMÉTRAGE DE L’IMAGE
• « Phase des points », « Amplification H » et
« Déplacement » de « Réglez le signal... » dans le
menu RÉGLAGE DE L’ENTRÉE
• « Trapèze V » (lorsque ce paramètre est sur
« Manuel ») et « Side Shot » du menu RÉGLAGE
D’INSTALLATION
Utilisation des
menus
Les paramètres s’affichent sur un menu local ou
un sous-menu.
Sél:
Appuyez sur M ou m pour modifier le
paramètre.
Appuyez sur ENTER pour faire réapparaître
l’écran d’origine.
Appuyez sur MENU.
sélectionner l’option de menu
à modifier, puis appuyez sur
, ou ENTER.
ou
Pour modifier le paramètre
Pour faire disparaître le menu
3 Appuyez sur M ou m pour
Menu
Pour changer le niveau de réglage
Pour augmenter la valeur, appuyez sur M ou ,.
Pour diminuer la valeur, appuyez sur m ou <.
Appuyez sur ENTER pour réapparaître à l’écran
d’origine.
On
Off
O rd i n a t e u r
Au t o
Off
Off
Régl:
paramétrage pour l’option de
menu.
Sous-menu
Menu
Paramètres
Entrée A
PARAMETRAGE DE L'IMAGE
REGLEZ L'IMAGE
S t a n d a rd
Contraste:
Lumière:
O p t i m i s e u r RV B :
Mode gamma:
Te m p . C o u l e u r :
80
50
30
Graphique
Haut
Sél:
Régl:
Préc:
Sor tie:
Opérations de menu
33 FR
Listes de menus
Paramètres de menu
Les paramètres pouvant être réglés dépendent des
signaux d’entrée. Les paramètres qui ne peuvent pas
être réglés n’apparaissent pas sur le menu.
(1 page 74)
PARAMÉTRAGE DE L’IMAGE
Configurations de menu
Paramètre
Mode d’image
Le projecteur comporte six pages de menus. Les
paramètres pouvant être réglés dans chaque menu
sont décrits à la page 34.
Utilisation des
menus
Menu PARAMÉTRAGE DE L’IMAGE
Le menu PARAMÉTRAGE DE L’IMAGE permet de
régler l’image. Il permet également de régler le
volume (pour le « Memory Stick » seulement).
Menu RÉGLAGE DE L’ENTRÉE
Le menu RÉGLAGE DE L’ENTRÉE permet de
régler le signal d’entrée. Il permet également de régler
la taille de l’image, de sélectionner le mode d’écran
large, etc.
Menu RÉGLAGE
Le menu RÉGLAGE permet de modifier les
paramètres du projecteur.
Menu RÉGLAGE DE MENU
Le menu RÉGLAGE DE MENU permet de changer
la position d’affichage, l’intensité de l’image de fond,
etc., de l’écran de menu.
Menu RÉGLAGE D’INSTALLATION
Le menu RÉGLAGE D’INSTALLATION permet de
corriger la déformation de l’image.
Menu INFORMATIONS
Le menu INFORMATIONS permet d’afficher les
fréquences horizontale et verticale du signal d’entrée
et la durée d’utilisation de la lampe.
Description
Vous pouvez choisir le mode de
visualisation d’image convenant le mieux
au type d’image et aux conditions
environnantes.
Dynamique : Sélectionnez ce mode pour
accentuer le contraste et la netteté de
l’image.
Standard : Recommandé pour des
conditions normales de visualisation.
Sélectionnez également ce mode pour
réduire la rugosité lorsque vous
visualisez l’image en mode Dynamique.
Cinéma : Sélectionnez ce mode pour des
images peu contrastées telles que celles
des films.
Utilisateur 1, 2 et 3 : Vous pouvez régler
la qualité de l’image selon vos
préférences et mémoriser les
paramètres. Une fois les paramètres
mémorisés, vous pouvez visualiser
l’image avec la qualité d’image désirée
en appuyant sur la touche PICTURE
MODE.
Pour mémoriser les paramètres
1 Sélectionnez Utilisateur 1,
Utilisateur 2 ou Utilisateur 3.
2 Réglez les paramètres désirés dans
les menus.
Les paramètres pouvant être mémorisés
sont :
Paramètres de « Réglez l’image... »
autres que « Volume » et « Mode large »
Conseil
Vous pouvez également régler la qualité de
l’image en mode « Dynamique », « Standard »
ou « Cinéma ». Pour ramener les paramètres aux
réglages d’usine, appuyez sur RESET.
Volume
Permet de régler le volume.
Conseil
Il n’y a une sortie de son que lors de la lecture
d’un fichier vidéo stocké sur un « Memory
Stick ».
Réglez l’image…
Contraste
Plus la valeur de réglage est élevée, plus le
contraste est fort. Plus la valeur de réglage
est faible, plus le contraste est faible.
Lumière
Plus la valeur de réglage est élevée, plus
l’image est lumineuse. Plus la valeur de
réglage est faible, plus l’image est sombre.
FR
34
Listes de menus
Paramètre
Couleur
Teinte
Netteté
Niveau du
noir
Correct.
Gamma
DDE
(Dynamic
Detail
Enhancer)
Paramètre
Noir Ciné
Pro
Description
Commande iris
Change la fonction de l’iris pendant la
projection.
Off : Contraste normal.
On : Accentue les noirs en augmentant le
contraste.
Commande lampe
Change la puissance de la lampe pendant
la projection.
Haut : Puissance normale.
Bas : Accentue les noirs en réduisant la
puissance de la lampe.
Conseil
Si « Commande lampe » est sur « Bas », lorsque
vous remettez l’appareil sous tension la fois
suivante, la lampe utilise le réglage « Haut » la
première fois, après quoi elle passe sur « Bas ».
*1 : Vous pouvez télécharger « ImageDirector » depuis l’URL
suivante.
France : http://www.sony.fr
Canada : http://www.fr.sonystyle.ca/supporttechnique
RÉGLAGE DE L’ENTRÉE
Paramètre
Description
Réglez le signal…
Phase des
Améliore la netteté de l’image d’un
points
ordinateur après un réglage à l’aide de la
touche APA.
Amplification Règle la taille horizontale d’une image
H
d’un ordinateur. Plus la valeur de réglage
est élevée, plus l’image est large. Plus la
valeur de réglage est faible, plus l’image
est étroite.
Déplacement Lorsque la valeur de H (horizontal)
augmente, l’image se déplace vers la
droite ; lorsque la valeur de réglage
diminue, l’image se déplace vers la
gauche. Utilisez < ou , pour régler la
position horizontale.
Lorsque la valeur de réglage de V
(vertical) augmente, l’image se déplace
vers le haut ; lorsque la valeur de réglage
diminue, l’image se déplace vers le bas.
Utilisez M ou m pour régler la position
verticale.
Listes de menus
Utilisation des
menus
Temp.
couleur
Description
Plus la valeur de réglage est élevée, plus
l’intensité des couleurs est forte. Plus la
valeur de réglage est faible, plus
l’intensité des couleurs est faible.
Plus la valeur de réglage est élevée, plus
les tons d’image sont verdâtres. Plus la
valeur de réglage est faible, plus les tons
d’image sont violacés.
Plus la valeur de réglage est élevée, plus
l’image est nette. Plus la valeur de réglage
est faible, plus l’image est douce.
Accentue les noirs pour donner une image
plus vive et « dynamique ». Réglez ce
paramètre en fonction de la source de
signal d’entrée.
Haut : Accentue les noirs.
Bas : Désaccentue les noirs.
Off : Désactive cette fonction.
Off : Désactive cette fonction.
Gamma1, Gamma2, Gamma3 : Permet
de régler et mémoriser la teinte de votre
choix eu utilisant le superviseur « Image
Director » (*1) spécifié.
Haut : Donne une teinte bleue aux blancs.
Moyen : Donne une teinte neutre aux
blancs.
Bas : Donne une teinte rouge aux blancs.
Personnalisé1, Personnalisé2,
Personnalisé3 : Permet de régler,
valider et mémoriser la température de
couleur de votre choix.
Off : Lit un signal vidéo au format
entrelacé sans le convertir.
Progressive : Convertit un signal vidéo au
format entrelacé en format progressif.
Film : Sélectionnez normalement cette
option. Restitue des sources de film
Pull-Down 2-3 avec un mouvement
d’image régulier. Lorsqu’un signal
vidéo d’un format autre que Pull-Down
2-3 est reçu, le mode « Progressive » est
automatiquement sélectionné.
35 FR
Paramètre
Mode large
Utilisation des
menus
Description
Vous pouvez sélectionner le mode
d’image de format 4 : 3, « Normal » ou
« Direct normal » et le mode d’image de
format 16 : 9, « Plein », « Zoom large »,
« Zoom », « Sous-titres » ou « Direct
plein ».
Plein : Une image 16 : 9 compressée* est
affichée dans le format correct. Une
image 4 : 3 est étirée horizontalement
pour couvrir un écran 16 : 9.
* compressée : Une image au format
initial 16 : 9 est compressée
horizontalement en une image 4 : 3 à
l’enregistrement.
Normal : Une image au format normal
4 : 3 est ajustée à la dimension
verticale de l’écran.
Zoom large : Une image au format 4 : 3
est agrandie et ses parties supérieure et
inférieure sont compressées pour
couvrir un écran 16 : 9. Utilisez ce
mode pour les actualités, les émissions
de variétés, etc.
Zoom : Une image au format normal
4 : 3 est agrandie verticalement et
horizontalement dans des proportions
égales pour couvrir un écran 16 : 9. Ce
mode convient idéalement aux films de
format large.
Sous-titres : La section des sous-titres est
compressée et affichée au bas de
l’écran. Utilisez ce mode pour les films
sous-titrés.
Direct plein : Un mappage un à un est
effectué sur une image 16 : 9
compressée. L’image est affichée au
centre de l’écran.
Direct normal : Un mappage un à un est
effectué sur l’image au format 4 : 3.
L’image est affichée au centre de
l’écran.
Remarque
Si « Direct plein » ou « Direct normal » est
sélectionné à la réception d’un signal vidéo de
la mémoire nº 1, 2, 3, 4, 43 ou 44 (voir le tableau
« Signaux préprogrammés »), vous ne pouvez
pas régler « Trapèze V » ou « Side Shot » dans
le menu RÉGLAGE D’INSTALLATION.
Pour plus d’informations, voir
« Sélection du mode d’écran large » à la
page 29.
FR
36
Listes de menus
Paramètre
Position V
Description
Règle la position verticale de l’image en
mode d’écran large. Lorsque la valeur de
réglage augmente, l’image remonte.
Lorsque la valeur de réglage diminue,
l’image descend.
Remarque
Ce paramètre ne peut être réglé que lorsque
« Zoom » ou « Sous-titres » est sélectionné.
Aire de titre
Règle la section des sous-titres. Lorsque
la valeur de réglage augmente, la section
des sous-titres remonte. Lorsque la valeur
de réglage diminue, la section des soustitres descend.
Remarque
Ce paramètre ne peut être réglé que lorsque
« Sous-titres » est sélectionné.
Remarque
Pour les signaux d’entrée depuis le connecteur DVI ou HDMI,
« Phase des points », « Amplification H » et « Déplacement » ne
sont pas réglables.
RÉGLAGE
Paramètre
APA
intelligent
Description
Lorsque ce paramètre est sur On, la
fonction APA est automatiquement activée
pour le signal reçu d’un ordinateur afin que
l’image affichée soit nette. Vous pouvez
également sélectionner la fonction APA en
appuyant sur la touche APA de la
télécommande.
Conseil
La fonction APA (Auto Pixel Alignment) règle
automatiquement le signal d’entrée d’un
ordinateur pour que l’image affichée soit nette.
Rech. ent.
auto.
Placez ce paramètre sur On lorsqu’un
périphérique d’interface en option tel que
l’IFU-HS1 est raccordé au connecteur PJ
MULTI du projecteur.
Sél sign entr A Sélectionne l’entrée de signal de l’appareil
lorsque vous choisissez « Entrée A » avec
la touche INPUT.
Ordinateur : Entrée de signal d’un
ordinateur.
Composant : Entrée de signal
composantes ou composantes/progressif
d’un lecteur DVD, tuner numérique, etc.
Video GBR : Entrée de signal d’une
console de jeux électroniques ou d’une
émission de télévision haute définition.
Paramètre
Sél. Sign DVI
Description
Sélectionne l’entrée de signal de l’appareil
lorsque vous choisissez « Numérique »
avec la touche INPUT.
Ordinateur : Entrée de signal d’un
ordinateur.
Video GBR : Entrée de signal d’un tuner
numérique, etc.
RÉGLAGE D’INSTALLATION
Paramètre
Description
Trapèze V
Corrige la distorsion trapézoïdale verticale
de l’image. (
)
Auto : Sélectionnez normalement cette
option.
Manuel : Spécifiez une valeur inférieure
(sens –) lorsque la base du trapèze est
plus longue que le sommet. Spécifiez
une valeur supérieure (sens +) lorsque le
sommet du trapèze est plus long que la
base. Lors d’une projection en utilisant
le réglage « Side Shot » seulement,
sélectionnez « Manuel » et réglez le
niveau sur « 0 ».
Remarque
Avant de modifier le paramètre « Sél. Sign DVI »,
débranchez le câble DVI, mettez le tuner
numérique hors tension, etc.
Standard coul.
Mode
économique
Remarque
Pour certaines températures ambiantes et angles
d’écran, il se peut que le réglage du paramètre
« Trapèze V » ne permette pas de corriger
parfaitement la distorsion trapézoïdale.
Side Shot
Remarque
Même lors d’une projection avec « Side
Shot », il se peut parfois que les quatre
côtés de l’image ne soient pas parallèles
aux côtés du cadre de l’écran.
Symétrie
Fait basculer l’image sur son axe
horizontal et/ou vertical.
Off : Pas de symétrie d’image.
HV : Symétrie d’axe horizontal et d’axe
vertical de l’image.
H : Symétrie d’axe horizontal de l’image.
V : Symétrie d’axe vertical de l’image.
Arrière-plan
Sélectionne la couleur de fond de l’écran
lorsque le projecteur ne reçoit aucun
signal. Vous avez le choix entre « Noir » et
« Bleu ».
Mire d’essai
Lorsque ce paramètre est sur On, une mire
s’affiche à l’écran quand vous effectuez un
réglage avec « Zoom d’objectif », « Focus
d’objectif », « Side Shot » ou « Trapèze
V ». Si vous ne désirez pas que la mire
s’affiche, placez ce paramètre sur Off.
Mode haute
altit.
Off : Utilisez cette option lors de
l’utilisation du projecteur à des altitudes
normales.
On : Utilisez cette option lors de
l’utilisation du projecteur à une altitude
de 1 500 m ou supérieure.
RÉGLAGE DE MENU
Paramètre
État
Langage
Position de
menu
Couleur de
menu
Description
Placez ce paramètre sur Off pour
désactiver les affichages sur écran à
l’exception des menus, du message
d’indication de mise hors tension et des
messages d’avertissement.
Permet de sélectionner la langue des
menus et de l’affichage sur écran. Les
langues disponibles sont : anglais,
hollandais, français, italien, allemand,
espagnol, portugais, russe, suédois,
norvégien, japonais, chinois et coréen.
Sélectionne la position d’affichage parmi
Haut gauche, Bas gauche, Centre, Haut
droite et Bas droite.
Sélectionne la tonalité d’affichage du
menu parmi Blanc et Noir.
Corrige la distorsion trapézoïdale
horizontale de l’image. (
)
Lorsque vous réglez l’image en utilisant
« Trapèze V » seulement, réglez le niveau
sur « 0 ».
Listes de menus
Utilisation des
menus
Éclairage
Sélectionne le standard couleur du signal
d’entrée.
Auto : Sélectionne automatiquement le
standard couleur du signal d’entrée
parmi NTSC, PAL, SECAM, NTSC4.43,
PAL-M ou PAL-N.
« NTSC3. 58 »–« PAL-N » : Règle le
standard couleur sur celui qui a été
sélectionné manuellement.
Lorsque ce paramètre est sur On,
l’indicateur POWER SAVING s’allume. Le
projecteur passe en mode d’économie
d’énergie s’il ne reçoit aucun signal
pendant 10 minutes. La lampe s’éteint
alors, mais le ventilateur de refroidissement
continue de tourner. En mode d’économie
d’énergie, les touches sont inopérantes
pendant les 60 premières secondes. Ce
mode est désactivé si un signal est reçu ou
si vous appuyez sur une touche. Si vous ne
désirez pas placer le projecteur en mode
d’économie d’énergie, sélectionnez Off.
Lorsque ce paramètre est sur On,
l’éclairage du panneau supérieur du
projecteur s’allume. Lorsque ce paramètre
est sur Off, il s’éteint.
37 FR
INFORMATIONS
Signal
N° de mémoire
Amplification H
Paramètre
Description
Super Mac-2
23
1312
fH
Affiche la fréquence horizontale du signal
d’entrée.
SGI-1
23
1320
fV
Affiche la fréquence verticale du signal
d’entrée.
Macintosh 19”
25
1328
Durée de lampe Indique la durée d’utilisation effective de
la lampe.
Numéros de mémoire de
présélection
Utilisation des
menus
Ce projecteur comporte 35 types de données
préprogrammées pour des signaux d’entrée (mémoire
de présélection). Lorsque le projecteur reçoit un
signal préprogrammé, il le reconnaît
automatiquement et rappelle les données
correspondantes depuis la mémoire de présélection
pour permettre d’obtenir l’image optimale. Le
numéro de mémoire et le type de signal s’affichent
dans le menu INFORMATIONS.
I N F O R M AT I O N S
48,47kHz
60,00Hz
No.23
1024x768
Durée de lampe:
0H
N° de mémoire
Type de signal
Pour les signaux ci-dessous, les données sont
rappelées depuis la mémoire de présélection. Vous
pouvez utiliser ces données en réglant
« Amplification H ». Effectuez un réglage fin avec
« Déplacement ».
38
Listes de menus
Réglage de la qualité d’image
du signal de l’ordinateur
Une fonction de réglage automatique vous permet
d’obtenir une netteté optimale de l’image lors de la
projection d’un signal de l’ordinateur.
1 Projetez une image fixe de l’ordinateur.
2 Appuyez sur la touche APA (Auto Pixel
Alignment).
Si l’image est correctement réglée, « Effectué! »
apparaît à l’écran.
Entrée A
fH:
fV:
Vous pouvez également régler les données
préprogrammées avec le menu RÉGLAGE DE
L’ENTRÉE.
Ce projecteur comporte également 20 mémoires
utilisateur pour Entrée A dans lesquelles vous pouvez
mémoriser les réglages pour un signal d’entrée qui n’a
pas été préprogrammé.
Lorsqu’un signal n’ayant pas été préprogrammé est
reçu pour la première fois, le numéro de mémoire
affiché est 0. Si vous réglez alors les données pour ce
signal dans le menu RÉGLAGE DE L’ENTRÉE, ces
réglages sont mémorisés dans le projecteur. Lorsque
les 20 mémoires utilisateur sont toutes occupées, les
nouvelles données sont enregistrées par-dessus les
données de la mémoire la plus ancienne.
Pour déterminer si un signal a été préprogrammé en
mémoire, consultez le tableau à la page 75.
FR
Remarque
Lorsque le format d’image du signal d’entrée ne correspond pas à
la taille de l’écran, il y a des bandes noires sur l’écran.
Remarques
• Lorsque « APA intelligent » est sur « On », la fonction APA est
automatiquement activée.
• Appuyez sur la touche APA alors que l’image couvre tout
l’écran de l’ordinateur. S’il y a des bords noirs autour de
l’image, la fonction APA ne fonctionnera pas correctement et il
se peut que l’image dépasse de l’écran.
• Après avoir changé de signal d’entrée ou reconnecté
l’ordinateur, appuyez à nouveau sur la touche APA pour obtenir
une image correcte.
• Pour faire réapparaître l’écran initial, appuyez à nouveau sur la
touche APA pendant le réglage.
• À la réception d’un signal dont le synchronisme est le même
que celui du signal de la « Mémoire nº 23 » ou de la « Mémoire
nº 72 » (voir le tableau « Signaux préprogrammés »), si la
polarité du signal synchronisé est différente, le signal d’entrée
peut être mal interprété et l’image ne peut pas apparaître
correctement (rapport de format incorrect ou partie d’une
image manquante). Dans un tel cas, appuyez sur la touche APA
pour régler l’image. Ce temps de traitement APA peut être plus
long que le temps de traitement APA du signal dans les autres
cas. Si l’image n’apparaît toujours pas correctement, injectez le
signal comme il est indiqué dans l’exemple ci-dessous, puis
appuyez à nouveau sur la touche APA.
Exemple :
affichage d’un papier peint blanc avec un croisillon de fenêtre
en bas
• Pour certains types de signaux d’entrée, il se peut que le réglage
de l’image ne s’effectue pas correctement.
• Lors du réglage manuel de l’image, réglez les paramètres du
menu RÉGLAGE DE L’ENTRÉE. (1 page 34)
Utilisation
d’un
« Memory
Stick »
Cette section explique comment visionner
des fichiers d’image enregistrés avec un
appareil photo numérique et stockés sur un
« Memory Stick ». Vous pouvez exécuter
un diaporama, afficher un écran planche
index avec les images, etc.
Qu’est-ce qu’un « Memory Stick » ?
Le « Memory Stick » est un nouveau support
d’enregistrement à puce (circuit intégré) compact,
portable et polyvalent pouvant contenir plus de
données qu’une disquette. Le « Memory Stick »
permet d’échanger et de partager des données
numériques entre des produits compatibles « Memory
Stick ». Étant amovible, le « Memory Stick » peut
également être utilisé pour le stockage de données
externes.
Types de « Memory Stick »
Il existe six types de « Memory Stick » qui répondent
à divers besoins fonctionnels.
• « Memory Stick PRO »
Il est doté de la technologie de protection des droits
d’auteur MagicGate et ne peut être utilisé qu’avec
des produits compatibles « Memory Stick PRO ».
• « Memory Stick »
Convient au stockage de données de tout type à
l’exception de données protégées par des droits
d’auteur qui nécessitent la technologie de protection
des droits d’auteur MagicGate.
• « Memory Stick » (compatible avec « MagicGate »/
transfert de données à haute vitesse)
Il est doté de la technologie de protection des droits
d’auteur « MagicGate » et compatible avec le
transfert de données à haute vitesse. Ce « Memory
Stick » peut être utilisé avec touts les produits
compatibles « Memory Stick ». Le projecteur n’est
pas compatible avec la fonction de transfert de
données à haute vitesse de ce « Memory Stick ».
• « MagicGate Memory Stick »
Il est doté de la technologie de protection des droits
d’auteur MagicGate.
• « Memory Stick-ROM »
Contient des données préenregistrées en lecture
seule. Vous ne pouvez pas effectuer
d’enregistrements sur un « Memory Stick-ROM »
ou en effacer les données préenregistrées.
• « Memory Stick » (avec fonction de sélection de
mémoire)
Ce « Memory Stick » comporte plusieurs mémoires
(128 Mo).
Le commutateur de mémoire au dos du « Memory
Stick » vous permet de sélectionner la mémoire à
utiliser pour un usage donné.
Vous ne pouvez pas utiliser toute la mémoire
disponible en même temps et/ou en continu.
« Memory Stick »
Utilisation d’un
« Memory Stick »
« Memory Stick »
Le « Memory Stick » est disponible en deux tailles :
« Memory Stick » de taille standard et « Memory
Stick Duo » de taille compacte. Une fois inséré dans
un adaptateur Memory Stick Duo, le « Memory Stick
Duo » a la même taille que le « Memory Stick »
standard, ce qui permet de l’utiliser dans des appareils
utilisant des « Memory Stick » standard.
39 FR
Types de « Memory Stick »
disponibles pour le projecteur
Remarque sur la capacité de mémoire
des « Memory Stick PRO »
Tableau de compatibilité des supports de
données Memory Stick
Lecture
« Memory Stick »
« Memory Stick » (avec fonction de
sélection de mémoire)
« Memory Stick Duo »
« Memory Stick » (compatible avec
MagicGate/transfert de données à haute
vitesse)
« Memory Stick Duo » (compatible
avec « MagicGate »/transfert de
données à haute vitesse)
*1 *2
Remarques sur le « Memory Stick
Duo »
« Memory Stick-ROM »
« MagicGate Memory Stick »
« MagicGate Memory Stick Duo »
« Memory Stick PRO »
« Memory Stick PRO Duo »
*1
*1 *2
*1 : La lecture de données pour lesquelles les fonctions
MagicGate sont nécessaires n’est pas possible.
*2 : Ne prend pas en charge le transfert de données à haute vitesse
utilisant l’interface parallèle.
Utilisation d’un
« Memory Stick »
• Pour utiliser un « Memory Stick Duo » dans le
projecteur, insérez-le toujours dans l’adaptateur
« Memory Stick Duo » vendu séparément. Si vous
insérez un « Memory Stick Duo » sans adaptateur
« Memory Stick Duo », vous risquez de ne pas
pouvoir le retirer.
• Le fonctionnement de tous les types de supports
« Memory Stick » n’est pas garanti.
Remarque sur les « Memory Stick
PRO » et « Memory Stick »
(compatibles avec « MagicGate »/
transfert de données à haute vitesse)
Les « Memory Stick PRO » et « Memory Stick »
(compatibles avec « MagicGate »/transfert de
données à haute vitesse) ne prennent pas en charge le
transfert de données à haute vitesse utilisant
l’interface parallèle.
Remarque sur les « Memory Stick »
(compatibles avec « MagicGate »/
transfert de données à haute vitesse)
La vitesse de transfert lors de l’utilisation d’un
« Memory Stick » (compatible avec « MagicGate »/
transfert de données à haute vitesse) est différente
selon les produits compatibles « Memory Stick ».
FR
40
« Memory Stick »
Les caractéristiques des « Memory Stick PRO » sont
différentes selon la conception du matériel hôte.
Fente « Memory Stick PRO » :
• ne prend pas en charge la technologie de protection
des droits d’auteur MagicGate ;
• ne prend pas en charge la fonction de sécurité de
contrôle d’accès.
Le fonctionnement de cet appareil a été testé avec des
« Memory Stick » de jusqu’à 1 Go. Son
fonctionnement n’est pas garanti pour des « Memory
Stick PRO » de capacité supérieure.
• Pour utiliser un « Memory Stick Duo » avec votre
projecteur, placez-le dans l’adaptateur « Memory
Stick Duo » avant de l’insérer dans le projecteur.
Si vous insérez un « Memory Stick Duo » sans
adaptateur « Memory Stick Duo », vous risquez de
ne pas pouvoir le retirer.
• Veillez à ce que le « Memory Stick Duo » soit
correctement orienté lorsque vous le placez dans
l’adaptateur.
• Insérez l’adaptateur Memory Stick Duo dans la
bonne direction. Vous risqueriez autrement
d’endommager le projecteur.
• N’insérez pas l’adaptateur Memory Stick Duo dans
le projecteur sans y avoir placé un « Memory Stick
Duo ». Ceci pourrait provoquer un
dysfonctionnement du projecteur.
Remarque sur la vitesse de lecture/
écriture des données
La vitesse de lecture/écriture des données dépend de
la combinaison du « Memory Stick » et de l’appareil
compatible « Memory Stick » utilisé.
Remarque sur le contrôle d’accès
Cet appareil ne peut pas lire des « Memory Stick »
dont le contrôle d’accès à été spécifié sur un autre
appareil. Pour lire/écrire des données sur un
« Memory Stick » à contrôle d’accès, déverrouillez le
« Memory Stick » sur l’appareil sur lequel il a été
verrouillé.
Remarque sur les « Memory Stick »
(avec fonction de sélection de mémoire)
Qu’est-ce que MagicGate ?
MagicGate est une technologie de protection des
droits d’auteur utilisant un cryptage.
Formats de fichier pouvant être
affichés avec ce projecteur
Le projecteur peut afficher des fichiers d’image
enregistrés avec un appareil photo numérique et
enregistrés sur un « Memory Stick » dans des formats
suivants :
• Fichiers d’image (compatibles DCF) compressés au
format JPEG (Joint Photographic Experts Group)
(extension : .jpg)
• Fichiers d’image au format MPEG1 enregistrés par
des produits Sony ; MPEG MOVIE, MPEG MOVIE
AD, MPEG MOVIE EX, MPEG MOVIE HQ,
MPEG MOVIE HQX, MPEG MOVIE CV, VAIO
Giga pocket (équivalent au CD vidéo).
Borne
Taquet de
protection
en écriture
Espace pour
l’étiquette
• Lorsque le taquet de protection en écriture du
« Memory Stick » est sur « LOCK », il n’est pas
possible d’enregistrer, modifier ou effacer des
données.
• Certains « Memory Sticks » (« Memory Stick
PRO »/« Memory Stick PRO Duo ») ne comportent
pas de taquet de protection en écriture. Veillez à ne
pas modifier ou effacer des données par erreur
lorsque vous utilisez un « Memory Stick » sans
taquet de protection en écriture.
• Utilisez un instrument pointu tel qu’un stylo à bille
pour déplacer le taquet de protection en écriture du
« Memory Stick Duo ».
• Les données pourront être endommagées si :
- vous retirez le « Memory Stick » ou mettez le
projecteur hors tension pendant la lecture ou
l’enregistrement des données ;
- vous utilisez le « Memory Stick » dans un endroit
soumis à de l’électricité statique ou à des bruits
électriques.
• Nous vous recommandons de faire une copie de
sauvegarde des données importantes que vous
enregistrez sur le « Memory Stick ».
Remarques
• Ne collez rien d’autre que l’étiquette fournie dans l’espace
prévu à cet effet du « Memory Stick ».
• Collez l’étiquette en veillant à ce qu’elle ne dépasse pas de
l’espace prévu pour elle.
• N’appuyez pas trop fort lorsque vous écrivez dans la partie
mémo du « Memory Stick Duo ».
• Transportez et rangez le « Memory Stick » dans son étui.
• Ne touchez le connecteur du « Memory Stick » avec rien et
notamment pas avec les doigts ou un objet métallique.
• Ne soumettez pas le « Memory Stick » à des chocs, ne le pliez
pas et ne le laissez pas tomber.
• Ne démontez pas et ne modifiez pas le « Memory Stick ».
• Protégez le « Memory Stick » contre l’humidité.
• N’utilisez pas et ne rangez pas le « Memory Stick » dans un
endroit :
- très chaud (voiture garée au soleil, par exemple) ;
- en plein soleil ;
- très humide ou sujet à des substances corrosives.
« Memory Stick »
Utilisation d’un
« Memory Stick »
• Vous ne pouvez pas utilisez toute la mémoire
disponible en même temps et/ou en continu.
• N’utilisez pas le commutateur de sélection de
mémoire alors que le « Memory Stick » est inséré
dans un appareil prenant en charge cette fonction
car ceci pourrait provoquer un dysfonctionnement.
Nous ne pourrons pas honorer la garantie si vous
utilisez la fonction de sélection de mémoire alors
que le « Memory Stick » est inséré dans un appareil
prenant en charge cette fonction et qu’il en résulte
un dysfonctionnement.
• Lors de l’utilisation du commutateur de mémoire,
veillez à bien le déplacer complètement. Il
risquerait autrement d’en résulter un problème ou
un dysfonctionnement.
• Vérifiez la sélection de mémoire sur le « Memory
Stick » avant de l’introduire dans la fente « Memory
Stick » de l’appareil compatible.
• Lorsque le « Memory Stick » est doté de la fonction
de sélection de mémoire, vous pouvez sélectionner
le type de mémoire à l’aide du commutateur de
sélection de mémoire. L’appareil compatible
n’accède qu’à la mémoire que vous avez
sélectionnée. Aussi, notez les points suivants :
- L’opération de formatage (initialisation) n’est
exécutée que pour la mémoire sélectionnée.
- L’affichage de mémoire restante ne reflète que les
informations de la mémoire sélectionnée.
- L’affichage d’erreur ne reflète que les
informations de la mémoire sélectionnée.
Une fois sélectionnée, chaque mémoire est traitée
individuellement.
Avant d’utiliser un « Memory Stick »
41 FR
Formatage d’un « Memory Stick »
À leur sortie d’usine, les « Memory Sticks » sont déjà
formatés à une norme spéciale. Lorsque vous
formatez un « Memory Stick », nous vous
recommandons de le faire sur ce projecteur.
Précautions pour le formatage d’un
« Memory Stick » sur un ordinateur
Prêtez attention aux points suivants lorsque vous
formatez un « Memory Stick » sur un ordinateur. Le
fonctionnement d’un « Memory Stick » formaté sur
un ordinateur n’est pas garanti sur ce projecteur.
Avant d’utiliser un « Memory Stick » formaté sur un
ordinateur, vous devez le reformater sur ce projecteur.
Si vous ne le reformatez pas, vous perdrez toutes les
données stockées sur le « Memory Stick ».
Préparation à la visualisation
d’images fixes stockées sur
un « Memory Stick »
Insertion d’un « Memory
Stick »
Insérez le « Memory Stick » dans la fente « Memory
Stick » à l’avant du projecteur.
Insérez le « Memory Stick » dans le bon sens.
Témoin d’accès
Lorsque le témoin d’accès est allumé ou clignote, ceci
indique qu’une lecture ou un enregistrement de
données est en cours sur le « Memory Stick ». Ne
secouez pas alors le projecteur et ne le soumettez pas
à des chocs. Ne mettez pas le projecteur hors tension
et ne retirez pas le « Memory Stick ». Ceci pourrait
endommager les données.
« Memory Stick »
Insérez le « Memory Stick » dans le
sens de la flèche jusqu’au déclic.
Précautions
Étiquette pour la
prévention d’une insertion
incorrecte
Utilisation d’un
« Memory Stick »
• Pour éviter des pertes de données, effectuez
fréquemment des copies de sauvegarde. Sony ne
saurait en aucun cas être tenu responsable de pertes
de données.
• L’enregistrement non autorisé peut être en
infraction avec la législation sur les droits d’auteur.
• Sony peut modifier ou changer le logiciel
d’application « Memory Stick » sans préavis.
Pour retirer le « Memory Stick »
.....................................................................................
Alors que le témoin d’accès est éteint, enfoncez le
« Memory Stick » et relâchez-le. Lorsque le
« Memory Stick » est libéré, retirez-le.
• « Memory Stick Duo » et
sont des marques
de Sony Corporation.
• « Memory Stick » et
sont des marques de Sony
Corporation.
• « Memory Stick PRO » et
sont des marques
de Sony Corporation.
• « MagicGate Memory Stick » et
sont des
marques de Sony Corporation.
• « Memory Stick-ROM » et
sont des
marques de Sony Corporation.
Témoin d’accès
Remarque
Insérez le « Memory Stick » avec la flèche tournée vers la fente
du « Memory Stick ».
FR
42
Préparation à la visualisation d’images fixes stockées sur un « Memory Stick »
Affichage des images en mode
appareil photo numérique
Touche INPUT
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
Touches M/m/</,/
ENTER
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
Ce projecteur ne peut choisir et afficher que des
fichiers d’image JPEG et MPEG1 du « Memory
Stick » enregistrés par un appareil photo numérique
(compatible DCF).
Remarques
• Le mode appareil photo numérique est inopérant si le
« Memory Stick » contient plus de 2 000 fichiers d’image
enregistrés par un appareil photo numérique.
• Pour les fichiers d’image enregistrés avec la fonction
d’annotations vocales (Voice Memo) d’un appareil photo
numérique Sony, seuls les fichiers d’image fixe s’affichent.
• Si vous supprimez un fichier d’image avec le symbole de fichier
connexe (
), le fichier d’image connexe est également
supprimé.
Conseil
Les images de petite taille d’un dossier qui s’affichent ensemble
sont appelées « vignettes ».
Avant d’utiliser un fichier d’image
Pour utiliser un fichier d’image, affichez le menu
Index ou le menu de paramétrage d’image.
Appuyez sur INPUT pour
sélectionner MS.
L’écran Origine Memory Stick apparaît.
Affichage des 20 premières
vignettes
Origine Memory Stick
Diaporama
Option
Filter : Still
Sélectionnez un dossier
Menu Index
Pour afficher le menu Index, sélectionnez une
vignette, puis appuyez sur ENTER.
Vous pouvez effectuer les opérations suivantes à
l’aide du menu qui s’affiche sur l’écran d’index :
- affichage d’un fichier d’image sur écran complet
- exécution d’un diaporama
- protection d’un fichier d’image important
- rotation d’un fichier d’image (image fixe seulement)
- mémorisation du fichier d’image de lancement
(image fixe seulement)
- suppression d’un fichier d’image
Mode photo num.
Menu de paramétrage d’image
Menu d’une image fixe
n˚
:
Ampl :
Fichier :
Date :
S’affiche si le « Memory Stick » contient un fichier
de même nom dans les derniers chiffres.
Utilisation d’un
« Memory Stick »
Symbole Origine
Memory Stick
Qu’est-ce que le mode appareil photo
numérique ?
Pour afficher le menu de paramétrage d’image,
appuyez sur ENTER avec une image affichée sur
écran complet. Vous pouvez effectuer les opérations
suivantes à l’aide du menu qui s’affiche sur l’écran de
paramétrage d’image :
- affichage/masquage des informations de fichier
d’image
- protection d’un fichier d’image important
- rotation d’un fichier d’image
- mémorisation du fichier d’image de lancement
- suppression d’un fichier d’image
Préparation à la visualisation d’images fixes stockées sur un « Memory Stick »
43 FR
Écran d’index de fichier vidéo
Menu d’un fichier vidéo
Pour afficher le menu de paramétrage d’image,
sélectionnez « Menu » dans le lecteur vidéo.
Vous pouvez effectuer les opérations suivantes à
l’aide du menu qui s’affiche sur l’écran de
paramétrage d’image :
- affichage/masquage des informations de fichier
vidéo
- sélection du mode de son désiré
- protection d’un fichier vidéo important
- suppression d’un fichier vidéo
S’affiche lorsque
l’image affichée
est un film.
S’affiche si le fichier
est protégé.
Menu Index
Origine Memory Stick
Diaporama
Option
Filter : Still
Lecteur vidéo
Sélectionnez un dossier
Diaporama
Mode photo num.
Protect.
Rotation
Lancmnt
Suppr.
Pour plus d’informations sur les opérations, voir la
description de chaque écran.
Fermer
Écran d’index de fichier d’image fixe
n˚
: 123/1234
Ampl : 352x240
Résolution Date
Numéro/
Nom de fichier et
nombre total de format de fichier
fichiers d’image
S’affiche si le fichier
est celui de l’image de
lancement.
S’affiche si le fichier
est protégé.
Fichier : 100MSDCF/SJP0001.MPG
Date : 15.JUL.2003 12:34
Menu Index
Écran de paramétrage d’image pour une
image fixe
Origine Memory Stick
Diaporama
Option
Filter : Still
Écran complet
Sélectionnez un dossier
Diaporama
Menu de paramétrage d’image
Mode photo num.
Protect.
Rotation
Lancmnt
Suppr.
Fermer
Précédent
Informations
Act.
Protect.
Rotation
Lancmnt
Suppr.
Utilisation d’un
« Memory Stick »
FR
44
n˚
: 123/1234
Ampl : 1024x768
Fichier : 100MSDCF/SJP0001.JPG
Date : 15.JUL.2003 12:34
Fermer
Résolution Date
Numéro/
Nom de fichier et
nombre total de format de fichier
fichiers d’image
Pour sélectionner un fichier d’image sur l’affichage
des vignettes, appuyez sur M, m, < ou ,. Pour
afficher d’autres fichiers d’image lorsque le dossier
actuel en contient plus de 20, sélectionnez un fichier
d’image de la dernière rangée et appuyez sur m ou
sélectionnez un fichier de la dernière colonne,
appuyez sur , pour sélectionner le curseur de
défilement, puis appuyez sur m. Si vous appuyez sur
MS SLIDE dans le menu Index, un diaporama
commence à partir de l’image sélectionnée.
n˚
: 1/1234
Ampl : 1024x768
Fichier : 100MSDCF/SJP0001.JPG
Date : 15.JUL.2003 12:34
Résolution
Date
Numéro/nombre total
de fichiers d’image Nom de fichier et
format de fichier
S’affiche si le fichier est celui
de l’image de lancement.
S’affiche si le
fichier est protégé.
Pour afficher un autre fichier d’image lorsqu’il y en a
plusieurs dans le dossier actuel, appuyez sur ,. Si
vous appuyez sur MS SLIDE dans le menu de
paramétrage d’image, l’écran Origine Memory Stick
réapparaît.
Préparation à la visualisation d’images fixes stockées sur un « Memory Stick »
Lecteur vidéo
Menu de paramétrage d’image pour un
fichier vidéo
Préc.
Visualisation des
images
NEXT
Informations
Act.
Sélection audio
Écran completD/G
Menu
Protect.
Visualisation des images
dans l’ordre — Diaporama
Précédent
Suppr.
Fermer
n˚
: 1/1234
Ampl : 320x240
Résolution
Numéro/nombre
total de fichiers
d’image
Fichier : SJP0001.MPG
Date : 15.JUL.2003 12:34
Date
Vous pouvez exécuter un diaporama avec les images
enregistrées par un appareil photo numérique. Vous
pouvez faire avancer les diapositives
automatiquement ou manuellement.
Nom de fichier et
format de fichier
Icône de film
LIGHT
INPUT
S’affiche si le fichier est protégé.
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-5
ENTER
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Touche MS SLIDE
VOLUME
SIDE SHOT
+
–
+
–
Utilisation d’un
« Memory Stick »
APA
1 Affichez l’écran Origine
Memory Stick. (1 page 43)
Visualisation des images
45 FR
2 Appuyez sur M ou m pour
sélectionner « Diaporama »,
puis appuyez sur ENTER.
Le menu de paramétrage de diaporama
s’affiche.
Menu de paramétrage de diaporama
4 Appuyez sur M ou m pour
régler le paramètre
sélectionné, puis appuyez sur
ENTER.
Origine Memory Stick
Diaporama
Démarrer
Option
Filter : Still
Sélectionnez un dossier
Origine Memory Stick
Diaporama
Démarrer
Mode photo num.
Option
Filter : Still
Sélectionnez un dossier
Mode photo num.
Effet
Désactivé
Diapo avan.
Auto
Intervalle
10sec
1sec
5sec
10sec
Fermer
20sec
30sec
40sec
Effet
Désactivé
Diapo avan.
Auto
Intervalle
5sec
Répéter
Act
Fermer
n˚
:
Ampl :
n˚
: 123/1234
Ampl : 1024x768
Utilisation d’un
« Memory Stick »
FR
46
Fichier : 100MSDCF/SJP0001.jpg
Date : 2002/MAI/31 1:08PM
Effet : pour activer/désactiver l’effet lorsque la
diapositive est affichée.
Diapo avan. (avance des diapositives) :
pour spécifier un passage automatique
(« Auto ») ou manuel (« Manuel ») à la
diapositive suivante.
Intervalle : pour spécifier le temps d’affichage
d’une diapositive. Ce paramètre est
inopérant lorsque « Diapo avan. » est sur
« Manuel ». L’indication de durée est
approximative.
Répéter : permet de choisir entre une
exécution répétée et une exécution une seule
fois du diaporama.
3 Appuyez sur M ou m pour
sélectionner le paramètre,
puis appuyez sur ENTER.
Visualisation des images
Fichier :
Date :
5 Après avoir défini tous les
paramètres, appuyez sur M ou
m pour sélectionner
« Démarrer », puis appuyez
sur ENTER.
Lorsque vous placez « Diapo avan. » sur
« Auto », les diapositives avancent
automatiquement. Lorsque vous sélectionnez
une image vidéo, elle est lue automatiquement
et après sa lecture, la diapositive suivante
s’affiche.
Si l’option « Manuel » est sélectionnée, utilisez
la touche , pour faire avancer les diapositives.
Pour revenir à la diapositive précédente, utilisez
la touche <. L’image vidéo n’est pas lue et sa
première image s’affiche. Pour la lecture
d’images vidéo, voir « Lecture d’images vidéo »
à la page 48.
Pour terminer le diaporama
Si le paramètre « Diapo avan. » est sur « Auto »,
appuyez sur MS SLIDE ou ENTER.
S’il est sur « Manuel », appuyez sur MS SLIDE.
Pour revenir à l’écran Origine Memory
Stick d’avant l’exécution du
diaporama
Affichage d’une image sur
écran complet — Écran complet
Vous pouvez projeter l’une des images d’index sur
écran complet. Pour afficher une image vidéo sur
écran complet, voir « Lecture d’images vidéo » à la
page 48.
Sélectionnez « Fermer » à l’étape 5 ci-dessus.
Lancement rapide du diaporama
Appuyez sur MS SLIDE au début du diaporama car
les paramètres restent mémorisés même lorsque vous
changez d’entrée après avoir effectué les opérations
des étapes 1 à 4. L’entrée passe sur MS et le
diaporama démarre rapidement.
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-3
ENTER
Pour commencer le diaporama à
partir d’une image d’index
sélectionnée
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Touche MS SLIDE
Vous pouvez exécuter un diaporama en sélectionnant
une vignette de l’écran d’index.
1 Appuyez sur M, m, < ou , pour
sélectionner le fichier d’image à partir
duquel vous désirez commencer le
diaporama, puis appuyez sur ENTER.
1 Affichez l’écran Origine
2 Appuyez sur M ou m pour sélectionner
« Diaporama » dans le menu Index de
fichier d’image fixe/fichier vidéo, puis
appuyez sur ENTER.
2 Appuyez sur M, m, < ou ,
Memory Stick. (1 page 43)
Le menu Index de fichier d’image fixe apparaît.
Menu Index de fichier d’image fixe
Utilisation d’un
« Memory Stick »
pour sélectionner l’image fixe
que vous désirez afficher sur
écran complet, puis appuyez
sur ENTER.
Origine Memory Stick
Diaporama
Option
Filter : Still
Écran complet
Sélectionnez un dossier
Diaporama
Mode photo num.
Protect.
Rotation
Lancmnt
Suppr.
Fermer
n˚
: 123/1234
Ampl : 1024x768
Fichier : 100MSDCF/SJP0001.JPG
Date : 15.JUL.2003 12:34
Visualisation des images
47 FR
3 Appuyez sur M ou m pour
sélectionner « Écran
complet », puis appuyez sur
ENTER.
Lecture d’images vidéo
Vous pouvez visionner un film au format MPEG1
enregistré en MPEG MOVIE Sony, etc.
L’image sélectionnée est projetée sur tout
l’écran.
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
n˚
: 1/1234
Ampl : 1024x768
Pour afficher la diapositive
précédente ou suivante
Pour afficher la diapositive suivante, appuyez sur ,.
Pour revenir à la diapositive précédente, appuyez sur
<.
Utilisation d’un
« Memory Stick »
Pour revenir à l’écran Origine Memory
Stick
Appuyez sur MS SLIDE.
Vous pouvez également revenir à l’écran Origine
Memory Stick en utilisant le menu Index. Appuyez
sur ENTER pour afficher l’écran d’index de fichier
d’image fixe, appuyez sur M ou m pour sélectionner
« Précédent », puis appuyez sur ENTER.
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Touche MS SLIDE
Fichier : 100MSDCF/SJP0001.JPG
Date : 15.JUL.2003 12:34
1 Affichez l’écran Origine
Memory Stick. (1 page 43)
2 Appuyez sur M, m, < ou ,
pour sélectionner l’image
vidéo à afficher, puis appuyez
sur ENTER.
Le menu Index de fichier vidéo apparaît.
Menu Index de fichier vidéo
Origine Memory Stick
Diaporama
Option
Filter : Still
Lecteur vidéo
Sélectionnez un dossier
Diaporama
Mode photo num.
Protect.
Rotation
Lancmnt
Suppr.
Fermer
n˚
: 124/1234
Ampl : 320x240
Fichier : 100MSDCF/BASEBALL.MPG
Date : 15.JUL.2003 12:34
Conseil
Lorsque vous sélectionnez une image vidéo sur l’écran d’index,
« Rotation » et « Lancmnt » ne sont pas disponibles.
FR
48
Visualisation des images
3 Appuyez sur M ou m pour
sélectionner « Lecteur vidéo »,
puis appuyez sur ENTER.
Remarque
Le projecteur peut lire un film MPEG1 enregistré en MPEG
MOVIE Sony, etc. (Un sautillement du film se produit
occasionnellement pendant la lecture.) Les films MPEG1 pouvant
être utilisés sont MPEG MOVIE AD/EX/HQ/HQX/CV, MPEG1
de VAIO Giga pocket (équivalent à un CD vidéo).
Le Lecteur vidéo apparaît.
Pour arrêter la lecture
Appuyez sur m pour sélectionner x.
Préc.
Suiv.
Pour visionner un film sur écran
complet
Écran complet
Menu
Précédent
n˚
: 124/1234
Ampl : 320x240
Fichier : BASEBALL.MPG
Date : 15.JUL.2003 12:34
Remarque
Lorsque l’image est de petite taille, elle n’est pas agrandie pour
couvrir l’écran quand vous sélectionnez « Écran complet ».
Pour revenir à l’écran Origine Memory
Stick
Appuyez sur M ou m pour sélectionner « Précédent ».
Pour sélectionner le mode de son
désiré
1 Appuyez sur M ou m pour sélectionner
« Menu ».
Le menu de paramétrage d’image vidéo apparaît.
2 Appuyez sur M ou m pour sélectionner
« Sélection audio ».
Conseil
Le lecteur vidéo ne s’affiche pas lorsque « Diapo avan. » est sur
« Auto » dans « Diaporama ».
Utilisation d’un
« Memory Stick »
N (lecture/pause) : pour commencer la lecture.
Pendant la lecture, ce bouton est remplacé par le
bouton X (pause).
x (arrêt) : pour arrêter la lecture.
Écran complet : pour visionner une image vidéo
sur écran complet.
Menu : pour afficher le menu de paramétrage
d’image vidéo.
[Indication guide]
< Préc. : pour afficher la diapositive précédente en
mode de pause de film. Pendant la lecture,
l’indication guide est remplacée par <
« Rembob » (rembobinage).
, Suiv. : pour afficher la diapositive suivante en
mode de pause de film. Pendant la lecture,
l’indication guide est remplacée par , « Av rap »
(avance rapide).
Appuyez sur M ou m pour sélectionner « Écran
complet » dans le lecteur vidéo, puis appuyez sur
ENTER.
L’image est agrandie pour couvrir l’écran et la lecture
commence. Lorsque vous appuyez sur M, m, <, ,
ou ENTER pendant la lecture, le lecteur vidéo
réapparaît.
4 Appuyez sur M ou m pour
sélectionner N.
La lecture commence. À la fin de la lecture, le
lecteur s’arrête avec la première image du film
affichée.
Visualisation des images
49 FR
3 Appuyez sur VOLUME + ou – pour régler le
son.
Menu de paramétrage d’image vidéo
Sélection du dossier contenant
le fichier d’image désiré
1 Affichez l’écran Origine Memory Stick.
Préc.
Remarque
Placez « Mode photo num. » sur « Dés. » avant l’utilisation.
(1 page 51)
NEXT
Informations
Act.
Sélection audio
Écran completD/G
Menu
2 Appuyez sur M ou m pour sélectionner
« Sél. un dossier », puis appuyez sur
ENTER.
La liste des dossiers apparaît.
Protect.
Précédent
Suppr.
Dossier actuel
Fermer
n˚
: 1/1234
Ampl : 320x240
Fichier : SJP0001.MPG
Date : 15.JUL.2003 12:34
Liste des dossiers
Origine Memory Stick
Diaporama
Mode photo num.
Dés.
Option
Filter : Still
D/G : pour entendre le son droit et le son gauche.
D : pour entendre le son droit.
G : pour entendre le son gauche.
Sélectionnez un dossier
Fermer
n˚
:
Ampl : 1024x768
Vers niveau
supérieur
Fichier : 100MSDCF/SJP0001.jpg
Date :
Premier fichier d’image du
dossier actuel
Utilisation d’un
« Memory Stick »
3 Appuyez sur , pour sélectionner la liste
des dossiers.
Origine Memory Stick
Diaporama
Mode photo num.
Dés.
Option
Filter : Still
Sélectionnez un dossier
Fermer
n˚
:
Ampl : 1024x768
Fichier : 100MSDCF/SJP0001.jpg
Date :
4 Appuyez sur M ou m pour sélectionner le
dossier contentant le fichier d’image à
afficher, puis appuyez sur ENTER.
Pour sélectionner des dossiers qui ne sont pas
affichés, appuyez sur , pour sélectionner le
curseur de défilement de la liste des dossiers, puis
appuyez sur v ou V. Les 10 dossiers suivants
s’affichent.
FR
50
Visualisation des images
Conseil
Un dossier contient plusieurs fichiers d’image. Un dossier
peut contenir des fichiers d’image fixes ou vidéo individuels
et d’autres dossiers. Vous devez sélectionner un dossier pour
afficher un fichier d’image d’un « Memory Stick ».
Pour désactiver le mode appareil
photo numérique
Rotation d’une
image fixe
1 Affichez l’écran Origine Memory Stick.
2 Appuyez sur M ou m pour sélectionner
« Sél. un dossier », puis appuyez sur
ENTER.
Vous pouvez faire pivoter une vignette ou une image
fixe d’écran complet à droite ou à gauche par étapes
de 90°.
3 Appuyez sur M ou m pour sélectionner
« Mode photo num. », puis appuyez sur
ENTER.
Remarque
Vous ne pouvez pas faire pivoter une image vidéo.
4 Appuyez sur m pour sélectionner « Dés. »,
puis appuyez sur ENTER.
La liste des dossiers apparaît.
Liste des dossiers
LIGHT
DYNAMIC
INPUT
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
Origine Memory Stick
Diaporama
Mode photo num.
Dés.
2-4
Option
Filter : Still
ENTER
DCIM/100MSDCF
Sélectionnez un dossier
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Fermer
Fichier : 100MSDCF/SJP0001.jpg
Date :
1 Affichez l’écran Origine
Memory Stick. (1 page 43)
Rotation d’une image fixe
Utilisation d’un
« Memory Stick »
n˚
:
Ampl : 1024x768
51 FR
2 Appuyez sur M, m, < ou ,
pour sélectionner l’image à
pivoter, puis appuyez sur
ENTER.
Le menu Index d’image fixe apparaît.
Menu Index d’image fixe
Pour faire pivoter une image fixe sur
écran complet
1 Affichez une image fixe sur écran complet.
(1 page 47)
2 Appuyez sur ENTER.
Le menu de paramétrage d’image pour une image
fixe apparaît.
Menu de paramétrage d’image pour une image fixe
sur écran complet
Origine Memory Stick
Diaporama
Option
Filter : Still
Écran complet
Sélectionnez un dossier
Diaporama
Mode photo num.
Précédent
Protect.
Informations
Act.
Rotation
Protect.
Lancmnt
Rotation
Lancmnt
Suppr.
Suppr.
Fermer
n˚
: 123/1234
Ampl : 1024x768
Fermer
Fichier : 100MSDCF/SJP0001.JPG
Date : 15.JUL.2003 12:34
n˚
: 1/1234
Ampl : 1024x768
3 Appuyez sur M ou m pour
sélectionner « Rotation », puis
appuyez sur ENTER.
4 Appuyez sur M ou m pour
Utilisation d’un
« Memory Stick »
FR
52
sélectionner le sens de
rotation (à droite) ou (à
gauche), puis appuyez sur
ENTER.
À chaque pression sur la touche ENTER,
l’image pivote de 90°.
Rotation d’une image fixe
Fichier : 100MSDCF/SJP0001.JPG
Date : 15.JUL.2003 12:34
3 Effectuez les opérations des étapes 3 et 4
de « Rotation d’une image fixe ».
Remarques
• Vous ne pouvez pas faire pivoter une image protégée. (1 page
53)
Avant de la faire pivoter, vous devez la déprotéger.
• Lorsque le taquet de protection en écriture du « Memory Stick »
se trouve sur LOCK, vous ne pouvez pas faire pivoter les
images du « Memory Stick ».
Le menu Index apparaît.
Protection d’une
image importante
Menu Index
Origine Memory Stick
Diaporama
Option
Filter : Still
Écran complet
Sélectionnez un dossier
Diaporama
Mode photo num.
Protect.
Rotation
Lancmnt
Suppr.
Vous pouvez protéger une image fixe pour empêcher
son effacement accidentel.
Fermer
n˚
: 123/1234
Ampl : 1024x768
Fichier : 100MSDCF/SJP0001.JPG
Date : 15.JUL.2003 12:34
S’affiche si le fichier est protégé.
LIGHT
DYNAMIC
INPUT
STANDARD
3 Appuyez sur M ou m pour
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
1 Affichez l’écran Origine
2 Appuyez sur M, m, < ou ,
pour sélectionner l’image à
protéger, puis appuyez sur
ENTER.
4 Appuyez sur M ou m pour
sélectionner « Act. » ou « Tt
act », puis appuyez sur
ENTER.
Act. : L’image sélectionnée sur l’écran d’index
est protégée.
Tt act : Toutes les images du dossier
sélectionné sont protégées.
Le symbole de protection apparaît sur l’écran
d’index pour l’image protégée.
Pour désactiver la protection
Sélectionnez « Dés. » ou « Tt dés » à l’étape 4.
Lorsque vous sélectionnez « Dés. », ceci déprotège
l’image sélectionnée. Lorsque vous sélectionnez « Tt
dés », ceci déprotège toutes les images du dossier
sélectionné.
Utilisation d’un
« Memory Stick »
Memory Stick. (1 page 43)
sélectionner « Protect. », puis
appuyez sur ENTER.
Pour protéger une image fixe sur
écran complet
1 Affichez l’image désirée sur écran
complet. (1 page 47)
Protection d’une image importante
53 FR
2 Appuyez sur ENTER.
Le menu de paramétrage d’image fixe apparaît.
Menu de paramétrage d’image fixe
Précédent
Informations
Act.
Protect.
Rotation
Lancmnt
Projection de l’image
sélectionnée lorsque le projecteur
est sous tension — Lancement
Suppr.
Fermer
n˚
: 1/1234
Ampl : 1024x768
Fichier : 100MSDCF/SJP0001.JPG
Date : 15.JUL.2003 12:34
3 Effectuez les opérations des étapes 3 et 4
de « Protection d’une image importante ».
Lorsque vous mettez le projecteur sous tension,
l’image fixe spécifique mémorisée dans le projecteur
est automatiquement projetée pendant 30 secondes
environ, même lorsqu’il n’y a pas d’entrée de signal.
Vous pouvez remplacer cette image fixe par une autre
de votre choix.
Protection d’une image vidéo dans le
lecteur vidéo
Mémorisation d’une image fixe
comme image de lancement
1 Effectuez les opérations des étapes 1 à 3
de « Lecture d’images vidéo » (1 page 48)
pour afficher le lecteur vidéo à l’écran.
Pour utiliser une image du « Memory Stick » comme
image de lancement, mémorisez-la sur le « Memory
Stick ».
2 Appuyez sur M ou m pour sélectionner
« Menu », puis appuyez sur ENTER.
Le menu de paramétrage d’image vidéo apparaît.
Conseil
Vous ne pouvez pas mémoriser un fichier vidéo comme image de
lancement.
Menu de paramétrage d’image vidéo
Utilisation d’un
« Memory Stick »
LIGHT
Préc.
Informations
Act.
DYNAMIC
USER 1
Protect.
n˚
: 1/1234
Ampl : 320x240
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Fichier : SJP0001.MPG
Date : 15.JUL.2003 12:34
S’affiche si le fichier est protégé.
3 Effectuez les opérations des étapes 3 et 4
de « Protection d’une image importante ».
54
CINEMA
Précédent
Suppr.
Fermer
FR
STANDARD
PICTURE MODE
Sélection audio
Écran completD/G
Menu
INPUT
NEXT
1 Affichez l’écran Origine
Memory Stick. (1 page 43)
Projection de l’image sélectionnée lorsque le projecteur est sous tension — Lancement
2 Appuyez sur M, m, < ou ,
pour sélectionner l’image à
utiliser comme image de
lancement, puis appuyez sur
ENTER.
Le menu Index d’image fixe apparaît.
Menu Index d’image fixe
3 Effectuez les opérations des étapes 3 et 4
de « Mémorisation d’une image fixe
comme image de lancement ».
Pour abandonner la mémorisation de
l’image de lancement
1 Affichez l’écran d’index en sélectionnant
une vignette, sélectionnez « Lancmnt »,
puis appuyez sur ENTER.
2 Appuyez sur M ou m pour sélectionner
« Annuler », puis appuyez sur ENTER.
Origine Memory Stick
Diaporama
Option
Filter : Still
Écran complet
Sélectionnez un dossier
Diaporama
Sélection de la source de
l’image de lancement
Mode photo num.
Protect.
Rotation
Lancmnt
Suppr.
Fermer
n˚
: 123/1234
Ampl : 1024x768
Fichier : 100MSDCF/SJP0001.JPG
Date : 15.JUL.2003 12:34
S’affiche si le fichier est celui de l’image de
lancement.
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
3 Appuyez sur M ou m pour
USER 1
sélectionner « Lancmnt », puis
appuyez sur ENTER.
sélectionner « Entrée », puis
appuyez sur ENTER.
Le symbole d’image de lancement s’affiche sur
l’écran d’index.
Vous pouvez mémoriser une image de
lancement par « Memory Stick ».
Pour mémoriser une image fixe sur
écran complet comme image de
lancement
1 Affichez l’image fixe à mémoriser sur
écran complet. (1 page 47)
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
Utilisation d’un
« Memory Stick »
4 Appuyez sur M ou m pour
USER 2
1 Affichez l’écran Origine
Memory Stick. (1 page 43)
2 Appuyez sur M ou m pour
sélectionner « Option », puis
appuyez sur ENTER.
2 Appuyez sur ENTER pour afficher le menu
de paramétrage d’image fixe.
Projection de l’image sélectionnée lorsque le projecteur est sous tension — Lancement
55 FR
3 Appuyez sur M ou m pour
sélectionner « Réglage », puis
appuyez sur , ou ENTER.
« Lancmnt » est sélectionné.
Suppression
d’une image
4 Appuyez sur M ou m pour
sélectionner la source de
l’image de lancement, puis
appuyez sur ENTER.
Vous pouvez supprimer les images inutiles du
« Memory Stick ».
Origine Memory Stick
Diaporama
LIGHT
Option
Filter : Still
Sélectionnez un dossier
Fichier
Réglage
Memory Stick
Lancemnt
Original
Original
Personnalisé
Dés
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
Mode photo num.
USER 1
USER 2
USER 3
2-4
ENTER
Fermer
n˚
:
Ampl :
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Fichier :
Date :
Utilisation d’un
« Memory Stick »
Original : Sélectionnez cette option pour
utiliser l’image interne du projecteur. Ceci
est le réglage d’usine.
Personnalisé : Sélectionnez cette option pour
utiliser l’image mémorisée sur l’écran
d’index et stockée sur le « Memory Stick ».
(1 page 54)
Dés. : Sélectionnez cette option pour désactiver
la fonction d’image de lancement.
Remarques
• Pour faire disparaître l’écran d’image de lancement lorsqu’il est
affiché, appuyez sur M/m/</, ou ENTER.
• Pour utiliser l’image mémorisée, insérez le « Memory Stick »
contenant l’image dans le projecteur, puis mettez celui-ci sous
tension.
• Vous pouvez mémoriser une image de lancement par « Memory
Stick ».
1 Affichez l’écran Origine
Memory Stick. (1 page 43)
2 Appuyez sur M, m, < ou ,
pour sélectionner l’image à
supprimer du « Memory
Stick », puis appuyez sur
ENTER.
Le menu Index apparaît.
Menu Index
Origine Memory Stick
Diaporama
Option
Filter : Still
Écran complet
Sélectionnez un dossier
Diaporama
Mode photo num.
Protect.
Rotation
Lancmnt
Suppr.
Fermer
n˚
: 123/1234
Ampl : 1024x768
FR
56
Suppression d’une image
Fichier : 100MSDCF/SJP0001.JPG
Date : 15.JUL.2003 12:34
3
Appuyez sur M ou m pour
sélectionner « Suppr. », puis
appuyez sur ENTER.
4 Appuyez sur M ou m pour
sélectionner l’option désirée,
puis appuyez sur ENTER.
Lorsque « Le fichier
sélectionné sera supprimé.
OK ? » ou « Tous les fichiers
seront supprimés. OK ? »
s’affiche, sélectionnez « Oui »,
puis appuyez sur ENTER.
Img sél : pour supprimer l’image sélectionnée.
Tts imgs : pour supprimer toutes les images du
dossier sélectionné.
Fermer : pour ne pas supprimer d’image.
Remarques
• Vous ne pouvez pas supprimer un fichier protégé. (1 page 53)
Avant de le supprimer, vous devez le déprotéger.
• Lorsque le taquet de protection en écriture du « Memory Stick »
se trouve sur LOCK, vous ne pouvez pas supprimer les images
du « Memory Stick ».
Pour supprimer une image fixe sur
écran complet
1 Affichez l’image fixe à supprimer sur écran
complet. (1 page 47)
2 Appuyez sur ENTER pour afficher le menu
de paramétrage d’image fixe.
3 Appuyez sur M ou m pour sélectionner
« Suppr. », puis appuyez sur ENTER.
4 Appuyez sur M ou m pour sélectionner
l’option désirée, puis appuyez sur ENTER.
Lorsque « Le fichier sélectionné sera
supprimé. OK ? » s’affiche, sélectionnez
« Oui », puis appuyez sur ENTER.
Pour supprimer une image vidéo dans
le lecteur vidéo
1 Effectuez les opérations des étapes 1 à 4
de « Lecture d’images vidéo » (1 page 48)
pour afficher le lecteur vidéo à l’écran.
2 Appuyez sur M ou m pour sélectionner
« Menu », puis appuyez sur ENTER.
Le menu de paramétrage d’image vidéo apparaît.
3 Appuyez sur M ou m pour sélectionner
« Suppr. », puis appuyez sur ENTER.
Remarque
Si vous supprimez un fichier alors que « Mode photo num. » est
sur « Act. », il se peut que d’autres fichiers soient supprimés.
(1 page 43)
Suppression d’une image
Utilisation d’un
« Memory Stick »
4 Appuyez sur M ou m pour sélectionner
l’option désirée, puis appuyez sur ENTER.
Lorsque « Le fichier sélectionné sera
supprimé. OK ? » s’affiche, sélectionnez
« Oui », puis appuyez sur ENTER.
57 FR
Tri des images
Le menu de paramétrage d’option apparaît et
« Fichier » est sélectionné.
Origine Memory Stick
Diaporama
Option
Filter : Still
Sélectionnez un dossier
Fichier
Trier
Par nom
Réglage
Memory Stick
Filtre
Dés.
Fermer
Vous pouvez trier les images du « Memory Stick » par
nom ou par date de modification dans l’ordre
ascendant/descendant.
n˚
:
Ampl : 1024x768
Fichier : 100MSDCF/SJP0001.jpg
Date :
3 Appuyez sur , ou ENTER,
LIGHT
appuyez sur M ou m pour
sélectionner « Trier », puis
appuyez sur ENTER.
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
Utilisation d’un
« Memory Stick »
1 Affichez l’écran Origine
Memory Stick. (1 page 43)
Remarque
Placez « Mode photo num. » sur « Dés. » avant l’utilisation.
(1 page 51)
2 Appuyez sur M ou m pour
sélectionner « Option », puis
appuyez sur ENTER.
4 Appuyez sur M ou m pour
sélectionner l’option désirée,
puis appuyez sur ENTER.
Origine Memory Stick
Diaporama
Option
Fichier
Sélectionnez un dossier
Réglage
Memory Stick
Trier
Par nom
Par nom
Par nom
Par date
Par date
Fermer
n˚
:
Ampl : 1024x768
Fichier : 100MSDCF/SJP0001.jpg
Date :
Par nom AZ : pour un tri par nom d’image de
A à Z.
Par nom ZA : pour un tri par nom d’image de
Z à A.
Par date 19 : pour un tri par date
d’enregistrement depuis la plus ancienne.
Par date 91 : pour un tri par date
d’enregistrement depuis la plus récente.
Remarque
Pour les images traitées sur ordinateur, la date affichée peut être
la date de modification et non la date d’enregistrement.
FR
58
Tri des images
Affichage d’images
fixes ou d’images
vidéo
3 Appuyez sur , ou ENTER,
appuyez sur M ou m pour
sélectionner « Filtre », puis
appuyez sur ENTER.
Origine Memory Stick
Diaporama
Option
Filter : Still
Sélectionnez un dossier
Fichier
Memory Stick
Vous pouvez choisir de n’afficher que les images fixes
ou les images vidéo d’un « Memory Stick ».
Trier
Par nom
Réglage
Filtre
Image fixe
Image fixe
Image vidéo
Dés.
Fermer
LIGHT
n˚
:
Ampl : 1024x768
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Fichier : 100MSDCF/SJP0001.jpg
Date :
Image fixe : pour n’afficher que des images
fixes.
Image vidéo : pour n’afficher que des images
vidéo.
Dés. : pour afficher toutes les images.
4 Appuyez sur M ou m pour
1 Affichez l’écran Origine
Memory Stick. (1 page 43)
Lorsque « Filtre » est sélectionné, l’option
sélectionnée « Image fixe » ou « Image vidéo »
est indiquée sur l’écran Origine Memory Stick.
Origine Memory Stick
Diaporama
Option
Filtre : Image fixe
2 Appuyez sur M ou m pour
Sélectionnez un dossier
Trier
Par nom
Fichier
Réglage
Memory Stick
Filtre
Image fixe
sélectionner « Option », puis
appuyez sur ENTER.
Le menu de paramétrage d’option apparaît et
« Fichier » est sélectionné.
Utilisation d’un
« Memory Stick »
Remarque
Placez « Mode photo num. » sur « Dés. » avant l’utilisation.
(1 page 51)
sélectionner l’option désirée,
puis appuyez sur ENTER.
Fermer
n˚
:
Ampl : 1024x768
Fichier : 100MSDCF/SJP0001.jpg
Date :
Origine Memory Stick
Diaporama
Option
Filter : Still
Sélectionnez un dossier
Fichier
Trier
Par nom
Réglage
Memory Stick
Filtre
Dés.
Fermer
n˚
:
Ampl : 1024x768
Fichier : 100MSDCF/SJP0001.jpg
Date :
Affichage d’images fixes ou d’images vidéo
59 FR
Affichage des
informations du
« Memory Stick »
3 Appuyez sur M ou m pour
sélectionner « Memory Stick ».
Les informations du « Memory Stick » actuel
s’affichent.
Origine Memory Stick
Diaporama
Option
Fichier
Filter : Still
Réglage
Type : MEMORYSTICK 128M
Sélectionnez un dossier
Capacité : 123.3MB
Memory Stick
Vous pouvez afficher le type et la capacité utilisée et
restante du « Memory Stick » acuel.
Utilisée : 30.8MB
Mode photo num.
Restante : 92.5MB
Format
Fermer
n˚
:
Ampl : 1024x768
LIGHT
DYNAMIC
Fichier : 100MSDCF/SJP0001.jpg
Date :
INPUT
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-3
ENTER
Utilisation d’un
« Memory Stick »
FR
60
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
1 Affichez l’écran Origine
Memory Stick. (1 page 43)
2 Appuyez sur M ou m pour
sélectionner « Option », puis
appuyez sur ENTER.
Le menu de paramétrage d’option s’affiche.
Affichage des informations du « Memory Stick »
Pour revenir à l’écran Origine Memory
Stick
Appuyez sur M ou m pour sélectionner « Fermer ».
Initialisation d’un
« Memory Stick »
— Formatage
4 Appuyez à nouveau sur
ENTER.
Origine Memory Stick
Diaporama
Option
Fichier
Filter : Still
Réglage
Type : MEMORYSTICK 128M
Sélectionnez un dossier
Capacité : 123.3MB
Memory Stick
Utilisée : 30.8MB
Mode photo num.
Tous les fichiers seront supprimés. OK?Restante : 92.5MB
Oui
Si un « Memory Stick » est inutilisable, initialisez-le
avec le projecteur.
Toutes les données du « Memory Stick » sont effacées
lors de l’initialisation.
Fermer
n˚
:
Ampl : 1024x768
LIGHT
INPUT
DYNAMIC
STANDARD
USER 2
Fichier : 100MSDCF/SJP0001.jpg
Date :
5 Lorsque « Tous les fichiers
seront supprimés. OK ? »
s’affiche, sélectionnez « Oui »,
puis appuyez sur ENTER.
CINEMA
PICTURE MODE
USER 1
Non
Format
USER 3
2-5
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Memory Stick. (1 page 43)
2 Appuyez sur M ou m pour
sélectionner « Option », puis
appuyez sur ENTER.
Pour revenir à l’écran Origine Memory
Stick avant d’initialiser le « Memory
Stick »
Sélectionnez « Fermer » à l’étape 4. L’écran Origine
Memory Stick réapparaît.
Remarques
• Lors de l’initialisation du « Memory Stick », les images
protégées sont également effacées.
• Si vous essayez d’initialiser un « Memory Stick » avec son
taquet de protection en écriture sur LOCK, le message
« Memory Stick verrouillé » s’affiche.
• Pendant l’initialisation du « Memory Stick », vous ne pouvez
pas utiliser les touches pour les opérations de l’écran Origine
Memory Stick.
Utilisation d’un
« Memory Stick »
1 Affichez l’écran Origine
Le formatage commence.
Le menu de paramétrage d’option s’affiche.
3 Appuyez sur M ou m pour
sélectionner « Memory Stick »,
puis appuyez sur , ou
ENTER.
Initialisation d’un « Memory Stick » — Formatage
61 FR
Divers
Pas d’image.
c Assurez-vous que les
raccordements ont été
correctement effectués.
(1 page 14)
c Sélectionnez correctement la
source d’entrée à l’aide de la
touche INPUT. (1 page 28)
c Paramétrez l’ordinateur pour
que la sortie de signal s’effectue
par un moniteur externe.
c Paramétrez l’ordinateur pour
que la sortie de signal ne
s’effectue que vers un moniteur
externe.
c Sélectionnez « Ordinateur »,
« Composant » ou « Video
GBR » pour « Sél sign entr A »
dans le menu RÉGLAGE
en
fonction du signal d’entrée.
(1 page 36)
L’image via le
connecteur PJ MULTI
présente des couleurs
anormales.
c Sélectionnez « Ordinateur »,
« Composant » ou « Video
GBR » pour « Sél sign entr A »
dans le menu RÉGLAGE
en
fonction du signal d’entrée.
(1 page 36)
Cette section indique comment résoudre
les problèmes, comment remplacer une
lampe, le filtre à air, etc.
Dépannage
FR
62
La balance des
c Réglez l’image dans « Réglez
couleurs est incorrecte.
l’image... » du menu
PARAMÉTRAGE DE
L’IMAGE
. (1 page 34)
c Placez « Standard coul. » du
menu RÉGLAGE
sur le
standard couleur du signal
d’entrée. (1 page 37)
Alimentation
L’image est trop
sombre.
Le projecteur ne se met c Attendez environ une minute
pas sous tension.
avant de mettre le projecteur
sous tension. (1 page 29)
c Fermez correctement le
couvercle de la lampe.
(1 page 65)
c Fermez correctement le
couvercle du filtre à air.
(1 page 66)
c Réglez correctement le contraste
ou la luminosité dans « Réglez
l’image... » du menu
PARAMÉTRAGE DE
L’IMAGE
. (1 page 34)
L’image n’est pas
nette.
c Réglez la mise au point avec
FOCUS +/–. (1 page 29)
c De la condensation s’est formée
sur l’objectif. Laissez le
projecteur sous tension pendant
environ deux heures.
L’image tremblote.
c Réglez correctement « Phase des
points » dans « Réglez le
signal... » du menu RÉGLAGE
DE L’ENTRÉE
.
(1 page 35)
Dépannage
Indicateurs
Son
c Il n’y a de son que lors de la
lecture d’une image vidéo au
format MPEG1 du « Memory
Stick ». (1 page 49)
c Réglez « Volume » dans le menu
PARAMÉTRAGE DE
L’IMAGE
ou appuyez sur
VOLUME + de la
télécommande.
L’indicateur LAMP/COVER ou TEMP/FAN du
panneau de commande s’allume ou clignote en cas de
problème du projecteur.
c Placez « État » du menu
RÉGLAGE DE MENU
« On ». (1 page 37)
LAMP/COVER
clignote.
c Posez correctement le couvercle de la
lampe ou le couvercle du filtre à air.
(1 pages 65 et 66)
LAMP/COVER
s’allume.
c La lampe a atteint la fin de sa durée de
vie. Remplacez la lampe. (1 page 65)
c La lampe a atteint une température
élevée. Attendez une minute que la
lampe refroidisse et remettez le
projecteur sous tension. (1 page 29)
Vous ne parvenez pas à c Insérez le « Memory Stick »
insérer le « Memory
avec la flèche tournée vers la
Stick » dans la fente
fente « Memory Stick » du
« Memory Stick ».
projecteur. (1 page 42)
TEMP/FAN
clignote.
c Le ventilateur est défectueux.
Consultez le service après-vente Sony.
TEMP/FAN
s’allume.
Vous ne parvenez pas à c Placez le taquet de protection en
faire pivoter ou à
écriture du « Memory Stick » en
supprimer une image
position de déverrouillage.
fixe du « Memory
(1 page 41)
Stick ».
c Déprotégez l’image sur l’écran
d’index. (1 page 53)
c La température à l’intérieur du
projecteur est anormalement élevée.
Vérifiez si rien n’obstrue les orifices
de ventilation ou si le projecteur est
utilisé à haute altitude.
LAMP/COVER
et TEMP/FAN
s’allument.
c Le circuit électrique est défectueux.
Consultez le service après-vente Sony.
Pas de son.
Indicateur LAMP/COVER
Indicateur TEMP/FAN
LAMP/
COVER
TEMP/
FAN
POWER
SAVING
ON/
STANDBY
Affichage sur écran
L’affichage sur écran
n’apparaît pas.
sur
Télécommande
La télécommande ne
fonctionne pas.
c Les piles sont peut être épuisées.
Remplacez les piles par des
neuves. (1 page 6)
c Insérez les piles en respectant la
polarité. (1 page 6)
« Memory Stick »
Vous ne parvenez pas à c Placez le taquet de protection en
formater un « Memory
écriture du « Memory Stick » en
Stick ».
position de déverrouillage.
(1 page 41)
c Le « Memory Stick » est
endommagé. Utilisez un autre
« Memory Stick ».
Les vignettes ne
s’affichent pas.
c Les images sont au format
JPEG, mais ne sont pas
compatibles DCF. Utilisez des
images compatibles DCF.
Vous ne parvenez pas à c Placez « Filtre » du menu
afficher des fichiers
« Option » sur « Image vidéo »
d’image vidéo au
ou « Des. ».
format MPEG1 d’un
« Memory Stick ».
Consultez la liste ci-dessous pour connaître la
signification des messages affichés à l’écran.
Surchauffe!
Lampe OFF 1
min.
c Mettez le projecteur hors tension.
c Vérifiez si les orifices de ventilation ne
sont pas obstrués.
Fréquence est
hors limites!
c Utilisez un signal d’entrée dans la plage
de fréquences admissible.
c Réglez le signal de sortie du moniteur
externe de l’ordinateur connecté sur
SVGA.
c Placez « Sél sign entr A » sur
« Ordinateur » dans le menu RÉGLAGE
.
Vérifiez régl.
de Sél. Sign
entr A.
c Placez « Sél sign entr A » sur
« Ordinateur » dans le menu RÉGLAGE
lorsque le projecteur reçoit un signal
RVB de l’ordinateur. (1 page 36)
Dépannage
Divers
Vous ne parvenez pas à c Placez « Filtre » du menu
afficher des fichiers
« Option » sur « Image fixe » ou
d’image fixe au format
« Des. ».
JPEG d’un « Memory
Stick ».
Messages d’avertissement
63 FR
Vérifiez régl.
de Sél. Sign
DVI.
c Placez « Sél. Sign DVI » sur
« Ordinateur » dans le menu RÉGLAGE
lorsque le projecteur reçoit un signal
RVB de l’ordinateur. (1 page 36)
Remarque
Avant de modifier le paramètre « Sél. Sign DVI »,
débranchez le câble DVI, mettez le tuner
numérique hors tension, etc.
Remplacer la
lampe.
c Le moment est venu de remplacer la
lampe. Remplacez la lampe.
(1 page 65)
Remplacer le
filtre.
c Le moment est venu de remplacer le
filtre à air. Remplacez le filtre à air.
(1 page 66)
Surchauffe!
c Si vous utilisez le projecteur à une
Possible utilisé
altitude de 1 500 m ou plus :
en haute
sélectionnez « Oui » pour passer en
altitude. Passer
« Mode haute altit. ». (1 page 37)
en mode haute c Si ce message s’affiche lors de
altitude? Oui:
l’utilisation du projecteur à une altitude
inférieure à 1 500 m : vérifiez si les
M Non: m
orifices de ventilation ne sont pas
obstrués.
Diaphragme
inopérant.
c Le diaphragme est endommagé.
c Consultez le service après-vente Sony.
Messages de précaution
Consultez la liste ci-dessous pour connaître la
signification des messages affichés à l’écran.
c Aucun signal n’est reçu à l’entrée
sélectionnée. Vérifiez les connexions.
(1 page 14)
x
Aucun fichier
d’image fixe
pouvant être
affiché dans ce
dossier.
c Il n’y a pas de fichier d’image fixe dans
le dossier actuellement sélectionné bien
que « Filtre » soit sur « Image fixe »
dans le menu « Option ».
Lecture
impossible
c La touche MS SLIDE a été enfoncée
alors qu’il n’y avait pas de fichier
d’image vidéo dans le dossier
sélectionné. Le diaporama ne démarrera
pas.
Lecture
impossible
c Les données d’image d’un fichier
d’image vidéo sont endommagées.
Memory Stick
verrouillé
c Le taquet de protection en écriture du
« Memory Stick » est sur « LOCK ».
Placez le taquet en position de
déverrouillage.
Erreur Memory c Mauvais contact du « Memory Stick ».
Stick
c Nettoyez la borne du « Memory Stick ».
c La mémoire d’un « Memory Stick »
avec fonction de sélection de mémoire
n’a pas été correctement sélectionnée à
l’aide du commutateur de sélection de
mémoire.
Erreur de type
Memory Stick
c Un « Memory Stick » incompatible ou
ne pouvant pas être utilisé avec le
projecteur a été inséré.
Erreur de
format
c Le « Memory Stick » n’a pas été
correctement formaté. Formatez-le
correctement sur ce projecteur.
c Le formatage a échoué.
Erreur fichier
c Le nom attribué au dossier sélectionné
n’est pas correct. Saisissez un nom de
moins de 66 caractères, y compris les
« / » en affichant le menu « Sél. un
dossier ».
Non applicable! c Appuyez sur la touche appropriée.
Avertissement sur les messages lors
de l’utilisation d’un « Memory Stick »
Consultez la liste ci-dessous pour connaître la
signification des messages.
Pas de Memory c Insérez correctement le « Memory
Stick
Stick » dans la fente « Memory Stick ».
Divers
FR
Aucun fichier
pouvant être
affiché.
c Le mode appareil photo numérique est
sélectionné bien qu’il n’y ait pas de
fichier d’image compatible DCF.
Aucun fichier
pouvant être
affiché dans ce
dossier.
c Il n’y a pas de fichier d’image dans le
dossier actuellement sélectionné.
Aucun fichier
c Il n’y a pas de fichier d’image vidéo
vidéo pouvant
dans le dossier actuellement sélectionné
être affiché
bien que « Filtre » soit sur « Image
dans ce dossier.
vidéo » dans le menu « Option ».
64
Dépannage
Mémoire morte c Un « Memory Stick » en lecture seule
(ROM)
comportant des fichiers d’image a été
inséré. L’enregistrement et la
suppression des données ne sont pas
possibles sur un « Memory Stick » en
lecture seule.
Accès refusé
c Un « Memory Stick » avec le contrôle
d’accès d’un autre appareil a été inséré.
Vous ne pouvez pas lire/écrire les
données avec ce projecteur. Pour lire/
écrire des données sur un « Memory
Stick » à contrôle d’accès, déverrouillez
le « Memory Stick » sur l’appareil sur
lequel il a été verrouillé.
Indicateurs de précaution lors de
l’utilisation d’un « Memory Stick »
En cas de problème d’un fichier d’image, il se peut
que l’un des indicateurs suivants apparaisse sur
l’écran. Vérifiez les points suivants pour remédier au
problème.
c Les données d’image sont dans un format
JPEG ou MPEG1 non compatible.
c Une vignette est présente, mais elle n’est pas
compatible DCF.
c Il n’y a pas de données d’image sélectionnées.
c Des données d’images sont présentes, mais la
vignette est endommagée.
c Les données d’image sont endommagées.
Remplacement de la
lampe
La lampe utilisée comme source lumineuse a une
certaine durée de vie. Lorsque l’intensité lumineuse
de la lampe diminue, que la balance des couleurs de
l’image devient anormale ou que « Remplacer la
lampe. » s’affiche à l’écran, ceci indique que la lampe
est usée. Remplacez la lampe par une neuve (non
fournie).
Utilisez une lampe pour projecteur LMP-H180
comme lampe de rechange.
Pour remplacer la lampe après avoir utilisé le
projecteur
Mettez le projecteur hors tension, puis débranchez le
cordon d’alimentation. Attendez au moins une heure
pour permettre à la lampe de se refroidir.
Attention
La lampe est très chaude lorsque vous mettez le projecteur hors
tension avec l’interrupteur [/1 (marche/veille). Elle peut vous
brûler si vous la touchez. Avant de remplacer la lampe, attendez
au moins une heure pour lui permettre de se refroidir. Pour retirer
le module de lampe, maintenez-le bien à l’horizontale et tirez
perpendiculairement. N’inclinez pas le module de lampe. Si vous
extrayez le module de lampe en l’inclinant et si la lampe se brise,
il se peut que vous vous blessiez avec les éclats.
1 Placez une couche de protection (chiffon)
sous le projecteur. Retournez le projecteur
à l’envers de façon que sa face inférieure
soit visible.
Remarque
Assurez-vous que le projecteur est stable après l’avoir
retourné.
2 Appuyez sur le bouton de verrouillage du
support réglable pour rehausser le
support réglable.
Divers
Remplacement de la lampe
65 FR
3 Ouvrez le couvercle de la lampe en
desserrant la vis avec un tournevis
cruciforme.
8 Remettez le projecteur à l’endroit.
9 Branchez le cordon d’alimentation et
mettez le projecteur en veille.
10 Appuyez sur chacune des touches
suivantes de la télécommande dans
l’ordre indiqué pendant moins de cinq
secondes : RESET, <, ,, ENTER.
3
1
2
4 Desserrez les deux vis du bloc de lampe à
l’aide d’un tournevis cruciforme. Retirez le
bloc de lampe par la poignée en veillant à
ne pas toucher le support réglable.
Remarques
• N’introduisez pas les doigts dans le logement de lampe et
veillez à ce qu’aucun liquide ou objet n’y pénètre pour éviter
tout risque d’électrocution ou d’incendie.
• Pour le remplacement, utilisez uniquement une lampe pour
projecteur LMP-H180. L’utilisation d’une autre lampe que la
LMP-H180 pourrait provoquer un dysfonctionnement.
• Avant de remplacer la lampe, mettez le projecteur hors tension
et débranchez le cordon d’alimentation.
Remplacement du filtre
à air
Le filtre à air doit être remplacé périodiquement.
Lorsque « Remplacer le filtre. » s’affiche à l’écran,
remplacez immédiatement le filtre à air.
5 Introduisez la nouvelle lampe à fond
jusqu’à ce qu’elle soit correctement en
place en veillant à ne pas toucher le
support réglable. Serrez les deux vis.
Rabattez la poignée.
Remarques
• Le remplacement du filtre à air est très important pour la
performance du projecteur et pour éviter les
dysfonctionnements. Lorsque le message de remplacement
apparaît à l’écran, remplacez aussitôt le filtre à air. Il est
recommandé de remplacer le filtre à air toutes les 1 000 heures
d’utilisation environ.
• Lors du retrait du filtre à air, veillez à ce que de la poussière ou
des objets ne pénètrent pas dans le projecteur.
1 Placez une couche de protection (chiffon)
sous le projecteur. Retournez le projecteur
à l’envers de façon que sa face inférieure
soit visible.
Remarque
Assurez-vous que le projecteur est stable après l’avoir
retourné.
Divers
6 Refermez le couvercle de la lampe et
serrez les vis.
7 Appuyez sur le bouton de verrouillage du
support réglable pour remettre le support
réglable sur sa position initiale.
FR
66
Remplacement du filtre à air
2 Ouvrez le couvercle du filtre tout en
poussant les boutons de verrouillage du
filtre vers l’intérieur.
Spécifications
Système
3 Retirez le filtre à air en le tenant par la
languette du couvercle de filtre.
4 Introduisez le nouveau filtre à air dans le
projecteur.
5 Remettez le couvercle de filtre en place.
Système de projection
Système de projection à 3 panneaux
LCD, 1 objectif
Panneau LCD
Panneau LCD TFT de 0,87 pouce avec
réseau de microlentilles, 3 276 504
pixels (1 092 168 pixels × 3)
Objectif
Objectif zoom 1,3 fois (motorisé)
f33,6 - 42 mm/F1,7 - 2,1
Lampe
Type UHP 180 W
Dimensions de l’image projetée
Plage : 40 à 300 pouces (en diagonale)
Standard couleur NTSC3.58/PAL/SECAM/NTSC4.43/
PAL-M/PAL-N, sélection
automatique/manuelle
Signaux vidéo compatibles
RVB 15 kHz/composantes 50/60 Hz,
composantes/progressif 50/60 Hz,
DTV (480/60i, 575/50i, 480/60p,
575/50p, 720/60p, 720/50p, 1080/
60i, 1080/50i), 1080/24PsF, vidéo
composite, vidéo Y/C
Signaux d’ordinateur compatibles
fH : 19 à 72 kHz
fV : 48 à 92 Hz
Résolution maximale XGA 1 024 ×
768, fV : 85 Hz
1 280 × 768, fV : 60 Hz
Enceinte
33 mm (1 5/16 pouces) de diamètre,
2 W max. × 1 (disponible
seulement pour l’utilisation d’un
« Memory Stick »)
Entrée
Entrée vidéo
Spécifications
Divers
VIDEO : type Cinch
Vidéo composite : 1 Vc-c ±2 dB
sync négative (terminaison
75 ohms)
S VIDEO : connecteur mini-DIN Y/C
4 broches (mâle)
Y (luminance) : 1 Vc-c ±2 dB sync
négative (terminaison 75 ohms)
C (chrominance) :
salve 0,286 Vc-c ±2 dB (NTSC)
(terminaison 75 ohms)
salve 0,3 Vc-c ±2 dB (PAL)
(terminaison 75 ohms)
67 FR
Y/PB/CB/PR/CR
Composantes : type Cinch
V avec Sync/Y : 1 Vc-c ±2 dB de
sync négative (terminaison
75 ohms)
B/CB/PB : 0,7 Vc-c ±2 dB
(terminaison 75 ohms)
R/CR/PR : 0,7 Vc-c ±2 dB
(terminaison 75 ohms)
DVI-D (TMDS) RVB numérique
HDMI
RVB/YCB(PB)CR(PR) numérique
PJ MULTI
Multi-connecteur 32 broches
Vidéo composite : 1 Vc-c ±2 dB sync
négative (terminaison 75 ohms)
S-vidéo : Y/C
Y (luminance) : 1 Vc-c ±2 dB sync
négative (terminaison 75 ohms)
C (chrominance) :
salve 0,286 Vc-c ±2 dB (NTSC)
(terminaison 75 ohms)
salve 0,3 Vc-c ±2 dB (PAL)
(terminaison 75 ohms)
RVB analogique/composantes :
R/CR (PR) : 0,7 Vc-c ±2 dB
(terminaison 75 ohms)
V : 0,7 Vc-c ±2 dB
(terminaison 75 ohms)
V avec sync/Y : 1 Vc-c ±2 dB de
sync négative
(terminaison 75 ohms)
B/CB (PB) : 0,7 Vc-c ±2 dB
(terminaison 75 ohms)
SYNC/HD : Entrée sync
composite : 1–5 Vc-c haute
impédance, positive/négative
Entrée sync horizontale : 1–5 Vc-c
haute impédance, positive/négative
VD : Entrée sync verticale :
1–5 Vc-c haute impédance,
positive/négative
« Memory Stick » Fente 1
Généralités
345 × 148 × 369 mm
(13 5/8 × 5 7/8 × 14 5/8 pouces)
(l/h/p)
Poids
5,4 kg (11 li 14 onces) environ
Alimentation
100 à 240 V CA, 2,9–1,1 A,
50/60 Hz
Consommation électrique
Max. 260 W
(Mode de veille : 5 W)
Température de fonctionnement
0 à 35 ºC (32 à 95 ºF)
Humidité de fonctionnement
35 à 85 % (sans condensation)
Température de stockage
–20 à 60 ºC (–4 à 140 ºF)
Dimensions
Divers
FR
68
Spécifications
Humidité de stockage
10 à 90 %
Accessoires fournis
Télécommande RM-PJHS10 (1)
Piles de format AA (R6) (2)
Câble d’interface signal SIC-HS41
(10 m) (1)
Cordon d’alimentation secteur (1)
Filtre à air (pour remplacement) (1)
Mode d’emploi (1)
La conception et les spécifications sont sujettes à
modification sans préavis.
Réglementation de sécurité
UL60950, CSA n° 950, FCC Classe B, IC Classe B,
EN60950 (NEMCO), CE, C-Tick, CCC
Accessoires en option
Câble du périphérique d’interface signal IFU-HS1
Lampe de projecteur LMP-H180 (pour remplacement)
Filtre à air PK-HS10FL (pour remplacement)
Câbles d’interface signal SIC-HS10/SIC-HS20/SIC-HS30/
SIC-HS40
Objectif de projection
Convertisseur à courte focale
VPLL-CW10
Convertisseur à longue focale
VPLL-CT10
Support de suspension du projecteur PSS-610
Distances de projection pour un
signal au format 1080i/720p, signal
d’ordinateur, etc.
Lors d’une projection en utilisant les
réglages « Side Shot » et « Trapèze
V»
Pour un signal au format 1080i/720p, un
signal d’ordinateur ou des données d’un
« Memory Stick »
Écran
Unité : m (pieds)
d
12˚
12˚
c
a
b
f
e
Projecteur
Lors d’une projection en utilisant le réglage
« Side Shot » seulement
Pour un signal au format 1080i/720p, un
signal d’ordinateur ou des données d’un
« Memory Stick »
Unité : m (pieds)
Taille
d’écran
(pouces)
40
60
80
100
120
a
1,6
(5,2)
2,4
(7,9)
3,2
(10,5)
4,0
(13,1)
4,8
(15,7)
b
1,8
(5,9)
2,8
(9,2)
3,7
(12,1)
4,7
(15,4)
5,6
(18,4)
c
–0,1
(–0,3)
–0,1
(–0,4)
–0,2
(–0,6)
–0,2
(–0,7)
–0,3
(–0,9)
d
0,0
(–0,1)
0,0
(–0,1)
0,0
(–0,1)
0,0
(–0,1)
0,0
(–0,2)
e
0,3
(1,0)
0,5
(1,6)
0,7
(2,3)
0,8
(2,6)
1,0
(3,3)
f
0,4
(1,3)
0,6
(2,0)
0,8
(2,6)
1,0
(3,3)
1,2
(3,9)
Taille
d’écran
(pouces)
150
180
200
250
300
a
6,0
(19,7)
7,3
(24,0)
8,1
(26,6)
10,1
(33,1)
12,1
(39,7)
40
a
1,6
(5,2)
2,4
(7,9)
3,2
(10,5)
4,0
(13,1)
4,8
(15,7)
b
1,8
(5,9)
2,8
(9,2)
3,7
(12,1)
4,7
(15,4)
5,6
(18,4)
7,0
(23,0)
8,4
(27,6)
9,4
(30,8)
11,7
(38,4)
14,1
(46,3)
c
0,2
(0,5)
0,3
(0,8)
0,4
(1,3)
0,5
(1,6)
0,7
(2,3)
–0,3
(–1,1)
–0,4
(–1,3)
–0,4
(–1,4)
–0,5
(–1,7)
–0,6
(–2,1)
d
0,3
(0,9)
0,5
(1,6)
0,7
(2,3)
0,9
(3,0)
1,0
(3,3)
–0,1
(–0,2)
–0,1
(–0,2)
–0,1
(–0,2)
–0,1
(–0,3)
–0,1
(–0,3)
e
1,3
(4,3)
1,5
(4,9)
1,7
(5,6)
2,1
(6,9)
2,5
(8,2)
Taille
d’écran
(pouces)
150
180
200
250
300
f
1,5
(4,9)
1,8
(5,9)
1,9
(6,2)
2,4
(7,9)
2,9
(9,5)
a
6,0
(19,7)
7,3
(24,0)
8,1
(26,6)
10,1
(33,1)
12,1
(39,7)
b
7,0
(23,0)
8,4
(27,6)
9,4
(30,8)
11,7
(38,4)
14,1
(46,3)
c
0,8
(2,6)
1,0
(3,3)
1,1
(3,6)
1,4
(4,6)
1,7
(5,6)
d
1,3
(4,3)
1,6
(5,2)
1,7
(5,6)
2,2
(7,2)
2,6
(8,5)
b
c
d
60
80
100
120
Divers
Taille
d’écran
(pouces)
Spécifications
69 FR
Distances de projection avec un convertisseur de focale en option
Exemple d’installation au plancher
a : Distance entre l’écran et le centre de l’objectif
b : Distance entre le plancher et le centre de l’objectif
c : Distance entre le plancher et le dessous du projecteur
x : Libre
Distance entre l’avant du boîtier et le
centre du convertisseur de focale
35,8 mm (17/16 pouces)
Mur
Lors de l’utilisation du
convertisseur de focale VPLL-CT10
Distance entre l’avant du boîtier et le
centre du convertisseur de focale
5,9 mm (1/4 pouces)
Lors de l’utilisation du
convertisseur de focale VPLL-CW10
Centre de l’écran
Centre de l’objectif
x
c
b
Plancher
a
Divers
FR
70
Spécifications
Installation au plancher
Lors de l’utilisation du convertisseur à longue focale VPLL-CT10
• Utilisez un écran de 40 à 100 pouces.
• Placez l’objectif du projecteur sur la position téléobjectif. Pour ceci, appuyez sur ZOOM +/– jusqu’à ce que la
taille de l’image projetée soit réduite au maximum.
Pour des écrans de format 16 : 9
SS (pouces)
Unité : mm (pouces)
40
60
80
100
a (Valeurs standard)
2250
(88 5/8)
3480
(137 1/8)
4720
(185 7/8)
5950
(234 3/8)
b
x-251
(x-10)
x-377
x-502
x-628
(x-14 7/8) (x-19 7/8) (x-24 3/4)
x-347
x-473
x-598
x-724
(x-13 3/4) (x-18 5/8) (x-23 5/8) (x-28 1/2)
c
Pour calculer les cotes d’installation (SS : Taille d’écran)
a = {(SS × 54,15/0,8788) – 211,9761}
b = x – (SS/0,8788 × 5,516)
c = x – (SS/0,8788 × 5,516 + 96,3)
Pour des écrans de format 4 : 3
SS (pouces)
a (Valeurs standard)
Unité : mm (pouces)
40
60
80
100
2780
(109 1/2)
4280
(168 5/8)
5770
(227 1/4)
7270
(286 3/8)
x-305
(x-12)
x-457
(x-18)
x-609
(x-24)
x-762
(x-30)
b
x-401
x-553
x-706
x-858
(x-15 7/8) (x-21 7/8) (x-27 7/8) (x-33 7/8)
c
Pour calculer les cotes d’installation (SS : Taille d’écran)
a = {(SS × 54,15/0,7240) – 211,9761}
b = x – (SS/0,7240 × 5,516)
c = x – (SS/0,7240 × 5,516 + 96,3)
Lors de l’utilisation du convertisseur à courte focale VPLL-CW10
Utilisez des écran de 60 à 300 pouces.
Pour des écrans de format 16 : 9
SS (pouces)
Minimum
a
Maximum
c
60
80
–
1790
(70 1/2)
2410
(95)
–
2160
(85 1/8)
100
120
150
180
200
250
300
3030
3650
4590
5520
6140
7700
9250
(119 5/16) (143 3/4) (180 3/4) (217 3/8) (241 7/8) (303 1/4) (364 1/4)
2910
3660
4410
5530
6650
7400
9270
11130
(114 5/8) (144 1/8) (173 3/4) (217 3/4) (261 7/8) (291 3/8) (365 1/8) (438 1/4)
–
x-377
x-502
x-628
x-753
x-942
x-1130
x-1255
x-1569
x-1883
(x-14 7/8) (x-19 7/8) (x-24 3/4) (x-29 3/4) (x-37 1/8) (x-44 1/2) (x-49 1/2) (x-61 7/8) (x-74 1/4)
–
x-473
x-598
x-724
x-850
x-1038
x-1226
x-1352
x-1666
(x-18 5/8) (x-23 5/8) (x-28 1/2) (x-33 1/2) (x-40 7/8) (x-48 3/8) (x-53 1/4) (x-85 5/8)
x-1979
(x-78)
Divers
b
40
Unité : mm (pouces)
Pour calculer les cotes d’installation (SS : Taille d’écran)
a (minimum) = {(SS × 26,67/0,8788) – 78} × 1,025
a (maximum) = {(SS × 33,6857998/0,8788) – 80,103586} × 0,975
b = x – (SS/0,8788 × 5,516)
c = x – (SS/0,8788 × 5,516 + 96,3)
Spécifications
71 FR
Pour des écrans de format 4 : 3
SS (pouces)
Minimum
a
Maximum
b
c
40
60
–
2190
(86 1/4)
–
2640
(104)
–
x-457
(x-18)
–
Unité : mm (pouces)
80
250
300
2940
3700
4450
5580
6720
7470
(115 7/8) (145 3/4) (175 1/4) (219 3/4) (264 5/8) (294 1/4)
9360
(368 5/8)
11250
(443)
3550
4460
5370
(139 7/8) (175 5/8) (211 1/2)
x-609
(x-24)
100
120
x-762
(x-30)
x-914
(x-36)
150
180
200
6730
(265)
8090
(318 5/8)
8990
(354)
11260
(443 3/8)
13530
(532 3/4)
x-1143
(x-45)
x-1371
(x-54)
x-1524
(x-60)
x-1905
(x-75)
x-2286
(x-90)
x-553
x-706
x-858
x-1011
x-1239
x-1468
x-1620
x-2001
x-2382
(x-21 7/8) (x-27 7/8) (x-33 7/8) (x-39 7/8) (x-48 7/8) (x-57 7/8) (x-63 7/8) (x-78 13/16) (x-93 7/8)
Pour calculer les cotes d’installation (SS : Taille d’écran)
a (minimum) = {(SS × 26,67/0,7240) – 78} × 1,025
a (maximum) = {(SS × 33,6857998/0,7240) – 80,103586} × 0,975
b = x – (SS/0,7240 × 5,516)
c = x – (SS/0,7240 × 5,516 + 96,3)
Installation au plafond
Lors de l’utilisation du convertisseur à longue focale VPLL-CT10
• Utilisez des écrans de 40 à 100 pouces.
• Placez l’objectif du projecteur sur la position téléobjectif. Pour ceci, appuyez sur ZOOM +/– jusqu’à ce que la
taille de l’image projetée soit réduite au maximum.
Pour des écrans de format 16 : 9
Unité : mm (pouces)
SS (pouces)
40
60
80
100
a (Valeurs standard)
2250
(88 5/8)
3480
(137 1/8)
4720
(185 7/8)
5950
(234 3/8)
x
b+251
(b+10)
b+377
b+502
b+628
(b+14 7/8) (b+19 7/8) (b+24 3/4)
Lors de l’utilisation du PSS-610, réglable
avec 243/268/293/343/368/393 mm
b
Pour calculer les cotes d’installation (SS : Taille d’écran)
a = {(SS × 54,15/0,8788) – 211,9761}
x = b – (SS/0,8788 × 5,516)
Pour des écrans de format 4 : 3
Divers
FR
Unité : mm (pouces)
SS (pouces)
40
60
80
100
a (Valeurs standard)
2780
(109 1/2)
4280
(168 5/8)
5770
(227 1/4)
7270
(286 3/8)
x
b+305
(b+12 1/8)
b+457
(b+18)
b+609
(b+24)
b+762
(b+30)
b
Lors de l’utilisation du PSS-610, réglable
avec 243/268/293/343/368/393 mm
Pour calculer les cotes d’installation (SS : Taille d’écran)
a = {(SS × 54,15/0,7240) – 211,9761}
x = b + (SS/0,7240 × 5,516)
72
Spécifications
Lors de l’utilisation du convertisseur à courte focale VPLL-CW10
Utilisez des écrans de 60 à 300 pouces.
Pour des écrans de format 16 : 9
SS (pouces)
Minimum
a
Maximum
40
60
80
–
1790
(70 1/2)
2410
(95)
–
2160
(85 1/8)
2910
(114 5/8)
–
x
b
Unité : mm (pouces)
100
120
150
180
200
250
300
3030
3650
(119 5/16) (143 3/4)
4590
(180 3/4)
5520
(217 3/8)
6140
(241 7/8)
7700
(303 1/4)
9250
(364 1/4)
3660
(144 1/8)
5530
(217 3/4)
6650
(261 7/8)
7400
(291 3/8)
9270
(365 1/8)
11130
(438 1/4)
4410
(173 3/4)
b+377
b+502
b+628
b+753
b+942
b+1130
b+1255
b+1569
b+1883
(b+14 7/8) (b+19 7/8) (b+24 3/4) (b+29 3/4) (b+37 1/8) (b+44 1/2) (b+49 1/2) (b+61 7/8) (b+74 1/4)
Lors de l’utilisation du PSS-610, réglable avec 243/268/293/343/368/393 mm
Pour calculer les cotes d’installation (SS : Taille d’écran)
a (minimum) = {(SS × 26,67/0,8788) – 78} × 1,025
a (maximum) = {(SS × 33,6857998/0,8788) – 80,103586} × 0,975
x = b + (SS/0,8788 × 5,516)
Pour des écrans de format 4 : 3
SS (pouces)
40
60
80
100
120
150
180
200
250
300
–
2190
(86 1/4)
2940
(115 7/8)
3700
(145 3/4)
4450
(175 1/4)
5580
(219 3/4)
6720
(264 5/8)
7470
(294 1/4)
9360
(368 5/8)
11250
(443)
–
2640
(104)
3550
(139 7/8)
4460
(175 5/8)
5370
(211 1/2)
6730
(265)
8090
(318 5/8)
8990
(354)
11260
(443 3/8)
13530
(532 3/4)
–
b+457
(b+18)
b+609
(b+24)
b+762
(b+30)
b+914
(b+36)
b+1143
(b+45)
b+1371
(b+54)
b+1524
(b+60)
b+1905
(b+75)
b+2288
(b+90)
Minimum
a
Maximum
x
b
Unité : mm (pouces)
Lors de l’utilisation du PSS-610, réglable avec 243/268/293/343/368/393 mm
Pour calculer les cotes d’installation (SS : Taille d’écran)
a (minimum) = {(SS × 26,67/0,7240) – 78} × 1,025
a (maximum) = {(SS × 33,6857990/0,7240) – 80,103586} × 0,975
x = b + (SS/0,7240 × 5,516)
Avertissement pour le raccordement secteur
Utilisez un cordon d’alimentation approprié à l’alimentation secteur locale.
Type de fiche
Extrémité femelle
Type de cordon
Tension et intensités
nominales
Approbation de sécurité
Longueur de cordon
(max.)
États-Unis,
Canada
YP-11
YC-13L
SPT-2
10A/125V
Europe
continentale
YP-21
YC-13L
H03VVH2-F
2,5A/250V
Royaume-Uni
Australie
Japon
SP-61
YC-13L
H03VVH2-F
2,5A/250V
B8
C7-2
H03VVH2-F
2,5A/250V
YP-13
YC-13L
VCTFK
7A/125V
UL/CSA
4,5 m
VDE
BS
SAA
DENANHO
–
–
–
–
Divers
Signaux d’entrée et points réglables/paramétrables
Certains paramètres des menus ne sont pas réglables pour certains signaux d’entrée. Ils sont indiqués dans les
tableaux suivants.
Les paramètres qui ne peuvent pas être réglés n’apparaissent pas sur le menu.
Spécifications
73 FR
Menu Réglez l’image...
Paramètre
Signal d’entrée
Vidéo ou S-vidéo (Y/C)
Composant
Vidéo GBR
Ordinateur/MS
z
z
z
z
Lumière
z
z
z
z
Couleur
z (sauf pour N & B)
z
z
–
Teinte
z (NTSC3.58/4.43 seulement,
sauf pour N & B)
z
z
–
Netteté
z
z
z
–
Niveau du noir
z
z
z
–
Correct. Gamma
z
z
z
z
Temp. couleur
z
z
z
z
DDE
z
Contraste
Noir Ciné Pro
z (seulement pour z (seulement pour
les numéros de
les numéros de
mémoire de
mémoire de
présélection 1, 2, 3, présélection 1, 2, 3,
4, 5, 45 et 49)
4, 5, 45 et 49)
–
Commande
iris
z
z
z
z
Commande
lampe
z
z
z
z
z : Réglable/paramétrable
– : Non réglable/non paramétrable
Menu RÉGLAGE DE L’ENTRÉE
Signal d’entrée
Paramètre
Composant
Vidéo GBR
Ordinateur
MS
Phase des points
–
–
–
z
–
Amplification H
–
z
(numéros de mémoire de
présélection 43, 44, 47, 48
seulement)
z
(numéros de mémoire de
présélection 43, 44, 47, 48
seulement)
z
–
Déplacement
–
z
(numéros de mémoire de
présélection 5, 43, 44, 45,
47, 48, 49 et 50 seulement)
z
(numéros de mémoire de
présélection 5, 43, 44, 45,
47, 48, 49 et 50 seulement)
z
–
Mode large
z
z
(numéros de mémoire de
présélection 1, 2, 3, 4, 43,
44, 47 et 48 seulement de
DTV)
z
(numéros de mémoire de
présélection 1, 2, 3, 4, 43,
44, 47 et 48 seulement de
DTV)
–
–
z : Réglable/paramétrable
– : Non réglable/non paramétrable
Divers
FR
Vidéo ou
S-vidéo (Y/C)
Remarque
Pour les signaux d’entrée depuis le connecteur DVI ou HDMI, « Phase des points », « Amplification H » et « Déplacement » ne sont pas
réglables.
74
Spécifications
Signaux préprogrammés
N° de
mémoire
1
2
3
Signal préprogrammé
fH (kHz)
fV (Hz)
Vidéo 60 Hz
Vidéo 50 Hz
480/60i (DTV)
15,734
15,625
15,734
59,940
50,000
59,940
4
575/50i
575/50i (DTV)
15,625
50,000
5
1080/60i
33,750
60,000
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
43
640
×
350
640
×
400
640
×
480
800
×
600
1080/60i (DTV),
1080/60i
Mode VGA 1
VGA VESA 85 Hz
PC-9801 Normal
Mode VGA 2
VGA VESA 85 Hz
Mode VGA 3
Macintosh 13”
VGA VESA 72 Hz
VGA VESA 75 Hz
VGA VESA 85 Hz
SVGA VESA 56 Hz
SVGA VESA 60 Hz
SVGA VESA 72 Hz
SVGA VESA 75 Hz
SVGA VESA 85 Hz
Macintosh 16”
XGA VESA 43 Hz
XGA VESA 60 Hz
XGA VESA 70 Hz
XGA VESA 75 Hz
XGA VESA 85 Hz
480/60p (composantes/
progressif)
575/50p (composantes/
progressif)
1080/50i (DTV)
720/60p (DTV)
720/50p (DTV)
DTV1080/48i
540/60p
1280 × 768 60 Hz
1280 × 720 60 Hz
31,469
37,861
24,823
31,469
37,861
31,469
35,000
37,861
37,500
43,269
35,156
37,879
48,077
46,875
53,674
49,724
35,522
48,363
56,476
60,023
68,677
31,470
70,086
85,080
56,416
70,086
85,080
59,940
66,667
72,809
75,000
85,008
56,250
60,317
72,188
75,000
85,061
74,550
43,479
60,004
70,069
75,029
84,997
60,000
31,250
50,000
28,130
45,000
37,500
27,000
33,750
47,776
44,772
50,000
60,000
50,000
48,000
60,000
59,870
59,855
832 × 624
1024 × 768
480/60p
44
575/50p
45
47
48
49
50
72
73
1080/50i
720/60p
720/50p
1080/24ps
540/60p
1280 × 768
1280 × 720
––
––
Sync sur V/Y ou sync
composite
Sync sur V/Y ou sync
composite/vidéo
composite
––
H-pos, V-nég
H-pos, V-nég
H-nég, V-nég
H-nég, V-pos
H-nég, V-pos
H-nég, V-nég
H-nég, V-nég
H-nég, V-nég
H-nég, V-nég
H-nég, V-nég
H-pos, V-pos
H-pos, V-pos
H-pos, V-pos
H-pos, V-pos
H-pos, V-pos
H-nég, V-nég
H-pos, V-pos
H-nég, V-nég
H-nég, V-nég
H-pos, V-pos
H-pos, V-pos
Sync sur V/Y
H-nég, V-nég
H-nég, V-nég
Amplification H
––
––
––
entrée
HDMI
x
x
a
––
a
––
a
800
832
848
800
832
800
864
832
840
832
1024
1056
1040
1056
1048
1152
1264
1344
1328
1312
1376
––
x
x
x
x
x
a
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
a
––
a
––
––
––
––
––
1664
1664
a
a
a
x
x
x
x
Remarques
• Il se peut que l’image ne s’affiche pas correctement avec des signaux autres que les signaux préprogrammés ci-dessus.
• Le signal du « Memory Stick » est affiché comme n° 53 à 64.
• La mémoire n° 22 indique le signal d’interface.
Spécifications
Divers
VIDEO/60
VIDEO/50
480/60i
Sync
75 FR
Emplacement des
commandes
Avant
Vous pouvez utiliser les touches du panneau de commande qui portent le même nom que les touches de la
télécommande pour commander le projecteur.
Interrupteur [/1 (marche/veille)
(1 page 20)
Indicateur ON/STANDBY
(1 page 20)
Touche INPUT (1 page 28)
Touche MENU (1 page 25)
Indicateur POWER SAVING
(1 page 37)
Touche M/m/</,(fléchée)
(1 page 25)
Indicateur TEMP/FAN
(1 page 63)
Indicateur LAMP/COVER
(1 page 63)
INPUT
+ SIDE SHOT –
+
LAMP/
COVER
TEMP/
FAN
POWER
SAVING
ON/
STANDBY
+
ZOOM
FOCUS
–
–
MENU
Touche SIDE SHOT +/– (1 page 24)
Touche ZOOM +/– (1 page 21)
Touche FOCUS +/– (1 page 21)
Objectif
Orifices de ventilation
(sortie d’air) (1 page 8)
Divers
Support réglable
(1 page 21)
FR
Capteur de
télécommande avant
76
Emplacement des commandes
Fente « Memory Stick »
(1 page 42)
Témoin d’accès du « Memory
Stick » (1 page 42)
Bouton de verrouillage du
support réglable
(1 page 20)
Arrière
Verrouillage antivol
* Permet de brancher un câble
antivol en option (Kensington).
Adresse de page Web :
http://www.kensington.com/
Capteur de télécommande
arrière (1 page 20)
Prise ~ AC IN
~ AC IN
S VIDEO
VIDEO
PJ MULTI
Connecteur PJ MULTI
INPUT (multi-connecteur 32
broches) (1 page 17)
Connecteur S VIDEO INPUT
(mini-DIN 4 broches)/Prise
VIDEO INPUT (type Cinch)
(1 page 17)
Y/PB/CB/PR/CR (type Cinch)
Y
PB/CB
PR/CR
HDMI
DVI
Connecteur USB
Permet de raccorder le
projecteur à un ordinateur au
moyen d’un câble USB
(Aymini-B : non fourni) lors de
l’exécution d’une « Correct.
Gamma » en utilisant le
superviseur « Image Director »
spécifié.
Connecteur DVI
(entrée numérique)
(1 page 16)
Connecteur HDMI
(1 page 16)
Divers
Emplacement des commandes
77 FR
Face inférieure
Orifices de ventilation
(prise d’air) (1 page 8)
Orifices de ventilation
(prise d’air) (1 page 8)
Couvercle de filtre à air
(1 page 66)
Divers
FR
78
Emplacement des commandes
Couvercle de lampe
(1 page 65)
Télécommande
Émetteur infrarouge
Touche INPUT (1 page 20)
Touche LIGHT
Éclaire les touches de la télécommande.
LIGHT
DYNAMIC
Touches PICTURE MODE
(1 page 31)
Interrupteur [/1 (marche/veille)
(1 page 20)
INPUT
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
Touches M/m/</, (fléchées)/
ENTER (1 page 25)
ENTER
Touche MS SLIDE (1 page 45)
Touche APA (1 page 38)
Touche WIDE MODE (1 page 29)
APA
MS SLIDE
MENU
Touche MENU (1 page 25)
WIDE MODE
LENS
RESET
Touche RESET (1 page 33)
VOLUME
Touche VOLUME +/–
(1 page 50)
SIDE SHOT
Touche LENS
Chaque pression change le mode de
commande de l’objectif, « Zoom d’objectif »
ou « Focus d’objectif ». L’utilisation des
touches M/m/</, après une pression sur
cette touche revient à appuyer sur les touches
ZOOM +/– et FOCUS +/– du projecteur.
Touche SIDE SHOT +/–
(1 page 22)
Divers
Emplacement des commandes
79 FR
Index
L
N
Langage ............................................. 37
Lumière.............................................. 34
Netteté ................................................
Niveau du noir ..................................
Noir Ciné Pro ....................................
Commande iris ...........................
Commande lampe ......................
M
A
Accessoires en option ...................... 68
Accessoires fournis ............................ 6
Amplification H ................................ 35
C
Capteur de télécommande
arrière ........................................... 20
avant.............................................. 20
Contraste ............................................ 34
Correct. Gamma................................ 35
Couleur ............................................... 35
Couleur de menu............................... 37
D
DDE (Dynamic Detail
Enhancer) ........................................ 35
Dépannage ......................................... 62
Déplacement ...................................... 35
Durée de lampe ................................. 38
E
Emplacement des commandes
arrière ........................................... 77
avant.............................................. 76
face inférieure ............................. 78
télécommande ............................. 79
État ...................................................... 37
F
fH......................................................... 38
Filtre à air ........................................... 66
fV......................................................... 38
I
Divers
FR
Indicateur
LAMP/COVER........................... 63
TEMP/FAN ................................. 63
Installation du projecteur et d’un
écran .......................................... 10, 12
80
Index
Mémoire de présélection .......... 38, 75
Memory Stick
diaporama.................................... 45
initialisation ................................ 61
insertion ....................................... 42
lancement .................................... 54
menu de paramétrage
d’image ..................................... 43
menu index.................................. 43
Origine Memory Stick .............. 43
protection .................................... 53
rotation ........................................ 51
suppression d’une image .......... 56
Menu
opération...................................... 32
pour faire disparaître
le menu...................................... 33
réinitialisation............................. 33
Menu INFORMATIONS ................ 38
Menu PARAMÉTRAGE DE
L’IMAGE ........................................ 34
Menu RÉGLAGE............................. 36
Menu RÉGLAGE
D’INSTALLATION ...................... 37
Menu RÉGLAGE DE
L’ENTRÉE ..................................... 35
Menu RÉGLAGE DE MENU ....... 37
Message
avertissement .............................. 63
indicateur de précaution
(« Memory Stick »)................. 65
précaution.................................... 64
Mode d’image................................... 34
Cinéma ........................................ 34
Dynamique.................................. 34
Standard....................................... 34
Utilisateur 1, 2 et 3 .................... 34
Mode économique ........................... 37
Mode large ........................................ 36
35
35
35
35
35
O
Orifices de ventilation
prise d’air....................................... 8
sortie d’air ..................................... 8
P
Phase des points................................ 35
Position de menu .............................. 37
Projection ........................................... 27
R
Raccordements
Amplificateur AV ....................... 17
appareil vidéo ............................. 17
Lecteur DVD/Tuner
numérique ................................. 15
ordinateur .................................... 18
utilisation du périphérique
d’interface en option ............... 19
Réglage
image ...................................... 34, 38
mise au point ............................... 21
taille et position de l’image ...... 20
zoom ....................................... 21, 28
Réglez l’image… ............................. 34
Remplacement de la lampe ............. 65
S
Sél sign entr A .................................. 36
Sél. Sign DVI .................................... 37
Sélection de la langue de menu...... 25
Side Shot ............................... 11, 23, 37
Spécifications .................................... 67
Standard coul. ................................... 37
Symétrie ............................................. 37
T
Taille d’écran .............................. 10, 12
Teinte.................................................. 35
Télécommande
emplacement des
commandes .............................. 79
mise en place des piles................. 6
Temp. couleur ................................... 35
Trapèze V .................................... 11, 37
V
Volume ............................................... 34
W
WIDE MODE ................................... 29
Divers
Index
81 FR
ADVERTENCIA
Para evitar el riesgo de incendio o
electrocución, no exponga la unidad a la lluvia
ni a la humedad.
Para evitar recibir descargas eléctricas, no abra
el aparato. Contrate exclusivamente los
servicios de personal cualificado.
La toma de corriente debe encontrarse cerca del
equipo y ser de fácil acceso.
ES
2
Contenido
Uso de los menús
Funcionamiento mediante los
menús .....................................................31
Listas de menús ....................................33
Configuraciones de menú ................................ 33
Elementos de menú .......................................... 33
Precauciones .......................................... 5
Acerca del nº de memoria preestablecida ........ 37
Ajuste de la calidad de imagen de una señal
procedente de un ordenador ............................. 37
Conexión y preparación
Desembalaje ............................................ 6
Uso de un “Memory Stick”
Paso 1: Instalación del proyector .......... 7
Acerca de “Memory Stick” ...................38
Antes de configurar el proyector ........................7
Preparación de la visualización de
archivos de imagen almacenados en un
“Memory Stick” .....................................41
Uso de la Lente de conversión opcional .............8
Instalación del proyector y de una pantalla
— instalación en el suelo ...................................9
Insertar un “Memory Stick” ............................. 41
Instalación del proyector y de una pantalla
— instalación en el techo .................................12
Presentación de las imágenes deseadas en el modo
de cámara digital .............................................. 42
Paso 2: Conexión del proyector .......... 14
Visualización de las imágenes ............44
Paso 3: Ajuste del tamaño y la posición
de la imagen .......................................... 20
Visualización de las imágenes en secuencia
— Presentación de diapositivas ....................... 44
Paso 4: Selección del idioma del
menú ...................................................... 24
Visualización de una imagen a pantalla completa
— Pantalla completa ........................................ 46
Reproducción de imágenes de película ............ 47
Proyección
Proyección de la imagen en la
pantalla .................................................. 26
Selección del modo de pantalla
ancha ..................................................... 28
Selección del modo de visualización de la
imagen ................................................... 30
Selección de la carpeta que contiene la imagen
deseada ............................................................. 49
Rotación de una imagen estática ........50
Protección de una imagen
importante .............................................51
Proyección de una imagen seleccionada
con la alimentación encendida
— Iniciar .................................................53
Registro de una imagen estática como imagen de
inicio ................................................................ 53
Configuración de la imagen de inicio .............. 54
Borrado de una imagen ........................55
Ordenar las imágenes ...........................56
Visualización de imágenes estáticas o
imágenes de película ............................57
3 ES
Visualización de la información del
“Memory Stick” ..................................... 59
Inicialización de un “Memory Stick”
— Formato ............................................. 60
Otros
Solución de problemas ........................... 61
Sustitución de la lámpara ....................... 64
Sustitución del filtro de aire ................... 65
Especificaciones ...................................... 66
Ubicación de los controles ..................... 75
Parte frontal ......................................................75
Trasera ..............................................................76
Parte inferior .....................................................77
Mando a distancia ............................................78
Índice ........................................................ 79
ES
4
Precauciones
Seguridad
• Compruebe que la tensión de funcionamiento de la
unidad sea la misma que la del suministro eléctrico
local.
• Si se introduce algún objeto sólido o líquido en la
unidad, desenchúfela y haga que sea revisada por
personal especializado antes de volver a utilizarla.
• Desenchufe la unidad de la toma mural cuando no
vaya a utilizarla durante varios días.
• Para desconectar el cable, tire del enchufe. Nunca
tire del propio cable.
• La toma mural debe encontrarse cerca de la unidad
y ser de fácil acceso.
• La unidad no estará desconectada de la fuente de
alimentación de CA (toma de corriente) mientras
esté conectada a la toma mural, aunque haya
apagado la unidad.
• No mire al objetivo mientras la lámpara esté
encendida.
• No coloque la mano ni ningún objeto cerca de los
orificios de ventilación. El aire que sale es caliente.
Prevención del calentamiento interno
Después de apagar la alimentación con el interruptor
I/1 (encendido/espera), no desconecte la unidad de la
toma mural mientras el ventilador de refrigeración
esté en funcionamiento.
Precaución
El proyector está equipado con orificios de
ventilación de aspiración y de escape. No bloquee
dichos orificios ni coloque nada cerca de ellos, ya que
si lo hace puede producirse un recalentamiento
interno, causando el deterioro de la imagen o daños al
proyector.
Embalaje
Guarde la caja y los materiales de embalaje
originales, ya que resultarán útiles cuando tenga que
embalar la unidad. Para obtener una máxima
protección, vuelva a embalar la unidad como se
embaló originalmente en fábrica.
Precauciones
5 ES
Conexión y
preparación
En esta sección se describe cómo instalar
el proyector y la pantalla, cómo conectar el
equipo desde el cual desea proyectar la
imagen, etc.
Desembalaje
Compruebe que la caja contenga los siguientes
elementos:
Mando a distancia (1),
Pilas tamaño AA (R6) (2)
Cable de interfaz de
señales (1)
Filtro de aire (para
sustitución) (1)
Cable de alimentación de CA (1)
Instrucciones de funcionamiento (este manual) (1)
Introducción de las pilas en el mando
a distancia
Introduzca las pilas comenzando por el
lado E, como se muestra en la
ilustración.
Si las introduce forzándolas o con las
polaridades invertidas, podría provocar
un cortocircuito y generar calor.
ES
6
Desembalaje
Paso 1:
Instalación del
proyector
Conexión y
preparación
Espectáculos deportivos, etc. en compañía
Es posible obtener una buena calidad de imágen
aunque se proyecte la imagen desde un lado de la
pantalla (“Side Shot”) (1 página 10). Con este
proyector, puede disfrutar de espectáculos en su
propio hogar en diversas situaciones.
Cine en casa
Ver imágenes, grabadas con una cámara
digital y guardadas en un “Memory Stick”,
en pantalla grande
Videojuegos en pantalla grande
Antes de configurar el
proyector
No ponga el proyector en las siguientes situaciones,
en las que puede sufrir daños o averías.
Ventilación escasa
Paso 1: Instalación del proyector
7 ES
Conexión y
preparación
Calor y humedad excesivos
Uso de la Lente de
conversión opcional
Puede instalar en el proyector los dos tipos siguientes
de lentes (opcionales). Para ver las distancias de
proyección cuando se instala lentes de conversión,
consulte la página 69.
Polvo y humo excesivo
• VPLL-CT10 Lente de conversión de enfoque largo
• VPLL-CW10 Lente de conversión de enfoque corto
No emplee el proyector en las siguientes condiciones.
Siga los pasos siguientes para instalar la Lente de
conversión.
Para obtener información detallada acerca de la
instalación de la lente, consulte también el manual de
instalación que la acompaña.
1 Apague la alimentación y desconecte el
cable de alimentación.
Inclinación extrema de la unidad
2 Retire el parasol del objetivo del proyector
y quite la tapa de la Lente de conversión.
3 Alinee el tornillo de la Lente de conversión
con la rosca del objetivo del proyector, tal
como se ilustra a continuación.
15˚
15˚
Bloqueo de los orificios de ventilación
4 Gire la Lente de conversión hacia la
derecha hasta que la oiga encajar.
Orificios de
ventilación
(escape)
Orificios de
ventilación
(aspiración)
Sugerencia
Para obtener información detallada sobre la ubicación de los
orificios de ventilación (aspiración y escape), consulte
“Ubicación de los controles” desde la página 75 a 77.
Nota
Instalación de la unidad a grandes altitudes
Cuando utilice el proyector a una altitud de 1.500
metros o más, establezca el “Modo gran altitud” en el
menú AJUSTE INSTALACIÓN. El no establecer este
modo cuando se utilice el proyector a grandes
altitudes podrá acarrear efectos adversos, tales como
reducción de la fiabilidad de ciertos componentes.
ES
8
Paso 1: Instalación del proyector
Nota
Si resulta difícil hacer girar la Lente de conversión, gírela
primero ligeramente hacia a la izquierda y, a continuación,
gírela hacia la derecha.
5 Ponga un paño grueso (p.ej., un cojín)
debajo del proyector. Ponga el proyector
bocabajo.
Notas sobre la instalación de la Lente de conversión
opcional
• La lente se raya fácilmente; cuando la manipule, colóquela
siempre suavemente sobre una superficie estable y nivelada, en
posición horizontal.
• Tenga cuidado de no golpear con la lente de conversión la
superficie del objetivo del proyector.
• Evite tocar la superficie de la lente.
6 Sujete el extremo del cable de seguridad
de la Lente de conversión a la parte
inferior del proyector, mediante el tornillo
que se suministra con ella (M5×8, con
arandelas).
Para retirar la Lente de conversión instalada
Nota
No olvide sujetar el extremo del cable de seguridad de la
Lente a la parte inferior del proyector.
Instalación del proyector en el techo
No olvide sujetar el extremo del cable de seguridad de
la lente tanto al proyector como al Soporte de
suspensión del proyector PSS-610 en el paso 6, como
se ilustra a continuación. En este caso, utilice el
tornillo (M5×12, con arandela) que se suministra con
el PSS-610.
En primer lugar, coloque el PSS-610 (1) sobre el
proyector; a continuación, coloque el cable de
seguridad (2) en el PSS-610.
Conexión y
preparación
Nota
Cuando se instala la Lente de conversión opcional en el
proyector, la lente sobresale respecto a la parte superior del
proyector. Antes de iniciar la instalación, coloque un paño del
grosor adecuado bajo el proyector, para evitar que la lente
entre en contacto con el suelo o con la mesa. Si no lo hace así,
es posible que la lente se averíe, si recibe demasiada presión
debida al peso del proyector.
1 Quite el tornillo para retirar, de la parte
inferior del proyector, el extremo del cable
de seguridad de la lente instalada.
2 Gire la lente instalada hacia la izquierda
hasta que pueda retirarla.
Notas
• Tenga cuidado de no dejar caer la Lente de conversión, una
vez desinstalada.
• Cuando ajuste la distorsión de la imagen mediante las
opciones “Trapezoide V” o “Side Shot” del menú AJUSTE
INSTALACIÓN con la Lente de conversión opcional
instalada en el proyector, es posible que no se muestre
correctamente la relación de aspecto de la imagen original.
Instalación del proyector y de una
pantalla — instalación en el suelo
La distancia de instalación entre el proyector y la
pantalla varía en función del tamaño de ésta.
1 Determine la posición de
instalación del proyector y la
pantalla.
2 Extremo del cable
de seguridad
Pantalla
1 Soporte de
suspensión del
proyector PSS-610
d
ADVERTENCIA
Asegúrese de utilizar el tornillo (M5×12, con arandela) que se
suministra con el PSS-610. No utilice nunca el tornillo que se
suministra con la Lente de conversión. Si utiliza el tornillo que se
suministra con la lente, la lente puede caerse del proyector y
causar daños.
c
a
b
12˚
12˚
f
e
Proyector
Paso 1: Instalación del proyector
9 ES
Conexión y
preparación
a: Distancia de proyección mínima entre la
pantalla y el centro del objetivo del proyector
cuando se coloca el proyector de lado (“Side
Shot”), o cuando se coloca el proyector con el
centro de la pantalla y el centro del objetivo
alineados
b: Distancia de proyección máxima entre la
pantalla y el centro del objetivo del proyector
cuando se coloca el proyector de lado, o
cuando se coloca el proyector con el centro
de la pantalla y el centro del objetivo
alineados
c: Distancia máxima horizontal entre el
extremo izquierdo o derecho de la pantalla y
el centro del objetivo del proyector cuando se
coloca el proyector de lado (cuando se utiliza
la distancia de proyección a)
d: Distancia máxima horizontal entre el
extremo izquierdo o derecho de la pantalla y
el centro del objetivo cuando se coloca el
proyector de lado (cuando se utiliza la
distancia de proyección b)
e: Distancia máxima vertical entre la parte
inferior de la pantalla y el centro del objetivo
del proyector cuando se coloca el proyector
de lado (cuando se utiliza la distancia de
proyección a)
f: Distancia máxima vertical entre la parte
inferior de la pantalla y el centro del objetivo
del proyector cuando se coloca el proyector
de lado (cuando se utiliza la distancia de
proyección b)
Tamaño de
la pantalla
(pulgadas)
150
180
200
250
300
a
6,0
(19,7)
7,3
(24,0)
8,1
(26,6)
10,1
(33,1)
12,1
(39,7)
b
7,0
(23,0)
8,4
(27,6)
9,4
(30,8)
11,7
(38,4)
14,1
(46,3)
c
0,7
(2,3)
0,8
(2,6)
0,9
(3,0)
1,1
(3,6)
1,4
(4,6)
d
1,1
(3,6)
1,3
(4,3)
1,5
(4,9)
1,9
(6,2)
2,2
(7,2)
Sugerencia
Las tablas muestran las distancias al proyectar las señales
de video de 15 kHz RVA/componente, componente
progresivo, DTV (480i/480p/575i/575p), vídeo compuesto
e Y/C. Las distancias que se utilizan para proyectar señales
de formato 1080i/720p, señales del ordenador y datos
almacenados en el “Memory Stick” se muestran en
página 68.
Nota
Si proyecta la imagen utilizando sólo “Side Shot”,
establezca la opción “Trapezoide V” del menú AJUSTE
INSTALACIÓN en “Manual” y ajuste el nivel en “0”.
Proyección con los ajustes “Side Shot”
y “Trapezoide V” (1 página 22)
Sitúe el proyector de modo que el extremo del
objetivo quede dentro del área
de la
ilustración; utilice como guía los valores a a f de
la tabla siguiente.
Unidad: m (pies)
Proyección utilizando sólo el ajuste
“Side Shot” (1 página 21)
Sitúe el proyector de modo que el extremo del
objetivo quede dentro del área
de la
ilustración; utilice como guía los valores a, b, c
y d de la tabla siguiente.
Tamaño de
la pantalla
(pulgadas)
40
60
80
100
120
a
1,6
(5,2)
2,4
(7,9)
3,2
(10,5)
4,0
(13,1)
4,8
(15,7)
b
1,8
(5,9)
2,8
(9,2)
3,7
(12,1)
4,7
(15,4)
5,6
(18,4)
c
–0,1
(–0,3)
–0,1
(–0,3)
–0,2
(–0,6)
–0,2
(–0,6)
–0,3
(–1,0)
d
0
(0)
0
(0)
0
(0)
0
(0)
0
(0)
Unidad: m (pies)
ES
10
Tamaño de
la pantalla
(pulgadas)
40
a
1,6
(5,2)
2,4
(7,9)
3,2
(10,5)
4,0
(13,1)
4,8
(15,7)
e
2,8
(9,2)
3,7
(12,1)
4,7
(15,4)
5,6
(18,4)
0,5
(2,0)
0,7
(2,3)
0,8
(2,6)
1,0
(3,3)
b
1,8
(5,9)
0,3
(1,0)
f
0,3
(1,0)
0,3
(1,0)
0,4
(1,3)
0,5
(1,6)
0,6
(2,0)
0,8
(2,6)
1,0
(3,3)
1,2
(3,9)
c
0,2
(0,7)
0,4
(1,6)
d
0,3
(1,0)
0,4
(1,3)
0,6
(2,0)
0,7
(2,3)
0,9
(3,0)
60
Paso 1: Instalación del proyector
80
100
120
150
180
200
250
300
a
6,0
(19,7)
7,3
(24,0)
8,1
(26,6)
10,1
(33,1)
12,1
(39,7)
b
7,0
(23,0)
8,4
(27,6)
9,4
(30,8)
11,7
(38,4)
14,1
(46,3)
c
–0,3
(–1,0)
–0,4
(–1,3)
–0,4
(–1,3)
–0,5
(–1,6)
d
–0,1
(–0,3)
–0,1
(–0,3)
–0,1
(–0,3)
e
1,3
(4,3)
1,5
(4,9)
f
1,5
(4,9)
1,8
(5,9)
Uso de la pantalla de relación de aspecto
16:9
Unidad: m (pies)
Tamaño de
la pantalla
(pulgadas)
40
60
80
100
120
–0,6
(–1,6)
a
1,5
(4,9)
2,3
(7,5)
3,1
(10,2)
3,9
(12,8)
4,6
(15,1)
–0,1
(–0,3)
–0,1
(–0,3)
b
1,8
(5,9)
2,8
(9,2)
3,7
(12,1)
4,7
(15,4)
5,6
(18,4)
1,7
(5,6)
2,1
(6,9)
2,5
(8,2)
150
180
200
250
300
1,9
(6,2)
2,4
(7,9)
2,9
(9,5)
Tamaño de
la pantalla
(pulgadas)
a
5,8
(19,0)
7,0
(23,0)
7,8
(25,6)
9,7
(31,8)
11,7
(38,4)
b
7,0
(23,0)
8,4
(27,6)
9,4
(30,8)
11,7
(38,4)
14,1
(46,3)
Sugerencia
Las tablas muestran las distancias al proyectar las señales
de video de 15 kHz RVA/componente, componente
progresivo, DTV (480i/480p/575i/575p), vídeo compuesto
e Y/C. Las distancias que se utilizan para proyectar señales
de formato 1080i/720p, señales del ordenador y datos
almacenados en el “Memory Stick” se muestran en
página 68.
Nota
Cuando se proyecta con la Lente de conversión opcional
montada, los valores a, b, e y f son ligeramente diferentes
de los de la tabla.
Proyección desde el centro
(1 página 23)
Puede cambiar el ángulo de proyección
mediante el ajustador. (1 página 21)
Sitúe el proyector de modo que el extremo del
objetivo quede dentro del área
de la
ilustración de la página 9; utilice como guía los
valores a y b de la tabla siguiente.
Conexión y
preparación
Tamaño de
la pantalla
(pulgadas)
Uso de la pantalla de relación de aspecto 4:3
Unidad: m (pies)
Tamaño de
la pantalla
(pulgadas)
40
60
80
100
120
Mínimo
1,8
2,8
3,7
4,7
5,6
(72 1/2) (109 7/8) (147 3/8) (184 3/4) (222 1/8)
Máximo
2,2
3,4
4,5
5,7
6,8
(87 7/8) (132 3/4) (177 5/8) (222 1/2) (267 3/8)
Tamaño de
la pantalla
(pulgadas)
150
180
200
250
300
Mínimo
8,5
9,4
11,8
14,2
7,1
(278 1/2) (334 3/8) (371 3/4) (465 1/2) (558 3/4)
Máximo
10,2
11,4
14,2
17,1
8,5
(334 3/4) (402 1/8) (447) (559 1/8) (611 3/4)
2 Proyecte una imagen en la
pantalla y ajuste la imagen de
modo que se ajuste a la
pantalla. (1 página 20)
Para proyectar una imagen, conecte un equipo
de vídeo al proyector. (1 página 14)
Nota
Cuando utilice una pantalla de superficie irregular, en algunas
ocasiones aparecerán patrones de bandas en la pantalla,
dependiendo de la distancia entre la pantalla y el proyector y de la
ampliación del zoom. Esto no significa una avería del proyector.
Paso 1: Instalación del proyector
11 ES
Conexión y
preparación
Instalación del proyector y
de una pantalla
— instalación en el techo
Cuando instale el proyector en el techo, utilice el
Soporte de suspensión del proyector PSS-610.
a: Distancia entre el centro del objetivo y la pantalla
b: Distancia entre el techo y el centro del objetivo
x: Distancia entre el techo y el centro de la pantalla
Soporte de suspensión del proyector
PSS-610 (no se suministra)
Uso de la pantalla de relación de aspecto
16:9
Unidad: mm (pulgadas)
SS
(pulgadas)
40
60
80
100
Mínimo
1510
(59 1/2)
2290
(90 1/4)
3070
(121)
3850
(151 5/8)
Máximo
1820
(71 3/4)
2760
(108 3/4)
3700
(145 3/4)
4640
(182 3/4)
b+251
(b+10)
b+377
b+502
b+628
(b+14 7/8) (b+19 7/8) (b+24 3/4)
a
x
Cuando se utiliza el PSS-610, ajustable con
243/268/293/343/368/393 mm
b
a
Techo
x
Centro de la
pantalla
Centro del
objetivo
b
Distancia desde la
parte frontal de la
carcasa y el centro
del objetivo
61,5 mm (21/2 pulgadas)
Objetivo estándar
SS
(pulgadas)
120
150
180
200
Mínimo
4640
(182 3/4)
5810
(228 7/8)
6990
(275 1/4)
7770
(306)
Máximo
5580
(219 3/4)
6990
(275 1/4)
8400
(330 3/4)
9340
(367 7/8)
a
x
b+753
b+924
b+1130
b+1255
(b+29 3/4) (b+37 1/8) (b+44 1/2) (b+49 1/2)
b
Cuando se utiliza el PSS-610, ajustable con
243/268/293/343/368/393 mm
SS
(pulgadas)
250
300
Mínimo
9730
(383 1/8)
11680
(460 3/8)
Máximo
11690
(460 3/8)
14040
(552 7/8)
b+1569
(b+61 7/8)
b+1883
(b+74 1/4)
a
x
b
Cuando se utiliza el PSS-610, ajustable con
243/268/293/343/368/393 mm
Para calcular las medidas de instalación (SS: Tamaño de la
pantalla)
a (mínimo) ={(SS × 33,56/0,8788) – 56,520408} × 1,025
a (máximo) ={(SS × 42,3591819/0,8788) – 57,181415} × 0,975
x = b + (SS/0,8788 × 5,516)
ES
12
Paso 1: Instalación del proyector
Unidad: mm (pulgadas)
SS
(pulgadas)
40
60
80
100
Mínimo
1840
(72 1/2)
2790
(109 7/8)
3740
(147 3/8)
4690
(184 3/4)
Máximo
2230
(87 7/8)
3370
(132 3/4)
4510
(177 5/8)
5650
(222 1/2)
b+305
(b+12)
b+457
(b+18)
b+609
(b+24)
b+762
(b+30)
a
x
Cuando se utiliza el PSS-610, ajustable con
243/268/293/343/368/393 mm
b
SS
(pulgadas)
Diagrama de instalación
Vista superior
Alinee el centro del objetivo con el centro de la
pantalla.
150
180
200
Mínimo
5640
(222 1/8)
7070
(278 1/2)
8490
(334 3/8)
9440
(371 3/4)
Máximo
6790
(267 3/8)
8500
(334 3/4)
10210
(402 1/8)
11350
(447)
Centro de la unidad
165
(6 1/2)
b+914
(b+36)
b+1143
(b+45)
b+1371
(b+54)
b+1524
(b+60)
Centro de la pantalla
7,9
(5/16)
x
Cuando se utiliza el PSS-610, ajustable con
243/268/293/343/368/393 mm
b
SS
(pulgadas)
250
300
Mínimo
11820
(465 1/2)
14190
(558 3/4)
Máximo
14200
(559 1/8)
17060
(671 3/4)
b+1905
(b+75)
b+2286
(b+90)
a
b
Cuando instale el proyector en el techo, utilice el
Soporte de suspensión del proyector PSS-610. Para
obtener información detallada sobre la instalación en
el techo, consulte el manual de instalación para
distribuidores del PSS-610. Las medidas para instalar
el proyector en el techo se muestran a continuación.
120
a
x
Instalación del soporte de
suspensión del proyector PSS-610
Cuando se utiliza el PSS-610, ajustable con
243/268/293/343/368/393 mm
Para calcular las medidas de instalación (SS: Tamaño de la
pantalla)
a (mínimo) ={(SS × 33,56/0,7240) – 58,520408} × 1,025
a (máximo) ={(SS × 42,3591819/0,7240) – 57,181415} × 0,975
x = b + (SS/0,7240 × 5,516)
Conexión y
preparación
Uso de la pantalla de relación de aspecto 4:3
62,1
(2 1/2)
Frente del aparato
216,6
(8 5/8)
134,2
(5 3/8)
Centro del objetivo
Abrazadera de
61,5
(2 1/2)
Distancia entre la pantalla y
montaje en
el centro del objetivo
techo superior
Centro del mástil de soporte (el centro del mástil
de soporte es diferente del centro de la unidad.)
Vista frontal
El objetivo está desplazado 7,9 mm (5/16 pulgadas) a
la derecha del centro del mástil de soporte. Durante el
montaje, tenga cuidado para alinear con el centro de
la pantalla el centro del objetivo, no el centro del
mástil de soporte.
Distancia entre el techo y la superficie de la
abrazadera de montaje
Usando el tubo de ajuste (b): 150/175/200 mm
(6 / 7 / 7 7/8 pulgadas)
Usando el tubo de ajuste (c): 250/275/300 mm
(9 7/8 / 10 7/8 / 11 7/8 pulgadas)
250 (9 7/8)
125 (5)
Techo
Centro del mástil
de soporte
Superficie
inferior de la
abrazadera
de montaje
93,3
(3 3/4)
Centro del objetivo
Centro de la unidad
165 (6 1/2)
7,9 (5/16)
Paso 1: Instalación del proyector
13 ES
Conexión y
preparación
Vista lateral
368,5 (14 5/8)
216,6 (8 5/8)
62,1
(2 1/2)
Frente del aparato
Paso 2: Conexión
del proyector
Centro del objetivo
61,5
(2 1/2)
217,2 (8 5/8)
234,3 (9 1/4)
134,2 (5 3/8)
Unidad: mm (pulgadas)
Cuando haga las conexiones, asegúrese de
hacer lo siguiente:
• Apague todos los equipos antes de realizar
cualquier conexión.
• Utilice los cables apropiados para cada conexión.
• Introduzca los enchufes de los cables
correctamente; si no se introducen por completo
suelen producir ruido. Cuando desconecte un cable,
asegúrese de tirar del enchufe, no del cable.
• Consulte las instrucciones de funcionamiento del
equipo conectado.
• Si conecta el proyector a la conexión PJ MULTI o
DVI, seleccione la señal de entrada con la
configuración “Sel. señ. ent. A” o “Sel. señ. DVI”
en el menú AJUSTE
. (1 página 35)
Nota
Antes de cambiar la configuración de “Sel. señ. DVI”, desconecte
el cable DVI y apague el sintonizador digital, etc.
-----------------------------------------------------------------------------• HDMI, el logotipo HDMI y High-Definition Multimedia
Interface son marcas comerciales o marcas comerciales
registradas de HDMI Licensing LLC.
ES
14
Paso 2: Conexión del proyector
Para conectar con un reproductor de DVD/sintonizador digital equipado con
conexiones de vídeo componente
Conexión y
preparación
Conexión con un reproductor de DVD/sintonizador digital
Puede conectar un reproductor de DVD/sintonizador digital equipado con conexiones de vídeo componente
mediante el cable de interfaz de señal que se proporciona.
Amplificador AV
Parte posterior del
proyector
S VIDEO
VIDEO
PJ MULTI
Y
PB/CB
Altavoces
activos
Reproductor de DVD,
sintonizador digital, etc. con
conexiones de vídeo
componente
PR/CR
HDMI
DVI
Y
PB/
CB
PR/
CR
S
Vídeo
Vídeo
con el logotipo SONY
hacia arriba
Cable de interfaz de señales (SIC-HS41, no suministrado)
: Flujo de la señal de vídeo
Sugerencias
• Para conectar el proyector a un reproductor de DVD/sintonizador digital que no esté equipado con conexiones de vídeo componente,
utilice el cable de S vídeo del reproductor de DVD/sintonizador digital.
• Para conectar el proyector a un reproductor de DVD/sintonizador digital que no esté equipado con salida de S vídeo, utilice el cable de
vídeo en lugar del cable de S vídeo.
• Para conectar el proyector a un reproductor de DVD/sintonizador digital equipado con una conexión D, utilice un cable de conversión
comercial.
Paso 2: Conexión del proyector
15 ES
Conexión y
preparación
Para conectar a un sintonizador digital equipado con salida DVI
Para disfrutar de una mejor imagen, puede conectar un sintonizador digital equipado con salida DVI a la entrada
HDMI del proyector.
Altavoces
activos
Amplificador AV
Parte posterior del proyector
Sintonizador digital,
etc., con salida DVI
S VIDEO
VIDEO
Y
PB/CB
PR/CR
HDMI
PJ MULTI
DVI
a la salida DVI
Cable DVI (no suministrado)
: Flujo de la señal de vídeo
Para conectar a un reproductor de DVD equipado con salida HDMI
Para disfrutar de una mejor calidad de imagen, puede conectar un reproductor de DVD/sintonizador digital
equipado con salida HDMI a la entrada HDMI del proyector.
Amplificador AV
Parte posterior del
proyector
S VIDEO
VIDEO
Y
PJ MULTI
PB/CB
Reproductor de DVD, etc.,
con la salida HDMI
PR/CR
HDMI
Altavoces
activos
DVI
a la salida HDMI
Cable HDMI (no suministrado)
: Flujo de la señal de vídeo
ES
16
Paso 2: Conexión del proyector
Para conectar con un equipo de vídeo equipado con salida de S vídeo o vídeo
Puede conectar una videograbadora, una grabadora de vídeo en disco duro Sony “Clip on” o un reproductor de
disco láser. Consulte también el manual de instrucciones de cada equipo.
Parte posterior del
proyector
S VIDEO
Y
VIDEO
PB/CB
Altavoces
Amplificador AV
activos
Equipo de vídeo
PR/CR
DVI
HDMI
PJ MULTI
Conexión y
preparación
Conexión a un equipo de vídeo
a la salida de S vídeo o
Salidas de vídeo
Cable de S vídeo o vídeo (VMC-810S, no suministrado)
: Flujo de la señal de vídeo
Sugerencia
Si no sabe a qué conexión debe conectar el cable, S VIDEO (conexión de S vídeo) o VIDEO (conexión de vídeo), conéctelo a S VIDEO
(conexión de S vídeo) para disfrutar de una mejor calidad de imagen.
Si el equipo que va a conectar no tiene S VIDEO (conexión de S vídeo), conecte el cable a VIDEO (salida de vídeo).
Conexión a un amplificador AV
Para disfrutar de una mejor calidad de sonido, puede conectar el proyector a un amplificador AV mediante el cable
de interfaz de señal que se suministra.
Parte posterior del
proyector
Altavoces activos
S VIDEO
VIDEO
PJ MULTI
Y
PB/CB
Amplificador AV
PR/CR
DVI
HDMI
con el logotipo SONY
hacia arriba
Salidas de
componente
Y
PB/
CB
PR/
CR
S
Vídeo
Vídeo
Salidas de
vídeo
Cable de interfaz de señales (suministrado)
: Flujo de la señal de vídeo
Paso 2: Conexión del proyector
17 ES
Conexión y
preparación
Conexión con un ordenador
Para conectar a una conexión analógica
Para oír el sonido procedente de un ordenador, utilice los altavoces incorporados del ordenador o conéctele los
altavoces activos.
Puede proyectar la imagen de un ordenador en una pantalla grande mediante el cable de interfaz de señal opcional
(SIC-HS30).
Nota
Aunque conecte el cable de interfaz de señal a la salida de audio del ordenador, el proyector no emitirá ningún sonido.
Parte posterior del
proyector
S VIDEO
Y
VIDEO
PB/CB
Altavoces
activos
PR/CR
DVI
HDMI
PJ MULTI
Ordenador
a la salida
de monitor
con el logotipo SONY
hacia arriba
Cable de interfaz de señales (SIC-HS30, no suministrado)
: Flujo de la señal de vídeo
Para conectar a la conexión DVI
Parte posterior del
proyector
Ordenador
Altavoces
activos
S VIDEO
VIDEO
Y
PJ MULTI
PB/CB
PR/CR
HDMI
DVI
a la salida
de monitor
Cable DVI (no suministrado)
: Flujo de la señal de vídeo
ES
18
Paso 2: Conexión del proyector
Puede conectar otros equipos mediante la unidad de interfaz opcional. Además, puede seleccionar la salida al
proyector o al TV cambiando simplemente el selector de la unidad de interfaz.
Videograbadora, etc.
Conexión y
preparación
Conexión con diversos equipos mediante la unidad de interfaz
opcional
Reproductor de DVD, etc.
Amplificador de audio
Altavoces
activos
Unidad de interfaz
(IFU-HS1, no suministrada)
Cable múltiple PJ
(suministrado para IFU-HS1)
Parte posterior del
proyector
con el logotipo
SONY hacia arriba
TV
S VIDEO
VIDEO
PJ MULTI
Y
PB/CB
PR/CR
HDMI
DVI
con el logotipo SONY hacia
arriba
: Flujo de la señal de vídeo
: Flujo de la señal de audio
Nota
El audio procedente de la Unidad de interfaz IFU-HS1 sólo se emite si hay un televisor conectado.
Paso 2: Conexión del proyector
19 ES
Conexión y
preparación
Paso 3: Ajuste del
tamaño y la posición
de la imagen
1 Enchufe el cable de
alimentación de CA a una
toma mural.
El indicador ON/STANDBY se iluminará en
rojo y el proyector entrará en el modo de espera.
ON/
STANDBY
Detector posterior de
mando a distancia
6
5,7
Botón de ajuste del
ajustador
Detector frontal de
mando a distancia
Ajustador
Se ilumina en rojo.
2 Pulse el interruptor [/1
(encendido/espera) para
encender el proyector.
El indicador ON/STANDBY se iluminará en
verde.
ON/
STANDBY
LIGHT
4
2
INPUT
DYNAMIC
STANDARD
USER 2
USER 3
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
imagen en la pantalla.
Cada vez que pulse el botón, la indicación de
señal de entrada cambia. (1 página 27)
6
Sugerencia
Los botones ?/1 (encendido/espera), INPUT, MENU y M/m/</
,/ENTER (joystick) del panel lateral del proyector funcionan
igual que los del mando a distancia.
20
al proyector.
4 Pulse INPUT para proyectar la
ENTER
ES
3 Encienda el equipo conectado
Consulte las instrucciones de funcionamiento
del equipo conectado.
CINEMA
PICTURE MODE
USER 1
Se ilumina en verde.
Paso 3: Ajuste del tamaño y la posición de la imagen
Video 1
NTSC 3.58
INPUT
botón FOCUS +/–, y el tamaño
de la imagen mediante el
botón ZOOM +/–.
7 Ajuste del tamaño y la
posición de la imagen.
Conexión y
preparación
5 Ajuste el enfoque mediante el
Pantalla
Imagen
proyectada
Botón ZOOM +/–
Botón FOCUS +/–
6 Ajuste la posición de la
imagen a la pantalla mediante
el ajustador.
Ajuste de la posición de la imagen
utilizando el ajustador
Ajustador
Botón de
ajuste del
ajustador
Para bajar
Para subir
Levante el proyector al mismo tiempo que pulsa
el botón de ajuste del ajustador y, a
continuación, libere el botón. Manteniendo
pulsado el botón de ajuste del ajustador mueva
el proyector y, a continuación, libere el botón en
la posición de bloqueo.
Para realizar el ajuste vertical
Levante el proyector mientras pulsa el botón de ajuste
del ajustador y, a continuación, bloquee el ajustador
soltando el botón en el punto adecuado.
Para realizar el ajuste horizontal
Haga el ajuste girando las bases redondas del
ajustador a la izquierda o a la derecha.
Si se ajusta manualmente “Side Shot” o
“Trapezoide V” (ajuste de valor), se proyectará
en la pantalla el patrón de prueba incorporado.
Si quiere hacer ajustes utilizando la señal de
entrada actual, establezca la opción “Patrón de
prueba” del menú AJUSTE INSTALACIÓN en
“No”. (1 página 36)
Proyección utilizando sólo el ajuste
“Side Shot”
Cuando proyecte usando sólo el ajuste “Side Shot”,
puede ajustar la corrección de la distorsión
trapezoidal horizontal usando en el máximo la
función “Side Shot”.
1 Establezca “Trapezoide V”, en el menú
AJUSTE INSTALACIÓN, en “Manual”,
pulse ENTER y, a continuación, M, m o
RESET para establecer el nivel en “0”. El
ajustador se restablece.
Nota
Si “Trapezoide V” se establece en “Auto”, se reducirá la
capacidad de corrección de “Side Shot”.
2 Sitúe el proyector de modo que la imagen
se superponga con la pantalla, como se
muestra a continuación.
Ajústelo de modo que el lado
inferior de la imagen esté
paralelo al lado inferior de la
pantalla.
Compruebe que ambos lados verticales de la
imagen estén paralelos a ambos lados verticales de
la pantalla.
Paso 3: Ajuste del tamaño y la posición de la imagen
21 ES
Conexión y
preparación
Si la imagen no se superpone a la pantalla como se
muestra más arriba, confirme y ajuste la posición
de instalación del proyector y la pantalla según se
indica en “Instalación del proyector y de una
pantalla” (1 página 9).
5 Realice el ajuste necesario para corregir la
distorsión trapezoidal horizontal,
mediante SIDE SHOT + o –.
SIDE SHOT
3 Mueva el proyector verticalmente de modo
que el lado inferior de la imagen se ajuste
a la parte inferior interior del marco de la
pantalla.
Haga el ajuste de modo que el
lado inferior de la imagen se
ajuste a la parte inferior interior
del marco de la pantalla.
Cuando ajuste la altura de la imagen, no utilice el
ajustador (1 página 21); en su lugar, mueva el
proyector o la pantalla verticalmente para hacer el
ajuste de modo que el lado inferior de la imagen se
ajuste a la parte inferior interior del marco de la
pantalla.
4 Mueva el proyector horizontalmente a la
izquierda o la derecha de modo que un
lado de la imagen se ajuste al extremo
interior del marco de la pantalla.
Haga el ajuste de modo que un lado de la imagen se
ajuste al extremo interior del marco de la pantalla.
Pulse SIDE SHOT + o – de modo que el lado
superior de la imagen quede paralelo al lado
inferior. Si el lado derecho es más largo que el
lado izquierdo, pulse SIDE SHOT +. Si el lado
izquierdo es más largo que el lado derecho,
pulse SIDE SHOT –. Para ajustar la distorsión
de forma precisa, pulse M o m.
Nota
Aunque esté proyectando con “Side Shot”, es posible que, en
ocasiones, los cuatro lados de la imagen no estén paralelos a los
lados del marco de la pantalla.
Proyección con los ajustes “Side
Shot” (1 página 36) y “Trapezoide V”
(1 página 36)
Cuando proyecte usando tanto el ajuste “Side Shot”
como el ajuste “Trapezoide V”, se corregirá tanto la
distorsión vertical como la horizontal.
Si sitúa el proyector a la izquierda de la pantalla,
realice el ajuste de modo que el lado izquierdo de
la imagen se ajuste al extremo izquierdo interior
del marco de la pantalla. Con el proyector situado
en el lado derecho, realice el ajuste de modo que el
lado derecho de la imagen se ajuste al extremo
derecho interior del marco de la pantalla.
Nota
Cuando haga el ajuste de modo que un lado de la imagen se ajuste
al extremo interior del marco de la pantalla, asegúrese de no
separar el lado inferior de la imagen de la parte inferior interior del
marco de la pantalla.
ES
22
Paso 3: Ajuste del tamaño y la posición de la imagen
1 Compruebe que “Trapezoide V” del menú
AJUSTE INSTALACIÓN en “Auto”.
Nota
La configuración predeterminada de “Trapezoide V”, en el menú
AJUSTE INSTALACIÓN, es “Auto”. Si se establece en “Auto”,
la distorsión vertical de la imagen se corregirá automáticamente.
Es posible que el ajuste “Trapezoide V” no corrija perfectamente
la distorsión trapezoidal, dependiendo de la temperatura de la
habitación o el ángulo de la pantalla. En este caso, establézcala
manualmente mediante el ajuste de valor.
Realice el ajuste de modo que ambos lados
verticales de la imagen estén paralelos a ambos
lados verticales de la pantalla.
Compruebe que ambos lados verticales de la
imagen estén paralelos a ambos lados verticales de
la pantalla.
Si no están paralelos, establezca “Trapezoide V”,
en el menú AJUSTE INSTALACIÓN, en
“Manual”; a continuación, pulse ENTER y ajuste
la distorsión con M o m de modo que queden
paralelos.
3 Mueva el proyector horizontalmente a la
izquierda o la derecha de modo que un
lado de la imagen se ajuste al extremo
interior del marco de la pantalla.
Haga el ajuste de modo que un lado de la imagen se
ajuste al extremo interior del marco de la pantalla.
4 Realice el ajuste necesario para corregir la
distorsión trapezoidal horizontal,
mediante SIDE SHOT + o –.
SIDE SHOT
Conexión y
preparación
2 Sitúe el proyector de modo que la imagen
se superponga con la pantalla, como se
muestra a continuación.
Pulse SIDE SHOT + o – de modo que el lado
superior de la imagen quede paralelo al lado
inferior. Si el lado derecho es más largo que el lado
izquierdo, pulse SIDE SHOT +. Si el lado
izquierdo es más largo que el lado derecho, pulse
SIDE SHOT –. Para ajustar la distorsión de forma
precisa, pulse M o m.
Nota
Aunque esté proyectando con “Side Shot”, es posible que, en
ocasiones, los cuatro lados de la imagen no estén paralelos a los
lados del marco de la pantalla.
Proyección desde el centro
1 Compruebe que “Trapezoide V” del menú
AJUSTE INSTALACIÓN en “Auto”.
Si sitúa el proyector a la izquierda de la pantalla,
realice el ajuste de modo que el lado izquierdo de
la imagen se ajuste al extremo izquierdo interior
del marco de la pantalla. Con el proyector situado
en el lado derecho, realice el ajuste de modo que el
lado derecho de la imagen se ajuste al extremo
derecho interior del marco de la pantalla.
Si la imagen no se superpone a la pantalla,
determine y ajuste la posición de instalación del
proyector y la pantalla según se indica en
“Instalación del proyector y de una pantalla”
(1 página 9).
Nota
La configuración predeterminada de “Trapezoide V”, en el menú
AJUSTE INSTALACIÓN, es “Auto”. Si se establece en “Auto”,
la distorsión vertical de la imagen se corregirá automáticamente.
Es posible que el ajuste “Trapezoide V” no corrija perfectamente
la distorsión trapezoidal, dependiendo de la temperatura de la
habitación o el ángulo de la pantalla. En este caso, establézcala
manualmente mediante el ajuste de valor.
Paso 3: Ajuste del tamaño y la posición de la imagen
23 ES
Conexión y
preparación
2 Sitúe el proyector de modo que los lados
superior e inferior de la imagen estén
paralelos a los extremos del marco
horizontal de la pantalla, y los lados
izquierdo y derecho de la imagen estén
paralelos a los extremos del marco
vertical de la pantalla, como se muestra a
continuación.
Paso 4:
Selección del
idioma del menú
Es posible seleccionar el idioma que se desee entre los
trece existentes para el menú y demás indicaciones en
pantalla. La configuración predeterminada de fábrica
es el idioma inglés.
Si la imagen no se superpone a la pantalla como se
muestra más arriba, confirme y ajuste la posición
de instalación del proyector y la pantalla según se
indica en “Instalación del proyector y de una
pantalla — instalación en el suelo” (1 página 9).
Si los lados izquierdo y derecho de la imagen no
están paralelos a los lados izquierdo y derecho de
la pantalla, establezca “Trapezoide V”, en el menú
AJUSTE INSTALACIÓN, en “Manual”, pulse
ENTER y, a continuación, ajuste con M o m de
modo que queden paralelos.
3 Realice el ajuste de modo que ambos
extremos del lado inferior de la imagen se
ajusten a los del lado inferior de la
pantalla, por medio del ajustador y de
ZOOM + o –.
8 Pulse el botón FOCUS + o –
para ajustar el enfoque de
nuevo.
LIGHT
INPUT
DYNAMIC
STANDARD
2
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
4-6
3
Sugerencia
Para usar el menú, puede utilizar los botones M/m/</, (flecha)
del panel lateral del proyector en lugar de los botones M/m/</
,/ENTER del mando a distancia.
1 Enchufe el cable de
alimentación de CA a una
toma mural.
El indicador ON/STANDBY se iluminará en
rojo y el proyector entrará en el modo de espera.
ES
24
Paso 4: Selección del idioma del menú
5 Pulse M o m para seleccionar
(encendido/espera) para
encender el proyector.
“Language” y, a continuación,
pulse , o ENTER.
El indicador ON/STANDBY se iluminará en
verde.
Conexión y
preparación
2 Pulse el interruptor [/1
Input A
:
:
:
:
3 Pulse MENU.
Aparecerá el menú.
El menú actualmente seleccionado se muestra
como un botón amarillo.
PICTURE SETTING
MENU
o bien
ENTER
Input A
Picture Mode
Adjust Picture...
S t a n d a rd
Vo l u m e :
30
6 Pulse M o m para seleccionar
un idioma y, a continuación,
pulse ENTER.
El menú aparecerá en el idioma seleccionado.
4 Pulse M o m para seleccionar
el menú MENU SETTING
y,
a continuación, pulse , o
ENTER.
ENTER
Aparecerá el menú seleccionado.
Input A
:
:
:
:
o bien
Para que el menú desaparezca
Pulse MENU.
ENTER
Paso 4: Selección del idioma del menú
25 ES
Proyección
En esta sección se describe cómo utilizar
el proyector para ver la imagen procedente
del equipo conectado. También describe
cómo seleccionar el modo de pantalla
ancha o la calidad de imagen que se desee.
Proyección de la
imagen en la
pantalla
LIGHT
4
2
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
1 Enchufe el cable de
alimentación de CA a una
toma mural.
El indicador ON/STANDBY se iluminará en
rojo y el proyector entrará en el modo de espera.
ON/
STANDBY
ES
26
Proyección de la imagen en la pantalla
Se ilumina en rojo.
2 Pulse el interruptor [/1
(encendido/espera) para
encender el proyector.
El indicador ON/STANDBY se iluminará en
verde.
Se ilumina en
verde.
3 Encienda el equipo conectado
al proyector.
Consulte las instrucciones de funcionamiento
del equipo conectado.
4 Pulse INPUT repetidamente
para seleccionar la entrada
que desea proyectar en la
pantalla.
Muestre la indicación de la entrada que desea.
Ejemplo: Para ver la imagen procedente del
equipo de vídeo conectado a la toma
VIDEO INPUT.
Video 1
NTSC 3.58
El equipo de vídeo conectado a la
Video 1
entrada VIDEO INPUT del proyector
El equipo de vídeo conectado a la
entrada S VIDEO INPUT del
proyector
S-Video 1
El equipo de vídeo RVA/componente
conectado a la entrada PJ MULTI
INPUT mediante el cable de interfaz
de señales o la unidad de interfaz
opcional
ENTRAD A*
El equipo de vídeo conectado a la
entrada PJ MULTI INPUT mediante
el cable de interfaz de señales o la
unidad de interfaz opcional
Video 2
El equipo de vídeo equipado con S
VIDEO conectado a la entrada PJ
MULTI INPUT mediante el cable de
interfaz de señales o la unidad de
interfaz opcional
S-Video 2
Equipo de vídeo de componente
conectado a Y / PB/CB / PR/CR del
proyector
Componente
Proyección
ON/
STANDBY
Pulse INPUT
para mostrar
Para ver la imagen de
El equipo de vídeo digital conectado a DVI*
la conexión digital (DVI) del
proyector
Equipo de vídeo conectado a la
conexión HDMI del proyector
HDMI
“Memory Stick” insertado en la
ranura “Memory Stick”
MS
*
Establezca la configuración de “Sel. señ. ent. A” o “Sel. señ.
DVI” en el menú AJUSTE
según la señal de entrada.
(1 página 35)
INPUT
Nota
Antes de cambiar la configuración de “Sel. señ. DVI”, desconecte
el cable DVI y apague el sintonizador digital, etc.
5 Pulse ZOOM +/– para ajustar el
tamaño de la imagen.
Botón ZOOM +/–
Proyección de la imagen en la pantalla
27 ES
6 Pulse FOCUS +/– para ajustar
el enfoque.
Ajuste para obtener un enfoque nítido.
Selección del
modo de pantalla
ancha
Proyección
Es posible disfrutar de varios modos de pantalla
ancha, según la señal de vídeo que se reciba. También
es posible seleccionarlos mediante el menú.
(1 página 35)
Botón FOCUS +/–
Para apagar la alimentación
1 Pulse el interruptor [/1 (encendido/
espera).
En la pantalla aparece el mensaje
“DESACTIVAR?”.
2 Vuelva a pulsar el interruptor [/1.
El indicador ON/STANDBY parpadeará en verde
y el ventilador seguirá funcionando para reducir el
calentamiento interno. Además, mientras el
indicador ON/STANDBY esté parpadeando
rápidamente no podrá encender el indicador ON/
STANDBY con el interruptor [/1.
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Botón WIDE MODE
VOLUME
SIDE SHOT
+
–
+
–
3 Desenchufe el cable de alimentación de
CA de la toma mural cuando el ventilador
deje de funcionar y el indicador ON/
STANDBY se ilumine en rojo.
Puede apagar el proyector manteniendo pulsado el
interruptor [/1 (encendido/espera) durante un
segundo, aproximadamente, en lugar de realizar los
pasos antes descritos.
Pulse WIDE MODE.
Al pulsar el botón puede seleccionar la
configuración de “Modo amplio”.
ES
28
Selección del modo de pantalla ancha
Completo
Las imágenes comprimidas 16:9 se muestran
con la relación de aspecto correcta. La imagen
4:3 se amplía horizontalmente para ajustarse a la
pantalla 16:9.
Subtítulo
El área de subtítulo se comprime y se muestra en
la parte inferior de la pantalla. Utilice este modo
para ver películas con subtítulos.
Good-bye
Completo direc.
Se realiza una asignación uno a uno sobre una
imagen 16:9 comprimida. Se muestra en el
centro de la pantalla.
Normal
La imagen, con la relación de aspecto normal
4:3, se muestra en el centro de la pantalla de
modo que llena el tamaño vertical de la pantalla.
Proyección
Sugerencia
Comprimida: una imagen original con relación de aspecto
16:9 se registra comprimida horizontalmente para ser una
imagen 4:3.
Normal direc.
Se realiza una asignación uno a uno sobre una
imagen de relación de aspecto normal 4:3. Se
muestra en el centro de la pantalla.
Zoom amplio
La imagen con relación de aspecto 4:3 se
amplía, y las partes superior e inferior se
comprimen para ajustarse a la pantalla 16:9.
Utilice este modo para ver noticias, espectáculos
de variedades, etc.
Zoom
La imagen, con la relación de aspecto normal
4:3, se amplía vertical y horizontalmente con la
misma relación para llenar la pantalla 16:9. Este
modo es ideal para ver películas con formato de
pantalla ancha.
Notas
• Sólo cuando esté seleccionado “Zoom” o “Subtítulo” podrá
ajustar la posición vertical de la imagen con la opción “Posición
V” del menú AJUSTE DE ENTRADA.
• Sólo cuando esté seleccionado “Subtítulo”, podrá ajustar la
posición de los subtítulos con la opción “Área de título” del
menú AJUSTE DE ENTRADA.
• Si selecciona “Completo direc.” o “Normal direc.” cuando se
introduce una señal de vídeo de la Memoria nº 1, 2, 3, 4, 43 ó
44 (consulte el diagrama “Señales predefinidas”), no podrá
ajustar “Trapezoide V” o “Side Shot” en el menú AJUSTE
INSTALACIÓN.
Notas sobre la selección del modo de
pantalla ancha
• Seleccione el modo de pantalla ancha teniendo en
cuenta que la modificación de la relación de aspecto
de la imagen original proporcionará una apariencia
diferente a la de la imagen original.
• Tenga en cuenta que, si se utiliza el proyector de
forma comercial o para la exhibición pública, la
modificación de la imagen original mediante el
cambio del modo de pantalla ancha puede constituir
una infracción de los derechos de los autores o de
los productores, que gozan de protección legal.
Selección del modo de pantalla ancha
29 ES
Selección del modo
de visualización de
la imagen
Proyección
Puede seleccionar el modo de visualización de la
imagen que mejor se adapte al tipo de programa o a
las condiciones de la habitación.
DYNAMIC
Seleccione para mejorar la nitidez de la imagen
en ambientes brillantes.
STANDARD
Recomendado para unas condiciones de
visualización normales en el hogar.
CINEMA
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
Botones PICTURE MODE
DYNAMIC
STANDARD
CINEMA
USER 1, 2 y 3
ENTER
ES
Pulse uno de los botones
PICTURE MODE (DYNAMIC,
STANDARD, CINEMA y USER
1, 2 y 3).
30
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
Selección del modo de visualización de la imagen
Seleccione para obtener una imagen suave,
como de película, en ambientes oscuros.
USER 1, 2 y 3
Puede ajustar la calidad de la imagen a su gusto
y guardar las configuraciones en la memoria que
haya seleccionado del proyector. Pulse uno de
los botones USER 1, 2 ó 3 y, a continuación,
ajuste la imagen utilizando los menús. Las
configuraciones se guardarán; pulse el botón
para ver la imagen con la calidad de imagen
ajustada. (1 página 33)
Uso de los
menús
Elementos de la pantalla
Esta sección describe cómo realizar varios
ajustes y configuraciones mediante los
menús.
Menú de ajuste de imagen
Indicador de señal de entrada
Video 1
NTSC 3.58
Indicador de configuración de
señal de entrada
Contraste:
Indicador de señal de entrada
Muestra el canal de entrada seleccionado. x se
muestra cuando ningúna señal esté introducida. Para
ocultar este indicador, utilice la opción “Estado” del
menú AJUSTE DE MENÚ.
Funcionamiento
mediante los
menús
El proyector dispone de un menú en pantalla que
permite realizar diversos ajustes y configuraciones.
Los elementos de configuración se muestran en un
menú emergente o en un submenú. Si selecciona el
nombre de un elemento seguido por puntos
suspensivos (...), aparecerá un submenú con
elementos de ajuste. Puede cambiar el tono y el
idioma del menú en pantalla.
Para cambiar el idioma del menú, consulte “Selección
del idioma del menú” en la página 24.
LIGHT
Uso de los menús
Indicador de configuración de señal de
entrada
Para ENTRAD A: Muestra “Ordenador”,
“Componente” o “Vídeo GBR”.
Para Digital: Muestra “Ordenador” o “Vídeo GBR”.
Para la entrada Video/S Video: Muestra el ajuste
“Auto” o “Sistema de color” en el menú AJUSTE.
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
2-4
1
Funcionamiento mediante los menús
31 ES
1 Pulse MENU.
4 Realice la configuración o
Aparecerá el menú.
El menú actualmente seleccionado se muestra
como un botón amarillo.
AJUSTE
ENTRAD A
A PA i n t e l i g e n t e :
Búsq. ent. auto.:
Sel. señ. ent. A:
Sistema de color:
Ahorro de energia:
Iluminación:
MENU
Sel:
Sí
No
O rd e n a d o r
Au t o m á t i c o
No
No
Pon:
Cambio del nivel de ajuste
Para aumentar el valor, pulse M o ,.
Para reducir el valor, pulse m o <.
Pulse ENTER para restaurar la pantalla original.
Cambio de la configuración
Salir:
2 Pulse M o m para seleccionar
un menú y, a continuación,
pulse , o ENTER.
Uso de los menús
Aparecerá el menú seleccionado.
Pulse M o m para cambiar la configuración.
Pulse ENTER para restaurar la pantalla original.
Puede restaurar la pantalla original con <,
dependiendo del elemento seleccionado.
Para que el menú desaparezca
Pulse MENU.
Para restablecer elementos ajustados
3 Pulse M o m para seleccionar
el elemento que desea ajustar
y, a continuación, pulse , o
ENTER.
Los elementos de configuración se muestran en
un menú emergente o en un submenú.
Menú emergente
Configuración de
elementos
Menú
AJUSTE DE MENÚ
ENTRAD A
Estado:
Idioma:
Posición de menú:
Color de menú:
Sel:
o bien
Pon:
Volver:
Submenú
Configuración de
elementos
ENTRAD A
CONFIGURACIÓN DE IMAGEN
AJUSTAR IMAGEN
Estándar
Contraste:
Brillo:
M e j o r a RVA :
Modo Gamma:
Te m p d e c o l o r :
80
50
30
Gráfico
Alto
Sel:
32
Salir:
ENTER
Menú
ES
ajuste del elemento.
Funcionamiento mediante los menús
Pon:
Volver:
Salir:
Seleccione el elemento que desea restablecer y, a
continuación, pulse RESET.
En la pantalla aparecerá “Completado!” y la
configuración se restablecerá al valor preestablecido
en fábrica.
Los elementos que es posible restablecer son los
siguientes:
• “Contraste”, “Brillo”, “Color”, “Tonalidad” y
“Nitidez” en “Ajustar imagen...” en el menú
CONFIGURACIÓN DE IMAGEN
• “Fase Punto”, “Tamaño H” y “Desplazamiento” en
“Ajustar señal...”, del menú AJUSTE DE
ENTRADA
• “Trapezoide V” (cuando está establecido en
“Manual”) y “Side Shot” del menú AJUSTE
INSTALACIÓN
Listas de menús
Elementos de menú
Los elementos que se pueden ajustar están limitados
por el tipo de señal de entrada. Los elementos que no
pueden ajustarse no aparecen en el menú.
(1 página 73)
CONFIGURACIÓN DE IMAGEN
Configuraciones de menú
Elementos
Modo Imagen
El proyector cuenta con seis páginas de menú. Los
elementos que pueden ajustarse en cada menú se
describen en la página 33.
Menú AJUSTE DE ENTRADA
El menú AJUSTE DE ENTRADA se utiliza para
ajustar la señal de entrada. Es posible ajustar el
tamaño de la imagen y seleccionar el modo de
pantalla ancha, etc.
Menú AJUSTE
El menú AJUSTE se utiliza para cambiar la
configuración del proyector.
Menú AJUSTE DE MENÚ
El menú AJUSTE DE MENÚ se utiliza para cambiar
la posición de la pantalla, la intensidad de la imagen
de fondo, etc., de la pantalla del menú.
Uso de los menús
Menú CONFIGURACIÓN DE IMAGEN
El menú CONFIGURACIÓN DE IMAGEN se utiliza
para ajustar la imagen. También es posible ajustar el
volumen (disponible sólo para “Memory Stick”).
Descripción
Puede seleccionar el modo de
visualización de la imagen que mejor se
adapte al tipo de imagen o al entorno.
Dinámico: Selecciónelo para dar más
contraste y más nitidez a la imagen.
Estándar: Recomendado para unas
condiciones de visualización normales.
Selecciónelo también para reducir las
irregularidades de la imagen cuando se
esté viendo con el modo Dinámico.
Cine: Selecciónelo para obtener una
imagen más suave, como la de las
películas.
Usuario 1, 2 y 3: Puede ajustar la calidad
de la imagen a su gusto y guardar las
configuraciones. Una vez guardadas las
configuraciones, puede ver la imagen
con la calidad de imagen que ha
ajustado pulsando el botón PICTURE
MODE.
Para almacenar la configuración
1 Seleccione Usuario 1, Usuario 2 o
Usuario 3.
2 Ajuste los elementos que desee en
los menús.
Los elementos que pueden almacenarse
son:
Los elementos de “Ajustar imagen...”,
excepto “Volumen” y la configuración
de “Modo amplio”
Sugerencia
También es posible ajustar la calidad de imagen
en los modos “Dinámico”, “Estándar” o “Cine”.
Para restablecer la configuración de fábrica
pulse RESET.
Menú AJUSTE INSTALACIÓN
El menú AJUSTE INSTALACIÓN se utiliza para
corregir la distorsión de la imagen.
Menú INFORMACIÓN
El menú INFORMACIÓN se utiliza para mostrar las
frecuencias horizontal y vertical de la señal de entrada
y el tiempo de uso de la lámpara.
Volumen
Ajuste el volumen.
Sugerencia
El sonido sólo se emite cuando se reproduce un
archivo de película almacenado en un “Memory
Stick”.
Ajustar imagen…
Contraste
Cuanto mayor sea el valor de la
configuración, mayor será el contraste.
Cuanto menor sea el valor de la
configuración, menor será el contraste.
Brillo
Cuanto mayor sea el valor de la
configuración, mayor será el brillo de la
imagen. Si el valor de la configuración es
menor, la imagen será más oscura.
Listas de menús
33 ES
Elementos
Color
Uso de los menús
Descripción
Cuanto mayor sea el valor de la
configuración, mayor será la intensidad.
Si el valor de la configuración es menor, la
intensidad será menor.
Tonalidad
Cuanto mayor sea el valor de la
configuración, la imagen adquirirá un tono
más verdoso. Cuanto menor sea el valor
de la configuración, la imagen adquirirá
un tono más morado.
Nitidez
Cuanto mayor sea el valor de la
configuración, mayor será la nitidez de la
imagen. Si el valor de la configuración es
menor, la imagen aparecerá con mayor
suavidad.
Nivel de
Enfatiza el color negro para producir
negro
imágenes “dinámicas” más marcadas.
Establézcalo de acuerdo con la fuente de
la señal de entrada.
Alto: Enfatiza el color negro.
Bajo: Atenúa el color negro.
No: Cancela esta función.
Corr. Gamma No: Cancela esta función.
Gamma1, Gamma2, Gamma3: puede
ajustar, establecer y almacenar su tono
favorito mediante el controlador
especificado “Image Director” (*1).
Temp. de
Alto: El color blanco adquiere un tono
color
azulado.
Medio: El color blanco adquiere un tono
neutro.
Bajo: El color blanco adquiere un tono
rojizo.
Personal 1, Personal 2, Personal 3:
Puede ajustar, establecer y almacenar su
temperatura de color favorita.
DDE
No: Reproduce las señales de vídeo con
(Dynamic
formato entrelazado sin conversión.
Detail
Progresivo: Convierte las señales de
Enhancer)
vídeo de formato entrelazado a un
formato progresivo.
Film: Normalmente, seleccione esta
opción. Reproduce las fuentes de
película 2-3 Pull-Down con un
movimiento suave de la imagen.
Cuando se introduce una señal de vídeo
de formato diferente a 2-3 Pull-Down,
se selecciona automáticamente
“Progresivo”.
ES
34
Listas de menús
Elementos
Cine Negro
Pro
Descripción
Ctrl diafrg.
Cambia la función diafragma durante la
proyección.
No: Contraste normal.
Sí: Mejora el negro realzando el contraste.
Control lámp.
Cambia la potencia de la lámpara durante
la proyección.
Alto: Potencia normal.
Bajo: Realza el negro mediante la
reducción de la potencia de la lámpara.
Sugerencia
Si se establece “Control lámp.” en “Bajo”, la
próxima vez que se encienda la alimentación, la
lámpara utilizará inicialmente la configuración
“Alto” y después pasará a “Bajo”.
*1: Puede descargar gratuitamente “ImageDirector” desde la
dirección URL que se indica a continuación.
España: http://www.sony.es
América del Sur: http://www.sony-latin.com/WEGA
AJUSTE DE ENTRADA
Elementos
Ajustar señal…
Fase Punto
Tamaño H
Desplazamiento
Descripción
Ajusta la imagen procedente del
ordenador para obtener una imagen más
clara, después de ajustarla pulsando el
botón APA.
Ajusta el tamaño horizontal de la imagen
procedente de un ordenador. Cuanto
mayor sea el valor de la configuración,
más ancha será la imagen. Cuanto menor
sea el valor de la configuración, más
estrecha será la imagen.
Al aumentar el valor de la configuración
de H (horizontal), la imagen se
desplazará a la derecha y, al disminuirlo,
se desplazará a la izquierda. Utilice < o
, para ajustar la posición horizontal.
Al aumentar el valor de la configuración
de V (vertical) la imagen se desplazará
hacia arriba y, al disminuirlo, se
desplazará hacia abajo. Utilice M o m
para ajustar la posición vertical.
Elementos
Modo amplio
Nota
Si selecciona “Completo direc.” o “Normal
direc.” cuando se introduce una señal de vídeo
de la Memoria nº 1, 2, 3, 4, 43 ó 44 (consulte el
diagrama “Señales predefinidas”), no podrá
ajustar “Trapezoide V” o “Side Shot” en el
menú AJUSTE INSTALACIÓN.
Para ver información detallada, consulte
“Selección del modo de pantalla ancha”
en la página 28.
Elementos
Posición V
Descripción
Ajusta la posición vertical de la imagen
en el modo de pantalla ancha. Al
aumentar el valor de la configuración, la
imagen se desplaza hacia arriba. Al
reducirse el valor de la configuración, la
imagen se desplaza hacia abajo.
Nota
Este elemento sólo se puede ajustar cuando está
seleccionado “Zoom” o “Subtítulo”.
Área de título
Ajusta el área de subtítulos. Al aumentar
el valor de la configuración, el área de
subtítulos se desplaza hacia arriba. Al
reducirse el valor de la configuración, el
área de subtítulos se desplaza hacia abajo.
Nota
Este elemento sólo se puede ajustar cuando está
seleccionado “Subtítulo”.
Nota
Para las señales de entrada procedentes de la conexión DVI y
HDMI, no es posible ajustar “Fase Punto”, “Tamaño H” y
“Desplazamiento”.
AJUSTE
Elementos
APA
inteligente
Descripción
Cuando este elemento está establecido en
Sí, la función APA actúa automáticamente
sobre las señales de entrada procedentes de
un ordenador, para ofrecer una imagen
nítida. Para activar la función APA,
también puede pulsar el botón APA en el
mando a distancia.
Sugerencia
Uso de los menús
Descripción
Es posible seleccionar los modos de
imagen de relación de aspecto 4:3
“Normal” y “Normal direc.”, y los modos
de imagen de relación de aspecto 16:9,
“Completo”, “Zoom amplio”, “Zoom”,
“Subtítulo” y “Completo direc.”.
Completo: Las imágenes comprimidas*
16:9 se muestran con el aspecto
correcto. Las imágenes 4:3 se amplían
horizontalmente para ajustarse a la
pantalla 16:9.
* comprimidas: una imagen original
con relación de aspecto 16:9 se
registra comprimida horizontalmente
para ser una imagen 4:3.
Normal: Las imágenes con relación de
aspecto normal 4:3 se muestran de
modo que llenan el tamaño vertical de
la pantalla.
Zoom amplio: Las imágenes con
relación de aspecto 4:3 se amplían, y
las partes superior e inferior se
comprimen para ajustarse a la pantalla
16:9. Utilice este modo para ver
noticias, espectáculos de variedades,
etc.
Zoom: Las imágenes con relación de
aspecto normal 4:3 se amplían vertical
y horizontalmente con la misma
relación para llenar la pantalla 16:9.
Este modo es ideal para ver películas
con formato de pantalla ancha.
Subtítulo: El área de subtítulo se
comprime y se muestra en la parte
inferior de la pantalla. Utilice este
modo para ver películas con subtítulos.
Completo direc.: Se realiza una
asignación uno a uno sobre una imagen
16:9 comprimida. Se muestra en el
centro de la pantalla.
Normal direc.: Se realiza una asignación
uno a uno sobre una imagen de relación
de aspecto 4:3. Se muestra en el centro
de la pantalla.
La función APA (Auto Pixel Alignment) ajusta
automáticamente las señales de entrada
procedentes de un ordenador para ofrecer una
imagen nítida.
Búsq. ent.
auto.
Establézcala en Sí cuando una unidad de
interfaz opcional, tal como la IFU-HS1,
esté conectada al conector PJ MULTI del
proyector.
Sel. señ. ent. A Selecciona la entrada de señal del equipo al
seleccionar “ENTRAD A” con el botón
INPUT.
Ordenador: Introduce la señal desde un
ordenador.
Componente: Introduce la señal de vídeo
componente o vídeo progresivo desde un
reproductor de DVD, un sintonizador
digital, etc.
Vídeo GBR: Introduce la señal procedente
de un videojuego o de una televisión
digital de alta definición.
Listas de menús
35 ES
Elementos
Sel. señ. DVI
Descripción
Selecciona la entrada de señal del equipo al
seleccionar “Digital” con el botón INPUT.
Ordenador: Introduce la señal desde un
ordenador.
Vídeo GBR: Introduce la señal desde un
sintonizador digital.
AJUSTE INSTALACIÓN
Elementos
Descripción
Trapezoide V
Corrige la distorsión vertical trapezoidal
de la imagen. (
)
Auto: Normalmente, establezca esta
posición.
Manual: Establece un valor inferior
(dirección –) cuando la parte inferior del
trapezoide es más larga que la superior.
Establece un valor superior (dirección +)
cuando la parte superior del trapezoide
es más larga que la inferior. Si proyecta
la imagen utilizando sólo “Side Shot”,
establezca la opción en “Manual” y
ajuste el nivel en “0”.
Nota
Antes de cambiar la configuración de “Sel. señ.
DVI”, desconecte el cable DVI y apague el
sintonizador digital, etc.
Sistema de
color
Uso de los menús
Ahorro de
energía
Iluminación
Selecciona el sistema de color de la señal
de entrada.
Auto: Selecciona automáticamente el
sistema de color de la señal de entrada
entre NTSC, PAL, SECAM, NTSC4.43,
PAL-M o PAL-N.
“NTSC3. 58”–“PAL-N”: Establece
manualmente el sistema de color en el
sistema seleccionado.
Cuando se ajusta en Sí, se enciende el
indicador POWER SAVING. El proyector
entra en el modo de ahorro de energía si no
entra una señal durante 10 minutos; la
lámpara se apaga y el ventilador de
refrigeración sigue funcionando. En el
modo de ahorro de energía, no funciona
ninguno de los botones durante los
primeros 60 segundos. Se cancela al
introducir una señal o al pulsar cualquier
botón. Si no desea establecer en el
proyector el modo de ahorro de energía,
seleccione No.
Enciende la iluminación del panel superior
del proyector cuando está establecido en Sí.
La apaga cuando se establece en No.
AJUSTE DE MENÚ
Elementos
Estado
Idioma
Posición de
menu
Color de menu
ES
36
Listas de menús
Descripción
Establézcalo en No para desactivar las
indicaciones en pantalla, excepto los
menús, el mensaje que aparece al apagar la
alimentación, y los mensajes de
advertencia.
Selecciona el idioma que se utiliza en el
menú y en las indicaciones en pantalla.
Los idiomas disponibles son: inglés,
holandés, francés, italiano, alemán,
español, portugués, ruso, sueco, noruego,
japonés, chino y coreano.
Selecciona la posición de presentación
entre Sup. izq., Inf. izq., Centro,
Derecha superior y Derecha inferior.
Selecciona el tono de la presentación de
menú entre Blanco y Negro.
Nota
Es posible que el ajuste “Trapezoide V” no
corrija perfectamente la distorsión trapezoidal,
dependiendo de la temperatura de la habitación o
el ángulo de la pantalla.
Side Shot
Corrige la distorsión horizontal trapezoidal
de la imagen. (
)
Establezca el nivel en “0” cuando ajuste la
imagen utilizando sólo “Trapezoide V”.
Nota
Aunque esté proyectando con “Side Shot”,
es posible que, en ocasiones, los cuatro
lados de la imagen no estén paralelos a los
lados del marco de la pantalla.
Inversion
imagen
Invierte la imagen de la pantalla en
dirección horizontal, vertical o ambas.
No: La imagen no se invierte.
HV: Invierte la imagen horizontal y
verticalmente.
H: Invierte la imagen horizontalmente.
V: Invierte la imagen verticalmente.
Fondo
Selecciona el color de fondo de la pantalla
cuando no se introduce ninguna señal. Es
posible seleccionar “Negro” o “Azul”.
Patrón de
prueba
Cuando se establece en Sí, se muestra un
patrón de prueba en la pantalla al ajustar
mediante “Zoom de objetivo”, “Foco de
objetivo”, “Side Shot” o “Trapezoide V”.
Si no desea mostrar un patrón de prueba,
establézcalo en No.
Modo gran
altitud
No: Utilice este ajuste cuando esté usando
el proyector a altitudes normales.
Sí: Utilice este ajuste cuando esté usando
el proyector a una altitud de 1.500
metros o más.
INFORMACIÓN
Elementos
Descripción
Señal
Nº de memoria Tamaño H
fH
Muestra la frecuencia horizontal de la
señal de entrada.
Super Mac-2
23
1312
SGI-1
23
1320
fV
Muestra la frecuencia vertical de la señal
de entrada.
Macintosh 19”
25
1328
Contador
lámpara
Indica cuánto tiempo ha estado encendida
la lámpara.
Acerca del nº de memoria
preestablecida
I N F O R M AC I Ó N
fH:
fV:
ENTRAD A
48,47kHz
60,00Hz
No.23
1024x768
Contador lámpara: 0 H
Nº de memoria
Tipo de señal
También es posible ajustar los datos preestablecidos
mediante el menú AJUSTE DE ENTRADA.
Este proyector dispone de 20 tipos de memorias de
usuario para Entrada A, en las que es posible guardar
la configuración de los datos ajustados para una señal
de entrada no preestablecida.
Si se introduce una señal no preestablecida por
primera vez, se muestra un número de memoria 0.
Cuando se ajustan los datos de la señal en el menú
AJUSTE DE ENTRADA, se registran en el proyector.
Si se registran más de 20 memorias de usuario, la
memoria más reciente siempre se sobrescribirá la más
antigua.
Consulte la tabla en la página 74 para averiguar si la
señal está registrada en la memoria preestablecida.
Puesto que los datos de las siguientes señales se
recuperan de la memoria preestablecida, puede
emplear estos datos preestablecidos ajustando
“Tamaño H”. Utilice “Desplazamiento” para hacer
ajustes precisos.
Ajuste de la calidad de
imagen de una señal
procedente de un ordenador
Es posible realizar un ajuste automático para obtener
la imagen más clara posible cuando la señal que se
proyecta procede de un ordenador.
1 Proyecte una imagen estática procedente
del ordenador.
2 Pulse el botón APA (Auto Pixel Alignment).
Cuando la imagen esté correctamente ajustada, la
palabra “Completado!” aparecerá en pantalla.
Notas
• Cuando “APA inteligente” está establecido en “Sí”, la función
APA se activa automáticamente.
• Pulse el botón APA cuando aparezca la imagen en todo el área
de pantalla del ordenador. Si hay bordes negros alrededor de la
imagen la función APA no se activará correctamente, y es
posible que la imagen se extienda más allá de la pantalla.
• Si cambia la señal de entrada o vuelve a conectar un ordenador,
pulse el botón APA de nuevo para obtener una imagen
adecuada.
• Para restaurar la pantalla original, pulse de nuevo el botón APA
durante el ajuste.
• Cuando se introduce una señal cuya temporización es igual que
la de la señal “Memoria nº 23” o la señal “Memoria nº 72”
(consulte el diagrama “Señales predefinidas”), si la polaridad
de la señal sincronizada es diferente, es posible que se evalúe de
forma incorrecta la señal de entrada y que la imagen no
aparezca correctamente (relación de aspecto incorrecta o falta
de parte de la imagen). En este caso, pulse el botón APA para
ajustar la imagen. Este tiempo de procesamiento APA puede ser
mayor que el tiempo de procesamiento APA de la señal en otros
casos. Si la imagen continúa sin aparecer correctamente,
introduzca la señal como se describe en el ejemplo siguiente y,
a continuación, pulse de nuevo el botón APA.
Ejemplo:
presentación de tapiz de fondo blanco con una barra de ventana
en la parte inferior
• Es posible que la imagen no se ajuste correctamente,
dependiendo del tipo de señal de entrada.
• Ajuste los elementos del menú AJUSTE DE ENTRADA
cuando ajuste la imagen de forma manual. (1 página 33)
Listas de menús
Uso de los menús
Este proyector dispone de 35 tipos de datos
preestablecidos para señales de entrada (la memoria
preestablecida). Cuando se introduce una señal
preestablecida, el proyector detecta automáticamente
el tipo de señal y recupera los datos correspondientes
a la misma de la memoria preestablecida, para
ajustarla y obtener una imagen óptima. El número de
memoria y el tipo de señal se muestran en el menú
INFORMACIÓN.
Nota
Cuando la relación de aspecto de la señal de entrada no coincide
con el tamaño de la pantalla, una parte de la pantalla se muestra
en negro.
37 ES
Uso de un
“Memory
Stick”
En esta sección se describe cómo
visualizar archivos de imagen grabados
con una cámara digital y guardados en un
“Memory Stick”. Es posible hacer una
presentación de diapositivas utilizando las
imágenes, mostrar una pantalla de índice
de las imágenes, etc.
Acerca de
“Memory Stick”
¿Qué es “Memory Stick”?
“Memory Stick” es un nuevo medio de grabación IC
(Integrated Circuit) compacto, portátil y versátil, con
una capacidad de almacenamiento superior a la del
disquete. El “Memory Stick” se ha diseñado
especialmente para intercambiar y compartir datos
digitales entre productos compatibles con “Memory
Stick”. Puesto que puede extraerse, el “Memory
Stick” puede utilizarse también para el
almacenamiento externo de datos.
ES
38
Acerca de “Memory Stick”
Los “Memory Stick” están disponibles en dos
tamaños: estándar y compacto “Memory Stick Duo”.
Una vez instalado en un adaptador Memory Stick
Duo, un “Memory Stick Duo” adquiere el mismo
tamaño que un “Memory Stick” estándar, y por lo
tanto puede utilizarse con los productos compatibles
con el “Memory Stick” estándar.
Tipos de “Memory Stick”
Los “Memory Stick” están disponibles en los seis
tipos siguientes, que satisfacen diversas necesidades
funcionales.
• “Memory Stick PRO”
Está equipado con la tecnología de protección de
copyright MagicGate, y sólo puede utilizarse en
productos compatibles con “Memory Stick PRO”.
• “Memory Stick”
Almacena datos de cualquier tipo excepto datos
protegidos por copyright, que requieren la
tecnología de protección de copyright MagicGate.
• “Memory Stick” (compatible con “MagicGate”/alta
velocidad de transferencia de datos)
Está equipado con la tecnología de protección de
copyright “MagicGate” y permite la transferencia
de datos a alta velocidad. Este “Memory Stick”
puede utilizarse con todos los productos
compatibles con “Memory Stick”. El proyector no
es compatible con la función de transferencia de
datos a alta velocidad de este “Memory Stick”.
• “MagicGate Memory Stick”
Está equipado con la tecnología de protección de
copyright MagicGate.
• “Memory Stick-ROM”
Almacena datos pregrabados, de sólo lectura. No es
posible grabar en un “Memory Stick-ROM” ni
borrar los datos pregrabados.
• “Memory Stick” (con función de selección de
memoria)
Este “Memory Stick” contiene memoria plural
(128 MB).
Puede seleccionar la memoria a utilizar para
cualquier propósito mediante el conmutador de
selección de memoria que se encuentra al dorso del
“Memory Stick”.
No es posible utilizar toda la memoria disponible al
mismo tiempo y/o continuamente.
Tipos de “Memory Stick” disponibles
para el proyector
Diagrama de compatibilidad de soportes
Memory Stick
Reproducción
“Memory Stick”
“Memory Stick” (con función de
selección de memoria)
“Memory Stick Duo”
“Memory Stick” (compatible con
MagicGate/alta velocidad de
transferencia de datos)
“Memory Stick Duo” (compatible con
“MagicGate”/alta velocidad de
transferencia de datos)
*1 *2
Nota sobre la capacidad de memoria
de “Memory Stick PRO”
Las características de “Memory Stick PRO” varían y
dependen del diseño de los dispositivos de hardware
que los utilizan.
Ranura de soporte “Memory Stick PRO”:
• no es compatible con la tecnología de protección de
copyright MagicGate;
• no es compatible con la función de seguridad de
control de acceso.
El funcionamiento de este dispositivo se ha
demostrado con “Memory Stick” de 1 GB de
capacidad máxima. No se garantiza el
funcionamiento de “Memory Stick PRO” más allá de
esta capacidad.
Notas sobre “Memory Stick Duo”
“Memory Stick-ROM”
“MagicGate Memory Stick”
“MagicGate Memory Stick Duo”
*1
“Memory Stick PRO”
“Memory Stick PRO Duo”
*1 *2
*1: No es posible reproducir datos que requieran funciones
MagicGate.
*2: No permite la transferencia de datos a alta velocidad mediante
la interfaz paralela.
Nota sobre “Memory Stick PRO” y
“Memory Stick” (compatibles con
“MagicGate”/alta velocidad de
transferencia de datos)
“Memory Stick PRO” y “Memory Stick”
(compatibles con “MagicGate”/transferencia de datos
de alta velocidad) no permiten la transferencia de
datos a alta velocidad mediante la interfaz paralela.
Nota sobre “Memory Stick”
(compatible con “MagicGate”/alta
velocidad de transferencia de datos)
Nota sobre la velocidad de lectura y
escritura de datos
La velocidad de lectura y escritura de datos puede
variar según la combinación de “Memory Stick” y
producto compatible con “Memory Stick” que utilice.
Nota sobre el control de acceso
Uso de un “Memory
Stick”
• Cuando utilice un “Memory Stick Duo” en el
proyector, inserte siempre el “Memory Stick Duo”
en el adaptador “Memory Stick Duo”, que se vende
por separado. Si inserta un “Memory Stick Duo” sin
el adaptador “Memory Stick Duo”, es posible que
no pueda retirar el “Memory Stick Duo”.
• No se garantiza el funcionamiento de todos los tipos
de soportes “Memory Stick”.
• Para utilizar un “Memory Stick Duo” con el
proyector, instálelo en el adaptador “Memory Stick
Duo” antes de insertarlo en el proyector.
Si inserta un “Memory Stick Duo” sin el adaptador
“Memory Stick Duo”, es posible que no pueda
retirar el “Memory Stick Duo”.
• Asegúrese de instalar el “Memory Stick Duo” en el
adaptador correctamente orientado.
• Asegúrese de insertar el adaptador Memory Stick
Duo correctamente orientado. Si no lo hace así, el
proyector puede dañarse.
• No inserte el adaptador Memory Stick Duo sin un
“Memory Stick Duo” instalado. Si lo hace así,
puede provocar que el proyector se averíe.
Esta unidad no puede leer “Memory Stick” que se
hayan sometido a control de acceso con otras
unidades. Para leer o escribir datos en un “Memory
Stick” sometido a control de acceso, desbloquee el
“Memory Stick” con la unidad que lo bloqueó.
La velocidad de transferencia al utilizar “Memory
Stick” (compatible con “MagicGate”/transferencia de
datos de alta velocidad) varía y depende de los
productos compatibles con “Memory Stick”.
Acerca de “Memory Stick”
39 ES
Nota sobre “Memory Stick” (con
función de selección de memoria)
Uso de un “Memory
Stick”
• No es posible utilizar toda la memoria disponible al
mismo tiempo y/o continuamente.
• No utilice el conmutador de selección de memoria
mientras el “Memory Stick” está conectado a
cualquiera de los dispositivos compatibles que
permiten el uso de esta función, ya que puede
provocar una avería. Si utiliza la función de
selección de memoria mientras el “Memory Stick”
está conectado a un dispositivo compatible y se
produce una avería, no se aplicará la garantía.
• Cuando utilice el conmutador de selección de
memoria, asegúrese de mover firmemente el
conmutador hasta el extremo. Si no lo desplaza
completamente, puede provocar problemas o
averías.
• Compruebe la selección de memoria del “Memory
Stick” antes de insertarlo en la ranura “Memory
Stick” del dispositivo compatible.
• Cuando utilice un “Memory Stick” con función de
selección de memoria, puede utilizar el conmutador
de selección de memoria para elegir el tipo de
memoria. Dado que el dispositivo compatible sólo
tendrá acceso a la memoria que usted seleccione,
tenga en cuenta lo siguiente:
- El proceso de formateado (inicialización) sólo se
ejecuta para la memoria seleccionada.
- La presentación de memoria restante sólo refleja la
información de la memoria seleccionada.
- La presentación de errores sólo refleja la
información de la memoria seleccionada.
Cada memoria se gestiona individualmente al
seleccionarla.
¿Qué es MagicGate?
MagicGate es una tecnología de protección de
copyright que utiliza tecnologías de cifrado.
Formatos que puede mostrar este
proyector
El proyector puede mostrar archivos de imagen
grabados por una cámara digital en un “Memory
Stick” con los siguientes formatos:
• Archivos de imagen (compatibles con DCF)
comprimidos en el formato JPEG (Joint
Photographic Experts Group) (extensión: .jpg)
• Archivos de imagen con formato MPEG1 grabados
por productos Sony: MPEG MOVIE, MPEG
MOVIE AD, MPEG MOVIE EX, MPEG MOVIE
HQ, MPEG MOVIE HQX, MPEG MOVIE CV,
VAIO Giga pocket (equivalente a CD de vídeo).
ES
40
Acerca de “Memory Stick”
Antes de utilizar un “Memory Stick”
Terminal
Pestaña de
protección de
escritura
Posición de
etiquetado
• Cuando establezca la pestaña de protección de
escritura del “Memory Stick” en “LOCK”, no podrá
grabar, editar ni borrar datos.
• Algunos “Memory Stick” (“Memory Stick PRO”/
“Memory Stick PRO Duo”) no están equipados con
pestaña de protección contra escritura. Asegúrese
de no editar ni borrar datos por error cuando utilice
un “Memory Stick” que no esté equipado con
pestaña de protección contra escritura.
• Utilice un objeto afilado, tal como un bolígrafo,
para mover la pestaña de protección contra borrado
del “Memory Stick Duo”.
• Los datos pueden dañarse si:
- Se retira el “Memory Stick” o se apaga la unidad
mientras se está leyendo o escribiendo datos.
- Se utiliza el “Memory Stick” en un lugar
sometido a los efectos de la electricidad estática o
el ruido eléctrico.
• Es recomendable hacer una copia de seguridad de
los datos importantes que se graben en el “Memory
Stick”.
Notas
• No adhiera en la posición de etiquetado del “Memory Stick”
nada que no sea la etiqueta que se suministra.
• Adhiera la etiqueta de forma que no sobresalga de la posición
de etiquetado.
• No ejerza presión al escribir en el área de anotaciones del
“Memory Stick Duo”.
• Transporte y almacene el “Memory Stick” dentro de su caja.
• No toque el conector del “Memory Stick” con nada, incluidos
dedos y objetos metálicos.
• No golpee, doble ni deje caer el “Memory Stick”.
• No desmonte ni modifique el “Memory Stick”.
• No permita que el “Memory Stick” se moje.
• No utilice ni almacene sus “Memory Stick” en estas
condiciones:
- Lugares extremadamente calurosos, tales como un automóvil
aparcado al sol
- Bajo la luz directa del sol
- En lugares muy húmedos o sometidos a sustancias corrosivas
Acerca del formateo del “Memory
Stick”
Cuando los “Memory Stick” salen de fábrica, se
encuentran formateados en un formato estándar
especial. Cuando formatee un “Memory Stick”, es
recomendable que lo haga en este proyector.
Tenga cuidado cuando formatee un
“Memory Stick” en un ordenador personal
Preste atención a los puntos siguientes cuando
formatee un “Memory Stick” en un ordenador
personal. No se garantiza que los “Memory Stick”
formateados en un ordenador personal funcionen en
este proyector. Para utilizar un “Memory Stick”
formateado en un ordenador personal, el “Memory
Stick” debe formatearse de nuevo en este proyector.
Si no se formatea de nuevo, todos los datos
almacenados en el “Memory Stick” se perderán.
Indicador de acceso
Si el indicador de acceso está iluminado o
parpadeando, se está leyendo o escribiendo datos en el
“Memory Stick”. En este momento, no agite el
proyector ni lo golpee. No desactive la alimentación
del proyector ni extraiga el “Memory Stick”. Esto
puede dañar los datos.
Precauciones
Insertar un “Memory Stick”
Inserte el “Memory Stick” en la ranura para “Memory
Stick” de la parte delantera del proyector.
Asegúrese de insertar el “Memory Stick” en el sentido
correcto.
“Memory Stick”
Inserte el “Memory Stick”
en la dirección de la flecha
hasta que encaje en su
lugar.
Etiqueta para impedir la
inserción incorrecta
Para retirar el “Memory Stick”
Cuando el indicador de acceso esté apagado, presione
el “Memory Stick” y retire la mano. Cuando se libere
el bloqueo, retire el “Memory Stick”.
Uso de un “Memory
Stick”
• Para evitar pérdidas de datos, realice copias de
seguridad de los datos con frecuencia. Sony no será
responsable, en ningún caso, de las pérdidas de
datos que puedan producirse.
• La grabación no autorizada puede ir en contra de lo
establecido por las leyes de copyright.
• Sony puede modificar o cambiar el software de
aplicación del “Memory Stick” sin previo aviso.
Preparación de la visualización de
archivos de imagen almacenados
en un “Memory Stick”
.....................................................................................
• “Memory Stick Duo” y
son marcas
comerciales de Sony Corporation.
• “Memory Stick” y
son marcas comerciales de Sony
Corporation.
• “Memory Stick PRO” y
son marcas
comerciales de Sony Corporation.
• “MagicGate Memory Stick” y
son marcas
comerciales de Sony Corporation.
• “Memory Stick-ROM” y
son marcas
comerciales de Sony Corporation.
Indicador de acceso
Nota
Inserte el “Memory Stick” con la marca de flecha apuntando a la
ranura del “Memory Stick”.
Preparación de la visualización de archivos de imagen almacenados en un “Memory Stick”
41 ES
Presentación de las
imágenes deseadas en el
modo de cámara digital
Botón INPUT
LIGHT
INPUT
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
Botones M/m/</,/
ENTER
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
El proyector puede utilizarse para elegir y mostrar
archivos de imagen JPEG y MPEG1 grabados con una
cámara digital (compatible con DCF), pero
únicamente de entre los archivos de imagen
almacenados en un “Memory Stick”.
Notas
• El modo de cámara digital no funciona si en un “Memory
Stick” hay almacenados más de 2.000 archivos de imagen
grabados por una cámara digital.
• Para los archivos de imagen grabados con la función Voice
Memo de la cámara digital Sony, sólo se muestra el archivo de
imagen estática.
• Si borra un archivo de imagen con la marca de archivo
relacionado (
), su archivo de imagen relacionado se
borrará también.
Sugerencia
Las miniaturas son pequeñas imágenes que se incluyen en una
carpeta y que se muestran a la vez.
Antes de utilizar el archivo de imagen
Para utilizar un archivo de imagen, muestre el menú
de índice o el menú de configuración de imágenes.
Pulse INPUT para seleccionar
MS.
Aparecerá Inicio Memory Stick.
Uso de un “Memory
Stick”
Aparecen las primeras
20 miniaturas
Marca Inicio
Memory Stick
¿Qué es el modo de cámara digital?
Inicio Memory Stick
Diapos.
Opción
Filtrar : Imagen estática
Seleccionar carpeta
Modo cámera digi.
Menú de índice
Para mostrar el menú de índice, seleccione una
miniatura y pulse ENTER.
El menú que se muestra en la pantalla de índice
permite realizar las siguientes operaciones:
- Mostrar un archivo de imagen en modo de pantalla
completa
- Ejecutar de la presentación de diapositivas
- Proteger un archivo de imagen importante
- Rotar un archivo de imagen (sólo imágenes
estáticas)
- Registrar el archivo de imagen inicial (sólo
imágenes estáticas)
- Borrar un archivo de imagen
Menú de configuración de imagen
Menú de una imagen estática
Num.
:
Tamaño :
Archivo :
Fecha :
Aparece si hay otro archivo con el mismo
nombre de las últimas cuatro figuras incluido
en el “Memory Stick”.
ES
42
Para mostrar el menú de configuración de imagen,
pulse ENTER mientras se muestra una imagen a
pantalla completa. El menú que se muestra en la
pantalla de configuración de imagen permite realizar
las siguientes operaciones:
- Mostrar u ocultar la información del archivo de
imagen
- Proteger un archivo de imagen importante
- Rotar un archivo de imagen
- Registrar el archivo de imagen inicial
- Borrar un archivo de imagen
Preparación de la visualización de archivos de imagen almacenados en un “Memory Stick”
Pantalla de índice de un archivo de película
Menú de un archivo de película
Para mostrar el menú de configuración de imagen,
seleccione “Menú” en el Reproductor de películas.
El menú que se muestra en la pantalla de
configuración de imagen permite realizar las
siguientes operaciones:
- Mostrar u ocultar la información del archivo de
película
- Cambiar el sonido que se oye
- Proteger un archivo de película importante
- Borrar un archivo de película
Aparece cuando la imagen
que se muestra es una
película.
Aparece cuando un
archivo está protegido.
Menú de índice
Inicio Memory Stick
Diapos.
Opción
Filter : Still
Repr. de películas
Seleccionar carpeta
Diapos.
Modo cámera digi.
Protec.
Rotar
Iniciar
Borrar
Para obtener información detallada sobre cada
operación, consulte la descripción de cada pantalla.
Pantalla de índice de un archivo de imagen
estática
Aparece cuando se
establece el inicio.
Aparece cuando un
archivo está protegido.
Menú de índice
Cerrar
Num.
: 123/1234
Tamaño : 352x240
Archivo : 100MSDCF/SJP0001.MPG
Fecha : 15.JUL.2003 12:34
Resolución Fecha
Orden/número total Nombre y formato
del archivo
de archivos de
imagen
Pantalla de configuración de imagen de una
imagen estática
Inicio Memory Stick
Diapos.
Opción
Filtrar : Imagen estática
Pant. Completa
Seleccionar carpeta
Menú de configuración
de imagen
Diapos.
Modo cámera digi.
Protec.
Rotar
Iniciar
Borrar
Volver
Información
Sí
Cerrar
Protec.
Rotar
Iniciar
Archivo : 100MSDCF/SJP0001.JPG
Fecha : 15.JUL.2003 12:34
Borrar
Cerrar
Resolución Fecha
Orden/número total Nombre y formato
de archivos de
del archivo
imagen
Para seleccionar un archivo de imagen en la
presentación de miniaturas, pulse M, m, < o ,. Si
desea mostrar otros archivos de imagen cuando hay
más de 20 archivos de imagen en la carpeta actual,
seleccione un archivo de imagen de la fila inferior y
pulse m, o bien seleccione un archivo de la columna
de la derecha, pulse , para seleccionar el control
deslizante y, a continuación, pulse m. Si pulsa MS
SLIDE en el menú de índice, se iniciará una
presentación de diapositivas desde la imagen
seleccionada.
Num.
: 1/1234
Tamaño : 1024x768
Archivo : 100MSDCF/SJP0001.JPG
Fecha : 15.JUL.2003 12:34
Resolución
Fecha
Orden/número total de
archivos de imagen Nombre y formato
del archivo
Aparece cuando se
Uso de un “Memory
Stick”
Num.
: 123/1234
Tamaño : 1024x768
establece el inicio.
Aparece cuando un
archivo está protegido.
Si desea visualizar otro archivo de imagen cuando la
carpeta actual contiene múltiples archivos de imagen,
pulse ,. Si pulsa MS SLIDE en el menú de
configuración de imagen, la pantalla volverá a Inicio
Memory Stick.
Preparación de la visualización de archivos de imagen almacenados en un “Memory Stick”
43 ES
Repr. de películas
Menú de configuración
de imagen de un archivo
de película
Ant.
Visualización de
las imágenes
NEXT
Información
Sí
Seleción de audio
Pant. Completa
I/D
Menú
Visualización de las imágenes
en secuencia — Presentación
de diapositivas
Protec.
Volver
Borrar
Cerrar
Num.
: 1/1234
Tamaño : 320x240
Resolución
Archivo : SJP0001.MPG
Fecha : 15.JUL.2003 12:34
Fecha
Es posible realizar presentaciones de diapositivas
utilizando las imágenes grabadas por una cámara
digital. Las diapositivas se pueden avansar de forma
manual o automática.
Nombre y formato
Orden/número
total de archivos del archivo
de imagn
Icono Película
Aparece cuando un archivo
está protegido.
LIGHT
INPUT
STANDARD
DYNAMIC
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
Uso de un “Memory
Stick”
2-5
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Botón MS SLIDE
VOLUME
SIDE SHOT
+
–
+
–
1 Muestre el Inicio Memory
Stick. (1 página 42)
ES
44
Visualización de las imágenes
2 Pulse M o m para seleccionar
“Diapos.” y, a continuación,
pulse ENTER.
Aparecerá el menú de configuración de la
presentación de diapositivas.
4 Pulse M o m para establecer el
elemento seleccionado y
pulse ENTER.
Inicio Memory Stick
Diapos.
Inicio
Opción
Menú de configuración de la presentación
de diapositivas
Inicio
Opción
Filter : Still
Seleccionar carpeta
Modo cámera digi.
Seleccionar carpeta
Modo cámera digi.
Efecto
No
Av. diap.
Auto
Interval
10seg
1seg
5seg
10seg
Cerrar
20seg
30seg
40seg
Inicio Memory Stick
Diapos.
Filter : Still
Efecto
No
Av. diap.
Auto
Interval
5seg
Num.
:
Tamaño :
Archivo :
Fecha :
Repetir
Sí
Cerrar
Num.
: 123/1234
Tamaño : 1024x768
Archivo : 100MSDCF/SJP0001.jpg
Fecha : 2002/MAY/31 1:08PM
3 Pulse M o m para seleccionar
el elemento de configuración
y, a continuación, pulse
ENTER.
los elementos, pulse M o m
para seleccionar “Inicio” y
pulse ENTER.
Cuando se establece “Av. diap.” en “Auto”, la
diapositiva avanza automáticamente. Cuando se
selecciona una imagen de película se reproduce
automáticamente y, después de la reproducción,
se muestra la siguiente diapositiva.
Cuando lo establezca en “Manual”, utilice el
botón , para avanzar una diapositiva. Para
volver a la diapositiva anterior, utilice el botón
<. La imagen de película no se reproduce, y se
muestra el primer cuadro de la imagen. Para
reproducir las imágenes de película, consulte
“Reproducción de imágenes de película” en la
página 47.
Para finalizar la presentación de
diapositivas
Uso de un “Memory
Stick”
Efecto: para establecer el efecto cuando se
muestra la diapositiva.
Av. diap. (Avanzar diapositivas) : para
establecer el avance a la siguiente diapositiva
automáticamente (“Auto”) o manualmente
(“Manual”).
Interval: para establecer el período de
visualización de una diapositiva. Cuando
“Av. diap.” está establecido en “Manual”,
este elemento no funciona. El tiempo es
approximado.
Repetir: ajuste para ejecutar la presentación de
dispositivas repetidamente o una sola vez.
5 Después de configurar todos
Pulse MS SLIDE o ENTER cuando establezca “Av.
diap.” en “Auto”.
Cuando lo establezca en “Manual”, pulse MS SLIDE.
Para volver a la página Inicio Memory
Stick antes de ejecutar la
presentación de diapositivas
Seleccione “Cerrar” en el paso 5 anterior.
Visualización de las imágenes
45 ES
Ejecución inmediata de la
presentación de diapositivas
Puesto que las configuraciones se almacenan aunque
se cambie la entrada después de llevar a cabo los
pasos 1 a 4, pulse MS SLIDE al iniciar la
presentación. La entrada cambia a MS y la
presentación se inicia de forma inmediata.
Para iniciar una presentación de
diapositivas desde la imagen de
índice seleccionada
Puede realizar una presentación de diapositivas
seleccionando una miniatura en la pantalla de índice.
1 Pulse M, m, < o , para seleccionar el
archivo de imagen a partir del cual desea
iniciar la presentación de diapositivas y, a
continuación, pulse ENTER.
1 Muestre el Inicio Memory
Stick. (1 página 42)
2 Pulse M, m, < o , para
seleccionar la imagen estática
que desea mostrar a pantalla
completa y, a continuación,
pulse ENTER.
Aparecerá el menú de índice del archivo de
imagen estática.
Menú de índice de un archivo de
imagen estática
Inicio Memory Stick
Diapos.
Opción
2 Pulse M o m para seleccionar “Diapos.” en
el menú de índice de un archivo de imagen
estática o película y, a continuación, pulse
ENTER.
Filter : Still
Pant. Completa
Seleccionar carpeta
Diapos.
Modo cámera digi.
Protec.
Rotar
Iniciar
Borrar
Cerrar
Visualización de una
imagen a pantalla completa
— Pantalla completa
Uso de un “Memory
Stick”
Puede proyectar una de las imágenes de índice a
pantalla completa. Para mostrar una imagen de
película a pantalla completa, consulte “Reproducción
de imágenes de película” en la página 47.
Num.
: 123/1234
Tamaño : 1024x768
Archivo : 100MSDCF/SJP0001.JPG
Fecha : 15.JUL.2003 12:34
3 Pulse M o m para seleccionar
“Pant. Completa” y, a
continuación, pulse ENTER.
La imagen seleccionada se proyecta a pantalla
completa.
LIGHT
DYNAMIC
INPUT
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-3
ENTER
Num.
: 1/1234
Tamaño : 1024x768
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Botón MS SLIDE
ES
46
Visualización de las imágenes
Archivo : 100MSDCF/SJP0001.JPG
Fecha : 15.JUL.2003 12:34
Para mostrar una diapositiva anterior
o posterior
Para mostrar la diapositiva siguiente, pulse ,.
Para volver a la diapositiva anterior, pulse <.
Para volver a Inicio Memory Stick
Pulse MS SLIDE.
Para volver a Inicio Memory Stick, también puede
utilizar el menú de índice. Pulse ENTER para mostrar
la pantalla de índice de un archivo de imagen estática,
pulse M o m para seleccionar “Volver” y pulse
ENTER.
2 Pulse M, m, < o , para
seleccionar la imagen de
película que desea mostrar y, a
continuación, pulse ENTER.
Aparecerá el menú de índice del archivo de
película.
Menú de índice de un archivo
de película
Inicio Memory Stick
Diapos.
Opción
Filter : Still
Repr. de películas
Seleccionar carpeta
Diapos.
Modo cámera digi.
Protec.
Reproducción de imágenes
de película
Rotar
Iniciar
Borrar
Cerrar
Es posible reproducir películas con formato MPEG1
grabadas con Sony MPEG MOVIE, etc.
Num.
: 124/1234
Tamaño : 320x240
Archivo : 100MSDCF/BASEBALL.MPG
Fecha : 15.JUL.2003 12:34
Sugerencia
Cuando seleccione una imagen de película en la pantalla de
índice, no estarán disponibles “Rotar” ni “Iniciar”.
LIGHT
DYNAMIC
INPUT
STANDARD
3 Pulse M o m para seleccionar
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Aparecerá el Reproductor de películas.
Botón MS SLIDE
Ant.
1 Muestre el Inicio Memory
Stick. (1 página 42)
Sig.
Pant. Completa
Menú
Uso de un “Memory
Stick”
2-4
ENTER
“Repr. de películas” y, a
continuación, pulse ENTER.
Volver
Num.
: 124/1234
Tamaño : 320x240
Archivo : BASEBALL.MPG
Fecha : 15.JUL.2003 12:34
Visualización de las imágenes
47 ES
N (reproducción/pausa): para reproducir.
Durante la reproducción, la presentación del botón
cambia a X (pausa).
x (detener): para detener la reproducción.
Pant. Completa: para reproducir una imagen de
película a pantalla completa.
Menú: para mostrar el menú de configuración de
imagen de película.
Para volver a Inicio Memory Stick
[Visualización guiada]
< Ant.: para mostrar la diapositiva anterior en el
modo de pausa de película. Durante la
reproducción, la visualización de guía cambia a
< “Retr.” (retroceso).
, Sig.: para mostrar la diapositiva siguiente en el
modo de pausa de película. Durante la
reproducción, la visualización de guía cambia a
, “Avance” (avance rápido).
2 Pulse M o m para seleccionar “Selección
de audio”.
Sugerencia
Cuando se establece “Av. diap.” de “Diapos.” en “Auto”, no se
muestra el Reproductor de películas.
Pulse M o m para seleccionar “Volver”.
Para cambiar el sonido que se oye
1 Pulse M o m para seleccionar “Menú”.
Aparecerá el menú de configuración de imagen de
película.
3 Pulse VOLUME + o – para ajustar el
sonido.
Menú de configuración de
imagen de película
Ant.
NEXT
Información
Sí
Selección de audio
Pant. Completa
I/D
4 Pulse M o m para seleccionar
N.
Se iniciará la reproducción. Cuando finalice, se
detiene en la primera imagen de la película
mostrada.
Uso de un “Memory
Stick”
Nota
El proyector puede reproducir películas MPEG1 grabadas por
Sony MPEG MOVIE, etc. (Las películas pueden saltar a veces
durante la reproducción.) Las películas MPEG1 que es posible
utilizar son MPEG MOVIE AD/EX/HQ/HQX/CV, MPEG1 de
VAIO Giga pocket (equivalente a CD de vídeo).
Para detener la reproducción
Pulse m para seleccionar x.
Para reproducir una película a
pantalla completa
Pulse M o m para seleccionar “Pant. Completa” en el
Reproductor de películas y, a continuación, pulse
ENTER.
La imagen se ampliará para llenar toda la pantalla y se
iniciará la reproducción. Si pulsa M, m, <, , o
ENTER durante la reproducción, se restablecerá el
Reproductor de películas.
Nota
Si el tamaño de la imagen es pequeño, no se ampliará para llenar
la pantalla aunque seleccione “Pant. Completa”.
ES
48
Visualización de las imágenes
Menú
Protec.
Volver
Borrar
Cerrar
Num.
: 1/1234
Tamaño : 320x240
Archivo : SJP0001.MPG
Fecha : 15.JUL.2003 12:34
I/D: para oír los sonidos izquierdo y derecho.
I: para oír el sonido izquierdo.
D: para oír el sonido derecho.
Selección de la carpeta que
contiene la imagen deseada
1 Muestre el Inicio Memory Stick.
Nota
Establezca “Modo cámara digi.” en “No” antes de la
operación. (1 página 49)
2 Pulse M o m para seleccionar “Seleccionar
carpeta” y, a continuación, pulse ENTER.
Aparecerá la lista de carpetas.
Lista de carpetas
Carpeta actual
Para desactivar el modo de cámara
digital
1 Muestre el Inicio Memory Stick.
2 Pulse M o m para seleccionar “Seleccionar
carpeta” y, a continuación, pulse ENTER.
3 Pulse M o m para seleccionar “Modo
cámara digi.” y, a continuación, pulse
ENTER.
Inicio Memory Stick
Modo cámera digi
Diapos.
Sugerencia
En la carpeta se incluyen múltiples archivos de imagen. La
carpeta puede incluir archivos de imágenes estáticas
individuales o archivos de imagen de película, además de
otras carpetas. Cuando muestre un archivo de imagen
almacenado en un “Memory Stick” deberá seleccionar
carpetas.
No
Opción
Filter : Still
Seleccionar carpeta
4 Pulse m para seleccionar “No” y, a
continuación, pulse ENTER.
Aparecerá la lista de carpetas.
Cerrar
Lista de carpetas
Inicio Memory Stick
Num.
:
Tamaño :
Archivo :
Fecha :
Diapos.
Modo cámera digi
No
Opción
Filter : Still
DCIM/100MSDCF
Seleccionar carpeta
Primer archivo de imagen
de la carpeta actual
Al nivel
superior
Num.
:
Tamaño :
Inicio Memory Stick
Diapos.
Cerrar
Archivo :
Fecha :
Modo cámara digi.
No
Opción
Filter : Still
Seleccionar carpeta
Cerrar
Num.
:
Tamaño :
Uso de un “Memory
Stick”
3 Pulse , para seleccionar la lista de
carpetas.
Archivo :
Fecha :
4 Pulse M o m para seleccionar la carpeta
que contiene el archivo de imagen que
desea mostrar y, a continuación, pulse
ENTER.
Para seleccionar las carpetas que no se muestran,
pulse , para seleccionar el control deslizante de
la lista de carpetas y, a continuación, pulse v o V.
Aparecerán las siguientes 10 carpetas.
Visualización de las imágenes
49 ES
Rotación de una
imagen estática
2 Pulse M, m, < o , para
seleccionar la imagen que
desea rotar y, a continuación,
pulse ENTER.
Aparecerá el menú de índice de una imagen
estática.
Menú de índice de una imagen estática
Es posible rotar la imagen en miniatura o imagen
estática a pantalla completa, hacia la derecha o hacia
la izquierda, en incrementos de 90º.
Inicio Memory Stick
Diapos.
Opción
Filter : Still
Pant. Completa
Seleccionar carpeta
Nota
No es posible rotar una imagen de película.
Diapos.
Modo cámera digi.
Protec.
Rotar
Iniciar
Borrar
Cerrar
LIGHT
DYNAMIC
INPUT
STANDARD
Num.
: 123/1234
Tamaño : 1024x768
Archivo : 100MSDCF/SJP0001.JPG
Fecha : 15.JUL.2003 12:34
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
Uso de un “Memory
Stick”
ES
50
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
1 Muestre el Inicio Memory
Stick. (1 página 42)
3 Pulse M o m para seleccionar
“Rotar” y, a continuación,
pulse ENTER.
4 Pulse M o m para seleccionar
la dirección de rotación, (a
la derecha) o (a la izquierda)
y, a continuación, pulse
ENTER.
La imagen rota 90° cada vez que se pulsa el
botón ENTER.
Rotación de una imagen estática
Para rotar la imagen estática a
pantalla completa
1 Muestre una imagen estática a pantalla
completa. (1 página 46)
2 Pulse ENTER.
Aparecerá el menú de configuración de imagen de
un archivo de imagen estática.
Menú de configuración de imagen de una imagen
estática a pantalla completa
Protección de una
imagen
importante
Es posible proteger una imagen estática para evitar
que se borre accidentalmente.
Volver
Información
Sí
Protec.
Rotar
Iniciar
Borrar
LIGHT
INPUT
Cerrar
DYNAMIC
STANDARD
CINEMA
PICTURE MODE
USER 1
Num.
: 1/1234
Tamaño : 1024x768
USER 2
USER 3
Archivo : 100MSDCF/SJP0001.JPG
Fecha : 15.JUL.2003 12:34
2-4
ENTER
3 Siga los pasos 3 y 4 de “Rotación de una
imagen estática”.
MS SLIDE
MENU
WIDE MODE
LENS
RESET
1 Muestre el Inicio Memory
Stick. (1 página 42)
2 Pulse M, m, < o , para
seleccionar la imagen que
desea proteger y, a
continuación, pulse ENTER.
Aparecerá el menú de índice.
Protección de una imagen importante
Uso de un “Memory
Stick”
Notas
• No es posible rotar una imagen protegida. (1 página 51)
Para rotarla, libere la protección de la imagen.
• Cuando la pestaña de protección contra escritura del “Memory
Stick” esté establecida en LOCK, no podrá rotar las imágenes
almacenadas en el “Memory Stick”.
APA
51 ES
Menú de índice
Menú de configuración de imagen estática
Inicio Memory Stick
Volver
Diapos.
Información
Sí
Opción
Filter : Still
Pant. Completa
Seleccionar carpeta
Diapos.
Protec.
Rotar
Iniciar
Modo cámera digi.
Protec.
Rotar
Borrar
Cerrar
Iniciar
Borrar
Cerrar
Num.
: 1/1234
Tamaño : 1024x768
Num.
: 123/1234
Tamaño : 1024x768
Aparece cuando un archivo está protegido.
3 Pulse M o m para seleccionar
“Protec.” y, a continuación,
pulse ENTER.
4 Pulse M o m para seleccionar
“Sí” o “Todo sí” y, a
continuación, pulse ENTER.
Uso de un “Memory
Stick”
Sí: una imagen seleccionada en la pantalla de
índice está protegida.
Todo sí: todas las imágenes de la carpeta
seleccionada están protegidas.
La marca de protección aparece en el menú de
índice de la imagen protegida.
Protección de una imagen de película
en el Reproductor de películas
1 Siga los pasos 1 a 3 de “Reproducción de
imágenes de película” (1 página 47) para
mostrar el Reproductor de películas en la
pantalla.
2 Pulse M o m para seleccionar “Menú” y, a
continuación, pulse ENTER.
Aparecerá el menú de configuración de imagen de
película.
Menú de configuración de imagen de película
NEXT
Información
Sí
Para liberar la protección
Seleccione “No” o “Todo no” en el paso 4.
Al seleccionar “No” se libera la protección de la
imagen seleccionada. Al seleccionar “Todo no” se
libera la protección de todas las imágenes de la
carpeta seleccionada.
1 Muestre la imagen estática que desee a
pantalla completa. (1 página 46)
2 Pulse ENTER.
Aparecerá el menú de configuración de imagen
estática.
52
3 Siga los pasos 3 y 4 de “Protección de una
imagen importante”.
Ant.
Para proteger la imagen estática a
pantalla completa
ES
Archivo : 100MSDCF/SJP0001.JPG
Fecha : 15.JUL.2003 12:34
Archivo : 100MSDCF/SJP0001.JPG
Fecha : 15.JUL.2003 12:34
Protección de una imagen importante
Seleción de audio
Pant. Completa
I/D
Menú
Protec.
Volver
Borrar
Cerrar
Num.
: 1/1234
Tamaño : 320x240
Archivo : SJP0001.MPG
Fecha : 15.JUL.2003 12:34
Aparece cuando un archivo está protegido.
3 Siga los pasos 3 y 4 de “Protección de una
imagen importante”.
Proyección de una imagen
seleccionada con la alimentación
encendida — Iniciar
Al encender el proyector, la imagen estática
específica almacenada en el proyector se proyecta
automáticamente durante 30 segundos,
aproximadamente, aunque no entre ninguna señal.
Esta imagen estática se puede cambiar por la imagen
que prefiera.
2 Pulse M, m, < o , para
seleccionar la imagen que
desea utilizar como imagen de
inicio y, a continuación, pulse
ENTER.
Aparecerá el menú de índice de una imagen
estática.
Menú de índice de una imagen estática
Inicio Memory Stick
Diapos.
Opción
Filter : Still
Pant. Completa
Seleccionar carpeta
Diapos.
Modo cámera digi.
Protec.
Rotar
Iniciar
Registro de una imagen estática
como imagen de inicio
Cuando desee utilizar una imagen almacenada en el
“Memory Stick” como imagen de inicio, registre la
imagen en el “Memory Stick”.
Sugerencia
No es posible registrar un archivo de película como imagen de
inicio.
Borrar
Cerrar
Num.
: 123/1234
Tamaño : 1024x768
Archivo : 100MSDCF/SJP0001.JPG
Fecha : 15.JUL.2003 12:34
Aparece cuando hay un archivo de inicio establecido.
3 Pulse M o m para seleccionar
LIGHT
DYNAMIC
INPUT
STANDARD
4 Pulse M o m para seleccionar
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
1 Muestre el Inicio Memory
Stick. (1 página 42)
“Intro” y, a continuación, pulse
ENTER.
La marca de inicio aparece la pantalla de índice.
Puede registrar una imagen como imagen de
inicio por “Memory Stick”.
Uso de un “Memory
Stick”
“Iniciar” y, a continuación,
pulse ENTER.
Para registrar una imagen estática a
pantalla completa como imagen de
inicio
1 Muestre la imagen que desea registrar a
pantalla completa. (1 página 46)
2 Pulse ENTER para mostrar el menú de
configuración de imagen estática.
Proyección de una imagen seleccionada con la alimentación encendida — Iniciar
53 ES
3 Siga los pasos 3 y 4 de “Registro de una
imagen estática como imagen de inicio”.
Para cancelar el registro de la imagen
de inicio
1 Seleccione una miniatura para mostrar la
pantalla de índice, seleccione “Iniciar” y
pulse ENTER.
2 Pulse M o m para seleccionar “Cancelar” y,
a continuación, pulse ENTER.
Configuración de la imagen
de inicio
3 Pulse M o m para seleccionar
“Configuración” y, a
continuación, pulse , o
ENTER.
Se selecciona “Iniciar”.
4 Pulse M o m para seleccionar
el elemento que se utiliza
como imagen de inicio y, a
continuación, pulse ENTER.
Inicio Memory Stick
Diapos.
Opción
Filter : Still
Seleccionar carpeta
Archivo
Configuración
Memory Stick
Iniciar
Original
Original
Personal
No
Modo cámera digi.
LIGHT
INPUT
DYNAMIC
STANDARD
Cerrar
CINEMA
PICTURE MODE
USER 1
USER 2
Num.
:
Tamaño :
USER 3
2-4
ENTER
Uso de un “Memory
Stick”
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
VOLUME
SIDE SHOT
+
–
+
–
1 Muestre el Inicio Memory
Stick. (1 página 42)
Original: selecciónelo para utilizar la imagen
original almacenada en el proyector. Ésta es
la configuración de fábrica.
Personal: selecciónelo para utilizar la imagen
registrada en la pantalla de índice y
almacenada en el “Memory Stick”. (1
página 53)
No: selecciónelo cuando no establezca el inicio.
Notas
• Cuando desee borrar la pantalla de inicio mientras se muestra,
pulse M/m/</, o ENTER.
• Cuando esté utilizando la imagen registrada, inserte en el
proyector el “Memory Stick” donde está guardada la imagen
registrada y, a continuación, encienda la alimentación.
• Es posible registrar una imagen de inicio por cada “Memory
Stick”.
2 Pulse M o m para seleccionar
“Opción” y, a continuación,
pulse ENTER.
ES
54
Archivo :
Fecha :
Proyección de una imagen seleccionada con la alimentación encendida — Iniciar
Borrado de una
imagen
3 Pulse M o m para seleccionar
“Borrar” y, a continuación,
pulse ENTER.
4 Pulse M o m para seleccionar
Es posible borrar imágenes innecesarias del “Memory
Stick”.
LIGHT
INPUT
STANDARD
DYNAMIC
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Stick. (1 página 42)
Sel. Img.: para borrar la imagen seleccionada.
Todo Im.: para borrar todas las imágenes de la
carpeta seleccionada.
Cerrar: si no va a borrar la imagen.
Notas
• No es posible borrar el archivo protegido. (1 página 51) Para
borrarlo, libere la protección de ese archivo.
• Cuando la pestaña de protección contra escritura del “Memory
Stick” está establecido en LOCK, no es posible borrar las
imágenes del “Memory Stick”.
2 Pulse M, m, < o , para
seleccionar la imagen que
desea borrar del “Memory
Stick” y, a continuación, pulse
ENTER.
Uso de un “Memory
Stick”
1 Muestre el Inicio Memory
el elemento que desea y, a
continuación, pulse ENTER.
Cuando se muestre
“Eliminado el archivo
seleccionado. ¿Aceptar?” o
“Eliminados todos los
archivos. ¿Aceptar?”,
seleccione “Sí” y pulse
ENTER.
Aparecerá el menú de índice.
Menú de índice
Inicio Memory Stick
Diapos.
Opción
Filter : Still
Pant. Completa
Seleccionar carpeta
Diapos.
Modo cámera digi.
Protec.
Rotar
Iniciar
Borrar
Cerrar
Num.
: 123/1234
Tamaño : 1024x768
Archivo : 100MSDCF/SJP0001.JPG
Fecha : 15.JUL.2003 12:34
Borrado de una imagen
55 ES
Para borrar una imagen estática a
pantalla completa
1 Muestre la imagen que desea borrar a
pantalla completa. (1 página 46)
Ordenar las
imágenes
2 Pulse ENTER para mostrar el menú de
configuración de imagen estática.
3 Pulse M o m para seleccionar “Borrar” y, a
continuación, pulse ENTER.
4 Pulse M o m para seleccionar el elemento
deseado y, a continuación, pulse ENTER.
Cuando se muestre “Eliminado el archivo
seleccionado. ¿Aceptar?” seleccione “Sí”
y pulse ENTER.
Para borrar una imagen de película en
el Reproductor de películas
Es posible ordenar las imágenes almacenadas en el
“Memory Stick” por nombre o por fecha de
renovación, en orden ascendente o descendente.
LIGHT
INPUT
STANDARD
DYNAMIC
CINEMA
PICTURE MODE
1 Siga los pasos 1 a 4 de “Reproducción de
imágenes de película” (1 página 47) para
mostrar el Reproductor de películas en la
pantalla.
USER 1
2 Pulse M o m para seleccionar “Menú” y, a
continuación, pulse ENTER.
Aparecerá el menú de configuración de imagen de
película.
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Uso de un “Memory
Stick”
3 Pulse M o m para seleccionar “Borrar” y, a
continuación, pulse ENTER.
4 Pulse M o m para seleccionar el elemento
deseado y, a continuación, pulse ENTER.
Cuando se muestre “Eliminado el archivo
seleccionado. ¿Aceptar?” seleccione “Sí”
y pulse ENTER.
Nota
Si borra un archivo con “Modo cámara digi.” establecido en “Sí”,
es posible que se borren otros archivos. (1 página 42)
USER 2
USER 3
2-4
ENTER
VOLUME
SIDE SHOT
+
–
+
–
1 Muestre el Inicio Memory
Stick. (1 página 42)
Nota
Establezca “Modo cámara digi.” en “No” antes de la
operación. (1 página 49)
2 Pulse M o m para seleccionar
“Opción” y, a continuación,
pulse ENTER.
Aparecerá el menú de configuración de
opciones, con la opción “Archivo” seleccionada.
ES
56
Ordenar las imágenes
Inicio Memory Stick
Diapos.
Opción
Filter : Still
Seleccionar carpeta
Archivo
Ordenar
Orden por nombre
Configuración
Memory Stick
Filtrar
No
Cerrar
Num.
:
Tamaño :
Archivo :
Fecha :
3 Pulse , o ENTER, a
continuación pulse M o m para
seleccionar “Ordenar” y pulse
ENTER.
Visualización de
imágenes estáticas o
imágenes de película
Es posible elegir y mostrar sólo las imágenes estáticas
o sólo las imágenes de película almacenadas en un
“Memory Stick”.
LIGHT
DYNAMIC
4 Pulse M o m para seleccionar
el elemento que desea
establecer y, a continuación,
pulse ENTER.
Inicio Memory Stick
INPUT
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-4
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Diapos.
Opción
Seleccionar carpeta
Ordenar
Orden por nombre
Configuración
Orden por nombre
Orden por nombre
Filter por fecha
Orden
Imagenpor
estática
Orden
fecha
Memory Stick
1 Muestre el Inicio Memory
Stick. (1 página 42)
Cerrar
Num.
:
Tamaño :
Archivo :
Fecha :
Nota
Establezca “Modo cámara digi.” en “No” antes de la
operación. (1 página 49)
Orden por nombre AZ : para ordenar desde
la A según el nombre de imagen.
Orden por nombre ZA : para ordenar desde
la Z según el nombre de imagen.
Orden por fecha 19 : para ordenar desde la
fecha de grabación más antigua.
Orden por fecha 91 : para ordenar desde la
fecha de grabación más reciente.
Uso de un “Memory
Stick”
Archivo
Nota
En el caso de imágenes procesadas en un ordenador, la fecha que
se muestra puede ser la fecha de actualización de los datos, en
lugar de la fecha de grabación.
Visualización de imágenes estáticas o imágenes de película
57 ES
2 Pulse M o m para seleccionar
“Opción” y, a continuación,
pulse ENTER.
Aparecerá el menú de configuración de
opciones, con la opción “Archivo” seleccionada.
Inicio Memory Stick
Diapos.
4 Pulse M o m para seleccionar
el elemento que desea
establecer y, a continuación,
pulse ENTER.
Cuando se selecciona “Filtrar”, la configuración
seleccionada, “Imagen estática” o “Película”, se
indica en Inicio Memory Stick.
Opción
Filter : Still
Seleccionar carpeta
Archivo
Ordenar
Orden por nombre
Configuración
Memory Stick
Inicio Memory Stick
Diapos.
Filtrar
No
Opción
Filtrar : Imagen estática
Seleccionar carpeta
Archivo
Ordenar
Orden por nombre
Configuración
Memory Stick
Filtrar
Imagen estática
Cerrar
Num.
:
Tamaño :
Archivo :
Fecha :
Cerrar
3 Pulse , o ENTER, a
continuación pulse M o m para
seleccionar “Filtrar” y pulse
ENTER.
Inicio Memory Stick
Diapos.
Opción
Filter : Still
Seleccionar carpeta
Archivo
Memory Stick
Uso de un “Memory
Stick”
ES
58
Ordenar
Orden por nombre
Configuración
Filtrar
Imagen estática
Imagen estática
Película
No
Cerrar
Num.
:
Tamaño :
Archivo :
Fecha :
Imagen estática: para visualizar sólo
imágenes estáticas.
Película: para visualizar sólo imágenes de
película.
No: para visualizar todas las imágenes.
Visualización de imágenes estáticas o imágenes de película
Num.
:
Tamaño :
Archivo :
Fecha :
Visualización de la
información del
“Memory Stick”
3 Pulse M o m para seleccionar
“Memory Stick”.
Aparecerá la información del “Memory Stick”
que se está utilizando.
Inicio Memory Stick
Diapos.
Opción
Archivo
Filter : Still
Configuración
Tipo:
Seleccionar carpeta
Capacidad : 123.3MB
Memory Stick
Es posible visualizar el tipo y la capacidad utilizada y
restante del “Memory Stick” que se está utilizando.
Usada : 30.8MB
Modo cámera digi.
Restante : 92.5MB
Formato
Cerrar
Num.
:
Tamaño :
LIGHT
DYNAMIC
Archivo :
Fecha :
INPUT
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
Para volver a Inicio Memory Stick
2-3
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Pulse M o m para seleccionar “Cerrar”.
Uso de un “Memory
Stick”
1 Muestre el Inicio Memory
Stick. (1 página 42)
2 Pulse M o m para seleccionar
“Opción” y, a continuación,
pulse ENTER.
Aparecerá el menú de configuración de opción.
Visualización de la información del “Memory Stick”
59 ES
Inicialización de
un “Memory
Stick” — Formato
4 Pulse ENTER de nuevo.
Inicio Memory Stick
Diapos.
Opción
Archivo
Filter : Still
Tipo:
Configuración
Seleccionar carpeta
Capacidad : 123.3MB
Memory Stick
Usada : 30.8MB
Modo cámera digi.
Restante : 92.5MB
Eliminados todos los archivos. ¿Aceptar?
Si
No
Formato
Cuando no pueda utilizar un “Memory Stick”,
inicialícelo con el proyector.
Los datos que contenga el “Memory Stick” se
borrarán al inicializarlo.
Cerrar
Num.
:
Tamaño :
Archivo :
Fecha :
5 Cuando se muestre
LIGHT
DYNAMIC
“Eliminados todos los
archivos. ¿Aceptar?”
seleccione “Sí” y pulse
ENTER.
INPUT
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
2-5
ENTER
APA
MS SLIDE
MENU
WIDE MODE
LENS
RESET
Se iniciará el formateo.
Para volver a Inicio Memory Stick
antes de inicializar el “Memory Stick”
Seleccione “Cerrar” en el paso 4. Se restablece Inicio
Memory Stick.
Uso de un “Memory
Stick”
1 Muestre el Inicio Memory
Stick. (1 página 42)
2 Pulse M o m para seleccionar
“Opción” y, a continuación,
pulse ENTER.
Aparecerá el menú de configuración de opción.
3 Pulse M o m para seleccionar
“Memory Stick” y, a
continuación, pulse , o
ENTER.
ES
60
Inicialización de un “Memory Stick” — Formato
Notas
• Al inicializar el “Memory Stick”, las imágenes protegidas
también se borran.
• Cuando se inicializa un “Memory Stick” con la pestaña de
protección contra escritura establecida en LOCK, aparece el
mensaje “Memory Stick bloqueado”.
• Durante la inicialización del “Memory Stick”, no es posible
utilizar los botones para la operación en Inicio Memory Stick.
Otros
Imagen
Sin imagen.
En esta sección se describe cómo
solucionar los problemas, cómo cambiar
una lámpara y el filtro de aire, etc.
c Compruebe que ha realizado las
conexiones adecuadas.
(1 página 14)
c Seleccione correctamente la
fuente de entrada mediante el
botón INPUT. (1 página 27)
c Establezca la señal del
ordenador a salir de un monitor
externo.
c Configure el ordenador para que
envíe la señal sólo a un monitor
externo.
c Seleccione “Ordenador”,
“Componente” o “Vídeo GBR”
para “Sel. señ. ent. A” en el
menú AJUSTE
, según la
señal de entrada.
(1 página 35)
El color de la imagen c Seleccione “Ordenador”,
procedente del
“Componente” o “Vídeo GBR”
conector PJ MULTI es
para “Sel. señ. ent. A” en el
extraño.
menú AJUSTE
, según la
señal de entrada.
(1 página 35)
El balance de color es
incorrecto.
c Ajuste la imagen en la opción
“Ajustar imagen ...” del menú
CONFIGURACIÓN DE
IMAGEN
. (1 página 33)
c Establezca “Sistema de color”
en el menú AJUSTE
de
modo que coincida con el
sistema de color de la entrada.
(1 página 36)
La imagen es
demasiado oscura.
c Ajuste correctamente el
contraste o el brillo en la opción
“Ajustar imagen ...” del menú
CONFIGURACIÓN DE
IMAGEN
. (1 página 33)
Solución de problemas
Alimentación
La alimentación no se
enciende.
c Espere alrededor de un minuto
antes de encender la
alimentación. (1 página 28)
c Cierre firmemente la cubierta de
la lámpara. (1 página 64)
c Cierre firmemente la cubierta
del filtro del aire.
(1 página 65)
La imagen no es nítida. c Ajuste el foco con el botón
FOCUS +/–. (1 página 28)
c Se ha condensado humedad en el
objetivo. Deje el proyector
encendido durante unas dos
horas.
La imagen parpadea.
Solución de problemas
Otros
c Ajuste correctamente “Fase
Punto” para “Ajustar señal...” en
el menú AJUSTE DE
ENTRADA
. (1 página 34)
61 ES
Sonido
No se oye el sonido.
c El sonido sólo se oye cuando se
reproduce una imagen de
película con formato MPEG1
del “Memory Stick”.
(1 página 48)
c Ajuste “Volumen” en el menú
CONFIGURACIÓN DE
IMAGEN
o pulse
VOLUME + del mando a
distancia.
Presentación en pantalla
La presentación en
pantalla no aparece.
No es posible mostrar
los archivos de
imágenes de película
con formato MPEG1
que se encuentran
almacenados en un
“Memory Stick”.
c Establezca “Filtrar”, del menú
“Opción”, en “Película” o “No”.
Indicadores
El indicador LAMP/COVER o el indicador TEMP/
FAN del panel de control se enciende o parpadea si el
proyector tiene algún problema.
c Establezca “Estado” en el menú
AJUSTE DE MENÚ
en
“Sí”. (1 página 36)
Indicador LAMP/COVER
Indicador TEMP/FAN
Mando a distancia
El mando a distancia
no funciona.
c Es posible que las pilas estén
agotadas. Sustituya las pilas.
(1 página 6)
c Introduzca las pilas con las
polaridades correctas.
(1 página 6)
“Memory Stick”
El “Memory Stick” no c Inserte el “Memory Stick” con la
se puede introducir en
marca de flecha orientada hacia
la ranura para
la ranura para “Memory Stick”
“Memory Stick”.
del proyector. (1 página 41)
Las imágenes estáticas c Libere el bloqueo de la pestaña
guardadas en el
de protección contra escritura
“Memory Stick” no se
del “Memory Stick”.
pueden rotar ni borrar.
(1 página 40)
c Libere la protección en la
pantalla de índice.
(1 página 52)
El “Memory Stick” no c Libere el bloqueo de la pestaña
se puede formatear.
de protección contra escritura
del “Memory Stick”.
(1 página 40)
c El “Memory Stick” está
averiado. Utilice otro “Memory
Stick”.
Las miniaturas no se
muestran.
No es posible mostrar c Establezca “Filtrar”, del menú
los archivos de
“Opción”, en “Imagen estática”
imágenes estáticas con
o “No”.
formato JPEG que se
encuentran
almacenados en un
“Memory Stick”.
Otros
ES
c Las imágenes son de formato
JPEG, pero no compatibles con
DCF. Utilice las imágenes
compatibles con DCF.
62
Solución de problemas
LAMP/
COVER
TEMP/
FAN
POWER
SAVING
ON/
STANDBY
El indicador
LAMP/COVER
parpadea.
c Asegure la cubierta de la lámpara o la
del filtro de aire. (1 páginas 64 y 65)
El indicador
LAMP/COVER
se ilumina.
c La lámpara ha llegado al final de su
vida útil. Sustituya la lámpara.
(1 página 64)
c La lámpara se calienta en exceso.
Espere un minuto para que la lámpara
se enfríe y vuelva a encender la
alimentación. (1 página 28)
El indicador
TEMP/FAN
parpadea.
c El ventilador está averiado. Consulte
con personal especializado de Sony.
El indicador
TEMP/FAN se
ilumina.
c La temperatura interna es
anormalmente alta. Compruebe que no
haya nada bloqueando los orificios de
ventilación y si el proyector se está
utilizando a altitudes elevadas.
Los indicadores c Se ha producido una avería en el
LAMP/COVER
sistema eléctrico. Consulte con
y TEMP/FAN se
personal especializado de Sony.
iluminan.
Mensajes de advertencia
Utilice la lista siguiente para comprobar el significado
de los mensajes que se muestran en la pantalla.
Temperatura
alta!
Apag. 1min.
c Apague la alimentación.
c Compruebe que nada bloquee los
orificios de ventilación.
Frecuencia
c Introduzca una señal que se encuentre
fuera de rango!
dentro del margen aceptable de
frecuencias.
c Establezca en SVGA la señal de salida
del monitor externo del ordenador
conectado.
c Establezca “Sel. señ. ent. A”, en el menú
AJUSTE
, en “Ordenador”.
Compruebe el c Establezca la opción “Sel. señ. ent. A”
ajuste Sel. señ.
del menú AJUSTE
en “Ordenador”
ent. A.
cuando la señal RVA se introduzca desde
el ordenador. (1 página 35)
Compruebe el c Establezca “Sel. señ. DVI”, en el menú
ajuste Sel. señ.
AJUSTE
, en “Ordenador” cuando se
DVI.
introduzca la señal RVA desde el
ordenador. (1 página 35)
Nota
Antes de cambiar la configuración de “Sel. señ.
DVI”, desconecte el cable DVI y apague el
sintonizador digital, etc.
Por favor
cambie la
lámpera.
c Es necesario sustituir la lámpara.
Sustituya la lámpara. (1 página 64)
Por favor
cambie el
filtro.
c Es necesario sustituir el filtro. Sustituya
el filtro de aire. (1 página 65)
Temperatura
c Cuando utilice el proyector a altitudes de
alta! Uso posib.
1.500 m o superiores: seleccione “Sí”
en alt. elev.
para establecer el “Modo gran altitud”.
¿Activar modo
(1 página 36)
de alt. elev.?
c Si se muestra este mensaje cuando se
Si:M No:m
utiliza el proyector a una altitud inferior
a 1.500 m: Compruebe que nada bloquee
los orificios de ventilación.
La unid.
diafragma no
funciona.
c El diafragma está dañado.
c Consulte con personal especializado de
Sony.
Mensajes de precaución al usar
“Memory Stick”
Utilice la lista siguiente para comprobar el significado
de los mensajes.
Ningún
Memory Stick
No se puede
c Está seleccionado el modo de cámara
mostrar ningún
digital, aunque no contiene ningún
archivo.
archivo de imagen compatible DCF.
En esta carpeta c La carpeta actualmente seleccionada no
no hay ningún
contiene archivos de imagen.
archivo que se
pueda mostrar.
En esta carpeta c La carpeta actualmente seleccionada no
no hay ningún
contiene archivos de imagen de
archivo de
película, aunque “Filter” está
película que se
establecido en “Movie” en el menú
pueda mostrar.
“Option”.
En esta carpeta c La carpeta actualmente seleccionada no
no hay ningún
contiene archivos de imagen fija,
archivo de
aunque “Filter” está establecido en
imagen estática
“Still” en el menú “Option”.
que se pueda
mostrar.
c Se ha pulsado el botón MS SLIDE y no
hay ningún archivo de imagen de
película en la carpeta seleccionada. La
presentación de diapositivas no se
inicia.
No es posible
reproducir
c Los datos de imagen de un archivo de
imágenes de película están dañados.
Memory Stick
bloqueado
c El conmutador de protección frente a
borrado del “Memory Stick” está
establecido en “LOCK”. Libere el
bloqueo.
Error Memory
Stick
c El “Memory Stick” está averiado.
c Limpie el terminal del “Memory Stick”.
c La selección del conmutador de
selección de memoria de un “Memory
Stick” con función de selección de
memoria es incorrecta.
Error tipo
Memory Stick
c Se ha insertado un “Memory Stick” que
no es compatible o no puede utilizarse
con el proyector.
Error formato
c El “Memory Stick” no se ha formateado
correctamente. Formatéelo en este
proyector correctamente.
c El formateo no es correcto.
x
No aplicable!
c No hay señal de entrada en la entrada
seleccionada. Compruebe las
conexiones. (1 página 14)
Error archivo
c El nombre de la carpeta seleccionada no
es correcto. Vuelva a introducir el
nombre con menos de 66 caracteres,
incluido “/”, mostrando el menú
“Seleccionar carpeta”.
c Pulse el botón adecuado.
Solución de problemas
Otros
Imposible
reproducir
Mensajes de precaución
Utilice la lista siguiente para comprobar el significado
de los mensajes que se muestran en la pantalla.
c Inserte correctamente el “Memory
Stick” en la ranura “Memory Stick”.
63 ES
Memoria de
sólo lectura
c Se ha insertado un “Memory Stick” de
sólo lectura, en el que hay grabados
archivos de imagen. No es posible
grabar ni eliminar datos en un “Memory
Stick” de sólo lectura.
Acceso
denegado.
c Se ha insertado un “Memory Stick”
sometido a Control de acceso en otra
unidad. No es posible leer o escribir
datos en este proyector. Para leer o
escribir datos en un “Memory Stick”
sometido a Control de acceso,
desbloquee el “Memory Stick” con la
unidad que lo bloqueó.
Indicaciones de precaución cuando
se utiliza el “Memory Stick”
Si hay algún problema con los archivos de imágenes,
puede aparecer en la pantalla el indicador siguiente.
Compruebe lo siguiente para afrontar la situación
correspondiente.
c Los datos de imagen tienen un formato JPEG
o MPEG1 que no es compatible.
c Hay una miniatura, pero no es compatible con
DCF.
c No hay datos de imagen seleccionados.
c Hay datos de imagen, pero la miniatura está
dañada.
c Los datos de imagen están dañados.
Sustitución de la
lámpara
La lámpara que se utiliza como fuente de luz tiene una
determinada vida útil. Cuando la luz de la lámpara
pierde intensidad, el balance de color de la imagen se
vuelve extraño, o aparece el mensaje “Por favor
cambie la lámpara.” en la pantalla, la lámpara está
agotada. Sustituya la lámpara por una nueva (no
suministrada).
La lámpara de recambio debe ser una lámpara de
proyector LMP-H180.
Sustitución de la lámpara después de utilizar
el proyector
Apague el proyector y desenchufe el cable de
alimentación. Espere al menos una hora hasta que la
lámpara se enfríe.
Precaución
La temperatura de la lámpara será alta después de apagar el
proyector con el interruptor [/1 (encendido/espera). Si toca la
lámpara, puede quemarse los dedos. Antes de sustituir la lámpara,
espere al menos una hora hasta que se enfríe. Cuando extraiga la
unidad de lámpara, asegúrese de que la mantiene en posición
horizontal y, a continuación, tire hacia arriba. No incline la unidad
de lámpara. Si tira de la unidad de lámpara para extraerla mientras
está inclinada y si la lámpara se rompe, los trozos pueden
esparcirse, causando heridas.
1 Coloque una hoja (paño) de protección
debajo del proyector. Dé la vuelta al
proyector de forma que vea la parte
inferior.
Nota
Asegúrese de que el proyector se encuentra en una posición
estable después de haberle dado la vuelta.
2 Pulse el botón de ajuste del ajustador para
levantar el ajustador.
Otros
ES
64
Sustitución de la lámpara
3 Afloje un tornillo con el destornillador
Philips para abrir la cubierta de la lámpara.
9 Conecte el cable de alimentación y ponga
el proyector en el modo de espera.
10 Pulse los siguientes botones del mando a
distancia en el orden indicado durante
menos de cinco segundos cada una:
RESET, <, ,, ENTER.
3
1
2
4 Afloje los dos tornillos de la unidad de la
lámpara con el destornillador Phillips. Tire
de la unidad de la lámpara hacia fuera
utilizando el asa, con cuidado de no tocar
el ajustador.
Notas
• Para evitar descargas eléctricas o incendios, no introduzca las
manos en el compartimento de sustitución de la lámpara, ni
permita que se introduzcan líquidos ni objetos.
• Asegúrese de utilizar la lámpara de proyector LMP-H180 para
la sustitución. Si utiliza otra lámpara que no sea la LMP-H180,
el proyector puede sufrir averías.
• No olvide apagar el proyector y desenchufar el cable de
alimentación antes de sustituir la lámpara.
Sustitución del filtro
de aire
El filtro de aire debe sustituirse periódicamente.
Cuando aparezca en pantalla el mensaje “Por favor
cambie el filtro.”, sustituya el filtro de aire
inmediatamente.
5 Introduzca por completo la lámpara nueva
hasta que quede encajada en su sitio, con
cuidado de no tocar el ajustador. Apriete
los dos tornillos. Pliegue el asa.
Notas
• La sustitución del filtro de aire es muy importante para
mantener un alto rendimiento del proyector, y para evitar
averías. Cuando aparezca en pantalla el mensaje de sustitución,
sustituya el filtro de aire inmediatamente. Se recomienda
reemplazar el filtro de aire cada 1.000 horas de uso
aproximadamente.
• Al desmontar el filtro de aire del proyector, tenga cuidado de
que no entre polvo ni caiga ningún objeto en el interior del
proyector.
1 Coloque una hoja (paño) de protección
debajo del proyector. Dé la vuelta al
proyector de forma que vea la parte
inferior.
Nota
Asegúrese de que el proyector se encuentra en una posición
estable después de haberle dado la vuelta.
Otros
6 Cierre la cubierta de la lámpara y apriete
los tornillos.
7 Pulse el botón de ajuste del ajustador para
sustituir el ajustador.
8 Vuelva a darle la vuelta al proyector.
Sustitución del filtro de aire
65 ES
2 Abra la cubierta del filtro mientras empuja
los pomos de bloqueo del filtro hacia
dentro.
Especificaciones
Sistema
3 Sujete la pestaña de la cubierta del filtro y
retire el filtro de aire del proyector.
4 Inserte el nuevo filtro de aire en el
proyector.
5 Vuelva a poner la cubierta del filtro.
Sistema de proyección
3 paneles LCD, 1 objetivo, sistema de
proyección
Panel LCD
Panel LCD TFT de 0,87 pulgadas, con
matriz de microlentes, 3.276.504
píxeles (1.092.168 píxeles × 3)
Objetivo
objetivo zoom de 1,3 aumentos
(eléctrico)
f33,6 – 42 mm/F1,7 – 2,1
Lámpara
180 W tipo UHP
Tamaño de imagen de proyección
Intervalo: 40 a 300 pulgadas (medidas
diagonalmente)
Sistema de color Sistema NTSC3.58/PAL/SECAM/
NTSC4.43/PAL-M/PAL-N, de
conmutación automática/manual
Señales de vídeo aceptables
15 kHz RVA/componente 50/60 Hz,
Componente progresivo 50/60 Hz,
DTV (480/60i, 575/50i, 480/60p,
575/50p, 720/60p, 720/50p, 1080/
60i, 1080/50i), 1080/24PsF, Vídeo
compuesto, Vídeo Y/C
Señales de ordenador aceptables
fH: 19 a 72 kHz
fV: 48 a 92 Hz
Resolución máxima XGA 1024 × 768,
fV: 85 Hz
1280 × 768, fV: 60 Hz
Altavoz
33 mm (1 5/16 pulgadas) de diámetro,
máx. 2 W × 1 (disponible sólo para
el uso de “Memory Stick”)
Entrada
Entrada de vídeo
Otros
ES
66
Especificaciones
VIDEO: tipo fonográfico
Vídeo compuesto: 1 Vp-p ±2 dB
sincronización negativa
(terminación de 75 ohmios)
S VIDEO: tipo Y/C mini DIN de 4
terminales (macho)
Y (luminancia): 1 Vp-p ±2 dB
sincronización negativa
(terminación de 75 ohmios)
C (crominancia): ráfaga 0,286 Vp-p
±2 dB (NTSC)
(terminación de 75 ohmios)
ráfaga 0,3 Vp-p ±2 dB (PAL)
(terminación de 75 ohmios)
Y/PB/CB/PR/CR
DVI-D (TMDS)
HDMI
PJ MULTI
“Memory Stick”
Componente: tipo fonográfico
G con sincronización/Y: 1 Vp-p
±2 dB sincronización negativa
(terminación de 75 ohmios)
B/CB/PB: 0,7 Vp-p ±2 dB positiva
(terminación de 75 ohmios)
R/CR/PR: 0,7 Vp-p ±2 dB positiva
(terminación de 75 ohmios)
RVA digital
RVA/YCB(PB)CR(PR) digital
Conector múltiple de 32 terminales
Vídeo compuesto: 1 Vp-p ±2 dB
sincronización negativa
(terminación de 75 ohmios)
S vídeo: Y/C
Y (luminancia): 1 Vp-p ±2 dB
sincronización negativa
(terminación de 75 ohmios)
C (crominancia): ráfaga 0,286 Vp-p
±2 dB (NTSC) (terminación de
75 ohmios)
ráfaga 0,3 Vp-p ±2 dB (PAL)
(terminación 75 ohmios)
RVA/componente analógico:
R/CR (PR): 0,7 Vp-p ±2 dB
(terminación de 75 ohmios)
G: 0,7 Vp-p ±2 dB
(terminación de 75 ohmios)
G con sincronización/Y: 1 Vp-p
±2 dB sincronización negativa
(terminación de 75 ohmios)
B/CB (PB): 0,7 Vp-p ±2 dB
(terminación de 75 ohmios)
SYNC/HD: Entrada de
sincronización compuesta:
1–5 Vp-p alta impedancia, positiva/
negativa
Entrada de sincronización
horizontal: 1–5 Vp-p alta
impedancia, positiva/negativa
VD: Entrada de sincronización
vertical: 1–5 Vp-p alta impedancia,
positiva/negativa
Ranura 1
Humedad de funcionamiento
35% a 85% (sin condensación)
Temperatura de almacenamiento
–20ºC a 60ºC (–4ºF a 140ºF)
Humedad de almacenamiento
10% a 90%
Accesorios que se suministran
Mando a distancia RM-PJHS10 (1)
Pilas tamaño AA (R6) (2)
Cable de interfaz de señales SIC-HS41
(10 m) (1)
Cable de alimentación de CA (1)
Filtro de aire (de repuesto) (1)
Instrucciones de funcionamiento (1)
El diseño y las especificaciones están sujetos a
modificaciones sin previo aviso.
Normas de seguridad
UL60950, CSA No. 950, FCC class B, IC class B,
EN 60950 (NEMCO), CE, C-Tick, CCC
Accesorios opcionales
Unidad de interfaz de señales IFU-HS1
Lámpara de proyector LMP-H180 (de repuesto)
Filtro de aire PK-HS10FL (de repuesto)
Cables de interfaz de señales SIC-HS10/SIC-HS20/SICHS30/SIC-HS40
Objetivo de proyección
Lente de conversión de enfoque corto
VPLL-CW10
Lente de conversión de enfoque largo
VPLL-CT10
Soporte de suspensión del proyector PSS-610
General
345 × 148 × 369 mm
(13 5/8 × 5 7/8 × 14 5/8 pulgadas)
(ancho/alto/profundidad)
Masa
Aprox. 5,4 kg (11 lb 14 oz)
Requisitos de alimentación
CA 100 a 240 V, 2,9–1,1 A,
50/60 Hz
Consumo de energía
Máx. 260 W
(Modo de espera: 5 W)
Temperatura de funcionamiento
0ºC a 35ºC (32ºF a 95ºF)
Dimensiones
Otros
Especificaciones
67 ES
Distancias de proyección para una
señal de formato 1080i/720p, señal de
ordenador, etc.
Proyección con los ajustes “Side
Shot” y “Trapezoide V”
Para una señal de formato 1080i/720p, una
señal de ordenador o datos almacenados en
un “Memory Stick”
Pantalla
Unidad: m (pies)
d
12˚
12˚
c
a
b
f
e
Proyector
Proyección utilizando sólo el ajuste “Side
Shot”
Para una señal de formato 1080i/720p, una
señal de ordenador o datos almacenados en
un “Memory Stick”
Unidad: m (pies)
Otros
ES
68
Tamaño de
la pantalla
(pulgadas)
40
60
80
100
120
a
1,6
(5,2)
2,4
(7,9)
3,2
(10,5)
4,0
(13,1)
4,8
(15,7)
b
1,8
(5,9)
2,8
(9,2)
3,7
(12,1)
4,7
(15,4)
5,6
(18,4)
c
–0,1
(–0,3)
–0,1
(–0,4)
–0,2
(–0,6)
–0,2
(–0,7)
–0,3
(–0,9)
d
0
(–0,1)
0
(–0,1)
0
(–0,1)
0
(–0,1)
0
(–0,2)
e
0,3
(1,0)
0,5
(1,6)
0,7
(2,3)
0,8
(2,6)
1,0
(3,3)
f
0,4
(1,3)
0,6
(2,0)
0,8
(2,6)
1,0
(3,3)
1,2
(3,9)
Tamaño de
la pantalla
(pulgadas)
150
180
200
250
300
Tamaño de
la pantalla
(pulgadas)
40
60
80
100
120
a
6,0
(19,7)
7,3
(24,0)
8,1
(26,6)
10,1
(33,1)
12,1
(39,7)
a
1,6
(5,2)
2,4
(7,9)
3,2
(10,5)
4,0
(13,1)
4,8
(15,7)
b
7,0
(23,0)
8,4
(27,6)
9,4
(30,8)
11,7
(38,4)
14,1
(46,3)
b
1,8
(5,9)
2,8
(9,2)
3,7
(12,1)
4,7
(15,4)
5,6
(18,4)
c
–0,3
(–1,1)
–0,4
(–1,3)
–0,4
(–1,4)
–0,5
(–1,7)
–0,6
(–2,1)
c
0,2
(0,5)
0,3
(0,8)
0,4
(1,3)
0,5
(1,6)
0,7
(2,3)
d
–0,1
(–0,2)
–0,1
(–0,2)
–0,1
(–0,2)
–0,1
(–0,3)
–0,1
(–0,3)
d
0,3
(0,9)
0,5
(1,6)
0,7
(2,3)
0,9
(3,0)
1,0
(3,3)
e
1,3
(4,3)
1,5
(4,9)
1,7
(5,6)
2,1
(6,9)
2,5
(8,2)
f
1,5
(4,9)
1,8
(5,9)
1,9
(6,2)
2,4
(7,9)
2,9
(9,5)
Tamaño de
la pantalla
(pulgadas)
150
180
200
250
300
a
6,0
(19,7)
7,3
(24,0)
8,1
(26,6)
10,1
(33,1)
12,1
(39,7)
b
7,0
(23,0)
8,4
(27,6)
9,4
(30,8)
11,7
(38,4)
14,1
(46,3)
c
0,8
(2,6)
1,0
(3,3)
1,1
(3,6)
1,4
(4,6)
1,7
(5,6)
d
1,3
(4,3)
1,6
(5,2)
1,7
(5,6)
2,2
(7,2)
2,6
(8,5)
Especificaciones
Distancias de proyección cuando se instala la lente de conversión opcional
Ejemplo de instalación en el suelo
a: Distancia entre la pantalla y el centro del objetivo
b: Distancia desde el suelo hasta el centro del objetivo
c: Distancia desde el suelo hasta la parte inferior del proyector
x: Libre
Distancia desde la parte frontal de la
carcasa hasta el centro de la lente de
conversión
35,8 mm (17/16 pulgadas)
Pared
Cuando se utiliza la lente de
conversión VPLL-CT10
Distancia desde la parte frontal de la
carcasa hasta el centro de la lente de
conversión
5,9 mm (1/4 pulgadas)
Cuando se utiliza la lente de
conversión VPLL-CW10
Centro de la pantalla
Centro del objetivo
x
c
b
Suelo
a
Otros
Especificaciones
69 ES
Instalación en el suelo
Cuando se utiliza la lente de conversión de enfoque largo VPLL-CT10
• Utilice pantalla de 40 a 100 pulgadas.
• Establezca el objetivo del proyector en la posición de teleobjetivo. Para establecerlo en la posición de
teleobjetivo, pulse ZOOM +/– hasta que la imagen proyectada sea la menor posible.
Para pantallas de relación de aspecto 16:9
Unidad: mm (pulgadas)
SS (pulgadas)
40
60
80
100
a (Valores estándar)
2250
(88 5/8)
3480
(137 1/8)
4720
(185 7/8)
5950
(234 3/8)
b
x-251
(x-10)
x-377
(x-14 7/8)
x-502
(x-19 7/8)
x-628
(x-24 3/4)
c
x-347
(x-13 3/4)
x-473
(x-18 5/8)
x-598
(x-23 5/8)
x-724
(x-28 1/2)
Para calcular las medidas de instalación (SS: Tamaño de la pantalla)
a = {(SS × 54,15/0,8788) – 211,9761}
b = x – (SS/0,8788 × 5,516)
c = x – (SS/0,8788 × 5,516 + 96,3)
Para pantallas de relación de aspecto 4:3
Unidad: mm (pulgadas)
SS (pulgadas)
40
60
80
100
2780
(109 1/2)
4280
(168 5/8)
5770
(227 1/4)
7270
(286 3/8)
b
x-305
(x-12)
x-457
(x-18)
x-609
(x-24)
x-762
(x-30)
c
x-401
(x-15 7/8)
x-553
(x-21 7/8)
x-706
(x-27 7/8)
x-858
(x-33 7/8)
a (Valores estándar)
Para calcular las medidas de instalación (SS: Tamaño de la pantalla)
a = {(SS × 54,15/0,7240) – 211,9761}
b = x – (SS/0,7240 × 5,516)
c = x – (SS/0,7240 × 5,516 + 96,3)
Cuando se utiliza la lente de conversión de enfoque corto VPLL-CW10
Utilice pantallas de 60 a 300 pulgadas.
Para pantallas de relación de aspecto 16:9
SS (pulgadas)
Mínimo
a
Máximo
Otros
b
c
40
60
80
–
1790
(70 1/2)
2410
(95)
–
2160
(85 1/8)
100
70
Especificaciones
120
150
180
200
250
300
3030
3650
4590
5520
6140
7700
9250
(119 5/16) (143 3/4) (180 3/4) (217 3/8) (241 7/8) (303 1/4) (364 1/4)
2910
3660
4410
5530
6650
7400
9270
11130
(114 5/8) (144 1/8) (173 3/4) (217 3/4) (261 7/8) (291 3/8) (365 1/8) (438 1/4)
–
x-377
x-502
x-628
x-753
x-942
x-1130
x-1255
x-1569
x-1883
(x-14 7/8) (x-19 7/8) (x-24 3/4) (x-29 3/4) (x-37 1/8) (x-44 1/2) (x-49 1/2) (x-61 7/8) (x-74 1/4)
–
x-473
x-598
x-724
x-850
x-1038
x-1226
x-1352
x-1666
(x-18 5/8) (x-23 5/8) (x-28 1/2) (x-33 1/2) (x-40 7/8) (x-48 3/8) (x-53 1/4) (x-85 5/8)
Para calcular las medidas de instalación (SS: Tamaño de la pantalla)
a (mínimo) = {(SS × 26,67/0,8788) – 78} × 1,025
a (máximo) = {(SS × 33,6857998/0,8788) – 80,103586} × 0,975
b = x – (SS/0,8788 × 5,516)
c = x – (SS/0,8788 × 5,516 + 96,3)
ES
Unidad: mm (pulgadas)
x-1979
(x-78)
Para pantallas de relación de aspecto 4:3
SS (pulgadas)
Mínimo
a
Máximo
b
c
40
60
–
2190
(86 1/4)
–
2640
(104)
–
x-457
(x-18)
–
80
Unidad: mm (pulgadas)
250
300
2940
3700
4450
5580
6720
7470
(115 7/8) (145 3/4) (175 1/4) (219 3/4) (264 5/8) (294 1/4)
9360
(368 5/8)
11250
(443)
3550
4460
5370
(139 7/8) (175 5/8) (211 1/2)
x-609
(x-24)
100
x-762
(x-30)
120
x-914
(x-36)
150
180
200
6730
(265)
8090
(318 5/8)
8990
(354)
11260
(443 3/8)
13530
(532 3/4)
x-1143
(x-45)
x-1371
(x-54)
x-1524
(x-60)
x-1905
(x-75)
x-2286
(x-90)
x-553
x-706
x-858
x-1011
x-1239
x-1468
x-1620
x-2001
x-2382
(x-21 7/8) (x-27 7/8) (x-33 7/8) (x-39 7/8) (x-48 7/8) (x-57 7/8) (x-63 7/8) (x-78 13/16) (x-93 7/8)
Para calcular las medidas de instalación (SS: Tamaño de la pantalla)
a (mínimo) = {(SS × 26,67/0,7240) – 78} × 1,025
a (máximo) = {(SS × 33,6857998/0,7240) – 80,103586} × 0,975
b = x – (SS/0,7240 × 5,516)
c = x – (SS/0,7240 × 5,516 + 96,3)
Instalación en el techo
Cuando se utiliza la lente de conversión de enfoque largo VPLL-CT10
• Utilice pantallas de 40 a 100 pulgadas.
• Establezca el objetivo del proyector en la posición de teleobjetivo. Para establecerlo en la posición de
teleobjetivo, pulse ZOOM +/– hasta que la imagen proyectada sea la menor posible.
Para pantallas de relación de aspecto 16:9
Unidad: mm (pulgadas)
SS (pulgadas)
40
60
80
100
a (Valores
estándar)
2250
(88 5/8)
3480
4720
5950
(137 1/8) (185 7/8) (234 3/8)
x
b+251
(b+10)
b+502
b+628
b+377
(b+14 7/8) (b+19 7/8) (b+24 3/4)
b
Cuando se utiliza el PSS-610, ajustable
con 243/268/293/343/368/393 mm
Para calcular las medidas de instalación (SS: Tamaño de la pantalla)
a = {(SS × 54,15/0,8788) – 211,9761}
x = b – (SS/0,8788 × 5,516)
Para pantallas de relación de aspecto 4:3
Unidad: mm (pulgadas)
SS (pulgadas)
40
60
80
100
4280
5770
7270
(168 5/8) (227 1/4) (286 3/8)
a (Valores
estándar)
2780
(109 1/2)
x
b+305
(b+12 1/8)
b
Cuando se utiliza el PSS-610, ajustable con
243/268/293/343/368/393 mm
b+457
(b+18)
b+609
(b+24)
b+762
(b+30)
Otros
Para calcular las medidas de instalación (SS: Tamaño de la pantalla)
a = {(SS × 54,15/0,7240) – 211,9761}
x = b + (SS/0,7240 × 5,516)
Especificaciones
71 ES
Cuando se utiliza la lente de conversión de enfoque corto VPLL-CW10
Utilice pantallas de 60 a 300 pulgadas.
Para pantallas de relación de aspecto 16:9
SS (pulgadas)
Mínimo
a
Máximo
40
60
80
–
1790
(70 1/2)
2410
(95)
–
2160
(85 1/8)
2910
(114 5/8)
–
x
b
Unidad: mm (pulgadas)
100
120
150
180
200
250
300
3030
3650
(119 5/16) (143 3/4)
4590
(180 3/4)
5520
(217 3/8)
6140
(241 7/8)
7700
(303 1/4)
9250
(364 1/4)
3660
(144 1/8)
5530
(217 3/4)
6650
(261 7/8)
7400
(291 3/8)
9270
(365 1/8)
11130
(438 1/4)
4410
(173 3/4)
b+377
b+502
b+628
b+753
b+942
b+1130
b+1255
b+1569
b+1883
(b+14 7/8) (b+19 7/8) (b+24 3/4) (b+29 3/4) (b+37 1/8) (b+44 1/2) (b+49 1/2) (b+61 7/8) (b+74 1/4)
Cuando se utiliza el PSS-610, ajustable con 243/268/293/343/368/393 mm
Para calcular las medidas de instalación (SS: Tamaño de la pantalla)
a (mínimo) = {(SS × 26,67/0,8788) – 78} × 1,025
a (máximo) = {(SS × 33,6857998/0,8788) – 80,103586} × 0,975
x = b + (SS/0,8788 × 5,516)
Para pantallas de relación de aspecto 4:3
SS (pulgadas)
Mínimo
a
Máximo
x
b
Unidad: mm (pulgadas)
40
60
80
100
120
150
180
200
250
300
–
2190
(86 1/4)
2940
(115 7/8)
3700
(145 3/4)
4450
(175 1/4)
5580
(219 3/4)
6720
(264 5/8)
7470
(294 1/4)
9360
(368 5/8)
11250
(443)
–
2640
(104)
3550
(139 7/8)
4460
(175 5/8)
5370
(211 1/2)
6730
(265)
8090
(318 5/8)
8990
(354)
11260
(443 3/8)
13530
(532 3/4)
–
b+457
(b+18)
b+609
(b+24)
b+762
(b+30)
b+914
(b+36)
b+1143
(b+45)
b+1371
(b+54)
b+1524
(b+60)
b+1905
(b+75)
b+2288
(b+90)
Cuando se utiliza el PSS-610, ajustable con 243/268/293/343/368/393 mm
Para calcular las medidas de instalación (SS: Tamaño de la pantalla)
a (mínimo) = {(SS × 26,67/0,7240) – 78} × 1,025
a (máximo) = {(SS × 33,6857990/0,7240) – 80,103586} × 0,975
x = b + (SS/0,7240 × 5,516)
Advertencia sobre la conexión de alimentación
Utilice un cable de alimentación adecuado al suministro eléctrico local.
Estados Unidos y
Canadá
YP-11
YC-13L
SPT-2
10 A/125 V
Tipo de enchufe
Extremo hembra
Tipo de cable
Corriente y tensión
nominal
Aprobación de seguridad UL/CSA
Longitud del cable (máx.) 4,5 m
Otros
ES
72
Especificaciones
Europa
continental
YP-21
YC-13L
H03VVH2-F
2,5 A/250 V
Reino Unido
Australia
Japón
SP-61
YC-13L
H03VVH2-F
2,5 A/250 V
B8
C7-2
H03VVH2-F
2,5 A/250 V
YP-13
YC-13L
VCTFK
7 A/125 V
VDE
BS
SAA
DENANHO
–
–
–
–
Señales de entrada y elementos ajustables/de ajuste
Algunos de los elementos del menú no pueden ajustarse, dependiendo de la señal de entrada. Se indican en las
tablas siguientes.
Los elementos que no pueden ajustarse no aparecen en el menú.
Menú Ajustar imagen...
Elementos
Señal de entrada
Vídeo o S vídeo (Y/C)
Componente
Vídeo GBR
Ordenador/MS
z
z
z
z
Brillo
z
z
z
z
Color
z (excepto para B/N)
z
z
–
Tonalidad
z (sólo NTSC3.58/4.43,
excepto para B/N)
z
z
–
Nitidez
z
z
z
–
Nivel de negro
z
z
z
–
Corr. Gamma
z
z
z
z
Temp. de color
z
z
z
z
DDE
z
Contraste
Cine Negro Pro
z (sólo para
z (sólo para
números de
números de
memoria
memoria
predefinida 1, 2, 3, predefinida 1, 2, 3,
4, 5, 45 y 49)
4, 5, 45 y 49)
–
Ctrl diafrg.
z
z
z
z
Control lámp.
z
z
z
z
z : Ajustable/puede establecerse
– : No ajustable/no puede establecerse
Menú AJUSTE DE ENTRADA
Señal de entrada
Elementos
Componente
Vídeo GBR
Ordenador
MS
Fase Punto
–
–
–
z
–
Tamaño H
–
z
z
(Sólo números de memoria (Sólo números de memoria
preestablecidos 43, 44, 47, preestablecidos 43, 44, 47,
48)
48)
z
–
Desplazamiento
–
z
z
(Sólo números de memoria (Sólo números de memoria
preestablecidos 5, 43, 44, preestablecidos 5, 43, 44,
45, 47, 48, 49 y 50)
45, 47, 48, 49 y 50)
z
–
Modo amplio
z
z
z
(Sólo números de memoria (Sólo números de memoria
preestablecida 1, 2, 3, 4,
preestablecida 1, 2, 3, 4,
43, 44, 47, 48 de DTV)
43, 44, 47, 48 de DTV)
–
–
Otros
Vídeo o S
vídeo (Y/C)
z : Ajustable/puede establecerse
– : No ajustable/no puede establecerse
Nota
Para las señales de entrada procedentes de la conexión DVI y HDMI, no es posible ajustar “Fase Punto”, “Tamaño H” y “Desplazamiento”.
Especificaciones
73 ES
Señales preestablecidas
Nº de
memoria
1
2
3
Señal preestablecida
fH (kHz)
fV (Hz)
Sincronización
––
––
Otros
VIDEO/60
VIDEO/50
480/60i
Vídeo 60 Hz
Vídeo 50 Hz
480/60i (DTV)
15,734
15,625
15,734
59,940
50,000
59,940
4
575/50i
575/50i (DTV)
15,625
50,000
5
1080/60i
33,750
60,000
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
43
640
×
350
640
×
400
640
×
480
800
×
600
31,469
37,861
24,823
31,469
37,861
31,469
35,000
37,861
37,500
43,269
35,156
37,879
48,077
46,875
53,674
49,724
35,522
48,363
56,476
60,023
68,677
31,470
70,086
85,080
56,416
70,086
85,080
59,940
66,667
72,809
75,000
85,008
56,250
60,317
72,188
75,000
85,061
74,550
43,479
60,004
70,069
75,029
84,997
60,000
44
575/50p
31,250
50,000
45
47
48
49
50
72
73
1080/50i
720/60p
720/50p
1080/24ps
540/60p
1280 × 768
1280 × 720
1080/60i (DTV),
1080/60i
Modo VGA 1
VGA VESA 85 Hz
PC-9801 Normal
Modo VGA 2
VGA VESA 85 Hz
Modo VGA 3
Macintosh 13”
VGA VESA 72 Hz
VGA VESA 75 Hz
VGA VESA 85 Hz
SVGA VESA 56 Hz
SVGA VESA 60 Hz
SVGA VESA 72 Hz
SVGA VESA 75 Hz
SVGA VESA 85 Hz
Macintosh 16”
XGA VESA 43 Hz
XGA VESA 60 Hz
XGA VESA 70 Hz
XGA VESA 75 Hz
XGA VESA 85 Hz
480/60p (Componente
progresivo)
575/50p (Componente
progresivo)
1080/50i (DTV)
720/60p (DTV)
720/50p (DTV)
DTV1080/48i
540/60p
1280 × 768 60 Hz
1280 × 720 60 Hz
28,130
45,000
37,500
27,000
33,750
47,776
44,772
50,000
60,000
50,000
48,000
60,000
59,870
59,855
832 × 624
1024 × 768
480/60p
SonG/Y o
Sincronización
compuesta
SonG/Y o
Sincronización
compuesta/Vídeo
compuesto
––
H-pos, V-neg
H-pos, V-neg
H-neg, V-neg
H-neg, V-pos
H-neg, V-pos
H-neg, V-neg
H-neg, V-neg
H-neg, V-neg
H-neg, V-neg
H-neg, V-neg
H-pos, V-pos
H-pos, V-pos
H-pos, V-pos
H-pos, V-pos
H-pos, V-pos
H-neg, V-neg
H-pos, V-pos
H-neg, V-neg
H-neg, V-neg
H-pos, V-pos
H-pos, V-pos
SonG/Y
H-neg, V-neg
H-neg, V-neg
Tamaño Entrada
H
HDMI
––
x
––
x
––
a
––
a
––
a
800
832
848
800
832
800
864
832
840
832
1024
1056
1040
1056
1048
1152
1264
1344
1328
1312
1376
––
x
x
x
x
x
a
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
a
––
a
––
––
––
––
––
1664
1664
a
a
a
x
x
x
x
Notas
• Si se introduce una señal que no sea una de las preestablecidas que se indican arriba, es posible que la imagen no se vea correctamente.
• La señal del “Memory Stick”se muestra como nº 53 a 64.
• La memoria nº 22 muestra la señal entrelazada.
ES
74
Especificaciones
Ubicación de los
controles
Parte frontal
Para utilizar el proyector puede utilizar los botones del panel de control con los mismos nombres que los del mando
a distancia.
Interruptor [/1 (encendido/
espera) (1 página 20)
Indicador ON/STANDBY
(1 página 20)
Botón INPUT (1 página 27)
Botón MENU (1 página 25)
Indicador POWER SAVING
(1 página 36)
Botón M/m/</,(flecha)
(1 página 25)
Indicador TEMP/FAN
(1 página 62)
Indicador LAMP/COVER
(1 página 62)
INPUT
+ SIDE SHOT –
+
LAMP/
COVER
TEMP/
FAN
POWER
SAVING
ON/
STANDBY
+
ZOOM
FOCUS
–
–
MENU
Botón SIDE SHOT +/– (1 página 23)
Botón ZOOM +/– (1 página 21)
Botón FOCUS +/–
(1 página 21)
Objetivo
Orificios de ventilación
(escape) (1 página 8)
Detector frontal de
control remoto
Ubicación de los controles
Otros
Ajustador (1 página 21)
Ranura “Memory Stick”
(1 página 41)
Indicador de acceso a
“Memory Stick” (1 página 41)
Botón de ajuste del ajustador
(1 página 20)
75 ES
Trasera
Bloqueo de seguridad
* Se conecta a un cable opcional
de seguridad (Kensington).
Dirección de página Web:
http://www.kensington.com/
Detector posterior de
mando a distancia
(1 página 20)
Clavija ~ AC IN
~ AC IN
S VIDEO
VIDEO
PJ MULTI
76
PB/CB
PR/CR
HDMI
DVI
Conector PJ MULTI INPUT
(múltiple de 32 terminales)
(1 página 17)
Conector DVI (entrada
digital) (1 página 16)
Conector S VIDEO INPUT
(mini DIN de 4 terminales)/
toma VIDEO INPUT
(tipo fonográfico)
(1 página 17)
Y/PB/CB/PR/CR
(tipo fonográfico)
Conector HDMI
(1 página 16)
Otros
ES
Y
Conector USB
Se conecta a un ordenador con el
cable USB (Ay mini-B: no
suministrado) cuando se realiza
la “Corr. Gamma” mediante el
“Image Director” del controlador
especificado.
Ubicación de los controles
Parte inferior
Orificios de ventilación
(aspiración) (1 página 8)
Orificios de ventilación
(aspiración) (1 página 8)
Cubierta del filtro de aire
(1 página 65)
Cubierta de la lámpara
(1 página 64)
Otros
Ubicación de los controles
77 ES
Mando a distancia
Transmisor de infrarrojos
Botón INPUT (1 página 20)
Botón LIGHT
Ilumina los botones del
mando a distancia.
Botones PICTURE MODE
(1 página 30)
LIGHT
DYNAMIC
Interruptor [/1 (encendido/espera)
(1 página 20)
INPUT
STANDARD
CINEMA
PICTURE MODE
USER 1
USER 2
USER 3
Botones M/m/</,(flecha)/ENTER
(1 página 25)
ENTER
Botón MS SLIDE (1 página 44)
Botón APA (1 página 37)
Botón WIDE MODE (1 página 28)
APA
MS SLIDE
MENU
Botón MENU (1 página 25)
WIDE MODE
LENS
RESET
Botón RESET (1 página 32)
VOLUME
Botón VOLUME +/–
(1 página 48)
SIDE SHOT
Botón LENS
Cada pulsación cambia el modo de control
del objetivo, “Zoom de objetivo” o “Foco de
objetivo”. El uso de los botones M/m/</
, después de pulsar este botón tiene el
mismo efecto que los botones ZOOM +/– y
FOCUS +/– del proyector.
Botón SIDE SHOT +/–
(1 página 22)
Otros
ES
78
Ubicación de los controles
E
Índice
Especificaciones ............................... 66
Estado ................................................. 36
F
A
Accesorios opcionales..................... 67
Accesorios que se suministran.......... 6
Ahorro de energía ............................ 36
Ajustar imagen… ............................. 33
Ajuste
foco .............................................. 21
imagen ................................... 33, 37
tamaño y posición de la
imagen ....................................... 20
zoom ...................................... 21, 27
B
Fase Punto .........................................
fH ........................................................
Filtro de aire ......................................
fV ........................................................
34
37
65
37
I
Idioma ................................................ 36
Indicador
LAMP/COVER .......................... 62
TEMP/FAN ................................. 62
Instalación del proyector y de una
pantalla ........................................ 9, 12
Inversion imagen .............................. 36
M
C
Mando a distancia
introducir las pilas........................ 6
ubicación de los controles ........ 78
Memoria preestablecida ............ 37, 74
Memory Stick
borrar una imagen ...................... 55
inicialización ............................... 60
iniciar ........................................... 53
insertar ......................................... 41
Menú de configuración de
imagen ....................................... 42
Menú de índice ........................... 42
página inicial Memory Stick .... 42
presentación de diapositivas ..... 44
protección .................................... 51
rotar .............................................. 50
Mensaje
advertencia .................................. 63
indicación de precaución
(“Memory Stick”) .................... 64
precaución ................................... 63
Menú
borrar la presentación del
menú .......................................... 32
funcionamiento ........................... 31
restablecer ................................... 32
Menú AJUSTE ................................. 35
Menú AJUSTE DE
ENTRADA ..................................... 34
Cine Negro Pro ................................. 34
Control lámp............................... 34
Ctrl diafrg.................................... 34
Color .................................................. 34
Color de menú .................................. 36
Conexiones
amplificador AV ......................... 17
equipo de vídeo .......................... 17
mediante la unidad de interfaz
opcional .................................... 19
ordenador .................................... 18
Reproductor DVD/Reproductor
sintonizador digital ................. 15
Contador lámpara............................. 37
Contraste............................................ 33
Corr. Gamma .................................... 34
D
DDE (Dynamic Detail
Enhancer) ........................................
Desplazamiento ................................
Detector de control remoto
frontal ..........................................
posterior ......................................
34
34
20
20
N
Nitidez ................................................ 34
Nivel de negro (Ajuste) ................... 34
O
Orificios de ventilación
aspiración ....................................... 8
escape ............................................. 8
P
Posición de menú.............................. 36
Proyección ......................................... 26
S
Sel. señ. DVI...................................... 36
Sel. señ. ent. A .................................. 35
Selección del idioma del menú ...... 24
Side Shot ............................... 10, 22, 36
Sistema de color................................ 36
Solución de problemas..................... 61
Sustitución de la lámpara ................ 64
T
Tamaño de la pantalla .................. 9, 12
Tamaño H ........................................... 34
Temp. de color................................... 34
Tonalidad............................................ 34
Trapezoide V .............................. 10, 36
U
Ubicación de los controles
frontal ........................................... 75
mando a distancia ....................... 78
parte inferior................................ 77
posterior ....................................... 76
Índice
Otros
Brillo .................................................. 33
Menú AJUSTE DE MENÚ ............ 36
Menú AJUSTE
INSTALACIÓN ............................. 36
Menú CONFIGURACIÓN DE
IMAGEN ......................................... 33
menú INFORMACIÓN ................... 37
Modo amplio ..................................... 35
Modo Imagen .................................... 33
Cine............................................... 33
Dinámico ..................................... 33
Estándar ....................................... 33
Usuario 1, 2 y 3 .......................... 33
79 ES
V
Volumen ............................................. 33
W
WIDE MODE ................................... 28
Otros
ES
80
Índice
Printed on 100% recycled paper.
Sony Corporation Printed in Japan
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
