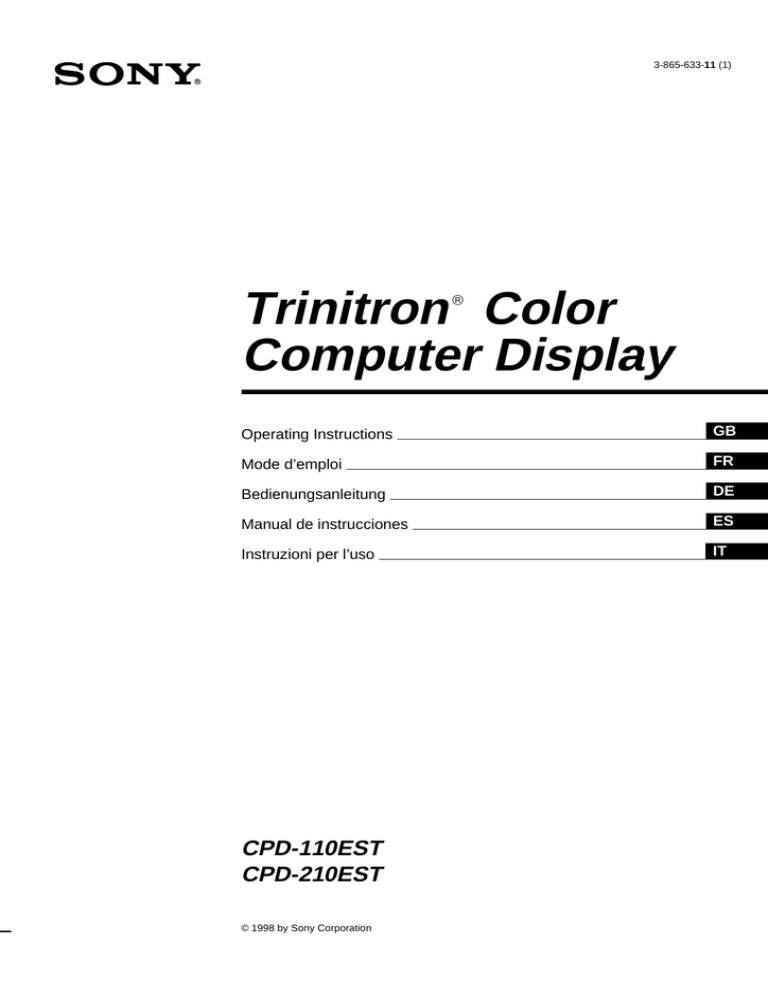

Trinitron Color
Computer Display

Operating Instructions
GB
Mode d’emploi
FR
Bedienungsanleitung
DE
Manual de instrucciones
ES
Instruzioni per l’uso
IT
CPD-110EST
CPD-210EST
© 1998 by Sony Corporation
Owner’s Record
The model and serial numbers are located at the rear of the unit.
Record these numbers in the spaces provided below. Refer to them
whenever you call upon your dealer regarding this product.
Model No.
Serial No.
WARNING
To prevent fire or shock hazard, do not expose the
unit to rain or moisture.
Dangerously high voltages are present inside the
unit. Do not open the cabinet. Refer servicing to
qualified personnel only.
FCC Notice
This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment
generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
EN 55022 Compliance (Czech Republic Only)
This device belongs to category B devices as described in EN
55022, unless it is specifically stated that it is a category A
device on the specification label. The following applies to
devices in category A of EN 55022 (radius of protection up to
30 meters). The user of the device is obliged to take all steps
necessary to remove sources of interference to
telecommunication or other devices.
Hinweise
• Aus ergonomischen Gründen wird empfohlen, die
Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden
(schlechte Erkennbarkeit, Augenbelastung bei zu geringem
Zeichenkontrast).
• Aus ergonomischen Gründen (flimmern) sollten nur
Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne
Zeilensprung) verwendet werden.
• Die Konvergenz des Bildes kann sich auf Grund des
Magnetfeldes am Ort der Aufstellung aus der korrekten
Grundeinstellung verändern. Zur Korrektur empfiehlt es sich
deshalb, die Regler an der Frontseite für Konvergenz so
einzustellen, daß die getrennt sichtbaren Farblinien für Rot,
Grün und Blau bei z.B. der Darstellung eines Buchstabens
zur Deckung (Konvergenz) gelangen.
Siehe hierzu auch die Erklärungen zu Konvergenz.
NOTICE
This notice is applicable for USA/Canada only.
If shipped to USA/Canada, install only a UL LISTED/CSA
LABELLED power supply cord meeting the following
specifications:
SPECIFICATIONS
Plug Type
Nema-Plug 5-15p
Cord
Type SVT or SJT, minimum 3 × 18 AWG
Length
Maximum 15 feet
Rating
Minimum 7 A, 125 V
NOTICE
Cette notice s’applique aux Etats-Unis et au Canada
uniquement.
Si cet appareil est export* aux Etats-Unis ou au Canada,
utiliser le cordon d’alimentation portant la mention UL LISTED/
CSA LABELLED et remplissant les conditions suivantes:
SPECIFICATIONS
Type de fiche Fiche Nema 5-15 broches
Cordon
Type SVT ou SJT, minimum 3 × 18 AWG
Longueur
Maximum 15 pieds
Tension
Minimum 7 A, 125 V
As an ENERGY STAR Partner,
Sony Corporation has determined
that this product meets the ENERGY
STAR guidelines for energy
efficiency.
INFORMATION
This product complies with Swedish National Council for Metrology
(MPR) standards issued in December 1990 (MPR II) for very low
frequency (VLF) and extremely low frequency (ELF).
INFORMATION
Ce produit est conforme aux normes du Swedish National Council
for Metrology de décembre 1990 (MPR II) en ce qui concerne les
fréquences très basses (VLF) et extrêmement basses (ELF).
Hinweis
Dieses Gerät erfüllt bezüglich tieffrequenter (very low frequency)
und tiefstfrequenter (extremely low frequency) Strahlung die
Vorschriften des „Swedish National Council for Metrology (MPR)“
vom Dezember 1990 (MPR II).
INFORMACIÓN
Este producto cumple las normas del Consejo Nacional Sueco
para Metrología (MPR) emitidas en diciembre de 1990 (MPR II)
para frecuencias muy bajas (VLF) y frecuencias extremadamente
bajas (ELF).
Dieses Garät entspricht den folgenden europäischen EMVVorschriften für Betrieb in Wohngebieten, gewerblicher Gebleten
und Leichtindustriegebieten.
EN55022/1994 Klasse B
EN50082-1/1992
EN61000-3-2/1995
2
This monitor complies with the
TCO’95 guidelines.
Declaration of Conformity
Trade Name:
Model No.:
Responsible Party:
Address:
Telephone No.:
Sony
CPD-110EST, CPD-210EST
Sony Electronics Inc.
1 Sony Drive, Park Ridge, NJ. 07656 USA
201-930-6970
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions: (1) This device may
not cause harmful interference, and (2) this device must accept
any interference received, including interference that may
cause undesired operation.
Table of Contents
Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Step 1: Connect your monitor to your computer . . . . . . . . . . . . . . . 6
Step 2: Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Step 3: Turn on the monitor and computer . . . . . . . . . . . . . . . . . . . 6
Selecting the on-screen menu language
(LANGUAGE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Customizing Your Monitor . . . . . . . . . . . . . . . . . . . . . . . .8
Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Adjusting the contrast and brightness
(CONTRAST/BRIGHTNESS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Adjusting the horizontal size or centering of the picture
(H-SIZE/CENTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adjusting the vertical size or centering of the picture
(V-SIZE/CENTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adjusting the curvature of the picture’s sides
(PIN/PIN BALANCE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adjusting the angle of the picture’s sides
(KEY/KEY BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adjusting the picture’s rotation (ROTATION) . . . . . . . . . . . . . . . . . 11
Enlarging or reducing the picture (ZOOM) . . . . . . . . . . . . . . . . . . . 11
Adjusting the color of the picture (COLOR) . . . . . . . . . . . . . . . . . . 11
Additional settings (DEGAUSS/CANCEL MOIRE) . . . . . . . . . . . . . 12
Resetting the adjustments (RESET) . . . . . . . . . . . . . . . . . . . . . . . . 12
Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
• Trinitron is a registered trademark of
Sony Corporation.
• Macintosh is a trademark licensed to
Apple Computer, Inc., registered in the
U.S.A. and other countries.
• Windows and MS-DOS are registered
trademarks of Microsoft Corporation in
the United States and other countries.
• IBM PC/AT and VGA are registered
trademarks of IBM Corporation of the
U.S.A.
• VESA and DDC are trademarks of the
Video Electronics Standard
Association.
• ENERGY STAR is a U.S. registered
mark.
• All other product names mentioned
herein may be the trademarks or
registered trademarks of their respective
companies.
• Furthermore, “” and “” are not
mentioned in each case in this manual.
Preset and user modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
If thin lines appear on your screen (damper wires). . . . . . . . . . . . . 13
On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’95 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
3
GB
Use of the tilt-swivel
Precautions
This monitor can be adjusted within the angles shown below. To
turn the monitor vertically or horizontally, hold it at the bottom
with both hands.
Warning on power connections
• Use the supplied power cord. If you use a different power cord,
be sure that it is compatible with your local power supply.
For the customers in the UK
If you use the monitor in the UK, be sure to use the supplied UK
power cable.
90°
15°
90°
Example of plug types
5°
for 100 to 120 V AC
for 200 to 240 V AC
for 240 V AC only
• Before disconnecting the power cord, wait at least 30 seconds
after turning off the power to allow the static electricity on the
screen’s surface to discharge.
• After the power is turned on, the screen is demagnetized
(degaussed) for about 5 seconds. This generates a strong
magnetic field around the screen which may affect data stored
on magnetic tapes and disks placed near the monitor. Be sure to
keep magnetic recording equipment, tapes, and disks away
from the monitor.
The equipment should be installed near an easily accessible
outlet.
Installation
Do not install the monitor in the following places:
• on surfaces (rugs, blankets, etc.) or near materials (curtains,
draperies, etc.) that may block the ventilation holes
• near heat sources such as radiators or air ducts, or in a place
subject to direct sunlight
• in a place subject to severe temperature changes
• in a place subject to mechanical vibration or shock
• on an unstable surface
• near equipment which generates magnetism, such as a
transformer or high voltage power lines
• near or on an electrically charged metal surface
Maintenance
• Clean the screen with a soft cloth. If you use a glass cleaning
liquid, do not use any type of cleaner containing an anti-static
solution or similar additive as this may scratch the screen’s
coating.
• Do not rub, touch, or tap the surface of the screen with sharp or
abrasive items such as a ballpoint pen or screwdriver. This type
of contact may result in a scratched picture tube.
• Clean the cabinet, panel and controls with a soft cloth lightly
moistened with a mild detergent solution. Do not use any type
of abrasive pad, scouring powder or solvent, such as alcohol or
benzene.
Transportation
When you transport this monitor for repair or shipment, use the
original carton and packing materials.
4
Identifying parts and controls
See the pages in parentheses for further details.
Front
Rear
MENU
ENTER
1 MENU button (page 9)
This button displays the MENU OSD.
5 AC IN connector (page 6)
This connector provides AC power to the monitor.
2 ENTER button (page 9)
This button selects the menu and adjustment items.
6 Video input connector (HD15) (page 6)
This connector inputs RGB video signals (0.700 Vp-p,
positive) and sync signals.
3 6 (contrast) +/− buttons (page 9)
These buttons display the CONTRAST/BRIGHTNESS menu
and function as the +/− buttons when adjusting other items.
4 1 (power) switch and indicator (pages 6, 13, 16)
This button turns the monitor on and off. The power indicator
lights up in green when the monitor is turned on, and either
flashes in green and orange, or lights up in orange when the
monitor is in power saving mode.
GB
1 2 3 4 5
6 7 8 9 10
11 12 13 14 15
Pin No.
Signal
1
Red
2
Green
3
Blue
4
ID (Ground)
5
DDC Ground*
6
Red Ground
7
Green Ground
8
Blue Ground
9
–
10
Ground
11
ID (Ground)
12
Bi-Directional Data (SDA)*
13
H. Sync
14
V. Sync
15
Data Clock (SCL)*
* DDC (Display Data Channel) is a standard of VESA.
5
Step 2: Connect the power cord
Setup
Before using your monitor, check that the following accessories
are included in your carton:
• Power cord (1)
• Windows Monitor Information Disk (1)
• Warranty card (1)
• Notes on cleaning the screen’s surface (1)
• This instruction manual (1)
Step 1: Connect your monitor to
your computer
Turn off the monitor and computer before connecting.
With the monitor and computer switched off, first connect the
power cord to the monitor, then connect it to a power outlet.
power cord (supplied)
to AC IN
to a power outlet
x Connecting to an IBM PC/AT or compatible
computer
Step 3: Turn on the monitor and
computer
First turn on the monitor, then turn on the computer.
to video output
IBM PC/AT or
compatible computer
x Connecting to a Macintosh or compatible
computer
You will need a Macintosh adapter (not supplied).
Macintosh adapter
(not supplied)
Macintosh or
to video
compatible computer output
6
The installation of your monitor is complete.
If necessary, use the monitor’s controls to adjust the picture.
If no picture appears on your screen
• Check that the monitor is correctly connected to the computer.
• If NO INPUT SIGNAL appears on the screen, confirm that
your computer’s graphic board is completely seated in the
correct bus slot.
• If you are replacing an old monitor with this model and OUT
OF SCAN RANGE appears on the screen, reconnect the old
monitor. Then adjust the computer’s graphic board so that the
horizontal frequency is between 30 – 70 kHz, and the vertical
frequency is between 48 – 120 Hz.
Selecting the on-screen menu
language (LANGUAGE/
INFORMATION)
English, French, German, Spanish, and Italian versions of the onscreen menus are available. The default setting is English.
1 Press the MENU button.
See page 9 for more information on using the MENU button.
MENU
For more information about the on-screen messages, see “Trouble
symptoms and remedies” on page 14.
MENU
For customers using Windows 95/98
To maximize the potential of your monitor, install the new model
information file from the supplied Windows Monitor Information Disk
onto your PC.
This monitor complies with the “VESA DDC” Plug & Play standard. If
your PC/graphics board complies with DDC, select “Plug & Play Monitor
(VESA DDC)” or this monitor’s model name as the monitor type in the
“Control Panel” of Windows 95/98. If your PC/graphics board has
difficulty communicating with this monitor, load the Windows Monitor
Information Disk and select this monitor’s model name as the monitor
type.
ENTER
2 Press the +/−
− buttons to highlight
LANGUAGE/
INFORMATION and press the ENTER button.
See page 9 for more information on using the +/− and ENTER
buttons.
MENU
For customers using Windows NT4.0
Monitor setup in Windows NT4.0 is different from Windows 95/98 and
does not involve the selection of monitor type. Refer to the Windows
NT4.0 instruction manual for further details on adjusting the resolution,
refresh rate, and number of colors.
b
EX I T
CONTRAS T / BR I GHTNE S S
H - S I Z E / CENT ER
V - S I Z E / CENT ER
P I N / P I N BA L ANCE
KEY / KEY BA L ANCE
ROT A T I ON
ZOOM
COLOR
RESE T
L ANGUAGE / I NFORMA T I ON
DEGAUSS / CANCE L MO I R E
ENTER
b
LANGUAGE / INFORMAT I ON
ENGL I SH
DEUT SCH
ESPAÑOL
SE L ECT
FRA NÇA I S
I T A L I ANO
GB
EX I T
3 Press the ENTER button to select
Adjusting the monitor’s resolution and color number
Adjust the monitor’s resolution and color number by referring to your
computer’s instruction manual. The color number may vary according to
your computer or video board. The color palette setting and the actual
number of colors are as follows:
• High Color (16 bit) t 65,536 colors
• True Color (24 bit) t about 16.77 million colors
In true color mode (24 bit), speed may be slower.
(LANGUAGE)
and press +/−
− buttons to select a language.
• ENGLISH
• FRANÇAIS: French
• DEUTSCH: German
• ESPAÑOL: Spanish
• ITALIANO: Italian
To close the menu
Press the MENU button once to return to the main menu, and twice to
return to normal viewing. If no buttons are pressed, the menu closes
automatically after about 30 seconds.
To reset to English
See “Resetting the adjustments (RESET)” on page 12.
7
Customizing Your Monitor
7 ZOOM (page 11)
Select the ZOOM menu to enlarge
or reduce the picture.
You can make numerous adjustments to your monitor using the
on-screen menu.
Navigating the menu
Press the MENU button to display the main MENU on your
screen. See page 9 for more information on using the MENU
button.
EX I T
CONTRAS T / BR I GHTNE S S
H - S I Z E / CENT ER
V - S I Z E / CENT ER
P I N / P I N BA L ANCE
KEY / KEY BA L ANCE
ROT A T I ON
ZOOM
COLOR
RESE T
L ANGUAGE / I NFORMA T I ON
DEGAUSS / CANCE L MO I R E
2 H-SIZE/CENTER (page 10)
Select the H-SIZE/CENTER
menu to adjust the picture’s
horizontal size and centering.
3 V-SIZE/CENTER (page 10)
Select the V-SIZE/CENTER
menu to adjust the picture’s
vertical size and centering.
26
8 COLOR (page 11)
Select the COLOR menu to adjust
the picture’s color temperature.
You can use this to match the
monitor’s colors to a printed
picture’s colors.
EX I T
COLOR
USER
5000 K 6500 K 9300 K
50
50
50
R
G
B
SE L ECT
EX I T
RESET
RESE T
MOD E
ALL
EX I T
Use the +/− and ENTER buttons to select one of the following
menus. See page 9 for more information on using the +/− and
ENTER buttons.
1 CONTRAST/BRIGHTNESS
(page 9)
Select the CONTRAST/
BRIGHTNESS menu to adjust
the picture’s contrast and
brightness.
Z OOM
SE L ECT
9 RESET (page 12)
Select the RESET menu to reset
the adjustments.
MENU
ZOOM
0 LANGUAGE/INFORMATION
(page 7, 15)
Select the LANGUAGE/
INFORMATION menu to choose
the on-screen menu’s language
and display this monitor’s
information box.
LANGUAGE / INFORMAT I ON
ENGL I SH
DEUT SCH
ESPAÑOL
SE L ECT
FRA NÇA I S
I T A L I ANO
EX I T
CONTRAST / BR I GHTNESS
CON T R A S T
26
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
SE L ECT
EX I T
H - S I ZE / CENTER
H - S I ZE
26
SE L ECT
EX I T
qa DEGAUSS/CANCEL MOIRE
(page 12)
Select the DEGAUSS/CANCEL
MOIRE menu to degauss the
screen and cancel the moire.
DEGAUSS / CANCEL MO I RE
D EGA U S S
ON
SE L ECT
EX I T
x Displaying the current input signal
The horizontal and vertical frequencies of the current input signal
are displayed in the CONTRAST/BRIGHTNESS menu. If the
signal matches one of this monitor’s factory preset modes, the
resolution is also displayed.
V - S I ZE / CENTER
V - S I ZE
26
SE L ECT
CONTRAST / BR I GHTNESS
EX I T
CON T R A S T
26
4 PIN/PIN BALANCE (page 10)
Select the PIN/PIN BALANCE
menu to adjust the curvature
picture’s sides.
5 KEY/KEY BALANCE
(page 10)
Select the KEY/KEY BALANCE
menu to adjust the angle of the
picture’s sides.
6 ROTATION (page 11)
Select the ROTATION menu to
adjust the picture’s rotation.
P I N / P I N BALANCE
26
SE L ECT
EX I T
KEY / KEY BALANCE
KEY
26
SE L ECT
EX I T
ROTAT I ON
RO T A T I ON
26
SE L ECT
8
the resolution
of the current
input signal
PIN
EX I T
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
SE L ECT
EX I T
the horizontal
and vertical
frequencies of
the current
input signal
− buttons
x Using the MENU, ENTER, and +/−
1 Select the menu you want to adjust.
Press the +/− buttons to highlight the desired menu. Press the
ENTER button to select the menu and adjustment items.
Adjusting the contrast and
brightness (CONTRAST/
BRIGHTNESS)
These settings are stored in memory for all input signals.
MENU
ENTER
b
MENU
1 Press either one of the 6 (CONTRAST) +/−
− buttons.
The CONTRAST/BRIGHTNESS menu appears on the
screen.
ENTER
CONTRAST / BR I GHTNESS
CON T R A S T
2 Adjust the menu.
26
Press the +/− buttons to make the adjustment.
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
EX I T
SE L ECT
MENU
ENTER
2 Press the ENTER button to select 6 (CONTRAST) or
(BRIGHTNESS).
3
3 Close the menu.
Press the MENU button once to return to the main menu, and
twice to return to normal viewing. If no buttons are pressed,
the menu closes automatically after about 30 seconds.
Press the +/−
− buttons to adjust either the contrast
(6) or brightness ( ).
The menu automatically disappears after about 30 seconds.
GB
MENU
ENTER
x Resetting the adjustments
You can reset the adjustments using the RESET menu. See
page 12 for more information on resetting the adjustments.
9
Adjusting the horizontal size or
centering of the picture (H-SIZE/
CENTER)
Adjusting the curvature of the
picture’s sides (PIN/PIN BALANCE)
These settings are stored in memory for the current input signal.
1 Press the MENU button.
1 Press the MENU button.
The main MENU appears on the screen.
2 Press the +/−
− buttons to highlight
H-SIZE/
CENTER, and press the ENTER button.
The H-SIZE/CENTER menu appears on the screen.
3 First press the ENTER button to select the desired
adjustment item. Then press the +/−
− buttons to make
the adjustment.
These settings are stored in memory for the current input signal.
The main MENU appears on the screen.
2 Press the +/−
− buttons to highlight
PIN/PIN
BALANCE, and press the ENTER button.
The PIN/PIN BALANCE menu appears on the screen.
3 First press the ENTER button to select the desired
adjustment item. Then press the +/−
− buttons to make
the adjustment.
Select
To
To
PIN
expand or contract the picture sides
H-SIZE
adjust the horizontal size
PIN BALANCE
shift the picture sides to the left or right
H-CENTER
adjust the horizontal centering
Select
Adjusting the vertical size or
centering of the picture (V-SIZE/
CENTER)
These settings are stored in memory for the current input signal.
1 Press the MENU button.
The main MENU appears on the screen.
2 Press the +/−
− buttons to highlight
V-SIZE/
CENTER, and press the ENTER button.
The V-SIZE/CENTER menu appears on the screen.
Adjusting the angle of the picture’s
sides (KEY/KEY BALANCE)
These settings are stored in memory for the current input signal.
1 Press the MENU button.
The main MENU appears on the screen.
2 Press the +/−
− buttons to highlight
KEY/KEY
BALANCE, and press the ENTER button.
The KEY/KEY BALANCE menu appears on the screen.
3 First press the ENTER button to select the desired
adjustment item. Then press the +/−
− buttons to make
the adjustment.
3 First press the ENTER button to select the desired
adjustment item. Then press the +/−
− buttons to make
the adjustment.
Select
10
To
V-SIZE
adjust the vertical size
V-CENTER
adjust the vertical centering
Select
To
KEY
adjust the picture width at the top of
the screen
KEY BALANCE
shift the picture to the left or right at
the top of the screen
Adjusting the picture’s rotation
(ROTATION)
Adjusting the color of the picture
(COLOR)
This setting is stored in memory for all input signals.
The COLOR settings allow you to adjust the picture’s color
temperature by changing the color level of the white color field.
Colors appear reddish if the temperature is low, and bluish if the
temperature is high. This adjustment is useful for matching the
monitor’s colors to a printed picture’s colors.
This setting is stored in memory for all input signals.
1 Press the MENU button.
The main MENU appears on the screen.
2 Press the +/−
− buttons to highlight
ROTATION,
and press the ENTER button.
The ROTATION menu appears on the screen.
3 Press the +/−
− buttons to rotate the picture.
Enlarging or reducing the picture
(ZOOM)
This setting is stored in memory for the current input signal.
1 Press the MENU button.
The main MENU appears on the screen.
2 Press the +/−
− buttons to highlight
ZOOM and
press the ENTER button.
The ZOOM menu appears on the screen.
1 Press the MENU button.
The main MENU appears on the screen.
2 Press the +/−
− buttons to highlight
COLOR and
press the ENTER button.
The COLOR menu appears on the screen.
3 Press the +/−
− buttons to select a color temperature.
The preset color temperatures are 5000K, 6500K, and 9300K.
Since the default setting is 9300K, the whites will change
from a bluish hue to a reddish hue as the temperature is
lowered to 6500K and 5000K.
4 If necessary, fine tune the color temperature.
First press the +/− buttons to select USER. Then press the
ENTER button to select R (red), G (green), or B (blue) and
press the +/− buttons to make the adjustment.
3 Press the +/−
− buttons to enlarge or reduce the
picture.
Note
Adjustment stops when either the horizontal or vertical size reaches its
maximum or minimum value.
COLOR
USER
R
G
B
USER - G
5000 K 6500 K 9300 K
50
50
50
EX I T
If you fine tune the color temperature, the new color settings
are stored in memory and recalled whenever you select
USER.
11
GB
Additional settings (DEGAUSS/
CANCEL MOIRE)
You can manually degauss (demagnetize) the screen, and cancel
the moire.
1 Press the MENU button.
Resetting the adjustments (RESET)
This monitor has the following two reset methods. Use the
RESET menu to reset the adjustments.
1 Press the MENU button.
The main MENU appears on the screen.
The main MENU appears on the screen.
2 Press the +/−
− buttons to highlight 0 RESET and
2 Press the +/−
− buttons to highlight
press the ENTER button.
The RESET menu appears on the screen.
Reset the settings according to the following instructions.
DEGAUSS/
CANCEL MOIRE and press the ENTER button.
The DEGAUSS/CANCEL MOIRE menu appears on the
screen.
3 Press the ENTER button to select the desired
adjustment item.
Adjust the selected item according to the following
instructions.
Degaussing the screen
The monitor is automatically demagnetized when the power is
turned on.
To manually degauss the monitor, first press the
ENTER button to select
(DEGAUSS). Then press the
+ button.
The screen is degaussed for about 5 seconds. If a second degauss
cycle is needed, allow a minimum interval of 20 minutes for the
best result.
Cancelling the moire
If elliptical or wavy patterns appear on the screen, adjust the
moire cancellation level.
To adjust the amount of moire cancellation, first press
the ENTER button to select
(CANCEL MOIRE). Then
press the +/−
− buttons until the moire effect is at a
minimum.
*
Moire is a type of natural interference which produces soft, wavy lines
on your screen. It may appear due to interference between the pattern
of the picture on the screen and the phosphor pitch pattern of the
monitor.
Example of moire
12
Resetting all of the adjustment data for the
current input signal (MODE)
Press the − button.
The MODE item is selected. All of the adjustment data for the
current input signal is reset.
Note that the following items are not reset by this method:
• on-screen menu language (page 7)
• picture’s rotation (page 11)
Resetting all of the adjustment data to factory
preset levels (ALL)
Press the + button.
The ALL item is selected. With the exception of the USER
settings in the COLOR menu, all of the adjustment data for all
input signals is reset to the factory preset levels.
Note
The monitor’s buttons will not operate for about 5 seconds when ALL is
selected.
Technical Features
Troubleshooting
Before contacting technical support, refer to this section.
Preset and user modes
When the monitor receives an input signal, it automatically
matches the signal to one of the factory preset modes stored in the
monitor’s memory to provide a high quality picture at the center
of the screen. (See Appendix for a list of the factory preset
modes.) For input signals that do not match one of the factory
preset modes, the digital Multiscan technology of this monitor
ensures that a clear picture appears on the screen for any timing in
the monitor’s frequency range (horizontal: 30 – 70 kHz, vertical:
48 – 120 Hz) . If the picture is adjusted, the adjustment data is
stored as a user mode and automatically recalled whenever the
same input signal is received.
If thin lines appear on your screen
(damper wires)
The lines you are experiencing on your screen are normal for the
Trinitron monitor and are not a malfunction. These are shadows
from the damper wires used to stabilize the aperture grille and are
most noticeable when the screen’s background is light (usually
white). The aperture grille is the essential element that makes a
Trinitron picture tube unique by allowing more light to reach the
screen, resulting in a brighter, more detailed picture.
Damper wires
Note for Windows users
For Windows users, check your video board manual or the utility
program which comes with your graphic board and select the
highest available refresh rate to maximize monitor performance.
Power saving function
This monitor meets the power-saving guidelines set by VESA,
ENERGY STAR, and NUTEK. If the monitor is connected to a
computer or video graphics board that is DPMS (Display Power
Management Signaling) compliant, the monitor will
automatically reduce power consumption in three stages as shown
below.
Power mode
Power
consumption
1 (power) indicator
normal
operation
≤ 110 W
(CPD-210EST)
≤ 105 W
(CPD-110EST)
green
1 standby
≤ 15 W
green and orange
alternate
2 suspend
≤ 15 W
green and orange
alternate
3 active off*
≤5W
orange
power off
0W
off
On-screen messages
GB
If there is something wrong with the input signal, one of the
following messages appears on the screen. To solve the problem,
see “Trouble symptoms and remedies” on page 14.
INFORMATION
OUT OF SCAN RANGE
Input signal condition
The input signal condition
OUT OF SCAN RANGE
indicates that the input signal is not supported by the
monitor’s specifications.
NO INPUT SIGNAL
indicates that no signal is being input to the monitor.
* When your computer enters the “active off” mode, the input signal is
cut and NO INPUT SIGNAL appears on the screen. After 20 seconds,
the monitor enters the power saving mode.
13
Trouble symptoms and remedies
If the problem is caused by the connected computer or other equipment, please refer to the connected equipment’s instruction manual.
Use the self-diagnosis function (page 16) if the following recommendations do not resolve the problem.
Symptom
Check these items
No picture
If the 1 (power) indicator is not lit
• Check that the power cord is properly connected.
• Check that the 1 (power) switch is in the “on” position.
If the NO INPUT SIGNAL message
appears on the screen, or if the 1
(power) indicator is either orange or
alternating between green and
orange
• Check that the video signal cable is properly connected and all plugs are firmly seated in
their sockets (page 6).
• Check that the HD15 video input connector’s pins are not bent or pushed in.
If the OUT OF SCAN RANGE
message appears on the screen
xProblems caused by the connected computer or other equipment
• Check that the video frequency range is within that specified for the monitor. If you
replaced an old monitor with this monitor, reconnect the old monitor and adjust the
frequency range to the following.
Horizontal: 30 – 70 kHz
Vertical: 48 – 120 Hz
If no message is displayed and the 1
(power) indicator is green or flashing
orange
• Use the Self-diagnosis function (page 16).
If using Windows 95/98
• If you replaced an old monitor with this monitor, reconnect the old monitor and do the
following. Install the Windows Monitor Information Disk (page 7) and select this monitor
(“CPD-110EST” or “CPD-210EST”) from among the Sony monitors in the Windows 95/
98 monitor selection screen.
If using a Macintosh system
• Check that the Macintosh adapter (not supplied) and the video signal cable are properly
connected (page 6).
Picture flickers, bounces,
oscillates, or is scrambled
xProblems caused by the connected computer or other equipment
• The computer is in power saving mode. Try pressing any key on the computer keyboard.
• Check that the computer’s power is “on.”
• Check that the graphic board is completely seated in the proper bus slot.
• Isolate and eliminate any potential sources of electric or magnetic fields such as other
monitors, laser printers, electric fans, fluorescent lighting, or televisions.
• Move the monitor away from power lines or place a magnetic shield near the monitor.
• Try plugging the monitor into a different AC outlet, preferably on a different circuit.
• Try turning the monitor 90° to the left or right.
xProblems caused by the connected computer or other equipment
• Check your graphics board manual for the proper monitor setting.
• Confirm that the graphics mode (VESA, Macintosh 16" Color, etc.) and the frequency of
the input signal are supported by this monitor (Appendix). Even if the frequency is within
the proper range, some video boards may have a sync pulse that is too narrow for the
monitor to sync correctly.
• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.
Picture is fuzzy
14
• Adjust the contrast and brightness (page 9).
• Degauss the monitor* (page 12).
• Decrease the moire cancellation effect (page 12).
Symptom
Check these items
Picture is ghosting
• Eliminate the use of video cable extensions and/or video switch boxes.
• Check that all plugs are firmly seated in their sockets.
Picture is not centered or sized
properly
• Adjust the size or centering (page 10). Note that some video modes do not fill the screen
to the edges.
Edges of the image are curved
• Adjust the shape of the picture (page 10).
Wavy or elliptical pattern (moire)
is visible
• Cancel the moire (page 12).
Color is not uniform
• Degauss the monitor* (page 12). If you place equipment that generates a magnetic field,
such as a speaker, near the monitor, or if you change the direction the monitor faces, color
may lose uniformity.
White does not look white
• Adjust the color temperature (page 11).
A hum is heard right after the
power is turned on
• This is the sound of the auto-degauss cycle. When the power is turned on, the monitor is
automatically degaussed for 5 seconds.
xProblems caused by the connected computer or other equipment
• Change your desktop pattern.
* If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result. A humming noise may be heard, but this is not a
malfunction.
Displaying this monitor’s name, serial number,
and date of manufacture (INFORMATION)
1 Press the MENU button.
The main MENU appears on the screen.
If the problem persists, call your authorized Sony dealer and give
the following information.
• Model name: CPD-110EST or CPD-210EST
• Serial number
• Name and specifications of your computer and graphics board.
GB
2 Press the +/−
− buttons to highlight
LANGUAGE/
INFORMATION and press the ENTER button.
The LANGUAGE/INFORMATION menu appears on the
screen.
3 Press the ENTER button to select
(INFORMATION).
This monitor’s information box appears on the screen.
Example
LANGUAGE / INFORMAT I ON
MODE L : CPD - 1 1 0 ES T
SER I A L : 1 2 3 4 5 6 7 8
MANUF ACTURED : 1 9 9 8 - 5 2
SE L ECT
EX I T
15
Self-diagnosis function
This monitor is equipped with a self-diagnosis function. If there is
a problem with your monitor or computer, the screen will go
blank and the 1 (power) indicator will either light up green or
flash orange. If the 1 (power) indicator is lit in orange, the
computer is in power saving mode. Try pressing any key on the
keyboard.
Specifications
CPD-110EST
CRT
Viewable image size
Resolution
Standard image area
1 (power) indicator
If the 1 (power) indicator is green
1 Disconnect the video input cable, or turn off the
connected computer.
2 Press the 1 (power) button to turn the monitor off
and on.
3 Press and hold the + button for 2 seconds before the
monitor enters power saving mode.
MENU
Deflection frequency*
AC input voltage/current
Power consumption
Dimensions
Mass
Plug and Play
Supplied accessories
0.25 mm aperture grille pitch
15 inches measured diagonally
90-degree deflection
Approx. 285 × 214 mm (w/h)
(11 1/4 × 8 1/2 inches)
14.0" viewing image
Horizontal: Max. 1280 dots
Vertical: Max. 1024 lines
Approx. 270 × 202 mm (w/h)
(10 3/4 × 8 inches)
Horizontal: 30 to 70 kHz
Vertical: 48 to 120 Hz
100 to 240 V, 50 – 60 Hz, 1.6 – 0.8 A
Max. 105 W
Approx. 368 × 393 × 389 mm (w/h/d)
(14 1/2 × 15 1/2 × 15 3/8 inches)
Approx. 14 kg (30 lb 14 oz)
DDC1/DDC2B
See page 6
* Recommended horizontal and vertical timing condition
• Horizontal sync width should be more than 1.0 µsec.
• Horizontal blanking width should be more than 3.6 µsec.
• Vertical blanking width should be more than 500 µsec.
CPD-210EST
ENTER
If all three color bars appear (red, green, blue), the monitor is
working properly. Reconnect the video input cables and check the
condition of your computer.
If the color bars do not appear, there is a potential monitor failure.
Inform your authorized Sony dealer of the monitor’s condition.
If the 1 (power) indicator is flashing orange
Press the 1 (power) button to turn the monitor off and
on.
If the 1 (power) indicator lights up green, the monitor is working
properly.
If the 1 (power) indicator is still flashing, there is a potential
monitor failure. Count the number of seconds between orange
flashes of the 1 (power) indicator and inform your authorized
Sony dealer of the monitor’s condition. Be sure to note the model
name and serial number of your monitor. Also note the make and
model of your computer and video board.
CRT
Viewable image size
Resolution
Standard image area
Deflection frequency*
AC input voltage/current
Power consumption
Dimensions
Mass
Plug and Play
Supplied accessories
0.25 mm aperture grille pitch
17 inches measured diagonally
90-degree deflection
Approx. 327 × 243 mm (w/h)
(12 7/8 × 9 5/8 inches)
16.0" viewing image
Horizontal: Max. 1280 dots
Vertical: Max. 1024 lines
Approx. 312 × 234 mm (w/h)
(12 3/8 × 9 1/4 inches)
Horizontal: 30 to 70 kHz
Vertical: 48 to 120 Hz
100 to 240 V, 50 – 60 Hz, 1.7 – 0.9 A
Max. 110 W
Approx. 406 × 431.5 × 420 mm (w/h/d)
(16 × 17 × 16 5/8 inches)
Approx. 18.5 kg (40 lb 13 oz)
DDC1/DDC2B
See page 6
* Recommended horizontal and vertical timing condition
• Horizontal sync width should be more than 1.0 µsec.
• Horizontal blanking width should be more than 3.0 µsec.
• Vertical blanking width should be more than 500 µsec.
Design and specifications are subject to change without notice.
16
Table des Matières
Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identification des composants et des commandes . . . . . . . . . . . . . . 5
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
1re étape: Raccordez le moniteur à l’ordinateur . . . . . . . . . . . . . . . 6
2e étape: Branchez le cordon d’alimentation . . . . . . . . . . . . . . . . . . 6
3e étape: Mettez le moniteur et l’ordinateur sous tension . . . . . . . . 6
Sélection de la langue d’affichage des menus
(LANGUE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Personnalisation de votre moniteur. . . . . . . . . . . . . . . . .8
• Trinitron est une marque commerciale
déposée de Sony Corporation.
• Macintosh est une marque commerciale
sous licence d’Apple Computer, Inc.,
déposée aux Etats-Unis et dans d’autres
pays.
• Windows et MS-DOS sont des marques
déposées de Microsoft Corporation aux
Etats-Unis et dans d’autres pays.
• IBM PC/AT et VGA sont des marques
commerciales déposées d’IBM
Corporation aux Etats-Unis.
• VESA et DDC sont des marques
commerciales de Video Electronics
Standard Association.
• ENERGY STAR est une marque déposée
aux Etats-Unis.
• Tous les autres noms de produits
mentionnés dans le présent mode
d’emploi peuvent être des marques
commerciales ou des marques
commerciales déposées de leurs sociétés
respectives.
• Les symboles “” et “” ne sont pas
mentionnés systématiquement dans le
présent mode d’emploi.
Pilotage par menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Réglage du contraste et de la luminosité
(CONTRASTE/LUMINOSITÉ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Réglage de la taille horizontale ou du centrage de l’image
(TAILLE H/POSITION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage de la taille verticale ou du centrage de l’image
(TAILLE V/POSITION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage de l’incurvation des côtés de l’image
(COUSSIN/PIN BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage de l’angle des côtés de l’image
(TRAPÉZOÏD/PARALLÉL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage de la rotation de l’image (ROTATION) . . . . . . . . . . . . . . . 11
Agrandissement ou réduction de l’image (ZOOM) . . . . . . . . . . . . . 11
Réglage des couleurs de l’image (COULEUR). . . . . . . . . . . . . . . . 11
Réglages supplémentaires (DÉMAGNÉTISÉ/MOIRÉ) . . . . . . . . . . 12
Réinitialisation des réglages (RAPPEL) . . . . . . . . . . . . . . . . . . . . . 12
Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . .13
Modes présélectionné et utilisateur . . . . . . . . . . . . . . . . . . . . . . . . 13
Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Si de fines lignes apparaissent à l’écran (fils d’amortissement) . . . 13
Messages affichés à l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Symptômes et remèdes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Fonction d’autodiagnostic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’95 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
3
FR
Entretien
Précautions
Avertissement sur le raccordement à la source
d’alimentation
• Utilisez le cordon d’alimentation fourni. Si vous utilisez un
cordon d’alimentation différent, assurez-vous qu’il est
compatible avec votre tension d’alimentation secteur locale.
Pour les clients au Royaume-Uni
Si vous utilisez ce moniteur au Royaume-Uni, utilisez le cordon
d’alimentation fourni au Royaume-Uni.
Exemple de types de fiches
• Nettoyez l’écran à l’aide d’un chiffon doux. Si vous utilisez un
produit nettoyant pour vitres, n’utilisez aucun type de produit
contenant une solution antistatique ou des additifs similaires
parce que vous risquez sinon de rayer le revêtement de l’écran.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de
l’écran avec des objets abrasifs ou aux arêtes vives comme un
stylo à bille ou un tournevis. Ce type de contact risque en effet
de rayer le tube image.
• Nettoyez le châssis, le panneau et les commandes à l’aide d’un
chiffon doux légèrement imprégné d’une solution détergente
neutre. N’utilisez jamais de tampons abrasifs, de poudre à
récurer ou de solvants tels que de l’alcool ou de la benzine.
Transport
pour 100 à 120 V CA pour 200 à 240 V CA
pour 240 V CA
uniquement
• Avant de débrancher le cordon d’alimentation, attendez au
moins 30 secondes après avoir mis l’appareil hors tension de
manière à permettre la décharge de l’électricité statique à la
surface de l’écran.
• Après que le courant a été branché, l’écran est démagnétisé
pendant environ 5 secondes. Cela génère un puissant champ
magnétique autour de l’écran qui peut affecter les données
mémorisées sur une bande magnétique ou des disquettes situées
à proximité. Placez ces systèmes d’enregistrement magnétique
et ces bandes, et disquettes à l’écart du moniteur.
L’appareil doit être installé à proximité d’une prise murale
aisément accessible.
Installation
N’installez pas le moniteur dans les endroits suivants:
• sur des surfaces molles (moquette, nappe, etc.) ou à proximité
de tissus (rideaux, tentures, etc.) qui risquent d’obstruer les
orifices de ventilation;
• à proximité de sources de chaleur comme des radiateurs ou des
conduits d’air, ni dans un endroit directement exposé au
rayonnement solaire;
• sujet à de fortes variations de température;
• soumis à des vibrations ou à des chocs mécaniques;
• sur une surface instable;
• à proximité d’appareils générant un champ magnétique comme
un transformateur ou des lignes à haute tension;
• à proximité ou sur une surface métallique chargée
électriquement.
4
Pour transporter ce moniteur en vue de réparations ou de son
expédition, utilisez le carton d’emballage et les matériaux de
conditionnement d’origine.
Utilisation du support pivotant
Ce moniteur peut être réglé suivant les angles précisés ci-dessous.
Pour faire pivoter le moniteur verticalement et horizontalement,
maintenez-le des deux mains par la base comme illustré cidessous.
90°
15°
90°
5°
Identification des composants et
des commandes
Pour plus de détails, reportez-vous aux pages indiquées entre
parenthèses.
Avant
Arrière
MENU
ENTER
1 Touche MENU (page 9)
Cette touche affiche l’écran MENU.
5 Connecteur AC IN (page 6)
Ce connecteur assure l’alimentation du moniteur.
2 Touche ENTER (page 9)
Cette touche sélectionne le menu et les paramètres de réglage.
6 Connecteur d’entrée vidéo (HD15) (page 6)
Ce connecteur assure l’entrée des signaux vidéo RVB
(0,700 Vp-p, positifs) et des signaux de synchronisation.
3 Touches +/– 6 (contraste) (page 9)
Ces touches affichent le menu CONTRASTE/LUMINOSITÉ
et servent de touches +/– pour le réglage d’autres paramètres.
4 Commutateur et indicateur 1 (alimentation)
(pages 6, 13, 16)
Cette touche met le moniteur sous et hors tension.
L’indicateur d’alimentation s’allume en vert lorsque le
moniteur est sous tension et clignote en vert et en orange ou
s’allume en orange lorsque le moniteur se trouve en mode
d’économie d’énergie.
FR
1 2 3 4 5
6 7 8 9 10
11 12 13 14 15
Broche nº
Signal
1
Rouge
2
Vert
3
Bleu
4
ID (masse)
5
Masse DDC*
6
Masse rouge
7
Masse vert
8
Masse bleu
9
–
10
Masse
11
ID (masse)
12
Données bidirectionnelles (SDA)*
13
Synchro H
14
Synchro V
15
Données d’horloge (SCL)*
* DDC (Display Data Channel) est une norme de VESA.
5
Installation
Avant de mettre ce moniteur en service, vérifiez si tous les
accessoires suivants se trouvent bien dans le carton:
• Cordon d’alimentation (1)
• Windows Monitor Information Disk (1)
• Carte de garantie (1)
• Remarques sur l’entretien de la surface de l’écran (1)
• Ce mode d’emploi (1)
2e étape: Branchez le cordon
d’alimentation
Le moniteur et l’ordinateur étant hors tension, branchez d’abord
le cordon d’alimentation sur le moniteur et ensuite sur une prise
murale.
1re étape: Raccordez le moniteur
à l’ordinateur
Mettez le moniteur et l’ordinateur hors tension avant de procéder
au raccordement.
x Raccordement à un PC/AT IBM ou à un
ordinateur compatible
cordon
d’alimentation
(fourni)
vers AC IN
vers une prise murale
3e étape: Mettez le moniteur et
l’ordinateur sous tension
Mettez d’abord le moniteur sous tension et puis l’ordinateur.
vers la sortie vidéo
PC/AT IBM ou ordinateur
compatible
x Raccordement à un ordinateur Macintosh
ou compatible
Vous avez besoin d’un adaptateur Macintosh (non fourni).
Adaptateur Macintosh (non fourni)
Macintosh ou
ordinateur
compatible
6
vers la sortie vidéo
L’installation de votre moniteur est à présent terminée.
Si nécessaire, utilisez les commandes du moniteur pour régler
l’image.
Si aucune image n’apparaît à l’écran
• Vérifiez si le moniteur est correctement raccordé à l’ordinateur.
• Si l’indication PAS ENTREE VIDEO apparaît à l’écran,
vérifiez si la carte graphique de votre ordinateur est
complètement introduite dans la fente de bus correcte.
• Si vous remplacez un ancien moniteur par ce modèle et si
l’indication HORS PLAGE DE BALAYAGE apparaît à
l’écran, rebranchez l’ancien moniteur. Ajustez ensuite la carte
graphique de l’ordinateur de façon à ce que la fréquence
horizontale soit comprise entre 30 et 70 kHz, et la fréquence
verticale entre 48 et 120 Hz.
Pour plus d’informations sur les messages affichés à l’écran,
reportez-vous à la section “Symptômes et remèdes” à la page 14.
Pour les clients utilisant Windows 95/98
Pour maximaliser le potentiel de votre moniteur, installez sur votre
ordinateur le nouveau fichier d’informations modèle depuis la disquette
“Windows Monitor Information Disk”.
Ce moniteur est conforme à la norme Plug & Play “VESA DDC”. Si votre
PC/carte graphique est conforme à la norme DDC, sélectionnez “Plug &
Play Monitor (VESA DDC)” ou la désignation de ce moniteur comme
type de moniteur dans le “Control Panel” sous Windows 95/98. Si votre
PC/carte graphique a des difficultés à communiquer avec ce moniteur,
chargez la disquette “Windows Monitor Information Disk” et
sélectionnez la désignation de ce moniteur comme type de moniteur.
Pour les clients utilisant Windows NT4.0
L’installation du moniteur sous Windows NT4.0 est différente de
Windows 95/98 et n’implique pas la sélection du type de moniteur.
Reportez-vous au mode d’emploi Windows NT4.0 pour plus de détails sur
le réglage de la résolution, le taux de régénération et le nombre de
couleurs.
Réglage de la résolution du moniteur et du nombre de couleurs
Ajustez la résolution du moniteur et le nombre de couleurs en vous
référant au mode d’emploi de votre ordinateur. Le nombre de couleurs
peut varier selon votre ordinateur ou votre carte vidéo. Le réglage de la
palette de couleurs et le nombre réel de couleurs se présentent comme suit:
• High Color (16 bit) t 65.536 couleurs
• True Color (24 bit) t environ 16,77 millions de couleurs
En mode True Color (24 bit), la vitesse peut être inférieure.
Sélection de la langue d’affichage
des menus (LANGUE/
INFORMATION)
Les écrans de menu peuvent être affichés en français, anglais,
allemand, espagnol et italien. La langue sélectionnée par défaut
est l’anglais.
1 Appuyez sur la touche MENU.
Voir page 9 pour plus d’informations sur l’utilisation de la
touche MENU.
MENU
MENU
ENTER
b
EX I T
CONTRAS T E / L UM I NOS I T É
T A I L L E H / POS I T I ON
T A I L L E V / POS I T I ON
COUSS I N / P I N BA L AN C E
TRAPÉ ZO Ï D / PARA L L É L
ROT A T I ON
ZOOM
COU L EUR
RAPPE L
L ANGUE / I NFORMA T I ON
DÉMAGNÉ T I SÉ / MO I RÉ
2 Appuyez sur les touches +/– pour mettre
LANGUE/INFORMATION en évidence et appuyez
ensuite sur la touche ENTER.
Voir page 9 pour plus d’informations sur l’utilisation des
touches +/– et ENTER.
MENU
ENTER
b
FR
LANGUE / I NFORMAT I ON
ENGL I SH
DEUT SCH
ESPAÑOL
SE L ECT
FRA NÇA I S
I T A L I ANO
EX I T
3 Appuyez sur la touche ENTER pour sélectionner
(LANGUE) et appuyez sur les touches +/– pour
sélectionner une langue.
• ENGLISH: anglais
• FRANÇAIS
• DEUTSCH: allemand
• ESPAÑOL: espagnol
• ITALIANO: italien
Pour quitter le menu
Appuyez une fois sur la touche MENU pour retourner au menu principal
et deux fois pour revenir à l’affichage normal. Si aucune touche n’est
actionnée, le menu se referme automatiquement au bout d’environ 30
secondes.
Pour restaurer l’anglais
Voir “Réinitialisation des réglages (RAPPEL)” à la page 12.
7
Personnalisation de votre
moniteur
Vous pouvez effectuer de multiples réglages sur votre moniteur à
l’aide des écrans de menu.
Pilotage par menus
Appuyez sur la touche MENU pour afficher le MENU principal à
l’écran. Voir page 9 pour plus d’informations sur l’utilisation de
la touche MENU.
MENU
EX I T
CONTRAS T E / L UM I NOS I T É
T A I L L E H / POS I T I ON
T A I L L E V / POS I T I ON
COUSS I N / P I N BA L AN C E
TRAPÉ ZO Ï D / PARA L L É L
ROT A T I ON
ZOOM
COU L EUR
RAPPE L
L ANGUE / I NFORMA T I ON
DÉMAGNÉ T I SÉ / MO I RÉ
Utilisez les touches +/– et ENTER pour sélectionner l’un des
menus suivants. Voir page 9 pour plus d’informations sur
l’utilisation des touches +/– et ENTER.
1 CONTRASTE/LUMINOSITÉ
(page 9)
Sélectionnez le menu
CONTRASTE/LUMINOSITÉ
pour régler le contraste et la
luminosité de l’image.
2 TAILLE H/POSITION
(page 10)
Sélectionnez le menu TAILLE
H/POSITION pour régler la
taille horizontale et le centrage
de l’image.
3 TAILLE V/POSITION
(page 10)
Sélectionnez le menu TAILLE
V/POSITION pour régler la
taille verticale et le centrage de
l’image.
4 COUSSIN/PIN BALANCE
(page 10)
Sélectionnez le menu
COUSSIN/PIN BALANCE
pour régler l’incurvation des
côtés de l’image.
5 TRAPÉZOÏD/PARALLÉL
(page 10)
Sélectionnez le menu
TRAPÉZOÏD/PARALLÉL
pour régler l’angle des côtés de
l’image.
8
CONTRASTE / LUM I NOS I TÉ
CON T R A S T E
26
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
EX I T
SE L ECT
TA I L LE H / POS I T I ON
TA I L LE H
26
SE L ECT
EX I T
TA I L LE V / POS I T I ON
6 ROTATION (page 11)
Sélectionnez le menu
ROTATION pour régler la
rotation de l’image.
ROTAT I ON
RO T A T I ON
26
SE L ECT
7 ZOOM (page 11)
Sélectionnez le menu ZOOM
pour agrandir ou pour réduire
l’image.
8 COULEUR (page 11)
Sélectionnez le menu
COULEUR pour régler la
température des couleurs de
l’image. Vous pouvez utiliser
ce menu pour faire
correspondre les couleurs du
moniteur aux couleurs d’une
image imprimée.
9 RAPPEL (page 12)
Sélectionnez le menu RAPPEL
pour réinitialiser les réglages.
EX I T
ZOOM
Z OOM
26
SE L ECT
EX I T
COULEUR
USER
5000 K 6500 K 9300 K
50
50
50
R
V
B
SE L ECT
EX I T
RAPPEL
RAPPE L
MOD E
TOT A L
EX I T
q; LANGUE/INFORMATION
(page 7, 15)
Sélectionnez le menu
LANGUE/INFORMATION
pour sélectionner la langue
d’affichage des menus et
afficher la fenêtre
d’information de ce moniteur.
qa DÉMAGNÉTISÉ/MOIRÉ
(page 12)
Sélectionnez le menu
DÉMAGNÉTISÉ/MOIRÉ
pour démagnétiser l’écran et
supprimer le moiré.
LANGUE / I NFORMAT I ON
ENGL I SH
DEUT SCH
ESPAÑOL
FRA NÇA I S
I T A L I ANO
SE L ECT
EX I T
DÉMAGNÉT I SÉ / MOI RÉ
D É MAGN É T I S É
OU I
SE L ECT
EX I T
TA I L LE V
26
SE L ECT
EX I T
COUSS I N / P I N BALANCE
x Affichage du signal d’entrée en cours
Les fréquences horizontales et verticales du signal d’entrée en
cours sont affichées dans le menu CONTRASTE/LUMINOSITÉ.
Si le signal correspond à l’un des modes présélectionnés par
défaut de ce moniteur, la résolution s’affiche également.
C OU S S I N
CONTRASTE / LUM I NOS I TÉ
26
SE L ECT
CON T R A S T E
EX I T
26
TRAPÉZO Ï D / PARA L L É L
TRAPÉ ZO Ï D
26
SE L ECT
EX I T
la résolution
du signal
d’entrée en
cours
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
EX I T
SE L ECT
les fréquences
horizontales et
verticales du
signal d’entrée
en cours
x Utilisation des touches MENU, ENTER et +/–
1 Sélectionnez le menu que vous voulez régler.
Appuyez sur les touches +/– pour mettre en évidence le menu
de votre choix. Appuyez sur la touche ENTER pour
sélectionner le menu et les paramètres de réglage.
MENU
ENTER
Réglage du contraste et de la
luminosité (CONTRASTE/
LUMINOSITÉ)
Ces réglages sont enregistrés dans la mémoire pour tous les
signaux d’entrée.
MENU
b
1 Appuyez sur l’une des touches 6 (CONTRASTE) +/–.
ENTER
Le menu CONTRASTE/LUMINOSITÉ apparaît à l’écran.
CONTRASTE / LUM I NOS I TÉ
CON T R A S T E
2 Réglez le menu.
26
Appuyez sur les touches +/– pour effectuer le réglage.
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
EX I T
SE L ECT
MENU
2 Appuyez sur la touche ENTER pour sélectionner 6
ENTER
(CONTRASTE) ou
(LUMINOSITÉ).
3 Appuyez sur les touches +/– pour régler le contraste
3 Quittez le menu.
Appuyez une fois sur la touche MENU pour retourner au
menu principal et deux fois pour revenir à l’affichage normal.
Si aucune touche n’est actionnée, le menu se referme
automatiquement au bout d’environ 30 secondes.
(6) ou la luminosité ( ).
Le menu disparaît automatiquement au bout d’environ 30
secondes.
FR
MENU
ENTER
x Réinitialisation des réglages
Vous pouvez réinitialiser les réglages à l’aide du menu RAPPEL.
Voir page 12 pour plus d’informations sur la réinitialisation des
réglages.
9
Réglage de la taille horizontale ou
du centrage de l’image (TAILLE H/
POSITION)
Réglage de l’incurvation des côtés
de l’image (COUSSIN/PIN
BALANCE)
Ces réglages sont enregistrés dans la mémoire pour le signal
d’entrée en cours.
Ces réglages sont enregistrés dans la mémoire pour le signal
d’entrée en cours.
1 Appuyez sur la touche MENU.
1 Appuyez sur la touche MENU.
Le MENU principal apparaît à l’écran.
2 Appuyez sur les touches +/– pour mettre
TAILLE
H/POSITION en évidence et appuyez ensuite sur la
touche ENTER.
Le menu TAILLE H/POSITION apparaît à l’écran.
3 Appuyez d’abord sur la touche ENTER pour
sélectionner le paramètre de réglage voulu.
Appuyez ensuite sur les touches +/– pour effectuer
le réglage.
Sélectionnez
TAILLE H
POSITION H
Pour
régler la taille horizontale
régler le centrage horizontal
Réglage de la taille verticale ou du
centrage de l’image (TAILLE V/
POSITION)
Ces réglages sont enregistrés dans la mémoire pour le signal
d’entrée en cours.
1 Appuyez sur la touche MENU.
Le MENU principal apparaît à l’écran.
2 Appuyez sur les touches +/– pour mettre
TAILLE
V/POSITION en évidence et appuyez ensuite sur la
touche ENTER.
Le menu TAILLE V/POSITION apparaît à l’écran.
3 Appuyez d’abord sur la touche ENTER pour
sélectionner le paramètre de réglage voulu.
Appuyez ensuite sur les touches +/– pour effectuer
le réglage.
Sélectionnez
Pour
TAILLE V
régler la taille verticale
POSITION V
régler le centrage vertical
10
Le MENU principal apparaît à l’écran.
2 Appuyez sur les touches +/– pour mettre
COUSSIN/PIN BALANCE en évidence et appuyez
ensuite sur la touche ENTER.
Le menu COUSSIN/PIN BALANCE apparaît à l’écran.
3 Appuyez d’abord sur la touche ENTER pour
sélectionner le paramètre de réglage voulu.
Appuyez ensuite sur les touches +/– pour effectuer
le réglage.
Sélectionnez
COUSSIN
PIN BALANCE
Pour
élargir ou rétrécir les côtés de l’image
décaler les côtés de l’image vers la
gauche ou la droite
Réglage de l’angle des côtés de
l’image (TRAPÉZOÏD/PARALLÉL)
Ces réglages sont enregistrés dans la mémoire pour le signal
d’entrée en cours.
1 Appuyez sur la touche MENU.
Le MENU principal apparaît à l’écran.
2 Appuyez sur les touches +/– pour mettre
TRAPÉZOÏD/PARALLÉL en évidence et appuyez
ensuite sur la touche ENTER.
Le menu TRAPÉZOÏD/PARALLÉL apparaît à l’écran.
3 Appuyez d’abord sur la touche ENTER pour
sélectionner le paramètre de réglage voulu.
Appuyez ensuite sur les touches +/– pour effectuer
le réglage.
Sélectionnez
Pour
TRAPÉZOÏD
régler la largeur de l’image dans le
haut de l’écran
PARALLÉL
décaler l’image vers la gauche ou la
droite dans le haut de l’écran
Réglage de la rotation de l’image
(ROTATION)
Réglage des couleurs de l’image
(COULEUR)
Ce réglage est enregistré dans la mémoire pour tous les signaux
d’entrée.
Les réglages COULEUR vous permettent de régler la température
des couleurs de l’image en changeant le niveau de couleur du
champ de couleur blanche. Les couleurs semblent rougeâtres si la
température est basse ou bleuâtres si la température est élevée. Ce
réglage s’avère très pratique pour faire correspondre les couleurs
du moniteur aux couleurs d’une image imprimée.
Ce réglage est enregistré dans la mémoire pour tous les signaux
d’entrée.
1 Appuyez sur la touche MENU.
Le MENU principal apparaît à l’écran.
2 Appuyez sur les touches +/– pour mettre
ROTATION en évidence et appuyez ensuite sur la
touche ENTER.
Le menu ROTATION apparaît à l’écran.
1 Appuyez sur la touche MENU.
Le MENU principal apparaît à l’écran.
3 Appuyez sur les touches +/– pour faire pivoter
l’image.
Agrandissement ou réduction de
l’image (ZOOM)
Ce réglage est enregistré dans la mémoire pour le signal d’entrée
en cours.
1 Appuyez sur la touche MENU.
Le MENU principal apparaît à l’écran.
2 Appuyez sur les touches +/– pour mettre
ZOOM
en évidence et appuyez sur la touche ENTER.
Le menu ZOOM apparaît à l’écran.
3 Appuyez sur les touches +/– pour agrandir ou
2 Appuyez sur les touches +/– pour mettre
COULEUR en évidence et appuyez sur la touche
ENTER.
Le menu COULEUR apparaît à l’écran.
3 Appuyez sur les touches +/– pour sélectionner une
température de couleur.
Les températures de couleur présélectionnées sont 5000K,
6500K, et 9300K. Comme le réglage par défaut est 9300K, les
blancs passent d’une nuance bleuâtre à une nuance rougeâtre
lorsque la température est abaissée de 6500K à 5000K.
4 Si nécessaire, ajustez avec précision la température
des couleurs.
Appuyez d’abord sur les touches +/– pour sélectionner USER.
Appuyez ensuite sur la touche ENTER pour sélectionner R
(rouge), V (vert) ou B (bleu) et appuyez sur les touches +/–
pour effectuer le réglage.
réduire l’image.
COULEUR
Remarque
Le réglage s’arrête lorsque la plage de réglage horizontal ou vertical
atteint sa valeur limite maximum ou minimum.
USER
R
V
B
USER - V
5000 K 6500 K 9300 K
50
50
50
EX I T
Si vous procédez au réglage précis de la température des
couleurs, le nouveau réglage des couleurs est mémorisé et
rappelé chaque fois que vous sélectionnez USER.
11
FR
Réglages supplémentaires
(DÉMAGNÉTISÉ/MOIRÉ)
Réinitialisation des réglages
(RAPPEL)
Vous pouvez dégausser (démagnétiser) l’écran manuellement et
supprimer le moiré.
Ce moniteur est doté des deux modes de réinitialisation suivants.
Utilisez le menu RAPPEL pour réinitialiser les réglages.
1 Appuyez sur la touche MENU.
1 Appuyez sur la touche MENU.
Le MENU principal apparaît à l’écran.
2 Appuyez sur les touches +/– pour mettre
DÉMAGNÉTISÉ/MOIRÉ en évidence et appuyez sur
la touche ENTER.
Le menu DÉMAGNÉTISÉ/MOIRÉ apparaît à l’écran.
Le MENU principal apparaît à l’écran.
2 Appuyez sur les touches +/– pour mettre 0
RAPPEL en évidence et appuyez sur la touche
ENTER.
Le menu RAPPEL apparaît à l’écran.
Réinitialisez les réglages selon les instructions suivantes.
3 Appuyez sur la touche ENTER pour sélectionner le
paramètre de réglage voulu.
Ajustez le paramètre sélectionné selon les instructions
suivantes.
Démagnétisation de l’écran
Le moniteur est automatiquement démagnétisé lors de la mise
sous tension.
Pour démagnétiser l’écran manuellement, appuyez
d’abord sur la touche ENTER pour sélectionner
(DÉMAGNÉTISÉ). Appuyez ensuite sur la touche +.
L’écran est démagnétisé pendant environ 5 secondes. Si un
second cycle de démagnétisation s’avère nécessaire, laissez
s’écouler un intervalle d’au moins 20 minutes de manière à
obtenir les meilleurs résultats.
Suppression du moiré
Si des motifs elliptiques ou ondulatoires apparaissent à l’écran,
ajustez le niveau de suppression du moiré.
Pour régler le niveau de suppression du moiré,
appuyez d’abord sur la touche ENTER pour
sélectionner
(ADAPTE MOIRÉ). Appuyez ensuite
sur les touches +/– jusqu’à ce que le moiré soit réduit
au minimum.
* La moire est un genre d’interférence naturelle qui produit de douces
lignes ondulatoires sur l’écran. Ce phénomène peut se produire à la
suite d’interférences entre le motif de l’image à l’écran et le motif des
luminophores du moniteur.
Exemple de moire
12
Réinitialisation de toutes les données de réglage
pour le signal d’entrée en cours (MODE)
Appuyez sur la touche –.
Le paramètre MODE est sélectionné. Toutes les données de
réglage pour le signal d’entrée en cours sont réinitialisées.
Attention que les paramètres suivants ne peuvent être réinitialisés
suivant cette méthode:
• langue d’affichage des menus (page 7)
• rotation de l’image (page 11)
Réinitialisation de toutes les données de réglage
aux valeurs par défaut (TOTAL)
Appuyez sur la touche +.
Le paramètre TOTAL est sélectionné. A l’exception des réglages
USER dans le menu COULEUR, toutes les données de réglage
pour tous les signaux d’entrée sont restaurées aux valeurs de
réglage par défaut.
Remarque
Les touches du moniteur sont inopérantes pendant environ 5 secondes
lorsque TOTAL est sélectionné.
Caractéristiques techniques
Dépannage
Modes présélectionné et utilisateur
Consultez cette section avant de faire appel au service
d’assistance technique.
Lorsque le moniteur reçoit un signal d’entrée, il le fait
automatiquement correspondre à l’un des modes présélectionnés
par défaut enregistrés dans la mémoire du moniteur de manière à
produire une image de haute qualité au centre de l’écran. (Voir la
liste des modes présélectionnés par défaut en Appendix.)
Pour les signaux d’entrée qui ne correspondent pas à l’un des
modes présélectionnés, la technologie Multiscan numérique
intégrée dans ce moniteur fait en sorte qu’une image claire
apparaisse à l’écran pour toutes les synchronisations dans la plage
de fréquence du moniteur (horizontale: 30 à 70 kHz, verticale: 48
à 120 Hz). Lorsque l’image est réglée, les données de réglage sont
mémorisées comme un mode utilisateur et sont rappelées
automatiquement chaque fois que le même signal d’entrée est
reçu.
Remarque à l’intention des utilisateurs de Windows
Vérifiez le mode d’emploi de votre carte vidéo ou le programme
utilitaire fourni avec la carte graphique et sélectionnez le taux de
régénération le plus élevé de manière à maximiser les
performances du moniteur.
Si de fines lignes apparaissent à
l’écran (fils d’amortissement)
Les lignes que vous apercevez sur votre écran sont une
caractéristique normale des moniteurs Trinitron et ne constituent
donc pas un dysfonctionnement. Il s’agit de l’ombre des fils
d’amortissement employés pour stabiliser la grille d’ouverture
qui sont le plus facilement visibles lorsque l’arrière-plan de
l’écran est clair (généralement blanc). La grille d’ouverture est
l’élément essentiel qui rend les tubes image Trinitron uniques en
permettant le passage d’une plus grande quantité de lumière vers
l’écran, ce qui garantit une image plus lumineuse et plus finement
détaillée.
Fils d’amortissement
Fonction d’économie d’énergie
Ce moniteur satisfait aux critères d’économie d’énergie VESA,
ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à
un ordinateur ou une carte graphique vidéo compatible DPMS
(Display Power Management Signalling), le moniteur réduit
automatiquement sa consommation d’énergie en trois étapes
comme indiqué ci-dessous.
Mode
Consommation
d’alimentation d’énergie
Indicateur
1 (alimentation)
≤ 110 W
(CPD-210EST)
≤ 105 W
(CPD-110EST)
vert
1 veille
≤ 15 W
vert et orange en
alternance
2 interruption
≤ 15 W
vert et orange en
alternance
3 inactif*
≤5W
orange
hors tension
0W
désactivé
fonctionnement
normal
FR
Messages affichés à l’écran
Lorsqu’une anomalie du signal d’entrée est détectée, l’un des
messages suivants apparaît à l’écran. Pour remédier au problème
survenu, voir “Symptômes et remèdes” à la page 14.
INFORMATIONS
HORS PLAGE DE BALAYAGE
Condition du signal d’entrée
La condition du signal d’entrée
HORS PLAGE DE BALAYAGE
indique que le signal d’entrée n’est pas supporté par les
spécifications du moniteur.
PAS ENTREE VIDEO
indique qu’aucun signal n’est entré sur le moniteur.
* Lorsque votre ordinateur passe en mode “inactif”, le signal d’entrée est
coupé et l’indication PAS ENTREE VIDEO apparaît à l’écran. Au bout
de 20 secondes, le moniteur passe en mode d’économie d’énergie.
13
Symptômes et remèdes
Si le problème est provoqué par l’ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d’emploi de l’appareil raccordé.
Utilisez la fonction d’autodiagnostic (page 16) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.
Symptôme
Vérifiez
Pas d’image
Si l’indicateur 1 (alimentation) n’est • Vérifiez si le cordon d’alimentation est correctement branché.
pas allumé.
• Vérifiez si le commutateur 1 (alimentation) est réglé sur la position “on”.
Si le message PAS ENTREE VIDEO • Vérifiez si le câble de signal vidéo est correctement branché et si les fiches sont fermement
apparaît à l’écran, ou si l’indicateur
enfoncées dans leurs prises respectives. (page 6).
1 (alimentation) est allumé en
• Vérifiez si les broches du connecteur d’entrée vidéo HD15 ne sont pas faussées ou
orange ou clignote alternativement en
enfoncées.
vert et en orange
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• L’ordinateur se trouve en mode d’économie d’énergie. Appuyez sur une touche quelconque
du clavier de l’ordinateur.
• Vérifiez si le commutateur d’alimentation de l’ordinateur est sur “on”.
• Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus appropriée.
Si le message HORS PLAGE DE
BALAYAGE apparaît à l’écran
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• Vérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous
remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et ajustez la
plage de fréquence comme suit:
Horizontale: 30 – 70 kHz
Verticale: 48 – 120 Hz
Si aucun message ne s’affiche et si
• Activez la fonction d’autodiagnostic (page 16).
l’indicateur 1 (alimentation) est vert
ou clignote en orange
Si vous utilisez Windows 95/98
• Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et
procédez comme suit. Installez la disquette “Windows Monitor Information Disk” (page 7)
et sélectionnez ce moniteur (“CPD-110EST” ou “CPD-210EST”) parmi les moniteurs Sony
dans l’écran de sélection de moniteur de Windows 95/98.
Si vous utilisez un système
Macintosh
• Vérifiez si l’adaptateur Macintosh (non fourni) et le câble de signal vidéo sont correctement
raccordés (page 6).
L’image scintille, sautille, oscille ou • Isolez et éliminez les sources potentielles de champs électriques ou magnétiques tels que
est brouillée
d’autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes
fluorescentes ou des téléviseurs.
• Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à
proximité du moniteur.
• Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre circuit.
• Faites pivoter le moniteur de 90° vers la gauche ou la droite.
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• Vérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre carte graphique.
• Assurez-vous que le mode graphique (VESA, Macintosh 16" Color, etc.) et la fréquence du
signal d’entrée sont supportés par ce moniteur (Appendix). Même si la fréquence est
comprise dans la plage adéquate, il arrive que certaines cartes vidéo présentent une
impulsion de synchronisation trop étroite pour que le moniteur puisse se synchroniser
correctement.
• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de façon à obtenir la
meilleure image possible.
L’image est floue
• Ajustez la luminosité et le contraste (page 9).
• Démagnétisez le moniteur* (page 12).
• Réduisez le niveau de suppression du moiré (page 12).
Des images fantômes apparaissent • N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.
• Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.
L’image n’est pas centrée ou de
taille incorrecte
14
• Ajustez la taille ou le centrage de l’image (page 10). Attention que certains modes vidéo ne
remplissent pas l’écran jusqu’aux bords.
Symptôme
Vérifiez
Les bords de l’image sont incurvés • Ajustez la forme de l’image (page 10).
Un motif ondulatoire ou elliptique
(moire) est visible
• Supprimez la moire (page 12).
Les couleurs ne sont pas
uniformes
• Démagnétisez le moniteur* (page 12). Si vous placez à côté du moniteur un appareil qui
génère un champ magnétique, comme un haut-parleur, ou si vous changez l’orientation du
moniteur, il se peut que les couleurs perdent leur uniformité.
Le blanc n’est pas blanc
• Ajustez la température de couleur (page 11).
Un souffle est audible juste après
la mise sous tension
• C’est le son provoqué par le cycle de démagnétisation automatique. Lorsque le moniteur
est mis sous tension, il est automatiquement démagnétisé pendant 5 secondes.
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• Changez le motif de votre bureau.
* Si un second cycle de démagnétisation s’avère nécessaire, laissez s’écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de
souffle peut se faire entendre, mais il ne s’agit pas d’un dysfonctionnement.
Affichage de la désignation, du numéro de série et
de la date de fabrication du moniteur
(INFORMATION)
1 Appuyez sur la touche MENU.
Le MENU principal apparaît à l’écran.
Si le problème persiste, appelez votre revendeur Sony agréé et
fournissez-lui les informations suivantes:
• Désignation du modèle: CPD-110EST, CPD-210EST
• Numéro de série
• Marque et spécifications de votre ordinateur et de votre carte
graphique.
2 Appuyez sur les touches +/– pour mettre
LANGUE/INFORMATION en évidence et appuyez
sur la touche ENTER.
Le menu LANGUE/INFORMATION apparaît à l’écran.
FR
3 Appuyez sur la touche ENTER pour sélectionner
(INFORMATION).
Cette fenêtre d’information sur le moniteur apparaît à l’écran.
Exemple
LANGUE / I NFORMAT I ON
MODE L : CPD - 1 1 0 ES T
SER I A L : 1 2 3 4 5 6 7 8
MANUF ACTURED : 1 9 9 8 - 5 2
SE L ECT
EX I T
15
Fonction d’autodiagnostic
Ce moniteur est doté d’une fonction d’autodiagnostic. S’il y a un
problème avec votre moniteur ou votre ordinateur, l’écran devient
blanc et l’indicateur 1 (alimentation) s’allume en vert ou clignote
en orange. Si l’indicateur 1 (alimentation) est allumé en orange,
c’est que l’ordinateur se trouve en mode d’économie d’énergie.
Appuyez sur une touche quelconque du clavier.
Indicateur 1 (alimentation)
Si l’indicateur 1 (alimentation) est allumé en vert
1 Débranchez le câble d’entrée vidéo ou mettez
l’ordinateur connecté hors tension.
2 Appuyez sur la touche 1 (alimentation) pour mettre
le moniteur sous et hors tension.
3 Maintenez la touche + enfoncée pendant 2 secondes
avant que le moniteur passe en mode d’économie
d’énergie.
MENU
ENTER
Si les trois barres de couleur apparaissent (rouge, vert, bleu), c’est
que le moniteur fonctionne correctement. Rebranchez les câbles
d’entrée vidéo et vérifiez le statut de votre ordinateur.
Si les barres de couleur n’apparaissent pas, c’est probablement
parce qu’une anomalie s’est produite au niveau du moniteur.
Informez votre revendeur Sony agréé de l’état du moniteur.
Si l’indicateur 1 (alimentation) clignote en orange
Appuyez sur le commutateur 1 (alimentation) pour
mettre le moniteur hors et puis sous tension.
Si l’indicateur 1 (alimentation) s’allume en vert, c’est que le
moniteur fonctionne correctement.
Si l’indicateur 1 (alimentation) clignote toujours, c’est
probablement parce qu’il y a une anomalie au niveau du moniteur.
Comptez le nombre de secondes entre les clignotements oranges
de l’indicateur 1 (alimentation) et informez votre revendeur
Sony agréé de l’état du moniteur. Notez également la désignation
du modèle et le numéro de série de votre moniteur. Notez
également la marque et le modèle de votre ordinateur et de votre
carte vidéo.
16
Spécifications
CPD-110EST
Tube cathodique
Pas d’ouverture de grille de 0,25 mm
15 pouces mesurés en diagonale
Déflexion de 90 degrés
Taille de l’image affichée Approx. 285 × 214 mm (l/h)
Zone de visualisation de 14,0"
Résolution
Horizontale: Max. 1280 points
Verticale: Max. 1024 lignes
Zone d’image standard
Approx. 270 × 202 mm (l/h)
Fréquence de déflexion* Horizontale: 30 à 70 kHz
Verticale: 48 à 120 Hz
Tension/courant d’entrée 100 à 240 V CA, 50 – 60 Hz,
1,6 – 0,8 A
Consommation électrique Max. 105 W
Dimensions
Approx. 368 × 393 × 389 mm
(l/h/p)
Masse
Approx. 14 kg
Plug & Play
DDC1/DDC2B
Accessoires fournis
Voir page 6
* Condition de synchronisation horizontale et verticale
• La largeur de synchronisation horizontale doit être
supérieure à 1,0 µs.
• La largeur de suppression horizontale doit être supérieure à
3,6 µs.
• La largeur de suppression verticale doit être supérieure à
500 µs.
CPD-210EST
Tube cathodique
Pas d’ouverture de grille de 0,25 mm
17 pouces mesurés en diagonale
Déflexion de 90 degrés
Taille de l’image affichée Approx. 327 × 243 mm (l/h)
Zone de visualisation de 16,0"
Résolution
Horizontale: Max. 1280 points
Verticale: Max. 1024 lignes
Zone d’image standard
Approx. 312 × 234 mm (l/h)
Fréquence de déflexion* Horizontale: 30 à 70 kHz
Verticale: 48 à 120 Hz
Tension/courant d’entrée 100 à 240 V CA, 50 – 60 Hz,
1,7 – 0,9 A
Consommation électrique Max. 110 W
Dimensions
Approx. 406 × 431,5 × 420 mm
(l/h/p)
Masse
Approx. 18,5 kg
Plug & Play
DDC1/DDC2B
Accessoires fournis
Voir page 6
* Condition de synchronisation horizontale et verticale
• La largeur de synchronisation horizontale doit être
supérieure à 1,0 µs.
• La largeur de suppression horizontale doit être supérieure à
3,0 µs.
• La largeur de suppression verticale doit être supérieure à
500 µs.
La conception et les spécifications sont sujettes à modifications
sans préavis.
Inhalt
Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Lage und Funktion der Teile und Bedienelemente . . . . . . . . . . . . . . 5
Anschließen des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . .6
Schritt 1: Anschließen des Monitors an den Computer . . . . . . . . . . 6
Schritt 2: Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . 6
Schritt 3: Einschalten des Monitors und des Computers. . . . . . . . . 6
Auswählen der Sprache für die Bildschirmmenüs
(SPRACHE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Einstellen des Monitors. . . . . . . . . . . . . . . . . . . . . . . . . . .8
Navigieren in den Menüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Einstellen von Kontrast und Helligkeit
(KONTRAST/HELLIGKEIT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Einstellen von Breite oder Position des Bildes
(H-GRÖSSE/LAGE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Einstellen von Höhe oder Position des Bildes
(V-GRÖSSE/LAGE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Korrigieren der Wölbung der Bildränder
(KISSENVERZ/BALANCE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Einstellen des Winkels der Bildränder
(TRAPEZFORM/PARALLEL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Einstellen der Bildrotation (DREHUNG) . . . . . . . . . . . . . . . . . . . . . 11
Vergrößern oder Verkleinern des Bildes (ZOOMEN) . . . . . . . . . . . 11
Einstellen der Farbe des Bildes (FARBE). . . . . . . . . . . . . . . . . . . . 11
Weitere Einstellungen (ENTMAGNETIS/MOIRE). . . . . . . . . . . . . . 12
Zurücksetzen der Einstellungen (ZURÜCKSETZEN) . . . . . . . . . . . 12
• Trinitron ist ein eingetragenes
Warenzeichen der Sony Corporation.
• Macintosh ist ein Warenzeichen der
Apple Computer, Inc., in den USA und
anderen Ländern.
• Windows und MS-DOS sind
eingetragene Warenzeichen der
Microsoft Corporation in den USA und
anderen Ländern.
• IBM PC/AT und VGA sind
eingetragene Warenzeichen der IBM
Corporation in den USA.
• VESA und DDC sind Warenzeichen
der Video Electronics Standard
Association.
• ENERGY STAR ist ein eingetragenes
Warenzeichen in den USA.
• Alle anderen in diesem Handbuch
erwähnten Produktnamen können
Warenzeichen oder eingetragene
Warenzeichen der jeweiligen
Eigentümer sein.
• Im Handbuch sind die Warenzeichen
und eingetragenen Warenzeichen nicht
überall ausdrücklich durch „“ und „“
gekennzeichnet.
Technische Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Vordefinierte Modi und Benutzermodi . . . . . . . . . . . . . . . . . . . . . . 13
Die Energiesparfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Wenn auf dem Bildschirm dünne Linien
(Dämpfungsdrähte) erscheinen . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Bildschirmmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Symptome für Fehler und Abhilfemaßnahmen . . . . . . . . . . . . . . . . 14
Selbstdiagnosefunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’95 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
3
DE
Wartung
Sicherheitsmaßnahmen
Warnhinweis zum Netzanschluß
• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.
Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf,
daß es für die Stromversorgung in Ihrem Land geeignet ist.
Für Kunden in Großbritannien
Wenn Sie den Monitor in Großbritannien verwenden, benutzen
Sie bitte das mitgelieferte Kabel mit dem für Großbritannien
geeigneten Stecker.
Beispiele für Steckertypen
für 100 bis 120 V
Wechselstrom
für 200 bis 240 V
Wechselstrom
nur für 240 V
Wechselstrom
• Warten Sie nach dem Ausschalten des Geräts mindestens 30
Sekunden, bevor Sie das Netzkabel lösen. In dieser Zeit kann
sich die statische Elektrizität auf der Oberfläche des
Bildschirms entladen.
• Wenn Sie das Gerät einschalten, wird der Bildschirm etwa 5
Sekunden lang entmagnetisiert. Dadurch entsteht um den
Bildschirm ein starkes magnetisches Feld, das Daten auf
Magnetbändern, Disketten oder anderen Datenträgern in der
Nähe beschädigen kann. Legen Sie magnetische Datenträger
und Bänder/Disketten daher nicht zu nahe bei diesem Monitor
ab.
• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn
Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß
es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da
diese zu Kratzern auf der Beschichtung des Bildschirms führen
könnten.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen,
rauhen oder spitzen Gegenständen wie zum Beispiel
Kugelschreibern oder Schraubenziehern. Andernfalls könnte
die Bildschirmoberfläche zerkratzt werden.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit
einem weichen Tuch, das Sie leicht mit einem milden
Reinigungsmittel angefeuchtet haben. Verwenden Sie keine
Scheuermittel, Scheuerschwämme oder Lösungsmittel wie
Alkohol oder Benzin.
Transport
Wenn Sie den Monitor zur Reparatur oder bei einem Umzug
transportieren müssen, verpacken Sie ihn mit Hilfe der
Originalverpackungsmaterialien wieder im Originalkarton.
Der dreh- und neigbare Ständer
Mit dem dreh- und neigbaren Ständer können Sie den Monitor
innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.
Wenn Sie den Monitor drehen oder neigen, stützen Sie ihn bitte
mit beiden Händen unten ab.
90°
15°
Die Netzsteckdose sollte sich in der Nähe des Geräts befinden
und leicht zugänglich sein.
90°
5°
Aufstellung
Stellen Sie den Monitor nicht an folgenden Standorten auf:
• Auf Oberflächen wie Teppichen oder Decken oder in der Nähe
von Materialien wie Gardinen und Wandbehängen, die die
Lüftungsöffnungen blockieren könnten.
• In der Nähe von Wärmequellen wie Heizkörpern oder
Warmluftauslässen oder an einem Ort, an dem der Monitor
direktem Sonnenlicht ausgesetzt ist.
• An einem Ort, an dem der Monitor starken
Temperaturschwankungen ausgesetzt ist.
• An einem Ort, an dem der Monitor mechanischen Vibrationen
oder Stößen ausgesetzt ist.
• Auf einer instabilen Oberfläche.
• In der Nähe anderer Geräte, die ein starkes Magnetfeld
generieren, wie zum Beispiel ein Transformator oder eine
Hochspannungsleitung.
• In der Nähe von oder auf einer elektrisch geladenen
Metallfläche.
4
Lage und Funktion der Teile und
Bedienelemente
Weitere Informationen finden Sie auf den in Klammern
angegebenen Seiten.
Vorderseite
Rückseite
MENU
ENTER
1 Taste MENÜ (Seite 9)
Zum Aufrufen des Menüs MENÜ.
5 Netzeingang AC IN (Seite 6)
Dieser Anschluß dient zur Stromversorgung des Monitors.
2 Taste ENTER (Seite 9)
Mit dieser Taste wählen Sie Menüoptionen und Einstellungen
aus.
6 Videoeingang (HD15) (Seite 6)
Dieser Anschluß dient zum Einspeisen von RGBVideosignalen (0,700 Vp-p, positiv) und
Synchronisationssignalen.
DE
3 Tasten 6 (Kontrast) +/– (Seite 9)
Diese Tasten dienen zum Aufrufen des Menüs KONTRAST/
HELLIGKEIT und fungieren beim Einstellen anderer
Optionen als Tasten +/–.
4 Netzschalter und -anzeige 1 (Seite 6, 13, 16)
Dieser Schalter dient zum Ein- und Ausschalten des
Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor
eingeschaltet ist, und blinkt grün und orange bzw. leuchtet
orange, wenn sich der Monitor im Energiesparmodus
befindet.
1 2 3 4 5
6 7 8 9 10
11 12 13 14 15
Stift Nr.
Signal
1
Rot
2
Grün
3
Blau
4
ID (Masse)
5
DDC-Masse*
6
Masse Rot
7
Masse Grün
8
Masse Blau
9
–
10
Masse
11
ID (Masse)
12
Bidirektionale Daten (SDA)*
13
H. Sync
14
V. Sync
15
Datentakt (SCL)*
* DDC (Display Data Channel) ist ein Standard der VESA.
5
Anschließen des Geräts
Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob
folgende Zubehörteile mitgeliefert wurden:
• Netzkabel (1)
• Windows Monitor Information Disk (1)
• Garantiekarte (1)
• Hinweise zum Reinigen der Bildschirmoberfläche (1)
• Diese Bedienungsanleitung (1)
Schritt 1: Anschließen des
Monitors an den
Computer
Schalten Sie vor dem Anschließen den Monitor und den
Computer aus.
x Anschließen an einen IBM PC/AT oder kompatiblen Computer
Schritt 2: Anschließen des
Netzkabels
Schließen Sie bei ausgeschaltetem Monitor und Computer das
Netzkabel an den Monitor an, und stecken Sie den Netzstecker in
eine Netzsteckdose.
Netzkabel (mitgeliefert)
an AC IN
an eine Netzsteckdose
Schritt 3: Einschalten des Monitors
und des Computers
Schalten Sie zunächst den Monitor und dann den Computer ein.
an Videoausgang
IBM PC/AT oder kompatibler
Computer
x Anschließen an einen Macintosh oder kompatiblen Computer
Dazu benötigen Sie einen Macintosh-Adapter (nicht mitgeliefert).
Macintosh-Adapter
(nicht mitgeliefert)
Macintosh oder
kompatibler
Computer
6
an Videoausgang
Die Installation des Monitors ist damit abgeschlossen.
Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des
Monitors nach Ihren Wünschen ein.
Wenn auf dem Bildschirm kein Bild erscheint
• Überprüfen Sie, ob der Monitor korrekt an den Computer
angeschlossen ist.
• Wird KEIN EING SIGNAL auf dem Bildschirm angezeigt,
überprüfen Sie, ob die Grafikkarte des Computers korrekt in
den richtigen Steckplatz eingebaut ist.
• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt
haben und NICHT IM ABTASTBEREICH auf dem
Bildschirm erscheint, schließen Sie den alten Monitor wieder
an. Stellen Sie dann die Grafikkarte des Computers auf eine
Horizontalfrequenz zwischen 30 und 70 kHz und eine
Vertikalfrequenz zwischen 48 und 120 Hz ein.
Auswählen der Sprache für die
Bildschirmmenüs (SPRACHE/
INFORMATION)
Für die Bildschirmmenüs stehen die Sprachen Englisch,
Französisch, Deutsch, Spanisch und Italienisch zur Verfügung.
Die Standardeinstellung ist Englisch.
1 Drücken Sie die Taste MENU.
Weitere Informationen zur Taste MENU finden Sie auf
Seite 9.
Weitere Informationen über die Bildschirmmeldungen finden Sie
unter „Symptome für Fehler und Abhilfemaßnahmen“ auf Seite 14.
MENÜ
MENU
Für Benutzer von Windows 95/98
Damit Sie den Monitor optimal nutzen können, installieren Sie die Datei
mit den neuen Modellinformationen von der mitgelieferten Diskette
„Windows Monitor Information Disk“ auf Ihrem PC.
Dieser Monitor entspricht dem Plug-and-Play-Standard „VESA DDC“.
Wenn Ihr PC bzw. Ihre Grafikkarte dem DDC-Standard entspricht, geben
Sie bitte „Plug & Play Monitor (VESA DDC)“ oder den Modellnamen
dieses Monitors als Monitortyp in der „Control Panel“ von Windows 95/
98 an. Wenn bei der Kommunikation zwischen Ihrem PC bzw. Ihrer
Grafikkarte und dem Monitor Probleme auftreten, legen Sie die Diskette
„Windows Monitor Information Disk“ ein, und wählen Sie den
Modellnamen dieses Monitors als Monitortyp aus.
ENTER
2 Heben Sie mit den Tasten +/– die Option
SPRACHE/INFORMATION hervor, und drücken Sie
die Taste ENTER.
Weitere Informationen zu den Tasten +/– und ENTER finden
Sie auf Seite 9.
MENU
Für Benutzer von Windows NT 4.0
Die Installation des Monitors unter Windows NT 4.0 ist anders als unter
Windows 95/98. So brauchen Sie z. B. den Monitortyp nicht
auszuwählen. Näheres zum Einstellen der Auflösung, der
Auffrischungsrate und der Anzahl der Farben finden Sie im
Benutzerhandbuch zu Windows NT 4.0.
EX I T
KONTRAS T / HE L L I GKE I T
H - GRÖSSE / L AGE
V - GRÖSSE / L AGE
K I SSENVERZ / BA L ANCE
TRAPE Z FORM / PARA L L E L
DREHUNG
ZOOMEN
F ARBE
ZURÜCKSE T Z EN
SPRACHE / I NFORMA T I ON
ENTMAGNE T I S / MO I RE
ENTER
SPRACHE / I NFORMAT I ON
ENGL I SH
DEUT SCH
ESPAÑOL
SE L ECT
FRA NÇA I S
I T A L I ANO
DE
EX I T
3 Wählen Sie mit der Taste ENTER die Option
Einstellen der Auflösung des Monitors und der Anzahl der
Farben
Stellen Sie die Auflösung des Monitors und die Anzahl der Farben anhand der
Anweisungen im Benutzerhandbuch zu Ihrem Computer ein. Die Anzahl der
Farben kann je nach Computer oder Grafikkarte variieren. Je nach der
Einstellung unter „Farbpalette“ werden unterschiedlich viele Farben dargestellt:
• High Color (16 Bit) t 65.536 Farben
• True Color (24 Bit) t ca. 16,77 Mio. Farben
Im True Color-Modus (24 Bit) kann sich die Geschwindigkeit verringern.
(SPRACHE) aus, und wählen Sie mit den Tasten +/–
eine Sprache aus.
• ENGLISH: Englisch
• FRANÇAIS: Französisch
• DEUTSCH
• ESPAÑOL: Spanisch
• ITALIANO: Italienisch
So schließen Sie das Menü
Drücken Sie einmal die Taste MENU, um zum Hauptmenü zu wechseln.
Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie die Taste
zweimal. Wenn Sie keine weitere Taste drücken, wird das
Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.
So setzen Sie die Menüsprache auf Englisch zurück
Informationen dazu finden Sie unter „Zurücksetzen der Einstellungen
(ZURÜCKSETZEN)“ auf Seite 12.
7
Einstellen des Monitors
Mit den Bildschirmmenüs können Sie eine Vielzahl von
Einstellungen vornehmen.
Navigieren in den Menüs
Drücken Sie die Taste MENU, um das Hauptmenü MENÜ auf
dem Monitor aufzurufen. Weitere Informationen zur Taste
MENU finden Sie auf Seite 9.
MENÜ
Wählen Sie mit den Tasten +/– und ENTER eines der folgenden
Menüs aus. Weitere Informationen zu den Tasten +/– und ENTER
finden Sie auf Seite 9.
2 H-GRÖSSE/LAGE
(Seite 10)
Im Menü H-GRÖSSE/LAGE
können Sie Breite und Position
des Bildes einstellen.
3 V-GRÖSSE/LAGE (Seite 10)
Im Menü V-GRÖSSE/LAGE
können Sie Höhe und Position
des Bildes einstellen.
4 KISSENVERZ/BALANCE
(Seite 10)
Im Menü KISSENVERZ/
BALANCE können Sie die
Wölbung der Bildränder
korrigieren.
5 TRAPEZFORM/PARALLEL
(Seite 10)
Im Menü TRAPEZFORM/
PARALLEL können Sie den
Winkel der Bildränder einstellen.
8
7 ZOOMEN (Seite 11)
Im Menü ZOOMEN können Sie
das Bild vergrößern oder
verkleinern.
8 FARBE (Seite 11)
Im Menü FARBE können Sie die
Farbtemperatur des Bildes
einstellen. Mit Hilfe dieser
Funktion können Sie die Farben
auf dem Monitor an die Farben
eines gedruckten Bildes
anpassen.
EX I T
KONTRAS T / HE L L I GKE I T
H - GRÖSSE / L AGE
V - GRÖSSE / L AGE
K I SSENVERZ / BA L ANCE
TRAPE Z FORM / PARA L L E L
DREHUNG
ZOOMEN
F ARBE
ZURÜCKSE T Z EN
SPRACHE / I NFORMA T I ON
ENTMAGNE T I S / MO I RE
1 KONTRAST/HELLIGKEIT
(Seite 9)
Im Menü KONTRAST/
HELLIGKEIT können Sie
Kontrast und Helligkeit des
Bildes einstellen.
6 DREHUNG (Seite 11)
Im Menü DREHUNG können
Sie die Rotation des Bildes
einstellen.
9 ZURÜCKSETZEN (Seite 12)
Im Menü ZURÜCKSETZEN
können Sie die Einstellungen
zurücksetzen.
DREHUNG
DR E HUNG
26
SE L ECT
EX I T
ZOOMEN
Z OOME N
26
SE L ECT
EX I T
FARBE
USER
R
G
B
5000 K 6500 K 9300 K
50
50
50
SE L ECT
EX I T
ZURÜCKSETZEN
Z URÜCK S E T Z EN
JETZ I G
TOT A L
EX I T
KONTRAST / HEL L I GKE I T
KON T R A S T
26
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
SE L ECT
EX I T
H - GRÖSSE / LAGE
H - GRÖS S E
26
SE L ECT
q; SPRACHE/INFORMATION
(Seite 7, 15)
Im Menü SPRACHE/
INFORMATION können Sie die
Sprache für die
Bildschirmanzeigen wählen und
Informationen zu diesem
Monitor anzeigen lassen.
SPRACHE / I NFORMAT I ON
ENGL I SH
DEUT SCH
ESPAÑOL
SE L ECT
FRA NÇA I S
I T A L I ANO
EX I T
EX I T
V - GRÖSSE / LAGE
V - GRÖS S E
26
SE L ECT
EX I T
K I SSENVERZ / BALANCE
K I SSENVERZ
26
SE L ECT
EX I T
qa ENTMAGNETIS/MOIRE
(Seite 12)
Im Menü ENTMAGNETIS/
MOIRE können Sie den
Bildschirm entmagnetisieren und
den Moiré-Effekt korrigieren.
ENTMAGNET I S / MO I RE
E N T MAGN E T I S
EIN
SE L ECT
EX I T
x Anzeigen des aktuellen Eingangssignals
Die Horizontal- und die Vertikalfrequenz des aktuellen
Eingangssignals werden im Menü KONTRAST/HELLIGKEIT
angezeigt. Wenn das Eingangssignal einem der werkseitig
voreingestellten Modi des Monitors entspricht, wird auch die
Auflösung angezeigt.
TRAPEZFORM / PARAL LEL
KONTRAST / HEL L I GKE I T
T R A P E Z F ORM
KON T R A S T
26
SE L ECT
26
EX I T
Auflösung des
aktuellen
Eingangssignals
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
SE L ECT
EX I T
Horizontal- und
Vertikalfrequenz
des aktuellen
Eingangssignals
x Verwenden der Tasten MENU, ENTER und
+/–
1 Wählen Sie das Menü aus, in dem Sie Einstellungen
vornehmen wollen.
Heben Sie mit den Tasten +/– das gewünschte Menü hervor.
Wählen Sie dann mit der Taste ENTER das Menü und die
Einstelloptionen aus.
Einstellen von Kontrast und
Helligkeit (KONTRAST/
HELLIGKEIT)
Diese Einstellungen werden gespeichert und gelten für alle
Eingangssignale.
1 Drücken Sie eine der Tasten 6 (KONTRAST) +/–.
MENU
ENTER
Das Menü KONTRAST/HELLIGKEIT erscheint auf dem
Bildschirm.
MENU
b
ENTER
KONTRAST / HEL L I GKE I T
KON T R A S T
26
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
EX I T
2 Nehmen Sie im Menü die gewünschten
Einstellungen vor.
Nehmen Sie die Einstellung mit den Tasten +/– vor.
SE L ECT
2 Wählen Sie mit der Taste ENTER entweder 6
(KONTRAST) oder
(HELLIGKEIT) aus.
MENU
3
ENTER
Stellen Sie mit den Tasten +/– den Kontrast (6
6) bzw.
die Helligkeit ( ) ein.
Nach etwa 30 Sekunden wird das Menü automatisch
ausgeblendet.
3 Schließen Sie das Menü.
Drücken Sie einmal die Taste MENU, um zum Hauptmenü zu
wechseln. Wenn Sie zur normalen Anzeige wechseln wollen,
drücken Sie die Taste zweimal. Wenn Sie keine weitere Taste
drücken, wird das Bildschirmmenü nach etwa 30 Sekunden
automatisch ausgeblendet.
DE
MENU
ENTER
x Zurücksetzen der Einstellungen
Sie können die Einstellungen über das Menü ZURÜCKSETZEN
zurücksetzen. Weitere Informationen zum Zurücksetzen der
Einstellungen finden Sie auf Seite 12.
9
Einstellen von Breite oder Position
des Bildes (H-GRÖSSE/LAGE)
Diese Einstellungen werden nur für das gerade eingespeiste
Eingangssignal gespeichert.
1 Drücken Sie die Taste MENU.
Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Heben Sie mit den Tasten +/– die Option
H-GRÖSSE/LAGE hervor, und drücken Sie die Taste
ENTER.
Das Menü H-GRÖSSE/LAGE erscheint auf dem Bildschirm.
3 Wählen Sie zuerst mit der Taste ENTER die
gewünschte Einstelloption aus. Nehmen Sie die
Einstellung dann mit den Tasten +/– vor.
Option
Funktion
H-GRÖSSE
Einstellen der Breite
H-LAGE
Einstellen der horizontalen
Bildposition
Korrigieren der Wölbung der
Bildränder (KISSENVERZ/
BALANCE)
Diese Einstellungen werden nur für das gerade eingespeiste
Eingangssignal gespeichert.
1 Drücken Sie die Taste MENU.
Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Heben Sie mit den Tasten +/– die Option
KISSENVERZ/BALANCE hervor, und drücken Sie
die Taste ENTER.
Das Menü KISSENVERZ/BALANCE erscheint auf dem
Bildschirm.
3 Wählen Sie zuerst mit der Taste ENTER die
gewünschte Einstelloption aus. Nehmen Sie die
Einstellung dann mit den Tasten +/– vor.
Option
KISSENVERZ
Wölben der Bildränder nach außen
oder innen
KIS BALANCE
Verschieben der Bildränder nach links
oder rechts
Einstellen von Höhe oder Position
des Bildes (V-GRÖSSE/LAGE)
Diese Einstellungen werden nur für das gerade eingespeiste
Eingangssignal gespeichert.
1 Drücken Sie die Taste MENU.
Funktion
Einstellen des Winkels der
Bildränder (TRAPEZFORM/
PARALLEL)
Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Heben Sie mit den Tasten +/– die Option
V-GRÖSSE/LAGE hervor, und drücken Sie die Taste
ENTER.
Das Menü V-GRÖSSE/LAGE erscheint auf dem Bildschirm.
3 Wählen Sie zuerst mit der Taste ENTER die
gewünschte Einstelloption aus. Nehmen Sie die
Einstellung dann mit den Tasten +/– vor.
Option
Funktion
V-GRÖSSE
Einstellen der Höhe
V-LAGE
Einstellen der vertikalen Bildposition
Diese Einstellungen werden nur für das gerade eingespeiste
Eingangssignal gespeichert.
1 Drücken Sie die Taste MENU.
Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Heben Sie mit den Tasten +/– die Option
TRAPEZFORM/PARALLEL hervor, und drücken Sie
die Taste ENTER.
Das Menü TRAPEZFORM/PARALLEL erscheint auf dem
Bildschirm.
3 Wählen Sie zuerst mit der Taste ENTER die
gewünschte Einstelloption aus. Nehmen Sie die
Einstellung dann mit den Tasten +/– vor.
Option
10
Funktion
TRAPEZFORM
Einstellen der Bildbreite im oberen
Bildschirmbereich
PARALLEL
Verschieben des Bildes nach links oder
rechts im oberen Bildschirmbereich
Einstellen der Bildrotation
(DREHUNG)
Einstellen der Farbe des Bildes
(FARBE)
Diese Einstellung wird gespeichert und gilt für alle
Eingangssignale.
Mit den Optionen im Menü FARBE können Sie die
Farbtemperatur des Bildes einstellen. Dabei ändert sich der
Farbwert im weißen Farbfeld. Farben erscheinen bei einer
niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur
bläulich. Mit Hilfe dieser Funktion können Sie die Farben auf
dem Monitor an die Farben eines gedruckten Bildes anpassen.
Diese Einstellung wird gespeichert und gilt für alle
Eingangssignale.
1 Drücken Sie die Taste MENU.
Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Heben Sie mit den Tasten +/– die Option
DREHUNG hervor, und drücken Sie die Taste
ENTER.
Das Menü DREHUNG wird auf dem Bildschirm angezeigt.
1 Drücken Sie die Taste MENU.
Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
3 Drehen Sie mit den Tasten +/– das Bild.
2 Heben Sie mit den Tasten +/– die Option
Vergrößern oder Verkleinern des
Bildes (ZOOMEN)
Diese Einstellung wird gespeichert und gilt nur für das aktuelle
Eingangssignal.
1 Drücken Sie die Taste MENU.
Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Heben Sie mit den Tasten +/– die Option
ZOOMEN hervor, und drücken Sie die Taste ENTER.
Das Menü ZOOMEN erscheint auf dem Bildschirm.
3 Vergrößern oder verkleinern Sie mit den Tasten +/–
das Bild.
Hinweis
Sobald die maximale bzw. minimale Höhe bzw. Breite des Bildes erreicht
ist, läßt sich der Zoom nicht weiter ändern.
FARBE
hervor, und drücken Sie die Taste ENTER.
Das Menü FARBE wird auf dem Bildschirm angezeigt.
3 Wählen Sie mit den Tasten +/– die Farbtemperatur
aus.
5000K, 6500K und 9300K sind die voreingestellten
Farbtemperaturen. Der Standardwert ist 9300K. Wenn Sie die
Farbtemperatur auf 6500K und 5000K senken, erscheinen
weiße Flächen nicht mehr bläulich, sondern rötlich.
4 Nehmen Sie bei Bedarf eine Feineinstellung der
Farbtemperatur vor.
Wählen Sie zunächst mit den Tasten +/– die Option USER
aus. Wählen Sie dann mit der Taste ENTER die Option R
(rot), G (grün) oder B (blau) aus, und nehmen Sie die
Einstellung mit den Tasten +/– vor.
FARBE
USER
R
G
B
USER - G
5000 K 6500 K 9300 K
50
50
50
EX I T
Wenn Sie die Farbtemperatur feineinstellen, werden die
neuen Farbeinstellungen gespeichert und immer abgerufen,
wenn Sie USER auswählen.
11
DE
Weitere Einstellungen
(ENTMAGNETIS/MOIRE)
Zurücksetzen der Einstellungen
(ZURÜCKSETZEN)
Sie können den Bildschirm manuell entmagnetisieren und den
Moiré-Effekt korrigieren.
Bei diesem Monitor haben Sie zwei Möglichkeiten, die
Einstellungen zurückzusetzen. Im Menü ZURÜCKSETZEN
können Sie die Einstellungen zurücksetzen.
1 Drücken Sie die Taste MENU.
Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
1 Drücken Sie die Taste MENU.
Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Heben Sie mit den Tasten +/– die Option
ENTMAGNETIS/MOIRE hervor, und drücken Sie die
Taste ENTER.
Das Menü ENTMAGNETIS/MOIRE erscheint auf dem
Bildschirm.
3 Wählen Sie mit der Taste ENTER die gewünschte
Einstelloption aus.
Stellen Sie die ausgewählte Option dann anhand der
folgenden Anweisungen ein.
Entmagnetisieren des Bildschirms
Der Monitor wird automatisch entmagnetisiert, wenn das Gerät
eingeschaltet wird.
Um den Monitor manuell zu entmagnetisieren, wählen
Sie zunächst mit der Taste ENTER die Option
(ENTMAGNETIS) aus. Drücken Sie dann die Taste +.
Der Bildschirm wird etwa 5 Sekunden lang entmagnetisiert. Ist
ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie
nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise
erzielen Sie die besten Ergebnisse.
Korrigieren des Moiré-Effekts
Wenn elliptische oder wellenförmige Muster auf dem Bildschirm
erscheinen, stellen Sie den Grad der Moiré-Korrektur ein.
Wählen Sie dazu mit der Taste ENTER zunächst die
Option
(CANCEL MOIRE) aus. Drücken Sie dann die
Tasten +/–, bis der Moiré-Effekt auf ein Minimum
reduziert ist.
* Moiré ist eine natürliche Interferenz, die weiche, wellenförmige Linien
auf dem Bildschirm verursacht. Diese Linien können durch die
Interferenz zwischen dem Muster des Bildes auf dem Bildschirm und
dem Phosphor-Pitch-Muster des Monitors verursacht werden.
Beispiel für den
Moiré-Effekt
12
2 Heben Sie mit den Tasten +/– die Option 0
ZURÜCKSETZEN hervor, und drücken Sie die Taste
ENTER.
Das Menü ZURÜCKSETZEN erscheint auf dem Bildschirm.
Setzen Sie die Einstellungen dann anhand der folgenden
Anweisungen zurück.
Zurücksetzen aller Einstellungen für das aktuelle
Eingangssignal (JETZIG)
Drücken Sie die Taste –.
Die Option JETZIG wird ausgewählt. Alle Einstellungen für das
aktuelle Eingangssignal werden zurückgesetzt.
Beachten Sie, daß die folgenden Einstellungen bei diesem
Verfahren nicht zurückgesetzt werden:
• Sprache der Bildschirmmenüs (Seite 7)
• Bildrotation (Seite 11)
Zurücksetzen aller Einstellungen auf die
werkseitigen Werte (TOTAL)
Drücken Sie die Taste +.
Die Option TOTAL wird ausgewählt. Mit Ausnahme der USEREinstellungen im Menu FARBE werden alle Einstellungen für
alle Eingangssignale auf die werkseitigen Werte zurückgesetzt.
Hinweis
Wenn Sie TOTAL wählen, funktionieren die Tasten des Monitors etwa 5
Sekunden lang nicht.
Technische Merkmale
Störungsbehebung
Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an
den Kundendienst wenden.
Vordefinierte Modi und
Benutzermodi
Wenn ein Eingangssignal in den Monitor eingespeist wird,
vergleicht der Monitor dieses Signal mit den werkseitig
vordefinierten Modi im Speicher des Monitors und wählt
automatisch den Modus aus, bei dem sich in der Bildschirmmitte
eine hohe Bildqualität erzielen läßt. Eine Liste der werkseitig
vordefinierten Modi finden Sie im Appendix. Bei
Eingangssignalen, die keinem der werkseitig vordefinierten Modi
entsprechen, sorgt der Monitor mit Hilfe seiner digitalen
Multiscan-Technologie dafür, daß bei einem beliebigen Timing
innerhalb des für den Monitor gültigen Frequenzbereichs ein
scharfes Bild angezeigt wird (horizontal: 30 – 70 kHz, vertikal:
48 – 120 Hz). Wenn Sie das Bild einstellen, werden die
Einstellungen als Benutzermodus automatisch gespeichert und
abgerufen, wann immer das betreffende Eingangssignal eingeht.
Wenn auf dem Bildschirm dünne
Linien (Dämpfungsdrähte)
erscheinen
Diese Linien sind bei einem Trinitron-Monitor normal und stellen
keine Fehlfunktion dar. Es handelt sich dabei um Schatten der
Dämpfungsdrähte, mit denen die Streifenmaske stabilisiert wird.
Besonders deutlich sind sie bei einem hellen (normalerweise
weißen) Bildschirmhintergrund zu sehen. Die Streifenmaske ist
ein wichtiges Merkmal der Trinitron-Bildröhre. Sie bewirkt, daß
mehr Licht auf den Bildschirm gelangt, und ermöglicht eine
höhere Farbintensität und Detailgenauigkeit.
Dämpfungsdrähte
Hinweis für Benutzer von Windows
Wenn Sie mit Windows arbeiten, sehen Sie in der Dokumentation
oder im Dienstprogramm zu Ihrer Grafikkarte nach, welches die
höchste Auffrischungsrate ist, und wählen Sie diese aus, um die
Leistung des Geräts zu optimieren.
Bildschirmmeldungen
Die Energiesparfunktion
Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des
ENERGY STAR-Programms und des NUTEK-Standards. Wenn
der Monitor an einen Computer oder eine Grafikkarte
angeschlossen ist, der bzw. die DPMS (Display Power
Management Signaling) unterstützt, wird der Stromverbrauch des
Geräts in drei Stufen wie unten erläutert reduziert.
Betriebsmodus Leistungsaufnahme
Netzanzeige
1
≤ 110 W
(CPD-210EST)
≤ 105 W
(CPD-110EST)
grün
1 Bereitschaft
≤ 15 W
abwechselnd
grün und orange
2 Unterbrechung
≤ 15 W
abwechselnd
grün und orange
3 Deaktiviert*
≤5W
orange
Ausgeschaltet
0W
aus
Normalbetrieb
Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der
folgenden Warnmeldungen auf dem Bildschirm. Wie Sie das
Problem beheben, schlagen Sie unter „Symptome für Fehler und
Abhilfemaßnahmen“ auf Seite 14 nach.
INFORMATION
NICHT IM ABTASTBEREICH
Status des
Eingangssignals
Status des Eingangssignals
NICHT IM ABTASTBEREICH
Gibt an, daß das Eingangssignal nicht den technischen Daten
des Monitors entspricht.
KEIN EING SIGNAL
Zeigt an, daß kein Signal in den Monitor eingespeist wird.
* Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein
Eingangssignal mehr ein, und KEIN EING SIGNAL erscheint auf dem
Bildschirm. Nach 20 Sekunden schaltet der Monitor in den
Energiesparmodus.
13
DE
Symptome für Fehler und Abhilfemaßnahmen
Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu
dem angeschlossenen Gerät nach.
Führen Sie die Selbstdiagnosefunktion (Seite 16) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beh eben
läßt.
Symptom
Überprüfen Sie bitte folgendes:
Kein Bild
Die Netzanzeige 1 leuchtet nicht
• Das Netzkabel muß korrekt angeschlossen sein.
• Der Monitor muß am Netzschalter 1 eingeschaltet sein.
Die Meldung KEIN EING SIGNAL
erscheint auf dem Bildschirm, oder die
Netzanzeige 1 leuchtet orange oder
wechselt zwischen grün und orange
• Das Videosignalkabel muß korrekt angeschlossen sein, und alle Stecker müssen fest in den Buchsen
sitzen. (Seite 6).
• Achten Sie darauf, daß am HD15-Videoeingangsanschluß keine Stifte verbogen oder eingedrückt sind.
Die Meldung NICHT IM
ABTASTBEREICH erscheint auf dem
Bildschirm
xDurch den angeschlossenen Computer oder andere Geräte verursachte Probleme
• Die Videofrequenz muß im für den Monitor angegebenen Bereich liegen. Wenn Sie einen älteren Monitor
durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen eine Frequenz
im folgenden Bereich ein:
Horizontal: 30 – 70 kHz
Vertikal: 48 – 120 Hz
Es wird keine Meldung angezeigt, und
die Netzanzeige 1 leuchtet grün oder
blinkt orange
• Verwenden Sie die Selbstdiagnosefunktion (Seite 16).
x Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme
• Der Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der
Computertastatur.
• Überprüfen Sie, ob der Computer eingeschaltet ist.
• Die Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen.
Sie arbeiten mit einem Windows 95/98- • Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor
System
wieder an, und gehen Sie folgendermaßen vor: Installieren Sie die Diskette „Windows Monitor
Information Disk“ (Seite 7), und wählen Sie diesen Monitor („CPD-110EST“ oder „CPD-210EST“) aus
den Sony-Monitoren im Monitorauswahlfenster in Windows 95/98 aus.
Sie arbeiten mit einem MacintoshSystem
Das Bild flimmert, springt, oszilliert
oder ist gestört
• Der Macintosh-Adapter (nicht mitgeliefert) und das Videosignalkabel müssen richtig angeschlossen sein
(Seite 6).
• Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore,
Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe des Monitors.
• Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine
Magnetabschirmung.
• Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen
Stromkreis, an.
• Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.
x Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme
• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.
• Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 16 Zoll, Farbe usw.) und die Frequenz des
Eingangssignals von diesem Monitor unterstützt werden (Appendix). Auch wenn die Frequenz innerhalb
des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem
Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.
• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die
besten Bilder erzielen.
14
Symptom
Überprüfen Sie bitte folgendes:
Das Bild ist verschwommen
• Stellen Sie Helligkeit und Kontrast ein (Seite 9).
• Entmagnetisieren Sie den Monitor* (Seite 12).
• Schwächen Sie den Grad der Moiré-Korrektur ab (Seite 12).
Doppelbilder sind zu sehen
• Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen
auftritt.
• Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert, oder die
Bildgröße ist nicht korrekt
• Stellen Sie die Bildgröße bzw. die Zentrierung (Seite 10) ein. Beachten Sie, daß bei bestimmten
Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Die Bildränder sind gekrümmt
• Stellen Sie die Bildform ein (Seite 10).
Wellenförmige oder elliptische Moiré- • Korrigieren Sie den Moiré-Effekt (Seite 12).
Effekte sind sichtbar
x Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme
• Wählen Sie ein anderes Muster für Ihren Desktop.
Die Farbe ist nicht gleichmäßig
• Entmagnetisieren Sie den Monitor* (Seite 12). Wenn Sie ein Gerät, das ein Magnetfeld erzeugt (z. B.
einen Lautsprecher), in der Nähe des Monitors aufstellen oder wenn Sie die Richtung des Monitors
ändern, sind die Farben möglicherweise nicht mehr gleichmäßig.
Weiß sieht nicht weiß aus
• Stellen Sie die Farbtemperatur ein (Seite 11).
Unmittelbar nach dem Einschalten ist • Dieses Geräusch wird vom automatischen Entmagnetisierungszyklus verursacht. Wenn Sie das Gerät
einschalten, wird der Monitor automatisch etwa 5 Sekunden lang entmagnetisiert.
ein Summgeräusch zu hören
* Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erreichen Sie die
besten Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion.
Anzeigen des Namens, der Seriennummer und
des Herstellungsdatums des Monitors
(INFORMATION)
1 Drücken Sie die Taste MENU.
Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
Bleibt das Problem bestehen, wenden Sie sich an Ihren
autorisierten Sony-Händler. Halten Sie die folgenden
Informationen bereit:
• Modellbezeichnung: CPD-110EST oder CPD-210EST
• Seriennummer
• Modellbezeichnung und technische Daten des Computers und
der Grafikkarte
DE
2 Heben Sie mit den Tasten +/– die Option
SPRACHE/INFORMATION hervor, und drücken Sie
die Taste ENTER.
Das Menü SPRACHE/INFORMATION erscheint auf dem
Bildschirm.
3 Wählen Sie mit der Taste ENTER die Option
(INFORMATION).
Ein Feld mit Informationen zu diesem Monitor wird auf dem
Bildschirm angezeigt.
Beispiel
SPRACHE / I NFORMAT I ON
MODE L : CPD - 1 1 0 ES T
SER I A L : 1 2 3 4 5 6 7 8
MANUF ACTURED : 1 9 9 8 - 5 2
SE L ECT
EX I T
15
Selbstdiagnosefunktion
Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn
an dem Monitor oder am Computer ein Problem auftritt, erscheint
ein leerer Bildschirm, und die Netzanzeige 1 leuchtet grün auf
oder blinkt orange. Wenn die Netzanzeige 1 orange leuchtet,
befindet sich der Computer im Energiesparmodus. Drücken Sie
eine beliebige Taste auf der Tastatur.
Technische Daten
CPD-110EST
Kathodenstrahlröhre
Effektive Bildgröße
Auflösung
Standardanzeigegröße
Ablenkfrequenz*
Netzanzeige 1
Wenn die Netzanzeige 1 grün leuchtet
1 Lösen Sie das Videoeingangskabel, oder schalten
Sie den angeschlossenen Computer aus.
2 Schalten Sie den Monitor am Netzschalter 1 aus
und wieder ein.
3 Halten Sie die Taste + zwei Sekunden lang gedrückt,
bevor der Monitor in den Energiesparmodus
wechselt.
Betriebsspannung
Leistungsaufnahme
Abmessungen
Gewicht
Plug and Play
Mitgeliefertes Zubehör
Streifenabstand 0,25 mm
Bildschirmdiagonale 38 cm (15 Zoll)
Ablenkung 90 Grad
ca. 285 × 214 mm (B/H)
Anzeigegröße 36 cm (14,0 Zoll)
Horizontal: max. 1280 Punkte
Vertikal: max. 1024 Zeilen
ca. 270 × 202 mm (B/H)
Horizontal: 30 bis 70 kHz
Vertikal: 48 bis 120 Hz
100 bis 240 V Wechselstrom,
50 – 60 Hz, 1,6 – 0,8 A
max. 105 W
ca. 368 × 393 × 389 mm (B/H/T)
ca. 14 kg
DDC1/DDC2B
Siehe Seite 6
* Empfohlene Werte für das horizontale und vertikale Timing
• Das horizontale Synchronbreitenverhältnis sollte über
1,0 µSek. liegen.
• Die horizontale Austastbreite sollte über 3,6 µSek. liegen.
• Die vertikale Austastbreite sollte über 500 µSek. liegen.
CPD-210EST
MENU
Kathodenstrahlröhre
ENTER
Effektive Bildgröße
Auflösung
Wenn alle drei Farbbalken (rot, grün, blau) angezeigt werden,
funktioniert der Monitor ordnungsgemäß. Schließen Sie die
Videoeingangskabel wieder an, und überprüfen Sie den Zustand
des Computer.
Standardanzeigegröße
Ablenkfrequenz*
Betriebsspannung
Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein
Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung
des Problems an einen autorisierten Sony-Händler.
Wenn die Netzanzeige 1 orange blinkt
Schalten Sie den Monitor am Netzschalter 1 aus und
wieder ein.
Wenn die Netzanzeige 1 jetzt grün leuchtet, funktioniert der
Monitor ordnungsgemäß.
Wenn die Netzanzeige 1 immer noch blinkt, liegt
möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das
Intervall, in dem die Netzanzeige 1 blinkt (in Sekunden), und
wenden Sie sich mit der Beschreibung des Problems an einen
autorisierten Sony-Händler. Notieren Sie sich unbedingt die
Modellbezeichnung und die Seriennummer des Monitors.
Notieren Sie sich außerdem das Fabrikat und Modell Ihres
Computers und der Grafikkarte.
16
Leistungsaufnahme
Abmessungen
Gewicht
Plug and Play
Mitgeliefertes Zubehör
Streifenabstand 0,25 mm
Bildschirmdiagonale 43 cm (17 Zoll)
Ablenkung 90 Grad
ca. 327 × 243 mm (B/H)
Anzeigegröße 41 cm (16,0 Zoll)
Horizontal: max. 1280 Punkte
Vertikal: max. 1024 Zeilen
ca. 312 × 234 mm (B/H)
Horizontal: 30 bis 70 kHz
Vertikal: 48 bis 120 Hz
100 bis 240 V Wechselstrom,
50 – 60 Hz, 1,7 – 0,9 A
max. 110 W
ca. 406 × 431,5 × 420 mm (B/H/T)
ca. 18,5 kg
DDC1/DDC2B
Siehe Seite 6
* Empfohlene Werte für das horizontale und vertikale Timing
• Das horizontale Synchronbreitenverhältnis sollte über
1,0 µSek. liegen.
• Die horizontale Austastbreite sollte über 3,0 µSek. liegen.
• Die vertikale Austastbreite sollte über 500 µSek. liegen.
Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten.
Índice
Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identificación de los componentes y los controles . . . . . . . . . . . . . . 5
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Paso 1: Conexión del monitor al ordenador. . . . . . . . . . . . . . . . . . . 6
Paso 2: Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . 6
Paso 3: Encendido del monitor y del ordenador . . . . . . . . . . . . . . . 6
Selección del idioma de los menú en pantalla
(LENGUAJE/INFORMACIÓN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Personalización del monitor . . . . . . . . . . . . . . . . . . . . . . .8
Navegación por el menú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ajuste del contraste y del brillo (CONTRASTE/BRILLO) . . . . . . . . . 9
Ajuste del tamaño o centrado horizontal de la imagen
(TAMAÑO H/POSICIÓN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ajuste del tamaño o centrado vertical de la imagen
(TAMAÑO V/POSICIÓN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ajuste de la curvatura de los lados de la imagen
(COJÍN/BAL COJÍN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ajuste del ángulo de los lados de la imagen
(TRAPECIO/PARALELO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ajuste de la rotación de la imagen (ROTACIÓN) . . . . . . . . . . . . . . 11
Aumento o disminución de la imagen (ZOOM). . . . . . . . . . . . . . . . 11
Ajuste del color de la imagen (COLOR) . . . . . . . . . . . . . . . . . . . . . 11
Ajustes adicionales (DESMAGNETIZAR/MUARE). . . . . . . . . . . . . 12
Restauración de los ajustes (RECUPERAR) . . . . . . . . . . . . . . . . . 12
• Trinitron es una marca comercial
registrada de Sony Corporation.
• Macintosh es una marca comercial de
Apple Computer, Inc., registrada en
EE.UU. y otros países.
• Windows y MS-DOS son marcas
comerciales registradas de Microsoft
Corporation en Estados Unidos y otros
países.
• IBM PC/AT y VGA son marcas
comerciales registradas de IBM
Corporation de EE.UU.
• VESA y DDC son marcas comerciales
de Video Electronics Standard
Association.
• ENERGY STAR es una marca
registrada de EE.UU.
• El resto de los nombres de productos
mencionados en este manual pueden ser
marcas comerciales o marcas
comerciales registradas de sus
respectivas compañías.
• Además, “” y “” no se mencionan en
cada caso en este manual.
Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .13
Modos predefinidos y de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Función de ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .13
Si aparecen líneas finas en la pantalla (hilos de amortiguación) . . 13
Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’95 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
3
ES
Precauciones
Aviso sobre las conexiones de alimentación
• Utilice el cable de alimentación suministrado. Si utiliza un
cable diferente, asegúrese de que sea compatible con el
suministro de alimentación local.
Para los clientes en el Reino Unido
Si utiliza el monitor en el Reino Unido, asegúrese de utilizar el
cable de alimentación suministrado para dicho país.
Ejemplo de tipos de enchufe
para 100 a 120 V CA
para 200 a 240 V CA para 240 V CA
solamente
• Antes de desconectar el cable de alimentación, espere al menos
30 segundos después de desactivar la alimentación para
permitir la descarga de la electricidad estática de la superficie
de la pantalla.
• Después de activar la alimentación, la pantalla se desmagnetiza
durante unos 5 segundos. Esto genera un intenso campo
magnético alrededor de la pantalla que puede afectar a los datos
almacenados en discos o cintas magnéticas situados cerca del
monitor. Asegúrese de mantener las cintas, discos, y equipos de
grabación magnética alejados del monitor.
Mantenimiento
• Limpie la pantalla con un paño suave. Si utiliza algún líquido
de limpieza de cristales, no emplee ningún tipo de producto de
limpieza que contenga soluciones antiestáticas ni aditivos
similares, ya que puede rayar la capa de la superficie de la
pantalla.
• No frote, toque ni manipule la superficie de la pantalla con
objetos afilados o abrasivos, como un bolígrafo o un
destornillador. Este tipo de contacto puede rayar el tubo de
imagen.
• Limpie el exterior, el panel y los controles con un paño suave
ligeramente humedecido con una solución detergente poco
concentrada. No utilice estropajos abrasivos, detergente en
polvo ni disolventes, como alcohol o bencina.
Transporte
Cuando transporte este monitor para su reparación o traslado,
utilice los materiales y la caja de embalaje originales.
Uso del soporte basculante giratorio
Este monitor puede ajustarse en los ángulos mostrados a
continuación. Para girarlo vertical u horizontalmente, sujételo por
la parte inferior con ambas manos.
90°
15°
90°
El equipo debe instalarse cerca de una toma de corriente de fácil
acceso.
5°
Instalación
No instale el monitor en los siguientes lugares:
• sobre superficies (mantas, colchas, etc.) o cerca de materiales
(cortinas, tapices, etc.) que puedan bloquear los orificios de
ventilación
• cerca de fuentes de calor, como radiadores o conductos de aire
caliente, ni en lugares expuestos a la luz solar directa
• en lugares expuestos a cambios bruscos de temperatura
• en lugares expuestos a vibraciones mecánicas o golpes
• sobre superficies inestables
• cerca de equipos que generen magnetismo, como
transformadores o líneas eléctricas de alta tensión
• cerca o sobre superficies metálicas con carga eléctrica
4
Identificación de los componentes
y los controles
Consulte las páginas entre paréntesis para obtener más
información.
Parte frontal
Parte posterior
MENU
ENTER
1 Botón MENU (página 9)
Este botón muestra la indicación MENÚ.
5 Conector AC IN (página 6)
Este conector proporciona alimentación de CA al monitor.
2 Botón ENTER (página 9)
Este botón selecciona las opciones de menú y de ajuste.
6 Conector de entrada de vídeo (HD15) (página 6)
Este conector introduce las señales de vídeo RVA
(0,700 Vp-p, positivo) y de sincronización.
3 Botones 6 (contraste) +/– (página 9)
Estos botones muestran el menú CONTRASTE/BRILLO y
funcionan como los botones +/– al ajustar otras opciones.
4 Interruptor e indicador 1 (alimentación)
(páginas 6, 13, 16)
Este botón enciende y apaga el monitor. El indicador de
alimentación se ilumina en verde cuando se enciende el
monitor, y parpadea en verde y naranja o se ilumina en
naranja cuando dicho monitor se encuentra en el modo de
ahorro de energía.
1 2 3 4 5
6 7 8 9 10
11 12 13 14 15
ES
Terminal nº Señal
1
Roja
2
Verde
3
Azul
4
Identificación (masa)
5
Masa DDC *
6
Masa roja
7
Masa verde
8
Masa azul
9
–
10
Masa
11
Identificación (masa)
12
Datos bidireccionales (SDA)*
13
Sincronización H.
14
Sincronización V.
15
Reloj de datos (SCL)*
* DDC (Display Data Channel) es un estándar de VESA.
5
Instalación
Antes de utilizar el monitor, compruebe que ha recibido los
siguientes accesorios:
• Cable de alimentación (1)
• Windows Monitor Information Disk (1)
• Tarjeta de garantía (1)
• Notas sobre la limpieza de la superficie de la pantalla (1)
• Este manual de instrucciones (1)
Paso 2: Conexión del cable de
alimentación
Con el monitor y el ordenador apagados, conecte primero el cable
de alimentación al monitor y, a continuación, a una toma de
corriente.
Paso 1: Conexión del monitor al
ordenador
Apague el monitor y el ordenador antes de realizar la conexión.
x Conexión a un ordenador IBM PC/AT o
compatible
Cable de alimentación
(no suministrado)
a AC IN
a una toma de corriente
Paso 3: Encendido del monitor y
del ordenador
Encienda primero el monitor y, a continuación, el ordenador.
a salida de vídeo
Ordenador IBM PC/AT o
compatible
x Conexión a un ordenador Macintosh o
compatible
Es necesario un adaptador Macintosh (no suministrado).
Adaptador Macintosh (no suministrado)
Ordenador
Macintosh o
compatible
6
a salida de vídeo
La instalación del monitor se ha completado.
Si es necesario, utilice los controles del monitor para ajustar la
imagen.
Si no aparece ninguna imagen en la pantalla
• Compruebe que el monitor esté correctamente conectado al
ordenador.
• Si NO SEÑAL DE ENTRADA aparece en pantalla, compruebe
que la tarjeta gráfica del ordenador esté completamente
insertada en la ranura de bus correcta.
• Si sustituye un monitor antiguo por este modelo y FUERA DE
RANGO EXPLORACION aparece en la pantalla, vuelva a
conectar el monitor antiguo. A continuación, ajuste la tarjeta
gráfica del ordenador de forma que la frecuencia horizontal se
encuentre entre 30 y 70 kHz, y la vertical entre 48 y 120 Hz.
Para obtener más información sobre los mensajes en pantalla,
consulte “Problemas y soluciones” en la página 14.
Para los usuarios que utilicen Windows 95/98
Para aumentar el potencial del monitor, instale en el PC el archivo de
información sobre el nuevo modelo del disquete Windows Monitor
Information Disk suministrado.
Este monitor cumple con el estándar Plug & Play “VESA DDC”. Si su PC/
tarjeta gráfica cumple con DDC, seleccione “Plug & Play Monitor (VESA
DDC)” o el nombre de modelo de este monitor como tipo de monitor en
“Control Panel” de Windows 95/98. Si su PC/tarjeta gráfica presenta
dificultades de comunicación con este monitor, cargue el disquete
Windows Monitor Information Disk y seleccione el nombre de modelo de
este monitor como tipo de monitor.
Para los usuarios que utilicen Windows NT4.0
La instalación del monitor en Windows NT4.0 difiere de la de Windows
95/98 y no implica selección de tipo de monitor. Consulte el manual de
instrucciones de Windows NT4.0 para obtener más información sobre el
ajuste de la resolución, la frecuencia de barrido y el número de colores.
Selección del idioma de los menú
en pantalla (LENGUAJE/
INFORMACIÓN)
Puede seleccionar inglés, francés, alemán, español o italiano
como idioma de los menús en pantalla. El ajuste de fábrica es
inglés.
1 Pulse el botón MENU.
Consulta la página 9 para obtener más información sobre el
empleo del botón MENU.
MENÚ
MENU
ENTER
b
2 Pulse los botones +/– para resaltar
LENGUAJE/
INFORMACIÓN y pulse el botón ENTER.
Consulte la página 9 para obtener más información sobre el
empleo de los botones +/– y ENTER.
MENU
ENTER
b
L ENGUA J E / I NFORMAC I ÓN
ENGL I SH
DEUT SCH
ESPAÑOL
SE L ECT
Ajuste de la resolución y número de colores del monitor
Consulte el manual de instrucciones del ordenador para ajustar la
resolución y número de colores del monitor. El número de colores puede
variar en función del ordenador o de la tarjeta de vídeo. El ajuste de la
paleta de colores y el número real de colores es de la siguiente forma:
• High Color (16 bits) t 65.536 colores
• True Color (24 bits) t aproximadamente 16,77 millones de colores
En el modo True Color (24 bits), la velocidad puede ser menor.
EX I T
CONTRAS T E / BR I L LO
T AMAÑO H / POS I C I ÓN
T AMAÑO V / POS I C I ÓN
CO J Í N / BA L CO J Í N
TRAPEC I O / PARA L E LO
ROT AC I ÓN
ZOOM
COLOR
RECUPERAR
L ENGUA J E / I NFORMAC I ÓN
DESMAGNE T I Z AR / MUA R E
FRA NÇA I S
I T A L I ANO
EX I T
ES
3 Pulse el botón ENTER para seleccionar
(LENGUAJE) y pulse los botones +/– para elegir el
idioma.
• ENGLISH: inglés
• FRANÇAIS: francés
• DEUTSCH: alemán
• ESPAÑOL
• ITALIANO: italiano
Para cerrar el menú
Pulse el botón MENU una vez para volver al menú principal, y dos veces
para recuperar la visualización normal. Si no pulsa ningún botón, el menú
se cerrará automáticamente transcurridos unos 30 segundos.
Para recuperar el idioma inglés
Consulte “Restauración de los ajustes (RECUPERAR)” en la página 12.
7
6 ROTACIÓN (página 11)
Seleccione el menú ROTACIÓN
para ajustar la rotación de la
imagen.
Personalización del
monitor
Es posible realizar diversos ajustes en el monitor mediante el
menú en pantalla.
ROTAC I ÓN
RO T A C I ÓN
26
SE L ECT
7 ZOOM (página 11)
Seleccione el menú ZOOM para
aumentar o reducir la imagen.
ZOOM
Z OOM
26
Navegación por el menú
SE L ECT
Pulse el botón MENU para que aparezca en pantalla el MENÚ
principal. Consulte la página 9 para obtener más información
sobre el empleo del botón MENU.
MENÚ
EX I T
CONTRAS T E / BR I L LO
T AMAÑO H / POS I C I ÓN
T AMAÑO V / POS I C I ÓN
CO J Í N / BA L CO J Í N
TRAPEC I O / PARA L E LO
ROT AC I ÓN
ZOOM
COLOR
RECUPERAR
L ENGUA J E / I NFORMAC I ÓN
DESMAGNE T I Z AR / MUA R E
2 TAMAÑO H/POSICIÓN
(página 10)
Seleccione el menú TAMAÑO H/
POSICIÓN para ajustar el tamaño
y centrado horizontal de la
imagen.
3 TAMAÑO V/POSICIÓN
(página 10)
Seleccione el menú TAMAÑO V/
POSICIÓN para ajustar el tamaño
y centrado vertical de la imagen.
4 COJÍN/BAL COJÍN
(página 10)
Seleccione el menú COJÍN/BAL
COJÍN para ajustar la curvatura
de los lados de la imagen.
5 TRAPECIO/PARALELO
(página 10)
Seleccione el menú TRAPECIO/
PARALELO para ajustar el
ángulo de los lados de la imagen.
8
8 COLOR (página 11)
Seleccione el menú COLOR para
ajustar la temperatura del color de
la imagen. Puede utilizar esta
función para hacer que los colores
del monitor coincidan con los de
una imagen impresa.
9 RECUPERAR (página 12)
Seleccione el menú
RECUPERAR para restaurar los
ajustes.
Utilice los botones +/– y ENTER para elegir uno de los siguientes
menús. Consulte la página 9 para obtener más información sobre
el empleo de los botones +/– y ENTER.
1 CONTRASTE/BRILLO
(página 9)
Seleccione el menú
CONTRASTE/BRILLO para
ajustar el contraste y el brillo de la
imagen.
CONTRASTE / BR I L LO
CON T R A S T E
26
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
SE L ECT
EX I T
TAMAÑO H / POS I C I ÓN
T A MA ÑO H
26
SE L ECT
EX I T
TAMAÑO V / POS I C I ÓN
T A MA ÑO V
26
SE L ECT
EX I T
qa DESMAGNETIZAR/MUARE
(página 12)
Seleccione el menú
DESMAGNETIZAR/MUARE
para desmagnetizar la pantalla y
cancelar el muaré.
USER
5000 K 6500 K 9300 K
50
50
50
R
V
A
SE L ECT
EX I T
RECUPERAR
R E CU P E R A R
MODO
T ODO
EX I T
L ENGUA J E / I NFORMAC I ÓN
ENGL I SH
DEUT SCH
ESPAÑOL
FRA NÇA I S
I T A L I ANO
SE L ECT
EX I T
DESMAGNET I ZAR / MUARE
D E S M AGN E T I Z A R
SI
SE L ECT
EX I T
x Visualización de la señal de entrada actual
Las frecuencias horizontal y vertical de la señal de entrada actual
aparecen en el menú CONTRASTE/BRILLO. Si la señal se
corresponde con alguno de los modos predefinidos de fábrica de
este monitor, también aparecerá la resolución.
CONTRASTE / BR I L LO
CO J Í N
CON T R A S T E
26
SE L ECT
EX I T
COLOR
q; LENGUAJE/INFORMACIÓN
(páginas 7, 15)
Seleccione el menú LENGUAJE/
INFORMACIÓN para
seleccionar el idioma de los
menús en pantalla y visualizar el
cuadro de información sobre este
monitor.
COJ Í N / BA L COJ Í N
26
EX I T
TRAPEC I O / PARALELO
TRAPEC I O
26
SE L ECT
EX I T
EX I T
resolución de
la señal de
entrada actual
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
SE L ECT
EX I T
frecuencias
horizontal y
vertical de la
señal de
entrada actual
x Uso de los botones MENU, ENTER y +/–
1 Seleccione el menú que desee ajustar
Pulse los botones +/– para resaltar el menú deseado. Pulse el
botón ENTER para elegir las opciones de menú y ajuste.
MENU
ENTER
MENU
b
ENTER
Ajuste del contraste y del brillo
(CONTRASTE/BRILLO)
Estos ajustes se almacenan en memoria para todas las señales de
entrada.
1 Pulse alguno de los botones 6 (CONTRASTE) +/–.
El menú CONTRASTE/BRILLO aparece en pantalla.
CONTRASTE / BR I L LO
CON T R A S T E
26
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
EX I T
2 Ajuste el menú.
SE L ECT
Pulse los botones +/– para realizar el ajuste.
MENU
2 Pulse el botón ENTER para elegir 6 (CONTRASTE)
o
(BRILLO).
ENTER
3 Pulse los botones +/– para ajustar el contraste (6
6) o
el brillo ( ).
El menú desaparece automáticamente transcurridos unos 30
segundos.
3 Cierre el menú.
Pulse el botón MENU una vez para volver al menú principal,
y dos veces para recuperar la visualización normal. Si no
pulsa ningún botón, el menú se cerrará automáticamente
transcurridos unos 30 segundos.
MENU
ENTER
ES
x Restauración de los ajustes
Puede restaurar los ajustes mediante el menú RECUPERAR.
Consulte la página 12 para obtener más información sobre la
restauración de los ajustes.
9
Ajuste del tamaño o centrado
horizontal de la imagen (TAMAÑO
H/POSICIÓN)
Estos ajustes se almacenan en memoria para la señal de entrada
actual.
1 Pulse el botón MENU.
El MENÚ principal aparece en pantalla.
2 Pulse los botones +/– para resaltar
TAMAÑO H/
POSICIÓN, y pulse el botón ENTER.
El menú TAMAÑO H/POSICIÓN aparece en pantalla.
3 Primero pulse el botón ENTER para seleccionar la
opción de ajuste que desee. A continuación pulse
los botones +/– para realizar el ajuste.
Seleccione
Para
TAMAÑO H
ajustar el tamaño horizontal
POSICIÓN H
ajustar el centrado horizontal
Ajuste del tamaño o centrado
vertical de la imagen (TAMAÑO
V/POSICIÓN)
Estos ajustes se almacenan en memoria para la señal de entrada
actual.
1 Pulse el botón MENU.
El MENÚ principal aparece en pantalla.
2 Pulse los botones +/– para resaltar
TAMAÑO V/
POSICIÓN, y pulse el botón ENTER.
El menú TAMAÑO V/POSICIÓN apparece en pantalla.
3 Primero pulse el botón ENTER para seleccionar la
opción de ajuste que desee. Después pulse los
botones +/– para realizar el ajuste.
Seleccione
10
Para
TAMAÑO V
ajustar el tamaño vertical
POSICIÓN V
ajustar el centrado vertical
Ajuste de la curvatura de los lados
de la imagen (COJÍN/BAL COJÍN)
Estos valores se almacenan en memoria para la señal de entrada
actual.
1 Pulse el botón MENU.
El MENÚ principal aparece en pantalla.
2 Pulse los botones +/– para resaltar
COJÍN/BAL
COJÍN, y pulse el botón ENTER.
El menú COJÍN/BAL COJÍN aparece en pantalla.
3 Primero pulse el botón ENTER para elegir la opción
de ajuste deseada. Después pulse los botones +/–
para realizar el ajuste.
Seleccione
Para
COJÍN
expandir o contraer los lados de la
imagen
BAL COJÍN
desplazar los lados de la imagen hacia
la izquierda o la derecha
Ajuste del ángulo de los lados de
la imagen (TRAPECIO/PARALELO)
Estos valores se almacenan en memoria para la señal de entrada
actual.
1 Pulse el botón MENU.
El MENÚ principal aparece en pantalla.
2 Pulse los botones +/– para resaltar
TRAPECIO/
PARALELO, y pulse el botón ENTER.
El menú TRAPECIO/PARALELO aparece en pantalla.
3 Primero pulse el botón ENTER para elegir la opción
de ajuste deseada. Después pulse los botones +/–
para realizar el ajuste.
Seleccione
Para
TRAPECIO
ajustar la anchura de la imagen en la
parte superior de la pantalla
PARALELO
desplazar la imagen hacia la izquierda
o la derecha en la parte superior de la
pantalla
Ajuste de la rotación de la imagen
(ROTACIÓN)
Ajuste del color de la imagen
(COLOR)
Este ajuste se almacena en memoria para todas las señales de
entrada.
Los ajustes de COLOR permiten definir la temperatura del color
de la imagen mediante el cambio del nivel de color del campo
blanco. Los colores aparecen rojizos cuando la temperatura es
baja, y azulados cuando es alta. Este ajuste resulta útil para hacer
coincidir los colores del monitor con los de las imágenes
impresas.
Este ajuste se almacena en memoria para todas las señales de
entrada.
1 Pulse el botón MENU.
El MENÚ principal aparece en pantalla.
2 Pulse los botones +/– para resaltar
ROTACIÓN, y
pulse el botón ENTER.
El menú ROTACIÓN aparece en pantalla.
1 Pulse el botón MENU.
3 Pulse los botones +/– para girar la imagen.
Aumento o disminución de la
imagen (ZOOM)
Este ajuste se almacena en memoria para la señal de entrada
actual.
1 Pulse el botón MENU.
El MENÚ principal aparece en pantalla.
2 Pulse los botones +/– para resaltar
ZOOM, y
pulse el botón ENTER.
El menú ZOOM aparece en pantalla.
3 Pulse los botones +/– para aumentar o reducir la
imagen.
Nota
El ajuste se detiene cuando el tamaño horizontal o el vertical alcanza su
valor máximo o mínimo.
El MENÚ principal aparece en pantalla.
2 Pulse los botones +/– para resaltar
COLOR, y
pulse el botón ENTER.
El menú COLOR aparece en pantalla.
3 Pulse los botones +/– para seleccionar una
temperatura del color.
Las temperaturas predefinidas son 5000K, 6500K y 9300K.
Puesto que el valor ajustado en fábrica es de 9300K, la
tonalidad del color blanco cambiará de azulada a rojiza al
disminuir la temperatura hasta 6500K y 5000K.
4 Si es necesario, sintonice la temperatura del color
con precisión.
Primero pulse los botones +/– para seleccionar USER.
Después pulse el botón ENTER para elegir R (rojo), V (verde)
o A (azul) y pulse los botones +/– para realizar el ajuste.
COLOR
USER
R
V
A
USER - V
ES
5000 K 6500 K 9300 K
50
50
50
EX I T
Si sintoniza la temperatura con precisión, los valores del color
nuevos se almacenan en memoria y se recuperan siempre que
seleccione USER.
11
Ajustes adicionales
(DESMAGNETIZAR/MUARE)
Restauración de los ajustes
(RECUPERAR)
Es posible desmagnetizar manualmente la pantalla, y cancelar el
muaré.
Este monitor dispone de los siguientes métodos de restauración.
Utilice el menú RECUPERAR para restaurar los ajustes.
1 Pulse el botón MENU.
1 Pulse el botón MENU.
El MENÚ principal aparece en pantalla.
2 Pulse los botones +/– para resaltar
DESMAGNETIZAR/MUARE, y pulse el botón ENTER.
El menú DESMAGNETIZAR/MUARE aparece en pantalla.
El MENÚ principal aparece en pantalla.
2 Pulse los botones +/– para resaltar 0 RECUPERAR
y pulse el botón ENTER.
El menú RECUPERAR aparece en pantalla.
Restaure los valores según las siguientes instrucciones.
3 Pulse el botón ENTER para seleccionar la opción de
ajuste que desee.
Ajuste la opción seleccionada según las siguientes
instrucciones.
Desmagnetización de la pantalla
El monitor se desmagnetiza automáticamente al activar la
alimentación.
Para desmagnetizarlo manualmente, en primer lugar
pulse el botón ENTER para elegir
(DESMAGNETIZAR). Después pulse el botón +.
La pantalla se desmagnetiza durante unos 5 segundos. Si es
necesario aplicar un segundo ciclo de desmagnetización, deje que
transcurra un intervalo mínimo de 20 minutos para obtener el
mejor resultado posible.
Cancelación del muaré
Si aparecen en pantalla patrones elípticos u ondulados, ajuste el
nivel de cancelación de muaré.
Para ajustar la cantidad de cancelación de muaré, pulse
primero el botón ENTER para elegir
(CANCELAR
MUARE). Después pulse los botones +/– hasta que el
efecto muaré sea mínimo.
* El muaré es un tipo de interferencia natural que produce líneas suaves
y onduladas en la pantalla. Puede aparecer debido a interferencias entre
el patrón de la imagen en pantalla y el de paso de fósforo del monitor.
Ejemplo de muaré
12
Restauración de todos los datos de ajuste para la
señal de entrada actual (MODO)
Pulse el botón –.
La opción MODO se selecciona y se restauran todos los datos de
ajuste para la señal de entrada actual.
Tenga en cuenta que las siguientes opciones no se restauran
mediante este método:
• idioma del menú en pantalla (página 7)
• rotación de la imagen (página 11)
Restauración de todos los datos de ajuste a los
niveles predefinidos de fábrica (TODO)
Pulse el botón +.
Se selecciona la opción TODO. Con la excepción de los ajustes de
USER del menú COLOR, todos los datos de ajuste para todas las
señales de entrada recuperan los niveles predefinidos en fábrica.
Nota
Si TODO se encuentra seleccionado, los botones del monitor no
funcionarán durante unos 5 segundos.
Características técnicas
Solución de problemas
Modos predefinidos y de usuario
Antes de ponerse en contacto con el servicio técnico, consulte esta
sección.
Cuando el monitor recibe una señal de entrada, hace coincidir
automáticamente la señal con alguno de los modos predefinidos
en fábrica almacenados en la memoria del monitor, con el fin de
mostrar imágenes de alta calidad en el centro de la pantalla.
(Consulte la lista de los modos predefinidos en fábrica de la
sección Appendix.) Con respecto a las señales de entrada que no se
correspondan con ninguno de los modos predefinidos de fábrica, la
tecnología digital Multiscan de este monitor garantiza la
presentación en pantalla de imágenes nítidas para cualquier
sincronización dentro del margen de frecuencias del monitor
(horizontal: 30 – 70 kHz , vertical: 48 – 120 Hz). Si la imagen se
ajusta, los datos de ajuste se almacenan como modo de usuario y se
recuperan automáticamente al recibirse la misma señal de entrada.
Nota para los usuarios de Windows
Consulte el manual de la tarjeta de vídeo o el programa de utilidades
suministrado con la tarjeta gráfica, y seleccione el índice de barrido
más alto disponible para maximizar el rendimiento del monitor.
Si aparecen líneas finas en la
pantalla (hilos de amortiguación)
Las líneas que se aprecian en la pantalla son normales en el
monitor Trinitron y no son ningún fallo de funcionamiento. Son
las sombras de los hilos de amortiguación utilizados para
estabilizar la rejilla de apertura y se aprecian en mayor medida
cuando el fondo de la pantalla es luminoso (normalmente blanco).
La rejilla de apertura es el elemento esencial por el que el tubo de
imagen Trinitron es único, permitiendo que la pantalla reciba más
iluminación, por lo que las imágenes aparecen con más brillo y
más detalle.
Hilos de amortiguación
Función de ahorro de energía
Este monitor cumple las directrices de ahorro de energía
establecidas por VESA, ENERGY STAR y NUTEK. Si el
monitor se conecta a un ordenador o tarjeta gráfica de vídeo
conforme con DPMS (Display Power Management Signaling),
dicho monitor reducirá automáticamente el consumo de energía
en tres etapas como se muestra a continuación.
Mensajes en pantalla
Si la señal de entrada presenta algún problema, la pantalla
mostrará uno de los siguientes mensajes. Para solucionar el
problema, consulte “Problemas y soluciones” en la página 14.
ES
INFORMACION
Modo de
Consumo de
alimentación energía
Indicador
1 (alimentación)
funcionamiento ≤ 110 W
normal
(CPD-210EST)
≤ 105 W
(CPD-110EST)
verde
1 espera
≤ 15 W
verde y naranja
alternados
2 reposo
≤ 15 W
verde y naranja
alternados
3 activo
inactivo*
≤5W
naranja
alimentación
desactivada
0W
apagado
FUERA DE
RANGO EXPLORACION
Condición de la señal
de entrada
Condición de la señal de entrada
FUERA DE RANGO EXPLORACION
indica que las especificaciones del monitor no aceptan la
señal de entrada.
NO SEÑAL DE ENTRADA
indica que el monitor no recibe ninguna señal.
* Cuando el ordenador entra en el modo “activo-inactivo”, la señal de
entrada se interrumpe y la pantalla muestra NO SEÑAL DE
ENTRADA. Transcurridos 20 segundos, el monitor entra en el modo
de ahorro de energía.
13
Problemas y soluciones
Si el problema lo causa el ordenador u otro equipo conectado, consulte el manual de instrucciones del equipo conectado.
Utilice la función de autodiagnóstico (página 16) si lo expuesto a continuación no resuelve el problema.
Problema
Compruebe lo siguiente
Ausencia de imagen
Si el indicador 1 (alimentación) no está • Compruebe que el cable de alimentación esté correctamente conectado.
iluminado
• Compruebe que el interruptor 1 (alimentación) se encuentre en la posición de activado.
Si el mensaje NO SEÑAL DE
• Compruebe que el cable de señales de vídeo esté correctamente conectado y que todos los
ENTRADA aparece en pantalla, o si el
enchufes estén firmemente insertados en las tomas (página 6).
indicador 1 (alimentación) está
• Compruebe que los terminales del conector de entrada de vídeo HD15 no estén doblados ni
iluminado en naranja o alternando entre
arrancados.
verde y naranja
xProblemas causados por el ordenador u otro equipo conectado
• El ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclado del
ordenador.
• Compruebe que el ordenador esté encendido.
• Compruebe que la tarjeta gráfica esté completamente insertada en la ranura bus adecuada.
Si el mensaje FUERA DE RANGO
EXPLORACION aparece en pantalla
xProblemas causados por el ordenador u otro equipo conectado
• Compruebe que el margen de frecuencia de vídeo se encuentre dentro de lo especificado para el
monitor. Si ha sustituido un monitor antiguo por este, vuelva a conectar el antiguo y ajuste el
margen de frecuencia de la siguiente forma:
Horizontal: 30 – 70 kHz
Vertical: 48 – 120 Hz
Si no aparece ningún mensaje y el
indicador 1 (alimentación) está
iluminado en verde o parpadea en
naranja
• Utilice la función de autodiagnóstico (página 16).
Si utiliza Windows 95/98
• Si ha sustituido un monitor antiguo por este, vuelva a conectar el antiguo y realice lo siguiente.
Instale el disquete Windows Monitor Information Disk (página 7) y seleccione este monitor
(“CPD-110EST” o “CPD-210EST”) entre los monitores Sony de la pantalla de selección de
monitor de Windows 95/98.
Si utiliza un sistema Macintosh
• Compruebe que el adaptador Macintosh (no suministrado) y el cable de señal de vídeo estén
correctamente conectados (página 6).
La imagen parpadea, se ondula,
oscila o aparece codificada
• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros monitores,
impresoras láser, ventiladores eléctricos, lámparas fluorescentes o televisores.
• Aleje el monitor de líneas eléctricas o coloque una protección magnética cerca de dicho monitor.
• Enchufe el monitor en una toma de CA diferente, preferiblemente de otro circuito.
• Gire el monitor 90° a la izquierda o la derecha.
xProblemas causados por el ordenador u otro equipo conectado
• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado del
monitor.
• Asegúrese de que este monitor acepta el modo gráfico (VESA, Macintosh 16" Color, etc.) y la
frecuencia de la señal de entrada (Appendix). Aunque la frecuencia se encuentre dentro del
margen adecuado, ciertas tarjetas de vídeo pueden tener un impulso de sincronización demasiado
estrecho para que el monitor se sincronice correctamente.
• Ajuste el índice de barrido del ordenador (frecuencia vertical) para obtener imágenes de la mejor
calidad posible.
La imagen es borrosa
• Ajuste el brillo y el contraste (página 9).
• Desmagnetice el monitor* (página 12).
• Disminuya el efecto de cancelación de muaré (página 12).
Aparecen imágenes fantasma
• No utilice cables prolongadores de vídeo y/o cajas de conmutación de vídeo.
• Compruebe que todos los enchufes estén firmemente insertados en sus tomas.
La imagen no está centrada o el
tamaño es incorrecto
• Ajuste el tamaño o el centrado (página 10). Tenga en cuenta que ciertos modos de vídeo no
llenan la pantalla hasta los bordes.
Los bordes de la imagen son curvos
• Ajuste la forma de la imagen (página 10).
14
Problema
Compruebe lo siguiente
Aparece un patrón ondulado o
elíptico (muaré)
• Cancele el muaré (página 12).
El color no es uniforme
• Desmagnetice el monitor* (página 12). Si sitúa un equipo que genere campos magnéticos, como
un altavoz, cerca del monitor, o si cambia la orientación de éste, el color puede perder
uniformidad.
El blanco no parece blanco
• Ajuste la temperatura del color (página 11).
Se oye un zumbido inmediatamente
después de activar la alimentación
• Este es el sonido del ciclo de desmagnetización automática. Al activar la alimentación, el
monitor se desmagnetiza automáticamente durante 5 segundos.
xProblemas causados por el ordenador u otro equipo conectado
• Cambie el patrón del escritorio.
* Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor
resultado posible. Es posible que se oiga un zumbido, pero no es un fallo de funcionamiento.
Visualización del nombre, número de serie y
fecha de fabricación de este monitor
(INFORMACIÓN)
1 Pulse el botón MENU.
El MENÚ principal aparece en pantalla.
Si el problema no se soluciona, póngase en contacto con un
proveedor Sony autorizado y proporciónele la siguiente
información:
• Nombre del modelo: CPD-110EST, CPD-210EST
• Número de serie
• Nombre y especificaciones del ordenador y de la tarjeta gráfica
2 Pulse los botones +/– para resaltar
LENGUAJE/
INFORMACIÓN, y pulse el botón ENTER.
El menú LENGUAJE/INFORMACIÓN aparece en pantalla.
3 Pulse el botón ENTER para seleccionar
(INFORMACIÓN).
Aparece en pantalla el cuadro de información de este monitor.
Ejemplo
L ENGUA J E / INFORMAC I ÓN
MODE L : CPD - 1 1 0 ES T
SER I A L : 1 2 3 4 5 6 7 8
MANUF ACTURED : 1 9 9 8 - 5 2
SE L ECT
ES
EX I T
15
Función de autodiagnóstico
Este monitor dispone de una función de autodiagnóstico. Si existe
algún problema con el monitor o con el ordenador, la pantalla se
mostrará en blanco y el indicador 1 (alimentación) se iluminará
en verde o parpadeará en naranja. Si el indicador
1 (alimentación) se ilumina en naranja, significa que el
ordenador se encuentra en el modo de ahorro de energía. Pulse
cualquier tecla del teclado.
Indicador 1 (alimentación)
Si el indicador 1 (alimentación) está iluminado en
verde
1 Desconecte el cable de entrada de vídeo o apague
el ordenador conectado.
2 Pulse el botón 1 (alimentación) para apagar y
encender el monitor.
3 Pulse y mantenga pulsado el botón + durante 2
segundos antes de que el monitor entre en el modo
de ahorro de energía.
Especificaciones
CPD-110EST
TRC
Paso de la rejilla de apertura de
0,25 mm
15 pulgadas, medida diagonal
90 grados de deflexión
Tamaño de imagen visualizable
Aprox. 285 × 214 mm (an/al)
Imagen de visualización de
14,0 pulgadas
Resolución
Horizontal: Máx. 1280 puntos
Vertical: Máx. 1024 líneas
Área de imagen estándar Aprox. 270 × 202 mm (an/al)
Frecuencia de deflexión* Horizontal: 30 a 70 kHz
Vertical: 48 a 120 Hz
Corriente/tensión de entrada de CA
100 a 240 V, 50 – 60 Hz, 1,6 – 0,8 A
Consumo de energía
Máx. 105 W
Dimensiones
Aprox. 368 × 393 × 389 mm
(an/al/prf)
Peso
Aprox. 14 kg
Característica Plug and play
DDC1/DDC2B
Accesorios suministrados Consulte la página 6
* Parámetros de sincronización horizontal y vertical
recomendada
• La anchura de sincronización horizontal debe ser superior a
1,0 µseg.
• La anchura de supresión horizontal debe ser superior a
3,6 µseg.
• La anchura de supresión vertical debe ser superior a
500 µseg.
MENU
CPD-210EST
ENTER
Si aparecen las tres barras de color (rojo, verde, azul), significa
que el monitor funciona correctamente. Vuelva a conectar los
cables de entrada de vídeo y compruebe el estado del ordenador.
Si las barras de color no aparecen, significa que hay un fallo
potencial del monitor. Informe al proveedor Sony autorizado del
estado del monitor.
Si el indicador 1 (alimentación) parpadea en
naranja
Pulse el botón 1 (alimentación) para apagar y
encender el monitor.
Si el indicador 1 (alimentación) se ilumina en verde, significa
que el monitor funciona correctamente.
Si el indicador 1 (alimentación) sigue parpadeando, significa que
hay un fallo potencial del monitor. Cuente el número de segundos
entre los parpadeos en naranja del indicador 1 (alimentación) e
informe al proveedor Sony autorizado sobre el estado del monitor.
Asegúrese de anotar el nombre del modelo y el número de serie
de dicho monitor. Tome nota también del fabricante y del modelo
del ordenador y de la tarjeta de vídeo.
16
TRC
Paso de la rejilla de apertura de
0,25 mm
17 pulgadas, medida diagonal
90 grados de deflexión
Tamaño de imagen visualizable
Aprox. 327 × 243 mm (an/al)
Imagen de visualización de
16,0 pulgadas
Resolución
Horizontal: Máx. 1280 puntos
Vertical: Máx. 1024 líneas
Área de imagen estándar Aprox. 312 × 234 mm (an/al)
Frecuencia de deflexión* Horizontal: 30 a 70 kHz
Vertical: 48 a 120 Hz
Corriente/tensión de entrada de CA
100 a 240 V, 50 – 60 Hz, 1,7 – 0,9 A
Consumo de energía
Máx. 110 W
Dimensiones
Aprox. 406 × 431,5 × 420 mm
(an/al/prf)
Peso
Aprox. 18,5 kg
Característica Plug and play
DDC1/DDC2B
Accesorios suministrados Consulte la página 6
* Parámetros de sincronización horizontal y vertical recomendada
• La anchura de sincronización horizontal debe ser superior a
1,0 µseg.
• La anchura de supresión horizontal debe ser superior a
3,0 µseg.
• La anchura de supresión vertical debe ser superior a
500 µseg.
Diseño y especificaciones sujetos a cambios sin previo aviso.
Indice
Precauzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identificazione dei componenti e dei comandi . . . . . . . . . . . . . . . . . 5
Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Punto 1: Collegamento del monitor al computer . . . . . . . . . . . . . . . 6
Punto 2: Collegamento del cavo di alimentazione. . . . . . . . . . . . . . 6
Punto 3: Accensione del monitor e del computer . . . . . . . . . . . . . . 6
Selezione della lingua del menu a schermo
(LINGUA/INFORMAZIONE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Personalizzazione del monitor . . . . . . . . . . . . . . . . . . . . .8
Come spostarsi tra i menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Regolazione della luminosità e del contrasto
(CONTRASTO/LUMINOSITÀ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Regolazione della dimensione orizzontale o della centratura
dell’immagine (DIM.ORIZ/POSIZIONE) . . . . . . . . . . . . . . . . . . . . . 10
Regolazione della dimensione verticale o della centratura
dell’immagine (DIM.VERT/POSIZIONE). . . . . . . . . . . . . . . . . . . . . 10
Regolazione della curvatura dell’immagine ai lati
(CUSCINO/PIN BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Regolazione dell’angolo dei lati dell’immagine
(TRAPEZIO/PARALL). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Regolazione della rotazione dell’immagine (ROTAZIONE) . . . . . . 11
Ingrandimento o riduzione dell’immagine (ZOOM) . . . . . . . . . . . . . 11
Regolazione del colore dell’immagine (COLORE) . . . . . . . . . . . . . 11
Impostazioni aggiuntive (SMAGNETIZ/MOIRÉ) . . . . . . . . . . . . . . 12
Reimpostazione delle regolazioni (RICHIAMO) . . . . . . . . . . . . . . . 12
• Trinitron è un marchio di fabbrica
registrato di Sony Corporation.
• Macintosh è un marchio di fabbrica
concesso in licenza a Apple Computer,
Inc., registrato negli U.S.A. e in altri
paesi.
• Windows e MS-DOS sono marchi di
fabbrica registrati di Microsoft
Corporation negli U.S.A. e in altri paesi.
• IBM PC/AT e VGA sono marchi di
fabbrica registrati di IBM Corporation
degli U.S.A.
• VESA e DDC sono marchi di fabbrica
di Video Electronics Standard
Association.
• ENERGY STAR è un marchio di
fabbrica registrato negli U.S.A.
• Tutti i nomi degli altri prodotti citati in
questo manuale potrebbero essere
marchi di fabbrica o marchi di fabbrica
registrati delle rispettive compagnie.
• Inoltre, “” e “” non sempre vengono
riportati nel manuale.
Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .13
Modo preimpostato e modo utente . . . . . . . . . . . . . . . . . . . . . . . . . 13
Funzione di risparmio energetico . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Guida alla soluzione dei problemi . . . . . . . . . . . . . . . . .13
Se sullo schermo appaiono delle righe sottili
(cavi di smorzamento) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Messaggi a schermo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Sintomi e soluzioni dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Funzione di autodiagnostica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .16
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’95 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
3
IT
Manutenzione
Precauzioni
Avvertenza per i collegamenti di alimentazione
• Utilizzare il cavo di alimentazione in dotazione. Se si utilizza
un cavo diverso, accertarsi che sia compatibile con la tensione
operativa locale.
Per i clienti nel Regno Unito
Se si utilizza il monitor nel Regno Unito, utilizzare il cavo di
alimentazione in dotazione.
Esempio di tipi di spina
• Pulire lo schermo con un panno morbido. Se si usa un
detergente per il vetro, accertarsi che non contenga una
soluzione antistatica o un additivo simile che potrebbe graffiare
il rivestimento dello schermo.
• Non strofinare, toccare o tamburellare sulla superficie dello
schermo con oggetti abrasivi o appuntiti quali una penna a sfera
o un cacciavite, onde evitare di graffiare il cinescopio a colori.
• Pulire il rivestimento, il pannello e i comandi con un panno
morbido leggermente inumidito con una soluzione detergente
delicata. Non usare alcun tipo di spugnetta o polvere abrasiva,
né solventi quali alcool o benzene.
Trasporto
da 100 a 120 V CA
da 200 a 240 V CA
solo per 240 V CA
• Prima di scollegare il cavo di alimentazione, attendere almeno
30 secondi dallo spegnimento dell’apparecchio per consentire
la dispersione dell’elettricità statica sulla superficie dello
schermo.
• Non appena si accende l’apparecchio, lo schermo viene
smagnetizzato per circa 5 secondi. Questa operazione crea un
forte campo magnetico attorno allo schermo che potrebbe
danneggiare i dati memorizzati su nastri magnetici o dischi
situati vicino al monitor. Collocare eventuali apparecchiature di
registrazione magnetica, nastri e dischi lontano dal monitor.
L’apparecchiatura dovrebbe essere installata vicino ad una
presa di rete facilmente accessibile.
Installazione
Non installare il monitor nei luoghi descritti di seguito:
• su superfici quali tappetini, coperte e simili né vicino a
materiali quali tendaggi, tessuti e simili che potrebbero
bloccarne le prese di ventilazione
• vicino a fonti di calore quali radiatori o condotti d’aria calda, né
in luoghi esposti alla luce diretta del sole
• in luoghi soggetti a significativi sbalzi di temperatura
• in luoghi soggetti a urti o vibrazioni meccaniche
• su una superficie instabile
• vicino ad apparecchiature che generano campi magnetici, quali
trasformatori o linee ad alta tensione
• vicino o sopra superfici metalliche con carica elettrica
4
Per spedire il monitor o inviarlo in riparazione, usare il materiale
di imballaggio originario.
Uso del sistema orientabile
È possibile regolare il monitor entro l’angolazione illustrata qui
sotto. Per spostare il monitor verticalmente o orizzontalmente
afferrarlo alla base con entrambe le mani.
90°
15°
90°
5°
Identificazione dei componenti e
dei comandi
Per maggiori informazioni vedere le pagine fra parentesi.
Parte anteriore
Parte posteriore
MENU
ENTER
1 Tasto MENU (pagina 9)
Per visualizzare il MENU.
5 Connettore AC IN (pagina 6)
Per collegare il cavo di alimentazione CA al monitor.
2 Tasto ENTER (pagina 9)
Per selezionare le voci di menu e di regolazione.
6 Connettore di ingresso video (HD15) (pagina 6)
Questo connettore immette segnali video RVB (0,700 Vp-p,
positivo) e segnali sincronici.
3 Tasti 6 (contrasto) +/– (pagina 9)
Per visualizzare il menu CONTRASTO/LUMINOSITÀ e
come tasti +/– per regolare altre voci.
4 Interruttore e indicatore di accensione 1
(pagina 6, 13, 16)
Per accendere e spegnere il monitor. L’indicatore si illumina
in verde quando il monitor viene acceso e lampeggia in verde
e arancione oppure si illumina in arancione quando il monitor
è nel modo di risparmio energetico.
1 2 3 4 5
6 7 8 9 10
11 12 13 14 15
N. piedino Segnale
1
Rosso
2
Verde
3
Blu
4
ID (Terra)
5
Terra DDC*
6
Terra rosso
7
Terra verde
8
Terra blu
9
–
10
Terra
11
ID (Terra)
12
Dati bidirezionali (SDA)*
13
Sinc O.
14
Sinc V.
15
Orologio dati (SCL)*
IT
* Standard del Display Data Channel (DDC) del marchio VESA.
5
Installazione
Prima di utilizzare il monitor, verificare che la confezione
contenga i seguenti accessori.
• Cavo di alimentazione (1)
• Windows Monitor Information Disk (1)
• Scheda di garanzia (1)
• Note sulla pulizia della superficie dello schermo (1)
• Il presente manuale di istruzioni (1)
Punto 2:Collegamento del cavo di
alimentazione
Con il monitor e il computer spenti, collegare prima il cavo di
alimentazione al monitor, quindi collegarlo alla presa di rete.
Punto 1:Collegamento del monitor
al computer
Spegnere il monitor e il computer prima del collegamento.
x Collegamento ad un computer IBM PC/AT o
compatibile
cavo di alimentazione
(in dotazione)
all’ingresso
AC IN
alla presa di rete
Punto 3:Accensione del monitor e
del computer
Accendere prima il monitor, quindi accendere il computer.
all’uscita video
computer IBM PC/AT o
compatibile
x Collegamento ad un computer Macintosh o
compatibile
È necessario un adattatore Macintosh (non in dotazione).
adattatore Macintosh (non in dotazione)
computer
Macintosh o
compatibile
6
all’uscita video
L’installazione del monitor è completata.
Se necessario, usare i comandi del monitor per regolare
l’immagine.
Se sullo schermo non appare alcuna immagine
• Verificare che il monitor sia collegato al computer
correttamente.
• Se sullo schermo appare il messaggio NO SEGNALE INGR,
verificare che la scheda grafica del computer sia
completamente inserita nel corretto alloggiamento del bus.
• Se si sostituisce un vecchio monitor con questo modello e sullo
schermo appare FUORI GAMMA SCANS, ricollegare il
vecchio monitor. Quindi regolare la scheda grafica del
computer in modo che la frequenza orizzontale sia fra 30 e 70
kHz e la frequenza verticale sia fra 48 e 120 Hz.
Per maggiori informazioni sui messaggi a schermo, vedere la
sezione “Sintomi e soluzioni dei problemi” a pagina 14.
Per gli utenti di Windows 95/98
Per potenziare al massimo il monitor, installare sul proprio computer il
nuovo file di informazioni sul modello dal disco Windows Monitor
Information Disk.
Questo monitor è conforme allo standard Plug & Play “VESA DDC”. Se
la scheda grafica/PC è conforme a DDC, selezionare “Plug & Play
Monitor (VESA DDC)” o il nome del modello di questo monitor come
tipo di monitor dal “Control Panel” di Windows 95/98. Alcune schede
grafiche/PC non sono conformi a DDC. Se la scheda grafica/PC ha
difficoltà a comunicare con questo monitor, caricare il disco Windows
Monitor Information Disk e selezionare il nome del modello di questo
monitor come tipo di monitor.
Per gli utenti di Windows NT4.0
L’installazione del monitor in Windows NT4.0 è diversa da Windows 95/
98 e non occorre selezionare il tipo di monitor. Per maggiori informazioni
sulla regolazione della risoluzione, frequenza di refresh e numero di
colore, consultare le istruzioni per l’uso di Windows NT4.0.
Regolazione della risoluzione del monitor e del numero di
colore
Regolare la risoluzione del monitor e il numero di colore facendo
riferimento alle istruzioni per l’uso del proprio computer. Il numero di
colore può variare in base al computer o alla scheda video.
L’impostazione della tavolozza di colori e il numero reale dei colori è
descritto qui di seguito:
• High Color (16 bit) t 65.536 colori
• True Color (24 bit) t circa 16,77 milioni di colori
Nel modo True Color (24 bit), la velocità potrebbe essere inferiore.
Selezione della lingua del menu a
schermo (LINGUA/
INFORMAZIONE)
Per il menu a schermo sono disponibili versioni nelle lingue
inglese, francese, tedesco, spagnolo e italiano. La lingua
preimpostata è la lingua inglese.
1 Premere il tasto MENU.
Per maggiori informazioni sull’uso del tasto MENU, vedere
pagina 9.
MENU
MENU
ENTER
b
EX I T
CONTRAS TO / L UM I NOS I T À
D I M . OR I Z / POS I Z I ONE
D I M . VERT / POS I Z I ONE
CUSC I NO / P I N BA L AN C E
TRAPE Z I O / PARA L L
ROT A Z I ONE
ZOOM
COLORE
R I CH I AMO
L I NGUA / I NFORMA Z I ON E
SMAGNE T I Z / MO I RÉ
2 Premere i tasti +/– per evidenziare
LINGUA/
INFORMAZIONE e premere il tasto ENTER.
Per maggiori informazioni sull’uso dei tasti +/– e ENTER,
vedere pagina 9.
MENU
ENTER
b
L I NGUA / I NFORMAZ IONE
ENGL I SH
DEUT SCH
ESPAÑOL
SE L ECT
FRA NÇA I S
I T A L I ANO
EX I T
3 Premere il tasto ENTER per selezionare
(LINGUA)
e premere i tasti +/– per selezionare una lingua.
• ENGLISH: Inglese
• FRANÇAIS: Francese
• DEUTSCH: Tedesco
• ESPAÑOL: Spagnolo
• ITALIANO
Per chiudere il menu
Premere il tasto MENU una volta per tornare al menu principale e due
volte per tornare alla visualizzazione normale. Se non viene premuto
alcun tasto, il menu si chiude automaticamente dopo circa 30 secondi.
Per reimpostare la lingua inglese
Vedere “Reimpostazione delle regolazioni (RICHIAMO)” a pagina 12.
7
IT
6 ROTAZIONE (pagina 11)
Selezionare il menu
ROTAZIONE per regolare la
rotazione dell’immagine.
Personalizzazione del
monitor
È possibile effettuare numerose regolazioni del monitor usando il
menu a schermo.
7 ZOOM (pagina 11)
Selezionare il menu ZOOM per
ingrandire o ridurre l’immagine.
Come spostarsi tra i menu
MENU
EX I T
CONTRAS TO / L UM I NOS I T À
D I M . OR I Z / POS I Z I ONE
D I M . VERT / POS I Z I ONE
CUSC I NO / P I N BA L AN C E
TRAPE Z I O / PARA L L
ROT A Z I ONE
ZOOM
COLORE
R I CH I AMO
L I NGUA / I NFORMA Z I ON E
SMAGNE T I Z / MO I RÉ
3 DIM.VERT/POSIZIONE
(pagina 10)
Selezionare il menu DIM.VERT/
POSIZIONE per regolare la
dimensione verticale e la
centratura dell’immagine.
4 CUSCINO/PIN BALANCE
(pagina 10)
Selezionare il menu CUSCINO/
PIN BALANCE per regolare la
curvatura ai lati dell’immagine.
5 TRAPEZIO/PARALL
(pagina 10)
Selezionare il menu TRAPEZIO/
PARALL per regolare l’angolo
dei lati dell’immagine.
8
26
SE L ECT
EX I T
ZOOM
Z OOM
26
8 COLORE (pagina 11)
Selezionare il menu COLORE per
regolare la temperatura di colore
dell’immagine. È possibile usare
questo menu per far corrispondere
i colori del monitor ai colori di
un’immagine stampata.
9 RICHIAMO (pagina 12)
Selezionare il menu RICHIAMO
per reimpostare le regolazioni.
Usare i tasti +/– e ENTER per selezionare uno dei seguenti menu.
Per maggiori informazioni sull’uso dei tasti +/– e ENTER, vedere
pagina 9.
2 DIM.ORIZ/POSIZIONE
(pagina 10)
Selezionare il menu DIM.ORIZ/
POSIZIONE per regolare la
dimensione orizzontale e la
centratura dell’immagine.
RO T A Z I ON E
SE L ECT
Premere il tasto MENU per visualizzare il MENU principale sullo
schermo. Per maggiori informazioni sull’uso del tasto MENU,
vedere pagina 9.
1 CONTRASTO/LUMINOSITÀ
(pagina 9)
Selezionare il menu
CONTRASTO/LUMINOSITÀ
per regolare il contrasto e la
luminosità dell’immagine.
ROTAZ I ONE
CONTRASTO / LUMI NOS I TÀ
CON T R A S T O
26
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
EX I T
EX I T
COLORE
USER
5000 K 6500 K 9300 K
50
50
50
R
V
B
SE L ECT
EX I T
R I CH IAMO
R I CH I AMO
MODO
PREDE F
EX I T
q; LINGUA/INFORMAZIONE
(pagina 7, 15)
Selezionare il menu LINGUA/
INFORMAZIONE per scegliere
la lingua del menu a schermo e
visualizzare il riquadro
informazioni del monitor.
L I NGUA / I NFORMAZ IONE
ENGL I SH
DEUT SCH
ESPAÑOL
FRA NÇA I S
I T A L I ANO
SE L ECT
EX I T
SE L ECT
D I M . OR I Z / POS I Z IONE
D I M . OR I Z
26
SE L ECT
EX I T
D I M . VERT / POS I Z I ONE
D I M . VERT
26
SE L ECT
EX I T
qa SMAGNETIZ/MOIRÉ
(pagina 12)
Selezionare il menu
SMAGNETIZ/MOIRÉ per
smagnetizzare lo schermo ed
eliminare l’effetto moiré.
SMAGNET I Z / MO I RÉ
S M AGN E T I Z
SI
SE L ECT
EX I T
x Visualizzazione del segnale di ingresso corrente
Le frequenze orizzontali e verticali del segnale di ingresso
corrente sono visualizzate nel menu CONTRASTO/
LUMINOSITÀ. Se il segnale corrisponde ad uno dei modi
preimpostati in fabbrica di questo monitor, anche la risoluzione è
visualizzata.
CUSC INO / P I N BALANCE
CONTRASTO / LUM I NOS I T À
C U S C I NO
CON T R A S T O
26
SE L ECT
TRAPEZ I O / PARAL L
TRAPE Z I O
26
SE L ECT
26
EX I T
EX I T
la risoluzione
del segnale di
ingresso
corrente
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
SE L ECT
EX I T
le frequenze
orizzontali e
verticali del
segnale di
ingresso
corrente
x Uso dei tasti MENU, ENTER, e +/–
1 Selezionare il menu che si desidera regolare.
Premere i tasti +/– per evidenziare il menu desiderato.
Premere il tasto ENTER per selezionare le voci di menu e di
regolazione.
Regolazione della luminosità e del
contrasto (CONTRASTO/
LUMINOSITÀ)
Queste impostazioni vengono memorizzate per tutti i segnali
d’ingresso.
MENU
MENU
b
ENTER
1 Premere l’uno o l’altro dei tasti 6 (CONTRASTO) +/–.
ENTER
Sullo schermo appare il menu CONTRASTO/
LUMINOSITÀ.
CONTRASTO / LUMI NOS I TÀ
CON T R A S T O
2 Per regolare il menu.
Premere i tasti +/– per effettuare la regolazione.
26
6 0 . 0 kHz / 7 0 . 0Hz
1 0 2 4X7 6 8
SE L ECT
EX I T
MENU
ENTER
2 Premere il tasto ENTER per selezionare 6
(CONTRASTO) o
(LUMINOSITÀ).
3 Premere i tasti +/– per regolare sia il contrasto (6
6)
che la luminosità ( ).
Il menu scompare automaticamente dopo circa 30 secondi.
3 Per chiudere il menu.
Premere il tasto MENU una volta per tornare al menu
principale e due volte per tornare alla visualizzazione
normale. Se non viene premuto alcun tasto, il menu si chiude
automaticamente dopo circa 30 secondi.
MENU
ENTER
IT
x Reimpostazione delle regolazioni
È possibile reimpostare le regolazioni utilizzando il menu
RICHIAMO. Per ulteriori informazioni sulla reimpostazione
delle regolazioni, vedere pagina 12.
9
Regolazione della dimensione
orizzontale o della centratura
dell’immagine (DIM.ORIZ/
POSIZIONE)
Queste impostazioni vengono memorizzate per il segnale di
ingresso corrente.
1 Premere il tasto MENU.
Sullo schermo appare il MENU principale.
2 Premere i tasti +/– per evidenziare
DIM.ORIZ/
POSIZIONE e premere il tasto ENTER.
Sullo schermo appare il menu DIM.ORIZ/POSIZIONE.
3 Premere prima il tasto ENTER per selezionare la
voce desiderata. Quindi premere i tasti +/– per
effettuare la regolazione.
Queste impostazioni vengono memorizzate per il segnale di
ingresso corrente.
1 Premere il tasto MENU.
Sullo schermo appare il MENU principale.
2 Premere i tasti +/– per evidenziare
CUSCINO/PIN
BALANCE e premere il tasto ENTER.
Sullo schermo appare il menu CUSCINO/PIN BALANCE.
3 Premere prima il tasto ENTER per selezionare la
voce desiderata. Quindi premere i tasti +/– per
effettuare la regolazione.
Selezionare
Per
Per
CUSCINO
espandere o ridurre l’immagine ai lati
DIM.ORIZ
regolare la dimensione orizzontale
PIN BALANCE
POSIZIONE O
regolare la centratura orizzontale
spostare i lati dell’immagine verso
sinistra o verso destra
Selezionare
Regolazione della dimensione
verticale o della centratura
dell’immagine (DIM.VERT/
POSIZIONE)
Queste impostazioni vengono memorizzate per il segnale di
ingresso corrente.
1 Premere il tasto MENU.
Sullo schermo appare il MENU principale.
2 Premere i tasti +/– per evidenziare
DIM.VERT/
POSIZIONE e premere il tasto ENTER.
Sullo schermo appare il menu DIM.VERT/POSIZIONE.
3 Premere prima il tasto ENTER per selezionare la
voce desiderata. Quindi premere i tasti +/– per
effettuare la regolazione.
Selezionare
10
Regolazione della curvatura
dell’immagine ai lati (CUSCINO/PIN
BALANCE)
Per
DIM.VERT
regolare la dimensione verticale
POSIZIONE V
regolare la centratura verticale
Regolazione dell’angolo dei lati
dell’immagine (TRAPEZIO/
PARALL)
Queste impostazioni vengono memorizzate per il segnale di
ingresso corrente.
1 Premere il tasto MENU.
Sullo schermo appare il MENU principale.
2 Premere i tasti +/– per evidenziare
TRAPEZIO/
PARALL e premere il tasto ENTER.
Sullo schermo appare il menu TRAPEZIO/PARALL.
3 Premere prima il tasto ENTER per selezionare la
voce desiderata. Quindi premere i tasti +/– per
effettuare la regolazione.
Selezionare
Per
TRAPEZIO
regolare la larghezza dell’immagine
nella parte superiore dello schermo
PARALL
spostare l’immagine verso sinistra o
verso destra nella parte superiore dello
schermo
Regolazione della rotazione
dell’immagine (ROTAZIONE)
Regolazione del colore
dell’immagine (COLORE)
Questa impostazione viene memorizzata per tutti i segnali
d’ingresso.
Le impostazioni del menu COLORE consentono di regolare la
temperatura di colore dell’immagine modificando il livello del
campo di colore bianco. I colori appaiono rossastri se la
temperatura è bassa e bluastri se la temperatura è alta. Questa
regolazione è utile per far corrispondere i colori del monitor ai
colori di un’immagine stampata.
Questa impostazione viene memorizzata per tutti i segnali
d’ingresso.
1 Premere il tasto MENU.
Sullo schermo appare il MENU principale.
2 Premere i tasti +/– per evidenziare
ROTAZIONE e
premere il tasto ENTER.
Sullo schermo appare il menu ROTAZIONE.
1 Premere il tasto MENU.
3 Premere i tasti +/– per ruotare l’immagine.
2 Premere i tasti +/– per evidenziare
Ingrandimento o riduzione
dell’immagine (ZOOM)
COLORE e
premere il tasto ENTER.
Sullo schermo appare il menu COLORE.
Questa impostazione viene memorizzata par il segnale di ingresso
corrente.
1 Premere il tasto MENU.
Sullo schermo appare il MENU principale.
2 Premere i tasti +/– per evidenziare
Sullo schermo appare il MENU principale.
ZOOM e
premere il tasto ENTER.
Sullo schermo appare il menu ZOOM.
3 Premere i tasti +/– per ingrandire o ridurre
l’immagine.
Nota
La regolazione termina non appena per la dimensione orizzontale o
verticale viene raggiunto il valore massimo o minimo.
3 Premere i tasti +/– per selezionare una temperatura
di colore.
Le temperature di colore preimpostate sono 5000K, 6500K e
9300K. Poiché l’impostazione predefinita è 9300K, i bianchi
cambieranno da una tinta bluastra ad una tinta rossastra
abbassando la temperatura a 6500K e 5000K.
4 Se necessario, effettuare la sintonia fine della
temperatura di colore.
Premere prima i tasti +/– per selezionare USER. Quindi
premere il tasto ENTER per selezionare R (rosso), V (verde),
o B (blu) e premere i tasti +/– per effettuare la regolazione.
COLORE
USER
R
V
B
USER - V
5000 K 6500 K 9300 K
50
50
50
IT
EX I T
Se si effettua la sintonia fine della temperatura di colore, le
nuove impostazioni di colore vengono memorizzate e
richiamate ogni volta che si seleziona USER.
11
Impostazioni aggiuntive
(SMAGNETIZ/MOIRÉ)
Reimpostazione delle regolazioni
(RICHIAMO)
È possibile smagnetizzare lo schermo manualmente ed eliminare
l’effetto moiré.
Questo monitor dispone dei due metodi di reimpostazione
descritti di seguito. Per reimpostare le regolazioni usare il menu
RICHIAMO.
1 Premere il tasto MENU.
1 Premere il tasto MENU.
Sullo schermo appare il MENU principale.
Sullo schermo appare il MENU principale.
2 Premere i tasti +/– per evidenziare
SMAGNETIZ/
MOIRÉ e premere il tasto ENTER.
Sullo schermo appare il menu SMAGNETIZ/MOIRÉ.
3 Premere il tasto ENTER per selezionare la voce da
regolare.
Regolare la voce selezionata secondo le istruzioni seguenti.
Smagnetizzazione dello schermo
Il monitor viene automaticamente smagnetizzato quando viene
acceso.
Per smagnetizzare il monitor manualmente, premere
prima il tasto ENTER per selezionare
(SMAGNETIZ).
Quindi premere il tasto +.
Lo schermo viene smagnetizzato per circa 5 secondi. Se fosse
necessario un secondo ciclo di smagnetizzazione, attendere
almeno 20 minuti per ottenere un risultato migliore.
Eliminazione dell’effetto moiré
Se sullo schermo appaiono linee ondulate o ellittiche, regolare il
livello di eliminazione dell’effetto moiré.
Per regolare l’eliminazione dell’effetto moiré, premere
prima il tasto ENTER per selezionare
(ELIMINA
MOIRÉ). Quindi premere i tasti +/– fino a quando
l’effetto moiré non ridotto al minimo.
* L’effetto moiré è un tipo di interferenza naturale che produce leggere
linee ondulate sullo schermo. Questo effetto può verificarsi a causa
dell’interferenza tra il motivo regolato dell’immagine dal segnale di
ingresso e il motivo a punti di fosforo del tubo a raggi catodici.
Esempio di
effetto moiré
12
2 Premere i tasti +/– per evidenziare 0 RICHIAMO e
premere il tasto ENTER.
Sullo schermo appare il menu RICHIAMO.
Reimpostare le impostazioni secondo le istruzioni seguenti.
Reimpostazione di tutti i dati di regolazione per il
segnale di ingresso corrente (MODO)
Premere il tasto –.
Viene selezionata la voce MODO. Tutti i dati di regolazione del
segnale di ingresso corrente sono reimpostati.
Si noti che con questo metodo non vengono reimpostate le
seguenti opzioni:
• la lingua per il menu a schermo (pagina 7)
• la rotazione dell’immagine (pagina 11)
Per riportare tutti i dati di regolazione ai valori
preimpostati in fabbrica (PREDEF)
Premere il tasto +.
Viene selezionata la voce PREDEF. Tranne le impostazioni
USER nel menu COLORE, tutti i dati di regolazione per tutti i
segnali di ingresso vengono reimpostati ai livelli preimpostati in
fabbrica.
Nota
Se viene selezionato PREDEF, i tasti del monitor non funzioneranno per
circa 5 secondi.
Caratteristiche tecniche
Modo preimpostato e modo utente
Quando il monitor riceve un segnale di ingresso, lo fa
corrispondere automaticamente ad uno dei modi preimpostati in
fabbrica e memorizzati nel monitor, per fornire un’immagine di
alta qualità al centro dello schermo. Per un elenco dei modi
preimpostati in fabbrica, vedere l’Appendix. Per i segnali di
ingresso che non corrispondono ad uno dei modi preimpostati in
fabbrica, la tecnologia Multiscan digitale di questo monitor
assicura una visualizzazione dell’immagine nitida per qualsiasi
sincronizzazione nella gamma di frequenza del monitor
(orizzontale: da 30 a 70 kHz, verticale: da 48 a 120 Hz). Se
l’immagine viene regolata, i dati di regolazione vengono
memorizzati come modo utente e richiamati automaticamente
qualora venga ricevuto lo stesso segnale di ingresso.
Nota per gli utenti di Windows
Gli utenti di Windows devono controllare il manuale della scheda
video o il programma della utility fornito con la scheda grafica e
quindi selezionare la frequenza di refresh più elevata per
massimizzare le prestazioni del monitor.
Guida alla soluzione dei
problemi
Prima di rivolgersi ad un centro di assistenza tecnica
specializzato, consultare questa sezione.
Se sullo schermo appaiono delle
righe sottili (cavi di smorzamento)
Questo tipo di righe sullo schermo sono normali per il monitor
Trinitron e non rappresentano un problema di funzionamento.
Queste righe sono l’ombra dei cavi di smorzamento usati per
stabilizzare la griglia di apertura, visibili maggiormente quando lo
sfondo dello schermo è chiaro (solitamente bianco). La griglia di
apertura è l’elemento essenziale che caratterizza il cinescopio a
colori Trinitron, consentendo una maggiore illuminazione dello
schermo con il risultato di un’immagine più luminosa e
dettagliata.
Cavi di smorzamento
Funzione di risparmio energetico
Questo monitor è conforme alle direttive sul risparmio energetico
di VESA, ENERGY STAR e NUTEK. Se il monitor viene
collegato ad un computer o ad una scheda grafica video conformi
a DPMS (Display Power Management Signaling), il monitor
ridurrà automaticamente il consumo energetico in tre stadi come
descritto qui sotto.
Modo di
Consumo
alimentazione energetico
Messaggi a schermo
In caso di problemi per il segnale di ingresso, sullo schermo
appare uno dei seguenti messaggi. Per risolvere il problema,
vedere la sezione “Sintomi e soluzioni dei problemi” a pagina 14
Indicatore di
accensione 1
INFORMAZIONE
FUORI GAMMA SCANS
funzionamento
normale
≤ 110 W
(CPD-210EST)
≤ 105 W
(CPD-110EST)
verde
1 attesa
≤ 15 W
verde e arancione
alternato
2 sospeso
≤ 15 W
verde e arancione
alternato
3 attivo-spento*
≤5W
arancione
spento
0W
spento
IT
Condizione del
segnale di ingresso
La condizione del segnale di ingresso
FUORI GAMMA SCANS
Indica che il segnale di ingresso non è supportato dalle
caratteristiche tecniche del monitor.
NO SEGNALE INGR
indica che non viene immesso alcun segnale al monitor.
* Quando il computer entra nel modo “attivo-spento”, il segnale di
ingresso viene interrotto e sullo schermo appare il messaggio NO
SEGNALE INGR. Dopo circa 20 secondi il monitor entra nel modo di
risparmio energetico.
13
Sintomi e soluzioni dei problemi
Se il problema è causato dal computer o da altre apparecchiature collegate, consultare le istruzioni per l’uso di queste apparecchiature.
Se le indicazioni descritte qui di seguito non aiutano a risolvere il problema, usare la funzione di autodiagnostica (pagina 16).
Sintomo
Controllare quanto segue
Assenza d’immagine
Se l’indicatore di accensione 1 non è • Controllare che il cavo di alimentazione sia collegato correttamente.
illuminato
• Controllare che l’interruttore 1 sia nella posizione di accensione.
Se sullo schermo appare il messaggio • Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine
NO SEGNALE INGR o se
siano saldamente inserite nelle prese (pagina 6).
l’indicatore di accensione 1 è di
• Controllare che nel connettore di ingresso video HD15 non vi siano piedini piegati o
colore arancione o si alterna tra il
danneggiati.
verde e l’arancione
xProblemi causati dal computer o da altre apparecchiature collegate
• Il computer è nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera del
computer.
• Controllare che l’alimentazione del computer sia attivata.
• Controllare che la scheda grafica sia completamente inserita nell’alloggiamento del bus
appropriato.
Se sullo schermo appare il messaggio xProblemi causati dal computer o da altre apparecchiature collegate
FUORI GAMMA SCANS
• Controllare che il campo di frequenza video rientri in quello specificato per il monitor. Se
con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e
regolare il campo di frequenza come descritto di seguito.
Orizzontale: 30 – 70 kHz
Verticale: 48 – 120 Hz
Se non viene visualizzato alcun
• Usare la funzione di autodiagnostica (pagina 16).
messaggio e l’indicatore di
accensione 1 è illuminato in verde o
lampeggiante in arancione.
Se si usa Windows 95/98
• Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e
effettuare le seguenti operazioni. Installare il Windows Monitor Information Disk
(pagina 7) e selezionare questo monitor (“CPD-110EST” o “CPD-210EST”) tra i monitor
Sony nella schermata di selezione monitor Windows 95/98.
Se si usa un sistema Macintosh
• Controllare che l’adattatore Macintosh (non in dotazione) ed il cavo del segnale video
siano collegati correttamente (pagina 6).
L’immagine è tremolante, salta,
oscilla oppure è confusa
• Isolare ed eliminare le potenziali origini di campi elettrici o magnetici, quali altri monitor,
stampanti laser, ventilatori elettrici, illuminazioni fluorescenti o televisori.
• Spostare il monitor lontano dalle linee di alimentazione oppure collocare uno schermo
magnetico vicino al monitor.
• Provare a collegare il monitor ad un’altra presa di rete CA, preferibilmente su un circuito
differente.
• Provare a girare il monitor di 90° verso sinistra o verso destra.
xProblemi causati dal computer o da altre apparecchiature collegate
• Controllare il manuale della scheda grafica per le appropriate impostazioni del monitor.
• Controllare che il modo grafica (VESA, Macintosh 16" Color, ecc.) e la frequenza del
segnale di ingresso siano supportati da questo monitor (Appendix). Anche se la frequenza
rientra nella gamma prevista, alcune schede video potrebbero avere un impulso sincronico
troppo piccolo per permettere al monitor di sincronizzarsi correttamente.
• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere la migliore
immagine possibile.
L’immagine è sfocata
• Regolare la luminosità e il contrasto (pagina 9).
• Smagnetizzare il monitor* (pagina 12).
• Diminuire il livello di eliminazione dell’effetto moiré (pagina 12).
L’immagine è sdoppiata
• Eliminare l’uso di prolunghe del cavo video e/o di cassette per l’interruttore video.
• Controllare che tutte le spine siano saldamente inserite nelle apposite prese.
L’immagine non è centrata o della
dimensione corretta
• Regolare la dimensione o la centratura (pagina 10). Si noti che alcuni modi video non
riempiono lo schermo fino ai bordi.
I bordi dell’immagine sono
incurvati
• Regolare il formato dell’immagine (pagina 10).
14
Sintomo
Controllare quanto segue
Sono visibili disturbi ondulati o
ellittici (effetto moiré)
• Eliminare l’effetto moiré (pagina 12).
Il colore non è uniforme
• Smagnetizzare il monitor* (pagina 12). Se si colloca vicino al monitor un’apparecchiatura
che genera un campo magnetico, quale un diffusore, oppure se si modifica la direzione del
monitor, il colore potrebbe perdere uniformità.
Il bianco non è perfetto
• Regolare la temperatura di colore (pagina 11).
Non appena si accende
l’apparecchio si sente un ronzio
• È il rumore del ciclo di smagnetizzazione automatica. Quando si attiva l’alimentazione, il
monitor viene automaticamente smagnetizzato per 5 secondi.
xProblemi causati dal computer o da altre apparecchiature collegate
• Modificare il modello del desktop.
* Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore. Potrebbe venire udito
un ronzio che non è un problema di funzionamento.
Visualizzazione del nome del monitor, del numero
di serie e della data di produzione
(INFORMAZIONE)
1 Premere il tasto MENU.
Sullo schermo appare il menu principale.
Se il problema persiste, rivolgersi al rivenditore autorizzato Sony
comunicando le seguenti informazioni.
• Nome del modello: CPD-110EST, CPD-210EST
• Numero di serie
• Nome e caratteristiche tecniche del proprio computer e della
scheda grafica.
2 Premere i tasti +/– per evidenziare
LINGUA/
INFORMAZIONE e premere il tasto ENTER.
Sullo schermo appare il menu LINGUA/INFORMAZIONE.
3 Premere il tasto ENTER per selezionare
(INFORMAZIONE).
Sullo schermo apparirà la finestra con le informazioni sul
monitor.
Esempio
L I NGUA / I NFORMAZ I ONE
MODE L : CPD - 1 1 0 ES T
SER I A L : 1 2 3 4 5 6 7 8
MANUF ACTURED : 1 9 9 8 - 5 2
SE L ECT
IT
EX I T
15
Funzione di autodiagnostica
Questo monitor dispone di una funzione di autodiagnostica. Se si
presentano problemi al monitor o ai computer collegati, lo
schermo si oscurerà e l’indicatore di accensione 1 si illuminerà
in verde o lampeggerà in arancione. Se l’indicatore di accensione
1 è illuminato in arancione, il computer è nel modo di risparmio
energetico. Provare a premere un tasto qualsiasi sulla tastiera.
Indicatore di accensione 1
Se l’indicatore di accensione 1 è verde
1 Scollegare il cavo di ingresso video o spegnere il
computer collegato.
2 Premere il tasto 1 (accensione) per spegnere e
riaccendere il monitor.
3 Premere e tenere premuto il tasto + per 2 secondi
prima che il monitor entri nel modo di risparmio
energetico.
Caratteristiche tecniche
CPD-110EST
Cinescopio
Griglia di apertura 0,25 mm
15 pollici misurati in diagonale
Deflessione di 90
Dimensioni dell’immagine visibile
Circa 285 × 214 mm (l/a)
Immagine visibile 14,0"
Risoluzione
Orizzontale: 1280 punti max.
Verticale: 1024 righe max.
Area dell’immagine standard
Circa 270 × 202 mm (l/a)
Frequenza di deflessione* Orizzontale: da 30 a 70 kHz
Verticale: da 48 a 120 Hz
Tensione/corrente di ingresso CA
da 100 a 240 V, 50 – 60 Hz,
1,6 – 0,8 A
Consumo energetico
105 W max.
Dimensioni
Circa 368 × 393 × 389 mm (l/a/p)
Peso
Circa 14 kg
Plug & Play
DDC1/DDC2B
Accessori in dotazione
Vedere a pagina 6
* Condizioni di sincronizzazione orizzontale e verticale
consigliate
• L’ampiezza di sincronizzazione orizzontale dovrebbe essere
superiore a 1,0 µsec.
• L’ampiezza di oscuramento orizzontale dovrebbe essere
superiore a 3,6 µsec.
• L’ampiezza di oscuramento verticale dovrebbe essere
superiore a 500 µsec.
MENU
CPD-210EST
ENTER
Se appaiono tutte le tre barre a colori (rosso, verde, blu), il
monitor funziona in modo corretto. Ricollegare i cavi di ingresso
video e controllare le condizioni del computer.
Se le barre a colori non appaiono, si tratta di un potenziale guasto
al monitor. Rivolgersi al rivenditore autorizzato Sony.
Se l’indicatore di accensione 1 lampeggia in
arancione
Premere il tasto di accensione 1 per spegnere e
riaccendere il monitor.
Se l’indicatore di accensione 1 si illumina in verde, il monitor
funziona in modo corretto.
Se l’indicatore di accensione 1 continua a lampeggiare, si tratta
di un potenziale guasto al monitor. Contare il numero di secondi
tra il lampeggiamento nel colore arancione dell’indicatore di
accensione 1 e rivolgersi al rivenditore autorizzato Sony.
Annotare il nome del modello e il numero di serie del monitor.
Inoltre, annotare la marca e il modello del proprio computer e
della scheda video.
16
Cinescopio
Griglia di apertura 0,25 mm
17 pollici misurati in diagonale
Deflessione di 90
Dimensioni dell’immagine visibile
Circa 327 × 243 mm (l/a)
Immagine visibile 16,0"
Risoluzione
Orizzontale: 1280 punti max.
Verticale: 1024 righe max.
Area dell’immagine standard
Circa 312 × 234 mm (l/a)
Frequenza di deflessione* Orizzontale: da 30 a 70 kHz
Verticale: da 48 a 120 Hz
Tensione/corrente di ingresso CA
da 100 a 240 V, 50 – 60 Hz,
1,7 – 0,9 A
Consumo energetico
110 W max.
Dimensioni
Circa 406 × 431,5 × 420 mm (l/a/p)
Peso
Circa 18,5 kg
Plug & Play
DDC1/DDC2B
Accessori in dotazione
Vedere a pagina 6
* Condizioni di sincronizzazione orizzontale e verticale
consigliate
• L’ampiezza di sincronizzazione orizzontale dovrebbe essere
superiore a 1,0 µsec.
• L’ampiezza di oscuramento orizzontale dovrebbe essere
superiore a 3,0 µsec.
• L’ampiezza di oscuramento verticale dovrebbe essere
superiore a 500 µsec.
Il design e le caratteristiche tecniche sono soggetti a modifiche
senza preavviso.
TCO’95 Eco-document
Appendix
Preset mode timing table
No. Resolution Horizontal Vertical
Graphics
(dots × lines) Frequency Frequency Mode
1
640 × 480
31.5 kHz
60 Hz
VGA-G
2
640 × 480
43.3 kHz
85 Hz
VESA
3
720 × 400
31.5 kHz
70 Hz
VGA-Text
4
800 × 600
46.9 kHz
75 Hz
VESA
5
800 × 600
53.7 kHz
85 Hz
VESA
6
832 × 624
49.7 kHz
75 Hz
Macintosh 16"
Color
7
1024 × 768
60.0 kHz
75 Hz
VESA
8
1024 × 768
68.7 kHz
85 Hz
VESA
x Congratulations!
9
1280 × 1024
64.0 kHz
60 Hz
VESA
You have just purchased a TCO’95 approved and labelled
product! Your choice has provided you with a product developed
for professional use. Your purchase has also contributed to
reducing the burden on the environment and also, to the further
development of environmentally adapted electronics products.
x Why do we have environmentally labelled
computers?
In many countries, environmental labelling has become an
established method for encouraging the adaptation of goods and
services to the environment. The main problem, as far as
computers and other electronics equipment are concerned, is that
environmentally harmful substances are used both in the products
and during the manufacturing. Since it has not been possible for
the majority of electronics equipment to be recycled in a
satisfactory way, most of these potentially damaging substances
sooner or later enter Nature.
There are also other characteristics of a computer, such as energy
consumption levels, that are important from the viewpoints of
both the work (internal) and natural (external) environments.
Since all methods of conventional electricity generation have a
negative effect on the environment (acidic and climateinfluencing emissions, radioactive waste, etc.), it is vital to
conserve energy. Electronics equipment in offices consume an
enormous amount of energy since they are often left running
continuously.
x What does labelling involve?
This product meets the requirements for the TCO’95 scheme
which provides for international and environmental labelling of
personal computers. The labelling scheme was developed as a
joint effort by the TCO (The Swedish Confederation of
Professional Employees), Naturskyddsforeningen (The Swedish
Society for Nature Conservation) and NUTEK (The National
Board for Industrial and Technical Development in Sweden).
The requirements cover a wide range of issues: environment,
ergonomics, usability, emission of electrical and magnetic fields,
energy consumption and electrical and fire safety.
(continued)
i
The environmental demands concern restrictions on the presence
and use of heavy metals, brominated and chlorinated flame
retardants, CFCs (freons) and chlorinated solvents, among other
things. The product must be prepared for recycling and the
manufacturer is obliged to have an environmental plan which
must be adhered to in each country where the company
implements its operational policy.
The energy requirements include a demand that the computer and/
or display, after a certain period of inactivity, shall reduce its
power consumption to a lower level in one or more stages. The
length of time to reactivate the computer shall be reasonable for
the user.
Labelled products must meet strict environmental demands, for
example, in respect of the reduction of electric and magnetic
fields, physical and visual ergonomics and good usability.
On this page, you will find a brief summary of the environmental
requirements met by this product. The complete environmental
criteria document may be ordered from:
TCO Development Unit
S-114 94 Stockholm
Sweden
Fax: +46 8 782 92 07
Email (Internet): [email protected]
Current information regarding TCO’95 approved and labelled
products may also be obtained via the Internet, using the
address:
http://www.tco-info.com/
TCO’95 is a co-operative project between TCO (The Swedish
Confederation of Professional Employees),
Naturskyddsforeningen (The Swedish Society for Nature
Conservation) and NUTEK (The National Board for Industrial
and Technical Development in Sweden).
x Environmental Requirements
Brominated flame retardants
Brominated flame retardants are present in printed circuit boards,
cables, wires, casings and housings. In turn, they delay the spread
of fire. Up to thirty percent of the plastic in a computer casing can
consist of flame retardant substances. These are related to another
group of environmental toxins, PCBs, which are suspected to give
rise to similar harm, including reproductive damage in fisheating
birds and mammals, due to the bio-accumulative* processes.
Flame retardants have been found in human blood and researchers
fear that disturbances in foetus development may occur.
TCO’95 demand requires that plastic components weighing more
than 25 grams must not contain organically bound chlorine and
bromine.
Lead**
Lead can be found in picture tubes, display screens, solders and
capacitors. Lead damages the nervous system and in higher doses,
causes lead poisoning.
TCO’95 requirement permits the inclusion of lead since no
replacement has yet been developed.
ii
Cadmium**
Cadmium is present in rechargeable batteries and in the
colourgenerating layers of certain computer displays. Cadmium
damages the nervous system and is toxic in high doses.
TCO’95 requirement states that batteries may not contain more
than 25 ppm (parts per million) of cadmium. The colourgenerating layers of display screens must not contain any
cadmium.
Mercury**
Mercury is sometimes found in batteries, relays and switches.
Mercury damages the nervous system and is toxic in high doses.
TCO’95 requirement states that batteries may not contain more
than 25 ppm (parts per million) of mercury. It also demands that
no mercury is present in any of the electrical or electronics
components concerned with the display unit.
CFCs (freons)
CFCs (freons) are sometimes used for washing printed circuit
boards and in the manufacturing of expanded foam for packaging.
CFCs break down ozone and thereby damage the ozone layer in
the stratosphere, causing increased reception on Earth of
ultraviolet light with consequent increased risks of skin cancer
(malignant melanoma).
The relevant TCO’95 requirement: Neither CFCs nor HCFCs
may be used during the manufacturing of the product or its
packaging.
* Bio-accumulative is defined as substances which accumulate within
living organisms
**Lead, Cadmium and Mercury are heavy metals which are Bioaccumulative.
