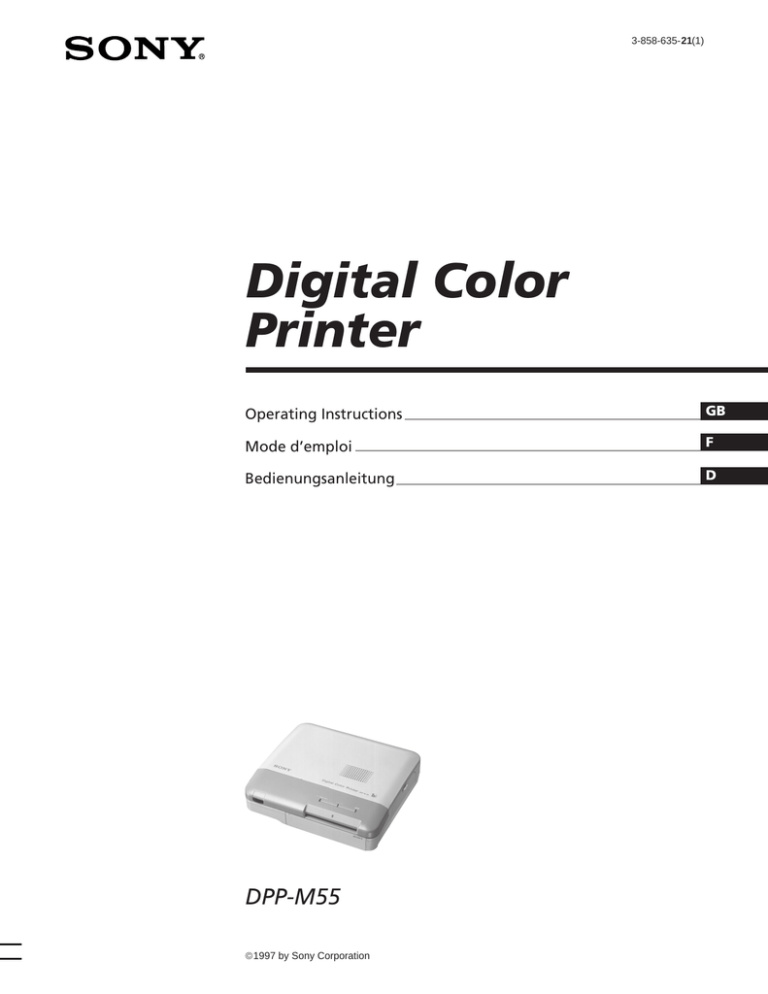

3-858-635-21(1)
Digital Color
Printer
Operating Instructions
GB
Mode d’emploi
F
Bedienungsanleitung
D
DPP-M55
1997 by Sony Corporation
WARNING
To prevent fire or shock hazard, do not expose the unit to
rain or moisture.
To avoid electrical shock, do not open the cabinet. Refer
servicing to qualified personnel only.
CAUTION
TV programs, films, video tapes and other materials may
be copyrighted.
Unauthorized video printing of such materials may be
contrary to the provisions of the copyright laws.
PRECAUTION
The nameplate is located on the bottom of the unit.
• IBM PC/AT is a registered trademark of International
Business Machines Corporation of the U.S.A.
• MS-DOS and Windows are registered trademarks
licensed to Microsoft Corporation, registered in the
U.S.A. and other countries.
• Macintosh is a trademark licensed to Apple Computer
Inc., registered in the U.S.A. and other countries.
• Adobe and Photoshop are trademarks of Adobe
Systems Incorporated.
• All other product names mentioned herein may be the
trademarks or registered trademarks of their respective
companies.
Furthermore, “” and “®” are not mentioned in each
case in this manual.
This PRINTER is designed to use PRINT PACK
bearing the VP trademark to yield quality
prints.
VP Logomark and Design is a trademark used
under license.
2 (GB)
Table of Contents
Getting Started
What you can do with the Digital Color Printer DPP-M55 ............................................ 4
Loading the print cartridge ............................................................................................. 5
Inserting the print paper ................................................................................................. 6
Printing
Printing an image recorded by Sony Digital Still Camera DSC-F1 ................................. 7
Preparation............................................................................................................... 7
Printing ..................................................................................................................... 7
For Your Information
Precautions ....................................................................................................................... 8
Troubleshooting ............................................................................................................... 9
If the indicators are on............................................................................................ 9
If the print paper jammed .................................................................................... 10
Specifications .................................................................................................................. 10
Identifying the parts ...................................................................................................... 11
Optional supplies ........................................................................................................... 11
GB
F
Supplied accessories
Make sure that the following accessories are supplied with your printer.
• Power cord (1)
• CD-ROM (for Windows 95 and Macintosh) (1)
D
• User’s Guide (for Windows 95) (1)
• User’s Guide (for Macintosh) (1)
• Print paper and cartridge (1 set)
3 (GB)
Getting Started
What you can do with the Digital Color
Printer DPP-M55
The Digital Color Printer DPP-M55 enables you to
directly print the image you recorded using the Sony
Digital Still Camera DSC-F1 without connecting the
printer to the camera.
By connecting the DPP-M55 to your PC or Macintosh,
you can edit images and make prints.
Direct printing of the image
recorded by the Sony Digital Still
Camera
m page 7
Various printouts from the Printer
Utility
You can edit images and make printouts from the Printer
Utility.
For details, see the ”User’s Guide” either for Windows 95
or for Macintosh depending on your computer.
• Calendar
You don’t have to connect the printer to the camera. The
image data is transmitted from the DSC-F1 to the DPPM55 via infrared data communication system.
The image data can then be transmitted from the DPPM55 to the connected PC or Macintosh computer.
Exclusive software to edit images
The DPP-M55 is supplied with a CD-ROM in which you
will find the printer driver and the Printer Utility
software.
You can use the DPP-M55 to print images processed not
only on the supplied Printer Utility but also on an image
processing software such as Adobe Photoshop.
• Cropping
• Greeting card
• 1/16-size stickers
4
(GB)
Getting Started
Loading the print cartridge
Insert the print cartridge with the
VP mark into
the printer.
Use only the video print cartridge supplied with the
video print paper packed in the same carton.
1
While pressing down the lever,
open the cartridge compartment
lid.
If the cartridge compartment lid
does not close
Remove the print cartridge, and then reinsert it.
MCaution
Never put your hand into the cartridge
compartment. The thermal head reaches
high temperatures, especially after
repeated printing.
Notes
• When you put the print cartridge,
stand it as illustrated so that dust will
not get on the ink ribbon.
• Do not touch the ink ribbon or place
the print cartridge in a dusty location.
Fingerprints or dust on the ink ribbon
may result in imperfect printing.
To remove the used print cartridge
2
Wind up the ink ribbon to remove
the slack.
Open the cartridge compartment lid and push up the
eject lever.
2
Remove any slack (1).
Then, while pressing the
center of the reel, wind the
ink ribbon until the black
bar appears on the left (2).
3
m
1
Insert the print cartridge firmly
until it clicks into place and close
the cartridge compartment lid.
To load the half-used print cartridge
2
Remove any slack (1).
Then, while pressing the
center of the reel, wind the
ink ribbon until the black
bar appears on the left (2).
1
If ink ribbon should tear
Repair the ribbon with transparent tape. There should be
no problem with using the remaining portion of the
ribbon. Before loading the print cartridge into the printer,
turn the reel until the transparent tape hides.
Repair with transparent
tape.
Getting Started
5
(GB)
Inserting the print paper
You can use the print paper with the
VP mark.
Insert the print paper only one sheet at a time.
1
Connect the supplied power cord,
and turn on the power.
Power cord
(supplied)
Power switch
to the wall outlet
2
Send the print command from the
computer or Sony digital still
camera.
First the data transmission indicator starts
flashing and then the print paper indicator starts
flashing.
3
Insert a sheet of print paper into
the paper inlet until less than 2 cm
(13/16 inches) of the print paper is
left out of the paper inlet.
The print paper automatically loaded into the
printer.
Less than 2 cm
(13/16 inches)
6
(GB)
Getting Started
Notes
• Do not touch the printing surface (the side where nothing is
printed).
• Do not place the print paper in a dusty location. Fingerprints
or dust on the printing surface may result in imperfect
printing.
• Use the print paper recommended for this printer only. If you
use a different type of paper, it may cause problems and the
printer may not print properly.
• To prevent paper from jamming, do not insert another sheet
of print paper before you take out the printout.
• Do not hand-write or type an address or other characters or
drawings in the reverse side of the print paper before
printing. This may cause paper jamming, or failure in
printing.
• You cannot type on the printing surface; use an oil ink pen to
write greetings or other characters or drawings on the
printing surface.
Printing
Printing an image recorded by Sony Digital
Still Camera DSC-F1
You can directly print the image recorded by the Sony Digital Still Camera DSC-F1.
Preparation
Point the printer’s infrared port to the camera’s infrared
port face to face. Controllable area is about 10 - 30 cm (4 12 inches) in terms of straight line distance and an angle
of 15 degrees right or left.
Notes
• Position the infrared ports of both equipment within the
controllable area. Do not place them outside the area nor place
them too close, which may interrupt transferring or results in
noises.
• Do not cover the infrared port with your hand or any other
objects.
• Infrared rays cannot pass through a wall, opaque glass, etc. If
they pass through glass, etc., the controllable distance
becomes short.
• Keep other infrared devices such as infrared cordless
headphones away during printing.
• Very bright lighting may cause malfunction.
Within 10 - 30 cm
• Use the camera on the AC power adapter.
(4 - 12 inches)
Infrared port
Printing
As you must operate the camera to print, refer to the
camera’s manual for the procedure.
When the printer receives the first data from the camera,
it sounds a short beep.
When the printer receives all data successfully, it sounds
a long beep and starts printing.
Printing takes about 70 seconds per sheet.
Notes
• Do not move the printer and the camera during printing.
• You may move the printer and the camera after you hear a
long beep, except when making several prints.
• The printer will sound intermittent beeps when it cannot
receive data properly. If this happens, reposition the camera
and the printer as described above.
• To use other functions of the printer, open and read
”Readme” file in the supplied CD-ROM. The file contains
up-to-date information on the printer.
Printing
7
(GB)
For Your Information
Precautions
On safety
On cleaning
• Operate the printer on 220 – 240 V AC, 50/60 Hz only.
• Be careful not to put or drop any heavy objects on the
power cord, or to damage the cord in any way. Never
operate this printer with a damaged power cord.
• Should any solid object or liquid fall into the cabinet,
unplug the printer and have it checked by qualified
personnel before operating it any further.
• To disconnect the cord, pull it out by the plug. Never
pull the cord itself.
• When the printer is not going to be used for an
extended period of time, disconnect the power cord
from the wall outlet.
• Never disassemble the printer.
• Do not handle the printer roughly.
• To reduce the risk of electrical shock, always unplug
the printer from electrical outlet before cleaning and
servicing the printer.
Clean the cabinet, panel and controls with a soft dry
cloth, or a soft cloth lightly moistened with a mild
detergent solution. Do not use any type of solvent, such
as alcohol or benzine, which may damage the finish.
On installation
• Avoid placing the printer in a location subject to:
– vibration
– high humidity
– excessive dust
– direct sunlight
– extremely high or low temperatures
• Do not use electronic equipment near the printer. The
printer will not work properly in electromagnetic
fields.
• The printer is designed to operate horizontally. Never
attempt to incline the printer.
• Do not place heavy objects on the printer.
• Leave enough room around the printer so that the
ventilation holes are not blocked. Blocking these holes
may cause internal heat build-up.
• Do not cover the printer with cloth or other materials.
On moisture condensation
If the printer is brought directly from a cold location to
warm location or placed in an extremely warm or humid
room, moisture may condense inside the unit. In such
cases the printer will probably not work properly and
may even develop a fault if you persist in using it. If
moisture condensation occurs, turn off the power and do
not use the printer for at least one hour.
8 (GB)
For Your Information
On the print cartridge and print
paper
Notes on storing the print cartridge
• Avoid placing the cartridge in a location subject to:
– high temperatures
– high humidity
– excessive dust
– direct sunlight
• When you are going to store a partially-used cartridge
for an extended period of time, store it in its original
bag.
Notes on storing the print paper
• Avoid placing the print paper in a location subject to:
– high temperatures
– high humidity
– excessive dust
– direct sunlight
• When you are going to store the partially-used print
paper for an extended period of time, store it in its
original bag.
Troubleshooting
If you run into any problems using the printer, use the
following check list.
Should any problem persist after you have made the
checks below, consult your nearest Sony dealer or Sony
service facility.
Refer to the software manual as well.
The power is not turned on.
b Connect the AC power cord to an AC outlet securely.
If the indicators are on
If you cannot print, check the indicators on the front
panel.
The ribbon error indicator is on.
b The print cartridge is not loaded.
b The ink ribbon has run out. Change the print cartridge.
The printer will start printing automatically.
Cannot remove the print cartridge.
b Turn off and on the printer. After the motor sound
stops, try to remove the cartridge.
The print paper indicator (›) is flashing.
b No print paper is inserted.
Printing takes longer than usual.
b If the printing indicator is flashing, see “If the
indicators are on.”
The print paper indicator (›) is on.
b No print paper is inserted in the auto paper feeder (not
supplied.)
Cannot print.
b Connect the printer to the computer properly.
b Install the software to the computer.
b If the data transmission indicator is not on, see ”If the
indicators are on.”
The beeps sound.
b Insert the print paper properly.
b Make sure that the correct print cartridge is loaded for
the print paper.
b See ”If the indicators are on.”
The ribbon error indicator and the print paper
indicator (›) are flashing.
b The print cartridge does not match the print paper. Use
the print cartridge and the print paper supplied in the
same carton.
The ribbon error indicator is flashing.
b The print cartridge does not match the paper type set
on the computer. Change the print cartridge or paper
type setting and try printing again.
The printing indicator is flashing.
b Next printing command is input during printing. Wait
as it is.
The data transmission indicator does not turn
on.
b The print paper is jammed. Remove the paper from the
paper inlet or outlet.
(continued)
For Your Information
9 (GB)
Troubleshooting
Specifications
If the print paper jammed
Printing system
If the print paper jammed, all indicators flash and
printing stops. Turn off the power and remove the
jammed paper.
Remove the jammed paper from the
paper outlet on the rear panel.
Pull out the
jammed paper
slowly.
Remove the jammed paper from the
paper inlet on the front panel.
Pull out the
jammed paper
slowly.
Note
If the data transmission indicator does not turn on after having
removed the jammed paper, turn the power off and on again.
Try printing from the camera or computer again.
10 (GB)
For Your Information
Sublimation heat transfer printing
(Yellow/Magenta/Cyan overlay)
Effective pixels
448 (V) x 640 (H) dot
Printing size
85 (V) x 113 (H) mm
(3 3 /8 x 4 1/2 inches)
Gradations
256 levels (8 bits),
Approx. 16,770,000 colors
Printing time (excluding data transmission time)
Approx. 70 seconds per sheet
Input/output connectors
Centronics Parallel Interface
Mini DIN 8-pin Serial Interface
Infrared port
Video Print Cartridge and Video Print Paper
Video Print Cartridge for regular
and sticker print paper for use only
with PRINTERS bearing the VP
trademark.
Video Print Paper for use only with
PRINTERS bearing the VP
trademark (100 x 140 mm (4 x 5 5/8
inches)/sheet)
Power requirements
220 – 240 V AC, 50/60 Hz, 0.5 A
Operating temperature
5°C to 35 °C (40 °F to 95 °F)
Operating humidity
20 % to 80 %
Dimensions
Approx. 274 x 65.5 x 242 mm (w/h/
d, excluding protruding parts)
(10 7 /8 x 2 5/8 x 9 5 /8 inches)
Mass
Approx. 2.5 kg (5 lb 8 oz)
Supplied accessories
See page 3.
Design and specifications are subject to change without
notice.
Identifying the parts
Optional supplies
(print packs)
See the pages given in parenthesis for use of the parts.
You need an optional print pack containing print paper
and print cartridge for printing.
Make sure to use the following print packs with the
mark.
Paper outlet (p. 10)
Video Print Pack VPM-P50STA (Standard type)
One print cartridge and 50 sheets of standard print paper
for 50 printouts
Printer connector
Power switch (p. 6)
Video Print Pack VPM-P50WSA (Sticker type)
One print cartridge and 50 sheets of sticker print paper
for 50 printouts
AC power connector (p. 6)
Infrared port (p. 7)
Auto paper feeder compartment
Data transmission indicator
Printing indicator
Ribbon error indicator
Print cartridge
compartment
lid
Paper inlet
(p. 6)
Print paper
indicator
Print cartridge
compartment
Eject lever
(p. 5)
Print cartridge (p. 5)
For Your Information
11 (GB)
Avertissement
Pour éviter tout risque d’incendie ou d’électrocution,
n’exposez pas l’appareil à la pluie ou à l’humidité.
Afin d’écarter tout risque d’électrocution, garder le
coffret fermé. Ne confier l’entretien de l’appareil qu’à un
personnel qualifié.
ATTENTION
Les émissions de télévision, les films, les cassettes vidéo
et autres documents peuvent être protégés par des droits
d’auteur.
L’impression vidéo non autorisée de telles sources peut
être en infraction avec la législation sur les droits
d’auteur.
PRECAUTION
La plaquette signalétique se situe sur le dessous de
l’appareil.
• IBM PC/AT est une marque déposée d’International
Business Machines Corporation of the U.S.A.
• MS-DOS et Windows sont des marques déposées sous
licence de Microsoft Corporation, déposées aux U.S.A.
et dans d’autres pays.
• Macintosh est une marque commerciale d’Apple
Computer Inc., déposée aux U.S.A. et dans d’autres
pays.
• Adobe et Photoshop sont des marques commerciales
d’Adobe Systems Incorporated.
• Tous les noms de produit mentionnés dans le présent
mode d’emploi peuvent être les marques commerciales
ou les marques déposées de leurs sociétés respectives.
Les symboles “” et “®” ne sont pas systématiquement
mentionnés dans le présent mode d’emploi.
Cette IMPRIMANTE est conçue pour utiliser un
jeu d’impression portant la marque VP afin de
produire des impressions de haute qualité.
VP est une marque commerciale utilisée sous
licence.
2 (F)
Table des matières
Préparation
Ce que vous pouvez réaliser avec l’imprimante couleur numérique DPP-M55 ............ 4
Chargement de la cartouche d’impression ..................................................................... 5
Introduction du papier d’impression .............................................................................. 6
Impression
Impression d’une image enregistrée par l’appareil photo numérique DSC-F1 ............ 7
Préparation............................................................................................................... 7
Impression................................................................................................................ 7
Pour votre information
Précautions ....................................................................................................................... 8
Dépannage ....................................................................................................................... 9
Si les indicateurs sont allumés .............................................................................. 9
En cas de bourrage du papier d’impression ..................................................... 10
Spécifications .................................................................................................................. 10
Identification des composants ....................................................................................... 11
Accessoires en option..................................................................................................... 11
GB
F
Accessoires fournis
Assurez-vous que les accessoires suivants vous ont été fournis avec votre imprimante.
• Cordon d’alimentation (1)
• CD-ROM (pour Windows 95 et Macintosh) (1)
D
• Guide de l’utilisateur (pour Windows 95) (1)
• Guide de l’utilisateur (pour Macintosh) (1)
• Papier et cartouche d’impression (1 jeu)
3 (F)
Préparation
Ce que vous pouvez réaliser avec
l’imprimante couleur numérique DPP-M55
L’imprimante couleur numérique DPP-M55 vous permet
d’imprimer directement l’image que vous venez
d’enregistrer avec l’appareil photo numérique Sony DSCF1 sans devoir raccorder l’imprimante à l’appareil photo.
En raccordant l’imprimante DPP-M55 à votre ordinateur
personnel ou à un ordinateur Macintosh, vous pouvez
traiter des images et réaliser des tirages.
Impression directe d’une image
enregistrée avec l’appareil photo
numérique Sony
m page 7
Différents types de tirages à l’aide
du Printer Utility (l’utilitaire
d’imprimante)
Vous pouvez traiter des images et réaliser des tirages à
l’aide du Printer Utility.
Pour plus de détails, reportez-vous au “Guide de
l’utilisateur” pour Windows 95 ou pour Macintosh selon
l’ordinateur dont vous disposez.
• Calendrier
Vous ne devez pas raccorder l’imprimante à l’appareil
photo. Les données d’image sont transmises de l’appareil
photo DSC-F1 à l’imprimante DPP-M55 via un système
de communication de données à infrarouges.
Les données d’image peuvent alors être transmises de
l’imprimante DPP-M55 au PC ou au Macintosh raccordé.
Logiciel exclusif de traitement des
images
• Détourage
L’imprimante DPP-M55 est fournie avec un CD-ROM sur
lequel vous trouverez le pilote d’imprimante et l’utilitaire
d’imprimante.
Vous pouvez utiliser l’imprimante DPP-M55 pour
imprimer des images traitées non seulement à l’aide de
l’utilitaire d’imprimante fourni, mais aussi avec un
logiciel de traitement des images tel qu’Adobe
Photoshop.
• Carte de voeux
• Etiquettes 1/16e
4
(F)
Préparation
Chargement de la cartouche d’impression
Introduisez dans l’imprimante la cartouche
VP.
d’impression portant le logo
Utilisez uniquement la cartouche d’impression vidéo
fournie avec le papier d’impression vidéo emballé
dans le même carton.
1
Tout en maintenant le levier
enfoncé, ouvrez le couvercle du
compartiment de la cartouche.
M Attention
N’introduisez jamais les doigts dans le
compartiment de la cartouche. La tête
thermique atteint de très hautes
températures, plus particulièrement
après des impressions répétées.
Remarques
• Lorsque vous placez la cartouche
d’impression, maintenez-la comme illustré de
façon à éviter que de la poussière se dépose à
la surface du ruban encreur.
• Ne touchez pas le ruban encreur et ne placez
pas la cartouche d’impression dans un endroit
poussiéreux. Des traces de doigts ou de la
poussière sur le ruban encreur peuvent
entraîner des imperfections sur les tirages.
Pour retirer une cartouche
d’impression usagée
Ouvrez le couvercle du compartiment de la cartouche et
appuyez sur le levier d’éjection.
2
Enroulez le ruban encreur pour le
tendre.
2
Tendez le ruban (1).
Ensuite, tout en appuyant sur
le centre de la bobine,
1
enroulez le ruban encreur
jusqu’à ce que la barre noire
apparaisse sur la gauche (2).
m
Pour charger une cartouche
d’impression partiellement utilisée
2
3
Introduisez fermement la
cartouche d’impression jusqu’à ce
qu’elle s’encliquette en position et
refermez le couvercle du
compartiment de la cartouche.
Tendez le ruban (1).
Ensuite, tout en appuyant sur
le centre de la bobine,
enroulez le ruban encreur
jusqu’à ce que la barre noire
apparaisse sur la gauche (2).
1
Si le ruban encreur se déchire
Réparez le ruban à l’aide de bande adhésive
transparente. L’utilisation de la partie restante du ruban
ne devrait pas poser de problème. Avant de charger la
cartouche d’impression dans l’imprimante, tournez la
bobine de manière à ce que la bande adhésive
transparente ne soit plus visible.
Si le couvercle du compartiment de
la cartouche ne ferme pas
Réparez avec de la bande
adhésive transparente.
Retirez la cartouche d’impression et réintroduisez-la
ensuite.
Préparation
5
(F)
Introduction du papier d’impression
Vous pouvez utiliser du papier d’impression identifié
VP. N’introduisez qu’une feuille de
par le symbole
papier d’impression à la fois.
1
Branchez le cordon d’alimentation
fourni et mettez l’imprimante
sous tension.
Cordon
d’alimentation
(fourni)
3
Introduisez une feuille de papier
d’impression dans la fente de
prise papier jusqu’à ce que le
papier d’impression ne dépasse
plus que de moins de 2 cm (13/16
pouces) de la fente de prise
papier.
Le papier d’impression est automatiquement
chargé dans l’imprimante.
Commutateur
d’alimentation
vers une prise murale
(secteur)
2
Envoyez la commande
d’impression au départ de
l’ordinateur ou de l’appareil photo
numérique Sony.
L’indicateur de transmission de données se met
d’abord à clignoter et, ensuite, l’indicateur de
papier d’impression se met également à
clignoter.
6
(F)
Préparation
Moins de 2 cm
(13/16 pouces)
Remarques
• Ne touchez pas la surface d’impression du papier (la face qui
ne porte aucune mention imprimée).
• Ne placez pas le papier d’impression dans un endroit
poussiéreux. Des traces de doigts ou de la poussière sur le
ruban encreur peuvent entraîner des imperfections sur les
tirages.
• Utilisez uniquement le papier d’impression recommandé
pour cette imprimante. L’utilisation d’un autre type de papier
peut poser des problèmes et l’imprimante risque alors de ne
pas imprimer correctement.
• Pour éviter que le papier se coince, n’introduisez pas une
autre feuille de papier d’impression avant d’avoir retiré le
tirage.
• N’inscrivez rien, ne dactylographiez rien et ne dessinez rien
sur le verso du papier d’impression avant l’impression. Cela
risque de provoquer un bourrage ou un défaut d’impression.
• Ne dactylographiez rien sur la surface d’impression; utilisez
un stylo à encre grasse pour écrire un message ou pour
dessiner sur la surface d’impression.
Impression
Impression d’une image enregistrée au moyen de
l’appareil photo numérique Sony DSC-F1
Vous pouvez directement imprimer une image enregistrée au moyen de l’appareil photo numérique Sony DSC-F1.
Préparation
Dirigez le capteur infrarouge de l’imprimante vers le
capteur infrarouge de l’appareil photo de telle sorte
qu’ils soient face à face. La portée efficace est comprise
entre 10 et 30 cm (4 à 12 pouces) en ligne droite et suivant
un angle de 15 degrés vers la gauche ou la droite.
• Durant l’impression, éloignez les autres appareils à
infrarouges comme un casque d’écoute sans fil à infrarouges.
• Un éclairement très lumineux risque de provoquer un
dysfonctionnement.
• Utilisez l’appareil photo en employant l’adaptateur secteur.
Remarques
• Positionnez les capteurs infrarouge des deux appareils dans la
zone de portée efficace. Ne les placez pas en-dehors de cette
zone ni trop près l’un de l’autre, faute de quoi vous risquez
d’interrompre le transfert des données d’image ou de
provoquer des parasites.
• Veillez à ne pas masquer le capteur infrarouge avec la main
ou tout autre objet.
• Les rayons infrarouges ne peuvent traverser les murs, les
vitres opaques, etc. S’ils doivent traverser une vitre, la portée
efficace s’en trouve réduite.
Portée de 10 à 30 cm
(4 à 12 pouces)
Capteur
infrarouge
Impression
Comme vous devez faire fonctionner l’appareil photo
pour réaliser un tirage, consultez également le mode
d’emploi de l’appareil photo pour plus de détails sur la
procédure.
L’imprimante émet un bref bip sonore lorsqu’elle reçoit
les premières données de l’appareil photo.
L’imprimante émet un long bip sonore lorsqu’elle a
correctement reçu toutes les données et démarre
l’impression.
L’impression dure environ 70 secondes par feuille.
Remarques
• Ne déplacez pas l’imprimante et l’appareil photo durant
l’impression.
• Vous pouvez déplacer l’imprimante et l’appareil photo
lorsque vous entendez un long bip sonore, sauf dans le cas où
vous réalisez plusieurs tirages.
• L’imprimante émet des bips sonores intermittents lorsqu’elle
ne peut recevoir correctement les données d’image. Si cela se
produit, repositionnez l’appareil photo et l’imprimante
comme décrit ci-dessus.
• Pour utiliser d’autres fonctions de l’imprimante, consultez le
fichier “Lire” sur le CD-ROM fourni. Le fichier contient des
informations actualisées sur l’imprimante.
Impression
7
(F)
Pour votre information
Précautions
Sécurité
A propos de la condensation
• Faites uniquement fonctionner l’imprimante sur une
tension de 220 – 240 V CA, 50/60 Hz.
• Ne laissez pas tomber et ne posez pas d’objets lourds
sur le cordon d’alimentation et veillez à ne pas
l’endommager de quelque manière que ce soit. Ne
faites en aucun cas fonctionner cette imprimante avec
un cordon d’alimentation endommagé.
• Si des liquides ou des solides venaient à tomber dans le
châssis, débranchez l’imprimante et faites-la vérifier
par le personnel qualifié avant de la remettre en
service.
• Pour débrancher le cordon d’alimentation, saisissez-le
par la fiche. Ne tirez jamais sur le cordon proprement
dit.
• Si vous prévoyez de ne pas utiliser l’imprimante
pendant une période prolongée, débranchez le cordon
d’alimentation de la prise murale.
• Ne démontez en aucun cas l’imprimante.
• Ne manipulez pas l’imprimante avec brutalité.
• Pour réduire le risque d’électrocution, débranchez
toujours l’imprimante de la prise murale avant de
procéder au nettoyage ou à l’entretien de l’imprimante.
Si l’imprimante est transportée directement d’un endroit
froid dans un endroit extrêmement chaud ou humide, de
l’humidité risque de se condenser à l’intérieur de
l’appareil. En pareil cas, l’imprimante ne fonctionnera
probablement pas correctement et risquera de présenter
un dysfonctionnement si vous persistez à vouloir
l’utiliser. Si de l’humidité se condense, mettez
l’imprimante hors tension et attendez au moins une
heure avant de l’utiliser.
Installation
• N’installez pas l’imprimante dans des endroits soumis
à:
– des vibrations;
– une forte humidité;
– de la poussière en excès;
– au rayonnement direct du soleil;
– des températures extrêmement faibles ou élevées.
• N’utilisez pas d’appareils électroniques à proximité de
l’imprimante. L’imprimante ne fonctionnera pas
correctement si elle est soumise à des champs
électromagnétiques.
• L’imprimante est conçue pour fonctionner à
l’horizontale. Ne placez jamais l’imprimante en
inclinaison.
• Ne posez pas d’objets lourds sur l’imprimante.
• Laissez suffisamment de dégagement autour de
l’imprimante de façon à ne pas obstruer les orifices de
ventilation. Vous risquez sinon de provoquer une
surchauffe interne.
• Ne recouvrez pas l’imprimante de tissu ou de tout
autre matériau.
8 (F)
Pour votre information
Nettoyage
Nettoyez le châssis, la console et les commandes à l’aide
d’un chiffon doux et sec ou d’un chiffon légèrement
imprégné d’une solution détergente douce. N’utilisez
aucun type de solvant tel que de l’alcool ou du benzène
qui risquerait de ternir le fini.
A propos de la cartouche
d’impression et du papier
d’impression
Remarques sur le rangement de la cartouche
d’impression
• Evitez de placer la cartouche dans un endroit soumis à:
– des températures élevées;
– une forte humidité;
– des poussières en excès;
– au rayonnement direct du soleil.
• Si vous rangez pour une longue période une cartouche
partiellement utilisée, rangez-la dans son
conditionnement d’origine.
Remarques à propos du rangement du papier
d’impression
• Evitez de placer le papier d’impression dans un endroit
soumis à :
– des températures élevées;
– une forte humidité;
– des poussières en excès;
– au rayonnement direct du soleil.
• Si vous rangez pour une longue période du papier
d’impression partiellement utilisé, rangez-le dans son
conditionnement d’origine.
Dépannage
Si vous rencontrez des problèmes dans le cadre de
l’utilisation de l’imprimante, consultez la liste de
contrôles suivante.
Si le problème persiste après avoir effectué les
vérifications suivantes, consultez votre revendeur Sony
ou un centre de service après-vente Sony.
Consultez également le mode d’emploi du logiciel.
L’imprimante ne se met pas sous tension.
b Branchez correctement le cordon d’alimentation sur
une prise murale d’alimentation secteur.
Impossible de retirer la cartouche d’impression
b Mettez l’imprimante hors et puis à nouveau sous
tension. Lorsque le bruit du moteur cesse, essayez de
retirer la cartouche.
L’impression dure plus longtemps que
d’habitude.
b Si l’indicateur d’impression clignote, voir “Si les
indicateurs sont allumés”.
Impression impossible
b Raccordez correctement l’imprimante à l’ordinateur.
b Installez le logiciel sur l’ordinateur.
b Si l’indicateur de transmission des données est allumé,
voir “Si les indicateurs sont allumés”.
L’imprimante émet des bips sonores.
b Introduisez correctement le papier d’impression.
b Vérifiez si vous avez chargé la cartouche d’impression
adéquate en fonction du papier d’impression.
b Voir “Si les indicateurs sont allumés”.
Si les indicateurs sont allumés
Si vous ne parvenez pas à effectuer une impression,
vérifiez les indicateurs sur le panneau frontal.
L’indicateur d’erreur de ruban est allumé.
b Il n’y a pas de cartouche d’impression dans
l’imprimante.
b Le ruban encreur est épuisé. Remplacez la cartouche
d’impression. L’imprimante démarrera
automatiquement l’impression.
L’indicateur du papier d’impression (›) clignote.
b Il n’y a pas de papier d’impression dans l’imprimante.
L’indicateur du papier d’impression (›) est
allumé.
b Il n’y a pas de papier d’impression dans l’introducteur
automatique de papier (non fourni).
L’indicateur d’erreur de ruban et l’indicateur du
papier d’impression (›) clignotent.
b La cartouche d’impression n’est pas compatible avec le
papier d’impression. Utilisez la cartouche d’impression
avec le papier d’impression emballé dans le même
carton.
L’indicateur d’erreur de ruban clignote.
b La cartouche d’impression n’est pas compatible avec le
type de papier spécifié sur l’ordinateur. Changez la
cartouche d’impression ou le réglage du type de papier
et recommencez l’impression.
L’indicateur d’impression clignote.
b Une nouvelle commande d’impression est introduite
pendant une impression. Attendez.
L’indicateur de transmission de données ne
s’allume pas.
b Le papier d’impression est coincé. Retirez le papier de
la fente de prise papier ou d’éjection.
(suite page suivante)
Pour votre information
9 (F)
Dépannage
Spécifications
En cas de bourrage du papier
d’impression
Système d’impression
Impression thermique par
sublimation (superposition jaune/
magenta/cyan)
Pixels effectifs
448 (V) x 640 (H) points
Format d’impression
85 (V) x 113 (H) mm
(3 3 /8 x 4 1/2 pouces)
Gradations
256 niveaux (8 bits),
Approx. 16.770.000 couleurs
Durée d’impression (à l’exclusion de la durée de
transmission des données)
Approx. 70 secondes par feuille
Connecteurs d’entrée/sortie
Interface parallèle Centronics
Interface sérielle à miniconnecteur
DIN à 8 broches
Capteur infrarouge
Cartouche d’impression vidéo et papier d’impression
vidéo
Cartouche d’impression vidéo pour
papier d’impression ordinaire et
adhésif uniquement destinée aux
IMPRIMANTES identifiées par la
marque commerciale VP.
Papier d’impression vidéo
uniquement destinée aux
IMPRIMANTES identifiées par la
marque commerciale VP (100 x 140
mm (4 x 5 5/8 pouces)/feuille)
Puissance de raccordement
220 – 240 V CA, 50/60 Hz, 0,5 A
Température d’utilisation
5 à 35°C (40 à 95 °F)
Humidité d’utilisation
20 à 80 %
Dimensions
Approx. 274 x 65,5 x 242 mm (l/h/
p, parties saillantes non comprises)
(10 7 /8 x 2 5/8 x 9 5 /8 pouces)
Masse
Approx. 2,5 kg (5 lb 8 oz)
Accessoires fournis Voir page 3.
Si le papier d’impression se coince, tous les indicateurs
clignotent et l’impression est interrompue. Mettez
l’imprimante hors tension et retirez le papier coincé.
Retirez le papier coincé de la sortie
d’éjection du papier sur le panneau
arrière.
Tirez
lentement le
papier coincé.
Retirez le papier coincé de la fente
de prise papier sur le panneau
frontal.
Tirez lentement le
papier coincé.
Remarque
Si l’indicateur de transmission de données ne s’allume toujours
pas après avoir retiré le papier coincé, mettez l’imprimante hors
et puis à nouveau sous tension.
Essayez de réaliser une nouvelle impression à partir de
l’appareil photo ou de l’ordinateur.
10 (F)
Pour votre information
La conception et les spécifications sont sujettes à
modifications sans préavis.
Identification des
composants
Pour l’utilisation des composants, reportez-vous aux
pages indiquées entre parenthèses.
Sortie d’éjection du papier (p. 10)
Connecteur d’imprimante
Commutateur
d’alimentation (p. 6)
Accessoires en
option (jeux
d’impression)
Vous devez utiliser un jeu d’impression en option
composé de papier d’impression et d’une cartouche
d’impression.
Veillez à utiliser les jeux d’impression suivants identifiés
.
par le logo
Jeu d’impression vidéo VPM-P50STA (type
standard)
Une cartouche d’impression et 50 feuilles de papier
d’impression standard pour 50 tirages
Jeu d’impression vidéo VPM-P50WSA (type
adhésif)
Une cartouche d’impression et 50 feuilles de papier
d’impression adhésif pour 50 tirages
Connecteur d’alimentation (p. 6)
Capteur infrarouge (p. 7)
Compartiment d’introducteur
automatique de papier
Indicateur de transmission des
données
Indicateur d’impression
Indicateur d’erreur de ruban
Couvercle du
compartiment
de cartouche
d’impression
Fente de prise
papier (p. 6)
Indicateur de papier
d’impression
Compartiment de
cartouche d’impression
Levier
d’éjection
(p. 5)
Cartouche d’impression (p. 5)
Pour votre information
11 (F)
VORSICHT
Um Feuergefahr und die Gefahr eines elektrischen
Schlags zu vermeiden, setzen Sie das Gerät weder Regen
noch sonstiger Feuchtigkeit aus.
Um einen elektrischen Schlag zu vermeiden, darf das
Gehäuse nicht geöffnet werden. Lassen Sie Reparaturund Wartungsarbeiten nur durch qualifiziertes Personal
vornehmen.
Diese Ausrüstung erfüllt die Europäischen EMCBestimmungen für die Verwendung in folgender/
folgenden Umgebung(en) :
• Wohngegenden
• Gewerbegebiete
• Leichtindustriegebiete
(Diese Ausrüstung erfüllt die Bestimmungen der Norm.
EN55022, Klasse B.)
ACHTUNG
Fernsehsendungen, Filme, Videoaufnahmen und anderes
Material können urheberrechtlich geschützt sein.
Das unberechtigte Reproduzieren solchen Materials per
Videodrucker verstößt unter Umständen gegen die
Bestimmungen des Urheberrechts.
HINWEIS
Das Typenschild befindet sich an der Geräteunterseite.
• IBM PC/AT ist ein eingetragenes Warenzeichen der
International Business Machines Corporation, USA.
• MS-DOS und Windows sind eingetragene
Warenzeichen der Microsoft Corporation in den USA
und anderen Ländern.
• Macintosh ist ein Warenzeichen der Apple Computer,
Inc., in den USA und anderen Ländern.
• Adobe und Photoshop sind Warenzeichen von Adobe
Systems Incorporated.
• Alle anderen in dieser Anleitung erwähnten
Warenzeichen oder eingetragenen Warenzeichen sind
Eigentum der jeweiligen Firmen.
Im Handbuch sind die Warenzeichen und eingetragenen
Warenzeichen nicht ausdrücklich durch “” bzw. “®”
gekennzeichnet.
Die höchste Druckqualität erzielen Sie, wenn
Sie für diesen Drucker einen Drucksatz mit dem
Warenzeichen VP verwenden.
VP und Design sind unter Lizenz verwendete
Warenzeichen.
2 (D)
Inhalt
Vorbereitungen
Funktionen und Merkmale des Digitalfarbdruckers DPP-M55 ...................................... 4
Einlegen der Druckkassette ............................................................................................. 5
Einlegen des Druckpapiers .............................................................................................. 6
Drucken
Ausdrucken eines mit der digitalen Standbildkamera DSC-F1 von Sony
aufgezeichneten Bildes .................................................................................................... 7
Vorbereitungen ....................................................................................................... 7
Drucken .................................................................................................................... 7
Weitere Informationen
Sicherheitsmaßnahmen ................................................................................................... 8
Störungsbehebung ........................................................................................................... 9
Wenn Anzeigen leuchten ....................................................................................... 9
Wenn sich das Papier staut.................................................................................. 10
Technische Daten ........................................................................................................... 10
Lage und Funktion der Teile und Bedienelemente ..................................................... 11
Verbrauchsmaterialien................................................................................................... 11
GB
F
Mitgeliefertes Zubehör
D
Überprüfen Sie, ob das folgende Zubehör mit Ihrem Drucker geliefert wurde.
• Netzkabel (1)
• CD-ROM (für Windows 95 und Macintosh) (1)
• Bedienungsanleitung (für Windows 95) (1)
• Bedienungsanleitung (für Macintosh) (1)
• Druckpapier und Druckkassette (1 Satz)
3 (D)
Vorbereitungen
Funktionen und Merkmale des
Digitalfarbdruckers DPP-M55
Mit dem Digitalfarbdrucker DPP-M55 können Sie ein
Bild ausdrucken, das Sie mit der digitalen
Standbildkamera DSC-F1 von Sony aufgezeichnet haben,
ohne den Drucker dazu an die Kamera anschließen zu
müssen.
Wenn Sie den DPP-M55 an Ihren PC oder Macintosh
anschließen, können Sie Ihre Bilder bearbeiten und
ausdrucken.
Direktdruck von Bildern, die mit der
digitalen Standbildkamera von Sony
aufgezeichnet wurden
m Seite 7
Varianten von Ausdrucken mit dem
Printer Utility
(Druckerdienstprogramm)
Mit dem Printer Utility können Sie Bilder bearbeiten und
in unterschiedlichen Varianten ausdrucken.
Näheres dazu finden Sie im “Benutzerhandbuch” für
Windows 95 bzw. für Macintosh, je nachdem, welches
System Sie benutzen.
• Kalender
Sie brauchen Drucker und Kamera nicht miteinander zu
verbinden. Die Bilddaten werden über ein InfrarotKommunikationssystem von der DSC-F1 zum DPP-M55
gesendet.
Danach können Sie die Bilddaten vom DPP-M55 zu
einem angeschlossenen PC oder Macintosh übertragen.
Exklusive Software für die
Bildbearbeitung
Der DPP-M55 wird mit einer CD-ROM geliefert, auf der
der Druckertreiber und das Druckerdienstprogramm
enthalten sind.
Mit dem DPP-M55 können Sie nicht nur Bilder
ausdrucken, die Sie mit dem mitgelieferten
Druckerdienstprogramm bearbeitet haben, sondern auch
Bilder, die Sie mit anderen
Bildbearbeitungsprogrammen, zum Beispiel Adobe
Photoshop, erstellt haben.
• In einer bestimmten Form beschnittenes Bild
• Grußkarte
• Aufkleber im 1/16-Format
4
(D)
Vorbereitungen
Einlegen der Druckkassette
Setzen Sie die Druckkassette mit VP-Markierung
in
den Drucker ein.
Verwenden Sie bitte immer die Videodruckkassette
zusammen mit dem im gleichen Karton gelieferten
Videodruckpapier.
1
Halten Sie den Hebel gedrückt,
und öffnen Sie den Deckel des
Kassettenfachs.
M Vorsicht
Greifen Sie nie ins Kassettenfach. Der
Thermokopf wird sehr heiß, besonders
nach wiederholtem Drucken.
Hinweise
• Wenn Sie die Druckkassette ablegen möchten,
stellen Sie sie so auf, wie auf der Abbildung
zu sehen, damit kein Staub auf das Farbband
gerät.
• Berühren Sie das Farbband nicht, und lagern
Sie die Druckkassette nicht an einem
staubigen Ort. Fingerabdrücke oder Staub auf
dem Farbband können das Druckergebnis
beeinträchtigen.
So entnehmen Sie eine verbrauchte
Druckkassette
Öffnen Sie den Deckel des Kassettenfachs, und drücken
Sie den Hebel nach oben.
2
Spulen Sie das Farbband, so daß
es gespannt ist.
m
2
Spannen Sie das Band (1).
Drücken Sie dann auf die
Mitte der Spule, halten Sie
sie gedrückt, und spulen Sie
das Farbband vorwärts, bis
links der schwarze Streifen
erscheint (2).
3
1
Schieben Sie die Druckkassette
ein, bis sie mit einem Klicken
einrastet, und schließen Sie den
Deckel des Kassettenfachs.
So legen Sie eine schon teilweise
verbrauchte Druckkassette ein
2
Spannen Sie das Band (1).
Drücken Sie dann auf die
Mitte der Spule, halten Sie
sie gedrückt, und spulen Sie
das Farbband vorwärts, bis
links der schwarze Streifen
erscheint (2).
1
Falls das Farbband reißt
Reparieren Sie das Farbband mit transparentem
Klebeband. Der Rest des Farbbands läßt sich dann in der
Regel problemlos weiterbenutzen. Bevor Sie eine
reparierte Druckkassette in den Drucker einlegen, spulen
Sie das Band, bis die reparierte Stelle mit dem
transparenten Klebeband nicht mehr zu sehen ist.
Wenn sich der Deckel des
Kassettenfachs nicht schließen läßt
Ziehen Sie die Druckkassette heraus, und setzen Sie sie
dann nochmals ein.
Reparieren Sie das
Farbband mit
transparentem
Klebeband.
Vorbereitungen
5
(D)
Einlegen des Druckpapiers
Bitte verwenden Sie Druckpapier mit VP-Markierung
. Legen Sie immer nur jeweils ein Blatt Druckpapier
ein.
1
Schließen Sie das mitgelieferte
Netzkabel an, und schalten Sie das
Gerät ein.
Netzkabel
(mitgeliefert)
3
Schieben Sie ein Blatt Druckpapier
so weit in den Papiereinzug
hinein, daß nur noch weniger als
2 cm Papier aus dem Einzug
herausschauen.
Das Druckpapier wird automatisch in den
Drucker eingezogen.
Netzschalter
an eine Netzsteckdose
Weniger als 2 cm
2
Senden Sie den Druckbefehl vom
Computer oder der digitalen
Standbildkamera von Sony an den
Drucker.
Daraufhin beginnen zuerst die
Datenübertragungsanzeige und dann die
Druckpapieranzeige zu blinken.
6
(D)
Vorbereitungen
Hinweise
• Berühren Sie nicht die Druckoberfläche (die Seite ohne
Beschriftung).
• Bewahren Sie das Druckpapier nicht in staubiger Umgebung
auf. Fingerabdrücke oder Staub auf der Druckoberfläche
können das Druckergebnis beeinträchtigen.
• Verwenden Sie nur das für diesen Drucker empfohlene
Druckpapier. Wenn Sie anderes Druckpapier benutzen, kann
es zu Fehlfunktionen kommen, so daß sich keine
ordnungsgemäßen Ausdrucke erzeugen lassen.
• Um Papierstaus zu vermeiden, nehmen Sie immer erst den
Ausdruck aus dem Drucker, bevor Sie das nächste Blatt
Druckpapier einlegen.
• Bringen Sie vor dem Drucken weder handschriftlich noch mit
der Schreibmaschine irgendwelche Anmerkungen oder
Zeichnungen auf der beschrifteten Seite des Druckpapiers an.
Andernfalls könnte es zu Papierstaus oder Fehlfunktionen
beim Drucken kommen.
• Die Druckoberfläche kann nicht mit der Maschine beschrieben
werden. Wenn Sie Texte oder Zeichnungen auf der
Druckoberfläche anbringen wollen, verwenden Sie bitte einen
Wachsstift o ä.
Drucken
Ausdrucken eines mit der digitalen Standbildkamera
DSC-F1 von Sony aufgezeichneten Bildes
Sie können ein Bild, das mit der digitalen Standbildkamera DSC-F1 von Sony aufgezeichnet wurde, direkt ausdrucken.
Vorbereitungen
Richten Sie die Infrarotanschlüsse von Drucker und
Kamera aufeinander. Die Reichweite beträgt etwa 10 - 30
cm in der Länge und 15 Grad nach rechts oder links in
der Breite.
Hinweise
• Achten Sie darauf, daß sich die Infrarotanschlüsse beider
Geräte innerhalb der Reichweite befinden. Stellen Sie die
Geräte nicht zu weit auseinander, aber auch nicht zu weit
zusammen auf. Andernfalls könnte es zu Unterbrechungen
bei der Datenübertragung oder zu Störgeräuschen kommen.
• Bedecken Sie die Infrarotanschlüsse nicht mit der Hand oder
etwas anderem.
• Infrarotstrahlen können Wände, undurchsichtiges Glas usw.
nicht passieren. Wenn die Strahlen durch klares Glas usw.
geleitet werden, verringert sich die Reichweite.
• Halten Sie während des Druckens andere Infrarotgeräte, zum
Beispiel schnurlose Infrarotkopfhörer, von Drucker und
Kamera fern.
• Sehr helles Licht kann zu Fehlfunktionen führen.
• Versorgen Sie die Kamera über das Netzteil mit Strom.
ca. 10 - 30 cm
Infrarotanschluß
Drucken
Während des Druckens müssen Sie auch an der Kamera
bestimmte Funktionen ausführen. Schlagen Sie dazu in
der Bedienungsanleitung zur Kamera nach.
Wenn die ersten Daten von der Kamera am Drucker
eintreffen, ist ein kurzer Signalton zu hören.
Wenn der Drucker alle Daten erfolgreich empfangen hat,
gibt er einen langen Signalton aus und beginnt zu
drucken.
Die Druckdauer pro Blatt beträgt etwa 70 Sekunden.
Hinweise
• Bewegen Sie Drucker und Kamera während des Druckens
nicht.
• Sie können Drucker und Kamera wieder bewegen, nachdem
der Drucker einen langen Signalton ausgegeben hat, es sei
denn, Sie wollen noch weitere Blätter ausdrucken.
• Wenn der Drucker die Druckdaten nicht ordnungsgemäß
empfangen kann, gibt er eine Reihe von Signaltönen aus.
Richten Sie in diesem Fall Kamera und Drucker noch einmal
aufeinander aus, so wie auf der Abbildung oben dargestellt.
• Eine Beschreibung weiterer Funktionen des Druckers finden
Sie in der “Info”-Datei auf der mitgelieferten CD-ROM. Diese
Datei enthält die neuesten Erläuterungen zum Drucker.
Drucken
7
(D)
Weitere Informationen
Sicherheitsmaßnahmen
Sicherheit
Reinigung
• Betreiben Sie den Drucker ausschließlich an 220 – 240
V Wechselstrom, 50/60 Hz.
• Stellen Sie keine schweren Gegenstände auf das
Netzkabel, und beschädigen Sie es nicht. Benutzen Sie
den Drucker nicht, wenn das Netzkabel beschädigt ist.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät
gelangen, trennen Sie es von der Netzsteckdose. Lassen
Sie das Gerät von qualifiziertem Fachpersonal
überprüfen, bevor Sie es wieder benutzen.
• Ziehen Sie, um das Netzkabel zu lösen, immer am
Stecker, niemals am Kabel.
• Wenn Sie den Drucker längere Zeit nicht verwenden
wollen, trennen Sie das Netzkabel von der
Netzsteckdose.
• Zerlegen Sie den Drucker nicht.
• Gehen Sie sorgsam mit dem Drucker um.
• Um das Risiko eines elektrischen Schlags
auszuschließen, trennen Sie den Drucker von der
Netzsteckdose, wenn Sie ihn reinigen oder warten
wollen.
Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente
mit einem weichen, trockenen Tuch oder einem weichen
Tuch, das Sie leicht mit einem milden Reinigungsmittel
angefeuchtet haben. Verwenden Sie keine Lösungsmittel
wie Alkohol oder Benzin. Diese könnten die Oberfläche
angreifen.
Aufstellung
Hinweise zum Lagern des Druckpapiers
• Lagern Sie das Druckpapier nicht an Orten, an denen
es folgenden Bedingungen ausgesetzt ist:
– hohen Temperaturen
– hoher Luftfeuchtigkeit
– übermäßig viel Staub
– direktem Sonnenlicht
• Wollen Sie eine teilweise verbrauchte Packung
Druckpapier längere Zeit lagern, verpacken Sie sie in
der Originalpackung.
• Stellen Sie das Gerät nicht an Orten auf, an denen es
folgenden Bedingungen ausgesetzt ist:
– Vibrationen
– hoher Luftfeuchtigkeit
– übermäßig viel Staub
– direktem Sonnenlicht
– extremen Temperaturen
• Verwenden Sie in der Nähe des Druckers keine
elektronischen Geräte. In elektromagnetischen Feldern
arbeitet der Drucker nicht ordnungsgemäß.
• Stellen Sie den Drucker waagrecht auf. In geneigter
Position kommt es zu Störungen.
• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Lassen Sie ausreichend Platz um den Drucker, damit
die Lüftungsöffnungen nicht blockiert werden.
Andernfalls kann es im Gerät zu einem Wärmestau
kommen.
• Decken Sie den Drucker nicht mit Tüchern oder
anderen Materialien ab.
Feuchtigkeitskondensation
Wenn Sie den Drucker direkt von einem kalten an einen
warmen Ort bringen oder ihn in einem sehr warmen
oder feuchten Raum aufstellen, kann sich im Gerät
Feuchtigkeit niederschlagen. In einem solchen Fall
arbeitet der Drucker in der Regel nicht korrekt. Wenn Sie
ihn dennoch längere Zeit benutzen, kann es sogar zu
Beschädigungen kommen. Hat sich im Drucker
Feuchtigkeit niedergeschlagen, schalten Sie ihn aus, und
lassen Sie ihn mindestens eine Stunde lang unbenutzt
stehen.
8 (D)
Weitere Informationen
Hinweise zu Druckkassette und
Druckpapier
Hinweise zum Lagern der Druckkassette
• Lagern Sie die Kassette nicht an Orten, an denen sie
folgenden Bedingungen ausgesetzt ist:
– hohen Temperaturen
– hoher Luftfeuchtigkeit
– übermäßig viel Staub
– direktem Sonnenlicht
• Wollen Sie eine teilweise verbrauchte Druckkassette
längere Zeit lagern, verpacken Sie sie in der
Originalpackung.
Störungsbehebung
Wenn an Ihrem Drucker ein Problem auftritt, versuchen
Sie bitte anhand der folgenden Checkliste, das Problem
zu beheben.
Sollte eine Funktionsstörung auch nach den folgenden
Überprüfungen fortbestehen, wenden Sie sich bitte an
Ihren Sony-Händler oder Sony-Kundendienst.
Schlagen Sie außerdem auch im Software-Handbuch
nach.
Das Gerät läßt sich nicht einschalten.
b Schließen Sie das Netzkabel an eine Netzsteckdose an.
Die Druckkassette läßt sich nicht herausnehmen.
b Schalten Sie den Drucker aus und wieder ein. Sobald
das Geräusch des Motors nicht mehr zu hören ist,
versuchen Sie erneut, die Kassette zu entnehmen.
Das Drucken dauert länger als üblich.
b Wenn eine Druckeranzeige blinkt, schlagen Sie unter
“Wenn Anzeigen leuchten” nach.
Es läßt sich nichts ausdrucken.
b Schließen Sie den Drucker korrekt an den Computer
an.
b Installieren Sie die Software auf dem Computer.
b Wenn die Datenübertragungsanzeige nicht leuchtet,
schlagen Sie unter “Wenn Anzeigen leuchten” nach.
Es sind Signaltöne zu hören.
b Legen Sie das Druckpapier ordnungsgemäß ein.
b Überprüfen Sie, ob die richtige Druckkassette zum
Druckpapier eingelegt ist.
b Schlagen Sie unter “Wenn Anzeigen leuchten” nach.
Wenn Anzeigen leuchten
Wenn es beim Drucken zu Störungen kommt, sehen Sie
nach, welche Anzeigen an der Vorderseite leuchten.
Die Anzeige für einen Farbbandfehler leuchtet.
b Es ist keine Druckkassette eingelegt.
b Das Farbband ist zu Ende. Legen Sie eine neue
Druckkassette ein. Der Drucker beginnt automatisch
zu drucken.
Die Druckpapieranzeige (›) blinkt.
b Es ist kein Druckpapier eingelegt.
Die Druckpapieranzeige (›) leuchtet.
b Es ist kein Druckpapier in den autoamtischen
Papiereinzug (nicht mitgeliefert) eingelegt.
Die Farbbandfehleranzeige und die
Druckpapieranzeige (›) blinken.
b Druckkassette und Druckpapier passen nicht
zusammen. Druckkassette und Druckpapier passen
nicht zusammen. Verwenden Sie die Druckkassette
immer zusammen mit dem im gleichen Karton
gelieferten Druckpapier.
Die Anzeige für einen Farbbandfehler blinkt.
b Die Druckkassette paßt nicht zu dem Papiertyp, der
am Computer eingestellt ist. Wechseln Sie die
Druckkassette oder den eingestellten Papiertyp, und
versuchen Sie es noch einmal.
Die Druckanzeige blinkt.
b Während des Druckens geht der nächste Druckbefehl
ein. Bitte warten Sie!
Die Datenübertragungsanzeige leuchtet nicht
auf.
b Das Druckpapier ist im Drucker gestaut. Entfernen Sie
das Papier aus dem Papiereinzug oder der
Papierausgabe.
(Fortsetzung)
Weitere Informationen
9 (D)
Störungsbehebung
Technische Daten
Wenn sich das Papier staut
Drucksystem
Wenn sich das Druckpapier staut, blinken alle Anzeigen,
und der Druckvorgang stoppt. Schalten Sie das Gerät
aus, und entfernen Sie das gestaute Papier.
Entfernen Sie das gestaute Papier
aus der Papierausgabe an der
Rückseite.
Ziehen Sie das
gestaute Papier
langsam heraus.
Entfernen Sie das gestaute Papier
aus dem Papiereinzug an der
Vorderseite.
Ziehen Sie das
gestaute Papier
langsam heraus.
Hinweis
Wenn sich die Datenübertragungsanzeige nicht einschaltet,
nachdem Sie das gestaute Papier entfernt haben, schalten Sie
den Drucker aus und wieder ein.
Versuchen Sie, den Druckvorgang über die Kamera oder den
Computer noch einmal zu starten.
10 (D)
Weitere Informationen
Sublimations-Hitzetransfer
(Farbschichten Gelb/Magenta/
Zyan)
Effektive Bildpunkte
448 (v) x 640 (h)
Druckbereichsgröße
85 (v) x 113 (h) mm
Gradation
256 Stufen (8 Bit),
ca. 16.770.000 Farben
Druckdauer (ohne Zeit für Datenübertragung)
ca. 70 Sekunden pro Blatt
Eingänge/Ausgänge
Parallele Centronics-Schnittstelle
Serielle Schnittstelle (Mini-DIN,
8polig)
Infrarotanschluß
Videodruckkassette und Videodruckpapier
Videodruckkassette für normale
Ausdrucke und
Aufkleberdruckpapier, nur zur
Verwendung in Druckern mit VPMarkierung.
Videodruckpapier, nur zur
Verwendung in Druckern mit VPMarkierung (100 x 140 mm/Blatt)
Betriebsspannung
220 – 240 V Wechselstrom,
50/60 Hz, 0,5 A
Betriebstemperatur 5 °C bis 35 °C
Luftfeuchtigkeit bei Betrieb
20 % bis 80 %
Abmessungen
ca. 274 x 65,5 x 242 mm (B/H/T,
ohne vorstehende Teile)
Gewicht
ca. 2,5 kg
Mitgeliefertes Zubehör
Siehe Seite 3.
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
Lage und Funktion der
Teile und Bedienelemente
Verbrauchsmaterialien
(Drucksätze)
Nähere Erläuterungen zu den Teilen und
Bedienelementen finden Sie auf den in Klammern
angegebenen Seiten.
Zum Drucken brauchen Sie einen gesondert erhältlichen
Drucksatz, bestehend aus Druckpapier und
Druckkassette.
Bitte verwenden Sie ausschließlich die folgenden
.
Drucksätze mit der Markierung
Papierausgabe (S. 10)
Druckeranschluß
Videodrucksatz VPM-P50STA (Standarddrucksatz)
1 Druckkassette und 50 Blatt Standarddruckpapier für 50
Ausdrucke
Netzschalter (S. 6)
Videodrucksatz VPM-P50WSA
(Aufkleberdrucksatz)
1 Druckkassette und 50 Blatt Aufkleberdruckpapier für
50 Ausdrucke
Netzanschluß (S. 6)
Infrarotanschluß (S. 7)
Fach für automatischen
Papiereinzug
Datenübertragungsanzeige
Druckanzeige
Farbbandfehleranzeige
Deckel des
Druckkassettenfachs
Papiereinzug
(S. 6)
Druckpapieranzeige
Druckkassettenfach
Hebel zum
Auswerfen der
Druckkassette
(S. 5)
Druckkassette (S. 5)
Weitere Informationen
11 (D)
Sony Corporation Printed in Japan
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
