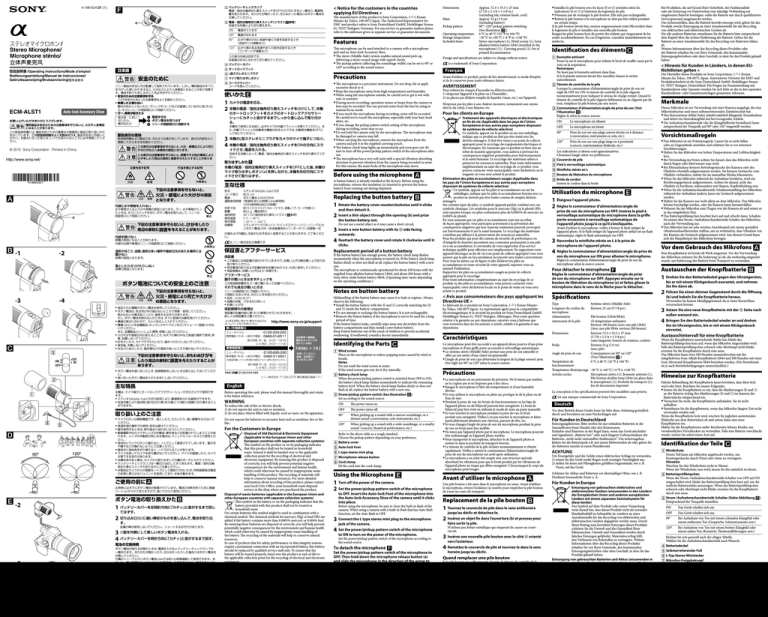

4-196-634-21 (1)
 バッテリーチェックランプ
電源/指向主軸角切り換えスイッチをOFFからONにすると一瞬光り、電源残
量を知らせます。光りかたが暗かったり、光らなかった場合にはボタン電池を
交換してください。

 電源/指向主軸角切り換えスイッチ(イラスト参照)
収音する対象により切り換えます。
a
ON 電源が入ります
OFF 電源が切れます
90° 広がり感の少ない音源や遠くの音を収音するとき
ステレオマイクロホン /
Stereo Microphone/
Microphone stéréo/
(会話やソロ演奏など)
120° 広がり感のある音源や近くの音を収音するとき
(コンサートや演劇など)
上の表の内容は目安です。
お客様の好みに合わせて切り換えてください。
 バッテリーカバー
 オートロックフット
取扱説明書 /Operating Instructions/Mode d’emploi/
Bedienungsanleitung/Manual de instrucciones/
Gebruiksaanwijzing/Bruksanvisning/
ECM-ALST1
Auto-lock Accessory Shoe
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、火災や人身事故
になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかた
を示しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いく
ださい。お読みになったあとは、いつでも見られるところに必ず保管してくだ
さい。
 L型ステレオミニプラグ
安全のために
 マイク取りはずしボタン
ソニー製品は安全に充分配慮して設計されています。しかし、電気製品はすべて、
まちがった使いかたをすると、火災などにより人身事故になることがあり危険で
す。事故を防ぐために次のことを必ずお守りください。
 安全のための注意事項を守る
この「安全のために」の注意事項をよくお読みください。
 故障したら使わない
動作がおかしくなったり、グリップやコードなどが破損しているのに気づいた
ら、すぐにソニーの相談窓口にご相談ください。
 万一、異常が起きたら
 電源を切る
変な音・におい
がしたら、
 ボタン電池を取り出す
煙が出たら
 ソニーの相談窓口に相談する

警告表示の意味
取扱説明書および製品では、次のような表示をしています。表示の内容をよく
理解してから本文をお読みください。
この表示の注意事項を守らないと、火災・感電などにより死亡
や大けがなど人身事故の原因となります。
© 2010 Sony Corporation Printed in China
この表示の注意事項を守らないと、感電やその他の事故により
けがをしたり周辺の家財に損害を与えたりすることがありま
す。
注意を促す記号
行為を禁止する記号
下記の注意事項を守らないと、
火災・感電により大けがの原因
となります。

内部に水や異物を入れない
水や異物が入ると火災や感電の原因となります。万一、水や異物が入っ
たときは、すぐにスイッチを切り、ボタン電池を取り出して、ソニーの
相談窓口にご相談ください。
a
下記の注意事項を守らないと、けがをしたり
周辺の家財に損害を与えることがあります。
内部を開けない
感電の原因となることがあります。
内部の点検や修理はソニーの相談窓口にご相談ください。
 -1
湿気やほこり、油煙、湯気の多い場所や直射日光のあたる場所には
置かない
-2
b
故障の原因となります。
落としたりぶつけたりしない
ボタン電池についての安全上のご注意
下記の注意事項を守らないと、
火災・感電により死亡や大けが
の原因となります。
-4

 指定された種類のボタン電池を使用してください。
 ボタン電池は、乳幼児の手の届かないところで保管・使用してください。
飲み込むと中毒を起こしたり、窒息するおそれがあります。
もし、ボタン電池を飲み込んだときは、すぐに医師の治療を受けてください。
 機器の表示に合わせて、とを正しく入れてください。
 電極(と)を金属製品(ネックレスやヘアピンなど)でショート(短絡)させな
いでください。
また、金属製品といっしょに携帯、保管しないでください。
 火のそばや直射日光のあたるところ、炎天下の車の中など高温の場所で使用、保
管、放置しないでください。
 釘をさしたり、カナヅチでたたいたり、踏みつけたりしないでください。
 使用後、充電しないでください。
 水などにぬらしたり、風呂場などの湿気の多いところで使わないでください。

使いかた
1 カメラの電源を切る。
2 本機の電源/指向主軸角切り換えスイッチをOFFにして、本機
のオートロックフットをカメラのオートロックアクセサリー
シューにカチッと音がするまでしっかり差し込んで取り付け
る。
本機をご使用になる前に、必ずカメラの内蔵フラッシュを閉じてください。ま
た、内蔵フラッシュの自動発光機能があるカメラでは、自動発光機能をOFFに
しておいてください。
3 本機のL型ステレオミニプラグをカメラのマイク端子につなぐ。
4 本機の電源/指向主軸角切り換えスイッチをONの方向にスラ
イドさせ、電源を入れる。
収音する対象によって、電源/指向主軸角切り換えスイッチを切り換えてくだ
さい。
取りはずしかた
本機の電源/指向主軸角切り換えスイッチをOFFにした後、本機の
マイク取りはずしボタン(a)を押しながら、本機を矢印方向にスラ
イドさせて取りはずす。
主な仕様
形式
ステレオ(Middle-Side)方式
約25 cm
コード長さ
電源
ボタン電池 (LR44/SR44)
連続使用時間 (常温時)約100時間(LR44使用時)
(SR44使用時は約200時間)
約72.5×55.5×27 mm(ツマミ、回転ノブ、コードを除く)
外形寸法
約52 g(電池含む)
質量
指向特性
90 /120 指向性切り換え(イラスト参照)
使用温度
0 C ∼ 40 C
保存温度
−20 C ∼ +60 C
同梱物
ステレオマイクロホン(1)、ウインドスクリーン(1)、ソニーアルカ
(1)、ポーチ(1)、印刷物一式
リボタン電池LR44(本体装着済み)
仕様および外観は、改良のため予告なく変更することがありますが、ご了承くださ
い。
はソニー株式会社の商標です
保証書とアフターサービス
保証書
 この製品には保証書が添付されていますので、お買い上げの際お買い上げ店でお
受け取りください。
 所定事項の記入および記載内容をお確かめのうえ、大切に保存してください。
 保証期間は、お買い上げ日より1年間です。
故障の原因となります。
-3
 コードクランパー
コードを挟んでください。
アフターサービス
調子が悪いときはまずチェックを
この取扱説明書をもう一度ご覧になってお調べください。
それでも具合が悪いときは
ソニーの相談窓口にご相談ください。
ご相談になるときは、次のことをお知らせください。
 品名:ECM-ALST1
 故障の状態:できるだけ詳しく
 お買い上げ日
保証期間中の修理は
保証書の記載内容に基づいて修理させていただきます。
詳しくは保証書をご覧ください。
 ボタン電池を使い切ったとき、長期間使用しないときは取り出しておいてくださ
い。
 使い切ったボタン電池を入れたままにしないでください。
主な特長




本機は、マイク端子とオートロックアクセサリーシュー付きのカメラで使用でき
ます。
 ステレオ(Middle-Side)方式の採用により、臨場感あふれる録音ができます。
 収音対象により指向角(音の広がり感)を90度と120度の2段階に切り換えること
ができます。
取り扱い上のご注意



90º
120º
 マイクロホンは精密機器です。落としたり、たたいたり、強い衝撃を与えないで
ください。
 高温多湿の場所での使用、保存は避けてください。
 屋外使用するときは、雨や海水にぬれないようにしてください。
 動画撮影中はカメラやレンズの作動音、操作音などが記録されてしまうことがあ
ります。レンズの作動音が気になる場合は、マニュアルフォーカスでご使用くだ
さい。
 使用中にマイクロホンに触れると、ノイズとして録音されてしまいます。髪の毛
や帽子などが触れないようにご注意ください。
 録音中に指向角を切り換えると、ノイズが入ることがあります。
 マイクを持ってカメラを持ち運ばないでください。マイクが破損したり、カメラ
が落下する恐れがあります。
 本機を持ち歩く際は、カメラから取りはずして付属のポーチに入れてください。
 バッテリーチェックランプは一瞬だけ点灯してすぐ消えます。電源/指向主軸
角切り換えスイッチの切り忘れにご注意ください。
 本製品はカメラからの振動をノイズとして録音させないため、特殊振動吸収構造
の非常に柔らかなジョイントを採用しており、本体が動きます。
ご使用の前に
出荷時にはすでにボタン電池が装着されています。電池の消耗を防ぐために絶縁
シート(a)が入れてありますので、抜いてからご使用ください。

-2
ボタン電池の取り換えかた
1 バッテリーカバーを反時計方向に「カチッ」と音がするまで回し
てはずす。
2 切り込み口(b)に細い棒状のものを差し込んで、電池を取り出
す。
金属の棒は使用しないでください。ショートするおそれがあります。
3
4 バッテリーカバーを時計方向に「カチッ」と音がするまで回す。
面を外側にして新しいボタン電池を入れる。
電池の交換時期
-3
ボタン電池が使える状態のときは、電源を入れるとバッテリーチェックランプが
一瞬光ります。光りかたが暗かったり、光らなかったりした場合にはボタン電池を
交換してください。
付属のソニーアルカリボタン電池LR44では約100時間連続して使用できます。ま
(使用条件により
たソニー酸化銀電池SR44では約200時間連続して使用できます。
異なります。)
各部の名前
 ウインドスクリーン
マイクにかぶせて使用することにより、風や息が直接あたるときに発生する
“ボコボコ”という雑音を減らします。
ご注意
水洗いはできません。
濡れた場合は自然乾燥させてください。
The manufacturer of this product is Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japan. The Authorized Representative for
EMC and product safety is Sony Deutschland GmbH, Hedelfinger Strasse
61, 70327 Stuttgart, Germany. For any service or guarantee matters please
refer to the addresses given in separate service or guarantee documents.
Features
This microphone can be used attached to a camera with a microphone
jack and an Auto-lock Accessory Shoe.
 The stereo (Middle-Side) system enables natural sound pick-up,
delivering a stereo sound image with superb clarity.
 The pickup pattern (affecting the soundstage width) can be set to 90° or
120° according to the sound source.
Precautions
 The microphone is a precision instrument. Do not drop, hit or apply
excessive shock to it.
 Keep the microphone away from high temperatures and humidity.
 When using the microphone outside, be careful not to get it wet with
rain or seawater.
 During movie recording, operation noises or beeps from the camera or
lens may be recorded. You can prevent noise from the lens by using in
manual focus mode.
 If you touch the microphone during recording, noise will be recorded.
Be careful not to touch the microphone, especially with your hair, head
attire, etc.
 If you change the pickup pattern switch setting of the microphone
during recording, noise may occur.
 Do not hold the camera only by the microphone. The microphone may
be damaged or camera may fall.
 When carrying the microphone, remove the microphone from the
camera and put it in the supplied carrying pouch.
 The battery check lamp lights up momentarily and soon goes out. Be
sure to turn off the power/pickup pattern switch of the microphone after
use.
 The microphone has a very soft joint with a special vibration absorbing
structure to prevent vibration from the camera being recorded as noise.
For this reason, the main body of the microphone may move.
Before using the microphone 
A button battery is already installed at the factory. Before using the
microphone, remove the insulation (a) inserted to prevent the button
battery from running out during shipment.
Replacing the button battery 
1 Rotate the battery cover counterclockwise until it clicks
and then detach it.
2 Insert a thin object through the opening (b) and prize
the button battery out.
Do not use a metal object as it may cause a short circuit.
3 Insert a new button battery with its  side facing
outwards.
4 Reattach the battery cover and rotate it clockwise until it
clicks.
Replacement period of a button battery
If the button battery has enough power, the battery check lamp flashes
momentarily when the microphone is turned on. If the battery check lamp
flashes dimly or does not flash at all, replace the button battery with a new
one.
The microphone is continuously operational for about 100 hours with the
supplied Sony alkaline button battery LR44, and about 200 hours with a
Sony silver oxide button battery SR44. (Operating time varies depending
on the operating conditions.)
Notes on button battery
Mishandling of the button battery may cause it to leak or rupture. Always
observe the following.
 Install the button battery with the  and  correctly matching the 
and  inside the battery compartment.
 Do not attempt to recharge the button battery. It is not rechargeable.
 Remove the button battery if the microphone is not to be used for a long
period of time.
If the button battery leaks, carefully wipe away any electrolyte from the
battery compartment and then install a new button battery.
Keep button batteries out of the reach of children to prevent accidental
swallowing. If swallowed, consult a doctor immediately.
Identifying the Parts 
下記の注意事項を守らないと、おもわぬけがを
したり周辺の家財に損害を与えたりすることが
あります。

< Notice for the customers in the countries
applying EU Directives >
Before operating this unit, please read this manual thoroughly and retain
it for future reference.
WARNING
To reduce the risk of fire or electric shock,
1) do not expose the unit to rain or moisture.
2) do not place objects filled with liquids, such as vases, on the apparatus.
Do not expose the batteries to excessive heat such as sunshine, fire or the
like.
For the Customers in Europe
Disposal of Old Electrical & Electronic Equipment
(Applicable in the European Union and other
European countries with separate collection systems)
This symbol on the product or on its packaging indicates
that this product shall not be treated as household
waste. Instead it shall be handed over to the applicable
collection point for the recycling of electrical and
electronic equipment. By ensuring this product is disposed
of correctly, you will help prevent potential negative
consequences for the environment and human health,
which could otherwise be caused by inappropriate waste
handling of this product. The recycling of materials will
help to conserve natural resources. For more detailed
information about recycling of this product, please contact
your local Civic Office, your household waste disposal
service or the shop where you purchased the product.
Disposal of waste batteries (applicable in the European Union and
other European countries with separate collection systems)
This symbol on the battery or on the packaging indicates that the
battery provided with this product shall not be treated as
household waste.
On certain batteries this symbol might be used in combination with a
chemical symbol. The chemical symbols for mercury (Hg) or lead (Pb) are
added if the battery contains more than 0.0005% mercury or 0.004% lead.
By ensuring these batteries are disposed of correctly, you will help prevent
potentially negative consequences for the environment and human health
which could otherwise be caused by inappropriate waste handling of
the battery. The recycling of the materials will help to conserve natural
resources.
In case of products that for safety, performance or data integrity reasons
require a permanent connection with an incorporated battery, this battery
should be replaced by qualified service staff only. To ensure that the
battery will be treated properly, hand over the product at end-of-life to
the applicable collection point for the recycling of electrical and electronic
equipment.
For all other batteries, please view the section on how to remove the
battery from the product safely.
Hand the battery over to the applicable collection point for the recycling
of waste batteries.
For more detailed information about recycling of this product or battery,
please contact your local Civic Office, your household waste disposal
service or the shop where you purchased the product.
Wind screen
Place on the microphone to reduce popping noise caused by wind or
breath.
Notes
Do not wash the wind screen in water.
If the wind screen gets wet, let it dry naturally.
Battery check lamp
When the power/pickup pattern switch is switched from OFF to ON,
the battery check lamp flashes momentarily to indicate the remaining
battery level. When the battery check lamp flashes dimly or does not
flash at all, replace the button battery with a new one.
Power/pickup pattern switch (See illustration )
Set according to the sound source.
ON
The power turns on.
OFF
The power turns off.
90°
When picking up a sound with a narrow soundstage, or a
distant sound (conversation, solo instruments, etc.)
120°
When picking up a sound with a wide soundstage, or a nearby
sound (concert, theatrical performance, etc.)
Refer to the above table as a rough standard.
Choose the pickup pattern depending on your preference.
Battery cover
Auto-lock Foot
L type stereo mini plug
Microphone release button
Cord clamp
Fit the cord into the cord clamp.
Using the Microphone 
1 Turn off the power of the camera.
2 Set the power/pickup pattern switch of the microphone
to OFF. Insert the Auto-lock Foot of the microphone into
the Auto-lock Accessory Shoe of the camera until it clicks
into place.
Before using the microphone, be sure to close the built-in flash of the
camera. When using a camera with a built-in flash that has Auto flash
function, set the Auto flash to OFF.
3 Connect the L type stereo mini plug to the microphone
jack of the camera.
4 Set the power/pickup pattern switch of the microphone
to ON to turn on the power of the microphone.
Set the power/pickup pattern switch of the microphone according to
the sound source.
To detach the microphone 
Set the power/pickup pattern switch of the microphone to
OFF. Then hold down the microphone release button (a)
and slide the microphone in the direction of the arrow to
detach it.
Specifications
Type Microphone cord length
Power requirements
Battery life
Stereo (Middle-Side) system
Approx. 25 cm (9 7/8 in.)
Button battery (LR44/SR44)
(At room temperature)
Approx. 100 hours (with an LR44 battery)
(With an SR44 battery, approx. 200 hours)
Dimensions Approx. 72.5 × 55.5 × 27 mm
(2 7/8 × 2 1/4 × 1 1/8 in.)
(excluding tab, rotation knob, cord)
Approx. 52 g (1.9 oz)
Mass (including battery)
Pickup pattern 90° / 120° pickup pattern switching
(See illustration .)
Operating temperature 0 °C to 40 °C (32 °F to 104 °F)
Storage temperature
–20 °C to +60 °C (–4 °F to +140 °F)
Included items Stereo microphone (1), Wind screen (1), Sony
alkaline button battery LR44 (installed in the
microphone) (1), Carrying pouch (1), Set of
printed documentation
Design and specifications are subject to change without notice.
is a trademark of Sony Corporation.
Avant d’utiliser ce produit, prière de lire attentivement ce mode d’emploi
et de le conserver pour toute référence future.
AVERTISSEMENT
Pour réduire les risques d’incendie ou d’électrocution,
1) n’exposez l’appareil à la pluie ou à l’humidité ;
2) ne placez pas d’objets remplis de liquides (vases, etc.) sur l’appareil.
N’exposez pas les piles à une chaleur excessive, notamment aux rayons
directs du soleil, à une flamme, etc.
Pour les clients en Europe
Traitement des appareils électriques et électroniques
en fin de vie (Applicable dans les pays de l’Union
Européenne et aux autres pays européens disposant
de systèmes de collecte sélective)
Ce symbole, apposé sur le produit ou sur son emballage,
indique que ce produit ne doit pas être traité avec les
déchets ménagers. Il doit être remis à un point de collecte
approprié pour le recyclage des équipements électriques et
électroniques. En s’assurant que ce produit est bien mis au
rebut de manière appropriée, vous aiderez à prévenir les
conséquences négatives potentielles pour l’environnement
et la santé humaine. Le recyclage des matériaux aidera à
préserver les ressources naturelles. Pour toute information
supplémentaire au sujet du recyclage de ce produit, vous
pouvez contacter votre municipalité, votre déchetterie ou le
magasin où vous avez acheté le produit.
Elimination des piles et accumulateurs usagés (Applicable dans
les pays de l’Union Européenne et aux autres pays européens
disposant de systèmes de collecte sélective)
Ce symbole, apposé sur les piles et accumulateurs ou sur les
emballages, indique que les piles et accumulateurs fournis avec ce
produit ne doivent pas être traités comme de simples déchets
ménagers.
Sur certains types de piles, ce symbole apparaît parfois combiné avec un
symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb)
sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou
0,004% de plomb.
En vous assurant que ces piles et accumulateurs sont mis au rebut
de façon appropriée, vous participez activement à la prévention des
conséquences négatives que leur mauvais traitement pourrait provoquer
sur l’environnement et sur la santé humaine. Le recyclage des matériaux
contribue par ailleurs à la préservation des ressources naturelles.
Pour les produits qui pour des raisons de sécurité, de performance ou
d’intégrité de données nécessitent une connexion permanente à une pile
ou à un accumulateur, il conviendra de vous rapprocher d’un service
technique qualifié pour effectuer son remplacement. En rapportant votre
appareil électrique en fin de vie à un point de collecte approprié vous vous
assurez que la pile ou l’accumulateur incorporée sera traitée correctement.
Pour tous les autres cas de figure et afin d’enlever les piles ou
accumulateurs en toute sécurité de votre appareil, reportez-vous au
manuel d’utilisation.
Rapporterz les piles ou accumulateurs usagés au point de collecte
approprié pour le recyclage.
Pour toute information complémentaire au sujet du recyclage de ce
produit ou des piles et accumulateurs, vous pouvez contacter votre
municipalité, votre déchetterie locale ou le point de vente où vous avez
acheté ce produit.
< Avis aux consommateurs des pays appliquant les
Directives UE >
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japon. Le représentant agréé pour la compatibilité
électromagnétique et la sécurité du produit est Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question
relative à la garantie ou aux réparations, reportez-vous à ľadresse que
vous trouverez dans les documents ci-joints, relatifs à la garantie et aux
réparations.
Caractéristiques
Ce microphone peut être raccordé à un appareil photo pourvu d’une prise
microphone et d’une griffe porte-accessoire à verrouillage automatique.
 Le système stéréo (Middle-Side) permet une prise de son naturelle et
offre un son stéréo d’une clarté exceptionnelle.
 L’angle de prise de son (qui détermine la largeur de la plage sonore) peut
être réglé sur 90° ou 120° selon la source sonore.
Précautions
 Le microphone est un instrument de précision. Ne le laissez pas tomber,
ne le cognez pas et ne l’exposez pas à des chocs.
 Rangez le microphone à l’abri des températures et d’une humidité
élevées.
 Si vous utilisez le microphone en plein air, protégez-le de la pluie ou de
l’eau de mer.
 Pendant la prise de vue, les bruits de fonctionnement ou les bips de
l’appareil photo ou de l’objectif peuvent être enregistrés. Le bruit de
l’objectif peut être évité en utilisant le mode de mise au point manuelle.
 Si vous touchez le microphone pendant la prise de vue, le bruit
produit sera enregistré. Veillez à ne pas toucher le microphone et faites
particulièrement attention aux cheveux, parures de tête, etc.
 Si vous changez l’angle de prise de son du microphone pendant la prise
de vue un bruit peut être audible.
 Ne tenez pas l’appareil photo par le microphone. Le microphone pourrait
être endommagé ou l’appareil photo tomber.
 Pour transporter le microphone, détachez-le de l’appareil photo et
mettez-le dans la pochette de transport fournie.
 Le témoin de contrôle de la pile s’éclaire momentanément et s’éteint
rapidement. Veillez à mettre le commutateur d’alimentation/angle de
prise de son du microphone sur arrêt après utilisation.
 Le microphone a un joint très souple avec une structure spéciale
absorbant les vibrations pour que le bruit produit par les vibrations de
l’appareil photo ne risque pas d’être enregistré. C’est pourquoi le corps du
microphone peut bouger.
Avant d’utiliser le microphone 
Une pile bouton a été mise dans le microphone en usine. Avant d’utiliser
le microphone, retirez l’isolation (a) insérée pour empêcher la pile bouton
de s’user au cours du transport.
Replacement de la pile bouton 
1 Tournez le couvercle de pile dans le sens antihoraire
jusqu’au déclic et détachez-le.
2 Insérez un objet fin dans l’ouverture (b) et pressez pour
faire sortir la pile.
N’utilisez pas d’objet métallique qui risquerait de causer un courtcircuit.
3 Insérez une nouvelle pile bouton avec le côté  orienté
vers l’extérieur.
4 Remettez le couvercle de pile et tournez-le dans le sens
horaire jusqu’au déclic.
Quand remplacer une pile bouton
Si la pile bouton est suffisamment chargée, le témoin de contrôle de la
pile clignote momentanément lorsque le microphone est allumé. Quand
le témoin de contrôle de la pile clignote faiblement ou ne clignote pas du
tout, remplacez la pile bouton par une neuve.
Le microphone peut fonctionner sans discontinuité durant 100 heures
environ avec la pile bouton alcaline Sony LR44 et 200 heures environ
avec la pile bouton à oxyde d’argent Sony SR44. (L’autonomie dépend des
conditions de fonctionnement.)
Remarques sur la pile bouton
La pile bouton risque de fuir ou d’éclater si elle n’est pas manipulée
correctement. Prenez toujours les précautions suivantes.
 Installez la pile bouton avec les faces  et  orientées selon les
indications  et  à l’intérieur du logement de pile.
 N’essayez pas de recharger la pile bouton. Elle n’est pas rechargeable.
 Retirez la pile bouton si le microphone ne doit pas être utilisé pendant
un certain temps.
Si la pile bouton devait fuir, essuyez soigneusement toute l’électrolyte dans
le logement de pile et installez une nouvelle pile bouton.
Rangez les piles bouton hors de portée des enfants qui risqueraient de les
avaler accidentellement. En cas d’ingestion, consultez immédiatement un
médecin.
Identification des éléments
Bonnette antivent
Posez-la sur le microphone pour réduire le bruit de souffle causé par le
vent ou la respiration.
Remarques
Ne lavez pas la bonnette antivent dans l’eau.
Si la bonnette antivent devait être mouillée, laissez-la sécher
naturellement.
Témoin de contrôle de la pile
Lorsque le commutateur d’alimentation/angle de prise de son est
réglé de OFF sur ON, le témoin de contrôle de la pile clignote
momentanément pour indiquer le niveau de charge restant. Quand le
témoin de contrôle de la pile clignote faiblement ou ne clignote pas du
tout, remplacez la pile bouton par une neuve.
Commutateur d’alimentation/angle de prise de son (Voir
l’illustration )
Réglez-le selon la source sonore.
Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität
oder als Sicherung vor Datenverlust eine ständige Verbindung zur
eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes
Servicepersonal ausgetauscht werden.
Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das
Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling
von elektrischen und elektronischen Geräten ab.
Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend
dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die
Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus
ab.
Weitere Informationen über das Recycling dieses Produkts oder
der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen
Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft
haben.
< Hinweis für Kunden in Ländern, in denen EURichtlinien gelten >
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075, Japan. Autorisierter Vertreter für EMV und
Produktsicherheit ist die Sony Deutschland GmbH, Hedelfinger Strasse
61, 70327 Stuttgart, Deutschland. Für Fragen im Zusammenhang mit
Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten
Kundendienst- oder Garantieunterlagen genannten Adressen.
Merkmale
OFF
Le microphone est éteint.
Dieses Mikrofon ist zur Verwendung mit einer Kamera ausgelegt, die eine
Mikrofonbuchse und einen selbstarretierenden Zubehörschuh hat.
 Das Stereosystem (Mitte-Seite) erlaubt natürlich klingende Tonaufnahme
und liefert ein Stereoklangbild mit hervorragender Schärfe.
 Die Aufnahmecharakteristik (die die Klangbildbreite beeinflusst) kann
entsprechend der Tonquelle auf 90° oder 120° eingestellt werden.
90°
Prise de son sur une plage sonore étroite ou à distance
(conversation, instruments en solo, etc.)
Vorsichtsmaßregeln
120°
Prise de son sur une plage large ou à proximité
(concert, représentation théâtrale, etc.)
 Das Mikrofon ist ein Präzisionsgerät. Lassen Sie es nicht fallen
oder an Gegenstände anstoßen und schützen Sie es vor extremen
Erschütterungen.
 Halten Sie das Mikrofon von hohen Temperaturen und Luftfeuchtigkeit
fern.
 Bei Verwendung im Freien achten Sie darauf, dass das Mikrofon nicht
durch Regen oder Meerwasser nass wird.
 Bei Filmaufnahme können Betriebsgeräusche der Kamera oder des
Objektivs ebenfalls aufgenommen werden. Sie können Geräusche vom
Objektiv verhindern, indem Sie im manuellen Modus fokussieren.
 Wenn Sie das Mikrofon während der Aufnahme berühren, wird ein
Berührungsgeräusch aufgenommen. Achten Sie darauf, nicht das
Objektiv zu berühren, insbesondere mit Haaren, Kopfbekleidung usw.
 Wenn Sie die Aufnahmecharakteristik-Schaltereinstellung des Mikrofons
während der Aufnahme ändern, kann ein Geräusch aufgenommen
werden.
 Halten Sie die Kamera nur nicht allein an dem Mikrofon. Das Mikrofon
könnte beschädigt werden, oder die Kamera kann herunterfallen.
 Nehmen Sie das Mikrofon zum Tragen von der Kamera ab und setzen es
in das mitgelieferte Etui.
 Das Batterieprüflämpchen leuchtet kurz auf und erlischt dann. Schalten
Sie immer den Strom-/Aufnahmecharakteristik-Schalter des Mikrofons
nach der Verwendung aus.
 Das Mikrofon hat ein sehr weiches Anschlussteil mit einem speziellen
vibrationsabsorbierenden Aufbau, um zu verhindern, dass Vibration von
der Kamera als Geräusch aufgenommen wird. Aus diesem Grund kann
sich der Hauptkörper des Mikrofons bewegen.
ON
Le microphone est allumé.
Les indications ci-dessus sont approximatives.
Choisissez l’angle selon vos préférences.
Couvercle de pile
Pied à verrouillage automatique
Minifiche stéréo en L
Bouton de libération du microphone
Bride de cordon
Insérez le cordon dans la bride.
Utilisation du microphone 
1 Éteignez l’appareil photo.
2 Réglez le commutateur d’alimentation/angle de
prise de son du microphone sur OFF. Insérez le pied à
verrouillage automatique du microphone dans la griffe
porte-accessoire à verrouillage automatique de
l’appareil photo jusqu’à ce qu’il s’encliquette.
Avant d’utiliser le microphone, veillez à fermer le flash intégré de
l’appareil photo. Si le flash intégré de l’appareil photo utilisé est un flash
automatique, réglez le flash automatique sur OFF.
3 Raccordez la minifiche stéréo en L à la prise de
microphone de l’appareil photo.
Vor dem Gebrauch des Mikrofons 
son du microphone sur ON pour allumer le microphone.
Eine Knopfbatterie ist bereits ab Werk eingesetzt. Vor der Verwendung
des Mikrofons nehmen Sie die Isolierung (a) ab, die werkseitig eingesetzt
wurde, um Entleerung der Batterie beim Transport zu vermeiden.
4 Réglez le commutateur d’alimentation/angle de prise de
Réglez le commutateur d’alimentation/angle de prise de son du
microphone selon la source sonore.
Pour détacher le microphone 
Réglez le commutateur d’alimentation/angle de prise
de son du microphone sur OFF. Appuyez ensuite sur le
bouton de libération du microphone (a) et faites glisser le
microphone dans le sens de la flèche pour le détacher.
Spécifications
Type
Longueur du cordon du
microphone
Alimentation
Autonomie de la pile
Dimensions
Poids
Angle de prise de son
Système stéréo (Middle-Side)
Environ 25 cm (9 7/8 po.)
Pile bouton (LR44/SR44)
(À température ambiante)
Environ 100 heures (avec une pile LR44)
(Avec une pile SR44, environ 200 heures)
Environ 72,5 × 55,5 × 27 mm
(2 7/8 × 2 1/4 × 1 1/8 po.)
(sans languette, bouton de rotation, cordon)
Environ 52 g (1,9 oz)
(avec pile)
Commutation sur 90° ou 120°
(Voir l’illustration .)
0 °C à 40 °C (32 °F à 104 °F)
Température de
fonctionnement
Température d’entreposage -20 °C à +60 °C (-4 °F à +140 °F)
Articles inclus
Microphone stéréo (1), Bonnette antivent (1),
Pile bouton alcaline Sony LR44 (en place dans
le microphone) (1), Pochette de transport (1),
Jeu de documents imprimés
La conception et les spécifications peuvent être modifiées sans préavis.
est une marque commerciale de Sony Corporation.
Vor dem Betrieb dieses Geräts lesen Sie bitte diese Anleitung gründlich
durch und bewahren sie zum Nachschlagen auf.
Für Kunden in Deutschland
Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die
Sammelboxen beim Handel oder den Kommunen.
Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet
und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der
Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen,
kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie
die Batterien einzeln in einen Plastikbeutel.
ACHTUNG
Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden,
1) setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus,
2) stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B.
Vasen, auf das Gerät.
Schützen Sie Akkus und Batterien vor übermäßiger Hitze, wie z. B.
Direktem Sonnenlicht, Feuer o. Ä.
Für Kunden in Europa
Entsorgung von gebrauchten elektrischen und
elektronischen Geräten (anzuwenden in den Ländern
der Europäischen Union und anderen europäischen
Ländern mit einem separaten Sammelsystem für
diese Geräte)
Das Symbol auf dem Produkt oder seiner Verpackung
weist darauf hin, dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern an einer
Annahmestelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die Gesundheit Ihrer
Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Materialrecycling hilft,
den Verbrauch von Rohstoffen zu verringern. Weitere
Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrer Gemeinde, den kommunalen
Entsorgungsbetrieben oder dem Geschäft, in dem Sie das
Produkt gekauft haben.
Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in
den Ländern der Europäischen Union und anderen europäischen
Ländern mit einem separaten Sammelsystem für diese Produkte)
Das Symbol auf der Batterie/dem Akku oder der Verpackung
weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu
behandeln sind.
Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter
der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku
einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält.
Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus
schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.
Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
Austauschen der Knopfbatterie 
1 Drehen Sie den Batteriedeckel gegen den Uhrzeigersinn,
bis er mit einem Klickgeräusch ausrastet, und nehmen
Sie ihn dann ab.
2 Führen Sie einen dünnen Gegenstand durch die Öffnung
(b) und hebeln Sie die Knopfbatterie heraus.
Verwenden Sie keinen Metallgegenstand, da er einen Kurzschluss
verursachen könnte.
3 Setzen Sie eine neue Knopfbatterie mit der  Seite nach
außen weisend ein.
4 Bringen Sie den Batteriedeckel wieder an und drehen
ihn im Uhrzeigersinn, bis er mit einem Klickgeräusch
einrastet.
Austauschintervall für eine Knopfbatterie
Wenn die Knopfbatterie ausreichende Stärke hat, blinkt das
Batterieprüflämpchen kurz auf, wenn das Mikrofon eingeschaltet wird.
Falls das Batterieprüflämpchen schwach oder überhaupt nicht blinkt,
ersetzen Sie die Knopfbatterie durch eine neue.
Das Mikrofon kann etwa 100 Stunden ununterbrochen mit der
mitgelieferten Sony Alkali-Knopfbatterie LR44 und 200 Stunden mit einer
Sony Silveroxid-Knopfbatterie SR44 betrieben werden. (Die Betriebszeit
ist je nach Betriebsbedingungen unterschiedlich.)
Hinweise zur Knopfbatterie
Falsche Behandlung der Knopfbatterie kann bewirken, dass diese leck
wird oder birst. Beachten Sie immer Folgendes.
 Setzen Sie die Knopfbatterie so ein, dass die Markierungen  und 
an der Batterie richtig den Markierungen  und  im Inneren des
Batteriefachs entsprechend ein.
 Versuchen Sie nicht, die Knopfbatterie aufzuladen. Sie ist nicht
aufladbar.
 Entnehmen Sie die Knopfbatterie, wenn das Mikrofon längere Zeit nicht
verwendet werden soll.
Wenn die Knopfbatterie leck wird, wischen Sie jeglichen austretenden
Elektrolyt aus dem Batteriefach ab und setzen dann eine neue
Knopfbatterie ein.
Halten Sie die Knopfbatterien außer Reichweiter kleiner Kinder, um
versehentliches Verschlucken zu vermeiden. Falls eine Batterie verschluckt
wurde, suchen Sie sofort einen Arzt auf.
Identifikation der Teile 
Windschutz
Dieses Teil kann am Mikrofon angebracht werden, um
Knistergeräusche durch Wind oder Atem zu verringern.
Hinweise
Waschen Sie den Windschutz nicht in Wasser.
Wenn der Windschutz nass wird, lassen Sie ihn natürlich trocknen.
Batterieprüflämpchen
Wenn der Strom-/Aufnahmecharakteristik-Schalter von OFF auf ON
umgeschaltet wird, blinkt das Batterieprüflämpchen kurz auf, um die
restliche Batteriestärke anzuzeigen. Wenn das Batterieprüflämpchen
schwach oder überhaupt nicht blinkt, ersetzen Sie die Knopfbatterie
durch eine neue.
Strom-/Aufnahmecharakteristik-Schalter (Siehe Abbildung )
Entsprechend der Tonquelle einstellen.
ON
Das Gerät schaltet sich ein.
OFF
Das Gerät schaltet sich aus.
90°
Bei Aufnahme von Ton mit einem schmalen Klangbild oder
einem entfernten Ton (Gespräche, Soloinstrumente usw.)
120°
Bei Aufnahme von Ton mit einem breiten Klangbild oder
einem nahen Ton (Konzerte, Theateraufführungen usw.)
Richten Sie sich generell nach der obigen Tabelle.
Wählen Sie die Aufnahmecharakteristik nach Wunsch.
Batteriedeckel
Selbstarretierender Fuß
L-Typ-Stereo-Ministecker
Mikrofon-Freigabeknopf
Kabelklemme
Setzen Sie das Kabel in die Kabelklemme.
(Fortsetzung auf der Rückseite)

Technische Daten
Typ
Mikrofon-Kabellänge
Spannungsversorgung
Batterielebensdauer
a
 -1
-2
b
Stereosystem (Mitte-Seite)
Ca. 25 cm
Knopfbatterie (LR44/SR44)
(Bei Raumtemperatur)
Ca. 100 Stunden (mit einer LR44 Batterie)
(Mit einer SR44 Batterie ca. 200 Stunden)
Abmessungen
Ca. 72,5 × 55,5 × 27 mm
(ohne Schieber, Drehknopf, Kabel)
Gewicht
Ca. 52 g (einschließlich Batterie)
Aufnahmecharakteristik 90° / 120° Aufnahmecharakteristik-Umschaltung
(Siehe Abbildung .)
Betriebstemperatur
0 °C bis 40 °C
Lagertemperatur
–20 °C bis +60 °C
Mitgeliefertes Zubehör Stereomikrofon (1), Windschutz (1), Sony AlkaliKnopfbatterie LR44 (im Mikrofon eingesetzt)
(1), Etui (1), Anleitungen
ADVERTENCIA
Para reducir el riesgo de incendios o descargas eléctricas,
1) no exponga la unidad a la lluvia o la humedad.
2) no coloque sobre el aparato objetos que contengan líquidos, como, por
ejemplo, jarrones.
No exponga las pilas a fuentes de calor excesivo, como la luz solar directa,
el fuego o similares.
Para los clientes en Europa








90º

120º
-2
Tratamiento de los equipos eléctricos y electrónicos
al final de su vida útil (aplicable en la Unión Europea y
en países europeos con sistemas de recogida selectiva
de residuos)
Este símbolo en el equipo o el embalaje indica que el
presente producto no puede ser tratado como residuos
domésticos normales, sino que debe entregarse en el
correspondiente punto de recogida de equipos eléctricos y
electrónicos. Al asegurarse de que este producto se desecha
correctamente, Ud. ayuda a prevenir las consecuencias
negativas para el medio ambiente y la salud humana que
podrían derivarse de la incorrecta manipulación en el
momento de deshacerse de este producto. El reciclaje de
materiales ayuda a conservar los recursos naturales. Para
recibir información detallada sobre el reciclaje de este
producto, póngase en contacto con el ayuntamiento, el
punto de ecogida más cercano o el establecimiento donde
ha adquirido el producto.
Tratamiento de las baterías al final de su vida útil (aplicable en
la Unión Europea y en países europeos con sistemas de recogida
selectiva de residuos)
Este símbolo en la batería o en el embalaje indica que la batería
proporcionada con este producto no puede ser tratada como un
residuo doméstico normal.
En algunas baterías este símbolo puede utilizarse en combinación con
el símbolo químico. El símbolo químico del mercurio (Hg) o del plomo
(Pb) se añadirá si la batería contiene más del 0,0005% de mercurio o del
0,004% de plomo.
Al asegurarse de que estas baterías se desechan correctamente, Ud.
ayuda a prevenir las consecuencias negativas para el medio ambiente y la
salud humana que podrían derivarse de la incorrecta manipulación en el
momento de deshacerse de la batería. El reciclaje de materiales ayuda a
conservar los recursos naturales.
En el caso de productos que por razones de seguridad, rendimiento o
mantenimiento de datos, sea necesaria una conexión permanente con la
batería incorporada, esta batería solo deberá ser reemplazada por personal
técnico cualificado para ello.
Para asegurarse de que la batería será tratada correctamente, entregue el
producto al final de su vida útil en un punto de recogida para el reciclado
de aparatos eléctricos y electrónicos.
Para las demás baterías, vea la sección donde se indica cómo quitar
la batería del producto de forma segura. Deposite la batería en el
correspondiente punto de recogida para el reciclado.
Para recibir información detallada sobre el reciclaje de este producto o de
la batería, póngase en contacto con el ayuntamiento, el punto de recogida
más cercano o el establecimiento donde ha adquirido el producto.
< Aviso para los clientes de países en los que se
aplican las directivas de la UE >
El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075, Japón. El representante autorizado en lo referente
al cumplimiento de la directiva EMC y a la seguridad de los productos
es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,
Alemania. Para resolver cualquier asunto relacionado con el soporte
técnico o la garantía, consulte las direcciones que se indican en los
documentos de soporte técnico y garantía suministrados por separado.
-3
Características
Este micrófono puede utilizarse fijado a una cámara con toma para
micrófono y una zapata de accesorios de bloqueo automático.
 El sistema estéreo (Centro-lateral) permite la captación de sonido
natural, proporcionando una imagen de sonido estéreo con espléndida
claridad.
 El patrón de captación (que afecta la anchura del escenario sonoro)
podrá ajustarse a 90° o 120° de acuerdo con la fuente del sonido.

a
(Fortsetzung von der Vorderseite)
Verwendung des Mikrofons 
1 Schalten Sie die Stromversorgung der Kamera aus.
2 Stellen Sie den Strom-/Aufnahmecharakteristik-
Schalter des Mikrofons auf OFF. Setzen Sie den
selbstarretierenden Fuß des Mikrofons in den
selbstarretierenden Zubehörschuh der Kamera, bis er
vollständig einrastet.
Vor der Verwendung des Mikrofons schließen Sie immer den
eingebauten Blitz der Kamera. Bei Verwendung einer Kamera mit
eingebautem Blitz, die eine Automatikblitzfunktion hat, stellen Sie die
Automatikblitzfunktion auf OFF.
3 Schließen Sie den L-Typ-Stereo-Ministecker an der
Mikrofonbuchse der Kamera an.
4 Stellen Sie den Strom-/Aufnahmecharakteristik-Schalter
des Mikrofons auf ON, um das Mikrofon einzuschalten.
Stellen Sie den Strom-/Aufnahmecharakteristik-Schalter des
Mikrofons entsprechend der Tonquelle ein.
Zum Abnehmen des Mikrofons 
Stellen Sie den Strom-/Aufnahmecharakteristik-Schalter
des Mikrofons auf OFF. Halten Sie dann den MikrofonFreigabeknopf (a) gedrückt und schieben das Mikrofon
zum Abnehmen in Pfeilrichtung.
Notas sobre la pila de tipo botón
Identificación de partes 
RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR
LA GARANTÍA.

Si la pila de tipo botón tiene carga suficiente, la lámpara de comprobación
de la pila parpadeará momentáneamente cuando encienda el micrófono.
Si la lámpara de comprobación de la pila parpadea débilmente o no
parpadea en absoluto, reemplace la pila de tipo botón por otra nueva.
El micrófono estará continuamente operacional durante unas 100 horas
con la pila de tipo botón alcalina y LR44 Sony suministrada, y unas 200
horas con una pila de tipo botón de óxido de plata y SR44 Sony. (El tiempo
de operación variará dependiendo de las condiciones de funcionamiento.)
Nombre del producto: Micrófono estéreo
Modelo: ECM-ALST1
POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE
INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO.

Período de reemplazo de la pila de tipo botón
Antes de poner en funcionamiento esta unidad, lea detalladamente todo
este manual y guárdelo para poderlo consultar en el futuro.
ist ein Warenzeichen der Sony Corporation.
-4
hasta que chasquee.
El mal uso de la pila de tipo botón puede causar fugas o su ruptura. Tenga
en cuenta siempre lo siguiente.
 Instale la pila de tipo botón con  y  de forma que coincidan
correctamente con  and  del interior del compartimiento de la pila.
 No intente recargar la pila de tipo botón. No es recargable.
 Cuando no vaya a utilizar el micrófono durante mucho tiempo,
extráigale la pila de tipo botón.
Si la pila de tipo botón tiene fugas, limpie cuidadosamente el electrólito
del compartimiento de la pila y después instale una nueva pila de tipo
botón.
Mantenga las pilas de tipo botón alejadas de los niños para evitar que las
traguen accidentalmente. Si alguien las traga, consulte inmediatamente a
un médico.
Änderungen bei Design und technischen Daten bleiben ohne vorherige
Ankündigung vorbehalten.
-3
4 Vuelva a colocar la cubierta y gírela hacia la derecha
Precauciones
 El micrófono es un instrumento de precisión. No lo deje caer, no lo
golpee, ni lo someta a golpes excesivos.
 Mantenga el micrófono alejado de temperatura y humedad altas.
 Cuando utilice el micrófono en exteriores, tenga cuidado de que no se
humedezca con la lluvia ni con el agua del mar.
 Durante la grabación de una película, es posible que se graben ruidos
de operación o pitidos de la cámara o del objetivo. Puede evitar el ruido
procedente del objetivo ajustando en el modo de enfoque manual.
 Si toca el micrófono durante la grabación, se grabará ruido. Tenga
cuidado de no tocar el micrófono, especialmente con su pelo, atavíos
para la cabeza, etc.
 Si cambia el ajuste del selector de patrón de captación del micrófono
durante la grabación, es posible que se produzca ruido.
 No sujete la cámara solamente por el micrófono. El micrófono podría
dañarse o la cámara podría caer.
 Cuando transporte el micrófono, retírelo de la cámara y colóquelo en la
funda de transporte suministrada.
 La lámpara de comprobación de la pila se enciende momentáneamente
y se apaga pronto. Cerciórese de abrir el interruptor de alimentación/
patrón de captación del micrófono después de haberlo utilizado.
 El micrófono tiene una junta muy suave con una estructura de absorción
de vibraciones especial para evitar que las vibraciones de la cámara se
graben como ruido. Por esta razón, el cuerpo principal del micrófono
puede moverse.
Antes de utilizar el micrófono 
Una pila de litio de tipo botón ya fue instalada en la fábrica. Antes de
utilizar el micrófono, quite el aislante (a) insertado para evitar que la pila
de tipo botón se agote durante el envío.
Reemplazo de la pila de tipo botón

1 Gire la cubierta hacia la izquierda hasta que chasquee y
después quítela.
2 Inserte un objeto fino a través de la abertura (b) y haga
palanca para extraer la pila de tipo botón.
No utilice un objeto metálico porque podría causar un cortocircuito.
3 Inserte una nueva pila de tipo botón con su lado 
encarado hacia afuera.
Parabrisas
Colóquelo en el micrófono para reducir el ruido causado por el viento
o el aliento.
Notas
No lave el parabrisas en agua.
Si el parabrisas se humedece, deje que se seque de forma natural.
Lámpara de comprobación de la pila
Cuando el interruptor de alimentación/patrón de captación se cambie
de OFF a ON, la lámpara de comprobación de la pila parpadeará
momentáneamente para indicar el nivel de pila restante. Cuando
la lámpara de comprobación de la pila parpadea débilmente o no
parpadea en absoluto, reemplace la pila de tipo botón por otra nueva.
Interruptor de alimentación/patrón de captación (Consulte la
ilustración )
Ajústelo de acuerdo con la fuente de sonido.
ON
La alimentación se conecta.
OFF
La alimentación se desconecta.
90°
Para captar un sonido con un escenario sonoro angosto, o un
sonido distante (conversación, instrumentos solistas, etc.)
120°
Para captar un sonido con un escenario sonoro amplio, o un
sonido cercano (concierto, representación teatral, etc.)
Consulte la tabla de arriba como norma aproximada.
Elija el patrón de captación de acuerdo con sus gustos.
Cubierta de la pila
Pata de bloqueo automático
Miniclavija estéreo tipo L
Botón de liberación del micrófono
Abrazadera para el cable
Fije el cable en la abrazadera para el cable.
Utilización del micrófono 
1 Apague la cámara.
2 Ponga el interruptor de alimentación/patrón de
captación del micrófono en OFF. Inserte la pata de
bloqueo automático en la zapata de accesorios de
bloqueo automático de la cámara hasta que chasquee
en su lugar.
Antes de utilizar el micrófono, cerciórese de cerrar el flash incorporado
de la cámara. Cuando utilice una cámara con flash incorporado que
posea función de flash automático, ajuste dicha función a OFF.
3 Conecte la miniclavija estéreo de tipo L en la toma para
micrófono de la cámara.
4 Ponga el interruptor de alimentación/patrón de
captación del micrófono en ON para encender el
micrófono.
Ajuste el interruptor de alimentación/patrón de captación del
micrófono de acuerdo con la fuente del sonido.
Para quitar el micrófono 
Ponga el interruptor de alimentación/patrón de captación
del micrófono en OFF. Después mantenga presionado el
botón de liberación del micrófono (a) y deslice éste en el
sentido de la flecha para extraerlo.
Especificaciones
Tipo
Longitud del cable del micrófono
Requisitos de alimentación
Duración de la pila
Sistema estéreo (Centro-lateral)
Aprox. 25 cm
Pila de tipo botón (LR44/SR44)
(A la temperatura de la sala)
Aprox. 100 horas (con una pila LR44)
(Con una pila SR44, aprox. 200 horas)
Dimensiones
Aprox. 72,5 × 55,5 × 27 mm
(excluyendo lengüeta, perilla giratoria,
cable)
Peso
Aprox. 52 g (Incluyendo la pila)
Patrón de captación
Cambio del patrón de captación de 90°
/ 120°
(Consulte la ilustración .)
Temperatura de funcionamiento 0 °C a 40 °C
Temperatura de almacenamiento –20 °C a +60 °C
Elementos incluidos
Micrófono estéreo (1), Parabrisas
(1), Pila de tipo botón alcalina LR44
Sony (instalada en el micrófono) (1),
Funda de transporte (1), Juego de
documentación impresa
El diseño y las especificaciones están sujetos a cambio sin previo aviso.
es marca comercial de Sony Corporation.
Voordat u dit apparaat bedient, dient u eerst deze handleiding aandachtig
door te lezen en hem te bewaren voor toekomstige naslag.
WAARSCHUWING
Om het gevaar van brand of elektrische schokken te voorkomen,
1) mag het apparaat niet worden blootgesteld aan regen of vocht.
2) mag u geen voorwerpen die met vloeistof zijn gevuld, zoals vazen, op
het apparaat plaatsen.
Stel de batterijen niet bloot aan overmatige hitte zoals zonlicht, vuur en
dergelijke.
Voor klanten in Europa
Verwijdering van oude elektrische en elektronische
apparaten (Toepasbaar in de Europese Unie en andere
Europese landen met gescheiden ophaalsystemen)
Het symbool op het product of op de verpakking wijst
erop dat dit product niet als huishoudelijk afval mag
worden behandeld. Het moet echter naar een plaats worden
gebracht waar elektrische en elektronische apparatuur
wordt gerecycled. Als u ervoor zorgt dat dit product op de
correcte manier wordt verwijderd, voorkomt u voor mens
en milieu negatieve gevolgen die zich zouden kunnen
voordoen in geval van verkeerde afvalbehandeling.
De recycling van materialen draagt bij tot het vrijwaren
van natuurlijke bronnen. Voor meer details in verband met
het recyclen van dit product, neemt u contact op met de
gemeentelijke instanties, het bedrijf of de dienst belast met
de verwijdering van huishoudafval of de winkel waar u het
product hebt gekocht.
Verwijdering van oude batterijen (in de Europese Unie en andere
Europese landen met afzonderlijke inzamelingssystemen)
Dit symbool op de batterij of verpakking wijst erop dat de
meegeleverde batterij van dit product niet als huishoudelijk afval
behandeld mag worden.
Op sommige batterijen kan dit symbool voorkomen in combinatie met
een chemisch symbool. De chemische symbolen voor kwik (Hg) of lood
(Pb) worden toegevoegd als de batterij meer dan 0,0005 % kwik of 0,004
% lood bevat.
Door deze batterijen op juiste wijze af te voeren, voorkomt u voor mens
en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval
van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij
tot het vrijwaren van natuurlijke bronnen.
In het geval dat de producten om redenen van veiligheid, prestaties
dan wel in verband met data-integriteit een permanente verbinding
met batterij vereisen, dient deze batterij enkel door gekwalificeerd
servicepersoneel vervangen te worden. Om ervoor te zorgen dat de batterij
op een juiste wijze zal worden behandeld, dient het product aan het eind
van zijn levenscyclus overhandigd te worden aan het desbetreffende
inzamelingspunt voor de recyclage van elektrisch en elektronisch
materiaal.
Voor alle andere batterijen verwijzen we u naar het gedeelte over hoe de
batterij veilig uit het product te verwijderen.
Overhandig de batterij bij het desbetreffende inzamelingspunt voor de
recyclage van batterijen.
Voor meer details in verband met het recyclen van dit product of batterij,
neemt u contact op met de gemeentelijke instanties, het bedrijf of de
dienst belast met de verwijdering van huishoudafval of de winkel waar u
het product hebt gekocht.
< Kennisgeving voor klanten in de landen waar Eurichtlijnen van toepassing zijn >
De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japan. De geautoriseerde vertegenwoordiger voor
EMC en productveiligheid is Sony Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Stuttgart, Duitsland. Voor kwesties met betrekking
tot service of garantie kunt u het adres in de afzonderlijke service- en
garantiedocumenten gebruiken.
Kenmerken
Deze microfoon is bestemd voor gebruik bevestigd op een camera met een
microfoonaansluiting en een zelfvergrendelende accessoireschoen.
 Met het stereo (middenzijde) systeem kunt u natuurlijk geluid opnemen
en een stereogeluid leveren met een uitmuntende helderheid.
 Het opneempatroon (dat invloed heeft op de klankbeeldbreedte) kan
worden ingesteld op 90° of 120° overeenkomstig de geluidsbron.
Voorzorgsmaatregelen
 De microfoon is een precisie-instrument. Laat het niet vallen en zorg dat
er niet hard tegen gestoten of kracht op uitgeoefend wordt.
 Houd de microfoon uit de buurt van hoge temperaturen en vochtigheid.
 Als u de microfoon buiten gebruikt, dient u ervoor te zorgen dat deze
niet nat wordt van regen of zeewater.
 Tijdens het opnemen van een film kunnen bedieningsgeluiden of piepjes
van de camera of de lens worden opgenomen. U kunt ruis van de lens
vermijden door de stand handmatig scherpstellen te gebruiken.
 Indien u de microfoon tijdens het opnemen aanraakt, wordt er ruis
opgenomen. Zorg ervoor dat u de microfoon niet aanraakt, vooral met
uw haar, hoofdbedekking, etc.
 Indien u de instelling van de schakelaar van het opneempatroon wijzigt
tijdens het opnemen, kan er ruis optreden.
 Houd de camera niet alleen bij de microfoon vast. De microfoon kan
beschadigd worden of de camera kan vallen.
 Voor het meenemen van de microfoon verwijdert u deze van de camera
en bergt u de microfoon op in het bijgeleverde draagtasje.
 Het batterijcontrolelampje licht even op en dooft dan al gauw.
Schakel de microfoon na gebruik altijd uit met de aan/uit/
opneempatroonschakelaar.
 De microfoon heeft een erg zacht verbindingsstuk met een speciale
vibratieabsorberende structuur om te voorkomen dat vibratie van de
camera wordt opgenomen als ruis. Hierdoor kan de hoofdbody van de
microfoon bewegen.
Voor het gebruik van de microfoon

In de fabriek is er al een knoopbatterij aangebracht. Voordat u de
microfoon gebruikt, verwijdert u de isolatie (a) die is aangebracht om te
voorkomen dat de batterij tijdens verscheping uitgeput raakt.
Vervangen van de knoopbatterij 
1 Draai het batterijdeksel naar links tot het klikt en
verwijder het dan.
2 Steek een dun, spits voorwerp door de opening (b) en
wip daarmee de knoopbatterij er uit.
Gebruik geen metalen voorwerp, want dat zou kortsluiting kunnen
veroorzaken.
3 Plaats een nieuwe knoopbatterij, met de -kant naar
buiten gericht.
4 Breng het batterijdeksel weer aan en draai het rechtsom
vast totdat het klikt.
Termijn voor het vervangen van de knoopbatterij
Zolang de knoopbatterij nog genoeg stroom kan leveren, knippert het
batterijcontrolelampje even na het inschakelen van de microfoon. Als
het batterijcontrolelampje echter nog maar flauw of helemaal niet meer
knippert, dient u de knoopbatterij door een nieuwe te vervangen.
Deze microfoon kan ongeveer 100 uur achtereen werken op stroom van
de bijgeleverde Sony alkali-knoopbatterij LR44, en ongeveer 200 uur met
een Sony zilveroxide-knoopbatterij SR44. (De feitelijke gebruiksduur kan
uiteenlopen, afhankelijk van de gebruiksomstandigheden.)
Opmerkingen over de knoopbatterij
Bij onjuist gebruik van de knoopbatterij kan deze gaan lekken of
openbarsten. Neem altijd de volgende aanwijzingen in acht.
 Installeer de knoopbatterij met de  en  overeenkomstig de  en 
die staan aangegeven in de batterijhouder.
 Probeer niet om de knoopbatterij op te laden. De is niet oplaadbaar.
 Verwijder de knoopbatterij als u van plan bent de microfoon geruime
tijd niet te gebruiken.
Als de knoopbatterij gelekt heeft, veegt u dan zorgvuldig alle
batterijvloeistof uit de batterijhouder weg en plaats dan een nieuwe
batterij.
Houd knoopbatterijen buiten bereik van kinderen, om per ongeluk
inslikken ervan te voorkomen. Mocht er toch iemand een knoopbatterij
inslikken, raadpleegt dan onmiddellijk een arts.
Overzicht van de onderdelen 
Windkap
Plaats deze op de microfoon om storende bijgeluiden veroorzaakt door
wind of ademhaling te verminderen.
Opmerkingen
Was de windkap niet met water.
Als de windkap nat wordt, dient u deze natuurlijk te laten drogen.
Batterijcontrolelampje
Wanneer de aan/uit/opneempatroonschakelaar van OFF op ON wordt
gezet, gaat het batterijcontrolelampje even knipperen, om de resterende
batterijspanning aan te geven. Wanneer het batterijcontrolelampje nog
maar flauw of helemaal niet meer knippert, dient u de knoopbatterij
door een nieuwe te vervangen.
Aan/uit/opneempatroonschakelaar (Zie afbeelding )
Instellen volgens de geluidsbron.
ON
De stroom wordt ingeschakeld.
OFF
De stroom wordt uitgeschakeld.
90°
Bij het opnemen van een geluid met een smal klankbeeld, of
een ver geluid (conversatie, solo-instrumenten, etc.)
120°
Bij het opnemen van een geluid met een breed klankbeeld, of
een geluid dichtbij (concert, theateroptreden, etc.)
2 Zet de aan/uit/opneempatroonschakelaar van de
microfoon op OFF. Schuif de zelfsluitende voet van de
microfoon in de zelfvergrendelende accessoireschoen
van de camera totdat die stevig vastklikt.
Voordat u de microfoon gaat gebruiken, dient u de ingebouwde flitser
van de camera te sluiten. Heeft de ingebouwde flitser van uw camera
een auto-flitsfunctie, zet u die auto-flitsfunctie dan op OFF.
3 Sluit de L-vormige stereo ministekker aan op de
microfooningang van de camera.
4 Zet de aan/uit/opneempatroonschakelaar van de
microfoon op ON om de microfoon in te schakelen.
Zet nu de aan/uit/opneempatroonschakelaar van de microfoon in de
beste stand voor de geluidsbron.
3 Sätt i ett nytt knappbatteri med dess  sida vänt utåt.
4 Sätt tillbaka batteriluckan och vrid den medurs tills det
klickar till.
När det är dags för byte av knappbatteri
Om det finns tillräckligt med kraft kvar i knappbatteriet, blinkar
batteriets kontrollampa tillfälligt när mikrofonen slås på. Om batteriets
kontrollampa blinkar svagt eller inte blinkar alls, byt ut knappbatteriet
mot ett nytt.
Mikrofonen kan användas kontinuerligt i runt 100 timmar med det
medföljande Sony alkaliska knappbatteriet LR44, och runt 200 timmar
med ett Sony silveroxid knappbatteri SR44. (Drifttiden varierar beroende
på driftsförhållandena.)
De microfoon losmaken 
Anmärkningar gällande
knappbatteriet
Technische gegevens
Om knappbatteriet hanteras felaktigt kan det orsaka att det läcker eller
brister. Iaktta alltid följande.
 Sätt i knappbatteriet med  och  rätt vänt mot  och  inuti
batterifacket.
 Försök inte att ladda upp knappbatteriet. Det är inte uppladdningsbart.
 Ta ur knappbatteriet om mikrofonen inte ska användas under längre tid.
Om knappbatteriet skulle läcka, torka noggrant bort all elektrolyt från
batterifacket och sätt sedan i ett nytt knappbatteri.
Knappbatterier ska förvaras oåtkomligt för små barn för att förhindra
oavsiktlig förtäring. Kontakta omedelbart en läkare vid förtäring.
Zet de aan/uit/opneempatroonschakelaar van de microfoon
op OFF. Houd vervolgens de microfoon-ontgrendelknop (a)
ingedrukt en schuif de microfoon in de richting van de pijl
om die los te maken.
Type
Microfoonsnoerlengte
Stroomvoorziening
Batterijgebruiksduur
Stereo (middenzijde) systeem
Ongeveer 25 cm
Knoopbatterij (LR44/SR44)
(Bij kamertemperatuur)
Ongeveer 100 uur (met een LR44-batterij)
(Met een SR44-batterij ongeveer 200 uur)
Afmetingen
Ongeveer 72,5 × 55,5 × 27 mm
(uitgezonderd nok, draaiknop, snoer)
Gewicht
Ongeveer 52 g (inclusief batterij)
Opneempatroon
90° / 120° opneempatroon schakelen
(Zie afbeelding .)
Gebruikstemperatuur 0 °C tot 40 °C
Opslagtemperatuur
–20 °C tot +60 °C
Bijgeleverd toebehoren Stereo-microfoon (1), windkap (1), Sony
alkali-knoopbatterij LR44 (al in de microfoon
geïnstalleerd) (1), Draagtasje (1), Handleiding en
documentatie
Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder
kennisgeving.
is een handelsmerk van Sony Corporation.
Läs noga igenom denna bruksanvisning innan enheten tas i bruk. Spara
bruksanvisningen.
VARNING
Eftersom det kan medföra risk för brand eller elstötar,
1) utsätt inte enheten för regn eller fukt.
2) ska inga föremål fyllda med vätskor, såsom vaser, placeras på apparaten.
Utsätt inte batterierna för extrem värme från t.ex. solsken, eld eller
liknande.
För kunder i Europa
Omhändertagande av gamla elektriska och
elektroniska produkter (Användbar i den Europeiska
Unionen och andra Europeiska länder med separata
insamlingssystem)
Symbolen på produkten eller emballaget anger att
produkten inte får hanteras som hushållsavfall. Den skall
i stället lämnas in på uppsamlingsplats för återvinning av
el- och elektronikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till att förebygga
eventuella negativa miljö- och hälsoeff ekter som kan uppstå
om produkten kasseras som vanligt avfall. Återvinning
av material hjälper till att bibehålla naturens resurser. För
ytterligare upplysningar om återvinning bör du kontakta
lokala myndigheter eller sophämtningstjänst eller aff ären
där du köpte varan.
Avfallsinstruktion rörande förbrukade batterier (gäller i EU och
andra europiska länder med separata insamlingssystem)
Denna symbol på batteriet eller på förpackningen betyder att
batteriet inte skall behandlas som vanligt hushållsavfall.
På vissa batterier kan denna symbol användas i kombination med
en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly
(Pb) läggs till om batteriet innehåller mer än 0,0005% kvicksilver eller
0,004% bly.
Med att sörja för att dessa batterier blir kastade på ett riktigt sätt kommer
du att bidra till att skydda miljön och människors hälsa från potentiella
negativa konsekvenser som annars kunnat blivit orsakat av felaktig
avfallshantering. Återvinning av materialet vill bidra till att bevara
naturens resurser.
När det gäller produkter som av säkerhet, prestanda eller
dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör
detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att
batteriet blir behandlat korrekt skall det levereras till återvinningsstation
för elektriska produkter när det är förbrukat.
För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet
på ett säkert sätt.
Lämna batteriet på en återvinningsstation för förbrukade batterier.
För mer detaljerad information rörande korrekt avfallshantering av
denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din
avfallsstation eller din återförsäljare där du köpt produkten.
< Anmärkning för kunder i de länder som följer EUdirektiv>
Tillverkaren av den här produkten är Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för EMC
och produktsäkerhet är Sony Deutschland GmbH, Hedelfinger Strasse 61,
70327 Stuttgart, Tyskland. För eventuella ärenden gällande service och
garanti, se adresserna i de separata servicerespektive garantidokumenten.
Egenskaper
Denna mikrofon kan användas påsatt på en kamera med ett mikrofonuttag
och en självlåsande tillbehörssko.
 Stereosystemet (Mitt-Sida) möjliggör naturlig ljudupptagning och ger en
stereoljudbild med enastående klarhet.
 Upptagningsmönstret (som påverkar ljudbredden) kan ställas in på 90°
eller 120° alltefter ljudkällan.
De microfoon gebruiken 
1 Schakel eerst de camera uit.
2 För in ett tunt föremål genom öppningen (b) och tryck ut
sedan av den.
knappbatteriet.
Använd inte något metallföremål eftersom det kan orsaka en
kortslutning.
1 逆时针旋转电池舱盖,直至听到咔哒声,然后将其卸下。
2 让一个细小的物体穿过缺口处 (b),将纽扣式电池撬出。
切勿使用金属物体,否则可导致短路。
3 插入新的纽扣式电池,使其 È 端朝外。
4 重新装好电池舱盖并沿顺时针旋转,直至听到咔哒声。
纽扣式电池的更换期
如果纽扣式电池具有充足的电量,当打开麦克风时,电池检查指示
灯就会瞬间闪烁。如果电池检查指示灯闪烁较为黯淡或完全不闪
烁,请更换新的纽扣式电池。
使用附带的 Sony 碱性纽扣式电池 LR44 可使麦克风连续工作约
100 小时,而使用 Sony 氧化银纽扣式电池 SR44 可使麦克风连续
工作约 200 小时(具体工作时间因工作条件而异)。
处理纽扣式电池不当可导致其漏液或破裂。请务必遵守以下规定。
ˎ 安装纽扣式电池时,其 È 和 ¾ 端应与电池舱中的 È 和 ¾ 端正
确匹配。
ˎ 切勿试图为纽扣式电池充电。该电池为非充电电池。
ˎ 长时间不使用麦克风时,请将纽扣式电池取出。
如果纽扣式电池发生漏液,请小心地将电池舱中的电解液擦拭干
净,然后安装新的纽扣式电池。
应避免儿童触及纽扣式电池,以防误吞。万一发生误吞,请立即就
医。
ON
Strömmen slås på.
OFF
Strömmen slås av.
90°
Vid upptagning av ett ljud med smal ljudbredd, eller ett
avlägset ljud (konversation, soloinstrument etc.)
120°
Vid upptagning av ett ljud med en bred ljudbredd, eller ett
närbeläget ljud (konsert, teateruppträdande etc.)
Vi hänvisar till tabellen ovan som ett ungefärligt mått.
Välj önskat upptagningsmönster beroende på vad du föredrar.
Batterilucka
Självlåsande fot
L-formad stereominikontakt
Mikrofonens frigöringsknapp
Kabelklämma
Sätt i kabeln i kabelklämman.
Använda mikrofonen 
1 Stäng av strömmen till kameran.
2 Ställ mikrofonens omkopplare för ström/
upptagningsmönster på OFF. För in den självlåsande
foten på mikrofonen i den självlåsande tillbehörsskon
på kameran tills den klickar på plats.
Innan mikrofonen används, se till att stänga av kamerans inbyggda
blixt. Vid användning av en kamera med inbyggd blixt som har
automatisk blixtfunktion, ställ in den automatiska blixten på OFF.
3 Anslut den L-formade stereominikontakten till
mikrofonuttaget på kameran.
4 Ställ mikrofonens omkopplare för ström/
upptagningsmönster på ON för att slå på strömmen till
mikrofonen.
Ställ mikrofonens omkopplare för ström/upptagningsmönster alltefter
ljudkällan.
Ta bort mikrofonen 
Ställ mikrofonens omkopplare för ström/
upptagningsmönster på OFF. Håll sedan ner mikrofonens
frigöringsknapp (a) och skjut mikrofonen i pilens riktning
för att ta av den.
Specifikationer
Typ
Mikrofonkabelns längd
Strömförsörjning
Batteriets livslängd
Storlek
Vikt
Upptagningsmönster
Arbetstemperatur
Förvaringstemperatur
Inkluderade artiklar
Stereosystem (Mitt-Sida)
Ca. 25 cm
Knappbatteri (LR44/SR44)
(I rumstemperatur)
Ca. 100 timmar (med ett LR44-batteri)
(Med ett SR44-batteri, ca. 200 timmar)
Ca. 72,5 × 55,5 × 27 mm
(exklusive tabb, vridknapp, kabel)
Ca. 52 g (inklusive batteri)
Växling 90° / 120° upptagningsmönster
(Se illustration .)
0 °C till 40 °C
–20 °C till +60 °C
Stereomikrofon (1), Puffskydd (1), Sony alkaliskt
knappbatteri LR44 (isatt i mikrofonen) (1),
Bärpåse (1), Uppsättning tryckt dokumentation
Utförande och specifikationer kan ändras utan föregående meddelande.
är ett varumärke som tillhör Sony Corporation.
为减少发生火灾或触电的危险,请勿让本装置淋雨或受潮。
为减少火灾或触电的危险,请勿在本装置上放置如花瓶等盛有液体
的物体。
Byta knappbatteriet 
1 Vrid batteriluckan moturs tills det klickar till och ta
更换纽扣式电池 ȏ
纽扣式电池须知
 Mikrofonen är ett precisionsinstrument. Den får inte tappas, utsättas för
stötar eller hårt tryck.
 Utsätt inte mikrofonen för höga temperaturer eller hög fuktighet.
 När mikrofonen används utomhus, se till att den inte blir blöt av regn
eller havsvatten.
 Under filminspelning kan det hända att driftljud eller pip från kameran
eller objektivet spelas in. Du kan förhindra störande ljud från objektivet
genom att använda manuellt fokusläge.
 Om du rör mikrofonen under inspelning kommer du att få ett störande
ljud i inspelningen. Var noga med att inte vidröra mikrofonen, särskilt
med håret, huvudbonader etc.
 Om du ändrar omkopplarinställningen för upptagningsmönstret på
mikrofonen under inspelning, kan det bli störande ljud.
 Håll inte kameran i bara mikrofonen. Mikrofonen kan skadas eller så
kan kameran lossna och falla ner.
 Vid transport av mikrofonen, ta bort mikrofonen från kameran och lägg
den i den medföljande bärpåsen.
 Batteriets kontrollampa tänds tillfälligt och slocknar efter en kort
stund. Se till att stänga av mikrofonens omkopplare för ström/
upptagningsmönster efter bruk.
 Mikrofonen har en mycket mjuk koppling med en speciell
vibrationsabsorberande struktur för att förhindra att vibrationer från
kameran spelas in som störningar. På grund av detta kan det hända att
själva mikrofonen rör sig.
Ett knappbatteri sätts i redan på fabriken. Innan du använder mikrofonen,
ta bort isoleringen (a) som är isatt för att förhindra att knappbatteriet tar
slut under leveransen.
纽扣式电池在出厂时已预先安装好。使用麦克风之前,请取下为防
止纽扣式电池在运输过程中将电量耗尽而插入的绝缘体 (a)。
Puffskydd
Sätts på mikrofonen för att minska smällande ljud som orsakas av vind
eller luftstötar.
Observera
Tvätta inte puffskyddet i vatten.
Om puffskyddet blir vått, låt det självtorka.
Batteriets kontrollampa
När omkopplaren för ström/upptagningsmönster växlas från OFF
till ON, blinkar batteriets kontrollampa tillfälligt för att indikera
återstående batterinivå. När batteriets kontrollampa blinkar svagt eller
inte blinkar alls, byt ut knappbatteriet mot ett nytt.
Omkopplare för ström/upptagningsmönster (se illustration )
Ställs in i enlighet med ljudkällan.
操作本装置之前,请仔细阅读本手册并妥善保管,以备今后参考。
Innan du använder mikrofonen 
使用麦克风之前 Ȏ
Delarnas namn 
Försiktighetsmått
Raadpleeg de bovenstaande tabel als een ruwe standaard.
Kies het opneempatroon afhankelijk van uw voorkeur.
Batterijdeksel
Zelfsluitende voet
L-type stereo-ministekker
Microfoon-ontgrendelknop
Snoerklem
Leg het snoer door de snoerklem.
ˎ 携带麦克风时,请将麦克风从相机上取下并放入附带的携带包
中。
ˎ 电池检查指示灯会瞬间点亮,随即熄灭。使用完毕后,请务必关
闭麦克风的电源/拾音模式开关。
ˎ 麦克风上有一个非常软的接头,它采用特殊的减震结构,可以防
止将相机的震动记录为噪音。因此,麦克风的主体部分是活动
的。
警告
警告
电池如果处置不当,则可能引起电池爆炸或漏液。切勿充电,拆卸
或丢弃在火中。有效期请见电池上的标注日期(月 - 年)。
部件识别 Ȑ
ȩ 挡风罩
罩在麦克风上,减少风或呼吸产生的砰砰噪音。
注意
请勿用水冲洗挡风罩。
如果挡风罩被打湿,请令其自然风干。
Ȫ 电池检查指示灯
当电源/拾音模式开关从 OFF 切换到 ON 时,电池检查指示灯会
瞬间闪烁,以指示剩余电池电量。当电池检查指示灯闪烁较为黯
淡或完全不闪烁时,请更换新的纽扣式电池。
ȫ 电源/拾音模式开关(参见图 ȑ)
请根据声源进行设置。
ON
电源打开。
OFF
电源关闭。
90°
拾取窄声场的声音或远处的声音时
(对话、独奏乐器等)
120° 拾取宽声场的声音或近处的声音时
(音乐会、剧院演出等)
请参照上表作为粗略的标准。
请根据自己的喜好选择拾音模式。
Ȭ 电池舱盖
ȭ 自锁底座
Ȯ L 型立体声微型插头
ȯ 麦克风释放按钮
Ȱ 线夹
请将连接线固定到线夹中。
使用麦克风 Ȓ
1 关闭相机电源。
2 将麦克风的电源/拾音模式开关设为 OFF。将麦克风的自
锁底座插入相机的自锁附件插座中,直至其咔哒一声就
位。
使用麦克风之前,请务必关闭相机的内置闪光灯。如果所用相
机的内置闪光灯具有自动闪光功能,请将自动闪光功能设为
OFF。
3 将 L 型立体声微型插头连接至相机的麦克风插孔。
4 将麦克风的电源/拾音模式开关设为 ON,打开麦克风电
源。
请根据声源设置麦克风的电源/拾音模式开关。
拆卸麦克风 ȓ
将麦克风的电源/拾音模式开关设为 OFF。然后,按下麦克
风释放按钮(a)并沿箭头方向滑动麦克风,从而将其卸下。
规格
类型
麦克风连接线
长度
电源要求
电池寿命
立体声(中端)系统
约 25 cm
纽扣式电池 (LR44/SR44)
(室温条件下)约 100 小时(使用 LR44 电池)
(对于 SR44 电池,约为 200 小时)
尺寸
约 72.5 mm×约 55.5 mm×约 27 mm
(不包括突起、旋钮、连接线)
质量
约 52 g(包括电池)
拾音模式
90°/ 120°拾音模式切换
(参见图 ȑ。)
操作温度
0 ℃ - 40 ℃
存放温度
–20 ℃ - +60 ℃
所含物品
立体声麦克风 (1)、挡风罩 (1)、Sony 碱性纽扣式
电池 LR44(已安装在麦克风上)(1)、
携带包 (1)、成套印刷文件
设计或规格如有变动,恕不另行通知。
是 Sony Corporation 的商标。
产品中有毒有害物质或元素的名称及含量
有毒有害物质或元素
应按极性正确安装电池,不得将电池短路、充电、强制放电、或新
旧混用;严禁进行焊接、拆卸、破坏、加热或投入火中;耗尽电池
应及时取出。
切勿将电池暴露在阳光、火或类似的极热环境下。
特性
本麦克风可安装在带有麦克风插孔及自锁附件插座的相机上进行使
用。
ˎ 立体声(中端)系统可以自然地拾取声音,并以超强的清晰度再
现立体声声像。
ˎ 根据声源不同,拾音模式(影响声场宽度)可设置为 90°或
120°。
使用须知
ˎ 本款麦克风属精密设备。请勿使其摔落、遭到撞击或受到过大震
动。
ˎ 请将麦克风远离高温和潮湿。
ˎ 在外面使用麦克风时,小心不要让雨水或海水将其打湿。
ˎ 在电影拍摄期间,可能会记录下相机或镜头的操作噪音或蜂鸣
声。为了防止镜头发出噪音,可以使用手动聚焦模式。
ˎ 如果在录音过程中触摸麦克风,就会录下杂音。小心不要触摸麦
克风,尤其不要让头发、头饰等碰到麦克风。
ˎ 如果在拍摄过程中切换麦克风的拾音模式开关设置,可能会产生
噪音。
ˎ 切勿只抓住麦克风拿起相机。麦克风可能会损坏,从而导致相机
摔落。
ˎ 携带麦克风时,请将麦克风从相机上取下并放入附带的携带包
中。
ˎ 电池检查指示灯会瞬间点亮,随即熄灭。使用完毕后,请务必关
闭麦克风的电源/拾音模式开关。
部件名称
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(Cr (VI))
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
内置线路板
ˑ
í
í
í
í
í
外壳
ˑ
í
í
í
í
í
附件
ˑ
í
í
í
í
í
í ︰ 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006
标准规定的限量要求以下。
ˑ ︰ 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出
SJ/T11363-2006 标准规定的限量要求。
索尼公司
出版日期:2013 年 7 月
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
