3-043-185-12 (1)
Electret Condenser
Microphone
Operating Instructions
Mode d’emploi
Manual de instrucciones
ECM-Z60
© 1999 Sony Corporation Printed in Japan
English
Before operating the unit, please read this
manual thoroughly and retain it for future
reference.

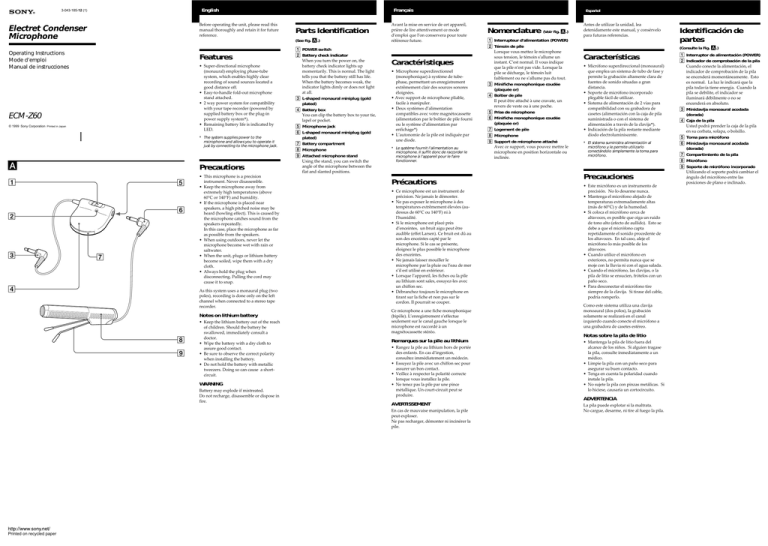

Parts Identification
(See fig. A.)
Features
• Super-directional microphone
(monaural) employing phase-tube
system, which enables highly clear
recording of sound sources located a
good distance off.
• Easy-to-handle fold-out microphone
stand attached.
• 2 way power system for compatibility
with your tape recorder (powered by
supplied battery box or the plug-in
power supply system*).
• Remaining battery life is indicated by
LED.
* The system supplies power to the
microphone and allows you to operate it
just by connecting to the microphone jack.
A
Français
Precautions
• This microphone is a precision
instrument. Never disassemble.
• Keep the microphone away from
extremely high temperatures (above
60°C or 140°F) and humidity.
• If the microphone is placed near
speakers, a high pitched noise may be
heard (howling effect). This is caused by
the microphone catches sound from the
speakers repeatedly.
In this case, place the microphone as far
as possible from the speakers.
• When using outdoors, never let the
microphone become wet with rain or
saltwater.
• When the unit, plugs or lithium battery
become soiled, wipe them with a dry
cloth.
• Always hold the plug when
disconnecting. Pulling the cord may
cause it to snap.
As this system uses a monaural plug (two
poles), recording is done only on the left
channel when connected to a stereo tape
recorder.
Notes on lithium battery
• Keep the lithium battery out of the reach
of children. Should the battery be
swallowed, immediately consult a
doctor.
• Wipe the battery with a dry cloth to
assure good contact.
• Be sure to observe the correct polarity
when installing the battery.
• Do not hold the battery with metallic
tweezers. Doing so can cause a shortcircuit.
WARNING
Battery may explode if mistreated.
Do not recharge, disassemble or dispose in
fire.
1 POWER switch
2 Battery check indicator
When you turn the power on, the
battery check indicator lights up
momentarily. This is normal. The light
tells you that the battery still has life.
When the battery becomes weak, the
indicator lights dimly or does not light
at all.
3 L-shaped monaural miniplug (gold
plated)
4 Battery box
You can clip the battery box to your tie,
lapel or pocket.
5 Microphone jack
6 L-shaped monaural miniplug (gold
plated)
7 Battery compartment
8 Microphone
9 Attached microphone stand
Using the stand, you can switch the
angle of the microphone between the
flat and slanted positions.
Avant la mise en service de cet appareil,
prière de lire attentivement ce mode
d’emploi que l’on conservera pour toute
référence future.
Caractéristiques
• Microphone superdirectionnel
(monophonique) à système de tubephase, permettant un enregistrement
extrêmement clair des sources sonores
éloignées.
• Avec support de microphone pliable,
facile à manipuler.
• Deux systèmes d’alimentation
compatibles avec votre magnétocassette
(alimentation par le boîtier de pile fourni
ou le système d’alimentation par
enfichage*)
• L’autonomie de la pile est indiquée par
une diode.
* Le système fournit l’alimentation au
microphone. Il suffit donc de raccorder le
microphone à l’appareil pour le faire
fonctionner.
Précautions
• Ce microphone est un instrument de
précision. Ne jamais le démonter.
• Ne pas exposer le microphone à des
températures extrêmement élevées (audessus de 60°C ou 140°F) ni à
l’humidité.
• Si le microphone est placé près
d’enceintes, un bruit aigu peut être
audible (effet Larsen). Ce bruit est dû au
son des enceintes capté par le
microphone. Si le cas se présente,
éloignez le plus possible le microphone
des enceintes.
• Ne jamais laisser mouiller le
microphone par la pluie ou l’eau de mer
s’il est utilisé en extérieur.
• Lorsque l’appareil, les fiches ou la pile
au lithium sont sales, essuyez-les avec
un chiffon sec.
• Débranchez toujours le microphone en
tirant sur la fiche et non pas sur le
cordon. Il pourrait se couper.
Ce microphone a une fiche monophonique
(bipôle). L’enregistrement s’effectue
seulement sur le canal gauche lorsque le
microphone est raccordé à un
magnétocassette stéréo.
Remarques sur la pile au lithium
• Rangez la pile au lithium hors de portée
des enfants. En cas d’ingestion,
consultez immédiatement un médecin.
• Essuyez la pile avec un chiffon sec pour
assurer un bon contact.
• Veillez à respecter la polarité correcte
lorsque vous installez la pile.
• Ne tenez pas la pile par une pince
métallique. Un court-circuit peut se
produire.
AVERTISSEMENT
En cas de mauvaise manipulation, la pile
peut exploser.
Ne pas recharger, démonter ni incinérer la
pile.
Printed on recycled paper
Español
Nomenclature (Voir fig. A.)
1 Interrupteur d’alimentation (POWER)
2 Témoin de pile
Lorsque vous mettez le microphone
sous tension, le témoin s’allume un
instant. C’est normal. Il vous indique
que la pile n’est pas vide. Lorsque la
pile se décharge, le témoin luit
faiblement ou ne s’allume pas du tout.
3 Minifiche monophonique coudée
(plaquée or)
4 Boîtier de pile
Il peut être attaché à une cravate, un
revers de veste ou à une poche.
5 Prise de microphone
6 Minifiche monophonique coudée
(plaquée or)
7 Logement de pile
8 Microphone
9 Support de microphone attaché
Avec ce support, vous pouvez mettre le
microphone en position horizontale ou
inclinée.
Antes de utilizar la unidad, lea
detenidamente este manual, y consérvelo
para futuras referencias.
Identificación de
partes
(Consulte la Fig. A.)
Características
• Micrófono superdireccional (monoaural)
que emplea un sistema de tubo de fase y
permite la grabación altamente clara de
fuentes de sonido situadas a gran
distancia.
• Soporte de micrófono incorporado
plegable fácil de utilizar.
• Sistema de alimentación de 2 vías para
compatibilidad con su grabadora de
casetes (alimentación con la caja de pila
suministrada o con el sistema de
alimentación a través de la clavija*).
• Indicación de la pila restante mediante
diodo electroluminiscente.
* El sistema suministra alimentación al
micrófono y le permite utilizarlo
conectándolo simplemente la toma para
micrófono.
Precauciones
• Este micrófono es un instrumento de
precisión. No lo desarme nunca.
• Mantenga el micrófono alejado de
temperaturas extremadamente altas
(más de 60°C) y de la humedad.
• Si coloca el micrófono cerca de
altavoces, es posible que oiga un ruido
de tono alto (efecto de aullido). Esto se
debe a que el micrófono capta
repetidamente el sonido procedente de
los altavoces. En tal caso, aleje el
micrófono lo más posible de los
altavoces.
• Cuando utilice el micrófono en
exteriores, no permita nunca que se
moje con la lluvia ni con el agua salada.
• Cuando el micrófono, las clavijas, o la
pila de litio se ensucien, frótelos con un
paño seco.
• Para desconectar el micrófono tire
siempre de la clavija. Si tirase del cable,
podría romperlo.
Como este sistema utiliza una clavija
monoaural (dos polos), la grabación
solamente se realizará en el canal
izquierdo cuando conecte el micrófono a
una grabadora de casetes estéreo.
Notas sobre la pila de litio
• Mantenga la pila de litio fuera del
alcance de los niños. Si alguien tragase
la pila, consulte inmediatamente a un
médico.
• Limpie la pila con un paño seco para
asegurar su buen contacto.
• Tenga en cuenta la polaridad cuando
instale la pila.
• No sujete la pila con pinzas metálicas. Si
lo hiciese, causaría un cortocircuito.
ADVERTENCIA
La pila puede explotar si la maltrata.
No cargue, desarme, ni tire al fuego la pila.
1 Interruptor de alimentación (POWER)
2 Indicador de comprobación de la pila
Cuando conecte la alimentación, el
indicador de comprobación de la pila
se encenderá momentáneamente. Esto
es normal. La luz le indicará que la
pila todavía tiene energía. Cuando la
pila se debilite, el indicador se
iluminará débilmente o no se
encenderá en absoluto.
3 Miniclavija monoaural acodada
(dorada)
4 Caja de la pila
Usted podrá prender la caja de la pila
en su corbata, solapa, o bolsillo.
5 Toma para micrófono
6 Miniclavija monoaural acodada
(dorada)
7 Compartimiento de la pila
8 Micrófono
9 Soporte de micrófono incorporado
Utilizando el soporte podrá cambiar el
ángulo del micrófono entre las
posiciones de plano e inclinado.
Français
English
B
e side
Face e
Cara e
E side
Face E
Cara E
Lithium battery (not supplied)
Pile au lithium (non fournie)
Pila de litio (no suministrada)
1
2
Installing the battery
Specifications
(See fig. B.)
Type
When connecting to a tape recorder not
compatible with the plug-in power supply
system, use the battery box with a Sony
CR2025 lithium battery (not supplied)
installed. Before installing, wipe the
battery with a dry cloth to assure good
contact.
When installing the battery be sure to
match the e and E on the lithium battery
with the same marks on the battery
compartment. Otherwise, the microphone
will not operate.
1 Push the hook inside using a pointed
object such as a ballpoint pen and pull
out the battery compartment.
2 Install a new lithium battery into the
battery compartment with the e side
up.
3 Insert the battery compartment back
into the battery box.
Battery box
Boîtier de pile
Caja de pila
3
Battery compartment
Logement de pile
Compartimiento de la pila
Battery life
C
ECM-Z60
to microphone jack MIC
(PLUG IN POWER)
à la prise de microphone
MIC (PLUG IN POWER)
a la toma para micrófono
MIC (PLUG IN POWER)
Monaural tape recorder
Magnétocassette monophonique
Grabadora de casetes monoaural
The Sony CR2025 lithium battery (not
supplied) gives continuous operation on
the microphone for about 300 hours. When
you turn the power on, the battery check
indicator lights momentarily. When the
battery becomes weak, the indicator lights
dimly or does not light at all. In this case,
replace the battery with a new one (Sony
CR2025 lithium battery (not supplied)). To
avoid battery wear or leakage, be sure to
turn the power off after using the
microphone.
Connection
Connecting to a tape
recorder compatible with
the plug-in-power supply
system (See fig. C.)
The power of the microphone is supplied
with the connected equipment.
D
Tape recorder
Magnétocassette
Grabadora de casetes
ECM-Z60
to microphone jack
à la prise de microphone
a la toma para micrófono
POWER switch: ON
Interrupteur POWER: ON
Interruptor POWER: ON
to microphone jack
à la prise de microphone
a la toma para micrófono
Connecting to a tape
recorder not compatible
with the plug-in-power
supply system (See fig. D.)
Electret condenser
microphone
Dimensions Microphone parts:
16 × 106 × 22 mm (21/32 ×
4 1/4 × 7/8 in.) (diameter/
length/height)
(Maximum width of stand:
26 mm (1 1/16 in.))
Battery box parts:
40 × 16.5 × 46 mm (w/h/d)
(1 5/8 × 2 1/32 × 1 13/16 in.)
Mass
Microphone parts (including
cord):
Approx. 21 g (0.75 oz.)
Battery box parts (including
lithium battery and cord):
Approx. 17 g (0.6 oz.)
Cord
Microphone parts:
OFC litz cord (1 cord
shielded)
1.5 mm (1/16 in.) dia.
Length: approx. 1 m
(39 3/8 in.)
Battery box parts:
OFC litz cord (2 core
shielded)
1.5 mm (1/16 in.) dia.
Length: approx. 0.3 m
(11 7/8 in.)
Supplied accessories
Battery box (1)
Frequently response
100 – 10,000 Hz
Directivity Super-directional
Output impedance
2.8 kilohms ± 30%
Sensitivity Open circuit output voltage
level –36 ± 3.5 dB
0 dB = 1 V / Pa, 1,000 Hz
(1 Pa = 10µ bar = 94 dBSPL)
Battery life Approx. 300 hours (with Sony
CR2025 lithium battery (not
supplied))
Maximum sound pressure input level
Approx. 102 dBSPL
1% wave distortion at
1,000 Hz
(0 dBSPL = 2 x 10 –5Pa)
Operating temperature range
0°C – 40°C (32°F – 104°F)
Design and specifications are subject to
change without notice.
Mise en place de la
pile (Voir fig. B.)
Si le microphone doit être raccordé à un
magnétocassette non compatible avec le
système d’alimentation par enfichage,
utilisez le boîtier de pile avec une pile au
lithium Sony CR2025 (non fournie). Avant
d’insérer la pile, essuyez-la bien avec un
chiffon sec pour assurer un bon contact.
Lorsque vous insérez la pile, veillez à
diriger les faces e et E de la façon
indiquée dans le logement, sinon le
microphone ne fonctionnera pas.
1 Appuyez sur le verrou en utilisant un
objet pointu, par exemple un stylo, et
sortez le logement de pile.
2 Installez une nouvelle pile au lithium
dans le logement en dirigeant la face
e vers le haut.
3 Remettez le logement dans le boîtier
de pile.
Autonomie de la pile
La pile au lithium Sony CR2025 (non
fournie) permet d’utiliser le microphone
pendant 300 heures environ. Lorsque vous
mettez le microphone sous tension, le
témoin de pile s’allume momentanément.
Lorsque la pile s’est déchargée, le témoin
luit faiblement ou ne s’allume pas du tout.
Dans ce cas, remplacez la pile par une
neuve (pile au lithium Sony CR2025 (non
fournie)). Pour éviter que la pile ne s’use
ou ne fuit, éteignez toujours le microphone
lorsque vous ne l’utilisez plus.
Raccordement
Raccordement à un
magnétocassette
compatible avec le système
d’alimentation par
enfichage (Voir fig. C.)
L’alimentation du microphone est fournie
par l’appareil auquel il est raccordé.
Raccordement d’un
magnétocassette non
compatible avec le système
d’alimentation par
enfichage (Voir fig. D.)
Using stand (See fig. E.)
Fold or open the stand according to the
direction of the targeted sound source.
Utilisation du support
Note
Do not touch the stand while recording.
Otherwise, noise may be picked up.
Pliez ou ouvrez le support selon la
direction de la source sonore à enregistrer.
(See fig. E.)
Remarque
Ne pas toucher le support pendant
l’enregistrement, sinon du bruit sera capté.
Battery box
Boîtier de pile
Caja de pila
Español
Spécifications
Instalación de la pila
Especificaciones
Type
Microphone électrostatique
Dimensions Microphone:
16 × 106 × 22 mm (21/32 ×
4 1/4 × 7/8 po.) (diamètre/
longueur/hauteur)
(Largeur maximale du
support: 26 mm (1 1/16 po. ))
Boîtier de pile:
40 × 16,5 × 46 mm (l/h/p)
(1 5/8 × 2 1/32 × 1 13/16 po.)
Poids
Microphone (cordon
compris):
Env. 21 g (0,75 on.)
Boîtier de pile (avec une pile
au lithium et le cordon):
Env. 17 g (0,6 on.)
Cordon
Microphone :
Cordon litz OFC (blindé à
1 fil)
ø 1,5 mm (1/16 po.)
Longueur : Env. 1 m
(39 3/8 po.)
Boîtier de pile :
Cordon litz OFC (blindé à
2 fils)
ø 1,5 mm (1/16 po.)
Longueur : Env. 0,3 m
(11 7/8 po.)
Accessoires fournis
Boîtier de pile (1)
Réponse en fréquence
100 – 10 000 Hz
Directivité Superdirectionnel
Impédance de sortie
2,8 kilohms, ± 30%
Sensibilité Niveau de la tension de sortie
en circuit ouvert
–36 ± 3,5 dB
0 dB = 1 V / Pa, 1 000 Hz
(1 Pa = 10µ bar = 94 dBSPL)
Autonomie de la pile
Env. 300 heures (avec une pile
au lithium Sony CR2025 (non
fournie))
Niveau d’entrée à une pression acoustique
maximale
Env. 102 dBSPL
1% de distorsion d’onde à
1 000 Hz
(0 dBSPL = 2 × 10 –5Pa)
Plage de température de fonctionnement
0°C à 40°C (32°F à 104°F)
(Consulte la Fig. B.)
Tipo
La conception et les spécifications peuvent
être modifiées sans préavis.
Cuando vaya a conectar el micrófono a
una grabadora de casetes no compatible
con el sistema de alimentación a través de
la clavija, utilice la caja de la pila con una
pila de litio CR2025 Sony (no
suministrada) instalada. Antes de instalar
la pila, frótela con un paño seco para
asegurar su buen contacto.
Cuando instale la pila de litio, cerciórese
de hacer coincidir e y E de ésta con las
mismas marcas de su compartimiento. De
lo contrario, el micrófono no funcionaría.
1 Empuje el gancho hacia adentro
utilizando un objeto puntiagudo,
como un bolígrafo y tire del
compartimiento de la pila hacia
afuera.
2 Instale una nueva pila de litio en el
compartimiento de la misma con la
cara e hacia arriba.
3 Inserte el compartimiento de la pila
en la caja de la misma.
Duración de la pila
La pila de litio CR2025 Sony (no
suministrada) permitirá utilizar
continuamente el micrófono durante unas
300 horas. Cuando conecte la
alimentación, el indicador de
comprobación de la pila se encenderá
momentáneamente. Cuando la pila se
debilite, el indicador se iluminará
débilmente o no se encenderá en absoluto.
En tal caso, reemplace la pila por otra
nueva (pila de litio CR2025 Sony (no
suministrada). Para evitar la descarga o la
fuga del electrólito de la pila, cerciórese de
desconectar la alimentación después de
haber utilizado el micrófono.
Conexión
Conexión a una grabadora
de casetes compatible con
el sistema de alimentación a
través de la clavija
(Consulte la Fig. C.)
La alimentación del micrófono la
suministrará el equipo conectado.
Conexión a una grabadora
de casetes no compatible
con el sistema de
alimentación a través de la
clavija (Consulte la Fig. D.)
Utilización del soporte
(Consulte la fig. E.)
Repliegue o despliegue el soporte de
acuerde con la orientación de la fuente de
sonido que desee captar.
E
Stand folded
Support plié
Soporte plegado
Stand open
Support déplié
Soporte desplegado
Nota
No toque el soporte durante la grabación.
De lo contrario podría captar ruido.
Micrófono electrostático de
electreto
Dimensiones
Partes del micrófono:
16 × 106 × 22 mm
(diámetro/longitud/altura)
(Anchura máxima del
soporte: 26 mm)
Partes de la caja de la pila:
40 × 16,5 × 46 mm (an/al/
prf)
Masa
Partes del micrófono
(incluyendo el cable):
Aprox. 21 g
Partes de la caja de la pila
(incluyendo la pila de litio y el
cable):
Aprox. 17 g
Cable
Partes del micrófono:
Cable litz de cobre
desoxidado (1 conductor
apantallado)
1,5 mm de diá.
Longitud: Aprox. 1 m
Partes de la caja de la pila:
Cable litz de cobre
desoxidado (2 conductores
apantallados)
1,5 mm de diá.
Longitud: Aprox. 0,3 m
Accesorios suministrados
Caja de la pila (1)
Respuesta en frecuencia
100 – 10.000 Hz
DirectividadSuperdireccional
Impedancia de salida
2,8 kiloohmios ± 30%
Sensibilidad Nivel de tensión de salida en
circuito abierto –36 ±
3,5 dB
0 dB = 1 V/Pa, 1.000 Hz
(1 Pa = 10 µbarias = 94 dBSPL)
Duración de la pila
Aprox. 300 horas (com una
pila de litio CR2025 Sony (no
suministrada)
Entrada de nivel máximo de presión
acústica
Aprox. 102 dBSPL
Distorsión senoidal del 1% a
1.000 Hz
(0 dBSPL = 2 × 10 –5Pa)
Gama de temperaturas de funcionamiento
0°C – 40˚C
El diseño y las especificaciones están sujetos
a cambio sin previo aviso.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
