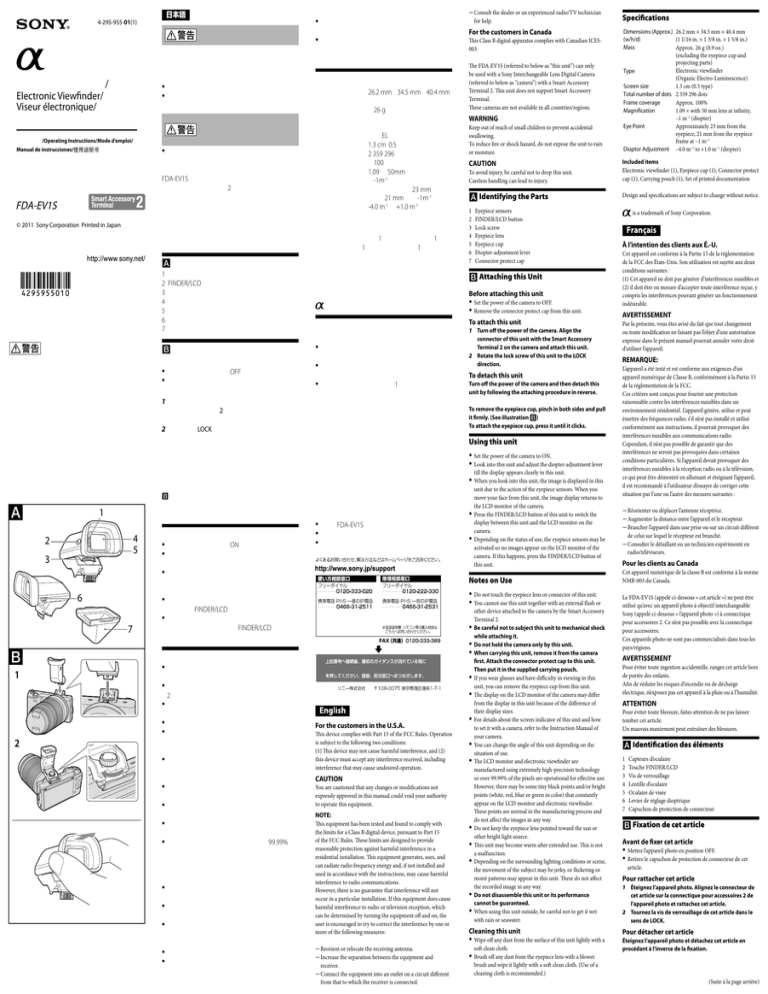

Sony | FDA-EV1S | Operating instructions | Sony FDA-EV1S Operating Instructions

ˋˋConsult the dealer or an experienced radio/TV technician
for help.
ˎ
4-295-955-01(1)
For the customers in Canada
ˎ
Electronic Viewfinder/
Viseur électronique/
/
This Class B digital apparatus complies with Canadian ICES003.
ˎ
ˎ
26.2 mm 34.5 mm 40.4 mm
26 g
/Operating Instructions/Mode d’emploi/
Manual de instrucciones/
WARNING
Keep out of reach of small children to prevent accidental
swallowing.
To reduce fire or shock hazard, do not expose the unit to rain
or moisture.
EL
1.3 cm 0.5
2 359 296
100
1.09 50mm
-1m-1
ˎ
FDA-EV1S
2
© 2011 Sony Corporation Printed in Japan
1
1
1
1

1
2 FINDER/LCD
3
4
5
6
7
Design and specifications are subject to change without notice.
1
2
3
4
5
6
7
Eyepiece sensors
FINDER/LCD button
Lock screw
Eyepiece lens
Eyepiece cup
Diopter-adjustment lever
Connector protect cap
Before attaching this unit
To attach this unit
1 Turn off the power of the camera. Align the
connector of this unit with the Smart Accessory
Terminal 2 on the camera and attach this unit.
2 Rotate the lock screw of this unit to the LOCK
direction.
ˎ
OFF
ˎ
ˎ
To detach this unit
1
ˎ
Turn off the power of the camera and then detach this
unit by following the attaching procedure in reverse.
To remove the eyepiece cup, pinch in both sides and pull
it firmly. (See illustration )
To attach the eyepiece cup, press it until it clicks.
2
2
 Identifying the Parts
ˎˎ Set the power of the camera to OFF.
ˎˎ Remove the connector protect cap from this unit.
ˎ
1
Included items
Electronic viewfinder (1), Eyepiece cup (1), Connector protect
cap (1), Carrying pouch (1), Set of printed documentation
 Attaching this Unit

LOCK
Using this unit


1
4
5
2
3
ˎ
ˎ
ˎ
ON
ˎ
ˎ
FDA-EV1S
ˎ
6
FINDER/LCD
ˎ
7

1
FINDER/LCD
ˎ
ˎ
2
ˎ
ˎ
ˎ
For the customers in the U.S.A.
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2)
this device must accept any interference received, including
interference that may cause undesired operation.
2
ˎ
CAUTION
ˎ
You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority
to operate this equipment.
ˎ
NOTE:
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎˎ Set the power of the camera to ON.
ˎˎ Look into this unit and adjust the diopter-adjustment lever
till the display appears clearly in this unit.
ˎˎ When you look into this unit, the image is displayed in this
unit due to the action of the eyepiece sensors. When you
move your face from this unit, the image display returns to
the LCD monitor of the camera.
ˎˎ Press the FINDER/LCD button of this unit to switch the
display between this unit and the LCD monitor on the
camera.
ˎˎ Depending on the status of use, the eyepiece sensors may be
activated so no images appear on the LCD monitor of the
camera. If this happens, press the FINDER/LCD button of
this unit.
Notes on Use
ˎ
99.99%
This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to Part 15
of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses, and
can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful
interference to radio communications.
However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or
more of the following measures:
ˋˋReorient or relocate the receiving antenna.
ˋˋIncrease the separation between the equipment and
receiver.
ˋˋConnect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
Dimensions (Approx.) 26.2 mm × 34.5 mm × 40.4 mm
(1 1/16 in. × 1 3/8 in. × 1 5/8 in.)
(w/h/d)
Mass
Approx. 26 g (0.9 oz.)
(excluding the eyepiece cup and
projecting parts)
Electronic viewfinder
Type
(Organic Electro-Luminescence)
1.3 cm (0.5 type)
Screen size
Total number of dots 2 359 296 dots
Frame coverage
Approx. 100%
1.09 × with 50 mm lens at infinity,
Magnification
–1 m–1 (diopter)
Approximately 23 mm from the
Eye Point
eyepiece, 21 mm from the eyepiece
frame at –1 m–1
Dioptor Adjustment –4.0 m–1 to +1.0 m–1 (diopter)
To avoid injury, be careful not to drop this unit.
Careless handling can lead to injury.
CAUTION
23 mm
21 mm
-1m-1
-4.0 m-1 +1.0 m-1
FDA-EV1S
The FDA-EV1S (referred to below as “this unit”) can only
be used with a Sony Interchangeable Lens Digital Camera
(referred to below as “camera”) with a Smart Accessory
Terminal 2. This unit does not support Smart Accessory
Terminal.
These cameras are not available in all countries/regions.
Specifications
ˎˎ Do not touch the eyepiece lens or connector of this unit.
ˎˎ You cannot use this unit together with an external flash or
other device attached to the camera by the Smart Accessory
Terminal 2.
ˎˎ Be careful not to subject this unit to mechanical shock
while attaching it.
ˎˎ Do not hold the camera only by this unit.
ˎˎ When carrying this unit, remove it from the camera
first. Attach the connector protect cap to this unit.
Then put it in the supplied carrying pouch.
ˎˎ If you wear glasses and have difficulty in viewing in this
unit, you can remove the eyepiece cup from this unit.
ˎˎ The display on the LCD monitor of the camera may differ
from the display in this unit because of the difference of
their display sizes.
ˎˎ For details about the screen indicator of this unit and how
to set it with a camera, refer to the Instruction Manual of
your camera.
ˎˎ You can change the angle of this unit depending on the
situation of use.
ˎˎ The LCD monitor and electronic viewfinder are
manufactured using extremely high-precision technology
so over 99.99% of the pixels are operational for effective use.
However, there may be some tiny black points and/or bright
points (white, red, blue or green in color) that constantly
appear on the LCD monitor and electronic viewfinder.
These points are normal in the manufacturing process and
do not affect the images in any way.
ˎˎ Do not keep the eyepiece lens pointed toward the sun or
other bright light source.
ˎˎ This unit may become warm after extended use. This is not
a malfunction.
ˎˎ Depending on the surrounding lighting conditions or scene,
the movement of the subject may be jerky, or flickering or
moiré patterns may appear in this unit. These do not affect
the recorded image in any way.
ˎˎ Do not disassemble this unit or its performance
cannot be guaranteed.
ˎˎ When using this unit outside, be careful not to get it wet
with rain or seawater.
Cleaning this unit
ˎˎ Wipe off any dust from the surface of this unit lightly with a
soft clean cloth.
ˎˎ Brush off any dust from the eyepiece lens with a blower
brush and wipe it lightly with a soft clean cloth. (Use of a
cleaning cloth is recommended.)
is a trademark of Sony Corporation.
À l’intention des clients aux É.-U.
Cet appareil est conforme à la Partie 15 de la réglementation
de la FCC des États-Unis. Son utilisation est sujette aux deux
conditions suivantes :
(1) Cet appareil ne doit pas générer d’interférences nuisibles et
(2) il doit être en mesure d’accepter toute interférence reçue, y
compris les interférences pouvant générer un fonctionnement
indésirable.
AVERTISSEMENT
Par la présente, vous êtes avisé du fait que tout changement
ou toute modification ne faisant pas l’objet d’une autorisation
expresse dans le présent manuel pourrait annuler votre droit
d’utiliser l’appareil.
REMARQUE:
L’appareil a été testé et est conforme aux exigences d’un
appareil numérique de Classe B, conformément à la Partie 15
de la réglementation de la FCC.
Ces critères sont conçus pour fournir une protection
raisonnable contre les interférences nuisibles dans un
environnement résidentiel. L’appareil génère, utilise et peut
émettre des fréquences radio; s’il n’est pas installé et utilisé
conformément aux instructions, il pourrait provoquer des
interférences nuisibles aux communications radio.
Cependant, il n’est pas possible de garantir que des
interférences ne seront pas provoquées dans certaines
conditions particulières. Si l’appareil devait provoquer des
interférences nuisibles à la réception radio ou à la télévision,
ce qui peut être démontré en allumant et éteignant l’appareil,
il est recommandé à l’utilisateur d’essayer de corriger cette
situation par l’une ou l’autre des mesures suivantes :
ˋˋRéorienter ou déplacer l’antenne réceptrice.
ˋˋAugmenter la distance entre l’appareil et le récepteur.
ˋˋBrancher l’appareil dans une prise ou sur un circuit différent
de celui sur lequel le récepteur est branché.
ˋˋConsulter le détaillant ou un technicien expérimenté en
radio/téléviseurs.
Pour les clients au Canada
Cet appareil numérique de la classe B est conforme à la norme
NMB-003 du Canada.
Le FDA-EV1S (appelé ci-dessous « cet article ») ne peut être
utilisé qu’avec un appareil photo à objectif interchangeable
Sony (appelé ci-dessous « l’appareil photo ») à connectique
pour accessoires 2. Ce n’est pas possible avec la connectique
pour accessoires.
Ces appareils photo ne sont pas commercialisés dans tous les
pays/régions.
AVERTISSEMENT
Pour éviter toute ingestion accidentelle, rangez cet article hors
de portée des enfants.
Afin de réduire les risques d’incendie ou de décharge
électrique, n’exposez pas cet appareil à la pluie ou à l’humidité.
ATTENTION
Pour éviter toute blessure, faites attention de ne pas laisser
tomber cet article.
Un mauvais maniement peut entraîner des blessures.
 Identification des éléments
1
2
3
4
5
6
7
Capteurs d’oculaire
Touche FINDER/LCD
Vis de verrouillage
Lentille d’oculaire
Oculaire de visée
Levier de réglage dioptrique
Capuchon de protection de connecteur
 Fixation de cet article
Avant de fixer cet article
ˎˎ Mettez l’appareil photo en position OFF.
ˎˎ Retirez le capuchon de protection de connecteur de cet
article.
Pour rattacher cet article
1 Éteignez l’appareil photo. Alignez le connecteur de
cet article sur la connectique pour accessoires 2 de
l’appareil photo et rattachez cet article.
2 Tournez la vis de verrouillage de cet article dans le
sens de LOCK.
Pour détacher cet article
Éteignez l’appareil photo et détachez cet article en
procédant à l’inverse de la fixation.
(Suite à la page arrière)

1
4
5
2
3
6
ˎˎ Ne démontez pas cet article sinon sa performance ne
pourra plus être garantie.
ˎˎ Lorsque vous utilisez cet article en plein air, veillez à ce qu’il
ne soit pas mouillé par la pluie ou l’eau de mer.
Nettoyage de cet article
ˎˎ Essuyez la poussière avec précaution de la surface de cet
article en utilisant un tissu doux et propre.
ˎˎ Enlevez la poussière de la lentille de l’oculaire avec une
brosse soufflante et essuyez-la légèrement avec un tissu
doux et propre. (L’emploi d’un tissu de nettoyage est
recommandé.)
Spécifications
7

1
2
Dimensions (Environ) 26,2 mm × 34,5 mm × 40,4 mm
(1 1/16 po. × 1 3/8 po. × 1 5/8 po.)
(l/h/p)
Environ 26 g (0,9 oz.)
Poids
(sans l’oculaire de visée et les parties
saillantes)
Viseur électronique
Type
(LED organiques)
1,3 cm (type 0,5)
Taille d’écran
2 359 296 points
Nombre total de
points
Couverture de cadre Environ 100%
1,09 avec objectif de 50 mm à
Grossissement
l’infini, –1 m–1 (dioptrique)
Environ 23 mm de l’oculaire, 21 mm
Point oculaire
de l’oeilleton à –1 m–1
–4,0 m–1 à +1,0 m–1 (dioptrique)
Réglage dioptrique
Articles inclus
Viseur électronique (1), Oculaire de visée (1), Capuchon de
protection de connecteur (1), Etui de transport (1), Jeu de
documents imprimés
La conception et les spécifications peuvent être modifiées sans
préavis.
est une marque commerciale de Sony Corporation.
El FDA-EV1S (a partir de ahora “esta unidad”) solamente
podrá utilizarse con una cámara digital de lentes
intercambiables Sony (a partir de ahora “cámara”) con un
terminal de accesorios inteligente 2. Esta unidad no es
compatible con el terminal de accesorios inteligente.
Estas cámaras no están disponibles en todos los países/
regiones.
ADVERTENCIA
(Suite de la page avant)
Pour retirer l’oculaire de visée, pressez-le des deux côtés
et tirez-le fermement. (Voir l’illustration )
Pour rattacher l’oculaire de visée, appuyez dessus de
sorte qu’il s’encliquette.
Mantenga fuera del alcance de niños pequeños para evitar el
tragado accidental.
Para reducir el riesgo de incendio o descarga eléctrica, no
exponga la unidad a la lluvia ni a la humedad.
PRECAUCIÓN
Para evitar lesiones, tenga cuidado de no dejar caer esta
unidad.
El manejo descuidado podría causar lesiones.
Utilisation de cet appareil
 Identificación de las partes
ˎˎ Mettez l’appareil photo en position ON.
ˎˎ Regardez dans cet article et réglez la dioptrie avec le levier
de réglage dioptrique jusqu’à ce que l’affichage soit net à
l’intérieur.
ˎˎ Lorsque vous regardez dans cet article, les capteurs
d’oculaire s’activent et l’image apparaît dans le viseur.
Lorsque vous éloignez le visage de cet article, l’image
réapparaît sur l’écran LCD de l’appareil photo.
ˎˎ Appuyez sur la touche FINDER/LCD de cet article pour
basculer entre l’affichage sur cet article et l’affichage sur
l’écran LCD de l’appareil photo.
ˎˎ Selon l’état d’utilisation, les capteurs d’oculaire peuvent
s’activer et aucune image n’apparaître sur l’écran LCD
de l’appareil photo. Dans ce cas, appuyez sur la touche
FINDER/LCD de cet article.
1
2
3
4
5
6
7
Remarques sur l’emploi
ˎˎ Ne touchez pas la lentille de l’oculaire ou le connecteur de
cet article.
ˎˎ Vous ne pouvez pas utiliser cet article avec un flash
externe ou un dispositif rattaché à l’appareil photo par la
connectique pour accessoires 2.
ˎˎ Veillez à ne pas soumettre cet article à un choc
mécanique lorsque vous le fixez.
ˎˎ Ne tenez pas l’appareil photo par cet article.
ˎˎ Pour transporter cet article, retirez-le d’abord de
l’appareil photo. Rattachez le capuchon de protection
de connecteur à cet article. Rangez-le ensuite dans
l’étui de transport fourni.
ˎˎ Si vous portez des lunettes et ne pouvez pas bien voir dans
cet article, retirez l’oculaire de visée de cet article.
ˎˎ L’affichage sur l’écran LCD de l’appareil photo peut être
différent de l’affichage dans cet article du fait de la différence
de taille de leurs affichages.
ˎˎ Pour le détail sur l’indicateur d’écran de cet article et sur la
façon de le régler avec l’appareil photo, reportez-vous au
mode d’emploi de votre appareil photo.
ˎˎ Vous pouvez changer l’angle de cet article en fonction de la
situation.
ˎˎ L’écran LCD et le viseur électronique ont été fabriqués
avec une technologie de très haute précision et plus
de 99,99 % des pixels sont opérationnels. Ils peuvent
toutefois comporter quelques minuscules points noirs
et/ou lumineux (de couleur blanche, rouge, bleue ou
verte) visibles en permanence sur l’écran LCD et le viseur
électronique. Ces points sont normaux pour ce procédé de
fabrication et n’affectent aucunement l’image.
ˎˎ Ne laissez pas la lentille de l’oculaire orientée vers le soleil
ou une source de lumière intense.
ˎˎ Au bout d’un certain temps, cet article peut devenir chaud.
Il ne s’agit pas d’une défectuosité.
ˎˎ Selon la scène ou les conditions d’éclairage environnantes,
le mouvement du sujet risque d’être saccadé, ou des motifs
moirés ou vacillants risquent d’apparaître dans cet article.
Ceci n’affecte d’aucune manière l’image enregistrée.
Sensores del ocular
Botón FINDER/LCD
Tornillo de bloqueo
Lente del ocular
Caperuza de ocular
Palanca de ajuste dióptrico
Tapa protectora del conector
 Instalación de esta unidad
Antes de instalar esta unidad
ˎˎ Ajuste la alimentación de la cámara a OFF.
ˎˎ Retire la tapa protectora del conector de esta unidad.
ˎˎ Antes de transportar esta unidad, retírela de la
cámara. Fije la tapa protectora del conector a esta
unidad. Después colóquela en la bolsa de transporte
suministrada.
ˎˎ Si utiliza gafas y tiene dificultades en ver en esta unidad.
podrá retirar la caperuza de ocular de esta unidad.
ˎˎ La visualización en el monitor LCD de la cámara puede
diferir de la visualización en esta unidad debido a la
diferencia de sus tamaños de visualización.
ˎˎ Con respecto a los detalles sobre el indicador de pantalla de
esta unidad y cómo ajustarlo con una cámara, consulte el
manual de instrucciones de su cámara.
ˎˎ Usted podrá cambiar el ángulo de esta unidad dependiendo
de la situación de utilización.
ˎˎ El monitor LCD y el visor electrónico están fabricados
utilizando tecnología de muy alta precisión, por lo que
más del 99,99% de los píxeles son operativos para su uso
efectivo. Sin embargo, es posible que haya algunos puntos
diminutos negros y/o brillantes (de color blanco, rojo,
azul o verde) que aparezcan constantemente en el monitor
LCD y el visor electrónico. Estos puntos son normales en
el proceso de fabricación y no afectan a las imágenes de
ninguna forma.
ˎˎ No mantenga la lente del ocular apuntada hacia el sol ni
otra fuente de luz brillante.
ˎˎ Esta unidad puede calentarse después de una utilización
prolongada. Esto no significa mal funcionamiento.
ˎˎ Dependiendo de las condiciones de iluminación del
entorno o la escena, el movimiento del motivo puede ser
espasmódico o parpadeante, o pueden aparecer patrones
de moiré en esta unidad. Esto no afectará en absoluto la
imagen grabada.
ˎˎ No desarme esta unidad o su rendimiento no podría
garantizarse.
ˎˎ Cuando utilice esta unidad en exteriores, tenga cuidado de
que no se humedezca con lluvia o agua del mar.










Limpieza de esta unidad
ˎˎ Frote ligeramente el polvo de la superficie de esta unidad
con un paño suave y seco.
ˎˎ Cepille el polvo de la lente del ocular con un cepillo
soplador y frótela ligeramente con un paño suave y seco. (Se
recomienda utilizar un paño de limpieza.)


Especificaciones
Dimensiones (Aprox.) 26,2 mm × 34,5 mm × 40,4 mm
(an/al/prf)
Aprox. 26 g
Peso
(excluyendo la caperuza de ocular y
las partes salientes)
Visor electrónico
Tipo
(Electroluminiscencia orgánica)
1,3 cm (tipo 0,5)
Tamaño de pantalla
2 359 296 puntos
Número total de
puntos
Aprox. 100%
Cobertura de
fotogramas
1,09 × con objetivo de 50 mm hasta
Aumento
infinito, –1 m–1 (dioptrías)
Aproximadamente 23 mm desde el
Punto ocular
ocular, 21 mm desde el cuadro del
ocular a –1 m–1
De –4,0 m–1 a +1,0 m–1 (dioptrías)
Ajuste de dioptrías
Elementos incluidos
Visor electrónico (1), Caperuza de ocular (1), Tapa
protectora del conector (1), Bolsa de transporte (1), Juego de
documentación impresa
El diseño y las especificaciones están sujetos a cambios sin
previo aviso.
es marca comercial de Sony Corporation.





Para instalar esta unidad
1 Apague la cámara. Alinee el conector de esta unidad
con el terminal de accesorios inteligente 2 de la
cámara e instale esta unidad.
2 Gire el tornillo de bloqueo de esta unidad en el
sentido de LOCK.

Para desmontar esta unidad
Apague la cámara y desmonte esta unidad siguiendo el
procedimiento inverso al de instalación.
Para extraer la caperuza de ocular, comprima ambos
lados y tire firmemente de ella. (Consulte la ilustración
)
Para instalar la caperuza de ocular, presiónela hasta que
chasquee.
Utilización de esta unidad
ˎˎ Ajuste la alimentación de la cámara a ON.
ˎˎ Observe a través de esta unidad y regule la palanca de ajuste
dióptrico hasta que la visualización aparezca claramente en
esta unidad.
ˎˎ Cuando observe a través de esta unidad, la imagen se
visualizará en esta unidad debido a la acción de los
sensores del ocular. Cuando aleje su cara de esta unidad,
la visualización de la imagen volverá al monitor LCD de la
cámara.
ˎˎ Pulse el botón FINDER/LCD de esta unidad para cambiar
la visualización entre esta unidad y el monitor LCD de la
cámara.
ˎˎ Dependiendo del estado de utilización, los sensores del
ocular pueden activarse y hacer que no aparezcan imágenes
en el monitor LCD de la cámara. Cuando suceda esto, pulse
el botón FINDER/LCD de esta unidad.






































Notas sobre la utilización
ˎˎ No toque la lente ni el conector del ocular de esta unidad.
ˎˎ Esta unidad no podrá utilizarse con un flash externo u
otro dispositivo fijado a la cámara mediante el terminal de
accesorios inteligente 2.
ˎˎ Tenga cuidado de no someter esta unidad a golpes
cuando la fije.
ˎˎ No sujete la cámara solamente por esta unidad.




Download PDF

advertising
