2-661-770-41(1)
HOME THEATRE
SYSTEM
Surround speaker (left)
Enceinte surround (gauche)
Altavoz envolvente (izquierdo)
Surroundlautsprecher (links)
TV
Téléviseur
Televisor
Fernseher
DVD player
Lecteur DVD
Reproductor de DVD
DVD-Player
SS-FRP1000 SL
Center speaker
Enceinte centrale
Altavoz central
Centerlautsprecher
SS-CNP1000F
INPUT
INPUT
VIDEO
HT-SF1000
COAXIAL
VIDEO
DIGITAL OUT
OUTPUT
OUTPUT

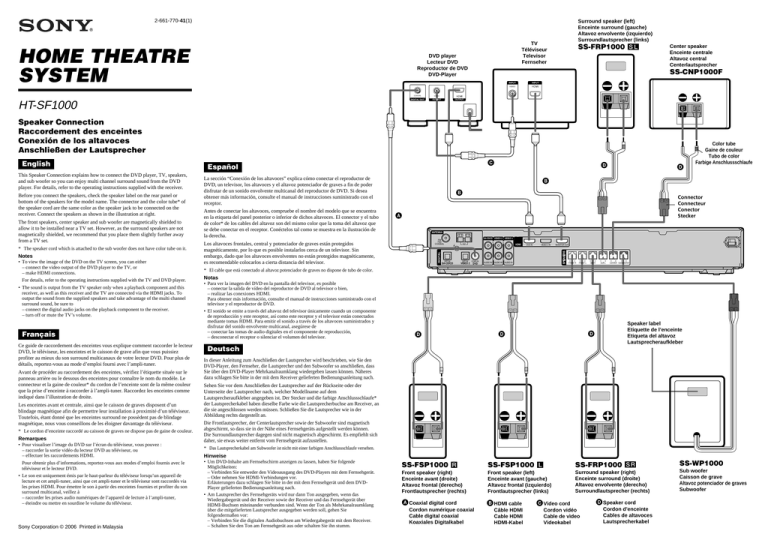

Speaker Connection
Raccordement des enceintes
Conexión de los altavoces
Anschließen der Lautsprecher
This Speaker Connection explains how to connect the DVD player, TV, speakers,
and sub woofer so you can enjoy multi channel surround sound from the DVD
player. For details, refer to the operating instructions supplied with the receiver.
Before you connect the speakers, check the speaker label on the rear panel or
bottom of the speakers for the model name. The connector and the color tube* of
the speaker cord are the same color as the speaker jack to be connected on the
receiver. Connect the speakers as shown in the illustration at right.
The front speakers, center speaker and sub woofer are magnetically shielded to
allow it to be installed near a TV set. However, as the surround speakers are not
magnetically shielded, we recommend that you place them slightly further away
from a TV set.
* The speaker cord which is attached to the sub woofer does not have color tube on it.
Notes
• To view the image of the DVD on the TV screen, you can either
– connect the video output of the DVD player to the TV, or
– make HDMI connections.
For details, refer to the operating instructions supplied with the TV and DVD player.
• The sound is output from the TV speaker only when a playback component and this
receiver, as well as this receiver and the TV are connected via the HDMI jacks. To
output the sound from the supplied speakers and take advantage of the multi channel
surround sound, be sure to
– connect the digital audio jacks on the playback component to the receiver.
– turn off or mute the TV’s volume.
Français
Ce guide de raccordement des enceintes vous explique comment raccorder le lecteur
DVD, le téléviseur, les enceintes et le caisson de grave afin que vous puissiez
profiter au mieux du son surround multicanaux de votre lecteur DVD. Pour plus de
détails, reportez-vous au mode d’emploi fourni avec l’ampli-tuner.
Avant de procéder au raccordement des enceintes, vérifiez l’étiquette située sur le
panneau arrière ou le dessous des enceintes pour connaître le nom du modèle. Le
connecteur et la gaine de couleur* du cordon de l’enceinte sont de la même couleur
que la prise d’enceinte à raccorder à l’ampli-tuner. Raccordez les enceintes comme
indiqué dans l’illustration de droite.
Les enceintes avant et centrale, ainsi que le caisson de graves disposent d’un
blindage magnétique afin de permettre leur installation à proximité d’un téléviseur.
Toutefois, étant donné que les enceintes surround ne possèdent pas de blindage
magnétique, nous vous conseillons de les éloigner davantage du téléviseur.
* Le cordon d’enceinte raccordé au caisson de graves ne dispose pas de gaine de couleur.
Remarques
• Pour visualiser l’image du DVD sur l’écran du téléviseur, vous pouvez :
– raccorder la sortie vidéo du lecteur DVD au téléviseur, ou
– effectuer les raccordements HDMI.
Pour obtenir plus d’informations, reportez-vous aux modes d’emploi fournis avec le
téléviseur et le lecteur DVD.
• Le son est uniquement émis par le haut-parleur du téléviseur lorsqu’un appareil de
lecture et cet ampli-tuner, ainsi que cet ampli-tuner et le téléviseur sont raccordés via
les prises HDMI. Pour émettre le son à partir des enceintes fournies et profiter du son
surround multicanal, veillez à
– raccorder les prises audio numériques de l’appareil de lecture à l’ampli-tuner,
– éteindre ou mettre en sourdine le volume du téléviseur.
Sony Corporation © 2006 Printed in Malaysia
C
Español
La sección “Conexión de los altavoces” explica cómo conectar el reproductor de
DVD, un televisor, los altavoces y el altavoz potenciador de graves a fin de poder
disfrutar de un sonido envolvente multicanal del reproductor de DVD. Si desea
obtener más información, consulte el manual de instrucciones suministrado con el
receptor.
Antes de conectar los altavoces, compruebe el nombre del modelo que se encuentra
en la etiqueta del panel posterior o inferior de dichos altavoces. El conector y el tubo
de color* de los cables del altavoz son del mismo color que la toma del altavoz que
se debe conectar en el receptor. Conéctelos tal como se muestra en la ilustración de
la derecha.
D
D
B
B
Connector
Connecteur
Conector
Stecker
A
ANTENNA
Los altavoces frontales, central y potenciador de graves están protegidos
magnéticamente, por lo que es posible instalarlos cerca de un televisor. Sin
embargo, dado que los altavoces envolventes no están protegidos magnéticamente,
es recomendable colocarlos a cierta distancia del televisor.
U
DIGITAL
English
Color tube
Gaine de couleur
Tubo de color
Farbige Anschlussschlaufe
OPT IN
SA-CD/CD
SA-CD/CD VIDEO 2 VIDEO 1
L
L
AM
OPT IN
VIDEO 2
R
COAX IN
DVD
HDMI
DVD IN
VIDEO 2 IN
MONITOR OUT
R
AUDIO IN AUDIO IN AUDIO IN
FRONT R
FRONT L
SUR R
SUR L
CENTER SUBWOOFER
* El cable que está conectado al altavoz potenciador de graves no dispone de tubo de color.
Notas
• Para ver la imagen del DVD en la pantalla del televisor, es posible
– conectar la salida de vídeo del reproductor de DVD al televisor o bien,
– realizar las conexiones HDMI.
Para obtener más información, consulte el manual de instrucciones suministrado con el
televisor y el reproductor de DVD.
• El sonido se emite a través del altavoz del televisor únicamente cuando un componente
de reproducción y este receptor, así como este receptor y el televisor están conectados
mediante tomas HDMI. Para emitir el sonido a través de los altavoces suministrados y
disfrutar del sonido envolvente multicanal, asegúrese de
– conectar las tomas de audio digitales en el componente de reproducción,
– desconectar el receptor o silenciar el volumen del televisor.
D
D
D
Speaker label
Etiquette de l’enceinte
Etiqueta del altavoz
Lautsprecheraufkleber
Deutsch
In dieser Anleitung zum Anschließen der Lautsprecher wird beschrieben, wie Sie den
DVD-Player, den Fernseher, die Lautsprecher und den Subwoofer so anschließen, dass
Sie über den DVD-Player Mehrkanalraumklang wiedergeben lassen können. Näheres
dazu schlagen Sie bitte in der mit dem Receiver gelieferten Bedienungsanleitung nach.
Sehen Sie vor dem Anschließen der Lautsprecher auf der Rückseite oder der
Unterseite der Lautsprecher nach, welcher Modellname auf dem
Lautsprecheraufkleber angegeben ist. Der Stecker und die farbige Anschlussschlaufe*
der Lautsprecherkabel haben dieselbe Farbe wie die Lautsprecherbuchse am Receiver, an
die sie angeschlossen werden müssen. Schließen Sie die Lautsprecher wie in der
Abbildung rechts dargestellt an.
Die Frontlautsprecher, der Centerlautsprecher sowie der Subwoofer sind magnetisch
abgeschirmt, so dass sie in der Nähe eines Fernsehgeräts aufgestellt werden können.
Die Surroundlautsprecher dagegen sind nicht magnetisch abgeschirmt. Es empfiehlt sich
daher, sie etwas weiter entfernt vom Fernsehgerät aufzustellen.
* Das Lautsprecherkabel am Subwoofer ist nicht mit einer farbigen Anschlussschlaufe versehen.
Hinweise
• Um DVD-Inhalte am Fernsehschirm anzeigen zu lassen, haben Sie folgende
Möglichkeiten:
– Verbinden Sie entweder den Videoausgang des DVD-Players mit dem Fernsehgerät.
– Oder nehmen Sie HDMI-Verbindungen vor.
Erläuterungen dazu schlagen Sie bitte in der mit dem Fernsehgerät und dem DVDPlayer gelieferten Bedienungsanleitung nach.
• Am Lautsprecher des Fernsehgeräts wird nur dann Ton ausgegeben, wenn das
Wiedergabegerät und der Receiver sowie der Receiver und das Fernsehgerät über
HDMI-Buchsen miteinander verbunden sind. Wenn der Ton als Mehrkanalraumklang
über die mitgelieferten Lautsprecher ausgegeben werden soll, gehen Sie
folgendermaßen vor:
– Verbinden Sie die digitalen Audiobuchsen am Wiedergabegerät mit dem Receiver.
– Schalten Sie den Ton am Fernsehgerät aus oder schalten Sie ihn stumm.
SS-FSP1000 R
SS-FSP1000 L
SS-FRP1000 SR
SS-WP1000
Front speaker (right)
Enceinte avant (droite)
Altavoz frontal (derecho)
Frontlautsprecher (rechts)
Front speaker (left)
Enceinte avant (gauche)
Altavoz frontal (izquierdo)
Frontlautsprecher (links)
Surround speaker (right)
Enceinte surround (droite)
Altavoz envolvente (derecho)
Surroundlautsprecher (rechts)
Sub woofer
Caisson de grave
Altavoz potenciador de graves
Subwoofer
A Coaxial digital cord
B HDMI cable
Cordon numérique coaxial
Cable digital coaxial
Koaxiales Digitalkabel
Câble HDMI
Cable HDMI
HDMI-Kabel
C Video cord
Cordon vidéo
Cable de vìdeo
Videokabel
D Speaker cord
Cordon d’enceinte
Cables de altavoces
Lautsprecherkabel
HOME THEATRE
SYSTEM
Surroundluidspreker (links)
Surroundhögtalare (vänster)
Diffusore surround (sinistro)
Głośnik dźwięku przestrzennego (lewy)
Televisie
TV
Televisore
Odbiornik TV
DVD-speler
DVD-spelare
Lettore DVD
Odtwarzacz DVD
SS-FRP1000 SL
Middenluidspreker
Mitthögtalare
Diffusore centrale
Głośnik środkowy
SS-CNP1000F
INPUT
INPUT
VIDEO
COAXIAL
VIDEO
DIGITAL OUT
OUTPUT
OUTPUT
HT-SF1000
Luidsprekeraansluiting
Högtalaranslutning
Guida per il collegamento dei diffusori
Podłączenie głośników
C
In deze luidsprekeraansluiting wordt beschreven hoe u de DVD-speler, een TVtoestel en luidsprekers inclusief een subwoofer kunt aansluiten zodat u kunt
luisteren naar surround sound via meerdere kanalen met de DVD-speler. Raadpleeg
de gebruiksaanwijzing bij de receiver voor meer informatie.
Nella presente Guida per il collegamento dei diffusori vengono illustrate le modalità
di collegamento del lettore DVD, un televisore, dei diffusori e del subwoofer che
consentono di ottenere l’effetto surround multicanale dal lettore DVD. Per ulteriori
informazioni, consultare le istruzioni per l’uso in dotazione con il ricevitore.
Voordat u de luidsprekers aansluit, controleert u de modelnaam op het
luidsprekerlabel op het achterpaneel of aan de onderkant van de luidsprekers. De
aansluiting en het gekleurde buisje* van het luidsprekersnoer hebben dezelfde kleur
als de luidsprekeraansluiting die op de receiver wordt aangesloten. Sluit de
luidspreker aan zoals wordt weergegeven in de afbeelding rechts.
Prima di collegare i diffusori, leggere il nome del modello riportato sull’etichetta
presente nella parte posteriore o inferiore dei diffusori. Il connettore e il cinescopio
a colori* del cavo dei diffusori hanno lo stesso colore della presa del diffusore da
collegare al ricevitore. Collegare i diffusori come illustrato nella figura a destra.
De voorluidsprekers, middenluidspreker en subwoofer zijn magnetisch afgeschermd
zodat deze in de buurt van een televisie kunnen worden geïnstalleerd. De
surroundluidsprekers zijn echter niet magnetisch afgeschermd. U kunt de
surroundluidsprekers dus het beste verder uit de buurt van de televisie zetten.
Note
• Per visualizzare l’immagine del DVD sullo schermo del televisore, è possibile
– collegare l’uscita video del lettore DVD al televisore oppure
– eseguire i collegamenti HDMI.
• Het geluid wordt alleen uitgevoerd via de luidspreker van de televisie wanneer een
afspeelcomponent en deze receiver, en deze receiver en de televisie zijn aangesloten via
de HDMI-aansluitingen. Als u het geluid wilt uitvoeren via de bijgeleverde luidsprekers
en wilt luisteren naar meerkanaals surround sound, moet u
– de digitale audioaansluitingen op de afspeelcomponent aansluiten op de receiver.
– het volume van de televisie uitschakelen of dempen.
Svenska
På den sidan, ”Högtalaranslutning”, beskrivs gör för att ansluta DVD-spelare, en
TV, högtalare och subwoofer till ett system som återger flerkanaligt surroundljud.
Mer information finns i bruksanvisningen till mottagaren.
Innan du ansluter högtalarna måste du ta reda på vilken modellbeteckning de har;
den finner du på högtalaretiketten på baksidan eller på undersidan av respektive
högtalare. Anslutningskontakten och färgmärkningen* på högtalarkabeln har
samma färg som de högtalarkontakter som du ska ansluta dem till på mottagaren.
Illustrationen till höger visar hur du gör anslutningarna.
• L’audio viene emesso dal diffusore del televisore solo se un componente di
riproduzione e il presente ricevitore/il presente ricevitore e il televisore sono collegati
tramite le prese HDMI. Per emettere l’audio dai diffusori in dotazione e ascoltare
l’audio surround multicanale, assicurarsi di
– collegare le prese audio digitali del componente di riproduzione al ricevitore.
– abbassare il volume o disattivare l’audio del televisore.
U
OPT IN
SA-CD/CD
SA-CD/CD VIDEO 2 VIDEO 1
L
L
AM
OPT IN
VIDEO 2
R
COAX IN
DVD
HDMI
DVD IN
VIDEO 2 IN
MONITOR OUT
R
AUDIO IN AUDIO IN AUDIO IN
FRONT R
FRONT L
SUR R
SUR L
CENTER SUBWOOFER
D
D
D
Luidsprekerlabel
Högtalaretikett
Etichetta sul diffusore
Etykieta głośnika
Przed podłączeniem głośników należy sprawdzić nazwę modelu na etykiecie
znajdującej się na tylnym panelu lub na spodzie każdego głośnika. Złącze oraz
kolorowa opaska* przewodu głośnikowego mają taki sam kolor, jak gniazdo
głośnika w odbiorniku, do którego przewód powinien zostać podłączony.
Głośniki należy podłączyć w sposób przedstawiony na ilustracji z prawej strony.
* Przewód głośnikowy podłączany do subwoofera nie jest oznaczony kolorową
opaską.
Mer information finns i bruksanvisningarna som följer med TV:n och DVD-spelaren.
ANTENNA
Na ulotce zatytułowanej Podłączenie głośników przedstawiono sposób
podłączania odtwarzacza DVD, odbiornika TV, głośników i subwoofera, tak aby
można było korzystać z wielokanałowego dźwięku pochodzącego z
odtwarzacza DVD. Szczegółowe informacje na ten temat można znaleźć w
instrukcji obsługi dostarczonej z odbiornikiem.
* Högtalarkabeln som är ansluten till subwoofern är inte färgmärkt.
• Ljudet sänds bara ut från TV:ns högtalare när en uppspelningskomponent är ansluten
till den här mottagaren och den här mottagaren är ansluten till TV:n via HDMIkontakterna. För att spela upp ljudet från de medföljande högtalarna och få flerkanaligt
surroundljud måste du
– ansluta de digitala ljudutgångarna på uppspelningskomponenten till mottagaren.
– sänka eller stänga av TV:ns volym.
A
Polski
Głośniki przednie, głośnik środkowy oraz subwoofer są ekranowane
magnetycznie, dzięki czemu można instalować je w pobliżu odbiornika TV.
Jednak głośniki dźwięku przestrzennego nie są ekranowane, dlatego zalecane
jest umieszczanie ich w nieco większej odległości od odbiornika TV.
• Om du vill visa bilden från en DVD-spelare på TV-skärmen kan du antingen
– ansluta videoutgången på DVD-spelaren till TV:n eller
– göra HDMI-anslutningar.
Aansluiting
Anslutningskontakt
Connettore
Złącze
Per ulteriori informazioni, consultare le istruzioni per l’uso in dotazione con il
televisore e con il lettore DVD.
De främre högtalarna, mitthögtalaren och subwoofern är magnetiskt avskärmade så
att de ska kunna placeras i närheten av en TV. Däremot är inte surroundhögtalarna
magnetiskt avskärmade varför du rekommenderas att placera dem en bit bort från
TV:n.
Obs!
B
* Il cavo dei diffusori collegato al subwoofer è privo di cinescopio a colori.
Opmerkingen
Raadpleeg de gebruiksaanwijzingen bij de televisie en de DVD-speler voor meer
informatie.
D
B
I diffusori anteriori il diffusore centrale e il subwoofer sono schermati
magneticamente per consentirne il posizionamento in prossimità di televisori.
Tuttavia, poiché i diffusori surround non sono schermati magneticamente, si
consiglia di allontanarli dal televisore.
* Het luidsprekersnoer dat op de subwoofer is aangesloten, heeft geen gekleurd buisje.
• Als u het beeld van de DVD op de televisie wilt bekijken, kunt u
– de video-uitgang van de DVD-speler aansluiten op de televisie, of
– HDMI-aansluitingen maken.
D
Italiano
DIGITAL
Nederlands
Gekleurd buisje
Färgmarkering
Cinescopio a colori
Kolorowa opaska
Uwagi
• Aby wyświetlić obraz z odtwarzacza DVD na ekranie odbiornika TV, można
– podłączyć wyjście wideo odtwarzacza DVD do odbiornika TV lub
– wykonać połączenia HDMI.
Szczegółowe informacje na ten temat można znaleźć w instrukcji obsługi
dostarczonej z telewizorem i odtwarzaczem DVD.
• Dźwięk jest odtwarzany przez głośnik odbiornika TV tylko w przypadku, gdy
urządzenie odtwarzające i ten odbiornik, a także ten odbiornik i odbiornik TV
są połączone za pośrednictwem gniazd HDMI. Aby odtwarzać dźwięk
wielokanałowy przez dostarczone głośniki, należy
– połączyć cyfrowe gniazda audio urządzenia odtwarzającego z odbiornikiem,
– wyłączyć lub wyciszyć dźwięk w odbiorniku TV.
SS-FSP1000 R
SS-FSP1000 L
SS-FRP1000 SR
Voorluidspreker (rechts)
Främre högtalare (höger)
Diffusore anteriore (destro)
Głośnik przedni (prawy)
Voorluidspreker (links)
Främre högtalare (vänster)
Diffusore anteriore (sinistro)
Głośnik przedni (lewy)
Surroundluidspreker (rechts)
Surroundhögtalare (höger)
Diffusore surround (destro)
Głośnik dźwięku przestrzennego (prawy)
A Digitale coaxkabel
Koaxial digitalkabel
Cavo digitale coassiale
Cyfrowy przewód koncentryczny
B HDMI-kabel
HDMI-kabel
Cavo HDMI
Kabel HDMI
C Videokabel
Videokabel
Cavo video
Przewód wideo
DLuidsprekersnoeren
Högtalarkabel
Cavo diffusore
Przewód głośnikowy
SS-WP1000
Subwoofer
Subwoofer
Subwoofer
Subwoofer
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
