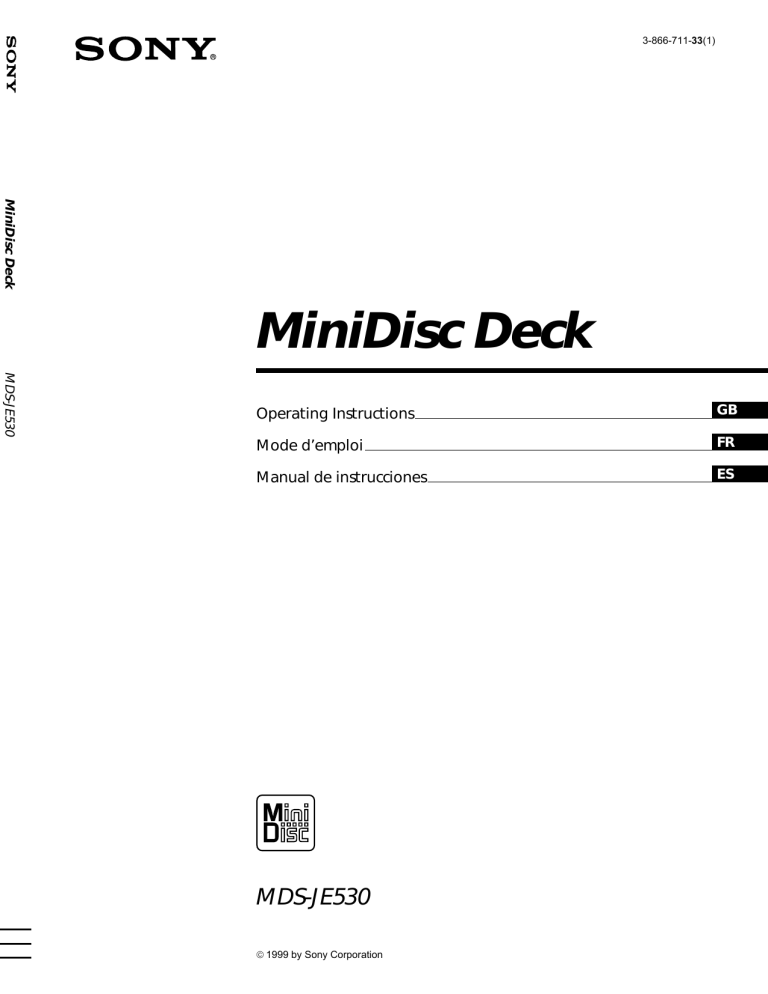

3-866-711-33(1)

MiniDisc Deck

Operating Instructions

Mode d’emploi

Manual de instrucciones

GB

FR

ES

MDS-JE530

1999 by Sony Corporation

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

To avoid electrical shock, do not open the cabinet.

Refer servicing to qualified personnel only.

This appliance is classified as a CLASS 1

LASER product.

The CLASS 1 LASER PRODUCT

MARKING is located on the rear exterior.

The following caution label is located inside the unit.

Welcome!

Thank you for purchasing the Sony

MiniDisc Deck. Before operating the deck, please read this manual thoroughly and retain it for future reference.

About This

Manual

The instructions in this manual are for the MDS-JE530 MiniDisc Deck.

Conventions

• Controls in these instructions are those on the deck; these may, however, be substituted by controls on the supplied remote that are similarly named, or, when different, appear in the instructions within parentheses.

Example: Turn AMS clockwise (or press > repeatedly).

• The following icons are used in this manual:

Z Indicates a procedure that requires use of the remote.

z Indicates hints and tips for making the task easier.

IN NO EVENT SHALL SELLER BE

LIABLE FOR ANY DIRECT,

INCIDENTAL OR CONSEQUENTIAL

DAMAGES OF ANY NATURE, OR

LOSSES OR EXPENSES RESULTING

FROM ANY DEFECTIVE PRODUCT OR

THE USE OF ANY PRODUCT.

2

GB

T

ABLE OF CONTENTS

Getting Started 4

Before You Start the Hookup 4

Hooking Up the Audio Components 5

Location and Function of Parts 8

Front Panel Parts Description 8

Remote Parts Descriptions 10

Using the Display 11

Recording on MDs 14

Notes on Recording 14

Recording on an MD 15

Adjusting the Recording Level 17

Recording Tips 17

Marking Track Numbers While Recording

(Track Marking) 19

Starting Recording With Six Seconds of Prestored

Audio Data (Time Machine Recording) 20

Synchro-recording With the Audio Component of

Your Choice (Music Synchro-recording) 21

Synchro-recording With a Sony CD Player

(CD Synchro-recording) 21

Playing MDs 23

Playing an MD 23

Playing a Specific Track 24

Locating a Particular Point in a Track 25

Playing Tracks Repeatedly 26

Playing Tracks in Random Order (Shuffle Play) 27

Creating Your Own Programme

(Programme Play) 27

Tips for Recording From MDs to Tape 29

Editing Recorded MDs 30

Erasing Tracks 31

Dividing Tracks 33

Combining Tracks 34

Moving Tracks 35

Naming a Track or MD 35

Undoing the Last Edit 39

Other Functions 40

Changing the Pitch (Pitch Control Function) 40

Fade In and Fade Out 41

Falling Asleep to Music (Sleep Timer) 42

Using a Timer 43

Additional Information 45

Precautions 45

Handling MDs 46

System Limitations 46

Troubleshooting 47

Specifications 48

Display Messages 49

Edit Menu Table 50

Setup Menu Table 50

Self-Diagnosis Function 51

Index 52

GB

3

GB

Getting

Started

This chapter provides information on the supplied accessories, things you should keep in mind while hooking up the system, and how to connect various audio components to the MD deck. Be sure to read this chapter thoroughly before you actually connect anything to the deck.

Before You Start the

Hookup

Checking the supplied accessories

This MD deck comes with the following items:

• Audio connecting cords (2)

• Optical cable (1)

• Remote commander (remote) RM-D29M (1)

• R6 (size-AA) batteries (2)

Insert two R6 (size-AA) batteries with the + and – properly oriented to the markings into the battery compartment. When using the remote, point it at the remote sensor on the deck.

z

When to replace the batteries

Under normal conditions, the batteries should last for about six months. When the remote no longer operates the deck, replace both batteries with new ones.

Notes

• Do not leave the remote in an extremely hot or humid place.

• Do not drop any foreign object into the remote casing, particularly when replacing the batteries.

• Do not use a new battery with an old one.

• Do not expose the remote sensor to direct sunlight or lighting apparatus. Doing so may cause a malfunction.

• If you don’t use the remote for an extended period of time, remove the batteries to avoid possible damage from battery leakage and corrosion.

4

GB

Hooking Up the Audio Components

CONTROL A1

VOLTAGE

SELECTOR

Mains lead

Amplifier, etc.

CD player, DBS tuner

CD player, DBS tuner

*

, Digital amplifier, DAT deck, MD deck, etc.

**

*

Digital equipment with a DIGITAL OUT connector only

**

Digital equipment with both DIGITAL IN and OUT connectors

Required cords

Audio connecting cords (2) (supplied)

When connecting an audio connecting cord, be sure to match the colour-coded pins to the appropriate jacks: white (left) to white and red (right) to red.

White (L) White (L)

Red (R) Red (R)

Optical cables (2) (only one supplied)

• When connecting an optical cable, take the caps off the connectors and insert the cable plugs straight in until they click into place.

• Do not bend or tie the optical cables.

Coaxial digital connecting cable (1) (not supplied)

Things you should keep in mind while hooking up the system

• Turn off the power to all components before making any connections.

• Do not connect any mains lead until all the connections are completed.

• Be sure the connections are firm to prevent hum and noise.

Jacks (connectors) for connecting audio c o m p o n e n t s

Connect To the

Amplifiers

CD players or DBS tuners

LINE (ANALOG) IN/OUT jacks

DIGITAL COAXIAL IN jack or

DIGITAL OPTICAL IN connector

Digital amplifiers, DAT decks, or another MD deck

DIGITAL OPTICAL IN/OUT connectors

5

GB

Hooking Up the Audio Components

Connecting the mains lead

Connect the mains lead of the deck to a wall outlet.

Note

If you use a timer, connect the mains lead to the outlet of the timer.

This MD deck is compatible with the CONTROL A1

Control System.

The CONTROL A1 Control System was designed to simplify the operation of audio systems composed of separate Sony components. CONTROL A1 connections provide a path for the transmission of control signals which enable automatic operation and control features usually associated with integrated systems.

Currently, CONTROL A1 connections between a Sony

MD deck, CD player, amplifier (receiver), and cassette deck provide automatic function selection and synchronized recording.

In the future the CONTROL A1 connection will work as a multifunction bus allowing you to control various functions for each component.

Note

The CONTROL A1 Control System is designed to maintain upward compatibility as the Control System is upgraded to handle new functions. In this case, however, older components will not be compatible with the new functions.

CONTROL A1 and CONTROL A1 compatibility

The CONTROL A1 control system has been updated to the CONTROL A1 which is the standard system in the SONY 300 disc CD changer and other recent

Sony components. Components with CONTROL A1 jacks are compatible with components with

CONTROL A1 , and can be connected to each other.

Basically, the majority of the functions available with the CONTROL A1 control system will be available with the CONTROL A1 control system.

However, when making connections between components with CONTROL A1 jacks and components with CONTROL A1 jacks, the number of functions that can be controlled may be limited depending on the component. For detailed information, refer to the operating instructions supplied with the component(s).

Connecting the CONTROL A1 Control System

Connect monaural (2P) mini-plug cords in series to the

CONTROL A1 jacks on the back of each component. You can connect up to ten CONTROL A1 compatible components in any order. However, you can connect only one of each type of component (i.e., 1 CD player, 1 MD deck, 1 tape deck and 1 receiver).

(You may be able to connect more than one CD player or

MD deck, depending on the model. Refer to the operating instructions supplied with the respective component for details.)

Example

Amplifier

(Receiver)

CD player MD deck Tape deck Other component

6

GB

In the CONTROL A1 control system, the control signals flow both ways, so there is no distinction of IN and OUT jacks. If a component has more than one CONTROL A1 jack, you can use either one, or connect different components to each jack.

Jacks and connection examples

CD player

MD deck

On CONTROL A1 jacks and connections

It is possible to make connections between CONTROL A1 and CONTROL A1 jacks. For details regarding particular connections or setup options, refer to the operating instructions supplied with component(s).

About the connecting cable

Some CONTROL A1 compatible components are supplied with a connecting cable as an accessory. In this case, use the connecting cable for your connection.

When using a commercially available cable, use a monaural (2P) mini-plug cable less than 2 meters long, with no resistance (like the Sony RK-G69HG).

Basic Functions of the CONTROL A1

Control System

Automatic function selection

When you connect CONTROL A1 compatible Sony components using CONTROL A1 cables (not supplied), the function selector on the amplifier (or receiver) automatically switches to the correct input when you press the play button on one of the connected components.

(If you press H (play button) on the MD deck while the

CD is playing, the function selector on the amplifier switches from CD to MD.)

Notes

• This function only works when the components are connected to the amplifier (or receiver) inputs according to the names on the function buttons. Certain receivers allow you to switch the names of the function buttons. In this case, refer to the operating instructions supplied with the receiver.

• When recording, do not play any components other than the recording source. It will cause the automatic function selection to operate.

Synchronized recording

This function lets you conduct synchronized recording between the MD deck and selected source component.

1

Set the source selector on the amplifier (or receiver) to the source component.

2

Set the source component to pause mode (make sure both the

H

and

X

indicators light together).

3

Set the deck to recording pause mode.

4

Press

X

on the deck.

The source component is released from the pause mode, and recording begins shortly thereafter.

When playback ends from the source component, recording stops.

Notes

• Do not set more than one component to the pause mode.

• This MD deck is equipped with a special synchronized recording function that uses the CONTROL A1 Control

System (see “Making a CD Synchro-recording from a Sony CD player connected with a control A1 cable” on page 22).

7

GB

Location and

Function of

Parts

This chapter tells you about the location and function of the various buttons and controls on the front panel and the supplied remote.

Further details are provided on the pages indicated in the parentheses.

It also tells you about the information that appears in the display window.

Front Panel Parts

Description

1

~/1

(power) switch (15, 23, 47, 49)

Press to turn the deck on. When you turn the deck on, the STANDBY indicator turns off. When you press the switch again, the deck turns off and the indicator lights up.

2

FADER button (41, 42)

Press to perform Fade-in Play/Recording or Fade-out

Play/Recording.

3

SCROLL button (13)

Press to scroll the name of a track or MD.

4

LEVEL/DISPLAY/CHAR button (12, 13, 17, 28, 36)

• Press during recording pause to adjust the recording level.

• Press when the deck is stopped to display disc information or the contents of a programme.

• Press during recording to display information on the track being recorded.

• Press during play to display information on the current track.

• Press while editing an MD to select the type of characters to be input.

5

Display window (11-13, 17, 36, 40)

Shows various information.

8

GB

1 234 5

STANDBY

TIMER

REC OFF

PHONES

PLAY

PHONE LEVEL

MIN MAX

FADER SCROLL

LEVEL/

DISPLAY/CHAR

PLAY MODE REPEAT TIME

6 7 8 9 0 qa qs qd

REC MODE INPUT

¥

¥

OPT

COAX

ANALOG

MENU/

NO YES

CLEAR

PUSH ENTER

wg wf

wd wswa w; ql qk qj qh qg qf

6

MD insertion slot (15, 23)

Insert the MD as illustrated below.

With the labelled side up

With the arrow pointing towards the deck

7 A

EJECT button (16, 17, 23)

Press to eject the MD.

8

MENU/NO button (18, 19, 27, 29-42, 50)

Press to display “Edit Menu” or “Setup Menu.”

9

YES button (18,19, 27-42)

Press to carry out the selected operation.

0 m

/

M

buttons (25, 27, 28, 30, 32, 33, 36)

Press to locate a portion within a track, change the contents of a programme, or change the input character.

qa

REC MODE selector (15)

Use to set the REC MODE to STEREO or MONO.

qs

INPUT selector (14, 15, 17, 18, 47)

Use to select the input jack (or connector) of the programme source to be recorded.

qd

REC

z

button (16, 17, 19, 22, 39)

Press to record on the MD, monitor the input signal, or mark track numbers.

qf x

button (16, 23, 43)

Press to stop play or recording, or cancel the selected operation.

qg

X

button (7, 16, 22, 23)

Press to pause play or recording. Press again to resume play or recording.

qh H

button (7, 16, 22-24, 27, 28, 43)

Press to start play.

qj

AMS control (16-20, 23, 24, 27-42)

Turn to locate tracks, adjust the recording level, select the input characters, or select a menu item.

qk

CLEAR button (27, 28, 36, 51)

Press to cancel the selection.

ql

Remote sensor (4)

Point the remote towards this sensor ( ) for remote operations.

w;

TIME button (12, 13, 17, 22)

Press to display the remaining time.

wa

REPEAT button (26)

Press to play tracks repeatedly.

ws

PLAY MODE button (27, 28, 43)

Press to select Shuffle Play or Programme Play.

wd

PHONE LEVEL control (23)

Use to adjust the volume of the headphones.

wf

PHONES jack (23)

Connect headphones to this jack.

wg

TIMER selector (43)

Use to set the timer for recording (REC) or playing

(PLAY). Set to OFF to turn the timer off.

9

GB

Remote Parts Descriptions

ws wa w; ql qk qj qh qg qf qd

` / 1

A

MENU/NO YES CLEAR

DISPLAY SCROLL FADER

NAME IN

NAME CHAR

PLAY MODE

& ! ?

1

GHI

4

PRS

7

ABC

2

JKL

5

TUV

8

QZ

DEF

3

MNO

6

WXY

9

MUSIC

SYNC

>

10 10/0

STOP

CD-SYNC

START STANDBY

X

CD PLAYER

.

>

H

X z

T.REC

x

.

>

LEVEL m M

REPEAT A y

B

1

2

3

4

5

6

7

8

9

0 qa qs

1 ~/1

(power) switch (15, 23, 47, 49)

Press to turn the deck on. When you turn the deck on, the STANDBY indicator on the deck turns off. When you press the switch again, the deck turns off and the indicator lights up.

2

CLEAR button (27, 28, 36-38, 51)

Press to cancel the selection.

3

FADER button (41, 42)

Press to perform Fade-in Play/Recording or Fade-out

Play/Recording.

4

PLAY MODE button (27, 28, 43)

Press to select Shuffle Play or Programme Play.

5

Letter/number buttons (25, 27, 37)

Press to input letters or numbers.

6

MUSIC SYNC button (21, 39)

Press to start Music Synchro-recording.

7

CD-SYNC STOP button (22)

Press to stop CD Synchro-recording.

CD-SYNC START button (21, 22)

Press to start CD Synchro-recording.

CD-SYNC STANDBY button (21, 22)

Press to enter standby for CD Synchro-recording.

8

CD PLAYER

X

button (22)

Press to pause the CD play. Press again to resume CD play.

CD PLAYER

./>

buttons (22)

Press to locate tracks on the CD.

9

X

button (16, 23)

Press to pause play or recording. Press again to resume play or recording.

q; x

button (16, 23, 43)

Press to stop play, stop recording, or cancel the selected operation.

qa

LEVEL +/– buttons (17, 24)

Press to adjust the recording level.

10

GB

qs

A

y

B button (26)

Press to select Repeat A-B Play.

qd

REPEAT button (26)

Press to play tracks repeatedly.

qf m/M

buttons (25-28, 32, 33, 36, 37)

Press to locate a portion within a track, change the contents of a programme, or shift the cursor to the right.

qg ./>

buttons (16-19, 23, 24, 27-29, 31-35, 37-

42)

Press to locate tracks, adjust the recording level, or select a menu item.

qh z

button (16, 17, 19, 39)

Press to record on the MD, monitor the input signal, or mark track numbers.

qj

T.REC button (20)

Press to start Time Machine Recording.

qk

H

button (16, 23, 24, 27, 28)

Press to start play.

ql

NAME button (37, 38)

Press to add the name or change the name of a track or

MD.

CHAR button (37)

Press to select the type of characters to be input.

w;

DISPLAY button (12, 13, 17, 28)

Press to select the information to be displayed in the window.

SCROLL button (13)

Press to scroll the name of a track or MD.

wa

MENU/NO button (18, 19, 27, 29, 31-42, 50)

Press to display “Edit Menu” or “Setup Menu.”

YES button (18, 19, 27-42)

Press to carry out the selected operation.

ws A

button (16, 17, 23)

Press to eject the MD.

Using the Display

The display window shows information about the MD or track. This section describes the information that appears for each deck status.

SCROLL LEVEL/DISPLAY/CHAR

TIME

Note

The display format that you’ve selected in each of the deck statuses (play, recording, etc.) will appear whenever the deck enters that status and you press LEVEL/DISPLAY/CHAR (or

DISPLAY) or TIME until you change the format to another (see the following sections for details). If you disconnect the mains lead, however, all the displays will revert to their default (i.e., the factory set display) the next time you turn the deck on.

When you insert an MD

The following display appears.

Disc name

*

Music calendar

**

Total number of tracks

Total recorded time

*

The track name appears instead of the disc name during play. When the MD or the track has no name, “No Name” appears.

**

A music calendar shows all the track numbers within a grid if the

MD is a premastered disc, or without a grid if the MD is a recordable disc. If the total number of tracks exceeds 15,

B

appears to the right of number 15 in the music calendar.

11

GB

Using the Display

While the deck is stopped

Press LEVEL/DISPLAY/CHAR (or DISPLAY) repeatedly to change the display.

Each press of the button changes the display as follows:

Total number of tracks and total recorded time (default display)

While the deck is recording

Press LEVEL/DISPLAY/CHAR (or DISPLAY) repeatedly to change the display.

Each press of the button changes the display as follows:

Track number and recorded time of the current track (default display)

Press

The contents of a programme (only when

“PROGRAM” lights up) Level of the input signal

Press

Level of the input signal

Press

Press

Pitch display

Press

z

You can check the remaining recordable time on the MD

Press TIME. Each press of the button changes the display as follows:

Total number of tracks and total recorded time (default display)

Press

Total number of tracks and remaining recordable time on the MD (recordable MDs only)

*

Press

*

Not shown for the premastered discs.

Press

Sampling frequency indication

Press

“FS -- kHz” appears while the analog signal is input.

z

You can check the remaining recordable time on the MD

Press TIME. Each press of the button changes the display as follows:

Track number and recorded time of the current track (default display)

Press

Track number and remaining recordable time on the MD

Press

12

GB

z

The Peak Hold Function freezes the peak level meters at the highest level reached by the input signal

1

While the deck is stopped or playing, press MENU/NO twice.

“Setup Menu” appears in the display.

2

Turn AMS (or press ./> repeatedly) until “P.Hold Off”

(factory setting) appears, then press AMS or YES.

3

Turn AMS (or press ./> repeatedly) to select

“P.Hold On”, then press AMS or YES.

4

Press MENU/NO.

To turn off the Peak Hold Function, select “P.Hold Off” in step 3 above.

While the deck is playing

Press LEVEL/DISPLAY/CHAR (or DISPLAY) repeatedly to change the display.

Each press of the button changes the display as follows:

Track number and elapsed time of the current track (default display)

Press

The contents of a programme (only when

“PROGRAM” lights up)

z

You can check the remaining time

Press TIME. Each press of the button changes the display as follows:

Track number and elapsed time of the current track (default display)

Press

Track number and remaining time of the current track

Press

Remaining time of all recorded tracks

Press

z

You can check the track name at any time while playing

Press SCROLL.

The track name appears and scrolls. While the disc name is scrolling, press the button again to pause scrolling, and again to continue scrolling.

Disc name and track name

Press

Level of the output signal

Press

Press

Pitch display

Press

13

GB

Recording on

MDs

This chapter explains the various ways to record to an MD, as well as how to mark track numbers and perform synchro-recording with other components.

Notes on Recording

About indications which appear while recording

When “Protected” and “C11” alternate in the display

The record-protect slot is open and the MD is recordprotected. To record on the MD, slide the tab to close the slot. For details, see “To prevent accidental erasure of the recorded material” on page 16.

When “Din Unlock” and “C71” alternate in the display

• The digital component selected with the INPUT selector is not connected correctly. Check the connection.

• The selected digital component is not turned on. Turn on the component.

When “Cannot Copy” appears in the display

The MD deck uses the Serial Copy Management System.

MDs recorded through the digital input connector can’t be copied to other MDs or DAT tapes through the digital output connector. For details, see “Guide to the Serial

Copy Management System” on page 15.

When “TRACK” flashes in the display

The MD deck is recording over existing track(s) (see

“Recording on an MD” on page 15). The indication stops flashing when the deck reaches the end of the recorded portion.

About indications which appear after recording

When “TOC” lights up in the display

Recording has finished but the TOC (Table of Contents) on the MD has not been updated to reflect the recording results. The recording will be lost if you disconnect the mains lead while the indication is on. The TOC will be updated only when you eject the MD or turn off the MD deck.

When “TOC Writing” flashes in the display

The deck is updating the TOC. Do not disconnect the mains lead or move the deck while the indication flashes.

14

GB

Automatic conversion of digital sampling rates during recording

A built-in sampling rate converter automatically converts the sampling frequency of various digital sources to the

44.1 kHz sampling rate of the MD deck. This allows you to monitor and record sources such as 32- or 48-kHz DAT tape or satellite broadcasts, as well as the CDs and MDs.

Guide to the Serial Copy Management

System

Digital audio components, such as CDs, MDs, and DATs make it easy to produce high-quality copies of music by processing music as a digital signal.

To protect copyrighted music sources, this deck uses the

Serial Copy Management System which allows you to make only a single copy of a digitally recorded source through digital-to-digital connections.

You can make only a first-generation copy

*

through a digital-to-digital connection.

Examples are given as follows:

• You can make a copy of a commercially available digital sound programme (for example, a CD or MD), but you can’t make a second copy from the first-generation copy.

• You can make a copy of a digital signal from a digitally recorded analog sound programme (for example, an analog record or a music cassette tape) or from a digital satellite broadcast programme, but you can’t make a second copy from the first-generation copy.

*

A first-generation copy means the first recording of a digital audio source through the deck’s digital input connector. For example, if you record from a CD player connected to the DIGITAL IN connector, that copy is a first-generation copy.

Note

The restrictions of the Serial Copy Management System don’t apply when you make a recording through the analog-to-analog connections.

Recording on an MD

The operations for normal recording are explained below.

If the MD has recorded material on it, the deck will automatically start recording from the end of the recorded portion.

\/1 A

EJECT

X

REC MODE INPUT

AMS

H x

REC

z

1

Turn on the amplifier and programme source, and select the source on the amplifier.

2

Press

~/1

to turn on the deck.

The STANDBY indicator turns off.

3

Insert a recordable MD.

4

Set INPUT to the position that corresponds to the input jacks (connector) connected to the programme source.

If the source is connected to the Set INPUT to

DIGITAL OPTICAL IN connector OPT

DIGITAL COAXIAL IN jack

LINE (ANALOG) IN jacks

COAX

ANALOG

5

Set REC MODE to the recording mode you want to record in.

To record in Set REC MODE to

Stereo

Monaural

STEREO

MONO

15

GB

Recording on an MD

6

If necessary, locate the point on the MD to start recording from.

If you want to record on a new MD or start recording from the end of the recorded portion, go to step 7.

To record over from the beginning of an existing MD track

Turn AMS (or press ./> repeatedly) until the number of the track to be recorded over appears.

To record over from the middle of an MD track

Turn AMS (or press ./> repeatedly) until the number of the track to be recorded over appears, then press H to start playback. Press X at the point you want to start recording from.

7

Press REC

z

.

The deck changes to recording pause.

8

If necessary, adjust the recording level.

For details, see “Adjusting the Recording Level” on page 17.

9

Press

H

or

X

.

Recording starts.

10

Start playing the programme source.

Operations you may want to do during recording

To Press

Stop recording x

Pause recording X

Resume recording after pausing

H

or

X

Eject the MD A EJECT after stopping recording

When you pause recording

The track number increases by one. For example, if you paused recording while recording track 4, the track number will be 5 when you resume recording.

To prevent accidental erasure of the recorded material

To make it impossible to record on an MD, slide the record-protect tab in the direction of the arrow (see illustration below) to open the slot. To enable recording, close the slot.

Bottom side of the MD

Record-protect tab

Slide in the direction of arrow

z

To play the tracks you just recorded

Press H immediately after stopping recording.

The deck starts to play from the first track of the material just recorded.

z

To play from the first track of the MD after recording

1

Press x again after stopping recording.

2

Press

H

.

The deck starts to play from the first track of the MD.

Notes

• If you switch REC MODE during recording or recording pause, recording stops.

• Monaural mode allows you to record about twice as much material as stereo.

• Even if you set REC MODE to MONO, the monitor signal during recording does not become monaural.

• You can’t record over existing material when Shuffle Play (page

27) or Programme Play (page 27) has been selected.

“Impossible” appears in the display at this time.

16

GB

Adjusting the Recording

Level

You can adjust the recording level for both analog and digital recording.

LEVEL/DISPLAY/CHAR AMS

Recording Tips

A

EJECT MENU/NO YES INPUT

1

Do steps 1 to 7 of “Recording on an MD” on pages

15 and 16.

2

Play the portion of the programme source with the strongest output.

3

Press LEVEL/DISPLAY/CHAR (or DISPLAY) repeatedly until the level of the input signal appears.

4

While monitoring the sound, turn AMS (or press

.

/

>

repeatedly) to raise the recording level to its highest level without turning on the two rightmost indicators on the peak level meters.

Avoid turning on these indicators

5

Stop playing the programme source.

6

To start recording, continue from step 9 of

“Recording on an MD” on page 16.

z

You can adjust the recording level using the remote

Z

During recording or recording pause, press LEVEL +/– repeatedly.

z

You can use Setup Menu to adjust the recording level

During recording or recording pause, select “Ain,” “Coax,” or

“Opt” in Setup Menu.

You can adjust the recording level regardless of the source selected in the INPUT selector.

Note

The volume can only be increased up to +12.0 dB (for analog recording) or +18.0 dB (for digital recording). Therefore, if the output level of the connected component is low, it may not be possible to set the recording level to maximum.

TIME AMS REC

z

Checking the remaining recordable time on the MD

Press TIME repeatedly.

While the deck is The following information appears

Stopped

Recording

Total recorded time y Remaining recordable time on the MD

Recorded time of the current track y

Remaining recordable time on the MD

For details, see page 12.

Monitoring the input signal

(Input Monitor)

You can monitor the selected input signal even when you’re not recording it.

1

Press

A

EJECT to eject the MD.

2

Set INPUT to the position that corresponds to the jacks (connector) where the signal you want to monitor is being input.

3

Press REC

z

.

When INPUT is set to ANALOG

The analog signal input from the LINE (ANALOG) IN jacks is output to the DIGITAL OUT connector after

A/D conversion, and then to the LINE (ANALOG)

OUT jacks after D/A conversion. “AD - DA” appears in the display at this time.

17

GB

Recording Tips

When INPUT is set to OPT or COAX

The digital signal input from the DIGITAL IN connector is output to the DIGITAL OUT connector after passing through the sampling rate converter, and then to the LINE (ANALOG) OUT jacks and PHONES jack after D/A conversion. “- DA” appears in the display at this time.

Erasing blank portions automatically

(Smart Space/Auto Cut)

The deck can be set to automatically erase any blanks that are produced when the signal is interrupted during recording. The function which activates (Smart Space or

Auto Cut) depends on the length of the interruption, as described below.

Smart Space

If the signal is interrupted for less than 30 seconds, Smart

Space replaces the blank portion with a blank space of about three seconds, then continues the recording. “Smart

Space” appears in the display during this time.

Auto Cut

If the signal is interrupted for about 30 seconds , Auto Cut replaces the blank portion with a blank space of about three seconds, then pauses the recording. “Auto Cut” appears in the display during this time.

Do the procedure below to turn Smart Space and Auto

Cut on or off.

1

While the deck is stopped, press MENU/NO twice.

“Setup Menu” appears in the display.

2

Turn AMS (or press

./>

repeatedly) until

“S.Space On” appears, then press AMS or YES.

3

Turn AMS (or press

./>

repeatedly) to select the setting, then press AMS or YES.

To Select

Turn on Smart Space and Auto Cut

Turn off Smart Space and Auto Cut

S.Space On (factory setting)

S.Space Off

4

Press MENU/NO.

Notes

• If you start recording with no signal input, Smart Space and

Auto Cut will not operate regardless of the setting.

• Smart Space does not affect the order of the track numbers being recorded, even if the blank space occurs in the middle of a track.

• Auto Cut is automatically turned on or off in tandem with

Smart Space.

• If you turn off the deck or disconnect the mains lead, the deck will store the last setting (“S.Space On” or “S.Space Off”) and recall it the next time you turn on the deck.

18

GB

Marking Track Numbers

While Recording

(Track Marking)

You can mark track numbers either manually or automatically while recording. By marking track numbers at specific points, you can quickly locate the points later or edit the MD easily.

MENU/NO YES REC

z

AMS

Marking track numbers manually

(Manual Track Marking)

Press REC

z

at the point where you want to add a track number while recording.

Marking track numbers automatically

(Automatic Track Marking)

When recording from a CD player or MD deck connected to the DIGITAL IN connector, the deck marks track numbers in the same sequence as the source. When recording from other sources connected to the DIGITAL

IN connector or a source connected to the LINE

(ANALOG) IN jacks, do the procedure below to mark track numbers automatically.

1

While the deck is stopped, press MENU/NO twice.

“Setup Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“T.Mark Lsyn” appears, then press AMS or YES.

3

Turn AMS (or press

./>

repeatedly) to select the setting, then press AMS or YES.

To Select

Turn on Automatic Track Marking T.Mark Lsyn (factory setting)

Turn off Automatic Track Marking T.Mark Off

4

Press MENU/NO.

The deck marks a track number whenever the input signal level drops to –50 dB (the trigger level for

Automatic Track Marking) or below for at least 1.5

seconds.

To change the trigger level for Automatic Track

Marking

Do the procedure below to change the signal level that triggers Automatic Track Marking.

1

While the deck is stopped, press MENU/NO twice.

“Setup Menu” appears in the display.

2

Turn AMS (or press

./>

repeatedly) until

“LS(T)” appears, then press AMS or YES.

3

Turn AMS (or press

./>

repeatedly) to select the level, then press AMS or YES.

You can set the level at any value between –72 dB and

0 dB, in 2 dB steps.

4

Press MENU/NO.

19

GB

Marking Track Numbers While Recording

(Track Marking)

z

Additional information on Automatic Track Marking

• When recording from a CD player or MD deck connected to the

DIGITAL IN connector, the entire material may be recorded as a single track in the following cases:

— When you consecutively record the same track two or more time using single-track repeat play.

— When you consecutively record two or more tracks with the same track number but from different CDs or MDs.

— When you record tracks from certain CD or multi-disc players.

Also, if the source is an MD, a track number may not be marked for tracks less than four seconds long.

• When recording from a component connected to the LINE

(ANALOG) IN jacks with “T.Mark Off” selected or when recording from a DAT deck or DBS tuner connected to the

DIGITAL IN connector, the entire material may be recorded as a single track.

• When recording from a DAT deck or DBS tuner connected to the DIGITAL IN connector, the deck will mark a track number whenever the sampling frequency of the input signal changes, regardless of the track marking parameter setting (“T.Mark

Lsyn” or “T.Mark Off”).

z

You can mark track numbers even after recording has finished

See “Dividing Tracks” on page 33.

Note

If you turn off the deck or disconnect the mains lead, the deck will store the last settings (“T.Mark Lsyn” or “T.Mark Off” and the trigger level) and recall them the next time you turn on the deck.

Starting Recording With Six

Seconds of Prestored Audio

Data

(Time Machine Recording)

Whenever the deck is in recording pause, the deck’s buffer memory continuously stores the latest six seconds worth of audio data. When you press AMS (or T.REC), the recording then starts with the data in the buffer memory. Time Machine Recording thus allows you to avoid missing the beginning of material recorded live from an FM or satellite broadcast.

AMS

1

Do steps 1 to 7 of “Recording on an MD” on pages

15 and 16.

The deck changes to recording pause.

2

Start playing the programme source.

3

Press AMS (or T.REC) at the point where you want to start recording.

Recording starts with the six seconds of prestored data in the buffer memory, then continues recording via the buffer memory thereafter.

To stop Time Machine Recording

Press x .

Note

The storage of data in the buffer memory starts from the moment the deck changes to recording pause. Thus, if you start recording less than six seconds after changing to recording pause, less than six seconds worth of data will be recorded from the buffer memory. The same is true if the programme source had been playing for less than six seconds at the time you start recording.

20

GB

Synchro-recording With the

Audio Component of Your

Choice

(Music Synchro-recording)

Z

The Music Synchro-recording allows you to automatically synchronize recording on the MD deck with the playing of the selected programme source. The Track Marking function, however, will differ according to the programme source. For details, see “Marking Track Numbers While

Recording” on page 19.

A

` / 1

Synchro-recording With a

Sony CD Player

(CD Synchro-recording)

Z

When the deck is connected to a Sony CD player or Hi-Fi component system, you can easily copy the contents of

CDs to the MD using the deck’s remote. As the same remote operates both the MD deck and the CD player or

CD player section of the component system, make sure to place the MD deck and the CD player as close together as possible.

A

` / 1

X .

>

H X z x

.

> m M

MUSIC SYNC

CD-SYNC STOP

CD PLAYER

X

X .

>

H X z x

.

> m M

CD-SYNC START

CD-SYNC STANDBY

CD PLAYER

./>

1

Do steps 1 to 6 of “Recording on an MD” on pages

15 and 16.

2

Press MUSIC SYNC.

The deck changes to recording pause.

3

Start playing the programme source.

Recording starts automatically.

To stop Music Synchro-recording

Press x .

Note

During Music Synchro-recording, Smart Space and Auto Cut will operate regardless of their setting (“S.Space On” or “S.Space

Off”).

1

Turn on the amplifier and the CD player, and select

CD on the amplifier.

2

Do steps 2 to 6 of “Recording on an MD” on pages

15 and 16.

3

Insert a CD into the CD player and select the playback mode (Shuffle Play, Programme Play, etc.) on the CD player.

4

Press CD-SYNC STANDBY.

The CD player changes to play standby and the MD deck changes to recording standby.

5

Press CD-SYNC START.

The deck starts recording and the CD player starts to play.

The track number and elapsed recording time of the track appear in the display.

If the CD player doesn’t start playing

Some CD players may not respond when you press

CD-SYNC START. Press X on the CD player’s remote instead to start play on the CD player.

21

GB

Synchro-recording With a Sony CD Player

(CD

Synchro-recording)

Operations you may want to do during CD

Synchro-recording

To Press

Stop recording

Pause recording

CD-SYNC STOP

CD-SYNC STANDBY or CD

PLAYER X

CD PLAYER ./> Locate the next track to be recorded during recording pause

Resume recording after pausing

CD-SYNC START or CD

PLAYER X

Check the remaining recordable time on the MD

TIME on the deck (page 12) z

You can use the remote of the CD player during CD Synchrorecording

Press To change the deck to And change the CD player to

H x

X

Recording

Recording pause

Recording pause

Play

Stop

Pause z

During CD Synchro-recording, track numbers are marked in the following ways:

• When the CD player is connected to the DIGITAL IN connector, track numbers are automatically marked as they appear on the

CD.

• When the CD player is connected to the LINE (ANALOG) IN jacks, track numbers are automatically marked when “T.Mark

Lsyn” has been selected (page 19).

• When you resume recording after recording pause, a new track number is automatically marked, regardless of the track marking parameter setting (“T.Mark Lsyn” or “T.Mark Off”).

z

You can change CDs during CD Synchro-recording

1

Press x

on the CD player ’s remote.

2

Change the CD.

3

Press

H

on the CD player’s remote.

Recording resumes.

z

You can also perform synchro-recording with a Sony video

CD player

By reprogramming the MD’s remote, you can use the procedure above to perform synchro-recording with a Sony video CD player.

Press number button 2 while pressing down ~/1 on the MD deck’s remote. You can now operate the MD deck and the video

CD player with the remote. To control the CD player again, press number button 2 while pressing down ~/1 on the MD deck’s remote.

z

During CD Synchro-recording, the deck copies CD text information (CD text and disc memos) as it is to the MD (Disc

Memo Copy Function)

The Disc Memo Copy function operates when you make a CD

Synchro-recording from a Sony CD player connected with a control A1 cable (not supplied) to the MD deck.

Notes

• When performing CD Synchro-recording with a CD player with a mode selector, be sure to set the selector to CD1.

• When you record tracks from certain CD or multi-disc players, the entire material may be recorded as a single track.

• The Disc Memo Copy Function may not operate for extremely short CD tracks.

• Text information may not be copied for some CDs.

Making a CD Synchro-recording from a

Sony CD player connected with a control

A1 cable (not supplied)

1

Do steps 1 to 3 of “Synchro-recording with a Sony

CD player” on page 21.

2

Set the CD player to playback pause mode.

3

Press REC

z

on the deck.

The MD deck changes to recording pause.

4

Press

H

or

X

on the deck.

The deck starts recording and the CD player starts to play. When CD play finishes, recording stops.

22

GB

Playing MDs

This chapter explains the various ways to play MDs.

Playing an MD

The operations for normal play are explained below.

`/1

AMS

A

EJECT

H X x

1

Turn on the amplifier and select MD on the amplifier.

2

Press

~/1

to turn on the deck.

The STANDBY indicator turns off.

3

Insert an MD.

4

If necessary, turn AMS (or press

>

repeatedly) to locate the track you want to start playing from.

If you want to play from the first track, go to step 5.

5

Press

H

.

The deck starts to play.

6

Adjust the volume on the amplifier.

Operations you may want to do during play

To Press or turn

Stop play

Pause play

Resume play after pausing x

X

H

or

X

Locate a succeeding track

Locate the beginning of the current track or a preceding track

Eject the MD

AMS clockwise (or press > repeatedly)

AMS counterclockwise (or press

.

repeatedly)

A EJECT after stopping play z

To use headphones

Connect them to PHONES jack. Use PHONE LEVEL to adjust the volume.

23

GB

Playing an MD

z

You can adjust the analog signal level output to the LINE

(ANALOG) OUT jacks and the PHONES jack

1

While the deck is playing, press LEVEL/DISPLAY/CHAR (or

DISPLAY) repeatedly until the line output adjustment display appears.

2

Turn AMS (or press LEVEL +/– repeatedly) to adjust the output signal level.

z

You can use Setup Menu to adjust the analog output level

While the deck is playing, select “Aout” in Setup Menu.

Note

When you eject the MD or turn off the deck, the output level is reset to the factory setting (0.0 dB).

Playing a Specific Track

While the deck is playing or stopped, use the procedure below to quickly play any track.

A

` / 1

AMS

Number buttons

>

10

H

./>

X .

>

H X z x

.

> m M

H

Locating a track with AMS

*

To go to

The next or a succeeding track during play

A preceding track during play

Do the following:

Turn AMS clockwise (or press

> repeatedly).

Turn AMS counterclockwise (or press .

repeatedly).

The beginning of the current track during play

A specific track while the deck is stopped

Turn AMS counterclockwise (or press .

once).

Turn AMS (or press .

/ > repeatedly) until the track number you want to go to flashes in the display, then press AMS or

H .

*

Automatic Music Sensor

z

To locate the last track of the MD quickly

While the deck is stopped, turn AMS counterclockwise (or press

.

once).

z

If you locate a track while the deck is stopped or paused

The deck will still be stopped or paused at the beginning of the located track.

24

GB

Playing a track by entering the track number

Z

Press the number button(s) to enter the track number of the track you want to play.

To enter a track number over 10

1

Press >10.

2

Enter the corresponding digits.

To enter 0, press 10/0 instead.

Examples:

• To play track number 30, press >10, then 3 and 10/0.

• To play track number 108, press >10 twice, then 1, 10/0, and 8.

z

If you enter a track number while the deck is stopped or paused

The deck will still be stopped or paused at the beginning of the track.

Locating a Particular Point in a Track

You can locate a particular point in a track during play or play pause.

m/M

Locating a point while monitoring the sound

Press down

m

/

M

during play.

You will hear intermittent playback as the disc goes forward or in reverse. When you reach the point, release the button.

Notes

• If the disc reaches the end while you’re pressing M , the deck stops.

• Tracks that are only a few seconds long may be too short for monitoring. For such tracks, play the MD at normal speed.

Locating a point by observing the time indication

Press down

m

/

M

during play pause.

The elapsed playing time of the track appears in the display. When you reach the point, release the button.

No sound is output during this time.

z

When “- Over -” appears in the display

The disc has reached the end while you’re pressing M . Turn

AMS counterclockwise (or press .

) or press m to go back.

25

GB

Playing Tracks Repeatedly

You can play an entire MD repeatedly. This function can be used with Shuffle Play to repeat all the tracks in random order (page 27), or with Programme Play to repeat all the tracks in the programme (page 27). You can also repeat a specific track or portion within a track.

A

` / 1

REPEAT

REPEAT

X .

>

H X z x

.

> m M

M

A

y

B

Note

If you turn off the deck or disconnect the mains lead, the deck will store the last setting of the repeat play (“Repeat All” or

“Repeat 1”) and recall it the next time you turn on the deck.

Repeating all the tracks on the MD

(Repeat All Play)

Press REPEAT repeatedly until “Repeat All” appears in the display.

When you play an MD, the deck repeats the tracks as follows:

When the play mode is The deck repeats

Normal play (page 23) All the tracks in sequence

Shuffle Play (page 27) All the tracks in random order

Programme Play (page 27) All the tracks in the programme in sequence

To stop Repeat All Play

Press x .

To resume normal play

Press REPEAT repeatedly until “Repeat Off” appears in the display.

Repeating the current track

(Repeat 1 Play)

While the track you want to repeat is being played, press REPEAT repeatedly until “Repeat 1” appears in the display.

Repeat 1 Play starts.

To stop Repeat 1 Play

Press x .

To resume normal play

Press REPEAT repeatedly until “Repeat Off” appears in the display.

Repeating a specific portion within a track (Repeat A-B Play)

Z

You can specify one portion within a track to be played repeatedly. Note that the portion that you specify must be within the boundaries of a single track.

1

While the deck is playing, press A

y

B at the starting point (point A) of the portion to be played repeatedly.

“REPEAT A-” lights up and “B” flashes in the display.

2

Continue playing the track or press

M

to locate the ending point (point B), then press A

y

B.

“REPEAT A-B” lights up and Repeat A-B Play starts.

To stop Repeat A-B Play and resume normal play

Press REPEAT or CLEAR.

z

You can set a new starting point and ending point during

Repeat A-B Play

You can change the current ending point to a new starting point, then specify a new ending point to repeat a portion right after the current portion.

1

During Repeat A-B Play, press A y B.

The current ending point changes to the new starting point

(point A).

“REPEAT A-” lights up and “B” flashes in the display.

2

Locate the new ending point (point B) and press A y B.

“REPEAT A-B” lights up and the deck starts to repeat the newly specified portion.

26

GB

Playing Tracks in Random

Order

(Shuffle Play)

When you select Shuffle Play, the deck plays all the tracks on the MD in random order.

Creating Your Own

Programme

(Programme Play)

You can pick out the tracks that you like and specify the playback order in a programme containing up to 25 tracks.

LEVEL/DISPLAY/CHAR MENU/NO YES

m/M

PLAY MODE

H

1

While the deck is stopped, press PLAY MODE repeatedly until “SHUFFLE” lights up in the display.

2

Press

H

.

Shuffle Play starts.

; appears while the deck is ”shuffling” the tracks.

To resume normal play

While the deck is stopped, press PLAY MODE repeatedly until “SHUFFLE” turns off.

z

You can locate tracks during Shuffle Play

Turn AMS (or press

.

/

>

repeatedly).

• To locate the next track or a later track to be played, turn AMS clockwise (or press

>

repeatedly).

• To locate the beginning of the current track, turn AMS counterclockwise (or press

.

). Note that you can’t locate and play the tracks that have already been played once.

PLAY MODE AMS CLEAR

H

A

` / 1

MENU/NO

DISPLAY

YES

CLEAR

PLAY MODE

Number buttons

>

10

H m/M

X .

>

H z

X x

.

> m M

./>

Programming the tracks

1

While the deck is stopped, press MENU/NO twice.

“Setup Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Program ?” appears, then press AMS or YES.

3

Turn AMS until the track number you want to add to the programme appears, then press AMS or

M

(or use the number button(s) to enter the track directly).

If you entered the wrong track number

Press m / M repeatedly until the wrong track number flashes, then do step 3 above again or press

CLEAR to erase the track number. If “0” flashes, press m .

27

GB

Creating Your Own Programme

(Programme Play)

To enter a track number over 10

Z

Use >10. For details, see page 25.

To check the total playing time of the programme

Press LEVEL/DISPLAY/CHAR (or DISPLAY).

4

Repeat step 3 to enter other tracks.

The entered track is added to the location where the

“0” flashes.

Each time you enter a track, the total programme time appears in the display.

5

Press YES.

“Complete!!” appears and the programme is completed.

6

Press PLAY MODE repeatedly until “PROGRAM” lights up in the display.

7

Press

H

.

Programme Play starts.

To stop Programme Play

Press x .

To resume normal play

Press PLAY MODE repeatedly until “PROGRAM” turns off.

z

The programme remains even after Programme Play ends or is stopped

Press H to play the programme again.

Notes

• If you turn off the deck or disconnect the mains lead, the programme will be lost.

• The display shows “- - - m - - s” when the total playing time of the programme exceeds 199 minutes.

• “ProgramFull!” appears when you try to programme 26th track.

Checking the contents of the programme

While the deck is stopped and “PROGRAM” lights up, press LEVEL/DISPLAY/CHAR (or DISPLAY) repeatedly.

The first several tracks in the programme appear in the display. To see the rest of the programme, turn AMS (or press .

/ > repeatedly).

Changing the contents of the programme

While the deck is stopped and “PROGRAM” lights up, do steps 1 and 2 of “Programming the tracks” on page 27, followed by one of the procedures below:

To Do the following:

Erase a track Press m

/

M

repeatedly until the number of the unwanted track flashes, then press CLEAR.

Erase all tracks

Add a track at the beginning of the programme

Press CLEAR repeatedly until all the track numbers disappear.

Press m repeatedly until “0” flashes before the first track number, then do steps

3 to 5 of “Programming the tracks” on pages 27 and 28.

Add a track in the middle of the programme

Add a track to the end of the programme

Replace a track

Press m / M repeatedly until the track number which will precede the new track flashes. Press AMS to display flashing

“0, ” then do steps 3 to 5 of “Programming the tracks” on pages 27 and 28.

Press M repeatedly until “0” flashes after the last track number, then do steps

3 to 5 of “Programming the tracks” on pages 27 and 28.

Press m / M repeatedly until the number of the track to be changed flashes, then do steps 3 to 5 of “Programming the tracks” on pages 27 and 28.

28

GB

Tips for Recording From

MDs to Tape

MENU/NO AMS YES

Inserting blanks between tracks during play (Auto Space)

The MD deck can be set to automatically insert a threesecond blank between tracks during play. This function is useful when you’re recording from an MD to an analog tape since the three-second blank enables you to use the

Multi-AMS function later to locate the beginning of tracks on the tape.

1

While the deck is stopped, press MENU/NO twice.

“Setup Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Auto Off” appears, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) to select the setting, then press AMS or YES.

To Select

Turn on Auto Space

Turn off Auto Space

Auto Space

Auto Off (factory setting)

4

Press MENU/NO.

Notes

• If you select “Auto Space” and record a selection containing multiple track numbers (for example, a medley or symphony), blank spaces will be created on the tape in between the various sections.

• If you turn off the deck or disconnect the mains lead, the deck will store the last setting (“Auto Space” or “Auto Off”) and recall it the next time you turn on the deck.

Pausing after each track (Auto Pause)

You can set the MD deck so that it pauses after each track to give you time to locate the next track to be recorded.

1

While the deck is stopped, press MENU/NO twice.

“Setup Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Auto Off” appears, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) to select the setting, then press AMS or YES.

To Select

Turn on Auto Pause

Turn off Auto Pause

Auto Pause

Auto Off (factory setting)

4

Press MENU/NO.

To resume play after pausing

Press H .

Note

If you turn off the deck or disconnect the mains lead, the deck will store the last setting (“Auto Pause” or “Auto Off”) and recall it the next time you turn on the deck.

29

GB

MENU/NO YES

m/M

Editing

Recorded MDs

This chapter explains how to edit the tracks that have been recorded on an

MD.

AMS

Brief descriptions of buttons and control used to edit MDs

The buttons and the control below are used to erase, divide, move, or combine tracks on the MD.

Note

The operation of these buttons and the control is different when naming a track or MD. For details, see “Naming a Track or MD” on page 35.

MENU/NO button:

While the deck is stopped, playing, or paused, press to edit tracks. While editing, press to cancel editing.

AMS control:

Turn to select an editing operation or track number, then press to enter your selection. You can also use the control to specify points in a track for erasure or track division.

YES button:

Press this button instead of the AMS control to enter a selection.

m

/

M

buttons:

Press to specify the unit (minute, second, or frame) by which the MD is advanced when the

AMS control is turned. You can also use these buttons to locate the end point of the portion to be erased.

For further details on the function of each button and control, see the sections on editing operations.

30

GB

About indication which appears while editing

When “Protected” appears in the display

The record-protect slot is open. To edit the MD, slide the tab to close the slot. For details, see “To prevent accidental erasure of the recorded material” on page 16.

About indications which appear after editing

When “TOC” lights up in the display

Editing has finished but the TOC (Table of Contents) on the MD has not been updated to reflect the editing results.

The editing will be lost if you disconnect the mains lead while the indication is on. The TOC will be updated only when you eject the MD or turn off the MD deck.

When “TOC Writing” flashes in the display

The deck is updating the TOC. Do not disconnect the mains lead or move the deck while the indication flashes.

Erasing Tracks

You can erase a track or part of a track simply by specifying the number of the track or the portion within a track to be erased. You can also erase all the tracks on an

MD at one time.

Erasing a track

Specify the number of the track you want to erase.

Example: Erasing the second track

1

AAA

2

BBB

3

CCC

4

DDD

1

AAA

2

CCC

3

DDD

When you erase a track, all the tracks after the one erased are automatically renumbered. For example, if you erase track number 2, the previous track number 3 becomes track number 2 and the previous track number 4 becomes track number 3, and so on.

1

While the deck is stopped, playing, or paused, press MENU/NO.

“Edit Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until “Tr

Erase ?” appears, then press AMS or YES.

The deck starts to play the track indicated by the number in the display.

3

Turn AMS (or press

.

/

>

repeatedly) until the track number you want to erase appears.

4

Press AMS or YES.

“Complete!!” appears for a few seconds and the track is erased. The track following the erased track starts to play. If the erased track is the last one on the MD, the track preceding the erased track starts to play.

To cancel the operation

Press MENU/NO or x .

31

GB

Erasing Tracks

z

If “Erase ???” appears in step 4 above

The track has been record-protected on another MD deck. If you still want to erase the track, press AMS or YES again while the indication appears.

z

To avoid confusion when erasing more than one track

Start erasing from the highest numbered track. This way you’ll avoid renumbering the tracks that you plan to erase.

z

You can undo the erasure

For details, see “Undoing the Last Edit” on page 39.

Erasing all the tracks on an MD

Do the procedure below to erase all the tracks, track names, and disc name at once.

1

While the deck is stopped, playing, or paused, press MENU/NO.

“Edit Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until “All

Erase ?” appears, then press AMS or YES.

“All Erase??” appears in the display.

3

Press AMS or YES.

“Complete!!” appears for a few seconds and all the tracks, track names, and disc name are erased.

To cancel the operation

Press MENU/NO or x .

z

You can undo the erasure

For details, see “Undoing the Last Edit” on page 39.

Erasing a portion of a track

You can easily erase a portion of a track by specifying the starting and ending points of the erasure.

This is useful for erasing the unnecessary portions of a track recorded from a satellite or FM broadcast.

Example: Erasing portion “B2” of the second track

1

AAA

2

BBB

B1 B2 B3

3

CCC

1

AAA

2

BBB

B1 B3

3

CCC

1

While the deck is stopped, playing, or paused, press MENU/NO.

“Edit Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until “A-B

Erase ?” appears, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) until the number of the track containing the portion to be erased appears, then press AMS or YES.

“-Rehearsal-” and “Point A ok?” alternate in the display and the deck plays the first several seconds of the track repeatedly.

4

While monitoring the sound, turn AMS (or press

.

/

>

repeatedly) to locate the starting point of the portion to be erased (point A).

The time indication (“m (minute),” “s (second),” and

“f (frame = 1/86 second)”) of the current point is displayed and several seconds of the track from that point play back repeatedly.

To find a point quickly

Specify a unit (minute, second, or frame) by which the

MD is advanced when you turn AMS (or press .

/

> repeatedly).

To do this, press m / M in step 4 repeatedly to select

“m,” “s,” or “f.” The selected unit flashes in the display.

32

GB

5

Repeat step 4 until you’ve located point A.

6

Press AMS or YES to enter point A.

“Point B set” appears and several seconds of the track from point A play back repeatedly.

7

Continue playing the track or press

M

to locate the ending point of the portion to be erased (point

B), then press AMS or YES.

“A-B Ers” and “Point B ok?” alternate in the display and a few seconds of the track before point A and after point B play back repeatedly.

8

Repeat step 4 until you’ve located point B.

9

Press AMS or YES to enter point B.

“Complete!!” appears for a few seconds and the portion between point A and B is erased.

To cancel the operation

Press MENU/NO or x .

z

You can undo the erasure

For details, see “Undoing the Last Edit” on page 39.

Note

In the following cases, “Impossible” appears and you can’t erase a portion of a track:

• The point B you entered comes before point A.

• After repeated editing of a track, it may become impossible to erase a portion of the track any further. This is a technical limitation of the MD system and is not a mechanical error.

Dividing Tracks

You can divide a recorded track at any point simply by adding a track mark at that point. This is especially useful when you want to divide recorded material which contains multiple tracks but only one track number (see page 20), or when you want to locate a certain point in the track.

Example: Dividing the second track

1

AAA

2

BBB

B1 B2

3

CCC

1

AAA

2

BBB

B1

3

B2

4

CCC

When you divide a track, the total number of tracks increases by one and all tracks following the divided track are automatically renumbered.

Dividing a track after selecting the track

1

While the deck is stopped, playing, or paused, press MENU/NO.

“Edit Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Divide ?” appears, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) until the number of the track you want to divide appears, then press AMS or YES.

“-Rehearsal-” appears and the track starts to play.

4

While monitoring the sound, turn AMS (or press

.

/

>

repeatedly) to locate the dividing point.

The time indication (“m,” “s ,” and “f ”) of the current point is displayed and several seconds of the track from that point play back repeatedly.

To find a point quickly

Specify a unit (minute, second, or frame) by which the

MD is advanced when you turn AMS (or press .

/

> repeatedly).

To do this, press m / M in step 4 repeatedly to select

“m,” “s ,” or “f .” The selected unit flashes in the display.

33

GB

Dividing Tracks

5

Repeat step 4 until you’ve located the dividing point.

6

Press AMS or YES.

“Complete!!” appears for a few seconds and the track is divided. The deck starts to play the newly created track. Note that new track has no name.

To cancel the operation

Press MENU/NO or x .

z

You can undo the track division

For details, see “Undoing the Last Edit” on page 39.

z

You can divide tracks while recording

For details, see “Marking Track Numbers While Recording” on page 19.

Dividing a track after selecting the dividing point

1

While the deck is playing, press AMS at the point you want to divide the track.

“- Divide -” and “-Rehearsal-” alternate in the display and the deck starts to play from the selected point.

2

If necessary, do step 4 of “Dividing a track after selecting the track” on page 33 to finely adjust the dividing point.

3

Press YES.

“Complete!!” appears for a few seconds and the track is divided. The deck starts to play the newly created track. Note that new track has no name.

To cancel the operation

Press MENU/NO or x .

z

You can undo the track division

For details, see “Undoing the Last Edit” on page 39.

z

You can divide tracks while recording

For details, see “Marking Track Numbers While Recording” on page 19.

Combining Tracks

This function allows you to combine any two tracks into a single track. The two tracks need not to be consecutive nor chronological. You can combine several tracks into a single medley, or several independently recorded portions into a single track. When you combine two tracks, the total number of tracks decreases by one and all tracks following the combined track are renumbered.

Example: Combining the second track and the fourth track

1

AAA

2

BBB

3

CCC

4

DDD

1

AAA

2

BBB

BBB DDD

3

CCC

If both of the combined tracks have a track name, the name of the second track is erased.

1

While the deck is stopped, playing, or paused, press MENU/NO.

“Edit Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Combine ?” appears, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) until the number of the first track of the two to be combined appears, then press AMS or YES.

The display for selecting a second track appears and the deck plays the portion where joining will occur

(the end of the first track and the beginning of the track following it) repeatedly.

4

Turn AMS (or press

.

/

>

repeatedly) until the number of the second track of the two to be combined appears, then press AMS or YES.

“Complete!!” appears for a few seconds and the tracks are combined. The deck starts to play the combined track.

To cancel the operation

Press MENU/NO or x .

z

You can undo the combination

For details, see “Undoing the Last Edit” on page 39.

Note

If “Impossible” appears in the display, the tracks can’t be combined because repeated editing has been done to the track(s).

This is a technical limitation of the MD system and is not a mechanical error.

34

GB

Moving Tracks

This function lets you change the order of any track.

Example: Moving the second track after the third track

1

AAA

2

BBB

3

CCC

4

DDD

1

AAA

2

CCC

3

BBB

4

DDD

After you move a track, the tracks are renumbered automatically.

1

While the deck is stopped, playing, or paused, press MENU/NO.

“Edit Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Move ?” appears, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) until the number of the track to be moved appears, then press AMS or YES.

4

Turn AMS (or press

.

/

>

repeatedly) until the new track position appears, then press AMS or

YES.

“Complete!!” appears for a few seconds and the track is moved. The deck starts to play the moved track.

To cancel the operation

Press MENU/NO or x .

z

You can undo the track move

For details, see “Undoing the Last Edit” on page 39.

Naming a Track or MD

You can enter a name for a recorded MD as well as for individual tracks. Names can consist of uppercase and lowercase letters, numbers, and symbols. A total number of 1,700 characters can be stored for all the names on the

MD.

LEVEL/DISPLAY/CHAR MENU/NO YES

m/M

YES

MENU/NO

NAME

m/M

CLEAR

AMS

A

` / 1

CLEAR

CHAR

Letter/number buttons

X .

>

H z

X x

.

> m M

./>

Note

If you name a track while it is being recorded, be sure to finish the naming operation before the track ends. If the track ends before you finish, the entered character data will be discarded and the track will remain unnamed. Also, you can’t name tracks while the deck is recording over existing material.

35

GB

Naming a Track or MD

Naming a track or MD using the controls on the deck

1

Press MENU/NO while the deck is in one of the operating statuses listed below, depending on what you want to name:

To name Press while the deck is

A track or the MD Stopped, playing, or paused

The track being recorded Recording the track

“Edit Menu” appears in the display.

2

Turn AMS until “Name ?” appears, then press AMS or YES.

While the deck is recording, a flashing cursor appears in the display and you can enter a name for the track being recorded. In this case, go to step 6.

3

Turn AMS until “Nm In ?” appears, then press AMS or YES.

4

Turn AMS until the track number (when naming a track) or “Disc” (when naming the MD) flashes, then press AMS or YES.

5

Press AMS or YES again.

A flashing cursor appears.

6

Press LEVEL/DISPLAY/CHAR repeatedly to select the character type.

To select Press repeatedly until

Uppercase letters “A” appears in the display

Lowercase letters

Numbers

Symbols

“a” appears in the display

“0” appears in the display

“!” appears in the display

7

Turn AMS to select the character.

The selected character flashes.

To change a selected character

Repeat steps 6 and 7.

8

Press AMS.

The selected character is entered and lights continuously. The cursor shifts to the right, flashes, and waits for the input of the next character.

9

Repeat steps 6 to 8 to enter the rest of the name.

To change a character

Press m

/

M repeatedly until the character to be changed flashes, then repeat steps 6 to 8.

To erase a character

Press m

/

M repeatedly until the character to be erased flashes, then press CLEAR.

10

Press YES.

The whole name appears in the display.

To cancel the operation

Press MENU/NO or x .

z

You can undo the naming of a track or MD

For details, see “Undoing the Last Edit” on page 39.

To enter a space

Press M while the cursor is flashing.

36

GB

Naming a track or MD using the remote

Z

1

Press NAME while the deck is in one of the operating statuses listed below, depending on what you want to name:

To name Press while the deck is

A track

The MD

Playing, paused, recording, or stopped with the track number displayed

Stopped with no track number displayed

A flashing cursor appears in the display.

2

Press CHAR repeatedly to select the character type.

To select Press repeatedly until

Uppercase letters

Lowercase letters

Numbers

“AB” appears in the display

“ab” appears in the display

“12” appears in the display

3

Enter a character.

If you’ve selected uppercase or lowercase letters

1

Press the corresponding letter/number button repeatedly until the character to be entered flashes.

Or, press the button once and press ./> repeatedly.

To select symbols, press .

repeatedly while “A” is flashing.

2

Press M .

The flashing character is entered and lights continuously and the cursor shifts to the right.

If you’ve selected numbers

Press the corresponding number button.

The number is entered and the cursor shifts to the right.

4

Repeat steps 2 and 3 to enter the rest of the name.

To change a character

Press m

/

M repeatedly until the character to be changed flashes, press CLEAR to erase the character, then repeat steps 2 and 3.

5

Press NAME.

The whole name appears in the display.

To cancel the operation

Press MENU/NO or x .

z

You can undo the naming of a track or MD

For details, see “Undoing the Last Edit” on page 39.

Copying a track or disc name

You can copy an existing track or disc name and use it to name another track on the same disc or the disc itself.

1

While the deck is stopped, playing, or paused, press MENU/NO.

“Edit Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Name ?” appears, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) until “Nm

Copy ?” appears, then press AMS or YES.

4

Turn AMS (or press

.

/

>

repeatedly) until the number of the track (when copying the track name) or “Disc” (when copying the disc name) flashes, then press AMS or YES to copy the selected name.

When “No Name” appears in the display

The selected track or disc has no name.

5

Turn AMS (or press

.

/

>

repeatedly) until the number of the track (when naming a track) or

“Disc” (when naming a disc) flashes, then press

AMS or YES to enter the copied name.

“Complete!!” appears for a few seconds and the name is copied.

To cancel the operation

Press MENU/NO or x .

37

GB

Naming a Track or MD

z

When “Overwrite ??” appears in step 5 above

The track or the disc selected in step 5 already has a name. If you wish to replace the name, press AMS or YES again while the indication appears in the display.

z

You can undo the copying of a track or disc name

For details, see “Undoing the Last Edit” on page 39.

Renaming a track or MD

Z

1

Press NAME while the deck is in one of the operating statuses listed below, depending on what you want to rename:

To rename Press while the deck is

A track

The MD

Playing, paused, recording, or stopped with the track number displayed

Stopped with no track number displayed

A track or disc name appears in the display.

2

Press down CLEAR until the selected name is erased completely.

3

Do steps 6 to 9 of “Naming a track or MD using the controls on the deck” on page 36 or steps 2 to 4 of

“Naming a track or MD using the remote” on page

37.

4

Press NAME.

Erasing a track or disc name

Use this function to erase the name of a track or disc.

1

While the deck is stopped, playing, recording, or paused, press MENU/NO.

“Edit Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Name ?” appears, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) until “Nm

Erase ?” appears, then press AMS or YES.

4

Turn AMS (or press

.

/

>

repeatedly) until the number of the track (when erasing the track name) or “Disc” (when erasing the disc name) flashes, then press AMS or YES.

“Complete!!” appears for a few seconds and the name is erased.

To cancel the operation

Press MENU/NO or x .

z

You can undo the erasing of a track or disc name

For details, see “Undoing the Last Edit” on page 39.

Erasing all the names on the MD

You can erase all the track names and the disc name on an

MD in a single operation.

1

While the deck is stopped, playing, or paused, press MENU/NO.

“Edit Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Name ?” appears, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) until “Nm

AllErs ?” appears, then press AMS or YES.

“Nm AllErs??” appears in the display.

4

Press AMS or YES.

“Complete!!” appears for a few seconds and all the names on the MD are erased.

To cancel the operation

Press MENU/NO or x .

z

You can undo the erasing of all the names on the MD

For details, see “Undoing the Last Edit” on page 39.

z

You can erase all the recorded tracks and names on the MD

For details, see “Erasing all the tracks on an MD” on page 32.

38

GB

Undoing the Last Edit

You can undo the last edit operation and restore the contents of the MD to the condition that existed before the operation. Note, however, that you can’t undo an edit operation if you perform any of the following operations after the edit:

• Press REC z on the deck.

• Press z or MUSIC SYNC on the remote.

• Turn off the deck or eject the MD.

• Disconnect the mains lead.

MENU/NO AMS YES

4

Press AMS or YES.

“Complete!!” appears for a few seconds and the MD is restored to the condition that existed before the edit operation.

To cancel the operation

Press MENU/NO or x .

1

While the deck is stopped and no track number appears in the display, press MENU/NO.

“Edit Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Undo ?” appears.

“Undo ?” doesn’t appear if no editing has been done.

3

Press AMS or YES.

One of the following messages appears depending on the last edit operation.

Last edit operation Message

Erasing a track

Erasing all the tracks on an MD Erase Undo?

Erasing a portion of a track

Dividing a track

Combining tracks

Moving a track

Naming a track or MD

Copying a track or disc name

Renaming a track or MD

Erasing a track or disc name

Erasing all the names on the MD

Divide Undo?

CombineUndo?

Move Undo?

Name Undo?

39

GB

Other

Functions

This chapter explains other useful functions that are available on the MD deck.

Changing the Pitch

(Pitch

Control Function)

You can change the MD playback speed (pitch). The tone rises at higher pitches, and falls at lower pitches.

MENU/NO AMS YES

Setting the pitch automatically in steps

(Auto Step Control Function)

You can increase the pitch by up to 2 steps

*

or lower the pitch by up to 48 steps.

*

One octave equals 12 steps.

1

While the deck is playing, press MENU/NO twice.

“Setup Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Pitch” appears, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) until the desired step value appears, then press AMS or YES.

4

Press MENU/NO.

Notes

• When you change the step value, the playback sound drops out momentarily.

• The step value returns to “0” (factory setting) when you turn off the deck or eject the MD.

• When a dot (.) appears to the right of the step value in the pitch display, this indicates that you have performed fine adjustment

(see the next page) and the pitch value is between steps. (The step and fine control values are linked.)

40

GB

Finely controlling the pitch (Fine Control

Function)

You can fine control the playback speed in 0.1% increments from –98.5% to +12.5%.

1

While the deck is playing, press MENU/NO twice.

“Setup Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Pfine” appears, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) until the desired value appears, then press AMS or YES.

4

Press MENU/NO.

Notes

• The playback sound drops out momentarily when you change the fine control value.

• The fine control value reverts to “0%” (factory setting) when you turn off the deck or eject the MD.

• The step and fine control values are linked; changing one value also changes the other.

Fade In and Fade Out

You can use Fade-in Play to gradually increase the signal level to the LINE (ANALOG) OUT jacks and the PHONES jack at the start of playback. Fade-out Play gradually decreases the signal level at the end of playback.

Fade-in Recording gradually increases the signal level at the start of recording. Fade-out Recording gradually decreases the signal level at the end of recording.

A

` / 1

FADER

FADER

X .

>

H X z x

.

> m M

Note

The level of the signal output from the DIGITAL OUT connector does not change during Fade-in Play nor Fade-out Play.

Fade-in Play and Fade-in Recording

During play pause (for Fade-in Play) or recording pause (for Fade-in Recording), press FADER.

b flashes in the display and the deck performs Fade-in

Play or Fade-in Recording for five seconds (factory setting) until the counter reaches “0.0s.”

41

GB

Fade In and Fade Out

Fade-out Play and Fade-out Recording

During play (for Fade-out Play) or recording (for Fadeout Recording), press FADER.

B flashes in the display and the deck performs Fade-out

Play or Fade-out Recording for five seconds (factory setting) until the counter reaches “0.0s, ” then pauses.

z

You can change the duration of Fade-in and Fade-out

Play/Recording

1

While the deck is stopped, press MENU/NO twice.

“Setup Menu” appears in the display.

2

Turn AMS (or press .

/ > repeatedly) to select the setting, then press AMS or YES.

To change the duration of Select

Fade-in Play/Recording

Fade-out Play/Recording

F.in

F.out

3

Turn AMS to select the duration, then press AMS or YES.

Both the Fade-in and Fade-out durations can be set in 0.1

second steps.

4

Press MENU/NO.

Falling Asleep to Music

(Sleep Timer)

You can set the deck so that it turns off automatically after specified minutes.

MENU/NO AMS YES

1

While the deck is stopped, press MENU/NO twice.

“Setup Menu” appears in the display.

2

Turn AMS (or press

.

/

>

repeatedly) until

“Sleep Off” appears in the display, then press AMS or YES.

3

Turn AMS (or press

.

/

>

repeatedly) to select the setting, then press AMS or YES.

To Select

Turn on Sleep Timer

Turn off Sleep Timer

Sleep On

Sleep Off (factory setting)

4

Turn AMS (or press

.

/

>

repeatedly) until

“Sleep 60min” appears in the display, then press

AMS or YES.

5

Turn AMS (or press

.

/

>

repeatedly) to select the time to be turned off (“30min,” “60min”

(factory setting), “90min,” or “120min”), then press

AMS or YES.

6

Press MENU/NO.

To turn off Sleep Timer

Repeat the procedure above, selecting “Sleep Off” in step

3.

42

GB

Using a Timer

By connecting a timer (not supplied) to the deck, you can start and stop playback/recording operations at specified times. For further information on connecting the timer or setting the starting and ending times, refer to the instructions that came with the timer.

TIMER

PLAY MODE

H x

Playing an MD using a timer

1

Do steps 1 to 3 of “Playing an MD” on page 23.

2

Press PLAY MODE repeatedly to select the play mode you want.

To play only specific tracks, create a programme (see page 27).

To specify the time for the end of playback, press H to start playing, then go to step 3.

3

Set TIMER on the deck to PLAY.

4

Set the timer as required.

• When you have set the time for the start of playback, the deck turns off. When the specified time arrives, the deck turns on and starts playing.

• When you have set the time for the end of playback, playback continues. When the specified time arrives, the deck stops playing and turns off.

• When you have set the time for both the start and end of playback, the deck turns off. When the starting time arrives, the deck turns on and starts playing. When the ending time arrives, the deck stops playing and turns off.

5

After you have finished using the timer, set TIMER on the deck to OFF.

Recording on an MD using a timer

1

Do the following steps of “Recording on an MD” on pages 15 and 16 as requested.

To specify the time for Do

The start of recording Steps 1 to 7, then press x

The end of recording Steps 1 to 10

Both start and end of recording Steps 1 to 7, then press x

2

Set TIMER on the deck to REC.

3

Set the timer as required.

• When you have set the time for the start of recording, the deck turns off. When the specified time arrives, the deck turns on and starts recording.

• When you have set the time for the end of recording, recording continues. When the specified time arrives, the deck stops recording and turns off.

• When you have set the time for both the start and end of recording, the deck turns off. When the starting time arrives, the deck turns on and starts recording. When the ending time arrives, the deck stops recording and turns off.

4

After you have finished using the timer, set TIMER on the deck to OFF. Then change the deck to standby status by plugging the mains lead of the deck into a wall outlet or set the timer to continuous operation.

• If TIMER is left at REC, the deck will automatically start recording the next time you turn the deck on.

• If you do not change the deck to standby status for more than a week after timer recording has finished, the recorded contents may disappear.

43

GB

Using a Timer

Make sure to change the deck to standby status within a week after timer recording is completed.

The TOC on the MD is updated and recorded contents are written to the MD when you turn the deck on. If the recorded contents have disappeared, “Initialize” flashes when you turn the deck on.

Notes

• It may take about 30 seconds after the deck is turned on until recording starts. When recording at a specified time using the timer, be sure to take this time into account when setting the recording start time.

• During timer recording, new material is recorded from the end of the recorded portion on the MD.

• Material recorded during timer recording will be saved to the disc the next time you turn the deck on. “TOC Writing” will flash in the display at that time. Do not disconnect the mains lead or move the deck while the indication flashes.

• Timer recording will stop if the disc becomes full.

44

GB

Additional

Information

This chapter provides additional information that will help you understand and maintain your MD deck system.

Precautions

On safety

Should any solid object or liquid fall into the cabinet, unplug the deck and have it checked by qualified personnel before operating it any further.

On power sources

• Before operating the deck, check that the operating voltage of the deck is identical with your local power supply. The operating voltage is indicated on the nameplate at the rear of the deck.

• The unit is not disconnected from the AC power source

(mains) as long as it is connected to the wall outlet, even if the unit itself has been turned off.

• If you are not going to use the deck for a long time, be sure to disconnect the deck from the wall outlet. To disconnect the AC power cord (mains lead), grasp the plug itself; never pull the cord.

• AC power cord (mains lead) must be changed only at the qualified service shop.

On condensation in the deck

If the deck is brought directly from a cold to a warm location, or is placed in a very damp room, moisture may condense on the lenses inside the deck. Should this occur, the deck may not operate properly. In this case, remove the MD and leave the deck turned on for several hours until the moisture evaporates.

On the MiniDisc cartridge

• Do not open the shutter to expose the MD.

• Do not place the cartridge where it will be subject to extremes of sunlight, temperature, moisture or dust.

On cleaning

Clean the cabinet, panel and controls with a soft cloth slightly moistened with a mild detergent solution. Do not use any type of abrasive pad, scouring powder or solvent such as alcohol or benzine.

If you have any questions or problems concerning your deck, please consult your nearest Sony dealer.

45

GB

Handling MDs

The MD is enclosed in a cartridge to protect the disc from debris or fingerprints and to make it easy to handle.

However, the presence of debris or a warped cartridge may inhibit the disc from operating properly. To assure that you can always listen to the highest quality music, follow the precautions below:

• Do not touch the internal disc directly. Forcing the shutter open may damage the internal disc.

• Be sure to stick the labels supplied with the MD to the appropriate positions. The shape of the labels may vary depending on the MD brand.

Proper location of the labels

Shutter

Where to keep the MDs

Do not place the cartridge where it may be exposed to direct sunlight or extremely high heat and humidity.

Regular maintenance

Wipe dust and debris from the surface of the cartridge with a dry cloth.

System Limitations

The recording system in your deck is radically different from those used in cassette and DAT decks and is characterized by the limitations described below. Note, however, that these limitations are due to the inherent nature of the MD recording system itself and not to mechanical causes.

“Disc Full” appears in the display even before the MD has reached the maximum recording time

When 255 tracks have been recorded on the MD,

“Disc Full” appears regardless of the total recorded time.

More than 255 tracks can’t be recorded on the MD. To continue recording, erase unnecessary tracks or use another recordable MD.

“Disc Full” appears before the maximum number of tracks is reached

Fluctuations in emphasis within tracks are sometimes interpreted as track intervals, incrementing the track count and causing “Disc Full” to appear.

The remaining recording time does not increase even after erasing numerous short tracks

Tracks under 12 seconds in length are not counted and so erasing them may not lead to an increase in the recording time.

The total recorded time and the remaining recordable time on the MD may not total the maximum recording time

Recording is done in minimum units of 2 seconds each, no matter how short the material. The contents recorded may thus be shorter than the maximum recording capacity. Disc space may also be further reduced by scratches.

Limitations when recording over an existing track

• The correct remaining recordable time may not be displayed.

• You may find it impossible to record over a track if that track has been recorded over several times already. If this happens, erase the track (see page 31).

• The remaining recordable time may be shortened out of proportion to the total recorded time.

• Recording over a track to eliminate noise is not recommended since this may shorten the duration of the track.

• You may find it impossible to name a track while recording over an existing track.

Tracks created through editing may exhibit sound dropout as you’re searching for a point while monitoring the sound.

Some tracks can’t be combined with others

Tracks may not be combined if they have been edited.

46

GB

Track numbers are not marked correctly

Incorrect assignment or marking of track numbers may result when CD tracks are divided into several smaller tracks during digital recording. Also, when the

Automatic Track Marking is activated during recording, track numbers may not be marked as in the original, depending on the programme source.

“TOC Reading” appears for a long time

If the inserted recordable MD is brand new, “TOC

Reading” appears in the display longer than for MDs that have already been used.

The correct recorded/playing time may not be displayed during playback of MDs recorded in monaural mode.

Troubleshooting

If you experience any of the following difficulties while using the deck, use this troubleshooting guide to help you remedy the problem. Should any problem persist, consult your nearest Sony dealer.

The deck does not operate or operates poorly.

, The MD may be dirty or damaged. Replace the

MD.

The deck does not play.

, Moisture has formed inside the deck. Take the MD out and leave the deck in a warm place for several hours until the moisture evaporates.

, The deck is not on. Press ~/1 to turn the deck on.

, The deck may not be connected to the amplifier correctly. Check the connection.

, The MD is inserted in the wrong direction. Slide the MD into the disc slot with the label side up and the arrow pointing towards the slot.

, The MD may not be recorded. Replace the disc with one that has been recorded.

The sound has a lot of static.

, Strong magnetism from a television or a similar device is interfering with operations. Move the deck away from the source of strong magnetism.

The deck does not record.

,

The MD is record-protected. Slide the recordprotect tab and close the slot.

,

The deck is not connected properly to the programme source. Check the connection.

,

Select the correct programme source using INPUT.

,

The recording level is not adjusted properly.

Adjust the recording level.

,

A premastered MD is inserted. Replace it with a recordable MD.

,

There is not enough time left on the MD. Replace it with another recordable MD with fewer recorded tracks, or erase unnecessary tracks.

,

There has been a power failure or the mains lead has been disconnected during recording. Data recorded to that point may be lost. Repeat the recording procedure.

The deck does not perform synchro-recording with a CD player or video CD player.

, The remote supplied with the MD deck is not set correctly. Reset the remote.

A message and a three-digit alphanumeric code alternate in the display.

, The Self-Diagnosis Function is on. See the table on page 51.

47

GB

Specifications

System

Disc

Laser

Laser output

Laser diode

Revolutions (CLV)

Error correction

Sampling frequency

Coding

Modulation system

Number of channels

Frequency response

Signal-to-noise ratio

Wow and flutter

MiniDisc digital audio system

MiniDisc

Semiconductor laser (

λ

= 780 nm)

Emission duration: continuous

Less than 44.6 µW

This output is the value measured at a distance of 200 mm from the objective lens surface on the Optical

Pick-up Block with 7 mm aperture.

Material: GaAlAs

400 rpm to 900 rpm

Advanced Cross Interleave Reed

Solomon Code (ACIRC)

44.1 kHz

Adaptive Transform Acoustic Coding

(ATRAC)

EFM (Eight-to-Fourteen Modulation)

2 stereo channels

5 to 20,000 Hz ±0.3 dB

Over 98 dB during playback

Below measurable limit

Inputs

LINE (ANALOG) IN

DIGITAL OPTICAL IN

DIGITAL COAXIAL IN

Jack type: phono

Impedance: 47 kilohms

Rated input: 500 mVrms

Minimum input: 125 mVrms

Connector type: square optical

Impedance: 660 nm (optical wave length)

Jack type: phono

Impedance: 75 ohms

Rated input: 0.5 Vp-p, ±20%

Outputs

PHONES

LINE (ANALOG) OUT

DIGITAL OPTICAL OUT

Jack type: stereo phone

Rated output: 28 mW

Load impedance: 32 ohms

Jack type: phono

Rated output: 2 Vrms (at 50 kilohms)

Load impedance: over 10 kilohms

Connector type: square optical

Rated output: –18 dBm

Load impedance: 660 nm (optical wave length)

General

Power requirements

Power consumption

Dimensions (approx.)

Mass (approx.)

230 V AC, 50/60 Hz

16 W

430

×

95

×

280 mm (w/h/d) incl.

projecting parts and controls

3.4 kg

Supplied accessories

See page 4.

US and foreign patents licensed from Dolby Laboratories

Licensing Corporation.

Design and specifications are subject to change without notice.

48

GB

Display Messages

The following table explains the various messages that appear in the display. Messages are also displayed by the deck’s Self-Diagnosis function (see page 51).

Message Meaning

Auto Cut

Blank Disc

Cannot Copy

Cannot Edit

Disc Full

Impossible

Initialize (flashing)

The Auto Cut function is on (page 18).

A new (blank) or erased MD has been inserted.

An attempt was made to make a second copy from a digitally dubbed MD (page

15).

An attempt was made to edit the MD during Programme or Shuffle Play. Or the MD is record-protected.

The MD is full (page 46).

The deck cannot do the specified operation (pages 16 and 33).

The Setup Menu settings have been lost.

Or the contents recorded by timer have disappeared over time and are not be available for saving to disc, or

Programme Play could not be activated since the programme has disappeared over time.

(The message flashes for about four seconds when you turn on the deck by pressing

+/1

.)

Name Full

No Disc

No Name

No Program!!

Premastered

The naming capacity of the MD has reached its limit (about 1,700 characters).

There is no MD in the deck.

The track or disc has no name.

You tried to start Programme Play when no programme exists.

An attempt was made to record on a premastered MD.

ProgramFull!

REMOTE

Smart Space

TOC Reading

The programme contains the maximum number of tracks. You cannot add any more tracks.

The MD is being controlled by an external device connected to the deck.

*

The Smart Space function is on (page 18).

The deck is checking the TOC (Table Of

Contents) on the MD.

*

If “REMOTE” appears under other circumstances, turn off the deck, then turn it on again.

49

GB

Edit Menu Table

The following table provides a quick guide to the various editing functions that you can perform using the Edit Menu.

To access the Edit Menu

Press MENU/NO to display “Edit Menu.”

Note

The available menu items may vary according to the current status of the deck.

Menu item

Name ?

Tr Erase ?

Move ?

Combine ?

Divide ?

A-B Erase ?

All Erase ?

Undo ?

Setup ?

Sub-item

Nm In ?

Nm Erase ?

Nm AllErs ?

Nm Copy ?

Function

Names a track or an MD.

Erases a name.

Erases all the names on an MD.

Copies a name to a track or an MD.

Erases a track.

Moves a track.

Combines tracks.

Divides a track.

Erases a portion of a track.

Erases all the tracks on an MD.

Undoes the last edit operation.

Enters Setup Menu (below) directly.

Reference page(s)

31

35

34

33

36

38

38

37

32

32

39

Setup Menu Table

The following table provides an overview of the various Setup Menu items, including their parameters, factory settings, and reference page(s) in the manual.

To access the Setup Menu

While the deck is stopped, press MENU/NO twice to display “Setup Menu.”

Menu item Function

Program ?

Creates a programme.

Parameters

T.Mark

LS(T)

Auto

S.Space

P.Hold

F.in

F.out

Turns Automatic Track Marking on or off.

Lsyn/Off

Changes the trigger level for Automatic Track Marking.

–72 to 0dB

*

Turns Auto Space and Auto Pause on or off.

Turns Smart Space and Auto Cut on or off.

Turns Peak Hold on or off.

Sets the duration of Fade-in Play and Recording.

Sets the duration of Fade-out Play and Recording.

Off/Space/Pause

On/Off

On/Off

1.0 to 15.0s

1.0 to 15.0s

*

Adjustable in 2 dB steps.

Factory setting Reference page(s)

— 27

Lsyn

–50dB

Off

On

Off

5.0s

5.0s

13

42

42

19

19

29

18

50

GB

Menu item

Pitch

Pfine

Ain

Coax

Opt

Aout

Sleep

Sleep

Function

Changes the playback speed by auto steps.

Fine controls the playback speed.

Adjusts the analog signal level input through the LINE (ANALOG) IN jacks.

Adjusts the digital signal level input through the DIGITAL COAXIAL IN jack.

Adjusts the digital signal level input through the DIGITAL OPTICAL IN connector.

Adjusts the analog signal level output to the LINE (ANALOG) OUT and PHONES jacks.

Sets the duration of Sleep Timer.

Turns Sleep Timer on or off.

To recall a factory setting

Press CLEAR while selecting the parameter.

Parameters

–48 to +2

–98.5 to +12.5%

to +12.0dB

to +18.0dB

to +18.0dB

–20.2 to 0.0dB

30/60/90/120min

On/Off

Factory setting Reference page(s)

0

0%

0.0dB

40

41

17

0.0dB

0.0dB

0.0dB

60min

Off

24

42

42

17

17

Self-Diagnosis Function

The deck’s self-diagnosis function automatically checks the condition of the MD deck when an error occurs, then issues a three-digit code and an error message on the display. If the code and message alternate, find them in the following table and perform the indicated countermeasure. Should the problem persist, consult your nearest Sony dealer.

Three-digit code/Message Cause/Remedy

C11/Protected

C13/REC Error

The inserted MD is record-protected.

,

Take out the MD and close the record-protect slot (page 16).

The recording was not made properly.

,

Set the deck in a stable surface, and repeat the recording procedure.

C13/Read Error

C14/Toc Error

C71/Din Unlock

The inserted MD is dirty (with smudges, fingerprints, etc.), scratched, or substandard in quality.

, Replace the disc and repeat the recording procedure.

The deck could not read the TOC on the MD properly.

, Take out the MD and insert it again.

The deck could not read the TOC on the MD properly.

, Insert another disc.

, If possible, erase all the tracks on the MD (page 32).

The sporadic appearance of this message is caused by the digital signal being recorded. This will not affect the recording.

While recording from a digital component connected through the DIGITAL IN connector, the digital connecting cable was unplugged or the digital component turned off.

,

Connect the cable or turn the digital component back on.

51

GB

Index

A

Accessories optional 48 supplied 4

AMS 23

Audio connecting cord 4, 5

Auto Cut 18

Auto Pause 29

Auto Space 29

Automatic Track Marking additional information 20 how to 19 trigger level 19

B

Battery 4

Blank erasing during recording. See

Smart Space and Auto Cut

inserting during play. See Auto

Space

C

CD Synchro-recording 21

Combining 34

Control A1 Control System 6, 7

D

Displaying disc name 11, 13 remaining recordable time 12 total number of tracks 11, 12 total recorded time 11, 12 track name 11, 13

Dividing after selecting the point 34 after selecting the track 33

E

Erasing a name 38 a portion of a track 32 a track 31 all names 38 all tracks 32

F, G, H

Fade-in

Play 41

Recording 41

Fade-out

Play 42

Recording 42

I, J, K

Input Monitor 17

L

Level input signal 12 output signal 13, 24 recording 17

Locating particular point 25 tracks 24

M

Manual Track Marking 19

MD (MiniDisc) ejecting 16, 17, 23 premastered 12 recordable 12, 15 record-protect tab 16

Monitoring input signal. See Input

Monitor

Moving 35

Music Synchro-recording 21

N

Naming copying 37 how to 35, 36 renaming 38

O

Optical cable 4, 5

P, Q

Pausing after each track. See Auto Pause play 29 recording 16

Peak Hold Function 13

Peak level meters 17

Pitch Control Function 40

Playing entering the number 25 from the first track 23 specific track. See Locating

Programme Play changing the contents 28 checking the contents 28 programming 27

R

Recording how to 15, 16 mode 15 over existing tracks 16

Remote 4

Repeat A-B Play 26

Repeat All Play 26

Repeat 1 Play 26

Repeating a portion. See Repeat A-B Play all tracks. See Repeat All Play current track. See Repeat 1 Play

52

GB

S

Sampling rate converter 15

SCMS. See Serial Copy Management

System

Scrolling the name 13

Serial Copy Management System 15

Shuffle Play 27

Sleep Timer 42

Smart Space 18

T

Table of contents. See TOC

Time Machine Recording 20

Timer playing 43 recording 43

TOC 14, 31

U, V, W, X, Y, Z

Undoing 39

53

GB

AVERTISSEMENT

Pour ne pas risquer un incendie ou une

électrocution, n’exposez pas cet appareil à la pluie ou à l’humidité.

N’ouvrez pas le boîtier car vous vous exposeriez à des chocs électriques.

Toute réparation doit être effectuée par un technicien qualifié.

Cet appar eil est un pr oduit laser de classe

1.

L’indication CLASS 1 LASER PRODUCT se tr ouve à l’ar rière de l’appar eil.

L’étiquette suivante est collée à l’intérieur de la platine.

LE REVENDEUR NE PEUT EN

AUCUN CAS ÊTRE TENU

RESPONSABLE DE DOMMAGES

DIRECTS, INDIRECTS OU

ACCESSOIRES, QUELLE QU’EN SOIT

FRAIS RÉSULTANT D’UN PRODUIT

Bienvenue !

Nous vous remercions d’avoir porté votre choix sur cette platine MiniDisc

Sony. Veuillez lire attentivement ce mode d’emploi avant l’utilisation et rangez-le dans un endroit sûr.

Notes sur le mode d’emploi

Ce mode d’emploi couvre la platine

MiniDisc MDS-JE530.

Conventions

• Les commandes indiquées dans les procédures sont celles du panneau avant de la platine. Vous pouvez utiliser à leur place les touches de la télécommande portant le même nom ou celles qui sont indiquées dans les instructions entre parenthèses.

Exemple : Tournez AMS à droite (ou appuyez plusieurs fois sur > ).

• Les icônes suivantes sont utilisées dans ce manuel :

Z Signale une procédure pour laquelle vous devez utiliser la télécommande.

z Signale des conseils ou suggestions destinés à faciliter une opération.

2

FR

T

ABLE DES MATIÈRES

Mise en service 4

Avant de commencer les raccordements 4

Raccordement des appareils audio 5

Emplacement et fonction des pièces 8

Description des pièces du panneau avant 8

Description des pièces de la télécommande 10

Utilisation de l’afficheur 11

Enregistrement sur un MD 14

Remarques sur l’enregistrement 14

Enregistrement sur un MD 15

Réglage du niveau d’enregistrement 17

Conseils pour l’enregistrement 17

Inscription de numéros de plage à l’enregistrement

(Marquage des plages) 19

Commencement de l’enregistrement par six secondes de son préalablement mémorisées

(enregistrement rétroactif) 20

Enregistrement synchronisé avec l’appareil audio de votre choix (enregistrement Music Synchro) 21

Enregistrement synchronisé avec un lecteur CD

Sony (Enregistrement CD Synchro) 21

Lecture de MD 23

Lecture d’un MD 23

Lecture d’une plage donnée 24

Localisation d’un point donné d’une plage 25

Lecture répétée de plages 26

Lecture des plages dans un ordre aléatoire (lecture aléatoire) 27

Création d’un programme de lecture (lecture d’un programme) 27

Conseils pour l’enregistrement d’un MD sur une cassette 29

Montage de MD enregistrés 30

Effacement de plages 31

Division d’une plage 33

Combinaison de plages 34

Déplacement d’une plage 35

Titrage d’une plage ou d’un MD 35

Annulation du dernier montage 39

Autres fonctions 40

Changement de la vitesse de lecture (fonction Pitch

Control) 40

Ouverture et fermeture en fondu 41

Pour vous endormir en musique (minuterie d’arrêt) 42

Utilisation d’une horloge-programmateur 43

Informations complémentaires 45

Précautions 45

Manipulation des MD 46

Limites du système 46

Guide de dépannage 47

Spécifications 48

Messages affichés 49

Tableau Edit Menu (menu de montage) 50

Tableau Setup Menu (menu de réglage) 50

Fonction d’autodiagnostic 51

Index 52

FR

3

FR

Mise en service

Ce chapitre donne des informations sur les accessoires fournis, indique les points à observer lors des raccordements et explique la manière de raccorder divers appareils audio à la platine MD. Veuillez le lire entièrement avant de commencer les raccordements.

Avant de commencer les raccordements

Vérification des accessoires fournis

Les accessoires suivants sont livrés avec la platine :

• Cordons de liaison audio (2)

• Câble optique (1)

• Télécommande RM-D29M (1)

• Piles R6 (format AA) (2)

Mise en place des piles dans la télécommande

Insérez deux piles R6 (format AA) dans la télécommande en faisant correspondre leurs pôles + et – avec ceux du logement. Quand vous utilisez la télécommande, dirigezla vers le capteur de la platine.

z

Quand faut-il remplacer les piles ?

Lors d’une utilisation nor male, les piles dur ent envir on six mois.

Quand la platine ne répond plus à la télécommande, r emplacez les deux piles ensemble (par des neuves).

Remarques

• Ne laissez pas la télécommande dans un endr oit très chaud ou très humide.

• Veillez à ce que rien ne pénètr e dans le boîtier de la télécommande, en par ticulier lorsque vous r emplacez les piles.

• N’utilisez pas une pile neuve avec une pile usagée.

• N’exposez pas le capteur de télécommande (sur la platine) aux rayons dir ects du soleil ou à un for t éclairage. La télécommande risquerait de ne pas fonctionner .

• Si vous ne comptez pas utiliser la télécommande pendant longtemps, r etirez les piles pour éviter qu’elles ne coulent et causent des dommages ou une cor rosion.

4

FR

Raccordement des appareils audio

CONTROL A1

VOLTAGE

SELECTOR

Cordon d’alimentation

Amplificateur, etc.

Lecteur CD, tuner satellite

(DBS)

Lecteur CD, tuner satellite

(DBS)

*

, amplificateur numérique, platine DAT, platine

MD, etc.

**

*

Appareil numérique doté seulement d’un connecteur DIGITAL OUT

**

Appareil numérique doté de connecteurs DIGITAL IN et OUT

Cordons nécessaires

Cordons de liaison audio (2) (fournis)

Lorsque vous raccor dez un cor don de liaison audio, branchez ses fiches à des prises de même couleur : blanc (gauche) à blanc ; rouge (dr oite) à r ouge.

Blanc

(gauche)

Blanc

(gauche)

Rouge

(droite)

Rouge

(droite)

Câbles optiques (2) (un seul fourni)

• Lorsque vous raccor dez un câble optique, r etirez les capuchons des connecteurs, puis enfoncez les fiches du câble en les tenant bien dr oites jusqu’à ce qu’elles pr oduisent un déclic.

• Ne pliez pas et n’attachez pas les câbles optiques.

Câble de liaison numérique coaxial (1) (non fourni)

Points à observer lors des raccordements

• Avant de commencer les raccordements, éteignez tous les appareils.

• Ne branchez aucun cordon d’alimentation avant d’avoir terminé tous les raccordements.

• Pour éviter un ronflement ou des parasites, assurezvous que les fiches sont bien enfoncées dans les prises ou connecteurs.

Prises (connecteurs) pour le raccordement des appareils audio

Raccordez

un amplificateur

À ce qui suit :

aux prises LINE (ANALOG) IN/

OUT un lecteur CD ou un tuner satellite (DBS)

à la prise DIGITAL COAXIAL IN ou au connecteur DIGITAL

OPTICAL IN un amplificateur numérique, une platine DAT ou une autre platine MD aux connecteurs DIGITAL

OPTICAL IN/OUT

5

FR

Raccordement des appareils audio

Branchement du cordon d’alimentation

Branchez le cordon d’alimentation de la platine à une prise de courant murale.

Remarque

Si vous utilisez une horloge-pr ogrammateur , branchez le cor don d’alimentation de la platine à la prise de l’horlogeprogrammateur .

Le système de commande CONTROL A1

Cette platine MD est compatible avec le système de commande CONTROL A1 .

Le système de commande CONTROL A1 simplifie le fonctionnement des chaînes composées d’éléments séparés Sony. Les liaisons CONTROL A1 sont utilisées pour la transmission des signaux de commande. Elles permettent d’obtenir les mêmes caractéristiques d’automatisation et de commande que sur les chaînes formées d’un seul bloc.

Les liaisons CONTROL A1 entre des éléments Sony

(platine MD, lecteur CD, amplificateur (ampli-tuner) et platine-cassette) permettent actuellement la sélection automatique des fonctions et l’enregistrement synchronisé.

À l’avenir, la liaison CONTROL A1 jouera le rôle d’un bus multifonction qui permettra de commander diverses fonctions d’un même élément.

Remarque

Le système de commande CONTROL A1 est doté d’une compatibilité ascendante, c’est-à-dir e que les nouvelles versions du système de commande continuer ont à pr endre en char ge les fonctions des anciennes versions. Par contr e, les nouvelles fonctions ne pour ront pas êtr e utilisées sur les anciens appar eils.

Compatibilité CONTROL A1 et CONTROL A1

Le système de commande CONTROL A1 est une nouvelle version du CONTROL A1. Il équipe en standard le changeur CD SONY 300 et d’autres

éléments Sony récents. Les éléments à prises

CONTROL A1 sont compatibles avec les éléments à prises CONTROL A1 et peuvent être reliés à eux.

D’une manière générale, la plupart des fonctions du système de commande CONTROL A1 se retrouvent sur le système de commande CONTROL A1 .

Lorsque vous raccordez certains éléments à prises

CONTROL A1 à des éléments à prises CONTROL A1II, il se peut que le nombre de fonctions commandées soit limité. Pour plus d’informations, consultez le mode d’emploi de l’élément concerné.

Raccordement du système de commande

CONTROL A1

Raccordez les cordons à mini-fiches mono (2 pôles) en série aux prises CONTROL A1 situées au dos de chaque appareil. Vous pouvez relier entre eux dix éléments compatibles CONTROL A1 dans n’importe quel ordre.

Vous ne pouvez, toutefois, raccorder qu’un seul élément de chaque type (c’est-à-dire 1 lecteur CD, 1 platine MD, 1 platine-cassette et 1 ampli-tuner).

(Selon les modèles, vous pourrer raccorder plusieurs lecteurs CD ou platines MD. Pour plus d’informations, consultez le mode d’emploi de l’élément concerné.)

Exemple

Amplificateur

(ampli-tuner)

Lecteur

CD

Platine

MD

Platinecassette

Autre

élément

6

FR

Dans le système de commande CONTROL A1 , les signaux de commande vont dans les deux sens (les prises d’entrée et de sortie sont les mêmes). Si un élément comporte plusieurs prises CONTROL A1 , vous pouvez utiliser n’importe laquelle et raccorder des éléments différents à chaque prise.

Prises et exemples de raccordement

Lecteur CD

Platine MD

Prises et raccordements CONTROL A1

Vous pouvez raccorder des prises CONTROL A1 et

CONTROL A1 entre elles. Pour plus d’informations sur un raccordement particulier et les diverses possibilités d’installation, consultez le mode d’emploi de l’élément concerné.

Câble de liaison

Certains éléments compatibles CONTROL A1 sont livrés avec un câble de liaison comme accessoire. Utilisez alors ce câble pour le raccordement.

Si vous devez utiliser un câble en vente dans le commerce, choisissez un câble à mini-fiches mono (2 pôles) de moins de 2 mètres de long sans résistance (Sony RK-G69HG, par exemple).

Fonctions de base du système de commande CONTROL A1

Sélection automatique des fonctions

Lorsque des éléments Sony compatibles CONTROL A1 sont reliés entre eux par des câbles CONTROL A1 (non fournis), le sélecteur de fonction de l’amplificateur (ou ampli-tuner) choisit automatiquement la source d’entrée correcte quand vous appuyez sur la touche de lecture d’un des éléments connectés.

(Si vous appuyez sur H (touche de lecture) de la platine

MD alors que vous écoutez un CD, le sélecteur de fonction de l’amplificateur passe automatiquement de CD

à MD.)

Remarques

• Cette fonction ne peut êtr e utilisée que si les éléments sont raccor dés aux entrées de l’amplificateur (ou ampli-tuner) correspondant aux noms des touches de fonction. Cer tains ampli-tuners vous permettent de changer les noms des touches de fonction. Consultez dans ce cas leur mode d’emploi.

• Pendant un enr egistr ement, ne mettez pas des éléments autr es que la sour ce à enr egistr er en mode de lectur e. Ceci activerait la sélection automatique de fonctions.

Enregistrement synchronisé

Cette fonction vous permet d’effectuer un enregistrement synchronisé (démarrage simultané de l’enregistrement et de la lecture) d’une source sélectionnée sur la platine MD.

1

Placez le sélecteur de source de l’amplificateur (ou ampli-tuner) sur la source à enregistrer.

2

Placez la source en mode de pause (assurez vous que les témoins

H

et

X

sont tous deux allumés).

3

Placez la platine MD en mode de pause d’enregistrement.

4

Appuyez sur

X

de la platine.

La source quitte le mode de pause et l’enregistrement commence quelques instants après.

À la fin de la lecture de la source, l’enregistrement s’arrête.

Remarques

• Ne mettez pas plus d’un élément en mode de pause.

• Cette platine MD est dotée d’une fonction d’enr egistr ement synchronisé spéciale qui utilise le système de commande

CONTROL A1 (voir “Enregistr ement synchr onisé d’un CD depuis un lecteur CD Sony raccor dé par un cor don CONTROL

A1 ” à la page 22).

7

FR

Emplacement et fonction des pièces

Ce chapitre indique l’emplacement des touches et commandes du panneau avant et de la télécommande et décrit leurs fonctions.

Des informations plus détaillées sont fournies aux pages indiquées entre parenthèses.

Sont également décrites, les informations apparaissant sur l’afficheur.

Description des pièces du panneau avant

1

Interrupteur

+/1

(alimentation) (15, 23, 47, 49)

Appuyez sur cet interrupteur pour allumer la platine.

Lorsque vous allumez la platine, le témoin STANDBY s’éteint. Lorsque vous appuyez à nouveau sur cet interrupteur, la platine s’éteint et le témoin s’allume.

2

Touche de fondu (FADER) (41, 42)

Appuyez sur cette touche pour augmenter graduellement le son au début de la lecture/ enregistrement (ouverture en fondu) ou le diminuer graduellement à la fin de la lecture/enregistrement

(fermeture en fondu).

3

Touche de défilement (SCROLL) (13)

Appuyez sur cette touche pour faire défiler le nom d’une plage ou d’un MD.

4

Touche de niveau/affichage/caractère (LEVEL/

DISPLAY/CHAR) (12, 13, 17, 28, 36)

• Appuyez sur cette touche pendant l’enregistrement pour régler le niveau d’enregistrement.

• Appuyez sur cette touche quand la platine est arrêtée pour afficher les informations sur le disque ou le contenu d’un programme de lecture.

• Appuyez sur cette touche pendant l’enregistrement pour afficher les informations sur la plage en cours d’enregistrement.

• Appuyez sur cette touche pendant la lecture pour afficher les informations sur la plage actuelle.

• Appuyez sur cette touche pendant le montage d’un

MD pour sélectionner le type de caractères à saisir.

5

Afficheur (11-13, 17, 36, 40)

Affiche diverses informations.

8

FR

1 234 5

STANDBY

TIMER

REC OFF

PHONES

PLAY

PHONE LEVEL

MIN MAX

FADER SCROLL

LEVEL/

DISPLAY/CHAR

PLAY MODE REPEAT TIME

6 7 8 9 0 qa qs qd

REC MODE INPUT

¥

¥

OPT

COAX

ANALOG

MENU/

NO YES

CLEAR

PUSH ENTER

wg wf

wd wswa w; ql

6

Fente d’insertion du MD (15, 23)

Insérez le MD comme sur la figure ci-dessous.

Étiquette vers le haut

Flèche vers la platine

7 A

Touche d’éjection (EJECT) (16, 17, 23)

Appuyez sur cette touche pour éjecter le MD.

8

Touche de menu/non (MENU/NO) (18, 19, 27, 29-42,

50)

Appuyez sur cette touche pour afficher “Edit Menu”

(menu de montage) ou “Setup Menu” (menu de réglage).

9

Touche oui (YES) (18, 19, 27-42)

Appuyez sur cette touche pour valider l’opération sélectionnée.

0

Touches

m

/

M

(25, 27, 28, 30, 32, 33, 36)

Appuyez sur ces touches pour localiser un passage d’une plage, changer le contenu d’un programme de lecture ou sélectionner le caractère à saisir.

qa

Sélecteur de mode d’enregistrement (REC MODE) (15)

Permet de sélectionner le mode d’enregistrement (REC

MODE) STÉRÉO ou MONO.

qs

Sélecteur d’entrée (INPUT) (14, 15, 17, 18, 47)

Permet de sélectionner la prise (ou connecteur) d’entrée de la source à enregistrer.

qd

Touche d’enregistrement (REC

z

) (16, 17, 19, 22, 39)

Appuyez sur cette touche pour enregistrer sur un MD, contrôler le signal d’entrée ou inscrire des numéros de plage.

qf

Touche

x

(16, 23, 43)

Appuyez sur cette touche pour arrêter la lecture ou l’enregistrement ou pour annuler l’opération sélectionnée.

qk qj qh qg qf

qg

Touche

X

(7, 16, 22, 23)

Appuyez sur cette touche pour passer en mode de pause de lecture ou d’enregistrement. Appuyez à nouveau sur cette touche pour reprendre la lecture ou l’enregistrement.

qh

Touche

H

(7, 16, 22-24, 27, 28, 43)

Appuyez sur cette touche pour commencer la lecture.

qj

Molette AMS (16-20, 23, 24, 27-42)

Tournez la molette pour localiser une plage, pour régler le niveau d’enregistrement ou pour sélectionner les caractères à saisir ou une option d’un menu.

qk

Touche d’annulation (CLEAR) (27, 28, 36, 51)

Appuyez sur cette touche pour annuler la sélection.

ql

Capteur de télécommande (4)

Dirigez la télécommande vers ce capteur pour commander la platine à distance.

w;

Touche de temps (TIME) (12, 13, 17, 22)

Appuyez sur cette touche pour afficher le temps restant.

wa

Touche de répétition (REPEAT) (26)

Appuyez sur cette touche pour écouter les plages plusieurs fois de suite.

ws

Touche de mode de lecture (PLAY MODE) (27, 28,

43)

Appuyez sur cette touche pour sélectionner la lecture aléatoire ou la lecture d’un programme.

wd

Bouton de volume de casque (PHONE LEVEL) (23)

Tournez ce bouton pour régler le volume du casque.

wf

Prise pour casque (PHONES) (23)

Permet de raccorder un casque.

wg

Sélecteur du programmateur (TIMER) (43)

Permet de choisir entre la programmation de l’enregistrement (REC) ou la programmation de la lecture (PLAY). Placez-le sur OFF pour désactiver le programmateur.

9

FR

Description des pièces de la télécommande

ws wa w; ql qk qj qh qg qf qd

` / 1

A

MENU/NO YES CLEAR

DISPLAY SCROLL FADER

NAME IN

NAME CHAR

PLAY MODE

& ! ?

1

GHI

4

PRS

7

ABC

2

JKL

5

TUV

8

QZ

DEF

3

MNO

6

WXY

9

MUSIC

SYNC

>

10 10/0

STOP

CD-SYNC

START STANDBY

X

CD PLAYER

.

>

H

X z

T.REC

x

.

>

LEVEL m M

REPEAT A y

B

1

2

3

4

5

6

7

8

9

0 qa qs

1

Interrupteur

+/1

(alimentation) (15, 23, 47, 49)

Appuyez sur cet interrupteur pour allumer la platine.

Lorsque vous allumez la platine, son témoin

STANDBY s’éteint. Lorsque vous appuyez à nouveau sur cet interrupteur, la platine s’éteint et le témoin s’allume.

2

Touche d’annulation (CLEAR) (27, 28, 36-38, 51)

Appuyez sur cette touche pour annuler la sélection.

3

Touche de fondu (FADER) (41, 42)

Appuyez sur cette touche pour augmenter graduellement le son au début de la lecture/ enregistrement (ouverture en fondu) ou le diminuer graduellement à la fin de la lecture/enregistrement

(fermeture en fondu).

4

Touche de mode de lecture (PLAY MODE) (27, 28, 43)

Appuyez sur cette touche pour sélectionner la lecture aléatoire ou la lecture d’un programme.

5

Touches numériques/alphabétiques (25, 27, 37)

Appuyez sur ces touches pour saisir des chiffres ou des lettres.

6

Touche d’enregistrement synchronisé d’une source

(MUSIC SYNC) (21, 39)

Appuyez sur cette touche pour commencer l’enregistrement synchronisé d’une source.

7

Touche d’arrêt d’enregistrement synchronisé d’un

CD (CD-SYNC STOP) (22)

Appuyez sur cette touche pour arrêter l’enregistrement synchronisé d’un CD.

Touche de départ d’enregistrement synchronisé d’un CD (CD-SYNC START) (21, 22)

Appuyez sur cette touche pour commencer l’enregistrement synchronisé d’un CD.

Touche d’attente d’enregistrement synchronisé d’un CD (CD-SYNC STANDBY) (21, 22)

Appuyez sur cette touche pour passer en mode d’attente d’enregistrement synchronisé d’un CD.

8

Touche

X

de lecteur CD (CD PLAYER

X

) (22)

Appuyez sur cette touche pour passer en mode de pause de lecture d’un CD. Appuyez à nouveau sur cette touche pour reprendre la lecture du CD.

Touches

.

/

>

de lecteur CD (CD PLAYER

.

/

>

) (22)

Appuyez sur ces touches pour localiser une plage d’un CD.

9

Touche

X

(16, 23)

Appuyez sur cette touche pour passer en mode de pause de lecture ou d’enregistrement. Appuyez à nouveau sur cette touche pour reprendre la lecture ou l’enregistrement.

0

Touche

x

(16, 23, 43)

Appuyez sur cette touche pour arrêter la lecture ou l’enregistrement ou pour annuler l’opération sélectionnée.

qa

Touches +/– de niveau (LEVEL +/–) (17, 24)

Appuyez sur ces touches pour régler le niveau d’enregistrement.

10

FR

qs

Touche A

y

B (26)

Appuyez sur cette touche pour répéter la lecture d’un passage (Repeat A-B).

qd

Touche de répétition (REPEAT) (26)

Appuyez sur cette touche pour écouter les plages plusieurs fois de suite.

qf

Touches

m

/

M

(25-28, 32, 33, 36, 37)

Appuyez sur ces touches pour localiser un passage d’une plage, changer le contenu d’un programme de lecture ou déplacer le curseur vers la droite.

qg

Touches

.

/

>

(16-19, 23, 24, 27-29, 31-35, 37-

42)

Appuyez sur ces touches pour localiser une plage, régler le niveau d’enregistrement ou sélectionner une option d’un menu.

qh

Touche

z

(16, 17, 19, 39)

Appuyez sur cette touche pour enregistrer sur un MD, contrôler le signal d’entrée ou inscrire des numéros de plage.

qj

Touche T.REC (20)

Appuyez sur cette touche pour commencer un enregistrement avec la fonction d’enregistrement rétroactif.

qk

Touche

H

(16, 23, 24, 27, 28)

Appuyez sur cette touche pour commencer la lecture.

ql

Touche de nom (NAME) (37, 38)

Appuyez sur cette touche pour ajouter le nom ou changer le nom d’une plage ou d’un MD.

Touche de caractère (CHAR) (37)

Appuyez sur cette touche pour sélectionner le type de caractères à saisir.

w;

Touche d’affichage (DISPLAY) (12, 13, 17, 28)

Appuyez sur cette touche pour sélectionner les informations à afficher.

Touche de défilement (SCROLL) (13)

Appuyez sur cette touche pour faire défiler le nom d’une plage ou d’un MD.

wa

Touche de menu/non (MENU/NO) (18, 19, 27, 29,

31-42, 50)

Appuyez sur cette touche pour afficher “Edit Menu”

(menu de montage) ou “Setup Menu” (menu de réglage).

Touche oui (YES) (18, 19, 27-42)

Appuyez sur cette touche pour valider l’opération sélectionnée.

ws

Touche

A

(16, 17, 23)

Appuyez sur cette touche pour éjecter le MD.

Utilisation de l’afficheur

L’afficheur fournit des indications sur le MD ou la plage.

Cette section décrit les informations affichées pour les différents modes de la platine.

SCROLL LEVEL/DISPLAY/CHAR

TIME

Remarque

Le format d’affichage que vous avez sélectionné dans chacun des modes (lecture, enregistrement, etc.) de la platine apparaît lorsque la platine passe dans ce mode et que vous appuyez sur

LEVEL/DISPLAY/CHAR (ou DISPLAY) ou sur TIME jusqu’à ce que vous changiez de format (pour plus d’informations, voir les sections suivantes). Si, toutefois, vous débranchez le cordon d’alimentation, tous les affichages reviennent à leur état par défaut (c’est-à-dire affichages programmés en usine) lorsque vous rallumez la platine.

Quand vous insérez un MD

L’affichage suivant apparaît :

Nom de disque

*

Répertoire des plages

**

Nombre total de plages

Temps total enregistré

*

Pendant la lecture, le nom de la plage apparaît au lieu du nom du disque. Lorsque le MD ou la plage ne porte pas de nom, “No Name” s’affiche.

**

Le répertoire des plages indique tous les numéros de plage dans une grille si le MD est un disque préenregistré ou sans grille si le MD est un disque enregistrable. Si le nombre total de plages dépasse 15,

B

est indiqué à droite du numéro 15 sur le répertoire.

11

FR

Utilisation de l’afficheur

Quand la platine est arrêtée

Appuyez plusieurs fois sur LEVEL/DISPLAY/CHAR (ou

DISPLAY) pour changer l’affichage.

À chaque pression sur la touche, l’affichage change comme suit :

Nombre total de plages et temps total enregistré

(affichage par défaut)

Appuyez

Contenu du programme de lecture

(seulement lorsque “PROGRAM” est allumé)

Quand la platine enregistre

Appuyez plusieurs fois sur LEVEL/DISPLAY/CHAR (ou

DISPLAY) pour changer l’affichage.

À chaque pression sur la touche, l’affichage change comme suit :

Numéro de plage et temps enregistré de la plage actuelle (affichage par défaut)

Niveau du signal d’entrée

Appuyez

Appuyez

Appuyez

Indication de la fréquence d’échantillonnage

Niveau du signal d’entrée

Appuyez

Affichage de la vitesse de lecture

Appuyez

z

Vous pouvez vérifier le temps enregistrable restant sur le MD

Appuyez sur TIME. À chaque pression sur la touche, l’affichage change comme suit :

Nombre total de plages et temps total enregistré (affichage par défaut)

Appuyez

Lors d’une entrée de signal analogique, “FS -- kHz” s’affiche.

z

Vous pouvez vérifier le temps enregistrable restant sur le MD

Appuyez sur TIME. À chaque pression sur la touche, l’affichage change comme suit :

Numéro de plage et temps enregistré de la plage actuelle (affichage par défaut)

Appuyez

Numéro de plage et temps enregistrable restant sur le MD

Appuyez

Nombre total de plages et temps enregistrable restant sur le MD (MD enregistrables seulement)

*

Appuyez

Appuyez

*

Non indiqué pour les disques préenregistrés

12

FR

z

La fonction Peak Hold (maintien de niveau de crête) fige les indicateurs de niveau de crête au point le plus haut du signal d’entrée.

1

Quand la platine est en mode d’arrêt ou de lecture, appuyez deux fois sur MENU/NO.

“Setup Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur ./> ) jusqu’à ce que “P.Hold Off” (réglage d’usine) s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur ./> ) pour sélectionner “P.Hold On”, puis appuyez sur AMS ou YES.

4

Appuyez sur MENU/NO.

Pour désactiver la fonction Peak Hold, sélectionnez “P.Hold

Off” à l’étape 3 ci-dessus.

Quand la platine est en mode de lecture

Appuyez plusieurs fois sur LEVEL/DISPLAY/CHAR (ou

DISPLAY) pour changer l’affichage.

À chaque pression sur la touche, l’affichage change comme suit :

Numéro de plage et temps écoulé de la plage actuelle (affichage par défaut)

Appuyez

Contenu du programme de lecture

(seulement lorsque “PROGRAM” est allumé)

z

Vous pouvez vérifier le temps restant

Appuyez sur TIME. À chaque pression sur la touche, l’affichage change comme suit :

Numéro de plage et temps écoulé de la plage actuelle (affichage par défaut)

Appuyez

Numéro de plage et temps restant de la plage actuelle

Appuyez

Temps restant de toutes les plages enregistrées

Appuyez

z

Vous pouvez vérifier le nom de plage à tout moment pendant la lecture

Appuyez sur SCROLL.

Le nom de plage s’affiche et défile. Pendant le défilement du nom de disque, vous pouvez arrêter momentanément le défilement en appuyant sur cette touche, puis le reprendre en appuyant encore une fois sur la touche.

Appuyez

Nom de disque et nom de plage

Niveau du signal de sortie

Appuyez

Appuyez

Affichage de la vitesse de lecture

Appuyez

13

FR

Enregistrement sur un MD

Ce chapitre décrit les diverses méthodes d’enregistrement sur un

MD. Il explique également comment inscrire les numéros de plage et effectuer un enregistrement synchronisé avec d’autres appareils audio.

Remarques sur l’enregistrement

Indications s’affichant pendant l’enregistrement

Si “Protected” et “C11” s’affichent alternativement

Le hublot de protection contre l’enregistrement est ouvert et le MD est protégé contre l’enregistrement. Pour enregistrer sur le MD, déplacez le taquet pour fermer le hublot. Pour plus d’informations, reportez-vous à “Pour empêcher un effacement accidentel d’un enregistrement”

à la page 16.

Si “Din Unlock” et “C71” s’affichent alternativement

• L’appareil numérique choisi avec le sélecteur INPUT n’est pas correctement raccordé. Vérifiez le raccordement.

• L’appareil numérique choisi n’est pas allumé. Allumezle.

Si “Cannot Copy” s’affiche

La platine MD utilise le système SCMS, un système de protection contre la copie abusive. Un MD enregistré par le connecteur d’entrée numérique ne peut pas être copié sur un autre MD ou une cassette DAT par le connecteur de sortie numérique. Pour plus d’informations, reportezvous à “Protection contre la copie abusive : le système

SCMS” à la page 15.

Quand “TRACK” clignote sur l’afficheur

La platine MD enregistre sur une plage existante

(reportez-vous à “Enregistrement sur un MD” à la page

15). L’indication s’arrête de clignoter lorsque la platine atteint la fin de la partie enregistrée.

Indications apparaissant après l’enregistrement

Quand “TOC” s’allume sur l’afficheur

L’enregistrement est terminé mais le TOC (sommaire) du

MD n’a pas encore été mis à jour pour le refléter. Vous perdrez l’enregistrement que vous venez d’effectuer si vous débranchez le cordon d’alimentation pendant que cette indication est affichée. Le TOC n’est mis à jour que lorsque vous éjectez le MD ou éteignez la platine MD.

Quand “TOC Writing” clignote sur l’afficheur

La platine met à jour le TOC. Ne débranchez pas le cordon d’alimentation et ne déplacez pas la platine pendant que l’indication clignote.

14

FR

Conversion automatique de la fréquence d’échantillonnage numérique à l’enregistrement

Le convertisseur de fréquence d’échantillonnage de la platine convertit automatiquement la fréquence d’échantillonnage de diverses sources numériques à la fréquence d’échantillonnage de 44,1 kHz utilisée par la platine MD. Ceci vous permet de contrôler et enregistrer des sources de 32 ou 48 kHz telles que des cassettes DAT ou des émissions satellite ainsi que des CD et MD.

Protection contre la copie abusive : le système SCMS

Les appareils audio numériques tels que lecteurs CD, platines MD et platines DAT vous permettent de faire facilement des copies de haute qualité car ils traitent la musique comme un signal numérique.

Pour protéger la propriété artistique, cette platine utilise le système SCMS (Serial Copy Management System). Ce système ne permet de faire qu’une seule copie d’un enregistrement numérique par une liaison numériquenumérique.

Vous ne pouvez faire qu’une copie de première génération

*

par une liaison numériquenumérique.

Autrement dit :

• Vous pouvez faire une copie d’une source numérique

(CD ou MD, par exemple) vendue dans le commerce, mais vous ne pouvez pas dupliquer cette première copie (c’est-à-dire la copie de première génération).

• Vous pouvez faire une copie du signal numérique d’une source analogique (disque vinyle analogique ou cassette audio, par exemple) enregistrée en numérique ou d’une

*

émission numérique par satellite, mais vous ne pouvez pas dupliquer cette première copie.

Par copie de première génération, on entend le premier enregistrement d’une source numérique effectué par le connecteur d’entrée numérique de la platine. Si, par exemple, vous enregistrez depuis un lecteur CD raccordé au connecteur DIGITAL IN, vous effectuez une copie de première génération.

Remarque

Les restrictions du système SCMS ne s’appliquent pas à un enregistrement effectué par une liaison analogique-analogique.

Enregistrement sur un MD

Cette section explique les opérations pour l’enregistrement normal. Si le MD est déjà partiellement enregistré, l’enregistrement commence automatiquement

à la fin de la dernière plage enregistrée.

\/1 A

EJECT

X

REC MODE INPUT

AMS

H x

REC

z

1

Allumez l’amplificateur et la source, puis sélectionnez la source sur l’amplificateur.

2

Appuyez sur

+/1

pour allumer la platine.

Le témoin STANDBY s’éteint.

3

Insérez un MD enregistrable.

4

Placez INPUT sur la position correspondant aux prises (connecteur) d’entrée raccordées à la source.

Si la source est raccordée Placez INPUT sur

au connecteur DIGITAL OPTICAL IN OPT

à la prise DIGITAL COAXIAL IN aux prises LINE (ANALOG) IN

COAX

ANALOG

5

Placez REC MODE sur le mode dans lequel vous désirez enregistrer.

Pour enregistrer en

stéréo mono

Placez REC MODE sur

STEREO

MONO

15

FR

Enregistrement sur un MD

6

Si nécessaire, localisez le point du MD où vous désirez commencer l’enregistrement.

Si vous enregistrez sur un MD neuf ou si vous désirez enregistrer à la suite des enregistrements existants sur un MD déjà utilisé, passez à l’étape 7.

Pour commencer à enregistrer depuis le début d’une plage existante d’un MD

Tournez AMS (ou appuyez plusieurs fois sur

./> ) jusqu’à ce que le numéro de la plage pardessus laquelle vous désirez enregistrer s’affiche.

Pour commencer à enregistrer depuis le milieu d’une plage existante d’un MD

Tournez AMS (ou appuyez plusieurs fois sur

./> ) jusqu’à ce que le numéro de la plage pardessus laquelle vous désirez enregistrer s’affiche, puis appuyez sur H pour commencer la lecture. Appuyez sur X au point où vous désirez commencer l’enregistrement.

7

Appuyez sur REC

z

.

La platine passe en mode de pause d’enregistrement.

8

Si nécessaire, réglez le niveau d’enregistrement.

Pour plus d’informations, reportez-vous à “Réglage du niveau d’enregistrement” à la page 17.

9

Appuyez sur

H

ou

X

.

L’enregistrement commence.

10

Commencez la lecture de la source.

Opérations pouvant être effectuées pendant l’enregistrement

Pour Appuyez sur

x arrêter l’enregistrement passer en mode de pause d’enregistrement

X reprendre l’enregistrement après une pause

H ou X

éjecter le MD A EJECT après avoir arrêté l’enregistrement

Lorsque vous passez en mode de pause d’enregistrement

Le numéro de plage augmente d’une unité. Ainsi, si vous passez en mode de pause d’enregistrement pendant l’enregistrement de la plage 4, le numéro de plage sera 5 lorsque vous reprendrez l’enregistrement.

Pour empêcher un effacement accidentel d’un enregistrement

Pour empêcher l’enregistrement sur un MD, déplacez le taquet de protection contre l’enregistrement dans le sens de la flèche (voir l’illustration ci-dessous) pour ouvrir le hublot. Pour pouvoir enregistrer, fermez le hublot.

Face inférieure du MD

Taquet de protection contre l’enregistrement

Déplacez-le dans le sens de la flèche.

z

Pour écouter les plages que vous venez d’enregistrer

Appuyez sur H juste après avoir arrêté l’enregistrement.

La lecture commence à la première plage que vous venez d’enregistrer.

z

Pour commencer la lecture à la première plage du MD après l’enregistrement

1

Appuyez à nouveau sur x après avoir arrêté l’enregistrement.

2

Appuyez sur H .

La lecture commence à la première plage du MD.

Remarques

• Si vous déplacez REC MODE pendant un enregistrement ou une pause d’enregistrement, l’enregistrement s’arrête.

• Le mode mono vous permet d’effectuer un enregistrement environ deux fois plus long qu’en mode stéréo.

• Lorsque vous placez REC MODE sur MONO, le son que vous entendez pendant l’enregistrement ne devient pas mono.

• Vous ne pouvez pas enregistrer sur des plages existantes en mode de lecture aléatoire (page 27) ou de lecture d’un programme (page 27). “Impossible” s’affiche alors.

16

FR

Réglage du niveau d’enregistrement

Vous pouvez régler le niveau d’enregistrement pour l’enregistrement analogique et l’enregistrement numérique.

LEVEL/DISPLAY/CHAR AMS

Conseils pour l’enregistrement

A

EJECT MENU/NO YES INPUT

1

Effectuez les opérations 1 à 7 de “Enregistrement sur un MD” aux pages 15 et 16.

2

Lisez la partie de la source ayant le niveau de sortie le plus élevé.

3

Appuyez plusieurs fois sur LEVEL/DISPLAY/CHAR

(ou DISPLAY) jusqu’à ce que le niveau du signal d’entrée s’affiche.

4

Tout en écoutant le son, tournez AMS (ou appuyez plusieurs fois sur

./>

) pour augmenter le niveau d’enregistrement au maximum sans, toutefois, que les deux indicateurs les plus à droite ne s’allument sur l’indicateur de niveau de crête.

Évitez que ces indicateurs ne s’allument

5

Arrêtez la lecture de la source.

6

Pour commencer l’enregistrement, continuez à l’étape 9 de “Enregistrement sur un MD” à la page

16.

z

Vous pouvez régler le niveau d’enregistrement avec la télécommande

Z

Pendant l’enregistrement ou une pause d’enregistrement, appuyez plusieurs fois sur LEVEL +/–.

z

Vous pouvez utiliser Setup Menu pour régler le niveau d’enregistrement

Pendant l’enregistrement ou une pause d’enregistrement, sélectionnez “Ain”, “Coax” ou “Opt” dans Setup Menu.

Vous pouvez régler le niveau d’enregistrement quelle que soit la source sélectionnée avec le sélecteur INPUT.

Remarque

Il n’est possible d’augmenter le volume que jusqu’à +12,0 dB

(pour un enregistrement analogique) ou +18,0 dB (pour un enregistrement numérique). Aussi, si le niveau de sortie de l’appareil raccordé est bas, il peut être impossible de régler le niveau d’enregistrement au maximum.

TIME AMS REC

z

Vérification du temps enregistrable restant sur le MD

Appuyez plusieurs fois sur TIME.

Quand la platine L’indication suivante apparaît :

est arrêtée enregistre

Temps total enregistré y Temps enregistrable restant sur le MD

Temps enregistré de la plage actuelle y

Temps enregistrable restant sur le MD

Pour plus d’informations, reportez-vous à la page 12.

Contrôle du signal d’entrée (Contrôle d’entrée)

Vous pouvez contrôler le signal d’entrée sélectionné même lorsque vous n’êtes pas en train de l’enregistrer.

1

Appuyez sur

A

EJECT pour éjecter le MD.

2

Placez INPUT sur la position correspondant aux prises (connecteur) utilisées pour l’entrée du signal que vous désirez contrôler.

3

Appuyez sur REC

z

.

Quand INPUT est sur ANALOG

Le signal analogique entrant par les prises LINE

(ANALOG) IN sort par le connecteur DIGITAL OUT après avoir subi une conversion analogique/ numérique, puis par les prises LINE (ANALOG) OUT après avoir subi une conversion numérique/ analogique. “AD - DA” s’affiche alors.

17

FR

Conseils pour l’enregistrement

Quand INPUT est sur OPT ou COAX

Le signal numérique entrant par le connecteur

DIGITAL IN sort par le connecteur DIGITAL OUT après être passé par le convertisseur de fréquence d’échantillonnage, puis par les prises LINE

(ANALOG) OUT et la prise PHONES après conversion numérique/analogique. “- DA” s’affiche alors.

Suppression automatique des silences

(Smart Space/Auto Cut)

Vous pouvez programmer la platine pour qu’elle supprime automatiquement les silences qui se produisent en cas d’interruption du signal pendant l’enregistrement.

La fonction (Smart Space ou Auto Cut) activée dépend de la durée de l’interruption, comme il est indiqué cidessous.

Smart Space

Si le signal est interrompu pendant moins de 30 secondes, la fonction Smart Space remplace l’espace silencieux par un silence d’environ trois secondes, puis poursuit l’enregistrement. “Smart Space” s’affiche alors.

Auto Cut

Si le signal est interrompu pendant 30 secondes environ, la fonction Auto Cut remplace l’espace silencieux par un silence d’environ trois secondes, puis met la platine en mode de pause d’enregistrement. “Auto Cut” s’affiche alors.

Pour activer ou désactiver les fonctions Smart Space et

Auto Cut, procédez comme suit :

1

Quand la platine est arrêtée, appuyez deux fois sur

MENU/NO.

“Setup Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “S.Space On” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) pour sélectionner une option, puis appuyez sur AMS ou YES.

Pour Sélectionnez

activer Smart Space et Auto Cut S.Space On (réglage d’usine) désactiver Smart Space et Auto Cut S.Space Off

4

Appuyez sur MENU/NO.

Remarques

• Si vous commencez à enregistrer sans qu’il n’y ait d’entrée de signal, les fonctions Smart Space et Auto Cut ne fonctionneront pas quelle que soit l’option choisie.

• La fonction Smart Space n’affecte pas l’ordre des numéros de plage enregistrés, même si le silence se produit au milieu d’une plage.

• La fonction Auto Cut est activée et désactivée automatiquement en même temps que la fonction Smart Space.

• Si vous éteignez la platine ou débranchez le cordon d’alimentation, la platine mémorise le dernier état (“S.Space

On” ou “S.Space Off”) et le rappelle lorsque vous la rallumez.

18

FR

Inscription de numéros de plage à l’enregistrement

(Marquage des plages)

Il est possible d’inscrire des numéros de plage manuellement ou automatiquement à l’enregistrement.

L’inscription d’un numéro de plage en un point donné du disque vous permet de revenir plus tard sur ce point et facilite les opérations de montage.

MENU/NO YES REC

z

AMS

Inscription manuelle des numéros de plage (marquage manuel des plages)

Pendant l’enregistrement, appuyez sur REC

z

au point où vous désirez ajouter un numéro de plage.

Inscription automatique des numéros de plage (marquage automatique des plages)

Lorsque vous enregistrez depuis un lecteur CD ou une platine MD raccordés au connecteur DIGITAL IN, la platine inscrit les numéros de plage dans le même ordre que sur la source. Si vous enregistrez depuis d’autres sources raccordées au connecteur DIGITAL IN ou depuis une source raccordée aux prises LINE (ANALOG) IN, procédez comme suit pour que l’inscription des numéros de plage s’effectue automatiquement.

1

Quand la platine est arrêtée, appuyez deux fois sur

MENU/NO.

“Setup Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “T.Mark Lsyn” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) pour sélectionner une option, puis appuyez sur AMS ou YES.

Pour

activer le marquage automatique des plages

Sélectionnez

T.Mark Lsyn

(réglage d’usine) désactiver le marquage automatique des plages

T.Mark Off

4

Appuyez sur MENU/NO.

La platine inscrit un numéro de plage à chaque fois que le niveau du signal d’entrée tombe à –50 dB (seuil de déclenchement du marquage automatique des plages) ou au-dessous pendant 1,5 seconde au moins.

Pour changer le seuil de déclenchement du marquage automatique des plages

Procédez comme suit pour changer le niveau de signal qui déclenche le marquage automatique des plages.

1

Quand la platine est arrêtée, appuyez deux fois sur

MENU/NO.

“Setup Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “LS(T)” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) pour sélectionner le niveau, puis appuyez sur AMS ou YES.

Vous pouvez régler le niveau à toute valeur comprise entre –72 dB et 0 dB, par pas de 2 dB.

4

Appuyez sur MENU/NO.

19

FR

Inscription de numéros de plage à l’enregistrement

(Marquage des plages)

z

Informations complémentaires sur le marquage automatique des plages

• Lors d’un enregistrement depuis un lecteur CD ou une platine

MD raccordés au connecteur DIGITAL IN, il se peut que la source soit entièrement enregistrée sur une seule plage dans les cas suivants :

— si vous enregistrez plusieurs fois de suite la même plage en utilisant la fonction de lecture répétée d’une seule plage ;

— si vous enregistrez à la suite plusieurs plages ayant le même numéro de plage, mais appartenant à des CD ou MD différents ;

— si vous enregistrez des plages de certains CD ou lecteurs multi-disques.

Si la source est un MD, il se peut aussi qu’un numéro de plage ne soit pas inscrit quand les plages ont moins de quatre secondes.

• Lors d’un enregistrement depuis un appareil raccordé aux prises LINE (ANALOG) IN avec “T.Mark Off” sélectionné ou d’un enregistrement depuis une platine DAT ou un tuner satellite (DBS) raccordés au connecteur DIGITAL IN, il se peut que la source soit entièrement enregistrée sur une seule plage.

• Lors d’un enregistrement depuis une platine DAT ou d’un tuner satellite (DBS) raccordés au connecteur DIGITAL IN, la platine inscrit un numéro de plage toutes les fois que la fréquence d’échantillonnage du signal d’entrée change, quelle que soit l’option (“T.Mark Lsyn” ou “T.Mark Off”) choisie pour le paramètre de marquage des plages.

z

Vous pouvez inscrire des numéros de plage même après avoir fini l’enregistrement

Reportez-vous à “Division d’une plage” à la page 33.

Remarque

Si vous éteignez la platine ou débranchez le cordon d’alimentation, la platine mémorise le dernier état (“T.Mark

Lsyn” ou “T.Mark Off” et le seuil de déclenchement) et les rappelle lorsque vous la rallumez.

Commencement de l’enregistrement par six secondes de son préalablement mémorisées

(enregistrement rétroactif)

Toutes les fois que la platine est en mode de pause d’enregistrement, elle mémorise continuellement les six dernières secondes de son de l’émission que vous écoutez.

Quand vous appuyez sur AMS (ou T.REC) pour commencer à enregistrer, ces six secondes sont ajoutées au début de l’enregistrement. Ainsi, vous ne risquez pas de manquer le début d’une émission FM ou satellite que vous enregistrez en direct.

AMS

1

Effectuez les opérations 1 à 7 de “Enregistrement sur un MD” aux pages 15 et 16.

La platine passe en mode de pause d’enregistrement.

2

Commencez la lecture de la source.

3

Appuyez sur AMS (or T.REC) au point où vous désirez commencer l’enregistrement.

L’enregistrement commence par les six secondes de son mémorisées, puis se poursuit via la mémoire tampon.

Pour arrêter l’enregistrement rétroactif

Appuyez sur x .

Remarque

La platine commence à mémoriser le son au moment où vous la mettez en pause d’enregistrement. Si vous commencez à enregistrer moins de six secondes après être passé en pause d’enregistrement, moins de six secondes de son seront ajoutées au début de l’enregistrement. Il en sera de même si l’émission a commencé moins de six secondes avant le début de l’enregistrement.

20

FR

Enregistrement synchronisé avec l’appareil audio de votre choix

(enregistrement Music

Synchro)

Z

L’enregistrement Music Synchro vous permet de faire partir automatiquement l’enregistrement sur la platine

MD au moment où la lecture de la source sélectionnée commence. Le marquage des plages diffère cependant selon les sources. Pour plus d’informations, reportez-vous

à “Inscription de numéros de plage à l’enregistrement” à la page 19.

A

` / 1

Enregistrement synchronisé avec un lecteur CD Sony

(Enregistrement CD Synchro)

Z

En raccordant votre platine à un lecteur CD Sony ou une chaîne Hi-Fi, vous pourrez copier facilement des CD sur des MD au moyen de la télécommande. Comme vous utiliserez la même télécommande pour la platine MD et le lecteur CD (ou la section lecteur CD de la chaîne), placez la platine MD et le lecteur CD aussi proches l’un de l’autre que possible.

A

` / 1

X .

>

H X z x

.

> m M

MUSIC SYNC

CD-SYNC STOP

CD PLAYER

X

X .

>

H X z x

.

> m M

CD-SYNC START

CD-SYNC STANDBY

CD PLAYER

./>

1

Effectuez les opérations 1 à 6 de “Enregistrement sur un MD” aux pages 15 et 16.

2

Appuyez sur MUSIC SYNC.

La platine passe en mode de pause d’enregistrement.

3

Commencez la lecture de la source.

L’enregistrement commence automatiquement.

Pour arrêter l’enregistrement Music Synchro

Appuyez sur x .

Remarque

Pendant l’enregistrement Music Synchro, les fonctions Smart

Space et Auto Cut sont activées quelle que soit l’option (“S.Space

On” ou “S.Space Off”) choisie.

1

Allumez l’amplificateur et le lecteur CD, puis sélectionnez CD sur l’amplificateur.

2

Effectuez les opérations 2 à 6 de “Enregistrement sur un MD” aux pages 15 et 16.

3

Insérez un CD dans le lecteur CD et sélectionnez le mode de lecture (lecture aléatoire, lecture d’un programme, etc.) sur le lecteur CD.

4

Appuyez sur CD-SYNC STANDBY.

Le lecteur CD passe en mode d’attente de lecture et la platine MD en mode d’attente d’enregistrement.

5

Appuyez sur CD-SYNC START.

L’enregistrement commence sur la platine et la lecture commence sur le lecteur CD.

Le numéro de plage et le temps d’enregistrement

écoulé de la plage s’affichent.

Si la lecture ne commence pas sur le lecteur CD

Certains lecteurs CD ne se mettent pas en route lorsque vous appuyez sur CD-SYNC START. Appuyez alors sur X de la télécommande du lecteur CD pour commencer la lecture sur le lecteur CD.

21

FR

Enregistrement synchronisé avec un lecteur

CD Sony

(Enregistrement CD Synchro)

Opérations pouvant être effectuées durant un enregistrement CD Synchro

Pour Appuyez sur

arrêter l’enregistrement passer en mode de pause d’enregistrement localiser la plage suivante à enregistrer en mode de pause d’enregistrement reprendre l’enregistrement après une pause

CD-SYNC STOP

CD-SYNC STANDBY ou CD

PLAYER X

CD PLAYER .

/ >

CD-SYNC START ou CD

PLAYER X vérifier le temps enregistrable restant sur le MD

TIME de la platine (page 12) z

Vous pouvez utiliser la télécommande du lecteur CD pendant l’enregistrement CD Synchro

Appuyez sur Pour mettre la platine en mode de

H enregistrement x

X

et mettre le lecteur

CD en mode de

lecture pause d’enregistrement arrêt pause d’enregistrement pause z

Pendant un enregistrement CD Synchro, les numéros de plage s’inscrivent comme suit :

• Lorsque le lecteur CD est raccordé au connecteur DIGITAL IN, les numéros de plage s’inscrivent automatiquement comme sur le CD.

• Lorsque le lecteur CD est raccordé aux prises LINE (ANALOG)

IN, les numéros de plage s’inscrivent automatiquement lorsque l’option “T.Mark Lsyn” a été sélectionnée (page 19).

• Lorsque vous reprenez l’enregistrement après une pause d’enregistrement, un nouveau numéro de plage s’inscrit automatiquement, quelle que soit l’option (“T.Mark Lsyn” ou

“T.Mark Off”) choisie.

z

Pendant l’enregistrement CD Synchro, vous pouvez changer le CD

1

Appuyez sur x de la télécommande du lecteur CD.

2

Changez le CD.

3

Appuyez sur H de la télécommande du lecteur CD.

L’enregistrement reprend.

z

Vous pouvez également effectuer un enregistrement synchronisé avec un lecteur Video CD Sony

En reprogrammant la télécommande de la platine MD, vous pouvez utiliser la méthode ci-dessus pour effectuer un enregistrement synchronisé avec un lecteur Video CD Sony.

Appuyez sur la touche numérique 2 tout en maintenant la touche

+/1 de la télécommande de la platine MD enfoncée. Vous pouvez maintenant commander la platine MD et le lecteur Video CD avec la télécommande. Pour commander à nouveau le lecteur

CD, appuyez sur la touche numérique 2 tout en maintenant la touche +/1 de la télécommande de la platine MD enfoncée.

z

Durant un enregistrement CD Synchro, la platine copie les informations CD Text (CD Text et Disc Memo) telles quelles sur le

MD (fonction Disc Memo Copy)

La fonction Disc Memo Copy est activée lorsque vous effectuez un enregistrement CD Synchro depuis un lecteur CD Sony raccordé par un câble CONTROL A1 (non fourni) à la platine

MD.

Remarques

• Lorsque vous effectuez un enregistrement CD Synchro avec un lecteur CD doté d’un sélecteur de mode, placez impérativement ce sélecteur sur CD1.

• Lorsque vous enregistrez des plages de certains CD ou lecteurs multi-disques, il se peut que la source soit enregistrée sur une plage unique.

• La fonction Disc Memo Copy peut être inopérante pour des plages de CD très courtes.

• Pour certains CD, il se peut que les informations Text ne soient pas copiées.

Enregistrement synchronisé d’un CD depuis un lecteur CD Sony raccordé par un câble CONTROL A1 (non fourni)

1

Effectuez les opérations 1 à 3 de “Enregistrement synchronisé avec un lecteur CD Sony” à la page 21.

2

Placez le lecteur CD en mode de pause de lecture.

3

Appuyez sur REC

z

de la platine.

La platine MD passe en mode de pause d’enregistrement.

4

Appuyez sur

H

ou

X

de la platine.

L’enregistrement commence sur la platine et la lecture commence sur le lecteur CD. À la fin de la lecture du

CD, l’enregistrement s’arrête.

22

FR

Lecture de MD

Ce chapitre décrit les diverses méthodes de lecture de MD.

Lecture d’un MD

Les opérations pour la lecture normale sont expliquées cidessous.

`/1

AMS

A

EJECT

H X x

1

Allumez l’amplificateur et sélectionnez MD sur l’amplificateur.

2

Appuyez sur

+/1

pour allumer la platine.

Le témoin STANDBY s’éteint.

3

Insérez un MD.

4

Si nécessaire, tournez AMS (ou appuyez plusieurs fois sur

>

) pour localiser la plage où vous désirez commencer la lecture.

Si vous désirez commencer la lecture à la première plage, passez à l’étape 5.

5

Appuyez sur

H

.

La lecture commence.

6

Réglez le volume sur l’amplificateur.

Opérations pouvant être effectuées pendant la lecture

Pour Faites ceci :

arrêter la lecture passer en mode de pause de lecture

Appuyez sur x

Appuyez sur X reprendre la lecture après une pause

Appuyez sur H ou X localiser une plage suivante localiser le début de la plage actuelle ou une plage précédente

éjecter le MD

Tournez AMS à droite (ou appuyez plusieurs fois sur > )

Tournez AMS à gauche (ou appuyez plusieurs fois sur .

)

Appuyez sur A EJECT après avoir arrêté la lecture z

Pour utiliser un casque

Raccordez le casque à la prise PHONES. Utilisez PHONE LEVEL pour régler le volume.

23

FR

Lecture d’un MD

z

Vous pouvez régler le niveau du signal analogique de sortie aux prises LINE (ANALOG) OUT et à la prise PHONES

1

Quand la platine est en mode de lecture, appuyez plusieurs fois sur LEVEL/DISPLAY/CHAR (ou DISPLAY) jusqu’à ce que l’affichage de réglage de sortie de ligne apparaisse.

2

Tournez AMS (ou appuyez plusieurs fois sur LEVEL +/–) pour régler le niveau du signal de sortie.

z

Vous pouvez utiliser Setup Menu pour régler le niveau de sortie analogique

Quand la platine est en mode de lecture, sélectionnez “Aout” dans Setup Menu.

Remarque

Lorsque vous éjectez le MD ou éteignez la platine, le niveau de sortie est ramené au réglage d’usine (0,0 dB).

Lecture d’une plage donnée

Quand la platine est en mode de lecture ou d’arrêt, procédez comme suit pour lire rapidement une plage.

A

` / 1

AMS

Touches numériques

>

10

H

./>

X .

>

H X z x

.

> m M

H

Localisation d’une plage avec AMS

*

Pour passer Faites ceci :

à une plage suivante pendant la lecture

Tournez AMS à droite (ou appuyez plusieurs fois sur > ).

à une plage précédente pendant la lecture au début de la plage actuelle pendant la lecture

Tournez AMS à gauche (ou appuyez plusieurs fois sur .

).

Tournez AMS à gauche (ou appuyez une fois sur .

).

à une plage donnée quand la platine est arrêtée

Tournez AMS (ou appuyez plusieurs fois sur .

/ > ) jusqu’à ce que le numéro de plage désiré clignote sur l’afficheur, puis appuyez sur AMS ou H .

*

Automatic Music Sensor (recherche automatique de plages)

z

Pour localiser rapidement la dernière plage du MD

Quand la platine est arrêtée, tournez AMS à gauche (ou appuyez une fois sur .

).

z

Si vous recherchez une plage quand la platine est en mode d’arrêt ou de pause

Le platine sera mise en mode d’arrêt ou de pause au début de la plage localisée.

24

FR

Lecture d’une plage en saisissant le numéro de plage

Z

Appuyez sur les touches numériques pour saisir le numéro de plage que vous désirez écouter.

Pour saisir un numéro de plage supérieur à 10

1

Appuyez sur >10.

2

Saisissez les chiffres correspondants.

Pour saisir 0, appuyez sur 10/0.

Exemples :

• Pour saisir le numéro de plage 30, appuyez sur >10, puis sur 3 et 10/0.

• Pour saisir le numéro de plage 108, appuyez deux fois sur

>10, puis sur 1, 10/0 et 8.

z

Si vous saisissez un numéro de plage quand la platine est en mode d’arrêt ou de pause

La platine sera encore en mode d’arrêt ou de pause au début de la plage.

Localisation d’un point donné d’une plage

Vous pouvez localiser un point donné d’une plage en mode de lecture ou de pause de lecture.

m/M

Localisation d’un point donné d’une plage avec le son

Appuyez continuellement sur

m/M

pendant la lecture.

Vous entendez le son par intermittence pendant la recherche avant ou arrière. Lorsque vous atteignez le point désiré, relâchez la touche.

Remarques

• Si vous parvenez à la fin du disque alors que vous appuyez sur

M , la platine s’arrête.

• Les plages qui ne durent que quelques secondes sont parfois trop courtes pour que vous entendiez le son. Dans ce cas, il est préférable d’écouter le MD à vitesse normale.

Localisation d’une plage en observant l’indication de temps

Appuyez continuellement sur

m/M

en mode de pause de lecture.

Le temps de lecture écoulé de la plage s’affiche. Lorsque vous atteignez le point désiré, relâchez la touche. Il n’y a pas de son pendant cette recherche.

z

Si “- Over -” s’affiche

Vous êtes parvenu à la fin du disque alors que vous appuyiez sur

M . Tournez AMS à gauche (ou appuyez sur .

) ou appuyez sur m pour revenir en arrière.

25

FR

Lecture répétée de plages

Vous pouvez écouter plusieurs fois de suite tout un MD.

Cette fonction peut être utilisée en mode de lecture aléatoire pour répéter toutes les plages dans un ordre aléatoire (page 27) ou en mode de lecture d’un programme pour répéter toutes les plages du programme que vous avez créé (page 27). Vous pouvez aussi répéter une plage donnée ou un passage d’une plage.

A

` / 1

REPEAT

REPEAT

X .

>

H X z x

.

> m M

M

A

y

B

Remarque

Si vous éteignez la platine ou débranchez le cordon d’alimentation, la platine mémorise le dernier mode de lecture répétée (“Repeat All” ou “Repeat 1”) et le rappelle quand vous la rallumez.

Répétition de toutes les plages d’un MD

(lecture Repeat All)

Appuyez plusieurs fois sur REPEAT jusqu’à ce que

“Repeat All” s’affiche.

Lors de la lecture d’un MD, la lecture des plages est répétée comme suit :

Lors d’une lecture en mode de La platine répète

lecture normale (page 23) toutes les plages dans l’ordre lecture aléatoire (page 27) toutes les plages dans un ordre aléatoire lecture d’un programme (page 27) toutes les plages du programme de lecture dans l’ordre

Pour arrêter la lecture Repeat All

Appuyez sur x .

Pour reprendre la lecture normale

Appuyez plusieurs fois sur REPEAT jusqu’à ce que

“Repeat Off” s’affiche.

Répétition de la plage actuelle (lecture

Repeat 1)

Pour répéter la plage en cours de lecture, appuyez plusieurs fois sur REPEAT jusqu’à ce que “Repeat 1” s’affiche.

La lecture Repeat 1 commence.

Pour arrêter la lecture Repeat 1

Appuyez sur x .

Pour reprendre la lecture normale

Appuyez plusieurs fois sur REPEAT jusqu’à ce que

“Repeat Off” s’affiche.

Répétition d’un passage donné d’une plage (lecture Repeat A-B)

Z

Vous pouvez sélectionner un passage d’une plage pour l’écouter plusieurs fois de suite. Notez que le passage sélectionné doit se trouver à l’intérieur d’une plage.

1

Avec la platine en mode de lecture, appuyez sur

A

y

B au point de départ (point A) du passage à répéter.

“REPEAT A-” s’allume et “B” clignote sur l’afficheur.

2

Continuez à écouter la plage ou appuyez sur

M

pour localiser le point final du passage (point B), puis appuyez sur A

y

B.

“REPEAT A-B” s’allume et la lecture Repeat A-B commence.

Pour arrêter la lecture Repeat A-B et reprendre la lecture normale

Appuyez sur REPEAT ou CLEAR.

z

Vous pouvez sélectionner un nouveau point de départ et un nouveau point final pendant la lecture Repeat A-B

Vous pouvez utiliser le point final actuel comme nouveau point de départ, puis sélectionner un nouveau point final pour répéter un passage situé juste après le passage actuel.

1

Pendant la lecture Repeat A-B, appuyez sur A y B.

Le point final actuel devient le nouveau point de départ (point

A).

”REPEAT A-” s’allume et “B” clignote sur l’afficheur.

2

Sélectionnez le nouveau point final (point B) et appuyez sur

A y B.

”REPEAT A-B” s’allume et la lecture répétée du nouveau passage sélectionné commence.

26

FR

Lecture des plages dans un ordre aléatoire

(lecture aléatoire)

Lorsque vous sélectionnez le mode de lecture aléatoire, la platine lit toutes les plages du MD dans un ordre aléatoire.

Création d’un programme de lecture

(lecture d’un programme)

Vous pouvez créer un programme de lecture de 25 plages maximum en sélectionnant celles-ci dans l’ordre dans lequel vous désirez les écouter.

LEVEL/DISPLAY/CHAR MENU/NO YES

m/M

PLAY MODE

H

1

Quand la platine est arrêtée, appuyez plusieurs fois sur PLAY MODE jusqu’à ce que “SHUFFLE” s’allume sur l’afficheur.

2

Appuyez sur

H

.

La lecture aléatoire commence.

; s’affiche pendant que la platine sélectionne les plages dans un ordre aléatoire.

Pour reprendre la lecture normale

Quand la platine est arrêtée, appuyez plusieurs fois sur

PLAY MODE jusqu’à ce que “SHUFFLE” s’éteigne.

z

Vous pouvez localiser des plages durant la lecture aléatoire

Tournez AMS (ou appuyez plusieurs fois sur ./> ).

• Pour localiser une plage suivante afin de l’écouter, tournez

AMS à droite (ou appuyez plusieurs fois sur > ).

• Pour localiser le début de la plage actuelle, tournez AMS à gauche (ou appuyez sur .

). Notez que vous ne pouvez pas localiser et écouter des plages qui ont déjà été lues une fois.

PLAY MODE

MENU/NO

DISPLAY

AMS

CLEAR

H

A

` / 1

YES

CLEAR

PLAY MODE

Touches numériques

>

10

H m/M

X .

>

H z

X x

.

> m M

./>

Programmation des plages

1

Quand la platine est arrêtée, appuyez deux fois sur

MENU/NO.

“Setup Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

.

/

>

) jusqu’à ce que “Program ?” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS jusqu’à ce que le numéro de plage à ajouter au programme s’affiche, puis appuyez sur

AMS ou

M

(ou utilisez les touches numériques pour saisir directement le numéro de plage).

Si vous avez saisi un numéro incorrect

Appuyez plusieurs fois sur m/M jusqu’à ce que le numéro de plage incorrect clignote, puis recommencez l’opération 3 ci-dessus, ou appuyez sur CLEAR pour effacer le numéro de plage. Si “0” clignote, appuyez sur m .

27

FR

Création d’un programme de lecture

(lecture d’un programme)

Pour saisir un numéro de plage supérieur à 10

Z

Utilisez >10. Pour plus d’informations, reportez-vous

à la page 25.

Pour vérifier le temps total de lecture du programme

Appuyez sur LEVEL/DISPLAY/CHAR (ou

DISPLAY).

4

Répétez l’opération 3 pour saisir d’autres plages.

La plage saisie est ajoutée à l’endroit où le “0” clignote.

À chaque fois que vous saisissez une plage, le temps total du programme s’affiche.

5

Appuyez sur YES.

“Complete!!” s’affiche pour indiquer que le programme est fini.

6

Appuyez plusieurs fois sur PLAY MODE jusqu’à ce que “PROGRAM” s’allume sur l’afficheur.

7

Appuyez sur

H

.

La lecture du programme commence.

Pour arrêter la lecture d’un programme

Appuyez sur x .

Pour reprendre la lecture normale

Appuyez plusieurs fois sur PLAY MODE jusqu’à ce que

“PROGRAM” s’éteigne.

z

Le programme reste mémorisé même lorsque la lecture du programme est terminée ou arrêtée

Appuyez sur H pour écouter à nouveau le programme de lecture.

Remarques

• Si vous éteignez la platine ou débranchez le cordon d’alimentation, ceci efface le programme de lecture.

• L’afficheur indique “- - - m - - s” si le temps total de lecture du programme dépasse 199 minutes.

• ”ProgramFull!” s’affiche si vous essayez de programmer une

26ème plage.

Vérification du contenu du programme

Quand la platine est arrêtée et “PROGRAM” allumé, appuyez plusieurs fois sur LEVEL/DISPLAY/CHAR (ou

DISPLAY).

Les premières plages du programme s’affichent. Pour voir le reste du programme, tournez AMS (ou appuyez plusieurs fois sur ./> ).

Changement du contenu du programme

Quand la platine est arrêtée et “PROGRAM” allumé, effectuez les opérations 1 et 2 de “Programmation des plages” à la page 27, puis l’une des opérations ci-dessous ;

Pour Faites ceci :

effacer une plage Appuyez plusieurs fois sur m/

M jusqu’à ce que le numéro de la plage à effacer clignote, puis appuyez sur CLEAR.

effacer toutes les plages Appuyez plusieurs fois sur

CLEAR jusqu’à ce que tous les numéros de plage aient disparu.

ajouter une plage au début du programme

Appuyez plusieurs fois sur m jusqu’à ce que “0” clignote devant le premier numéro de plage, puis effectuez les opérations 3 à 5 de

“Programmation des plages” aux pages 27 et 28.

ajouter une plage au milieu du programme

Appuyez plusieurs fois sur m/

M jusqu’à ce que le numéro de plage qui précédera la nouvelle plage clignote. Appuyez sur

AMS pour afficher un “0” clignotant, puis effectuez les opérations 3 à 5 de

“Programmation des plages” aux pages 27 et 28.

ajouter une plage à la fin du programme remplacer une plage

Appuyez plusieurs fois sur M jusqu’à ce que “0” clignote après le dernier numéro de plage, puis effectuez les opérations 3 à 5 de

“Programmation des plages” aux pages 27 et 28.

Appuyez plusieurs fois sur m/

M jusqu’à ce que le numéro de la plage à changer clignote, puis effectuez les opérations 3 à 5 de

“Programmation des plages” aux pages 27 et 28.

28

FR

Conseils pour l’enregistrement d’un MD sur une cassette

MENU/NO AMS YES

Insertion d’espaces entre les plages pendant la lecture (Auto Space)

La platine peut être programmée pour insérer automatiquement un espace de trois secondes entre les plages pendant la lecture. Cette fonction est utile lorsque vous enregistrez un MD sur une cassette analogique.

L’espace de trois secondes ainsi créé vous permet ensuite d’utiliser la fonction Multi-AMS pour localiser le début des plages sur la cassette.

1

Quand la platine est arrêtée, appuyez deux fois sur

MENU/NO.

“Setup Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Auto Off” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) pour sélectionner une option, puis appuyez sur AMS ou YES.

Pour Sélectionnez

activer Auto Space désactiver Auto Space

Auto Space

Auto Off (réglage d’usine)

4

Appuyez sur MENU/NO.

Remarques

• Si vous sélectionnez “Auto Space” et enregistrez un morceau composé de plusieurs numéros de plage (tel qu’un pot-pourri ou une symphonie), des espaces sont insérés sur la bande à chaque changement de numéro de plage.

• Si vous éteignez la platine ou débranchez le cordon d’alimentation, la platine mémorise le dernier état (“Auto

Space” ou “Auto Off”) et le rappelle quand vous la rallumez.

Pause après chaque plage (Auto Pause)

Vous pouvez programmer la platine MD pour qu’elle passe en mode de pause après chaque plage afin de vous permettre de localiser la plage suivante à enregistrer.

1

Quand la platine est arrêtée, appuyez deux fois sur

MENU/NO.

“Setup Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

.

/

>

) jusqu’à ce que “Auto Off” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

.

/

>

) pour sélectionner une option, puis appuyez sur AMS ou YES.

Pour Sélectionnez

activer Auto Pause désactiver Auto Pause

Auto Pause

Auto Off (réglage d’usine)

4

Appuyez sur MENU/NO.

Pour reprendre la lecture après une pause

Appuyez sur H .

Remarque

Si vous éteignez la platine ou débranchez le cordon d’alimentation, la platine mémorise le dernier état (“Auto Pause” ou “Auto Off”) et le rappelle quand vous la rallumez.

29

FR

MENU/NO YES

m/M

Montage de

MD enregistrés

Ce chapitre explique comment monter des plages ayant été enregistrées sur un MD.

AMS

Présentation des touches et de la molette utilisées pour le montage de MD

Les touches et la molette ci-dessous sont utilisées pour effacer, diviser, déplacer ou combiner des plages du MD.

Remarque

L’utilisation de ces touches et de la molette est différente pour le titrage d’une plage ou d’un MD. Pour plus d’informations, reportez-vous à “Titrage d’une plage ou d’un MD” à la page 35.

Touche MENU/NO :

Quand la platine est en mode d’arrêt, de lecture ou de pause, appuyez sur cette touche pour monter des plages. Pendant un montage, vous pouvez appuyer à nouveau sur cette touche pour abandonner le montage.

Molette AMS :

Tournez AMS pour sélectionner une opération de montage ou un numéro de plage, puis appuyez sur AMS pour valider votre choix. Vous pouvez

également utiliser la molette pour sélectionner des points d’une plage pour effacer un passage ou effectuer une division.

Touche YES :

Appuyez sur cette touche (au lieu de la molette AMS) pour valider un choix.

Touche

m/M

:

Appuyez sur ces touches pour spécifier l’unité (minute, seconde ou trame) de déplacement du

MD lorsque vous tournez la molette AMS. Vous pouvez

également utiliser ces touches pour localiser le point final d’un passage à effacer.

Pour plus d’informations sur la fonction des touches et de la molette, reportez-vous aux sections sur les opérations de montage.

30

FR

Indications affichées pendant le montage

Si “Protected” s’affiche

Le hublot de protection contre l’enregistrement est ouvert.

Pour effectuer un montage sur le MD, déplacez le taquet pour fermer le hublot. Pour plus d’informations, reportezvous à “Pour empêcher un effacement accidentel d’un enregistrement” à la page 16.

Indications affichées après le montage

Quand “TOC” s’allume sur l’afficheur

Le montage est terminé mais le TOC (sommaire) du MD n’a pas encore été mis à jour pour le refléter. Vous perdrez le montage que vous venez d’effectuer si vous débranchez le cordon d’alimentation pendant que cette indication est affichée. Le TOC n’est mis à jour que lorsque vous éjectez le MD ou éteignez la platine MD.

Quand “TOC Writing” clignote sur l’afficheur

La platine met à jour le TOC. Ne débranchez pas le cordon d’alimentation ou ne déplacez pas la platine pendant que l’indication clignote.

Effacement de plages

Vous pouvez effacer une plage ou un passage d’une plage en spécifiant simplement le numéro de plage ou en sélectionnant le passage de la plage à effacer. Vous pouvez aussi effacer toutes les plages d’un MD en une seule fois.

Effacement d’une plage

Spécifiez le numéro de la plage à effacer.

Exemple : Effacement de la seconde plage

1

AAA

2

BBB

3

CCC

4

DDD

1

AAA

2

CCC

3

DDD

Lorsque vous effacez une plage, toutes les plages qui la suivent sont automatiquement renumérotées. Si, par exemple, vous effacez le numéro de plage 2, l’ancien numéro 3 devient le numéro 2, l’ancien numéro 4 devient le numéro 3 et ainsi de suite.

1

Quand la platine est en mode d’arrêt, de lecture ou de pause, appuyez sur MENU/NO.

“Edit Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Tr Erase ?” s’affiche, puis appuyez sur AMS ou YES.

La platine commence à lire la plage dont le numéro est indiqué sur l’afficheur.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que le numéro de plage à effacer s’affiche.

4

Appuyez sur AMS ou YES.

“Complete!!” s’affiche pendant quelques secondes et la plage est effacée. La platine lit alors la plage juste après la plage effacée. Si la plage effacée est la dernière du MD, la platine lit la plage précédente.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

31

FR

Effacement de plages

z

Si “Erase ???” s’affiche à l’étape 4 ci-dessus

La plage a été protégée contre l’effacement sur une autre platine

MD. Pour l’effacer, appuyez à nouveau sur AMS ou YES pendant que cette indication est affichée.

z

Pour ne pas confondre les plages lorsque vous en effacez plusieurs

Effacez les plages en commençant par celle qui porte le numéro le plus élevé. Ainsi les plages que vous comptez effacer ne seront pas renumérotées.

z

Vous pouvez annuler un effacement

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

Effacement de toutes les pages d’un MD

Procédez comme il est indiqué ci-dessous pour effacer toutes les plages avec tous les noms de plage et le nom de disque en une seule opération.

1

Quand la platine est en mode d’arrêt, de lecture ou de pause, appuyez sur MENU/NO.

“Edit Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “All Erase ?” s’affiche, puis appuyez sur AMS ou YES.

“All Erase??” s’affiche.

3

Appuyez sur AMS ou YES.

“Complete!!” s’affiche pendant quelques secondes et les plages, noms de plage et nom de disque sont tous effacés.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

z

Vous pouvez annuler l’effacement

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

Effacement d’un passage d’une plage

Vous pouvez facilement effacer un passage d’une plage en sélectionnant le point de départ et le point final de la partie à effacer.

Cette fonction est utile lorsque vous désirez effacer des parties inutiles d’une plage d’une émission satellite ou FM enregistrée.

Exemple : Effacement du passage “B2” de la seconde plage

1

AAA

2

BBB

B1 B2 B3

3

CCC

1

AAA

2

BBB

B1 B3

3

CCC

1

Quand la platine est en mode d’arrêt, de lecture ou de pause, appuyez sur MENU/NO.

“Edit Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

.

/

>

) jusqu’à ce que “A-B Erase ?” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que le numéro de la plage contenant le passage à effacer s’affiche, puis appuyez sur AMS ou YES.

“-Rehearsal-” et “Point A ok?” s’affichent alternativement et la platine lit les premières secondes de la plage en mode répétition.

4

En écoutant le son, tournez AMS (ou appuyez plusieurs fois sur

./>

) pour localiser le point de départ du passage à effacer (point A).

L’indication de temps (“m (minute)”, “s (seconde)” et

“f (trame = 1/86 seconde)”) du point actuel s’affiche et la platine lit quelques secondes de la plage à partir de ce point en mode répétition.

Pour localiser rapidement un point

Spécifiez l’unité (minute, seconde ou trame) d’avance du MD lorsque vous tournez AMS (ou appuyez plusieurs fois sur ./> ).

Pour ceci, appuyez plusieurs fois sur m/M à l’étape 4 pour sélectionner “m”, “s” ou “f”. L’unité sélectionnée clignote sur l’afficheur.

32

FR

5

Répétez l’opération 4 jusqu’à ce que vous ayez localisé le point A.

6

Appuyez sur AMS ou YES pour valider le po int A.

“Point B set” s’affiche et la platine lit quelques secondes de la plage à partir du point A en mode répétition.

7

Continuez la lecture de la plage ou appuyez sur

M

pour localiser le point final du passage à effacer (point B), puis appuyez sur AMS ou YES.

“A-B Ers” et “Point B ok?” s’affichent alternativement et la platine lit quelques secondes de la plage avant le point A et après le point B en mode répétition.

8

Répétez l’opération 4 jusqu’à ce que vous ayez localisé le point B.

9

Appuyez sur AMS ou YES pour valider le point B.

“Complete!!” s’affiche pendant quelques secondes et le passage entre les points A et B est effacé.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

z

Vous pouvez annuler l’effacement

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

Remarque

Dans les cas suivants, “Impossible” s’affiche et vous ne pouvez pas effacer un passage d’une plage :

• Si le point B spécifié se trouve devant le point A.

• Après plusieurs montages d’une plage, il peut être impossible d’effacer un passage de la plage. Ceci est dû à une limite technique du système MD et et n’est pas une erreur mécanique.

Division d’une plage

Vous pouvez diviser une plage enregistrée en n’importe quel point en insérant une marque de plage sur ce point.

Cette fonction est particulièrement utile pour diviser un enregistrement comportant plusieurs plages mais un seul numéro de plage (voir page 20) ou pour localiser un certain point d’une plage.

Exemple : Division de la seconde plage

1

AAA

2

BBB

3

CCC

B1 B2

1

AAA

2

BBB

B1

3

B2

4

CCC

Lorsque vous divisez une plage, le nombre total de plages augmente d’une unité et toutes les plages après la plage divisée sont automatiquement renumérotées.

Division d’une plage après l’avoir sélectionnée

1

Quand la platine est en mode d’arrêt, de lecture ou de pause, appuyez sur MENU/NO.

“Edit Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Divide ?” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que le numéro de la plage à diviser s’affiche, puis appuyez sur AMS ou YES.

“-Rehearsal-” s’affiche et la lecture de la plage commence.

4

Tout en écoutant le son, tournez AMS (ou appuyez plusieurs fois sur

./>

) pour localiser le point de division.

L’indication de temps (“m”, “s” et “f”) du point actuel s’affiche et la platine lit quelques secondes de la plage

à partir de ce point en mode répétition.

Pour localiser rapidement un point

Spécifiez l’unité (minute, seconde ou trame) d’avance du MD lorsque vous tournez AMS (ou appuyez plusieurs fois sur ./> ).

Pour ceci, appuyez plusieurs fois sur m/M à l’étape 4 pour sélectionner “m”, “s” ou “f”. L’unité sélectionnée clignote sur l’afficheur.

33

FR

Division d’une plage

5

Répétez l’opération 4 jusqu’à ce que le point de division ait été localisé.

6

Appuyez sur AMS ou YES.

“Complete!!” s’affiche pendant quelques secondes et la plage est divisée. La lecture de la plage nouvellement créée commence. Notez que la nouvelle plage n’a pas de nom.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

z

Vous pouvez annuler la division de plage

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

z

Vous pouvez diviser des plages pendant l’enregistrement

Pour plus d’informations, reportez-vous à “Inscription de numéros de plage à l’enregistrement” à la page 19.

Division d’une plage après sélection du point de division

1

Quand la platine est en mode de lecture, appuyez sur AMS a point où vous désirez diviser la plage.

“- Divide -” et “-Rehearsal-” s’affichent alternativement et la lecture commence à partir du point sélectionné.

2

Si nécessaire, effectuez l’opération 4 de “Division d’une plage après l’avoir sélectionnée” à la page 33 pour régler finement le point de division.

3

Appuyez sur YES.

“Complete!!” s’affiche pendant quelques secondes et la plage est divisée. La lecture de la plage nouvellement créée commence. Notez que la nouvelle plage n’a pas de nom.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

z

Vous pouvez annuler une division de plage

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

z

Vous pouvez diviser les plages pendant l’enregistrement

Pour plus d’informations, reportez-vous à “Inscription de numéros de plage à l’enregistrement” à la page 19.

Combinaison de plages

Cette fonction vous permet de combiner deux plages en une seule. Il n’est pas nécessaire que les deux plages soient consécutives ou dans l’ordre chronologique. Vous pouvez ainsi créer un pot-pourri avec plusieurs plages ou joindre plusieurs passages en une seule plage. Lorsque vous combinez deux plages, le nombre total de plages diminue d’une unité et toutes les plages après la plage combinée sont renumérotées.

Exemple : Combinaison de la seconde plage et de la quatrième plage

1

AAA

2

BBB

3

CCC

4

DDD

1

AAA

2

BBB

BBB DDD

3

CCC

Si les plages combinées ont toutes deux un nom, le nom de la seconde est effacé.

1

Quand la platine est en mode d’arrêt, de lecture ou de pause, appuyez sur MENU/NO.

“Edit Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Combine ?” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que le numéro de la première des deux plages à combiner s’affiche, puis appuyez sur AMS ou YES.

L’affichage pour la sélection de la seconde plage apparaît et la platine lit plusieurs fois la partie où s’effectuera la jonction (fin de la première plage et début de la plage qui la suit).

4

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que le numéro de la seconde des deux plages à combiner s’affiche, puis appuyez sur AMS ou YES.

“Complete!!” s’affiche pendant quelques secondes et les plages sont combinées. La lecture de la plage combinée commence.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

z

Vous pouvez annuler une combinaison

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

Remarque

Si “Impossible” s’affiche, les plages ne peuvent pas être combinées car elles ont déjà fait l’objet de plusieurs montages.

Ceci est dû à une limite technique du système MD et et n’est pas une erreur mécanique.

34

FR

Déplacement d’une plage

Cette fonction vous permet de changer la position d’une plage.

Exemple : Déplacement de la seconde plage après la troisième

1

AAA

2

BBB

3

CCC

4

DDD

1

AAA

2

CCC

3

BBB

4

DDD

Après le déplacement d’une plage, les plages sont automatiquement renumérotées.

1

Quand la platine est en mode d’arrêt, de lecture ou de pause, appuyez sur MENU/NO.

“Edit Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Move ?” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que le numéro de la plage à déplacer s’affiche, puis appuyez sur AMS ou YES.

4

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que la nouvelle position de la plage s’affiche, puis appuyez sur AMS ou YES.

“Complete!!” s’affiche pendant quelques secondes et la plage est déplacée. La lecture de la plage déplacée commence.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

z

Vous pouvez annuler un déplacement de plage

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

Titrage d’une plage ou d’un

MD

Vous pouvez créer des titres pour les MD et plages que vous avez enregistrés. Les titres peuvent comprendre des majuscules, des minuscules, des chiffres et des symboles.

Chaque MD peut mémoriser en tout 1 700 caractères de titres.

LEVEL/DISPLAY/CHAR MENU/NO YES

m/M

YES

MENU/NO

NAME

m/M

A

CLEAR

AMS

` / 1

CLEAR

CHAR

Touches numériques/ alphabétiques

X .

>

H z

X x

.

> m M

./>

Remarque

Si vous effectuez le titrage d’une plage pendant l’enregistrement, terminez-le avant la fin de la plage. Sinon, aucun caractère ne sera enregistré et la plage restera sans titre. Vous ne pouvez pas titrer une plage lorsque vous enregistrez sur une plage existante.

35

FR

Titrage d’une plage ou d’un MD

Titrage d’une plage ou du MD à l’aide des commandes de la platine

1

Appuyez sur MENU/NO quand la platine se trouve dans l’un des modes suivants selon ce que vous désirez titrer :

Pour titrer Appuyez sur MEMU/NO quand la platine est

une plage ou le MD en mode d’arrêt, de lecture ou de pause la plage en cours d’enregistrement en train d’enregistrer la plage

“Edit Menu” s’affiche.

2

Tournez AMS jusqu’à ce que “Name ?” s’affiche, puis appuyez sur AMS ou YES.

Pendant que la platine enregistre, un curseur clignotant s’affiche et vous pouvez titrer la plage en train d’être enregistrée. Passez alors à l’étape 6.

3

Tournez AMS jusqu’à ce que “Nm In ?” s’affiche, puis appuyez sur AMS ou YES.

4

Tournez AMS jusqu’à ce que le numéro de plage

(lors du titrage d’une plage) ou “Disc” (lors du titrage du MD) clignote, puis appuyez sur AMS ou

YES.

5

Appuyez à nouveau sur AMS ou YES.

Un curseur clignotant s’affiche.

6

Appuyez plusieurs fois sur LEVEL/DISPLAY/CHAR pour sélectionner le type de caractères.

Pour sélectionner Appuyez plusieurs fois sur

LEVEL/DISPLAY/CHAR jusqu’à ce que

des majuscules des minuscules des chiffres des symboles

”A” s’affiche

”a” s’affiche

”0" s’affiche

”!” s’affiche

7

Tournez AMS pour sélectionner le caractère.

Le caractère sélectionné clignote.

Pour changer un caractère sélectionné

Répétez les opérations 6 et 7.

8

Appuyez sur AMS.

Le caractère sélectionné est validé et reste continuellement allumé. Le curseur se déplace vers la droite, clignote et attend la saisie du caractère suivant.

9

Répétez les opérations 6 à 8 pour saisir le reste du nom.

Pour changer un caractère

Appuyez plusieurs fois sur m/M jusqu’à ce que le caractère à changer clignote, puis répétez les opérations 6 à 8.

Pour effacer un caractère

Appuyez plusieurs fois sur m/M jusqu’à ce que le caractère à effacer clignote, puis appuyez sur CLEAR.

10

Appuyez sur YES.

Le nom complet s’affiche.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

z

Vous pouvez annuler le titrage d’une plage ou du MD

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

Pour saisir un espace

Appuyez sur M quand le curseur clignote.

36

FR

Titrage d’une plage ou du MD à l’aide de la télécommande

Z

1

Appuyez sur NAME quand la platine se trouve dans l’un des modes suivants selon ce que vous désirez titrer :

Pour titrer Appuyez sur NAME quand la platine est

une plage le MD en mode de lecture, de pause, d’enregistrement ou d’arrêt avec le numéro de plage affiché arrêtée sans numéro de plage affiché

Un curseur clignotant s’affiche.

2

Appuyez plusieurs fois sur CHAR pour sélectionner le type de caractères.

Pour sélectionner

des majuscules des minuscules des chiffres

Appuyez plusieurs fois sur CHAR jusqu’à ce que

”AB” s’affiche

”ab” s’affiche

”12" s’affiche

3

Saisissez un caractère.

Si vous avez sélectionné des majuscules ou des minuscules

1

Appuyez plusieurs fois sur la touche numérique/ alphabétique correspondante jusqu’à ce que le caractère à saisir clignote.

Ou appuyez une fois sur la touche, puis plusieurs fois sur ./> .

Pour sélectionner un symbole, appuyez plusieurs fois sur .

quand “A” clignote.

2

Appuyez sur M .

Le caractère clignotant est validé et reste continuellement allumé. Le curseur se déplace vers la droite.

Si vous avez sélectionné des chiffres

Appuyez sur la touche numérique correspondante.

Le chiffre est validé et le curseur se déplace vers la droite.

4

Répétez les opérations 2 et 3 pour saisir le reste du nom.

Pour changer un caractère

Appuyez plusieurs fois sur m/M jusqu’à ce que le caractère à changer clignote, appuyez sur CLEAR pour effacer le caractère, puis répétez les opérations 2 et 3.

5

Appuyez sur NAME.

Le nom complet s’affiche.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

z

Vous pouvez annuler le titrage d’une plage ou du MD

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

Copie d’un nom de plage ou de disque

Vous pouvez copier un nom de plage ou de disque existant et l’utiliser pour titrer une autre plage du même disque ou le disque lui-même.

1

Quand la platine est en mode d’arrêt, de lecture ou de pause, appuyez sur MENU/NO.

“Edit Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Name ?” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Nm Copy ?” s’affiche, puis appuyez sur AMS ou YES.

4

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que le numéro de la plage

(lorsque vous copiez le nom d’une plage) ou “Disc”

(lorsque vous copiez le nom du disque) clignote, puis appuyez sur AMS ou YES pour copier le nom sélectionné.

Si “No Name” s’affiche

La plage ou le disque sélectionné n’a pas de nom.

5

Tournez AMS (ou appuyez plusieurs fois sur

./

>

) jusqu’à ce que le numéro de la plage (lors du titrage d’une plage) ou “Disc” (lors du titrage d’un disque) clignote, puis appuyez sur AMS ou YES pour valider le nom copié.

“Complete!!” s’affiche pendant quelques secondes et le nom est copié.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

37

FR

Titrage d’une plage ou d’un MD

z

Si “Overwrite ??” s’affiche à l’étape 5 ci-dessus

La plage ou le disque sélectionné à l’étape 5 a déjà un nom. Pour remplacer le nom, appuyez à nouveau sur AMS ou YES quand l’indication est affichée.

z

Vous pouvez annuler la copie d’un nom de plage ou de disque

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

Re-titrage d’une plage ou d’un MD

Z

1

Appuyez sur NAME quand la platine se trouve dans l’un des modes suivants selon ce que vous désirez re-titrer :

Pour re-titrer Appuyez sur NAME quand la platine est

une plage le MD en mode de lecture, de pause, d’enregistrement ou d’arrêt avec le numéro de plage affiché arrêtée sans numéro de plage affiché

Un nom de plage ou de disque s’affiche.

2

Appuyez continuellement sur CLEAR jusqu’à ce que le nom sélectionné soit complètement effacé.

3

Effectuez les opérations 6 à 9 de “Titrage d’une plage ou du MD à l’aide des commandes de la platine” à la page 36 ou les opérations 2 à 4 de

“Titrage d’une plage ou du MD à l’aide de la télécommande” à la page 37.

4

Appuyez sur NAME.

Effacement d’un nom de plage ou de disque

Utilisez cette fonction pour effacer le nom d’une plage ou d’un disque.

1

Quand la platine est en mode d’arrêt, de lecture, d’enregistrement ou de pause, appuyez sur

MENU/NO.

“Edit Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Name ?” s’affiche, puis appuyez sur AMS ou YES.

3

T ournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Nm Erase ?” s’affiche, puis appuyez sur AMS ou YES.

4

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que le numéro de la plage

(pour effacer un nom de plage) ou “Disc” (pour effacer le nom du disque) clignote, puis appuyez sur AMS ou YES.

“Complete!!” s’affiche pendant quelques secondes et le nom est effacé.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

z

Vous pouvez annuler l’effacement du nom de plage ou de disque

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

Effacement de tous les noms du MD

Vous pouvez effacer tous les noms de plage et le nom de disque du MD en une seule fois.

1

Quand la platine est en mode d’arrêt, de lecture ou de pause, appuyez sur MENU/NO.

“Edit Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Name ?” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Nm AllErs ?” s’affiche, puis appuyez sur AMS ou YES.

“Nm AllErs??” s’affiche.

4

Appuyez sur AMS ou YES.

“Complete!!” s’affiche pendant quelques secondes et tous les noms du MD sont effacés.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

z

Vous pouvez annuler l’effacement de tous les noms du MD

Pour plus d’informations, reportez-vous à “Annulation du dernier montage” à la page 39.

z

Vous pouvez effacer toutes les plages et noms enregistrés du

MD

Pour plus d’informations, reportez-vous à “Effacement de toutes les pages d’un MD” à la page 32.

38

FR

Annulation du dernier montage

Vous pouvez annuler le dernier montage effectué et remettre le contenu du MD comme il se trouvait avant l’opération. Notez, toutefois, que vous ne pouvez pas annuler une opération de montage si, après le montage, vous avez effectué l’une des opérations suivantes :

• appuyé sur REC z de la platine ;

• appuyé sur z ou MUSIC SYNC de la télécommande ;

• éteint la platine ou éjecté le MD ;

• débranché le cordon d’alimentation.

MENU/NO AMS YES

4

Appuyez sur AMS ou YES.

“Complete!!” s’affiche pendant quelques secondes et le MD est remis à l’état où il se trouvait avant l’opération de montage.

Pour annuler l’opération

Appuyez sur MENU/NO ou x .

1

Quand la platine est arrêtée et qu’aucun numéro de plage n’est affiché, appuyez sur MENU/NO.

“Edit Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Undo ?” s’affiche.

“Undo ?” ne s’affiche pas si aucun montage n’a été effectué.

3

Appuyez sur AMS ou YES.

L’un des messages suivants s’affiche selon la dernière opération de montage effectuée :

Dernière opération de montage Message

Effacement d’une plage

Effacement de toutes les plages d’un MD Erase Undo?

Effacement d’un passage d’une plage

Division d’une plage

Combinaison de plages

Déplacement d’une plage

Divide Undo?

CombineUndo?

Move Undo?

Titrage d’une plage ou d’un MD

Copie d’un nom de plage ou de disque

Re-titrage d’une plage ou d’un MD

Effacement d’un nom de plage ou de disque

Name Undo?

Effacement de tous les noms sur le MD

39

FR

Autres fonctions

Ce chapitre décrit d’autres fonctions utiles qui sont disponibles sur la platine MD.

Changement de la vitesse de lecture

(fonction Pitch Control)

Vous pouvez changer la vitesse de lecture du MD (pitch).

La hauteur tonale augmente et diminue avec la vitesse.

MENU/NO AMS YES

Réglage automatique de la vitesse de lecture par pas (fonction Auto Step

Control)

Vous pouvez augmenter la hauteur tonale de 2 pas

*

ou la diminuer de 48 pas.

*

Une octave équivaut à 12 pas.

1

Avec la platine en mode de lecture, appuyez deux fois sur MENU/NO.

“Setup Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Pitch” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que la valeur désirée pour le pas de réglage s’affiche, puis appuyez sur AMS ou

YES.

4

Appuyez sur MENU/NO.

Remarques

• Lorsque vous changez le pas de réglage de vitesse, le son à la lecture est momentanément coupé.

• Le pas de réglage de vitesse revient à “0” (réglage d’usine) lorsque vous éteignez la platine ou éjectez le MD.

• Lorsqu’un point (.) apparaît après la valeur du pas de réglage sur l’affichage du pas de réglage, ceci indique que vous avez effectué un réglage fin (voir page suivante) et que la valeur du pas de réglage se trouve entre deux pas (les valeurs de pas de réglage et de réglage fin sont liées).

40

FR

Réglage fin de la vitesse de lecture

(fonction Fine Control)

Vous pouvez régler finement la vitesse de lecture par pas de 0,1 % entre –98,5 % et +12,5 %.

1

Avec la platine en mode de lecture, appuyez deux fois sur MENU/NO.

“Setup Menu” s’affiche.

2

Tout en écoutant le son, tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Pfine” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./

>

) jusqu’à ce que la valeur désirée s’affiche, puis appuyez sur AMS ou YES.

4

Appuyez sur MENU/NO.

Remarques

• Lorsque vous changez la valeur de réglage fin, le son à la lecture est momentanément coupé.

• La valeur de réglage fin revient à “0%” (réglage d’usine) lorsque vous éteignez la platine ou éjectez le MD.

• Les valeurs de pas de réglage et de réglage fin sont liées. Si vous changez l’une, l’autre change également.

Ouverture et fermeture en fondu

Vous pouvez utiliser la fonction d’ouverture en fondu à la lecture pour augmenter graduellement le niveau du signal aux prises LINE (ANALOG) OUT et à la prise PHONES au début de la lecture. La fonction de fermeture en fondu

à la lecture diminue graduellement le niveau du signal à la fin de la lecture.

La fonction d’ouverture en fondu à l’enregistrement augmente graduellement le niveau du signal au début de l’enregistrement. La fonction de fermeture en fondu à l’enregistrement diminue graduellement le niveau du signal à la fin de l’enregistrement.

A

` / 1

FADER

FADER

X .

>

H z

X x

.

> m M

Remarque

Le niveau du signal de sortie au connecteur DIGITAL OUT ne change pas pendant l’ouverture et la fermeture en fondu.

Ouverture en fondu à la lecture et à l’enregistrement

En mode de pause de lecture (pour l’ouverture en fondu à la lecture) ou en mode de pause d’enregistrement (pour l’ouverture en fondu à l’enregistrement), appuyez sur FADER.

b clignote sur l’afficheur et la platine exécute une ouverture en fondu à la lecture ou à l’enregistrement pendant cinq secondes (réglage d’usine) jusqu’à ce que le compteur indique “0.0s”.

41

FR

Ouverture et fermeture en fondu

Fermeture en fondu à la lecture et à l’enregistrement

Durant la lecture (pour la fermeture en fondu à la lecture) ou l’enregistrement (pour la fermeture en fondu à l’enregistrement), appuyez sur FADER.

B clignote sur l’afficheur et la platine exécute une fermeture en fondu à la lecture ou à l’enregistrement pendant cinq secondes (réglage d’usine) jusqu’à ce que le compteur indique “0.0s”, puis passe en mode de pause.

z

Vous pouvez changer la durée d’ouverture et de fermeture en fondu à la lecture/enregistrement

1

Quand la platine est arrêtée, appuyez deux fois sur

MENU/NO.

“Setup Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

.

/

>

) pour sélectionner une option, puis appuyez sur AMS ou YES.

Pour changer la durée Sélectionnez

d’ouverture en fondu à la lecture/ enregistrement

F.in

de fermeture en fondu à la lecture/enregistrement

F.out

3

Tournez AMS pour sélectionner la durée, puis appuyez sur

AMS ou YES.

Les durées d’ouverture et de fermeture en fondu peuvent être réglées par pas de 0,1 seconde.

4

Appuyez sur MENU/NO.

Pour vous endormir en musique

(minuterie d’arrêt)

Vous pouvez programmer la platine pour qu’elle s’arrête automatiquement après le nombre de minutes sélectionné.

MENU/NO AMS YES

1

Quand la platine est arrêtée, appuyez deux fois sur

MENU/NO.

“Setup Menu” s’affiche.

2

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Sleep Off” s’affiche, puis appuyez sur AMS ou YES.

3

Tournez AMS (ou appuyez plusieurs fois sur

./>

) pour sélectionner une option, puis appuyez sur AMS ou YES.

Pour Sélectionnez

activer la minuterie d’arrêt Sleep On désactiver la minuterie d’arrêt Sleep Off (réglage d’usine)

4

Tournez AMS (ou appuyez plusieurs fois sur

./>

) jusqu’à ce que “Sleep 60min” s’affiche, puis appuyez sur AMS ou YES.

5

Tournez AMS (ou appuyez plusieurs fois sur

./>

) pour sélectionner la durée après laquelle la platine s’éteindra (“30min”, “60min” (réglage d’usine), “90min” ou “120min”), puis appuyez sur

AMS ou YES.

6

Appuyez sur MENU/NO.

Pour désactiver la minuterie d’arrêt

Répétez les opérations ci-dessus, mais sélectionnez

“Sleep Off” à l’étape 3.

42

FR

Utilisation d’une horlogeprogrammateur

En raccordant une horloge-programmateur (non fournie)

à la platine, vous pourrez commencer et arrêter des opérations de lecture/enregistrement aux heures programmées. Pour plus d’informations sur le raccordement de l’horloge-programmateur ou de la programmation des heures de début et de fin de lecture/ enregistrement, consultez le mode d’emploi de l’horlogeprogrammateur.

TIMER

PLAY MODE

H x

Lecture d’un MD en utilisant une horlogeprogrammateur

1

Effectuez les opérations 1 à 3 de “Lecture d’un MD”

à la page 23.

2

Appuyez plusieurs fois sur PLAY MODE pour sélectionner le mode de lecture désiré.

Pour ne lire que certaines plages, créez un programme de lecture (voir page 27).

Pour programmer l’heure de fin de lecture, appuyez sur H pour commencer la lecture, puis passez à l’étape 3.

3

Placez TIMER de la platine sur PLAY.

4

Effectuez la programmation sur l’horlogeprogrammateur.

• Si vous avez programmé l’heure de début de lecture, la platine s’éteint. À l’heure programmée, la platine s’allume et la lecture commence.

• Si vous avez programmé l’heure de fin de lecture, la lecture continue. À l’heure programmée, la lecture s’arrête et la platine s’éteint.

• Si vous avez programmé l’heure de début et l’heure de fin de lecture, la platine s’éteint. À l’heure de début de lecture programmée, la platine s’allume et la lecture commence. À l’heure de fin de lecture programmée, la lecture s’arrête et la platine s’éteint.

5

Après avoir fini d’utiliser l’horloge-programmateur, placez TIMER de la platine sur OFF.

Enregistrement sur un MD en utilisant une horloge-programmateur

1

Effectuez les opérations suivantes décrites sous

“Enregistrement sur un MD” aux pages 15 et 16 :

Pour programmer Effectuez

l’heure de début d’enregistrement les opérations 1 à 7, puis appuyez sur x l’heure de fin d’enregistrement les heures de début et de fin d’enregistrement les opérations 1 à 10 les opérations 1 à 7, puis appuyez sur x

2

Placez TIMER de la platine sur REC.

3

Effectuez la programmation sur l’horlogeprogrammateur.

• Si vous avez programmé l’heure de début d’enregistrement, la platine s’éteint. À l’heure programmée, la platine s’allume et l’enregistrement commence.

• Si vous avez programmé l’heure de fin d’enregistrement, l’enregistrement continue. À l’heure programmée, l’enregistrement s’arrête et la platine s’éteint.

• Si vous avez programmé l’heure de début et l’heure de fin d’enregistrement, la platine s’éteint. À l’heure de début d’enregistrement programmée, la platine s’allume et l’enregistrement commence. À l’heure de fin d’enregistrement programmée, l’enregistrement s’arrête et la platine s’éteint.

4

Après avoir fini d’utiliser l’horloge-programmateur, placez TIMER de la platine sur OFF. Placez ensuite la platine en veille en branchant son cordon d’alimentation à une prise murale ou programmez l’horloge-programmateur pour un fonctionnement continu.

• Si vous laissez TIMER sur REC, la platine commencera automatiquement à enregistrer la prochaine fois que vous rallumerez la platine.

• Si vous ne mettez pas la platine en veille pendant plus d’une semaine après avoir terminé l’enregistrement programmé, vous risquez de perdre le contenu enregistré.

43

FR

Utilisation d’une horloge-programmateur

Mettez la platine en veille dans la semaine qui suit la fin de l’enregistrement programmé.

Lorsque vous allumez la platine, le TOC (sommaire) du

MD est mis à jour et le contenu enregistré est inscrit sur le

MD. Si le contenu enregistré à disparu, “Initialize” clignote lorsque vous allumez la platine.

Remarques

• Il peut s’écouler une trentaine de secondes entre le moment ou la platine s’allume et celui où l’enregistrement commence. Lors d’un enregistrement ou une heure programmée à l’aide d’une horloge-programmateur, tenez compte de ce délai lorsque vous programmez l’heure de début d’enregistrement.

• Lors d’un enregistrement programmé, le nouvel enregistrement commence à la fin de la dernière plage enregistrée du MD.

• L’enregistrement effectué à l’aide de l’horloge-programmateur s’inscrit sur le disque lorsque vous rallumez la platine.

“TOC Writing” clignote alors sur l’afficheur. Ne débranchez pas le cordon d’alimentation et ne déplacez pas la platine pendant ce clignotement.

• L’enregistrement programmé s’arrête si le disque est plein.

44

FR

Informations complémentaires

Ce chapitre fournit des informations complémentaires qui vous aideront à mieux comprendre et entretenir votre platine MD.

Précautions

Sécurité

Si un objet ou un liquide pénètre dans le boîtier de la platine, débranchez la platine et faites-la vérifier par un technicien qualifié avant de la remettre sous tension.

Sources d’alimentation

• Avant d’utiliser la platine, vérifiez que sa tension de fonctionnement correspond à celle du secteur. La tension de fonctionnement est indiquée sur la plaque signalétique à l’arrière de la platine.

• La platine n’est pas isolée du secteur tant qu’elle reste branchée à la prise murale, même si elle est éteinte.

• Débranchez la platine de la prise murale si vous ne comptez pas l’utiliser pendant longtemps. Pour débrancher le cordon d’alimentation, tenez-le par la fiche ; ne tirez jamais directement sur le cordon luimême.

• Si le cordon d’alimentation a besoin d’être changé, ne confiez cette opération qu’à un centre de réparation qualifié.

Condensation dans la platine

Si la platine est déplacée directement d’un endroit froid à un endroit chaud ou placée dans une pièce très humide, de la condensation peut se former sur les lentilles à l’intérieur et elle risque de mal fonctionner. Dans ce cas, retirez le MD et laissez la platine allumée pendant quelques heures pour que l’humidité s’évapore.

Cartouche du MD

• N’ouvrez pas le volet car ceci exposerait le disque.

• Ne placez pas la cartouche dans un endroit où elle peut

être exposée aux rayons directs du soleil, à des températures extrêmes, à l’humidité ou à la poussière.

Nettoyage

Nettoyez le boîtier, le panneau et les commandes avec un chiffon doux légèrement imbibé d’une solution détergente douce. N’utilisez pas de tampons abrasifs, des poudres à récurer ou des solvants tels qu’alcool ou benzène.

Pour toute question ou problème concernant la platine, adressez-vous à votre revendeur Sony.

45

FR

Manipulation des MD

La cartouche du MD protège le disque contre les substances étrangères ou traces de doigts et facilite les manipulations.

La présence de substances étrangères ou une cartouche déformée peut empêcher le disque de fonctionner correctement. Pour pouvoir toujours obtenir un son de qualité, observez les précautions suivantes :

• Ne touchez pas directement le disque interne. En ouvrant le volet, vous risquez d’endommager le disque interne.

• Ne collez les étiquettes fournies avec le MD que sur les positions appropriées. La forme des étiquettes peut différer selon les marques de MD.

Emplacement correct des

étiquettes

Volet

Où ranger les MD

Ne placez pas la cartouche à un endroit où elle pourrait

être exposée aux rayons directs du soleil ou à une très forte chaleur ou humidité.

Nettoyage régulier

Essuyez la poussière et les substances étrangères de la surface de la cartouche avec un chiffon sec.

Limites du système

Le système d’enregistrement de cette platine MD est très différent de celui des platines-cassette ou platines DAT et présente les limites ci-dessous. Ces limites sont liées au système d’enregistrement MD et n’ont pas une origine mécanique.

“Disc Full” s’affiche avant la fin du temps d’enregistrement maximum du MD

Lorsque 255 plages ont été enregistrées sur un MD,

“Disc Full” s’affiche même s’il reste encore de la place sur ce disque. Il n’est pas possible d’enregistrer plus de 255 plages sur le MD. Pour continuer à enregistrer, effacez les plages inutiles ou utilisez un autre MD enregistrable.

“Disc Full” s’affiche avant que le nombre maximum de plages pouvant être enregistrées ne soit atteint

Des fluctuations d’accentuation à l’intérieur d’une plage sont quelquefois interprétées par la platine comme des espaces interplages. Ceci augmente le nombre de plages et

“Disc Full” s’affiche.

Le temps d’enregistrement restant sur le disque n’augmente pas après que vous avez effacé de nombreuses petites plages

Les plages de moins de 12 secondes ne sont pas comptées.

Le temps d’enregistrement n’augmente donc pas lorsque vous les effacez.

Le total du temps enregistré et du temps restant sur le MD peut ne pas correspondre au temps d’enregistrement maximal

L’enregistrement s’effectue par unités minimales de

2 secondes. Il se peut donc que le contenu enregistré soit plus court que la capacité maximale. Des rayures peuvent

également réduire l’espace sur le disque.

Limites lors de l’enregistrement sur une plage existante

• Le temps enregistrable restant peut ne pas être correctement affiché.

• Il peut être impossible d’enregistrer sur une plage qui a déjà été enregistrée plusieurs fois. Effacez alors la plage

(voir page 31).

• Le temps enregistrable restant peut être raccourci de manière disproportionnée avec le temps total enregistré.

• Il est déconseillé d’enregistrer par-dessus une plage pour éliminer des bruits car ceci peut raccourcir la durée de la plage.

• Il peut être impossible de titrer une plage lors d’un enregistrement par-dessus une plage existante.

Les plages créées par montage peuvent présenter des pertes de son lorsque vous recherchez un point en écoutant le son.

Certaines plages ne peuvent pas être combinées avec d’autres

Il se peut que les plages ne puissent pas être combinées si elles ont déjà fait l’objet de montages.

46

FR

Les numéros de plage ne s’inscrivent pas correctement

L’attribution ou l’inscription de numéros de plage peut

être incorrecte lorsque les plages du CD sont divisées en plusieurs petites plages pendant l’enregistrement numérique. Lorsque le marquage automatique est activé pendant l’enregistrement, il se peut aussi que pour certaines sources, les numéros de plage ne soient pas marqués comme sur l’original.

“TOC Reading” reste longtemps affiché

Si le MD enregistrable utilisé est neuf, “TOC Reading” reste plus longtemps affiché que s’il a déjà été utilisé.

Il se peut que le temps enregistré/temps de lecture ne soit pas correctement affiché lors de la lecture d’un MD enregistré en mode mono.

Guide de dépannage

Si vous rencontrez l’un des problèmes suivants lors de l’utilisation de la platine, utilisez ce guide pour le résoudre. Si vous n’y parvenez pas, consultez votre revendeur Sony.

La platine ne marche pas ou fonctionne mal.

, Le MD est peut-être sale ou endommagé.

Remplacez-le.

La lecture est impossible.

, De l’humidité s’est formée dans la platine. Retirez le MD et laissez la platine dans un endroit chaud pendant plusieurs heures pour permettre à l’humidité de s’évaporer.

, La platine n’est pas allumée. Appuyez sur +/1 pour l’allumer.

, La platine n’est peut-être pas raccordée correctement à l’amplificateur. Vérifiez le raccordement.

, Le MD est placé à l’envers. Insérez le MD avec son

étiquette vers le haut et la flèche tournée vers la platine.

, Le MD n’est peut-être pas enregistré. Utilisez un disque ayant été enregistré.

Le son est très parasité.

, Le magnétisme puissant d’un téléviseur ou d’un appareil similaire perturbe le bon fonctionnement de la platine. Eloignez la platine de la source de magnétisme.

La platine n’enregistre pas.

,

Le MD est protégé contre l’enregistrement.

Déplacez le taquet de protection contre l’enregistrement pour fermer le hublot.

,

La platine n’est pas correctement raccordée à la source. Vérifiez le raccordement.

,

Sélectionnez la source correcte à l’aide de INPUT.

,

Le niveau d’enregistrement n’est pas correctement réglé. Réglez le niveau d’enregistrement.

,

Le MD est préenregistré. Remplacez-le par un MD enregistrable.

,

Il n’y a pas assez de place sur le MD. Remplacez-le par un autre MD enregistrable avec moins de plages enregistrées ou effacez les plages inutiles.

,

Il y a eu une panne de courant ou le cordon d’alimentation a été débranché pendant l’enregistrement. Il se peut que le son enregistré jusqu’ici soit perdu. Recommencez l’enregistrement.

La platine ne peut pas effectuer un enregistrement synchronisé avec un lecteur CD ou un lecteur Video CD.

, La télécommande fournie avec la platine MD n’est pas correctement réglée. Réglez correctement la télécommande.

Un message et un code à trois caractères s’affichent alternativement.

, La fonction d’autodiagnostic est activée. Reportezvous au tableau de la page 51.

47

FR

Spécifications

Système

Disque

Laser

Sortie laser

Système audionumérique MiniDisc

MiniDisc

Laser à semiconducteur (

λ

= 780 nm)

Durée d’émission : continue

Inférieure à 44,6 µW

*

Cette sortie est la valeur mesurée à une distance de 200 mm de la surface de l’objectif sur le capteur optique avec une ouverture de

7 mm.

Diode laser

Matière : GaAlAs

Vitesse de rotation (CLV)

400 à 900 tr/mn

Correction d’erreur

Code ACIRC (Nouveau code Reed

Solomon à imbrication transversale)

Fréquence d’échantillonnage

44,1 kHz

Codage

Codage ATRAC (Adaptive Transform

Acoustic Coding)

Système de modulation

EFM (Modulation huit à quatorze)

Nombre de canaux

2 canaux stéréo

Réponse en fréquence

Rapport signal/bruit

5 à 20 000 Hz ±0,3 dB

Supérieur à 98 dB pendant la lecture

Pleurage et scintillement

Non mesurable

Entrées

LINE (ANALOG) IN

DIGITAL OPTICAL IN

DIGITAL COAXIAL IN

Type de prise : Cinch

Impédance : 47 kilohms

Entrée nominale : 500 mV rms

Entrée minimale : 125 mV rms

Type de connecteur : optique carré

Impédance : 660 nm (longueur d’onde optique)

Type de prise : Cinch

Impédance : 75 ohms

Entrée nominale : 0,5 Vc-c, ±20 %

Sorties

PHONES

LINE (ANALOG) OUT

DIGITAL OPTICAL OUT

Type de prise : jack stéréo

Puissance nominale : 28 mW

Impédance de charge : 32 ohms

Type de prise : Cinch

Puissance nominale : 2 V rms (à

50 kilohms)

Impédance de charge : supérieure à

10 kilohms

Type de connecteur : optique carré

Puissance nominale : –18 dBm

Impédance de charge : 660 nm

(longueur d’onde optique)

Généralités

Alimentation

Consommation

Dimensions (approx.)

Poids (approx.)

230 V CA, 50/60 Hz

16 W

430

×

95

×

280 mm (l/h/p) y compris les pièces et commandes saillantes

3,4 kg

Accessoires fournis

Voir page 4.

Dolby Laboratories Licensing Corporation autorise une license d’exploitation de ses brevets d’invention américains et étrangers.

La conception et les spécifications peuvent être modifiées sans préavis.

48

FR

Messages affichés

Le tableau suivant explique les messages qui apparaissent sur l’afficheur. Des messages sont également affichés par la fonction d’autodiagnostic de la platine (voir page 51).

Message Signification

Auto Cut

Blank Disc

Cannot Copy

Cannot Edit

Disc Full

La fonction Auto Cut est activée (page

18).

Un MD neuf (vierge) ou effacé a été inséré.

Vous essayez de faire une seconde copie d’un MD copié numériquement (page

15).

Vous essayez de faire un montage d’un

MD pendant la lecture d’un programme ou une lecture aléatoire ; ou le MD est protégé contre l’enregistrement.

Le MD est plein (page 46).

Impossible

Initialize (clignote)

Name Full

No Disc

No Name

No Program!!

Premastered

La platine ne peut effectuer l’opération spécifiée (pages 16 et 33).

Les réglages Setup Menu ont été effacés ; ou le contenu de l’enregistrement programmé a disparu et ne peut pas être inscrit sur le disque ; ou encore la fonction de lecture d’un programme ne peut pas être activée car le programme a disparu.

(Ce message clignote pendant quatre secondes environ lorsque vous allumez la platine en appuyant sur +/1 .)

La capacité de titrage du MD a atteint sa limite (1 700 caractères environ).

Il n’y a pas de MD dans la platine.

La plage ou le disque n’a pas de nom.

Vous avez essayé de commencer la lecture d’un programme alors qu’il n’y avait pas de programme.

Vous avez essayé d’enregistrer sur un

MD préenregistré.

ProgramFull!

REMOTE

Smart Space

TOC Reading

Le programme contient le nombre maximum de plages. Vous ne pouvez pas ajouter d’autres plages.

Le MD est commandé par un dispositif extérieur raccordé à la platine.

*

La fonction Smart Space est activée

(page 18).

La platine vérifie le sommaire (TOC =

Table Of Contents) du MD.

*

Si “REMOTE” s’affiche dans d’autres circonstances, éteignez la platine, puis rallumez-la.

49

FR

Tableau Edit Menu

(menu de montage)

Le tableau suivant donne un aperçu des diverses fonctions de montage que vous pouvez exécuter en utilisant Edit Menu.

Pour accéder à Edit Menu

Appuyez sur MENU/NO pour afficher “Edit Menu.”

Remarque

Les options de menu disponibles diffèrent selon l’état actuel de la platine.

Option de menu Sous-option Fonction

Name ?

Tr Erase ?

Move ?

Combine ?

Nm In ?

Nm Erase ?

Nm AllErs ?

Nm Copy ?

Titre une plage ou un MD.

Efface un nom.

Efface tous les noms d’un MD.

Copie un nom sur une plage ou un MD.

Efface une plage.

Déplace une plage.

Combine des plages.

Divide ?

A-B Erase ?

All Erase ?

Undo ?

Setup ?

Divise une plage.

Efface un passage d’une plage.

Efface toutes les plages d’un MD.

Annule la dernière opération de montage.

Affiche directement Setup Menu (voir ci-dessous).

33

32

32

39

Pages de référence

31

35

34

36

38

38

37

Tableau Setup Menu

(menu de réglage)

Le tableau suivant donne un aperçu des options de Setup Menu avec l’indication des paramètres, réglages d’usine et pages de référence.

Pour accéder à Setup Menu

Quand la platine est arrêtée, appuyez deux fois sur MENU/NO pour afficher “Setup Menu.”

Option de menu Fonction Paramètres Réglage d’usine Pages de référence

27

19

19

Program ?

T.Mark

LS(T)

Auto

S.Space

P.Hold

F.in

F.out

Créée un programme de lecture.

— —

Active ou désactive le marquage automatique des plages.

Lsyn/Off

Change le seuil de déclenchement pour le marquage automatique des plages.

–72 à 0dB

*

Lsyn

–50dB

Active ou désactive les fonctions Auto Space et Auto Pause.

Off/Space/Pause

Active ou désactive les fonctions Smart Space et Auto Cut. On/Off

Off

On

Active ou désactive la fonction Peak Hold.

On/Off Off

Spécifie la durée de l’ouverture en fondu à la lecture et à l’enregistrement.

Spécifie la durée de la fermeture en fondu à la lecture et à l’enregistrement.

1.0 à 15.0s

1.0 à 15.0s

5.0s

5.0s

*

Réglable par pas de 2 dB

29

18

13

42

42

50

FR

Option de menu Fonction Paramètres Réglage d’usine

Pitch

Pfine

Ain

Coax

Opt

Aout

Sleep

Sleep

Change le réglage automatique de la vitesse de lecture par pas.

–48 à +2

Règle finement la vitesse de lecture.

Règle le niveau du signal d’entrée analogique aux prises

LINE (ANALOG) IN.

–98.5 à +12.5%

à +12.0dB

à +18.0dB

Règle le niveau du signal d’entrée numérique à la prise

DIGITAL COAXIAL IN.

Règle le niveau du signal d’entrée numérique au connecteur DIGITAL OPTICAL IN.

à +18.0dB

Règle le niveau du signal de sortie analogique aux prises

LINE (ANALOG) OUT et PHONES.

Spécifie la durée de la minuterie d’arrêt.

–20.2 à 0.0dB

0

0%

0.0dB

0.0dB

0.0dB

0.0dB

30/60/90/120min 60min

Active/désactive la minuterie d’arrêt.

On/Off Off

Pour rappeler un réglage d’usine

Appuyez sur CLEAR tout en sélectionnant le paramètre.

24

42

42

17

17

Pages de référence

40

41

17

Fonction d’autodiagnostic

La fonction d’autodiagnostic vérifie automatiquement l’état de la platine MD en cas d’erreur, puis affiche un code à trois caractères et un message d’erreur. Si un code et un message s’affichent alternativement, cherchez leur signification dans le tableau suivant, puis appliquez les remèdes indiqués. Si vous ne parvenez pas à résoudre le problème, consultez votre revendeur Sony.

Code à trois caractères/Message Cause/Remède

C11/Protected

C13/REC Error

C13/Read Error

C14/Toc Error

C71/Din Unlock

Le MD dans la platine est protégé contre l’enregistrement.

, Retirez le MD et fermez le taquet de protection contre l’enregistrement (page 16).

L’enregistrement ne s’est pas effectué correctement.

, Placez la platine dans un endroit stable et recommencez l’enregistrement.

Le MD dans la platine est sale (taches, traces de doigts, etc.), rayé ou de mauvaise qualité.

, Remplacez le disque et recommencez l’enregistrement.

La platine n’a pas pu lire correctement le sommaire (TOC) du MD.

,

Retirez le MD, puis réinsérez-le.

La platine n’a pas pu lire correctement le sommaire (TOC) du MD.

,

Insérez un autre disque.

, Effacez si possible toutes les plages du MD (page 32).

L’affichage occasionnel de ce message est dû au signal numérique en cours d’enregistrement. Ceci n’affecte pas l’enregistrement.

Lors d’un enregistrement depuis un appareil numérique raccordé au connecteur DIGITAL IN, le câble de liaison numérique a été débranché ou l’appareil numérique a été éteint.

, Rebranchez le câble ou rallumez l’appareil numérique.

51

FR

Index

A, B

Accessoires en option 48 fournis 4

Affichage nom de disque 11, 13 nom de plage 11, 13 nombre total de plages 11, 12 temps enregistrable restant 12 temps total enregistré 11, 12

AMS 23

Annulation de la dernière opération

39

Auto Cut 18

Auto Pause 29

Auto Space 29

C

Câble optique 4, 5

Combinaison 34

Contrôle d’entrée 17

Contrôle du signal d’entrée. Voir

Contrôle d’entrée

Convertisseur de fréquence d’échantillonnage 15

Cordon de liaison audio 4, 5

D

Défilement du nom 13

Déplacement 35

Division après avoir sélectionné la plage 33 après avoir sélectionné le point 34

E

Effacement d’un nom 38 d’un passage d’une plage 32 d’une plage 31 de tous les noms 38 de toutes les plages 32

Enregistrement comment l’effectuer 15, 16 mode d’enregistrement 15 sur des plages existantes 16

Enregistrement CD Synchro 21

Enregistrement Music Synchro 21

Enregistrement rétroactif 20

Espace silencieux effacement pendant l’enregistrement. Voir Smart

Space et Auto Cut

insertion pendant la lecture. Voir

Auto Space

F, G, H

Fermeture en fondu

à l’enregistrement 42

à la lecture 42

I, J, K

Indicateurs de niveau de crête 17

L

Lecture d’une plage donnée. Voir

Localisation

depuis la première plage 23 saisie du numéro 25

Lecture aléatoire 27

Lecture d’un programme changement du contenu 28 création d’un programme de lecture 27 vérification du contenu 28

Lecture Repeat 1 26

Lecture Repeat A-B 26

Lecture Repeat All 26

Localisation d’un point 25 d’une plage 24

M

Marquage automatique des plages comment l’effectuer 19 informations complémentaires 20 seuil de déclenchement 19

Marquage manuel des plages 19

MD (MiniDisc)

éjection 16, 17, 23 enregistrable 12, 15 pré-enregistré 12 taquet de protection contre l’enregistrement 16

Minuterie d’arrêt 42

N

Niveau enregistrement 17 signal d’entrée 12 signal de sortie 13, 24

O

Ouverture en fondu

à l’enregistrement 41

à la lecture 41

P, Q

Pause

à l’enregistrement 16

à la lecture 29 après chaque plage. Voir Auto

Pause

Peak Hold (fonction) 13

Piles 4

Pitch Control (fonction) 40

Programmateur enregistrement 43 lecture 43

Protection contre la copie abusive 15

R

Répétition d’un passage. Voir Lecture Repeat

A-B

de la plage actuelle. Voir Lecture

Repeat 1

de toutes les plages. Voir Lecture

Repeat All

52

FR

S

SCMS. Voir Protection contre la copie

abusive

Smart Space 18

Sommaire. Voir TOC

Système de commande CONTROL

A1 6, 7

T, U, V, W, X, Y, Z

Télécommande 4

Titrage copie d’un nom 37 comment l’effectuer 35, 36 re-titrage 38

TOC 14, 31

53

FR

ADVERTENCIA

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado solamente.

Este producto está clasificado como producto lasérico de clase 1.

La inscripción CLASS 1 LASER PRODUCT se encuentra en la parte posterior exterior.

En el interior del deck se encuentra la etiqueta de precaución siguiente.

EL VENDEDOR NO SE HARÁ

RESPONSABLE EN NINGÚN CASO

DE LOS DAÑOS DIRECTOS,

FORTUITOS, NI INDIRECTOS, SEA

CUAL SEA SU NATURALEZA, NI DE

LAS PÉRDIDAS O GASTOS

RESULTANTES DE CUALQUIER

PRODUCTO DEFECTUOSO O DE LA

UTILIZACIÓN DE LOS PRODUCTOS.

¡Bienvenido!

Muchas gracias por la adquisición de la platina de minidiscos. Antes de utilizar la platina, lea detenidamente este manual y consérvelo para futuras referencias.

Información sobre este manual

Las instrucciones en este manual son para la platina de minidiscos

MDS-JE530.

Convencionalismos

• Los controles en estas instrucciones corresponden a los de la platina pero puede utilizar en su lugar los controles del telemando con los mismos nombres, o si son diferentes, aparecerán entre paréntesis a lo largo de las instrucciones.

Ejemplo: Gire AMS hacia la derecha

(o presione repetidamente > ).

• En este manual se utilizan los iconos siguientes:

Z Indica que para realizar la tarea se requiere el uso del telemando.

z Indica consejos para facilitar la tarea.

2

ES

Í

NDICE

Preparativos 4

Antes de empezar a conectar 4

Conexión de los componentes de audio 5

Ubicación y función de las partes 8

Descripción de las partes del panel delantero 8

Descripción de las partes del telemando 10

Utilización del visualizador 11

Grabación en MDs 14

Notas sobre la grabación 14

Grabación en un MD 15

Ajuste del nivel de grabación 17

Consejos para la grabación 17

Marcación de números de canciones durante la grabación (Marcación de canciones) 19

Inicio de la grabación con 6 segundos de datos de audio prealmacenados (Grabación preventiva) 20

Grabación sincronizada con un componente de audio de su elección (Grabación sincronizada musical) 21

Grabación sincronizada con un reproductor de CD

Sony (Grabación sincronizada de CD) 21

Reproducción de MDs 23

Reproducción de un MD 23

Reproducción de una canción específica 24

Localización de un punto en particular en una canción 25

Reproducción repetida de canciones 26

Reproducción de canciones en orden arbitrario

(Reproducción aleatoria) 27

Creación de su propio programa (Reproducción programada) 27

Consejos para grabar de MDs en cintas 29

Edición de MDs grabados 30

Borrado de canciones 31

División de canciones 33

Combinación de canciones 34

Movimiento de canciones 35

Titulación de una canción o MD 35

Anulación de la última edición 39

Otras funciones 40

Cambio del tono (Función de control del tono) 40

Aparición y desaparición progresiva 41

Para acostarse con música

(Cronodesconectador) 42

Utilización de un temporizador 43

Información adicional 45

Precauciones 45

Manejo de los MDs 46

Limitaciones del sistema 46

Solución de problemas 47

Especificaciones 48

Mensajes del visualizador 49

Tabla del menú de edición 50

Tabla del menú de ajustes 50

Función de autodiagnóstico 51

Índice 52

ES

3

ES

Preparativos

Este capítulo ofrece información sobre los accesorios suministrados, cosas que tiene que tener en cuenta al conectar el sistema, y el modo de conectar varios componentes de audio a la platina de MD. Asegúrese de leer detenidamente este capítulo antes de ponerse a conectar cualquier aparato a la platina.

Antes de empezar a conectar

Comprobación de los accesorios suministrados

Esta platina de MD viene con los siguientes elementos:

• Cables de conexión de audio (2)

• Cable óptico (1)

• Telemando (remoto) RM-D29M (1)

• Pilas R6 (tamaño AA) (2)

Colocación de las pilas en el telemando

Coloque dos pilas R6 (tamaño AA) haciendo coincidir sus polos + y – con las marcas en el compartimento de las pilas. Cuando utilice el telemando, apunte con él hacia el sensor de control remoto de la platina.

z

Cuándo reemplazar las pilas

En funcionamiento normal, las pilas durarán unos seis meses.

Cuando el telemando no pueda controlar la platina, reemplace todas las pilas por otras nuevas.

Notas

• No deje el telemando en un lugar extremadamente cálido o húmedo.

• No deje caer ningún objeto extraño dentro del telemando, especialmente cuando reemplace las pilas.

• No mezcle pilas nuevas y viejas.

• No exponga el sensor de control remoto a la luz solar directa ni a aparatos de iluminación. Si lo hiciese, podría causar un mal funcionamiento.

• Cuando no vaya a utilizar el telemando durante mucho tiempo, retire las pilas para evitar el daño que podría causar la corrosión que producen las fugas de su líquido.

4

ES

Conexión de los componentes de audio

CONTROL A1 Cable de alimentación de CA

VOLTAGE

SELECTOR

Amplificador, etc.

Reproductor de

CD, sintonizador

DBS

Reproductor de CD, sintonizador

DBS

*

, amplificador digital, platina

DAT, platina de MD, etc.

**

*

Equipo digital con un conector DIGITAL OUT solamente

**

Equipo digital con conectores DIGITAL IN y OUT

Cables necesarios

Cables de conexión de audio (2) (suministrados)

Cuando conecte un cable de conexión de audio, asegúrese de hacer coincidir las patillas codificadas con color a las tomas apropiadas: blanca (izquierda) a blanca y roja (derecha) a roja.

Blanco (L/ izquierdo)

Blanco (L/ izquierdo)

Rojo (R/ derecho)

Rojo (R/ derecho)

Cables ópticos (2) (solamente se suministra uno)

• Cuando conecte un cable óptico, quite los tapones de los conectores e inserte las clavijas de los cables en línea recta hasta que encajen produciendo un clic.

• No doble ni ate los cables ópticos.

Cable de conexión digital coaxial (1) (no suministrado)

Cosas que deberá tener en cuenta al conectar el sistema

• Desconecte la alimentación de todos los componentes antes de hacer cualquier conexión.

• No conecte ningún cable de alimentación de CA hasta haber completado todas las conexiones.

• Asegúrese de realizar conexiones firmes para evitar zumbidos y ruidos.

Tomas (conectores) para conectar componentes de audio

Conecte

Amplificadores

Reproductores de CD o sintonizadores DBS

Amplificadores digitales, platinas DAT, u otra platina de MD

A

las tomas LINE (ANALOG) IN/

OUT la toma DIGITAL COAXIAL IN o al conector DIGITAL OPTICAL

IN los conectores DIGITAL

OPTICAL IN/OUT

5

ES

Conexión de los componentes de audio

Conexión del cable de alimentación de CA

Conecte el cable de alimentación de CA de la platina a una toma de la pared.

Nota

Si utiliza un temporizador, conecte el cable de alimentación de

CA a la toma de corriente del temporizador.

Acerca del sistema de control CONTROL

A1

Esta platina de MD es compatible con el sistema de control CONTROL A1 .

El sistema de control CONTROL A1 ha sido diseñado para simplificar la operación de sistemas de audio compuestos a base de componentes Sony separados. Las conexiones CONTROL A1 ofrecen una banda para la transmisión de las señales de control que permiten una operación automática y funciones de control generalmente asociadas con los sistemas integrados.

Actualmente, las conexiones CONTROL A1 entre una platina de MD, reproductor de CD, amplificador

(receptor), y platina de cassette Sony permiten la selección automática de función y grabación sincronizada.

En el futuro la conexión CONTROL A1 funcionará como bus multifuncional y le permitirá controlar varias funciones de cada componente.

Nota

El sistema de control CONTROL A1 ha sido diseñado de forma que siga manteniendo su compatibilidad según vaya siendo mejorado con el manejo de nuevas funciones. En este caso, sin embargo, los componentes más antiguos no serán compatibles con las nuevas funciones.

Compatibilidad entre CONTROL A1 y

CONTROL A1

El sistema de control CONTROL A1 ha sido actualizado con el CONTROL A1 que es el sistema estándar en el cambiador de CD SONY de 300 discos y otros componentes Sony recientes. Los componentes con tomas CONTROL A1 son compatibles con los componentes con CONTROL

A1 , y pueden conectarse entre sí. Básicamente, la mayoría de las funciones disponibles con el sistema de control CONTROL A1 estarán disponibles con el sistema de control CONTROL A1 .

Sin embargo, cuando haga conexiones entre los componentes con tomas CONTROL A1 y componentes con tomas CONTROL A1 , el número de funciones que se puedan controlar podrá estar limitado dependiendo del componente. Para información detallada, consulte el manual de instrucciones suministrado con el componente/s.

Conexión del sistema de control CONTROL A1

Conecte los cables con miniclavija monoaural (2P) en serie a las tomas CONTROL A1 de la parte posterior de cada componente. Podrá conectar hasta diez componentes compatibles con CONTROL A1 en cualquier orden. Sin embargo, solamente podrá conectar un solo componente de cada tipo (es decir, 1 reproductor de CD, 1 platina de

MD, 1 platina de cassette y 1 receptor.)

(Quizá pueda conectar más de un reproductor de CD o platina de MD, dependiendo del modelo. Para más detalles, consulte el manual de instrucciones suministrado con el componente respectivo.)

Ejemplo

Amplificador

(Receptor)

Reproductor de CD

Platina de MD

Platina de cassette

Otro componente

6

ES

En el sistema de control CONTROL A1 , las señales de control fluyen en ambos sentidos, por lo que no hay distinción entre las tomas de entrada y de salida IN y

OUT. Si un componente tiene más de una toma

CONTROL A1 , podrá emplear cualquiera de ellas, o conectar diferentes componentes a cada toma.

Ejemplos de tomas y conexión

Reproductor de CD

Platina de MD

Acerca de las tomas CONTROL A1 y conexiones

Se pueden hacer conexiones entre las tomas CONTROL

A1 y CONTROL A1 . Para más detalles sobre conexiones en particular u opciones de configuración, consulte el manual de instrucciones suministrado con el componente/s.

Acerca del cable de conexión

Algunos componentes compatibles con CONTROL A1 se suministran con un cable de conexión como accesorio. En este caso, utilice el cable de conexión para hacer la conexión.

Cuando utilice un cable de venta en el comercio del ramo, utilice uno con miniclavija monoaural (2P) de menos de 2 metros de largo, sin resistencia (como el Sony

RK-G69HG).

Funciones básicas del sistema de control

CONTROL A1

Selección automática de función

Cuando conecte componentes Sony compatibles con

CONTROL A1 utilizando cables CONTROL A1 (no suministrados), el selector de función del amplificador (o receptor) se cambiará automáticamente a la entrada correcta cuando presione el botón de reproducción en uno de los componentes conectados.

(Si presiona H (botón de reproducción) en la platina de

MD mientras se esté reproduciendo el CD, el selector de función del amplificador cambiará de CD a MD.)

Notas

• Esta función solamente funcionará cuando los componentes estén conectados a las entradas del amplificador (o receptor) de acuerdo con los nombres en los botones de función. Algunos receptores le permiten cambiar los nombres de los botones de función. En este caso, consulte el manual de instrucciones suministrado con el receptor.

• Cuando grabe, no reproduzca ningún componente excepto la fuente de la grabación. Esto causaría la operación de la función de selección automática.

Grabación sincronizada

Esta función le permite realizar una grabación sincronizada entre la platina de MD y el componente fuente seleccionado.

1

Ponga el selector de fuente del amplificador (o receptor) en la posición del componente fuente.

2

Ponga el componente fuente en el modo de pausa

(asegúrese de que ambos indicadores

H

y

X

se enciendan juntos).

3

Ponga la platina en el modo de pausa de grabación.

4

Presione

X

en la platina.

El componente fuente se liberará del modo de pausa, y la grabación comenzará poco después.

Cuando termine la reproducción en el componente fuente, se parará la grabación.

Notas

• No ponga más de un componente en el modo de pausa.

• Esta platina de MD está equipada con una función de grabación sincronizada especial que utiliza el sistema de control CONTROL A1 (consulte “Para hacer una grabación sincronizada de CD desde un reproductor de CD Sony conectado con un cable de control A1 ” en la página 22).

7

ES

Ubicación y función de las partes

Este capítulo explica la ubicación y función de los distintos botones y controles que hay en el panel delantero y en el telemando suministrado. En las páginas indicadas en paréntesis podrá encontrar más detalles.

También explica la información que aparece en el visualizador.

Descripción de las partes del panel delantero

1

Interruptor

+/1

(alimentación) (15, 23, 47, 49)

Presiónelo para encender la platina. Cuando encienda la platina, el indicador STANDBY se apagará. Cuando vuelva a presionar el interruptor, la platina se apagará y el indicador se encenderá.

2

Botón FADER (41, 42)

Presiónelo para efectuar la reproducción/grabación con aparición progresiva o la reproducción/grabación con desaparición progresiva.

3

Botón SCROLL (13)

Presiónelo para avanzar el título de una canción o MD.

4

Botón LEVEL/DISPLAY/CHAR (12, 13, 17, 28, 36)

• Presiónelo durante la pausa de grabación para ajustar el nivel de grabación.

• Presiónelo cuando la platina esté parada para mostrar información sobre el disco o el contenido de un programa.

• Presiónelo durante la grabación para mostrar información sobre la canción que esté grabándose.

• Presiónelo durante la reproducción para mostrar información sobre la canción actual.

• Presiónelo durante la edición de un MD para seleccionar el tipo de carácter a introducir.

5

Visualizador (11-13, 17, 36, 40)

Muestra varios tipos de información.

8

ES

1 234 5

STANDBY

TIMER

REC OFF PLAY

PHONES

PHONE LEVEL

MIN MAX

FADER SCROLL

LEVEL/

DISPLAY/CHAR

PLAY MODE REPEAT TIME

6 7 8 9 0 qa qs qd

REC MODE INPUT

¥

STEREO

MONO

¥

¥

OPT

COAX

ANALOG

MENU/

NO YES

CLEAR

PUSH ENTER

wg wf

wd wswa w; ql qk qj qh qg qf

6

Ranura de inserción del MD (15, 23)

Inserte el MD como se indica en la ilustración de abajo.

Con la etiqueta hacia arriba

Con la flecha apuntando hacia la platina

7

Botón

A

EJECT (16, 17, 23)

Presiónelo para extraer el MD.

8

Botón MENU/NO (18, 19, 27, 29-42, 50)

Presiónelo para visualizar “Edit Menu” o “Setup

Menu”.

9

Botón YES (18, 19, 27-42)

Presiónelo para efectuar la operación seleccionada.

0

Botones

m

/

M

(25, 27, 28, 30, 32, 33, 36)

Presiónelos para localizar una porción en una canción, cambiar el contenido de un programa, o cambiar el carácter introducido.

qa

Selector REC MODE (15)

Se utiliza para poner el modo de grabación REC

MODE en STEREO o MONO.

qs

Selector INPUT (14, 15, 17, 18, 47)

Se utiliza para seleccionar la toma (o conector) de entrada de la fuente de programa a grabar.

qd

Botón REC

z

(16, 17, 19, 22, 39)

Presiónelo para grabar en el MD, escuchar la fuente de entrada, o marcar números de canciones.

qf

Botón

x

(16, 23, 43)

Presiónelo para parar la reproducción o grabación, o cancelar la operación seleccionada.

qg

Botón

X

(7, 16, 22, 23)

Presiónelo para hacer una pausa en la reproducción o grabación. Presiónelo otra vez para reanudar la reproducción o grabación.

qh

Botón

H

(7, 16, 22-24, 27, 28, 43)

Presiónelo para empezar la reproducción.

qj

Control AMS (16-20, 23, 24, 27-42)

Gírelo para localizar canciones, ajustar el nivel de grabación, seleccionar los caracteres de introducción, o seleccionar un elemento en el menú.

qk

Botón CLEAR (27, 28, 36, 38, 51)

Presiónelo para cancelar la selección.

ql

Sensor de las señales del telemando (4)

Apunte con el telemando hacia este sensor ( ) para hacer las operaciones a distancia.

w;

Botón TIME (12, 13, 17, 22)

Presiónelo para visualizar el tiempo restante.

wa

Botón REPEAT (26)

Presiónelo para reproducir canciones repetidamente.

ws

Botón PLAY MODE (27, 28, 43)

Presiónelo para seleccionar la reproducción aleatoria o la reproducción programada.

wd

Control PHONE LEVEL (23)

Se utiliza para ajustar el volumen de los auriculares.

wf

Toma PHONES (23)

Conecte los auriculares a esta toma.

wg

Selector TIMER (43)

Se utiliza para programar el temporizador para grabar

(REC) o reproducir (PLAY). Póngalo en OFF para desactivar el temporizador.

9

ES

Descripción de las partes del telemando

ws wa w; ql qk qj qh qg qf qd

` / 1

A

MENU/NO YES CLEAR

DISPLAY SCROLL FADER

NAME IN

NAME CHAR

PLAY MODE

& ! ?

1

GHI

4

PRS

7

ABC

2

JKL

5

TUV

8

QZ

DEF

3

MNO

6

WXY

9

MUSIC

SYNC

>

10 10/0

STOP

CD-SYNC

START STANDBY

X

CD PLAYER

.

>

H

X z

T.REC

x

.

>

LEVEL m M

REPEAT A y

B

1

2

3

4

5

6

7

8

9

0 qa qs

1

Interruptor

+/1

(alimentación) (15, 23, 47, 49)

Presiónelo para encender la platina. Cuando encienda la platina, el indicador STANDBY de la platina se apagará. Cuando vuelva a presionar el interruptor, la platina se apagará y el indicador se encenderá.

2

Botón CLEAR (27, 28, 36-38, 51)

Presiónelo para cancelar la selección.

3

Botón FADER (41, 42)

Presiónelo para efectuar la reproducción/grabación con aparición progresiva o la reproducción/grabación con desaparición progresiva.

4

Botón PLAY MODE (27, 28, 43)

Presiónelo para seleccionar la reproducción aleatoria o la reproducción programada.

5

Botones de letra/número (25, 27, 37)

Presiónelos para introducir letras o números.

6

Botón MUSIC SYNC (21, 39)

Presiónelo para empezar la grabación sincronizada musical.

7

Botón CD-SYNC STOP (22)

Presiónelo para parar la grabación sincronizada de

CD.

Botón CD-SYNC START (21, 22)

Presiónelo para empezar la grabación sincronizada de

CD.

Botón CD-SYNC STANDBY (21, 22)

Presiónelo para entrar en el modo de espera para hacer la grabación sincronizada de CD.

8

Botón CD PLAYER

X

(22)

Presiónelo para hacer una pausa en la reproducción del CD. Presiónelo otra vez para reanudar la reproducción del CD.

Botones CD PLAYER

.

/

>

(22)

Presiónelos para localizar canciones en el CD.

9

Botón

X

(16, 23)

Presiónelo para hacer una pausa en la reproducción o grabación. Presiónelo otra vez para reanudar la reproducción o grabación.

0

Botón

x

(16, 23, 43)

Presiónelo para parar la reproducción o grabación, o cancelar la operación seleccionada.

qa

Botones LEVEL +/– (17, 24)

Presiónelos para ajustar el nivel de grabación.

10

ES

qs

Botón A

y

B (26)

Presiónelo para seleccionar la reproducción de repetición A-B.

qd

Botón REPEAT (26)

Presiónelo para reproducir canciones repetidamente.

qf

Botones

m

/

M

(25, 28, 32, 33, 36, 37)

Presiónelos para localizar una porción en una canción, cambiar el contenido de un programa, o mover el cursor hacia la derecha.

qg

Botones

.

/

>

(16-19, 23, 24, 27-29, 31-35,

37-42)

Presiónelos para localizar canciones, ajustar el nivel de grabación, o seleccionar un elemento en el menú.

qh

Botón

z

(16, 17, 19, 39)

Presiónelo para grabar en el MD, escuchar la fuente de entrada, o marcar números de canciones.

qj

Botón T.REC (20)

Presiónelo para empezar la grabación preventiva.

qk

Botón

H

(16, 23, 24, 27, 28)

Presiónelo para empezar la reproducción.

ql

Botón NAME (37, 38)

Presiónelo para añadir el título o cambiar el título de una canción o MD.

Botón CHAR (37)

Presiónelo para seleccionar el tipo de carácter a introducir.

w;

Botón DISPLAY (12, 13, 17, 28)

Presiónelo para seleccionar la información a mostrar en el visualizador.

Botón SCROLL (13)

Presiónelo para avanzar el título de una canción o MD.

wa

Botón MENU/NO (18, 19, 27, 29, 31-42, 50)

Presiónelo para visualizar “Edit Menu” o “Setup

Menu”.

Botón YES (18, 19, 27-42)

Presiónelo para efectuar la operación seleccionada.

ws

Botón

A

(16, 17, 23)

Presiónelo para extraer el MD.

Utilización del visualizador

El visualizador muestra información sobre el MD o canción. Esta sección describe la información que aparece para el estado de cada platina.

SCROLL LEVEL/DISPLAY/CHAR

TIME

Nota

El formato de visualización que usted haya seleccionado en cada uno de los estados de la platina (reproducción, grabación, etc.) aparecerá siempre que la platina entre en ese estado y presione

LEVEL/DISPLAY/CHAR (o DISPLAY) o TIME hasta que lo cambie a otro formato (consulte las secciones siguientes para más detalles). Sin embargo, si desenchufa el cable de alimentación de

CA, la próxima vez que vuelva a encender la platina todas las visualizaciones volverán a su estado por defecto (es decir, la visualización ajustada en fábrica).

Cuando inserte un MD

Apareceá la visualización siguiente.

Título del disco

*

Calendario de canciones

**

Número total de canciones

Tiempo grabado total

*

Durante la reproducción aparecerá el título de la canción en lugar del título del disco. Cuando el MD o la canción no tenga título, aparecerá

“No Name”.

**

Un calendario de canciones muestra todos los números de canciones dentro de una cuadrícula si el MD es pregrabado o sin cuadrícula si es un MD grabable. Si el número total de canciones es superior a 15, aparecerá

B

a la derecha del número 15 del calendario de canciones.

11

ES

Utilización del visualizador

Mientras la platina está parada

Presione repetidamente LEVEL/DISPLAY/CHAR (o

DISPLAY) para cambiar la visualización.

Cada vez que presione el botón, la visualización cambiará de la forma siguiente:

Número total de canciones y tiempo grabado total (visualización por defecto)

Mientras la platina está grabando

Presione repetidamente LEVEL/DISPLAY/CHAR (o

DISPLAY) para cambiar la visualización.

Cada vez que presione el botón, la visualización cambiará de la forma siguiente:

Número de canción y tiempo grabado de la canción actual (visualización por defecto)

Presione

El contenido de un programa (Sólo cuando se encienda “PROGRAM”) Nivel de la señal de entrada

Presione

Nivel de la señal de entrada

Presione

Presione

Visualización de tono

Presione

z

Puede comprobar el tiempo grabable restante en el MD

Presione TIME. Cada vez que presione el botón, la visualización cambiará de la forma siguiente:

Número total de canciones y tiempo grabado total

(visualización por defecto)

Presione

Indicación de la frecuencia de muestreo

Presione

“FS -- kHz” aparecerá mientras esté entrando la señal analógica.

z

Puede comprobar el tiempo grabable restante en el MD

Presione TIME. Cada vez que presione el botón, la visualización cambiará de la forma siguiente:

Número de canción y tiempo grabado de la canción actual (visualización por defecto)

Presione

Número de canción y tiempo grabable restante en el MD

Presione

Número total de canciones y tiempo grabable restante en el MD (MDs grabables solamente)

*

Presione

*

No se muestra con los discos pregrabados.

Presione

12

ES

z

La función de retención de picos congela los medidores de nivel de pico en el nivel más alto alcanzado por la señal de entrada

1

Mientras la platina está parada o reproduciendo, presione dos veces MENU/NO.

“Setup Menu” aparecerá en el visualizador.

2

Gire AMS (o presione repetidamente .

/ > ) hasta que aparezca “P.Hold Off” (ajuste de fábrica), luego presione AMS o YES.

3

Gire AMS (o presione repetidamente .

/ > ) para seleccionar “P.Hold On”, luego presione AMS o YES.

4

Presione MENU/NO.

Para desactivar la función de retención de picos, seleccione

“P.Hold Off” en el paso 3 de arriba.

Mientras la platina está reproduciendo

Presione repetidamente LEVEL/DISPLAY/CHAR (o

DISPLAY) para cambiar la visualización.

Cada vez que presione el botón, la visualización cambiará de la forma siguiente:

Número de canción y tiempo transcurrido de la canción actual (visualización por defecto)

Presione

El contenido de un programa (Sólo cuando se encienda “PROGRAM”)

z

Puede comprobar el tiempo restante

Presione TIME. Cada vez que presione el botón, la visualización cambiará de la forma siguiente:

Número de canción y tiempo transcurrido de la canción actual (visualización por defecto)

Presione

Número de canción y tiempo restante de la canción actual

Presione

Tiempo restante de todas las canciones grabadas

Presione

z

Puede comprobar el título de la canción en cualquier momento durante la reproducción

Presione SCROLL.

Aparecerá el título de la canción y se desplazará. Mientras esté desplazándose el título de la canción, presione otra vez el botón para hacer una pausa en el avance, y otra vez para que continúe avanzando.

Presione

Título del disco y título de la canción

Nivel de la señal de salida

Presione

Presione

Visualización de tono

Presione

13

ES

Grabación en

MDs

Este capítulo explica varias formas de grabar en un MD, así como el modo de marcar números de canciones y realizar grabación sincronizada con otros componentes.

Notas sobre la grabación

Acerca de las indicaciones que aparecen durante la grabación

Si “Protected” y “C11” alternan en el visualizador

La ranura de protección contra la grabación está abierta y el MD está protegido contra la grabación. Para grabar en el MD, deslice la lengüeta para tapar la ranura. Para más detalles, consulte “Para evitar el borrado accidental del material grabado” en la página 16.

Si “Din Unlock” y “C71” alternan en el visualizador

• El componente digital seleccionado con el selector

INPUT no está conectado correctamente. Compruebe las conexiones.

• El componente digital seleccionado no está encendido.

Encienda el componente.

Si “Cannot Copy” aparece en el visualizador

La platina de MD emplea el sistema de administración de copia en serie. Los MDs grabados a través del conector de entrada digital no se pueden copiar en MDs o cintas DAT a través del conector de salida digital. Para más detalles, consulte “Guía para el sistema de administración de copia en serie” en la página 15.

Si “TRACK” parpadea en el visualizador

La platina de MD está grabando sobre una canción/es existente (consulte “Grabación en un MD” en la página

15). La indicación dejará de parpadear cuando la platina alcance el final de la porción grabada.

Acerca de las indicaciones que aparecen después de hacer la grabación

Si “TOC” se enciende en el visualizador

Ha terminado la grabación, pero la tabla de índice (TOC =

Table of Contents) del MD no se ha actualizado para reflejar los resultados de la grabación. Si desenchufa el cable de alimentación de CA mientras esté encendida la indicación se perderá la grabación. La TOC solamente se actualizará cuando extraiga el MD o apague la platina de

MD.

Si “TOC Writing” parpadea en el visualizador

La platina está actualizando la tabla de índice (TOC). No desenchufe el cable de alimentación de CA ni mueva la platina mientras esté parpadeando la indicación.

14

ES

Conversión automática de las frecuencias de muestreo digital durante la grabación

Un convertidor de frecuencia de muestreo incorporado convierte automáticamente la frecuencia de muestreo de diversas fuentes digitales a la frecuencia de muestreo de

44,1 kHz de su platina de MD. Esto le permite escuchar y grabar fuentes de 32 y de 48 kHz tales como cintas DAT o emisiones vía satélite, y también CDs y MDs.

Guía para el sistema de administración de copia en serie

Los componentes de audio digital, tales como los CDs,

MDs y cintas DAT hacen que resulte fácil hacer copias de gran calidad de música procesando la música como señal digital.

Para proteger las fuentes de música con derechos de autor, esta platina utiliza el sistema de administración de copia en serie que le permite hacer una sola copia de una fuente grabada digitalmente a través de las conexiones digital a digital.

A través de la conexión digital a digital se puede hacer solamente una copia de primera generación

*

.

A continuación se muestran algunos ejemplos:

• Puede hacer una copia de un programa de sonido digital vendido en el comercio (por ejemplo, un CD o

MD), pero no puede hacer una segunda copia de la copia de primera generación.

• Puede hacer una copia de una señal digital de un programa de sonido analógico grabado digitalmente

(por ejemplo, un disco analógico o una cinta de cassette

*

de música) o de un programa de emisión vía satélite, pero no podrá hacer una segunda copia de la copia de primera generación.

Una copia de primera generación es la primera grabación de una fuente de audio digital hecha a través del conector de entrada digital de la platina. Por ejemplo, si graba de un reproductor de CD conectado al conector DIGITAL IN, esa copia es una copia de primera generación.

Nota

Las restricciones del sistema de administración de copia en serie no se aplican cuando se hace una grabación a través de las conexiones analógica a analógica.

Grabación en un MD

Abajo se explican las operaciones para la grabación normal. Si el MD contiene material grabado, la platina comenzará a grabar automáticamente desde el final de la parte grabada.

\/1 A

EJECT

X

REC MODE INPUT

AMS

H x

REC

z

1

Encienda el amplificador y la fuente de programa, y seleccione la fuente en el amplificador.

2

Presione

+/1

para encender la platina.

El indicador STANDBY se apagará.

3

Inserte un MD grabable.

4

Ponga INPUT en la posición que corresponda a las tomas (conector) de entrada conectadas a la fuente de programa.

Si la fuente está conectada

al conector DIGITAL OPTICAL IN a la toma DIGITAL COAXIAL IN a las tomas LINE (ANALOG) IN

Ponga INPUT en

OPT

COAX

ANALOG

5

Ponga REC MODE en el modo de grabación en el que quiera grabar.

Para grabar en

estéreo monoaural

Ponga REC MODE en

STEREO

MONO

15

ES

Grabación en un MD

6

Si fuera necesario, localice en el MD el punto desde el que quiera empezar a grabar.

Si quiere grabar en un MD nuevo o empezar a grabar desde el final de la porción grabada, vaya al paso 7.

Para grabar sobre una canción existente en el MD desde el principio de la misma

Gire AMS (o presione repetidamente .

/ > ) hasta que aparezca el número de la canción sobre la que quiera grabar.

Para grabar sobre una canción del MD desde la mitad de la misma

Gire AMS (o presione repetidamente .

/ > ) hasta que aparezca el número de la canción sobre la que quiera grabar, luego presione H para empezar la reproducción. Presione X en el punto desde el que quiera empezar a grabar.

7

Presione REC

z

.

La platina se cambiará al modo de pausa de grabación.

8

Si fuera necesario, ajuste el nivel de grabación.

Para más detalles, consulte “Ajuste del nivel de grabación” en la página 17.

9

Presione

H

o

X

.

Comenzará la grabación.

10

Comience a reproducir la fuente de programa.

Operaciones que quizá quiera hacer durante la grabación

Para Presione

x parar la grabación hacer una pausa en la grabación

X reanudar la reproducción tras la pausa extraer el MD

H o X

A EJECT después de parar la grabación

Cuando haga una pausa en la grabación

El número de canción aumentará en uno. Por ejemplo, si hace una pausa en la grabación mientras está grabando la canción 4, cuando reanude la grabación el número de canción será 5.

Para evitar el borrado accidental del material grabado

Para hacer que resulte imposible grabar en un MD, deslice la lengüeta de protección contra la grabación en el sentido de la flecha (consulte la ilustración de abajo) para abrir la ranura. Para permitir la grabación, cierre la ranura.

Parte inferior del MD

Lengüeta de protección contra la grabación

Deslícela en el sentido de la flecha

z

Para reproducir las canciones recién grabadas

Presione H inmediatamente después haber parado la grabación.

La platina comenzará a reproducir desde la primera canción del material recién grabado.

z

Para reproducir desde la primera canción del MD después de la grabación

1

Presione x otra vez después de haber parado la grabación.

2

Presione H .

La platina comenzará a reproducir desde la primera canción del MD.

Notas

• Si cambia REC MODE durante la grabación o pausa de grabación, se parará la grabación.

• El modo monoaural le permite grabar aproximadamente el doble de material que la grabación en estéreo.

• Aunque ponga REC MODE en MONO, durante la grabación, la señal del sonido escuchado no cambiará a monoaural.

• Cuando se haya seleccionado la reproducción aleatoria (página

27) o la reproducción programada (página 27) no se podrá grabar sobre material existente. En ese momento aparecerá

“Impossible” en el visualizador.

16

ES

Ajuste del nivel de grabación

Puede ajustar el nivel de grabación de la grabación analógica y digital.

LEVEL/DISPLAY/CHAR AMS

Consejos para la grabación

A

EJECT MENU/NO YES INPUT

1

Realice los pasos 1 a 7 de “Grabación en un MD” en las páginas 15 y 16.

2

Reproduzca la porción de la fuente de programa que tenga el nivel de salida de señal más intenso.

3

Presione repetidamente LEVEL/DISPLAY/CHAR (o

DISPLAY) hasta que aparezca el nivel de la señal de entrada.

4

Mientras escucha el sonido, gire AMS (o presione repetidamente

.

/

>

) para subir el nivel de grabación a su nivel más alto sin que lleguen a encenderse los dos indicadores del extremo derecho en los medidores de nivel de pico.

Evite que se enciendan estos indicadores

5

Pare la reproducción de la fuente de programa.

6

Para iniciar la grabación, continúe a partir del paso

9 de “Grabación en un MD” en la página 16.

z

Puede ajustar el nivel de grabación con el telemando

Z

Durante la grabación o pausa de grabación, presione repetidamente LEVEL +/–.

z

Puede usar el menú de ajustes para ajustar el nivel de grabación

Durante la grabación o pausa de grabación, seleccione “Ain”,

“Coax”, u “Opt” en el menú de ajustes.

Puede ajustar el nivel de grabación sea cual sea la fuente seleccionada con el selector INPUT.

Nota

El volumen solamente se podrá aumentar hasta +12,0 dB (para la grabación analógica) o +18,0 dB (para la grabación digital). Por lo tanto, si el nivel de salida del componente conectado es bajo, tal vez no sea posible ajustar el nivel de grabación al máximo.

TIME AMS REC

z

Comprobación del tiempo grabable restante en el MD

Presione repetidamente TIME.

Mientras la platina está Aparecerá la siguiente información

parada grabando

Tiempo grabado total y

Tiempo grabable restante en el MD

Tiempo grabado de la canción actual y Tiempo grabable restante en el MD

Para más detalles, consulte la página 12.

Escucha de la señal de entrada (Monitor de entrada)

Puede escuchar la señal de entrada seleccionada incluso cuando no la esté grabando.

1

Presione

A

EJECT para extraer el MD.

2

Ponga INPUT en la posición que corresponda a las tomas (conector) por las que esté entrando la señal que quiere escuchar.

3

Presione REC

z

.

Cuando INPUT esté puesto en ANALOG

La señal analógica procedente de las tomas LINE

(ANALOG) IN sale al conector DIGITAL OUT después de la conversión analógica/digital, y luego a las tomas LINE (ANALOG) OUT después de la conversión digital/analógica. En este momento aparecerá “AD - DA” en el visualizador.

17

ES

Consejos para la grabación

Cuando INPUT esté puesto en OPT o COAX

Después de pasar por el convertidor de frecuencia de muestreo, la señal digital procedente del conector

DIGITAL IN sale al conector DIGITAL OUT, y después de la conversión digital/analógica sale a las tomas

LINE (ANALOG) OUT y a la toma PHONES. En ese momento aparecerá “- DA” en el visualizador.

Borrado de porciones en blanco automáticamente (Separación inteligente/

Corte automático)

Se puede preparar la platina para que borre automáticamente cualquier porción en blanco producida cuando se interrumpe la señal de entrada durante la grabación. La función que se active (separación inteligente o corte automático) dependerá de la longitud de la interrupción, como se describe a continuación.

Separación inteligente

Si la señal se interrumpe durante menos de 30 segundos, la separación inteligente reemplazará la porción en blanco con un espacio en blanco de unos tres segundos, luego continuará grabando. Durante este tiempo aparecerá

“Smart Space” en el visualizador.

Corte automático

Si la señal se interrumpe durante unos 30 segundos, el corte automático reemplazará la porción en blanco con un espacio en blanco de unos tres segundos, luego hará una pausa en la grabación. Durante este tiempo aparecerá

“Auto Cut” en el visualizador.

Realice el procedimiento de abajo para activar y desactivar la separación inteligente y corte automático.

1

Mientras la platina está parada, presione dos veces

MENU/NO.

“Setup Menu” aparecerá en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “S.Space On”, luego presione

AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) para seleccionar el ajuste, luego presione AMS o

YES.

Para Seleccione

activar la separación inteligente y corte automático desactivar la separación inteligente y corte automático

S.Space On (ajuste de fábrica)

S.Space Off

4

Presione MENU/NO.

Notas

• Si empieza a grabar sin señal de entrada, la separación inteligente y corte automático no se activarán sea cual sea el ajuste.

• La separación inteligente no afectará al orden de los números de las canciones que se estén grabando, aunque se produzcan espacios en blanco en medio de una canción.

• El corte automático se activará y desactivará automáticamente junto con la separación inteligente.

• Si apaga la platina o desenchufa el cable de alimentación de

CA, la platina almacenará el último ajuste (“S.Space On” o

“S.Space Off”) y lo invocará la próxima vez que encienda la platina.

18

ES

Marcación de números de canciones durante la grabación

(Marcación de canciones)

Puede marcar los números de canciones manual o automáticamente mientras graba. Si marca los números de canciones en puntos específicos, podrá localizarlos rápidamente más tarde o editar fácilmente el MD.

MENU/NO YES REC

z

AMS

Marcación manual de números de canciones (Marcación manual de canciones)

Presione REC

z

en el punto donde quiera añadir un número de canción mientras graba.

Marcación automática de números de canciones (Marcación automática de canciones)

Cuando grabe de un reproductor de CD o platina de MD conectado al conector DIGITAL IN, la platina marcará los números de canciones en la misma secuencia que en la fuente. Cuando grabe de otras fuentes conectadas al conector DIGITAL IN o de una fuente conectada a las tomas LINE (ANALOG) IN, realice el procedimiento de abajo para marcar números de canciones automáticamente.

1

Mientras la platina está parada, presione dos veces

MENU/NO.

“Setup Menu” aparecerá en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “T.Mark Lsyn”, luego presione

AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) para seleccionar el ajuste, luego presione AMS o

YES.

Para

activar la marcación automática de canciones

Seleccione

T.Mark Lsyn (ajuste de fábrica) desactivar la marcación automática de canciones

T.Mark Off

4

Presione MENU/NO.

La platina marcará un número de canción siempre que el nivel de la señal de entrada caiga por debajo de –50 dB (el nivel de activación para la marcación automática de canciones) o más abajo durante 1,5 segundos por lo menos.

Para cambiar el nivel de activación para la marcación automática de canciones

Realice el procedimiento de abajo para cambiar el nivel de la señal que activa la marcación automática de canciones.

1

Mientras la platina está parada, presione dos veces

MENU/NO.

“Setup Menu” aparecerá en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “LS(T)”, luego presione AMS o

YES.

3

Gire AMS (o presione repetidamente

.

/

>

) para seleccionar el nivel, luego presione AMS o

YES.

Puede ajustar el nivel en cualquier valor entre –72 dB y 0 dB, en pasos de 2 dB.

4

Presione MENU/NO.

19

ES

Marcación de números de canciones durante la grabación

(Marcación de canciones)

z

Información adicional sobre la marcación automática de canciones

• Cuando grabe de un reproductor de CD o platina de MD conectado al conector DIGITAL IN, en los siguientes casos podrá grabar todo el material como una sola canción:

— Cuando grabe consecutivamente la misma canción dos o más veces usando la reproducción repetida de una sola canción.

— Cuando grabe consecutivamente dos o más canciones con el mismo número de canción pero de diferentes CDs o MDs.

— Cuando grabe canciones de ciertos reproductores de CD o de múltiples discos.

Además, si la fuente es un MD, el número de canción podrá no marcarse con canciones de menos de cuatro segundos de duración.

• Cuando grabe de un componente conectado a las tomas LINE

(ANALOG) IN con “T.Mark Off” seleccionado o cuando grabe de una platina DAT o sintonizador DBS conectado al conector

DIGITAL IN, podrá grabar todo el material como una sola canción.

• Cuando grabe de una platina DAT o sintonizador DBS conectado al conector DIGITAL IN, la platina marcará un número de canción siempre que cambie la frecuencia de muestreo de la señal de entrada, sea cual sea el ajuste del parámetro de marcación de canción (“T.Mark Lsyn” o “T.Mark

Off”).

z

Puede marcar números de canciones incluso después de finalizar la grabación

Consulte “División de canciones” en la página 33.

Nota

Si apaga la platina o desenchufa el cable de alimentación de CA, la platina almacenará los últimos ajustes (“T.Mark Lsyn” o

“T.Mark Off” y el nivel de activación) y los invocará la próxima vez que encienda la platina.

Inicio de la grabación con

6 segundos de datos de audio prealmacenados

(Grabación preventiva)

Siempre que esté en pausa de grabación, la platina almacenará constantemente en la memoria intermedia seis segundos de los datos de audio más recientes. Cuando presione AMS (o T.REC), la grabación comenzará entonces con los datos en la memoria intermedia. De esta forma la grabación preventiva le permite evitar la pérdida del principio de un material grabado de una emisión de FM o vía satélite.

AMS

1

Realice los pasos 1 a 7 de “Grabación en un MD” en las páginas 15 y 16.

La platina cambiará al modo de pausa de grabación.

2

Comience a reproducir la fuente de programa.

3

Presione AMS (o T.REC) en el punto donde quiera empezar la grabación.

La grabación comenzará con los seis segundos de datos prealmacenados en la memoria intermedia, luego continuará grabando vía la memoria intermedia.

Para parar la grabación preventiva

Presione x .

Nota

El almacenamiento de datos en la memoria intermedia comenzará en el momento en que la platina cambie a pausa de grabación. Así, si comienza a grabar antes de menos de seis segundos después de haber cambiado a pausa de grabación, de la memoria intermedia se grabarán menos de seis segundos de datos. Lo mismo ocurrirá si la fuente de programa lleva reproduciéndose menos de seis segundos en el momento de comenzar la grabación.

20

ES

Grabación sincronizada con un componente de audio de su elección

(Grabación sincronizada musical)

Z

La grabación sincronizada musical le permite sincronizar automáticamente la grabación en la platina de MD con la reproducción de la fuente de programa seleccionada. Sin embargo, la función de marcación de canciones diferirá de acuerdo con la fuente de programa. Para más detalles, consulte “Marcación de números de canciones durante la grabación” en la página 19.

A

` / 1

Grabación sincronizada con un reproductor de CD Sony

(Grabación sincronizada de CD)

Z

Cuando la platina esté conectada a un reproductor de CD o sistema de componentes de alta fidelidad Sony, podrá copiar fácilmente el contenido de CDs en un MD utilizando el telemando de la platina. Como el mismo telemando funciona con la platina de MD y el reproductor de CD o la sección del reproductor de CD del sistema de componentes, asegúrese de colocar la platina de MD y el reproductor de CD los más cerca posible el uno del otro.

A

` / 1

X .

>

H X z x

.

> m M

MUSIC SYNC

CD-SYNC STOP

CD PLAYER

X

X .

>

H X z x

.

> m M

CD-SYNC START

CD-SYNC STANDBY

CD PLAYER

./>

1

Realice los pasos 1 a 6 de “Grabación en un MD” en las páginas 15 y 16.

2

Presione MUSIC SYNC.

La platina cambiará al modo de pausa de grabación.

3

Comience a reproducir la fuente de programa.

La grabación comenzará automáticamente.

Para parar la grabación sincronizada musical

Presione x .

Nota

Durante la grabación sincronizada musical, la separación inteligente y corte automático se activarán sea cual sea su ajuste

(“S.Space On” o “S.Space Off”).

1

Encienda el amplificador y el reproductor de CD, y seleccione CD en el amplificador.

2

Realice los pasos 2 a 6 de “Grabación en un MD” en las páginas 15 y 16.

3

Inserte un CD en el reproductor de CD y seleccione el modo de reproducción (reproducción aleatoria, reproducción programada, etc.) en el reproductor de CD.

4

Presione CD-SYNC STANDBY.

El reproductor de CD cambiará a espera para reproducción y la platina de MD cambiará a espera para grabación.

5

Presione CD-SYNC START.

La platina comenzará a grabar y el reproductor de CD comenzará a reproducir.

El número de canción y el tiempo de grabación transcurrido de la canción aparecerán en el visualizador.

Si el reproductor de CD no inicia la reproducción

Algunos reproductores de CD tal vez no respondan cuando presione CD-SYNC START. Presione X en el telemando del reproductor de CD en su lugar para comenzar la reproducción en el reproductor de CD.

21

ES

Grabación sincronizada con un reproductor de CD Sony

(Grabación sincronizada de CD)

Operaciones que quizá quiera hacer durante la grabación

Para Presione

parar la grabación hacer una pausa en la grabación localizar la siguiente canción a grabar durante la pausa de grabación

CD-SYNC STOP

CD-SYNC STANDBY o CD

PLAYER X

CD PLAYER .

/ > reanudar la grabación tras la pausa

CD-SYNC START o CD

PLAYER X comprobar el tiempo grabable restante en el MD

TIME en la platina (página 12) z

Puede utilizar el telemando del reproductor de CD durante la grabación sincronizada

Presione Para cambiar la platina a

H x

X grabación pausa de grabación pausa de grabación

Y cambie el reproductor de

CD a

reproducción parada pausa z

Durante la grabación sincronizada de CD, los números de canciones se marcarán de las formas siguientes:

• Cuando el reproductor de CD esté conectado al conector

DIGITAL IN, los números de canciones se marcarán automáticamente según vayan apareciendo en el CD.

• Cuando el reproductor de CD esté conectado a las tomas LINE

(ANALOG) IN, si se ha seleccionado “T.Mark Lsyn” los números de canciones se marcarán automáticamente

(página 19).

• Cuando reanude la grabación después de una pausa de grabación, se marcará automáticamente un nuevo número de canción, sea cual sea el ajuste del parámetro de marcación de canción (“T.Mark Lsyn” o “T.Mark Off”).

z

Puede cambiar los CDs durante la grabación sincronizada de

CD

1

Presione x en el telemando del reproductor de CD.

2

Cambie el CD.

3

Presione H en el telemando del reproductor de CD.

Se reanudará la grabación.

z

También puede realizar la grabación sincronizada con un reproductor de CD de vídeo Sony

Reprogramando el telemando de la platina de MD, podrá utilizar el procedimiento de arriba para realizar la grabación sincronizada con un reproductor de CD de vídeo Sony.

Presione el botón numérico 2 mientras mantiene presionado +/1 en el telemando de la platina de MD.

Ahora podrá utilizar la platina de MD y el reproductor de CD de vídeo con el telemando. Para controlar el reproductor de CD otra vez, presione el botón numérico 2 mientras mantiene presionado

+/1 en el telemando de la platina de MD.

z

Durante la grabación sincronizada de CD, la platina copiará el texto informativo del CD (texto del CD y anotaciones del disco) exactamente igual en el MD (Función de copiado de la anotación del disco)

La funcion de copiado de la anotación del disco funcionará cuando haga una grabación sincronizada de CD desde un reproductor de CD Sony conectado a la platina de MD con un cable de control A1 (no suministrado).

Notas

• Cuando realice la grabación sincronizada de CD con un reproductor de CD que tenga selector de modo, asegúrese de poner el selector en CD1.

• Cuando grabe canciones de ciertos reproductores de CD o de múltiples discos podrá grabar todo el material como una sola canción.

• La función de copiado de la anotación del disco podrá no funcionar con canciones de CD extremadamente cortas.

• El texto informativo podrá no copiarse con algunos CDs.

Para hacer una grabación sincronizada de

CD desde un reproductor de CD Sony conectado con un cable de control A1 (no suministrado)

1

Realice los pasos 1 a 3 de “Grabación sincronizada con un reproductor de CD Sony” en la página 21.

2

Ponga el reproductor de CD en el modo de pausa de reproducción.

3

Presione REC

z

en la platina.

La platina de MD cambiará a pausa de grabación.

4

Presione

H

o

X

en la platina.

La platina empezará a grabar y el reproductor de CD empezará a reproducir. Cuando termine la reproducción de CD, se parará la grabación.

22

ES

Reproducción de MDs

Este capítulo explica las diferentes formas de reproducir MDs.

Reproducción de un MD

Abajo se explican las operaciones para la reproducción normal.

`/1

AMS

A

EJECT

H X x

1

Encienda el amplificador y seleccione MD en el amplificador.

2

Presione

+/1

para encender la platina.

El indicador STANDBY se apagará.

3

Inserte un MD.

4

Si fuera necesario, gire AMS (o presione repetidamente

>

) para localizar la canción desde la que quiera empezar a reproducir.

Si quiere empezar a reproducir desde la primera canción, vaya al paso 5.

5

Presione

H

.

La platina comenzará a reproducir.

6

Ajuste el volumen en el amplificador.

Operaciones que quizá quiera hacer durante la reproducción

Para Presione o gire

x parar la reproducción hacer una pausa en la reproducción reanudar la reproducción tras la pausa

X

H o X localizar una canción posterior localizar el principio de la canción actual o una canción anterior.

extraer el MD

AMS hacia la derecha (o presione repetidamente > )

AMS hacia la izquierda (o presione repetidamente .

)

A EJECT después de parar la reproducción z

Para utilizar los auriculares

Conéctelos a la toma PHONES. Ajuste el volumen con PHONE

LEVEL.

23

ES

Reproducción en un MD

z

Puede ajustar el nivel de salida de señal analógica a las tomas LINE (ANALOG) OUT y a la toma PHONES

1

Mientras la platina está reproduciendo, presione repetidamente

LEVEL/DISPLAY/CHAR (o DISPLAY) hasta que aparezca la visualización de ajuste de salida de línea.

2

Gire AMS (o presione repetidamente LEVEL +/–) para ajustar el nivel de la señal de salida.

z

Puede usar el menú de ajustes para ajustar el nivel de salida analógica

Mientras la platina está reproduciendo, seleccione “Aout” en el menú de ajustes.

Nota

Cuando extraiga el MD o apague la platina, el nivel de salida se repondrá al ajuste de fábrica (0.0 dB).

Reproducción de una canción específica

Mientras la platina está reproduciendo o parada, utilice el procedimiento de abajo para reproducir rápidamente cualquier canción.

A

` / 1

AMS

Botones numéricos

>

10

H

./>

X .

>

H X z x

.

> m M

H

Localización de una canción con AMS

*

Para ir a Haga lo siguiente:

la canción siguiente o posterior durante la reproducción una canción anterior durante la reproducción

Gire AMS hacia la derecha (o presione repetidamente

>

).

Gire AMS hacia la izquierda (o presione repetidamente

.

).

el principio de la canción actual durante la reproducción

Gire AMS hacia la izquierda (o presione una vez .

).

una canción específica mientras la platina está parada

Gire AMS (o presione repetidamente .

/ > ) hasta que el número de canción al que quiera ir parpadee en el visualizador, luego presione

AMS o H .

*

Sensor automático de canciones

z

Para localizar rápidamente la última canción del MD

Mientras la platina está parada, gire AMS hacia la izquierda (o presione una vez

.

).

z

Si localiza una canción mientras la platina está parada o en pausa

La platina continuará parada o en pausa en el principio de la canción localizada.

24

ES

Reproducción de una canción introduciendo el número de canción

Z

Presione el botón/es numérico para introducir el número de canción de la canción que quiera reproducir.

Para introducir un número de canción superior a

10

1

Presione >10.

2

Introduzca los dígitos correspondientes.

Para introducir 0, presione 10/0 en su lugar.

Ejemplos:

• Para reproducir la canción número 30, presione >10, luego

3 y 10/0.

• Para reproducir la canción número 108, presione dos veces

>10, luego 1, 10/0, y 8.

z

Si introduce un número de canción mientras la platina está parada o en pausa

La platina continuará parada o en pausa en el principio de la canción.

Localización de un punto en particular en una canción

Puede localizar un punto en particular en una canción durante la reproducción o pausa de reproducción.

m/M

Localización de un punto mientras escucha el sonido

Mantenga presionado

m / M

durante la reproducción.

Escuchará una reproducción intermitente a medida que el disco avanza o retrodcede. Cuando alcance el punto, suelte el botón.

Notas

• Si el disco llega al final cuando está presionando M , la platina se parará.

• Las canciones que solamente tengan unos segundos de duración quizá resulten demasiado cortas para escucharlas.

Para tales canciones, reproduzca el MD a velocidad normal.

Localización de un punto observando la indicación de tiempo

Mantenga presionado

m / M

durante la pausa de reproducción.

El tiempo de reproducción transcurrido de la canción aparecerá en el visualizador. Cuando alcance el punto, suelte el botón. Durante este tiempo no saldrá sonido.

z

Si “- Over -” aparece en el visualizador

El disco ha alcanzado el final mientras estaba presionando

M

.

Gire AMS hacia la izquierda (o presione .

) o presione m para retroceder.

25

ES

Reproducción repetida de canciones

Puede reproducir todo el MD repetidamente. Esta función puede utilizarse con la reproducción aleatoria para repetir todas las canciones en orden aleatorio (página 27), o con la reproducción programada para repetir todas las canciones del programa (página 27). También puede repetir una canción específica o una porción de una canción.

A

` / 1

REPEAT

REPEAT

X .

>

H X z x

.

> m M

M

A

y

B

Nota

Si apaga la platina o desenchufa el cable de alimentación de CA, la platina almacenará el último ajuste (“Repeat All” o “Repeat 1”) y lo invocará la próxima vez que encienda la platina.

Repetición de todas las canciones de un

MD (Repetición completa)

Presione repetidamente REPEAT hasta que aparezca

“Repeat All” en el visualizador.

Cuando reproduzca un MD, la platina repetirá las canciones de la forma siguiente:

Cuando el modo de reproducción es

La platina repite

Reproducción normal

(página 23)

Todas las canciones en secuencia

Reproducción aleatoria

(página 27)

Reproducción programada

(página 27)

Todas las canciones en orden aleatorio

Todas las canciones del programa en secuencia

Para parar la reproducción de repetición completa

Presione x .

Para reanudar la reproducción normal

Presione repetidamente REPEAT hasta que aparezca

“Repeat Off” en el visualizador.

Repetición de la canción actual

(Reproducción repetida de una canción)

Mientras se esté reproduciendo la canción que quiera repetir, presione repetidamente REPEAT hasta que aparezca “Repeat 1” en el visualizador.

Comenzará la reproducción repetida de una canción.

Para parar la reproducción repetida de una canción

Presione x .

Para reanudar la reproducción normal

Presione repetidamente REPEAT hasta que aparezca

“Repeat Off” en el visualizador.

Repetición de una porción específica de una canción (Repetición de A-B)

Z

Puede especificar una porción de una canción para reproducirla repetidamente. Tenga en cuenta que la porción que especifique deberá encontrarse dentro de los límites de una sola canción.

1

Mientras la platina está reproduciendo, presione

A

y

B en el punto de inicio (punto A) de la porción a reproducir repetidamente.

Se encenderá “REPEAT A-” y “B” parpadeará en el visualizador.

2

Continúe reproduciendo la canción o presione

M

para localizar el punto de finalización (punto B), luego presione A

y

B.

Se encenderá “REPEAT A-B” y empezará la reproducción repetida de A-B.

Para parar la reproducción repetida de A-B y reanudar la reproducción normal

Presione REPEAT o CLEAR.

z

Puede fijar nuevos puntos de inicio y finalización durante la reproducción repetida de A-B

Puede cambiar el punto de finalización actual por otro nuevo de inicio, luego especifique un nuevo punto de finalización para repetir una porción justo a partir de la porción actual.

1

Durante la reproducción repetida de A-B, presione A y B.

El punto de finalización actual se cambiará por el nuevo punto de inicio (punto A).

Se encenderá “REPEAT A-” y “B” parpadeará en el visualizador.

2

Localice el nuevo punto de finalización (punto B) y presione

A y B.

Se encenderá “REPEAT A-B” y la platina comenzará a repetir la nueva porción recién especificada.

26

ES

Reproducción de canciones en orden arbitrario

(Reproducción aleatoria)

Cuando seleccione la reproducción aleatoria, la platina reproducirá todas las canciones del MD en orden arbitrario.

Creación de su propio programa

(Reproducción programada)

Puede escoger las canciones que le gusten y especificar el orden de reproducción en un programa que podrá contener hasta 25 canciones.

LEVEL/DISPLAY/CHAR MENU/NO YES

m/M

PLAY MODE

H

1

Mientras la platina está parada, presione repetidamente PLAY MODE hasta que se encienda

“SHUFFLE” en el visualizador.

2

Presione

H

.

Comenzará la reproducción aleatoria.

; aparecerá mientras la platina esté ordenando

“arbitrariamente” las canciones.

Para reanudar la reproducción normal

Mientras la platina está parada, presione repetidamente

PLAY MODE hasta que “SHUFFLE” se apague.

z

Puede localizar canciones durante la reproducción aleatoria

Gire AMS (o presione repetidamente

.

/

>

).

• Para localizar la siguiente canción o una posterior a reproducir, gire AMS hacia la derecha (o presione repetidamente

>

).

• Para localizar el principio de la canción actual, gire AMS hacia la izquierda (o presione

.

). Tenga en cuenta que no podrá localizar y reproducir canciones que ya hayan sido reproducidas una vez.

PLAY MODE

AMS

CLEAR

H

A

` / 1

MENU/NO

DISPLAY

YES

CLEAR

PLAY MODE

Botones numéricos

>

10

H m/M

X .

>

H z

X x

.

> m M

./>

Programación de las canciones

1

Mientras la platina está parada, presione dos veces

MENU/NO.

Aparecerá “Setup Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Program ?”, luego presione

AMS o YES.

3

Gire AMS hasta que aparezca el número de canción que quiera añadir, luego presione AMS o

M

(o utilice el botón/es numérico para introducir la canción directamente).

Si ha introducido un número de canción equivocado

Presione repetidamente m / M hasta que el número equivocado parpadee, luego realice el paso 3 de arriba otra vez o presione CLEAR para borrar el número de canción. Si “0” parpadea, presione m .

27

ES

Creación de su propio programa

(Reproducción programada)

Para introducir un número superior a 10

Z

Utilice >10. Para más detalles, consulte la página 25.

Para comprobar el tiempo de reproducción total del programa

Presione LEVEL/DISPLAY/CHAR (o DISPLAY).

4

Repita el paso 3 para introducir otras canciones.

La canción introducida se añadirá en la ubicación donde parpadee “0”.

Cada vez que introduzca una canción, aparecerá en el visualizador el tiempo total del programa.

5

Presione YES.

Aparecerá “Complete!!” y se habrá completado la programación.

6

Presione repetidamente PLAY MODE hasta que se encienda “PROGRAM” en el visualizador.

7

Presione

H

.

Comenzará la reproducción programada.

Para parar la reproducción programada

Presione x .

Para reanudar la reproducción normal

Presione repetidamente PLAY MODE hasta que se apague

“PROGRAM”.

z

El programa se conservará incluso después de finalizar o parar la reproducción programada

Presione H para reproducir otra vez el programa.

Notas

• Si apaga la platina o desenchufa el cable de alimentación de

CA, se perderá el programa.

• Cuando el tiempo de reproducción total exceda 199 minutos, el visualizador mostrará “- - - m - - s”.

• Cuando intente programar la canción 26ª aparecerá

“ProgramFull!”.

Para comprobar el contenido del programa

Mientras la platina está parada y “PROGRAM” encendido, presione repetidamente LEVEL/DISPLAY/

CHAR (o DISPLAY).

En el visualizador aparecerán las primeras canciones. Para ver el resto del programa, gire AMS (o presione repetidamente .

/ > ).

Para cambiar el contenido del programa

Mientras la platina está parada y “PROGRAM” encendido, realice los pasos 1 y 2 de “Programación de las canciones” en la página 27, y a continuación uno de los procedimientos de abajo:

Para

borrar una canción borrar todas las canciones añadir una canción al principio del programa añadir una canción en la mitad del programa añadir una canción al final del programa

Haga lo siguiente:

Presione repetidamente m / M hasta que parpadee el número de la canción no deseada, luego presione CLEAR.

Presione repetidamente CLEAR hasta que desaparezcan todos los números de canciones.

Presione repetidamente m hasta que parpadee “0” por delante del primer número de canción, luego realice los pasos 3 a 5 de “Programación de las canciones” en las páginas 27 y 28.

Presione repetidamente m / M hasta que parpadee el número de canción que va a preceder a la nueva canción.

Presione AMS para visualizar “0” parpadeando, luego realice los pasos 3 a

5 de “Programación de las canciones” en las páginas 27 y 28.

Presione repetidamente

M

hasta que parpadee “0” por detrás del último número de canción, luego realice los pasos 3 a 5 de “Programación de las canciones” en las páginas 27 y 28.

cambiar una canción Presione repetidamente m

/

M

hasta que parpadee el número de la canción a cambiar, luego realice los pasos 3 a 5 de

“Programación de las canciones” en las páginas 27 y 28.

28

ES

Consejos para grabar de

MDs en cintas

MENU/NO AMS YES

Inserción de espacios en blanco entre canciones durante la reproducción

(Separación automática)

Se puede preparar la platina para que inserte automáticamente un espacio en blanco de tres segundos entre canciones durante la reproducción. Esta función le será útil cuando esté grabando de un MD en una cinta analógica porque los espacios en blanco de tres segundos le permitirán utilizar posteriormente la función Multi-

AMS para localizar el principio de canciones en la cinta.

1

Mientras la platina está parada, presione dos veces

MENU/NO.

Aparecerá “Setup Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Auto Off”, luego presione

AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) para seleccionar el ajuste, luego presione AMS o

YES.

Para Seleccione

activar la separación automática

Auto Space desactivar la separación automática

Auto Off (ajuste de fábrica)

4

Presione MENU/NO.

Notas

• Si selecciona “Auto Space” y graba una selección que contenga múltiples números de canciones (por ejemplo, un popurrí o sinfonía), se crearán espacios en blanco en la cinta entre las diferentes secciones.

• Si apaga la platina o desenchufa el cable de alimentación de

CA, la platina almacenará el último ajuste (“Auto Space” or

“Auto Off”) y lo invocará la próxima vez que encienda la platina.

Pausa después de cada canción (Pausa automática)

Puede preparar la platina de MD para que haga una pausa después de cada canción para darle tiempo a localizar la siguiente canción a grabar.

1

Mientras la platina está parada, presione dos veces MENU/NO.

Aparecerá “Setup Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Auto Off”, luego presione

AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) para seleccionar el ajuste, luego presione AMS o

YES.

Para Seleccione

activar la pausa automática Auto Pause desactivar la pausa automática Auto Off (ajuste de fábrica)

4

Presione MENU/NO.

Para reanudar la reproducción después de la pausa

Presione H .

Nota

Si apaga la platina o desenchufa el cable de alimentación de CA, la platina almacenará el último ajuste (“Auto Pause” or “Auto

Off”) y lo invocará la próxima vez que encienda la platina.

29

ES

MENU/NO YES

m/M

Edición de MDs grabados

Este capítulo explica el modo de editar las canciones que han sido grabadas en un MD.

AMS

Descripción breve de los botones y controles utilizados para editar MDs

Los botones y controles de abajo se utilizan para borrar, dividir, mover, o combinar canciones en un MD.

Nota

La operación de estos botones y controles es diferente cuando se titula una canción o MD. Para más detalles, consulte “Titulación de una canción o MD” en la página 35.

Botón MENU/NO:

Mientras la platina está parada, reproduciendo o en pausa, presiónelo para editar canciones. Mientras esté editando, presiónelo para cancelar la edición.

Control AMS:

Gírelo para seleccionar una operación de edición o número de canción, luego presiónelo para introducir su selección. También podrá utilizar el control para especificar puntos en una canción para borrar o dividir una canción.

Botón YES:

Presione este botón en lugar del control AMS para introducir una selección.

Botones

m/M

:

Presiónelos para especificar la unidad

(minutos, segundos o cuadros) en la que avanzará el MD cuando gire el control AMS. También podrá utilizar estos botones para localizar el punto final de una porción a borrar.

Para más detalles sobre la función de cada botón y control, consulte las secciones sobre las operaciones de edición.

30

ES

Acerca de la indicación que aparece durante la edición

Si aparece “Protected” en el visualizador

La ranura de protección contra la grabación está abierta.

Para editar el MD, deslice la lengüeta para tapar la ranura.

Para más detalles, consulte “Para evitar el borrado accidental del material grabado” en la página 16.

Acerca de las indicaciones que aparecen después de la edición

Si “TOC” se enciende en el visualizador

Ha terminado la edición, pero la tabla de índice (TOC =

Table of Contents) del MD no se ha actualizado para reflejar los resultados de la edición. Si desenchufa el cable de alimentación de CA mientras esté encendida la indicación se perderá la edición. La TOC solamente se actualizará cuando extraiga el MD o apague la platina de

MD.

Si “TOC Writing” parpadea en el visualizador

La platina está actualizando la tabla de índice (TOC). No desenchufe el cable de alimentación de CA ni mueva la platina mientras esté parpadeando la indicación.

Borrado de canciones

Puede borrar una canción o parte de una canción especificando simplemente el número de la canción o la porción a borrar de una canción. También podrá borrar todas las canciones de un MD de una vez.

Borrado de una canción

Especifique el número de la canción que quiera borrar.

Ejemplo: Borrado de la segunda canción

1

AAA

2

BBB

3

CCC

4

DDD

1

AAA

2

CCC

3

DDD

Cuando borre una canción, todas las canciones posteriores a la borrada se renumerarán automáticamente. Por ejemplo, si borra la canción número 2, la siguiente canción número 3 pasará a ser la canción número 2 y la siguiente canción número 4 pasará a ser la canción número 3, y así sucesivamente.

1

Mientras la platina está parada, reproduciendo o en pausa, presione MENU/NO.

Aparecerá “Edit Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Tr Erase ?”, luego presione

AMS o YES.

La platina comenzará a reproducir la canción indicada por el número en el visualizador.

3

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca el número de la canción que quiera borrar.

4

Presione AMS o YES.

Aparecerá “Complete!!” durante unos pocos segundos y la canción se habrá borrado. La canción siguiente a la borrada comenzará a reproducirse. Si la canción borrada es la última de un MD, comenzará a reproducirse la canción anterior a la borrada.

Para cancelar la operación

Presione MENU/NO o x .

31

ES

Borrado de canciones

z

Si aparece “Erase ???” en el paso 4 de arriba

La canción ha sido protegida contra la grabación en otra platina de MD. Si aún quiere borrar la canción, presione AMS o YES otra vez mientras aparece la indicación.

z

Para evitar confusiones al borrar más de una canción

Empiece a borrar por el número de canción más alto. De esta forma, evitará la renumeración de canciones que piensa borrar.

z

Se puede anular el borrado

Para más detalles, consulte “Anulación de la última edición” en la página 39.

Borrado de todas las canciones de un MD

Realice el procedimiento de abajo para borrar todas las canciones, títulos de canciones, y título de disco de una vez.

1

Mientras la platina está parada, reproduciendo o en pausa, presione MENU/NO.

Aparecerá “Edit Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “All Erase ?”, luego presione

AMS o YES.

Aparecerá “All Erase??” en el visualizador.

3

Presione AMS o YES.

Aparecerá “Complete!!” durante unos pocos segundos y se habrán borrado todas las canciones, títulos de canciones y título de disco.

Para cancelar la operación

Presione MENU/NO o x .

z

Puede anular el borrado

Para más detalles, consulte “Anulación de la última edición” en la página 39.

Borrado de una porción de una canción

Puede borrar fácilmente una porción de una canción especificando los puntos de inicio y finalización de la porción a borrar.

Esto le resultará útil para borrar porciones innecesarias de una canción grabada de una emisión vía satélite o de FM.

Ejemplo: Borrado de la porción “B2” de la segunda canción

1

AAA

2

BBB

B1 B2 B3

3

CCC

1

AAA

2

BBB

B1 B3

3

CCC

1

Mientras la platina está parada, reproduciendo o en pausa, presione MENU/NO.

Aparecerá “Edit Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “A-B Erase ?”, luego presione

AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca el número de la canción que contiene la porción a borrar, luego presione AMS o

YES.

“-Rehearsal-” y “Point A ok?” alternarán en el visualizador y la platina reproducirá repetidamente los primeros pocos segundos de la canción.

4

Mientras escucha el sonido, gire AMS (o presione repetidamente

.

/

>

) para localizar el punto de inicio de la porción a borrar (punto A).

Se visualizará la indicación de tiempo (“m (minutos)”,

“s (segundos)”, y “f (cuadro = 1/86 segundos)”) del punto actual y se reproducirán repetidamente varios segundos de la canción desde ese punto.

Para encontrar rápidamente un punto

Especifique la unidad (minutos, segundos, o cuadro) en la que quiere avanzar el MD cuando gire AMS (o presione repetidamente .

/ > ).

Para hacer esto, presione repetidamente m / M en el paso 4 para seleccionar “m”, “s”, o “f”. La unidad seleccionada parpadeará en el visualizador.

32

ES

5

Repita el paso 4 hasta que haya localizado el punto A.

6

Presione AMS o YES para introducir el punto A.

Aparecerá “Point B set” y se reproducirán repetidamente varios segundos de la canción desde el punto A.

7

Continúe reproduciendo la canción o presione

M

para localizar el punto de finalización de la porción a borrar (punto B), luego presione AMS o YES.

“A-B Ers” y “Point B ok?” alternarán en el visualizador y se reproducirán repetidamente varios segundos de la canción antes del punto A y después del punto B.

8

Repita el paso 4 hasta que haya localizado el punto B.

9

Presione AMS o YES para introducir el punto B.

Aparecerá “Complete!!” durante unos pocos segundos y la poción entre el punto A y el punto B se habrá borrado.

Para cancelar la operación

Presione MENU/NO o x .

z

Puede anular el borrado

Para más detalles, consulte “Anulación de la última edición” en la página 39.

Nota

En los siguientes casos, aparecerá “Impossible” y no podrá borrar una porción de una canción:

• Ha especificado el punto B antes que el punto A.

• Después de editar repetidamente una canción, podrá resultar imposible volver a borrar una porción de la misma. Esto se debe a una limitación técnica del sistema de MD y no a un error mecánico.

División de canciones

Puede dividir canciones grabadas en cualquier punto añadiendo simplemente una marca de canción en ese punto. Esto le resultará especialmente útil cuando quiera dividir material grabado que contenga múltiples canciones, pero solamente un número de canción

(consulte la página 20), o cuando quiera localizar un punto en particular de la canción.

Ejemplo: División de la segunda canción

1

AAA

2

BBB

B1 B2

3

CCC

1

AAA

2

BBB

B1

3

B2

4

CCC

Cuando divida una canción, el número de canciones total aumentará en uno y todas las canciones siguientes a la dividida se renumerarán automáticamente.

División de una canción después de seleccionarla

1

Mientras la platina está parada, reproduciendo o en pausa, presione MENU/NO.

Aparecerá “Edit Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Divide ?”, luego presione AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca el número de la canción que quiera dividir, luego presione AMS o YES.

Aparecerá “-Rehearsal-” y comenzará a reproducirse la canción.

4

Mientras escucha el sonido, gire AMS (o presione repetidamente

.

/

>

) para localizar el punto de división.

Se visualizará la indicación de tiempo (“m”, “s ”, y

“f”) del punto actual y se reproducirán repetidamente varios segundos de la canción desde ese punto.

Para encontrar rápidamente un punto

Especifique la unidad (minutos, segundos, o cuadro) en la que quiera avanzar el MD cuando gire AMS (o presione repetidamente .

/ > ).

Para hacer esto, presione repetidamente m / M en el paso 4 para seleccionar “m”, “s”, o “f”. La unidad seleccionada parpadeará en el visualizador.

33

ES

División de canciones

5

Repita el paso 4 hasta que haya localizado el punto de división.

6

Presione AMS o YES.

Aparecerá “Complete!!” durante unos pocos segundos y se habrá dividido la canción. La platina comenzará a reproducir la canción recién creada. Tenga en cuenta que la nueva canción no tendrá título.

Para cancelar la operación

Presione MENU/NO o x .

z

Puede anular la división de canción

Para más detalles, consulte “Anulación de la última edición” en la página 39.

z

Puede dividir canciones durante la grabación

Para más detalles, consulte “Marcación de números de canciones durante la grabación” en la página 19.

División de una canción después de seleccionar el punto de división

1

Mientras la platina está reproduciendo, presione

AMS en el punto que quiera dividir la canción.

“- Divide -” y “-Rehearsal-” alternarán en el visualizador y la platina comenzará a reproducir desde el punto seleccionado.

2

Si fuera necesario, realice el paso 4 de “División de una canción después de seleccionarla” en la página 33 para ajustar finamente el punto de división.

3

Presione YES.

Aparecerá “Complete!!” durante unos pocos segundos y se habrá dividido la canción. La platina comenzará a reproducir la canción recién creada. Tenga en cuenta que la nueva canción no tendrá título.

Para cancelar la operación

Presione MENU/NO o x .

z

Puede anular la división de canción

Para más detalles, consulte “Anulación de la última edición” en la página 39.

z

Puede dividir canciones durante la grabación

Para más detalles, consulte “Marcación de números de canciones durante la grabación” en la página 19.

Combinación de canciones

Esta función le permite combinar dos canciones cualquiera en una sola canción. Las dos canciones a combinar no tienen porque ser consecutivas ni cronológicas. Podrá combinar varias canciones en un solo popurrí, o varias porciones grabadas por separado en una sola canción. Cuando combine dos canciones, el número total de canciones disminuirá en uno y todas las canciones que siguen a la combinada se renumerarán.

Ejemplo: Combinación de las canciones segunda y cuarta

1

AAA

2

BBB

3

CCC

4

DDD

1

AAA

2

BBB

BBB DDD

3

CCC

Si ambas canciones combinadas tienen título, el título de la segunda canción se borrará.

1

Mientras la platina está parada, reproduciendo o en pausa, presione MENU/NO.

Aparecerá “Edit Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Combine ?”, luego presione

AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca el número de la primera de las dos canciones a combinar, luego presione AMS o

YES.

Aparacerá la visualización para seleccionar la segunda canción y la platina reproducirá repetidamente la porción donde va a efectuarse la unión (el final de la primera canción y el principio la canción que le sigue).

4

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca el número de la segunda de las dos canciones a combinar, luego presione AMS o

YES.

Aparecerá “Complete!!” durante unos pocos segundos y se habrán combinado las canciones. La platina comenzará a reproducir la canción combinada.

Para cancelar la operación

Presione MENU/NO o x .

z

Puede anular la combinación

Para más detalles, consulte “Anulación de la última edición” en la página 39.

Nota

Si aparece “Impossible” en el visualizador, las canciones no se podrán combinar debido a que la canción/es ha sido editada repetidamente. Esto es una limitación técnica del sistema de MD y no un error mecánico.

34

ES

Movimiento de canciones

Esta función le permite cambiar el orden de cualquier canción.

Ejemplo: Movimiento de la segunda canción por detrás de la tercera canción

1

AAA

2

BBB

3

CCC

4

DDD

1

AAA

2

CCC

3

BBB

4

DDD

Después de mover una canción, las canciones se renumerarán automáticamente.

1

Mientras la platina está parada, reproduciendo o en pausa, presione MENU/NO.

Aparecerá “Edit Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Move ?”, luego presione AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca el número de la canción a mover, luego presione AMS o YES.

4

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca la posición de la nueva canción, luego presione AMS o YES.

Aparecerá “Complete!!” durante unos pocos segundos y se habrá movido la canción. La platina comenzará a reproducir la canción movida.

Para cancelar la operación

Presione MENU/NO o x .

z

Puede anular el movimiento de canción

Para más detalles, consulte “Anulación de la última edición” en la página 39.

Titulación de una canción o

MD

Puede introducir un título para un MD grabado así como también para canciones individuales. Los títulos pueden consistir en letras mayúsculas y minúsculas, números, y símbolos. Se pueden almacenar un total de 1.700

caracteres para todos los títulos en el MD.

LEVEL/DISPLAY/CHAR MENU/NO YES

m/M

YES

MENU/NO

NAME

m/M

A

CLEAR

AMS

` / 1

CLEAR

CHAR

Botones de letras/ números

X .

>

H z

X x

.

> m M

./>

Nota

Si titula una canción mientras está siendo grabada, asegúrese de finalizar la operación de titulación antes de que termine la canción. Si la canción termina antes de que finalice, los caracteres introducidos no se registrarán y la canción permanecerá sin título. Además, mientras la platina esté grabando sobre material existente no podrá titular canciones.

35

ES

Titulación de una canción o MD

Titulación de una canción o MD utilizando los controles de la platina

1

Presione MENU/NO mientras la platina esté en uno de los estados de operación indicados abajo, dependiendo de lo que quiera titular:

Para titular Presione mientras la platina está

una canción o el MD parada, reproduciendo, o en pausa la canción que está grabándose grabando la canción

Aparecerá “Edit Menu” en el visualizador.

2

Gire AMS hasta que aparezca “Name ?”, luego presione AMS o YES.

Mientras la platina esté grabando, aparecerá un cursor parpadeando en el visualizador y podrá introducir un título para la canción que esté grabándose. En este caso, vaya al paso 6.

3

Gire AMS hasta que aparezca “Nm In ?”, luego presione AMS o YES.

4

Gire AMS hasta que parpadee el número de canción (cuando titule una canción) o “Disc”

(cuando titule el MD), luego presione AMS o YES.

5

Presione AMS o YES otra vez.

Aparecerá un cursor parpadeando.

6

Presione repetidamente LEVEL/DISPLAY/CHAR para seleccionar el tipo de carácter.

Para seleccionar

letras mayúsculas letras minúsculas números símbolos

Presione repetidamente hasta que

aparezca “A” en el visualizador aparezca “a” en el visualizador aparezca “0” en el visualizador aparezca “!” en el visualizador

7

Gire AMS para seleccionar el carácter.

El carácter seleccionado parpadeará.

Para cambiar un carácter seleccionado

Repita los pasos 6 y 7.

8

Presione AMS.

El carácter seleccionado se introducirá y se encenderá continuamente. El cursor se desplazará a la derecha, parpadeará, y esperará a la introducción del siguiente carácter.

9

Repita los pasos 6 a 8 para introducir el resto del título.

Para cambiar un carácter

Presione repetidamente m / M hasta que parpadee el carácter que quiera cambiar, luego repita los pasos 6 a 8.

Para borrar un carácter

Presione repetidamente m / M hasta que parpadee el carácter que quiera borrar, luego presione CLEAR.

10

Presione YES.

Aparecerá el título completo en el visualizador.

Para cancelar la operación

Presione MENU/NO o x .

z

Puede anular la titulación de una canción o MD

Para más detalles, consulte “Anulación de la última edición” en la página 39.

Para introducir un espacio

Presione M mientras el cursor esté parpadeando.

36

ES

Titulación de una canción o MD con el telemando

Z

1

Presione NAME mientras la platina esté en uno de los estados de operación indicados abajo, dependiendo de lo que quiera titular:

Para titular

una canción el MD

Presione mientras la platina está

reproduciendo, en pausa, grabando o parada con el número de canción visualizado parada y sin número de canción visualizado

Aparecerá un cursor parpadeando en el visualizador.

2

Presione repetidamente CHAR para seleccionar el tipo de carácter.

Para seleccionar

letras mayúsculas letras minúsculas números

Presione repetidamente hasta que

aparezca “AB” en el visualizador aparezca “ab” en el visualizador aparezca “12” en el visualizador

3

Introduzca un carácter.

Si ha seleccionado letras mayúsculas o minúsculas

1

Presione repetidamente el botón de letra/número correspondiente hasta que parpadee el carácter a introducir.

O, presione una vez el botón y presione repetidamente ./> .

Para seleccionar símbolos, presione repetidamente

.

mientras “A” esté parpadeando.

2

Presione M .

El carácter que está parpadeando se introducirá y se encenderá continuamente y el cursor se desplazará a la derecha.

Si ha seleccionado números

Presione el botón numérico correspondiente.

El número se introducirá y el cursor se desplazará a la derecha.

4

Repita los pasos 2 y 3 para introducir el resto del título.

Para cambiar un carácter

Presione repetidamente m / M hasta que parpadee el carácter a cambiar, presione CLEAR para borrar el carácter, luego repita los pasos 2 y 3.

5

Presione NAME.

Aparecerá el título completo en el visualizador.

Para cancelar la operación

Presione MENU/NO o x .

z

Puede anular la titulación de una canción o MD

Para más detalles, consulte “Anulación de la última edición” en la página 39.

Copiado del título de una canción o MD

Puede copiar el título de una canción o del disco y utilizarlo para titular otra canción del mismo disco o el propio disco.

1

Mientras la platina está parada, reproduciendo o en pausa, presione MENU/NO.

Aparecerá “Edit Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Name ?”, luego presione AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Nm Copy ?”, luego presione

AMS o YES.

4

Gire AMS (o presione repetidamente

.

/

>

) hasta que parpadee el número de canción (cuando copie el título de una canción) o “Disc” (cuando copie el título del MD), luego presione AMS o YES para copiar el título seleccionado.

Si aparece “No Name” en el visualizador

La canción o disco seleccionado no tiene título.

5

Gire AMS (o presione repetidamente

.

/

>

) hasta que parpadee el número de la canción

(cuando titule una canción) o “Disc” (cuando titule un disco), luego presione AMS o YES para introducir el título copiado.

Aparecerá “Complete!!” durante unos pocos segundos y se habrá copiado el título.

Para cancelar la operación

Presione MENU/NO o x .

37

ES

Titulación de una canción o MD

z

Cuando aparezca “Overwrite ??” en el paso 5 de arriba

La canción o el disco seleccionado en el paso 5 ya tiene título. Si desea cambiar su título, presione AMS o YES otra vez mientras la indicación aparece en el visualizador.

z

Puede anular el copiado del título de una canción o disco

Para más detalles, consulte “Anulación de la última edición” en la página 39.

Retitulación de una canción o MD

Z

1

Presione NAME mientras la platina esté en uno de los estados de operación indicados abajo, dependiendo de lo que quiera retitular:

Para retitular Presione mientras la platina está

una canción el MD reproduciendo, en pausa, grabando, o parada con el número de canción visualizado parada y sin número de canción visualizado

Aparecerá un título de canción o de disco en el visualizador.

2

Mantenga presionado CLEAR hasta que el título seleccionado se haya borrado completamente.

3

Realice los pasos 6 a 9 de “Titulación de una canción o MD utilizando los controles de la platina” en la página 36 o los pasos 2 a 4 de “Titulación de una canción o MD con el telemando” en la página 37.

4

Presione NAME.

Borrado del título de una canción o MD

Utilice esta función para borrar el título de una canción o

MD.

1

Mientras la platina está parada, reproduciendo, o en pausa, presione MENU/NO.

Aparecerá “Edit Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Name ?”, luego presione AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Nm Erase ?”, luego presione

AMS o YES.

4

Gire AMS (o presione repetidamente

.

/

>

) hasta que parpadee el número de la canción

(cuando borre el título de una canción) o “Disc”

(cuando borre el título del disco), luego presione

AMS o YES.

Aparecerá “Complete!!” durante unos pocos segundos y el título se habrá borrado.

Para cancelar la operación

Presione MENU/NO o x .

z

Puede anular el borrado del título de una canción o MD

Para más detalles, consulte “Anulación de la última edición” en la página 39.

Borrado de todos los títulos en el MD

Puede borrar los títulos de todas las canciones y del MD con una sola operación.

1

Mientras la platina está parada, reproduciendo o en pausa, presione MENU/NO.

Aparecerá “Edit Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Name ?”, luego presione AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Nm AllErs ?”, luego presione

AMS o YES.

Aparecerá “Nm AllErs??” en el visualizador.

4

Presione AMS o YES.

Aparecerá “Complete!!” durante unos pocos segundos y se habrán borrado todos los títulos en el MD.

Para cancelar la operación

Presione MENU/NO o x .

z

Puede anular el borrado de todos los títulos en el MD

Para más detalles, consulte “Anulación de la última edición” en la página 39.

z

Puede borrar todas las canciones y títulos grabados en el MD

Para más detalles, consulte “Borrado de todas las canciones de un

MD” en la página 32.

38

ES

Anulación de la última edición

Puede anular la operación de la última edición y devolver el contenido de un MD al estado que estaba antes de realizar la operación. Tenga en cuenta, sin embargo, que si ha realizado cualquiera de las siguientes operaciones después de la edición no podrá anular la operación de edición:

• Presionado REC z en la platina.

• Presionado z o MUSIC SYNC en el telemando.

• Apagado la platina o extraído el MD.

• Desechufado el cable de alimentación de CA.

MENU/NO AMS YES

4

Presione AMS o YES.

Aparecerá “Complete!!” durante unos pocos segundos y el MD será devuelto a la condición en la que estaba antes de realizar la operación de edición.

Para cancelar la operación

Presione MENU/NO o x .

1

Mientras la platina esté parada y sin que aparezca ningún número de canción en el visualizador, presione MENU/NO.

Aparecerá “Edit Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Undo ?”.

“Undo ?” no aparecerá si no se ha hecho edición.

3

Presione AMS o YES.

Aparecerá uno de los siguientes mensajes dependiendo de la última operación de edición.

Última edición realizada Mensaje

Borrado de una canción

Borrado de todas las canciones de un MD Erase Undo?

Borrado de una porción de una canción

División de una canción

Combinación de canciones

Movimiento de una canción

Divide Undo?

CombineUndo?

Move Undo?

Titulación de una canción o MD

Copiado del título de una canción o MD

Retitulación de una canción o MD

Borrado del título de una canción o MD

Borrado de todos los títulos en un MD

Name Undo?

39

ES

Otras funciones

Este capítulo explica otras funciones

útiles disponibles en la platina de MD.

Cambio del tono

(Función de control del tono)

Puede cambiar la velocidad de reproducción del MD

(tono). El tono se elevará a niveles más altos, y descenderá a niveles más bajos.

MENU/NO AMS YES

Ajuste automático del tono en pasos

(Función de control automático en pasos)

Podrá aumentar el tono hasta 2 pasos

*

o bajarlo hasta

48 pasos.

*

Una octava equivale a 12 pasos.

1

Mientras la platina esté reproduciendo, presione dos veces MENU/NO.

Aparecerá “Setup Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Pitch”, luego presione AMS o

YES.

3

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca el valor de paso deseado, luego presione AMS o YES.

4

Presione MENU/NO.

Notas

• Cuando cambie el valor de paso, el sonido de reproducción caerá momentáneamente.

• Cuando apague la platina o extraiga el MD, el paso volverá a

“0” (ajuste de fábrica).

• Cuando aparezca un punto (.) a la derecha del valor de paso en la visualización de paso, será la indicación de que ha realizado el ajuste fino (consulte la página siguiente) y de que el valor de tono se encuentra entre los pasos. (Los valores de paso y control fino están interconectados.)

40

ES

Control fino del tono (Función de control fino)

Puede realizar un control fino de la velocidad de reproducción en incrementos de 0,1% desde –98,5% a

+12,5%.

1

Mientras la platina está reproduciendo, presione dos veces MENU/NO.

Aparecerá “Setup Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Pfine”, luego presione AMS o

YES.

3

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca el valor deseado, luego presione AMS o YES.

4

Presione MENU/NO.

Notas

• Cuando cambie el valor de control fino, el sonido de reproducción caerá momentáneamente.

• Cuando apague la platina o extraiga el MD, el ajuste de control fino volverá a “0%” (ajuste de fábrica).

• Los valores de paso y control fino están interconectados; si cambia un valor también cambiará el otro.

Aparición y desaparición progresiva

Puede utilizar la reproducción con aparición progresiva para aumentar gradualmente el nivel de la señal a las tomas LINE (ANALOG) OUT y a la toma PHONES al comienzo de la reproducción. La reproducción con desaparición progresiva disminuye gradualmente el nivel de señal al final de la reproducción.

La grabación con aparición progresiva aumenta gradualmente el nivel de la señal al comienzo de la grabación. La grabación con desaparición progresiva disminuye gradualmente el nivel de la señal al final de la grabación.

A

` / 1

FADER

FADER

X .

>

H X z x

.

> m M

Nota

El nivel de la señal de salida por el conector DIGITAL OUT no cambia durante la reproducción con aparición progresiva ni durante la reproducción con desaparición progresiva.

Reprodución y grabación con aparición progresiva

Durante la pausa de reproducción (para la reproducción con aparición progresiva) o pausa de grabación (para la grabación con aparición progresiva), presione FADER.

b parpadeará en el visualizador y la platina realizará la reproducción o grabación con aparición progresiva durante cinco segundos (ajuste de fábrica) hasta que el contador llegue a “0.0s”.

41

ES

Aparición y desaparición progresiva

Reproducción y grabación con desaparición progresiva

Durante la reproducción (para la reproducción con desaparición progresiva) o grabación (para la grabación con desaparición progresiva), presione

FADER.

B parpadeará en el visualizador y la platina realizará la reproducción o grabación con desaparición progresiva durante cinco segundos (ajuste de fábrica) hasta que el contador llegue a “0.0s”, luego hará una pausa.

z

Puede cambiar la duración de la reproducción/grabación con aparición progresiva y desaparición progresiva

1

Mientras la platina está parada, presione dos veces

MENU/NO.

Aparecerá “Setup Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) para seleccionar el ajuste, luego presione AMS o YES.

Para cambiar la duración de Seleccione

reproducción/grabación con aparición progresiva reproducción/grabación con desaparición progresiva

F.in

F.out

3

Gire AMS para seleccionar la duración, luego presione AMS o

YES.

Tanto la duración de la aparición progresiva como de la desaparición progresiva pueden ajustarse en pasos de 0,1 segundos.

4

Presione MENU/NO.

Para acostarse con música

(Cronodesconectador)

Puede preparar la platina para que se apague automáticamente después de los minutos especificados.

MENU/NO AMS YES

1

Mientras la platina está parada, presione dos veces

MENU/NO.

Aparecerá “Setup Menu” en el visualizador.

2

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Sleep Off” en el visualizador, luego presione AMS o YES.

3

Gire AMS (o presione repetidamente

.

/

>

) para seleccionar el ajuste, luego presione AMS o

YES.

Para

activar el cronodespertador desactivar el cronodespertador

Seleccione

Sleep On

Sleep Off (ajuste de fábrica)

4

Gire AMS (o presione repetidamente

.

/

>

) hasta que aparezca “Sleep 60min” en el visualizador, luego presione AMS o YES.

5

Gire AMS (o presione repetidamente

.

/

>

) para seleccionar el tiempo hasta la desconexión

(“30min”, “60min” (ajuste de fábrica), “90min”, o

“120min”), luego presione AMS o YES.

6

Presione MENU/NO.

Para desactivar el cronodesconectador

Repita el procedimiento de arriba, seleccionando “Sleep

Off” en el paso 3.

42

ES

Utilización de un temporizador

Conectando un temporizador (no suministrado) a la platina, podrá iniciar y parar las operaciones de reproducción/grabación a las horas especificadas. Para más información sobre la conexión del temporizador o programación de las horas de inicio y finalización, consulte las instrucciones entregadas con el temporizador.

TIMER

PLAY MODE

H x

Reproducción de un MD utilizando un temporizador

1

Realice los pasos 1 a 3 de “Reproducción de un

MD” en la página 23.

2

Presione repetidamente PLAY MODE para seleccionar el modo de reproducción que quiera.

Para reproducir solamente una canción especificada, haga un programa (consulte la página 27).

Para especificar la hora de finalización de la reproducción, presione H para comenzar la reproducción, luego vaya al paso 3.

3

Ponga TIMER de la platina en PLAY.

4

Programe el temporizador según requiera.

• Si ha programado la hora de inicio de la reproducción, la platina se apagará. Cuando llegue la hora especificada, la platina se encenderá y comenzará la reproducción.

• Si ha programado la hora de finalización de la reproducción, continuará la reproducción. Cuando llegue la hora especificada, la platina parará la reproducción y se apagará.

• Si ha programado las horas de inicio y finalización de la reproducción, la platina se apagará. Cuando llegue la hora de inicio, la platina se encenderá y comenzará la reproducción. Cuando llegue la hora de finalización, la platina parará la reproducción y se apagará.

5

Cuando haya terminado de utilizar el temporizador, ponga TIMER de la platina en OFF.

Grabación en un MD utilizando un temporizador

1

Realice los pasos siguientes de “Grabación en un

MD” en las páginas 15 y 16 como se indica.

Para especificar la hora de Haga

inicio de la grabación finalización de la grabación inicio y finalización de la grabación los pasos 1 a 7, luego presione x los pasos 1 a 10 los pasos 1 a 7, luego presione x

2

Ponga TIMER de la platina en REC.

3

Programe el temporizador según requiera.

• Si ha programado la hora de inicio de la grabación, la platina se apagará. Cuando llegue la hora especificada, la platina se encenderá y comenzará la grabación.

• Si ha programado la hora de finalización de la grabación, continuará la grabación. Cuando llegue la hora especificada, la platina parará la grabación y se apagará.

• Si ha programado la hora de inicio y finalización de la grabación, la platina se apagará. Cuando llegue la hora de inicio, la platina se encenderá y comenzará la grabación. Cuando llegue la hora de finalización, la platina parará la grabación y se apagará.

4

Cuando haya terminado de utilizar el temporizador, ponga TIMER de la platina en OFF.

Luego cambie la platina al estado de espera enchufando el cable de alimentación de CA de la platina en una toma de corriente de la pared o programe el temporizador para una operación continua.

• Si deja TIMER puesto en REC, la platina comenzará a grabar automáticamente la próxima vez que la encienda.

• Si deja la platina sin cambiarla al estado de espera durante más de una semana después de haber finalizado la grabación con temporizador, el contenido grabado podrá desaparecer.

43

ES

Utilización de un temporizador

Asegúrese de cambiar la platina al estado de espera antes de una semana después de haber completado la grabación con temporizador.

La TOC del MD se actualizará y el contenido grabado se escribirá en el MD cuando encienda la platina. Si el contenido grabado ha desaparecido, cuando encienda la platina parpadeará “Initialize”.

Notas

• Después de encenderse la platina, ésta podrá tardar unos 30 segundos en comenzar a grabar. Cuando grabe a una hora especificada utilizando el temporizador, asegúrese de tener en cuenta este lapso de tiempo al programar la hora de inicio de la grabación.

• Durante la grabación con temporizador, el material nuevo se grabará desde el final de la porción grabada en el MD.

• El material grabado durante la grabación con temporizador se guardará en el disco la próxima vez que encienda la platina. En eso momento parpadeará “TOC Writing” en el visualizador. No desconecte el cable de alimentación de CA ni mueva la platina mientras esté parpadeando la indicación.

• Si el disco se llena, la grabación con temporizador se parará.

44

ES

Información adicional

Este capítulo ofrece información adicional que le ayudará a entender y mantener su sistema de platina de

MD.

Precauciones

Seguridad

Si dentro de la caja cae algún objeto sólido o líquido, desenchufe la platina y haga que sea comprobada por personal cualificado antes de seguir utilizándola.

Fuentes de alimentación

• Antes de utilizar la platina, compruebe si su tensión de alimentación es idéntica a la de la red local. La tensión de alimentación está indicada en la placa de características de la parte posterior de la platina.

• La platina no se desconectará de la fuente de alimentación de CA (red eléctrica) mientras se halle conectada a la toma de corriente de la pared, aunque la propia platina se halle apagada.

• Cuando no vaya a utilizar la platina durante mucho tiempo, desenchúfela de la toma de la pared. Para desenchufar el cable de alimentación de CA, tire de la clavija; no tire nunca de del propio cable.

• El cable de alimentación de CA deberá ser cambiado en un taller de servicios cualificado solamente.

Condensación en la platina

Si traslada la platina directamente de un lugar frío a otro cálido, o si la coloca en una sala muy húmeda, es posible que se condense humedad en la lente del interior de la misma. Si se diera el caso, la platina podría no funcionar correctamente. En este caso, extraiga el MD y deje la platina con la alimentación conectada durante varias horas hasta que se evapore la humedad.

Cartucho del minidisco

• No abra el obturador para dejar el MD al descubierto.

• No ponga el cartucho donde pueda quedar sometido a la luz solar directa, altas temperaturas, humedad, o polvo.

Limpieza

Limpie la caja, el panel, y los controles con un paño suave ligeramente humedecido en una solución poco concentrada de detergente. No utilice ningún tipo de estropajo, polvo abrasivo, ni disolventes como alcohol o bencina.

Si tiene alguna pregunta o problema en relación con esta platina, consulte al distribuidor de Sony más cercano.

45

ES

Manejo de los MDs

El MD está alojado en un cartucho para proteger el disco contra la suciedad o huellas dactilares y para que resulte más fácil manejarlo.

Sin embargo, la presencia de suciedad o si el cartucho está deformado, podrán impedir que el disco funcione debidamente. Para asegurarse de poder escuchar siempre con la mejor calidad musical, siga las precauciones de abajo:

• No toque el disco interno directamente. Si abre intencionadamente el obturador podrá dañar el disco interno.

• Asegúrese de adherir las etiquetas suministradas con el

MD en las posiciones apropiadas. La forma de las etiquetas podrán variar según la marca del MD.

Lugares apropiados para las etiquetas

Obturador

Dónde guardar los MDs

No ponga los cartuchos donde puedan quedar expuestos a la luz directa del sol ni extremadamente calientes y húmedos.

Mantenimiento regular

Quite el polvo y la suciedad de la superficie del cartucho con un paño seco.

Limitaciones del sistema

El sistema de grabación de su platina es radicalmente diferente del utilizado en platinas de cassette y platinas

DAT, y se caracteriza por las limitaciones descritas a continuación. Sin embargo, tenga en cuenta que estas limitaciones se deben a la naturaleza inherente del propio sistema de grabación de MD y no a causas mecánicas.

“Disc Full” aparece en el visualizador incluso antes de que el MD haya alcanzado el tiempo máximo de grabación

Cuando se hayan grabado 255 canciones en el MD, aparecerá “Disc Full” independientemente del tiempo grabado total. En el MD no podrán grabarse más de 255 canciones. Para continuar grabando, borre canciones innecesarias o utilice otro MD grabable.

“Disc Full” aparece antes de llegar al número máximo de canciones

Las fluctuaciones de acentuación en las canciones se interpretan a veces como intervalos entre canciones, por lo que el cómputo de canciones aumentará haciendo que aparezca “Disc Full”.

El tiempo de grabación restante no aumenta incluso aunque borra numerosas canciones cortas

Las canciones de menos de 12 segundos de duración no se contarán, por lo que aunque las borre, no aumentará el tiempo de grabación.

El tiempo grabado total y el tiempo grabable restante en el MD puede no ser igual al tiempo máximo de grabación

La grabación se realiza en unidades mínimas de 2 segundos cada una, aunque el material grabado sea más corto. El contenido grabado podrá ser por lo tanto más corto que la capacidad de grabación máxima. El espacio del disco podrá reducirse más debido a las rascaduras.

Limitaciones al grabar sobre una canción existente

• Es posible que no se visualice el tiempo de grabación restante correcto.

• Puede que le resulte imposible grabar sobre una canción si ya se ha grabado varias veces sobre esa canción.

Cuando suceda esto, borre la canción (consulte la página 31).

• Es posible que el tiempo grabable restante se acorte desproporcionalmente al tiempo grabado total.

• No se recomienda grabar sobre una canción para eliminar ruido ya que esto podría acortar la duración de la canción.

• Es posible que no pueda titular una canción cuando grabe sobre una canción existente.

Las canciones creadas mediante el proceso de edición podrán presentar pérdida de sonido cuando esté buscando un punto mientras escucha el sonido.

Algunas canciones no podrán ser combinadas con otras

La combinación de canciones podrá resultar imposible cuando las canciones estén editadas.

46

ES

Los números de canción no se marcan correctamente

Cuando las canciones del CD hayan sido divididas en varias canciones más pequeñas durante la grabación digital, la asignación o marcado de canciones podrá resultar incorrecto. Además, cuando se active el marcado automático de canciones durante la grabación, los números de canciones podrán no marcarse como en el original, dependiendo de la fuente de programa.

“TOC Reading” aparece durante largo tiempo

Si el MD grabable insertado es nuevo, “TOC Reading” aparecerá en el visualizador durante más tiempo que en el caso de otro MD ya utilizado.

Es posible que no se visualice el tiempo grabado/ de reproducción correcto durante la reproducción de MDs grabados en el modo monoaural.

Solución de problemas

Si experimenta cualquiera de las dificultades siguientes cuando utilice la platina, utilice esta guía de solución de problemas para remediar el problema. Si el problema persiste, consulte al distribuidor de Sony más cercano.

La platina no funciona o funciona mal.

, El MD puede estar sucio o dañado. Cambie el MD por otro.

La platina no reproduce.

, Se ha formado condensación en el interior de la platina. Extraiga el MD y deje la platina encendida durante varias horas en un lugar cálido hasta que se evapore la humedad.

, La platina no está encendida. Presione +/1 para encenderla.

, La platina tal vez no esté conectada al amplificador correctamente. Compruebe las conexiones.

, Ha insertado el MD en sentido incorrecto. Deslice el MD en la ranura de disco con la cara de la etiqueta hacia arriba y la flecha apuntando hacia la abertura.

, El MD tal vez no esté grabado. Cambie el MD por otro que haya sido grabado.

El sonido tiene mucha estática.

, Un campo magnético intenso de un televisor o un dispositivo similar está interfiriendo con las operaciones. Aleje la platina de la fuente de magnetismo intenso.

La platina no graba.

,

El MD está protegido contra la grabación . Deslice la lengüeta para cerrar la ranura.

,

La platina no está adecuadamente conectada a la fuente de programa. Compruebe las conexiones.

,

Seleccione la fuente de programa correcta utilizando INPUT.

,

El nivel de grabación no está correctamente ajustado. Ajuste el nivel de grabación.

,

Ha insertado un MD pregrabado. Cámbielo por otro MD grabable.

,

No queda tiempo suficiente en el MD. Cámbielo por otro MD grabable con menos canciones grabadas, o borre las canciones que no necesite.

,

Ha habido un corte en el suministro eléctrico o se ha desconectado el cable de alimentación de CA durante la grabación. Los datos grabados hasta tal punto pueden haberse perdido. Repita el procedimiento de grabación.

La platina no realiza la grabación sincronizada con un reproductor de CD o reproductor de CD de vídeo.

, El telemando suministrado con la platina de MD no está ajustado correctamente. Reponga el telemando.

Un mensaje y un código alfanumérico de tres dígitos alternan en el visualizador.

, La función de autodiagnóstico está activada.

Compruebe la tabla en la página 51.

47

ES

Especificaciones

Sistema

Disco

Láser

Salida láser

Sistema audiodigital de minidiscos

Minidisco

Láser semiconductor (

λ

= 780 nm)

Duración de la emisión: continua

Menos de 44,6 µW

*

*

Esta salida es el valor medido a una distancia de 200 mm de la superficie del objetivo del bloque captor

óptico con una apertura de 7 mm.

Material: GaAlAs

Diodo láser

Revoluciones (CLV)

Corrección de error

400 rpm a 900 rpm

Código de intercalación cruzada

Reed Solomon avanzado (ACIRC)

Frecuencia de muestreo

44,1 kHz

Codificación

Codificación acústica con transformación adaptiva (ATRAC)

Sistema de modulación

Modulación de ocho a catorce (EFM)

Número de canales

2 canales estéreo

Respuesta de frecuencia

5 a 20.000 Hz ±0,3 dB

Relación señal-ruido

Más de 98 dB durante la reproducción

Fluctuación y trémolo

Inferiores al límite mensurable

Entradas

LINE (ANALOG) IN

DIGITAL OPTICAL IN

DIGITAL COAXIAL IN

Tipo de toma: fono

Impedancia: 47 kiloohomios

Entrada nominal: 500 mVrms

Entrada mínima: 125 mVrms

Tipo de conector: óptico cuadrado

Impedancia: 660 nm (longitud de onda óptica)

Tipo de toma: fono

Impedancia: 75 ohmios

Entrada nominal: 0,5 Vp-p, ±20%

Salidas

PHONES

LINE (ANALOG) OUT

DIGITAL OPTICAL OUT

Tipo de toma: telefónica estéreo

Salida nominal: 28 mW

Impedancia de carga: 32 ohmios

Tipo de toma: fono

Salida nominal: 2 Vrms (a 50 kiloohmios)

Impedancia de carga: más de 10 kiloohmios

Tipo de conector: óptico cuadrado

Salida nominal: –18 dBm

Impedancia de carga: 660 nm

(longitud de onda óptica)

Generalidades

Alimentación

Consumo

Dimensiones (aprox.)

Peso (aprox.)

230 V CA, 50/60 Hz

16 W

(an/al/prf) 430

×

95

×

280 mm incluyendo partes salientes y controles

3,4 kg

Accesorios suministrados

Consulte la página 4.

Las patentes EE.UU. y extranjeras han sido otorgadas por Dolby

Laboratories Licensing Corporation.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

48

ES

Mensajes del visualizador

En la tabla siguiente se indican los diversos mensajes que aparecen en el visualizador. Además, los mensajes también los visualiza la función de autodiagnóstico de la platina (consulte la página 51).

Mensaje Significado

Auto Cut

Blank Disc

Cannot Copy

Cannot Edit

Disc Full

La función de corte automático está activada (página 18).

Ha insertado un MD nuevo (en blanco) o borrado.

Ha intentado realizar una segunda copia en un MD digitalmente duplicado (página 15).

Ha intentado editar el MD durante la reproducción programada o aleatoria. O el MD está protegido contra la grabación.

El MD está lleno (página 46).

Impossible

Initialize (parpadeando) Los ajustes del menú de ajustes se han perdido. O el contenido grabado con temporizador ha desaparecido con el tiempo y no está disponible para almacenarse en el disco, o la reproducción programada no pudo activarse debido a que el programa desapareció con el tiempo.

(Cuando encienda la platina presionando +/1 el mensaje parpadeará durante unos 4 segundos.)

Name Full

La platina no puede realizar la operación especificada (páginas 16 y

33).

No Disc

La capacidad de titulación del MD ha llegado a su límite (unos 1.700

caracteres).

No hay MD en la platina.

No Name

No Program!!

Premastered

La canción o el disco no tiene título.

Ha intentado empezar la reproducción programada sin haber hecho un programa.

Ha intentado grabar en un MD pregrabado.

ProgramFull!

REMOTE

Smart Space

El programa contiene el número máximo de canciones. Ya no puede añadir más canciones.

El MD está siendo controlado por un dispositivo externo conectado a la platina.

*

La función de separación inteligente está activada (página 18).

TOC Reading La platina está comprobando la TOC

(Table Of Contens/Tabla de índices) en el MD.

*

Si “REMOTE” aparece en otras circunstancias, apague la platina, luego enciéndala otra vez.

49

ES

Tabla del menú de edición

La tabla siguiente ofrece una guía rápida a las diferentes funciones de edición que se pueden realizar utilizando el menú de edición.

Para entrar en el menú de edición

Presione MENU/NO para visualizar “Edit Menu”.

Nota

Los elementos disponibles en el menú podrán variar de acuerdo con el estado actual de la platina.

Elemento del menú

Name ?

Tr Erase ?

Move ?

Combine ?

Divide ?

A-B Erase ?

All Erase ?

Undo ?

Setup ?

Sub-elemento

Nm In ?

Nm Erase ?

Nm AllErs ?

Nm Copy ?

Función

Titula una canción o un MD.

Borra un título.

Borra todos los títulos en un MD.

Copia un título a una canción o a un MD.

Borra una canción.

Mueve una canción.

Combina canciones.

Divide una canción.

Borra una porción de una canción.

Borra todas las canciones de un MD.

Anula la última operación de edición.

Entra directamente en el menú de ajustes (de abajo).

Página/s de referencia

31

35

34

33

36

38

38

37

32

32

39

Tabla del menú de ajustes

La tabla siguiente ofrece una vista general de los diferentes elementos del menú de ajustes, incluidos sus parámetros, ajustes de fábrica, y página/s de referencia en este manual.

Para entrar en el menú de ajustes

Mientras la platina está parada, presione dos veces MENU/NO para visualizar “Setup Menu”.

Elemento del menú

Program ?

T.Mark

LS(T)

Auto

S.Space

P.Hold

F.in

F.out

*

Ajustable en pasos de 2 dB.

Función

Crea un programa.

Activa y desactiva la marcación automática de canciones.

Cambia el nivel de activación para la marcación automática de canciones.

Activa y desactiva la separación automática y pausa automática.

Activa y desactiva la separación inteligente y corte automático.

Activa y desactiva la retención de picos.

Ajusta la duración de la reproducción y grabación con aparición progresiva.

Ajusta la duración de la reproducción y grabación con desaparición progresiva.

Parámetros

Lsyn/Off

–72 a 0dB

*

Off/Space/Pause Off

On/Off

On/Off

1.0 a 15.0s

1.0 a 15.0s

Ajustes de fábrica Página/s de referencia

Lsyn

27

19

–50dB

On

Off

5.0s

5.0s

19

29

18

13

42

42

50

ES

Elemento del menú

Pitch

Pfine

Ain

Coax

Opt

Aout

Sleep

Sleep

Función

Cambia la velocidad de reproducción mediante pasos automáticos.

Controla finamente la velocidad de reproducción.

Ajusta el nivel de la señal de entrada analógica por las tomas LINE

(ANALOG) IN.

Ajusta el nivel de la señal de entrada digital por la toma DIGITAL COAXIAL

IN.

Ajusta el nivel de la señal de entrada digital por el conector DIGITAL

OPTICAL IN.

Ajusta el nivel de la señal de salida analógica a las tomas LINE (ANALOG)

OUT y PHONES.

Ajusta la duración del cronodesconectador.

Activa y desactiva el cronodesconectador.

Parámetros

–48 a +2

–98.5 a +12.5%

a +12.0dB

a +18.0dB

a +18.0dB

–20.2 a 0.0dB

Ajustes de fábrica

0

0%

0.0dB

0.0dB

0.0dB

0.0dB

30/60/90/120min 60min

On/Off Off

Página/s de referencia

40

41

17

17

17

24

42

42

Para invocar un ajuste de fábrica

Presione CLEAR mientras selecciona el parámetro.

Función de autodiagnóstico

La función de autodiagnóstico comprueba automáticamente la condición de la platina de MD cuando ocurre un error, luego muestra un código de tres dígitos y un mensaje de error en el visualizador. Si el código y el mensaje alternan, localícelos en la tabla siguiente y realice el remedio indicado. Si algún problema persiste, consulte al distribuidor Sony más cercano.

Código de tres dígitos/Mensaje Causa/Remedio

C11/Protected

C13/REC Error

El MD insertado está protegido contra la grabación.

,

Extraiga el MD y cierre la ranura de protección contra la grabación (página 16).

La grabación no se ha realizado debidamente.

,

Ponga la platina en una superficie estable, y repita el procedimiento de grabación.

C13/Read Error

C14/Toc Error

C71/Din Unlock

El MD insertado está sucio (con manchas, huellas dactilares, etc.), rayado, o no es del estándar requerido.

,

Cambie el disco, y repita el procedimiento de grabación.

La platina no ha podido leer debidamente la TOC del MD.

,

Extraiga el MD e insértelo otra vez.

La platina no ha podido leer debidamente la TOC del MD.

, Inserte otro MD.

,

Si es posible, borre todas las canciones del MD (página 32).

Una aparición momentánea debida a las señales del programa digital que se está grabando. Esto no afecta al material grabado.

El cable de conexión digital ha sido desenchufado o el componente digital apagado mientras se estaba grabando de un componente digital conectado a través del conector DIGITAL IN.

, Conecte el cable o encienda otra vez el componente digital.

51

ES

Índice

A

Accessorios opcionales 48 suministrados 4

AMS 23

Anulación 39

Aparición progresiva grabación 41 reproducción 41

B

Borrado todas las canciones 32 todos los títulos 38 un título 38 una canción 31 una porción de una canción 32

C

Cable de conexión de audio 4, 5

Cable óptico 4, 5

Combinación 34

Convertidor de frecuencia de muestreo 15

Corte automático 18

Cronodesconectador 42

D

Desaparición progresiva grabación 42 reproducción 42

Desplazamiento del título 13

División después de seleccionar el punto 34 después de seleccionar la canción

33

E

Escucha de la señal de entrada.

Consulte Monitor de entrada

Espacio en blanco borrado durante la grabación.

Consultar Separación inteligente y Corte automático

inserción durante la reproducción.

Consultar Separación automática

F

Función de control del tono 40

Función de retención de picos 13

G, H, I, J, K

Grabación cómo grabar 15, 16 modo 15 sobre canciones existentes 16

Grabación preventiva 20

Grabación sincronizada de CD 21

Grabación sincronizada musical 21

L

Localización canciones 24 punto en particular 25

M

Marcación automática de canciones cómo marcar 19 información adicional 20 nivel de activación 19

Marcación manual de canciones 19

MD (minidisco) extracción 16, 17, 23 grabable 12, 15 lengüeta para proteger grabaciones

16 pregrabado 12

Medidores de nivel de pico 17

Monitor de entrada 17

Movimiento 35

N, O

Nivel grabación 17 señal de entrada 12 señal de salida 13, 24

P, Q

Pausa después de cada canción. Consulte

Pausa automática

grabación 16 reproducción 29

Pausa automática 29

Pila 4

R

Repetición canción actual. Consulte

Reproducción repetida de una canción

todas las canciones. Consulte

Reproducción repetida completa

una porción. Consulte Reproducción

repetida de A-B

Reproducción canción específica. Consulte

Localización

desde la primera canción 23 introducción del número 25

Reproducción aleatoria 27

Reproducción programada cambio del contenido 28 comprobación del contenido 28 programación 27

Reproducción repetida completa 26

Reproducción repetida de A-B 26

Reproducción repetida de una canción 26

S

SCMS. Consulte Sistema de

administración de copia en serie

Separación automática 29

Separación inteligente 18

Sistema de administración de copia en serie 15

Sistema de control CONTROL A1

6, 7

52

ES

T, U

Tabla de índice. Consulte TOC

Telemando 4

Temporizador grabación 43 reproducción 43

Titulación cómo titular 35, 36 copiado de título 37 retitulación 38

TOC (Table Of Contents) 14, 31

V, W, X, Y, Z

Visualización número total de canciones 11, 12 tiempo grabable restante 12 tiempo grabado total 11, 12 título de canción 11, 13 título del disco 11, 13

53

ES

Sony Corporation

Printed in Japan

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
