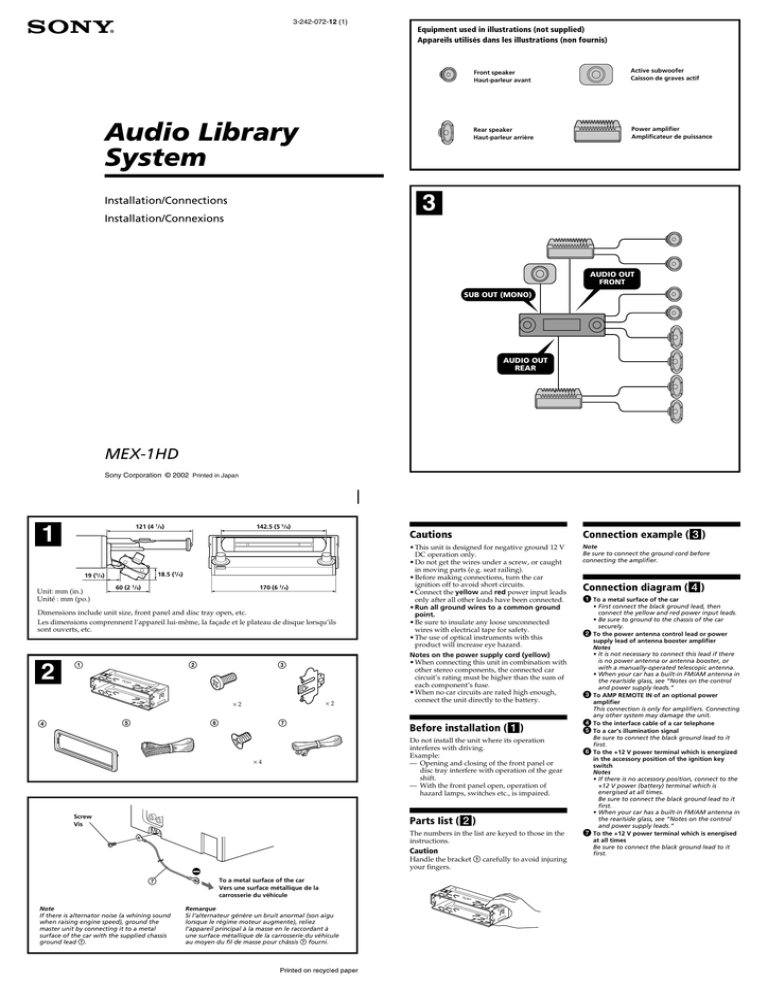

Sony | MEX-1HD | Installation instructions | Sony MEX-1HD Installation Instructions

3-242-072-12 (1)
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
Audio Library
System
Front speaker
Haut-parleur avant
Active subwoofer
Caisson de graves actif
Rear speaker
Haut-parleur arrière
Power amplifier
Amplificateur de puissance
3
Installation/Connections
Installation/Connexions
AUDIO OUT
FRONT
SUB OUT (MONO)
AUDIO OUT
REAR
MEX-1HD
Sony Corporation © 2002 Printed in Japan
121 (4 7/8)
1
18.5 (3/4)
19 (3/4)
Unit: mm (in.)
Unité : mm (po.)
142.5 (5 5/8)
60 (2 3/8)
170 (6 3/4)
Dimensions include unit size, front panel and disc tray open, etc.
Les dimensions comprennent l’appareil lui-même, la façade et le plateau de disque lorsqu’ils
sont ouverts, etc.
2
1
2
3
TO
P
×2
×2
5
4
6
7
×4
Screw
Vis
Cautions
Connection example (3)
• This unit is designed for negative ground 12 V
DC operation only.
• Do not get the wires under a screw, or caught
in moving parts (e.g. seat railing).
• Before making connections, turn the car
ignition off to avoid short circuits.
• Connect the yellow and red power input leads
only after all other leads have been connected.
• Run all ground wires to a common ground
point.
• Be sure to insulate any loose unconnected
wires with electrical tape for safety.
• The use of optical instruments with this
product will increase eye hazard.
Note
Be sure to connect the ground cord before
connecting the amplifier.
Notes on the power supply cord (yellow)
• When connecting this unit in combination with
other stereo components, the connected car
circuit’s rating must be higher than the sum of
each component’s fuse.
• When no car circuits are rated high enough,
connect the unit directly to the battery.
Before installation (1)
Do not install the unit where its operation
interferes with driving.
Example:
— Opening and closing of the front panel or
disc tray interfere with operation of the gear
shift.
— With the front panel open, operation of
hazard lamps, switches etc., is impaired.
Parts Iist (2)
The numbers in the list are keyed to those in the
instructions.
Caution
Handle the bracket 1 carefully to avoid injuring
your fingers.
7
Note
If there is alternator noise (a whining sound
when raising engine speed), ground the
master unit by connecting it to a metal
surface of the car with the supplied chassis
ground lead 7.
To a metal surface of the car
Vers une surface métallique de la
carrosserie du véhicule
Remarque
Si l’alternateur génère un bruit anormal (son aigu
lorsque le régime moteur augmente), reliez
l’appareil principal à la masse en le raccordant à
une surface métallique de la carrosserie du véhicule
au moyen du fil de masse pour châssis 7 fourni.
TO
P
Connection diagram (4)
1 To a metal surface of the car
• First connect the black ground lead, then
connect the yellow and red power input leads.
• Be sure to ground to the chassis of the car
securely.
2 To the power antenna control lead or power
supply lead of antenna booster amplifier
Notes
• It is not necessary to connect this lead if there
is no power antenna or antenna booster, or
with a manually-operated telescopic antenna.
• When your car has a built-in FM/AM antenna in
the rear/side glass, see “Notes on the control
and power supply leads.”
3 To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting
any other system may damage the unit.
4 To the interface cable of a car telephone
5 To a car’s illumination signal
Be sure to connect the black ground lead to it
first.
6 To the +12 V power terminal which is energized
in the accessory position of the ignition key
switch
Notes
• If there is no accessory position, connect to the
+12 V power (battery) terminal which is
energised at all times.
Be sure to connect the black ground lead to it
first.
• When your car has a built-in FM/AM antenna in
the rear/side glass, see “Notes on the control
and power supply leads.”
7 To the +12 V power terminal which is energised
at all times
Be sure to connect the black ground lead to it
first.
4
from car antenna
à partir de l’antenne de la voiture
*1
AUX IN
(AUDIO)*3
*2
AUDIO OUT FRONT
XM tuner
Récepter XM
L
DRN-XM01C
R
AUDIO OUT
REAR
SUB OUT (MONO)
AUDIO OUT
REAR
*
*1 RCA pin cord (not supplied)
Cordon à broche RCA (non fourni)
Fuse (10 A)
Fusible (10 A)
FRONT
*2 RK-G129 (Stereo mini plug to Phono plug) (not
supplied)
RK-G129 (mini-prise stéréo allant à la prise Phono)
(non fournie)
5
*3 Be sure to match the color-coded code for audio to
the appropriate jacks from the unit.
Veillez à faire correspondre le code couleur audio
aux fiches de l’appareil.
1
Fuse (10 A)
Fusible (10 A)
Black
Noir
1
Yellow
Jaune
7
Blue/white striped
Rayé bleu/blanc
3 AMP REM
Max. supply current 0.3 A
Courant max. fourni 0,3 A
White
Blanc
Left
Gauche
Blue
Bleu
Max. supply current 0.1 A
Courant max. fourni 0,1 A
Gray
Gris
Right
Droit
Light blue
Bleu ciel
ATT
Gray/black striped
Rayé gris/noir
Green
Vert
Left
Gauche
Orange/white striped
Rayé orange/blanc
Purple
Mauve
4
5
ILLUMINATION
Green/black striped
Rayé vert/noir
Right
Droit
2
ANT REM
White/black striped
Rayé blanc/noir
Red
Rouge
6
Purple/black striped
Rayé mauve/noir
Notes on the control and power supply leads
• The power antenna control lead (blue) supplies
+12 V DC when you turn on the tuner.
• When your car has built-in FM/AM antenna in the
rear/side glass, connect the power antenna control
lead (blue) or the accessory power input lead (red)
to the power terminal of the existing antenna
booster. For details, consult your dealer.
• A power antenna without relay box cannot be
used with this unit.
Memory hold connection
When the yellow power input lead is connected,
power will always be supplied to the memory circuit
even when the ignition key is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms,
and with adequate power handling capacities to
avoid its damage.
• Do not connect the speaker terminals to the car
chassis, or connect the terminals of the right
speakers with those of the left speaker.
• Do not connect the ground lead of this unit to the
negative (–) terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active
speakers (with built-in amplifiers) to the speaker
terminals may damage the unit.
• To avoid a malfunction, do not use the built-in
speaker wires installed in your car if the unit shares
a common negative (–) lead for the right and left
speakers.
• Do not connect the unit’s speaker cords to each
other.
Précautions
Exemple de raccordement (3)
•Cet appareil est exclusivement conçu pour
fonctionner sur une tension de 12 V CC avec
masse négative.
•Evitez de fixer des vis sur les câbles ou de
coincer ceux-ci dans des pièces mobiles (par
exemple, armature de siège).
•Avant d’effectuer des raccordements, éteignez
le moteur pour éviter les courts-circuits.
•Raccordez les fils d’entrée d’alimentation
jaune et rouge seulement après avoir terminé
tous les autres raccordements.
•Rassemblez tous les fils de terre en un point
de masse commun.
•Veillez à isoler avec du chatterton tout fil lâche
non raccordé.
Remarque
Raccordez d’abord le fil de masse avant de raccorder
l’amplificateur.
Remarques sur le cordon d’alimentation
(jaune)
•Lorsque cet appareil est raccordé à d’autres
appareils stéréo, la valeur nominale des
circuits de la voiture raccordée doit être
supérieure à la somme des fusibles de chaque
appareil.
•Si aucun circuit de la voiture n’est assez
puissant, raccordez directement l’appareil à la
batterie.
Avant l’installation (1)
N’installez pas l’appareil dans un endroit où il
pourrait gêner le conducteur dans ses
mouvements.
Exemple :
— dans un endroit où l’ouverture et la
fermeture de la façade ou du plateau de
disque pourraient nuire aux changements de
vitesse ;
— dans un endroit où l’ouverture de la façade
pourrait bloquer l’accès à l’interrupteur de
feux de détresse et aux autres commandes.
Liste des composants (2)
Les numéros de la liste correspondent à ceux des
instructions.
Attention
Manipulez avec précautions le support 1 pour
éviter de vous blesser aux doigts.
TO
P
Schéma de raccordement (4)
1 À un point métallique de la voiture
• Branchez d‘abord le fil de masse noir et,
ensuite, les fils d‘entrée d‘alimentation jaune
et rouge.
• Assurez-vous de relier solidement le châssis du
véhicule à la masse.
2 Vers le fil de commande de l‘antenne électrique
ou le fil d‘alimentation de l‘amplificateur
d‘antenne
Remarques
• Il n'est pas nécessaire de raccorder ce fil s'il n'y
a pas d'antenne électrique ni d'amplificateur
d'antenne, ou avec une antenne télescopique
manuelle.
• Si votre voiture est équipée d'une antenne FM/
AM intégrée dans la vitre arrière/latérale, voir
“Remarques sur les fils de commande et
d'alimentation”.
3 Vers AMP REMOTE IN de l’amplificateur de
puissance en option
Ce raccordement s’applique uniquement aux
amplificateurs. Le branchement de tout autre
système risque d’endommager l’appareil.
4 Vers le câble d’interface d’un téléphone de
voiture
5 Au signal d’éclairage de la voiture
Raccordez d‘abord le fil de masse noir.
6 À la borne +12 V qui est alimentée quand la clé
de contact est sur la position accessoires
Remarques
• S'il n'y a pas de position accessoires, raccordez
la borne d'alimentation (batterie) +12 V qui
est alimentée en permanence.
Raccordez d‘abord le fil de masse noir.
• Si votre voiture est équipée d'une antenne FM/
AM intégrée dans la vitre arrière/latérale, voir
“Remarques sur les fils de commande et
d'alimentation”.
7 À la borne +12 V qui est alimentée en permanence
Raccordez d‘abord le fil de masse noir.
Remarques sur les fils de commande et
d'alimentation
• Le fil de commande de l’antenne électrique (bleu)
fournit une alimentation de + 12 V CC lorsque vous
mettez la radio sous tension.
• Lorsque votre voiture est équipée d’une antenne
FM/AM intégrée dans la vitre arrière/latérale,
raccordez le fil de commande de l’antenne (bleu)
ou le fil d’entrée d’alimentation des accessoires
(rouge) à la borne de l’amplificateur d’antenne
existant. Pour plus de détails, consultez votre
détaillant.
• Une antenne électrique sans boîtier de relais ne
peut pas être utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le fil d’entrée d’alimentation jaune est
raccordé, le circuit de la mémoire est alimenté en
permanence même si la clé de contact est sur la
position d’arrêt.
Remarques sur le raccordement des haut-parleurs
• Avant de raccorder les haut-parleurs, mettez
l’appareil hors tension.
• Utilisez des haut-parleurs ayant une impédance de
4 à 8 ohms avec une capacité de manipulation
adéquate pour éviter de les endommager.
• Ne raccordez pas les bornes du système de hautparleur au châssis de la voiture et ne raccordez pas
les bornes du haut-parleur droit à celles du hautparleur gauche.
• Ne raccordez pas le câble de masse de cet appareil
à la borne négative (–) du haut-parleur.
• N’essayez pas de raccorder les haut-parleurs en
parallèle.
• Raccordez uniquement des haut-parleurs passifs.
Le raccordement de haut-parleurs actifs (avec
amplificateurs intégrés) aux bornes des hautparleurs peut endommager l’appareil.
• Pour éviter tout dysfonctionnement, n’utilisez pas
les fils des haut-parleurs intégrés installés dans
votre voiture si l’appareil partage un fil négatif
commun (–) pour les haut-parleurs droit et gauche.
• Ne raccordez pas entre eux les cordons des hautparleurs de l’appareil.
5 A
B
(OFF)
A
B
(RELEASE)
6 *
1
182
mm
53 m
m
TO
P
1
with the TOP marking up
avec l’inscription TOP vers le haut
2
3
4
Dashboard
Tableau de bord
1
TO
P
2
2
3
4
Bend these claws outward
for a tight fit, if necessary.
Pliez ces griffes vers l’extérieur pour
assurer une prise correcte si nécessaire.
3
3
Precautions
•Choose the installation location carefully so
that the unit will not interfere with normal
driving operations.
•Avoid installing the unit in areas subject to
dust, dirt, excessive vibration, or high
temperatures, such as in direct sunlight or near
heater ducts.
•Use only the supplied mounting hardware for
a safe and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 30°.
How to detach and attach the
front panel (5)
Before installing the unit, detach the front
panel.
5-A To detach
Before detaching the front panel, be sure to
press (OFF). Press (RELEASE) to open up the
front panel and pull it off towards you.
5-B To attach
Attach part A of the front panel to part B of the
unit as illustrated and push the left side into
position until it clicks.
Mounting the unit in a Japanese
car (7)
You may not be able to install this unit in some
makes of Japanese cars. In such a case, consult
your Sony dealer.
Note
To prevent malfunction, install only with the
supplied screws 6.
Warning when installing in a car
without ACC (accessory)
position on the ignition key
switch
Be sure to press (OFF) on the unit for two
seconds to turn off the clock display after
turning off the engine.
When you press (OFF) only momentarily, the
clock display does not turn off and this causes
battery wear.
RESET button
When the installation and connections are
completed, be sure to press the RESET button
with a ball-point pen, etc., after removing the
front panel.
2
Précautions
• Choisissez soigneusement l’emplacement
d’installation pour que l’appareil ne gêne pas
le chauffeur pendant la conduite.
• Evitez d’installer l’appareil dans un endroit
exposé à la poussière, à la saleté, à des
vibrations excessives ou à des températures
élevées comme en plein soleil ou à proximité
de conduits de chauffage.
• Pour garantir un montage sûr, n’utilisez que le
matériel fourni.
Réglage de l’angle de montage
Ajustez l’inclinaison à un angle inférieur à 30°.
Retrait et pose de la façade (5)
Avant d’installer l’appareil, retirez la façade.
5-A Pour retirer
Avant de déposer la façade, n’oubliez pas
d’appuyer sur (OFF). Appuyez sur (RELEASE)
pour ouvrir la façade, puis retirez-la en tirant
vers vous.
When installing this unit, be sure to close the
front panel of the unit. (6-*)
Do not hold the unit by its front panel or disc
tray when installing as this can damage the unit,
or cause malfunction.
Cet appareil ne peut pas être installé dans
certaines voitures japonaises. Consultez, dans ce
cas, votre revendeur Sony.
Remarque
Pour éviter tout dysfonctionnement, utilisez
uniquement les vis 6 pour le montage.
Avertissement en cas
d’installation dans une voiture
dont le contact ne comporte
pas de position ACC
(accessoires)
N’oubliez pas d’appuyer sur le bouton
(OFF) de l’appareil pendant deux
secondes après avoir coupé le moteur de
façon à désactiver l’affichage de l’horloge.
Si vous appuyez brièvement sur (OFF),
l’affichage de l’horloge n’est pas désactivé, ce
qui provoque une usure de la batterie.
5-B Pour poser
Fixez la partie A de la façade sur la partie B de
l’appareil, comme indiqué sur l’illustration, puis
poussez le côté gauche pour le mettre en place
jusqu’au déclic.
Mounting example (6)
Installation in the dashboard
Installation de l’appareil dans
une voiture japonaise (7)
Exemple de montage (6)
Installation dans le tableau de bord
Pendant l’installation de l’appareil, vérifiez
que le panneau avant de cet appareil est
fermé. (6-*)
Ne tenez pas l’appareil par la façade ou le
plateau de disque lors de l’installation, car cela
risque d’endommager l’appareil ou d’entraîner
un problème de fonctionnement.
Touche RESET
Après avoir retiré la façade, une fois que
l’installation et les raccordements sont terminés,
appuyez sur la touche RESET avec un stylo à
bille, etc.
7
A
B
TOYOTA
6
NISSAN
6
max. size
5 × 6 mm
(7/32 × 1/4 in.)
Dimension
max. 5 × 6 mm
(7/32 × 1/4 po.)
max. size
5 × 6 mm
(7/32 × 1/4 in.)
Dimension
max. 5 × 6 mm
(7/32 × 1/4 po.)
to dashboard/center console
au tableau de bord/console centrale
to dashboard/center console
au tableau de bord/console centrale
6
Bracket
Support
max. size
5 × 6 mm
(7/32 × 1/4 in.)
Dimension
max. 5 × 6 mm
(7/32 × 1/4 po.)
6
Bracket
Support
Bracket
Support
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
max. size
5 × 6 mm
(7/32 × 1/4 in.)
Dimension
max. 5 × 6 mm
(7/32 × 1/4 po.)
Bracket
Support
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Download PDF

advertising
