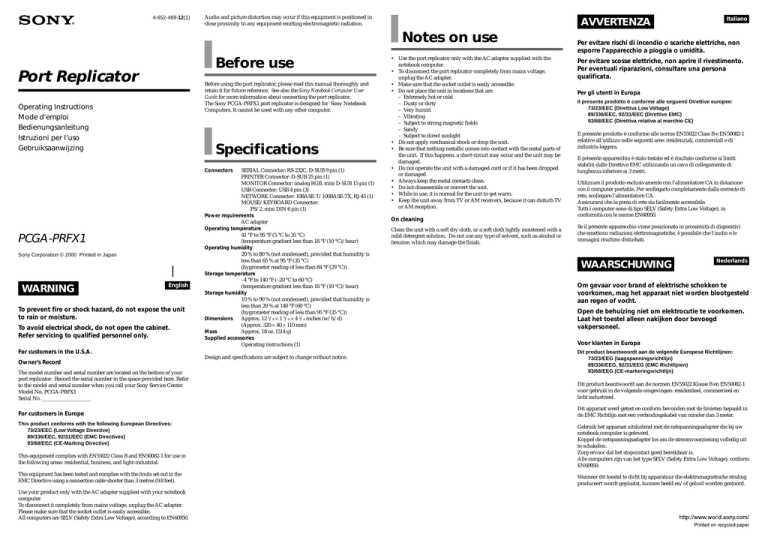

4-652-489-12(1)

Audio and picture distortion may occur if this equipment is positioned in close proximity to any equipment emitting electromagnetic radiation.

Port Replicator

Before use

Before using the port replicator, please read this manual thoroughly and retain it for future reference. See also the Sony Notebook Computer User Guide for more information about connecting the port replicator.

The Sony PCGA-PRFX1 port replicator is designed for Sony Notebook Computers. It cannot be used with any other computer.

Operating Instructions Mode d’emploi Bedienungsanleitung Istruzioni per l’uso Gebruiksaanwijzing

PCGA-PRFX1

Sony Corporation © 2000 Printed in Japan

WARNING English To prevent fire or shock hazard, do not expose the unit to rain or moisture.

To avoid electrical shock, do not open the cabinet.

Refer servicing to qualified personnel only.

For customers in the U.S.A.

Owner’s Record

The model number and serial number are located on the bottom of your port replicator. Record the serial number in the space provided here. Refer to the model and serial number when you call your Sony Service Center.

Model No. PCGA-PRFX1 Serial No. ___________________

For customers in Europe This product conforms with the following European Directives: 73/23/EEC (Low Voltage Directive) 89/336/EEC, 92/31/EEC (EMC Directives) 93/68/EEC (CE-Marking Directive)

This equipment complies with EN55022 Class B and EN50082-1 for use in the following areas: residential, business, and light-industrial.

This equipment has been tested and complies with the limits set out in the EMC Directive using a connection cable shorter than 3 metres (9.8 feet).

Use your product only with the AC adapter supplied with your notebook computer.

To disconnect it completely from mains voltage, unplug the AC adapter.

Please make sure that the socket outlet is easily accessible.

All computers are SELV (Safety Extra Low Voltage), according to EN60950.

Specifications Connectors

SERIAL Connector: RS-232C, D-SUB 9 pin (1) PRINTER Connector: D-SUB 25 pin (1) MONITOR Connector: analog RGB, mini D-SUB 15 pin (1) USB Connector: USB 4 pin (3) NETWORK Connector: 10BASE-T/100BASE-TX, RJ-45 (1) MOUSE/KEYBOARD Connector: PS/2, mini DIN 6 pin (1)

Power requirements

AC adapter

Operating temperature

41 °F to 95 °F (5 °C to 35 °C) (temperature gradient less than 18 °F (10 °C)/hour)

Operating humidity

20 % to 80 % (not condensed), provided that humidity is less than 65 % at 95 °F (35 °C) (hygrometer reading of less than 84 °F (29 °C))

Storage temperature

–4 °F to 140 °F (–20 °C to 60 °C) (temperature gradient less than 18 °F (10 °C)/hour)

Storage humidity

10 % to 90 % (not condensed), provided that humidity is less than 20 % at 140 °F (60 °C) (hygrometer reading of less than 95 °F (35 °C))

Dimensions

Approx. 12

5

/

8 ×

1

5

/

8 ×

4

3

/

8

inches (w/h/d) (Approx. 320

×

40

×

110 mm)

Mass

Approx. 18 oz. (514 g)

Supplied accessories

Operating instructions (1) Design and specifications are subject to change without notice.

Notes on use

• Use the port replicator only with the AC adapter supplied with the notebook computer.

• To disconnect the port replicator completely from mains voltage, unplug the AC adapter.

• Make sure that the socket outlet is easily accessible.

• Do not place the unit in locations that are: – Extremely hot or cold – Dusty or dirty – Very humid – Vibrating – Subject to strong magnetic fields – Sandy – Subject to direct sunlight • Do not apply mechanical shock or drop the unit.

• Be sure that nothing metallic comes into contact with the metal parts of the unit. If this happens, a short-circuit may occur and the unit may be damaged.

• Do not operate the unit with a damaged cord or if it has been dropped or damaged.

• Always keep the metal contacts clean.

• Do not disassemble or convert the unit.

• While in use, it is normal for the unit to get warm.

• Keep the unit away from TV or AM receivers, because it can disturb TV or AM reception.

On cleaning

Clean the unit with a soft dry cloth, or a soft cloth lightly moistened with a mild detergent solution. Do not use any type of solvent, such as alcohol or benzine, which may damage the finish.

AVVERTENZA Italiano Per evitare rischi di incendio o scariche elettriche, non esporre l’apparecchio a pioggia o umidità.

Per evitare scosse elettriche, non aprire il rivestimento.

Per eventuali riparazioni, consultare una persona qualificata.

Per gli utenti in Europa Il presente prodotto è conforme alle seguenti Direttive europee: 73/23/EEC (Direttiva Low Voltage) 89/336/EEC, 92/31/EEC (Direttive EMC) 93/68/EEC (Direttiva relativa al marchio CE)

Il presente prodotto è conforme alle norme EN55022 Class B e EN50082-1 relative all’utilizzo nelle seguenti aree: residenziali, commerciali e di industria leggera.

Il presente apparecchio è stato testato ed è risultato conforme ai limiti stabiliti dalle Direttive EMC utilizzando un cavo di collegamento di lunghezza inferiore ai 3 metri.

Utilizzare il prodotto esclusivamente con l’alimentatore CA in dotazione con il computer portatile. Per scollegarlo completamente dalla corrente di rete, scollegare l’alimentatore CA.

Assicurarsi che la presa di rete sia facilmente accessibile.

Tutti i computer sono di tipo SELV (Safety Extra Low Voltage), in conformità con le norme EN60950.

Se il presente apparecchio viene posizionato in prossimità di dispositivi che emettono radiazioni elettromagnetiche, è possibile che l’audio e le immagini risultino disturbati.

Nederlands WAARSCHUWING Om gevaar voor brand of elektrische schokken te voorkomen, mag het apparaat niet worden blootgesteld aan regen of vocht.

Open de behuizing niet om elektrocutie te voorkomen.

Laat het toestel alleen nakijken door bevoegd vakpersoneel.

Voor klanten in Europa Dit product beantwoordt aan de volgende Europese Richtlijnen: 73/23/EEG (laagspanningsrichtlijn) 89/336/EEG, 92/31/EEG (EMC Richtlijnen) 93/68/EEG (CE-markeringsrichtlijn)

Dit product beantwoordt aan de normen EN55022 Klasse B en EN50082-1 voor gebruik in de volgende omgevingen: residentieel, commercieel en licht industrieel.

Dit apparaat werd getest en conform bevonden met de limieten bepaald in de EMC Richtlijn met een verbindingskabel van minder dan 3 meter.

Gebruik het apparaat uitsluitend met de netspanningsadapter die bij uw notebook computer is geleverd.

Koppel de netspanningsadapter los om de stroomvoorziening volledig uit te schakelen.

Zorg ervoor dat het stopcontact goed bereikbaar is.

Alle computers zijn van het type SELV (Safety Extra Low Voltage), conform EN60950.

Wanneer dit toestel te dicht bij apparatuur die elektromagnetische straling produceert wordt geplaatst, kunnen beeld en/of geluid worden gestoord.

AVERTISSEMENT Français Pour éviter tout risque d’incendie ou d’électrocution, préserver cet appareil de la pluie ou de l’humidité.

Pour prévenir tout risque d’électrocution, ne pas ouvrir le boîtier. Confier l’entretien exclusivement au personnel qualifié.

Pour les utilisateurs en Europe Ce produit est conforme aux directives européennes suivantes: 73/23/CEE (Basse tension) 89/336/CEE, 92/31/CEE (Compatibilité électromagnétique) 93/68/CEE (Directive Marquage CE)

Cet équipement est conforme aux normes EN55022 Classe B et EN50082-1, limitant l’emploi dans les environnements résidentiel, professionnel et industriel léger.

Cet appareil a été testé et déclaré conforme aux limites de la Directive EMC lors de l’utilisation d’un câble de liaison de moins de 3 mètres.

N'utilisez le réplicateur de ports qu'avec l'adaptateur secteur fourni avec votre ordinateur portable.

Pour déconnecter complétement votre ordinateur portable de l'alimentation secteur, débranchez l'adaptateur secteur.

Assurez-vous que la prise secteur est facilement accessible.

Tous les ports de ce réplicateur répondent aux conditions SELV (tension de sécurité extra-basse), conformément à la norme EN60950.

Une distorsion peut perturber le son et l'image si l'appareil est placé très près d'un appareil émettant une radiation électromagnétique.

Avant utilisation

Avant d’utiliser ce réplicateur de ports, lisez attentivement le présent mode d’emploi et conservez-le pour toute référence ultérieure. Consultez également le mode d'emploi de lordinateur portable Sony pour toute information sur la charge. Le PCGA-PRFX1 Sony est conçu pour un ordinateur portable Sony.

Il se peut qu'il ne puissa pas être utilisé avec certains modèles.

Spécifications Connecteurs

Série (SERIAL): Imprimante (PRINTER): Moniteur (MONITOR): USB: USB à 4 broches (3) Réseau (NETWORK): Souris/Clavier (MOUSE/KEYBOARD): Alimentation Adaptateur secteur

Température de service

5 °C à 35 °C (41 °F à 95 °F) (gradient de température inférieur à 10 °C (18 °F)/heure)

Humidité de service

RS-232C, D-SUB à 9 broches (1) D-SUB à 25 broches (1) RVB analogique, miniconnecteur D-SUB à 15 broches (1) 10BASE-T/100BASE-TX, RJ-45 (1) PS/2, miniconnecteur DIN à 6 broches (1) 20 % à 80 % (sans condensation), à condition que le taux d’humidité soit inférieur à 65 % pour une température de 35 °C (95 °F) (valeur hygrométrique inférieure à 29 °C (84 °F))

Température de stockage

–20 °C à 60 °C (–4 °F à 140 °F) (gradient de température inférieur à 10 °C (18 °F)/heure)

Humidité de stockage

10 % à 90 % (sans condensation), à condition que le taux d’humidité soit inférieur à 20 % pour une température de 60 °C (140 °F) (valeur hygrométrique inférieure à 35 °C (95 °F))

Dimensions

Approx. 320

×

40

×

110 mm (l/h/p) (Approx. 12

5

/

8 ×

1

5

/

8 ×

4

3

/

8

pouces)

Masse

Approx. 514 g (18 oz.)

Accessoires fournis

Mode d’emploi (1) La conception et les spécifications sont sujettes à modifications sans préavis.

Remarques sur l’utilisation

• N’utilisez le réplicateur de ports qu’avec l’adaptateur secteur fourni avec votre ordinateur portable.

• Pour déconnecter complètement votre ordinateur portable de l’alimentation secteur, débranchez l’adaptateur secteur.

• Assurez-vous que la prise secteur est facilement accessible.

• Ne placez pas l’appareil dans des endroits : – extrêmement chauds ou froids; – poussiéreux ou sales; – très humides; – soumis à des vibrations; – soumis à de puissants champs magnétiques; – sablonneux; – exposés au rayonnement direct du soleil; • Ne soumettez pas l’appareil à des chocs mécaniques et ne le laissez pas tomber.

• Veillez à ce qu’aucun objet métallique n’entre en contact avec les parties métalliques de cet appareil. Si cela se produit, un court-circuit risque de survenir et d’endommager l’appareil.

• Ne faites pas fonctionner l’appareil avec un câble endommagé, ni s’il est tombé et a subi des dommages.

• Veillez à ce que les contacts métalliques restent toujours propres.

• Ne démontez pas et ne transformez pas l’appareil.

• Le système chauffe en cours d’utilisation. C’est normal.

• Gardez l’appareil à l’écart des téléviseurs et des récepteurs AM, il peut causer des interférences dans la réception télévisée ou radiophonique.

Entretien

Nettoyez l’appareil au moyen d’un chiffon sec et doux, ou légèrement imprégné d’une solution détergente neutre. N’utilisez aucun type de solvant, comme de l’alcool ou de l'essence, qui risquerait de ternir le fini de l’appareil.

ACHTUNG Deutsch Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

Für Kunden in Europa Richtlinien: Dieses Gerät erfüllt die Richtlinien 73/23/EEC (Niederspannungsrichtlinie) 89/336/EEC, 92/31/EEC (EMV-Richtlinien) 93/68/EEC (CE-Zeichen)

Dieses Gerät erfüllt die Standards EN55022 Klasse B und EN50082-1 für folgende Gebiete: • Wohngebiete • Gewerbegebiete • Leichtindustriegebiete Anhand von Tests wurde sichergestellt, daß dieses Gerät auch bei einem Anschlußkabel, das kürzer als 3 m ist, die EMV-Richtlinien erfüllt.

Verwenden Sie für den Betrieb Ihres Port-Replikators ausschließlich den mit Ihrem Notebook-Computer gelieferten Netzadapter.

Zur vollständigen Trennung Ihres Port-Replikators vom Netz ist der Netzadapter aus der Netzsteckdose zu ziehen.

Bitte achten Sie darauf, daß die Netzsteckdose leicht zugänglich ist.

Alle anderen Anschlüsse dieses Notebooks sind SELV-konform (Sicherheits-Kleinspannung), gemäß EN60950.

Bild-und Tonstörungen können auftreten, wenn das Gerät in der Nähe von elektromagnetischen Störquellen betrieben wird.

Vorbereitung

Lesen Sie diese Anleitung vor Inbetriebnahme des Port-Replikators bitte genau durch, und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf. Weitere Informationen finden Sie im Benutzerhandbuch zum Sony Notebook-Computer.

Der PCGA-PRFX1 von Sony ist ein Port-Replikator für Sony Notebook Computer.

Er eignet sich nicht für andere Computer.

Technische Daten Anschlüsse

Serieller Anschluß SERIAL: RS-232C, D-SUB, 9-polig (1) Druckeranschluß PRINTER: D-SUB, 25-polig (1) Monitoranschluß MONITOR: RGB, analog, Mini-D-SUB, 15-polig (1) USB-Anschluß: USB, 4-polig (3) Netzwerkanschluß NETWORK: 10BASE-T/100BASE-TX, RJ-45 (1) Maus-/Tastaturanschluß MOUSE/KEYBOARD: PS/2, Mini-DIN, 6-polig (1)

Stromversorgung

Netzadapter

Betriebstemperatur

5 °C bis 35 °C (Temperaturschwankungen von unter 10 °C/Stunde)

Luftfeuchtigkeit bei Betrieb

20 % bis 80 % (nicht kondensierend) Bei einer Temperatur von 35 °C muß die Luftfeuchtigkeit unter 65 % liegen (Hygrometerstand unter 29 °C)

Lagertemperatur

–20 °C bis 60 °C (Temperaturschwankungen von unter 10 °C/Stunde)

Luftfeuchtigkeit bei Lagerung

10 % bis 90 % (nicht kondensierend) Bei einer Temperatur von 60 °C muß die Luftfeuchtigkeit unter 20 % liegen (Hygrometerstand unter 35 °C) Abmessungen ca. 320

×

40

×

110 mm (B/H/T)

Gewicht

ca. 514 g

Mitgeliefertes Zubehör

Bedienungsanleitung (1) Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweise zur Verwendung des Geräts

• Verwenden Sie für den Betrieb Ihres Port-Replikators ausschließlich den mit Ihrem Notebook-Computer gelieferten Netzadapter.

• Zur vollständigen Trennung Ihres Port-Replikators vom Netz ist der Netzadapter aus der Netzsteckdose zu ziehen.

• Bitte achten Sie darauf, daß die Netzsteckdose leicht zugänglich ist.

• Stellen Sie das Gerät nicht an einen Ort, an dem es folgenden Bedingungen ausgesetzt ist: – extremen Temperaturen – Staub oder Schmutz – hoher Luftfeuchtigkeit – Vibrationen – starken Magnetfeldern – Sand – direktem Sonnenlicht • Setzen Sie das Gerät keinen mechanischen Erschütterungen aus, und lassen Sie es nicht fallen.

• Achten Sie darauf, daß keine Metallgegenstände mit den Metallteilen dieses Geräts in Berührung kommen. Andernfalls kann es zu einem Kurzschluß kommen, und das Gerät könnte beschädigt werden.

• Verwenden Sie das Gerät nicht, wenn das Kabel oder das Gerät selbst beschädigt oder das Gerät fallengelassen wurde.

• Halten Sie die Metallkontakte sauber.

• Zerlegen Sie das Gerät nicht, und nehmen Sie keine Veränderungen daran vor.

• Das Gerät erwärmt sich während des Betriebs. Das ist normal.

• Halten Sie das Gerät von Fernseh- oder AM-Empfängern fern.

Der Empfang kann gestört werden.

Reinigung

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch oder einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Lösungsmittel wie Alkohol oder Benzin, da dies zu Beschädigungen der Oberfläche führen kann.
