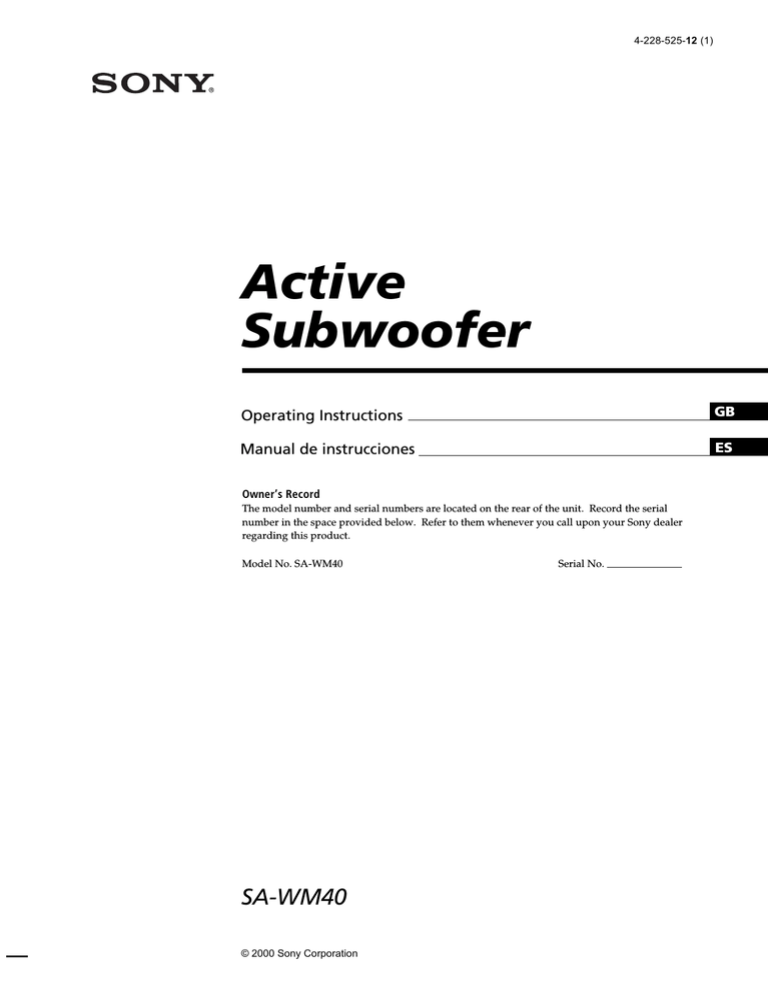

4-228-525-12 (1)
Active
Subwoofer
Operating Instructions
GB
Manual de instrucciones
ES
Owner’s Record
The model number and serial numbers are located on the rear of the unit. Record the serial
number in the space provided below. Refer to them whenever you call upon your Sony dealer
regarding this product.
Model No. SA-WM40
SA-WM40
© 2000 Sony Corporation
Serial No.
WARNING
To prevent fire or shock
hazard, do not expose
the unit to rain or
moisture.
Do not install the appliance in a
confined space, such as a bookcase or
built-in cabinet.
For the customers in the
U.S.A.
Note to CATV system installer:
This reminder is provided to call CATV
system installer’s attention to Article
820-40 of the NEC that provides
guidelines for proper grounding and, in
particular, specifies that the cable
ground shall be connected to the
grounding system of the building, as
close to the point of cable entry as
practical.
For detailed safety precautions, see the
leaflet “IMPORTANT SAFEGUARDS”
included with this manual in the vinyl
bag.
ENERGY STAR is a U.S. registered
mark. As an ENERGY STAR Partner,
Sony Corporation has determined that
this product meets the ENERGY STAR
guidelines for energy efficiency.
This symbol is intended to alert the user
to the presence of uninsulated
“dangerous voltage” within the
product’s enclosure that may be of
sufficient magnitude to constitute a risk
of electric shock to persons.
This symbol is intended to alert the user
to the presence of important operating
and maintenance (servicing) instructions
in the literature accompanying the
appliance.
CAUTION
You are cautioned that any changes or
modifications not expressly approved in
this manual could void your authority
to operate this equipment.
CAUTION
Use of this appliance with some systems
may present a shock or fire hazard. Do
not use with any units which have the
following marking located near output.
WARNING: HAZARDOUS ENERGY!
2GB
Welcome!
Thank you for purchasing the Sony
Active Subwoofer. Before operating this
woofer, please read this manual
thoroughly and retain it for future
reference.
TABLE OF CONTENTS
Getting Started
Unpacking 4
Installation 4
Hooking Up the System 5
Basic Operations
Listening to the Sound 8
Adjusting the Sound 9
Additional Information
Precautions 10
Troubleshooting 10
Specifications 11
EN
GB
3GB
Getting Started
Unpacking
Installation
Check that you received the following items:
• Audio connecting cord (1)
• Speaker cords (2)
Since the human ear cannot detect the direction and
position where the bass sound being reproduced by a
woofer (below 170 Hz) comes from, you can install the
woofer wherever you like in your room. To obtain a
better bass reproduction, we recommend you to install
the woofer on a solid floor where the resonance is
unlikely to occur.
You can obtain a sufficient heavy bass reproduction
from a single woofer. However if you use a couple of
the woofers, you can obtain an even more effective
heavy bass reproduction.
Notes
• Always install the woofer vertically, keeping a few
centimeters from away the wall.
• Do not place an object on the woofer or sit on it.
• If the woofer is installed in the center of a room, the bass
could be extremely weakened. This is due to the influence
of the standing wave of the room. If this happened, move
the woofer away from the center of a room or eliminate
the cause of the standing wave, by installing a bookshelf
on the wall, etc.
4GB
Getting Started
Hooking Up the System
Overview
Use the LINE IN jacks or the SPEAKER IN terminals of
the woofer when you connect the amplifier.
• If your amplifier has one of the following types of
output jacks, connect the LINE IN jack and the
amplifier's jack using the supplied audio connecting
cord.
—
—
—
—
MONO OUT jack
MIX OUT jack
SUBWOOFER output jack(s)
SUPER WOOFER output jack(s)
• If your amplifier does not have the above mentioned
output jacks, connect the speaker terminals of the
amplifier to the SPEAKER IN terminals instead.
LINE
IN
OUT
LINE IN
SPEAKER
IN
OUT
L
L
R
R
SPEAKER IN
POWER SAVE
AUTO
OFF
Before you get started
• Turn off the power of the amplifier and the woofer
before making any connection.
• Use the audio connecting cords that are supplied to
the respective equipment. If there are not enough
audio connecting cords to make the necessary
connections, you need to purchase some optional
audio connecting cords.
• Be sure to make connections firmly to avoid noise.
• Connect the AC power cord from the woofer to a
wall outlet.
• You cannot connect the CENTER output jack for use
with Dolby Pro Logic function to the woofer. Bass
sound is not output with some Dolby Pro Logic
modes.
(continued)
5GB
Getting Started
Connecting to an amplifier with a single set
of speaker terminals
Connecting to an amplifier with double
(A+B) sets of speaker terminals
If your amplifier is equipped with a single set of
speaker terminals, connect the woofer to the amplifier,
and then connect the front speakers to the woofer.
If your amplifier has double (A+B) sets of speaker
terminals, connect both the woofer and the front
speakers to the amplifier.
What cords will I need?
What cords will I need?
Speaker cord (supplied) (1 for each speaker)
Speaker cord (supplied) (1 for each speaker)
Twist the stripped ends of the cord about 2/3 inch (15 mm).
Be sure to match the speaker cord to the appropriate
terminal on the componentes: + to + and – to –. If the cords
are reversed, the sound will be distorted and will lack bass.
It is useful to decide that the speaker cord marked with a
line is always the negative (-) and should be connected to the
negative (-) terminal to avoid any improper connections.
Hookups
1 Connect the woofer to the amplifier.
Connect the SPEAKER IN terminals of the woofer
to the amplifier’s speaker terminals with the
speaker cords. Be sure to connect both L and R
channels.
Twist the stripped ends of the cord about 2/3 inch (15 mm).
Hookups
1 Connect the front speakers to the amplifier.
Connect the speakers to your amplifier’s speaker
terminals (A).
Amplifier
SPEAKER A
Front
Speaker (R)
Front
Speaker (L)
l: signal flow
Amplifier
SPEAKER
2
SPEAKER
IN
OUT
L
Connect the woofer to the amplifier.
Connect the SPEAKER IN terminals of the woofer
to the amplifier’s speaker terminals (B) using
speaker cords (supplied).
L
Amplifier
SPEAKER B
R
R
This woofer
2
SPEAKER
IN
Connect the front speakers to the woofer.
Connect the speakers to the speaker terminals of
the woofer.
OUT
L
L
R
R
This woofer
SPEAKER
IN
OUT
This woofer
L
Front
Speaker (R)
R
L
R
Front
Speaker (L)
When using the double (A+B) sets of speakers, make
sure that you select the “A+B” position with your
amplifier.
Note
When you are using speaker terminal (A) only (front speaker
only) or when the power of the amplifier is turned off, turn
down the volume or turn off the power of the woofer
otherwise, hum noise may be heard.
6GB
Getting Started
Connecting to an amplifier with a special
jack for a subwoofer
If your amplifier has a special jack for a subwoofer (like
a MONO OUT jack, MIX OUT jack, SUBWOOFER jack
or SUPER WOOFER jack), connect the LINE IN jack of
the woofer to one of those jacks.
When using two or more subwoofers
Amplifier
MONO OUT
What cords will I need?
Audio connecting cord (supplied) (1)
This woofer
Another woofer
LINE
IN
OUT
LINE
IN
OUT
Hookups
Connect the MONO OUT jack of your amplifier to the
LINE IN jack of the woofer with the supplied audio
connecting cord.
Amplifier
This woofer
MONO OUT
LINE
IN
OUT
Connecting the AC power cord
• Connect the AC power cord from the woofer and
from your amplifier to a wall outlet.
• Make sure that power to the woofer is turned off
before you plug in or unplug any power cord.
Note
If the output level of your amplifier is not large enough, the
sound may not be loud enough. In this case, connect the
speaker terminals of the amplifier directly to the SPEAKER
IN terminals of the woofer.
7GB
Basic Operations
Listening to the Sound
POWER
POWER (?/1)
1
2
Turn on the amplifier and select the program source.
3
Play the program source.
Note
Never set the amplifier’s tone
control (BASS, TREBLE, etc.) or the
equalizer output to a high level or
input sinewaves of 20 Hz to 50 Hz
recorded on a commerciallyavailable test disc or special sound
(bass sound of electronic musical
instrument, pop noise of analog disc
turntable, sound with abnormally
enhanced bass, etc.) in a high level
to this unit. These actions may
cause damage to the speakers.
When a special disc containing
abnormally enhanced bass is played,
noise may be output in addition to
the original sound. In such a case,
decrease the sound level.
Note
The subwoofer output signal
(DOLBY digital (AC-3) signal) of the
digital surround processor sold
singularly is set 10 dB higher by
Dolby laboratories Licensing
Corporation. In the case of using
normally, adjust the subwoofer
level.
Note
If you turn down the volume level
of the woofer too low, the auto
power on/off function may activate,
causing the woofer to enter power
saving mode.
8GB
POWER indicator
Press POWER (?/1).
The woofer turns on and the POWER indicator lights up in green.
Adjust the VOLUME so that sound from the front speakers is not
distorted.
If it is distorted, the sound from the woofer will also be distorted.
To turn on and off the power automatically
—
Auto power on/off
function
When the woofer is on (i.e, the POWER indicator lights up green) and there is
no signal input for about seven minutes, the POWER indicator changes to red
and the woofer enters power saving mode. While in this mode a signal is
input to the woofer, the woofer automatically turns on (auto power on/off
function).
To turn this feature off, slide the POWER SAVE switch on the rear panel to
OFF.
POWER SAVE
AUTO
OFF
Basic Operations
Adjusting the Sound
You can adjust the sound of the woofer to suit the sound of your front
speakers. Reinforcing the bass sound gives you a greater sense of
atmosphere.
LEVEL
CUT OFF FREQ
PHASE
NORMAL
MIN
LEVEL
1
REVERSE
MAX
50Hz
PHASE
170Hz
CUT OFF FREQ
Adjust the cut-off frequency.
Refer to the following when adjusting.
1 Typical very small sized speakers: 5 – 7 cm dia.
4
2 Typical small sized speakers: 8 –15 cm dia.
3 Typical medium sized speakers: 16 –24 cm dia. 50Hz
4 Typical large sized speakers: more than 25 cm dia.
Note
If the sound distorts when you turn
on the bass reinforcement from
your amplifier (such as, DBFB,
GROOVE, the graphic equalizer,
etc.), turn off the bass reinforcement
and adjust the sound.
Note
Do not turn the volume of the
woofer to maximum. Doing so may
weaken the bass sound. Moreover,
extraneous noise may be heard.
Note
Selecting NORMAL or REVERSE
with the PHASE selector reverses
the polarity and may provide better
bass reproduction in certain
listening environments (depending
on the type of front speakers, the
position of the woofer and the
adjustment of the cut-off
frequency). It may also change the
expanse and tightness of sound, and
effect the feeling of the sound field.
Select the setting that provides the
sound you prefer when listening in
your normal listening position.
3
75Hz
Basic Operations
Turn the CUT OFF FREQ control, depending on the reproduction
100Hz
frequencies of your front speakers.
2
120Hz
1
150Hz
170Hz
To make the most of the low level converter function of Dolby digital,
turn the CUT OFF FREQ as high as possible when playing back the
Dolby digital (AC-3).
2
Adjust the volume level of the woofer.
3
Play your favorite song and movie.
4
5
Select the phase polarity.
Turn the LEVEL control so that you can hear the bass sound a little
more than before. To increase the volume, turn the control clockwise.
To decrease the volume, turn the control counterclockwise.
Male vocal tunes and voice containing bass sounds are most suitable
for adjustment. Turn the volume for front speakers to the same level
as usual.
Use the PHASE selector to select the phase polarity.
Repeat steps 1 to 4 to adjust for your preference.
Once you have adjusted the woofer to the settings you desire, use the
VOLUME control on the amplifier to adjust the volume of the woofer
with that of the other speakers. You don’t need to adjust the woofer
settings when you change the volume level of the amplifier.
9GB
Additional Information
Precautions
Troubleshooting
On safety
If you experience any of the following difficulties while
using the woofer, use this troubleshooting guide to
help you remedy the problem. Should any problem
persist, consult your nearest Sony dealer.
• Before operating the woofer, be sure that the operating
voltage of your woofer is identical with that of your local
power supply.
• Unplug the woofer from the wall outlet if it is not to be
used for an extended period of time. To disconnect the
cord, pull the cord by grasping the plug. Never pull the
cord itself.
• Should any liquid or solid object fall into the woofer,
unplug the woofer and have the woofer checked by
qualified personnel before operating it any further.
• AC power cord must be changed only at the qualified
service shop.
When turning on or off an amplifier or other equipment
Lower the volume of the amplifier to minimum.
To avoid damaging the woofer
• Be careful in setting the volume control of the amplifier to
avoid an excessive input power.
• Do not attempt to open the enclosure or remold speaker
units and networks.
In case color irregularity is observed on the nearby TV
screen
With the magnetically shielded type of the speaker system,
the speakers can be installed near a TV set. However, color
irregularity may still be observed on the TV screen
depending on the type of your TV set.
If color irregularity is observed...
tTurn off the TV set once, then turn it on after 15 to 30
minutes.
If color irregularity is observed again...
tPlace the speakers further apart from the TV set.
When howling occurs
Relocate the speaker or turn down the volume of the
amplifier.
On installation
• Do not install the woofer near heat sources such as
radiators or air ducts, or in a place subject to direct
sunlight, excessive dust, mechanical vibration or shock.
• Good ventilation is essential to prevent internal heat
build-up in the woofer. Place the woofer in a location
with adequate air circulation. Do not place the woofer on
a soft surface or too close to a wall as this may obstruct the
ventilation hole on the back.
On cleaning the cabinet
Clean the cabinet with a soft cloth lightly moistened with
water. Do not use any type of abrasive pad, scouring
powder or solvent such as alcohol or benzine.
If you have any questions or problems concerning your
woofer that is not covered in this manual, please
consult your nearest Sony dealer.
10GB
There’s no sound.
, Check that this woofer and components are
connected correctly and securely.
, Turn LEVEL clockwise to turn the volume up.
, Select SPEAKER or LINE with IN PUT selector.
, Reset the level.
The sound has suddenly stopped.
, The speaker cords may have short-circuited.
Connect the cords properly.
The sound is distorted.
, The input signal is imperfect.
, The input signal level is too high.
, Set the CUT OFF FREQ as high as possible
when playing back the Dolby digital (AC-3).
Severe hum or noise is heard.
, Connect the ground wire of the turntable
properly.
, The contacts between the plugs of the
connecting cords and the corresponding jacks
have not been made properly. Connect the
plugs firmly.
, The audio system is picking up some noise
from a TV set. Move the audio system away
from the TV set or turn the TV set off.
Additional Information
Specifications
For the U.S.A. model
AUDIO POWER SPECIFICATIONS
POWER OUTPUT AND TOTAL HARMONIC
DISTORTION:
With 8 ohm loads, from 20 – 170 Hz; rated 120 watts,
minimum RMS power, with no more than 0.8 % total
harmonic distortion from 250 milliwatts to rated
output.
System
Type
Active Subwoofer (magnetically shielded design)
Speaker unit
Woofer: 30 cm dia. (12 in.), cone type
Continuous RMS output
European model (DIN)
120 W
Australian model (0.8%)
100 W
Other models (0.8%)
120 W
Reproduction frequency range
20 Hz – 170 Hz
High frequency cut-off frequency
50 Hz – 170 Hz
Phase selector
NORMAL, REVERSE
Inputs
Input jacks
LINE IN: input pin jack
SPEAKER IN: input terminals
Output jacks
LINE OUT: output pin jack
SPEAKER OUT: output terminals
General
Power requirements
European model
220 – 230 V AC, 50/60 Hz
Australian model
220 – 240 V AC, 50/60 Hz
Other models
120 V AC, 60 Hz
11GB
ADVERTENCIA
Para evitar incendios o
descargas eléctricas, no
exponga la unidad a la
lluvia ni a la humedad.
No instale la unidad en un espacio
cerrado, como una librería o un
armario emportado.
2ES
¡Bienvenido!
Gracias por adquirir el altavoz de
subgraves activo de Sony. Antes de
utilizar el altavoz, lea detenidamente
ese manual y consérvelo para futuras
referencias.
ÍNDICE
Preparativos
Desembalaje 4
Instalación 4
Conexión a un sistema 5
Operaciones básicas
Escucha de sonido 8
Ajuste del sonido 9
Información adicional
Precauciones 10
Solución de problemas 10
Especificaciones 11
ES
3ES
Preparativos
Desembalaje
Instalación
Compruebe si ha recibido los accesorios siguientes:
• Cable conector de audio (1)
• Cables de altavoces (2)
Como el oído humano no puede detectar la dirección
ni la posición de donde viene el sonido de graves
producido por un altavoz de graves (menos de 170
Hz), usted podrá instalar el altavoz de graves en el
lugar que desee de la sala. Para obtener una mejor
reproducción de graves, le recomendamos que instale
el altavoz de graves sobre un piso sólido en el que sea
difícil que se produzca resonancia.
Usted podrá obtener una reproducción con suficientes
graves profundos con un solo altavoz de graves. Sin
embargo, si utiliza un par de altavoces de graves,
obtendrá una reproducción de graves profundos
todavía más efectiva.
Notas
• Instale siempre el altavoz de graves en posición vertical,
alejado varios centímetros de la pared.
• No coloque ningún objeto ni se siente sobre el altavoz de
graves.
• Si instala el altavoz de graves en el centro de una sala, los
graves pueden debilitarse extremadamente. Esto se debe
a la influencia de las ondas estacionarias de la sala. Si
sucede esto, mueva el altavoz de graves del centro de una
sala, o elimine la causa de las ondas estacionarias,
instalando una librería en la pared, etc.
4ES
Preparativos
Conexión a un sistema
Descripción general
Utilice la toma LINE IN o los terminales SPEAKER IN
del altavoz de graves para conectarlo al amplificador.
• Si su amplificador dispone de uno de los siguientes
tipos de tomas de salida, conecte la toma LINE IN y
la toma del amplificador con el cable conector de
audio suministrado.
—
—
—
—
Tomas MONO OUT
Toma MIX OUT
Toma(s) de salida SUBWOOFER
Toma(s) de salida SUPER WOOFER
• Si su amplificador no posee las tomas de salida
mencionadas arriba, conecte en su lugar los
terminales para altavoces del amplificador a los
terminales SPEAKER IN.
LINE
IN
OUT
LINE IN
SPEAKER
IN
OUT
L
L
R
R
SPEAKER IN
POWER SAVE
AUTO
OFF
Antes de comenzar
• Desconecte la alimentación del amplificador y del
altavoz de graves antes de realizar cualquier
conexión.
• Utilice los cables conectores de audio suministrados
con los equipos respectivos. Si no tiene suficientes
cables conectores de audio para realizar las
conexiones necesarias, tendrá que adquirir otros
adicionales.
• Cerciórese de realizar conexiones firmes para evitar
ruido.
• Conecte el cable de alimentación de CA del altavoz
de graves a una toma de la red.
• Usted no podrá conectar la toma de salida CENTER
al altavoz de graves para utilizar la función Dolby
Pro Logic. El sonido de graves no saldrá con ciertos
modos Dolby Pro Logic.
(continúa)
5ES
Preparativos
Conexión de un amplificador con un solo
juego de terminales para altavoces
Conexión de un amplificador con juegos de
terminales para altavoces dobles (A+B)
Si su amplificador solamente dispone de un juego de
terminales para altavoces, conecte el altavoz de graves
al amplificador, y después conecte los altavoces
delanteros al altavoz de graves.
Si su amplificador posee dos juegos de terminales para
altavoces (A+B), conecte el altavoz de graves y los
altavoces delanteros al amplificador.
¿Qué cables se necesitan?
¿Qué cables se necesitan?
Cables de altavoces (suministrados) (1 para cada altavoz)
Cables de altavoces (suministrados) (1 para cada altavoz)
Retuerza los extremos pelados de los conductores del cable
unos 15 mm.
Cerciórese de hacer coincidir los conductores de los cables
con los terminales apropiados del componente: + a + y – a –.
Si invirtiese los conductores, el sonido se oiría distorsionado
y se perderían los graves.
Para evitar conexiones inapropiadas, será muy útil decidir
que el conductor marcado con una línea es siempre negativo
(-) y debe conectarse al terminal negativo (-)✲
Retuerza los extremos pelados de los conductores del cable
unos 15 mm.
Conexiones
1 Conecte los altavoces delanteros al amplificador.
Conecte los altavoces a los terminales para
altavoces del amplificador (A).
Amplificador
SPEAKER A
Conexiones
1 Conecte el amplificador.
Conecte los terminales SPEAKER IN del altavoz
de graves a los terminales para altavoces del
amplificador con los cables para altavoces
suministrados. Cerciórese de conectar ambos
canales, izquierdo y derecho.
Altavoz
delantero
(derecho)
Altavoz
delantero
(izquierdo)
l: Flujo de la señal
Amplificador
SPEAKER
2
SPEAKER
IN
OUT
L
L
R
R
Conecte el altavoz de graves al amplificador.
Conecte los terminales SPEAKER IN del altavoz
de graves a los terminales para altavoces (B) del
amplificador utilizando los cables para altavoces
(suministrados).
Amplificador
SPEAKER B
Este altavoz de graves
2
SPEAKER
IN
Conecte los altavoces delanteros al altavoz de
graves.
Conecte los altavoces a los terminales para
altavoces del altavoz de graves.
Este altavoz de graves
OUT
L
L
R
R
SPEAKER
IN
L
Altavoz
delantero
(derecho)
R
OUT
Este altavoz de graves
L
R
Altavoz
delantero
(izquierdo)
Cuando utilice los juegos dobles (A + B) de terminales
de altavoces, cerciórese de seleccionar la posición “A +
B” en el amplificador.
Nota
6ES
Cuando esté utilizando los terminales (A) solamente
(altavoces delanteros solamente) o cuando desconecte la
alimentación del amplificador, reduzca el volumen, o
desconecte la alimentación del altavoz de graves, es posible
que oiga ruido.
Preparativos
Conexión a un amplificador con una toma
especial para altavoz de subgraves
Si su amplificador dispone de una toma especial para
altavoz de subgraves (como una toma MONO OUT,
MIX OUT, SUBWOOFER o SUPER WOOFER), conecte
la toma LINE IN del altavoz de graves a una de dichas
tomas.
Si utiliza dos o más altavoces de subgraves
Amplificador
MONO OUT
¿Qué cables se necesitan?
Cable conector de audio (suministrado) (1)
LINE
IN
OUT
Este altavoz de
graves
Conexiones
Conecte la toma MONO OUT del amplificador a la
toma LINE IN del altavoz de graves con el cable
conector de audio suministrado.
Amplificador
Este altavoz de
graves
MONO OUT
LINE
IN
OUT
LINE
IN
OUT
Otro altavoz de
graves
Conexión del cable de alimentación de CA
• Conecte el cable de alimentación de CA del altavoz
de graves de su amplificador a una toma de la red.
• Compruebe que la alimentación del altavoz de
graves está desactivada antes de enchufar o
desenchufar cualquier cable de alimentación.
Nota
Si el nivel de salida de su amplificador no es suficientemente
grande, es posible que el sonido no sea suficientemente
fuerte. En este caso, conecte los terminales para altavoces
del amplificador directamente a los terminales SPEAKER IN
del altavoz de graves.
7ES
Operaciones básicas
Escucha de sonido
POWER
POWER (?/1)
Nota
No ajuste nunca los controles de
tono (BASS, TREBLE, etc.) del
amplificador ni del ecualizador a
un nivel alto, ni aplique las ondas
senoidales de 20 a 50 Hz grabadas
en un disco de prueba, ni sonido
especial (sonido de graves de un
instrumento musical electrónico,
ruido de chasquido de un
giradiscos analógico, sonido con
graves anormalmente reforzados,
etc.) de alto nivel continuamente a
esta unidad. Estas acciones
podrían dañar los altavoces,
Cuando reproduzca un disco que
contenga graves anormalmente
reforzados, puede salir ruido
además del sonido original. En tal
caso, reduzca el nivel del sonido.
Nota
Las señales de salida del altavoz
de subgraves (señal DOLBY digital
(AC-3)) del procesador
perimpetrico digital
normalmente están ajustadas a
10 dB más que el valor de
Dolby Labaratories Licensing
Corporation. Normalmente ajuste
el nivel del altavoz de subgraves.
Nota
Si disminuye demasiado el nivel
de volumen del altavoz de graves,
es posible que la función de
activación/desactivación
automática se active, por lo que el
altavoz de graves entrará en el
modo de ahorro de energía.
8ES
indicador POWER
1
Conecte la alimentación del amplificador y seleccione la fuente
de programa.
2
Presione POWER (?/1).
3
Ponga en reproducción la fuente de programa.
Se conectará la alimentación del altavoz de graves, y el indicador
POWER se encenderá en verde.
Ajuste VOLUME de forma que el sonido de los altavoces delanteros
no se oiga distorsionado.
Si está distorsionado, también se distorsionará el sonido del altavoz
de graves.
Para activar y desactivar la alimentación automáticamente
—
Función de activación/desactivación automática
Si el altavoz de graves está encendido (el indicador POWER se ilumina en
verde) y no se introduce ninguna señal durante unos siete minutos, el
indicador POWER cambiará a rojo y dicho altavoz entrará en el modo de
ahorro de energía. Si el altavoz recibe alguna señal mientras se encuentra en
este modo, dicho altavoz se activará automáticamente (función de
activación/desactivación automática).
Para desactivar esta función, deslice el interruptor POWER SAVE del panel
trasero hasta OFF.
POWER SAVE
AUTO
OFF
Operaciones básicas
Ajuste del sonido
Usted podrá ajustar el sonido del altavoz de graves de acuerdo con el sonido
de sus altavoces delanteros. El refuerzo del sonido de graves le ofrecerá una
mayor sensación de atmósfera.
LEVEL
CUT OFF FREQ
PHASE
NORMAL
MIN
LEVEL
Nota
1
50Hz
PHASE
170Hz
CUT OFF FREQ
Ajuste la frecuencia de corte.
Gire el control CUT OFF FREQ dependiendo de las frecuencias de
reproducción de sus altavoces delanteros.
100Hz
Para ajustar, refiérase a lo siguiente.
3
75Hz
2
120Hz
1 Altavoces típicos de tamaño muy
150Hz
pequeño: 5 – 7 cm de dia.
4
1
2 Altavoces típicos de tamaño pequeño:
50Hz
170Hz
8 – 15 cm de dia.
3 Altavoces típicos de tamaño mediano: 16 – 24 cm de dia.
4 Altavoces típicos de tamaño grande más de 25 cm de dia.
Nota
No ajuste el volumen del altavoz
de graves en el nivel máximo. Si lo
hace, los graves podrían
debilitarse. Además, podría oírse
un ruido extraño.
Para sacar el máximo partido de la función del convertidor de bajo
nivel de Dolby digital, ajuste CUT OFF FREQ al valor lo más alto
posible cuando reproduzca con Dolby digital (AC-3).
Nota
Al elegir NORMAL o REVERSE
con el selector PHASE, se invertirá
la polaridad y puede proporcionar
una reproducción de graves mejor
en ciertos ambientes de escucha
(dependiendo del tipo de altavoces
delanteros, la posición del altavoz
de graves y del ajuste de la
frecuencia de corte). También
puede cambiar la amplitud y la
consistencia del sonido, e influir en
la sensación del campo acústico.
Seleccione el ajuste que ofrezca el
sonido preferido cuando escuche
desde su posición de escucha
normal.
MAX
Operaciones básicas
Si el sonido se distorsiona después
de haber activado el refuerzo de
graves desde su amplificador (con
DBFB, GROOVE, el ecualizador
gráfico, etc.), desactive tal refuerzo
y ajuste el sonido.
REVERSE
2
Ajuste el nivel de volumen del altavoz de graves.
3
Ponga en reproducción su canción o película favorita.
4
Seleccione la polaridad de fase.
5
Repita los pasos 1 a 4 para ajustar el sonido a su gusto.
Gire el control LEVEL de forma que oiga el sonido de graves un poco
mejor que antes. Para aumentar el volumen, gire el control hacia la
derecha. Para reducir el volumen, gire el control hacia la izquierda.
Para el ajuste será más adecuada una canción de un vocalista
masculino que contenga sonidos graves. Ajuste el volumen de los
altavoces delanteros al nivel normal.
Utilice el selector PHASE para seleccionar la polaridad de fase.
Después de haber ajustado el altavoz de graves a su gusto, utilice el
control VOLUME del amplificador para ajustar el volumen del
altavoz de graves de acuerdo con el de los demás altavoces. Usted no
necesitará ajustar el altavoz de graves cuando cambie el nivel del
volumen del amplificador.
9ES
Información adicional
Limpieza de la caja
Precauciones
Seguridad
• Antes de utilizar el altavoz de graves, compruebe si la
tensión de alimentación del mismo coincide con la de la
red local.
• Cuando no vaya a utilizar el altavoz de graves durante
mucho tiempo, cerciórese de desenchufarlo de la toma de
la red. Para desconectar el cable de alimentación, tire del
enchufe. No tire nunca del propio cable.
• Si dentro del altavoz de graves entra cualquier objeto
sólido o líquido, desenchúfelo de la red y haga que sea
comprobado por personal cualificado.
• El cable de alimentación de CA solamente deberá
cambiarse en un taller de reparaciones cualificado.
Antes de conectar o desconectar la alimentación del
amplificador o de otro equipo
Reduzca el volumen del amplificador al mínimo.
Para evitar dañar el altavoz de graves
• Tenga cuidado al ajustar el control de volumen del
amplificador a fin de evitar una potencia de entrada
excesiva.
• No intente abrir la caja acústica ni extraer las unidades
altavoces ni las redes.
Si observa irregularidades de color en la pantalla de un
televisor cercano
Debido al apantallamiento magnético del altavoz de graves,
éste podrá instalarse cerca de un televisor. Sin embargo,
todavía pueden observarse irregularidades en los colores en
la pantalla de un televisor dependiendo del tipo de televisor
utilizado.
Si se observan irregularidades en los colores...
tDesconecte la alimentación del televisor y vuelva a
conectarla después de 15 a 30 minutos.
Si vuelven a observarse irregularidades en los colores...
tAleje más el altavoz de graves del televisor.
Si se produce aullido
Reubique el altavoz de graves o reduzca el volumen del
amplificador.
Instalación
• No instale el altavoz de graves cerca de fuentes térmicas
tales como radiadores o conductos de aire cálido, ni en un
lugar sometido a la luz solar directa, polvo excesivo,
vibraciones mecánicas, ni golpes.
• Para evitar el recalentamiento interno del altavoz de
graves, será esencial que esté bien ventilado. Coloque este
altavoz de graves en un lugar con circulación de aire
adecuada. No lo coloque sobre una superficie blanda ni
demasiado cerca de una pared ya que podría obstruir del
orificio de ventilación de la parte posterior.
10ES
Limpie la caja con un paño suave ligeramente humedecido
en agua. No utilice ningún tipo de estropajos, polvos
abrasivos, ni disolventes como alcohol o bencina.
Si tiene alguna pregunta o problema en relación con el
altavoz de graves que este manual no pueda resolver,
consulte a su proveedor Sony.
Solución de problemas
Si experimenta cualquiera de las dificultades siguientes
cuando utilice el altavoz de graves, use esta guía como
ayuda para resolver el problema. Si el problema
persiste, consulte a su proveedor Sony más cercano.
No hay sonido.
, Compruebe si el altavoz de graves y los
componentes están instalados correctamente y
con seguridad.
, Gire LEVEL hacia la derecha para aumentar el
volumen.
, Elija SPEAKER o LINE con el selector INPUT.
, Reajuste el nivel.
El sonido se paró repentinamente.
, Los cables del altavoz pueden haberse
cortocircuitado. Conecte los cables
adecuadamente.
, Ajuste CUT OFF FREQ a 150 Hz (MAX) cuando
reproduzca con Dolby digital (AC-3).
El sonido se oye distorsionado.
, La señal de entrada es imperfecta.
, El nivel de la señal de entrada es demasiado
alto.
Se oye mucho zumbido o ruido.
, Conecte adecuadamente el conductor de puesta
a tierra del giradiscos.
, El contacto entre las clavijas de los cables
conectores y las tomas correspondientes no es
correcto. Conecte firmemente las clavijas.
, El sistema de audio está captando cierto ruido
de un televisor. Aleje el sistema de audio del
televisor o desconecte la alimentación de éste.
Información adicional
Especificaciones
Sistema
Tipo
Altavoz de subgraves activo (diseño de
apantallamiento magnético)
Unidad altavoz
De graves: 30 cm de dia., tipo cone
Salida de potencia RMS continua
Modelos para Europa (DIN) :
120 vatios
Modelos para Australia (0.8%):
100 vatios
Otros modelos (0.8%):
120 vatios
Gama de frecuencias de reproducción
20 Hz – 170 Hz
Gama de corte de altas frecuencias
50 Hz – 170 Hz
Selector de fase
NORMAL (normal), REVERSE (opuesta)
Entradas
Tomas de entrada
LINE IN: Toma fono de entrada
SPEAKER IN: Terminales de entrada
Tomas de salida
LINE OUT: Toma de pines de salida
SPEAKER OUT: Terminales de salida
Generales
Alimentación
Modelos para Europa: CA de 220 - 230 V,
50/60 Hz
Modelos para Australia:
CA de 220 - 240 V,
50/60 Hz
Otros modelos:
CA de 120V, 60Hz
Consumo
90 W
Dimensiones
Aprox. 360 x 425 x 430 mm (an/al/prof)
Masa
18 kg
Accesorios suministrados
Cable conector de audio
(1 clavija fono - 1 clavija fono) (1)
Cables para altavoces (2)
Diseño y especificaciones sujetos a cambio sin previo aviso.
11ES
Información adicional
12ES
Información adicional
13ES
Información adicional
Sony Corporation Printed in China
14ES
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
