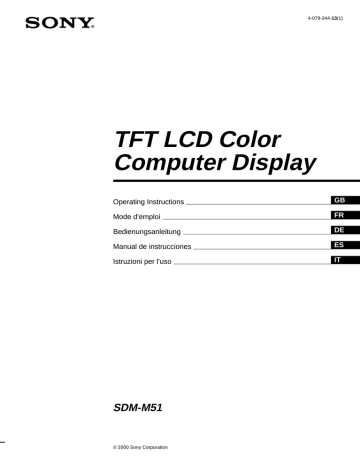

4-079-344-13(1)
TFT LCD Color
Computer Display
Operating Instructions
GB
Mode d’emploi
FR
Bedienungsanleitung
DE
Manual de instrucciones
ES
Istruzioni per l’uso
IT
SDM-M51
© 2000 Sony Corporation
Owner’s Record
The model and serial numbers are located at the rear of the unit.
Record these numbers in the spaces provided below. Refer to them
whenever you call upon your dealer regarding this product.
Serial No.
Model No.
WARNING
To prevent fire or shock hazard, do not expose the
unit to rain or moisture.
Dangerously high voltages are present inside the
unit. Do not open the cabinet. Refer servicing to
qualified personnel only.
FCC Notice
This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment
generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
INFORMATION
This product complies with Swedish National Council for Metrology
(MPR) standards issued in December 1990 (MPR II) for very low
frequency (VLF) and extremely low frequency (ELF).
INFORMATION
Ce produit est conforme aux normes du Swedish National Council
for Metrology de décembre 1990 (MPR II) en ce qui concerne les
fréquences très basses (VLF) et extrêmement basses (ELF).
NOTICE
This notice is applicable for USA/Canada only.
If shipped to USA/Canada, install only a UL LISTED/CSA
LABELLED power supply cord meeting the following
specifications:
SPECIFICATIONS
Plug Type
Nema-Plug 5-15p
Cord
Type SVT or SJT, minimum 3 × 18 AWG
Length
Maximum 15 feet
Rating
Minimum 7 A, 125 V
NOTICE
Cette notice s’applique aux Etats-Unis et au Canada
uniquement.
Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser
le cordon d’alimentation portant la mention UL LISTED/CSA
LABELLED et remplissant les conditions suivantes:
SPECIFICATIONS
Type de fiche Fiche Nema 5-15 broches
Cordon
Type SVT ou SJT, minimum 3 × 18 AWG
Longueur
Maximum 15 pieds
Tension
Minimum 7 A, 125 V
As an ENERGY STAR Partner, Sony
Corporation has determined that this
product meets the ENERGY STAR
guidelines for energy efficiency.
This monitor complies with the
TCO’99 guidelines.
(for the white model)
INFORMACIÓN
Este producto cumple las normas del Consejo Nacional Sueco para
Metrología (MPR) emitidas en diciembre de 1990 (MPR II) para
frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).
This monitor complies with the
TCO’95 guidelines.
If you have any questions about this product, you may call:
Sony Customer Information Center
1-800-222-SONY (7669)
or write to:
Sony Customer Information Center
1 Sony Drive, Mail Drop #T1-11, Park Ridge, NJ 07656
Declaration of Conformity
Trade Name:
SONY
Model No.:
SDM-M51
Responsible Party: Sony Electronics Inc.
Address:
1 Sony Drive, Park Ridge, NJ 07656 USA
Telephone No.:
201-930-6972
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause
undesired operation.
2
(for the black model)
Table of Contents
Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Step 1: Connect the display to your computer . . . . . . . . . . . . . . . . . 7
Step 2: Connect the audio cord . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Step 3: Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Step 4: Secure the cords and close the back cover. . . . . . . . . . . . . 8
Step 5: Turn on the monitor and computer . . . . . . . . . . . . . . . . . . . 9
Using the stereo speaker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Adjusting the tilt and height. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Customizing Your Monitor . . . . . . . . . . . . . . . . . . . . . . .11
Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Adjusting the contrast (CONTRAST) . . . . . . . . . . . . . . . . . . . . . . . 12
Adjusting the black level of an image (BRIGHTNESS). . . . . . . . . . 12
Eliminating flicker or blurring (PHASE/PITCH) . . . . . . . . . . . . . . . . 13
Adjusting the picture position (H CENTER/V CENTER) . . . . . . . . . 13
Adjusting the color temperature (COLOR) . . . . . . . . . . . . . . . . . . . 14
Changing the menu’s position (MENU POSITION) . . . . . . . . . . . . 14
Resetting the adjustments (RESET) . . . . . . . . . . . . . . . . . . . . . . . . 15
Additional settings (Option). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
• Macintosh is a trademark licensed to
Apple Computer, Inc., registered in the
U.S.A. and other countries.
• Windows and MS-DOS are registered
trademarks of Microsoft Corporation in
the United States and other countries.
• IBM PC/AT and VGA are registered
trademarks of IBM Corporation of the
U.S.A.
• VESA and DDC are trademarks of the
Video Electronics Standard
Association.
• ENERGY STAR is a U.S. registered
mark.
• All other product names mentioned
herein may be the trademarks or
registered trademarks of their respective
companies.
• Furthermore, “” and “” are not
mentioned in each case in this manual.
Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Automatic picture quality adjustment function . . . . . . . . . . . . . . . . 17
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document (for the white model) . . . . . . . . . . . . . . . . . ii
TCO’95 Eco-document (for the black model) . . . . . . . . . .Back Cover
3
GB
About the built-in stereo speaker
Precautions
Warning on power connections
• Use the supplied power cord. If you use a different power cord,
be sure that it is compatible with your local power supply.
For the customers in the U.S.A.
If you do not use the appropriate cord, this monitor will not
conform to mandatory FCC standards.
For the customers in the UK
If you use the monitor in the UK, be sure to use the appropriate
UK power cord.
Example of plug types
Be sure to keep magnetic recording equipment, tapes, and floppy
discs away from the speaker’s opening as the speakers generate a
magnetic field. This magnetic field may affect data stored on
magnetic tapes and discs.
About the bright points of light or black dots
Bright points of light (red, blue or green) or black dots
may appear on the LCD screen. This is not a
malfunction. The LCD screen is made with highprecision technology and more than 99.99 % of the
picture element is intact. However, some of the picture
element may not appear or some of the picture element
may appear constantly.
Replacement of the fluorescent tube
for 100 to 120 V AC
for 200 to 240 V AC
for 240 V AC only
For use only with AC adapter, SONY AC-V018
The equipment should be installed near an easily accessible outlet.
Installation
Do not install or leave the monitor:
• In places subject to extreme temperatures, for example near a
radiator, heating vent, or in direct sunlight. Subjecting the
monitor to extreme temperatures, such as in an automobile
parked in direct sunlight or near a heating vent, could cause
deformations of the casing or malfunctions.
• In places subject to mechanical vibration or shock.
• Near any equipment that generates a strong magnetic field,
such as a TV or various other household appliances.
• In places subject to inordinate amounts of dust, dirt, or sand, for
example near an open window or an outdoor exit. If setting up
temporarily in an outdoor environment, be sure to take
adequate precautions against airborne dust and dirt. Otherwise
irreparable malfunctions could occur.
Handling the LCD screen
• Do not leave the LCD screen facing the sun as it can damage
the LCD screen. Take care when you place the monitor by a
window.
• Do not push on or scratch the LCD screen. Do not place a heavy
object on the LCD screen. This may cause the screen to lose
uniformity or cause LCD panel malfunctions.
• If the monitor is used in a cold place, a residual image may
appear on the screen. This is not a malfunction. The screen
returns to normal as the temperature rises to a normal operating
level.
• If a still picture is displayed for a long time, a residual image
may appear for a while. The residual image will eventually
disappear.
• The LCD panel becomes warm during operation. This is not a
malfunction.
4
A specially designed fluorescent tube is installed as the lighting
apparatus for this monitor. If the screen becomes dark, unstable,
or does not turn on, replace the fluorescent tube with a new one.
Consult your Sony dealer when replacing the fluorescent tube.
Maintenance
• Be sure to unplug the power cord from the power outlet before
cleaning your monitor.
• Clean the LCD screen with a soft cloth. If you use a glass
cleaning liquid, do not use any type of cleaner containing an
anti-static solution or similar additive as this may scratch the
LCD screen’s coating.
• Clean the cabinet, panel, and controls with a soft cloth lightly
moistened with a mild detergent solution. Do not use any type
of abrasive pad, scouring powder, or solvent, such as alcohol or
benzine.
• Do not rub, touch, or tap the surface of the screen with sharp or
abrasive items such as a ballpoint pen or screwdriver. This type
of contact may result in a scratched picture tube.
• Note that material deterioration or LCD screen coating
degradation may occur if the monitor is exposed to volatile
solvents such as insecticide, or if prolonged contact is
maintained with rubber or vinyl materials.
Transportation
• Disconnect all cables from the monitor and grasp the support
and base sections of the display stand firmly with both hands
when transporting. If you drop the monitor, you may be injured
or the monitor may be damaged.
• When you transport this monitor for repair or shipment, use the
original carton and packing materials.
Disposal of the monitor
• Do not dispose of this monitor with general
household waste.
• The fluorescent tube used in this monitor contains
mercury. Disposal of this monitor must be carried out
in accordance to the regulations of your local
sanitation authority.
1 1 (Power) switch and indicator (pages 9, 17, 21)
This switch turns the display on and off.
The power indicator lights up in green when the display is
turned on, and either flashes in green and orange, or lights up
in orange when the monitor is in power saving mode.
Identifying parts and controls
See the pages in parentheses for further details.
Front of the LCD display
2 MENU button (pages 11, 12)
This button displays the main menu.
MENU
OK
3 6 (contrast) button (page 12)
This button displays the CONTRAST menu.
4 8 (brightness) button (page 12)
This button displays the BRITGHTNESS menu.
5 2 (volume) +/– and M(+)/m(–) buttons (pages 9, 12)
These buttons display the VOLUME menu and function as
the M(+)/m(–) buttons when selecting the menu items and
making adjustments.
6 OK button (page 12)
This button selects the item or executes the settings in the
menu.
7 Stereo speaker (page 9)
This outputs the audio signals as sound.
Side view of the LCD display
GB
8 Headphones jack (page 9)
This jack outputs audio signals to the headphones.
9 Security Lock Hole ( )
The security lock hole should be applied with the Kensington
Micro Saver Security System.
Micro Saver Security System is a trademark of Kensington.
Rear of the display stand
(continued)
5
qd HD15 (RGB) input connector/HD15 (RGB) video
signal cable (page 7)
This connector inputs RGB video signals (0.7 Vp-p, positive)
and SYNC signals.
Rear of the LCD display
5 4 3 2 1
10 9 8 7 6
15 14 13 12 11
OPEN
Pin No.
Signal
1
Red
2
Green
(Sync on Green)
3
Blue
4
ID (Ground)
5
DDC Ground*
6
Red Ground
7
Green Ground
8
Blue Ground
9
DDC + 5V*
10
Ground
11
ID (Ground)
12
Bi-Directional Data (SDA)*
13
H. Sync
14
V. Sync
15
Data Clock (SCL)*
* DDC (Display Data Channel) is a standard of VESA.
qf Cable holder (page 8)
This part secures cables and cords to the monitor.
0 Back cover (page 8)
Open this cover when you connect/disconnect cables or cords.
qa DC IN connector/AC adapter (page 8)
This connector provides DC power to the display. Connect the
AC adapter to this connector.
qs AUDIO IN jack/Audio cord (page 8)
This jack inputs audio signals when connecting to the audio
output jack of the computer or other audio equipment.
6
x Connecting to a Macintosh or compatible
computer
Setup
Use the supplied Macintosh adapter.
Before using your monitor, check that the following accessories
are included in your carton:
• LCD display
• Power cord
• AC adapter
• HD15 (RGB) video signal cable (this cable is already
connected to the monitor)
• Audio cord (stereo miniplug)
• Cord clip (2)
• Macintosh adapter
• Windows Monitor Information/Windows Utility/Macintosh
Utility Disk
• Warranty card
• Notes for Macintosh users
• This instruction manual
Step 1: Connect the display to your
computer
Turn off the monitor and computer before connecting.
Note
Do not touch the pins of the video signal cable connector as this might
bend the pins.
Macintosh adapter
(supplied)*
to video output
HD15 (RGB) video
signal cable (supplied)
Macintosh or
compatible computer
* Refer to the supplied “Notes for Macintosh users” for further details.
x Connecting to an IBM PC/AT or compatible
computer
to VIDEO output
IBM PC/AT or
compatible computer
HD 15 (RGB) video
signal cable (supplied)
(continued)
7
GB
Step 2: Connect the audio cord
Open the back cover and turn off the display before connecting.
Note
Do not open the back cover more than 90 degrees, otherwise damage may
result to the back cover or latch.
Step 4: Secure the cords and close
the back cover
1 Remove the cable holder.
to audio input
Cable holder
OPEN
to audio input of the
computer or other audio
equipment
2 Secure the cables and cords with the cable holder.
audio cord (supplied)
Cable
holder
Step 3: Connect the power cord
3 Close the back cover.
With the monitor and computer switched off, first connect the AC
adapter and power cord to the monitor, then connect it to a power
outlet.
Bandle the cables and cords
to DC IN
You can bandle the cables and cords by using the supplied cord
clip.
OPEN
OPEN
Cord clip
to a power outlet
power cord (supplied)
AC adapter (supplied)
8
Step 5: Turn on the monitor and
computer
1 Press the 1 (power) switch.
The indicator of the monitor lights up in green.
Adjusting the monitor’s resolution and color number
Adjust the monitor’s resolution and color number by referring to your
computer’s instruction manual. The color number may vary according to
your computer or video board. The color palette setting and the actual
number of colors are as follows:
• High Color (16 bit) t 65,536 colors
• True Color (24 bit) t about 16.77 million colors
In true color mode (24 bit), speed may be slower.
Using the stereo speaker
You can listen to music, sounds, and other audio files using the
stereo speaker of your monitor.
Adjusting the volume
2 Turn on the computer.
The installation of your monitor is complete. If necessary, use the
monitor’s controls to adjust the picture.
Volume adjustments are made using a separate VOLUME menu
from the main menu (page 11).
1 Press the 2 +/– buttons.
The VOLUME menu appears on the screen.
If no picture appears on your screen
• Check that the monitor is correctly connected to the computer.
• If NO INPUT SIGNAL appears on the screen, the computer is
in the power saving mode. Try pressing any key on the
keyboard or moving the mouse.
• If CABLE DISCONNECTED appears on the screen, check that
the video input cable is properly connected.
• If OUT OF SCAN RANGE appears on the screen, reconnect
the old monitor. Then adjust the computer’s graphic board so
that the horizontal frequency is between 28 – 64 kHz, and the
vertical frequency is between 48 – 75 Hz.
VOL UME
40
GB
2 Press the 2 +/– button to adjust the volume.
For more information about the on-screen messages, see “Trouble
symptoms and remedies” on page 19.
The menu automatically disappears after about 5 seconds.
For customers using Windows 95/98/2000
To maximize the potential of your monitor, install the new model
information file from the supplied Windows Monitor Information Disk
onto your PC.
You can listen to the audio signals from your computer or other
audio equipment using headphones. Connect your headphones to
the headphones jack. The speaker turns off when headphones are
connected to the headphones jack. Adjust the volume of the
headphones using the VOLUME menu.
This monitor complies with the “VESA DDC” Plug & Play standard. If
your PC/graphics board complies with DDC, select “Plug & Play Monitor
(VESA DDC)” or this monitor’s model name as the monitor type in the
“Control Panel” of Windows 95/98/2000. If your PC/graphics board has
difficulty communicating with this monitor, load the Windows Monitor
Information Disk and select this monitor’s model name as the monitor
type.
Using the headphones jack
Notes
• You cannot adjust the volume when displaying the main menu on the
screen.
• When your monitor is in power saving mode, no sound comes from the
speaker.
For customers using Windows NT4.0
Monitor setup in Windows NT4.0 is different from Windows 95/98/2000
and does not involve the selection of monitor type. Refer to the Windows
NT4.0 instruction manual for further details on adjusting the resolution,
refresh rate, and number of colors.
9
3 Grasp the lower sides of the LCD panel, then adjust
Adjusting the tilt and height
screen height.
This display can be adjusted within the angles shown below.
70°
30°
40°
64°
To adjust the angles, follow the procedure of the steps below.
1 Grasp the lower middle part of the display while
holding the display stand, then, tilt the LCD panel
adequately backward.
Note
When adjusting the screen tilt and height, proceed slowly and carefully,
being sure not to hit the LCD panel against the desk or the base of the
display stand.
To use the display comfortably
This display is designed so that you can set it up at a comfortable
viewing angle. Adjust the viewing angle of your display
according to the height of the desk and chair, and so that light is
not reflected from the screen to your eyes.
2 Grasp the lower sides of the LCD panel, then adjust
screen tilt.
10
Customizing Your Monitor
Before making adjustments
4 V CENTER (page 13)
Select the V CENTER menu
to adjust the picture’s vertical
centering.
V CENT ER
50
Connect the monitor and the computer, and turn them on.
Wait for at least 30 minutes before making adjustments for the
best result.
You can make numerous adjustments to your monitor using the
on-screen menu.
Navigating the menu
EX I T
5 COLOR (page 14)
Select the COLOR menu to
adjust the color temperature
of the picture. This adjusts
the tone of the screen.
COLOR
9 30 0K
6 5 00K
5 0 0 0K
USER
L A D J U ST
Press the MENU button to display the main menu on your screen.
See page 12 for more information on using the MENU button.
EX I T
6 MENU POSITION
(page 14)
Select the MENU
POSITION to change the onscreen menu position.
PHA SE
MENU
,
MEN U POS I T I ON
EX I T
Use the M(+)/m(–) and OK buttons to select one of the following
menus. See page 12 for more information on using the
M(+)/m(–) and OK buttons.
1 PHASE (page 13)
Select the PHASE menu to
adjust the phase when the
characters or pictures appear
fuzzy throughout the entire
screen. Adjust the phase after
adjusting the pitch.
RESE T
GB
S CREEN RESE T
A L L RESE T
EX I T
PHA S E
30
EX I T
2 PITCH (page 13)
Select the PITCH menu to
adjust the pitch when the
characters or pictures are
unclear in some areas of the
screen.
7 RESET (page 15)
Select the RESET menu to
reset the adjustments.
P I TCH
8 Option (page 15)
Select m (option) menu to
adjust the monitor’s options.
The options include:
• BACKLIGHT
• POWER SAVE
• LANGUAGE
• MENU LOCK
BACK L I GH T
10 0
EX I T
1344
EX I T
3 H CENTER (page 13)
Select the H CENTER menu
to adjust the picture’s
horizontal centering.
H CENT ER
50
EX I T
(continued)
11
x Using the MENU, M(+)/m(–), and OK buttons
1 Display the main menu.
Press the MENU button to display the main menu on your
screen.
Adjusting the contrast (CONTRAST)
Contrast adjustment is made using a separate CONTRAST menu
from the main menu (page 11).
1 Press the 6 (contrast) button.
MENU
The CONTRAST menu appears on the screen.
CONTRAS T
70
2 Select the menu you want to adjust.
Press the M(+)/m(–) buttons to display the desired menu.
Press the OK button to select the menu item.
,
OK
4 8 . 4 kHz /
Horizontal frequency
of the current input
signal
6 0Hz
Vertical frequency of
the current input
signal
Displaying the current input signal
The horizontal and vertical frequencies of the current input signal are
displayed in the CONTRAST and BRIGHTNESS menu.
2 Press the M(+)/m(–) buttons to adjust the contrast.
3 Adjust the menu.
The menu automatically disappears after about 5 seconds.
Press the M(+)/m(–) buttons to make the adjustment, then
press the OK button.
When you press the OK button, the setting are stored, then the
display returns to the previous menu.
,
OK
Adjusting the black level of an
image (BRIGHTNESS)
Brightness adjustment is made using a separate BRIGHTNESS
menu from the main menu (page 11).
1 Press the 8 (brightness) button.
The BRIGHTNESS menu appears on the screen.
B R I GHT NESS
4 Close the menu.
Press the MENU button once to return to normal viewing. If
no buttons are pressed, the menu closes automatically after
about 30 seconds.
50
4 8 . 4 kHz /
6 0Hz
MENU
Horizontal frequency
of the current input
signal
Vertical frequency of
the current input
signal
2 Press the M(+)/m(–) buttons to adjust the
brightness.
x Resetting the adjustments
The menu automatically disappears after about 5 seconds.
You can reset the adjustments using the RESET menu. See
page 15 for more information on resetting the adjustments.
If the screen is too bright
Adjust the backlight. For more information about adjusting the
backlight see “Adjusting the backlight” on page 15.
Note
You can adjust neither contrast nor brightness when displaying the main
menu on the screen.
12
Eliminating flicker or blurring
(PHASE/PITCH)
When the monitor receives an input signal, the automatic picture
quality adjustment function of this monitor automatically adjusts
the picture position, phase, and pitch, and ensures that a clear
picture appears on the screen. For more information about this
function, see “Automatic picture quality adjustment function” on
page 17.
For some input signals, this function may not completely adjust
the picture position, phase, and pitch. In this case, you can
manually set these adjustments according the following
instructions. If you manually set these adjustments, they are
stored in memory and automatically recalled whenever the
monitor receives the same input signals.
These settings may have to be repeated if you change the input
signal after reconnecting your computer.
1 Set the resolution to 1024 × 768 on the computer.
2 Load the Utility Disk.
3 Start the Utility Disk and display the test pattern.
For Windows 95/98/2000
Click [Utility] t [Windows]/[Win Utility.exe].
For Macintosh
Click [Utility] t [Mac]/[Mac Utility].
(PHASE)
and press the OK button.
The PHASE menu appears on the screen.
9 Press the M(+)/m(–) buttons until the horizontal
stripes are at a minimum.
Adjust so that the horizontal stripes are at a minimum.
,
10 Click [END] on the screen to turn off the test pattern.
To reset the automatic picture quality adjustment
Select SCREEN RESET and activate it using the RESET menu. See
page 15 for more information on using the RESET menu.
Adjusting the picture position
(H CENTER/V CENTER)
If the picture is not in the center of the screen, adjust the picture’s
centering as follows.
These settings may have to be repeated if you change the input
signal after reconnecting your computer.
4 Press the MENU button.
The main menu appears on the screen.
5 Press the M(+)/m(–) buttons to select
8 Press the M(+)/m(–) buttons to select
1 Start the Utility Disk and display the test pattern.
(PITCH)
and press the OK button.
The PITCH menu appears on the screen.
6 Press the M(+)/m(–) buttons until the vertical stripes
disappear.
Adjust so that the vertical stripes disappear.
,
7 Press the OK button.
The main menu appears on the screen.
If horizontal stripes are observed over the entire screen, adjust
the phase as the next step.
Repeat steps 2 and 3 of “Eliminating flicker or blurring
(PHASE/PITCH).”
2 Press the MENU button.
The main menu appears on the screen.
3 Press the M(+)/m(–) buttons to select
(H
CENTER) or
(V CENTER) and press the OK
button.
The H CENTER or V CENTER menu appears on the screen.
4 Move the picture up, down, left, or right until the
frame at the perimeter of the test pattern
disappears.
Press the M(+)/m(–) buttons to adjust the picture’s
centering using the H CENTER menu for horizontal
adjustment, or the V CENTER menu for vertical
adjustment.
5 Click [END] on the screen to turn off the test pattern.
13
GB
Adjusting the color temperature
(COLOR)
The COLOR settings allow you to adjust the picture’s color
temperature by changing the color level of the white color field.
Colors appear reddish if the temperature is low, and bluish if the
temperature is high.
9300K is generally suitable for word processing and other text
oriented applications, and 6500K is generally suitable for video
images.
You can set the color temperature to 9300K, 6500K, 5000K or
user adjustment.
1 Press the MENU button.
The main menu appears on the screen.
2 Press the M(+)/m(–) buttons to select
(COLOR)
and press the OK button.
3 Press the M(+)/m(–) buttons to select the desired
color temperature and press the OK button.
The preset color temperatures are 9300K, 6500K, and 5000K.
Since the default setting is 9300K, the whites will change
from a bluish hue to a reddish hue as the temperature is
lowered to 6500K and 5000K.
4 If necessary, fine tune the color temperature.
First press the M(+)/m(–) buttons to select ADJUST and
press the OK button. Then press the M(+)/m(–) buttons to
select R (Red) or B (Blue) and press the OK button, and then
press the M(+)/m(–) buttons to adjust the color temperature
and press the OK button. Since this adjustment changes the
color temperature by increasing or decreasing the R and B
components with respect to G (green), the G component is
fixed.
USE R AD J UST MENT
R
G
B
GAMMA
16 8
17 0
17 5
1
2
EX I T
3
To change the GAMMA setting
You can select the GAMMA setting from [1] - [3]. The highest
setting is [3].
1 Press the MENU button.
The main menu appears on the screen.
2 Press the M(+)/m(–) buttons to select
(COLOR)
and press the OK button.
The COLOR menu appears on the screen.
3 Change the GAMMA setting.
First press the M(+)/m(–) buttons to select ADJUST and
press the OK button. Then press the M(+)/m(–) buttons to
select GAMMA and press the OK button, and then press the
M(+)/m(–) buttons to select [1] -[3] and press the OK button.
USE R AD J UST MENT
R
G
B
GAMMA
16 8
17 0
17 5
1
2
3
EX I T
If you fine tune the color temperature or change the GAMMA
setting, the new setting is stored in memory for USER
ADJUSTMENT and automatically recalled whenever USER
is selected.
To return to the main menu
Press the M(+)/m(–) buttons to select
button.
, then press the OK
Changing the menu’s position
(MENU POSITION)
You can change the menu position if it is blocking an image on
the screen.
1 Press the MENU button.
The main menu appears on the screen.
2 Press the M(+)/m(–) buttons to select
(MENU
POSITION) and press the OK button.
3 Press the M(+)/m(–) buttons to select the desired
position and press the OK button.
There are three positions each for the top of the screen and the
bottom of the screen, and one for the screen center.
14
Resetting the adjustments (RESET)
Additional settings (Option)
This monitor has the following two reset methods. Use the
RESET menu to reset the adjustments.
You can adjust the following options:
• BACKLIGHT
• POWER SAVE
• LANGUAGE
• MENU LOCK
1 Press the MENU button.
The main menu appears on the screen.
2 Press the M(+)/m(–) buttons to select 0 (RESET)
and press the OK button.
Reset the settings according to the following instructions.
Resetting the adjustment data most appropriately
for the current input signal
Press the M(+)/m(–) buttons to select SCREEN RESET
and press the OK button.
The automatic picture quality adjustment function of this monitor
automatically adjusts the picture position, phase, and pitch, to the
most appropriate value.
The RESET menu is automatically returned to the main menu
after the adjustment data is reset.
Resetting all of the adjustment data
Press the M(+)/m(–) buttons to select ALL RESET and
press the OK button.
The RESET menu is automatically returned to the main menu
after the adjustment data is reset.
1 Press the MENU button.
The main menu appears on the screen.
2 Press the M(+)/m(–) buttons to select m.
The option menu appears on the screen.
3 Press the M(+)/m(–) buttons to select the desired
option item and press the OK button.
Adjust the selected option item according to the following
instructions.
Adjusting the backlight
If the screen is too bright, adjust the backlight.
First press the M(+)/m(–) buttons to select
(BACKLIGHT) and press the OK button. Then press
the M(+)/m(–) buttons to adjust the desired light level.
BACK L I GH T
GB
To cancel resetting
10 0
Press the M(+)/m(–) buttons to select
and press the
OK button.
The RESET menu returns to the main menu without resetting the
adjustment data.
EX I T
Setting up the power saving mode
This monitor has a function which enables it to enter the power
save mode automatically according to the power saving settings
of the computer. You can prevent the monitor from entering the
power saving mode by setting the following option to OFF.
For more information of the power saving mode, see page 17.
First press the M(+)/m(–) buttons to select ZZ... (POWER
SAVE) and press the OK button. Then press the
M(+)/m(–) buttons to select either ON or OFF.
POWER S A V E
ON
OF F
EX I T
(continued)
15
Selecting the on-screen menu language
English, German, French, Spanish, Italian and Japanese versions
of the on-screen menus are available. The default setting is
English.
First press the M(+)/m(–) buttons to select
(LANGUAGE) and press the OK button. Then press
the M(+)/m(–) button to select a language and press the
OK button.
L ANGUAGE
ENGL I SH
DEUT SCH
F RAN Ç A I S
E S PA Ñ O L
I T A L I AN O
EX I T
•
•
•
•
•
•
ENGLISH
DEUTSCH: German
FRANÇAIS: French
ESPAÑOL: Spanish
ITALIANO: Italian
: Japanese
Locking the menus and controls
First press the M(+)/m(–) buttons to select
(MENU
LOCK) and press the OK button. Then press the M(+)/
m(–) buttons and select ON.
MENU LOC K
ON
OF F
EX I T
Only the 1 (power) switch, and
(MENU LOCK) of the
option menu will operate. If any other items are selected, the
mark appears on the screen.
To cancel the menu lock
Repeat the procedure above and set and
16
(MENU LOCK) to OFF.
Technical Features
Power saving function
This monitor meets the power-saving guidelines set by VESA,
ENERGY STAR, and NUTEK. If the monitor is connected to a
computer or video graphics board that is DPMS (Display Power
Management Signaling) compliant, the monitor will automatically
reduce power consumption in three stages as shown below.
Power mode
Power
consumption*
1 (power)
indicator
normal
operation
19 W (22 W)
green
active off**
(deep sleep)*
1 W (2 W)
orange***
power off
1 W (2 W)
off
*
“deep sleep” is the power saving mode defined by the Environmental
Protection Agency.
** When your computer enters the “active off” mode, the input signal is
cut and NO INPUT SIGNAL appears on the screen. After 20 seconds,
the monitor enters the power saving mode.
*** If the horizontal or vertical sync signal is received by the monitor, the
power indicator may alternately blink green and orange.
Automatic picture quality
adjustment function
When the monitor receives an input signal, it automatically
matches the signal to one of the factory preset modes stored in the
monitor’s memory to provide a high quality picture at the center
of the screen. (See Appendix for a list of the factory preset
modes.)
For input signals that do not match one of the factory preset
modes, the automatic picture quality adjustment function of this
monitor automatically adjusts the picture position, phase, and
pitch, and ensures that a clear picture appears on the screen for
any timing within the monitor’s frequency range (horizontal: 28 –
64 kHz, vertical: 48 – 75 Hz).
Consequently, the first time the monitor receives input signals
that do not match one of the factory preset modes, the monitor
may take a longer time than normal for displaying the picture on
the screen. This adjustment data is automatically stored in
memory so that next time, the monitor will function in the same
way as when the monitor receives the signals that match one of
the factory preset modes.
In all modes as above, if the picture is adjusted, the adjustment
data is stored as a user mode and automatically recalled whenever
the same input signal is received.
Note
While the automatic picture quality adjustment function is activated, only
the 1 (power) switch will operate.
17
GB
If CABLE DISCONNECTED appears on the screen
Troubleshooting
This indicates that the video signal cable has been disconnected
from the currently selected connector.
Before contacting technical support, refer to this section.
I NFORMA T I ON
On-screen messages
CAB L E D I SCONNECT ED
GO TO POWER SAVE
If there is something wrong with the input signal, one of the
following messages appears on the screen. To solve the problem,
see “Trouble symptoms and remedies” on page 19.
If OUT OF SCAN RANGE appears on the screen
This indicates that the input signal is not supported by the
monitor’s specifications. Check the following items.
I NFORMA T I ON
OUT OF SCAN RANGE
x x . x kHz /
x xHz
If “xx.x kHz/xx Hz” is displayed
This indicates that either the horizontal or vertical frequency
is not supported by the monitor’s specifications.
The figures indicate the horizontal and vertical frequencies of
the current input signal. The horizontal frequencies above
100 kHz and the vertical frequencies above 100 Hz are
represented by 99.9 kHz and 99 Hz, respectively.
If “RESOLUTION > XGA” is displayed
This indicates that the resolution is not supported by the
monitor’s specifications.
If NO INPUT SIGNAL appears on the screen
This indicates that no signal is input.
I NFORMA T I ON
NO I NPUT S I GNA L
GO TO POWER SAVE
GO TO POWER SAVE
The monitor will enter the power saving mode after about 5
seconds from the message is displayed.
18
GO TO POWER SAVE
The monitor will enter the power saving mode after about 5
seconds from the message is displayed.
Trouble symptoms and remedies
If a problem is caused by the connected computer or other equipment, please refer to the connected equipment’s instruction manual.
Use the self-diagnosis function (page 21) if the following recommendations do not resolve the problem.
Symptom
Check these items
No picture
If the 1 (power) indicator is not lit,
or if the 1 (power) indicator will not
light up when the 1 (power) switch
is pressed
• Check that the power cord is properly connected.
• Check that the 1 (power) switch is in the “on” position.
If the 1 (power) indicator is green
or flashing orange
• Use the self-diagnostics function (page 21).
If CABLE DISCONNECTED
appears on the screen
• Check that the video signal cable is properly connected and all plugs are firmly seated in
their sockets (page 7).
• Check that the video input connector’s pins are not bent or pushed in.
• A non-supplied video signal cable is connected. If you connect a non-supplied video
signal cable, CABLE DISCONNECTED may appear on the screen before entering the
power saving mode. This is not a malfunction.
If NO INPUT SIGNAL appears on
the screen, or the 1 (power)
indicator is either orange or
alternating between green and
orange
• Check that the video signal cable is properly connected and all plugs are firmly seated in
their sockets (page 7).
• Check that the video input connector’s pins are not bent or pushed in.
xProblems caused by the connected computer or other equipment
• The computer is in the power saving mode. Try pressing any key on the keyboard or
moving the mouse.
• Check that your graphic board is attached to the computer properly.
• Check that the computer’s power is “on.”
GB
If OUT OF SCAN RANGE appears
on the screen
xProblems caused by the connected computer or other equipment
• Check that the video frequency range is within that specified for the monitor. If you
replaced an old monitor with this monitor, reconnect the old monitor and adjust the
frequency range to the following:
Horizontal: 28 – 64 kHz, Vertical frequency: 48 – 75 Hz
If using Windows 95/98/2000
• If you replaced an old monitor with this monitor, reconnect the old monitor and do the
following. Select “SONY” from the “Manufactures” list and select “SDM-M51” from the
“Models” list in the Windows 95/98/2000 device selection screen. If “SDM-M51” does
not appear in the “Models” list, try “Plug & Play” or install the newest information of the
Sony Computer Display from the Windows Monitor Information Disk (page 9).
If using a Macintosh system
• When connecting to a Power Mac G3/G4 that has 3 rows of pins, check that the supplied
Macintosh adapter and the video signal cable are properly connected (page 7).
• If you connect to the other version of Macintosh series computer that has 2 rows of pins,
you will need a different adapter (not supplied).
Picture flickers, bounces,
oscillates, or is scrambled
• Adjust the pitch and phase (page 13).
• Isolate and eliminate any potential sources of electric or magnetic fields such as other
monitors, laser printers, electric fans, fluorescent lighting, or televisions.
• Move the monitor away from power lines or place a magnetic shield near the monitor.
• Try plugging the monitor into a different AC outlet, preferably on a different circuit.
• Change the orientation of the display.
xProblems caused by the connected computer or other equipment
• Check your graphics board manual for the proper monitor setting.
• Confirm that the graphics mode (VESA, Macintosh 19" Color, etc.) and the frequency of
the input signal are supported by this monitor (Appendix). Even if the frequency is within
the proper range, some graphic boards may have a sync pulse that is too narrow for the
monitor to sync correctly.
• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.
(continued)
19
Symptom
Check these items
Picture is fuzzy
• Adjust the brightness and contrast (page 12).
• Adjust the pitch and phase (page 13).
xProblems caused by the connected computer or other equipment
• Set the resolution to XGA (1024 x 768) on your computer.
Picture is ghosting
• Eliminate the use of video cable extensions and/or video switch boxes.
• Check that all plugs are firmly seated in their sockets.
Picture is not centered or sized
properly
• Adjust the pitch and phase (page 13).
• Adjust the picture position (page 13). Note that some video modes do not fill the screen to
the edges.
The picture is dark
• Adjust the brightness (page 12).
• Adjust the backlight (page 12).
• It takes a few minutes for the display to become bright after turning on the monitor.
Wavy or elliptical pattern (moire)
is visible
• Adjust the pitch and phase (page 13).
Color is not uniform
• Adjust the pitch and phase (page 13).
White does not look white
• Adjust the color temperature (page 14).
Monitor buttons do not operate
(
appears on the screen)
• If the menu lock is set to ON, set it to OFF (page 16).
The monitor turns off after a while
• Set the power saving function to OFF (page 15).
xProblems caused by the connected computer or other equipment
• Set the computer’s power saving setting to off.
Displaying this monitor’s name, serial number,
and date of manufacture.
While the monitor is receiving a video signal, press and
hold the MENU button for more than 5 seconds.
The monitor’s information box appears.
MENU
Example
INFORMATION
MODEL : SDM-M51
SER NO : 1234567
MANUFACTURED : 2000-52
Model name
Serial number
Week and year
of manufacture
20
If any problem persists, call your authorized Sony dealer and give
the following information:
• Model name: SDM-M51
• Serial number
• Name and specifications of your computer and graphics board.
Self-diagnosis function
Specifications
This monitor is equipped with a self-diagnosis function. If there is
a problem with your monitor or computer(s), the screen will go
blank and the 1 (power) indicator will either light up green or
flash orange. If the 1 (power) indicator is lit in orange, the
computer is in power saving mode. Try pressing any key on the
keyboard or moving the mouse.
1 (power)
indicator
If the 1 (power) indicator is green
1 Turn off the 1 (POWER) switch and disconnect the
video signal cables from the monitor.
2 Turn the monitor on by pressing the 1 (POWER)
switch.
If all four color bars appear (white, red, green, blue), the monitor
is working properly. Reconnect the video input cables and check
the condition of your computer(s).
If the color bars do not appear, there is a potential monitor failure.
Inform your authorized Sony dealer of the monitor’s condition.
If the 1 (power) indicator is flashing orange
Press the 1 (power) switch twice to turn the monitor off
and then on.
If the 1 (power) indicator lights up green, the monitor is working
properly.
If the 1 (power) indicator is still flashing, there is a potential
monitor failure. Count the number of seconds between orange
flashes of the 1 (power) indicator and inform your authorized
Sony dealer of the monitor’s condition. Be sure to note the model
name and serial number of your monitor. Also note the make and
model of your computer and graphic board.
LCD panel
Panel type: a-Si TFT Active Matrix
Picture size: 15.1 inch
Input signal format
RGB operating frequency*
Horizontal: 28 – 64 kHz
Vertical: 48 – 75 Hz
Resolution
Horizontal: Max.1024 dots
Vertical: Max.768 lines
Input signal levels
RGB video signal
0.7 Vp-p, 75 Ω, positive
SYNC signal
TTL level, 2.2 kΩ,
positive or negative
(Separate horizontal and vertical,
or composite sync)
0.3 Vp-p, 75Ω, negative
(Sync on green)
Audio output
1W×2
Headphones jack
Stereo minijack
Accepts impedance of 16 – 48 Ω
AUDIO IN jack
Stereo minijack
Accepts impedance of 47 kΩ
Accepts level 0.5 Vrms
Power requirements
100 – 240 V, 50 – 60 Hz,
0.4 – 0.2 A
DC input
DC 18 V (supplied AC adapter)
Power consumption
Max. 19 W
Max. 22 W (including AC adapter)
Operating temperature
5 – 35 °C
Dimensions (width/height/depth)
Display (upright):
Approx. 387 × 345 × 180 mm
(15 1/4 × 13 5/8 × 7 1/8 inches)
(with stand)
Approx. 387 × 296 × 48 mm
(15 1/4 × 11 3/4 × 1 15/16 inches)
(without stand)
Mass
Approx. 4.6 kg (10 lb 14 oz) (with
stand)
Plug & Play
DDC1/DDC2B/DDC2Bi
Accessories
See page 7.
* Recommended horizontal and vertical timing condition
• Horizontal sync width duty should be more than 4.8% of total
horizontal time or 0.8 µs, whichever is larger.
• Horizontal blanking width should be more than 2.5 µsec.
• Vertical blanking width should be more than 450 µsec.
Design and specifications are subject to change without notice.
21
GB
Table des matières
Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identification des composants et des commandes . . . . . . . . . . . . . . 5
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Etape 1: Raccordez l’écran à votre ordinateur . . . . . . . . . . . . . . . . . 7
Etape 2: Raccordez le cordon audio . . . . . . . . . . . . . . . . . . . . . . . . 8
Etape 3: Branchez le câble d’alimentation . . . . . . . . . . . . . . . . . . . . 8
Etape 4: Vérifiez que tous les câbles et cordons sont bien
raccordés et refermez le capot arrière . . . . . . . . . . . . . . . . . . . . . . . 8
Etape 5: Mettez le moniteur et l’ordinateur sous tension . . . . . . . . . 9
Utilisation du haut-parleur stéréo . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Réglage de l’inclinaison et de la hauteur . . . . . . . . . . . . . . . . . . . . 10
Personnalisation de votre moniteur. . . . . . . . . . . . . . . .11
Pilotage par menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Réglage du contraste (CONTRASTE) . . . . . . . . . . . . . . . . . . . . . . 12
Réglage du niveau de noir de l’image (LUMINOSITE) . . . . . . . . . . 12
Suppression du scintillement ou du flou (PHASE/HORLOGE). . . . 13
Réglage de la position de l’image
(CENTRAGE H/CENTRAGE V) . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Réglage de la température des couleurs (COULEUR) . . . . . . . . . . 14
Changement de la position du menu (POSITION MENU) . . . . . . . 14
Réinitialisation des réglages (RESTAUR) . . . . . . . . . . . . . . . . . . . 15
Réglages additionnels (Option) . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
• Macintosh est une marque commerciale
sous licence d’Apple Computer, Inc.,
déposée aux Etats-Unis et dans d’autres
pays.
• Windows et MS-DOS sont des
marques commerciales déposées de
Microsoft Corporation aux Etats-Unis et
dans d’autres pays.
• IBM PC/AT et VGA sont des marques
commerciales déposées d’IBM
Corporation of the U.S.A.
• VESA et DDC sont des marques
commerciales de Video Electronics
Standard Association.
• ENERGY STAR est une marque
déposée aux Etats-Unis.
• Tous les autres noms de produit
mentionnés dans le présent mode
d'emploi peuvent être des marques
commerciales ou des marques
commerciales déposées de leurs
entreprises respectives.
• De plus, les symboles “” et “” ne
sont pas systématiquement mentionnés
dans ce mode d’emploi.
Spécifications techniques. . . . . . . . . . . . . . . . . . . . . . . .17
Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Fonction de réglage automatique de la qualité de l’image . . . . . . . 17
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Messages affichés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Symptômes de défaillances et remèdes . . . . . . . . . . . . . . . . . . . . . 19
Fonction d’autodiagnostic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document (for the white model) . . . . . . . . . . . . . . . . . ii
TCO’95 Eco-document (for the black model) . . . . . . .Couverture dos
3
FR
A propos des haut-parleurs stéréo intégrés
Précautions
Avertissement sur les connexions d’alimentation
• Utilisez le câble d’alimentation fourni. Si vous utilisez un câble
d’alimentation différent, assurez-vous qu’il est compatible
avec la tension secteur locale.
Pour les clients aux Etats-Unis
Si vous n’employez pas le câble approprié, ce moniteur ne sera
pas conforme aux normes FCC obligatoires.
Pour les clients au Royaume-Uni
Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser
le câble d’alimentation adapté au Royaume-Uni.
Exemples de types de fiches
pour 100 à 120 V CA pour 200 à 240 V CA
pour 240 V CA
uniquement
A n’utiliser qu’avec l’adaptateur secteur SONY AC-V018
L’appareil doit être installé à proximité d’une prise de courant
aisément accessible.
Installation
N’installez pas et ne laissez pas le moniteur:
• A des endroits exposés à des températures extrêmes, par
exemple à proximité d’un radiateur, d’un conduit de chauffage
ou le rayonnement direct du soleil. L’exposition du moniteur à
des températures extrêmes, comme dans l’habitacle d’une
voiture parquée en plein soleil ou à proximité d’un conduit de
chauffage, risque d’entraîner des déformations du châssis ou
des dysfonctionnements.
• A des endroits soumis à des vibrations mécaniques ou à des
chocs.
• A proximité d’appareils générant de puissants champs
magnétiques, comme un téléviseur ou d’autres appareils
électroménagers.
• A des endroit soumis à des quantités inhabituelles de poussière,
de saletés ou de sable, par exemple à côté d’une fenêtre ouverte
ou d’une porte donnant sur l’extérieur. En cas d’installation
temporaire à l’extérieur, veillez à prendre les précautions
requises contre la poussière et les saletés en suspension dans l’air.
Faute de quoi des dommages irréparables risquent de se produire.
Manipulation de l’écran LCD
• Ne laissez pas l’écran LCD face au soleil, car vous risquez
sinon de l’endommager. Faites donc attention si vous installez
le moniteur à côté d’une fenêtre.
• N’appuyez pas sur et veillez à ne pas érafler la surface de
l’écran LCD. Ne posez pas d’objets lourds sur l’écran LCD.
Vous risquez sinon d’altérer l’uniformité de l’écran ou de
provoquer un dysfonctionnement de l’écran LCD.
• Lorsque le moniteur est employé dans un environnement froid,
il est possible qu’une image rémanente apparaisse sur l’écran.
Il ne s’agit pas d’un dysfonctionnement. L’écran recouvre sa
condition normale dès que la température est revenue à un
niveau normal.
• Si une image fixe reste affichée pendant une longue durée, il se
peut qu’une image rémanente apparaisse pendant un certain
temps. Cette image rémanente finira par disparaître.
• Le panneau LCD s’échauffe en cours d’utilisation. Il ne s’agit
pas d’un dysfonctionnement.
4
Assurez-vous de tenir vos équipements d’enregistrement
magnétique, vos cassettes et vos disquettes à l’écart des
ouvertures des haut-parleurs qui génèrent des champs
magnétiques. Ces champs magnétiques sont susceptibles
d’effacer ou d’endommager les données stockées sur vos
cassettes ou disquettes.
A propos des points lumineux ou des points noirs
Il est possible que des points lumineux (rouges, bleus
ou verts) ou des points noirs apparaissent sur l’écran
LCD. Il ne s’agit pas d’un dysfonctionnement. L’écran
LCD est fabriqué en faisant appel à des technologies de
haute précision et plus de 99,99 % des éléments d’image
sont intacts. Il est cependant possible que certains
éléments d’image n’apparaissent pas ou que certains
éléments d’image apparaissent de manière constante.
Remplacement du tube fluorescent
Un tube fluorescent de conception spéciale est installé dans ce
moniteur comme source lumineuse. Si l’écran s’assombrit, est
instable ou ne s’allume pas, remplacez le tube fluorescent. Pour le
remplacement du tube fluorescent, consultez votre revendeur
Sony.
Entretien
• Débranchez le câble d’alimentation de la prise secteur avant de
procéder au nettoyage de votre moniteur.
• Nettoyez l’écran LCD avec un chiffon doux. Si vous utilisez un
liquide de nettoyage pour le verre, n’utilisez pas de nettoyant
contenant une solution antistatique ou tout autre additif
similaire, car vous risquez sinon de griffer le revêtement de
l’écran LCD.
• Nettoyez le châssis, le panneau et les commandes à l’aide d’un
chiffon doux légèrement imprégné d’une solution détergente
neutre. N’utilisez aucun type de tampon abrasif, de poudre à
récurer ou de solvant tel que de l’alcool ou de la benzine.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de
l’écran avec des objets pointus ou abrasifs comme un stylo à
bille ou un tournevis. Ce type de contact risque de rayer le tube
image.
• Sachez qu’une détérioration des matériaux ou du revêtement de
l’écran LCD risque de se produire si le moniteur est exposé à
des solvants volatiles comme des insecticides ou en cas de
contact prolongé avec des objets en caoutchouc ou en vinyle.
Transport
• Débranchez tous les câbles du moniteur et saisissez le moniteur
fermement des deux mains par son support et sa base. Si vous
laissez tomber le moniteur, vous risquez de vous blesser ou
d’endommager le moniteur.
• Pour transporter ce moniteur en vue de réparations ou de son
expédition, utilisez le carton et les matériaux de
conditionnement originaux.
Elimination du moniteur
• N’éliminez pas ce moniteur avec les ordures
ménagères.
• Le tube fluorescent utilisé dans ce moniteur contient
du mercure. L’élimination de ce moniteur doit être
effectuée conformément aux réglementations des
autorités locales compétentes en matière de propreté
publique.
Identification des composants et
des commandes
Pour plus de détails, reportez-vous aux pages entre parenthèses.
Avant de l’affichage à cristaux liquides
1 Commutateur et indicateur 1 (alimentation)
(pages 9, 17, 21)
Ce commutateur sert à la mise sous et hors tension de l’écran.
L’indicateur d’alimentation s’allume en vert lorsque le
moniteur est sous tension et clignote en vert et en orange ou
s’allume en orange lorsque le moniteur se trouve en mode
d’économie d’énergie.
2 Touche MENU (menu) (pages 11, 12)
Cette touche active l’affichage du menu principal.
MENU
OK
3 Touche 6 (contraste) (page 12)
Cette touche active l’affichage du menu CONTRASTE.
4 Touche 8 (luminosité) (page 12)
Cette touche active l’affichage du menu LUMINOSITE.
5 Touches 2 (volume) +/– et M(+)/m(–) (pages 9, 12)
Ces touches activent l’affichage du menu VOLUME et
servent de touches fléchées M(+)/m(–) pour sélectionner des
paramètres de menu et effectuer des réglages.
6 Touche OK (page 12)
Cette touche permet de sélectionner ou de valider des options
dans le menu.
7 Haut-parleur stéréo (page 9)
Ce haut-parleur diffuse les signaux audio sous forme de sons.
Vue latérale de l’affichage à cristaux liquides
8 Prise pour casque d’écoute (page 9)
Cette prise sort les signaux audio vers un casque d’écoute.
FR
9 Trou de verrou de sécurit ( )
Le verrou de sécurité doit être utilisé avec le système
Kensington Micro Saver Security System.
Micro Saver Security System est une marque commerciale de
Kensington.
Arrière du support d’écran
(suite page suivante)
5
Arrière de l’affichage à cristaux liquides
qd Connecteur d’entrée HD15 (RVB)/Câble de signal
vidéo HD15 (RVB) (page 7))
Ce connecteur entre les signaux vidéo RVB (0,7 Vp-p,
positifs) et les signaux SYNC.
5 4 3 2 1
10 9 8 7 6
15 14 13 12 11
OPEN
Broche n°
Signal
1
Rouge
2
Vert
(Synchronisation sur le vert)
3
Bleu
4
ID (masse)
5
Masse DDC*
6
Masse du rouge
7
Masse du vert
8
Masse du bleu
9
DDC + 5V*
10
Masse
11
ID (masse)
12
Données bidirectionnelles (SDA)*
13
Synchronisation H
14
Synchronisation V
15
Horloge de données (SCL)*
* DDC (Display Data Channel) est une norme de VESA.
qf Maintien du câble (page 8)
Cette pièce permet de maintenir les câbles et les cordons à
l’appareil.
0 Capot arrière (page 8)
Ouvrez ce capot lorsque vous branchez ou débranchez des
câbles ou des cordons.
qa Connecteur DC IN / adaptateur secteur (page 8)
Ce connecteur fournit une alimentation CC à l’écran.
Raccordez l’adaptateur secteur à ce connecteur.
qs Prise AUDIO IN/Câble audio (page 8)
Cette prise entre les signaux audio lorsqu’il est raccordé à la
prise de sortie audio de l’ordinateur ou d’un autre appareil
audio.
6
x Raccordement à un ordinateur Macintosh
ou compatible
Installation
Utilisez l’adaptateur Macintosh fourni.
Avant d’utiliser votre moniteur, vérifiez si les accessoires
suivants se trouvent bien dans le carton d’emballage:
• Ecran LCD
• Câble d’alimentation
• Adaptateur secteur
• Câble de signal vidéo HD15 (RVB) (ce câble est déjà raccordé
à l’appareil)
• Câble audio (minifiche stéréo)
• Attache du cordon (2)
• Adaptateur Macintosh
• Windows Monitor Information/Windows Utility/Macintosh
Utility Disk
• Carte de garantie
• Remarques pour les utilisateurs Macintosh
• Ce mode d’emploi
Etape 1: Raccordez l’écran à votre
ordinateur
Mettez l’appareil et l’ordinateur hors tension avant de procéder au
raccordement.
Remarque
Ne touchez pas les broches du connecteur du câble de signal vidéo, car
vous risquez sinon de plier les broches.
Adaptateur Macintosh
(fourni)*
Câble de signal vidéo
vers la sortie vidéo HD15 (RVB) (fourni)
Ordinateur Macintosh
ou compatible
* Pour plus de détails, reportez-vous aux “Remarques pour les
utilisateurs Macintosh” fournies.
FR
x Raccordement à un ordinateur IBM PC/AT
ou compatible
vers la sortie vidéo
Ordinateur IBM PC/AT
ou compatible
Câble de signal vidéo
HD15 (RVB) (fourni)
(suite page suivante)
7
Etape 2: Raccordez le cordon audio
Ouvrez le capot arrière et mettez l'écran hors tension avant de
procéder au raccordement.
Remarque
N’ouvrez pas le capot arrière à un angle supérieur à 90 degrés. Vous
risquez en effet d’endommager le capot ou son ergot de fermeture.
Etape 4:Vérifiez que tous les
câbles et cordons sont
bien raccordés et refermez
le capot arrière
1 Retirez le maintien de câble.
vers l’entrée audio
Maintien du câble
OPEN
2 Maintenez tous les câbles et cordons en place avec
ce maintien.
aux prises d’entrée audio
de l’ordinateur ou à tout
autre équipement audio
Câble audio (fourni)
Etape 3: Branchez le câble
d’alimentation
Après avoir mis l’appareil et l’ordinateur hors tension, connectez
d’abord l’adaptateur secteur et le cordon d’alimentation au
moteur de médias, puis connectez celui-ci à une prise électrique.
vers DC IN
Maintien du
câble
3 Refermez le capot arrière.
Regroupez les câbles et les cordons
Vous pouvez les regrouper en utilisant l’attache du cordon.
OPEN
OPEN
Attache du
cordon
vers une prise secteur
Câble d’alimentation (fourni)
Adaptateur secteur
(fourni)
8
Etape 5:Mettez le moniteur et
l’ordinateur sous tension
1 Appuyez sur le commutateur 1 (alimentation).
Les indicateurs de l’appareil s’allument en vert.
Réglage de la résolution du moniteur et du nombre de
couleurs
Réglez la résolution du moniteur et le nombre de couleurs en vous référant
au mode d’emploi de votre ordinateur. Le nombre de couleurs peut varier
en fonction de votre ordinateur et de votre carte vidéo. Réglez la palette
de couleurs et le nombre de couleurs comme suit:
• High Color (16 bit) t 65.536 couleurs
• True Color (24 bit) t environ 16,77 millions de couleurs
En mode True Color (24 bit), la vitesse peut être plus lente.
Utilisation du haut-parleur stéréo
Vous pouvez écouter de la musique, des sons et d’autres fichiers
audio via le haut-parleur stéréo de votre moniteur.
2 Mettez l’ordinateur sous tension.
L’installation de votre moniteur est à présent terminée. Si
nécessaire, utilisez les commandes du moniteur pour régler
l’image.
Réglage du volume
Le réglage du volume se fait via un menu VOLUME distinct du
menu principal (page 11).
1 Appuyez sur les touches 2 +/–.
Le menu VOLUME apparaît sur l’écran.
Si aucune image n’apparaît sur l’écran
• Vérifiez si le moniteur est correctement raccordé à l’ordinateur.
• Si l’ndication PAS ENTREE VIDEO apparaît sur l’écran,
l’ordinateur est en mode d’économie d’énergie. Essayez
d’appuyer sur n’importe quelle touche du clavier ou de déplacer
la souris.
• Si CABLE DECONNECT apparaît sur l’écran, vérifiez que le
câble d’entrée vidéo est branché correctement.
• Si l’indication HORS PLAGE DE BALAYAGE apparaît sur
l’écran, reconnectez l’ancien moniteur. Réglez ensuite la carte
graphique de l’ordinateur de façon à ce que la fréquence
horizontale soit comprise entre 28 – 64 kHz, et la fréquence
verticale entre 48 – 75 Hz.
Pour des informations plus détaillées sur les messages à l’écran,
voir “Symptômes de défaillances et remèdes” à la page 19.
Pour les clients utilisant Windows 95/98/2000
Pour maximiser le potentiel de votre moniteur, installez sur votre
ordinateur le fichier d’information sur le nouveau modèle à partir
Windows Monitor Information Disk.
Ce moniteur satisfait à la norme Plug & Play “VESA DDC”. Si votre carte
PC/graphique satisfait à DDC, sélectionnez “Plug & Play Monitor (VESA
DDC)” ou la désignation de ce moniteur comme type de moniteur dans le
“Control Panel” de Windows 95/98/2000/2000. Si votre PC/carte
graphique présente des difficultés à communiquer avec ce moniteur,
chargez le Windows Monitor Information Disk et sélectionnez le nom de
modèle correspondant à ce moniteur comme type de moniteur.
VOL UME
40
FR
2 Appuyez sur les touches 2 +/– pour régler le
volume.
Le menu disparaît automatiquement au bout d’environ
5 secondes.
Utilisation de la prise pour casque d’écoute
Vous pouvez écouter les signaux audio de votre ordinateur ou
d’un autre appareil audio à l’aide d’un casque d’écoute.
Raccordez votre casque d’écoute à la prise pour casque d’écoute.
Le haut-parleur est désactivé dès que vous branchez un casque
d’écoute sur la prise pour casque d’écoute. Ajustez le volume du
casque d’écoute à l’aide du menu VOLUME.
Remarques
• Vous ne pouvez pas régler le volume lorsque le menu principal est
affiché sur l’écran.
• Lorsque votre moniteur est en mode d’économie d’énergie, aucun son
n’est émis par le haut-parleur.
Pour les clients utilisant Windows NT4.0
La configuration du moniteur sous Windows NT4.0 est différente de
Windows 95/98/2000 et ne nécessite pas la sélection du type de moniteur.
Reportez-vous aux instructions d’utilisation de Windows NT4.0 pour des
informations plus détaillées sur le réglage de la résolution, du taux de
régénération et du nombre de couleurs.
9
Réglage de l’inclinaison et de la
hauteur
3 Saisissez les côtés inférieurs de l’écran à cristaux
liquides, puis ajustez la hauteur de l’écran.
Cet écran peut être ajusté selon les angles illustrés ci-dessous.
70°
30°
40°
64°
Pour ajuster les angles, suivez la procédure suivante.
1 Saisissez la partie médiane inférieure de l’écran tout
en maintenant le support d’écran, puis inclinez
l’écran à cristaux liquides vers l’arrière.
Remarque
Lors du réglage de l’inclinaison et de la hauteur , procédez de façon lente
et délicate en veillant à ne pas cogner le panneau LCD contre le bureau ou
la base du support d’écran.
Pour utiliser l’écran confortablement
Cet écran est conçu de manière à ce que vous puissiez le régler
suivant un angle de visualisation confortable. Ajustez l’angle de
visualisation de votre écran en fonction de la hauteur du bureau et
de votre chaise et de manière à ce que l’écran ne vous réfléchisse
pas la lumière dans les yeux.
2 Saisissez les côtés inférieurs de l’écran à cristaux
liquides, puis ajustez l’inclinaison de l’écran.
10
Personnalisation de votre
moniteur
4 CENTRAGE V (page 13)
Sélectionnez le menu
CENTRAGE V pour ajuster
le centrage vertical de
l’image.
CENTRAGE V
50
Avant de procéder aux réglages…
Raccordez le moniteur et l’ordinateur et mettez-les sous
tension.
Pour obtenir les meilleurs résultats, attendez au moins
30 minutes avant d’effectuer les réglages.
EX I T
Vous pouvez effectuer de nombreux réglages de votre moniteur à
l’aide des menus d’affichage.
5 COULEUR (page 14)
Sélectionnez le menu
COULEUR pour ajuster la
température des couleurs de
l’image. Ce réglage ajuste la
tonalité de l’écran.
COU L E UR
9 30 0K
6 5 00K
5 0 0 0K
UT I L I SA T EUR
L R EGL ER
Pilotage par menu
EX I T
Appuyez sur la touche MENU pour afficher le menu principal sur
votre écran. Voir page 12 pour plus de détails sur l’utilisation de
la touche MENU.
PHA SE
MENU
,
6 POSITION MENU
(page 14)
Sélectionnez le menu
POSITION MENU pour
changer la position
d’affichage du menu sur
l’écran.
EX I T
7 RESTAUR (page 15)
Sélectionnez le menu
RESTAUR pour restaurer les
réglages.
Utilisez les touches M(+)/m(–) et OK pour sélectionner l’un des
menus suivants. Reportez-vous à la page 12 pour plus de détails
sur l’utilisation des touches M(+)/m(–) et OK.
1 PHASE (page 13)
Sélectionnez le menu
PHASE pour ajuster la phase
lorsque les caractères ou les
images apparaissent floues
sur toute la surface de
l’écran. Ajustez la phase
après avoir réglé l’horloge.
2 HORLOGE (page 13)
Sélectionnez le menu
HORLOGE pour ajuster
l’horloge lorsque les
caractères ou les images
manquent de clarté dans
certaines parties de l’écran.
3 CENTRAGE H (page 13)
Sélectionnez le menu
CENTRAGE H pour ajuster
le centrage horizontal de
l’image.
POS I T I ON MENU
PHA S E
30
EX I T
RES T AUR
R ES T AU R ECRAN
RES T AUR TOT A L
EX I T
8 Option (page 15)
Sélectionnez le menu
m (Option) pour ajuster les
options du moniteur. Les
options incluent:
• RETROECLAIRAGE
• MODE ECO
• LANGUAGE
• VERROU REGLAGES
RE T ROEC L A I RAGE
10 0
EX I T
HOR L OG E
1344
EX I T
CEN T RAGE H
50
EX I T
(suite page suivante)
11
FR
x Utilisation des touches MENU, M(+)/m(–) et
OK
Réglage du contraste (CONTRASTE)
1 Affichez le menu principal.
Le réglage du contraste se fait via un menu CONTRASTE distinct
du menu principal (page 11).
Appuyez sur la touche MENU pour afficher le menu principal
sur votre écran.
1 Appuyez sur la touche 6 (contraste).
Le menu CONTRASTE apparaît sur l’écran.
MENU
CONTRAS T E
70
4 8 . 4 kHz /
2 Sélectionnez le menu que vous voulez régler.
Appuyez sur les touches M(+)/m(–) pour afficher le menu de
votre choix. Appuyez sur la touche OK pour sélectionner un
paramètre.
,
OK
6 0Hz
Fréquence horizontale du Fréquence verticale du
signal d’entrée en cours signal d’entrée en cours
Affichage du signal d’entrée en cours
Les fréquences horizontale et verticale du signal d’entrée en cours sont
affichées dans les menus CONTRASTE et LUMINOSITE.
2 Appuyez sur les touches M(+)/m(–) pour régler le
contraste.
Le menu disparaît automatiquement au bout d’environ
5 secondes.
3 Ajustez le menu.
Appuyez sur les touches M(+)/m(–) pour effectuer votre
réglage puis appuyez sur la touche OK.
Lorsque vous appuyez sur OK, le réglage est mémorisé et
l’appareil revient au menu précédent.
Réglage du niveau de noir de
l’image (LUMINOSITE)
Le réglage de la luminosité s’effectue via un menu
LUMINOSITE distinct du menu principal (page 11).
1 Appuyez sur la touche 8 (luminosité).
,
OK
Le menu LUMINOSITE apparaît sur l’écran.
L UM I NO S I T E
50
4 Refermez le menu.
4 8 . 4 kHz /
Appuyez une fois sur la touche MENU pour revenir en mode
de visualisation normale. Si vous n’actionnez aucune touche,
le menu se referme automatiquement au bout d’environ
30 secondes.
MENU
Fréquence horizontale du
signal d’entrée en cours
6 0Hz
Fréquence verticale du
signal d’entrée en cours
2 Appuyez sur les touches M(+)/m(–) pour régler la
luminosité.
Le menu disparaît automatiquement au bout d’environ
5 secondes.
Si l’écran est trop lumineux
x Réinitialisation des réglages
Vous pouvez réinitialiser les réglages à l’aide du menu
RESTAUR. Voir page 15 pour plus de détails sur la
réinitialisation des réglages.
12
Ajustez le rétroéclairage. Pour des informations plus détaillées
sur le réglage du rétroéclairage, voir “Réglage du rétroéclairage”
à la page 15.
Remarque
Vous ne pouvez pas régler le contraste ni la luminosité lorsque le menu
principal est affiché sur l’écran.
Suppression du scintillement ou
du flou (PHASE/HORLOGE)
Lorsque le moniteur reçoit un signal d’entrée, la fonction de
réglage automatique de la qualité de l’image de ce moniteur ajuste
automatiquement la position de l’image, la phase et l’horloge, et
veille à ce qu’une image claire apparaisse à l’écran. Pour plus
d’informations sur cette fonction, reportez-vous à “Fonction de
réglage automatique de la qualité de l’image” à la page 17.
Pour certains signaux d’entrée, il se peut que cette fonction
n’ajuste pas complètement la position, la phase et l’horloge de
l’image. Dans ce cas, vous pouvez effectuer ces ajustements
manuellement en appliquant les instructions suivantes. Si vous
effectuez ces ajustements manuellement, ils sont mémorisés et
automatiquement rappelés chaque fois que le moniteur reçoit les
mêmes signaux d’entrée.
Il se peut que ces réglages doivent être répétés si vous changez le
signal d’entrée après avoir reconnecté votre ordinateur.
1 Réglez la résolution sur 1024 × 768 sur l’ordinateur.
2 Chargez la disquette d’utilitaire.
3 Démarrez la disquette d’utilitaire et affichez la mire
de test.
Pour Windows 95/98/2000
Cliquez sur [Utility] t [Windows]/[Win Utility.exe].
Pour Macintosh
Cliquez sur [Utility] t [Mac]/[Mac Utility].
4 Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
5 Appuyez sur les touches M(+)/m(–) pour
sélectionner
(HORLOGE ) et appuyez ensuite sur
la touche OK.
Le menu HORLOGE apparaît sur l’écran.
6 Appuyez sur les touches M(+)/m(–) jusqu’à ce que
les bandes verticales disparaissent.
Ajustez la valeur jusqu’à ce que les rayures verticales aient
disparu.
8 Appuyez sur les touches M(+)/m(–) pour
sélectionner
(PHASE) et appuyez ensuite sur la
touche OK.
Le menu PHASE apparaît sur l’écran.
9 Appuyez sur les touches M(+)/m(–) jusqu’à ce que
les bandes horizontales soient réduites au
minimum.
Ajustez la valeur de façon à ce que les rayures horizontales
aient été réduites au minimum.
,
10 Cliquez sur [END] à l’écran pour désactiver la mire
de test.
Pour réinitialiser le réglage automatique de la qualité d’image
Sélectionnez RESTAUR ECRAN et activez-le dans le menu RESTAUR.
Reportez-vous page 15 pour plus d’informations sur l’utilisation du menu
RESTAUR.
Réglage de la position de l’image
(CENTRAGE H/CENTRAGE V)
Si l’image n’est pas centrée sur l’écran, ajustez le centrage de
l’image en procédant comme suit.
Il se peut que ces réglages doivent être répétés si vous changez le
signal d’entrée après avoir reconnecté votre ordinateur.
1 Démarrez la disquette d’utilitaire et affichez la mire
de test.
Répétez les étapes 2 et 3 de la procédure “Suppression du
scintillement ou du flou (PHASE/HORLOGE).”
2 Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
3 Appuyez sur les touches M(+)/m(–) pour
,
sélectionner
(CENTRAGE H) ou
(CENTRAGE
V) et appuyez ensuite sur la touche OK.
Le menu CENTRAGE H ou CENTRAGE V apparaît sur
l’écran.
4 Déplacez l’image vers le haut, le bas, la gauche ou
7 Appuyez sur la touche OK.
Le menu principal apparaît sur l’écran.
Si vous observez des rayures horizontales sur toute la surface
de l’écran, ajustez la phase à l’étape suivante.
la droite jusqu’à ce que le cadre matérialisant le
contour de la mire de test ait disparu.
Appuyez sur les touches M(+)/m(–) pour ajuster le
centrage de l’image à l’aide du menu CENTRAGE H
pour le réglage horizontal ou du menu CENTRAGE
V pour le réglage vertical.
5 Cliquez sur [END] à l’écran pour désactiver la mire
de test.
13
FR
Réglage de la température des
couleurs (COULEUR)
Les réglages COULEUR vous permettent d’ajuster la température
des couleurs de l’image en changeant le niveau de couleur des
zones de couleur blanche. Les couleurs apparaissent rougeâtres si
la température est basse et bleuâtres si la température est élevée.
9300K convient généralement au traitement de texte et autres
applications orientées vers le texte, et 6500K aux images vidéo.
Vous pouvez régler la température des couleurs sur 9300K,
6500K, 5000K ou personnaliser votre réglage.
1 Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
2 Appuyez sur les touches M(+)/m(–) pour
sélectionner
la touche OK.
Pour changer le réglage GAMMA
Vous pouvez sélectionner un réglage GAMMA compris dans la
plage [1] – [3]. Le réglage le plus haut est [3].
1 Appuyez sur la touche MENU.
Le menu principal apparaît à l’écran.
2 Appuyez sur les touches M(+)/m(–) pour
sélectionner
(COULEUR) puis appuyez sur OK.
Le menu COULEUR apparaît à l’écran.
3 Changez le réglage GAMMA.
Appuyez d'abord sur les touches M(+)/m(–) pour sélectionner
REGLER puis appuyez sur OK. Appuyez ensuite sur les
touches M(+)/m(–) pour sélectionner GAMMA et appuyez
sur OK, puis appuyez sur les touches M(+)/m(–) pour
sélectionner [1] -[3] et appuyez sur OK.
(COULEUR) et appuyez ensuite sur
REG L UT I L I S A T
3 Appuyez sur les touches M(+)/m(–) pour
sélectionner la température des couleurs de votre
choix et appuyez ensuite sur la touche OK.
Les températures des couleurs présélectionnées sont 9300K,
6500K et 5000K. Etant donné que le réglage par défaut est de
9300K, les blancs virent d’une nuance bleuâtre à une nuance
rougeâtre lorsque la température est abaissée à 6500K et
5000K.
4 Si nécessaire, ajustez finement la température des
couleurs.
Appuyez d’abord sur les touches M(+)/m(–) pour sélectionner
REGLER et appuyez ensuite sur la touche OK. Appuyez
ensuite sur les touches M(+)/m(–) pour sélectionner R (rouge)
ou B (bleu) et puis sur la touche OK, puis appuyez sur les
touches M(+)/m(–) pour ajuster la température des couleurs et
appuyez ensuite sur la touche OK. Etant donné que ce réglage
change la température des couleurs en augmentant ou en
diminuant les composantes R et B par rapport à V (vert), la
composante V est fixe.
GAMMA
16 8
17 0
17 5
1
2
GAMMA
16 8
17 0
17 5
1
2
3
EX I T
Si vous affinez le réglage de température des couleurs ou
modifiez le réglage GAMMA, le nouveau réglage est
mémorisé pour REGL UTILISAT et est chargé
automatiquement lorsque vous sélectionnez UTILISATEUR.
Pour revenir au menu principal
Appuyez sur les touches M(+)/m(–) pour sélectionner
appuyez sur la touche OK.
, puis
Changement de la position du
menu (POSITION MENU)
Vous pouvez changer la position du menu s’il obstrue une image
à l’écran.
REG L UT I L I S A T
R
V
B
R
V
B
1 Appuyez sur la touche MENU.
3
Le menu principal apparaît sur l’écran.
2 Appuyez sur les touches M(+)/m(–) pour
EX I T
sélectionner
(POSITION MENU) et appuyez
ensuite sur la touche OK.
3 Appuyez sur les touches M(+)/m(–) pour afficher la
position de votre choix et appuyez ensuite sur la
touche OK.
Vous avez le choix entre trois positions pour le haut et pour le
bas de l’écran, et une position pour le centre de l’écran.
14
Réinitialisation des réglages
(RESTAUR)
Ce moniteur est équipé des deux méthodes de réinitialisation
suivantes. Utilisez le menu RESTAUR pour restaurer les
réglages.
1 Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
2 Appuyez sur les touches M(+)/m(–) pour
sélectionner 0 (RESTAUR) et appuyez ensuite sur
la touche OK.
Réinitialisez les réglages en appliquant les instructions
suivantes.
Réinitialisation des données de réglage la mieux
appropriée en fonction du signal d’entrée en
cours
Appuyez sur les touches M(+)/m(–) pour sélectionner
RESTAUR ECRAN et appuyez ensuite sur la touche OK.
La fonction de réglage automatique de la qualité d’image de ce
moniteur ajuste automatiquement la position de l’image, la phase
et l’horloge selon la valeur la plus appropriée. Le menu
RESTAUR revient automatiquement au menu principal après que
les données de réglages ont été restaurées.
Réinitialisation de l’ensemble des données de
réglage
Réglages additionnels (Option)
Vous pouvez ajuster les options suivantes:
• RETROECLAIRAGE
• MODE ECO
• LANGUAGE
• VERROU REGLAGES
1 Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
2 Appuyez sur les touches M(+)/m(–) pour
sélectionner m.
Le menu Option apparaît sur l’écran.
3 Appuyez sur les touches M(+)/m(–) pour
sélectionner l’option de votre choix et appuyez
ensuite sur la touche OK.
Ajustez l’option sélectionnée en appliquant les instructions
suivantes.
Réglage du rétroéclairage
Si l’écran est trop lumineux, ajustez le rétroéclairage.
Appuyez d’abord sur les touches M(+)/m(–) pour
sélectionner
(RETROECLAIRAGE) et appuyez
ensuite sur la touche OK. Appuyez ensuite sur les
touches M(+)/m(–) pour ajuster le niveau de luminosité
de votre choix.
Appuyez sur les touches M(+)/m(–) pour sélectionner
RESTAUR TOTAL et appuyez ensuite sur la touche OK.
Le menu RESTAUR revient automatiquement au menu principal
après que les données de réglages ont été restaurées.
10 0
Pour annuler la réinitialisation
Appuyez sur les touches M(+)/m(–) pour sélectionner
et appuyez ensuite sur la touche OK.
Le menu RESTAUR revient au menu principal sans réinitialiser
les données de réglage.
FR
RE T ROEC L A I RAGE
EX I T
Activation du mode d’économie d’énergie
Ce moniteur est équipé d’une fonction qui lui permet de passer
automatiquement en mode d’économie d’énergie suivant les
réglages d’économie d’énergie de l’ordinateur. Vous pouvez
empêcher le moniteur de passer en mode d’économie d’énergie en
réglant l’option suivante sur NON.
Pour obtenir plus d'informations sur le mode d’économie
d’énergie, voir page 17.
Appuyez d’abord sur les touches M(+)/m(–) pour
sélectionner ZZ... (MODE ECO) et appuyez ensuite sur la
touche OK. Appuyez ensuite sur les touches M(+)/m(–)
pour sélectionner OUI ou NON.
MODE ECO
OU I
NON
EX I T
(suite page suivante)
15
Sélection de la langue d’affichage des menus
Vous avez le choix entre l’anglais, l’allemand, le français,
l’espagnol, l’italien et le japonais pour l’affichage des menus. La
langue par défaut est l’anglais.
Appuyez d’abord sur les touches M(+)/m(–) pour
sélectionner
(LANGUAGE) et appuyez ensuite sur la
touche OK. Appuyez ensuite sur les touches M(+)/m(–)
pour sélectionner une langue.
L ANGUAGE
ENGL I SH
DEUT SCH
F RAN Ç A I S
E S PA Ñ O L
I T A L I AN O
EX I T
•
•
•
•
•
•
ENGLISH: Anglais
DEUTSCH: Allemand
FRANÇAIS: Français
ESPAÑOL: Espagnol
ITALIANO: Italien
: Japonais
Verrouillage des menus et des commandes
Appuyez d’abord sur les touches M(+)/m(–) pour
sélectionner
(VERROU REGLAGES) et appuyez
ensuite sur la touche OK. Appuyez ensuite sur les
touches M(+)/m(–) pour sélectionner OUI.
VERROU R E G L AG E S
OU I
NON
EX I T
Seul le commutateur 1 (alimentation) et
(VERROU
REGLAGES) du menu Option seront opérants. Si vous
sélectionnez d’autres paramètres, le symbole
apparaît sur
l’écran.
Pour désactiver le verrouillage des réglages
Répétez la procédure ci-dessus et réglez
(VERROU REGLAGES)
sur NON.
16
Spécifications techniques
Fonction d’économie d’énergie
Ce moniteur satisfait aux critères d’économie d’énergie VESA,
ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à
un ordinateur ou une carte graphique vidéo compatible DPMS
(Display Power Management Signaling), le moniteur réduit
automatiquement sa consommation d’énergie en trois étapes
comme indiqué ci-dessous.
Mode
d’alimentation
Consommation
d’énergie*
L’indicateur 1
(alimentation)
fonctionnement
normal
19 W (22 W)
vert
inactif**
(sommeil profond)*
1 W (2 W)
orange***
hors tension
1 W (2 W)
désactivé
*
“sommeil profond” est en mode d’économie d’énergie définis par
l’Environmental Protection Agency.
** Lorsque votre ordinateur passe en mode “inactif”, le signal d’entrée
est coupé est l’indication PAS ENTREE VIDEO apparaît à l’écran.
Au bout de 20 secondes, le moniteur passe en mode d’économie
d’énergie.
*** Si le signal de synchronisation horizontal ou vertical est reçu par le
moniteur, il est possible que le voyant de mise sous tension clignote
tour à tour en vert ou en orange.
Fonction de réglage automatique
de la qualité de l’image
Lorsque le moniteur reçoit un signal d’entrée, il fait
automatiquement correspondre le signal à l’un des modes
présélectionnés par défaut enregistrés dans la mémoire du
moniteur afin de produire une image de haute qualité au centre de
l’écran. (Voir Appendix pour une liste des modes présélectionnés
par défaut.)
Pour les signaux d’entrée qui ne correspondent pas à l’un des
modes présélectionnés par défaut, la fonction de réglage
automatique de la qualité de l’image de ce moniteur ajuste
automatiquement la position, la phase et l’horloge de l’image, et
assure l’affichage d’une image claire sur l’écran quelle que soit la
synchronisation dans la plage de fréquence du moniteur
(horizontalement: 28 – 64 kHz, verticalement: 48 – 75 Hz)
En conséquence, la première fois que le moniteur reçoit des
signaux d’entrée qui ne correspondent pas à l’un des modes
présélectionnés par défaut, il se peut que le moniteur prenne un
peu plus de temps que d’habitude pour afficher l’image à l’écran.
Ces données de réglages sont automatiquement enregistrées dans
la mémoire de sorte que le moniteur fonctionnera de la même
manière la prochaine fois qu’il recevra des signaux correspondant
à l’un des modes présélectionnés par défaut.
Dans tous les modes décrits ci-dessus, si l’image est ajustée, les
données de réglage sont enregistrées en tant que mode utilisateur
et rappelées automatiquement chaque fois que le même signal
d’entrée sera reçu.
FR
Remarque
Pendant que la fonction de réglage de la qualité d’image automatique est
activée, seul le commutateur 1 (alimentation) fonctionnera.
17
Dépannage
Avant de prendre contact avec l’assistance technique, parcourez
les informations présentées dans cette section.
Si l’indication CABLE DECONNECT apparaît sur
l’écran
Cela signifie que le câble de signal vidéo a été déconnecté du
connecteur actuellement sélectionné.
I NFORMA T I ONS
Messages affichés
CAB L E DECONNECT
PASSER EN MODE ECO
S’il se produit une anomalie au niveau du signal d’entrée, l’un des
messages suivants apparaît sur l’écran. Pour résoudre le
problème, voir “Symptômes de défaillances et remèdes” à la
page 19.
Si l’indication HORS PLAGE DE BALAYAGE
apparaît sur l’écran
Cela signifie que le signal entré n’est pas supporté par les
spécifications du moniteur. Vérifiez les éléments suivants.
I NFORMA T I ONS
HORS P L AGE DE BA L AY A G E
x x . x kHz /
x xHz
Si “xx.x kHz/xx Hz” est affiché
Cela signifie que la fréquence horizontale ou verticale n’est
pas supportée par les spécifications du moniteur.
Les chiffres indiquent les fréquences horizontales et
verticales du signal d’entrée en cours. Les fréquences
horizontales supérieures à 100 kHz et les fréquences
verticales supérieures à 100 Hz sont respectivement
représentées par 99,9 kHz et 99 Hz.
Si “RESOLUTION > XGA” est affiché
Cela signifie que la résolution n’est pas supportée par les
spécifications du moniteur.
Si l’indication PAS ENTREE VIDEO apparaît sur
l’écran
Cela signifie qu’aucun signal n’est entré.
I NFORMA T I ONS
PAS ENTREE V I DEO
PASSER EN MODE ECO
PASSER EN MODE ECO
Ce moniteur passe en mode d’économie d’énergie au bout
d’environ 5 secondes après l’affichage du message.
18
PASSER EN MODE ECO
Ce moniteur passe en mode d’économie d’énergie au bout
d’environ 4 secondes après l’affichage du message.
Symptômes de défaillances et remèdes
Si un problème est causé par l’ordinateur ou tout autre appareil connecté, reportez-vous au mode d’emploi de l’appareil connecté.
Utilisez la fonction d’autodiagnostic (page 21) si les recommandations suivantes ne permettent pas de résoudre le problème.
Symptôme
Vérifiez ces éléments
Pas d’image
Si l’indicateur 1 (alimentation) n’est pas
allumé ou si l’indicateur 1 (alimentation)
ne s’allume pas lorsque vous appuyez sur
le commutateur 1 (alimentation)
• Vérifiez si le câble d’alimentation est correctement raccordé.
• Vérifiez si le commutateur 1 (alimentation) est réglé sur la position “on”.
Si l’indicateur 1 (alimentation) est
allumé en vert ou clignote en orange
• Utilisez la fonction d’autodiagnostic (page 21).
Si CABLE DECONNECT apparaît
sur l’écran
• Vérifiez si le câble de signal vidéo est correctement raccordé et si toutes les fiches sont
correctement branchées sur leur prise (page 7).
• Vérifiez si les broches du connecteur d’entrée vidéo ne sont pas pliées ou enfoncées.
• Un câble de signal vidéo non fourni est connecté. Si vous raccordez un câble de vidéo non
fourni, l’indication CABLE DECONNECT apparaît sur l’écran avant le passage au mode
d’économie d’énergie. Il ne s’agit pas d’un dysfonctionnement.
Si le message PAS ENTREE
VIDEO apparaît à l’écran ou si
l’indicateur 1 (alimentation) est
allumé en orange ou alterne entre le
vert et l’orange
• Vérifiez si le câble de signal vidéo est correctement raccordé et si toutes les fiches sont
correctement branchées sur leur prise (page 7).
• Vérifiez si les broches du connecteur d’entrée vidéo ne sont pas pliées ou enfoncées.
Si l’indication HORS PLAGE DE
BALAYAGE apparaît sur l’écran
xProblèmes causés par l’ordinateur ou tout autre équipement connecté
• L’ordinateur se trouve en mode d’économie d’énergie. Appuyez sur une touche
quelconque du clavier ou déplacez la souris.
• Vérifiez que votre carte graphique est correctement connectée à votre ordinateur.
• Vérifiez si l’alimentation de l’ordinateur est réglée sur “on”.
FR
xProblèmes causés par l’ordinateur ou tout autre équipement connecté
• Vérifiez si la plage de fréquence vidéo est comprise dans la plage spécifiée pour le
moniteur. Si vous avez remplacé un ancien moniteur par ce moniteur, rebranchez l’ancien
moniteur et ajustez la plage de fréquences comme suit:
Horizontalement: 28 – 64 kHz, Verticalement: 48 – 75 Hz
Si vous utilisez Windows 95/98/2000 • Si vous avez remplacé votre ancien moniteur par ce moniteur, rebranchez l’ancien
moniteur et suivez la procédure suivante. Sélectionnez “SONY” dans la liste “Fabricants”
et sélectionnez “SDM-M51” depuis la liste “Modèles” dans l’écran de sélection de
périphérique Windows 95/98/2000. Si “SDM-M51” n’apparaît pas dans la liste
“Modèles”, essayez “Plug & Play” ou installez les informations les plus récentes pour le
moniteur Sony Computer depuis la disquette Windows Monitor Information (page 9).
Si vous utilisez un système
Macintosh
L’image scintille, sautille, oscille
ou est brouillée
• Lorsque vous raccordez le moniteur à un ordinateur Power Mac G3/G4 doté de 3 rangées
de broches, assurez-vous que l’adaptateur Macintosh et que le câble de signal vidéo sont
raccordés correctement (page 7).
• Si vous possédez un ordinateur Macintosh avec 2 rangées de broches, vous devrez utiliser
un adaptateur différent (non fourni).
• Ajustez l’horloge et la phase (page 13).
• Isolez et supprimez les sources potentielles de champs électriques ou magnétiques tels que d’autres
moniteurs, des imprimantes laser, des ventilateurs électriques, des éclairages fluorescents ou des téléviseurs.
• Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à
proximité du moniteur.
• Branchez le moniteur sur une autre pise secteur, de préférence reliée à un autre circuit.
• Changez l’orientation de l’écran.
xProblèmes causés par l’ordinateur ou tout autre équipement connecté
• Consultez le mode d’emploi de votre carte graphique pour le réglage approprié du moniteur.
• Assurez-vous que le mode graphique (VESA, Macintosh 19" Color, etc.) et la fréquence du
signal d’entrée sont supportés par ce moniteur (Appendix). Même si la fréquence est
comprise dans la plage appropriée, il se peut que certaines cartes vidéo offrent une
impulsion de synchronisation trop étroite pour que le moniteur se synchronise correctement.
• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de manière à obtenir
la meilleure image possible.
(suite page suivante)
19
Symptôme
Vérifiez ces éléments
L’image est floue
• Ajustez la luminosité et le contraste (page 12).
• Ajustez l’horloge et la phase (page 13).
xProblèmes causés par l’ordinateur ou tout autre équipement connecté
• Réglez la résolution sur GA (1024 x 768) depuis votre ordinateur.
Apparition d’images fantômes
• N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.
• Vérifiez si toutes les fiches sont correctement branchées sur leur prise.
L’image n’est pas centrée
correctement ni du bon format
• Ajustez l’horloge et la phase (page 13).
• Ajustez la position de l’image (page 13). Attention que certains modes vidéo ne
remplissent pas l’écran jusqu’aux bords.
L’image est sombre
• Réglez la luminosité (page 12).
• Réglez le rétroéclairage (page 12).
• Plusieurs minutes sont nécessaires avant que l’écran ne devienne lumineux après sa mise
sous tension.
Apparition d’un motif ondulatoire
ou elliptique (moiré)
• Ajustez l’horloge et la phase (page 13).
Les couleurs ne sont pas
uniformes
• Ajustez l’horloge et la phase (page 13).
Le blanc ne semble pas blanc
• Réglez la température des couleurs (page 14).
Les touches du moniteur sont
inopérantes
(
apparaît sur l’écran)
• Si le verrouillage des réglages est réglé sur OUI, réglez-le sur NON (page 16).
Le moniteur se met hors tension
au bout d’un moment
• Réglez la fonction d’économie d’énergie sur NON (page 15).
xProblèmes causés par l’ordinateur ou tout autre équipement connecté
• Désactivez le mode d’économie d’énergie de l’ordinateur.
Affichage de la désignation, du numéro de série et
de la date de fabrication de ce moniteur.
Pendant que l’écran reçoit un signal vidéo, maintenez
la touche MENU enfoncée pendant plus de cinq
secondes.
La zone d’informations de l’écran apparaît.
MENU
Exemple
INFORMATIONS
MODEL : SDM-M51
SER NO : 1234567
MANUFACTURED : 2000-52
Désignation
Numéro de série
Semaine et année
de fabrication
20
Si le problème persiste, appelez votre revendeur Sony agréé et
fournissez-lui les informations suivantes:
• Désignation: SDM-M51
• Numéro de série
• Nom et spécifications de votre ordinateur et de votre carte
graphique.
Fonction d’autodiagnostic
Ce moniteur est équipé d’une fonction d’autodiagnostic. En cas
de problème avec votre moniteur ou votre (vos) ordinateur(s),
l’écran se vide et l’indicateur 1 (alimentation) s’allume en vert
ou clignote en orange. Si l’indicateur 1 (alimentation) est allumé
en orange, cela signifie que l’ordinateur se trouve en mode
d’économie d’énergie. Appuyez sur une touche quelconque du
clavier ou déplacez la souris.
Indicateur
1 (alimentation)
Si l’indicateur 1 (alimentation) est allumé en vert
1 Coupez le commutateur 1 (alimentation) et
débranchez les câbles de signal vidéo de l’appareil.
2 Mettez le moniteur sous tension en appuyant sur le
commutateur 1 (alimentation).
Si les quatre barres de couleur apparaissent (blanche, rouge, verte
et bleue), c’est que le moniteur fonctionne correctement.
Rebranchez les câbles d’entrée vidéo et contrôlez le statut de
votre (vos) ordinateur(s).
Si les barres de couleur n’apparaissent pas, c’est peut-être en
raison d’une défaillance du moniteur. Informez votre revendeur
Sony agréé de la condition du moniteur.
Si l’indicateur 1 (alimentation) clignote en
orange
Appuyez deux fois sur le commutateur
1 (alimentation) pour mettre le moniteur hors et puis
de nouveau sous tension.
Si l’indicateur 1 (alimentation) est allumé en vert, c’est que le
moniteur fonctionne correctement.
Si l’indicateur 1 (alimentation) clignote toujours, c’est peut-être
en raison d’une défaillance du moniteur. Comptez le nombre de
secondes entre les clignotements oranges de l’indicateur
1 (alimentation) et informez votre revendeur Sony agréé de la
condition du moniteur. N’oubliez pas de consigner la désignation
et le numéro de série de votre moniteur. Consignez également la
marque et la désignation de votre ordinateur et de votre carte
graphique.
Spécifications
Panneau LCD
Type de panneau: a-Si TFT à matrice
active
Taille de l’image: 15,1 pouces
Format du signal d’entrée Fréquence opérationnelle RVB*
Horizontale: 28 – 64 kHz
Verticale: 48 – 75 Hz
Résolution
Horizontale: Max.1024 points
Verticale: Max.768 lignes
Niveaux des signaux d’entrée
Signal vidéo RVB
0,7 Vp-p, 75 ohms, positif
Signal SYNC
Niveau TTL, 2,2 kohms,
positif ou négatif
(Horizontal et vertical séparément,
ou synchro composite)
0,3 Vp-p, 75ohms, négatif
(synchro sur le vert)
Sortie audio
1W×2
Prise écouteurs
Miniprise stéréo
Accepte une impédance de 16 – 48
ohms
Prise AUDIO IN
Miniprise stéréo
Accepte une impédance de 47 kohms
Accepte un niveau de 0,5 Vrms
Puissance de raccordement 100 – 240 V, 50 – 60 Hz,
0,4 – 0,2 A
Entrée CC
18 V CC (adaptateur secteur fourni)
Consomamtion électrique Max. 19 W
Max. 22 W (y compris l’adaptateur
secteur)
Température de fonctionnement
5 – 35 °C
Dimensions (largeur/hauteur/profondeur)
Ecran (verticalement):
Approx. 387 × 345 × 180 mm
(15 1/4 × 13 5/8 × 7 1/8 pouces)
(avec support)
Approx. 387 × 296 × 48 mm
(15 1/4 × 11 3/4 × 1 15/16 pouces)
(sans support)
Masse
Approx. 4,6 kg (10 lb 14 oz) (avec
support)
Plug & Play
DDC1/DDC2B/DDC2Bi
Accessoires
Voir page 7.
* Condition de synchronisation horizontale et verticale
recommandée
• La largeur de synchronisation horizontale doit être
supérieure de plus de 4,8% à la durée horizontale totale ou
0,8 µs, suivant la plus grande valeur.
• La largeur de suppression horizontale doit être supérieure à
2,5 µs.
• La largeur de suppression verticale doit être supérieure à
450 µs.
La conception et les spécifications sont sujettes à modifications
sans préavis.
21
FR
Inhalt
Hinweis
Dieses Gerät erfüllt bezüglich
tieffrequenter (very low frequency) und
tiefstfrequenter (extremely low frequency)
Strahlung die Vorschriften des „Swedish
National Council for Metrology (MPR)“
vom Dezember 1990 (MPR II).
Dieses Garät entspricht den folgenden
europäischen EMV-Vorschriften für
Betrieb in Wohngebieten, gewerblicher
Gebleten und Leichtindustriegebieten.
EN55022/1994 Klasse B
EN55024/1998
EN61000-3-2/1995
Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Lage und Funktion der Teile und Bedienelemente . . . . . . . . . . . . . . 5
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Schritt 1: Anschließen des Bildschirms an den Computer . . . . . . . 7
Schritt 2: Anschließen des Audiokabels . . . . . . . . . . . . . . . . . . . . . 8
Schritt 3: Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . 8
Schritt 4: Befestigen der Kabel und Schließen der hinteren
Abdeckung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Schritt 5: Einschalten von Monitor und Computer . . . . . . . . . . . . . . 9
Der Stereolautsprecher. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Einstellen von Neigung und Höhe . . . . . . . . . . . . . . . . . . . . . . . . . 10
Einstellen des Monitors. . . . . . . . . . . . . . . . . . . . . . . . . .11
Navigieren in den Menüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Einstellen des Kontrasts (KONTRAST) . . . . . . . . . . . . . . . . . . . . . 12
Einstellen des Schwarzwerts für das Bild (HELLIGKEIT) . . . . . . . . 12
Korrigieren eines flimmernden oder verschwommenen Bildes
(PHASE/PITCH) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Einstellen der Bildposition (BILDLAGE H/BILDLAGE V) . . . . . . . . 13
Einstellen der Farbtemperatur (FARBE) . . . . . . . . . . . . . . . . . . . . . 14
Ändern der Menüposition (POSITION MENU) . . . . . . . . . . . . . . . . 14
Zurücksetzen der Einstellungen (ZURÜCK) . . . . . . . . . . . . . . . . . . 15
Weitere Einstellungen (Option). . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
• Macintosh ist ein Warenzeichen der
Apple Computer, Inc., in den USA und
anderen Ländern.
• Windows und MS-DOS sind
eingetragene Warenzeichen der
Microsoft Corporation in den USA und
anderen Ländern.
• IBM PC/AT und VGA sind
eingetragene Warenzeichen der IBM
Corporation in den USA.
• VESA und DDC sind Warenzeichen
der Video Electronics Standard
Association.
• ENERGY STAR ist ein eingetragenes
Warenzeichen in den USA.
• Alle anderen in diesem Handbuch
erwähnten Produktnamen können
Warenzeichen oder eingetragene
Warenzeichen der jeweiligen
Eigentümer sein.
• Im Handbuch sind die Warenzeichen
und eingetragenen Warenzeichen nicht
überall ausdrücklich durch „“ und „“
gekennzeichnet.
Technische Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Die Energiesparfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Automatische Einstellung der Bildqualität. . . . . . . . . . . . . . . . . . . . 17
Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Bildschirmmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Fehlersymptome und Abhilfemaßnahmen . . . . . . . . . . . . . . . . . . . 19
Selbstdiagnosefunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document (for the white model) . . . . . . . . . . . . . . . . . ii
TCO’95 Eco-document (for the black model) . Hintere Umschlagseite
3
DE
Hinweis zum integrierten Stereolautsprecher
Sicherheitsmaßnahmen
Warnhinweis zum Netzanschluß
• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.
Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf,
daß es für die Stromversorgung in Ihrem Land geeignet ist.
Für Kunden in den USA
Wenn Sie kein geeignetes Netzkabel verwenden, entspricht
dieser Monitor nicht den obligatorischen FCC-Standards.
Für Kunden in Großbritannien
Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie
bitte das Kabel mit dem für Großbritannien geeigneten Stecker.
Beispiele für Steckertypen
Der Lautsprecher erzeugt ein Magnetfeld. Halten Sie Bänder/
Disketten und andere magnetische Datenträger von den
Öffnungen des Lautsprechers fern. Das Magnetfeld des
Lautsprechers kann magnetische Datenträger wie Magnetbänder
oder Disketten beschädigen.
Hinweis zu den hellen Lichtpunkten oder
schwarzen Punkten
Helle Lichtpunkte (rot, blau oder grün) bzw. schwarze
Punkte können auf dem LCD-Bildschirm zu sehen sein.
Dies ist keine Fehlfunktion. Der LCD-Bildschirm wird in
einer Hochpräzisionstechnologie hergestellt, und der
Anteil der effektiven Bildpunkte liegt bei über 99,99 %.
Es ist jedoch möglich, daß einige Bildelemente gar nicht
oder einige Bildelemente ständig angezeigt werden.
Austauschen der Leuchtstoffröhre
für 100 bis 120 V
Wechselstrom
für 200 bis 240 V
Wechselstrom
nur für 240 V
Wechselstrom
Nur zur Verwendung mit dem Netzteil SONY AC-V018
Die Netzsteckdose sollte sich in der Nähe des Geräts befinden
und leicht zugänglich sein.
Eine spezielle Leuchtstoffröhre dient in diesem Monitor als
Lichtquelle. Wenn die Anzeige auf dem Bildschirm dunkel oder
instabil wird oder gar nicht mehr erscheint, muß die
Leuchtstoffröhre gegen eine neue ausgetauscht werden. Wenden
Sie sich dazu an Ihren Sony-Händler.
Aufstellort
Wartung
Achten Sie darauf, daß der Monitor am Aufstell- oder Lagerort
vor folgenden Bedingungen geschützt ist:
• Vor extremen Temperaturen wie sie zum Beispiel in der Nähe
eines Heizkörpers, eines Warmluftauslasses oder in direktem
Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in
einem in der Sonne geparkten Auto oder in der Nähe eines
Warmluftauslasses, können bei dem Monitor zu einer
Verformung des Gehäuses oder zu Fehlfunktionen führen.
• Vor mechanischen Vibrationen oder Stößen.
• Vor starken Magnetfeldern. Stellen Sie den Monitor daher
nicht in der Nähe von Geräten auf, die solche Magnetfelder
erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.
• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum
Beispiel an einem offenen Fenster oder einer Tür ins Freie
auftreten können. Wenn Sie den Monitor vorübergehend im
Freien benutzen müssen, treffen Sie geeignete
Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der
Luft. Andernfalls kann es zu irreparablen Schäden am Gerät
kommen.
• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor
Sie den Monitor reinigen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn
Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß es
keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu
Kratzern auf der Beschichtung des
LCD-Bildschirms führen könnten.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem
weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel
angefeuchtet haben. Verwenden Sie keine Scheuermittel,
Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen,
rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern
oder Schraubenziehern. Andernfalls könnte die LCDBildschirmoberfläche zerkratzt werden.
• Beachten Sie bitte, daß es zu Materialschäden oder zu Schäden an der
LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor
flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt
ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in
Berühung kommt.
Hinweise zum LCD-Bildschirm
• Stellen Sie das Gerät nicht so auf, daß der LCD-Bildschirm auf
die Sonne gerichtet ist. Andernfalls könnte der LCDBildschirm beschädigt werden. Achten Sie darauf besonders,
wenn Sie den Monitor in der Nähe eines Fensters aufstellen.
• Stoßen Sie nicht gegen den LCD-Bildschirm, und zerkratzen
Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den
LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des
Bildes beeinträchtigt werden, oder am LCD-Bildschirm
könnten Fehlfunktionen auftreten.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen,
kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein.
Dies ist keine Fehlfunktion. Das Phänomen verschwindet,
sobald wieder eine normale Umgebungstemperatur erreicht ist.
• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann
eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild
verschwindet nach einer Weile wieder.
• Der Bildschirm erwärmt sich bei Betrieb. Dies ist keine
Fehlfunktion.
4
Transport
• Wenn Sie den Monitor transportieren wollen, lösen Sie alle
Kabel vom Monitor, und fassen Sie den Fuß und den Arm des
Bildschirmständers fest mit beiden Händen. Wenn Sie den
Monitor fallenlassen, könnten Sie sich verletzen, und der
Monitor könnte beschädigt werden.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug
transportieren müssen, verpacken Sie ihn mit Hilfe der
Originalverpackungsmaterialien wieder im Originalkarton.
Entsorgen des Monitors
• Entsorgen Sie den Monitor nicht im normalen
Hausmüll.
• Die Leuchtstoffröhre in diesem Monitor enthält
Quecksilber. Der Monitor muß in Übereinstimmung
mit den Vorschriften der lokalen Umwelt- und
Entsorgungsbehörden entsorgt werden.
Lage und Funktion der Teile und
Bedienelemente
Weitere Informationen finden Sie auf den in Klammern
angegebenen Seiten.
Vorderseite des LCD-Bildschirms
1 Netzschalter und Netzanzeige 1 (Seite 9, 17, 21)
Dieser Schalter dient zum Ein- und Ausschalten des
Bildschirms.
Die Netzanzeige leuchtet grün, wenn der Monitor
eingeschaltet ist, und blinkt grün und orange bzw. leuchtet
orange, wenn sich der Monitor im Energiesparmodus
befindet.
2 Menütaste MENU (Seite 11, 12)
Diese Taste dient zum Aufrufen des Hauptmenüs.
MENU
3 Kontrasttaste 6 (Seite 12)
Diese Taste dient zum Aufrufen des Menüs KONTRAST.
4 Helligkeitstaste 8 (Seite 12)
Diese Taste dient zum Aufrufen des Menüs HELLIGKEIT.
OK
5 Lautstärketasten 2 +/– und Tasten M(+)/m(–)
(Seite 9, 12)
Diese Tasten dienen zum Aufrufen des Menüs
LAUTSTÄRKE und fungieren beim Auswählen von
Menüoptionen und beim Einstellen von Werten als Tasten
M(+)/m(–).
6 Taste OK (Seite 12)
Diese Taste dient zum Auswählen von Optionen bzw. zum
Einstellen von Werten im Menü.
Seitenansicht des LCD-Bildschirms
7 Stereolautsprecher (Seite 9)
Dieser Lautsprecher gibt Tonsignale aus.
8 Kopfhörerbuchse (Seite 9)
Hier werden Tonsignale an den Kopfhörer ausgegeben.
DE
9 Aussparung für die Sicherheitssperre ( )
Die Aussparung für die Sicherheitssperre ist für ein Micro
Saver Security-System von Kensington gedacht. Micro Saver
Security System ist ein Warenzeichen von Kensington.
Rückseite des Bildschirmständers
(Fortsetzung)
5
Rückseite des LCD-Bildschirms
qd HD15/RGB-Eingang/HD15/RGB-Videosignalkabel
(Seite 7)
Dieser Anschluß dient zum Einspeisen von RGBVideosignalen (0,7 Vp-p, positiv) und
Synchronisationssignalen.
5 4 3 2 1
10 9 8 7 6
15 14 13 12 11
Stift Nr.
Signal
1
Rot
2
Grün (Grünsignal mit Synchronisation)
3
Blau
4
ID (Masse)
5
DDC-Masse*
6
Masse Rot
7
Masse Grün
8
Masse Blau
9
DDC + 5V*
10
Masse
OPEN
11
ID (Masse)
12
Bidirektionale Daten (SDA)*
13
Horizontale Synchronisation
14
Vertikale Synchronisation
15
Datentakt (SCL)*
* DDC (Display Data Channel) ist ein Standard der VESA.
0 Hintere Abdeckung (Seite 8)
Öffnen Sie diese Abdeckung, wenn Sie Kabel anschließen
bzw. lösen wollen.
qa Gleichstromeingang/Netzteilanschluß (Seite 8)
Dieser Anschluß dient zur Versorgung des Monitors mit
Wechselstrom. Schließen Sie das Netzteil an diesen Anschluß
an.
qs Buchse AUDIO IN/Audiokabel (Seite 8)
Über diese Buchse werden Tonsignale eingespeist, wenn das
Gerät an den Audioausgang eines Computers oder an ein
anderes Audiogerät angeschlossen ist.
6
qf Kabelhalter (Seite 8)
Mit diesem Halter können Sie Kabel sicher am Gerät
befestigen.
x Anschließen an einen Macintosh oder
kompatiblen Computer
Installation
Verwenden Sie den mitgelieferten Macintosh-Adapter.
Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob
folgende Zubehörteile mitgeliefert wurden:
• LCD-Bildschirm
• Netzkabel
• Netzteilanschluß
• HD15/RGB-Videosignalkabel (dieses Kabel ist bereits an das
Gerät angeschlossen)
• Audiokabel (Stereoministecker)
• Kabelklemme (2)
• Macintosh-Adapter
• Windows Monitor Information/Windows Utility Disk/
Macintosh Utility Disk
• Garantiekarte
• Hinweise für Macintosh-Benutzer
• Diese Bedienungsanleitung
Schritt 1:Anschließen des
Bildschirms an den
Computer
Schalten Sie vor dem Anschließen den Bildschirm und den
Computer aus.
Hinweis
Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie
könnten die Stifte sonst möglicherweise verbiegen.
Macintosh-Adapter
(mitgeliefert)*
an Videoausgang
HD15/RGBVideosignalkabel
(mitgeliefert)
Macintosh oder
kompatibler Computer
* In den mitgelieferten Hinweisen für Macintosh-Benutzer finden Sie
weitere Erläuterungen.
DE
x Anschließen an einen IBM PC/AT oder
kompatiblen Computer
an Videoausgang
IBM PC/AT oder
kompatibler Computer
HD15/RGBVideosignalkabel
(mitgeliefert)
(Fortsetzung)
7
Schritt 2: Anschließen des
Audiokabels
Öffnen Sie die hintere Abdeckung und schalten Sie den
Bildschirm aus, bevor Sie das Kabel anschließen.
Schritt 4: Befestigen der Kabel und
Schließen der hinteren
Abdeckung
1 Nehmen Sie den Kabelhalter ab.
Hinweis
Klappen Sie die Abdeckung hinten nicht weiter auf als 90 Grad.
Andernfalls kann die Abdeckung oder die Verriegelung beschädigt
werden.
an Audioeingang
Kabelhalter
2 Befestigen Sie alle Kabel mit dem Kabelhalter.
OPEN
an die
Audioeingangsbuchsen des
Computers oder eines
anderen Audiogeräts
Audiokabel
(mitgeliefert)
Kabelhalter
3 Schließen Sie die hintere Abdeckung.
Schritt 3: Anschließen des
Netzkabels
Bildschirm und Computer müssen ausgeschaltet sein. Schließen
Sie zuerst das Netzteil und das Netzkabel an die Media-Engine an,
und stecken Sie dann den Netzstecker in eine Netzsteckdose.
Bündeln der Kabel
Mit der mitgelieferten Kabelklemme können Sie die Kabel
problemlos bündeln.
an DC IN
OPEN
OPEN
Kabelklemme
an Netzsteckdose
Netzkabel
(mitgeliefert)
8
Netzteilanschluß (mitgeliefert)
Schritt 5: Einschalten von Monitor
und Computer
1 Drücken Sie den Netzschalter 1.
Die Anzeige am Gerät leuchtet grün auf.
Einstellen der Auflösung des Monitors und der Anzahl der
Farben
Stellen Sie die Auflösung des Monitors und die Anzahl der Farben anhand
der Anweisungen im Benutzerhandbuch zu Ihrem Computer ein. Die
Anzahl der Farben kann je nach Computer oder Grafikkarte variieren. Je
nach der Einstellung unter „Farbpalette“ werden unterschiedlich viele
Farben dargestellt:
• High Color (16 Bit) t 65.536 Farben
• True Color (24 Bit) t ca. 16,77 Millionen Farben
Im True Color-Modus (24 Bit) kann sich die Geschwindigkeit verringern.
Der Stereolautsprecher
Sie können Musik, Geräusche und Tondateien über den
Stereolautsprecher in Ihrem Monitor wiedergeben lassen.
2 Schalten Sie den Computer ein.
Die Installation des Monitors ist damit abgeschlossen. Stellen Sie
gegebenenfalls das Bild mit den Bedienelementen des Monitors
nach Ihren Wünschen ein.
Wenn auf dem Bildschirm kein Bild erscheint
• Überprüfen Sie, ob der Monitor korrekt an den Computer
angeschlossen ist.
• Wird KEIN EING SIGNAL auf dem Bildschirm angezeigt,
befindet sich der Computer im Energiesparmodus. Drücken Sie
eine beliebige Taste auf der Computer-Tastatur, oder bewegen
Sie die Maus.
• Erscheint KABEL NICHT VERBUNDEN auf dem
Bildschirm, überprüfen Sie, ob das Videoeingangskabel richtig
angeschlossen ist.
• Wenn die Meldung NICHT IM ABTASTBEREICH erscheint,
schließen Sie wieder Ihren alten Bildschirm an. Stellen Sie
dann die Grafikkarte des Computers auf eine
Horizontalfrequenz zwischen 28 und 64 kHz und eine
Vertikalfrequenz zwischen 48 und 75 Hz ein.
Schlagen Sie bitte unter den weiteren Informationen über
Bildschirmmeldungen nach (siehe „Fehlersymptome und
Abhilfemaßnahmen“ auf Seite 19).
Für Benutzer von Windows 95/98/2000
Damit Sie den Monitor optimal nutzen können, installieren Sie die Datei
mit den neuen Modellinformationen von der mitgelieferten Diskette
„Windows Monitor Information Disk“ auf Ihrem PC.
Dieser Monitor entspricht dem Plug-and-Play-Standard „VESA DDC“.
Wenn Ihr PC bzw. Ihre Grafikkarte dem DDC-Standard entspricht, geben
Sie bitte „Plug & Play Monitor (VESA DDC)“ oder den Modellnamen
dieses Monitors als Monitortyp in der „Systemsteuerung“ von Windows
95/98/2000 an. Wenn bei der Kommunikation zwischen Ihrem PC bzw.
Ihrer Grafikkarte und dem Monitor Probleme auftreten, legen Sie die
Diskette „Windows Monitor Information Disk“ ein, und wählen Sie den
Modellnamen dieses Monitors als Monitortyp aus.
Einstellen der Lautstärke
Die Lautstärke wird im Menü LAUTSTÄRKE eingestellt, das Sie
über das Hauptmenü aufrufen können (Seite 11).
1 Drücken Sie die Tasten 2 +/–.
Das Menü LAUTSTÄRKE erscheint auf dem Bildschirm.
L AUT S T ÄRKE
40
2 Stellen Sie mit den Tasten 2 +/– die Lautstärke ein.
Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet.
Wiedergabe über Kopfhörer
Sie können die Tonsignale des Computers oder Audiogeräts auch
über Kopfhörer wiedergeben lassen. Schließen Sie die Kopfhörer
an die Kopfhörerbuchse an. Der Lautsprecher wird ausgeschaltet,
wenn Kopfhörer an die Kopfhörerbuchse angeschlossen werden.
Auch die Lautstärke der Kopfhörer können Sie im Menü
LAUTSTÄRKE einstellen.
Hinweise
• Wenn das Hauptmenü auf dem Bildschirm angezeigt wird, läßt sich die
Lautstärke nicht einstellen.
• Wenn sich der Monitor im Stromsparmodus befindet, wird über den
Lautsprecher kein Ton ausgegebenn.
Für Benutzer von Windows NT 4.0
Die Installation des Monitors unter Windows NT 4.0 ist anders als unter
Windows 95/98/2000. So brauchen Sie z. B. den Monitortyp nicht
auszuwählen. Näheres zum Einstellen der Auflösung, der
Auffrischungsrate und der Anzahl der Farben finden Sie im
Benutzerhandbuch zu Windows NT 4.0.
9
DE
Einstellen von Neigung und Höhe
Mit dem Ständer können Sie den Bildschirm innerhalb der unten
abgebildeten Winkel nach Bedarf einstellen.
3 Fassen Sie den LCD-Bildschirm unten an den
Seiten, und stellen Sie die Höhe des Bildschirms
wie gewünscht ein.
70°
30°
40°
64°
Gehen Sie zum Einstellen des Bildschirms wie unten beschrieben
vor.
1 Halten Sie den Bildschirmständer fest. Fassen Sie
den Bildschirm unten in der Mitte, und neigen Sie
den LCD-Bildschirm weit genug nach hinten.
Hinweis
Wenn Sie Neigung und Höhe des Bildschirms einstellen, gehen Sie
langsam und vorsichtig vor. Achten Sie darauf, den
LCD-Bildschirm nicht gegen die Schreibtischplatte oder den Fuß des
Bildschirmständers zu stoßen.
So können Sie ergonomisch mit dem Bildschirm
arbeiten
Der Bildschirm ist so konstruiert, daß er sich auf einen
angenehmen Sichtwinkel einstellen läßt. Berücksichtigen Sie
beim Einstellen des Bildschirmwinkels die Höhe von
Schreibtisch und Stuhl, und achten Sie darauf, daß auf dem
Bildschirm keine Lichtreflexe auftreten.
2 Fassen Sie den LCD-Bildschirm unten an den
Seiten, und stellen Sie die Neigung des Bildschirms
wie gewünscht ein.
10
Einstellen des Monitors
Vor dem Einstellen
Verbinden Sie den Monitor mit dem Computer, und schalten
Sie beide Geräte ein.
Die besten Ergebnisse erzielen Sie, wenn Sie mindestens
30 Minuten warten, bevor Sie Einstellungen vornehmen.
Mit den Bildschirmmenüs können Sie eine Vielzahl von
Einstellungen vornehmen.
Navigieren in den Menüs
Um das Hauptmenü auf dem Bildschirm aufzurufen, drücken Sie
die Taste MENU. Erläuterungen dazu finden Sie auf Seite 12.
4 BILDLAGE V (Seite 13)
Im Menü BILDLAGE V
können Sie die vertikale
Position des Bildes
einstellen.
MENU
,
50
EX I T
5 FARBE (Seite 14)
Im Menü FARBE können Sie
die Farbtemperatur des
Bildes einstellen. Damit
legen Sie fest, ob die Farben
auf dem Bildschirm eher
bläulich oder eher rötlich
erscheinen.
6 POSITION MENU
(Seite 14)
Im Menü POSITION MENU
können Sie die Position des
Bildschirmmenüs einstellen.
PHA SE
B I L D L AGE V
F ARBE
9 30 0K
6 5 00K
5 0 0 0K
BENUT ZE R
L E I NS T E L L EN
EX I T
POS I T I ON MENU
EX I T
Wählen Sie mit den Tasten M(+)/m(–) und OK eins der folgenden
Menüs aus. Erläuterungen zu den Tasten M(+)/m(–) und OK
finden Sie auf Seite 12.
1 PHASE (Seite 13)
Im Menü PHASE stellen Sie
die Phase ein, wenn die
Zeichen oder Bilder auf dem
gesamten Bildschirm
verschwommen erscheinen.
Stellen Sie die Phase nach
dem Einstellen des Pitch ein.
2 PITCH (Seite 13)
Auf dem Menü PITCH
stellen Sie den Pitch ein,
wenn die Zeichen oder Bilder
in bestimmten
Bildschirmbereichen
verschwommen erscheinen.
3 BILDLAGE H (Seite 13)
Im Menü BILDLAGE H
können Sie die horizontale
Position des Bildes
einstellen.
7 ZURÜCK (Seite 15)
Im Menü ZURÜCK können
Sie die Einstellungen
zurücksetzen.
ZURÜCK
B S ZUR ÜCK
A L L E S ZURÜCK
DE
EX I T
PHA S E
30
EX I T
P I TCH
8 Option (Seite 15)
Wählen Sie m (Option),
wenn Sie die sonstigen
Optionen des Monitors
einstellen wollen. Zu den
Optionen gehören:
• HINTERGRUNDBEL.
• STROMSPARMODUS
• LANGUAGE
• TASTATUR-SPERRE
H I N T ERGRUNDB E L .
10 0
EX I T
1344
EX I T
B I L D L AGE H
50
EX I T
(Fortsetzung)
11
x Verwenden der Tasten MENU, M(+)/m(–) und
OK
1 Rufen Sie das Hauptmenü auf.
Drücken Sie die Taste MENU, um das Hauptmenü auf dem
Bildschirm aufzurufen.
Einstellen des Kontrasts
(KONTRAST)
Der Kontrast wird im Menü KONTRAST eingestellt, das Sie über
das Hauptmenü aufrufen können (Seite 11).
1 Drücken Sie die Taste 6 (Kontrast).
MENU
Das Menü KONTRAST erscheint auf dem Bildschirm.
KONTRAS T
70
2 Wählen Sie das Menü aus, in dem Sie Einstellungen
vornehmen wollen.
Wählen Sie mit den Tasten M(+)/m(–) das gewünschte Menü
aus. Wählen Sie mit der Taste OK die gewünschte
Menüoption aus.
,
OK
4 8 . 4 kHz /
Horizontalfrequenz
des aktuellen
Eingangssignals
6 0Hz
Vertikalfrequenz des
aktuellen
Eingangssignals
Anzeigen des aktuellen Eingangssignals
Die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals
werden in den Menüs KONTRAST und HELLIGKEIT angezeigt.
2 Stellen Sie den Kontrast mit den Tasten M(+)/m(–) ein.
Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet.
3 Nehmen Sie im Menü die gewünschten
Einstellungen vor.
Nehmen Sie die Einstellung mit den Tasten M(+)/m(–) vor,
und drücken Sie dann die Taste OK. Sobald Sie die Taste OK
drücken, wird die Einstellung gespeichert, und das voherige
Menü wird wieder angezeigt.
Einstellen des Schwarzwerts für
das Bild (HELLIGKEIT)
Die Helligkeit wird im Menü HELLIGKEIT eingestellt, das Sie
über das Hauptmenü aufrufen können (Seite 11).
1 Drücken Sie die Taste 8 (Helligkeit).
Das Menü HELLIGKEIT erscheint auf dem Bildschirm.
,
OK
H E L L I G KE I T
50
4 8 . 4 kHz /
6 0Hz
4 Schließen Sie das Menü.
Wenn Sie die Taste MENU einmal drücken, erscheint wieder
die normale Anzeige. Wenn Sie keine weitere Taste drücken,
wird das Bildschirmmenü nach etwa 30 Sekunden
automatisch ausgeblendet.
MENU
Horizontalfrequenz
des aktuellen
Eingangssignals
Vertikalfrequenz des
aktuellen
Eingangssignals
2 Stellen Sie die Helligkeit mit den Tasten M(+)/m(–) ein.
Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet.
Wenn der Bildschirm zu hell ist
Stellen Sie die Hintergrundbeleuchtung ein. Schlagen Sie dazu
unter den Erläuterungen zur Hintergrundbeleuchtung nach (siehe
„Einstellen der Hintergrundbeleuchtung“ auf Seite 15).
x Zurücksetzen der Einstellungen
Sie können die Einstellungen im Menü ZURÜCK zurücksetzen.
Erläuterungen dazu finden Sie auf Seite 15.
12
Hinweis
Wenn das Hauptmenü auf dem Bildschirm angezeigt wird, lassen sich
Helligkeit und Kontrast nicht einstellen.
Korrigieren eines flimmernden
oder verschwommenen Bildes
(PHASE/PITCH)
Wenn am Monitor ein Eingangssignal eingeht, stellt der Monitor
mit Hilfe seiner automatischen Einstellfunktion für die
Bildqualität die Bildposition sowie Phase und Pitch automatisch
ein und stellt damit sicher, daß das Bild auf dem Bildschirm
scharf und in guter Qualität angezeigt wird. Erläuterungen zu
dieser Funktion finden Sie unter „Automatische Einstellung der
Bildqualität“ auf Seite 17.
Bei einigen Eingangssignalen werden Bildposition, Phase und
Pitch unter Umständen nicht optimal eingestellt. In diesem Fall
können Sie die Einstellungen von Hand vornehmen. Gehen Sie
wie im folgenden erläutert vor. Wenn Sie diese Einstellungen von
Hand vornehmen, werden sie im Gerät gespeichert und
automatisch abgerufen, wenn am Monitor wieder die gleichen
Eingangssignale eingehen.
Diese Einstellungen müssen Sie unter Umständen erneut
vornehmen, wenn Sie nach dem Anschließen des Computers das
Eingangssignal wechseln.
1 Stellen Sie die Auflösung am Computer auf 1024 ×
8 Wählen Sie mit den Tasten M(+)/m(–) die Option
(PHASE), und drücken Sie dann OK.
Das Menü PHASE erscheint auf dem Bildschirm.
9 Reduzieren Sie mit den Tasten M(+)/m(–) die
horizontalen Streifen auf ein Minimum.
Stellen Sie das Bild so ein, daß die horizontalen Streifen auf
ein Minimum reduziert werden.
,
10 Klicken Sie abschließend auf dem Bildschirm auf
[END].
So setzen Sie die automatische Einstellung der Bildqualität
zurück
Wählen Sie BS ZURÜCK, und aktivieren Sie die Option im Menü
ZURÜCK. Weitere Informationen zum Menü ZURÜCK finden Sie auf
Seite 15.
768 ein.
2 Legen Sie die Dienstprogrammdiskette (Utility Disk)
ein.
3 Starten Sie die Dienstprogrammdiskette, und rufen
Sie das Testmuster auf.
Für Windows 95/98/2000
Klicken Sie auf [Utility] t [Windows]/[Win Utility.exe].
Für Macintosh
Klicken Sie auf [Utility] t [Mac]/[Mac Utility].
4 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
5 Wählen Sie mit den Tasten M(+)/m(–) die Option
(PITCH), und drücken Sie dann OK.
Das Menü PITCH erscheint auf dem Bildschirm.
6 Korrigieren Sie mit den Tasten M(+)/m(–) die
vertikalen Streifen.
Stellen Sie das Bild so ein, daß die vertikalen Streifen
verschwinden.
,
7 Drücken Sie die Taste OK.
Das Hauptmenü erscheint auf dem Bildschirm.
Wenn auf dem gesamten Bildschirm horizontale Streifen zu
sehen sind, stellen Sie im nächsten Schritt die Phase ein.
Einstellen der Bildposition
(BILDLAGE H/BILDLAGE V)
Wenn sich das Bild nicht in der Bildschirmmitte befindet, stellen
Sie die Bildposition folgendermaßen ein.
Diese Einstellungen müssen Sie unter Umständen erneut
vornehmen, wenn Sie nach dem Anschließen des Computers das
Eingangssignal wechseln.
1 Starten Sie die Dienstprogrammdiskette (Utility
Disk), und rufen Sie das Testmuster auf.
Führen Sie Schritt 2 und 3 unter „Korrigieren eines
flimmernden oder verschwommenen Bildes (PHASE/
PITCH)“ aus.
2 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
3 Wählen Sie mit den Tasten M(+)/m(–) die Option
(BILDLAGE H) oder
(BILDLAGE V), und
drücken Sie dann OK.
Das Menü BILDLAGE H oder BILDLAGE V erscheint auf
dem Bildschirm.
4 Verschieben Sie das Bild nach oben, unten, links
oder rechts, bis der Rahmen um das Testmuster
verschwindet.
Stellen Sie mit den Tasten M(+)/m(–) die Bildposition
ein. Im Menü BILDLAGE H können Sie die
horizontale Bildposition korrigieren, im Menü
BILDLAGE V die vertikale.
5 Klicken Sie abschließend auf dem Bildschirm auf
[END]. Damit wird das Testmuster ausgeschaltet.
13
DE
Einstellen der Farbtemperatur
(FARBE)
Mit den Optionen im Menü FARBE können Sie die
Farbtemperatur des Bildes einstellen. Dabei ändert sich der
Farbwert im weißen Farbfeld. Farben erscheinen bei einer
niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur
bläulich.
Für die Textverarbeitung und andere textorientierte
Anwendungen eignet sich in der Regel eine Farbtemperatur von
9300K, für Videoanwendungen eine Farbtemperatur von 6500K.
Sie können die Farbtemperatur auf die Werte „9300K“, „6500K“,
„5000K“ oder „BENUTZEREINST.“ einstellen.
1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten M(+)/m(–) die Option
(FARBE), und drücken Sie dann OK.
3 Wählen Sie mit den Tasten M(+)/m(–) die
gewünschte Farbtemperatur aus, und drücken Sie
dann OK.
9300K, 6500K und 5000K sind die voreingestellten
Farbtemperaturen. Der Standardwert ist 9300K. Wenn Sie die
Farbtemperatur auf 6500K und 5000K senken, erscheinen
weiße Flächen nicht mehr bläulich, sondern rötlich.
4 Nehmen Sie bei Bedarf eine Feineinstellung der
Farbtemperatur vor.
Wählen Sie mit den Tasten M(+)/m(–) zunächst die Option
EINSTELLEN, und drücken Sie dann OK. Wählen Sie
dann mit den Tasten M(+)/m(–) die Option R (Rot) oder B
(Blau). Stellen Sie dann mit den Tasten M(+)/m(–) die
Farbtemperatur ein, und drücken Sie dann OK. Bei dieser
Einstellung wird die Farbtemperatur verändert, indem die
Rot- oder die Blaukomponente im Vergleich zur
Grünkomponente (G) verstärkt oder abgeschwächt wird. Die
Grünkomponente bleibt dabei unverändert.
So ändern Sie die GAMMA-Einstellung
Sie können eine GAMMA-Einstellung zwischen [1] und [3]
wählen. Die höchste Einstellung ist [3].
1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten M(+)/m(–) die Option
(FARBE), und drücken Sie dann OK.
Das Menü FARBE erscheint auf dem Bildschirm.
3 Ändern Sie die GAMMA-Einstellung.
Wählen Sie zunächst mit den Tasten M(+)/m(–) die Option
EINSTELLEN, und drücken Sie dann OK. Wählen Sie
dann mit den Tasten M(+)/m(–) die Option GAMMA, und
drücken Sie OK. Wählen Sie danach mit den Tasten M(+)/
m(–) eine Option zwischen [1] und [3], und drücken Sie OK.
BENU T Z ERE I NS T .
R
G
B
GAMMA
16 8
17 0
17 5
1
2
3
EX I T
Wenn Sie die Farbtemperatur feineinstellen oder die
GAMMA-Einstellung ändern, werden die neuen
Einstellungen, die Sie unter BENUTZEREINST.
vorgenommen haben, gespeichert und automatisch
abgerufen, wenn Sie BENUTZER auswählen.
So rufen Sie wieder das Hauptmenü auf
Wählen Sie mit den Tasten M(+)/m(–) die Option
drücken Sie dann OK.
, und
Ändern der Menüposition
(POSITION MENU)
BENU T Z ERE I NS T .
R
G
B
GAMMA
Sie können das Menü verschieben, wenn es das Bild auf dem
Bildschirm verdeckt.
16 8
17 0
17 5
1
2
3
1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
EX I T
2 Wählen Sie mit den Tasten M(+)/m(–) die Option
(POSITION MENU), und drücken Sie dann OK.
3 Wählen Sie mit den Tasten M(+)/m(–) die
gewünschte Menüposition aus, und drücken Sie
dann OK.
Sie können das Menü an eine von drei möglichen Positionen
im oberen bzw. im unteren Bildschirmbereich oder in die
Bildschirmmitte stellen.
14
Zurücksetzen der Einstellungen
(ZURÜCK)
Bei diesem Monitor haben Sie zwei Möglichkeiten, die
Einstellungen zurückzusetzen. Verwenden Sie dazu das Menü
ZURÜCK.
1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten M(+)/m(–) die Option 0
(ZURÜCK), und drücken Sie dann OK.
Setzen Sie die Einstellungen dann anhand der folgenden
Anweisungen zurück.
Zurücksetzen der Einstellungen für das aktuelle
Eingangssignal auf die geeignetsten Werte
Wählen Sie mit den Tasten M(+)/m(–) die Option BS
ZURÜCK, und drücken Sie dann OK.
Bei der automatischen Einstellung der Bildqualität setzt dieser
Monitor automatisch Bildposition, Phase und Pitch auf die
geeignetsten Werte.
Nach dem Zurücksetzen der Daten wird das Menü ZURÜCK
automatisch ausgeblendet, und das Hauptmenü erscheint wieder.
Zurücksetzen aller Einstellungen
Wählen Sie mit den Tasten M(+)/m(–) die Option ALLES
ZURÜCK, und drücken Sie dann OK.
Nach dem Zurücksetzen der Daten wird das Menü ZURÜCK
automatisch ausgeblendet, und das Hauptmenü erscheint wieder.
Weitere Einstellungen (Option)
Sie können folgende weitere Optionen einstellen:
• HINTERGRUNDBEL.
• STROMSPARMODUS
• LANGUAGE
• TASTATUR-SPERRE
1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten M(+)/m(–) das Symbol m
aus.
Das Optionsmenü erscheint auf dem Bildschirm.
3 Wählen Sie mit den Tasten M(+)/m(–) die
gewünschte Option, und drücken Sie dann OK.
Stellen Sie die ausgewählte Option dann anhand der
folgenden Anweisungen ein.
Einstellen der Hintergrundbeleuchtung
Wenn der Bildschirm zu hell ist, muß die
Hintergrundbeleuchtung eingestellt werden.
Wählen Sie mit den Tasten M(+)/m(–) zunächst die
Option
(HINTERGRUNDBEL.), und drücken Sie
dann OK. Stellen Sie dann mit den Tasten M (+)/m(–) die
gewünschte Hintergrundhelligkeit ein.
H I N T ERGRUNDB E L .
DE
10 0
So brechen Sie das Zurücksetzen ab
Wählen Sie mit den Tasten M(+)/m(–) die Option
,
und drücken Sie dann OK.
Die Daten werden nicht zurückgesetzt. Das Menü ZURÜCK wird
automatisch ausgeblendet, und das Hauptmenü erscheint wieder.
EX I T
Einstellen des Stromsparmodus
Der Monitor verfügt über eine Funktion, die ihn gesteuert über die
Stromsparkonfiguration des Computers automatisch in den
Stromsparmodus schaltet. Wenn Sie die Stromsparoption auf
AUS setzen, schaltet der Monitor nicht in den Stromsparmodus.
Weitere Informationen zum Stromsparmodus finden Sie auf
Seite 17.
Wählen Sie mit den Tasten M(+)/m(–) zunächst die
Option ZZ... (STROMSPARMODUS), und drücken Sie
dann OK. Wählen Sie dann mit den Tasten M(+)/m(–) die
Einstellung EIN oder AUS.
S TROMSP A R MODUS
EIN
AUS
EX I T
(Fortsetzung)
15
Auswählen der Sprache für die Bildschirmmenüs
Für die Bildschirmmenüs stehen die Sprachen Englisch, Deutsch,
Französisch, Spanisch, Italienisch und Japanisch zur Verfügung.
Die Standardeinstellung ist Englisch.
Wählen Sie mit den Tasten M(+)/m(–) die Option
(LANGUAGE), und drücken Sie dann OK. Wählen Sie
dann mit den Tasten M(+)/m(–) eine Sprache aus.
L ANGUAGE
ENGL I SH
DEUT SCH
F RAN Ç A I S
E S PA Ñ O L
I T A L I AN O
EX I T
•
•
•
•
•
•
ENGLISH: Englisch
DEUTSCH
FRANÇAIS: Französisch
ESPAÑOL: Spanisch
ITALIANO: Italienisch
: Japanisch
Sperren der Menüs und Bedienelemente
Wählen Sie mit den Tasten M(+)/m(–) die Option
(TASTATUR-SPERRE), und drücken Sie dann OK.
Wählen Sie dann mit den Tasten M(+)/m(–) die
Einstellung EIN.
T AS T ATUR - S P ERR E
EIN
AUS
EX I T
Jetzt können Sie nur noch den Netzschalter 1 sowie
(TASTATUR-SPERRE) im Optionsmenü benutzen. Wenn
Sie ein anderes Bedienelement betätigen oder ein anderes Menü
auswählen, erscheint das Symbol
auf dem Bildschirm.
So heben Sie die Sperrung der Bedienelemente und Menüs
wieder auf
Gehen Sie wie oben erläutert vor, und setzen Sie
(TASTATURSPERRE) auf AUS.
16
Technische Merkmale
Die Energiesparfunktion
Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des
ENERGY STAR-Programms und des NUTEK-Standards. Wenn
der Monitor an einen Computer oder eine Grafikkarte
angeschlossen ist, der bzw. die DPMS (Display Power
Management Signaling) unterstützt, wird der Stromverbrauch des
Geräts in drei Stufen wie unten erläutert reduziert.
Betriebsmodus Leistungsaufnahme* Netzanzeige 1
Normalbetrieb
19 W (22 W)
grün
Deaktiviert**
(Tiefschlaf)*
1 W (2 W)
orange***
Ausgeschaltet
1 W (2 W)
aus
*
„Tiefschlaf“ ist Energiesparmodus, die von der
EPA (Environmental Protection Agency - Umweltbehörde der USA)
definiert wurden.
** Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein
Eingangssignal mehr ein, und KEIN EING SIGNAL erscheint auf
dem Bildschirm. Nach 20 Sekunden schaltet der Monitor in den
Energiesparmodus.
*** Wenn am Monitor ein horizontales oder vertikales
Synchronisationssignal eingeht, blinkt die Netzanzeige unter
Umständen abwechselnd grün und orange.
Automatische Einstellung der
Bildqualität
Wenn ein Eingangssignal in den Monitor eingespeist wird,
vergleicht der Monitor dieses Signal mit den werkseitig
vordefinierten Modi im Speicher des Monitors und wählt
automatisch den Modus aus, bei dem sich in der Bildschirmmitte
eine hohe Bildqualität erzielen läßt. Eine Liste der werkseitig
vordefinierten Modi finden Sie im Anhang (Appendix).
Bei Eingangssignalen, die keinem der werkseitig voreingestellten
Modi entsprechen, legt der Monitor mit Hilfe der
Bildeinstellfunktion automatisch Einstellungen für Bildposition,
Phase und Pitch fest, die bei einem beliebigen Timing innerhalb
des für den Monitor gültigen Frequenzbereichs für ein scharfes
Bild nötig sind (horizontal: 28 – 64 kHz, vertikal: 48 – 75 Hz).
Wenn der Monitor zum ersten Mal Eingangssignale empfängt, die
nicht einem der werkseitig voreingestellten Modi entsprechen,
dauert es daher in der Regel länger als im Normalfall, bis ein Bild
auf dem Bildschirm erscheint. Die bei diesem Prozeß
eingestellten Daten werden automatisch im Gerät gespeichert, so
daß der Monitor beim nächsten Mal, wenn das entsprechende
Signal eingeht, genauso schnell reagiert wie bei einem werkseitig
voreingestellten Signal.
Wenn Sie das Bild für einen der Modi einstellen, werden die
Einstellungen als Benutzermodus automatisch gespeichert und
abgerufen, wann immer das betreffende Eingangssignal eingeht.
Hinweis
Wenn die automatische Einstellung der Bildqualität aktiviert ist,
funktionieren nur noch der Netzschalter 1.
DE
17
Störungsbehebung
Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an
den Kundendienst wenden.
Wenn KABEL NICHT VERBUNDEN auf dem
Bildschirm erscheint
Diese Meldung gibt an, daß das Videosignalkabel nicht mehr an
den zur Zeit ausgewählten Eingang angeschlossen ist.
I NFORMA T I ON
Bildschirmmeldungen
KABE L N I CHT VERBUND E N
I N S TROMSPARMODUS
Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der
folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie
bitte die zugehörige Abhilfemaßnahme nach (siehe
„Fehlersymptome und Abhilfemaßnahmen“ auf Seite 19).
Wenn NICHT IM ABTASTBEREICH auf dem
Bildschirm erscheint
Diese Meldung gibt an, daß das Eingangssignal nicht den
technischen Daten des Monitors entspricht. Überprüfen Sie
folgendes.
I NFORMA T I ON
N I CHT
I M AB T AS T BERE I C H
x x . x kHz /
x xHz
Wenn „xx.x kHz/xx Hz“ auf dem Bildschirm
erscheint
Diese Meldung gibt an, daß der Monitor die Horizontal- oder
Vertikalfrequenz nicht unterstützt.
Die Zahlen geben die Horizontal- und Vertikalfrequenz des
aktuellen Eingangssignals an. Horizontalfrequenzen von über
100 kHz und Vertikalfrequenzen von über 100 Hz erscheinen
als 99,9 kHz bzw. 99 Hz.
Wenn „AUFLÖSUNG > XGA“ auf dem Bildschirm
erscheint
Diese Meldung gibt an, daß der Monitor die Auflösung nicht
unterstützt.
Wenn KEIN EING SIGNAL auf dem Bildschirm
erscheint
Diese Meldung gibt an, daß kein Signal eingespeist wird.
I NFORMA T I ON
KE I N E I NG S I GNA L
I N S TROMSPARMODUS
IN STROMSPARMODUS
Etwa 5 Sekunden, nachdem die Meldung erscheint, wechselt
der Monitor in den Stromsparmodus.
18
IN STROMSPARMODUS
Etwa 4 Sekunden, nachdem die Meldung erscheint, wechselt
der Monitor in den Stromsparmodus.
Fehlersymptome und Abhilfemaßnahmen
Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu
dem angeschlossenen Gerät nach.
Führen Sie die Selbstdiagnosefunktion (Seite 21) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben läßt.
Symptom
Überprüfen Sie bitte folgendes:
Es wird kein Bild angezeigt
Die Netzanzeige 1 leuchtet nicht, oder
die Netzanzeige 1 leuchtet nicht auf,
wenn der Netzschalter 1 gedrückt wird
• Das Netzkabel muß korrekt angeschlossen sein.
• Der Netzschalter 1 muß eingeschaltet sein.
Die Netzanzeige 1 leuchtet grün
oder blinkt orange
• Verwenden Sie die Selbstdiagnosefunktion (Seite 21).
KABEL NICHT VERBUNDEN
erscheint auf dem Bildschirm
• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in
den Buchsen sitzen (Seite 7).
• Achten Sie darauf, daß am Videoeingangsanschluß keine Stifte verbogen oder eingedrückt sind.
• Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes
Videosignalkabel anschließen, erscheint KABEL NICHT VERBUNDEN auf dem Bildschirm,
und dann schaltet das Gerät in den Stromsparmodus. Dies ist keine Fehlfunktion.
Die Meldung KEIN EING SIGNAL
erscheint auf dem Bildschirm, oder
die Netzanzeige 1 leuchtet orange
oder wechselt zwischen grün und
orange
• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in
den Buchsen sitzen (Seite 7).
• Achten Sie darauf, daß am Videoeingangsanschluß keine Stifte verbogen oder eingedrückt sind.
Wenn NICHT IM
ABTASTBEREICH auf dem
Bildschirm erscheint
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Stellen Sie sicher, daß die Videofrequenz im für den Monitor angegebenen Bereich liegt.
Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den
alten Monitor wieder an und stellen eine Frequenz im folgenden Bereich ein:
Horizontal: 28 – 64 kHz, Vertikal: 48 – 75 Hz
Sie arbeiten mit einem Windows 95/
98/2000-System
• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten
Monitor wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option
„SONY“, und wählen Sie dann in der Liste „Modelle“ im Geräteauswahlbildschirm von Windows
95/98/2000 die Option „SDM-M51“. Wenn „SDM-M51“ in der Liste „Modelle“ nicht angezeigt
wird, probieren Sie es mit „Plug & Play“, oder installieren Sie die neuesten Informationen zum
Sony-Computermonitor von der „Windows Monitor Information Disk“ (Seite 9).
Sie arbeiten mit einem MacintoshSystem
• Wenn Sie einen Power Mac G3/G4 anschließen, der 3 Stiftreihen hat, überprüfen Sie, ob der
mitgelieferte, Macintosh Adapter und das Videosignalkabel richtig angeschlossen sind (Seite 7).
• Wenn Sie den Monitor an Modelle der Serie Macintosh mit 2 Stiftreihen anschließen
wollen, benötigen Sie einen anderen Adapter (nicht mitgeliefert).
Das Bild flimmert, springt,
oszilliert oder ist gestört
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der
Computer-Tastatur, oder bewegen Sie die Maus.
• Überprüfen Sie, ob die Grafikkarte korrekt in den Computer eingebaut ist.
• Überprüfen Sie, ob der Computer eingeschaltet ist.
• Stellen Sie Pitch und Phase ein (Seite 13).
• Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore,
Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe des Monitors.
• Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch
eine Magnetabschirmung.
• Schließen Sie das Netzkabel des Monitors an eine andere Netzsteckdose, möglichst an
einem anderen Stromkreis, an.
• Ändern Sie die Ausrichtung des Bildschirms.
x Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme
• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.
• Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des
Eingangssignals von diesem Monitor unterstützt werden (siehe Anhang/Appendix). Auch wenn die
Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise
mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.
• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit
dem Sie die besten Bilder erzielen.
(Fortsetzung)
19
DE
Symptom
Überprüfen Sie bitte folgendes:
Das Bild ist verschwommen
• Stellen Sie Helligkeit und Kontrast ein (Seite 12).
• Stellen Sie Pitch und Phase ein (Seite 13).
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Stellen Sie die Auflösung am Computer auf XGA (1024 x 768) ein.
Doppelbilder sind zu sehen
• Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn
dieses Phänomen auftritt.
• Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert, oder
die Bildgröße ist nicht korrekt
• Stellen Sie Pitch und Phase ein (Seite 13).
• Stellen Sie die Bildposition ein (Seite 13). Beachten Sie, daß bei bestimmten Videomodi
die Anzeige nicht den gesamten Bildschirm füllt.
Das Bild ist dunkel
• Stellen Sie die Helligkeit ein (Seite 12).
• Stellen Sie die Hintergrundbeleuchtung ein (Seite 12).
• Nach dem Einschalten des Geräts dauert es einige Minuten, bis der Bildschirm hell wird.
Wellenförmige oder elliptische
Moiré-Effekte sind sichtbar
• Stellen Sie Pitch und Phase ein (Seite 13).
Die Farbe ist nicht gleichmäßig
• Stellen Sie Pitch und Phase ein (Seite 13).
Weiß sieht nicht weiß aus
• Stellen Sie die Farbtemperatur ein (Seite 14).
Die Bedienelemente am Monitor
funktionieren nicht (
erscheint
auf dem Bildschirm.)
• Wenn die Menüsperre auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 16).
Der Monitor schaltet sich nach
einer Weile aus
• Setzen Sie die Stromsparfunktion auf AUS (Seite 15).
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Deaktivieren Sie die Stromsparfunktion des Computers.
Anzeigen des Namens, der Seriennummer und
des Herstellungsdatums des Monitors
Während Videosignale am Monitor eingehen, halten Sie
die Taste MENU mehr als fünf Sekunden lang gedrückt.
Ein Feld mit Informationen zum Monitor wird angezeigt.
MENU
Beispiel
INFORMATION
MODEL : SDM-M51
SER NO : 1234567
MANUFACTURED : 2000-52
Modellname
Seriennummer
Woche und Jahr
der Herstellung
20
Läßt sich ein Problem mit den oben angegebenen Maßnahmen
nicht beheben, wenden Sie sich an einen autorisierten SonyHändler. Halten Sie die folgenden Informationen bereit:
• Modellname: SDM-M51
• Seriennummer
• Modellbezeichnung und technische Daten des Computers und
der Grafikkarte
Selbstdiagnosefunktion
Technische Daten
Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn
an dem Monitor oder am Computer (an den Computern) ein
Problem auftritt, erscheint ein leerer Bildschirm, und die
Netzanzeige 1 leuchtet grün auf oder blinkt orange. Wenn die
Netzanzeige 1 orange leuchtet, befindet sich der Computer im
Stromsparmodus. Drücken Sie eine beliebige Taste auf der
Computer-Tastatur, oder bewegen Sie die Maus.
LCD-Bildschirm
Eingangssignalformat
Auflösung
Eingangssignalpegel
Netzanzeige
1 am
Bildschirms
Audioausgang
Kopfhörerbuchse
Wenn die Netzanzeige 1 grün leuchtet
1 Schalten Sie das Gerät am Netzschalter 1 aus, und
Buchse AUDIO IN
lösen Sie die Videosignalkabel vom Gerät.
2 Schalten Sie den Monitor mit dem Netzschalter 1
ein.
Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt
werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie
die Videoeingangskabel wieder an, und überprüfen Sie den
Zustand des/der Computer(s).
Betriebsspannung
Gleichstromeingang
Leistungsaufnahme
Betriebstemperatur
Abmessungen (B/H/T)
Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein
Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung
des Problems an einen autorisierten Sony-Händler.
Wenn die Netzanzeige 1 orange blinkt
Schalten Sie den Monitor am Netzschalter 1 aus und
dann wieder ein.
Wenn die Netzanzeige 1 jetzt grün leuchtet, funktioniert der
Monitor ordnungsgemäß.
Wenn die Netzanzeige 1 immer noch blinkt, liegt
möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das
Intervall, in dem die Netzanzeige 1 orange blinkt (in Sekunden),
und wenden Sie sich mit der Beschreibung des Problems an einen
autorisierten Sony-Händler. Notieren Sie sich unbedingt die
Modellbezeichnung und die Seriennummer des Monitors.
Notieren Sie sich außerdem das Fabrikat und Modell Ihres
Computers und der Grafikkarte.
Gewicht
Plug & Play
Zubehör
Bildschirmtyp: a-Si-TFTAktivmatrix
Bildgröße: 38 cm
RGB-Betriebsfrequenz*
Horizontal: 28 – 64 kHz
Vertikal: 48 – 75 Hz
Horizontal: bis zu 1024 Punkte
Vertikal: bis zu 768 Zeilen
RGB-Videosignal
0,7 Vp-p, 75 Ohm, positiv
Synchronisationssignal
TTL-Pegel, 2,2 kOhm,
positiv oder negativ
(separates horizontales und
vertikales Signal oder
zusammengesetztes
Synchronisationssignal)
0,3 Vp-p, 75 Ohm, negativ
(Grünsignal mit Synchronisation)
1W×2
Stereominibuchse
geeignet für Impedanz von 16 – 48
Ohm
Stereominibuchse
für Impedanz von 47 kOhm
für 0,5 V effektiven Mittelwert
100 bis 240 V, 50 – 60 Hz,
0,4 – 0,2 A
18 V Gleichstrom (mitgeliefertes
Netzteil)
bis zu 19 W
bis zu 22 W (einschließlich Netzteil)
5 – 35 °C
Bildschirm (aufrecht stehend):
ca. 387 × 345 × 180 mm
(mit Ständer)
ca. 387 × 296 × 48 mm
(ohne Ständer)
ca. 4,6 kg (mit Ständer)
DDC1/DDC2B/DDC2Bi
Erläuterungen dazu finden Sie auf
Seite 7.
* Empfohlene Werte für das horizontale und vertikale Timing
• Das horizontale Synchronbreitenverhältnis sollte bei mehr
als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 µSek.
liegen, je nachdem, welcher Wert höher ist.
• Die horizontale Austastbreite sollte über 2,5 µSek. liegen.
• Die vertikale Austastbreite sollte über 450 µSek. liegen.
Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten.
21
DE
Índice
Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identificación de componentes y controles. . . . . . . . . . . . . . . . . . . . 5
Configuración. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Paso 1: Conexión de la pantalla al ordenador . . . . . . . . . . . . . . . . . 7
Paso 2: Conexión del cable de audio. . . . . . . . . . . . . . . . . . . . . . . . 8
Paso 3: Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . 8
Paso 4: Asegure los cables y cierre la cubierta trasera . . . . . . . . . . 8
Paso 5: Encendido del monitor y el ordenador . . . . . . . . . . . . . . . . 9
Uso del altavoz estéreo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ajuste de la inclinación y la altura. . . . . . . . . . . . . . . . . . . . . . . . . . 10
Personalización del monitor . . . . . . . . . . . . . . . . . . . . . .11
Navegación por el menú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ajuste del contraste (CONTRASTE). . . . . . . . . . . . . . . . . . . . . . . . 12
Ajuste del nivel de negro de la imagen (BRILLO). . . . . . . . . . . . . . 12
Eliminación del parpadeo o de la borrosidad de la imagen
(FASE/ANCHO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Ajuste de la posición de la imagen
(CENTRADO H/CENTRADO V) . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Ajuste de la temperatura del color (COLOR) . . . . . . . . . . . . . . . . . 14
Cambio de la posición del menú (POSICION MENU) . . . . . . . . . . 14
Restauración de los ajustes (REST). . . . . . . . . . . . . . . . . . . . . . . . 15
Ajustes adicionales (Opción) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
• Macintosh es una marca comercial con
licencia de Apple Computer, Inc.,
registrada en EE.UU. y en otros países.
• Windows y MS-DOS son marcas
comerciales registradas de Microsoft
Corporation en Estados Unidos y otros
países.
• IBM PC/AT y VGA son marcas
comerciales registradas de IBM
Corporation de EE.UU.
• VESA y DDC son marcas comerciales
de Video Electronics Standard
Association.
• ENERGY STAR es una marca
registrada de EE.UU.
• El resto de nombres de productos
mencionados pueden ser marcas
comerciales o marcas comerciales
registradas de sus respectivas
compañías.
• Además, “” y “” no se mencionan en
cada caso en este manual.
Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .17
Función de ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Función de ajuste automático de la calidad de imagen . . . . . . . . . 17
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .18
Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document (for the white model) . . . . . . . . . . . . . . . . . ii
TCO’95 Eco-document (for the black model) . . . . .Cubierta posterior
3
ES
Acerca del altavoz estéreo incorporado
Precauciones
Advertencia sobre las conexiones de la
alimentación
• Utilice el cable de alimentación suministrado. Si utiliza un
cable de alimentación diferente, asegúrese de que es
compatible con el suministro eléctrico local.
Para los usuarios en EE.UU.
Si no utiliza el cable adecuado, este monitor no conformará las
normas obligatorias de la FCC.
Para los usuarios en el Reino Unido
Si emplea el monitor en el Reino Unido, utilice el cable de
alimentación apropiado para dicho país.
Ejemplo de tipos de enchufe
Asegúrese de mantener alejados disquetes, cintas y equipos
magnéticos de grabación de la abertura del altavoz, ya que los
altavoces generan un campo magnético. Dicho campo puede
afectar a los datos almacenados en discos y cintas magnéticas.
Acerca de los puntos brillantes de luz o los
puntos negros
Es posible que aparezcan puntos brillantes de luz
(rojos, azules o verdes) o puntos negros en la pantalla
LCD. Esto no es un fallo de funcionamiento. La pantalla
LCD está fabricada con tecnología de alta precisión y
más del 99,99 % de los elementos de imagen son
intactos. No obstante, algunos de dichos elementos
pueden no aparecer o algunos de ellos pueden
aparecer constantemente.
Sustitución del tubo fluorescente
para 100 a 120 V CA para 200 a 240 V CA
para 240 V CA
solamente
Para utilizarse sólo con el adaptador de CA SONY AC-V018
El equipo debe instalarse cerca de una toma de corriente de
fácil acceso.
Este monitor dispone de un tubo fluorescente especialmente
diseñado para el mismo como dispositivo de iluminación. Si la
pantalla se oscurece, es inestable o no se enciende, sustituya el
tubo fluorescente por uno nuevo. Consulte con el proveedor Sony
para sustituir el tubo fluorescente.
Mantenimiento
No instale ni deje el monitor:
• En lugares sujetos a temperaturas extremas, por ejemplo cerca
de un radiador, o una salida de aire caliente o bajo la luz solar
directa. Expuesto a temperaturas extremas, como en un
automóvil aparcado bajo la luz solar directa o cerca de una
salida de aire caliente, ya que podrían producirse
deformaciones del exterior o fallos de funcionamiento.
• En lugares sujetos a vibraciones mecánicas o golpes.
• Cerca de equipos que generan campos magnéticos intensos,
como un TV o demás electrodomésticos.
• En lugares expuestos a grandes cantidades de polvo, suciedad o
arena, por ejemplo cerca de una ventana abierta o de una salida
al exterior. Si lo instala temporalmente en un lugar exterior,
asegúrese de tomar las precauciones adecuadas contra polvo y
suciedad. En caso contrario, podrían producirse fallos de
funcionamiento irreparables.
• Asegúrese de desenchufar el cable de alimentación de la toma
de corriente antes de limpiar el monitor.
• Limpie la pantalla LCD con un paño suave. Si utiliza un
producto líquido de limpieza de cristales, no emplee ningún
producto que contenga soluciones antiestáticas ni aditivos
similares, ya que puede dañar el revestimiento de la pantalla.
• Limpie el exterior, el panel y los controles con un paño suave
ligeramente humedecido con una solución detergente poco
concentrada. No utilice estropajos abrasivos, detergente en
polvo ni disolventes, como alcohol o bencina.
• No frote, toque ni golpee la superficie de la pantalla LCD con
objetos afilados o abrasivos, como un bolígrafo o un
destornillador. Este tipo de contacto puede rayar el tubo de
imagen.
• Tenga en cuenta que el material podría deteriorarse o el
revestimiento de la pantalla LCD degradarse si expone el
monitor a disolventes volátiles, como insecticidas, o si está en
contacto durante mucho tiempo con materiales de caucho o de
vinilo.
Manejo de la pantalla LCD
Transporte
• No deje la pantalla LCD orientada al sol, ya que puede dañarse.
Tenga cuidado cuando coloque el monitor cerca de una
ventana.
• No presione ni arañe la pantalla LCD. No sitúe objetos pesados
sobre la pantalla LCD. Si lo hace, la pantalla puede perder
uniformidad o podrían producirse fallos de funcionamiento en
el panel LCD.
• Si utiliza el monitor en un lugar frío, es posible que aparezca
una imagen residual en la pantalla. Esto no es un fallo de
funcionamiento. La pantalla recuperará el nivel de
funcionamiento normal al aumentar la temperatura.
• Si una imagen fija permanece en pantalla durante mucho
tiempo, es posible que aparezca una imagen residual durante un
tiempo. Dicha imagen residual desaparecerá eventualmente.
• El panel LCD se calienta durante el funcionamiento. Esto no es
un fallo de funcionamiento.
• Desconecte todos los cables del monitor y agarre firmemente
las secciones de apoyo y base del soporte de pantalla con ambas
manos cuando lo transporte. Si deja caer el monitor, pueden
producirse daños físicos o podría dañar dicho monitor.
• Cuando transporte este monitor para su reparación o
desplazamiento, utilice la caja de cartón y los materiales de
embalaje originales.
Instalación
4
Desecho del monitor
• No deseche este monitor en basuras domésticas
ordinarias.
• El tubo fluorescente utilizado en este monitor
contiene mercurio. El desecho de este monitor debe
realizarse de acuerdo con las normas de las
autoridades sanitarias locales.
Identificación de componentes y
controles
Consulte las páginas que aparecen entre paréntesis para obtener
información detallada.
Parte frontal de la pantalla LCD
1 Interruptor e indicador 1 (Alimentación)
(páginas 9, 17, 21)
Este interruptor enciende y apaga la pantalla.
El indicador de alimentación se ilumina en verde cuando el
monitor está encendido, y parpadea en verde y en naranja, o
se ilumina en naranja cuando dicho monitor se encuentra en
el modo de ahorro de energía.
2 Botón MENU (menú) (páginas 11, 12)
Este botón muestra el menú principal.
3 Botón 6 (contraste) (página 12)
Este botón muestra el menú CONTRASTE.
MENU
4 Botón 8 (brillo) (página 12)
Este botón muestra el menú BRILLO.
OK
5 Botones 2 (volumen) +/– y M(+)/m(–)
(páginas 9, 12)
Estos botones muestran el menú VOLUMEN y funcionan
como los botones M(+)/m(–) al seleccionar los elementos de
menú y realizar ajustes.
6 Botón OK (página 12)
Este botón selecciona el elemento o ejecuta los ajustes del
menú.
7 Altavoz estéreo (página 9)
Emite las señales de audio como sonido.
Vista lateral de la pantalla LCD
8 Toma de auriculares (página 9)
Esta toma envía las señales de audio a los auriculares.
9 Orificio de bloqueo de seguridad
El orificio de bloqueo de seguridad debe aplicarse con el
sistema de seguridad Kensington Micro Saver Security
System.
Micro Saver Security System es una marca comercial de
Kensington.
ES
Parte posterior del soporte de pantalla
(continúa)
5
Parte posterior de la pantalla LCD
qd Honector HD15 (RVA)/Cable de señal de vídeo HD15
(RVA) (página 7)
Este conector introduce las señales de vídeo RVA
(0,7 Vp-p, positivas) y las SYNC (sincronización).
5 4 3 2 1
10 9 8 7 6
15 14 13 12 11
Terminal nº Señal
OPEN
1
Roja
2
Verde
(Sincronización en verde)
3
Azul
4
Identificación (Masa)
5
Masa DDC*
6
Masa roja
7
Masa verde
8
Masa azul
9
DDC + 5V*
10
Masa
11
Identificación (Masa)
12
Datos bidireccionales (SDA)*
13
Sincronización H.
14
Sincronización V.
15
Reloj de datos (SCL)*
* DDC (Canal de datos de visualización) es un estándar de VESA.
qf Portacables (página 8)
Esta pieza fija los cables a la unidad.This part secures cables
and cords to the monitor.
0 Cubierta posterior (página 8)
Abra esta cubierta cuando conecte y desconecte cables.
qa Conector DC IN/adaptador de CA (página 8)
Este conector proporciona alimentación de CC a la pantalla.
Conecte el adaptador de CA a este conector.
qs Toma AUDIO IN/Cable de audio (página 8)
Esta toma introduce las señales de audio al conectarse a la
toma de salida de audio del ordenador o de otro equipo de
audio.
6
x Conexión de un ordenador Macintosh o
compatible
Configuración
Utilice el adaptador Macintosh suministrado.
Antes de utilizar el monitor, compruebe que los siguientes
accesorios se incluyen en la caja:
• Pantalla LCD
• Cable de alimentación
• Adaptador de CA
• Cable de señal de vídeo HD15 (RVA) (este cable ya está
conectado a la unidad)
• Cable de audio (minienchufe estéreo)
• Clip de cables (2)
• Adaptador Macintosh
• Windows Monitor Information/Windows Utility/Macintosh
Utility Disk
• Tarjeta de garantía
• Notas para los usuarios de Macintosh
• Este manual de instrucciones
Paso 1: Conexión de la pantalla al
ordenador
Apague la unidad y el ordenador antes de conectarlos.
Nota
No toque los terminales del conector del cable de señal de vídeo, ya que
podrían doblarse.
Adaptador Macintosh
(suministrado)*
a salida de vídeo
Cable de señal de vídeo
HD15 (RVA)
(suministrado)
Ordenador Macintosh
o compatible
* Consulte las “Notas para los usuarios de Macintosh” suministradas para
obtener información detallada.
x Conexión de un ordenador IBM PC/AT o
compatible
ES
a salida de vídeo
Ordenador IBM PC/AT
o compatible
Cable de señal de vídeo
HD15 (RVA) (suministrado)
(continúa)
7
Paso 2: Conexión del cable de
audio
Paso 4: Asegure los cables y cierre
la cubierta trasera
Abra la cubierta trasera y apague la pantalla antes de la conexión.
1 Extraiga el portacables.
Nota
No abra la cubierta trasera más de 90 grados, ya que si lo hace puede dañar
dicha cubierta o el cierre.
a entrada de audio
Portacables
2 Asegure los cables con el portacables.
OPEN
a las tomas de entrada de
audio del ordenador o de
otro equipo de audio
Cable de audio
(suministrado)
Portacables
Paso 3: Conexión del cable de
alimentación
Con la unidad y el ordenador apagados, conecte primero el
adaptador de CA y el cable de alimentación a la unidad de
dispositivo de medios y, a continuación, conéctelo a una toma de
corriente.
3 Cierre la cubierta trasera.
Agrupe los cables
Puede agrupar los cables mediante el clip de cables suministrado.
a DC IN
OPEN
OPEN
a una toma de corriente
Cable de alimentación
(suministrado)
8
Adaptador de CA
(suministrado)
Clip de cables
Paso 5: Encendido del monitor y el
ordenador
1 Pulse el interruptor 1 (alimentación).
El indicador de la unidad se ilumina en verde.
Ajuste de la resolución y el número de colores del monitor
Consulte el manual de instrucciones del ordenador para ajustar la
resolución y el número de colores del monitor. El número de colores
puede variar en función del ordenador o de la tarjeta de vídeo. El ajuste de
la paleta de colores y el número real de colores es de la siguiente forma:
• High Color (16 bits) t 65.536 colores
• True Color (24 bits) t aproximadamente 16,77 millones de colores
En el modo True color (24 bits), la velocidad puede ser menor.
Uso del altavoz estéreo
Es posible escuchar música, sonidos y otros archivos de audio
mediante el altavoz estéreo del monitor.
Ajuste del volumen
2 Encienda el ordenador.
La instalación del monitor ha finalizado. Si es necesario, utilice
los controles del monitor para ajustar la imagen.
Los ajustes de volumen se realizan mediante un menú
VOLUMEN independiente del menú principal (página 11).
1 Pulse los botones 2 +/–.
El menú VOLUMEN aparecerá en pantalla.
Si no aparece ninguna imagen en pantalla
• Compruebe que el monitor está correctamente conectado al
ordenador.
• Si NO SEÑAL aparece en pantalla, significa que el ordenador
se encuentra en el modo de ahorro de energía. Pulse cualquier
tecla del teclado o mueva el ratón.
• Si CABLE DESCONECTADO aparece en pantalla,
compruebe que el cable de entrada de vídeo está correctamente
conectado.
• Si FUERA DE RANGO EXPLORACION aparece en pantalla,
vuelva a conectar el monitor antiguo. A continuación, ajuste la
tarjeta gráfica del ordenador de forma que la frecuencia
horizontal se encuentre entre 28 – 64 kHz, y la vertical entre
48 – 75 Hz.
Para obtener más información sobre los mensajes en pantalla,
consulte “Problemas y soluciones” en la página 19.
Para los usuarios que utilicen Windows 95/98/2000
Para maximizar el potencial del monitor, instale en el PC el archivo de
información de nuevo modelo del disco Windows Monitor Information
Disk suministrado.
Este monitor cumple con el estándar Plug & Play de “VESA DDC”. Si el
PC/tarjeta gráfica cumple con DDC, seleccione “Plug & Play Monitor
(VESA DDC)” o el nombre de modelo de este monitor como tipo de
monitor en el “Control Panel” de Windows 95/98/2000. Si el PC/tarjeta
gráfica presenta dificultades de comunicación con este monitor, cargue el
disco Windows Monitor Information Disk y seleccione el nombre de
modelo de este monitor como tipo de monitor.
VOL UMEN
40
2 Pulse los botones 2 +/– para ajustar el volumen.
El menú desaparece automáticamente transcurridos unos
5 segundos.
ES
Uso de la toma de auriculares
Es posible escuchar las señales de audio del ordenador o de otro
equipo de audio mediante auriculares. Conecte los auriculares a la
toma correspondiente. El altavoz se desactiva cuando hay
auriculares conectados a la toma de auriculares. Ajuste el
volumen de los auriculares con el menú VOLUMEN.
Notas
• No es posible ajustar el volumen mientras se visualiza el menú
principal en pantalla.
• Cuando el monitor se encuentra en el modo de ahorro de energía, el
sonido no se oye por el altavoz.
Para los usuarios que utilicen Windows NT4.0
La instalación del monitor en Windows NT4.0 difiere de la de Windows
95/98/2000 y no implica seleccionar el tipo de monitor. Consulte el
manual de instrucciones de Windows NT4.0 para obtener información
detallada sobre el ajuste de la resolución, la frecuencia de barrido y el
número de colores.
9
Ajuste de la inclinación y la altura
3 Agarre los laterales inferiores del panel LCD y
ajuste la altura de la pantalla.
Esta pantalla puede ajustarse en los ángulos que se muestran a
continuación.
70°
30°
40°
64°
Para ajustar los ángulos, realice los siguientes pasos.
1 Agarre la parte de la mitad inferior de la pantalla
mientras sujeta el soporte de ésta y, a continuación,
incline el panel LCD de forma adecuada hacia atrás.
Nota
Cuando ajuste la altura y la inclinación de la pantalla, realícelo lenta y
cuidadosamente, asegurándose de no golpear el panel LCD contra la mesa
o la base de soporte de la pantalla.
Para utilizar la pantalla cómodamente
Esta pantalla está diseñada de forma que pueda instalarse en un
cómodo ángulo de visualización. Ajuste el ángulo de
visualización de la pantalla de acuerdo con la altura de la mesa y
la silla, y de forma que la luz no se refleje de la pantalla a sus ojos.
2 Agarre los laterales inferiores del panel LCD y
ajuste la inclinación de la pantalla.
10
4 CENTRADO V
(página 13)
Seleccione el menú
CENTRADO V para ajustar
el centrado vertical de la
imagen.
Personalización del
monitor
Antes de realizar ajustes
Conecte el monitor y el ordenador, y enciéndalos.
Espera al menos 30 minutos antes de realizar los ajustes con el
fin de obtener los mejores resultados posibles.
Es posible realizar diversos ajustes en el monitor mediante el
menú en pantalla.
Navegación por el menú
CEN T RADO V
50
EX I T
5 COLOR (página 14)
Seleccione el menú COLOR
para ajustar la temperatura
del color de la imagen. Este
menú permite ajustar el tono
de la pantalla.
COLOR
9 30 0K
6 5 00K
5 0 0 0K
USUAR I O
L A J US TA R
EX I T
Pulse el botón MENU para que el menú principal aparezca en
pantalla. Consulte la página 12 para obtener más información
sobre el uso del botón MENU.
F AS E
MENU
,
6 POSICION MENU
(página 14)
Seleccione el menú
POSICION MENU para
cambiar la posición del menú
en pantalla.
POS I C I ON MEN U
EX I T
7 REST (página 15)
Seleccione el menú REST
para restaurar los ajustes.
Utilice los botones M(+)/m(–) OK para seleccionar uno de los
siguientes menús. Consulte la página 12 para obtener más
información sobre el uso de los botones M(+)/m(–) OK.
1 FASE (página 13)
Seleccione el menú FASE
para ajustar la fase si los
caracteres o las imágenes
aparecen borrosas en toda la
pantalla. Ajuste la fase
después de ajustar el paso.
F AS E
30
EX I T
2 ANCHO (página 13)
Seleccione el menú ANCHO
para ajustar el paso si los
caracteres o las imágenes no
aparecen nítidamente en
algunas partes de la pantalla.
RES T
R EST P A NT A L L A
RE ST TODO
ES
EX I T
8 Opción (página 15)
Seleccione el menú
m (opción) para ajustar las
opciones del monitor. Éstas
incluyen:
• RETROILUMIN.
• AHORRO ENERGÍA
• LANGUAGE
• BLOQ. DE AJUSTES
RE T RO I L UM I N .
10 0
EX I T
ANCHO
1344
EX I T
3 CENTRADO H
(página 13)
Seleccione el menú
CENTRADO H para ajustar
el centrado horizontal de la
imagen.
CEN T RADO H
50
EX I T
(continúa)
11
x Uso de los botones MENU, M(+)/m(–) y OK
1 Muestre el menú principal.
Pulse el botón MENU para que el menú principal aparezca en
pantalla.
Ajuste del contraste (CONTRASTE)
El ajuste de contraste se realiza mediante un menú CONTRASTE
independiente del menú principal (página 11).
1 Pulse el botón 6 (contraste).
MENU
El menú CONTRASTE aparecerá en pantalla.
CONTRAS T E
70
4 8 . 4 kHz /
2 Seleccione el menú que desee ajustar.
Pulse los botones M(+)/m(–) para que aparezca el menú
deseado. Pulse el botón OK para seleccionar el elemento de
menú.
,
OK
Frecuencia horizontal
de la señal de
entrada actual
6 0Hz
Frecuencia vertical
de la señal de
entrada actual
Visualización de la señal de entrada actual
Las frecuencias horizontal y vertical de la señal de entrada actual aparecen
en el menú CONTRASTE y BRILLO.
2 Pulse los botones M(+)/m(–) para ajustar el
contraste.
El menú desaparece automáticamente transcurridos unos
5 segundos.
3 Ajuste el menú.
Pulse los botones M(+)/m(–) para realizar el ajuste y, a
continuación, pulse el botón OK.
Al pulsar el botón OK, el ajuste se almacena y, a
continuación, la unidad vuelve al menú anterior.
,
Ajuste del nivel de negro de la
imagen (BRILLO)
El ajuste de brillo se realiza mediante un menú BRILLO
independiente del menú principal (página 11).
OK
1 Pulse el botón 8 (brillo).
El menú BRILLO aparecerá en pantalla.
BR I L LO
4 Cierre el menú.
Pulse el botón MENU una vez para recuperar la visualización
normal. Si no pulsa ningún botón, el menú se cerrará
automáticamente después de unos 30 segundos.
MENU
50
4 8 . 4 kHz /
Frecuencia horizontal
de la señal de
entrada actual
6 0Hz
Frecuencia vertical
de la señal de
entrada actual
2 Pulse los botones M(+)/m(–) para ajustar el brillo.
El menú desaparece automáticamente transcurridos unos
5 segundos.
x Restauración de los ajustes
Si la pantalla es demasiado brillante
Es posible restaurar los ajustes mediante el menú REST. Consulte
la página 15 para obtener más información sobre la restauración
de los ajustes.
Ajuste la luz de fondo. Para obtener más información sobre el
ajuste de la luz de fondo, consulte “Ajuste de la luz de fondo” en
la página 15.
Nota
No es posible ajustar el contraste ni el brillo mientras se visualiza el menú
principal en pantalla.
12
Eliminación del parpadeo o de la
borrosidad de la imagen (FASE/
ANCHO)
Cuando el monitor recibe una señal de entrada, la función de
ajuste automático de la calidad de la imagen del monitor ajusta
automáticamente la posición, la fase y el paso de la imagen con el
fin de garantizar la visualización en pantalla de una imagen nítida.
Para obtener más información sobre esta función, consulte
“Función de ajuste automático de la calidad de imagen” en la
página 17
Es posible que esta función no ajuste por completo la posición, la
fase y el paso de algunas señales recibidas. En este caso, puede
realizar estos ajustes de forma manual conforme a las
instrucciones indicadas a continuación. Los ajustes manuales se
almacenan en la memoria y se recuperan de forma automática
siempre que el monitor recibe las mismas señales de entrada.
Es posible que sea necesario volver a realizar estos ajustes si
cambia la señal de entrada después de conectar de nuevo el
ordenador.
1 Ajuste la resolución en 1024 × 768 en el ordenador.
2 Cargue el disco de utilidades (Utility Disk).
3 Inicie el disco de utilidades y muestre el patrón de
prueba.
Para Windows 95/98/2000
Haga clic en [Utility] t [Windows]/[Win Utility.exe].
Para Macintosh
Haga clic en [Utility] t [Mac]/[Mac Utility].
4 Pulse el botón MENU.
El menú principal aparecerá en pantalla.
5 Pulse los botones M(+)/m(–) para seleccionar
(ANCHO) y pulse el botón OK.
El menú ANCHO aparecerá en pantalla.
8 Pulse los botones M(+)/m(–) para seleccionar
(FASE) y pulse el botón OK.
El menú FASE aparecerá en pantalla.
9 Pulse los botones M(+)/m(–) hasta que las rayas
horizontales sean mínimas.
Realice el ajuste de forma que las rayas horizontales sean
mínimas.
,
10 Haga clic en [END] en pantalla para desactivar el
patrón de prueba.
Para restaurar el ajuste automático de la calidad de imagen
Seleccione REST PANTALLA y active esta opción mediante el menú
REST. Consulte la página 15 para obtener más información sobre el uso
del menú REST.
Ajuste de la posición de la imagen
(CENTRADO H/CENTRADO V)
Si la imagen no aparece en el centro de la pantalla, ajuste el
centrado de la imagen de la siguiente forma.
Es posible que sea necesario volver a realizar estos ajustes si
cambia la señal de entrada después de conectar de nuevo el
ordenador.
1 Inicie el disco de utilidades y muestre el patrón de
prueba.
Repita los pasos 2 y 3 de “Eliminación del parpadeo o de la
borrosidad de la imagen (FASE/ANCHO)”.
2 Pulse el botón MENU.
El menú principal aparecerá en pantalla.
6 Pulse los botones M(+)/m(–) hasta que las rayas
verticales desaparezcan.
Realice el ajuste de forma que las rayas verticales
desaparezcan.
,
7 Pulse el botón OK.
El menú principal aparecerá en pantalla.
Si se observan rayas horizontales en toda la pantalla, ajuste la
fase como el paso siguiente.
3 Pulse los botones M(+)/m(–) para seleccionar
(CENTRADO H) o
(CENTRADO V) y pulse el
botón OK.
El menú CENTRADO H o CENTRADO V aparecerá en
pantalla.
4 Desplace la imagen hacia arriba, abajo, izquierda o
derecha hasta que el marco del perímetro del patrón
de prueba desaparezca.
Pulse los botones M(+)/m(–) para ajustar el centrado
de la imagen mediante el menú CENTRADO H para
el ajuste horizontal, o el menú CENTRADO V para el
vertical.
5 Haga clic en [END] en pantalla para desactivar el
patrón de prueba.
13
ES
Ajuste de la temperatura del color
(COLOR)
Los ajustes COLOR permiten definir la temperatura del color de
la imagen cambiando el nivel de color del campo de color blanco.
Los colores aparecerán con un tono rojizo si la temperatura es
baja, y con un tono azulado si es alta.
El valor 9300K resulta generalmente adecuado para
procesamiento de texto y demás aplicaciones orientadas a texto,
mientras que 6500K resulta generalmente adecuado para
imágenes de vídeo.
Es posible ajustar la temperatura del color en 9300K, 6500K,
5000K o según ajustes de usuario.
1 Pulse el botón MENU.
El menú principal aparecerá en pantalla.
2 Pulse los botones M(+)/m(–) para seleccionar
(COLOR) y pulse el botón OK.
3 Pulse los botones M(+)/m(–) para seleccionar la
temperatura del color deseada y pulse el botón OK.
Las temperaturas del color predefinidas son 9300K, 6500K y
5000K. Puesto que el ajuste de fábrica es 9300K, el tono del
color blanco cambiará de azulado a rojizo al disminuir la
temperatura hasta 6500K y 5000K.
4 Si es necesario, ajuste con precisión la temperatura
del color.
Primero pulse los botones M(+)/m(–) para seleccionar
AJUSTAR y pulse el botón OK. Después pulse los botones
M(+)/m(–) para seleccionar R (Rojo) o A (Azul) y pulse el
botón OK; a continuación, pulse los botones M(+)/m(–) para
ajustar la temperatura del color y pulse el botón OK. Puesto
que este ajuste cambia la temperatura del color aumentando o
disminuyendo los componentes R y A con respecto a V
(verde), el componente V será fijo.
Para cambiar el ajuste GAMMA
Puede seleccionar el ajuste GAMMA entre [1] y [3]. El ajuste más
alto es [3].
1 Pulse el botón MENU.
El menú principal aparece en pantalla.
2 Pulse los botones M(+)/m(–) para seleccionar
(COLOR) y pulse el botón OK.
El menú COLOR aparece en pantalla.
3 Cambie el ajuste GAMMA.
Primero pulse los botones M(+)/m(–) para seleccionar
ADJUST y pulse el botón OK. Después pulse los botones
M(+)/m(–) para seleccionar GAMMA y pulse el botón OK. A
continuación, pulse los botones M(+)/m(–) para seleccionar
[1] -[3] y pulse el botón OK.
A J U S TE USUAR I O
R
V
A
GAMMA
16 8
17 0
17 5
1
2
3
EX I T
Si afina con precisión la temperatura del color o cambia el
ajuste GAMMA, el nuevo ajuste se almacenará en la memoria
para AJUSTE USUARIO y se recuperará automáticamente
siempre que se seleccione USUARIO.
Para volver al menú principal
Pulse los botonesM(+)/m(–) para seleccionar
continuación, pulse el botón OK.
y, a
Cambio de la posición del menú
(POSICION MENU)
A J U S TE USUAR I O
R
V
A
GAMMA
Es posible cambiar la posición del menú si bloquea alguna imagen
en pantalla.
16 8
17 0
17 5
1
2
3
1 Pulse el botón MENU.
El menú principal aparecerá en pantalla.
EX I T
2 Pulse los botones M(+)/m(–) para seleccionar
(POSICION MENU) y pulse el botón OK.
3 Pulse los botones M(+)/m(–) para seleccionar la
posición deseada y pulse el botón OK.
Existen tres posiciones para cada una de las partes superior e
inferior de la pantalla, y una para el centro de ésta.
14
Restauración de los ajustes
(REST)
Este monitor dispone de los siguientes métodos de restauración.
Utilice el menú REST para restaurar los ajustes.
1 Pulse el botón MENU.
El menú principal aparecerá en pantalla.
2 Pulse los botones M(+)/m(–) para seleccionar 0
(REST) y pulse el botón OK.
Restaure los ajustes según las siguientes instrucciones.
Ajustes adicionales (Opción)
Es posible ajustar las siguientes opciones:
• RETROILUMIN.
• AHORRO ENERGÍA
• LANGUAGE
• BLOQ. DE AJUSTES
1 Pulse el botón MENU.
El menú principal aparecerá en pantalla.
2 Pulse los botones M(+)/m(–) para seleccionar m.
El menú opción aparecerá en pantalla.
Restauración de los datos de ajuste más
apropiados para la señal de entrada actual
3 Pulse los botones M(+)/m(–) para seleccionar el
Pulse los botones M(+)/m(–) para seleccionar REST
PANTALLA y pulse el botón OK.
La función de ajuste automático de la calidad de imagen de este
monitor ajusta la posición, la fase y el paso de la imagen en los
valores más adecuados de forma automática.
El menú REST volverá a aparecer automáticamente el menú
principal una vez restaurados los datos de ajuste.
Ajuste de la luz de fondo
Restauración de todos los datos de ajuste
Pulse los botones M(+)/m(–) para seleccionar REST
TODO y pulse el botón OK.
El menú REST volverá a aparecer automáticamente el menú
principal una vez restaurados los datos de ajuste.
elemento de opción deseado y pulse el botón OK.
Ajuste el elemento de opción seleccionado según las
siguientes instrucciones.
Si la pantalla presenta demasiado brillo, ajuste la luz de fondo.
Primero pulse los botones M(+)/m(–) para seleccionar
(RETROILUMIN.) y pulse el botón OK. Después
pulse los botones M(+)/m(–) para ajustar el nivel de luz
que desee.
RE T RO I L UM I N .
10 0
Para cancelar la restauración
Pulse los botones M(+)/m(–) para seleccionar
y
pulse el botón OK.
El menú REST volverá a aparecer el menú principal sin restaurar
los datos de ajuste.
EX I T
ES
Ajuste del modo de ahorro de energía
Este monitor dispone de una función que le permite entrar en el
modo de ahorro de energía automáticamente en función de los
ajustes de ahorro de energía del ordenador. Puede evitar que el
monitor entre en el modo de ahorro de energía ajustando la
siguiente opción en NO.
Para obtener más información sobre el modo de ahorro de energía,
consulte la página 17.
Primero pulse los botones M(+)/m(–) para seleccionar
ZZ...
(AHORRO ENERGÍA) y pulse el botón OK. Después
pulse los botones M(+)/m(–) para seleccionar SI o NO.
AHORRO E N E RG Í A
SI
NO
EX I T
(continúa)
15
Selección del idioma de los menús en pantalla
Puede disponer de versiones en inglés, alemán, francés, español,
italiano o japonés de los menús en pantalla. El ajuste de fábrica es
el idioma inglés.
Primero pulse los botones M(+)/m(–) para seleccionar
(LANGUAGE) y pulse el botón OK. Después pulse el
botón M(+)/m(–) para seleccionar un idioma.
L ANGUAGE
ENGL I SH
DEUT SCH
F RAN Ç A I S
E S PA Ñ O L
I T A L I AN O
EX I T
•
•
•
•
•
•
ENGLISH: Inglés
DEUTSCH: Alemán
FRANÇAIS: Francés
ESPAÑOL
ITALIANO: Italiano
: Japonés
Bloqueo de los menús y los controles
Primero pulse los botones M(+)/m(–) para seleccionar
(BLOQ. DE AJUSTES) y pulse el botón OK.
Después pulse los botones M(+)/m(–) y seleccione SI.
B LOQ . DE A J US T E S
SI
NO
EX I T
Sólo funcionarán el interruptor 1 (alimentación) y
(BLOQ.
DE AJUSTES) del menú opción. Si se selecciona algún otro
elemento, la marca
aparecerá en pantalla.
Para cancelar el bloqueo del menú
Repita el procedimiento anterior y ajuste
en NO.
16
(BLOQ. DE AJUSTES)
Características técnicas
Función de ahorro de energía
Este monitor cumple las directrices de ahorro de energía
establecidas por VESA, ENERGY STAR y NUTEK. Si el
monitor se conecta a un ordenador o tarjeta gráfica de vídeo
conforme con DPMS (Display Power Management Signaling),
dicho monitor reducirá automáticamente el consumo de energía
en tres etapas como se muestra a continuación.
Modo de
alimentación
Consumo de
energía*
Indicador 1
(alimentación)
funcionamiento
normal
19 W (22 W)
verde
activo inactivo**
(deep sleep)*
1 W (2 W)
naranja***
alimentación
desactivada
1 W (2 W)
apagado
*
“deep sleep” el modo de ahorro de energía definidos por la Agencia
de protección del medio ambiente (Environmental Protection
Agency).
** Cuando el ordenador entra en el modo “activo-inactivo”, la señal de
entrada se interrumpe y la pantalla muestra NO SEÑAL.
Transcurridos 20 segundos, el monitor entra en el modo de ahorro de
energía.
*** Si la señal de sincronización horizontal o vertical se recibe mediante
el monitor, el indicador de alimentación puede parpadear de forma
alterna en verde y naranja.
Función de ajuste automático de la
calidad de imagen
Cuando el monitor recibe una señal de entrada, hace coincidir
automáticamente la señal con uno de los modos predefinidos en
fábrica almacenados en la memoria del monitor para mostrar una
imagen de alta calidad en el centro de la pantalla. (Consulte
Appendix para ver la lista de los modos predefinidos en fábrica.)
Con respecto a las señales de entrada que no coinciden con
ninguno de los modos predefinidos en fábrica, la función de ajuste
automático de la calidad de imagen de este monitor ajusta
automáticamente la posición, fase y paso de la imagen, y
garantiza la presentación en pantalla de imágenes nítidas para
cualquier sincronización dentro del margen de frecuencias del
monitor (horizontal: 28 – 64 kHz, vertical: 48 – 75 Hz).
Como consecuencia, la primera vez que el monitor reciba señales
de entrada que no coincidan con ninguno de los modos
predefinidos en fábrica, dicho monitor podrá tardar más tiempo
del normal en mostrar la imagen en pantalla. Estos datos de ajuste
se almacenan automáticamente en la memoria, para que la
próxima vez el monitor funcione de la misma forma que cuando
recibe señales que coinciden con uno de los modos predefinidos
en fábrica.
En todos los modos anteriores, si la imagen se ajusta, los datos de
ajuste se almacenarán como un modo de usuario y se recuperarán
automáticamente siempre que se reciba la misma señal de entrada.
Nota
Mientras la función de ajuste automático de la calidad de imagen esté
activada, sólo funcionarán el interruptor 1 (alimentación).
ES
17
Si CABLE DESCONECTADO aparece en pantalla
Solución de problemas
Antes de ponerse en contacto con el soporte técnico, consulte esta
sección.
Esto indica que el cable de señal de vídeo se ha desconectado del
conector actualmente seleccionado.
I NFORMAC I ON
CAB L E DESCONECT ADO
Mensajes en pantalla
I R A AHORRO ENERG Í A
Si la señal de entrada presenta algún problema, la pantalla
mostrará uno de los siguientes mensajes. Para solucionar el
problema, consulte “Problemas y soluciones” en la página 19.
Si FUERA DE RANGO EXPLORACION aparece en
pantalla
Esto indica que la señal de entrada no cumple las especificaciones
del monitor. Compruebe lo siguiente.
I NFORMAC I ON
FUERA DE RANGO
EXP LORAC I ON
x x . x kHz / x xHz
Si aparece “xx.x kHz/xx Hz”
Esto indica que la frecuencia horizontal o la vertical no
cumple las especificaciones del monitor.
Las cifras indican las frecuencias horizontal y vertical de la
señal de entrada actual. Las frecuencias horizontales
superiores a 100 kHz y las verticales superiores a 100 Hz se
representan mediante 99,9 kHz y 99 Hz respectivamente.
Si aparece “RESOLUCIÓN > XGA”
Esto indica que la resolución no cumple las especificaciones
del monitor.
Si NO SEÑAL aparece en pantalla
Esto indica que no se introduce ninguna señal.
I NFORMAC I ON
NO SEÑA L
I R A AHORRO ENERG Í A
IR A AHORRO ENERGÍA
El monitor entrará en el modo de ahorro de energía
transcurridos unos 5 segundos después de aparecer el
mensaje.
18
IR A AHORRO ENERGÍA
El monitor entrará en el modo de ahorro de energía
transcurridos unos 4 segundos después de aparecer el
mensaje.
Problemas y soluciones
Si el ordenador u otro equipo conectado causa algún problema, consulte el manual de instrucciones del equipo conectado.
Utilice la función de autodiagnóstico (página 21) si el problema no se soluciona mediante las siguientes recomendaciones.
Problema
Compruebe lo siguiente
No aparece la imagen
Si el indicador 1 (alimentación) no
se ilumina, o si el indicador
1 (alimentación) no se ilumina al
pulsar el interruptor
1 (alimentación)
• Compruebe que el cable de alimentación está correctamente conectado.
• Compruebe que el interruptor 1 (alimentación) se encuentra en la posición de encendido.
Si el indicador 1 (alimentación) se
• Utilice la función de autodiagnóstico (página 21).
ilumina en verde o parpadea en naranja
Si CABLE DESCONECTADO
aparece en pantalla
• Compruebe que el cable de señal de vídeo está correctamente conectado y que todos los
enchufes están perfectamente insertados en sus receptáculos (página 7).
• Compruebe que los terminales del conector de entrada de vídeo no están doblados ni
aplastados.
• Ha conectado un cable de señal de vídeo no suministrado. Si conecta un cable de señal de
vídeo no suministrado, CABLE DESCONECTADO aparecerá en pantalla antes de entrar
en el modo de ahorro de energía. Esto no es un fallo de funcionamiento.
Si el mensaje NO SEÑAL aparece
en pantalla, o si el indicador 1
(alimentación) está iluminado en
naranja o alterna entre verde y
naranja
• Compruebe que el cable de señal de vídeo está correctamente conectado y que todos los
enchufes están perfectamente insertados en sus receptáculos (página 7).
• Compruebe que los terminales del conector de entrada de vídeo no están doblados ni aplastados.
Si FUERA DE RANGO
EXPLORACION aparece en
pantalla
xProblemas causados por el ordenador u otro equipo conectado
• Compruebe que el rango de frecuencia de vídeo se encuentra dentro del especificado para
el monitor. Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y
ajuste el margen de frecuencias en los siguientes valores:
Horizontal: 28 – 64 kHz, Vertical: 48 – 75 Hz
Si utiliza Windows 95/98/2000
• Si ha sustituido un monitor antiguo por este, vuelva a conectar el antiguo y realice lo siguiente.
Seleccione “SONY” en la lista “Manufactures” y elija “SDM-M51” en la lista “Models” de la
pantalla de selección de dispositivos de Windows 95/98/2000. Si “SDM-M51” no aparece en
la lista “Models”, intente con “Plug &Play” o instale la información más reciente de la pantalla
Sony Computer Display del disco Windows Monitor Information Disk (página 9).
Si utiliza un sistema Macintosh
• Si realiza la conexión a un Power Mac G3/G4 que tenga 3 filas de terminales, compruebe
que el adaptador Macintosh suministrado y el cable de señales de vídeo están
correctamente conectados (page 7).
• Si lo conecta a la otra versión de ordenador de la serie Macintosh que tiene 2 filas de
pines, necesitará un adaptador diferente (no suministrado).
La imagen parpadea, se ondula,
oscila o aparece codificada
• Ajuste el paso y la fase (página 13).
• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros
monitores, impresoras láser, ventiladores eléctricos, luces fluorescentes o televisores.
• Aleje el monitor de líneas eléctricas o instale una protección magnética cerca del monitor.
• Enchufe el monitor en una toma de CA diferente, preferiblemente de un circuito diferente.
• Cambie la orientación de la pantalla.
xProblemas causados por el ordenador u otro equipo conectado
• El ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.
• Compruebe que la tarjeta gráfica está correctamente instalada en el ordenador.
• Compruebe que la alimentación del ordenador está activada.
xProblemas causados por el ordenador u otro equipo conectado
• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado
para el monitor.
• Compruebe que este monitor admite el modo gráfico (VESA, Macintosh 19" Color, etc.) y
la frecuencia de la señal de entrada (Appendix). Aunque la frecuencia se encuentre dentro
del margen adecuado, algunas tarjetas de vídeo pueden tener un impulso de sincronización
demasiado estrecho para que el monitor se sincronice correctamente.
• Ajuste la frecuencia de barrido (frecuencia vertical) del ordenador para obtener la mejor
imagen posible.
(continúa)
19
ES
Problema
Compruebe lo siguiente
La imagen es borrosa
• Ajuste el brillo y el contraste (página 12).
• Ajuste el paso y la fase (página 13).
xProblemas causados por el ordenador u otro equipo conectado
• Ajuste la resolución en GA (1024 x 768) en el ordenador.
Aparecen imágenes fantasma
• Deje de utilizar cables prolongadores de vídeo y/o dispositivos de conmutación de vídeo.
• Compruebe que todos los enchufes están firmemente insertados en sus receptáculos.
La imagen no está centrada o su
tamaño no es correcto
• Ajuste el paso y la fase (página 13).
• Ajuste la posición de la imagen (página 13). Tenga en cuenta que algunos modos de vídeo
no llenan la pantalla hasta los bordes.
La imagen es oscura
• Ajuste el brillo (página 12).
• Adjust the backbite (page 12).
• La pantalla tarda unos minutos en iluminarse tras encender la unidad.
Aparece un patrón ondulado o
elíptico (muaré)
• Ajuste el paso y la fase (página 13).
El color no es uniforme
• Ajuste el paso y la fase (página 13).
El blanco no parece blanco
• Ajuste la temperatura del color (página 14).
Los botones del monitor no
funcionan
(
aparece en pantalla)
• Si el bloqueo del menú está ajustado en SI, ajústelo en NO (página 16).
El monitor se apaga tras un
tiempo
• Ajuste la función de ahorro de energía en NO (página 15).
xProblemas causados por el ordenador u otro equipo conectado
• Desactive el ajuste de ahorro de energía del ordenador.
Visualización del nombre, número de serie y
fecha de fabricación de este monitor.
Mientras el monitor recibe una señal de vídeo, pulse y
mantenga pulsado el botón MENU durante más de 5
segundos.
Aparece el cuadro de información del monitor.
MENU
Ejemplo
INFORMACION
MODEL : SDM-M51
SER NO : 1234567
MANUFACTURED : 2000-52
Nombre del modelo
Número de serie
Semana y año
de fabricación
20
Si algún problema no se soluciona, póngase en contacto con un
proveedor Sony autorizado y proporciónele la siguiente
información:
• Nombre del modelo: SDM-M51
• Número de serie
• Nombre y especificaciones del ordenador y tarjeta gráfica.
Función de autodiagnóstico
Este monitor dispone de una función de autodiagnóstico. Si existe
algún problema con el monitor o el ordenador, la pantalla
aparecerá en blanco y el indicador 1 (alimentación) se iluminará
en verde o parpadeará en naranja. Si el indicador
1 (alimentación) se ilumina en naranja, significa que el
ordenador está en el modo de ahorro de energía. Pulse cualquier
tecla del teclado o mueva el ratón.
Indicador
1 (alimentación)
Si el indicador 1 (alimentación) se ilumina en
verde
1 Desactive el interruptor 1 (alimentación) y
desconecte los cables de señal de vídeo de la
unidad.
2 Encienda el monitor pulsando el interruptor 1
(alimentación).
Si aparecen cuatro barras de color (blanco, rojo, verde, azul),
significa que el monitor funciona correctamente. Vuelva a
conectar los cables de entrada de vídeo y compruebe el estado del
ordenador.
Si las barras de color no aparecen, significa que existe un fallo
potencial del monitor. Informe a un proveedor Sony autorizado
sobre el estado del monitor.
Si el indicador 1 (alimentación) parpadea en
naranja
Pulse el interruptor 1 (alimentación) dos veces para
apagar el monitor y volver a encenderlo.
Si el indicador 1 (alimentación) se ilumina en verde, significa
que el monitor funciona correctamente.
Si el indicador 1 (alimentación) aún parpadea, significa que
existe un fallo potencial del monitor. Cuente el número de
segundos entre los parpadeos en naranja del indicador
1 (alimentación) e informe a un proveedor Sony autorizado del
estado del monitor. Asegúrese de anotar el nombre del modelo y
el número de serie del monitor. Igualmente, tome nota del
fabricante y del modelo del ordenador y de la tarjeta gráfica.
Especificaciones
Panel LCD
Tipo de panel: Matriz activa
a-Si TFT
Tamaño de imagen: 15,1 pulgadas
Formato de la señal de entrada
Frecuencia de funcionamiento RVA*
Horizontal: 28 – 64 kHz
Vertical: 48 – 75 Hz
Resolución
Horizontal: Máx. 1024 puntos
Vertical: Máx. 768 líneas
Niveles de señal de entrada
Señal de vídeo RVA
0,7 Vp-p, 75 Ω, positiva
Señal SYNC
Nivel TTL, 2,2 kΩ,
positiva o negativa
(Horizontal y vertical
independiente, o sincronización
compuesta)
0,3 Vp-p, 75Ω, negativa
(Sincronización en verde)
Salida de audio
1W×2
Toma auriculares
Minitoma estéreo
Acepta impedancia de 16 – 48Ω
Toma AUDIO IN
Minitoma estéreo
Admite impedancia de 47 kΩ
Admite nivel de 0,5 Vrms
Requisitos de alimentación 100 – 240 V, 50 – 60 Hz,
0,4 – 0,2 A
Entrada de CC
CC 18 V (adaptador de CA
suministrado)
Consumo de energía
Máx. 19 W
Máx. 22 W (incluido el adaptador de
CA)
Temperatura de funcionamiento
5 – 35 °C
Dimensiones (ancho/alto/profundidad)
Pantalla (vertical):
Aprox. 387 × 345 × 180 mm
(15 1/4 × 13 5/8 × 7 1/8 pulgadas)
(con soporte)
Aprox. 387 × 296 × 48 mm
(15 1/4 × 11 3/4 × 1 15/16 pulgadas)
(sin soporte)
Peso
Aprox. 4,6 kg (10 lb 14 oz) (con
soporte)
Plug & Play
DDC1/DDC2B/DDC2Bi
Accesorios
Consulte la página 7.
* Condición de sincronización horizontal y vertical recomendada
• La anchura de sincronización horizontal de empleo debe ser
superior al 4,8% del tiempo total horizontal o 0,8 µs, según el
que sea mayor.
• La anchura de supresión horizontal debe ser superior a
2,5 µseg.
• La anchura de supresión vertical debe ser superior a
450 µseg.
Diseño y especificaciones sujetos a cambios sin previo aviso.
21
ES
Indice
Precauzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identificazione delle parti e dei comandi . . . . . . . . . . . . . . . . . . . . . . 5
Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Punto 1: Collegamento del display al computer . . . . . . . . . . . . . . . 7
Punto 2: Collegamento del cavo audio . . . . . . . . . . . . . . . . . . . . . . 8
Punto 3: Collegamento del cavo di alimentazione. . . . . . . . . . . . . . 8
Punto 4: Fissare cavi e fili e chiudere il coperchio posteriore . . . . . 8
Punto 5: Accensione del monitor e del computer . . . . . . . . . . . . . . 9
Utilizzo del diffusore stereo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Regolazione dell’inclinazione e dell’altezza . . . . . . . . . . . . . . . . . . 10
Personalizzazione del monitor . . . . . . . . . . . . . . . . . . . .11
Come spostarsi all’interno del menu. . . . . . . . . . . . . . . . . . . . . . . . 11
Regolazione del contrasto (CONTRASTO) . . . . . . . . . . . . . . . . . . 12
Regolazione del livello del nero di un’immagine (LUMINOSITA) . . 12
Eliminazione dello sfarfallio e della sfocatura di un’immagine
(FASE/REGOLAZ. PIXEL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Regolazione della posizione dell’immagine
(CENTRATURA ORIZ/CENTRATURA VERT) . . . . . . . . . . . . . . . . 13
Regolazione della temperatura di colore (COLORE) . . . . . . . . . . . 14
Modifica della posizione dei menu (POSIZ MENU) . . . . . . . . . . . . 14
Ripristino delle regolazioni (RIPR.) . . . . . . . . . . . . . . . . . . . . . . . . . 15
Impostazioni aggiuntive (Opzioni). . . . . . . . . . . . . . . . . . . . . . . . . . 15
IT
• Macintosh è un marchio di fabbrica
concesso in licenza a Apple Computer,
Inc., registrato negli Stati Uniti e in altri
paesi.
• Windows e MS-DOS sono marchi di
fabbrica registrati di Microsoft
Corporation negli Stati Uniti e in altri
paesi.
• IBM PC/AT e VGA sono marchi di
fabbrica registrati di IBM Corporation
degli Stati Uniti.
• VESA e DDC sono marchi di fabbrica
della Video Electronics Standard
Association.
• ENERGY STAR è un marchio
registrato degli Stati Uniti.
• Tutti gli altri nomi di prodotti citati nel
presente manuale potrebbero essere i
marchi di fabbrica o i marchi di fabbrica
registrati delle rispettive società.
• Inoltre, “” e “” non sempre vengono
citati nel presente manuale.
Funzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Funzione di risparmio energetico . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Funzione di regolazione automatica della qualità dell’immagine . . 17
Guida alla soluzione dei problemi . . . . . . . . . . . . . . . . .18
Messaggi a schermo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Sintomi e soluzioni dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Funzione di autodiagnostica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .21
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document (for the white model) . . . . . . . . . . . . . . . . . ii
TCO’95 Eco-document (for the black model) . . . . . Pannello anteiore
3
Informazioni sui diffusori incorporati
Precauzioni
Avvertimento sui collegamenti dell’alimentazione
• Utilizzare il cavo di alimentazione in dotazione. In caso
contrario, assicurarsi che il cavo utilizzato sia compatibile con
la tensione operativa locale.
Per gli utenti negli Stati Uniti
Se non viene utilizzato il cavo adeguato, il monitor non sarà
conforme agli standard FCC.
Per gli utenti nel Regno Unito
Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo
di alimentazione appropriato per il Regno Unito.
Esempio di tipi di spine
Assicurarsi di tenere le apparecchiature di registrazione
magnetiche, i nastri e i dischetti floppy lontano dalle aperture dei
diffusori, in quanto i diffusori generano un campo magnetico che
potrebbe danneggiare i dati memorizzati su dischi e nastri
magnetici.
Informazioni sui punti luminosi o neri
Sullo schermo LCD potrebbero apparire punti luminosi
(rossi, blu o verdi) o neri. Non si tratta di un problema
di funzionamento. Lo schermo LCD è stato creato
secondo una tecnologia di alta precisione e più del
99,99 % degli elementi dell’immagine rimane intatto.
Tuttavia, alcuni elementi dell’immagine potrebbero non
apparire o apparire in maniera costante.
Sostituzione del tubo a fluorescenza
da 100 a 120 V CA
da 200 a 240 V CA
solo 240 V CA
Da utilizzare esclusivamente con l’adattatore CA SONY AC-V018
L’apparecchio deve essere installato vicino ad una presa
facilmente accessibile.
Installazione
Non installare né lasciare il monitor:
• in luoghi soggetti a temperature eccessivamente elevate, ad
esempio in prossimità di radiatori, condotti d’aria calda o alla
luce solare diretta. L’esposizione del monitor a temperature
elevate, come in prossimità di condotti d’aria calda o all’interno
di un’auto parcheggiata al sole, potrebbe causare la
deformazione del rivestimento del monitor o problemi di
funzionamento.
• in luoghi soggetti a scosse o vibrazioni meccaniche.
• in prossimità di apparecchiature che generano forti campi
magnetici, quali televisori o altri apparecchi ad uso domestico.
• in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad
esempio in prossimità di finestre aperte o di uscite. Se il
monitor viene installato temporaneamente in un luogo aperto,
assicurasi di prendere le adeguate precauzioni contro sporco e
polvere. Diversamente, è possibile che si verifichino problemi
di funzionamento irreparabili.
Manutenzione dello schermo LCD
• Non lasciare lo schermo LCD rivolto verso il sole poiché
potrebbe venire danneggiato. Prendere le dovute precauzioni se
il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né
graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD,
onde evitare che perda uniformità o che si verifichino problemi
di funzionamento.
• Se il monitor viene utilizzato in un luogo freddo, è possibile che
sullo schermo appaia un’immagine residua. Ciò non indica un
problema di funzionamento, lo schermo torna alle condizioni
normali non appena la temperatura raggiunge un livello di
utilizzo normale.
• Se un fermo immagine viene visualizzato per un periodo
prolungato, potrebbe apparire momentaneamente un’immagine
residua che sparirà in poco tempo.
• Durante il funzionamento, il pannello LCD si scalda. Ciò non
indica un problema di funzionamento.
4
Per il sistema luminoso di questo monitor, è stato appositamente
progettato un tubo a fluorescenza. Se lo schermo diventa scuro,
instabile o se non si accende, sostituire il tubo a fluorescenza con
uno nuovo. Per la sostituzione, consultare un rivenditore Sony.
Manutenzione
• Prima di pulire il monitor, assicurarsi di scollegare il cavo di
alimentazione dalla presa di rete.
• Per pulire lo schermo LCD, utilizzare un panno morbido. Se
viene utilizzata una soluzione detergente per vetri, assicurarsi
che non contenga soluzioni antistatiche o additivi simili onde
evitare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un
panno morbido leggermente inumidito con una soluzione
detergente neutra. Non utilizzare alcun tipo di polvere o
spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, toccare o tamburellare sulla superficie dello
schermo LCD con oggetti abrasivi o appuntiti come una penna
a sfera o un cacciavite onde evitare di graffiare il cinescopio a
colori.
• Si noti che i materiali impiegati e il rivestimento dello schermo
LCD potrebbero deteriorarsi se il monitor viene esposto a
solventi volatili quali gli insetticidi o se rimane in contatto a
lungo con gomma o materiali in vinile.
Trasporto
• Durante il trasporto, scollegare tutti i cavi dal monitor e
afferrare saldamente il supporto e la base del display con
entrambe le mani. Se il monitor viene fatto cadere, si
potrebbero causare danni alle persone o al monitor stesso.
• Per trasportare il monitor o inviarlo in riparazione, utilizzare il
materiale di imballaggio originale.
Smaltimento del monitor
• Non smaltire il monitor insieme ai normali rifiuti
domestici.
• Il tubo a fluorescenza utilizzato per questo monitor
contiene mercurio. Lo smaltimento del monitor deve
quindi essere effettuato in conformità alle norme
sanitarie locali.
Identificazione delle parti e dei
comandi
Per ulteriori informazioni, consultare le pagine indicate tra
parentesi.
Parte anteriore del display LCD
1 Interruttore e indicatore di accensione
1 (alimentazione) (pagine 9, 17, 21)
Utilizzare questo interruttore per accendere e spegnere il
display.
Quando il monitor viene acceso, l’indicatore di accensione si
illumina in verde, quindi lampeggia in verde o in arancione;
si illumina in arancione quando il monitor entra nel modo di
risparmio energetico.
2 Tasto MENU (menu) (pagine 11, 12)
Utilizzare questo tasto per visualizzare il menu principale.
MENU
OK
3 Tasto 6 (contrasto) (pagina 12)
Utilizzare questo tasto per visualizzare il menu
CONTRASTO.
4 Tasto 8 (luminosità) (pagina 12)
Utilizzare questo tasto per visualizzare il menu
LUMINOSITA.
5 Tasti 2 (volume) +/– e tasto M(+)/m(–) (pagine 9, 12)
Utilizzare questi tasti per visualizzare il menu VOLUME;
questi tasti funzionano inoltre come i tasti M(+)/m(–) durante
la selezione delle voci dei menu e durante le regolazioni.
6 Tasto OK (pagina 12)
Utilizzare questo tasto per selezionare una voce o per eseguire
le impostazioni del menu.
Vista laterale del display LCD
7 Diffusore stereo (pagina 9)
Tramite questa uscita vengono emessi i segnali audio come
suono.
8 Presa per le cuffie (pagina 9)
Tramite questa presa vengono trasmessi i segnali audio alle
cuffie.
9 Foro di protezione ( )
Utilizzare il foro di protezione con il sistema di sicurezza
Micro Saver Kensington.
Il sistema di sicurezza Micro Saver è un marchio di fabbrica
di Kensington.
Parte posteriore del supporto del display
(continua)
5
IT
Parte posteriore del display LCD
qd Honnettore HD15 (RVB)/Cavo del segnale video
HD15 (RVB) (pagina 7)
Tramite questo connettore vengono immessi i segnali video
RVB (0,7 Vp-p, positivo) e i segnali SYNC.
5 4 3 2 1
10 9 8 7 6
15 14 13 12 11
Piedino N. Segnale
OPEN
1
Rosso
2
Verde
(sincronismo su verde)
3
Blu
4
ID (Terra)
5
Terra DDC *
6
Terra rosso
7
Terra verde
8
Terra blu
9
DDC + 5V*
10
Terra
11
ID (Terra)
12
Dati bidirezionali (SDA)*
13
Sincronia O.
14
Sincronia V.
15
Orologio dati (SCL)*
* DDC (Display Data Channel) è uno standard di VESA.
qf Fermacavo (pagina 8)
Utilizzare questo accessorio per fissare cavi e fili
all’apparecchio.
0 Coperchio posteriore (pagina 8)
Aprire questo coperchio quando si collegano o scollegano
cavi o fili.
qa Connettore DC IN/Adattatore CA (pagina 8)
Tramite questo connettore viene fornita alimentazione CC al
display. Collegare l’adattatore CA a questo connettore.
qs Aresa AUDIO IN/Cavo audio (pagina 8)
Tramite questa presa vengono immessi i segnali audio quando
si effettua il collegamento alla presa di uscita audio del
computer o di altri apparecchi audio.
6
x Collegamento ad un Macintosh o ad un
computer compatibile
Installazione
Utilizzare l’adattatore Macintosh in dotazione
Prima di utilizzare il monitor, controllare che la confezione
contenga i seguenti accessori:
• Display LCD
• Cavo di alimentazione
• Adattatore CA
• Cavo del segnale video HD15 (RVB) (questo cavo è già
collegato all’apparecchio)
• Cavo audio (minipresa stereo)
• Fermaglio per cavi (2)
• Adattatore Macintosh
• Windows Monitor Information/Windows Utility /Macintosh
Utility Disk
• Garanzia
• Note per gli utenti di Macintosh
• Il presente manuale delle istruzioni
Punto 1:Collegamento del display
al computer
Prima di effettuare i collegamenti, spegnere l’apparecchio e il
computer.
Nota
Non toccare i piedini del connettore del cavo del segnale video onde
evitare di piegarli.
Adattatore Macintosh
(in dotazione)*
all’uscita video
Cavo del segnale video
HD15 (RVB)
(in dotazione)
Computer Macintosh
o compatibile
* Per ulteriori informazioni, consultare le note per gli utenti di Macintosh
in dotazione.
x Collegamento ad un computer IBM PC/AT o
compatibile
IT
all’uscita video
Computer IBM PC/AT o
compatibile
Cavo del segnale video
HD15 (RVB)
(in dotazione)
(continua)
7
Punto 2:Collegamento del cavo
audio
Prima di effettuare i collegamenti, aprire il coperchio posteriore e
spegnere il display.
Punto 4:Fissare cavi e fili e
chiudere il coperchio
posteriore
1 Rimuovere il fermacavo.
Nota
Non aprire il coperchio posteriore oltre i 90 gradi, onde evitare di causare
danni al coperchio o al dispositivo di chiusura.
all’ingresso audio
Fermacavo
OPEN
alle prese di ingresso
audio del computer o
di altre apparecchiature
audio
2 Fissare cavi e fili con il fermacavo.
Cavo audio
(in dotazione)
Fermacavo
Punto 3:Collegamento del cavo di
alimentazione
Con il display e il computer spenti, collegare prima l’adattatore
CA e il cavo di alimentazione all’unità di collegamento, quindi
collegarlo ad una presa di rete.
3 Chiudere il coperchio posteriore.
Avvolgere cavi e fili
È possibile avvolgere cavi e fili utilizzando il fermaglio per cavi
in dotazione.
alle DC IN
OPEN
OPEN
Fermaglio per cavi
ad una presa di rete
Cavo di alimentazione
(in dotazione)
Adattatore CA
(in dotazione)
8
Punto 5:Accensione del monitor e
del computer
1 Premere l’interruttore 1 (accensione).
L’indicatore dell’apparecchio si illumina in verde.
Regolazione della risoluzione del monitor e del numero di
colori
Per regolare la risoluzione e il numero di colori del monitor, consultare il
manuale delle istruzioni del computer. Il numero di colori potrebbe
variare in base al computer o alla scheda video. L’impostazione della
tavolozza dei colori e il numero reale di colori sono i seguenti:
• High Color (16 bit) t 65.536 colori
• True Color (24 bit) t circa 16,77 milioni di colori
Nel modo True color a 24 bit, la velocità potrebbe diminuire.
Utilizzo del diffusore stereo
Tramite il diffusore del monitor è possibile ascoltare musica,
suoni e altri file sonori.
2 Accendere il computer.
L’installazione del monitor è completa. Se necessario, utilizzare i
comandi del monitor per regolare l’immagine.
Se sullo schermo non appare alcuna immagine
• Controllare che il monitor sia stato collegato correttamente al
computer.
• Se sullo schermo appare il messaggio NO SEGNALE INGR, il
computer si trova nel modo di risparmio energetico. Provare a
premere un tasto qualsiasi della tastiera o a muovere il mouse.
• Se sullo schermo appare il messaggio CAVO SCOLLEGATO,
quindi verificare che il cavo di ingresso video sia collegato
correttamente.
• Se sullo schermo appare il messaggio FUORI GAMMA
SCANS, collegare di nuovo il vecchio monitor. Quindi regolare
la scheda grafica del computer in modo che la frequenza
orizzontale sia compresa tra 28 e 64 kHz e la frequenza
verticale sia compresa tra 48 e 75 Hz.
Per ulteriori informazioni sui messaggi a schermo, vedere
“Sintomi e soluzioni dei problemi” a pagina 19.
Per gli utenti di Windows 95/98/2000
Per massimizzare il potenziale del monitor, copiare nel PC il file di
informazioni sul nuovo modello dal Windows Monitor Information Disk
in dotazione.
Questo monitor è conforme allo standard Plug & Play “VESA DDC”. Se
la scheda grafica o la scheda del computer sono conformi a DDC,
selezionare “Plug & Play Monitor (VESA DDC)” o il nome del modello
di questo monitor come tipo di monitor nel Pannello di controllo di
Windows 95/98/2000. Se si verificano problemi di comunicazione tra la
scheda grafica o la scheda del computer e il monitor, caricare Windows
Monitor Information Disk e selezionare il nome del modello di questo
monitor come tipo di monitor.
Regolazione del volume
Le regolazioni del volume vengono effettuate tramite un menu
VOLUME separato dal menu principale (pagina 11).
1 Premere i tasti 2 +/–.
Sullo schermo appare il menu VOLUME.
VOL UME
40
2 Premere il tasto 2 +/– per regolare il volume.
Il menu scompare automaticamente dopo circa 5 secondi.
Utilizzo della presa per le cuffie
È possibile ascoltare i segnali audio provenienti dal computer o da
altri apparecchi audio utilizzando le cuffie. Collegare le cuffie
all’apposita presa. Se vengono collegate le cuffie, il diffusore si
spegne. Regolare il volume delle cuffie tramite il menu
VOLUME.
Note
• Non è possibile regolare il volume se sullo schermo è visualizzato il
menu principale.
• Se il monitor si trova nel modo di risparmio energetico, il diffusore non
emette alcun suono.
Per gli utenti di Windows NT4.0
L’installazione del monitor per Windows NT4.0 è diversa
dall’installazione per Windows 95/98/2000 e non comprende la selezione
del tipo di monitor. Per ulteriori informazioni sulla regolazione della
risoluzione, della frequenza di refresh e del numero di colori, consultare il
manuale delle istruzioni di Windows NT4.0.
9
IT
Regolazione dell’inclinazione e
dell’altezza
3 Afferrare i lati inferiori del pannello LCD, quindi
regolare l’altezza dello schermo.
È possibile regolare il display entro gli angoli mostrati di seguito.
70°
30°
40°
64°
Per regolare gli angoli, seguire la procedura descritta di seguito.
1 Afferrare la parte centrale inferiore del display
tenendo il supporto del display, quindi inclinare il
pannello LCD all’indietro in modo adeguato.
Nota
Procedere alla regolazione dell’altezza e dell’inclinazione dello schermo
lentamente, assicurandosi di non urtare il pannello LCD sulla scrivania o
sulla base del supporto del display.
Utilizzo ottimale del display
Questo display è stato progettato in modo da poter ottenere una
posizione visiva ottimale. Regolare l’angolazione visiva del
display in base all’altezza della scrivania e della sedia e in modo
da non avere il riflesso della luce direttamente negli occhi.
2 Afferrare i lati inferiori del pannello LCD, quindi
regolare l’inclinazione dello schermo.
10
3 CENTRATURA ORIZ
(pagina 13)
Selezionare il menu
CENTRATURA ORIZ per
regolare la centratura
orizzontale dell’immagine.
Personalizzazione del
monitor
Prima di procedere alle regolazioni
Collegare il monitor e il computer, quindi accenderli.
Per ottenere i migliori risultati, attendere almeno 30 minuti
prima di effettuare le regolazioni.
Tramite il menu a schermo è possibile effettuare numerose
regolazioni.
Come spostarsi all’interno del
menu
CEN T RA T UR A OR I Z
50
EX I T
4 CENTRATURA VERT
(pagina 13)
Selezionare il menu
CENTRATURA VERT per
regolare la centratura
verticale dell’immagine.
C EN T RA T UR A VERT
50
EX I T
Per visualizzare il menu principale, premere il tasto MENU.
Vedere pagina 12 per ulteriori informazioni sull’utilizzo del tasto
MENU.
F AS E
MENU
5 COLORE (pagina 14)
Selezionare il menu
COLORE per regolare la
temperatura di colore
dell’immagine. Tramite
questo menu viene regolato il
tono dello schermo.
COLORE
9 30 0K
6 5 00K
5 0 0 0K
UT ENT E
L R EGOL AZ I ON I
EX I T
,
6 POSIZ MENU (pagina 14)
Selezionare il menu POSIZ
MENU per modificare la
posizione dei menu a
schermo.
Utilizzare i tasti M(+)/m(–) e OK per selezionare uno dei seguenti
menu. Vedere pagina 12 per ulteriori informazioni sull’utilizzo
dei tasti M(+)/m(–) e OK.
1 FASE (pagina 13)
Selezionare il menu FASE
per regolare la fase se i
caratteri o le immagini
appaiono sfocati sull’intero
schermo. Regolare la fase
dopo avere regolato i pixel.
F AS E
EX I T
7 RIPR. (pagina 15)
Selezionare il menu RIPR.
per ripristinare le
regolazioni.
R I PR .
IT
R I PR . SCHERMO
R I PR TUT TO
30
EX I T
EX I T
2 REGOLAZ. PIXEL
(pagina 13)
Selezionare il menu
REGOLAZ. PIXEL per
regolare i pixel se i caratteri o
le immagini non vengono
visualizzati in modo chiaro in
alcune parti dello schermo.
POS I Z MENU
REGO L A Z . P I X E L
1344
EX I T
8 Opzioni (pagina 15)
Selezionare il menu
m (opzioni) per regolare le
opzioni del monitor. Le
opzioni includono:
• RETROILLUMINAZ
• RISPARMIO ENER.
• LANGUAGE
• BLOCCO MENU
RE T RO I L L UM I NA Z
10 0
EX I T
(continua)
11
x Utilizzo dei tasti MENU, M(+)/m(–), e OK
1 Visualizzazione del menu principale.
Per visualizzare il menu principale, premere il tasto MENU.
Regolazione del contrasto
(CONTRASTO)
La regolazione del contrasto viene effettuata tramite il menu
CONTRASTO separato dal menu principale (pagina 11).
MENU
1 Premere il tasto 6 (contrasto).
Sullo schermo appare il menu CONTRASTO.
CONTRAS TO
70
2 Selezione del menu che si desidera regolare.
Per visualizzare il menu desiderato, premere i tasti
M(+)/m(–). Per selezionare la voce di menu, premere OK.
,
OK
4 8 . 4 kHz /
Frequenza orizzontale
del segnale di ingresso
corrente
6 0Hz
Frequenza verticale
del segnale di
ingresso corrente
Visualizzazione del segnale di ingresso corrente
Le frequenze verticale e orizzontale del segnale di ingresso corrente
vengono visualizzate nel menu CONTRASTO e LUMINOSITA.
2 Per regolare il contrasto premere i tasti M(+)/m(–).
3 Regolazione del menu.
Per effettuare le regolazioni, premere i tasti M(+)/m(–), quindi
premere il tasto OK.
Quando viene premuto il tasto OK, l'impostazione viene
memorizzata, quindi l'apparecchio torna al menu precedente.
,
OK
Il menu scompare automaticamente dopo circa 5 secondi.
Regolazione del livello del nero di
un’immagine (LUMINOSITA)
La regolazione della luminosità viene effettuata tramite il menu
LUMINOSITA separato dal menu principale (pagina 11).
1 Premere il tasto 8 (luminosità).
Sullo schermo appare il menu LUMINOSITA.
L UM I NO S I T A
4 Chiusura del menu.
Per tornare alla visualizzazione normale, premere una volta il
tasto MENU. Se non viene premuto alcun tasto il menu si
chiude automaticamente dopo circa 30 secondi.
MENU
50
4 8 . 4 kHz /
Frequenza orizzontale
del segnale di ingresso
corrente
6 0Hz
Frequenza verticale
del segnale di
ingresso corrente
2 Per regolare la luminosità premere i tasti M(+)/m(–).
Il menu scompare automaticamente dopo circa 5 secondi.
x Ripristino delle regolazioni
Se lo schermo è troppo luminoso
Tramite il menu RIPR. è possibile ripristinare le regolazioni.
Vedere pagina 15 per ulteriori informazioni sul ripristino delle
regolazioni.
Regolare la retroilluminazione. Per ulteriori informazione sulla
regolazione della retroilluminazione vedere “Regolazione della
retroilluminazione” a pagina 15.
Nota
Non è possibile regolare né il contrasto né la luminosità se sullo schermo
é visualizzato il menu principale.
12
Eliminazione dello sfarfallio e della
sfocatura di un’immagine (FASE/
REGOLAZ. PIXEL)
Quando il monitor riceve un segnale di ingresso, la funzione di
regolazione automatica della qualità dell’immagine regola
automaticamente la posizione, la fase e i pixel dell’immagine,
assicurando che sullo schermo appaia un’immagine nitida. Per
ulteriori informazioni su questa funzione, vedere “Funzione di
regolazione automatica della qualità dell’immagine” a pagina 17.
Per alcuni segnali di ingresso, questa funzione potrebbe non
regolare completamente la posizione, la fase e i pixel
dell’immagine. In questo caso, è possibile impostare queste
regolazioni manualmente in base alle seguenti istruzioni. Se le
regolazioni vengono effettuate manualmente, vengono
memorizzate e richiamate automaticamente ogni volta che il
monitor riceve gli stessi segnali di ingresso.
È possibile che queste impostazioni debbano essere ripetute se
viene cambiato il segnale di ingresso dopo che il computer è stato
collegato di nuovo.
1 Impostare la risoluzione su 1024 × 768 sul
8 Premere i tasti M(+)/m(–) per selezionare
(FASE),
quindi premere il tasto OK.
Sullo schermo appare il menu FASE.
9 Premere i tasti M(+)/m(–) finché le strisce orizzontali
non vengono ridotte al minimo.
Regolare in modo che le strisce orizzontali vengano ridotte al
minimo.
,
10 Fare clic su [END] sullo schermo per disattivare il
modello di prova.
Per ripristinare la regolazione automatica della qualità
dell’immagine
Selezionare RIPR. SCHERMO e attivarlo utilizzando il menu RIPR. Per
ulteriori informazioni sull’utilizzo del menu RIPR., verde a pagina 15.
computer.
2 Caricare il disco di utilità (Utility Disk).
3 Avviare il disco di utilità e visualizzare il modello di
prova.
Per Windows 95/98/2000
Fare clic su [Utility] t [Windows]/[Win Utility.exe].
Per Macintosh
Fare clic su [Utility] t [Mac]/[Mac Utility].
4 Premere il tasto MENU.
Sullo schermo appare il menu principale.
5 Premere i tasti M(+)/m(–) per selezionare
(REGOLAZ. PIXEL), quindi premere il tasto OK.
Sullo schermo appare il menu REGOLAZ. PIXEL.
6 Premere i tasti M(+)/m(–) finché non scompaiono le
strisce verticali.
Regolare in modo che le strisce verticali scompaiano.
,
Regolazione della posizione
dell’immagine (CENTRATURA
ORIZ/CENTRATURA VERT)
Se l’immagine non si trova nella parte centrale dello schermo,
regolarne la centratura come indicato di seguito.
È possibile che queste impostazioni debbano essere ripetute se
viene cambiato il segnale di ingresso dopo che il computer è stato
collegato di nuovo.
1 Avviare il disco di utilità e visualizzare il modello di
prova.
Ripetere i punti 2 e 3 di “Eliminazione dello sfarfallio e della
sfocatura di un’immagine (FASE/REGOLAZ. PIXEL).”
2 Premere il tasto MENU.
Sullo schermo appare il menu principale.
3 Premere i tasti M(+)/m(–) per selezionare
(CENTRATURA ORIZ) o
(CENTRATURA
VERT), quindi premere il tasto OK.
Sullo schermo appare il menu CENTRATURA ORIZ o
CENTRATURA VERT.
4 Spostare l’immagine verso l’alto, verso il basso,
7 Premere il tasto OK.
Sullo schermo appare il menu principale.
Se sull’intero schermo sono presenti delle strisce orizzontali,
come procedimento successivo regolare la fase.
verso sinistra o verso destra finché il bordo attorno
al modello di prova non scompare.
Premere i tasti M(+)/m(–) per regolare la centratura
utilizzando il menu CENTRATURA ORIZ per la
regolazione orizzontale o il menu CENTRATURA
VERT per la regolazione verticale.
5 Fare clic su [END] sullo schermo per disattivare il
modello di prova.
13
IT
Regolazione della temperatura di
colore (COLORE)
Le impostazioni del menu COLORE permettono di regolare la
temperatura del colore dell’immagine modificando il livello del
colore del campo del bianco. Se la temperatura è bassa i colori
appaiono rossastri, se la temperatura è alta i colori appaiono
bluastri.
Normalmente 9300K è la temperatura adatta per l’elaborazione di
testi e altre applicazioni di scrittura e 6500K è la temperatura
adatta alla visualizzazione di immagini.
È possibile impostare la temperatura di colore su 9300K, 6500K,
5000K oppure sulla regolazione dell’utente.
1 Premere il tasto MENU.
Sullo schermo appare il menu principale.
2 Premere i tasti M(+)/m(–) per selezionare
(COLORE), quindi premere il tasto OK.
3 Premere i tasti M(+)/m(–) per selezionare la
temperatura di colore desiderata, quindi premere il
tasto OK.
Le temperature di colore preimpostate sono 9300K, 6500K e
5000K. Poiché l’impostazione predefinita è 9300K, i bianchi
passeranno gradualmente da una tinta bluastra ad una tinta
rossastra abbassando la temperatura a 6500K e a 5000K.
4 Se necessario, effettuare la sintonia fine della
temperatura di colore.
Premere prima i tasti M(+)/m(–) per selezionare
REGOLAZIONI e premere il tasto OK. Quindi premere i
tasti M(+)/m(–) per selezionare R (rosso) o B (blu) e il tasto
OK, infine premere i tasti M(+)/m(–) per regolare la
temperatura di colore, quindi premere il tasto OK. Poiché
questa impostazione modifica la temperatura di colore
aumentando o diminuendo i componenti R e B rispetto a V
(verde), quest’ultimo componente è fisso.
GAMMA
16 8
17 0
17 5
1
2
È possibile selezionare l’impostazione GAMMA da [1] a [3].
L’impostazione più alta è [3].
1 Premere il tasto MENU.
Sullo schermo appare il menu principale.
2 Premere i tasti M(+)/m(–) per selezionare
(COLORE), quindi premere il tasto OK.
Sullo schermo appare il menu COLORE.
3 Modificare l’impostazione GAMMA.
Premere prima i tasti M(+)/m(–) per selezionare
REGOLAZIONI e premere il tasto OK. Quindi premere i
tasti M(+)/m(–) per selezionare GAMMA, premere il tasto
OK e premere i tasti M(+)/m(–) per selezionare [1] -[3],
quindi premere il tasto OK.
REGOL A Z . UTENTE
R
V
B
GAMMA
16 8
17 0
17 5
1
2
3
EX I T
Se si effettua la sintonia fine della temperatura di colore o si
modifica l'impostazione GAMMA, la nuova impostazione
viene memorizzata per REGOLAZ. UTENTE e richiamata
automaticamente ogni volta che viene selezionato UTENTE.
Per tornare al menu principale
Premere i tasti M(+)/m(–) per selezionare
tasto OK.
, quindi premere il
Modifica della posizione dei menu
(POSIZ MENU)
Se il menu visualizzato copre l’immagine sullo schermo, la
posizione del menu può essere cambiata.
REGOL A Z . UTENTE
R
V
B
Per modificare l’impostazione GAMMA
1 Premere il tasto MENU.
3
Sullo schermo appare il menu principale.
2 Premere i tasti M(+)/m(–) per selezionare
EX I T
(POSIZ
MENU), quindi premere il tasto OK.
3 Premere i tasti M(+)/m(–) per selezionare la
posizione desiderata, quindi premere il tasto OK.
Esistono tre posizioni per la parte superiore dello schermo, tre
per la parte inferiore e una per la parte centrale.
14
Ripristino delle regolazioni (RIPR.)
Impostazioni aggiuntive (Opzioni)
Il monitor dispone dei due seguenti metodi di ripristino. Per
ripristinare le regolazioni, utilizzare il menu RIPR.
È possibile regolare le seguenti opzioni:
• RETROILLUMINAZ
• RISPARMIO ENER.
• LANGUAGE
• BLOCCO MENU
1 Premere il tasto MENU.
Sullo schermo appare il menu principale.
2 Premere i tasti M(+)/m(–) per selezionare 0 (RIPR.),
quindi premere il tasto OK.
Ripristinare le impostazioni in base alle seguenti istruzioni.
Ripristino dei dati di regolazione più adatti al
segnale di ingresso corrente
Premere i tasti M(+)/m(–) per selezionare RIPR.
SCHERMO, quindi premere il tasto OK.
La funzione di regolazione automatica della qualità
dell’immagine regola automaticamente la posizione, la fase e i
pixel dell’immagine sul valore più appropriato.
Una volta ripristinati i dati di regolazione, il menu RIPR. torna
automaticamente al menu principale.
Ripristino di tutti i dati di regolazione
Premere i tasti M(+)/m(–) per selezionare RIPR. TUTTO,
quindi premere il tasto OK.
Una volta ripristinati i dati di regolazione, il menu RIPR. torna
automaticamente al menu principale.
1 Premere il tasto MENU.
Sullo schermo appare il menu principale.
2 Premere i tasti M(+)/m(–) per selezionare m.
Sullo schermo appare il menu opzioni.
3 Premere i tasti M(+)/m(–) per selezionare l’opzione
desiderata, quindi premere il tasto OK.
Regolare l’opzione selezionata in base alle seguenti
istruzioni.
Regolazione della retroilluminazione
Se lo schermo è troppo luminoso, regolare la retroilluminazione.
Premere prima i tasti M(+)/m(–) per selezionare
(RETROILLUMINAZ) e premere il tasto OK. Quindi
premere i tasti M(+)/m(–) per regolare il livello di
luminosità desiderato.
RE T RO I L L UM I NA Z
Per annullare il ripristino
Premere i tasti M(+)/m(–) per selezionare
, quindi
premere il tasto OK.
Il menu RIPR. torna al menu principale senza che i dati di
regolazione vengano ripristinati.
10 0
EX I T
Impostazione del modo di risparmio energetico
Il monitor è dotato di una funzione che attiva automaticamente il
modo di risparmio energetico in base alle impostazioni di
risparmio energetico del computer. È possibile evitare che il
monitor entri nel modo di risparmio energetico impostando la
seguente opzione su NO.
Per ulteriori informazioni sul modo di risparmio energetico,
vedere a pagina 17.
Premere prima i tasti M(+)/m(–) per selezionare
ZZ...
(RISPARMIO ENER.) e premere il tasto OK. Quindi
premere i tasti M(+)/m(–) per selezionare SI o NO.
R I S P ARM I O ENE R .
SI
NO
EX I T
(continua)
15
IT
Selezione della lingua per i menu a schermo
Le lingue disponibili per i menu a schermo sono l’inglese, il
tedesco, il francese, lo spagnolo, l’italiano e il giapponese. La
lingua preimpostata è l’inglese.
Premere prima i tasti M(+)/m(–) per selezionare
(LANGUAGE) e premere il tasto OK. Quindi premere
il tasto M(+)/m(–) per selezionare una lingua.
L ANGUAGE
ENGL I SH
DEUT SCH
F RAN Ç A I S
E S PA Ñ O L
I T A L I AN O
EX I T
•
•
•
•
•
•
ENGLISH: Inglese
DEUTSCH: Tedesco
FRANÇAIS: Francese
ESPAÑOL: Spagnolo
ITALIANO
: Giapponese
Bloccaggio dei menu e dei comandi
Premere prima i tasti M(+)/m(–) per selezionare
(BLOCCO MENU) e premere il tasto OK. Quindi
premere i tasti M(+)/m(–) e selezionare SI.
B LOCCO M E NU
SI
NO
EX I T
Solo l’interruttore 1 (alimentazione) e
(BLOCCO MENU)
del menu opzioni possono essere utilizzati. Qualsiasi altra voce
venga selezionata, sullo schermo appare il simbolo
.
Per annullare la funzione di bloccaggio dei menu
Ripetere la procedura descritta sopra, quindi impostare
MENU) su NO.
16
(BLOCCO
Funzioni
Funzione di risparmio energetico
Questo monitor è conforme alle direttive sul risparmio energetico
di VESA, ENERGY STAR e NUTEK. Se il monitor viene
collegato ad un computer o ad una scheda grafica video conformi
a DPMS (Display Power Management Signaling), il monitor
ridurrà automaticamente il consumo energetico in tre stadi come
descritto di seguito.
Modo di
alimentazione
Consumo
energetico*
Indicatore di
accensione 1
(alimentazione)
Funzionamento
normale
19 W (22 W)
verde
attivo-spento**
(deep sleep)*
1 W (2 W)
arancione
spento
1 W (2 W)
spento
*
“deep sleep” è modalità di risparmio energetico definite dalla
Environmental Protection Agency.
** Quando il computer entra nel modo “attivo-spento”, il segnale di
ingresso viene interrotto e sullo schermo appare il messaggio NO
SEGNALE INGR. Dopo circa 20 secondi, il monitor entra nel modo
di risparmio energetico.
*** Se il monitor riceve il segnale sincronico orizzontale o verticale,
l’indicatore di accensione potrebbe lampeggiare in mode alternaro in
verde e in arancione.
Funzione di regolazione
automatica della qualità
dell’immagine
Quando viene trasmesso un segnale di ingresso al monitor, il
segnale viene fatto corrispondere automaticamente ad uno dei
modi preimpostati in fabbrica memorizzati nel monitor in modo
da fornire un’immagine di alta qualità al centro dello schermo
(per un elenco dei modi preimpostati in fabbrica, vedere
Appendix).
Per i segnali di ingresso che non corrispondono ad alcuno dei
modi preimpostati in fabbrica, la funzione di regolazione
automatica della qualità dell’immagine del monitor regola
automaticamente la posizione, la fase e i pixel dell’immagine ed
assicura sempre la visualizzazione di un’immagine chiara entro la
gamma di frequenza del monitor (orizzontale: tra 28 e 64 kHz,
verticale: tra 48 e 75 Hz).
Di conseguenza, la prima volta che vengono immessi segnali di
ingresso che non corrispondono ad alcuno dei modi preimpostati
in fabbrica, è possibile che il monitor impieghi più tempo del
solito per visualizzare l’immagine. Questi dati di regolazione
vengono memorizzati automaticamente in modo che la volta
successiva il monitor funzioni come quando vengono ricevuti i
segnali che corrispondono ad uno dei modi preimpostati in
fabbrica.
In tutti i modi di cui sopra, se l’immagine viene regolata, i dati di
regolazione vengono memorizzati come modo utente e richiamati
automaticamente ogni volta che viene ricevuto lo stesso segnale
di ingresso.
Nota
Mentre è attivata la funzione di regolazione automatica della qualità
dell’immagine, solo l’interruttore 1 (alimentazione).
IT
17
Guida alla soluzione dei
problemi
Prima di contattare l’assistenza tecnica, consultare la seguente
sezione.
Se sullo schermo appare il messaggio CAVO
SCOLLEGATO
Significa che il cavo del segnale video è stato scollegato dal
connettore correntemente selezionato.
I NFORMA Z I ONE
CAVO SCOL L EGA TO
VA I
A R I SPARM I O ENE R .
Messaggi a schermo
Se si presenta qualche problema relativo al segnale di ingresso,
sullo schermo appare uno dei seguenti messaggi. Per risolvere il
problema, vedere “Sintomi e soluzioni dei problemi” a pagina 19.
Se sullo schermo appare il messaggio FUORI
GAMMA SCANS
Significa che il segnale di ingresso non è supportato dalle
caratteristiche tecniche del monitor. Controllare le seguenti voci.
I NFORMA Z I ONE
FUOR I GAMMA SCANS
x x . x kHz /
x xHz
Se viene visualizzato “xx.x kHz/xx Hz”
Significa che la frequenza orizzontale o la frequenza verticale
non sono supportate dalle caratteristiche tecniche del monitor.
Le cifre indicano le frequenze orizzontali e verticali del
segnale di ingresso corrente. Le frequenze orizzontali
superiori a 100 kHz e le frequenze verticali superiori a 100 Hz
vengono rappresentate rispettivamente da 99,9 kHz e da 99
Hz.
Se viene visualizzato “RISOLUZIONE > XGA”
Significa che la risoluzione non è supportata dalle
caratteristiche tecniche del monitor.
Se sullo schermo appare il messaggio NO
SEGNALE INGR
Significa che non è stato immesso alcun segnale oppure che non.
I NFORMA Z I ONE
NO SEGNA L E
VA I
I NGR
A R I SPARM I O ENE R .
VAI A RISPARMIO ENER.
Dopo circa 5 secondi dalla visualizzazione del messaggio, il
monitor entra nel modo di risparmio energetico.
18
VAI A RISPARMIO ENER.
Dopo circa 4 secondi dalla visualizzazione del messaggio, il
monitor entra nel modo di risparmio energetico.
Sintomi e soluzioni dei problemi
Se un problema è causato dal computer o da altri apparecchi collegati, consultare il manuale delle istruzioni dell’apparecchio collegato.
Se il problema persiste, utilizzare la funzione di autodiagnostica (pagina 21).
Sintomo
Controllare quanto segue
L’immagine non viene visualizzata
Se l’indicatore 1 (alimentazione)
non si illumina o se non si illumina
quando l’interruttore
1 (alimentazione) viene premuto
• Controllare che il cavo di alimentazione sia collegato correttamente.
• Controllare che l’interruttore 1 (alimentazione) sia impostato su “on”.
Se l’indicatore 1 (alimentazione) si
illumina in verde o lampeggia in
arancio
• Utilizzare la funzione di autodiagnostica (pagina 21).
Se sullo schermo appare il
messaggio CAVO SCOLLEGATO
• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine
siano saldamente inserite nelle rispettive prese (pagina 7).
• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.
• È stato utilizzato un cavo del segnale video diverso da quello in dotazione. Se viene
collegato un cavo del segnale video diverso da quello in dotazione, sullo schermo viene
visualizzato il messaggio CAVO SCOLLEGATO prima che venga attivato il modo di
risparmio energetico. Ciò non indica un problema di funzionamento.
Se sullo schermo appare il
messaggio NO SEGNALE INGR o
se l’indicatore di accensione
1 (alimentazione) è di colore
arancione o si alterna tra il verde e
l’arancione
• Controllare che il cavo del segnale video dia collegato correttamente e che tutte le spine
siano saldamente inserite nelle rispettive prese (pagina 7).
• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.
Se sullo schermo appare il
messaggio FUORI GAMMA
SCANS
xProblemi causati dal computer o da altri apparecchi collegati
• Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se
con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e
regolare la gamma di frequenza come indicato di seguito:
Orizzontale: tra 28 e 64 kHz, Verticale: tra 48 e 75 Hz
xProblemi causati dal computer o da altri apparecchi collegati
• Il computer è nel modo di risparmio energetico. Tentare premendo un tasto qualsiasi della
tastiera o muovendo il mouse.
• Controllare che la scheda grafica sia collegata correttamente al computer.
• Controllare che il computer sia acceso.
Se si utilizza Windows 95/98/2000
• Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor ed eseguire
quanto elencato di seguito. Selezionare “SONY” dall'elenco delle marche, quindi selezionare “SDMM51” dall'elenco dei modelli nella schermata di selezione dei dispositivi Windows 95/98/2000. Se
“SDM-M51” non compare nell'elenco dei modelli, selezionare “Plug &Play” oppure installare il
driver più aggiornato di Sony Computer Display da Windows Monitor Information Disk (pagina 9).
Se si utilizza un sistema Macintosh
• Quando si effettua il collegamento ad un computer serie Power Mac G3/G4 dotato di 3 file di piedini,
assicurarsi che l’adattatore Macintosh e il cavo del segnale video siano collegati correttamente (pagina 7).
• Se si effettua il collegamento all’altra versione di computer serie Macintosh dotati di 2 file
di piedini, è necessario un diverso tipo di adattatore (non in dotazione).
L’immagine è tremolante, salta,
oscilla o non è chiara
• Regolare i pixel e la fase (pagina 13).
• Isolare ed eliminare qualsiasi fonte potenziale di campi magnetici o elettrici quali altri
monitor, stampanti laser, ventilatori elettrici, luci a fluorescenza o televisori.
• Allontanare il monitor dalle linee di alimentazione oppure posizionare uno schermo
magnetico vicino al monitor.
• Tentare collegando il monitor ad un’altra presa di rete CA, preferibilmente su un circuito diverso.
• Modificare l’orientamento del display.
xProblemi causati dal computer o da altri apparecchi collegati
• Per l’impostazione più adatta del monitor, consultare il manuale della scheda grafica.
• Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza del
segnale di ingresso siano supportati dal monitor (Appendix). Anche se la frequenza rientra
nella gamma adatta, alcune schede video potrebbero avere un impulso sincronico troppo
basso perché il monitor possa sincronizzarsi correttamente.
• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere la
migliore immagine possibile.
(continua)
19
IT
Sintomo
Controllare quanto segue
L’immagine è sfocata
• Regolare la luminosità e il contrasto (pagina 12).
• Regolare i pixel e la fase (pagina 13).
xProblemi causati dal computer o da altri apparecchi collegati
• Impostare la risoluzione su GA (1024 x 768) sul computer.
L’immagine è sdoppiata
• Eliminare eventuali prolunghe del cavo video e/o di scatole di commutazione video.
• Controllare che tutte le spine siano inserite saldamente nelle rispettive prese.
L’immagine non è centrata o non è
delle dimensioni corrette
• Regolare i pixel e la fase (pagina 13).
• Regolare la posizione dell’immagine (pagina 13). Si noti che alcuni modi video non
riempiono lo schermo fino ai bordi.
L’immagine è scura
• Regolare la luminosità (pagina 12).
• Regolare il contrasto (pagina 12).
• Dopo l’accensione, occorrono alcuni minuti prima che il display si illumini.
Sono visibili disturbi ondulati o
ellittici (effetto moiré)
• Regolare i pixel e la fase (pagina 13).
Il colore non è uniforme
• Regolare i pixel e la fase (pagina 13).
Il colore bianco non è perfetto
• Regolare la temperatura di colore (pagina 14).
I tasti del monitor non sono
operativi
(sullo schermo appare il simbolo
)
• Se il bloccaggio dei menu è impostato su SI, impostarlo su NO (pagina 16).
Il monitor si spegne dopo poco
• Impostare la funzione di risparmio energetico su NO (pagina 15).
xProblemi causati dal computer o da altri apparecchi collegati
• Disattivare l’impostazione di risparmio energetico del computer.
Visualizzazione del nome del monitor, del numero
di serie e della data di fabbricazione.
Durante la ricezione di un segnale video nel monitor,
premere e tenere premuto il tasto MENU per oltre 5
secondi.
Sullo schermo appare la finestra di informazioni del monitor.
MENU
Esempio
INFORMAZIONE
MODEL : SDM-M51
SER NO : 1234567
MANUFACTURED : 2000-52
Nome del modello
Numero di serie
Settimana e anno
di fabbricazione
20
Se il problema persiste, consultare un rivenditore Sony
autorizzato e fornire le seguenti informazioni:
• Nome del modello: SDM-M51
• Numero di serie
• Nome e caratteristiche tecniche della scheda del computer e
della scheda grafica.
Funzione di autodiagnostica
Il monitor è dotato di una funzione di autodiagnostica. Se si
verificano problemi con il/i computer o con il monitor, lo schermo
diventa vuoto e l’indicatore 1 (alimentazione) si illumina in
verde o lampeggia in arancio. Se l’indicatore 1 (alimentazione)
si illumina in arancio, significa che il computer è nel modo di
risparmio energetico. Tentare premendo un tasto qualsiasi sulla
tastiera o muovendo il mouse.
Indicatore 1
(alimentazione)
Se l’indicatore 1 (alimentazione) si illumina in
verde
1 Disattivare l’interruttore 1 (alimentazione) e
scollegare i cavi del segnale video dall'apparecchio.
2 Premere l’interruttore 1 (alimentazione) per
accendere il monitor.
Se vengono visualizzate tutte e quattro le barre di colore (bianco,
rosso, verde, blu), il monitor funziona correttamente. Collegare di
nuovo i cavi di ingresso video e controllare le condizioni del/i
computer.
Se le barre di colore non vengono visualizzate, si tratta di un
potenziale guasto al monitor. Informare un rivenditore Sony
autorizzato sulle condizioni del monitor.
Se l’indicatore 1 (alimentazione) lampeggia in
arancio
Premere due volte l’interruttore 1 (alimentazione) per
spegnere e riaccendere il monitor.
Se l’indicatore 1 (alimentazione) si illumina in verde, il monitor
funziona correttamente.
Se l’indicatore 1 (alimentazione) lampeggia ancora, si tratta di
un potenziale guasto al monitor. Contare i secondi tra un
lampeggiamento in arancio e l’altro dell’indicatore
1 (alimentazione) e informare un rivenditore Sony autorizzato
sulle condizioni del monitor. Assicurarsi di prendere nota del
nome del modello e del numero di serie del monitor. Annotare
inoltre il nome della marca e del modello della scheda grafica e
del computer.
Caratteristiche tecniche
Pannello LCD
Tipo di pannello: a-Si TFT Active
Matrix
Dimensioni dell’immagine: 15,1
pollici
Formato del segnale di ingresso
Frequenza di utilizzo RVB*
Orizzontale: tra 28 e 64 kHz
Verticale: tra 48 e 75 Hz
Risoluzione
Orizzontale: massimo 1024 punti
Verticale: massimo 768 linee
Livelli dei segnali di ingresso
Segnale video RVB
0,7 Vp-p, 75 Ω, positivo
Segnale SYNC
Livello TTL level, 2,2 kΩ,
positivo o negativo
(Sincronismo orizzontale e
verticale separato, oppure
composito)
0,3 Vp-p, 75 Ω, negativo
(Sincronismo su verde)
Uscita audio
1W×2
Presa cuffie
Minipresa stereo
Accetta impedenza tra 16 e 48 Ω
Presa AUDIO IN
Minipresa stereo
Accetta un’impedenza di 47 kΩ
Accetta un livello di 0,5 Vrms
Requisiti di alimentazione 100 – 240 V, 50 – 60 Hz,
0,4 – 0,2 A
Ingresso CC
CC 18 V (adattatore CA in dotazione)
Consumo energetico
massimo 19 W
massimo 22 W (incluso l'adattatore
CA)
Temperatura di utilizzo
da 5 a 35 °C
Dimensioni (larghezza/altezza/profondità)
Display (verticalmente):
Circa 387 × 345 × 180 mm
(con supporto)
Circa 387 × 296 × 48 mm
(senza supporto)
Peso
Circa 4,6 kg (con supporto)
Plug & Play
DDC1/DDC2B/DDC2Bi
Accessori
Vedere pagina 7.
* Condizione di sincronizzazione orizzontale e verticale
consigliata
• L’ampiezza della sincronizzazione orizzontale dovrebbe
essere superiore al 4,8% della sincronizzazione orizzontale
totale oppure 0,8 µs, a seconda di qual è più ampia.
• L’ampiezza di oscuramento orizzontale dovrebbe essere
superiore a 2,5 µsec.
• L’ampiezza di oscuramento verticale dovrebbe essere
superiore a 450 µsec.
Il design e le caratteristiche tecniche sono soggetti a modifiche
senza preavviso.
21
IT
Appendix
Preset mode timing table
No. Resolution Horizontal Vertical
Graphics
(dots × lines) Frequency Frequency Mode
1
640 × 480
31.5 kHz
60 Hz
VGA-G
2
640 × 480
35.0 kHz
67 Hz
Macintosh 13"
Color
3
640 × 480
37.5 kHz
75 Hz
EVGA
4
720 × 400
31.5 kHz
70 Hz
VGA-Text
5
800 × 600
35.2 kHz
56 Hz
VESA
6
800 × 600
37.9 kHz
60 Hz
SVGA
7
800 × 600
48.1 kHz
72 Hz
VESA
8
800 × 600
46.9 kHz
75 Hz
ESVGA
9
832 × 624
49.7 kHz
75 Hz
Macintosh 16"
Color
10 1024 × 768
48.4 kHz
60 Hz
VESA
11 1024 × 768
56.5 kHz
70 Hz
VESA
12 1024 × 768
60.0 kHz
75 Hz
EUVGA
13 1024 × 768
60.2 kHz
75 Hz
Macintosh 19"
Color
i
TCO’99 Eco-document (for the white
model)
Labelled products must meet strict environmental demands, for example,
in respect of the reduction of electric and magnetic fields, physical and
visual ergonomics and good usability.
Below you will find a brief summary of the environmental requirements
met by this product. The complete environmental criteria document may
be ordered from:
TCO Development
SE-114 94 Stockholm, Sweden
Fax: +46 8 782 92 07
Email (Internet): [email protected]
Current information regarding TCO’99 approved and labelled
products may also be obtained via the Internet, using the address:
http://www.tco-info.com/
x Environmental requirements
Flame retardants
x Congratulations!
You have just purchased a TCO’99 approved and labelled product! Your
choice has provided you with a product developed for professional use.
Your purchase has also contributed to reducing the burden on the
environment and also to the further development of environmentally
adapted electronics products.
x Why do we have environmentally labelled computers?
Flame retardants are present in printed circuit boards, cables, wires,
casings and housings. Their purpose is to prevent, or at least to delay the
spread of fire. Up to 30% of the plastic in a computer casing can consist
of flame retardant substances. Most flame retardants contain bromine or
chloride, and those flame retardants are chemically related to another
group of environmental toxins, PCBs. Both the flame retardants
containing bromine or chloride and the PCBs are suspected of giving rise
to severe health effects, including reproductive damage in fish-eating
birds and mammals, due to the bio-accumulative* processes. Flame
retardants have been found in human blood and researchers fear that
disturbances in foetus development may occur.
The relevant TCO’99 demand requires that plastic components weighing
more than 25 grams must not contain flame retardants with organically
bound bromine or chlorine. Flame retardants are allowed in the printed
circuit boards since no substitutes are available.
In many countries, environmental labelling has become an established
method for encouraging the adaptation of goods and services to the
environment. The main problem, as far as computers and other electronics
equipment are concerned, is that environmentally harmful substances are
used both in the products and during their manufacture. Since it is not so
far possible to satisfactorily recycle the majority of electronics equipment,
most of these potentially damaging substances sooner or later enter nature.
Cadmium**
There are also other characteristics of a computer, such as energy
consumption levels, that are important from the viewpoints of both the
work (internal) and natural (external) environments. Since all methods of
electricity generation have a negative effect on the environment (e.g.
acidic and climate-influencing emissions, radioactive waste), it is vital to
save energy. Electronics equipment in offices is often left running
continuously and thereby consumes a lot of energy.
Mercury**
x What does labelling involve?
CFCs (freons)
Cadmium is present in rechargeable batteries and in the colour-generating
layers of certain computer displays. Cadmium damages the nervous
system and is toxic in high doses. The relevant TCO’99 requirement states
that batteries, the colour-generating layers of display screens and the
electrical or electronics components must not contain any cadmium.
Mercury is sometimes found in batteries, relays and switches. It damages
the nervous system and is toxic in high doses. The relevant TCO’99
requirement states that batteries may not contain any mercury. It also
demands that mercury is not present in any of the electrical or electronics
components associated with the labelled unit.
This product meets the requirements for the TCO’99 scheme which
provides for international and environmental labelling of personal
computers. The labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional Employees), Svenska
Naturskyddsforeningen (The Swedish Society for Nature Conservation)
and Statens Energimyndighet (The Swedish National Energy
Administration).
The relevant TCO’99 requirement states that neither CFCs nor HCFCs
may be used during the manufacture and assembly of the product. CFCs
(freons) are sometimes used for washing printed circuit boards. CFCs
break down ozone and thereby damage the ozone layer in the stratosphere,
causing increased reception on earth of ultraviolet light with e.g. increased
risks of skin cancer (malignant melanoma) as a consequence.
Approval requirements cover a wide range of issues: environment,
ergonomics, usability, emission of electric and magnetic fields, energy
consumption and electrical and fire safety.
Lead can be found in picture tubes, display screens, solders and
capacitors. Lead damages the nervous system and in higher doses, causes
lead poisoning. The relevant TCO’99 requirement permits the inclusion of
lead since no replacement has yet been developed.
The environmental demands impose restrictions on the presence and use
of heavy metals, brominated and chlorinated flame retardants, CFCs
(freons) and chlorinated solvents, among other things. The product must
be prepared for recycling and the manufacturer is obliged to have an
environmental policy which must be adhered to in each country where the
company implements its operational policy.
* Bio-accumulative is defined as substances which accumulate within
living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bioaccumulative.
Lead**
The energy requirements include a demand that the computer and/or
display, after a certain period of inactivity, shall reduce its power
consumption to a lower level in one or more stages. The length of time to
reactivate the computer shall be reasonable for the user.
ii
TCO’95 Eco-document (for the
black model)
Labelled products must meet strict environmental demands, for example,
in respect of the reduction of electric and magnetic fields, physical and
visual ergonomics and good usability.
On this page, you will find a brief summary of the environmental
requirements met by this product. The complete environmental criteria
document may be ordered from:
TCO Development Unit
S-114 94 Stockholm
Sweden
Fax: +46 8 782 92 07
Email (Internet): [email protected]
Current information regarding TCO’95 approved and labelled
products may also be obtained via the Internet, using the address:
http://www.tco-info.com/
TCO’95 is a co-operative project between TCO (The Swedish
Confederation of Professional Employees), Naturskyddsforeningen
(The Swedish Society for Nature Conservation) and NUTEK (The
National Board for Industrial and Technical Development in Sweden).
x Environmental Requirements
Brominated flame retardants
x Conglatulations!
You have just purchased a TCO’95 approved and labelled product! Your
choice has provided you with a product developed for professional use.
Your purchase has also contributed to reducing the burden on the
environment and also, to the further development of environmentally
adapted electronics products.
x Why do we have environmentally labelled computers?
In many countries, environmental labelling has become an established
method for encouraging the adaptation of goods and services to the
environment. The main problem, as far as computers and other electronics
equipment are concerned, is that environmentally harmful substances are
used both in the products and during the manufacturing. Since it has not
been possible for the majority of electronics equipment to be recycled in
a satisfactory way, most of these potentially damaging substances sooner
or later enter Nature.
There are also other characteristics of a computer, such as energy
consumption levels, that are important from the viewpoints of both the
work (internal) and natural (external) environments. Since all methods of
conventional electricity generation have a negative effect on the
environment (acidic and climate-influencing emissions, radioactive
waste, etc.), it is vital to conserve energy. Electronics equipment in offices
consume an enormous amount of energy since they are often left running
continuously.
x What does labelling involve?
This product meets the requirements for the TCO’95 scheme which
provides for international and environmental labelling of personal
computers. The labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional Employees),
Naturskyddsforeningen (The Swedish Society for Nature Conservation)
and NUTEK (The National Board for Industrial and Technical
Development in Sweden).
The requirements cover a wide range of issues: environment, ergonomics,
usability, emission of electrical and magnetic fields, energy consumption
and electrical and fire safety.
The environmental demands concern restrictions on the presence and use
of heavy metals, brominated and chlorinated flame retardants, CFCs
(freons) and chlorinated solvents, among other things. The product must
be prepared for recycling and the manufacturer is obliged to have an
environmental plan which must be adhered to in each country where the
company implements its operational policy.
The energy requirements include a demand that the computer and/or
display, after a certain period of inactivity, shall reduce its power
consumption to a lower level in one or more stages. The length of time to
reactivate the computer shall be reasonable for the user.
Sony Corporation
Brominated flame retardants are present in printed circuit boards, cables,
wires, casings and housings. In turn, they delay the spread of fire. Up to
thirty percent of the plastic in a computer casing can consist of flame
retardant substances. These are related to another group of environmental
toxins, PCBs, which are suspected to give rise to similar harm, including
reproductive damage in fisheating birds and mammals, due to the bioaccumulative* processes. Flame retardants have been found in human
blood and researchers fear that disturbances in foetus development may
occur.
TCO’95 demand requires that plastic components weighing more than 25
grams must not contain organically bound chlorine and bromine.
Lead**
Lead can be found in picture tubes, display screens, solders and
capacitors. Lead damages the nervous system and in higher doses, causes
lead poisoning.
TCO’95 requirement permits the inclusion of lead since no replacement
has yet been developed.
Cadmium**
Cadmium is present in rechargeable batteries and in the colourgenerating
layers of certain computer displays. Cadmium damages the nervous
system and is toxic in high doses.
TCO’95 requirement states that batteries may not contain more than 25
ppm (parts per million) of cadmium. The colour-generating layers of
display screens must not contain any cadmium.
Mercury**
Mercury is sometimes found in batteries, relays and switches. Mercury
damages the nervous system and is toxic in high doses.
TCO’95 requirement states that batteries may not contain more than 25
ppm (parts per million) of mercury. It also demands that no mercury is
present in any of the electrical or electronics components concerned with
the display unit.
CFCs (freons)
CFCs (freons) are sometimes used for washing printed circuit boards and
in the manufacturing of expanded foam for packaging. CFCs break down
ozone and thereby damage the ozone layer in the stratosphere, causing
increased reception on Earth of ultraviolet light with consequent increased
risks of skin cancer (malignant melanoma).
The relevant TCO’95 requirement: Neither CFCs nor HCFCs may be used
during the manufacturing of the product or its packaging.
* Bio-accumulative is defined as substances which accumulate within
living organisms
** Lead, Cadmium and Mercury are heavy metals which are Bioaccumulative.
Printed in Malaysia
