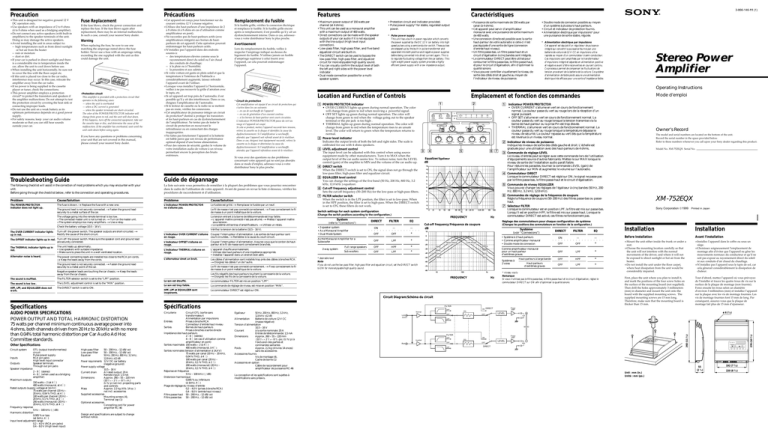

3-866-146-11 (1)
• Cet appareil est conçu pour fonctionner sur du
courant continu 12 V à masse négative.
• Utilisez des haut-parleurs d’une impédance de 2
à 8 ohms (4 à 8 ohms en cas d’utilisation comme
amplificateur en pont).
• Ne raccordez pas de haut-parleurs actifs (avec
amplificateurs intégrés) aux bornes de hautparleurs de cet appareil. Cette opération pourrait
endommager les haut-parleurs actifs.
• N’installez pas l’appareil dans des endroits
soumis à:
— des températures élevées comme sous le
rayonnement direct du soleil ou l’air chaud
des conduits de chauffage;
— à la pluie ou à l’humidité;
— la poussière et aux saletés.
• Si votre voiture est garée en plein soleil et que la
température à l’intérieur de l’habitacle a
considérablement augmenté, laissez refroidir
l’appareil avant de l’utiliser.
• Lorsque vous installez l’appareil à l’horizontale,
veillez à ne pas recouvrir la grille d’aération avec
le tapis, etc.
• Si cet appareil est trop près de l’autoradio, il est
possible qu’il y ait des interférences. Dans ce cas,
éloignez l’amplificateur de l’autoradio.
• Si le lecteur de cassette ou la radio ne se mettent
pas en route, vérifiez les connexions.
• Cet amplificateur de puissance intègre un circuit
de protection* destiné à protéger les transistors
et les haut-parleurs en cas de dysfonctionnement
de l’amplificateur. Ne tentez pas de tester le
circuit de protection en recouvrant le
refroidisseur ou en connectant des charges
inappropriées.
• Ne faites pas fonctionner l’appareil si la batterie
est faible parce que son niveau de performance
optimal dépend d’une bonne alimentation.
• Pour des raisons de sécurité, gardez le volume de
votre installation audio de voiture à un niveau
permettant encore la perception des bruits
extérieurs.
Fuse Replacement
If the fuse blows, check the power connection and
replace the fuse. If the fuse blows again after
replacement, there may be an internal malfunction.
In such a case, consult your nearest Sony dealer.
Warning
When replacing the fuse, be sure to use one
matching the amperage stated above the fuse
holder. Never use a fuse with an amperage rating
exceeding the one supplied with the unit as this
could damage the unit.
∗Protection circuit
This amplifier is provided with a protection circuit that
operates in the following cases:
— when the unit is overheated
— when a DC current is generated
— when the speaker terminals are short-circuited.
The color of the POWER/PROTECTOR indicator will
change from green to red, and the unit will shut down.
If this happens, turn off the connected equipment, take out
the cassette tape or disc, and determine the cause of the
malfunction. If the amplifier has overheated, wait until the
unit cools down before using again.
If you have any questions or problems concerning
your unit that are not covered in this manual,
please consult your nearest Sony dealer.
Features
Remplacement du fusible
Si le fusible grille, vérifiez la connexion électrique
et remplacez le fusible. Si le fusible grille encore
après ce remplacement, il est possible qu’il y ait un
dysfonctionnement interne. Dans ce cas, adressezvous à votre distributeur Sony le plus proche.
Avertissement
Lors du remplacement du fusible, veillez à
respecter l’ampérage indiqué au-dessus du
logement du fusible. N’utilisez jamais un fusible
d’ampérage supérieur à celui fourni avec
l’appareil, car cela pourrait endommager
l’appareil.
Si vous avez des questions ou des problèmes
concernant votre appareil qui ne sont pas abordés
dans ce mode d’emploi, adressez-vous à votre
distributeur Sony le plus proche.
The following checklist will assist in the correction of most problems which you may encounter with your
unit.
Before going through the checklist below, refer to the connection and operating procedures.
La liste suivante vous permettra de remédier à la plupart des problèmes que vous pourriez rencontrer
dans le cadre de l’utilisation de votre appareil. Avant de passer en revue la liste ci-dessous, vérifiez les
procédures de raccordement et d’utilisation.
Problem
Cause/Solution
Problème
Cause/Solution
The POWER/PROTECTOR
indicator does not light up.
The fuse is blown. n Replace the fuse with a new one.
L’indicateur POWER/PROTECTOR
ne s’allume pas.
Le fusible est grillé. n Remplacez le fusible par un neuf.
The OVER CURRENT indicator lights
up in red.
Turn off the power switch. The speaker outputs are short-circuited. n
Rectify the cause of the short-circuit.
The OFFSET indicator lights up in red. Turn off the power switch. Make sure the speaker cord and ground lead
are securely connected.
The THERMAL indicator lights up in
red.
Alternator noise is heard.
The unit heats up abnormally.
• Use speakers with suitable impedance.
• Make sure to place the unit in a well ventilated location.
The power connecting leads are installed too close to the RCA pin cords.
n Keep the leads away from the cords.
Vérifiez la tension de la batterie (10,5 – 16 V).
L’indicateur OVER CURRENT s’allume Coupez l’interrupteur d’alimentation. Les sorties de haut-parleur sont
court-circuitées. n Remédiez à la cause du court-circuit.
en rouge.
L’indicateur OFFSET s’allume en
rouge.
Coupez l’interrupteur d’alimentation. Assurez-vous que le cordon de hautparleur et le fil de masse sont correctement branchés.
L’indicateur THERMAL s’allume en
rouge.
L’appareil chauffe anormalement.
• Utilisez des haut-parleurs d’une impédance appropriée.
• Installez l’appareil dans un endroit bien aéré.
L’alternateur émet un bruit.
Les câbles d’alimentation sont installés trop près des câbles à broches RCA.
n Eloignez les câbles l’un de l’autre.
The ground lead is not securely connected. n Fasten the ground lead
securely to a metal point of the car.
Le fil de masse n’est pas connecté correctement. n Fixez correctement le fil
de masse à un point métallique de la voiture.
Negative speaker leads are touching the car chassis. n Keep the leads
away from the car chassis.
The sound is muffled.
The FILTER selector switch is set to the “LPF” position.
The sound is too low.
The LEVEL adjustment control is set to the “MIN” position.
HPF, LPF, and EQUALIZER does not
work.
The DIRECT switch is set to ON.
Le fil de masse n’est pas connecté correctement. n Fixez correctement le fil
de masse à un point métallique de la voiture.
La tension entrant à la borne de télécommande est trop faible.
• L’appareil maître connecté n’est pas allumé. n Mettez l’appareil maître
sous tension.
• Le système utilise trop d’amplificateurs. n Utilisez un relais.
Check the battery voltage (10.5 – 16 V).
• Protection circuit and indicator provided.
• Pulse power supply* for stable, regulated output
power.
• Puissance de sortie maximale de 150 watts par
canal (à 4 ohms).
• Cet appareil peut servir d’amplificateur
monaural avec une puissance de sortie maximum
de 400 watts.
• Une connexion directe est possible avec la sortie
haut-parleur de votre autoradio si celle-ci n’est
pas équipée d’une sortie de ligne (connexion
d’entrée haut niveau).
• Un filtre passe-bas, un filtre passe-haut et un
circuit d’égalisation à cinq bandes sont intégrés.
• Le commutateur DIRECT peut être utilisé pour
contourner le filtre passe-bas, le filtre passe-haut,
et pour le circuit d’égalisation, afin d’optimiser la
qualité sonore.
• Vous pouvez contrôler visuellement le niveau de
sortie des côtés droit et gauche au moyen de
l’indicateur de niveau de puissance.
* Pulse power supply
This unit has a built-in power regulator which converts
the power supplied by the DC 12 V car battery into high
speed pulses using a semiconductor switch. These pulses
are stepped up by the built-in pulse transformer and
separated into both positive and negative power supplies
before being converted into direct current again. This is
to regulate fluctuating voltage from the car battery. This
light weight power supply system provides a highly
efficient power supply with a low impedance output.
equalizer circuit are built-in.
• The DIRECT switch can be used to bypass the
low-pass filter, high-pass filter, and equalizer
circuit for more enjoyable high quality sound.
• You can visually confirm the output level of both
the left and right sides with the power level
indicator.
• Dual mode connection possible for a multispeaker system.
1 POWER/PROTECTOR indicator
• OVER CURRENT lights up green during normal operation. The color
will change from green to red when receiving a powerful signal.
• OFF SET lights up green during normal operation. The color will
change from green to red when the voltage going out to the speaker
terminal or the pin jack is too high .
• THERMAL lights up green during normal operation. The color will
change from green to red when the temperature rises to an unsafe
level. The color will return to green when the temperature returns to
normal.
2 Power level indicator
Indicates the output levels of both the left and right sides. The scale is
calibrated for use with 4 ohms speakers.
3 LEVEL adjustment control
The input level can be adjusted with this control when using source
equipment made by other manufacturers. Turn it to MAX when the
output level of the car audio seems low. To reduce noise, turn the LEVEL
control (gain) of the amplifer to MIN and the volume of the car audio up.
4 DIRECT switch
When the DIRECT switch is set to ON, the signal does not go through the
low-pass filter, high-pass filter and equalizer circuit.
5 EQUALIZER level control
You can change the settings of the five band (50 Hz, 200 Hz, 800 Hz, 3.2
kHz, 12.8 kHz ) equalizer.
6 Cut-off frequency adjustment control
Sets the cut-off frequency (50–200 Hz) for the low-pass or high-pass filters.
7 FILTER selector switch
When the switch is in the LPF position, the filter is set to low-pass. When
in the HPF position, the filter is set to high-pass. When the DIRECT switch
is set to ON, these filters do not work.
W (at4 ) 0.01
OVER
CURRENT
(refer to “Connections”)
• 2-speaker system
• As a Monaural Amplifier
• Dual Mode System
○
○
—
○
○
○
○
Le son est étouffé.
Le commutateur FILTER est mis en position “LPF”.
Le son est trop faible.
La commande de réglage de niveau est mise en position “MIN”.
HPF, LPF et EQUALIZER sont
inopérants.
Le commutateur DIRECT est réglé sur ON.
3
8
20
75
FILTER
100
80
120
150
LPF OFF HPF
MIN
50Hz
MAX
200Hz
EQUALIZER
0
0
+12
-12
0
+12
-12
50Hz
+12
-12
200Hz
0
+12
-12
800Hz
0
○
—
○
○
○
○
○
○
○
OFF
*
OFF
LPF
*
Full range speakers
OFF
HPF
Sub woofers
OFF
LPF
*
*
○
○
12.8Hz
Equalizer/Egaliseur
dB
+18
+15
+12
+9
+6
+3
+0
-3
-6
-9
-12
-15
10
20
50
100
200
500 800 1K
Hz
2K 3.2K 5K
12.8K 20K
50K
100K
Hz
Système
(voir “Connexions”)
0
• Système à 2 haut-parleurs
• Comme amplificateur monaural
• Double mode de connexion
-10
HIGH PASS
LOW PASS
-20
-30
* desirable level
Note
If you do not use the low-pass filter, high-pass filter and equalizer circuit, set the DIRECT switch
to ON for more enjoyable high quality sound.
50Hz
200Hz
80Hz
150Hz
-40
150Hz
80Hz
-50
200Hz
50Hz
Systèmes à
2 voies
-70
AUDIO POWER SPECIFICATIONS
POWER OUTPUT AND TOTAL HARMONIC DISTORTION
75 watts per channel minimum continuous average power into
4 ohms, both channels driven from 20 Hz to 20 kHz with no more
than 0.04% total harmonic distortion per Car Audio Ad Hoc
Committee standards.
Other Specifications
Circuit system
Inputs
Outputs
Speaker impedance
Maximum outputs
OTL (output transformerless)
circuit
Pulse power supply
RCA pin jacks
High level input connector
Speaker terminals
Through out pin jacks
2 – 8 Ω (stereo)
4 – 8 Ω (when used as a bridging
amplifier)
150 watts × 2 (at 4 Ω)
400 watts (monaural, at 4 Ω)
Rated outputs (supply voltage at 14.4 V)
75 watts per channel (20 Hz –
20 kHz, 0.04 % THD, at 4 Ω)
100 watts per channel (20 Hz –
20 kHz, 0.1 % THD, at 2 Ω)
200 watts (monaural) (20 Hz –
20 kHz, 0.1 % THD, at 4 Ω)
Frequency response
5 Hz – 100 kHz ( dB)
Harmonic distortion
0.005 % or less
(at 1kHz, 4 Ω)
Input level adjustment range
0.2 – 4.0 V (RCA pin jacks)
0.4 – 8.0 V (High level input)
High-pass filter
Low-pass filter
Equalizer
50 – 200 Hz, –12 dB/oct
50 – 200 Hz, –12 dB/oct
50 Hz, 200 Hz, 800 Hz, 3.2 kHz,
12.8 kHz ±12 dB
Power requirements 12 V DC car battery
(negative ground)
Power supply voltage
10.5 – 16 V
Current drain
At rated output: 20 A
Remote input: 1.5 mA
Dimensions
Approx. 260 × 55 × 220 mm
(10 1/4 × 2 1/4 × 8 3/4 in.)
(l/h/p) not incl. projecting parts
and controls
Mass
Approx. 2.2 kg (4 lb. 14 oz. )
not incl. accessories
Supplied accessories
Mounting screws (4),
Terminal cap (1)
Optional accessories
Connecting cord for power
amplifier RC-46
Design and specifications are subject to change
without notice.
FILTER
ON
○
○
○
○
EQ
—
○
○
○
○
○
—
○
○
○
○
○
○
○
OFF
*
OFF
LPF
*
Haut-parleurs à large bande
OFF
HPF
*
Haut-parleurs
d’extrêmes graves
OFF
LPF
*
-80
100
1k
FREQUENCY
HPF
Normal
Egaliseur
La conception et les spécifications sont sujettes à
modifications sans préavis.
DIRECT
OFF
Comme amplificateur monaural
pour un haut-parleur
d’extrêmes graves
-60
10
Hz
* niveau voulu
Remarque
Si vous n’utilisez pas le filtre passe-bas, le filtre passe-haut et le circuit d’égalisation, réglez le
commutateur DIRECT sur ON afin d’optimiser la qualité sonore.
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding this product.
Model No. XM-752EQX Serial No.
XM-752EQX
Sony Corporation 1999 Printed in Japan
OFF
○
○
Installation
Installation
Before Installation
Avant l’installation
• Mount the unit either inside the trunk or under a
seat.
• Choose the mounting location carefully so that
the unit will not interfere with the normal
movements of the driver, and where it will not
be exposed to direct sunlight or hot air from the
heater.
• Do not install the unit under the floor carpet,
where heat dissipation from the unit would be
considerably impaired.
• Installez l’appareil dans le coffre ou sous un
siège.
• Choisissez soigneusement l’emplacement de
montage afin d’éviter que l’appareil ne gêne les
mouvements normaux du conducteur et qu’il ne
soit pas exposé au rayonnement direct du soleil
ni aux conduits d’air chaud du chauffage.
• N’installez pas l’appareil sous le tapis de sol, car
cela gênerait considérablement la dissipation de
chaleur.
First, place the unit where you plan to install it,
and mark the positions of the four screw holes on
the surface of the mounting board (not supplied).
Then drill the holes approximately 3 millimeters
(mm) in diameter and mount the unit onto the
board with the supplied mounting screws. The
supplied mounting screws are 15 mm long.
Therefore, make sure that the mounting board is
thicker than 15 mm.
Tout d’abord, mettez l’appareil où vous prévoyez
de l’installer et tracez les quatre trous de vis sur la
surface de la plaque de montage (non fournie).
Forez ensuite les trous selon un diamètre
d’environ 3 millimètres (mm) et installez l’appareil
sur la plaque avec les vis de montage fournies. Les
vis de montage fournies font 15 mm de long. Par
conséquent, assurez-vous que la plaque de
montage fait plus de 15 mm d’épaisseur.
Power
AMP
ON DIRECT
EQ
OFF
Lch
Owner’s Record
Réglage des commutateurs pour chaque configuration de système
(Changez les positions des commutateurs en fonction de la configuration.)
Cut-off frequency/Fréquence de coupure
dB
FILTER
50 Hz, 200 Hz, 800 Hz, 3.2 kHz,
12,8 kHz ±12 dB
Alimentation
Batterie de voiture 12 V CC
(masse négative)
Tension d’alimentation
10,5 – 16 V
Courant
à la sortie nominale: 20 A
Entrée de télécommande: 1,5 mA
Dimensions
Approx. 260 × 55 × 220 mm
(10 1/4 × 2 1/4 × 8 3/4 po.) (l/h/p) à
l’exclusion des parties et
commandes saillantes
Poids
Approx. 2,2 kg (4 livres 14 onces)
sans les accessoires
Accessoires fournis
Vis de montage (4),
Cache de borne (1)
Accessoires en option
Câble de raccordement pour
amplificateur de puissance RC-46
Mode d’emploi
5 Commande de niveau EQUALIZER
Vous pouvez changer les réglages de l’égaliseur à cinq bandes (50 Hz, 200
Hz, 800 Hz, 3.2 kHz, 12.8 kHz).
6 Commandes de réglage de la fréquence de coupure
Règle la fréquence de coupure (50–200 Hz) des filtres passe-bas ou passehaut.
7 Sélecteur FILTER
Lorsque le commutateur est en position LPF, le filtre est mis sur passe-bas.
Lorsqu’il est en position HPF, le filtre est mis sur passe-haut. Lorsque le
commutateur DIRECT est activé, ces filtres ne fonctionnent pas.
10
Spécifications
Circuit OTL (sortie sans
transformateur)
Alimentation par impulsions
Entrées
Prises à broche RCA
Connecteur d’entrée haut niveau
Sorties
Bornes de haut-parleurs
Prises à broches à sortie directe
Impédance des haut-parleurs
2 – 8 Ω (stéréo)
4 – 8 Ω (en cas d’utilisation comme
amplificateur en pont)
Sorties maximales 150 watts × 2 (à 4 Ω)
400 watts (monaural, à 4 Ω)
Sorties nominales (tension d’alimentation à 14,4 V)
75 watts par canal (20 Hz – 20 kHz,
0,04 % THD, à 4 Ω)
100 watts par canal (20 Hz –
20 kHz, 0,1 % THD, à 2 Ω)
200 watts (monaural) (20 Hz –
20 kHz, 0,1 % THD, à 4 Ω)
Réponse en fréquence
5 Hz – 100 kHz ( dB)
Distorsion harmonique
0,005 % ou inférieure
(à 1kHz, 4 Ω)
Plage de réglage du niveau d’entrée
0,2 – 4,0 V (prises à broche RCA)
0,4 – 8,0 V (entrée haut niveau)
Filtre passe-haut 50 – 200 Hz, –12 dB/oct
Filtre passe-bas
50 – 200 Hz, –12 dB/oct
Stereo Power
Amplifier
2 Indicateur de niveau de puissance
Indique les niveaux de sortie des côtés gauche et droit. L’échelle est
graduée pour une utilisation avec des haut-parleurs de 4 ohms.
3 Commande de réglage LEVEL
Le niveau d’entrée peut se régler avec cette commande lors de l’utilisation
d’équipements source d’autres fabricants. Mettez-le sur MAX lorsque le
niveau de sortie de l’installation audio paraît faible.
Pour réduire les parasites, tournez la commande LEVEL (gain) de
l’amplificateur sur MIN et augmentez le volume sur l’autoradio.
4 Commutateur DIRECT
Lorsque le commutateur DIRECT est réglé sur ON, le signal ne passe pas
par le filtre passe-bas, le filtre passe-haut et le circuit d’égalisation.
+12
-12
3.2Hz
EQ
OFF
As the Monaural Ampllifier for a
Subwoofer
2-way system
○
1
R
FREQUENCY
FILTER
ON
○
THERMAL
LEVEL
-18
DIRECT
OFFSET
DIRECT
ON OFF
Switch settings for each system configuration
(Change the switch positions according to the configuration.)
System
L
POWER/PROTECTOR
Les fils négatifs des haut-parleurs touchent la carrosserie de la voiture.
n Eloignez les fils de la carrosserie de la voiture.
Circuiterie
* Alimentation électrique par impulsions
Cet appareil est équipé d’un régulateur de puissance
intégré qui convertit la puissance fournie par une
batterie de voiture de 12 V CC en impulsions ultrarapides au moyen d’un commutateur à semi-conducteur.
Ces impulsions sont amplifiées par le transformateur
d’impulsions intégré et séparées en alimentation positive
et négative avant d’être reconverties en courant continu.
Ce processus permet de compenser les fluctuations de
tension provenant de la batterie de la voiture. Ce système
d’alimentation de faible poids assure une alimentation
électrique très efficace pour une sortie d’impédance faible.
1 Indicateur POWER/PROTECTOR
• OVER CURRENT s’allume en vert en cours de fonctionnement
normal. La couleur passe du vert au rouge lors de la réception d’un
signal puissant.
• OFF SET s’allume en vert en cours de fonctionnement normal. La
couleur passe du vert au rouge lorsque la tension transmise via la
borne de haut-parleur ou la prise Pin est trop élevée.
• THERMAL s’allume en vert en cours de fonctionnement normal. La
couleur passe du vert au rouge lorsque la température dépasse le
niveau de sécurité. La couleur repasse au vert dès que la température
est revenue à un niveau normal.
Circuit Diagram/Schéma du circuit
Specifications
• Double mode de connexion possible au moyen
d’un système à plusieurs haut-parleurs.
• Circuit et indicateur de protection fournis.
• Alimentation électrique par impulsions* pour
une puissance de sortie stable, régulée.
Emplacement et fonction des commandes
Location and Function of Controls
* Circuit de protection
Cet amplificateur est équipé d’un circuit de protection qui
s’active dans les cas suivants:
— en cas de surchauffe de l’appareil
— en cas de génération d’un courant continu
— si les bornes de haut-parleur sont court-circuitées.
L’indicateur POWER/PROTECTOR passe du vert au
rouge et l’appareil est coupé.
Si cela se produit, mettez l’appareil raccordé hors tension,
retirez la cassette ou le disque et identifiez la cause du
dysfonctionnement. Si l’amplificateur a surchauffé,
attendez que l’appareil soit refroidi avant de le réutiliser.
Dans ce cas, éteignez tout équipement raccordé, retirez la
cassette ou le disque et déterminez la cause du
dysfonctionnement. Si l’amplificateur a surchauffé,
attendez que l’appareil refroidisse avant de le réutiliser.
Guide de dépannage
The voltage going into the remote terminal is too low.
• The connected master unit is not turned on. n Turn on the master unit.
• The system employs too many amplifiers. n Use a relay.
• Maximum power output of 150 watts per
channel (at 4 ohms).
• This unit can be used as a monaural amplifier
with a maximum output of 400 watts.
• Direct connections can be made with the speaker
outputs of your car audio if it is not equipped
with the line output (High level input
connection).
• Low-pass filter, high-pass filter, and five band
Operating Instructions
Troubleshooting Guide
The ground lead is not securely connected. n Fasten the ground lead
securely to a metal surface of the car.
Caractéristiques
ø 6 (1/4)
LEVEL
Lch
(MONO)
LPF
MONO
FILTER
Rch
EQ
OFF
LPF
Power
AMP
ON
HPF
Inverted
OFF
LEVEL
Rch
DIRECT
270 (10 3/4)
Précautions
• This unit is designed for negative ground 12 V
DC operation only.
• Use speakers with an impedance of 2 to 8 ohms
(4 to 8 ohms when used as a bridging amplifier).
• Do not connect any active speakers (with built-in
amplifiers) to the speaker terminals of the unit.
Doing so may damage the active speakers.
• Avoid installing the unit in areas subject to:
— high temperatures such as from direct sunlight
or hot air from the heater
— rain or moisture
— dust or dirt.
• If your car is parked in direct sunlight and there
is a considerable rise in temperature inside the
car, allow the unit to cool down before use.
• When installing the unit horizontally, be sure not
to cover the fins with the floor carpet etc.
• If this unit is placed too close to the car radio,
interference may occur. In this case, relocate the
amplifier away from the car radio.
• If no power is being supplied to the cassette
player or tuner, check the connections.
• This power amplifier employs a protection
circuit* to protect the transistors and speakers if
the amplifier malfunctions. Do not attempt to test
the protection circuit by covering the heat sink or
connecting improper loads.
• Do not use the unit on a weak battery as its
optimum performance depends on a good power
supply.
• For safety reasons, keep your car audio volume
moderate so that you can still hear sounds
outside your car.
282 (11 1/8)
Precaution
55
(2 1/4)
Unit : mm (in.)
Unitè : mm (po.)
192 (7 5/8)
220 (8 3/4)
Connections
Connexions
Caution
Attention
• Before making any connections, disconnect
the ground terminal of the car battery to avoid
short circuits.
• Be sure to use speakers with an adequate
power rating. If you use small capacity
speakers, they may be damaged.
• Do not connect the ’ terminal of the speaker
system to the car chassis, and do not connect
the ’ terminal of the right speaker with that
of the left speaker.
• Install the input and output cords away from
the power supply lead as running them close
together can generate some interference noise.
• This unit is a high-power amplifier. Therefore,
it may not perform to its full potential if used
with the speaker cords supplied with the car.
• If your car is equipped with a computer
system for navigation or for some other
purpose, do not to remove the ground wire
from the car battery. If you disconnect the
wire, the computer memory may be erased.
To avoid short circuits when making
connections, disconnect the +12 V power
supply lead until all the other leads have been
connected.
• Avant d’effectuer les connexions, débranchez
la borne de masse de la batterie de voiture
pour éviter tout court-circuit.
• Veillez à utiliser des haut-parleurs de
puissance adéquate. Si vous utilisez des hautparleurs de faible capacité, ils risquent d’être
endommagés.
• Ne raccordez pas la borne ’ du système de
haut-parleurs à la carrosserie de la voiture ni
la borne ’ du haut-parleur droit avec celle du
haut-parleur gauche.
• Eloignez les câbles d’entrée et de sortie du
câble d’alimentation pour éviter les
interférences.
• Cet appareil est un amplificateur de haute
puissance. Il est donc possible qu’il ne
fonctionne pas à son potentiel maximum s’il
est employé avec les cordons de haut-parleur
montés dans la voiture.
• Si votre voiture est équipée d’un ordinateur
de bord de navigation ou autre, ne
débranchez pas le fil de masse de la batterie.
Si vous débranchez ce fil, il se peut que la
mémoire de l’ordinateur s’efface
complètement. Pour éviter les courts-circuits
lorsque vous établissez les connexions,
débranchez le fil d’alimentation + 12 V tant
que tous les autres fils n’ont pas été raccordés.
2-Speaker System
Système à 2 haut-parleurs
Remarque
Ne serrez pas la vis selon un couple
vouspourriezl’endommager.
* Thetorquevalueshouldbelessthan1N•m.
Car audio
Autoradio
Car audio
Autoradio
+12V
GND
Pass the leads
through the cap,
connect the leads,
then cover the
terminals with the cap.
REMO
TE
+12V
Left speaker
(min. 2Ω)
Right speaker
(min. 2Ω)
Haut-parleur
gauche (min. 2Ω)
Haut-parleur
droit (min. 2Ω)
Fordetailsonthesettingsofswitchesandcontrols,
referto“LocationandFunctionofControls.”
Pourplusdedétailssurlesréglagesdescommutateurset
commandes,reportez-vousà“Emplacementetfonction
descommandes”.
Faites passer les fils
par le cache, raccordez
les fils et recouvrez les
bornes avec le cache.
m
Power Connection Leads
Câbles d’alimentation
to a metal surface of the car
THROUGH OUT
INPUT
INPUT
Haut-parleurs
à large bande
(min. 2Ω)
Subwoofers
(min. 2Ω)
Subwoofers
(min. 2Ω)
Car audio
Autoradio
Use the THROUGH OUT terminal when
you install more amplifiers. In this case, the
signals are output as they are input.
(EQUALIZER, HPF, and LPF do not work.)
LINE OUT
INPUT
Right channel
Canal droit
INPUT
Notes
• Amaximumof3amplifierscanbeconnectedtothe
THROUGH OUT terminal. If you connect more
than3amplifiers,itmaycauseproblemssuchas
sounddropout.
• High level input connection cannot use THROUGH
OUT.
Left speaker (min. 4Ω)
Haut-parleur gauche (min. 4Ω)
Fordetailsonthesettingsofswitchesandcontrols,
referto“LocationandFunctionofControls.”
Note
Makesurethatthelineoutputfromthecaraudiois
connectedtothejackmarked“L(MONO)”onthe
unit.
Right speaker (min. 4Ω)
Haut-parleur droit (min. 4Ω)
Pourplusdedétailssurlesréglagesdescommutateurs
etcommandes,reportez-vousà“Emplacementet
fonctiondescommandes”.
1
Right speaker
Haut-parleur droit
Left speaker
Haut-parleur gauche
Utilisez la borne THROUGH OUT lorsque
vous installez plusieurs amplificateurs.
Dans ce cas, les signaux sont sortis comme
ils sont entrés. (EQUALIZER, HPF et LPF
sont inopérants.)
Subwoofer
Subwoofer
Tableau des valeurs de recoupement
pour 6 dB/octave (4 ohms)
Table of crossover values for
6 dB/octave (4 ohms)
Crossover
Frequency
unit: Hz
Remarques
• Vouspouvezraccorder3amplificateursau
maximum à la borne THROUGH OUT. Si vous
raccordezplusde3amplificateurs,desproblèmes
peuventsurvenircommedespertesdeson.
• Uneconnexionàhautniveaud’entréenepeut
utiliser THROUGH OUT.
L
(coil)*
unit: mH
C1/C2
(capacitor)*
unit: µF
Four output channels
Quatre canaux de sortie
Car audio
Autoradio
LINE OUT
INPUT
Fréquence de
recoupement
unité: Hz
L
(bobine)*
unité:mH
C1/C2
(condensateur)* unité: µF
50
12.7
800
50
12,7
800
80
8.2
500
80
8,2
500
100
6.2
400
100
6,2
400
130
4.7
300
130
4,7
300
150
4.2
270
150
4,2
270
200
3.3
200
200
3,3
200
260
2.4
150
260
2,4
150
400
1.6
100
400
1,6
100
600
1.0
68
600
1,0
68
800
0.8
50
800
0,8
50
1000
0.6
39
1000
0,6
39
Left speaker
(min. 2Ω)
Right speaker
(min. 2Ω)
Haut-parleur
gauche
(min. 2Ω)
Haut-parleur
droit
(min. 2Ω)
Pour plus de détails sur les réglages des commutateurs
et commandes, reportez-vous à “Emplacement et
fonction des commandes”.
For details on the settings of switches and controls,
refer to “Location and Function of Controls.”
High Level Input Connection (As a Monaural Amplifier)
Connexion d’entrée à haut niveau
(Comme amplificateur monaural)
Black-striped cord
Cordon rayé noir
INPUT
Notes
• Whenusingpassivecrossovernetworksinamulti-speaker
system,makesurethatthespeakersystem’simpedanceis
notlowerthanthosesuitableforthisunit.
• Wheninstallinga12decibel/octavesystem,wherebotha
chokeandcapacitorareusedinseriestoformacircuit,be
suretoconnectthespeakers.Whenneitherthe
‘or ’
terminalsofthespeakersareconnected,theimpedancein
theresonanceareawilldecreasedramaticallyresultingin
ashort-circuit-likesituationcausingtheamplifierto
becomeabnormallyhotortomalfunction.
Remarques
• Sivousutilisezdescircuitsderecoupementdefréquence
passifsdansunsystèmeàplusieurshaut-parleurs,
assurez-vousquel’impédancedusystèmen’estpas
inférieureàcelleprévuepourl’appareil.
• Lorsquevousinstallezunsystèmeà12décibels/octavesoù
labobined’arrêtetlecondensateursontutilisésensérie
pourformeruncircuit,raccordezleshaut-parleurs.Si
vous ne raccordez ni la borne
‘ou ’des haut-parleurs,
l’impédancedanslazonederésonancesera
considérablementréduite,cequientraîneraunesituation
comparableàuncourt-circuitet,partant,un
échauffementanormalouundysfonctionnementde
l’amplificateur.
INPUT
Car audio
Autoradio
Black-striped cord
Cordon rayé noir
Car audio
Autoradio
Haut-parleurs
à large bande
(min. 2Ω)
Subwoofers
(min. 2Ω)
Subwoofers
(min. 2Ω)
* Ifyouhavethefactoryoriginalorsomeothercaraudiowithoutaremoteoutputontheamplifier,connecttheremoteinput
terminal (REMOTE) to the accessory power supply.
* Sivousdisposezdumodèled’origineoud’unautreautoradiodontl’amplificateurnecomportepasdesortiede
télécommande,raccordezlaborned’entréedetélécommande(REMOTE)àlaprised’alimentationaccessoires.
2
Remarques sur l’alimentation électrique
• Raccordezlecâbled’alimentation+12Vuniquement
aprèsavoirréalisétouteslesautresconnexions.
• Raccordez correctement le fil de masse de
l’appareil à un point métallique de la voiture. Une
connexion lâche risque de provoquer un
dysfonctionnement de l’amplificateur.
• Veillezàraccorderlefildetélécommandedel’autoradioà
labornedetélécommande.
• Sivousutilisezunautoradiodontl’amplificateurne
comportepasdesortiedetélécommande,raccordezla
borned’entréedelatélécommande(REMOTE)àlaprise
d’alimentationaccessoires.
• Utilisez un câble d’alimentation muni d’un fusible (30 A).
• Fixezlecâbled’alimentationleplusprèspossibledela
batteriedevoiture.
• Vousdevezraccorderdescâblesdecalibresupérieursà10
2
aux
(AWG-10) ou d’une section supérieure à 5 mm
bornes +12V et GND.
• Lorsquevousutilisezlecordonderaccordementpour
amplificateurRC-46enoption,consultezlemanuelpour
uneutilisationcorrecte.
Fordetailsonthesettingsofswitchesandcontrols,
referto“LocationandFunctionofControls.”
Note
Ifyouwishtouseasubwooferasamonauralspeaker,
connectthespeakerasillustratedabove.Theoutput
signalstothesubwooferwillbethecombinationofthe
bothrightandleftoutputsignals.
Fordetailsonthesettingsofswitchesandcontrols,
referto“LocationandFunctionofControls.”
Left speaker
(min. 4Ω)
Right speaker
(min. 4Ω)
Haut-parleur gauche
(min. 4Ω)
Haut-parleur droit
(min. 4Ω)
Pour plus de détails sur les réglages des commutateurs
et commandes, reportez-vous à “Emplacement et
fonction des commandes”.
Remarque
Si vous désirez utiliser un haut-parleur d’extrêmes
graves comme haut-parleur monaural, raccordez le
haut-parleur comme illustré ci-dessus. Les signaux de
sortie vers le haut-parleur d’extrêmes graves seront
une combinaison des signaux de sortie droit et gauche.
Note
Inthissystem,thevolumeofthesubwooferswillbe
controlledbythecaraudiofadercontrol.
Left speaker
Haut-parleur gauche
Connexion d’entrée à haut niveau
(Comme amplificateur monaural pour un haut-parleur d’extrêmes
graves)
Car audio
Autoradio
Right speaker
Haut-parleur droit
Remarque
Dans ce système, le volume des haut-parleurs
d’extrêmes graves est contrôlé par la commande de
balance avant/arrière de l’autoradio.
Left speaker
Haut-parleur gauche
Car audio
Autoradio
Black-striped cord
Cordon rayé noir
White
Blanc
2
White
Blanc
Pour plus de détails sur les réglages des commutateurs
et commandes, reportez-vous à “Emplacement et
fonction des commandes”.
(As a Monaural Amplifier for a Subwoofer)
Raccordement direct du cordon de haut-parleur
Pour plus de détails sur les réglages des commutateurs
et commandes, reportez-vous à “Emplacement et
fonction des commandes”.
2
High Level Input Connection
Direct speaker cord connection
1
Subwoofer (min. 4Ω)
Subwoofer (min. 4Ω)
Black-striped cord
Cordon rayé noir
Input cord (Not supplied)
Câble d’entrée (No fourni)
For details on the settings of switches and controls,
refer to “Location and Function of Controls.”
Full range
speakers
(min. 2Ω)
Black-striped cord
Cordon rayé noir
Right speaker output
Left speaker output
Sortie haut-parleur droit
Sortie haut-parleur gauche
* (non fourni)
* (not supplied)
Remarque
Vérifiezquelasortiedelignedel’autoradioest
raccordée à la prise portant l’indication “L (MONO)”
surl’appareil.
As the Monaural Amplifier for a Subwoofer
Comme amplificateur monaural pour un haut-parleur
d’extrêmes graves
C2
Right speaker output
Sortie haut-parleur droit
Gray
Gris
Black-striped cord
Cordon rayé noir
Input cord
(Not supplied)
Câble d’entrée
(No fourni)
L
As a Monaural Amplifier
Comme amplificateur monaural
LINE OUT
Fuse (30 A)
Fusible (30 A)
Car audio
Autoradio
Black-striped cord
Cordon rayé noir
C1
+12 V car battery
Batterie de voiture +12 V
Notes on the power supply
• Connectthe+12Vpowersupplyleadonlyafterallthe
otherleadshavebeenconnected.
• Be sure to connect the ground lead of the unit
securely to a metal surface of the car. A loose
connection may cause the amplifier to
malfunction.
• Besuretoconnecttheremotecontrolleadofthecaraudio
totheremoteterminal.
• Whenusingacaraudiowithoutaremoteoutputonthe
amplifier, connect the remote input terminal (REMOTE)
totheaccessorypowersupply.
• Usethepowersupplyleadwithafuseattached(30A).
• Placethefuseinthepowersupplyleadascloseaspossible
tothecarbattery.
• Makesurethattheleadstobeconnectedtothe
+12 Vand
GNDterminalsofthisunitrespectivelymustbelarger
than10-Gauge(AWG-10)orwiththesectionalareaof
morethan5mm 2.
• WhenusingtheoptionalRC-46poweramplifier
connectingcord,consultthatmanualforproperuse.
Left speaker output
Sortie haut-parleur gauche
vers une partie métallique
de la voiture
Remoteoutput *
Sortiede
télécommande *
(REM OUT)
Car audio
Autoradio
Car audio
Autoradio
Full range
speakers
(min. 2Ω)
*trop fort car
GND
White
Blanc
LINE OUT
* Lavaleurducoupledeserragedoitêtre
inférieure à 1 N•m.
REMO
TE
(Système à 2 haut-parleurs)
INPUT
LINE OUT
Left channel
Canal gauche
Note
Whenyoutightenthescrew,becarefulnotto
applytoomuchtorque
*asdoingsomaydamage
thescrew.
High Level Input Connection (2-Speaker System)
Connexion d’entrée à haut niveau
Two output channels
Deux canaux de sortie
INPUT
LINE OUT
Effectuez les connexions de la
manière illustrée ci-dessous.
Make the terminal
connections as illustrated below.
Dual Mode System (With a Bridged Subwoofer)
Double mode de connexion (avec un haut-parleur
d’extrêmes graves en pont)
2-way System
Système 2 voies
Gray
Gris
Right speaker
Haut-parleur droit
Input cord (Not supplied)
Câble d’entrée (No fourni)
Left speaker
Haut-parleur gauche
Black/White
Noir/Blanc
Car audio
Autoradio
Right speaker
Haut-parleur droit
Gray
Gris
1
Black/Gray
Noir/Gris
Cord diameter : 0.3 – 1.25 mm (AWG 22 – 16)
Section du cordon : 0,3 – 1,25 mm (AWG 22 – 16)
Flat-head screwdriver
Tournevis à lame plate
Subwoofer (min. 4Ω)
Subwoofer (min. 4Ω)
Fordetailsonthesettingsofswitchesandcontrols,
referto“LocationandFunctionofControls.”
11 (7/16)
Unit : mm (in.)
Unitè : mm (po.)
Note
Ifyouwishtouseasubwooferasamonauralspeaker,
connectthespeakerasillustratedabove.Theoutput
signalstothesubwooferwillbethecombinationofboth
therightandleftoutputsignals.
Pourplusdedétailssurlesréglagesdescommutateurs
etcommandes,reportez-vousà“Emplacementet
fonctiondescommandes”.
Remarque
Sivousdésirezutiliserunhaut-parleurd’extrêmes
gravescommehaut-parleurmonaural,raccordezle
haut-parleurcommeillustréci-dessus.Lessignauxde
sortieverslehaut-parleurd’extrêmesgravesseront
unecombinaisondessignauxdesortiedroitetgauche.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
