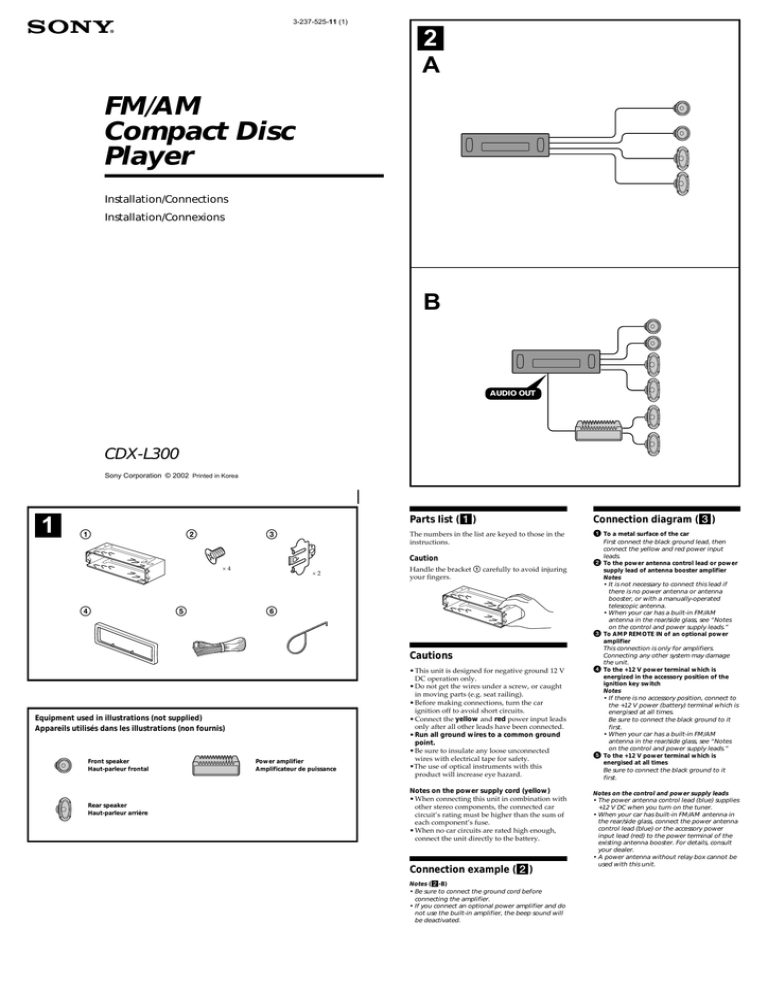

3-237-525-11 (1)
2
A
FM/AM
Compact Disc
Player
Installation/Connections
Installation/Connexions
B
AUDIO OUT
CDX-L300
Sony Corporation © 2002 Printed in Korea
1
1
2
3
Parts Iist (1)
Connection diagram (3)
The numbers in the list are keyed to those in the
instructions.
1 To a metal surface of the car
Caution
×4
4
5
×2
2
Handle the bracket 1 carefully to avoid injuring
your fingers.
6
3
Cautions
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
Front speaker
Haut-parleur frontal
Rear speaker
Haut-parleur arrière
Power amplifier
Amplificateur de puissance
First connect the black ground lead, then
connect the yellow and red power input
leads.
To the power antenna control lead or power
supply lead of antenna booster amplifier
Notes
• It is not necessary to connect this lead if
there is no power antenna or antenna
booster, or with a manually-operated
telescopic antenna.
• When your car has a built-in FM/AM
antenna in the rear/side glass, see “Notes
on the control and power supply leads.”
To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers.
Connecting any other system may damage
the unit.
To the +12 V power terminal which is
energized in the accessory position of the
ignition key switch
Notes
• If there is no accessory position, connect to
the +12 V power (battery) terminal which is
energised at all times.
Be sure to connect the black ground to it
first.
• When your car has a built-in FM/AM
antenna in the rear/side glass, see “Notes
on the control and power supply leads.”
To the +12 V power terminal which is
energised at all times
Be sure to connect the black ground to it
first.
• This unit is designed for negative ground 12 V
DC operation only.
• Do not get the wires under a screw, or caught
in moving parts (e.g. seat railing).
• Before making connections, turn the car
ignition off to avoid short circuits.
• Connect the yellow and red power input leads
only after all other leads have been connected.
• Run all ground wires to a common ground
point.
• Be sure to insulate any loose unconnected
wires with electrical tape for safety.
•The use of optical instruments with this
product will increase eye hazard.
4
Notes on the power supply cord (yellow)
• When connecting this unit in combination with
other stereo components, the connected car
circuit’s rating must be higher than the sum of
each component’s fuse.
• When no car circuits are rated high enough,
connect the unit directly to the battery.
Notes on the control and power supply leads
• The power antenna control lead (blue) supplies
+12 V DC when you turn on the tuner.
• When your car has built-in FM/AM antenna in
the rear/side glass, connect the power antenna
control lead (blue) or the accessory power
input lead (red) to the power terminal of the
existing antenna booster. For details, consult
your dealer.
• A power antenna without relay box cannot be
used with this unit.
Connection example (2)
Notes (2-B)
• Be sure to connect the ground cord before
connecting the amplifier.
• If you connect an optional power amplifier and do
not use the built-in amplifier, the beep sound will
be deactivated.
5
3
RCA pin cord (not supplied)
Cordon à broche RCA (non
fourni)
L
R
from car antenna
de l’antenne de la voiture
AUDIO OUT
REAR
AUDIO OUT
AMP REM
3
Fuse (10 A)
Fusible (10 A)
Blue/white striped
Rayé bleu/blanc
Max. supply current 0.3 A
Courant max. fourni 0,3 A
White
Blanc
Left
Gauche
White/black striped
Rayé blanc/noir
Gray
Gris
Right
Droit
Left
Gauche
1
Blue
Bleu
ANT REM
Max. supply current 0.1 A
Courant max. fourni 0,1 A
Red
Rouge
2
4
Green/black striped
Rayé vert/noir
Purple
Mauve
Right
Droit
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms,
and with adequate power handling capacities to
avoid its damage.
• Do not connect the speaker terminals to the car
chassis, or connect the terminals of the right
speakers with those of the left speaker.
• Do not connect the ground lead of this unit to the
negative (–) terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active
speakers (with built-in amplifiers) to the speaker
terminals may damage the unit.
Black
Noir
Gray/black striped
Rayé gris/noir
Green
Vert
Memory hold connection
When the yellow power input lead is connected,
power will always be supplied to the memory circuit
even when the ignition key is turned off.
5
Yellow
Jaune
5
Purple/black striped
Rayé mauve/noir
Liste des composants (1)
Les numéros de l’illustration correspondent à
ceux des instructions.
Attention
Manipulez précautionneusement le support 1
pour éviter de vous blesser aux doigts.
Précautions
•Cet appareil est exclusivement conçu pour
fonctionner sur une tension de 12 V CC avec
masse négative.
•Veiller à ne pas coincer de fils entre une vis et
la carrosserie de la voiture ou cet appareil ou
encore entre des pièces mobiles comme les
glissières des sièges, etc.
•Avant d’effectuer des raccordements, éteignez
le moteur pour éviter les courts-circuits.
•Brancher les fils d’entrée d’alimentation jaune
et rouge seulement après avoir terminé tous les
autres branchements.
•Rassembler tous les fils de terre en un point
de masse commun.
•Veillez à isoler tout fil ou câble non connectés
avec du ruban électrique approprié.
Notes sur le cordon d’alimentation (jaune)
•Lorsque cet appareil est raccordé à d’autres
éléments stéréo, la valeur nominale des circuits
de la voiture raccordée doit être supérieure à la
somme des fusibles de chaque élément.
•Si aucun circuit de la voiture n’est assez
puissant, raccordez directement l’appareil à la
batterie.
Exemple de raccordement (2)
Remarques (2-B)
• Raccordez d’abord le fil de masse avant de
connecter l’amplificateur.
• Si vous raccordez un amplificateur de puissance et
que vous n’utilisez pas l’amplificateur intégré, le
bip sonore est désactivé.
Schémas de connexion (3)
1 à un point métallique de la voiture
Branchez d‘abord le fil de masse noir et, ensuite,
les fils d‘entrée d‘alimentation jaune et rouge.
2 vers le fil de commande de l‘antenne électrique
ou le fil d‘alimentation de l‘amplificateur
d‘antenne
Remarque
• Il n'est pas nécessaire de raccorder ce fil s'il n'y
a pas d'antenne électrique ni d'amplificateur
d'antenne, ou avec une antenne télescopique
manuelle.
• Si votre voiture est équipée d'une antenne FM/
AM intégrée dans la vitre arrière/latérale, voir
“Remarques sur les fils de commande et
d'alimentation”.
3 pour effectuer le raccordement à AMP REMOTE
IN de l’amplificateur de puissance en option
Cette connexion s’applique uniquement aux
amplificateurs. Le branchement de tout autre
système risque d’endommager l’appareil.
4 à la borne +12 V qui est alimentée quand la clé
de contact est sur la position accessoires
Remarque
•S'il n'y a pas de position accessoires, raccordez la
borne d'alimentation (batterie) +12 V qui est en
permanence sous tension.
Raccordez d‘abord le fil de masse noir.
•Si votre voiture est équipée d'une antenne FM/
AM intégrée dans la vitre arrière/latérale, voir
“Remarques sur les fils de commande et
d'alimentation”.
5 à la borne +12 V qui est alimentée en
permanence
Raccordez d‘abord le fil de masse noir.
Remarques sur les fils de commande et
d'alimentation
• Le fil de commande de l’antenne électrique (bleu)
fournit une alimentation de + 12 V CC lorsque vous
mettez l’appareil sous tension.
• Si votre voiture est équipée d’une antenne FM/AM
intégrée dans la vitre arrière latérale, vous devez
raccorder le fil de commande d’antenne électrique
(bleu) ou le fil d’entrée d’alimentation d’accessoire
(rouge) à la borne d’alimentation de
l’amplificateur d’antenne existant. Pour plus de
détails, consultez votre revendeur.
• Une antenne électrique sans boitier de relais ne
peut pas être utilisée avec cet appareil.
Connexion pour la conservation de la mémoire
Lorsque le fil d’entrée d’alimentation jaune est
raccordé, le circuit de la mémoire est alimenté en
permanence même si la clé de contact est sur la
position d’arrêt.
Remarques sur la connexion des haut-parleurs
• Avant de raccorder les haut-parleurs, mettre
l’appareil hors tension.
• Utiliser des haut-parleurs ayant une impédance de 4
à 8 ohms et une capacité adéquate sous peine de
les endommager.
• Ne pas raccorder pas les bornes du système de hautparleur au châssis de la voiture, et ne pas connecter
les bornes du haut-parleur droit à celles du hautparleur gauche.
• Ne raccordez pas le câble de masse de cet appareil
à la borne négative (–) del'enceinte.
• Ne pas tenter de raccorder les haut-parleurs en
parallèle.
• Ne pas connecter de haut-parleurs actifs (équipés
d’un amplificateur intégré) aux bornes de hautparleur de l’appareil. Les haut-parleurs actifs
risquent sinon d’être endommagés. Veiller par
conséquent à raccorder des haut-parleurs passifs à
ces bornes.
4 1
2
182
m
m
Bend these claws
outward for a tight fit, if
necessary.
53 m
m
Plier ces griffes pour
assurer une prise
correcte si nécessaire.
1
3
4
2
1
2
3 2
3
3
Ribs
côtés
2
4
With the ribs on bottom
Avec les côtés en bas
B NISSAN
5 A TOYOTA
max. size
5 × 8 mm
(7/32 × 11/32 in.)
Dimension max.
5 × 8 mm
(7/32 × 11/32 po.)
2
to dashboard/center console
au tableau de bord/console centrale
2 max. size
Bracket
Support
Bracket
Support
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
5 × 8 mm
(7/32 × 11/32 in.)
Dimension max.
5 × 8 mm
(7/32 × 11/32 po.)
max. size
5 × 8 mm
(7/32 × 11/32 in.)
Dimension max.
5 × 8 mm
(7/32 × 11/32 po.)
2
to dashboard/center console
au tableau de bord/console centrale
2
Bracket
Support
Bracket
Support
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
max. size
5 × 8 mm
(7/32 × 11/32 in.)
Dimension max.
5 × 8 mm
(7/32 × 11/32 po.)
Precautions
Reset button
Précautions
Touche de réinitialisation
•Choose the installation location carefully so
that the unit will not interfere with normal
driving operations.
•Avoid installing the unit in areas subject to
dust, dirt, excessive vibration, or high
temperatures, such as in direct sunlight or near
heater ducts.
•Use only the supplied mounting hardware for
a safe and secure installation.
When the installation and connections are
completed, be sure to press the reset button with
a ball-point pen, etc.
•Choisir soigneusement l’emplacement
d’installation pour que l’appareil ne gêne pas
le chauffeur pendant la conduite.
•Eviter d’installer l’appareil dans un endroit
exposé à des températures élevées, comme en
plein soleil ou à proximité d’une bouche d’air
chaud, ou à de la poussière, saleté ou
vibrations violentes.
•Pour garantir un montage sûr, n’utiliser que le
matériel fourni.
Quand l’installation et les connexions sont
terminées, appuyer sur la touche de
réinitialisation avec un stylo à bille, etc.
Mounting angle adjustment
Adjust the mounting angle to less than 60°.
Réglage de l’angle de montage
Ajuster l’inclinaison à un angle inférieur à 60°.
Mounting example (4)
Installation in the dashboard
Exemple de montage (4)
Installation dans le tableau de bord
Mounting the unit in a Japanese
car (5)
You may not be able to install this unit in some
makes of Japanese cars. In such a case, consult
your Sony dealer.
Note
To prevent malfunction, install only with the
supplied screws 2.
Warning when installing in a car
without ACC (accessory)
position on the ignition key
switch
Be sure to press (OFF) on the unit for two
seconds to turn off the clock display after
turning off the engine.
When you press (OFF) only momentarily, the
clock display does not turn off and this causes
battery wear.
Installation de l’appareil dans
une voiture japonaise (5)
Cet appareil ne peut pas être installé dans
certaines voitures japonaise. Consultez, dans ce
cas, votre concessionnaire Sony.
Remarque
Pour éviter tout dysfonctionnement, utilisez
uniquement les vis 2 pour le montage.
Avertissement en cas
d’installation dans une voiture
dont le contact ne comporte
pas de position ACC
(accessoires)
N’oubliez pas d’appuyer sur le bouton (OFF)
de l’appareil pendant deux secondes après
avoir coupé le moteur de façon à désactiver
l’affichage de l’horloge.
Si vous appuyez brièvement sur (OFF),
l’affichage de l’horloge n’est pas désactivé, ce
qui provoque une usure de la batterie.
Download PDF

advertising
