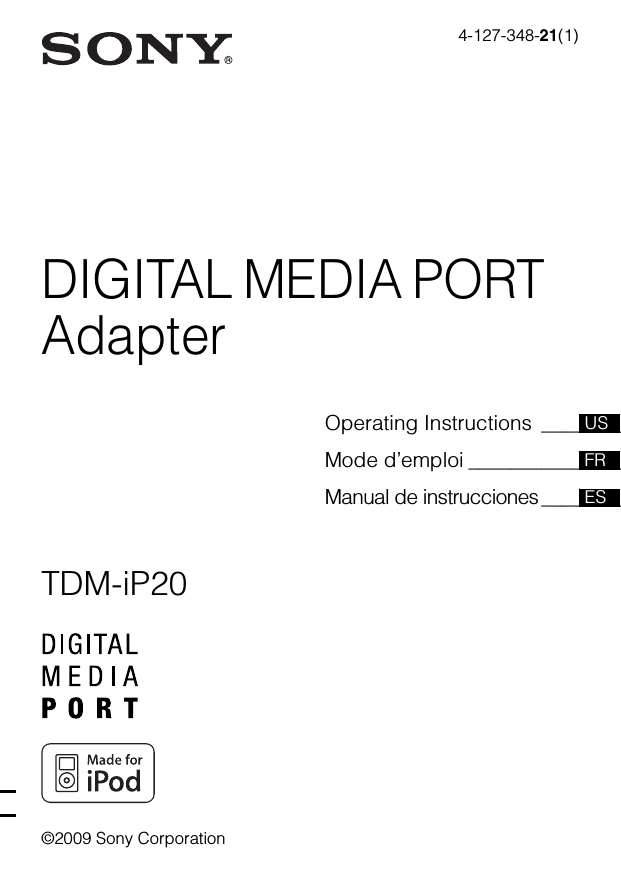

4-127-348-21(1)
DIGITAL MEDIA PORT
Adapter
US
Operating Instructions ________
FR
Mode d’emploi _______________
ES
Manual de instrucciones ________
TDM-iP20
©2009 Sony Corporation
WARNING
Do not install the appliance in a
confined space, such as a bookcase or
built-in cabinet.
The nameplate is located on the bottom
exterior.
As the main plug is used to disconnect
the unit from the mains, connect the unit
to an easily accessible AC outlet.
Should you notice an abnormality in the
unit, disconnect the main plug from the
AC outlet immediately.
The unit is not disconnected from the
mains as long as it is connected to the
AC outlet, even if the unit itself has
been turned off.
Notice for the customers in the
U.S.A.
The following FCC statement applies
only to the version of this model
manufactured for sale in the U.S.A.
Other versions may not comply with
FCC technical regulations.
NOTE:
This equipment has been tested and
found to comply with the limits for a
Class B digital device, pursuant to Part
15 of the FCC Rules. These limits are
designed to provide reasonable
protection against harmful interference
in a residential installation. This
equipment generates, uses, and can
radiate radio frequency energy and, if
not installed and used in accordance
with the instructions, may cause
harmful interference to radio
communications.
However, there is no guarantee that
interference will not occur in a
particular installation.
2US
If this equipment does cause harmful
interference to radio or television
reception, which can be determined by
turning the equipment off and on, the
user is encouraged to try to correct the
interference by one or more of the
following measures:
– Reorient or relocate the receiving
antenna.
– Increase the separation between the
equipment and receiver.
– Connect the equipment into an outlet
on a circuit different from that to
which the receiver is connected.
– Consult the dealer or an experienced
radio/TV technician for help.
CAUTION
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) this
device may not cause harmful
interference, and (2) this device must
accept any interference received,
including interference that may cause
undesired operation.
You are cautioned that any changes or
modifications not expressly approved in
this manual could void your authority to
operate this equipment.
Notice for the customers in
Canada
This class B digital apparatus complies
with Canadian ICES-003.
On copyrights
• iPod is a trademark of Apple Inc.,
registered in the U.S. and other
countries.
• All other trademarks and registered
trademarks are of their respective
holders. In this manual, ™ and ®
marks are not specified.
Compatible iPod models
The compatible iPod models are as follows. Update your iPod with the
latest software before using with TDM-iP20.
iPod touch 2nd
generation
iPod nano 4th
generation (video)
iPod touch 1st
generation
iPod nano 3rd
generation (video)
iPod classic
iPod nano
2nd generation
(aluminum)
iPod
5th generation
(video)
iPod nano
1st generation
iPod
4th generation
iPod mini
iPod
4th generation
(color display)
US
Notes
• This unit is designed for iPod only. You can not connect any other portable audio
players.
• Sony cannot accept responsibility in the event that data recorded to iPod is lost or
damaged when using an iPod connected to this unit.
• Use a Dock Adapter supplied with your iPod. Otherwise, a compatible Dock
Adapter will need to be purchased separately from Apple Inc.
• This product has been designed specifically to work with iPod and has been
certified to meet Apple performance standards.
3US
Table of Contents
Overview ...............................5
Getting Started
1: Checking supplied items ...6
2: List of parts locations........6
3: Installing the TDM-iP20 ...7
Operating the Unit
Performing basic
operations.........................10
Additional Information
Troubleshooting ..................11
Precautions ..........................12
Specifications ......................13
4US
Overview
You can enjoy iPod audio, video and photo contents by connecting this
unit to an AV system with DIGITAL MEDIA PORT interface (Sony DAV
series, etc.).
• You can operate your iPod by its control buttons, the control buttons of
the AV system and the remote supplied with the AV system (page 10).
• You can confirm menu and item selections on the iPod screen during
operation (page 10).
• You can also use this unit as a battery charger (page 9).
iPod and TDM-iP20
AV system
Note
DIGITAL MEDIA PORT is occasionally abbreviated as DMPORT.
5US
Getting Started
1: Checking supplied items
Unit (1)
Operating Instructions (1)
2: List of parts locations
1 DIGITAL MEDIA PORT cable (page 7)
2 iPod connector (page 8)
3 Power indicator: Lights up in green while the power is supplied
(page 9).
6US
3: Installing the TDM-iP20
Connect and position the TDM-iP20 as illustrated below.
Video cable
(not supplied)
TV
DIGITAL MEDIA
PORT cable
AV system
(Sony DAV series, STR series, etc.)
TDM-iP20
DIGITAL MEDIA PORT cable
TV
TDM-iP20
Notes
• This unit turns on/off automatically whenever the connected AV system (DAV
series, etc.) turns on/off.
• Video content may not be played back depending on the connected AV system. For
details, refer to the operating instructions of your AV system.
continued
7US
To connect/disconnect
the unit
DMPORT
To DMPORT jack
Connect the cable
so that both f
marks are aligned.
To put the iPod into the
unit
1
Choose the iPod Dock Adapter
that fits your iPod.
2
Insert the Dock Adapter into
the unit.
3
Place the iPod into the unit.
To remove the DIGITAL MEDIA PORT
cable from the DMPORT jack, press
both side buttons and pull it out.
Connecting
1
Connect the DIGITAL MEDIA
PORT cable of this unit to the
DIGITAL MEDIA PORT jack of
an AV system (DAV series,
etc.). Make sure the AV system
is turned off before connecting.
2
Turn on the AV system with a
DIGITAL MEDIA PORT jack
connected to this unit, and
select the DIGITAL MEDIA
PORT function.
Disconnecting
Before disconnecting, turn off the
AV system.
8US
Notes
• When placing or removing the iPod,
handle the iPod in the same angle as
that of the iPod connector on this unit
and do not twist or sway the iPod to
prevent connector damage.
• Do not carry the unit with an iPod set
on the connector. Doing so may cause
a malfunction.
• When placing or removing the iPod,
brace the unit with one hand and take
care not to press the controls of the
iPod by mistake.
To use the unit as a
battery charger
You can use the unit as a battery
charger. While the power indicator
is lit, the battery can be charged.
The charging status appears in the
iPod display. For details, refer to
the user’s guide of your iPod.
To remove the iPod Dock
Adapter
To remove the iPod Dock Adapter, pull
it up with your fingernail or a flat object
using the slot inside the adapter.
9US
Operating the Unit
Performing basic
operations
You can operate your iPod by the
AV system with DIGITAL
MEDIA PORT interface (Sony
DAV series, etc.) and the remote
supplied with the AV system.
Notes
• To use an iPod, refer to the user’s
guide of your iPod.
• Before disconnecting the iPod, pause
playback.
Basic Operations
10US
Press
To
N/X
Start/pause play.
x
Pause play.
X/x
Works much like
running your thumb
around the Click
Wheel on the iPod
counterclockwise
(clockwise).
c/ /
ENTER
Works much like the
center button on the
iPod.
./>
Press and release to
skip to the next
(previous) song/video
or chapter of
audiobook/podcast.
Hold down to fastforward (fast-rewind).
Press
To
m/M
Fast-forward (fastrewind) play.
C/MENU/
Works much like the
DISPLAY/ Menu button on the
RETURN
iPod.
VOLUME
+/–
Adjust the volume
level.
Notes
• Point the remote at the AV system.
• Depending on the connected AV
system, the operation or buttons may
differ. Refer to the operating
instructions of your AV system.
• Depending on the connected iPod,
operations may differ.
• Before enjoying video, adjust the
video settings on the iPod to the
appropriate settings according to your
situation.
• It may take time to start playback
depending on the contents.
• The volume cannot be adjusted using
the volume control on the iPod when
it is connected to the AV system.
Additional Information
Troubleshooting
Should you encounter a problem
with your unit, find your problem
in the troubleshooting checklist
below and take the indicated
corrective action. If the problem
persists, contact your Sony dealer.
Note that if service personnel
changes some parts during repair,
these parts may be retained.
When bringing the system in for
repairs, be sure to bring in the
entire system.
This product is a system product,
and the entire system is needed to
determine the location requiring
repair.
The remote does not function.
• Update your iPod with the latest
software before using with
TDM-iP20.
• Remove any obstacles.
• Point the remote at the AV
system (DAV series, etc.)’s
sensor.
• The distance between the
remote and the AV system is too
far.
• Replace the battery.
• Make sure the iPod* is securely
connected.
• Check that the DMPORT
function is selected on the AV
system.
• Turn on and off the AV system.
Video/photo image from the
iPod does not appear on the TV
screen.
• Make the connection according
to your AV system (page 7).
• Check that the TV output setting
on the iPod is on (Refer to the
user’s guide of your iPod).
• Check the color system (NTSC/
PAL) on your iPod (Refer to the
user’s guide of your iPod).
• Check that the iPod* is
compatible with the video
output (Refer to the user’s guide
of your iPod).
• Check that the connected AV
system is compatible with the
video output of DMPORT
(Refer to the operating
instructions of your AV
system).
• Check that the DMPORT
function is selected on the AV
system.
Video/photo image from the
iPod does not appear on the
iPod display.
• Adjust the video/photo image
output settings to the
appropriate settings.
continued
11US
There is no sound.
• Update your iPod with the latest
software before using with
TDM-iP20.
• Check the connections.
• Make sure the unit is securely
connected.
• Make sure the iPod* is securely
connected.
• Make sure the iPod* is playing
music.
• It may take time to start
playback depending on the
contents.
• Check the volume of the
connected AV system.
There is severe hum or noise.
• Move the unit away from the
source of noise.
The sound is distorted.
• Reduce the volume of the
connected AV system.
• Set the “EQ” setting of the iPod
to “Off” or “Flat”.
* See “Compatible iPod models”
(page 3).
Precautions
On safety
Should any solid object or liquid
fall into the system, unplug the
system and have it checked by
qualified personnel before
operating it any further.
On placement
• Do not place the unit in an
inclined position.
• Do not place the unit in
locations where it is;
– Extremely hot or cold
– Dusty or dirty
– Very humid
– Subject to vibrations
– Subject to direct sunlight.
• Use caution when placing the
unit on surfaces that have been
specially treated (with wax, oil,
polish, etc.) as staining or
discoloration of the surface may
result.
On heat buildup
• Although the unit heats up
during operation, this is not a
malfunction.
• Place the unit in a location with
adequate ventilation to prevent
heat buildup in the unit.
If you have any questions or
problems concerning your unit,
please consult your nearest Sony
dealer.
12US
Cleaning the unit
Clean the unit with a soft cloth
slightly moistened with mild
detergent solution. Do not use any
type of abrasive pad, scouring
powder or solvent such as thinner,
benzine or alcohol.
Specifications
General
Power requirements:
DC IN: 5 V,
0.6 A (via
DIGITAL MEDIA
PORT)
Dimensions:
Approx. φ 80 ×
22(h) mm
(φ 3 1/4 ×
7/8(h) inch)
Mass:
Approx. 132 g
(4.7 oz)
(includes cable)
Cable length:
Approx. 1 m
(3.3 ft)
Design and specifications are subject
to change without notice.
13US
AVERTISSEMENT
N’installez pas l’appareil dans un
endroit exigu tel qu’une bibliothèque ou
un meuble encastré.
La plaque signalétique se trouve sur la
face inférieure de l’appareil.
La fiche principale étant utilisée pour
déconnecter l’appareil du secteur,
branchez l’appareil sur une prise
secteur facilement accessible.
Si vous constatez une anomalie de
l’appareil, débranchez immédiatement
la fiche principale de la prise secteur.
L’appareil n’est pas déconnecté du
secteur tant qu’il est branché à la prise
secteur, même si l’appareil lui-même a
été éteint.
Pour les utilisateurs aux ÉtatsUnis
La déclaration du FCC suivante ne
s’applique qu’à la version de ce modèle
fabriquée pour la commercialisation
aux Etats-Unis. Il est possible que
d’autres versions ne soient pas
conformes à la réglementation du FCC.
REMARQUE :
Cet appareil a été contrôlé et satisfait
aux limites imposées pour les unités
numériques de classe B, conformément
à la Partie 15 de la réglementation de la
FCC. Ces restrictions sont conçues pour
fournir une protection raisonnable
contre les interférences nuisibles dans
les lieux résidentiels. Cet appareil
génère, utilise et peut émettre de
l’énergie radioélectrique et, s’il n’est
pas installé ou utilisé selon les
directives, peut causer des interférences
nuisibles aux communications radio.
Cependant, il n’existe aucune garantie
que des interférences ne se produiront
pas dans une installation particulière.
2FR
Si ce matériel est source d’interférences
nuisibles pour la réception radio ou
télévisée, ce qui peut être déterminé en
mettant l’appareil hors tension, puis
sous tension, il est recommandé de
tenter d’éliminer ces interférences en
appliquant l’une ou plusieurs des
mesures suivantes :
– Réorienter ou déplacer l’antenne
réceptrice ;
– Éloigner l’appareil du récepteur ;
– Brancher l’appareil à une prise de
courant sur un circuit distinct de
celui sur lequel le récepteur est
branché ;
– Consulter le concessionnaire ou un
technicien radio/TV compétent pour
obtenir de l’aide.
ATTENTION
Ce dispositif est conforme à la Partie 15
des règlements du FCC. Son utilisation
est soumise aux deux conditions
suivantes : (1) ce dispositif ne doit pas
provoquer d’interférences nuisibles, et
(2) ce dispositif doit accepter toutes
interférences reçues, y compris des
interférences qui pourraient provoquer
un fonctionnement indésirable.
Tout changement ou modification non
expressément approuvé dans ce mode
d’emploi pourrait annuler votre
autorisation à utiliser cet équipement.
AVERTISSEMENT POUR LES
UTILISATEURS AU CANADA
Cet appareil numérique de la classe B
est conforme à la norme NMB-003 du
Canada.
A propos des droits d’auteur
• iPod est une marque de Apple Inc.,
déposée aux Etats-Unis et dans
d’autres pays.
• Toutes les autres marques et marques
déposées appartiennent à leurs
détenteurs respectifs. Dans ce
manuel, les sigles ™ et ® ne sont pas
spécifiés.
Modèles iPod compatibles
Les modèles iPod compatibles sont les suivants. Mettez votre iPod à jour
avec le logiciel le plus récent avant de l’utiliser avec le TDM-iP20.
iPod touch 2ème
génération
iPod nano 4ème
génération (vidéo)
iPod touch 1ère
génération
iPod nano 3ème
génération (vidéo)
iPod classic
iPod nano
2ème génération
(aluminium)
iPod
5ème génération
(vidéo)
iPod nano
1ère génération
FR
iPod
4ème génération
(écran couleur)
iPod
4ème génération
iPod mini
Remarques
• Cet unité est uniquement conçu pour l’iPod. Vous ne pouvez pas connecter d’autres
lecteurs audio portables.
• Sony n’assume aucune responsabilité en cas de perte ou d’altération des données
enregistrées sur l’iPod, alors qu’un iPod est raccordé à cette unité.
• Utilisez un adaptateur de socle fourni avec votre iPod. Sinon, vous devrez acheter
séparément un adaptateur de socle compatible de Apple Inc.
• Ce produit a été conçu spécifiquement pour fonctionner avec l’iPod et il a été
certifié comme répondant aux normes de performance Apple.
3FR
Table des matières
Aperçu ...................................5
Mise en service
1 : Vérification des pièces
fournies ..............................6
2 : Liste des emplacements des
pièces .................................6
3 : Installation du
TDM-iP20 ..........................7
Commande de l’unité
Opérations de base ..............10
Informations
supplémentaires
Dépannage...........................11
Précautions ..........................12
Spécifications ......................13
4FR
Aperçu
Vous pouvez bénéficier du contenu audio, vidéo et photo d’un iPod en
connectant cet unité à un système AV à l’aide de l’interface DIGITAL
MEDIA PORT (série DAV Sony, etc.).
• Vous pouvez actionner votre iPod au moyen de ses touches de
commande, des touches de commande du système AV et de la
télécommande fournie avec le système AV (page 10).
• Vous pouvez confirmer les sélections de menu et d’options sur l’écran
de l’iPod pendant le fonctionnement (page 10).
• Vous pouvez également utiliser cette unité comme chargeur de batterie
(page 9).
iPod et TDM-iP20
Système AV
Remarque
Occasionnellement, l’abréviation DMPORT est utilisée pour désigner DIGITAL
MEDIA PORT.
5FR
Mise en service
1 : Vérification des pièces fournies
Unité (1)
Mode d’emploi (1)
2 : Liste des emplacements des pièces
1 Câble DIGITAL MEDIA PORT (page 7)
2 Connecteur iPod (page 8)
3 Témoin d’alimentation : S’allume en vert lorsque l’unité est sous
tension (page 9).
6FR
3 : Installation du TDM-iP20
Connectez et placez le TDM-iP20 tel qu’illustré ci-dessous.
Câble vidéo
(non fourni)
Téléviseur
Câble DIGITAL
MEDIA PORT
Système AV (Série DAV, série STR Sony, etc.)
TDM-iP20
Câble DIGITAL MEDIA PORT
Téléviseur
TDM-iP20
Remarques
• Cette unité se met automatiquement sous/hors tension chaque fois que le système
AV connecté (série DAV, etc.) se met sous/hors tension.
• Il se peut que la lecture d’un contenu vidéo soit impossible selon les systèmes AV
connectés. Pour plus d’informations, reportez-vous au mode d’emploi de votre
système AV.
Suite
7FR
Pour connecter/
déconnecter l’unité
DMPORT
Vers prise DMPORT
Connectez le câble
de sorte que les
deux marques f
soient alignées.
Pour placer l’iPod sur
l’unité
1
Choisissez l’adaptateur de
socle pour iPod qui correspond
à votre iPod.
2
Insérez l’adaptateur de socle
dans l’unité.
3
Placez l’iPod sur l’unité.
Pour retirer le câble DIGITAL MEDIA
PORT de la prise DMPORT, appuyez sur
les boutons des deux côtés et tirez-le.
Connexion
1
2
Connectez le câble DIGITAL
MEDIA PORT de cette unité à
la prise DIGITAL MEDIA PORT
d’un système AV (série DAV,
etc.). Veillez à ce que le
système AV soit hors tension
avant d’effectuer la connexion.
Mettez le système AV sous
tension avec une prise
DIGITAL MEDIA PORT
connectée à cette unité, puis
sélectionnez la fonction
DIGITAL MEDIA PORT.
Déconnexion
Avant la déconnexion, mettez le
système AV hors tension.
8FR
Remarques
• Lorsque vous placez ou retirez l’iPod,
tenez l’iPod au même angle que celui
du connecteur iPod sur l’unité et ne
tournez ni ne faites osciller l’iPod afin
d’éviter d’endommager le
connecteur.
• Ne transportez pas l’unité si un iPod
est placé sur le connecteur. Cela
risque de provoquer un
dysfonctionnement.
• Lorsque vous placez ou retirez l’iPod,
maintenez l’unité d’une main et
veillez à ne pas appuyer par
inadvertance sur les commandes de
l’iPod.
Pour utiliser l’unité
comme chargeur de
batterie
Vous pouvez également utiliser
l’unité comme chargeur de
batterie. La batterie peut être
chargée pendant que le témoin
d’alimentation est allumé. L’état
de chargement s’affiche sur
l’écran de l’iPod. Pour plus
d’informations, reportez-vous au
mode d’emploi de votre iPod.
Pour retirer l’adaptateur
de socle pour iPod
Pour retirer l’adaptateur de socle pour
iPod, tirez-le avec un ongle ou un objet
plat au moyen de la fente à l’intérieur de
l’adaptateur.
9FR
Appuyez sur Pour
Commande de l’unité
./>
Appuyez sur cette
touche, puis relâchezla pour passer à la
vidéo/au morceau ou
au chapitre suivant
(précédent) du livre
audio/podcast.
Maintenez cette touche
enfoncée pour avancer
rapidement (reculer
rapidement).
m/M
Avancer rapidement
(reculer rapidement).
Opérations de base
Vous pouvez commander votre
iPod par le système AV avec
interface DIGITAL MEDIA
PORT (série Sony DAV, etc.) et la
télécommande fournie avec le
système AV.
Remarques
• Pour utiliser un iPod, reportez-vous
au mode d’emploi de votre iPod.
• Avant de débrancher l’iPod, mettez la
lecture en pause.
Opérations de base
Appuyez sur Pour
10FR
N/X
Démarrer/mettre en
pause la lecture.
x
Mettre la lecture en
pause.
X/x
Fonctionne de la même
façon que lorsque vous
faites glisser votre
pouce sur la molette
cliquable de l’iPod vers
la gauche (vers la
droite).
c/ /
ENTER
Fonctionne de la même
façon que la touche
centrale de l’iPod.
C/MENU/
Fonctionne de la même
DISPLAY/ façon que la touche
RETURN
Menu de l’iPod.
VOLUME
+/–
Régler le niveau du
volume.
Remarques
• Dirigez la télécommande vers le
système AV.
• En fonction du système AV connecté,
le fonctionnement ou les touches
peuvent varier. Reportez-vous au
mode d’emploi de votre système AV.
• En fonction de l’iPod connecté, les
opérations peuvent varier.
• Avant de regarder une vidéo, ajustez
correctement les réglages vidéo sur
l’iPod selon la situation.
• Le démarrage de la lecture peut
prendre du temps. Cela dépend du
contenu.
• Il n’est pas possible de régler le
volume à l’aide de la commande de
volume de l’iPod lorsqu’il est
connecté au système AV.
Informations
supplémentaires
Dépannage
Si vous rencontrez un problème
avec votre unité, recherchez votre
problème dans la liste de contrôle
de dépannage ci-dessous et
appliquez la mesure corrective
indiquée. Si le problème persiste,
contactez votre revendeur Sony.
Notez que si un technicien
remplace certaines pièces lors
d’une réparation, celles-ci
pourront être conservées.
Lorsque vous apportez le système
pour une réparation, apportez tous
ses éléments.
Ce produit forme un ensemble et
tous les éléments du système sont
nécessaires pour déterminer le
point nécessitant une réparation.
La télécommande ne
fonctionne pas.
• Mettez votre iPod à jour avec le
logiciel le plus récent avant de
l’utiliser avec le TDM-iP20.
• Enlevez tout obstacle.
• Dirigez la télécommande vers le
capteur du système AV (série
DAV, etc.).
• La distance entre la
télécommande et le système AV
est trop importante.
• Remplacez la pile.
• Assurez-vous que l’iPod* est
correctement connecté.
• Vérifiez que la fonction
DMPORT est sélectionnée sur
le système AV.
• Mettez le système AV sous et
hors tension.
L’image vidéo/photo de l’iPod
ne s’affiche pas sur l’écran du
téléviseur.
• Procédez au raccordement
d’après votre système AV
(page 7).
• Vérifiez que le réglage de sortie
TV sur l’iPod est activé
(reportez-vous au mode
d’emploi de votre iPod).
• Vérifiez le système couleur
(NTSC/PAL) sur votre iPod
(reportez-vous au mode
d’emploi de votre iPod).
• Vérifiez que l’iPod* est
compatible avec la sortie vidéo
(reportez-vous au mode
d’emploi de votre iPod).
• Vérifiez que le système AV
connecté est compatible avec la
sortie vidéo de DMPORT
(reportez-vous au mode
d’emploi de votre système AV).
• Vérifiez que la fonction
DMPORT est sélectionnée sur
le système AV.
L’image vidéo/photo de l’iPod
ne s’affiche pas sur l’écran de
l’iPod.
• Ajustez correctement les
réglages de sortie vidéo/photo.
Suite
11FR
Il n’y a pas de son.
• Mettez votre iPod à jour avec le
logiciel le plus récent avant de
l’utiliser avec le TDM-iP20.
• Vérifiez les connexions.
• Assurez-vous que l’unité est
correctement connectée.
• Assurez-vous que l’iPod* est
correctement connecté.
• Assurez-vous que l’iPod* lit de
la musique.
• Le démarrage de la lecture peut
prendre du temps. Cela dépend
du contenu.
• Vérifiez le volume du système
AV connecté.
Sécurité
Si un objet ou du liquide tombe à
l’intérieur de l’unité, débranchezla et faites-la contrôler par un
technicien qualifié avant de la
réutiliser.
Lieu d’installation
Il y a une distorsion du son.
• Réduisez le volume du système
AV connecté.
• Placez le réglage « Égaliseur »
de l’iPod sur « Désactivé » ou
« Plat ».
• Ne placez pas l’unité en
position inclinée.
• Ne placez pas l’unité dans un
endroit :
– extrêmement chaud ou froid
– poussiéreux ou sale
– très humide
– soumis à des vibrations
– en plein soleil.
• Prenez les précautions
nécessaires lors de l’installation
de l’unité sur des surfaces
traitées (cirées, huilées, vernies,
etc.) pour éviter l’apparition de
taches ou la décoloration de la
surface.
* Voir « Modèles iPod
Accumulation de chaleur
Ronflement ou parasites
importants.
• Éloignez l’unité de la source de
parasites.
compatibles » (page 3).
12FR
Précautions
• L’unité chauffe pendant le
fonctionnement, mais ce n’est
pas une anomalie.
• Placez l’unité dans un endroit
bien aéré pour éviter toute
accumulation de chaleur à
l’intérieur.
Pour toute question au sujet de
cette unité ou tout problème,
adressez-vous au revendeur Sony
le plus proche.
Nettoyage de l’unité
Nettoyez l’unité avec un chiffon
doux légèrement imbibé d’une
solution détergente douce.
N’utilisez pas de tampons abrasifs,
de poudre à récurer ou des solvants
tels que diluants, benzène ou
alcool.
Spécifications
Généralités
Alimentation requise :
DC IN : 5 V,
0,6 A (via
DIGITAL MEDIA
PORT)
Dimensions :
Environ φ 80 ×
22 (h) mm
(φ 3 1/4 ×
7/8(h) pouces)
Poids :
Environ 132 g
(4,7 oz)
(câble inclus)
Longueur du câble :
Environ 1 m
(3,3 pieds)
La conception et les spécifications
peuvent être modifiées sans préavis.
13FR
Advertencia
No instale la unidad en un lugar de
espacio reducido, tal como en una
estantería para libros o vitrina
empotrada.
La placa de características está ubicada
en la parte inferior exterior.
Como para desconectar la unidad de la
red eléctrica se utiliza la clavija
principal, conecte la unidad a una toma
de corriente de ca fácilmente accesible.
Si nota alguna anormalidad en la
unidad, desconecte la clavija principal
de la toma de corriente de ca
inmediatamente.
La unidad no estará desconectada de la
red eléctrica mientras se halle
conectada a la toma de corriente de ca,
aunque la propia unidad haya sido
apagada.
Aviso para los clientes en los
EE. UU.
El siguiente comunicado de la FCC sólo
es aplicable a la versión de este modelo
fabricado para su venta en los Estados
Unidos de América. Es posible que
otras versiones no cumplan con las
normas técnicas de la FCC.
NOTA:
Este equipo se ha probado y cumple con
las restricciones de los aparatos
digitales de Clase B, de acuerdo con la
sección 15 del reglamento de la FCC.
Estas restricciones se han diseñado para
proporcionar protección suficiente
contra interferencias nocivas en
instalaciones domésticas. Este equipo
genera, utiliza y puede irradiar energía
de radio frecuencia y, si no se instala y
utiliza siguiendo las instrucciones,
puede provocar interferencias en las
radiocomunicaciones.
Sin embargo, no se garantiza que no se
produzcan interferencias en una
instalación determinada.
2ES
Si el equipo produce interferencias en la
recepción de radio y televisión, lo que
se puede determinar conectando y
desconectando el equipo, el usuario
debería intentar corregir las
interferencias siguiendo uno o varios de
los siguientes procedimientos:
– Reorientar o reubicar la antena
receptora
– Aumentar la separación entre el
equipo y el receptor.
– Conectar el equipo a una toma o a un
circuito distinto al que está
conectado el receptor.
– Ponerse en contacto con el
distribuidor o con un técnico con
experiencia en radio y televisión
para obtener asistencia.
PRECAUCIÓN
Este dispositivo cumple con el apartado
15 de las normas de la FCC. El
funcionamiento está sujeto a las dos
condiciones siguientes: (1) este
dispositivo no debe causar
interferencias nocivas, y (2) este
dispositivo debe aceptar cualquier
interferencia recibida, incluida una
interferencia que pueda causar una
operación no deseada.
Se le advierte que cualquier cambio o
modificación no autorizada
expresamente en este manual podrá
anular la autorización que usted tiene
para utilizar este equipo.
Para los clientes en Canadá
Este aparato digital de clase B cumple
con la norma ICES-003 canadiense.
Derechos de autor
• iPod es una marca comercial de
Apple Inc., registrada en los Estados
Unidos y en otros países.
• Todas las demás marcas comerciales
y marcas comerciales registradas
pertenecen a sus respectivos
propietarios. En este manual, no se
especifican los símbolos ™ y ®.
Modelos de iPod compatibles
Los modelos de iPod compatibles son los siguientes. Actualice su iPod
con el software más reciente antes de utilizarlo con TDM-iP20.
iPod touch de
segunda generación
iPod classic
iPod nano de cuarta
generación (vídeo)
iPod touch de
primera generación
iPod nano de tercera
generación (vídeo)
iPod nano
iPod
de segunda
de quinta generación
generación (aluminio)
(vídeo)
iPod nano de
primera generación
ES
iPod
iPod
de cuarta generación de cuarta generación
(pantalla en color)
iPod mini
Notas
• Esta unidad se ha diseñado para utilizarse únicamente con el iPod. No es posible
conectar ningún otro reproductor de audio portátil.
• Sony declina toda responsabilidad en caso de que se produzcan pérdidas o daños
en los datos grabados en el iPod al utilizarlo conectado a esta unidad.
• Utilice un adaptador de acoplador suministrado con su iPod. De lo contrario,
necesitará adquirir un adaptador de acoplador compatible de Apple Inc por
separado.
• Este producto ha sido diseñado específicamente para ser utilizado con iPod y ha
sido certificado para satisfacer los estándares de rendimiento de Apple.
3ES
Índice
Descripción general...............5
Preparativos
1: Comprobación de los
artículos suministrados ......6
2: Lista de ubicación de los
componentes ......................6
3: Instalación de la unidad
TDM-iP20 ..........................7
Operación de la
unidad
Realización de las operaciones
básicas ..............................10
Información adicional
Solución de problemas ........11
Precauciones........................12
Especificaciones..................13
4ES
Descripción general
Puede disfrutar de los contenidos de audio, vídeo y fotos del iPod
conectando esta unidad a un sistema de audio y vídeo que cuente con una
interfaz DIGITAL MEDIA PORT (serie DAV de Sony, etc.).
• Es posible utilizar el iPod mediante sus propios botones de control, los
botones de control del sistema de audio y vídeo y el mando a distancia
suministrado con dicho sistema (página 10).
• Puede confirmar el menú y las selecciones de elementos en la pantalla
del iPod durante la operación (página 10).
• Asimismo, es posible utilizar esta unidad como un cargador de batería
(página 9).
iPod y TDM-iP20
Sistema de audio y vídeo
Nota
DIGITAL MEDIA PORT aparece abreviado en ocasiones como DMPORT en este
manual.
5ES
Preparativos
1: Comprobación de los artículos
suministrados
Unidad (1)
Manual de instrucciones (1)
2: Lista de ubicación de los componentes
1 Cable DIGITAL MEDIA PORT (página 7)
2 Conector para iPod (página 8)
3 Indicador de alimentación: Se ilumina en verde mientras se está
suministrando alimentación (página 9).
6ES
3: Instalación del TDM-iP20
Conecte y posicione el TDM-iP20 como se muestra en la ilustración de
abajo.
Cable de vídeo
(no suministrado)
Televisor
Cable DIGITAL
MEDIA PORT
Sistema de audio y vídeo
(Serie DAV, serie STR de Sony, etc.)
TDM-iP20
Cable DIGITAL MEDIA PORT
Televisor
TDM-iP20
Notas
• La unidad se encenderá y se apagará automáticamente siempre que se encienda o
se apague el sistema de audio y vídeo (serie DAV, etc.).
• Dependiendo del sistema de audio y vídeo conectado, es posible que el contenido
de vídeo no pueda reproducirse. Para ver detalles, consulte el manual de
instrucciones de su sistema de audio y vídeo.
Continúa
7ES
Para conectar o
desconectar la unidad
DMPORT
A la toma DMPORT
Conecte el cable de
forma que ambas
marcas f estén
alineadas.
Para colocar el iPod en la
unidad
1
Elija el adaptador de
acoplamiento de iPod que
sirva para su iPod.
2
Inserte el adaptador de
acoplamiento en la unidad.
3
Coloque el iPod en la unidad.
Para retirar el cable DIGITAL MEDIA
PORT de la toma DMPORT, pulse
ambos botones laterales y
desenchúfelo.
Conexión
1
2
Conecte el cable DIGITAL
MEDIA PORT de esta unidad a
la toma DIGITAL MEDIA
PORT de un sistema de audio
y vídeo (serie DAV, etc.).
Compruebe que el sistema de
audio y vídeo esté apagado
antes de iniciar la conexión.
Encienda el sistema de audio y
vídeo con la toma DIGITAL
MEDIA PORT conectado a
esta unidad y seleccione la
función DIGITAL MEDIA
PORT.
Desconexión
Antes de realizar la desconexión,
apague el sistema de audio y vídeo.
8ES
Notas
• Cuando coloque o extraiga el iPod,
maneje el iPod en el mismo ángulo
que el del conector para iPod de esta
unidad y no retuerza ni balancee el
iPod para evitar que se dañe el
conector.
• No traslade la unidad con el iPod
colocado en el conector, ya que
podría provocar un fallo de
funcionamiento.
• Cuando coloque o extraiga el iPod,
sujete la unidad con una mano e
intente no pulsar ninguno de los
controles del iPod por error.
Para utilizar la unidad
como un cargador de
batería
Es posible utilizar la unidad como
un cargador de batería. Mientras el
indicador de alimentación está
iluminado, se puede cargar la
batería. El estado de carga aparece
en la pantalla del iPod. Para
obtener más información, consulte
la guía del usuario del iPod.
Para retirar el adaptador
de acoplamiento para
iPod
Para quitar el adaptador de acoplamiento
de iPod, álcelo con la uña o un objeto
plano utilizando la ranura de dentro del
adaptador.
9ES
Operación de la unidad
Pulse
Para
./>
Púlselo y suéltelo para
pasar a la canción/
vídeo o capítulo de
audiolibro/podcast
siguiente (o anterior).
Mantenga pulsado para
avance rápido
(rebobinado rápido).
m/M
Reproducir en avance
rápido (rebobinado
rápido).
Realización de las
operaciones
básicas
Puede utilizar su iPod mediante el
sistema de audio y vídeo con la
interfaz DIGITAL MEDIA PORT
(serie DAV de Sony, etc.) y el
mando a distancia suministrado
con el sistema de audio y vídeo.
Notas
• Para utilizar un iPod, consulte la guía
del usuario suministrada con éste.
• Antes de desconectar el iPod,
introduzca una pausa en la
reproducción.
Funcionamiento básico
10ES
Pulse
Para
N/X
Iniciar la reproducción/
introducir una pausa en
la reproducción.
x
Introducir una pausa en
la reproducción.
X/x
Funciona de forma
muy parecida a cuando
se pasa el pulgar por la
Click Wheel del iPod
hacia la izquierda
(derecha).
c/ /
ENTER
Funciona de forma
muy parecida al botón
del centro del iPod.
C/MENU/
Funciona de forma
DISPLAY/ muy parecida al botón
RETURN
de menú del iPod.
VOLUME
+/–
Ajustar el nivel del
volumen.
Notas
• Oriente el mando a distancia hacia el
sistema de audio y vídeo.
• En función del sistema de audio y
vídeo conectado, es posible que el
funcionamiento o los botones difieran
de los indicados. Consulte el manual
de instrucciones de su sistema de
audio y vídeo.
• Dependiendo del iPod conectado, es
posible que las operaciones varíen.
• Antes de disfrutar de vídeo, haga los
ajustes de vídeo apropiados en el iPod
de acuerdo con su situación.
• Es posible que la reproducción tarde
unos instantes en iniciarse en función
del contenido.
• El volumen no puede ser ajustado
utilizando el control de volumen del
iPod cuando éste está conectado al
sistema de audio y vídeo.
Información adicional
Solución de
problemas
Si experimente algún problema
con la unidad, localice el problema
en la lista de solución de
problemas que encontrará a
continuación y realice la acción
correctiva indicada. Si el problema
persiste, póngase en contacto con
su distribuidor Sony.
Tenga en cuenta que si el personal
de servicio cambia alguna pieza
durante la reparación, es posible
que conserve las piezas
sustituidas.
Cuando lleve el sistema a reparar,
asegúrese de llevarlo completo.
Este producto corresponde a un
sistema y se necesita el sistema
completo para determinar la
ubicación que precisa reparación.
El mando a distancia no
funciona.
• Actualice su iPod con el
software más reciente antes de
utilizarlo con el TDM-iP20.
• Retire cualquier obstáculo
existente.
• Oriente el mando a distancia
hacia el sensor del sistema de
audio y vídeo (serie DAV, etc.).
• La distancia entre el mando a
distancia y el sistema de audio y
vídeo es excesiva.
• Sustituya la pila.
• Asegúrese de que el iPod* está
conectado firmemente.
• Compruebe que la función
DMPORT está seleccionada en
el sistema de audio y vídeo.
• Encienda y apague el sistema de
audio y vídeo.
No aparece la imagen de vídeo
o fotografía del iPod en la
pantalla del televisor.
• Haga la conexión de acuerdo
con su sistema de audio y vídeo
(página 7).
• Compruebe que el ajuste de
salida de televisión del iPod está
activado (Consulte la guía del
usuario de su iPod).
• Compruebe el sistema de color
(NTSC/PAL) de su iPod
(Consulte la guía del usuario de
su iPod).
• Compruebe que el iPod* es
compatible con salida del video
(Consulte la guía del usuario de
su iPod).
• Compruebe que el sistema de
audio y vídeo conectado es
compatible con la salida de
vídeo de DMPORT (Consulte el
manual de instrucciones de su
sistema de audio y vídeo).
• Compruebe que la función
DMPORT está seleccionada en
el sistema de audio y vídeo.
Continúa
11ES
No aparece la imagen de vídeo
o fotografía del iPod en la
pantalla del iPod.
• Haga los ajustes de salida de
imagen de vídeo/fotografía
apropiados.
No hay sonido.
• Actualice su iPod con el
software más reciente antes de
utilizarlo con el TDM-iP20.
• Compruebe las conexiones.
• Asegúrese de que la unidad está
conectada firmemente.
• Asegúrese de que el iPod* está
conectado firmemente.
• Asegúrese de que el iPod* está
reproduciendo música.
• Es posible que la reproducción
tarde unos instantes en iniciarse
en función del contenido.
• Compruebe el volumen del
sistema de audio y vídeo
conectado.
Hay zumbido o ruido
considerable.
• Aleje la unidad del origen del
ruido.
El sonido aparece
distorsionado.
• Baje el volumen del sistema de
audio y vídeo conectado.
• Establezca el ajuste “EQ” del
iPod a “Desactivado” o “Flat”.
* Consulte “Modelos de iPod
compatibles” (página 3).
12ES
Precauciones
Seguridad
Si cae algún objeto sólido o líquido
dentro del sistema, desenchufe el
sistema y llévelo a personal
cualificado para que se lo revisen
antes de volver a utilizarlo.
Instalación
• No instale la unidad en una
posición inclinada.
• No instale la unidad en lugares:
– extremadamente cálidos o
fríos
– polvorientos o sucios
– muy húmedos
– expuestos a vibraciones
– expuestos a la luz solar
directa.
• Tenga cuidado si coloca la
unidad sobre superficies
tratadas de manera especial (con
cera, aceite o pulidas, etc.) ya
que es posible que aparezcan
manchas o se descolore la
superficie.
Acumulación de calor
• Aunque la temperatura de la
unidad aumenta durante su
utilización, no se trata de un
fallo de funcionamiento.
• Coloque la unidad en un lugar
con ventilación adecuada para
evitar la acumulación de calor
en su interior.
Si tiene alguna pregunta o
problema en relación con esta
unidad, consulte al distribuidor
Sony más cercano.
Limpieza de la unidad
Limpie la unidad con un paño
suave ligeramente humedecido
con una solución de detergente
neutro. No utilice ningún tipo de
estropajo, polvo abrasivo ni
disolventes tales como diluyente,
bencina o alcohol.
Especificaciones
Generales
Requisitos de alimentación:
Entrada de cc 5 V,
0,6 A (vía
DIGITAL MEDIA
PORT)
Dimensiones:
Aprox. φ 80 ×
22(al) mm
(φ 3 1/4 ×
7/8(al) pulgadas)
Peso:
Aprox. 132 g
(4,7 oz)
(incluido el cable)
Longitud del cable:
Aprox. 1 m (3,3 ft)
El diseño y las especificaciones están
sujetos a cambios sin previo aviso.
13ES
14ES
15ES
(1)
Sony Corporation Printed in Malaysia
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
