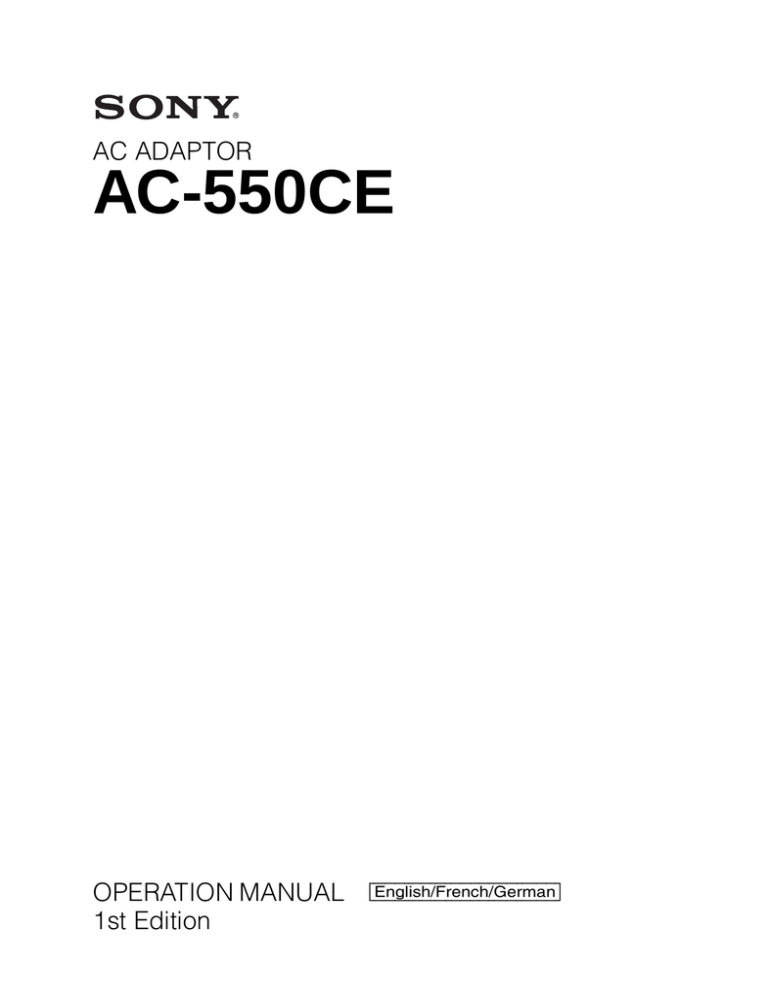

AC ADAPTOR
AC-550CE
OPERATION MANUAL
1st Edition
[English/French/German]
English
WARNING
To prevent fire or shock hazard, do not
expose the unit to rain or moisture.
To avoid electrical shock, do not open the
cabinet. Refer servicing to qualified
personnel only.
This symbol is intended to alert the user to the
presence of important operating and
maintenance (servicing) instructions in the
literature accompanying the appliance.
The graphical symbol is near the motor attachment cap.
WARNING
THIS APPARATUS MUST BE EARTHED.
For the customers in Europe
This product with the CE marking complies with both the
EMC Directive (89/336/EEC) and the Low Voltage Directive
(73/23/EEC) issued by the Commission of the European
Community.
Compliance with these directives implies conformity to the
following European standards:
• EN60950: Product Safety
• EN55103-1: Electromagnetic Interference (Emission)
• EN55103-2: Electromagnetic Susceptibility (Immunity)
This product is intended for use in the following
Electromagnetic Environment(s):
E1 (residential), E2 (commercial and light industrial), E3
(urban outdoors) and E4 (controlled EMC environment, ex.
TV studio).
Table of Contents
1-1. Overview
The AC-550CE AC adaptor supplies DC power of +13.5 V to a portable
video camera and portable VTR through the 26-pin camera connector and
XLR-4-pin DC OUT connector.
The AC-550CE can be connected to an AC power source of 110 to 120 V
AC or of 220 to 240 V AC by setting the voltage selector on the rear panel
appropriately.
1-1(E)
English
1-1. Overview .................................................................................... 1-1(E)
1-2. Location and Function of Parts ................................................ 1-2(E)
1-3. Connections ................................................................................ 1-4(E)
1-3-1. Adjusting the operating voltage ........................................ 1-4(E)
1-3-2. Connecting a video camera eqipped with a 26-pin
multi-connector ................................................................. 1-4(E)
1-3-3. Connecting a video camera not eqipped with a 26-pin
multi-connector ................................................................. 1-4(E)
1-4. Specifications ............................................................................. 1-5(E)
Français
AVERTISSEMENT
Afin d’éviter tout risque d’incendie ou
d’électrocution, ne pas exposer cet
appareil à la pluie ou à l’humidité.
Afin d’écarter tout risque d’électrocution,
garder le coffret fermé. Ne confier
l’entretien l’appareil qu’à un technicien
qualifié.
AVERTISSEMENT
CET APPAREIL DOIT ETRE MIS A LA TERRE.
Pour les clients européens
Ce produit portant la marque CE est conforme à la fois à la
Directive sur la compatibilité électromagnétique (EMC) (89/
336/CEE) et à la Directive sur les basses tensions (73/23/
CEE) émises par la Commission de la Communauté
européenne.
La conformité à ces directives implique la conformité aux
normes européennes suivantes:
• EN60950: Sécurité des produits
• EN55103-1: Interférences électromagnétiques (émission)
• EN55103-2: Sensibilité électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les
environnements électromagnétiques suivants:
E1 (résidentiel), E2 (commercial et industrie légère), E3
(urbain extérieur) et E4 (environnement EMC contrôlé ex.
studio de télévision).
Table des matières
1-1. Aperçu
L’adaptateur d’alimentation secteur AC-550CE fournit un courant continu
de +13,5 V à une caméra vidéo et un magnétoscope portatifs par le
connecteur de caméra à 26 broches et le connecteur de sortie de courant
continu (DC OUT) XLR à 4 broches.
L’adaptateur AC-550CE peut être branché sur une source d’alimentation
secteur de 110 à 120 V ou de 220 à 240 V en réglant le sélecteur de tension
du panneau arrière sur la position adéquate.
1-1(F)
Français
1-1. Aperçu ........................................................................................ 1-1(F)
1-2. Nomenclature ............................................................................. 1-2(F)
1-3. Connexions ................................................................................. 1-4(F)
1-3-1. Réglage de la tension de fonctionnement ......................... 1-4(F)
1-3-2. Branchement d’une caméra vidéo équipée d’un
multi-connecteur à 26 broches .......................................... 1-4(F)
1-3-3. Branchement d’une caméra vidéo non équipée d’un
multi-connecteur à 26 broches .......................................... 1-4(F)
1-4. Spécifications ............................................................................. 1-5(F)
Deutsch
VORSICHT
Um Feuergefahr und die Gefahr eines
elektrischen Schlages zu vermeiden, darf
das Gerät weder Regen noch Feuchtigkeit
ausgesetzt werden.
Um einen elektrischen Schlag zu
vermeiden, darf das Gehäuse nicht
geöffnet werden. Überlassen Sie
Wartungsarbeiten stets nur qualifiziertem
Fachpersonal.
VORSICHT
DIESES GERÄT MUSS GEERDET WERDEN.
Für Kunden in Europa
Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt
sowohl die EMV-Direktive (89/336/EEC) als auch die
Direktive Niederspannung (73/23/EEC) der EG-Kommission.
Die Erfüllung dieser Direktiven bedeutet Konformität für die
folgenden Europäischen Normen:
• EN60950: Produktsicherheit
• EN55103-1: Elektromagnetische Interferenz (Emission)
• EN55103-2: Elektromagnetische Empfindlichkeit
(Immunität)
Dieses Produkt ist für den Einsatz unter folgenden
elektromagnetischen Bedingungen ausgelegt:
E1 (Wohnbereich), E2 (kommerzieller und in beschränktem
Maße industrieller Bereich), E3 (Stadtbereich im Freien) und
E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio)
Inhaltsverzeichnis
1-1. Überblick
Der Netzadapter AC-550CE liefert über seine 26pol CAMERA-Buchse
und seine 4pol XLR DC OUT-Buchse eine Gleichspannung von +13,5 V
an eine portable Videokamera und einen portablen Videorecorder.
Der AC-550CE ist für Netzspannungen von 110 bis 120 oder 220 bis 240
V (Wechselspannung) ausgelegt. Die Umstellung erfolgt an einem
Spannungswähler an der Rückseite.
1-1(G)
Deutsch
1-1. Überblick ....................................................................................1-1(G)
1-2. Lage und Funktion der Teile .................................................... 1-2(G)
1-3. Anschluß ..................................................................................... 1-4(G)
1-3-1. Einstellung der Betriebsspannung ..................................... 1-4(G)
1-3-2. Anschluß einer Videokamera mit 26pol Multibuchse ...... 1-4(G)
1-3-3. Anschluß einer Videokamera ohne 26pol Multibuchse .... 1-4(G)
1-4. Technische Daten .......................................................................1-5(G)
The material contained in this manual consists of
information that is the property of Sony Corporation and is
intended solely for use by the purchasers of the equipment
described in this manual.
Sony Corporation expressly prohibits the duplication of any
portion of this manual or the use thereof for any purpose
other than the operation or maintenance of the equipment
described in this manual without the express written
permission of Sony Corporation.
Le matériel contenu dans ce manuel consiste en
informations qui sont la propriété de Sony Corporation et
sont destinées exclusivement à l’usage des acquéreurs de
l’équipement décrit dans ce manuel.
Sony Corporation interdit formellement la copie de quelque
partie que ce soit de ce manuel ou son emploi pour tout
autre but que des opérations ou entretiens de l’équipement
à moins d’une permission écrite de Sony Corporation.
Das in dieser Anleitung enthaltene Material besteht aus
Informationen, die Eigentum der Sony Corporation sind,
und ausschließlich zum Gebrauch durch den Käufer der in
dieser Anleitung beschriebenen Ausrüstung bestimmt sind.
Die Sony Corporation untersagt ausdrücklich die
Vervielfältigung jeglicher Teile dieser Anleitung oder den
Gebrauch derselben für irgendeinen anderen Zweck als die
Bedienung oder Wartung der in dieser Anleitung
beschriebenen Ausrüstung ohne ausdrückliche schriftliche
Erlaubnis der Sony Corporation.
Sony Corporation
Communication System Solutions Network Company
AC-550CE (CE,
3-204-971-01(1)
,
,
)
Printed in Japan
2000.08.13
