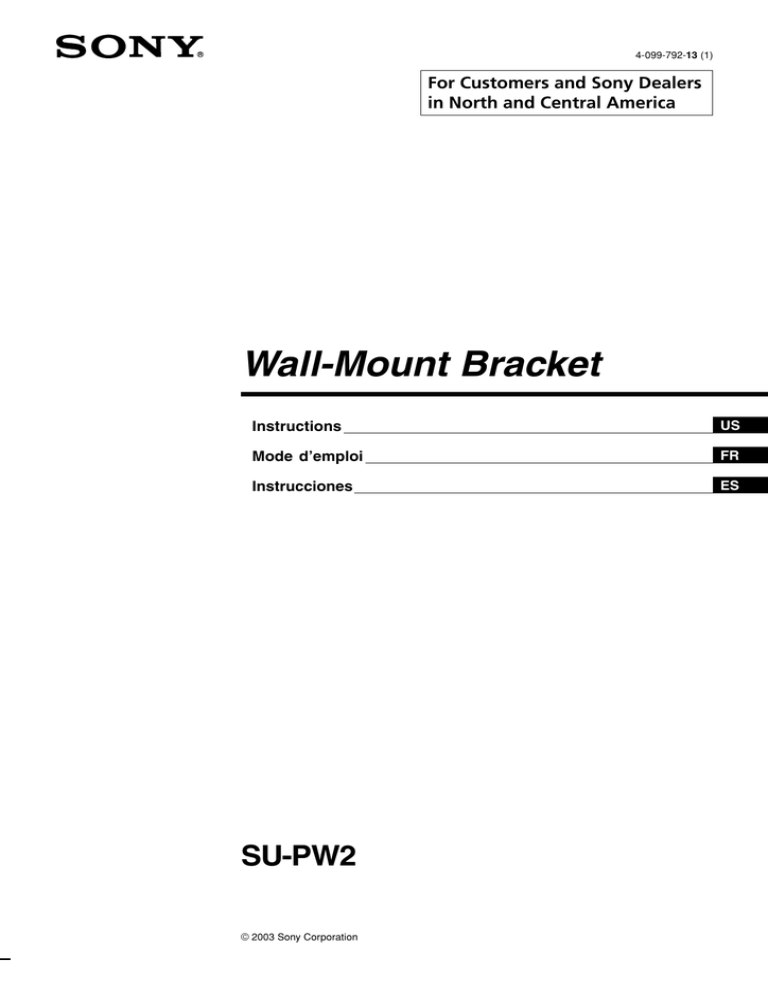

4-099-792-13 (1)
For Customers and Sony Dealers
in North and Central America
Wall-Mount Bracket
Instructions
US
Mode d’emploi
FR
Instrucciones
ES
SU-PW2
© 2003 Sony Corporation
English
Thank you for purchasing this product.
To Customers
Sufficient expertise is required for installing this product. Be sure to subcontract the installation to Sony dealers
or contractors and pay special attention to safety during the installation. Sony is not liable for any damages or
injury caused by mishandling or improper installation.
WARNING
If the safety precautions are not observed or the product is used incorrectly, it may result in serious injury or fire.
This instruction manual shows the correct handling of the product and important precautions necessary to prevent
accidents. Be sure to read this manual thoroughly and use the product correctly. Keep this manual available for
future reference.
For Sony dealers
Sufficient expertise is required for installing this product. Be sure to read this instruction manual thoroughly to do
the installation work safely. Sony is not liable for any damages or injury caused by mishandling or improper
installation. Please give this manual to the customer after installation.
On Safety
Products by Sony are designed with safety in mind.
If the products are used incorrectly, however, it may result in a serious injury through fire, electric shock, the
product toppling over, or the product dropping. Be sure to observe the precautions for safety to prevent such
accidents.
CAUTION
This Wall-Mount Bracket is intended for use only with the following products. Use with other apparatus is capable
of resulting in instability causing possible injury.
Specified product (As of May 2004)
Flat Panel Color Television
(Display Model)
LCD Color Television
(Display Model)
2 (US)
KE-37XS910
KE-42XS910
KE-50XS910
KE-42M1
KDE42XBR950
(PDM-4210)
KDE50XBR950
(PDM-5010)
KDE55XBR950
(PDM-5510)
KDE61XBR950
(PDM-6110)
KDL42XBR950
(LDM-4210)
For Customers
WARNING
If the following precautions are not observed, serious injury or death through fire, electric shock, the
product toppling over, or the product dropping can result.
Be sure to subcontract the installation to qualified contractors and keep small
children away during the installation.
If the Wall-Mount Bracket or the Display Unit is not installed correctly, the
following accidents may occur. Be sure qualified contractors carry out
installation.
• The Display Unit may fall and cause a serious injury such as a bruise or a
fracture.
• If the wall on which the Wall-Mount Bracket is installed is unstable,
uneven, or not perpendicular to the floor, the unit may fall and cause
injury or property damage. The wall should be capable of supporting a
weight of at least four times the Display Unit weight. (See the Display
installing dimensions table on page 23 for the weight of each Display
Unit.)
• If the installation of the Wall-Mount Bracket on the wall is not sufficiently
sturdy, the unit may fall and cause injury or property damage.
US
If persons other than qualified contractors transport or dismount the Display Unit, it may fall and cause injury or
property damage. Be sure that two or more persons carry or dismount the Display Unit.
Do not spill liquid of any kind on the Display Unit.
If you allow the Display Unit to get wet, this may result in a fire or an electric shock.
Do not remove screws, etc., after mounting the Display Unit.
If you do so, the Display Unit may fall and cause injury or property damage.
Do not disassemble or make alterations to the parts of the Wall-Mount
Bracket.
If you do so, the Wall-Mount Bracket may fall and cause injury or property
damage.
Do not mount any equipment other than the specified product.
This Wall-Mount Bracket is designed for use with the specified product only. If you mount equipment other than
specified, it may fall or break, and cause injury or property damage.
(US) 3
English
Be sure to subcontract moving or dismounting of the Display Unit to qualified
contractors.
Do not cover the ventilation hole of the Display Unit.
If you cover the ventilation hole (with a cloth, etc.), heat may build up inside
and cause fire.
Do not apply any load other than the Display Unit on the Wall-Mount
Bracket.
If you do so, the Display Unit may fall and cause injury or property damage.
Do not lean on or hang from the Display Unit.
Do not lean on or hang from the Display Unit as it may fall on you
and cause serious injury.
Do not expose the Display Unit to rain or moisture.
It may cause a fire or an electric shock.
Never place the Display Unit in hot, humid or excessively dusty places, or in
the place where the unit is subjected to mechanical vibrations.
If you do so, it may cause a fire or an electric shock.
Keep flammable objects or open flames (e.g. candles) away from the Display
Unit.
To prevent a fire, keep flammable objects or open flames (e.g. candles) away from the Display Unit.
4 (US)
CAUTION
If the following precautions are not observed, injury or property damage may occur.
Do not install the Wall-Mount Bracket on wall surfaces where the corners or
the sides of the Display Unit protrude away from the wall surface.
Do not install the Wall-Mount Bracket on wall surfaces such as a pillar,
where the corners or the sides of the Display Unit protrude away from the
wall surface. If a person or object happens to hit the protruded corner or side
of the Display Unit, it may cause injury or property damage.
Do not handle the product with excessive force during cleaning or
maintenance.
Do not apply excessive force on the topside of the Display Unit. If you do so, the Display Unit may fall and cause
injury or property damage.
Do not install the Display Unit over or under an air-conditioner.
Precautions
• If you use the Display Unit installed on the Wall-Mount Bracket for a long time, the wall behind or above the
Display Unit may become discolored or the wallpaper may come unstuck, depending on the material of the wall.
• If the Wall-Mount Bracket is removed after installing it on the wall, the screw holes are left.
• If you have routed 300-ohm feeder cables behind the wall, we recommend that you change them to 75-ohm
coaxial cables.
If it is necessary to continue to use 300-ohm feeder cables, be sure there is sufficient space available between the
Display Unit and the feeder cables behind the wall before installing. Consult your contractor regarding an
appropriate location (free from radio noise, etc.) before installing.
(US) 5
US
English
If the Display Unit is exposed to water leaks or air current from an air-conditioner for a long time, it may cause a
fire, an electric shock or a malfunction of the Display Unit.
Install the Wall-Mount Bracket
For Sony Dealers
WARNING
To Sony Dealers
The following instructions are for Sony Dealers only. Be sure to read safety precautions described above and
pay special attention to safety during the installation, maintenance and checking of this product.
Be sure to install the Wall-Mount Bracket securely to the wall following the
instructions in this instruction manual.
If any of the screws are loose or fall out, the Wall-Mount Bracket may fall
and cause injury or property damage. Be sure to use the appropriate screws
for the material of the wall and install the unit securely, using four or more
M8 (or equivalent) screws.
Do not allow the AC power cord or the connecting cable to be pinched.
If the AC power cord or the connecting cable is pinched between the unit
and the wall or is bent or twisted by force, the internal conductors may
become exposed and cause a short circuit or an electrical break. This may
cause a fire or an electric shock.
Be sure to use the supplied screws and attachment parts properly following
the instructions given in this instruction manual. If you use substitute items,
the Display Unit may fall, and cause bodily injury to someone or damage to
the Display Unit.
Be sure to assemble the bracket properly following the instructed procedure
explained in this instruction manual.
If any of the screws are loose or fall out, the Display Unit may fall, and cause bodily injury to someone or damage
to the Display Unit.
6 (US)
Be sure to tighten the screws securely in the designated position.
If you fail to do so, the Display Unit may fall, and cause bodily injury to someone or damage to the Display Unit.
Be careful not to subject the Display Unit to shock during installation.
If the Display Unit is exposed to shock, it may fall or break apart. This may cause injury.
Be sure to install the Display Unit on a wall that is both perpendicular and
flat.
If you fail to do so, the Display Unit may fall and cause injury.
After proper installation of the Display Unit, secure the cables properly.
If people or objects get tangled in the cables, this may result in injury or damage to the Display Unit.
Be careful not to hurt your hands or fingers during the installation.
Be careful not to hurt your hands or fingers when installing the Wall-Mount Bracket or the Display Unit.
The screws needed to secure the Wall-Mount Bracket to the wall are not
supplied.
Use the appropriate screws for the wall material and structure when mounting the Wall-Mount Bracket.
US
English
(US) 7
Français
Merci d’avoir fait l’acquisition de ce produit.
À l’attention des clients
Une certaine expérience est requise pour installer ce produit. Confiez l’installation à des détaillants Sony ou à
des professionnels et portez une attention particulière aux consignes de sécurité pendant l’installation. Sony ne
peut être tenu pour responsable de tout dommage ou blessure consécutif(ve) à une mauvaise utilisation ou à
une installation incorrecte.
AVERTISSEMENT
Le non-respect des consignes de sécurité ou l’utilisation incorrecte de ce produit peut provoquer un incendie ou
des blessures graves.
Ce mode d’emploi indique comment manipuler le produit avec soin et les précautions essentielles à prendre pour
éviter tout accident. Lisez attentivement ce mode d’emploi et veillez à utiliser le produit correctement. Conservez
ce mode d’emploi pour toute référence ultérieure.
À l’attention des revendeurs Sony
Une certaine expérience est requise pour installer ce produit. Lisez ce mode d’emploi attentivement afin de
procéder à l’installation en toute sécurité. Sony ne peut être tenu pour responsable de tout dommage ou blessure
consécutif(ve) à une mauvaise utilisation ou à une installation incorrecte. Une fois l’installation terminée, remettez
ce manuel d’installation aux clients.
Sécurité
Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois si les produits sont utilisés de
façon incorrecte, ils peuvent provoquer des blessures graves en cas d’incendie, d’électrocution, de chute ou s’ils
basculent de leur support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.
ATTENTION
Ce support de fixation mural est conçu pour être utilisé avec les produits suivants. D’autres appareils utilisés avec
ce support peuvent être instables et entraîner des blessures.
Produit spécifié (À partir de mai 2004)
Téléviseur couleur à écran plat
(Modèle d’écran)
Téléviseur couleur ACL
(Modèle d’écran)
8 (FR)
KE-37XS910
KE-42XS910
KE-50XS910
KE-42M1
KDE42XBR950
(PDM-4210)
KDE50XBR950
(PDM-5010)
KDE55XBR950
(PDM-5510)
KDE61XBR950
(PDM-6110)
KDL42XBR950
(LDM-4210)
À l’attention des clients
AVERTISSEMENT
Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en cas
d’incendie, d’électrocution, de chute de l’appareil ou s’il bascule de son support.
Confiez l’installation à des professionnels qualifiés et tenez les enfants à
l’écart pendant l’installation.
Si le support de fixation mural ou l’écran n’est pas installé correctement, les
accidents suivants peuvent se produire. Confiez l’installation à des
professionnels qualifiés.
• L’écran peut tomber et causer des blessures graves comme des hématomes
ou des fractures.
• Si le mur sur lequel le support de fixation mural est fixé est instable,
inégal ou non perpendiculaire au sol, l’appareil risque de tomber et de
vous blesser ou de provoquer des dommages matériels. Le mur doit
pouvoir supporter un poids équivalent à au moins quatre fois le poids de
l’écran. (Reportez-vous au tableau des dimensions d’installation de l’écran
à la page 23 pour obtenir le poids de chaque écran.)
• Si l’installation du support de fixation mural n’est pas assez solide,
l’appareil risque de tomber et de vous blesser ou de provoquer des
dommages matériels.
Confiez le déplacement ou le démontage de l’écran à des professionnels
qualifiés.
FR
Ne renversez aucun liquide sur l’écran.
Si l’écran est mouillé, un incendie ou une électrocution pourrait se produire.
Ne retirez pas les vis etc. après l’installation de l’écran.
L’écran risque de tomber et de provoquer des blessures ou des dommages matériels.
Ne démontez pas ou ne modifiez pas les pièces du support de fixation mural.
Dans le cas contraire, le support de fixation mural risque de tomber et de
provoquer des blessures ou des dommages matériels.
N’installez aucun autre appareil autre que celui spécifié.
Ce support de fixation mural est conçu pour être utilisé avec le produit spécifié uniquement. Si vous installez un
autre appareil que celui spécifié, il risque de tomber ou de se casser et provoquer des blessures ou des dommages
matériels.
(FR) 9
Français
Si des personnes autres que des professionnels qualifiés transportent ou démontent l’écran, celui-ci peut tomber et
provoquer des blessures ou des dommages matériels. Deux personnes au moins doivent porter ou démonter
l’écran.
Ne bouchez pas les orifices de ventilation de l’écran.
Si vous couvrez les orifices de ventilation (avec un drap ou autre), l’écran
risque de surchauffer et de provoquer un incendie.
N’installez aucune charge autre que l’écran sur le support de fixation mural.
Dans le cas contraire, l’écran risque de tomber et de provoquer des blessures
ou des dommages matériels.
Ne vous appuyez pas sur l’écran ou ne vous y suspendez pas.
Ne vous appuyez pas sur l’écran ou ne vous y suspendez pas car il risque de
tomber et de causer des blessures graves.
N’exposez pas l’écran à la pluie ou à l’humidité.
Dans le cas contraire, un incendie ou une électrocution pourrait se produire.
N’installez jamais l’écran dans des endroits extrêmement chauds, humides ou
poussiéreux ou dans des endroits où l’appareil serait soumis à des vibrations
mécaniques.
Dans le cas contraire, un incendie ou une électrocution pourrait se produire.
Conservez l’écran hors de portée des objets inflammables ou des corps
incandescents (par exemple des bougies).
Pour éviter un incendie, ne laissez pas d’objets inflammables ou de corps incandescents (des bougies par exemple)
à proximité de l’écran.
10 (FR)
ATTENTION
Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.
N’installez pas le support de fixation mural sur des surfaces murales où les
coins ou les côtés de l’écran dépasseraient.
N’installez pas le support de fixation mural sur des surfaces murales comme
des colonnes où les coins ou les côtés de l’écran dépasseraient de la surface
murale. Si une personne ou un objet venait à heurter le coin ou les côtés de
l’écran, ceci risquerait de provoquer des blessures ou des dommages
matériels.
N’exercez aucune pression excessive sur le produit au cours de l’entretien ou
de la maintenance de l’appareil.
N’exercez aucune pression excessive sur le dessus de l’écran. Dans le cas contraire, l’écran risque de tomber et de
provoquer des blessures ou des dommages matériels.
N’installez pas l’écran sur ou sous un climatiseur.
Si l’écran est exposé à des fuites d’eau ou à des courants d’air provenant du climatiseur, pendant une période
prolongée, un incendie ou une électrocution risque de se produire ou l’écran pourrait mal fonctionner.
FR
Français
Précautions
• Si vous utilisez l’écran fixé au support de fixation mural pendant une longue période, le mur situé derrière ou
au-dessus de l’écran peut se décolorer ou le papier peut se décoller selon le matériau du mur.
• Les trous des vis restent apparents si vous démontez le support de fixation mural après son installation.
• Si vous avez fait passer des câbles d’alimentation de 300 ohms derrière le mur, nous vous recommandons de les
remplacer par des câbles coaxiaux de 75 ohms.
Toutefois, s’il est nécessaire de continuer à utiliser des câbles d’alimentation de 300 ohms, un espace
suffisamment important doit être prévu entre l’écran et les câbles d’alimentation derrière le mur avant de
procéder à l’installation. Avant de procéder à l’installation, consultez votre installateur pour choisir
l’emplacement (où l’écran ne subira aucune interférence radio par exemple).
(FR) 11
Installation du support de fixation
mural
À l’attention des
revendeurs Sony
AVERTISSEMENT
À l’attention des revendeurs Sony
Les instructions suivantes concernent les détaillants Sony uniquement. Lisez attentivement les consignes de
sécurité décrites ci-dessus et accordez une attention particulière à la sécurité lors de l’installation, de l’entretien
et de la vérification de ce produit.
Veillez à installer le support de fixation mural correctement au mur en suivant
les instructions de ce mode d’emploi.
S’il manque des vis ou si elles sont desserrées, le support de fixation mural
peut tomber et provoquer des blessures ou des dommages matériels. Veillez
à utiliser les vis appropriées selon le matériau du mur et installez l’appareil
correctement en utilisant au moins quatre vis M8 (ou équivalentes).
Le cordon d’alimentation ou le câble de raccordement ne doit pas être coincé.
Si le cordon d’alimentation ou le câble de raccordement est coincé entre
l’appareil et le mur ou s’il est plié ou tordu en forçant, les conducteurs
internes peuvent être exposés et provoquer un court-circuit ou une coupure
électrique. Un incendie ou une électrocution pourrait se produire.
Veillez à utiliser correctement les vis et les pièces de fixation fournies
conformément aux instructions du mode d’emploi. Si vous utilisez d’autres
éléments de fixation, l’écran risque de tomber et de causer des blessures
corporelles ou d’être endommagé.
Veillez à monter le support correctement en suivant la procédure décrite dans
ce mode d’emploi.
S’il manque des vis ou si elles sont desserrées, l’écran risque de tomber et de causer des blessures corporelles ou
d’être endommagé.
12 (FR)
Veillez à serrer les vis correctement dans la position indiquée.
Sinon, l’écran risque de tomber et de causer des blessures corporelles ou d’être endommagé.
Veillez à ne pas faire subir de chocs à l’écran pendant l’installation.
Si l’écran subit des chocs, il risque de tomber ou de se casser. Vous pourriez vous blesser.
Veillez à installer l’écran sur un mur perpendiculaire et plat.
Dans le cas contraire, l’écran risque de tomber et de provoquer des blessures.
Une fois l’écran installé correctement, fixez solidement les câbles.
Si des personnes ou des objets se prennent dans les câbles, ceci risque de provoquer des blessures ou
d’endommager l’écran.
Faites attention à ne pas vous blesser les mains ou les doigts au cours de
l’installation.
Prenez garde à ne pas vous blesser les mains ou les doigts pendant l’installation du support de fixation mural ou
de l’écran.
Les vis nécessaires à la fixation du support de fixation mural sur le mur ne
sont pas fournies.
Utilisez les vis appropriées selon le matériau et la structure du mur lors du montage du support de fixation mural.
FR
Français
(FR) 13
Español
Gracias por comprar este producto.
Información para los clientes
Para instalar este producto, se requieren unos conocimientos técnicos suficientes. Asegúrese de contratar la
instalación a un distribuidor o contratista de Sony y preste especial atención a la seguridad durante la
instalación. Sony no se responsabiliza de ningún daño o lesión provocada por una manipulación o instalación
incorrectas.
ADVERTENCIA
Si no se siguen las medidas de seguridad o el producto se utiliza incorrectamente, pueden provocarse lesiones
graves o un incendio.
Este manual de instrucciones muestra la manera correcta de manipular el producto, así como precauciones
importantes necesarias para evitar accidentes. Lea este manual atentamente y utilice el producto correctamente.
Conserve este manual para consultarlo en el futuro.
Información para los distribuidores de Sony
Para instalar este producto, se requieren unos conocimientos técnicos suficientes. Lea este manual de instrucciones
atentamente para realizar la instalación de manera segura. Sony no se responsabiliza de ningún daño o lesión
provocada por una manipulación o instalación incorrectas. Proporcione este manual al cliente tras la instalación.
Seguridad
Los productos de Sony están diseñados pensando en la seguridad. Sin embargo, si los productos se utilizan
incorrectamente, pueden provocar lesiones graves a raíz de un incendio, una descarga eléctrica, que el producto
vuelque o que se caiga. Para evitar tales accidentes, asegúrese de cumplir las precauciones de seguridad.
PRECAUCIÓN
Este soporte de montaje mural ha sido diseñado para ser utilizado sólo con los productos siguientes. Si se utiliza
con otros equipos podría desequilibrarse y provocar daños personales.
Producto especificado (En fecha mayo de 2004)
Televisor en color de panel plano
(Modelo de monitor)
Televisor en color de pantalla de
cristal líquido
(Modelo de monitor)
14 (ES)
KE-37XS910
KE-42XS910
KE-50XS910
KE-42M1
KDE42XBR950
(PDM-4210)
KDE50XBR950
(PDM-5010)
KDE55XBR950
(PDM-5510)
KDE61XBR950
(PDM-6110)
KDL42XBR950
(LDM-4210)
Información para los clientes
ADVERTENCIA
Si no se tienen en cuenta las siguientes precauciones, pueden provocarse lesiones graves o incluso la
muerte a raíz de un incendio, una descarga eléctrica, que el producto vuelque o que se caiga.
Asegúrese de contratar la instalación a contratistas cualificados y mantenga a
los niños alejados durante la instalación.
Si el soporte de montaje mural o el monitor no están instalados
correctamente, se pueden producir los accidentes siguientes. Asegúrese de
que la instalación la realizan contratistas cualificados.
• El monitor puede caer y provocar lesiones graves como contusiones o
fracturas.
• Si la pared en la que se instala el soporte de montaje mural es inestable,
desigual o no es perpendicular con el piso, la unidad puede caerse y
provocar daños personales o materiales. La pared debe ser capaz de
soportar un peso de al menos cuatro veces el peso del monitor. (Consulte
la tabla de dimensiones de instalación del monitor en la página 23 para
conocer el peso de cada monitor.)
• Si la instalación del soporte de montaje mural no es lo suficientemente
resistente, es posible que la unidad caiga y provoque daños personales o
materiales.
Asegúrese de contratar el traslado o el desmontaje del monitor a contratistas
cualificados.
No vierta ningún tipo de líquido sobre el monitor.
Si el monitor se moja, puede provocarse un incendio o una descarga eléctrica.
No retire tornillos, etc., una vez montado el monitor.
Si lo hace, el monitor puede caerse y provocar daños personales o materiales.
No desmonte ni modifique las piezas del soporte de montaje mural.
Si lo hace, el soporte de montaje mural puede caerse y provocar daños
personales o materiales.
No monte ningún otro equipo que no sea el producto especificado.
Este soporte de montaje mural ha sido diseñado para ser utilizado sólo con el producto especificado. Si monta un
equipo distinto del especificado, puede caerse o quebrarse y provocar daños personales o materiales.
(ES) 15
ES
Español
Si otras personas que no son contratistas cualificados transportan o desmontan el monitor, éste puede caerse y
provocar daños personales y materiales. Asegúrese de que transportan o desmontan el monitor dos o más
personas.
No obstruya el orificio de ventilación del monitor.
Si se cubre el orificio de ventilación (con un paño, etc.), el monitor podría
sobrecalentarse y provocar un incendio.
No aplique ningún peso que no sea propio del monitor en el soporte de
montaje mural.
Si lo hace, el monitor puede caerse y provocar daños personales o materiales.
No se apoye en el monitor ni se agarre a él.
No se apoye en el monitor ni se agarre a él ya que puede caerle encima y
provocarle lesiones graves.
No exponga el monitor a la lluvia ni a la humedad.
Puede originarse un incendio o una descarga eléctrica.
No coloque nunca el monitor en lugares cálidos, húmedos o excesivamente
polvorientos ni en lugares en los que se produzcan vibraciones.
Si lo hace, puede originarse un incendio o una descarga eléctrica.
Mantenga el monitor alejado de objetos inflamables y de fuegos
desprotegidos (por ejemplo, velas).
Para evitar un incendio, mantenga el monitor alejado de objetos inflamables y de fuegos desprotegidos (por
ejemplo, velas).
16 (ES)
PRECAUCIÓN
Si no se tienen en cuenta las precauciones siguientes, pueden provocarse daños personales o materiales.
No instale el soporte de montaje mural en superficies de paredes en las que
puedan sobresalir las esquinas o los lados del monitor.
No instale el soporte de montaje mural en superficies de paredes como una
columna, en las que puedan sobresalir las esquinas o los lados del monitor.
Si una persona o un objeto se golpea con la esquina o el lado saliente del
monitor, pueden provocarse daños personales o materiales.
No manipule el producto con excesiva fuerza cuando realice su limpieza o
mantenimiento.
No aplique excesiva fuerza en la parte superior del monitor. Si lo hace, el monitor puede caerse y provocar daños
personales o materiales.
No instale el monitor encima o debajo de un aparato de aire acondicionado.
Si el monitor está expuesto a goteos o corriente de aire procedentes del aparato de aire acondicionado durante
mucho tiempo, se puede provocar un incendio, una descarga eléctrica o que el monitor no funcione correctamente.
ES
• Si utiliza el monitor instalado en el soporte de montaje mural durante un largo período de tiempo, es posible que
la pared que quede detrás o encima del monitor se despinte o que, si la pared está empapelada, el papel se
desenganche, según el material de la pared.
• Si el soporte de montaje mural se retira después de instalarlo en la pared, quedarán los orificios de los tornillos.
• Si ha dispuesto cables de alimentación de 300 ohmios detrás de la pared, se recomienda que los cambie por
cables coaxiales de 75 ohmios.
Si necesita continuar utilizando los cables de alimentación de 300 ohmios, asegúrese de que hay suficiente
espacio disponible entre el monitor y los cables de alimentación detrás de la pared antes de realizar la
instalación. Póngase en contacto con el contratista para decidir la ubicación ideal (libre de interferencias
radioeléctricas, etc.) antes de realizar la instalación.
(ES) 17
Español
Precauciones
Instalación del soporte de
montaje mural
Información para los
distribuidores de Sony
ADVERTENCIA
Información para los distribuidores de Sony
Las siguientes instrucciones están destinadas únicamente a los distribuidores de Sony. Asegúrese de leer las
precauciones de seguridad descritas más arriba y preste especial atención a la seguridad durante la instalación,
el mantenimiento y la comprobación de este producto.
Asegúrese de instalar el soporte de montaje mural firmemente en la pared
siguiendo las instrucciones de este manual.
Si alguno de los tornillos queda suelto o se desprende, el soporte de montaje
mural puede caerse y provocar daños personales o materiales. Asegúrese de
utilizar los tornillos adecuados para el material de la pared e instale la
unidad firmemente, utilizando cuatro o más tornillos M8 (o equivalentes).
Evite que el cable de alimentación o el cable de conexión queden atrapados.
Si el cable de alimentación o el cable de conexión queda atrapado entre la
unidad y la pared o se dobla o tuerce forzándolos, es posible que los
conductores internos queden expuestos y que provoquen un cortocircuito o
un corte eléctrico. Esto podría provocar un incendio o una descarga eléctrica.
Asegúrese de utilizar los tornillos y las piezas de sujeción suministrados
correctamente siguiendo las instrucciones descritas en este manual. Su utiliza
artículos sustitutivos, el monitor podría caerse y podría dañarse o provocar
daños personales.
Procure montar el soporte siguiendo correctamente el procedimiento descrito
en este manual.
Si alguno de los tornillos queda suelto o se desprende, el monitor puede caerse y dañarse o provocar daños
personales.
18 (ES)
Asegúrese de apretar firmemente los tornillos en la posición correspondiente.
Si no lo hace, el monitor puede caerse y dañarse o provocar daños personales.
Procure no golpear el monitor durante la instalación.
Si el monitor se golpea, puede caerse o romperse, lo que puede provocar daños personales.
Procure instalar el monitor en una pared perpendicular y plana.
De lo contrario, el monitor puede caerse y provocar daños personales.
Una vez instalado el monitor correctamente, fije los cables adecuadamente.
Si alguna persona u objetos se enredan con los cables, pueden provocarse daños en el monitor o daños personales.
Tenga cuidado de no dañarse las manos o los dedos durante la instalación.
Tenga cuidado de no dañarse las manos o los dedos al instalar el soporte de montaje mural o el monitor.
Los tornillos necesarios para fijar el soporte de montaje mural en la pared no
están incluidos.
Utilice los tornillos adecuados para el material y la estructura de la pared en la que montará el soporte de montaje
mural.
ES
Español
(ES) 19
20
English
Français
Español
1
Step 1: Check the parts required for the installation
Étape 1 : Vérification des pièces requises pour
l’installation
Paso 1: Comprobar las piezas necesarias para la
instalación
English
Prepare a Phillips screwdriver and the appropriate screws (four or more M8 (or equivalent)
screws, not supplied), depending on the material of the wall, beforehand.
Français
Préparez au préalable un tournevis cruciforme et les vis appropriées (au moins quatre vis M8
(ou équivalentes), non fournies), selon le matériau du mur.
Español
Tenga a mano un destornillador Phillips y los tornillos adecuados (cuatro o más M8 o
equivalentes, no suministrados), según el material de la pared.
2
English
US
Open the package and check the parts.
FR
Français
Ouvrez l’emballage et vérifiez les pièces.
ES
Español
Abra el embalaje y compruebe las piezas.
Hook (4)/
Screw (+B6 × L20) (2)/
Crochet (4)/
Vis (+B6 × L20) (2)/
Gancho (4)
Tornillo (+B6 × L20) (2)
Screw (+PSW5 × L16) (6)/
Plate Unit (1)/
Mounting Hook Unit (2)/
Paper Template
Plaque (1)/
Crochet de fixation (2)/
(1 set of 3 sheets)/
Vis (+PSW5 × L16) (6)/
Placa (1)
Ganchos de montaje (2)
Schéma
(composé de trois feuilles)/
Tornillo (+PSW5 × L16) (6)
Plantilla de papel
(1 conjunto de 3 hojas)
(US, FR, ES) 21
Français
Español
1
Step 2: Decide on the installation location
Étape 2 : Choix de l’emplacement d’installation
Paso 2: Decidir la ubicación de instalación
English
Place the paper template on a perpendicular, flat
wall and decide on the installation location.
Unit: mm (inches)/
Unité : mm (pouces)/
Unidad: mm (pulgadas)
300
Tape the supplied 3 sheets of the paper template together with
commercially available adhesive tape. For details, refer to the
instructions printed on the paper template.
Allow for suitable clearance between the Display Unit and the
ceiling and protruding parts of the wall as shown in the
diagram on the right.
(11 13⁄16)
English
Note
If you intend to route the cables in a wall, make a hole in the wall
beforehand to make sure that the cables can be drawn into the wall.
The positions for the cable holes are printed on the paper template and
on page 24 according to the Display Unit model.
100
100
(3 15⁄16)
(3 15⁄16)
Scotchez les trois feuilles du schéma ensemble à l’aide du
ruban adhésif disponible dans le commerce. Pour plus de
détails, reportez-vous aux instructions imprimées sur le
schéma.
Ce schéma permet de voir les espaces entre l’écran, le plafond
et les pièces dépassant du mur comme indiqué sur l’illustration
de droite.
Remarque
Si vous souhaitez faire passer les câbles dans le mur, percez au
préalable un trou dans le mur pour vérifier que les câbles peuvent
passer dans le mur. Les emplacements des trous pour les câbles sont
imprimés sur le schéma et à la page 24 en fonction du modèle d’écran.
Español
Coloque la plantilla de papel en una pared
perpendicular, plana y decida la ubicación de
instalación.
Pegue las tres hojas suministradas de la plantilla de papel una
junto a la otra con cinta adhesiva. Para obtener información
detallada, consulte la información impresa sobre la plantilla de
papel.
Deje un espacio adecuado entre el monitor y el techo y las
partes salientes de la pared como se muestra en la ilustración
de la derecha.
Nota
Si desea colocar los cables en una pared, haga un orificio de antemano
en la pared para asegurarse de que los cables se pueden colocar en ella.
Las posiciones de los orificios de los cables están marcadas en la
plantilla de papel y en la página 24 según el modelo de monitor.
22 (US, FR, ES)
100
Placez le schéma sur un mur perpendiculaire et
plat et choisissez l’emplacement.
(3 15⁄16)
Français
English
Display installing dimensions table
Français Tableau des dimensions d’installation de l’écran
Español
Tabla de dimensiones de instalación del monitor
F
A
C
G
D
393 ± 0.5
B
B
E
Display Model/
Display Dimensions/
unit: mm (inches)/
Dimensions de l’écran/
Unité : mm (pouces)/
Dimensiones del monitor Unidad: mm (pulgadas)
Modèle d’écran/
Modelo de
monitor
KE-37XS910
KE-42XS910
KE-50XS910
KE-42M1
PDM-4210
A
B
C
D
E
1135
(44 11/16)
617
(24 5/16)
110
(4 11/32)
246
(9 11/16)
75
(2 31/32)
1229
678
(48 13/32) (26 23/32)
1435
(56 1/2)
806
(31 3/4)
1075
750
(42 11/32) (29 17/32)
1352
(53 1/4)
720
( 28 3/8)
110
(4 11/32)
277
75
(10 29/32) (2 31/32)
124
(4 29/32)
303
(11 15/16)
112
(4 7/16)
110
(4 11/32)
288
(11 11/32)
116
(4 19/32)
102
(4 3/16)
224
(8 27/32)
138
(5 7/16)
PDM-5010
1573
856
(61 15/16) (33 23/32)
108
(4 9/32)
292
(11 1/2)
139
(5 1/2)
PDM-5510
1710
(67 11/32)
870
(34 9/32)
109
(4 5/16)
299
(11 25/32)
138
(5 7/16)
PDM-6110
1797
(70 3/4)
937
(36 29/32)
110
(4 11/32)
335
(13 7/32)
137
(5 13/32)
LDM-4210
1349
(53 1/8)
694
(27 11/32)
102
(4 3/16)
224
(8 27/32)
126
(4 31/32)
Length for each mounting angle/
Unit: mm (inches)/
Longueur de chaque angle de fixation/ Unité : mm (pouces)/
Longitud de cada ángulo de montaje Unidad: mm (pulgadas)
Mounting
angle (αº)/
Angle de
F
G
H
fixation (αº)/
Ángulo de
montaje (αº)
0º
165 (6 1/2)
149 (5 7/8)
75 (2 31/32)
5º
209 (8 1/4)
138 (5 7/16)
84 (3 5/16)
10º
251 (9 29/32)
123 (4 27/32)
94 (3 23/32)
15º
292 (11 17/32)
104 (4 1/8)
103 (4 1/16)
20º
330 (12 31/32)
82 (3 1/4)
111 (4 3/8)
0º
165 (6 1/2)
210 (8 9/32)
75 (2 31/32)
5º
214 (8 7/16)
199 (7 27/32)
84 (3 5/16)
10º
262 (10 11/32)
183 (7 7/32)
94 (3 23/32)
15º
307 (12 3/32)
163 (6 7/16)
103 (4 1/16)
20º
351 (13 27/32)
139 (5 1/2)
111 (4 3/8)
0º
179 (7 1/16)
301 (11 7/8)
112 (4 7/16)
5º
234 (9 7/32)
290 (11 7/16)
121 (4 25/32)
10º
288 (11 11/32)
273 (10 3/4)
129 (5 3/32)
15º
339 (13 3/8)
252 (9 15/16)
136 (5 3/8)
20º
389 (15 11/32) 227 (8 15/16)
142 (5 19/32)
0º
165 (6 1/2)
241 (9 1/2)
116 (4 19/32)
5º
212 (8 3/8)
233 (9 3/16)
127 (5)
10º
258 (10 3/16)
221 (8 23/32)
136 (5 3/8)
15º
302 (11 29/32) 204 (8 11/32)
143 (5 21/32)
20º
345 (13 19/32)
183 (7 7/32)
150 (5 29/32)
0º
157 (6 3/16)
198 (7 13/16)
138 (5 7/16)
5º
204 (8 1/32)
179 (7 1/16)
147 (5 13/16)
10º
250 (9 27/32)
164 (6 15/32)
155 (6 1/8)
15º
294 (11 19/32) 146 (5 25/32)
162 (6 13/32)
20º
336 (13 1/4)
124 (4 29/32)
168 (6 5/8)
0º
163 (6 7/16)
324 (12 25/32)
139 (5 1/2)
5º
222 (8 3/4)
312 (12 5/16)
149 (5 7/8)
10º
279 (10 31/32) 296 (11 21/32)
157 (6 3/16)
15º
334 (13 5/32) 274 (10 13/16)
165 (6 1/2)
20º
387 (15 1/4)
249 (9 13/16)
171 (6 3/4)
0º
164 (6 15/32)
339 (13 3/8)
138 (5 7/16)
5º
224 (8 27/32)
327 (12 7/8)
148 (5 27/32)
10º
283 (11 5/32)
311 (12 1/4)
157 (6 3/16)
15º
340 (13 13/32) 289 (11 13/32)
165 (6 1/2)
20º
394 (15 17/32)
263 (10 3/8)
171 (6 3/4)
0º
165 (6 1/2)
407 (16 1/4)
137 (5 13/32)
5º
230 (9 1/16)
395 (15 9/16)
147 (5 13/16)
10º
295 (11 21/32) 378 (14 29/32)
156 (6 5/32)
15º
358 (14 1/8)
355 (13 31/32) 164 (6 15/32)
20º
418 (16 15/32)
327 (12 7/8)
171 (6 25/32)
0º
157 (6 3/16)
175 (6 29/32)
126 (4 31/32)
5º
203 (7 31/32)
165 (6 1/2)
135 (5 11/32)
10º
247 (9 3/4)
151 (5 31/32)
144 (5 11/16)
15º
290 (11 7/16)
133 (5 1/4)
151 (5 31/32)
20º
332 (13 3/32)
111 (4 3/8)
157 (6 3/16)
H
Weight/
Poids/
Peso
Weight/
Poids/
Peso
(× 4)*
33kg
72lb12oz
132kg
291lb 1oz
US
FR
38kg
83lb13oz
154kg
335lb 2oz
54kg
119lb 1oz
216kg
476lb 4oz
40kg
88lb 3oz
160kg
352lb 12oz
39kg
86lb
156 kg
343lb15oz
53kg
116lb14oz
212kg
467lb 6oz
62kg
248kg
136lb 11oz 546lb 12oz
71kg
156lb 9oz
284kg
625lb 2oz
31kg
68lb 5oz
124kg
273lb 6oz
* The wall that the Display Unit will be installed on should be capable of supporting a weight of at least four times that of the Display Unit./
* Le mur sur lequel l’écran est installé doit pouvoir supporter un poids équivalent à au moins quatre fois le poids de l’écran./
* La pared en la que se va a instalar el monitor debe ser capaz de soportar un peso al menos cuatro veces superior al peso del monitor.
(US, FR, ES) 23
ES
English
Wall processing dimensions diagram
Français Schéma des dimensions d’installation au mur
Español
Diagrama de las dimensiones de la pared
670 (26 3/8)
Unit: mm (inches)/
610 (24)
Unité : mm (pouces)/
455 (17 29/32)
Unidad: mm (pulgadas)
60
(2 23/64)
393 ± 0.5 (15 15/32 ± 5/256)
131 (5 5/32)
131 (5 5/32)
40
20 – 9 × 20 (23/64 × 5/6)
Slot hole/Trou d’encoche/
Orificio de la ranura
(1 37/64)
65.5
(2 37/64)
196.5 (7 47/64)
13.5 (17/32)
40
(1 37/64)
420 (16 17/32)
406 (16)
60
(2 23/64)
ø50 (1 31/32)
ø60 (2 23/64)
ø50 (1 31/32)
Hole for cable routing/
Trou pour le passage des câbles/
Orificio para colocar el cable
Hole for cable routing (One of two)/
Trou pour le passage des câbles(un des deux)/
Orificio para colocar el cable(uno de dos)
Hole for cable routing/
Trou pour le passage des câbles/
Orificio para colocar el cable
Model/Modèle/Modelo:
PDM-5510
Model/Modèle/Modelo:
KE-37XS910 / KE-42XS910 / KE-50XS910 / KE-42M1
Model/Modèle/Modelo:
PDM-4210 / PDM-5010 / PDM-6110 / LDM-4210
English
Referring to the paper template and the diagram above, determine the positions of the screws and the cable hole (if you intend
to route the cables in the wall), and work on the wall.
WARNING
The wall that the Display Unit will be installed on should be capable of supporting a weight of at least four times that of the Display Unit (page 23).
Make sure of the strength of the wall the Display Unit will be installed on. Reinforce the wall sufficiently, if necessary.
Note
The position of the cable hole varies depending on the Display Unit model. Determine the position of the cable hole using the paper template or
the diagram above and bore a hole in an appropriate position.
Français
Selon le schéma au mur et le schéma ci-dessus, déterminez les emplacements des vis et du trou pour les câbles (si vous
souhaitez faire passer les câbles dans le mur) et marquez-les sur le mur.
AVERTISSEMENT
Le mur sur lequel l’écran est installé doit pouvoir supporter un poids équivalent à au moins quatre fois le poids de l’écran (page 23).
Vérifiez la force du mur sur lequel vous installez l’écran. Si besoin, renforcez le mur suffisamment.
Remarque
L’emplacement du trou pour les câbles varie selon le modèle d’écran. Déterminez l’emplacement du trou pour les câbles à l’aide du schéma au
mur ou du schéma ci-dessus et percez un trou au bon endroit.
Español
A partir de la plantilla de papel y el diagrama anterior, determine las posiciones de los tornillos y el orificio para el cable (si
desea colocar los cables en la pared), e inicie el trabajo en la pared.
ADVERTENCIA
La pared en la que se va a instalar el monitor debe ser capaz de soportar un peso al menos cuatro veces superior al peso del monitor (página 23).
Asegúrese de la resistencia de la pared en la que se va a instalar el monitor. Si es necesario, refuércela.
Nota
La posición del orificio para el cable varía en función del modelo de monitor. Determine la posición del orificio para el cable utilizando la
plantilla de papel o el diagrama anterior y haga un orificio en la posición adecuada.
24 (US, FR, ES)
English
Français
Español
1
Step 3: Install the Plate Unit on the wall
Étape 3 : Installation de la plaque sur le mur
Paso 3: Instalar la placa en la pared
English
Fix the Plate Unit to the wall using four or more
M8 (or equivalent) screws (not supplied).
Select at least four screw holes with the same mark shown in
the diagram on the right, and tighten the screws securely so
that they will not come loose.
Align the unit so that it is exactly level./
Alignez l’appareil de sorte qu’il soit parfaitement de
niveau./
Alinee la unidad para de modo que quede completamente
estable.
WARNING
• The screws securing the Wall-Mount Bracket to the wall are not
supplied.
• Be sure to use the appropriate screws, depending on the material and
structure of the wall.
• If the Plate Unit cannot be attached securely enough, use additional
screws.
• Be sure to confirm that the Plate Unit is securely fixed to the wall.
Français
Fixez la plaque sur le mur à l’aide des quatre vis
(ou plus) M8 (ou équivalentes) non fournies.
Plate Unit/
Plaque/
Placa
Choisissez au moins quatre trous de vis avec la même marque
que celle du schéma de droite et vissez-les correctement afin
qu’elles ne se dévissent pas.
US
FR
AVERTISSEMENT
• Les vis nécessaires à la fixation du support de fixation mural sur le
mur ne sont pas fournies.
• Veillez à utiliser les vis appropriées selon le matériau et la structure
du mur.
• Si la plaque ne peut pas être fixée solidement, utilisez des vis
supplémentaires.
• Vérifiez bien que la plaque est fixée solidement au mur.
ES
Español
Fije la placa en la pared utilizando cuatro o más
tornillos M8 (o equivalentes) (no suministrados).
Seleccione al menos cuatro orificios de tornillo con la misma
marca que se muestra en el diagrama de la derecha y fije los
tornillos firmemente para que no se desprendan.
ADVERTENCIA
• Los tornillos para fijar el soporte de montaje mural en la pared no
están incluidos.
• Asegúrese de utilizar los tornillos adecuados, según el material y la
estructura de la pared.
• Si la placa no queda suficientemente fijada, utilice más tornillos.
• Compruebe que la placa está fijada firmemente en la pared.
(US, FR, ES) 25
2
English
Adjust the angle of the arms.
When installing the Display Unit perpendicularly (0 degrees),
adjustment of the arms angle (Procedure 1 and 2 below) is
not necessary. Make sure that each arm base is screwed in
securely.
1 Remove the screws that are at the top and bottom center of
the both arm bases. Then choose the notch corresponding to
the desired angle (5,10,15 or 20 degrees) and fit the arm base
to it.
2 Firmly secure each arm base using the screws removed in
Procedure 1.
Notes
English
• 0 degrees: Leave the white screws tightened as
they are.
• Other than 0 degrees: Remove the white screws.
Français
• 0 degré : ne touchez pas aux vis blanches.
• Autre que 0 degré : retirez les vis blanches.
Español
• 0 grados: Deje los tornillos blancos tal como están
fijados.
• Distinto de 0 grados: Retire los tornillos blancos.
• Be sure to adjust the angles of the right and left arms to the same
angle.
• Be careful not to pinch your fingers when adjusting the angle of
arms.
• When using an electric screwdriver, set the torque setting to
approximately 2 N·m.
• Make sure that two Mounting Hook Unit support shaft on the lower
part of the Plate Unit are screwed in securely.
Français
Réglez l’angle des bras.
Le réglage de l’angle des bras (étapes 1 et 2 ci-dessous) n’est
pas nécessaire lors de l’installation de l’écran en position
perpendiculaire (0 degré). Vérifiez que chaque support des
bras est fixé solidement.
1 Retirez les vis situées dans la partie centrale supérieure et
inférieure des deux supports de bras. Puis choisissez le cran
d’arrêt correspondant à l’angle souhaité (0, 5, 10, 15 ou 20
degrés) et fixez-y le support de bras.
2 Attachez solidement chaque support de bras à l’aide des vis
retirées à l’étape 1.
Arm Base/
Support de bras/
Base de la abrazadera
Remarques
• Veillez à régler les angles des bras droit et gauche selon le même
angle.
• Faites attention à ne pas vous pincer les doigts lors du réglage de
l’angle des bras.
• Si vous utilisez une perceuse électrique, réglez le forêt à environ
2 N·m.
• Veillez à ce que les deux arbres-support du crochet de fixation situés
au bas de la plaque sont vissés correctement.
Español
Ajuste el ángulo de las abrazaderas.
Al instalar el monitor perpendicularmente (0 grados), no es
necesario el ajuste de los ángulos de las abrazaderas
(procedimientos 1 y 2 que se describen a continuación).
Asegúrese de que las bases de la abrazadera están bien sujetas.
1 Retire los tornillos de la parte superior central y la parte
inferior central de ambas bases de la abrazadera. A
continuación, elija la muesca que corresponda al ángulo
deseado (0,5, 10, 15 ó 20 grados) e introduzca la base de la
abrazadera en ella.
2 Fije firmemente las bases de la abrazadera utilizando los
tornillos que ha retirado en el procedimiento 1.
Notas
• Asegúrese de ajustar los ángulos de las abrazaderas derecha e
izquierda a un mismo ángulo.
• Tenga cuidado de no pillarse los dedos al ajustar el ángulo de las
abrazaderas.
• Si utiliza un destornillador eléctrico, ajuste el par de fijación en 2
N·m aproximadamente.
• Asegúrese de que los ejes de soporte de los ganchos de montaje de la
parte inferior de la placa están fijados firmemente.
26 (US, FR, ES)
1
2
English
Français
Español
3
When installing the Display Unit of the TV KE-37XS910,
KE-42XS910, KE-50XS910 or KE-42M1, do step 3 below.
Si vous installez l’écran TV KE-37XS910, KE-42XS910,
KE-50XS910 ou KE-42M1, effectuez l’étape 3 ci-dessous.
Si instala el monitor del televisor KE-37XS910,
KE-42XS910, KE-50XS910 o KE-42M1, realice el paso 3
que se describe a continuación.
English
Change the positions of the Mounting Hook
Unit support shafts.
1 Remove the screws from the left and right Mounting Hook
Unit support shafts and fit the support shafts in the outer
notches.
2 Firmly secure each Mounting Hook Unit support shaft
using the screws removed in Procedure 1.
Notes
• If you are installing a Display Unit other than KE-37XS910, KE42XS910, KE-50XS910 or KE-42M1, do not change the position of the
Mounting Hook Unit support shafts.
• When using an electric screwdriver, set the torque setting to
approximately 2 N·m.
Mounting Hook Unit support shaft/
Arbre-support du crochet de fixation/
Français
Changez les emplacements des arbres-support
du crochet de fixation.
1 Retirez les vis des arbres-support gauche et droit du crochet
de fixation et fixez les arbres-support dans les encoches
extérieures.
2 Attachez solidement chaque arbre-support du crochet de
fixation à l’aide des vis retirées à l’étape 1.
Ejes de soporte de los ganchos de
montaje
US
FR
ES
1
2
Remarques
• Si vous installez un écran autre que le KE-37XS910, KE-42XS910, KE50XS910 ou KE-42M1, ne changez pas l’emplacement des arbressupport du crochet de fixation.
• Si vous utilisez un tournevis électrique, réglez le couple sur 2 N·m
environ.
Español
Cambie las posiciones de los ejes de soporte de
los ganchos de montaje.
1 Retire los tornillos de los ejes de soporte de los ganchos de
montaje de la derecha y la izquierda en las muescas
exteriores.
2 Fije firmemente los ejes de soporte de los ganchos de
montaje utilizando los tornillos que ha retirado en el
procedimiento 1.
Notas
• Si va a instalar un monitor distinto de los modelos KE-37XS910, KE42XS910, KE-50XS910 o KE-42M1, no cambie la posición de los ejes
de soporte de los ganchos de montaje.
• Si utiliza un destornillador eléctrico, establezca el ajuste de par en 2
N·m aproximadamente.
(US, FR, ES) 27
English
Français
Español
Prepare for the installation of the Display Unit
Préparation pour l’installation de l’écran
Preparación para la instalación del monitor
English
Preparation varies depending on the Display Unit to be installed. See the procedure for each
model and prepare for the installation.
Note
When using an electric screwdriver, set the torque setting to approximately 2 N·m.
Français
La préparation varie selon l’écran à installer. Reportez-vous à la procédure d’installation de chaque
modèle et préparez l’installation.
Remarque
Si vous utilisez un tournevis électrique, réglez le couple sur 2 N·m environ.
Español
La preparación varía según el monitor que se va a instalar. Consulte el procedimiento
correspondiente a cada modelo y prepare la instalación.
Nota
Si utiliza un destornillador eléctrico, establezca el ajuste de par en 2 N·m aproximadamente.
28 (US, FR, ES)
KE-37XS910
KE-42XS910
KE-50XS910
KE-42M1
English
1 Place the Display Unit, with its screen facing
down, on a stable, cloth-covered work surface,
at least 20 cm (8 in) off the floor.
2 Remove the screws that hold the Display Unit
to the Table Top Stand and detach the Table
Top Stand from the Display Unit.
3 Remove six screws on the rear side of the
Display Unit.
4 Attach the supplied four hooks with the four
supplied screws (+PSW5 × L16).
1
(The model of the Display Unit in the illustration is KE-37XS910.)
(Le modèle d’écran de l’illustration est le KE-37XS910.)
(El modelo del monitor de la ilustración es el KE-37XS910.)
2
Français
1 Installez l’écran tourné vers le bas sur une
surface stable et recouverte d’un drap, à au
moins 20 cm (8 po) du sol.
2 Retirez les vis qui maintiennent l’écran sur le
support table et détachez le support table de
l’écran.
3 Retirez les six vis situées à l’arrière de l’écran.
4 Fixez les quatre crochets fournis avec les
quatre vis fournies (+PSW5 × L16).
3
Español
1 Coloque el monitor con la pantalla mirando
hacia abajo encima de una superficie de
trabajo estable y cubierta con un paño situada,
como mínimo, a 20 cm del piso.
2 Retire los tornillos que sujetan el monitor al
soporte de sobremesa y separe este soporte
del monitor.
3 Retire seis tornillos de la parte posterior del
monitor.
4 Monte los ganchos suministrados con los
cuatro tornillos suministrados (+PSW5 × L16).
PDM-4210
PDM-5010
US
4
FR
ES
English
No preparations. Go to the next step.
Français
Aucune préparation. Passez à l’étape suivante.
Español
No necesita preparación. Vaya al paso siguiente.
(US, FR, ES) 29
PDM-5510
PDM-6110
English
1 Place the Display Unit, with its screen facing
down, on a stable, cloth-covered work surface.
Notes
Español
1 Coloque el monitor con la pantalla mirando
hacia abajo encima de una superficie de
trabajo estable y cubierta con un paño situada.
Notas
• If the weight of the Display Unit is placed on the
speakers, deformation or a loose connection of the
speakers may result. To avoid this, observe the
following.
– Do not hold the speakers when carrying the
Display Unit.
– Place packing material, etc. on the floor and lay
the Display Unit face down on it so that the
speakers on either side of the Display Unit are
clear of the packing material, etc.
• Be sure to place the Display Unit stably.
• Use soft cloth to protect the screen of the Display
Unit from damage or dirt.
2 Remove the two screws and the two hooks at
the bottom of the Display Unit rear.
3 Attach the two hooks with the two screws
(+PSW5 × L16) (both supplied with the Wall
Mount Bracket).
If you intend to use the Display Unit without
the speakers, detach the speakers at this
stage. For details on detaching the speakers,
refer to the instruction manual of the TV.
Français
1 Installez l’écran tourné vers le bas sur une
surface stable et recouverte d’un drap.
Remarques
• Si le poids de l’appareil est supporté par les
enceintes, celles-ci risquent de se déformer ou de
se desserrer. Pour éviter cela, observez les
instructions suivantes.
– Ne déplacez pas l'appareil en le tenant par les
enceintes.
– Placez le matériel d’emballage sur le sol et
posez l’écran de l’appareil dessus, afin que les
enceintes de chaque côté de l’appareil ne
dépassent pas du matériel d’emballage.
• Veillez à placer l’appareil de façon stable.
• Pour éviter de rayer ou de salir la surface de
l’écran, protégez-la avec un linge doux.
2 Retirez les deux vis et les deux crochets au bas
de la partie arrière de l’écran.
3 Fixez les deux crochets à l’aide des deux vis
(+PSW5 × L16) (fournies avec le support de
fixation mural).
Si vous souhaitez utiliser l’écran sans les
enceintes, retirez-les à cette étape. Pour plus
de détails sur le retrait des enceintes,
reportez-vous au mode d’emploi du téléviseur.
• Si la pantalla se coloca sobre los altoparlantes, es
posible que éstos se deformen o que su conexión
se afloje. Para evitarlo, tenga en cuenta estos
consejos.
– No sujete los altoparlantes mientras traslada la
pantalla.
– Coloque el material de embalaje, etc., en el suelo
y la pantalla boca abajo sobre éste para que los
altoparlantes situados a los lados de la misma
queden libres.
• Asegúrese de que la pantalla presente una
posición estable.
• Utilice un trapo suave para que el monitor de la
pantalla no se dañe o se ensucie.
2 Retire los dos tornillos y los dos orificios de la
parte inferior del panel posterior del monitor.
3 Fije los dos orificios con los dos tornillos
(+PSW5 × L16) (ambos suministrados con el
soporte de montaje mural).
Si desea utilizar el monitor sin los altavoces,
en este punto debe desmontar los altavoces.
Si desea obtener detalles sobre cómo
desmontar los altavoces, consulte el manual
de instrucciones del televisor.
1
Speaker (left)/
Speaker (right)/
Haut-parleur (gauche)/
Haut-parleur (droit)/
Altoparlante
(izquierdo)
Altoparlante (derecho)
Soft rag/
Tissu doux/
Un trozo de tela suave
Matériel d’emballage, etc./
Material de embalaje, etc.
(The model of the Display Unit in the illustration is PDM-6110.)
(Le modèle d’écran de l’illustration est le PDM-6110.)
(El modelo del monitor de la ilustración es el PDM-6110.)
2
3
30 (US, FR, ES)
Packing material, etc./
LDM-4210
English
Place the Display Unit, with its screen facing
down, on a stable, cloth-covered work surface.
Notes
• If the weight of the Display Unit is placed on the
speakers, deformation or a loose connection of the
speakers may result. To avoid this, observe the
following.
– Do not hold the speakers when carrying the
Display Unit.
– Place packing material, etc. on the floor and lay the
Display Unit face down on it so that the speakers
on either side of the Display Unit are clear of the
packing material, etc.
• Be sure to place the Display Unit stably.
• Use soft cloth to protect the screen of the Display Unit
from damage or dirt.
Speaker (left)/
Speaker (right)/
Haut-parleur (gauche)/
Haut-parleur (droit)/
Altoparlante
(izquierdo)
Altoparlante (derecho)
Soft rag/
Tissu doux/
Un trozo de tela suave
Packing material, etc./
Matériel d’emballage, etc./
Material de embalaje, etc.
If you intend to use the Display Unit without
the speakers, detach the speakers at this
stage. For details on detaching the speakers,
refer to the instruction manual of the TV.
Français
Installez l’écran tourné vers le bas sur une surface
stable et recouverte d’un drap.
Remarques
• Si le poids de l’appareil est supporté par les enceintes,
celles-ci risquent de se déformer ou de se desserrer.
Pour éviter cela, observez les instructions suivantes.
– Ne déplacez pas l'appareil en le tenant par les
enceintes.
– Placez le matériel d’emballage sur le sol et posez
l’écran de l’appareil dessus, afin que les enceintes
de chaque côté de l’appareil ne dépassent pas du
matériel d’emballage.
• Veillez à placer l’appareil de façon stable.
• Pour éviter de rayer ou de salir la surface de l’écran,
protégez-la avec un linge doux.
US
FR
ES
Si vous souhaitez utiliser l’écran sans les
enceintes, retirez-les à cette étape. Pour plus
de détails sur le retrait des enceintes,
reportez-vous au mode d’emploi du téléviseur.
Español
Coloque el monitor con la pantalla mirando hacia
abajo encima de una superficie de trabajo estable
y cubierta con un paño situada.
Notas
• Si la pantalla se coloca sobre los altoparlantes, es
posible que éstos se deformen o que su conexión se
afloje. Para evitarlo, tenga en cuenta estos consejos.
– No sujete los altoparlantes mientras traslada la
pantalla.
– Coloque el material de embalaje, etc., en el suelo y
la pantalla boca abajo sobre éste para que los
altoparlantes situados a los lados de la misma
queden libres.
• Asegúrese de que la pantalla presente una posición
estable.
• Utilice un trapo suave para que el monitor de la
pantalla no se dañe o se ensucie.
Si desea utilizar el monitor sin los altavoces,
en este punto debe desmontar los altavoces.
Si desea obtener detalles sobre cómo
desmontar los altavoces, consulte el manual
de instrucciones del televisor.
(US, FR, ES) 31
English
Français
Español
Step 4: Install the Display Unit
Étape 4 : Installation de l’écran
Paso 4: Instalar el monitor
English
WARNING
Be sure to complete the installation before connecting the AC power cord to the wall outlet. If you allow the AC power cord
to be pinched under or between pieces of equipment, this may result in a short circuit or an electric shock.
Be careful not to stumble over the AC power cord or the Display Unit, as you may hurt yourself.
Français
AVERTISSEMENT
Terminez d’abord l’installation avant de brancher le cordon d’alimentation à la prise murale. Si le cordon d’alimentation est
coincé sous ou entre les appareils, un court-circuit ou une électrocution peut se produire.
Prenez garde à ne pas trébucher sur le cordon d’alimentation ou à heurter l’écran car vous pourriez vous blesser.
Español
ADVERTENCIA
Asegúrese de completar la instalación antes de conectar el cable de alimentación a la toma de corriente. Si el cable de
alimentación se ve atrapado debajo de componentes del equipo o entre los mismos, se puede provocar un cortocircuito o
una descarga eléctrica.
Tenga cuidado de no tropezar con el cable de alimentación o el monitor, ya que podría hacerse daño.
1
English
Hitch the Mounting Hook Unit on the hooks on
the rear side of the Display Unit. Then slide the
Mounting Hook Unit and fix it using the
supplied screws (+PSW5 × L16).
Soft rag/
Tissu doux/
Un trozo de tela suave
Français
Fixez le crochet de fixation sur les crochets
situés à l’arrière de l’écran. Puis faites glisser le
crochet de fixation et attachez-le à l’aide des vis
fournies (+PSW5 × L16).
Español
Una los ganchos de montaje con los ganchos de
la parte posterior del monitor. A continuación,
deslice los ganchos de montaje y fíjelos
utilizando los tornillos suministrados (+PSW5 ×
L16).
Rear side of the Display Unit/
Arrière de l’écran/
Parte posterior del monitor
(The model of the Display Unit in the illustration is PDM-4210.)
(Le modèle d’écran de l’illustration est le PDM-4210.)
(El modelo del monitor de la ilustración es el PDM-4210.)
32 (US, FR, ES)
2
English
Connect the AC power cord and the connecting
cable(s) supplied with the Display Unit to the
Display Unit.
Connect the AC power cord and the connecting cable(s) to the
connectors on the rear side of the Display Unit. For details on
connecting the AC power cord and the connecting cable(s),
refer to the instruction manual of the Display Unit.
When you route the cable and the cord in the wall, feed them
through the hole you bored (page 24).
The position of the hole that should be bored varies depending
on the model of the Display Unit.
Notes
• Once you install the Display Unit to the Plate Unit, you cannot
connect the cord and the cables.
• Be sure to subcontract the routing of the cable in the wall and
electrical work to qualified contractors.
Français
Branchez le cordon d’alimentation et le(s)
câble(s) de raccordement fourni(s) avec l’écran
sur l’écran.
PDM-5510
KE-37XS910
KE-42XS910
KE-50XS910
KE-42M1
PDM-4210
PDM-5010
PDM-6110
LDM-4210
Branchez le cordon d’alimentation et le(s) câble(s) de
raccordement aux connecteurs situés à l’arrière de l’écran. Pour
plus de détails sur le raccordement du cordon d’alimentation
et du (des) câble(s) de raccordement, reportez-vous au mode
d’emploi de l’écran.
US
FR
Si vous faites passer le câble et le cordon dans le mur, faites-les
passer par le trou que vous avez percé (page 24).
L’emplacement du trou percé varie selon le modèle d’écran.
ES
Remarques
• Une fois l’écran installé sur la plaque, vous ne pouvez pas raccorder
le cordon d’alimentation et les câbles.
• Confiez le passage des câbles dans le mur et les travaux électriques à
des professionnels qualifiés.
Español
Conecte el cable de alimentación y los cables de
conexión suministrados con el monitor al
mismo.
Conecte el cable de alimentación y los cables de conexión a los
conectores de la parte posterior del monitor. Para obtener
información sobre cómo conectar el cable de alimentación y los
cables de conexión, consulte el manual de instrucciones del
monitor.
Si coloca los cables en la pared, hágalo a través del orificio que
perforó previamente (página 24).
La posición del orificio que debe perforarse depende del
modelo del monitor.
Notas
• Una vez instalado el monitor en la placa, no se pueden conectar el
cable de alimentación ni los cables de conexión.
• Asegúrese de que las personas que realizan el orificio, colocan el
cable en la pared y efectúan los trabajos de electricista sean
profesionales cualificados.
(US, FR, ES) 33
3
English
Install the Display Unit on the Plate Unit.
1
1 Insert the screws (+B6 × L20, supplied) for securing the
Mounting Hook Unit into the screw holes on the outer left
and right sides of the Mounting Hook Unit support shafts,
and then tighten them temporarily.
2 Hitch the upper hooks of the two Mounting Hook Units on
to the support shafts of the arms.
3 Place the lower hooks of the two Mounting Hook Units so
that they touch the front side of the Mounting Hook Unit
support shafts.
4 Slightly push the Display Unit toward the Plate Unit and
upward, to hitch the lower hooks of the two Mounting
Hook Units on to the Mounting Hook Unit support shafts.
5 Confirm the eight hooks are firmly hooked on the four
shafts on the Plate Unit.
6 Firmly tighten the securing screws screwed in temporarily
in Procedure 1.
Note
If the temporarily attached screws for securing the Mounting Hook
Unit protrude inside the Mounting Hook Unit support shafts, the
lower hooks of the Mounting Hook Units cannot be fitted in.
English
Tighten the screws to halfway so that they do not
protrude from the opposite side.
Français
Français
Installez l’écran sur la plaque.
1 Insérez les vis (+B6 × L20, fournies) pour fixer le crochet de
fixation dans les trous de vis sur les côtés extérieurs gauche
et droit des arbres-support du crochet de fixation, puis
vissez-les temporairement.
2 Fixez les crochets supérieurs des deux crochets de fixation
sur les arbres-support des bras.
3 Placez les crochets inférieurs des deux crochets de fixation
de façon à ce qu’ils touchent les arbres-support du crochet
de fixation.
4 Poussez légèrement l’écran vers la plaque et vers le haut
pour attacher les crochets inférieurs des deux crochets de
fixation sur les arbres-support du crochet de fixation.
5 Vérifiez que les huit crochets sont solidement fixés sur les
quatre arbres de la plaque.
6 Serrez solidement les vis vissées temporairement à l’étape
1.
Serrez les vis à moitié pour qu’elles ne dépassent pas de
l’autre côté.
Español
Apriete los tornillos hasta la mitad de manera que no
sobresalgan por el lado opuesto.
2
Remarque
Si les vis serrées temporairement pour fixer le crochet de fixation
pénètrent à l’intérieur des arbres-support du crochet de fixation, les
crochets inférieurs du crochet de fixation ne peuvent pas être fixés.
4
3
Mounting Hook Unit/
Crochet de fixation/
Ganchos de montaje
6
34 (US, FR, ES)
Español
Instale el monitor en la placa.
1 Inserte los tornillos (+B6 × L20, suministrados) para fijar los
ganchos de montaje en los orificios para tornillos de los
laterales exteriores derecho e izquierdo de los ejes de
soporte de los ganchos de montaje y, a continuación,
apriételos temporalmente.
2 Una los ganchos superiores de los dos ganchos de montaje a
los ejes de soporte de las abrazaderas.
3 Coloque los ganchos inferiores de los dos ganchos de
montaje de manera que toquen la parte frontal de los ejes de
soporte de los ganchos de montaje.
4 Deslice con suavidad el monitor hacia la placa y hacia
arriba para unir los ganchos inferiores de los dos ganchos
de montaje con los ejes de soporte de los mismos.
5 Asegúrese de que los ocho ganchos están firmemente
apretados en los cuatro ejes de la placa.
6 Fije firmemente los tornillos que había atornillado
temporalmente en el procedimiento 1.
Nota
Si los tornillos utilizados temporalmente para fijar los ejes de soporte
de los ganchos de montaje sobresalen de estos ejes, los ganchos de la
parte inferior de los ganchos de montaje no podrán ajustarse.
US
FR
ES
(US, FR, ES) 35
English
Français
Español
Confirm the completion of the installation
Vérifiez que l’installation est terminée
Confirme que ha finalizado la instalación
English
Check the following points.
• Eight hooks of the Mounting Hook Units are firmly hooked on the four shafts on the Plate Unit.
• The cord and the cable are not twisted or pinched.
• The two securing screws on the Mounting Hook Unit support shafts are securely tightened.
Français
Vérifiez les points suivants.
• Vérifiez que les huit crochets du crochet de fixation sont solidement fixés sur les quatre arbres de la plaque.
• Vérifiez que le cordon et le câble ne sont pas tordus ou coincés.
• Vérifiez que les quatre vis de fixation sur les arbres-support du crochet de fixation sont solidement vissées.
Español
Compruebe los puntos siguientes.
• Ocho ganchos de los ganchos de montaje están firmemente apretados en los cuatro ejes de la placa.
• Los cables no están doblados ni atrapados.
• Los cuatro tornillos de fijación de los ejes de soporte de los ganchos de montaje están firmemente fijados.
English
WARNING
Incomplete installation may cause the product falling and result in injury or product damage. Also, improper placement of
the AC power cord, etc., may cause fire or electric shock through a short circuit.
Be sure to confirm the completion of the installation for safety.
Français
AVERTISSEMENT
Si l’installation n’est pas terminée, le produit risque de tomber et de provoquer des blessures ou d’être endommagé. Si le
cordon d’alimentation ou autre n’est pas correctement installé, un court-circuit peut provoquer un incendie ou une
électrocution.
Pour votre sécurité, vérifiez que l’installation est terminée.
Español
ADVERTENCIA
Una instalación incompleta puede causar que el producto se caiga y se dañe o provoque daños personales. Además, la
colocación inadecuada del cable de alimentación, etc., puede originar un incendio o una descarga eléctrica a raíz de un
cortocircuito.
Para su seguridad, asegúrese de completar la instalación.
36 (US, FR, ES)
English
Français
Español
1
Remove the Display Unit
Retrait de l’écran
Cómo retirar el monitor
For Sony Dealers
À l’attention des revendeurs Sony
Información para los distribuidores de Sony
English
Unplug the AC power cord from the wall outlet.
Français
Débranchez le cordon d’alimentation de la prise murale.
Español
Desconecte el cable de alimentación de la toma de corriente.
2
English
Remove the two securing screws on the right and left Mounting Hook Unit support shafts.
Français
Retirez les quatre vis de fixation à droite et à gauche des arbres-support du crochet de
fixation.
US
Español
Retire los cuatro tornillos de fijación a la derecha e izquierda de los ejes de soporte de los
ganchos de montaje.
(US, FR, ES) 37
FR
ES
3
English
Be sure that two or more persons hold the Display Unit and slide it upward to remove the
Display Unit.
WARNING
• Be sure that two or more persons hold the Display Unit when carrying it.
• Be careful not to allow the cords and cables to get hung up when removing the Display Unit.
• Be careful not to hurt your hands or fingers when removing the Display Unit.
Français
Au moins deux personnes doivent tenir l’écran et faites-le glisser vers le haut pour le retirer.
AVERTISSEMENT
• Veillez à ce qu’au moins deux personnes tiennent l’écran lors du transport.
• Prenez garde à ne pas tendre le cordon et les câbles lors du retrait de l’écran.
• Faites attention à ne pas vous blesser les mains ou les doigts pendant le retrait de l’écran.
Español
Haga que dos o más personas sujeten el monitor y desplácelo hacia arriba para retirarlo.
ADVERTENCIA
• Para transportar el monitor, asegúrese de que dos o más personas lo sujetan.
• Al retirar el monitor, procure que los cables no queden colgados.
• Tenga cuidado de no dañarse las manos o los dedos al retirar el monitor.
38 (US, FR, ES)
English
Français
Español
Specifications
Spécifications
Especificaciones
English
Unit: mm (inches)
Weight: 9.0 kg (19 lb 14 oz)
Design and specifications are subject to change without notice.
Français
Unité : mm (pouces)
Poids : 9,0 kg (19 lb 14 oz)
La conception et les spécifications du produit sont sujettes à modification sans préavis.
Español
Unidad: mm (pulgadas)
Peso: 9,0 kg
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
US
670 (26 3⁄8)
ES
385 (15 3⁄32)
420 (16 17⁄32)
FR
51
(2)
(US, FR, ES) 39
Printed on 100% recycled paper using VOC
(Volatile Organic Compound)-free vegetable oil
based ink.
Printed in Japan
Download PDF

advertising
