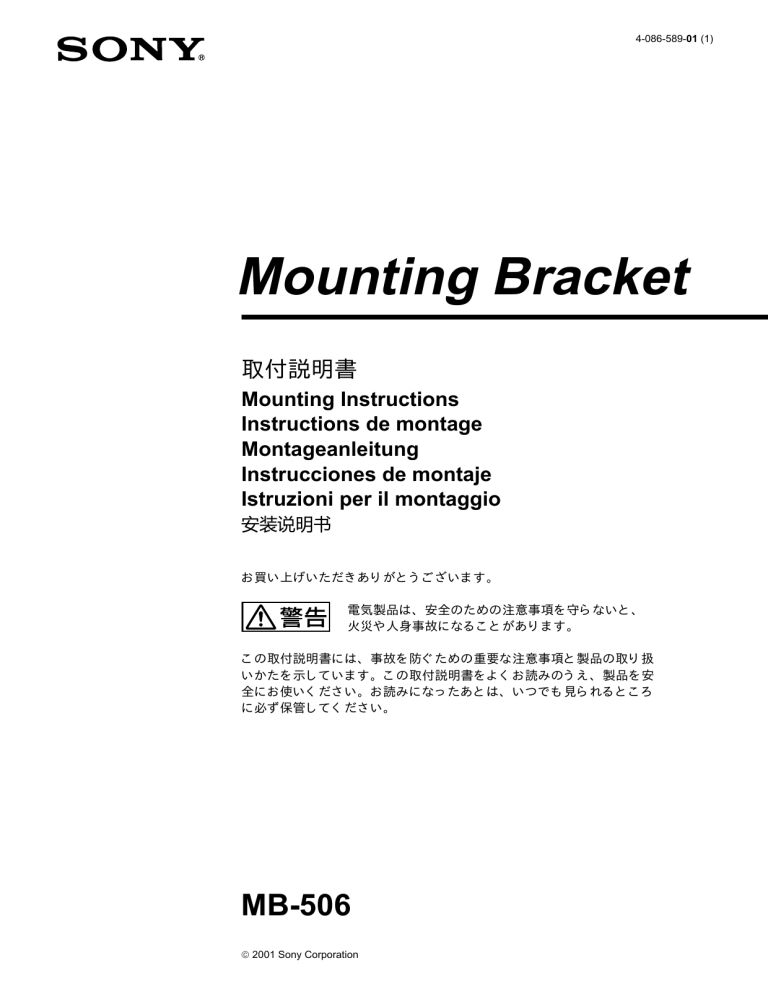

4-086-589-01 (1)
Mounting Bracket
取付説明書
Mounting Instructions
Instructions de montage
Montageanleitung
Instrucciones de montaje
Istruzioni per il montaggio
安装说明书
お買い上げいただきありがとうございます。
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取付説明書には、事故を防ぐための重要な注意事項と製品の取り扱
いかたを示しています。この取付説明書をよくお読みのうえ、製品を安
全にお使いください。お読みになったあとは、いつでも見られるところ
に必ず保管してください。
MB-506
 2001 Sony Corporation
安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、電気製品は、まち
がった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につ
ながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
警告表示の意味
取扱説明書および製品では、次
のような表示をしています。表
示の内容をよく理解してから本
文をお読みください。
4 ページの注意事項をよくお読みください。
定期点検をする
長期間、安全にお使いいただくために、定期点検をすることをおすすめします。
点検の内容や費用については、お買い上げ店またはソニーのサービス窓口にご
相談ください。
この表示の注意事項を守らない
と、火災やその他の事故により
けがをしたり周辺の物品に損害
を与えたりすることがありま
す。
故障したら使わない
すぐに、お買い上げ店またはソニーのサービス窓口にご連絡ください。
注意を促す記号
万一、異常が起きたら
・煙が出たら
・異常な音、におい
がしたら
・内部に水、異物が
入ったら
・製品を落としたり
キャビネットを破
損したときは
2
,
1 モニター本体の電源を切る。
2 電源コードや接続コードを抜く。
3 お買い上げ店またはソニーのサービス
窓口に連絡する。
行為を禁止する記号
行為を指示する記号
目次/Table of Contents/Table des matières/Inhalt/
Índice/Indice/目录
日本語
注意 ................................................................................ 4
部品表 .................................................................................. 7
取り付け方法 ........................................................................ 9
主な仕様 ...................................................................... 裏表紙
Español
Precauciones ..................................................... 5
Lista de componentes ........................................ 7
Instalación .......................................................... 9
Especificaciones ............................ contraportada
English
Italiano
Caution ............................................................... 5
Parts List ............................................................ 7
Installation .......................................................... 9
Specifications ...................................... back cover
Attenzione .......................................................... 5
Elenco delle parti ................................................ 7
Installazione ....................................................... 9
Caratteristiche tecniche ................. Retrocopertina
Français
中文
Attention ............................................................. 5
Liste des composants ........................................ 7
Installation .......................................................... 9
Caractéristiques techniques ............................ dos
注意 ........................................................................ 5
部件表 .................................................................... 7
安装 ........................................................................ 9
规格 ...................................................................封底
Deutsch
Sicherheitsmaßnahmen ..................................... 5
Teileliste ............................................................. 7
Montage ............................................................. 9
Technische Daten ................................. Rückseite
3
下記の注意を守らないと、
けがをしたり周辺の物品に損害を与えることがあります。
指定された方法でラックマウントする
ラックの取扱説明書に記載された方法以外で本機をラックに取り付けると、落下し
て事故やけがの原因となることがあります。
ラックは確実に固定する
取り付けの際は、
ラック自体が確実に固定されていることを確認してください。
ラッ
クが固定されていないと、モニターを取り付けたあとで転倒する恐れがあります。
取り付け時には底面を持つ
モニターをラック(本体)に直接取り付けるときは、必ずモニター本体、またはマ
ウンティングブラケットの底面を持ってください。
手や指をはさまない
モニターとラックの間に指をはさまないように気をつけてください。マウンティング
ブラケットには鋭利な部分があるので、手を切らないように気をつけてください。
指定以外の機器には使用しない・改造しない
指定以外の機器に使用したり、改造して使用すると、搭載した機器が落下してけ
がをすることがあります。
マウンティングブラケットとモニター本体を取り付けた後のご注意
• 気温 0 〜 35℃の範囲でご使用ください。
• ラックの後ろより、アースを設置してください。
4
Caution/Attention/Sicherheitsmaßnahmen/
Precauciones/Attenzione/注意
• Use the MB-506 within the temperature range 0 to
+35°C (32 to 95°F).
• Connect to earth from behind the rack.
• Be sure to confirm that the rack is stable. If the rack
is not stable, after installing the monitor the rack may
fall.
• Be sure to hold the bottom of the monitor or the
mounting bracket.
• Take care that your fingers do not get caught between
the monitor and rack.
• Some parts of the mounting bracket are sharp. Take
care that your fingers do not get cut.
• Utilisez le MB-506 dans une plage de températures
comprise entre 0 et +35 °C (32 et 95 °F).
• Raccordez à la masse par l’arrière de l’armoire.
• Assurez-vous que l’armoire est bien stable. Sinon,
elle risque de tomber après que le moniteur aura été
installé.
• Tenez toujours le moniteur ou le support de montage
par la base.
• Veillez à ne pas vous coincer les doigts entre le
moniteur et l’armoire.
• Certains éléments du support de montage présentent
des arêtes vives. Veillez par conséquent à ne pas vous
couper aux doigts.
• Verwenden Sie die MB-506 bei Temperaturen
zwischen 0 und +35 °C .
• Der Masseanschluß wird an der Rückseite des
Gestells vorgenommen.
• Achten Sie darauf, daß das Gestell ausreichend stabil
ist. Wenn das Gestell nicht stabil ist, kann es nach
dem Installieren des Monitors umfallen.
• Achten Sie darauf, den Monitor an der Unterseite
abzustützen bzw. die Montagehalterung nicht
loszulassen.
• Achten Sie darauf, sich die Finger nicht zwischen
Monitor und Gestell einzuklemmen.
• Einige Teile der Montagehalterung sind scharfkantig.
Achten Sie darauf, sich nicht daran zu verletzen.
• Utilice el soporte MB-506 a una temperatura entre
0 ºC y 35 ºC (32-95 ºF).
• Realice la conexión a tierra desde la parte posterior
del bastidor.
• Asegúrese de que el bastidor es estable. En caso
contrario, el bastidor puede caerse después de instalar
el monitor.
• Asegúrese de sujetar la parte inferior del monitor o el
soporte de montaje.
• Tome las precauciones necesarias para no pillarse los
dedos entre el monitor y el bastidor.
• Algunas piezas del soporte de montaje son afiladas.
Tenga cuidado de no cortarse.
• Utilizzare MB-506 ad una temperatura compresa tra 0
e +35°C.
• Effettuare il collegamento a terra dalla parte
posteriore di supporto.
• Verificare che il supporto sia stabile onde evitarne la
caduta dopo l’installazione del monitor.
• Accertarsi di tenere ferma la parte inferiore del
monitor o la staffa di montaggio.
• Prestare attenzione a non schiacciarsi le dita tra il
monitor e il supporto.
• Alcuni componenti della staffa di montaggio sono
affilati, prestare pertanto particolare attenzione a non
ferirsi le mani.
• 在温度 0°C 至 +35°C(32°F 至 95°F)范围内使
用 MB-506。
• 从托架后面接地。
• 务必确认托架是否牢固,如果不牢固,安放监视器
后托架可能会倒下。
• 务必握住监视器的底或安装固定架。
• 小心不要把手指加在监视器和托架之间。
• 安装固定架的有些部分很尖锐,小心你的手指别被
割破。
5
MB-506は、ソニーのLCDモニターLMD-650をEIA標準
の19インチ箱型ラックに取り付けるための専用マウンティ
ングブラケットです。モニターが 2 台納まります。
モニターの取扱説明書もあわせてご覧ください。
El MB-506 es un soporte de montaje especialmente
diseñado para instalar uno o dos monitores LCD LMD-650
de Sony en un bastidor cerrado estándar EIA de 19
pulgadas.
Consulte el manual de instrucciones del monitor.
The MB-506 is a mounting bracket specially designed to
mount one or two LMD-650 Sony LCD monitors in an
enclosed 19-inch EIA standard rack.
Refer to the monitor’s Operation Manual.
MB-506 è una staffa di montaggio progettata per montare
uno o due monitor LCD Sony LMD-650 su un supporto
standard EIA da 19 pollici.
Fare riferimento al manuale delle istruzioni del monitor.
Le MB-506 est un support de montage spécialement conçu
pour l’installation d’un ou de deux moniteurs Sony LMD650 à écran à cristaux liquides dans une armoire fermée
standard EIA de 19 pouces.
Reportez-vous au mode d’emploi du moniteur.
MB-506 是专为把 SONY(索尼)LCD 监视器 LMD650 安装于 19 英寸 EIA 标准托架上而设计的安装固
定架。可安装 1 至 2 台监视器。
请参阅监视器的使用说明书。
Die MB-506 ist eine Montagehalterung, mit deren Hilfe
Sie einen oder zwei LCD-Monitore Modell LMD-650 von
Sony in einem geschlossenen 19-Zoll-EIAStandardgestell montieren können.
Schlagen Sie dazu bitte auch in der Bedienungsanleitung
zum Monitor nach.
6
部品表/Parts List/Liste des composants/Teileliste/
Lista de componentes/Elenco dei componenti/部件表
ラックマウントパネル(1)
Rack mount panel (1)
Panneau de montage de l’armoire (1)
Gestellmontageplatte (1)
Panel de montaje del bastidor (1)
Pannello del supporto di montaggio (1)
托架安装面板 (1)
セット抑えブラケット(1)
Set holder bracket (1)
Support de fixation (1)
Gerätehalterung (1)
Soporte del conjunto de sujeción (1)
Staffa di fissaggio (1)
装置固定支架 (1)
側面ブラケット
左(1)
、右(1)
Left side bracket (1), Right side bracket (1)
Support latéral de gauche (1), Support latéral de droite (1)
Linke Seitenhalterung (1), Rechte Seitenhalterung (1)
Soporte izquierdo (1), Soporte derecho (1)
Staffa sinistra (1), staffa destra (1)
左侧支架 (1),右侧支架 (1)
目かくしパネル(1)
Blind panel (1)
Panneau plein (1)
Blende (1)
Panel ciego (1)
Pannello nascosto (1)
遮挡面板 (1)
モニター固定用ネジ(2)
1
/4 - 20UNC
Screws for securing the monitor (2)
Vis pour la fixation du moniteur (2)
Schrauben zum Befestigen des Monitors (2)
Tornillos de sujeción del monitor (2)
Viti di montaggio del monitor (2)
监视器固定螺丝 (2)
側面ブラケット固定用ネジ(2)
、リングワッシャー(2)
、ポリワッシャー(4)
、
ワッシャー(4)
W6
POLY
RING
Screws (2), ring washers (2), poly washers (4), washers (4) for securing
the side brackets
Vis (2), rondelles (2), rondelles de plastique (4), rondelles (4) pour la
fixation des supports latéraux
Schrauben (2), Ringunterlegscheiben (2), Poly-Unterlegscheiben (4),
Unterlegscheiben (4) zum Befestigen der Seitenhalterungen
Tornillos (2), arandelas de anillo (2), arandelas de polietileno (4) y
arandelas (4) para fijar los paneles laterales
Viti (2), rondelle circolari (2), rondelle elastiche piatte (4), rondelle (4) per
il montaggio delle staffe laterali
用于固定侧面支架的螺丝 (2),环形垫圈 (2),聚合材料垫圈 (4),垫圈 (4)
7
部品表/Parts List/Liste des composants/Teileliste/Lista de componentes/
Elenco dei componenti/部件表
ブラケット固定用ネジ(4)
、スプリングワッシャー(4)
、ワッシャー(4)
W5
Screws (4), spring washers (4), washers (4), for securing the bracket to
the rack
SW5
Vis (4), rondelles à ressort (4), rondelles (4), pour la fixation du support
sur l’armoire
+P5 × 20
Schrauben (4), Federscheiben (4), Unterlegscheiben (4) zum
Befestigen der Halterung im Gestell
Tornillos (4), arandelas elásticas (4) y arandelas (4) para fijar el soporte
al bastidor
Viti (4), rondelle elastiche (4), rondelle (4), per il montaggio della staffa
sul supporto
支架固定于托架用螺丝 (4)、弹簧垫圈 (4)、垫圈 (4)
セット抑えブラケット固定用ネジ(3)
+P3 × 8
Screws for securing the set holder bracket (3)
Vis du support de fixation (3)
Schrauben zum Befestigen der Gerätehalterung (3)
Tornillos para fijar el soporte del conjunto de sujeción (3)
Viti per il montaggio della staffa di fissaggio (3)
用于固定装置固定支架的螺丝 (3)
出荷時にラックマウントパネルに取り付け済みの部品
The parts pre-mounted on the rack mount panel
Pièces pré-installées sur le panneau de montage de l’armoire
Auf der Gestellmontageplatte vorinstallierte Teile
Piezas preinstaladas en el panel de montaje del bastidor
Parti premontate sul pannello del supporto di montaggio
预装在托架固定板上的部件
タリーランプ組立(2)
Tally lamp assembly (2)
Ensemble de témoin de signalisation (2)
Kontrollampeneinheit (2)
Conjunto de la lámpara indicadora (2)
Gruppo della spia di controllo (2)
摄像指示灯部件 (2)
タリーランプ組立固定用ネジ(4)
Screws for securing the tally lamp assembly (4)
+P3 × 8
Vis pour la fixation de l’ensemble du témoin de signalisation (4)
Schrauben zum Befestigen der Kontrollampeneinheit (4)
Tornillos de sujeción del conjunto de la lámpara indicadora (4)
Viti per il montaggio del gruppo della spia di controllo (4)
摄像指示灯部件固定螺丝 (4)
ACアダプターホルダー(2)
AC adaptor holders (2)
Support d’adaptateur secteur (2)
Netzteilhalter (2)
Soporte del adaptador de CA (2)
Supporto dell’adattatore CA (2)
交流电源转接器夹 (2)
8
取り付け方法/Installation/Installation/Montage/
Instalación/Installazione/安装
1
モニターの底面をネジでラックマウントパネルに固定する。
Secure the monitors to the rack mount panel with the
screws.
Fixez les moniteurs sur le panneau de montage de
l’armoire avec les vis.
Fije el monitor al panel de montaje del bastidor con los
tornillos.
Fissare i monitor al pannello del supporto di montaggio
mediante le apposite viti.
用螺丝将监视器固定在托架安装面板上。
Befestigen Sie die Monitore mit Hilfe der Schrauben an
der Gestellmontageplatte.
モニターを2台取り付ける場合
To install two monitors
Installation de deux moniteurs
So installieren Sie zwei Monitore
Para instalar dos monitores
Per installare due monitor
安装两台监视器
モニター
Monitor
Moniteur
Monitor
Monitor
0Monitor
监视器
ラックマウントパネル
Rack mount panel
Panneau de montage de l’armoire
Gestellmontageplatte
Panel de montaje del bastidor
Pannello del supporto di montaggio
托架安装面板
モニター固定用ネジ
Screws for securing the monitor
Vis pour la fixation du moniteur
Schrauben zum Befestigen des Monitors
Tornillos de sujeción del monitor
Viti di montaggio del monitor
监视器固定螺丝
9
取り付け方法/Installation/Installation/Montage/Instalación/Installazione/安装
モニターを1台のみ取り付ける場合
To install only one monitor
Installation d’un seul moniteur
So installieren Sie nur einen
Monitor
Para instalar sólo un monitor
Per installare un solo monitor
只安装一台监视器
目かくし板
Blind panel
Panneau plein
Blende
Panel ciego
Pannello nascosto
遮挡面板
ラックマウントパネル
Rack mount panel
Panneau de montage de
l’armoire
Gestellmontageplatte
Panel de montaje del bastidor
Pannello del supporto di
montaggio
托架安装面板
モニター固定用ネジ
Screws for securing the monitor
Vis pour la fixation du moniteur
Schrauben zum Befestigen des Monitors
Tornillos de sujeción del monitor
Viti di montaggio del monitor
监视器固定螺丝
モニターの代わりに目かくし板を取り付けます。
Monte el panel ciego en el lugar del monitor.
Mount the blind panel in place of the monitor.
Montare il pannello nascosto al posto del monitor.
Installez le panneau plein à la place du moniteur.
安装遮挡面板以代换监视器。
Bringen Sie anstelle des Monitors die Blende an.
10
2
セット抑えブラケットをラックマウントパネルに取り付ける。
Fasten the set holder bracket to the rack mount panel.
Fixez le support de fixation sur le panneau de montage
de l’armoire.
Fije el soporte del conjunto de sujeción al panel de
montaje del bastidor.
Fissare la staffa di fissaggio al pannello del supporto di
montaggio.
将装置固定支架固定在托架安装面板上。
Befestigen Sie die Gerätehalterung an der
Gestellmontageplatte.
セット抑えブラケット
Set holder bracket
Support de fixation
Gerätehalterung
Soporte del conjunto de sujeción
Staffa di fissaggio
装置固定支架
3
ACアダプターをACアダプターホルダーに入れる。
Insert the AC adaptors into the AC adaptor holders.
Insérez les adaptateurs secteur dans les supports
d’adaptateur secteur.
ネジ +P3 × 8
Screw
Vis
Schraube
Tornillo
Vite
螺丝
Introduzca los adaptadores de CA en sus respectivos
soportes.
Inserire gli adattatori CA negli appositi supporti.
将交流电源转接器插入交流电源转接器夹。
Setzen Sie die Netzteile in die Netzteilhalter ein.
このACアダプターを先に入れる
ACアダプター
AC adaptor
Adaptateur secteur
Netzteil
Adaptador de CA
Adattatore CA
交流电源转接器
Insert this AC adaptor first.
Insérez cet adaptateur secteur en premier.
Setzen Sie dieses Netzteil zuerst ein.
Inserte primero este adaptador de CA.
Inserire innanzitutto l’adattatore CA.
先插入此交流电源转接器
ACアダプターホルダー
AC adaptor holder
Support d’adaptateur secteur
Netzteilhalter
Soporte del adaptador de CA
Supporto dell’adattatore CA
交流电源转接器夹
11
取り付け方法/Installation/Installation/Montage/Instalación/Installazione/安装
4
側面ブラケット左、右をラックマウントパネルに取り付け、モニ
ター本体と共締めする。
下図のように、ポリワッシャー(A)2 枚、リングワッシャー(B)
1 枚、ワッシャー(C)2 枚を左右それぞれに挿入します。
Fasten the left and right side brackets to the rack mount
panel and the monitor.
Insert two poly washers A, a ring washer B and two
washers C for each of the left and right side brackets.
Fixez les supports latéraux de gauche et de droite au
panneau de montage de l’armoire et au moniteur.
Insérez deux rondelles en plastique A, une petite
rondelle B et deux rondelles C pour chacun des
supports latéraux.
Fije los soportes derecho e izquierdo al panel de
montaje del bastidor y al monitor.
Introduzca dos arandelas de polietileno A, una arandela
de anillo B y dos arandelas C en los soportes derecho
e izquierdo.
Fissare le staffe laterali destra e sinistra al pannello di
montaggio del supporto e al monitor.
Inserire una rondella elastica piatta A, una rondella
circolare B e due rondelle C per ciascuna delle due
staffe laterali.
将左右侧支架固定在托架安装面板和监视器上。
在左右侧支架分别装入两个聚合材料垫圈 A,一个环
形垫圈 B。和两个垫圈 C。
Befestigen Sie die linke und die rechte Seitenhalterung
an der Gestellmontageplatte und am Monitor.
Setzen Sie an der linken und rechten Seitenhalterung je
zwei Poly-Unterlegscheiben A, eine
Ringunterlegscheibe B und zwei Unterlegscheiben C
ein.
側面ブラケット 左
側面ブラケット 右
Left side bracket
Support latéral de
gauche
Linke Seitenhalterung
Soporte izquierdo
Staffa sinistra
左侧支架
Right side bracket
Support latéral de droite
Rechte Seitenhalterung
Soporte derecho
Staffa destra
右侧支架
B
ネジ
C
12
A
Screw
Vis
Schraube
Tornillo
Vite
螺丝
5
Instale los soportes laterales en el bastidor.
Fije en primer lugar los tornillos superiores y, a
continuación, fije los inferiores, tal como se muestra en
la siguiente ilustración.
側面ブラケットをラックに取り付ける。
ブラケット固定用のネジは図のように、上側のネジ2 本を下側
のネジより先に取り付けてください。
Install the side brackets to the rack.
First secure the upper screws and then secure the lower
ones as illustrated below.
Installare le staffe laterali sul supporto.
Fissare dapprima le viti della parte superiore, quindi
quelle della parte inferiore, come illustrato di seguito.
Installez les supports latéraux de gauche et de droite sur
l’armoire.
Fixez d’abord les vis supérieures, puis fixez celles du
dessous comme illustré ci-dessous.
将侧面支架安装在托架上。
如下图所示,先固定上方的两枚螺丝再固定下方的两
枚螺丝。
Installieren Sie die Seitenhalterungen im Gestell.
Ziehen Sie zuerst die oberen und dann die unteren
Schrauben an, wie in der Abbildung unten dargestellt.
ラック
1
Rack
Armoire
Gestell
Soporte
Supporto
托架
2
3
+P5 × 20
W5
4
SW5
13
取り付け方法/Installation/Installation/Montage/Instalación/Installazione/安装
タリーランプを使うには
To use the tally lamp
Fonctionnement du témoin de signalisation
So verwenden Sie die Kontrollampen
Para utilizar la lámpara indicadora
Per utilizzare la spia di controllo
使用摄像指示灯
タリーランプのコネクターに必要な電源(DC 12 V、0.5 mA)を供
給してください。
赤線側のピンを+12 V へ、黒線側のピンをアースへ接続します。
Supply the power for the tally lamp (12 V DC, 0.5 mA) to the
tally lamp connector.
Connect the red-wired connector pin to +12 V, and the blackwired connector pin to the ground.
Fournissez au connecteur du témoin de signalisation
l’alimentation nécessaire au témoin de signalisation (12 V
CC, 0,5 mA).
Raccordez la broche du connecteur à fil rouge sur
l’alimentation +12 V et la broche du connecteur à fil noir à la
masse.
Die Kontrollampen (12 V Gleichstrom, 0,5 mA) müssen über
den Kontrollampenanschluß mit Strom versorgt werden.
Schließen Sie den Anschluß mit dem roten Kabel an +12 V
und den Anschluß mit dem schwarzen Kabel an die Masse an.
14
Suministre la alimentación de la lámpara indicadora (12 V
CC, 0,5 mA) al conector de la lámpara indicadora.
Conecte el terminal del cable conector rojo en +12 V, y el
terminal del cable conector negro en la toma de tierra.
Fornire l’alimentazione alle spie di controllo (12 V CC, 0,5
mA) mediante il relativo connettore.
Collegare il piedino del connettore rosso a +12 V e il piedino
del connettore nero a terra.
将摄像指示灯用电源(12V 直流电、0.5 毫安)接至摄像
指示灯连接器。
连接器的红线插芯接 +12V,黑线插芯接地。
モニターをチルトさせるには
To tilt the monitor
Pour faire basculer le moniteur
So können Sie den Monitor neigen
Para inclinar el monitor
Per inclinare il monitor
倾斜监视器
ラックマウントパネルの中央上下のPUSHマークを押して、矢印の
方向にチルトさせることができます。
You can tilt the monitors by pushing the PUSH mark on the
top and bottom center of the rack mount panel.
Vous pouvez faire basculer les moniteurs en appuyant aux
endroits comportant l’indication PUSH, en haut et en bas de la
partie centrale du panneau de montage de l’armoire.
Sie können die Monitore neigen, indem Sie auf die
Markierung PUSH oben und unten in der Mitte der
Gestellmontageplatte drücken.
Puede inclinar el monitor presionando la marca PUSH en la
parte central superior e inferior del panel de montaje del
bastidor.
È possibile inclinare i monitor premendo il contrassegno
PUSH nel centro superiore e inferiore del pannello del
supporto di montaggio.
您可以按托架安装面板顶部和底部中央的 PUSH 标志使
监视器倾斜。
–10° +8°
PUSH
PUSH
15
主な仕様/Specifications/Caractéristiques techniques/Technische
Daten/Especificaciones/Caratteristiche tecniche/规格
搭載可能モニター
LMD-650
搭載可能数
チルト範囲
2台
+8°
/-10°(上下)
質量
外形寸法
約 2.0 kg(目かくしパネル含む)
482 × 177 × 135 mm (幅 / 高さ/ 奥行
付属品
き)
タリーナンバーラベル(1)
Abmessungen
482 × 177 × 135 mm (B/H/T)
Mitgeliefertes Zubehör
Aufkleber für Kontrollnummer (1)
Montageanleitung (1)
Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten.
取付説明書(1)
仕様および外観は、改良のため予告なく変更することがあります
が、ご了承ください。
Applicable monitor LMD-650
Number of mountable monitors
2
Tilt range
+8°/-10° (vertical)
Mass
Approx. 2.0 kg (4 lb 7 oz)
including the blind panel
Dimensions
482 × 177 × 135 mm (w/h/d)
(19 × 7 × 5 3/8 inches)
Supplied accessories Tally number label (1)
Mounting Instructions (1)
Design and specifications are subject to change without
notice.
Moniteur convenant à cette armoire
LMD-650
Nombre de moniteurs pouvant être installés
2
Plage de basculement +8°/-10° (verticalement)
Poids
Environ 2,0 kg (4 lb 7 on)
panneau plein inclus
Dimensions
482 × 177 × 135 mm (l/h/p)
(19 × 7 × 5 3/8 po)
Accessoires fournis Etiquette de numéro de signalisation
(1)
Directives de montage (1)
La conception et les caractéristiques techniques sont sujettes
à modification sans préavis.
Geeigneter Monitor LMD-650
Anzahl der montierbaren Monitore
2
Neigebereich
+8°/-10° (vertikal)
Gewicht
ca. 2,0 kg
einschließlich Blende
Sony Corporation
Printed in Korea
Monitor aplicable
LMD-650
Número de monitores que pueden montarse
2
Grado de inclinación +8°/-10° (vertical)
Peso
Aprox. 2,0 kg
incluido el panel ciego
Dimensiones
482 × 177 × 135 mm (an/al/pr)
(19 × 7 × 5 3/8 inches)
Accesorios suministrados
Etiqueta indicador de número de
selección (1)
Instrucciones de montaje (1)
El diseño y las especificaciones están sujetos a cambios sin
previo aviso.
Monitor applicabile LMD-650
Numero di monitor installabili
2
Intervallo inclinazione +8°/-10° (verticale)
Peso
2,0 kg circa
incluso il panello nascosto
Dimensioni
482 × 177 × 135 mm (l/a/p)
Accessori in dotazione
Etichetta numero (1)
Istruzioni per il montaggio (1)
Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
可使用监视器
可安装的监视器台数
倾斜角度
重量
尺寸
附件
LMD-650
2
+8°/–10°(垂直)
约 2.0 Kg(包括遮挡面板)
482 × 177 × 135 mm(长/高/
深)
计数标签 (1)
安装手册 (1)
设计和规格若有变化恕不另行通知。
