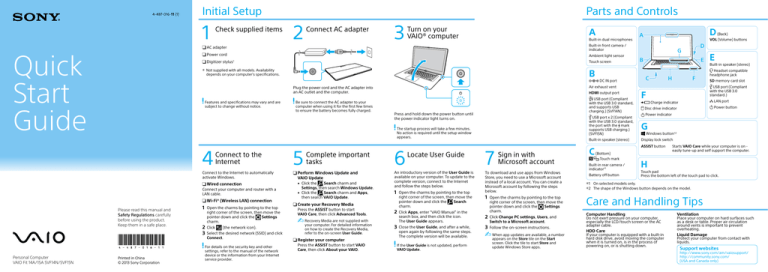

Sony SVF14N13CXB Quick start guide

Sony SVF14N13CXB Quick start guide
4-487-016-11 (1)
Initial Setup
1
Check supplied items
Quick
Start
Guide
2
Connect AC adapter
3
Turn on your
VAIO® computer
A
Built-in dual microphones
AC adapter
Built-in front camera /
indicator
Power cord
Ambient light sensor
Digitizer stylus
Touch screen
 Not supplied with all models. Availability
depends on your computer’s specifications.
B
Features and specifications may vary and are
subject to change without notice.
Be sure to connect the AC adapter to your
computer when using it for the first few times
to ensure the battery becomes fully charged.
HDMI output port
USB port (Compliant
with the USB 3.0 standard,
and supports USB
charging.) (SVF14N)
Press and hold down the power button until
the power indicator light turns on.
The startup process will take a few minutes.
No action is required until the setup window
appears.
4
5
6
7
Connect to the Internet to automatically
activate Windows.
Perform Windows Update and
An introductory version of the User Guide is
available on your computer. To update to the
complete version, connect to the Internet
and follow the steps below.
To download and use apps from Windows
Store, you need to use a Microsoft account
instead of a local account. You can create a
Microsoft account by following the steps
below.
Wired connection
Connect your computer and router with a
LAN cable.
Wi-Fi® (Wireless LAN) connection
Please read this manual and
Safety Regulations carefully
before using the product.
Keep them in a safe place.
1 Open the charms by pointing to the top
right corner of the screen, then move the
pointer down and click the
Settings
charm.
(the network icon).
2Click
3 Select the desired network (SSID) and click
Connect.
Printed in China
© 2013 Sony Corporation
For details on the security key and other
settings, refer to the manual of the network
device or the information from your Internet
service provider.
Complete important
tasks
VAIO Update
Search charm and
Settings, then search Windows Update.
Search charm and Apps,
 Click the
then search VAIO Update.
 Click the
Create your Recovery Media
Press the ASSIST button to start
VAIO Care, then click Advanced Tools.
Recovery Media are not supplied with
your computer. For detailed information
on how to create the Recovery Media,
refer to the on-screen User Guide.
Register your computer
Press the ASSIST button to start VAIO
Care, then click About your VAIO.
DC IN port
D
(Back)
VOL (Volume) buttons
A
D
G
B
E
C
H
F
Air exhaust vent
Plug the power cord and the AC adapter into
an AC outlet and the computer.
Connect to the
Internet
Personal Computer
VAIO Fit 14A/15A SVF14N/SVF15N
Parts and Controls
Locate User Guide
1 Open the charms by pointing to the top
right corner of the screen, then move the
pointer down and click the
Search
charm.
2Click Apps, enter “VAIO Manual” in the
search box, and then click the icon.
The User Guide appears.
3 Close the User Guide, and after a while,
open again by following the same steps.
The complete version will be available.
If the User Guide is not updated, perform
VAIO Update.
Sign in with
Microsoft account
F
Power indicator
Display lock switch
Windows button2
ASSIST button
Battery off button
Starts VAIO Care while your computer is on easily tune-up and self support the computer.
H
Touch pad
Press the bottom left of the touch pad to click.
1 On selected models only.
2 The shape of the Windows button depends on the model.
1 Open the charms by pointing to the top
Care and Handling Tips
2Click Change PC settings, Users, and
Computer Handling
right corner of the screen, then move the
pointer down and click the
Settings
charm.
Switch to a Microsoft account.
3 Follow the on-screen instructions.
When app updates are available, a number
appears on the Store tile on the Start
screen. Click the tile to start Store and
update Windows Store apps.
SD memory card slot
Power button
Disc drive indicator
Built-in speaker (stereo)
Built-in rear camera /
indicator1
Headset compatible
headphone jack
LAN port
Charge indicator
G
(Bottom)
Touch mark
Built-in speaker (stereo)
USB port (Compliant
with the USB 3.0
standard.)
USB port x 2 (Compliant
with the USB 3.0 standard,
the port with the mark
supports USB charging.)
(SVF15N)
C
E
Do not exert pressure on your computer,
especially the LCD/touch screen or the AC
adapter cable.
HDD Care
If your computer is equipped with a built-in
hard disk drive, avoid moving the computer
when it is turned on, is in the process of
powering on, or is shutting down.
Ventilation
Place your computer on hard surfaces such
as a desk or table. Proper air circulation
around vents is important to prevent
overheating.
Liquid Damage
Protect your computer from contact with
liquids.
Support websites
http://www.sony.com/am/vaiosupport/
http://community.sony.com/
(USA and Canada only)
Pièces détachées et contrôles
Configuration initiale
1
Vérifier les
articles fournis
Guide de
Démarrage
Rapide
A
Microphones doubles
intégrés
Caméra/témoin avant
intégrés
Capteur de lumière ambiante
Écran tactile
Cordon d'alimentation
Stylet numériseur
 Non fournie avec tous les modèles.
La disponibilité dépend des spécifications
de votre ordinateur.
Port d'entrée en c.c.
Grilles d'échappement d'air
Port de sortie HDMI
Port USB (Conformes à
la norme USB 3.0 et prend
en charge le chargement
USB.) (SVF14N)
Port USB x 2 (Conformes
à la norme USB 3.0, le port
avec l'image prend en
charge le chargement
USB.) (SVF15N)
Haut-parleur intégré
(stéréo)
Les fonctions et les caractéristiques techniques
peuvent varier et sont modifiables sans préavis.
Durant vos premières utilisations, assurez-vous
que l'adaptateur c.a. est branché à votre
ordinateur de manière à garantir que la
batterie se charge complètement.
Appuyez sur le bouton d'alimentation et
maintenez-le enfoncé jusqu'à ce que le
témoin d'alimentation s'allume.
Le processus de démarrage demandera quelques
minutes. Aucune action n'est nécessaire jusqu'à
ce que la fenêtre d'installation s'affiche.
C
D
(Arrière)
Boutons VOL (Volume)
A
D
G
B
B
Branchez le cordon d'alimentation et
l'adaptateur c.a. dans une prise c.a., puis
à votre ordinateur.
E
C
F
H
F
E
Haut-parleur intégré
(stéréo)
Prise casque compatible
avec casque d'écoute
Fente pour carte mémoire
SD
Témoin de charge
Port USB (Conformes
à la norme USB 3.0.)
Témoin de lecteur de disque
Témoin d'alimentation
Port réseau local
Bouton d'alimentation
G
Bouton Windows2
Commutateur de verrouillage d'affichage
Bouton ASSIST
Lance VAIO Care lorsque votre ordinateur est
en marche - règle et auto - supporte l'ordinateur
aisément.
4
5
6
7
Connectez-vous à Internet afin d’activer
automatiquement Windows.
Appliquer Windows Update et
Une version d'introduction au Guide de
l'utilisateur est disponible sur votre
ordinateur. Pour vous procurer la version
complète, connectez-vous à Internet et
respectez la marche à suivre.
Pour télécharger et utiliser des applications
de Windows Store, il faut utiliser un compte
Microsoft au lieu d'un compte local. Vous
pouvez créer un compte Microsoft en
suivant les étapes suivantes.
1 Ouvrez les icônes en pointant dans le coin
1 Ouvrez les icônes en pointant dans le coin
Conseils sur l'entretien et la manipulation
2 Cliquez sur Modifier les paramètres du PC,
Manipulation de l'ordinateur
3 Suivez les instructions affichées à l'écran.
Utilisation sécuritaire du disque dur
Connexion câblée
Connectez votre ordinateur et routeur avec
un câble de réseau local.
Connexion Wi-FiMD (Réseau local sans fil)
1 Ouvrez les icônes en pointant dans le coin
supérieur droit de l'écran, puis déplacez
le pointeur vers le bas et cliquez sur
l'icône
Paramètres.
(icône du réseau).
2 Cliquez sur
3 Sélectionnez le réseau désiré (SSID) et
cliquez sur Connecter.
Ordinateur personnel
VAIO Fit 14A/15A SVF14N/SVF15N
3
Mettez en marche
votre ordinateur VAIOMD
Adaptateur c.a.
Connexion à Internet
Veuillez lire attentivement ce manuel
ainsi que les Réglementations de
sécurité avant d'utiliser ce produit.
Conservez-les dans un endroit sûr.
2
Brancher
l'adaptateur c.a.
Pour obtenir de plus amples renseignements
sur le code de sécurité et autres paramètres,
reportez-vous au manuel du périphérique
réseau ou aux renseignements fournis par
votre fournisseur de services Internet.
Effectuer des tâches
importantes
VAIO Update
Rechercher,
puis sur Paramètres et recherchez
Windows Update.
Rechercher,
 Cliquez sur l'icône
puis sur Applications et recherchez
VAIO Update.
 Cliquez sur l'icône
Créer un Média de Réinstallation
Appuyez sur le bouton ASSIST pour lancer
VAIO Care, puis cliquez sur Outils avancés.
Aucun Média de Réinstallation n'est
fourni avec cet ordinateur. Pour toute
information détaillée sur la création des
Médias de Réinstallation, consultez le
Guide de l'utilisateur à l'écran.
Enregistrement de votre ordinateur
Appuyez sur le bouton ASSIST pour lancer
VAIO Care, puis cliquez sur À propos de
votre VAIO.
Repérer le Guide
de l'utilisateur
supérieur droit de l'écran, puis déplacez
le pointeur vers le bas et cliquez sur
l'icône
Rechercher.
2 Cliquez sur Applications et saisissez
« Manuel VAIO » dans le champ de
recherche, puis cliquez sur l'icône.
La fenêtre d'Guide de l'utilisateur s'affiche.
3 Fermez le Guide de l'utilisateur, puis
rouvrez-le après quelques instants
en suivant les mêmes étapes.
La version complète est alors disponible.
Si le Guide de l'utilisateur n'est pas à jour,
appliquez VAIO Update.
Ouvrir une session avec
un compte Microsoft
supérieur droit de l'écran, puis déplacez
le pointeur vers le bas et cliquez sur
l'icône
Paramètres.
Utilisateurs, et Passer à un compte
Microsoft.
Lorsque des mises à jour des applications
sont disponibles, un numéro apparaît sur
la vignette du Windows Store de l'écran
d'Accueil. Cliquez sur la vignette pour
ouvrir le Windows Store et mettre à jour
les applications du Windows Store.
(Dessous)
Marque tactile
Caméra/témoin arrière
intégrés1
Bouton d'arrêt de la batterie
H
Pavé tactile
Appuyez dans l'angle inférieur gauche du pavé tactile pour cliquer.
1 Sur les modèles sélectionnés uniquement.
2 La forme du bouton Windows dépend du modèle.
N'exercez pas de pression sur votre
ordinateur, en particulier sur l'écran
ACL/tactile ou le câble de l'adaptateur c.a.
Si votre ordinateur est équipé d'un lecteur
de disque dur intégré, évitez de déplacer
l'ordinateur lorsqu'il est en marche ou en
cours de démarrage ou d'arrêt.
Ventilation
Placez l'ordinateur sur une surface dure
comme un bureau ou une table. Une
circulation d'air adéquate autour des grilles
d'aération permet d'éviter une surchauffe.
Dommages causés par les liquides
Évitez que des liquides entrent en contact
avec votre ordinateur.
Site web de support
http://www.sony.com/am/vaiosupport/
http://community.sony.com/
(États-Unis et Canada uniquement)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
