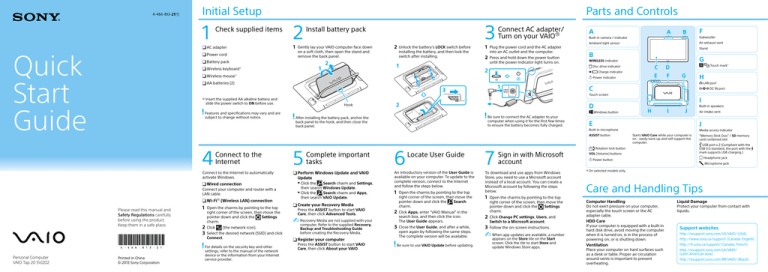

4-466-813-21(1)
Initial Setup
1
2
AC adapter
1 Gently lay your VAIO computer face down
Check supplied items
Quick
Start
Guide
Power cord
3
Install battery pack
on a soft cloth, then open the stand and
remove the back panel.
Connect AC adapter/
Turn on your VAIO
2 Unlock the battery’s LOCK switch before
installing the battery, and then lock the
switch after installing.
Battery pack
1 Plug the power cord and the AC adapter
into an AC outlet and the computer.
2 Press and hold down the power button
until the power indicator light turns on.
A
F
Built-in camera / indicator
Subwoofer
Ambient light sensor
Air exhaust vent
Stand
B
G
WIRELESS indicator
Touch mark
Disc drive indicator
Wireless keyboard
Charge indicator
Wireless mouse
H
 Power indicator
AA batteries (2)
LAN port
C
DC IN port
Touch screen
ˈˈInsert the supplied AA alkaline battery and
slide the power switch to ON before use.
Features and specifications may vary and are
subject to change without notice.
Built-in speakers
After installing the battery pack, anchor the
back panel to the hook, and then close the
back panel.
E
J
Built-in microphone
5
6
7
Connect to the Internet to automatically
activate Windows.
Perform Windows Update and VAIO
An introductory version of the User Guide is
available on your computer. To update to the
complete version, connect to the Internet
and follow the steps below.
To download and use apps from Windows
Store, you need to use a Microsoft account
instead of a local account. You can create a
Microsoft account by following the steps
below.
Connect your computer and router with a
LAN cable.
Wi-Fi (Wireless LAN) connection
Please read this manual and
Safety Regulations carefully
before using the product.
Keep them in a safe place.
1 Open the charms by pointing to the top
right corner of the screen, then move the
pointer down and click the
Settings
charm.
(the network icon).
2Click
3 Select the desired network (SSID) and click
Connect.
Printed in China
© 2013 Sony Corporation
For details on the security key and other
settings, refer to the manual of the network
device or the information from your Internet
service provider.
Air intake vent
Windows button
Be sure to connect the AC adapter to your
computer when using it for the first few times
to ensure the battery becomes fully charged.
4
Wired connection
I
D
Hook
ASSIST button
Connect to the
Internet
Personal Computer
VAIO Tap 20 SVJ202
Parts and Controls
Complete important
tasks
Update
 Click the
Search charm and Settings,
then search Windows Update.
C
lick the
Search charm and Apps,
then search VAIO Update.
Create your Recovery Media
Press the ASSIST button to start VAIO
Care, then click Advanced Tools.
Recovery Media are not supplied with your
computer. Refer to the supplied Recovery,
Backup and Troubleshooting Guide
before creating the Recovery Media.
Register your computer
Press the ASSIST button to start VAIO
Care, then click About your VAIO.
Locate User Guide
1 Open the charms by pointing to the top
right corner of the screen, then move the
pointer down and click the
Search
charm.
2Click Apps, enter “VAIO Manual” in the
search box, and then click the icon.
The User Guide appears.
3 Close the User Guide, and after a while,
open again by following the same steps.
The complete version will be available.
Be sure to use VAIO Update before updating.
Sign in with Microsoft
account
1 Open the charms by pointing to the top
right corner of the screen, then move the
pointer down and click the
Settings
charm.
2Click Change PC settings, Users, and
Switch to a Microsoft account.
3 Follow the on-screen instructions.
When app updates are available, a number
appears on the Store tile on the Start
screen. Click the tile to start Store and
update Windows Store apps.
Media access indicator
Starts VAIO Care while your computer is
on - easily tune-up and self support the
computer.
Rotation lock button
VOL (Volume) buttons
“Memory Stick Duo” / SD memory
card combined slot
USB port x 2 (Compliant with the
USB 3.0 standard, the port with the
mark supports USB charging.)
Headphone jack
 Power button
Microphone jack
ˈˈOn selected models only.
Care and Handling Tips
Computer Handling
Do not exert pressure on your computer,
especially the touch screen or the AC
adapter cable.
Liquid Damage
Protect your computer from contact with
liquids.
HDD Care
If your computer is equipped with a built-in
hard disk drive, avoid moving the computer
when it is turned on, is in the process of
powering on, or is shutting down.
Ventilation
Place your computer on hard surfaces such
as a desk or table. Proper air circulation
around vents is important to prevent
overheating.
Support websites
http://esupport.sony.com/US/VAIO/ (USA)
http://www.sony.ca/support/ (Canada: English)
http://fr.sony.ca/support/ (Canada: French)
http://esupport.sony.com/LA/VAIO/
(Latin American area)
http://esupport.sony.com/BR/VAIO/ (Brazil)
Instalación inicial
1
2
Adaptador de CA
1 Con suavidad, coloque su computadora
Verifique los artículos
suministrados
Guía de
Inicio
Rápido
Cable de alimentación
3
Instale la batería
VAIO hacia abajo sobre un paño suave,
abra el soporte y retire el panel posterior.
Conecte el adaptador de
CA/Encienda su VAIO
2 Desbloquee el interruptor LOCK de la
batería antes de instalarla y bloquee el
interruptor después de la instalación.
1 Conecte el cable de alimentación y
el adaptador de CA a una toma de
corriente de CA y a la computadora.
2 Mantenga presionado el botón de
Batería
encendido hasta que el indicador de
encendido se ilumine.
Teclado inalámbrico
Mouse inalámbrico
A
F
Cámara/indicador incorporado
Subwoofer
Sensor de luz ambiental
Abertura de ventilación
Soporte
B
G
Indicador WIRELESS
Marca táctil
Indicador de la unidad de disco
Indicador de carga
H
 Indicador de encendido
Baterías AA (2)
Puerto LAN
C
Puerto de entrada de CC
Panel táctil
ˈˈAntes de utilizar, inserte las baterías alcalinas
AA suministradas y deslice el interruptor de
encendido hasta la posición ON.
I
D
Gancho
Altavoces incorporados
Ventilación de entrada
Botón Windows
Las funciones y especificaciones pueden variar
y están sujetas a cambios sin previo aviso.
Conecte el adaptador de CA a la computadora
las primeras veces que la use para asegurarse
de que la batería se cargue completamente.
5
6
7
Conéctese a Internet para activar Windows
automáticamente.
Ejecute Windows Update y VAIO Update
La computadora ofrece una versión
introductoria de la Guía del usuario. Para
obtener la versión completa, conéctese a
Internet y siga los pasos a continuación.
Para descargar y utilizar las aplicaciones de
la Tienda Windows, debe usar una cuenta
Microsoft en lugar de una cuenta local. Para
crear una cuenta Microsoft, siga los pasos a
continuación.
Conexión por cable
Conecte su computadora y enrutador con
un cable LAN.
Conexión Wi-Fi (LAN inalámbrica)
Lea este manual y la Reglamentación
de Seguridad detenidamente antes
de utilizar este producto.
Manténgalos en un sitio seguro.
Después de instalar la batería, sujete el panel
posterior al gancho, y después, ciérrelo.
4
Conéctese a Internet
1 Abra los accesos; para ello, en la esquina
superior derecha de la pantalla, mueva
el puntero hacia abajo y haga clic en el
acceso
Configuración.
(el ícono de red).
2 Haga clic en
3 Seleccione la red deseada (SSID) y haga
clic en Conectar.
Computadora personal
VAIO Tap 20 SVJ202
Piezas y controles
Para obtener detalles sobre la clave de
seguridad y otras configuraciones, consulte el
manual del dispositivo de red o la información
de su proveedor del servicio de Internet.
Complete tareas
importantes
 Haga clic en el acceso
Buscar
y en Configuración, y después busque
Windows Update.
 Haga clic en el acceso
Buscar
y en Aplicaciones, y después busque
VAIO Update.
Cree su Medio de Recuperación
Presione el botón ASSIST para iniciar
VAIO Care y, a continuación, haga clic
en Herramientas avanzadas.
Los Medio de Recuperación no se
suministran con la computadora.
Consulte la Guía de recuperación, copia
de seguridad y solución de problemas
antes de crear el Medio de Recuperación.
Registre la computadora
Presione el botón ASSIST para iniciar
VAIO Care y, a continuación, haga clic
en Acerca de VAIO.
Ubique la Guía
del usuario
1 Abra los accesos apuntando a la esquina
superior derecha de la pantalla, luego,
mueva el puntero hacia abajo y haga
clic en el acceso
Buscar.
2 Haga clic en Aplicaciones e introduzca
“Manual de VAIO” en el cuadro de
búsqueda; luego, haga clic en el ícono.
Aparecerá la Guía del usuario.
3 Cierre la Guía del usuario, aguarde unos
minutos y vuelva a abrirla siguiendo los
mismos pasos.
Estará disponible la versión completa.
Asegúrese de usar VAIO Update antes de
comenzar la actualización.
Inicie sesión con la
cuenta Microsoft
1 Abra los accesos; para ello, en la esquina
superior derecha de la pantalla, mueva
el puntero hacia abajo y haga clic en el
acceso
Configuración.
2 Haga clic en Cambiar configuración de PC,
Usuarios, y Cambiar a una cuenta
Microsoft.
3 Siga las instrucciones en pantalla.
Cuando existan actualizaciones de
aplicaciones disponibles, aparecerá un
número en el mosaico Tienda en la
pantalla Inicio. Haga clic en el mosaico
para iniciar la Tienda y actualizar las
aplicaciones de la Tienda Windows.
E
J
Micrófono incorporado
Botón ASSIST
Inicia VAIO Care mientras la computadora
está encendida (permite ajustar fácilmente y
realizar el mantenimiento de la computadora).
Botón de bloqueo
de rotación
Indicador de acceso a medios
Ranura combinada para “Memory
Stick Duo”/tarjeta de memoria SD
Puerto USB x 2 (Cumple con el
estándar USB 3.0, el puerto con la
marca es compatible con la carga USB.)
Botones VOL (Volumen)
Conector para auriculares
 Botón de encendido
Conector para micrófono
ˈˈSolo en los modelos seleccionados.
Consejos de cuidado y manipulación
Manipulación de la computadora
No ejerza presión sobre la computadora,
especialmente sobre la pantalla táctil o el
cable del adaptador de CA.
Daños por líquidos
Evite que cualquier líquido entre en contacto
con la computadora.
Cuidado del disco duro
Si la computadora está equipada con una
unidad de disco duro incorporada, evite mover
la computadora mientras está encendida o
durante los procesos de encendido y apagado.
Ventilación
Coloque la computadora sobre superficies
duras, como un escritorio o una mesa. La
circulación adecuada de aire es importante
para evitar el sobrecalentamiento.
Sitios web de asistencia
http://esupport.sony.com/US/VAIO/
(Estados Unidos)
http://www.sony.ca/support/ (Canadá: inglés)
http://fr.sony.ca/support/ (Canadá: francés)
http://esupport.sony.com/LA/VAIO/
(Área de América Latina)
http://esupport.sony.com/BR/VAIO/ (Brasil)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
