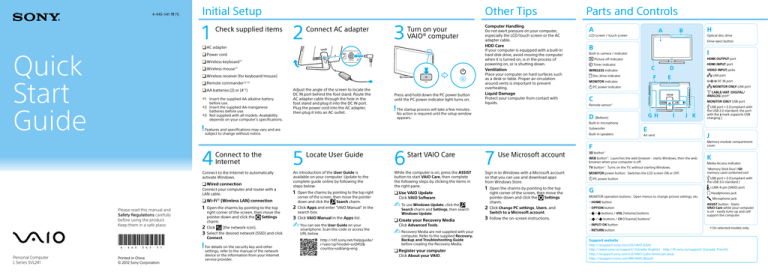

Sony SVL24125CXW Quick start guide

Sony SVL24125CXW Quick start guide
4-445-541-11 (1)
1
Check supplied items
2
Connect AC adapter
3
Turn on your
VAIO® computer
1
Wireless mouse1
Ventilation
Place your computer on hard surfaces such
as a desk or table. Proper air circulation
around vents is important to prevent
overheating.
Wireless receiver (for keyboard/mouse)
Remote commander2 3
AA batteries (2) or (43)
1 Insert the supplied AA alkaline battery
before use.
2 Insert the supplied AA manganese
batteries before use.
3 Not supplied with all models. Availability
depends on your computer’s specifications.
Do not exert pressure on your computer,
especially the LCD/touch screen or the AC
adapter cable.
If your computer is equipped with a built-in
hard disk drive, avoid moving the computer
when it is turned on, is in the process of
powering on, or is shutting down.
Power cord
Wireless keyboard
Computer Handling
HDD Care
AC adapter
Quick
Start
Guide
Adjust the angle of the screen to locate the
DC IN port behind the foot stand. Route the
AC adapter cable through the hole in the
foot stand and plug it into the DC IN port.
Plug the power cord into the AC adapter,
then plug it into an AC outlet.
Press and hold down the PC power button
until the PC power indicator light turns on.
Liquid Damage
Protect your computer from contact with
liquids.
The startup process will take a few minutes.
No action is required until the setup window
appears.
H
LCD screen / touch screen
Optical disc drive
Drive eject button
B
I
Built-in camera / indicator
Picture off indicator
HDMI OUTPUT port
Timer indicator
HDMI INPUT port
VIDEO INPUT jacks
WIRELESS indicator
LAN port
Disc drive indicator
DC IN port
MONITOR indicator
MONITOR ONLY LAN port
PC power indicator
CABLE/ANT (DIGITAL/
ANALOG) port
C
MONITOR ONLY USB port
Remote sensor
USB port × 3 (Compliant with
the USB 2.0 standard, the port
with the mark supports USB
charging.)
Built-in microphone
Subwoofer
Built-in speakers
E
Air vent
6
7
Connect to the Internet to automatically
activate Windows.
An introduction of the User Guide is
available on your computer. Update to the
complete guide online by following the
steps below.
While the computer is on, press the ASSIST
button to start VAIO Care, then complete
the following steps by clicking the items in
the right pane.
Sign in to Windows with a Microsoft account
so that you can use and download apps
from Windows Store.
MONITOR power button: Switches the LCD screen ON or OFF.
1 Open the charms by pointing to the top right
Use VAIO Update
1 Open the charms by pointing to the top
G
Wi-Fi

(Wireless LAN) connection
1 Open the charms by pointing to the top
right corner of the screen, then move the
pointer down and click the
Settings
charm.
(the network icon).
2Click
3 Select the desired network (SSID) and click
Connect.
For details on the security key and other
settings, refer to the manual of the network
device or the information from your Internet
service provider.
Locate User Guide
corner of the screen, then move the pointer
down and click the
Search charm.
2Click Apps and enter “VAIO Manual” in the
search box.
3Click VAIO Manual in the Apps list.
You can see the User Guide on your
smartphone. Scan this code or access the
URL below.
http://rd1.sony.net/helpguide/
r/vaio/sp?model=svl2412&
country=us&lang=eng
Start VAIO Care
Click VAIO Software.
To use Windows Update, click the
Search charm and Settings, then search
Windows Update.
Create your Recovery Media
Click Advanced Tools.
Recovery Media are not supplied with your
computer. Refer to the supplied Recovery,
Backup and Troubleshooting Guide
before creating the Recovery Media.
Register your computer
Click About your VAIO.
Use Microsoft account
right corner of the screen, then move the
pointer down and click the
Settings
charm.
2Click Change PC settings, Users, and
Switch to a Microsoft account.
3 Follow the on-screen instructions.
3D button
WEB button: Launches the web browser - starts Windows, then the web
browser when your computer is off.
TV button: Turns on the TV, without starting Windows.
PC power button
K
Media Access indicator
“Memory Stick Duo”/SD
memory card combined slot
USB port × 3 (Compliant with
the USB 3.0 standard.)
i.LINK 4-pin (S400) port
MONITOR operation buttons: Open menus to change picture settings, etc.
– HOME button
– OPTION button
– /
–
J
Memory module compartment
cover
F
5
Connect your computer and router with a
LAN cable.
Printed in China
© 2012 Sony Corporation
A
4
Wired connection
Please read this manual and
Safety Regulations carefully
before using the product.
Keep them in a safe place.
Parts and Controls
D (Bottom)
Features and specifications may vary and are
subject to change without notice.
Connect to the
Internet
Personal Computer
L Series SVL241
Other Tips
Initial Setup
/
buttons / VOL (Volume) buttons
Headphones jack
Microphone jack
ASSIST button: Starts
VAIO Care while your computer
is on - easily tune-up and self
support the computer.
buttons / CH (Channel) buttons
– INPUT/OK button
– RETURN button
ˈˈOn selected models only.
Support website
http://esupport.sony.com/US/VAIO (USA)
http://www.sony.ca/support/ (Canada: English) http://fr.sony.ca/support/ (Canada: French)
http://esupport.sony.com/LA/VAIO (Latin American area)
http://esupport.sony.com/BR/VAIO (Brazil)
Autres conseils
Configuration initiale
1
Vérifier les
articles fournis
Guide de
Démarrage
Rapide
Clavier sans fil
Manipulation de l'ordinateur
N'exercez pas de pression sur votre ordinateur,
en particulier sur l'écran ACL / tactile ou
câble de l'adaptateur c.a.
Utilisation sécuritaire du disque dur
Si votre ordinateur est équipé d'un lecteur
de disque dur intégré, évitez de déplacer
l'ordinateur lorsqu'il est en marche ou en
cours de démarrage ou d'arrêt.
Cordon d'alimentation
1
Souris sans fil1
Ventilation
Placez l'ordinateur sur une surface dure
comme un bureau ou une table. Une
circulation d'air adéquate autour des grilles
d'aération permet d'éviter une surchauffe.
Récepteur sans fil (pour clavier / souris)
Télécommande2 3
Piles AA (2) ou (43)
1 Insérez la pile alcaline AA fournie avant
utilisation.
2 Insérez les piles AA au manganèse fournies
avant utilisation.
3 Non fournie avec tous les modèles. La
disponibilité dépend des spécifications
de votre ordinateur.
Réglez l'angle de l'écran pour pouvoir repérer
le port d'entrée en c.c. derrière le socle de
pied. Enfilez le câble de l'adaptateur c.a. dans
l'orifice du socle de pied et branchez-le dans
le port d'entrée en c.c.
Branchez le cordon d'alimentation dans
l'adaptateur c.a., puis dans la prise c.a.
Appuyez sur le bouton d'alimentation du PC
et maintenez-le enfoncé jusqu'à ce que le
témoin d'alimentation s'allume.
Dommages causés par les liquides
Évitez que des liquides entrent en contact
avec votre ordinateur.
Le processus de démarrage demandera
quelques minutes. Aucune action n'est
nécessaire jusqu'à ce que la fenêtre
d'installation s'affiche.
6
7
Connectez-vous à Internet afin d'activer
automatiquement Windows.
Une introduction au Guide de l'utilisateur
est disponible sur votre ordinateur. Faites
une mise à jour complète du guide en ligne
en suivant les étapes ci-dessous.
Pendant que l'ordinateur est sous tension,
appuyez sur le bouton ASSIST pour lancer
VAIO Care, puis effectuez les étapes
suivantes en cliquant sur les éléments qui
se trouvent dans le panneau de droite.
Ouvrez une session Windows avec un
compte Microsoft afin de pouvoir utiliser
et télécharger des applications depuis
Windows Store.
Connexion Wi-Fi
(Réseau local sans fil)
1 Ouvrez les icônes en pointant dans le coin
supérieur droit de l'écran, puis déplacez
le pointeur vers le bas et cliquez sur
l'icône
Paramètres.
(icône du réseau).
2 Cliquez sur
3 Sélectionnez le réseau désiré (SSID) et
cliquez sur Connecter.
Pour obtenir de plus amples renseignements
sur le code de sécurité et autres paramètres,
reportez-vous au manuel du périphérique
réseau ou aux renseignements fournis par
votre fournisseur de services Internet.
Lecteur de disque optique
Bouton d'éjection du lecteur
B
Repérez le Guide
de l'utilisateur
1 Ouvrez les icônes en pointant dans le coin
supérieur droit de l'écran, puis déplacez le
pointeur vers le bas et cliquez sur l'icône
Rechercher.
2 Cliquer sur Applications et saisir « Manuel
VAIO » dans le champ de recherche.
3 Cliquer sur Manuel VAIO dans la liste
Applications.
Il vous est possible de visionner le Guide de
l'utilisateur sur votre smartphone. Balayez
ce code ou accédez à l'URL ci-dessous.
http://rd1.sony.net/helpguide/
r/vaio/sp?model=svl2412&
country=us&lang=eng
Démarrer VAIO Care
Utiliser VAIO Update
Cliquez sur Logiciels VAIO.
Afin d'utiliser Windows Update, cliquez sur
l'icône
Rechercher et Paramètres, puis
recherchez Windows Update.
Créer un Média de Réinstallation
Cliquez sur Outils avancés.
Aucun Média de Réinstallation n'est fourni
avec cet ordinateur. Reportez-vous au
Guide de réinstallation, sauvegarde et
dépannage avant de créer un Média de
Réinstallation.
Enregistrement de votre ordinateur
Cliquez sur À propos de votre VAIO.
I
Caméra / témoin intégrés
Témoin d'image désactivée
Port HDMI OUTPUT
Témoin de minuterie
Port HDMI INPUT
Prises VIDEO INPUT
Témoin WIRELESS
Port réseau local
Témoin de lecteur de disque
Port d'entrée en c.c.
Témoin MONITOR
Port réseau local
MONITOR ONLY
Témoin d'alimentation du PC
C
Port CABLE/ANT (DIGITAL/
ANALOG)
Capteur infrarouge
Port USB MONITOR ONLY
D (Dessous)
Port USB x 3 (Conformes à la
norme USB 2.0, le port avec
l'image prend en charge le
chargement USB.)
Haut-parleurs intégrés
5
MD
H
Écran ACL / tactile
Caisson de basse
4
Connectez votre ordinateur et routeur avec
un câble de réseau local.
A
Microphone intégré
Les fonctions et les caractéristiques techniques
peuvent varier et sont modifiables sans préavis.
Connexion câblée
Ordinateur personnel
Série L SVL241
3
Mettez en marche
votre ordinateur VAIOMD
Adaptateur c.a.
Connexion à Internet
Veuillez lire attentivement ce manuel
ainsi que les Réglementations de
sécurité avant d'utiliser ce produit.
Conservez-les dans un endroit sûr.
2
Brancher à
l'adaptateur c.a.
Pièces détachées et contrôles
Utilisez votre
compte Microsoft
1 Ouvrez les icônes en pointant dans le coin
supérieur droit de l'écran, puis déplacez
le pointeur vers le bas et cliquez sur
l'icône
Paramètres.
2 Cliquez sur Modifier les paramètres du PC,
Utilisateurs et Passer à un compte
Microsoft.
3 Suivez les instructions affichées à l'écran.
E
Grille d'aération
J
Couvercle de compartiment de
module de mémoire
F
Bouton 3D
Bouton WEB : Lance le navigateur web - démarre Windows, puis le navigateur
web lorsque votre ordinateur est arrêté.
Bouton TV : Permet d'allumer la télé sans démarrer Windows.
Bouton d'alimentation MONITOR : Permet d'activer et de désactiver l'écran ACL.
Bouton d'alimentation du PC
Témoin d'accès aux médias
Fente combinée pour « Memory
Stick Duo » / carte mémoire SD
Ports USB x 3 (Conformes à la
norme USB 3.0.)
Port i.LINK 4 broches (S400)
G
Boutons d'opération MONITOR : Permet d'ouvrir les menus pour modifier
les paramètres de l'image, etc.
– Bouton HOME
– Bouton OPTION
– Boutons /
– Boutons K
/ boutons VOL (volume)
/
/ boutons CH (canal)
– Bouton INPUT/OK
– Bouton RETURN
Prise casque
Prise microphone
Bouton ASSIST : Lance
VAIO Care lorsque votre
ordinateur est en marche règle et auto - supporte
l'ordinateur aisément.
ˈˈSur les modèles
sélectionnés uniquement.
Site web de support
http://esupport.sony.com/US/VAIO (États-Unis)
http://www.sony.ca/support/ (Canada : Anglais) http://fr.sony.ca/support/ (Canada : Français)
http://esupport.sony.com/LA/VAIO (Amérique latine)
http://esupport.sony.com/BR/VAIO (Brésil)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
