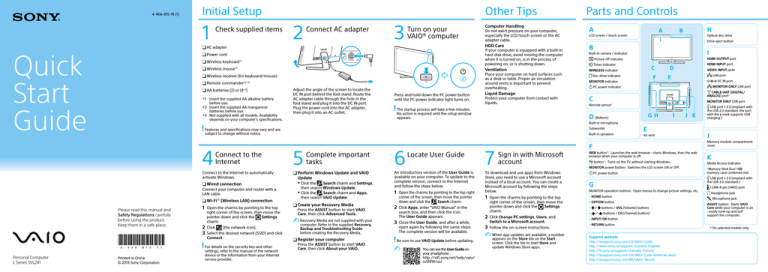

Sony | SVL24145CXB | Quick start manual | Sony SVL24145CXB Quick Start Manual

4-466-815-11 (1)
1
Check supplied items
2
Connect AC adapter
3
Turn on your
VAIO® computer
1
Wireless mouse1
Ventilation
Place your computer on hard surfaces such
as a desk or table. Proper air circulation
around vents is important to prevent
overheating.
Wireless receiver (for keyboard/mouse)
Remote commander2 3
AA batteries (2) or (43)
1 Insert the supplied AA alkaline battery
before use.
2 Insert the supplied AA manganese
batteries before use.
3 Not supplied with all models. Availability
depends on your computer’s specifications.
Do not exert pressure on your computer,
especially the LCD/touch screen or the AC
adapter cable.
If your computer is equipped with a built-in
hard disk drive, avoid moving the computer
when it is turned on, is in the process of
powering on, or is shutting down.
Power cord
Wireless keyboard
Computer Handling
HDD Care
AC adapter
Quick
Start
Guide
Adjust the angle of the screen to locate the
DC IN port behind the foot stand. Route the
AC adapter cable through the hole in the
foot stand and plug it into the DC IN port.
Plug the power cord into the AC adapter,
then plug it into an AC outlet.
Press and hold down the PC power button
until the PC power indicator light turns on.
Liquid Damage
Protect your computer from contact with
liquids.
The startup process will take a few minutes.
No action is required until the setup window
appears.
7
Connect to the Internet to automatically
activate Windows.
Perform Windows Update and VAIO
An introductory version of the User Guide is
available on your computer. To update to the
complete version, connect to the Internet
and follow the steps below.
To download and use apps from Windows
Store, you need to use a Microsoft account
instead of a local account. You can create a
Microsoft account by following the steps
below.
Wi-Fi
Please read this manual and
Safety Regulations carefully
before using the product.
Keep them in a safe place.
(Wireless LAN) connection
1 Open the charms by pointing to the top
right corner of the screen, then move the
pointer down and click the
Settings
charm.
(the network icon).
2Click
3 Select the desired network (SSID) and click
Connect.
Printed in China
© 2013 Sony Corporation
For details on the security key and other
settings, refer to the manual of the network
device or the information from your Internet
service provider.
Optical disc drive
Drive eject button
B
I
Built-in camera / indicator
Picture off indicator
HDMI OUTPUT port
Timer indicator
HDMI INPUT port
VIDEO INPUT jacks
WIRELESS indicator
LAN port
Disc drive indicator
DC IN port
MONITOR indicator
MONITOR ONLY LAN port
PC power indicator
CABLE/ANT (DIGITAL/
ANALOG) port
C
MONITOR ONLY USB port
Remote sensor
Built-in speakers
6

H
LCD screen / touch screen
Subwoofer
5
Connect your computer and router with a
LAN cable.
A
USB port × 3 (Compliant with
the USB 2.0 standard, the port
with the mark supports USB
charging.)
Built-in microphone
4
Wired connection
Parts and Controls
D (Bottom)
Features and specifications may vary and are
subject to change without notice.
Connect to the
Internet
Personal Computer
L Series SVL241
Other Tips
Initial Setup
Complete important
tasks
Update
 Click the
Search charm and Settings,
then search Windows Update.
C
lick the
Search charm and Apps,
then search VAIO Update.
Create your Recovery Media
Press the ASSIST button to start VAIO
Care, then click Advanced Tools.
Recovery Media are not supplied with your
computer. Refer to the supplied Recovery,
Backup and Troubleshooting Guide
before creating the Recovery Media.
Register your computer
Press the ASSIST button to start VAIO
Care, then click About your VAIO.
Locate User Guide
1 Open the charms by pointing to the top right
corner of the screen, then move the pointer
down and click the
Search charm.
2Click Apps, enter “VAIO Manual” in the
search box, and then click the icon.
The User Guide appears.
3 Close the User Guide, and after a while,
open again by following the same steps.
The complete version will be available.
Be sure to use VAIO Update before updating.
You can see the User Guide on
your smartphone.
http://rd1.sony.net/help/vaio/
svl2414/us/
Sign in with Microsoft
account
1 Open the charms by pointing to the top
right corner of the screen, then move the
pointer down and click the
Settings
charm.
2Click Change PC settings, Users, and
Switch to a Microsoft account.
3 Follow the on-screen instructions.
When app updates are available, a number
appears on the Store tile on the Start
screen. Click the tile to start Store and
update Windows Store apps.
E
Air vent
Memory module compartment
cover
F
WEB button: Launches the web browser - starts Windows, then the web
browser when your computer is off.
TV button: Turns on the TV, without starting Windows.
MONITOR power button: Switches the LCD screen ON or OFF.
PC power button
K
Media Access indicator
“Memory Stick Duo”/SD
memory card combined slot
USB port × 3 (Compliant with
the USB 3.0 standard.)
G
MONITOR operation buttons: Open menus to change picture settings, etc.
– HOME button
– OPTION button
– /
–
J
/
buttons / VOL (Volume) buttons
buttons / CH (Channel) buttons
i.LINK 4-pin (S400) port
Headphone jack
Microphone jack
ASSIST button: Starts VAIO
Care while your computer is on
- easily tune-up and self
support the computer.
– INPUT/OK button
– RETURN button
Support website
http://esupport.sony.com/US/VAIO/ (USA)
http://www.sony.ca/support/ (Canada: English)
http://fr.sony.ca/support/ (Canada: French)
http://esupport.sony.com/LA/VAIO/ (Latin American area)
http://esupport.sony.com/BR/VAIO/ (Brazil)
ˈˈOn selected models only.
Otras consejos
Instalación inicial
1
Verifique los artículos
suministrados
3
Encienda la
computadora VAIO®
1
Mouse inalámbrico1
Ventilación
Coloque la computadora sobre superficies
duras, como un escritorio o una mesa. La
circulación adecuada de aire es importante
para evitar el sobrecalentamiento.
Receptor inalámbrico (para teclado/mouse)
Control remoto2 3
Baterías AA (2) ou (43)
1 Antes comenzar a utilizar el equipo, inserte
la batería alcalina AA suministrada.
2 Antes comenzar a utilizar el equipo, inserte
las baterías de manganeso AA suministradas.
3 No se suministra con todos los modelos. La
disponibilidad depende de las especificaciones
de la computadora.
No ejerza presión sobre la computadora,
especialmente sobre la pantalla táctil/LCD
o el cable del adaptador de CA.
Si la computadora está equipada con una
unidad de disco duro incorporada, evite mover
la computadora mientras está encendida o
durante los procesos de encendido y apagado.
Cable de alimentación
Teclado inalámbrico
Manipulación de la computadora
Cuidado del disco duro
Adaptador de CA
Guía de
Inicio
Rápido
Ajuste el ángulo de la pantalla para localizar
el puerto de entrada de CC detrás del pie de
apoyo. Haga pasar el cable del adaptador de
CA a través del orificio del pie de apoyo y
conéctelo al puerto de entrada de CC.
Enchufe el cable de alimentación al adaptador
de CA y luego conéctelo a una toma de CA.
Mantenga presionado el botón de encendido
de la PC hasta que se ilumine el indicador de
encendido.
Daños por líquidos
Evite que cualquier líquido entre en contacto
con la computadora.
La proceso de inicio tarda unos minutos. No
es necesario realizar ninguna acción hasta
que aparezca la ventana de configuración.
A
H
Pantalla LCD/panel táctil
Unidad óptica
Botón de expulsión de la unidad
B
Indicador de apagado de
imagen
5
6
7
Conéctese a Internet para activar Windows
automáticamente.
Ejecute Windows Update y VAIO Update
La computadora ofrece una versión
introductoria de la Guía del usuario. Para
obtener la versión completa, conéctese a
Internet y siga los pasos a continuación.
1 Abra los accesos apuntando a la esquina
superior derecha de la pantalla, luego,
mueva el puntero hacia abajo y haga
clic en el acceso
Buscar.
2 Haga clic en Aplicaciones e introduzca
“Manual de VAIO” en el cuadro de
búsqueda; luego, haga clic en el ícono.
Aparecerá la Guía del usuario.
3 Cierre la Guía del usuario, aguarde unos minutos
y vuelva a abrirla siguiendo los mismos pasos.
Estará disponible la versión completa.
Para descargar y utilizar las aplicaciones de
la Tienda Windows, debe usar una cuenta
Microsoft en lugar de una cuenta local. Para
crear una cuenta Microsoft, siga los pasos a
continuación.
Conexión por cable
Conecte su computadora y enrutador con un
cable LAN.
Conexión Wi-Fi (LAN inalámbrica)
Lea este manual y la Reglamentación
de Seguridad detenidamente antes
de utilizar este producto.
Manténgalos en un sitio seguro.
1 Abra los accesos; para ello, en la esquina
superior derecha de la pantalla, mueva
el puntero hacia abajo y haga clic en el
acceso
Configuración.
(el ícono de red).
2 Haga clic en
3 Seleccione la red deseada (SSID) y haga
clic en Conectar.
Para obtener detalles sobre la clave de
seguridad y otras configuraciones, consulte el
manual del dispositivo de red o la información
de su proveedor del servicio de Internet.
Cree su Medio de Recuperación
Presione el botón ASSIST para iniciar
VAIO Care y, a continuación, haga clic
en Herramientas avanzadas.
Los Medio de Recuperación no se suministran
con la computadora. Consulte la Guía
de recuperación, copia de seguridad
y solución de problemas antes de crear
el Medio de Recuperación.
Registre la computadora
Presione el botón ASSIST para iniciar
VAIO Care y, a continuación, haga clic
en Acerca de VAIO.
Asegúrese de usar VAIO Update antes de
comenzar la actualización.
Puede consultar la Guía del
usuario con el smartphone.
http://rd1.sony.net/help/vaio/
svl2414/us/
Conectores VIDEO INPUT
Puerto LAN
Puerto de entrada de CC
Indicador de encendido de la PC
Puerto LAN MONITOR ONLY
Puerto CABLE/ANT
(DIGITAL/ANALOG)
C
Puerto USB MONITOR ONLY
Sensor remoto
Puerto USB x 3 (Cumple con
el estándar USB 2.0, el puerto
con la marca es compatible
con la carga USB.)
Micrófono incorporado
4
 Haga clic en el acceso
Buscar
y en Configuración, y después busque
Windows Update.
 Haga clic en el acceso
Buscar
y en Aplicaciones, y después busque
VAIO Update.
Puerto HDMI INPUT
Indicador de la unidad de disco
Indicador MONITOR
Altavoces incorporados
Ubique la Guía
del usuario
Puerto HDMI OUTPUT
Indicador de temporizador
Indicador WIRELESS
Subwoofer
Complete tareas
importantes
I
Cámara/indicador incorporado
D (Parte inferior)
Las funciones y especificaciones pueden variar
y están sujetas a cambios sin previo aviso.
Conéctese a Internet
Computadora personal
Serie L SVL241
2
Conecte el
adaptador de CA
Piezas y controles
Inicie sesión con
la cuenta Microsoft
1 Abra los accesos; para ello, en la esquina
superior derecha de la pantalla, mueva
el puntero hacia abajo y haga clic en el
acceso
Configuración.
2 Haga clic en Cambiar configuración de PC,
Usuarios, y Cambiar a una cuenta
Microsoft.
3 Siga las instrucciones en pantalla.
Cuando existan actualizaciones de
aplicaciones disponibles, aparecerá
un número en el mosaico Tienda en la
pantalla Inicio. Haga clic en el mosaico
para iniciar la Tienda y actualizar las
aplicaciones de la Tienda Windows.
E
Ventilación
J
Tapa del compartimiento del
módulo de memoria
F
Botón WEB: Inicia el explorador web (inicia Windows y, a continuación,
el explorador web cuando la computadora está apagada).
Botón TV: Enciende el TV, sin iniciar Windows.
Botón de encendido del MONITOR: Enciende o apaga la pantalla LCD.
Botón de encendido de la PC
G
Indicador de acceso a medios
Ranura combinada para “Memory
Stick Duo”/tarjeta de memoria SD
Puerto USB x 3 (Cumple con
el estándar USB 3.0.)
Puerto i.LINK de 4 pines (S400)
Botones de funciones del MONITOR: Abren los menús para cambiar la
configuración de la imagen, etc.
– Botón HOME
– Botón OPTION
– Botones /
– Botones K
/
/ botones VOL (Volumen)
/ botones CH (Canal)
– Botón INPUT/OK
– Botón RETURN
Sitios web de asistencia
http://esupport.sony.com/US/VAIO/ (Estados Unidos)
http://www.sony.ca/support/ (Canadá: inglés)
http://fr.sony.ca/support/ (Canadá: francés)
http://esupport.sony.com/LA/VAIO/ (Área de América Latina)
http://esupport.sony.com/BR/VAIO/ (Brasil)
Conector para auriculares
Conector para micrófono
Botón ASSIST: Inicia VAIO Care
mientras la computadora está
encendida (permite ajustar
fácilmente y realizar el
mantenimiento de la
computadora).
ˈˈSolo en los modelos
seleccionados.
Download PDF

advertising
