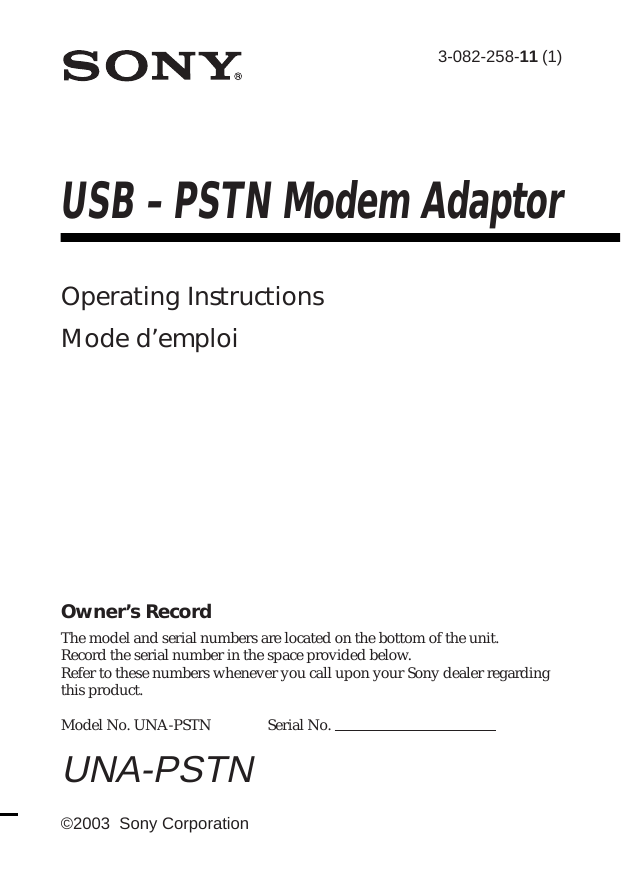

3-082-258-11 (1)
USB – PSTN Modem Adaptor
Operating Instructions
Mode d’emploi
Owner’s Record
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding
this product.
Model No. UNA-PSTN
UNA-PSTN
©2003 Sony Corporation
Serial No.
English
Before operating the unit, please read this instructions thoroughly, and
retain it for future reference.
WARNING
To prevent fire or shock hazard, do not expose the unit to rain or moisture.
Countries and areas
This product is intended to be used in the following countries or areas.
Australia, Austria, Belgium, Canada, Denmark, Finland, France, Germany,
Greece, Hong Kong, Ireland, Japan, Luxembourg, Netherlands, New
Zealand, Norway, Portugal, Singapore, Sweden, Switzerland, UK, USA,
Italy, Spain, Taiwan
Regulatory Information
For the Customers in the USA
CAUTION
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES.
OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS:
(1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND
(2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED,
INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED
OPERATION.
NOTE:
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference
in a residential installation.
This equipment generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications.
2-GB
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help.
FCC Part 68
This equipment complies with Part 68 of the FCC rules and the
requirements adopted by the ACTA. On the bottom of this equipment is a
label that contains, among other information, a product identifier in the
format US : 1KRM500BUNAPSTN. If requested, this number must be
provided to the telephone company.
A telephone plug and jack used to connect this equipment to the premises
wiring and telephone network must comply with the applicable FCC Part
68 rules and requirements adopted by the ACTA.
This modem uses the USOC RJ-11 telephone jack.
A plug and jack used to connect this equipment to the premises wiring and
telephone network must comply with the applicable FCC Part 68 rules and
requirements adopted by the ACTA. A compliant telephone cord and
modular plug is provided with this product. It is designed to be connected
to a compatible modular jack that is also compliant. See installation
instructions for details.
The REN is used to determine the quantity of devices that may be
connected to a telephone line. Excessive RENs on a telephone line may
result in the devices not ringing in response to an incoming call. In most,
but not all areas, the sum of the RENs should not exceed five (5.0). To be
certain of the number of devices that may be connected to a line, as
determined by the total RENs, contact the telephone company.
For products approved after July 23, 2001, the REN for this product is part
of the product identifier that has the format US: 1KRM500BUNAPSTN.
The digits represented by 00 are the REN without a decimal point (e.g., 03
is a REN of 0.3). For earlier products, the REN separately shown on the
label.
3-GB
If this equipment causes harm to the telephone network, the telephone
company will notify you in advance that temporary discontinuance of
service may be required. But if advance notice is not practical, the
telephone company will notify the customer as soon as possible. Also, you
will be advised of your right to file a complaint with the FCC if you believe
it is necessary.
The telephone company may make changes in its facilities, equipment,
operations or procedures that could affect the operations of the equipment.
If this happens, the telephone company will provide advance notice in
order for you to make the necessary modifications in order to maintain
uninterrupted service.
If trouble is experienced with this equipment, please contact 1-800-222SONY (7669), or write to the Sony Customer Information Service Center, at
12451 Gateway Blvd., Fort. Myers, Fl 33913 for repair and (or) warranty
information.
If the equipment is causing harm to the telephone network, the telephone
company may request you remove the equipment until the problem is
resolved.
Repair of this equipment should be made only by a Sony Service Center or
Sony authorized agent. For the Sony Service Center nearest you, call 1-800222-SONY (7669).
This equipment can not be used on public coin service. Connection to
Party Line Service is subject to state tariffs. (Contact the state public utility
service commission, public service commission, or corporation commission
for information.)
If your home has specially wired alarm equipment connected to the
telephone line, ensure the installation of this equipment does not disable
your alarm equipment.
If you have questions about what will disable alarm equipment, consult
your telephone company or a qualified installer.
4-GB
For the Customers in CANADA
This Class B digital apparatus complies with Canadian ICES-003.
INDUSTRY CANADA NOTICE
This product meets the applicable Industry Canada technical
specifications.
The Ringer Equivalence Number (REN) is an indication of the maximum
number of devices allowed to be connected to a telephone interface. The
termination on an interface may consist of any combination of devices
subject only to the requirement that the sum of the RENs of all the devices
does not exceed five.
5-GB
For the Customers in Europe
Hereby, Sony Corporation, declares that this USB-PSTN modem adaptor is
in compliance with the essential requirements and other relevant
provisions of the Directive 1999/5/EC.
For details, please access the following URL:
http://www.compliance.sony.de/
This equipment is in compliance with the requirements of the directive
1999/5/EC (R&TTE), to be connected with all European analogue PSTN.
However, due to differences between the individual PSTNs provided in
the different countries, the compliance does not, on itself, give an
unconditional assurance of successful operation on every PSTN network
termination point. In the event of problems, you should contact your
equipment supplier in the first instance.
If the plug of exclusive modem cable is not match with the telephone
terminal jack, attach an optional plug adaptor. The plug type of the
exclusive modem cable is the RJ-11 type.
6-GB
Table of contents
Precautions on Use ............................................................................................... 8
Precautions on Handling ..................................................................................... 9
Maintenance .......................................................................................................... 9
Parts identification ............................................................................................. 10
Before Use ............................................................................................................ 10
Setting up the unit .............................................................................................. 11
Preparation .......................................................................................................... 14
Connecting to a telephone line with a PSTN modem adaptor ............. 14
Accessing the Internet ................................................................................ 15
Disconnecting the USB-PSTN modem adaptor from your camcorder ....... 16
Troubleshooting .................................................................................................. 17
Specifications ....................................................................................................... 18
Introduction
• USB connection enables data transmission between an Internet and a
USB network adaptor compatible camcorder via a modem.
• The USB-PSTN modem adaptor is a bus powered device and therefore
requires no power supply.
Trademark
The system names and product names recorded in this instruction manual
are in general registered trademarks or trademarks of their respective
developing manufacturers. This instruction manual does not specify ™
and ® signs.
7-GB
Precautions on Use
Where not to place this device
Regardless of whether the USB-PSTN modem adaptor is in use or in
storage, do not place it in any of the following locations. Doing so may
lead to breakdown.
• Locations of extremely high temperature
The temperature gets extremely high inside a car with the windows
closed in summer or in strong sunshine, and leaving the USB-PSTN
modem adaptor inside may cause it to be deformed or break down.
• Locations with excessive humidity, dust, soot or steam
Using the USB-PSTN modem adaptor in such an environment may lead
to fire or electric shock.
• Locations where young children can touch it
There is a risk of injury, electric shock and breakdown.
• Only use a designated connecting cable
Using a connecting cable not specified in this manual may lead to fire or
breakdown.
• Avoid incorrect connection
- Do not allow any small pieces of metal inside the connector.
A short between pins may lead to fire or breakdown.
- Insert the connector completely straight. Inserting it at an angle can cause
a short between pins, which may lead to fire or breakdown.
• Unplug the telephone cable before moving the USB-PSTN modem
adaptor
Moving it with the telephone cable still connected may damage the cable
or lead to fire, electric shock, or injury if the USB-PSTN modem adaptor
drops or falls over. Also be careful not to drop the USB-PSTN modem
adaptor.
• In direct sunlight or near a heater
There is a risk of deformation or breakdown.
• Locations of excessive vibration
• Locations with strong electromagnetism
• Locations with excessive sand
In locations such as the seashore and other sandy areas or where dust
clouds occur, protect the USB-PSTN modem adaptor from sand and dust.
There is a risk of breakdown.
8-GB
Precautions on Handling
• Using the USB-PSTN modem adaptor reduces the amount of time you
can use your camcorder, because they share the camcorder’s battery.
• When not using the USB-PSTN modem adaptor, disconnect it from your
camcorder to prevent your camcorder’s battery from going flat.
• Do not lift your camcorder by the USB-PSTN modem adaptor or its
cable.
• Do not pull out the connector by pulling the cable.
• Do not bend or apply excessive force to the cable.
Maintenance
Wipe the USB-PSTN modem adaptor with a soft dry cloth. If the USBPSTN modem adaptor is very dirty, wipe it using a cloth with a little
neutral solvent added, and then wipe it dry again.
Do not use thinners, benzine, alcohol, etc., as they will damage the surface
of the USB-PSTN modem adaptor.
9-GB
Parts identification
When connecting the USB-PSTN modem adaptor, do so correctly by
checking the shape of the connectors.
1 POWER lamp (green)
2 ON LINE lamp (orange)
3 DATA lamp (orange)
4 USB connector
5 RJ-11 connector
6 Switch cover
7 AREA CODE switches
8 TONE/P1 (PULSE10)/P2 (PULSE20) selector
USB connector : For connection to USB compatible camcorders
RJ-11 connector : For connection to a telephone cable
Before Use
• This USB-PSTN modem adaptor is exclusively for use with a USB
network adaptor compatible camcorder. Before use, refer to your
“Network Function/Application Operating Instructions”.
10-GB
Setting up the unit
You must make certain settings before you can connect the unit to your
telephone line. Choose the proper settings for your telephone signaling
type. You also have to set the AREA CODE switches according to your
area.
2
4
3
(1) Be sure that this unit is not connected to the USB-PSTN modem
adaptor compatible camcorders or a RJ-11 cable (telephone cable).
(2) Open the switch cover.
(3) Select the telephone signaling type with the TONE/P1 (PULSE10)/P2
(PULSE20) selector.
TONE: When your phone line has tone signaling.
PULSE10: When your phone line has pulse signaling.
PULSE20: Normally, this is not used. For details, see “To check the dial
speed of a pulse dialing phone” on page 12.
zTips
• How can I tell if my phone has tone signaling?
You can hear the touch pad sound from your phone when you press the
number button.
• How can I tell if my phone has pulse signaling?
You can hear clicking sounds from your phone when you press the
number button.
(4) Set up the AREA CODE switches according to your area.
For details, see “The setup of the AREA CODE switches” on page 13.
11-GB
Setting up the unit (continued)
(5) Close the cover.
The setting is completed.
Notes
• If the TONE/P1 (PULSE10)/P2 (PULSE20) selector is not set to the
appropriate position, you cannot communicate with the camcorder.
• If you cannot check the dial speed of your pulse dialing phone, set the
TONE/P1 (PULSE10)/P2 (PULSE20) selector to P1 (PULSE10).
• In some countries and areas, TONE/P1 (PULSE10)/P2 (PULSE20) setting
is not required.
In such a country or area, the USB-PSTN modem adaptor communicates
by the telecom protocol in that country or area, regardless of the TONE/
P1 (PULSE10)/P2 (PULSE20) setting.
To check the dial speed of a pulse dialing phone
You can change the dialing speeds of some pulse dial phones. To check the
dial speed, switch the dial speed selector on the phone and check the
clicking sound. The slower one is the normal setting. When you select the
fast dial speed, set the TONE/P1 (PULSE10)/P2 (PULSE20) selector to P2
(PULSE20).
12-GB
The setup of the AREA CODE switches
The default AREA CODE setting is “Japan”.
Set the AREA CODE switches to the appropriate positions using a sharppointed object following the information given in the table below. You
cannot use the unit in areas other than the areas indicated on the table.
TONE
P1
P2
Notes
• “1” for the parameter in the table indicates that setting the switch to the
ON side.
• The relationship between the 6-digit numbers in the table and the switch
positions is as illustrated below.
(e. g., when you set to Japan)
(e. g., when you set to the USA)
The setup list for the AREA CODE switch
Country
or area
Parameter
Country
or area
Parameter
Country
or area
Parameter
010110
Japan
000000
Greece
110100
Sweden
United States
100000
Ireland
101100
Switzerland
110110
Australia
010000
Italy
011100
Taiwan
001110
Austria
110000
Netherlands
010010
United Kingdom
101110
Belgium
001000
New Zealand
110010
Canada
100000
Denmark
111000
Norway
001010
Hong Kong
100000
Finland
000100
Portugal
011010
Luxembourg
001000
France
100100
Singapore
111010
Germany
010100
Spain
100110
13-GB
Preparation
To connect to the Internet, first you must connect the USB-PSTN modem
adaptor to a USB network adaptor-compatible camcorder.
Connecting to a telephone line with a
PSTN modem adaptor
Connect to the Internet via a telephone line using a USB-PSTN modem
adaptor.
1
Connect the supplied telephone cable to this unit and the
modular jack of the telephone.
14-GB
2
Attach the USB-PSTN modem adaptor’s USB connector to
(USB) jack of your camcorder.
Note
The position of (USB) jack varies from model to model.
For details, refer to your USB network adaptor compatible camcorder’s
instruction manual.
3
Set your USB network adaptor compatible camcorder’s power
switch to “MEMORY/NETWORK” to display the Network
Menu.
Your camcorder is now ready for communication.
Note
Connect the USB-PSTN modem adaptor directly to your USB network adaptor
compatible camcorder. The camcorder is not compatible with a USB hub.
Accessing the Internet
For details of how to log on, refer to your USB network adaptor compatible
camcorder’s “Network Function/Application Operating Instructions”.
15-GB
Disconnecting the USB-PSTN modem
adaptor from your camcorder
1
2
Remove the USB-PSTN modem adaptor’s USB connector from
(USB) jack of your camcorder.
Remove the telephone cable from the USB-PSTN modem
adaptor.
16-GB
Troubleshooting
Before sending the USB-PSTN modem adaptor for repairs, read this
manual and the support information on our website
http://www.sony.net/. If the USB-PSTN modem adaptor still does not
work properly, consult your Sony dealer or local authorized Sony service
facility.
Symptom
Cause/Measures
A USB error occurs
ex) Connection Error
Connect USB Device
• Check that the USB-PSTN modem adaptor is
correctly connected to the USB terminal of your
USB network adaptor compatible camcorder. If
it is not, reconnect it.
A PPP error occurs
ex) Connection Error
Check phone line
• The AREA CODE switch is incorrectly set.
c Set it correctly. For details, see “Setting up
the unit” (page 11).
• The line is busy. (Another device is using the
phone line.)
c Try again when the other device has stopped
communicating.
• Cannot connect to the other telephone line.
c Wait a while before trying again.
• Cannot communicate well sometimes
depending on the status of the telephone line.
c Turn off the camcorder, turn it back on, then
try to communicate again.
• The USB-PSTN modem adaptor cannot be used
with a home or business telephone line. (Never
connect it to a home or business telephone line.
Doing so can lead to malfunction, overheating
and fire.)
17-GB
Specifications
Modem part
Applicable line
Interface for the telephone circuit
NCU
Dial type
NCU command
Communication format
Sending communication rate
Receiving communication rate
Modulation mode standard
Sender sensitivity
Error correction
Data compression
Analog telephone line
2 line ceremony interface
AA
Pulse dialing (10/20 pps)
Tone dialing
AT command
Dual
300/1200/2400/4800/7200/9600/
12000/14400/16800/19200/21600/
24000/26400/28800/31200/33600 bps
300/1200/2400/4800/7200/9600/
12000/14400/16800/19200/21600/
24000/26400/28800/31200/33600/
34000/34667/36000/37333/38000/
38667/40000/41333/42000/42667/
44000/45333/46000/46667/48000/
49333/50000/50667/52000/53333/
54000/54667/56000 bps
ITU-T V.21/V.22/V.22bis/V.32/
V.32bis/V.34/V.90, BELL 212A/
103, K56flex™
–10 to –15 dBm
MNP Class 4/10, ITU-T V.42
MNP Class 5, ITU-T V.42bis
USB interface part
Telecommunication standard
Interface connector
Transmission rate
Power supply
Operating voltage
Power consumption
18-GB
USB compatible
Mini-A plug
max. 12 Mbps
Bus-powered
DC 5 V (supplied by USB interface)
max. 250 mA
General
Outer dimensions
Weight
Operating temperature
Storage temperature
approx. 86 × 17.1 × 65 mm
(3 1/2 × 11/16 × 2 5/8 in)
(width × height × depth)
approx. 54 g (1.9 oz)
0°C ~ +40°C
–20°C ~ +60°C
Accessories
Telephone cable (1)
Operating Instructions
Design and specifications are subject to change without notice.
19-GB
Français
Avant d’utiliser cet appareil, veuillez lire attentivement ces explications,
puis conservez-les de manière à pouvoir les consulter.
AVERTISSEMENT
N’exposez pas cette unité à la pluie ou à l’humidité. Risques d’incendie ou
de chocs électriques.
Pays et régions
Ce produit est destiné à être utilisé dans les régions et pays suivants :
Allemagne, Australie, Autriche, Belgique, Canada, Danemark, Etats-Unis,
Finlande, France, Grèce, Hong Kong, Irlande, Japon, Luxembourg,
Nouvelle-Zélande, Norvège, Pays-Bas, Portugal, Singapour, Suède, Suisse ,
Royaume-Uni, Italie, Espagna et Taiwan
Information relative à la réglementation
Pour la clientèle au Canada
Cet appareil numérique de la classe B est conforme à la norme NMB-003
du Canada.
Conditions d’utilisation
L’utilisation est sujette aux deux conditions suivantes : (1) ce dispositif ne
doit pas produire d’interférences et (2) ce dispositif doit accepter toutes les
interférences reçues, y compris les interférences qui peuvent provoquer un
fonctionnement non souhaité du dispositif.
AVIS DE L’INDUSTRIE CANADA
Le présent matériel est conforme aux spécifications techniques applicables
d’Industrie Canada.
L’indice d’équivalence de la sonnerie (IES) sert à indiquer le nombre
maximal de termiaux qui peuvent être raccordés à une interface
téléphonique. La terminaison d’une interface peut consister en une
combinaison quelconque de dispositifs, à la seule condition que la somme
d’indices d’équivalence de la sonnerie de tous les dispositifs n’excède pas
5.
L’indice d’équivalence de la sonnerie de ce matériel est de 0.2.
2-FR
A l’attention de la clientèle européenne
Par la présente, Sony Corporation déclare que cet adaptateur modem USBPSTN est conforme aux exigences essentielles et aux autres dispositions
pertinentes de la directive 1999/5/CE.
Pour plus de détails, consulter notre site URL :
http://www.compliance.sony.de/
Cet équipement est conforme aux exigences de la directive 1999/5/EC
(R&TTE) pour être connecté à tous les PSTN analogues européens.
Cependant, étant donné que des différences existent entre les PSTNs
individuels fournis dans chaque pays, la conformité à la directive ne
garantit pas de façon inconditionnelle le bon fonctionnement des points
d’arrivée de tous les réseaux PSTN. En cas de problème, contactez avant
toute chose votre fournisseur local.
Au cas où la prise d’un câble de modem ne correspondrait pas à la
connexion téléphonique, vous devrez utiliser un adaptateur en option. La
prise du câble de modem exclusif est de type RJ-11.
3-FR
Table des matières
Précautions d’utilisation ...................................................................................... 5
Précautions de manipulation .............................................................................. 6
Entretien ................................................................................................................. 6
Nomenclature des pièces ..................................................................................... 7
Avant la mise en service ...................................................................................... 7
Configuration de l’unité ...................................................................................... 8
Préparation .......................................................................................................... 11
Connexion à une ligne de téléphone via un adaptateur
modem PSTN ............................................................................................... 11
Accès à Internet ........................................................................................... 12
Déconnexion de l’adaptateur modem USB-PSTN et du caméscope ........... 13
Dépannage ........................................................................................................... 14
Caractéristiques techniques .............................................................................. 15
Introduction
• Les connexions USB servent à transmettre les données par modem entre
un caméscope compatible avec une carte réseau USB et Internet.
• La carte modem USB-PSTN étant alimentée par un bus elle ne nécessite
aucun raccordement électrique.
MARQUE DES PRODUITS
Les noms de produits et de systèmes apparaissant dans ce manuel sont en
général des marques enregistrées ou des marques appartenant aux
fabricants qui les ont mises au point. Aucun signe ™ ou ® ne les précède
dans ce manuel.
4-FR
Précautions d’utilisation
Endroits où il ne faut pas placer le dispositif
Qu’il soit en service ou rangé, l’adaptateur modem USB-PSTN ne devra
pas être posé dans les types d’endroits suivants au risque de
l’endommager.
• Endroits à température très élevée
Ne posez pas l’adaptateur modem USB-PSTN dans une voiture fermée
en plein été ou lorsqu’elle est garée en plein soleil car la température de
l’habitacle atteint des degrés susceptibles d’endommager le dispositif ou
de la déformer.
• Endroits fortement chargés d’humidité, de fumée, de poussière ou de
vapeur.
L’utilisation de l’adaptateur modem USB-PSTN dans ce type
d’environnement risque de provoquer des incendies ou des chocs
électriques.
• Endroits accessibles aux jeunes enfants
Risques de blessures corporelles, de chocs électriques ou de détérioration
du dispositif.
• Utilisez exclusivement le câble préconisé.
L’utilisation d’un câble autre que celui qui est indiqué dans ce manuel
risque de provoquer un incendie ou de détériorer le dispositif.
• Evitez les connexions incorrectes
- Ne laissez pas des morceaux de métal dans les connecteurs.
Un court-circuit entre les broches peut être à l’origine d’un incendie ou
détériorer le dispositif.
- Insérez le connecteur bien droit. S’il est rentré en biais il peut se produire
un court-circuit entre les broches avec les risques d’incendie ou de
détérioration du dispositif.
• Débranchez le câble de téléphone avant de déplacer l’adaptateur modem
USB-PSTN
Si vous déplacez l’adaptateur mode USB-PSTN sans débrancher le câble
électrique vous risquez d’endommager le câble ou de provoquer un
incendie, des chocs électriques ou de vous blesser si l’adaptateur tombe
ou se renverse. Faites attention de ne pas faire tomber l’adaptateur
modem USB-PSTN.
•Sous les rayons de soleil ou près d’un chauffage
Risques de déformation ou de détérioration.
• Endroits soumis à de fortes vibrations
• Endroits fortement magnétisés
• Environnement très sablonneux
En bord de mer et dans les autres types de régions sableuses ou soumises
à des nuages de poussière protégez l’adaptateur modem USB-PSTN du
sable et de la poussière. Risques de détérioration.
5-FR
Précautions de manipulation
• L’adaptateur modem USB-PSTN réduit le temps d’utilisation du
caméscope dont il partage la pile.
• Débranchez l’adaptateur USB-PSTN du caméscope dès que vous ne
l’utilisez plus de façon à ne pas décharger la pile du caméscope.
• Ne soulevez pas le caméscope par l’adaptateur modem USB-PSTN ou
par le câble.
• Ne tirez pas le connecteur par le câble.
•Ne pliez pas le câble et ne le forcez pas.
Entretien
Essuyez l’adaptateur modem USB-PSTN avec un chiffon doux et sec. S’il
est très sale appliquez un détergent neutre sur le chiffon que vous
essuierez ensuite avec un chiffon sec.
N’utilisez jamais de diluants, de benzine, d’alcool ou autre produits de ce
type qui détériorent la surface de l’adaptateur modem USB-PSTN.
6-FR
Nomenclature des pièces
Lorsque vous connectez l’adaptateur modem USB-PSTN, vérifiez la forme
des connecteurs qui vous guidera pour une connexion correcte.
1 Témoin POWER (vert)
2 Témoin ON LINE (orange)
3 Témoin DATA (orange)
4 Connecteur USB
5 Connecteur RJ-11
6 Cache de commutateur
7 Commutateurs de AREA CODE
8 Sélecteur TONE/P1 (PULSE10)/P2 (PULSE20)
Connecteur USB : Pour connecter un caméscope compatible USB
Connecteur RJ-11 : Pour connecteur un câble de téléphone
Avant la mise en service
• Cet adaptateur modem USB-PSTN doit exclusivement être utilisé avec
un caméscope compatible avec une carte réseau USB. Avant de le mettre
en service, consultez les « Directives d’exploitation des fonctions/
applications réseau ».
7-FR
Configuration de l’unité
Avant de pouvoir connecter le dispositif sur une ligne téléphonique,
certains réglages sont nécessaires. Choisissez la configuration qui
correspond aux signaux téléphoniques de votre ligne. Vous devez
également régler les commutateurs de AREA CODE pour votre région.
2
4
3
(1) Vérifiez que le caméscope compatible avec une carte modem USBPSTN ou que le câble RJ-11 (câble téléphonique) ne sont pas connectés.
(2) Ouvrez le cache des commutateurs.
(3) Sélectionnez la signalisation téléphonique sur le sélecteur TONE/P1
(PULSE10)/P2 (PULSE20).
TONE : Si votre ligne téléphonique est à signalisation multifréquences.
PULSE10 : Si votre ligne téléphonique est à impulsions.
PULSE20 : Normalement inutilisé. Pour plus de détails voir
« Vérification de la vitesse de numérotation d’un appareil à
impulsions » à la page 9.
zConseils
• Comment savoir si mon téléphone est à signalisation multifréquences ?
Vous entendez le son du pavé tactile pour chaque touche que vous
enfoncez.
• Comment savoir si mon téléphone est à impulsions ?
Vous entendez le déclic de chaque numéro composé.
(4) Réglez les commutateurs AREA CODE pour votre région.
Pour plus de détails, voir « Réglage des commutateurs de AREA
CODE » à la page 10.
8-FR
(5) Fermez le cache.
La configuration est terminée.
Remarques
• La communication avec le caméscope n’est pas possible si le sélecteur
TONE/P1 (PULSE10)/P2 (PULSE20) n’est pas réglé sur la bonne
position.
• Si vous n’arrivez pas à connaître la vitesse de numérotation de votre
téléphone à impulsions positionnez le sélecteur TONE/P1 (PULSE10)/P2
(PULSE20) sur P1 (PULSE10).
• Dans certains pays ou régions le réglage de TONE/P1 (PULSE10)/P2
(PULSE20) n’est pas nécessaire.
Ceci du fait que dans ces régions l’adaptateur modem USB-PSTN
communique via le protocole de télécommunication de cette région ou de
ce pays lequel ne tient pas compte de la configuration TONE/P1
(PULSE10)/P2 (PULSE20).
Pour vérifier la vitesse de numérotation d’un téléphone à
signalisation par impulsion cadran
Sur certains téléphones à impulsions vous pouvez modifier la vitesse de
numérotation. Ecoutez le son de numérotation quand vous commutez le
sélecteur du téléphone. La numérotation lente correspond au réglage
normal. Si vous voulez une numérotation plus rapide, positionnez le
sélecteur TONE/P1 (PULSE10)/P2 (PULSE20) sur P2 (PULSE20).
9-FR
Configuration de l’unité (suite)
Réglage des commutateurs de AREA CODE
Par défaut le AREA CODE est réglé sur « Japon ».
A l’aide d’un objet pointu déplacez les commutateurs de AREA CODE sur
la position qui convient à votre secteur ; suivez les directives du tableau cidessous. Il n’est pas possible d’utiliser cet appareil dans les régions ou
pays non indiqués dans le tableau.
TONE
P1
P2
Remarques
• Le paramètre « 1 » indique que le commutateur est réglé sur ON.
• Le rapport entre les numéros à 6 chiffres et la position du commutateur
sont indiqués ci-dessous.
(pour un réglage sur Japon)
(pour un réglage sur Etats Unis)
Liste des réglages du commutateur AREA CODE
Pays
ou zone
Paramètre
Pays
ou zone
Paramètre
Pays
ou zone
Paramètre
Japon
000000
Grèce
110100
Suède
Etats Unis
100000
Irlande
101100
Suisse
010110
110110
Australie
010000
Italie
011100
Taiwan
001110
Autriche
110000
Pays-Bas
010010
Belgique
001000
Nouvelle Zélande 110010
Royaume Uni
101110
Canada
100000
Danemark
111000
Norvège
001010
Hong Kong
100000
Finlande
000100
Portugal
011010
Luxembourg
001000
France
100100
Singapour
111010
Allemagne
010100
Espagne
100110
10-FR
Préparation
Pour vous connecter à Internet vous devez d’abord connecter l’adaptateur
modem USB-PSTN au caméscope compatible avec un adaptateur de
réseau USB.
Connexion à une ligne de téléphone via un
adaptateur modem PSTN
Connexion à Internet via une ligne de téléphone avec un adaptateur
modem USB-PSTN.
1
Connectez le câble de téléphone fourni à l’unité et à la prise
de téléphone modulaire.
11-FR
Préparation (suite)
2
Raccordez le connecteur USB de l’adaptateur modem USBPSTN à la prise (USB) du caméscope.
Remarque
L’emplacement de la prise (USB) diffère d’un modèle à l’autre.
Pour plus de détails consultez le mode d’emploi du caméscope compatible avec
un adaptateur réseau USB.
3
Réglez le commutateur du caméscope compatible avec un
adaptateur réseau USB sur « MEMORY/NETWORK » pour
afficher le menu réseau.
Votre caméscope est maintenant prêt pour la communication.
Remarque
Connectez directement l’adaptateur modem USB-PSTN sur votre caméscope
compatible avec un adaptateur réseau USB. Le caméscope n’est pas compatible
avec un concentrateur USB.
Accès à Internet
Les détails pour entamer une session sont indiqués dans les « Directives
d’exploitation des fonctions/applications réseau » USB de votre
caméscope.
12-FR
Déconnexion de l’adaptateur modem
USB-PSTN et du caméscope
1
2
Retirez le connecteur USB de l’adaptateur modem USB-PSTN
de la prise (USB) de votre caméscope.
Retirez le câble de téléphone de l’adaptateur modem USBPSTN.
13-FR
Dépannage
Avant d’envoyer votre adaptateur modem USB-PSTN en réparation lisez
ce manuel et les aides en ligne de notre site Internet
http://www.sony.net/. Si l’adaptateur modem USB-PSTN ne fonctionne
toujours pas correctement, appelez votre distributeur Sony ou un service
de dépannage agrée de Sony.
Symptomes
Cause/Remède
Erreur de USB
ex) Connection Error
Connect USB Device
• Vérifiez la connexion de l’adaptateur modem
USB-PSTN à la borne USB de votre Caméscope
compatible avec un adaptateur réseau USB. Si la
connexion est mal faite, recommencez.
Erreur de PPP
ex) Connection Error
Check phone line
• Mauvais réglage du AREA CODE.
c Réglez correctement le commutateur. Pour
plus de détail, voir « Configuration de l’unité »
(page 8).
• La ligne est occupée. (Un autre appareil occupe la
ligne.)
c Essayez de nouveau lorsque l’autre appareil
aura terminé sa communication.
• Impossible de connecter une autre ligne de
téléphone.
c Attendez un moment avant de recommencer.
• La communication n’est pas toujours bonne en
fonction du statut de la ligne de téléphone.
c Eteignez le caméscope, rallumez-le et essayez
de nouveau d’établir une communication.
• L’adaptateur modem USB-PSTN ne peut pas être
utilisé sur une ligne de téléphone domestique ou
professionnelle. (Ne jamais connecter cet appareil
sur une ligne de téléphone domestique ou
professionnelle. Ceci risque de provoquer des
dysfonctionnements, une surchauffe et un
incendie.)
14-FR
Caractéristiques techniques
Modem
Ligne téléphonique
Interface pour le
circuit téléphonique
NCU
Dial type
Commande NCU
Format de communication
Sending communication rate
Receiving communication rate
Norme de modulation
Sensibilité d’envoi
Correction d’erreur
Compression des données
Analogique
interface cérémonie 2 lignes
AA
Composition au cadran (10/20 pps)
Composition au clavier
Commande AT
Double
300/1200/2400/4800/7200/9600/
12000/14400/16800/19200/21600/
24000/26400/28800/31200/33600 bps
300/1200/2400/4800/7200/9600/
12000/14400/16800/19200/21600/
24000/26400/28800/31200/33600/
34000/34667/36000/37333/38000/
38667/40000/41333/42000/42667/
44000/45333/46000/46667/48000/
49333/50000/50667/52000/53333/
54000/54667/56000 bps
ITU-T V.21/V.22/V.22bis/V.32/
V.32bis/V.34/V.90, BELL 212A/
103, K56flex™
–10 à –15 dBm
MNP Classe 4/10, ITU-T V.42
MNP Classe 5, ITU-T V.42bis
Interface USB
Norme de télécommunication
Connectteur d’interface
Vitesse de transmission
Alimentation électrique
Tension de service
Consommation électrique
Compatible USB
Prise Mini-A
max. 12 Mbps
Par Bus
CC 5 V (fournie par l’interface USB)
max. 250 mA
15-FR
Caractéristiques techniques (suite)
Générales
Dimensions extérieures
Poids approximatif
Température de fonctionnement
Température de stockage
environ 86 × 17,1 × 65 mm
(3 1/2 × 11/16 × 2 5/8 po)
(largeur × hauteur × profondeur)
54 g (1,9 on)
0°C à +40°C
–20°C à +60°C
Accessoires
Câble de téléphone (1)
Consignes d’exploitation
La conception et les spécifications peuvent être modifiées sans avis
préalable.
16-FR
Printed on 100% recycled paper using VOC (Volatile
Organic Compound)-free vegetable oil based ink.
Sony Corporation Printed in Japan
