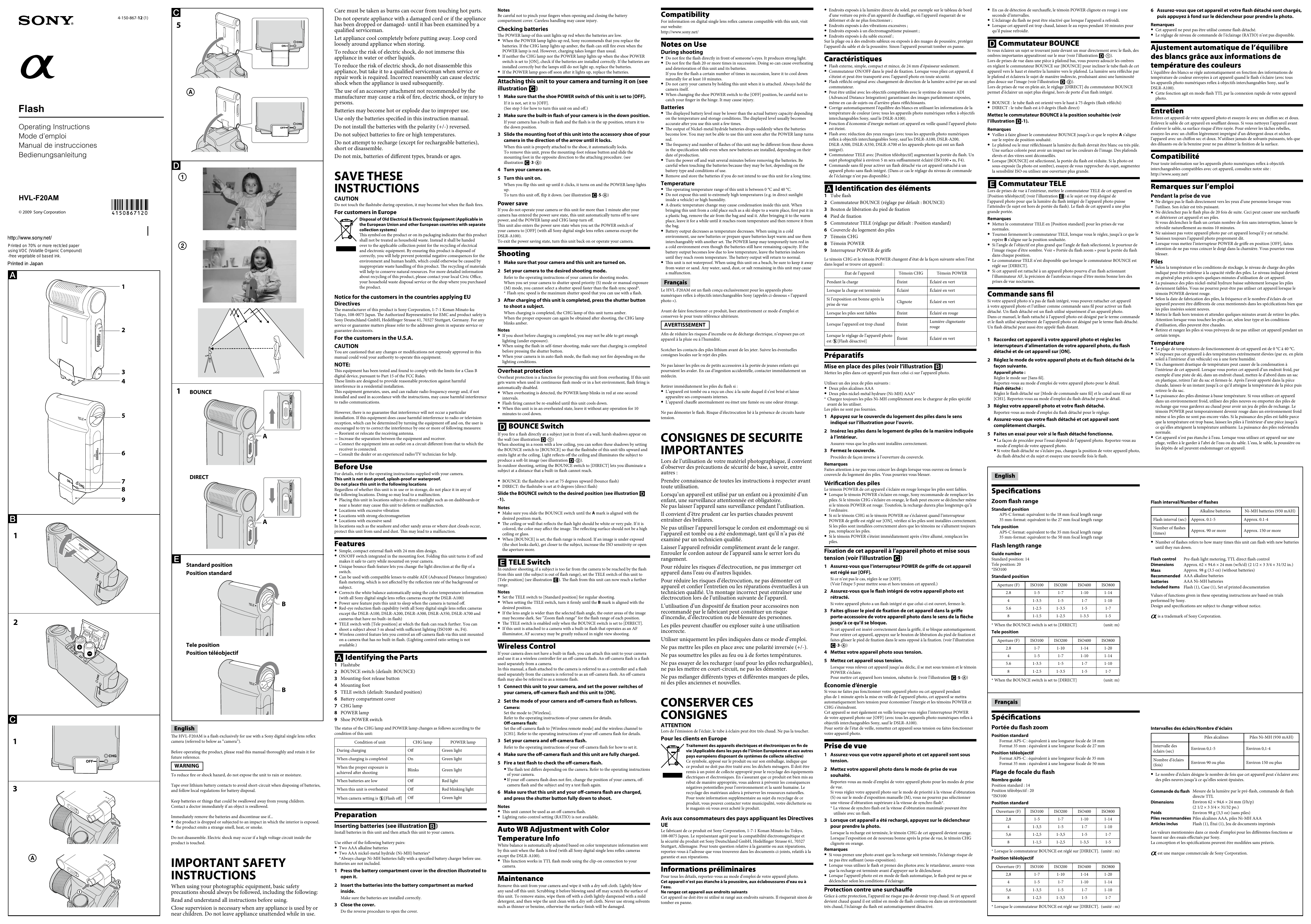

4-150-867-12 (1)
Operating Instructions
Mode d’emploi
Manual de instrucciones
Care must be taken as burns can occur from touching hot parts.
Do not operate appliance with a damaged cord or if the appliance
has been dropped or damaged- until it has been examined by a
qualified serviceman.
Let appliance cool completely before putting away. Loop cord
loosely around appliance when storing.
To reduce the risk of electric shock, do not immerse this
appliance in water or other liquids.
To reduce the risk of electric shock, do not disassemble this
appliance, but take it to a qualified serviceman when service or
repair work is required. Incorrect reassembly can cause electric
shock when the appliance is used subsequently.
The use of an accessory attachment not recommended by the
manufacturer may cause a risk of fire, electric shock, or injury to
Batteries may become hot or explode due to improper use.
Use only the batteries specified in this instruction manual.
Do not install the batteries with the polarity (+/-) reversed.
Do not subject batteries to fire or high temperatures.
Do not attempt to recharge (except for rechargeable batteries),
short or disassemble.
Do not mix, batteries of different types, brands or ages.
4 Turn your camera on.
For customers in Europe
Disposal of Old Electrical & Electronic Equipment (Applicable in
the European Union and other European countries with separate
collection systems)
This symbol on the product or on its packaging indicates that this product
shall not be treated as household waste. Instead it shall be handed
over to the applicable collection point for the recycling of electrical
and electronic equipment. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the
environment and human health, which could otherwise be caused by
inappropriate waste handling of this product. The recycling of materials
will help to conserve natural resources. For more detailed information
about recycling of this product, please contact your local Civic Office,
your household waste disposal service or the shop where you purchased
the product.
Printed on 70% or more rectcled paper
using VOC (Volatile Organic Compound)
-free vegetable oil based ink.
Notice for the customers in the countries applying EU
The manufacturer of this product is Sony Corporation, 1-7-1 Konan Minato-ku
Tokyo, 108-0075 Japan. The Authorized Representative for EMC and product safety is
Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For any
service or guarantee matters please refer to the addresses given in separate service or
guarantee documents.
For the customers in the U.S.A.
You are cautioned that any changes or modifications not expressly approved in this
manual could void your authority to operate this equipment.
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference
to radio communications.
However, there is no guarantee that interference will not occur a particular
installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of following measures:
 Reorient or relocate the receiving antenna.
 Increase the separation between the equipment and receiver.
 Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
 Consult the dealer or an experienced radio/TV technician for help.
Before Use
For details, refer to the operating instructions supplied with your camera.
This unit is not dust-proof, splash-proof or waterproof.
Do not place this unit in the following locations
Regardless of whether this unit is in use or in storage, do not place it in any of
the following locations. Doing so may lead to a malfunction.
 Placing this unit in locations subject to direct sunlight such as on dashboards or
near a heater may cause this unit to deform or malfunction.
 Locations with excessive vibration
 Locations with strong electromagnetism
 Locations with excessive sand
In locations such as the seashore and other sandy areas or where dust clouds occur,
protect this unit from sand and dust. This may lead to a malfunction.
Standard position
Position standard
Tele position
Position téléobjectif
The HVL-F20AM is a flash exclusively for use with a Sony digital single lens reflex
camera (referred to below as “camera”).
Before operating the product, please read this manual thoroughly and retain it for
future reference.
To reduce fire or shock hazard, do not expose the unit to rain or moisture.
Tape over lithium battery contacts to avoid short-circuit when disposing of batteries,
and follow local regulations for battery disposal.
Keep batteries or things that could be swallowed away from young children.
Contact a doctor immediately if an object is swallowed.
Immediately remove the batteries and discontinue use if...
 the product is dropped or subjected to an impact in which the interior is exposed.
 the product emits a strange smell, heat, or smoke.
Do not disassemble. Electric shock may occur if a high voltage circuit inside the
product is touched.
When using your photographic equipment, basic safety
precautions should always be followed, including the following:
Read and understand all instructions before using.
Close supervision is necessary when any appliance is used by or
near children. Do not leave appliance unattended while in use.
BOUNCE switch (default: BOUNCE)
Mounting-foot release button
Mounting foot
TELE switch (default: Standard position)
Battery compartment cover
CHG lamp
POWER lamp
Shoe POWER switch
CHG lamp
If it is not, set it to [OFF].
(See step 5 for how to turn this unit on and off.)
2 Make sure the built-in flash of your camera is in the down position.
If your camera has a built-in flash and the flash is in the up position, return it to
the down position.
3 Slide the mounting foot of this unit into the accessory shoe of your
camera in the direction of the arrow until it locks.
When this unit is properly attached to the shoe, it automatically locks.
To remove this unit, press the mounting-foot release button and slide the
mounting foot in the opposite direction to the attaching procedure. (see
illustration -3-)
Power save
If you do not operate your camera or this unit for more than 1 minute after your
camera has entered the power save state, this unit automatically turns off to save
power, and the POWER lamp and CHG lamp turn off.
This unit also enters the power save state when you set the POWER switch of
your camera to [OFF] (with all Sony digital single lens reflex cameras except the
To exit the power saving state, turn this unit back on or operate your camera.
1 Make sure that your camera and this unit are turned on.
2 Set your camera to the desired shooting mode.
Refer to the operating instructions of your camera for shooting modes.
When you set your camera to shutter speed priority (S) mode or manual exposure
(M) mode, you cannot select a shutter speed faster than the flash sync speed*.
*Flash sync speed is the maximum shutter speed that you can use with a flash.
3 After charging of this unit is completed, press the shutter button
to shoot a subject.
When charging is completed, the CHG lamp of this unit turns amber.
When the proper exposure can again be obtained after shooting, the CHG lamp
blinks amber.
 If you shoot before charging is completed, you may not be able to get enough
lighting (under exposure).
 When using the flash in self-timer shooting, make sure that charging is completed
before pressing the shutter button.
 When your camera is in auto flash mode, the flash may not fire depending on the
lighting conditions.
Overheat protection
Overheat protection is a function for protecting this unit from overheating. If this unit
gets warm when used in continuous flash mode or in a hot environment, flash firing is
automatically disabled.
 When overheating is detected, the POWER lamp blinks in red at one-second
 Flash firing cannot be re-enabled until this unit cools down.
 When this unit is in an overheated state, leave it without any operation for 10
minutes to cool down.
 BOUNCE Switch
If you fire a flash directly at a subject just in front of a wall, harsh shadows appear on
the wall (see illustration -)
When shooting in a room with a low ceiling, you can soften these shadows by setting
the BOUNCE switch to [BOUNCE] so that the flashtube of this unit tilts upward and
emits light at the ceiling. Light reflects off the ceiling and illuminates the subject to
produce a soft-lit image (see illustration -).
In outdoor shooting, setting the BOUNCE switch to [DIRECT] lets you illuminate a
subject at a distance that a built-in flash cannot reach.
 BOUNCE: the flashtube is set at 75 degrees upward (bounce flash)
 DIRECT: the flashtube is set at 0 degrees (direct flash)
Slide the BOUNCE switch to the desired position (see illustration 
 Make sure you slide the BOUNCE switch until the A mark is aligned with the
desired position mark.
 The ceiling or wall that reflects the flash light should be white or very pale. If it is
colored, the color may affect the image. The reflecting surface should not be a high
ceiling or glass.
 When [BOUNCE] is set, the flash range is reduced. If an image is under exposed
(the shot looks dark), get closer to the subject, increase the ISO sensitivity or open
the aperture more.
 TELE Switch
In outdoor shooting, if a subject is too far from the camera to be reached by the flash
from this unit (the subject is out of flash range), set the TELE switch of this unit to
[Tele position] (see illustration ). The flash from this unit can now reach a further
 Set the TELE switch to [Standard position] for regular shooting.
 When setting the TELE switch, turn it firmly until the B mark is aligned with the
desired position.
 If the lens angle is wider than the selected flash angle, the outer areas of the image
may become dark. See “Zoom flash range” for the flash range of each position.
 The TELE switch is enabled only when the BOUNCE switch is set to [DIRECT].
 If this unit is attached to a camera with a built-in flash that operates as an AF
illuminator, AF accuracy may be greatly reduced in night view shooting.
Wireless Control
2 Set the mode of your camera and off-camera flash as follows.
POWER lamp
During charging
Green light
When charging is completed
Green light
When the proper exposure is
achieved after shooting
Green light
When batteries are low
Red light
When this unit is overheated
Red blinking light
When camera setting is
Green light
[Flash off]
1 Make sure that the shoe POWER switch of this unit is set to [OFF].
1 Connect this unit to your camera, and set the power switches of
your camera, off-camera flash and this unit to [ON].
The status of the CHG lamp and POWER lamp changes as follows according to the
condition of this unit:
Condition of unit
Attaching this unit to your camera and turning it on (see
illustration )
If your camera does not have a built-in flash, you can attach this unit to your camera
and use it as a wireless controller for an off-camera flash. An off-camera flash is a flash
used separately from a camera.
In this manual, a flash attached to the camera is referred to as a controller and a flash
used separately from the camera is referred to as an off-camera flash. An off-camera
flash may also be referred to as a remote flash.
 Identifying the Parts
 Simple, compact external flash with 24 mm slim design.
 ON/OFF switch integrated in the mounting foot. Folding this unit turns it off and
makes it safe to carry while mounted on your camera.
 Unique bounce flash feature lets you change the light direction at the flip of a
 Can be used with compatible lenses to enable ADI (Advanced Distance Integration)
flash metering, which is not affected by the reflection rate of the background or
 Corrects the white balance automatically using the color temperature information
(with all Sony digital single lens reflex cameras except the DSLR-A100)
 Power save feature puts this unit to sleep when the camera is turned off.
 Red-eye reduction flash capability (with all Sony digital single lens reflex cameras
except the DSLR-A100, DSLR-A200, DSLR-A300, DSLR-A350, DSLR-A700 and
cameras that have no built–in flash)
 TELE switch with [Tele position] at which the flash can reach further. You can
shoot a subject about 5 m ahead with sufficient lighting (ISO100 · m, F4).
 Wireless control feature lets you control an off-camera flash via this unit mounted
on a camera that has no built-in flash. (Lighting control ratio setting is not
The POWER lamp of this unit lights up red when the batteries are low.
 When the POWER lamp lights up red, Sony recommends that you replace the
batteries. If the CHG lamp lights up amber, the flash can still fire even when the
POWER lamp is red. However, charging takes longer than usual.
 If neither the CHG lamp nor the POWER lamp lights up when the shoe POWER
switch is set to [ON], check if the batteries are installed correctly. If the batteries are
installed correctly but the lamps still do not light up, replace the batteries.
 If the POWER lamp goes off soon after it lights up, replace the batteries.
When you flip this unit up until it clicks, it turns on and the POWER lamp lights
To turn this unit off, flip it down. (see illustration -5-)
Do not touch the flashtube during operation, it may become hot when the flash fires.
© 2009 Sony Corporation
Checking batteries
5 Turn this unit on.
Be careful not to pinch your fingers when opening and closing the battery
compartment cover. Careless handling may cause injury.
Set the mode to [Wireless].
Refer to the operating instructions of your camera for details.
Off-camera flash:
Set the off-camera flash to [Wireless remote mode] and the wireless channel to
[CH1]. Refer to the operating instructions of your off-camera flash for details.
3 Set your camera and off-camera flash.
Refer to the operating instructions of your off-camera flash for how to set it.
4 Make sure the off-camera flash and this unit are fully charged.
5 Fire a test flash to check the off-camera flash.
 The flash test differs depending on the camera. Refer to the operating instructions
of your camera.
 If your off-camera flash does not fire, change the position of your camera, offcamera flash and the subject and try a test flash again.
6 Make sure that this unit and your off-camera flash are charged,
and press the shutter button fully down to shoot.
Inserting batteries (see illustration )
Install batteries in this unit and then attach this unit to your camera.
Use either of the following battery pairs:
 Two AAA alkaline batteries
 Two AAA nickel-metal hydride (Ni-MH) batteries*
*Always charge Ni-MH batteries fully with a specified battery charger before use.
Batteries are not included.
1 Press the battery compartment cover in the direction illustrated to
open it.
2 Insert the batteries into the battery compartment as marked
Make sure the batteries are installed correctly.
3 Close the cover.
Do the reverse procedure to open the cover.
 This unit cannot be used as an off-camera flash.
 Lighting ratio control setting (RATIO) is not available.
Auto WB Adjustment with Color
Temperature Info
White balance is automatically adjusted based on color temperature information sent
by this unit when the flash is fired (with all Sony digital single lens reflex cameras
except the DSLR-A100).
 This function works in TTL flash mode using the clip-on connection to your
Remove this unit from your camera and wipe it with a dry soft cloth. Lightly blow
any sand off this unit. Scrubbing it before blowing sand off may scratch the surface of
this unit. To remove stains, wipe them off with a cloth lightly dampened with a mild
detergent, and then wipe the unit clean with a dry soft cloth. Never use strong solvents
such as thinner or benzine, otherwise the surface finish will be damaged.
For information on digital single lens reflex cameras compatible with this unit, visit
our website:
Notes on Use
During shooting
 Do not fire the flash directly in front of someone’s eyes. It produces strong light.
 Do not fire the flash 20 or more times in succession. Doing so can cause overheating
and deterioration of this unit and its batteries.
If you fire the flash a certain number of times in succession, leave it to cool down
naturally for at least 10 minutes.
 Do not carry your camera by holding this unit when it is attached. Always hold the
camera itself.
 When changing the shoe POWER switch to the [OFF] position, be careful not to
catch your finger in the hinge. It may cause injury.
 The displayed battery level may be lower than the actual battery capacity depending
on the temperature and storage conditions. The displayed level usually becomes
accurate after you use this unit a few times.
 The output of Nickel-metal hydride batteries drops suddenly when the batteries
become low. You may not be able to use this unit soon after the POWER lamp turns
 The frequency and number of flashes of this unit may be different from those shown
in the specification table even when new batteries are installed, depending on their
date of production.
 Turn the power off and wait several minutes before removing the batteries. Be
careful when touching the batteries because they may be hot, depending on the
battery type and conditions of use.
 Remove and store the batteries if you do not intend to use this unit for a long time.
 The operating temperature range of this unit is between 0 °C and 40 °C.
 Do not expose this unit to extremely high temperatures (e.g. in direct sunlight
inside a vehicle) or high humidity.
 A drastic temperature change may cause condensation inside this unit. When
bringing this unit from a cold place such as a ski slope to a warm place, first put it in
a plastic bag, remove the air from the bag and seal it. After bringing it to the warm
place, leave it for a while until it reaches room temperature and then remove it from
the bag.
 Battery output decreases as temperature decreases. When using in a cold
environment, use new batteries or prepare spare batteries kept warm and use them
interchangeably with another set. The POWER lamp may temporarily turn red in
a cold environment even though the batteries still have remaining capacity. If the
battery output becomes low due to low temperature, leave the batteries indoors
until they reach room temperature. The battery output will return to normal.
 This unit is not waterproof. When using this unit on a beach, be sure to keep it away
from water or sand. Any water, sand, dust, or salt remaining in this unit may cause
a malfunction.
 Endroits exposés à la lumière directe du soleil, par exemple sur le tableau de bord
d’une voiture ou près d’un appareil de chauffage, où l’appareil risquerait de se
déformer et de ne plus fonctionner ;
 Endroits exposés à des vibrations excessives ;
 Endroits exposés à un électromagnétisme puissant ;
 Endroits exposés à du sable excessif ;
Sur la plage ou à des endroits sableux ou exposés à des nuages de poussière, protégez
l’appareil du sable et de la poussière. Sinon l’appareil pourrait tomber en panne.
 Flash externe, simple, compact et mince, de 24 mm d’épaisseur seulement.
 Commutateur ON/OFF dans le pied de fixation. Lorsque vous pliez cet appareil, il
s’éteint et peut être transporté avec l’appareil photo en toute sécurité.
 Flash réfléchi original avec changement de direction de la lumière activé par un seul
 Peut être utilisé avec les objectifs compatibles avec le système de mesure ADI
(Advanced Distance Integration) garantissant des images parfaitement exposées,
même en cas de sujets ou d’arrière-plans réfléchissants.
 Corrige automatiquement l’équilibre des blancs en utilisant les informations de la
température de couleur (avec tous les appareils photo numériques reflex à objectifs
interchangeables Sony, sauf le DSLR-A100).
 Fonction d’économie d’énergie mettant cet appareil en veille quand l’appareil photo
est éteint.
 Flash avec réduction des yeux rouges (avec tous les appareils photo numériques
reflex à objectifs interchangeables Sony, sauf les DSLR-A100, DSLR-A200,
DSLR-A300, DSLR-A350, DSLR-A700 et les appareils photo qui ont un flash
 Commutateur TELE avec [Position téléobjectif] augmentant la portée du flash. Un
sujet photographié à environ 5 m sera suffisamment éclairé (ISO100 • m, F4).
 Commande sans fil pour activer un flash détaché via cet appareil rattaché à un
appareil photo sans flash intégré. (Dans ce cas le réglage du niveau de commande
de l’éclairage n’est pas disponible.)
 Identification des éléments
Tube flash
Commutateur BOUNCE (réglage par défault : BOUNCE)
Bouton de libération du pied de fixation
Pied de fixation
Commutateur TELE (réglage par défault : Position standard)
Couvercle du logement des piles
Témoin CHG
Témoin POWER
Interrupteur POWER de griffe
Le témoin CHG et le témoin POWER changent d’état de la façon suivante selon l’état
dans lequel se trouve cet appareil :
État de l’appareil
Témoin CHG
Témoin POWER
Pendant la charge
Éclairé en vert
Le HVL-F20AM est un flash conçu exclusivement pour les appareils photo
numériques reflex à objectifs interchangeables Sony (appelés ci-dessous « l’appareil
photo »).
Lorsque la charge est terminée
Éclairé en vert
Si l’exposition est bonne après la
prise de vue
Éclairé en vert
Avant de faire fonctionner ce produit, lisez attentivement ce mode d’emploi et
conservez-le pour toute référence ultérieure.
Lorsque les piles sont faibles
Éclairé en rouge
Lorsque l’appareil est trop chaud
Lumière clignotante
Lorsque le réglage de l’appareil photo
est [Flash désactivé]
Éclairé en vert
Afin de réduire les risques d’incendie ou de décharge électrique, n’exposez pas cet
appareil à la pluie ou à l’humidité.
Scotcher les contacts des piles lithium avant de les jeter. Suivre les éventuelles
consignes locales sur le rejet des piles.
Ne pas laisser les piles ou de petits accessoires à la portée de jeunes enfants qui
pourraient les avaler. En cas d’ingestion accidentelle, contacter immédiatement un
Retirer immédiatement les piles du flash si :
 L’appareil est tombé ou a reçu un choc à la suite duquel il s’est brisé et laisse
apparaître ses composants internes.
 L’appareil chauffe anormalement ou émet une fumée ou une odeur étrange.
Ne pas démonter le flash. Risque d’électrocution lié à la présence de circuits haute
Lors de l’utilisation de votre matériel photographique, il convient
d’observer des précautions de sécurité de base, à savoir, entre
autres :
Prendre connaissance de toutes les instructions à respecter avant
toute utilisation.
Lorsqu’un appareil est utilisé par un enfant ou à proximité d’un
enfant, une surveillance attentionnée est obligatoire.
Ne pas laisser l’appareil sans surveillance pendant l’utilisation.
Il convient d’être prudent car les parties chaudes peuvent
entraîner des brûlures.
Ne pas utiliser l’appareil lorsque le cordon est endommagé ou si
l’appareil est tombé ou a été endommagé, tant qu’il n’a pas été
examiné par un technicien qualifié.
Laisser l’appareil refroidir complètement avant de le ranger.
Enrouler le cordon autour de l’appareil sans le serrer lors du
Pour réduire les risques d’électrocution, ne pas immerger cet
appareil dans l’eau ou d’autres liquides.
Pour réduire les risques d’électrocution, ne pas démonter cet
appareil et confier l’entretien ou les réparations éventuelles à un
technicien qualifié. Un montage incorrect peut entraîner une
électrocution lors de l’utilisation suivante de l’appareil.
L’utilisation d’un dispositif de fixation pour accessoires non
recommandé par le fabricant peut constituer un risque
d’incendie, d’électrocution ou de blessure des personnes.
Les piles peuvent chauffer ou exploser suite à une utilisation
Utiliser uniquement les piles indiquées dans ce mode d’emploi.
Ne pas mettre les piles en place avec une polarité inversée (+/-).
Ne pas soumettre les piles au feu ou à de fortes températures.
Ne pas essayer de les recharger (sauf pour les piles rechargeables),
ne pas les mettre en court-circuit, ne pas les démonter.
Ne pas mélanger différents types et différentes marques de piles,
ni des piles anciennes et nouvelles.
Lors de l’émission de l’éclair, le tube à éclairs peut être très chaud. Ne pas la toucher.
Pour les clients en Europe
Traitement des appareils électriques et électroniques en fin de
vie (Applicable dans les pays de l’Union Européenne et aux autres
pays européens disposant de systèmes de collecte sélective)
Ce symbole, apposé sur le produit ou sur son emballage, indique que
ce produit ne doit pas être traité avec les déchets ménagers. Il doit être
remis à un point de collecte approprié pour le recyclage des équipements
électriques et électroniques. En s’assurant que ce produit est bien mis au
rebut de manière appropriée, vous aiderez à prévenir les conséquences
négatives potentielles pour l’environnement et la santé humaine. Le
recyclage des matériaux aidera à préserver les ressources naturelles.
Pour toute information supplémentaire au sujet du recyclage de ce
produit, vous pouvez contacter votre municipalité, votre déchetterie ou
le magasin où vous avez acheté le produit.
Avis aux consommateurs des pays appliquant les Directives
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo,
108-0075 Japon. Le représentant agréé pour la compatibilité électromagnétique et
la sécurité du produit est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Allemagne. Pour toute question relative à la garantie ou aux réparations,
reportez-vous à l’adresse que vous trouverez dans les documents ci-joints, relatifs à la
garantie et aux réparations.
Informations préliminaires
Pour tous les détails, reportez-vous au mode d’emploi de votre appareil photo.
Cet appareil n’est pas étanche à la poussière, aux éclaboussures d’eau ou à
Ne rangez cet appareil aux endroits suivants
Cet appareil ne doit être ni utilisé ni rangé aux endroits suivants. Il risquerait sinon de
tomber en panne.
Mise en place des piles (voir l’illustration )
Mettez les piles dans cet appareil puis fixez celui-ci sur l’appareil photo.
Utilisez un des jeux de piles suivants :
 Deux piles alcalines AAA
 Deux piles nickel-métal hydrure (Ni-MH) AAA*
*Chargez toujours les piles Ni-MH complètement avec le chargeur de piles spécifié
avant de les utiliser.
Les piles ne sont pas fournies.
1 Appuyez sur le couvercle du logement des piles dans le sens
indiqué sur l’illustration pour l’ouvrir.
2 Insérez les piles dans le logement de piles de la manière indiquée
à l’intérieur.
Assurez-vous que les piles sont installées correctement.
3 Fermez le couvercle.
Procédez de façon inverse à l’ouverture du couvercle.
 En cas de détection de surchauffe, le témoin POWER clignote en rouge à une
seconde d’intervalles.
 L’éclairage du flash ne peut être réactivé que lorsque l’appareil a refroidi.
 Lorsque cet appareil est trop chaud, laissez-le au repos pendant 10 minutes pour
qu’il puisse refroidir.
 Commutateur BOUNCE
Si vous éclairez un sujet se trouvant juste devant un mur directement avec le flash, des
ombres importantes apparaîtront sur le mur (voir l’illustration -).
Lors de prises de vue dans une pièce à plafond bas, vous pouvez adoucir les ombres
en réglant le commutateur BOUNCE sur [BOUNCE] pour incliner le tube flash de cet
appareil vers le haut et émettre la lumière vers le plafond. La lumière sera réfléchie par
le plafond et éclairera le sujet de manière indirecte, produisant ainsi une luminosité
plus douce sur l’image (voir l’illustration -).
Lors de prises de vue en plein air, le réglage [DIRECT] du commutateur BOUNCE
permet d’éclairer un sujet plus éloigné, hors de porte d’un flash intégré.
 BOUNCE : le tube flash est orienté vers le haut à 75 degrés (flash réfléchi)
 DIRECT : le tube flash est à 0 degrés (flash direct)
Mettez le commutateur BOUNCE à la position souhaitée (voir
l’illustration -1).
 Veillez à faire glisser le commutateur BOUNCE jusqu’à ce que le repère A s’aligne
sur le repère de position souhaité.
 Le plafond ou le mur réfléchissant la lumière du flash devrait être blanc ou très pâle.
Une surface colorée peut avoir un impact sur les couleurs de l’image. Des plafonds
élevés et des vitres sont déconseillés.
 Lorsque [BOUNCE] est sélectionné, la portée du flash est réduite. Si la photo est
sous-exposée (la photo est sombre), essayez de vous rapprocher du sujet, augmentez
la sensibilité ISO ou utilisez une ouverture plus grande.
 Commutateur TELE
Lors de prises de vue à l’extérieur, mettez le commutateur TELE de cet appareil en
[Position téléobjectif] (voir l’illustration ) si le sujet est trop éloigné de
l’appareil photo pour que la lumière du flash intégré de l’appareil photo puisse
l’atteindre (le sujet est hors de portée du flash). Le flash de cet appareil a une plus
grande portée.
 Mettez le commutateur TELE en [Position standard] pour les prises de vue
 Tournez fermement le commutateur TELE, lorsque vous le réglez, jusqu’à ce que le
repère B s’aligne sur la position souhaitée.
 Si l’angle de l’objectif est plus grand que l’angle de flash sélectionné, le pourtour de
l’image risque d’être sombre. Voir « Portée du flash zoom » pour la portée du flash
dans chaque position.
 Le commutateur TELE n’est disponible que lorsque le commutateur BOUNCE est
réglé sur [DIRECT].
 Si cet appareil est rattaché à un appareil photo pourvu d’un flash actionnant
l’illuminateur AF, la précision de l’autofocus risque d’être moins bonne lors des
prises de vue nocturnes.
Commande sans fil
Si votre appareil photo n’a pas de flash intégré, vous pouvez rattacher cet appareil
à votre appareil photo et l’utiliser comme commande sans fil pour activer un flash
détaché. Un flash détaché est un flash utilisé séparément d’un appareil photo.
Dans ce manuel, le flash rattaché à l’appareil photo est désigné par le terme commande
et le flash utilisé séparément de l’appareil photo est désigné par le terme flash détaché.
Un flash détaché peut aussi être appelé flash distant.
1 Raccordez cet appareil à votre appareil photo et réglez les
interrupteurs d’alimentation de votre appareil photo, du flash
détaché et de cet appareil sur [ON].
2 Réglez le mode de votre appareil photo et du flash détaché de la
façon suivante.
Appareil photo :
Réglez le mode sur [Sans fil].
Reportez-vous au mode d’emploi de votre appareil photo pour le détail.
Flash détaché :
Réglez le flash détaché sur [Mode de commande sans fil] et le canal sans fil sur
[CH1]. Reportez-vous au mode d’emploi du flash détaché pour le détail.
3 Réglez votre appareil photo et votre flash détaché.
Reportez-vous au mode d’emploi du flash détaché pour le réglage.
4 Assurez-vous que votre flash détaché et cet appareil sont
complètement chargés.
5 Faites un essai pour voir si le flash détaché fonctionne.
 La façon de procéder pour l’essai dépend de l’appareil photo. Reportez-vous au
mode d’emploi de votre appareil photo.
 Si votre flash détaché ne s’éclaire pas, changez la position de votre appareil photo,
du flash détaché et du sujet et essayez une nouvelle fois le flash.
6 Assurez-vous que cet appareil et votre flash détaché sont chargés,
puis appuyez à fond sur le déclencheur pour prendre la photo.
 Cet appareil ne peut pas être utilisé comme flash détaché.
 Le réglage de niveau de commande de l’éclairage (RATIO) n’est pas disponible.
Ajustement automatique de l’équilibre
des blancs grâce aux informations de
température des couleurs
L’équilibre des blancs se règle automatiquement en fonction des informations de
température de couleur envoyées à cet appareil quand le flash s’éclaire (avec tous
les appareils photo numériques reflex à objectifs interchangeables Sony, sauf le
 Cette fonction agit en mode flash TTL par la connexion rapide de votre appareil
Retirez cet appareil de votre appareil photo et essuyez-le avec un chiffon sec et doux.
Enlevez le sable de cet appareil en soufflant dessus. Si vous nettoyez l’appareil avant
d’enlever le sable, sa surface risque d’être rayée. Pour enlever les tâches rebelles,
essuyez-les avec un chiffon légèrement imprégné d’un détergent doux et séchez
l’appareil avec un chiffon sec et doux. N’utilisez jamais de solvants puissants, tels que
des diluants ou de la benzine pour ne pas abîmer la finition de la surface.
Pour toute information sur les appareils photo numériques reflex à objectifs
interchangeables compatibles avec cet appareil, consultez notre site :
Remarques sur l’emploi
Pendant la prise de vue
 Ne dirigez pas le flash directement vers les yeux d’une personne lorsque vous
l’utilisez. Son éclair est très puissant.
 Ne déclenchez pas le flash plus de 20 fois de suite. Ceci peut causer une surchauffe
et détériorer cet appareil et ses piles.
Si vous déclenchez le flash un certain nombre de fois sans interruption, laissez-le
refroidir naturellement au moins 10 minutes.
 Ne saisissez pas votre appareil photo par cet appareil lorsqu’il y est rattaché.
Saisissez toujours l’appareil photo proprement dit.
 Lorsque vous mettez l’interrupteur POWER de griffe en position [OFF], faites
attention de ne pas vous coincer le doigt dans la charnière. Vous pourriez vous
 Selon la température et les conditions de stockage, le niveau de charge des piles
indiqué peut être inférieur à la capacité réelle des piles. Le niveau indiqué devient
en général plus précis après quelques minutes d’utilisation de cet appareil.
 La puissance des piles nickel-métal hydrure baisse subitement lorsque les piles
deviennent faibles. Vous ne pourrez peut-être pas utiliser cet appareil lorsque le
témoin POWER devient rouge.
 Selon la date de fabrication des piles, la fréquence et le nombre d’éclairs de cet
appareil peuvent être différents de ceux mentionnés dans les spécifications bien que
les piles insérées soient neuves.
 Mettez le flash hors tension et attendez quelques minutes avant de retirer les piles.
Attention lorsque vous touchez les piles car, selon leur type et les conditions
d’utilisation, elles peuvent être chaudes.
 Retirez et rangez les piles si vous prévoyez de ne pas utiliser cet appareil pendant un
certain temps.
 La plage de températures de fonctionnement de cet appareil est de 0 °C à 40 °C.
 N’exposez pas cet appareil à des températures extrêmement élevées (par ex. en plein
soleil à l’intérieur d’un véhicule) ou à une forte humidité.
 Un changement drastique de température peut causer de la condensation à
l’intérieur de cet appareil. Lorsque vous portez cet appareil d’un endroit froid, par
exemple d’une piste de ski, dans un endroit chaud, mettez-le d’abord dans un sac
en plastique, retirez l’air du sac et fermez-le. Après l’avoir apporté dans la pièce
chaude, laissez-le un instant jusqu’à ce qu’il atteigne la température de la pièce puis
retirez-le du sac.
 La puissance des piles diminue à basse température. Si vous utilisez cet appareil
dans un environnement froid, utilisez des piles neuves ou emportez des piles de
rechange que vous garderez au chaud pour avoir un jeu de piles de rechange. Le
témoin POWER peut temporairement devenir rouge dans un environnement froid
même si les piles ne sont pas encore vides. Si la puissance des piles est faible parce
que la température est trop basse, laissez les piles à l’intérieur d’une pièce jusqu’à
ce qu’elles atteignent la température ambiante. La puissance des piles redeviendra
 Cet appareil n’est pas étanche à l’eau. Lorsque vous utilisez cet appareil sur une
plage, veillez à le garder à l’abri de l’eau ou du sable. L’eau, le sable, la poussière ou
les dépôts de sel peuvent endommager cet appareil.
Faites attention à ne pas vous coincer les doigts lorsque vous ouvrez ou fermez le
couvercle du logement des piles. Vous pourriez vous blesser.
Vérification des piles
Le témoin POWER de cet appareil s’éclaire en rouge lorsque les piles sont faibles.
 Lorsque le témoin POWER s’éclaire en rouge, Sony recommande de remplacer les
piles. Si le témoin CHG s’éclaire en orange, le flash peut encore se déclencher même
si le témoin POWER est rouge. Toutefois, la recharge durera plus longtemps qu’à
 Si ni le témoin CHG ni le témoin POWER ne s’éclairent quand l’interrupteur
POWER de griffe est réglé sur [ON], vérifiez si les piles sont installées correctement.
Si les piles sont installées correctement alors que les témoins ne s’allument toujours
pas, remplacez les piles.
 Si le témoin POWER s’éteint immédiatement après s’être allumé, remplacez les
Fixation de cet appareil à l’appareil photo et mise sous
tension (voir l’illustration )
1 Assurez-vous que l’interrupteur POWER de griffe de cet appareil
est réglé sur [OFF].
Si ce n’est pas le cas, réglez-le sur [OFF].
(Voir l’étape 5 pour mettre sous et hors tension cet appareil.)
2 Assurez-vous que le flash intégré de votre appareil photo est
Si votre appareil photo a un flash intégré et que celui-ci est ouvert, fermez-le.
3 Faites glisser le pied de fixation de cet appareil dans la griffe
porte-accessoire de votre appareil photo dans le sens de la flèche
jusqu’à ce qu’il se bloque.
Si cet appareil est inséré correctement dans la griffe, il se bloque automatiquement.
Pour retirer cet appareil, appuyez sur le bouton de libération du pied de fixation et
faites glisser le pied de fixation dans le sens opposé à la fixation. (voir l’illustration
4 Mettez votre appareil photo sous tension.
5 Mettez cet appareil sous tension.
Lorsque vous relevez cet appareil jusqu’au déclic, il se met sous tension et le témoin
POWER s’éclaire.
Pour mettre cet appareil hors tension, rabattez-le. (voir l’illustration -5-)
Économie d’énergie
Si vous ne faites pas fonctionner votre appareil photo ou cet appareil pendant
plus de 1 minute après la mise en veille de l’appareil photo, cet appareil se mettra
automatiquement hors tension pour économiser l’énergie et les témoins POWER et
CHG s’éteindront.
Cet appareil se met également en veille lorsque vous réglez l’interrupteur POWER
de votre appareil photo sur [OFF] (avec tous les appareils photo numériques reflex à
objectifs interchangeables Sony, sauf le DSLR-A100).
Pour sortir de l’état de veille, remettez cet appareil sous tension ou faites fonctionner
votre appareil photo.
Prise de vue
Zoom flash range
Flash interval/Number of flashes
Standard position
Tele position
APS-C format: equivalent to the 35 mm focal length range
35 mm-format: equivalent to the 50 mm focal length range
Guide number
Standard position: 14
Tele position: 20
Standard position
Aperture (F)
* When the BOUNCE switch is set to [DIRECT]
* When the BOUNCE switch is set to [DIRECT]
 Si vous prenez une photo avant que la recharge soit terminée, l’éclairage risque de
ne pas être suffisant (sous-exposition).
 Lorsque vous utilisez le flash et prenez des photos avec le retardateur, assurez-vous
que la recharge est terminée avant d’appuyer sur le déclencheur.
 Lorsque l’appareil photo est en mode de flash automatique, le flash peut ne pas se
déclencher selon les conditions d’éclairage.
Protection contre une surchauffe
Grâce à cette protection, l’appareil ne risque pas de devenir trop chaud. Si cet appareil
devient chaud quand il est utilisé en mode de flash continu ou dans un environnement
très chaud, l’éclairage du flash est automatiquement désactivé.
Approx. 0.1-4
Number of flashes
Approx. 90 or more
Approx. 150 or more
Flash control
Included items
Pre-flash light metering, TTL direct flash control
Approx. 62 × 94.6 × 24 mm (w/h/d) (2 1/2 × 3 3/4 × 31/32 in.)
Approx. 98 g (3.5 oz) (without batteries)
AAA alkaline batteries
AAA Ni-MH batteries
Flash (1), Case (1), Set of printed documentation
Values of functions given in these operating instructions are based on trials
performed by Sony.
Design and specifications are subject to change without notice.
is a trademark of Sony Corporation.
(unit: m)
Portée du flash zoom
Intervalles des éclairs/Nombre d’éclairs
Position standard
Piles alcalines
Format APS-C : équivalent à une longueur focale de 18 mm
Format 35 mm : équivalent à une longueur focale de 27 mm
Plage de focale du flash
Approx. 0.1-5
(unit: m)
Aperture (F)
2 Mettez votre appareil photo dans le mode de prise de vue
Lorsque la recharge est terminée, le témoin CHG de cet appareil devient orange.
Lorsque l’exposition est de nouveau bonne après la prise de vue, le témoin CHG
clignote en orange.
Flash interval (sec)
Tele position
1 Assurez-vous que votre appareil photo et cet appareil sont sous
3 Lorsque cet appareil a été rechargé, appuyez sur le déclencheur
pour prendre la photo.
Ni-MH batteries (930 mAH)
 Number of flashes refers to how many times this unit can flash with new batteries
until they run down.
Flash length range
Position téléobjectif
Reportez-vous au mode d’emploi de votre appareil photo pour les modes de prise
de vue.
Si vous réglez votre appareil photo sur le mode de priorité à la vitesse d’obturation
(S) ou sur le mode d’exposition manuelle (M), vous ne pourrez pas sélectionner
une vitesse d’obturation supérieure à la vitesse de synchro flash*.
* La vitesse de synchro flash est la vitesse d’obturation maximale pouvant être
utilisée avec un flash.
Alkaline batteries
APS-C format: equivalent to the 18 mm focal length range
35 mm-format: equivalent to the 27 mm focal length range
Format APS-C : équivalent à une longueur focale de 35 mm
Format 35 mm : équivalent à une longueur focale de 50 mm
Piles Ni-MH (930 mAH)
Intervalle des
éclairs (sec)
Environ 0,1-5
Environ 0,1-4
Nombre d’éclairs
Environ 90 ou plus
Environ 150 ou plus
 Le nombre d’éclairs désigne le nombre de fois que cet appareil peut s’éclairer avec
des piles neuves jusqu’à ce qu’elles soient épuisées.
Nombre guide
Position standard : 14
Position téléobjectif : 20
Position standard
Ouverture (F)
* Lorsque le commutateur BOUNCE est réglé sur [DIRECT]. (unité : m)
Position téléobjectif
Ouverture (F)
* Lorsque le commutateur BOUNCE est réglé sur [DIRECT]. (unité : m)
Commande du flash Mesure de la lumière par le pré-flash, commande de flash
directe TTL
Environ 62 × 94,6 × 24 mm (l/h/p)
(2 1/2 × 3 3/4 × 31/32 po.)
Environ 98 g (3,5 oz) (sans piles)
Piles recommandées Piles alcalines AAA, piles Ni-MH AAA
Flash (1), Étui (1), Jeu de documents imprimés
Articles inclus
Les valeurs mentionnées dans ce mode d’emploi pour les différentes fonctions se
basent sur des essais effectués par Sony.
La conception et les spécifications peuvent être modifiées sans préavis.
est une marque commerciale de Sony Corporation.
Utilice únicamente las pilas especificadas en este manual de
No instale las pilas con la polaridad (+/-) invertida.
No exponga las pilas al fuego o a altas temperaturas.
No intente recargar (excepto las pilas recargables), desmontar ni
provocar cortocircuitos en las mismas.
No mezcle pilas de tipos, marcas o antigüedad diferentes.
No toque el tubo del flash durante el funcionamiento, ya que podría calentarse al
dispararse el flash.
Para los clientes en Europa
Tratamiento de los equipos eléctricos y electrónicos al final de su
vida útil (aplicable en la Unión Europea y en países europeos con
sistemas de recogida selectiva de residuos)
Este símbolo en el equipo o el embalaje indica que el presente producto
no puede ser tratado como residuos domésticos normales, sino que
debe entregarse en el correspondiente punto de recogida de equipos
eléctricos y electrónicos. Al asegurarse de que este producto se desecha
correctamente, Ud. ayuda a prevenir las consecuencias negativas para
el medio ambiente y la salud humana que podrían derivarse de la
incorrecta manipulación en el momento de deshacerse de este producto.
El reciclaje de materiales ayuda a conservar los recursos naturales.
Para recibir información detallada sobre el reciclaje de este producto,
póngase en contacto con el ayuntamiento, el punto de recogida más
cercano o el establecimiento donde ha adquirido el producto.
Aviso para los clientes de países en los que se aplican las
directivas de la UE
El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo,
108-0075, Japón. El representante autorizado en lo referente al cumplimiento de
la directiva EMC y a la seguridad de los productos es Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para resolver cualquier asunto
relacionado con el soporte técnico o la garantía, consulte las direcciones que se indican
en los documentos de soporte técnico y garantía suministrados por separado.
Antes de la utilización
Con respecto a los detalles, consulte el manual de instrucciones suministrado con su
Esta unidad no es resistente al polvo, las salpicaduras, ni el agua.
No coloque esta unidad en los lugares siguientes
Independientemente de si va a utilizar o guardar esta unidad, no utilice ninguno de los
lugares siguientes. Si lo hiciese, podría provocar un mal funcionamiento.
 El colocar esta unidad en lugares sometidos a la luz solar directa como sobre
paneles de instrumentos o cerca de un un aparato de calefacción podría causar su
deformación o mal funcionamiento.
 Lugares con vibración excesiva
 Lugares sometidos a electromagnetismo excesivo
 Lugares con excesiva arena
En lugares tales como la costa o donde puedan producirse nubes de polvo, proteja la
unidad contra la arena y el polvo. Esto podría provocar un mal funcionamiento.
Posición estándar
 Flash sencillo y compacto con un diseño fino de 24 mm
 Interruptor ON/OFF integrado en la pata de montaje. Al plegar esta unidad se
apagará y permitirá transportarla con seguridad montada en su cámara.
 La función exclusiva de flash de rebote le permitirá cambiar el sentido de
iluminación accionando un interruptor.
 Puede utilizarse con objetivos compatibles para habilitar la medición de flash ADI
(Advanced Distance Integration), que no se ve afectada por el índice de reflexión
del fondo o del motivo.
 Corrige automáticamente el balance de blancos mediante la información de
temperatura de color (con todas las cámaras réflex digitales Sony excepto la
 La función de ahorro de energía pone esta unidad en reposo cuando se apaga la
 Capacidad de flash con reducción de ojos rojos (con todas las cámaras réflex
digitales Sony excepto la DSLR-A100, DSLR-A200, DSLR-A300, DSLR-A350,
DSLR-A700 y las cámaras que no poseen flash incorporado)
 Interruptor TELE con [Posición de telefoto] en la que el flash puede alcanzar más.
Usted podrá fotografiar un motivo situado a unos 5 m con iluminación suficiente
(ISO100 • m, F4)
 La función de control inalámbrico le permitirá controlar un flash fuera de cámara a
través de esta unidad montado en una cámara que no posea flash incorporado. (El
ajuste de la relación de control de la iluminación no está disponible.)
Posición de telefoto
Lámpara POWER
Durante la carga
Encendida en verde
Durante la carga
Encendida en verde
El HVL-F20AM es un flash para utilizarse exclusivamente con una cámara réflex
digital Sony (a partir de ahora “cámara”).
Cuando se obtenga la exposición
apropiada después de fotografia
Encendida en verde
Antes de utilizar el producto, lea cuidadosamente este manual y consérvelo para
futuras referencias.
Cuando las pilas estén bajas
Encendida en rojo
Cuando esta unidad esté recalentada
Parpadeando en
Para reducir el riesgo de incendio o descarga eléctrica, no exponga la unidad a la lluvia
ni a la humedad.
Cuando el ajuste de la cámara sea
[Flash desactivado]
Encendida en verde
Cubra con cinta adhesiva los contactos de las pilas de litio para evitar que se
provoquen cortocircuitos cuando se deshaga de las mismas y siga la normativa local
para la eliminación de éstas.
Mantenga las pilas y demás objetos que se puedan tragar fuera del alcance de los
niños. Póngase en contacto con un médico inmediatamente en caso de que se trague
un objeto.
Instale las pilas en esta unidad y después fije esta unidad a su cámara.
Inserción de las pilas (consulte la ilustración )
Extraiga inmediatamente las pilas y deje de utilizar la unidad en los siguientes casos:
 si el producto se cae o sufre un impacto tras el que el interior del mismo queda al
 si el producto desprende un olor raro, calor o humo.
Utilice cualquiera de las dos pilas o baterías siguientes:
 Dos pilas alcalinas AAA
 Dos baterías de hidruro de níquel-metal (Ni-MH)*
*Cargue siempre las baterías de Ni-MH completamente con el cargador de baterías
especificado antes de utilizarlas.
No se incluyen pilas.
No desmonte el producto, ya que podría producirse una descarga eléctrica si se toca
un circuito de alto voltaje del interior del producto.
1 Presione la cubierta del compartimiento de las pilas en el sentido
mostrado por la ilustración para abrirla.
Cuando utilice el equipo fotográfico, siempre debe tener en
cuenta las siguientes precauciones de seguridad:
Antes de utilizar el producto, lea detenidamente este manual.
Si este producto lo utilizan niños o si se utiliza cerca de ellos, debe
hacerse siempre bajo supervisión de un adulto.
No deje el producto desatendido durante su utilización.
Debe tener cuidado al tocar las partes calientes, ya que podría
sufrir quemaduras.
No utilice el producto si aprecia cualquier daño en el cable o si
éste se ha caído antes de que lo examine un técnico cualificado.
Deje que el producto se enfríe antes de guardarlo. Al guardarlo,
enrolle el cable alrededor del dispositivo sin tensarlo.
Para reducir el riesgo de descarga eléctrica, no sumerja el
producto en agua o cualquier otro líquido.
Para reducir el riesgo de descarga eléctrica, no desmonte
este producto. Solicite cualquier reparación o servicio de
mantenimiento a un técnico cualificado. El montaje incorrecto
puede provocar una descarga eléctrica al utilizar el producto
El uso de un accesorio no recomendado por el fabricante puede
causar riesgo de incendio, descarga eléctrica o daños personales.
Es posible que las pilas se calienten o exploten debido a un uso
Si no utiliza su cámara o esta unidad durante más de 1 minuto después de que la
cámara haya entrado en el estado de ahorro de energía, esta unidad de apagará
automáticamente para ahorrar energía, y la lámpara POWER y la lámpara CHG se
Esta unidad también entrará en el estado de ahorro de energía cuando ponga el
interruptor POWER de su cámara en [OFF] (con todas las cámaras réflex digitales
Sony excepto la DSLR-A100).
Para salir del estado de ahorro de energía, vuelva a encender la unidad o accione su
Toma de fotografías
1 Cerciórese de que su cámara y esta unidad estén encendidas.
2 Ponga su unidad en el modo de toma de fotografías deseado.
Con respecto a los modos de toma de fotografías, consulte el manual de
instrucciones de su cámara.
Cuando ajuste su cámara al modo de prioridad de obturación (S) o al modo de
exposición manual (M), no podrá seleccionar una velocidad de obturación más
rápida que la velocidad de sincronización del flash*.
* Velocidad de sincronización del flash es la velocidad de obturación máxima que
podrá utilizar con un flash.
3 Después de haber cargado completamente esta unidad, pulse el
disparador para fotografiar el motivo.
Cuando finalice la carga, la lámpara CHG de esta unidad se volverá ámbar.
Cuando pueda volver a obtenerse la exposición apropiada después de fotografiar,
la lámpara CHG parpadeará en ámbar.
 Si usted toma una fotografía antes de haber finalizado la carga, es posible que no
pueda obtener suficiente iluminación (subexposición).
 Cuando utilice el flash para tomar fotografías con el autodisparador, cerciórese de
que la carga se haya completado antes de pulsar el disparador.
 Cuando su cámara esté en el modo de flash automático, es posible que el flash no
destelle dependiendo de las condiciones de iluminación.
Protección contra sobrecalentamiento
La protección contra sobrecalentamiento es una función para proteger esta unidad
contra el sobrecalentamiento. Si esta unidad se calienta cuando se utilice en el modo
de flash continuo, el destello del flash se inhabilitará automáticamente.
 Cuando se detecte sobrecalentamiento, la lámpara POWER parpadeará en rojo a
intervalos de un segundo.
 El destello del flash volverá a habilitarse cuando se enfríe esta unidad.
 Cuando esta unidad se encuentre en estado de sobrecalentamiento, no la utilice
durante 10 minutos hasta que se enfríe.
 Interruptor BOUNCE
Si utiliza el flash directamente hacia un motivo situado frente a una pared, (consulte la
ilustración -)
Cuando tome fotografías en una sala con techo bajo, podrá suavizar estas sombras
poniendo el interruptor BOUNCE en [BOUNCE] para que el tubo de flash de esta
unidad se incline hacia arriba y emita luz hacia el techo. La luz se reflejará en el techo
e iluminará el motivo para producir una imagen suavemente iluminada (consulte la
ilustración -).
Al tomar fotografías en exteriores, el poner el interruptor BOUNCE en [DIRECT]
le permitirá iluminar el motivo a una distancia que el flash incorporado no puede
 BOUNCE: el tubo de flash está ajustado a 75 grados hacia arriba (flash de rebote)
 DIRECT: el tubo de flash está ajustado a 0 grados (flash directo)
Deslice el interruptor BOUNCE hasta la posición deseada (consulte la
ilustración -1).
 Cerciórese de deslizar el interruptor BOUNCE hasta que la marca A quede alineada
con la marca de posición deseada.
 El techo o la pared que refleje la luz del flash deberá ser de color blanco o muy
pálido. Si es de otro color, éste puede afectar la imagen. La superficie reflectante no
deberá ser un techo alto ni un cristal.
 Cuando establezca [BOUNCE], el alcance del flash se reducirá. Si una imagen está
subexpuesta (aparece oscura), acérquese al motivo, aumente la sensibilidad ISO, o
utilice una apertura mayor.
El estado de la lámpara CHG y la lámpara POWER cambiará de la forma siguiente de
acuerdo con la condición de esta unidad:
Lámpara CHG
Cuando levante esta unidad hasta que chasquee, se encenderá y la lámpara
POWER se encenderá.
Para apagar esta unidad, bájela. (consulte la ilustración -5-)
Al tomar fotografías en exteriores, si el motivo está demasiado alejado de la cámara
como para que pueda alcanzarlo el flash desde esta unidad (el motivo está fuera del
alcance del flash), ponga el interruptor TELE de esta unidad en [Posición de telefoto]
(consulte la ilustración ). El flash de esta unidad tendrá ahora mayor alcance.
Tubo de flash
Interruptor BOUNCE (predeterminado: BOUNCE)
Botón de liberación de la pata de montaje
Pata de montaje
Interruptor TELE (predeterminado: Posición estándar)
Tapa del compartimiento de las pilas
Lámpara CHG
Lámpara POWER
Interruptor POWER de la pata
Condición de la unidad
5 Encienda esta unidad.
 Interruptor TELE
 Identificación de partes
4 Encienda su cámara.
Ahorro de energía
Cuando esta unidad esté adecuadamente fijada a la zapara, se bloqueará
Para desmontar esta unidad, pulse el botón de liberación de la pata de montaje
y deslice ésta en sentido opuesto al del procedimiento de montaje. (consulte la
ilustración -3-)
2 Inserte las pilas en el compartimiento de las mismas como se
marca en su interior.
Cerciórese de que las pilas hayan quedado correctamente instaladas.
3 Cierre la cubierta.
Realice el procedimiento inverso para abrir la cubierta.
 Para fotografías normales, ponga el interruptor TELE en [Posición estándar].
 Para ajustar el interruptor TELE, gírelo firmemente hasta que la marca B quede
alineada con la posición deseada.
 Si el ángulo del objetivo es más amplio que el ángulo seleccionado del flash, las
áreas exteriores de la imagen pueden aparecer oscuras. Con respecto al alcance del
flash en cada posición, consulte “Alcance del flash con zoom”.
 El interruptor TELE solamente estará habilitado cuando el interruptor BOUNCE
esté en [DIRECT].
 Si esta unidad está fijada a una cámara con flash incorporado que funcione como
iluminador de autofoco, la precisión de autofoco puede verse notablemente
reducida al fotografiar una vista nocturna.
Control inalámbrico
Si su cámara no posee flash incorporado, podrá fijarle esta unidad y utilizarla como
controlador inalámbrico para flash fuera de cámara. Un flash fuera de cámara es un
flash que se utiliza de forma separada de la cámara.
En este manual, un flash fijado a la cámara se denomina como controlador y el flash
utilizado de forma separada al de la cámara se denomina flash fuera de cámara. Un
flash fuera de cámara también puede denominarse como flash remoto.
1 Conecte esta unidad a su cámara, y ponga los interruptores de
alimentación de su cámara, el flash fuera de cámara, y esta unidad
en [ON].
2 Ajuste el modo de su cámara y del flash fuera de cámara de la
forma siguiente.
Ajuste el modo a [Inalámbrico].
Con respecto a los detalles, consulte el manual de instrucciones de su cámara.
Flash fuera de cámara:
Ajuste el flash fuera de cámara a [Modo remoto inalámbrico] y el canal inalámbrico
a [CH1]. Con respecto a los detalles, consulte el manual de instrucciones de su
flash fuera de cámara.
3 Prepare su cámara y su flash fuera de cámara.
Con respecto a cómo ajustar su flash fuera de cámara, consulte su manual de
4 Cerciórese de que el flash fuera de cámara y esta unidad estén
completamente cargados.
5 Realice un destello de prueba para comprobar el flash fuera de
 La prueba del flash diferirá dependiendo de la cámara. Consulte el manual de
instrucciones de su cámara.
 Si su flash fuera de cámara no destella, cambie la posición de su cámara, flash
fuera de cámara, y motivo, y vuelva a realizar un destello de prueba.
Tenga cuidado de no pillarse los dedos cuando abra y cierre la tapa del
compartimiento de las pilas. El manejo descuidado podría cuasar lesiones.
6 Cerciórese de que esta unidad y el flash fuera de cámara estén
cargados, y pulse a fondo el disparador para tomar una fotografía.
Comprobación de las pilas
La lámpara POWER de esta unidad se encenderá en rojo cuando las pilas estén bajas.
 Cuando la lámpara POWER se encienda en rojo, Sony recomienda reemplazar
las pilas. Si la lámpara CHG se enciende en ámbar, el flash todavía podrá destellar
incluso aunque la lámpara POWER esté encendida en rojo. Sin embargo, la carga
durará más de lo normal.
 Si no se enciende la lámpara CHG ni la lámpara POWER cuando el interruptor
de POWER de ka pata esté en [ON], compruebe si las pilas están correctamente
instaladas. Si las pilas están correctamente instaladas pero las lámparas siguen sin
encenderse, reemplace las pilas.
 Si la lámpara POWER se apaga inmediatamente después de haberse encendido,
reemplace las pilas.
Fijación de esta unidad a su cámara y encendido de la
misma (consulte la ilustración )
1 Cerciórese de que el interruptor POWER de la pata de esta unidad
esté en [OFF].
Si no lo está, póngalo en [OFF].
(Con respecto a cómo encender y apagar esta unidad, consulte el paso 5.)
2 Cerciórese de que el flash incorporado de su cámara esté en
posición hacia abajo.
Si su cámara posee flash incorporado, y está en posición hacia arriba, devuélvalo a
la posición hacia abajo.
3 Deslice la pata de montaje de esta unidad dentro del patín para
accesorios de su cámara en el sentido de la flecha hasta que se
 Esta unidad no podrá utilizarse como flash fuera de cámara.
 El ajuste de la relación de control de la iluminación (RATIO) no está disponible.
Ajuste automático del balance de blancos
con información de temperatura del color
El balance de blancos se ajusta automáticamente basándose en la información de
temperatura de color enviada por esta unidad (con todas las cámaras réflex digitales
Sony excepto la DSLR-A100).
 Esta función trabaja en el modo de flash TTL utilizando la conexión desmontable
con su cámara.
Desmonte esta unidad de su cámara y frótela con un paño suave y seco. Sople
ligeramente la arena que pueda haber en esta unidad. El restregar antes de soplar la
arena podría rayar la superficie de la unidad. Para eliminar las manchas, frótelas con
un paño ligeramente humedecido en detergente suave, y después frote la unidad con
un paño suave y seco. No utilice nunca disolventes fuertes como diluyente de pintura
o bencina, ya que podría dañar el acabado de la superficie.
Con respecto a la información sobre las cámaras réflex digitales compatibles con esta
unidad, visite nuestro sitio Web:
Notas sobr e la utilización
Durante la toma de fotografías
 No destelle el flash directamente delante de los ojos de nadie. Produce una luz
 No destelle el flash 20 o más veces sucesivas. Si lo hiciese, podría producirse el
sobrecalentamiento y el deterioro de esta unidad y de las pilas.
Si destella el flash cierto número sucesivo de veces, deje que se enfríe de forma
natural durante 10 minutos por lo menos.
 No transporte su cámara sujetándola por esta unidad cuando esté instalada. Sujete
siempre la propia cámara.
 Cuando cambie el interruptor POWER de la pata a la posición [OFF], tenga
cuidado de no pillarse los dedos con la bisagra. Podría dañarse.
 El nivel indicado de las pilas puede ser inferior al de la capacidad real de las pilas
dependiendo de la temperatura ay las condiciones de almacenamiento. El nivel
indicado será normalmente preciso después de haber utilizando esta unidad algunas
 La salida de las baterías de hidruro de níquel-metal cae repentinamente cuando
están bajas. Es posible que no pueda utilizar esta unidad inmediatamente después
de que la lámpara POWER se vuelva roja.
 La frecuencia y el número de destellos de esta unidad pueden ser diferentes de los
mostrados en la tabla de especificaciones incluso aunque se hayan instalado pilas
nuevas, dependiendo de su fecha de fabricación.
 Antes de extraer las pilas, desconecte la alimentación y espere varios minutos.
Tenga cuidado cuidado toque las pilas porque pueden estar calientes, dependiendo
del tipo de pilas y las condiciones de utilización.
 Cuando no vaya a utilizar esta unidad durante mucho tiempo, extráigale las pilas y
 La gama de temperaturas de funcionamiento de esta unidad está comprendida entre
0 °C y 40 °C
 No exponga esta unidad a temperaturas extremadamente altas (p. ej., a la luz solar
directa en el interior de un vehiculo) ni a gran humedad.
 Un cambio drástico de la temperatura puede causar la condensación en el interior
de esta unidad. Cuando traslade esta unidad de un lugar frío, como una pista de
esquí, a otro cálido, colóquela primero en una bolsa de plástico, saque el aire de
la bolsa, y séllela. Después de haberla llevado al lugar cálido, déjela durante cierto
tiempo hasta que alcance la temperatura de la sala y sáquela de la bolsa.
 La salida de las pilas se reducirá a medida que disminuya la temperatura. Cuando
utilice la unidad en un entorno frío, use pilas nuevas o prepare pilas de repuesto
manteniéndolas cálidas e intercámbielas con otro juego. La lámpara POWER puede
encenderse temporalmente en rojo en un entorno frío incluso aunque las pilas
todavía tengan cierta capacidad restante. Si la salida de las pilas es baja debido a
bajas temperaturas, déjelas en interiores hasta que alcancen la temperatura de la
sala. La salida de las pilas volverá a la normal.
 Esta unidad no es resistente al agua. Cuando utilice esta unidad en una playa,
cerciórese de mantenerla alejada del agua y de la arena. Los restos de agua, arena,
polvo, o sal en esta unidad podrían causar su mal funcionamiento.
Der HVL-F20AM ist ein Blitz, der ausschließlich zur Verwendung mit einer Sony
digitalen Spiegelreflexkamera (im Folgenden als „Kamera“ bezeichnet) gedacht ist.
Orten mit den folgenden Eigenschaften. Dies kann zu Fehlfunktionen führen.
 Bei Aufstellen des Geräts an Orten mit direktem Sonnenlichteinfall wie auf dem
Armaturenbrett in Autos oder in der Nähe von Heizkörpern können Verformungen
oder Fehlfunktionen an diesem Gerät verursacht werden.
 Orte mit sehr starken Vibrationen
 Orte mit starken elektromagnetischen Feldern
 Orte mit sehr viel Sand
An Orten wie am Strand oder anderen sandigen Orten oder Orten wo Staubwolken
auftreten, schützen Sie dieses Gerät vor Sand und Staub. Dies kann zu Fehlfunktionen
 Einfacher, kompakter externer Blitz mit 24 mm schlankem Design.
 ON/OFF-Schalter, integriert im Ansetzfuß. Durch Einfalten dieses Geräts wird es
ausgeschaltet und kann sicher an der Kamera angebracht getragen werden.
 Einzigartige indirekte Blitzfunktion erlaubt es, die Lichtrichtung mit Schalterdruck
 Kann mit kompatiblen Objektiven verwendet werden, um ADI (Advanced Distance
Integration) Blitzmessung zu erlauben, die nicht durch die Reflexionsrate von
Hintergrund oder Motiv beeinflusst wird.
 Korrigiert den Weißabgleich automatisch unter Verwendung der
Farbtemperaturinformation (mit allen Sony digitalen Spiegelreflexkameras mit
Ausnahme der DSLR-A100)
 Energiesparmerkmal schaltet dieses Gerät auf Schlafmodus, wenn die Kamera
ausgeschaltet wird.
 Fähig für Rote-Augen-Verringerungsfunktion (mit allen Sony digitalen
Spiegelreflexkameras mit Ausnahme von DSLR-A100, DSLR-A200, DSLR-A300,
DSLR-A350, DSLR-A700 und Kameras ohne eingebauten Blitz)
 TELE-Schalter mit [Teleposition] bei der der Blitz eine größere Reichweite hat.
Sie können ein Motiv in einem Abstand von etwa 5 m mit ausreichendem Licht
aufnehmen (ISO100 • m, F4).
 Das drahtlose Fernbedienungsmerkmal erlaubt es, einen von der Kamera
getrennten Blitz über dieses an einer Kamera ohne eingebauten Blitz angebrachte
Gerät zu steuern. (Beleuchtungssteuerungsverhältnis-Einstellung ist nicht möglich.)
 Identifikation der Teile
Während des Ladevorgangs
Grünes Licht
Wenn der Ladevorgang
abgeschlossen ist
Grünes Licht
Wenn nach der Aufnahme die
richtige Belichtung erzielt wird
Grünes Licht
Um Feuer- oder Berührungsgefahr zu verringern, setzen Sie das Gerät weder Regen
noch Feuchtigkeit aus.
Wenn Batterien schwach sind
Rotes Licht
Wenn das Gerät überhitzt ist
Rotes Blinklicht
Kleben Sie beim Entsorgen von Lithiumbatterien die Kontakte ab, um etwaige
Kurzschlüsse zu vermeiden. Befolgen Sie außerdem die örtlichen Vorschriften zum
Entsorgen von Batterien.
Wenn die Kameraeinstellung
[Blitz Aus] ist
Grünes Licht
Lesen Sie diese Anleitung vor Inbetriebnahme des Produkts bitte genau durch und
bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.
Halten Sie Batterien und Kleinteile, die verschluckt werden können, von Kleinkindern
fern. Konsultieren Sie umgehend einen Arzt, wenn ein Gegenstand verschluckt wird.
Nehmen Sie sofort die Batterien heraus und verwenden Sie das Produkt nicht weiter,
 das Produkt fallen gelassen oder einem heftigen Stoß ausgesetzt wurde, so dass
Innenteile freiliegen.
 vom Produkt ungewöhnliche Gerüche, Hitze oder Rauch ausgehen.
Zerlegen Sie das Produkt nicht. Wenn Sie einen Hochspannungsschaltkreis im
Inneren des Produkts berühren, besteht die Gefahr eines elektrischen Schlags.
Beachten Sie bei der Verwendung von fotografischen Geräten die
folgenden grundlegenden Sicherheitshinweise:
Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie die Geräte
in Betrieb nehmen.
Die Verwendung von Geräten durch oder in der Nähe von
Kindern darf nur unter strenger Aufsicht erfolgen. Lassen Sie die
Geräte nicht unbeaufsichtigt, wenn sie nicht verwendet werden.
Einzelne Teile können sehr heiß werden und bei Berührung
besteht Verbrennungsgefahr.
Wenn ein Kabel oder ein Gerät beschädigt ist oder ein
Gerät fallen gelassen wurde, lassen Sie es von qualifiziertem
Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen.
Lassen Sie die Geräte vollständig abkühlen, bevor Sie sie
verstauen. Legen Sie zur Aufbewahrung die Kabel lose um die
Um Feuergefahr oder die Gefahr eines elektrischen Schlags zu
verringern, tauchen Sie dieses Gerät nicht in Wasser oder andere
Um Feuergefahr oder die Gefahr eines elektrischen Schlags zu
verringern, zerlegen Sie dieses Gerät nicht. Wenden Sie sich zur
Wartung oder Reparatur an qualifiziertes Fachpersonal. Wird
das Gerät nach unsachgemäßem Zusammenbau in Betrieb
genommen, besteht die Gefahr eines elektrischen Schlags.
Bei Verwendung eines vom Hersteller nicht empfohlenen
Zubehörteils besteht Feuergefahr, die Gefahr eines elektrischen
Schlags und Verletzungsgefahr.
Batterien können bei unsachgemäßem Gebrauch heiß werden
und explodieren.
Verwenden Sie ausschließlich in dieser Bedienungsanleitung
beschriebene Batterien.
Achten Sie beim Einlegen der Batterien auf die richtige Polarität
Schützen Sie Batterien vor Feuer und hohen Temperaturen.
Versuchen Sie auf keinen Fall, Einwegbatterien aufzuladen,
schließen Sie sie nicht kurz und zerlegen Sie sie nicht.
Verwenden Sie nicht Batterien unterschiedlichen Typs oder
verschiedener Marken sowie alte und neue Batterien zusammen.
Einsetzen von Batterien (siehe Abbildung )
Setzen Sie die Batterien in dieses Gerät ein und bringen dann das Gerät an der Kamera
Ven Sie eines der folgenden Batteriepaare:
 Zwei Alkalibatterien (AAA, R03)
 Zwei Nickel-Metallhydrid (Ni-HM)-Batterien (AAA, R03)*
*Laden Sie die Ni-MH-Batterien vor dem Gebrauch unbedingt mit einem
angegebenen Ladegerät.
Batterien sind nicht mitgeliefert.
1 Drücken Sie den Batteriefachdeckel zum Öffnen in Pfeilrichtung,
wie in der Abbildung dargestellt.
2 Setzen Sie die Batterien in das Batteriefach ein, entsprechend den
Markierungen im Inneren.
Stellen Sie sicher, dass die Batterien richtig eingesetzt sind.
Achten Sie darauf, nicht die Finger beim Öffnen und Schließen des Batteriefachdeckels
einzuklemmen. Bei unvorsichtiger Handhabung besteht Verletzungsgefahr.
Prüfen der Batterien
Das POWER-Lämpchen dieses Geräts leuchtet rot auf, wenn die Batterien schwach
 Wenn das POWER-Lämpchen rot aufleuchtet, empfiehlt Sony, dass Sie die
Batterien ersetzen. Wenn das CHG-Lämpchen orangefarben leuchtet, kann der
Blitz ausgelöst werden, auch wenn das POWER-Lämpchen rot leuchtet. Der
Ladevorgang dauert in diesem Fall aber länger.
 Wenn weder das CHG-Lämpchen noch das POWER-Lämpchen leuchtet, wenn der
POWER-Schalter des Schuhs auf [ON] gestellt wird, prüfen Sie, ob die Batterien
richtig eingesetzt sind. Wenn die Batterien richtig eingesetzt sind, aber die
Lämpchen trotzdem nicht leuchtet, ersetzen Sie die Batterien.
 Wenn das POWER-Lämpchen bald nach dem Aufleuchten erlischt, ersetzen Sie die
Bringen Sie dieses Gerät an Ihrer Kamera an und schalten
es ein (siehe Abbildung )
1 Stellen sie sicher, dass der POWER-Schalter des Schuhs an diesem
Gerät auf [OFF] gestellt ist.
Wenn das nicht der Fall ist, stellen Sie ihn auf [OFF].
(Siehe Schritt 5 zum Ein- und Ausschalten dieses Geräts.)
2 Stellen Sie sicher, dass der eingebaute Blitz Ihrer Kamera in
eingedrückter Stellung ist.
Wenn Ihre Kamera einen eingebauten Blitz hat und der Blitz in ausgeklappter
Stellung ist, stellen Sie ihn in eingedrückte Stellung zurück.
3 Schieben Sie den Ansetzfuß dieses Geräts in den Zubehörschuh
Ihrer Kamera in Pfeilrichtung bis zum Einrasten ein.
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan Minato-ku Tokyo,
108-0075, Japan. Autorisierter Vertreter für EMV und Produktsicherheit ist die Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Fragen
im Zusammenhang mit Kundendienst oder Garantie wenden Sie sich bitte an die in
den separaten Kundendienst- oder Garantieunterlagen genannten Adressen.
Vor der Verwendung
Einzelheiten schlagen Sie bitte in der mit Ihrer Kamera gelieferten
Bedienungsanleitung nach.
Dieses Gerät ist nicht staubdicht, spritzfest oder wasserfest konstruiert.
Bringen Sie dieses Gerät nicht an Orten mit den folgenden Eigenschaften an
Ungeachtet, ob dieses Gerät benutzt oder gelagert wird, platzieren Sie es nicht an
 TELE-Schalter
 Stellen Sie den TELE-Schalter auf [Standardposition] für normale Aufnahme.
 Beim Einstellen des TELE-Schalters drehen Sie diesen fest, bis die B-Markierung
mit der gewünschten Position ausgerichtet ist.
 Wenn der Objektivwinkel größer als der gewählte Blitzwinkel ist, können die
Außenbereiche des Bildes dunkel werden. Siehe „Zoom-Blitzbereich“ für den
Blitzbereich jeder Position.
 Der TELE-Schalter ist nur aktiviert, wenn der BOUNCE-Schalter auf [DIRECT]
gestellt ist.
 Wenn dieses Gerät an einer Kamera mit einem eingebauten Blitz angebracht ist, der
als AF-Hilfsbeleuchtung fungiert, kann die AF-Genauigkeit bei Nachtaufnahmen
wesentlich verringert sein.
Drahtlose Steuerung
Wenn Ihre Kamera keinen eingebauten Blitz hat, können Sie dieses Gerät an Ihrer
Kamera anbringen und als drahtlosen Controller für einen von getrennten der Kamera
Blitz („Off-Camera-Blitz“) verwenden. Ein getrennter Blitz ist ein Blitz, der separat
von der Kamera verwendet wird.
In dieser Anleitung wird ein an der Kamera angebrachter Blitz als Controller
verwendet wird, und ein von der Kamera getrennt verwendeter Blitz wird als „OffCamera“-Blitz verwendet. Ein getrennter Blitz wird auch als Remote-Blitz bezeichnet.
1 Schließen Sie dieses Gerät an Ihrer Kamera an und stellen Sie die
Netzschalter an Ihrer Kamera, den von der Kamera getrennten
Blitz und dieses Gerät auf [ON].
2 Stellen Sie den Modus Ihrer Kamera und des getrennten Blitzes
wie folgt ein.
Schalten Sie den Modus auf [Drahtlos Blitz].
Einzelheiten schlagen Sie bitte in der Bedienungsanleitung Ihrer Kamera nach.
Getrennter Blitz:
Schalten Sie den getrennten Blitz auf [Drahtlos Fernbedienungsmodus] und
den drahtlosen Kanal auf [CH1]. Einzelheiten dazu schlagen Sie bitte in der
Bedienungsanleitung Ihres getrennten Blitzes nach.
3 Stellen Sie Ihre Kamera und den getrennten Blitz ein.
Einzelheiten zur Einstellung schlagen Sie bitte in der Bedienungsanleitung Ihres
getrennten Blitzes nach.
4 Stellen Sie sicher, dass der getrennte Blitz und dieses Gerät voll
aufgeladen sind.
5 Lösen Sie einen Probeblitz aus, um den getrennten Blitz zu prüfen.
 Der Blitztest ist je nach Kamera unterschiedlich. Schlagen Sie bitte in der
Bedienungsanleitung Ihrer Kamera nach.
6 Stellen Sie sicher, dass dieses Gerät und Ihr getrennter Blitz
geladen sind und drücken Sie die Auslöser-Taste vollständig zum
 Dieses Gerät kann nicht als getrennter Blitz verwendet werden.
 Beleuchtungssteuerungsverhältnis-Einstellung (RATIO) steht nicht zur Verfügung.
Automatischer Weißabgleich mit der
Der Weißabgleich wird automatisch unter Verwendung der zu diesem Gerät
gesendeten Farbtemperaturinformation angepasst (mit allen Sony digitalen
Spiegelreflexkameras mit Ausnahme der DSLR-A100).
 Diese Funktion arbeitet im TTL-Blitzmodus unter Verwendung der Clip-onVerbindung zu Ihrer Kamera.
Nehmen Sie dieses Gerät von Ihrer Kamera ab und wischen es mit einem trockenen,
weichen Lappen ab. Blasen Sie jeglichen Sand sanft von diesem Gerät ab. Durch
Reiben vor dem Abblasen des Sandes kann die Oberfläche zerkratzt werden. Zum
Entfernen von Flecken wischen Sie diese mit einem leicht mit milder Spülmittellösung
befeuchteten Lappen ab und wischen Sie dann mit einem trockenen, weichen Lappen
trocken. Verwenden Sie niemals starke Lösungsmittel wie Terpentin oder Benzol;
dadurch kann die Oberfläche beschädigt werden.
Für Information über digitale Spiegelreflexkameras, die mit diesem Gerät kompatibel
sind, besuchen Sie unsere Website:
Hinweise zur Verwendung
Während der Aufnahme
 Lösen Sie den Blitz nicht direkt vor den Augen einer Person aus. Er produziert
starkes Licht.
 Lösen Sie den Blitz nicht 20 Mal oder öfter nacheinander aus. Dadurch kann
Überhitzung und Verschlechterung dieses Geräts und seiner Batterien bewirkt
Wenn Sie den Blitz mehrmals kurz nacheinander ausgelöst haben, lassen Sie ihn
mindestens 10 Minuten lang abkühlen.
 Tragen Sie Ihre Kamera nicht, indem Sie sie an diesem Gerät tragen, wenn es daran
befestigt ist. Halten Sie immer die Kamera selber.
 Beim Umschalten des POWER-Schalters auf [OFF]-Stellung achten Sie darauf,
nicht Ihre Finger in das Scharnier zu setzen. Dabei besteht Verletzungsgefahr.
 Der angezeigte Batteriepegel kann niedriger als die tatsächliche Batteriekapazität
sein, je nach Temperatur und Lagerbedingungen. Der angezeigte Pegel wird
normalerweise genau, nachdem Sie dieses Gerät einige Male verwendet haben.
 Die Ausgangsleistung von Nickel-Metallhydrid-Batterien sinkt abrupt, wenn die
Batterien schwach werden. Sie können dieses Gerät möglicherweise schon kurz
nach dem roten Aufleuchten des POWER-Lämpchens nicht mehr verwenden.
 Die Frequenz und Anzahl der Blitzauslösungen dieses Geräts können sich von den
in der Spezifikationstabelle unterscheiden, auch wenn neue Batterien eingesetzt
sind, je nach ihrem Herstellungsdatum.
 Schalten Sie die Stromversorgung aus und warten Sie einige Minuten, bevor
Sie die Kamera aus diesem Gerät nehmen. Seien Sie beim Berühren der
Batterien vorsichtig, weil sie heiß sein können, je nach dem Batterietyp und den
 Entnehmen Sie die Batterien und lagern Sie sie getrennt, wenn Sie dieses Gerät
längere Zeit nicht verwenden.
 Der Betriebstemperaturbereich dieses Geräts ist zwischen 0 °C und 40 °C.
 Setzen Sie dieses Gerät nicht extrem hohen Temperaturen (z.B. in direktem
Sonnenlicht im Inneren eines Fahrzeugs) oder hoher Luftfeuchtigkeit aus.
 Eine drastische Temperaturänderung kann Kondensationsbildung im Gerät
verursachen. Wenn Sie dieses Gerät von einem kalten Ort wie etwa einer Skipiste
zu einem warmen Ort bringen, setzen Sie es zuerst in einen Plastikbeutel, entfernen
Sie die Luft aus dem Beutel und versiegeln Sie ihn. Nachdem Sie das Gerät an
einen warmen Ort bringen, lassen Sie es eine Weile liegen, bis es Raumtemperatur
erreicht und entnehmen Sie es erst danach aus dem Beutel.
 Die Batterieausgangsleistung nimmt mit sinkender Temperatur ab. Bei
Verwendung in einer kalten Umgebung verwenden Sie neue Batterien oder halten
Sie warm gehaltene Batterien bereit, und verwenden Sie diese abwechselnd mit
einem anderen Batteriesatz. Das POWER-Lämpchen kann kurzzeitig in einer
kalten Umgebung rot werden, obwohl die Batterien noch Restkapazität haben.
Wenn die Batterieausgangsleistung aufgrund niedriger Temperatur niedrig wird,
lassen Sie die Batterien im Raum liegen, bis sie Raumtemperatur erreichen. Die
Batterieausgangsleistung kehrt auf Normalzustand zurück.
 Dieses Gerät ist nicht wasserfest. Bei Verwendung dieses Geräts am Strand schützen
Sie es vor Wasser oder Sand. Wenn Wasser, Sand, Staub oder Salz in das Gerät
eindringen, können Fehlfunktionen verursacht werden.
Alcance del flash con zoom
Intervalo entre destellos/Número de destellos
Posición estándar
Formato APS-C: equivalente al alcance de distancia focal de 18 mm
Formato de 35 mm: equivalente al alcance de distancia focal de 27 mm
Posición de telefoto
Formato APS-C: equivalente al alcance de distancia focal de 35 mm
Formato de 35 mm: equivalente al alcance de distancia focal de 50 mm
Alcance longitudinal del flash
Posición estándar: 14
Posición de telefoto: 20
Posición estándar
Apertura (F)
* Cuando el interruptor BOUNCE esté en [DIRECT]
(unidad: m)
Posición de telefoto
4 Schalten Sie Ihre Kamera ein.
5 Schalten Sie dieses Gerät ein.
1 Stellen Sie sicher, dass Ihre Kamera und dieses Gerät eingeschaltet
2 Stellen Sie Ihre Kamera auf den gewünschten Aufnahmemodus.
Einzelheiten zu den Aufnahmemodi schlagen Sie bitte in der Bedienungsanleitung
Ihrer Kamera nach.
Wenn Sie Ihre Kamera auf Belichtungsautomatik mit Verschlusszeitpriorität (S)
oder manuelle Belichtung (M) einstellen, können Sie keine kürzere Belichtungszeit
als die Blitzsynchronisationszeit* einstellen.
* Die Blitzsynchronisationszeit ist die maximale Verschlusszeit, bei der ein Blitz
verwendet werden kann.
3 Nachdem dieses Gerät vollständig aufgeladen ist, drücken Sie die
Auslöser-Taste, um ein Motiv aufzunehmen.
Wenn der Ladevorgang abgeschlossen ist, schaltet das CHG-Lämpchen an diesem
Gerät auf orangefarben um.
Wenn nach der Aufnahme die richtige Belichtung erneut erzielt werden kann,
blinkt das CHG-Lämpchen orangefarben.
 Wenn Sie aufnehmen, bevor der Ladevorgang abgeschlossen ist, kann es sein, dass
Sie keine ausreichende Beleuchtung erzielen (Unterbelichtung).
 Wenn Sie den Blitz mit Selbstauslöser verwenden, stellen Sie sicher, dass der
Ladevorgang abgesclossen ist, bevor Sie die Auslöser-Taste drücken.
 Wenn Ihre Kamera im Blitzautomatik-Modus ist, wird der Blitz möglicherweise je
nach Aufnahmebedingungen nicht ausgelöst.
Der Überhitzungsschutz ist eine Funktion zum Schutz dieses Gerätes vor
Überhitzung. Wenn sich dieses Gerät durch kontinuierliche Blitzverwendung oder
durch Verwendung in einer heißen Umgebung erwärmt, wird die Blitzauslösung
automatisch deaktiviert.
Baterías de Ni-MH (930 mAH)
Intervalo entre
destellos (s)
Aprox. 0,1-5
Aprox. 0,1-4
Número de
destellos (veces)
Aprox. 90 o más
Aprox. 150 o más
Control del flash
Wenn Sie dieses Gerät hochklappen, bis es mit einem Klickgeräusch einrastet,
schaltet es ein und das POWER-Lämpchen leuchtet auf.
Zum Ausschalten dieses Geräts klappen Sie es ein. (Siehe Abbildung -5-)
Pilas alcalinas
 Número de destellos se refiere a cuántas veces puede destellar esta unidad con
pilas nuevas hasta que éstas se agoten.
Número de guía
Hinweis für Kunden in Ländern, in denen EU-Richtlinien
 Stellen Sie sicher, dass der BOUNCE-Schalter geschoben wird, bis die Markierung
A mit der gewünschten Positionsmarkierung ausgerichtet ist.
 Die Decke oder die Wand, die das Blitzlicht reflektiert, sollte weiß oder sehr
bleich sein. Wenn sie farbig ist, kann die Farbe das Bild beeinflussen. Die
Reflexionsoberfläche sollte nicht eine hohe oder eine Glasdecke sein.
 Wenn [BOUNCE] eingestellt ist, wird die Blitzreichweite verringert. Wenn ein Bild
unterbelichtet ist (die Aufnahme sieht dunkel aus), gehen Sie näher an das Motiv,
stellen Sie die ISO-Empfindlichkeit höher ein oder öffnen die Blende weiter.
Apertura (F)
Wenn dieses Gerät richtig im Schuh eingesetzt ist, verriegelt es automatisch.
Zum Abnehmen des Geräts drücken Sie den Ansetzfuß-Freigabeknopf und
schieben Sie den zum Ansetzfuß zum Anbringen in Gegenrichtung ein. (Siehe
Abbildung -3-)
Für Kunden in Europa
Entsorgung von gebrauchten elektrischen und elektronischen
Geräten (anzuwenden in den Ländern der Europäischen Union
und anderen europäischen Ländern mit einem separaten
Sammelsystem für diese Geräte)
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einer Annahmestelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag
zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit
werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den
Verbrauch von Rohstoffen zu verringern. Weitere Informationen über
das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den
kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das
Produkt gekauft haben.
Schieben Sie den BOUNCE-Schalter in die gewünschte Position (siehe
Abbildung -1).
 Wenn Ihr getrennter Blitz nicht auslöst, ändern Sie die Position Ihrer Kamera,
des getrennten Blitzes und des Motivs und probieren Sie erneut einen Probeblitz.
Öffnen Sie den Deckel mit den gleichen Schritten in umgekehrter Reihenfolge.
Berühren Sie den Blitzkopf nicht während des Betriebs. Er kann sehr heiß werden.
 BOUNCE: Die Blitzröhre ist in einem Winkel von 75 Grad nach oben gerichtet
(indirekter Blitz)
 DIRECT: Die Blitzröhre ist auf einen Winkel von 0 Grad gestellt (direkter Blitz)
3 Schließen Sie den Deckel.
Wenn Sie Ihre Kamera länger als 1 Minute nachdem die Kamera auf Energiesparstatus
geschaltet hat nicht verwenden, schaltet dieses Gerät automatisch aus, um Strom zu
sparen, und die Lämpchen POWER und CHG erlöschen.
Dieses Gerät schaltet auch auf Energiesparstatus, wenn Sie den POWER-Schalter
Ihrer Kamera auf [OFF] stellen (mit allen Sony digitalen Spiegelreflexkameras mit
Ausnahme der DSLR-A100).
Zum Beenden des Energiesparstatus schalten Sie dieses Gerät wieder ein oder
bedienen die Kamera.
Wenn Sie einen Blitz direkt auf ein Motiv unmittelbar vor einer Wand richten,
erscheinen scharfe Schatten auf der Wand (siehe Abbildung -).
Bei Aufnahme in einem Raum mit einer niedrigen Decke können Sie diese Schatten
weicher machen, indem Sie den BOUNCE-Schalter auf [BOUNCE] stellen, so dass die
Blitzröhre dieses Geräts sich nach oben neigt und das Licht auf die Decke richtet. Licht
wird von der Decke reflektiert und beleuchtet das Motiv, um ein weich belichtetes Bild
zu erzielen (siehe Abbildung -).
Für Außenaufnahmen stellen Sie den BOUNCE-Schalter auf [DIRECT], um ein Motiv
in einer Entfernung zu beleuchten, die der eingebaute Blitz nicht erreichen kann.
Der Status des CHG-Lämpchens und des POWER-Lämpchens wechselt wie folgt
entsprechend dem Zustand dieses Geräts:
 BOUNCE-Schalter
Wenn bei Außenaufnahmen ein Motiv zu weit von der Kamera entfernt ist, um mit
dem Blitz von diesem Gerät aus erreicht werden zu können (das Motiv ist außerhalb
der Blitzreichweite), stellen Sie den TELE-Schalter dieses Geräts auf [Teleposition]
(siehe Abbildung ). Der Blitz hat jetzt eine größere Reichweite von diesem Gerät.
BOUNCE-Schalter (Vorgabe: BOUNCE)
TELE-Schalter (Vorgabe: Standardposition)
POWER-Schalter am Schuh
Zustand des Geräts
 Wenn Überhitzung erkannt wird, blinkt das POWER-Lämpchen rot in
 Die Blitzauslösung wird erst wieder ermöglicht, wenn sich dieses Gerät abgekühlt
 Wenn dieses Gerät in einem überhitzten Zustand ist, lassen Sie es 10 Minuten lang
ohne Bedienung, damit es abkühlen kann.
* Cuando el interruptor BOUNCE esté en [DIRECT]
Medición de luz con destello previo, control de flash directo
Aprox. 62 × 94,6 × 24 mm (an/al/prf)
Aprox. 98 g (sin pilas)
Pilas alcalinas AAA, Baterías de Ni-MH AAA
Elementos incluidos Flash (1), Caja (1), Juego de documentación impresa
Los valores de las funciones ofrecidos en este manual de instrucciones se basan en
pruebas realizadas por Sony.
El diseño y las especificaciones están sujetos a cambio sin previo aviso.
es marca comercial de Sony Corporation.
(unidad: m)
Technische Daten
Blitzintervall/Anzahl der Blitze
APS-C-Format: Entsprechend der Reichweite bei 18 mm Brennweite
35-mm-Format: Entsprechend der Reichweite bei 27 mm Brennweite
APS-C-Format: Entsprechend der Reichweite bei 35 mm Brennweite
35-mm-Format: Entsprechend der Reichweite bei 50 mm Brennweite
Standardposition: 14
Teleposition: 20
Blende (F)
* Wenn der BOUNCE-Schalter auf [DIRECT] gestellt ist
(Einheit: m)
Blende (F)
* Wenn der BOUNCE-Schalter auf [DIRECT] gestellt ist
(Einheit: m)
Ni-MH-Batterien (930 mAH)
Blitzintervall (s)
Ca. 0,1-5
Ca. 0,1-4
Anzahl der Blitze
Ca. 90 oder mehr
Ca. 150 oder mehr
 Die Blitzzahl bezieht sich darauf, wie of dieses Gerät mit neuen Batterien blitzen
kann, bevor diese verbraucht sind.
Empfohlene Batterien
Mitgeliefertes Zubehör
Vorblitz-Lichtmessung, direkte TTL-Blitzsteuerung
Ca. 62 × 94,6 × 24 mm (B/H/T)
Ca. 98 g (ohne Batterien)
Alkalibatterien, Ni-MH-Batterien (AAA, R03)
Blitz (1), Gehäuse (1), Anleitungen
Die Werte von in dieser Bedienungsanleitung gegebenen Funktionen basieren auf
von Sony ausgeführten Tests.
Änderungen bei Design und technischen Daten bleiben ohne vorherige
Ankündigung vorbehalten.
ist ein Warenzeichen der Sony Corporation.
Was this manual useful for you? Yes No
Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Download PDF
