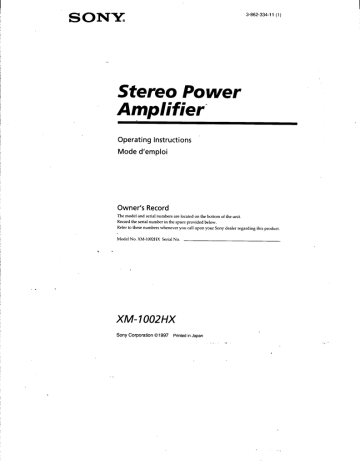

| < ONY. 3-862-334-11 (1)
®
Stereo Power
Amplifier
Operating Instructions
Mode d'emploi
Owner's Record
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding this product.
Model No. XM-1002HX Serial No.
XM-1002HX
Sony Corporation ©1997 Printed in Japan
Features
e Maximum power output of 230 watts per - e New circuit which removes the source resistance
channel (at 4 ©). from the final MOS FET output stage, and drives
* This unit can be used as a bridging amplifier the speaker directly.
with a maximum output of 580 watts.
* Direct connection can be made with the speaker
output of your car audio if it is not equipped
with the line output (High level input
+
Pulse power supply
This unit has a built-in power regulator which converts
the power supplied by the DC 12 V car battery into high
connection). speed pulses using a semiconductor switch. These pulses
* Built in variable LPF (Low-pass filter), HPF are stepped up by the built-in pulse transformer and
(High-pass filter) and low boost circuit. separated into both positive and negative power supplies
* Dual mode connection possible for a multi- before being converted into direct current again. This is to
speaker system. regulate fluctuating voltage from the car battery. This
* Possible to switch between HI-CURRENT mode light weight power supply system provides a highly
(1-2 Q) and HI-VOLTAGE mode (2-4 Q). efficient power supply with a low impedance output.
e Protection circuit and indicator provided.
* Pulse power supply* for stable, regulated output
power.
|
Location and Function of Controls
MODE indicator
Indicates HI-CURRENT mode or HI-VOLTAGE mode.
[2] POWER/PROTECTOR indicator MODE
* OVER CURRENT lights up in green during normal operation. The color will
POWER/PROTECTER
HI-CUARENT HMEYOLTAGE
VER CURRENT OFFSET THERMAL
change from green to amber when receiving a powerful signal. |
*e OFF SET lights up green during normal operation. The color will change
from green to amber when the voltage going out to the Speaker terminal or
the Pin Jack is too high .
* THERMAL lights up in green during normal operation. The color will
change from green to amber when the temperature rises to an unsafe level.
The color will return to green when the temperature returns to normal.
LEVEL adjustment control LEVEL LOW BOOST
о о
The input level can be adjusted with this control when using source
equipment made by other manufacturers. Turn it to MAX when the output
level of the car audio seem=low. -
LOWBOOST level control
Turn this control to boost the frequencies around 40 Hz to a maximum of 10
dB. |
Cut-off frequency adjustment control
Sets the cut-off frequency (50-200 Hz) for the low-pass or high-pass filters.
FILTER selector switch
When the switch is in the LPF position, the filter is set to low-pass. When in
the HPF position, the filter is set to high-pass.
HI-CURRENT/HI-VOLTAGE mode switch (located on the bottom of the unit)
Remove the bottom cover to access the switch.
* In HI-CURRENT mode the speaker impedance is 1 to 2 Q. This
mode sends a signal via parallel circuits for a powerful sound
In HI-VOLTAGE mode the speaker impedance is 2 to 4 Q. In this mode
you can enjoy clear sound with the dynamic range.
e °
MIN MAX
aa E
=
LTER
LPF OFF HPF
UE
0dB +10dB 50Hz 200Hz
Caractéristiques
* Puissance de sortie maximale de 230 watts par
canal (a 4 Q).
* Cet appareil peut être utilisé comme
amplificateur de pontage d’une sortie maximale
de 580 watts.
* Une connexion directe est possible avec la sortie
haut-parleur de votre autoradio si celle-ci n’est
pas équipée d’une sortie de ligne (connexion
d'entrée haut niveau).
* Filtre passe-bas (LPF), filtre passe-haut (LPH)
variables et circuit d'amplification des graves
intégrés.
* Double mode de connexion possible au moyen
d’un système à plusieurs haut-parleurs.
Possibilité de commutation des modes HI-
CURRENT (1-2 ©) et HI-VOLTAGE (2 - 4 9).
* Avec circuit et indicateur de protection.
Alimentation électrique par impulsions* pour
une puissance de sortie stable, régulée.
* Nouveau circuit supprimant la résistance source
du niveau de sortie MOS FET final et entraine
directement le haut-parleur.
* Alimentation électrique par impulsions
Cet appareil est équipé d'un régulateur de puissance
intégré qui convertit la puissance fournie par une batterie
de voiture de 12 V CC en impulsions ultra-rapides au
moyen d'un commutateur à semi-conducteur. Ces
impulsions sont amplifiées par le transformateur
d'impulsions intégré et séparées en alimentation positive
et négative avant d'être reconverties en courant continu.
Ce processus permet de compenser les fluctuations de
tension provenant de la batterie de la voiture. Ce système
d'alimentation de faible poids assure une alimentation
électrique très efficace pour une sortie d’impédance faible.
BL
Emplacement et fonction des commandes
Indicateur MODE
MODE
HI-CURRENT | ННУОСТАСЕ НО
VER CURRENT OFFSET
L'indicateur signale le mode activé : HI-CURRENT ou HI-VOLTAGE.
POWER/PROTECTER [2] Indicateur POWER/PROTECTOR
* OVER CURRENT s'allume en vert en cours de fonctionnement normal. La
THERMAL
couleur passe du vert à l’ambre lors de la réception d’un signal puissant.
e OFF SET s'allume en vert en cours de fonctionnement normal. La couleur
passe du vert à l'ambre lorsque la tension transmise via la borne Speaker ou
la prise Pin est trop élevée.
+ THERMAL s'allume en vert en cours de fonctionnement normal. La couleur
passe du vert à l'ambre lorsque la température dépasse le niveau de
sécurité. La couleur repasse au vert dès que la température est revenue à un
niveau normal.
Commande de réglage LEVEL
Le niveau d'entrée peut se régler avec cette commande lors de l’utilisation
d'équipements source d’autres fabricants. Mettez-le sur MAX lorsque le
niveau de sortie de l'installation audio paraît faible.
[4] Commande de niveau LOW BOOST
Tournez cette commande pour amplifier les fréquences autour de 40 Hz à un
maximum de 10 dB. Lorsque le commutateur DIRECT est activé, ce circuit
n'est pas activé.
[5] Commandes de réglage de la fréquence de coupure
Règle la fréquence de coupure (50-200 Hz) des filtres passe-bas ou passe-haut.
[6] Sélecteur FILTER
Lorsque le commutateur est en position LPF, le filtre est mis sur passe-bas.
Lorsqu'il est en position HPF, le filtre est mis sur passe-haut. Lorsque le
commutateur DIRECT est activé, ces filtres ne fonctionnent pas.
Commutateur de mode HI-CURRENT/HI-VOLTAGE (situé sur le dessous de
l'appareil)
Déposez le couvercie inférieur pour accéder au commutateur.
* En mode HI-CURRENT, l'impédance de haut-parleur est de 1 à 2 ©. Ce
mode transmet un signal via des circuits parallèles pour créer un son de
forte amplitude.
* En mode HI-VOLTAGE, I'impédance de haut-parleur est de 2 á 4 Q. Ce
mode vous permet d'obtenir un son clair dans la plage dynamique.
FILTER
LEVEL LOW BOOST LPF OFF HPF
o о [3]
к N/A К Де del Pla; |
Cut-off frequency/Fréquence de coupure
LOW BOOST
©
MONO
ee
LOW BOOST
LPF
D
ITA N 5 5
MU : db $°
13 AL вы
и ИИ LE
IZ 77/1311 sa So
| aa == =
787/71] T< Es
a A
WAR >
1,9 | i I I | U - о
SE = -) |
ji } 1 11 |8 U Ш Lu
2 11 es In
w | md
Li
--
с
8
akK-------- >
=
O
md .
= € | 41 E
E ? H
U - LL LL LL 0 LL
> Ш Ч ©) 5 cf
W я
=
N ">
Е
CD "
nt
5 =
= un = ©
Lui € =
> _ SL 5 /
© = =
=
a cS ~
o | &
5 ©
a if S
E fé
wt ,
LE
=
еб J
o Es
LU
u)
Précautions
Cet appareil est conçu pour fonctionner sur du
courant continu 12 V à masse négative.
* Utilisez des haut-parleurs d'une impédance
appropriée.
— Mode HI-CURRENT :1à2Q
— Mode HLVOLTAGE : 224 Q
Ne raccordez pas de haut-parleurs actifs (avec
amplificateurs intégrés) aux bornes de haut-
parleurs de cet appareil. Cette opération pourrait
endommager les haut-parleurs actifs.
* Evitez d'installer 'appareil a des endroits ou:
— il serait exposé a des températures élevées,
comme sous les rayons directs du soleil ou a
proximité d’une bouche d’air chaud;
— il serait exposé à la pluie ou à l'humidité;
— il serait exposé à la poussière ou à la saleté.
e Si votre voiture est garée en plein soleil et que la
température à l’intérieur de l'habitacle a
considérablement augmenté, laissez refroidir
‘l'appareil avant de l'utiliser.
® Lorsque vous installez l'appareil à l’horizontale,
veillez à ne pas recouvrir la grille d'aération avec
Je tapis, etc.
* Si cet appareil est trop près de l'autoradio, il est
possible qu'il y ait des interférences. Dans ce cas,
éloignez l'amplificateur de l' autoradio.
* Si le lecteur de cassette ou la radio ne se mettent
pas en route, vérifiez les connexions.
* Cet amplificateur de puissance utilise un circuit
de protection* visant a protéger les transistors et
les haut-parleurs en cas de dysfonctionnement de
lamplificateur. Ne tentez pas de tester les
circuits de protection en couvrant l’accumulateur
de chaleur ou en branchant des charges
inadéquates.
e N'utilisez pas cet appareil avec une batterie
faible car les performances optimales de
l'appareil dépendent d’une bonne alimentation
électrique.
* Pour des raisons de sécurité, gardez le volume de
votre installation audio de voiture à un niveau
permettant encore la perception des bruits
extérieurs.
Remplacement du fusible
Si le fusible grille, vérifiez la connexion électrique
et remplacez le fusible. Si le fusible grille encore
après ce remplacement, il est possible qu'il v ait un
dysfonctionnement interne. Dans ce cas, adressez-
vous à votre distributeur Sony le plus proche.
Avertissement
Lors du remplacement du fusible, veillez à
respecter l'ampérage indiqué au-dessus du
logement du fusible. N'utilisez jamais un fusible
d'ampérage supérieur à celui fourni avec
l'appareil, car cela pourrait endommager
l'appareil. |
SZ
* Circuit de protection
Cet amplificateur est équipé d'un circuit de protection qui
s'active dans les cas suivants:
— en cas de surchauffe de l'appareil
— en cas de génération d'un courant continu
— lorsque les bornes de haut-parleurs sont court-
circuitées.
La couleur de l'indicateur POWER/PROTECTOR
passera du vert au rouge et l'appareil se mettra
automatiquement hors tension.
Dans ce cas, éteignez tout équipement raccordé, retirez la
cassette ou le disque et déterminez la cause du
dysfonctionnement. Si l'amplificateur a surchauffé,
attendez que l'appareil refroidisse avant de le réutiliser.
Si vous avez des questions ou des problèmes
concernant votre appareil qui ne sont pas abordés
dans ce mode d'emploi, adressez-vous à votre
distributeur Sony le plus proche.
Guide de dépannage
La liste suivante vous permettra de remédier a la plupart des problémes que vous pourriez rencontrer
dans le cadre de l'utilisation de votre appareil. Avant de passer en revue la liste ci-dessous, vérifiez les
procédures de raccordement et d'utilisation.
Problème
Cause/Solution
L'indicateur POWER/PROTECTOR
Le fusible est grillé. — Remplacez le fusible par un neuf.
ne s'allume pas.
Le fil de masse n’est pas connecté correctement. — Fixez correctement le fil
— de masse a un point métallique de la voiture.
La tension entrant à la borne de télécommande est trop faible. -
L'appareil maître connecté n’est pas allumé. — Mettez l'appareil maître
sous tension.
e Le système utilise trop d'amplificateurs. — Utilisez un relais.
Vérifiez la tension de la batterie (10,5 — 16 V).
L'indicateur OVER CURRENT s'allume Coupez l'interrupteur d'alimentation. Les sorties de haut-parleur sont
en ambre.
court-circuitées. — Remédiez à la cause du court-circuit.
L'indicateur OFFSET s'allume en
Coupez l'interrupteur d'alimentation. Assurez-vous que le cordon de haut-
ambre. parleur et le fil de masse sont correctement branchés.
L'indicateur THERMAL s'allume en
L'appareil chauffe anormalement.
ambre. Utilisez des haut-parleurs d’une impédance appropriée.
- Mode HI-CURRENT : 1a 8 Q.
— Mode HI-VOLTAGE : 2à 8 ©. :
Utilisez le mode HI-CURRENT pour réduire la production de chaleur.
* Installez l'appareil dans un endroit bien aéré.
L'alternateur émet un bruit.
Les câbles d'alimentation sont installés trop près des câbles à broches RCA.
— Eloignez les câbles l’un de l’autre.
Le fil de masse n’est pas connecté correctement. — Fixez correctement le fil
de masse à un point métallique de la voiture.
Les fils négatifs des haut-parleurs touchent la carrosserie de la voiture.
— Eloignez les fils de la carrosserie de la voiture.
Le son est étouffé.
Le commutateur FILTER est mis en position “LPF”.
Le son est trop faible.
La commande de réglage de niveau est mise en position “MIN”.
Spécifications
Circuit OTL (sortie sans
Circuiterie
transformateur)
Alimentation par impulsions
Entrées | Prises broche RCA
Connecteur d'entrée haut niveau
Sorties Bornes de haut-parleurs
Prises á broches a sortie directe
Impédance des haut-parleurs -
1-8 Q (stéréo)
2* — 8 © (еп cas d'utilisation comme
amplificateur en pont)
Sorties maximales (HI- CURRENT / HI-VOLTAGE)
120/230 МУ х 2 (а 4 ©)
380/580 W (monaural) a 4 ©
Sorties nominales (HI-CURRENT / HI-VOLTAGE)
(tension d'alimentation à 14,4 V)
50/100 W x 2 (20 Hz — 20 kHz, 0,04
% THD, a 4 Q)
70/140 W x 2 (20 Hz —- 20 kHz, 0,1
% THD, a 2 ©)
140/280 W (monaural) (20 Hz - 20
kHz, 0,1 % THD, a 4 Q)
Réponse en fréquence
5Hz - 50 kHz (+4 dB)
Distorsion harmonique
0,005 % ou inférieure
(a 1kHz, 4 Q)
Plage de réglage du niveau d’entrée
0,2 — 4,0 V (prises a broche RCA)
0,4 — 8,0 V (entrée haut niveau)
Filtre passe-haut 50 - 200 Hz, -12 dB/ oct
Filtre passe-bas 50 — 200 Hz, -12 dB/oct
Amplification de basses fréquences
0-10 dB (40 Hz)
Batterie de voiture 12 V CC
(masse négative)
Tension d'alimentation
10,5-16 V
a la sortie nominale: 26 A
(mode HI- VOLTAGE 40)
Entrée de télécommande: 2 mA
Approx. 258 x 50 x 320 mm
(101/4xX2x125/s po.) (1/h/p)á
l'exclusion des parties et
commandes saillantes
Alimentation
Courant
Dimensions
Poids Approx. 3,3 kg (7 liv. 4 oz.) sans les
accessoires
Accessoires fournis
Vis de montage (4),
Cache de borne (1)
Accessoires en option
Cable de raccordement pour
amplificateur de puissance RC-46
La conception et les spécifications sont sujettes a
modifications sans préavis.
* HI-CURRENT uniquement
Troubleshooting Guide
The following checklist wilt assist in the correction of most problems which you may encounter with your
unit.
Before going through the checklist below, refer to the connection and operating procedures.
Problem
The POWER/PROTECTOR
Cause/Solution
The fuse is blown. — Replace the fuse with a new one.
indicator does not light up.”
The ground lead is not securely connected. — Fasten the ground lead
securely to a metal point of the car.
The voltage going into the remote terminal is too low.
* The connected master unit is not turned on. — Turn on the master unit.
* The system employs too many amplifiers. — Use a relay.
Check the battery voltage (10.5- 16 V).
The OVER CURRENT indicator light up Turn off the power switch. The speaker outputs are short-circuited. —
in amber. -
Rectify the cause of the short-circuit.
The OFFSET indicator lights up in
Turn off the power switch. Make sure the speaker cord and ground lead
amber. are securely connected.
The THERMAL indicator lights up in The unit heats up abnormally.
amber. se Use speakers with suitable impedance.
. —- HI-CURRENT mode: 1 to 8 ©.
— HI-VOLTAGE mode: 2 to 8 Q.
Use HI-CURRENT mode to reduce generated heat.
* Make sure to place the unit in a well ventilated location.
Alternator noise is heard.
The power connecting leads are installed too close to the RCA pin cords.
— Keep the leads away from the cords.
The ground lead is not securely connected. — Fasten the ground lead
securely to a metal point of the car.
Negative speaker leads are touching the car chassis. — Keep the leads
away from the car chassis.
The sound is muffled.
The FILTER selector switch is set to the “LPF” position.
The sound is too low.
Specifications
AUDIO POWER SPECIFICATIONS
The LEVEL adjustment control is set to the “MIN” position.
POWER OUTPUT AND TOTAL HARMONIC DISTORTION
100/50 watts per channel minimum continuous average power into
4 ohms, both channels driven from 20 Hz to 20 kHz with no more
than 0.04% total harmonic distortion per Car Audio Ad Hoc
Committee standards.
Other Specifications
OTL (output transformerless)
circuit
Pulse power supply
Inputs RCA pin jacks
High level input connector
Outputs Speaker terminals
rough out pin jacks
Circuit system
Speaker impedance
1* — 8 © (stereo)
2* — 8 À (when used as a bridging
amplifier)
Maximum outputs (HI-CURRENT / HI-VOLTAGE)
120/230 W x 2 (at 4 Q)
380/580 W (monaural) at 4 ©)
Rated outputs (HI-CURRENT/HI-VOLTAGE)
(supply voltage at 14.4 V)
50/100 W x 2 (20 Hz — 20 kHz,
0.04 % THD, at 4 Q)
70/140 W x 2 (20 Hz — 20 kHz, 0.1
% THD, at 2 )-
140/280 W (monaural) (20 Hz - 20
kHz, 0.1 % THD, at 4 Q)
Frequency response
î 5 Hz — 50 kHz (dB)
Harmonic distortion
0.005 % or less
(at 1kHz, 4 2)
Input level adjustment range
0.2 - 4.0 V (RCA pin jacks)
0.4 - 8.0 V (High level input)
High-pass filter 50-200 Hz, -12 dB/oct
Low-pass filter 50 — 200 Hz, -12 dB/ oct
Low boost 0—10 dB (40 Hz)
Power requirements 12 Y DC car battery
(negative ground)
Power supply voltage
10.5-16 Y
Current drain at rated output: 26 A
(40 HI- VOLTAGE mode)
Remote input: 2 mA 7
Dimensions Approx. 258 x 50 x 320 mm
(10’/4X2 x 125/s in.)
(1/h/p) not incl. projecting parts
and controls
Mass Approx. 3.3 kg (7 Ib. 4 oz.) not
incl accessories
Supplied accessories
Mounting screws (4),
Terminal cap (1)
Optional accessories
Connecting cord for power
amplifier RC-46
Design and specifications are subject to change
without notice.
* HI-CURRENT only
EN
Precaution
* This unit is designed for negative ground 12 V
DC operation only.
* Use speakers with suitable impedance.
-— HI-CURRENT mode: 1 to 2 ©.
— HI- VOLTAGE mode: 2 to 4 2.
* Do not connect any active speakers (with built-in
amplifiers) to the speaker terminals of the unit.
Doing so may damage the active speakers.
* Avoid installing the unit where:
— it would be subject to high temperatures such
as from direct sunlight or hot air from the
heater
— it would be exposed to rain or moisture
— it would be subject to dust or dirt.
* If your car is parked in direct sunlight and there
is a considerable rise in temperature inside the
car, allow the unit to cool down before use.
* When installing the unit horizontally, be sure not
to cover the fins with the floor carpet etc.
e If this unit is placed too close to the car radio,
interference may occur, In this case, relocate the
amplifier away from the car radio.
* [f no power is being supplied to the cassette
player or tuner, check the connections.
* This power amplifier employs a protection
circuit* to protect the transistors and speakers if
the amplifier malfunctions. Do not attempt to test
the protection circuits by covering the heat sink
or connecting improper loads.
* Do not use the unit on a weak battery as its
optimum performance depends on a good power
supply.
* For safety reasons, keep your car audio volume
moderate so that you can still hear sounds
outside your car.
Fuse Replacement
If the fuse blows, check the power connection and
replace the fuse. If the fuse blows again after
replacement, there may be an internal malfunction.
In such a case, consult your nearest Sony dealer.
Warning
When replacing the fuse, be sure to use one
matching the amperage stated above the fuse
holder. Never use a fuse with an amperage rating
exceeding the one supplied with the unit as this
could damage the unit.
SZ
*Protection circuit
This amplifier is provided with a protection circuit that
operates in the following cases:
— when the unit is overheated
— when a DC current is generated
— when the speaker terminals are short circuited.
The color of the POWER/PROTECTOR indicator will
change from green to red, and the unit will shut down.
If this happens, turn off the connected equipment, take out
the cassette tape or disc, and determine the cause of the
malfunction. If the amplifier has overheated, wait until the
unit cools down before use.
If you have any questions or problems concerning
your unit that are not covered in this manual,
please consult your nearest Sony dealer.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
