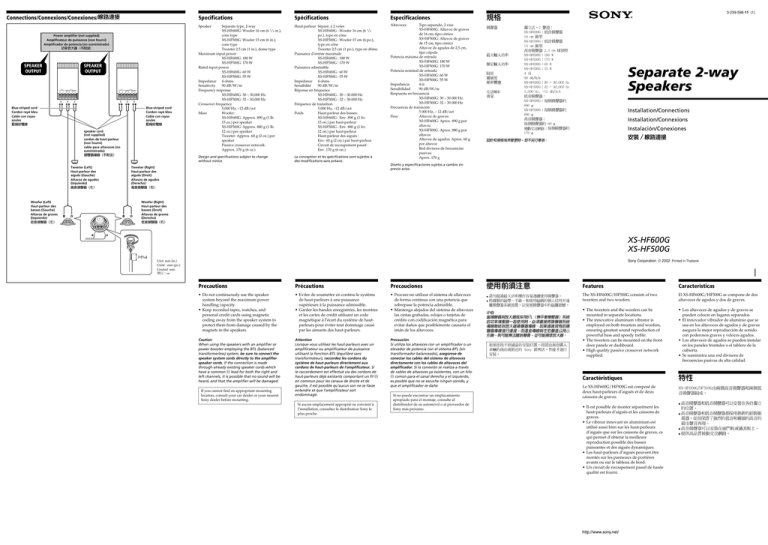

3-239-598-11 (1)
Connections/Connexions/Conexiones/
Power amplifier (not supplied)
Amplificateur de puissance (non fourni)
Amplificador de potencia (no suministrado)
SPEAKER
OUTPUT
SPEAKER
OUTPUT
INPUT
OUTPUT
WOOFER
INPUT
TWEETER
OUTPUT
WOOFER
Blue-striped cord
Cordon rayé bleu
Cable con rayas
azules
TWEETER
Blue-striped cord
Cordon rayé bleu
Cable con rayas
azules
speaker cord
(not supplied)
cordon de haut-parleur
(non fourni)
cable para altavoces (no
suministrado)
Tweeter (Left)
Haut-parleur des
aiguës (Gauche)
Altavoz de agudos
(Izquierdo)
Woofer (Left)
Haut-parleur des
basses (Gauche)
Altavoz de graves
(Izquierdo)
Specifications
Spécifications
Especificaciones
Speaker
Separate type, 2-way
XS-HF600G: Woofer 16 cm (6 3/8 in.),
cone type
XS-HF500G: Woofer 15 cm (6 in.),
cone type
Tweeter 2.5 cm (1 in.), dome type
Maximum input power
XS-HF600G: 180 W
XS-HF500G: 170 W
Rated input power
XS-HF600G: 60 W
XS-HF500G: 55 W
Impedance 4 ohms
Sensitivity
90 dB/W/m
Frequency response
XS-HF600G: 30 – 30,000 Hz
XS-HF500G: 32 – 30,000 Hz
Crossover frequency
5,000 Hz, –12 dB/oct
Mass
Woofer:
XS-HF600G: Approx. 890 g (1 lb.
15 oz.) per speaker
XS-HF500G: Approx. 880 g (1 lb.
12 oz.) per speaker
Tweeter: Approx. 60 g (2 oz.) per
speaker
Passive crossover network:
Approx. 170 g (6 oz.)
Haut-parleur Séparé, à 2 voies
XS-HF600G : Woofer 16 cm (6 3/8
po.), type en cône
XS-HF500G : Woofer 15 cm (6 po.),
type en cône
Tweeter 2,5 cm (1 po.), type en dôme
Puissance d’entrée maximale
XS-HF600G : 180 W
XS-HF500G : 170 W
Puissance admissible
XS-HF600G : 60 W
XS-HF500G : 55 W
Impédance 4 ohms
Sensibilité
90 dB/W/m
Réponse en fréquence
XS-HF600G : 30 – 30.000 Hz
XS-HF500G : 32 – 30.000 Hz
Fréquence de transition
5.000 Hz, –12 dB/oct
Poids
Haut-parleur des basses:
XS-HF600G : Env. 890 g (1 liv.
15 on.) par haut-parleur
XS-HF500G : Env. 880 g (1 liv.
12 on.) par haut-parleur
Haut-parleur des aiguës :
Env. 60 g (2 on.) par haut-parleur
Circuit de recoupement passif :
Env. 170 g (6 on.)
Altavoces
Design and specifications subject to change
without notice.
La conception et les spécifications sont sujettes à
des modifications sans préavis.
Tipo separado, 2 vías
XS-HF600G: Altavoz de graves
de 16 cm, tipo cónico
XS-HF500G: Altavoz de graves
de 15 cm, tipo cónico
Altavoz de agudos de 2,5 cm,
tipo cúpula
Potencia máxima de entrada
XS-HF600G: 180 W
XS-HF500G: 170 W
Potencia nominal de entrada
XS-HF600G: 60 W
XS-HF500G: 55 W
Impedancia
4Ω
Sensibilidad
90 dB/W/m
Respuesta en frecuencia
XS-HF600G: 30 – 30 000 Hz
XS-HF500G: 32 – 30 000 Hz
Frecuencia de transición
5 000 Hz, – 12 dB/oct
Peso
Altavoz de graves:
XS-HF600G: Aprox. 890 g por
altavoz
XS-HF500G: Aprox. 880 g por
altavoz
Altavoz de agudos: Aprox. 60 g
por altavoz
Red divisora de frecuencias
pasivas:
Aprox. 170 g
Separate 2-way
Speakers
Installation/Connections
Installation/Connexions
Instalación/Conexiones
Diseño y especificaciones sujetos a cambio sin
previo aviso.
Tweeter (Right)
Haut-parleur des
aiguës (Droit)
Altavoz de agudos
(Derecho)
Woofer (Right)
Haut-parleur des
basses (Droit)
Altavoz de graves
(Derecho)
XS-HF600G
XS-HF500G
7 (9/32)
Sony Corporation © 2002 Printed in Thailand
Unit: mm (in.)
Unité : mm (po.)
Unidad: mm
Precautions
Précautions
Precauciones
• Do not continuously use the speaker
system beyond the maximum power
handling capacity.
• Keep recorded tapes, watches, and
personal credit cards using magnetic
coding away from the speaker system to
protect them from damage caused by the
magnets in the speakers.
• Eviter de soumettre en continu le système
de haut-parleurs à une puissance
supérieure à la puissance admissible.
• Garder les bandes enregistrées, les montres
et les cartes de crédit utilisant un code
magnétique à l’écart du système de hautparleurs pour éviter tout dommage causé
par les aimants des haut-parleurs.
• Procure no utilizar el sistema de altavoces
de forma continua con una potencia que
sobrepase la potencia admisible.
• Mantenga alejados del sistema de altavoces
las cintas grabadas, relojes o tarjetas de
crédito con codificación magnética para
evitar daños que posiblemente causaría el
imán de los altavoces.
Caution
When using the speakers with an amplifier or
power booster employing the BTL (balanced
transformerless) system, be sure to connect the
speaker system cords directly to the amplifier
speaker cords. If the connection is made
through already existing speaker cords which
have a common # lead for both the right and
left channels, it is possible that no sound will be
heard, and that the amplifier will be damaged.
Attention
Lorsque vous utilisez les haut-parleurs avec un
amplificateur ou amplificateur de puissance
utilisant la fonction BTL (équilibré sans
transformateur), raccordez les cordons du
système de haut-parleurs directement aux
cordons de haut-parleurs de l’amplificateur. Si
le raccordement est effectué via des cordons de
haut-parleurs déjà existants comportant un fil #
en commun pour les canaux de droite et de
gauche, il est possible qu’aucun son ne se fasse
entendre et que l’amplificateur soit
endommagé.
Precaución
Si utiliza los altavoces con un amplificador o un
elevador de potencia con el sistema BTL (sin
transformador balanceado), asegúrese de
conectar los cables del sistema de altavoces
directamente con los cables de altavoces del
amplificador. Si la conexión se realiza a través
de cables de altavoces ya existentes, con un hilo
# común para el canal derecho y el izquierdo,
es posible que no se escuche ningún sonido, y
que el amplificador se dañe.
If you cannot find an appropriate mounting
location, consult your car dealer or your nearest
Sony dealer before mounting.
Si aucun emplacement approprié ne convient à
l’installation, consultez le distributeur Sony le
plus proche.
Si no puede encontrar un emplazamiento
apropiado para el montaje, consulte al
distribuidor de su automóvil o al proveedor de
Sony más próximo.
•
•
#
Features
Características
The XS-HF600G/HF500G consists of two
tweeters and two woofers.
El XS-HF600G/HF500G se compone de dos
altavoces de agudos y dos de graves.
• The tweeters and the woofers can be
mounted in separate locations.
• The innovative aluminum vibrator is
employed on both tweeters and woofers,
ensuring greatest sound reproduction of
powerful bass and speedy treble.
• The tweeters can be mounted on the front
door panels or dashboard.
• High quality passive crossover network
supplied.
• Los altavoces de agudos y de graves se
pueden colocar en lugares separados.
• El innovador vibrador de aluminio que se
usa en los altavoces de agudos y de graves
asegura la mejor reproducción de sonido
con poderosos graves y veloces agudos.
• Los altavoces de agudos se pueden instalar
en los paneles frontales o el tablero de la
cubierta.
• Se suministra una red divisora de
frecuencias pasivas de alta calidad.
Caractéristiques
Le XS-HF600G/HF500G est composé de
deux haut-parleurs d’aiguës et de deux
caissons de graves.
• Il est possible de monter séparément les
haut-parleurs d’aiguës et les caissons de
graves.
• Le vibreur innovant en aluminium est
utilisé aussi bien sur les haut-parleurs
d’aiguës que sur les caissons de graves, ce
qui permet d’obtenir la meilleure
reproduction possible des basses
puissantes et des aiguës dynamiques.
• Les haut-parleurs d’aiguës peuvent être
montés sur les panneaux de portières
avants ou sur le tableau de bord.
• Un circuit de recoupement passif de haute
qualité est fourni.
•
•
•
•
Installation/Installation/Instalación/
Tweeter/Haut-parleur des aiguës/Altavoz de agudos/
Parts list
Liste des composants
Lista de componentes
q;
ø4 × 30
×8
×2
12 (1/2)
6
7
×2
8
XS-HF600G: ø 128 mm (5 1/8)
XS-HF500G: ø 120 mm (4 7/8)
9
31
(1 1/4)
44
(1 3/4)
5
ø 3.3 mm ( /32)
×2
×2
Unit: mm (in.)
Unité : mm (po.)
Unidad: mm
Door
Portière
Puerta
12
(1/2)
48 (1 15/16)
50 (2)
50 (2)
Woofer
Haut-parleur des basses
Altavoz de graves
ø 154 (6 1/8)
XS-HF600G
ø 4.5
(3/16)
ø 4.5 (3/16)
ø 127 (5)
2
•
ø 158 (6 /4)
×2
49 (1 15/16)
55 (2 1/4)
47
(1 7/8)
×2
60 (2 3/8)
27
(1 1/8)
1
Mark the four bolt holes. Make them 3.3 mm (5/32 in.) in diameter.
Marquez les quatre orifices des boulons. Percez des trous de 3,3 mm (5/32 po.) de diamètre.
Marque los orificios para los cuatro pernos. Taládrelos con 3,3 mm de diámetro.
ø 48 (1 15/16)
13
(17/32)
32
(1 5/16)
5
28
(1 1/8)
4
×2
1
×2
Example
Exemple
Ejemplo
Avant le montage
qs
qa
3
ø 41 (1 5/8)
2
Tweeter
Haut-parleur des aiguës
Altavoz de agudos
32
(1 5/16)
1
×2
•
ø 165 (6 1/2)
•
ø 142 (5 5/8)
28
(1 1/8)
16 (21/32)
53
(2 1/8)
ø 142 (5 5/8)
1
Remove the inside door panel.
Retirez le panneau intérieur de la portière.
Extraiga el panel de la cubierta interna.
ø 119 (4 3/4)
•
Passive crossover network/Circuit de recoupement passif/
Red divisora de frecuencias pasivas/
ø 154 (6 1/8)
2
Parts list
Liste des composants
Lista de componentes
Use the template 1 to ensure an exact cutout.
Utilisez le gabarit 1 pour garantir une découpe exacte.
Use la plantilla 1 para asegurar un corte exacto.
1
27 (1 1/8)
ø 132 (5 1/4)
Passive crossover network
Circuit de recoupement passif
Red divisora de frecuencias pasivas
qd
65 (2 5/8)
115 (4 5/8)
ø4 × 30
×4
Decide the method to mount the unit depending on the type of the car and the installation location
Choisissez la méthode à utiliser pour monter l’appareil selon le type de voiture et l’emplacement de
montage choisi.
Escoja el método para instalar la unidad según el tipo de automóvil y el lugar de instalación.
Slotted screwdriver
Tournevis pour écrous à fente
Destornillador dentado
2
2
8
7
6
3
5
6
3
5
4
Adjusting the sound pressure of the
tweeter
You can switch the sound pressure to 0 dB or
–6 dB.
4
Réglage de la pression acoustique du
haut-parleur d’aiguës
Vous pouvez commuter la pression acoustique
entre 0 db et –6 db.
2
2
9
6
6
4
3
5
ø 4.5 (3/16)
4
3
5
Ajuste de la presión sonora del altavoz
de agudos
Puede variar la presión sonora entre 0 dB y
–6 dB.
17 (11/16)
53
(2 1/8)
ø 147 (5 7/8)
ø 4.5
(3/16)
XS-HF500G
26 (1 1/16)
Le montage du caisson de basses nécessite une
profondeur d’au moins 53 mm (2 1/8 po.). Mesurez
la profondeur de l’emplacement où vous souhaitez
monter le haut-parleur, puis assurez-vous que le
haut-parleur ne gène en rien les autres composants
du véhicule. Prenez en considération les points
suivants lors du choix de l’emplacement de
montage.
• Assurez-vous qu’aucun objet ne gène à
proximité de l’emplacement de montage de la
portière (avant ou arrière) où vous envisagez de
monter le haut-parleur.
• Il est possible qu’un trou ait déjà été découpé
dans le panneau intérieur de la portière (avant
ou arrière). Dans ce cas, il vous suffit de
modifier le panneau.
• Si vous envisagez de monter ce système de hautparleur dans la portière (avant ou arrière),
assurez-vous que les bornes, le cadre ou les
aimants du haut-parleur ne sont pas en contact
avec des pièces internes, telles que la crémaillère
de la glace dans la portière (lorsque vous ouvrez
ou fermez la vitre), etc.
Assurez-vous également que la grille du hautparleur n’entre pas en contact avec des éléments
internes, tels que les manivelles de lève-glace,
les poignées de portières, les accoudoirs, les
vide-poches, les lampes ou les sièges, etc.
• Le bon emplacement de montage des hautparleurs d’aiguës dépend du type de voiture.
Choisissez un emplacement s’adaptant à la
conception de votre voiture.
Parts list
Liste des composants
Lista de componentes
ø 48 (1 15/16)
Debe existir una profundidad de 53 mm como
mínimo para instalar el altavoz de agudos. Mida la
profundidad del lugar donde desea montar el
altavoz y compruebe que el altavoz no obstruya
ningún componente del automóvil. Antes de elegir
el lugar de montaje, se debe tener en cuenta lo
siguiente.
• Asegúrese de que no haya ningún obstáculo en
el lugar de montaje de la puerta (frontal o
posterior) donde desea montar el altavoz.
• Es posible que ya exista un orificio de montaje
en el panel interior de la puerta (frontal o
posterior). En este caso, sólo debe modificar el
salpicadero.
• Si desea montar este sistema de altavoces en la
puerta (frontal o posterior), asegúrese de que los
terminales del altavoz, el marco o el imán no
interfieren con los componentes interiores como,
por ejemplo, el mecanismo de la ventanilla en la
puerta (al abrir o cerrar la ventanilla), etc.
Asegúrese también de que la rejilla del altavoz
no esté en contacto con accesorios interiores
como, por ejemplo, los picaportes de las
ventanillas y puertas, los reposabrazos, los
compartimentos para guardar objetos situados
en las puertas, las luces o los asientos etc.
• El lugar apropiado para la instalación de los
altavoces de agudos varía según el tipo de
automóvil. Escoja el lugar que mejor se adecue a
su automóvil.
38
(1 1/2)
Antes del montaje
A depth of at least 53 mm (2 1/8 in.) is required to
mount the woofer. Measure the depth of the area
where you are to mount the speaker, and ensure
that the speaker is not obstructing any other
components of the car. Keep the following in mind
when choosing a mounting location:
• Make sure that nothing is obstructing around
the mounting location of the door (front or rear)
where you are to mount the speaker.
• A hole for mounting may already be cut out of
the inner panel of the door (front or rear). In this
case, you need to modify the board only.
• If you are to mount this speaker system in the
door (front or rear), make sure that the speaker
terminals, frame or magnet do not interfere with
any inner parts, such as the window mechanism
in the door (when you open or close the
window), etc.
Also make sure that the speaker grille does not
touch any inner fittings, such as the window
cranks, door handles, arm rests, door pockets,
lamps or seats etc.
• The suitable mounting location for the tweeters
varies depending on the type of car. Choose a
location that suits your car.
24
(31/32)
Before Mounting
Unit: mm (in.)
Unité : mm (po.)
Unidad: mm
Dimensions
Dimensions
Dimensiones
Woofer/Haut-parleur des basses/Altavoz de graves/
(XS-HF600G: 16 cm, XS-HF500G: 15 cm)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
