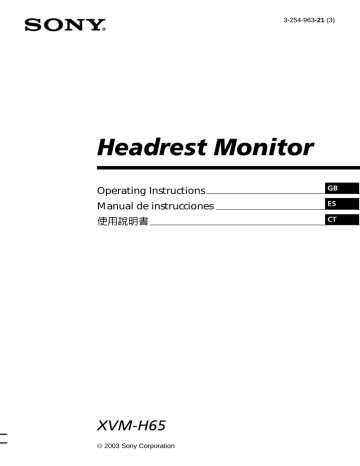

3-254-963-21 (3)
Headrest Monitor
Operating Instructions
GB
Manual de instrucciones
ES
CT
XVM-H65
 2003 Sony Corporation
2
Table of contents
Welcome! .............................................................................................................................. 4
Precautions ........................................................................................................................... 5
Attaching and detaching the monitor .............................................................................. 7
Location of controls ............................................................................................................ 8
Operation
Selecting the input source ................................................................................................ 10
Setting the screen mode ................................................................................................... 11
Changing the display settings ......................................................................................... 12
Adjusting the volume ....................................................................................................... 14
Connections
Installation diagram ......................................................................................................... 15
Connection diagram ......................................................................................................... 16
Additional Information
Maintenance ...................................................................................................................... 18
Specifications ..................................................................................................................... 20
Troubleshooting ................................................................................................................ 21
3
Welcome!
Thank you for purchasing the Sony Headrest Monitor.
• PAL or NTSC colour system compatible
• Full, Zoom, and Widezoom screen modes available, in addition to the normal
screen mode.
• The low reflection liquid crystal panel reduces the glare from outside lighting
sources.
• Adjustable brightness control, according to lighting conditions
• Backlight dimmer control produces sharp contrast image, free from reversed or
blurred colours.
• 2 Audio/Video inputs and 1 Audio/Video output are provided for connecting a
video player, video game, and an additional monitor.
• 7.5 V DC output is provided for connecting PS one™.
• Built-in infrared transmitter for cordless headphones (optional)
• Headphone jack is provided for connecting wired headphones (optional).
* “PS one” is a trademark of Sony Computer Entertainment Inc.
4
Precautions
To avoid the risk of serious injury or accident, read the following precautions before
installing and operating the unit.
On safety
Comply with your local traffic rules and regulations.
• While driving
- The driver must not watch or operate the monitor. It may lead to distraction and
cause an accident.
- The driver must not use the headphones. It may lead to distraction and cause an
accident.
Park the car in a safe place when the driver watch and operate the monitor, or use
headphones.
• After installing
- Take care not to bump your head against the unit when getting up from the back
seat.
- Take extra care not to wind the wire of the headphones around your neck
avoiding injury or suffocation in the event of a sudden movement of the vehicle.
- Keep small articles out of the reach of children.
On installation
• Installing this unit requires technical expertise.
This unit should be installed by a qualified
technician or service personnel.
• If you try to install this unit by yourself, do it
properly, referring to the installation and wiring
diagrams in this operating manual. Improper
installation may result in fire or electric shock.
• Before installation, be sure to turn the ignition
switch to the OFF position or take the key out.
Installing this unit with the ignition on may
cause battery drain or a short circuit.
• Do not damage any pipes, tubes, the fuel tank or
electric wiring when installing this unit. This can cause
a fire. If you drill a hole in car panels, make sure that
any hidden car parts will not be damaged.
• Do not use any nuts or bolts for safety devices such as
steering linkage, fuel supply or braking systems. This
can cause a fire or an accident.
• Take care to prevent cords and wires from getting
tangled or crimped in the moving portion of a seat rail.
continue to next page t
5
Where to install
Before installing this unit, please check your local traffic rules and regulations.
Do not install this unit where:
- It will obstruct the driver’s view.
- It will obstruct the operation of the airbag system.
- It will obstruct the operation of the vehicle, especially
the steering wheel, shift lever, or brake pedal.
- A driver or passengers may injure themselves when
getting into or out of the car.
If you have any questions or problems concerning your unit that are not covered
in this manual, please consult your nearest Sony dealer.
Before installing
Make sure that the POWER SELECT switch is set to the
correct position.
A*: If your car has an accessory position on the ignition key.
B : If your car has no accessory position on the ignition key.
POWER SELECT
switch
A
* A is the factory preset position.
B
When the POWER SELECT switch is set to B
Press (POWER) on the monitor to turn on.
The monitor does not turn on by pressing (POWER) on
the card remote commander.
Note
Be sure to turn off the monitor after driving your car.
To turn off the monitor, follow the operations below:
– Press (POWER) on the monitor.
– Press (POWER) on the card remote commander.
If the power is left on, it will cause battery drain.
6
Attaching and detaching the monitor
Detaching the monitor from the case
Note
Be careful not to pull out the cable too much when detaching the monitor from the case.
1
Insert a plastic card between the case and the top of the monitor.
The catches are released, and you can detach the monitor from the case.
Catches
Plastic card
2
Pull out the Monitor cable on the rear while pressing 1.
1
Monitor cable
Attaching the monitor to the case
Set the monitor to the case securely until you hear click sound.
7
Location of controls
Monitor
1 Receptor for the card remote
commander/Transmitter for the
cordless headphones
2 IR ON/OFF button*
Press to turn on or off the
transmitter for the cordless
headphones.
3 POWER button
4 Monitor cable connector
5 POWER SELECT switch
For details, refer to page 6.
* If interference occurs while using several cordless headphones
If several monitors are installed, and used simultaneously, interference may occur. In this
case, press (IR on/off) on the unit to turn off the transmitter for the cordless headphones,
and use wired headphones instead.
8
Card remote commander RM-X122
ATT
POWER
INPUT
ATT
VOL
MODE
TOP MENU ALBUM+
LIST
MENU
SETUP
POWER
INPUT
MENU
MENU
VOL
MODE
TOP MENU ALBUM+
LIST
SETUP
MENU
ENTER
ENTER
DISPLAY
DISPLAY
ALBUM–
ALBUM–
OFF
OFF
AUDIO
SUBTITLE
For the monitor operations:
1 ATT button
Press to quickly attenuate the
volume.
2 VOL (volume) +/– buttons
Press to adjust the volume.
3 INPUT button
Press to select the input source.
4 POWER button
5 MENU button
Press to adjust the various display
settings.
6 MODE button
Press to change the screen mode.
7 V/v buttons
Press to select the desired item.
AUDIO
SUBTITLE
For DVD operations:
When a Sony mobile DVD player is
connected to this unit, you can control
the basic functions with the card remote
commander.
8 V/v (ALBUM +/–) buttons
9 TOP MENU button
0 MENU button
qa O button
qs ./> buttons
) buttons
qd m/M (
qf B/b buttons
qg LIST button
qh SET UP button
qj ENTER button
qk DISPLAY button
ql u button
w; OFF button
wa SUBTITLE button
ws AUDIO button
• For function details, refer to the
operating instructions supplied with the
DVD player.
• Sony DVD changer DVX-100 is not
controllable with this card remote
commander.
Tip
Refer to “Replacing the lithium battery” for details on how to replace the batteries (page
18).
9
Operation
Selecting the input source
You can select the input source and colour system.
ATT
POWER
POWER
INPUT
MENU
VOL
MODE
INPUT
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
ALBUM–
POWER
OFF
AUDIO
1
SUBTITLE
Press (POWER).
The power is turned on.
Tip
If your car has no ACC (accessory) position on the ignition key switch, and the POWER
SELECT switch is set to the B position, the monitor does not turn on by pressing
(POWER) on the card remote commander (page 6).
2
Press (INPUT) to select the desired input source.
Each time you press (INPUT), the indication changes in the following sequence:
B VIDEO 1
3
B VIDEO 2
Press V or v to select PAL or NTSC colour system.
Press either button while the source indication (such as “VIDEO 1”) is displayed.
When NTSC Video is selected
VIDEO1
NTSC
10
When PAL Video is selected
VIDEO1
PAL
Setting the screen mode
In addition to the normal mode, full, zoom, and widezoom modes are also available.
ATT
POWER
INPUT
MENU
VOL
MODE
MODE
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
ALBUM–
OFF
AUDIO
SUBTITLE
Press (MODE) repeatedly.
The current mode is displayed on the screen first.
Each time the button is pressed, the screen mode swiches in the following
sequence:
Normal
Full
Normal (regular)
An image with an aspect ratio
of 4 to 3 (regular image).
Full
An image with an aspect ratio
of 4 to 3 enlarged to the left
and right edges of the screen.
Wide
Widezoom
An image with an aspect ration
of 4 to 3, with only the left and
right sides of the image being
enlarged to fill the screen.
Zoom
Zoom
An image with an aspect ratio of 4
to 3 enlarged to the left and right
edges of the screen, with the
overflowing parts (top and bottom)
cut off to fill the screen.
The screen mode is set after 5 seconds without pressing (MODE).
Tip
Images may appear coarse-grained when viewed in the zoom mode.
11
Changing the display settings
You can adjust the display settings manually if the display is hard to see from the
position where you are seated.
ATT
POWER
INPUT
MENU
VOL
MENU
MODE
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
ALBUM–
OFF
AUDIO
1
SUBTITLE
Press (MENU).
The “Picture” screen appears.
The setting value of the
item selected appears in this
area.
32
Press Vv, or MENU.
Each time you press (MENU), the setting screen changes in the following
sequence:
B Picture
B Brightness
Menu Off b
B Color
Blue Back b
B Hue*
Mode b
B Dimmer
Video Adjust
* Appears only when the NTSC colour system is selected.
2
Press V or v to adjust to the desired setting.
When “Picture” is selected
32
Press Vv, or MENU.
Press v to
decrease
the contrast
12
n
Press V to
increase the
contrast
When “Brightness” is selected
Brightness
32
Press Vv, or MENU.
Press v to
darken the
n
Press V to
brighten the
When “Color” is selected
Color
32
Press Vv, or MENU.
Press v for
less colour
intensity
n
Press V for
more colour
intensity
When “Dimmer” is selected
Dimmer;
On
Press Vv, or MENU.
When “Hue” is selected*1
Hue
CTR
*2
Press Vv, or MENU.
Press v to
Press V to
decrease the n increase the
saturation
saturation
When “Video Adjust” is selected
Video
Adjust;
Reset
Press Vv, or MENU.
When this function is set to on, the
brightness of the screen will be
adjusted automatically.
“Picture”, “Brightness”, “Color”,
“Hue” and “Dimmer” settings will
be reset to the factory preset level.
When “Mode” is selected
When “Blue Back” is selected
Mode;
Zoom
Press Vv, or MENU.
“Normal,” “Full,” “Zoom,” or
“Widezoom” can be set as the screen
mode. For details, refer to page 11.
Blue Back; On
Press Vv, or MENU.
The blue background screen appears
when no signal, or a weak signal is
received. When a continuously weak
video signal is received, the blue
background may flicker. If this
occurs, set to off.
*1 “Hue” is adjustable only when the NTSC colour system is selected.
is in the center of the bar.
*2 “CTR” appears only when
13
Adjusting the volume
You can adjust the volume of the wired headphones and the connected equipment
with the supplied card remote commander.
ATT
POWER
ATT
INPUT
VOL+/–
MENU
VOL
MODE
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
ALBUM–
OFF
AUDIO
SUBTITLE
Press (VOL)(+) or (VOL)(–) on the card remote commander.
Quickly attenuating the sound
Press (ATT) on the card remote commander.
ATT On
To restore the previous volume level
Press (ATT) again.
Connecting headphones
There is an output jack (mini phono plug) for wired headphones on the connection
box. Adjust the volume using (VOL)(+) or (VOL)(–) on the card remote commander.
Using cordless headphones
You can use infrared cordless headphones (optional) with the unit.
Please refer to the operating instructions for infrared cordless headphones.
14
Notes
• The volume of the cordless headphones cannot be adjusted with the supplied card
remote commander. Use the volume control on the cordless headphones.
• For your safety, do not use the headphones while driving your car.
• Do not leave the headphones in a place subject to direct sunlight, or in a high
temperature.
• If the cordless headphones are used while exposed to direct sunlight, sensitivity of the
infrared receptor may deteriorate, and inferior quality sound may result.
• If interference occurs while using several cordless headphones, press (IR on/off) on the
unit to turn off the transmitter for the cordless headphones, and use wired headphones
instead.
Connections
Installation diagram
Refer to the installation diagram and ask a qualified technician for the installation of
the unit.
Front Left
speaker
Headrest
Monitor
Tweeter
Left
Head unit
Tweeter
Right
Front Right
speaker
Headrest
Monitor
Sony mobile DVD player
DVX-11A
Rear Left
speaker
Subwoofer
Rear Right
speaker
Be sure to securely fasten all
equipment to the car chassis, etc., to
prevent them moving while your car
is in motion.
Note
All equipment other than one Headrest
Monitor and one Connection Box is
optional.
Notes on the locations for PS one™
Do not set PS one™:
— on a dashboard, or in a place subject to
direct sunlight.
— in a place near magnetic source such as
magnets, speakers and a TV/Monitor.
— on an unstable or uneven surface.
— in a place subject to excessive vibration.
— in a place subject to excessive dust or
dirt.
— in poorly ventilated or humid place.
— in a place to subject to temperature
extremes (below 5˚C or above 35˚C).
Refer to the operating instructions
supplied to PS one™.
15
Connection diagram
Refer to the connection diagram for the proper connections.
You can make connections shown in A area. Please ask a qualified technician for the
other connections.
Headrest Monitor XVM-H65
(6.5-inch wide colour LCD
Monitor)
Connection box
XA-113
(optional)
Headrest Monitor
XVM-H65 (optional)
Monitor cable
(5 m) (optional)
Connection box XA-113
Audio L/R/
Video Input 1
7.5 V (max 2 A) DC Output
(for PS one™)
Front:
Headphone jack
(stereo mini)
22 Pin connector
Audio L/R/
Video Input 2
DVD (MV) connector*1
Rear:
4 Pin Power
connector
Remote Signal
(IR) Output*2
*1 Not used in this unit
*2 Not applicable to the Sony DVD changer DVX-100
16
Audio L/R/
Video Outputs
Black
GND (1 m)
Black
Monitor cable
(5 m)
Yellow
To a metal surface
of the car chassis
GND (1 m)
Back-up (5 m)
To car battery
(12 V)
Fuse (8 A)
Filter box
Red
RCA pin cord
(optional)
ACC (5 m)
Fuse (1 A)
Blue/White striped
POWER REM (5 m)
Max. supply current 0.3 A
To ignition switch
(ACC position)
To a power
amplifier
4 Pin Power connector
Precautions on PS one™
• Be sure to fasten PS one™ in a safe
place securely.
• For your safety, do not use PS one™
while driving your car.
• Make sure that the operating voltage
of PS one™ is 7.5 V. Other voltages may
cause malfunction, or damage PS one™.
Connection box
XA-113
To Remote Signal
(IR) Output
Remote
Commander
Signal receiver
cord (5m)
(Stereo Mini jack)
To Audio L/R/Video Input
To 7.5 V DC Output
RCA pin cord
(optional)
Sony mobile DVD player DVX-11A (optional)
DC-DC cord
(3 m)
AV Cable
(integrated
audio/video)
(optional)
PS one™ (optional)
* “PS one” is a trademark of Sony Computer Entertainment Inc.
17
Additional Information
Maintenance
Fuse replacement
When replacing the fuse, be sure to use one matching the amperage rating stated on
the original fuse. If the fuse blows, check the power connection and replace the fuse.
If the fuse blows again after replacement, there may be an internal malfunction. In
such a case, consult your nearest Sony dealer.
1
2
c
Warning
Never use a fuse with an amperage rating exceeding the one supplied with the unit
as this could damage the unit.
Replacing the lithium battery
Under normal conditions, batteries will last approximately 1 year. (The service life
may be shorter, depending on the conditions of use.)
When the battery becomes weak, the range of the card remote commander becomes
shorter. Replace the battery with a new CR2025 lithium battery. Use of any other
battery may present a risk of fire or explosion.
+ side up
c
Notes on lithium battery
• Keep the lithium battery out of the reach of children. Should the battery be
swallowed, immediately consult a doctor.
• Wipe the battery with a dry cloth to assure a good contact.
• Be sure to observe the correct polarity when installing the battery.
• Do not hold the battery with metallic tweezers, otherwise a short-circuit may occur.
WARNING
Battery may explode if mistreated.
Do not recharge, disassemble, or dispose of in fire.
18
About the liquid crystal display (LCD) panel
Do not press on the LCD panel on the unit as doing so can distort the picture or
cause a malfunction. The picture may become unclear, or the LCD panel may be
damaged.
Notes on cleaning
— Clean the LCD panel with a slightly damp soft cloth.
— Do not use solvents such as benzine, thinner, commercially available cleaners or
antistatic spray.
• Do not use the unit in temperatures under 5 °C or over 45 °C.
• If your car was parked in a cold or hot place, the picture may not be clear. The
monitor is not damaged. The picture will become clear after the temperature in
your car becomes normal.
Some stationary blue or red dots may appear on the monitor.
These are called bright spots, and can happen with any LCD.
The LCD panel is highly sophisticated, and more than 99.99 % of the segments used
in the panel are flawless. However, there is a possibility that less than 0.01 % of the
segments are defective and may not light up properly.
19
Specifications
Monitor
System
Drive system
Liquid crystal colour display
TFT-LCD active matrix
system
Picture size
6.5 inches wide screen (16:9)
144 × 77 mm, 163 mm
(w/h, d)
Picture segment
336,960 (w 1440 × h 234) dots
Power requirements
12 V DC car battery
(negative ground)
Current drain Approx. 700 mA
Dimensions
164 × 103 × 29 mm
(w/h/d)
Operating temperature
5 °C – 45 °C
Mass
Approx. 370 g
Connection box XA-113
A/V Output
Output Impedance: less than 220 Ω
less than 100 pF
Output Level:
0 dBs ±0.3 dB
(0.775 V rms)
(Vol Max)
Video:
75 Ω 1Vp-p
A/V Input ×2
Input Impedance: more than 10 K Ω
less than 1000 pF
Input Level:
±1.3 dBs +0/–0.3 dB
(0.775 V rms)
Video:
75 Ω 1 Vp-p
DC output
7.5 V (max 2 A)
Dimensions
150 × 42 × 80 mm
(w/h/d)
Mass
250 g
20
Card remote commander RM-X122
Power requirements
CR2025 lithium battery
Operable range
Approx. 2.5 m
Dimensions
52 × 125 × 10 mm
(w/h/d)
Mass
Approx. 40 g
(including batteries)
Supplied accessories
Connection box XA-113 (1)
Card remote commander RM-X122
(with supplied battery) (1)
Power supply cord (1)
DC-DC cord (3 m) (1)
Stereo Mini Plug-to-Plug cable (5 m) (1)
Monitor cable (5 m) (1)
Collar (1)
Operating Instructions (1)
Optional accessories
DVD player DVX-11A
PS one™
Design and specifications are subject to
change without notice.
Troubleshooting
The following checklist will help you solve problems you may encounter with your
unit.
Before going through the checklist below, check the connection and operating
procedures.
General
No picture
•The power cord or battery has been disconnected.
•The fuse has blown.
Good picture, but no sound
Press the (VOL)(+) or (ATT) on the card remote commander.
Dotted lines or stripes
This may be caused by local interference such as a car
engine or motorcycle. Adjust the antennas for minimum
interference.
No picture when you connect
the optional equipment
Makes noise when the
ignition key is in the ON, ACC,
or OFF position.
The cord has been disconnected. Connect the cord securely.
No response when pressing
the buttons on the card
remote commander
The battery may be exhausted.
21
2
Índice
Bienvenido ........................................................................................................................... 4
Precauciones ........................................................................................................................ 5
Montaje y desmontaje del monitor ................................................................................... 7
Ubicación de los controles ................................................................................................. 8
Funcionamiento
Selección de la fuente de entrada ................................................................................... 10
Ajuste del modo de pantalla ........................................................................................... 11
Cambio de los ajustes de la pantalla .............................................................................. 12
Ajuste del volumen ........................................................................................................... 14
Conexiones
Diagrama de instalación .................................................................................................. 15
Diagrama de las conexiones ............................................................................................ 16
Información adicional
Mantenimiento .................................................................................................................. 18
Especificaciones ................................................................................................................. 20
Solución de problemas ..................................................................................................... 21
3
Bienvenido
Gracias por adquirir el monitor para reposacabezas de Sony.
• Compatible con el sistema de color PAL o NTSC
• Además del modo de pantalla normal, puede usar los modos de pantalla completa,
pantalla en zoom y pantalla en zoom panorámico.
• El panel de cristal líquido de baja reflectividad reduce el resplandor procedente de
otras fuentes de iluminación.
• Control de brillo ajustable en función de las condiciones de iluminación
• El control de luz de fondo mediante la función de atenuador produce imágenes de
contraste nítido y evita que los colores aparezcan invertidos o borrosos.
• Esta unidad dispone de 2 entradas de audio/video y 1 salida de audio y video para
conectar un reproductor de video, una consola de videojuegos y un monitor
adicional.
• Se proporciona un terminal de salida de 7,5 V cc para conectar la PS one™.
• La unidad dispone de un transmisor de infrarrojos incorporado para auriculares
inalámbricos (opcional)
• La unidad dispone de una toma para la conexión de auriculares alámbricos
(opcional).
* “PS one” es una marca registrada de Sony Computer Entertainment Inc.
4
Precauciones
Para evitar el riesgo de lesiones graves o accidentes, lea las siguientes advertencias
antes de instalar la unidad y ponerla en funcionamiento.
Seguridad
Cumpla con las leyes de tránsito de su país.
• Mientras conduce
- El conductor no debe ver ni utilizar el monitor. Esto puede causar distracciones y
provocar un accidente de tránsito.
- El conductor no debe usar los auriculares. Esto puede causar distracciones y
provocar un accidente.
Estacione el auto en lugar seguro cuando el conductor desee ver y operar el
monitor, o para usar los auriculares.
• Después de la instalación
- Cuide de no golpearse la cabeza con la unidad al levantarse del asiento trasero.
- Tenga especial cuidado en no enredarse el cable de los auriculares en el cuello
para evitar lesiones o asfixia en caso de que el vehículo realice un movimiento
súbito.
- Mantenga los objetos pequeños fuera del alcance de los niños.
Sobre la instalación
• La instalación de esta unidad requiere de
conocimientos técnicos.
Esta unidad debe ser instalada por personal técnico
o de servicio calificado.
• Si intenta instalar esta unidad usted mismo,
hágalo de manera correcta, consultando los
diagramas de instalación y conexiones que
contiene este manual. La instalación incorrecta
puede causar incendios o electrocución.
• Antes de realizar la instalación, asegúrese de
colocar la llave de encendido en posición OFF o
de retirarla por completo. La instalación de esta
unidad con el auto encendido puede agotar la
batería o causar un cortocircuito.
• No dañe ningún tubo, conducto, cableado eléctrico ni
el tanque de combustible al instalar esta unidad. Esto
puede causar un incendio. Si va a realizar una
perforación en los paneles del auto, asegúrese de no
dañar los componentes ocultos del mismo.
• No utilice tuercas ni tornillos de dispositivos de seguridad
como el mecanismo de la dirección o los sistemas de
suministro de combustible o frenos. Esto puede ocasionar
un incendio o un accidente.
• Asegúrese de evitar que los cables y alambres se enreden
o se doblen en la parte móvil del riel de los asientos.
continúa en la página siguiente t
5
Lugar de instalación
Antes de instalar esta unidad, consulte las leyes locales de tránsito.
No instale esta unidad en un lugar donde:
- Pueda obstaculizar la visibilidad del conductor.
- Obstaculice el funcionamiento del sistema de bolsas de
aire.
- Pueda obstaculizar la conducción del vehículo, en
especial el volante, la palanca de velocidades o el pedal
de freno.
- El conductor o los pasajeros puedan lesionarse al entrar
o salir del auto.
Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad
y que este manual no trate, comuníquese con el proveedor Sony más cercano a su
domicilio.
Antes de la instalación
Asegúrese de que el interruptor POWER SELECT está en la
posición correcta.
A*: Si el auto dispone de una posición de accesorios en la
llave de encendido.
B : Si el auto no dispone de una posición de accesorios en
la llave de encendido.
* A es la posición que se ajusta en fábrica.
Cuando el selector POWER SELECT está ajustado en B
Presione (POWER) para encender el monitor.
El monitor no se enciende presionando (POWER) en el
control remoto de tarjeta.
Nota
Asegúrese de desactivar el monitor cuando salga del auto.
Para ello, siga las operaciones que se indican a continuación:
– Presione (POWER) en el monitor.
– Presione (POWER) en el control remoto de tarjeta.
Si deja la unidad encendida se agotará la batería.
6
Interruptor
POWER SELECT
A
B
Montaje y desmontaje del monitor
Extraer el monitor del receptáculo
Nota
Evite tirar bruscamente del cable cuando extraiga el monitor de su receptáculo.
1
Introduzca una tarjeta de plástico entre el receptáculo y la parte superior del
monitor.
Se liberan los ganchos y puede extraer el monitor del receptáculo.
Ganchos
Tarjeta de plástico
2
Tire del cable del monitor situado en la parte posterior mientras mantiene
presionado 1.
1
Cable del monitor
Insertar el monitor en el receptáculo
Introduzca el monitor firmemente en el receptáculo hasta que oiga un clic.
7
Ubicación de los controles
Monitor
1 Receptor del control remoto de
tarjeta/Transmisor para
auriculares inalámbricos
2 Botón IR ON/OFF*
Presione este botón para encender o
apagar el transmisor para
auriculares inalámbricos.
3 Botón POWER
4 Conector del cable del monitor
5 Interruptor POWER SELECT
Para obtener más información,
consulte la página 6.
* En caso de producirse interferencias mientras utiliza varios auriculares inalámbricos
Si hay varios monitores instalados y se usan de forma simultánea, se pueden producir
interferencias. En tal caso, presione (IR on/off) en la unidad para apagar el transmisor para
auriculares inalámbricos y utilice auriculares alámbricos.
8
Control remoto de tarjeta RM-X122
ATT
POWER
INPUT
ATT
VOL
MODE
TOP MENU ALBUM+
LIST
MENU
SETUP
POWER
INPUT
MENU
MENU
VOL
MODE
TOP MENU ALBUM+
LIST
SETUP
MENU
ENTER
ENTER
DISPLAY
DISPLAY
ALBUM–
ALBUM–
OFF
OFF
AUDIO
SUBTITLE
Para las operaciones del monitor:
1 Botón ATT
Presiónelo para atenuar rápidamente
el sonido.
2 Botones VOL (volume) +/–
Presiónelos para ajustar el volumen.
3 Botón INPUT
Presiónelo para seleccionar la fuente
de entrada.
4 Botón POWER
5 Botón MENU
Presiónelo para ajustar los distintos
valores de la pantalla.
6 Botón MODE
Presiónelo para cambiar el modo de
pantalla.
7 Botones V/v
Presiónelos para seleccionar el
elemento deseado.
AUDIO
SUBTITLE
Para las operaciones del DVD:
Si conecta un reproductor portátil de
DVD de Sony a esta unidad, podrá
controlar las funciones básicas de éste
mediante el control remoto de tarjeta.
8 Botones V/v (ALBUM +/–)
9 Botón TOP MENU
0 Botón MENU
qa Botón O
qs Botones ./>
)
qd Botones m/M (
qf Botones B/b
qg Botón LIST
qh Botón SET UP
qj Botón ENTER
qk Botón DISPLAY
ql Botón u
w; Botón OFF
wa Botón SUBTITLE
ws Botón AUDIO
• Para obtener más información acerca de
las distintas funciones, consulte el
manual de instrucciones suministrado con
el reproductor de DVD.
• Con el cambiador DVD DVX-100 de Sony
no puede utilizarse este control remoto
de tarjeta.
Sugerencia
Consulte “Cambio de la pila de litio” para conocer en detalle cómo sustituir las pilas
(página 18).
9
Funcionamiento
Selección de la fuente de entrada
Puede seleccionar la fuente de entrada y el sistema de color.
ATT
POWER
POWER
INPUT
MENU
VOL
MODE
INPUT
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
ALBUM–
POWER
OFF
AUDIO
1
SUBTITLE
Presione (POWER).
La alimentación se activa.
Sugerencia
Si el auto no dispone de una posición ACC (accesorios) en el selector de la llave de
encendido y el selector POWER SELECT está ajustado en la posición B, el monitor no se
enciende al presionar (POWER) en el control remoto de tarjeta (página 6).
2
Presione (INPUT) para seleccionar la fuente de entrada deseada.
Cada vez que presione (INPUT), la indicación cambiará en la secuencia siguiente:
B VIDEO 1
3
B VIDEO 2
Presione V o v para seleccionar el sistema de color PAL o NTSC.
Presione uno de estos botones cuando aparezca la indicación de fuente (como
“VIDEO 1”).
Cuando video NTSC está
seleccionado
VIDEO1
NTSC
10
Cuando video PAL está
seleccionado
VIDEO1
PAL
Ajuste del modo de pantalla
Además del modo de pantalla normal, puede usar los modos de pantalla completa,
pantalla en zoom y pantalla en zoom panorámico.
ATT
POWER
INPUT
MENU
VOL
MODE
MODE
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
ALBUM–
OFF
AUDIO
SUBTITLE
Presione (MODE) varias veces.
El modo actual se muestra primero en la pantalla.
Cada vez que se presiona el botón, el modo de pantalla cambia de la siguiente
manera:
Normal
Full
Normal (Pantalla normal
(común))
Imagen con una proporción de
4 a 3 (imagen común).
Full (Pantalla completa)
Imagen con una proporción de
4 a 3 aumentada hacia los
lados izquierdo y derecho de la
pantalla.
Wide
Widezoom (Pantalla en zoom
panorámico)
Una imagen con un formato de 4
a 3 y en la que sólo se amplían los
lados derecho e izquierdo para
llenar la pantalla.
Zoom
Zoom (Pantalla en zoom)
Imagen con una proporción de 4 a
3 aumentada a los límites izquierdo
y derecho de la pantalla, con las
partes rebasadas (arriba y abajo)
cortadas para llenar la pantalla.
El modo de pantalla se ajusta transcurridos 5 segundos sin presionar (MODE).
Sugerencia
Las imágenes pueden verse con textura de grano grueso cuando se usa el modo de
pantalla en zoom.
11
Cambio de los ajustes de la pantalla
Si le resulta difícil ver la pantalla desde el lugar donde está sentado, puede ajustar
manualmente los valores de la pantalla.
ATT
POWER
INPUT
MENU
VOL
MENU
MODE
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
ALBUM–
OFF
AUDIO
1
SUBTITLE
Presione (MENU).
Aparecerá la pantalla “Picture”.
32
Press Vv, or MENU.
El valor del ajuste del
elemento seleccionado
aparece en esta área.
Cada vez que presione (MENU), la pantalla de ajustes cambiará en la secuencia
siguiente:
B Dimmer
B Brightness B Color B Hue*
B Picture
(Brillo)
(Matiz)
(Atenuador)
(Imagen)
Menu Off b
Blue Back b Mode b Video Adjust b
(Ajuste de video)
(Modo)
(Menú desactivado) (Fondo azul)
* Aparece sólo cuando se selecciona el sistema de color NTSC.
2
Presione V o v para ajustarla al valor deseado.
Cuando “Picture” está
Cuando “Brightness”
seleccionado
está seleccionado
32
Press Vv, or MENU.
v
V
Presione
Presione
para disminuir n para aumentar
el contraste
el contraste
12
Brightness
32
Press Vv, or MENU.
v
Presione
para oscurecer
la imagen
Presione
V
n para hacer la
imagen
más brillante
Cuando “Color” está seleccionado
Color
32
CTR
Hue
Press Vv, or MENU.
V
v
Cuando “Hue” está seleccionado*1
Press Vv, or MENU.
v
V
Presione
para
Presione
para disminuir n aumentar la
intensidad del
la intensidad
color
del color
Presione
para
disminuir la
saturación
Cuando “Dimmer” está
seleccionado
Cuando “Video Adjust” está
seleccionado
Dimmer;
On
Press Vv, or MENU.
*2
n
Presione
para aumentar
la saturación
Video
Adjust;
Reset
Press Vv, or MENU.
Cuando esta función está activada,
el brillo de la pantalla se ajusta
automáticamente.
Los valores “Picture”, “Brightness”,
“Color”, “Hue” y “Dimmer” se
restablecerán a sus niveles
predeterminados de fábrica.
Cuando “Mode” está
seleccionado
Cuando “Blue Back” está
seleccionado
Mode;
Zoom
Press Vv, or MENU.
La pantalla puede configurarse
mediante los ajustes: “Normal”
“Full” “Zoom” o “Widezoom”. Para
obtener más información, consulte la
página 11.
Blue Back; On
Press Vv, or MENU.
La pantalla de fondo azul aparece
cuando no se recibe señal o ésta es
débil. Si se recibe una señal de video
débil de forma continuada, es posible
que el fondo azul parpadee. Si esto
ocurre, desactívelo.
*1 “Hue” sólo puede ajustarse cuando se selecciona el sistema de color NTSC.
*2 “CTR” aparece solamente cuando
se encuentra en el centro de la barra.
13
Ajuste del volumen
Puede ajustar el volumen de los auriculares con cable y el equipo conectado a la
unidad con el control remoto de tarjeta suministrado.
ATT
POWER
ATT
INPUT
VOL+/–
MENU
VOL
MODE
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
ALBUM–
OFF
AUDIO
SUBTITLE
Presione (VOL)(+) o (VOL)(–) en el control remoto de tarjeta.
Atenuación rápida del sonido
Presione (ATT) en el control remoto de tarjeta.
ATT On
Para recuperar el nivel anterior de volumen
Presione (ATT) nuevamente.
Conexión de los auriculares
La caja de conexiones dispone de una toma de salida (miniconector fonográfico) para
auriculares alámbricos. Ajuste el volumen mediante los botones (VOL)(+) o (VOL)(–)
del control remoto de tarjeta.
Uso de auriculares inalámbricos
Puede utilizar auriculares inalámbricos por infrarrojos (opcionales) con la unidad.
Consulte el manual de instrucciones de dichos auriculares.
14
Notas
• No se puede ajustar el volumen de los auriculares inalámbricos con el control remoto de
tarjeta suministrado. Use el control de volumen de los auriculares.
• Por razones de seguridad, no utilice los auriculares mientras conduzca.
• No deje los auriculares en lugares expuestos a la luz solar directa o a temperaturas
elevadas.
• Si utiliza los auriculares inalámbricos en lugares expuestos a la luz solar directa, la
sensibilidad del receptor de infrarrojos puede deteriorarse y afectar negativamente a la
calidad del sonido.
• Si se producen interferencias durante el uso de varios auriculares inalámbricos, presione
(IR on/off) en la unidad para apagar el transmisor para auriculares inalámbricos y use los
auriculares alámbricos.
Conexiones
Diagrama de instalación
Consulte el diagrama de instalación y acuda a un técnico calificado para instalar la
unidad.
Altavoz frontal Altavoz de agudos
izquierdo
izquierdo
Monitor para
reposacabezas
Unidad
principal
Altavoz de agudos
derecho
Altavoz frontal
derecho
Monitor para
reposacabezas
Reproductor de DVD
portátil DVX-11A de Sony
Altavoz
posterior
izquierdo
Altavoz potenciador
Altavoz posterior
de graves
derecho
Fije el equipo con firmeza en el chasis
del vehículo, etc. para evitar que se
mueva cuando este último se
encuentra en movimiento.
Nota
Todos los dispositivos, excepto el monitor
para reposacabezas y la caja de
conexiones, son opcionales.
Notas sobre la colocación de la PS one™
La PS one™ no debe colocarse:
— Sobre un tablero o en un lugar expuesto
a la luz directa del sol.
— En un lugar cerca de una fuente
magnética, como imanes, altavoces,
televisores o monitores.
— Sobre una superficie inestable o
irregular.
— En un lugar sujeto a una vibración
excesiva.
— En un lugar expuesto a polvo o suciedad
excesivos.
— En un lugar húmedo o poco ventilado.
— En un lugar sometido a temperaturas
extremas (menos de 5°C o más de 35°C).
Consulte el manual de instrucciones
suministrado con la PS one™.
15
Diagrama de las conexiones
Consulte el diagrama de las conexiones para hacerlas correctamente.
Puede realizar las conexiones que se muestran en el área A. Pida que las demás
conexiones las haga un técnico calificado.
Monitor para reposacabezas
XVM-H65 (monitor en color de
pantalla de cristal líquido de
6,5 pulgadas)
Caja de
conexiones
XA-113
(opcional)
Monitor para
reposacabezas
XVM-H65 (opcional)
Cable del monitor
(5m) (opcional)
Caja de conexiones XA-113
Entrada de audio
L/R y video 1
Salida de cc 7,5 V (máx. 2 A)
(para la PS one™)
Vista frontal:
Toma de auriculares
(miniestéreo)
Entrada de audio
L/R y video 2
Conector de 22 pines Conector de DVD (MV)*1
Vista posterior:
Conector de alimentación
de 4 pines
Salida de la señal
remota (IR)*2
*1 No se utiliza en esta unidad
*2 No aplicable al cambiador DVD DVX-100 de Sony
16
Salidas de video y
audio L/R
Negro
Negro
Cable del monitor
(5 m)
A una superficie
metálica del chasis
del auto
GND (1 m)
GND (1 m)
Amarillo
Respaldo (5 m)
A la batería del
auto (12 V)
Fusible de 8 A
Caja de filtros
Rojo
Extensión con
conectores
RCA (opcional)
A la llave de
encendido
(posición ACC)
ACC (5 m)
Fusible de 1 A
Con rayas azules y blancas
POWER REM (5 m)
Corriente máxima de 0,3 A
Conector de alimentación de 4 pines
A un amplificador
de potencia
Precauciones sobre la PS one™
• Asegúrese de fijar firmemente la
PS one™ en un lugar seguro.
• Por razones de seguridad, no utilice la
PS one™ cuando esté manejando.
• Asegúrese de que el voltaje de
funcionamiento de la PS one™ sea de
7,5 V. Cualquier otro voltaje puede
causar fallos de funcionamiento o
dañar dicha unidad.
Caja de
conexiones
XA-113
A la salida de la
señal remota (IR)
Cable receptor de
la señal del control
remoto (5 m)
(Minitoma estéreo)
A la entrada de audio L/R y video
A la salida de cc 7,5 V
Extensión con
conectores RCA
(opcional)
Cable cc-cc
(3 m)
Cable AV
(audio/video
integrado)
Reproductor de DVD portátil
DVX-11A de Sony (opcional)
PS one™ (opcional)
* “PS one” es una marca registrada de Sony Computer Entertainment Inc.
17
Información adicional
Mantenimiento
Cambio del fusible
Cuando cambie el fusible, asegúrese de usar uno cuyo amperaje sea idéntico al
especificado en el original. Si el fusible se funde, revise las conexiones de energía
eléctrica y reemplace el fusible.
Si el fusible se funde de nuevo después de sustituirlo, es posible que exista algún
problema de funcionamiento interno. En tal caso, consulte a su distribuidor Sony
más cercano.
1
2
c
Advertencia
No use nunca un fusible cuyo amperaje supere al del suministrado con la unidad
porque puede dañarse la unidad.
Cambio de la pila de litio
En condiciones normales, la pila tiene una duración de aproximadamente 1 año. (La
duración puede ser menor en función de las condiciones de uso.)
El alcance del control remoto de tarjeta disminuye a medida que se agota la pila.
Reemplace la pila con una pila de litio CR2025 nueva. El uso de cualquier otra pila
puede ocasionar un incendio o una explosión.
Lado + hacia arriba
c
Notas sobre la pila de litio
• Mantenga la pila de litio fuera del alcance de los niños. Si alguien se la traga,
consulte a un médico inmediatamente.
• Limpie la pila con un paño seco para garantizar un contacto óptimo.
• Asegúrese de observar la polaridad correcta al instalar la pila.
• Nunca sostenga las pilas con pinzas metálicas ya que puede producirse un
cortocircuito.
ADVERTENCIA
18
La pila puede estallar si se manipula de manera incorrecta.
No la recargue, desarme ni ponga en el fuego para desecharla.
Acerca del panel de pantalla de cristal líquido (LCD)
No haga presión sobre el panel LCD de la unidad del monitor, ya que ello puede
distorsionar la imagen o causar un problema en su funcionamiento. La imagen puede
aparecer menos nítida o el panel LCD puede dañarse.
Notas sobre la limpieza
— Limpie el panel LCD con un paño suave ligeramente humedecido.
— No use disolventes como benzina, diluyentes, limpiadores comerciales ni
aerosoles antiestáticos.
• No use la unidad a temperaturas inferiores a 5 °C ni superiores a 45 °C.
• Si su auto estuvo estacionado en un lugar frío o caliente, es posible que la imagen
no sea clara. En este caso, el monitor no está dañado. La imagen se aclarará después
de que la temperatura de su auto se normalice.
Pueden aparecer algunos puntos estacionarios azules o rojos en el monitor.
Se conocen como puntos brillantes y pueden presentarse en cualquier LCD.
El panel LCD es altamente complejo y más del 99,99% de los segmentos usados en él
carecen de defectos. Sin embargo, existe la posibilidad de que menos del 0,01% de los
segmentos estén defectuosos y puedan no iluminarse correctamente.
19
Especificaciones
Monitor
Sistema
Pantalla de color de cristal
líquido
Sistema de controladores
Sistema de matriz activa
TFT-LCD
Tamaño de imagen
pantalla de 6,5 pulgadas de
ancho (16:9)
144 × 77, 163 mm
(an/al, prf)
Segmento de la imagen
336 960 (1 440 an. × 234 alt.)
puntos
Requisitos de alimentación
Batería de auto de cc 12 V
(tierra negativa)
Gasto de corriente
700 mA aprox.
Dimensiones 164 × 103 × 29 mm
(an/al/prf)
Temperatura de funcionamiento
5 °C – 45 °C
Masa
370 g aprox.
Caja de conexiones XA-113
Salida de audio y video
Impedancia de salida:
menos de 220 Ω
menos de 100 pF
Nivel de salida:
0 dBs ±0,3 dB
(0,775 V rms)
(volumen máximo)
Video:
75 Ω 1 Vp-p
Entrada de audio y video ×2
Impedancia de entrada:
más de 10 K Ω
menos de 1 000 pF
Nivel de entrada:
±1,3 dBs +0/–0,3 dB
(0,775 V rms)
Video:
75 Ω 1 Vp-p
Salida de cc
7,5 V (máx. 2 A)
Dimensiones
150 × 42 × 80 mm
(an/al/prf)
Masa
250 g aprox.
20
Control remoto de tarjeta RM-X122
Requisitos de alimentación
Pila de litio CR2025
Rango de funcionamiento
2,5 m aprox.
Dimensiones 52 × 125 × 10 mm
(an/al/prf)
Masa
40 g aprox.
(con pilas incluidas)
Accesorios suministrados
Caja de conexiones XA-113 (1)
Control remoto de tarjeta RM-X122
(con pila suministrada) (1)
Cable de suministro de energía (1)
Cable cc-cc (3 m) (1)
Cable minitoma a toma estéreo (5 m) (1)
Cable del monitor (5 m) (1)
Marco de protección (1)
Manual de instrucciones (1)
Accesorio opcional
Reproductor de DVD DVX-11A
PS one™
El diseño y las especificaciones están sujetos
a cambios sin previo aviso.
Solución de problemas
La siguiente lista de verificación le ayudará a solucionar los problemas que puedan
producirse con la unidad.
Antes de consultar la siguiente lista, revise los procedimientos de conexión y de
funcionamiento.
Generales
No hay imagen
•Se desconectó el cable de alimentación o la batería.
•El fusible se fundió.
Buena imagen, pero sin sonido
Presione (VOL)(+) o (ATT) en el control remoto de tarjeta.
Líneas o franjas de puntos
Esto puede deberse a interferencia local causada por el
motor de un auto o una motocicleta. Ajuste las antenas
hasta que la interferencia sea mínima.
No hay imagen al conectar
dispositivos opcionales
Se oye ruido cuando la llave
de encendido se encuentra en
la posición ON, ACC u OFF.
El cable se desconectó. Conéctelo firmemente.
No hay respuesta al presionar
los botones del control remoto
de tarjeta
La pila puede estar agotada.
21
2
3
•
•
•
•
•
•
•
•
•
*
4
•
•
•
•
•
•
•
•
t
5
A*
B
A
*A
B
B
(POWER)
(POWER)
–
–
6
(POWER)
(POWER)
1
1
7
1
2
*
3
4
5
*
(IR on/off)
8
RM-X122
ATT
ATT
POWER
INPUT
VOL
MODE
TOP MENU ALBUM+
LIST
MENU
MENU
VOL
MODE
TOP MENU ALBUM+
POWER
INPUT
MENU
LIST
SETUP
MENU
SETUP
ENTER
ENTER
DISPLAY
DISPLAY
ALBUM–
ALBUM–
OFF
OFF
AUDIO
AUDIO
SUBTITLE
SUBTITLE
1
2
3
4
5
6
7V v
+/–
8
9
0
qa
qs
qd
qf
qg
qh
qj
qk
ql
w;
wa
ws
V v
+/–
O
. >
m M
B b
u
•
•
9
ATT
POWER
POWER
INPUT
MENU
VOL
MODE
INPUT
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
POWER
ALBUM–
OFF
AUDIO
SUBTITLE
(POWER)
B
(POWER)
(INPUT)
(INPUT)
B
V
B
v
VIDEO1
NTSC
10
VIDEO1
PAL
ATT
POWER
INPUT
MENU
VOL
MODE
MODE
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
ALBUM–
OFF
AUDIO
SUBTITLE
(MODE)
Normal
Full
Wide
Zoom
(MODE)
11
ATT
POWER
INPUT
MENU
VOL
MENU
MODE
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
ALBUM–
OFF
AUDIO
SUBTITLE
(MENU)
32
Press Vv, or MENU.
(MENU)
B
B
B
b
*
B
B
b
b
b
*
V
v
32
Press Vv, or MENU.
v
12
n
V
Brightness
32
Press Vv, or MENU.
v
n
V
*
Color
32
Press Vv, or MENU.
v
V
n
Dimmer;
On
Press Vv, or MENU.
Mode;
Zoom
Press Vv, or MENU.
CTR
Hue
*
Press Vv, or MENU.
v
n
V
Video
Adjust;
Reset
Press Vv, or MENU.
Blue Back; On
Press Vv, or MENU.
*
*
13
ATT
POWER
ATT
INPUT
VOL+/–
MENU
VOL
MODE
TOP MENU ALBUM+
LIST
MENU
SETUP
ENTER
DISPLAY
ALBUM–
OFF
AUDIO
(VOL)
SUBTITLE
(VOL)
(ATT)
ATT On
(ATT)
(VOL)
(VOL)
•
•
•
•
•
14
(IR on/off)
15
A
*
*
*
*
16
•
•
•
*
17
1
2
c
c
•
•
•
•
18
—
—
•
•
19
×
×
×
×
×
–
Ω
±
Ω
×
Ω
± .
–
Ω
×
20
×
×
•
•
(VOL)
(ATT)
21
Sony Corporation Printed in Korea
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
